Totolink EX300 User Manual [ru]

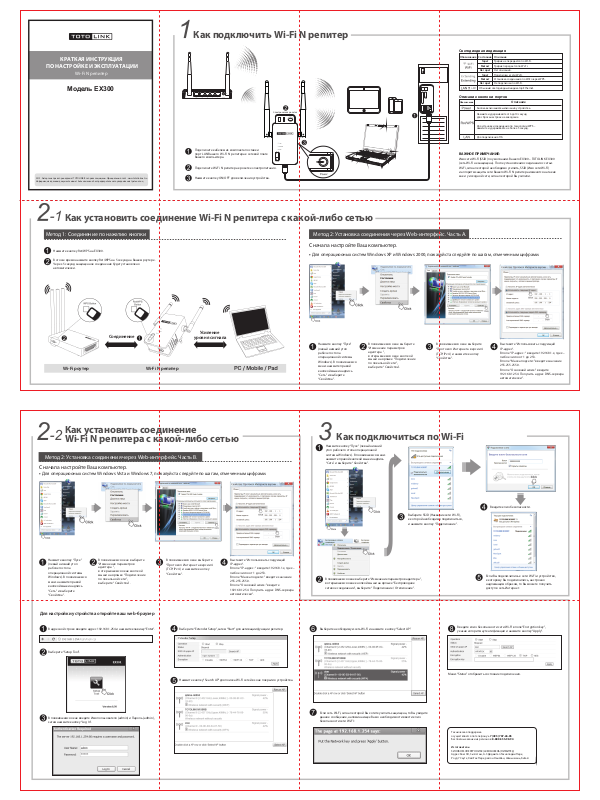

КРАТКАЯ ИНСТРУКЦИЯ

ПО НАСТРОЙКЕ И ЭКСПЛУАТАЦИИ

Wi-Fi N репитер

Модель EX300

2013. Авторские права принадлежат TOTOLINK. Все права защищены. Официальный сайт : www.totolink.net.ru
Информация в данном документе может быть изменена без предварительного уведомления третьих лиц.

Как подключить Wi-Fi N репитер

Электрическая розетка

Подключите кабелем из комплекта поставки
порт LAN Вашего Wi-Fi N репитера к сетевой плате
Вашего компьютера.

Подключите Wi-Fi N репитера к розетке электропитания.

Нажмите кнопку ON/OFF для включения устройства.

Светодиодная индикация

Обозначение

Состояние

Не горит

Не горит Не подключен по Wi-Fi.

Обычный светодиодный индикатор Ethernet.

Описание

Горит

Трафик не передается по Wi-Fi.

Мигает

Трафик передается по Wi-Fi.

Нет описания.

Горит

Подключен к сети Wi-Fi.

Установка соединения по Wi-Fi через WPS.

Мигает

Описание кнопок и портов

Обозначение

Кнопка включения/выключения устройства.

Нажмите и удерживайте от 6 до10 секунд
для сброса настроек на заводские.

Для установки соединения по технологии WPS –
нажмите и удерживайте не более 5 секунд.

Для подключения ПК.

Описание

ВАЖНОЕ ПРИМЕЧАНИЕ:

Имя сети Wi-Fi (SSID) по умолчанию Вашего EX300 – TOTOLINK EX300
(сеть Wi-Fi не защищена). После установления соединения с сетью
Wi-Fi, сигнал которой необходимо усилить, SSID (Имя сети Wi-Fi)
и алгоритм защиты сети Вашего Wi-Fi N репитера изменятся на такие
как и у исходной сети, сигнал которой Вы усилили.

Как установить соединение Wi-Fi N репитера с какой-либо сетью

Метод 1: Соединение по нажатию кнопки Метод 2: Установка соединения через Web-интерфейс. Часть А.

Нажмите кнопку Rst/WPS на EX300.

В это же время нажмите кнопку Rst/WPS на 5 секунд на Вашем роутере.
Через 5 секунд защищенное соединение будет установлено
автоматически.

Соединение

Wi-Fi роутер Wi-Fi N репитер

Усиление

уровня сигнала

Сначала настройте Ваш компьютер.

• Для операциооных систем Windows XP и Windows 2000, пожалуйста следуйте по шагам, отмеченным цифрами.

Нажмите кнопку “Пуск”
(левый нижний угол
рабочего стола
операционной системы

Windows). В появившемся
меню нажмите правой

кнопкой мыши надпись
“Сеть” и выберите
“Свойства”.

В появившемся окне выберите
“Изменение параметров
адаптера ”,
в открывшемся окне кнопкой
мыши на ярлыке “Подключение
по локальной сети”,
выберите “Свойства”.

В появившемся окне выберите
“Протокол Интернета версии 4
(TCP/IPv4) и нажмите кнопку
“Свойства”.

Выставите “Использовать следующий
IP-а дре с“.
В поле “IP-адрес: “ введите 192.168.1.х, где х –
любое чис ло от 1 до 253.
В поле “Маска подсети:” введите значение

255.255.255.0.
В поле “Основной шлюз:” введите

192.168.1.254 Получить адрес DNS-сервера
автоматически”.

Как установить соединение
Wi-Fi N репитера с какой-либо сетью

Метод 2: Установка соединения через Web-интерфейс. Часть B.

Сначала настройте Ваш компьютер.

• Для операциооных систем Windows Vista и Windows 7, пожалуйста следуйте по шагам, отмеченным цифрами.

Нажмите кнопку “Пуск”
(левый нижний угол
рабочего стола
операционной системы

Windows). В появившемся
меню нажмите правой

кнопкой мыши надпись
“Сеть” и выберите
“Свойства”.

В появившемся окне выберите
“Изменение параметров
адаптера ”,
в открывшемся окне кнопкой
мыши на ярлыке “Подключение
по локальной сети”,
выберите “Свойства”.

В появившемся окне выберите
“Протокол Интернета версии 4
(TCP/IPv4) и нажмите кнопку
“Свойства”.

Выставите “Использовать следующий
IP-а дре с“.
В поле “IP-адрес: “ введите 192.168.1.х, где х –
любое чис ло от 1 до 253.
В поле “Маска подсети:” введите значение

255.255.255.0.
В поле “Основной шлюз:” введите

192.168.1.254 Получить адрес DNS-сервера
автоматически”.

Как подключиться по Wi-Fi

Нажмите кнопку “Пуск” (левый нижний
угол рабочего стола операционной

системы Windows). В появившемся меню
нажмите правой кнопкой мыши надпись
“Сеть” и выберите “Свойства”.

Выберите SSID (Название сети Wi-Fi),
к которой необходимо подключиться,
и нажмите кнопку “Подключение”.

В появившемся окне выберите “Изменение параметров адаптера ”,
в открывшемся окне кнопкой мыши на ярлыке “Беспроводное
сетевое соединение”, выберите “Подключение / Отключение”.

Введите ключ безопасности.

Если Вы подключились к сети Wi-Fi и устройство,
к которому Вы подключились, настроено
надлежащим образом, то Вы можете получить
доступ в сеть Интернет.

Для настройки устройства откройте ваш web-браузер

В адресной строке введите адрес 192.168.1.254 и нажмите клавишу “Enter”. Выберите “Extender Setup”, затем “Start” для активации функции репитер. Выберите необходимую сеть Wi-Fi и нажмите кнопку “Select AP”.

Выберите “Setup Tool”.

Нажмите кнопку “Search AP”для поиска Wi-Fi сетей в зоне покрытия устройства.

Если сеть Wi-Fi, сигнал которой Вы хотите усилить защищена, то Вы увидите

В появившемся окне введите Имя пользователя (admin) и Пароль (admin),
затем нажмите кнопку “Log In”.

данное сообщение, напоминающее Вам о необходимости ввести ключ
безопасности сети Wi-FI:

Введите ключ безопасности сети Wi-FI в поле “Encryption key”,
указав алгоритм аутентификации и нажмите кнопку “Apply”.

Меню “Status” отобразить состояние подключения.

Техническая поддержка
осуществляется по телефону: [phone]
Бесплатные звонки из регионов: 8-800-555-98-94

Изготовитель:

ЗИОНКОМ ЭЛЕКТРОНИКС (ШЕНЬЧЖЕНЬ) ЛИМИТЕД
Адрес:Ком: 3D, 3-ий этаж, А-3 Диджитал Технолоджи Парк,
Роуд 7 Саутх, Хай-Тек Парк, район Нан Шан, Шеньчжень, Китай
