USER MANUAL / BEDIENUNGSANLEITUNG

2

Congratulations on Purchasing your
Totally Wicked Tornado NX Electronic Cigarette.

The Totally Wicked Tornado NX is a unique high quality starter kit that can equally be used
by experienced vapers who prefer a slightly tighter but still adjustable draw. Combining
flawless performance with exceptional styling and ergonomics, the Tornado NX provides
everything that is required to begin vaping. What’s more, top filling capability ensures that
the device can be refilled conveniently, simply by unscrewing the mouthpiece. The Tornado
NX provides a direct output from its substantial 900mAh battery, which is sure to provide a
full day of vaping for the majority of its users. Adjustable airflow means that users are able to
tune their vaping experience to suit their taste.

3

Mouthpiece

Tank

Atomizer Head

Atomizer Base Power Button

Airflow Ring Battery

4

Using your Tornado NX

E-liquid Filling:

To fill the tank with e-liquid, turn the
mouthpiece in the anticlockwise direction
until fully removed from the tank tube.
Insert the filling nozzle into one of the 2
slots to the side of the central tube and fill
the tank, being careful not to fill above the
top of the window.

5

Power On and Off:

The Tornado NX uses a 5-click on/off
function. To switch the device on, quickly
press the power button 5 times. The LEDs
surrounding the power button will flash
quickly 5 times, signifying that the device
is powered on. Once the Tornado NX is
powered, press the button 5 times to switch
the device off. The LEDs will again flash
quickly 5 times, showing the device has
turned off.

Vaping:

Simply press the power button as you
inhale from the mouthpiece. The button
LED will illuminate while vaping.

Using your Tornado NX

6

Using your Tornado NX

Airflow Adjustment:

To adjust the airflow, rotate
the airflow ring clockwise or
anticlockwise to expose the
airflow holes and find a setting
which provides the desired
vaping experience.

Charging the Battery:

Simply charge the Tornado NX via a USB
cable when connected to a powered
USB port or suitable wall adapter. When
charging, the button LED will illuminate red.
The LED will power off when the device is
fully charged.

7

New Atomizer Head Installation:

To replace the atomizer head, invert the
device and rotate the tank tube in the
anticlockwise direction until fully removed
from the battery. Pull the atomizer head
out from the atomizer base and insert a
new atomizer head in its place, rotating the
atomizer on entry can aid this process.
Note: When installing a new atomizer
head, drip a few drops of e-liquid into the
wicking material, this will ensure optimum
performance.

Using your Tornado NX

8

Battery Level Indication:

The battery level is indicated by the
illumination of the button LED shortly after
the device’s button has been pressed.
The battery levels and corresponding light
conditions are detailed in the table.

Short Circuit Protection:

If a short circuit occurs or the resistance is
too low, the button LED will flash 5 times
consecutively and the device will not power.
If the short circuit warning is displayed,
replace the atomizer head.

Low Voltage Protection:

When the battery voltage drops below

3.3V, the button LED will flash 40 times
consecutively and the device will power off.
Recharge the device to continue vaping.

Battery Level Light Condition

60%-100% Stays lit
30%-59% Flashes Slowly
10%-29% Flashes Moderately
0-9% Flashes Quickly

Using your Tornado NX

9

Incompatible Resistance Indication:

If an atomizer head above 5ohm is
installed, the button LED will flash slowly,
indicating that the resistance is too high.
If an atomizer head below 0.2ohm is
installed, the button LED will flash 5 times
consecutively, indicating that the resistance
is too low. If the incompatible resistance
warning is displayed, ensure the atomizer
head is properly fitted. If it is and the
warning continues, replace the atomizer
head.

Tornado NX Dimensions:
169mm (l) x 14mm (d)
Battery Capacity: 900mAh
Battery Type: Lithium - Integrated
Tank Capacity: 2ml
Voltage Output: 4.2V – 3.3V (Direct)
Battery Voltage: 3.7V (Nominal)
Resistance Range: 0.2ohm – 5ohm
Maximum Filling Nozzle Diameter: 2.8mm

Using your Tornado NX Specications

10

Product Storage and Battery Precautions

• Store the Tornado NX and its accessories away from children when not in use.

• Ensure the Tornado NX is powered off when not in use.

• Avoid accidentally pressing the Tornado NX power button when not in use.

• Please only use the charging cable provided.

• Please dispose of dead batteries in accordance with your country’s appropriate legislation.

• Do not charge the batteries in a damp environment.

• Do not use the device when temperatures are outside the range -10 - 60°C.

• Do not charge the battery when temperatures are outside the range 0 - 45°C.

• Do not attempt to repair a faulty Tornado NX as these are sealed units with no serviceable
parts. Attempted repairs will void the warranty.

11

There are no reported medical side effects
with this product. If you believe you
experience a side effect, please contact the
manufacturer.

Kit Contents

1 x Tornado NX
2 x HC atomizer head (1.6 ohm)
1 x USB cable
1 x User manual

The Tornado NX components have a
28-day parts warranty, with the exception of
atomizer heads, which are a consumable
item and covered by ‘dead on arrival’
warranty only. The USB cable supplied has
a 12-month warranty. If any parts are found
to be faulty within this time please contact
our customer service team, whose details
are on the back page of this booklet and
we will arrange for a replacement. We may
require the goods to be returned for further
investigation.

Additional product information Warranty

12

Glückwunsch zum Kauf Ihrer
Totally Wicked Tornado NX E-Zigarette.

Die Totally Wicked Tornado NX ist ein einzigartiges und hochwertiges Starterkit, das
auch von erfahrenen Nutzern gedampft werden kann, die einen festeren Zug schätzen
und dennoch eine Luftzugregulierung nicht missen möchten. Die Kombination aus
herausragender Leistung und außergewöhnlichem Design samt perfekter Ergonomie,
verleiht der Tornado NX all die Features, die eine moderne E-Zigarette für einen erfolgreichen
Start mitbringen muss. Die Top-Füllfunktion sorgt durch Abschrauben des Mundstücks für
reibungslosen und bequemen Befüllvorgang. Die Tornado NX bietet mit dem 900mAh Akku
für die meisten Nutzer Power bis zu einem Tag und ermöglicht mit der Luftzugregulierung
eine perfekte Abstimmung an individuelle Bedürfnisse.

13

Mundstück

Tank

Verdampferkopf

Verdampferbasis Powertaster

Luftzugregulierung Akku

14

Tank befüllen:

Schrauben Sie das Mundstück gegen den
Uhrzeigersinn vom Tank ab und setzen Sie
den Einfüllstutzen Ihrer E-Liquidflasche in
eine der beidem Füllöffnungen. Träufeln Sie
E-Liquid in den Tank und achten Sie darauf
nicht über den Sichtfensterrand zu befüllen.

Bedienung Ihrer Tornado NX

15

Power Ein/Aus:

Die Tornado NX hat eine 5-Klick Ein/Aus­Funktion. Drücken Sie zum Einschalten
den Power-Taster 5-mal zügig in Folge.
Die Powertaster LED blinkt 5-Mal auf und
signalisiert, dass das Gerät eingeschaltet
und für die Nutzung bereit ist. Zum
Ausschalten Powertaster ebenfalls 5-Mal
zügig in Folge drücken - der Powertaster
leuchtet erneut 5-Mal auf und quittieren
somit die Abschaltung der Tornado NX.

Dampfen:

Powertaster drücken und inhalieren. Wenn
der Taster gedrückt wird, leuchtet eine
LED auf.

Bedienung Ihrer Tornado NX

16

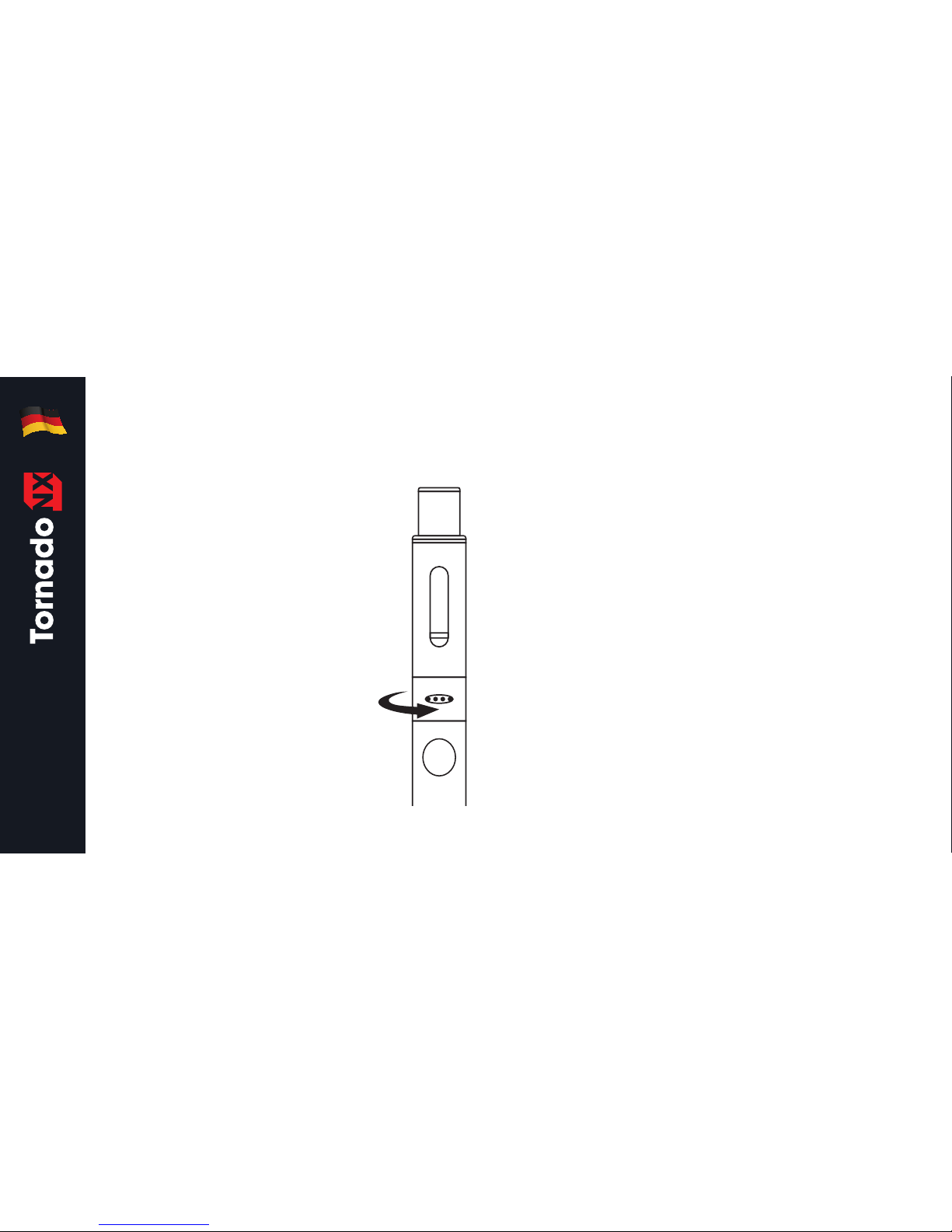

Luftzug einstellen:

Durch Drehen der
Luftzugregulierung variiert
die Öffnungsgröße des
Lufteinlasses und somit die
Menge an Luft, die zum
Verdampferkopf angesaugt
wird – dies erlaubt eine
perfekte Abstimmung des
Zugwiderstandes.

Akku aufladen:

Die Tornado NX kann über das USB-Kabel
an einem geeigneten USB-Port oder
USB-Netzstecker aufgeladen werden. Die
Powertaster LED leuchtet hierbei rot und
signalisiert, dass der Akku aufgeladen
wird. Die LED erlischt sobald der Akku
vollständig aufgeladen wurde.

Bedienung Ihrer Tornado NX

17

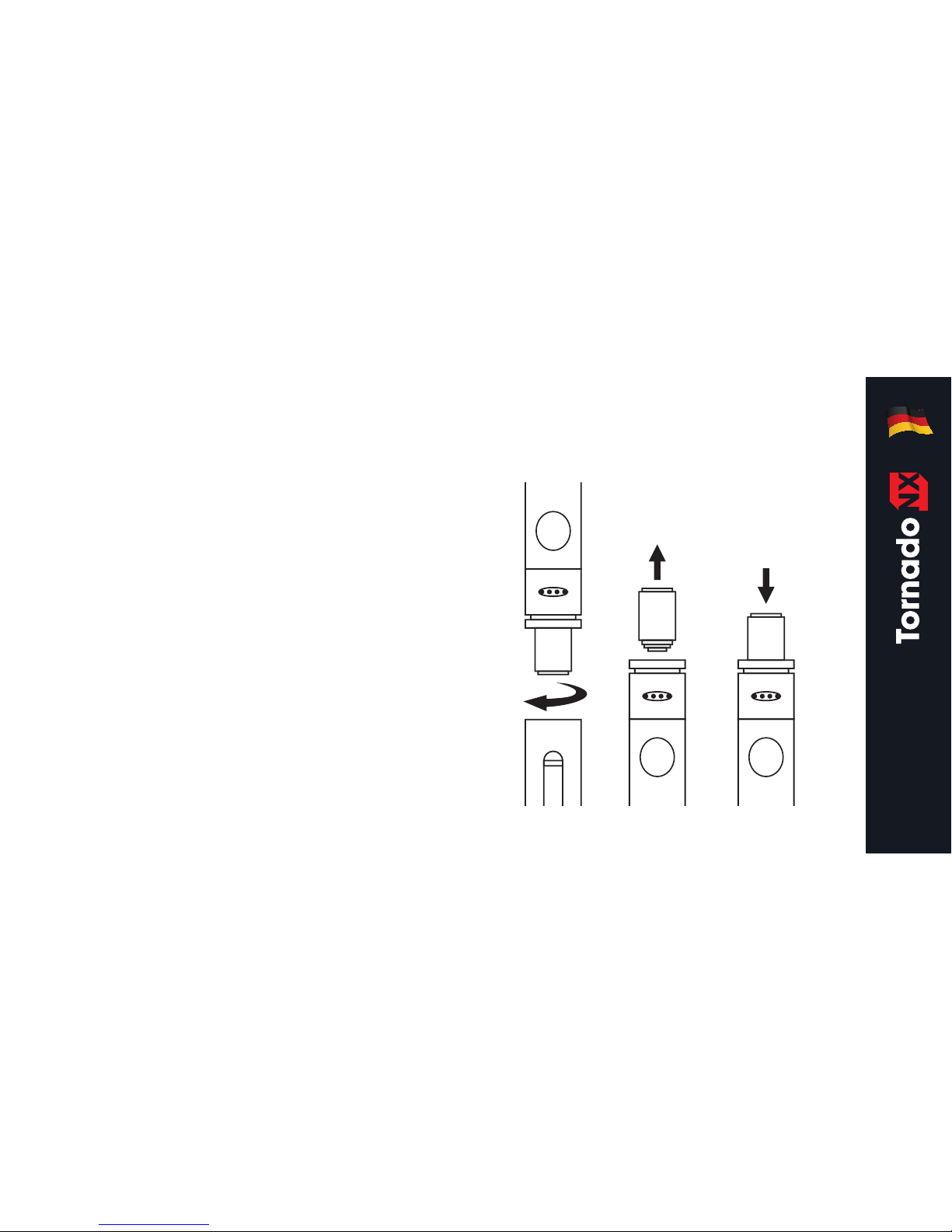

Verdampferkopf-Installation:

Drehen Sie die Tornado NX auf den ‚Kopf’
und schrauben Sie den Tank gegen den
Uhrzeigersinn vom Akku ab. Ziehen Sie
anschließend den alten Verdampferkopf
aus der Verdampferbasis und ersetzen Sie
diesen durch einen Neuen.
Hinweis: Für optimale Dampfergebnisse
und Langlebigkeit träufeln Sie ein wenig
E-Liquid direkt in den Verdampferkopf.

Bedienung Ihrer Tornado NX

18

Akku-Ladestandanzeige:

Der Ladestand des Akkus ist nach
jeder Betätigung des Powertasters über
unterschiedliches Aufleuchten der LED
ersichtlich – siehe nachfolgende Tabelle.

Akkuladestand LED Indikatoren

60%-100% Dauerleuchten

30%-59% Pulsierendes

Aufleuchten

10%-29% Schnelleres

Aufleuchten

0-9% Schnelles

Aufleuchten

Bedienung Ihrer Tornado NX

19

Kurzschluss-Schutzfunktion:

Wird ein Kurzschluss beim Drücken des
Power-Tasters erkannt, blinkt die LED
5-Mal auf. Wechseln Sie in diesem Fall den
Verdampferkopf.

Niederspannungsschutz:

Fällt die Akku-Spannung auf unter 3,3 Volt,
blinkt die LED 40-mal auf und das Gerät
schaltet sich ab – Ladevorgang erforderlich.

Widerstandsanzeige:

Wenn ein Verdampferkopf mit einem
Widerstand höher als 5 Ohm von der
Tornado NX erkannt wird, blinkt die LED
langsam auf. Sollte ein Verdampferkopf
mit einem Widerstand niedriger als 0.2
Ohm erkannt werden, blinkt die LED 5-Mal
auf. Vergewissern Sie sich bei dieser
LED-Meldung, dass der Verdampferkopf
richtig eingesetzt wurde oder tauschen Sie
diesen bei erneuter Meldung durch einen
Neuen aus.

Bedienung Ihrer Tornado NX

20

Abmessungen: 169mm x 14mm
Akku: 900mAh Li-Akku
Tankkapazität: 2ml
Betriebsspannung: 4,2 V – 3,3 V (Direkt)
Akkuspannung: 3,7 V (Nominal)
Akzeptierte Verdampferkopf-Widerstände:

0.2Ohm–5Ohm

Maximaler Durchmesser
für Einfüllstutzen: 2,8mm

1 x Tornado NX
2 x HC 1.6 Ohm Verdampferkopf
1 x USB-Kabel
1 x Bedienungsanleitung

Technische Daten Kit Inhalt

21

• Die Tornado NX und das Zubehör außerhalb der Reichweite von Kindern aufbewahren.

• Schalten Sie die Tornado NX aus, wenn nicht in Gebrauch.

• Vermeiden Sie versehentliches Drücken des Powertasters, wenn die Tornado NX nicht in
Gebrauch ist.

• Verwenden Sie nur das beigefügte USB-Ladekabel.

• Alte oder defekte Akkus nach den gesetzlichen Bestimmungen entsorgen.

• Akku nicht in feuchter Umgebung aufladen.

• Bei Außentemperaturen unter -10°C und über 60°C Gerät nicht nutzen.

• Akku nicht bei Temperaturen unter 0°C oder über 45°C aufladen.

• Versuchen Sie nicht eine defekte Tornado NX zu reparieren. Beim Reparaturversuch
erlischt die Garantie.

Aufbewahrungshinweise und Akku-Sicherheitsinformationen

22

Es bestehen keine Erkenntnisse über
medizinische Nebenwirkungen mit
diesem Produkt. Sollten Sie glauben eine
Nebenwirkung zu verspüren, kontaktieren
Sie bitte den Hersteller.

Die Tornado NX Komponenten haben
eine 28-tägige Garantie. Verdampferköpfe
sind als Verschleißteil von der Garantie
ausgeschlossen und durch eine DOA­Regulierung abgedeckt. Das mitgelieferte
USB-Kabel hat eine 12-monatige Garantie.
Sollte eine Komponente fehlerhaft sein,
bitten wir Sie Ihren Händler oder den Totally
Wicked Kundenservice zu kontaktieren.

Ergänzende Produktinformation Garantie

23

Manufactured in China
under the authority
of Pillbox38 UK Ltd,
Stancliffe Street,
Blackburn, Lancashire,
BB2 2QR.

Tel [phone]
www.totallywicked.co.uk

Tel [phone]
www.totallywicked.com

Tel [phone]
www.totallywicked.de
