Congratulations on purchasing your
Totally Wicked Corsa Mini Electronic Cigarette.

The Totally Wicked Corsa Mini is a stylish, highly functional, and exceptionally
compact e-cigarette design incorporating an intelligent temperature control system,

allowing you to nely tune your device to suit your vaping style. Additionally,
upgradeable rmware means that you will always be up to date.

The user is provided with six modes of operation; Variable Power (W); Variable
Temperature with Nickel Coils (Ni); Variable Temperature with Titanium Coils (Ti);
Variable Temperature with Stainless Steel Coils (SS316); Temperature Coefcient of
Resistance (TCR) and Bypass. The adjustable modes allow for incremental settings in
terms of watts, temperature or temperature coefcient of resistance.

The Corsa Mini combines all of its functionality and a 2400mAh Li-battery in a sleek
and ergonomic, yet simple to use package, suitable for all electronic cigarette users.

TW_Corsa_Mini_Manual_UK/GER.indd 2 30/03/2016 16:56

3

Totally Wicked Corsa Mini

A. 510 Connector
B. Power Button
C. OLED Display Screen
D. Adjustment Buttons

A

B

C

D

TW_Corsa_Mini_Manual_UK/GER.indd 3 30/03/2016 16:56

4

Using your Corsa Mini

Power On and Off:

The Corsa Mini uses a 5-click on/
off function. To switch the device on,
press the power button 5 times in quick
succession. The OLED screen will
illuminate, signifying that the device
is powered on. If the Corsa Mini is

powered on the user can press the

button 5 times to switch the device off.

Vaping:

Simply press the power button as you
inhale.

Power Button

TW_Corsa_Mini_Manual_UK/GER.indd 4 30/03/2016 16:56

5

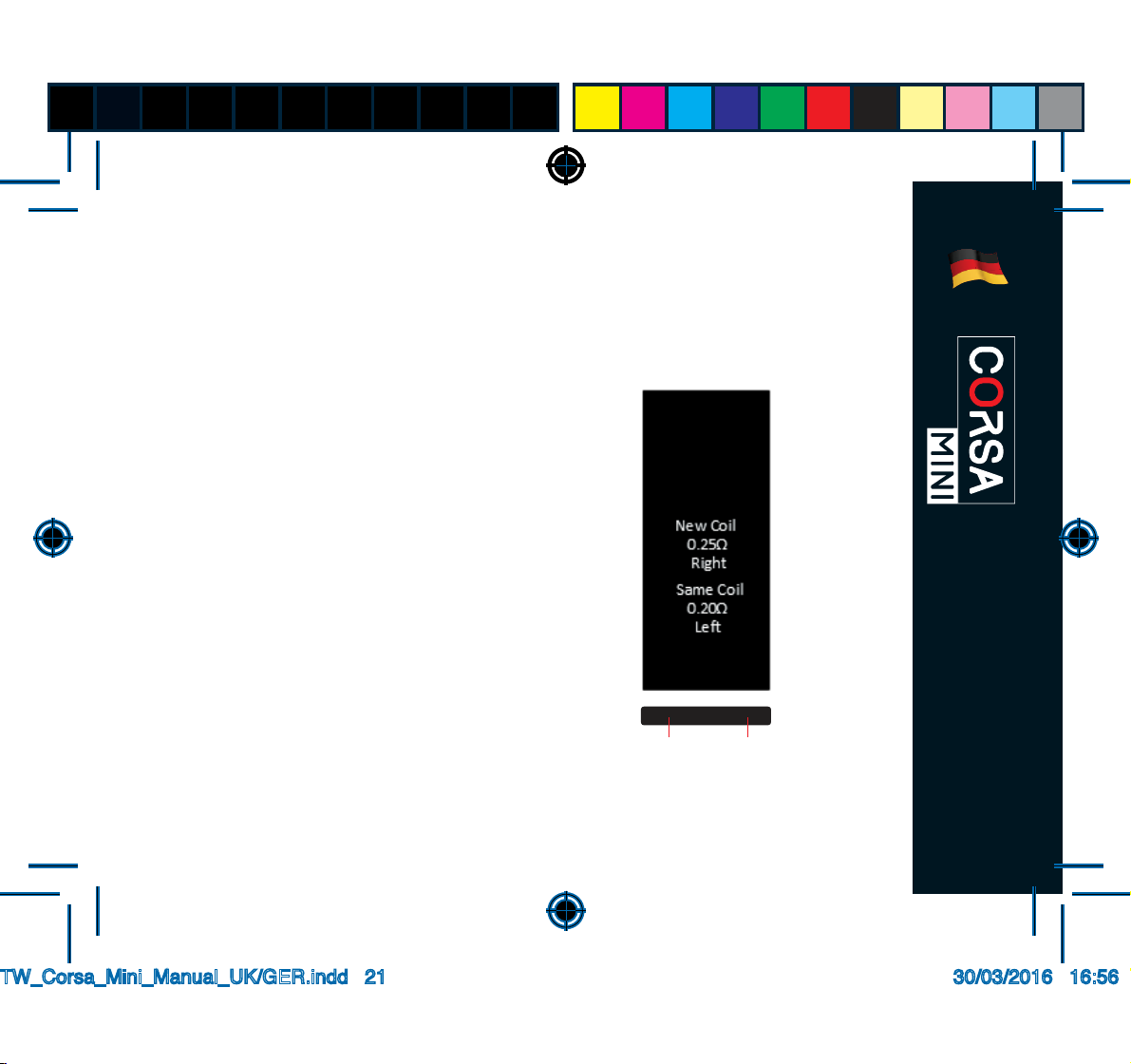

New Atomizer Installation:

When a new atomizer is connected, or
the existing atomizer is disconnected
and reconnected, a message prompt
may be displayed – ‘New Coil Right,

Same Coil Left’. Press the right
adjustment button to conrm that a new

atomizer has been connected, or the left

adjustment button to conrm that the
existing atomizer has been reconnected.
Selection of a new coil should only be

made when the atomizer and coil are at

room temperature.

Using your Corsa Mini

RIGHTLEFT

TW_Corsa_Mini_Manual_UK/GER.indd 5 30/03/2016 16:56

6

Using your Corsa Mini

Charging the Battery:

Simply charge the Corsa Mini via
the USB cable when connected to
a powered USB port or suitable wall
adapter. The indicator on the display will
indicate the battery status.

Battery Charge:

The battery charge for the internal

2400mAh Li-battery is displayed on the
fth row of the OLED display.

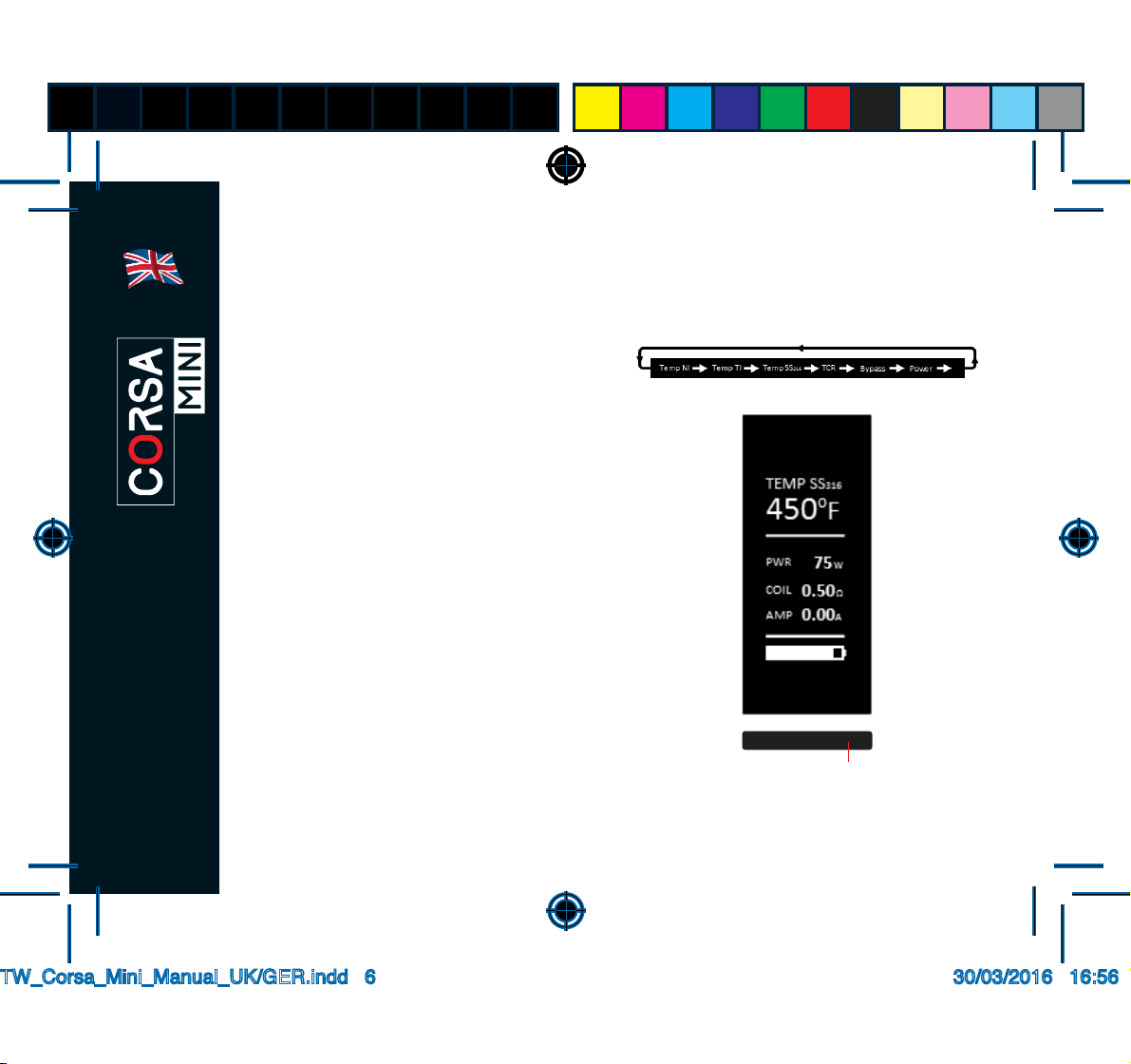

Shift between VW/VT-Ni/VT-Ti/VT-

SS316/TCR/Bypass Modes:

When powered on, press the power

button 3 times consecutively, the rst
row will ash indicating that the right
adjustment button may be used to cycle
through the VW/VT-Ni/VT-Ni /VT-SS316/
TCR/Bypass modes.

RIGHT

TW_Corsa_Mini_Manual_UK/GER.indd 6 30/03/2016 16:56

7

Using your Corsa Mini

VW Mode:

When in VW mode, use the left or
right adjustment buttons to decrease
or increase the level of wattage
respectively. The available wattage
range is 1W – 80W in increments of 1W.

VT Mode (Ni/Ti/SS316):

When in VT mode, use the left or right
adjustment buttons to decrease or
increase the temperature respectively.
The available temperature range is
100-315°C or 200-600°F and can be
adjusted in increments of 5°C and 10°F.
To adjust the wattage level whilst in VT
mode, press the power button 3 times
consecutively to activate the menu,
press the left adjustment button once
and the wattage (PWR) value will ash,
use the right adjustment button to adjust
the wattage level.

RIGHT

TW_Corsa_Mini_Manual_UK/GER.indd 7 30/03/2016 16:56

8

RIGHT

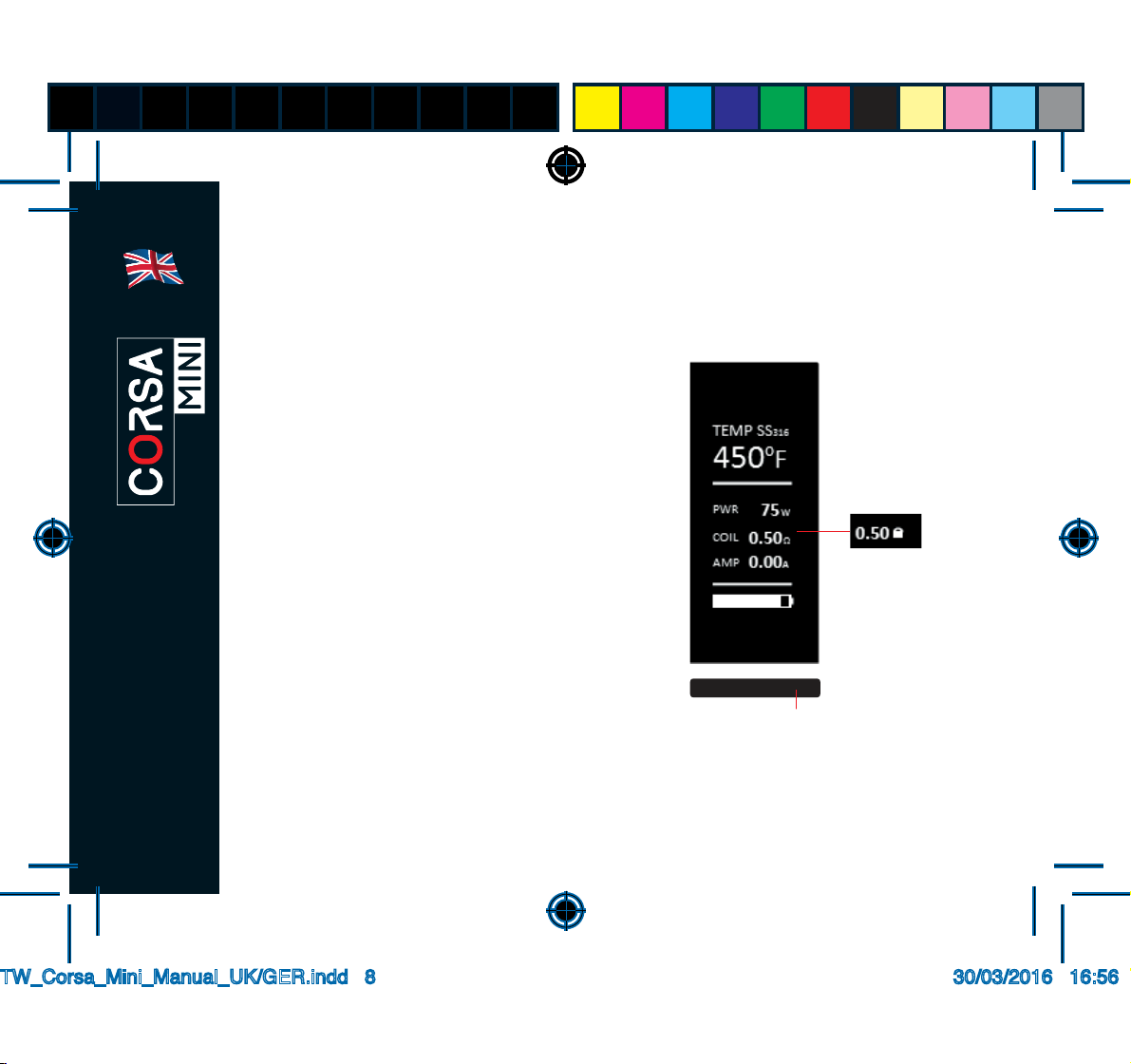

To lock/unlock the atomizer
resistance, press the power button 3
times in quick succession to activate
the menu, press the left adjustment
button twice and the atomizer value

will ash, use the right adjustment

button the lock/unlock the atomizer
resistance.
Note: Only lock the atomizer when the
coil is at room temperature.

Note: If a coil with a resistance

exceeding 1.5ohms is applied in VT
mode, the device will automatically
switch to VW mode. Also, if a standard
kanthal coil is used under VT mode,
the device will automatically switch to
VW mode.

Using your Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 8 30/03/2016 16:56

9

TCR Mode:

When in TCR mode and the title is

ashing indicating that the menu is
active, press the left adjustment button
once and the sub-menu (M1, M2 and
M3) will ash. Whilst the sub-menu is
ashing press the right button to shift
between M1, M2 and M3, then press
the power button to conrm. (Also see:
Conguring TCR Mode)

Conguring TCR Mode:

To set the temperature coefcient

of resistance to match a particular

coil, when the device is powered off

simultaneously hold the power button

and the right adjustment button to enter
the TCR conguration menu.

Use the right or left adjustment buttons
to select which to congure from M1,
M2 and M3 – this feature allows the
TCR values for 3 materials to be stored
to the device. Press the power button
to select the TCR value and then use
the adjustment buttons to increase or
decrease the value to your preference,
long press the power button or leave
the device for 10 seconds to conrm
the selection.

Using your Corsa Mini

RIGHT

Power Button

+

TW_Corsa_Mini_Manual_UK/GER.indd 9 30/03/2016 16:56

10

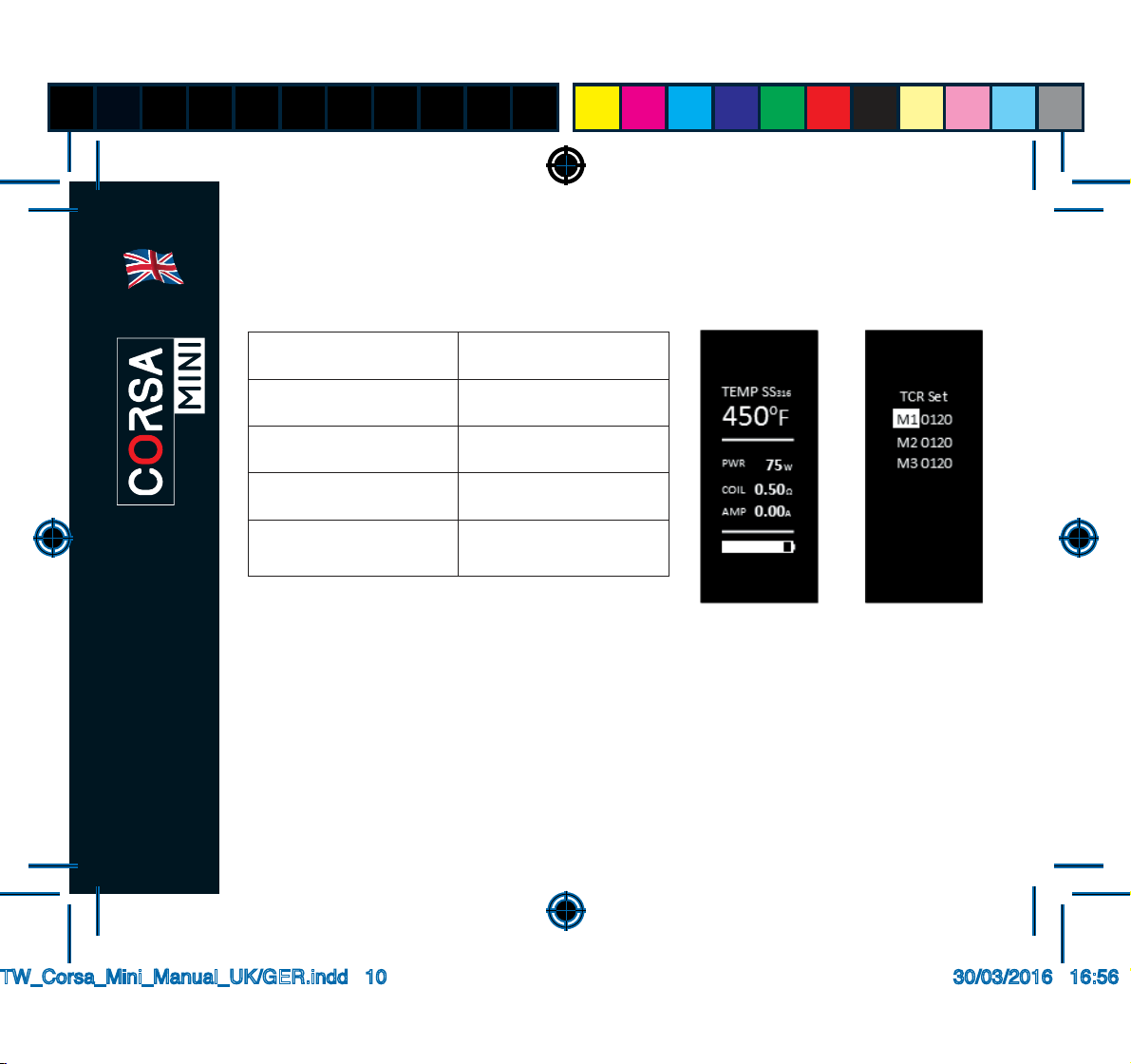

TCR Value Range

Material TCR Value Range

Nickel 600-700

NiFe 300-400

Titanium 300-400

SS
(303, 304, 316, 317)

80-200

Note: The TCR value displayed is 105 (100,000) times
greater than the actual TCR value and is for Corsa Mini
usage only.

TW_Corsa_Mini_Manual_UK/GER.indd 10 30/03/2016 16:56

11

Using your Corsa Mini

Current Display:

The real-time current (AMP) is displayed

on the screen on the fourth row whilst

the power button is pressed.

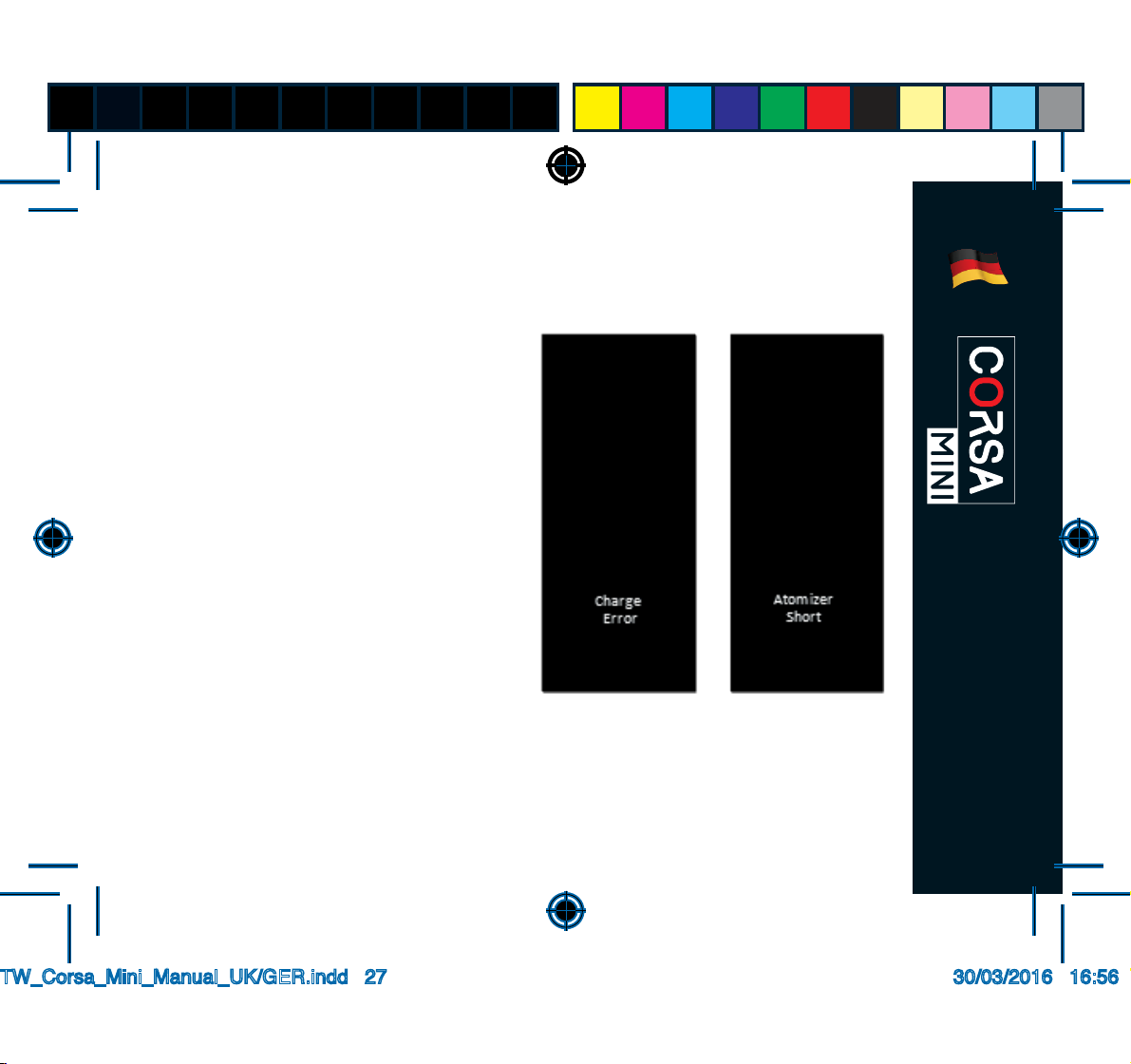

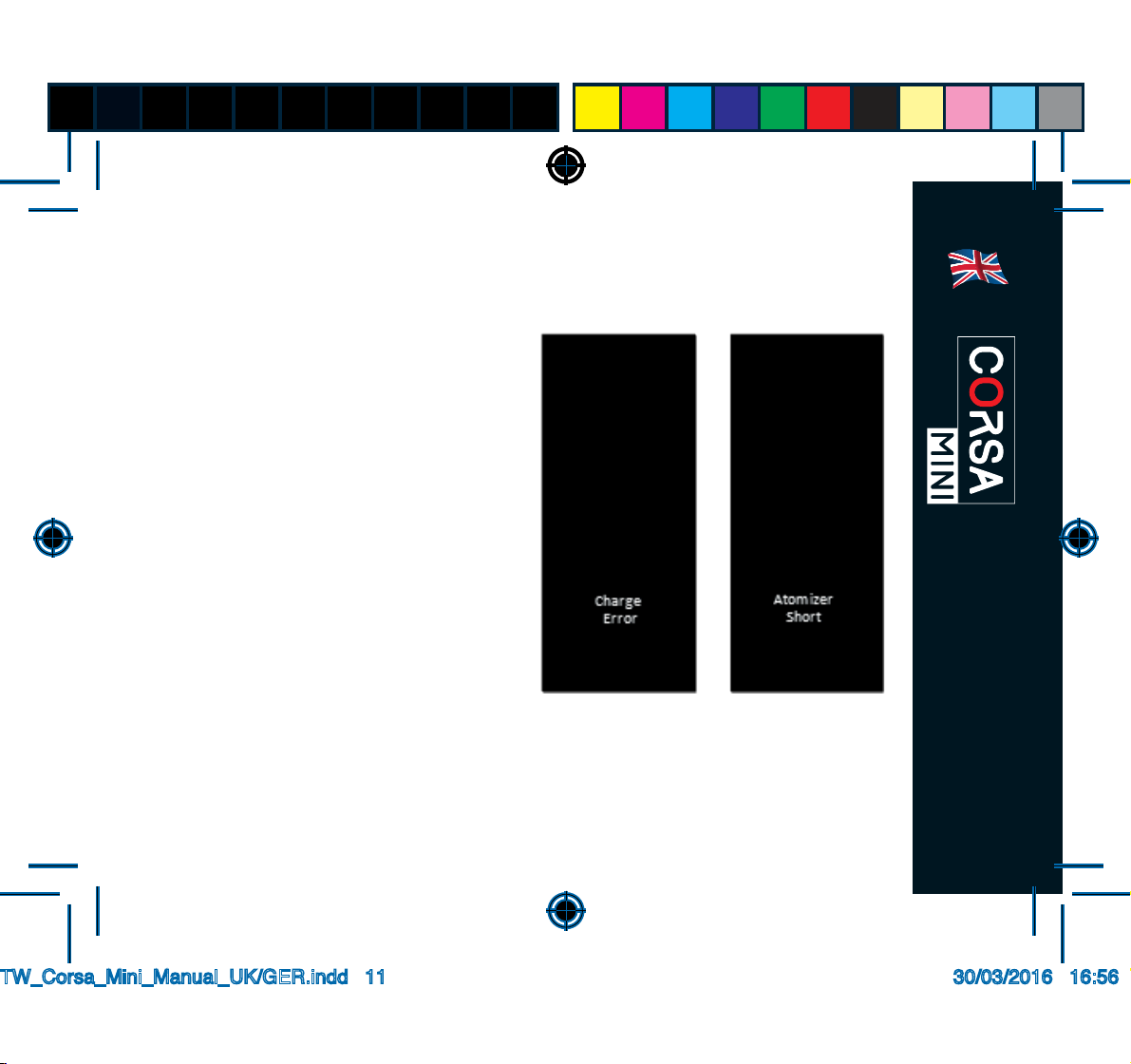

Charge Error:

If no charging current is detected when
the device is connected to the charging
lead, ‘Charge Error’ will be displayed.

Short Circuit Protection:

If a short circuit occurs when the power
button is pressed, ‘atomizer short’ will
be displayed on the screen.

TW_Corsa_Mini_Manual_UK/GER.indd 11 30/03/2016 16:56

12

Using your Corsa Mini

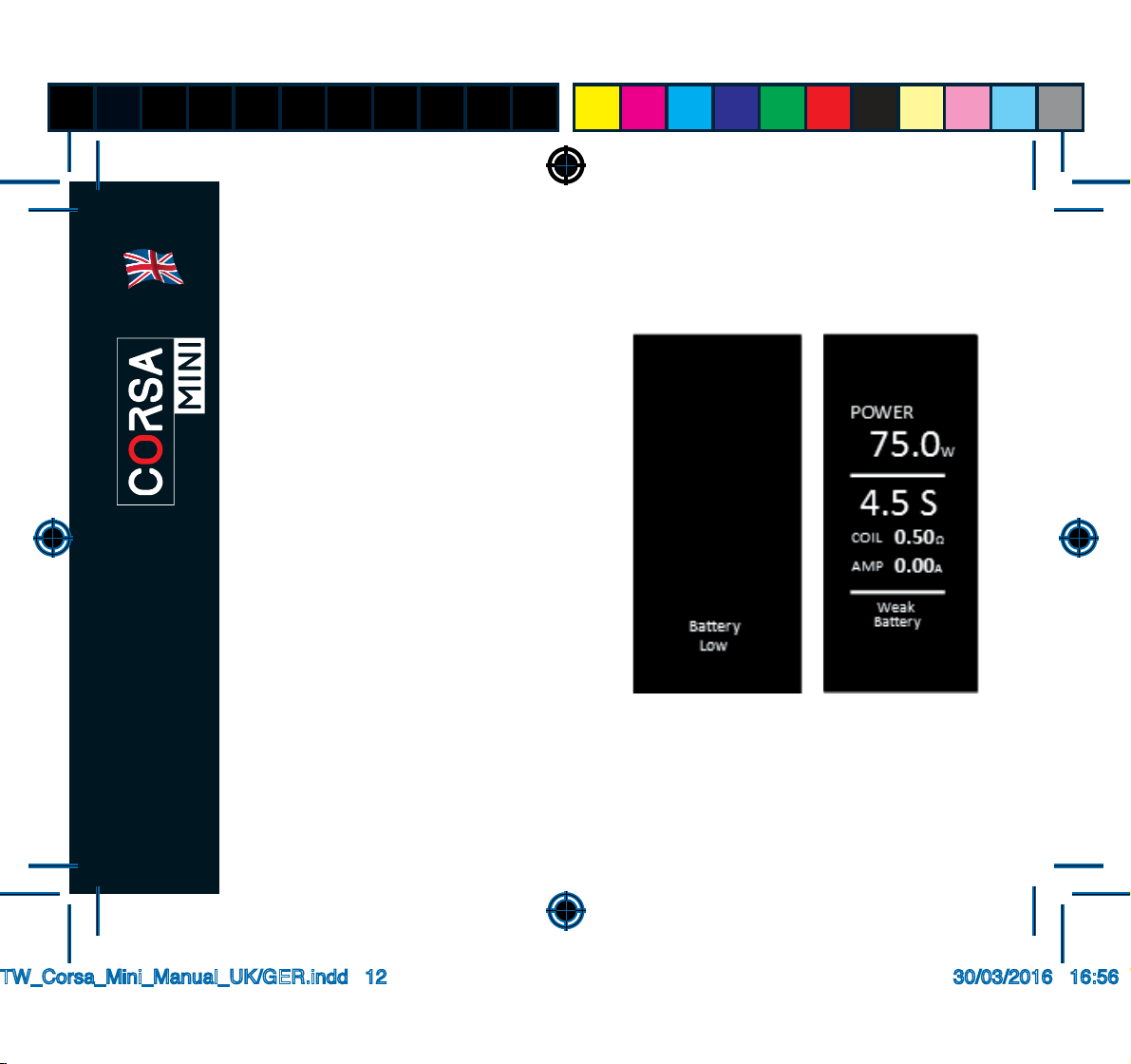

Low Voltage Protection:

When the battery voltage is below

3.1V, ‘Battery Low’ will be displayed on
the screen. If following this message,

the button is continually pressed, the

message ‘Battery Low Lock’ will be
displayed and the device will not re.
To unlock and activate the device the
battery must be recharged.

Weak Battery Alert:

Under VT/VW mode, if battery voltage
drops below 2.9V, the device will display
‘Weak Battery’. The output power will
automatically be reduced accordingly.

TW_Corsa_Mini_Manual_UK/GER.indd 12 30/03/2016 16:56

13

Using your Corsa Mini

10 Second Protection:

If the power button is pressed for
longer than 10 seconds, the output will

automatically cease and the message

‘Over 10s Protection’ will be displayed.

Upgrading Firmware:

To upgrade the rmware installed on the
device simply load the relevant product

page on the Totally Wicked website,

click on the link under ‘Firmware
Upgrade’ and follow the instructions
provided.

Display Modes:

When powered off, hold both

adjustment buttons to turn the display
through 180°. Two display states are
available.

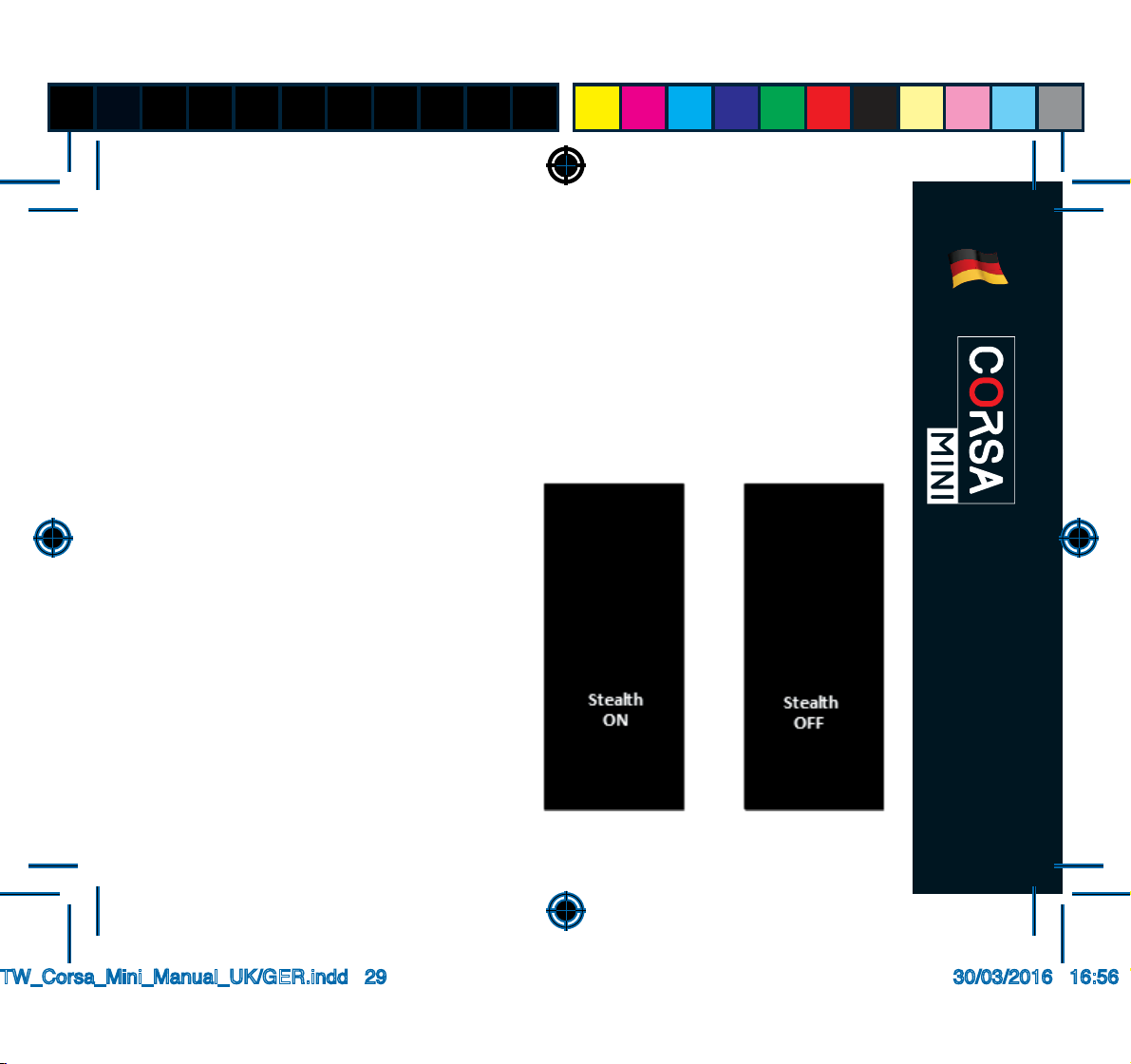

Stealth Mode:

When powered on, simultaneously
hold the power button and the left

adjustment button to activate stealth
mode. Repeat the process to deactivate
stealth mode.

TW_Corsa_Mini_Manual_UK/GER.indd 13 30/03/2016 16:56

14

Using your Corsa Mini

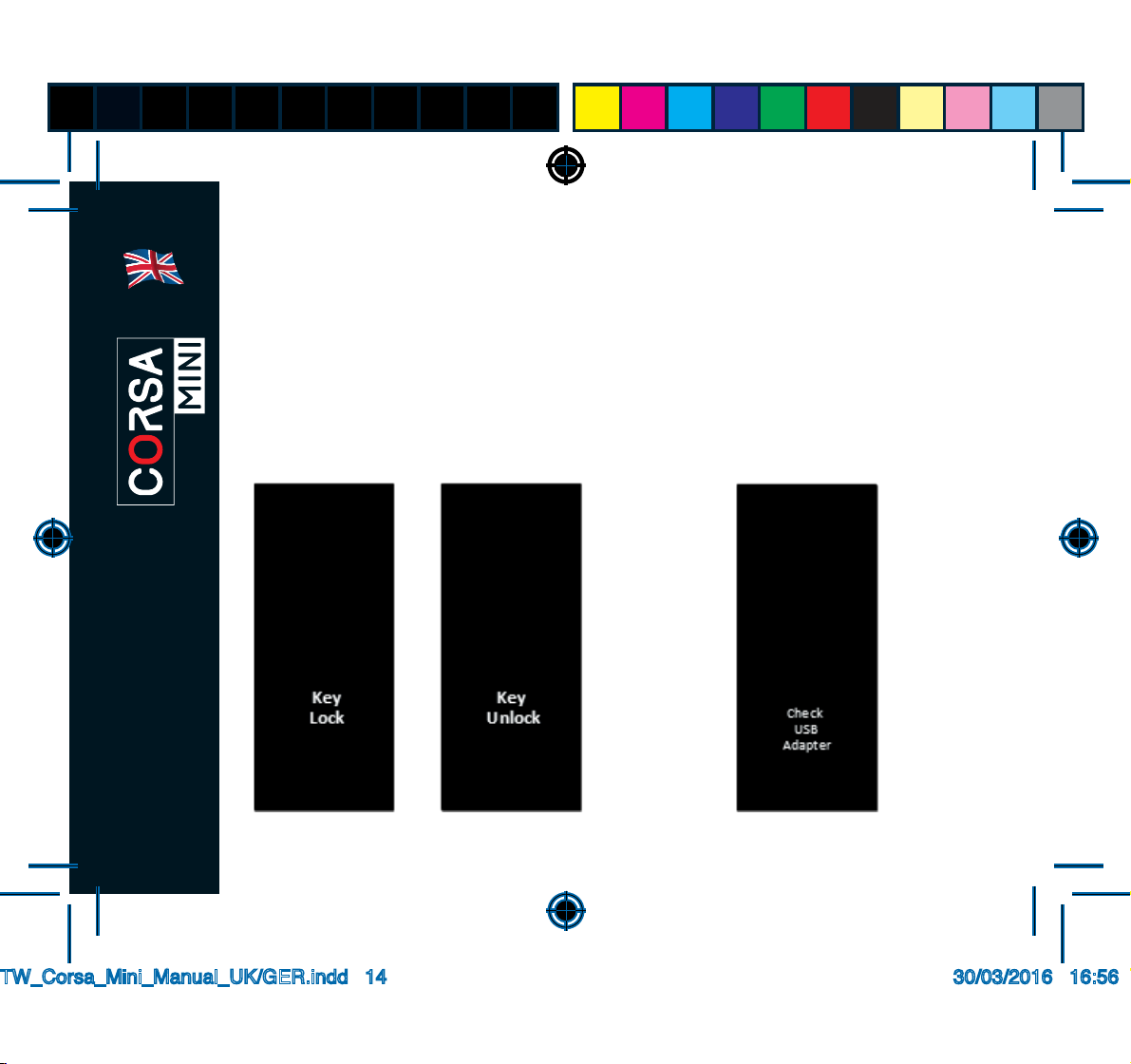

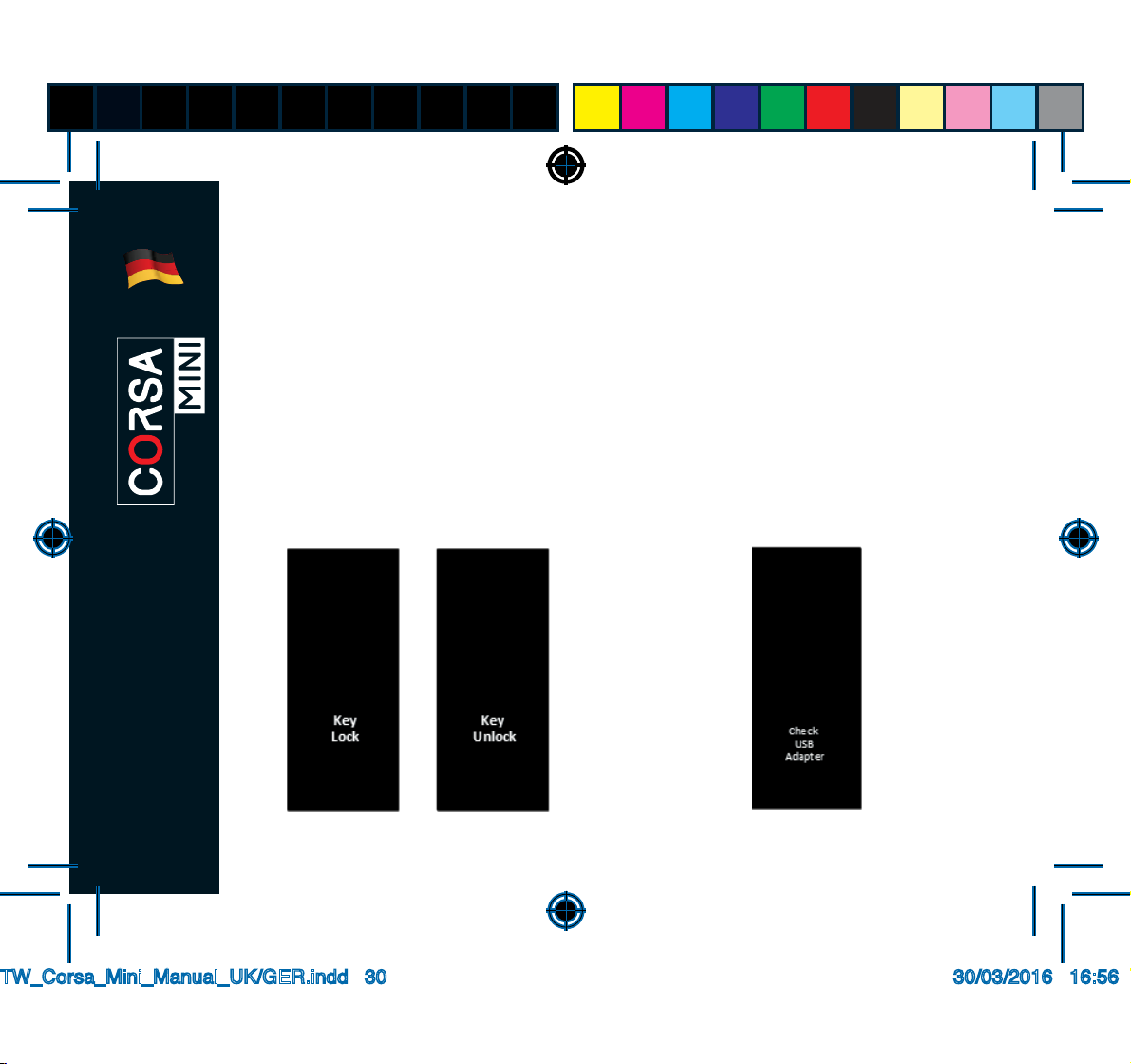

Key Lock Mode:

When powered on, simultaneously

hold the two adjustment buttons for
3 seconds to activate key lock mode.
Repeat the process to deactivate the
key lock mode.

Check USB Adapter:

If the voltage of the USB adapter is 5.8V
or higher, ‘Check USB Adapter’ will be

displayed on the screen when either the

charging lead is connected or the re
button is pressed.

TW_Corsa_Mini_Manual_UK/GER.indd 14 30/03/2016 16:56

15

Wattage Range in VW Mode and VT Mode: 1W – 80W
Temperature Range in VT Mode: 100-315°C / 200-600°F

Temperature Coefcient of Resistance Range in TCR Mode: 1-1000

Resistance Range: 0.05-1.5ohm in VT Mode, 0.1-3.5ohm in VW Mode
Tank Connector: 510 Connector
Battery: Integrated 2400mAh Li-Battery
Firmware Type: Upgradable

Specifications

TW_Corsa_Mini_Manual_UK/GER.indd 15 30/03/2016 16:56

16

DO’s

• Store the Corsa Mini and its accessories away from children when not in use.

• Ensure the Corsa Mini is powered off when not in use.

• Avoid accidentally pressing the Corsa Mini power button when not in use.

• Please only use the charging cable provided.

• Please dispose of dead batteries in accordance with your country’s appropriate
legislation.

• Use only a maximum of 1.5ohm when in VT mode. The mode will automatically be
switched to VW mode when the coil is larger than 1.5ohm or a normal coil is used.

DON’Ts

• Do not charge the batteries in a damp environment.

• Do not use the device when temperatures are outside the range -10 - 60°C.

• Do not charge the battery when temperatures are outside the range 0 - 45°C.

• Do not attempt to repair a faulty Corsa Mini as these are sealed units with no
serviceable parts. Attempted repairs will void the warranty.

• Do not use temperature control coils under VW mode, damage will be caused.

Precautions

TW_Corsa_Mini_Manual_UK/GER.indd 16 30/03/2016 16:56

17

The Corsa Mini components have a 28-day parts warranty. The USB cable supplied
has a 12-month warranty. If any parts are found to be faulty within this time please
contact our customer service team, whose details are on the back page of this booklet
and we will arrange for a replacement. We may require the goods to be returned for
further investigation.

Warranty

TW_Corsa_Mini_Manual_UK/GER.indd 17 30/03/2016 16:56

18

Glückwunsch zum Kauf Ihrer Totally Wicked
Corsa Mini E-Zigarette.

Die Totally Wicked Corsa Mini ist eine elegante, funktionelle und eine kompakte
E-Zigarette einschließlich intelligenter Temperatursteuerung. Die Firmware kann
aktualisiert werden, daher ist man mit der Corsa Mini auch in Zukunft stets auf dem
neuesten Stand.

Der Nutzer kann aus sechs Betriebsmodi wählen; variable Leistung (W); variable
Temperatur mit Nickel-Heizwendeln (Ni); variable Temperatur mit Titan-Heizwendeln
(Ti); variable Temperatur mit Edelstahl-Heizwendeln (SS316); Temperaturkoefzient
(TCR) und Bypass.

Die Corsa Mini vereint all ihre Funktionalität - inkl. 2400mAh Li-Akku - in einem
ergonomischen und dennoch einfach zu bedienendem Paket.

TW_Corsa_Mini_Manual_UK/GER.indd 18 30/03/2016 16:56

19

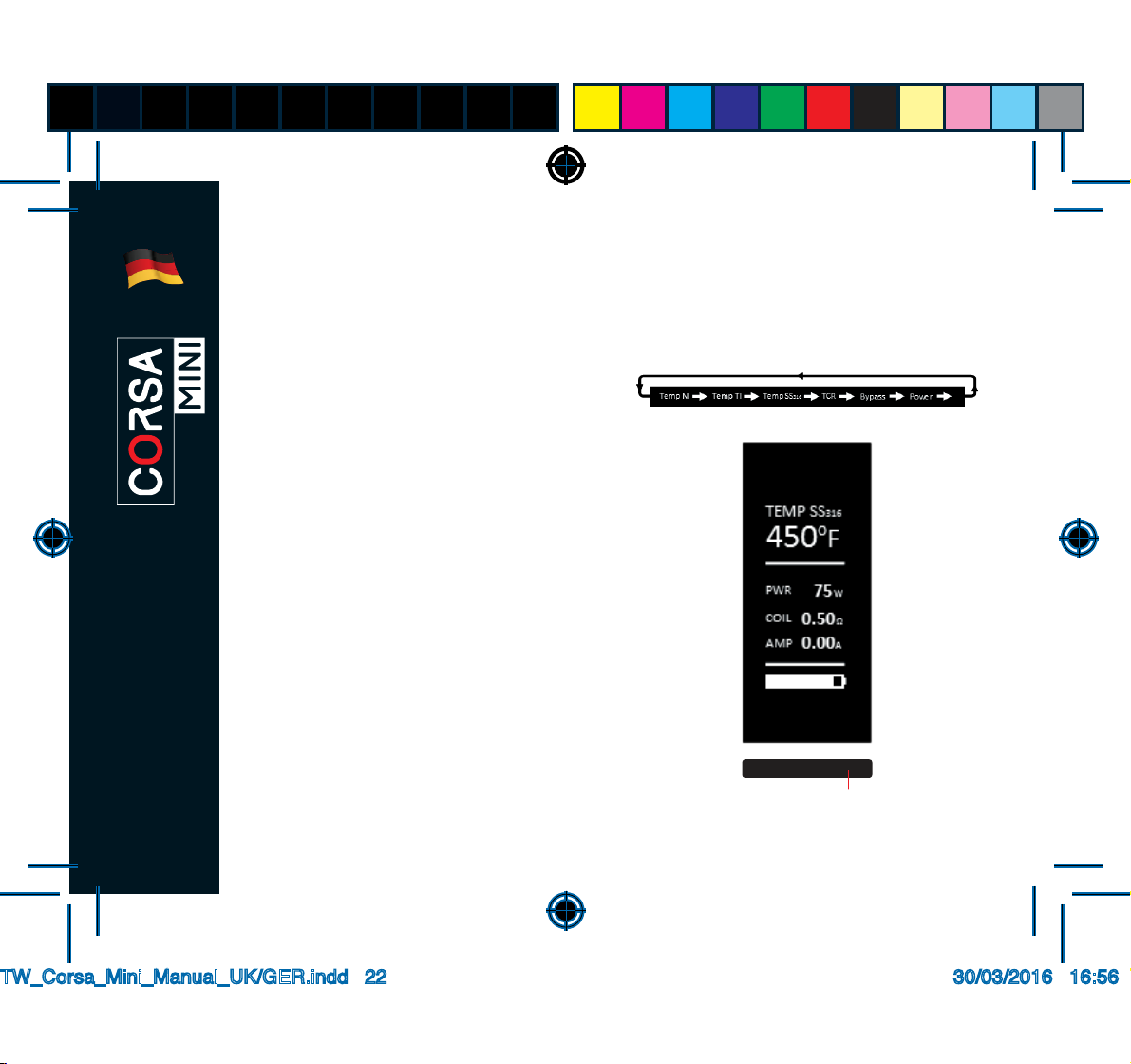

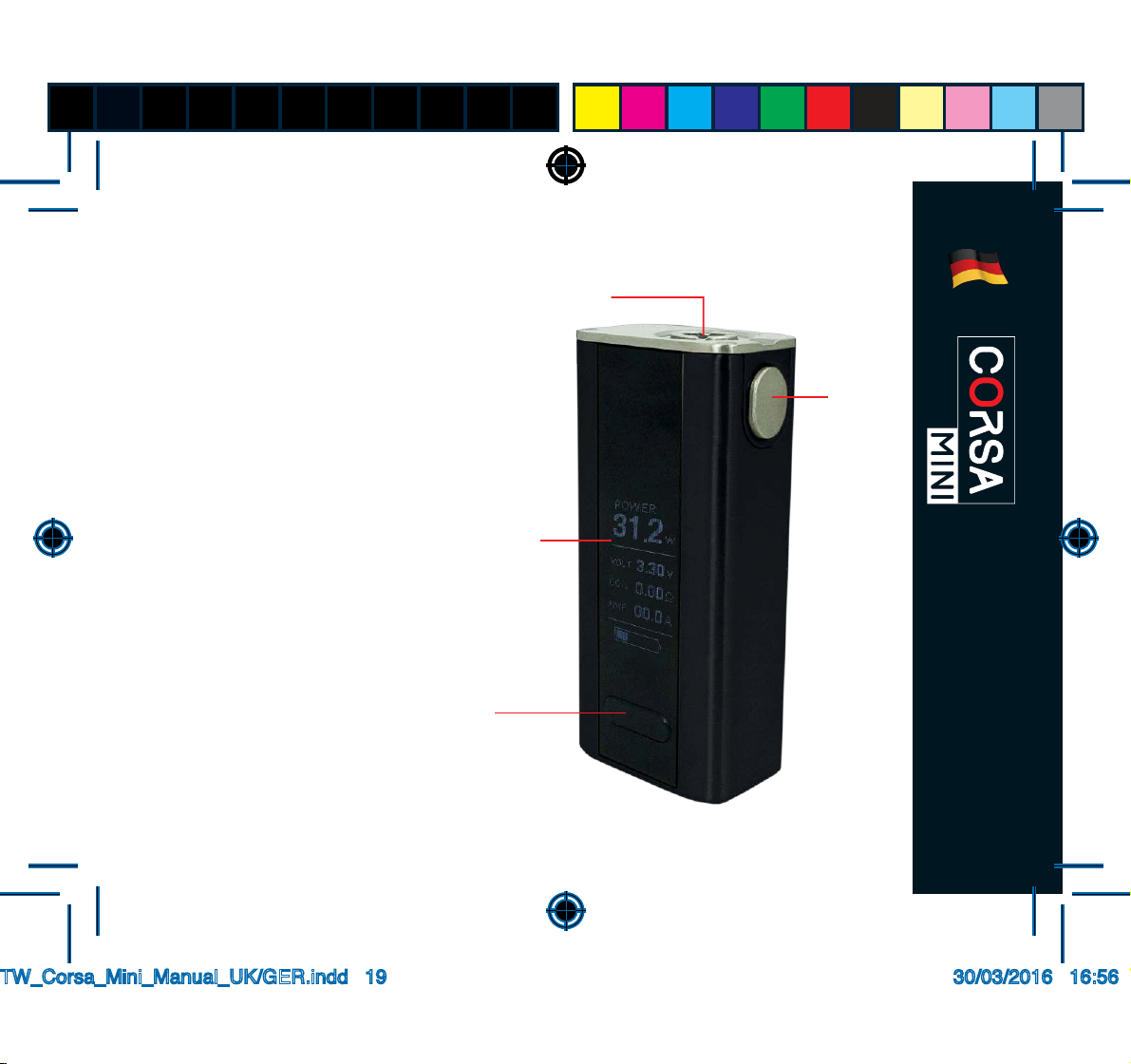

Totally Wicked Corsa Mini

A. 510er Gewinde
B. Power-Taster
C. OLED -Display-Bildschirm
D. Einstelltasten

A

B

C

D

TW_Corsa_Mini_Manual_UK/GER.indd 19 30/03/2016 16:56

20

Bedienung Ihrer Corsa Mini

Power Ein/Aus:

Power-Taster 5-mal in Folge drücken;
das OLED-Display leuchtet auf und

signalisiert, dass die Corsa Mini an

und zur Nutzung bereit ist. Zum
Ausschalten, Taster ebenfalls 5-mal in
Folge drücken.

Dampfen:

Power-Taster drücken und inhalieren.

POWER-TASTER

TW_Corsa_Mini_Manual_UK/GER.indd 20 30/03/2016 16:56

21

Neuen Verdampferkopf installieren:

Wenn ein neuer Verdampfer(-Kopf)
eingesetzt oder ein vorhandener
Verdampfer ab- und wieder an die

Corsa Mini geschraubt wird, erscheint

auf dem Display die Meldung ‘New
Coil Right, Same Coil Left’. Drücken
Sie den rechten Taster wenn ein neuer
Verdampfer(-Kopf) genutzt wird oder
den linken Taster, um zu bestätigen,
dass derselbe Verdampfer(-Kopf) zum
Einsatz kommt. Die Installation eines
neuen Verdampfer(-Kopfes) sollte stets
bei Raumtemperatur erfolgen.

RECHTS

Bedienung Ihrer Corsa Mini

LINKS

TW_Corsa_Mini_Manual_UK/GER.indd 21 30/03/2016 16:56

22

Akku Auaden:

Laden Sie die Corsa Mini einfach mit
dem USB-Kabel an einem geeigneten
USB-Port oder USB-Netzstecker auf.
Der Ladefortschritt kann hierbei auf dem
Display verfolgt werden.

Akku-Ladestandanzeige:

Der Ladestand des internen 2400mAh
Li-Akkus wird in der fünften Zeile auf
dem OLED-Display angezeigt.

Modus wechseln - VW/VT-Ni/VT-Ti/
VT-SS316/TCR/Bypass:

Wenn die Corsa Mini eingeschaltet

ist, drücken Sie den Power-Taster
3-mal in Folge und die oberste Zeile
blinkt auf - jetzt kann mit dem rechten
Taster rotierend in die verschiedenen
Modi (VW/VT-Ni/VT-Ni /VT-SS316/TCR/

Bypass) gewechselt werden.

RECHTS

Bedienung Ihrer Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 22 30/03/2016 16:56

23

VW-Modus:

Im VW-Modus kann mit dem linken

oder rechten Taster die Wattleistung

zwischen 1W und 80W verringert oder
erhöht werden.

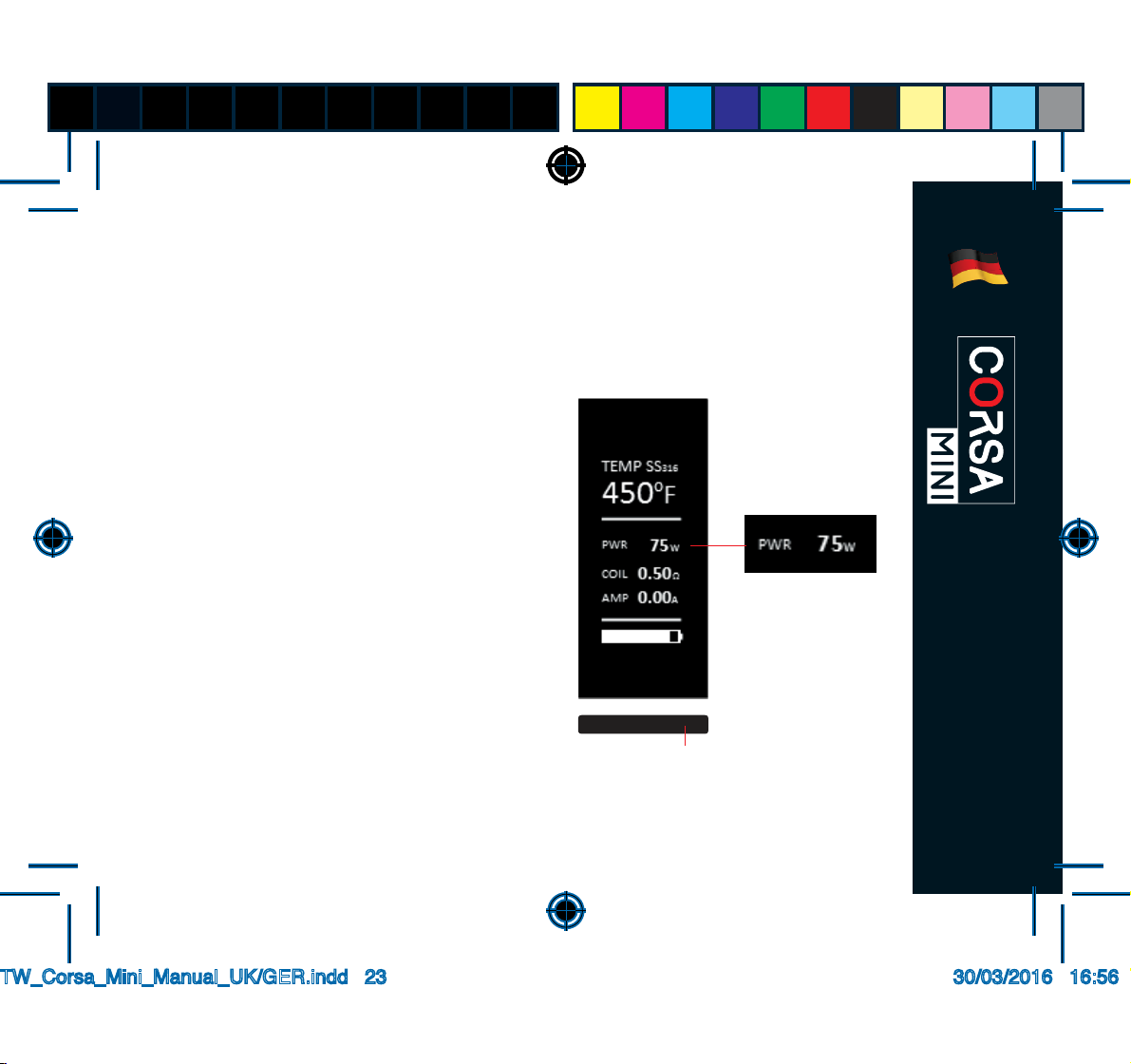

VT-Modus (Ni/Ti/SS316):

Im VT-Modus kann mit dem linken oder

rechten Taster die Temperatur zwischen

100-315°C / 200-600°F verringert oder
erhöht werden. Zum Einstellen der
Wattleistung im VT-Modus, drücken Sie
den Power-Taster 3-mal in Folge und
navigieren Sie mit dem linken Taster in
die Zeile für die Watteinstellung (PWR) ­jetzt können mit dem rechten Taster die
Wattparameter geändert werden.

RECHTS

Bedienung Ihrer Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 23 30/03/2016 16:56

24

RECHTS

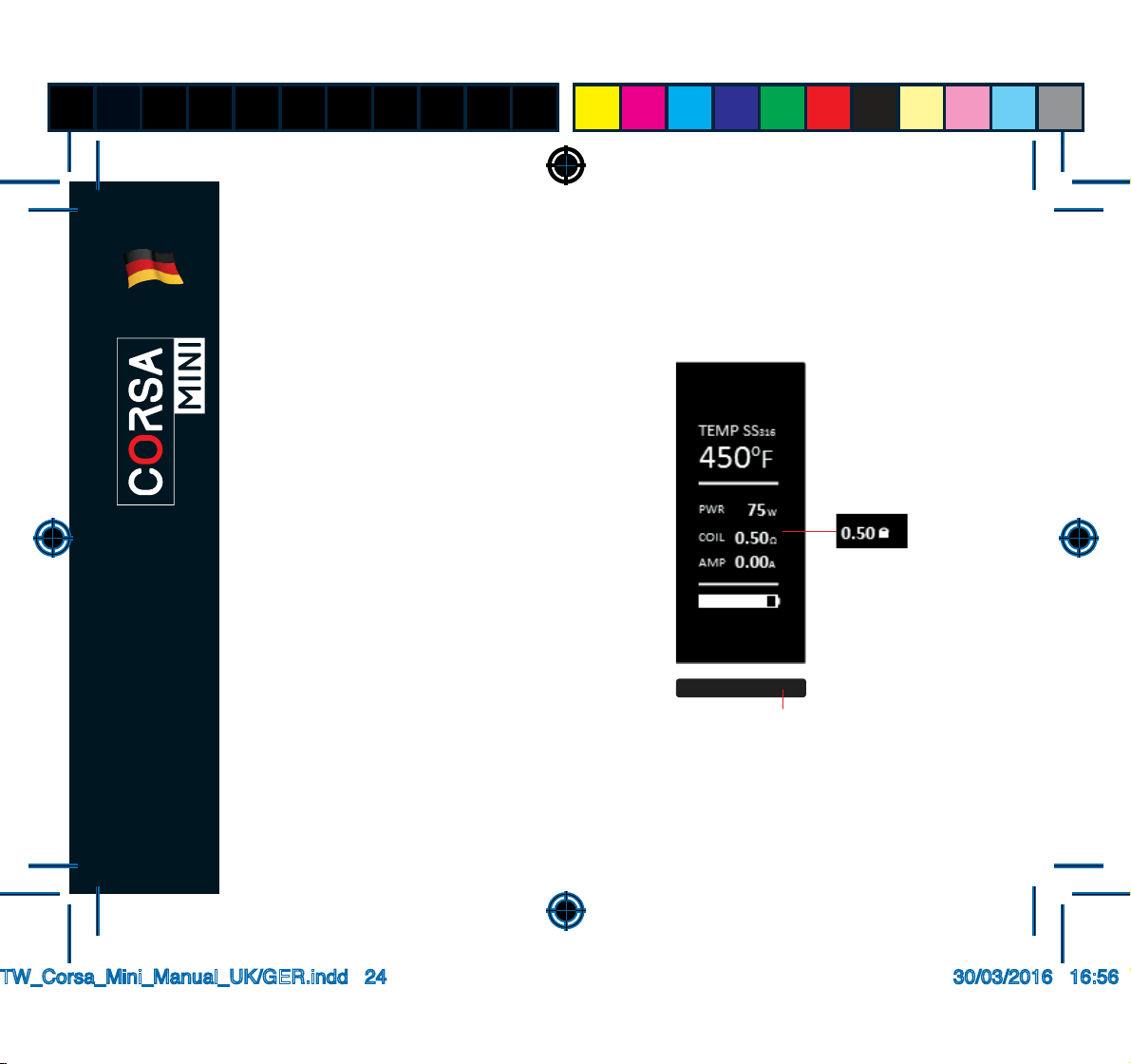

Zum Sperren/Entsperren des
Verdampferkopf-Widerstandes,
drücken Sie den Power-Taster
3-mal in Folge und navigieren Sie
mit dem linken Taster in die Zeile
‘Coil’ - jetzt können Sie mit dem
rechten Taster den Verdampferkopf­Widerstand sperren bzw. entsperren.
Sperren Sie den Widerstand nur bei
Raumtemperatur.

Hinweis: Sollte im VT-Modus eine

Heizwendel mit einem Widerstand höher

als 1.5 Ohm zum Einsatz kommen,
schaltet das Gerät automatisch in den
leistungsgeregelten VW-Modus. Dies
erfolgt (unabhängig vom Widerstand)
ebenso, wenn versucht wird mit
Heizwendel-Typen aus Kanthaldraht im
VT-Modus zu dampfen.

Bedienung Ihrer Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 24 30/03/2016 16:56

25

TCR-Modus:

Wenn der TCR-Modus ausgewählt
wurde, drücken Sie den linken Taster,
um in das TCR-Untermenü (M1, M2 und
M3) zu gelangen. Dort kann mit dem
rechten Taster aus 3 verschiedenen
Material-TCR-Werten (M1, M2 und M3)
gewählt und mit dem Power-Taster die
Auswahl bestätigt werden. (Siehe auch:
TCR-Modus kongurieren)

TCR-Modus kongurieren:

Halten Sie beim ausgeschalteten Gerät
den Power-Taster und den rechten
Taster gleichzeitig gedrückt, bis das
TCR-Kongurationsmenü erscheint.

Verwenden Sie den rechten oder linken
Taster, um zwischen M1, M2 oder M3 zu
wechseln – diese Funktion erlaubt eine
Auswahl von 3 verschiedenen Material­TCR-Werten. Drücken Sie anschließend
den Power -Taster, um einen TCR-Wert
zu bestätigen und danach den linken

oder den rechten Taster, um die Werte

nach Ihren Vorlieben zu verändern.
Zum Bestätigen, Power-Taster länger
gedrückt halten oder das Gerät für 10
Sek. ruhen lassen.

RECHTS

POWER-TASTER

+

Bedienung Ihrer Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 25 30/03/2016 16:56

26

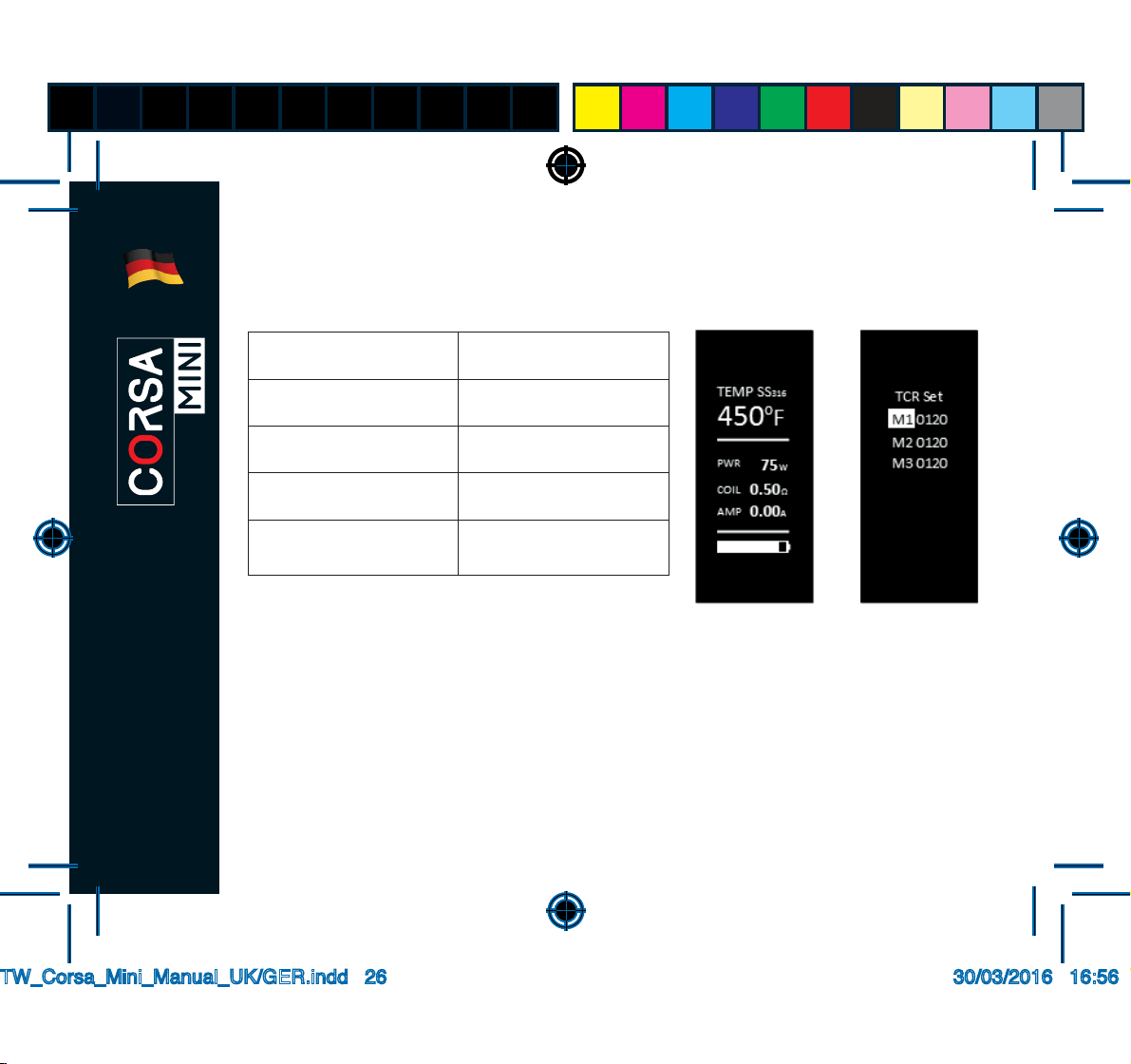

TCR Wertebereich

Material TCR Wertebereich

Nickel 600-700

NiFe 300-400

Titan 300-400

SS
(303, 304, 316, 317)

80-200

Hinweis: Der tatsächliche TCR-Wert ist im
Dezimalsystem 100000-mal größer ist als der angezeigte
TCR-Wert am Display und ist ausschließlich für die
Corsa Mini anwendbar.

TW_Corsa_Mini_Manual_UK/GER.indd 26 30/03/2016 16:56

27

Stromstärke-Anzeige:

Die Stromstärke wird in Echtzeit (vierte
Zeile: AMP) beim Drücken des Power­Tasters am Display angezeigt.

Ladefehler:

Wenn beim Anschließen eines USB­Kabels kein Ladestrom erkannt wird,
erscheint am Display die Meldung
‘Charge Error’.

Kurzschlussschutz:

Wenn die Corsa Mini einen

Verdampferkopf-Kurzschluss erkannt
hat, erscheint am Display die
Meldung ‘Atomizer Short’.

Bedienung Ihrer Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 27 30/03/2016 16:56

28

Tiefentladeschutz:

Fällt die tatsächliche Akkuspannung
auf unter 3.1V, erscheint am Display die
Meldung ‘Battery Low’. Solange kein
Ladevorgang erfolgt, ist das Gerät für
eine weitere Nutzung gesperrt.

Niedrige Akkuspannung:

Fällt während des Betriebes die
tatsächliche Akkuspannung auf
unter 2.9V, erscheint am Display die
Meldung ‘Weak Battery’. Hierbei wird
die Ausgabe-Leistung automatisch
angepasst und reduziert.

Bedienung Ihrer Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 28 30/03/2016 16:56

29

10 Sek. Sicherheitsabschaltung:

Hält man den Power-Taster länger als
10 Sek. gedrückt, wird die Stromzufuhr
an den Verdampfer unterbrochen - am
Display erscheint die Meldung ‘Over
10s Protection’.

Firmware aktualisieren:

Zur Installation eines verfügbaren
Firmware-Upgrades, einfach die Datei
auf der Totally Wicked Seite unter
www.totallywicked-eliquid.de in der
entsprechenden Produktbeschreibung
downloaden und der Anleitung folgen.

Display-Anzeige drehen:

Wenn die Corsa Mini ausgeschaltet ist,
rechten und linken Taster gleichzeitig

drücken, um die Display-Anzeige um
180° zu drehen.

Stealth-Modus:

Wenn die Corsa Mini eingeschaltet

ist, Power-Taster und linken Taster
gleichzeitig drücken, um den
Stealth-Modus (OLED-Display aus) zu
aktivieren oder zu deaktivieren.

Bedienung Ihrer Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 29 30/03/2016 16:56

30

Tastensperre:

Wenn die Corsa eingeschaltet ist,
rechten und linken Taster gleichzeitig

gedrückt halten – mit dieser Abfolge

können diese Taster gesperrt und

entsperrt werden. Sind die Taster
gesperrt, kann ein versehentliches
Verstellen der VT/VW Parameter
verhindert werden.

Check USB Adapter Warnung:

Falls die Spannung des USB-Ports 5.8V
übersteigt, erscheint beim Drücken des
Power-Tasters oder beim Anschließen
des USB-Kabels auf dem Display die
Meldung ‘Check USB Adapter’.

Bedienung Ihrer Corsa Mini

TW_Corsa_Mini_Manual_UK/GER.indd 30 30/03/2016 16:56

31

Leistungsregelbereich im VW- und VT-Modus: 1W – 80W
Temperaturregelbereich im VT-Modus: 100-315°C / 200-600°F

Temperaturkoefzient im TCR-Modus (Expertenmodus): 1-1000

Akzeptierte Verdampferwiderstände: 0.05-1.5 Ohm im VT-Modus, 0.1-3.5 Ohm im
VW-Modus

Verdampferanschluss: 510er Gewinde
Akku: Integrierte 2400mAh Li-Akku-Zelle
Firmware-Typ: Aktualisierbar

Technische Daten

TW_Corsa_Mini_Manual_UK/GER.indd 31 30/03/2016 16:56

32

GEBOTE

• Die Corsa Mini und das Zubehör außerhalb der Reichweite von Kindern und Tieren
aufbewahren.

• Schalten Sie die Corsa Mini aus, wenn nicht in Gebrauch.

• Vermeiden Sie versehentliches Drücken des Power-Tasters, wenn nicht in
Gebrauch.

• Bitte verwenden Sie nur das beigefügte USB-Ladekabel.

• Alte oder defekte Akkus nach den gesetzlichen Bestimmungen entsorgen.

VERBOTE

• Corsa Mini nicht in feuchter Umgebung auaden.

• Bei Außentemperaturen unter -10°C und über 60°C Gerät nicht nutzen.

• Corsa Mini nicht bei Temperaturen unter 0°C oder über 45°C auaden.

• Versuchen Sie nicht eine defekte Corsa Mini zu reparieren. Beim Reparaturversuch
erlischt die Garantie.

Vorsichtsmaßnahmen

TW_Corsa_Mini_Manual_UK/GER.indd 32 30/03/2016 16:56

33

Die Corsa Mini hat eine 28-tägige und das USB-Kabel eine 12-monatige Garantie.
Sollte eine Komponente fehlerhaft sein, bitten wir Sie Ihren Händler oder den Totally
Wicked Kundenservice zu kontaktieren.

GARANTIE

TW_Corsa_Mini_Manual_UK/GER.indd 33 30/03/2016 16:56

Manufactured in China
by Joyetech under the

authority of Pillbox38
UK Ltd, Stancliffe
Street, Blackburn,
Lancashire, BB2 2QR.

Tel [phone]
www.totallywicked-eliquid.co.uk

Tel [phone]
www.totallywicked-eliquid.com

Tel [phone]
www.totallywicked-eliquid.de

TW_Corsa_Mini_Manual_UK/GER.indd 34 30/03/2016 16:56
