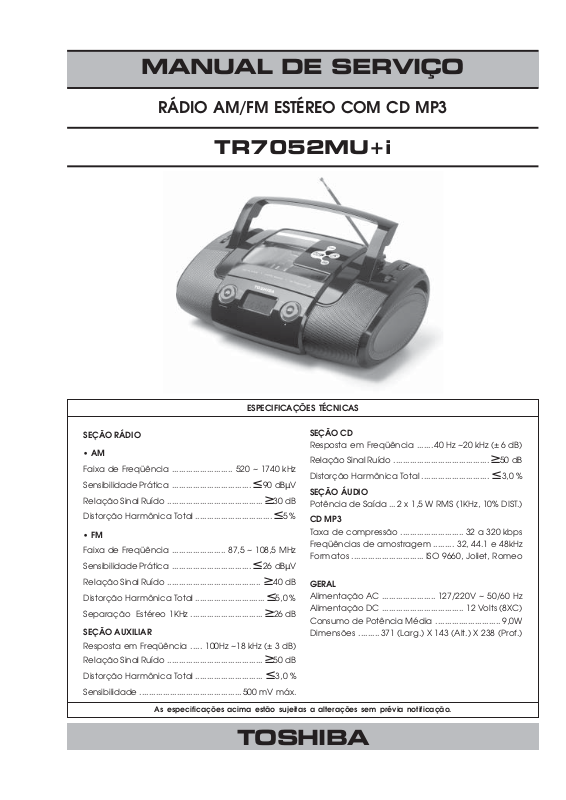

MANUAL DE SERVIÇO

RÁDIO AM/FM ESTÉREO COM CD MP3

TR7052MU+i

ESPECIFICAÇÕES TÉCNICAS

SEÇÃO RÁDIO

• AM

Faixa de Freqüência .......................... 520 ~ 1740 kHz

Sensibilidade Prática ..................................

Relação Sinal Ruído .........................................

Distorção Harmônica Total ................................. ≤ 5 %

• FM

Faixa de Freqüência ....................... 87,5 ~ 108,5 MHz

Sensibilidade Prática ..................................

Relação Sinal Ruído ........................................

Distorção Harmônica Total .............................. ≤ 5,0 %

Separação Estéreo 1KHz ...............................

SEÇÃO AUXILIAR

Resposta em Freqüência ..... 100Hz ~18 kHz (± 3 dB)

Relação Sinal Ruído .........................................

Distorção Harmônica Total ............................. ≤ 3,0 %

Sensibilidade ............................................ 500 mV máx.

≤ 90 dBµV

≥ 30 dB

≤ 26 dBµV

≥ 40 dB

≥ 26 dB

≥ 50 dB

SEÇÃO CD

Resposta em Freqüência ....... 40 Hz ~20 kHz (± 6 dB)

Relação Sinal Ruído .........................................

Distorção Harmônica Total ............................. ≤ 3,0 %

SEÇÃO ÁUDIO

Potência de Saída ...2 x 1,5 W RMS (1KHz, 10% DIST.)

CD MP3

Taxa de compressão ........................... 32 a 320 kbps

Freqüências de amostragem ......... 32, 44.1 e 48kHz

Formatos ............................... ISO 9660, Joliet, Romeo

GERAL

Alimentação AC ....................... 127/220V ~ 50/60 Hz

Alimentação DC ................................... 12 Volts (8XC)

Consumo de Potência Média ............................ 9,0W

Dimensões ......... 371 (Larg.) X 143 (Alt.) X 238 (Prof.)

≥ 50 dB

As especificações acima estão sujeitas a alterações sem prévia notificação.

TOSHIBA

1

6- ESQUEMAS ELÉTRICOS

Tuner AM FM / Entradas CD USB AUX / Amplificador / Fonte de Alimentação
