TC74AC86P/F/FT
東芝CMOSデジタル集積回路 シリコン モノリシック
TC74AC86P,TC74AC86F,TC74AC86FT
Quad Exclusive OR Gate
TC74AC86 は、2 層メタル、シリコンゲート CMOS 技術を用いた
超高速 CMOS エクスクルーシブ OR ゲートです。CMOS の特長であ
る低い消費電力で、高速ショットキ TTL に匹敵する高速動作を実現
できます。
出力には、波形整形用バッファが付加されており、高い雑音余裕
度と安定な出力が得られます。また、すべての入力には静電破壊か
ら素子を保護するために、ダイオードが付加されています。
特 長
TC74AC86P
• 高速動作 : tpd = 4.4 ns (typ.) at VCC = 5 V
• 低消費電流 : I
• 高雑音余裕度 : V
• 高出力電流 : |IOH| = IOL = 24 mA (min)
• バランスのとれた遅延時間 : t
• 広い動作電圧範囲 : V
• 74F86 と同一ピン接続、同一ファンクション
= 4 μA (max) at Ta = 25°C
CC
= V
NIH
≈ t
pLH
CC (opr)
= 28% VCC (min)
NIL
pHL
= 2~5.5 V
TC74AC86F
TC74AC86FT
質量
DIP14-P-300-2.54 : 0.96 g (標準)
SOP14-P-300-1.27A : 0.18 g (標準)
TSSOP14-P-0044-0.65A : 0.06 g (標準)
1
2007-10-01
ピン接続図 論理図
1A
1B
1Y
2A
2B
V
4B
4A
4Y
3B
CC
1
2
3
4
5
14
13
12
11
10
1A
1B
2A
2B
3A
3B
4A
4B
(1)
(2)
(4)
(5)
(9)
(10)
(12)
(13)
TC74AC86P/F/FT
=1
(3)
(6)
(8)
(11)
1Y
2Y
3Y
4Y
2Y
GND
6
7
(top view)
3A
9
3Y
8
真理値表
A B Y
L L L
L H H
H L H
H H L
絶対最大定格 (注 1)
項目 記号 定格 単位
電源電圧 VCC −0.5~7.0 V
入力電圧 VIN −0.5~VCC + 0.5 V
出力電圧 V
入力保護ダイオード電流 IIK ±20 mA
出力寄生ダイオード電流 IOK ±50 mA
出力電流 I
電源/GND 電流 ICC ±100 mA
許容損失 PD 500 (DIP) (注 2)/180 (SOP/TSSOP) mW
保存温度 T
−0.5~VCC + 0.5 V
OUT
±50 mA
OUT
−65~150 °C
stg
注 1: 絶対最大定格は、瞬時たりとも超えてはならない値であり、1 つの項目も超えてはなりません。
本製品の使用条件 (使用温度/電流/電圧等) が絶対最大定格/動作範囲以内での使用においても、高負荷 (高温
および大電流/高電圧印加、多大な温度変化等) で連続して使用される場合は、信頼性が著しく低下するおそれ
があります。
弊社半導体信頼性ハンドブック (取り扱い上のご注意とお願いおよびディレーティングの考え方と方法) およ
び個別信頼性情報 (信頼性試験レポート、推定故障率等) をご確認の上、適切な信頼性設計をお願いします。
注 2: Ta = −40~65°C まで、500 mW。Ta = 65~85°C の範囲では−10 mW/°C で、300 mW までディレーティングし
てください。
2
2007-10-01
動作範囲 (注)
項目 記号 定格 単位
TC74AC86P/F/FT
電源電圧 V
入力電圧 V
出力電圧 V
動作温度 T
入力上昇、下降時間 dt/dV
CC
IN
OUT
opr
注: 動作範囲は動作を保証するための条件です。
使用していない入力は VCC、もしくは GND に接続してください。
電気的特性
特性
DC
高レベル入力電圧 V
低レベル入力電圧 V
高レベル出力電圧 VOH
低レベル出力電圧 VOL
入力電流 I
静的消費電流 I
項目 記号
IH
IL
IN
CC
V
IN
or
= V
IH
V
IL
V
IN
or
= V
IH
V
IL
VIN = VCC or GND 5.5 ― ― ±0.1 ― ±1.0 μA
VIN = VCC or GND 5.5 ― ― 4.0 ― 40.0 μA
2.0~5.5 V
0~V
CC
0~V
CC
−40~85 °C
0~100 (V
0~20 (V
測定条件 Ta = 25°C Ta = −40~85°C
―
―
IOH = −50 μA
= −4 mA
I
OH
= −24 mA
I
OH
= −75 mA (注)
I
OH
IOL = 50 μA
= 12 mA
I
OL
= 24 mA
I
OL
= 75 mA (注)
I
OL
= 3.3 ± 0.3 V)
CC
= 5 ± 0.5 V)
CC
V
CC
最小 標準 最大
(V)
2.0
1.50
3.0
2.10
5.5
3.85
2.0
3.0
5.5
2.0
3.0
4.5
3.0
2.58
4.5
3.94
5.5
2.0
3.0
4.5
3.0
4.5
5.5
―
―
―
1.9
2.9
4.4
―
―
―
―
―
―
―
―
―
―
―
―
―
2.0
3.0
4.5
―
―
―
0.0
0.0
0.0
―
―
―
V
V
ns/V
―
―
―
0.50
0.90
1.65
―
―
―
―
―
―
0.1
0.1
0.1
0.36
0.36
―
最小 最大
1.50
2.10
3.85
―
0.50
―
0.90
―
1.65
1.9
2.9
4.4
2.48
3.80
3.85
―
0.1
―
0.1
―
0.1
―
0.44
―
0.44
―
1.65
―
―
―
―
―
―
―
―
―
単位
V
V
V
V
注: この規格は 50 Ω 終端ラインを駆動する能力を表すものです。
測定時は、1 出力当たりの最大持続時間を 10 ms とします。
3
2007-10-01
AC
特性
(CL = 50 pF, RL = 500 Ω, input: tr = tf = 3 ns)
TC74AC86P/F/FT
項目 記号
t
伝搬遅延時間
入力容量 CIN ― ― 5 10 ― 10 pF
等価内部容量 CPD (注) ― 56 ― ― ― pF
pLH
t
pHL
測定条件 Ta = 25°C Ta = −40~85°C
V
―
(V)
CC
3.3 ± 0.3
5.0 ± 0.5― ―
最小 標準 最大
7.6
5.6
12.3
8.3
最小 最大
1.0
14.0
1.0
9.5
注: CPDは、無負荷時の動作消費電流より計算した IC 内部の等価容量です。
無負荷時の平均動作消費電流は、次式により求められます。
I
CC (opr)
= CPD·VCC·fIN + ICC/4 (ゲート当たり)
単位
ns
4
2007-10-01

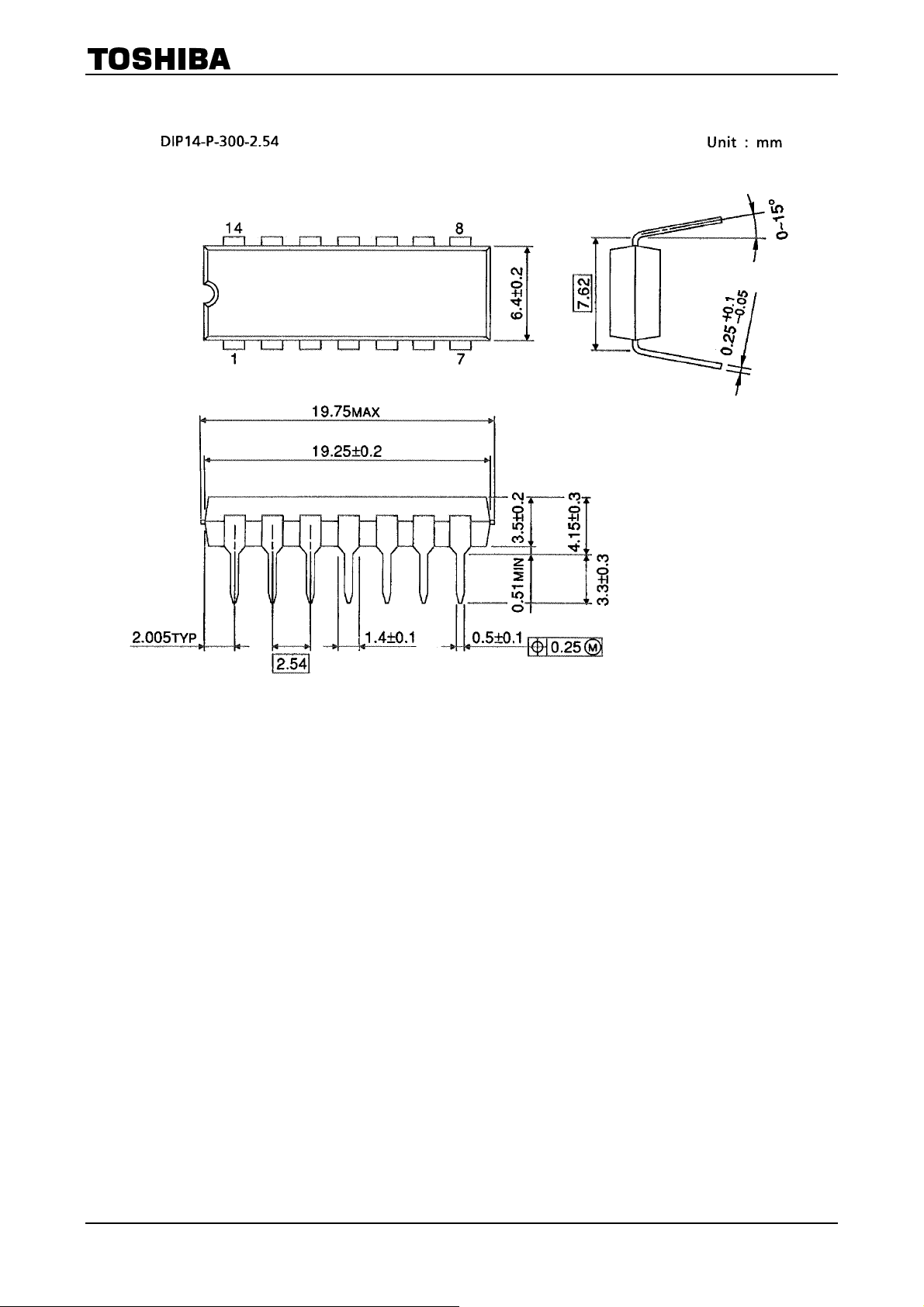

外形図
TC74AC86P/F/FT
質量: 0.96 g (標準)
5
2007-10-01
外形図
TC74AC86P/F/FT
質量: 0.18 g (標準)
6
2007-10-01

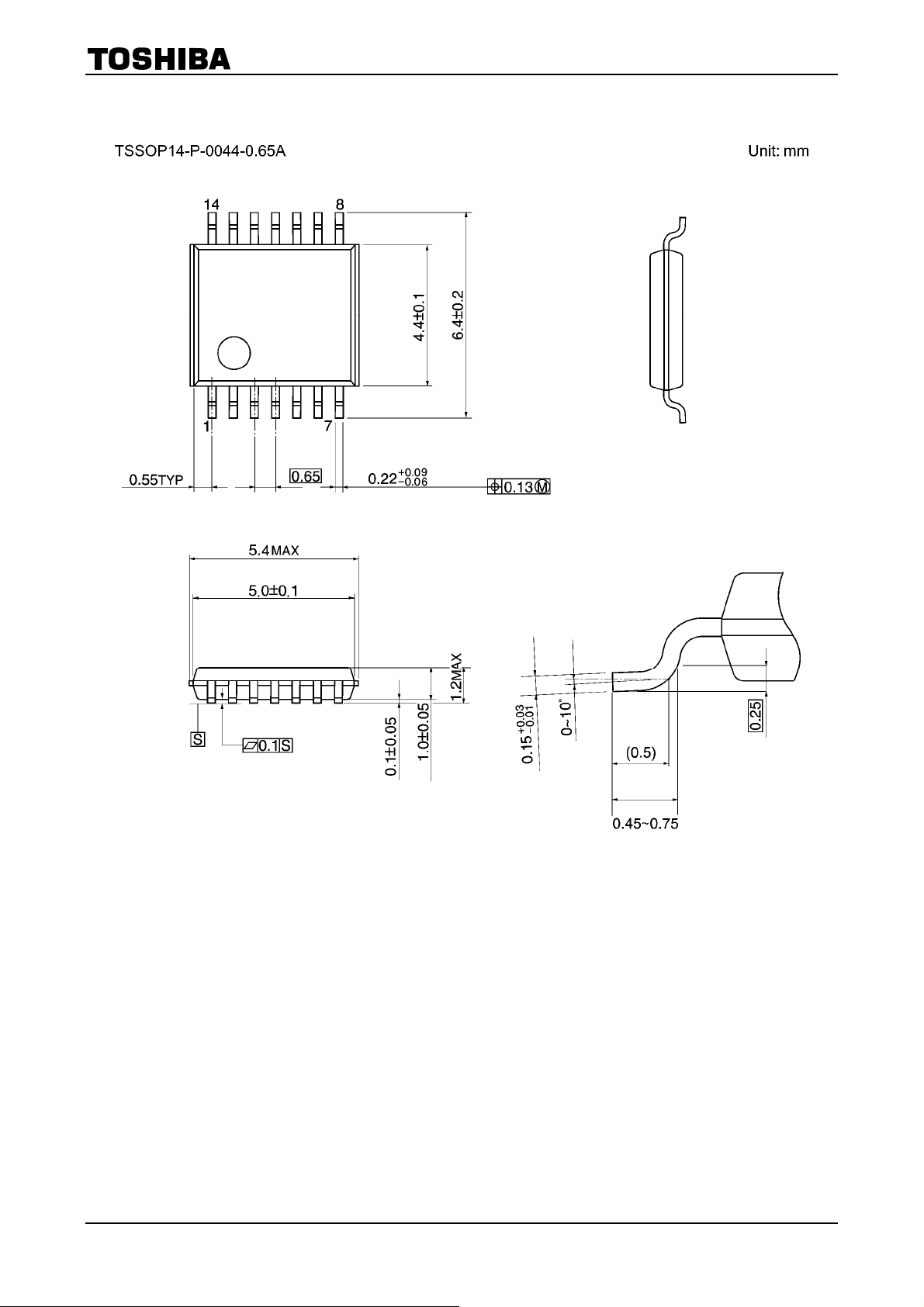

外形図
TC74AC86P/F/FT
質量: 0.06 g (標準)
7
2007-10-01
