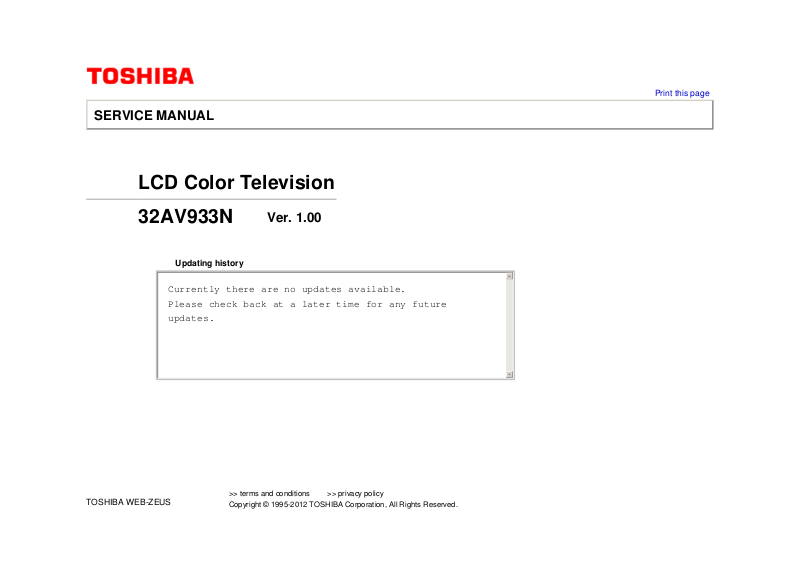

Page 1
SERVICE MANUAL
LCD Color Television
Print this page
32AV933N
TOSHIBA WEB-ZEUS
Ver. 1.00
Updating history
Currently there are no updates available.
Please check back at a later time for any future
updates.
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
5
5
6
6
Page 2
Page 3
Print this page
IMPORTANT NOTICE
WARNING:
You are requested that you shall not modify or alter the information or data provided herein without prior written consent by Toshiba.
Toshiba shall not be liable to anybody for any damages, losses, expenses or costs, if any, incurred in connection with or as a result
of such modification or alteration.
THE INFORMATION OR DATA HEREIN SHALL BE PROVIDED "AS IS" WITHOUT ANY WARRANTY OF ANY KIND, EITHER EXPRESS
OR IMPLIED WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Toshiba shall not be liable for any damages, losses, expenses or costs, if any, incurred in connection with or as a result of use of any
information or data provided herein.
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 4
Print this page
GREEN PRODUCT PROCUREMENT
The EC is actively promoting the WEEE & RoHS Directives that define standards for recycling and reuse of Waste Electrical and Electronic
Equipment and for the Restriction of the use of certain Hazardous Substances. From July 1, 2006, the RoHS Directive will prohibit any marketing
of new products containing the restricted substances.
Increasing attention is given to issues related to the global environmental. Toshiba Corporation recognizes environmental protection as a key
management tasks, and is doing its utmost to enhance and improve the quality and scope of its environmental activities. In line with this, Toshiba
proactively promotes Green Procurement, and seeks to purchase and use products, parts and materials that have low environmental impacts.
Green procurement of parts is not only confined to manufacture. The same green parts used in manufacture must also be used as replacement
parts.
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 5
Print this page
LEAD-FREE SOLDER
This product is manufactured using lead-free solder as a part of a movement within the consumer products industry at large to be environmentally
responsible. Lead-free solder must be used in the servicing and repair of this product.
WARNING: This product is manufactured using lead free solder.
DO NOT USE LEAD BASED SOLDER TO REPAIR THIS PRODUCT!
The melting temperature of lead-free solder is higher than that of leaded solder by 86ºF to 104ºF (30ºC to 40ºC). Use of a soldering iron designed
for lead-based solders to repair product made with lead-free solder may result in damage to the component and or PCB being soldered. Great
care should be made to ensure high-quality soldering when servicing this product especially when soldering large components, through-hole pins,
and on PCBs as the level of heat required to melt lead-free solder is high.
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 6
Print this page
SAFETY INSTRUCTION
WARNING: BEFORE SERVICING THIS CHASSIS, READ THE "SAFETY PRECAUTION" AND "PRODUCT SAFETY NOTICE"
INSTRUCTIONS BELOW.
Safety Precaution
WARNING: SERVICING SHOULD NOT BE ATTEMPTED BY ANYONE UNFAMILIAR WITH THE NECESSARY PRECAUTIONS ON THIS
RECEIVER. THE FOLLOWING ARE THE NECESSARY PRECAUTIONS TO BE OBSERVED BEFORE SERVICING THIS CHASSIS.
1. An isolation transformer should be connected in the power line between the receiver and the AC line before any service is performed on the
receiver.
2. Always disconnect the power plug before any disassembling of the product. It may result in electrical shock.
3. When replacing a chassis in the cabinet, always be certain that all the protective devices are put back in place, such as nonmetallic control
knobs, insulating covers, shields, isolation resistor-capacitor network, etc.
4. Always keep tools, components of the product, etc away from the children, These items may cause injury to children.
5. Depending on the model, use an isolation transformer or wear suitable gloves when servicing with the power on, and disconnect the power
plug to avoid electrical shock when replacing parts. In some cases, alternating current is also impressed in the chassis, so electrical shock is
possible if the chassis is contacted with the power on.
6. Always use the replacement parts specified for the particular model when making repairs. The parts used in products require special safety
characteristics such as inflammability, voltage resistance, etc. therefore, use only replacement parts that have these same characteristics.
Use only the specified parts when the mark is indicated in the circuit diagram or parts list.
Page 7
7. Parts mounting and routing dressing of wirings should be the same as that used originally. For safety purposes, insulating materials such as
isolation tube or tape are sometimes used and printed circuit boards are sometimes mounted floating. Also make sure that wirings is routed
and clamped to avoid parts that generate heat and which use high voltage. Always follow the manufactured wiring routes / dressings.
8. Always ensure that all internal wirings are in accordance before re-assembling the external casing after a repairing completed. Do not allow
internal wiring to be pinched by cabinets, panels, etc. Any error in reassembly or wiring can result in electrical leakage, flame, etc., and may
be hazardous.
9. NEVER remodel the product in any way. Remodeling can result in improper operation, malfunction, or electrical leakage and flame, which
may be hazardous.
10. Touch current check. (After completing the work, measure touch current to prevent an electric shock.)
Plug the AC cord directly into the AC outlet. Do NOT use an isolation transformer for this check.
Connect a measuring network for touch currents between each exposed metallic part on the set and a good earth ground such as a
water pipe.
Annex D
(normative)
Measuring network for TOUCH CURRENTS
Page 8
Resistance values in orms (Ω ).
V: Voltmeter or oscilloscope
(r.m.s. or peak reading)
Input resistance : 1 MΩ
Input capacitance : 200 pF
Frequency range : 15 Hz to 1 MHz and d.c. respectively
Note: Appropriate measures should be taken to obtain the correct value in case of non sinusoidal waveforms.
The measuring instrument is calibrated by comparing the frequency factor of with the solid line in figure F.2 of IEC 60990 at
various frequencies. A calibration curve is constructed showing the deviation of from the ideal curve as a function of frequency.
TOUCH CURRENT = / 500 (peak value).
The potential at any point (TOUCH CURRENT) expressed as voltage and does not exceed the following value:
The part or contact of a TERMINAL is not HAZARDOUS LIVE if:
a) The open-circuit voltage should not exceed 35 V (peak) a.c. or 60 V d.c. or, if a) is not met.
b) The measurement of the TOUCH CURRENT shall be carried out in accordance with IEC 60990, with the measuring network
described in Annex D of this standard.
The TOUCH CURRENT expressed as voltages and , does not exceed the following values:
- for a.c. : = 35 V (peak) and = 0.35 V (peak);
- for d.c. : = 1.0 V
Note: The limit values of = 0.35 V (peak) for a.c. and = 1.0 V for d.c. correspond to the values 0.7 mA (peak) a.c. and 2.0 mA
d.c.
Page 9
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 10
Print this page
SAFETY INSTRUCTION
Product Safety Notice
Many electrical and mechanical parts in this chassis have special safety-related characteristics. These characteristics are often passed unnoticed
by a visual inspection and the protection afforded by them cannot necessarily be obtained by using replacement components rated for higher
voltage, wattage, etc. Replacement parts which have these special safety characteristics are identified in this manual and its supplements;
electrical components having such features are identified by the international hazard symbols on the schematic diagram and the parts list.
Before replacing any of these components, read the parts list in this manual carefully. The use of substitute replacement parts which do not have
the same safety characteristics as specified in the parts list may create electrical shock, fire, or other hazards.
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 11
Print this page
SAFETY INSTRUCTION
Handling the LCD Module
Safety Precaution
In the event that the screen is damaged or the liquid crystal (fluid) leaks, do not breathe in or drink this fluid.
Also, never touch this fluid. Such actions could cause toxicity or skin irritation. If this fluid should enter the mouth, rinse the mouth thoroughly with
water. If the fluid should contact the skin or clothing, wipe off with alcohol, etc., and rinse thoroughly with water. If the fluid should enter the eyes,
immediately rinse the eyes thoroughly with running water.
Precautions for Handling the LCD Module
CAUTION: The metal edges of the LCD module are sharp, handle it with care.
The LCD module can easily be damaged during disassembly or reassembly; therefore, always observe the following precautions when handling
the module.
1. When attaching the LCD module to the LCD cover, position it appropriately and fasten at the position where the display can be viewed most
conveniently.
Page 12
2. Carefully align the holes at all four corners of the LCD module with the corresponding holes in the LCD cover and fasten with screws. Do not
strongly push on the module because any impact can adversely affect the performance. Also use caution when handling the polarized
screen because it can easily be damaged.
3. If the panel surface becomes soiled, wipe with cotton or a soft cloth. If this does not remove the soiling, breathe on the surface and then wipe
again.
If the panel surface is extremely solied, use a CRT cleaner as a cleaner. Wipe off the panel surface by drop the cleaner on the cloth. Do not
drop the cleaner on the panel. Pay attention not to scratch the panel surface.
4. Leaving water or other fluids on the panel screen for an extended period of time can result in discoloration or stripes. Immediately remove
any type of fluid from the screen.
Page 13
G l a s s i s u s e d i n t h e p a n e l , s o d o n o t d r o p o r s t r i k e w i t h h a r d o b j e c t s . S u c h a c t i o n s c a n d a m a g e t h e p a n e l .
6. CMOS-LSI circuitry is used in the LCD module, so avoid damage due to static electricity. When handling the module, use a wrist ground or
anchor ground.
7. Do not expose the LCD module to direct sunlight or strong ultraviolet rays for an extended period of time.
8. Do not store the LCD module below the temperature conditions described in the specifications. Failure to do so could result in freezing of the
Page 14
liquid crystal due to cold air or loss of resilience or other damage.
9. Do not disassemble the LCD module. Such actions could result in improper operation.
10. When transporting the LCD module, do not use packing containing epoxy resin (amine) or silicon resin (alcohol or oxim). The gas generated
by these materials can cause loss of polarity.
Page 15
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 16
P201 P202 CN1 CN12
1 24V 1 12V 1 +12V_NORMAL 1 PANEL_VCC
2 24V 2 12V 2 +12V_NORMAL 2 PANEL_VCC
3 24V 3 12V 3 +12V_NORMAL 3 PANEL_VCC
4 24V 4 GND 4 GND 4 PANEL_VCC
5 24V 5 GND 5 GND 5 OD_OCP_SEL
6 GND 6 GND 6 GND 6 PANEL_VCC
7 GND 7 5VSB 7 +5V_Standby 7 RXE4+
8 GND 8 5VSB 8 +5V_Standby 8 GND
9 GND 9 5VSB 9 +5V_Standby 9 RXE3+
10 GND 10 ACD 10 ACDetect 10 RXE411 BRIGHT_ADJ 11 BD_PS_ON 11 GND 11 RXEC+
12 INV_ON_OFF 12 BRIGHT_ADJ 12 OCP_OUTPUT_PWM 12 RXE3-
13 INV_ON_OFF 13 INVERTER_ON_OFF 13 GND
14 PS_ON 14 STANDBY 14 RXEC-
15 RXE2+
16 GND
17 RXE1+
18 REX219 REX0+
20 REX121 GND
22 REX023 RXO4+
24 GND
25 RXO3+
26 RXO427 RXOC+
28 RXO329 GND
30 RXOC31 RXO2+
32 GND
33 RXO1+
34 RXO235 RXO0+
36 RXO137 GND
38 RXO039 BRIGHT_ADJ
40 OCP_OUTPUT_PWM
CN2
1 GND
2 LED_TIMER
3 LED_ON_OFF
4 LED_ON_OFF CN11
5 IRIN 1 SPK_R6 +5V_Standby 2 SPK_R+
3 SPK_L4 SPK_L+
CN202
1 +5V_STBY
2 IRIN
3 GND
4 LED_ON_OFF
5 LED_ON_OFF
6 LED_TIMER
IR_LED BORAD
Speaker
MAIN BOARD
PSU Unit
PANEL (T-CON)
PANEL INVERTER
Speaker
Page 17
TROUBLESHOOTING GUIDE
UNDER CONSTRUCTION
Note: Please check back in the future.
Print this page
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 18
Print this page
FIRMWARE UPDATING PROCEDURE
Firmware Upgrade - USB
USB upgrade flow
1. Firmware upgrade.
Copy a Firmware BIN file to USB disk (root directory) with FAT 32.
For example the naming as below.
xx_xV_xL_DB_933x_022_REV00.bin, shall have difference version of firmware number show on red.
2. Plug USB disk into TV USB port.
3. IR key MENU → SETUP → Software Upgrade → USB Upgrade.
During F/W upgrade will display percent on the screen when is finished will shown a message on LCD screen then unplug USB disk. TV will
auto reset and power on again.
Note:
Not allow copy more then 1 versions of firmware in USB disk.
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 19
Page 20

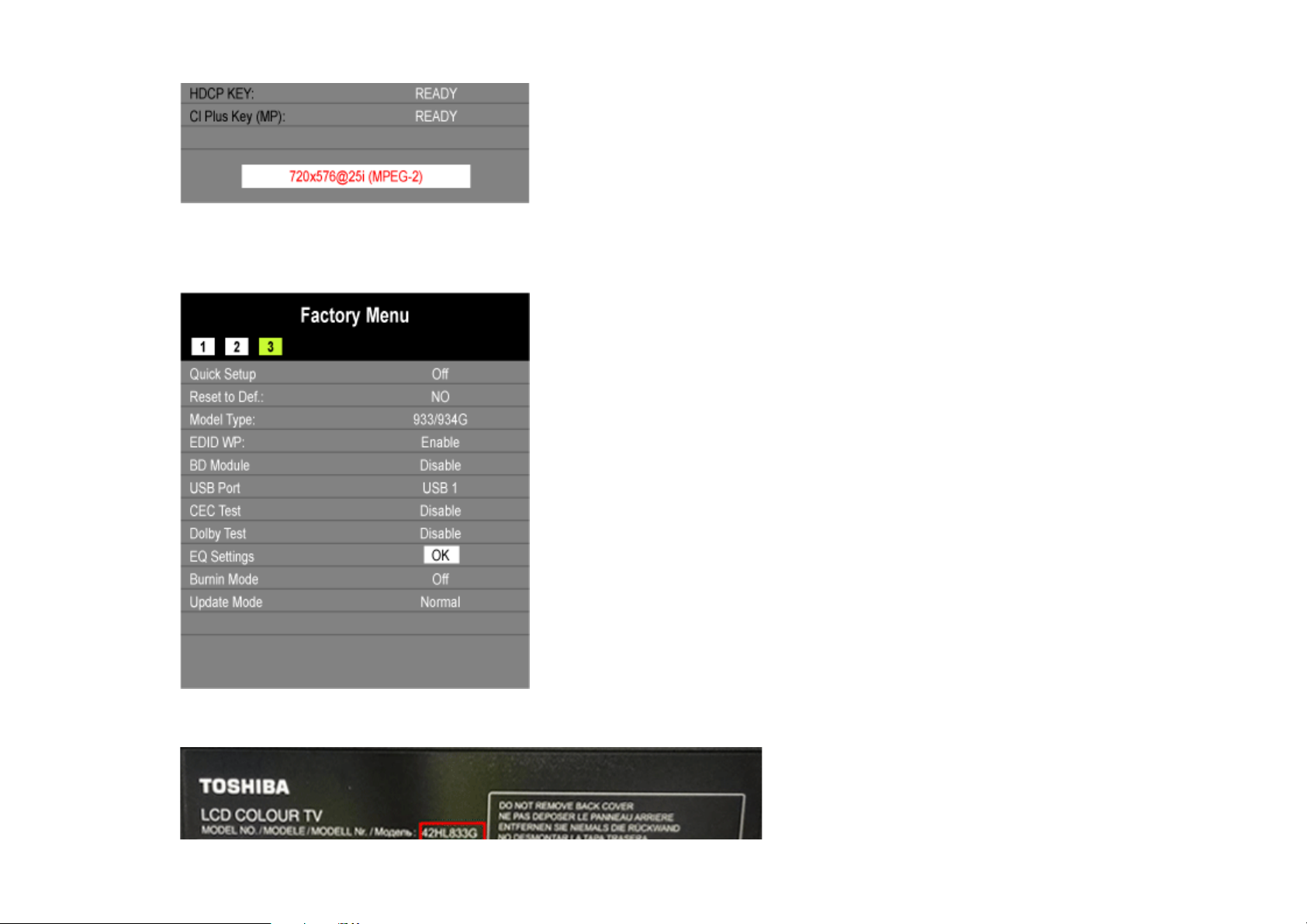

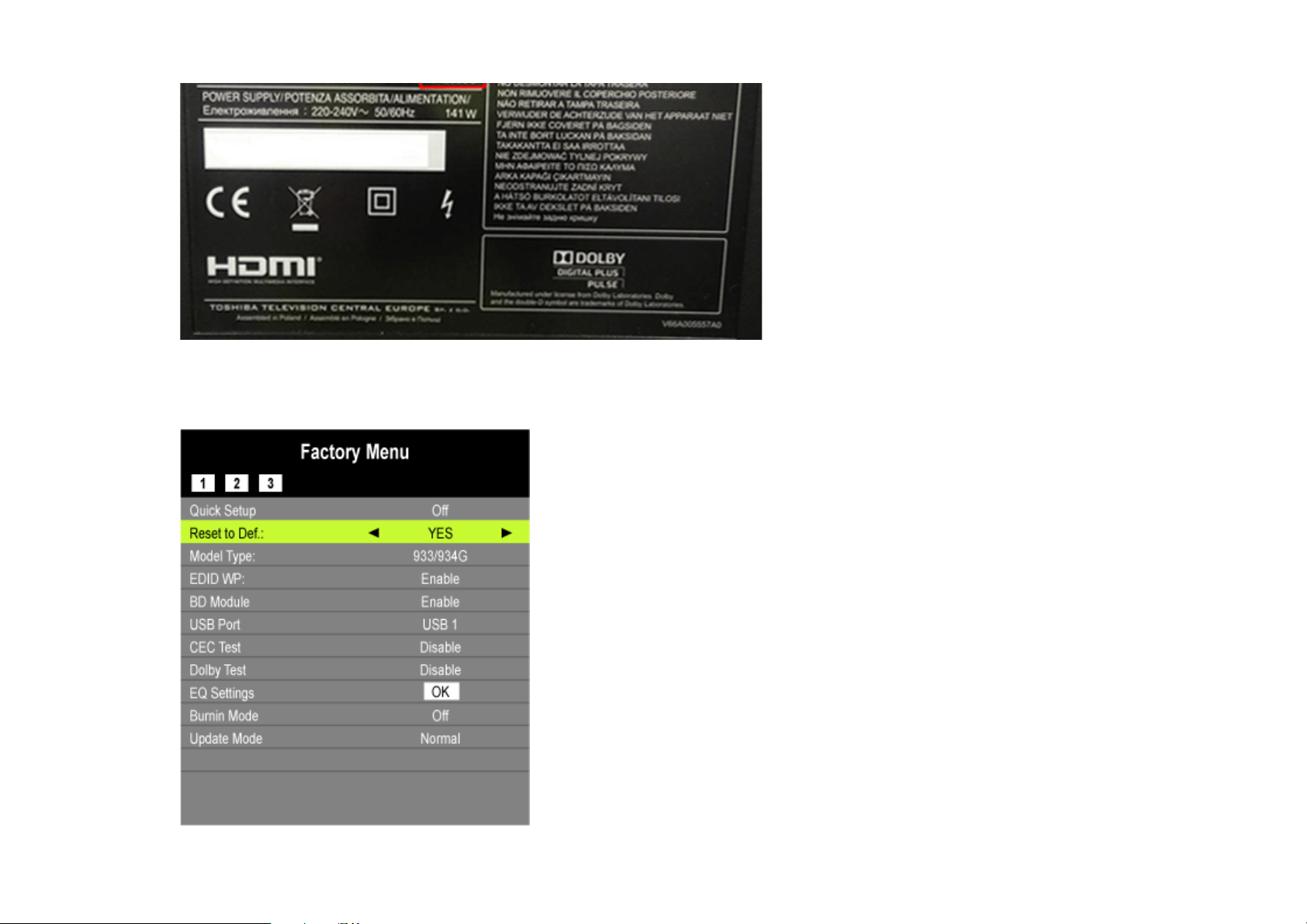

MODEL ID and PANEL ID
Panel ID in Global Serial No.
Print this page
Total digits
Max 14
YWK
Y : Year 8 2008
9 2009
A 2010
B 2011
C 2012
YWK
YWK
3 digits
·
·
·
Model ID
xxx
3 digits
·
·
·
SERIAL
******
6 digits
(A00001~Z99999)
Panel ID
**
2digits
WK : Week 01 WK01
02 WK02
03 WK03
Page 21
·
·
·
·
·
·
53 WK53
Model/Panel Information
Model Model ID Panel ID Panel
19EL933RB K86 L1 LC185EXE-TEA1
19EL934RB K87 L1 LC185EXE-TEA1
23EL933RK L22 K1 LTM230HT10
23EL934RK L23 K1 LTM230HT10
26EL933B K90 L1 LC260EXN-SDA3
26EL933G K91 L1 LC260EXN-SDA3
26EL933RB K93 L1 LC260EXN-SDA3
26EL934G K94 L1 LC260EXN-SDA3
32EL933B L27 L1 LC320EXN-SEA1
32EL933G K96 L1 LC320EXN-SEA1
32EL933N K98 L1 LC320EXN-SEA1
32EL933RB K99 L1 LC320EXN-SEA1
32EL934G L01 L1 LC320EXN-SEA1
32EL934RB L02 L1 LC320EXN-SEA1
32HL933B L17 K1 LTA320HN03
Page 22
32HL933N L30 K1 LTA320HN03
32HL933RK L18 K1 LTA320HN03
40HL933B L20 K1 LTA400HM22
40HL933G L19 K1 LTA400HM22
40HL933N L31 K1 LTA400HM22
40HL933RK L21 K1 LTA400HM22
Model Model ID Panel ID Panel
L1 LC320WXN-SCC1
32AV933G L03
K1 LTA320AP05-D
L1 LC320WXN-SCC1
32AV933N L28
K1 LTA320AP05-D
L1 LC320WXN-SCC1
32AV933RB L05
K1 LTA320AP05-D
L1 LC320WXN-SCC1
32AV934G L06
K1 LTA320AP05-D
L1 LC320WXN-SCC1
32AV934RB L07
K1 LTA320AP05-D
32LV933G L08 A1 T315HW04 V4(REV.6)
32LV933N L10 A1 T315HW04 V4(REV.6)
32LV933RB L11 A1 T315HW04 V4(REV.6)
Page 23
C1 V400HJ2-L01
K1 LTA400HM01-R
40LV933N L29
C1 V400HJ2-L01
K1 LTA400HM01-R
40LV933RB L14
C1 V400HJ2-L01
Panel vendor Information (Panel ID)
Marking Panel Vendor Marking Panel Vendor Marking Panel Vendor
A
AUO J S SHARP
B K SAMSUNG T
C
CMO L LPL/LGD U
D M V
E N W
F P
CPT X
G Q Y
H
IPS R Z
When the panel version is updated within the same panel vender, the last digit will be incremented by 1.
Page 24
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 25

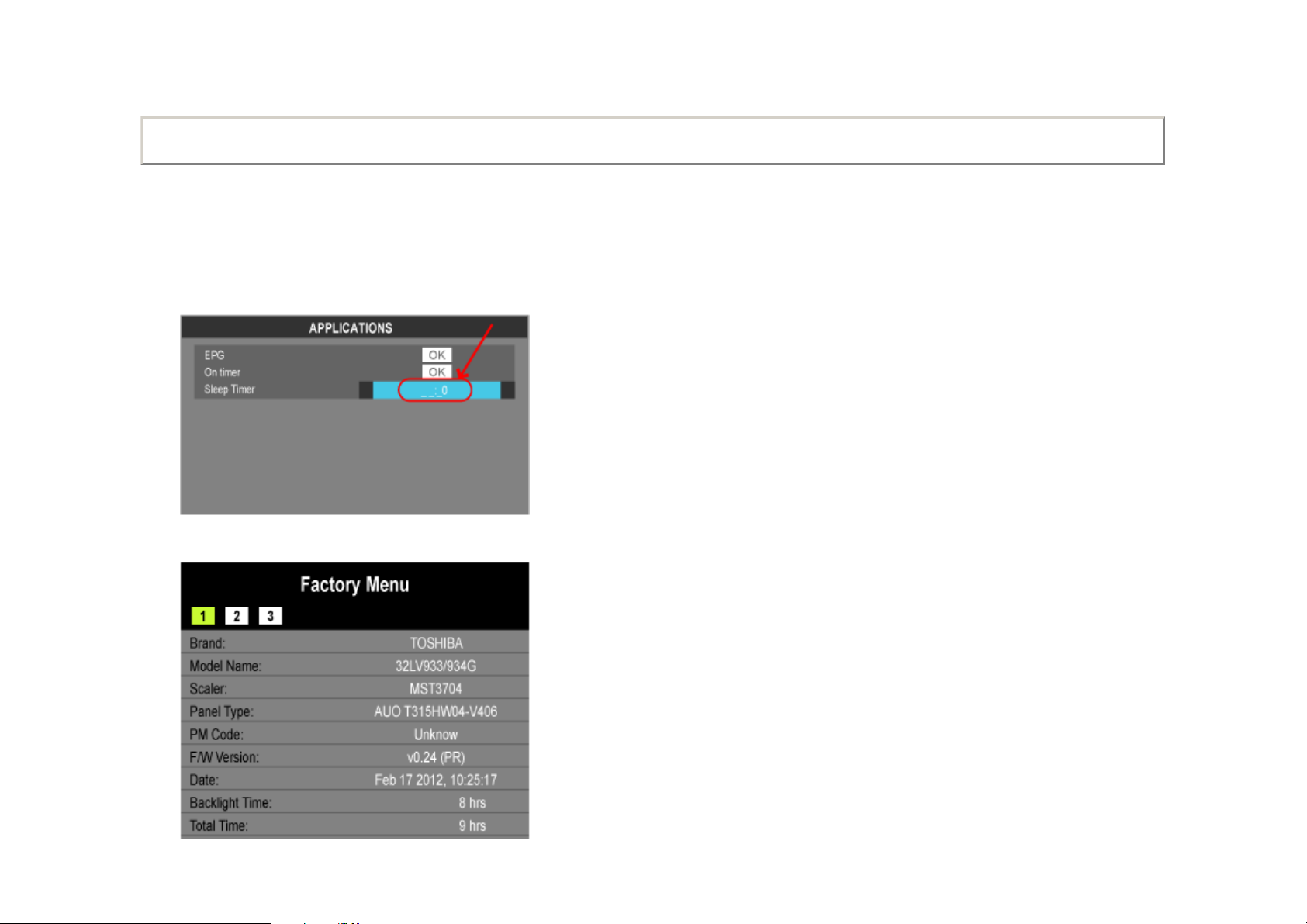

DESTINATION SETTING CHANGE
Whenever replacing the Main PCB with new one, perform this procedure.
1. IR Key MENU → APPLICATIONS → Sleep Timer → OK.
2. When display _ _ : _ 0 input 4 numbers 2766.
The Factory menu will display.
Print this page
Page 26
3. Move to Tag "3" by Right/Left Arrow key on the Remote.
4. Select "Model Type" cell.
5. Select the appropriate model type by Right/Left Arrow key on the Remote. Model type is written on the rating label.
Page 27
6. Select "Reset to Def".
7. Select "Yes" and press "OK" button on the Remote.
Page 28
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 29
Print this page
PARTS LIST
Precaution
WARNING: BEFORE SERVICING THIS CHASSIS, READ THE "SAFETY PRECAUTION" AND "PRODUCT SAFETY NOTICE" .
CAUTION: The international hazard symbols " " in the schematic diagram and the parts list designate components which have
special characteristics important for safety and should be replaced only with types identical to those in the original circuit or
specified in the parts list.
The mounting position of replacements is to be identical with originals.
Before replacing any of these components, read carefully the
Do not degrade the safety of the receiver through improper servicing.
"SAFETY PRECAUTION" AND "PRODUCT SAFETY NOTICE".
Note:
The part number must be used when ordering parts, in order to assist in processing, be sure to include the Model number and Description.
The PC board assembly with mark is no longer available after the end of the production.
Abbreviations
Capacitors CD : Ceramic Disk
Resistors CF
: Carbon film
Page 30
PF : Plastic Film
CC : Carbon Composition
VR
: Variable Resistor
EL : Electrolytic
MF : Metal Film
FR : Fusible Resistor
All CD and PF capacitors are ±5 %, 50 V and all resistor, ±5 %, 1/6 W unless otherwise noted.
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 31
PARTS LIST
Updating history
Currently there are no updates available.
Please check back at a later time for any future updates.
Location Parts No. Description
E200 75030330 PC BOARD ASSY, MAIN, 9C-EB40M00U0
E250 75030266 PC BOARD ASSY, POWER, 0433-006T000
E270 75030142 IR BOARD ASSY, 90-EB40S02X0
E300A 75019248 LCD PANEL, LC320WXN-SCC1
E300B 75026720 LCD PANEL, LTA320AP05-D
E310A 75030331 LVDS CABLE, 30P-40P 365MM, 1414-071S000
E310B 75031644 LVDS CABLE, 30P-40P 350MM, 1414-07JV000
E320 75030269 POWER CORD, 1411-019X000
E330 75029565 SPEAKER, 40LV933, 04A4-012X000
E340 75030272 CABLE, SPEAKER, 1419-003Q000
E342A 75030333 INVERTER CABLE, 14P-12P 275MM, 1414-0724000
E342B 75031075 INVERTER CABLE, 1410-00AD000
E344 75030276 CABLE, M/B TO P/B, 1414-072C000
E346 75030278 CABLE, M/B TO I/R, 1414-078J000
E400 75014827 REMOCON HAND UNIT, CT-90326
E410 75031349 OWNERS MANUAL, 1506-0LHM000
E420 75029590 INSTALLATION MANUAL, 40LV933B, 1506-0KGU000
Print this page
5
5
6
6
Page 32
E100A 75031860 FRONT BEZEL ASSY, 13EB-3DB0111
E100B 75031861 FRONT BEZEL ASSY, 13EB-3DB0P01
E110 75031061 BACK COVER ASSY, 13EB-3DQ0411
E120 75030261 STAND ASSY, 9C-EB40S01H0
E125 75029558 SCREW, FOR STAND, 4MX12MM, 40LV933, 13EB-3DB0801
E130 75030262 KEY PLATE ASSY, 13EB-3DB0501
E500 75031858 CARTON BOX, 1503-04GJ000
E510 75030282 PACKING, TOP RIGHT, 1505-02Q3000
E511 75030284 PACKING, TOP LEFT, 1505-02PT000
E512 75030286 PACKING, BOTTOM RIGHT, 1505-02PY000
E513 75030288 PACKING, BOTTOM LEFT, 1505-02PU000
E520 75031063 EPE BAG, 1516-01VL000
E530 75031348 PE BAG FOR STAND, 1516-01XJ000
TOSHIBA WEB-ZEUS
>> terms and conditions >> privacy policy
Copyright © 1995-2012 TOSHIBA Corporation, All Rights Reserved.
Page 33

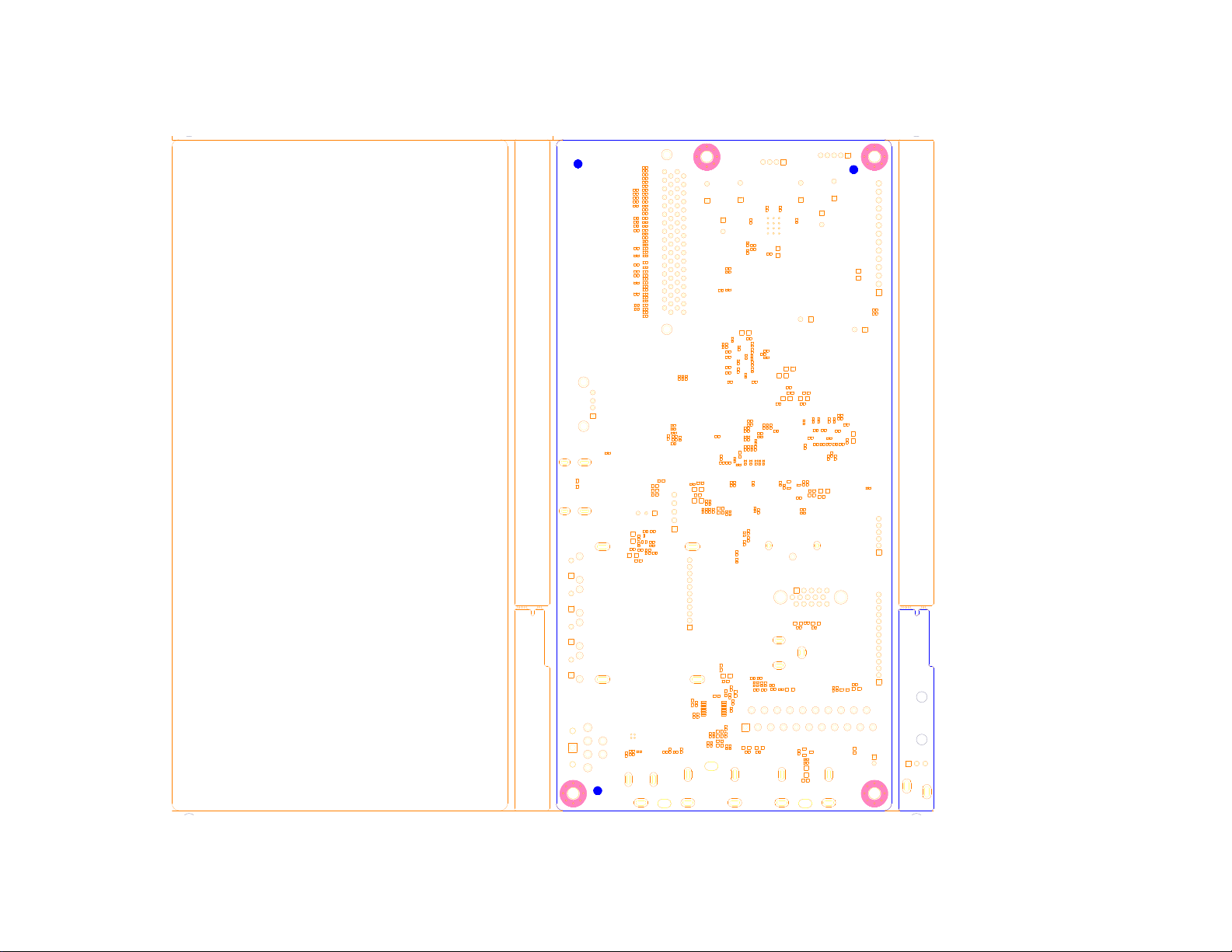

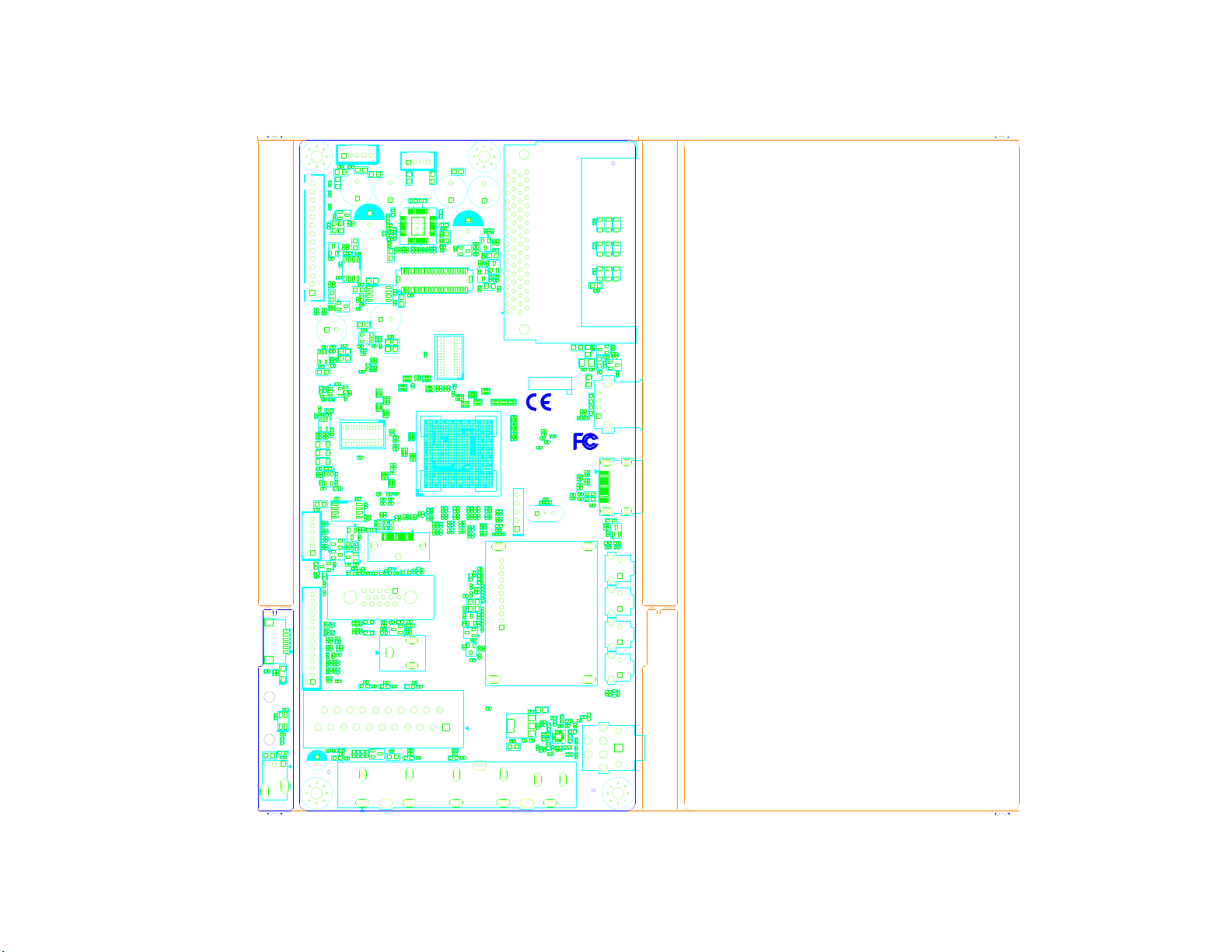

C170
C172
R144
R145
R159
R173
R171
R141
R161
R163
R190
R169
R199
R188
R164
R150
C169
C167
R167
R165
R185
C159
R186
R189
R178
R168
C171
C173
C166
C168
R196
R187
R194
R183
R182
R170
R172
R197
R191
R176
C154
R192
C155
C152
R174
C153
R184
R180
R193
R156
R179
R177
R155
R175
R154
R147
R151
R437
C375
R436
C374
C214
C183
R243
R244
C212
C228
C216
C195
R195
R105
R107
C194
C193
R157
R149
R148
R158
C157
R142
R162
R128
ZD29
R413
L12
C361
C357
C356
FB53
C156
C46
C45
C52
C44
C43
C53
C54
R414
C359
Q20
R424
C366
C363
R411
R421
R418
C146
C129
C150
C132
C134
C158
FB32
C133
C131
FB31
C51
FB10
R74
R357
R346
R57
C47
C48
C281
C271
R361
R352
C65
R47
C319
C321
C332
R99
R385
R100
R384
C309
R380
C318
C393
C74
R56
C209
C184
R235
C185
C188
C227
R234
C186
R140
C197
C189
C192
C196
C190
C144
C191
C149
FB33
FB29
C125
C151
C126
C148
C147
C85
C127
C128
C119
R75
R288
R78
R69
R58
C60
C58
R43
R41
C135
C143
R80
R82
C142
C219
C141
C137
C140
C138
C139
C121
C124
C123
C122
U8
R109
C96
R88
R228
C224
C223
C225
C218
R229
C203
C202
C201
C206
C199
C226
C215
C187
C200
C198
C220
C221
C222
C204
R220
R219
C205
R455
C95
C130
C120
FB30
R279
R274
R83
FB28
D9
D8
R295
R294
C246
R349
C274
C268
C266
R337
R343
R332
C273
C276
C280
C272
C270
R348
R347
U16
R353
R354
C277
FB43
R318
R316
C254
C253
R350
R345
C255
C252
R317
R315
C269
R333
R329
R360
C262
R356
R324
C267
C265
C279
R358
R359
C278
R355
D19
D18
C275
C263
C264
FB42
R351
R323
C257
R322
D17
Q17
R321
C258
FB41
R319
C259
D25
D15
R469
Page 34
5
4
3
2
1
CONTENTS
SCHEMATIC Name
D D
01.Contents
02.Power Budget
03.Block Diagram
04.DC to DC
05.03.MSD701PX-3A3D&USB&AUDIO-IN
06.MSD701PX-DDR2&LVDS&GPIO&DVD
07.MSD701PX-POWER
08.MSD701PX-PCMCIA&TFE
C C

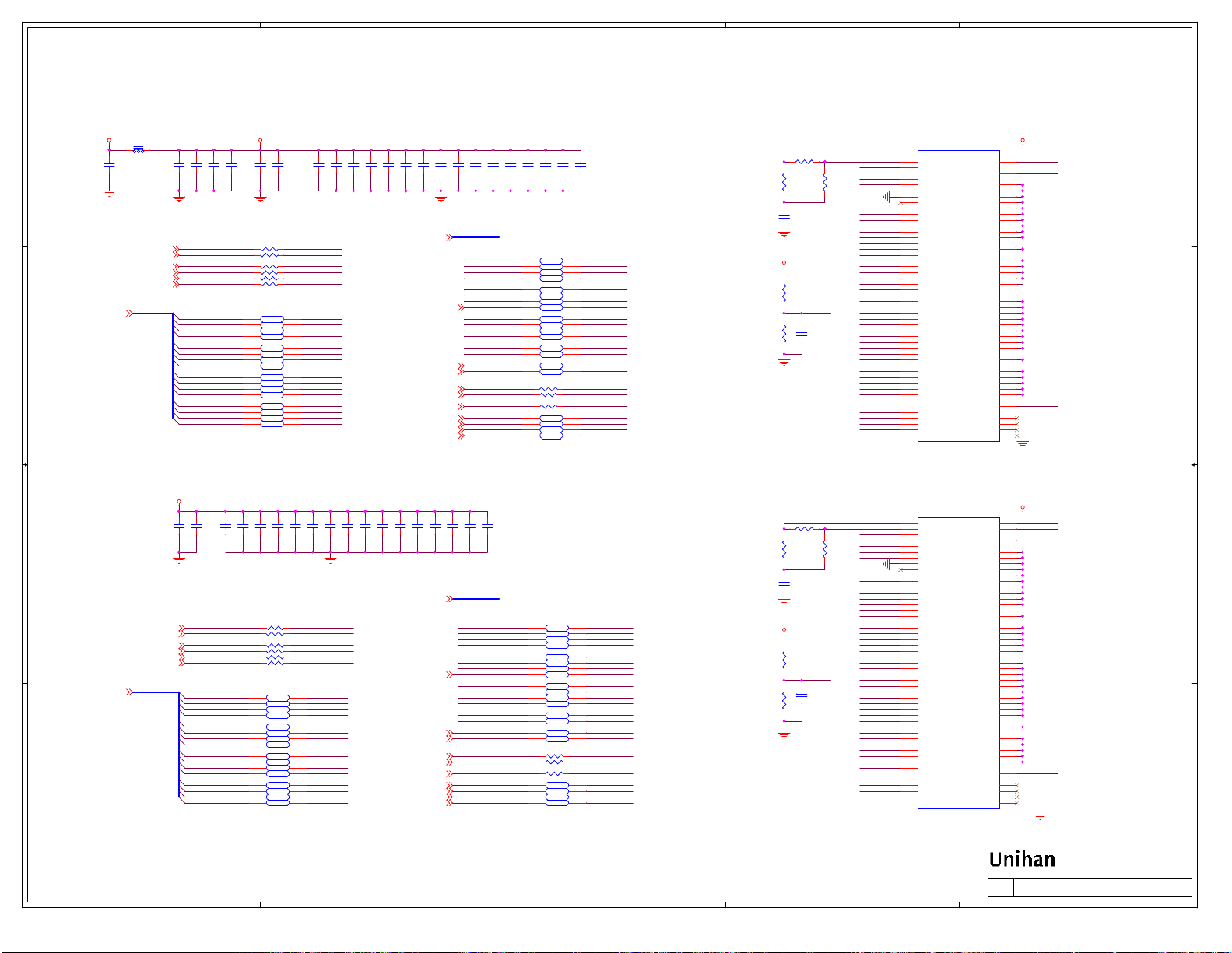

09.DDR2
10.HDMI
11.VGA

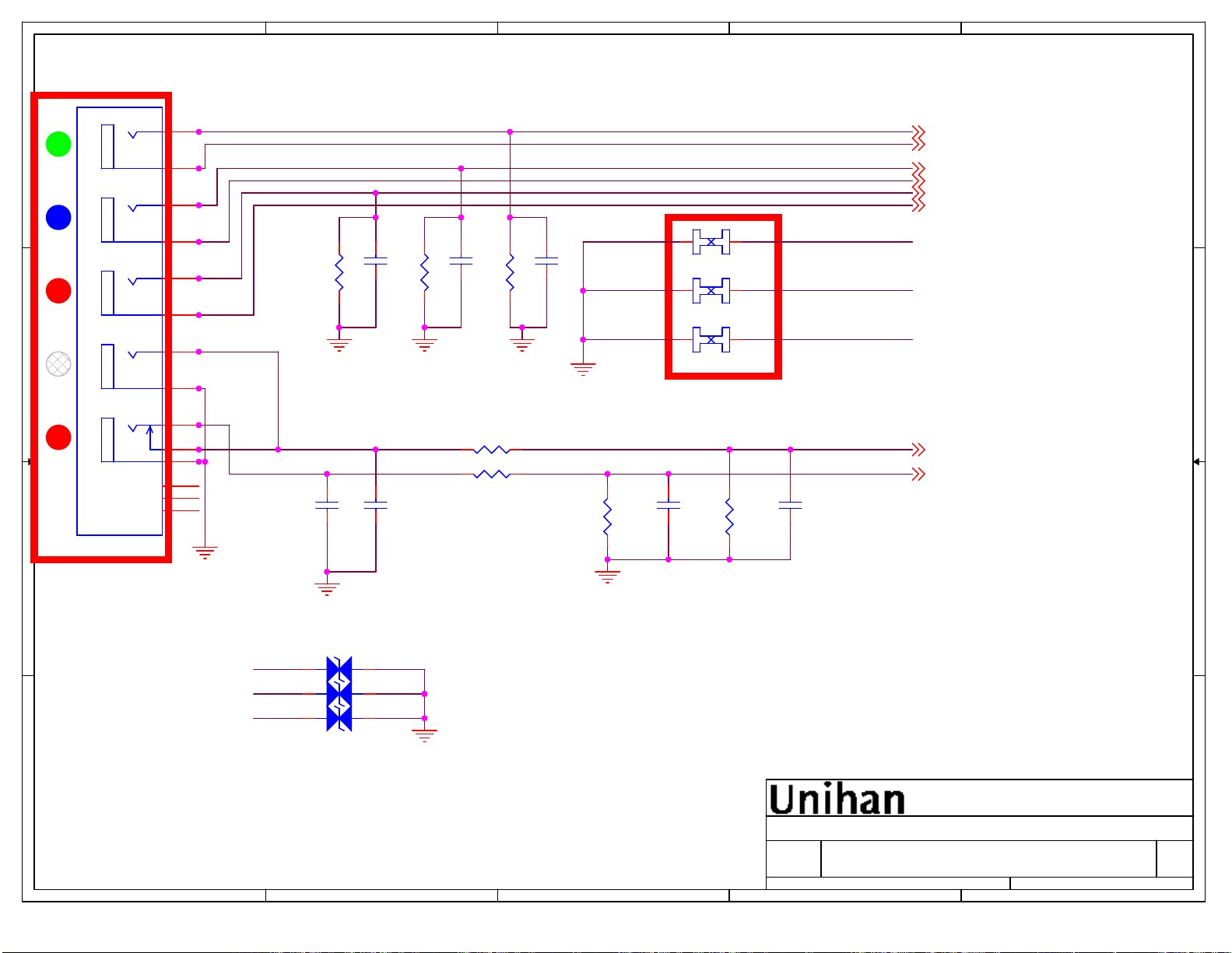

12.COMPONENT&Side AV
13.SCART
14.AUDIO AMP&HEADPHONE
15.Tuner
16.LVDS Interface
B B
17.SPDIF OUT
18.USB
SHEET
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
REVISION HISTORY
Ver
Date
2011/09/07
Author
1.00
For SR stage. CM/Jason
Comments
A A
Title :
Title :
Title :
Engineer:
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
Date:
Date:
5
4
3
2
Date:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
Engineer:
Sheet
Sheet
Sheet
1
Contents&History
Contents&History
Contents&History
of
of
of
1 19 Tuesday, December 06, 2011
1 19 Tuesday, December 06, 2011
1 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
Page 35
5
Power Block Diagram
4
3
2
1
D D
LED / IR Board Keypad Board
U6F
U7
PSU
Unit
5V to 3.3V
+3V3_Standby +5V_Standby CMOS LDO
U8
U9
U6F
U14
+12V_NORMAL
CMOS LDO
5V to 3.3V
+3V3_Normal
U17
U19
U32
C C
BD_+5V
BD
Module(Option)
P-mos
AUDIO AMP
12V
to 8V
B B
Panel_VCC
5W+5W/7W+7W
LDO 8V
to 5V
TU1TUNER_+5V
FB32
CMOS LDO U6F +2.5_Normal
5V to 2.5V
Switching power
+1.8V
5V to 1.8V
Switching power
+1.2V
CN13
U6F
U11,U12
U6F
5V to 1.2V
P-mos
P-mos
A A
5
4
3
FB43
FB43
Title :
Title :
Title :
Engineer:
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
Date:
Date:
2
Date:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
Engineer:
Power Budget
Power Budget
Power Budget
CM Chang/Jeff Y Hsiao
CM Chang/Jeff Y Hsiao
CM Chang/Jeff Y Hsiao
of
of
Sheet
Sheet
Sheet
1
of
2 19 Tuesday, December 06, 2011
2 19 Tuesday, December 06, 2011
2 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
Page 36
5
4
3
2
1

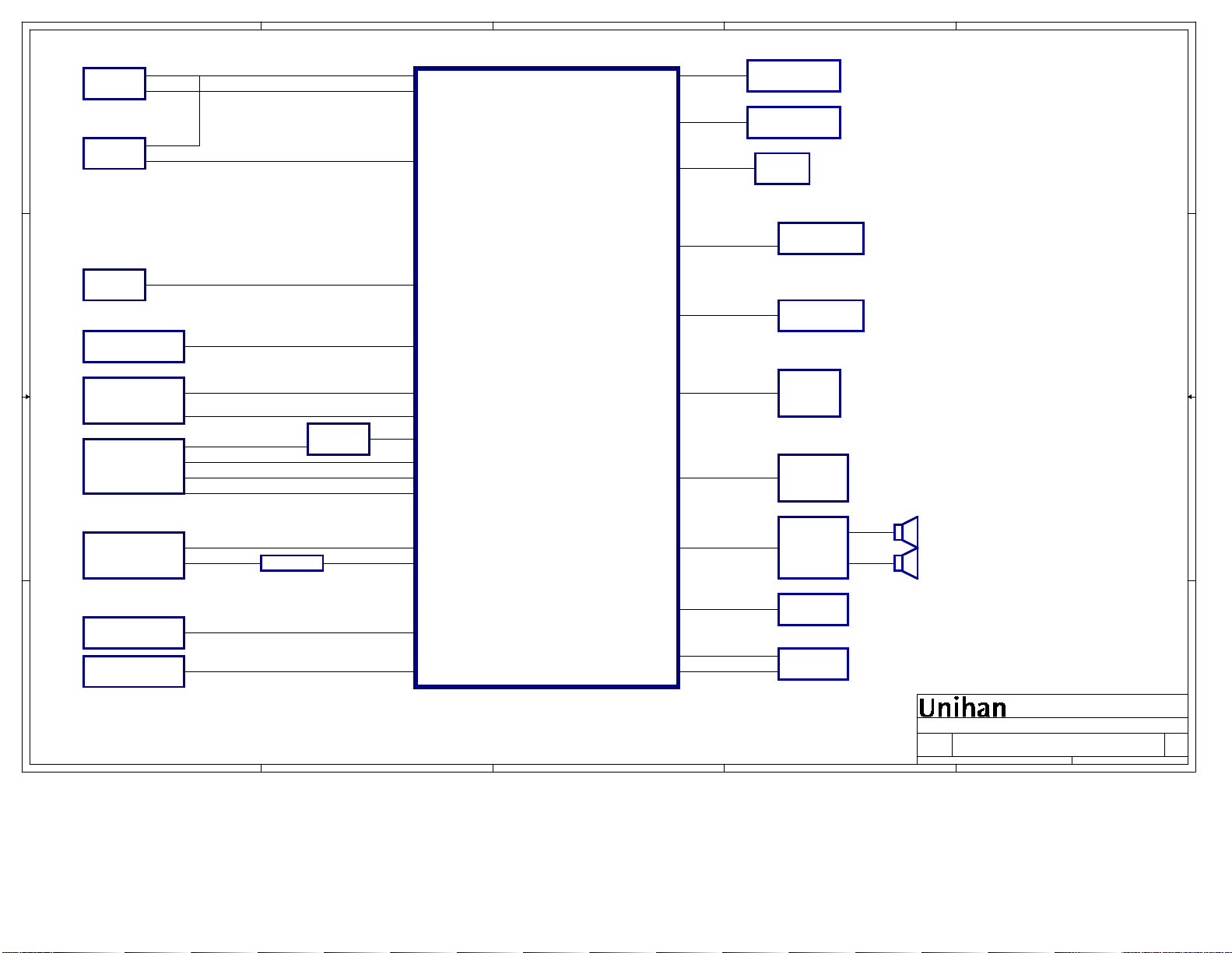

CEC
HDMI 1
TDMS/DDC
Back port
D D
HDMI 2
CEC
TDMS/DDC
Back port
VGA
C C
VGA Phone Jack
R/G/B/H/V/DDC
VGA_AU_LIN / RIN
CEC
DDR BUS
DDR BUS
FLASH BUS 1st: Mxic / MX25L6445EM2I-10G
DVD Interface
PCMCIA BUS
DDR2 512MBit
DDR2 512MBit
Flash
64MBit
DVD Module
PCMCIA SLOT
1st: Hynix / H5PS5162FFR-G7
2nd: Winbond / W9751G6JB-18
1st: Hynix / H5PS5162FFR-G7
2nd: Winbond / W9751G6JB-18
2nd: Winbond / W25Q64CVSSIG
MSD3704px
Component 1+L/R
& AV Input
SCART1 (Full)
B B
Y/Pb/Pr/
COMP_AU_LIN / RIN
SC1_L / R_Out
SC1_AV Out
SC1_R/G/B/AV IN
SC1_L/R_IN
AMP
DVR602
LVDS OUTPUT
HPR/HPL
Panel
Earphone
Tuner
LG
TDTK-G641D
SPDIF out
DIF+/-
AIF VIF
SAW
SPDIF_Out
I2S BUS
ADC Interface
TAS5707L
KEYPAD
SPEAKER
IR Interface
A A
USB (SIDE)
5
USB DP/DM
4
3
LED Interface
IR/LED
Title :
Title :
Title :
Engineer:
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
Date:
Date:
2
Date:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
Engineer:
Block Diagram
Block Diagram
Block Diagram
CM Chang/Jeff Y Hsiao
CM Chang/Jeff Y Hsiao
CM Chang/Jeff Y Hsiao
of
of
Sheet
Sheet
Sheet
1
of
3 19 Tuesday, December 06, 2011
3 19 Tuesday, December 06, 2011
3 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
Page 37
5
4
3
2
1

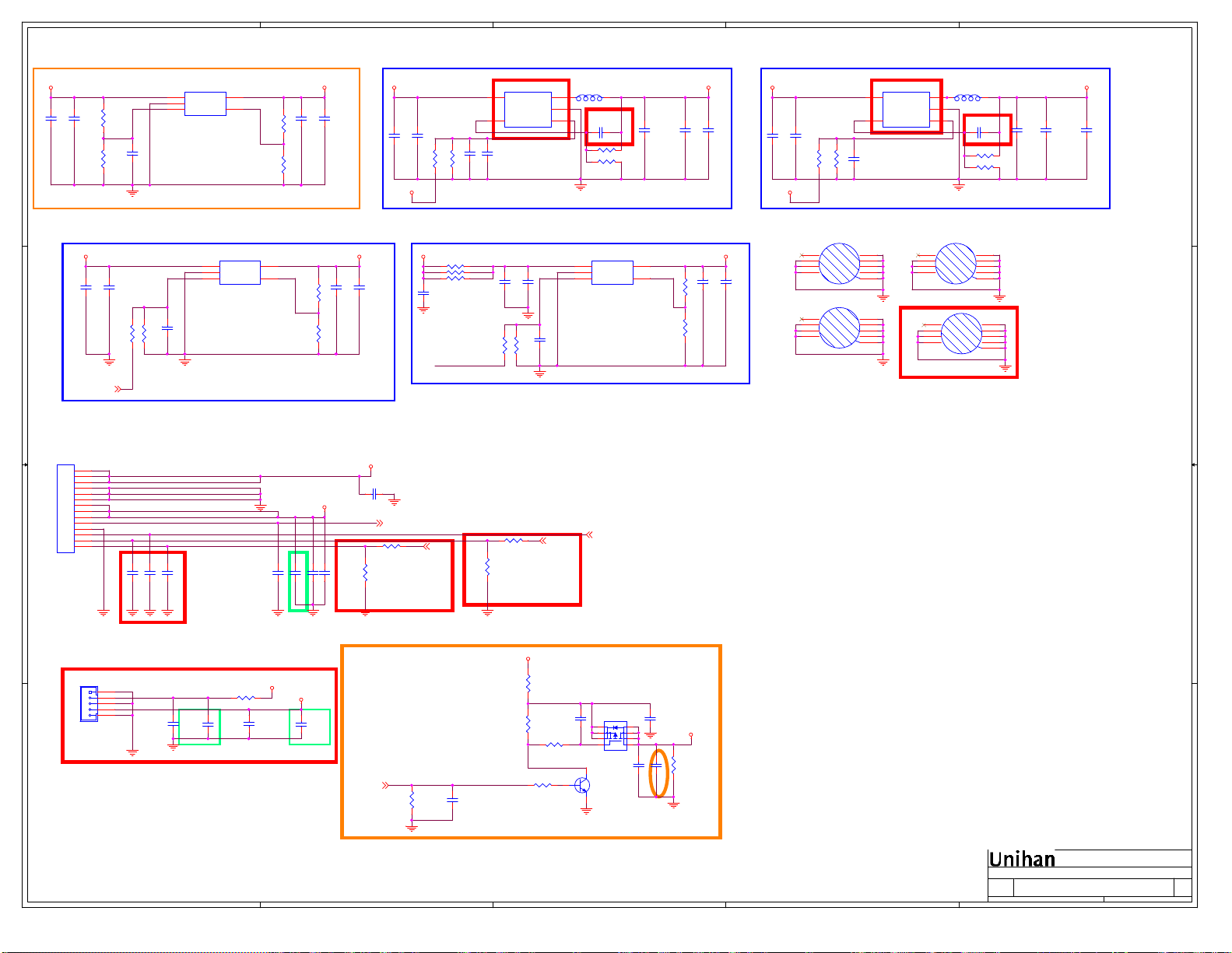

3.3V Standby Power
1
2
3.0V
C21
0.1UF/16V
Vout=1.2*(1+Ru/Rd)
U1 RT9043-GB
1
VIN
VOUT
2
GND
EN3FB
Pd:0.4W
5
4
R2
180KOhm
R12
100KOhm
1
1
1
Ru
2
1
C10
C3
0.1UF/16V
1UF/16V
2
2
Rd
2
output voltage = 3.36V output voltage = 1.32V
+5V_Standby +3.3V_Standby
R1
C1
1UF/16V
1
2
C2
0.1UF/16V
1
2
1
2
330KOhm
R9
220KOhm
1
2
D D
3.3V Normal Power
Vout=1.2*(1+Ru/Rd)
U4 RT9043-GB
1
2
R20
100KOHM
3.0V
C31
1
1
2
R21
0.1UF/16V
220KOhm
2
2
1
1
1
C23
C22
0.1UF/16V
1UF/16V
2
2
C C
VIN
VOUT
GND
EN3FB
Pd:0.4W
5
4
R16
180KOhm
R18
100KOhm
1
1
Ru
2
2
1
Rd
2
1.3V Normal Power 1.8V Normal Power
+5V_Standby
1
C6
2
+3.3V_Normal
10UF/10V
1
2
C7
0.1UF/16V
2
1
2.2V
R3
100KOHM
1
R4
220KOhm
2
Vout=0.6*(1+Ru/Rd)
1
1
C35
C16
0.1UF/16V
0.1UF/16V
2
2
4
5
U2
VIN
FB/VOUT
RT8059GJ5
2 1
C4 10PF/50V
1 2
R5
360Kohm
R10
300KOhm
1 2
1.26V(min)
1
2
L1 4.7uH
3
LX
2
GND
1
EN
Ru
Rd
1 2
C8
22UF/6.3V
1
2
956.4mA
VCC1.3V
NC
C11
22UF/6.3V
1
2
C12
0.1UF/16V
+5V_Standby
2.5V Normal Power
C27
0.1UF/16V
1
2
C32
0.1UF/16V
Vout=1.2*(1+Ru/Rd)
U5 RT9043-GB
1
VIN
VOUT
2
GND
EN3FB
100KOhm
119.4mA
1
1
1
R17
RuPd:0.4W
2
1
R19
Rd
2
110KOhm
C29
C28
0.1UF/16V
1UF/16V
2
2
5
4
+3.3V_Normal +5V_Standby +5V_Standby +2.5V_Normal
C24
1UF/16V
1
2
165mA
C25
0.1UF/16V
1 2
R13 22Ohm
1 2
R14 22Ohm
1 2
R15 22Ohm
1
C30
0.1UF/16V
2
NORMAL_PWR_CTL
2.2V
R22
100KOHM
1
1
C26
1UF/16V
2
2
1
2
R23
220KOhm
2
1
1
C19
10UF/10V
2
+3.3V_Normal
1
2
C17
0.1UF/16V
1
2
3
4
1
2
3
4
2.2V
2
1
NP_NC
GND1
GND2
GND3
NP_NC
GND1
GND2
GND3
1
R6
100KOHM
2
G1
C315D138N
G4
C315D138N
Vout=0.6*(1+Ru/Rd)
1
R7
C20
220KOhm
0.1UF/16V
2
9
GND8
8
GND7
7
GND6
6
GND5
5
GND4
9
GND8
8
GND7
7
GND6
6
GND5
5
GND4
4
5
U3
VIN
FB/VOUT
RT8059GJ5
1
2
NC
C18
10UF/10V
+1.8V
1
2
C15
0.1UF/16V
L2 4.7uH
C5 10PF/50V
Ru
R8
309KOhm
Rd
1 2
R11
150KOhm
2 1
1
C13
1 2
10UF/10V
2
1 2
3
LX
2
GND
1
EN
output voltage = 1.80V
G2
1
2
3
4
NP_NC
GND1
GND2
GND3
C315D138N
1
2
3
4
G5
NP_NC
GND1
GND2
GND3
C315D138N
GND8
GND7
GND6
GND5
GND4
GND8
GND7
GND6
GND5
GND4
9
8
7
6
5
9
8
7
6
5
output voltage = 2.52V
NORMAL_PWR_CTL 6
CN1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
WAFER_HD_1x14P
B B
C39
1
0.1UF/16V
2
C41
1
NC
0.1UF/16V
2
C37
1
0.1UF/16V
2
output voltage = 3.36V
+12V_NORMAL
1 2
C34
1
10UF/10V
2
C36
0.1UF/16V
C38
0.1UF/16V
1
2
C33
1
0.1UF/16V
2
1
2
NC
+5V_Standby
C40
10UF/10V
1
2
ACDetect 6
1 2
R77 33Ohm
R34
4.7KOhm
OCP_OUTPUT_PWM
INVERTER_ON_OFF
STANDBY 6
1
2
1 2
R76 33Ohm
R31
4.7KOhm
BL_EN 6
OCP_OUTPUT_PWM 16
+5V_Standby
1
R465
10KOhm
R464
0Ohm
2
1
NC
2
NC
1 2
R466
4.7KOhm
NC
1UF/16V
R463
47KOHM
NC
C390
1
1
2
2
3
4
1 2
NC
3
C
B
1
Q31
PMBS3904
E
2
NC
Q32
S D
G
AP4435GM
C392
NC
0.1UF/16V
3
1
C391
0.1UF/16V
8
2
DVD_VCC+5V
7
6
5
NC
1
1
1
R467
C393
10KOhm
10UF/10V
2
2
2
NC
NC
NC
DC to DC
DC to DC
DC to DC
Title :
Title :
Title :
Engineer:
Engineer:
Engineer:
CM Chang/Jason Chang
CM Chang/Jason Chang
1
CM Chang/Jason Chang
4 19 Tuesday, December 06, 2011
4 19 Tuesday, December 06, 2011
4 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
C
C
C
Date: Sheet of
Date: Sheet of
2
Date: Sheet of
+12V_NORMAL
CN5
1
1
2
2
3
3
4
4
5
5
WAFER_HD_5P
NC
A A
C42
0.1UF/16V
5
NC
2
1
C358
10UF/16V
R468
0Ohm
1 2
1
NC
2
NC
NC
2
1
C99
0.1UF/16V
DVD_VCC+5V
1
2
NC
C100
10UF/10V
DVD_PS_ON 6
4
4.7KOhm
1
R56
0.1UF/16V
2
NC
DVD_POWER_ON
1
C74
2
NC
Page 38
5
D D

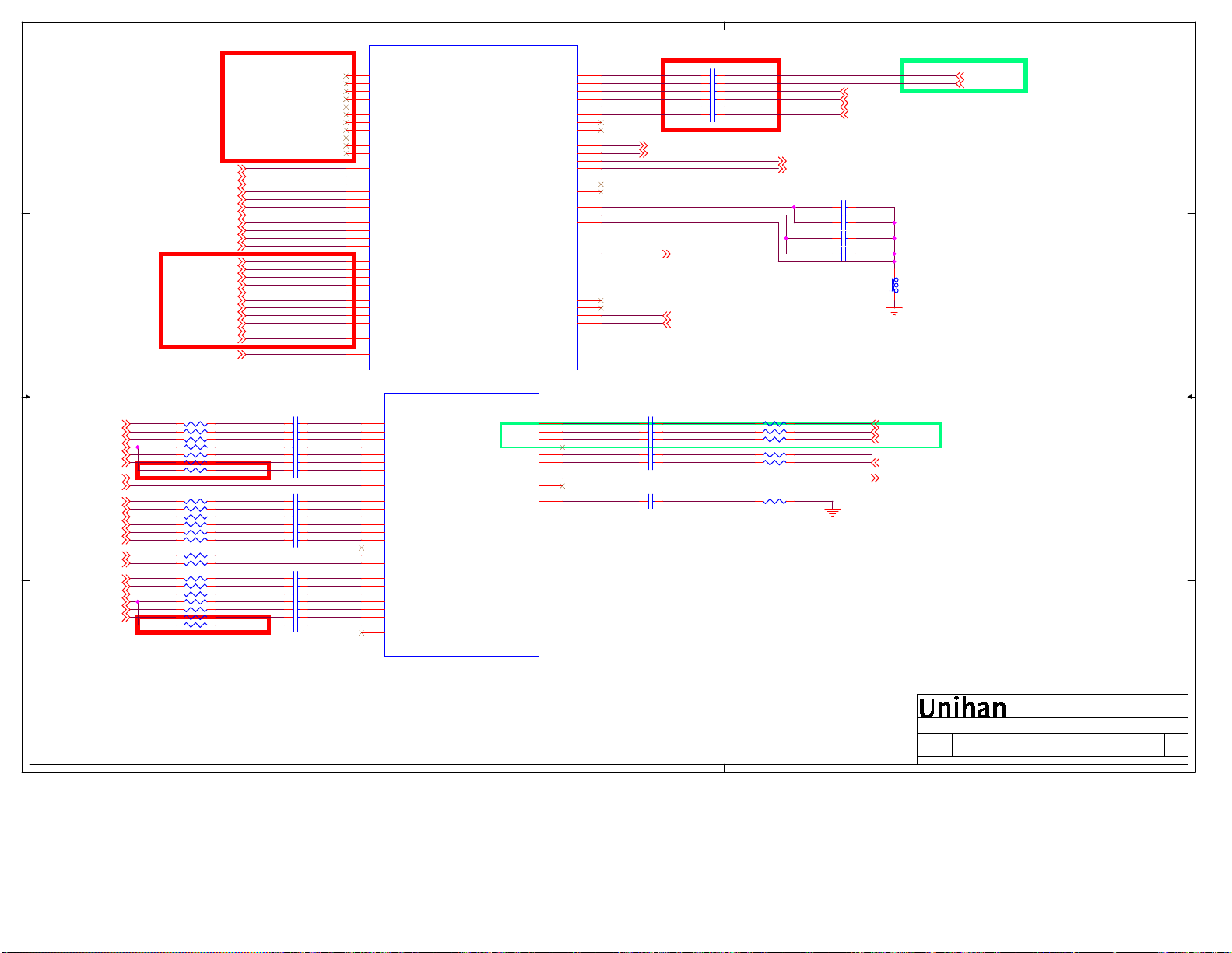

HDMI_B_RX0N 10
HDMI_B_RX0P 10
HDMI_B_RX1N 10
HDMI_B_RX1P 10
HDMI_B_RX2N 10
HDMI_B_RX2P 10
HDMI_B_RXCLKN 10
HDMI_B_RXCLKP 10
DDCDB_SCL 10
DDCDB_SDA 10
HOTPLUGB 10
HDMI_C_RX0N 10
HDMI_C_RX0P 10
HDMI_C_RX1N 10
HDMI_C_RX1P 10
HDMI_C_RX2N 10
HDMI_C_RX2P 10
C C
RGB0_R- 11
RGB0_R+ 11
RGB0_G- 11
RGB0_G+ 11
RGB0_B- 11
RGB0_B+ 11
VGA_HS 11
B B
A A
VGA_VS 11
S_R- 13
S_R+ 13
S_G- 13
S_G+ 13
S_B- 13
S_B+ 13
SC_FS1 6,13
SC_FB1 13
Pr- 12
Pr+ 12
Y- 12
Y+ 5,12
Pb- 12
Pb+ 12
HDMI_C_RXCLKN 10
HDMI_C_RXCLKP 10
DDCDC_SCL 10
DDCDC_SDA 10
HOTPLUGC 10
HDMI-CEC 10
1 2
R38 68Ohm
1 2
R40 33Ohm
1 2
R42 68Ohm
1 2
R44 33Ohm
1 2
R37 68Ohm
1 2
R46 33Ohm
1 2
R48 470Ohm
VGA_HS
VGA_VS
1 2
R49 68Ohm
1 2
R51 33Ohm
1 2
R52 68Ohm
1 2
R53 33Ohm
1 2
R54 68Ohm
1 2
R55 33Ohm
1 2
R57 100Ohm
1 2
R58 100Ohm
1 2
R59 68Ohm
1 2
R60 33Ohm
1 2
R61 68Ohm
1 2
R62 33Ohm
1 2
R63 68Ohm
1 2
R64 33Ohm
1 2
R65 470Ohm
HDMI_B_RX0N
HDMI_B_RX0P
HDMI_B_RX1N
HDMI_B_RX1P
HDMI_B_RX2N
HDMI_B_RX2P
HDMI_B_RXCLKN
HDMI_B_RXCLKP
DDCDB_SCL
DDCDB_SDA
HOTPLUGB
HDMI_C_RX0N
HDMI_C_RX0P
HDMI_C_RX1N
HDMI_C_RX1P
HDMI_C_RX2N
HDMI_C_RX2P
HDMI_C_RXCLKN
HDMI_C_RXCLKP
DDCDC_SCL
DDCDC_SDA
HOTPLUGC
HDMI-CEC
C55 0.047UF/25V
C57 0.047UF/25V
C59 0.047UF/25V
C61 0.047UF/25V
C62 0.047UF/25V
C64 0.047UF/25V
C66 1000PF/50V
C67 0.047UF/25V
C69 0.047UF/25V
C70 0.047UF/25V
C71 0.047UF/25V
C72 0.047UF/25V
C73 0.047UF/25V
C75 0.047UF/25V
C76 0.047UF/25V
C77 0.047UF/25V
C78 0.047UF/25V
C79 0.047UF/25V
C80 0.047UF/25V
C81 1000PF/50V
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
AC8
AD9
AC9
AD10
AE10
AC10
AE8
AD8
AE7
AD7
AC7
G2
H3
H2
G3
G1
M4
M5
K6
D2
E3
E2
F3
F2
F1
D3
D1
J6
L6
J4
K5
4
U6C
HDMI
RXA0N
RXA0P
RXA1N
J3
RXA1P
J2
RXA2N
J1
RXA2P
RXACKN
RXACKP
DDCDA_CK
DDCDA_DA
HOTPLUGA
RXB0N
RXB0P
RXB1N
RXB1P
RXB2N
RXB2P
RXBCKN
RXBCKP
DDCDB_CK
DDCDB_DA
HOTPLUGB
RXC0N
RXC0P
RXC1N
RXC1P
RXC2N
RXC2P
RXCCKN
RXCCKP
DDCDC_CK
DDCDC_DA
HOTPLUGC
CEC
MSD3704PX-LF
M2
M3
L2
L3
K1
K3
K2
N4
N5
R3
P2
P3
N2
N3
M1
N1
W6
Y6
U2
U3
T2
T1
R1
R2
T3
V4
U6E
RGB
RIN0M
RIN0P
GIN0M
GIN0P
BIN0M
BIN0P
SOGIN0
HSYNC0
VSYNC0
RIN1M
RIN1P
GIN1M
GIN1P
BIN1M
BIN1P
SOGIN1
HSYNC1
VSYNC1
RIN2M
RIN2P
GIN2M
GIN2P
BIN2M
BIN2P
SOGIN2
HSYNC2
MSD3704PX-LF
CVBS
CVBS0
CVBS1
CVBS2
CVBS3
CVBS4
CVBS5
CVBSOUT0
CVBSOUT1
VCOM
AUDIO
AUL0
AUR0
AUL1
AUR1
AUL2
AUR2
AUL3
AUR3
AUOUTL0
AUOUTR0
AUOUTL1
AUOUTR1
EAR_OUTL
EAR_OUTR
AUVRP
AUVAG
AUVRM
SPDIF
SPDIFO
USB
USB0_DP
USB0_DM
USB1_DP
USB1_DM
AC5
W4
W5
AA5
W2
W3
V3
AA4
W1
3
R4
R5
T6
U6
V6
U5
AD6
AC6
V1
V2
AA6
Y5
AD5
AE5
AB4
AU_VRP
AB5
AU_VAG
AC3
AU_VRM
P5
SPDIF_OUT
C2
B1
AD11
AE11
CVBS0+
C56 0.047UF/25V
C58 0.047UF/25VNC
C60 0.047UF/25VNC
CVBS4+
C63 0.047UF/25V
CVBS5+
C65 0.047UF/25V
C68 0.047UF/25V
C43 2.2UF/10VNC
C44 2.2UF/10VNC
C45 2.2UF/10V
C46 2.2UF/10V
C47 2.2UF/10V
C48 2.2UF/10V
H_OutL 14
H_OutR 14
SPDIF_OUT 10,17
USB_DP1 18
USB_DM1 18
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
SC_AUOUT_L
SC_AUOUT_R
R39 33Ohm
R41 33OhmNC
R43 33OhmNC
R45 33Ohm
R47 33Ohm
R50 68Ohm
VGA_AU_LIN DVD_AU_LIN
VGA_AU_RIN DVD_AU_RIN
COMP_AU_LIN
COMP_AU_RIN
SC_AU_LIN
SC_AU_RIN
SC_AUOUT_L 13
SC_AUOUT_R 13
C51 0.1UF/16V
C52 10UF/10V
C53 1UF/16V
C54 4.7UF/10V
1 2
1 2
1 2
1 2
1 2
1 2
2
COMP_AU_LIN 12
COMP_AU_RIN 12
SC_AU_LIN 13
SC_AU_RIN 13
1 2
1 2
1 2
1 2
S_R+
CVBS_OUT
1
FB10
120Ohm/100Mhz
2
Y+ 5,12
DVD_SV_Y 6
DVD_SV_C 6
S_CVBS 13
CVBS_OUT 13
DVD_AU_LIN 6
DVD_AU_RIN 6
1
Title :
Title :
Title :
Engineer:
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
Date:
Date:
5
4
3
2
Date:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
Engineer:
MSD3704PX
MSD3704PX
MSD3704PX
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
of
of
Sheet
Sheet
Sheet
1
of
5 19 Tuesday, December 06, 2011
5 19 Tuesday, December 06, 2011
5 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01

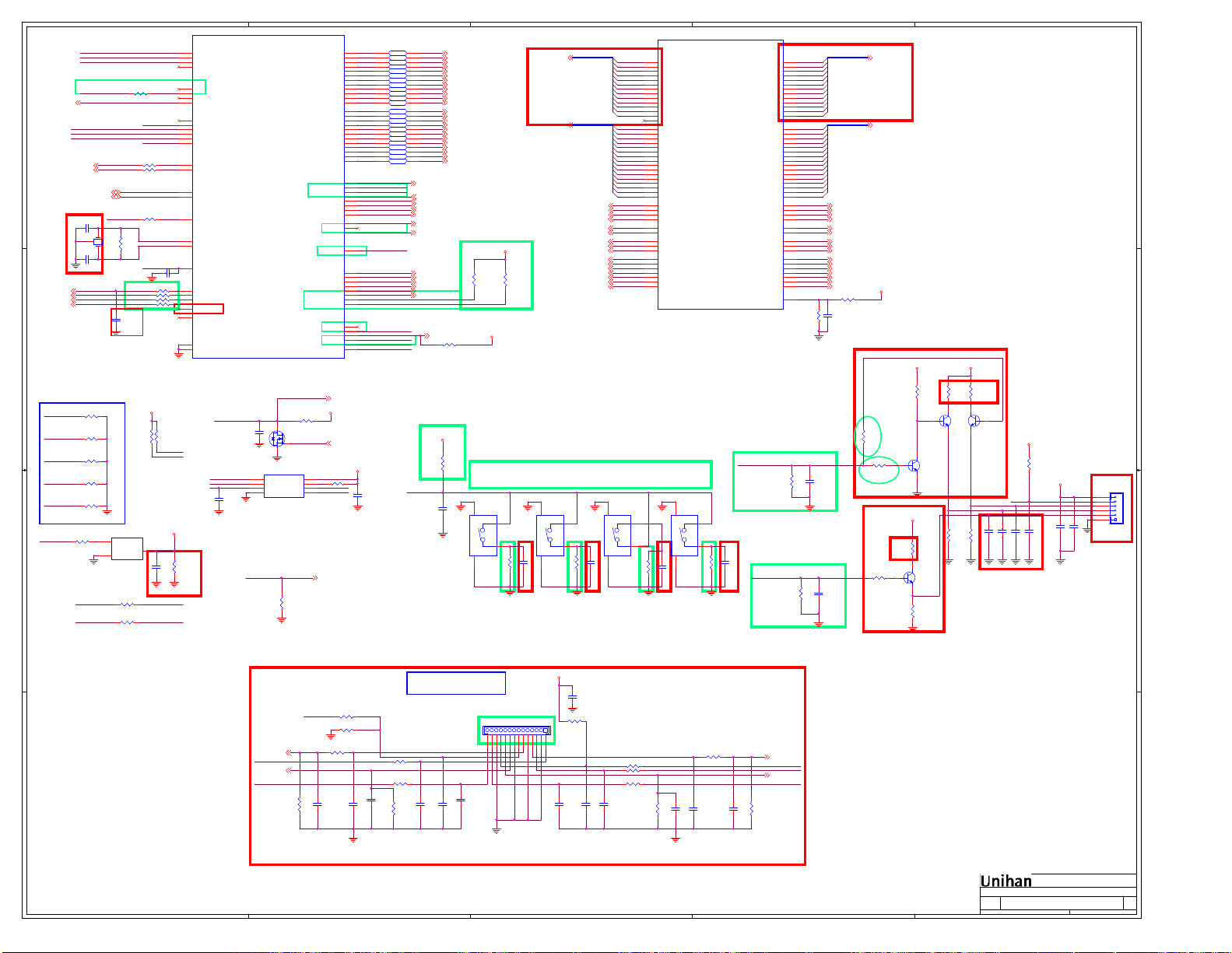

Page 39
5
CFG_PWM0
CFG_PWM1
BL_ADJ_PWM
C83
C84
R96
10KOhm
R98
10KOhm
R102
10KOhm
R105
10KOhm
R107
10KOhm
UART_RX
UART_TX
MI2C-SCL 14
MI2C-SDA 14
1
GND
3
2
1 2
1 2
R69 1KOhm
1 2
R74 33Ohm
1 2
R75 33Ohm
MI2C-SCL
MI2C-SDA
1 2
IRIN
R78 100Ohm
2
X1
R79
1MOhm
24MHZ
1
R81 33Ohm
R84 33Ohm
R88 33Ohm
R91 33Ohm
2
C98
1PF/50V
1
+3.3V_Normal
0
R99
4.7KOhm
0
0
0
0
U8
2
RESET
VCC
1
GND
G690H293T73UF
R117
33Ohm
1 2
R120
33Ohm
1 2
Boot_Flash-CSN
Boot-FLASH_WPN
XTALIN
XTALOUT
System-RST
Boot_Flash-CSN_1 Boot_Flash-CSN
Boot-FLASH_WPN_1
KEY1
SAR3_RFAGC 15
SPI_Flash-SCK
SPI_Flash-SDI
D D
C C
B B
SPI_Flash-SDO
UART_RX 11
UART_TX 11
1 2
27PF/50V
1 2
27PF/50V
I2S_OUT_MCK
AU2MCKO 14
I2S_OUT_SD
AU2SDO 14
I2S_OUT_WS
AU2WS 14
I2S_OUT_BCK
AU2SCK 14
Mode Selection
1:MIPS / 0:ISP
1 2
I2S_OUT_SD
1 2
I2S_OUT_BCK
1 2
I2S_OUT_MCK
1 2
CFG_PWM1
1 2
CFG_PWM0
R109
470Ohm
System-RST
Boot-FLASH_WPN
1 2
1 2
1 2
1 2
2
1
3
1 2
C96
0.1UF/16V
2
R100
4.7KOhm
1
MI2C-SDA
MI2C-SCL
AVDD33_ADC
1
C95
0.1UF/16V
2
NC
1
2
AB25
AB24
AA7
AA23
AA24
AD1
AE2
F11
E11
R455
4.7KOhm
E6
D6
J5
G4
B4
C4
A4
A2
B3
A3
B2
P6
N6
G5
E5
A6
B5
B6
C6
C1
H6
G6
U6D
MSD3704PX-LF
PWM
PWM0
PWM1
PWM2
PWM3
SAR
SAR0
SAR1
SAR2
SAR3
SPI
GPIO12
SCZ
SCK
SDI
SDO
GPIO14
UART/I2CS
DDCA_CKUART0_RX
DDCA_DA/UART0_TX
I2CM
DDCR_CK
DDCR_DA
IR
IRIN
XTAL
XIN
XOUT
RESET
HWRESET
I2S
I2S_OUT_MCK
I2S_OUT_SD
I2S_OUT_WS
I2S_OUT_BCK
I2S_IN_BCK
I2S_IN_SD
I2S_IN_WS
GND13
GND7
ACDetect_A
Boot_Flash-CSN_1
SPI_Flash-SDO
BOOT-FLASH_WPN_1
1
C94
2
0.1UF/16V
1
C92
0.01UF/50V
2
1
2
3
4
BL_ADJ_PWM
3
3
D
1
1
G
S
2
Q5
2
2N7002
U7
CS#
SO/SIO1
HOLD#
WP#/ACC
SCLK
SI/SIO0
GND
MX25L6406EM2I-12G
1
R118
4.7KOhm
2
GPIO_TCON
UART1_RX/GPIO44
UART1_TX/GPIO45
R97
10KOhm
VCC
GPIO139/SPDIFI
8
7
6
5
LVDS
LVB0P
LVB0M
LVB1P
LVB1M
LVB2P
LVB2M
LVBCKP
LVBCKM
LVB3P
LVB3M
LVB4P
LVB4M
LVA0P
LVA0M
LVA1P
LVA1M
LVA2P
LVA2M
LVACKP
LVACKM
LVA3P
LVA3M
LVA4P
LVA4M
GPIO137
GPIO138
GPIO140
GPIO141
GPIO142
GPIO143
GPIO144
GPIO146
GPIO147
GPIO148
GPIO152
GPIO
GPIO32
GPIO33
GPIO34
GPIO35
GPIO36
GPIO37
GPIO_PM
GPIO6
GPIO7
GPIO10
GPIO11
GPIO17
GPIO18
ACD_INT 8
+3.3V_Normal
1 2
ACDetect 4
R106
10KOhm
SPI_Flash-SCK
SPI_Flash-SDI
BRIGHT_ADJ 16
4
AC24
RN25B 10Ohm
AC25
RN25A 10Ohm
AD24
RN25D 10Ohm
AD25
RN25C 10Ohm
AE24
RN26B 10Ohm
AC23
RN26A 10Ohm
AE23
RN26D 10Ohm
AD23
RN26C 10Ohm
AE22
RN27B 10Ohm
AC22
RN27A 10Ohm
AC21
RN27D 10Ohm
AD22
RN27C 10Ohm
AC20
RN28B 10Ohm
AD21
RN28A 10Ohm
AE20
RN28D 10Ohm
AD20
RN28C 10Ohm
AE19
RN29B 10Ohm
AC19
RN29A 10Ohm
AC18
RN29D 10Ohm
AD19
RN29C 10Ohm
AC17
RN30B 10Ohm
AD18
RN30A 10Ohm
AE17
RN30D 10Ohm
AD17
RN30C 10Ohm
AA10
USB_PWR_SW
T5
DVD_RST
AB10
DVD_SPDIF_IN
AB7
HP_DET
AA9
USB_OCD
V5
TU_LNA_ON_OFF
AC11
PCM_5V_CTL
AA8
HP_MUTE
R6
SCART_MUTE
Y8
Y9
OD_SEL
T4
DVD_A_MUTE
A7
AMP_MUTE
C7
AMP_RST
F4
BL_EN
E4
Panel_ON
C3
STANDBY
D4
DVD_PS_ON
F6
DVD_UART_RX
F5
DVD_UART_TX
AB8
H5
LED_ON_OFF
C5
NORMAL_PWR_CTL
K4
DVD_START_SW
L5
ACDetect_A
M6
LED_TIMER
+3.3V_Standby
1 2
1
C93
0.1UF/16V
2
3 4
1 2
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
7 8
5 6
USB_PWR_SW 18
HP_DET 14
USB_OCD 18
TU_LNA_ON_OFF 15
PCM_5V_CTL 8
HP_MUTE 14
SCART_MUTE 13
OD_OCP_SEL 16
AMP_MUTE 14
AMP_RST 14
BL_EN 4
Panel_ON 16
STANDBY 4
DVD_PS_ON 4
NORMAL_PWR_CTL 4
R86
3.3KOHM
KEY1
RXO0+ 16
RXO0- 16
RXO1+ 16
RXO1- 16
RXO2+ 16
RXO2- 16
RXOC+ 16
RXOC- 16
RXO3+ 16
RXO3- 16
RXO4+ 16
RXO4- 16
RXE0+ 16
RXE0- 16
RXE1+ 16
RXE1- 16
RXE2+ 16
RXE2- 16
RXEC+ 16
RXEC- 16
RXE3+ 16
RXE3- 16
RXE4+ 16
RXE4- 16
R83
10KOhm
+3.3V_Standby
1
2
1
C97
0.1UF/16V
2
1
2
1 2
VOL-
4
P_GND2
P_GND1
TACT_SWITCH_2P
3
R87
10KOhm
NC
+3.3V_Standby
SW6
+3.3V_Normal
1
2
2
2
1
1
R132
3.3KOHM
3
MIUA_A[0:12]
MIUA_A[0:12] 9
MIUA_DQ[0:15]
MIUA_DQ[0:15] 9
MIUA_DQS0 9
MIUA_DQS0B 9
MIUA_DQS1 9
MIUA_DQS1B 9
MIUA_DQM0 9
MIUA_DQM1 9
MIUA_MCLK 9
MIUA_MCLKZ 9
MIUA_MCKE 9
MIUA_WEZ 9
MIUA_RASZ 9
MIUA_CASZ 9
VOL+
0.93V
4
SW5
P_GND2
P_GND1
TACT_SWITCH_2P
3
MIUA_BA0 9
MIUA_BA1 9
MIUA_BA2 9
MIUA_ODT 9
POWER SOURCE
4
2
2
1
1
C103
2
R134
1
TACT_SWITCH_2P
3
0.1UF/16V
1.3KOhm
2
1
0.41V 1.65V
P_GND2
P_GND1
R89
10KOhm
NC
C105
2
1
0.1UF/16V
2
1
MIUA_A0
MIUA_A1
MIUA_A2
MIUA_A3
MIUA_A4
MIUA_A5
MIUA_A6
MIUA_A7
MIUA_A8
MIUA_A9
MIUA_A10
MIUA_A11
MIUA_A12
MIUA_DQ1
MIUA_DQ2
MIUA_DQ3
MIUA_DQ4
MIUA_DQ5
MIUA_DQ6
MIUA_DQ7
MIUA_DQ8
MIUA_DQ9
MIUA_DQ10
MIUA_DQ11
MIUA_DQ12
MIUA_DQ13
MIUA_DQ14
MIUA_DQ15
MIUA_DQS0
MIUA_DQS0B
MIUA_DQS1
MIUA_DQS1B
MIUA_DQM0
MIUA_DQM1
MIUA_MCLK
MIUA_MCLKZ
MIUA_MCKE
MIUA_WEZ
MIUA_RASZ
MIUA_CASZ
MIUA_BA0
MIUA_BA1
MIUA_BA2
MIUA_ODT
SW4
2
1
U6A
MIUA MIUB
C10
A_MADR[0]
A22
A_MADR[1]
A9
A_MADR[2]
B23
A_MADR[3]
B9
A_MADR[4]
A23
A_MADR[5]
C9
A_MADR[6]
C23
A_MADR[7]
B8
A_MADR[8]
A24
A_MADR[9]
B22
A_MADR[10]
C8
A_MADR[11]
B24
A_MADR[12]
B7
A_MADR[13]
C13
A_MDATA[0]
A19
A_MDATA[1]
A12
A_MDATA[2]
B19
A_MDATA[3]
C20
A_MDATA[4]
B12
A_MDATA[5]
C19
A_MDATA[6]
A13
A_MDATA[7]
B14
A_MDATA[8]
C18
A_MDATA[9]
C14
A_MDATA[10]
A18
A_MDATA[11]
B18
A_MDATA[12]
B13
A_MDATA[13]
B17
A_MDATA[14]
C15
A_MDATA[15]
A16
A_DQS[0]
C16
A_DQSB[0]
A15
A_DQS[1]
B15
A_DQSB[1]
B16
A_DQM[0]
C17
A_DQM[1]
C12
A_MCLK
B11
A_MCLKZ
C21
A_MCLKE
B20
A_WEZ
B10
A_RASZ
A10
A_CASZ
A21
A_BADR[0]
B21
A_BADR[1]
C22
A_BADR[2]
C11
A_ODT
MSD3704PX-LF
2.54V
4
SW7
C106
TACT_SWITCH_2P
3
1
0.1UF/16V
2
P_GND2
P_GND1
2
2
1
1
2
1
R133
2
470Ohm
1
R135
11KOhm
B_MDATA[0]
B_MDATA[1]
B_MDATA[2]
B_MDATA[3]
B_MDATA[4]
B_MDATA[5]
B_MDATA[6]
B_MDATA[7]
B_MDATA[8]
B_MDATA[9]
B_MDATA[10]
B_MDATA[11]
B_MDATA[12]
B_MDATA[13]
B_MDATA[14]
B_MDATA[15]
LED_ON_OFF
C107
2
1
0.1UF/16V
2
1
LED_TIMER
B_MADR[0]
B_MADR[1]
B_MADR[2]
B_MADR[3]
B_MADR[4]
B_MADR[5]
B_MADR[6]
B_MADR[7]
B_MADR[8]
B_MADR[9]
B_MADR[10]
B_MADR[11]
B_MADR[12]
B_MADR[13]
B_DQS[0]
B_DQSB[0]
B_DQS[1]
B_DQSB[1]
B_DQM[0]
B_DQM[1]
B_MCLK
B_MCLKZ
B_MCLKE
B_WEZ
B_RASZ
B_CASZ
B_BADR[0]
B_BADR[1]
B_BADR[2]
B_ODT
MVREF
R94
4.7KOhm
E23
U24
D24
V25
D25
V24
D23
W25
C25
W24
V23
C24
W23
B25
H23
P24
G24
R23
R24
G25
P23
H24
J25
N23
J24
N24
N25
J23
M25
K23
L24
L23
K24
K25
M23
M24
G23
F25
T23
R25
F23
E24
T24
T25
U23
F24
D22
R108
4.7KOhm
1
2
2
MIUB_A0
MIUB_A1
MIUB_A2
MIUB_A3
MIUB_A4
MIUB_A5
MIUB_A6
MIUB_A7
MIUB_A8
MIUB_A9
MIUB_A10
MIUB_A11
MIUB_A12
MIUB_DQ0 MIUA_DQ0
MIUB_DQ1
MIUB_DQ2
MIUB_DQ3
MIUB_DQ4
MIUB_DQ5
MIUB_DQ6
MIUB_DQ7
MIUB_DQ8
MIUB_DQ9
MIUB_DQ10
MIUB_DQ11
MIUB_DQ12
MIUB_DQ13
MIUB_DQ14
MIUB_DQ15
MIUB_DQS0
MIUB_DQS0B
MIUB_DQS1
MIUB_DQS1B
MIUB_DQM0
MIUB_DQM1
MIUB_MCLK
MIUB_MCLKZ
MIUB_MCKE
MIUB_WEZ
MIUB_RASZ
MIUB_CASZ
MIUB_BA0
MIUB_BA1
MIUB_BA2
MIUB_ODT
MVERF
R82
1KOhm
1
2
1
2
1
2
C90
0.1UF/16V
NC
1
2
MIUB_DQS0 9
MIUB_DQS0B 9
MIUB_DQS1 9
MIUB_DQS1B 9
MIUB_DQM0 9
MIUB_DQM1 9
MIUB_MCLK 9
MIUB_MCLKZ 9
MIUB_MCKE 9
MIUB_WEZ 9
MIUB_RASZ 9
MIUB_CASZ 9
MIUB_BA0 9
MIUB_BA1 9
MIUB_BA2 9
MIUB_ODT 9
1
C85
0.1UF/16V
2
C82
0.1UF/16V
MIUB_A[0:12]
MIUB_DQ[0:15]
R80
1 2
1KOhm
MIUB_A[0:12] 9
MIUB_DQ[0:15] 9
AVDD_DDR
1
R209
10KOhm
2
1 2
R210
10KOhm
10KOhm
1
+5V_Standby +5V_Standby
2
2
R214
1.5KOhm
1
PMBS3904
3
C
B
1
Q204
PMBS3904
E
2
+5V_Standby
2
R212
1.2KOhm
1
3
C
Q201
R248
B
1
1 2
PMBS3904
E
2
1
R110
100KOHM
2
2
R203
R204
6.8KOhm
1.5KOhm
1
1
3
3
Q202
Q203
C
C
B
1
E
2
1
2
R111
100KOHM
E
2
1
2
PMBS3904
R112
100KOHM
B
1
+5V_Standby
1
R85
10KOhm
2
1
2
C86
0.1UF/16V
1
2
C87
0.1UF/16V
IRIN
1
2
C89
0.1UF/16V
1
2
C88
33PF/50V
NC
+5V_Standby
1
2
C91
0.1UF/16V
1
C207
2
10UF/10V
CN2
6
5
4
3
2
1
WAFER_HD_6P
6
5
4
3
2
1
START_SW:Disk Insert Signal.
A_MUTE:DVD Audio Mute Signal.
R124
100Ohm
1 2
DVD_RST
R125
4.7KOhm
1 2
NC
R130
10KOhm
NC
R136
12KOhm
1 2
NC
1
1
C108
C104
330PF/50V
2
2
560PF/50V
NC
NC
4
1 2
R128 100Ohm
NC
R249 33Ohm
1 2
1
C112
NC
1
1
47PF/50V
2
NC
C113
R137
NC
22PF/50V
75Ohm
2
2
NC
DVD_AU_LIN 5
DVD_SPDIF_IN
DVD_SV_Y 5
DVD_UART_TX DVD_UART_RX
A A
5
1
2
NC
CN3
WAFER_HD_14P
NC
C114
1
1
47PF/50V
C109
2
0.1UF/16V
2
NC
NC
+3.3V_Normal
1
C102
0.1UF/16V
2
R126
NC
1 2
10KOhm
NC
123456789
1011121413
1 2
R127 33Ohm
1 2
R129 33Ohm
NC
NC
1 2
R181 33Ohm
NC
C115
0.1UF/16V
1
2
NC
1
1
1
C110
47PF/50V
C111
0.1UF/16V
2
2
2
NC
NC
NC
3
R131
10KOhm
1 2
NC
1
1
R138
C117
C116
75Ohm
330PF/50V
47PF/50V
2
2
NC
NC
DVD_AU_RIN 5
DVD_START_SW
DVD_A_MUTE
DVD_SV_C 5
1
R139
1
C118
12KOhm
2
2
560PF/50V
NC
NC
MSD3704PX
MSD3704PX
MSD3704PX
Title :
Title :
Title :
Engineer:
Engineer:
Engineer:
CM Chang/Jason Chang
CM Chang/Jason Chang
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
Custom
Custom
Custom
Date:
Date:
2
Date:
1
CM Chang/Jason Chang
Sheet
Sheet
Sheet
6 19 Tuesday, December 06, 2011
6 19 Tuesday, December 06, 2011
6 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
of
of
of

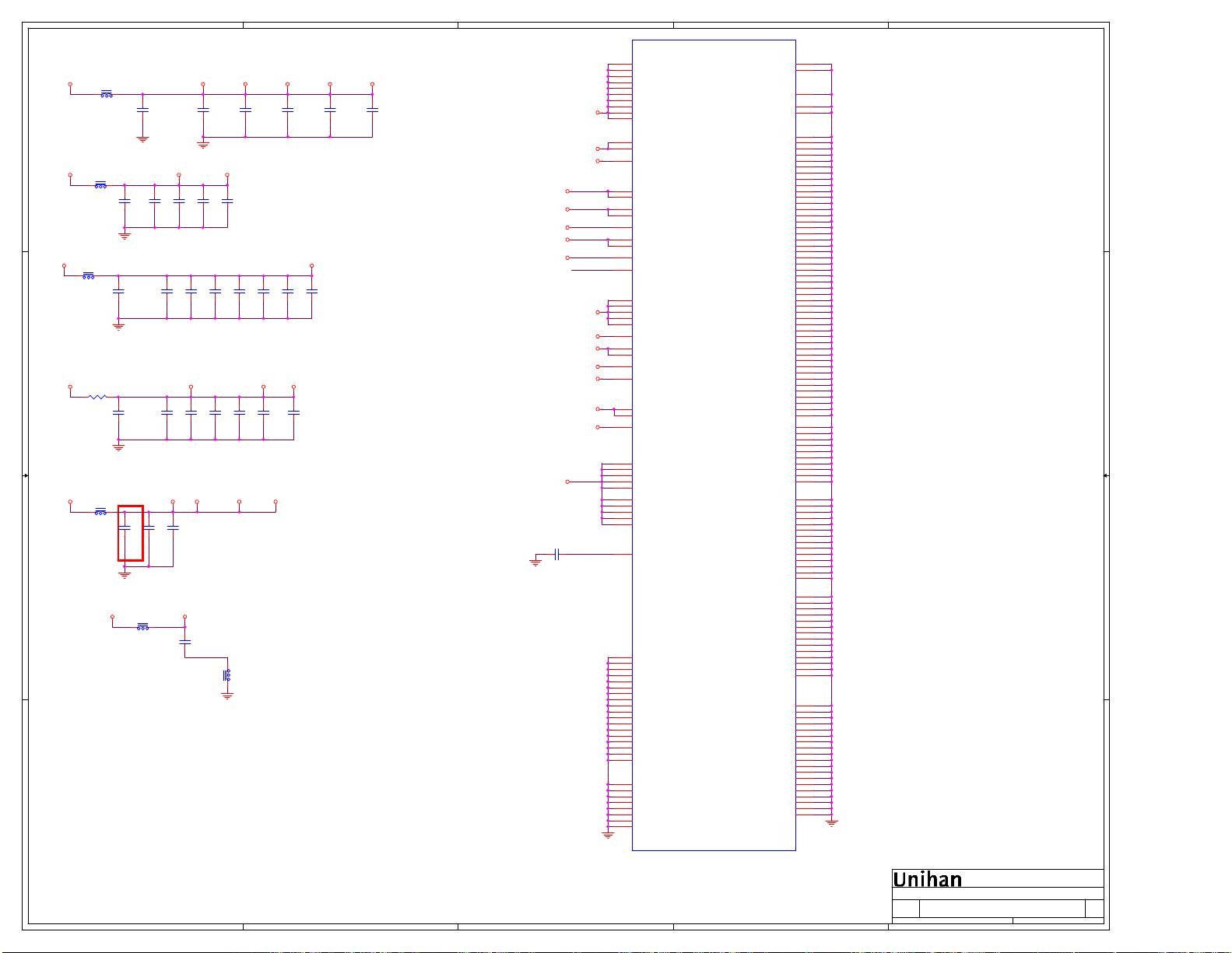

Page 40
5
FB28
120Ohm/100Mhz
2 1
D D
FB29
2 1
1
2 1
R140
0Ohm
FB30
+2.5V_Normal
C125
10UF/10V
2
1
C135
10UF/10V
2
1
C144
22UF/6.3V
2
2 1
1
C130
2.2UF/10V
2
120OHM
120Ohm/100Mhz
+1.8V
FB33
120Ohm/100Mhz
C C
VCC1.3V
1 2
120Ohm/100Mhz
B B
A A
AVDD33_DVI AVDD33_ADC +3.3V_Standby AVDD33_DMPLL
VDDP +3.3V_Normal AVDD_PLL
1
C126
C127
0.1UF/16V
0.1UF/16V
2
1
1
C137
0.1UF/16V
2
2
1
1
C146
0.1UF/16V
2
2
1
C131
C132
0.1UF/16V
0.1UF/16V
2
AVDD25_PGA
2
C133
0.1UF/16V
1
AVSS_PGA
1
2
1
2
C138
0.1UF/16V
C147
0.1UF/16V
C119
C128
1
C120
10UF/10V
2
1
2
AVDD25_ADC AVDD25_AU +2.5V_Normal AVDD25_MOD AVDD25_REF
1
2
FB31
2 1
0.1UF/16V
1
0.1UF/16V
2
1
C139
0.1UF/16V
2
1
C148
0.1UF/16V
2
2
1
1
2
C129
0.1UF/16V
1
2
1
2
FB32
120OHM
C121
0.1UF/16V
C140
0.1UF/16V
C149
0.1UF/16V
1
2
1
2
C141
0.1UF/16V
C150
0.1UF/16V
1
C122
0.1UF/16V
2
AVDD_DDR
1
C142
0.1UF/16V
2
AVDD1P2 VDDC1.2V DVDD1.2V
1
C151
0.1UF/16V
2
4
AVDD33_AU AVDD33_EAR
1
C123
0.1UF/16V
2
1
C143
0.1UF/16V
2
1
2
C124
0.1UF/16V
AVDD25_ADC
AVDD25_REF
AVDD25_AU
AVDD25_MOD
AVDD25_PGA
AVDD_DDR
1 2
3
VDDC1.2V
DVDD1.2V
AVDD1P2
AVSS_PGA
AVDD33_DVI
AVDD33_DMPLL
AVDD33_ADC
AVDD33_AU
AVDD33_EAR
AVDD_PLL
C134
DVDD_NODIE
1UF/16V
VDDP
U6F
E22
F22
E21
F21
G21
H21
E20
F20
G20
G22
H20
J20
J21
M8
M9
N8
N9
R9
P8
P9
T8
U8
E9
E10
F9
F10
G9
G10
H9
H10
K9
J9
E19
F19
G18
E17
E18
F17
F18
G17
G16
H16
H17
J16
J17
L10
N19
M19
L19
K19
N20
M20
L20
K20
N21
M21
L21
K21
N22
M22
L22
K22
J22
H22
U18
T18
R18
P18
N18
M18
L18
K18
VDDC3
VDDC6
VDDC2
VDDC5
VDDC8
VDDC10
VDDC1
VDDC4
VDDC7
VDDC9
DVDD_DDR1
DVDD_DDR2
AVDD_126
AVDD_ADC25_1
AVDD_ADC25_2
AVDD_REF25_1
AVDD_REF25_2
AVDD_AU25
AVDD_MOD25_1
AVDD_MOD25_2
AVDD_PGA25
PGA_COM
AVDD_ALIVE_1
AVDD_ALIVE_2
AVDD_ALIVE_3
AVDD_ALIVE_4
AVDD_ALIVE_5
AVDD_DMPLL
AVDD_CVBS33_1
AVDD_CVBS33_2
AVDD_AU33
AVDD_EAR33
VDDP1
VDDP2
AVDD_LPLL
AVDD_DDR1
AVDD_DDR2
AVDD_DDR3
AVDD_DDR4
AVDD_DDR6
AVDD_DDR5
AVDD_DDR7
AVDD_DDR8
AVDD_DDR9
AVDD_DDR10
BYPASS
GND83
GND70
GND57
GND45
GND84
GND71
GND58
GND46
GND85
GND72
GND59
GND47
GND86
GND73
GND60
GND48
GND35
GND28
GND122
GND113
GND104
GND95
GND82
GND69
GND56
GND44
GND136
GND137
GND135
GND123
GND129
GND124
GND130
GND125
GND131
GND29
GND36
GND61
GND74
GND87
GND96
GND105
GND114
GND126
GND132
GND1
GND19
GND23
GND30
GND37
GND49
GND62
GND75
GND88
GND97
GND106
GND115
GND127
GND133
GND2
GND8
GND14
GND20
GND24
GND31
GND38
GND50
GND63
GND76
GND89
GND98
GND107
GND116
GND128
GND134
GND3
GND9
GND15
GND25
GND32
GND39
GND51
GND64
GND77
GND90
GND99
GND108
GND117
GND4
GND10
GND16
GND21
GND26
GND33
GND40
GND52
GND65
GND78
GND91
GND100
GND109
GND118
GND5
GND11
GND17
GND22
GND27
GND34
GND41
GND53
GND66
GND79
GND92
GND101
GND110
GND119
GND120
GND111
GND102
GND93
GND80
GND67
GND54
GND42
GND18
GND12
GND6
GND43
GND55
GND68
GND81
GND94
GND103
GND112
GND121
2
AC2
AE1
Y10
V7
W7
V8
W8
V9
W9
J10
K10
M10
N10
P10
R10
T10
U10
V10
W10
D11
G11
H11
J11
K11
L11
M11
N11
P11
R11
T11
U11
V11
W11
D12
E12
F12
G12
H12
J12
K12
L12
M12
N12
P12
R12
T12
U12
V12
W12
D13
E13
F13
H13
J13
K13
L13
M13
N13
P13
R13
T13
U13
D14
E14
F14
G14
H14
J14
K14
L14
M14
N14
P14
R14
T14
U14
D15
E15
F15
G15
H15
J15
K15
L15
M15
N15
P15
R15
T15
U15
U16
T16
R16
P16
N16
M16
L16
K16
F16
E16
D16
K17
L17
M17
N17
P17
R17
T17
U17
1
MSD3704PX-LF
MSD3704PX
MSD3704PX
MSD3704PX
Title :
Title :
Title :
Engineer:
CM Chang/Jason Chang
Engineer:
CM Chang/Jason Chang
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
Custom
Custom
Custom
Date: Sheet
Date: Sheet
5
4
3
2
Date: Sheet
CM Chang/Jason Chang
1
Rev
Rev
Rev
1.01
1.01
1.01
of
of
of
7 19 Tuesday, December 06, 2011
7 19 Tuesday, December 06, 2011
7 19 Tuesday, December 06, 2011

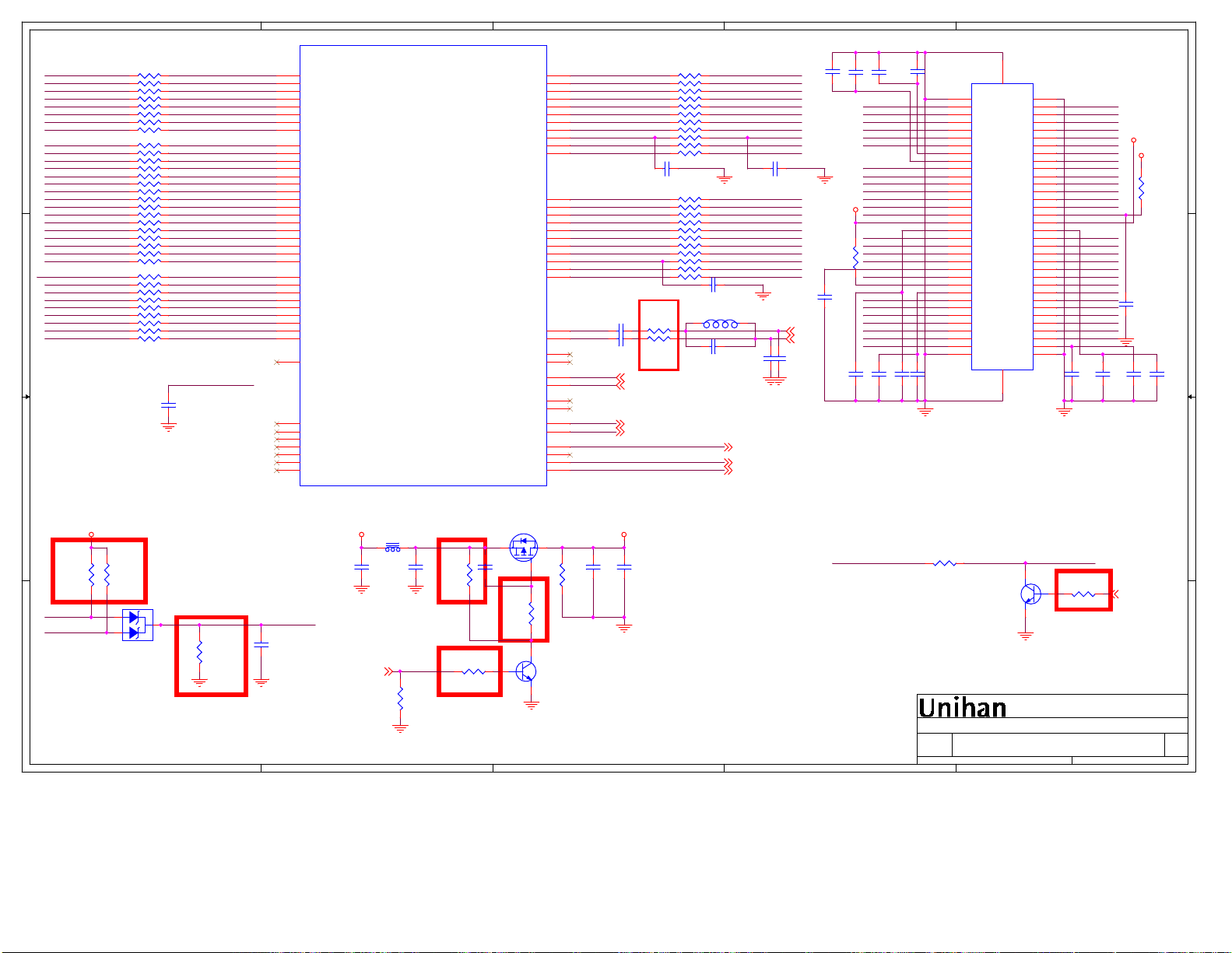

Page 41
5
4
3
2
1
U6B
PCMCIA
1
2
C181
W21
U21
U19
AD12
AC12
AD13
Y12
AA11
Y24
Y22
AB22
AA22
AA20
Y21
AA18
AA19
AA16
AA14
AA12
Y15
AA17
AA15
AE14
Y20
AD16
Y13
Y14
AA13
AC14
AB23
AB20
AB14
AA21
Y25
T21
T19
P21
P20
R20
T20
P19
PCM_CD_N
0.1UF/16V
PCMDATA[0]/CI_DATA[0]
PCMDATA[1]/CI_DATA[1]
PCMDATA[2]/CI_DATA[2]
PCMDATA[3]/CI_DATA[3]
PCMDATA[4]/CI_DATA[4]
PCMDATA[5]/CI_DATA[5]
PCMDATA[6]/CI_DATA[6]
PCMDATA[7]/CI_DATA[7]
PCMADR[0]/CI_A[0]/PF_D[0]
PCMADR[1]/CI_A[1]/PF_D[1]
PCMADR[2]/CI_A[2]/PF_D[2]
PCMADR[3]/CI_A[3]/PF_D[3]
PCMADR[4]/CI_A[4]/PF_D[4]
PCMADR[5]/CI_A[5]/PF_D[5]
PCMADR[6]/CI_A[6]/PF_D[6]
PCMADR[7]/CI_A[7]/PF_D[7]
PCMADR[8]/CI_A[8]
PCMADR[9]/CI_A[9]
PCMADR[10]/CI_A[10]
PCMADR[11]/CI_A[11]
PCMADR[12]/CI_A[12]
PCMADR[13]/CI_A[13]
PCMADR[14]/CI_A[14]
CI_RST
PCMIRQ/CI_INT
PCMOEN
PCMIOR/CI_RD
PCMCEN/CI_CS
PCMWEN
CI_CD
PCMWAIT/CI_WACK
PCMIOW/CI_WR
PCMREG/CI_CLK
GPIO125
NAND FLASH
PF_ALE
PF_AD[15]
PF_CE0Z
PF_CE1Z
PF_OEZ
PF_WEZ
F_RBZ
MSD3704PX-LF
+5V_Standby
1
C176
2
PCM_5V_CTL 6
FB34
120Ohm
0.1UF/16V
4
2 1
1
C177
2
PCM_5V_CTL
PCM_5V_CTL
1
R217
4.7KOhm
2
R207
0.1UF/16V
47KOHM
1
2
R216
47KOHM
1 2
PCM_D0
PCM_D1
PCM_D2
PCM_D3
PCM_D4
PCM_D5
D D
PCM_D7
PCM_A0
PCM_A1
PCM_A2
PCM_A3
PCM_A4
PCM_A5
PCM_A6
PCM_A7
PCM_A8
PCM_A9
PCM_A10
PCM_A11
PCM_A12
PCM_A13
PCM_A14
PCM_RESET
ACD_PCM_IRQA_N
PCM_OE_N
PCM_IORD_N
PCM_CE_N
PCM_WE_N
C C
PCM_CD_N
PCM_WAIT_N
PCM_IOWR_N
PCM_REG_N
R141 33Ohm
R144 33Ohm
R145 33Ohm
R151 33Ohm
R147 33Ohm
R154 33Ohm
R155 33Ohm
R156 33Ohm
R159 33Ohm
R161 33Ohm
R163 33Ohm
R150 33Ohm
R164 33Ohm
R165 33Ohm
R167 33Ohm
R168 33Ohm
R170 33Ohm
R172 33Ohm
R174 33Ohm
R176 33Ohm
R178 33Ohm
R182 33Ohm
R183 33Ohm
R185 33Ohm
R189 33Ohm
R191 33Ohm
R192 33Ohm
R193 33Ohm
R194 33Ohm
R195 33Ohm
R196 33Ohm
R197 33Ohm
R199 33Ohm
1 2
1 2
PAD_PCM_D1
1 2
PAD_PCM_D2
1 2
PAD_PCM_D3
1 2
PAD_PCM_D4
1 2
PAD_PCM_D5
1 2
PAD_PCM_D6
1 2
PAD_PCM_D7
1 2
PAD_PCM_A0
1 2
PAD_PCM_A1
1 2
PAD_PCM_A2
1 2
PAD_PCM_A3
1 2
PAD_PCM_A4
1 2
PAD_PCM_A5
1 2
PAD_PCM_A6
1 2
1 2
PAD_PCM_A8 TS0_D1
1 2
PAD_PCM_A9
1 2
PAD_PCM_A10
1 2
PAD_PCM_A11
1 2
PAD_PCM_A12
1 2
PAD_PCM_A13
1 2
PAD_PCM_A14
1 2
PAD_PCM_RESET
1 2
PAD_PCM_IRQA_N
1 2
PAD_PCM_OE_N
1 2
PAD_PCM_IORD_N
1 2
PAD_PCM_CE_N
1 2
PAD_PCM_WE_N
1 2
PAD_PCM_CD_N
1 2
PAD_PCM_WAIT_N
1 2
PAD_PCM_IOWR_N
1 2
PAD_PCM_REG_N
PAD_PCM_IRQA_N
1
C174
0.01UF/50V
2
B B
+3.3V_Normal
1
1
R206
1KOhm
PCM_CD1_N
PCM_CD2_N
A A
R205
1KOhm
2
2
D2
1
3
2
BAT54C
1
R215
4.7KOhm
2
5
TS1
TS1DATA[0]
TS1DATA[1]
TS1DATA[2]
TS1DATA[3]
TS1DATA[4]
TS1DATA[5]
TS1DATA[6]
TS1DATA[7]
TS1CLK
TS1VALID
TS1SYNC
TS0
TS0DATA[0]
TS0DATA[1]
TS0DATA[2]
TS0DATA[3]
TS0DATA[4]
TS0DATA[5]
TS0DATA[6]
TS0DATA[7]
TS0CLK
TS0VALID
TS0SYNC
FRONT END
VIFP
VIFM
SIFP
SIFM
IF_AGC
RF_AGC
GPIO66
GPIO67
GPIO68
GPIO69
Q8
AP2307GN
2 3
S
2
1
C178
1
0.1UF/16V
2
R213
47KOHM
B
1
IP
IM
QP
QM
D
G
1
1
2
3
C
Q12
PMBS3904
E
2
Y16
AD14
AD15
PAD_TS1_D2 TS1_D2
AC15
PAD_TS1_D3 TS1_D3
AC16
PAD_TS1_D4
Y17
PAD_TS1_D5
AB17
PAD_TS1_D6 PCM_D6
AB19
PAD_TS1_D7
Y18
PAD_TS1_CLK
AE16
PAD_TS1_VLD
AB16
PAD_TS1_SYNC
U20
PAD_TS0_D0
V20
PAD_TS0_D1
R19
PAD_TS0_D2
AE13
PAD_TS0_D3
AC13
PAD_TS0_D4
Y11
PAD_TS0_D5
AB11
PAD_TS0_D6
AB13
PAD_TS0_D7
Y19
Y23
PAD_TS0_VLD
W20
PAD_TS0_SYNC
AA3
ZIF_IP
AA2
ZIF_IM
Y3
Y2
AB1
AA1
AB2
AB3
AD3
AE3
AC4
AD2
AD4
AE4
R142 33Ohm
R143 33Ohm
R146 33Ohm
R152 33Ohm
R153 33Ohm
R148 33Ohm
R149 33Ohm
R157 33Ohm
R158 33Ohm
R160 33Ohm
R162 33Ohm
R169 33Ohm
R171 33Ohm
R173 33Ohm
R175 33Ohm
R177 33Ohm
R179 33Ohm
R180 33Ohm
R184 33Ohm
R186 33Ohm
R188 33Ohm
R190 33Ohm
C162
0.1UF/16V
1 2
1 2
C161
0.1UF/16V
VIFP
VIFP 15
VIFM
VIFM 15
IF_AGC
IF_AGC 15
RF_AGC
RF_AGC 15
1 2
C156 33PF/50V
R198
100Ohm
1 2
1 2
R200
100Ohm
NC
1 2
C158 33PF/50VNC
1 2
56PF/50V
RF_AGC_CTL
TUNER_SCL
TUNER_SDA
VCC-PCMCIA
3
1
1
1
C179
2
10UF/10V
2
C180
0.1UF/16V
R208
10KOhm
2
3
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
L3
330NH
C163
TS1_D0 PAD_PCM_D0 PAD_TS1_D0
TS1_D1 PAD_TS1_D1
TS1_D4
TS1_D5
TS1_D6
TS1_D7
TS1_CLK
TS1_VLD
TS1_SYNC
1 2
C157 33PF/50V
TS0_D0 PAD_PCM_A7
TS0_D2
TS0_D3
TS0_D4
TS0_D5
TS0_D6
TS0_D7
TS0_CLK PAD_TS0_CLK
TS0_VLD
TS0_SYNC
2 1
C164
1
1
10PF/50V
2
2
NC
RF_AGC_CTL 15
TUNER_SCL 15
TUNER_SDA 15
NC
C159
33PF/50V
NC
DIFP 15
DIFM 15
C165
10PF/50V
NC
2
100PF/50V
C155
C154
1
VCC-PCMCIA
R187
4.7KOhm
TS0_CLK
1
2
C166
1
0.1UF/16V
0.1UF/16V
C153
2
PCM_CD1_N
TS0_D3
TS0_D4
TS0_D5
TS0_D6
TS0_D7
PCM_IORD_N
PCM_IOWR_N
TS1_SYNC
TS1_D0
TS1_D1
TS1_D2
TS1_D3
TS1_D4
1
TS1_D5
TS1_D6
TS1_D7
PCM_RESET
2
PCM_WAIT_N
PCM_REG_N
TS0_VLD
TS0_SYNC
TS0_D0
TS0_D1
TS0_D2
PCM_CD2_N
1
C167
2
0.1UF/16V
0.1UF/16V
PCM_IRQA_N
2
1
2
1
2
C168
100PF/50V
C152
1
100PF/50V
2
2
1
1
C169
100PF/50V
2
R114
0Ohm
1 2
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
Date:
Date:
Date:
69
CN4 PCMCIA_68P
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
68
P_GND3
P_GND4
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
70
ACD_PCM_IRQA_N
3
C
B
1
E
Q10
2
PMBS3904
Title :
Title :
Title :
Engineer:
Engineer:
Engineer:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
PCM_D3
PCM_D4
PCM_D5
PCM_D6
PCM_D7
PCM_CE_N
PCM_A10
PCM_OE_N
PCM_A11
PCM_A9
PCM_A8
PCM_A13
PCM_A14
PCM_WE_N
PCM_IRQA_N
TS1_VLD
TS1_CLK
PCM_A12
PCM_A7
PCM_A6
PCM_A5
PCM_A4
PCM_A3
PCM_A2
PCM_A1
PCM_A0
PCM_D0
PCM_D1
PCM_D2
1
1
C170
C171
100PF/50V
100PF/50V
2
2
R211
47KOHM
1 2
Sheet
Sheet
Sheet
1
ACD_INT 6
MSD3704PX
MSD3704PX
MSD3704PX
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
8 19 Tuesday, December 06, 2011
8 19 Tuesday, December 06, 2011
8 19 Tuesday, December 06, 2011
VCC-PCMCIA
+3.3V_Normal
1
R166
4.7KOhm
2
1
C160
0.1UF/16V
2
1
C172
2
0.1UF/16V
of
of
of
C173
1
2
0.1UF/16V
Rev
Rev
Rev
1.01
1.01
1.01
Page 42

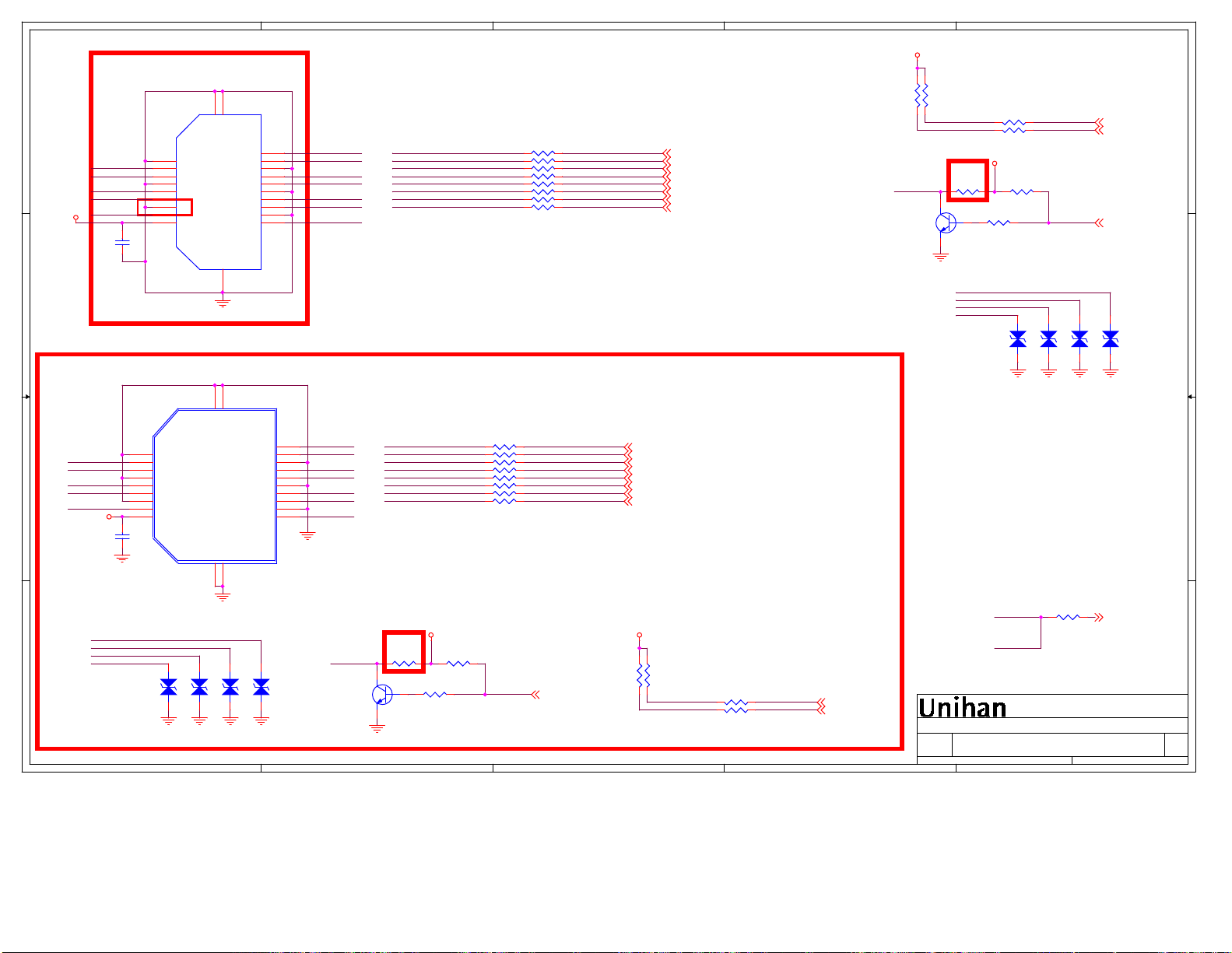

5
4
3
2
1
+1.8V
1
C182
2
FB35
120Ohm/100Mhz
1000PF/50V
MIUA_DQM1 6
MIUA_DQM0 6
MIUA_DQS0 6
MIUA_DQS0B 6
MIUA_DQS1 6
MIUA_DQS1B 6
MIUA_DQ[0:15]
MIUB_DQM1 6
MIUB_DQM0 6
MIUB_DQS0 6
MIUB_DQS0B 6
MIUB_DQS1 6
MIUB_DQS1B 6
MIUB_DQ[0:15]
2 1
1
1
C184
C183
0.1UF/16V
2
2
MIUA_DQM1
MIUA_DQM0
MIUA_DQS0
MIUA_DQS0B
MIUA_DQS1
MIUA_DQS1B
MIUA_DQ11
MIUA_DQ12
MIUA_DQ9
MIUA_DQ14
MIUA_DQ6
MIUA_DQ1
MIUA_DQ3
MIUA_DQ4
MIUA_DQ15
MIUA_DQ8
MIUA_DQ10
MIUA_DQ13
MIUA_DQ7
MIUA_DQ0
MIUA_DQ2
MIUA_DQ5 MA_DQ5
DDR2_PWR
1
1
C209
C210
10UF/10V
2
2
MIUB_DQM1
MIUB_DQM0
MIUB_DQS0
MIUB_DQS0B
MIUB_DQS1
MIUB_DQS1B
MIUB_DQ11
MIUB_DQ12
MIUB_DQ9
MIUB_DQ14
MIUB_DQ6
MIUB_DQ1
MIUB_DQ3
MIUB_DQ4
MIUB_DQ15
MIUB_DQ8
MIUB_DQ10
MIUB_DQ13
MIUB_DQ7
MIUB_DQ0
MIUB_DQ2
MIUB_DQ5 MB_DQ5
D D
MIUA_DQ[0:15] 6
C C
B B
MIUB_DQ[0:15] 6
A A
1
1
C185
C186
0.1UF/16V
0.1UF/16V
0.1UF/16V
2
2
R222 56Ohm
R223 56Ohm
R224 56Ohm
R225 56Ohm
R226 56Ohm
R227 56Ohm
RN9D 56OHM
RN9C 56OHM
RN9B 56OHM
RN9A 56OHM
RN10A 56OHM
RN10B 56OHM
RN10C 56OHM
RN10D 56OHM
RN13D 56OHM
RN13C 56OHM
RN13B 56OHM
RN13A 56OHM
RN14D 56OHM
RN14C 56OHM
RN14B 56OHM
RN14A 56OHM
1
C211
0.1UF/16V
0.1UF/16V
2
DDR2_PWR
1
1
C188
C187
0.1UF/16V
10UF/10V
2
2
1 2
1 2
1 2
1 2
1 2
1 2
7 8
5 6
3 4
1 2
1 2
3 4
5 6
7 8
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
1
1
C214
C213
0.1UF/16V
0.1UF/16V
2
2
1 2
1 2
1 2
1 2
1 2
1 2
7 8
5 6
3 4
1 2
1 2
3 4
5 6
7 8
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
1
C215
0.1UF/16V
2
1
C212
0.1UF/16V
2
R237 56Ohm
R238 56Ohm
R239 56Ohm
R240 56Ohm
R241 56Ohm
R242 56Ohm
RN19D 56OHM
RN19C 56OHM
RN19B 56OHM
RN19A 56OHM
RN20A 56OHM
RN20B 56OHM
RN20C 56OHM
RN20D 56OHM
RN22D 56OHM
RN22C 56OHM
RN22B 56OHM
RN22A 56OHM
RN18D 56OHM
RN18C 56OHM
RN18B 56OHM
RN18A 56OHM
1
C202
0.1UF/16V
2
MA_DQM1
MA_DQM0
MA_DQS0
MA_DQSB0
MA_DQS1
MA_DQSB1
MA_DQ11
MA_DQ12
MA_DQ9
MA_DQ14
MA_DQ6
MA_DQ1
MA_DQ3
MA_DQ4
MA_DQ15
MA_DQ8
MA_DQ10
MA_DQ13
MA_DQ7
MA_DQ0
MA_DQ2
1
C216
0.1UF/16V
2
1
C189
0.1UF/16V
2
1
C217
0.1UF/16V
2
MB_DQM1
MB_DQM0
MB_DQS0
MB_DQSB0
MB_DQS1
MB_DQSB1
MB_DQ11
MB_DQ12
MB_DQ9
MB_DQ14
MB_DQ6
MB_DQ1
MB_DQ3
MB_DQ4
MB_DQ15
MB_DQ8
MB_DQ10
MB_DQ13
MB_DQ7
MB_DQ0
MB_DQ2
1
2
1
C218
0.1UF/16V
2
C190
0.1UF/16V
1
C219
2
1
C191
0.1UF/16V
2
0.1UF/16V
1
C192
2
1
C220
0.1UF/16V
2
1
0.1UF/16V
2
MIUA_A[0:12] 6
1
C221
0.1UF/16V
2
MIUB_A[0:12] 6
MIUB_BA2 6
MIUB_CASZ 6
MIUB_RASZ 6
MIUB_MCLK 6
MIUB_MCLKZ 6
MIUB_ODT 6
MIUB_WEZ 6
MIUB_MCKE 6
MIUB_BA1 6
MIUB_BA0 6
C203
0.1UF/16V
MIUA_BA2 6
MIUA_CASZ 6
MIUA_RASZ 6
MIUA_MCLK 6
MIUA_MCLKZ 6
MIUA_ODT 6
MIUA_WEZ 6
MIUA_MCKE 6
MIUA_BA1 6
MIUA_BA0 6
1
2
1
1
1
1
1
1
C194
C193
C195
C196
0.1UF/16V
0.1UF/16V
0.1UF/16V
0.1UF/16V
2
2
2
2
MIUA_A[0:12]
MIUA_A4
MIUA_A6
MIUA_A8
MIUA_A11
MIUA_A5
MIUA_A10
MIUA_A1
MIUA_BA2
MIUA_A12
MIUA_A7 MA_A7
MIUA_A9
MIUA_A3
MIUA_A2
MIUA_A0
MIUA_CASZ
MIUA_RASZ
MIUA_MCLK
MIUA_MCLKZ
MIUA_ODT
MIUA_WEZ
MIUA_MCKE
MIUA_BA1
MIUA_BA0
1
1
1
C225
C223
C222
C224
0.1UF/16V
0.1UF/16V
0.1UF/16V
0.1UF/16V
2
2
2
MIUB_A[0:12]
MIUB_A4
MIUB_A6
MIUB_A8
MIUB_A11
MIUB_A5
MIUB_A10
MIUB_A1
MIUB_BA2
MIUB_A12
MIUB_A7 MB_A7
MIUB_A9
MIUB_A3
MIUB_A2
MIUB_A0
MIUB_CASZ MB_CASZ
MIUB_RASZ
MIUB_MCLK
MIUB_MCLKZ
MIUB_ODT
MIUB_WEZ
MIUB_MCKE
MIUB_BA1
MIUB_BA0
1
C197
C198
C199
0.1UF/16V
0.1UF/16V
0.1UF/16V
2
2
2
7 8
RN7D 56OHM
5 6
RN7C 56OHM
3 4
RN7B 56OHM
1 2
RN7A 56OHM
7 8
RN8D 56OHM
5 6
RN8C 56OHM
3 4
RN8B 56OHM
1 2
RN8A 56OHM
RN11A 56OHM
RN11B 56OHM
RN11C 56OHM
RN11D 56OHM
1 2
RN12A 56OHM
3 4
RN12B 56OHM
5 6
RN12C 56OHM
7 8
RN12D 56OHM
R230 56Ohm
R231 56Ohm
R232 56Ohm
1 2
RN15A 56OHM
3 4
RN15B 56OHM
5 6
RN15C 56OHM
7 8
RN15D 56OHM
1
C226
0.1UF/16V
2
RN16D 56OHM
RN16C 56OHM
RN16B 56OHM
RN16A 56OHM
RN17D 56OHM
RN17C 56OHM
RN17B 56OHM
RN17A 56OHM
RN24D 56OHM
RN24C 56OHM
RN24B 56OHM
RN24A 56OHM
RN23A 56OHM
RN23B 56OHM
RN23C 56OHM
RN23D 56OHM
R245 56Ohm
R246 56Ohm
R247 56Ohm
RN21D 56OHM
RN21C 56OHM
RN21B 56OHM
RN21A 56OHM
1
1
C201
C200
0.1UF/16V
2
2
1 2
1 2
1 2
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
7 8
5 6
3 4
1 2
1 2
3 4
5 6
7 8
1
0.1UF/16V
2
1 2
3 4
5 6
7 8
1 2
1 2
1 2
7 8
5 6
3 4
1 2
C204
0.1UF/16V
MA_A4
MA_A6
MA_A8
MA_A11
MA_A5
MA_A10
MA_A1
MA_BA2
MA_A12
MA_A9
MA_A3
MA_A2
MA_A0
MA_CASZ
MA_RASZ
MA_MCLK
MA_MCLKZ
MA_ODT
MA_WEZ
MA_CKE
MA_BA1
MA_BA0
MB_A2
MB_A0
MB_RASZ
MB_MCLK
MB_MCLKZ
MB_ODT
MB_WEZ
MB_CKE
MB_BA1
MB_BA0
MB_A4
MB_A6
MB_A8
MB_A11
MB_A5
MB_A10
MB_A1
MB_BA2
MB_A12
MB_A9
MB_A3
DDR2_PWR
R228
1KOhm
R229
1KOhm
DDR2_PWR
R243
1KOhm
R244
1KOhm
1
2
2
1
1
2
1
2
1
2
2
1
2
1
2
1
R218
150Ohm
R219
56Ohm
C205
0.01UF/50V
A_MVERF
1
2
R233
150Ohm
R234
56Ohm
C227
0.01UF/50V
B_MVERF
1
2
NC
1 2
1
2
C206
0.1UF/16V
NC
1 2
1
2
C228
0.1UF/16V
R220
56Ohm
R235
56Ohm
MA_MCLK
MA_MCLKZ
MA_CKE
MA_RASZ
MA_CASZ
MA_WEZ
MA_BA0
MA_BA1
MA_BA2
MA_A0
MA_A1
MA_A2
MA_A3
MA_A4
MA_A5
MA_A6
MA_A7
MA_A8
MA_A9
MA_A10
MA_A11
MA_A12
MA_DQ0
MA_DQ1
MA_DQ2
MA_DQ3
MA_DQ4
MA_DQ5
MA_DQ6
MA_DQ7
MA_DQ8
MA_DQ9
MA_DQ10
MA_DQ11
MA_DQ12
MA_DQ13
MA_DQ14
MA_DQ15
MA_DQS1
MA_DQSB1
MA_DQS0
MA_DQSB0
MB_MCLK
MB_MCLKZ
MB_CKE
MB_RASZ
MB_CASZ
MB_WEZ
MB_BA0
MB_BA1
MB_BA2
MB_A0
MB_A1
MB_A2
MB_A3
MB_A4
MB_A5
MB_A6
MB_A7
MB_A8
MB_A9
MB_A10
MB_A11
MB_A12
MB_DQ0
MB_DQ1
MB_DQ2
MB_DQ3
MB_DQ4
MB_DQ5
MB_DQ6
MB_DQ7
MB_DQ8
MB_DQ9
MB_DQ10
MB_DQ11
MB_DQ12
MB_DQ13
MB_DQ14
MB_DQ15
MB_DQS1
MB_DQSB1
MB_DQS0
MB_DQSB0
U9
J8
CK
K8
CK#
K2
CKE
K7
RAS#
L7
CAS#
K3
WE#
L8
CS#
R8
NC1
L2
BA0
L3
BA1
L1
NC2
M8
A0
M3
A1
M7
A2
N2
A3
N8
A4
N3
A5
N7
A6
P2
A7
P8
A8
P3
A9
M2
A10
P7
A11
R2
A12
G8
DQ0
G2
DQ1
H7
DQ2
H3
DQ3
H1
DQ4
H9
DQ5
F1
DQ6
F9
DQ7
C8
DQ8
C2
DQ9
D7
DQ10
D3
DQ11
D1
DQ12
D9
DQ13
B1
DQ14
B9
DQ15
B7
UDQS
A8
UDQS#
F7
LDQS
E8
LDQS#
H5PS5162GFR-G7C
U10
J8
CK
K8
CK#
K2
CKE
K7
RAS#
L7
CAS#
K3
WE#
L8
CS#
R8
NC1
L2
BA0
L3
BA1
L1
NC2
M8
A0
M3
A1
M7
A2
N2
A3
N8
A4
N3
A5
N7
A6
P2
A7
P8
A8
P3
A9
M2
A10
P7
A11
R2
A12
G8
DQ0
G2
DQ1
H7
DQ2
H3
DQ3
H1
DQ4
H9
DQ5
F1
DQ6
F9
DQ7
C8
DQ8
C2
DQ9
D7
DQ10
D3
DQ11
D1
DQ12
D9
DQ13
B1
DQ14
B9
DQ15
B7
UDQS
A8
UDQS#
F7
LDQS
E8
LDQS#
H5PS5162GFR-G7C
UDM
VREF
VDDQ1
VDDQ2
VDDQ3
VDDQ4
VDDQ5
VDDQ6
VDDQ7
VDDQ8
VDDQ9
VDDQ10
VDDL
VDD1
VDD2
VDD3
VDD4
VDD5
VSSQ1
VSSQ2
VSSQ3
VSSQ4
VSSQ5
VSSQ6
VSSQ7
VSSQ8
VSSQ9
VSSQ10
VSSDL
VSS1
VSS2
VSS3
VSS4
VSS5
UDM
VREF
VDDQ1
VDDQ2
VDDQ3
VDDQ4
VDDQ5
VDDQ6
VDDQ7
VDDQ8
VDDQ9
VDDQ10
VDDL
VDD1
VDD2
VDD3
VDD4
VDD5
VSSQ1
VSSQ2
VSSQ3
VSSQ4
VSSQ5
VSSQ6
VSSQ7
VSSQ8
VSSQ9
VSSQ10
VSSDL
VSS1
VSS2
VSS3
VSS4
VSS5
DDR2_PWR
B3
MA_DQM1
F3
MA_DQM0
LDM
J2
A_MVERF
E9
G1
G3
G7
G9
A9
C1
C3
C7
C9
J1
A1
E1
J9
M9
R1
E7
F2
F8
H2
H8
A7
B2
B8
D2
D8
J7
A3
J3
N1
P9
E3
K9
A2
E2
R3
R7
DDR2_PWR
B3
F3
J2
E9
G1
G3
G7
G9
A9
C1
C3
C7
C9
J1
A1
E1
J9
M9
R1
E7
F2
F8
H2
H8
A7
B2
B8
D2
D8
J7
A3
J3
N1
P9
E3
K9
A2
E2
R3
R7
MA_ODT
MB_DQM1
MB_DQM0
B_MVERF
MB_ODT
ODT
NC3
NC4
NC5
NC6
LDM
ODT
NC3
NC4
NC5
NC6
DDR2
DDR2
Title :
Title :
Title :
Engineer:
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
C
C
C
Date: Sheet of
Date: Sheet of
5
4
3
2
Date: Sheet of
Engineer:
1
DDR2
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
9 19 Tuesday, December 06, 2011
9 19 Tuesday, December 06, 2011
9 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
Page 43
5
4
3
2
1
+5V_HDMIB
1
1
2
HDMI-HPB
Q15
PMBS3904
R272
47KOHM
2
HDMI_B_SDA
3
C
E
2
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
Date:
Date:
Date:
R274
33Ohm
1 2
DDCDB_SCL HDMI_B_SCL
1 2
DDCDB_SDA
R279
33Ohm
+5V_HDMIB
R280
1KOhm
B
1 2
1
1 2
R283
4.7KOhm
HDMI_B_SCL
HDMI_B_SDA
HDMI_B_CEC
HDMI-HPB
R281
10KOhm
1 2
1
D4
2
NC
ADUC10S03005
HDMI_C_CEC
HDMI_B_CEC
Engineer:
Engineer:
Engineer:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
HOTPLUGB
1
1
ZD18
ZD17
2
2
NC
ADUC10S03005
R288
200Ohm
1 2
Title :
Title :
Title :
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
Sheet
Sheet
Sheet
1
DDCDB_SCL 5
DDCDB_SDA 5
HOTPLUGB 5
1
ZD19
2
NC
NC
ADUC10S03005
ADUC10S03005
HDMI-CEC 5
HDMI
HDMI
HDMI
10 19 Tuesday, December 06, 2011
10 19 Tuesday, December 06, 2011
10 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
of
of
of
R271
20
22
D D
2
2
C235
10
12
14
16
18
C355
0.1UF/16V
4
4
6
6
8
8
10
10
12
12
14
14
16
16
18
18
2
TMSD_Data2_Shield
4
TMSD_Data1+
6
TMSD_Data1-
8
TMSD_Data0_Shield
TMSD_Clock+
TMSD_ClockReserved
SDA
+5_Power
1
D32
HDMIB_RX1P
HDMIB_RX1N
HDMIB_CLKP
HDMIB_CLKN HDMI_B_CEC
+5V_HDMIB
HDMI_B_SDA
1
2
0.1UF/16V
C C
HDMIC_RX1P
HDMIC_RX1N HDMIC_RX0P
HDMIC_CLKP
HDMIC_CLKN HDMI_C_CEC
B B
HDMI_C_SDA
+5V_HDMIC
1
2
HDMI_C_SCL
HDMI_C_SDA
HDMI_C_CEC
HDMI-HPC
A A
2
ADUC10S03005
NC
5
CN6
P_GND1
P_GND3
P_GND2
HDMI_CON_19P
21
20
22
HDMI_CON_19P
P_GND1
P_GND3
TMSD_Data2+
TMSD_Data2-
TMSD_Data1_Shield
TMSD_Data0+
TMSD_Data0-
TMSD_Clock_Shield
DDC/CEC_GND
Hot_Plug_Detect
P_GND2
P_GND4
21
23
1
1
ZD29
ZD30
2
2
NC
ADUC10S03005
1
1
3
3
5
5
7
7
9
9
11
11
13
13
15
15
17
17
19
19
CN15
CEC
SCL
1
ZD31
2
NC
NC
ADUC10S03005
ADUC10S03005
1
3
5
7
9
11
13
15
17
19
HDMIB_RX2P
HDMIB_RX2N
HDMIB_RX0P
HDMIB_RX0N
HDMI_B_SCL
HDMI-HPB
HDMIC_RX2P
HDMIC_RX2N
HDMIC_RX0N
HDMI_C_SCL
HDMI-HPC
HDMI-HPC
Q28
PMBS3904
1 2
R267 4.7Ohm
1 2
R268 4.7Ohm
1 2
R269 4.7Ohm
1 2
R270 4.7Ohm
1 2
R273 4.7Ohm
1 2
R275 4.7Ohm
1 2
R277 4.7Ohm
1 2
R278 4.7Ohm
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
HDMI_C_RX2P
HDMI_C_RX2N
HDMI_C_RX1P
HDMI_C_RX1N
HDMI_C_RX0P HDMIC_RX0P
HDMI_C_RX0N
HDMI_C_RXCLKP
HDMI_C_RXCLKN
HDMIC_RX2P
HDMIC_RX2N
HDMIC_RX1P
HDMIC_RX1N
HDMIC_RX0N
HDMIC_CLKP
HDMIC_CLKN
HDMIB_RX2P
HDMIB_RX2N
HDMIB_RX1P
HDMIB_RX1N
HDMIB_RX0P
HDMIB_RX0N
HDMIB_CLKP
HDMIB_CLKN
R415 4.7Ohm
R416 4.7Ohm
R419 4.7Ohm
R420 4.7Ohm
R285 4.7Ohm
R290 4.7Ohm
R306 4.7Ohm
R307 4.7Ohm
+5V_HDMIC +5V_HDMIC
1
1 2
1 2
R327
4.7KOhm
R334
10KOhm
1 2
HOTPLUGC
HOTPLUGC 5
R308
1KOhm
3
C
B
E
2
4
HDMI_B_RX2P
HDMI_B_RX2N
HDMI_B_RX1P
HDMI_B_RX1N
HDMI_B_RX0P
HDMI_B_RX0N
HDMI_B_RXCLKP
HDMI_B_RXCLKN
HDMI_C_RX2P 5
HDMI_C_RX2N 5
HDMI_C_RX1P 5
HDMI_C_RX1N 5
HDMI_C_RX0P 5
HDMI_C_RX0N 5
HDMI_C_RXCLKP 5
HDMI_C_RXCLKN 5
1
1
R409
47KOHM
2
2
3
HDMI_B_RX2P 5
HDMI_B_RX2N 5
HDMI_B_RX1P 5
HDMI_B_RX1N 5
HDMI_B_RX0P 5
HDMI_B_RX0N 5
HDMI_B_RXCLKP 5
HDMI_B_RXCLKN 5
R276
47KOHM
HDMI_C_SDA
R335
33Ohm
R336
33Ohm
1 2
DDCDC_SCL HDMI_C_SCL
1 2
DDCDC_SDA
DDCDC_SCL 5
DDCDC_SDA 5
47KOHM
2
Page 44

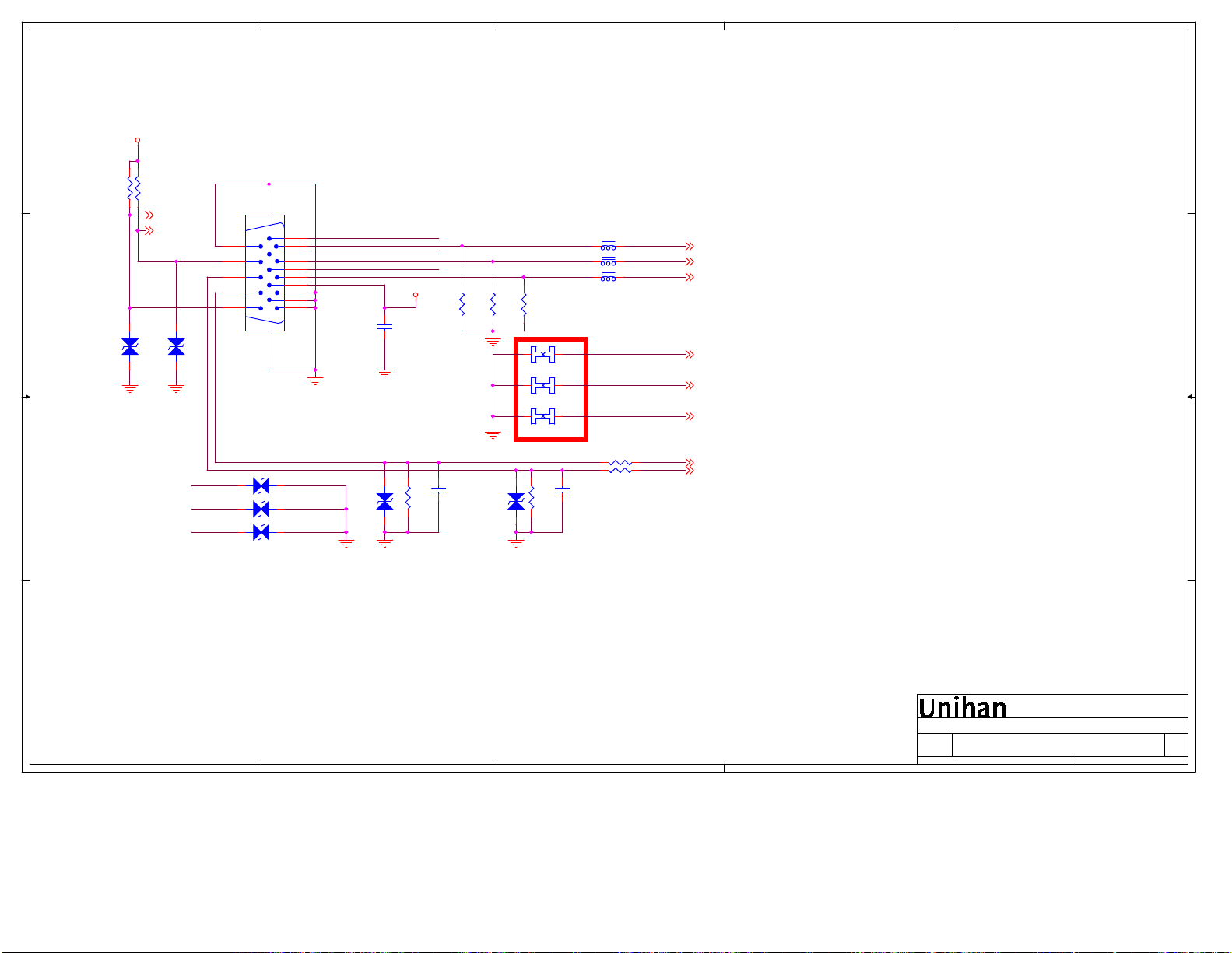

5
4
3
2
1
D D
C C
B B
R294
4.7KOhm
VGA5V
1
1
R295
4.7KOhm
2
2
UART_RX 6
UART_TX 6
DDC_SDA_D
DDC_SCL_D
D8
1
2
NC
ADUC10S03005
D9
1
2
NC
ADUC10S03005
R
G
B
CN8
16
11
12
13
14
15
VS
HS
ZD20 ADUC10S03005 NC
ZD21 ADUC10S03005 NC
ZD22 ADUC10S03005 NC
6
1
7
2
8
3
9
4
10
5
D_SUB_15P3R
17
1 2
1 2
1 2
RGB0_RR
RGB0_GG
RGB0_BB
2
1
1
D11
2
ADUC10S03005
NC
VGA5V
C246
0.1UF/16V
1
2
R304
2.2KOhm
1
2
1
2
C247
10PF/50V
NC
R296
75Ohm
1
1
R297
75Ohm
2
2
1
D12
2
ADUC10S03005
NC
R298
75Ohm
JP1
1 2
SHORT_PIN
JP2
1 2
SHORT_PIN
JP3
1 2
SHORT_PIN
1
R305
2.2KOhm
2
2 1
FB37 30Ohm/100Mhz
2 1
FB38 30Ohm/100Mhz
2 1
FB40 30Ohm/100Mhz
R302 100Ohm
R303 100Ohm
1
C248
10PF/50V
2
NC
1 2
1 2
RGB0_R+ 5
RGB0_G+ 5
RGB0_B+ 5
RGB0_R- 5
RGB0_G- 5
RGB0_B- 5
VGA_VS 5
VGA_HS 5
A A
Title :
Title :
Title :
Engineer:
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
Date:
Date:
5
4
3
2
Date:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
Engineer:
VGA
VGA
VGA
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
of
of
Sheet
Sheet
Sheet
1
of
11 19 Tuesday, December 06, 2011
11 19 Tuesday, December 06, 2011
11 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
Page 45
5
4
3
2
1
COMPONENT (Y Mix CVBS Input)
CN9
2
D D
1
4
JP4
3
6
5
C C
NP_NC1
NP_NC2
NP_NC3
RCA_JACK_11P
8
7
10
11
9
12
13
14
R309
1
75Ohm
2
YPbPr1_AU_INL
YPbPr1_AU_INR
1
C252
330PF/50V
2
C249
1
10PF/50V
2
NC
1
C253
330PF/50V
2
C251
10PF/50V
NC
R311
1
75Ohm
2
1
10PF/50V
2
NC
R310
C250
1
1
2
75Ohm
2
1 2
R315 10KOhm
1 2
R316 10KOhm
1
2
R317
12KOhm
1 2
SHORT_PIN
JP5
1 2
SHORT_PIN
JP6
1 2
SHORT_PIN
1
C254
560PF/50V
2
1
2
Y+
Y-
PB+
PBPR+
PR-
R318
12KOhm
1
C255
2
560PF/50V
Y+ 5
Y- 5
PB+ 5
PB- 5
PR+ 5
PR- 5
Y-
PB-
PR-
COMP_AU_LIN 5
COMP_AU_RIN 5
B B
ZD23 ADUC10S03005 NC
PR+
ZD24 ADUC10S03005 NC
Y+
ZD25 ADUC10S03005 NC
PB+
A A
5
1 2
1 2
1 2
COMPONENT& CVBS
COMPONENT& CVBS
Title :
Title :
Title :
Engineer:
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Date:
Date:
4
3
Date:
Size
Size
Size
A
A
A
Project Name
Project Name
Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
2
Engineer:
Sheet of
Sheet of
Sheet of
COMPONENT& CVBS
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
Rev
Rev
Rev
1.01
1.01
1.01
12 19 Tuesday, December 06, 2011
12 19 Tuesday, December 06, 2011
12 19 Tuesday, December 06, 2011
1
Page 46

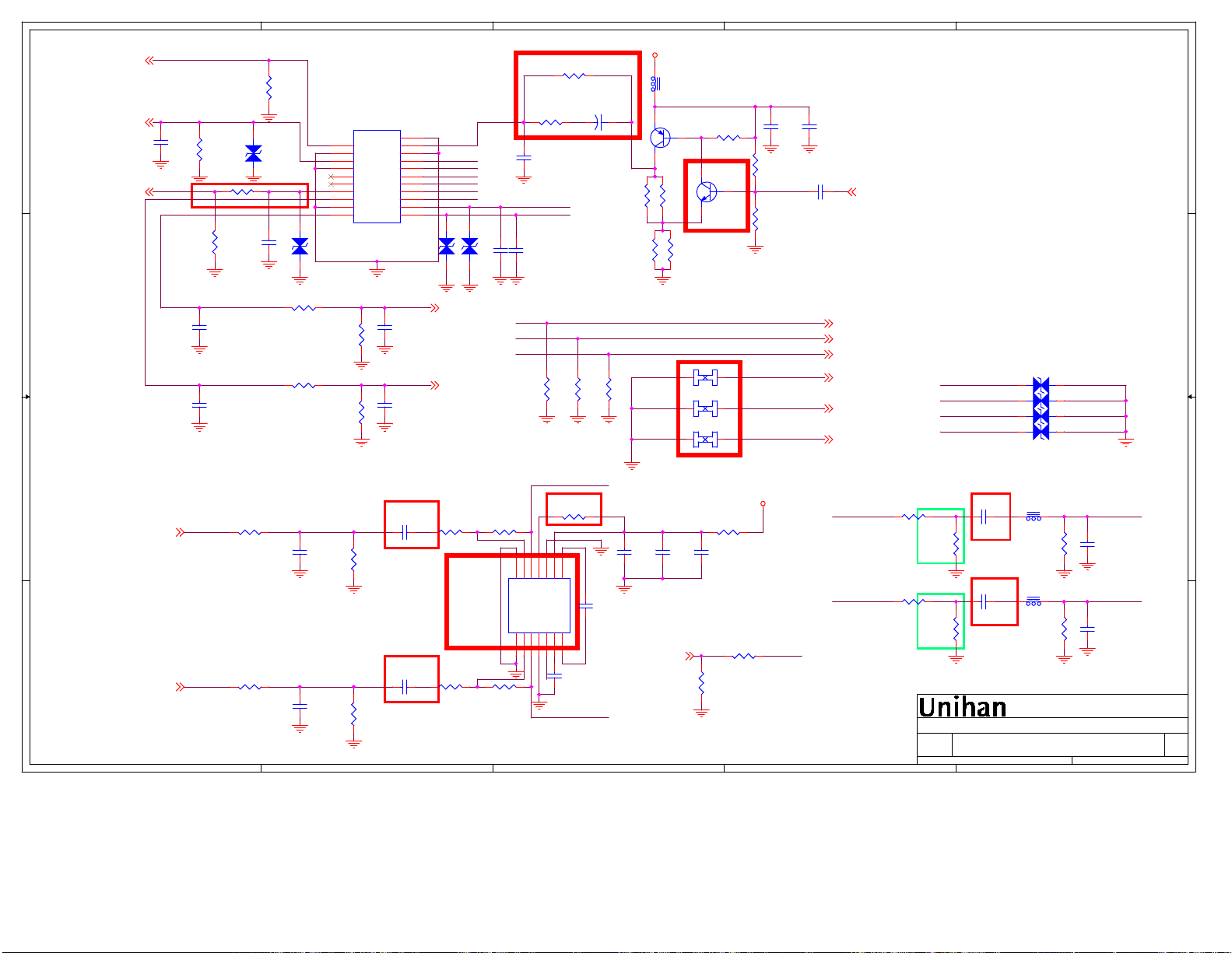

5
S_CVBS
S_CVBS 5
1
R319
75Ohm
2
D D
SC_FB1 5
1
2
C259
47PF/50V
1
2
SC_FS1 5,6
R324 10KOhm
R329
1.5KOHM
R322
75Ohm
1 2
2
1
1
D15
NC
2
ADUC10S03005
1
2
1
C262
2
47PF/50V
D17
NC
ADUC10S03005
C C
1
2
Scart1_R
C265
330PF/50V
Scart1_L
1
C267
330PF/50V
2
1 2
R332 10KOhm
R333
12KOhm
1 2
R337 10KOhm
R343
12KOhm
CN10
20
18
16
14
12
10
8
6
4
2
RF_CON_21P
4
3
2
1
TUNER_+5V
R469
1 2
75OHM
C256
R320
100UF/16V
75Ohm
20
18
16
14
12
10
8
6
4
2
17
17
15
13
11
9
7
5
3
1
SC1_R
S_RSC1_G
S_GSC1_B
S_B-
1
1
D18
2
2
ADUC10S03005
NC
NC
SC_AU_RIN 5
SC_AU_LIN 5
D19
C263
1
1
2
2
ADUC10S03005
4700PF/25V
SC1_R
SC1_G
SC1_B
15
13
11
9
7
5
3
1
SC_AU_RIN
1
1
C266
2
2
560PF/50V
SC_AU_LIN
1
1
C268
21
21
19
19
2
2
560PF/50V
NC
1
C260
47PF/50V
2
SC1_L_Out
SC1_R_Out
C264
4700PF/25V
1
R338
75Ohm
2
R339
75Ohm
1 2
NC
1
R341
75Ohm
2
1
FB41
120Ohm/100Mhz
2
1 2
+
R325
100Ohm
R330
E
C
3
2
1
2
1
100Ohm
PMBS3906
B
2
R326
1
100Ohm
2
R331
100Ohm
1
1
1 2
3
C
E
2
R321
470Ohm
R323
12KOhm
B
1
Q18
PMBS3904
2
1
1
2
Q17
2
1
C257
0.1UF/16V
2
R328
8.2KOhm
1
C258
2
C261
10UF/10V
10UF/10V
1 2
CVBS_OUT 5
S_R+ 5
S_G+ 5
1
2
JP7
1 2
SHORT_PIN
JP8
1 2
SHORT_PIN
JP9
1 2
SHORT_PIN
S_B+ 5
S_R- 5
S_G- 5
S_B- 5
SC1_R
SC1_G
SC1_B
S_CVBS
1 2
D21 ADUC10S03005 NC
1 2
D23 ADUC10S03005 NC
1 2
D24 ADUC10S03005 NC
1 2
D25 ADUC10S03005 NC
14
13
12
11
10
9CP8
-INL
UVP
+INL
OUTL
GND2
+INR1-INR2OUTR3GND14MUTE#5VSS6CN
1
/SD
2
SCART_L_OUT
R394
10KOhm
1 2
1
VDD
C276
2
7
C280
1UF/16V
SCART_R_OUT
1UF/16V
3
1
C272
0.1UF/16V
2
+3.3V_Normal
SCART_L_OUT
1 2
1
1
C274
C273
1UF/16V
2
10UF/10V
2
R349
33Ohm
SCART_R_OUT
R356
100Ohm
SCART_MUTE 6
1
1 2
R360
NC
4.7KOhm
/SD
2
2
R345
10Ohm
1 2
R353
10Ohm
1 2
Date:
Date:
Date:
1
R350
22KOHM
2
1
R354
22KOHM
2
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
C269
FB42 30Ohm/100Mhz
1 2
2.2UF/10V
R351
100KOHM
2 1
1
2
C277
2.2UF/10V
FB43 30Ohm/100Mhz
2 1
1
R355
100KOHM
1 2
2
Title :
Title :
Title :
Engineer:
Engineer:
Engineer:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
SC1_L_Out
1
C275
100PF/50V
2
SC1_R_Out
1
C278
100PF/50V
2
SCART
SCART
SCART
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
of
of
Sheet
Sheet
Sheet
1
of
13 19 Tuesday, December 06, 2011
13 19 Tuesday, December 06, 2011
13 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
B B
1 2
1 2
U16
DRV632PWR
1 2
1 2
R348
47KOHM
R359
47KOHM
R347
1
R352
22KOHM
C270
2.2UF/10V
1 2
10KOhm
R346
100Ohm
SC_AUOUT_L 5
1 2
1
2
C271
3300PF/50V
2
R361
22KOHM
C279
2.2UF/10V
1 2
R358
10KOhm
R357
A A
SC_AUOUT_R 5
100Ohm
1 2
1
2
C281
3300PF/50V
1
2
5
4
Page 47

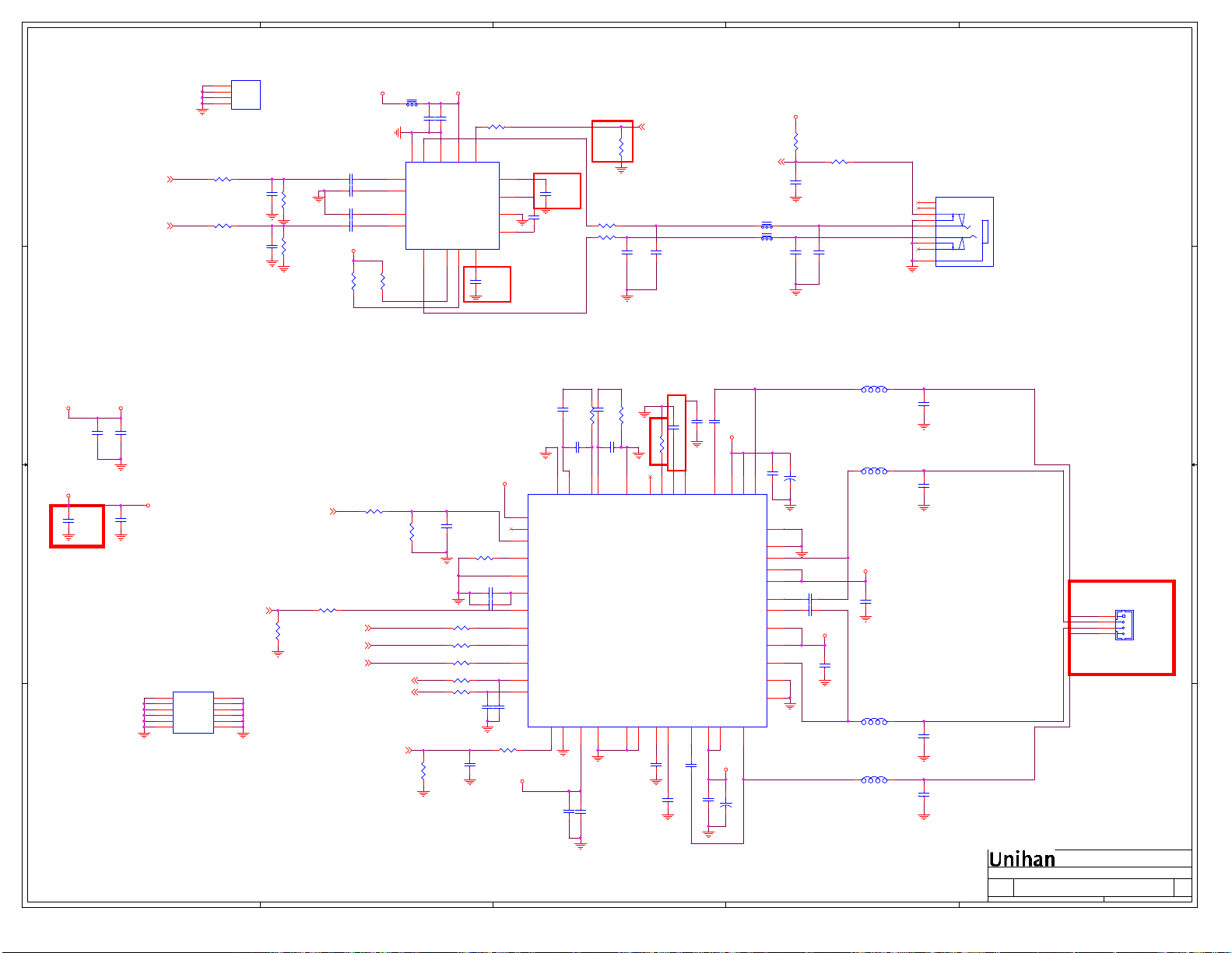

5
U17B
18
GND1
19
GND2
20
GND3
21
GND4
TPA6132A2RTER_4VIA
D D
1 2
H_OutL LIN
H_OutL 5
H_OutR 5
C C
PLL_VDD_3.3V +3.3V_Normal
2
1
C303
C306
10UF/10V
0.1UF/16V
1
2
+12V_NORMAL
1
C314
NC
10UF/16V
2
B B
A A
2
1
C315
0.1UF/16V
5
AMP_Power
50
51
52
53
54
U18B
GND2
GND13
GND3
GND12
GND4
GND11
GND5
GND10
GND6
GND9
GND755GND8
TAS5707L_12VIA
R365
100Ohm
1 2
R367
100Ohm
61
60
59
58
57
56
C286
3300PF/50V
C292
3300PF/50V
AMP_MUTE 6
1
2
1
2
1
2
1
2
1
2
R380
4.7KOhm
NC
R366
22KOHM
RIN H_OutR
R369
22KOHM
AU2MCKO 6
C284 1UF/16V
C287 1UF/16V
C289 1UF/16V
C290 1UF/16V
R371
4.7KOhm
R379
100Ohm
1 2
4
+3.3V_Normal
1 2
1 2
1 2
1 2
VCC
1
1
R372
4.7KOhm
2
2
1 2
R376 0Ohm
/PDN
AU2WS
AU2WS 6
AU2SCK
AU2SCK 6
AU2SDO
AU2SDO 6
MI2C-SDA 6
MI2C-SCL 6
AMP_RST 6
4
FB44
120Ohm/100Mhz
C282
0.1UF/16V
U17A
1
2
3
4
R387
4.7KOhm
NC
17
T_P
INL-
INL+
INR+
INR-
1
2
VCC
2 1
1
1
C283
1UF/16V
2
2
16
15
14
OUTL
AVDD
SGND
G0
OUTR
G1
6
5
7
SYS_MCLK
1
C313
R377
10KOhm
1PF/50V
2
1 2
R381 33Ohm
1 2
R382 33Ohm
1 2
R383 33Ohm
1 2
R384 33Ohm
1 2
R385 33Ohm
C322
47PF/50V
1
C326
0.1UF/16V
2
R362
100Ohm
1 2
13
EN
12
HPVDD
11
CPP
10
PGND
9
CPN
HPVSS
TPA6132A2RTER_4VIA
8
1
C297
2.2UF/10V
2
PLL_VDD_3.3V
R378
1 2
18.2KOhm
C316 0.1UF/16V
1 2
1 2
C318 4.7UF/10V
1
1
2
2
TAS5707L_12VIA
1 2
2
R386
100Ohm
1
13
14
15
16
17
18
19
20
21
22
23
24
C323
47PF/50V
+3.3V_Normal
1
2
U18A
AVDD
FAULT#
MCLK
OSC_RES
DVSSO
VR_DIG
PDN#
LRCLK
SCLK
SDIN
SDA
SCL
0.1UF/16V
HP_OUT_L_1
1
C288
2.2UF/10V
2
C291
1UF/16V
HP_OUT_R_1
RESET#25STEST
C333
1
C298
2
49
GND1
26
R373
0.047UF/25V
470Ohm
C307
4700PF/25V
12
VR_ANA
DVDD27DVSS
2
1
1
2
3
1
R95
4.7KOhm
NC
2
R368
10Ohm
1 2
1 2
1
R370
10Ohm
C293
0.022UF/16V
2
R374
1
1
1
C299
0.047UF/25V
2
470Ohm
2
2
1 2
1 2
C308
4700PF/25V
9
10
11
AVSS
PLL_FLTP
PLL_FLTM
GND29AGND30VREG31GVDD_OUT232BST_D33PVDD_D134PVDD_D2
28
C327
0.1UF/16V
C331
C334
10UF/10V
1UF/16V
3
HP_MUTE 6
HP_L
HP_R
1
C294
0.022UF/16V
2
1
R375
2
2
22KOHM
1
6
7NC8
OC_ADJ
2
1
1
2
C302
C304
1UF/16V
4700PF/25V
5
SSTIMER
GVDD_OUT1
C328
1
2
0.033UF/50V
1
2
1
2
4
AMP_Power
2
C332
1
0.1UF/16V
C305
0.033UF/50V
AMP_Power
3
BST_A
35
1
+
2
2
PVDD_A1
PVDD_A2
PGND_AB2
PGND_AB1
OUT_B
PVDD_B2
PVDD_B1
BST_B
BST_C
PVDD_C2
PVDD_C1
OUT_C
PGND_CD2
PGND_CD1
OUT_D
36
C335
220UF/25V
HP_DET 6
FB45
600Ohm/100Mhz
FB46
600Ohm/100Mhz
2
1
1
OUT_A
48
47
46
45
44
43
42
41
40
39
38
37
+3.3V_Normal
1
R363
10KOhm
2
1
C285
100PF/50V
2
2 1
2 1
1
C295
0.047UF/25V
2
C310
C309
1
+
0.1UF/16V
220UF/25V
2
C317 0.033UF/50V
C320 0.033UF/50V
1 2
NC
1
C296
0.047UF/25V
2
1 2
1 2
AMP_Power
2
1
R364
100Ohm
C321
0.1UF/16V
2
2
HPL
HPR
L5 15UH
L7 15UH
AMP_Power
2
1
L8 15UH
L10 15UH
C319
0.1UF/16V
1
CN11
NP_NC2
10
NP_NC1
9
5
4
2
3
7
8
1
PHONE_JACK_7P
2 1
1
C300
0.68UF/25V
2
Size Project Name
Size Project Name
Size Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
SPK_L+
SPK_L-
SPK_R+
SPK_R-
SPK_L+
SPK_LSPK_R+
SPK_R-
Engineer:
Engineer:
Engineer:
1
Title :
Title :
Title :
WAFER_HD_4P
1
2
3
4
CN12
Audio AMP
Audio AMP
Audio AMP
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
14 19 Tuesday, December 06, 2011
14 19 Tuesday, December 06, 2011
14 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
2 1
1
C311
0.68UF/25V
2
2 1
1
C324
0.68UF/25V
2
2 1
1
C329
0.68UF/25V
2
MAIN BOARD
MAIN BOARD
MAIN BOARD
C
C
C
Date: Sheet of
Date: Sheet of
Date: Sheet of
Page 48
5
4
3
2
1

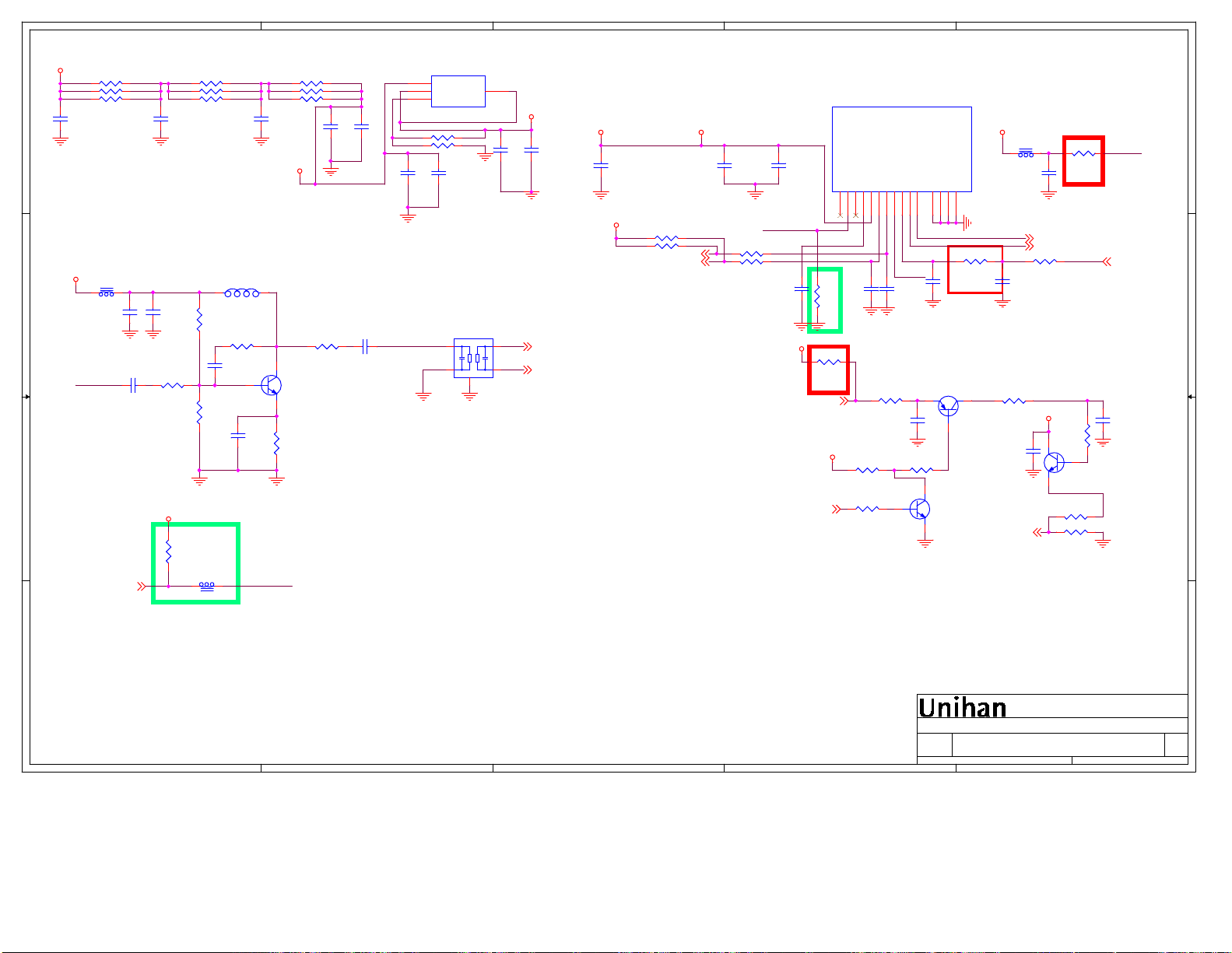

+12V_NORMAL
1 2
R388 22Ohm
1 2
R391 22Ohm
1 2
R396 22Ohm
1
C339
D D
0.1UF/16V
2
1 2
R389 22Ohm
1 2
R392 22Ohm
1 2
R397 22Ohm
1
C340
0.1UF/16V
2
1 2
R390 22Ohm
1 2
R393 22Ohm
1 2
R398 22Ohm
1
C341
0.1UF/16V
2
1
2
C343
10UF/16V
1
2
C344
0.1UF/16V
+8V
IF_5V
FB53
120Ohm/100Mhz
2 1
1
1
AIF_T
C356
10UF/10V
2
1 2
C363
0.01UF/50V
C357
0.01UF/50V
2
R418
56Ohm
1 2
C C
2 1
2
R411
1.5KOHM
1
2
1
2
R421
820Ohm
1
C366
0.01UF/50V
L12
0.82UH
R413
270Ohm
1 2
C361
0.01UF/50V
1
Q20
BFR520T
1
2
R414
C359
0Ohm
0.01UF/50V
1 2
3
C
B
E
2
2
R424
68Ohm
1 2
1
B B
+3.3V_Normal
2
R402
1KOhm
NC
R428
1
120OHM
TU_LNA_ON_OFF 6
2 1
LNA_ON_OFF
1
2
C347
10UF/16V
U19
APE1117AK-HF
3
IN
2
OUT
1
ADJ/GND
1 2
1
C348
0.1UF/16V
2
1
2
Vout
1 2
R399 121Ohm
R400 365Ohm
L13
36.125MHZ
GND
3
4
1
2
4
5
TUNER_+5V
C345
10UF/10V
1
2
C346
0.1UF/16V
VIFM 8
VIFP 8
TUNER_+5V
1
C336
10UF/10V
2
IF_5V
R401 10KOhm
R403 10KOhm
1 2
1 2
TUNER_SCL 8
TUNER_SDA 8
IF_5V
1
C337
10UF/10V
2
R406
33Ohm
1 2
1 2
R405
33Ohm
1
C338
0.1UF/16V
2
LNA_ON_OFF
SCL_T
SDA_T
C349
0.1UF/16V
IF_5V
RF_AGC_CTL 8
1
1
C350
2
2
1 2
R410
4.7KOhm
RF_AGC 8
TU1
TDTK-G641D
NC11LNA_ON/OFF
2
RFAGC_T
C351
1KOhm
IF_5V
1 2
NC23RF_AGC
5
4
1
47PF/50V
2
1 2
R422
10KOhm
R425
10KOhm
B+(+5V)
6
R412
12KOhm
1
2
1 2
DIF(+)10IF_AGC
AIF8SCL7SDA
9
11
AIF_T
C352
47PF/50V
1
0.1UF/16V
2
R423
100KOHM
1 2
B
1
DIF(-)
C360
C
P_GND112P_GND2
13
1
C353
2
E12
3
Q22
PMBS3904
E
2
P_GND4
P_GND3
15
14
DIFM
DIFP
1 2
100Ohm
0.1UF/16V
C
Q19
B
PMBS3906
+3.3V_Normal
R407
3
0.1UF/16V
1
2
R429
100Ohm
C365
0.1UF/16V
SAR3_RFAGC 6
FB51
120Ohm/100Mhz
2 1
C342
DIFM 8
DIFP 8
1 2
R408
C354
10KOhm
0.022UF/16V
1 2
RFAGC_T
1
3
C
2
E
2
1
2
IF_5V
47KOHM
1 2
1 2
R395
1KOhm
IF_AGC
1
R417
2
B
1
Q21
PMBS3904
R426
100KOHM
R427
220KOhm
1 2
IF_AGC
IF_AGC 8
1
C362
0.1UF/16V
2
A A
Title :
Title :
Title :
Engineer:
Engineer:
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size Project Name
Size Project Name
Size Project Name
B
B
B
Date:
Date:
5
4
3
2
Date:
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
Engineer:
Sheet
Sheet
Sheet
1
Tuner
Tuner
Tuner
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
15 19 Tuesday, December 06, 2011
15 19 Tuesday, December 06, 2011
15 19 Tuesday, December 06, 2011
Rev
Rev
Rev
1.01
1.01
1.01
of
of
of
Page 49
5
4
3
2
1
+12V_NORMAL +5V_Standby
C369
1
R442
0Ohm
NC
OD_OCP_SEL 6
2
1
Q23
1
S D
2
2
1
3
4
G
AP4435GM
C370
0.1UF/16V
Panel_ON 6
2
8
7
6
5
1
2
R438
4.7KOhm
1
R439
4.7KOhm
1
C368
0.1UF/16V
2
1
C371
10UF/16V
2
2
PANEL_VCC
1
R435
10KOhm
2
B
1
3
C
Q24
PMBS3904
E
2
1
D D
R432
0Ohm
2
1
R433
22KOHM
2
C C
1UF/16V
R434
47KOHM
2
+3.3V_Normal
2
R462
10KOhm
NC
1
BRIGHT_ADJ 6
1
B B
R430
10KOhm
1
R431
33Ohm
1
0.1UF/16V
RXO0+ 6
RXO1+ 6
RXO2+ 6
RXOC+ 6
RXO3+ 6
RXO4+ 6
RXE0+ 6
RXE1+ 6
RXE2+ 6
RXEC+ 6
RXE3+ 6
RXE4+ 6
C367
RXO0+
RXO1+
RXO2+
RXOC+
RXO3+
RXO4+
RXE0+
RXE1+
RXE2+
RXEC+
RXE3+
RXE4+
1
R436
470Ohm
C374
0.1UF/16V
NC
2
PANEL_VCC
2
1
CON2
2
2
1
1
3
3
5
5
7
7
9
9
11
11
13
13
15
15
17
17
19
19
21
21
23
23
25
25
27
27
29
29
31
31
33
33
35
35
37
37
39
39
SIDE141SIDE2
WTOB_CON_40P
1
2
2
2
4
4
6
6
8
8
10
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
RXO0-
12
RXO1-
14
RXO2-
16
18
RXOC-
20
RXO3-
22
RXO4-
24
26
RXE0-
28
RXE1-
30
RXE2-
32
34
RXEC-
36
RXE3-
38
RXE4-
40
42
2
R437
33Ohm
RXO0- 6
RXO1- 6
RXO2- 6
RXOC- 6
RXO3- 6
RXO4- 6
RXE0- 6
RXE1- 6
RXE2- 6
RXEC- 6
RXE3- 6
1
RXE4- 6
OCP_OUTPUT_PWM 4
1
C375
0.1UF/16V
2
NC
Pitch:1.0mm
A A
MAIN BOARD
MAIN BOARD
MAIN BOARD
Date:
Date:
5
4
3
Date:
Size
Size
Size
A
A
A
Project Name
Project Name
Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
2
Title :
Title :
Title :
Engineer:
Engineer:
Engineer:
LVDS Interface
LVDS Interface
LVDS Interface
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
Sheet of
Sheet of
Sheet of
16 19 Tuesday, December 06, 2011
16 19 Tuesday, December 06, 2011
16 19 Tuesday, December 06, 2011
1
Rev
Rev
Rev
1.01
1.01
1.01

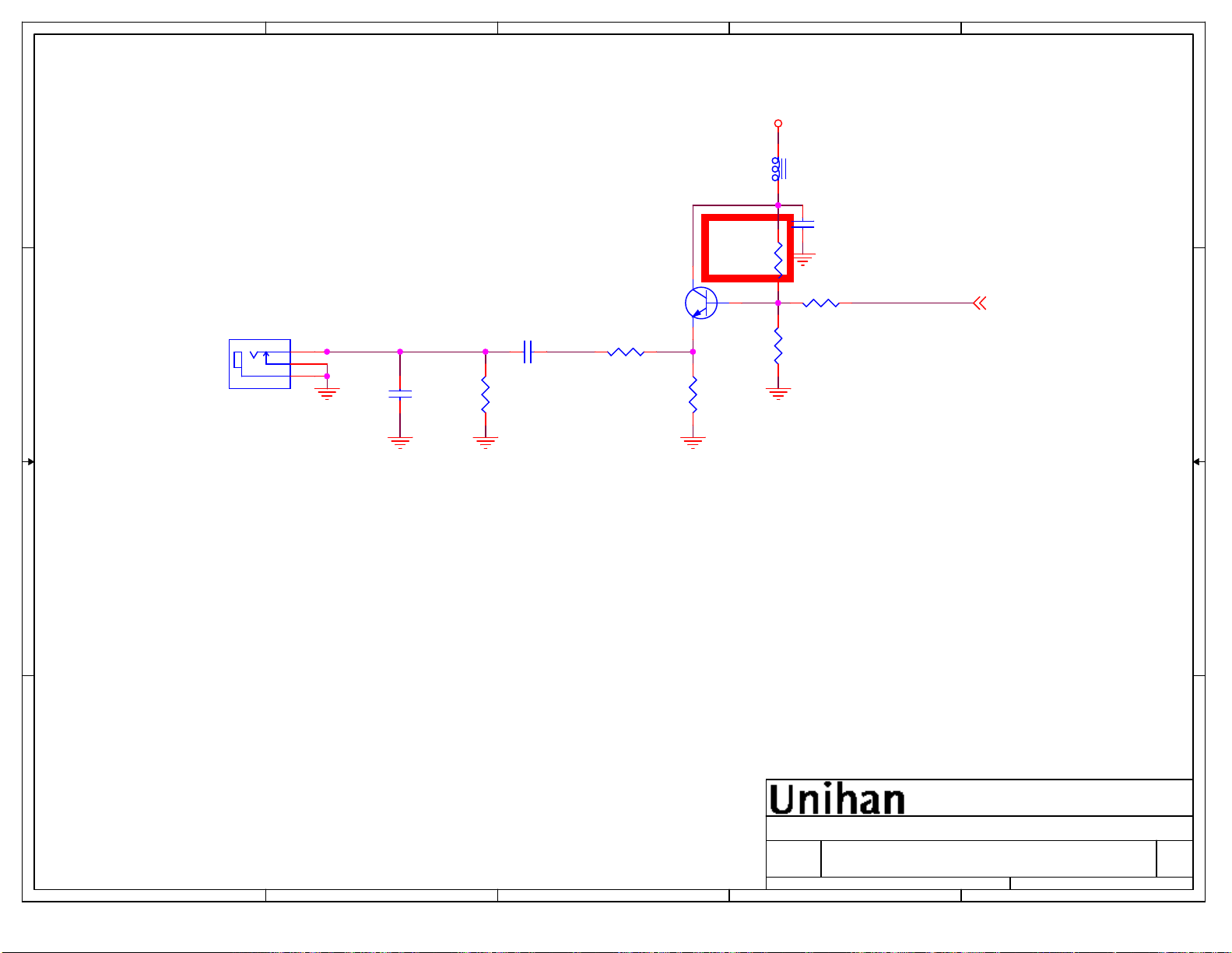

Page 50
5
4
3
TUNER_+5V
2
1
1
R440
1
FB55
120Ohm/100Mhz
2
1
C376
1
0.1UF/16V
2
R441 2.2KOhm
2
1
R443
3.3KOHM
2
1 2
SPDIF_OUT 5,10
D D
1.5KOHM
3
C
B
H-type
CN13
C C
RCA_JACK_3P
B B
3
2
1
2
C379
22PF/50V
1
NC
1
R445
100KOHM
2
C378
1UF/16V
R444
1 2
56Ohm
E
Q25
2
1 2
PMBS3904
1
R446
200Ohm
2
A A
MAIN BOARD
MAIN BOARD
MAIN BOARD
Date:
Date:
5
4
3
Date:
Size
Size
Size
A
A
A
Project Name
Project Name
Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
2
Title :
Title :
Title :
Engineer:
Engineer:
Engineer:
SPDIF OUT
SPDIF OUT
SPDIF OUT
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
Sheet of
Sheet of
Sheet of
17 18 Tuesday, December 06, 2011
17 18 Tuesday, December 06, 2011
17 18 Tuesday, December 06, 2011
1
Rev
Rev
Rev
1.01
1.01
1.01

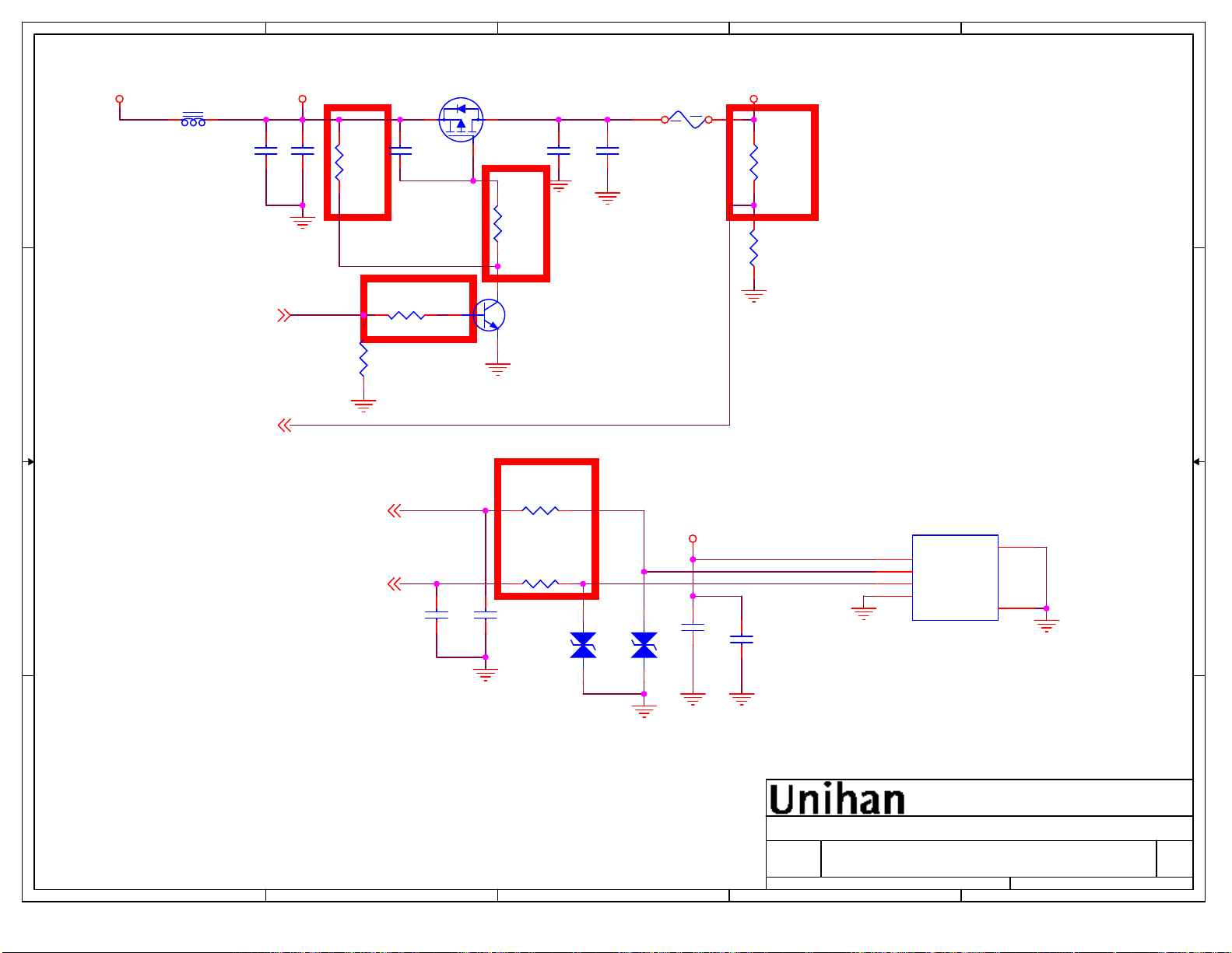

Page 51
5
4
3
2
1
FB56
120Ohm
2 1
D D
USB5V +5V_Standby
1
C380
10UF/10V
2
1
C381
0.1UF/16V
2
1
2
R447
47KOHM
2 3
S
2
1
C382
0.1UF/16V
2
Q26
G
AP2307GN
1
1
D
3
1
R449
47KOHM
1
2
1
C383
0.1UF/16V
2
C384
10UF/10V
NC
F1
1 2
0.75A/8V
2
R451
47KOHM
USB_PWR_SW 6
1 2
1
1
R452
C C
4.7KOhm
3
C
B
Q27
PMBS3904
E
2
USB_Power
1
R448
22KOHM
2
1
R450
100KOHM
2
2
USB_OCD 6
R453
4.7Ohm
USB_DM1 5
B B
USB_DP1 5
1
C385
1PF/50V
2
1 2
1 2
1
C386
1PF/50V
2
R454
4.7Ohm
NC
1
ZD27
2
ADUC10S03005
NC
USB_Power
1
ZD28
2
ADUC10S03005
1
2
C387
10UF/10V
1
C388
2
0.1UF/16V
CN14
1
1
2
2
3
3
4
4
USB_CON_1X4P
P_GND1
P_GND2
5
6
A A
MAIN BOARD
MAIN BOARD
MAIN BOARD
Date:
Date:
5
4
3
Date:
Size
Size
Size
A
A
A
Project Name
Project Name
Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
2
Title :
Title :
Title :
Engineer:
Engineer:
Engineer:
USB
USB
USB
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
Sheet of
Sheet of
Sheet of
18 18 Tuesday, December 06, 2011
18 18 Tuesday, December 06, 2011
18 18 Tuesday, December 06, 2011
1
Rev
Rev
Rev
1.01
1.01
1.01

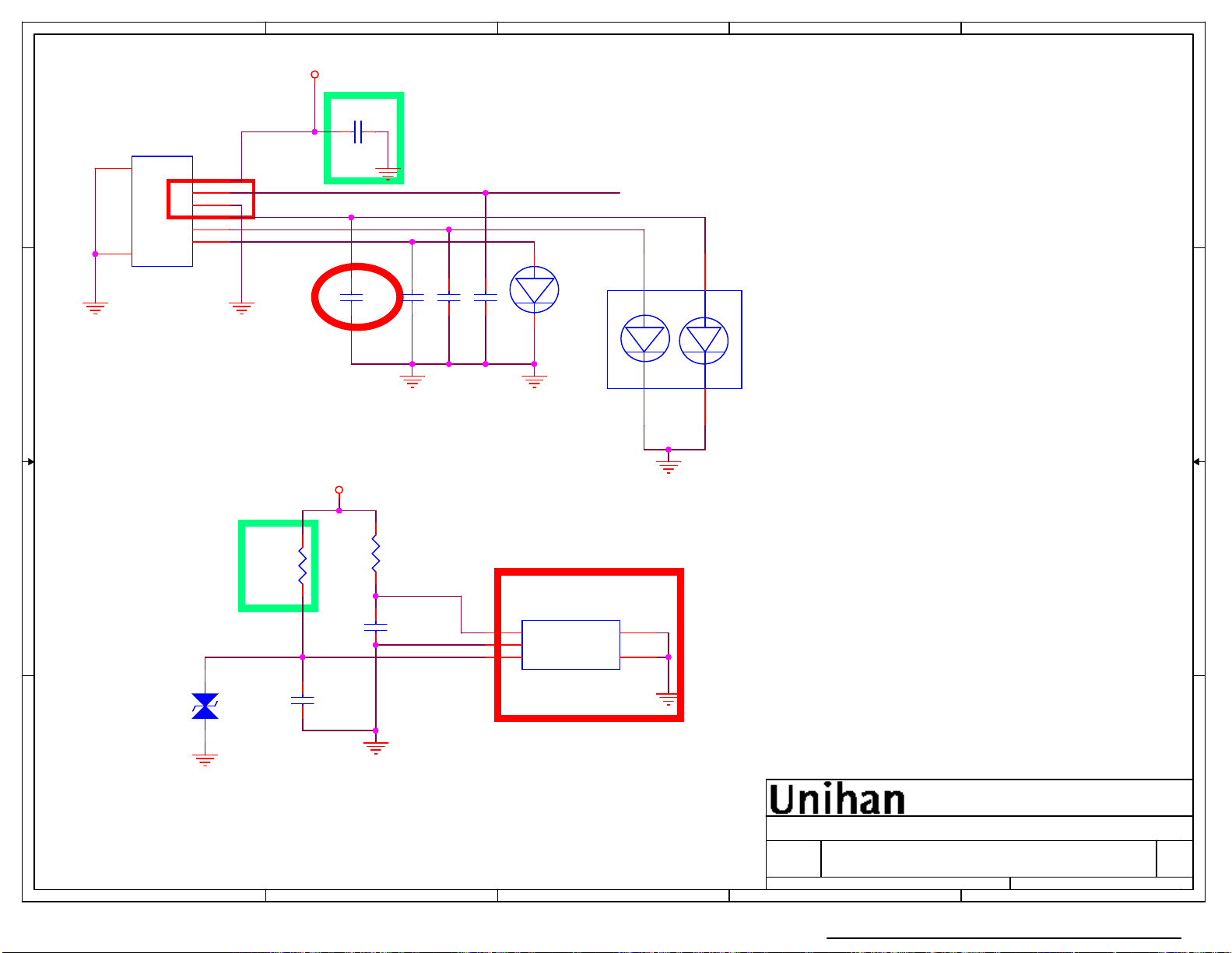

Page 52
5
+5V_STBY
SIDE1
SIDE2
CN202
1
2
3
4
5
6
0.1UF/16V
1
2
3
4
5
6
D D
7
8
WtoB_CON_6P
C C
C229
1 2
C231
1
0.1UF/16V
2
4
C236
1
0.1UF/16V
2
C230
1
0.1UF/16V
2
NC
C232
1
10PF/50V
2
RC_IR
1
+
2
LED1
GREEN
3
RED
2
2
+
1
LED2
GREEN
+
1
4
RED&YELLOW_GREEN
+5V_STBY
2
R201
B B
1
2
A A
5
10KOhm
RC_IR
NC
D1
ADUC10S03005
1
NC
1
C208
10PF/50V
2
IR
2
R202
100Ohm
1
1
C234
10UF/10V
2
4
U201
3
Vcc
2
1
P_GND2
GND
Vout
P_GND1
IRM-3638M3S31F81
5
4
3
3
IR
IR
IR
CM Chang/Jason Chang
CM Chang/Jason Chang
CM Chang/Jason Chang
Sheet of
Sheet of
Sheet of
19 19 Tuesday, December 06, 2011
19 19 Tuesday, December 06, 2011
19 19 Tuesday, December 06, 2011
1
Rev
Rev
Rev
1.01
1.01
1.01
MAIN BOARD
MAIN BOARD
MAIN BOARD
Size
Size
Size
A
A
A
Date:
Date:
Date:
Title :
Title :
Title :
Engineer:
Engineer:
Engineer:
Project Name
Project Name
Project Name
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
xxA(L)V933/xxE(H)L933
2
Page 53
C42 C99
C358
CN5
CN12
C300
C311
C37
C39
Q5
C41
C33
C92
C36
C34C40
Q31
R463
R465
C390
R466
R467
C392
CN1
C368
C38
C315
R432
C314
R433
R31
R34
R77
R76
R439
L2
R10
R7
C20
R6
U3
C15
C17
C13
C5
R8
C18
C19
R11
C25
U4
C22
C23
C24
R20
R21
C31
R16
C1
R1
R18
C21
C2
R9
U1
R12
C10
C3
R2
C30
R13
R14
R218
R15
C26
C32
C27
R22
R23
C29
R19
C28
U5
R17
R117
U7
C207
C91
CN2
R212
Q201
R209
C97
R86
R248
R108C82
C114
R249
R89
R87
C110
R181
R127
C102
R126
C111
R137
C112
R124
C109
CN202
C232
C229
C236
LED1
C231
LED2
R125
R130
C108
CN3
C115
C113
R131
R129
C117
L7
L5
C305
R97
R464
C369
Q24
R438
U2
C4
R5
C182
C93
C116
R139C104
1
C302
12
R374
C310
C304
C391
C306
R375
C308
C299
R373
C303
C298
CON2
C307
2
R442
Q32
Q23
1
R434
R118
C6
C7
L1
C16
C35
R4
R3
C12
C8
C11
C213
C210
RN23
C217
C211
FB35
RN16
RN11
RN8
RN15
U9
RN10
R222
R223
R224
RN13
R225
R226
R227
RN14
R230
R231
R232
RN12
R102
RN7
R98
R96
C98
R81
R91
R106
R84
R120
C94
R275
R277
R271
R278
R272
C235
D4
ZD18
ZD19
ZD17
ZD21
JP3
D11
D12
R302
C247
R304
R303
R305
C248
R138
CN13
R339
R341
D23
R136
D24
D21
JP9
JP8
C118
C230
R201
R202
D1
C234
R320
C208
ZD25
C256
R328
C100
R468
G5
C329
C324
C317
C320
U18
36
C331
C333
24
R386
C326
R387
C367
C370
R435
C371
R233
R246
R245
RN18
RN22
R247
R242
R241
RN9
U6
C57
R40
R38R53
C64
C62
R268
R267
R273
R46
R37
R269
R270
C59
C61
C66
R42
R48
R44
CN6
FB38
R297
JP2
R296
ZD20
CN8
R410
R441
R443
R446
R444
R440
Q25
C378
C376
C379
FB55
R445
C260
C250
R338
R310
JP5
JP7
C251
R311
ZD24
JP4
L10
L8
C335
C328
R430
R462
R431
D2
C327
C334
R211
R240
R239
C71 C55
C72
C73
R55
R54
FB37
JP1
C336
R412
C360
R423
C181
R215
C180
Q10
40
39
R206
C179
C160
R205
R166
Q8
R114
R217
R216
R208
C178
Q12
R207
R213
FB34
C176
C177
CN4
FB56
Q26
C381
C380
F1
C384
R448
U10
R237
RN21
RN24
RN19
R238
RN25
RN27 RN26
RN17
RN20
C70
R52
C79
R65
R63
C67
C56
R49
R51 C69
R39
C342
FB51
R403 R401
R406
R405
C337
C349
C362
R429
Q19
C350
R417
R425
Q21
R422
C365
Q18
R331
R330
R325
R326
C261
CN10
C249
R309
ZD23
RN28
RN29
RN30
C88
R85
C89
R112
R111
C87
R110
C86
C68
C63
R50
R45
C81
C77
C78
C162
C161
R200
R198
R61
R62
L3
C76
C75
C163
R60
R59
C165
C164
R395
R408
C80
C354
R407
C353
R64
C352
C351
C338
Q22
R428
R402
R426
R427
U19
R394
C288
C286
R365
R366
C284
U17
C287
C291
C289
C346
R399
R400
C345
JP6
C292
R369
C290
R367
R450
C313
R376
R377
R378
C316
R379
R381
C322
C323
R383
R382
R153
C385
R160
R152
C174
R146
R143
Q15
R283
R281
R280
R204
Q203
R214
Q202
Q204
R419
R203
R420
R210
R94
R306
C90
R307
ZD22
R298
FB40
R335
R79
R336
C83
C84
X1
L13
TU1
C294
C348
C283
R368
FB44
C347
R362
C282
1
13
9
5
FB46
C293
C297
R372
R371
R370
C295
R388
R396
R391
C339
R397
R392
R389
C340
R398
R393
C341
C343
R390
C344
C382
C383
R451
R449
R447
Q27
R452
C388
C387
ZD27
R454
R453
C386
ZD28
CN14
CN15
R415
R416
R285
R290
ZD31
R276
R409
ZD30
C355
D32
R308
R334
Q28
R327
R134
R133
C106
C103
SW4
SW5
SW6
SW7
R132
C107
R135
C105
C296
R95
FB45
R363
C285
R364
CN11
CN9
U201

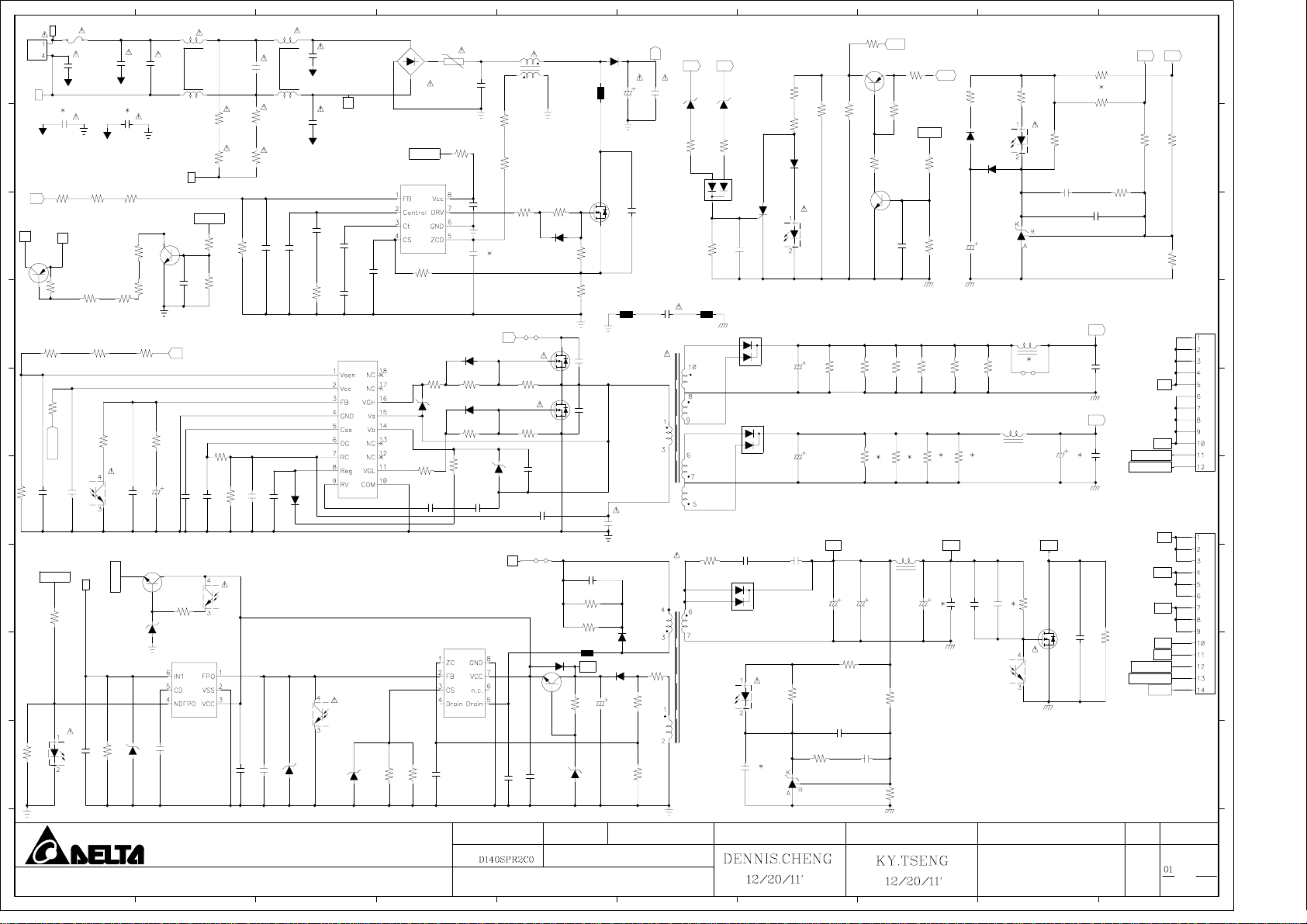

Page 54
L
P801
A
A
N
CY6 CY7
B
B
R816 R817 R818
B+'
C
C
B+'
B+
Q805
D
D
R612 R613 R614
E
E
VCC-ON
R611
F
F
G
G
H
H
I
I
C606
VCC-ON
R920
1234567
1234567
F1
CY1
R831A R831B
R830
R607
C604
A
R923
PC902
1/2
FL1
CY2
CX2
R2 R5
A
VCC-ON
Q806
R832 R833A
C824
R831C R831D
B+'
C611
Q903
ZD900
R608
C607B
ZD905
C915
R916
IC902
R610
C605
C608
PC903
1/2
R616
PC601
1/2
VCC-ON
R922
C916
FL2
R903B
BD1
VCC-ON
IC801
R805
R605
R606
C612
R903A
NTC1
ZD600
C801
R806A R806B
R807
R801
R809
C805
D803
C812A
J17
B+
D600
D601
R615
C613
IC901
C905
B+
Q601
ZD601
Q600
R601 R602
R603 R604
C910
C603
C614
J24
D904
C904
CX1
R3 R4
R820
C810
R609
C609
C917
C902
CY3
N2
CY4
C807
C808
C610
D602
ZD902
C809A
C806
R808
C809B
IC601
PC901
1/2
ZD904
D801 L801
FB800A
R800 R804A
C600 C601
C901
R901A
R901B
FB901
OVP
Q902
R909
ZD903
Q800
D902
C907
FB802
C602
D901
C800A
C803A
T601
R908A
R904A R 904B
T901
B+
C800B
CY5
FB803
R951
ZD301
R313
12V 24V
ZD300
R312
D302
R314
C308
D240
D120
C958
D957
PC901
1/2
C954
R322
R311
D301
IC306
PC903
1/2
C120 C240
C955
R955
R950
IC955
R320
5VA
C959A
R240A
R959
R321
Q307
R310
R240B
R120A
C956
C957
C957A
891 0
891 0
ACD
R315
5VA
D304
C300
C354
R240F
L120
R300
PC601
1/2
IC301
L240
J240
R356
C351
PC902
1/2
R316
PS_ON
R317
Q301
C305
R240D
R240C
R120B
L951
R952 R953
R309
D303
R319
R318
R240E
R120D
R120C
5VSB ACD
C953
C959
C301
R304
R303
R301
R302
C302
24V
C243
12V
C121
C122
R324
C330
Q308
R305
GND
BRIGHT_ADJ
INV_ON_OFF
GND
5VSB
ACD
GND
BRIGHT_ADJ
INV_ON_OFF
PS_ON
24V 12V
R307
R306
24V
P201
12V
P202
A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
I
I
J
J
THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF DELTA ELECTRONICS, INC.
THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF DELTA ELECTRONICS, INC.
AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR
AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR
SELL OF APPARATUSES OR DEVICES WITHOUT PERMI SSION.
SELL OF APPARATUSES OR DEVICES WITHOUT PERMI SSION.
Frame Name:DF-SCA2H-1R01.SCH
Frame Name:DF-SCA2H-1R01.SCH
1
1
DELTA ELECTRONICS, INC.
DELTA ELECTRONICS, INC.
2
2
3
3
2X
Date:
Date:
PWB: FILE NAME:
PWB: FILE NAME:
DESCRIPTION:SCHEMATIC OF
DESCRIPTION:SCHEMATIC OF
2X
LY.REV: Drawn:
LY.REV: Drawn:
SWITCHING POWER SUPPLY
SWITCHING POWER SUPPLY
D140SPR2X
D140SPR2X
MODEL NAME
Checked
SIMON 12/20/11'
SIMON 12/20/11'
6 5 47
6 5 47
Checked
Approved
Approved
MODEL NAME
DPS-140SP A
DPS-140SP A
REV. SHEET
REV. SHEET
OF
OF
10 9 8
10 9 8
J
J
01
01

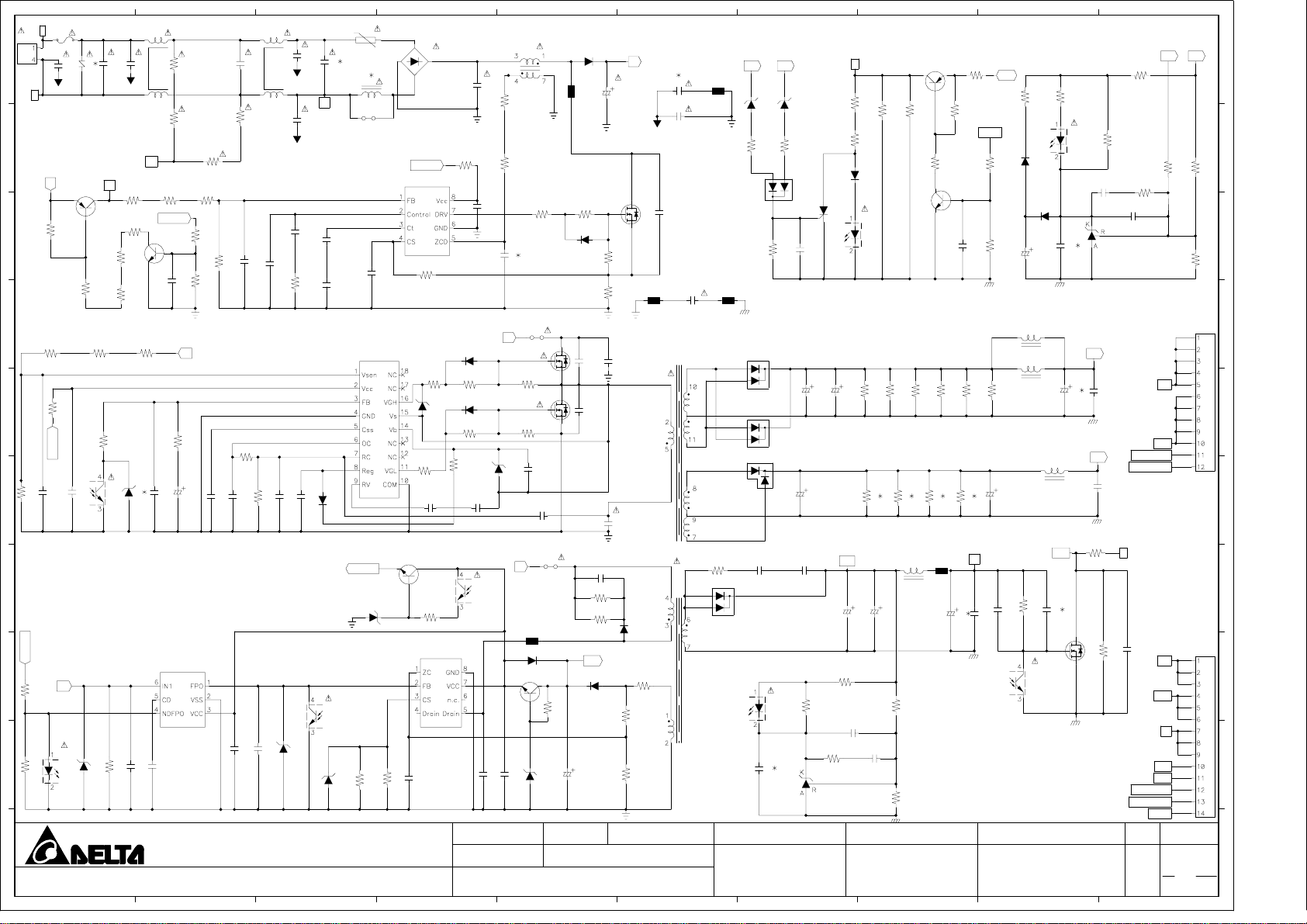

Page 55
1234567
1234567
L
F1 FL1
P801
A
A
N
B
B
C
C
D
D
R612 R613 R614
E
E
R611
F
F
G
G
VCC-ON
H
H
I
I
R920 R923
J
J
THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF DELTA ELECTRONICS, INC.
THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF DELTA ELECTRONICS, INC.
AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR
AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR
SELL OF APPARATUSES OR DEVICES WITHOUT PERMI SSION.
SELL OF APPARATUSES OR DEVICES WITHOUT PERMI SSION.
Frame Name:DF-SCA2H-1R01.SCH
Frame Name:DF-SCA2H-1R01.SCH
Z1
CX3
CY1
B+
VCC-ON
C606
B+'
Q805
R830
R607
AC
PC902
1/2
1
1
R831A
R616
C604
1/2 PC601
ZD900
R816 R817 R818
R831D
R831C
R831B
R922
R2
CY2
R5
Q806
C611
IC902
R4
R833A
R832
C824
B+'
R608
C607B
C608
2
2
AC
VCC-ON
ZD602
C915
C916
DELTA ELECTRONICS, INC.
DELTA ELECTRONICS, INC.
FL2
CX1
R3
R820
C810
R610
C605
C917
CY3
CX2
N2
CY4
C807
C809A
C808
R808
C809B
R609
C609
C610
D602
PC901
1/2
C902
ZD902
ZD904
3
3
NTC1
J26
VCC-ON
ZD905
L1
IC601
R903B
891 0
891 0
BD1
R807
VCC-ON
IC801
R805
C806
D600
R605
D601
ZD600
R606
R615
C612
C613
Q903
R916
IC901
C905
R903A
Date:
Date:
PWB: FILE NAME:
PWB: FILE NAME:
DESCRIPTION:SCHEMATIC OF
DESCRIPTION:SCHEMATIC OF
C801
R806A R806B
C805
C812A
B+
ZD601
B+
PC903
1/2
C904
C910
D245FPR2C0
L801
R809
J600
Q600
R601 R602
Q601
R603 R604
C614
FB901
D904
Q902
D801
FB800A
R801
D803
C603
J915
R909
C907
ZD903
2X
2X
LY.REV: Drawn:
LY.REV: Drawn:
SWITCHING POWER SUPPLY
SWITCHING POWER SUPPLY
C600 C601
C901
R901B
R901A
OVP
D902
D245FPR2X
D245FPR2X
B+
C800A
R800 R804A
C615
C602
D901
R908A
R904A R904B
C308
C120A
R954
IC951
C240A
R955
IC306
5VA
R956
C
C240B
C956
R322
R311
D301
PC903
1/2
R240A
R120A
C950A
C955
KY.TSENG
24V 12V
CY7
FB801
CY6
C803A
Q800
CY5 FB802 FB803
D240A
T601
9
CORTON 11/28/11'
CORTON 11/28/11'
R951 T901
D950
D240B
C951A C951B
ZD301
R313
D120
C957
Checked
Checked
ZD300
R312
D302
R314
PC901
1/2
DENNIS.CHENG
12/16/11'
6 5 47
6 5 47
R320
R240B
R120B
C950B
R952 R953
Approved
Approved
12/16/11'
Q302
R315
5VA
R309
R310
R316
PS_ON
R240C
R317
Q301
R240D
R120C
FB950 L950
C950C
C305
R240E
R120D
5V
C953
R319
R318
L240A
L240B
R240F
C120B
C350
MODEL NAME
MODEL NAME
DPS-245FP A
DPS-245FP A
R300
PC601
1/2
D303
D304
C300
C303
L120
ACD
R335
C351
PC902
1/2
12V 24V
R304
R301
C301
R302
C302
IC301
24V
BRIGHT_ADJ
INV_ON_OFF
C
C352
R337
BRIGHT_ADJ
INV_ON_OFF
PS_ON
REV. SHEET
REV. SHEET
GND
GND
ACD
GND
24V
12V
5V
C241
C243
12V
C123
R336
Q305
01
10 9 8
10 9 8
A
A
B
B
R307
R305
C
C
R306
D
D
P201
E
E
F
F
G
G
P202
H
H
I
I
J
J
OF
OF
01
01
