Form No. 3329-285
48” snöblad
TimeCutter Z åkgräsklippartillbehör
Modellnr 79216 – Serienr 230000001 och högre
Bruksanvisning
Registrera din produkt på www.Toro.com
Översättning av originalet (S)
Innehåll
Introduktion 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montering 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reservdelar 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Demontering av klipparen 4. . . . . . . . . . . . . . . . . .
Montera bladet 4. . . . . . . . . . . . . . . . . . . . . . . . . . .
Förbereda traktorenheten 5. . . . . . . . . . . . . . . . . . .
Montera snöbladet 6. . . . . . . . . . . . . . . . . . . . . . . .
Körning 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sänka och höja bladet 8. . . . . . . . . . . . . . . . . . . . .
Justera bladets vinkel 8. . . . . . . . . . . . . . . . . . . . . .
Ställa in bladhöjden 9. . . . . . . . . . . . . . . . . . . . . . .
Justera bladets styrfjädrar 9. . . . . . . . . . . . . . . . . .
Tips vid användning av bladet 9. . . . . . . . . . . . . . .
Underhåll 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rekommenderat underhåll 10. . . . . . . . . . . . . . . . . .
Smörja och olja in bladet 10. . . . . . . . . . . . . . . . . . .
Vända på skrapan 11. . . . . . . . . . . . . . . . . . . . . . . . .
Ta bort bladet 11. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Förvara bladet 12. . . . . . . . . . . . . . . . . . . . . . . . . . .
Sida
m–7049

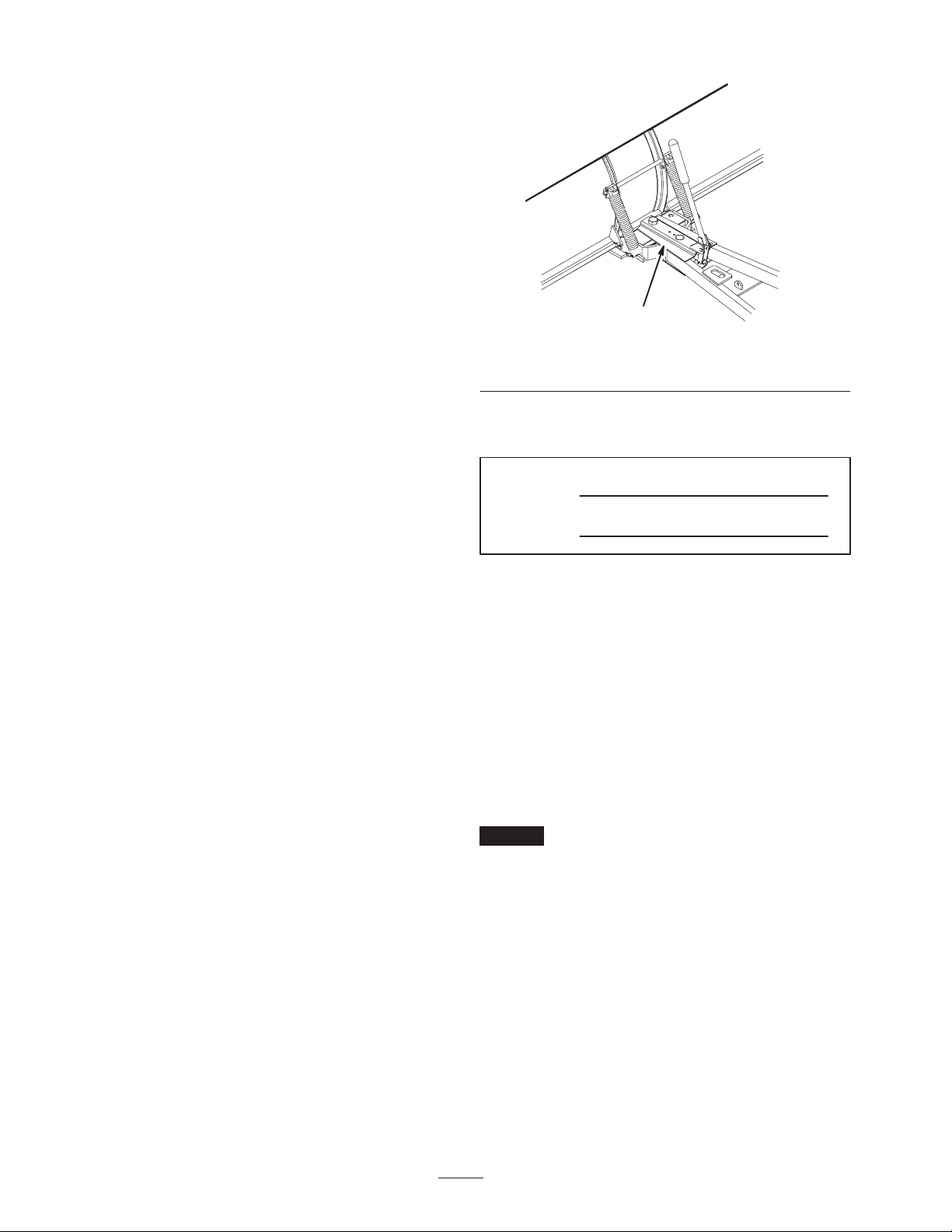

1. Plats för modell- och serienummer
Anteckna produktens modell- och serienummer här
nedanför så är de lätta att hitta:
Modellnr:
Serienr:
1
Figur 1
Introduktion
Läs bruksanvisningen noga så att du lär dig att använda
och underhålla produkten på rätt sätt. Informationen i
bruksanvisningen hjälper dig och andra att undvika
personskador och skador på produkten. Även om Toro
konstruerar och bygger säkra produkter så är det du som
ansvarar för att produkten används på ett bra och säkert
sätt.
Kontakta en auktoriserad återförsäljare eller Toros
kundservice och ha produktens modell- och serienummer
till hands om du har behov av service, Toro originaldelar
eller ytterligare information. Figur 1 visar var du hittar
produktens modell- och serienummer.
I bruksanvisningen används särskil d a säkerhetsmeddelanden
för att ange eve ntue lla riske r och hjä lpa dig och andra att
undvika personskador oc h i vä rsta fal l dödsfa ll. Fara,
Varning och Försikt i g he t är nyckel ord som används för att
ange risknivå. Var ytt erst försikt ig oavsett risknivå .
Fara anger stor fara som leder till allvarlig personskada
eller dödsfall om föreskrifterna inte följs.
Varning anger fara som kan leda till allvarlig personskada
eller dödsfall om föreskrifterna inte följs.
Försiktighet anger fara som kan leda till mindre eller
medelsvår personskada om föreskrifterna inte följs.
Två andra ord används också för att markera information.
Viktigt ger läsaren speciell mekanisk information och
Observera: betonar allmän information som bör ges
särskild uppmärksamhet.
2003 – The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196
Kontakta oss på www.Toro.com
Med ensamrätt
2
Tryckt i USA
Montering
Observera: Vänster och höger sida på maskinen är lika med användarens vänstra respektive högra sida vid normal körning
med traktorenheten.
Reservdelar
Beskrivning Ant. Användning
Bladanordning
Stång
Saxpinne, 1”
Mede
Flänsbult, 3/8 x 1”
Planbricka, 3/8”
Låsmutter, 3/8”
Ramanordning
Bult, 3/4 x 3-3/4”
Låsmutter, 3/4”
Styrspak
Bult, 1/4 x 2”
Låsmutter, 1/4”
Saxpinne, 1-1/4”
Lyftarm
Bult, 5/16 x 3/4 ”
Mutter, 5/16 ”
Främre fjäderfäste
Förlängningsfjäder
Bakre fjäderfäste
Bult, 1/4 x 3/4 ”
Låsmutter, 1/4”
1
1
2
2
4
4
4
1
1
1
1
1
1
1
1
4
4
1
1
1
1
1
Montering av bladet
Förberedning av traktorenheten
Sidoplåt
Bult, 3/8 x 1”
Planbricka, 3/8”
Flänsmutter 3/8 ”
Lyftmonteringsanordning
Lyftstång
Sprintbult
Saxpinne, 3/4”
Ansatsbult
Bruksanvisning 1 Läs detta innan du monterar snöbladet
Registreringskort 1 Ifylles och återsändes till Toro
2
6
3
7
1
1
1
2
1
3
Montering av snöbladet
Demontering av klipparen
Observera: Spara alla delar så att du kan montera
klipparen på traktorenheten i framtiden.
1. Parkera maskinen på en jämn yta och koppla ut
knivreglaget (PTO).
2. Flytta gasreglagen till bromsläge, stanna motorn, tag
ur nyckeln och vänta tills alla rörliga delar stannat
innan du lämnar förarsätet.
3. Sänk ner klipparen till lägsta klipphöjd.
4. Ta bort hårnålssprinten och sprintbulten från den
främre stödstången på klipparens båda sidor (figur 2).
2
1
8. Drag av fästena från monteringspinnen.
9. Skjut klipparen bakåt och ta bort klipparremmen från
motorremskivan.
10.Dra ut klipparen från traktorns undersida.
Montera bladet
1. Lyft och rotera kanalanordningen (figur 4) så att hålen
riktas in mot de nedre bladfästena.
2. För in stången genom hålen och fäst den med två
saxpinnar (1”) (figur 4).
5
4
3
m–6431

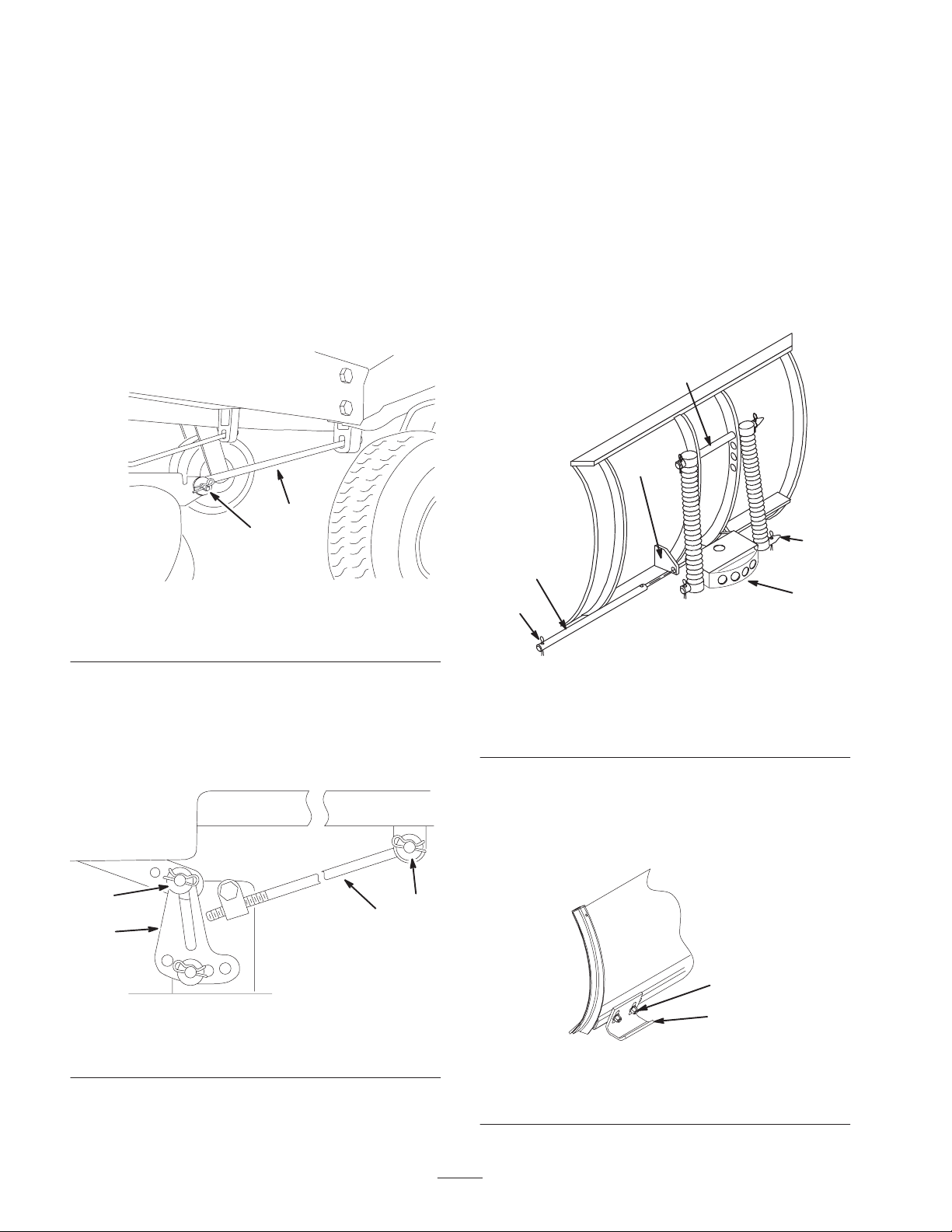

Figur 2
1. Hårnålssprint och
sprintbult
2. Stödstång
5. Ta bort muttrarna på de främre stödstängerna, och ta
sedan bort stängerna genom att föra ut dem ur
traktorenheten bakifrån.
6. Avlägsna hårnålssprinten och brickan från justeringsstången (figur 3) på varje sida av klipparen.
2
2
3
1
m–6432
Figur 3
1. Utjämningsfäste – 38”modell visas
2. Hårnålssprint och bricka
3. Justeringsstång
7. Avlägsna hårnålssprinten och brickan från klipparens
utjämningsfästen (figur 3) på varje sida av klipparen.
2
3
1
m–3269
Figur 4
1. Kanalanordning
2. Stång
3. Saxpinne, 1”
4. Nedre bladfästen
5. Övre stång
3. Böj saxpinnarnas ändar för att hålla stången på plats.
4. Fäst medarna på båda sidor om bladet med fyra
vagnsbultar (3/8 x 1”), planbrickor (3/8”) och
låsmuttrar (3/8”) (figur 5).
2, 3, 4
1
m–5559
Figur 5
1. Mede
2. Flänsbult, 3/8 x 1”
3. Planbricka, 3/8”
4. Låsmutter, 3/8”
4
Observera: Använd de avlånga hålen till att justera
medens höjd beroende på vilket underlag du ska ploga.
Sänk ned medarna om du ska ploga på ojämna underlag
och höj medarna om du ska ploga på jämnare underlag.
5. Stryk på ett universalfett på ramens och kanalens
svängområde (figur 6).
6. För in bladets kanalanordning i ramfästet och säkra det
med en bult (3/4 x 3-3/4”) och en låsmutter (3/4”)
(figur 6).
Observera: Dra inte åt muttern och bulten för hårt; detta
medför att man kan undvika att kanalens svetskonstruktion fastnar då den svänger från sida till sida.
5
Förbereda traktorenheten
1. Placera lyftspaken i det lägsta läget för att installera
lyftarmen (figur 7).
1
3
7
1
2
4
m–5567
6
Figur 6
1. Kanalanordning
2. Smörj här
3. Bult, 3/4 x 3-3/4”
4. Låsmutter, 3/4”
5. Styrspak
6. Bult, 1/4 x 2”
7. Låsmutter, 1/4”
8. Saxpinne, 1-1/4”
7. Säkra styrspaken vid ramanordningen med en
bult (1/4 x 2”) och en låsmutter (1/4”) (figur 6).
8. Koppla styrspaken till vinkelsprinten med en saxpinne
(1-1/4”) (figur 6).
9. Böj saxpinnens ände för att hålla spaken på plats.
m–6421
Figur 7
1. Lyftspak
2. Säkra lyftarmen vid traktorenhetens lyftarmsanordning
med hjälp av fyra bultar (5/16 x 3/4”) och fyra
muttrar (5/16”) så som visas på bild 8. Muttrarna ska
8
monteras på utsidan för att förhindra störningar då
bladet används.
4
7
5
6
3
1
m–7043
2
Figur 8
1. Lyftarm
2. Bultar, 5/16 x 3/4”
3. Låsmuttrar, 5/16”
4. Främre fj ä d e r f ä s t e
5. Bultar
6. Brickor
7. Lyftspak
3. Ta bort de två bultar, de två brickor och de två muttrar
som kopplar spaken till lyftblocket (figur 8).
4. Säkra det främre fjäderfästet vid styrspaken med hjälp
av de fästelement som avlägsnades i steg 3 (figur 8).
5. Flytta fram sätet för att komma åt bränsletankens plåt,
som monterats på traktorramen.
5
6. Ta bort den främre bulten och muttern längst ner på
bränsletankens plåt, och lägg dem åt sidan (figur 9).
7. Ta bort den övre skruven från bränsletankens plåt och
kasta den (figur 9).
Montera snöbladet
1. Fäst en sidoplåt på traktorramens högersida med hjälp
av två bultar (3/8 x 1”) och två flänsmuttrar
(3/8”) (figur 11).
4
2
3
1
5
m–7050
Figur 9
1. Traktorram
2. Bränsletankens plåt
3. Främre bult
4. Övre skruv
5. Främre fjäderfäste
8. Skjut upp styrspaken till det allra högsta läget.
9. Säkra fjädern vid det främre fjäderfästet.
10.Säkra det lösa bakre fjäderfästet i fjäderns andra ände.
11. Montera det bakre fjäderfästet på bränsletankens plåt
med hjälp av den främre bult som avlägsnades i steg 6
(figur 10).
Observera: Unde r detta st e g måste fj ä de rn delvis förlängas.
Observera: Dra åt bultarna i sidoplåten till 41 Nm.
2
1
4
3
m–7044
Figur 11
1. Sidoplåt
2. Bult, 3/8 x 1”
3. Flänsmutter 3/8”
4. Traktorram
2. Lyft upp bladanordningen från marken och för in
ramanordningen under traktorenheten så som pilarna
visar i figur 12.
3
1
2
3
m–7051
Figur 10
1. Bakre fjäderfäste
2. Fjäder
3. Främre fjäderfäste
4. Främre bult
5. Bult, 1/4 x 3/4”
6. Låsmutter 1/4”
12.Säkra det bakre fjäderfästet vid bränsletankens plåt
med hjälp av en bult (1/4 x 3/4”) och en
låsmutter (1/4”) (figur 9).
13.Sänk ned sätet till rätt position.
5, 6
1
4
4
2
m–7045
Figur 12
1. Lyft upp bladanordningen
2. För in ramanordningen
under traktorn
3. Snöbladsanordning
4. Bakaxel
Observera: Snöbladet är i rätt läge då ramanordningens
bakaxel har flyttats förbi lyftarmen och riktats in mot
hålet i sidoplåten.
3. Lyft upp ramanordningens bakaxel och för in den i
hålet i sidoplåten (figur 13).
6
Observera: Flytta lyftmonteringsanordningen till rätt läge
från sidan av enheten så att du kan installera den i rätt
riktning.
7. Placera lyftlänken över ramanordningsposten och
använd en bricka (3/8”) och en saxpinne (3/4”) för att
hålla den på plats (figur 14).
8. Böj saxpinnens ände för att hålla lyftlänken på plats.
2
Koppla in lyftstången
1
m–7046
Figur 13
1. Bakaxel 2. Hål i sidoplåt
4. Montera den andra sidoplåten över bakaxeln på
enhetens vänstersida, med hjälp av två bultar
(3/8 x 1”) och två flänsmuttrar (3/8”).
Observera: Dra åt bultarna i sidoplåten till 41 Nm.
5. Ta bort fotplattan för att komma åt de befintliga hålen
i traktorramen (figur 14).
2
5
3
1
6
7
4
10
9
1. Flytta lyftstången till rätt läge under traktorenheten
och över ramanordningen (figur 15).
1
4
5
3
6
7
8
9
1
m–7048
Figur 15
1. Lyftstång
2. Ansatsbult
3. Flänsmutter
4. Svängarm
5. Lyftarm
6. Sprintbult
7. Saxpinne, (3/4”)
8. Ok
9. Kontramutter
2. Fäst lyftstången vid svängarmen på lyftmonteringen
med hjälp av ansatsbulten och flänsmuttern (3/8”) så
som visas i figur 15.
3. Rikta in hålen i lyftstångsoket med lyftarmen
(figur 15).
2
8
m–7053
Figur 14
1. Befintligt hål
2. Bult, 3/8 x 1”
3. Bricka, 3/8”
4. Flänsmutter 3/8”
5. Traktorram
6. Lyftmonteringsanordning
7. Lyftlänk
8. Ramanordningspost
9. Saxpinne, 3/4”
10. Bricka, 3/8”
6. Installera lyftmonteringsanordningen med hjälp av två
bultar (3/8 x 1”), två brickor (3/8”) och två
flänsmuttrar (3/8”) så som visas i figur 14.
Observera: Justera vid behov lyftstångsarmens längd
genom att lossa kontramuttern och vrida oket för att
förlänga eller förkorta lyftstången.
4. Ställ in bladets höjd så att du kan utnyttja hela
rörelseområdet med lyftspaken. Se Ställa in
bladhöjden på sidan 9.
5. Montera lyftstången på lyftarmen med hjälp av en
sprintbult och en saxpinne (3/4”) så som visas i
figur 15.
6. Böj saxpinnarnas ändar för att hålla sprintbulten på
plats.
7
Körning
Viktigt Med detta snöblad ska endast snö plogas.
Försiktighet
Traktorenheten kan stanna tvärt om du kör på
fasta objekt, vilket kan få dig att tappa kontrollen
över traktorn och medföra såväl personskador
som skador på utrustningen.
• Kör i en låg och säker hastighet.
• Kontrollera det område som ska plogas och
märk ut alla fasta objekt, så att du kan undvika
dem.
Sänka och höja bladet
Använd lyftspaken till att sänka och höja bladet (figur 16).
Sätt lyftspaken i det nedersta läget om du vill låta bladet
vila mot marken.
Justera bladets vinkel
Det finns fem olika lägen för bladets vinkel i sidled.
Använd följande procedur för att ändra bladets vinkel:
1. Höj bladet.
2. Skjut styrspaken framåt med en hand (figur 17)
samtidigt som du för bladet i rätt läge med den andra
handen, tills du har fått den bladvinkel som önskas.
3. Släpp styrspaken.
Observera: Vinkelsprinten måste snäppa fast i kanalens
hål för att bladet ska stanna kvar i läget.
1
1
m–6421
Figur 16
1. Lyftspak
Observera: Höj upp lyftspaken till det översta läget under
transport av bladet.
m–5566
Figur 17
1. Styrspak
8
Ställa in bladhöjden
Justera bladets styrfjädrar
Ställ in ploghöjden med hjälp av följande procedur.
1. Flytta lyftspaken till det näst nedersta läget.
2. Ta bort den saxpinne och sprintbult som håller fast
lyftstången vid lyftarmen.
3. Flytta ned lyftstången och dra ut den ur lyftarmen så
att oket kan snurra fritt (figur 18), samt lossa
kontramuttern.
2
1
3
4
m–7052
Figur 18
1. Lyftstång
2. Lyftarm
3. Ok
4. Kontramutter
Bladets styrfjädrar kan monteras i fyra olika lägen. Det
översta hålet ger störst tryck under skrapning, och det
nedersta hålet ger minst tryck vid skrapning (figur 19).
1. Avlägsna hårnålssprinten och skjut stången från bladet
och fjädrarna (figur 19).
2. För in stången genom fjädrarna och det nya hålets läge
i bladet (figur 19).
1
4
3
2
m–3395
Figur 19
1. Hårnålssprint
2. Stång
3. Fjäder
4. Övre hål
4. Skjut fram lyftstången så långt som möjligt och håll
kvar den i det läget (figur 18).
5. Vrid på oket för att justera lyftstångens längd
(figur 18). Lyftstången är i rätt läge när okets hål är i
linje med lyftarmen.
6. Montera lyftstången vid lyftarmen med hjälp av den
sprintbult och saxpinne som avlägsnades tidigare.
7. Böj saxpinnens ände för att hålla sprintbulten på plats.
Tips vid användning av bladet
Följ tipsen nedan för att få bästa möjliga resultat då du
använder bladet:
• Röj snön så snart som möjligt efter snöfallet.
• Röj snö på en uppfart genom att köra ett varv nedför
uppfartens mitt och sedan ploga snön på båda sidor om
mittsträngen under de efterföljande varven.
9
Underhåll
Rekommenderat underhåll
Underhållsintervall Underhållsförfarande
25 timmar
Årlig service/service
inför förvaring
• Smörj kanaltappen.
• Olja in länkarna.
• Smörj kanaltappen.
• Olja in länkarna.
• Kontrollera om skrapan är sliten och byt vid behov ut den.
• Måla i eventuella lackskador.
Försiktighet
Om du lämnar nyckeln i tändningslåset kan någon starta motorn av misstag och skada dig eller
någon annan person allvarligt.
Ta ut nyckeln ur låset och lossa tändkabeln från tändstiftet innan du utför något underhåll. För
kabeln åt sidan så att den inte oavsiktligt kommer i kontakt med tändstiftet.
Smörja och olja in bladet
Smörj och olja in bladet var 25:e körtimme eller en gång
per år, beroende på vilket som inträffar först.
Typ av fett: universalfett
Oljetyp: SAE 10W eller 10W30
Smörja kanaltappen
1. Sänk bladet.
2. Dra åt parkeringsbromsen, stäng av motorn och ta ut
nyckeln.
3. Rengör området kring kanaltappen med hjälp av en
trasa. Stryk på fett på axelbulten, ramen och kanalens
styrhål (figur 20).
4. Torka av överflödigt fett.
m–1473
Figur 20
Olja in länkarna
1. Dra åt parkeringsbromsen, stäng av motorn och ta ut
nyckeln.
2. Häll på några droppar olja på alla rörliga länkar
(figur 20).
3. Torka av överflödig olja.
10

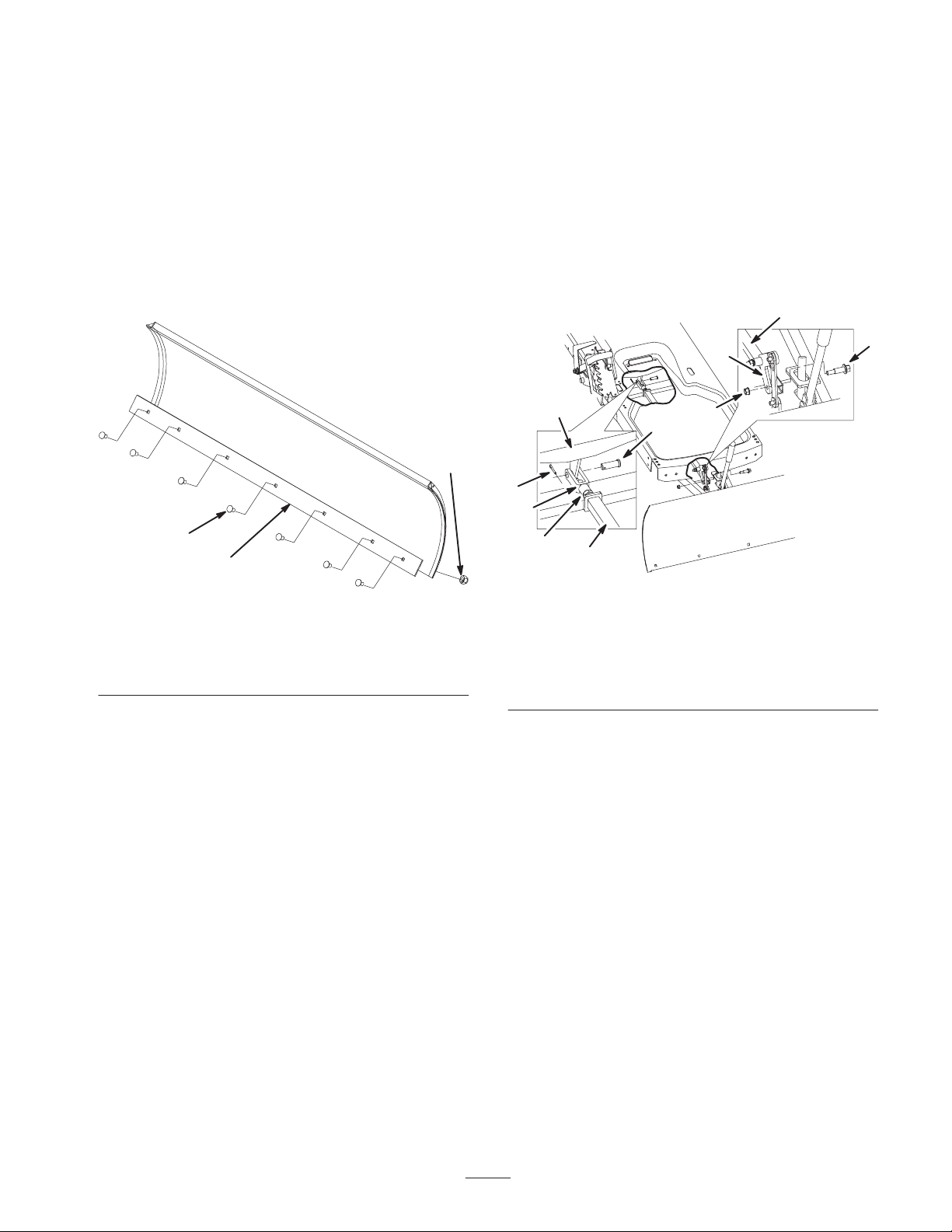

Vända på skrapan
Ta bort bladet
Med jämna mellanrum bör du kontrollera om skrapan är
sliten. Vänd på skrapan när den blivit sliten, och innan
arbetsytan kommer i kontakt med kåpan.
1. Höj upp bladet och stöd kåpan så att den hålls över
marken.
2. Ta bort vagnsbultarna och låsmuttrarna som håller
skrapan på plats (figur 21).
3. Vänd på skrapan och montera den med de
komponenter som avlägsnades tidigare (figur 21).
2
1
m–5568
Figur 21
1. Skrapa
2. Vagnbult
3. Låsmuttrar
Observera: Spara alla delar så att du kan montera
snöbladet på traktorenheten i framtiden.
1. Sätt lyftspaken i det nedersta läget för att ta bort
bladet.
2. Ta bort fotplattan så att du kommer åt traktorramen.
3. Ta bort ansatsbulten och flänsmuttern (3/8”) som
håller fast lyftstången vid lyftmonteringens lyftarm, så
som visas i figur 22.
1
4
5
3
2
6
3
7
8
9
1
m–7048
Figur 22
1. Lyftstång
2. Ansatsbult
3. Flänsmutter
4. Svängarm
5. Lyftarm
6. Sprintbult
7. Saxpinne, (3/4”)
8. Ok
9. Kontramutter
4. Ta bort saxpinnen (3/4”) och brickan (3/8”) som fäster
lyftmonteringen vid ramanordningen (figur 23).
5. Ta bort sprintbulten och saxpinnen (3/4”) som fäster
lyftstången vid lyftarmen (figur 22).
11
6. Ta bort lyftstången från traktorenheten.
7. Ta bort de två bultar (3/8 x 1”), två brickor (3/8”) och
två flänsmuttrar (3/8”) som fäster lyftmonteringsanordningen vid traktorramen (figur 23).
2
5
3
1
6
4
Förvara bladet
1. Tvätta bort smuts och avlagringar från bladanordningen med ett milt rengöringsmedel och vatten,
innan bladet ställs undan för långtidsförvaring.
2. Kontrollera skrapans skick; se avsnittet Vända på
skrapan, på sidan 11.
3. Smörj och olja in bladet; se avsnittet Smörja och olja
in bladet, på sidan 10.
4. Kontrollera och dra åt alla bultar, muttrar och skruvar.
Reparera eller byt ut skadade delar.
5. Måla i lackskador och bara metallytor. Färg finns att
köpa hos närmaste auktoriserade Toro-återförsäljare.
6. Förvara bladet i ett rent och torrt garage eller
lagerutrymme.
7
9
8
m–7047
Figur 23
1. Befintligt hål
2. Bult, 3/8 x 1”
3. Bricka, 3/8”
4. Flänsmutter 3/8”
5. Traktorram
6. Lyftmonteringsanordning
7. Lyftlänk
8. Ramanordningspost
9. Saxpinne, 3/4”
8. Ta bort lyftmonteringen från traktorenheten.
Observera: Flytta bort lyftmonteringsanordningen ur dess
läge från traktorenhetens sida.
9. Ta bort de fyra bultarna (3/8 x 1”) och de fyra
flänsmuttrarna (3/8”) som fäster sidoplåtarna vid
traktorramen.
10.Ta bort sidoplåtarna och sänk ned ramanordningen till
marken.
7. Täck över maskinen för att skydda den och hålla den
ren.
11. Ta bort de fyra bultarna (5/16 x 3/4”) och de fyra
muttrarna (5/16”) som fäster lyftarmen vid
traktorenheten.
12.Ta bort lyftarmen.
13.Skjut ut snöbladsanordningen från läget under
traktorenheten.
14.Sätt tillbaka fotplattan.
12
Loading...
