FormNo.3449-119RevB

2000HDXSDsorozatú,132cm-es
fűnyírótraktor

Modellsz.77292TE—Sorszám410000000ésettőlfelfelé

Regisztráljonakövetkezőcímen:www.T oro.com.
Azeredetidokumentumfordítása(HU)

*3449-119*

Atermékmegfelelmindenvonatkozóeurópai
irányelvnek;arészletekértkérjük,olvassaela
különállótermékspecikusmegfelelőséginyilatkozatot
(DOC).

Olvassaelamotorgyártóáltalagéphezmellékelt
információkat.

Bruttóvagynettónyomaték:Amotorbruttóvagy
nettóforgatónyomatékátlaboratóriumbanállapította
megagyártóazSAEJ1940vagyJ2723szabvány
szerint.Abiztonsági,károsanyag-kibocsátási
ésüzemeltetésikövetelményekteljesítése
érdekébenamotorténylegesnyomatékaebbena
fűnyíróosztálybanjelentősenkisebb.Olvassaela
motorgyártóáltalagéphezmellékeltinformációkat.

g233855

Ábra1

Modellsz.

Bevezetés

Ezaforgókésesfűnyírótraktorprofesszionális
kezelőkszámára,kereskedelmialkalmazásrakészült.
Elsősorbanházikertivagyközterületifüvesterületek
jólkarbantartottgyepénvégzettfűnyírásratervezték.
AterméknemrendeltetésszerűhasználataÖnreés
aközelbentartózkodókranézveegyarántveszélyes
lehet.

Gondosanolvassaeleztatájékoztatót,hogya
termékmegfelelőüzemeltetésétéskarbantartását
elsajátítvaelkerüljeasérüléseket,valamintatermék
károsodását.Önfelelősatermékmegfelelőés
biztonságosüzemeltetéséért.

Awww.Toro.comwebhelyentovábbiinformációk
istalálhatók,példáulmunkavédelmitanácsok,
oktatóanyagok,tartozékokrólszólóinformációk,
segítségmárkakereskedéskereséséhez,valaminta
termékregisztrációisittvégezhetőel.

Haszervizre,eredetiT oro-alkatrészekrevagytovábbi
információkravanszüksége,forduljonhivatalos
márkaszervizhezvagyaToro-ügyfélszolgálathoz,
éstartsakéznélterméketípus-éssorozatszámát.
AzÁbra1jelziatípusszámésgyáriszámhelyéta
terméken.Írjaaszámokatamegfelelőhelyre.

Sorszám

Ezakézikönyv2szóthasználazinformáció
kiemelésére.AFontosszóspeciálisműszaki
információkrahívjafelagyelmet,aMegjegyzésszó
különgyelemreérdemesáltalánosinformációkat
emelki.

Ezakézikönyvbenésagépenismegtalálható
biztonságigyelmeztetőjelzés(Ábra2)fontos
biztonságiüzenetetjelöl,amelyetabalesetek
elkerüléseérdekébenkövetnikell.Eztajelzést
aVeszély,aFigyelmeztetésvagyaFigyelem
kifejezésköveti.

•Veszély:olyanközvetlenülveszélyeshelyzetet

jelöl,amelyhaláltvagysúlyosszemélyisérülést
eredményez,hanemsikerülelkerülni.

•Figyelmeztetés:olyanpotenciálisanveszélyes

helyzetetjelöl,amelyhaláltvagysúlyosszemélyi
sérülésteredményezhet,hanemsikerülelkerülni.

•Figyelem:olyanpotenciálisanveszélyeshelyzetet

jelöl,amelyenyhébbvagymérsékeltszemélyi
sérüléstokozhat,hanemsikerülelkerülni.

Fontos:Mobileszközesegítségévela

sorozatszámottartalmazócímkéntalálható
QR-kódot(havan)beolvasvaelérhetiagaranciális
tudnivalókat,azalkatrészekrevonatkozóadatokat
ésazegyébtermékinformációkat.

©2021—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

sa-black

Ábra2

Biztonságigyelmeztetőjelzés

Lépjenvelünkkapcsolatbaazalábbicímen:www.Toro.com.

2

Nyomtatáshelye:USA

Mindenjogfenntartva

Tartalom

Biztonság..................................................................4

Általánosmunkavédelmielőírások.....................4

Dőlésszögjelző..................................................5

Biztonságiéstájékoztatócímkék.......................6

Termékáttekintés....................................................12

Kezelőelemek..................................................12

Műszakiadatok................................................14

Munkagépekéstartozékok...............................14

Működtetéselőtt..................................................15

Használatelőttimunkavédelmi

előírások.......................................................15

Tankolás...........................................................16

Napikarbantartáselvégzése............................17

Újgépbejáratása.............................................17

Aborulásvédelmirendszer(ROPS)

használata....................................................17

Abiztonságireteszelőrendszer

használata....................................................18

Azülésbeállítása.............................................19

Ahátsólengéscsillapítóegységek

beállítása......................................................20

Amunkaeszközökéskiegészítők

használata....................................................21

Működtetésközben.............................................21

Munkaközbenbetartandómunkavédelmi

előírások.......................................................21

Akezelőihelyelfoglalása..................................23

Arögzítőfékműködtetése.................................23

Akéskapcsoló(TLT)használata.......................24

Agázkarhasználata.........................................25

Ahidegindítógombhasználata........................25

Amotorbeindítása...........................................25

Amotorleállítása..............................................26

Ahaladásvezérlőkarokhasználata..................26

Közlekedésagéppel........................................26

Azoldalsókidobáshasználata..........................27

Avágásmagasságbeállítása............................28

Alenyesésellenivédelemreszolgálógörgők

beállítása......................................................29

Üzemeltetésitanácsok.....................................29

Működtetésután..................................................30

Ahasználatotkövetőenbetartandó

munkavédelmielőírások...............................30

Azüzemanyag-elzárószelep

használata....................................................30

Ahajtókerék-kioldószelepek

használata....................................................30

Agépszállítása................................................32

Karbantartás...........................................................34

Biztonságitudnivalókkarbantartáskor..............34

Ajánlottkarbantartásiütemterv(ek)......................34

Karbantartáselőttiintézkedések..........................35

Anyíróasztalfüggönyénekleoldása.................35

Avédőlemezeltávolítása..................................36

Kenés..................................................................36

Agépkenése....................................................36

Motorkarbantartása............................................37

Amotorralkapcsolatosmunkavédelmi

előírások.......................................................37

Alégszűrőszervizelése....................................37

Amotorolajszervizelése...................................38

Agyújtógyertyaszervizelése............................41

Ahűtőrendszertisztítása..................................42

Amotorvédőrácsánaktisztítása.......................42

Aszikrafogóellenőrzése...................................42

Aszellőzőszűrőcseréje....................................42

Üzemanyagrendszerkarbantartása....................43

Azüzemanyagszűrőcseréje.............................43

Azüzemanyagtartályszervizelése....................43

Elektromosberendezéskarbantartása................44

Avillamosrendszerrelkapcsolatos

munkavédelmielőírások...............................44

Azakkumulátorszervizelése............................44

Abiztosítékokszervizelése...............................45

Hajtóműrendszerkarbantartása..........................46

Abiztonságiövellenőrzése..............................46

Abukócsőgombokellenőrzése.........................46

Azegyenesfutásbeállítása...............................47

Agumiabroncsoknyomásának

ellenőrzése...................................................48

Akerékanyákellenőrzése.................................48

Fékekkarbantartása...........................................48

Arögzítőfékbeállítása......................................48

Ékszíjakkarbantartása........................................50

Azékszíjakellenőrzése....................................50

Anyíróasztalékszíjcseréje...............................50

Ahidraulikaszivattyúhajtószíjának

cseréje..........................................................51

Kezelőberendezéskarbantartása........................52

Avezérlőkarhelyzetbeállítása..........................52

Ahaladásvezérlőrudazatbeállítása.................52

Hidraulikarendszerkarbantartása.......................54

Ahidraulika-rendszerrelkapcsolatos

óvintézkedések.............................................54

Ahidraulikafolyadékravonatkozó

előírások.......................................................54

Ahidraulikafolyadékszintjének

ellenőrzése...................................................54

Ahidraulikafolyadékésaszűrőkcseréje...........54

Ahidraulika-rendszerlégtelenítése...................56

Anyíróasztalkarbantartása..................................57

Késekkelkapcsolatosóvintézkedések..............57

Avágókésekszervizelése................................57

Oldalirányúszintezésésalejtés

beállítása......................................................60

Anyíróasztaleltávolítása..................................61

Afűterelőlemezcseréje...................................62

Tisztítás...............................................................63

Anyíróasztalaljánakkitisztítása.......................63

Afelfüggesztésirendszertisztítása...................63

Ahulladékelhelyezése.....................................63

Tárolás....................................................................64

Biztonságostárolás..........................................64

Tisztításéstárolás............................................64

3

Hibakereséséselhárítás.........................................65

Kapcsolásivázlat....................................................68

Biztonság

AgéptervezéseazENISO5395szabványalapján
történt.

Általánosmunkavédelmi
előírások

Ezaterméklevághatjaakezétésalábát,továbbá
tárgyakatdobhatki.Asúlyos,akárvégzetesszemélyi
sérülésekelkerüléseérdekébenmindigkövessea
biztonságiutasításokat.

•Amotorbeindításaelőttolvassaelésértelmezze

aKezelőikézikönyvtartalmát.

•Gondoskodjonarról,hogyagépetgyermekvagy

nézelődőneközelíthessemeg.

•Neengedje,hogygyermekekvagyoktatásban

nemrészesültszemélyeküzemeltessékvagy
szervizeljékagépet.Csakolyanszemélyek
dolgozhatnakvele,akikfelelősek,képzettek,
ismerikazutasításokat,észikailagisképesek
működtetnivagyszervizelniagépet.

•Tartsamindigteljesenfelhajtottésreteszelt

helyzetbenabukócsövet,éshasználjaa
biztonságiövet.

•Neműködtesseagépetsuvadások,árkok,

töltések,vizekésegyébveszélyekközelében,
illetve15°-nálmeredekebblejtőkön.

•Tartsatávolkezétéslábátagépmozgó

alkatrészeitől.

•Nehasználjaagépet,haavédőburkolatok,a

biztonságikapcsolókésazegyébvédőelemek
nincsenekahelyükön,ésnemműködnek.

•Állítsaleamotort,vegyekiazindítókulcsot,és

várjameg,amígazösszesmozgóalkatrészleáll,
csakezutánhagyjaelakezelőülést.Hagyja
lehűlniagépet,mielőttszervizelési,beállítási,
tankolási,tisztításivagytárolásimunkábakezd
rajta.

4

Dőlésszögjelző

Ábra3

Ezazoldalszemélyeshasználatralemásolható.

1.Amaximálislejtőszög,amelyenagéppeldolgoznilehet,15°.Amunkamegkezdéseelőttalejtőtáblázatsegítségévelállapítsa
megalejtőszögét.Nehasználjaagépet15°-nálmeredekebblejtőn.Hajtsabealapotajavasoltlejtésnekmegfelelővonalnál.

2.Igazítsaeztazéletegyfüggőlegesfelülethez,példáulfatörzshöz,épülethez,kerítésoszlophozstb.

3.Példaalejtőésabehajtottélösszehasonlítására

5

g011841

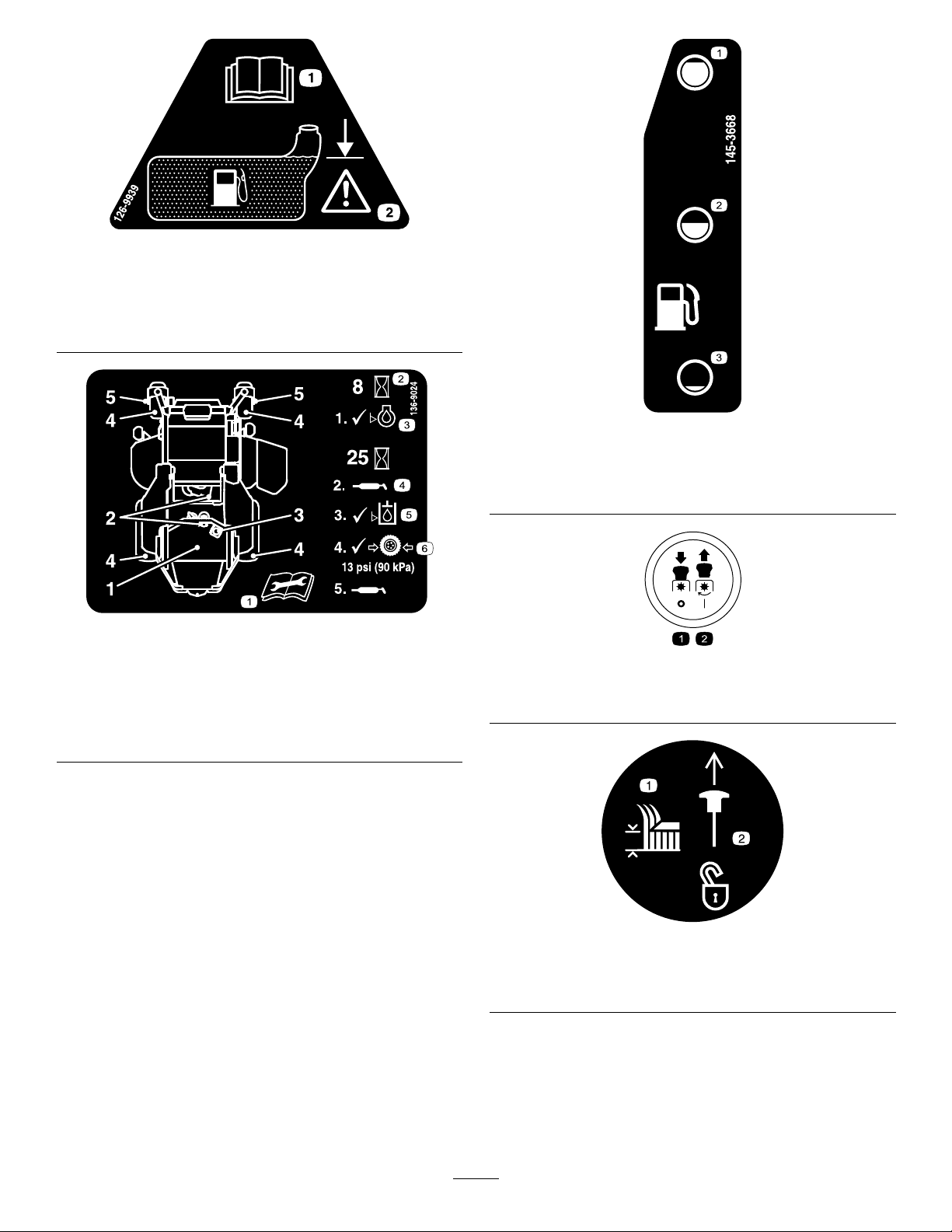

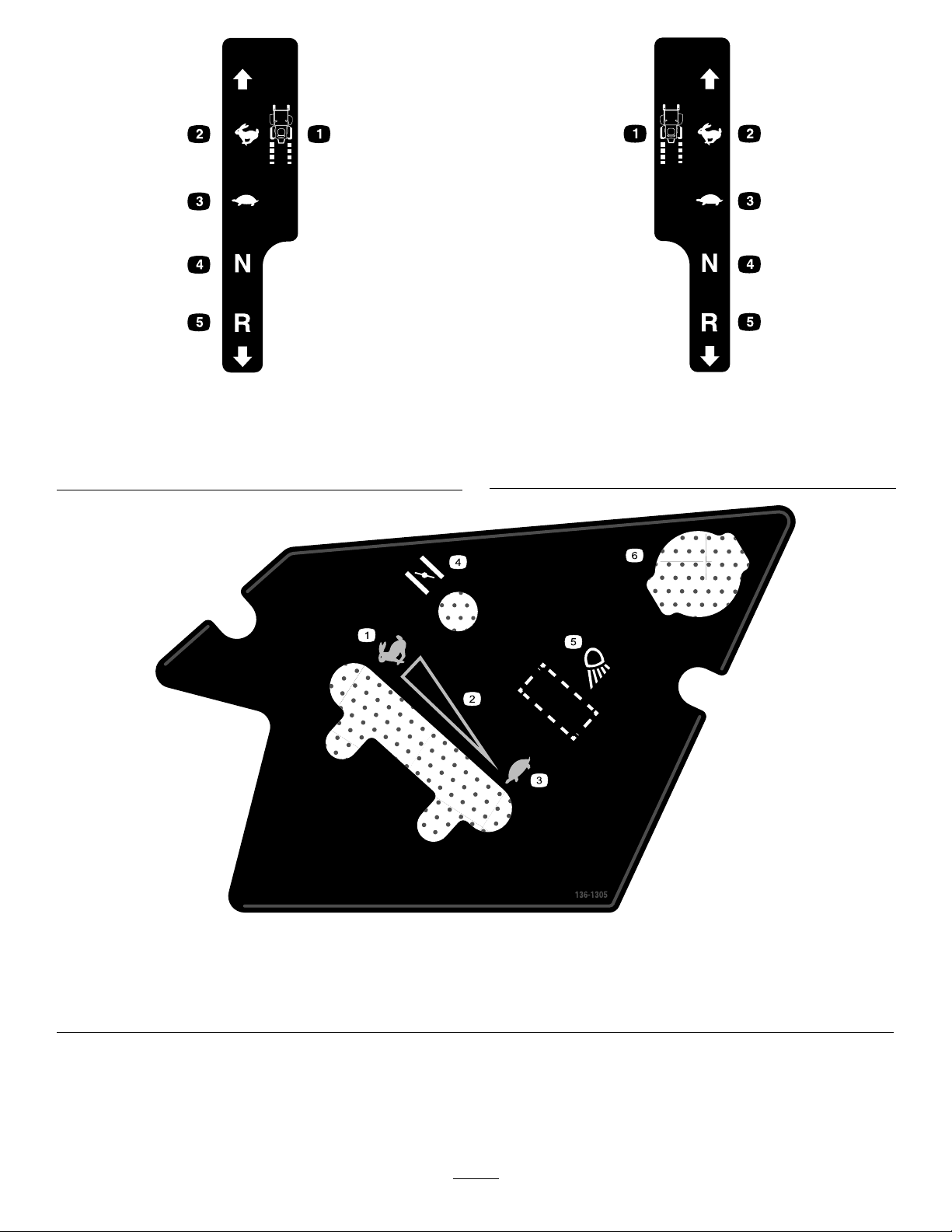

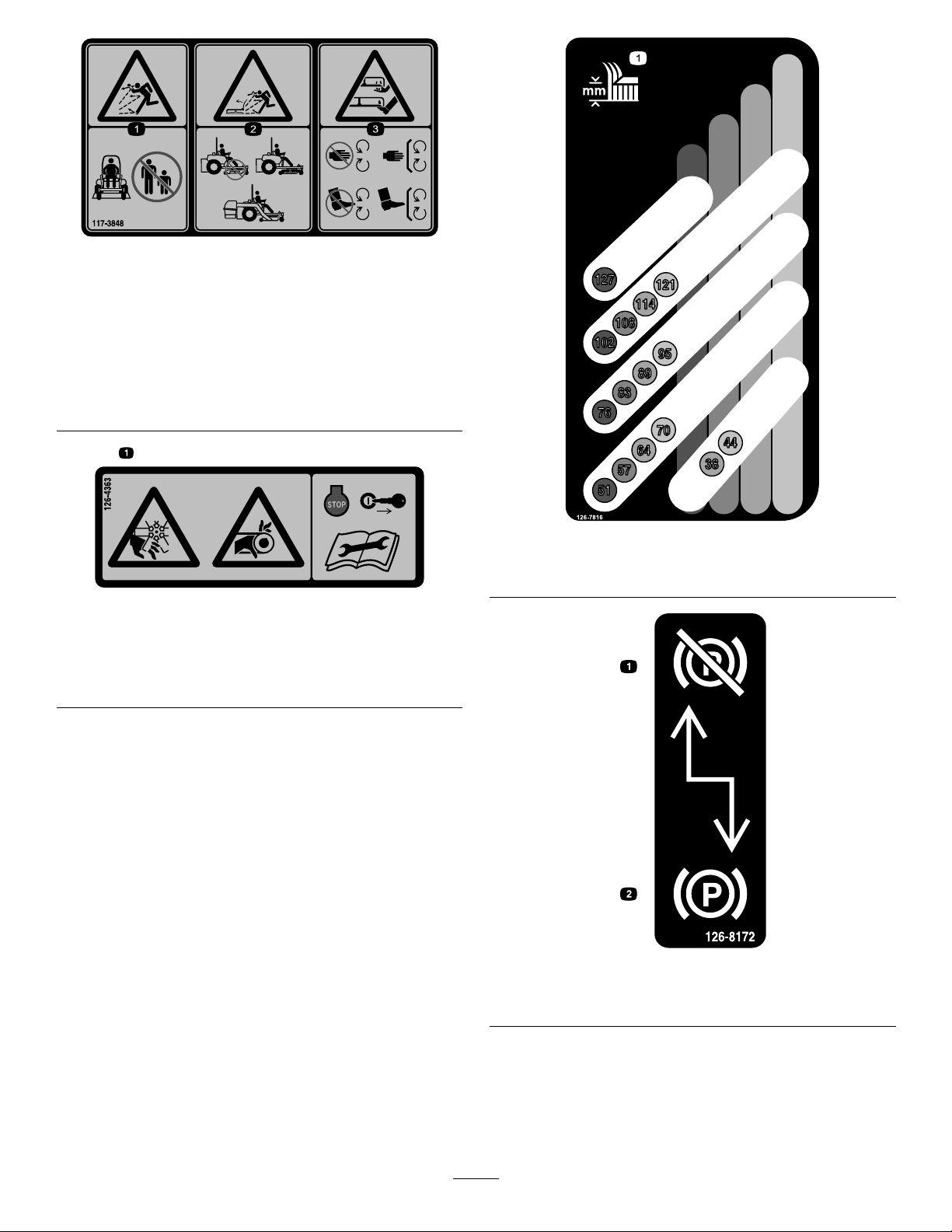

Biztonságiéstájékoztatócímkék

Abiztonságragyelmeztetőmatricákésutasításokakezelőáltaljólláthatóan,apotenciálisan
veszélyeshelyekmelletttalálhatók.Asérültvagyhiányzómatricátcserélje,illetvepótolja.

Gyártóijelölés

1.Aztjelzi,hogyakésazeredetigépgyártótólszármazó
alkatrész.

Azakkumulátorralkapcsolatosjelzések

Ajelzéseknémelyikevagymindegyikemegtalálhatóaz

akkumulátoron.

decaloemmarkt

decal106-5517

106-5517

1.Figyelmeztetés–neérjenaforrófelülethez.

decalbatterysymbols

1.Robbanásveszély6.Tartsatávolaz

2.Tilosatűzésanyíltláng
használata,valaminta
dohányzás.

3.Maróhatású
folyadék/vegyiégés
veszélye

4.Viseljenvédőszemüveget.

5.OlvassaelaKezelői
kézikönyvet.

akkumulátortólaközelben
lévőket.

7.Viseljenvédőszemüveget.
Arobbanásveszélyes
gázokvakságotésegyéb
sérüléseketokozhatnak.

8.Azakkumulátorsav
vakságotvagysúlyos
égésisérüléseketokozhat.

9.Öblítsekiazonnala
szemét,éskérjengyorsan
orvosisegítséget.

10.Ólmottartalmaz,nedobja
aszemétbe

93-7818

1.Figyelmeztetés–akéströgzítőcsavar/anya115–149Nm
nyomatékkaltörténőmeghúzásatekintetébenolvassaela
Kezelőikézikönyvet.

decal93-7818

decal107-3069

107-3069

1.Figyelmeztetés–amikorabukócsőlehajtotthelyzetben
van,nincsborulásvédelem.

2.Afelborulásokozta,akárhalálossérüléselkerülése
érdekébentartsaabukócsövetfelhajtott,reteszelt
helyzetben,éshasználjaabiztonságiövet.Csakakkor
hajtsaleabukócsövet,haezelengedhetetlen;neviseljea
biztonságiövetlehajtottbukócsőmellett.

3.Olvassaelakezelőikézikönyvet;vezessenlassanés
óvatosan.

6

decal112-3858

112-3858

1.OlvassaelaKezelői
kézikönyvet.

3.Avágásmagasság
beállításaelőttvegye
kiazindítókulcsot.

2.OlvassaelaKezelői
kézikönyvetakarbantartás

4.Vágásmagasság­beállítások

megkezdéseelőtt.

decal112-9028

112-9028

1.Figyelmeztetés–neérjenamozgóalkatrészekhez;tartsaa
védőelemeketahelyükön.

decal116-8588

116-8588

1.OlvassaelaKezelőikézikönyvet.

2.Forgassaelahajtáskioldógombotameglazításához,
csúsztassaelagombot,majdhúzzameg.

3.Toljaagépet.

decal109-6014

109-6014

116-5610

1.Üzemóra-számláló4.Üresfokozat

2.Mellékhajtás(TLT)

3.Rögzítőfék

5.Kezelőijelenlét-kapcsoló

6.Akkumulátor

1.Ahajtásékszíjelvezetése

decal116-5610

decal117-1 194

117-1194

1.Azékszíjelvezetése2.Motor

7

decal117-3848

117-3848

1.Repülőtárgyakokoztaveszély–tartsatávolaközelben
tartózkodóembereket.

2.Repülőtárgyakokoztaveszély,felhajtottfűterelőlemez–
neműködtesseagépetfűterelőlemez,kidobónyílás-fedél
vagyfelszereltfűgyűjtőrendszernélkül.

3.Kézéslábel-éslevágásánakaveszélye,fűnyírókés–
neérjenamozgóalkatrészekhez,mindiglegyenahelyén
mindenvédőburkolatésegyébvédőelem.

decal126-4363

126-4363

1.El-/levágásveszélye,ventilátorésbeakadásveszély,ékszíj.
Állítsaleamotort,ésvegyekiazindítókulcsot,mielőtt
nekikezdeneagépbeállításának,szervizelésénekvagy
tisztításának.

decal126-7816

126-7816

1.Vágásmagasság

126-8172

1.Rögzítőfékkiengedve2.Rögzítőfékbehúzva

8

decal126-8172

decal126-9939

126-9939

1.OlvassaelaKezelői
kézikönyvet.

1.OlvassaelaKezelői
kézikönyvet,mielőtt

karbantartásbakezd.

2.Üzemóraszám

3.Motorolajszintje

2.Tankoljamega

136-9024

4.Zsírzásipont

5.Hidraulikafolyadékszintje

6.Gumiabroncsoknyomása

töltőnyílásalsópereméig;
gyelmeztetés–netöltse
túlatartályt.

decal145-3668

145-3668

1.Üzemanyag–tele3.Üzemanyag–üres

2.Üzemanyag–50%

decal136-9024

decalptosymbols

ATLT-kapcsolójelzései

1.TLT–kikapcsolás2.TLT–bekapcsolás

decaltransportlock

Vonulásiretesz

1.Vágásmagasság

2.Húzzafelavonulásiretesz
oldásához.

9

decal126-6194

126-6194

126-6183

decal126-6183

1.Haladástvezérlőkar

2.Gyors

3.Lassú

4.Üresfokozat

5.Hátramenet

1.Haladástvezérlőkar

2.Gyors

3.Lassú

4.Üresfokozat

5.Hátramenet

1.Gyors

2.Fokozatmentesenváltoztathatóbeállítás

3.Lassú6.Tápcsatlakozó

decal136-1305

136-1305

4.Hidegindítás

5.Munkalámpa(választható)

10

136-1720

1.Körhagyórögzítése2.Körhagyóoldása

decal136-1720

132-0871

Megjegyzés:Agépacímkénjavasoltmaximálislejtésmellettmegfelelazipariszabványústabilitásiteszteknekastatikus

oldalirányúéshosszantivizsgálatokban.AgéplejtősterületekentörténőhasználataelőttfeltétlenülolvassaelaKezelőikézikönyv
utasításait,majdellenőrizzeakörülményeket,hogyeldönthesse,végezhet-emunkátagéppelazadottnaponéshelyen.Aterep
változásávalmegváltozhatnakagéplejtőnvalóüzemeltetésénekkörülményeiis.

1.Figyelmeztetés–olvassaelaKezelőikézikönyvet;agép
használataelőttmindenkezelőnekképzésenkellrészt
vennie;viseljenhallásvédőeszközt.

2.Kézel-éslevágásánakveszélye–neérjenamozgó
alkatrészekhez;mindiglegyenahelyénmindenvédőburkolat
ésegyébvédőelem.

3.Repülőtárgyakokoztaveszély–tartsatávolaközelben
tartózkodóembereket.

4.Felborulásveszély–nekettősrámpánhajtsonfelaz
utánfutóra;használjonegyetlen,kellőenszélesrámpáta
géphez;arámpadőlésszögelegyenkisebbmint15°;hajtson
felhátramenetbenarámpán,éselőremenetbenhajtsonle
rajta.

5.Gázolásveszély–neszállítsonutast;tolatáskornézzenhátra.

6.Felborulásveszély–nehasználjaagépetsuvadások
közelébenés15°-nálnagyobbszögűlejtőn;csak15°-nál
kisebbszögűlejtőnműködtesse.

decal132-0871

11

Termékáttekintés

Kezelőpanel

g271171

Ábra5

Ábra4

1.Vágásmagasság-emelő
pedál

2.Vágásmagasság­fokozatok

3.Vonulásiretesz9.Tanksapka

4.Vezérlés

5.Haladásvezérlőkarok11.Nyíróasztal

6.Bukócső

7.Lengéscsillapítóegység

8.Biztonságiöv

10.Rögzítőfékkar

12.Önbeállókerék

Kezelőelemek

Amotorbeindításaésagépműködtetéseelőtt
ismerkedjenmegazösszeskezelőszervvel.

1.Aválasztható
tápcsatlakozóhelye

g227688

2.Hidegindítógomb

3.Gázkar

4.Üzemóra-számláló

5.Késkapcsoló
(mellékhajtás)

6.Gyújtáskapcsoló

7.Azopcionális
világításkészlet
kapcsolójánakhelye

Gyújtáskapcsoló

Amotorbeindításáraésleállításáraszolgáló
gyújtáskapcsoló3helyzetbeállítható:KI,ÜZEMés
INDÍTÁS.Lásd:Amotorbeindítása(oldal25).

Hidegindítógomb

Ahidegindítógombahidegmotorbeindítására
szolgál.

Gázkar

Agázkaramotorfordulatszámánakszabályozására
szolgál,ésfokozatmentesenállíthatóaLASSÚésa
GYORShelyzetközött(Ábra5).

Késkapcsoló(mellékhajtás)

Amellékhajtás(TLT)jelzésselrendelkező
késkapcsolóvalkapcsolhatóbeéskiafűnyírókések
meghajtása(Ábra5).

Üzemóra-számláló

Azüzemóra-számlálóamotorműködésbentöltött
idejétrögzíti.Akkorműködik,amikoramotorjár.
Arajtamegjelenőértékalapjánkellütemeznia
rendszereskarbantartást(Ábra6).

12

Ábra6

1.Biztonságireteszelés
visszajelzői

2.Üzemóra-számláló

3.Akkumulátor-visszajelző

Biztonságireteszelésvisszajelzői

Azüzemóra-számlálónszimbólumokláthatók,
amelyekfeketeháromszöggeljelzik,haareteszelő
részegységmegfelelőhelyzetbenáll(Ábra6).

Akkumulátor-visszajelző

AgyújtáskapcsolótBEhelyzetbefordítvaakijelzett
akkumulátorfeszültségpármásodpercremegjelenik
ott,aholnormálesetbenazüzemóraszámlátható.

Azakkumulátor-visszajelzőagyújtástbekapcsolva
világítanikezd,majdelalszik,amintamotorbeindul,
ésatöltésbeállamegfelelőszintre(Ábra6).

Haladásvezérlőkarok

g187133

Ahaladásvezérlőkaroksegítségévelvezethetőa
gépelőre,hátrafelé,illetveezekkellehetelfordulni
valamelyikirányba(Ábra4).

Semleges-reteszelthelyzet

Mielőttelhagyjaagépet,állítsaahaladásvezérlő
karokatközéphelyzetbőlkifelé,aSEMLEGES-

RETESZELThelyzetbe(Ábra25).Állítsaa

haladásvezérlőkarokatmindigSEMLEGES-RETESZELT
helyzetbe,hamegállagéppel,vagyőrizetlenülhagyja
azt.

Rögzítőfékkar

Amikorleállítjaamotort,mindighúzzabea
rögzítőféket,hogyagépnemozdulhassonel.

Üzemanyag-elzárószelep

Zárjaelazüzemanyag-elzárószelepet,haa
gépetszállítjavagytárolásbahelyezi;lásd:Az

üzemanyag-elzárószelephasználata(oldal30).

13

Műszakiadatok

Megjegyzés:Aműszakiadatokésakialakításokkülönértesítésnélkülváltozhatnak.
Szélesség:

Nyíróasztalnélkül124cm

Terelőlapfelhajtva

Terelőlaplehajtva171cm

Hosszúság:

Hossz208cm

Magasság:

BukócsőfelhajtvaBukócsőlehajtva

179cm125cm

Súly:

Tömeg391–434kg

144cm

Munkagépekéstartozékok

AgéphezaToroáltaljóváhagyottmunkagépekéstartozékokszélesválasztékakapható,amelyekjavítjákés
bővítikagépképességeit.Ajóváhagyotttartozékokésadaptereklistájáértforduljonhivatalosmárkaszervizhez,
hivatalosToro-forgalmazóhoz,vagylátogassonelawww.Toro.comwebhelyre.

Azoptimálisteljesítményésagépbiztonságitanúsítványánakfenntartásaérdekébencsakeredeti
Toro-pótalkatrészeketés-tartozékokathasználjon.Amásáltalgyártottpótalkatrészekéstartozékokhasználata
veszélyeslehet,ésemellettajótállástisérvénytelenítheti.

14

Üzemeltetés

Megjegyzés:Agépjobbésbaloldalátnormál

üzemeltetésihelyzetbenhatározzameg.

Működtetéselőtt

Használatelőtti
munkavédelmielőírások

Általánosmunkavédelmielőírások

•Neengedje,hogygyermekekvagyoktatásban

nemrészesültszemélyeküzemeltessékvagy
szervizeljékagépet.Ahelyiszabályozás
korlátozhatjaakezelőéletkorát.Azösszes
kezelőésszerelőképzéséértatulajdonostartozik
felelősséggel.

•Vizsgáljaátaterületet,aholagépethasználni

fogja,éstávolítsonelonnanmindenolyantárgyat,
amelyzavarhatjaamunkát,vagyamelyetagép
eldobhat.

•Ismerkedjenmegaberendezésbiztonságos

üzemeltetésével,akezelőszervekkelésa
biztonságijelzésekkel.

•Győződjönmegarról,hogyakezelőijelenlét-

kapcsolókat,abiztonságikapcsolókatésa
védőelemeketfelszerelték,ésmegfelelően
működnek.Neüzemeltesseagépet,csakhaezek
megfelelőenműködnek.

•Állítsaleamotort,vegyekiazindítókulcsot,és

várjameg,amígazösszesmozgóalkatrészleáll,
csakezutánhagyjaelakezelőülést.Hagyja
lehűlniagépet,mielőttszervizelési,beállítási,
tankolási,tisztításivagytárolásimunkábakezd
rajta.

•Afűnyírásmegkezdéseelőttgyőződjönmegarról,

hogyanyíróegységekmegfelelőenműködnek.

•Nézzeátaterepetamegfelelőfelszerelés,

valamintagépmegfelelőésbiztonságos
üzemeltetéséhezszükségestartozékokés
adapterekmeghatározásához.

•Viseljenmegfelelőöltözéket,beleértvea

védőszemüveget,ahosszúszárúnadrágot,a
megfelelő,csúszásgátlólábbelitésahallásvédelmi
eszköztis.Hosszúhajátkössehátra,ésne
viseljenlazaruházatotvagyékszert.

•Neszállítsonutastagépen.

•Tartsaajárókelőketésháziállatokataműködő

géptőltávol.Havalakiaterületrelép,állítsalea
gépetésmunkaeszközeit.

•Csakakkorműködtesseagépet,haa

védőburkolatokésazegyébvédőelemek,például

aterelőlemezek,valamintateljesfűgyűjtő
rendszerahelyükönvannak,ésmegfelelően
működnek.Szükségeseténcseréljeleakopott
vagysérültalkatrészeket.

Azüzemanyaggalkapcsolatos
óvintézkedések

•Azüzemanyagrendkívülgyúlékonyés

robbanásveszélyes.Azüzemanyagokoztatűz
vagyrobbanásmegégethetiÖntvagymásokat,és
anyagikárokatokozhat.

–Annakmegakadályozásaérdekében,

hogyastatikusfeltöltődésbegyújtsaaz
üzemanyagot,vegyeleagépetateherautóról
vagyazutánfutóról,ésmindenfélejárműtől
távol,aföldöntankoljameg.Haeznem
valósíthatómeg,helyezzenegyhordozható
üzemanyagtartálytmindenfélejárműtőltávola
földre,töltsefelaztüzemanyaggal,majdabból
tankoljamegagépetatöltőpisztolyhasználata
helyett.

–Atankolástkültéren,vízszintestalajon,nyílt

területenvégezze,amikoramotorhideg.
Töröljefelakiömlöttüzemanyagot.

–Nekezeljenüzemanyagotdohányzásközben

vagynyíltlángésszikrákközelében.

–Járóvagymelegmotornálnevegyelea

tanksapkát,ésnetankoljon.

–Haazüzemanyagkiömlött,nekíséreljemeg

beindítaniamotort.Kerüljegyújtóforrás
létrehozását,amígazüzemanyagteljesenel
nempárolgott.

–Üzemanyagotcsakjóváhagyott

üzemanyagtartálybantároljon,gyerekek
számáranemhozzáférhetőhelyen.

•Azüzemanyaglenyelésesérüléstvagyhalált

okozhat.Agőzökbelégzésehosszabbtávon
súlyossérüléstésmegbetegedéstokozhat.

–Kerüljeazüzemanyaggőzeinektartós

belégzését.

–T artsatávolarcátéskezeitafúvókátólésaz

üzemanyag-betöltőnyílástól.

–Azüzemanyagszemtőlésbőrtőltávoltartandó.

•Netároljaagépetvagyazüzemanyagtartályt

olyanhelyen,aholnyíltláng,szikravagyőrláng
fordulelő,mintpéldáulvízmelegítőkönvagymás
eszközökön.

•Csakakkorműködtesseagépet,haateljes

kipufogórendszerahelyénvan,ésteljesen
üzemképes.

•Tartsaatöltőpisztolytabenzintankvagy-tartály

széléhezérintvemindaddig,mígatankolás
befejeződik.Nehasználjontöltőpisztolyzáró-nyitó
eszközt.

15

•Haüzemanyagkerülaruhájára,azonnalöltözzön

át.

Tankolás

•Netöltsetúlazüzemanyagtartályt.Helyezze

visszaatanksapkát,ésbiztonságosanhúzzameg.

•Tisztítsaleafüvetésatörmeléketa

nyíróegységről,valamintatűzveszélymegelőzése
érdekébenahangtompítóról,ahajtásokról,a
fűgyűjtőrőlésamotortérből.T akarítsafela
kiömlöttolajatvagyüzemanyagot.

Javasoltüzemanyag

•Alegjobberedményeléréseérdekébencsak

tiszta,friss(maximum30napos),((R+M)/2
besorolásimódszerszerint)legalább87-es
oktánszámúólommentesbenzinthasználjon.

•Etanol:maximum10%(V/V)etanol

(benzin-alkoholkeverék)vagy15%(V/V)
MTBE-t(metil-tercier-butil-éter)tartalmazóbenzin
használható.AzetanolésazMTBEnemazonos.
15%(V/V)etanolttartalmazóüzemanyag(E15)
nemhasználható.Nehasználjon10%(V/V)-nál
többetanolttartalmazóüzemanyagot,amilyen
példáulazE15(15%etanolttartalmaz),azE20
(20%etanolttartalmaz)vagyazE85(legfeljebb
85%etanolttartalmaz).Anemengedélyezett
üzemanyaghasználatateljesítményproblémákat
és/vagyolyanmotorkárosodástokozhat,
amelyekreagarancianemterjedki.

•Nehasználjonmetanolttartalmazóbenzint.

•Netároljontélenüzemanyagotsemaz

üzemanyagtartályban,semmástartályban,
kivéve,haüzemanyag-stabilizátorthasznál.

•Neadjonolajatabenzinhez.

Stabilizáló/kondicionálóanyag
használata

Töltsönagépbeüzemanyag-stabilizáló/-kondicionáló
anyagotazalábbielőnyökérdekében:

•HaÖnkövetiagyártójautasításait,az

üzemanyag-stabilizálóazüzemanyagottovább
frissentartja;

•Tisztítjaamotortüzemközben

•Kiküszöböliagumiszerűlakknehézindítástokozó

felhalmozódásátazüzemanyagrendszerben

Fontos:Nehasználjonmetanoltvagyetanolt

tartalmazóüzemanyag-adalékot.

Azüzemanyag-stabilizálót/-kondicionálót
megfelelőmennyiségbenadagoljaaz
üzemanyaghoz.

Megjegyzés:Azüzemanyag-stabilizáló/-

kondicionálófrissüzemanyaggalkevervea
leghatékonyabb.Azüzemanyagrendszerben
mindighasználjonüzemanyag-stabilizálóta
lakklerakódásminimalizálásaérdekében.

Tankolás

1.Parkoljaleagépetsíktalajon.

2.Húzzabearögzítőféket.

3.Állítsaleamotort,ésvegyekiazindítókulcsot.

16

4.Tisztítsamegatanksapkakörüliterületet.

5.Tankoljonabetöltőnyakalsópereméig(Ábra7).

Megjegyzés:Netöltseteljesenteleaz

üzemanyagtartályt.Azüresrészteszilehetővé
azüzemanyagtágulásátatartályban.

Aborulásvédelmirendszer
(ROPS)használata

FIGYELMEZTETÉS

Afelborulásokozta,akárhalálossérülés
elkerüléseérdekébentartsaabukócsövet
teljesenfelhajtott,reteszelthelyzetben,és
használjaabiztonságiövet.

Győződjönmegarról,hogyazülésagéphez
rögzül.

FIGYELMEZTETÉS

Abukócsőlehajtotthelyzetébennincs
borulásvédelem.

•Csakakkorhajtsaleabukócsövet,haez
elengedhetetlen.

•Abukócsőlehajtotthelyzetébenne
használjaabiztonságiövet.

Ábra7

Napikarbantartás
elvégzése

Mielőttelkezdenéanapimunkátagéppel,végezze
elamindenhasználatelőtti/napiellenőrzéseket,
amelyekfelsorolásáértlásd:Karbantartás(oldal34).

•Vezessenlassanésóvatosan.

•Hajtsafelabukócsövet,mihelytagépígy
iselfér.

•Körültekintőenhaladjonelakülönféle
tárgyakalatt,ügyelvearra,hogyne
ütközzönakadályba(pl.ágakba,
ajtókeretbe,elektromosvezetékbe).

g036751

Abukócsőlehajtása

Fontos:Csakakkorhajtsaleabukócsövet,ha

ezelengedhetetlen.

1.Abukócsőlehajtásáhozfejtsenkielőreirányuló
erőtabukócsőfelsőrészére.

2.Húzzakimindkétgombot,ésfordítsaelőket
90°-kal,hogykioldotthelyzetbenmaradjanak
(Ábra8).

3.Hajtsaleabukócsövetlefektetetthelyzetbe
(Ábra8).

Újgépbejáratása

Azújmotorbizonyosidőelteltévelérielateljes
teljesítményét.Anyíróasztalokéshajtásrendszerek
belsősúrlódásaújállapotukbannagyobb,ami
többletterheléstróamotorra.Hagyjon40–50
órabejáratásiidőtazújgépnek,hogyaztán
csúcsteljesítményentudjonműködni.

17

1.Bukócsőfelhajtott
helyzetben

2.ROPS-gombreteszelt
helyzetben

3.HúzzakiaROPS-gombot.

Ábra8

4.Fordítsaela

5.ROPS-gombkioldott

6.Bukócsőlehajtott

ROPS-gombot90°-kal.

helyzetben

helyzetben

Abiztonságireteszelőrend­szerhasználata

FIGYELMEZTETÉS

Abiztonságireteszelőkapcsolóklekötése
vagykárosodásaeseténagépváratlanul
működnikezdhet,amivelszemélyisérülést
okozhat.

•Nebolygassaareteszelőkapcsolókat.

•Ellenőrizzenapontaareteszelőkapcsolók
működését,cseréljekiakárosodott
kapcsolókat,mielőttműködtetnikezdenéa
gépet.

Abiztonságireteszelőrendszer
működésénekmegértése

Abiztonságireteszelőrendszerazalábbifeltételek
mellettengedimegamotorbeindítását:

•Arögzítőfékbevanhúzva.

g036746

•Akéskapcsoló(TLT)kivankapcsolva.

•AhaladásvezérlőkarokSEMLEGES-RETESZELT

helyzetbenvannak.

Abiztonságireteszelőrendszeremellettleállítjaa
motort,haahaladásvezérlőkarokatakezelőbehúzott
rögzítőfékmellettmozdítjakiSEMLEGES-RETESZELT
helyzetből,vagybekapcsoltTLTmelletthagyjaela
kezelőülést.

Abukócsőfelhajtása

Fontos:Csakabukócsőfelhajtotthelyzetében

használjaabiztonságiövet.

1.Hajtsafelabukócsövetüzemihelyzetbe,
ésfordítsaelagombokat,hogyrészben
becsússzanakarésekbe(Ábra8).

2.Hajtsafelteljesenabukócsövetafelső
részérenyomástkifejtve,hogyacsapok
beugorhassanakahelyükre,amikora
furatokhozkerülnek(Ábra8).

3.Ellenőrizzeabukócsövetmegnyomva,hogy
mindkétcsapreteszelvevan-e.

Azüzemóra-számlálóvisszajelzőkkelisrendelkezik,
amelyekértesítikakezelőt,haazadottreteszelőelem
nemamegfelelőhelyzetbenvan.Haazelema
megfelelőhelyzetbekerült,visszajelzőjelenikmega
képernyőn.

g187670

Ábra9

1.Avisszajelzőkakkorjelennekmeg,haareteszelőelema
megfelelőhelyzetbenvan

18

Abiztonságireteszelőrendszer
működésénekellenőrzése

Szolgáltatásszünet:Mindenegyeshasználatelőtt,

vagynaponta

Agépmindenhasználataelőttellenőrizzea
biztonságireteszelőrendszerműködését.Haa
biztonságireteszelőrendszernemazalábbismertetett
módonműködik,azonnaljavíttassameghivatalos
márkaszervizben.

1.Üljönbeazülésbe,húzzabearögzítőféket,
ésállítsaakéskapcsolót(TLT)BEKAPCSOLT
helyzetbe.Próbáljamegbeindítaniamotort;
nemszabadbeindulnia.

2.Üljönbeazülésbe,húzzabearögzítőféket,
ésállítsaakéskapcsolót(TLT)KIKAPCSOLT
helyzetbe.ÁllítsaSEMLEGES-RETESZELT
helyzetbevalamelyikhaladásvezérlőkart.
Próbáljamegbeindítaniamotort;nemszabad
beindulnia.Ismételjemegazellenőrzésta
másikkarralis.

3.Üljönbeazülésbe,húzzabearögzítőféket,
állítsaakéskapcsolót(TLT)KIKAPCSOLT
helyzetbe,majdállítsaSEMLEGES-RETESZELT
helyzetbeahaladásvezérlőkarokat.Most
indítsabeamotort.Járómotormellettengedje
kiarögzítőféket,kapcsoljabeakéskapcsolót
(TLT),majdemelkedjenelkisséazülésből;a
motornaklekellállnia.

Azülésbeállítása

Azüléselőreéshátraeltolható.Állítsabeaz
üléstúgy,hogyaleghatékonyabbanvégezhesse
agépirányítását,ésalegkényelmesebblegyena
testhelyzete(Ábra10).

g027632

Ábra10

4.Üljönbeazülésbe,húzzabearögzítőféket,
állítsaakéskapcsolót(TLT)KIKAPCSOLT
helyzetbe,majdállítsaSEMLEGES-RETESZELT
helyzetbeahaladásvezérlőkarokat.Most
indítsabeamotort.Járómotormelletthúzza
középreazegyikhaladásvezérlőkart,éstolja
előrevagyhúzzahátra;amotornaklekellállnia.
Ismételjemegazellenőrzéstamásikkarralis.

5.Üljönbeazülésbe,engedjekiarögzítőféket,
állítsaakéskapcsolót(TLT)KIKAPCSOLT
helyzetbe,majdállítsaSEMLEGES-RETESZELT
helyzetbeahaladásvezérlőkarokat.Próbálja
megbeindítaniamotort;nemszabadbeindulnia.

19

Ahátsólengéscsillapító
egységekbeállítása

AMyRide™felfüggesztésirendszerzökkenőmentes,
kényelmeshaladástbiztosít.Ahátsókét
lengéscsillapítóegységbeállításávalafelfüggesztési
rendszergyorsanéskönnyenmódosítható.Állítsa
abbaahelyzetbeafelfüggesztésirendszert,ahola
legkényelmesebbatesthelyzete.

Ahátsólengéscsillapítóegységekviszonyításként
reteszelőhelyzetekkelrendelkeznek.Ahátsó
lengéscsillapítóegységekbárhovábeállíthatóka
résben,nemcsakareteszelőhelyzetekbe.Azalábbi
ábránalágyésamerevrugózásivéghelyzetésa
különbözőreteszelőhelyzetekláthatók(Ábra11).

g227752

Ábra11

1.Merevrugózás3.Arésreteszelőhelyzetei

2.Lágyrugózás

Megjegyzés:Ügyeljenarra,hogyabalésa

jobboldalilengéscsillapítóegységmindigazonos
helyzetbenlegyen.

Ahátsólengéscsillapítóegységekbeállítása(Ábra

12).

g227753

g227751

Ábra12

20

Amunkaeszközökés
kiegészítőkhasználata

CsakaToroáltaljóváhagyottmunkaeszközöketés
kiegészítőkethasználjon.

HaaÁbra13szerinti4helyreegynéltöbb
tartozékrögzítőkészletet(pl.kanálkészletvagy
univerzálisrögzítőkészlet)szerelfel,akkorszereljen
felelőresúlykészletet.Asúlykészletbeszerzéséhez
vegyefelakapcsolatothivatalosmárkakereskedővel.

Ábra13

1.Szereljenfelelsősúlykészletet,ha2vagytöbb

tartozékrögzítőkészletetszerelfelezekreahelyekre.

Működtetésközben

Munkaközbenbetartandó
munkavédelmielőírások

Általánosmunkavédelmielőírások

•Atulajdonos/üzemeltetőmegakadályozhatja

aszemélyisérülésselvagyanyagikárraljáró
baleseteket,ésőviseliértükafelelősséget.

•Agéphasználatátteljesodagyelésselvégezze.

Nevégezzenolyantevékenységet,amely
elvonhatjaagyelmét,különbenszemélyisérülés
vagyanyagikárlehetakövetkezmény.

•Neüzemeltesseagépet,hafáradt,vagyamíg

alkoholvagygyógyszerbefolyásaalattáll.

•Akéshezhozzáérvesúlyosanmegsérülhet.Állítsa

leamotort,vegyekiazindítókulcsot,ésvárja
meg,amígazösszesmozgóalkatrészleáll,csak
ezutánhagyjaelakezelőülést.Haazindítókulcsot
KIhelyzetbefordítja,amotornaklekellállnia,és
akésnekismegkellállnia.Hanemígytörténik,
azonnalhagyjaabbaagéphasználatát,éslépjen
kapcsolatbaegyhivatalosmárkaszervizzel.

•Agépetcsakmegfelelőidőjárásésjólátási

körülményekközötthasználja.Nehasználjaa
gépet,havillámcsapáslehetőségeállfenn.

•Tartsatávolkezétéslábátavágóegységektől.Ne

tartózkodjonakimenetinyíláselőtt.

•Nevégezzenfűnyírástaterelőlapfelhajtott,

eltávolítottvagymódosítottállapotában,kivéve,
hafűgyűjtő-vagymulcsozókészletvanahelyén,
amelymegfelelőenműködik.

•Nevégezzenfűnyírásthátrafelé,csakhafeltétlenül

szükséges.Mindignézzenlefeléésmagamögé,
mielőtthátrafelékezdenehaladniagéppel.

•Különösenügyeljen,amikorbenemlátható

kanyarokhoz,cserjékhez,fákhozvagymás
olyantárgyakhozközelít,amelyekeltakarhatjáka
kilátást.

•Állítsaleakéseket,hanemvégezfűnyírást.

•Haagépvalamilyentárgybaütközikvagyrázkódni

kezd,azonnalállítsaleamotort,vegyekiaz
indítókulcsot(havan),ésvárjameg,amígminden
mozgóalkatrészmegáll,csakezutánvizsgáljaát
agépet,nemsérült-emeg.Végezzenelminden
szükségesjavítást,mielőttfolytatnáamunkát.

g037417

•Lassítson,ésjárjonelgyelmesen,amikor

kanyarodik,illetveutakatvagyjárdákatkeresztez
agéppel.Mindigadjamegazelsőbbséget.

•Akezelőálláselhagyásaelőttvégezzeelaz

alábbiakat:

–Parkoljaleagépetsíktalajon.
–Kapcsoljakiamellékhajtást,ésengedjelea

tartozékokat.
–Húzzabearögzítőféket.
–Állítsaleamotort,ésvegyekiazindítókulcsot.
–Várjameg,amígmindenmozgóalkatrész

megáll.

•Amotortcsakjólszellőzőhelyenjárassa.A

kipufogógázokszén-monoxidottartalmaznak,
amelybelélegezvehaláltokoz.

•Sohanehagyjonjárógépetfelügyeletnélkül.

•Vontathatóberendezéstcsakavontatásipontra

csatlakoztasson.

•Csakakkorműködtesseagépet,haa

védőburkolatokésazegyébvédőelemek,például
aterelőlemezek,valamintateljesfűgyűjtő
rendszerahelyükönvannak,ésmegfelelően
működnek.Szükségeseténcseréljeleakopott
vagysérültalkatrészeket.

•CsakaToroáltaljóváhagyotttartozékokatvagy

adapterekethasználja.

•Agép85dBA-tmeghaladózajszintetprodukála

kezelőfülénél,amihosszantartókitettségesetén
halláskárosodástokozhat.

21
