Toro 75745 Operator's Manual [es]

Cortacéspeddeasiento

FormNo.3441-875RevA

TimeCutter

MX4275,5075

o5475

Nºdemodelo75745—Nºdeserie407700000ysuperiores Nºdemodelo75745TA—Nºdeserie407530000ysuperiores Nºdemodelo75745W—Nºdeserie407200000ysuperiores Nºdemodelo75754—Nºdeserie407700000ysuperiores Nºdemodelo75755—Nºdeserie407700000ysuperiores Nºdemodelo75755TA—Nºdeserie407600000ysuperiores Nºdemodelo75755W—Nºdeserie407200000ysuperiores

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3441-875*

Elusoolaoperacióndelmotorencualquierterreno forestal,demonteocubiertodehierbaamenosque elmotorestéequipadoconparachispas(conforme aladenicióndelasección4442)mantenidoen buenascondicionesdefuncionamiento,oqueel motorhayasidofabricado,equipadoymantenido paralaprevencióndeincendios,constituyeuna infraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442o4443).

Parbrutooneto:elparbrutoonetodeestemotor fuecalculadaporelfabricantedelmotorconarreglo aloestipuladoeneldocumentoJ1940oJ2723de laSocietyofAutomotiveEngineers(Sociedadde IngenierosdelAutomóvil-SAE).Debidoaqueel motorestáconguradoparacumplirlosrequisitosde seguridad,emisionesyoperación,supotenciareal enestetipodecortacéspedserásignicativamente menor.Consultelainformacióndelfabricantedel motorincluidaconlamáquina.

Vayaawww.Toro.comparaverlasespecicaciones correspondientesasumodelo.

Importante:Siutilizaráunmáquinaconmotor

Toroaunaalturasuperiora1500m(5000pies) porunperiodoprolongado,asegúresedeque elkitdegranaltitudsehayainstaladodemodo queelmotorcumplaconlasnormativasde emisionesCARB/EPA.Elkitdegranaltitud aumentaelrendimientodelmotormientrasque previenelasuciedaddelabujía,ladicultadde arranqueylasemisionesaumentadas.Unavez quehayainstaladoelkit,coloquelaetiquetade granaltitudalladodelapegatinadenúmero deserieenlamáquina.Póngaseencontacto concualquierdistribuidorautorizadodeToro paraobtenerelkitdegranaltitudadecuadoyla etiquetadegranaltitudparasumáquina.Para localizarundistribuidorcercadeusted,visite nuestrapáginawebwww.T oro.comollamea nuestroDepartamentodeAtenciónalCliente (ToroCustomerCareDepartment)alosnúmeros queseencuentranensuDeclaracióndeGarantía deControldeEmisiones.

Retireelkitdelmotoryrestablezcaelmotor asuconguracióndefábricaoriginalcuando seutilicepordebajode1500m(5000pies).No opereenaltitudesinferioresunmotorquehasido transformadoparasuusoenaltitudeselevadas; delocontrario,podríasobrecalentarydañarel motor.

Sinoestásegurodesumáquinahasido transformadaparasuusoenaltitudeselevadas, consultelasiguienteetiqueta.

decal127-9363

Figura3

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

Introducción

Estecortacéspeddeasientodecuchillasrotativas estádiseñadoparaserusadoporusuarios domésticosenaplicacionesresidenciales.Está diseñadoprincipalmenteparasegarcéspedbien mantenido.Elusodeesteproductoparaotros propósitosquelosprevistospodríaserpeligrosopara ustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes responsabledeutilizarelproductodeformacorrecta ysegura.

Nºdemodelo

Nºdeserie

Elsímbolodealertadeseguridad(Figura2)aparece tantoenestemanualcomoenlamáquinapara identicarmensajesdeseguridadimportantesque debeseguirparaevitaraccidentes.Estesímbolo aparecerájuntoalapalabraDanger(Peligro), Warning(Advertencia)oCaution(Cuidado).

•Peligro:Indicaunasituaciónpeligrosainminente,

quesinoseevita,causarálamuerteolesiones graves.

Visitewww.Toro.comparabuscarmateriales deformaciónyseguridadoinformaciónsobre accesorios,paralocalizarundistribuidoropara registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunDistribuidordeServicioAutorizadoocon AsistenciaalClienteToro,ytengaamanolos númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen elespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero deserie(ensucaso)paraaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

Figura1

Debajodelasiento

1.Ubicacióndelosnúmerosdemodeloydeserie

Anoteacontinuaciónlosnúmerosdemodeloyde seriedesuproducto:

•Advertenciaindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausarla muerteolesionesgraves.

•Cuidadoindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausar lesionesmenoresomoderadas.

sa-black

Figura2

1.Símbolodealertadeseguridad

Contenido

Seguridad.................................................................5

Seguridadgeneral..............................................5

Indicadordependientes.....................................6

Pegatinasdeseguridadeinstrucciones.............7

Elproducto..............................................................12

Controles.........................................................13

Antesdelfuncionamiento....................................14

Seguridadantesdeluso...................................14

Cómoañadircombustible.................................15

Mantenimientodiario........................................16

Rodajedeunamáquinanueva.........................16

Usodelsistemadeinterruptoresde

g297763

seguridad......................................................16

Colocacióndelasiento......................................17

Ajustedelsistemadesuspensión

MyRide™......................................................17

Ajustedelaspalancasdecontrolde

movimiento...................................................17

Duranteelfuncionamiento...................................18

Seguridadduranteeluso..................................18

Usodelmandodecontroldelascuchillas

(TDF)............................................................21

Usodelacelerador...........................................21

Usodelestárter................................................21

Cómoarrancarelmotor....................................22

Apagadodelmotor...........................................22

Usodelaspalancasdecontrolde

movimiento...................................................23

Conduccióndelamáquina...............................23

UsodelsistemadecontrolSmart

Speed

........................................................24

Usodeladescargalateral................................24

Ajustedelaalturadecorte................................25

Ajustedelosrodillosprotectoresdel

césped..........................................................25

Consejosdeoperación....................................26

Despuésdelfuncionamiento...............................27

Seguridaddespuésdeluso..............................27

Cómoempujarlamáquinaamano....................27

Transportedelamáquina.................................28

Mantenimiento........................................................31

Seguridadenelmantenimiento........................31

Calendariorecomendadodemanteni-

miento..........................................................31

Procedimientospreviosalmantenimiento...........33

Elevacióndelamáquina...................................33

Lubricación..........................................................33

Engrasadodeloscojinetes...............................33

Mantenimientodelmotor.....................................34

Seguridaddelmotor.........................................34

Mantenimientodellimpiadordeaire..................34

Mantenimientodelaceitedelmotor...................35

Mantenimientodelabujía.................................38

Limpiezadelsistemaderefrigeración...............39

Mantenimientodelsistemadecombusti-

ble................................................................40

Cambiodelltrodecombustibleen

línea..............................................................40

Mantenimientodelsistemaeléctrico....................41

Seguridaddelsistemaeléctrico........................41

Mantenimientodelabatería.............................41

Mantenimientodelsistemadetransmi-

sión..............................................................42

Comprobacióndelapresióndelos

neumáticos...................................................42

Paraquitarelfrenoeléctrico.............................42

Ajustedeladirección........................................43

Mantenimientodelascorreas..............................44

Inspeccióndelascorreas.................................44

Cómocambiarlacorreadelcortacés-

ped................................................................44

Mantenimientodelcortacésped...........................46

Seguridaddelascuchillas................................46

Mantenimientodelascuchillasde

corte..............................................................46

Nivelacióndelacarcasadecorte......................48

RetirarlaCarcasadelCortacésped..................51

Instalacióndelacarcasadecorte.....................52

Cambiodeldeectordehierba.........................53

Limpieza..............................................................54

Cómolavarlaparteinferiordelacarcasade

corte..............................................................54

Eliminaciónderesiduos....................................54

Almacenamiento.....................................................55

Seguridadduranteelalmacenamiento.............55

Limpiezayalmacenamiento.............................55

Cómoalmacenarlabatería...............................56

Solucióndeproblemas...........................................57

Esquemas...............................................................60

Seguridad

Estamáquinahasidodiseñadaconarregloalo estipuladoenlanormaANSIB71.1-2017.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies ydelanzarobjetosalaire.Sigasiempretodas lasinstruccionesdeseguridadconelndeevitar lesionespersonalesgraves.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Mantengaalejadasaotraspersonasyaniños.

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibidola formaciónadecuada.Sólopermitaquemanejen omantenganlamáquinapersonasresponsables, formadas,familiarizadasconlasinstruccionesy físicamentecapacesdeutilizarlamáquina.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros,oenpendientes demásde15°.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Noutilicelamáquinasinqueesténcolocadosy

funcionencorrectamentetodoslosprotectores, interruptoresdeseguridadyotrosdispositivosde protecciónoseguridad.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

Indicadordependientes

Figura4

Puedecopiarestapáginaparasuusopersonal.

1.Lapendientemáximaenlaquepuedeutilizarlamáquinaesde15grados.UtiliceelDiagramadependientesparadeterminarel ángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados.Dobleporlalínea correspondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado

g011841

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

Símbolosdelabatería

Labateríacontienealgunosdeestossímbolos,otodos

ellos.

Lapegatina99-3943esparamodelosconcarcasade 127cm(50")o137cm(54").

decalbatterysymbols

1.Riesgodeexplosión6.Mantengaaotras

2.Nofumar;mantener alejadodelfuegoydelas llamasdesnudas

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular..9.Enjuaguelosojos

5.LeaelManualdel operador.

personasalejadasde labatería.

7.Lleveprotecciónocular; losgasesexplosivos puedencausarcegueray otraslesiones.

8.Elácidodelabatería puedecausarceguerao quemadurasgraves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura

Marcadelfabricante

1.Estamarcaindicaquelacuchillasehaidenticadocomo piezadelfabricanteoriginaldelamáquina.

decal99-3943

99-3943

1.Enrutadodelacorrea

2.Motor

Lapegatina105-7015esparamodelosconcarcasa de107cm(42").

decaloemmarkt

93-7009

1.Advertencia–nohagafuncionarelcortacéspedcon eldeectorelevadooretirado;mantengacolocadoel deector.

2.Peligrodecorte/desmembramientodemanoopieporla cuchilladelcortacésped–noseacerquealaspiezasen movimiento.

decal93-7009

decal105-7015

105-7015

1.Enrutadodelacorrea

Lapegatina112-9840esparamodelosconcarcasa de127cm(50")o137cm(54").

1.LeaelManualdel operador.

2.Alturadecorte

112-9840

3.Retirelallavedecontacto ylealasinstrucciones antesderealizar cualquieroperaciónde mantenimientooajustea lamáquina.

decal112-9840

1.Peligrodeobjetos arrojados–mantenga aotraspersonasalejadas delamáquina.

2.Peligrodeobjetos arrojados,deector elevado–nohaga funcionarlamáquina conlacarcasaabierta; utiliceunensacadoroun deector.

decal132-0872

132-0872

3.Peligrodeamputación demanoopie–nose acerquealaspiezasen movimiento.

4.Peligrodeenredamiento –noseacerquealas piezasenmovimiento, mantengacolocados todoslosprotectores.

decal133-8062

133-8062

1.Posicióndelapalancade desvíoparaempujarla máquina

1.Tapóndevaciadodeaceite

121-2989

131-1097

2.Posicióndelapalanca dedesvíoparaoperarla máquina

decal121-2989b

decal131-1097

1.LeaelManualdel operador.

2.Aparquelamáquinaen unasupercienivelada antesdellenareldepósito decombustible.

decal138-2456

138-2456

3.Nollenedemasiadoel depósitodecombustible.

139-2388

1.Lento3.Rápido

2.Transporte

decal139-2388

decal139-2392

139-2392

139-2391

1.Rápido2.Lento

decal139-2391

139-2394

1.Controlesdetracción

2.Rápido5.Marchaatrás

3.Lento6.Frenodeestacionamiento

decal139-2394

4.Puntomuerto

139-2395

1.Frenodeestacionamiento4.Puntomuerto

2.Rápido5.Haciaatrás

3.Lento

6.Controlesdetracción

139-2397

decal139-2395

decal139-2397

decal132-0869

132-0869

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

pendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobrelaoperacióndela máquinaenpendientes,ycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsilamáquinapuede utilizarseenlascondicionesreinantesenesedíayeselugarenconcreto.Loscambiosdeterrenopuedennecesitaruncambioenel mododeoperacióndelamáquinaenpendientes.

1.Advertencia–leaelmanual

deloperador.

2.Advertencia–leaelManual deloperadorantesde

realizarcualquiertareade mantenimiento;pongael frenodeestacionamiento, retirelallaveydesconecte labujía.

3.Peligrodecorte/desmembramientodemano, cuchilladelcortacésped; peligrodeenredamiento delamano,correa–no seacerquealaspiezas enmovimiento;mantenga colocadostodoslosprotectoresydefensas.

4.Peligrodeobjetosarrojados –mantengaalejadasa otraspersonas,recoja cualquierresiduoantes deoperarymantenga colocadoeldeector.

5.Peligrodevuelco–nouse dosrampasalcargarla máquinaenunremolque; utiliceunasolarampa consucienteanchura paralamáquina;use unarampaconuna pendientedemenosde 15°;subalarampaen marchaatrásparacargar lamáquina,ybajela rampaconduciendohacia adelanteparadescargarla.

6.Peligrodeatropello–no transportepasajeros;mire haciaatrásmientrassiegue enmarchaatrás.

7.Peligrodevuelco–no utilicelamáquinacercade taludesoenpendientes demásde15°;atraviese únicamentependientesde menosde15°.

Elproducto

Figura5

1.Motor4.Palancasdecontrolde

2.Asientodeloperador5.Ruedagiratoriadelantera8.Palancadeajustedealtura

3.Tapóndeldepósitode combustible

movimiento

6.PalancaSmartSpeed™9.Deector

7.Pedaldeelevacióndela carcasa(determinados modelossolamente)

decorte

g292025

10.Ruedamotriztrasera

11.Paneldecontrol

12.Palancadeajustede MyRide™

Controles

Familiarícesecontodosloscontrolesantesdeponer enmarchaelmotorytrabajarconlamáquina.

Paneldecontrol

Palancasdecontrolde movimiento

Laspalancasdecontroldemovimientoseutilizan paraconducirlamáquinahaciaadelante,haciaatrás ygirarlaenambossentidos(Figura5).

PosicióndeAparcar

Desplacelaspalancashaciafueradesdelaposición centralalaposicióndeAPARCADOalbajarsedela máquinaparaactivarelfrenoeléctrico(Figura21). Pongasiemprelaspalancasdecontroldemovimiento enposicióndeAPARCARcuandoparelamáquinao antesdedejarladesatendida.

PalancadeajustedeMyRide™

Figura6

1.Controldelacelerador

2.Controldelestárter

3.Mandodecontroldelas cuchillas(tomadefuerza)

4.Interruptordeencendido

Llavedecontacto

Elinterruptordeencendido,queseutilizapara arrancaryapagarelmotor,tienetresposiciones: PARADA,MARCHAyARRANQUE(Figura6).Consulte

Cómoarrancarelmotor(página22).

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotorytiene unajustevariablecontinuodeLENTOaRÁPIDO(Figura

6).

Controldelestárter

g293303

UtilicelapalancadeajustedeMyRide™paraajustar lasuspensióndelasiento(Figura5).

Palancadelsistemadecontrol SmartSpeed™

LapalancadelsistemadecontrolSmartSpeed™, situadadebajodelpuestodeloperador,lepermite conducirlamáquinaen3intervalosdevelocidad: Perlar,RemolcarySegar(Figura24).

Mirilladepresenciade combustible

Puedeutilizarlamirilladecombustible,situadaen elladoizquierdodelamáquinaparavericarla presenciadecombustibleeneldepósito(Figura7).

Utiliceelcontroldelestárterparaponerenmarchael motorenfrío(Figura6).

Mandodecontroldelascuchillas (tomadefuerza)

Elmandodecontroldelascuchillas,representado porunsímbolodetomadefuerza(TDF),engranay desengranalatransmisióndepotenciaalascuchillas delcortacésped(Figura6).

g292100

Figura7

1.Mirilladepresenciadecombustible

Palancadeajustedealturade corte

Lapalancadealturadecorteseutilizaparabajary elevarlacarcasadesdesuasiento.Cuandolevanta lapalanca(haciausted),lacarcasaseelevadel suelo,ycuandolabaja(alejándola),lacarcasabaja alsuelo.Ajustelaalturadecortesolamentecuando lamáquinaestédetenida(Figura25).

Sistemadepedaldeelevaciónde lacarcasa

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel funcionamiento

Seguridadantesdeluso

Máquinasconcarcasade127cm(50")o137cm (54")solamente

Elsistemadepedaldeelevacióndelacarcasale permiteelevarybajarlacarcasadesdeelasiento. Puedeutilizarelpedalparaelevarlacarcasa brevementeandeevitarobstáculos(Figura5).

Aperos/Accesorios

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporT oroquepuedenutilizarsecon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadooconsudistribuidorautorizado Toro,ovisitewww.Toro.comparaobtenerunalistade todoslosaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantener lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro.Las piezasderepuestoyaccesoriosdeotrosfabricantes podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

Seguridadgeneral

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibido laformaciónadecuada.Lanormativalocalpuede imponerlímitessobrelaedaddeloperador. Elpropietarioesresponsabledeproporcionar formaciónatodoslosoperadoresymecánicos.

•Inspeccionelazonadondesevaautilizarla

máquina,yretirecualquierobjetoquepudiera interferirconelfuncionamientodelamáquinao quepudieraserarrojadoporlamáquina.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde seguridad.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos protectoresestáninstaladosyquefuncionan correctamente.Noutilicelamáquinasino funcionancorrectamente.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

•Antesdesegar,inspeccionelamáquinapara

asegurarsedequelosconjuntosdecorte funcionancorrectamente.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque serequierenparaoperarlamáquinademanera adecuadaysegura.

•Lleveropaadecuada,incluyendoguantes,

protecciónocular,pantalónlargo,calzado resistenteyantideslizanteyprotecciónauricular. Sitieneelpelolargo,recójaselo,ynollevejoyas oprendassueltas.

•Nollevepasajerosenlamáquina.

•Mantengaaotraspersonasyalosanimales

domésticosalejadosdelamáquinaduranteeluso.

Apaguelamáquinaylosaccesoriossialguien entraenlazona.

•Noutilicelamáquinaamenosquetodoslos

protectoresydispositivosdeseguridad,comopor ejemplolosdeectoresyelrecogedorentero, esténcolocadosyfuncionencorrectamente. Sustituyacualquierpiezadesgastadao deterioradacuandoseanecesario.

Seguridadenelmanejodel combustible

•Elcombustibleesextremadamenteinamabley

altamenteexplosivo.Unincendioounaexplosión provocadosporelcombustiblepuedecausarle quemadurasaustedyaotraspersonasasícomo dañosmateriales.

–Paraevitarqueunacargaestáticaincendie

elcombustible,coloqueelrecipientey/ola máquinadirectamentesobreelsueloantesde repostar,noenunvehículoosobreotroobjeto.

–Lleneeldepósitodecombustibleenelexterior

sobreterrenollano,enunazonaabiertaycon elmotorfrío.Limpiecualquiercombustible derramado.

–Nomanejecombustiblesiestáfumando,ni

cercadeunallamadesnudaochispas.

–Noretireeltapóndecombustibleniañada

combustiblealdepósitosielmotorestá calienteoenmarcha.

–Sisederramacombustible,nointentearrancar

elmotor.Evitecrearunafuentedeignición hastaquelosvaporesdelcombustiblese hayandisipado.

–Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcance delosniños.

•Elcombustibleesdañinoomortalsiesingerido.

Laexposiciónalargoplazoalosvaporespuede causarlesionesyenfermedadesgraves.

–Evitelarespiraciónprolongadadelosvapores. –Mantengalasmanosylacaraalejadasde

laboquillaydelaaberturadeldepósitode combustible.

–Mantengaelcombustiblealejadodelosojos

ylapiel.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Nollenelosrecipientesdentrodeunvehículo

osobrelaplataformadeuncamiónoremolque conunforrodeplástico.Coloquesiemprelos

recipientesdegasolinaenelsueloylejosdel vehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repóstelomientrasseencuentrasobreelsuelo.Si estonoesposible,repóstelousandounrecipiente portátil,envezdeusarunsurtidordecombustible conboquilla.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente entodomomentohastaqueterminederepostar. Noutilicedispositivosquemantenganabiertala boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.

•Nollenedemasiadoeldepósitodecombustible.

Vuelvaacolocareltapóndecombustibley apriételormemente.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el recogedoryelcompartimentodelmotorpara ayudaraprevenirincendios.Limpiecualquier aceiteocombustiblederramado.

Cómoañadircombustible

Combustiblerecomendado

Tipo

Octanajemínimo87(US)o91(RON;fuerade

Etanol

MetanolNinguna

MTBE(étermetiltert-butílico)Menosdel15%porvolumen

AceiteNoañadiralcombustible

Utilicesolamentecombustiblelimpioyfresco(nomás de30díasdeantigüedad)deorigenacreditado.

Usodelestabilizador/acondicionador

Utiliceestabilizador/acondicionadorenlamáquina paramantenerelcombustiblefrescodurantemás tiempo,siguiendolasindicacionesdelfabricantedel estabilizadordecombustible.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadapropiadadeestabilizador/acondicionadoracombustiblefresco,siguiendolas

Gasolinasinplomo

losEstadosUnidos)

Nomásdel10%porvolumen

indicacionesdelfabricantedelestabilizadorde combustible.

Cómollenareldepósitode combustible

1.Aparquelamáquinaenunasupercienivelada.

2.Muevalaspalancasdecontroldemovimiento haciafuera,alaposicióndeAPARCAR.

3.Apagueelmotoryretirelallave.

4.Limpiealrededordeltapóndeldepósitode combustible.

5.Lleneeldepósitodecombustiblehastalaparte inferiordelcuellodellenado(Figura8).

Nota:Nollenecompletamenteeldepósitode

combustible.Elespaciovacíoeneldepósito permitiráladilatacióndelagasolina.

carcasasylossistemasdepropulsióndelos cortacéspedesesmayorcuandoéstossonnuevos, loquesuponeunacargaadicionalparaelmotor.Las máquinasnuevasnecesitanunperiododerodajede 40–50horasparadesarrollarlamáximapotenciayel mejorrendimiento.

Usodelsistemade interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán desconectadosodañados,lamáquinapodría ponerseenmarchainesperadamenteycausar lesionespersonales.

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeoperarlamáquina.

Figura8

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo“Cadauso/Adiario” enlasecciónMantenimiento(página31).

Rodajedeunamáquina nueva

Losmotoresnuevosnecesitantiempoparadesarrollar todasupotencia.Lafriccióngeneradaporlas

Elsistemadeinterruptoresde seguridad

Elsistemadeinterruptoresdeseguridadhasido diseñadoparaimpedirqueelmotorarranque,a menosque:

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoestánen

laposicióndeAPARCAR.

Elsistemadeinterruptoresdeseguridadestá diseñadoparadetenerelmotorsisemuevenlas palancasdecontrolfueradelaposicióndeAP ARCAR

g293796

yustedselevantadelasiento.

Comprobacióndelsistemade interruptoresdeseguridad

Veriqueelsistemadeinterruptoresdeseguridad cadavezquevayaautilizarlamáquina.Siel sistemanofuncionadelaformaquesedescribe acontinuación,póngaseencontactoconun ServicioTécnicoAutorizadoparaqueloreparen inmediatamente.

1.Siénteseenelasiento,muevalaspalancas decontroldemovimientoenlaposiciónde APARCAR,ymuevaelmandodecontroldelas cuchillasalaposicióndeENGRANADO.Intente arrancarelmotor;elmotornodebearrancar.

2.Siénteseenelasientoypongaelmando decontroldelascuchillasenlaposiciónde DESENGRANADO.Muevacualquieradelas palancasdecontroldemovimientoalaposición centraldesbloqueada.Intentearrancarelmotor; elmotornodebearrancar.Repitaconlaotra palancadecontroldemovimiento.

3.Siénteseenelasiento,muevaelmandode controldelascuchillasaDESENGRANADOy bloqueelaspalancasdecontroldemovimiento enlaposicióndeAPARCAR.Arranqueelmotor. Conelmotorenmarcha,engraneelmandode controldelascuchillasylevánteseunpocodel asiento;elmotordebepararse.

4.Siénteseenelasiento,muevaelmandode controldelascuchillasaDESENGRANADOy bloqueelaspalancasdecontroldemovimiento enlaposicióndeAPARCAR.Arranqueelmotor. Conelmotorenmarcha,muevalaspalancas decontroldemovimientoalaposicióncentral, desbloqueadasylevánteseunpocodelasiento; elmotordebepararse.

Lasranurasdeajustedelasuspensióntienen posicionesderetenciónparasureferencia.

Elsiguientegrácomuestralaposiciónparauna conducciónblandaormeylasposicionesdelas diferentesmuescasdeposicionamiento(Figura10).

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bájesedelamáquina.

4.Sitúeseenelladoderechodelamáquina,y muevalapalancadeajustealaizquierdahacia elsímbolo–parareducirlasuspensióndel asiento.

Muevalapalancadeajustealaderechahacia elsímbolo+paraaumentarlasuspensióndel asiento.

Colocacióndelasiento

Elasientopuedemoversehaciaadelanteyhacia atrás.Coloqueelasientoenlaposiciónquele permitacontrolarmejorlamáquinayenlaqueesté máscómodo(Figura9).

Figura9

g292102

Figura10

1.Palancadeajustede

MyRide

2.Reducirlasuspensióndel

asiento

g027632

3.Aumentarlasuspensión delasiento

Ajustedelaspalancasde

Ajustedelsistemade suspensiónMyRide™

ElsistemadesuspensiónMyRide™puedeajustarse paraquelaconducciónseamássuaveycómoda. Coloqueelsistemadesuspensióndondelequede máscómodo.

controldemovimiento

Ajustedelaaltura

Laspalancasdecontroldemovimientopuedenser ajustadashaciaarribaohaciaabajoparaquesu manejoseamáscómodo(Figura11).

Figura11

Duranteel funcionamiento

Seguridadduranteeluso

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda

g333847

provocarlesionespersonalesodañosmateriales.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,pueden producirselesionesodañosmateriales.

Ajustedelainclinación

Laspalancasdecontroldemovimientopuedenser ajustadashaciaadelanteohaciaatrásquesumanejo seamáscómodo.

1.Retireelpernosuperiorquesujetalapalanca decontrolalbrazodelapalanca.

2.Aojeelpernoinferiorlosucienteparapoder desplazarhaciaadelanteohaciaatrásla palancadecontrol.

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Elcontactoconlacuchillapuedecausarlesiones

personalesgraves.Pareelmotor,retirelallave yespereaquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.Cuandogirelallavealaposiciónde DESCONECTADO,elmotordebeapagarseyla cuchilladebedetenerse.Sino,dejedeusarla máquinainmediatamenteypóngaseencontacto conunServicioTécnicoAutorizado.

•Utilicelamáquinasoloenbuenascondiciones

devisibilidadybajocondicionesmeteorológicas apropiadas.Nohagafuncionarlamáquinacuando hayriesgodetormentaseléctricas.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodeloricio dedescarga.

•Nosiegueconeldeectordedescargaelevado,

retiradoomodicado,amenosquetengacolocado yenbuenascondicionesdefuncionamiento unsistemaderecogidadehierbaounkitde mulching.

Figura12

3.Aprieteambospernosparajarlapalancade controlenlaposiciónnueva.

4.Repitaelajusteconlaotrapalancadecontrol.

g333846

•Nocorteelcéspedenmarchaatrásamenos

queseaabsolutamentenecesario.Miresiempre haciaabajoydetrásdeustedantesdeconducirla máquinaenmarchaatrás.

•Extremelaprecauciónalacercarseaesquinas

ciegas,arbustos,árbolesuotrosobjetosque puedanbloquearsuvisión.

•Parelascuchillassiemprequenoestésegando.

•Silamáquinagolpeaunobjetooempiezaavibrar,

apagueinmediatamenteelmotor,retirelallave (ensucaso),espereaquesedetengantodas laspiezasenmovimientoantesdeexaminarla máquinaenbuscadedaños.Hagatodaslas reparacionesnecesariasantesdevolverautilizar lamáquina.

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael pasosiempre.

•Antesdeabandonarlaposicióndeloperador,

hagalosiguiente:

–Estacionelamáquinaenunasupercie

nivelada. –DesengranelaTDFybajelosaccesorios. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Espereaquesedetengantodaslaspiezasen

movimiento.

•Hagafuncionarelmotorúnicamenteenzonas

bienventiladas.Losgasesdeescapecontienen monóxidodecarbono,queesletalsiseinhala.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Conectelosequiposremolcadosalamáquina

únicamenteenelpuntodeenganche.

•Noutilicelamáquinaamenosquetodoslos

protectoresydispositivosdeseguridad,comopor ejemplolosdeectoresyelrecogedorentero, esténcolocadosyfuncionencorrectamente. Sustituyacualquierpiezadesgastadao deterioradacuandoseanecesario.

•Utilicesolamenteaccesoriosyaperos

homologadosporToro.

•Estamáquinaproducenivelessonorosque

superanlos85dBAeneloídodeloperador,y puedencausarpérdidasauditivasconperíodos extendidosdeexposición.

Figura13

1.Lleveprotecciónauditiva.

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,elsilenciadoryelmotor paraprevenirincendios.

•Arranqueelmotorconlospiesbienalejadosde

lascuchillas.

•Noelevenuncalacarcasadecorteconlas

cuchillasenmovimiento.

•Estépendientedelsentidodedescargadel

cortacéspedynoorienteladescargahacianadie. Evitedescargarmaterialcontraunapareduotra obstrucción,porqueelmaterialpodríarebotar haciausted.

•Parelascuchillas,reduzcalavelocidaddela

máquinayextremelasprecaucionesalcruzar superciesquenoseandehierbaoaltransportar lamáquinaaydesdelazonadetrabajo.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

•Amenudolosniñossesientenatraídosporla

máquinaylaactividaddesegar.Nosuponga nuncaquelosniñosvanapermanecerenel últimolugarenquelosvio.

•Mantengaalosniñosalejadosdelazonade

trabajoybajolaatentamiradadeunadulto responsablequenoseaeloperador.

•Estéalertayapaguelamáquinasientranniñosen

lazonadetrabajo.

•Antesdeconducirenmarchaatrásogirarla

máquina,mirehaciaabajoyhaciaatráspara asegurarsedequenohayniñospequeños presentes.

•Nolleveniñosenlamáquina,inclusocuando

lascuchillasnoestánenmovimiento.Los niñospodríancaerseysufrirlesionesgraves,o podríanimpedirqueustedmanejelamáquina conseguridad.Cualquierniñoquehayasido transportadoenelpasadopodríaaparecersin avisoenlazonadetrabajo,ypodríaserarrollado porlamáquina,inclusoenmarchaatrás.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte.El operadoresresponsabledelaseguridadcuando trabajaenpendientes.Elusodelamáquinaen cualquierpendienteexigeuncuidadoespecial. Antesdeusarlamáquinaenunapendiente,haga losiguiente:

–Leaycomprendalasinstruccionessobre

g229846

•Identiquecualquierobstáculosituadoenlabase

pendientesdelmanualylasqueestán colocadasenlamáquina.

–Utiliceunindicadordeánguloparadeterminar

lainclinaciónaproximadadelazona.

–Noutilicelamáquinanuncaenpendientesde

másde15°.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren lapendienteconlamáquina.Utiliceel sentidocomúnyelbuenjuicioalrealizareste evaluación.Cualquiercambioqueseproduzca enelterreno,comoporejemplouncambiode humedad,puedeafectarrápidamentealuso delamáquinaenunapendiente.

delapendiente.Noutilicelamáquinacercade terraplenes,fosas,taludes,agua,uotrospeligros.

Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia prudente(eldobledelaanchuradelamáquina) entrelamáquinaycualquierpeligro.Utiliceuna máquinadirigidaounadesbrozadoramanualpara segarlahierbaenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde velocidadodedirección;girepocoapoco,ya bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola estabilidaddelamáquina.Tengaencuentaque conducirenhierbamojada,atravesarpendientes empinadas,obajarcuestaspuedehacerquela máquinapierdatracción.Latransferenciadepeso alasruedasdelanteraspuedehacerquepatinela máquina,conpérdidadefrenadoydecontrolde dirección.Lamáquinapuededeslizarseincluso conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros ocultos.Lahierbaaltapuedeocultarobstáculos. Unterrenoirregularpuedehacerquelamáquina vuelque.

1.Zonasegura–utilice lamáquinaaquíen pendientesdemenosde 15°ozonasplanas.

2.Zonadepeligro–utilice uncortacéspedmanual y/ounadesbrozadora manualenpendientesde másde15°,ycercade terraplenesoagua.

3.Agua

g22911 1

Figura14

4.W=anchuradela máquina

5.Mantengaunadistancia prudente(eldobledela anchuradelamáquina) entrelamáquinay cualquierpeligro.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos,comoporejemplosistemas derecogidadehierba.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionessobrelos contrapesos.

•Siesposible,mantengalacarcasabajadaalsuelo

mientrastrabajeenpendientes.Laelevacióndela carcasamientrassetrabajaenpendientespuede hacerquelamáquinapierdaestabilidad.

Seguridadduranteelremolcado

•Engancheelequipoaremolcarúnicamenteenel

puntodeenganche.

•Noutilicelamáquinacomovehículoderemolque

amenosquetengaunengancheinstalado.

•Nosupereloslímitesdepesoestablecidos

paraequiposremolcadosyparaelremolqueen pendientes.Elpesoremolcadonodebesuperar elpesodelamáquinaydeloperador.

•Nodejequeseacerquenniñosuotraspersonas

alequiporemolcado.

•Enlaspendientes,elpesodelequiporemolcado

puedecausarunapérdidadetracción,aumentar elriesgodevuelcooprovocarunapérdidade control.Reduzcaelpesoremolcadoyvayamás despacio.

•Ladistanciadeparadapuedeaumentarcon

elpesodelacargaremolcada.Conduzca lentamenteydejeunadistanciadeparadamayor.

•Hagagirosabiertosparamantenerelaccesorio

alejadodelamáquina.

Usodelmandodecontrol

Usodelacelerador

delascuchillas(TDF)

Elmandodecontroldelascuchillas(TDF)arranca ydetienelascuchillasdelcortacéspedycualquier accesorioconectado.

Cómoengranarelmandode controldelascuchillas(TDF)

Figura15

Nota:Siempreengranelascuchillasconel

aceleradorenlaposicióndeRÁPIDO(Figura16).

Puedemoverelcontroldelaceleradorentrelas posicionesdeRÁPIDOyLENTO(Figura18).

UtilicesiemprelaposicióndeRÁPIDOparaengranar laTDF .

g295539

Figura18

g008945

Usodelestárter

Utiliceelestárterparaponerenmarchaelmotoren frío.

Figura16

Cómodesengranarelmandode controldelascuchillas(TDF)

1.Tirehaciaarribadelmandoparaengranar elestárterantesdeusarelinterruptorde encendido(Figura19).

Nota:Asegúresedeactivarcompletamenteel

estárter.Puedesernecesariosujetarelmando haciaarribamientrasaccionaelinterruptorde encendido.

2.Presionehaciaabajoelcontroldelestárterpara desactivarelestárterdespuésdequeelmotor arranque(Figura19).

g295538

Figura17

g009174

Figura19

1.PosicióndeACTIV ADO2.PosicióndeDESACTIVADO

Cómoarrancarelmotor

Nota:Sielmotorestácaliente,puedenoser

necesariousarelestárter.

Importante:Noactiveelmotordearranque

durantemásde5segundoscadavez.Sise accionaelmotordearranquedurantemásde5 segundosseguidos,puededañarse.Sielmotor noarranca,espere10segundosantesdeutilizar elmotordearranquedenuevo.

g295540

g295541

Figura20

Apagadodelmotor

1.Desengranelascuchillasmoviendoelmando decontroldelascuchillasalaposiciónde DESENGRANADO(Figura20).

2.Muevalaspalancasdecontroldemovimiento haciafuera,alaposicióndeAPARCAR.

3.Muevaelcontroldelaceleradoralaposición deRÁPIDO.

4.GirelallavealaposicióndeDESCONECTADOy retirelallave.

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

Retiresiemprelallaveypongaelfrenode estacionamientocuandodejelamáquinasin supervisión.

Usodelaspalancasde

ADVERTENCIA

controldemovimiento

Lamáquinapuedegirarmuyrápidamente. Ustedpuedeperderelcontroldelamáquina ycausarlesionespersonalesodañosala máquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes dehacergiroscerrados.

Conducciónhaciaadelante

Nota:Extremesiemprelasprecaucionesenmarcha

atrásyenlosgiros.

1.Muevalaspalancasalaposicióncentral, desbloqueadas.

2.Parairhaciaadelante,empujelentamente laspalancasdecontroldemovimientohacia adelante(Figura22).

Figura21

1.Palancadecontrolde movimiento–posiciónde APARCAR

2.Posicióncentralde desbloqueo

3.Haciaadelante

4.Haciaatrás

5.Partedelanteradela máquina

Conduccióndelamáquina

Lasruedasmotricesgirandemaneraindependiente, impulsadaspormotoreshidráulicosencadaeje.Un ladopuedegirarhaciaatrásmientrasqueelotro ladogirahaciaadelante,haciendoquelamáquina rotesobresuejeenlugardetrazarunacurva.Esto mejoramucholamaniobrabilidaddelamáquina,pero puedesernecesariounperiododeadaptaciónsino estáfamiliarizadoconestesistema.

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenposiciónRÁPIDOparaconseguirel mejorrendimiento.Sieguesiempreconelacelerador enposiciónrápido.

g004532

g008952

Figura22

Conducciónhaciaatrás

1.Muevalaspalancasalaposicióncentral, desbloqueadas.

2.Parairhaciaatrás,tirelentamentedelas palancasdecontroldemovimientohaciaatrás (Figura23).

Acontinuaciónseofrecenunassimples recomendacionesdeuso.Losajustesvariaránsegún eltipodehierba,elcontenidodehumedadylaaltura delahierba.

Figura23

Usodelsistemadecontrol SmartSpeed

LapalancadelsistemadecontrolSmartSpeed situadadebajodelpuestodeloperador(Figura

24),permitealoperadorconducirlamáquinaen3

intervalosdevelocidad:Perlar,RemolcarySegar.

™

Sugerencias deuso:

Estacionamiento

Césped húmedoy pesado

Capacitación

Perlar césped

EnsacadoX

MulchingX

g008953

Remolcar accesorios

Sieganormal

Cómo desplazarla máquina

Perlar

Remolcar

Segar

Perlar

Éstaeslavelocidadmásbaja.Losusos recomendadosparaestavelocidadson:

•Estacionamiento

•Siegadecéspedhúmedoypesado

Figura24

1.PalancaSmartSpeed

Paracambiardevelocidad:

1.Pongalaspalancasdecontroldemovimiento enpuntomuertoyluegomuévalashaciaafuera alaposicióndeAPARCAR.

2.Desengraneelmandodecontroldelas cuchillas.

3.Ajustelapalancaalaposicióndeseada.

•Capacitación

•Perlarcésped

Remolcar

Éstaeslavelocidadintermedia.Losusos recomendadosparaestavelocidadson:

•Ensacado

•Mulching

•Remolcaraccesorios

g293338

Segar

Éstaeslavelocidadmásalta.Losusos recomendadosparaestavelocidadson:

•Sieganormal

•Cómodesplazarlamáquina

Usodeladescargalateral

Elcortacéspedcuentaconundeectordehierba abisagradoquedispersalosrecortesdehierbaaun ladoyhaciaabajo,haciaelcésped.

PELIGRO

Ajustedelaalturadecorte

Silamáquinanotienecorrectamente montadoundeectordehierba,unatapade descargaounrecogedorcompleto,ustedy otraspersonasestánexpuestosacontacto conlascuchillasyaresiduoslanzadosalaire. Elcontactoconlascuchillasdelcortacésped enrotaciónyconlosresiduoslanzadosal airecausarálesionesomuerte.

•Noretirenuncaeldeectordehierbade lacarcasadecorteporqueeldeector dehierbadirigeelmaterialhaciaabajo, alcésped.Sieldeectordehierba sedeterioraalgunavez,sustitúyalo inmediatamente.

•Nocoloquenuncalasmanosolospies debajodelacarcasadelcortacésped.

•Nointentenuncadespejarlazonade descargaolascuchillasdelcortacésped sinantesmoverelmandodecontrol delascuchillas(TDF)alaposiciónde DESENGRANADO,girarelinterruptorde encendidoaDESCONECTADOyretirarla llavedelinterruptordeencendido.

Nota:Laposicióndetransporteeslaposiciónde

alturadecortemásalta,114mm(4½"),segúnse muestraenFigura25.

Puedeajustarlaalturadecortede38a114mm(1½" a4½")enincrementosde13mm(½").Laaltura decorteescontroladaporlapalancasituadaala derechadelpuestodeloperador(Figura25).

•Compruebequeeldeectordehierbaestá bajado.

g296586

Figura25

Ajustedelosrodillos protectoresdelcésped

Máquinasconcarcasadecortede 107cm(42")

Cadavezqueustedcambielaalturadecorte,ajuste tambiénlaalturadelosrodillosprotectoresdel césped.

Nota:Ajustelosrodillosprotectoresdelcéspedpara

quelosrodillosnotoquenelsueloenzonasdesiega llanasynormales.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Ajustelosrodillosprotectoresdelcéspedauna delasposicionessiguientes:

•Taladrosuperior–utiliceestaposición

cuandolacarcasadecorteestáenla posicióndealturadecortede63mm(2½") omenos(Figura26).

•Taladroinferior–utiliceestaposicióncuando

lacarcasadecorteestáenlaposiciónde alturadecortede76mm(3")omás(Figura

26).

3.Ajustelosrodillosprotectoresdelcésped(Figura

27)alaposicióndealturadecortemáspróxima.

Figura27

1.Rodilloprotectordel césped

2.Perno4.Espaciadodelostaladros

3.Tuercaconarandela prensada

Consejosdeoperación

g010233

Figura26

1.Rodilloprotectordel césped

2.Taladroinferior–carcasa decorteenlaposiciónde alturadecortede76mm (3")omás

3.Tuercaconarandela prensada

4.Taladrosuperior–carcasa decorteenlaposiciónde alturadecortede63mm (2½")omenos

5.Perno

Máquinasconcarcasadecortede 127cm(50")o137cm(54")

Cadavezqueustedcambielaalturadecorte,ajuste tambiénlaalturadelosrodillosprotectoresdel césped.

Nota:Ajustelosrodillosprotectoresdelcéspedpara

quelosrodillosnotoquenelsueloenzonasdesiega llanasynormales.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Usodelajusterápidodel acelerador

g019929

Paraaumentaralmáximolacalidaddecorteyla circulacióndeaire,opereelmotorenlaposiciónde RÁPIDO.Serequiereaireparacortarbienlahierba,así quenopongalaalturadecortetanbajacomopara rodeartotalmentelacarcasadecortedehierbasin cortar.Tratesiempredetenerunladodelacarcasa decortelibredehierbasincortar,parapermitirla entradadeaireenlacarcasa.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara asegurarquelaalturadecortedelacarcasadecorte nodeje“calvas”enterrenosdesiguales.Sinembargo, laalturadecorteutilizadahabitualmentesueleserla mejor.Silahierbatienemásde15cm(6")dealto,es preferiblecortarelcéspeddosvecesparaasegurar unacalidaddecorteaceptable.

Corteunterciodelahojadehierba

Esmejorcortarsolamenteuntercioaproximadamente delahojadehierba.Noserecomiendacortarmás,a menosquelahierbaseaescasaoalnaldelotoño, cuandolahierbacrecemásdespacio.

Alternanciadeladirecciónde corte

Alterneladireccióndecorteparamantenerlahierba erguida.Deestaformatambiénseayudaadispersar

mejorlosrecortessobreelcéspedyseconseguirá unamejordescomposiciónyfertilización.

desgastadaodeteriorada,sustitúyalainmediatamente porunacuchillanuevagenuinaT oro.

Sieguealosintervaloscorrectos

Lahierbacreceavelocidadesdiferentesendiferentes épocasdelaño.Paramantenerlamismaalturade corte,corteelcéspedconmásfrecuenciadurante laprimavera.Amedidaqueavanzaelverano,la velocidaddecrecimientodelahierbadecrece,por ellodebecortarseconmenorfrecuencia.Sinopuede segarduranteunperíododetiempoprolongado, siegueprimeroconunaalturadecortealtay,después dedosdías,vuelvaasegarconunajustemásbajo.

Usodeunavelocidadmenorde corte

Paramejorarlacalidaddecorte,utiliceunavelocidad deavancemásbajaendeterminadascondiciones.

Evitecortardemasiadobajo

Alcortarcéspeddealturairregular,elevelaalturade corteparaevitararrancarelcésped.

Despuésdel funcionamiento

Seguridaddespuésdeluso

Seguridadgeneral

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el recogedoryelcompartimentodelmotorpara ayudaraprevenirincendios.Limpiecualquier aceiteocombustiblederramado.

•Cierreelcombustibleyretirelallaveantesde

almacenarotransportarlamáquina.

Cómopararlamáquina

Siesnecesariodetenerelavancedelamáquina mientrassecortaelcésped,esposiblequecaigaun montónderecortessobreelcésped.Paraevitaresto, diríjaseconlascuchillasengranadasaunazonadel céspedqueyahayasidosegada,odesengranela carcasadecortealdesplazarsehaciaadelante.

Limpiezadelaparteinferiordela carcasadecorte

Limpielosrecortesylasuciedaddelosbajosde lacarcasadecortedespuésdecadauso.Sise acumulanhierbaysuciedadenelinteriordela carcasadecorte,lacalidaddelcortellegaráaser insatisfactoria.

Mantenimientodela(s)cuchilla(s)

Mantengalascuchillasaladasdurantetodala temporadadecorte,yaqueunacuchillaaladacorta limpiamenteysinrasgarodeshilacharlashojasde hierba.Siserasganosedeshilachan,losbordesde lashojassesecarán,locualretardarásucrecimiento yfavorecerálaaparicióndeenfermedades. Compruebedespuésdecadausoquelascuchillas estánbienaladasyquenoestándesgastadaso dañadas.Eliminecualquiermellaconunalima,y alelascuchillassiesnecesario.Siunacuchillaestá

Cómoempujarlamáquina amano

Importante:Empujesiemprelamáquinaamano.

Noremolquelamáquinaporquepodríadañarla.

Estamáquinatieneunmecanismodefrenoeléctrico, yparaempujarlamáquina,lallavedebeestarenla posicióndeMARCHA.Labateríadebeestarcargaday estarfuncionandoparapoderquitarelfrenoeléctrico.

Paraempujarlamáquina

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotoryespereaquesedetengantodas laspiezasenmovimientoantesdeabandonar elpuestodeloperador.

3.Localicelaspalancasdedesvíoenelbastidor encadaladodelmotor.

4.Muevalaspalancasdedesvíohaciadelantea travésdeloricioranuradoyhaciaabajopara bloquearlasenesaposición(Figura28).

Nota:Hagalomismoconcadapalanca.

ADVERTENCIA

Transportedelamáquina

Elcontactoconsuperciescalientes puedecausarlesionespersonales.

Mantengalasmanos,lospies,lacara,la ropayotraspartesdelcuerpoalejados delmotor,delsilenciadorydeotras superciescalientes.

5.GirelallavedecontactoaConectadoyquiteel frenodeestacionamientomoviendounadelas palancasdecontroldemovimientofueradela posicióndeAPARCAR.

Nota:Noarranquelamáquina.

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Utiliceunarampade anchocompleto.Asegúresedequeelremolqueo elcamióntengatodoslosfrenosytodaslaslucesy señalizacionesrequeridosporlaley.Porfavor,lea cuidadosamentetodaslasinstruccionesdeseguridad. Elconocerestainformaciónpuedeayudaraevitarle lesionesaustedoaotraspersonas.Consulteenla normativalocallosrequisitosaplicablesalremolque yalsistemadeamarre.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales degiro,luces,marcasreectantesoun indicadordevehículolentoespeligrosoy puedesercausadeaccidentesquepueden provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo carreterapública.

Seleccióndeunremolque

Figura28

1.Ubicacióndelapalanca

dedesvío

2.Posicióndelapalanca

paraoperarlamáquina

6.Cuandotermine,asegúresedegirarlallavede contactoalaposicióndePARADOparaevitar quesedescarguelabatería.

7.Muevalaspalancasdecontroldemovimiento haciafuera,alaposicióndeAPARCAR.

3.Posicióndelapalanca paraempujarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelco ypodríacausarlesionesgravesolamuerte (Figura29).

•Utiliceúnicamenteunarampadeancho completo;noutilicerampasindividuales paracadaladodelamáquina.

g333873

•Nosupereunángulode15gradosentre larampayelsuelo,oentrelarampayel remolqueocamión.

•Asegúresedequelarampatieneuna longituddealmenoscuatroveceslaaltura delaplataformadelremolqueodelcamión sobreelsuelo.Deestaformaseasegura queelángulodelarampanosuperelos 15gradosenterrenollano.

Usodelamáquina

Muevalaspalancasdedesvíohaciaatrásatravés deloricioyhaciaabajoparabloquearlasenesa posición,segúnsemuestraenFigura28.

Nota:Hagalomismoconcadapalanca.

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer funcionarlamáquinaenunarampa.

•Subalamáquinaporlarampaenmarcha atrásybajelamáquinaporlarampa conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente alconducirlamáquinaenunarampa, porqueestopodríaprovocarunvuelcoo unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículoque loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel remolque.

1.Rampadeancho completoenposición dealmacenamiento

2.Vistalateraldeunarampa deanchocompletoenla posicióndelacarga

3.Nomásde15grados6.Remolque

Figura29

4.Lalongituddelarampa esalmenos4veces mayorquelaalturade laplataformadelcamión odelremolquesobreel suelo.

5.H=alturadelaplataforma delremolqueodelcamión sobreelsuelo.

3.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura29).

4.Subalamáquinaporlarampaenmarchaatrás

g027996

(Figura30).

1.Subaporlarampa

conduciendolamáquina enmarchaatrás.

g027995

Figura30

2.Bajelamáquinaporla rampaconduciendohacia adelante.

5.Apagueelmotor,retirelallaveypongaelfreno deestacionamiento.

6.Amarrelamáquinajuntoalasruedasgiratorias delanterasyelbastidortraseroconcorreas, cadenas,cablesocuerdas(Figura31).Consulte lanormativalocalrespectoalosrequisitosde amarre.

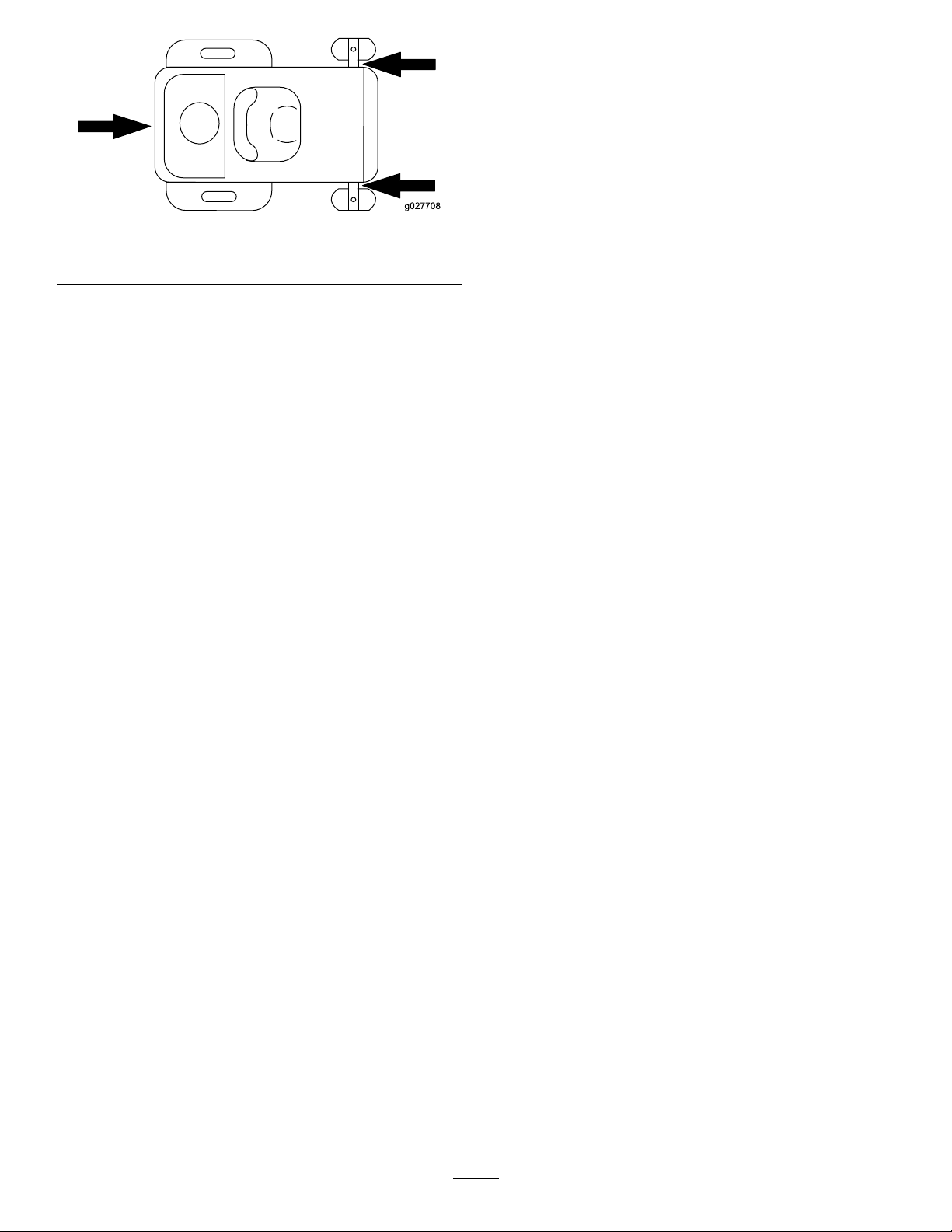

Figura31

1.Puntosdeamarre

Cómodescargarlamáquina

1.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura29).

2.Bajelamáquinaporlarampaconduciendo haciaadelante(Figura30).

g027708

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

Seguridadenel mantenimiento

•Sidejalallaveenelinterruptor,alguienpodría

arrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.Retire lallavedelinterruptordeencendidoantesde realizarcualquieroperacióndemantenimiento.

•Antesdeabandonarelpuestodeloperador,haga

losiguiente:

–Estacionelamáquinaenunasupercie

nivelada. –Desengranelastransmisiones. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Dejequeloscomponentesdelamáquina

seenfríenantesderealizartareasde

mantenimiento.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimientoylassuperciescalientes. Siesposible,nohagaajustesmientraselmotor estáfuncionando.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Compruebefrecuentementeelfuncionamientodel

frenodeestacionamiento.Ajústeloyrealiceel mantenimientocuandoseanecesario.

•Nomanipulenuncalosdispositivosdeseguridad.

Comprueberegularmentequefuncionan correctamente.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el recogedoryelcompartimentodelmotorpara prevenirincendios.

•Limpiecualquierderramedeaceiteocombustible

yretirecualquierresiduoempapadoen combustible.

•Noconfíeengatoshidráulicosomecánicospara

apoyarlamáquina;apoyelamáquinasobregatos joscadavezqueelevelamáquina.

•Mantengatodaslaspiezasenbuenascondiciones

deusoytodaslasjacionesbienapretadas, especialmentelasjacionesdelascuchillas. Sustituyacualquierpegatinaqueestédesgastada odeteriorada.

•Desconectelabateríaantesderepararla

máquina.Desconecteprimeroelterminalnegativo yporúltimoelpositivo.Conecteprimeroel terminalpositivoyporúltimoelnegativo.

•Paraasegurarunrendimientoóptimo,utilice

únicamentepiezasyaccesoriosgenuinosdeToro. Laspiezasderepuestoyaccesoriosdeotros fabricantespodríanserpeligrosos,ysuusopodría invalidarlagarantíadelproducto.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

5horas

Cadavezqueseutilice

odiariamente

Despuésdecadauso

Cada25horas

Procedimientodemantenimiento

•Cambieelaceitedemotoryelltro.

•Compruebeelsistemadeinterruptoresdeseguridad.

•Compruebequeellimpiadordeairenotienepiezassucias,sueltasodañadas.

•Compruebeelniveldeaceitedelmotor.

•Limpielarejilladelaentradadeaire.

•Inspeccionelascuchillas

•Compruebequeeldeectordehierbanoestádeteriorado..

•Limpielacarcasadecorte.

•Engraseloscojinetesdelasruedasgiratorias.

•Limpieelelementodegomaespumadellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

•Compruebelapresióndelosneumáticos.

•Compruebequelascorreasnoestándesgastadasniagrietadas.

Intervalodemanteni-

mientoyservicio

Procedimientodemantenimiento

•Sustituyaelelementodegomaespumadellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

•Cambieelelementodepapeldellimpiadordeaire(másamenudoencondiciones demuchopolvoosuciedad).

•Cambieelaceitedelmotoryelltrodeaceite(másamenudoencondiciones demuchopolvoosuciedad).

•Compruebela(s)bujía(s).

•Compruebeelltrodecombustibleenlínea.

Cada200horas

Cada300horas

Antesdelalmacenamiento

•Cambiela(s)bujía(s).

•Cambieelltrodecombustibleenlínea.

•Compruebeyajustelaholguradelasválvulas.PóngaseencontactoconelServicio TécnicoAutorizado.

•Carguelabateríaydesconecteloscables.

•Realicetodoslosprocedimientosdemantenimientoarribacitadosantesdel almacenamiento

•Pintecualquiersuperciedesconchada.

CUIDADO

Sidejalallaveenelinterruptor,alguienpodríaarrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.

Apagueelmotoryretirelallavedelinterruptorantesderealizarcualquieroperaciónde mantenimiento.

Procedimientosprevios almantenimiento

Lubricación

Engrasadodeloscojinetes

Elevacióndelamáquina

Utilicesoportesjosparaapoyarlamáquinaal elevarla.

ADVERTENCIA

Siseapoyalamáquinaenelprotectorinferior delsilenciador(Figura32)puededañarel protectoryhacerquelamáquinacaiga, causandolesionesaustedoaotraspersonas.

Noutiliceelprotectorinferiordelsilenciador paraelevaroapoyarlamáquina.

Intervalodemantenimiento:Cada25

horas—Engraseloscojinetes delasruedasgiratorias.

Tipodegrasa:GrasadelitioNº2

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpielosengrasadores(Figura33)conun trapo.

Nota:Raspelapinturaquepudierahaber

sobrelospuntosdeengrase.

1.Protectorinferiordelsilenciador

Figura32

g032432

Figura33

g299647

1.Ruedagiratoriadelantera

4.Conecteunapistoladeengrasaracada engrasador(Figura33).

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Mantenimientodelmotor

Seguridaddelmotor

•Mantengalasmanos,lospies,lacara,laropa

yotraspartesdelcuerpoalejadosdeltubode escapeydeotrassuperciescalientes.Dejeque seenfríenloscomponentesdelmotorantesde realizarcualquiertareademantenimiento.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

Mantenimientodel limpiadordeaire

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Hagaelmantenimientodellimpiadordeaire

conmayorfrecuencia(despuésdepocashoras)siel entornodetrabajotienemuchopolvooarena.

Cómoretirarloselementosde gomaespumaypapel

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

g027800

g027801

Figura34

5.Separeloselementosdegomaespumaypapel (Figura35).

3.Limpiealrededordelatapadellimpiadordeaire paraevitarquelasuciedadpenetreenelmotor ycausedaños.

4.Retirelatapaygireellimpiadordeairepara retirarlodelmotor(Figura34).

g027802

Figura35

Mantenimientodelelementode

Instalacióndellimpiadordeaire

gomaespumadellimpiadordeaire

Intervalodemantenimiento:Cada25horas/Cada

mes(loqueocurraprimero)—Limpie elelementodegomaespumadel limpiadordeaire(másamenudo encondicionesdemuchopolvoo suciedad).

—Sustituyaelelementodegomaespuma dellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

1.Laveelelementodeespumaconjabónlíquido yaguatemplada.Cuandoelelementoesté limpio,enjuáguelobien.

2.Sequeelelementoapretándoloconunpaño limpio.

Importante:Sustituyaelelementode

gomaespumasiestárotoodesgastado.

Mantenimientodelelementode papeldellimpiadordeaire.

1.Instaleelltrodeespumasobreelltrodepapel.

Nota:Asegúresedenodañarloselementos.

2.Alineelostaladrosdelltroconlosoriciosdel distribuidor.

3.Introduzcaelltroenlacámara,girándolo paraasentarlocorrectamentecontraelcolector (Figura36).

Intervalodemantenimiento:—Cambieelelemento

depapeldellimpiadordeaire(más amenudoencondicionesdemucho polvoosuciedad).

1.Limpieelelementodepapelgolpeándolo suavementeparaeliminarelpolvo.

Nota:Siestámuysucio,cambieelelemento

depapelporunonuevo.

2.Inspeccioneelltroporsiestuvieraroto,tuviera unapelículaaceitosaolajuntadegoma estuvieradañada.

3.Cambieelelementodepapelsiestádañado.

Importante:Nolimpieelltrodepapel.

g228022

Figura36

4.Cierrelatapa.

Mantenimientodelaceite delmotor

Especicacionesdeaceitedel motor

Tipodeaceite:Aceitedetergente(ServicioAPISF,

SG,SH,SJoSL)

Capacidaddelcárter:2.4litros(81onzasuidas) conltrodeaceite

Viscosidad:Consultelatablasiguiente.

Figura37

Comprobacióndelniveldeaceite delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Compruebeelaceiteconelmotorfrío.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

g029683

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse alcárter.

3.Paraquenoentresuciedad,recortesdehierba, etc.,enelmotor,limpielazonaalrededordel tapóndellenado/varilladeaceiteantesde retirarlo(Figura38).

g235263

Figura38

Cambiodelaceitedelmotorydel ltrodeaceite

Intervalodemantenimiento:Despuésdelas

primeras5horas/Despuésdel primermes(loqueocurra primero)—Cambieelaceitede motoryelltro.

—Cambieelaceitedelmotoryelltrodeaceite (másamenudoencondicionesdemuchopolvo osuciedad).

1.Aparquelamáquinaenunasupercienivelada paraasegurarsedequeelaceitedrenepor completo.

2.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

3.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

4.Dreneelaceitedelmotor(Figura39).

g027799

g029570

Figura39

5.Sustituyaelltrodeaceitedelmotor(Figura40).

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltro¾de vueltamás.

g235264

Figura41

Figura40

6.Viertalentamenteun80%aproximadamente delaceiteespecicadoporeltubodellenado, luegoañadalentamenteelrestodelaceitehasta quelleguealamarcadeLleno(Figura41).

7.Elimineelaceiteusadoenuncentrodereciclaje.

Mantenimientodelabujía

Intervalodemantenimiento:—Compruebela(s)

bujía(s).

g027477

Cada200horas/Cada2años(loqueocurra primero)—Cambiela(s)bujía(s).

Asegúresedequeladistanciaentreloselectrodos centralylateralescorrectaantesdeinstalarlabujía. Utiliceunallaveparabujíasparadesmontareinstalar labujíayunagalgadeespesores/herramientade separacióndeelectrodosparacomprobaryajustarla distanciaentrelosmismos.Instaleunabujíanueva siesnecesario.

Tipo:Champion

RN9YCoNGK

BPR6ES

Distanciaentreelectrodos:0.76mm(0.03")

Desmontajedelabujía

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpielazonaalrededordelabasedelabujía paraquenocaigasuciedadenelmotor.

4.Retirelabujía(Figura42).

Figura42

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento negro,electrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si elaislanteaparecedecolornegro,signicaqueel limpiadordeaireestásucio.

Ajusteladistanciaa0.75mm(0.03").

Limpiezadelsistemade refrigeración

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

g027478

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireelltrodeairedelmotor.

4.Retirelacubiertadelmotor.

5.Paraevitarqueseintroduzcanresiduosenla entradadeaire,instaleelltrodeaireenla basedelltro.

6.Limpiecualquierhierbayresiduodetodaslas piezas.

7.Retireelltrodeaireeinstalelacubiertadel motor.

8.Instaleelltrodeaire.

Instalacióndelabujía

g206628

Figura43

g027960

Figura44

Mantenimientodel sistemadecombustible

PELIGRO

Enciertascondiciones,elcombustiblees extremadamenteinamableyaltamente explosivo.Unincendioounaexplosión provocadosporelcombustiblepuede causarlequemadurasaustedyaotras personasasícomodañosmateriales.

ConsulteSeguridadenelmanejodel

combustible(página15)paraobteneruna

listacompletadeprecaucionesrelacionadas conelsistemadecombustible.

Cambiodelltrode combustibleenlínea

Intervalodemantenimiento:—Compruebeelltro

decombustibleenlínea.

g027939

Cada200horas/Cada2años(loqueocurra primero)—Cambieelltrodecombustibleen línea.

Noinstalenuncaunltrosuciodespuésderetirarlo deltubodecombustible.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Cambieelltro(Figura45).

Nota:Asegúresedequelamarcasdel

ltrocoincidenconladireccióndeujode combustible.

g033082

Figura45

Mantenimientodel sistemaeléctrico

Seguridaddelsistema eléctrico

ADVERTENCIA

Unadesconexiónincorrectadelos cablesdelabateríapodríadañarla máquinayloscables,causandochispas. Laschispaspodríanhacerexplotarlos gasesdelabatería,causandolesiones personales.

•Desconectelabateríaantesderepararla

máquina.Desconecteprimeroelterminalnegativo yporúltimoelpositivo.Conecteprimeroel terminalpositivoyporúltimoelnegativo.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe elcargadorantesdeconectarodesconectar labatería.Lleveropaprotectorayutilice herramientasaisladas.

Mantenimientodelabatería

Cómoretirarlabatería

ADVERTENCIA

Losbornesdelabateríaounaherramienta metálicapodríanhacercortocircuitosientran encontactoconloscomponentesmetálicos delamáquina,causandochispas.Las chispaspodríanhacerexplotarlosgasesde labatería,causandolesionespersonales.

•Desconectesiempreelcablenegativo (negro)delabateríaantesde desconectarelcablepositivo(rojo).

•Conectesiempreelcablepositivo (rojo)delabateríaantesdeconectar elcablenegativo(negro).

5.Retirelacubiertadegomadelcablepositivo (rojo).

6.Desconecteelcablepositivo(rojo)delbornede labatería(Figura46).

Nota:Guardetodoslosherrajes.

7.Retirelacorreadesujecióndelabatería(Figura

46)ylevantelabateríapararetirarladesu

bandeja.

•Alretirarocolocarlabatería,nodejeque losbornestoquenningunapartemetálica delamáquina.

•Nodejequelasherramientasmetálicas hagancortocircuitoentrelosbornesde labateríaylaspartesmetálicasdela máquina.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Levanteelasientoparateneraccesoala batería.

4.Desconecteelcablenegativodetierra(negro) delbornedelabatería(Figura46).

Nota:Guardetodoslosherrajes.

Figura46

1.Batería

2.Bornepositivo(+)dela batería

3.Perno,arandelaytuerca7.Pernodesujecióndela

4.Cubiertadelborne

5.Bornenegativo(–)dela batería

6.Tuercadeorejeta, arandela,yperno

batería

g293472

Cómocargarlabatería

Intervalodemantenimiento:Antesdel

almacenamiento—Carguela bateríaydesconecteloscables.

Mantenimientodel sistemadetransmisión

1.Retirelabateríadelchasis;consulteCómo

retirarlabatería(página41).

2.Carguelabateríaaunritmode6a10amperios durante1horacomomínimo.

Nota:Nosobrecarguelabatería.

3.Cuandolabateríaestécompletamente cargada,desconecteelcargadordelatomade electricidad,luegodesconecteloscablesdel cargadordelosbornesdelabatería(Figura47).

Figura47

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada25

horas—Compruebelapresión delosneumáticos.

Mantengalapresiónespecicadadelosneumáticos delanterosytraseros.Unapresióndesigualenlos neumáticospuedehacerqueelcorteseadesigual. Compruebelapresiónenlaválvula(Figura48).Las lecturasdepresiónsonmásexactascuandolos neumáticosestánfríos.

Consultelapresiónmáximarecomendadaporel fabricante,queguraenelancodelosneumáticos delasruedasgiratorias.

Inelosneumáticosdelasruedasmotricestraseros a0.90bar(13psi).

g000538

1.Bornepositivo(+)dela

batería

2.Bornenegativo(–)dela

batería

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

Instalacióndelabatería

1.Coloquelabateríaenlabandeja(Figura46).

2.Usandolasjacionesqueretiróanteriormente, conecteelcablepositivo(rojo)albornepositivo (+)delabatería.

3.Usandolasjacionesqueretiróanteriormente, conecteelcablenegativoalbornenegativo(-) delabatería.

4.Deslicelacubiertadegomarojasobreelborne positivo(rojo)delabatería.

5.Fijelabateríaconlacorreadesujeción(Figura

46).

6.Bajeelasiento.

g000554

Figura48

1.Vástagodelaválvula

Paraquitarelfreno eléctrico

Puedequitarmanualmenteelfrenoeléctricogirando losbrazosdeenganchehaciaadelante.Unavezque seenergiceelfrenoeléctrico,elfrenoquedarápuesto denuevo.

1.GirelallavealaposicióndeDESCONECTADOy retirelallave.

2.Desconectelabatería.

3.Localiceelejedelfrenoeléctricoalqueestán conectadoslosbrazosdeenganchedelos frenos(Figura49).

4.Gireelejehaciaadelanteparaquitarelfreno.

5.Conectelabateríadespuésdemoverla máquina.

Figura49

1.Brazodeenganchedelfrenoenelmódulodecontroldel frenoeléctrico

2.Neumáticotraseroizquierdo

Ajustedeladirección

Silamáquinasedesvíahaciaunladoalconducirla haciaadelanteavelocidadmáximaenunasupercie planaynivelada,ajusteladirección.

g294417

Silamáquinasedesvíahacialaizquierda,ajuste lapalancadecontroldemovimientoderecha;sila máquinasedesvíahacialaderecha,ajustelapalanca decontroldemovimientoizquierda.

Nota:Sólopuedeajustarladirecciónparala

conducciónhaciaadelante.

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Localiceelpernodeajustedeladireccióncerca

delapalancadecontroldemovimientodellado quedebeajustarse(Figura50).

Nota:Levanteelasientoparafacilitarelacceso

alpernodeajuste.

4.Gireelpernoparareducirlavelocidaddeesa

ruedaenparticular.

Nota:Gireelpernounapequeñacantidadpara

realizarajustesmenores.

g297115

Figura50

1.Perno

5.Arranquelamáquinayconduzcahaciaadelante porunasupercieplanayniveladaconlas palancasdecontroldemovimientototalmente haciaadelanteparacomprobarsilamáquina avanzaenlínearecta.Repitaelprocedimiento segúnseanecesario.

Mantenimientodelas correas

Inspeccióndelascorreas

Intervalodemantenimiento:Cada25

horas—Compruebequelas correasnoestándesgastadasni agrietadas.

Cambielacorreasiestádesgastada.Lasseñalesde unacorreadesgastadaincluyenchirridoscuandola correaestáenmovimiento,patinajedelascuchillas durantelasiega,bordesdeshilachados,omarcasde quemadurasogrietas.

g332328

Figura51

Cómocambiarlacorreadel cortacésped

Lasseñalesdeunacorreadesgastadaincluyen chirridoscuandolacorreaestáenmovimiento, patinajedelascuchillasdurantelasiega,bordes deshilachados,omarcasdequemadurasogrietas. Cambielacorreasiobservacualquieradeestas condiciones.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Ajustelaalturadecortealaposiciónmásbaja de38mm(1½").

4.Retireelpasadordehorquillaypresionela pestañadelacubiertapararetirarlascubiertas delaspoleas(Figura51).

1.Tapa

5.Usandounaherramientaparalaretiradade muelles(PiezaToroNº92-5771),retireelmuelle tensordelganchodelacarcasaparaeliminarla tensióndelapoleatensora,yretirelacorreade laspoleas(Figura52oFigura53).

2.Chaveta

ADVERTENCIA

Elmuelleestátensadocuandoestá instalado,ypuedecausarlesiones personales.

Tengacuidadoalretirarlacorrea.

Figura52

Carcasasdecortecon2cuchillas

1.Poleatensora4.Muelle

2.Correadelcortacésped

3.Poleaexterior6.Herramientaparala

5.Poleadelmotor

retiradademuelles

6.Enrutelacorreanuevaalrededordelaspoleas delmotorydelcortacésped(Figura52oFigura

53).

7.Usandounaherramientaparalaretiradade muelles(PiezaToroNº92-5771),instaleel muelletensorsobreelganchodelacarcasay tenselapoleatensoraylacorrea(Figura52o

Figura53).

8.Instalelascubiertasdelapolea.

g298025

Figura53

Carcasasdecortecon3cuchillas

1.Poleatensora4.Muelle

2.Correadelcortacésped

3.Poleaexterior6.Herramientaparala

5.Poleadelmotor

retiradademuelles

g298026

Mantenimientodel cortacésped

Seguridaddelascuchillas

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme lasprecaucionesalrealizarelmantenimientode lascuchillas.Soloreemplaceoalelascuchillas; nolasenderecenilassueldenunca.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer quegirenotrascuchillas.

•Sustituyacuchillasopernosgastadosodañados

enconjuntoscompletosparanodesequilibrarla máquina.

Mantenimientodelas cuchillasdecorte

Paragarantizarunacalidaddecortesuperior, mantengaaladaslascuchillas.Paraqueelaladoy lasustituciónseanmáscómodos,conserveunstock decuchillasderepuesto.

Figura54

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad delascuchillas

Nota:Lamáquinadebeestarsobreunasupercie

niveladapararealizarelprocedimientosiguiente.

1.Elevelacarcasadecortealaalturadecorte másalta.

2.Llevandoguantesfuertementeacolchados uotrotipodeprotecciónapropiadaparalas manos,girelacuchillalentamentehastauna posiciónquepermitamedirladistanciaentreel lodecorteylasupercieniveladaenlaque descansalamáquina(Figura55).

g006530

Antesdeinspeccionarorealizar mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAPARCAR.

2.Apagueelmotor,retirelallaveydesconectelos cablesdelasbujías.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura54).

2.Siloslosestánromosotienenmuescas,retire lacuchillayafílela;consulteAladodelas

cuchillas(página48).

3.Inspeccionelascuchillas,especialmenteenla partecurva.

4.Siobservasuras,desgasteolaformaciónde unaranuraenestazona,instaledeinmediato unacuchillanueva(Figura54).

g014972

Figura55

1.Carcasa3.Cuchilla

2.Alojamientodeleje

3.Midadesdelapuntadelacuchillahastala supercieplana(Figura56).

Figura56

g014973

Figura58

g014973

1.Cuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Distanciamedidaentrelacuchillaylasupercie(A)

4.Girelamismacuchilla180gradosdemanera queelotroextremoestéenlamismaposición (Figura57).

Figura57

1.Cuchilla(ladomedidoanteriormente)

2.Medición(mismaposiciónqueantes)

3.Ladoopuestodelacuchillapasandoalaposiciónde

medición

5.Midadesdelapuntadelacuchillahastala supercieplana(Figura58).

Nota:Ladiferencianodebesersuperiora

3mm(⅛").

1.Filoopuestodelacuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Segundadistanciamedidaentrecuchillaysupercie(B)

A.SiladiferenciaentreAyBesdemásde

3mm(⅛"),sustituyalacuchillaporuna cuchillanueva;consulteCómoretirarlas

cuchillas(página47)yInstalacióndela batería(página42).

Nota:Sicambiaunacuchilladobladapor

unanueva,yladimensiónobtenidasigue siendodemásde3mm(⅛"),elejedela cuchillapodríaestardoblado.Póngase encontactoconsuServicioTécnico Autorizadoparaquereviselamáquina.

B.Siladiferenciaestádentrodeloslímites,

g014974

pasealacuchillasiguiente.

6.Repitaesteprocedimientoconcadacuchilla.

Cómoretirarlascuchillas

Cambielascuchillassihangolpeadounobjetosólido osiunacuchillaestádesequilibradaodoblada.

1.Sujeteelextremodelacuchillausandountrapo ounguantegrueso.

2.Retiredelejeelpernodelacuchilla,laarandela curvaylacuchilla(Figura59).

Figura59

Cómoinstalarlascuchillas

1.Instalelacuchillaeneleje(Figura59).

Importante:Lapartecurvadelacuchilla

debeapuntarhaciaarriba,haciaelinterior delcortacéspedparaaseguraruncorte correcto.

2.Instalelaarandelacurva(conlacopahaciala cuchilla)yelpernodelacuchilla(Figura59).

3.Aprieteelpernodelacuchillaa81–108N·m(60 a80pies-libra).

g027833

Nivelacióndelacarcasade

1.Veladelacuchilla3.Arandelacurva

2.Cuchilla

4.Pernodelacuchilla

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen ambosextremosdelacuchilla(Figura60).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos bordesdecorte.

Figura60

1.Aleconelángulooriginal..

2.Veriqueelequilibriodelacuchillacolocándola sobreunequilibradordecuchillas(Figura61).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente conunalima(Figura60).

corte

Compruebequelacarcasadecorteestánivelada cadavezqueinstaleelcortacéspedocuandoobserve uncortedesigualenelcésped.

Esnecesariocomprobarquelascuchillasnoestán dobladasantesdenivelarlacarcasa,yretirey sustituyacualquiercuchillaqueestédoblada;consulte

Mantenimientodelascuchillasdecorte(página46)

antesdecontinuar.

Niveleelcortacéspedlateralmenteprimero,luego puedeajustarlainclinaciónlongitudinal.

Requisitos:

•Lamáquinadebeestarsobreunasupercie

nivelada.

g000552

•Todoslosneumáticosdebenestarcorrectamente

inados;consulteComprobacióndelapresiónde

losneumáticos(página42).

Comprobacióndelanivelación lateral

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Figura61

1.Cuchilla

3.Repitaesteprocedimientohastaquelacuchilla estéequilibrada.

2.Equilibrador

3.Ajustelaalturadecortea76mm(3").

g000553

4.Girecuidadosamentelascuchillascolocándolas perpendicularmentealsentidodeavancedela máquina.

5.Midaentrelosbordesdecorteexterioresyla supercieplana(Figura62yFigura63).

Nota:Sihayunadiferenciademásde5mm

(3/16")entreambasdimensiones,serequiere unajuste;consulteNivelaciónlateral(página

50).

Figura62

Carcasasdecortecon2cuchillas

1.Cuchillasenposición perpendicularala máquina

2.Bordesdecorteexteriores

3.Midaaquíladistancia entrelapuntadela cuchillaylasupercie plana.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Ajustelaalturadecortea76mm(3").

4.Girecuidadosamentelascuchillascolocándolas enelsentidodeavancedelamáquina(Figura

64).

5.Midaentrelapuntadelacuchilladelanterayla supercieplanayentrelapuntadelacuchilla traseraylasupercieplana(Figura64oFigura

65).

g294044

Nota:Silapuntadelacuchilladelanterano

estáentre1.6mmy7.9mm(1/16"y5/16")más bajaquelapuntadelacuchillatrasera,continúe conelprocedimientoNivelaciónlateral(página

50).

Figura63

Carcasasdecortecon3cuchillas

1.Cuchillasenposición perpendicularala máquina

2.Bordesdecorteexteriores

3.Midaaquíladistancia entrelapuntadela cuchillaylasupercie plana.

Comprobacióndelainclinación longitudinaldelascuchillas

Veriquelainclinaciónlongitudinaldelascuchillas cadavezqueinstaleelcortacésped.Silaparte delanteradelcortacéspedestámásde7.9mm(5/16") másbajaquelapartetraseradelcortacésped,ajuste lainclinacióndelascuchillas.

g294046

Figura64

g296913

1.Cuchillashaciaadelantey haciaatrás

2.Bordesdecorteexteriores

Carcasasdecortecon2cuchillas

3.Midaaquíladistancia entrelapuntadela cuchillaylasupercie plana.

Figura65

Carcasasdecortecon3cuchillas

g296914

1.Cuchillashaciaadelantey haciaatrás

2.Bordesdecorteexteriores

3.Midaaquíladistancia entrelapuntadela cuchillaylasupercie plana.

Nivelaciónlateral

1.Vayaalladoizquierdodelamáquina.

2.Ajustelosrodillosprotectoresdelcéspedenlos taladrossuperioresoretíreloscompletamente paraesteprocedimiento;consulteAjustedelos

rodillosprotectoresdelcésped(página25).

3.Pongalapalancadealturadecorteenla posiciónde76mm(3");consulteAjustedela

alturadecorte(página25).

4.Coloquedosbloquesde6.6cm(2⅝")degrosor debajodecadaladodelbordedelanterode lacarcasa,peronodebajodelossoportesde losrodillosprotectoresdelcésped(Figura66 oFigura67).

5.Coloquedosbloquesde7.3cm(2⅞")degrosor debajodelbordetraserodelfaldóndelacarcasa decorte,unoencadaladodelacarcasade corte(Figura66oFigura67).

Carcasasdecortecon2cuchillas

1.Bloquedemadera–

6.6cm(2⅝")degrosor

Carcasasdecortecon3cuchillas

1.Bloquedemadera–

6.6cm(2⅝")degrosor

g298027

Figura66

2.Bloquedemadera–

7.3cm(2⅞")degrosor

g298028

Figura67

2.Bloquedemadera–

7.3cm(2⅞")degrosor

6.Retirelachavetaylaarandeladelpasador inferiordelbrazodeelevación(Figura68).

Figura68

1.Pletinadealturadecorte3.Arandela

2.Chaveta

Ajustedelainclinación longitudinaldelascuchillas

1.Girelatuercadeajustedelapartedelanteradel cortacésped(Figura70).

g294197

g294471

Figura70

7.Girelaplacadeajustedelaalturadecorteaotro oricioparaqueapoyeelpesodelacarcasade cortedespuésdeinstalarlaplaca(Figura69).

Figura69

8.Instalelaarandelaylachaveta(Figura69).

9.Repitalospasos6a8enelotroladodela máquina.

10.Compruebelanivelaciónlateralotravez;repita esteprocedimientohastaquelasmedidassean correctas.

11.Siganivelandolacarcasadecortecomprobando lainclinaciónlongitudinal(delante/detrás)de lascuchillas;consulteComprobacióndela

inclinaciónlongitudinaldelascuchillas(página

49).

1.Varilladeajuste3.Tuercadeajuste

2.Bloquedeajuste

2.Paraelevarlapartedelanteradelcortacésped, aprietelatuercadeajuste.

3.Parabajarlapartedelanteradelcortacésped, aojelatuercadeajuste.

4.Despuésderealizarelajuste,compruebe denuevolainclinaciónlongitudinal,ysiga ajustandolatuercahastaquelapuntadela cuchilladelanteraestéentre1.6y7.9mm(1/16" a5/16")másbajaquelapuntadelacuchilla trasera;consulteComprobacióndelainclinación

longitudinaldelascuchillas(página49).

g294195

5.Cuandolainclinaciónlongitudinalseacorrecta, compruebedenuevolanivelaciónlateraldel cortacésped;consulteNivelaciónlateral(página

50).

RetirarlaCarcasadel Cortacésped

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajelapalancadeajustedelaalturadecortea laposiciónmásbaja.

4.Retirelachavetadelavarilladesoporte delanterayretirelavarilladelsoportedela carcasa(Figura71).

g295768

Figura72

1.Brazodeelevación3.Arandela

2.Chaveta

Figura71

1.Varilladesoporte

delantera

2.Contratuerca

3.Soportedelacarcasa

5.Bajecuidadosamentelapartedelanteradela carcasadecortealsuelo.

6.Enunladodelamáquina,retirelaarandelayla chavetadelpasadordelacarcasa(Figura72).

7.Retireelbrazodeelevacióndelpasadordela

g014635

carcasa(Figura72).

8.Repitalospasos6y7enelotroladodela máquina.

9.Deslicelacarcasadecortehaciaatráspara retirarlacorreadelcortacéspeddelapoleadel motor.

10.Retirelacarcasadecortededebajodela máquina.

Nota:Guardetodaslaspiezaspara

instalacionesfuturas.

Instalacióndelacarcasade corte

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desliceelcortacéspeddebajodelamáquina.

4.Bajelapalancadeajustedelaalturadecortea laposiciónmásbaja.

5.Enunladodelamáquina,levantelaparte traseradelacarcasadecorteeinstaleelbrazo

deelevaciónenelpasadordelacarcasa(Figura

72).

6.Instaleelbrazodeelevaciónusandolaarandela ylachaveta(Figura72).

7.Repitalospasos5y6enelotroladodela máquina.

8.Conectelavarilladesoportedelanteraala carcasadecorteconelpasadorylachaveta (Figura71).

9.Instalelacorreadelcortacéspedsobrelapolea delmotor;consulteCómocambiarlacorreadel

cortacésped(página44).

Cambiodeldeectorde hierba

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente—Compruebe queeldeectordehierbanoestá deteriorado..

1.Plataformadel cortacésped

2.Separadorcorto

3.Soportedeldeectorde hierba

4.Deectordehierba

g296957

Figura73

5.Varilla

6.Muelle

7.Tuerca(⅜")

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la máquinapodríaarrojarobjetoshaciausted ohaciaotraspersonasycausarlesiones graves.Tambiénpodríaproducirseun contactoconlacuchilla.

Noutilicelamáquinanuncasintener colocadoundeector,unatapadedescarga ounsistemaderecogidadehierba.

1.Retirelatuerca(⅜")delavarilla(debajodel cortacésped)(Figura73).

2.Retirelavarilladelespaciadorcorto,delmuelle ydeldeectordehierba(Figura73).

3.Retireeldeectordehierbadañadoo desgastado.

4.Instaleeldeectordehierbanuevo(Figura73).

5.Desliceelextremorectodelavarillaatravésdel soportetraserodeldeectordehierba.

6.Coloqueelmuellesobrelavarilla,conlos extremosdelosalambreshaciaabajo,yentre lossoportesdeldeectordehierba.

7.Deslicelavarillaporelsegundosoportedel deectordehierba(Figura73).

8.Introduzcalavarilladelapartedelanteradel deectordehierbaporelseparadorcortodela carcasa.

9.Sujeteelextremotraserodelavarillaal cortacéspedconunatuerca(⅜"),segúnse muestraenFigura73.

Importante:Elmuelledebemantenerel

deectordehierbaenlaposicióndeabatido. Levanteeldeectorparavericarquepuede bajarsedeltodo.

Limpieza

Cómolavarlaparteinferior delacarcasadecorte

Intervalodemantenimiento:Despuésdecada

uso—Limpielacarcasadecorte.

Importante:Lamáquinapuedelavarseconun

detergentesuaveyagua.Nolavelamáquina apresión.Eviteelusoexcesivodeagua, especialmentecercadelpaneldecontrol,debajo delasiento,yalrededordelmotor,delasbombas hidráulicasydelosmotoreseléctricos.

Lavelosbajosdelacarcasadecortedespuésde cadausoparaevitarlaacumulacióndehierbayasí mejorarelpicadodelahierbayladispersióndelos recortes.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Conecteelacoplamientodelamangueraal extremodelconectordelavadodelcortacésped, yabraelgrifoalmáximo(Figura74).

5.Siénteseenelasientoyarranqueelmotor.

6.Engraneelmandodecontroldelascuchillasy dejequefuncioneelcortacéspeddeunoatres minutos.

7.Desengraneelmandodecontroldelas cuchillas,apagueelmotor,retirelallave,y espereaquesedetengantodaslaspiezasen movimiento.

8.Cierreelgrifodeaguayretireelacoplamiento delconectordelavado.

Nota:Sielcortacéspednoquedalimpio

despuésdeunlavado,mójelobienyespere unos30minutos.Luegorepitaelproceso.

9.Pongaelcortacéspedenmarchadenuevo durantedeunoatresminutosparaeliminarel excesodeagua.

ADVERTENCIA

Unconectordelavadorotoono instaladopodríaexponerleaustedya otraspersonasaobjetoslanzadosoa contactoconlascuchillas.Elcontacto conunacuchillaoconresiduoslanzados puedecausarlesionesolamuerte.

•Sustituyaelconectordelavado siestárotoosinoestáinstalado inmediatamente,antesdevolvera utilizarlamáquina.

Nota:Apliquevaselinaalajuntatóricadel

conectordelavadoparafacilitarlaconexióndel acoplamientoyprotegerlajunta.

Figura74

1.Conectordelavado

2.Manguera4.Acoplamiento

4.Bajeelcortacéspedalaalturadecortemás baja.

3.Juntatórica

•Nocoloquenuncalasmanosolos piesdebajodelcortacéspedoatravés deaberturasenlamáquina.

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico yelrefrigerantedelmotorsoncontaminantes medioambientales.Elimínelosdeacuerdoconla normativaestatalylocal.

g020098

Almacenamiento

Seguridadduranteel almacenamiento

•Apagueelmotor,retirelallaveyespereaque

sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador. Dejequeseenfríelamáquinaantesdehacer trabajosdeajuste,mantenimiento,limpiezao almacenamiento.

•Noguardelamáquinaoelcombustiblecercade

llamas,ynodreneelcombustibledentrodeun edicioodentrodeunremolquecerrado.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

Limpiezayalmacenamiento

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelosrecortesdehierba,lasuciedady lamugredelaspiezasexternasdetodala máquina,especialmenteelmotoryelsistema hidráulico.Limpielasuciedadylabrozadela parteexteriordelalojamientodelasaletasdela culatadecilindrosdelmotorydelsoplador.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelpanelde control,elmotor,lasbombashidráulicasy losmotoreseléctricos.

4.Compruebeelfuncionamientodelfrenode estacionamiento;consultePosicióndeAparcar

(página13).

5.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página34).

6.Engraselamáquina;consulteLubricación

(página33).

7.Cambieelaceitedelcárter;consulteCambiodel

aceitedelmotorydelltrodeaceite(página36).

8.Compruebelapresióndelosneumáticos; consulteComprobacióndelapresióndelos

neumáticos(página42).

9.Carguelabatería;consulteCómocargarla

batería(página42).

10.Rasquecualquieracumulaciónimportantede hierbaysuciedaddelosbajosdelcortacésped, luegolavelamáquinaconunamanguerade jardín.

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy elmotorenralentíaltodurante2a5minutos despuésdellavado.

11.Compruebelacondicióndelascuchillas; consulteMantenimientodelascuchillasdecorte

(página46).

12.Preparelamáquinaparaunalmacenamientode másde30díascomoseindicaacontinuación:

A.Agregueunestabilizador/acondicionador

acombustiblefrescoeneldepósito.Siga lasinstruccionesdemezcladelfabricante delestabilizadordecombustible.Nouse unestabilizadorabasedealcohol(etanol ometanol).

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel sistemadecombustibledurante5minutos.

C.Apagueelmotor,dejequeseenfríeydrene

eldepósitodecombustibleusandounsifón tipobombaohagafuncionarelmotorhasta queseapague.

D.Desecheelcombustibleadecuadamente.

Recicleelcombustiblesegúnlanormativa local.

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador durantemástiempoqueelrecomendado porelfabricantedelestabilizadorde combustible.

13.Retirela(s)bujía(s)yveriquesucondición; consulteMantenimientodelabujía(página38). Conla(s)bujía(s)retirada(s)delmotor,vierta30 ml(2cucharadassoperas)deaceitedemotor eneloriciodelabujía.Utiliceelmotorde arranqueparahacergirarelmotorydistribuirel aceitedentrodelcilindro.Instalela(s)bujía(s). Noinstaleloscablesenla(s)bujía(s).

14.Compruebeyaprietetodaslasjaciones. Repareosustituyacualquierpiezadañada.

15.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.Puedeadquirirla pinturaensuServicioTécnicoAutorizado.

16.Guardelamáquinaenungarajeoalmacénseco ylimpio.Retirelallavedelinterruptoryguárdela fueradelalcancedeniñosuotrosusuariosno autorizados.Cubralamáquinaparaprotegerla yparaconservarlalimpia.

Cómoalmacenarlabatería

1.Carguetotalmentelabatería.

2.Dejequelabateríadescansedurante24horas, luegocompruebelatensióndelabatería.

Nota:Sielvoltajedelabateríaesdemenosde

12.6V,repitalospasos1y2.

3.Desconecteloscablesdelabatería.

4.Compruebeelvoltajeperiódicamentepara asegurarsedequeelvoltajeesde12.4Vomás.

Nota:Sielvoltajedelabateríaesdemenosde

12.4V,repitalospasos1y2.

Consejosdealmacenamientode labatería

•Guardelabateríaenunlugarfrescoyseco,en

posiciónvertical.

•Noapilebateríasdirectamenteunaencimade

otra,amenosqueesténencajas.

•Noapilemásde3baterías(solamente2sila

bateríaesdetipocomercial).

•Pruebelabateríahúmedacada4–6mesesy

cárguela,siesnecesario.

•Siemprepruebeycarguelabateríaantesde

instalarla.

Solucióndeproblemas

ProblemaPosiblecausa

Eldepósitodecombustiblemuestra señalesdehundimientoolamáquina muestraseñalesdequedarse frecuentementesincombustible.

Elmotorsesobrecalienta.

Elmotordearranquenoseengrana.

Accióncorrectora

1.Elelementodepapeldellimpiadorde aireestáatascado.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

4.Ellimpiadordeaireestásucio.4.Limpieocambieelelementodel

5.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Elmandodecontroldelascuchillas estáengranado.

2.Laspalancasdecontroldemovimiento noestánenlaposicióndeAPARCAR.

3.Labateríaestádescargada.

4.Lasconexioneseléctricasestán corroídasosueltas.

5.Unfusibleestafundido.5.Cambieelfusible.

6.Unreléointerruptorestádañado.

1.Limpieelelementodepapel.

3.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

limpiadordeaire.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

1.Desengraneelmandodecontrolde lascuchillas.

2.Muevalaspalancasdecontrolde movimientohaciafuera,alaposición deAP ARCAR.

3.Carguelabatería.

4.Veriquequehaybuencontactoenlas conexioneseléctricas.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Elestárter(ensucaso)noestá activado.

3.Ellimpiadordeaireestásucio.3.Limpieocambieelelementodel

4.El/loscable(s)dela(s)bujía(s)está(n) suelto(s)odesconectado(s).

5.Labujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

6.Elltrodecombustibleestásucio.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

8.Haycombustibleincorrectoenel depósitodecombustible.

9.Elniveldeaceitedelcárterestábajo.9.Añadaaceitealcárter.

2.Muevalapalancadelestárterala posicióndeACTIVADO.

limpiadordeaire.

4.Instaleelcableenlabujía.

5.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

8.Dreneeldepósitoyrellenecon combustibledeltipocorrecto.

ProblemaPosiblecausa

Accióncorrectora

Elmotorpierdepotencia.

Noesposibleconducirlamáquina.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

5.Labujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

6.Eloriciodeventilacióndeldepósito decombustibleestáobstruido.

7.Elltrodecombustibleestásucio.7.Cambieelltrodecombustible.

8.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

9.Haycombustibleincorrectoenel depósitodecombustible.

1.Lasválvulasdedesvíoestánabiertas..

2.Lascorreasdetracciónestán desgastadas,sueltasorotas.

3.Lascorreasdetracciónsehansalido delaspoleas.

4.Latransmisiónsehaaveriado.

aire.

4.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

5.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

9.PóngaseencontactoconelServicio TécnicoAutorizado.

1.Cierrelasválvulasderemolcado.

2.PóngaseencontactoconelServicio TécnicoAutorizado.

3.PóngaseencontactoconelServicio TécnicoAutorizado.

4.PóngaseencontactoconelServicio TécnicoAutorizado.

Lamáquinavibrademaneraanormal.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)decorteestá(n) doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá suelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Lapoleadelmotor,lapoleatensorao lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Unadela(s)cuchilla(s)decorteestá(n) doblada(s).

3.Elcortacéspednoestánivelado.3.Niveleelcortacéspedlateraly

4.Unodelosrodillosprotectores delcésped(ensucaso)noestá correctamenteajustado.

Losbajosdelacarcasadecorteestán

5. sucios.

6.Lapresióndelosneumáticoses incorrecta.

7.Elejedeunacuchillaestádoblado.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela cuchilla.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Ajustelaalturadelaruedaprotectora delcésped.

Limpielosbajosdelacarcasade

5. corte.

6.Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Lascuchillasnogiran.

1.Lacorreadetransmisiónestá desgastada,sueltaorota.

2.Lacorreadetransmisiónsehasalido delapolea.

3.Elmandodelatomadefuerza (TDF)oelembraguedelaTDFestá defectuoso.

4.Lacorreadelcortacéspedestá desgastada,sueltaorota.

1.Instaleunanuevacorreade transmisión.

2.Instalelacorreadetransmisióny veriquelaposicióncorrectadelos ejesdeajusteydelasguíasdela correa.

3.PóngaseencontactoconelServicio TécnicoAutorizado.

4.Instaleunanuevacorreade cortacésped.

Esquemas

Diagramadecableado139-2356(Rev.A)

g307974

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertenciasenel producto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueelproducto contravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajolaProposición 65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicoshan sidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,visite

https://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA

Toro 75745 Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
