Toro 75742 Operator's Manual [es]

Cortacéspeddeasiento

FormNo.3449-213RevB

TimeCutter

Nºdemodelo75742—Nºdeserie411000000ysuperiores Nºdemodelo75742TA—Nºdeserie410000000ysuperiores Nºdemodelo75742W—Nºdeserie410000000ysuperiores

de107cm(42")

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3449-213*

Parbrutooneto:elparbrutoonetodeestemotor fuecalculadaporelfabricantedelmotorconarreglo aloestipuladoeneldocumentoJ1940oJ2723de laSocietyofAutomotiveEngineers(Sociedadde IngenierosdelAutomóvil-SAE).Debidoaqueel motorestáconguradoparacumplirlosrequisitosde seguridad,emisionesyoperación,supotenciareal enestetipodecortacéspedserásignicativamente menor.Consultelainformacióndelfabricantedel motorincluidaconlamáquina.

Vayaawww.Toro.comparaverlasespecicaciones correspondientesasumodelo.

Importante:Siutilizaráunmáquinaconmotor

Toroaunaalturasuperiora1500m(5000pies) porunperiodoprolongado,asegúresedeque elkitdegranaltitudsehayainstaladodemodo queelmotorcumplaconlasnormativasde emisionesCARB/EPA.Elkitdegranaltitud aumentaelrendimientodelmotormientrasque previenelasuciedaddelabujía,ladicultadde arranqueylasemisionesaumentadas.Unavez quehayainstaladoelkit,coloquelaetiquetade granaltitudalladodelapegatinadenúmero deserieenlamáquina.Póngaseencontacto concualquierdistribuidorautorizadodeT oro paraobtenerelkitdegranaltitudadecuadoyla etiquetadegranaltitudparasumáquina.Para localizarundistribuidorcercadeusted,visite nuestrapáginawebwww.Toro.comollamea nuestroDepartamentodeAtenciónalCliente (ToroCustomerCareDepartment)alosnúmeros queseencuentranensuDeclaracióndeGarantía deControldeEmisiones.

Retireelkitdelmotoryrestablezcaelmotor asuconguracióndefábricaoriginalcuando seutilicepordebajode1500m(5000pies).No opereenaltitudesinferioresunmotorquehasido transformadoparasuusoenaltitudeselevadas; delocontrario,podríasobrecalentarydañarel motor.

Sinoestásegurodesumáquinahasido transformadaparasuusoenaltitudeselevadas, consultelasiguienteetiqueta.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Introducción

Estecortacéspeddeasientodecuchillasrotativas estádiseñadoparaserusadoporusuarios domésticosenaplicacionesresidenciales.Está diseñadoprincipalmenteparasegarcéspedbien mantenido.Elusodeesteproductoparaotros propósitosquelosprevistospodríaserpeligrosopara ustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes responsabledeutilizarelproductodeformacorrecta ysegura.

Figura3

decal127-9363

Visitewww.Toro.comparabuscarmateriales deformaciónyseguridadoinformaciónsobre accesorios,paralocalizarundistribuidoropara registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunDistribuidordeServicioAutorizadoocon AsistenciaalClienteToro,ytengaamanolos númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen elespacioprovisto.

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEUA

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero deserie(ensucaso)paraaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

Figura1

Debajodelasiento

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Elsímbolodealertadeseguridad(Figura2)aparece tantoenestemanualcomoenlamáquinapara identicarmensajesdeseguridadimportantesque debeseguirparaevitaraccidentes.Estesímbolo aparecerájuntoalapalabraDanger(Peligro), Warning(Advertencia)oCaution(Cuidado).

•Peligro:Indicaunasituaciónpeligrosainminente,

quesinoseevita,causarálamuerteolesiones graves.

•Advertenciaindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausarla muerteolesionesgraves.

•Cuidadoindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausar lesionesmenoresomoderadas.

sa-black

Figura2

1.Símbolodealertadeseguridad

Contenido

Seguridad.................................................................4

Seguridadgeneral..............................................4

Indicadordependientes.....................................5

Pegatinasdeseguridadeinstrucciones.............6

Elproducto..............................................................10

Controles..........................................................11

g297763

Antesdelfuncionamiento....................................12

Seguridadantesdeluso...................................12

Cómoañadircombustible.................................13

Mantenimientodiario........................................14

Rodajedeunamáquinanueva.........................14

Usodelsistemadeinterruptoresde

seguridad......................................................14

Colocacióndelasiento......................................15

Ajustedelaspalancasdecontrolde

movimiento...................................................15

Duranteelfuncionamiento...................................16

Seguridadduranteeluso..................................16

Usodelmandodecontroldelascuchillas

(TDF)............................................................18

Usodelacelerador...........................................19

Usodelestárter................................................19

Cómoarrancarelmotor....................................19

Apagadodelmotor...........................................20

Usodelaspalancasdecontrolde

movimiento...................................................20

Conduccióndelamáquina...............................20

UsodelsistemadecontrolSmart

Speed

........................................................21

Usodeladescargalateral................................22

Ajustedelaalturadecorte................................23

Ajustedelosrodillosprotectoresdel

césped..........................................................23

Consejosdeoperación....................................24

Despuésdelfuncionamiento...............................25

Seguridaddespuésdeluso..............................25

Cómolimpiarlamáquina..................................25

Empujarlamáquinaamano.............................25

Transportedelamáquina.................................26

Mantenimiento........................................................29

Seguridadenelmantenimiento........................29

Calendariorecomendadodemanteni-

miento..........................................................30

Procedimientospreviosalmantenimiento...........31

Elevacióndelamáquina...................................31

Lubricación..........................................................31

Engrasadodeloscojinetes...............................31

Mantenimientodelmotor.....................................32

Seguridaddelmotor.........................................32

Mantenimientodellimpiadordeaire..................32

Mantenimientodelaceitedelmotor...................33

Mantenimientodelabujía.................................36

Limpiezadelsistemaderefrigeración...............37

Mantenimientodelsistemadecombusti-

ble................................................................38

Cambiodelltrodecombustibleen

línea..............................................................38

Mantenimientodelsistemaeléctrico....................39

Seguridaddelsistemaeléctrico........................39

Mantenimientodelabatería.............................39

Mantenimientodelosfusibles...........................40

Mantenimientodelsistemadetransmi-

sión..............................................................41

Comprobacióndelapresióndelos

neumáticos...................................................41

Paraquitarelfrenoeléctrico.............................41

Ajustedeladirección........................................41

Mantenimientodelascorreas..............................42

Inspeccióndelascorreas.................................42

Cómocambiarlacorreadelcortacés-

ped................................................................42

Mantenimientodelcortacésped...........................44

Seguridaddelascuchillas................................44

Mantenimientodelascuchillasde

corte..............................................................44

Nivelacióndelacarcasadecorte......................46

RetiradadelaCarcasadelCortacésped...........49

Instalacióndelacarcasadecorte.....................50

Cambiodeldeectordehierba.........................50

Limpieza..............................................................51

Cómolavarlaparteinferiordelacarcasade

corte..............................................................51

Eliminaciónderesiduos....................................52

Almacenamiento.....................................................52

Seguridadduranteelalmacenamiento.............52

Limpiezayalmacenamiento.............................52

Cómoalmacenarlabatería...............................53

Solucióndeproblemas...........................................54

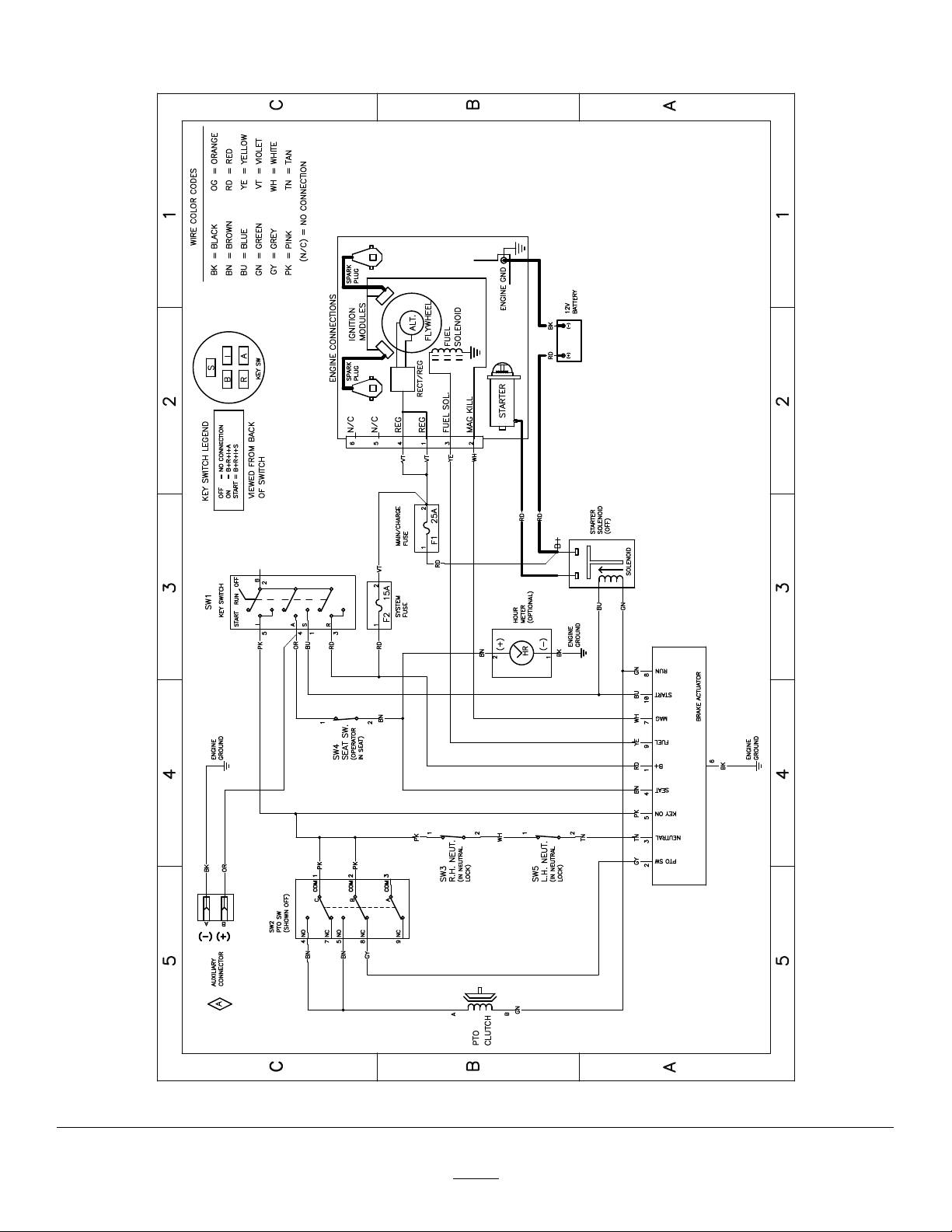

Esquemas...............................................................57

Seguridad

Estamáquinahasidodiseñadaconarregloalo estipuladoenlanormaANSIB71.1-2017.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies ydelanzarobjetosalaire.Sigasiempretodas lasinstruccionesdeseguridadconelndeevitar lesionespersonalesgravesolamuerte.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Mantengaalejadasaotraspersonasyaniños.

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibidola formaciónadecuada.Sólopermitaquemanejen omantenganlamáquinapersonasresponsables, formadas,familiarizadasconlasinstruccionesy físicamentecapacesdeutilizarlamáquina.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros,oenpendientes demásde15°.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Noutilicelamáquinasinqueesténcolocadosy

funcionencorrectamentetodoslosprotectores, interruptoresdeseguridadyotrosdispositivosde protecciónoseguridad.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

Indicadordependientes

Figura4

Puedecopiarestapáginaparasuusopersonal.

1.Lapendientemáximaenlaquepuedeutilizarlamáquinaesde15grados.UtiliceelDiagramadependientesparadeterminarel ángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados.Dobleporlalínea correspondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado

g011841

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

Símbolosdelabatería

Labateríacontienealgunosdeestossímbolos,otodos

ellos.

decalbatterysymbols

1.Riesgodeexplosión6.Mantengaaotras

2.Nofumar;mantener alejadodelfuegoydelas llamasdesnudas

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular.9.Enjuaguelosojos

5.LeaelManualdel operador.

personasalejadasde labatería.

7.Lleveprotecciónocular; losgasesexplosivos puedencausarcegueray otraslesiones.

8.Elácidodelabatería puedecausarceguerao quemadurasgraves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura

Marcadelfabricante

1.Estamarcaindicaquelacuchillasehaidenticadocomo piezadelfabricanteoriginaldelamáquina.

decal105-7015

105-7015

1.Enrutadodelacorrea

decaloemmarkt

decal121-2989b

121-2989

93-7009

1.Advertencia–nohagafuncionarelcortacéspedcon eldeectorelevadooretirado;mantengacolocadoel deector.

2.Peligrodecorte/desmembramientodemanoopieporla cuchilladelcortacésped–noseacerquealaspiezasen movimiento.

decal93-7009

1.Posicióndelapalancade desvíoparaempujarla máquina

2.Posicióndelapalanca dedesvíoparaoperarla máquina

1.Tapóndevaciadodeaceite

decal131-1097

131-1097

decal139-2388

139-2388

1.Lento3.Rápido

2.Transporte

decal132-0872

132-0872

1.Peligrodeobjetos arrojados–mantenga aotraspersonasalejadas delamáquina.

2.Peligrodeobjetos arrojados,deector elevado–nohaga funcionarlamáquina conlacarcasaabierta;

3.Peligrodeamputación demanoopie–nose acerquealaspiezasen movimiento.

4.Peligrodeenredamiento –noseacerquealas piezasenmovimiento, mantengacolocados todoslosprotectores.

utiliceunensacadoroun deector.

Lapegatina138-6074formaparteintegraldel depósitodecombustiblemoldeado.

138-2456

1.LeaelManualdel operador.

2.Aparquelamáquinaen unasupercienivelada antesdellenareldepósito decombustible.

3.Nollenedemasiadoel depósitodecombustible.

decal139-2391

139-2391

1.Rápido2.Lento

decal138-2456

decal139-2395

139-2395

1.Frenodeestacionamiento4.Puntomuerto

2.Rápido5.Haciaatrás

3.Lento

6.Controlesdetracción

decal142-5864

142-5864

decal139-2392

139-2392

139-2394

1.Controlesdetracción

2.Rápido5.Marchaatrás

3.Lento6.Frenodeestacionamiento

4.Puntomuerto

decal139-2394

144-5288

Nota:Estamáquinacumplelapruebadeestabilidadestándar

delaindustriaenlaspruebasestáticaslateralesylongitudinales conlapendientemáximarecomendadaindicadaenlapegatina. ReviselasinstruccionesdelManualdeloperadorsobrela operacióndelamáquinaenpendientes,ycompruebelas condicionesenlasquesevaautilizarlamáquinaparadeterminar silamáquinapuedeutilizarseenlascondicionesreinantesen esedíayeselugarenconcreto.Loscambiosdeterrenopueden necesitaruncambioenelmododeoperacióndelamáquinaen pendientes.

decal144-5288

1.Advertencia–leael Manualdeloperador.

2.Peligrode corte/desmembramiento delosdedosolamano –mantengalasmanos alejadasdelaspiezasen movimiento;mantenga colocadostodoslos protectoresydefensas.

3.Peligrodeobjetos arrojados–mantenga alejadasaotraspersonas; recojacualquierresiduo; mantengacolocadoel deector.

4.Peligrodeatropello– notransportepasajeros; mirehaciaatrásmientras conduceenmarchaatrás.

5.Peligrodevuelco–al cargarlamáquinaen unremolque,noutilice dosrampasindividuales; utiliceúnicamenteuna solarampaconsuciente anchuraparalamáquina; noutiliceunarampacon pendientedemásde 15°;subalarampaen marchaatrásybajela rampaconduciendohacia adelante.

6.Peligrodevuelco–no utilicelamáquinacercade taludesoenpendientes demásde15°;atraviese únicamentependientesde menosde15°.

Elproducto

1.Motor4.Palancasdecontrolde

2.Asientodeloperador5.Ruedamotriztrasera

3.Tapóndeldepósitode combustible

movimiento

6.Ruedasgiratorias delanteras

Figura5

7.Deector

8.PalancaSmartSpeed™

9.Palancadeajustedealtura decorte

g293302

10.Paneldecontrol

Controles

Familiarícesecontodosloscontrolesantesdeponer enmarchaelmotorytrabajarconlamáquina.

Paneldecontrol

Figura6

1.Controldelacelerador

2.Controldelestárter

3.Mandodecontroldelas cuchillas(tomadefuerza)

4.Interruptordeencendido

Palancasdecontrolde movimiento

Laspalancasdecontroldemovimientoseutilizan paraconducirlamáquinahaciaadelante,haciaatrás ygirarlaenambossentidos(Figura5).

PosicióndeAparcar

Desplacelaspalancashaciafueradesdelaposición centralalaposicióndeAPARCADOalbajarsedela máquinaparaactivarelfrenoeléctrico(Figura20). Pongasiemprelaspalancasdecontroldemovimiento enposicióndeAPARCARcuandoparelamáquinao antesdedejarladesatendida.

Palancadelsistemadecontrol SmartSpeed™

g293303

LapalancadelsistemadecontrolSmartSpeed™, situadadebajodelpuestodeloperador,lepermite conducirlamáquinaen3intervalosdevelocidad: Perlar,RemolcarySegar(Figura5).

Interruptordeencendido

Elinterruptordeencendido,queseutilizapara arrancaryapagarelmotor,tienetresposiciones: PARADA,MARCHAyARRANQUE(Figura6).

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotorytiene unajustevariablecontinuodeLENTOaRÁPIDO(Figura

6).

Controldelestárter

Utiliceelcontroldelestárterparaponerenmarchael motorenfrío(Figura6).

Mandodecontroldelascuchillas (tomadefuerza)

Elmandodecontroldelascuchillas,representado porunsímbolodetomadefuerza(TDF),engranay desengranalatransmisióndepotenciaalascuchillas delcortacésped(Figura6).

Mirilladepresenciade combustible

Puedeutilizarlamirilladecombustible,situadaen elladoizquierdodelamáquinaparavericarla presenciadecombustibleeneldepósito(Figura7).

g292100

Figura7

1.Mirilladepresenciadecombustible

Palancadeajustedealturade corte

Lapalancadealturadecorteseutilizaparabajary elevarlacarcasadesdesuasiento.Cuandolevanta lapalanca(haciausted),lacarcasaseelevadel suelo,ycuandolabaja(alejándola),lacarcasabaja alsuelo.Ajustelaalturadecortesolamentecuando lamáquinaestédetenida(Figura5).

Aperos/Accesorios

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporT oroquepuedenutilizarsecon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadooconsudistribuidorautorizado Toro,ovisitewww.Toro.comparaobtenerunalistade todoslosaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantener lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro.Las piezasderepuestoyaccesoriosdeotrosfabricantes podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibido laformaciónadecuada.Lanormativalocalpuede imponerlímitessobrelaedaddeloperador. Elpropietarioesresponsabledeproporcionar formaciónatodoslosoperadoresymecánicos.

•Inspeccionelazonadondesevaautilizarla

máquina,yretirecualquierobjetoquepudiera interferirconelfuncionamientodelamáquinao quepudieraserarrojadoporlamáquina.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde seguridad.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos protectoresestáninstaladosyquefuncionan correctamente.Noutilicelamáquinasino funcionancorrectamente.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

•Antesdesegar,inspeccionelamáquinapara

asegurarsedequelosconjuntosdecorte funcionancorrectamente.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque serequierenparaoperarlamáquinademanera adecuadaysegura.

•Lleveropaadecuada,incluyendoguantes,

protecciónocular,pantalónlargo,calzado resistenteyantideslizanteyprotecciónauricular. Sitieneelpelolargo,recójaselo,ynollevejoyas oprendassueltas.

•Nollevepasajerosenlamáquina.

•Mantengaaotraspersonasyalosanimales

domésticosalejadosdelamáquinaduranteeluso.

Apaguelamáquinaylosaccesoriossialguien entraenlazona.

•Noutilicelamáquinaamenosquetodoslos

protectoresydispositivosdeseguridad,comopor ejemplolosdeectoresyelrecogedorentero, esténcolocadosyfuncionencorrectamente. Sustituyacualquierpiezadesgastadao deterioradacuandoseanecesario.

Seguridadenelmanejodel combustible

•Elcombustibleesextremadamenteinamabley

altamenteexplosivo.Unincendioounaexplosión provocadosporelcombustiblepuedecausarle quemadurasaustedyaotraspersonasasícomo dañosmateriales.

unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente entodomomentohastaqueterminederepostar. Noutilicedispositivosquemantenganabiertala boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.

•Nollenedemasiadoeldepósitodecombustible.

Vuelvaacolocareltapóndecombustibley apriételormemente.

–Paraevitarqueunacargaestáticaprendael

combustible,retirelamáquinadelcamióno delremolqueyrepóstelaenelsuelo,lejos deotrosvehículos.Siestonoesposible, coloqueunrecipientedecombustibleportátil enelsuelo,lejosdeotrosvehículos,yllénelo; luegorepostelamáquinadesdeelrecipiente decombustibleenvezdeusarunsurtidoro boquilladosicadoradecombustible.

–Lleneeldepósitodecombustibleenelexterior

sobreterrenollano,enunazonaabiertaycon elmotorfrío.Limpiecualquiercombustible derramado.

–Nomanejecombustiblesiestáfumando,ni

cercadeunallamadesnudaochispas.

–Noretireeltapóndecombustibleniañada

combustiblealdepósitosielmotorestá calienteoenmarcha.

–Sisederramacombustible,nointentearrancar

elmotor.Evitecrearunafuentedeignición hastaquelosvaporesdelcombustiblese hayandisipado.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el recogedoryelcompartimentodelmotorpara ayudaraprevenirincendios.Limpiecualquier aceiteocombustiblederramado.

Cómoañadircombustible

Combustiblerecomendado

Tipo

Octanajemínimo87(US)o91(RON;fuerade

Etanol

MetanolNinguna

MTBE(étermetiltert-butílico)Menosdel15%porvolumen

AceiteNoañadiralcombustible

Utilicesolamentecombustiblelimpioyfresco(nomás de30díasdeantigüedad)deorigenacreditado.

Gasolinasinplomo

losEstadosUnidos)

Nomásdel10%porvolumen

–Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcance delosniños.

•Elcombustibleesdañinoomortalsiesingerido.

Laexposiciónalargoplazoalosvaporespuede causarlesionesyenfermedadesgraves.

–Evitelarespiraciónprolongadadelosvapores. –Mantengalasmanosylacaraalejadasde

laboquillaydelaaberturadeldepósitode combustible.

–Mantengaelcombustiblealejadodelosojos

ylapiel.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber

Usodelestabilizador/acondicionador

Utiliceestabilizador/acondicionadorenlamáquina paramantenerelcombustiblefrescodurantemás tiempo,siguiendolasindicacionesdelfabricantedel estabilizadordecombustible.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadapropiadadeestabilizador/acondicionadoracombustiblefresco,siguiendolas indicacionesdelfabricantedelestabilizadorde combustible.

Cómollenareldepósitode combustible

1.Aparquelamáquinaenunasupercienivelada.

2.Muevalaspalancasdecontroldemovimiento haciafuera,alaposicióndeAP ARCAR.

3.Apagueelmotoryretirelallave.

4.Limpiealrededordeltapóndeldepósitode combustible.

5.Lleneeldepósitodecombustiblehastalaparte inferiordelcuellodellenado(Figura8).Nollene completamenteeldepósitodecombustible

Usodelsistemade interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán desconectadosodañados,lamáquinapodría ponerseenmarchainesperadamenteycausar lesionespersonales.

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeoperarlamáquina.

Elsistemadeinterruptoresde seguridad

Elsistemadeinterruptoresdeseguridadhasido diseñadoparaimpedirqueelmotorarranque,a menosque:

Figura8

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo“Cadauso/Adiario” enlasecciónMantenimiento(página29).

Rodajedeunamáquina nueva

Losmotoresnuevosnecesitantiempoparadesarrollar todasupotencia.Lafriccióngeneradaporlas carcasasylossistemasdepropulsióndelos cortacéspedesesmayorcuandoéstossonnuevos, loquesuponeunacargaadicionalparaelmotor.Las máquinasnuevasnecesitanunperiododerodajede 40–50horasparadesarrollarlamáximapotenciayel mejorrendimiento.

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoestánen

laposicióndeAPARCAR.

Elsistemadeinterruptoresdeseguridadestá diseñadoparadetenerelmotorsisemuevenlas palancasdecontrolfueradelaposicióndeAP ARCAR yustedselevantadelasiento.

g293796

Comprobacióndelsistemade interruptoresdeseguridad

Veriqueelsistemadeinterruptoresdeseguridad cadavezquevayaautilizarlamáquina.Siel sistemanofuncionadelaformaquesedescribe acontinuación,póngaseencontactoconun ServicioTécnicoAutorizadoparaqueloreparen inmediatamente.

1.Siénteseenelasiento,muevalaspalancas decontroldemovimientoenlaposiciónde APARCAR,ymuevaelmandodecontroldelas cuchillasalaposicióndeENGRANADO.Intente arrancarelmotor;elmotornodebearrancar.

2.Siénteseenelasientoypongaelmando decontroldelascuchillasenlaposiciónde DESENGRANADO.Muevacualquieradelas palancasdecontroldemovimientoalaposición centraldesbloqueada.Intentearrancarelmotor; elmotornodebearrancar.Repitaconlaotra palancadecontroldemovimiento.

3.Siénteseenelasiento,muevaelmandode controldelascuchillasaDESENGRANADOy bloqueelaspalancasdecontroldemovimiento enlaposicióndeAPARCAR.Arranqueelmotor. Conelmotorenmarcha,engraneelmandode controldelascuchillasylevánteseunpocodel asiento;elmotordebepararse.

4.Siénteseenelasiento,muevaelmandode controldelascuchillasaDESENGRANADOy bloqueelaspalancasdecontroldemovimiento enlaposicióndeAPARCAR.Arranqueelmotor. Conelmotorenmarcha,muevalaspalancas decontroldemovimientoalaposicióncentral, desbloqueadasylevánteseunpocodelasiento; elmotordebepararse.

g333847

Figura10

Colocacióndelasiento

Elasientopuedemoversehaciaadelanteyhacia atrás.Coloqueelasientoenlaposiciónquele permitacontrolarmejorlamáquinayenlaqueesté máscómodo(Figura9).

Ajustedelainclinación

Laspalancasdecontroldemovimientopuedenser ajustadashaciaadelanteohaciaatrásquesumanejo seamáscómodo.

1.Retireelpernosuperiorquesujetalapalanca decontrolalbrazodelapalanca.

2.Aojeelpernoinferiorlosucienteparapoder desplazarhaciaadelanteohaciaatrásla palancadecontrol.

Figura9

Ajustedelaspalancasde controldemovimiento

Ajustedelaaltura

Laspalancasdecontroldemovimientopuedenser ajustadashaciaarribaohaciaabajoparaquesu manejoseamáscómodo(Figura10).

g333846

g027249

3.Aprieteambospernosparajarlapalancade controlenlaposiciónnueva.

4.Repitaelajusteconlaotrapalancadecontrol.

Figura11

Duranteel funcionamiento

Seguridadduranteeluso

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael pasosiempre.

•Antesdeabandonarlaposicióndeloperador,

hagalosiguiente:

–Aparquelamáquinaenunasupercienivelada.

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda provocarlesionespersonalesodañosmateriales.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,pueden producirselesionesodañosmateriales.

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Elcontactoconlacuchillapuedecausarlesiones

personalesgraves.Pareelmotor,retirelallave yespereaquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.Cuandogirelallavealaposiciónde DESCONECTADO,elmotordebeapagarseyla cuchilladebedetenerse.Sino,dejedeusarla máquinainmediatamenteypóngaseencontacto conunServicioTécnicoAutorizado.

•Utilicelamáquinasoloenbuenascondiciones

devisibilidadybajocondicionesmeteorológicas apropiadas.Nohagafuncionarlamáquinacuando hayriesgodetormentaseléctricas.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodeloricio dedescarga.

–DesengranelaTDFybajelosaccesorios. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Espereaquesedetengantodaslaspiezasen

movimiento.

•Hagafuncionarelmotorúnicamenteenzonas

bienventiladas.Losgasesdeescapecontienen monóxidodecarbono,queesletalsiseinhala.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Conectelosequiposremolcadosalamáquina

únicamenteenelpuntodeenganche.

•Noutilicelamáquinaamenosquetodoslos

protectoresydispositivosdeseguridad,comopor ejemplolosdeectoresyelrecogedorentero, esténcolocadosyfuncionencorrectamente. Sustituyacualquierpiezadesgastadao deterioradacuandoseanecesario.

•Utilicesolamenteaccesoriosyaperos

homologadosporToro.

•Estamáquinaproducenivelessonorosque

superanlos85dBAeneloídodeloperador,y puedencausarpérdidasauditivasconperíodos extendidosdeexposición.

•Nosiegueconeldeectordedescargaelevado,

retiradoomodicado,amenosquetengacolocado yenbuenascondicionesdefuncionamiento unsistemaderecogidadehierbaounkitde mulching.

•Nocorteelcéspedenmarchaatrásamenos

queseaabsolutamentenecesario.Miresiempre haciaabajoydetrásdeustedantesdeconducirla máquinaenmarchaatrás.

•Extremelaprecauciónalacercarseaesquinas

ciegas,arbustos,árbolesuotrosobjetosque puedanbloquearsuvisión.

•Parelascuchillassiemprequenoestésegando.

•Silamáquinagolpeaunobjetooempiezaavibrar,

apagueinmediatamenteelmotor,retirelallave (ensucaso),espereaquesedetengantodas laspiezasenmovimientoantesdeexaminarla máquinaenbuscadedaños.Hagatodaslas reparacionesnecesariasantesdevolverautilizar lamáquina.

g229846

Figura12

1.Lleveprotecciónauditiva.

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,elsilenciadoryelmotor paraprevenirincendios.

•Arranqueelmotorconlospiesbienalejadosde

lascuchillas.

•Estépendientedelsentidodedescargadel

cortacéspedynoorienteladescargahacianadie. Evitedescargarmaterialcontraunapareduotra obstrucción,porqueelmaterialpodríarebotar haciausted.

•Parelascuchillas,reduzcalavelocidaddela

máquinayextremelasprecaucionesalcruzar superciesquenoseandehierbaoaltransportar lamáquinaaydesdelazonadetrabajo.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

•Amenudolosniñossesientenatraídosporla

máquinaylaactividaddesegar.Nosuponga nuncaquelosniñosvanapermanecerenel últimolugarenquelosvio.

•Mantengaalosniñosalejadosdelazonade

trabajoybajolaatentamiradadeunadulto responsablequenoseaeloperador.

•Estéalertayapaguelamáquinasientranniñosen

lazonadetrabajo.

•Antesdeconducirenmarchaatrásogirarla

máquina,mirehaciaabajoyhaciaatráspara asegurarsedequenohayniñospequeños presentes.

•Nolleveniñosenlamáquina,inclusocuando

lascuchillasnoestánenmovimiento.Los niñospodríancaerseysufrirlesionesgraves,o podríanimpedirqueustedmanejelamáquina conseguridad.Cualquierniñoquehayasido transportadoenelpasadopodríaaparecersin avisoenlazonadetrabajo,ypodríaserarrollado porlamáquina,inclusoenmarchaatrás.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte.El operadoresresponsabledelaseguridadcuando trabajaenpendientes.Elusodelamáquinaen cualquierpendienteexigeuncuidadoespecial. Antesdeusarlamáquinaenunapendiente,haga losiguiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán colocadasenlamáquina.

–Utiliceunindicadordeánguloparadeterminar

lainclinaciónaproximadadelazona.

–Noutilicelamáquinanuncaenpendientesde

másde15°.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren lapendienteconlamáquina.Utiliceel sentidocomúnyelbuenjuicioalrealizareste evaluación.Cualquiercambioqueseproduzca enelterreno,comoporejemplouncambiode humedad,puedeafectarrápidamentealuso delamáquinaenunapendiente.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade

terraplenes,fosas,taludes,agua,uotrospeligros. Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia prudente(eldobledelaanchuradelamáquina) entrelamáquinaycualquierpeligro.Utiliceuna máquinadirigidaounadesbrozadoramanualpara segarlahierbaenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde velocidadodedirección;girepocoapoco,ya bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola estabilidaddelamáquina.T engaencuentaque conducirenhierbamojada,atravesarpendientes empinadas,obajarcuestaspuedehacerquela máquinapierdatracción.Latransferenciadepeso alasruedasdelanteraspuedehacerquepatinela máquina,conpérdidadefrenadoydecontrolde dirección.Lamáquinapuededeslizarseincluso conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros ocultos.Lahierbaaltapuedeocultarobstáculos. Unterrenoirregularpuedehacerquelamáquina vuelque.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos,comoporejemplosistemas derecogidadehierba.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionessobrelos contrapesos.

•Siesposible,mantengalacarcasabajadaalsuelo

mientrastrabajeenpendientes.Laelevacióndela carcasamientrassetrabajaenpendientespuede hacerquelamáquinapierdaestabilidad.

Figura13

Usodelmandodecontrol delascuchillas(TDF)

Elmandodecontroldelascuchillas(TDF)arranca ydetienelascuchillasdelcortacéspedycualquier accesorioconectado.

Cómoengranarelmandode controldelascuchillas(TDF)

g22911 1

1.Zonasegura–utilice lamáquinaaquíen pendientesdemenosde 15°ozonasplanas.

2.Zonadepeligro–utilice uncortacéspedmanual y/ounadesbrozadora manualenpendientesde másde15°,ycercade terraplenesoagua.

3.Agua

4.W=anchuradela máquina

5.Mantengaunadistancia prudente(eldobledela anchuradelamáquina) entrelamáquinay cualquierobstáculo.

Seguridadduranteelremolcado

•Engancheelequipoaremolcarúnicamenteenel

puntodeenganche.

•Noutilicelamáquinacomovehículoderemolque

amenosquetengaunengancheinstalado.

•Nosupereloslímitesdepesoestablecidos

paraequiposremolcadosyparaelremolqueen pendientes.Elpesoremolcadonodebesuperar elpesodelamáquinaydeloperador.

•Nodejequeseacerquenniñosuotraspersonas

alequiporemolcado.

g008945

Figura14

Nota:Siempreengranelascuchillasconel

aceleradorenlaposicióndeRÁPIDO(Figura15).

g295538

Figura15

•Enlaspendientes,elpesodelequiporemolcado

puedecausarunapérdidadetracción,aumentar elriesgodevuelcooprovocarunapérdidade control.Reduzcaelpesoremolcadoyvayamás despacio.

•Ladistanciadeparadapuedeaumentarcon

elpesodelacargaremolcada.Conduzca lentamenteydejeunadistanciadeparadamayor.

•Hagagirosabiertosparamantenerelaccesorio

alejadodelamáquina.

Cómodesengranarelmandode controldelascuchillas(TDF)

g009174

Figura16

Usodelacelerador

Puedemoverelcontroldelaceleradorentrelas posicionesdeRÁPIDOyLENTO(Figura17).

UtilicesiemprelaposicióndeRÁPIDOparaengranar laTDF .

Figura17

Usodelestárter

g295539

g295540

Figura18

1.PosicióndeACTIV ADO2.PosicióndeDESACTIVADO

Utiliceelestárterparaponerenmarchaelmotoren frío.

1.Tirehaciaarribadelmandoparaengranar elestárterantesdeusarelinterruptorde encendido(Figura18).

Nota:Asegúresedeactivarcompletamenteel

estárter.Puedesernecesariosujetarelmando haciaarribamientrasaccionaelinterruptorde encendido.

2.Presionehaciaabajoelcontroldelestárterpara desactivarelestárterdespuésdequeelmotor arranque(Figura18).

Cómoarrancarelmotor

Nota:Sielmotorestácaliente,puedenoser

necesariousarelestárter.

Importante:Noactiveelmotordearranque

durantemásde5segundoscadavez.Sise accionaelmotordearranquedurantemásde5 segundosseguidos,puededañarse.Sielmotor noarranca,espere10segundosantesdeutilizar elmotordearranquedenuevo.

Usodelaspalancasde controldemovimiento

Figura19

Apagadodelmotor

1.Desengranelascuchillasmoviendoelmando decontroldelascuchillasalaposiciónde DESENGRANADO(Figura19).

2.Muevalaspalancasdecontroldemovimiento haciafuera,alaposicióndeAP ARCAR.

3.Muevaelcontroldelaceleradoralaposición deRÁPIDO.

4.GirelallavealaposicióndeDESCONECTADOy retirelallave.

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

g004532

Figura20

1.Palancadecontrolde

g295541

movimiento–posiciónde APARCAR

2.Posicióncentralde desbloqueo

3.Haciaadelante

4.Haciaatrás

5.Partedelanteradela máquina

Conduccióndelamáquina

Lasruedasmotricesgirandemaneraindependiente, impulsadaspormotoreshidráulicosencadaeje.Un ladopuedegirarhaciaatrásmientrasqueelotro ladogirahaciaadelante,haciendoquelamáquina rotesobresuejeenlugardetrazarunacurva.Esto mejoramucholamaniobrabilidaddelamáquina,pero puedesernecesariounperiododeadaptaciónsino estáfamiliarizadoconestesistema.

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenposiciónRÁPIDOparaconseguirel mejorrendimiento.Sieguesiempreconelacelerador enposiciónrápido.

Retiresiemprelallaveypongaelfrenode estacionamientocuandodejelamáquinasin supervisión.

ADVERTENCIA

Lamáquinapuedegirarmuyrápidamente. Ustedpuedeperderelcontroldelamáquina ycausarlesionespersonalesodañosala máquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes dehacergiroscerrados.

Conducciónhaciaadelante

Nota:T engacuidadosiemprealgirar.

1.Muevalaspalancasalaposicióncentralde desbloqueo.

2.Parairhaciaadelante,empujelentamente laspalancasdecontroldemovimientohacia adelante(Figura21).

g008953

Figura22

Usodelsistemadecontrol

Figura21

Conducciónhaciaatrás

Nota:Extremesiemprelasprecaucionesenmarcha

atrásyenlosgiros.

1.Muevalaspalancasalaposicióncentral, desbloqueadas.

2.Parairhaciaatrás,tirelentamentedelas palancasdecontroldemovimientohaciaatrás (Figura22).

SmartSpeed

LapalancadelsistemadecontrolSmartSpeed situadadebajodelpuestodeloperador(Figura

23),permitealoperadorconducirlamáquinaen3

intervalosdevelocidad:Perlar,RemolcarySegar.

g008952

1.PalancaSmartSpeed

Paracambiardevelocidad:

1.Pongalaspalancasdecontroldemovimiento enpuntomuertoyluegomuévalashaciaafuera alaposicióndeAPARCAR.

Figura23

™

g293338

2.Desengraneelmandodecontroldelas cuchillas.

3.Ajustelapalancaalaposicióndeseada.

Acontinuaciónseofrecenunassimples recomendacionesdeuso.Losajustesvariaránsegún eltipodehierba,elcontenidodehumedadylaaltura delahierba.

Sugerencias deuso:

Estacionamiento

Césped húmedoy pesado

Capacitación

Perlar césped

EnsacadoX

MulchingX

Remolcar accesorios

Sieganormal

Cómo desplazarla máquina

Perlar

Remolcar

Perlar

Éstaeslavelocidadmásbaja.Losusos recomendadosparaestavelocidadson:

Segar

•Estacionamiento

•Siegadecéspedhúmedoypesado

•Capacitación

•Perlarcésped

Remolcar

Éstaeslavelocidadintermedia.Losusos recomendadosparaestavelocidadson:

•Ensacado

•Mulching

•Remolcaraccesorios

Segar

Éstaeslavelocidadmásalta.Losusos recomendadosparaestavelocidadson:

•Sieganormal

•Cómodesplazarlamáquina

Usodeladescargalateral

Elcortacéspedcuentaconundeectordehierba abisagradoquedispersalosrecortesdehierbaaun ladoyhaciaabajo,haciaelcésped.

PELIGRO

Silamáquinanotienecorrectamente montadoundeectordehierba,unatapade descargaounrecogedorcompleto,ustedy otraspersonasestánexpuestosacontacto conlascuchillasyaresiduoslanzadosalaire. Elcontactoconlascuchillasdelcortacésped enrotaciónyconlosresiduoslanzadosal airecausarálesionesomuerte.

•Noretirenuncaeldeectordehierbade lacarcasadecorteporqueeldeector dehierbadirigeelmaterialhaciaabajo, alcésped.Sieldeectordehierba sedeterioraalgunavez,sustitúyalo inmediatamente.

•Nocoloquenuncalasmanosolospies debajodelacarcasadelcortacésped.

•Nointentenuncadespejarlazonade descargaolascuchillasdelcortacésped sinantesmoverelmandodecontrol delascuchillas(TDF)alaposiciónde DESENGRANADO,girarelinterruptorde encendidoaDESCONECTADOyretirarla llavedelinterruptordeencendido.

•Compruebequeeldeectordehierbaestá bajado.

g296586

Figura24

Ajustedelaalturadecorte

Nota:Laposicióndetransporteeslaposiciónde

alturadecortemásalta,114mm(4½"),segúnse muestraenFigura24.

Puedeajustarlaalturadecortede38a114mm(1½" a4½")enincrementosde13mm(½").Laaltura decorteescontroladaporlapalancasituadaala derechadelpuestodeloperador(Figura24).

Ajustedelosrodillos protectoresdelcésped

Cadavezqueustedcambielaalturadecorte,ajuste tambiénlaalturadelosrodillosprotectoresdel césped.

Nota:Ajustelosrodillosprotectoresdelcéspedpara

quelosrodillosnotoquenelsueloenzonasdesiega llanasynormales.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Ajustelosrodillosprotectoresdelcéspedauna delasposicionessiguientes:

•Taladrosuperior–utiliceestaposición

cuandolacarcasadecorteestáenla

posicióndealturadecortede63mm(2½") omenos(Figura25).

•Taladroinferior–utiliceestaposicióncuando

lacarcasadecorteestáenlaposiciónde alturadecortede76mm(3")omás(Figura

25).

Figura25

1.Rodilloprotectordel césped

2.Taladroinferior–carcasa decorteenlaposiciónde alturadecortede76mm (3")omás

3.Tuercaconarandela prensada

4.Taladrosuperior–carcasa decorteenlaposiciónde alturadecortede63mm (2½")omenos

5.Perno

menosquelahierbaseaescasaoalnaldelotoño, cuandolahierbacrecemásdespacio.

Alternanciadeladirecciónde corte

Alterneladireccióndecorteparamantenerlahierba erguida.Deestaformatambiénseayudaadispersar mejorlosrecortessobreelcéspedyseconseguirá unamejordescomposiciónyfertilización.

Sieguealosintervaloscorrectos

Lahierbacreceavelocidadesdiferentesendiferentes épocasdelaño.Paramantenerlamismaalturade

g019929

corte,corteelcéspedconmásfrecuenciadurante laprimavera.Amedidaqueavanzaelverano,la velocidaddecrecimientodelahierbadecrece,por ellodebecortarseconmenorfrecuencia.Sinopuede segarduranteunperíododetiempoprolongado, siegueprimeroconunaalturadecortealtay,después dedosdías,vuelvaasegarconunajustemásbajo.

Siegueavelocidadesmáslentas

Enciertascondiciones,segaraunavelocidadde avancemásbajapuedemejorarlacalidaddecorte.

Consejosdeoperación

Maximizacióndelacirculaciónde aire

Paraaumentaralmáximolacalidaddecorteyla circulacióndeaire,trabajeconelmotorenlaposición deRÁPIDO.Serequiereaireparacortarbienlahierba, asíquenopongalaalturadecortetanbajacomopara rodeartotalmentelacarcasadecortedehierbasin cortar.Tratesiempredetenerunladodelacarcasa decortelibredehierbasincortar,parapermitirla entradadeaireenlacarcasa.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara asegurarquelaalturadecortedelacarcasadecorte nodeje“calvas”enterrenosdesiguales.Sinembargo, laalturadecorteutilizadahabitualmentesueleserla mejor.Silahierbatienemásde15cm(6")dealto,es preferiblecortarelcéspeddosvecesparaasegurar unacalidaddecorteaceptable.

Evitecortardemasiadobajo

Alcortarcéspeddealturairregular,elevelaalturade corteparaevitararrancarelcésped.

Cómopararlamáquina

Siesnecesariodetenerelavancedelamáquina mientrassecortaelcésped,esposiblequecaigaun montónderecortessobreelcésped.Paraevitaresto, diríjaseconlascuchillasengranadasaunazonadel céspedqueyahayasidosegada,odesengranela carcasadecortealdesplazarsehaciaadelante.

Limpiezadelaparteinferiordela carcasadecorte

Limpielosrecortesylasuciedaddelosbajosde lacarcasadecortedespuésdecadauso.Sise acumulanhierbaysuciedadenelinteriordela carcasadecorte,lacalidaddelcortellegaráaser insatisfactoria.

Corteunterciodelahojadehierba

Esmejorcortarsolamenteuntercioaproximadamente delahojadehierba.Noserecomiendacortarmás,a

Mantenimientodela(s)cuchilla(s)

Mantengalascuchillasaladasdurantetodala temporadadecorte,yaqueunacuchillaaladacorta limpiamenteysinrasgarodeshilacharlashojasde

hierba.Siserasganosedeshilachan,losbordesde lashojassesecarán,locualretardarásucrecimiento yfavorecerálaaparicióndeenfermedades. Compruebedespuésdecadausoquelascuchillas estánbienaladasyquenoestándesgastadaso dañadas.Eliminecualquiermellaconunalima,y alelascuchillassiesnecesario.Siunacuchillaestá desgastadaodeteriorada,sustitúyalainmediatamente porunacuchillanuevagenuinaT oro.Consulte

Mantenimientodelascuchillasdecorte(página44).

Nota:ConsulteCómolavarlaparteinferiorde

lacarcasadecorte(página51)paraobtener

informaciónacercadecómousarelconectorde lavadodelacarcasa.

Empujarlamáquinaamano

Estamáquinatieneunmecanismodefrenoeléctrico, yparaempujarlamáquina,lallavedebeestarenla posicióndeMARCHA.Labateríadebeestarcargaday estarfuncionandoparapoderquitarelfrenoeléctrico.

Despuésdel funcionamiento

Seguridaddespuésdeluso

Seguridadgeneral

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el recogedoryelcompartimentodelmotorpara ayudaraprevenirincendios.Limpiecualquier aceiteocombustiblederramado.

•Retirelallaveantesdealmacenarotransportar

lamáquina.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraenlaposicióndeAPARCAR.

2.Pareelmotoryespereaquesedetengantodas laspiezasenmovimientoantesdeabandonar elpuestodeloperador.

3.Localicelaspalancasdedesvíoenelbastidor encadaladodelmotor.

4.Muevaambaspalancasdedesvíohaciadelante atravésdeloricioranuradoyhaciaabajopara bloquearlasenesaposición(Figura26).

ADVERTENCIA

Elcontactoconsuperciescalientes puedecausarlesionespersonales.

Mantengalasmanos,lospies,lacara,la ropayotraspartesdelcuerpoalejados delmotor,delsilenciadorydeotras superciescalientes.

Cómolimpiarlamáquina

Intervalodemantenimiento:Despuésdecadauso

Importante:Lamáquinapuedelavarseconun

detergentesuaveyagua.Nolavelamáquina apresión.Eviteelusoexcesivodeagua, especialmentecercadelpaneldecontrol,debajo delasiento,yalrededordelmotor,delasbombas hidráulicasydelosmotoreseléctricos.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraenlaposicióndeAPARCAR.

2.Pareelmotoryespereaquesedetengantodas laspiezasenmovimientoantesdeabandonar elpuestodeloperador.

3.Limpielahierbaylosresiduosdelaunidad decorte,elsilenciador,lastransmisiones,el recogedoryelmotor.

ADVERTENCIA

Lamáquinapodríadesplazarse accidentalmentemientraslaspalancas dederivaciónestánbloqueadashacia adelanteenlaranura,ycausarlesiones austedoaotraspersonas.

Bloqueelaspalancasdedesvíohacia atrásdespuésdemoverlamáquina.

1.Ubicacióndelapalanca

dedesvío

2.Posicióndelapalanca

paraoperarlamáquina

Figura26

3.Posicióndelapalanca paraempujarlamáquina

lesionesaustedoaotraspersonas.Consulteenla normativalocallosrequisitosaplicablesalremolque yalsistemadeamarre.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales degiro,luces,marcasreectantesoun indicadordevehículolentoespeligrosoy puedesercausadeaccidentesquepueden provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo carreterapública.

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun

g333873

camiónaumentalaposibilidaddeunvuelco ypodríacausarlesionesgravesolamuerte (Figura27).

•Utiliceúnicamenteunarampadeancho completo;noutilicerampasindividuales paracadaladodelamáquina.

5.Girelallavedeencendidoalaposiciónde MARCHAyquiteelfrenodeestacionamiento moviendounadelaspalancasdecontrolde movimientofueradelaposicióndeAPARCAR.

Nota:Noarranquelamáquina.

6.Muevalamáquinasegúnseanecesario.

Importante:Empujesiemprelamáquina

amano.Noremolquelamáquinaporque podríadañarla.

7.Muevalaspalancasdecontroldemovimiento haciafuera,alaposicióndeAP ARCAR.

8.GirelallavealaposicióndeDESCONECTADOy retírelaparaevitarquesedescarguelabatería.

9.Muevaambaspalancasdedesvíohaciaatrásy haciaabajoatravésdeloricioranuradopara bloquearlasenesaposición.

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Utiliceunarampade anchocompleto.Asegúresedequeelremolqueo elcamióntengatodoslosfrenosytodaslaslucesy señalizacionesrequeridosporlaley.Porfavor,lea cuidadosamentetodaslasinstruccionesdeseguridad. Elconocerestainformaciónpuedeayudaraevitarle

•Nosupereunángulode15gradosentre larampayelsuelo,oentrelarampayel remolqueocamión.

•Asegúresedequelarampatieneuna longituddealmenoscuatroveceslaaltura delaplataformadelremolqueodelcamión sobreelsuelo.Deestaformaseasegura queelángulodelarampanosuperelos 15gradosenterrenollano.

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer funcionarlamáquinaenunarampa.

•Subalamáquinaporlarampaenmarcha atrásybajelamáquinaporlarampa conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente alconducirlamáquinaenunarampa, porqueestopodríaprovocarunvuelcoo unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículode remolqueyconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel remolque.

1.Rampadeancho completoenposición dealmacenamiento

2.Vistalateraldeunarampa deanchocompletoenla posicióndelacarga

3.Nomásde15grados6.Remolque

Figura27

4.Lalongituddelarampa esalmenos4veces mayorquelaalturade laplataformadelcamión odelremolquesobreel suelo.

5.H=alturadelaplataforma delremolqueodelcamión sobreelsuelo.

3.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura27).

4.Subalamáquinaporlarampaenmarchaatrás

g027996

(Figura28).

1.Subaporlarampa

conduciendolamáquina enmarchaatrás.

g027995

Figura28

2.Bajelamáquinaporla rampaconduciendohacia adelante.

5.Apagueelmotor,retirelallaveymuevalas palancasdecontroldemovimientohaciafuera alaposicióndeAPARCAR.

6.Amarrelamáquinajuntoalasruedasgiratorias delanterasyelbastidortraseroconcorreas, cadenas,cablesocuerdas(Figura29).Consulte lanormativalocalrespectoalosrequisitosde amarre.

Figura29

1.Puntosdeamarre

Cómodescargarlamáquina

1.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura27).

2.Bajelamáquinaporlarampaconduciendo haciaadelante(Figura28).

g027708

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

Seguridadenel mantenimiento

•Sidejalallaveenelinterruptor,alguienpodría

arrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.Retire lallavedelinterruptordeencendidoantesde realizarcualquieroperacióndemantenimiento.

•Antesdeabandonarelpuestodeloperador,haga

losiguiente:

–Aparquelamáquinaenunasupercienivelada. –Desengranelastransmisiones. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Dejequeloscomponentesdelamáquina

seenfríenantesderealizartareasde mantenimiento.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimientoylassuperciescalientes. Siesposible,nohagaajustesmientraselmotor estáfuncionando.

•Desconecteelcabledelbornenegativodela

bateríaantesderepararlamáquina.

•Paraasegurarunrendimientoóptimo,utilice

únicamentepiezasyaccesoriosgenuinosdeToro. Laspiezasderepuestoyaccesoriosdeotros fabricantespodríanserpeligrosos,ysuusopodría invalidarlagarantíadelproducto.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Compruebefrecuentementeelfuncionamientodel

frenodeestacionamiento.Ajústeloyrealiceel mantenimientocuandoseanecesario.

•Nomanipulenuncalosdispositivosdeseguridad.

Comprueberegularmentequefuncionan correctamente.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el recogedoryelcompartimentodelmotorpara prevenirincendios.

•Limpiecualquierderramedeaceiteocombustible

yretirecualquierresiduoempapadoen combustible.

•Noconfíeengatoshidráulicosomecánicospara

apoyarlamáquina;apoyelamáquinasobregatos joscadavezqueelevelamáquina.

•Mantengatodaslaspiezasenbuenascondiciones

deusoytodaslasjacionesbienapretadas, especialmentelasjacionesdelascuchillas. Sustituyacualquierpegatinaqueestédesgastada odeteriorada.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

5horas

Cadavezqueseutilice

odiariamente

Despuésdecadauso

Cada25horas

Cada100horasocada

año,loqueocurraprimero

Procedimientodemantenimiento

•Cambieelaceitedemotoryelltro.

•Comprobacióndelsistemadeinterruptoresdeseguridad.

•Compruebequeellimpiadordeairenotienepiezassucias,sueltasodañadas.

•Comprobacióndelniveldeaceitedelmotor.

•Limpielarejilladelaentradadeaire.

•Inspeccióndelascuchillas.

•Compruebequeeldeectordehierbanoestádeteriorado.

•Limpielahierbaylosresiduosdelaunidaddecorte,elsilenciador,las transmisiones,elrecogedoryelmotor.

•Limpielacarcasadecorte.

•Engraseloscojinetesdelasruedasgiratorias(másamenudoencondicionesde sueloarenoso).

•Limpieelelementodegomaespumadellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

•Comprobacióndelapresióndelosneumáticos.

•Compruebequelascorreasnoestándesgastadasniagrietadas.

•Sustituyaelelementodegomaespumadellimpiadordeaire(másamenudoen condicionesdemuchopolvoosuciedad).

•Cambieelelementodepapeldellimpiadordeaire(másamenudoencondiciones demuchopolvoosuciedad).

•Cambieelaceitedelmotoryelltrodeaceite(másamenudoencondiciones demuchopolvoosuciedad).

•Compruebela(s)bujía(s).

•Compruebeelltrodecombustibleenlínea.

Cada200horas

Cada300horas

Antesdelalmacenamiento

•Cambiela(s)bujía(s).

•Cambieelltrodecombustibleenlínea.

•Compruebeyajustelaholguradelasválvulas.PóngaseencontactoconelServicio TécnicoAutorizado.

•Carguelabateríaydesconecteloscables.

•Realicetodoslosprocedimientosdemantenimientoarribacitadosantesdel almacenamiento

•Pintecualquiersuperciedesconchada.

CUIDADO

Sidejalallaveenelinterruptor,alguienpodríaarrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.

Apagueelmotoryretirelallavedelinterruptorantesderealizarcualquieroperaciónde mantenimiento.

Procedimientosprevios almantenimiento

Lubricación

Engrasadodeloscojinetes

Elevacióndelamáquina

Utilicesoportesjosparaapoyarlamáquinaal elevarla.

ADVERTENCIA

Siseapoyalamáquinaenelprotectorinferior delsilenciador(Figura30)puededañarel protectoryhacerquelamáquinacaiga, causandolesionesaustedoaotraspersonas.

Noutiliceelprotectorinferiordelsilenciador paraelevaroapoyarlamáquina.

Intervalodemantenimiento:Cada25

horas—Engraseloscojinetes delasruedasgiratorias(mása menudoencondicionesdesuelo arenoso).

Tipodegrasa:GrasadelitioNº2

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpielosengrasadores(Figura31)conun trapo.

Nota:Raspelapinturaquepudierahaber

sobrelospuntosdeengrase.

1.Protectorinferiordelsilenciador

Figura30

g299647

Figura31

1.Ruedagiratoriadelantera

4.Conecteunapistoladeengrasaracada engrasador(Figura31).

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

g032432

Mantenimientodelmotor

Seguridaddelmotor

•Mantengalasmanos,lospies,lacara,otraspartes

delcuerpoylaropaalejadosdelsilenciadoryde otrassuperciescalientes.Dejequeseenfríenlos componentesdelmotorantesderealizarcualquier tareademantenimiento.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

Mantenimientodel limpiadordeaire

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Hagaelmantenimientodellimpiadordeaire

conmayorfrecuencia(despuésdepocashoras)siel entornodetrabajotienemuchopolvooarena.

Cómoretirarloselementosde gomaespumaypapel

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

g027800

g027801

Figura32

5.Separeloselementosdegomaespumaypapel (Figura33).

3.Limpiealrededordelatapadellimpiadordeaire paraevitarquelasuciedadpenetreenelmotor ycausedaños.

4.Retirelatapaygireellimpiadordeairepara retirarlodelmotor(Figura32).

g027802

Figura33

Mantenimientodelelementode

Instalacióndellimpiadordeaire

gomaespumadellimpiadordeaire

Intervalodemantenimiento:Cada25horas/Cada

mes(loqueocurraprimero)—Limpie elelementodegomaespumadel limpiadordeaire(másamenudo encondicionesdemuchopolvoo suciedad).

Cada100horasocadaaño,loque ocurraprimero—Sustituyaelelementode gomaespumadellimpiadordeaire(mása menudoencondicionesdemuchopolvoo suciedad).

1.Laveelelementodeespumaconjabónlíquido yaguatemplada.Cuandoelelementoesté limpio,enjuáguelobien.

2.Sequeelelementoapretándoloconunpaño limpio.

Importante:Sustituyaelelementode

espumasiestárotoodesgastado.

Mantenimientodelelementode

1.Instaleelltrodeespumasobreelltrodepapel.

Nota:Asegúresedenodañarloselementos.

2.Alineelostaladrosdelltroconlosoriciosdel distribuidor.

3.Introduzcaelltroenlacámara,girándolo paraasentarlocorrectamentecontraelcolector (Figura34).

papeldellimpiadordeaire.

Intervalodemantenimiento:Cada100horasocada

año,loqueocurraprimero—Cambie elelementodepapeldellimpiador deaire(másamenudoen condicionesdemuchopolvoo suciedad).

1.Limpieelelementodepapelgolpeándolo suavementeparaeliminarelpolvo.

Nota:Siestámuysucio,cambieelelemento

depapelporunonuevo.

2.Inspeccioneelltroporsiestuvieraroto,tuviera unapelículaaceitosaolajuntadegoma estuvieradañada.

3.Cambieelelementodepapelsiestádañado.

Importante:Nolimpieelltrodepapel.

g228022

Figura34

4.Cierrelatapa.

Mantenimientodelaceite delmotor

Especicacionesdeaceitedel motor

Tipodeaceite:Aceitedetergente(ServicioAPISF ,

SG,SH,SJoSL)

Capacidaddelcárter:2.4litros(81onzasuidas) conltrodeaceite

Viscosidad:Consultelatablasiguiente.

Figura35

Comprobacióndelniveldeaceite delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Compruebeelaceiteconelmotorfrío.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

g029683

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse alcárter.

3.Paraquenoentresuciedad,recortesdehierba, etc.,enelmotor,limpielazonaalrededordel tapóndellenado/varilladeaceiteantesde retirarlo(Figura36).

g235263

Figura36

Cambiodelaceitedelmotorydel ltrodeaceite

Intervalodemantenimiento:Despuésdelas

primeras5horas/Despuésdel primermes(loqueocurra primero)—Cambieelaceitede motoryelltro.

Cada100horasocadaaño,loqueocurra primero—Cambieelaceitedelmotoryelltro deaceite(másamenudoencondicionesde muchopolvoosuciedad).

1.Aparquelamáquinaenunasupercienivelada paraasegurarsedequeelaceitedrenepor completo.

2.Desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

3.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

4.Dreneelaceitedelmotor(Figura37).

g027799

g029570

Figura37

5.Sustituyaelltrodeaceitedelmotor(Figura38).

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltro¾de vueltamás.

g193530

Figura39

Figura38

6.Viertalentamenteun80%aproximadamente delaceiteespecicadoporeltubodellenado, luegoañadalentamenteelrestodelaceitehasta quelleguealamarcadeLleno(Figura39).

7.Elimineelaceiteusadoenuncentrodereciclaje.

Mantenimientodelabujía

Intervalodemantenimiento:Cada100horas

g027477

Cada200horas/Cada2años(loqueocurra primero)—Cambiela(s)bujía(s).

Asegúresedequeladistanciaentreloselectrodos centralylateralescorrectaantesdeinstalarlabujía. Utiliceunallaveparabujíasparadesmontareinstalar labujíayunagalgadeespesores/herramientade separacióndeelectrodosparacomprobaryajustarla distanciaentrelosmismos.Instaleunabujíanueva siesnecesario.

Tipo:Champion

Distanciaentreelectrodos:0.76mm(0.03")

Desmontajedelabujía

ocadaaño,loqueocurra primero—Compruebela(s)bujía(s).

RN9YCoNGK

BPR6ES

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque elmotorseenfríe.

3.Limpielazonaalrededordelabasedelabujía paraquenocaigasuciedadenelmotor.

4.Retirelabujía(Figura40).

Figura40

Instalacióndelabujía

g027478

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento negro,electrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si elaislanteaparecedecolornegro,signicaqueel limpiadordeaireestásucio.

Ajusteladistanciaa0.75mm(0.03").

Figura41

g027960

Figura42

Limpiezadelsistemade refrigeración

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireelltrodeairedelmotor.

4.Retirelacubiertadelmotor.

g206628

5.Paraevitarqueseintroduzcanresiduosenla entradadeaire,instaleelltrodeaireenla basedelltro.

6.Limpiecualquierhierbayresiduodetodaslas piezas.

7.Retireelltrodeaireeinstalelacubiertadel motor.

8.Instaleelltrodeaire.

Mantenimientodel sistemadecombustible

PELIGRO

Enciertascondiciones,elcombustiblees extremadamenteinamableyaltamente explosivo.Unincendioounaexplosión provocadosporelcombustiblepuede causarlequemadurasaustedyaotras personasasícomodañosmateriales.

ConsulteSeguridadenelmanejodel

combustible(página13)paraobteneruna

listacompletadeprecaucionesrelacionadas conelsistemadecombustible.

Cambiodelltrode combustibleenlínea

Intervalodemantenimiento:Cada100horas

ocadaaño,loqueocurra primero—Compruebeelltrode combustibleenlínea.

g027939

Cada200horas/Cada2años(loqueocurra primero)—Cambieelltrodecombustibleen línea.

Noinstalenuncaunltrosuciodespuésderetirarlo deltubodecombustible.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque elmotorseenfríe.

3.Cambieelltro(Figura43).

Nota:Asegúresedequelamarcasdel

ltrocoincidenconladireccióndeujode combustible.

g333995

Figura43

Mantenimientodel sistemaeléctrico

Seguridaddelsistema eléctrico

ADVERTENCIA

Unadesconexiónincorrectadelos cablesdelabateríapodríadañarla máquinayloscables,causandochispas. Laschispaspodríanhacerexplotarlos gasesdelabatería,causandolesiones personales.

•Desconecteelcabledelbornenegativodela

bateríaantesderepararlamáquina.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe elcargadorantesdeconectarodesconectar labatería.Lleveropaprotectorayutilice herramientasaisladas.

Mantenimientodelabatería

Cómoretirarlabatería

ADVERTENCIA

Losbornesdelabateríaounaherramienta metálicapodríanhacercortocircuitosientran encontactoconloscomponentesmetálicos delamáquina,causandochispas.Las chispaspodríanhacerexplotarlosgasesde labatería,causandolesionespersonales.

•Alretirarocolocarlabatería,nodejeque losbornestoquenningunapartemetálica delamáquina.

•Desconectesiempreelcablenegativo (negro)delabateríaantesde desconectarelcablepositivo(rojo).

•Conectesiempreelcablepositivo (rojo)delabateríaantesdeconectar elcablenegativo(negro).

5.Retirelacubiertadegomadelcablepositivo (rojo).

6.Desconecteelcablepositivo(rojo)delbornede labatería(Figura44).

Nota:Guardetodoslosherrajes.

7.Retirelacorreadesujecióndelabatería(Figura

44)ylevantelabateríapararetirarladesu

bandeja.

•Nodejequelasherramientasmetálicas hagancortocircuitoentrelosbornesde labateríaylaspartesmetálicasdela máquina.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Levanteelasientoparateneraccesoala batería.

4.Desconecteelcablenegativodetierra(negro) delbornedelabatería(Figura44).

Nota:Guardetodoslosherrajes.

Figura44

1.Batería

2.Bornepositivo(+)dela batería

3.Perno,arandelaytuerca7.Pernodesujecióndela

4.Cubiertadelborne

5.Bornenegativo(–)dela batería

6.Tuercadeorejeta, arandela,yperno

batería

g293472

Cómocargarlabatería

Mantenimientodelos

Intervalodemantenimiento:Antesdel

almacenamiento—Carguela bateríaydesconecteloscables.

1.Retirelabateríadelchasis;consulteCómo

retirarlabatería(página39).

2.Carguelabateríaaunritmode6a10amperios durante1horacomomínimo.

Nota:Nosobrecarguelabatería.

3.Cuandolabateríaestécompletamente cargada,desconecteelcargadordelatomade electricidad,luegodesconecteloscablesdel cargadordelosbornesdelabatería(Figura45).

fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No requieremantenimiento;noobstante,sisefundeun fusible,compruebequenohayaveríanicortocircuito enelcomponente/circuito.

Tipodefusible:

•Principal–F1(25amperios,tipochapa)

•Circuitodecarga–F2(15amperios,tipochapa)

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Levanteelasientoparateneraccesoalos fusibles.

4.Paracambiarunfusible,tiredelfusiblepara retirarlo(Figura46).

Figura45

1.Bornepositivo(+)dela batería

2.Bornenegativo(-)dela batería

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

Instalacióndelabatería

1.Coloquelabateríaenlabandeja(Figura44).

2.Usandolasjacionesqueretiróanteriormente, conecteelcablepositivo(rojo)albornepositivo (+)delabatería.

3.Usandolasjacionesqueretiróanteriormente, conecteelcablenegativoalbornenegativo(-) delabatería.

4.Deslicelacubiertadegomarojasobreelborne positivo(rojo)delabatería.

5.Fijelabateríaconlacorreadesujeción(Figura

44).

6.Bajeelasiento.

g000538

g293931

Figura46

1.Circuitodecarga(15A)2.Principal(25A)

5.Bajeelasiento.

Mantenimientodel sistemadetransmisión

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada25

horas—Comprobacióndela presióndelosneumáticos.

g294417

Figura48

Mantengalapresiónespecicadadelosneumáticos delanterosytraseros.Unapresióndesigualenlos neumáticospuedehacerqueelcorteseadesigual. Compruebelapresiónenlaválvula(Figura47).Las lecturasdepresiónsonmásexactascuandolos neumáticosestánfríos.

Inelasruedasgiratoriasdelanterasa2.06bar (30psi)oalapresiónqueseindicaenelanco,la queseainferior.

Inelosneumáticosdelasruedasmotricestraseros a0.90bar(13psi).

Figura47

1.Vástagodelaválvula

1.Brazodeenganchedelfrenoenelmódulodecontroldel frenoeléctrico

2.Neumáticotraseroizquierdo

Ajustedeladirección

Silamáquinasedesvíahaciaunladoalconducirla haciaadelanteavelocidadmáximaenunasupercie planaynivelada,ajusteladirección.

Silamáquinasedesvíahacialaizquierda,ajuste lapalancadecontroldemovimientoderecha;sila máquinasedesvíahacialaderecha,ajustelapalanca decontroldemovimientoizquierda.

Nota:Sólopuedeajustarladirecciónparala

conducciónhaciaadelante.

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas

g000554

ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Paraquitarelfreno eléctrico

Puedequitarmanualmenteelfrenoeléctricogirando losbrazosdeenganchehaciaadelante.Unavezque seenergiceelfrenoeléctrico,elfrenoquedarápuesto denuevo.

1.GirelallavealaposicióndeDESCONECTADOo desconectelabatería.

2.Localiceelejedelfrenoeléctricoalqueestán conectadoslosbrazosdeenganchedelos frenos(Figura48).

3.Gireelejehaciaadelanteparaquitarelfreno.

3.Localiceelpernodeajustedeladireccióncerca delapalancadecontroldemovimientodellado quedebeajustarse(Figura49).

Nota:Levanteelasientoparafacilitarelacceso

alpernodeajuste.

4.Gireelpernoparareducirlavelocidaddeesa ruedaenparticular.

Nota:Gireelpernounapequeñacantidadpara

realizarajustesmenores.

Mantenimientodelas correas

Inspeccióndelascorreas

Intervalodemantenimiento:Cada25

horas—Compruebequelas correasnoestándesgastadasni agrietadas.

Cambielacorreasiestádesgastada.Lasseñalesde unacorreadesgastadaincluyenchirridoscuandola correaestáenmovimiento,patinajedelascuchillas durantelasiega,bordesdeshilachados,omarcasde quemadurasogrietas.

Cómocambiarlacorreadel cortacésped

Lasseñalesdeunacorreadesgastadaincluyen chirridoscuandolacorreaestáenmovimiento,

g294926

Figura49

1.Perno

patinajedelascuchillasdurantelasiega,bordes deshilachados,omarcasdequemadurasogrietas. Cambielacorreasiobservacualquieradeestas condiciones.

5.Arranquelamáquinayconduzcahaciaadelante porunasupercieplanayniveladaconlas palancasdecontroldemovimientototalmente haciaadelanteparacomprobarsilamáquina avanzaenlínearecta.Repitaelprocedimiento segúnseanecesario.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Ajustelaalturadecortealaposiciónmásbaja de38mm(1½").

4.Aojelostornillosyretirelascubiertasdelas poleas(Figura50).

g295766

Figura50

1.Tapa

2.Tornillo(3)

5.Aojelatuercaquesujetaelsoportedealambre alapoleatensora(Figura51).

Figura51

g336421

1.Soportedealambre

2.Tuerca

3.Poleatensora

6.Usandounaherramientaparalaretiradade muelles(PiezaToroNº92-5771),retireelmuelle tensordelganchodelacarcasaparaeliminarla tensióndelapoleatensora,yretirelacorreade laspoleas(Figura52).

ADVERTENCIA

Elmuelleestátensadocuandoestá instalado,ypuedecausarlesiones personales.

Tengacuidadoalretirarlacorrea.

Figura52

1.Poleatensora4.Muelle

2.Correadelcortacésped

3.Poleaexterior6.Herramientaparala

5.Poleadelmotor

retiradademuelles

7.Paselacorreanuevaalrededordelaspoleas delmotorydelcortacésped(Figura52).

8.Usandounaherramientaparalaretiradade muelles(PiezaToroNº92-5771),instaleel muelletensorsobreelganchodelacarcasay tenselapoleatensoraylacorrea(Figura52).

9.Aprietelatuercaquesujetaelsoportede alambrealapoleatensora.

Nota:Coloqueelsoportedealambrecontrael

brazotensor,comosemuestraenlaFigura51.

10.Instalelascubiertasdelapolea.

g295655

Mantenimientodel cortacésped

Seguridaddelascuchillas

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme lasprecaucionesalrealizarelmantenimientode lascuchillas.Soloreemplaceoalelascuchillas; nolasenderecenilassueldenunca.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer quegirenotrascuchillas.

•Sustituyacuchillasopernosgastadosodañados

enconjuntoscompletosparanodesequilibrarla máquina.

Mantenimientodelas cuchillasdecorte

Paragarantizarunacalidaddecortesuperior, mantengaaladaslascuchillas.Paraqueelaladoy lasustituciónseanmáscómodos,conserveunstock decuchillasderepuesto.

Figura53

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad delascuchillas

Nota:Lamáquinadebeestarsobreunasupercie

niveladapararealizarelprocedimientosiguiente.

1.Elevelacarcasadecortealaalturadecorte másalta.

2.Llevandoguantesfuertementeacolchados uotrotipodeprotecciónapropiadaparalas manos,girelacuchillalentamentehastauna posiciónquepermitamedirladistanciaentreel lodecorteylasupercieniveladaenlaque descansalamáquina(Figura54).

g006530

Antesdeinspeccionarorealizar mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongalaspalancasdecontroldemovimiento haciafueraalaposicióndeAP ARCAR.

2.Apagueelmotor,retirelallaveydesconectelos cablesdelasbujías.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura53).

2.Siloslosestánromosotienenmuescas,retire lacuchillayafílela;consulteAladodelas

cuchillas(página46).

3.Inspeccionelascuchillas,especialmenteenla partecurva.

4.Siobservasuras,desgasteolaformaciónde unaranuraenestazona,instaledeinmediato unacuchillanueva(Figura53).

g014972

Figura54

1.Carcasa3.Cuchilla

2.Alojamientodeleje

3.Midadesdelapuntadelacuchillahastala supercieplana(Figura55).

Figura55

g014973

Figura57

g014973

1.Cuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Distanciamedidaentrelacuchillaylasupercie(A)

4.Girelamismacuchilla180gradosdemanera queelotroextremoestéenlamismaposición (Figura56).

Figura56

1.Cuchilla(ladomedidoanteriormente)

2.Medición(mismaposiciónqueantes)

3.Ladoopuestodelacuchillapasandoalaposiciónde

medición

5.Midadesdelapuntadelacuchillahastala supercieplana(Figura57).

Nota:Ladiferencianodebesersuperiora

3mm(⅛").

1.Filoopuestodelacuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Segundadistanciamedidaentrecuchillaysupercie(B)

A.SiladiferenciaentreAyBesdemásde

3mm(⅛"),sustituyalacuchillaporuna cuchillanueva;consulteCómoretirarlas

cuchillas(página45)yCómoinstalarlas cuchillas(página46).

Nota:Sicambiaunacuchilladobladapor

unanueva,yladimensiónobtenidasigue siendodemásde3mm(⅛"),elejedela cuchillapodríaestardoblado.Póngase encontactoconsuServicioTécnico Autorizadoparaquereviselamáquina.

B.Siladiferenciaestádentrodeloslímites,

g014974

pasealacuchillasiguiente.

6.Repitaesteprocedimientoconcadacuchilla.

Cómoretirarlascuchillas

Cambielascuchillassihangolpeadounobjetosólido osiunacuchillaestádesequilibradaodoblada.

1.Sujeteelextremodelacuchillausandountrapo ounguantegrueso.

2.Retiredelejeelpernodelacuchilla,laarandela curvaylacuchilla(Figura58).

Figura58

Cómoinstalarlascuchillas

1.Instalelacuchillaeneleje(Figura58).

Importante:Lapartecurvadelacuchilla

debeapuntarhaciaarriba,haciaelinterior delcortacéspedparaaseguraruncorte correcto.

2.Instalelaarandelacurva(conlacopahaciala cuchilla)yelpernodelacuchilla(Figura58).

3.Aprieteelpernodelacuchillaa81–108N·m(60 a80pies-libra).

g027833

Nivelacióndelacarcasade

1.Veladelacuchilla3.Arandelacurva

2.Cuchilla

4.Pernodelacuchilla

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen ambosextremosdelacuchilla(Figura59).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos bordesdecorte.

Figura59

1.Aleconelángulooriginal.

2.Veriqueelequilibriodelacuchillacolocándola sobreunequilibradordecuchillas(Figura60).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente conunalima(Figura59).

corte

Compruebequelacarcasadecorteestánivelada cadavezqueinstaleelcortacéspedocuandoobserve uncortedesigualenelcésped.

Esnecesariocomprobarquelascuchillasnoestán dobladasantesdenivelarlacarcasa,yretirey sustituyacualquiercuchillaqueestédoblada;consulte

Mantenimientodelascuchillasdecorte(página44)

antesdecontinuar.

Niveleelcortacéspedlateralmenteprimero,luego puedeajustarlainclinaciónlongitudinal.

Requisitos:

•Lamáquinadebeestarsobreunasupercie

nivelada.

g000552

•Todoslosneumáticosdebenestarcorrectamente

inados;consulteComprobacióndelapresiónde

losneumáticos(página41).

Comprobacióndelanivelación lateral

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Figura60

1.Cuchilla

3.Repitaesteprocedimientohastaquelacuchilla estéequilibrada.

2.Equilibrador

3.Ajustelaalturadecortea76mm(3").

g000553

4.Girecuidadosamentelascuchillascolocándolas perpendicularmentealsentidodeavancedela máquina.

5.Midaentrelosbordesdecorteexterioresyla supercieplana(Figura61).

Nota:Sihayunadiferenciademásde5mm

(3/16")entreambasdimensiones,serequiere unajuste;consulteNivelaciónlateral(página

47).

g294046

Figura62

Figura61

1.Cuchillasenposición perpendicularala máquina

2.Bordesdecorteexteriores

3.Midaaquíladistancia entrelapuntadela cuchillaylasupercie plana.

Comprobacióndelainclinación longitudinaldelascuchillas

Veriquelainclinaciónlongitudinaldelascuchillas cadavezqueinstaleelcortacésped.Silaparte delanteradelcortacéspedestámásde7.9mm(5/16") másbajaquelapartetraseradelcortacésped,ajuste lainclinacióndelascuchillas.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

1.Cuchillashaciaadelantey haciaatrás

g294044

2.Bordesdecorteexteriores

3.Midaaquíladistancia entrelapuntadela cuchillaylasupercie plana.

Nivelaciónlateral

1.Vayaalladoizquierdodelamáquina.

2.Ajustelosrodillosprotectoresdelcéspedenlos taladrossuperioresoretíreloscompletamente paraesteprocedimiento;consulteAjustedelos

rodillosprotectoresdelcésped(página23).

3.Pongalapalancadealturadecorteenla posiciónde76mm(3");consulteAjustedela

alturadecorte(página23).

4.Coloquedosbloquesde6.6cm(2⅝")degrosor debajodecadaladodelbordedelanterodela carcasa,peronodebajodelossoportesdelos rodillosprotectoresdelcésped(Figura63).

5.Coloquedosbloquesde7.3cm(2⅞")degrosor debajodelbordetraserodelfaldóndelacarcasa decorte,unoencadaladodelacarcasade corte(Figura63).

3.Ajustelaalturadecortea76mm(3").

4.Girecuidadosamentelascuchillascolocándolas enelsentidodeavancedelamáquina(Figura

62).

5.Midaentrelapuntadelacuchilladelanterayla supercieplanayentrelapuntadelacuchilla traseraylasupercieplana(Figura62).

Nota:Silapuntadelacuchilladelanterano

estáentre1.6mmy7.9mm(1/16"y5/16")más bajaquelapuntadelacuchillatrasera,continúe conelprocedimientoAjustedelainclinación

longitudinaldelascuchillas(página48).

Figura65

g294195

Figura63

1.Bloquedemadera–

6.6cm(2⅝")degrosor

2.Bloquedemadera–

7.3cm(2⅞")degrosor

6.Retirelachavetaylaarandeladelpasador inferiordelbrazodeelevación(Figura64).

g294196

8.Instalelaarandelaylachaveta(Figura65).

9.Repitalospasos6a8enelotroladodela máquina.

10.Compruebelanivelaciónlateralotravez;repita esteprocedimientohastaquelasmedidassean correctas.

11.Siganivelandolacarcasadecortecomprobando lainclinaciónlongitudinal(delante/detrás)de lascuchillas;consulteComprobacióndela

inclinaciónlongitudinaldelascuchillas(página

47).

Ajustedelainclinación longitudinaldelascuchillas

1.Girelatuercadeajustedelapartedelanteradel cortacésped(Figura66).

Figura64

1.Pletinadealturadecorte3.Arandela

2.Chaveta

7.Girelaplacadeajustedelaalturadecorteaotro oricioparaqueapoyeelpesodelacarcasade cortedespuésdeinstalarlaplaca(Figura65).

g294197

g294471

Figura66

1.Varilladeajuste3.Tuercadeajuste

2.Bloquedeajuste

2.Paraelevarlapartedelanteradelacarcasadel cortacésped,aprietelatuercadeajuste.

3.Parabajarlapartedelanteradelacarcasadel cortacésped,aojelatuercadeajuste.

4.Despuésderealizarelajuste,compruebe denuevolainclinaciónlongitudinal,ysiga ajustandolatuercahastaquelapuntadela cuchilladelanteraestéentre1.6y7.9mm(1/16" a5/16")másbajaquelapuntadelacuchilla trasera;consulteComprobacióndelainclinación

longitudinaldelascuchillas(página47).

5.Cuandolainclinaciónlongitudinalseacorrecta, compruebedenuevolanivelaciónlateral delacarcasadelcortacésped;consulte

Comprobacióndelanivelaciónlateral(página

46).

RetiradadelaCarcasadel Cortacésped

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Figura67

1.Varilladesoporte delantera

2.Soportedelacarcasa

5.Bajecuidadosamentelapartedelanteradela

carcasadecortealsuelo.

6.Enunladodelamáquina,retirelaarandelayla

chavetadelpasadordelacarcasa(Figura68).

g366001

3.Bajelapalancadeajustedelaalturadecortea laposiciónmásbaja.

4.Retirelachavetadelavarilladesoporte delanterayretirelavarilladelsoportedela carcasa(Figura67).

g295768

Figura68

1.Brazodeelevación3.Arandela

2.Chaveta

7.Retireelbrazodeelevacióndelpasadordela carcasa(Figura68).

8.Repitalospasos6y7enelotroladodela máquina.

9.Deslicelacarcasadecortehaciaatráspara retirarlacorreadelcortacéspeddelapoleadel motor.

10.Retirelacarcasadecortededebajodela máquina.

Nota:Guardetodaslaspiezaspara

instalacionesfuturas.

Instalacióndelacarcasade corte

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desliceelcortacéspeddebajodelamáquina.

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la máquinapodríaarrojarobjetoshaciausted ohaciaotraspersonasycausarlesiones graves.Tambiénpodríaproducirseun contactoconlacuchilla.

Noutilicelamáquinanuncasintener colocadoundeector,unatapadedescarga ounsistemaderecogidadehierba.

1.Retirelatuerca(⅜")delavarilla(debajodel cortacésped)(Figura69).

4.Bajelapalancadeajustedelaalturadecortea laposiciónmásbaja.

5.Enunladodelamáquina,levantelaparte traseradelacarcasadecorteeinstaleelbrazo deelevaciónenelpasadordelacarcasa(Figura

68).

6.Instaleelbrazodeelevaciónusandolaarandela ylachaveta(Figura68).

7.Repitalospasos5y6enelotroladodela máquina.

8.Conectelavarilladesoportedelanteraala carcasadecorteconelpasadorylachaveta (Figura67).

9.Instalelacorreadelcortacéspedsobrelapolea delmotor;consulteCómocambiarlacorreadel

cortacésped(página42).

Cambiodeldeectorde hierba

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente—Compruebe queeldeectordehierbanoestá deteriorado.

Figura69

1.Plataformadel cortacésped

2.Separadorcorto

3.Pivotedeldeectorde hierba

4.Deectordehierba

2.Retirelavarilladelespaciadorcorto,delmuelle

ydeldeectordehierba(Figura69).

3.Retireeldeectordehierbadañadoo

desgastado.

4.Instaleeldeectordehierbanuevo(Figura69).

5.Desliceelextremorectodelavarillaatravésdel

pivotetraserodeldeectordehierba.

6.Coloqueelmuellesobrelavarilla,conlos

extremosdelosalambreshaciaabajo,yentre lossoportesdeldeectordehierba.

7.Deslicelavarillaporelsegundopivotedel

deectordehierba(Figura69).

8.Introduzcalavarilladelapartedelanteradel

deectordehierbaporelseparadorcortodela carcasa.

5.Varilla

6.Muelle

7.Tuerca(⅜")

g298207

9.Sujeteelextremotraserodelavarillaal cortacéspedconunatuerca(⅜"),segúnse muestraenFigura69.

Limpieza

Importante:Elmuelledebemantenerel

deectordehierbaenlaposicióndeabatido. Levanteeldeectorparavericarquepuede bajarsedeltodo.

Cómolavarlaparteinferior delacarcasadecorte

Intervalodemantenimiento:Despuésdecadauso

Importante:Lamáquinapuedelavarseconun

detergentesuaveyagua.Nolavelamáquina apresión.Eviteelusoexcesivodeagua, especialmentecercadelpaneldecontrol,debajo delasiento,yalrededordelmotor,delasbombas hidráulicasydelosmotoreseléctricos.

Lavelosbajosdelacarcasadecortedespuésde cadausoparaevitarlaacumulacióndehierbayasí mejorarelpicadodelahierbayladispersióndelos recortes.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Conecteelacoplamientodelamangueraal extremodelconectordelavadodelcortacésped, yabraelgrifoalmáximo(Figura70).

Nota:Apliquevaselinaalajuntatóricadel

conectordelavadoparafacilitarlaconexióndel acoplamientoyprotegerlajunta.

Figura70

1.Conectordelavado

2.Manguera4.Acoplamiento

3.Juntatórica

g020098

4.Bajeelcortacéspedalaalturadecortemás baja.

5.Siénteseenelasientoyarranqueelmotor.

6.Engraneelmandodecontroldelascuchillasy dejequefuncioneelcortacéspeddeunoatres minutos.

7.Desengraneelmandodecontroldelas cuchillas,apagueelmotor,retirelallave,y espereaquesedetengantodaslaspiezasen movimiento.

8.Cierreelgrifodeaguayretireelacoplamiento delconectordelavado.

Nota:Sielcortacéspednoquedalimpio

despuésdeunlavado,mójelobienyespere unos30minutos.Luegorepitaelproceso.

9.Pongaelcortacéspedenmarchadenuevo durantedeunoatresminutosparaeliminarel excesodeagua.

ADVERTENCIA

Unconectordelavadorotoono instaladopodríaexponerleaustedya otraspersonasaobjetoslanzadosoa contactoconlascuchillas.Elcontacto conunacuchillaoconresiduoslanzados puedecausarlesionesolamuerte.

•Sustituyaelconectordelavado siestárotoosinoestáinstalado inmediatamente,antesdevolvera utilizarlamáquina.

•Nocoloquenuncalasmanosolos piesdebajodelcortacéspedoatravés deaberturasenlamáquina.

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico yelrefrigerantedelmotorsoncontaminantes medioambientales.Elimínelosdeacuerdoconla normativaestatalylocal.

Almacenamiento

Seguridadduranteel almacenamiento

•Dejequeelmotorseenfríeantesdealmacenar

lamáquina.

•Noalmacenelamáquinaoelcombustiblecerca

deunallama,ynodreneelcombustibledentro deunedicio.

Limpiezayalmacenamiento

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongalaspalancasdecontrolde movimientohaciafueraalaposiciónde APARCAR.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelosrecortesdehierba,lasuciedady lamugredelaspiezasexternasdetodala máquina,especialmenteelmotoryelsistema hidráulico.Limpielasuciedadylabrozadela parteexteriordelalojamientodelasaletasdela culatadecilindrosdelmotorydelsoplador.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelpanelde control,elmotor,lasbombashidráulicasy losmotoreseléctricos.

4.Compruebeelfuncionamientodelfrenode estacionamiento;consultePosicióndeAparcar

(página11).

5.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página32).

6.Engraselamáquina;consulteLubricación

(página31).

7.Cambieelaceitedelcárter;consulteCambiodel

aceitedelmotorydelltrodeaceite(página34).

8.Compruebelapresióndelosneumáticos; consulteComprobacióndelapresióndelos

neumáticos(página41).

9.Carguelabatería;consulteCómocargarla

batería(página40).

10.Sisealmacenalamáquinaconlabatería instalada,desconecteelcablenegativo(negro) delabatería.

11.Rasquecualquieracumulaciónimportantede hierbaysuciedaddelosbajosdelcortacésped,

luegolavelamáquinaconunamanguerade jardín.

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy elmotorenralentíaltodurante2a5minutos despuésdellavado.

12.Compruebelacondicióndelascuchillas; consulteMantenimientodelascuchillasdecorte

(página44).

13.Preparelamáquinaparaunalmacenamientode másde30díascomoseindicaacontinuación:

A.Agregueunestabilizador/acondicionador

acombustiblefrescoeneldepósito.Siga lasinstruccionesdemezcladelfabricante delestabilizadordecombustible.Nouse unestabilizadorabasedealcohol(etanol ometanol).

Cómoalmacenarlabatería

1.Carguetotalmentelabatería.

2.Dejequelabateríadescansedurante24horas, luegocompruebelatensióndelabatería.

Nota:Sielvoltajedelabateríaesdemenosde

12.6V,repitalospasos1y2.

3.Desconecteloscablesdelabatería.

4.Compruebeelvoltajeperiódicamentepara asegurarsedequeelvoltajeesde12.4Vomás.

Nota:Sielvoltajedelabateríaesdemenosde

12.4V,repitalospasos1y2.

Consejosdealmacenamientode labatería

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel sistemadecombustibledurante5minutos.

C.Apagueelmotor,dejequeseenfríeydrene

eldepósitodecombustibleusandounsifón tipobombaohagafuncionarelmotorhasta queseapague.

D.Desecheelcombustibleadecuadamente.

Recicleelcombustiblesegúnlanormativa local.

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador durantemástiempoqueelrecomendado porelfabricantedelestabilizadorde combustible.

14.Retirela(s)bujía(s)yveriquesucondición; consulteMantenimientodelabujía(página36). Conla(s)bujía(s)retirada(s)delmotor,vierta30 ml(2cucharadassoperas)deaceitedemotor eneloriciodelabujía.Utiliceelmotorde arranqueparahacergirarelmotorydistribuirel aceitedentrodelcilindro.Instalela(s)bujía(s). Noinstaleloscablesenla(s)bujía(s).

Sisealmacenalabateríafueradelamáquina,haga losiguiente:

•Guardelabateríaenunlugarfrescoyseco,en

posiciónvertical.

•Noapilebateríasdirectamenteunaencimade

otra,amenosqueesténencajas.

•Noapilemásde3baterías(solamente2sila

bateríaesdetipocomercial).

•Pruebelabateríahúmedacada4–6mesesy

cárguela,siesnecesario.

•Siemprepruebeycarguelabateríaantesde

instalarla.

15.Compruebeyaprietetodaslasjaciones. Repareosustituyacualquierpiezadañada.

16.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.Puedeadquirirla pinturaensuServicioTécnicoAutorizado.

17.Guardelamáquinaenungarajeoalmacénseco ylimpio.Retirelallavedelinterruptoryguárdela fueradelalcancedeniñosuotrosusuariosno autorizados.Cubralamáquinaparaprotegerla yparaconservarlalimpia.

Solucióndeproblemas

ProblemaPosiblecausa

Eldepósitodecombustiblemuestra señalesdehundimientoolamáquina muestraseñalesdequedarse frecuentementesincombustible.

Elmotorsesobrecalienta.

Elmotordearranquenoseengrana.

Accióncorrectora

1.Elelementodepapeldellimpiadorde aireestáatascado.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

4.Ellimpiadordeaireestásucio.4.Limpieocambieelelementodel

5.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Elmandodecontroldelascuchillas estáengranado.

2.Laspalancasdecontroldemovimiento noestánenlaposicióndeAPARCAR.

3.Labateríaestádescargada.

4.Lasconexioneseléctricasestán corroídasosueltas.

5.Unfusibleestafundido.5.Cambieelfusible.

6.Unreléointerruptorestádañado.

1.Limpieelelementodepapel.

3.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

limpiadordeaire.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

1.Desengraneelmandodecontrolde lascuchillas.

2.Muevalaspalancasdecontrolde movimientohaciafuera,alaposición deAP ARCAR.

3.Carguelabatería.

4.Veriquequehaybuencontactoenlas conexioneseléctricas.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Elestárter(ensucaso)noestá activado.

3.Ellimpiadordeaireestásucio.3.Limpieocambieelelementodel

4.El/loscable(s)dela(s)bujía(s)está(n) suelto(s)odesconectado(s).

5.Labujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

6.Elltrodecombustibleestásucio.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

8.Haycombustibleincorrectoenel depósitodecombustible.

9.Elniveldeaceitedelcárterestábajo.9.Añadaaceitealcárter.

2.Muevalapalancadelestárterala posicióndeACTIVADO.

limpiadordeaire.

4.Instaleelcableenlabujía.

5.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

8.Dreneeldepósitoyrellenecon combustibledeltipocorrecto.

ProblemaPosiblecausa

Accióncorrectora

Elmotorpierdepotencia.

Noesposibleconducirlamáquina.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

5.Labujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

6.Eloriciodeventilacióndeldepósito decombustibleestáobstruido.

7.Elltrodecombustibleestásucio.7.Cambieelltrodecombustible.

8.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

9.Haycombustibleincorrectoenel depósitodecombustible.

1.Lasválvulasdedesvíoestánabiertas.

2.Lascorreasdetracciónestán desgastadas,sueltasorotas.

3.Lascorreasdetracciónsehansalido delaspoleas.

4.Latransmisiónsehaaveriado.

aire.

4.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

5.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

9.PóngaseencontactoconelServicio TécnicoAutorizado.

1.Cierrelasválvulasderemolcado.

2.PóngaseencontactoconelServicio TécnicoAutorizado.

3.PóngaseencontactoconelServicio TécnicoAutorizado.

4.PóngaseencontactoconelServicio TécnicoAutorizado.

Lamáquinavibrademaneraanormal.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)decorteestá(n) doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá suelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Lapoleadelmotor,lapoleatensorao lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Unadela(s)cuchilla(s)decorteestá(n) doblada(s).

3.Elcortacéspednoestánivelado.3.Niveleelcortacéspedlateraly

4.Unodelosrodillosprotectores delcésped(ensucaso)noestá correctamenteajustado.

Losbajosdelacarcasadecorteestán

5. sucios.

6.Lapresióndelosneumáticoses incorrecta.

7.Elejedeunacuchillaestádoblado.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela cuchilla.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Ajustelaalturadelaruedaprotectora delcésped.

Limpielosbajosdelacarcasade

5. corte.

6.Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Lascuchillasnogiran.

1.Lacorreadetransmisiónestá desgastada,sueltaorota.

2.Lacorreadetransmisiónsehasalido delapolea.

3.Elmandodelatomadefuerza (TDF)oelembraguedelaTDFestá defectuoso.

4.Lacorreadelcortacéspedestá desgastada,sueltaorota.

1.Instaleunanuevacorreade transmisión.

2.Instalelacorreadetransmisióny veriquelaposicióncorrectadelos ejesdeajusteydelasguíasdela correa.

3.PóngaseencontactoconelServicio TécnicoAutorizado.

4.Instaleunanuevacorreade cortacésped.

Esquemas

Diagramadecableado139-2356(Rev.A)

g307974

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertencias enelproducto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueel productocontravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajola Proposición65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicos hansidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación, visitehttps://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siT oronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA

Toro 75742 Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
