Cortacéspeddeasiento

FormNo.3449-734RevA

TimeCutter

Nºdemodelo75741—Nºdeserie410000000ysuperiores
Nºdemodelo75743—Nºdeserie410200000ysuperiores

®

4200Cy4275C

Registresuproductoenwww.T oro.com.
Traduccióndeloriginal(ES)

*3449-734*

Elusoolaoperacióndelmotorencualquierterreno
forestal,demonteocubiertodehierbaamenosque
elmotorestéequipadoconparachispas(conforme
aladenicióndelasección4442)mantenidoen
buenascondicionesdefuncionamiento,oqueel
motorhayasidofabricado,equipadoymantenido
paralaprevencióndeincendios,constituyeuna
infraccióndelalegislacióndeCalifornia(California
PublicResourceCodeSection4442o4443).

Parbrutooneto:elparbrutoonetodeestemotor
fuecalculadaporelfabricantedelmotorconarreglo
aloestipuladoeneldocumentoJ1940oJ2723de
laSocietyofAutomotiveEngineers(Sociedadde
IngenierosdelAutomóvil-SAE).Debidoaqueel
motorestáconguradoparacumplirlosrequisitosde
seguridad,emisionesyoperación,supotenciareal
enestetipodecortacéspedserásignicativamente
menor.Consultelainformacióndelfabricantedel
motorincluidaconlamáquina.

Vayaawww.Toro.comparaverlasespecicaciones
correspondientesasumodelo.

ElManualdelpropietariodelmotoradjunto
ofreceinformaciónsobrelasnormasdelaU.S.
EnvironmentalProtectionAgency(EPA)ydela
CaliforniaEmissionControlRegulationsobresistemas
deemisiones,mantenimientoygarantía.Puede
solicitarseunmanualnuevoalfabricantedelmotor.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Introducción

Estecortacéspeddeasientodecuchillasrotativas
estádiseñadoparaserusadoporusuarios
domésticosenaplicacionesresidenciales.Está
diseñadoprincipalmenteparasegarcéspedbien
mantenido.Elusodeesteproductoparaotros
propósitosquelosprevistospodríaserpeligrosopara
ustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera
utilizarymantenercorrectamentesuproducto,y
paraevitarlesionesydañosalproducto.Ustedes
responsabledeutilizarelproductodeformacorrecta
ysegura.

Visitewww.Toro.comparabuscarmateriales
deformaciónyseguridadoinformaciónsobre
accesorios,paralocalizarundistribuidoropara
registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas
Torooinformaciónadicional,póngaseencontacto
conunDistribuidordeServicioAutorizadoocon
AsistenciaalClienteToro,ytengaamanolos
númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen
elespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero
deserie(ensucaso)paraaccederainformación
sobrelagarantía,laspiezas,yotrainformación
sobreelproducto.

g297763

Figura1

1.Placaconlosnúmerosdemodeloydeserie

Anoteacontinuaciónlosnúmerosdemodeloyde
seriedesuproducto:

©2021—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Póngaseencontactoconnosotrosenwww.T oro.com.

2

Reservadostodoslosderechos

ImpresoenEUA

Nºdemodelo

Nºdeserie

Estemanualutiliza2palabraspararesaltar
información.Importantellamalaatenciónsobre
informaciónmecánicaespecial,yNotaresalta
informacióngeneralquemereceunaatención
especial.

Elsímbolodealertadeseguridad(Figura2)aparece
tantoenestemanualcomoenlamáquinapara
identicarmensajesdeseguridadimportantesque
debeseguirparaevitaraccidentes.Estesímbolo
aparecerájuntoalapalabraDanger(Peligro),
Warning(Advertencia)oCaution(Cuidado).

•Peligro:Indicaunasituaciónpeligrosainminente,

quesinoseevita,causarálamuerteolesiones
graves.

•Advertenciaindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausarla
muerteolesionesgraves.

•Cuidadoindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausar
lesionesmenoresomoderadas.

Figura2

1.Símbolodealertadeseguridad

Contenido

Seguridad.................................................................4

Seguridadgeneral..............................................4

Indicadordependientes.....................................5

Pegatinasdeseguridadeinstrucciones.............6

Elproducto...............................................................11

Controles.........................................................13

Antesdelfuncionamiento....................................14

Seguridadantesdeluso...................................14

Cómoañadircombustible.................................15

Mantenimientodiario........................................16

Rodajedeunamáquinanueva.........................16

Usodelsistemadeinterruptoresde

seguridad......................................................16

Colocacióndelasiento......................................17

Ajustedelsistemadesuspensión

MyRide®.......................................................17

Ajustedelaspalancasdecontrolde

movimiento...................................................18

Duranteelfuncionamiento...................................18

Seguridadduranteeluso..................................18

Usodelmandodecontroldelascuchillas

(TDF)............................................................21

Usodelacelerador...........................................21

Usodelestárter................................................21

Cómoarrancarelmotor....................................22

Apagadodelmotor...........................................22

Usodelaspalancasdecontrolde

movimiento...................................................23

Conduccióndelamáquina...............................23

UsodelsistemadecontrolSmart

Speed

Usodeladescargalateral................................24

Ajustedelaalturadecorte................................25

Ajustedelosrodillosprotectoresdel

césped..........................................................25

Consejosdeoperación....................................26

Despuésdelfuncionamiento...............................27

Seguridaddespuésdeluso..............................27

Cómolimpiarlamáquina..................................27

Empujarlamáquinaamano.............................27

Transportedelamáquina.................................28

Mantenimiento........................................................31

Seguridadenelmantenimiento........................31

Calendariorecomendadodemanteni-

miento..........................................................32

Procedimientospreviosalmantenimiento...........33

Elevacióndelamáquina...................................33

Lubricación..........................................................33

Engrasadodeloscojinetes...............................33

sa-black

Mantenimientodelmotor.....................................34

Seguridaddelmotor.........................................34

Mantenimientodellimpiadordeaire..................34

Mantenimientodelaceitedelmotor...................35

Mantenimientodelabujía.................................37

Limpiezadelsistemaderefrigeración...............38

Mantenimientodelsistemadecombusti-

ble................................................................38

Cambiodelltrodecombustibleen

línea..............................................................38

Mantenimientodelsistemaeléctrico....................39

Seguridaddelsistemaeléctrico........................39

Mantenimientodelabatería.............................39

Mantenimientodelsistemadetransmi-

sión..............................................................41

Comprobacióndelapresióndelos

neumáticos...................................................41

Paraquitarelfrenoeléctrico.............................41

Ajustedeladirección........................................41

Mantenimientodelascorreas..............................42

Inspeccióndelascorreas.................................42

Sustitucióndelacorreadelcortacésped...........42

Mantenimientodelcortacésped...........................44

Seguridaddelascuchillas................................44

Mantenimientodelascuchillasde

corte..............................................................44

Nivelacióndelacarcasadecorte......................46

RetiradadelaCarcasadelCortacésped...........49

TM

........................................................24

3

Instalacióndelacarcasadecorte.....................50

Cambiodeldeectordehierba.........................50

Limpieza..............................................................51

Cómolavarlaparteinferiordelacarcasade

corte..............................................................51

Limpiezadelsistemadesuspensión.................52

Eliminaciónderesiduos....................................52

Almacenamiento.....................................................53

Seguridadduranteelalmacenamiento.............53

Limpiezayalmacenamiento.............................53

Cómoalmacenarlabatería...............................54

Solucióndeproblemas...........................................55

Esquemas...............................................................58

Seguridad

Estamáquinahasidodiseñadaconarregloalo
estipuladoenlanormaANSIB71.1-2017.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies
ydelanzarobjetosalaire.Sigasiempretodas
lasinstruccionesdeseguridadconelndeevitar
lesionespersonalesgravesolamuerte.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Mantengaalejadasaotraspersonasyaniños.

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibidola
formaciónadecuada.Sólopermitaquemanejen
omantenganlamáquinapersonasresponsables,
formadas,familiarizadasconlasinstruccionesy
físicamentecapacesdeutilizarlamáquina.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros,oenpendientes
demásde15°.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Noutilicelamáquinasinqueesténcolocadosy

funcionencorrectamentetodoslosprotectores,
interruptoresdeseguridadyotrosdispositivosde
protecciónoseguridad.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.Dejeque
seenfríelamáquinaantesdehacertrabajos
deajuste,mantenimiento,repostaje,limpiezao
almacenamiento.

4

Indicadordependientes

Figura3

Puedecopiarestapáginaparasuusopersonal.

1.Lapendientemáximaenlaquepuedeutilizarlamáquinaesde15grados.UtiliceelDiagramadependientesparadeterminarel
ángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados.Dobleporlalínea
correspondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado

5

g011841

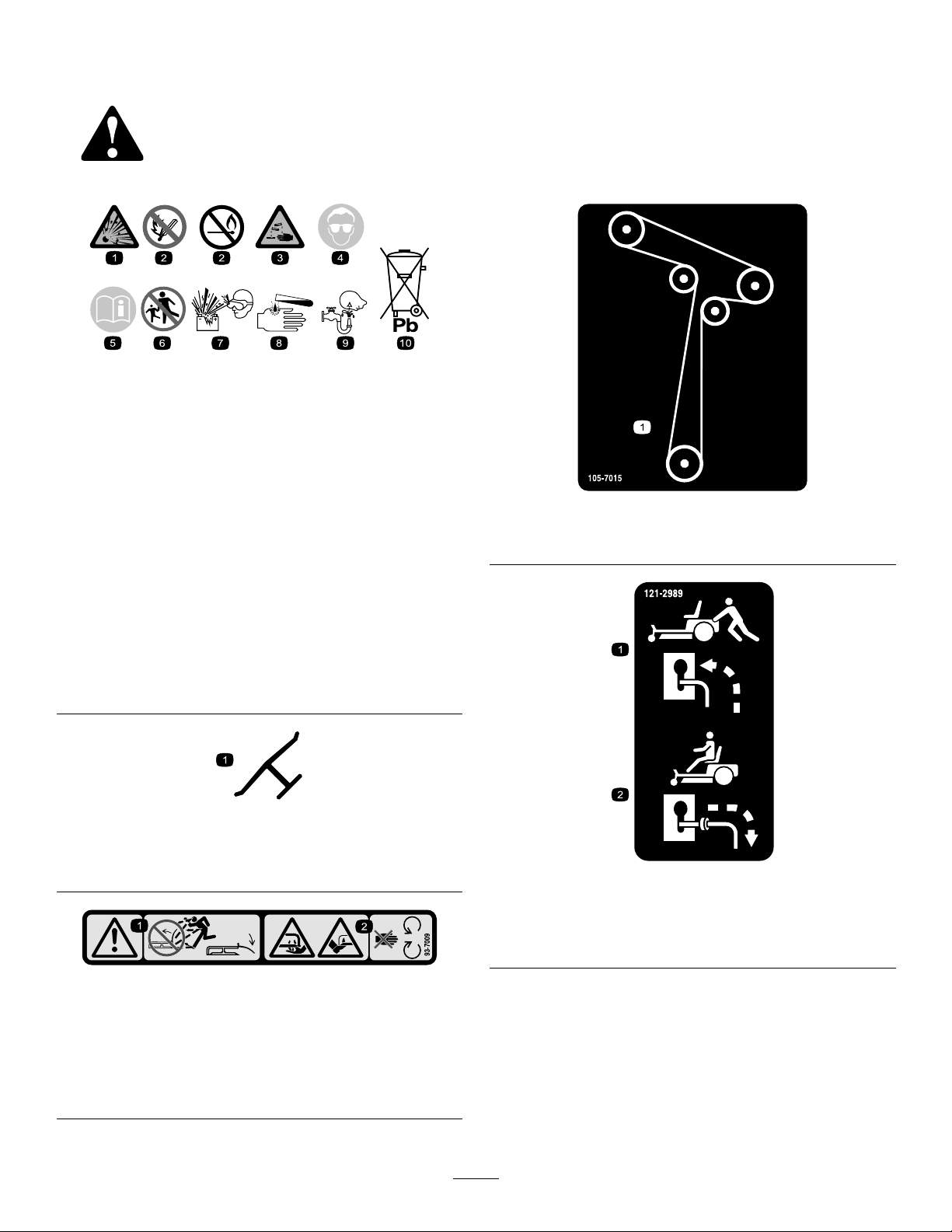

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas
cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao
quefalte.

Símbolosdelabatería

Labateríacontienealgunosdeestossímbolos,otodos

ellos.

decalbatterysymbols

1.Riesgodeexplosión6.Mantengaaotras

2.Nofumar;mantener
alejadodelfuegoydelas
llamasdesnudas

3.Líquidocáustico/peligro
dequemaduraquímica

4.Lleveprotecciónocular.9.Enjuaguelosojos

5.LeaelManualdel
operador.

personasalejadasde
labatería.

7.Lleveprotecciónocular;
losgasesexplosivos
puedencausarcegueray
otraslesiones.

8.Elácidodelabatería
puedecausarceguerao
quemadurasgraves.

inmediatamenteconagua
ybusquerápidamente
ayudamédica.

10.Contieneplomo;notirara
labasura

Marcadelfabricante

1.Estamarcaindicaquelacuchillasehaidenticadocomo
piezadelfabricanteoriginaldelamáquina.

decal105-7015

105-7015

1.Enrutadodelacorrea

decaloemmarkt

decal121-2989b

121-2989

93-7009

1.Advertencia–nohagafuncionarelcortacéspedcon
eldeectorelevadooretirado;mantengacolocadoel
deector.

2.Peligrodecorte/desmembramientodemanoopieporla
cuchilladelcortacésped–noseacerquealaspiezasen
movimiento.

decal93-7009

1.Posicióndelapalancade
desvíoparaempujarla
máquina

6

2.Posicióndelapalanca
dedesvíoparaoperarla
máquina

decal132-0872

132-0872

1.Peligrodeobjetos
arrojados–mantenga
aotraspersonasalejadas
delamáquina.

2.Peligrodeobjetos
arrojados,deector
elevado–nohaga
funcionarlamáquina
conlacarcasaabierta;

3.Peligrodeamputación
demanoopie–nose
acerquealaspiezasen
movimiento.

4.Peligrodeenredamiento
–noseacerquealas
piezasenmovimiento,
mantengacolocados
todoslosprotectores.

utiliceunensacadoroun
deector.

142-5864

Lapegatina138-6074formaparteintegraldel
depósitodecombustiblemoldeado.

decal139-2388

139-2388

1.Lento3.Rápido

2.Transporte

decal142-5864

1.LeaelManualdel
operador.

2.Aparquelamáquinaen
unasupercienivelada
antesdellenareldepósito
decombustible.

138-6074

3.Nollenedemasiadoel
depósitodecombustible.

decal138-2456

decal139-2391

139-2391

1.Rápido2.Lento

7

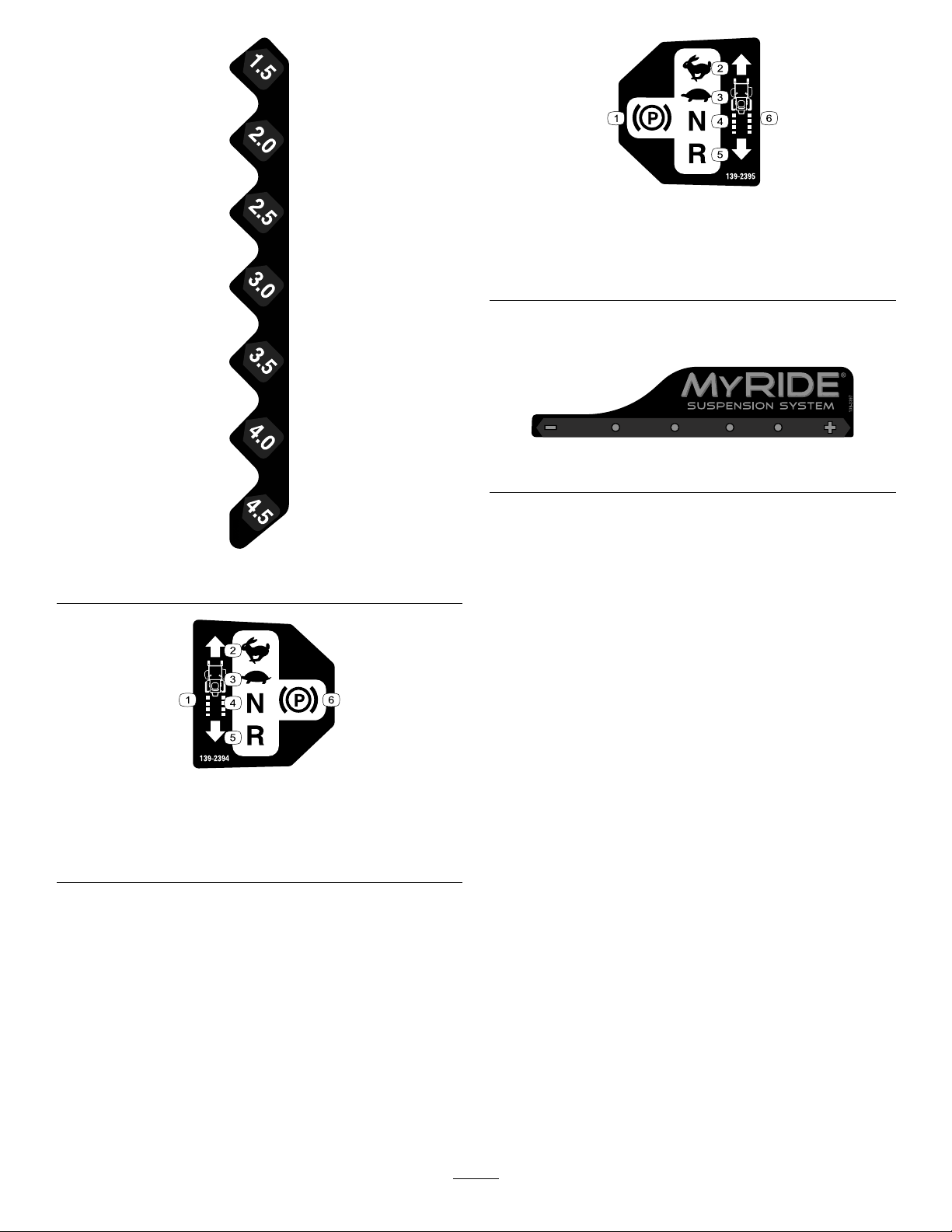

decal139-2395

139-2395

1.Frenodeestacionamiento4.Puntomuerto

2.Rápido5.Haciaatrás

3.Lento

6.Controlesdetracción

Lapegatina139-2397esparamodelosconMyRide
solamente.

decal139-2397

139-2397

decal139-2392

139-2392

139-2394

1.Controlesdetracción

2.Rápido5.Marchaatrás

3.Lento6.Frenodeestacionamiento

4.Puntomuerto

decal139-2394

8

Lapegatina144-5288esparamodelossinMyRide
solamente.

144-5288

Nota:Estamáquinacumplelapruebadeestabilidadestándar

delaindustriaenlaspruebasestáticaslateralesylongitudinales
conlapendientemáximarecomendadaindicadaenlapegatina.
ReviselasinstruccionesdelManualdeloperadorsobrela
operacióndelamáquinaenpendientes,ycompruebelas
condicionesenlasquesevaautilizarlamáquinaparadeterminar
silamáquinapuedeutilizarseenlascondicionesreinantesen
esedíayeselugarenconcreto.Loscambiosdeterrenopueden
necesitaruncambioenelmododeoperacióndelamáquinaen
pendientes.

decal144-5288

1.Advertencia–leael
Manualdeloperador.

2.Peligrode
corte/desmembramiento
delosdedosolamano
–mantengalasmanos
alejadasdelaspiezasen
movimiento;mantenga
colocadostodoslos
protectoresydefensas.

3.Peligrodeobjetos
arrojados–mantenga
alejadasaotraspersonas;
recojacualquierresiduo;
mantengacolocadoel
deector.

4.Peligrodeatropello–
notransportepasajeros;
mirehaciaatrásmientras
conduceenmarchaatrás.

5.Peligrodevuelco–al
cargarlamáquinaen
unremolque,noutilice
dosrampasindividuales;
utiliceúnicamenteuna
solarampaconsuciente
anchuraparalamáquina;
noutiliceunarampacon
pendientedemásde
15°;subalarampaen
marchaatrásybajela
rampaconduciendohacia
adelante.

6.Peligrodevuelco–no
utilicelamáquinacercade
taludesoenpendientes
demásde15°;atraviese
únicamentependientesde
menosde15°.

9

Lapegatina132-0869esparamodelosconMyRide
solamente.

decal132-0869

132-0869

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

pendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobrelaoperacióndela
máquinaenpendientes,ycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsilamáquinapuede
utilizarseenlascondicionesreinantesenesedíayeselugarenconcreto.Loscambiosdeterrenopuedennecesitaruncambioenel
mododeoperacióndelamáquinaenpendientes.

1.Advertencia–leaelmanual

deloperador.

2.Advertencia–leaelManual
deloperadorantesde

realizarcualquiertareade
mantenimiento;pongael
frenodeestacionamiento,
retirelallaveydesconecte
labujía.

3.Peligrodecorte/des­membramientodemano,
cuchilladelcortacésped;
peligrodeenredamiento
delamano,correa–no
seacerquealaspiezas
enmovimiento;mantenga
colocadostodoslosprotec­toresydefensas.

4.Peligrodeobjetosarrojados
–mantengaalejadasa
otraspersonas,recoja
cualquierresiduoantes
deoperarymantenga
colocadoeldeector.

5.Peligrodevuelco–nouse
dosrampasalcargarla
máquinaenunremolque;
utiliceunasolarampa
consucienteanchura
paralamáquina;use
unarampaconuna
pendientedemenosde
15°;subalarampaen
marchaatrásparacargar
lamáquina,ybajela
rampaconduciendohacia
adelanteparadescargarla.

6.Peligrodeatropello–no
transportepasajeros;mire
haciaatrásmientrassiegue
enmarchaatrás.

7.Peligrodevuelco–no
utilicelamáquinacercade
taludesoenpendientes
demásde15°;atraviese
únicamentependientesde
menosde15°.

10

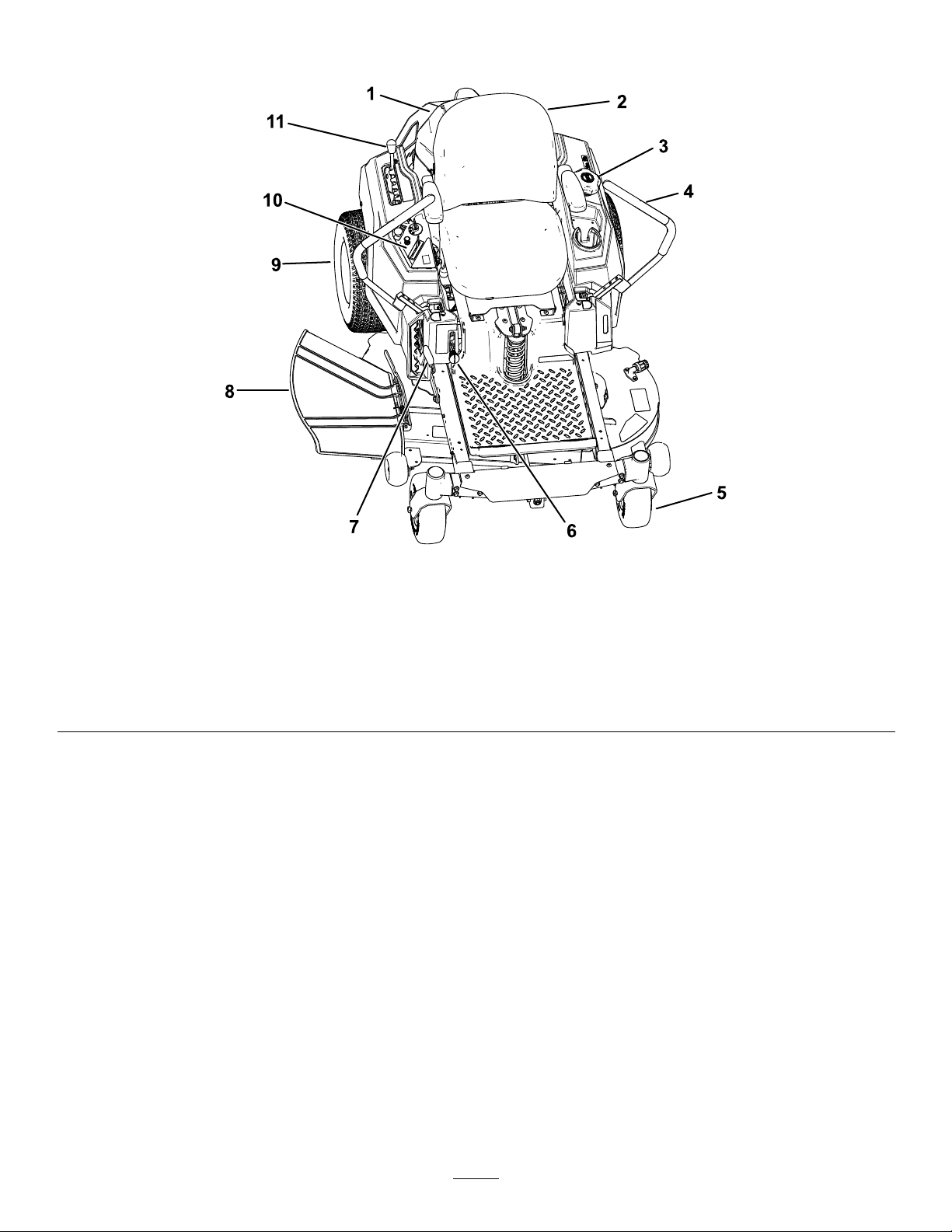

Elproducto

1.Motor4.Palancasdecontrolde

2.Asientodeloperador5.Ruedagiratoriadelantera

3.Tapóndeldepósitode
combustible

movimiento

6.PalancaSmartSpeed™

ModelosconMyRide

Figura4

7.Palancadeajustedealtura
decorte

8.Deector

9.Ruedamotriztrasera

g308236

10.Paneldecontrol

11.Palancadeajustede
MyRide™

11

ModelossinMyRide

g308237

Figura5

1.PalancaSmartSpeed™

4.Paneldecontrol7.Rodilloprotectordelcésped

2.Palancadeajustedealturadecorte5.Motor8.Ruedagiratoriadelantera

3.Palancasdecontroldemovimiento6.Tapóndeldepósitodecombustible

9.Deector

12

Controles

PosicióndeAparcar

Familiarícesecontodosloscontrolesantesdeponer
enmarchaelmotorytrabajarconlamáquina.

Paneldecontrol

Figura6

1.Controldelacelerador

2.Controldelestárter

3.Mandodecontroldelas
cuchillas(tomadefuerza)

4.Interruptordeencendido

Desplacelaspalancashaciafueradesdelaposición
centralalaposicióndeAPARCADOalbajarsedela
máquinaparaactivarelfrenoeléctrico(Figura22).
Pongasiemprelaspalancasdecontroldemovimiento
enposicióndeAPARCARcuandoparelamáquinao
antesdedejarladesatendida.

PalancadeajustedeMyRide™

MáquinasconelsistemadesuspensiónMyRide™

UtilicelapalancadeajustedeMyRide™paraajustar
lasuspensióndelasiento(Figura4).

Palancadelsistemadecontrol
SmartSpeed™

g293303

LapalancadelsistemadecontrolSmartSpeed™,
situadadebajodelpuestodeloperador,permite
conducirlamáquinaen3intervalosdevelocidad:
perlar,remolcarysegar(Figura4yFigura5).

Mirilladepresenciade

Interruptordeencendido

Elinterruptordeencendido,queseutilizapara
arrancaryapagarelmotor,tienetresposiciones:
PARADA,MARCHAyARRANQUE(Figura6).

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotorytiene
unajustevariablecontinuodeLENTOaRÁPIDO(Figura

6).

Controldelestárter

Utiliceelcontroldelestárterparaponerenmarchael
motorenfrío(Figura6).

Mandodecontroldelascuchillas
(tomadefuerza)

Elmandodecontroldelascuchillas,representado
porunsímbolodetomadefuerza(TDF),engranay
desengranalatransmisióndepotenciaalascuchillas
delcortacésped(Figura6).

combustible

Puedeutilizarlamirilladecombustible,situadaen
elladoizquierdodelamáquinaparavericarla
presenciadecombustibleeneldepósito(Figura7).

g292100

Figura7

1.Mirilladepresenciadecombustible

Palancasdecontrolde
movimiento

Laspalancasdecontroldemovimientoseutilizan
paraconducirlamáquinahaciaadelanteyhaciaatrás
yparagirarlaenambossentidos(Figura4oFigura5).

13

Palancadeajustedealturade
corte

Lapalancadealturadecorteseutilizaparabajary
elevarlacarcasadesdesuasiento.Cuandolevanta
lapalanca(haciausted),lacarcasaseelevadel
suelo,ycuandolabaja(alejándola),lacarcasabaja
alsuelo.Ajustelaalturadecortesolamentecuando
lamáquinaestédetenida(Figura4yFigura5).

Aperos/Accesorios

Estádisponibleunaseleccióndeaperosyaccesorios
homologadosporT oroquepuedenutilizarsecon
lamáquinaandepotenciaryaumentarsus
prestaciones.PóngaseencontactoconsuServicio
TécnicoAutorizadooconsudistribuidorautorizado
Toro,ovisitewww.T oro.comparaobtenerunalistade
todoslosaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantener
lacerticacióndeseguridaddelamáquina,utilice
solamentepiezasyaccesoriosgenuinosT oro.Las
piezasderepuestoyaccesoriosdeotrosfabricantes
podríanserpeligrosos,ysuusopodríainvalidarla
garantíadelproducto.

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel
funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibido
laformaciónadecuada.Lanormativalocalpuede
imponerlímitessobrelaedaddeloperador.
Elpropietarioesresponsabledeproporcionar
formaciónatodoslosoperadoresymecánicos.

•Inspeccionelazonadondesevaautilizarla

máquina,yretirecualquierobjetoquepudiera
interferirconelfuncionamientodelamáquinao
quepudieraserarrojadoporlamáquina.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde
seguridad.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos
protectoresestáninstaladosyquefuncionan
correctamente.Noutilicelamáquinasino
funcionancorrectamente.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.Dejeque
seenfríelamáquinaantesdehacertrabajos
deajuste,mantenimiento,repostaje,limpiezao
almacenamiento.

•Antesdesegar,inspeccionelamáquinapara

asegurarsedequelosconjuntosdecorte
funcionancorrectamente.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque
serequierenparaoperarlamáquinademanera
adecuadaysegura.

•Lleveropaadecuada,incluyendoguantes,

protecciónocular,pantalónlargo,calzado
resistenteyantideslizanteyprotecciónauricular.
Sitieneelpelolargo,recójaselo,ynollevejoyas
oprendassueltas.

•Nollevepasajerosenlamáquina.

•Mantengaaotraspersonasyalosanimales

domésticosalejadosdelamáquinaduranteeluso.

14

Apaguelamáquinaylosaccesoriossialguien
entraenlazona.

•Noutilicelamáquinaamenosquetodoslos

protectoresydispositivosdeseguridad,comopor
ejemplolosdeectoresyelrecogedorentero,
esténcolocadosyfuncionencorrectamente.
Sustituyacualquierpiezadesgastadao
deterioradacuandoseanecesario.

Seguridadenelmanejodel
combustible

•Elcombustibleesextremadamenteinamabley

altamenteexplosivo.Unincendioounaexplosión
provocadosporelcombustiblepuedecausarle
quemadurasaustedyaotraspersonasasícomo
dañosmateriales.

unallamadesnuda,chispasounallamapiloto,
porejemploenuncalentadordeaguauotro
electrodoméstico.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas
condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente
entodomomentohastaqueterminederepostar.
Noutilicedispositivosquemantenganabiertala
boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.

•Nollenedemasiadoeldepósitodecombustible.

Vuelvaacolocareltapóndecombustibley
apriételormemente.

–Paraevitarqueunacargaestáticaprendael

combustible,retirelamáquinadelcamióno
delremolqueyrepóstelaenelsuelo,lejos
deotrosvehículos.Siestonoesposible,
coloqueunrecipientedecombustibleportátil
enelsuelo,lejosdeotrosvehículos,yllénelo;
luegorepostelamáquinadesdeelrecipiente
decombustibleenvezdeusarunsurtidoro
boquilladosicadoradecombustible.

–Lleneeldepósitodecombustibleenelexterior

sobreterrenollano,enunazonaabiertaycon
elmotorfrío.Limpiecualquiercombustible
derramado.

–Nomanejecombustiblesiestáfumando,ni

cercadeunallamadesnudaochispas.

–Noretireeltapóndecombustibleniañada

combustiblealdepósitosielmotorestá
calienteoenmarcha.

–Sisederramacombustible,nointentearrancar

elmotor.Evitecrearunafuentedeignición
hastaquelosvaporesdelcombustiblese
hayandisipado.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el
recogedoryelcompartimentodelmotorpara
ayudaraprevenirincendios.Limpiecualquier
aceiteocombustiblederramado.

Cómoañadircombustible

Combustiblerecomendado

Tipo

Octanajemínimo87(US)o91(RON;fuerade

Etanol

MetanolNinguna

MTBE(étermetiltert-butílico)Menosdel15%porvolumen

AceiteNoañadiralcombustible

Utilicesolamentecombustiblelimpioyfresco(nomás
de30díasdeantigüedad)deorigenacreditado.

Gasolinasinplomo

losEstadosUnidos)

Nomásdel10%porvolumen

–Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcance
delosniños.

•Elcombustibleesdañinoomortalsiesingerido.

Laexposiciónalargoplazoalosvaporespuede
causarlesionesyenfermedadesgraves.

–Evitelarespiraciónprolongadadelosvapores.
–Mantengalasmanosylacaraalejadasde

laboquillaydelaaberturadeldepósitode
combustible.

–Mantengaelcombustiblealejadodelosojos

ylapiel.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber

Usodelestabilizador/acondicio­nador

Utiliceestabilizador/acondicionadorenlamáquina
paramantenerelcombustiblefrescodurantemás
tiempo,siguiendolasindicacionesdelfabricantedel
estabilizadordecombustible.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadapropiadadeestabilizador/acon­dicionadoracombustiblefresco,siguiendolas
indicacionesdelfabricantedelestabilizadorde
combustible.

15

Cómollenareldepósitode
combustible

1.Aparquelamáquinaenunasupercienivelada.

2.Muevalaspalancasdecontroldemovimiento
haciafuera,alaposicióndeAPARCAR.

3.Apagueelmotoryretirelallave.

4.Limpiealrededordeltapóndeldepósitode
combustible.

5.Lleneeldepósitodecombustiblehastalaparte
inferiordelcuellodellenado(Figura8).Nollene
completamenteeldepósitodecombustible.

Usodelsistemade
interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán
desconectadosodañados,lamáquinapodría
ponerseenmarchainesperadamenteycausar
lesionespersonales.

•Nomanipulelosinterruptoresde
seguridad.

•Compruebelaoperacióndelos
interruptoresdeseguridadcadadía,y
sustituyacualquierinterruptordañado
antesdeoperarlamáquina.

Elsistemadeinterruptoresde
seguridad

Elsistemadeinterruptoresdeseguridadhasido
diseñadoparaimpedirqueelmotorarranque,a
menosque:

Figura8

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos
procedimientosmarcadoscomo“Cadauso/Adiario”
enlasecciónMantenimiento(página31).

Rodajedeunamáquina
nueva

Losmotoresnuevosnecesitantiempoparadesarrollar
todasupotencia.Lafriccióngeneradaporlas
carcasasylossistemasdepropulsióndelos
cortacéspedesesmayorcuandoéstossonnuevos,
loquesuponeunacargaadicionalparaelmotor.Las
máquinasnuevasnecesitanunperiododerodajede
40–50horasparadesarrollarlamáximapotenciayel
mejorrendimiento.

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoestánen

laposicióndeAPARCAR.

Elsistemadeinterruptoresdeseguridadestá
diseñadoparadetenerelmotorsisemuevenlas
palancasdecontrolfueradelaposicióndeAP ARCAR
yustedselevantadelasiento.

g293796

Comprobacióndelsistemade
interruptoresdeseguridad

Veriqueelsistemadeinterruptoresdeseguridad
cadavezquevayaautilizarlamáquina.Siel
sistemanofuncionadelaformaquesedescribe
acontinuación,póngaseencontactoconun
ServicioTécnicoAutorizadoparaqueloreparen
inmediatamente.

1.Siénteseenelasiento,muevalaspalancas
decontroldemovimientoenlaposiciónde
APARCAR,ymuevaelmandodecontroldelas
cuchillasalaposicióndeENGRANADO.Intente
arrancarelmotor;elmotornodebearrancar.

2.Siénteseenelasientoypongaelmando
decontroldelascuchillasenlaposiciónde
DESENGRANADO.Muevacualquieradelas
palancasdecontroldemovimientoalaposición
centraldesbloqueada.Intentearrancarelmotor;
elmotornodebearrancar.Repitaconlaotra
palancadecontroldemovimiento.

16

3.Siénteseenelasiento,muevaelmandode
controldelascuchillasaDESENGRANADOy
bloqueelaspalancasdecontroldemovimiento
enlaposicióndeAPARCAR.Arranqueelmotor.
Conelmotorenmarcha,engraneelmandode
controldelascuchillasylevánteseunpocodel
asiento;elmotordebepararse.

4.Siénteseenelasiento,muevaelmandode
controldelascuchillasaDESENGRANADOy
bloqueelaspalancasdecontroldemovimiento
enlaposicióndeAPARCAR.Arranqueelmotor.
Conelmotorenmarcha,muevalaspalancas
decontroldemovimientoalaposicióncentral,
desbloqueadasylevánteseunpocodelasiento;
elmotordebepararse.

Colocacióndelasiento

Elasientopuedemoversehaciaadelanteyhacia
atrás.Coloqueelasientoenlaposiciónquele
permitacontrolarmejorlamáquinayenlaqueesté
máscómodo(Figura9oFigura10).

g027249

Figura10

MáquinassinMyRide

MáquinasconMyRide

Figura9

Ajustedelsistemade
suspensiónMyRide®

MáquinasconMyRidesolamente

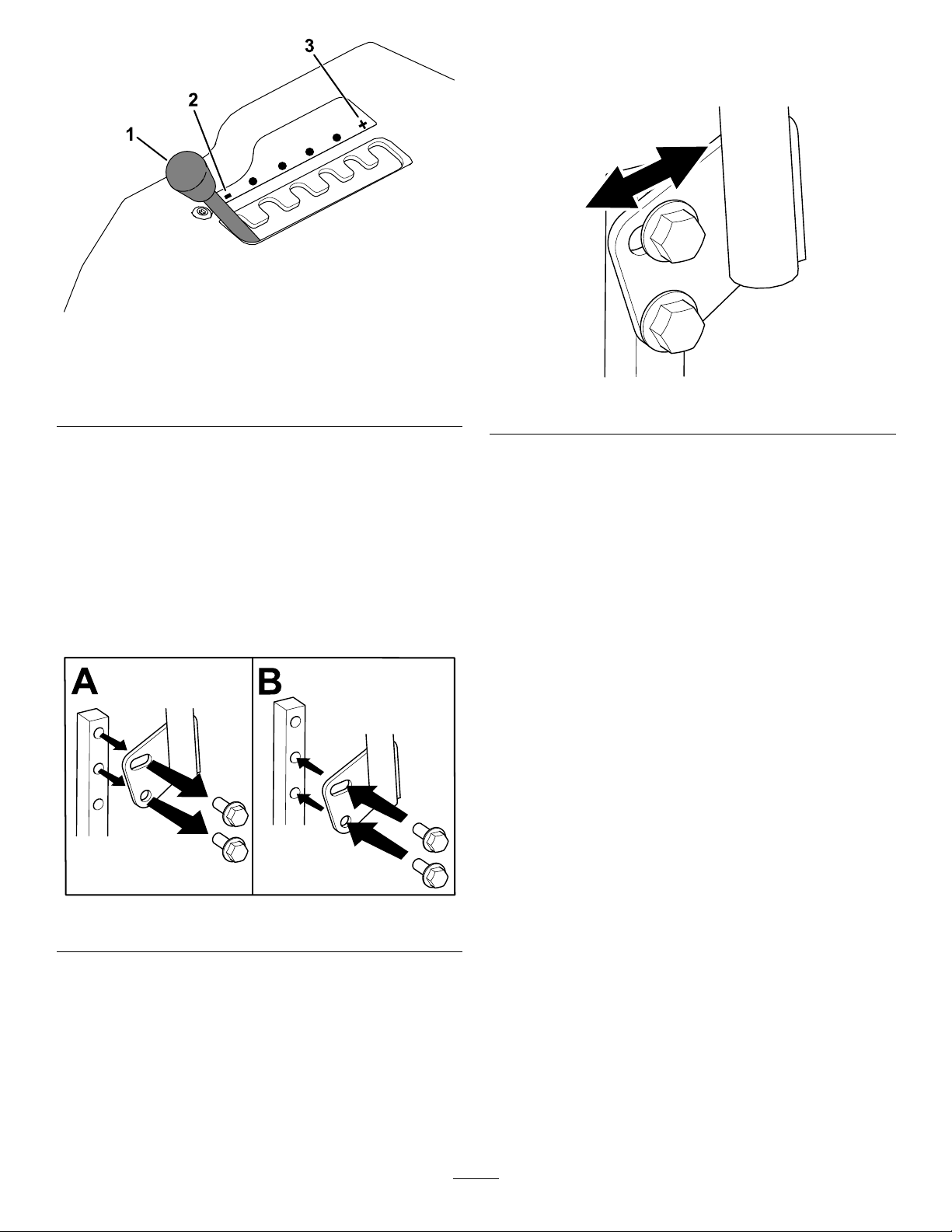

ElsistemadesuspensiónMyRide®puedeajustarse
paraquelaconducciónseamássuaveycómoda.Las
ranurasdeajustedelasuspensióntienenmuescas
deposicionamientoparasureferencia,quevarían
entreconducciónsuaveyrme(Figura11).

g027632

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Bájesedelamáquina.

4.Sitúeseenelladoderechodelamáquina,y
muevalapalancadeajustealaizquierdahacia
elsímbolo–símbolodeunasuspensiónmás
suave.

Muevalapalancadeajustealaderechahacia
elsímbolo+paraobtenerunasuspensiónmás
rme.

17

Figura11

2.Aojeelpernoinferiorlosucienteparapoder
desplazarhaciaadelanteohaciaatrásla
palancadecontrol.

g292102

1.Palancadeajustede
MyRide

2.Suspensiónmássuave

3.Suspensiónmásrme

Ajustedelaspalancasde
controldemovimiento

Ajustedelaaltura

Laspalancasdecontroldemovimientopuedenser
ajustadashaciaarribaohaciaabajoparaquesu
manejoseamáscómodo(Figura12).

g333846

Figura13

3.Aprieteambospernosparajarlapalancade
controlenlaposiciónnueva.

4.Repitaelajusteconlaotrapalancadecontrol.

Duranteel
funcionamiento

Seguridadduranteeluso

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda
provocarlesionespersonalesodañosmateriales.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque
pudieradistraerle;delocontrario,pueden
producirselesionesodañosmateriales.

Figura12

Ajustedelainclinación

Laspalancasdecontroldemovimientopuedenser
ajustadashaciaadelanteohaciaatrásquesumanejo
seamáscómodo.

1.Retireelpernosuperiorquesujetalapalanca
decontrolalbrazodelapalanca.

g333847

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Elcontactoconlacuchillapuedecausarlesiones

personalesgraves.Pareelmotor,retirelallave
yespereaquesedetengantodaslaspiezasen
movimientoantesdeabandonarelpuestodel
operador.Cuandogirelallavealaposiciónde
DESCONECTADO,elmotordebeapagarseyla
cuchilladebedetenerse.Sino,dejedeusarla
máquinainmediatamenteypóngaseencontacto
conunServicioTécnicoAutorizado.

18

•Utilicelamáquinasoloenbuenascondiciones

devisibilidadybajocondicionesmeteorológicas
apropiadas.Nohagafuncionarlamáquinacuando
hayriesgodetormentaseléctricas.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodeloricio
dedescarga.

•Nosiegueconeldeectordedescargaelevado,

retiradoomodicado,amenosquetengacolocado
yenbuenascondicionesdefuncionamiento
unsistemaderecogidadehierbaounkitde
mulching.

•Nocorteelcéspedenmarchaatrásamenos

queseaabsolutamentenecesario.Miresiempre
haciaabajoydetrásdeustedantesdeconducirla
máquinaenmarchaatrás.

•Utilicesolamenteaccesoriosyaperos

homologadosporToro.

•Estamáquinaproducenivelessonorosque

superanlos85dBAeneloídodeloperador,y
puedencausarpérdidasauditivasconperíodos
extendidosdeexposición.

g229846

Figura14

1.Lleveprotecciónauditiva.

•Extremelaprecauciónalacercarseaesquinas

ciegas,arbustos,árbolesuotrosobjetosque
puedanbloquearsuvisión.

•Parelascuchillassiemprequenoestésegando.

•Silamáquinagolpeaunobjetooempiezaavibrar,

apagueinmediatamenteelmotor,retirelallave
(ensucaso),espereaquesedetengantodas
laspiezasenmovimientoantesdeexaminarla
máquinaenbuscadedaños.Hagatodaslas
reparacionesnecesariasantesdevolverautilizar
lamáquina.

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael
pasosiempre.

•Antesdeabandonarlaposicióndeloperador,

hagalosiguiente:

–Aparquelamáquinaenunasupercienivelada.
–DesengranelaTDFybajelosaccesorios.
–Pongaelfrenodeestacionamiento.
–Apagueelmotoryretirelallave.
–Espereaquesedetengantodaslaspiezasen

movimiento.

•Hagafuncionarelmotorúnicamenteenzonas

bienventiladas.Losgasesdeescapecontienen
monóxidodecarbono,queesletalsiseinhala.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Conectelosequiposremolcadosalamáquina

únicamenteenelpuntodeenganche.

•Noutilicelamáquinaamenosquetodoslos

protectoresydispositivosdeseguridad,comopor
ejemplolosdeectoresyelrecogedorentero,
esténcolocadosyfuncionencorrectamente.
Sustituyacualquierpiezadesgastadao
deterioradacuandoseanecesario.

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,elsilenciadoryelmotor
paraprevenirincendios.

•Arranqueelmotorconlospiesbienalejadosde

lascuchillas.

•Estépendientedelsentidodedescargadel

cortacéspedynoorienteladescargahacianadie.
Evitedescargarmaterialcontraunapareduotra
obstrucción,porqueelmaterialpodríarebotar
haciausted.

•Parelascuchillas,reduzcalavelocidaddela

máquinayextremelasprecaucionesalcruzar
superciesquenoseandehierbaoaltransportar
lamáquinaaydesdelazonadetrabajo.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

•Amenudolosniñossesientenatraídosporla

máquinaylaactividaddesegar.Nosuponga
nuncaquelosniñosvanapermanecerenel
últimolugarenquelosvio.

•Mantengaalosniñosalejadosdelazonade

trabajoybajolaatentamiradadeunadulto
responsablequenoseaeloperador.

•Estéalertayapaguelamáquinasientranniñosen

lazonadetrabajo.

•Antesdeconducirenmarchaatrásogirarla

máquina,mirehaciaabajoyhaciaatráspara
asegurarsedequenohayniñospequeños
presentes.

•Nolleveniñosenlamáquina,inclusocuando

lascuchillasnoestánenmovimiento.Los
niñospodríancaerseysufrirlesionesgraves,o
podríanimpedirqueustedmanejelamáquina
conseguridad.Cualquierniñoquehayasido
transportadoenelpasadopodríaaparecersin
avisoenlazonadetrabajo,ypodríaserarrollado
porlamáquina,inclusoenmarchaatrás.

19

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos,
quepuedencausarlesionesgravesolamuerte.El
operadoresresponsabledelaseguridadcuando
trabajaenpendientes.Elusodelamáquinaen
cualquierpendienteexigeuncuidadoespecial.
Antesdeusarlamáquinaenunapendiente,haga
losiguiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán
colocadasenlamáquina.

–Utiliceunindicadordeánguloparadeterminar

lainclinaciónaproximadadelazona.

–Noutilicelamáquinanuncaenpendientesde

másde15°.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren
lapendienteconlamáquina.Utiliceel
sentidocomúnyelbuenjuicioalrealizareste
evaluación.Cualquiercambioqueseproduzca
enelterreno,comoporejemplouncambiode
humedad,puedeafectarrápidamentealuso
delamáquinaenunapendiente.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade
terraplenes,fosas,taludes,agua,uotrospeligros.
Lamáquinapodríavolcarrepentinamentesiuna
ruedapasaporelbordedeunterraplénofosa,o
sisesocavauntalud.Mantengaunadistancia
prudente(eldobledelaanchuradelamáquina)
entrelamáquinaycualquierpeligro.Utiliceuna
máquinadirigidaounadesbrozadoramanualpara
segarlahierbaenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde
velocidadodedirección;girepocoapoco,ya
bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola
estabilidaddelamáquina.Tengaencuentaque
conducirenhierbamojada,atravesarpendientes
empinadas,obajarcuestaspuedehacerquela
máquinapierdatracción.Latransferenciadepeso
alasruedasdelanteraspuedehacerquepatinela
máquina,conpérdidadefrenadoydecontrolde
dirección.Lamáquinapuededeslizarseincluso
conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros
ocultos.Lahierbaaltapuedeocultarobstáculos.
Unterrenoirregularpuedehacerquelamáquina
vuelque.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos,comoporejemplosistemas

derecogidadehierba.Éstospuedenafectara
laestabilidaddelamáquinaycausarpérdidas
decontrol.Sigalasinstruccionessobrelos
contrapesos.

•Siesposible,mantengalacarcasabajadaalsuelo

mientrastrabajeenpendientes.Laelevacióndela
carcasamientrassetrabajaenpendientespuede
hacerquelamáquinapierdaestabilidad.

Figura15

1.Zonasegura–utilice
lamáquinaaquíen
pendientesdemenosde
15°ozonasplanas.

2.Zonadepeligro–utilice
uncortacéspedmanual
y/ounadesbrozadora
manualenpendientesde
másde15°,ycercade
terraplenesoagua.

3.Agua

4.W=anchuradela
máquina

5.Mantengaunadistancia
prudente(eldobledela
anchuradelamáquina)
entrelamáquinay
cualquierobstáculo.

Seguridadduranteelremolcado

•Engancheelequipoaremolcarúnicamenteenel

puntodeenganche.

•Noutilicelamáquinacomovehículoderemolque

amenosquetengaunengancheinstalado.

•Nosupereloslímitesdepesoestablecidos

paraequiposremolcadosyparaelremolqueen
pendientes.Elpesoremolcadonodebesuperar
elpesodelamáquinaydeloperador.

•Nodejequeseacerquenniñosuotraspersonas

alequiporemolcado.

•Enlaspendientes,elpesodelequiporemolcado

puedecausarunapérdidadetracción,aumentar
elriesgodevuelcooprovocarunapérdidade
control.Reduzcaelpesoremolcadoyvayamás
despacio.

g22911 1

20

•Ladistanciadeparadapuedeaumentarcon

elpesodelacargaremolcada.Conduzca
lentamenteydejeunadistanciadeparadamayor.

•Hagagirosabiertosparamantenerelaccesorio

alejadodelamáquina.

Usodelmandodecontrol
delascuchillas(TDF)

Elmandodecontroldelascuchillas(TDF)arranca
ydetienelascuchillasdelcortacéspedycualquier
accesorioconectado.

Cómodesengranarelmandode
controldelascuchillas(TDF)

g009174

Figura18

Cómoengranarelmandode
controldelascuchillas(TDF)

Figura16

Nota:Siempreengranelascuchillasconel

aceleradorenlaposicióndeRÁPIDO(Figura17).

Usodelacelerador

Puedemoverelcontroldelaceleradorentrelas
posicionesdeRÁPIDOyLENTO(Figura19).

UtilicesiemprelaposicióndeRÁPIDOparaengranar
laTDF .

g008945

g295539

Figura19

Usodelestárter

Figura17

Utiliceelestárterparaponerenmarchaelmotoren
frío.

1.Tirehaciaarribadelmandoparaengranar
elestárterantesdeusarelinterruptorde
encendido(Figura20).

g295538

21

Nota:Asegúresedeactivarcompletamenteel

estárter.Puedesernecesariosujetarelmando
haciaarribamientrasaccionaelinterruptorde
encendido.

2.Presionehaciaabajoelcontroldelestárterpara
desactivarelestárterdespuésdequeelmotor
arranque(Figura20).

Figura20

1.PosicióndeACTIV ADO2.PosicióndeDESACTIVADO

Cómoarrancarelmotor

Nota:Sielmotorestácaliente,puedenoser

necesariousarelestárter.

Importante:Noactiveelmotordearranque

durantemásde5segundoscadavez.Sise
accionaelmotordearranquedurantemásde5
segundosseguidos,puededañarse.Sielmotor
noarranca,espere10segundosantesdeutilizar
elmotordearranquedenuevo.

g295540

g295541

Figura21

Apagadodelmotor

1.Desengranelascuchillasmoviendoelmando
decontroldelascuchillasalaposiciónde
DESENGRANADO(Figura18).

2.Muevalaspalancasdecontroldemovimiento
haciafuera,alaposicióndeAPARCAR.

3.Muevalapalancadelaceleradoralaposición
deLENTOydejequeelmotorfuncioneenralentí
durante1minuto.

4.GirelallavealaposicióndeDESCONECTADOy
retirelallave.

22

CUIDADO

Losniñosuotraspersonaspodríanresultar
lesionadossimuevenointentanoperarla
máquinamientrasestádesatendida.

Elcontroldelaceleradorregulalavelocidaddel
motorenrpm(revolucionesporminuto).Pongael
aceleradorenposiciónRÁPIDOparaconseguirel
mejorrendimiento.Sieguesiempreconelacelerador
enposiciónrápido.

Retiresiemprelallaveypongaelfrenode
estacionamientocuandodejelamáquinasin
supervisión.

Usodelaspalancasde
controldemovimiento

ADVERTENCIA

Lamáquinapuedegirarmuyrápidamente.
Ustedpuedeperderelcontroldelamáquina
ycausarlesionespersonalesodañosala
máquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes
dehacergiroscerrados.

Conducciónhaciaadelante

Nota:T engacuidadosiemprealgirar.

1.Muevalaspalancasalaposicióncentralde
desbloqueo.

2.Parairhaciaadelante,empujelentamente
laspalancasdecontroldemovimientohacia
adelante(Figura23).

Figura22

1.Palancadecontrolde
movimiento–posiciónde
APARCAR

2.Posicióncentralde
desbloqueo

3.Haciaadelante

4.Haciaatrás

5.Partedelanteradela
máquina

Conduccióndelamáquina

Lasruedasmotricesgirandemaneraindependiente,
impulsadaspormotoreshidráulicosencadaeje.Un
ladopuedegirarhaciaatrásmientrasqueelotro
ladogirahaciaadelante,haciendoquelamáquina
rotesobresuejeenlugardetrazarunacurva.Esto
mejoramucholamaniobrabilidaddelamáquina,pero
puedesernecesariounperiododeadaptaciónsino
estáfamiliarizadoconestesistema.

g004532

g008952

Figura23

Conducciónhaciaatrás

Nota:Extremesiemprelasprecaucionesenmarcha

atrásyenlosgiros.

1.Muevalaspalancasalaposicióncentral,
desbloqueadas.

2.Parairhaciaatrás,tirelentamentedelas
palancasdecontroldemovimientohaciaatrás
(Figura24).

23

Acontinuaciónseofrecenunassimples
recomendacionesdeuso.Losajustesvariaránsegún
eltipodehierba,elcontenidodehumedadylaaltura
delahierba.

Figura24

Usodelsistemadecontrol
SmartSpeed

LapalancadelsistemadecontrolSmartSpeed
situadadebajodelpuestodeloperador(Figura

25),permitealoperadorconducirlamáquinaen3

intervalosdevelocidad:Perlar,RemolcarySegar.

TM

™

Sugerencias
deuso:

Estaciona­miento

Césped
húmedoy
pesado

Capacitación

Perlar
césped

EnsacadoX

MulchingX

g008953

Remolcar
accesorios

Sieganormal

Cómo
desplazarla
máquina

Perlar

X

X

X

X

Remolcar

X

Segar

X

X

Perlar

,

Éstaeslavelocidadmásbaja.Losusos
recomendadosparaestavelocidadson:

•Estacionamiento

•Siegadecéspedhúmedoypesado

Figura25

1.PalancaSmartSpeed

Paracambiardevelocidad:

1.Pongalaspalancasdecontroldemovimiento
enpuntomuertoyluegomuévalashaciaafuera
alaposicióndeAPARCAR.

2.Desengraneelmandodecontroldelas
cuchillas.

3.Ajustelapalancaalaposicióndeseada.

•Capacitación

•Perlarcésped

Remolcar

Éstaeslavelocidadintermedia.Losusos
recomendadosparaestavelocidadson:

•Ensacado

•Mulching

•Remolcaraccesorios

g293338

Segar

Éstaeslavelocidadmásalta.Losusos
recomendadosparaestavelocidadson:

•Sieganormal

•Cómodesplazarlamáquina

Usodeladescargalateral

Elcortacéspedcuentaconundeectordehierba
abisagradoquedispersalosrecortesdehierbaaun
ladoyhaciaabajo,haciaelcésped.

24

PELIGRO

Silamáquinanotienecorrectamente
montadoundeectordehierba,unatapade
descargaounrecogedorcompleto,ustedy
otraspersonasestánexpuestosacontacto
conlascuchillasyaresiduoslanzadosalaire.
Elcontactoconlascuchillasdelcortacésped
enrotaciónyconlosresiduoslanzadosal
airecausarálesionesomuerte.

•Noretirenuncaeldeectordehierbade
lacarcasadecorteporqueeldeector
dehierbadirigeelmaterialhaciaabajo,
alcésped.Sieldeectordehierba
sedeterioraalgunavez,sustitúyalo
inmediatamente.

•Nocoloquenuncalasmanosolospies
debajodelacarcasadelcortacésped.

•Nointentenuncadespejarlazonade
descargaolascuchillasdelcortacésped
sinantesmoverelmandodecontrol
delascuchillas(TDF)alaposiciónde
DESENGRANADO,girarelinterruptorde
encendidoaDESCONECTADOyretirarla
llavedelinterruptordeencendido.

•Compruebequeeldeectordehierbaestá
bajado.

g296586

Figura26

Ajustedelaalturadecorte

Nota:Laposicióndetransporteeslaposiciónde

alturadecortemásalta,114mm(4½"),segúnse
muestraenFigura26.

Puedeajustarlaalturadecortede38a114mm(1½"
a4½")enincrementosde13mm(½").Laaltura
decorteescontroladaporlapalancasituadaala
derechadelpuestodeloperador(Figura26).

Ajustedelosrodillos
protectoresdelcésped

Cadavezqueustedcambielaalturadecorte,ajuste
tambiénlaalturadelosrodillosprotectoresdel
césped.

Nota:Ajustelosrodillosprotectoresdelcéspedpara

quelosrodillosnotoquenelsueloenzonasdesiega
llanasynormales.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Ajustelosrodillosprotectoresdelcéspedauna
delasposicionessiguientes:

•Taladrosuperior–utiliceestaposición

cuandolacarcasadecorteestáenla

25

posicióndealturadecortede63mm(2½")
omenos(Figura27).

•Taladroinferior–utiliceestaposicióncuando

lacarcasadecorteestáenlaposiciónde
alturadecortede76mm(3")omás(Figura

27).

Figura27

1.Rodilloprotectordel
césped

2.Taladroinferior–carcasa
decorteenlaposiciónde
alturadecortede76mm
(3")omás

3.Tuercaconarandela
prensada

4.Taladrosuperior–carcasa
decorteenlaposiciónde
alturadecortede63mm
(2½")omenos

5.Perno

menosquelahierbaseaescasaoalnaldelotoño,
cuandolahierbacrecemásdespacio.

Alternanciadeladirecciónde
corte

Alterneladireccióndecorteparamantenerlahierba
erguida.Deestaformatambiénseayudaadispersar
mejorlosrecortessobreelcéspedyseconseguirá
unamejordescomposiciónyfertilización.

Sieguealosintervaloscorrectos

Lahierbacreceavelocidadesdiferentesendiferentes
épocasdelaño.Paramantenerlamismaalturade

g019929

corte,corteelcéspedconmásfrecuenciadurante
laprimavera.Amedidaqueavanzaelverano,la
velocidaddecrecimientodelahierbadecrece,por
ellodebecortarseconmenorfrecuencia.Sinopuede
segarduranteunperíododetiempoprolongado,
siegueprimeroconunaalturadecortealtay,después
dedosdías,vuelvaasegarconunajustemásbajo.

Siegueavelocidadesmáslentas

Enciertascondiciones,segaraunavelocidadde
avancemásbajapuedemejorarlacalidaddecorte.

Consejosdeoperación

Maximizacióndelacirculaciónde
aire

Paraaumentaralmáximolacalidaddecorteyla
circulacióndeaire,trabajeconelmotorenlaposición
deRÁPIDO.Serequiereaireparacortarbienlahierba,
asíquenopongalaalturadecortetanbajacomopara
rodeartotalmentelacarcasadecortedehierbasin
cortar.Tratesiempredetenerunladodelacarcasa
decortelibredehierbasincortar,parapermitirla
entradadeaireenlacarcasa.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara
asegurarquelaalturadecortedelacarcasadecorte
nodeje“calvas”enterrenosdesiguales.Sinembargo,
laalturadecorteutilizadahabitualmentesueleserla
mejor.Silahierbatienemásde15cm(6")dealto,es
preferiblecortarelcéspeddosvecesparaasegurar
unacalidaddecorteaceptable.

Evitecortardemasiadobajo

Alcortarcéspeddealturairregular,elevelaalturade
corteparaevitararrancarelcésped.

Cómopararlamáquina

Siesnecesariodetenerelavancedelamáquina
mientrassecortaelcésped,esposiblequecaigaun
montónderecortessobreelcésped.Paraevitaresto,
diríjaseconlascuchillasengranadasaunazonadel
céspedqueyahayasidosegada,odesengranela
carcasadecortealdesplazarsehaciaadelante.

Limpiezadelaparteinferiordela
carcasadecorte

Limpielosrecortesylasuciedaddelosbajosde
lacarcasadecortedespuésdecadauso.Sise
acumulanhierbaysuciedadenelinteriordela
carcasadecorte,lacalidaddelcortellegaráaser
insatisfactoria.

Corteunterciodelahojadehierba

Esmejorcortarsolamenteuntercioaproximadamente
delahojadehierba.Noserecomiendacortarmás,a

Mantenimientodela(s)cuchilla(s)

Mantengalascuchillasaladasdurantetodala
temporadadecorte,yaqueunacuchillaaladacorta
limpiamenteysinrasgarodeshilacharlashojasde

26

hierba.Siserasganosedeshilachan,losbordesde
lashojassesecarán,locualretardarásucrecimiento
yfavorecerálaaparicióndeenfermedades.
Compruebedespuésdecadausoquelascuchillas
estánbienaladasyquenoestándesgastadaso
dañadas.Eliminecualquiermellaconunalima,y
alelascuchillassiesnecesario.Siunacuchillaestá
desgastadaodeteriorada,sustitúyalainmediatamente
porunacuchillanuevagenuinaT oro.Consulte

Mantenimientodelascuchillasdecorte(página44).

Nota:ConsulteCómolavarlaparteinferiorde

lacarcasadecorte(página51)paraobtener

informaciónacercadecómousarelconectorde
lavadodelacarcasa.

Empujarlamáquinaamano

Estamáquinatieneunmecanismodefrenoeléctrico,
yparaempujarlamáquina,lallavedebeestarenla
posicióndeMARCHA.Labateríadebeestarcargaday
estarfuncionandoparapoderquitarelfrenoeléctrico.

Despuésdel
funcionamiento

Seguridaddespuésdeluso

Seguridadgeneral

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.Dejeque
seenfríelamáquinaantesdehacertrabajos
deajuste,mantenimiento,repostaje,limpiezao
almacenamiento.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el
recogedoryelcompartimentodelmotorpara
ayudaraprevenirincendios.Limpiecualquier
aceiteocombustiblederramado.

•Retirelallaveantesdealmacenarotransportar

lamáquina.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraenlaposicióndeAPARCAR.

2.Pareelmotoryespereaquesedetengantodas
laspiezasenmovimientoantesdeabandonar
elpuestodeloperador.

3.Localicelaspalancasdedesvíoenelbastidor
encadaladodelmotor.

4.Muevaambaspalancasdedesvíohaciadelante
atravésdeloricioranuradoyhaciaabajopara
bloquearlasenesaposición(Figura28).

ADVERTENCIA

Elcontactoconsuperciescalientes
puedecausarlesionespersonales.

Mantengalasmanos,lospies,lacara,la
ropayotraspartesdelcuerpoalejados
delmotor,delsilenciadorydeotras
superciescalientes.

Cómolimpiarlamáquina

Intervalodemantenimiento:Despuésdecadauso

Importante:Lamáquinapuedelavarseconun

detergentesuaveyagua.Nolavelamáquina
apresión.Eviteelusoexcesivodeagua,
especialmentecercadelpaneldecontrol,debajo
delasiento,yalrededordelmotor,delasbombas
hidráulicasydelosmotoreseléctricos.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraenlaposicióndeAPARCAR.

2.Pareelmotoryespereaquesedetengantodas
laspiezasenmovimientoantesdeabandonar
elpuestodeloperador.

3.Limpielahierbaylosresiduosdelaunidad
decorte,elsilenciador,lastransmisiones,el
recogedoryelmotor.

ADVERTENCIA

Lamáquinapodríadesplazarse
accidentalmentemientraslaspalancas
dederivaciónestánbloqueadashacia
adelanteenlaranura,ycausarlesiones
austedoaotraspersonas.

Bloqueelaspalancasdedesvíohacia
atrásdespuésdemoverlamáquina.

27

1.Ubicacióndelapalanca

dedesvío

2.Posicióndelapalanca

paraoperarlamáquina

Figura28

3.Posicióndelapalanca
paraempujarlamáquina

lesionesaustedoaotraspersonas.Consulteenla
normativalocallosrequisitosaplicablesalremolque
yalsistemadeamarre.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales
degiro,luces,marcasreectantesoun
indicadordevehículolentoespeligrosoy
puedesercausadeaccidentesquepueden
provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo
carreterapública.

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun

g333873

camiónaumentalaposibilidaddeunvuelco
ypodríacausarlesionesgravesolamuerte
(Figura29).

•Utiliceúnicamenteunarampadeancho
completo;noutilicerampasindividuales
paracadaladodelamáquina.

5.Girelallavedeencendidoalaposiciónde
MARCHAyquiteelfrenodeestacionamiento
moviendounadelaspalancasdecontrolde
movimientofueradelaposicióndeAP ARCAR.

Nota:Noarranquelamáquina.

6.Muevalamáquinasegúnseanecesario.

Importante:Empujesiemprelamáquina

amano.Noremolquelamáquinaporque
podríadañarla.

7.Muevalaspalancasdecontroldemovimiento
haciafuera,alaposicióndeAPARCAR.

8.GirelallavealaposicióndeDESCONECTADOy
retírelaparaevitarquesedescarguelabatería.

9.Muevaambaspalancasdedesvíohaciaatrásy
haciaabajoatravésdeloricioranuradopara
bloquearlasenesaposición.

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión
paratransportarlamáquina.Utiliceunarampade
anchocompleto.Asegúresedequeelremolqueo
elcamióntengatodoslosfrenosytodaslaslucesy
señalizacionesrequeridosporlaley.Porfavor,lea
cuidadosamentetodaslasinstruccionesdeseguridad.
Elconocerestainformaciónpuedeayudaraevitarle

•Nosupereunángulode15gradosentre
larampayelsuelo,oentrelarampayel
remolqueocamión.

•Asegúresedequelarampatieneuna
longituddealmenoscuatroveceslaaltura
delaplataformadelremolqueodelcamión
sobreelsuelo.Deestaformaseasegura
queelángulodelarampanosuperelos
15gradosenterrenollano.

28

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun
camiónaumentalaposibilidaddeunvuelcoy
podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer
funcionarlamáquinaenunarampa.

•Subalamáquinaporlarampaenmarcha
atrásybajelamáquinaporlarampa
conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente
alconducirlamáquinaenunarampa,
porqueestopodríaprovocarunvuelcoo
unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículode
remolqueyconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel
remolque.

1.Rampadeancho
completoenposición
dealmacenamiento

2.Vistalateraldeunarampa
deanchocompletoenla
posicióndelacarga

3.Nomásde15grados6.Remolque

Figura29

4.Lalongituddelarampa
esalmenos4veces
mayorquelaalturade
laplataformadelcamión
odelremolquesobreel
suelo.

5.H=alturadelaplataforma
delremolqueodelcamión
sobreelsuelo.

3.Bajelarampa,asegurándosedequeel
ánguloentrelarampayelsuelonosuperalos
15grados(Figura29).

4.Subalamáquinaporlarampaenmarchaatrás

g027996

(Figura30).

1.Subaporlarampa

conduciendolamáquina
enmarchaatrás.

g027995

Figura30

2.Bajelamáquinaporla
rampaconduciendohacia
adelante.

5.Apagueelmotor,retirelallaveymuevalas
palancasdecontroldemovimientohaciafuera
alaposicióndeAPARCAR.

6.Amarrelamáquinajuntoalasruedasgiratorias
delanterasyelbastidortraseroconcorreas,
cadenas,cablesocuerdas(Figura31).Consulte
lanormativalocalrespectoalosrequisitosde
amarre.

29

Figura31

1.Puntosdeamarre

Cómodescargarlamáquina

1.Bajelarampa,asegurándosedequeel
ánguloentrelarampayelsuelonosuperalos
15grados(Figura29).

2.Bajelamáquinaporlarampaconduciendo
haciaadelante(Figura30).

g027708

30

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

Seguridadenel
mantenimiento

•Sidejalallaveenelinterruptor,alguienpodría

arrancarelmotoraccidentalmenteycausar
lesionesgravesaustedoaotraspersonas.Retire
lallavedelinterruptordeencendidoantesde
realizarcualquieroperacióndemantenimiento.

•Antesdeabandonarelpuestodeloperador,haga

losiguiente:

–Aparquelamáquinaenunasupercienivelada.
–Desengranelastransmisiones.
–Pongaelfrenodeestacionamiento.
–Apagueelmotoryretirelallave.
–Dejequeloscomponentesdelamáquina

seenfríenantesderealizartareasde
mantenimiento.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimientoylassuperciescalientes.
Siesposible,nohagaajustesmientraselmotor
estáfuncionando.

•Desconecteelcabledelbornenegativodela

bateríaantesderepararlamáquina.

•Paraasegurarunrendimientoóptimo,utilice

únicamentepiezasyaccesoriosgenuinosdeToro.
Laspiezasderepuestoyaccesoriosdeotros
fabricantespodríanserpeligrosos,ysuusopodría
invalidarlagarantíadelproducto.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Compruebefrecuentementeelfuncionamientodel

frenodeestacionamiento.Ajústeloyrealiceel
mantenimientocuandoseanecesario.

•Nomanipulenuncalosdispositivosdeseguridad.

Comprueberegularmentequefuncionan
correctamente.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisiones,el
recogedoryelcompartimentodelmotorpara
prevenirincendios.

•Limpiecualquierderramedeaceiteocombustible

yretirecualquierresiduoempapadoen
combustible.

•Noconfíeengatoshidráulicosomecánicospara

apoyarlamáquina;apoyelamáquinasobregatos
joscadavezqueelevelamáquina.

•Mantengatodaslaspiezasenbuenascondiciones

deusoytodaslasjacionesbienapretadas,
especialmentelasjacionesdelascuchillas.
Sustituyacualquierpegatinaqueestédesgastada
odeteriorada.

31

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

8horas

Cadavezqueseutilice

odiariamente

Despuésdecadauso

Cada25horas

Cada100horas

Cada100horasocada

año,loqueocurraprimero

Procedimientodemantenimiento

•Cambieelaceitedelmotor.

•Comprobacióndelsistemadeinterruptoresdeseguridad.

•Compruebequeellimpiadordeairenotienepiezassucias,sueltasodañadas.

•Comprobacióndelniveldeaceitedelmotor.

•Limpielarejilladelaentradadeaire.

•Inspeccióndelascuchillas.

•Compruebequeeldeectordehierbanoestádeteriorado.

•Limpielahierbaylosresiduosdelaunidaddecorte,elsilenciador,las
transmisiones,elrecogedoryelmotor.

•Limpielacarcasadecorte.

•Engraseloscojinetesdelasruedasgiratorias(másamenudoencondicionesde
sueloarenoso).

•Comprobacióndelapresióndelosneumáticos.

•Compruebequelascorreasnoestándesgastadasniagrietadas.

•Cambieelaceitedelmotor(másamenudoencondicionesdemuchopolvoo
suciedad).

•Cambieolimpielabujíayajusteladistanciaentreloselectrodos.

•Cambieelltrodecombustibleenlínea.

•Cambieelelementodepapeldellimpiadordeaire(másamenudoencondiciones
demuchopolvoosuciedad).

Cada200horas

Cada300horas

Antesdelalmacenamiento

•Sustituyaelltrodeaceitedelmotor(másamenudoencondicionesdemucho
polvoosuciedad).

•Compruebeyajustelaholguradelasválvulas.PóngaseencontactoconelServicio
TécnicoAutorizado.

•Carguelabateríaydesconecteloscables.

•Realicetodoslosprocedimientosdemantenimientoarribacitadosantesdel
almacenamiento

•Pintecualquiersuperciedesconchada.

Importante:Consultelosdemásprocedimientosdemantenimientodelmanualdelpropietariodel

motor.

CUIDADO

Sidejalallaveenelinterruptor,alguienpodríaarrancarelmotoraccidentalmenteycausar
lesionesgravesaustedoaotraspersonas.

Apagueelmotoryretirelallavedelinterruptorantesderealizarcualquieroperaciónde
mantenimiento.

32

Procedimientosprevios
almantenimiento

Lubricación

Engrasadodeloscojinetes

Elevacióndelamáquina

Utilicesoportesjosparaapoyarlamáquinaal
elevarla.

ADVERTENCIA

Siseapoyalamáquinaenelprotectorinferior
delsilenciador(Figura32)puededañarel
protectoryhacerquelamáquinacaiga,
causandolesionesaustedoaotraspersonas.

Noutiliceelprotectorinferiordelsilenciador
paraelevaroapoyarlamáquina.

Intervalodemantenimiento:Cada25

horas—Engraseloscojinetes
delasruedasgiratorias(mása
menudoencondicionesdesuelo
arenoso).

Tipodegrasa:GrasadelitioNº2

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Limpielosengrasadores(Figura33)conun
trapo.

Nota:Raspelapinturaquepudierahaber

sobrelospuntosdeengrase.

1.Protectorinferiordelsilenciador

Figura32

g299647

Figura33

1.Ruedagiratoriadelantera

4.Conecteunapistoladeengrasaracada
engrasador(Figura33).

5.Bombeegrasahastaqueempiecearezumar
grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

g032432

33

Mantenimientodelmotor

Seguridaddelmotor

•Mantengalasmanos,lospies,lacara,otraspartes

delcuerpoylaropaalejadosdelsilenciadoryde
otrassuperciescalientes.Dejequeseenfríenlos
componentesdelmotorantesderealizarcualquier
tareademantenimiento.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

Mantenimientodel
limpiadordeaire

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Hagaelmantenimientodellimpiadordeaire

conmayorfrecuencia(despuésdepocashoras)siel
entornodetrabajotienemuchopolvooarena.

Retiradadelelementodepapeldel
limpiadordeaire

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Limpiealrededordelatapadellimpiadordeaire
paraevitarquelasuciedadpenetreenelmotor
ycausedaños.

4.Aojelaabrazaderayretireelelementode
papel(Figura34).

g207139

Figura34

1.Tapa3.Abrazadera

2.Elementodepapel

Mantenimientodelelementode
papeldellimpiadordeaire.

Intervalodemantenimiento:Cada100horasocada

año,loqueocurraprimero—Cambie
elelementodepapeldellimpiador
deaire(másamenudoen
condicionesdemuchopolvoo
suciedad).

1.Limpieelelementodepapelgolpeándolo
suavementeparaeliminarelpolvo.

Nota:Siestámuysucio,cambieelelemento

depapelporunonuevo.

2.Inspeccioneelltroporsiestuvieraroto,tuviera
unapelículaaceitosaolajuntadegoma
estuvieradañada.

3.Cambieelelementodepapelsiestádañado.

Importante:Nolimpieelltrodepapel.

34

Mantenimientodelaceite
delmotor

Especicacionesdeaceitedel
motor

Tipodeaceite:Aceitedetergente(ServicioAPISF,

SG,SH,SJoSL)
Capacidaddelcárter:1.8l(61onzasuidas)sin

ltro;2.1litros(70onzasuidas)conltro
Viscosidad:Consultelatablasiguiente.

3.Paraquenoentresuciedad,recortesdehierba,
etc.,enelmotor,limpielazonaalrededordel
tapóndellenado/varilladeaceiteantesde
retirarlo(Figura36).

Figura35

Comprobacióndelniveldeaceite
delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Compruebeelaceiteconelmotorfrío.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel
motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse
alcárter.

g331234

g307458

Figura36

Cómocambiarelaceitedelmotor

Intervalodemantenimiento:Despuésdelas

primeras8horas—Cambieelaceite
delmotor.

Cada100horas—Cambieelaceitedelmotor
(másamenudoencondicionesdemuchopolvo
osuciedad).

1.Aparquelamáquinademaneraqueelladode
drenajeestéligeramentemásbajoqueellado
opuestoparaasegurarqueelaceitesedrene
completamente.

2.Desengraneelmandodecontroldelas
cuchillas(TDF)ypongalaspalancasdecontrol
demovimientohaciafueraalaposiciónde
APARCAR.

35

3.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

4.Dreneelaceitedelmotor(Figura37).

g235264

Figura38

Figura37

5.Viertalentamenteun80%aproximadamentedel
aceiteespecicadoporeltubodellenado,luego
añadalentamenteelrestodelaceitehastaque
lleguealamarcadeLleno(Figura38).

6.Elimineelaceiteusadoenuncentrodereciclaje.

g027539

Sustitucióndelltrodeaceitedel
motor

Intervalodemantenimiento:Cada200

horas—Sustituyaelltrode
aceitedelmotor(másamenudo
encondicionesdemuchopolvoo
suciedad).

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página35).

2.Sustituyaelltrodeaceitedelmotor(Figura39).

36

Mantenimientodelabujía

Intervalodemantenimiento:Cada100horas

Asegúresedequeladistanciaentreloselectrodos
centralylateralescorrectaantesdeinstalarlabujía.
Utiliceunallaveparabujíasparadesmontareinstalar
labujíayunagalgadeespesores/herramientade
separacióndeelectrodosparacomprobaryajustarla
distanciaentrelosmismos.Instaleunabujíanueva
siesnecesario.

Figura39

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltrode
aceite¾devueltamás.

3.Lleneelcárterconeltipocorrectodeaceite
nuevo(Figura35).

Tipodebujía:NGK

Distanciaentreelectrodos:0.75mm(0.03")

®

BPR4ES

Desmontajedelabujía

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Limpielazonaalrededordelabasedelabujía

g027477

paraquenocaigasuciedadenelmotor.

4.Retirelabujía(Figura40).

Figura40

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento
negro,electrodosdesgastados,unapelícula
aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel
aislante,elmotorestáfuncionandocorrectamente.Si
elaislanteaparecedecolornegro,signicaqueel
limpiadordeaireestásucio.

Ajusteladistanciaa0.75mm(0.03").

37

g027478

Instalacióndelabujía

Figura41

Mantenimientodel
sistemadecombustible

PELIGRO

Enciertascondiciones,elcombustiblees

g206628

extremadamenteinamableyaltamente
explosivo.Unincendioounaexplosión
provocadosporelcombustiblepuede
causarlequemadurasaustedyaotras
personasasícomodañosmateriales.

ConsulteSeguridadenelmanejodel

combustible(página15)paraobteneruna

listacompletadeprecaucionesrelacionadas
conelsistemadecombustible.

Cambiodelltrode
combustibleenlínea

Intervalodemantenimiento:Cada100

horas—Cambieelltrode
combustibleenlínea.

Figura42

Limpiezadelsistemade
refrigeración

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retireelltrodeairedelmotor.

4.Retirelacubiertadelmotor.

5.Paraevitarqueseintroduzcanresiduosenla
entradadeaire,instaleelltrodeaireenla
basedelltro.

6.Limpiecualquierhierbayresiduodetodaslas
piezas.

7.Retireelltrodeaireeinstalelacubiertadel
motor.

8.Instaleelltrodeaire.

Noinstalenuncaunltrosuciodespuésderetirarlo
deltubodecombustible.

1.Aparquelamáquinaenunasupercienivelada,

g027661

desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.Dejeque
elmotorseenfríe.

3.Cambieelltro(Figura43).

Nota:Asegúresedequelaechadedirección

deujodelltronuevoapuntahaciaelmotor.

38

Mantenimientodel
sistemaeléctrico

g365941

Seguridaddelsistema
eléctrico

•Desconecteelcabledelbornenegativodela

bateríaantesderepararlamáquina.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe
elcargadorantesdeconectarodesconectar
labatería.Lleveropaprotectorayutilice
herramientasaisladas.

Mantenimientodelabatería

Cómoretirarlabatería

ADVERTENCIA

Losbornesdelabateríaounaherramienta
metálicapodríanhacercortocircuitosientran
encontactoconloscomponentesmetálicos
delamáquina,causandochispas.Las
chispaspodríanhacerexplotarlosgasesde
labatería,causandolesionespersonales.

Figura43

•Alretirarocolocarlabatería,nodejeque

g333995

losbornestoquenningunapartemetálica
delamáquina.

•Nodejequelasherramientasmetálicas
hagancortocircuitoentrelosbornesde
labateríaylaspartesmetálicasdela
máquina.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Levanteelasientoparateneraccesoala
batería.

4.Desconecteelcablenegativodetierra(negro)
delbornedelabatería(Figura44).

Nota:Guardetodoslosherrajes.

39

ADVERTENCIA

Unadesconexiónincorrectadelos
cablesdelabateríapodríadañarla
máquinayloscables,causandochispas.
Laschispaspodríanhacerexplotarlos
gasesdelabatería,causandolesiones
personales.

•Desconectesiempreelcablenegativo
(negro)delabateríaantesde
desconectarelcablepositivo(rojo).

•Conectesiempreelcablepositivo
(rojo)delabateríaantesdeconectar
elcablenegativo(negro).

5.Retirelacubiertadegomadelcablepositivo
(rojo).

6.Desconecteelcablepositivo(rojo)delbornede
labatería(Figura44).

Nota:Guardetodoslosherrajes.

7.Retirelacorreadesujecióndelabatería(Figura

44)ylevantelabateríapararetirarladesu

bandeja.

Cómocargarlabatería

Intervalodemantenimiento:Antesdel

almacenamiento—Carguela
bateríaydesconecteloscables.

1.Retirelabateríadelchasis;consulteCómo

retirarlabatería(página39).

2.Carguelabateríaaunritmode6a10amperios
durante1horacomomínimo.

Nota:Nosobrecarguelabatería.

3.Cuandolabateríaestécompletamente
cargada,desconecteelcargadordelatomade
electricidad,luegodesconecteloscablesdel
cargadordelosbornesdelabatería(Figura45).

Figura44

1.Batería

2.Bornepositivo(+)dela
batería

3.Perno,arandelaytuerca7.Pernodesujecióndela

4.Cubiertadelborne

5.Bornenegativo(–)dela
batería

6.Tuercadeorejeta,
arandela,yperno

batería

g000538

Figura45

1.Bornepositivo(+)dela
batería

2.Bornenegativo(-)dela
batería

3.Cablerojo(+)delcargador

4.Cablenegro(-)del
cargador

Instalacióndelabatería

1.Coloquelabateríaenlabandeja(Figura44).

2.Usandolasjacionesqueretiróanteriormente,
conecteelcablepositivo(rojo)albornepositivo

g293472

(+)delabatería.

3.Usandolasjacionesqueretiróanteriormente,
conecteelcablenegativoalbornenegativo(-)
delabatería.

4.Deslicelacubiertadegomarojasobreelborne
positivo(rojo)delabatería.

5.Fijelabateríaconlacorreadesujeción(Figura

44).

6.Bajeelasiento.

40

Mantenimientodel

Paraquitarelfreno

sistemadetransmisión

Comprobacióndela
presióndelosneumáticos

Intervalodemantenimiento:Cada25

horas—Comprobacióndela
presióndelosneumáticos.

Mantengalapresiónespecicadadelosneumáticos
delanterosytraseros.Unapresióndesigualenlos
neumáticospuedehacerqueelcorteseadesigual.
Compruebelapresiónenlaválvula(Figura46).Las
lecturasdepresiónsonmásexactascuandolos
neumáticosestánfríos.

Inelasruedasgiratoriasdelanterasa2.06bar
(30psi)oalapresiónqueseindicaenelanco,la
queseainferior.

Inelosneumáticosdelasruedasmotricestraseros
a0.90bar(13psi).

eléctrico

Puedequitarmanualmenteelfrenoeléctricogirando
losbrazosdeenganchehaciaadelante.Unavezque
seenergiceelfrenoeléctrico,elfrenoquedarápuesto
denuevo.

1.GirelallavealaposicióndeDESCONECTADOy
retirelallave.

2.Desconectelabatería.

3.Localiceelejedelfrenoeléctricoalqueestán
conectadoslosbrazosdeenganchedelos
frenos(Figura47).

4.Gireelejehaciaadelanteparaquitarelfreno.

5.Conectelabateríadespuésdemoverla
máquina.

1.Vástagodelaválvula

Figura46

g294417

Figura47

g000554

1.Brazodeenganchedelfrenoenelmódulodecontroldel

frenoeléctrico

2.Neumáticotraseroizquierdo

Ajustedeladirección

Silamáquinasedesvíahaciaunladoalconducirla
haciaadelanteavelocidadmáximaenunasupercie
planaynivelada,ajusteladirección.

Silamáquinasedesvíahacialaizquierda,ajuste
lapalancadecontroldemovimientoderecha;sila
máquinasedesvíahacialaderecha,ajustelapalanca
decontroldemovimientoizquierda.

Nota:Sólopuedeajustarladirecciónparala

conducciónhaciaadelante.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

41

3.Localiceelpernodeajustedeladireccióncerca
delapalancadecontroldemovimientodellado
quedebeajustarse(Figura48).

Nota:Levanteelasientoparafacilitarelacceso

alpernodeajuste.

4.Gireelpernoparareducirlavelocidaddeesa
ruedaenparticular.

Nota:Gireelpernounapequeñacantidadpara

realizarajustesmenores.

Figura48

1.Perno

5.Arranquelamáquinayconduzcahaciaadelante
porunasupercieplanayniveladaconlas
palancasdecontroldemovimientototalmente
haciaadelanteparacomprobarsilamáquina
avanzaenlínearecta.Repitaelprocedimiento
segúnseanecesario.

Mantenimientodelas
correas

Inspeccióndelascorreas

Intervalodemantenimiento:Cada25

horas—Compruebequelas
correasnoestándesgastadasni
agrietadas.

Cambielacorreasiestádesgastada.Lasseñalesde
unacorreadesgastadaincluyenchirridoscuandola
correaestáenmovimiento,patinajedelascuchillas
durantelasiega,bordesdeshilachados,omarcasde
quemadurasogrietas.

Sustitucióndelacorreadel
cortacésped

Lasseñalesdeunacorreadesgastadaincluyen
chirridoscuandolacorreaestáenmovimiento,
patinajedelascuchillasdurantelasiega,bordes
deshilachados,omarcasdequemadurasogrietas.
Cambielacorreasiobservacualquieradeestas
condiciones.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

g294926

3.Ajustelaalturadecortealaposiciónmásbaja
de38mm(1½").

4.Retirelascubiertasdelapolea.
Carcasasestampadas:aojelostornillosy

retirelascubiertasdelaspoleas(Figura49).

g295766

Figura49

1.Tapa

42

2.Tornillo(3)

Carcasasensambladas:retireelpasadorde
horquillaypresionelapestañadelacubierta
pararetirarlascubiertasdelaspoleas(Figura

50).

Figura50

ADVERTENCIA

Elmuelleestátensadocuandoestá
instalado,ypuedecausarlesiones
personales.

Tengacuidadoalretirarlacorrea.

g332328

1.Tapa

2.Chaveta

5.Paracarcasasestampadas,aojelatuercaque
sujetaelsoportedealambrealapoleatensora
(Figura51).

Figura51

1.Soportedealambre

2.Tuerca

3.Poleatensora

g298025

Figura52

1.Poleatensora4.Muelle

2.Correadelcortacésped

3.Poleaexterior6.Herramientaparala

5.Poleadelmotor

retiradademuelles

7.Paselacorreanuevaalrededordelaspoleas
delmotorydelcortacésped(Figura52).

8.Usandounaherramientaparalaretiradade
muelles(PiezaToroNº92-5771),instaleel
muelletensorsobreelganchodelacarcasay
tenselapoleatensoraylacorrea(Figura52).

g336421

9.Paracarcasasestampadas,aprietelatuerca
quesujetaelsoportedealambrealapolea
tensora(Figura51).

Nota:Coloqueelsoportedealambrecontrael

brazotensor,comosemuestraenlaFigura51.

6.Usandounaherramientaparalaretiradade
muelles(PiezaToroNº92-5771),retireelmuelle
tensordelganchodelacarcasaparaeliminarla
tensióndelapoleatensora,yretirelacorreade
laspoleas(Figura52).

10.Instalelascubiertasdelapolea.

43

Mantenimientodel
cortacésped

Seguridaddelascuchillas

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni
dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme
lasprecaucionesalrealizarelmantenimientode
lascuchillas.Soloreemplaceoalelascuchillas;
nolasenderecenilassueldenunca.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer
quegirenotrascuchillas.

•Sustituyacuchillasopernosgastadosodañados

enconjuntoscompletosparanodesequilibrarla
máquina.

Mantenimientodelas
cuchillasdecorte

Paragarantizarunacalidaddecortesuperior,
mantengaaladaslascuchillas.Paraqueelaladoy
lasustituciónseanmáscómodos,conserveunstock
decuchillasderepuesto.

Figura53

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad
delascuchillas

Nota:Lamáquinadebeestarsobreunasupercie

niveladapararealizarelprocedimientosiguiente.

1.Elevelacarcasadecortealaalturadecorte
másalta.

2.Llevandoguantesfuertementeacolchados
uotrotipodeprotecciónapropiadaparalas
manos,girelacuchillalentamentehastauna
posiciónquepermitamedirladistanciaentreel
lodecorteylasupercieniveladaenlaque
descansalamáquina(Figura54).

g006530

Antesdeinspeccionarorealizar
mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongalaspalancasdecontroldemovimiento
haciafueraalaposicióndeAPARCAR.

2.Apagueelmotor,retirelallaveydesconectelos
cablesdelasbujías.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura53).

2.Siloslosestánromosotienenmuescas,retire
lacuchillayafílela;consulteAladodelas

cuchillas(página46).

3.Inspeccionelascuchillas,especialmenteenla
partecurva.

4.Siobservasuras,desgasteolaformaciónde
unaranuraenestazona,instaledeinmediato
unacuchillanueva(Figura53).

g014972

Figura54

1.Carcasa3.Cuchilla

2.Alojamientodeleje

3.Midadesdelapuntadelacuchillahastala
supercieplana(Figura55).

44

Figura55

g014973

Figura57

g014973

1.Cuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Distanciamedidaentrelacuchillaylasupercie(A)

4.Girelamismacuchilla180gradosdemanera
queelotroextremoestéenlamismaposición
(Figura56).

Figura56

1.Cuchilla(ladomedidoanteriormente)

2.Medición(mismaposiciónqueantes)

3.Ladoopuestodelacuchillapasandoalaposiciónde

medición

5.Midadesdelapuntadelacuchillahastala
supercieplana(Figura57).

Nota:Ladiferencianodebesersuperiora

3mm(⅛").

1.Filoopuestodelacuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Segundadistanciamedidaentrecuchillaysupercie(B)

A.SiladiferenciaentreAyBesdemásde

3mm(⅛"),sustituyalacuchillaporuna
cuchillanueva;consulteCómoretirarlas

cuchillas(página45)yCómoinstalarlas
cuchillas(página46).

Nota:Sicambiaunacuchilladobladapor

unanueva,yladimensiónobtenidasigue
siendodemásde3mm(⅛"),elejedela
cuchillapodríaestardoblado.Póngase
encontactoconsuServicioTécnico
Autorizadoparaquereviselamáquina.

B.Siladiferenciaestádentrodeloslímites,

g014974

pasealacuchillasiguiente.

6.Repitaesteprocedimientoconcadacuchilla.

Cómoretirarlascuchillas

Cambielascuchillassihangolpeadounobjetosólido
osiunacuchillaestádesequilibradaodoblada.

1.Sujeteelextremodelacuchillausandountrapo
ounguantegrueso.

2.Retiredelejeelpernodelacuchilla,laarandela
curvaylacuchilla(Figura58).

45

Figura58

Cómoinstalarlascuchillas

1.Instalelacuchillaeneleje(Figura58).

Importante:Lapartecurvadelacuchilla

debeapuntarhaciaarriba,haciaelinterior
delcortacéspedparaaseguraruncorte
correcto.

2.Instalelaarandelacurva(conlacopahaciala
cuchilla)yelpernodelacuchilla(Figura58).

3.Aprieteelpernodelacuchillaa81–108N·m(60
a80pies-libra).

g027833

Nivelacióndelacarcasade

1.Veladelacuchilla3.Arandelacurva

2.Cuchilla

4.Pernodelacuchilla

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen
ambosextremosdelacuchilla(Figura59).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos
bordesdecorte.

Figura59

1.Aleconelángulooriginal.

2.Veriqueelequilibriodelacuchillacolocándola
sobreunequilibradordecuchillas(Figura60).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente
conunalima(Figura59).

corte

Compruebequelacarcasadecorteestánivelada
cadavezqueinstaleelcortacéspedocuandoobserve
uncortedesigualenelcésped.

Esnecesariocomprobarquelascuchillasnoestán
dobladasantesdenivelarlacarcasa,yretirey
sustituyacualquiercuchillaqueestédoblada;consulte

Mantenimientodelascuchillasdecorte(página44)

antesdecontinuar.

Niveleelcortacéspedlateralmenteprimero,luego
puedeajustarlainclinaciónlongitudinal.

Requisitos:

•Lamáquinadebeestarsobreunasupercie

nivelada.

g000552

•Todoslosneumáticosdebenestarcorrectamente

inados;consulteComprobacióndelapresiónde

losneumáticos(página41).

Comprobacióndelanivelación
lateral

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongalaspalancasdecontrolde
movimientohaciafueraalaposiciónde
APARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

Figura60

1.Cuchilla

3.Repitaesteprocedimientohastaquelacuchilla
estéequilibrada.

2.Equilibrador

3.Ajustelaalturadecortea76mm(3").

g000553

4.Girecuidadosamentelascuchillascolocándolas
perpendicularmentealsentidodeavancedela
máquina.

5.Midaentrelosbordesdecorteexterioresyla
supercieplana(Figura61).

46

Nota:Sihayunadiferenciademásde5mm

(3/16")entreambasdimensiones,serequiere
unajuste;consulteNivelaciónlateral(página

47).

g294046

Figura62

Figura61

1.Cuchillasenposición
perpendicularala
máquina

2.Bordesdecorteexteriores

3.Midaaquíladistancia
entrelapuntadela
cuchillaylasupercie
plana.

Comprobacióndelainclinación
longitudinaldelascuchillas

Veriquelainclinaciónlongitudinaldelascuchillas
cadavezqueinstaleelcortacésped.Silaparte
delanteradelcortacéspedestámásde7.9mm(5/16")
másbajaquelapartetraseradelcortacésped,ajuste
lainclinacióndelascuchillas.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongalaspalancasdecontrolde
movimientohaciafueraalaposiciónde
APARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

1.Cuchillashaciaadelantey
haciaatrás

g294044

2.Bordesdecorteexteriores

3.Midaaquíladistancia
entrelapuntadela
cuchillaylasupercie
plana.

Nivelaciónlateral

1.Vayaalladoizquierdodelamáquina.

2.Ajustelosrodillosprotectoresdelcéspedenlos
taladrossuperioresoretíreloscompletamente
paraesteprocedimiento;consulteAjustedelos

rodillosprotectoresdelcésped(página25).

3.Pongalapalancadealturadecorteenla
posiciónde76mm(3");consulteAjustedela

alturadecorte(página25).

4.Coloquedosbloquesde6.6cm(2⅝")degrosor
debajodecadaladodelbordedelanterodela
carcasa,peronodebajodelossoportesdelos
rodillosprotectoresdelcésped(Figura63).

5.Coloquedosbloquesde7.3cm(2⅞")degrosor
debajodelbordetraserodelfaldóndelacarcasa
decorte,unoencadaladodelacarcasade
corte(Figura63).

3.Ajustelaalturadecortea76mm(3").

4.Girecuidadosamentelascuchillascolocándolas
enelsentidodeavancedelamáquina(Figura

62).

5.Midaentrelapuntadelacuchilladelanterayla
supercieplanayentrelapuntadelacuchilla
traseraylasupercieplana(Figura62).

Nota:Silapuntadelacuchilladelanterano

estáentre1.6mmy7.9mm(1/16"y5/16")más
bajaquelapuntadelacuchillatrasera,continúe
conelprocedimientoAjustedelainclinación

longitudinaldelascuchillas(página48).

47

Figura65

g294195

Figura63

1.Bloquedemadera–

6.6cm(2⅝")degrosor

2.Bloquedemadera–

7.3cm(2⅞")degrosor

6.Retirelachavetaylaarandeladelpasador
inferiordelbrazodeelevación(Figura64).

g294196

8.Instalelaarandelaylachaveta(Figura65).

9.Repitalospasos6a8enelotroladodela
máquina.

10.Compruebelanivelaciónlateralotravez;repita
esteprocedimientohastaquelasmedidassean
correctas.

11.Siganivelandolacarcasadecortecomprobando
lainclinaciónlongitudinal(delante/detrás)de
lascuchillas;consulteComprobacióndela

inclinaciónlongitudinaldelascuchillas(página

47).

Ajustedelainclinación
longitudinaldelascuchillas

1.Girelatuercadeajustedelapartedelanteradel
cortacésped(Figura66).

Figura64

1.Pletinadealturadecorte3.Arandela

2.Chaveta

7.Girelaplacadeajustedelaalturadecorteaotro
oricioparaqueapoyeelpesodelacarcasade
cortedespuésdeinstalarlaplaca(Figura65).

g294197

g294471

Figura66

1.Varilladeajuste3.Tuercadeajuste

2.Bloquedeajuste

48

2.Paraelevarlapartedelanteradelacarcasadel
cortacésped,aprietelatuercadeajuste.

3.Parabajarlapartedelanteradelacarcasadel
cortacésped,aojelatuercadeajuste.

4.Despuésderealizarelajuste,compruebe
denuevolainclinaciónlongitudinal,ysiga
ajustandolatuercahastaquelapuntadela
cuchilladelanteraestéentre1.6y7.9mm(1/16"
a5/16")másbajaquelapuntadelacuchilla
trasera;consulteComprobacióndelainclinación

longitudinaldelascuchillas(página47).

5.Cuandolainclinaciónlongitudinalseacorrecta,
compruebedenuevolanivelaciónlateral
delacarcasadelcortacésped;consulte

Comprobacióndelanivelaciónlateral(página

46).

RetiradadelaCarcasadel
Cortacésped

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongalaspalancasdecontrolde
movimientohaciafueraalaposiciónde
APARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Bajelapalancadeajustedelaalturadecortea
laposiciónmásbaja.

Figura67

1.Varilladesoporte
delantera

2.Contratuerca

3.Soportedelacarcasa

5.Bajecuidadosamentelapartedelanteradela

carcasadecortealsuelo.

6.Enunladodelamáquina,retirelaarandelayla

chavetadelpasadordelacarcasa(Figura68).

g014635

4.Retirelachavetadelavarilladesoporte
delanterayretirelavarilladelsoportedela
carcasa(Figura67).

g295768

Figura68

1.Brazodeelevación3.Arandela

2.Chaveta

49

7.Retireelbrazodeelevacióndelpasadordela
carcasa(Figura68).

8.Repitalospasos6y7enelotroladodela
máquina.

9.Deslicelacarcasadecortehaciaatráspara
retirarlacorreadelcortacéspeddelapoleadel
motor.

10.Retirelacarcasadecortededebajodela
máquina.

Nota:Guardetodaslaspiezaspara

instalacionesfuturas.

Instalacióndelacarcasade
corte

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongalaspalancasdecontrolde
movimientohaciafueraalaposiciónde
APARCAR.

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la
máquinapodríaarrojarobjetoshaciausted
ohaciaotraspersonasycausarlesiones
graves.T ambiénpodríaproducirseun
contactoconlacuchilla.

Noutilicelamáquinanuncasintener
colocadoundeector,unatapadedescarga
ounsistemaderecogidadehierba.

1.Retirelatuerca(⅜")delavarilla(debajodel
cortacésped)(Figura69).

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Desliceelcortacéspeddebajodelamáquina.

4.Bajelapalancadeajustedelaalturadecortea
laposiciónmásbaja.

5.Enunladodelamáquina,levantelaparte
traseradelacarcasadecorteeinstaleelbrazo
deelevaciónenelpasadordelacarcasa(Figura

68).

6.Instaleelbrazodeelevaciónusandolaarandela
ylachaveta(Figura68).

7.Repitalospasos5y6enelotroladodela
máquina.

8.Conectelavarilladesoportedelanteraala
carcasadecorteconelpasadorylachaveta
(Figura67).

9.Instalelacorreadelcortacéspedsobrelapolea
delmotor;consulteSustitucióndelacorreadel

cortacésped(página42).

Figura69

Carcasaestampadailustrada

1.Plataformadel
cortacésped

2.Separadorcorto

3.Pivotedeldeectorde
hierba

4.Deectordehierba

2.Retirelavarilladelespaciadorcorto,delmuelle

ydelpivotedehierba(Figura69).

3.Retireeldeectordehierbadañadoo

desgastado.

5.Varilla

6.Muelle

7.Tuerca(⅜")

g298207

Cambiodeldeectorde
hierba

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente—Compruebe
queeldeectordehierbanoestá
deteriorado.

4.Instaleeldeectordehierbanuevo(Figura69).

5.Desliceelextremorectodelavarillaatravésdel

pivotetraserodeldeectordehierba.

6.Coloqueelmuellesobrelavarilla,conlos

extremosdelosalambreshaciaabajo,yentre
lossoportesdeldeectordehierba.

7.Deslicelavarillaporelsegundosoportedel

deectordehierba(Figura69).

50

8.Introduzcalavarilladelapartedelanteradel
deectordehierbaporelseparadorcortodela
carcasa.

Limpieza

9.Sujeteelextremotraserodelavarillaal
cortacéspedconunatuerca(⅜"),segúnse
muestraenFigura69.

Importante:Elmuelledebemantenerel

deectordehierbaenlaposicióndeabatido.
Levanteeldeectorparavericarquepuede
bajarsedeltodo.

Cómolavarlaparteinferior
delacarcasadecorte

Intervalodemantenimiento:Despuésdecadauso

Importante:Lamáquinapuedelavarseconun

detergentesuaveyagua.Nolavelamáquina
apresión.Eviteelusoexcesivodeagua,
especialmentecercadelpaneldecontrol,debajo
delasiento,yalrededordelmotor,delasbombas
hidráulicasydelosmotoreseléctricos.

Lavelosbajosdelacarcasadecortedespuésde
cadausoparaevitarlaacumulacióndehierbayasí
mejorarelpicadodelahierbayladispersióndelos
recortes.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongalaspalancasdecontrolde
movimientohaciafueraalaposiciónde
APARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Conecteelacoplamientodelamangueraal
extremodelconectordelavadodelcortacésped,
yabraelgrifoalmáximo(Figura70).

Nota:Apliquevaselinaalajuntatóricadel

conectordelavadoparafacilitarlaconexióndel
acoplamientoyprotegerlajunta.

Figura70

1.Conectordelavado

2.Manguera4.Acoplamiento

3.Juntatórica

g020098

4.Bajeelcortacéspedalaalturadecortemás
baja.

5.Siénteseenelasientoyarranqueelmotor.

51

6.Engraneelmandodecontroldelascuchillasy
dejequefuncioneelcortacéspeddeunoatres
minutos.

7.Desengraneelmandodecontroldelas
cuchillas,apagueelmotor,retirelallave,y
espereaquesedetengantodaslaspiezasen
movimiento.

8.Cierreelgrifodeaguayretireelacoplamiento
delconectordelavado.

Nota:Sielcortacéspednoquedalimpio

despuésdeunlavado,mójelobienyespere
unos30minutos.Luegorepitaelproceso.

9.Pongaelcortacéspedenmarchadenuevo
durantedeunoatresminutosparaeliminarel
excesodeagua.

ADVERTENCIA

Unconectordelavadorotoono
instaladopodríaexponerleaustedya
otraspersonasaobjetoslanzadosoa
contactoconlascuchillas.Elcontacto
conunacuchillaoconresiduoslanzados
puedecausarlesionesolamuerte.

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico
yelrefrigerantedelmotorsoncontaminantes
medioambientales.Elimínelosdeacuerdoconla
normativaestatalylocal.

•Sustituyaelconectordelavado
siestárotoosinoestáinstalado
inmediatamente,antesdevolvera
utilizarlamáquina.

•Nocoloquenuncalasmanosolos
piesdebajodelcortacéspedoatravés
deaberturasenlamáquina.

Limpiezadelsistemade
suspensión

MáquinasMyRidesolamente

Nota:Nolimpielosconjuntosdechoqueconaguaa

presión(Figura71).

Figura71

g195820

52

Almacenamiento

9.Carguelabatería;consulteCómocargarla

batería(página40).

Seguridadduranteel
almacenamiento

•Apagueelmotor,retirelallaveyespereaque

sedetengantodaslaspiezasenmovimiento
antesdeabandonarelpuestodeloperador.
Dejequeseenfríelamáquinaantesdehacer
trabajosdeajuste,mantenimiento,limpiezao
almacenamiento.

•Noguardelamáquinaoelcombustiblecercade

llamas,ynodreneelcombustibledentrodeun
edicioodentrodeunremolquecerrado.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber
unallamadesnuda,chispasounallamapiloto,
porejemploenuncalentadordeaguauotro
electrodoméstico.

Limpiezayalmacenamiento

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongalaspalancasdecontrolde
movimientohaciafueraalaposiciónde
APARCAR.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retirelosrecortesdehierba,lasuciedady
lamugredelaspiezasexternasdetodala
máquina,especialmenteelmotoryelsistema
hidráulico.Limpielasuciedadylabrozadela
parteexteriordelalojamientodelasaletasdela
culatadecilindrosdelmotorydelsoplador.

10.Sisealmacenalamáquinaconlabatería
instalada,desconecteelcablenegativo(negro)
delabatería.

11.Rasquecualquieracumulaciónimportantede
hierbaysuciedaddelosbajosdelcortacésped,
luegolavelamáquinaconunamanguerade
jardín.

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy
elmotorenralentíaltodurante2a5minutos
despuésdellavado.

12.Compruebelacondicióndelascuchillas;
consulteMantenimientodelascuchillasdecorte

(página44).

13.Preparelamáquinaparaunalmacenamientode
másde30díascomoseindicaacontinuación:

A.Agregueunestabilizador/acondicionador

acombustiblefrescoeneldepósito.Siga
lasinstruccionesdemezcladelfabricante
delestabilizadordecombustible.Nouse
unestabilizadorabasedealcohol(etanol
ometanol).

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel
sistemadecombustibledurante5minutos.

C.Apagueelmotor,dejequeseenfríeydrene

eldepósitodecombustibleusandounsifón
tipobombaohagafuncionarelmotorhasta
queseapague.

D.Desecheelcombustibleadecuadamente.

Recicleelcombustiblesegúnlanormativa
local.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela
máquinaapresión.Eviteelusoexcesivo
deagua,especialmentecercadelpanelde
control,elmotor,lasbombashidráulicasy
losmotoreseléctricos.

4.Compruebeelfuncionamientodelfrenode
estacionamiento;consultePosicióndeAparcar

(página13).

5.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página34).

6.Engraselamáquina;consulteLubricación

(página33).

7.Cambieelaceitedelcárter;consulteCómo

cambiarelaceitedelmotor(página35).

8.Compruebelapresióndelosneumáticos;
consulteComprobacióndelapresióndelos

neumáticos(página41).

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador
durantemástiempoqueelrecomendado
porelfabricantedelestabilizadorde
combustible.

14.Retirela(s)bujía(s)yveriquesucondición;
consulteMantenimientodelabujía(página37).
Conla(s)bujía(s)retirada(s)delmotor,vierta30
ml(2cucharadassoperas)deaceitedemotor
eneloriciodelabujía.Utiliceelmotorde
arranqueparahacergirarelmotorydistribuirel
aceitedentrodelcilindro.Instalela(s)bujía(s).
Noinstaleloscablesenla(s)bujía(s).

15.Compruebeyaprietetodaslasjaciones.
Repareosustituyacualquierpiezadañada.

16.Pintelassuperciesqueesténarañadaso
dondeestévisibleelmetal.Puedeadquirirla
pinturaensuServicioTécnicoAutorizado.

53

17.Guardelamáquinaenungarajeoalmacénseco
ylimpio.Retirelallavedelinterruptoryguárdela
fueradelalcancedeniñosuotrosusuariosno
autorizados.Cubralamáquinaparaprotegerla
yparaconservarlalimpia.

Cómoalmacenarlabatería

1.Carguetotalmentelabatería.

2.Dejequelabateríadescansedurante24horas,
luegocompruebelatensióndelabatería.

Nota:Sielvoltajedelabateríaesdemenosde

12.6V,repitalospasos1y2.

3.Desconecteloscablesdelabatería.

4.Compruebeelvoltajeperiódicamentepara
asegurarsedequeelvoltajeesde12.4Vomás.

Nota:Sielvoltajedelabateríaesdemenosde

12.4V,repitalospasos1y2.

Consejosdealmacenamientode
labatería

Sisealmacenalabateríafueradelamáquina,haga
losiguiente:

•Guardelabateríaenunlugarfrescoyseco,en

posiciónvertical.

•Noapilebateríasdirectamenteunaencimade

otra,amenosqueesténencajas.

•Noapilemásde3baterías(solamente2sila

bateríaesdetipocomercial).

•Pruebelabateríahúmedacada4–6mesesy

cárguela,siesnecesario.

•Siemprepruebeycarguelabateríaantesde

instalarla.

54

Solucióndeproblemas

ProblemaPosiblecausa

Eldepósitodecombustiblemuestra
señalesdehundimientoolamáquina
muestraseñalesdequedarse
frecuentementesincombustible.

Elmotorsesobrecalienta.

Elmotordearranquenoseengrana.

Accióncorrectora

1.Elelementodepapeldellimpiadorde
aireestáatascado.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos
conductosdeairesituadosdebajodel
alojamientodelsopladordelmotor
estánobstruidos.

4.Ellimpiadordeaireestásucio.4.Limpieocambieelelementodel

5.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

1.Elmandodecontroldelascuchillas
estáengranado.

2.Laspalancasdecontroldemovimiento
noestánenlaposicióndeAPARCAR.

3.Labateríaestádescargada.

4.Lasconexioneseléctricasestán
corroídasosueltas.

5.Unfusibleestafundido.5.Cambieelfusible.

6.Unreléointerruptorestádañado.

1.Limpieelelementodepapel.

3.Eliminelaobstruccióndelasaletas
derefrigeraciónydelosconductosde
aire.

limpiadordeaire.

5.PóngaseencontactoconelServicio
TécnicoAutorizado.

1.Desengraneelmandodecontrolde
lascuchillas.

2.Muevalaspalancasdecontrolde
movimientohaciafuera,alaposición
deAP ARCAR.

3.Carguelabatería.

4.Veriquequehaybuencontactoenlas
conexioneseléctricas.

6.PóngaseencontactoconelServicio
TécnicoAutorizado.

Elmotornoarranca,arrancacon
dicultad,onosiguefuncionando.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Elestárter(ensucaso)noestá
activado.

3.Ellimpiadordeaireestásucio.3.Limpieocambieelelementodel

4.El/loscable(s)dela(s)bujía(s)está(n)
suelto(s)odesconectado(s).

5.Labujíaestápicada,suciaola
distanciaentreloselectrodoses
incorrecta.

6.Elltrodecombustibleestásucio.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

8.Haycombustibleincorrectoenel
depósitodecombustible.

9.Elniveldeaceitedelcárterestábajo.9.Añadaaceitealcárter.

2.Muevalapalancadelestárterala
posicióndeACTIVADO.

limpiadordeaire.

4.Instaleelcableenlabujía.

5.Instaleunabujíanueva,conlos
electrodosaladistanciacorrecta.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

8.Dreneeldepósitoyrellenecon
combustibledeltipocorrecto.

55

ProblemaPosiblecausa

Accióncorrectora

Elmotorpierdepotencia.

Noesposibleconducirlamáquina.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos
conductosdeairesituadosdebajodel
alojamientodelsopladordelmotor
estánobstruidos.

5.Labujíaestápicada,suciaola
distanciaentreloselectrodoses
incorrecta.

6.Eloriciodeventilacióndeldepósito
decombustibleestáobstruido.

7.Elltrodecombustibleestásucio.7.Cambieelltrodecombustible.

8.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

9.Haycombustibleincorrectoenel
depósitodecombustible.

1.Lasválvulasdedesvíoestánabiertas.

2.Lascorreasdetracciónestán
desgastadas,sueltasorotas.

3.Lascorreasdetracciónsehansalido
delaspoleas.

4.Latransmisiónsehaaveriado.

aire.

4.Eliminelaobstruccióndelasaletas
derefrigeraciónydelosconductosde
aire.

5.Instaleunabujíanueva,conlos
electrodosaladistanciacorrecta.

6.PóngaseencontactoconelServicio
TécnicoAutorizado.

8.PóngaseencontactoconelServicio
TécnicoAutorizado.

9.PóngaseencontactoconelServicio
TécnicoAutorizado.

1.Cierrelasválvulasderemolcado.

2.PóngaseencontactoconelServicio
TécnicoAutorizado.

3.PóngaseencontactoconelServicio
TécnicoAutorizado.

4.PóngaseencontactoconelServicio
TécnicoAutorizado.

Lamáquinavibrademaneraanormal.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)decorteestá(n)
doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá
suelto.

3.Lospernosdemontajedelmotorestán
sueltos.

4.Lapoleadelmotor,lapoleatensorao
lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Unadela(s)cuchilla(s)decorteestá(n)
doblada(s).

3.Elcortacéspednoestánivelado.3.Niveleelcortacéspedlateraly

4.Unodelosrodillosprotectores
delcésped(ensucaso)noestá
correctamenteajustado.

Losbajosdelacarcasadecorteestán

5.
sucios.

6.Lapresióndelosneumáticoses
incorrecta.

7.Elejedeunacuchillaestádoblado.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela
cuchilla.

3.Aprietelospernosdemontajedel
motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio
TécnicoAutorizado.

6.PóngaseencontactoconelServicio
TécnicoAutorizado.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Ajustelaalturadelaruedaprotectora
delcésped.

Limpielosbajosdelacarcasade

5.
corte.

6.Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

56

ProblemaPosiblecausa

Accióncorrectora

Lascuchillasnogiran.

1.Lacorreadetransmisiónestá
desgastada,sueltaorota.

2.Lacorreadetransmisiónsehasalido
delapolea.

3.Elmandodelatomadefuerza
(TDF)oelembraguedelaTDFestá
defectuoso.

4.Lacorreadelcortacéspedestá
desgastada,sueltaorota.

1.Instaleunanuevacorreade
transmisión.

2.Instalelacorreadetransmisióny
veriquelaposicióncorrectadelos
ejesdeajusteydelasguíasdela
correa.

3.PóngaseencontactoconelServicio
TécnicoAutorizado.

4.Instaleunanuevacorreade
cortacésped.

57

Esquemas

Diagramadecableado–139–2356(Rev.A)

58

g307974

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque
podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas
identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos
deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela
exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertencias
enelproducto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueel
productocontravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajola
Proposición65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicos
hansidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,
visitehttps://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo
signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos
incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad
deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos.
Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia
bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel
plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos
productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás
productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos
quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo
signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas
advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA
