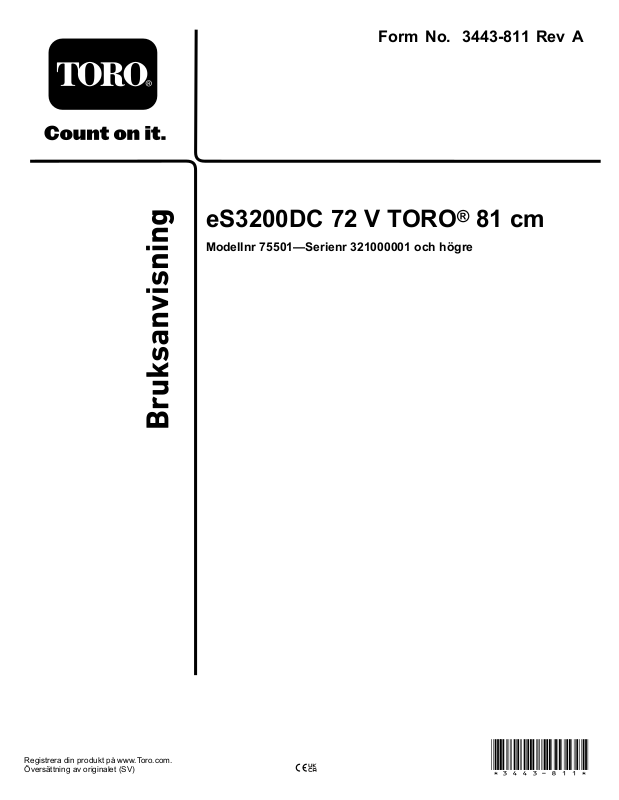

FormNo.3443-811RevA
eS3200DC72VTORO
Modellnr75501—Serienr321000001ochhögre
®
81cm
Registreradinproduktpåwww.T oro.com.
Översättningavoriginalet(SV)
*3443-811*
Introduktion
Dennaåkgräsklipparemedroterandeknivaräravsedd
attanvändasavprivatkunderibostadsområden.Den
ärhuvudsakligenkonstrueradförattklippagräspå
välunderhållnagräsmattor.Detkanmedförafaraför
digochkringståendeommaskinenanvändsiandra
syftenänvadsomavsetts.
Läsdenhärinformationennogasåattdulärdigatt
användaochunderhållaproduktenpårättsättoch
förattundvikaperson-ochproduktskador.Duär
ansvarigförattproduktenanvändspåettkorrektoch
säkertsätt.
Besökwww.T oro.comomdubehöver
utbildningsmaterialförsäkerhetochdrift,
informationomtillbehör,hjälpmedatthittaen
återförsäljareelleromduvillregistreradinprodukt.
Kontaktaenauktoriseradåterförsäljareeller
Toroskundserviceochhaproduktensmodell-och
artikelnummertillhandsomduharbehovavservice,
Toro-originaldelarellerytterligareinformation.Figur1
visarvarpåproduktenmodell-ochserienumrensitter.
Skrivnumrenidettommautrymmet.
g378763
Figur1
1.Modell-ochserienummerplåt
Antecknaproduktensmodell-ochserienummerhär
nedanförsåärdelättaatthitta:
Viktigt:Skannarutkodenpåserienummerdekalen
(iförekommandefall)medenmobilenhetföratt
fåtillgångtillinformationomgaranti,reservdelar
ochannat.
Modellnr
Serienr
Tvåordanvändsocksåidenhärbruksanvisningenför
attmarkerainformation.Viktigtangerspeciellteknisk
informationochObserveraangerallmäninformation
sombörgessärskilduppmärksamhet.
Varningssymbolen(Figur2)visasbådeidenhär
bruksanvisningenochpåmaskinenförattidentiera
viktigasäkerhetsmeddelandensomdumåstefölja
förattundvikaolyckor.Denhärsymbolenvisas
tillsammansmedordetFara,VarningellerVar
försiktig.
•Fara:angerenöverhängandefarasomkommer
attledatillallvarligapersonskadorochinnebär
livsfaraomdeninteundviks.
•Varning:angerenpotentielltfarligsituationsom
kanledatillallvarligapersonskadorochinnebära
livsfaraomdeninteundviks.
•Varförsiktig:angerenpotentielltfarlig
situationsomkanledatilllättaellermedelsvåra
personskador.
©2022—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Kontaktaosspåwww.Toro.com.
2
TrycktiUSA
Medensamrätt
Figur2
1.Varningssymbol
Innehåll
Säkerhet...................................................................4
Allmännasäkerhetsvarningarför
elverktyg.........................................................4
Säkerhetsvarningarförgräsklippare...................5
YtterligareToro-säkerhet....................................6
Lutningsindikator.............................................10
Säkerhets-ochinstruktionsdekaler...................11
Montering................................................................14
1Anslutabatterikabeln.....................................14
2Laddabatteriet...............................................14
Produktöversikt.......................................................15
Reglage...........................................................15
Specikationer.................................................17
Redskap/tillbehör..............................................17
Förekörning........................................................17
Utföradagligtunderhåll.....................................17
Användasäkerhetssystemet............................17
Ställainsätet....................................................18
Tabortgräsuppsamlaren..................................18
Monteragräsuppsamlaren................................18
Monteramullningspluggen...............................19
Justeraindikatorbrytarenförgräsuppsamla-
ren.................................................................19
Underarbetetsgång............................................20
Startamaskinen...............................................20
Köramaskinen.................................................20
Stängaavmotorn.............................................20
Användaknivreglagebrytaren
(kraftuttaget).................................................20
Justeraklipphöjden...........................................21
Tömmagräsuppsamlaren.................................21
Arbetstips........................................................21
Efterkörning........................................................22
Rensautkastarrännan......................................22
Transporteramaskinen.....................................23
Underhåll................................................................26
Rekommenderatunderhåll..................................26
Förberedelserförunderhåll.................................27
Kommaåtbatteriet...........................................27
Smörjning............................................................28
Smörjadefrämrehjullagren..............................28
Underhållaelsystemet.........................................28
Underhållabatteriet..........................................28
Underhålladrivsystemet......................................30
Kontrolleradäcktrycket.....................................30
Underhåll..............................................................30
Servaknivarna.................................................30
Rengöring...........................................................33
Rengörklippdäcketsundersida........................33
sa-black
Avfallshantering................................................33
Förvaring................................................................33
Rengöringochförvaring...................................33
Felsökning..............................................................34
Scheman................................................................35
3
Säkerhet
Allmännasäkerhetsvarningarförelverktyg
VARNING
Läsallasäkerhetsvarningar,anvisningar,
illustrationerochspecikationersom
medföljerdettaelverktyg.
Underlåtenhetattföljavarningarnaoch
anvisningarnakanresulteraielektriskastötar,
brandoch/ellerallvarligapersonskador.
Termen”elverktyg”isamtligavarningarnedanavser
eldrivnaverktyg(medsladd)ellerbatteridrivnaverktyg
(utansladd).
1.Säkerhetiarbetsområdet
A.Arbetsområdetskavararentochväl
upplyst.Olycksriskenökarinedskräpade
ellerdåligtupplystaområden.
B.Användinteelverktygiexplosiva
atmosfärer,t.ex.inärhetenav
brandfarligavätskor,gaserellerdamm.
Elverktygkanskapagnistorsomkan
antändadammetellergaserna.
C.Hållbarnochkringståendepåavstånd
närduanvänderettelverktyg.Duriskerar
attförlorakontrollenomdudistraheras.
2.Elsäkerhet
A.Elverktygetskontaktmåstepassa
nätuttaget.Dufårintemodiera
kontaktenpånågotsätt.Använd
aldrigenadapterkontakttillsammans
medettjordatelverktyg.Riskenför
elektriskastötarminskaromduanvänder
omodieradekontaktersommatchar
nätuttagen.
B.Undvikkroppskontaktmedjordadeytor
somrör,element,spisarochkylskåp.
Riskenförelektriskastötarökaromkroppen
ärjordad.
C.Utsättinteelverktygförregnellervåta
förhållanden.Riskenförelektriskastötar
ökaromvattenträngerinielverktyget.
D.Användsladdenmedvarsamhet.Håll
inteisladdennärdubär,drarellerbryter
strömmentillelverktyget.Hållsladden
påavståndfrånvärme,olja,skarpa
kanterochrörligadelar.Skadadeeller
intrassladesladdarökarriskenförelektriska
stötar.
E.Användenförlängningssladdför
utomhusbruknärduanvänder
elverktygetutomhus.Riskenförelstötar
minskarvidanvändningavsladdlämpligför
utomhusbruk.
F.Användjordfelsbrytareomduintekan
undvikaattanvändaelverktygetien
fuktigmiljö.Riskenförelstötarminskarvid
användningavjordfelsbrytare.
3.Personligsäkerhet
A.Varuppmärksam,koncentreradoch
användsuntförnuftnärduanvänder
elverktyg.Användinteettelverktygom
duärtröttellerärpåverkadavdroger,
alkoholellermedicin.Riskenförallvarliga
personskadorökaromduförettögonblick
tapparkoncentrationennärduanvänderett
elverktyg.
B.Användpersonligskyddsutrustning.
Användalltidskyddsglasögon.
Skyddsutrustningsomdammask,
halkfriaskyddsskorellerhörselskyddsom
användsnärdetbehövsminskarriskenför
personskador.
C.Förhindraoavsiktligstart.Säkerställ
attreglagetäriavstängtlägeinnan
duansluterverktygettillenströmkälla
och/ellerettbatteri,lyfterellerbär
det.Riskenförolyckorökaromdubär
elverktygetmedngretpåreglageteller
ansluterettredanpåslagetelverktyg.
D.Taborteventuelljusteringssprinteller
-nyckelinnanduaktiverarettelverktyg.
Kvarlämnadenycklarellersprintarien
roterandedelavettelverktygkanorsaka
personskador.
E.Sträckdiginteförlångt.Bibehållhela
tidenettstadigtfotstödochbalansen.
Påsåsättbibehållerdukontrollenöver
elverktygetioväntadesituationer.
F.Bärlämpligklädsel.Användintelöst
sittandekläderellersmycken.Hållhår
ochkläderbortafrånrörligadelar.Löst
sittandekläder,smyckenochlångthårkan
fastnairörligadelar.
G.Omdetgårattförseenhetermeddam-
mutsugs-ochuppsamlingsfunktioner
skadessaanslutasochanvändaspå
lämpligtsätt.Användningavdammupp-
samlingsutrustningkanminskariskenför
farorisambandmeddamm.
H.Låtintekännedomfrånfrekvent
verktygsanvändningledatillatt
dublirsjälvbelåtenochignorerar
säkerhetsföreskrifternaförverktyget.Ett
4
vårdslöstagerandekanorsakaallvarliga
skadorpåbråkdelenavensekund.
4.Korrektanvändningochskötselav
elverktyg
A.Elverktygetfårinteanvändasmedvåld.
Användrättelverktygförtillämpningen
ifråga.Rättelverktygpresterarbättreoch
fungerarpåettsäkraresättomdetanvänds
fördenbelastningdetharkonstrueratsför.
B.Användinteelverktygetomdetinte
gårattanvändareglagetförpå-och
avslagning.Ettverktygsomintekanstyras
medreglagetärfarligtochmåsterepareras.
C.Drautsladdenfrånströmkällanoch/eller
avlägsnabatteripaketetfrånelverktyget,
omdetärlöstagbart,innandugörnågra
justeringar,bytertillbehörellerställer
undanelverktyget.Sådanaförebyggande
säkerhetsåtgärderminskarriskenför
oavsiktligstartavelverktyget.
D.Förvaraettelverktygsominteanvänds
utomräckhållförbarnochlåtintenågon
somintekännertillelverktygeteller
harlästdessaanvisningaranvända
verktyget.Elverktygärfarligaihänderna
påoutbildadeanvändare.
E.Underhållavelverktygochtillbehör.
Kontrolleraomdetnnsrörligadelar
somkärvarellerärfelinriktade,trasiga
delarellerandraproblemsomkan
påverkaelverktygetsdrift.Ettskadat
elverktygmåstereparerasinnandet
kananvändas.Mångaolyckororsakasav
dåligtunderhållnaelverktyg.
F.Hållklippverktygenskarpaochrena.
Rättunderhållnaklippverktygmedskarpa
skäreggarkärvarmindreochärenklareatt
använda.
G.Användelverktyg,tillbehör,
verktygsdelarosv.enligtdessa
anvisningar.Beaktaävendeaktuella
arbetsförhållandenaochdetarbetesom
skautföras.Användningavelverktyget
iandrasyftenändeavseddakanledatill
riskfylldasituationer.
H.Hållhandtagenochgreppytornatorra,
renaochfriafrånoljaochfett.Halkiga
handtagochgreppytortillåterintesäker
hanteringochkontrollavverktygeti
oväntadesituationer.
5.Korrektanvändningochskötselav
batteri
A.Laddaendastuppbatterietmedden
laddaresomrekommenderasav
tillverkaren.Enladdaresomärlämpligför
enbatteritypkanutgöraenbrandriskom
denanvändsmedettannatbatteri.
B.Använduteslutandedebatteriersom
äravseddaförelverktyget.Attanvända
andrabatterierkanökaskade-eller
brandrisken.
C.Ettbatterisominteanvändsskaförvaras
påavståndfrånandrametallföremål
somgem,mynt,nycklar,spikar,skruvar
ellerandramindremetallföremålsom
kanledaeffektenfrånenpoltillen
annan.Kortslutningavbatterietkanorsaka
brännskadorellereldsvåda.
D.Ettfelbehandlatbatterikanläckavätska.
Undvikkontakt.Spolamedvatten
videventuelloavsiktligkontakt.Sök
läkarhjälpomvätskankommerikontakt
medögonen.Vätskasomläckerurbatteriet
kanorsakairritationerellerbrännskador.
E.Användinteettbatteripaketellerett
verktygsomärskadatellermodierat.
Skadadeellermodieradebatterierkan
betesigoförutsägbartochorsakabrand,
explosionellerpersonskador.
F.Utsättintebatteripaketellerettverktyg
föreldellerhögatemperaturer.
Exponeringförbrandtemperatureröver
130°Ckanorsakaexplosion.
G.Följallaladdningsanvisningaroch
laddaintebatteripaketetellerverktyget
utanfördettemperaturintervallsom
angesianvisningarna.Felaktigladdning
ellerladdningvidtemperaturerutanför
angivetintervallkanskadabatterietochöka
brandrisken.
6.Service
A.Lämnainelverktygetpåservicehos
enkvaliceradverkstadsomendast
använderidentiskareservdelar.Påsåsätt
äventyrasinteelverktygetssäkerhet.
B.Servaaldrigskadadebatteripaket.
Batteriunderhållfårendastutförasav
tillverkarenellerauktoriseradeleverantörer.
Säkerhetsvarningarför
gräsklippare
A.Användintehäcktrimmernunderdåliga
väderförhållanden,särskiltnärdetnnsriskför
blixtnedslag.Dettaminskarriskenattträffasav
blixten.
B.Inspekteraområdetnoggrantochtitta
efterdjurochväxterinnanduanvänder
5
gräsklipparen.Vildadjurochväxterkanskadas
avgräsklipparenunderdrift.
C.Inspekteraområdetdärgräsklipparenska
körasordentligtochavlägsnaallastenar,
pinnar,ståltrådar,benbitarochandraföremål.
Utslungadeföremålkanorsakapersonskador.
D.Innanduanvändergräsklipparenmåstedualltid
okulärbesiktigaförattsäkerställaattknivenoch
knivsatseninteärslitnaellerskadade.Slitna
ellerskadadedelarökarriskenförpersonskador.
E.Allaskyddmåstesittapåplats.Skyddenmåste
varaifungerandeskickochkorrektmonterade.
Ettskyddsomärlöst,skadatellerintefungerar
kanledatillpersonskador.
F.Setillattallakylluftsinloppärfriafrånskräp.
Blockeradeluftintagochskräpkanledatill
överhettningellerbrand.
G.Körintegräsklipparenibrantasluttningar.Det
minskarriskenförattduförlorarkontrollen,slirar
ochvälter,vilketkanledatillpersonskador.
H.Bäralltidlångbyxornärdukörgräsklipparen.
Exponeradhudökarriskenförskadorfrån
utslungadeföremål.
I.Arbetaalltiduppellernerförsluttningar,aldrig
tvärsöver,ochvarmycketförsiktignärdubyter
riktning.Detminskarriskenförattduförlorar
kontrollen,slirarochvälter,vilketkanledatill
personskador.
J.Rörinteknivarnaochandrafarligarörligadelar
medandefortfarandeärirörelse.Detminskar
riskenförpersonskadorfrånrörligadelar.
P.Varförsiktigvidhanteringavmaskinermedera
knivar,eftersomenroterandeknivkanfåandra
knivarattrotera.
Q.Hållhänderochfötterpåavståndfrånmaskinens
rörligadelar.
R.Stängavmotorn,tautnyckelnochväntatills
allarörligadelarharstannatinnandukliverur
förarsätet.Låtmaskinensvalnainnanduutför
service,justerar,rengörellerställerdeniförvar.
S.Undvikattklippavåttgräsellerunderregniga
förhållanden.Dettakanökariskenförelstöt.
YtterligareToro-säkerhet
Allmänsäkerhet
Maskinenkanslitaavhänderochfötterochkasta
omkringföremål.Följalltidallasäkerhetsanvisningar
förattundvikaallvarligapersonskador.
•Låtintebarnellerpersonersomsaknarnödvändig
utbildninganvändaellerutföraunderhållpå
maskinen.Maskinenskaendastanvändas
avpersonersomäransvarsfulla,utbildade,
införståddamedanvisningarnaochfysisktkapabla
attanvändaellerutföraservicepåmaskinen.
Lokalaföreskrifterkanbegränsaanvändarens
ålder.
•Körintemaskineninärhetenavstup,diken,
odbäddar,vattenellerandrafarorelleribackar
varslutningöverstiger12grader.
K.Innandutarbortmaterialsomfastnat,eller
rengörgräsklipparen,skadustängaavalla
strömbrytareochtautnyckeln.Oväntad
startavgräsklipparenkanledatillallvarliga
personskador.
L.Omdukörpånågotföremålellerommaskinen
börjarvibreraskaduomedelbartstängaav
motorn,tautnyckeln(iförekommandefall)och
väntatillsallarörligadelarharstannatinnandu
kontrollerarommaskinenharskadats.Reparera
allaskadorinnandubörjarköramaskinenigen.
M.Innanduställerundangräsklipparentardubort
gräsochskräpfrånklippenheten,drivenheterna,
gräsuppsamlarenochmotornförattförhindra
brand.
N.AnvändendastT orosoriginalreservdelaroch
tillbehörförattsäkerställaoptimalprestanda.
Detkanvarafarligtattanvändareservdelaroch
tillbehörfrånandratillverkareochdetkangöra
produktgarantinogiltig.
O.Bytutslitnaellerskadadeknivarochskruvari
satsersåattbalanseringenbibehålls.
Säkerhetföreanvändning
•Lärdighurduanvänderutrustningenpåett
säkertsättochbekantadigmedförarreglageoch
säkerhetsskyltar.
•Kontrolleraattförarkontroller,säkerhetsbrytare
ochskyddsitterfastochfungerarsomdeska.Kör
intemaskinenomdessaintefungerarsomdeska.
•Föreklippningskadukontrolleraattklippenheterna
fungerarsomdeska.
•Undersökterrängenförattavgöravadsomär
lämpligutrustningochvilkaredskapellertillbehör
someventuelltkrävsförattanvändamaskinenpå
ettkorrektochsäkertsätt.
•Skjutsaintepassagerarepåmaskinen.
Säkerhetunderanvändning
•Ägaren/operatörenkanförebyggaolyckorsamt
ansvararförolyckorsomkangeupphovtill
personskadorellerskadorpåegendom.
6
•Hållhänderochfötterbortafrånklippenheterna.
Hållavståndtillutkastaröppningen.
•Klippinteomgräsriktarenäruppfälld,hartagits
bortellermodieratssåvidaduinteanvänderett
gräsuppsamlingssystemellerenmullningssats
somärmonteradochfungerarkorrekt.
•Tittaalltidnedåtochbakomdiginnandukör
maskinenbakåt.
•Varextraförsiktiginärhetenavskymdahörn,
buskage,trädellerandraföremålsomkan
försämrasikten.
•Stannaknivarnanärduinteklippergräs.
•Saktanedochvarförsiktignärdusvängeroch
korsarvägarochtrottoarermedmaskinen.Lämna
alltidföreträde.
•Görföljandeinnandulämnarförarplatsen:
–Ställmaskinenpåettplantunderlag.
–Kopplaurkraftuttagetochsänknerredskapen.
–Kopplainparkeringsbromsen.
–Stängavmaskinenochtautnyckeln.
–Väntatillsallarörligadelarharstannat.
•Lämnaaldrigenmaskinsomärigångutan
uppsikt.
•Vändklipparensåattgräsklippetinteträffar
kringståendeunderklippningen.Riktaintedet
utkastadematerialetmotenväggellernågotannat
hindereftersomdetkankastastillbakamotdig.
•Stannaknivarna,saktanermaskinenochvar
försiktignärdukorsarandraytorängräseller
närdutransporterarmaskinentillochfrån
arbetsområdet.
•Barnintresserarsigoftaförmaskinenoch
klippningen.Förutsättaldrigattettbarnförblirpå
denplatsdärdusågdetsenast.
•Hållbarnpåsäkertavståndfrånarbetsområdet
ochunderenansvarsfullvuxensuppsyn(inte
förarens).
•Varuppmärksamochstängavmaskinenombarn
kommerinärhetenavarbetsområdet.
•Innandubackarellersvängermedmaskinenska
dutittaeftersåattdetintennsnågrasmåbarn
omkringdig.
•Låtintebarnåkapåmaskinen.Detgällerävennär
kniveninterörsig.Barnkanramlaavochskadas
allvarligtellerhindradigfrånattanvändamaskinen
påettsäkertsätt.Barnsomharfåttåkamedförut
kandykauppiarbetsområdetutanförvarningoch
bliöverkördaellerpåbackadeavdensomklipper.
•Varextraförsiktigmedredskap.Dekanändra
maskinensstabilitet.
•Försökinteattstabiliseramaskinengenomatt
sättanedfotenpåmarken.
Säkerhetisluttningar
•Sluttningarärenbetydandefaktorvidolyckorsom
orsakasavattförarenförloratkontrollenelleratt
maskinenvälter,vilketkaninnebäralivsfaraeller
ledatillallvarligapersonskador.Detärförarensom
äransvarigförsäkermanövreringisluttningar.
Omdukörmaskineniensluttningmåsteduvara
extraförsiktig.Vidtaföljandeåtgärderinnandu
användermaskineniensluttning:
–Läsochtatilldigsluttningsanvisningarnai
bruksanvisningenochpåmaskinen.
–Användaenvinkelindikatorförattfastställa
områdetsungefärligalutning.
–Köraldriggräsklipparenibackarvarslutning
överstiger12grader.
–Utvärderadagligenförhållandenapåplatsen
förattfastställaomsluttningenärsäkerför
maskindrift.Användsuntförnuftochett
gottomdömenärduutförutvärderingen.
Förändringariterrängen,t.ex.fukt,kansnabbt
påverkahurmaskinenfungerariensluttning.
•Identierafarornerevidslutetavsluttningen.
Körintemaskinennärastup,diken,odbäddar,
vattenellerandrariskfylldaområden.Maskinen
kanvältaplötsligtometthjulköröverenkant
ellerkantengervika.Hållsäkertavstånd(dubbel
maskinbredd)mellanmaskinenochriskfyllda
områden.Användenmanuellgräsklippareelleren
handtrimmerförattklippagräsidessaområden.
7
1.Säkraområden–använd
maskinenpåsluttningar
medmindreän12graders
lutningochpåplana
underlag.
2.Farligaområden–använd
enmanuellgräsklippare
och/ellerenhandtrimmer
påsluttningarvarslutning
överstiger12graderoch
inärhetenavstupoch
vattendrag.
3.Vattendrag
Figur3
4.W=maskinensbredd
5.Hållsäkertavstånd
(dubbelmaskinbredd)
mellanmaskinenoch
riskfylldaområden.
Säkerhetefteranvändning
Tautnyckelnföretransportochförvaring.
Säkerhetförbatteriochladdare
Allmänt
•Felaktigtbrukellerunderhållavbatteriladdaren
kanledatillpersonskador.Följalla
säkerhetsföreskrifterförattminskariskerna.
•Användendastdenmedföljandeladdarenför
batteriladdning.
•Bekräftavilkenspänningsomärtillgängligiditt
landinnanduanvänderladdaren.
•VidanslutningtillettnätuttagutanförUSA
g371007
använderduvidbehovenkontaktadaptermed
tillbörligutformningföreluttaget.
•Utsättinteladdarenförvätaochskyddadenfrån
regnochsnö.
•Användningavtillbehörsominterekommenderas
ellersäljsavTorokanledatillbrandrisk,elektriska
stötarochskador.
•Förattminskariskenförbatteriexplosionskadu
följadessaanvisningarochanvisningarnaförall
utrustningsomdutänkeranvändainärhetenav
laddaren.
•Batterierkanavgeexplosivagaseromdeär
kraftigtöverladdade.
•Köruppochnerisluttningar,intetvärsöverdem.
Varmycketförsiktignärdusvängerisluttningar.
•Undvikattstarta,stängaavellersvängamed
maskinenisluttningar.Undvikattgöraplötsliga
ändringarihastighetellerriktning,svänglångsamt
ochgradvis.
•Ommaskinenstannariuppförsbackestängerdu
avknivarnaochbackarlångsamt.
•Användintemaskinenunderförhållandendärdet
rådertvekanomdragkraft,styrningellerstabilitet.
Observeraattomdukörmaskinenpåvåttgräs,
tvärsöversluttningarochnedförensluttningkan
maskinenförloradragkraft.Omdrivhjulentappar
dragkraftkandetledatillattmaskinenglideroch
attduförlorarkontrollenöverbromsningoch
styrning.Maskinenkanglidaävenomdrivhjulen
stoppas.
•Tabortellermärkuthindersomt.ex.diken,hål,
fåror,gupp,stenarellerandradoldafaror.Detkan
nnasdoldahinderihögtgräs.Ojämnterrängkan
göraattmaskinenvälter.
•Ommöjligtskadäckethållasnedsänktmotmarken
närdukörisluttningar.Omklippdäckethöjsvid
körningisluttningarkanmaskinenbliinstabil.
Utbildning
•Låtaldrigbarnellerpersonersominteutbildats
användaellerutföraservicepåladdaren.Lokala
föreskrifterkanbegränsaförarensålder.Detär
ägarensomansvararförattutbildaallaförareoch
mekaniker.
•Läs,tatilldigochföljallaanvisningarpåladdaren
ochibruksanvisningeninnanduanvänder
laddaren.Bekantadigmedhurladdarenska
användas.
Förberedelser
•Hållkringståendeochbarnpåavståndunder
laddning.
•Användlämpligakläderunderladdning,inklusive
ögonskydd,långbyxorochkraftigahalkfriaskor.
•Stängavmaskinenochväntatillsmaskinenärhelt
avstängdinnanduladdarden.Underlåtenhetatt
göradettakanorsakaöverslag.
•Säkerställattutrymmetärvälventileratunder
laddning.
•Läsochföljsamtligaladdningsföreskrifter.
•Användendastenströmsladdsomhargodkänts
avToro.
8
Körning
•Laddaaldrigettfrusetbatteri.
•Användsladdenmedvarsamhet.Bäraldrig
laddarenisladdenochdraaldrigiströmsladden
närduskakopplabortladdarenfrånuttaget.
Utsättintesladdenförvärmeochlåtdeninte
kommaikontaktmedoljaellervassakanter.
•Anslutladdarendirekttillettjordatuttag.Anslut
inteladdarentillettojordatuttag,inteensmeden
adapter.
•Manipuleraintedenmedföljandeströmsladden
ellerkontakten.
•Undvikattplacerametallföremålinärhetenav
ellerpåettbatteri.Detkangeupphovtillgnistor
ellerkortslutaelektriskadelar,vilketkanledatill
explosion.
•Taavdigmetallföremålsomringar,armband,
halsbandochklockornärduarbetarmed
litiumjonbatterier.Ettlitiumjonbatterikan
produceratillräckligtmedströmförattorsakaen
allvarligbrännskada.
•Användinteladdarenomintesiktenoch
belysningenärbra.
•Användlämpligförlängningssladd.
•Omströmsladdenärskadadnärdensättsi
kopplardulossdenfrånvägguttagetochkontaktar
enauktoriseradåterförsäljareförattbytasladden.
•Kopplabortladdarenfråneluttagetnärdeninte
används,innanduyttardentillenannanplats
samtinnanunderhållutförspåden.
Underhållochförvaring
•Förvaraladdareninomhuspåentorr,säkerplats
sominteärtillgängligförobehörigaanvändare.
•Tainteisärladdaren.T aladdarentillen
auktoriseradåterförsäljareomserviceeller
reparationbehövs.
•Lossaströmsladdenfrånuttagetinnandupåbörjar
underhållellerrengöringförattminskariskenför
elektriskastötar.
•Underhållellerbytvidbehovutetikettermed
säkerhetsföreskrifterochinstruktioner.
•Användinteladdarenmedenskadadsladdeller
kontakt.Bytomedelbartutenskadadsladdeller
kontakt.
•Omladdarenharutsattsförstötarellerslag,
tappatsellerpåannatsättskadatsskaduinte
användaden,utantameddentillenauktoriserad
återförsäljare.
ellernågonannanallvarligt.Tautnyckelnur
tändningslåsetinnanduutförnågotunderhåll.
•Innandukliverurförarsätetskadugöraföljande:
–Ställmaskinenpåettplantunderlag.
–Kopplabortdrivenheterna.
–Kopplainparkeringsbromsen.
–Stängavmaskinenochtautnyckeln.
–Låtmaskinenskomponentersvalnainnandu
utförunderhåll.
•Låtinteobehörigapersonerservamaskinen.
•Lättaförsiktigtpåtrycketikomponentermed
lagradenergi.
•Kontrolleraparkeringsbromsensfunktionofta.
Justeraochutförunderhållomsåerfordras.
•Mixtraaldrigmedsäkerhetsbrytarna.Kontrollera
regelbundetattsäkerhetsbrytarnafungerarsom
deska.
•Förlitadigintepåattetthydraulsystemeller
mekaniskadomkrafterskastöttauppmaskinen.
Stöttamaskinenmedpallbockarnärduhöjerupp
den.
•Hållalladelarigottbruksskickochsamtliga
fästelementåtdragna,isynnerhetknivens
fästelement.Bytutallaslitnaellerskadade
dekaler.
•Kopplabortbatterietinnanreparationutförspå
maskinen.Lossaminuskabelanslutningen
förstochpluskabelanslutningensist.
Återanslutpluskabelanslutningenförstoch
minuskabelanslutningensist.
•Kontrolleraomknivarnaärslitnaellerskadade
medjämnamellanrum.
•Varförsiktignärdukontrollerarknivarna.Linda
inknivarnainågotellertapådighandskar,och
varförsiktignärduservarknivarna.Knivarnafår
endastbytasutellerslipas–deskaaldrigrätasut
ellersvetsas.
Säkerförvaring
•Stängavmaskinen,tautnyckelnochväntatills
allarörligadelarharstannatinnandukliverur
förarsätet.Låtmaskinensvalnainnanduutför
service,justerar,rengörellerställerdeniförvar.
•Förvaraintemaskineninärhetenaven
öppenlåga,gnistaellertändlåga,t.ex.påen
varmvattenberedareellernågonannanapparat.
Säkerhetvidunderhåll
•Omdulämnarnyckelnitändningslåsetkannågon
råkastartamaskinenavmisstagochskadadig
Sparaallavarningaroch
anvisningarförframtidabruk.
9
Lutningsindikator
Figur4
Dukankopieradennasidaförpersonligtbruk.
1.Maximallutningförmaskinanvändningisluttningarär12grader.Användlutningsdiagrammetförattbestämmaensluttnings
lutninginnandukörisluttningen.Körintedennamaskinisluttningarvarslutningöverstiger12grader.Viklängslinjen
förrekommenderadlutning.
2.Riktainkantenefterenlodrätlinjesomettträd,enbyggnad,enstaketstolpeellerliknande.
3.Exempelpåhurdujämförsluttningenmeddenviktakanten
10
g011841
Säkerhets-ochinstruktionsdekaler
Säkerhetsdekalernaochanvisningarnaärfulltsynligaförförarenochnnsnäraallapotentiella
farozoner.Ersättdekalersomharskadatsellersaknas.
decal134-6563
134-6563
1.Batteriladdning.Läsbruksanvisningen.
1.Broms
decal134-6026
134-6026
1.Riskförutslungade
föremål–hållkringstående
påbehörigtavståndfrån
3.Obs–sprutaintevatten
påenheten.
maskinen.
2.Avkapnings/avslitningsriskförhänder
ochfötter,gräsklipparkniv
–hållavståndtillrörliga
delarochsetillattalla
skyddsitterpåplats.
decal134-6032
134-6032
decal134-6033
134-6033
134-6565
decal134-6565
1.Drivning
decal134-6070
1.Parkeringsbroms–draåt
2.Parkeringsbroms–frigör
134-6070
1.Batteridriven
11
134-6562
Obs:Maskinenhartestatsochuppfyllerbranschstandardenskravpåstatiskstabilitetisidledochilängdriktning,ochdenhögsta
rekommenderadelutningenangespådekalen.Gåigenominstruktionernaförkörningavmaskinenisluttningaribruksanvisningen
ochbeaktaaktuellaförutsättningarförattfastställaommaskinenkananvändasunderdeförhållandensomförnärvaranderåderpå
arbetsplatsen.Förändringariterrängenkanledatillattmaskinensmanövreringisluttningarförändras.
decal134-6562
1.Varning–läsbruksanvisningen.
2.Avkapnings-/avslitningsriskförhänderochfötter,
5.Vältrisk–svänginteskarptnärdukörsnabbt,körlångsamt
6.Vältrisk–användintetvårampernärdulastarmaskinenpå
gräsklipparkniv–hållavståndtillrörligadelarochsetillatt
allaskyddsitterpåplats.
3.Överkörningsrisk–skjutsaintepassagerareochtittabakom
7.Varning–användhörselskydd;användskyddsglasögon.
dignärdubackarochklipper.
4.Riskförkringygandeföremål–plockauppskräpinnandu
8.Varning–stängavmaskinenochtautnyckelninnanduutför
kör,setillattriktarenärpåplatsochsetillattkringstående
hålleravstånd.
134-6564
1.Framåt5.Farthållare
2.Bakåt6.På
3.Backautanattklippa7.Av
4.Backklippning
närdusvänger,körbarauppochnedförsluttningarsomär
ackareän12grader.
ettsläp.Användenrampsomärtillräckligtbredförmaskinen
ochsomintelutarmerän12grader.Backauppförrampen
närdulastarmaskinenochkörframåtnedförrampennär
dulastarav.
underhåll.
decal134-6564
12
decal134-6568
134-6568
1.Parkeringsbroms
2.Krafttuttag
4.Gräsklippsnivå
5.Vänstermotorsvarvtal
(r/min)
3.Statusförgräsuppsamlare
6.Högermotorsvarvtal
(r/min)
13
Montering
2
1
Anslutabatterikabeln
Ingadelarkrävs
Tillvägagångssätt
1.Tabortsidopanelenenligtbeskrivningeni
Kommaåtbatteriet(sida27).
2.Anslutdetvåkablarna.
Laddabatteriet
Ingadelarkrävs
Tillvägagångssätt
SeLaddabatteriet(sida28).
Figur5
3.Säkerställattallakablarärsäkra.
4.Monterasidopanelenochfästskruvarna.
g343324
14
Produktöversikt
Bromspedal
Användbromspedalenförattstannaellersänkafarten
påmaskinen.
Parkeringsbroms
Förattkopplainparkeringsbromsentryckerduned
bromspedalenhelt,lyfterlåsspakenochtarbortfoten
frånpedalen.
g368368
Figur6
1.Utkastarhandtag
2.Förarsäte7.Laddningsuttag
3.Klipphöjdsreglage8.Antiskalpvals
4.Ratt9.Kontrollpanel
5.Bromspedal
6.Gaspedal
10.Gräsuppsamlare
Reglage
Bekantadigmedallareglageinnandustartaroch
användermaskinen.
Kontrollpanel
Figur7
1.Informationsskärm
2.USB-port
3.Brytareförkörläge
4.Knappförklippningnärdu
backar
5.Farthållarknapp
6.Knivreglagebrytare
7.Tändningslås
g368925
Figur8
Trycknedbromspedalenheltförattfrigöra
parkeringsbromsenochpedalen.
Ommaskinenrörsigmedanparkeringsbromsen
ärinkoppladmåsteparkeringsbromsenjusteras.
g368367
KontaktaenauktoriseradToro-återförsäljareförmer
information.
Gaspedal
Användgaspedalenförattregleramaskinens
markhastighet.Jumerdutryckerpedalenframåt,
destosnabbarerörsigmaskinen.
Tändningslås
Tändningslåsethartvålägen:PÅochAV.Använd
tändningslåsetförattstartaellerstängaavmaskinen.
Knivreglage(kraftuttag)
Knivreglagebrytarenärmärktmeden
kraftuttagssymbol(PTO)ochkopplarpåoch
avströmmentillklipparknivarna.
Brytareförkörläge
Körlägesbrytarenhartrelägen:FRAMÅT,NEUTRALoch
BAKÅT.KörlägesbrytarenmåstevarailägetFRAMÅT
innandukopplaringräsklipparknivarna.
Informationsskärm
Meddelandenochmaskinstatus(t.ex.
motorvarvtal,batteriladdning,drifttimmar)
visaspåinformationsskärmen.
15
Obs:Förreglingsindikatorernavisasnärvarje
komponentuppfyllerlämpligtskickförattstarta
maskinen.
Knappförklippningnärdubackar
(RMO)
Använddenhärknappenförklippningnärdubackar
(RMO)förattaktiveragräsklipparknivarnanärdukör
maskinenbakåt.
AktiveraRMOpåföljandesätt:
•Innandukopplarinknivarna
–TryckpåRMO-knappen,aktivera
gräsklipparknivarnaochförsedan
körlägesbrytarentilllägetBAKÅT.
–Aktiveragräsklipparknivarna,tryckpåknappen
förklippningnärdubackarochförsedan
körlägesbrytarentilllägetBAKÅT.
Figur9
1.Förreglingsindikatorer4.Aktuelltdrivningsläge
2.Vänstermotorsvarvtal5.Arbetstid
3.Batteriladdning6.Högermotorsvarvtal
Komponentstatus
Parkeringsbromsenärur-
Parkerings-
broms
Knivreglage-
brytare
Statusför
gräsuppsam-
lare
Gräsklippsnivå
kopplad.
Knivreglaget
ståriurkopplat
läge.
Gräsuppsamlarenärstängd.
Gräsuppsamlarenärtom.
Parkeringsbromsenärinkopplad.
Knivreglaget
ståriinkopplat
läge.
Gräsuppsamlarenäröppen.
Gräsuppsamlarenärfull.
g372782
•Närduklipperochkörframåt
–Tryckpåknappenförklippningnärdubackar
ochförsedankörlägesbrytarentillBAKÅT.
–FlyttakörlägesbrytarentillBAKÅT,koppla
urgräsklipparknivarna,tryckpåknappen
förklippningnärdubackarochaktivera
gräsklipparknivarna.
Knappförfarthållarsystem(CCS)
Användknappenförfarthållarsystemet(CCS)föratt
bibehålladrivningshastighetenutanfotenpåpedalen.
Tryckpågaspedalentillsdunårönskadhastighet,
hållnedfarthållarensknappochsläppsedanfoten
frånpedalen.
Tryckpågasreglagepedalenellerbromspedalenför
attkopplaurfarthållaren.
Klipphöjdsreglage
Användklipphöjdsreglagetföratthöjaochsänka
klippdäcketfrånförarplatsen.Flyttareglagetmotdig
omduvillhöjaklippdäcketfrånmarkenellerytta
reglagetbortfråndigomduvillsänkaklippdäcket
närmaremarken.Justeraendastklipphöjdennär
maskinenstårstilla.
16
Specikationer
Obs:Delarnasmåttochutseendekanändrasutan
föregåendemeddelande.
Klippbredd81cm
Bredd85cm
Längd200cm
Höjd104cm
Vikt173kg
Laddningstidmed
2,5A-laddare
Laddningstidmed
10A-laddare(tillval)
10timmar
3timmar
Körning
Obs:Vänsterochhögersidapåmaskinenärlika
medförarensvänstrarespektivehögrasidavidnormal
körning.
Förekörning
Utföradagligtunderhåll
InnanmaskinenstartasvarjedagskaVarje
användning/dagligen-procedurernautförassom
angesiUnderhåll(sida26).
Redskap/tillbehör
DetnnsetturvalavgodkändaT oro-redskapoch
-tillbehörsomdukananvändaförattförbättraoch
utökamaskinenskapacitet.Kontaktaenauktoriserad
serviceverkstadellerT oro-återförsäljareellergåtill
www.T oro.comförattseenlistaöverallagodkända
redskapochtillbehör.
Användendastoriginalreservdelarochtillbehör
frånToroförattgaranteraoptimalprestandaoch
fortlöpandesäkerhetförprodukten.Detkanvara
farligtattanvändareservdelarochtillbehörfrånandra
tillverkareochdetkangöraproduktgarantinogiltig.
Användasäkerhetssystemet
VARNING
Omsäkerhetsbrytarnaärfrånkoppladeeller
skadadekanmaskinenplötsligtgåigång,
vilketkanledatillpersonskador.
•Göringaotillåtnaändringarpå
säkerhetsbrytarna.
•Kontrollerasäkerhetsbrytarnasfunktion
dagligenochbytuteventuellaskadade
brytareinnandukörmaskinen.
Säkerhetssystemetsfunktioner
Säkerhetssystemetärkonstrueratsåattmaskinen
intekanstartasominte
•knivreglagebrytaren(kraftuttaget)ärurkopplad
•Parkeringsbromsenärurkopplad.
•Dusitteriförarsätet.
•KörlägesbrytarenärilägetFRAMÅTellerNEUTRAL.
Säkerhetssystemetärocksåutformatförattförhindra
attgräsklipparknivarnakopplasin,såvidainte
körlägesbrytarenärilägetFRAMÅT.
Testasäkerhetssystemet
Testasäkerhetssystemetförevarjeanvändningstillfälle.Låtenauktoriseradserviceverkstadreparera
systemetomedelbartomdetintefungerarenligt
nedanståendebeskrivning.
1.Sättdigpåsätet,kopplainparkeringsbromsen,
placerakörlägesbrytarenilägetFRAMÅToch
förknivreglagettilllägetAV.Försökattstarta
motorn–detskaintegå.
2.Sättdigpåsätet,kopplaurparkeringsbromsen,
placerakörlägesbrytarenilägetFRAMÅToch
17
förknivreglagettilllägetPÅ.Försökattstarta
motorn–detskaintegå.
3.Sättdigpåsätet,kopplaurparkeringsbromsen,
placerakörlägesbrytarenilägeBAKÅTochför
knivreglagettilllägetAV.Försökattstartamotorn
–detskaintegå.
4.Sättdigpåsätet,kopplaurparkeringsbromsen,
placerakörlägesbrytarenilägetFRAMÅTochför
knivreglagettilllägetAV.Startamaskinen.Om
dureserdignågotfrånsätetmedanmaskinen
ärigångskamaskinenstängasav.
5.Sättdigpåsätet,kopplaurparkeringsbromsen,
placerakörlägesbrytarenilägetFRAMÅToch
förknivreglagettilllägetA V.Startamaskinen.
Aktiveraknivreglagebrytarenochresdignågot
frånsätetmedanmotorngår.Knivarnaoch
motornskastängasav.
3.Öppnagräsuppsamlarengenomattdraut
utkastarhandtagetochskjutadetframåt.
g369295
Figur11
6.Sättdigpåsätet,kopplaurparkeringsbromsen,
placerakörlägesbrytarenilägetFRAMÅT
ochförknivreglagettilllägetAV.Starta
maskinen.Närmaskinenärigångaktiverardu
knivreglagebrytarenochyttarkörlägesbrytaren
tilllägetBAKÅT.Gräsklipparknivarnaskastängas
av.
Ställainsätet
Sätetkanyttasframåtochbakåt.Ställinsätetsåatt
duharbästkontrollövermaskinenochsitterbekvämt.
4.Lyftbortgräsuppsamlarenfrånmaskinenmed
hjälpavhandtagetochdenbakreramen.
g371008
Figur12
Monteragräsuppsamlaren
1.Monteragräsuppsamlarensrampåfästena.
Figur10
Tabortgräsuppsamlaren
1.Parkeramaskinenpåenplanyta,koppla
urknivreglagebrytarenochkopplain
parkeringsbromsen.
2.Stängavmaskinenochtautnyckeln.
g341496
18
Figur13
2.Sättiutkastarhandtaget.
Figur14
3.Setillattdennedrespärrenärinkopplad.
Monteramullningspluggen
1.Parkeramaskinenpåenplanyta,koppla
urknivreglagebrytarenochkopplain
parkeringsbromsen.
2.Stängavmaskinenochtautnyckeln.
g369383
Figur15
g371021
5.Draframdetvåfjädrarnatillkrokarnapå
bakpanelen.
g371020
g369382
Figur16
1.Krok(2)3.Fjäder(2)
2.Mullningsplugghandtag
3.Tabortgräsuppsamlaren.SeTabort
gräsuppsamlaren(sida18).
4.Förinmullningspluggeniutkastaröppningentills
dettarstoppmotbottenavutkastarrännan.
6.Monteragräsuppsamlaren.SeMontera
gräsuppsamlaren(sida18).
Obs:Gräsklipparenfungerarinteom
gräsuppsamlareninteärinstallerad.
Justeraindikatorbrytaren
förgräsuppsamlaren
1.Parkeramaskinenpåenplanyta,koppla
urknivreglagebrytarenochkopplain
parkeringsbromsen.
2.Stängavmaskinenochtautnyckeln.
19
3.Tabortgräsuppsamlaren.SeTabort
gräsuppsamlaren(sida18).
4.Förlängspakenförattökabrytarenskänslighet.
Förkortadenförattminskakänsligheten.
Obs:Stannamaskineninnandubyterriktning
framåtellerbakåt.
Stängaavmotorn
1.Parkeramaskinenpåenplanyta.
2.Kopplaurklipparknivarna.
3.Ansättparkeringsbromsen.
4.VridtändningslåsettilllägetAVochtautnyckeln.
Användaknivreglagebrytaren(kraftuttaget)
Medknivreglagebrytaren(kraftuttaget)startasoch
stoppasklipparensknivarocheventuellamotordrivna
redskap.
Kopplainknivreglagebrytaren
Figur17
1.Minskabrytarens
känslighet
5.Monteragräsuppsamlaren.SeMontera
gräsuppsamlaren(sida18).
2.Ökabrytarenskänslighet
Underarbetetsgång
Startamaskinen
1.Sittpåförarsätet.
2.Kopplaurparkeringsbromsen.
3.Säkerställattknivreglagebrytaren(kraftuttaget)
ärurkopplad.
4.Säkerställattkörlägesbrytarenäriläget
NEUTRAL.
5.VridtändningslåsettilllägetPÅ.
Köramaskinen
Obs:Varförsiktignärdubackarochsvänger.
1.FlyttakörlägesbrytarentilllägetFRAMÅTeller
BAKÅT.
2.Sättfotenpågaspedalenochtrycklångsamtpå
denförattbörjaköra.
g373733
(kraftuttaget)
SäkerställattkörlägesbrytarenärilägetFRAMÅTinnan
dukopplaringräsklipparknivarna.SeKnappför
klippningnärdubackar(RMO)(sida16)omattklippa
närdubackar.
g008945
Figur18
Kopplaurknivreglagebrytaren
(kraftuttaget)
Obs:Gräsklipparknivarnakopplasurautomatisktnär
maskinenbackar(närduinteanvänderknappenför
klippningnärdubackar)ellernärförarenkliverur
sätet.
Obs:Jumerdutryckerpedalenframåt,desto
snabbarerörsigmaskinen.
3.Släppgaspedalenochtrycklångsamtpå
bromspedalenförattstannaellersaktaned
maskinen.
g009174
Figur19
20
Justeraklipphöjden
Dukanjusteraklipphöjdenfrån25till127mm.Dra
spakenåthöger,yttadentillönskadhöjdochsläpp
spakenispåret.Setabellenförklipphöjdspositioner.
Figur20
KlipphöjdspositionerHöjd
125,0mm
231mm
339mm
449mm
5
673mm
7
8100mm
9113mm
10127mm
61mm
86mm
g369295
Figur21
2.Närgräsuppsamlarenäröppenyttardu
maskinenframåtcirka1mföratttömmaden
pågräs.
g369282
3.Flyttatillbakahandtagetförattstänga
gräsuppsamlarenochförindet.
g371020
Figur22
4.Setillattdennedrespärrenärinkopplad.
Arbetstips
Tömmagräsuppsamlaren
Närgräsuppsamlarenärfullvarnarensensorföraren
påinformationsskärmen.
1.Närdusitteriförarsätetskadudraut
utkastarhandtagetochsedanskjutadetframåt
förattöppnagräsuppsamlaren.
Klippaengräsmattaförförsta
gången
Klippgräsetnågothögreännormaltsåattinte
klippdäcketskalperarojämnmark.Denklipphöjdsom
använtstidigareärvanligtvisdenbästa.Vidklippning
avgrässomärlängreän15cmkandubehövaklippa
tvågångerförattfåettacceptabeltklippresultat.
Klippaentredjedelavgrässtrået
Detärbästattklippaendastcirkaentredjedelav
grässtråetellerhögst2,5cmavgräsetshöjd.Merän
sårekommenderasbaraomgräsetärglestellerom
detärsentpåhöstendågräsetväxersaktare.
21
Bytaklippriktningen
Växlaklippriktningföratthållagräsetrakt.Det
underlättarocksåfördelningenavdetklipptagräset,
vilketförbättrarnedbrytningochgödning.
Klipptillräckligtofta
Gräsväxeriolikataktberoendepåårstiden.För
atthållasammalängdpågräsetskamanklippa
oftaretidigtpåvåren.Klippmersällannärtillväxten
avtarmotmittenavsommaren.Klippmedhögre
klipphöjdochklippsedanigeneftertvådagarmed
lägreklipphöjdomduintekanklippaunderenlängre
tidsperiod.
omsåbehövs.Omenknivärskadadellerslitenska
denbytasutomedelbartmotenoriginalknivfrånT oro.
Mullningavgräs
Mullningsknivenklippergräsklippeteragångeroch
minskardessstorleksåattdetspridsutochblir
mindremärkbartnärdetliggerigräset.Detmullade
gräsetbrytsnersnabbareförattgegräsmattan
näringsämnen.
Vissatyperavgräsochförhållandenkankrävaatt
ettområdemullastvågångerföratteffektivtdölja
gräsklippen.Andragångensomduklipperskadu
köravinkelrättmotdenförstaklippningen.
Användaenlångsammare
klipphastighet
Dukankörasaktareförattfåettbättreklippresultat
undervissaförhållanden.
Klippinteförkort
Höjklipphöjdenvidklippningavenojämngräsmatta
såattintegräsmattanskalasav.
Stannamaskinen
Omdumåstestannamaskinenunderklippningenkan
enklumpmedgräsklippfallanerpågräsmattan.Kör
tillettområdesomduredanharklipptmedanknivarna
ärinkoppladeförattundvikadettaellerkopplabort
klippardäcketsamtidigtsomdukörframåt.
Hållaundersidanavklippdäcket
ren
Rensabortgräsklippochsmutsfrånundersidanav
klippdäcketeftervarjeklippning.Omgräsochsmuts
ansamlasinutiklippdäcketblirklippresultatettillslut
intetillfredsställande.
Efterkörning
Rensautkastarrännan
1.Parkeramaskinenpåenplanyta,koppla
urknivreglagebrytarenochkopplain
parkeringsbromsen.
2.Stängavmaskinenochtautnyckeln.
3.Tabortgräsuppsamlaren.SeTömma
gräsuppsamlaren(sida21)
4.Tabortdetvåtapparnasomfäster
utkastarrännan.
Viktigt:Användintevattenförattrengöra
klippdäcket,omdugördetkanduskada
elmotorerna.
Underhållakniven/knivarna
Setillatthållaknivenvassunderklippsäsongen,
eftersomenvassknivklipperrentutanattslitaoch
ryckaavgrässtråna.Omgräsetslitsochrycksav
gulnardetiändarna,vilketminskartillväxtenochökar
riskenförsjukdomar.Kontrolleraknivarnaeftervarje
användningförattsetillattdeinteärslöa,slitnaeller
skadade.Filanedeventuellahackochslipaknivarna
g371442
Figur23
1.Tapp(2)
5.Draututkastarenurmaskinen.
22
Figur24
g371443
6.Tabortskräpfrånutkastaren.Användenpinne
förattavlägsnaskräpinutimaskinen.
7.Monterautkastarenimaskinen.Setillatt
monteradenruntutkastarensomsvetsatspå
däcketenligtbilden.
Figur25
Denbakreplattanvisasinteavtydlighetsskäl
8.Fästutkastarrännanmeddetvåtapparna.
g371442
Figur26
1.Tapp
Transporteramaskinen
Användensläpvagnellerlastbilförtunglastföratt
transporteramaskinen.Användenfullbreddsramp.
Setillattallabromsar,lamporochmarkeringarsom
krävsenligtlagnnspåsläpvagnenellerlastbilen.Läs
allasäkerhetsanvisningarnanoga.Attkännatillden
härinformationenkanhjälpadigochkringståendeatt
undvikaskador.Kontrolleravilkalokalabestämmelser
somgällerförtransportpåsläp.

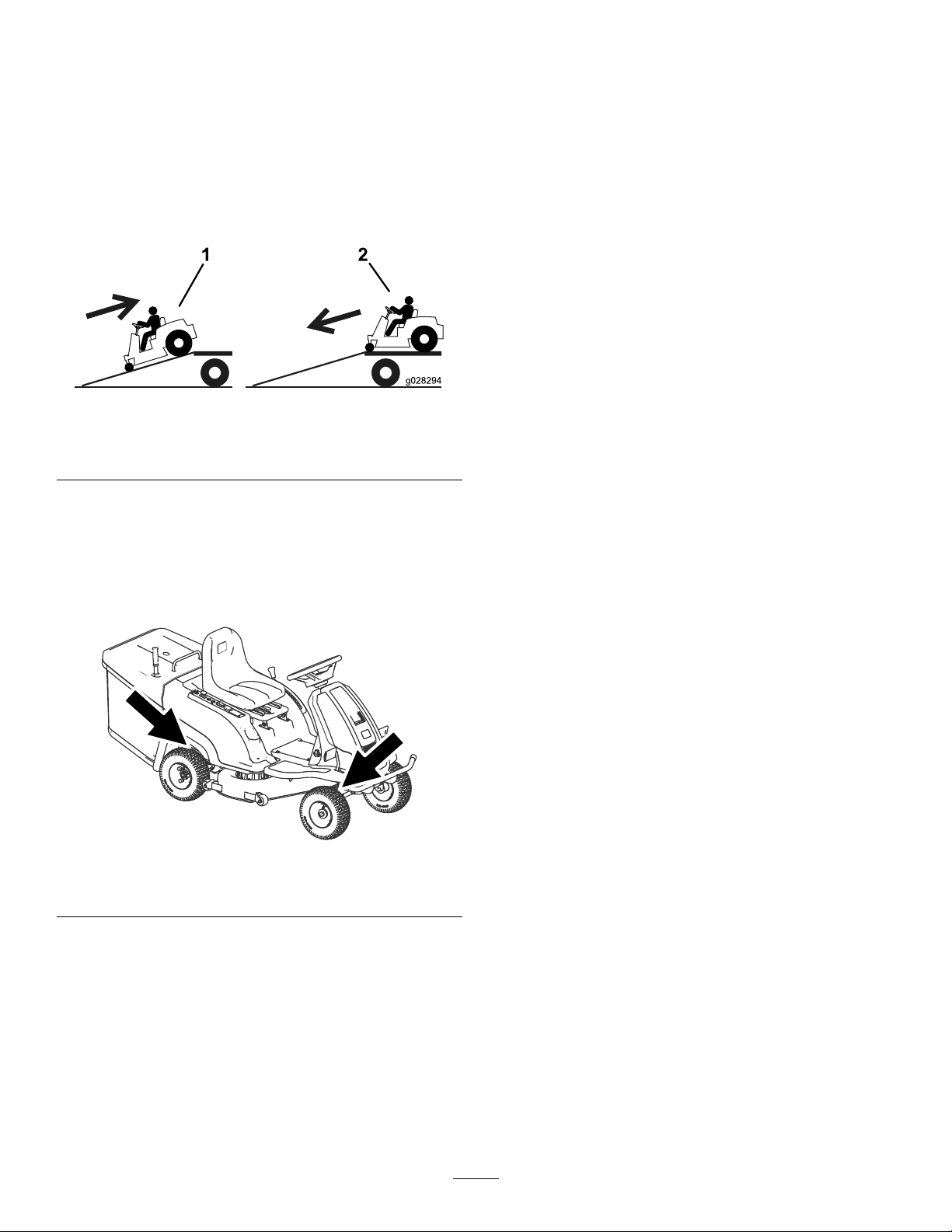

g371441
VARNING
Detärfarligtattkörapågatorellervägarutan
blinkers,strålkastareochreexer,ellerutan
enskyltförlångsamtgåendefordon,ochdet
kanorsakaolyckormedpersonskadorsom
följd.
Körintemaskinenpåallmänväg.
23
Väljaettsläp
VARNING
Ommanlastarpåenmaskinpåettsläpeller
enlastbilökarriskenförattvälta,vilketkan
orsakaallvarligapersonskadorochinnebära
livsfara(Figur27).
•Användendastenfullbreddsramp.Använd
inteåtskildaramperförvarsidaav
maskinen.
•Kontrolleraattlutningenmellanrampen
ochmarken,ellermellanrampenochsläpet
ellerlastbilen,inteärstörreän12grader.
•Kontrolleraattrampenärminstfyragånger
sålångsomsläpvagns-ellerlastbilsakets
höjdfrånmarken.Dettillförsäkraratt
rampensvinkelinteöverstiger12grader
påplanmark.
Figur27

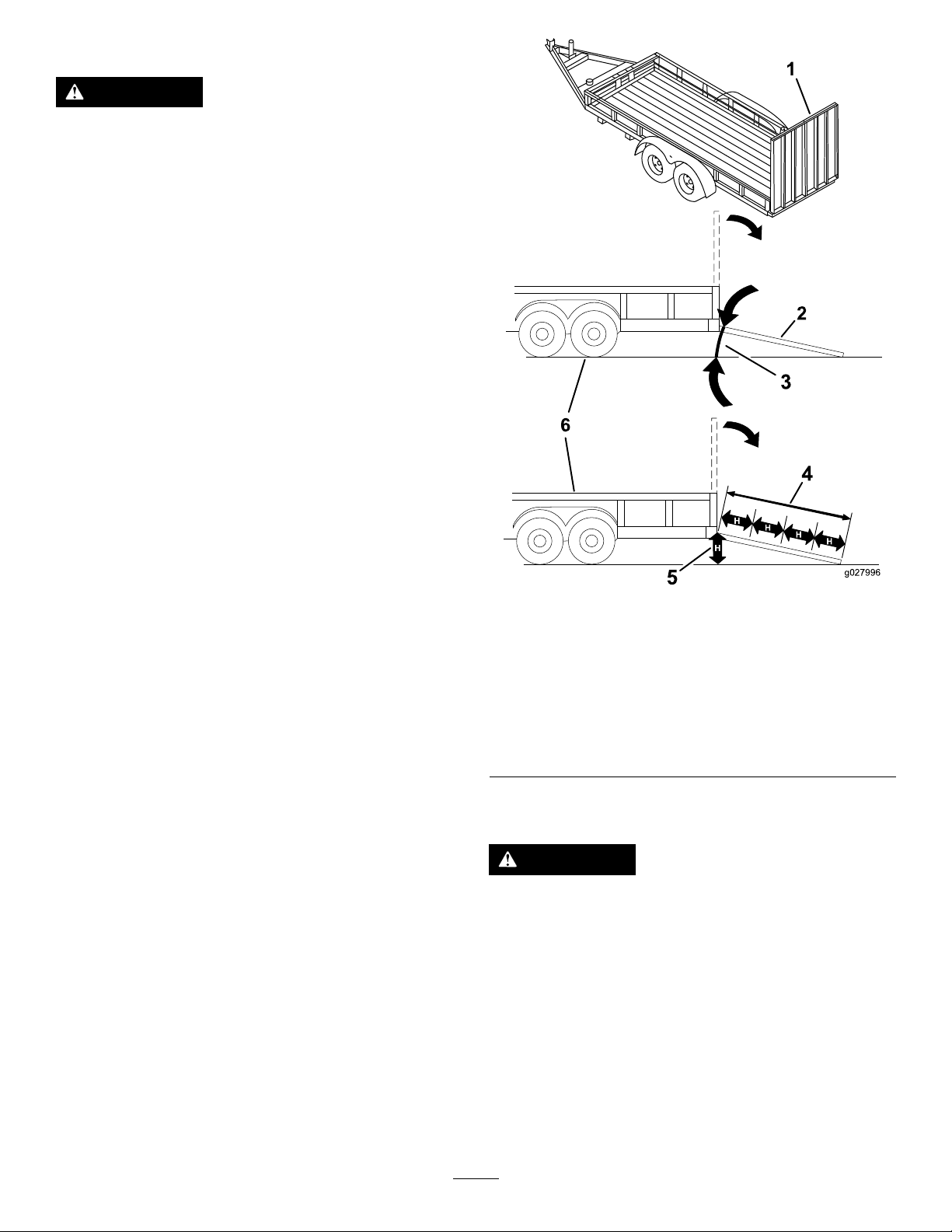

1.Fullbreddsrampiuppfällt
läge
2.Fullbreddsrampi
lastningsposition,sedd
frånsidan
3.Högst12grader
4.Rampenärminst4gånger
sålångsomsläpetseller
lastbilsaketshöjdfrån
marken
5.H=släpvagns-eller
lastbilsaketshöjdfrån
marken
6.Släp
Lastamaskinen
VARNING
Ommanlastarpåenmaskinpåettsläpeller
enlastbilökarriskenförattvälta,vilketkan
orsakaallvarligapersonskadorochinnebära
livsfara.
•Varmycketförsiktigvidkörningpåen
ramp.
•Backamaskinenuppförrampenochkör
denframåtnedförrampen.
g027996
•Undvikplötsligaccelerationeller
inbromsningnärdukörmaskinenpåen
ramp,eftersomdetkanorsakaattdu
tapparkontrollenellertippar.
24
1.Omduanvänderensläpvagnskadenkopplas
tilldetbogserandefordonetochsäkrasmed
säkerhetskedjor.
2.Anslutiförekommandefallsläpvagnsbromsarna
ochsläpvagnsbelysningen.
3.Sänknedrampenochsäkerställattvinkeln
mellanrampenochmarkeninteärstörreän
12grader(Figur27).
4.Backamaskinenuppförramper.
Figur28
g028294
1.Backamaskinenuppför
ramper.
2.Körmaskinenframåt
nedförramper.
5.Stängavmotorn,tautnyckelnochkopplain
parkeringsbromsen.
6.Bindfastmaskinenviddefrämreochbakre
axlarnamedspännband,kättingar,kablareller
rep.Kontrolleravilkalokalabestämmelsersom
gällerförtransportpåsläp.
Figur29
g369852
1.Fästpunkter
Lastaavmaskinen
1.Sänknedrampenochsäkerställattvinkeln
mellanrampenochmarkeninteärstörreän
12grader(Figur27).
2.Körmaskinenframåtnedförramper(Figur28).
25
Underhåll
Obs:Vänsterochhögersidapåmaskinenmotsvararförarensvänstrarespektivehögrasidavidnormalkörning.
Rekommenderatunderhåll
UnderhållsintervallUnderhållsförfarande
Varjeanvändningeller
dagligen
Eftervarjeanvändning
Var25:etimme
Föreförvaring
•Kontrollerasäkerhetssystemet.
•Laddabatteriet.
•Kontrolleraknivarna.
•Rengörklippdäckskåpan.
•Smörjdefrämrehjullagren.
•Tabortsidopanelenochrengörbatteriet.
•Kontrolleradäcktrycket.
•Utförallaunderhållsprocedurerilistanovanföreförvaring.
VARFÖRSIKTIG
Omdulämnarnyckelnitändningslåsetkannågonråkastartamaskinenavmisstagochskada
digellernågonannanallvarligt.
Stängavmaskinenochtautnyckelnurlåsetinnanduutförnågotunderhåll.
26
Förberedelserförunderhåll
Kommaåtbatteriet
1.Parkeramaskinenpåenplanyta,koppla
urknivreglagebrytarenochkopplain
parkeringsbromsen.
2.Stängavmaskinenochtautnyckeln.
3.Tabortgräsuppsamlaren.SeTömma
gräsuppsamlaren(sida21).
4.Tabortdenfrämreskruven.
6.Tabortdetvåbakreskruvarna.
g371398
Figur32
1.Gängformandeskruv
7.Tabortsidoluckanförattkommaåtbatteriet.
Figur30
1.Skruv(M4x35mm)
5.Tabortdetrehögraskruvarnafrån
kontrollpanelen.
Figur31
g371400
g371401
Figur33
8.Monterakåpangenomattutförastegeni
omvändordning.
g371399
Viktigt:Säkerställattdetintennsnågraöppna
kretsarellerlöstkablageefterunderhåll.
1.Skruv(M4x35mm)2.Skruv(M4x70mm)
27
Smörjning
Underhållaelsystemet
Smörjadefrämrehjullagren
Serviceintervall:Var25:etimme
Typavfett:universalfett
1.Parkeramaskinenpåenplanyta,koppla
urknivreglagebrytarenochkopplain
parkeringsbromsen.
2.Stängavmaskinenochtautnyckeln.
3.Torkaavsmörjnipplarnamedentrasa.
Obs:Skrapaborteventuellfärgpå
nippelns/nipplarnasframsida.
4.Sättpåenfettsprutapånippeln.
5.Pumpainfettinipplarnatillsdetbörjarträngaut
urlagren.
6.Torkabortöverödigtfett.
Underhållabatteriet
Obs:Detursprungligabatterietärunderhållsfrittoch
kräveringenservice.
VARNING
Batterietskabelanslutningarellerverktyg
avmetallkanorsakakortslutningmot
metallochorsakagnistor.Gnistornakanfå
batterigasernaattexplodera,vilketkanleda
tillpersonskador.
•Vidavlägsnandeellerinstallation
avbatterietfårduintelåta
batterianslutningarnakommaikontakt
mednågraavmaskinensmetalldelar.
•Låtintemetallverktygkortslutasmellan
batterianslutningarnaochmaskinens
metalldelar.
•Användisoleradeverktygnärduutför
underhållpåbatteriet.
•Hållalltidbatterihållarnapåplatsföratt
skyddaochsäkrabatteriet.
Figur34
FARA
Vidröringaelkomponenterellerkontakterpå
motorn.
Omdukommerikontaktmednågonav
g343313
komponenternaellerkontakternakandetleda
tillallvarligapersonskadorellerdödsfall.
Laddabatteriet
Serviceintervall:Varjeanvändningellerdagligen
Tömbatterietsåmycketsommöjligtförevarje
laddningförmaximalbatterilivslängd.Laddabatteriet
omedelbartombatteriladdningenärmycketlåg.
Batterietblireffektivarenärduharladdatochladdat
urdetnågragånger.
Obs:SeSpecikationer(sida17)förladdningstid.
Viktigt:Laddabatterietientemperaturmellan0
och40°C.
1.Parkeramaskinenpåettjämntunderlagochiett
välventileratutrymmenäraettlämpligteluttag.
2.Kopplaurknivreglagebrytarenochdraåt
parkeringsbromsen.
3.Stängavmaskinen,tautnyckelnochväntatills
allarörligadelarharstannatinnandukliverur
förarsätet.
28
4.Anslutladdarentillladdningsuttagetochvrid
kontaktenmedursförattfästaden(Figur35).
7.Kopplaursladdenfråneluttagetnärladdningen
ärklar.
Obs:Laddningskontaktenpassarendastpåett
sättimaskinen.
Obs:Kontrolleraattladdarensspänningsin-
ställningöverensstämmermedspänningenidet
eluttagsomanvänds.
Obs:Ombatteriladdarenärförvarmkanske
deninteladdarkorrekt.Vidlågatemperaturer
kandettalängretidförbatterietattladdas.
8.Skjuttillbakaknappenpåkontakten,vrid
kontaktenmotursochdrautkontaktenuruttaget
(Figur36).
g341470
Figur36
Bytautbatteriet
Kontaktaenauktoriseradåterförsäljarevidbatteribyte.
Figur35
5.Anslutladdarensnätsladdtilleluttaget.
Obs:Laddarenslampanlyserröttföratt
indikeraenanslutningmellanbatterietoch
laddaren.
6.Låtbatterietladda.
g369316
g341469
Obs:Batterietärfulladdatnärladdningslampan
lysergrönt.
29
Underhålladrivsystemet
Underhåll
Kontrolleradäcktrycket
Serviceintervall:Var25:etimme—Kontrollera
däcktrycket.
Hålllufttrycketifram-ochbakdäckenenligt
specikationerna.Ojämntlufttryckidäckenkan
orsakaojämnklippning.Kontrolleratrycketvid
ventilskaftetnärdäckenärkallaförattfådenmest
exaktatryckavläsningen.
Pumpaframdäckentill1,03bar.
Pumpabakdäckentill1,38bar).
Figur37
1.Ventilskaft
Servaknivarna
Förbästaklippresultatskaknivarnahållasvassa.Ha
extraknivartillhandsförattlättkunnaslipaochbyta
utdem.
Görföljandeinnandukontrollerar
ellerservarknivarna
1.Parkeramaskinenpåenplanyta,koppla
urknivreglagebrytarenochkopplain
parkeringsbromsen.
2.Stängavmaskinenochtautnyckeln.
3.Höjuppmaskinenfrånmarkensåattdukan
kommaåtundersidan.Stöttauppmaskinen
medpallbockar.
VARNING
Mekaniskaellerhydrauliskadomkrafter
kaneventuelltintestöttamaskinen,vilket
g000554
kanresulteraiallvarligapersonskador.
Använddomkraftförattstöttamaskinen.
Kontrolleraknivarna
Serviceintervall:Varjeanvändningellerdagligen
1.Kontrolleraeggarna.
2.Tabortknivenochslipadenomeggarnaärslöa
ellerharfåtthack,seSlipaknivarna(sida32).
3.Kontrolleraknivarna,specielltdenböjdadelen.
4.Monteraomedelbartennyknivomduupptäcker
sprickor,slitageellerspårbildningidettaområde.
Figur38
1.Egg
2.Böjddel
3.Slitage/spårbildning
4.Spricka
g006530
Kontrolleraomknivarnaärböjda
Obs:Maskinenmåsteparkeraspåenplanytanär
följandeprocedurutförs.
30
1.Höjklippdäckettilldethögstaklippläget.
2.Bärtjockavadderadehandskarellerannat
lämpligthandskyddochroteralångsamtkniven
tillettlägesåattdukanmätaavståndetmellan
knivseggenochdetplanaunderlaget.
g343365
Figur42
Figur39
1.Däck3.Kniv
2.Spindelhus
3.Mätfrånknivensspetstilldenplanaytan.
Figur40
1.Kniv(imätposition)
2.Planyta
3.Uppmättavståndmellanknivochyta(A)
4.Roterasammakniv180gradersåattden
motsattaskäreggennuärisammaläge.
g343366
1.Motsattknivsegg(imätläge)
2.Planyta
3.Detandrauppmättaavståendetmellanknivochyta(B)
A.OmskillnadenmellanAochBärstörreän
3mmskaknivenbytasutmotenny.Se
Demonteraknivarna(sida31)ochMontera
knivarna(sida32).
Obs:Omenböjdknivbytsutmotenny,
menskillnadenfortfarandeärstörreän
3mm,kanknivspindelnvaraböjd.Kontakta
enauktoriseradåterförsäljareförservice.
B.Omskillnadenliggerinomdegodkända
värdenagårduvidaretillnästakniv.
6.Upprepaprocedurenpåsamtligaknivar.
g343365
Demonteraknivarna
Bytutknivarnaomdeslårietthårtföremålellerom
knivenärobalanseradellerböjd.
1.Placeraenträspärrmellanknivenoch
klipparhusetförattförhindraattknivenroterar.
2.Hållknivändenmedentrasaellerentjockt
vadderadhandske.
Figur41
1.Kniv(densidasommättestidigare)
2.Mätläget(denpositionsomanvändestidigare)
3.Denmotsattasidanavknivenyttastillmätläget
5.Mätfrånknivensspetstilldenplanaytan.
Obs:Skillnadenbörintevaramerstörreän
3mm.
3.Tabortkniven.
g343369
31
Figur43
Monteraknivarna
1.Monteraknivenochadapternpåspindelaxeln.
Viktigt:Knivensböjdadelmåstealltidpeka
uppåt,motgräsklipparensinsida,föratt
klippningenskablirätt.
g343371
1.Spindelaxel
2.Adapter5.Mutter
3.Kniv
4.Böjdbricka
Slipaknivarna
1.Slipaeggarnaibådaändarnaavknivenmed
enl.
Obs:Behållursprungsvinkeln.
Obs:Knivenbehållerbalanseringenomsamma
mängdmaterialavlägsnasfrånbådaeggarna.
Figur44
1.Slipamedursprungligvinkel.
2.Kontrolleraknivensbalansmedhjälpaven
knivbalanserare.
g343371
Figur46
1.Spindelaxel
2.Adapter5.Mutter
3.Kniv
4.Böjdbricka
2.Monteradenböjdabrickan(denkupadesidan
motkniven)ochmuttern.
3.Draåtmutterntill35Nm.
g000552
Obs:Omknivenstannarkvarietthorisontellt
lägeärdenibalansochkananvändas.
Obs:Omkniveninteärbalanseradkandula
bortlitemetallfrånknivenssegeldel(Figur44).
Figur45
1.Kniv2.Balanserare
3.Upprepaprocedurentillsknivenärbalanserad.
g000553
32
Rengöring
Förvaring
Rengörklippdäckets
undersida
Serviceintervall:Eftervarjeanvändning—Rengör
klippdäckskåpan.
Rengörklippdäcketsundersidaeftervarjeanvändning
förattförhindraattgrässamlaspåundersidan.På
såsättförbättrasuppsamlingenochspridningenav
gräsklippet.
Viktigt:Användintevattenförattrengöra
klippdäcket,omdugördetkanduskada
elmotorerna.
1.Parkeramaskinenpåenplanyta,kopplaur
knivreglagebrytaren(kraftuttaget)ochkopplain
parkeringsbromsen.
2.Stängavmaskinen,tautnyckelnochväntatills
allarörligadelarharstannatinnandukliverur
förarsätet.
3.Höjuppmaskinenfrånmarkensåattdukan
kommaåtundersidan.Stöttauppmaskinen
medpallbockar.
Rengöringochförvaring
1.Parkeramaskinenpåenplanyta,kopplaur
knivreglagebrytaren(kraftuttaget)ochkopplain
parkeringsbromsen.
2.Stängavmaskinen,tautnyckelnochväntatills
allarörligadelarharstannatinnandukliverur
förarsätet.
3.Avlägsnagräsklipp,smutsochbeläggningar
frånallautvändigadelarpåmaskinen,särskilt
motorn.
4.Kontrolleraparkeringsbromsensfunktion.Se
Parkeringsbroms(sida15).
5.Smörjmaskinen;seSmörjning(sida28).
6.Kontrolleralufttrycketidäcken,seKontrollera
däcktrycket(sida30).
7.Laddabatteriet,seLaddabatteriet(sida28).
8.Skrapabortansamlingaravgräsochsmutsfrån
klipparensundersida.
9.Kontrolleraknivarnasskick,seServaknivarna
(sida30).
VARNING
Mekaniskaellerhydrauliskadomkrafter
kaneventuelltintestöttamaskinen,vilket
kanresulteraiallvarligapersonskador.
Använddomkraftförattstöttamaskinen.
4.Skrapalossgräsochannatskräpfrån
klippdäcket,lackeradeytorochhjul.
Avfallshantering
Motorolja,batterier,hydraulvätskaochkylarvätska
förorenarmiljön.Kasseradessaprodukterienlighet
medgällandestatligaochlokalaföreskrifter.
10.Kontrolleraochdraåtallafästelement.Reparera
ellerbytutskadadedelar.
11.Målailackskadorochbarametallytor.Färg
nnsattköpahosdinnärmasteauktoriserade
återförsäljare.
12.Förvaramaskineniettrentochtorrtgarageeller
lagerutrymme.T autnyckelnurtändningslåset
ochförvaradenutomräckhållförbarnochandra
obehörigaanvändare.Täckövermaskinenför
attskyddadenochhålladenren.
33
Felsökning
Drivmotornstartarinte.
Knivmotornstartarinte.
Maskinenstartarinte.
Problem
1.KörlägesbrytarenärilägetNEUTRAL.1.FlyttakörlägesbrytarentilllägetFRAMÅT
2.Parkeringsbromsenäråtdragen.
3.Bromspedalenärnedtryckt.
4.Gaspedalenärnedtrampad.4.Släppgaspedalen.
5.Knivmotornärblockerad.
6.Drivmotornärblockerad.
7.Lågbatteriladdning.
1.KörlägesbrytarenärilägetNEUTRAL.1.Flyttakörlägesbrytarentillläget
2.Parkeringsbromsenäråtdragen.
3.Knivmotornärblockerad.
4.Lågbatteriladdning.
1.Styrenhetenellermotornärskadad.1.Stängavmaskinenochstartadenigen
2.Ettbatteriärskadat.2.Bytutbatteriet.
Möjligaorsaker
ellerBAKÅT.
2.Lossaparkeringsbromsen.
3.Släppuppbromspedalen.
5.Stängavmaskinenochrensabort
skräpellerväntatillsstyrenhetenlåses
uppautomatisktefterfemsekunder.
6.Avlägsnaskräpellerhinderfrån
drivmotorn.
7.Laddabatteriet.
FRAMÅT.
2.Lossaparkeringsbromsen.
3.Stängavmaskinenochrensabort
skräpellerväntatillsstyrenhetenlåses
uppautomatisktefterfemsekunder.
4.Laddabatteriet.
efterfemsekunder.Bytutstyrenheten
ommaskinenintestartarefterera
laddningscykler.
Åtgärd
Maskinenvibrerarpåettonormaltsätt.
Klipphöjdenärojämn.
Maskinenkastarinteutellerkastarutpå
felaktigtsätt.
1.Kniven/knivarnaärböjd(a)eller
obalanserad(e).
2.Knivensfästbultärlös.
3.Enknivspindelärböjd.3.Kontaktaenauktoriserad
4.Motorfästetärlöstellerslitet.
1.Enellereraknivarärintevassa.1.Slipakniven/knivarna.
2.Kniven/knivarnaärböjd(a).
3.Klippdäcketsundersidaärsmutsig.3.Rengörklipparensundersida.
4.Däcktrycketärfelaktigt.
5.Enknivspindelärböjd.5.Kontaktaenauktoriserad
1.Gräsetärförtungtellerhögt.
2.Gräsetärförblött.
1.Monterany(a)kniv(ar).
2.Draåtknivensfästskruv.
återförsäljare.
4.Kontaktaenauktoriserad
återförsäljare.
2.Monteranyaknivar.
4.Justeradäcktrycket.
återförsäljare.
1.Klippmeddenhögstaklipphöjdenoch
klippsedanmedönskadhöjd.
2.Väntatillsgräsmattanärtorr.
34
Scheman
Elschema(Rev.A)
35
g374611
IntegritetsmeddelandeförEES/STORBRITANNIEN
Torosbrukavdinapersonuppgifter
TheToroCompany(”T oro”)respekterardinintegritet.Isambandmeddinaköpavvåraprodukterkanvisamlainvissapersonuppgifteromdig,antingen
direktfråndigellerviadinlokalaT oro-återförsäljare.Toroanvänderdessauppgiftertillattutförasinaavtalsenligaskyldigheter(t.ex.registreradingaranti,
behandladinagarantianspråkellerkontaktadigihändelseavattenproduktmåsteåterkallas)ochföratttillfredsställalegitimaaffärsändamål(t.ex.mäta
kundnöjdhet,förbättravåraprodukterellertillhandahållaproduktinformationsomkanvaraavintressefördig).T orokanvidarebefordrauppgifterna
tillsinadotterbolag,återförsäljareellerandraaffärspartnerisambandmednågonavdessaaktiviteter.Vikanävenvidarebefordrapersonuppgifteri
defallsomlagenkräverdetellerisambandmedförsäljning,köpellerfusionavettföretag.Visäljerintedinapersonuppgifterimarknadsföringssyfte
tillnågotannatföretag.
Kvarhållandeavpersonuppgifter
Torokvarhållerdinapersonuppgiftersålängedeärrelevantaförovannämndasyftenochienlighetmedgällandelagstiftning.Kontaktalegal@toro.com
förytterligareinformationomtillämpligaperioderförkvarhållande.
Torossäkerhetsengagemang
DinapersonuppgifterkankommaattbehandlasiUSAellerinågotannatlandsomkanhamindrestriktadataskyddslagaränlandetdärduär
bofast.Idefallsomviöverföruppgifterfrånlandetdärduärbosattvidtarvilagstadgadeåtgärderföratttillförsäkraattdinauppgifterskyddasoch
behandlaskondentiellt.
Åtkomstochkorrigering
Dukanägarättattkorrigeraellergranskadinapersonuppgiftersamtnekaellerbegränsabehandlingenavdinadata.Omduönskargöradetskadu
kontaktaossviae-postpålegal@toro.com.OmduharfrågorrörandedetsättpåvilketToroharhanteratdinauppgifter,uppmanarvidigattdiskuteradet
direktmedoss.Observeraattpersonersomärbosattaieuropeiskaharrättattlämnainklagomåltillavseddmyndighetfördataskydd.
374-0282RevC
Loading...
