Uvod

Tastrojjetraktorskakosilnicazrotacijskimirezili,
namenjenazadomačouporaboinuporabov
stanovanjskihnaseljih.Strojjeprimarnozasnovanza
košnjotravenadobrovzdrževanihtratah.Uporaba
izdelkazanepredvidenenamenejelahkonevarna
zavasinnavzočeosebe.

Podrobnopreberiteteinformacije,daseseznanite
spravilnimupravljanjeminvzdrževanjemstrojater
preprečitetelesnepoškodbeinškodonaizdelku.Vi
steodgovornizapravilnoinvarnoupravljanjeizdelka.

Čepotrebujeteinformacijeovarnostiizdelkaingradivo
zausposabljanjezauporabo,podatkeododatni
opremi,pomočpriiskanjuprodajalcaaličeželite
registriratiizdelek,lahkoobiščetewww.Toro.com.

Čepotrebujeteservisnestoritve,originalnedeleToro
alidodatneinformacije,seobrnitenapooblaščenega
servisnegazastopnikaoziromaslužbozapomoč
strankamdružbeToro,pričemerpredhodnopripravite
številkomodelainserijskoštevilkoizdelka.Diagram1
označujemestoštevilkemodelainserijskeštevilkena
izdelku.Številkevpišitevustreznapolja.

g378763

Diagram1

1.Ploščicasserijskoštevilkoinoznakomodela

Serijskoštevilkoinoznakomodelazapišitevspodnje
okence:

Pomembno:Dopodatkovogaranciji,delihin

drugihinformacijoizdelkulahkodostopatetako,
dazmobilnonapravoodčitateQR-kodonanalepki
sserijskoštevilko(čejenameščena).

Modelšt.:

Serijskašt.:

Zapoudarjanjeinformacijstavtempriročniku
uporabljeni2besedi.Pomembnoopozarjana
posebnetehničneinformacije,medtemkoOpomba
označujeinformacije,kijihmorateposebejpozorno
prebrati.

Znakvarnostnegaopozorila(Diagram2)takovtem
priročnikukottudinastrojuoznačujepomembna
varnostnaopozorila,kijihmorateupoštevati,da
preprečitenesreče.Tasimbolsebopojavilob
besedahNevarnost,OpozoriloaliSvarilo.

•Nevarnostoznačujeneposrednonevarnost,kibo

privedladosmrtialihudihtelesnihpoškodb,čeje
nepreprečite.

•Opozorilooznačujemorebitnonevarnost,ki

lahkoprivededosmrtialihudihtelesnihpoškodb,
čejenepreprečite.

•Svarilooznačujeneposrednonevarnost,kibi

lahkoprivedladolažjihalizmernihtelesnih
poškodb,čejenepreprečite.

©2022—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Kontaktirajtenasna:www.Toro.com.

2

NatisnjenovZDA

Vsepravicepridržane

Diagram2

1.Varnostnisimbol

Vsebina

Varnost.....................................................................4

Splošnavarnostnaopozorilazaelektrična

orodja..............................................................4

Varnostnaopozorilazakosilnico.........................6

DodatnivarnostniukrepizastrojeToro...............6

Kazalniknaklona..............................................11

Nalepkezvarnostnimiopozoriliin

navodili.........................................................12

Nastavitve...............................................................15

1Priključitevkablaakumulatorja.......................15

2Polnjenjeakumulatorja..................................15

Pregledizdelka.......................................................16

Kontrole...........................................................16

Specikacije....................................................18

Delovnipriključki/dodatnaoprema....................18

Preduporabo......................................................18

Vsakodnevnavzdrževalnadela........................18

Uporabavarnostnegazapornega

sistema.........................................................18

Nastavitevsedeža............................................19

Odstranjevanjezbiralnikatrave........................19

Namestitevzbiralnikatrave...............................20

Namestitevzaporezamulčenje........................20

Nastavitevstikalaindikatorjapolne

vreče.............................................................21

Meduporabo.......................................................21

Zagonstroja.....................................................21

Vožnjastroja.....................................................21

Zaustavitevstroja.............................................21

Uporabastikalazaupravljanjerezil

(priključnegredi)...........................................22

Nastavitevvišinekošnje...................................22

Praznjenjezbiralnikatrave................................23

Delovninamigi.................................................23

Pouporabi...........................................................24

Čiščenjeizmetnecevi.......................................24

Prevozstroja....................................................25

Vzdrževanje............................................................27

Priporočeniurnik(i)vzdrževanja..........................27

Predvzdrževalnipostopki....................................28

Dostopdoakumulatorja....................................28

Mazanje..............................................................29

Mazanjeležajevsprednjihkoles.......................29

Vzdrževanjeelektričnegasistema.......................29

Vzdrževanjeakumulatorja................................29

Vzdrževanjepogonskegasistema.......................31

Preverjanjetlakavpnevmatikah.......................31

Vzdrževanjekosilnice...........................................31

Servisiranjerezil...............................................31

sa-black

Čiščenje..............................................................34

Čiščenjespodnjestraniokrovakosilnice...........34

Odstranjevanjeodpadkov.................................34

Skladiščenje...........................................................34

Čiščenjeinskladiščenje....................................34

Tehničnemotnje......................................................35

Opisi.......................................................................36

3

Varnost

Splošnavarnostna
opozorilazaelektrična
orodja

OPOZORILO

Preberitevsavarnostnaopozorila,navodila,
ilustracijeinspecikacije,priloženetemu
električnemuorodju.

Čeneupoštevatevsehspodajnavedenih
opozorilinnavodil,lahkopovzročiteelektrični
udar,požarin/alihudetelesnepoškodbe.

Izraz»električnoorodje«vvsehspodnjihopozorilih
senanašanaelektričnoorodje,kisenapajaiz
električnegaomrežja(žično),alielektričnoorodje,ki
senapajaizakumulatorja(brezžično).

1.Varnostnadelovnemobmočju

A.Delovnoobmočjenajbočistoindobro

osvetljeno.Neurejenaintemnaobmočja
sonevarnazanesreče.

B.Električnihorodijneuporabljajtev

okoljih,kjerjenevarnosteksplozije
zaradivnetljivihtekočin,plinovaliprahu.

Električnaorodjaustvarjajoiskre,kilahko
vžgejoprahalihlape.

C.Poskrbite,daseotrociindrugenavzoče

osebenebodopribliževalimeduporabo
orodja.Zaradiodvračanjapozornostilahko

izgubitenadzornadorodjem.

2.Električnavarnost

A.Vtičelektričnegaorodjamoraustrezati

vtičnici.Vnobenemprimerune
spreminjajtevtičanakakršenkolinačin.
Zozemljenimielektričnimiorodjine
uporabljajtenobenihadapterskihvtičev.

Tveganjeelektričnegaudarajemanjše,če
uporabljatenespremenjenvtičinustrezno
vtičnico.

B.Izogibajtesetelesnemustikuz

ozemljenimipovršinami,kotsocevi,
radiatorji,štedilnikiinhladilniki.Če

jevašeteloozemljeno,jenevarnost
električnegaudaravečja.

C.Električnegaorodjaneizpostavljajte

dežjualivlagi.Vdorvodevelektrično

orodjepovečanevarnostelektričnega
udara.

D.Skablomravnajteprevidno.Kablanikoli

neuporabljajtezaprenašanje,vlečenje

aliodklopelektričnegaorodja.Kabel
zaščititepredtoploto,oljem,ostrimi
roboviingibljivimideli.Poškodovan

alizapletenkabelpovečanevarnost
električnegaudara.

E.Priuporabielektričnegaorodjana

prostemuporabitepodaljšek,kije
primerenzauporabonaprostem.

Uporabakabla,primernegazauporabona
prostem,zmanjšanevarnostelektričnega
udara.

F.Česenemoreteizognitiuporabi

električnegaorodjanavlažnemmestu,
uporabitenapajanje,zaščitenoz
odklopnimstikalomnapreostalitok
(FID).UporabastikalaFIDzmanjša

nevarnostelektričnegaudara.

3.Osebnazaščita

A.Ostanitepozorni–pazite,kajdelate,

inpriuporabielektričnegaorodja
uporabljajtezdravopamet.Ne
uporabljajteelektričnegaorodja,česte
bolni,utrujenialipodvplivomalkohola
oziromadrog.Trenuteknepozornostimed

upravljanjemelektričnegaorodjalahko
povzročihudetelesnepoškodbe.

B.Uporabljajteosebnozaščitnoopremo.

Vednouporabljajtezaščitnaočala.Zaščitna
oprema,kotsomaskaprotiprahu,nedrseči
varnostničevlji,zaščitnačeladaalizaščita
sluha,kiseuporabljavustreznihpogojih,
preprečujetelesnepoškodbe.

C.Preprečitenenamernizagon.Pred

priključitvijonavirnapajanjain/ali
akumulatorskobaterijo,dvigovanjem
aliprenašanjemorodjaseprepričajte,
dajestikalovpoložajuzaizklop.Čepri

prenašanjuelektričnegaorodjadržiteprst
nastikalualičeelektričnoorodjepriklopitev
virnapajanja,kojestikaloorodjavklopljeno,
lahkopridedonesreče.

D.Predvklopomelektričnegaorodja

odstraniteključzanastavitevorodja.

Ključ,kiostanepritrjennavrtljividel
električnegaorodja,lahkopovzročitelesne
poškodbe.

E.Neiztegujtesepredaleč.Vesčasstojte

trdnonatlehinpazitenaravnotežje.

Toomogočaboljšinadzornadelektričnim
orodjem.česezgodikajnepričakovanega.

F.Ustreznoseoblecite.Nenositeohlapnih

oblačilalinakita.Zlasmiinoblačilise
nepribližujtepremikajočimsedelom.

Ohlapnaoblačila,nakitindolgilasjese
lahkozataknejovpremikajočesedele.

4

G.Česonavoljonapravezapriključitev

sistemovzaodsesavanjeinzbiranje
prahu,jihpriključiteinpravilno
uporabljajte.Uporabasistemovzazbiranje

prahulahkozmanjšanevarnosti,povezane
sprahom.

H.Četudipogostouporabljateorodje,

nepostanitesamozadovoljniinne
zanemaritenačelvarneuporabeorodij.

Neprevidnodejanjelahkolevdelcu
sekundepovzročihudepoškodbe.

4.Uporabainskrbzaelektričnoorodje

A.Električnegaorodjaneposkušajte

uporabljatinasilo.Zadelo,kiga
izvajate,uporabljajteustreznoelektrično
orodje.Ustreznoelektričnoorodjebodelo

opraviloboljeinvarnejeprihitrosti,za
katerojebilozasnovano.

B.Neuporabljajteelektričnegaorodja,če

stikalozavklopinizklopnedeluje.Če

električnegaorodjanimogočeupravljatis
stikalom,jenevarnoingajetrebapopraviti.

C.Predvsakimspreminjanjemnastavitev,

menjavonastavkovalishranjevanjem
električnegaorodjaiztaknitevtičiz
viranapajanjain/alizelektričnega
orodjaodstraniteakumulator,čejeta
snemljiv.Takšnipreventivnivarnostni

ukrepizmanjšujejonevarnostnenamernega
zagonaelektričnegaorodja.

D.Električnoorodje,kiganeuporabljajte,

hranitezunajdosegaotrok,inne
dovolite,dabielektričnoorodje
uporabljaleosebe,kinisoseznanjene
zuporaboelektričnegaorodjaalis
teminavodili.Vrokahneusposobljenih

uporabnikovsoelektričnaorodjanevarna.

E.Orodjeinnastavkerednovzdržujte.

Preverite,alisopremičnideli
električnegaorodjapravilnoporavnani
inpritrjeniterdakaterioddelovni
okvarjenoziromadaneovirapravilnega
delovanjaorodja.Čejeelektričnoorodje
poškodovano,gapredponovnouporabo
popravite.Nepravilnovzdrževanoorodje

jepogostovzroknesreč.

F.Rezilanajbodovednoostrainčista.

Pravilnovzdrževanorezalnoorodjez
ostrimireziliseredkejezatakneingaje
lažjenadzorovati.

G.Električnoorodje,dodatnoopremo,

nastavkeitd.uporabljajtevskladus
teminavodili,obupoštevanjudelovnih
pogojevindela,kigaizvajate.Uporaba

električnegaorodjazadrugačnaopravilaod
predvidenihlahkopovzročinevarnost.

H.Ročajiinoprijemalnepovršinenajbodo

čisti,suhiterbrezoljainmasti.Spolzki

ročajiinoprijemalnepovršineneomogočajo
varnegarokovanjazorodjeminnadzorav
nepričakovanihsituacijah.

5.Uporabainskrbzaakumulatorskoorodje

A.Akumulatorpolnitesamospolnilnikom,

kigajedoločilproizvajalec.Polnilnik,
kijeprimerenzaentipakumulatorja,
lahkopovzročinevarnostpožara,čega
uporabljatezdrugimakumulatorjem.

B.Električnoorodjeuporabljajteizključno

zizrecnonavedenimiakumulatorji.

Uporabadrugihvrstakumulatorjevlahko
povzročinevarnosttelesnihpoškodbali
požara.

C.Kadarakumulatorjaneuporabljate,

pazite,davnjegovibližininebo
kovinskihpredmetov,kotsosponke,
kovanci,ključi,žebljiinvijakioziroma
drugimanjšikovinskipredmeti,kibi
lahkoustvarilistikmedpoloma.Kratki

stikpolovakumulatorjalahkopovzroči
opeklinealipožar.

D.Čeorodjenepravilnouporabljate,lahko

izakumulatorjapritečetekočina.Ne
dotikajteseje.Česejeponesreči
dotaknete,mestoizperitezvodo.Če

tekočinapridevstikzočmi,poiščite
zdravniškopomoč.Tekočina,kiiztečeiz
akumulatorja,lahkopovzročidraženjeali
opekline.

E.Neuporabljajteakumulatorjaali

orodja,čestapoškodovanaali
spremenjena.Uporabapoškodovanegaali

spremenjenegaakumulatorjalahkoprivede
donepredvidljivegadelovanja,kilahko
povzročipožar,eksplozijoalinevarnost
telesnepoškodbe.

F.Akumulatorjainorodjaneizpostavljajte

ognjualiprevisokitemperaturi.

Izpostavljenostognjualitemperaturinad
130°Clahkopovzročieksplozijo.

G.Upoštevajtenavodilazapolnjenje

innepolniteakumulatorjazunaj
temperaturnegarazpona,navedenega
vnavodilih.Nepravilnopolnjenjeali

polnjenjepritemperaturizunajnavedenega
razponalahkopoškodujeakumulatorin
povečanevarnostpožara.

6.Servisiranje

A.Električnoorodjenajservisira

usposobljenserviser,kiuporabljasamo

5

enakenadomestnedele.Takoboste
zagotovilivarnodelovanjeelektričnega
orodja.

B.Poškodovanegaakumulatorjane

servisirajte.Servisiranjeakumulatorja

lahkoizvedesamoproizvajalecali
pooblaščeniserviser.

Varnostnaopozorilaza
kosilnico

A.Kosilniceneuporabljajtevslabihvremenskih

razmerah,zlastičeobstajanevarnostudara
strele.Neizpostavljajtesenevarnosti,dabiv
vasudarilastrela.

B.Temeljitopreglejteobmočje,kjerboste

uporabljalikosilnico,dananjemniprostoživečih
živali.Meduporabokosilniceselahko
prostoživečeživalipoškodujejo.

C.Temeljitopreglejteobmočje,kjerboste

uporabljalikosilnico,terodstranitevsekamenje,
palice,žice,kostiindrugepredmete.Takšni
predmetilahkoobizmetupovzročijotelesne
poškodbe.

D.Preduporabokosilnicovednopreglejteterse

prepričajte,darezila,vijakirezilinrezalnisklop
nisoobrabljenialipoškodovani.Obrabljeniali
poškodovanidelipovečujejonevarnostpoškodb.

E.Varovalamorajobitivesčasnameščena.

Varovalamorajobitibrezhibnainpravilno
nameščena.Ohlapno,poškodovanoali
nepravilnodelujočevarovalolahkopovzroči
telesnepoškodbe.

F.Izvsehdovodovhladilnegazrakaodstranite

drobir.Zamašenidovodizrakaindrobirlahko
povzročijopregrevanjealinevarnostpožara.

G.Kosilniceneuporabljajtenapretiranostrmih

pobočjih.Takozmanjšatetveganjeizgube
nadzora,zdrsainpadca,kibilahkopovzročilo
telesnepoškodbe.

H.Meduporabokosilnicevednonositedolgehlače.

Nezakritakožajeboljizpostavljenapoškodbam
zaradiizvrženihpredmetov.

I.Vednodelajtepopobočjunavzgoralinavzdol,

nikolipočez,inboditezeloprevidnipri
spreminjanjusmeri.Takozmanjšatetveganje
izgubenadzora,zdrsainpadca,kibilahko
povzročilotelesnepoškodbe.

J.Nedotikajteserezilindrugihnevarnih

premikajočihsedelov,doklersepremikajo.
Takozmanjšatenevarnostpoškodbzaradi
premikajočihsedelov.

K.Predodstranjevanjemzagozdenegamateriala

aličiščenjemkosilniceizklopitevsastikalaza

napajanjeinodstraniteključ.Nepričakovan
vklopkosilnicelahkopovzročihudetelesne
poškodbe.

L.Čekosilnicazadeneobpredmetalisezačne

tresti,jonemudomazaustavite,izvleciteključ(če
jevgrajen)inpočakajte,dasevsipremikajoči
sedeliustavijo.Šelenatopreglejte,alijestroj
poškodovan.Prednadaljevanjemupravljanja
opravitevsapotrebnapopravila.

M.Predshranjevanjemkosilniceočistitetravoin

ostankezrezalneenote,pogonov,zbiralnika
traveinmotorja,dapreprečitepožar.

N.Čeželitezagotovitioptimalnodelovanjestroja,

uporabljajteizključnooriginalnenadomestne
deleindodatnoopremoT oro.Uporaba
nadomestnihdelovindodatneopremedrugih
proizvajalcevjelahkonevarnainlahkoprivede
dorazveljavitvegarancije.

O.Zamenjajteizrabljenaalipoškodovanarezilain

vijakevkompletih,daohraniteravnotežje.

P.Pristrojih,kiimajovečrezili,boditešeposebej

pazljivi,sajčezavrtiteenorezilo,sezavrtijotudi
drugarezila.

Q.Nepostavljajterokalinogblizupremičnihdelov

stroja.

R.Ugasnitekosilnico,odstraniteključinpočakajte,

dasevsipremikajočisedeliustavijo,preden
zapustiteupravljavčevpoložaj.Pustite,dase
strojohladi,predenganastavite,popravite,
očistitealishranite.

S.Nekositemokretravealivdežju.Vtakihpogojih

jenevarnostelektričnegaudaravečja.

Dodatnivarnostniukrepiza
strojeToro

Splošnavarnost

Taizdeleklahkoamputirarokeinnogeoziroma
izvržepredmetezvelikohitrostjo.Daseizognete
hudimtelesnimpoškodbam,vednoupoštevajtevsa
varnostnanavodila.

•Otrokomalineusposobljenimosebamnesmete

dovoliti,daupravljajoaliservisirajostroj.Stroj
smeupravljatialiservisiratisamoodgovorna,
usposobljenainzičnozmožnaoseba,kije
seznanjenaznavodilizaupravljanjestroja.Lokalni
predpisilahkoomejujejostarostupravljavca.

•Neupravljajtestrojavbližiniprepadov,jarkov,

nasipov,vodealidrugihnevarnostioziromana
naklonih,kisovečjiod12°.

6

Varnostpredupravljanjem

•Seznanitesespostopkizavarnoupravljanje

opreme,krmilnimielementizaupravljavcain
varnostnimioznakami.

•Preverite,alisonadzornimehanizmiza

zaznavanjeprisotnostiupravljavca,varnostna
stikalainščitnikinameščeniindelujejopravilno.
Neupravljajtestroja,četidelinedelujejopravilno.

•Predkošenjemvednopreglejtestrojinse

prepričajte,dasorezalnisklopibrezhibni.

•Preveriteteren,daugotoviteprimernostopremein

katerepriključkealidodatnoopremopotrebujete
zapravilnoinvarnoupravljanjestroja.

•Nastrojuneprevažajtepotnikov.

Varnostmedupravljanjem

•Lastnik/upravljavecjeodgovorenzapreprečevanje

nesreč,kilahkopovzročijotelesnepoškodbeali
premoženjskoškodo.

•Rokeinnogenesmejobitivbližinirezalnihenot.

Nepribližujteseizmetnimodprtinam.

•Nekositezdvignjenim,odstranjenimali

predelanimusmerjevalnikom,razenčeje
nameščenbrezhibenzbiralnikzatravoalikomplet
zamulčenje.

•Vednopoglejtenavzdolinnazaj,predenzačnete

kositivzvratno.

•Boditeizrednoprevidnipripribliževanju

nepreglednimovinkom,grmom,drevesomali
drugimpredmetom,kilahkoovirajovašpregled.

•Konekosite,ustaviterezila.

•Prizavijanjuinprečkanjucestinpločnikovs

strojemupočasniteinboditeprevidni.Dajte
prednostdrugimudeležencemvprometu.

•Predenzapustitedelovnipoložaj,storitenaslednje:

–Parkirajtestrojnaravnipovršini.
–Izklopitepriključnogredinspustitepriključke.
–Vklopiteparkirnozavoro.
–Zaustavitestrojinodstraniteključ.
–Počakajte,dasevsigibljivideliustavijo.

•Delujočegastrojanesmetenikolipustitibrez

nadzora.

•Vednosezavedajtesmeriizmetainizmetvedno

usmeritestranoddrugihoseb.Pazite,daizmet
nebousmerjenvzidalioviro,sajbiselahkotrdi
predmetiodbilinazajprotivam.

•Predprečkanjempovršin,kjernitrave,inpri

prevažanjukosilnicenamesto,kjerbostedelali,in
nazaj,zaustaviterezila,upočasnitevožnjostroja
inboditezeloprevidni.

•Otrokepogostoprivlačijostrojiinkošnja.Ne

zanašajtesenato,dajeotrokševednotam,kjer
steganazadnjevideli.

•Majhnimiotrokomnepustitevdelovnoobmočje

stroja;vesčasjihmoranadziratidrugaodrasla
oseba,kiniuporabnikstroja.

•Boditepozorniinčenaobmočjudelaopazite

otroka,zaustavitestroj.

•Predvzvratnovožnjoaliobračanjemstroja

poglejtenavzdolinokrogstroja,datamniotrok.

•Nevoziteotroknastroju,čepravserezilane

premikajo.Otroklahkopadesstrojainsehudo
poškodujealipreprečujevarnoupravljanjestroja.
Otroci,kistejihžekdajprejvozilisstrojem,
selahkopojavijonadelovnemobmočjubrez
opozorila.T akonastopinevarnost,dajihpovozite
sstrojem.

•Priuporabipriključkovboditezelopazljivi.

Priključkilahkovplivajonastabilnoststroja.

•Strojaneposkusitestabiliziratitako,dastopitez

nogonatla.

Varnauporabanapobočjih

•Pobočjasonajpogostejšidejavnikprinesrečah

zaradiizgubenadzorainprevračanja,kiimajo
lahkozaposledicohudetelesnepoškodbealicelo
smrt.Upravljavecodgovarjazavarnouporabo
napobočjih.Uporabastrojanapobočjihzahteva
dodatnoprevidnost.Preduporabostrojana
pobočjuopravitenaslednje:

–Preberitenavodilazauporabonapobočjihv

priročnikuinnastrojuinposkrbite,dajihboste
razumeli.

–Zmerilomnaklonaizmeritepribližninaklon

pobočjanadelovnemobmočju.

–Kosilniceneuporabljajtenapobočjihz

naklonom,večjimod12°.

–Nadan,koizvajatedelo,ocenite,aliso

razmerenapobočjuvarnezauporabostroja.
Medpregledomvednouporabljajtezdravo
pametinrazumskopresojo.Spremembe
naterenu,naprimervlaga,lahkomočno
spremenijodelovanjestrojanapobočju.

•Obvznožjupobočjasioglejtemorebitne

nevarnosti.Strojaneupravljajtevbližiniprepadov,
jarkov,nasipov,vodnihtelesindrugihnevarnosti.
Strojbiselahkonenadomaprevrnil,českolesom
zapeljetečezrobaličeserobudre.Strojnaj
bovednonavarnirazdalji(zadveširinistroja)
odmorebitnenevarnosti.Tepredelepokosites
samohodnoaliročnokosilnico.

7

Diagram3

1.Varnoobmočje–stroj
uporabljajtenaravnih
površinahinnapobočjihz
naklonommanjkot12°.

2.Nevarnoobmočje–
napobočjih,katerih
naklonpresega12°,inv
bližinivodeuporabljajte
samohodnooziromaročno
kosilnico.

3.Voda

4.W=širinastroja

5.Strojnajbovednona
varnirazdalji(zadve
širinistroja)odmorebitne
nevarnosti.

•Vozitepopobočjunavzgorinnavzdol,nikoli

prečno.Prispremembismerinapobočjubodite
posebejprevidni.

•Izogibajtezaganjanju,zaustavljanjuinobračanju

strojanapobočjih.Pazite,danebostepreveč
sunkovitospreminjalihitrostialismeri;zavijajte
počasiinpostopoma.

•Česestrojmedvzpenjanjempopobočjuustavi,

ustaviterezilainsepočasipomaknitenavzdol.

•Strojaneuporabljajtepripogojih,kilahkobistveno

vplivajonaoprijemkoles,krmiljenjealistabilnost
stroja.Upoštevajte,daimalahkostrojna
mokritravi,pobočjualivožnjinavzdolpoklancu
slabšioprijemkoles.Vprimeruizgubeoprijema
pogonskihkoleslahkopridedodrsenjaterizgube
zmožnostizaviranjainkrmiljenja.Strojlahko
zdrsnetudi,čestapogonskikolesizaustavljeni.

•Odstranitealioznačiteovire,kotsojarki,kolesnice,

grbine,skaleindrugeskritenevarnosti.Visoka
travalahkozakrijeovire.Neraventerenlahko
povzročiprevrnitevstroja.

•Čejemožno,najbopriupravljanjustrojana

pobočjuokrovkosilnicespuščennatla.Dvig
okrovakosilnicemedupravljanjemnapobočju
lahkopovzročinestabilnoststroja.

Varnostpoupravljanju

Predprevozomalishranjevanjemstrojaodstranite
ključ.

Varnauporabaakumulatorjain
polnilnika

Splošno

•Zaradinepravilneuporabealivzdrževanja

polnilnikaakumulatorjalahkopridedopoškodb.
Nevarnostlahkozmanjšatezupoštevanjemvseh
varnostnihnavodil.

•Zapolnjenjeakumulatorjauporabljajtelepriloženi

polnilnik.

g371007

•Preduporabopolnilnikapreverite,kakšnaje

omrežnanapetostvvašidržavi.

•ZapriključitevnavirnapajanjazunajZDA

popotrebiuporabiteadaptervtičaustrezne
konguracijezaelektričnovtičnico.

•Poskrbite,dasepolnilniknezmoči:zaščititega

preddežjeminsnegom.

•Čeuporabljatedodatnoopremo,kijeniizdelaloali

priporočilopodjetjeT oro,lahkopridedopožara,
električnegaudaraalipoškodbe.

•Čeželitezmanjšatinevarnosteksplozije

akumulatorja,upoštevajtetanavodilainnavodila
zaopremo,kijonameravateuporabljativbližini
polnilnika.

•Čečezmernopolniteakumulatorje,lahkozačne

iznjihuhajatiplin.

Usposabljanje

•Otrokominneusposobljenimosebamnesmete

nikolidovoliti,daupravljajoaliservisirajo
polnilnik.Lokalnipredpisilahkoomejujejostarost
upravljavca.Zausposabljanjevsehupravljavcev
inmehanikovjeodgovorenlastnik.

•Predprvouporabopolnilnikamorateprebrativsa

navodilanapolnilnikuinvpriročniku,seseznaniti
znjimiterjihupoštevati.Seznanitesezustrezno
uporabopolnilnika.

Priprava

•Poskrbite,dasepolnilnikumedpolnjenjemne

bodopribliževaledrugeosebealiotroci.

•Medpolnjenjemnositeustreznaoblačila,vključno

zzaščitnimiočali,dolgimihlačamiterzaščitnoin
protizdrsnoobutvijo.

•Izklopitestrojinpredzačetkompolnjenja

počakajte,dasestrojpopolnomaustavi.V
nasprotnemprimerulahkopridedoelektričnega
obloka.

8

•Poskrbitezaustreznoprezračevanjeobmočjamed

polnjenjem.

•Preberitevsepredpisegledepolnjenjainjih

upoštevajte.

•Uporabljajtesamonapajalnikabel,kigajeodobrila

družbaToro.

•Neuporabljajtepolnilnikaspoškodovanimkablom

alivtičem.Poškodovanikabelalivtičtakoj
zamenjajte.

•Čejebilpolnilnikizpostavljenudarcu,jepadelna

tlaalijebildrugačepoškodovan,ganeuporabljajte
ingaodnesitepooblaščenemuserviserju.

Upravljanje

•Neposkušajtenapolnitizamrznjenega

akumulatorja.

•Skablomravnajteprevidno.Neprenašajte

polnilnikatako,dagadržitezakabel.Previdno
ravnajteskablominnevlecitezakabel,kadar
polnilnikizklapljateizvtičnice.Kabelzaščititepred
vročino,oljeminostrimirobovi.

•Polnilnikpriključiteneposrednonaozemljeno

vtičnico.Neuporabljajtepolnilnikazneozemljeno
vtičnico,nitizadapterjem.

•Nespreminjajtepriloženeganapajalnegakabla

alivtiča.

•Pazite,davamnapolnilnikalivnjegovobližino

nepadekovinskoorodje,sajlahkovnasprotnem
primerupridedoiskrenjaalikratkegastika
električnekomponente,karlahkopovzroči
eksplozijo.

•Predzačetkomdelazlitij-ionskimakumulatorjem

odstranitekovinskepredmete,kotsoprstani,
zapestnice,ogrliceinure.Litij-ionskiakumulator
lahkoustvaridovoljmočantok,dapovzročihudo
opeklino.

•Polnilnikanikolineuporabljajteprislabividljivosti

alisvetlobi.

•Uporabiteustrezenpodaljšek.

•Česenapajalnikabelpoškoduje,kojepriključen

navtičnico,gaizvleciteizomrežnevtičnice
inseobrnitenapooblaščenegaserviserjaza
nadomestnikabel.

•Kadarpolnilnikaneuporabljate,izvlecitenjegov

kabelizelektričnevtičnice,predengaprestavite
drugamoziromapredvzdrževalnimideli.

Vzdrževanjeinshranjevanje

•Polnilnikhranitevzaprtemprostoru,nasuhemin

varnemmestuterzunajdoseganepooblaščenih
uporabnikov.

•Polnilnikanerazstavljajte.Čemoratepolnilnik

servisiratialipopraviti,gaodnesitepooblaščenemu
serviserju.

•Predvzdrževanjemaličiščenjemizvlecite

napajalnikabelizvtičnice,dazmanjšatenevarnost
električnegaudara.

•Ustreznovzdržujtenalepkezvarnostnimiopozorili

innavodiliinjihpopotrebizamenjajte.

Varnostprivzdrževanju

•Čeneizvlečeteključaizstikalazavžig,bilahko

kdonenamernozagnalstrojinvasalidruge
navzočeosebehudopoškodoval.Predvsakim
vzdrževanjemodstraniteključizstikalazavžig.

•Predenzapustitedelovnipoložaj,storitenaslednje:

–Parkirajtestrojnaravnipovršini.
–Izklopitepogone.
–Vklopiteparkirnozavoro.
–Zaustavitestrojinodstraniteključ.
–Predzačetkomvzdrževanjapočakajte,dase

vročidelistrojaohladijo.

•Servisiranjestrojasmeizvajatisamoustrezno

usposobljenoosebje.

•Prisestavnihdelih,kisopodtlakom,boditepri

sproščanjutlakazeloprevidni.

•Rednopreverjajtedelovanjeparkirnezavore.Po

potrebijoprilagoditealipopravite.

•Neposegajtevvarovala.Rednopreverjajte

njihovopravilnodelovanje.

•Nezanašajtesenahidravličnealimehanske

dvigalkezadvigovanjestroja.Čedelatepod
strojem,gapodpritezdvižnimistojali.

•Delestrojavzdržujtevbrezhibnemstanju,

poskrbite,dabodovijakiinmaticedobropriviti,
zlastiopremozapritrditevrezil.Zamenjajtevse
obrabljenealipoškodovanenalepke.

•Predpopravilomstrojamorateodklopiti

akumulator.Najprejodklopitenegativnopriključno
sponkoinnatošepozitivno.Najprejpriklopite
pozitivnopriključnosponkoinnatošenegativno.

•Rednopreverjajterezilazaobraboalipoškodbe.

•Pripreverjanjurezilboditezelopazljivi.Rezila

ovijtealinositerokaviceterboditezeloprevidnipri
servisiranjurezil.Rezilalahkosamozamenjateali
nabrusite;vnobenemprimerujihnesmeteravnati
alizavariti.

Varnostprishranjevanju

•Ugasnitestroj,odstraniteključinpočakajte,dase

vsipremikajočisedeliustavijo,predenzapustite

9

upravljavčevpoložaj.Pustite,dasestrojohladi,
predenganastavite,popravite,očistitealishranite.

•Strojaneshranjujtevprostorih,kjersolahko

prisotniodprtplamen,iskrenjealiplinskigorilniki
naprav,kotsonaprimergrelnikzavodoalidrugi
podobnigospodinjskiaparati.

Vsaopozorilainnavodilashranite
zakasnejšouporabo.

10

Kazalniknaklona

Diagram4

Tostranlahkokopiratezaosebnouporabo.

1.Največjinaklon,prikateremlahkostrojševednovarnoupravljate,je12stopinj.Predzačetkomobratovanjauporabiteto
naklonskošablono,daugotovitenaklonklancavstopinjah.T egastrojanesmeteupravljatinapobočjihznaklonom,kijevečji
12stopinj.Prepogniteobčrti,kiseujemaspriporočenimnaklonom.

2.Poravnajtetarobznavpičnopovršino,drevesom,stavbo,drogomograjeitd.

3.Primerprimerjavenaklonasprepognjenimrobom

11

g011841

Nalepkezvarnostnimiopozoriliinnavodili

Varnostnenalepkeinnalepkeznavodilisonameščenevbližinivsehnevarnihpredelovin
dobrovidneupravljavcu.Poškodovaneinmanjkajočevarnostnenalepkenadomestiteznovimi.

decal134-6563

134-6563

134-6026

1.Nevarnosteksplozije–preberiteuporabniškipriročnik.

134-6032

1.Zavora

134-6033

1.Pogon

decal134-6026

decal134-6032

decal134-6033

1.Nevarnostizmeta
predmetov–navzoče
osebemorajobitinavarni
razdaljiodstroja.

2.Nevarnost
ureznin/amputacije
dlanialistopal,rezilo
kosilnice–nepribližujte
sepremikajočimsedelom;
vsiščitnikiinvarovala
morajovednobitipravilno
nameščeni.

3.Pozor–neuporabljajte
pršenjavode.

decal134-6565

134-6565

1.Akumulatorskonapajanje

1.Parkirnazavora–vklop2.Parkirnazavora–izklop

decal134-6070

134-6070

12

decal134-6562

134-6562

Opomba:Tastrojjeskladenzindustrijskimistandardiinjeopravilteststabilnostivstatičnihbočnihinvzdolžnihtestihznajvečjim

priporočenimnaklonom,navedenimnanalepki.Preveritenavodilazauporabostrojanapobočjihvuporabniškempriročnikuterpogoje,v
katerihbosteupravljalistroj,daugotovite,alilahkostrojupravljatevpogojih,kisoprisotnitadaninnatemmestu.Česeteren
spremeni,selahkospremenitudiupravljanjestrojanapobočju.

1.Opozorilo–preberiteuporabniškipriročnik.

2.Nevarnostureznin/amputacijedlanialistopal,rezilokosilnice
–nepribližujtesepremikajočimsedelom;vsiščitnikiin
varovalamorajovednobitipravilnonameščeni.

3.Nevarnostujetjapodvozilo–neprevažajtepotnikov;poglejte
nazaj,predenzapeljetevzvratno.

4.Nevarnostizmetapredmetov–preduporabostrojapoberite
trdepredmetestal:usmerjevalnikmorabitipravilno
nameščen;nedovolite,dasenavzočeosebepribližajostroju.

134-6564

1.Naprej5.Tempomat

2.Vzvratno6.Vklop

3.Vzvratnavožnjabrezkošnje7.Izklop

4.Košnjavvzvratnismeri

5.Nevarnostiprevrnitve–medhitrovožnjonezavijajtepreostro,
predzavijanjemupočasnitevožnjo;nevozitenapobočjaz
naklonomvečkot12°;delajtelenapobočjihznaklonom
manjkot12°.

6.Nevarnostprevrnitve–prinatovarjanjunaprikolicone
uporabljajtedvodelnihramp;uporabiteenodelnorampo,kije
dovoljširokazastrojinomogočapostavitevznaklonommanj
kot12°.Naprikolicozapeljitevzvratnoporampi,sprikolice
panaprej.

7.Opozorilo–nositeopremozazaščitosluha;nositezaščitna
očala.

8.Opozorilo–predvzdrževanjemugasnitestrojinodstranite
kontaktniključ.

decal134-6564

13

134-6568

1.Parkirnazavora4.Ravenpokošenetrave

2.Priključnagred5.Hitrostlevegamotorja

3.Stanjekoša

(vrt./min)

6.Hitrostdesnegamotorja
(vrt./min)

decal134-6568

14

Nastavitve

2

1

Priključitevkabla
akumulatorja

Nizahtevanihdelov

Postopek

1.Stranskoploščoodstranitepopostopku,
opisanemvDostopdoakumulatorja(stran28).

2.Priključite2kablaakumulatorja.

Polnjenjeakumulatorja

Nizahtevanihdelov

Postopek

GlejtePolnjenjeakumulatorja(stran29).

Diagram5

3.Preverite,alistakablačvrstopriključena.

4.Namestitestranskoploščoinjopritrditezvijaki.

g343324

15

Pregledizdelka

Stikalozaupravljanjerezil
(priključnagred)

Stikalozaupravljanjerezil,označenossimbolom
priključnegredi(odjemamoči),omogočavklopin
izklopodjemamočizapogonrezilkosilnice.

Zavornastopalka

Zavornastopalkaseuporabljazaustavljanjeali
upočasnjevanjestroja.

Parkirnazavora

Diagram6

1.Ročajizmeta

2.Upravljavčevsedež7.Vtičnicazapolnjenje

3.Vzvodzanastavitevvišine

košnje

4.Volan9.Nadzornaplošča

5.Zavornastopalka10.Zbiralniktrave

6.Stopalkazavožnjo

8.Kolescezapreprečevanje
poškodbtravneruše

Kontrole

Predzagonominuporabostrojaseseznanitez
upravljalnimielementistroja.

Nadzornaplošča

g368368

Čeželiteaktiviratiparkirnozavoro,popolnoma
pritisnitezavornostopalko,dvignitezaklepnivzvodin
umaknitenogosstopalke.

g368925

Diagram8

Diagram7

1.Informacijskizaslon5.Gumbzanastavitev
tempomata

2.VrataUSB6.Stikalozaupravljanjerezil

3.Stikalozanačinvožnje7.Stikalozavžignaključ

4.Gumbzakošnjovvzvratni

smeri

Stikalozavžignaključ

Stikalozavžignaključimadvapoložaja:VKLOP
inIZKLOP.Sstikalomzavžignaključlahkostroj
zaženeteinustavite.

g368367

Popolnomapritisnitestopalkozavore,dasprostite
parkirnozavoroinstopalko.

Česestrojpremika,medtemkojeparkirnazavora
aktivirana,jetrebaparkirnozavoronastaviti.Za
popraviloseobrnitenapooblaščenegaserviserja
strojevToro.

Stopalkazanadzorvlečnega
pogona

Sstopalkozanadzorvlečnegapogonanadzirate
hitrostvožnjesstrojem.Boljkotpritisnetestopalko,
hitrejesepremikastroj.

16

Stikalozanačinvožnje

Gumbzakošnjovvzvratnismeri

Stikalozanačinvožnjeima3položaje:NAPREJ,

NEVTRALNIinVZVRATNO.Dalahkovklopiterezila

kosilnice,morabitistikalozanačinvožnjevpoložaju
zavožnjoNAPREJ.

Informacijskizaslon

Informacijskizaslonprikazujesporočilainstanjestroja
(tj.vrtilnohitrostmotorja,polnjenjeakumulatorja,
delovneure).

Opomba:Kovsekomponenteizpolnjujejopogojeza

zagonstroja,seprikažejoindikatorjivarnostnezapore.

(RMO)

Zgumbomzakošnjovvzvratnismeri(RMO)lahko
rezilakosilnicevklopitetudi,kostrojvozitevvzvratni
smeri.

Košnjovvzvratnismerilahkovklopitanatenačine:

•Predvklopomrezil

–Pritisnitegumbzakošnjovvzvratnismeri,

vklopiterezilakosilnice,natopastikaloza
načinvožnjepremaknitevpoložajzaVZVRATNO
vožnjo.

–Vklopiterezilakosilnice,pritisnitegumbza

košnjovvzvratnismeri,natopastikaloza
načinvožnjepremaknitevpoložajzaVZVRATNO
vožnjo.

•Medvožnjonaprej

–Pritisnitegumbzakošnjovvzvratnismeri,nato

pastikalozanačinvožnjepremaknitevpoložaj
zaVZVRATNOvožnjo.

–Stikalozanačinvožnjeprestavitevpoložaj

zaVZVRATNOvožnjo,izklopiterezilakosilnice,
pritisnitegumbzakošnjovvzvratnismeri,nato
paznovavklopiterezilakosilnice.

1.Indikatorjivarnostne

zapore

2.Hitrostlevegamotorja

3.Napolnjenost

akumulatorja

Stanjekomponent

Parkirnazavora

Stikaloza

upravljanjerezil

Stanjekoša

Diagram9

Parkirnazavora
jeizklopljena.

Stikaloza
upravljanjerezil
jeizklopljeno.

Zbiralniktrave
jezaprt.

4.Trenutninačindelovanja
pogona

5.Delovneure

6.Hitrostdesnegamotorja

Parkirnazavora
jevklopljena.

Stikaloza
upravljanjerezil
jevklopljeno.

Zbiralniktrave
jeodprt.

g372782

Gumbsistematempomata(CCS)

Gumbsistematempomata(CCS)lahkouporabljate
zavzdrževanjestalnehitrostivožnje,nedabinogo
držalinastopalki.

Pritisnitestopalkozanadzorvlečnegapogona,da
dosežeteželenohitrost,natonekajtrenutkovdržite
gumbtempomatainnatosprostitestopalko.

Čeželiteizklopititempomat,pritisnitestopalkoza
nadzorvlečnegapogonaalizavornostopalko.

Vzvodzanastavitevvišinekošnje

Zvzvodomzanastavitevvišinekošnjelahkookrov
dvignetealispustite,nedabivstalizvoznikovega
sedeža.Spomikomvzvodaprotisebidvigneteokrov
višjeodtal,spomikomstranodsebepagaspustite
bližjektlom.Višinokošnjenastavite,medtemkostroj
nekosi.

pokošenetrave

Zbiralniktrave
jeprazen.

Raven

Zbiralniktrave
jepoln.

17

Specikacije

Opomba:T ehničnipodatkiinzasnovaselahko

spremenijobrezpredhodnegaobvestila.

Širinakošnje

Širina

Dolžina200cm

Višina104cm

Masa173kg

Časpolnjenjaz
2,5-amperskimpolnilnikom

Časpolnjenjazizbirnim
10-amperskimpolnilnikom

81cm

85cm

10ur

3ur

Delovanje

Opomba:Ugotovite,katerastranjelevainkatera

desna,gledanospoložajazaupravljanjestroja.

Preduporabo

Vsakodnevnavzdrževalna
dela

Vsakdanmoratepredzagonomstrojaopraviti
vzdrževalnadelapovsakiuporabi/zavsakdan,kiso
navedenavVzdrževanje(stran27).

Delovnipriključki/dodatnaoprema

Zapovečanjeinrazširitevzmogljivostistrojapodjetje
Toroponujaširoknaborodobrenihdelovnihpriključkov
indodatneopreme.Zaseznamodobrenihpriključkov
indodatneopremeseobrnitenapooblaščenega
serviserjaalipooblaščenegadistributerjastrojevToro
oziromaobiščitewww.Toro.com.

Čeželitezagotovitioptimalnodelovanjeinohraniti
veljavnostvarnostnegacertikatastroja,uporabljajte
izključnooriginalnenadomestnedeleindodatno
opremoT oro.Uporabanadomestnihdelovindodatne
opremedrugihproizvajalcevjelahkonevarnainlahko
privededorazveljavitvegarancije.

Uporabavarnostnega
zapornegasistema

OPOZORILO

Česovarnostnazapornastikalaodklopljena
alipoškodovana,lahkostrojzačnedelovati
nepričakovano,karlahkopovzročitelesne
poškodbe.

•Neposegajtevzapornastikala.

•Vsakdanpreveritedelovanjezapornih
stikalinpredzačetkomupravljanjastroja
zamenjajtevsapoškodovanastikala.

Opisdelovanjavarnostnega
zapornegasistema

Varnostnizapornisistemjezasnovanza
preprečevanjezagonastroja,razenčevelja:

•Stikalozaupravljanjerezil(priključnegredi)je

izklopljeno.

•Parkirnazavorajeizklopljena.

•Seditenaupravljavčevemsedežu.

•Stikalozanačinvožnjejevpoložajuzavožnjo

NAPREJaliNEVTRALNEMpoložaju.

Varnostnizapornisistempreprečujetudi,dabise
rezilakosilnicevklopila,kadarstikalozanačinvožnje
nivpoložajuzavožnjoNAPREJ.

Preizkušanjevarnostnega
zapornegasistema

Predvsakouporabostrojapreizkusitedelovanje
varnostnegazapornegasistema.Čevarnostnisistem
nedeluje,kotjeopisanospodaj,sezapopravilo
varnostnegasistematakojobrnitenapooblaščenega
serviserja.

18

1.Useditesenasedež,aktivirajteparkirnozavoro
inpremaknitestikalozanačinvožnjevpoložaj
zavožnjoNAPREJ,natopastikalozaupravljanje
rezilprestavitevpoložajzaIZKLOP.Poskusite
zagnatimotor:motorsenebismelzagnati.

2.Useditesenasedež,aktivirajteparkirnozavoro
inpremaknitestikalozanačinvožnjevpoložaj
zavožnjoNAPREJ,natopastikalozaupravljanje
rezilprestavitevpoložajzaVKLOP.Poskusite
zagnatimotor:motorsenebismelzagnati.

3.Useditesenasedež,aktivirajteparkirno
zavoroinpremaknitestikalozanačinvožnjev
položajzaVZVRA TNOvožnjo,natopastikaloza
upravljanjerezilprestavitevpoložajzaIZKLOP.
Poskusitezagnatimotor:motorsenebismel
zagnati.

4.Useditesenasedež,aktivirajteparkirnozavoro
inpremaknitestikalozanačinvožnjevpoložaj
zavožnjoNAPREJ,natopastikalozaupravljanje
rezilprestavitevpoložajzaIZKLOP.Zaženite
stroj.Kostrojdeluje,nekolikovstanitessedeža;
strojsemoraizklopiti.

5.Useditesenasedež,aktivirajteparkirno
zavoroinpremaknitestikalozanačinvožnje
vpoložajzavožnjoNAPREJ,natopastikaloza
upravljanjerezilprestavitevpoložajzaIZKLOP.
Zaženitestroj.Kostrojdeluje,vklopitestikaloza
upravljanjerezilinnekolikovstanitessedeža:
rezilainstrojsemorajoizklopiti.

6.Useditesenasedež,aktivirajteparkirno
zavoroinpremaknitestikalozanačinvožnje
vpoložajzavožnjoNAPREJ,natopastikaloza
upravljanjerezilprestavitevpoložajzaIZKLOP.
Zaženitestroj.Kostrojdeluje,vklopitestikalo
zaupravljanjerezilinstikalozanačinvožnje
premaknitevpoložajzaVZVRATNOvožnjo;rezila
kosilnicesemorajoizklopiti.

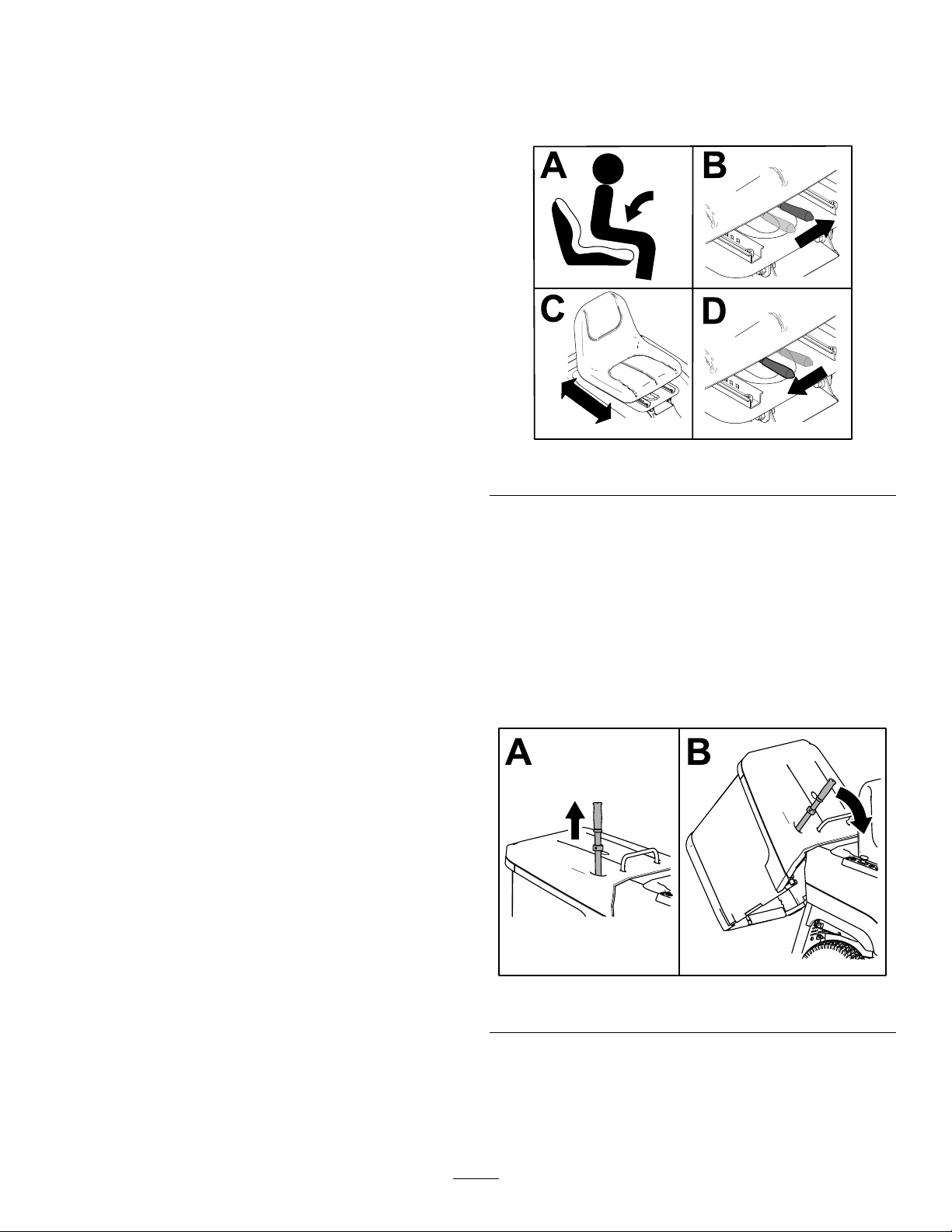

Nastavitevsedeža

Sedežlahkopremikatenaprejinnazaj.Sedež
postavitevpoložaj,vkaterembostenajlažjein
najudobnejeupravljalistroj.

g341496

Diagram10

Odstranjevanjezbiralnika
trave

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezilinvklopiteparkirnozavoro.

2.Zaustavitestrojinodstraniteključ.

3.Odpritezbiralniktravetako,daizvlečeteročaj
zapraznjenjeingapotisnetenaprej.

g369295

Diagram11

19

4.Zbiralniktravedvigniteizstrojatako,daga
držitezaročajinzadnjidelokvirja.

Diagram12

Namestitevzbiralnikatrave

1.Okvirzbiralnikatravenamestitenanosilca.

Namestitevzaporeza
mulčenje

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezilinvklopiteparkirnozavoro.

2.Zaustavitestrojinodstraniteključ.

3.Odstranitezbiralniktrave;glejteOdstranjevanje

zbiralnikatrave(stran19).

4.Zaporozamulčenjevstavitevodprtinoizmeta
tako,daseustavinadnuizmetnecevi.

g371008

Diagram13

2.Ročajizmetavstaviteročajzapraznjenje.

g369383

Diagram15

5.Vzmetizapnitevkavljanazadnjiplošči.

g371021

g369382

Diagram16

Diagram14

3.Prepričajtese,dasejespodnjizapahzaskočil.

1.Kavelj(2)3.Vzmet(2)

g371020

2.Ročajzaporezamulčenje

20

6.Namestitezbiralniktrave;glejteNamestitev

zbiralnikatrave(stran20).

Opomba:Kosilnicanebodelovala,čene

bostenamestilizbiralnikatrave.

Meduporabo

Zagonstroja

1.Useditesenaupravljavčevsedež.

Nastavitevstikala
indikatorjapolnevreče

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezilinvklopiteparkirnozavoro.

2.Zaustavitestrojinodstraniteključ.

3.Odstranitezbiralniktrave;glejteOdstranjevanje

zbiralnikatrave(stran19).

4.Čeželitepovečatiobčutljivoststikala,podaljšajte
vzvod.Čeželitezmanjšatiobčutljivost,
skrajšajtevzvod.

2.Izklopiteparkirnozavoro.

3.Stikalozaupravljanjerezil(priključnegredi)
morabitiizklopljeno.

4.StikalozanačinvožnjeprestavitevNEVTRALNI
položaj.

5.Stikalozavžignaključobrnitevpoložajza

VKLOP.

Vožnjastroja

Opomba:Privzvratnivožnjiinzavijanjubodite

izrednoprevidni.

1.Stikalozanačinvožnjepremaknitevpoložajza
vožnjoNAPREJaliVZVRA TNO.

2.Stopitenastopalkozanadzorvlečnegapogona
injozačnitepočasipritiskatizazačetekvožnje.

Opomba:Boljkotpritisnetestopalko,hitreje

sepremikastroj.

3.Čeželitezavretialiustavitistroj,spustite
stopalkozanadzorvlečnegapogonainpritisnite
zavornostopalko.

Diagram17

1.Zmanjšanjeobčutljivosti
stikala

5.Namestitezbiralniktrave;glejteNamestitev

zbiralnikatrave(stran20).

2.Povečanjeobčutljivosti

Opomba:Predspreminjanjemsmerivožnje,

popolnomaustavitestroj.

Zaustavitevstroja

g373733

stikala

1.Parkirajtestrojnaravnipovršini.

2.Izklopiterezilakosilnice.

3.Vklopiteparkirnozavoro.

4.Obrnitestikalozavžignaključvpoložajza

IZKLOPinizvleciteključ.

21

Uporabastikalaza

Nastavitevvišinekošnje
upravljanjerezil(priključne
gredi)

Stikalozaupravljanjerezil(priključnegredi)zažene
inustavirezilakosilniceinnekateregnanedelovne
priključke.

Vklopstikalazaupravljanjerezil
(priključnegredi)

Predenvklopiterezilakosilnice,seprepričajte,daje
stikalozanačinvožnjevpoložajuzavožnjoNAPREJ.
ZakošnjovvzvratnismeriglejteGumbzakošnjov

vzvratnismeri(RMO)(stran17).

Diagram18

Izklopstikalazaupravljanjerezil
(priključnegredi)

Opomba:Rezilakosilnicesesamodejnoizklopijo,ko

začnetevozitivvzvratnismeri(čenepritisnetegumba
zakošnjovvzvratnismeri)aličevstanetessedeža.

Višinokošnjelahkonastaviteod25do127mm.

Vzvodpovlecitevdesno,gapremaknitenaželeno

višinoingazataknitevrežo.Glejtetabelopoložajev

zanastavitevvišinekošnje.

g369282

Diagram20

g008945

Položajzanastavitevvišine
košnje

125,0mm

231mm

339mm

449mm

5

673mm

7

8100mm

9113mm

10127mm

Višina

61mm

86mm

Diagram19

g009174

22

Praznjenjezbiralnikatrave

Kojezbiralniktravepoln,senzoropozoriupravljavca
prekindikatorjanainformacijskemzaslonu.

1.Koseditenasedežuupravljavca,izvleciteročaj
zapraznjenjeingapotisnitenaprej,daodprete
zbiralniktrave.

Delovninamigi

Prvakošnjatrate

Travopustitemalovišjo,dazagotovite,dazaradi
višineokrovakosilniceneboprihajalodopoškodb
travnerušenaneravnemterenu.Priporočamo,da
vednouporabljatenastavitevvišinekošnje,kistejo
predhodnožeuporabili.Čekositetravo,kijevišjaod
15cm,bostemordamoralikositidvakrat,daboste
zagotoviliustreznokakovostkošnje.

Košnjatretjinedolžinetrave

Najboljejekositipribližnotretjinodolžinetrave
oziromanevečkot2,5cm.Priporočamo,danekosite
večjedolžine,razenčejetravaredkaaličekosite
jeseni,kopočasnejeraste.

Diagram21

2.Strojzodprtimzbiralnikompremaknitepribližno
za1mnaprej,daizpraznitezbiralnik.

3.Ročajpremaknitenazaj,dazapretezbiralnikin
gaznovavstavite.

Diagram22

4.Prepričajtese,dasejespodnjizapahzaskočil.

g369295

Spremembasmerikošnje

Spreminjajtesmerkošnje,dabotravaostala
pokončna.Stembosteboljrazpršiliodrezke,karbo
izboljšalorazgradnjoinrodovitnostpovršine.

Košnjavustreznihintervalih

Travavrazličnihletnihčasihrasterazličnohitro.Če
želitespomladiohranitiistovišinokošnje,morate
kositipogosteje.Poletitravarastepočasneje,zato
lahkokositemanjpogosto.Čedlječasanistemogli
pokositi,najprejpokositenavečjinastavitvivišine,
natopadvadnikasneješenamanjši.

Uporabapočasnejšehitrosti

g371020

košnje

Davdoločenihpogojihizboljšatekakovostkošnje,
zmanjšajtehitrostvožnje.

Nekositeprenizko

Kokositenaneravnemterenu,nastavitevečjovišino
košnje,danebipoškodovalitravneruše.

Ustavljanjestroja

Čemoratemedkošnjoustavitipremikanjestroja
naprej,lahkonatratopadevečjikupodrezanetrave.
Tolahkopreprečitetako,dazapeljetenapredel,kjer
stežepokosiliinizklopiteokrovkosilnice,doklerse
šepomikatenaprej.

23

Rednočistitespodnjostran
okrovakosilnice

Pouporabi

Povsakiuporabiočistiteostanketraveinumazanijo
sspodnjegadelaokrovakosilnice.Česevokrovu
kosilnicenaberevelikotraveinumazanije,sebo
kakovostkošnjeposlabšala.

Pomembno:Začiščenjeokrovakosilnicene

uporabljajtevode,sajbitolahkopoškodovalo
električnimotor.

Vzdrževanjerezil

Ohranjajteostrinorezilmedsezonokošnje,kerostro
rezilozagotavljačistirezbreztrganjaalicefranja
bilktrave.Zaraditrganjaincefranjapostanetrava
narobihrjava,karupočasninjenorastinpoveča
verjetnostzabolezni.Povsakiuporabipreverite
ostrino,obrabljenostinmorebitnepoškodberezil.
Okrušenedelepobrusiteinpopotrebinabrusiterezila.
Čejerezilopoškodovanoaliizrabljeno,gatakoj
zamenjajtezoriginalnimnadomestnimrezilomToro.

Mulčenjetrave

Rezilozamulčenjevečkratprerežepokošenotravo.
Takorazrezanapokošenatravajemanjopazna,saj
serazpršimedtravonatrati,kojoraztresete.T ako
zmletatravasehitrejerazgradiinpognojizelenico.

Pridoločenihvrstahinstanjihtravejetrebamulčenje
izvestidvakrat,dasevsapokošenatravarazprši.Pri
drugemprehodukositepravokotnonaprvokošnjo.

Čiščenjeizmetnecevi

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezilinvklopiteparkirnozavoro.

2.Zaustavitestrojinodstraniteključ.

3.Odstranitezbiralniktrave;glejtePraznjenje

zbiralnikatrave(stran23).

4.Odstranitezatiča,skaterimajepritrjenacev.

g371442

Diagram23

1.Zatič(2)

5.Cevizvleciteizstroja.

Diagram24

6.Očistitedrobirizstroja.Spalicoočistitedrobirv
notranjostistroja.

24

g371443

7.Cevnamestitevstroj;nasaditejonacev,kije

privarjenanaokrov,kotjeprikazano.

Diagram25

Zadnjaploščazaradipreglednostiniprikazana.

Prevozstroja

Zaprevozstrojauporabitetežketovornjakeali
prikolice.Uporabljajterampopolneširine.Prepričajte
se,daimaprikolicaalitovornjakvseobveznezavore,
lučiinoznake,kijihzahtevazakonodaja.Pazljivo
preberitevsavarnostnanavodila.Poznavanjeteh
informacijlahkopomaga,dasebeinnavzočeosebe
zavarujetepredpoškodbami.Upoštevajtekrajevne
predpisegledeprevozainprivezovanjanaprikolici.

OPOZORILO

Vožnjapoulicialicestiščubrezsmernikov,

g371441

luči,odsevnihoznakalitablezaoznačevanje
počasnihvoziljenevarnainlahkoprivede
donesreč,kilahkopovzročijohudetelesne
poškodbe.

8.Cevpritrditezdvemaobjemkama.

1.Zatič

Diagram26

Strojanevozitepojavnihulicahincestah.

Izbiraprikolice

OPOZORILO

Natovarjanjestrojanaprikolicoalitovornjak
povečanevarnostprevrnitve,karlahko
privededohudihtelesnihpoškodbalicelo
smrti(Diagram27).

•Uporabljajtesamorampopolneširine;ne
uporabljajteločenihrampzavsakostran
strojaposebej.

•Naklonmedrampointlemioziromamed
rampoinprikolicoalitovornjakomnesme

g371442

presegati12stopinj.

•Poskrbite,daborampavsajštirikrat
daljšaodvišineprikoliceoziromakesona
tovornjaka.Takozagotovite,dakotrampe
naravnihtlehnebopresegel12stopinj.

25

1.Čeuporabljateprikolico,jopriključitenavlečno
voziloinnamestitevarnostneverige.

2.Namestitezavoreinzavornelučiprikolice,čeje
potrebno.

3.Spustiterampo,pričemerpazite,danaklon
medtlemiinramponebopresegel12stopinj
(Diagram27).

4.Strojvzvratnozapeljitenarampo.

Diagram28

g028294

1.Zloženarampapolne
širine.

2.Stranskiprikazramp
polneširinevpoložajuza
natovarjanje.

3.Nesmebitivečjiod12
stopinj.

Natovarjanjestroja

Diagram27

4.Rampamorabitivsaj
štirikratdaljšaodvišine
prikoliceoziromakesona
tovornjaka.

5.H=višinaprikoliceali
kesonatovornjakaodtal

6.Prikolica

1.Strojvzvratnozapeljitena
rampo.

2.Strojzapeljitenaprejpo
rampinavzdol.

5.Ugasnitemotor,odstraniteključinaktivirajte
parkirnozavoro.

6.Strojprivežitenasprednjiinzadnjiosis
pomočjojermenov,verig,jeklenihvrviali
vrvi.Upoštevajtekrajevnepredpiseglede

g027996

privezovanjanaprikolici.

g369852

Diagram29

OPOZORILO

Natovarjanjestrojanaprikolicoalitovornjak
povečanevarnostprevrnitve,karlahko
privededohudihtelesnihpoškodbalicelo
smrti.

•Privožnjistrojaporampimoratebitizelo
previdni.

•Narampozapeljitevzvratno,porampi
navzdolpanaprej.

•Privožnjiporampinezavirajteali
pospešujteprevečsunkovito,sajtolahko
povzročiizgubonadzoraaliprevrnitev.

1.Privezovalnanastavka

Raztovarjanjestroja

1.Spustiterampo,pričemerpazite,danaklon
medtlemiinramponebopresegel12stopinj
(Diagram27).

2.Strojzapeljitenaprejporampinavzdol(Diagram

28).

26

Vzdrževanje

Opomba:Ugotovite,katerastranjelevainkateradesna,gledanospoložajazaupravljanjestroja.

Priporočeniurnik(i)vzdrževanja

Intervaliservisnega

vzdrževanja

Predvsakouporaboali

dnevno

Povsakiuporabi

Vsakih25ur

Predskladiščenjem

Postopekvzdrževanja

•Preveritevarnostnizapornisistem.

•Napolniteakumulator.

•Preglejterezila.

•Očistiteohišjeokrovakosilnice.

•Namažiteležajesprednjihkoles.

•Odstranitestranskipokrovinočistiteakumulator.

•Preveritetlakvpnevmatikah.

•Preduskladiščenjemstrojaizveditevsezgorajnavedenevzdrževalnepostopke.

POZOR

Čeneizvlečeteključaizstikalazavžig,bilahkokdonenamernozagnalstrojinvasalidruge
navzočeosebehudopoškodoval.

Predvsakimvzdrževanjemizklopitestrojinodstraniteključizstikalazavžig.

27

Predvzdrževalnipostopki

Dostopdoakumulatorja

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezilinvklopiteparkirnozavoro.

2.Zaustavitestrojinodstraniteključ.

3.Odstranitezbiralniktrave;glejtePraznjenje

zbiralnikatrave(stran23).

4.Odstranitesprednjivijak.

Diagram30

6.Odstranite2zadnjavijaka.

g371398

Diagram32

1.Samoreznivijak

7.Odstranitestranskipokrovzakumulatorja.

g371400

1.Vijak(M4x35mm)

5.Odstranite3zgornjedesnevijakepokrova.

Diagram31

1.Vijak(M4x35mm)2.Vijak(M4x70mm)

g371401

Diagram33

g371399

8.Zanamestitevpokrovauporabiteobraten
postopek.

Pomembno:Poopravljenemvzdrževanjuse

prepričajte,daniprekinjenihtokokrogovali
zrahljanenapeljave.

28

Mazanje

Mazanjeležajevsprednjih

Vzdrževanjeelektričnega
sistema

koles

Servisniinterval:Vsakih25ur

Vrstamasti:mastzasplošnouporabo

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezilinvklopiteparkirnozavoro.

2.Zaustavitestrojinodstraniteključ.

3.Mazalkeočistiteskrpo.

Opomba:Zmazalkpodrgniteveslak,čeje

prisoten.

4.Mazalnopištolopritrditenamazalko.

5.Načrpajtemastvmazalkidotočke,kozačne
staromastiztiskatiizležajev.

6.Obrišiteodvečnomast.

Vzdrževanjeakumulatorja

Opomba:Originalnovgrajeniakumulatornezahteva

vzdrževanjainservisiranja.

OPOZORILO

Akumulatorskepriključnesponkealikovinska
orodjalahkopovzročijokratekstiks
kovinskimisestavnimideli,karlahkoprivede
doiskrenja.Iskrelahkopovzročijoeksplozijo
plinovizakumulatorja,zaradičesarlahko
pridedohudihtelesnihpoškodb.

•Priodstranjevanjualinameščanju
akumulatorjanedovolite,dasepriključne
sponkeakumulatorjadotaknejokovinskih
delovstroja.

•Preprečite,dasepriključnesponke
akumulatorjadotaknejokovinskihdelov
strojaintakopovzročijokratekstik.

•Privzdrževalnihdelihnaakumulatorju
uporabljajteizoliranoorodje.

•Zaradizaščiteinpritrditveakumulatorja
morajobitinosilciakumulatorjavesčas
nameščeni.

Diagram34

NEVARNOST

g343313

Nedotikajteseelektričnihkomponentali
kontaktovnamotorju.

Česedotaknetekaterekoliodtehkomponent
alikontaktov,tolahkopovzročihudetelesne
poškodbealismrt.

Polnjenjeakumulatorja

Servisniinterval:Predvsakouporaboalidnevno

Zakarnajdaljšoživljenjskodoboakumulatorpred
vsakimpolnjenjemčimboljizpraznite.Akumulator
napolnitetakoj,kosemočnoizprazni.Akumulatorbo
učinkovitejedeloval,kogabostenekajkratnapolnili
inizpraznili.

Opomba:GlejteSpecikacije(stran18)začas

polnjenja.

Pomembno:Akumulatorpolnitepritemperaturi

med0in40°C.

1.Strojparkirajtenaravnipovršini,nadobro
prezračevanemmestuzomrežnovtičnicov
bližini.

29

2.Izklopitestikalozanadzorrezilinzategnite
parkirnozavoro.

5.Napajalnikabelpolnilnikapriključitevomrežno
vtičnico.

3.Ugasnitestroj,odstraniteključinpočakajte,
dasevsipremikajočisedeliustavijo,preden
zapustiteupravljavčevpoložaj.

4.Polnilnikpriključitevpolnilnovtičnicoinzavrtite
vtičvdesno,dagapritrdite(Diagram35).

Opomba:Polnilnivtičlahkovstrojpriključitele

naennačin.

Opomba:Prepričajtese,dasenastavitev

napetostipolnilnikaujemaznapetostjoomrežne
vtičnice,kijouporabljate.

Opomba:Čejepolnilnikprevečsegret,morda

nebopravilnopolnilakumulatorja.Prinizki
temperaturilahkopolnjenjeakumulatorjatraja
dlječasa.

Opomba:Lučkapolnilnikazasvetirdeče,

karkaženapovezavomedakumulatorjemin
polnilnikom.

6.Počakajte,daseakumulatornapolni.

Opomba:Akumulatorjepopolnomanapolnjen

šele,kolučkapolnilnikasvetizeleno.

7.Popolnjenjuizključitekabelizelektričnevtičnice.

8.Gumbnavtičupotisnitenazaj,zavrtitevtičvlevo
ingaizvleciteizvtičnice(Diagram36).

g341470

Diagram36

Zamenjavaakumulatorja

Zazamenjavoakumulatorjaseobrnitena
pooblaščenegaserviserja.

g369316

Diagram35

g341469

30

Vzdrževanjepogonskega

Vzdrževanjekosilnice

sistema

Servisiranjerezil

Preverjanjetlakav
pnevmatikah

Servisniinterval:Vsakih25ur—Preveritetlakv

pnevmatikah.

Vzdržujtepredpisanitlakzrakavsprednjihinzadnjih
pnevmatikah.Neustrezentlakvpnevmatikahlahko
povzročineenakomernokošnjo.Meritevtlakabo
najnatančnejša,čejoizvedetenastebluventila,ko
sopnevmatikeohlajene.

Sprednjipnevmatikinapolnitedo103kPa.

Zadnjipnevmatikinapolnitedo138kPa.

Diagram37

1.Stebloventila

Zazagotavljanjevrhunskekakovostikošnjemorajo
bitirezilaostra.Zalažjeostrenjeinzamenjavoimejte
nazalogidodatnarezila.

Predpregledomaliservisiranjem
rezil

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezilinvklopiteparkirnozavoro.

2.Zaustavitestrojinodstraniteključ.

3.Strojdvigniteodtal,dasiomogočitedostop
donjegovespodnjestrani.Strojpodprites
podpornimistojali.

OPOZORILO

Mehanskeinhidravličnedvigalkemorda
nebodozadostnopodprlestroja,kar
lahkoprivededohudihtelesnihpoškodb.

Zapodpiranjestrojauporabitepodporna

g000554

stojala.

Pregledrezil

Servisniinterval:Predvsakouporaboalidnevno

1.Preglejterezalnerobove.

2.Čerobovinisoostrialiopaziteokrušenedele,
reziloodstraniteinganabrusite;glejteBrušenje

rezil(stran33).

3.Preglejterezila,zlastinaukrivljenemdelu.

4.Čenatemobmočjuopaziterazpoke,obraboali
zareze,takojnamestitenovorezilo.

Diagram38

1.Rezalnirob

2.Ukrivljenidel4.Razpoka

3.Nastajanjezareze/obraba

g006530

31

Preverjanjezakrivljenostirezil

Opomba:Zanaslednjipostopekmorabitistroj

parkirannaravnipodlagi.

1.Okrovkosilnicenastavitenanajvišjipoložaj
višinekošnje.

2.Nadenitesidebelerokavicealidrugoustrezno
zaščitozarokeinrezilopočasizavrtitevpoložaj,
kiomogočamerjenjerazdaljemedrezalnim
robominravnopovršino.

Diagram39

4.Istoreziloobrniteza180stopinj,takodabona
tempoložajunasprotnirezalnirob.

g343369

Diagram41

1.Rezilo(predhodnoizmerjeno)

2.Meritev(predhodnouporabljenpoložaj)

3.Nasprotnastranrezila,premaknjenanameritvenipoložaj

5.Izmeriterazdaljoodreziladoravnepovršine.

g343366

Opomba:Razlikanesmebitivečjaod3mm.

1.Okrov

2.Ohišjevretena

3.Rezilo

3.Izmeriterazdaljoodreziladoravnepovršine.

Diagram40

1.Rezilo(položajzamerjenje)

2.Ravnapovršina

3.Izmerjenarazdaljamedrezilominpovršino(A)

g343365

Diagram42

1.Nasprotnirobrezila(napoložajuzamerjenje)

2.Ravnapovršina

g343365

3.Drugaizmerjenarazdaljamedrezilominpovršino(B)

A.ČejerazlikamedAinBvečjaod

3mm,rezilozamenjajteznovim;glejte

Odstranjevanjerezil(stran33)inNamestitev
rezil(stran33).

Opomba:Čeukrivljenorezilozamenjatez

noviminjeprinovimeritvirazlikaševedno
večjaod3mm,jemordaukrivljenovreteno
rezila.Pokličitepooblaščeniservis.

B.Čejeodstopanjevokvirusprejemljivih

meja,nadaljujteznaslednjimrezilom.

6.Tapostopekponovitezavsarezila.

32

Odstranjevanjerezil

Zamenjajterezila,čeudarijovtrdpredmetaličeniso
vravnovesjuoziromasoukrivljena.

1.Medreziloinohišjekosilnicenamestiteklado,
dapreprečitevrtenjerezila.

2.Primitekonecrezilaskrpoalidebelopodloženo
rokavico.

3.Odstraniterezilo.

samonapredelu,kiimaoblikojadra(Diagram

44).

g000553

Diagram45

1.Rezilo2.Napravazauravnoteženje

3.Ponavljajtetapostopek,doklerreziloni
uravnoteženo.

Namestitevrezil

1.Reziloinadapternamestitenagredvretena.

Pomembno:Ukrivljenidelrezilamorabiti

usmerjennavzgorprotinotranjemudelu
kosilnice,dazagotovitepravilnokošnjo.

Diagram43

1.Vretenastagred4.Ukrivljenapodložka

2.Adapter5.Matica

3.Rezilo

Brušenjerezil

1.Spilonaostriterezalnirobnaobehkoncihrezila.

Opomba:Ohraniteprvotnikot.
Opomba:Reziloboohraniloravnovesje,če

enakomernopobrusiteobaroba.

Diagram44

1.Naostritepodprvotnimkotom.

g343371

g343371

Diagram46

1.Vretenastagred4.Ukrivljenapodložka

2.Adapter5.Matica

3.Rezilo

2.Namestiteukrivljenopodložko(zvbočenim

g000552

delomobrnjenimprotirezilu)inmatico.

3.Maticozategnitezzateznimmomentom35Nm.

2.Preveriteravnovesjerezilatako,dagapostavite
nanapravozauravnoteženjerezil.

Opomba:Čereziloostanevvodoravnem

položaju,jesklopreziluravnoteženinpripravljen
zauporabo.

Opomba:Čereziloniuravnoteženo,pobrusite

nekajmaterialanatežjemkoncurezila,vendar

33

Čiščenje

Skladiščenje

Čiščenjespodnjestrani
okrovakosilnice

Servisniinterval:Povsakiuporabi—Očistiteohišje

okrovakosilnice.

Spodnjostranokrovakosilniceočistitepovsaki
uporabi,dapreprečitenabiranjetraveterzagotovite
boljšemulčenjeinrazpršitevpokošenetrave.

Pomembno:Začiščenjeokrovakosilnicene

uporabljajtevode,sajbitolahkopoškodovalo
električnimotor.

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezil(priključnogred)invklopite
parkirnozavoro.

2.Ugasnitestroj,odstraniteključinpočakajte,
dasevsipremikajočisedeliustavijo,preden
zapustiteupravljavčevpoložaj.

3.Strojdvigniteodtal,dasiomogočitedostop
donjegovespodnjestrani.Strojpodprites
podpornimistojali.

Čiščenjeinskladiščenje

1.Strojparkirajtenaravnipodlagi,izklopitestikalo
zaupravljanjerezil(priključnogred)inaktivirajte
parkirnozavoro.

2.Ugasnitestroj,odstraniteključinpočakajte,
dasevsipremikajočisedeliustavijo,preden
zapustiteupravljavčevpoložaj.

3.Zvsehzunanjihdelovstrojaodstraniteostanke
trave,zemljoinumazanijo,zlastizmotorja.

4.Preveritedelovanjeparkirnezavore,glejte

Parkirnazavora(stran16).

5.Namažitestroj,glejteMazanje(stran29).

6.Preveritetlakvpnevmatikah,glejtePreverjanje

tlakavpnevmatikah(stran31).

7.Napolniteakumulator,glejtePolnjenje

akumulatorja(stran29).

8.Sspodnjestranikosilniceodstranitemorebitne
nabraneostanketraveinumazanijo.

9.Preveritestanjerezil,glejteServisiranjerezil

(stran31).

OPOZORILO

Mehanskeinhidravličnedvigalkemorda
nebodozadostnopodprlestroja,kar
lahkoprivededohudihtelesnihpoškodb.

Zapodpiranjestrojauporabitepodporna
stojala.

4.Zokrovakosilnice,krovnihpovršininkoles
postrgajtenabranotravoindrugdrobir.

Odstranjevanjeodpadkov

Motornoolje,akumulatorji,hidravličnatekočinain
hladilnatekočinamotorjasoonesnaževalciokolja.
Odpadkeodstranitevskladuzdržavnimiinlokalnimi
predpisi.

10.Preveritevsapritrdilainjihpopotrebipritrdite.
Popraviteoziromazamenjajtevsepoškodovane
dele.

11.Prebarvajtevseopraskaneinoguljenekovinske
površine.Barvolahkokupitepripooblaščenem
prodajalcu.

12.Strojuskladiščitevčisteminsuhemskladiščnem
prostoru.Ključizvleciteizstikalaingashranite
zunajdosegaotrokinnepooblaščenihoseb.
Strojprekrijte,dagazaščititeinohranitečistega.

34

Tehničnemotnje

Pogonskimotorsenezažene.

Motorrezilsenezažene.

Strojanimogočezagnati.

TežavaMožnivzroki

1.Stikalozanačinvožnjejev

NEVTRALNEMpoložaju.

2.Parkirnazavorajevklopljena.2.Izklopiteparkirnozavoro.

3.Zavornastopalkajepritisnjena.

4.Stopalkazanadzorvlečnegapogona
jeaktivirana.

5.Motorreziljeblokiran.5.Ugasnitestrojinočistitedrobiralipa

6.Pogonskimotorjeblokiran.

7.Akumulatorjeskorajizpraznjen.7.Napolniteakumulator.

1.Stikalozanačinvožnjejev

NEVTRALNEMpoložaju.

2.Parkirnazavorajevklopljena.2.Izklopiteparkirnozavoro.

3.Motorreziljeblokiran.3.Ugasnitestrojinočistitedrobiralipa

4.Akumulatorjeskorajizpraznjen.4.Napolniteakumulator.

1.Krmilnikalimotorjepoškodovan.

2.Akumulatorjepoškodovan.2.Zamenjajteakumulator.

Pravilnipostopki

1.Stikalozanačinvožnjepremaknitev
položajzavožnjoNAPREJaliVZVRA TNO.

3.Sprostitezavornostopalko.

4.Spustitestopalkozanadzorvlečnega
pogona.

5sekundpočakajte,dasekrmilnik
samodejnosprosti.

6.Spogonskegamotorjaodstranite
drobirindrugeovire.

1.Stikalozanačinvožnjepremaknitev
položajzavožnjoNAPREJ.

5sekundpočakajte,dasekrmilnik
samodejnosprosti.

1.Zaustavitestrojingačez5sekund
znovazaženite.Čestrojanimogoče
zagnativvečposkusih,zamenjajte
krmilnik.

Strojseneobičajnotrese.

Neenakomernavišinakošnje.

Strojneizmetavaalipajeizmetavanje
nepravilno.

1.Rezilasoukrivljenaalinisov
ravnovesju.

2.Pritrdilnivijakrezilajerazrahljan.2.Privijtepritrdilnivijakrezila.

3.Vretenorezilajeukrivljeno.

4.Vpetjemotorjajerazrahljanoali
obrabljeno.

1.Rezilanisoostra.1.Nabrusiterezila.

2.Rezilasoukrivljena.2.Namestitenovarezila.

3.Spodnjastranokrovakosilniceje
umazana.

4.Nepravilentlakvpnevmatikah.4.Pnevmatikenapolnitedoustreznega

5.Vretenorezilajeukrivljeno.

1.Travajepretežkaaliprevisoka.1.Najprejpokositeznajvišjonastavitvijo

2.Travajeprevečmokra.2.Počakajte,dasezelenicaposuši.

1.Namestitenovarezila.

3.Obrnitesenapooblaščenega
serviserja.

4.Obrnitesenapooblaščenega
serviserja.

3.Očistitespodnjostranokrovakosilnice.

tlaka.

5.Obrnitesenapooblaščenega
serviserja.

višinekošnje,natopokositezželeno
nastavitvijo.

35

Opisi

Shemaožičenja(Rev.A)

36

g374611

Opombe:

Opombe:

Opombe:

IzjavaozasebnostizaEGP/ZK

KakopodjetjeTorouporabljavašeosebnepodatke?

TheToroCompany(»Toro«)spoštujevašozasebnost.Kokupitenašizdelek,mordapridobimodoločenevašepodatke,bodisineposrednoodvasbodisi
odlokalnegazastopnikaaliprodajalcaizdelkovT oro.PodjetjeTorotepodatkeuporabljazaizpolnjevanjesvojihpogodbenihobveznosti–naprimer
zaregistracijovašegarancije,obdelavogarancijskihzahtevkovalizavzpostavljanjestikazvamivprimeruvpoklicaizdelkov–inzadrugelegitimne
poslovnenamene–naprimerzapreverjanjezadovoljstvastrank,izboljšaveizdelkovaliposredovanjainformacijoizdelkih,kibivasutegnilizanimati.
PodjetjeTorolahkodelivašepodatkessvojimihčerinskimipodjetji,povezanimidružbami,zastopnikialidrugimiposlovnimipartnerjivzvezistemi
dejavnostmi.Vašeosebnepodatkebomomordarazkrili,čenamtakonalagazakonodajaoziromavpovezavisprodajo,nakupomalizdruževanjem
podjetij.Vašihosebnihpodatkovnebomonikoliprodalinobenemudrugemupodjetjuzanamenetrženja.

Hrambavašihosebnihpodatkov

PodjetjeTorobovašeosebnepodatkehranilo,doklerbotopotrebnozazgorajnavedenenameneinskladnozzakonskimipredpisi.Zapodrobnejše
[e-mail].

ZavezanostpodjetjaTorovarnosti

VašeosebnepodatkebomomordaobdelovalivZDAalidrugidržavi,kiimamanjstrogozakonodajonapodročjuvarstvapodatkovkotdržava,vkateri
prebivate.Kadarkolibomovašepodatkeprenesliizdržavevašegaprebivališča,bomoizvedlivsezakonskopredpisaneukrepezazagotavljanje
ustreznihukrepovzavarstvovašihpodatkovinvarnoravnanjeznjimi.

Dostopinpopravki

Mordaimatepravicodopregledaalipopravkovsvojihosebnihpodatkovterdougovoraaliprepovedinjihoveobdelave.Čeželitetostoriti,nampošljite
sporočilopoelektronskipoš[e-mail].ČeimatepomislekeglederavnanjazvašimipodatkivpodjetjuT oro,vasprosimo,daseobrnete
neposrednonanas.Upoštevajte,daimajoosebesprebivališčemvEUpravicodopritožbepripristojnemuorganuzavarstvopodatkov.

374-0282RevC
