FormNo.3449-835RevA

TimeCutter

®

MX4275T-og

MX5075T-plænetraktor

Modelnr.74691—Serienr.400000000ogderover
Modelnr.74695—Serienr.400000000ogderover

Registrerditproduktpåwww.T oro.com.
Oversættelseaforiginal(DA)

*3449-835*

DetteproduktoverholderallerelevanteEU-direktiver.
Yderligereoplysningerfåspådenseparate
produktspecikkeoverensstemmelseserklæring.

Nettomotormoment:Dennemaskinesbrutto-eller
nettomotormomenterfastsatafmotorfabrikantenpå
etlaboratoriumihenholdtilSocietyofAutomotive
Engineers(SAE)J1940ellerJ2723.Somfølge
afdeændringer,dererforetagetforatoverholde
diversesikkerheds-,emissions-ogdriftskrav,vildet
reellemotormomentetpådenneplæneklippertype
værebetydeligtlavere.Sedeoplysningerfra
motorproducenten,somfølgermedmaskinen.

Gåtilwww.Toro.comforatsespecikationernefor
dinmodel.

Denmedfølgendemotorvejledningindeholder
informationomU.S.EnvironmentalProtectionAgency
(EPA)ogCaliforniaEmissionControlRegulationfor
emissionssystemer,vedligeholdelseoggaranti.Nye
eksemplarerkanbestillesviamotorfabrikanten.

g297763

Figur1

Undersædet

1.Model-ogserienummeretsplacering

Skrivproduktetsmodel-ogserienummerpålinjerne
herunder:

Modelnr.

Indledning

Denneplænetraktormedroterendeskærekniveer
beregnettilbrugforboligejerepåprivateejendomme.
Denerprimærtberegnettilklipningafgræspå
velholdteplæner.Brugafdetteprodukttilandre
formålenddentilsigtedeanvendelsekanudsættedig
selvogomkringståendeforfare.

Læsdennevejledningomhyggeligt,sådukanlæreat
betjeneogvedligeholdeproduktetkorrektsamtundgå
person-ogproduktskade.Deterditansvaratbetjene
produktetkorrektogsikkert.

Besøgwww.T oro.comforatfåmaterialerom
produktsikkerhedogoplæringibetjening,oplysninger
omtilbehør,hjælptilatndeenforhandlerellerfor
atregistrereditprodukt.

Nårduharbrugforservice,originaleToro-dele
elleryderligereoplysninger,bedesdukontakteen
autoriseretserviceforhandlerellerToroskundeservice
samthaveproduktetsmodel-ogserienummerparat.

Figur1angiver,hvormodel-ogserienummereter

placeretpåproduktet.Skrivnumrene,hvorderer
gjortpladstildette.

Serienr.

Dennebetjeningsvejledningbrugertoordtil
atfremhæveoplysninger.Vigtigthenleder
opmærksomhedenpåsærligemekaniskeoplysninger,
ogBemærkangivergenerelinformation,somdeter
værdatlæggesærligtmærketil.

Advarselssymbolet(Figur2)visesbådeidenne
vejledningogpåmaskinenforatidenticerevigtige
sikkerhedsmeddelelser,somduskalfølgeforat
undgåulykker.DettesymbolvisesmedordetFare,
AdvarselellerForsigtig.

•Fareangiverenoverhængendefarligsituation,

som,hvisdenikkeundgås,vilresultereidødsfald
elleralvorligpersonskade.

•Advarselangiverenpotentieltfarligsituation,

som,hvisdenikkeundgås,kanresulterei
dødsfaldelleralvorligpersonskade.

•ForsigtigAngiverenpotentieltfarligsituation,

som,hvisdenikkeundgås,kanresultereimindre
ellermoderatpersonskade.

Vigtigt:ScanQR-kodenpåserienummermærka-

ten(hvisudstyrethermed)meddinmobilenhed
forattilgågaranti,reservedeleogandre
produktoplysninger.

©2022—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

sa-black

Figur2

1.Advarselssymbol

Kontaktospåwww.Toro.com.

2

Allerettighederforbeholdes

TryktiUSA

Indhold

Sikkerhed..................................................................4

Genereltomsikkerhed........................................4

Hældningsindikator............................................5

Sikkerheds-oginstruktionsmærkater.................6

Produktoversigt........................................................11

Betjeningsanordninger.....................................12

Førbetjening.......................................................13

Sikkerhedshensynførdrift................................13

Påfyldningafbrændstof....................................14

Udførelseafdagligvedligeholdelse..................15

Indkøringafennymaskine...............................15

Anvendelseafsikkerhedslåsesystemet............15

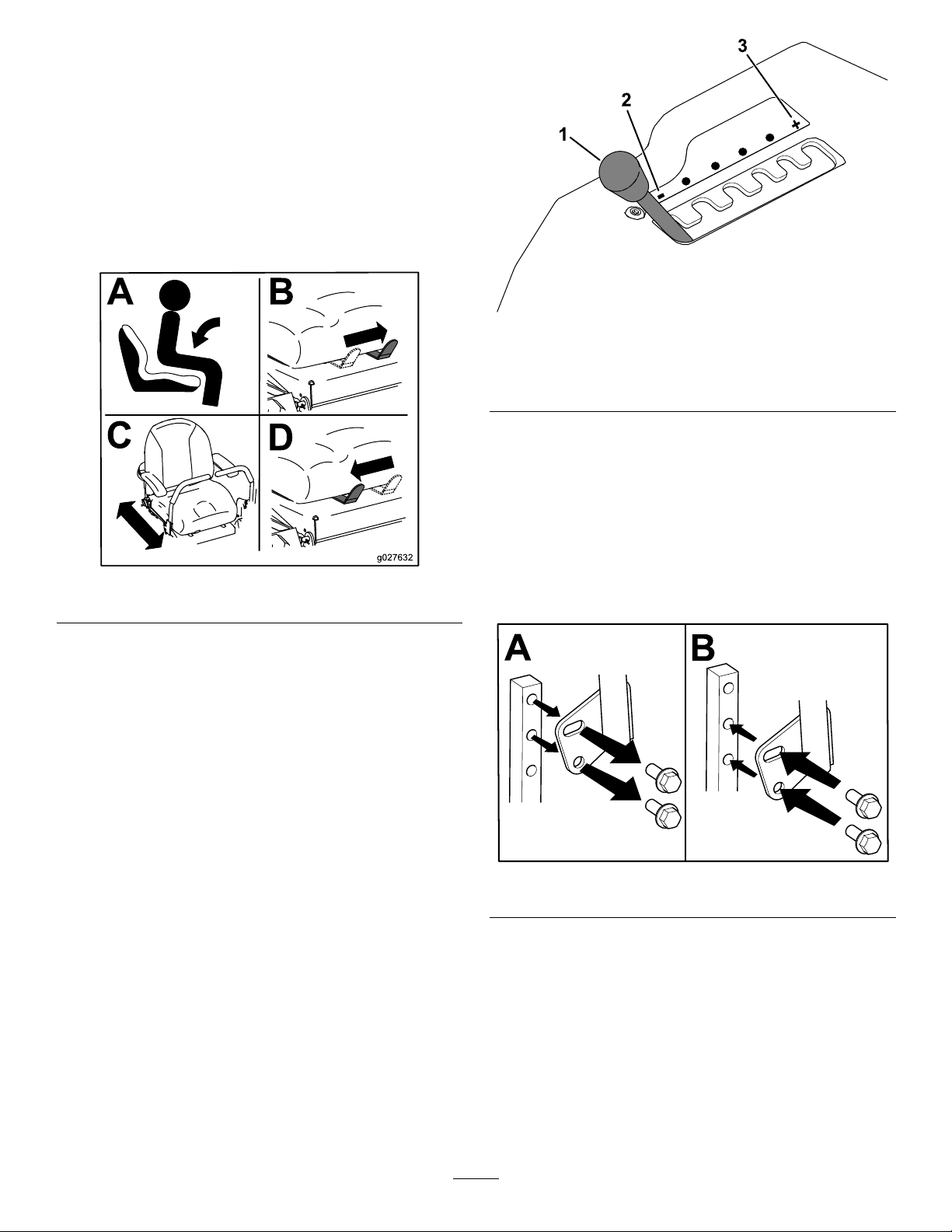

Indstillingafsædet............................................16

JusteringafMyRide®-affjedringssyste-

met................................................................16

Justeringafbevægelseshåndtagene................16

Omstillingtilsideudblæsning............................17

Underbetjening...................................................19

Sikkerhedunderdrift.........................................19

Betjeningafkontaktentilreguleringaf

skæreknivene(kraftudtag)............................21

Betjeningafgashåndtaget................................22

Betjeningafchokeren.......................................22

Startafmotoren................................................22

Slukafmotoren................................................23

Brugafbevægelseshåndtagene.......................23

Kørselmedmaskinen.......................................23

BrugafSmartSpeed

Brugafsideudblæsning....................................25

Justeringafklippehøjden..................................25

Justeringafantiskalperingsruller......................26

Tipvedrørendebetjening.................................27

Efterbetjening.....................................................28

Sikkerhedefterdrift..........................................28

Rengøringafmaskinen.....................................28

Manuelskubningafmaskinen...........................28

Transportafmaskinen......................................29

Vedligeholdelse......................................................31

Sikkerhedvedvedligeholdelse.........................31

Skemaoveranbefaletvedligeholdelse................32

Tiltagforudforvedligeholdelse............................33

Frigivelseafplæneklipperskjoldets

gardin............................................................33

Hævningafmaskinen.......................................33

Smøring..............................................................34

Smøringaflejerne............................................34

Motorvedligeholdelse..........................................34

Motorsikkerhed.................................................34

Eftersynafluftlteret.........................................34

Serviceeftersynafmotorolien...........................35

Serviceeftersynaftændrøret............................37

Rengøringafblæserhuset................................38

Vedligeholdelseafbrændstofsystem...................39

Udskiftningafdetindbyggede

brændstoflter...............................................39

Vedligeholdelseafelektrisksystem.....................40

TM

-styresystemet..............24

Elektrisksystem–Sikkerhed............................40

Serviceeftersynafbatteriet...............................40

Serviceeftersynafsikringerne..........................41

Vedligeholdelseafdrivsystem.............................42

Kontrolafdæktrykket........................................42

Deaktiveringafdenelektriskebremse..............42

Justeringafsporingen......................................42

Vedligeholdelseafremme...................................43

Eftersynafremmene........................................43

Udskiftningafplæneklipperremmen.................43

Vedligeholdelseafplæneklipperen.......................45

Skæreknivssikkerhed.......................................45

Serviceeftersynafskæreknivene......................45

Nivelleringafplæneklipperskjoldet...................48

Afmonteringafplæneklipperskjoldet.................51

Monteringafplæneklipperskjoldet....................52

Udskiftningafgræsdeektoren.........................52

Rengøring...........................................................53

Vaskafplæneklipperskjoldets

underside......................................................53

Bortskaffelseafaffald.......................................54

Opbevaring.............................................................54

Sikkerhediforbindelsemedopbevaring...........54

Rengøringogopbevaring.................................54

Opbevaringafbatteriet.....................................55

Fejlnding...............................................................56

Diagrammer............................................................58

3

Sikkerhed

Dennemaskineerdesignetioverensstemmelsemed
ENISO5395.

Genereltomsikkerhed

Detteproduktkanafskærehænderogfødder
samtudslyngegenstande.Følgaltid
sikkerhedsanvisningerneforatundgåalvorlig
personskadeellerdød.

•Læsogforståindholdetidennebetjeningsvejled-

ning,førdustartermotoren.

•Holdomkringståendeogbørnpåafstand.

•Maskinenmåaldrigbetjenesellervedligeholdes

afbørnellerutrænetpersonale.Maskinenmå
kunbetjenesellervedligeholdesafpersoner,
someransvarlige,uddannede,fortroligemed
anvisningerneogfysiskistandtildet.

•Betjenikkemaskineninærhedenafbratteafsatser,

grøfter,volde,vandogandrerisikoområdereller
påskråningermedenhældningpåmereend15°.

•Holdhænderogføddervækfrabevægelige

maskinkomponenter.

•Betjenikkemaskinen,udenatalle

afskærmninger,sikkerhedskontakterog
øvrigesikkerhedsanordningerermonteretog
fungererkorrekt.

•Slukformotoren,tagnøglenud,ogvent,tilalle

bevægeligedeleerstandset,førduforlader
førersædet.Ladmaskinenkøleaf,indendu
efterser,justerer,påfylderbrændstof,rengørden
ellerstillerdentilopbevaring.

4

Hældningsindikator

Figur3

Dukankopieredennesidetilpersonligbrug.

1.Denmaksimalehældning,sommaskinenkanarbejdepå,er15grader.Brughældningsoversigtentilatbestemmebakkers
hældningsgradførarbejdemedmaskinen.Betjenaldrigmaskinenpåskråningermedstørrehældningend15grader.Fold
langsdenrelevantestreg,sådetpassertildenanbefaledehældning.

2.Retdennekantindefterenlodretoverade(træ,bygning,hegnspælosv .).

3.Eksempelpåsammenligningafhældningmedfoldetkant

5

g011841

Sikkerheds-oginstruktionsmærkater

Sikkerheds-oginstruktionsmærkaternekannemtsesafoperatørenogerplacerettætpå
potentiellerisikoområder.Beskadigedeellerbortkomnemærkaterskaludskiftes.

Batterisymboler

Nogleafelleralledissesymbolerndespåbatteriet.

Mærkat99-3943erkunberegnettilmodellermed
skjoldepå127cm.

decalbatterysymbols

1.Eksplosionsfare

2.Ingenild,åbenamme
ellerrygning

3.Kaustiskvæske/farefor
kemiskforbrænding

4.Bærbeskyttelsesbriller.

5.Læsbetjeningsvejlednin-
gen.

6.Holdomkringståendevæk
frabatteriet.

7.Bærbeskyttelsesbriller;
eksplosivegasserkan
forårsageblindhedog
andrepersonskader.

8.Batterisyrekanforårsage
blindhedogalvorlige
forbrændinger.

9.Skylomgåendeøjnene
medvand,ogsøghurtigt
læge.

10.Indeholderbly;måikke
kasseres

Producentensmærke

1.Dettemærkeangiver,atskærekniveneridenticeretsom
enreservedelfradenoriginalemaskinesproducent.

decal99-3943

99-3943

1.Remføring

2.Motor

Mærkat105-7015erkunberegnettilmodellermed
skjoldepå107cm.

decaloemmarkt

93-7009

1.Advarsel–plæneklipperenmåikkebetjenesmed
græsdeektorafskærmningenoppeellertagetaf.Lad
græsdeektorafskærmningenblivepåplads.

2.Fareforskæring/amputationafhænderellerføddermed
plæneklipperensskærekniv–holdafstandtilbevægelige
dele.

decal93-7009

decal105-7015

105-7015

1.Remføring

6

Mærkat112-9840erkunberegnettilmodellermed
skjoldepå127cm.

decal132-0872

132-0872

1.Fareforudslyngede
genstande–hold

decal112-9840

112-9840

1.Læsbetjeningsvejlednin­gen.

2.Klippehøjde

3.T agtændingsnøglenud,
oglæsvejledningerne,før
derforetagesserviceeller
vedligeholdelsesarbejde.

omkringståendevæk
framaskinen.

2.Fareforudslyngende
genstande,hævet
deektor–betjenikke
maskinenmedetåbent
skjold.Brugenopsamler
ellerendeektor.

3.Risikoforamputation
afhåndellerfod–hold
afstandtilbevægelige
dele.

4.Fareforatbliveviklet
ind–holdafstandtil
bevægeligedele.Hold
alleafskærmningerog
sikkerhedsanordningerpå
plads.

Mærkat138-6074erstøbtindibrændstoftanken.

decal138-2456

138-6074

1.Læsbetjeningsvejlednin­gen.

2.Parkermaskinenpå
enplanoverade
underpåfyldningaf
brændstoftanken.

3.Fyldikkeformegetpå
brændstoftanken.

1.Omløbshåndtag,
håndtagspositiontil
skubningafmaskinen

decal121-2989b

121-2989

2.Omløbshåndtag,
håndtagspositiontil
betjeningafmaskinen

7

139-2388

1.Langsom3.Hurtig

2.Bugsering

Mærkat139-2391erberegnettilmodelleruden
timetæller.

decal139-2394

139-2394

1.Traktionsbetjeningsanordninger 4.Neutral

2.Hurtig5.Bakgear

3.Langsom6.Parkeringsbremse

decal139-2388

decal139-2395

139-2395

1.Parkeringsbremse4.Neutral

2.Hurtig5.Bakgear

3.Langsom6.Traktionsbetjeningsanordninger

1.Hurtig2.Langsom

decal139-2397

139-2397

decal139-2391

139-2391

8

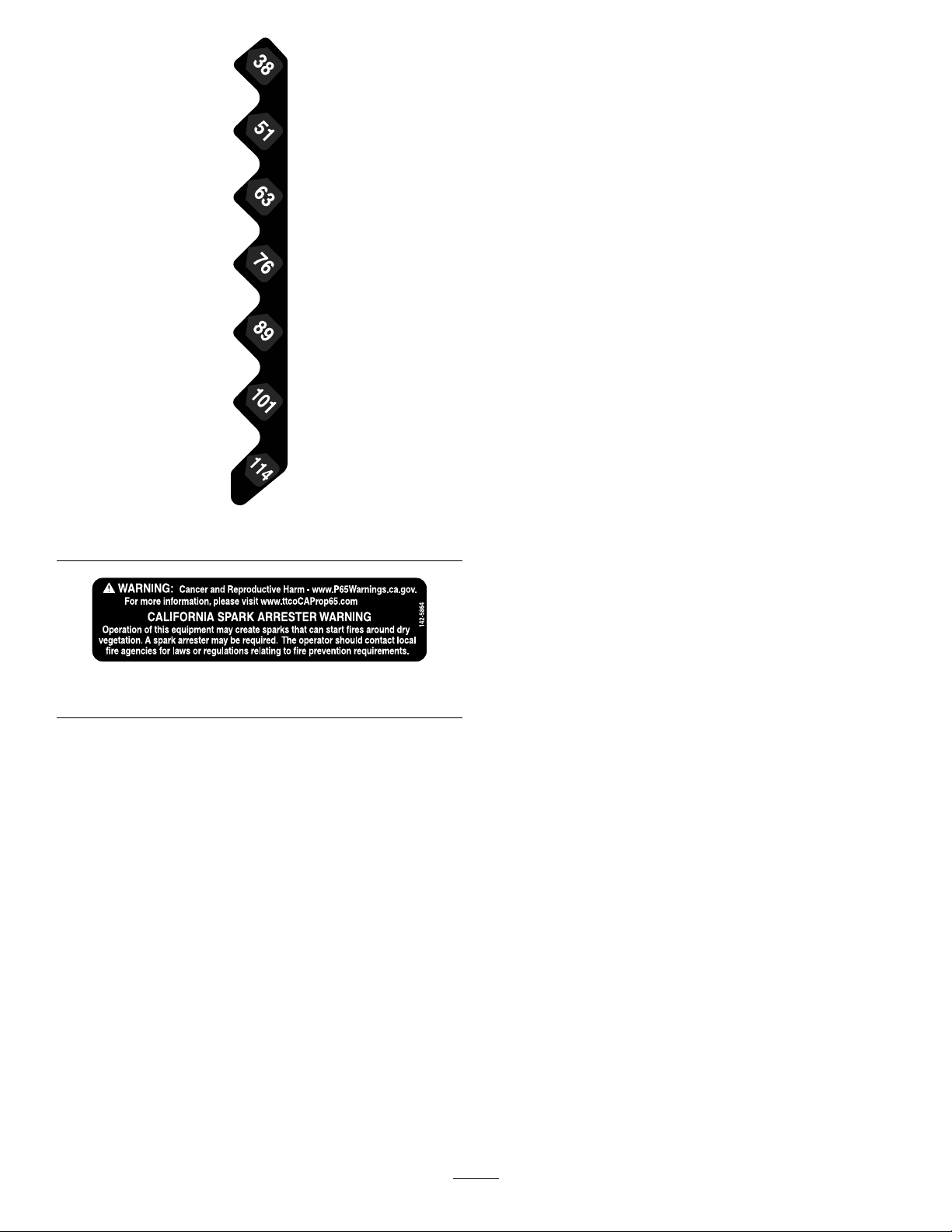

decal140-2748

140-2748

decal142-5864

142-5864

9

decal132-0869

132-0869

Bemærk:Dennemaskineoverholderindustristandardenforstabilitetsprøvningiafprøvningenafstatiskstabilitet,sidestabilitetog

stabilitetilængderetningenveddenanbefaledemaksimalehældning,dererangivetpåmærkaten.Læsinstruktionernetilbetjeningaf
maskinenpåskråningeribetjeningsvejledningen,oggennemgådeforhold,underhvilkemaskinenskalbetjenes,foratafgøre,om
dukanbetjenemaskinenunderforholdenepådenpågældendedagogdetpågældendested.Ændringeriterrænetkanmedføreen
ændringibetjeningenafmaskinenpåskråninger.

1.Advarsel–læs
betjeningsvejledningen.

2.Advarsel–læs
betjeningsvejledningen,
førderudføres
vedligeholdelsesarbejde.
Aktiverparkeringsbremsen,
tagnøglenud,ogfrakobl
tændrøret.

3.Fareforsnitsår
på/amputeringafhånden,
skæreknive.Klemningsfare
forhånden,rem–hold
afstandtilbevægeligedele.
Holdalleafskærmningerog
værnpåplads.

4.Fareforudslyngede
genstande–hold
omkringståendepå
afstand.Fjernsnavs
ogfremmedlegemer,førdu
betjenermaskinen,oghold
deektorenpåplads.

5.Tippefare–brugikke
dobbelteramperved
læsningpåenanhænger.
Brugkunenenkeltrampe
svarendetilmaskinens
bredde,ogbrugenrampe
medenhældningpåmindre
end15°.Bakopadrampen,
nårmaskinenlæsses,og
kørfremadnedadrampen,
nårdenaæsses.

6.Fareforatkørepersoner
over–medtagikke
passagerer,ogsebagud
vedklipningibakgear.

7.Tippefare–brugikke
maskineninærheden
afbratteafsatsereller
påskråningermeden
hældningpåmereend
15°.Måkunanvendespå
tværsafskråningermeden
hældningpåmindreend
15°.

10

Produktoversigt

1.Motor

2.Førersæde5.Forrestestyrehjul

3.Brændstofdæksel6.Skjoldløftepedal(kun

4.Bevægelseshåndtag7.SmartSpeed™-håndtag

bestemtemodeller)

Figur4

g367815

10.Bagdrivhjul

8.Klippehøjdehåndtag

9.Deektor

11.Kontrolpanel

12.MyRide™-justeringshånd­tag

11

Betjeningsanordninger

PositionenParker

Førdustartermotorenoganvendermaskinen,er
detvigtigt,atduerfortroligmedallemaskinens
betjeningsanordninger.

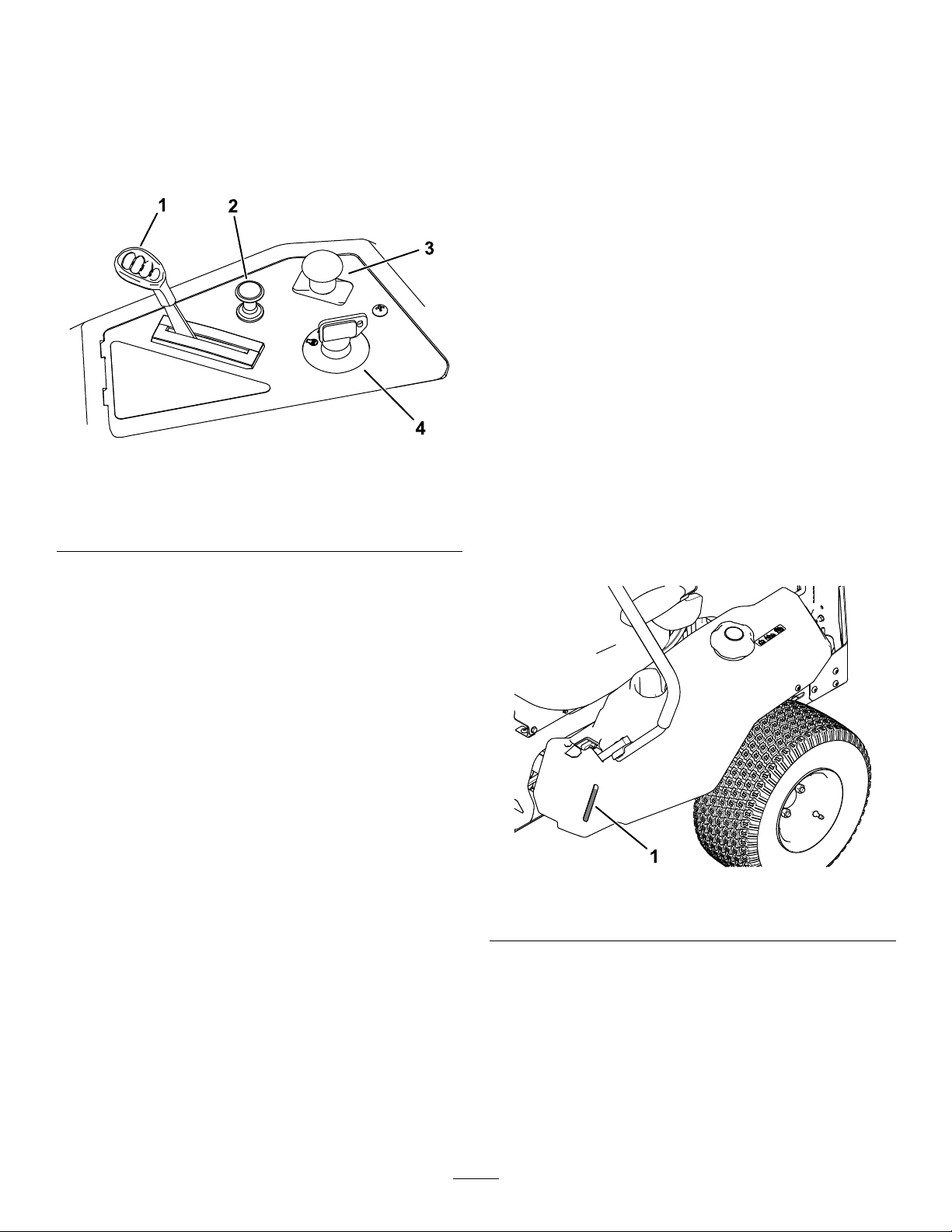

Kontrolpanel

Figur5

1.Gashåndtag

2.Choker

3.Kontakttilreguleringaf
skæreknive(kraftudtag)

4.Tændingskontakt

Flytbevægelseshåndtageneudadfradenmidterste
positiontilpositionenPARK(parker),nårdustigerud
afmaskinenforataktiveredenelektriskebremse
(Figur24).Sætaltidbevægelseshåndtagenei
positionenPARK(parker),nårdustandsermaskinen
ellerefterladerdenudenopsyn.

MyRide®-justeringshåndtag

BrugMyRide®-justeringshåndtagettilatjustere
sædeaffjedringen(Figur4).

SmartSpeed™-styresystemhånd­tag

SmartSpeed™-styresystemhåndtaget,sombender
sigunderbetjeningspositionen,giverdigmulighedfor
atvælgemellemtrehastigheder–trimning,trækog

g293303

klipning(Figur4).

Brændstofvindue

Dukanbrugebrændstofvinduet,sombender
sigpåvenstresideafmaskinen,tilatkontrollere
brændstofstandenitanken(Figur6).

Tændingskontakt

Tændingskontakten,derbrugestilatstarteogslukke
motoren,har3positioner:OFF(fra),RUN(kør)og
START(Figur5).

Gashåndtag

Gashåntagetkontrollerermotorhastigheden,ogden
harentrinløstregulerbarindstillingfrapositionen
LANGSOMtilHURTIG(Figur5).

Choker

Brugchokeren,førdustarterenkoldmotor(Figur5).

Kontakttilreguleringafskærekniv
(kraftudtag)

Kontaktentilreguleringafskæreknive,derermarkeret
medetkraftudtagssymbol,indkoblerogudkobler
strømmentilskæreknivene(Figur5).

g292100

Figur6

1.Brændstofvindue

Bevægelseshåndtag

Bevægelseshåndtagenebrugestilatkøremaskinen
fremogtilbageogdrejedenfrasidetilside(Figur4).

12

Klippehøjdehåndtag

Brugklippehøjdehåndtagettilathæveogsænke
klippeskjoldetfrasiddendeposition.Nårduytter
grebetopad(moddigselv),hævesklippeskjoldet
frajorden,ognårduytterhåndtagetnedad(væk
fradigselv),sænkesskjoldetmodjorden.Juster
kunklippehøjden,nårmaskinenikkeeribevægelse
(Figur4).

Betjening

Bemærk:Maskinensvenstreoghøjresideersom

setfradennormalebetjeningsposition.

Førbetjening

Fodbetjentskjoldløftesystem

Kunbestemtemodeller

Detfodbetjenteskjoldløftesystemgiverdigmulighed
foratsænkeoghæveklippeskjoldetfrasiddende
position.Dukanbrugefodpedalentilatløfteskjoldet
kortvarigtforatundgåforhindringerellertilathjælpe
medatjustereklippehøjden(Figur4).

Redskaber/tilbehør

DerkanfåsenrækkeforskelligeToro-godkendte
redskaberogtilbehørtilbrugsammenmedmaskinen,
somgørdenbedreogmerealsidig.Kontakten
autoriseretserviceforhandlerellerenautoriseret
Toro-forhandler,ellergåindpåwww.Toro.comforat
fåenlisteoveraltgodkendtudstyrogtilbehør.

BrugkunoriginaleT oro-reservedeleogtilbehørfor
atsikreoptimalydelseogsikre,atmaskinenfortsat
overholdersikkerhedscerticeringen.Reservedeleog
tilbehør,dererfremstilletafandreproducenter,kan
værefarlige,ogbrugherafkangøregarantienugyldig.

Sikkerhedshensynførdrift

Genereltomsikkerhed

•Maskinenmåaldrigbetjenesellervedligeholdes

afbørnellerutrænetpersonale.Væropmærksom
på,atlokaleforskrifterkanangiveenmindstealder
foroperatøren.Ejereneransvarligforattræne
alleoperatørerogmekanikere.

•Efterseområdet,hvormaskinenskalbruges,og

fjernalleobjekter,somkanforstyrrebetjeningen
afmaskinen,ellersommaskinenkanrisikereat
udslynge.

•Blivfortroligmedanvisningerneforsikkerbetjening

afudstyretsamtmedbetjeningsanordningerneog
sikkerhedssymbolerne.

•Kontroller,atdødemandsgreb,sikkerhedskon-

takterogafskærmningererkorrektfastgjortog
fungererkorrekt.Betjenikkemaskinen,hvisde
ikkefungererkorrekt.

•Slukformotoren,tagnøglenud,ogvent,tilalle

bevægeligedeleerstandset,førduforlader
førersædet.Ladmaskinenkøleaf,indendu
efterser,justerer,påfylderbrændstof,rengørden
ellerstillerdentilopbevaring.

•Førduklipper,skaldueftersemaskinenforat

sikre,atklippeenhedernefungererkorrekt.

•Vurderterrænetforatfastsættedetmestpassende

udstyrogrelevanteredskaberellertilbehør,der
krævesforatbetjenemaskinenkorrektogsikkert.

•Bærkorrektbeklædning,herunder

beskyttelsesbriller,langebukser,skridsikkert,
kraftigtfodtøjoghøreværn.Sætlangthårop,og
bærikkeløstsiddendetøjellersmykker.

•Kørikkemedpassagererpåmaskinen.

•Holdomkringståendeogkæledyrpåafstandaf

maskinen,mensdeneridrift.Slukmaskinenog
redskabetellerredskaberne,hvisnogenkommer
indpåområdet.

•Betjenikkemaskinen,medmindrealle

afskærmningerogsikkerhedsanordninger,f.eks.
deektoreroghelegræsopsamleren,erpå
pladsogfungererkorrekt.Udskiftslidteeller
beskadigededele,nårdeternødvendigt.

13

Brændstofsikkerhed

•Brændstofermegetbrandfarligtogyderst

eksplosivt.Enbrandellereksplosionforårsagetaf
brændstofkangivedigellerandreforbrændinger
samtmedføretingsskade.

–Foratundgåatenstatiskladningantænder

brændstoffet,skalmaskinenfjernesfra
lastbilenelleranhængerenogførstpåfyldes
igen,nårdenerpåjordenogvækfraalle
andrekøretøjer.Hvisdetteikkeermuligt,skal
duplacereentransportabelbrændstofbeholder
påjordenvækfraalleandrekøretøjerog
fyldeden.Påfylddereftermaskinenfra
brændstofbeholderenistedetforfraen
påfyldningsdyse.

–Fyldbrændstoftankenudendørspåenplan

grundietåbentområde,ognårmotorener
kold.Tøreventueltspildtbrændstofop.

–Håndterikkebrændstof,mensdurygerelleri

nærhedenafåbenildellergnister.

–Fjernikkebrændstofdækslet,ogfyldikke

brændstofpåbrændstoftanken,mensmotoren
kørerellerervarm.

–Hvisduspilderbrændstof,måduikkeforsøge

atstartemotoren.Foretagdigikkenoget,der
kanantændebrændstoffet,førdampeneer
spredt.

–Opbevarbrændstofiengodkendtbeholderog

utilgængeligtforbørn.

•Brændstoferfarligtogkanværedødbringende,

hvisdetindtages.Længeretidsudsættelse
fordampekanforårsagealvorligeskaderog
sygdomme.

–Undgålængeretidsindåndingafdampe.
–Holdhænderogansigtvækfradysenog

brændstoftankensåbning.

–Undgåatfåbrændstofiøjneneellerpåhuden.

•Opbevarikkemaskinenellerbrændstofbeholde-

ren,hvordereråbenild,gnisterellervågeblus
somfxpåenvandvarmerellerpåandreapparater.

•Betjenikkemaskinen,medmindrehele

udstødningssystemeterpåpladsogigod
driftsmæssigstand.

•Påfyldningsdysenskalaltidværeikontaktmed

kantenafåbningenibrændstoftankeneller

-beholderen,indtilpåfyldningenerafsluttet.Brug
ikkelåseenhedforslangespidsen.

•Hvisduspilderbrændstofpådittøj,skaldustraks

skiftetøj.

•Fyldikkeformegetbrændstofpåbrændstoftanken.

Sætbrændstofdæksletpåigen,ogstramdet.

•Fjerngræsogandetaffaldfraklippeenheden,

lydpotten,drevene,græsopsamlerenog

motorrummetforatforhindrebrand.Tørspildtolie
ellerbrændstofop.

Påfyldningafbrændstof

Anbefaletbrændstof

Type

Minimumoktantal

EthanolHøjst10volumenprocent

MethanolIngen

MTBE(metyl-tertiær­butylæter)

OlieFyldikkeibrændstoffet

Brugkunren,frisk(højst30dagegammelt)brændstof
fraenkildemedgodtomdømme.

Brugafbrændstofstabilisator

Brugafbrændstofstabilisatorimaskinenholder
brændstoffetfriskilængeretid,nårdetbrugessom
anvistafbrændstofstabilisatorensproducent.

Vigtigt:Tilsætaldrigbrændstofadditiver,der

indeholdermetanolelleretanol.

Tilsætdenmængdebrændstofstabilisator
tilfrisktbrændstof,somforeskrivesaf
brændstofstabilisatorensproducent.

Påfyldningafbrændstoftanken

1.Parkermaskinenpåenplanoverade.

2.Flytbevægelseshåndtageneudadtilpositionen
PARK(parker).

3.Slukmotoren,ogtagnøglenud.

4.Rengørområdetrundtombrændstoftankens
dæksel.

5.Fyldbrændstoftankenoptilbundenaf
påfyldningsstudsen(Figur7).Fyldikke
brændstoftankenheltop.

Blyfribenzin

87(US)eller91
(research-oktantal,uden
forUSA)

Mindreend15
volumenprocent

14

Figur7

Anvendelseaf
sikkerhedslåsesystemet

ADVARSEL

Hviskontakternetilsikkerhedslåsesystemet
frakoblesellerbliverbeskadigede,kan
maskinenfungereuventetogforårsage
personskade.

•Pilikkevedsikkerhedskontakterne.

•Kontrollerdagligt,at
sikkerhedskontakternefungerer,ogudskift
eventuellebeskadigedekontakter,førdu
betjenermaskinen.

Sådanfungerersikkerhedslåse­systemet

Sikkerhedslåsesystemeterudvikletmedhenblikpåat

g293796

forhindremotoreniatstarte,medmindre:

•Kontaktentilreguleringafskæreknive(kraftudtag)

erkobletfra.

•BevægelseshåndtageneeripositionenPARKER.

Udførelseafdaglig
vedligeholdelse

Førmaskinenstarteshverdag,skalprocedurerne
forHveranvendelse/Dagligtudføressombeskreveti

Vedligeholdelse(side31).

Indkøringafennymaskine

Dettagertid,førnyemotorerkommeroppåfuldkraft.
Dererstørrefriktionvednyeplæneklipperskjoldeog
drivsystemer,hvilketbetyderstørremotorbelastning.
Givnyemaskinerenindkøringstidpå40til50timer
foratkommeoppåfuldkraftforatopnådenbedste
ydelse.

Sikkerhedslåsesystemeterogsåkonstruerettilat
standsemotoren,nårbevægelseshåndtageneikkeer
ipositionenPARKER,ogdurejserdigfrasædet.

Afprøvningafsikkerhedslåsesy­stemet

Kontrolleraltidsikkerhedslåsesystemet,førdu
betjenermaskinen.Hvissikkerhedssystemetikke
fungerersombeskrevetidetfølgende,skalder
strakstilkaldesenautoriseretforhandlertilatreparere
sikkerhedssystemet.

1.Sætdigisædet,ytbevægelseshåndtagene
tilpositionenPARKER,ogytkontaktentil
reguleringafskæreknivetilpositionenTIL.Prøv
atstartemotoren.Motorenbørikketørne.

2.Sætdigisædet,ogytkontaktentilregulering
afskæreknivetilpositionenFRA.Flytetaf
bevægelseshåndtagenetildenmidterste,ulåste
position.Prøvatstartemotoren.Motoren
børikketørne.Gentagdettemeddetandet
bevægelseshåndtag.

3.Sætdigisædet,ytkontaktentilregulering
afskæreknivetilpositionenFRA,ogfastlås
bevægelseshåndtageneipositionenPARKER.
Startmotoren.Aktiverkontaktentilregulering
afskæreknive,ogrejsdigensmulefrasædet,
mensmotorenkører.Motorenbørslukke.

4.Sætdigisædet,ytkontaktentilregulering
afskæreknivetilpositionenFRA,ogfastlås

15

bevægelseshåndtageneipositionenPARKER.
Startmotoren.Flytbevægelseshåndtagenetil
denmidterste,ulåsteposition,mensmotoren
kører,ogrejsdigderefterensmulefrasædet.
Motorenbørslukke.

Indstillingafsædet

Sædetkanyttesfremogtilbage.Anbringsædet
idenstilling,hvorduhardenbedstekontrolover
maskinenogsiddermestbehageligt(Figur8).

g292102

Figur9

Figur8

JusteringafMyRide®­affjedringssystemet

MyRide®-affjedringssystemetkanjusteres,så
deropnåsenjævnogbehageligkørsel.Rillerne
tiljusteringafaffjedringenharlåsepositionertil
reference,derspænderfraenkørselmedblødtilen
fastaffjedring(Figur9).

1.MyRide-justeringshåndtag

2.Blødereaffjedring

3.Fastereaffjedring

Justeringafbevægelses­håndtagene

Justeringafhøjden

g027632

Dukanjusterebevægelseshåndtagenetilenhøjere
ellerlaverehøjdeformaksimalkomfort(Figur10).

1.Parkermaskinenpåenplanade,udkobl
kontaktentilreguleringafskæreknive,ogyt
bevægelseshåndtageneudadtilpositionen
PARK(parker).

2.Slukformotoren,tagnøglenud,ogvent,tilalle
bevægeligedeleerstandset,førduforlader
betjeningspositionen.

3.Trædnedframaskinen.

4.Nårdustårpåhøjresideafmaskinen,skal
duyttejusteringshåndtagettilvenstremod
symbolet–foratfåenblødereaffjedring.

Flytjusteringshåndtagettilhøjremodsymbolet+
foratfåenfastereaffjedring.

g333847

Figur10

Hældningsjustering

Dukanjusterebevægelseshåndtagenefremeller
tilbageafhensyntildinkomfort.

1.Løsndenøverstebolt,derfastholderhåndtaget
tilstyrearmsakslen.

2.Løsndennedersteboltligeakkuratnoktil,at
håndtagetkandrejesfremadellerbagud.

16

Figur11

3.Tilspændbeggebolteforatfastgørehåndtageti
dennyeposition.

4.Gentagjusteringenfordetandethåndtag.

Omstillingtilsideudblæs-

3.Afmonterplæneklipperskjoldet.SeAfmontering

afplæneklipperskjoldet(side51).

4.Fjernde2låsemøtrikker(5/16")fraskærmens
svejsedetappe(Figur12).

g333846

ning

Plæneklipperskjoldetogdeskæreknive,dersendes
sammenmedmaskinen,erudvikletmedhenblikpå
optimalkværningogsideudblæsningsydelse.

Monterfastgørelsesanordningernefraposenmed
løsdeleidetommehuller,nårduharafmonteret
genbrugsafskærmningerne.Dettesikrer,atingen
hullereråbne,nårdubetjenerplæneklipperskjoldet.

ADVARSEL

Åbnehullerimaskinenudsætterdigogandre
forfareiformafudslyngedegenstande,
hvilketkanmedførealvorligpersonskade.

•Betjenaldrigmaskinen,hvisderikkeer
monteretfastgørelsesanordningerialle
maskinhusetsmonteringshuller.

•Monterudstyretimonteringshullerne,når
dufjernerkværnafskærmningen.

Maskinermed107cm
plæneklipperskjolde

1.Parkermaskinenpåenplanade,udkobl
kontaktentilreguleringafskæreknive,ogyt
bevægelseshåndtageneudadtilpositionen
PARK(parker).

2.Slukformotoren,tagnøglenud,ogvent,tilalle
bevægeligedeleerstandset,førduforlader
betjeningspositionen.

Figur12

1.Låsemøtrik–5/16"(4)

2.Bræddebolt–5/16"x¾"
(2)

5.Fjernde2bræddebolteog2låsemøtrikker,

derfastgørskærmentilskjoldet,ogafmonter
skærmen(Figur12)

6.Findde2bolteblandtløsdelene,ogbenytde

eksisterendelåsemøtrikkertilatmonteredisse
fastgørelsesanordningerihullerne,derbruges
tildesvejsedetappe(Figur12)foratforhindre
udslyngningafgenstande.

3.Skærm

4.Svejsettap(2)

Bemærk:Monterboltenopadgennem

skjoldetsunderside,ogbrugeneksisterende
låsemøtriktilatfastgørefraoversiden.

7.Monterplæneklipperskjoldet.SeMonteringaf

plæneklipperskjoldet(side52).

Maskinermed127cm
plæneklipperskjolde

1.Parkermaskinenpåenplanade,udkobl

kontaktentilreguleringafskæreknive,ogyt
bevægelseshåndtageneudadtilpositionen
PARK(parker).

2.Slukformotoren,tagnøglenud,ogvent,tilalle

bevægeligedeleerstandset,førduforlader
betjeningspositionen.

g296990

17

3.Afmonterplæneklipperskjoldet.SeAfmontering

afplæneklipperskjoldet(side51).

4.Fjernde3låsemøtrikker(5/16")fradenhøjre
skærmssvejsedetappe(Figur13).

g297021

Figur14

Figur13

1.Låsemøtrik–5/16"(4)

2.Højreskærm

3.Bræddebolt–5/16"x¾"

4.Svejsettap(3)

5.Fjernde2bræddebolteog2låsemøtrikker,der
fastgørdenhøjreskærmtilskjoldet,ogafmonter
skærmen(Figur13).

6.Findde3bolteblandtløsdelene.Benytde
eksisterendelåsemøtrikkertilatmonteredisse
fastgørelsesanordningerihullerne,derbruges
tildesvejsedetappe(Figur13)foratforhindre
udslyngningafgenstande.

Bemærk:Monterboltenopadgennem

skjoldetsunderside,ogbrugeneksisterende
låsemøtriktilatfastgørefraoversiden.

7.Fjernde2låsemøtrikker(5/16")fradenvenstre
skærmssvejsedetappe(Figur14).

1.Låsemøtrik–5/16"(3)

2.Venstreskærm

g297022

8.Fjernbræddeboltenoglåsemøtrikken,der
fastgørdenvenstreskærmtilskjoldet,og

3.Svejsettap(2)

4.Bræddebolt–5/16"x¾"

afmonterskærmen(Figur14).

9.Finddetobolteblandtløsdelene,benytde
eksisterendelåsemøtrikker,ogmonterdisse
fastgørelsesanordningerihullernevistiFigur

14påplæneklipperskjoldetforatforhindre

udslyngningafgenstande.

Bemærk:Monterboltenopadgennem

skjoldetsunderside,ogbrugeneksisterende
låsemøtriktilatfastgørefraoversiden.

10.Fjernmøtrikkenfragræsdeektorstangenunder
plæneklipperskjoldet(Figur15).

18
