Toro 74060 Operator's Manual [es]

FormNo.3422-860RevE

CortacéspeddeasientoZMaster SerieProfessional7500-D

concortacéspedTURBOFORCE (60")o183cm(72")

Nºdemodelo74060—Nºdeserie400000000ysuperiores Nºdemodelo74064—Nºdeserie400000000ysuperiores Nºdemodelo74072—Nºdeserie400000000ysuperiores Nºdemodelo74074—Nºdeserie400000000ysuperiores

de152cm

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3422-860*

Elusoolaoperacióndelmotorencualquierterreno forestal,demonteocubiertodehierbaamenosque elmotorestéequipadoconparachispas(conforme aladenicióndelasección4442)mantenidoen buenascondicionesdefuncionamiento,oqueel motorhayasidofabricado,equipadoymantenido paralaprevencióndeincendios,constituyeuna infraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442o4443).

Parbrutooneto:

Esteproductocumpletodaslasdirectivaseuropeas aplicables;sideseamásdetalles,consultela DeclaracióndeConformidad(Declarationof Conformity-DOC)decadaproducto.Elparbrutoo netodeestemotorfuecalculadaporelfabricantedel motorconarregloaloestipuladoeneldocumento J1940oJ2723delaSocietyofAutomotiveEngineers (SociedaddeIngenierosdelAutomóvil-SAE). Debidoaqueelmotorestáconguradoparacumplir losrequisitosdeseguridad,emisionesyoperación, supotenciarealenestetipodecortacéspedserá signicativamentemenor.Consultelainformacióndel fabricantedelmotorincluidaconlamáquina.

Consultelainformacióndelfabricantedelmotor incluidaconlamáquina.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

EssabidoporelEstadodeCalifornia

quelosgasesdeescapedelosmotores

dieselyalgunosdesuscomponentes causancáncer,defectoscongénitosy

otrospeligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Introducción

Estecortacéspedconconductordecuchillasrotativas estádiseñadoparaserusadoporusuariosdomésticos oporoperadoresprofesionalescontratados.Está diseñadoprincipalmenteparasegarcésped bienmantenidoenzonasverdesresidencialeso comerciales.Noestádiseñadoparacortarmalezao paraaplicacionesagrícolas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes responsabledeutilizarelproductodeformacorrecta ysegura.

PuedeponerseencontactoconTorodirectamente enwww.Toro.comsideseamaterialesdeformación yseguridadoinformaciónsobreaccesorios,para localizarundistribuidoropararegistrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunDistribuidordeServicioAutorizadoocon AsistenciaalClienteToro,ytengaamanolos númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen elespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQR(ensucaso)delapegatina delnúmerodeserieparaaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Póngaseencontactoconnosotrosenwww.T oro.com.

g235670

ImpresoenEUA

Reservadostodoslosderechos

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura2),queseñalaun peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

Figura2

Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Contenido

Seguridad.................................................................4

Seguridadgeneral..............................................4

Indicadordependientes.....................................5

Pegatinasdeseguridadeinstrucciones.............6

Elproducto..............................................................14

Controles.........................................................15

PantallaHorizon............................................15

Especicaciones..............................................17

Antesdelfuncionamiento....................................18

Seguridadantesdeluso...................................18

Cómoañadircombustible.................................19

Mantenimientodiario........................................19

Rodajedeunamáquinanueva.........................20

Usodelsistemadeprotecciónantivuelco

(ROPS).........................................................20

Usodelsistemadeinterruptoresde

seguridad......................................................21

Colocacióndelasiento......................................22

Desenganchedelasiento.................................22

Cómoajustarlasuspensióndelasiento............22

Duranteelfuncionamiento...................................22

Seguridadduranteeluso..................................22

Utilizacióndelfrenodeestacionamiento...........24

Usodelmandodecontroldelascuchillas

(TDF)............................................................25

Cómoarrancarelmotor....................................25

Apagadodelmotor...........................................26

Usodelaspalancasdecontrolde

movimiento...................................................27

Conduccióndelamáquina...............................27

Usodeladescargalateral................................28

Ajustedelaalturadecorte................................28

Ajustedelosrodillosprotectoresdel

césped..........................................................29

Ajustedeldeectordeujobloqueosde

leva...............................................................30

Posicionamientodeldeectordeujo...............31

Ajustedelospatines.........................................31

Funcionamientodelsensorde

sobrecalentamiento......................................32

Consejosdeoperación....................................32

Despuésdelfuncionamiento...............................33

g000502

Seguridaddespuésdeluso..............................33

Transportedelamáquina.................................33

Mantenimiento........................................................36

Seguridadenelmantenimiento........................36

Calendariorecomendadodemanteni-

miento..........................................................36

Lubricación..........................................................38

Engrasadodelamáquina.................................38

Lubricacióndelasjuntascardánde

latransmisiónylajuntadeslizante

acanalada.....................................................38

Lubricacióndelospivotesdelasruedas

giratorias.......................................................39

Lubricacióndeloscubosdelasruedas

giratorias.......................................................39

Mantenimientodelmotor.....................................40

Seguridaddelmotor.........................................40

Mantenimientodellimpiadordeaire..................40

Mantenimientodelaceitedelmotor...................41

Mantenimientodelsistemadecombusti-

ble................................................................43

Drenajedelltrodecombustible/separador

deagua.........................................................43

Sustitucióndelseparadordeagua

......................................................................44

Inspeccióndelaholguradelasválvulasdel

motor.............................................................44

Comprobacióndelostubosdecombustible

ylasconexiones...........................................44

Mantenimientodelsistemaeléctrico....................45

Seguridaddelsistemaeléctrico........................45

Mantenimientodelabatería.............................45

Mantenimientodelosfusibles...........................46

Mantenimientodelsistemadetransmi-

sión..............................................................47

Liberacióndelasválvulasdedesvíodelas

ruedasmotrices............................................47

Ajustedeladirección........................................47

Comprobacióndelapresióndelos

neumáticos...................................................48

Comprobacióndelastuercasdelas

ruedas...........................................................49

Ajustedelcojinetedelpivotedelasruedas

giratorias.......................................................49

Mantenimientodelacajadeengranajes...........49

Mantenimientodelsistemaderefrigera-

ción..............................................................51

Seguridaddelsistemaderefrigeración.............51

Comprobacióndelsistemade

refrigeración..................................................51

Limpiezadelradiador.......................................51

Cómocambiarelrefrigerantedelmotor............52

Mantenimientodelosfrenos................................53

Ajustedelfrenodeestacionamiento.................53

Mantenimientodelascorreas..............................54

Inspeccióndelascorreas.................................54

Cómocambiarlacorreadelcortacés-

ped................................................................54

Comprobacióndelatensióndelacorreadel

alternador......................................................55

Mantenimientodelsistemadecontrol..................56

Ajustedelaposicióndelaspalancasde

control...........................................................56

Ajustedelosacoplamientosdecontrolde

movimiento...................................................57

Ajustedelamortiguadordecontrolde

movimiento...................................................58

Mantenimientodelsistemahidráulico..................58

Seguridaddelsistemahidráulico......................58

Mantenimientodelsistemahidráulico...............58

Mantenimientodelacarcasadecorte..................61

Nivelacióndelacarcasadecorte......................61

Mantenimientodelascuchillasde

corte..............................................................63

Cambiodeldeectordehierba.........................66

Limpieza..............................................................67

Limpielazonadelmotorydelsistemade

escape..........................................................67

Limpiezadelamáquinaydelacarcasade

corte..............................................................67

Eliminaciónderesiduos....................................67

Almacenamiento.....................................................68

Seguridadduranteelalmacenamiento.............68

Limpiezayalmacenamientodela

máquina........................................................68

Solucióndeproblemas...........................................70

Esquemas...............................................................72

Seguridad

Estamáquinahasidodiseñadaconarregloalo estipuladoenlanormaANSIB71.4-2012.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies ydelanzarobjetosalaire.Sigasiempretodas lasinstruccionesdeseguridadconelndeevitar lesionespersonalesgraves.

Elusodeesteproductoparaotrospropósitosque losprevistospodríaserpeligrosoparaustedypara otraspersonas.

•Mantengasiemprelabarraantivuelcoenla

posicióndetotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,pueden producirselesionesodañosmateriales.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros,oenpendientes demásde15grados.

•Leaycomprendaelcontenidodeestemanualdel

operadorantesdearrancarelmotor.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Nohagafuncionarlamáquinasinqueestén

colocadosyenbuenascondicionesde funcionamientotodoslosprotectoresyotros dispositivosdeseguridad.

•Mantengaalejadosalosniñosyaotraspersonas

delazonadetrabajo.Nuncapermitaalosniños utilizarlamáquina.

•Parelamáquina,apagueelmotoryretirela

llaveantesderealizartareasdemantenimientoo repostaje,yantesdeeliminarobstruccionesen lamáquina.

Elusoomantenimientoincorrectodeestamáquina puedecausarlesiones.Parareducirelpeligrode lesiones,cumplaestasinstruccionesdeseguridad ypresteatenciónsiemprealsímbolodealertade seguridad,quesignicaCuidado,Advertenciao Peligro–instrucciónrelativaalaseguridadpersonal. Elincumplimientodeestasinstruccionespuededar lugaralesionespersonaleseinclusolamuerte.

Puedeencontrarinformacióndeseguridadadicional entodoestemanual,enlasseccionespertinentes.

Indicadordependientes

Figura3

Puedecopiarestapáginaparasuusopersonal.

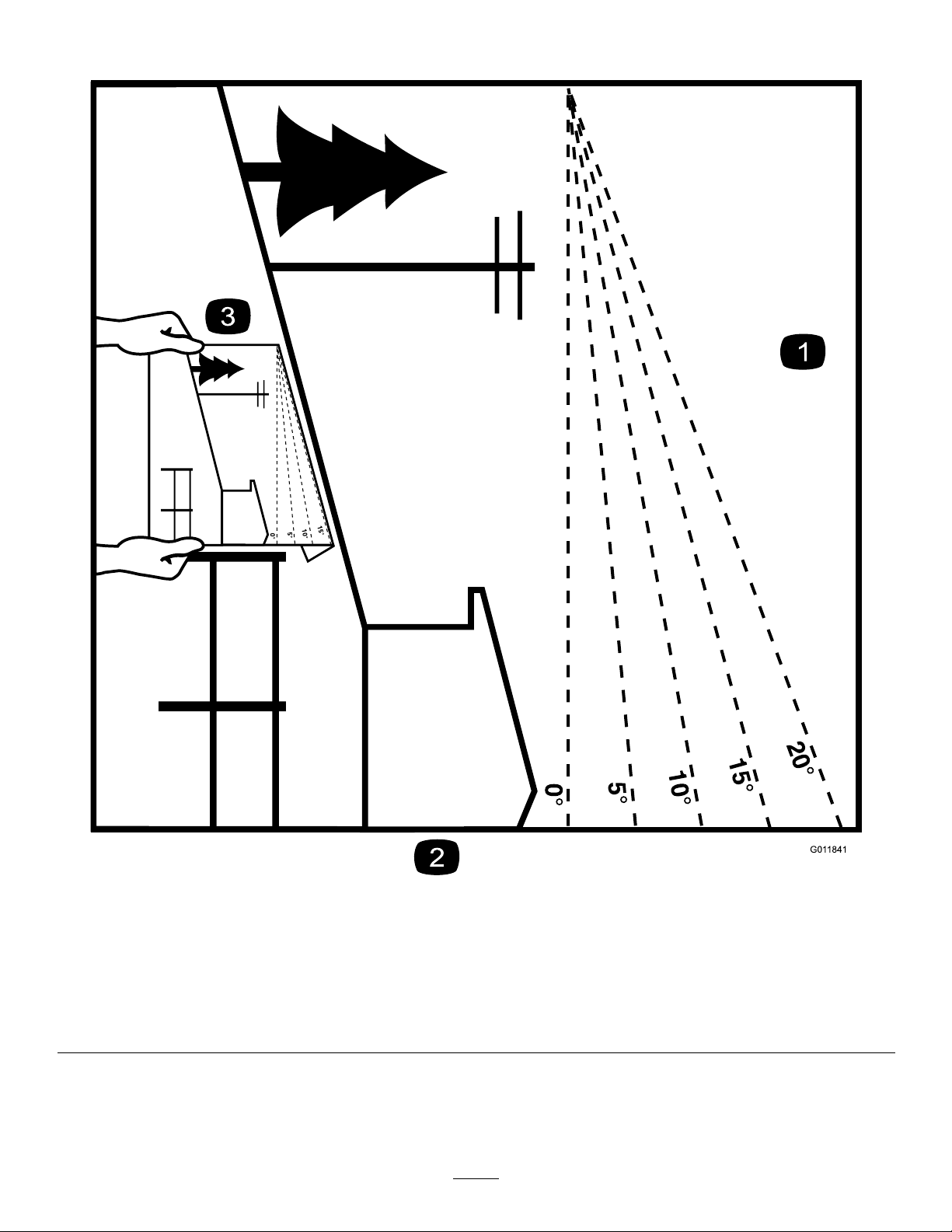

1.Lapendientemáximaenlaquepuedeutilizarlamáquinaesde15grados.UtiliceelDiagramadependientesparadeterminarel ángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados.Dobleporlalínea correspondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado

g011841

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

Símbolosdelabatería

Labateríacontienealgunosdeestossímbolos,otodos

ellos.

decal93-6687

93-6687

1.Nopisaraquí.

decalbatterysymbols

1.Riesgodeexplosión6.Mantengaaotras

personasalejadasde labatería.

2.Nofumar;mantener alejadodelfuegoydelas llamasdesnudas

7.Lleveprotecciónocular; losgasesexplosivos puedencausarcegueray otraslesiones.

3.Líquidocáustico/peligro dequemaduraquímica

8.Elácidodelabatería puedecausarceguerao quemadurasgraves.

4.Lleveprotecciónocular.9.Enjuaguelosojos inmediatamenteconagua ybusquerápidamente ayudamédica.

5.LeaelManualdel

operador.

10.Contieneplomo;notirara labasura

Marcadelfabricante

1.Indicaquelacuchillahasidoidenticadacomopiezadel fabricanteoriginaldelamáquina.

decal93-7818

93-7818

1.Advertencia–lealasinstruccionesparaapretar elperno/tuercadelacuchillaa115–149N·m (85–110pies-libra)queguranenelmanualdeloperador.

decaloemmarkt

decal99-8936

99-8936

1.Velocidaddelamáquina4.PUNTOMUERTO

2.RÁPIDO5.MARCHAATRÁS

3.LENTO

decal58-6520

58-6520

1.Grasa

decal106-5517

106-5517

1.Advertencia–notoquelasuperciecaliente.

decal107-3069

107-3069

1.Advertencia–nohayproteccióncontravuelcoscuandola barraantivuelcoestábajada.

2.Paraevitarlesionesolamuertedebidoaunvuelco accidental,mantengalabarraantivuelcoenposición totalmenteelevadaybloqueada,ylleveelcinturónde seguridad.Bajelabarraantivuelcosolocuandosea absolutamentenecesario;nolleveelcinturóndeseguridad cuandolabarraantivuelcoestábajada.

3.LeaelManualdeloperador;conduzcalentamenteycon cuidado.

decal109-6036

109-6036

Máquinasdedescargatraseraúnicamente

1.LeaelManualdeloperador.

2.Retirelallaveylealasinstruccionesantesderealizar cualquieroperacióndemantenimientooajusteala máquina.

3.Alturadecorte

decal112-9028

112-9028

1.Advertencia–noseacerquealaspiezasenmovimiento; mantengacolocadostodoslosprotectores.

decal116-5988

116-5988

1.Frenodeestacionamiento –puesto

2.Frenodeestacionamiento –quitado

116-8283

1.Advertencia–lealasinstruccionesparaapretarel perno/tuercadelacuchillaa75–81N·m(55–60pies-libra) queguranenelmanualdeloperador.

Cortacéspedesdedescargalateralúnicamente

decal116-8283

decal126-6464

126-6464

1.Refrigerantedelmotor bajopresión

2.Peligrodeexplosión–lea elManualdeloperador.

117-2718

117-3276

3.Advertencia–notoquela superciecaliente.

4.Advertencia–leael

Manualdeloperador.

decal117-2718

decal117-3276

1.Peligrodeobjetos arrojados–mantenga alejadasaotraspersonas.

2.Peligrodeobjetos arrojados,cortacésped –nohagafuncionarel cortacéspedsinqueesté colocadoeldeector,la tapadedescargaoel sistemaderecogidade hierba.

3.Peligrode corte/desmembramiento demanoopie,cuchillade siega–noseacerquea laspiezasenmovimiento; mantengacolocados todoslosprotectoresy defensas.

decal126-8383

126-8383

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

pendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobrelaoperacióndela máquinaenpendientes,ycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsilamáquinapuede utilizarseenlascondicionesreinantesenesedíayeselugarenconcreto.Loscambiosdeterrenopuedendarlugarauncambioenla operacióndelamáquinaenpendientes.

1.Advertencia–leaelManualdeloperador;noutiliceesta máquinaamenosquehayarecibidoformaciónensumanejo; lleveprotecciónauditiva.

2.Peligrodecorte/desmembramientodemano,cuchilladel cortacésped;peligrodeenredamientodelamano,correa –noseacerquealaspiezasenmovimiento;mantenga colocadostodoslosprotectoresydefensas.

3.Peligro,rampa–nousedosrampasalcargarlamáquinaen unremolque;utiliceunasolarampaconsucienteanchura paralamáquina;useunarampaconunapendientede menosde15°;subalarampaenmarchaatrásparacargarla máquina,ybajelarampaconduciendohaciaadelantepara descargarla.

4.Peligrodeatropellohaciaadelanteohaciaatrás–no transportepasajeros;mirehaciaatrásmientrassiegueen marchaatrás.

5.Peligrodeobjetosarrojados–mantengaalejadasaotras personas.

6.Peligrodevuelco–noutilicelamáquinacercadetaludes oenpendientesdemásde15grados;utilicelamáquina únicamenteenpendientesdemenosde15grados.

decal126-9276

126-9276

Paramodelosconcarcasasde183cm(72")condescarga

lateral

126-9275

Paramodelosconcarcasasde152cm(60")o183cm

(72")condescargatrasera

decal126-9275

decal126-9278

126-9278

1.Motor–Apagar

4.Presionelaparteinferiordelbotónparabajarlacarcasa.

2.Motor–Enmarcha5.Presionelapartesuperiordelbotónparaelevarlacarcasa.

3.Motor–Arrancar

126-9279

1.Lealasinstruccionesantesderealizarcualquieroperaciónde mantenimientooajusteenlamáquina.

2.Intervalodetiempo8.EngraselaTDFdelatransmisióndelacarcasa;consultelas

3.Compruebeelniveldeaceitedelmotor.9.Compruebeellimpiadordeaire.

4.Compruebeelnivelderefrigerante;consultelasinstrucciones delManualdeloperador.

5.Compruebelapresióndelosneumáticos(2posiciones).

6.Compruebeelniveldeluidohidráulico;consultelas instruccionesdelManualdeloperador.

7.Compruebeelniveldeuidodelejesecundario.

instruccionesdelManualdeloperador.

10.Engraseelpivotedeltensor;consultelasinstruccionesdel

Manualdeloperador

11.Engraseloscojinetesdelasruedasgiratoriasdelanteras (2posiciones);consultelasinstruccionesdelManualdel operador.

12.Engraselospivotesdelasruedasgiratoriasdelanteras(2 lugares);consultelasinstruccionesdelManualdeloperador.

decal126-9279

126-9280

Paramodelosconcarcasasde152cm(60")o183cm

(72")condescargatrasera

1.Enrutadodelacorrea

decal126-9280

decal127-0326

127-0326

126-9351

1.Chasis(15A)3.Principal(25A)

2.Accesorio(15A)4.Enchufeeléctrico(15A)

126-9573

Paramodelosconcarcasasde152cm(60")condescarga

lateral

decal126-9351

decal126-9573

1.LeaelManualdel operador.

2.Alturadecorte

Cortacéspedesdedescargatraseraúnicamente

3.Retirelallaveyleael

Manualdeloperador

antesderealizartareasde mantenimientoorevisarla máquina.

decal127-6662

127-6662

1.Atención–leaelManual

2.Retirelatuercagirándola

deloperador.

enelsentidodelasagujas delreloj.

3.Retireelpernogirándolo enelsentidocontrarioa lasagujasdereloj.

131-1180

1.LeaelManualdeloperador.(A)Céspedcortoyligero, condicionessecas,dispersiónmáxima;(B)Ajustede ensacado;(C)Céspedaltoydenso,condicioneshúmedas, velocidadmáximadeavance

135-0328

decal131-1180

decal135-0328

1.Aprietelastuercasdelas ruedasa129N·m(95 pies-libra).

2.Leaycomprendael

Manualdeloperador

antesderealizarcualquier tareademantenimiento; compruebeelparde aprietedespuésdelas primeras100horas,y luegocada500horas.

Cortacéspedesdedescargatraseraúnicamente

135-0664

1.Peligrodeobjetos arrojados–mantenga alejadasaotraspersonas.

2.Peligrode corte/desmembramiento demanosypies–nose acerquealaspiezasen movimiento;mantenga colocadostodoslos protectoresydefensas.

decal135-0664

decal135-1432

135-1432

Paramodelosconcarcasasde152cm(60")o183cm

(72")condescargatrasera

135-0679

1.Peligro;trendetransmisiónenrotación/peligrode enredamiento;correa–noseacerquealaspiezasen movimiento;mantengacolocadostodoslosprotectoresy defensas.

decal135-2837

135-2837

1.LeaelManualdeloperadorparaobtenermásinformación; utiliceuidodetransmisiónparaembragueshúmedosToro decolorrojo;noutiliceuidohidráulicoverde.

decal135-0679

Elproducto

Figura4

1.Pasadordeseleccióndelaalturadecorte7.Palancadecontroldemovimiento

2.Palancadelfrenodeestacionamiento

3.Monitor/controles

4.Barraanti-vuelco10.Patín

5.Rejilladelmotor11.Ruedagiratoria

6.Alarmasonorayenchufeeléctrico12.Carcasadecorte

8.Tapóndeldepósitodecombustible

9.Rodilloprotectordelcésped

g227303

Controles

Familiarícesecontodosloscontrolesantesdeponer enmarchaelmotorytrabajarconlamáquina.

Paneldecontrol

Figura5

g228164

g225792

Figura6

PantallaHorizon

1.PantallaHorizon3.Llavedecontacto

2.Interruptordeelevación delacarcasa

4.Tomadefuerza

PantallaHorizon

ConsultelaGuíadesoftwaresideseainformación detalladasobrelainterfazdeloperadorquepermite accederainformación,reiniciarcontadores,modicar laconguracióndelsistemaysolucionarproblemas conelequipo.

1.Pantalla3.Botones

2.IndicadorLEDdeestado

Pantalladeinformación

Lapantalladeinformaciónmuestrainformación relacionadaconlaoperacióndelamáquina;consulte laGuíadesoftwaresideseamásinformación.

Botones

Losbotonesmultifunciónestánsituadosenlaparte inferiordelpanel.Eliconoqueapareceenlapantalla deinformaciónencimadecadabotónindicasu funciónactual.Losbotonespermitenseleccionarla velocidaddelmotorydesplazarseporlosmenúsdel sistema.

ConsultelaGuíadesoftwareparaobtenermás información.

IndicadorLEDdeestado

ElindicadorLEDdeestadocambiadecolorpara indicarelestadodelsistema,yestásituadoenel ladoderechodelpanel.Duranteelarranque,elLED seenciendeprimeroenrojo,luegoennaranjaypor últimoenverdeparavericarlafuncionalidad.

•Verdejo–indicaactividadnormal

•Rojointermitente–indicaquehayunfalloactivo

•Verdeynaranjaintermitente:–indicaquees

necesariounreiniciodelembrague.

ConsultelaGuíadesoftwareparaobtenermás información.

Alarma

Siseproducealgúnerror,semuestraunmensajede error,elLEDcambiaarojo,ysuenalaalarmaaudible comoseindicaacontinuación:

•Unsonidodiscontinuorápidoindicalapresencia

deerrorescríticos.

•Unsonidodiscontinuolentoindicaerrores

menosimportantes,talescomounintervalode mantenimientoobligatorio.

motorcuandosedesengranaelmandodelaTDF. AlengranarydesengranarelmandodelaTDF ,se cambiaelajustedelaceleradordelmotorentreel mododeSIEGAyeldeTRANSPORTE.

Nota:Elsistemalepermitearrancarlamáquinacon

elmandodelaTDFengranado,peronoseengranan lascuchillas.ParaengranarlaTDFesnecesario reiniciarelmandodelaTDF,poniéndoloprimeroen laposicióndeDesengranadoyluegoenEngranado.

Nota:Duranteelarranque,laalarmasuena

brevementeparavericarsufuncionalidad.

ConsultelaGuíadesoftwareparaobtenermás información.

Horímetro

Elhorímetroregistraelnúmerodehorasdeoperación delamáquina.Funcionacuandoelmotorestáen marcha.Utiliceelrecuentodehorasparaprogramar elmantenimientoregular(Figura5).

LashorassemuestranenlapantalladeApagado

delmotoroenelmenúdelContadordehorasdel motor.

ConsultelaGuíadesoftwareparaobtenermás información.

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotor,yhay3 velocidades:Máxima,EcienteyBaja.

ConsultelaGuíadesoftwareparaobtenermás información.

Interruptordeelevacióndela

Posicióndebloqueo/puntomuerto

LaposicióndeBLOQUEO/PUNTOMUERTOseutiliza juntoconelsistemadeinterruptoresdeseguridad paraengranarydeterminarlaposicióndePUNTO

MUERTO.

Llavedecontacto

Esteinterruptorseutilizaparaarrancarelmotor. Tienetresposiciones:ARRANQUE,MARCHAy DESCONECTADO.

Nota:LosindicadoresLCDaparecencuandocada

controlreúnelascondicionesde“arranqueseguro" (porejemplo,elindicadorseenciendecuandoel asientoestáocupado).

Nota:LaUCEdelmotorcontrolalasbujías

durantelosarranquesenfrío.Silatemperaturadel refrigeranteesdemasiadobaja,elsímbolodelabujía apareceenelmonitoryelmotordearranquenogira cuandosegiralallavealaposicióndeARRANQUE. LasbujíasseactivanenlaposicióndeCONECTADO oARRANQUE.Cuandolabujíasehaenfriadolo sucienteparalatemperaturaactual,elsímbolodela bujíadesaparecedelmonitoryelmotorgiracuando semuevelallavealaposicióndeARRANQUE.

carcasa

Muevaelinterruptorhaciaatrásparaelevarla carcasa.

Muevaelinterruptorhaciaadelanteparabajarla carcasa.

Mandodecontroldelascuchillas (tomadefuerza)

Elmandodecontroldelascuchillas(TDF)engranay desengranalatransmisióndepotenciaalascuchillas delcortacésped(Figura5).

ElindicadorLCDapareceenlapantallade informacióncuandoelmandodelaTDFestá desengranado.

Nota:LasmáquinasequipadasconpantallaHorizon

cuentanconunafuncióndeproteccióndelembrague, quepermitereducirautomáticamentelavelocidaddel

Nota:Elsistemalepermitearrancarlamáquinacon

elmandodelaTDFengranado,peronoengranalas cuchillas.EsnecesarioreiniciarlaTDFparaengranar laTDF.

Aperos/Accesorios

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporToroquepuedenutilizarsecon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadooconsudistribuidorautorizado Toro,ovisitewww.T oro.comparaobtenerunalistade todoslosaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantener lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro.Las piezasderepuestoyaccesoriosdeotrosfabricantes podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

Especicaciones

Anchuratotal–Máquinasdedescargalateral

Anchodevíadelasruedasgiratorias (distanciaentrecentrosdelosneumáticos)– Máquinasdedescargalateral

Carcasade 152cm(60")

Sincarcasa141.2cm(55.6")152.4cm(60")

Deectorelevado156cm(61.4")186.4cm(73.4")

Deectorbajado184.9cm(72.8")215.6cm(84.9")

Carcasade 183cm(72")

Anchuratotal–Máquinasdedescargatrasera

Carcasade152cm(60")Carcasade183cm(72")

168.2cm(66.2")198.7cm(78.2")

Longitudtotal–Máquinasdedescargalateral

Barraantivuelco elevadaobajada

Carcasade 152cm(60")

244.9cm(96.4")253cm(99.6")

Carcasade 183cm(72")

Longitudtotal–Máquinasdedescargatrasera

Barraantivuelcoelevadao bajada

255.5cm(100.6")

Alturatotal–Todaslasmáquinas

Carcasade152cm(60")Carcasade183cm(72")

101.3cm(39.9")120.7cm(47.5")

Anchodevíadelasruedasgiratorias (distanciaentrecentrosdelosneumáticos)– Máquinasdedescargatrasera

Carcasade152cm(60")Carcasade183cm(72")

84cm(33.1")84cm(33.1")

Distanciaentreejes(centrodelarueda giratoriaalcentrodelaruedamotriz)– Máquinasdedescargalateral

Carcasade152cm(60")Carcasade183cm(72")

146.3cm(57.6")154.7cm(60.9")

Distanciaentreejes(centrodelarueda giratoriaalcentrodelaruedamotriz)– Máquinasdedescargatrasera

Carcasade152cm(60")Carcasade183cm(72")

157.2cm(61.9")157.2cm(61.9")

Barraantivuelcoelevada

Barraantivuelcobajada

182.4cm(71.8")

129.5cm(51")

Alturatotal–Todaslasmáquinas

Barraantivuelcoelevada

Barraantivuelcobajada

182.4cm(71.8")

129.5cm(51")

Anchodevíadelasruedasmotrices–Todas lasmáquinas

112cm(44.1")

Operación

homologado.

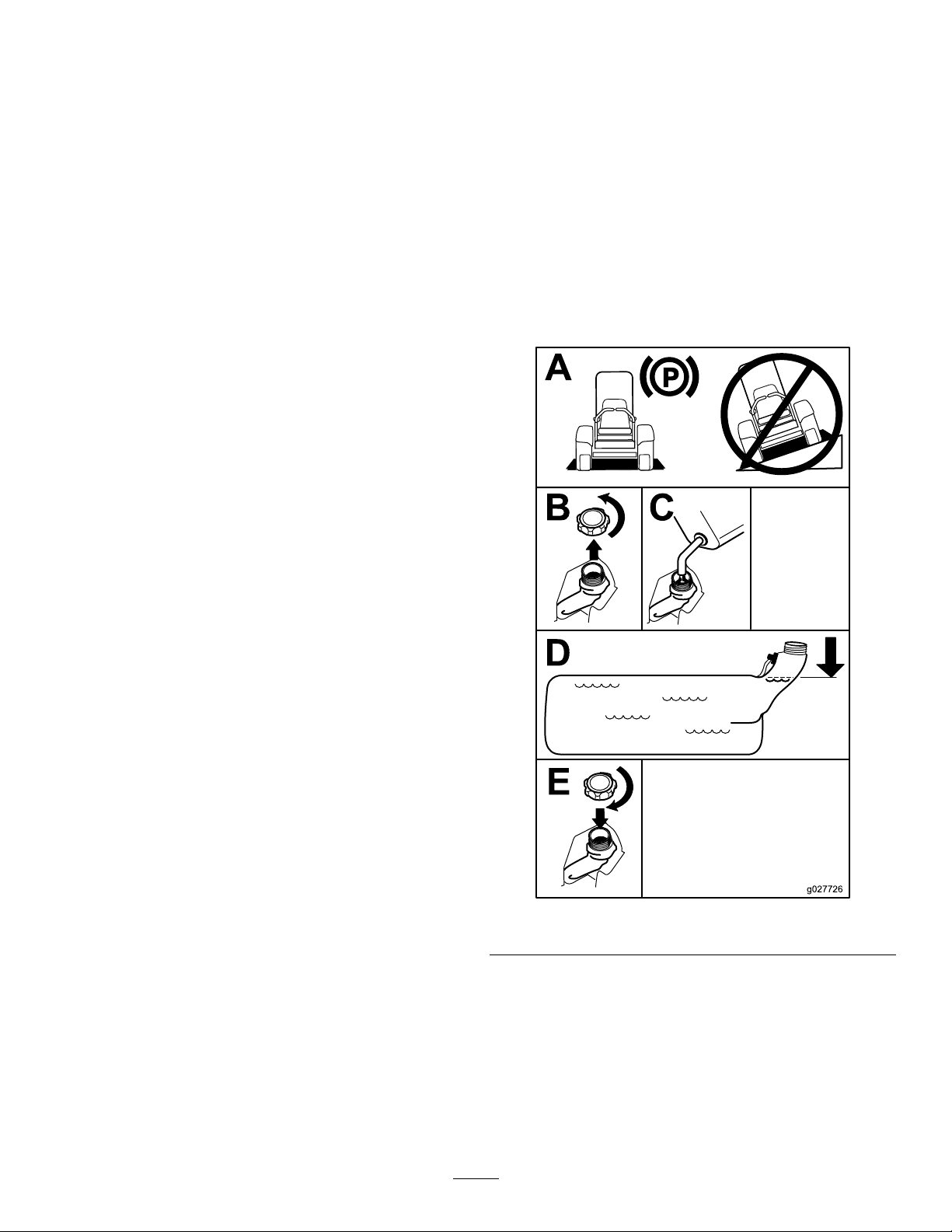

•Utilicesolamenteunrecipientedecombustible

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Nodejenuncaquelamáquinaseautilizadao

reparadaporniñosoporpersonasquenohayan recibidolaformaciónadecuadaalrespecto.La normativalocalpuedeimponerlímitessobrela edaddeloperador.Elpropietarioesresponsable deproporcionarformaciónatodoslosoperadores ymecánicos.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde seguridad.

•Sepacómopararrápidamentelamáquinayel

motor.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos protectoresestáninstaladosyquefuncionan correctamente.Noutilicelamáquinasino funcionancorrectamente.

•Antesdesegar,inspeccionesiemprelamáquina

paraasegurarsedequelascuchillas,lospernos delascuchillasylosconjuntosdecorteestánen buenascondicionesdeuso.Sustituyacuchillas opernosgastadosodañadosenconjuntos completosparanodesequilibrarlamáquina.

•Inspeccioneeláreadondesevaautilizarla

máquinayretirecualquierobjetoquelamáquina podríalanzaralaire.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque serequierenparaoperarlamáquinademanera adecuadaysegura.

•Noretireeltapóndecombustibleniañada

combustiblealdepósitodecombustiblesielmotor estáenmarchaoestácaliente.

•Norepostecombustibledentrodeunedicio.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Nollenelosrecipientesdentrodeunvehículo

osobrelaplataformadeuncamiónoremolque conunforrodeplástico.Coloquesiemprelos recipientesdegasolinaenelsuelo,lejosdel vehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repóstelomientrasseencuentrasobreelsuelo.Si estonoesposible,repóstelousandounrecipiente portátil,envezdeusarunsurtidordecombustible conboquilla.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente entodomomentohastaqueterminederepostar. Noutilicedispositivosquemantenganabiertala boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.Limpie cualquiercombustiblederramado.

•Nuncallenedemasiadoeldepósitode

combustible.Vuelvaacolocareltapónde combustibleyapriételormemente.

•Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcancede losniños.Nocomprenuncacarburanteparamás de30díasdeconsumonormal.

•Nollenecompletamenteeldepósitode

combustible.Añadacombustiblealdepósitode combustiblehastaqueelnivelalcancede6a 13mm(¼"a½")pordebajodelaparteinferior delcuellodellenado.Esteespaciovacíoenel depósitopermitiráladilatacióndelcombustible.

Seguridad–Combustible

•Paraevitarlesionespersonalesodaños

materiales,extremelasprecaucionesalmanejar elcombustible.Losvaporesdecombustibleson inamablesyexplosivos.

•Apaguecualquiercigarrillo,cigarro,pipauotra

fuentedeignición.

–Evitelarespiraciónprolongadadelosvapores. –Mantengalacaraalejadadelaboquillaydela

aberturadeldepósitodecombustible.

–Eviteelcontactoconlapiel;laveelproducto

derramadoconaguayjabón.

Cómoañadircombustible

Cómollenareldepósitode combustible

Combustiblerecomendado

Elmotorfuncionaconcombustiblediéselnuevo ylimpioconuncetanajemínimode40.Compre elcombustibleencantidadesquepuedanser consumidasen30díasparaasegurarsedequeel combustibleesnuevo.

Utilicecombustiblediéseltipoverano(Nº2-D)en temperaturassuperioresa-7°C(20°F),ycombustible diéseltipoinvierno(Nº1-DomezcladeNº1-D/2-D) entemperaturasinferioresa-7°C(20°F).Eluso decombustiblediéseltipoinviernoatemperaturas inferioresproporcionaunpuntodeigniciónypuntode ujomásbajos,loquefacilitaelarranqueyreducela posibilidaddeseparaciónquímicadelcombustible debidoalastemperaturasmásbajas(apariciónde cera,quepuedeobstruirlosltros).

Elusodecombustiblediéseltipoveranoporencima delos-7°C(20°F)contribuyeaextenderlavidade loscomponentesdelabomba.

Importante:Noutilicequerosenoogasolinaen

lugardecombustiblediésel.Elincumplimientode estaprecaucióndañaráelmotor.

1.Estacionelamáquinaenunasupercienivelada.

2.Pongaelfrenodeestacionamiento.

3.Apagueelmotoryretirelallave.

4.Limpiealrededordeltapóndeldepósitode combustible.

5.Lleneeldepósitodecombustiblehastalaparte inferiordelcuellodellenado(Figura7).

Nota:Nollenecompletamenteeldepósitode

combustible.Elespaciovacíoeneldepósito permitiráladilatacióndelagasolina.

PreparadoparaBiodiésel

Estamáquinatambiénpuedeutilizarunamezclade combustiblebiodiéseldehastaB20(20%biodiésel, 80%petrodiésel).Elcontenidodeazufredelaparte depetrodiéseldebeserultrabajo.

Tomelassiguientesprecauciones:

•Laporcióndebiodiéseldelcombustibledebe

cumplirlaespecicaciónASTMD6751o EN14214.

•Lacomposicióndelamezcladecombustibledebe

cumplirASTMD975oEN590.

•Lassuperciespintadaspuedenserdañadaspor

mezclasdecombustiblebiodiésel.

•UtiliceB5(contenidodebiodiéseldel5%)o

mezclasmenorescuandohacefrío.

•Vigilelosretenes,lasmanguerasylasjuntas

queesténencontactoconelcombustibleporque puedendegradarseconeltiempo.

•Esprevisiblelaobturacióndelltrodelcombustible

duranteuntiempotraspasarsealasmezclasde biodiésel.

•Póngaseencontactoconsudistribuidorsidesea

másinformaciónacercadelbiodiésel.

g027726

Figura7

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo“Cadauso/Adiario” enlasecciónMantenimiento(página36).

Rodajedeunamáquina nueva

Losmotoresnuevosnecesitantiempoparadesarrollar todasupotencia.Lafriccióngeneradaporlas carcasasylossistemasdepropulsióndelos cortacéspedesesmayorcuandoéstossonnuevos, loquesuponeunacargaadicionalparaelmotor.Las máquinasnuevasnecesitanunperiododerodajede 40–50horasparadesarrollarlamáximapotenciayel mejorrendimiento.

Usodelsistemade protecciónantivuelco (ROPS)

2.Tiredeambospomoshaciafueraygírelos90 gradosparadesengranarlos(Figura8).

3.Bajelabarraantivuelco(Figura8).

ADVERTENCIA

Paraevitarlesionesolamuerteencasode unvuelco,mantengalabarraantivuelcoen posicióntotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

Asegúresedequeelasientoestásujetoala máquina.

ADVERTENCIA

Nohayproteccióncontravuelcoscuandola barraantivuelcoestábajada.

•Bajelabarraantivuelcoúnicamente cuandoseaimprescindible.

•Nouseelcinturóndeseguridadsilabarra antivuelcoestábajada.

•Conduzcalentamenteyconcuidado.

•Elevelabarraantivuelcotanprontocomo hayaespaciosuciente.

•Compruebecuidadosamentequehay espaciosucienteantesdeconducir pordebajodecualquierobjetoenalto (porejemplo,ramas,portales,cables eléctricos)ynoentreencontactocon ellos.

Figura8

1.Partesuperiordelabarra antivuelco

2.Pomoenlaposiciónde bloqueo

3.Tiredelpomopara desbloquearlo.

4.Gireelpomo90°hacia fueraparajarlaenla posicióndedesbloqueado.

5.Pomoenlaposiciónde desbloqueo

Elevacióndelabarraantivuelco

Importante:Utilicesiempreelcinturónde

seguridadcuandolabarraantivuelcoestáenla posiciónelevada.

1.Elevelabarraanti-vuelcoalaposicióndetrabajo ygirelospomoshastaqueseintroduzcan parcialmenteenlasranuras(Figura9).

2.Elevelabarraantivuelcoalaposiciónvertical, presionandosobrelapartesuperiordela misma;lasclavijasencajaránencuantose alineenconlosoricios(Figura9).

3.Presionesobrelabarraparaasegurarsedeque lasclavijashanquedadoencajadas(Figura9).

g225804

Bajadadelabarraantivuelco

Importante:Bajelabarraantivuelcoúnicamente

cuandoseaimprescindible.

1.Parabajarlabarraantivuelco,presionehacia adelantelapartesuperiordelabarra.

laposicióncorrecta,lapantallamuestraelsímbolo correspondiente.

Figura10

g230650

Figura9

1.Engranado2.Parcialmentebloqueado–

noutilicelamáquinacon elROPSenestaposición.

Usodelsistemade interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán desconectadosodañados,lamáquinapodría ponerseenmarchainesperadamenteycausar lesionespersonales.

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeoperarlamáquina.

Elsistemadeinterruptoresde seguridad

Elsistemadeinterruptoresdeseguridadhasido diseñadoparaimpedirqueelmotorarranque,a menosque:

•Elfrenodeestacionamientoestépuesto.

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoesténen

laposicióndeBLOQUEO/PUNTOMUERTO.

Elsistemadeinterruptoresdeseguridadtambiénestá diseñadoparapararelmotorcuandosemuevan laspalancasdecontroldemovimientodesdela posicióndeBLOQUEODEPUNTOMUERTOconelfreno deestacionamientopuesto,osiustedselevantadel asientocuandolaTDFestáengranada.

LapantallaHorizonmuestradiferentessímbolosque indicansielcomponentedeseguridadestáenla posicióncorrecta.Cuandoelcomponenteestáen

g008619

1.Lapantallamuestradiferentessímboloscuandolos componentesdeseguridadestánenlaposicióncorrecta.

Comprobacióndelsistemade interruptoresdeseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Compruebeelsistemadeinterruptoresdeseguridad cadavezquevayaatrabajarconlamáquina. Sielsistemanofuncionadelaformaquese describeacontinuación,póngaseencontactocon unServicioTécnicoAutorizadoparaqueloreparen inmediatamente.

1.Siénteseenelasiento,pongaelfrenode

estacionamientoymuevaelmandodecontrol delascuchillas(TDF)aENGRANADO.Intente arrancarelmotor;elmotornodebearrancar.

2.Siénteseenelasiento,pongaelfrenode

estacionamientoymuevaelmandodecontrol delascuchillas(TDF)aDESENGRANADO. Muevacualquieradelaspalancasdecontrol demovimientofueradelaposiciónde BLOQUEO/PUNTOMUERTO.Intentearrancarel motor;elmotornodebearrancar.Repitaconla otrapalancadecontrol.

3.Siénteseenelasiento,pongaelfrenode

estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Ahora arranqueelmotor.Conelmotorenmarcha, quiteelfrenodeestacionamiento,engrane elmandodecontroldelascuchillas(TDF)y levánteseunpocodelasiento;elmotordebe pararse.

4.Siénteseenelasiento,pongaelfrenode

estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Ahora arranqueelmotor.Conelmotorenmarcha, pongacualquieradelaspalancasdecontrol demovimientoenposicióncentralymuévala

(haciaadelanteohaciaatrás);elmotordebe pararse.Repitaconlaotrapalancadecontrol.

5.Siénteseenelasiento,quiteelfrenode estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Intente arrancarelmotor;elmotornodebearrancar.

Colocacióndelasiento

Elasientosedesplazahaciaadelanteyhaciaatrás. Coloqueelasientoenlaposiciónquelepermita controlarmejorlamáquinayenlaqueestémás cómodo.

Muevalapalancalateralmenteparadesbloquearel asiento(Figura11).

Paraajustarlo,gireelpomosituadoenlaparte delanteraencualquiersentidohastaencontrarla posiciónmáscómoda(Figura13).

g019768

Figura13

1.Pomodelasuspensióndelasiento

Duranteel

Desenganchedelasiento

1.Enganchedelasiento2.Asiento

Figura11

Figura12

funcionamiento

Seguridadduranteeluso

g019754

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda provocarlesionespersonalesodañosmateriales.

•Lleveropaadecuada,incluyendoprotección

ocular,pantalónlargo,calzadoresistentey antideslizante,yprotecciónauricular.Sitieneel pelolargo,recójaseloynollevejoyasobisutería sueltas.

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Nuncatrasladepasajerosenlamáquinay

mantengaaotraspersonasymascotasalejadas

g019755

delamáquinamientrasestéfuncionando.

•Utilicelamáquinaúnicamenteconbuena

visibilidadparaevitaragujerosopeligrosocultos.

•Evitesegarhierbamojada.Unatracciónreducida

podríahacerquelamáquinasedeslice.

Cómoajustarlasuspensión delasiento

Elasientopuedeajustarseparaquelaconducción seamássuaveycómoda.Coloqueelasientoenla posiciónmáscómodaparausted.

•Antesdearrancarelmotor,asegúresedeque

todaslastransmisionesestánenpuntomuerto, queelfrenodeestacionamientoestápuestoyque ustedseencuentraenelpuestodeloperador.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodel conductodedescargaentodomomento.

•Mirehaciaatrásyhaciaabajoantesdeponer

marchaatrásparaasegurarsedequeelcamino estádespejado.

•Tengacuidadoalacercarseaesquinasciegas,

arbustos,árbolesuotrosobjetosquepuedan dicultarsuvisión.

•Nosieguecercadeterraplenes,fosasotaludes.

Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelborde,osisesocavaelborde.

•Parelascuchillassiemprequenoestésegando.

•Parelamáquina,apagueelmotor,retirelallavee

inspeccionelascuchillasdespuésdegolpearun objetoosiseproduceunavibraciónanormalenla máquina.Hagatodaslasreparacionesnecesarias antesdevolverautilizarlamáquina.

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael pasosiempre.

•Desengranelatransmisióndelaunidaddecorte,

apagueelmotoryretirelallaveantesdeajustar laalturadecorte(amenosquepuedaajustarla desdelaposicióndeloperador).

•Nuncahagafuncionarunmotordondehayagases

deescapeencerrados.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

g229846

Figura14

1.Lleveprotecciónauditiva.

Seguridaddelsistemade protecciónantivuelco(ROPS)

•Noretirelabarraantivuelcodelamáquina.

•Asegúresedequeelcinturóndeseguridadesté

enganchadoydequepuedadesabrocharse rápidamenteencasodeemergencia.

•Usesiempresucinturóndeseguridadcuandola

barraantivuelcoestásubida.

•Veriqueconatenciónsihayobstruccionesenalto

yeviteelcontactoconellas.

•Mantengalabarraantivuelcoencondiciones

segurasdefuncionamiento,inspeccionándola periódicamenteenbuscadedañosymanteniendo bienapretadostodoslosherrajesdemontaje.

•Silabarraantivuelcoestádañada,cámbiela.No

lareparenilacambie.

•Antesdeabandonarelpuestodeloperador(vaciar

losreceptoresydestaparelconducto),hagalo siguiente:

–Parelamáquinaenunasupercienivelada. –DesengranelaTDFybajelosaccesorios. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Espereaquesedetengantodaslaspiezasen

movimiento.

•Nohagafuncionarlamáquinacuandohayriesgo

detormentaseléctricas.

•Noutilicelamáquinacomovehículoderemolque

amenosquetengaunengancheinstalado.

•Nocambielavelocidaddelreguladornihaga

funcionarelmotoraunavelocidadexcesiva.

•Utilicesolamenteaccesoriosyaperos

homologadosporToro.

•Estamáquinaproducenivelessonorosque

superanlos85dBAeneloídodeloperador,y puedencausarpérdidasauditivasconperíodos extendidosdeexposición.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte.El operadoresresponsabledelaseguridadcuando trabajaenpendientes.Elusodelamáquinaen cualquierpendienteexigeuncuidadoespecial. Antesdeusarlamáquinaenunapendiente,haga losiguiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán colocadasenlamáquina.

–Utiliceunindicadordeánguloparadeterminar

lainclinaciónaproximadadelazona.

–Noutilicelamáquinanuncaenpendientesde

másde15grados.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren lapendienteconlamáquina.Utiliceel sentidocomúnyelbuenjuicioalrealizareste evaluación.Cualquiercambioqueseproduzca enelterreno,comoporejemplouncambiode humedad,puedeafectarrápidamentealuso delamáquinaenunapendiente.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade

terraplenes,fosas,taludes,agua,uotrospeligros. Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia prudente(eldobledelaanchuradelamáquina) entrelamáquinaycualquierpeligro.Utiliceuna máquinadirigidaounadesbrozadoramanualpara segarlahierbaenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde velocidadodedirección;girepocoapoco,ya bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola estabilidaddelamáquina.T engaencuentaque conducirenhierbamojada,atravesarpendientes empinadas,obajarcuestaspuedehacerquela máquinapierdatracción.Latransferenciadepeso alasruedasdelanteraspuedehacerquepatinela máquina,conpérdidadefrenadoydecontrolde dirección.Lamáquinapuededeslizarseincluso conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros ocultos.Lahierbaaltapuedeocultarobstáculos. Unterrenoirregularpuedehacerquelamáquina vuelque.

1.Zonasegura–utilice lamáquinaaquíen pendientesdemenosde 15gradosozonasplanas.

2.Zonadepeligro–utilice uncortacéspeddirigido y/ounadesbrozadora manualenpendientesde másde15grados,ycerca deterraplenesoagua.

3.Agua

g221745

Figura15

4.W=anchuradela máquina

5.Mantengaunadistancia prudente(eldobledela anchuradelamáquina) entrelamáquinay cualquierobstáculo.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos,comoporejemplosistemas derecogidadehierba.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionessobrelos contrapesos.

•Siesposible,mantengalacarcasabajadaalsuelo

mientrastrabajeenpendientes.Laelevacióndela carcasamientrassetrabajaenpendientespuede hacerquelamáquinapierdaestabilidad.

Utilizacióndelfrenode estacionamiento

Pongasiempreelfrenodeestacionamientocuando parelamáquinaocuandoladejedesatendida.

Activacióndelfrenode estacionamiento

Aparquelamáquinaenunasupercienivelada.

g227611

Figura16

Desactivacióndelfrenode

Cómodesengranarelmandode

estacionamiento

Figura17

Usodelmandodecontrol delascuchillas(TDF)

Elmandodecontroldelascuchillas(TDF)arranca ydetienelascuchillasdelcortacéspedycualquier accesorioconectado.

controldelascuchillas(TDF)

g009174

Figura19

g227610

Cómoarrancarelmotor

Importante:Nohagafuncionarelmotorde

arranquedurantemásde5segundosseguidos. Sielmotornoarranca,espere15segundosentre intentos.Sinosesiguenestasinstrucciones, puedequemarseelmotordearranque.

Nota:Esposiblequenecesiterealizarvariosintentos

paraarrancarelmotorporprimeravezdespués dehaberagregadocombustibleenunsistemade combustiblevacío.

Cómoengranarelmandode controldelascuchillas(TDF)

Nota:Elusodelmandodecontroldelascuchillas

(TDF)conelaceleradorenlaposiciónintermediao menosproduciráundesgasteexcesivoenlascorreas detransmisión.

Figura18

g008945

Figura20

Apagadodelmotor

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

Retiresiemprelallaveypongaelfrenode estacionamientocuandodejelamáquinasin supervisión.

g230704

Figura21

g360597

Usodelaspalancasde

ADVERTENCIA

controldemovimiento

Lamáquinapuedegirarmuyrápidamente. Ustedpuedeperderelcontroldelamáquina ycausarlesionespersonalesodañosala máquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes dehacergiroscerrados.

Conducciónhaciaadelante

Nota:Elmotorseparasiustedmueveelcontrolde

tracciónconelfrenodeestacionamientopuesto. Paradetenerlamáquina,tiredelaspalancasde

controldemovimientoalaposicióndePUNTOMUERTO.

1.Quiteelfrenodeestacionamiento;consulte

Desactivacióndelfrenodeestacionamiento (página25).

2.Muevalaspalancasalaposicióncentralde desbloqueo.

3.Parairhaciaadelante,empujelentamente laspalancasdecontroldemovimientohacia adelante(Figura23).

Figura22

1.Palancadecontrolde movimiento–posiciónde

BLOQUEO/PUNTOMUERTO

2.Posicióncentralde desbloqueo

3.Haciaadelante

4.Haciaatrás

5.Partedelanteradela máquina

Conduccióndelamáquina

Lasruedasmotricesgirandemaneraindependiente, impulsadaspormotoreshidráulicosencadaeje.Un ladopuedegirarhaciaatrásmientrasqueelotro ladogirahaciaadelante,haciendoquelamáquina rotesobresuejeenlugardetrazarunacurva.Esto mejoramucholamaniobrabilidaddelamáquina,pero puedesernecesariounperiododeadaptaciónsino estáfamiliarizadoconestesistema.

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenposiciónRÁPIDOparaconseguirel mejorrendimiento.Sieguesiempreconelacelerador enposiciónrápido.

g004532

g008952

Figura23

Conducciónhaciaatrás

1.Muevalaspalancasalaposicióncentral, desbloqueadas.

2.Parairhaciaatrás,tirelentamentedelas palancasdecontroldemovimientohaciaatrás (Figura24).

Figura24

Usodeladescargalateral

Elcortacéspedcuentaconundeectordehierba abisagradoquedispersalosrecortesdehierbaaun ladoyhaciaabajo,haciaelcésped.

PELIGRO

Silamáquinanotienecorrectamente montadoundeectordehierba,unatapade descargaounrecogedorcompleto,ustedy otraspersonasestánexpuestosacontacto conlascuchillasyaresiduoslanzadosalaire. Elcontactoconlascuchillasdelcortacésped enrotaciónyconlosresiduoslanzadosal airecausarálesionesomuerte.

•Noretirenuncaeldeectordehierbade lacarcasadecorteporqueeldeector dehierbadirigeelmaterialhaciaabajo, alcésped.Sieldeectordehierba sedeterioraalgunavez,sustitúyalo inmediatamente.

•Nocoloquenuncalasmanosolospies debajodelacarcasadelcortacésped.

•Nointentenuncadespejarlazonade

g008953

descargaolascuchillasdelcortacésped sinantesmoverelmandodecontrol delascuchillas(TDF)alaposiciónde DESENGRANADO,girarelinterruptorde encendidoaDESCONECTADOyretirarla llavedelinterruptordeencendido.

•Compruebequeeldeectordehierbaestá bajado.

Ajustedelaalturadecorte

Laalturadecorteseajustade25a140mm(1"a5½") enincrementosde6mm(¼")colocandoelpasador endiferentestaladros.

1.Conelmotorenmarcha,presionehaciaatrás elinterruptordeelevacióndelacarcasahasta quelacarcasadecorteestéelevadadeltodo,y suelteelinterruptorinmediatamente.

2.Gireelpasadordealturadecortehastaqueel pasadorcilíndricoquecontienesealineecon lasranurasdelostaladrosdelsoportedealtura decorte,yretireelpasador(Figura25).

3.Introduzcaelpasadordealturadecorteenel taladroquecorrespondealaalturadecorte deseada(Figura25).

Consultelasalturasmarcadasenlacalcomanía situadaenlaplacadeajustedealtura(Figura

25).

4.Usandoelinterruptordeelevacióndela carcasa,muevalacarcasaaunaalturaqueno sealaposicióndetransporte(140mm(5½"))y luegobájelaalaalturadecorteseleccionada.

Figura25

g227689

1.Soportedeajustedela alturadecorte

2.Pasadordeselecciónde laalturadecorte

Ajustedelosrodillos protectoresdelcésped

Paraobtenerlamáximaotacióndelacarcasa, instalelosrodilloseneltaladroinmediatamente inferior.Losrodillosdebenmantenerunaalturasobre elsuelode6mm(¼").Noajustelosrodillosparaque aguantenelpesodelacarcasa.

1.Aparquelamáquinaenunasupercienivelada.

2.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

3.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

4.Ajustelosrodillosprotectoresdelcéspedcomo semuestraenlaFigura26,laFigura27,la

Figura28ylaFigura29.

1.Tuercaconarandela prensada

2.Rodilloprotectordel césped

Máquinasdedescargalateral

g227785

Figura26

3.Casquillo

4.Perno

g227782

Figura27

1.Perno4.Espaciador

2.Casquillo

3.Rodilloprotectordel césped

5.Tuercaconarandela prensada

Máquinasdedescargalateral

1.Perno4.Espaciador

2.Casquillo

3.Rodilloprotectordel césped

Figura28

5.Tuercaconarandela prensada

Ajustedeldeectordeujo bloqueosdeleva

Máquinascondescargalateral

Esteprocedimientoesaplicablesolamentea máquinasequipadasconbloqueosdeldeectorde ujo.Algunosmodelostienenpernosytuercasen lugardelosbloqueosdeldeector,yseajustandela mismamanera.

Elujodedescargadelcortacéspedpuedeajustarse paradiferentescondicionesdesiega.Coloquelos

g227784

bloqueosdelevayeldeectorparaobtenerlamejor calidaddecorte.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Paraajustarlosbloqueosdeleva,levantela palancaparaaojarelbloqueodeleva(Figura

30).

Figura29

Máquinasdedescargatrasera

1.Perno3.Rodilloprotectordel

2.Casquillo

césped

4.Tuercaconarandela prensada

5.Enmáquinasdedescargalateral,aprietela tuercaconarandelaprensadaa68–75N·m (50–55pies-libra).

4.Ajusteeldeectorylosbloqueosdelevaenlas ranurassegúnelujodedescargadeseado.

5.Devuelvalapalancaasuposiciónoriginalpara apretareldeectorylosbloqueosdeleva (Figura30).

6.Silaslevasnoinmovilizancorrectamenteel deector,osiésteestádemasiadoapretado, aojelapalancayluegogireelbloqueodeleva.

Nota:Ajusteelbloqueodelevahastaobtener

lapresióndejacióndeseada.

g227783

g027727

Figura30

6.Enmáquinasdedescargalateral,aprietela tuercaconarandelaprensadaa41–47N·m (30–35pies-libra).

Posicionamientodel deectordeujo

Máquinascondescargalateral

Lasgurassiguientessonsimplemente recomendacionesdeuso.Losajustesvariaránsegún eltipodehierba,elcontenidodehumedadylaaltura delahierba.

Nota:Silapotenciadelmotorempiezaacaer,yla

velocidaddeavancedelcortacéspedeslamisma, abramáseldeector.

PosiciónA

Estaeslaposiciónmásatrasada.Losusos recomendadosparaestaposiciónson:

•Siegadehierbacortayligera

•Condicionessecas

•Recortesdehierbamáspequeños

•Propulsalosrecortesdehierbamáslejosdel

cortacésped

Figura31

g005833

Figura32

PosiciónC

Éstaeslaposiciónmásabiertaposible.Losusos recomendadosparaestaposiciónson:

•Siegadehierbalargaydensa.

•Condicioneshúmedas

•Reduceelconsumodelmotor

•Permiteunamayorvelocidaddeavanceen

condicionespesadas

g005832

PosiciónB

Utiliceestaposiciónparaensacar.Alinéelosiempre conlaaberturadeldeector.

g005834

Figura33

Ajustedelospatines

Modeloscondescargatrasera

Montelospatinesenlaposicióninferiorconalturasde cortedemásde51mm(2"),yenlaposiciónsuperior conalturasdecortedemenosde51mm(2").

AjustelospatinescomosemuestraenlaFigura34.

laalturadecorteutilizadahabitualmentesueleserla mejor.Silahierbatienemásde15cm(6")dealto,es preferiblecortarelcéspeddosvecesparaasegurar unacalidaddecorteaceptable.

Corteunterciodelahojadehierba

Esmejorcortarsolamenteuntercioaproximadamente delahojadehierba.Noserecomiendacortarmás,a menosquelahierbaseaescasaoalnaldelotoño, cuandolahierbacrecemásdespacio.

Alternanciadeladirecciónde corte

Figura34

Funcionamientodelsensor desobrecalentamiento

Sielmotorsesobrecalienta,laTDFsedesengrana, suenaunaalarma,yungrácodebarrasmuestra latemperaturadelmotor.Parapoderengranarla TDF,elmotordebeenfriarseyusteddebeparar manualmentelaTDFyvolveraengranarla.

Nota:Sielnivelderefrigerantedelmotorestá

pordebajodelalíneaindicadoradeldepósitode expansiónconelmotorfrío,elindicadordela temperaturadelrefrigerantepuedenoregistrar correctamentelatemperaturaconelmotorenmarcha, y/olaalarmasonorapuedenosonarsielmotorse sobrecalienta.

Consejosdeoperación

g035646

Alterneladireccióndecorteparamantenerlahierba erguida.Deestaformatambiénseayudaadispersar mejorlosrecortessobreelcéspedyseconseguirá unamejordescomposiciónyfertilización.

Sieguealosintervaloscorrectos

Lahierbacreceavelocidadesdiferentesendiferentes épocasdelaño.Paramantenerlamismaalturade corte,corteelcéspedconmásfrecuenciadurante laprimavera.Amedidaqueavanzaelverano,la velocidaddecrecimientodelahierbadecrece,por ellodebecortarseconmenorfrecuencia.Sinopuede segarduranteunperíododetiempoprolongado, siegueprimeroconunaalturadecortealtay,después dedosdías,vuelvaasegarconunajustemásbajo.

Usodeunavelocidadmenorde corte

Paramejorarlacalidaddecorte,utiliceunavelocidad deavancemásbajaendeterminadascondiciones.

Evitecortardemasiadobajo

Usodelajusterápidodel acelerador

Paraaumentaralmáximolacalidaddecorteyla circulacióndeaire,opereelmotorenlaposiciónde RÁPIDO.Serequiereaireparacortarbienlahierba,así quenopongalaalturadecortetanbajacomopara rodeartotalmentelacarcasadecortedehierbasin cortar.Tratesiempredetenerunladodelacarcasa decortelibredehierbasincortar,parapermitirla entradadeaireenlacarcasa.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara asegurarquelaalturadecortedelacarcasadecorte nodeje“calvas”enterrenosdesiguales.Sinembargo,

Alcortarcéspeddealturairregular,elevelaalturade corteparaevitararrancarelcésped.

Cómopararlamáquina

Siesnecesariodetenerelavancedelamáquina mientrassecortaelcésped,esposiblequecaigaun montónderecortessobreelcésped.Paraevitaresto, diríjaseconlascuchillasengranadasaunazonadel céspedqueyahayasidosegada,odesengranela carcasadecortealdesplazarsehaciaadelante.

Limpiezadelaparteinferiordela carcasadecorte

Limpielosrecortesylasuciedaddelosbajosde lacarcasadecortedespuésdecadauso.Sise

acumulanhierbaysuciedadenelinteriordela carcasadecorte,lacalidaddelcortellegaráaser insatisfactoria.

Mantenimientodela(s)cuchilla(s)

Mantengalascuchillasaladasdurantetodala temporadadecorte,yaqueunacuchillaaladacorta limpiamenteysinrasgarodeshilacharlashojasde hierba.Siserasganosedeshilachan,losbordesde lashojassesecarán,locualretardarásucrecimiento yfavorecerálaaparicióndeenfermedades. Compruebedespuésdecadausoquelascuchillas estánbienaladasyquenoestándesgastadaso dañadas.Eliminecualquiermellaconunalima,y alelascuchillassiesnecesario.Siunacuchillaestá desgastadaodeteriorada,sustitúyalainmediatamente porunacuchillanuevagenuinaToro.

Despuésdel funcionamiento

Seguridaddespuésdeluso

Seguridadgeneral

•Limpielahierbaylosresiduosdelasunidadesde

corte,lossilenciadoresyelcompartimientodel motorparaayudaraprevenirincendios.Limpie cualquieraceiteocombustiblederramado.

•Cierreelcombustibleyretirelallaveantesde

almacenarotransportarlamáquina.

•Desengranelatransmisiónalaccesoriosiempre

quetransportelamáquinaonolaestéutilizando.

normativalocallosrequisitosaplicablesalremolque yalsistemadeamarre.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales degiro,luces,marcasreectantesoun indicadordevehículolentoespeligrosoy puedesercausadeaccidentesquepueden provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo carreterapública.

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelco ypodríacausarlesionesgravesolamuerte (Figura35).

•Utiliceúnicamenteunarampadeancho completo;noutilicerampasindividuales paracadaladodelamáquina.

•Nosupereunángulode15gradosentre larampayelsuelo,oentrelarampayel remolqueocamión.

•Asegúresedequelarampatieneuna longituddealmenoscuatroveceslaaltura delaplataformadelremolqueodelcamión sobreelsuelo.Deestaformaseasegura queelángulodelarampanosuperelos 15gradosenterrenollano.

•Espereaqueseenfríeelmotorantesdeguardar

lamáquinaenunrecintocerrado.

•Noguardenuncalamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Utiliceunarampade anchocompleto.Asegúresedequeelremolqueo elcamióntengatodoslosfrenosytodaslaslucesy señalizacionesrequeridosporlaley.Porfavor,lea cuidadosamentetodaslasinstruccionesdeseguridad. Elconocerestainformaciónpuedeayudaraevitarle lesionesaustedoaotraspersonas.Consulteenla

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer funcionarlamáquinaenunarampa.

•Subalamáquinaporlarampaenmarcha atrásybajelamáquinaporlarampa conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente alconducirlamáquinaenunarampa, porqueestopodríaprovocarunvuelcoo unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículoque loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel remolque.

1.Rampadeancho completoenposición dealmacenamiento

2.Vistalateraldeunarampa deanchocompletoenla posicióndelacarga

3.Nomásde15grados6.Remolque

Figura35

4.Lalongituddelarampa esalmenos4veces mayorquelaalturade laplataformadelcamión odelremolquesobreel suelo.

5.H=alturadelaplataforma delremolqueodelcamión sobreelsuelo.

3.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura35).

4.Subalamáquinaporlarampaenmarchaatrás

g027996

(Figura36).

1.Subaporlarampa

conduciendolamáquina enmarchaatrás.

g028043

Figura36

2.Bajelamáquinaporla rampaconduciendohacia adelante.

5.Apagueelmotor,retirelallaveypongaelfreno deestacionamiento.

6.Amarrelamáquinajuntoalasruedasgiratorias delanterasyelguardabarrostraserocon correas,cadenas,cablesocuerdas(Figura

37).Consultelanormativalocalrespectoalos

requisitosdeamarre.

Figura37

1.Puntosdeamarre

Cómodescargarlamáquina

1.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura35).

2.Bajelamáquinaporlarampaconduciendo haciaadelante(Figura36).

g225819

Mantenimiento

Seguridadenel mantenimiento

•Antesderepararlamáquina,hagalosiguiente:

–Desengranelastransmisiones. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave.

•Aparquelamáquinaenunasupercienivelada.

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,lossilenciadoresyel motorparaprevenirincendios.

•Limpiecualquieraceiteocombustiblederramado.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Utilicesoportesjosparaapoyarlamáquinay/o

suscomponentescuandoseanecesario.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvala(s)cuchilla(s)olleveguantesgruesos, yextremelasprecaucionesalrealizartareasde mantenimiento.Cambielascuchillasúnicamente; nolasenderecenilassueldenunca.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga ajustesmientraselmotorestáfuncionando.

•Mantengatodaslaspiezasenbuenascondiciones

deusoytodoslosherrajesbienapretados, especialmentelospernosdejacióndecuchillas. Sustituyacualquierpegatinadesgastadao deteriorada.

•Nointereranuncaconlafuncionalidadprevista

deundispositivodeseguridad,nireduzcala protecciónproporcionadaporundispositivo deseguridad.Comprueberegularmenteque funcionancorrectamente.

•Paraasegurarunrendimientoóptimoymantener

lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosToro. Laspiezasderepuestoyaccesoriosdeotros fabricantespodríanserpeligrosos,ysuusopodría invalidarlagarantíadelproducto.

•Desconectelabateríaantesdeefectuarcualquier

reparación.Desconecteprimeroelterminal negativoyluegoelpositivo.Conecteprimeroel positivoyluegoelterminalnegativo.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

100horas

Despuésdelasprimeras

200horas

Cadavezqueseutilice

odiariamente

Cada50horas

Procedimientodemantenimiento

•Compruebelastuercasdelasruedas.

•Ajusteelfrenodeestacionamiento.

•Cambiodelaceitedemotoryelltro.

•Cambieelaceitedelacajadeengranajesdelacarcasa.

•Cambiodeluidohidráulicoydelltro.

•Compruebeelsistemadeseguridad.

•Comprobacióndelniveldeaceitedelmotor.

•Compruebeelniveldelrefrigerantedelmotor.

•Comprobacióndelniveldeuidohidráulico.

•Inspeccióndelascuchillas.

•Limpielazonadelmotorydelsistemadeescape.

•Limpiecualquieracumulacióndehierbayresiduosdelamáquinaydelacarcasa decorte.

•Engraselasjuntascardándelatransmisiónylajuntadeslizanteacanalada.

•Dreneelltrodecombustible/separadordeagua.

•Compruebelapresióndelosneumáticos

•Compruebeelniveldeaceitedelacajadeengranajes.

•Limpieelsistemaderefrigeracióndelmotor(másamenudoencondicionesde muchopolvoosuciedad).

•Compruebequelascorreasnoestándesgastadasniagrietadas.

•Compruebefrecuentementeelfuncionamiento

delfrenodeestacionamiento.Ajústelosyrealice elmantenimientodelosmismoscuandosea necesario.

Cada100horas

•Comprobacióndelatensióndelacorreadelalternador.

Intervalodemanteni-

mientoyservicio

Cada200horas

Cada400horas

Procedimientodemantenimiento

•CambieelaceitedemotoryelltrosinoutilizaaceitedemotorT oroPremium,sino cualquieraceiteconclasicaciónAPICJ-4osuperior,osegúnloindicadoenlas Especicacionesdelaceitedelmotor.

•Lubriquelospivotesdelosbrazostensoresdelacarcasa.

•Engraselospivotesdelasruedasgiratorias.

•Reviseellimpiadordeaire(conmayorfrecuenciaencondicionesdemuchopolvo osuciedad).

•CambieelaceitedelmotoryelltrosiutilizaaceitedemotorToroPremium (ClasicaciónAPICK-4osuperior)másamenudoencondicionesdemuchopolvo osuciedad.

•Cambieelcartuchodelltrodecombustibledelseparadordeagua(másamenudo encondicionesdemuchopolvoosuciedad).

•Comprobacióndelostubosdecombustibleylasconexiones.

•Cambieelaceitedelacajadeengranajesdelacarcasa.

•Ajusteelfrenodeestacionamiento.

•CambieeluidohidráulicoyelltrosiutilizauidohidráulicoMobil®424.

Cada500horas

Cada800horas

Cada2000horas

Cadames

Cadaaño

•Ajusteelcojinetedelpivotedelasruedasgiratorias.

•Compruebelaholguradelasválvulasdelmotor.

•Cambieeluidohidráulicoyelltrosiutilizauidoparatransmisiones/uido hidráulicoparatractoresToroPremium.

•Cambieelrefrigerantedelmotor.

•Compruebelacargadelabatería.

•Lubriqueloscubosdelasruedasgiratorias.

•Siseutilizalamáquinamenosde200horas,cambieelaceitedelmotoryelltro.

Importante:Consultelosdemásprocedimientosdemantenimientodelmanualdelpropietariodel

motor.

CUIDADO

Sidejalallaveenelinterruptor,alguienpodríaarrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.

Retirelallavedelinterruptordeencendidoantesderealizarcualquieroperaciónde mantenimiento.

Lubricación

Engrasadodelamáquina

Intervalodemantenimiento:Cada400

horas/Cadaaño(loqueocurra primero)—Lubriquelospivotesde losbrazostensoresdelacarcasa.

Engraseconmásfrecuenciasilazonadetrabajo tienemuchopolvooarena.

Tipodegrasa:GrasadelitioNº2ograsade molibdeno

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

Lubricacióndelasjuntas

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

Nota:Asegúresederascarcualquierpinturade

lapartedelanteradelosacoplamientos.

4.Conecteunapistoladeengrasaralpuntode engrase.

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Consulteenlatablasiguienteloslugaresyel calendariodelubricación.

Tabladelubricación:

Ubicación delosen-

grasadores

1.TDFdela

transmisión delacarcasa

2.Pivotesdel

tensordela carcasa

3.Cojinetes

delasruedas giratorias

4.Pivotes

delasruedas giratorias

Aplicaciones

iniciales

Cantidadde

lugares

Intervalode

Cada400

horasocada

Cadaaño

Cada400

horasocada

cardándelatransmisión ylajuntadeslizante acanalada

Intervalodemantenimiento:Cada50

horas—Engraselasjuntas cardándelatransmisiónylajunta deslizanteacanalada.

Nota:Parafacilitarelaccesoalasjuntascardánde

latransmisiónyalajuntadeslizanteacanalada,retire lachapadesueloybajedeltodolacarcasadecorte.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes

manteni-

miento

Cada

50horas

año

deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

4.Conecteunapistoladeengrasaralpuntode engrase.

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Figura39

g006115

Figura38

Lubricacióndelospivotes delasruedasgiratorias

Intervalodemantenimiento:Cada400horas/Cada

año(loqueocurraprimero)

1.Retireeltapónhexagonalylatapa.

2.Enrosqueelengrasadoreneloricioybombee grasahastaquesalgagrasaporelcojinete superior.

3.Retireelengrasadoryvuelvaacolocareltapón.

4.Coloqueeltapón.

Lubricacióndeloscubos delasruedasgiratorias

Intervalodemantenimiento:Cadaaño

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

1.Protectordelretén2.Tuercaespaciadoracon

g250852

3.Eleveelcortacéspedparafacilitarelacceso.

4.Retirelaruedagiratoriadelahorquilla.

5.Retirelosprotectoresdelosretenesdelcubo delarueda.

6.Retireunatuercaespaciadoradelejedela ruedagiratoria.

segmentosplanosparala llaveinglesa

Nota:Lastuercasespaciadorasllevan

adhesivoderoscasparapegarlasaleje.

7.Retireeleje(conlaotratuercaespaciadoraaún montadaenelmismo)delconjuntodelarueda.

8.Retirelosreteneshaciendopalanca,e inspeccioneloscojinetesenbuscadeseñales dedesgasteodaños;sustitúyalossies necesario.

9.Lleneloscojinetescongrasadepropósito general.

10.Introduzcauncojineteyunreténnuevoenla rueda.

Nota:Cambielasjuntas.

11.Sienelconjuntodelejefaltanambastuercas espaciadoras,apliqueunadhesivoderoscasa 1tuercaespaciadorayenrósquelaenelejecon lossegmentosplanoshaciafuera.

Nota:Noenrosquelatuercaespaciadora

completamenteenelextremodeleje.Dejeun espaciode3mm(⅛")aproximadamenteentre lasupercieexteriordelatuercaespaciadoray elextremodeleje,dentrodelatuerca).

12.Introduzcaelejeconlatuercamontadaenélen larueda,enelladoquecontieneelreténnuevo yelcojinete.

13.Conlacaraabiertadelaruedahaciaarriba, lleneelinteriordelaruedaalrededordelejecon grasadepropósitogeneral.

14.Introduzcaelsegundocojineteyunreténnuevo enlarueda.

15.Apliqueadhesivoderoscasalasegundatuerca espaciadorayenrósquelasobreelejeconlos segmentosplanosparallaveinglesahacia fuera.

16.Aprietelatuercaa8–9N·m(75–80pulgadaslibra),aójela,luegoapriételaa2–3N·m (20–25pulgadas-libra).

Nota:Asegúresedequeelejenosobresalede

ningunadelastuercas.

17.Instalelosprotectoresdelosretenessobreel cubodelaruedaeintroduzcalaruedaenla horquilla.

18.Instaleelpernodelaruedayaprietelatuerca deltodo.

Importante:Paraevitarquesedañenelcojinete

yelretén,compruebeelajustedelcojinete amenudo.Girelarueda.Laruedanodebe girarlibremente(másde1–2vueltas),nitener holguralateral.Silaruedagiralibremente,ajuste elaprietedelatuercaespaciadorahastaque quedeligeramentefrenada.Apliqueotracapade adhesivoselladorderoscas.

Mantenimientodelmotor

Seguridaddelmotor

•Apagueelmotorantesdecomprobarelaceiteo

añadiraceitealcárter.

•Mantengalasmanos,lospies,lacara,laropa

yotraspartesdelcuerpoalejadosdeltubode escapeydeotrassuperciescalientes.

Mantenimientodel limpiadordeaire

Comprobacióndellimpiadorde aire

1.Inspeccionelacarcasadellimpiadordeaireen buscadedañosquepudierancausarunafuga deaire.

Cambielacarcasadellimpiadordeairesiestá dañada.

2.Compruebeelsistemadeadmisióndeaireen buscadefugas,dañosoabrazaderassueltas.

3.Reviseelltrodellimpiadordeairecuandoel indicadordellimpiadordeaireseverojo(Figura

40).

Importante:Nolimpiecondemasiada

frecuenciaelltrodeaire.

Figura40

1.Tapadellimpiadordeaire5.Indicadordellimpiadorde

aire

2.Junta6.Enganchedellimpiador

deaire

3.Filtro7.Válvuladesalidadegoma

4.Carcasadellimpiadorde

aire

g004501

4.Asegúresedequelatapaestábienasentada yquehaceunbuenselloconlacarcasadel limpiadordeaire.

Mantenimientodellimpiadorde aire

Intervalodemantenimiento:Cada400horas

Nota:Silajuntadegomaespumadelacubiertaestá

dañada,reemplácela.

Importante:Eviteutilizaraireaaltapresión,que

podríaempujarlasuciedadatravésdelltroal conductodeadmisión.

Importante:Nolimpieelltrousadoande

evitardañosalmedioltrante.

Importante:Noutiliceunltrodañado.

Importante:Noapliquepresiónalcentroexible

delltro.

Figura41

Mantenimientodelaceite delmotor

Especicacionesdeaceitedel motor

Elmotorsesuministraconaceiteenelcárter; noobstante,compruebeelniveldeaceiteantes ydespuésdearrancarelmotorporprimeravez. Compruebeelniveldeaceiteantesdecadajornada detrabajoocadavezqueutilicelamáquina.

Capacidaddelcárter:6.6litros(7cuartosUS)con elltro.

g031807

Aceitedemotorpreferido:AceitedemotorT oro Premium

Siutilizaunaceitealternativo,utiliceunaceitede motordealtacalidadbajoencenizasquecumplao superelasespecicacionessiguientes:

•CategoríadeservicioAPI:CJ-4osuperior

•CategoríadeservicioACEA:E6

•CategoríadeservicioJASO:DH-2

Importante:Elusodeunaceitedemotorque

notengalaclasicaciónAPICJ-4osuperior, ACEAE6oJASODH-2puedehacerqueelltro departículasdiéselseobtureopuedeprovocar dañosenelmotor.

Useelsiguientegradodeviscosidaddelaceitedel motor:

•SAE10W-30o5W-30(todaslastemperaturas)

•SAE15W-40(porencimadelos0°F(-18°C))

Nota:SuDistribuidorTorodisponedeaceitede

motorT oroPremium.ConsulteelCatálogodepiezas opóngaseencontactoconundistribuidorautorizado Toroparaobtenerlosnúmerosdepieza.

Comprobacióndelniveldeaceite delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Aparquelamáquinaenunasupercienivelada, bajelacarcasadecorte,muevalapalancadel aceleradoralaposicióndeLENTO,apagueel motoryretirelallave.

2.Abraelcapó.

3.Compruebeelniveldeaceitedelmotor,según semuestraenFigura42.

g029301

Figura42

Cambiodelaceitedemotoryel ltro

Intervalodemantenimiento:Despuésdelas

primeras200horas—Cambiodel aceitedemotoryelltro.

Cada200horas—Cambieelaceitedemotor yelltrosinoutilizaaceitedemotorToro Premium,sinocualquieraceiteconclasicación APICJ-4osuperior,osegúnloindicadoenlas Especicacionesdelaceitedelmotor.

Cada400horas—Cambieelaceitedelmotory elltrosiutilizaaceitedemotorToroPremium (ClasicaciónAPICK-4osuperior)mása menudoencondicionesdemuchopolvoo suciedad.

Cadaaño—Siseutilizalamáquinamenosde 200horas,cambieelaceitedelmotoryelltro.

Siesposible,hagafuncionarelmotorjustoantesde cambiarelaceite,porqueelaceitetempladouye mejorysellevamáscontaminantesqueelaceitefrío.

1.Aparquelamáquinaenunasupercienivelada.

2.Pongaelfrenodeestacionamiento.

3.Apagueelmotoryretirelallave.

4.Abraelcapó.

5.Cambieelaceitedelmotor,segúnsemuestra enlaFigura43.

Mantenimientodel sistemadecombustible

ADVERTENCIA

Loscomponentesdelsistemadecombustible estánsometidosaaltapresión.Elusode componentesincorrectospuededarlugara fallosdelsistema,fugasdecombustibley posibleexplosión.

Figura43

6.Sustituyaelltrodeaceitedelmotorcomose muestraenlaFigura44.

g031623

Utiliceúnicamentetubosdecombustibley ltrosdecombustiblehomologados.

Drenajedelltrode combustible/separador deagua

Intervalodemantenimiento:Cada50horas—Drene

elltrodecombustible/separador deagua.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Coloqueunrecipientedevaciadodebajodel ltrodecombustibleyaojeeltapóndevaciado unavueltaaproximadamente(Figura45).

Figura44

7.Lleneelcárterdeaceite;consulte

Especicacionesdeaceitedelmotor (página41).

g027477

g231880

Figura45

1.Filtrodecombustible/separadordeagua

4.Cuandoelaguasehayadrenadoyempiecea salircombustibledelltro,aprieteeltapónde vaciado.

Importante:Lapresenciadeaguauotros

contaminantesenelcombustiblepuede

dañarlabombadecombustibleyotros componentesdelmotor.

Compruebelaholguradelasválvulasdelmotor. Consulteelmanualdelpropietariodelmotor.

Sustitucióndelseparador deagua

Intervalodemantenimiento:Cada400

horas—Cambieelcartuchodel ltrodecombustibledelseparador deagua(másamenudoen condicionesdemuchopolvoo suciedad).

Comprobacióndelos tubosdecombustibleylas conexiones

Intervalodemantenimiento:Cada400horas

Compruebequelostubosdecombustibleno estándeteriorados,dañadosorozados,yquelas conexionesnoestánsueltas.

Figura46

Inspeccióndelaholgurade lasválvulasdelmotor

Intervalodemantenimiento:Cada800horas

g031412

Mantenimientodel sistemaeléctrico

Seguridaddelsistema eléctrico

•Desconectelabateríaantesderepararla

máquina.Desconecteprimeroelterminalnegativo yporúltimoelpositivo.Conecteprimeroel terminalpositivoyporúltimoelnegativo.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe elcargadorantesdeconectarodesconectar labatería.Lleveropaprotectorayutilice herramientasaisladas.

ADVERTENCIA

Unenrutadoincorrectodeloscablesdela bateríapodríadañarlamáquinayloscables, causandochispas.Laschispaspodríanhacer explotarlosgasesdelabatería,causando lesionespersonales.

•Desconectesiempreelcablenegativo (negro)delabateríaantesdedesconectar elcablepositivo(rojo).

•Conectesiempreelcablepositivo(rojo) delabateríaantesdeconectarelcable negativo(negro).

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenlaposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

Mantenimientodelabatería

PELIGRO

Elelectrolitodelabateríacontieneácido sulfúrico,queesmortalsiesingeridoycausa quemadurasgraves.

Nobebaelectrolitoyeviteelcontactocon lapiel,losojosylaropa.Llevegafasde seguridadparaprotegersusojos,yguantes degomaparaprotegersusmanos.

Cómoretirarlabatería

ADVERTENCIA

Losbornesdelabateríaounaherramienta metálicapodríanhacercortocircuitosientran encontactoconloscomponentesmetálicos delamáquina,causandochispas.Las chispaspodríanhacerexplotarlosgasesde labatería,causandolesionespersonales.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desengancheelasientoylevántelo.

4.Retirelabatería,segúnsemuestraenFigura

47.

•Alretirarocolocarlabatería,nodejeque losbornestoquenningunapartemetálica delamáquina.

•Nodejequelasherramientasmetálicas hagancortocircuitoentrelosbornesde labateríaylaspartesmetálicasdela máquina.

g032750

Figura47

Instalacióndelabatería

Nota:Coloquelabateríaenlabandeja,conlos

bornesfrentealdepósitodeaceitehidráulico.

3.Instalelabateríaenlamáquinayconectelos cablesdelabatería;consulteInstalacióndela

batería(página46).

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal sistemaeléctrico.

g000960

Figura49

Figura48

Cómocargarlabatería

Intervalodemantenimiento:Cada

mes—Compruebelacargade labatería.

ADVERTENCIA

Elprocesodecargadelabateríaproduce gasesquepuedenexplotar.

Nofumenuncacercadelabatería,ymantenga alejadosdelabateríachispasyllamas.

Importante:Mantengasiemprelabatería

completamentecargada(densidadde1.265).Esto esespecialmenteimportanteparaevitardañosa labateríacuandolatemperaturaestápordebajo delos0°C(32°F).

1.Asegúresedequelostaponesdellenadoestán instaladosenlabatería.Carguelabatería durante10a15minutosa25–30Aodurante 30minutosa10A.

2.Cuandolabateríaestécompletamente cargada,desconecteelcargadordelatomade electricidad,luegodesconecteloscablesdel cargadordelosbornesdelabatería(Figura49).

1.Bornepositivodela batería

2.Bornenegativodela batería

g032751

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

Mantenimientodelos fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No requieremantenimiento;noobstante,sisefundeun fusible,compruebequenohayaveríanicortocircuito enelcomponente/circuito.

1.Desengancheelcapódelmotorylevántelopara teneraccesoalbloquedefusibles.

2.Paracambiarunfusible,tiredelmismopara retirarlo.

3.Instaleunfusiblenuevo(Figura50).

Figura50

1.Accesorio(15A)3.Principal(25A)

2.Chasis(15A)4.Enchufeeléctrico(15A)

Mantenimientodel sistemadetransmisión

Liberacióndelasválvulas dedesvíodelasruedas motrices

g235614

Utilicelasválvulasdedesvíodelasruedasmotrices paraliberarelsistemadetransmisiónhidrostática, quelepermiteempujarlamáquinasinponeren marchaelmotor.

Girelasválvulasdedesvíounavueltaensentido antihorarioparaliberarelsistema;girelasválvulasde desvíoensentidohorariopararestablecerelsistema (Figura51).

Importante:Noaprietedemasiado.Noremolque

lamáquina.

Figura51

1.Válvuladedesvíoderecha2.Válvuladedesvío

izquierda

Ajustedeladirección

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

g004644

3.Pongaelaceleradorenunpuntointermedio entrelasposicionesdeRÁPIDOyLento.

4.Muevaambaspalancasdecontrolde movimientohaciaadelantedeltodohastaque toquenlostopesenlaranuraenT.

5.Compruebehaciaquéladosedesvíala máquina.

•Sisedesvíahacialaderecha,aojelos

pernosyajustelachapadeltopeizquierdo haciaatrásenlaranuraenTdelaizquierda hastaquelamáquinaavanceenlínearecta (Figura52).

•Sisedesvíahacialaizquierda,aojelos

pernosyajustelachapadeltopederecho haciaatrásenlaranuraenTdeladerecha hastaquelamáquinaavanceenlínearecta (Figura52).

6.Aprietelachapadeltope(Figura52).

g009195

Figura53

Figura52

1.Palancadecontrol

2.Perno

3.Chapadeltope

7.Alineelaspalancasenelsentidoadelante/atrás acercándolasalaposicióndePUNTOMUERTO,y moviéndolashastaqueesténalineadas;luego aprietelospernos(Figura53).

8.Siesnecesarioalinearlas,aojelos2pernosde montajedelapalancadecontroldemovimiento delladoqueestámalalineado(Figura54).

g254284

g254283

Figura54

9.Muevalapalancadecontroldemovimiento hastaquecoincidaconladelotrolado.

10.Aprietelos2pernosdemontajedelapalanca decontroldemovimiento(Figura54).

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada50horas/Cada

mes(loqueocurraprimero)

Especicacióndelapresióndeairedelos neumáticostraseros:1.24bar(18psi).

Nota:Lasruedasgiratoriassonsemineumáticasy

noesnecesariorevisarlapresióndelaire.

Ajustedelcojinetedel pivotedelasruedas giratorias

PELIGRO

Silapresióndelosneumáticosesbaja,se reducelaestabilidadenpendienteslaterales. Estopodríacausarunvuelco,quepodríadar lugaralesionespersonalesolamuerte.

Nouselosneumáticosconpresiones menoresquelasrecomendadas.

Compruebelapresióndelairedelosneumáticos traseros.Añadaoquiteairesegúnseanecesario paraestablecerlapresióncorrectadeairedelos neumáticos.

Importante:Mantengalapresióndetodoslos

neumáticosparaasegurarunabuenacalidadde corteyunrendimientocorrectodelamáquina.

Compruebelapresióndetodoslosneumáticos antesdeutilizarlamáquina.

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvodelaruedagiratoria yaprietelacontratuerca(Figura56).

4.Aprietelacontratuercahastaquelasarandelas demuelleesténplanas,luegoaoje¼devuelta paraestablecerlapre-cargacorrectadelos cojinetes(Figura56).

Importante:Asegúresedequelasarandelas

demuelleestáncorrectamenteinstaladas, segúnsemuestraenFigura56.

5.Coloqueeltapónanti-polvo(Figura56).

Figura55

Comprobacióndelas tuercasdelasruedas

Intervalodemantenimiento:Despuésdelas

primeras100horas—Compruebe lastuercasdelasruedas.

Aprietelastuercasdelasruedasa115–142N·m (85–105pies-libra).

g001055

g228558

Figura56

1.Arandelaselásticas

Mantenimientodelacaja deengranajes

Comprobacióndelniveldeaceite delacajadeengranajes

Intervalodemantenimiento:Cada50horas

Utilicelubricanteparaengranajessintético SAE75W–90.

purgado.Elaceitecontaminadotieneunaspecto lechosoonegroencomparaciónconelaceitelimpio.

1.Aparquelamáquinaenunasupercienivelada ypongaelfrenodeestacionamiento.

2.Bajelacarcasadecortealaalturadecortede 25mm(1").

3.Desengraneelmandodecontroldelas cuchillas,apagueelmotor,retirelallavey espereaquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

4.Levanteelreposapiésparateneraccesoala partesuperiordelacarcasadecorte.

5.Retirelavarilla/tapóndellenadodelaparte superiordelacajadeengranajesycompruebe queellubricanteestáentrelasmarcasdela varilla(Figura57).

1.Aparquelamáquinaenunasupercienivelada ypongaelfrenodeestacionamiento.

2.Bajelacarcasadecortealaalturadecortede 25mm(1").

3.Desengraneelmandodecontroldelas cuchillas,apagueelmotor,retirelallavey espereaquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

4.Levanteelreposapiésparateneraccesoala partesuperiordelacarcasadecorte.

5.Retirelavarilla/tapóndellenadodelaparte superiordelacajadeengranajesyasegúrese dequeellubricanteestáentrelasmarcasdela varilla(Figura57).

6.Extraigaelaceiteatravésdeloriciodellenado usandoundispositivoaspirador,oretirelacaja deengranajesdelacarcasayviertaelaceiteen unrecipientedevaciado.

7.Instalelacajadeengranajes(siseretirópara vaciarelaceite).

Figura57

1.Tapóndellenado/varilla

6.Sielniveldeaceiteesbajo,añadalubricante hastaqueelnivelestéentrelasmarcasdela varilla.

Importante:Nolleneenexcesolacajade

engranajes;dehacerlo,lacajadeengranajes puedesufrirdaños.

Cambiodelaceitedelacajade

8.Añadaaproximadamente420ml(14ozuidas) delubricante,hastaqueelnivelestéentrelas marcasdelavarilla.

Importante:Nolleneenexcesolacajade

engranajes;dehacerlo,lacajadeengranajes puedesufrirdaños.

g231764

engranajes

Intervalodemantenimiento:Despuésdelas

primeras200horas

Cada400horas

Sielaceitesecontamina,póngaseencontactocon suDistribuidorToro,porqueelsistemadebeser

Mantenimientodel sistemaderefrigeración

Seguridaddelsistemade refrigeración

•Laingestaderefrigerantedemotorpuede

provocarenvenenamiento;manténgalofuera delalcancedeniñosyanimalesdomésticos.

•Eltocarelradiadorylaspiezasquelorodean

cuandoestáncalientes,oelrecibirunadescarga derefrigerantecalientebajopresión,puede causarquemadurasgraves.

–Siempredejequeelmotorseenfríedurante

almenos15minutosantesderetirareltapón delradiador.

1.Tapóndeldepósitode

expansión

2.LíneaFULL(lleno)

g227787

Figura58

3.LíneaADD(Añadir)

–Utiliceuntrapoalabrireltapóndelradiador,y

ábralolentamenteparapermitirlasalidadel vapor.

Comprobacióndelsistema derefrigeración

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Especicacióndelrefrigerante:Soluciónal50%de aguayanticongelantepermanentedeetilenglicol

Capacidaddelsistemaderefrigeración:7.6litros (8cuartosUS)

1.Abraelcapó.

2.Compruebeelnivelderefrigeranteenel depósitodeexpansión(Figura58).

Nota:Elniveldelrefrigerantedebeestarentre

lasmarcasenellateraldeldepósito.

3.Sielnivelderefrigeranteesbajo,retireel tapóndeldepósitodeexpansiónyañadael refrigeranteespecicado(Figura58).

Importante:Nollenedemasiado.

4.Instaleeltapóndeldepósitodeexpansión.

5.Cierreelcapó.

Limpiezadelradiador

Intervalodemantenimiento:Cada50horas—Limpie

elsistemaderefrigeracióndelmotor (másamenudoencondicionesde muchopolvoosuciedad).

Limpieelradiadorparaimpedirqueelmotorse sobrecaliente.

Nota:Silacarcasadelcortacéspedoelmotorse

parandebidoalrecalentamiento,compruebeque nohayunaacumulaciónexcesivaderesiduosenel radiador.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Gireelcapóhaciaadelante.

4.Utilizandoairecomprimido,eliminecualquier residuodeentrelasaletasdelradiadorentero, soplandodearribaabajoydeabajoarriba.

5.Siaúnquedanresiduos,puedesernecesario utilizaraguadeunamangueraabajapresión.

Sielradiadorestálimpio,vayaalpaso7.

6.Cubraelmotorconuntrozodecartónocon unplástico.Dirijaunchorrodeaguaentrelas aletas.Sopleconaireabajapresiónenambos sentidos.

Nota:Siquedanresiduos,repitahastaque

estélimpio.

7.Bajeelcapó.

8.Arranqueelmotorparaasegurarsedequeel ventiladorfuncionacorrectamente.

Cómocambiarel refrigerantedelmotor

Intervalodemantenimiento:Cada2000horas/Cada

2años(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Gireelcapóhaciaadelante.

4.Dreneelrefrigeranteconelmotorfrío.

5.Retireeltapóndelradiador,coloqueun recipientedebajodelradiador,yretireeltapón devaciadodelaparteinferiordelradiador.

6.Retirelamangueraderefrigerantedelenfriador deaceiteyvacíeelrefrigerantedelbloque motor(Figura59).

refrigerantealdepósitodeexpansión,enellado izquierdodelmotor,hastaquelleguealalínea marcadaeneldepósito.

9.Hagafuncionarelmotorhastaqueseabrael termostatodelmotorycirculerefrigerantepor elnúcleodelradiador.

Amedidaqueseexpulseairedelbloquedel motorydesciendaelnivelderefrigerante, añadamásrefrigerantealradiador.

10.Cuandoelradiadorestétotalmentellenoynose puedaañadirmásrefrigerante,coloqueeltapón delradiadorconelmotortodavíaenmarcha.

Asegúresedequeeltapónestátotalmente estancopresionandormementehaciaabajo mientrasgiraeltapón,hastaquehagatope. Unavezcolocadoeltapón,apagueelmotor.

Figura59

1.Mangueraderefrigerante

7.Instalelostaponesylasmanguerasdevaciado.

8.Lleneelradiadorconunamezclaal50/50de aguayanticongelantedeetilenglicol.

Nota:Serecomiendaelusodelrefrigerante

Havoline Dejesitio(unos12.7mm(½"))parala

expansión.Añadalamezclaal50%de

XtendedLife.

g233651

Mantenimientodelos frenos

Ajustedelfrenode estacionamiento

Intervalodemantenimiento:Despuésdelas

primeras100horas

Cada400horas

Compruebequeelfrenodeestacionamientoestá correctamenteajustado.Realiceesteprocedimiento tambiéndespuésderetirarocambiarcualquier componentedelfreno.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Levantelapartetraseradelamáquinayapóyela sobregatosjos.

4.Retirelasruedastraserasdelamáquina.

5.Eliminecualquiersuciedaddelazonadelos frenos.

6.Liberelasruedasmotrices;consulteLiberación

delasválvulasdedesvíodelasruedasmotrices (página47).

7.Midalalongituddelconjuntodeenganche (Figura60).

Nota:Sielconjuntodeengancheestáinstalado

enlaposicióndelantera,lalongituddebeserde 219mm(8⅝");siestáinstaladoenlaposición

trasera,lalongituddebeserde232mm(9⅛").

Figura60

1.Posicióndelantera5.Muelle

2.Posicióntrasera

3.95mm(1¾")

4.Espacio

8.Midalalongituddelmuelle(Figura60).

6.Conjuntodeacoplamiento

7.Longitud

Nota:Lamedidadebeserde95mm(3¾").

9.Cuandoobtengalalongitudcorrectadelmuelle, compruebesihayunespaciovisibleentreel soportedegiroyelresalte.

10.Quiteelfrenodeestacionamientoygireelcubo delaruedaamanoenambossentidos.

Nota:Elcubodelaruedadebemoverse

libremente.

11.Sisenecesitaunespaciomayorosielcubo delaruedanosemuevelibremente,hagalo siguiente:

A.Quiteelfrenodeestacionamiento. B.Desconecteyajusteelacoplamiento

trasero.

•Acorteelacoplamientoparacrearun

espacio.

•Alargueelacoplamientoparapermitir

queelcubosemueva.

C.Conecteelacoplamientotrasero.

12.Pongaelfrenodeestacionamientoycompruebe elespacio.

g228555

13.Repitalospasos10a12hastaqueobtenga unespaciovisibleyelcubodelaruedagire libremente.Repitaesteprocedimientoenelotro lado.

Nota:Elfrenodebedesactivarsetotalmente

cuandoelfrenoestáenlaposicióndeliberado.

Mantenimientodelas correas

Inspeccióndelascorreas

14.Gireelasadeliberacióndelasruedasmotrices alaposicióndeoperación;consulteLiberación

delasválvulasdedesvíodelasruedasmotrices (página47).

15.Instalelosneumáticostraserosyaprietelas tuercasdelasruedasa115–142N·m(85–105 pies-libra).

16.Retirelosgatosjos.

Intervalodemantenimiento:Cada50horas

Compruebelascorreassichirríanalmoverse, silascuchillaspatinandurantelasiega,osilas correastienenlosbordesdeshilachados,marcasde quemaduras,ogrietas.Siexistecualquieradeestas condiciones,cambielascorreas.

Cómocambiarlacorreadel cortacésped

Sihaychirridoscuandolacorreaestáenmovimiento, silascuchillaspatinandurantelasiega,silosbordes delacorreaestándeshilachados,ositienemarcasde quemadurasogrietas,lacorreadelcortacéspedestá desgastada.Cambielacorreasiexistecualquierade estascondiciones.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaposicióndealturade cortede76mm(3").

4.Retirelascubiertasdelacorrea(Figura61).

Figura61

5.Utiliceunallavedecarracaeneltaladro cuadradodelbrazotensorparaaliviarlatensión delmuelletensor(Figura62oFigura63).

6.Retirelacorreadelapoleadelacarcasade corte.

7.Paselacorreanuevaalrededordelaspoleas delcortacésped(Figura62oFigura63).

g027729

Figura62

Máquinadedescargatraserailustrada

1.Muelle3.Poleatensoratensada

2.Taladrocuadradodel brazotensorparalallave decarraca

Figura63

Máquinadedescargalateralilustrada

conmuelle

4.Correadelcortacésped

g235768

g027730

Figura64

Comprobacióndela tensióndelacorreadel alternador

Intervalodemantenimiento:Cada100horas

1.Apliqueunafuerzade44N(10libras)ala correadelalternador,enelpuntointermedio entrelaspoleas.

2.Siladesviaciónnoesde10mm(⅜"),aojelos pernosdemontajedelalternador(Figura65).

g235769

1.Poleatensoratensada conmuelle

2.Taladrocuadradodel brazotensorparalallave decarraca

3.Muelle

4.Correadelcortacésped

8.Asegúresedequelosextremosdelmuelleestán

asentadosenlasranurasdeanclaje,yusando unallavedecarracaeneltaladrocuadrado, instalelacorreaalrededordelapoleatensora (Figura62oFigura63).

9.Instalelascubiertasdelacorrea(Figura64).

g008932

Figura65

1.Pernodemontaje2.Alternador

3.Aumenteoreduzcalatensióndelacorreadel alternador.

4.Aprietelospernosdemontajedel

5.Veriquedenuevoladesviacióndelacorrea paraasegurarsedequelatensióneslacorrecta.

Mantenimientodel sistemadecontrol

Ajustedelaposicióndelas palancasdecontrol

Laspalancasdecontroltienendosajustesdealtura: altoybajo.Retirelospernosparaadaptarlaaltura aloperador.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Aojelospernosylastuercasconarandela prensadadelaspalancas(Figura66).

4.Alineelaspalancasenelsentidoadelante/atrás acercándolasalaposicióndePUNTOMUERTO,y moviéndolashastaqueesténalineadas;luego aprietelospernos(Figura67).

Figura66

1.Perno3.Palancadecontrol

2.Asa4.Tuerca

g009040

Figura67

5.Silosextremosdelaspalancaschocanentresí, repitaesteprocedimiento.

Ajustedelos acoplamientosdecontrol demovimiento

Losacoplamientosdecontroldelasbombasestán situadosencadaladodeldepósitodecombustible, debajodelasiento.Gireelacoplamientodelabomba conunallavede½"parahacerajustesnosan dequelamáquinanosedesplaceenpuntomuerto. Cualquierajustedeberealizarseúnicamenteparala posicióndepuntomuerto.

Nota:Elevelamáquinaaunaalturasuciente

paraquelasruedasmotricesgirenlibremente.

4.Retirelaconexióneléctricadelinterruptorde seguridaddelasiento,situadodebajodelcojín delasiento.

Nota:Elinterruptorformapartedelconjunto

delasiento.

5.Provisionalmente,instaleunpuenteentrelos terminalesdelconectordelarnésdecableado principal.

6.Arranqueelmotor,hagafuncionarelmotorasu velocidadmáximayquiteelfreno.

Nota:Noesnecesarioestarsentadoen

elasientograciasalpuentequeseestá utilizando.

7.Hagafuncionarlamáquinadurantealmenos

g009195

5minutosconlaspalancasdecontrolde movimientoavelocidadmáximahaciaadelante paraqueeluidohidráulicoalcancesu temperaturanormaldeoperación.

Nota:Lapalancadecontroldemovimiento

debeestarenpuntomuertomientrasserealizan losajustesnecesarios.

8.Pongalaspalancasdecontroldemovimiento enlaposicióndepuntoMUERTO.

9.Ajustelalongituddelasvarillasdecontrolde lasbombasgirandolastuercasdoblesdela varillaenelsentidoapropiado,hastaquelas ruedassemuevanligeramenteenmarchaatrás (Figura68).

ADVERTENCIA

Elmotordebeestarenmarchaylasruedas motricesdebenestargirandoparaajustar elcontroldemovimiento.Elcontactocon piezasenmovimientoosuperciescalientes puedecausarlesionespersonales.

Mantengaalejadosdeloscomponentes rotativosydelasuperciescalienteslos dedos,lasmanosylaropa.

1.Antesdearrancarelmotor,presioneelpedal deelevacióndelacarcasayretireelpasador dealturadecorte.

2.Bajelacarcasaalsuelo.

3.Levantelapartetraseradelamáquinayapóyela sobregatosjosuotrosoporteequivalente.

g228557

Figura68

1.Giraraquíparaajustar.2.Aojaraquí(roscaa derechas).

10.Muevalaspalancasdecontroldemovimiento alaposicióndemarchaatrásy,aplicandouna ligerapresiónalapalanca,dejequelosmuelles

demarchaatrásdevuelvanlaspalancasapunto muerto.

Mantenimientodel

Nota:Lasruedasdebendejardegiraro

moversemuylentamenteenmarchaatrás.

11.Apaguelamáquina,retireelpuentedelarnés decablesyenchufeelconectorenelinterruptor delasiento.

12.Retirelosgatosjos.

13.Elevelacarcasaeinstaleelpasadordealtura decorte.

14.Compruebequelamáquinanosedesplazaen puntomuertoconelfrenodeestacionamiento quitado.

Ajustedelamortiguadorde controldemovimiento

Elpernodemontajesuperiordelamortiguadorpuede ajustarseparaobtenerlaresistenciadelapalanca decontroldemovimientodeseada.Consultelas opcionesdemontajeenFigura69.

sistemahidráulico

Seguridaddelsistema hidráulico

•Busqueatenciónmédicainmediatamentesiel

uidohidráulicopenetraenlapiel.Cualquieruido inyectadodebeserextraídoquirúrgicamentepor unmédicoenelespaciodepocashoras.

•Asegúresedequetodaslasmanguerasylíneasde

uidohidráulicoestánenbuenascondicionesde uso,yquetodoslosacoplamientosyconexiones hidráulicosestánapretados,antesdeaplicar presiónalsistemahidráulico.

•Mantengaelcuerpoylasmanosalejadosde

fugaspequeñasoboquillasqueexpulsanuido hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas

hidráulicas.

•Aliviedemaneraseguratodapresiónenel

sistemahidráulicoantesderealizartrabajoalguno enelsistemahidráulico.

Figura69

Palancaderechadecontroldemovimientoilustrada

1.Aprietelacontratuercaa23N·m(17pies-libra).Elperno debesobresalirdelacontratuercadespuésdeserapretado.

2.Máximaresistencia(tactomásrme)

3.Amortiguador

4.Resistenciamedia(tactomedio)

5.Mínimaresistencia(tactomásblando)

Mantenimientodelsistema hidráulico

Especicacióndeluido hidráulico

Capacidaddeldepósitohidráulico:15.1l(16

cuartosUS) Fluidorecomendado:ToroPremium

g008620

Transmission/HydraulicTractorFluid(Fluido paratransmisiones/uidohidráulicoparatractoresde altacalidad)(Disponibleenrecipientesde19litros (5galones)oenbidonesde208litros(55galones). ConsulteelCatálogodepiezasopóngaseencontacto conundistribuidorautorizadoT oroparaobtenerlos númerosdepieza.

Fluidosalternativos:Sinoestádisponibleeluido ToropuedeutilizarseuidohidráulicoMobil®424.

Nota:Toronoasumeresponsabilidadalgunaporlos

dañoscausadosporsustitucionesincorrectas.

Nota:Lamayoríadelosuidoshidráulicossoncasi

incoloros,porloqueesdifícildetectarfugas.Está disponibleunaditivodetinterojoparaelaceitedel sistemahidráulicoenbotellasde20ml(⅔ozuida). Unabotellaessucientepara15a22litros(4a6 galones)deuidohidráulico.SolicitelapiezaNº 44-2500asudistribuidorautorizadoToro.

Comprobacióndelniveldeuido hidráulico

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Compruebeelniveldeluidohidráulicoantesde arrancarelmotorporprimeravezyluegoadiario.

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Muevalaspalancasdecontroldemovimiento

alaposicióndeBLOQUEO/PUNTOMUERTOy arranqueelmotor.

g228816

Figura71

Nota:Hagafuncionarelmotoralavelocidad

másbajaposibleparapurgarcualquierairedel sistema.

Importante:NoengranelaTDF.

3.Elevelacarcasaparaextenderloscilindrosde

elevación,pareelmotoryretirelallave.

4.Levanteelasientoparateneraccesoaldepósito

deuidohidráulico.

5.Retireeltapóndeldepósitohidráulico(Figura

70).

Figura70

1.Tapóndeldepósito hidráulico

2.Varilla

3.Cuellodellenado

1.LíneaFULL(lleno)2.LíneaADD(Añadir)

8.Vuelvaacolocarlavarillayenrosqueeltapón dellenadoenelcuellodellenadoconlapresión delosdedossolamente.

9.Compruebequenohayfugasenningún manguitooacoplamientohidráulico.

Cambiodeluidohidráulicoydel ltro

Intervalodemantenimiento:Despuésdelas

primeras200horas—Cambiodel uidohidráulicoydelltro.

Cada400horas—Cambieeluidohidráulicoy elltrosiutilizauidohidráulicoMobil®424.

Cada800horas—Cambieeluidohidráulicoy elltrosiutilizauidoparatransmisiones/uido hidráulicoparatractoresToroPremium.

1.DesengranelaTDF,muevalaspalancas decontroldemovimientoalaposiciónde

g227849

BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Muevalapalancadelaceleradoralaposición deLENTO,pareelmotor,retirelallaveyesperea quesedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

6.Retirelavarillaylímpielaconunpañolimpio (Figura70).

7.Insertelavarillaenelcuellodellenado,retírela ycompruebeelniveldeuido(Figura71).

Nota:Sielnivelnoestáentrelasmuescasde

lavarilla,añadasucienteaceitehidráulicode altacalidadparaquelleguealazonadelas muescas.

Importante:Nollenedemasiado.

3.Levanteelasiento.

4.Coloqueunrecipientedevaciadograndedebajo deldepósitodeuidohidráulico,elalojamiento delatransmisiónylosmotoresderueda izquierdoyderecho(Figura72).

Figura72

1.Bastidortrasero4.Tapóndevaciado

2.Tapóndevaciadodel motorderuedaizquierdo

3.Tapóndevaciadodel depósitohidráulico

delalojamientodela transmisión

5.Tapóndevaciadodel motorderuedaderecho

6.Filtrodeuidohidráulico

5.Retirelostaponesdevaciadodecadazonay dejequesedreneeluidohidráulico(Figura72).

6.Limpielazonaalrededordelltrodeuido hidráulicoyretireelltro(Figura72).

7.Instaleunltrodeuidohidráuliconuevo,ygire elltroensentidohorariohastaquelajuntade gomaentreencontactoconeladaptadordel ltro;luegoaprieteelltroentre⅔y¾devuelta más.

8.Instalelos4taponesdevaciado.

Nota:Lostaponesdedrenajedelosmotores

deruedasonmagnéticos;límpielosantesde instalarlos.

g231945

1.Oriciodellenado

Figura73

g235097

10.Retireeltapónylavarilladeldepósitodeuido hidráulico.

11.Añada7.6l(8cuartosUS)deuidoaldepósito.

12.Levantelapartetraseradelamáquinayapóyela sobregatosjos(uotrosoporteequivalente) aunaalturasucienteparapermitirquelas ruedasmotricesgirenlibremente.

13.Arranqueelmotorycompruebequenohay fugasdeuido.

Hagafuncionarelmotorduranteunoscinco minutos,luegopárelo.

14.Despuésdedosminutos,compruebeelnivel deluidohidráulico;consulteComprobacióndel

niveldeuidohidráulico(página59).

9.Retireeltapóndeloriciodellenadosituado enlapartesuperiordecadamotorderueda (Figura73).

A.Llenecadamotorderuedacon

aproximadamente1.4litros(1.5cuartos US)deuidoparatransmisiones/uido hidráulicoparatractoresToroPremium.

B.Instalelostaponesenlosoriciosde

llenado.

Mantenimientodela carcasadecorte

Nivelacióndelacarcasade corte

Preparacióndelamáquina

Nota:Asegúresedequelacarcasadecorteestá

niveladaantesdeajustarlaalturadecorte(ADC).

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Compruebelapresióndelosneumáticosdelas ruedasmotrices.

Siesnecesario,ajústelaa1.24bar(18psi).

4.Coloqueelcortacéspedenlaposicióndealtura decortede76mm(3'').

5.Introduzcaelpasadordeajustedelaaltura eneltaladroquecorrespondeaunaalturade 76mm(3").

6.Quiteelbloqueodetransporteydejequela carcasadesciendaalaalturadecorte.

7.Eleveeldeectordedescarga(cortacéspedes dedescargalateralsolamente).

8.Midadesdelasupercieniveladahastalapunta delanteradelacuchillacentral(Figura75).

Nota:Ladistanciadebeserde7.6cm(3").

Enlamayoríadelascondiciones,lapunta traseradecadacuchillalateraldebeajustarse comoseindicaacontinuación:

•Máquinasdedescargalateral:6.4mm

(¼")másaltaquelapuntadelantera.

•Máquinasdedescargatrasera:debeestar

alamismaalturaquelapuntadelantera.

Nivelacióndelacarcasa

1.Coloquelamáquinaenunasupercieplana.

2.Pareelmotor,espereaquesedetengantodas laspiezasenmovimiento,retirelallaveyponga elfrenodeestacionamiento.

3.Compruebelapresióndelosneumáticosdelas ruedasmotrices.

4.Usandoelinterruptordeelevacióndela carcasa,muevalacarcasaaunaalturaqueno sealaposicióndetransporte(140mm(5½")).

Figura74

1.Soportedeajustedela

alturadecorte

2.Pasadordeselecciónde laalturadecorte

g009997

Figura75

1.Descargalateral:8.3cm (3¼");Descargatrasera:

7.6cm(3").

2.Puntatraseradelacuchilla

3.Puntadelanteradela cuchilla

9.Girelatuercadeajustedelconjuntode

elevacióndelacarcasadelanteraparamodicar laaltura(Figura76).

4.7.6cm(3")

5.Supercienivelada

Nota:Paraaumentarlaaltura,girelatuercade

ajusteensentidohorario;parareducirla,girela

g227689

tuercaenelsentidocontrario.

Nota:Silosacoplamientosdelacarcasa

delanteranotienenholgurasucientepara lograrlaalturadecorteprecisa,puedeutilizarse elajustedeunsolopunto.

Figura77

g232012

Figura76

1.Ajustedelacarcasa3.Tuercadeajuste

2.Contratuerca

10.Midalaalturadelapuntatraseradelacuchilla. Hagalosajustesnecesariosenlastuercasde ajustetraseras;puedeutilizarseelajustede unsolopuntoparaaumentarlacapacidadde ajuste.

•Máquinasdedescargalateral:lapunta

traseradelascuchillaslateralesdebemedir

8.3cm(3¼").

•Máquinasdedescargatrasera:lapunta

traseradelascuchillaslateralesdebemedir

7.6cm(3").

11.Midahastaquelos4ladostenganlaaltura correcta.Aprietetodaslastuercasdelosbrazos deelevacióndelacarcasa.

1.Pernodelsistemade ajustedealturadeunsolo

g231991

punto

2.Pernodemontaje delanterodelaplaca dealturadecorte

3.Pernodemontajetrasero delaplacadealturade corte

14.Paraajustarelsistemadeunsolopunto, primeroaojelospernosdemontajedelanteroy traserodelaplacadealturadecorte(Figura77).

Nota:Máquinasdedescargatrasera

solamente:Lacarcasadecortevienede

fábricaacopladaalostaladrosdelanteros (Figura78).Siesnecesario,utilicelostaladros traserosparaobtenerunajustemayordurante lanivelacióndelacarcasadecorte.

12.Bajeeldeectordedescarga(cortacéspedes dedescargalateralsolamente).

13.Silas4tuercasdeajustedelacarcasano permitenlograrunaalturadecorteexactaconla inclinaciónnecesaria,puedeajustarelsistema deajustedeunsolopunto(Figura77).

1.Carcasadecorte

2.Taladrodelantero

g025558

Figura78

3.Taladrotrasero

15.Silacarcasaestádemasiadobaja,aprieteel pernodelajustedeunsolopuntogirándolo enelsentidodelasagujasdelreloj.Sila carcasaestádemasiadoalta,aojeelpernodel ajustedeunsolopuntogirándoloenelsentido contrarioalasagujasdelreloj(Figura79).

Nota:Aprieteoaojeelpernolosucientepara

desplazarlospernosdemontajedelapletina dealturadecortealmenos⅓delrecorrido posibleenlasranurascorrespondientes.De estamanera,seráposibleajustaralgomás ensentidoverticallos4acoplamientosdela carcasa.

Mantenimientodelas cuchillasdecorte

Paragarantizarunacalidaddecortesuperior, mantengaaladaslascuchillas.Paraqueelaladoy lasustituciónseanmáscómodos,conserveunstock decuchillasderepuesto.

Seguridaddelascuchillas

Unacuchilladesgastadaodañadapuederomperse,y untrozodelacuchillapodríaserarrojadohaciausted uotrapersona,provocandolesionespersonales gravesolamuerte.Cualquierintentodereparar unacuchilladañadapuedeanularlacerticaciónde seguridaddelproducto.

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme lasprecaucionesalrealizarelmantenimientode lascuchillas.Soloreemplaceoalelascuchillas; nolasenderecenilassueldenunca.

Figura79

1.Pernodeajustedeunsolopunto

16.Aprietelos2pernosenelbordeinferiordela pletinadealturadecorte(Figura77).

Nota:Enlamayoríadelascondiciones,la

puntatraseradelacuchilladebeestar6.4mm (¼")másaltaquelapuntadelantera.

17.Aprietelos2pernosa91–113N·m (67–83pies-libra).

18.Midahastaquelos4ladostenganlaaltura correcta.Aprietetodaslastuercasdelosbrazos deelevacióndelacarcasa.

•Enmáquinasconmúltiplescuchillas,tenga

g009042

cuidadopuestoqueelhacergirarunacuchilla puedehacerquegirenotrascuchillas.

Antesdeinspeccionarorealizar mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura80).

2.Siloslosestánromosotienenmuescas,retire lacuchillayafílela;consulteAladodelas

cuchillas(página65).

3.Inspeccionelascuchillas,especialmenteenla partecurva.

4.Siobservasuras,desgasteolaformaciónde unaranuraenestazona,instaledeinmediato unacuchillanueva(Figura80).

Figura80

6.Midadesdeunasupercieniveladahastaello decortedelascuchillasenlamismaposición queenelpaso4.

Nota:Ladiferenciaentrelasdimensiones

obtenidasenlospasos4y5nodebesuperar los3mm(⅛").

Nota:Siestadimensiónesdemásde3mm

g006530

(⅛"),lacuchillaestádobladaydebeser cambiada.

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad delascuchillas

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenlaposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Girelascuchillashastaquelosextremosestén orientadoshaciaadelanteyhaciaatrás(Figura

81).

4.Midadesdeunasupercieniveladahastaello decorte,posiciónA,delascuchillas(Figura81).

PELIGRO

Unacuchilladobladaodañadapodría romperseypodríacausargraves lesionesolamuerteaustedoaotras personas.

•Siempresustituyaunacuchilla dobladaodañadaporunacuchilla nueva.

•Nuncalimenicreemuescasaladas enlosbordesoenlasuperciedela cuchilla.

Retiradadelascuchillas

Lascuchillasdebencambiarsesigolpeanunobjeto sólido,siestándesequilibradasosiestándobladas. Paraasegurarunrendimientoóptimoyelcontinuado cumplimientodelasnormasdeseguridaddela máquina,utilicecuchillasderepuestogenuinasT oro. Lascuchillasderepuestodeotrosfabricantespueden hacerqueseincumplanlasnormasdeseguridad.

Figura81

1.Midaaquídesdelacuchilla hastaunasuperciedura

2.PosiciónA

5.Girehaciaadelantelosotrosextremosdelas

cuchillas.

1.Sujeteelextremodelacuchillausandountrapo ounguantegrueso.

2.Retiredelejeelpernodelascuchillasizquierda ycentral,laarandelacurvaylacuchilla(Figura

82).

3.Retiredelejeelpernodelacuchilladerecha (pernoconroscaaizquierdas),laarandela curvaylacuchilla(Figura83).

Nota:Observeeltipoyellugardeinstalación

decadacuchilla.ConsulteenFigura83las posicionescorrectas.

g024179

Figura82

Ejescentraleizquierdoilustrados

1.Veladelacuchilla3.Arandelacurva

2.Cuchilla

4.Pernodelacuchilla

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen ambosextremosdelacuchilla(Figura84).

Nota:Mantengaelángulooriginal. Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos bordesdecorte.

g000276

Figura84

g004536

1.Aleconelángulooriginal.

2.Veriqueelequilibriodelacuchillacolocándola sobreunequilibradordecuchillas(Figura85).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Posicióndelacuchilla

Figura83

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente conunalima(Figura84).

g000277

Figura85

1.Cuchilla

2.Equilibrador

3.Repitaesteprocedimientohastaquelacuchilla estéequilibrada.

Cómoinstalarlascuchillas

Importante:Lacuchilladerechadeestacarcasa

decorteescontrarrotativaeincorporaunperno conroscaaizquierdas.ConsulteenFigura

87laubicacióncorrectadelascuchillasdel

cortacésped.

g024248

1.Instalelascuchillasizquierdaycentral,las arandelascurvasylospernosdelascuchillas enlosejes(Figura86yFigura87).

1.Partedelanteradela carcasadecorte

2.Pernosdecuchillacon roscaaderechas

3.Cuchillasestándar

4.Cuchillacontrarrotativa

5.Pernodecuchillacon roscaaizquierdas

Nota:Lapartecurvadelacuchilladebe

apuntarhaciaarriba,haciaelinteriordel cortacéspedparaaseguraruncortecorrecto.

Nota:Asegúresedequeelconodelaarandela

curvaestéorientadohacialacabezadelperno (Figura86).

2.Instalelacuchilladerecha,laarandelacurva yelpernodelacuchilla(pernoconroscaa izquierdas)eneleje(Figura86yFigura87).

Figura86

Ejescentraleizquierdoilustrados

1.Veladelacuchilla3.Arandelacurva

2.Cuchilla

3.Aprietelospernosdelascuchillasa 115–150N·m(85a110pies-libra);consulte

Figura87.

4.Pernodelacuchilla

g004536

g024248

Figura87

1.Partedelanteradela carcasadecorte

2.Pernosdecuchillacon roscaaderechas

3.Cuchillasestándar

4.Cuchillacontrarrotativa

5.Pernodecuchillacon roscaaizquierdas

Cambiodeldeectorde hierba

Máquinasdedescargalateral solamente

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la máquinapodríaarrojarobjetoshaciausted ohaciaotraspersonasycausarlesiones graves.Tambiénpodríaproducirseun contactoconlacuchilla.

Noutilicenuncalamáquinasintener instaladounatapa,unaplacademulching,un deectordehierbaounensacador.

1.Retirelacontratuerca,elperno,elmuelley elespaciadorquesujetaneldeectoralos soportesdepivote(Figura88).

Figura88

1.Perno5.Muelleinstalado

2.Espaciador

3.Contratuerca

4.Muelle

2.Retireeldeectordehierbadañadoo desgastado.

3.Coloqueelespaciadoryelmuelleeneldeector dehierba.ColoqueunextremoenJdelmuelle detrásdelrebordedelacarcasa.

6.Deectordehierba

7.ExtremodelmuelleenJ

Limpieza

Limpielazonadelmotory delsistemadeescape.

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente—Limpielazonadel motorydelsistemadeescape.

Importante:Noutiliceaguaparalimpiarelmotor.

Utiliceairecomprimidoabajapresión.Consulte elmanualdelpropietariodelmotor.

g015594

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpiealrededordelvolante,laculata,los inyectoresylabombadelosinyectores.

4.Eliminecualquierresiduodelazonadelsistema deescape.

5.Limpiecualquierexcesodegrasaoaceitede alrededordelmotorydelescape.

Nota:Asegúresedecolocarunextremoen

Jdelmuelledetrásdelrebordedelacarcasa

antesdeinstalarelperno,segúnsemuestraen

Figura88.

4.Instaleelpernoylatuerca

5.ColoqueunextremoconganchoenJdelmuelle alrededordeldeectordehierba(Figura88).

Importante:Eldeectordehierbadebe

podergirar.Levanteeldeectorhastaque estétotalmenteabierto,yasegúresedeque girehastacerrarseporcompleto.

Limpiezadelamáquinay delacarcasadecorte

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Eliminecualquieracumulacióndeaceite, residuosohierbaenlamáquinaylacarcasade corte,sobretododebajodelascubiertasdelas correasdelacarcasa,alrededordeldepósitode combustible,yalrededordelmotorydelsistema deescape.

4.Elevelacarcasadecortealaposiciónde TRANSPORTE.

5.Eliminecualquieracumulacióndehierbadela parteinferiordelacarcasaydeldeectorde descarga.

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico yelrefrigerantedelmotorsoncontaminantes

medioambientales.Elimínelosdeacuerdoconla normativaestatalylocal.

Almacenamiento

Seguridadduranteel almacenamiento

•Dejequeelmotorseenfríeantesdealmacenar

lamáquina.

•Noalmacenelamáquinaoelcombustiblecerca

deunallama,ynodreneelcombustibledentro deunedicio.

Limpiezayalmacenamiento delamáquina

1.Desengranelatomadefuerza(TDF),ponga elfrenodeestacionamiento,girelallavede contactoaDESCONECT ADOyretirelallave.

2.Retirelosrecortesdehierba,lasuciedady lamugredelaspiezasexternasdetodala máquina,especialmenteelmotoryelsistema hidráulico.Limpielasuciedadylabrozadela parteexteriordelalojamientodelasaletasdela culatadecilindrosdelmotorydelsoplador.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelpanelde control,elmotor,lasbombashidráulicasy losmotoreseléctricos.

3.Compruebeelfreno;consulteMantenimientode

losfrenos(página53).

4.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página40).

5.Engraselamáquina;consulteLubricación

(página38).

6.Cambieelaceitedemotoryelltro;consulte

Cambiodelaceitedemotoryelltro(página

42).

7.Compruebelapresióndelosneumáticos; consulteComprobacióndelapresióndelos

neumáticos(página48).

8.Cambieeluidohidráulicoyelltro;consulte

Cambiodeluidohidráulicoydelltro(página

59).

9.Carguelabatería;consulteCómocargarla

batería(página46).

10.Rasquecualquieracumulaciónimportantede hierbaysuciedaddelosbajosdelcortacésped, luegoláveloconunamangueradejardín.

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy

elmotorenralentíaltodurante2a5minutos despuésdellavado.

11.Compruebelacondicióndelascuchillas; consulteMantenimientodelascuchillasdecorte

(página63).

Preparelamáquinaparasualmacenamiento cuandonolavayaautilizardurante30días. Preparelamáquinaparaelalmacenamientode lamanerasiguiente:

A.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel sistemadecombustibledurante5minutos.

B.Pareelmotor,dejequeseenfríeydreneel

depósitodecombustible.

Nota:Arranqueelmotoryhágalofuncionar

hastaquesepare.

C.Desecheelcombustibleadecuadamente.

Recicleobservandolanormativalocal.

Importante:Noguardeelcombustible

conestabilizador/acondicionador durantemástiempoqueelrecomendado porelfabricantedelestabilizadorde combustible.

12.Reviseyaprietetodoslospernos,tuercasy tornillos.Repareosustituyacualquierpieza dañada.

13.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.Puedeadquirirla pinturaensuServicioTécnicoAutorizado.

14.Guardelamáquinaenungarajeoalmacénseco ylimpio.Retirelallavedecontactoyguárdela fueradelalcancedeniñosuotrosusuariosno autorizados.Cubralamáquinaparaprotegerla yparaconservarlalimpia.

Solucióndeproblemas

ProblemaPosiblecausa

Elmotordearranquenogira.

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando

Accióncorrectora

1.Elmandodecontroldelascuchillas (TDF)estáengranado.

2.Elfrenodeestacionamientonoestá puesto.

3.Laspalancasdecontrolde movimientonoestánenlaposiciónde BLOQUEO/PUNTOMUERTO.

4.Eloperadornoestásentado.

5.Labateríaestádescargada.

6.Lasconexioneseléctricasestán corroídasosueltas.

7.Elfusibleestafundido.7.Cambieelfusible.

8.Elreléointerruptorestároto.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Elaceleradornoestáenlaposición correcta.

4.Elltrodecombustibleestásucio.4.Cambieelltrodecombustible.

5.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

6.Ellimpiadordeaireestásucio.6.Limpieocambieelelementodel

7.Elinterruptordelasientonofunciona correctamente.

8.Lasconexioneseléctricasestán corroídas,sueltasodefectuosas.

9.Elreléointerruptorestároto.

1.Muevaelmandodecontroldelas cuchillas(TDF)aDesengranado.

2.Pongaelfrenodeestacionamiento.

3.Asegúresedequelaspalancas deavanceestánenlaposiciónde BLOQUEO/PUNTOMUERTO.

4.Siénteseenelasiento.

5.Carguelabatería.

6.Veriquequehaybuencontactoenlas conexioneseléctricas.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

3.Asegúresedequeelcontroldel aceleradorestáenelpuntointermedio entrelasposicionesdeLENTOy RÁPIDO.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

limpiadordeaire.

7.Compruebeelindicadordelinterruptor delasiento.Cambieelasientosies necesario.

8.Compruebequehaybuencontactoen lasconexioneseléctricas.Limpielos terminalesafondoconlimpiadorpara contactoseléctricos,apliquegrasa dieléctricayhagalasconexiones.

9.PóngaseencontactoconelServicio TécnicoAutorizado.

Elmotorpierdepotencia.

Elmotorsesobrecalienta.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosporencima delmotorestánobstruidos.

5.Eloriciodeventilacióndeltapón deldepósitodecombustibleestá bloqueado.

6.Elltrodecombustibleestásucio.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

Lasaletasderefrigeraciónylos conductosdeairesituadosporencima delmotorestánobstruidos.

aire.

4.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

5.Limpieosustituyaeltapóndeldepósito decombustible.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

Eliminelaobstruccióndelasaletas

3. derefrigeraciónydelosconductosde aire.

ProblemaPosiblecausa

Accióncorrectora

Noesposibleconducirlamáquina.

Hayunavibraciónanormal.

Alsegarseproduceunaalturadecorte desigual.

1.Lasválvulasdedesvíonoestánbien cerradas.

2.Lacorreadelabombaestá desgastada,sueltaorota.

3.Lacorreadelabombasehasalidode unapolea.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

5.Elniveldeuidohidráulicoesbajo,o eluidoestádemasiadocaliente.

1.La(s)cuchilla(s)decorteestá(n) doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá suelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Lapoleadelmotor,lapoleatensorao lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.La(s)cuchilla(s)decorteestá(n) doblada(s).

3.Lacarcasadecortenoestánivelada.3.Nivelelacarcasadecortelateraly

4.Losbajosdelcortacéspedestán sucios.

5.Lapresióndelosneumáticosnoes correcta.

6.Elejedelacuchillaestádoblado.

1.Aprietelasválvulasdedesvío.

2.Cambielacorrea.

3.Cambielacorrea.

5.Añadauidohidráulicoalosdepósitos odejequeseenfríe.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela cuchilla.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Limpielosbajosdelcortacésped.

5.Ajustelapresióndelosneumáticos.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

Lascuchillasnogiran.

1.Lacorreadelacarcasadecorteestá desgastada,sueltaorota.

2.Lacorreadelacarcasasehasalido delapolea.

3.Lacorreadetransmisióndelabomba estádesgastada,sueltaorota.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

1.Instaleunacorreadecarcasanueva.

2.Instalelapoleadelacarcasa ycompruebelaposiciónyel funcionamientodelapoleatensora,el brazotensoryelmuelle.

3.Compruebelatensióndelacorreao instaleunacorreanueva.

Esquemas

BLACK

RED/WHITE

BLUE

RED/WHITE

RED/GREEN

RED/WHITE

GREEN/YELLOW

GREEN/BROWN

GREEN

YELLOW

BLUE/BLACK

GRAY/VIOLET

VIOLET/WHITE

VIOLET/RED

GREEN

RED/GREEN

RED/WHITE

GREEN

YELLOW

BLACK

ORANGE

YELLOW GREEN

ORANGE

WHITE /GREEN

ORANGE

BLACK

BLUE/BLACK

GREEN/BROWN

GREEN/YELLOW

VIOLET/WHITE

BLUE

ORANGE

GRAY/VIOLET

VIOLET/RED

ACC

CLUTCH

SERVICE

CONNECTOR

MCU GRAY

CONNECTOR

MCU BLACK

CONNECTOR

MCU GREEN

CONNECTOR

LDU

LIFT/LOWER

SWITCH

RAISE S2

TO CONNECTOR

P07 ON HARNESS

LOWER S1

KEY

SWITCH

PTO SWITCH

NEUTRAL

BRAKE

SWITCH

SEAT

SWITCH

CAN LOW

CAN HIGH

START

PWR

GND

PWR

OUT

B+

ALARM

B+

GND

START

KEY A

BRAKE

CAN HI

KEY S

CAN LOW

NEUTRAL

OPC

PTO SWITCH

TRANS TEMP

CAN HI

PWR

GND

CAN LOW

PWR GND

CAN LOW SW

PWR

CAN HI

ACC PWR GND

ACC SIGNAL

TRANSMISSION

TEMP SENSOR

BLACK

GRAY/RED

RED/WHITE

RED/GREEN

ORANGE/RED

GND GND

FUSED

PWR

ACC

PWR

BLACK

CLUTCH

ALARM

FUEL PUMP

PWR

FUEL PUMP

PWR

RED/GREEN

RED-GREEN

PWR TO RUN

PWR TO RUN RED/GREEN

RED/GREEN

PWR

RAISE = PWR to S1 + S2

LOWER= PWR to S1

RED/WHITE

GREEN/GRAY

WHITE/GRAY

CONFIG

START= B, C, D

OFF= NONE

ACC= A, C, D

P01

121110

987654321

P02

9876543121

P03

121110

987654321

P13

P12

P11

P10

P17

A B

P04

432

SP3

SP2

SP1

SP4

SP5

SP6

P18

1 2 3 4 5 6

P16

A B C

P09

P08

P06

111071268359421

P07

12345678

P05

P14

ABC

SP7

P15

ABC

g229105

Esquemaeléctrico–MáquinaconpantallaHorizon(Rev.A)

ENGINE

GROUND

STARTER

B+

RED

ORANGE

DPF

TO HARNESS B CONNECTOR 40

TO HARNESS B CONNECTOR 41TO HARNESS B CONNECTOR 42

TO HARNESS B CONNECTOR 43

TO CONNECTOR P06 ON HARNESS

OIL

PRESSURE

SWITCH

BLACK

BLUE

RED

ORANGE

RED/WHITE

BLUE

WHITE

BROWN

GREEN

VIOLET

RED

VIOLET

BLUE

YELLOW

BLUE

RED

YELLOW WHITE

BLACK

BROWN

VIOLET

WHITE

RED

GREEN BROWN

RED

GREEN

BLACK

RED

BLUE

BLACK

VIOLET

ORANGE

BLACK

BLUE

BROWN

BLUE

YELLOW

ORANGE

WHITE

BLUE

BROWN

RED

YELLOW

VIOLET YELLOW

VIOLET

YELLOW

ORANGE

W099 TXL10BK

GREEN

BLACK

BLUE

GREEN

ORANGE

RED

GND

CAN LOW

SW PWR

BLUE

RED

FUSED

PWR

RED/GREEN

ACC PWR

BLACK

REGEN

D-GND

EGR TEMP/TEGR

ANALOG GND/A_GND

PDPF

5VS

EXH TEMP/TEXMH

DPF INLET TEMP/TOPFI

DPF MIDDLE TEMP/TOPFM

UB2

UB5

START RELAY/STR_RLY(D_UB5)

GLOW RELAY/SAID_RLYVBVBVBCAN1H

CAN1L

CAN2H

CAN2L

5VS

P. EGR

P. EGR L.

ANALOG GND/A_GND

LOW OIL LAMP/LOPSW

NO REGEN SW.

TFAIR

ANALOG GND/A_GND

5VS

IVPS

ANALOG GND/A_GND

IGN SW.

5VS

ANALOG GND/A_GND

APS1

GND

ENGINE CONTROLLER

(94 PIN)

5VS

PRAIL

ANALOG GND

5VS

CMSPD

ANALOG GND

CKSPD

ANALOG GND

TF0

ANALOG GND

IVDCM-L

IVDCM-H

ANALOG GND

UB2

INJ3-H

INJ3-L

INJ2-H

INJ2-L

INJ1-H

INJ1-L

MPROP-H

HPPSO-L

ENGINE

CONTROLLER

(60 PIN)

YANMAR

CAN

CHECKER

YELLOW

GREEN

YELLOW

BLUE

BLACK

ORANGE

DPF PRESSURE

SENSOR

INLET TEMP

MIDDLE TEMP

WHITE

UB5

PDPFH

DPF-M4

AIR TEMP

UB3

B+ @ BATTERY

CLAMP

RED

YELLOW

GREEN

WHITE

BLUE

BLUE BLACK

FLYBACK

DIODE

REVERSE

POLARITY

PROTECTION

DIODE

GREEN

ENGINE ECU

CASE GROUND

BLACK

(CONNECT @ BATT NEG)

GND

FUEL PUMP

BLACK

CAN HIGH

BLACK

RED/WHITE

RED

AIR

FILTER

ALARM

12V

POWER

PORT

GRAY/BROWN

RED/WHITE

GRAY/VIOLET

BLACK

RED

RED/GREEN

RED

POWER

PORT

FUSE 15A

POWER DISTRIBUTION

MODULE

ENGINE FUSE 25A

CHASSIS FUSE 15A

ALTERNATOR

EGR RELAY

(30)

(86) (87)

(87A)

(85)

STARTER

"S"

GLOW

PLUGS

START RELAY

GLOW

RELAY

(30)

(85)

(87)

(86)

ACL SW

ALARM

ACC

FUSE 15A

FUEL PUMP

RED

RED/GREEN

GRAY/VIOLET

RED

PWR TO RUN

(30)

(86)

(87)

(87A)

(85)

RELAY DIAGRAM

87a

STARTSW

CHGSW

COIL

J05

SP05

SP04

SP08

SP01

SP06

SP03

SP02

SP09

SP10

SP11

P11

J04 1

P12

1234567891011

P20

P16

A B

P18

1 2 3 4 5

P17

1 2 3 4 5

P14

1 2

P03

CBA

J02

J01

P07

751264310118921

P06

P09

654321

P05

J03

P04

P10

CBA

P08

P24

1234567891011

P23

1 2 3 4 5 6 7 8 9 10 11 12

P22

12 11 10 9 8 7 6 5 4 3 2 1

P21

8 7 6 5 4 3 2 1

J06

P13

1 2

P15

1 2 3 4 5 6

P02

541633174718483012345960285029192051113854395237825267

P01

18653377632456818068357328

531

54767553458539741566317921232052884362

246

SP12

P19

1 2 3 5 6 7 8 9

Esquemaeléctrico–MotorYanmar3TNV80FT(Rev.A)

g229107

ENGINE

GROUND

STARTER

B+

TO CONNECTOR

P06 ON HARNESS

GND

CAN LOW

SW PWR

START

FUSED PWR

ACC PWR

YANMAR

CAN CHECKER

BATTERY

CLAMP

B+

GND

FUEL

PUMP

CAN HIGH

ACTUATOR RELAY

8687

87A85

PREHEAT RELAY

8687

87A85

START RELAY

8687

87A85

FLY BACK

DIODE

OIL

PRESSURE

STARTER

SIGNAL

GLOW

COOLANT

TEMP

SENSOR

RACK

ACT

ALTERNATOR

ENGINE

SPEED

SENSOR

CAN LOW

CAN HIGH

RED/GREEN

BLACK

RED/WHITE

GREEN

BLACK

RED/GREEN

BLUE/GREEN

BLUE/GRAY

RED/GREEN

BLACK

BLUE/RED

BLACK

BLUE/RED

YELLOW

BROWN

BLACK

WHITE

ORANGE

BLACK

ORANGE

BLACK

RED/WHITE

BLUE/YELLOW

BLUE

BLACK

GRAY/WHITE

GREEN

YELLOW

GREEN

YELL

RED/GREEN

IGN SW

ENGINE

CONT

ROLLER

(48 PIN)

START

NRPW_GND

RET

NRPW

APD_0P1

GNDA

RECAN

RACK_RLY

MAIN_RLY

RPS

CAN

LOW

CAN HIGH

RACK_SOL

AVB

AIR_HT_RLY

GND

BLUE/RED

BLUE/YELLOW

BLACK

GND

PWR

BLACK

AIR

FILTER

ALARM

12V

POWER

PORT

POWER PORT

FUSE 15A

POWER

DISTRIBUTION

MODULE

GRAY/BROWN

FUSE 10A

MAIN

FUSE 15A

CHASSIS

COIL

(5)

(2)

(3)

COMMON

N.O.

ALARM

YELLOW/VIOLET

BLACK

RED/YELLOW

YELLOW

ATM PRESSURE

SENSOR

APP_IP2

APP_IP5

4B4D4C4E4F4H4G4J4K

3A3B3D3C3E3F3H3G3J

2A2B2D2C2E2F2H2G2J

1A1B1D1C1E1F1H1G1J

FUEL PUMP

15A ACC FUSE

RED/GREEN

RED

RED/WHITE

PWR TO

RUN

OIL TEMP

SENSOR

GRAY/ORANGE

ORANGE

GREEN

GREENGREEN

P03

CBA

P20

P01

123456789

101112131415161718192021222324252627282930313233343536373839404142434445464748

P07

111071268359421

P16

A B

P06

P15

1 2 3 4 5

P14

3 2 4 5 1

J06

P18

1 2 3 4 5

J05

P09

654321

J01

J02

SP1

P05

J03

SP2

SP4

SP3

SP5

SP6SP7

P11

1 2

P13

P02

12345

SP8

SP9

SP10

P04

P10

CBA

P08

P12

123456789

101112

SP11

P21

P17

1 2 3

SP12

Esquemaeléctrico–MotorYanmar3TNV88C(Rev.A)

g229106

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertenciasenel producto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueelproducto contravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajolaProposición 65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicoshan sidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,visite

https://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecomprayutiliza.Toroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA

Toro 74060 Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
