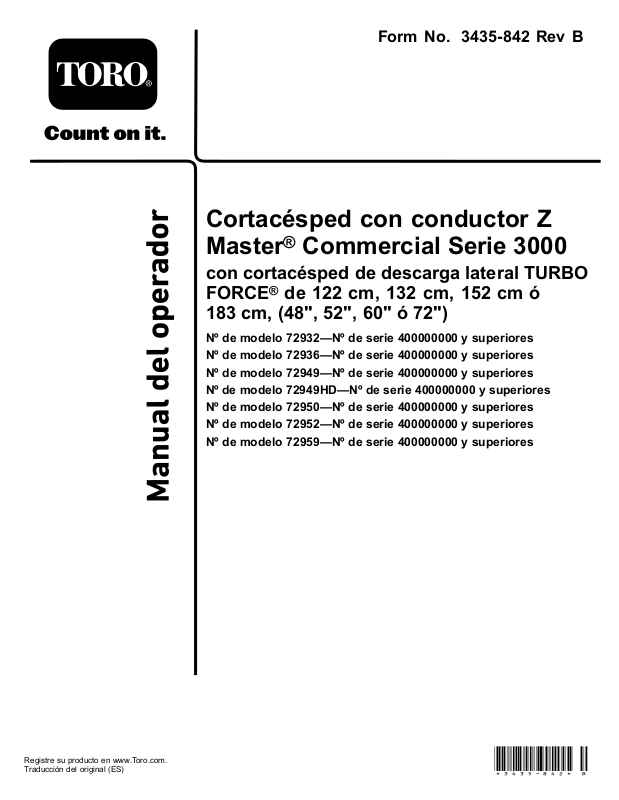

Toro 72932 Operator's Manual [es]

FormNo.3435-842RevB

CortacéspedconconductorZ
Master

®

CommercialSerie3000

concortacéspeddedescargalateralTURBO
FORCE

®

de122cm,132cm,152cmó

183cm,(48",52",60"ó72")

Nºdemodelo72932—Nºdeserie400000000ysuperiores
Nºdemodelo72936—Nºdeserie400000000ysuperiores
Nºdemodelo72949—Nºdeserie400000000ysuperiores
Nºdemodelo72949HD—Nºdeserie400000000ysuperiores
Nºdemodelo72950—Nºdeserie400000000ysuperiores
Nºdemodelo72952—Nºdeserie400000000ysuperiores
Nºdemodelo72959—Nºdeserie400000000ysuperiores

Registresuproductoenwww.T oro.com.
Traduccióndeloriginal(ES)

*3435-842*B

Elusoolaoperacióndelmotorencualquierterreno
forestal,demonteocubiertodehierbaamenosque
elmotorestéequipadoconparachispas(conforme
aladenicióndelasección4442)mantenidoen
buenascondicionesdefuncionamiento,oqueel
motorhayasidofabricado,equipadoymantenido
paralaprevencióndeincendios,constituyeuna
infraccióndelalegislacióndeCalifornia(California
PublicResourceCodeSection4442o4443).

Parbrutooneto:elparbrutoonetodeestemotor
fuecalculadaporelfabricantedelmotorconarreglo
aloestipuladoeneldocumentoJ1940oJ2723de
laSocietyofAutomotiveEngineers(Sociedadde
IngenierosdelAutomóvil-SAE).Debidoaqueel
motorestáconguradoparacumplirlosrequisitosde
seguridad,emisionesyoperación,supotenciareal
enestetipodecortacéspedserásignicativamente
menor.Consultelainformacióndelfabricantedel
motorincluidaconlamáquina.

Consultelainformacióndelfabricantedelmotor
incluidaconlamáquina.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

zonasverdesresidencialesocomerciales.Elusode
esteproductoparaotrospropósitosquelosprevistos
podríaserpeligrosoparaustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera
utilizarymantenercorrectamentesuproducto,y
paraevitarlesionesydañosalproducto.Ustedes
responsabledeutilizarelproductodeformacorrecta
ysegura.

Visitewww.Toro.comparabuscarmateriales
deformaciónyseguridadoinformaciónsobre
accesorios,paralocalizarundistribuidoropara
registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas
Torooinformaciónadicional,póngaseencontacto
conunDistribuidordeServicioAutorizadoocon
AsistenciaalClienteToro,ytengaamanolos
númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen
elespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQR(ensucaso)delapegatina
delnúmerodeserieparaaccederainformación
sobrelagarantía,laspiezas,yotrainformación
sobreelproducto.

g233771

Figura1

Introducción

Estecortacéspeddeasientodecuchillasrotativas
estádiseñadoparaserusadoporoperadores
profesionalescontratados.Estádiseñado
principalmenteparasegarcéspedbienmantenidoen

©2020—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Estemanualutiliza2palabraspararesaltar
información.Importantellamalaatenciónsobre

Póngaseencontactoconnosotrosenwww.T oro.com.

2

Reservadostodoslosderechos

ImpresoenEE.UU.

informaciónmecánicaespecial,yNotaresalta
informacióngeneralquemereceunaatención
especial.

Contenido

Seguridad.................................................................4

Símbolodealertadeseguridad..........................4

Seguridadgeneral..............................................5

Indicadordependientes.....................................6

Pegatinasdeseguridadeinstrucciones.............7

Elproducto..............................................................14

Controles.........................................................14

Especicaciones..............................................16

Aperos/Accesorios...........................................17

Antesdelfuncionamiento....................................18

Seguridadantesdeluso...................................18

Cómoañadircombustible.................................20

Mantenimientodiario........................................21

Rodajedeunamáquinanueva.........................21

Usodelsistemadeprotecciónantivuelco

(ROPS).........................................................21

Usodelsistemadeinterruptoresde

seguridad......................................................22

Colocacióndelasiento......................................23

Desenganchedelasiento.................................23

Cómoajustarlasuspensióndelasiento............24

Ajustedelosconjuntosdeamortiguador

traseros.........................................................24

Duranteelfuncionamiento...................................25

Seguridadduranteeluso..................................25

Accesoalpuestodeloperador..........................28

Utilizacióndelfrenodeestacionamiento...........28

Usodelmandodecontroldelascuchillas

(TDF)............................................................29

Usodelacelerador...........................................29

Usodelestárter...............................................29

Cómoarrancarelmotor....................................30

Apagadodelmotor...........................................30

Usodelaspalancasdecontrolde

movimiento...................................................31

Conduccióndelamáquina...............................31

Usodeladescargalateral................................32

Ajustedelaalturadecorte................................33

Ajustedelosrodillosprotectoresdel

césped..........................................................34

Ajustedelpomodeldeectordeujo................35

Posicionamientodeldeectordeujo...............35

Consejosdeoperación....................................36

Despuésdelfuncionamiento...............................37

Seguridaddespuésdeluso..............................37

Usodelaválvuladecierrede

combustible...................................................37

Usodelasválvulasdeliberacióndelas

ruedasmotrices............................................37

Transportedelamáquina.................................38

Mantenimiento........................................................41

Seguridadenelmantenimiento........................41

Calendariorecomendadodemanteni-

miento..........................................................43

Lubricación..........................................................45

Engrasadodelamáquina.................................45

Lubricacióndelospivotesdeelevacióndela

carcasadecorte...........................................45

Engrasedelacarcasadecorte.........................45

Lubricacióndelospivotesdelasruedas

giratorias.......................................................46

Engrasadodeloscubosdelasruedas

giratorias.......................................................46

Mantenimientodelmotor.....................................48

Seguridaddelmotor.........................................48

Identicacióndelmotor.....................................48

MantenimientodeunmotorKawasaki
MantenimientodeunmotorKohler

Inspeccióndelparachispas..............................58

Mantenimientodelsistemadecombusti-

ble................................................................59

Cómocambiarelltrodecombustible...............59

Mantenimientodeldepósitode

combustible...................................................60

Mantenimientodelsistemaeléctrico....................60

Seguridaddelsistemaeléctrico........................60

Mantenimientodelabatería.............................60

Mantenimientodelosfusibles...........................61

Mantenimientodelsistemadetransmi-

sión..............................................................62

Comprobacióndelcinturónde

seguridad......................................................62

Comprobacióndelospomosdelabarra

antivuelco......................................................62

Ajustedeladirección........................................63

Comprobacióndelapresióndelos

neumáticos...................................................64

Comprobacióndelastuercasdelas

ruedas...........................................................64

Comprobacióndelatuercaalmenadadel

cubodelarueda...........................................64

Ajustedelcojinetedelpivotedelasruedas

giratorias.......................................................65

Cómoretirarelsuplementodel

embrague......................................................65

Mantenimientodelsistemaderefrigera-

ción..............................................................67

Limpiezadelarejilladelmotoryelenfriador

deaceitedelmotor........................................67

Limpiezadelasaletasderefrigeraciónylas

cubiertasdelmotor........................................68

Comprobaciónylimpiezadelascubiertasde

launidadhidráulica.......................................68

Mantenimientodelosfrenos................................69

Ajustedelfrenodeestacionamiento.................69

Mantenimientodelascorreas..............................70

Inspeccióndelascorreas.................................70

Cómocambiarlacorreadelcortacés-

ped................................................................70

®

.............48

®

..................53

3

Sustitucióndelacorreadetransmisióndela

bombahidráulica...........................................71

Mantenimientodelsistemadecontrol..................72

Ajustedelaposicióndelaspalancasde

control...........................................................72

Ajustedelosacoplamientosdecontrolde

movimiento...................................................72

Ajustedelamortiguadordecontrolde

movimiento...................................................73

Ajustedelpivotedebloqueodepunto

muertodelaspalancasdecontrolde

movimiento...................................................74

Mantenimientodelsistemahidráulico..................75

Seguridaddelsistemahidráulico......................75

Especicacióndeluidohidráulico...................75

Comprobacióndeluidohidráulico...................75

Cambiodeluidohidráulicoylos

ltros.............................................................76

Mantenimientodelacarcasadecorte..................77

Seguridaddelascuchillas................................77

Mantenimientodelascuchillasde

corte..............................................................77

Nivelacióndelacarcasadecorte......................80

RetirarlaCarcasadelCortacésped..................81

Cambiodeldeectordehierba.........................83

Limpieza..............................................................84

Limpiezadelosbajosdelacarcasade

corte..............................................................84

Limpiezadelsistemadesuspensión.................84

Eliminaciónderesiduos....................................84

Almacenamiento.....................................................84

Seguridadduranteelalmacenamiento.............84

Limpiezayalmacenamiento.............................84

Solucióndeproblemas...........................................86

Esquemas...............................................................89

Seguridad

Estamáquinahasidodiseñadaconarregloalo
estipuladoenlanormaANSIB71.4-2017.

Símbolodealertade
seguridad

Estesímbolodealertadeseguridad(Figura2)se
utilizatantoenestemanualcomosobrelamáquina
paraidenticarimportantesmensajesdeseguridad
quedebenobservarseparaevitaraccidentes.

Estesímbolosignica:¡ATENCIÓN!¡ESTÉALERTA!

¡SETRATADESUSEGURIDAD!

g000502

Figura2

Símbolodealertadeseguridad

Elsímbolodealertadeseguridadapareceencimade
informaciónquelealertaanteaccionesosituaciones
inseguras,yvaseguidodelapalabraPELIGRO,

ADVERTENCIA,oCUIDADO.

PELIGRO:Indicaunasituaciónpeligrosainminente,

quesinoseevita,causarálamuerteolesiones
graves.

ADVERTENCIA:Indicaunasituaciónpotencialmente
peligrosaquesinoseevita,podríacausarlamuerte
olesionesgraves.

CUIDADO:Indicaunasituaciónpotencialmente
peligrosaquesinoseevita,podríacausarlesiones
menoresomoderadas.

Estemanualutilizadospalabrasmáspararesaltar
información.Importantellamalaatenciónsobre
informaciónmecánicaespecial,yNotaresalta
informacióngeneralquemereceunaatención
especial.

4

Seguridadgeneral

Estamáquinaescapazdeamputarmanosypies
ydelanzarobjetosalaire.Exmarkhadiseñado
yprobadoestecortacéspedparaqueofrezcaun
serviciorazonablementeseguro;noobstante,el
incumplimientodelasinstruccionesdeseguridad
puedecausarlesionespersonalesolamuerte.

•Lea,comprendaysigatodaslasinstrucciones

yadvertenciasqueguranenelManualdel
operador,ylosdemásmaterialesdeformación
situadosenlamáquina,elmotorylosaccesorios.
Todoslosoperadoresymecánicosdeben
recibirunaformaciónadecuada.Sieloperador
oelmecániconosabeleerestemanual,es
responsabilidaddelpropietarioexplicarleeste
material;esposiblequehayaotrosidiomas
disponiblesennuestrapáginaweb.

•Sólopermitaqueutilicenlamáquinaoperadores

debidamenteformados,responsablesy
físicamentecapaces,queesténfamiliarizadoscon
laoperaciónsegura,loscontrolesdeloperadory
lasseñaleseinstruccionesdeseguridad.Nodeje
nuncaqueelequiposeautilizadoomantenido
porniñosoporpersonasquenohayanrecibido
laformaciónadecuadaalrespecto.Lanormativa
localpuedeimponerlímitessobrelaedaddel
operador.

•Mantengasiemprelabarraantivuelcoenla

posicióndetotalmenteelevadaybloqueada,y
utiliceelcinturóndeseguridad.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros,oenpendientes
demásde15grados.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Noutilicenuncalamáquinasiestándañadoslos

protectores,lasdefensasolascubiertas.Tenga
siemprecolocadosyenbuenascondiciones
deusolosprotectores,interruptoresyotros
dispositivosdeseguridad.

•Parelamáquina,apagueelmotoryretirela

llaveantesderealizartareasdemantenimientoo
repostaje,yantesdeeliminarobstruccionesen
lamáquina.

5

Indicadordependientes

Figura3

Puedecopiarestapáginaparasuusopersonal.

1.Lapendientemáximaenlaquepuedeutilizarlamáquinaesde15grados.UtiliceelDiagramadependientesparadeterminarel
ángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados.Dobleporlalínea
correspondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado

6

g011841

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas
cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao
quefalte.

Símbolosdelabatería

Algunosdeestossímbolos,otodosellos,estánensu

batería.

decalbatterysymbols

1.Riesgodeexplosión6.Mantengaaotras

2.Nofume,mantenga
alejadodelfuegoydelas
llamasdesnudas

3.Líquidocáustico/peligro
dequemaduraquímica

4.Lleveprotecciónocular..9.Enjuaguelosojos

5.LeaelManualdel
operador.

personasalejadasde
labatería.

7.Lleveprotecciónocular;
losgasesexplosivos
puedencausarcegueray
otraslesiones.

8.Elácidodelabatería
puedecausarceguerao
quemadurasgraves.

inmediatamenteconagua
ybusquerápidamente
ayudamédica.

10.Contieneplomo;notirara
labasura

Marcadelfabricante

1.Estamarcaindicaquelacuchillasehaidenticadocomo
piezadelfabricanteoriginaldelamáquina.

decal99-8936

99-8936

1.Velocidaddelamáquina4.Puntomuerto

2.Rápido5.Haciaatrás

3.Lento

decal106-2655

106-2655

decaloemmarkt

1.Advertencia–notoqueniseacerquealascorreasen
movimiento;retirelallaveylealasinstruccionesantesde
realizarcualquieroperacióndemantenimientooajustea
lamáquina.

decal106-5517

decal58-6520

58-6520

1.Grasa

1.Advertencia–notoquelasuperciecaliente.

106-5517

7

112-9028

1.Advertencia–noseacerquealaspiezasenmovimiento;
mantengacolocadostodoslosprotectores.

114-4466

decal112-9028

decal114-4466

decal107-3069

107-3069

1.Advertencia–Nohayproteccióncontravuelcoscuandola
barraantivuelcoestábajada.

2.Paraevitarlesionesolamuertedebidoaunvuelco
accidental,mantengalabarraantivuelcoenposición
elevadaybloqueada,ylleveelcinturóndeseguridad.
Bajelabarraantivuelcosolocuandoseaabsolutamente
necesario;nolleveelcinturóndeseguridadcuandolabarra
antivuelcoestábajada.

3.LeaelManualdeloperador;conduzcalentamenteycon
cuidado.

1.Principal,25A

2.Tomadefuerza,10A

3.Carga,25A

4.Auxiliar,15A

116-1716

1.Combustible6.Contadordehoras

2.Vacío

3.Medio8.Frenodeestacionamiento

4.Lleno9.Puntomuerto

5.Batería10.Interruptordepresencia

7.Tomadefuerza

deloperador

decal116-1716

decal110-2067

110-2067

decal116-5988

116-5988

1.Frenodeestacionamiento
–puesto

2.Frenodeestacionamiento
–quitado

8

116-8283

1.Advertencia–lealasinstruccionesparaapretarel
perno/tuercadelacuchillaa75–81N·m(55–60pies-libra)
queguranenelmanualdeloperador.

116-8726

1.ConsulteeluidohidráulicorecomendadoenelManual
deloperador.

decal116-8283

decal116-8726

decal117-3848

117-3848

1.Peligrodeobjetosarrojados–mantengaalejadasaotras
personas.

2.Peligrodeobjetosarrojados,deectorelevado–nohaga
funcionarelcortacéspedsinqueestécolocadoeldeector,
latapadedescargaoelsistemaderecogidadehierba.

3.Peligrodecorte/desmembramientodemanoopie,cuchilla
desiega–noseacerquealaspiezasenmovimiento;
mantengacolocadostodoslosprotectoresydefensas.

decal126-2055

126-2055

1.Tuercadelarueda–apretara129N∙m(95pies-libra).

2.Tuercadelbujedelarueda–apretara319N∙m
(235pies-libra).

3.LeaelManualdeloperadorantesderealizarcualquier
tareademantenimiento;compruebeelpardeapriete
despuésdelasprimeras100horasyluegocada500horas.

117-0346

1.Peligrodefugadecombustible–leaelManualdel
operador;nointenteretirarlabarraanti-vuelco;nosuelde,

taladrenimodiquelabarraanti-vuelcodeningunamanera.

decal133-8062

133-8062

decal117-0346

9

decal126-4398

126-4398

121-7551

1.Tomadefuerza(TDF)

2.Estárter5.Lento

3.Rápido

4.Ajustevariablecontinuo

decal121-7551

1.LeaelManualdel
operador.

2.Bloquear

1.LeaelManualdel
operador.

2.Alturadecorte

3.Desbloquear

decal127-0326

127-0326

3.Retirelallavedecontacto
yleaelManualdel
operadorantesde
realizarcualquiertareade
mantenimiento.

10

131-1180

decal131-1180

decal136-5508

136-5508

1.Enrutadodelacorrea

1.Leaelmanualdel
operador.

2.Hierbacortayligera;
condicionessecas

MáquinasconMyRide™solamente

3.Posicióndeensacado

4.Hierbaaltaydensa;
condicioneshúmedas

132-5063

1.Bloqueodeleva2.Desbloqueodeleva

decal132-5063

11

decal125-9383

125-9383

1.Compruebeeluidohidráulicocada50horasdeuso.3.Compruebelapresióndelosneumáticoscada50horasde
uso.

2.Lealasinstruccionesdelubricacióndelamáquinaque

guranenelmanualdeloperador.

4.LeaelManualdeloperadorantesderealizarcualquier
operacióndemantenimiento.

12

decal132-0871

132-0871

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

pendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobrelaoperacióndela
máquinaenpendientes,ycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsilamáquinapuede
utilizarseenlascondicionesreinantesenesedíayeselugarenconcreto.Loscambiosdeterrenopuedendarlugarauncambioenla
operacióndelamáquinaenpendientes.

1.Advertencia–leaelManualdeloperador;todoslos
operadoresdebenrecibirformaciónantesdeutilizarla
máquina;lleveprotecciónauditiva.

2.Peligrodecorte/desmembramientodelamano–nose
acerquealaspiezasenmovimiento;mantengacolocados
todoslosprotectoresydefensas.

3.Peligrodeobjetosarrojados–mantengaalejadasaotras
personas.

MáquinasconMyRide™solamente

4.Peligrodevuelco–nousedosrampasalcargarlamáquina
enunremolque;utiliceunasolarampaconsucienteanchura
paralamáquina;useunarampaconunapendientedemenos
de15°;subalarampaenmarchaatrásybajelarampa
conduciendohaciaadelante.

5.Peligrodeatropello–notransportepasajeros;mirehacia
atrásmientrasconduceenmarchaatrás.

6.Peligrodevuelco–noutilicelamáquinacercadetaludeso
enpendientesdemásde15°;utilicelamáquinaúnicamente
enpendientesdemenosde15°.

decal132-5067

132-5067

13

Elproducto

Controles

Familiarícesecontodosloscontrolesantesdeponer
enmarchaelmotorytrabajarconlamáquina.

Paneldecontrol

1.Deectordedescarga
lateral

2.Pedaldeelevacióndela
alturadecorte

3.Palancadelfrenode
estacionamiento

4.Bloqueodetransporte

5.Controles

6.Palancasdecontrolde
movimiento

7.Barraantivuelco

Figura4

10.Tapóndecombustible

11.Carcasadecorte

12.Ruedagiratoria

13.Conjuntodeamortiguador

8.Conjuntodeamortiguador
trasero(máquinascon
MyRide™solamente)

9.Cinturóndeseguridad

delantero(máquinascon
MyRide™solamente)

g029631

Figura5

1.Mandodecontroldelas
cuchillas(tomadefuerza)

2.Controldelestárter

3.Controldelacelerador

4.Contadorde
horas/indicadoresdelos
interruptoresdeseguridad

5.Llavedecontacto

6.Fusibles

g008951

Interruptordeencendido

Elinterruptordeencendido,queseutilizapara
arrancaryapagarelmotor,tienetresposiciones:
PARADA,MARCHAyARRANQUE.ConsulteCómo

arrancarelmotor(página30).

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotorytiene
unajustevariablecontinuodeLENTOaRÁPIDO(Figura

5).

Controldelestárter

Utiliceelcontroldelestárterparaponerenmarcha
elmotorenfrío.

Mandodecontroldelascuchillas
(tomadefuerza)

Elmandodecontroldelascuchillas,representado
porunsímbolodetomadefuerza(TDF),engranay
desengranalatransmisióndepotenciaalascuchillas
delcortacésped(Figura5).

Horímetro

Elhorímetroregistraelnúmerodehorasdeoperación
delamáquina.Funcionacuandoelmotorestáen

14

marcha.Utiliceelrecuentodehorasparaprogramar
elmantenimientoregular(Figura6).

Figura6

Palancasdecontrolde
movimiento

Laspalancasdecontroldemovimientoseutilizan
paraconducirlamáquinahaciaadelante,haciaatrás
ygirarlaenambossentidos(Figura4).

Posicióndebloqueo/puntomuerto

Muevalaspalancasdecontroldemovimientohacia
fuera,desdelaposicióncentralalaposiciónde
BLOQUEO/PUNTOMUERTOantesdebajarsedela
máquina(Figura26).Pongasiemprelaspalancasde
controldemovimientoenposicióndeBLOQUEO/PUNTO

g008950

MUERTOcuandoparelamáquinaoantesdedejarla

desatendida.

1.Indicadordecombustible
(barras)

2.Indicadordelabatería5.Indicadordebajonivelde

3.Horímetro

4.Símbolosdelos
interruptoresdeseguridad

combustible

Indicadordecombustible

Elindicadordecombustibleestásituadodentro
delcontadordehoras,ylasbarrasseencienden
cuandoelinterruptordeencendidoestáenposición
deCONECTADO(Figura6).

Elindicadoraparececuandoelniveldecombustible
esbajo(quedaaproximadamente3.8litros[1galón]
eneldepósito).

Indicadoresdelosinterruptores
deseguridad

Hayunaseriedesímbolosenelcontadordehoras,
queindicanconuntriángulonegrosielcomponente
deseguridadestáenlaposicióncorrecta(Figura6).

Palancadelfrenode
estacionamiento

Cadavezqueapagaelmotor,pongaelfrenode
estacionamientoparaevitarquelamáquinase
desplaceaccidentalmente.

Válvuladecierredecombustible

Cierrelaválvuladecierredecombustibleantesde
transportaroalmacenarlamáquina;consulteUsode

laválvuladecierredecombustible(página37).

Indicadordelabatería

Sisegiraelinterruptordeencendidoalaposiciónde
CONECTADOduranteunossegundos,semuestrael
voltajedelabateríaenlazonadondenormalmente
semuestranlashorasdeuso.

Laluzdelabateríaseenciendealaccionarseel
interruptordeencendido,ycuandolacargaestápor
debajodelnivelcorrectodeoperaciónFigura6.

15

Especicaciones

Nota:Lasespecicacionesydiseñosestánsujetosamodicaciónsinprevioaviso.
Anchura

Sincarcasa

Deectorelevado

Deectorbajado

Longitud

Barraantivuelco
elevada

Barraantivuelcobajada

Altura

Barraantivuelco
elevada

Barraantivuelcobajada

Carcasade132cm
(48")

116cm122cm135cm150cm

(46")(48")(53")(59")

137cm137cm157cm187cm

(54")(54")(62")(74")

161cm173cm192cm222cm

(64")(68")(76")(88")

Carcasade132cm
(48")

201cm201cm211cm219cm

(79")(79")(83")(86")

206cm206cm215cm223cm

(81")(81")(85")(88")

Carcasade132cm
(48")

178cm178cm179cm179cm

(70")(70")(71")(71")

118cm118cm1 19cm119cm

(47")(47")(47")(47")

Carcasade132cm
(52")

Carcasade132cm
(52")

Carcasade132cm
(52")

Carcasade152cm
(60")

Carcasade152cm
(60")

Carcasade152cm
(60")

Carcasade183cm
(72")

Carcasade183cm
(72")

Carcasade183cm
(72")

Peso

ModeloPeso

72949

72950

72952

72959

72932

72936

72949HD

495kg(1,092libras)

541kg(1,193libras)

475kg(1,048libras)

588kg(1,296libras)

565kg(1,246libras)

589kg(1,298libras)

492kg(1,085libras)

16

Aperos/Accesorios

EstádisponibleunaseleccióndeaperosyaccesorioshomologadosporToroquepuedenutilizarseconla
máquinaandepotenciaryaumentarsusprestaciones.PóngaseencontactoconsuServicioTécnico
AutorizadooconsudistribuidorautorizadoToro,ovisitewww.Toro.comparaobtenerunalistadetodos
losaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantenerlacerticacióndeseguridaddelamáquina,utilicesolamente
piezasyaccesoriosgenuinosT oro.Laspiezasderepuestoyaccesoriosdeotrosfabricantespodríanser
peligrosos,ysuusopodríainvalidarlagarantíadelproducto.

17

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel

recogehierbasestánsujetosadesgaste,daños
ydeterioro,locualpodríadejaraldescubierto
piezasenmovimientoopermitirquesearrojen
objetos.Compruebefrecuentementeelestado
dedesgasteodeteriorodeloscomponentesy
sustitúyalosconlaspiezasrecomendadasporel
fabricantecuandoseanecesario.

funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Evalúeelterrenoparadeterminarlosaccesorios

yaperosnecesariospararealizareltrabajode
maneracorrectaysegura.Utilicesolamentelos
accesoriosyaperoshomologadosporT oro.

•Inspeccionelazonaenlaquesevaautilizarel

equipoyretirecualquierpiedra,juguete,palo,
alambre,huesouotroobjetoextraño.Estos
podríanserarrojadosporlamáquinaointerferir
ensufuncionamiento,ypodríancausarlesiones
personalesaloperadoroaterceros.

•Lleveequiposdeprotecciónpersonaladecuados,

comogafasdeseguridad,calzadoresistentey
antideslizanteyprotecciónauditiva.Sitieneel
pelolargo,recójaselo,yeviteelusodeprendas
sueltasyjoyasobisuteríasueltasquepudieran
enredarseenlaspiezasenmovimiento.

CUIDADO

Estamáquinaproducenivelessonorosque
superanlos85dBAeneloídodeloperador,
ypuedencausarpérdidasauditivascon
períodosextendidosdeexposición.

Seguridad–Combustible

Extremelasprecaucionesalmanejarelcombustible.

PELIGRO

Endeterminadascondicioneslagasolinaes
extremadamenteinamableysusvapores
sonexplosivos.

Unincendioounaexplosióndegasolina
puedecausarquemadurasaustedyaotras
personas,yprovocardañosmateriales.

•Lleneeldepósitodecombustibleenel
exteriorenunasupercienivelada,enuna
zonaabiertayconelmotorfrío.Limpiela
gasolinaderramada.

•Nollenenivacíenuncaeldepósitode
combustibledentrodeunedicioodeun
remolquecerrado.

•Nollenecompletamenteeldepósito
decombustible.Lleneeldepósitode
combustiblehastalaparteinferiordel
cuellodellenado.Esteespaciovacío
eneldepósitopermitiráladilatación
delagasolina.Sisellenademasiado,
puedehaberfugasdecombustible,o
puededañarseelmotoroelsistemade
emisiones.

Lleveprotecciónauditivamientrasutiliza
estamáquina.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos
protectoresdeseguridadestáninstaladosyque
funcionancorrectamente.Noutilicelamáquinasi
nofuncionancorrectamente.

•Noutiliceelcortacéspedsihayotraspersonas

(especialmenteniños)oanimalesenlazona.
Parelamáquinaycualquieraccesoriosialguien
entraenlazona.

•Nohagafuncionarlamáquinasinoestán

colocadosyenbuenascondicionesde
funcionamientoelsistemacompletoderecogida
dehierba,eldeectordedescargauotros
dispositivosdeseguridad.Loscomponentesdel

18

•Nofumenuncamientrasmanejala
gasolina,yaléjesedellamasdesnudaso
delugaresenlosquelosvaporesdela
gasolinapuedanserprendidosporuna
chispa.

•Almacenelagasolinaenunrecipiente
homologadoymanténgalafueradel
alcancedelosniños.

•Añadaelcombustibleantesdearrancar
elmotor.Noretirenuncaeltapón
deldepósitodecombustibleniañada
combustiblesielmotorestáenmarchao
sielmotorestácaliente.

•Sisederramagasolina,nointentearrancar
elmotor.Aléjesedelazonadelderramey
evitecrearfuentesdeigniciónhastaque
losvaporesdegasolinasehayandisipado.

•Noutilicelamáquinaamenosque
elsistemadeescapecompletoesté
correctamentecolocadoyenbuenas
condicionesdefuncionamiento.

PELIGRO

Endeterminadascondicionesduranteel
repostaje,puedeproducirseunadescarga
deelectricidadestáticaconchispaque
puedeprenderlosvaporesdelagasolina.
Unincendioounaexplosiónprovocadopor
lagasolinapuedecausarlequemadurasa
ustedyaotraspersonasyprovocardaños
materiales.

•Coloquesiemprelosrecipientesde
gasolinaenelsuelo,lejosdelvehículoque
estárepostando.

•Nollenelosrecipientesdegasolinadentro
deunvehículo,camiónoremolqueya
quelasalfombrasolosrevestimientos
deplásticodelinteriordelosremolques
podríanaislarelrecipienteyretrasarla
pérdidadelacargaestática.

•Cuandoseaposible,retireelequipoa
repostardelcamiónoremolqueyreposte
conlasruedasdelequiposobreelsuelo.

•Siestonoesposible,reposteelequipo
sobreelcamiónoremolquedesdeun
recipienteportátil,envezdeusarun
surtidordegasolina.

•Siesimprescindibleelusodeunsurtidor,
mantengalaboquillaencontactoconel
bordedeldepósitodecombustibleola
aberturadelrecipienteentodomomento
hastaqueterminederepostar.Noutilice
dispositivosquemantenganabiertala
boquilla.

ADVERTENCIA

Lagasolinaesdañinaomortalsiesingerida.
Laexposiciónalargoplazoasusvaporesha
producidocáncerenanimalesdelaboratorio.
Elnotomarlasprecaucionesdebidaspuede
causarlesionesoenfermedadesgraves.

•Evitelarespiraciónprolongadadelos
vapores.

•Noacerquelacaraalaboquillaoalaboca
dellenadodelosdepósitosorecipientes
degasolina.

•Mantengalagasolinaalejadadelosojos
ydelapiel.

•Nohagasifónnuncautilizandolaboca.

19

CUIDADO

Eloriciodeventilacióndeldepósitode
combustibleseencuentradentrodeltubode
labarraanti-vuelco.Retiraromodicarla
barraanti-vuelcopodríacausarunderrame
decombustibleycontravenirlanormativa
sobreemisiones.

•Noretirelabarraanti-vuelco.

•Nosuelde,taladrenimodiquelabarra
anti-vuelcodeningunamanera.

Paraayudaraprevenirincendios:

•Mantengaelmotorylazonadelmotorlibresde

hierba,hojas,excesosdegrasaoaceiteyotros
residuosquepuedenacumularseenestaszonas.

•Limpiecualquierderramedeaceiteocombustible

yretirecualquierresiduoempapadoen
combustible.

•Espereaqueseenfríelamáquinaantesde

guardarlaenunrecintocerrado.Noguardela
máquinacercadeunallamaoenunlugarcerrado
dondepuedehaberllamaspilotoocalentadores.

Usodelestabilizador/acondicio­nador

Useunestabilizador/acondicionadorenlamáquina
paraobtenerlassiguientesventajas:

•Mantieneelcombustiblefrescodurantemás

tiemposisesiguenlasindicacionesdelfabricante
delestabilizadordecombustible

•Limpiaelmotorduranteelfuncionamiento.

•Eliminalaformacióndedepósitospegajosos,con

aspectodebarniz,enelsistemadecombustible,
quepuedendicultarelarranque.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadadecuadade
estabilizador/acondicionadordecombustibleal
combustible.

Nota:Unestabilizador/acondicionadorde

combustibleesmásecazcuandosemezclacon
combustiblefresco.Parareduciralmínimolos
depósitosdebarnizenelsistemadecombustible,
utilicesiempreunestabilizadordecombustible.

Cómoañadircombustible

Combustiblerecomendado

•Paraobtenerlosmejoresresultados,utilice

solamentegasolinafresca(compradahacemenos
de30días),sinplomo,de87omásoctanos
(métododecálculo(R+M)/2).

•Etanol:Esaceptableelusodegasolinaconhasta

el10%deetanol(gasohol)oel15%deMTBE
(étermetiltert-butílico)porvolumen.Eletanoly
elMTBEnosonlomismo.Noestáautorizado
elusodegasolinaconel15%deetanol(E15)
porvolumen.Noutilicenuncagasolinaque
contengamásdel10%deetanolporvolumen,
comoporejemplolaE15(contieneel15%de
etanol),laE20(contieneel20%deetanol)ola
E85(contienehastael85%deetanol).Elusode
gasolinanoautorizadapuedecausarproblemas
derendimientoodañosenelmotorquepueden
noestarcubiertosbajolagarantía.

•Noutilicegasolinaquecontengametanol.

Cómollenareldepósitode
combustible

1.Aparquelamáquinaenunasupercienivelada.

2.Pongaelfrenodeestacionamiento.

3.Apagueelmotoryretirelallave.

4.Limpiealrededordeltapóndeldepósitode
combustible.

5.Lleneeldepósitodecombustiblehastalaparte
inferiordelcuellodellenado(Figura7).

Nota:Nollenecompletamenteeldepósitode

combustible.Elespaciovacíoeneldepósito
permitiráladilatacióndelagasolina.

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible
duranteelinviernoamenosquehayaañadidoun
estabilizador.

•Noañadaaceitealagasolina.

20

Usodelsistemade
protecciónantivuelco
(ROPS)

ADVERTENCIA

Paraevitarlesionesolamuerteencasode
unvuelco,mantengalabarraantivuelcoen
posicióntotalmenteelevadaybloqueada,y
utiliceelcinturóndeseguridad.

Asegúresedequeelasientoestásujetoala
máquina.

ADVERTENCIA

Nohayproteccióncontravuelcoscuandola
barraantivuelcoestábajada.

•Bajelabarraantivuelcoúnicamente
cuandoseaimprescindible.

Figura7

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos
procedimientosmarcadoscomo“Cadauso/Adiario”
enlasecciónMantenimiento(página41).

Rodajedeunamáquina
nueva

Losmotoresnuevosnecesitantiempoparadesarrollar
todasupotencia.Lafriccióngeneradaporlas
carcasasylossistemasdepropulsióndelos
cortacéspedesesmayorcuandoéstossonnuevos,
loquesuponeunacargaadicionalparaelmotor.Las
máquinasnuevasnecesitanunperiododerodajede
40–50horasparadesarrollarlamáximapotenciayel
mejorrendimiento.

•Nouseelcinturóndeseguridadsilabarra
antivuelcoestábajada.

•Conduzcalentamenteyconcuidado.

g027726

•Elevelabarraantivuelcotanprontocomo
hayaespaciosuciente.

•Compruebecuidadosamentequehay
espaciosucienteantesdeconducir
pordebajodecualquierobjetoenalto
(porejemplo,ramas,portales,cables
eléctricos)ynoentreencontactocon
ellos.

Bajadadelabarraantivuelco

Importante:Bajelabarraantivuelcoúnicamente

cuandoseaimprescindible.

1.Parabajarlabarraantivuelco,presionehacia
adelantelapartesuperiordelabarra.

2.Tiredeambospomoshaciafueraygírelos90
gradosparadesengranarlos(Figura8).

3.Bajelabarraantivuelco(Figura8).

21

Usodelsistemade
interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán
desconectadosodañados,lamáquinapodría
ponerseenmarchainesperadamenteycausar
lesionespersonales.

•Nomanipulelosinterruptoresde
seguridad.

•Compruebelaoperacióndelos
interruptoresdeseguridadcadadía,y
sustituyacualquierinterruptordañado
antesdeoperarlamáquina.

Elsistemadeinterruptoresde
seguridad

Elsistemadeinterruptoresdeseguridadhasido
diseñadoparaimpedirqueelmotorarranqueamenos
queocurralosiguiente:

•Elfrenodeestacionamientoestépuesto.

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoesténen

laposicióndeBLOQUEO/PUNTOMUERTO.

Figura8

1.Barraantivuelcoen
posiciónvertical

2.PomodelROPSen
posicióndeenganche

3.TireelpomodelROPS
haciafuera.

4.GireelpomodelROPS90
grados.

5.PomodelROPSen
posicióndedesenganche

6.Barraantivuelcoen
posicióndeplegado

Elevacióndelabarraantivuelco

Importante:Utilicesiempreelcinturónde

seguridadcuandolabarraantivuelcoestáenla
posiciónelevada.

1.Elevelabarraanti-vuelcoalaposicióndetrabajo
ygirelospomoshastaqueseintroduzcan
parcialmenteenlasranuras(Figura8).

2.Elevelabarraantivuelcoalaposiciónvertical,
presionandosobrelapartesuperiordela
misma;lasclavijasencajaránencuantose
alineenconlosoricios(Figura8).

3.Presionesobrelabarraparaasegurarsedeque
lasclavijashanquedadoencajadas.

g228804

Elsistemadeinterruptoresdeseguridadtambiénestá
diseñadoparapararelmotorcuandosemuevan
laspalancasdecontroldemovimientodesdela
posicióndeBLOQUEODEPUNTOMUERTOconelfreno
deestacionamientopuesto,osiustedselevantadel
asientocuandolaTDFestáengranada.

Elcontadordehorastieneindicadoresquenotican
alusuariosielcomponentedeseguridadestáenla
posicióncorrecta.Cuandoelcomponenteestáenla
posicióncorrecta,apareceunindicadorenlapantalla.

g009181

Figura9

1.Semuestranindicadorescuandoloscomponentesdel
sistemadeseguridadestánenlaposicióncorrecta.

22

Comprobacióndelsistemade
interruptoresdeseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Veriqueelsistemadeinterruptoresdeseguridad
cadavezquevayaautilizarlamáquina.Siel
sistemanofuncionadelaformaquesedescribe
acontinuación,póngaseencontactoconun
ServicioTécnicoAutorizadoparaqueloreparen
inmediatamente.

1.Siénteseenelasiento,pongaelfrenode
estacionamientoymuevaelmandodecontrol
delascuchillas(TDF)aENGRANADO.Intente
arrancarelmotor;elmotornodebearrancar.

2.Siénteseenelasiento,pongaelfrenode
estacionamientoymuevaelmandodecontrol
delascuchillas(TDF)aDESENGRANADO.
Muevacualquieradelaspalancasdecontrol
demovimientofueradelaposiciónde
BLOQUEO/PUNTOMUERTO.Intentearrancarel
motor;elmotornodebearrancar.Repitaconla
otrapalancadecontrol.

3.Siénteseenelasiento,pongaelfrenode
estacionamiento,muevaelmandodecontrolde
lascuchillas(TDF)aDESENGRANADOymueva
laspalancasdecontroldemovimientoala
posicióndeBLOQUEO/PUNTOMUERTO.Ahora
arranqueelmotor.Conelmotorenmarcha,
quiteelfrenodeestacionamiento,engrane
elmandodecontroldelascuchillas(TDF)y
levánteseunpocodelasiento;elmotordebe
pararse.

4.Siénteseenelasiento,pongaelfrenode
estacionamiento,muevaelmandodecontrolde
lascuchillas(TDF)aDESENGRANADOymueva
laspalancasdecontroldemovimientoala
posicióndeBLOQUEO/PUNTOMUERTO.Ahora
arranqueelmotor.Conelmotorenmarcha,
pongacualquieradelaspalancasdecontrol
demovimientoenposicióncentralymuévala
(haciaadelanteohaciaatrás);elmotordebe
pararse.Repitaconlaotrapalancadecontrol.

5.Siénteseenelasiento,quiteelfrenode
estacionamiento,muevaelmandodecontrolde
lascuchillas(TDF)aDESENGRANADOymueva
laspalancasdecontroldemovimientoala
posicióndeBLOQUEO/PUNTOMUERTO.Intente
arrancarelmotor;elmotornodebearrancar.

g019754

Figura10

Desenganchedelasiento

Máquinasconsistemade
suspensiónMyRide™

g204507

Figura11

Máquinassinsistemade
suspensiónMyRide™

Paradesengancharelasiento,muevaelenganche
delasientohaciaadelante(Figura12).

Colocacióndelasiento

Elasientopuedemoversehaciaadelanteyhacia
atrás.Coloqueelasientoenlaposiciónquele
permitacontrolarmejorlamáquinayenlaqueesté
máscómodo(Figura10).

23

Figura12

1.Enganchedelasiento2.Asiento

Cómoajustarlasuspensión
delasiento

Máquinassinsistemade
suspensiónMyRide™solamente

Elasientopuedeajustarseparaquelaconducción
seamássuaveycómoda.Coloqueelasientoenla
posiciónmáscómodaparausted.

desuspensión.Coloqueelsistemadesuspensión
dondelequedemáscómodo.

Lasranurasparalosconjuntosdechoquetraseros
tienenposicionesdepalancasdebloqueopara
lesdereferencia.Losconjuntosdeamortiguador
traserospuedencolocarseencualquierlugardela
ranura,nosoloenlasmuescasdeposicionamiento.
Elsiguientegrácomuestralaposiciónparauna

g008956

conducciónblandaormeylasposicionesdelas
diferentesmuescasdeposicionamiento(Figura14).

Paraajustarlo,gireelpomosituadoenlaparte
delanteraencualquiersentidohastaencontrarla
posiciónmáscómoda(Figura13).

Figura13

1.Pomodelasuspensióndelasiento

Ajustedelosconjuntosde

g030065

Figura14

1.Posiciónmásrme

2.Posiciónmásblanda

3.Muescasde
posicionamientoenlas
ranuras

Nota:Asegúresedequelosconjuntosdechoque

traserosizquierdosyderechossiempreseajusten
enlasmismasposiciones.

Ajustelosconjuntosdechoquetraseros(Figura15).

g019768

amortiguadortraseros

Máquinasconsistemade
suspensiónMyRide™solamente

ElsistemadesuspensiónMyRide™seajustapara
brindarunaconducciónseamássuaveycómoda.El
ajustedelos2conjuntosdechoquetraserosesel
ajustemásfácilyrápidoparaelcambiodelsistema

24

Duranteel
funcionamiento

Seguridadduranteeluso

g030024

Seguridadgeneral

Eloperadordebededicartodasuatenciónalusode
lamáquina.Norealiceningunaactividadquepudiera
distraerle;delocontrario,puedenproducirselesiones
odañosmateriales.

ADVERTENCIA

Laspiezasdelmotor,especialmenteel
silenciador,puedenalcanzartemperaturas
extremadamentealtasduranteeluso.Pueden
provocarquemadurasgravesporcontacto,e
incendiarresiduostalescomohojas,hierbas,
maleza,etc.

•Dejequelaspiezasdelmotor,sobretodo
elsilenciador,seenfríenantesdetocarlos.

•Limpiecualquieracumulaciónderesiduos
delazonadelsilenciadorydelmotor.

ADVERTENCIA

Losgasesdeescapedelmotorcontienen
monóxidodecarbono,queesunveneno
inodoroquepuedematarle.

Figura15

Nohagafuncionarelmotordentrode
unediciooenunrecintodereducidas
dimensionesdondepuedenacumularse
vaporespeligrososdemonóxidodecarbono.

•Elpropietario/usuariopuedeprevenir,yes

responsablede,losaccidentesolesionessufridos
porélmismo,oporotraspersonasobienes.

•Estecortacéspedhasidodiseñadoparaunsolo

operador.Nollevepasajerosymantengaaotras
personasalejadasdelamáquinaduranteeluso.

g030019

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Utilicelamáquinasolamenteconluznaturalocon

unabuenailuminaciónarticial.

•Losrayospuedencausargraveslesioneso

inclusolamuerte.Sisevenrelámpagosorayos,o
seoyentruenosenlazona,noutilicelamáquina;
busqueunlugardonderesguardarse.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos,comoporejemplosistemas
derecogidadehierba.Éstospuedenafectara
laestabilidaddelamáquinaycausarpérdidas

25

decontrol.Sigalasinstruccionesdeusodelos
contrapesos,sisonnecesarios.

•Noseacerqueaagujeros,surcos,montículos,

rocasuotrospeligrosocultos.Tengacuidadoal
acercarseaesquinasciegas,arbustos,árboles,
hierbaaltauotrosobjetosquepuedanocultar
obstáculosodicultarlavisión.Losterrenos
desigualespuedenhacerquelamáquinavuelque
ohacerqueeloperadorpierdaelequilibrioo
resbale.

•Asegúresedequetodaslastransmisionesestán

enpuntomuertoyqueelfrenodemanoestá
puestoantesdearrancarelmotor.Utiliceel
cinturóndeseguridadcuandolabarraanti-vuelco
estáenlaposiciónelevadaybloqueada.

•Arranqueelmotorconcuidadosiguiendolas

instrucciones,conlospiesbienalejadosdelas
cuchillas.

•Noutilicenuncaelcortacéspedsiestándañados

losprotectoresolascubiertas.Tengasiempre
colocadosyenbuenascondicionesdeusolos
protectores,interruptoresyotrosdispositivosde
seguridad.

•Manténgasealejadodelconductodedescargaen

todomomento.Nosieguenuncaconlapuertade
descargaelevada,retiradaomodicada,amenos
quetengacolocadoyenbuenascondicionesde
funcionamientounsistemaderecogidadehierba
ounkitdemulching.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga
ajustesconelmotorenmarcha.

ADVERTENCIA

Lasmanos,lospies,elpelo,laropao
losaccesoriospuedenenredarseenlas
piezasrotativas.Cualquiercontactocon
laspiezasrotativaspuedecausaruna
amputacióntraumáticaolaceraciones
graves.

–Nohagafuncionarlamáquinasin

queesténcolocadosyenbuenas
condicionesdefuncionamientolos
protectoresylosdispositivosde
seguridad.

–Mantengalasmanos,lospies,lasjoyas

ylaropaalejadosdelaspiezasen
movimiento.

•Nuncalevantelacarcasasilascuchillasestánen

movimiento.

•Estépendientedelsentidodedescargadel

cortacéspedynoorienteladescargahacianadie.
Evitedescargarmaterialcontraunapareduotra
obstrucción,porqueelmaterialpodríarebotar

haciaeloperador.Parelascuchillas,vayamás
despacioytengacuidadoalcruzarsuperciesque
noseandehierbayaltransportarelcortacésped
alazonaasegarodesdeella.

•Estéalerta,vayamásdespacioyextremelas

precaucionesenlosgiros.Miredetrásyallado
antesdecambiardedirección.Nosiegueen
marchaatrásamenosqueseaabsolutamente
necesario.

•Nocambielosajustesdelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

•Aparquelamáquinaenunasupercienivelada.

Pareelmotor,espereaquesedetengantodaslas
piezasenmovimientoydesconecteel/loscable(s)
dela(s)bujía(s).

–Antesdeinspeccionar,limpiarohacer

mantenimientoenelcortacésped.

–Despuésdegolpearunobjetoextraño,osise

producenvibracionesanormales(inspeccione
elcortacéspedyreparecualquierdañoantes

devolveraarrancaryutilizarelcortacésped).
–Antesdelimpiaratascos.
–Siemprequedejeelcortacéspedsin

supervisar.Nodejedesatendidalamáquinasi

estáenmarcha.

•Pareelmotoryespereaquesedetengantodas

laspiezasenmovimiento:

–Antesderepostarcombustible.
–Antesdevaciarelrecogedor.
–Antesdeajustarlaaltura.

•Puedenocurriraccidentestrágicossieloperador

noestáalertaalapresenciadeniños.Amenudo
losniñossesientenatraídosporlamáquinayla
actividaddesegar.Nosuponganuncaquelos
niñosvanapermanecerenelúltimolugarenque
losvio.

–Mantengaalosniñosalejadosdelazonade

siegaybajolaatentamiradadeunadulto

responsablequenoseaeloperador.
–Estéalertayparelamáquinasientranniños

enlazona.
–Antesdeirhaciaatrásocambiardesentido,

ymientraslohace,mirehaciaatrás,hacia

abajoyhacialosladosporsihubieraniños

pequeños.
–Nuncapermitaalosniñosutilizarlamáquina.
–Nolleveniñosenlamáquina,inclusosilas

cuchillasestándesconectadas.Losniños

podríancaerseysufrirgraveslesiones,

ointerferirconlaoperaciónseguradela

máquina.Cualquierniñoquehayasido

transportadoenelpasadopodríaaparecerde

26

prontoenlazonadetrabajobuscandootro
paseo,ypodríaserarrolladoporlamáquina,
inclusoenmarchaatrás.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos,
quepuedencausarlesionesgravesolamuerte.El
operadoresresponsabledelaseguridadcuando
trabajaenpendientes.Elusodelamáquinaen
cualquierpendienteexigeuncuidadoespecial.
Antesdeusarlamáquinaenunapendiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán
colocadasenlamáquina.

–Utiliceunindicadordeánguloparadeterminar

lainclinaciónaproximadadelazona.

–Noutilicelamáquinanuncaenpendientesde

másde15grados.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren
lapendienteconlamáquina.Utiliceel
sentidocomúnyelbuenjuicioalrealizareste
evaluación.Cualquiercambioqueseproduzca
enelterreno,comoporejemplouncambiode
humedad,puedeafectarrápidamentealuso
delamáquinaenunapendiente.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade
terraplenes,zanjas,taludes,aguauotrospeligros.
Lamáquinapodríavolcarrepentinamentesiuna
ruedapasaporelbordedeunterraplénofosa,o
sisesocavauntalud.Mantengaunadistancia
prudente(eldobledelaanchuradelamáquina)
entrelamáquinaycualquierpeligro.Utiliceuna
máquinadirigidaounadesbrozadoramanualpara
segarlahierbaenestaszonas.

g221745

Figura16

1.Zonasegura–Utiliceelcortacéspedaquíenpendientesde
menosde15gradosozonasplanas.

2.Zonadepeligro–utiliceuncortacéspeddirigidoy/ouna
desbrozadoramanualenpendientesdemásde15°

3.Agua

4.W=anchuradelamáquina

5.Mantengaunadistanciaprudente(eldobledelaanchura
delamáquina)entrelamáquinaycualquierpeligro.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde
velocidadodedirección;girepocoapoco,ya
bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola
estabilidaddelamáquina.Tengaencuentaque
conducirenhierbamojada,atravesarpendientes
empinadas,obajarcuestaspuedehacerquela
máquinapierdatracción.Latransferenciadepeso
alasruedasdelanteraspuedehacerquepatinela
máquina,conpérdidadefrenadoydecontrolde
dirección.Lamáquinapuededeslizarseincluso
conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros
ocultos.Lahierbaaltapuedeocultarobstáculos.
Unterrenoirregularpuedehacerquelamáquina
vuelque.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos,comoporejemplosistemas
derecogidadehierba.Éstospuedenafectara
laestabilidaddelamáquinaycausarpérdidas
decontrol.Sigalasinstruccionesdeusodelos
contrapesos.

•Siesposible,mantengalacarcasabajadaalsuelo

mientrastrabajeenpendientes.Laelevacióndela
carcasamientrassetrabajaenpendientespuede
hacerquelamáquinapierdaestabilidad.

27

Seguridaddelsistemade
protecciónantivuelco(ROPS)

EstáinstaladoenlamáquinaunSistemade
proteccióncontravuelcos(barraanti-vuelco).

ADVERTENCIA

Nohayproteccióncontravuelcoscuandola
barraanti-vuelcoestábajada.Siunarueda
pasaporunborde,unazanja,unterrapléno
elagua,puedecausarunvuelco,quepuede
darlugaralesionesgravesolamuerte.

•NoretireelROPS.

•Mantengalabarraanti-vuelcoenposición
elevadaybloqueadayutiliceelcinturón
deseguridad.

•Bajelabarraanti-vuelcoúnicamente
cuandoseaimprescindible.

•Nolleveelcinturóndeseguridadcuando
labarraantivuelcoestábajada.

•Conduzcalentamenteyconcuidado.

•Elevelabarraantivuelcotanprontocomo
hayaespaciosuciente.

•Asegúresedequeelcinturóndeseguridad

puedeserdesabrochadorápidamenteencasode
emergencia.

•Compruebecuidadosamentequehayespacio

sucienteantesdeconducirpordebajode
cualquierobjetoenalto(porejemplo,ramas,
portalesocableseléctricos)ynoentreencontacto
conellos.

g029797

Figura17

1.Pisaraquí.

Utilizacióndelfrenode
estacionamiento

Pongasiempreelfrenodeestacionamientocuando
parelamáquinaocuandoladejedesatendida.

Activacióndelfrenode
estacionamiento

Aparquelamáquinaenunasupercienivelada.

•Encasodeunvuelco,lleveelequipoaunServicio

TécnicoAutorizadoparaqueinspeccioneel
ROPS.

•SielROPSestádañado,nolocambie.Nolo

reparenilorevise.

•Cualquieraccesorio,modicaciónoimplemento

queseañadaalROPSdebeserhomologadopor
Toro.

Accesoalpuestodel
operador

Utilicelacarcasadecortecomoescalónparasubirse
alpuestodeloperador(Figura17).

g027334

Figura18

28

Desactivacióndelfrenode

Cómodesengranarelmandode

estacionamiento

Figura19

Usodelmandodecontrol
delascuchillas(TDF)

Elmandodecontroldelascuchillas(TDF)arranca
ydetienelascuchillasdelcortacéspedycualquier
accesorioconectado.

controldelascuchillas(TDF)

g009174

Figura21

g027335

Usodelacelerador

Puedemoverelcontroldelaceleradorentrelas
posicionesdeRÁPIDOyLENTO(Figura22).

UtilicesiemprelaposicióndeRÁPIDOparaengranar
laTDF .

Cómoengranarelmandode
controldelascuchillas(TDF)

Nota:Elusodelmandodecontroldelascuchillas

(TDF)conelaceleradorenlaposiciónintermediao
menosproduciráundesgasteexcesivoenlascorreas
detransmisión.

Figura20

g008946

Figura22

Usodelestárter

Utiliceelestárterparaponerenmarchaelmotoren
frío.

1.Tirehaciaarribadelmandoparaengranar

g008945

elestárterantesdeusarelinterruptorde
encendido(Figura23).

2.Presionehaciaabajoelpomodelestárterpara
desactivarelestárterdespuésdearrancarel
motor(Figura23).

29

Figura23

1.PosicióndeACTIV ADO2.PosicióndeDESACTIVADO

Cómoarrancarelmotor

g008959

Importante:Noactiveelmotordearranque

durantemásde5segundoscadavez.Sielmotor
noarranca,espere15segundosentreintentos.
Sinosesiguenestasinstrucciones,puede
quemarseelmotordearranque.

Nota:Esposiblequenecesiterealizarvariosintentos

paraarrancarelmotorporprimeravezdespués
dehaberagregadocombustibleenunsistemade
combustiblevacío.

g032328

Figura24

Apagadodelmotor

CUIDADO

Losniñosuotraspersonaspodríanresultar
lesionadossimuevenointentanoperarla
máquinamientrasestádesatendida.

Retiresiemprelallaveypongaelfrenode
estacionamientocuandodejelamáquinasin
supervisión.

30

Usodelaspalancasde
controldemovimiento

Figura25

Importante:Asegúresedequelaválvulade

cierredecombustibleestácerradaantesde
transportaroalmacenarlamáquina;sino,puede
haberfugasdecombustible.Pongaelfrenode
estacionamientoantesdetransportarlamáquina.
Asegúresederetirarlallave,puestoquelabomba
decombustiblepuedefuncionaryhacerquela
bateríapierdasucarga.

g027337

Figura26

1.Palancadecontrolde

movimiento–posiciónde

BLOQUEO/PUNTOMUERTO

2.Posicióncentralde

desbloqueo

3.Haciaadelante

4.Haciaatrás

5.Partedelanteradela
máquina

g004532

Conduccióndelamáquina

Lasruedasmotricesgirandemaneraindependiente,
impulsadaspormotoreshidráulicosencadaeje.Un
ladopuedegirarhaciaatrásmientrasqueelotro
ladogirahaciaadelante,haciendoquelamáquina
rotesobresuejeenlugardetrazarunacurva.Esto
mejoramucholamaniobrabilidaddelamáquina,pero
puedesernecesariounperiododeadaptaciónsino
estáfamiliarizadoconestesistema.

Elcontroldelaceleradorregulalavelocidaddel
motorenrpm(revolucionesporminuto).Pongael
aceleradorenposiciónRÁPIDOparaconseguirel
mejorrendimiento.Sieguesiempreconelacelerador
enposiciónrápido.

31

ADVERTENCIA

Lamáquinapuedegirarmuyrápidamente.
Ustedpuedeperderelcontroldelamáquina
ycausarlesionespersonalesodañosala
máquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes
dehacergiroscerrados.

Conducciónhaciaadelante

Nota:Elmotorseparasiustedmueveelcontrolde

tracciónconelfrenodeestacionamientopuesto.
Paradetenerlamáquina,tiredelaspalancasde

controldemovimientoalaposicióndePUNTOMUERTO.

1.Quiteelfrenodeestacionamiento;consulte

Desactivacióndelfrenodeestacionamiento
(página29).

2.Parairhaciaatrás,tirelentamentedelas
palancasdecontroldemovimientohaciaatrás
(Figura28).

2.Muevalaspalancasalaposicióncentralde
desbloqueo.

3.Parairhaciaadelante,empujelentamente
laspalancasdecontroldemovimientohacia
adelante(Figura27).

g008953

Figura28

Usodeladescargalateral

Elcortacéspedcuentaconundeectordehierba
abisagradoquedispersalosrecortesdehierbaaun
ladoyhaciaabajo,haciaelcésped.

Figura27

Conducciónhaciaatrás

1.Muevalaspalancasalaposicióncentral,
desbloqueadas.

g008952

32

PELIGRO

Silamáquinanotienecorrectamente
montadoundeectordehierba,unatapade
descargaounrecogedorcompleto,ustedy
otraspersonasestánexpuestosacontacto
conlascuchillasyaresiduoslanzadosalaire.
Elcontactoconlascuchillasdelcortacésped
enrotaciónyconlosresiduoslanzadosal
airecausarálesionesomuerte.

•Noretirenuncaeldeectordehierbade
lacarcasadecorteporqueeldeector
dehierbadirigeelmaterialhaciaabajo,
alcésped.Sieldeectordehierba
sedeterioraalgunavez,sustitúyalo
inmediatamente.

•Nocoloquenuncalasmanosolospies
debajodelacarcasadelcortacésped.

•Nointentenuncadespejarlazonade
descargaolascuchillasdelcortacésped
sinantesmoverelmandodecontrol
delascuchillas(TDF)alaposiciónde
DESENGRANADO,girarelinterruptorde
encendidoaDESCONECTADOyretirarla
llavedelinterruptordeencendido.

•Compruebequeeldeectordehierbaestá
bajado.

Ajustedelaalturadecorte

Usodelbloqueodetransporte

Elbloqueodetransportetienedosposicionesyse
utilizaconjuntamenteconelpedaldeelevaciónde
lacarcasa.HayunaposicióndeBLOQUEADOyuna
posicióndeDESBLOQUEADOparaeltransportedela
carcasadecorte(Figura29).

Figura29

Posicionesdelbloqueodetransporte

1.Pomodebloqueode
transporte

2.POSICIÓNDEBLOQUEO–
lacarcasadecortese
bloqueaenlaposiciónde
transporte.

3.POSICIÓNDE

DESBLOQUEADO–la

carcasadecortenose
bloqueaenlaposiciónde
transporte.

Ajustedelpasadordealturade

g229103

corte

Laalturadecorteseajustadesde25mma140mm
(1"a5½")enincrementosde6mm(¼")colocando
elpasadorendiferentestaladros.

33

1.Muevaelbloqueodetransportealaposición
debloqueado.

2.Piseelpedaldeelevacióndelacarcasayeleve
lacarcasaalaposicióndetransporte(que
estambiénlaposicióndealturadecortede
140mm[5½"])comosemuestraenFigura30.

3.Paraajustarlaalturadecorte,gireelpasador
90gradosyretireelpasadordelsoportede
alturadecorte(Figura30).

4.Seleccioneeltaladrodelsoportedealtura
decortequecorrespondealaalturadecorte
deseada,einserteelpasador(Figura30).

5.Piseelpedaldeelevacióndelacarcasaybaje
lentamentelacarcasadelcortacésped.

3.Ajustelosrodillosprotectoresdelcéspedsegún
semuestraenFigura31,Figura32yFigura33.

Figura31

1.Rodilloprotectordel

césped

2.Espaciador5.Perno

3.Casquillo

4.Tuercaconarandela
prensada

g029955

Figura30

1.Pedaldeelevacióndela
carcasa

2.Pasadordealturadecorte

3.Bloqueodetransporte

Ajustedelosrodillos
protectoresdelcésped

Cadavezqueustedcambielaalturadecorte,ajuste
tambiénlaalturadelosrodillosprotectoresdel
césped.

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

g029956

Figura32

1.Rodilloprotectordel
césped

g027343

2.Casquillo

1.Rodilloprotectordel
césped

2.Espaciador5.Perno

3.Casquillo

3.Tuercaconarandela
prensada

4.Perno

g029957

Figura33

4.Tuercaconarandela
prensada

34

Ajustedelpomodel
deectordeujo

Esteprocedimientoesaplicablesolamentea
máquinasequipadascondeectordeujoconpomo.
Algunosmodelostienenpernosytuercasenlugarde
unpomoeneldeectordeujo,yseajustandela
mismamanera.

Elujodedescargadelcortacéspedpuedeajustarse
paradiferentescondicionesdesiega.Coloqueel
pomoyeldeectorenlaposiciónadecuadapara
obtenerlamejorcalidaddecorte.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Aojeelpomo.

4.Muevaelpomoalaposicióndeseada.

5.Aprieteelpomo.

g295810

Figura34

Posicionamientodel
deectordeujo

Lasgurassiguientessonsimplesrecomendaciones.
Losajustesvariaránsegúneltipodehierba,el
contenidodehumedadylaalturadelahierba.

Nota:Silapotenciadelmotorempiezaacaer,yla

velocidaddeavancedelcortacéspedeslamisma,
abraeldeector.

PosiciónA

Estaeslaposiciónmásatrasada.Losusos
recomendadosparaestaposiciónson:

•Siegadehierbacortayligera

•Condicionessecas

•Recortesdehierbamáspequeños

•Propulsalosrecortesdehierbamáslejosdel

cortacésped

PosiciónB

Utiliceestaposiciónparaensacar.Alinéelosiempre
conlaaberturadeldeector.

g295811

Figura35

35

PosiciónC

Corteunterciodelahojadehierba

Estaeslaposiciónmásadelantada.Losusos
recomendadosparaestaposiciónson:

•Siegadehierbalargaydensa.

•Condicioneshúmedas

•Reduceelconsumodelmotor

•Permiteunamayorvelocidaddeavanceen

condicionespesadas

Esmejorcortarsolamenteuntercioaproximadamente
delahojadehierba.Noserecomiendacortarmás,a
menosquelahierbaseaescasaoalnaldelotoño,
cuandolahierbacrecemásdespacio.

Alternanciadeladirecciónde
corte

Alterneladireccióndecorteparamantenerlahierba
erguida.Deestaformatambiénseayudaadispersar
mejorlosrecortessobreelcéspedyseconseguirá
unamejordescomposiciónyfertilización.

Sieguealosintervaloscorrectos

Lahierbacreceavelocidadesdiferentesendiferentes
épocasdelaño.Paramantenerlamismaalturade
corte,corteelcéspedconmásfrecuenciadurante
laprimavera.Amedidaqueavanzaelverano,la
velocidaddecrecimientodelahierbadecrece,por
ellodebecortarseconmenorfrecuencia.Sinopuede
segarduranteunperíododetiempoprolongado,
siegueprimeroconunaalturadecortealtay,después
dedosdías,vuelvaasegarconunajustemásbajo.

Figura36

Consejosdeoperación

Usodelajusterápidodel
acelerador

Paraaumentaralmáximolacalidaddecorteyla
circulacióndeaire,opereelmotorenlaposiciónde
RÁPIDO.Serequiereaireparacortarbienlahierba,así
quenopongalaalturadecortetanbajacomopara
rodeartotalmentelacarcasadecortedehierbasin
cortar.Tratesiempredetenerunladodelacarcasa
decortelibredehierbasincortar,parapermitirla
entradadeaireenlacarcasa.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara
asegurarquelaalturadecortedelacarcasadecorte
nodeje“calvas”enterrenosdesiguales.Sinembargo,
laalturadecorteutilizadahabitualmentesueleserla
mejor.Silahierbatienemásde15cm(6")dealto,es
preferiblecortarelcéspeddosvecesparaasegurar
unacalidaddecorteaceptable.

Usodeunavelocidadmenorde

g295812

corte

Paramejorarlacalidaddecorte,utiliceunavelocidad
deavancemásbajaendeterminadascondiciones.

Evitecortardemasiadobajo

Alcortarcéspeddealturairregular,elevelaalturade
corteparaevitararrancarelcésped.

Cómopararlamáquina

Siesnecesariodetenerelavancedelamáquina
mientrassecortaelcésped,esposiblequecaigaun
montónderecortessobreelcésped.Paraevitaresto,
diríjaseconlascuchillasengranadasaunazonadel
céspedqueyahayasidosegada,odesengranela
carcasadecortealdesplazarsehaciaadelante.

Limpiezadelaparteinferiordela
carcasadecorte

Limpielosrecortesylasuciedaddelosbajosde
lacarcasadecortedespuésdecadauso.Sise
acumulanhierbaysuciedadenelinteriordela
carcasadecorte,lacalidaddelcortellegaráaser
insatisfactoria.

36

Mantenimientodela(s)cuchilla(s)

Mantengalascuchillasaladasdurantetodala
temporadadecorte,yaqueunacuchillaaladacorta
limpiamenteysinrasgarodeshilacharlashojasde
hierba.Siserasganosedeshilachan,losbordesde
lashojassesecarán,locualretardarásucrecimiento
yfavorecerálaaparicióndeenfermedades.
Compruebedespuésdecadausoquelascuchillas
estánbienaladasyquenoestándesgastadaso
dañadas.Eliminecualquiermellaconunalima,y
alelascuchillassiesnecesario.Siunacuchillaestá
desgastadaodeteriorada,sustitúyalainmediatamente
porunacuchillanuevagenuinaT oro.

Despuésdel
funcionamiento

g008948

Figura37

1.POSICIÓNDEABIERTO2.PosicióndeDESACTIVADO

Seguridaddespuésdeluso

Seguridadgeneral

•Aparquelamáquinaenunasupercienivelada,

desengranelastransmisiones,pongaelfrenode
estacionamiento,pareelmotor,retirelallaveo
desconecteelcabledelabujía.Espereaquese
detengantodaslaspiezasenmovimientoydeje
queseenfríelamáquinaantesdehacertrabajos
deajuste,limpieza,reparaciónoalmacenamiento.
Nopermitajamásquelamáquinasearevisadao
reparadaporpersonalnodebidamenteformado.

•Limpielamáquinasegúnloindicadoenlasección

Mantenimiento.Mantengaelmotorylazonadel
motorlibresdehierba,hojas,excesosdegrasao
aceiteyotrosresiduosquepuedenacumularseen
estaszonas.Estosmaterialespuedenllegaraser
combustiblesypuedenprovocarunincendio.

•Compruebefrecuentementequenohay

componentesdesgastadosodeterioradosque
podríancrearunpeligro.Aprietecualquierjación
queestésuelta.

Usodelaválvuladecierre
decombustible

Laválvuladecierredecombustibleestásituada
debajodelasiento.Muevaelasientohaciaadelante
parateneracceso.

Cierrelaválvuladecierredecombustibleduranteel
transporte,elmantenimientoyelalmacenamiento.

Usodelasválvulasde
liberacióndelasruedas
motrices

ADVERTENCIA

Lasmanospuedenenredarseenlos
componentesgiratoriosdelatransmisión,
debajodelacarcasadelmotor,loquepodría
darlugaralesionesgraves.

Pareelmotor,retirelallaveyespereaque
sedetengantodaslaspiezasmóvilesantes
deaccederalasválvulasdeliberacióndelas
ruedasmotrices.

ADVERTENCIA

Elmotorylastransmisioneshidráulicas
puedenalcanzartemperaturasmuyaltas.
Elcontactoconunmotorcalienteouna
transmisiónhidráulicacalientepuedecausar
quemadurasgraves.

Dejequeseenfríentotalmenteelmotorylas
transmisioneshidráulicasantesdeacceder
alasválvulasdeliberacióndelasruedas
motrices.

Lasválvulasdeliberacióndelasruedasmotrices
estánsituadasenlapartetraseradecadaunidadde
transmisiónhidráulica,debajodelasiento.

Asegúresedequelaválvuladecierredelcombustible
estáabiertaantesdearrancarelmotor.

Nota:Asegúresedequelasválvulasdedesvíoestán

enposicióntotalmentehorizontalantesdeutilizarla

37

máquina;delocontrariopuedenproducirsegraves
dañosenelsistemahidráulico.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Girelaspalancasdelasválvulasdeliberación
alaposiciónverticalparaempujarlamáquina
(Figura38).

Nota:Estopermitequeeluidohidráulicose

desvíealrededordelabomba,dejandoquelas
ruedasgiren.

4.Desengraneelfrenodeestacionamientoantes
deempujarlamáquina.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales
degiro,luces,marcasreectantesoun
indicadordevehículolentoespeligrosoy
puedesercausadeaccidentesquepueden
provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo
carreterapública.

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun
camiónaumentalaposibilidaddeunvuelco
ypodríacausarlesionesgravesolamuerte
(Figura39).

•Utiliceúnicamenteunarampadeancho
completo;noutilicerampasindividuales
paracadaladodelamáquina.

Figura38

1.Posiciónverticalpara
empujarlamáquina

5.Girelaspalancasdelasválvulasdedesvíoa

laposiciónhorizontalparaconducirlamáquina
(Figura38).

2.Posiciónhorizontalpara
conducirlamáquina

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión
paratransportarlamáquina.Utiliceunarampade
anchocompleto.Asegúresedequeelremolqueo
elcamióntengatodoslosfrenosytodaslaslucesy
señalizacionesrequeridosporlaley.Porfavor,lea
cuidadosamentetodaslasinstruccionesdeseguridad.
Elconocerestainformaciónpuedeayudaraevitarle
lesionesaustedoaotraspersonas.Consulteenla
normativalocallosrequisitosaplicablesalremolque
yalsistemadeamarre.

•Nosupereunángulode15gradosentre
larampayelsuelo,oentrelarampayel
remolqueocamión.

•Asegúresedequelarampatieneuna
longituddealmenoscuatroveceslaaltura
delaplataformadelremolqueodelcamión
sobreelsuelo.Deestaformaseasegura
queelángulodelarampanosuperelos

g015123

15gradosenterrenollano.

38

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun
camiónaumentalaposibilidaddeunvuelcoy
podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer
funcionarlamáquinaenunarampa.

•Subalamáquinaporlarampaenmarcha
atrásybajelamáquinaporlarampa
conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente
alconducirlamáquinaenunarampa,
porqueestopodríaprovocarunvuelcoo
unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículoque
loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel
remolque.

1.Rampadeancho
completoenposición
dealmacenamiento

2.Vistalateraldeunarampa
deanchocompletoenla
posicióndelacarga

3.Nomásde15grados6.Remolque

Figura39

4.Lalongituddelarampa
esalmenos4veces
mayorquelaalturade
laplataformadelcamión
odelremolquesobreel
suelo.

5.H=alturadelaplataforma
delremolqueodelcamión
sobreelsuelo.

3.Bajelarampa,asegurándosedequeel
ánguloentrelarampayelsuelonosuperalos
15grados(Figura39).

4.Subalamáquinaporlarampaenmarchaatrás

g027996

(Figura40).

1.Subaporlarampa

conduciendolamáquina
enmarchaatrás.

g028043

Figura40

2.Bajelamáquinaporla
rampaconduciendohacia
adelante.

5.Apagueelmotor,retirelallaveypongaelfreno
deestacionamiento.

6.Amarrelamáquinajuntoalasruedasgiratorias
delanterasyelguardabarrostraserocon
correas,cadenas,cablesocuerdas(Figura

41).Consultelanormativalocalrespectoalos

requisitosdeamarre.

39

Figura41

1.Puntosdeamarre

Cómodescargarlamáquina

1.Bajelarampa,asegurándosedequeel
ánguloentrelarampayelsuelonosuperalos
15grados(Figura39).

2.Bajelamáquinaporlarampaconduciendo
haciaadelante(Figura40).

g027338

40

Mantenimiento

Seguridadenel
mantenimiento

ADVERTENCIA

Mientrasserealizanoperacionesde
mantenimientoolosajustes,alguienpodría
arrancarelmotor.Unarranqueaccidentaldel
motorpodríacausargraveslesionesausted
oaotrapersona.

Retirelallavedecontacto,pongaelfreno
deestacionamientoydesconecteloscables
delasbujíasantesderealizarcualquier
operacióndemantenimiento.Apartelos
cablesparaevitarsucontactoaccidentalcon
lasbujías.

ADVERTENCIA

Elmotorpuedealcanzartemperaturasmuy
altas.Elcontactoconunmotorcaliente
puedecausarquemadurasgraves.

Dejequeelmotorseenfríetotalmente
antesderealizarmantenimientooefectuar
reparacionesalrededordelazonadelmotor.

•Aparquelamáquinaenunasupercienivelada,

desengranelastransmisiones,pongaelfrenode
estacionamiento,pareelmotor,retirelallaveo
desconecteelcabledelabujía.Espereaquese
detengantodaslaspiezasenmovimientoydeje
queseenfríelamáquinaantesdehacertrabajos
deajuste,limpiezaoreparación.Nopermita
jamásquelamáquinasearevisadaoreparada
porpersonalnodebidamenteformado.

•Desconectelabateríaoretireelcabledelabujía

antesdeefectuarreparaciónalguna.Desconecte
primeroelterminalnegativoyluegoelpositivo.
Vuelvaaconectarprimeroelterminalpositivoy
luegoelnegativo.

•Mantengacolocadosyenbuenascondiciones

defuncionamientotodoslosprotectoresy
dispositivosdeseguridaddelamáquina.
Compruebefrecuentementeelestadodedesgaste
odeteriorodeloscomponentesysustitúyaloscon
laspiezasrecomendadasporelfabricantecuando
seanecesario.

ADVERTENCIA

Laremociónomodicacióndepiezasy/o
accesoriosoriginalesdelequipopuede
afectaralagarantía,lacapacidadde
controlylaseguridaddelamáquina.Las
modicacionesnoautorizadasdelequipo
originaloelnoutilizarpiezasoriginales
Toropuedecausarlesionesgravesola
muerte.Loscambiosnoautorizados
enlamáquina,elmotor,elsistemade
combustibleoelsistemadeventilación
puedeninfringirlasnormasdeseguridad
aplicables,talescomo:ANSI,OSHAy
NFPA,y/onormasgubernamentalescomo
lasdeEPAyCARB.

ADVERTENCIA

Lasfugasdeuidohidráulicobajo
presiónpuedenpenetrarenlapiely
causarlesiones.Eluidoinyectado
accidentalmentebajolapieldebeser
eliminadoquirúrgicamenteenpocashoras
porunmédicofamiliarizadoconestetipo
delesión,opodríacausargangrena.

–Asegúresedequetodoslostubos

ymanguerashidráulicas,caso
deestarinstalados,estánenbuenas
condiciones,yquetodaslasconexiones
yaccesoriosdelsistemahidráulico
estánapretadosantesdeaplicar
presiónalsistemahidráulico.

–Mantengaelcuerpoylasmanos

alejadosdefugaspequeñasoboquillas
queliberanuidohidráulicoaalta
presión.

–Utiliceuncartónounpapel,nolas

manos,parabuscarfugashidráulicas.

–Aliviedemaneraseguratodapresión

enelsistemahidráulicocolocandolas
palancasdecontroldemovimiento
enpuntomuertoyapagandoelmotor
antesderealizartrabajoalgunoenel
sistemahidráulico.

41

ADVERTENCIA

Loscomponentesdelsistemade
combustibleestánsometidosaalta
presión.Elusodecomponentes
incorrectospuededarlugarafallosdel
sistema,fugasdecombustibleyposible
explosión.

Utiliceúnicamentetubosdecombustibley
ltrosdecombustiblehomologadospara
sistemasdealtapresión.

•Tengacuidadoalrevisarlascuchillas.Envuelva

la(s)cuchilla(s)olleveguantes,yextremelas
precaucionesalmanejarlas.Silascuchillasestán
dañadas,laúnicasoluciónescambiarlas;nolas
enderecenilassueldenunca.

•Utilicesoportesjosparaapoyarlamáquinay/o

suscomponentescuandoseanecesario.

CUIDADO

Puedeserpeligrosoconarúnicamente
engatosmecánicosohidráulicospara
elevarlamáquinapararealizartareas
demantenimientooreparación.Los
gatosmecánicosohidráulicospuedenno
proporcionarsucienteapoyo,opueden
fallarydejarcaerlamáquina,loquepodría
provocarlesiones.

Noconfíeúnicamenteengatosmecánicos
ohidráulicosparaapoyarlamáquina.
Utilicesoportesjosuotromediode
sustentaciónequivalente.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga
ajustesmientraselmotorestáfuncionando.
Sialgúnprocedimientodemantenimientoo
ajusterequierequeelmotorestéenmarchay
suscomponentesenmovimiento,extremelas
precauciones.

ADVERTENCIA

Elcontactoconpiezasenmovimiento
osuperciescalientespuedecausar
lesionespersonales.

Mantengaalejadosdeloscomponentes
rotativosydelasuperciescalienteslos
dedos,lasmanosylaropa.

•Compruebefrecuentementequetodoslospernos

estáncorrectamenteapretados.

42

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

100horas

Despuésdelasprimeras

250horas

Cadavezqueseutilice

odiariamente

Cada50horas

Procedimientodemantenimiento

•Compruebeelpardeaprietedelastuercasdelasruedas.

•Compruebeelpardeaprietedelatuercaalmenadadelcubodelarueda.

•Ajusteelfrenodeestacionamiento.

•Cambielosltroshidráulicosyeluidohidráulico.

•Compruebeelsistemadeinterruptoresdeseguridad.

•ParamotoresKawasaki,compruebeelniveldeaceitedelmotor.

•ParamotoresKohler,compruebequeellimpiadordeairenotienepiezassucias,
sueltasodañadas.

•ParamotoresKohler,compruebeelniveldeaceitedelmotor.

•Compruebeelcinturóndeseguridad.

•Compruebelospomosdelabarraantivuelco.

•Limpielarejilladelmotoryelenfriadordeaceite.

•Compruebeylimpielascubiertasdelaunidadhidráulica.

•Inspeccionelascuchillas

•Limpielacarcasadecorte.

•Limpieelsistemadesuspensión.

•Compruebeelparachispas(siestáinstalado).

•Compruebelapresióndelosneumáticos.Máquinasconneumáticosinables
solamente.

•Compruebequelascorreasnoestándesgastadasniagrietadas.

•Compruebeelniveldeuidohidráulico.

Cada100horas

Cada200horas

Cada250horas

•Lubricacióndelospivotesdeelevacióndelacarcasadecorte.

•ParamotoresKawasaki,cambieelaceitedelmotor(másamenudoencondiciones
demuchopolvoosuciedad).

•ParamotoresKawasaki,reemplaceolimpieyajustelabujía.

•MotoresKohler–cambieelaceitedelmotor(másamenudoencondicionesde
muchopolvoosuciedad).

•Compruebeylimpielascubiertasylasaletasderefrigeracióndelmotor.

•ParamotoresKawasaki,cambieelltrodeaceitedelmotor(másamenudoen
condicionesdemuchopolvoosuciedad).

•MotoresKohler–cambieelltrodeaceitedelmotor(másamenudoencondiciones
demuchopolvoosuciedad).

•MotoresKohler–cambieelltrodeaceitedelmotor(másamenudoencondiciones
demuchopolvoosuciedad).

•ParamotoresKohler–compruebelasbujías.

•MotoresKohler–cambieelltrodecombustible(másamenudoencondiciones
demuchopolvoosuciedad).

•ParamotoresKawasaki,cambieelltrodeaireprimario(másamenudoen
condicionesdemuchopolvoosuciedad).

•ParamotoresKawasaki,compruebeelltrodeairedeseguridad(másamenudoen
condicionesdemuchopolvoosuciedad).

•ParamotoresKohler,reviseoreemplaceelelementodegomaespumadellimpiador
deaire(másamenudoencondicionesdemuchopolvoosuciedad).

•Despuésdelcambioinicial–cambielosltrosyeluidodelsistemahidráulicosi
utilizauidoMobil115W50.(Cámbielomásamenudoencondicionesdemucho
polvoosuciedad)

Cada300horas

Cada400horas

•ParamotoresKawasaki,compruebeyajustelaholguradelasválvulas.Póngaseen
contactoconelServicioTécnicoAutorizado.

•Engraselospivotesdelasruedasgiratorias(másamenudoencondicionesde
muchopolvoosuciedad).

43

Intervalodemanteni-

mientoyservicio

Cada500horas

Procedimientodemantenimiento

•ParamotoresKawasaki,reemplaceelltrodeairedeseguridad(másamenudoen
condicionesdemuchopolvoosuciedad).

•ParamotoresKohler,reemplaceelelementodepapeldellimpiadordeaire(mása
menudoencondicionesdemuchopolvoosuciedad).

•ParamotoresKohler–reemplacelasbujías.

•MotoresKawasaki–cambieelltrodecombustible(másamenudoencondiciones
demuchopolvoosuciedad).

•Compruebeelpardeaprietedelastuercasdelasruedas.

•Compruebeelpardeaprietedelatuercaalmenadadelcubodelarueda.

•Ajusteelcojinetedelpivotedelasruedasgiratorias.

•Ajusteelfrenodeestacionamiento.

•Despuésdelcambioinicial–cambielosltrosyeluidodelsistemahidráulicosi
utilizauidoToro®HYPR-OIL™500.(Cámbielomásamenudoencondicionesde
muchopolvoosuciedad)

Cadames

Cadaaño

Cadaañooantesdel

almacenamiento

•Compruebelacargadelabatería.

•Engraseelbrazotensordelacorreadelabomba.

•Engraseloscojinetesdelasruedasgiratorias(másamenudoencondicionesde
muchopolvoosuciedad).

•Engrasadodeloscubosdelasruedasgiratorias.

•Pintecualquiersuperciedesconchada.

•Realicetodoslosprocedimientosdemantenimientoarribacitadosantesdel
almacenamiento.

Importante:Consultelosdemásprocedimientosdemantenimientodelmanualdelpropietariodel

motor.

CUIDADO

Sidejalallaveenelinterruptor,alguienpodríaarrancarelmotoraccidentalmenteycausar
lesionesgravesaustedoaotraspersonas.

Apagueelmotoryretirelallavedelinterruptorantesderealizarcualquieroperaciónde
mantenimiento.

44

Lubricación

Engrasedelacarcasade
corte

Engrasadodelamáquina

Engraselamáquinamásamenudoencondiciones
demuchopolvoosuciedad.

Tipodegrasa:GrasadelitioNº2ograsade
molibdeno

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

Nota:Raspelapinturaquepudierahaber

sobrelospuntosdeengrase.

4.Conecteunapistoladeengrasaralpuntode
engrase.

5.Bombeegrasahastaqueempiecearezumar
grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Intervalodemantenimiento:Cadaaño—Engrase

elbrazotensordelacorreadela
bomba.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Engraseelpivotedelapoleatensoradela
carcasadecortehastaquesalgagrasaporel
extremoinferior(Figura43).

Lubricacióndelospivotes
deelevacióndelacarcasa
decorte

Intervalodemantenimiento:Cada100horas

Utiliceaceiteligeroolubricanteensprayparalubricar
lospivotesdeelevacióndelacarcasa.

Figura42

g295792

Figura43

4.Engraseelbrazotensordelacorreade
transmisión(Figura44).

g017050

g009030

Figura44

45

5.Retireeltapónantipolvoyajustelospivotesde
lasruedas.

6.Bombeegrasaenelengrasadorhastaque
rezumeporelcojinetesuperior.

Nota:Nocoloqueeltapónhastaquetermine

deengrasar.

6.Retireeltapónhexagonal.

7.Enrosqueunengrasadoreneloricio.

8.Bombeegrasaenelengrasadorhastaque
rezumeporelcojinetesuperior.

9.Retireelengrasadordeloricio.

10.Instaleeltapónhexagonalylatapa(Figura45).

7.Retireelengrasadordeloricio.Vuelvaa
colocareltapónhexagonalylatapa.

Engrasadodeloscubosde
lasruedasgiratorias

Intervalodemantenimiento:Cadaaño

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Eleveelcortacéspedparafacilitarelacceso.

4.Retirelaruedagiratoriadelahorquilla.

5.Retirelosprotectoresdelosretenesdelcubo
delarueda.

Figura45

11.Engraseloscojinetesdelasruedasgiratorias
(Figura45).

Lubricacióndelospivotes
delasruedasgiratorias

Intervalodemantenimiento:Cada400horas/Cada

año(loqueocurraprimero)(mása
menudoencondicionesdemucho
polvoosuciedad).

Cadaaño—Engraseloscojinetesdelasruedas
giratorias(másamenudoencondicionesde
muchopolvoosuciedad).

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvoyajustelospivotes
delasruedas;nocoloqueeltapónguardapolvo
hastaqueterminedeengrasar;consulte

Engrasedelacarcasadecorte(página45).

4.Retireeltapónhexagonal.

5.Enrosqueunengrasadoreneloricio.

g027339

g006115

Figura46

1.Protectordelretén2.Tuercaespaciadoracon
segmentosplanosparala
llaveinglesa

6.Retireunatuercaespaciadoradelejedela

ruedagiratoria.

Nota:Lastuercasespaciadorasllevanjador

deroscasparapegarlasaleje.

7.Retireeleje(conlaotratuercaespaciadoraaún

montadaenelmismo)delconjuntodelarueda.

8.Retirelosreteneshaciendopalanca,e

inspeccioneloscojinetesenbuscadeseñales
dedesgasteodaños;sustitúyalossies
necesario.

9.Lleneloscojinetescongrasadepropósito

general.

10.Introduzcauncojineteyunreténnuevoenla
rueda.

11.Sienelconjuntodelejefaltanambastuercas
espaciadoras,apliqueunjadorderoscasauna

46

tuercaespaciadorayenrósquelaenelejecon
lossegmentosplanoshaciafuera.

Nota:Noenrosquelatuercaespaciadora

completamenteenelextremodeleje.Dejeun
espaciode3mm(⅛")aproximadamenteentre
lasupercieexteriordelatuercaespaciadoray
elextremodeleje,dentrodelatuerca).

12.Introduzcaelejeconlatuercamontadaenla
rueda,enelladoquecontieneelreténnuevo
yelcojinete.

13.Conlacaraabiertadelaruedahaciaarriba,
lleneelinteriordelaruedaalrededordelejecon
grasadepropósitogeneral.

14.Introduzcaelsegundocojineteyunreténnuevo
enlarueda.

15.Apliquejadorderoscasalasegundatuerca
espaciadorayenrósquelaenelejeconlos
segmentosplanoshaciafuera.

16.Aprietelatuercaa8–9N·m(75–80pulgadas­libra),aójela,luegoapriételaa2–3N·m
(20–25pulgadas-libra).

Nota:Asegúresedequeelejenosobresalede

ningunadelastuercas.

17.Instalelosprotectoresdelosretenessobreel
cubodelaruedaeintroduzcalaruedaenla
horquilla.

18.Instaleelpernodelaruedayaprietelatuerca
deltodo.

Importante:Paraevitarquesedañenelcojinete

yelretén,compruebeelajustedelcojinetea
menudo.Girelarueda.Laruedanodebegirar
libremente(másde1–2vueltas),nitenerholgura
lateral.Silaruedagiralibremente,ajusteel
aprietedelatuercaespaciadorahastaquequede
ligeramentefrenada.Apliqueotracapadejador
deroscas.

47

Mantenimientodelmotor

Seguridaddelmotor

•Apagueelmotorantesdecomprobarelaceiteo

añadiraceitealcárter.

•Mantengalasmanos,lospies,lacara,laropa

yotraspartesdelcuerpoalejadosdeltubode
escapeydeotrassuperciescalientes.

Identicacióndelmotor

Useelsiguientegrácoparaidenticarelmotorqueustedtieneypasaralasecciónqueseindicaa
continuaciónpararealizartareasdemantenimiento(Figura47).

Figura47

1.MotorKawasaki2.MotorKohler

•ParaelmantenimientodemotoresKawasaki,consulteMantenimientodeunmotorKawasaki

•ParaelmantenimientodemotoresKohler,consulteMantenimientodeunmotorKohler

Mantenimientodeunmotor
Kawasaki

Estasecciónseutilizaúnicamenteparamáquinas
conmotoresKawasaki.Sisumotorseveigualal
motorquesemuestraenFigura48,entoncesusted
tieneunmotorKawasaki.

Importante:Consultelosprocedimientos

adicionalesdemantenimientodelmanualdel
propietariodelmotor.

®

Figura48

®

®

(página53).

g230252

(página48).

g036714

48

Mantenimientodellimpiadorde
aire

Intervalodemantenimiento:Cada250horas—Para

motoresKawasaki,cambieelltro
deaireprimario(másamenudo
encondicionesdemuchopolvoo
suciedad).

Cada250horas—ParamotoresKawasaki,
compruebeelltrodeairedeseguridad(más
amenudoencondicionesdemuchopolvoo
suciedad).

Cada500horas—ParamotoresKawasaki,
reemplaceelltrodeairedeseguridad(más
amenudoencondicionesdemuchopolvoo
suciedad).

Nota:Reviseellimpiadordeaireconmayor

frecuenciaencondicionesdetrabajodemuchopolvo
oarena.

5.Extraigaconcuidadoelltroprimariodela
carcasadellimpiadordeaire(Figura49).

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

6.Retireelltrodeseguridadúnicamentepara
cambiarla.

Inspeccióndelosltros

1.Inspeccioneelltrodeseguridad.Siestásucio,
cambietantoelltroprimariocomoelltrode
seguridad.

Importante:Nointentelimpiarelltro

deseguridad.Sielltrodeseguridad
estásucio,entonceselltroprimarioestá
dañado.

2.Inspeccioneelltroprimariomirandodentrodel
mismomientrasdirigeunaluzpotentealexterior
delltro.Sielltroprimarioestásucio,doblado
odañado,cámbielo.

Cómoretirarlosltros

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Abraloscierresdellimpiadordeaireytirede
latapadelaentradadeaireparasepararladel
cuerpodellimpiadordeaire(Figura49).

Figura49

Nota:Losagujerosdelltroapareceránen

formadepuntosluminosos.Nolimpieelltro
primario.

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados
ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe
cadaltroparaasegurarsedequenohasufrido
dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

2.Sivaacambiarelltrointerno,deslícelo
cuidadosamenteenelcuerpodelltro(Figura

49).

3.Deslicecuidadosamenteelltroprimariopor
encimadelltrodeseguridad(Figura49).

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde
exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

g001883

4.Instalelatapadellimpiadordeaireyjelos
cierres(Figura49).

1.Carcasadellimpiadorde
aire

2.Filtroprimario5.Filtrodeseguridad

3.Cierre

4.Limpieelinteriordelatapadellimpiadordeaire

conairecomprimido.

4.Tapadellimpiadordeaire

Mantenimientodelaceitedel
motor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Cada100horas(másamenudoencondiciones
demuchopolvoosuciedad).

49

Cada200horas—ParamotoresKawasaki,
cambieelltrodeaceitedelmotor(mása
menudoencondicionesdemuchopolvoo
suciedad).

Especicacionesdeaceitedelmotor

Tipodeaceite:Aceitedetergente(ServicioAPISF,

SG,SH,SJoSL)

Capacidaddelcárter:

•Modelos72932,72936,72949,72949HDy72950

–concambiodeltro,2.3litros(78onzasuidas);
sincambiodeltro,2.1litros(71onzasuidas)

•Modelo72952–concambiodeltro,2.1litros

(71onzasuidas);sincambiodeltro,1.8litros
(61onzasuidas)

Viscosidad:Consultelatablasiguiente.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse
alcárter.

3.Paraquenoentresuciedad,recortesdehierba,
etc.,enelmotor,limpielazonaalrededordel
tapóndellenado/varilladeaceiteantesde
retirarlo(Figura51).

g008804

Figura50

Nota:Sibienserecomiendaaceitedemotor

10W-40enlamayoríadeloscasos,esposibleque
necesitecambiarlaviscosidaddelaceitesegúnlas
condicionesclimáticas.Elusodeaceitedemotor
20W-50entemperaturasambientesuperiorespuede
reducirelconsumodeaceite.

Comprobacióndelniveldeaceitedelmotor
Nota:Compruebeelaceiteconelmotorfrío.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel
motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

g037096

g194611

Figura51

Cómocambiarelaceitedelmotor
Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Arranqueelmotorydéjelofuncionardurante5
minutos.

50

Nota:Deestaforma,elaceitesecalentaráy

serámásfácildrenarlo.

2.Aparquelamáquinademaneraqueelladode
drenajeestéligeramentemásbajoqueellado
opuestoparaasegurarqueelaceitesedrene
completamente.

3.Desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

4.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

5.Dreneelaceitedelmotor(Figura52).

6.Viertalentamenteun80%aproximadamentedel
aceiteespecicadoporeltubodellenado,luego
añadalentamenteelrestodelaceitehastaque
lleguealamarcadeLleno(Figura53).

g008804

Figura53

7.Arranqueelmotoryconduzcahastaunazona
llana.

8.Compruebeelniveldeaceiteotravez.

Sustitucióndelltrodeaceitedelmotor

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página50).

2.Sustituyaelltrodeaceitedelmotor(Figura54).

g194610

Figura52

g027734

51

Mantenimientodela(s)bujía(s)

Intervalodemantenimiento:Cada100horas

Asegúresedequeladistanciaentreloselectrodos
centralylateralescorrectaantesdeinstalarlabujía.
Utiliceunallaveparabujíasparadesmontareinstalar

g008804

labujíayunagalgadeespesores/herramientade
separacióndeelectrodosparacomprobaryajustarla
distanciaentrelosmismos.Instaleunabujíanueva
siesnecesario.

TipodebujíaNGK

®

BPR4ESoequivalente

Distanciaentreelectrodos:0.76mm(0.03")

Cómoretirarla(s)bujía(s)

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Limpielazonaalrededordelabasedelabujía
paraquenocaigasuciedadenelmotor.

Figura54

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltrode
aceite¾devueltamás.

3.Lleneelcárterconeltipocorrectodeaceite
nuevo;consulteEspecicacionesdeaceitedel

motor(página50).

4.Localiceyretirela(s)bujía(s),comosemuestra
enlaFigura55.

g027477

Figura55

g009922

g027478

Comprobacióndela(s)bujía(s)

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento
negro,electrodosdesgastados,unapelícula
aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel
aislante,elmotorestáfuncionandocorrectamente.Si
elaislanteaparecedecolornegro,signicaqueel
limpiadordeaireestásucio.

52

Ajusteladistanciaa0.75mm(0.03").

Instalacióndelabujía(s)

g206628

Figura56

g230254

Figura58

Mantenimientodellimpiadorde
aire

Intervalodemantenimiento:Cadavezquese

utiliceodiariamente—Paramotores
Kohler,compruebequeellimpiador
deairenotienepiezassucias,
sueltasodañadas.

Figura57

Mantenimientodeunmotor
Kohler

Estasecciónseutilizaúnicamenteparamáquinas
conmotoresKohler.Sisumotorseveigualalmotor
quesemuestraenFigura58,entoncesustedtiene
unmotorKohler.

Importante:Consultelosprocedimientos

adicionalesdemantenimientodelmanualdel
propietariodelmotor.

®

Cada250horas—ParamotoresKohler,revise
oreemplaceelelementodegomaespuma
dellimpiadordeaire(másamenudoen
condicionesdemuchopolvoosuciedad).

Cada500horas—ParamotoresKohler,

g028109

reemplaceelelementodepapeldellimpiador
deaire(másamenudoencondicionesde
muchopolvoosuciedad).

Nota:Reviseellimpiadordeaireconmayor

frecuenciaencondicionesdetrabajodemuchopolvo
oarena.

Cómoretirarlosltros

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Abraloscierresdellimpiadordeaireytirede
latapadelaentradadeaireparasepararladel
cuerpodellimpiadordeaire(Figura59).

4.Limpielarejillaylatapadelltrodeaire.

5.Instalelatapadelaentradadeaireysujétela
conlosenganches(Figura59).

53

Figura59

g012996

1.Tapadelaentradadeaire

2.Rejilladelaentradade
aire

3.Carcasadellimpiadorde
aire

4.Cierre

6.Abraloscierresdellimpiadordeaireytirede
latapadelaentradadeaireparasepararladel
cuerpodellimpiadordeaire(Figura60).

7.Limpieelinteriordelatapadellimpiadordeaire
conairecomprimido.

8.Extraigaconcuidadoelltroprimariodela
carcasadellimpiadordeaire(Figura60).

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

9.Retireelltrointernoúnicamentesipiensa
cambiarlo.

Importante:Nointentenuncalimpiar

elltrointerno.Sielltrodeseguridad
estásucio,entonceselltroprimarioestá
dañado.Cambieambosltros.

Figura60

1.Filtrointerno

2.Filtroprimario

3.Tapadellimpiadordeaire

4.Cierre

5.Carcasadellimpiadorde
aire

10.Inspeccioneelltroprimariomirandodentro
delmismomientrasdirigeunaluzpotenteal
exteriordelltro.

Nota:Cualquieragujerodelltroaparecerá

enformadepuntoluminoso.Sielltroestá
dañado,deséchelo.

Mantenimientodelelementodegomaespuma

1.Laveelelementodeespumaconjabónlíquido
yaguatemplada.Cuandoelelementoesté
limpio,enjuáguelobien.

2.Sequeelelementoapretándoloconunpaño
limpio.

g012997

Importante:Sustituyaelelementode

gomaespumasiestárotoodesgastado.

Mantenimientodelelementodepapel

1.Golpeesuavementeelelementodepapelpara
eliminarsuciedad.

Nota:Nolaveelelementodepapelniutilice

aireapresión,porqueestodañaráelelemento.

Nota:Sielelementoestásucio,dobladoo

dañado,cámbielo.Manejeconcuidadoel
elementonuevo;nolousesilassupercies
sellantesestándobladasodañadas.

2.Limpielabasedellimpiadordeairesegúnsea
necesarioyveriquesuestado.

54

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados
ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe
cadaltroparaasegurarsedequenohasufrido
dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

2.Sivaacambiarelltrointerno,deslícelo
cuidadosamenteenelcuerpodelltro(Figura

60).

3.Deslicecuidadosamenteelltroprimariopor
encimadelltrodeseguridad(Figura60).

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde
exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

4.Instalelatapadellimpiadordeaireyjelos
cierres(Figura60).

Mantenimientodelaceitedel
motor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

g017552

Figura61

Comprobacióndelniveldeaceitedelmotor
Nota:Compruebeelaceiteconelmotorfrío.

Importante:Sisobrecargaonollenalosuciente

elcárterdelmotorconaceite,podríadañarseel
motoralponerseenmarcha.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

Cada100horas(másamenudoencondiciones
demuchopolvoosuciedad).

Cada200horas—MotoresKohler–cambieel
ltrodeaceitedelmotor(másamenudoen
condicionesdemuchopolvoosuciedad).

Especicacionesdeaceitedelmotor

Tipodeaceite:Aceitedetergente(ServicioAPISJ

osuperior)

Capacidaddeaceite:concambiodeltro,1.8litros
(61onzasuidas);sincambiodeltro,1.6litros
(54onzasuidas)

Viscosidad:Consultelatablasiguiente.

Nota:Asegúresedequeelmotorestáfrío,y

queelaceitehatenidotiempoparadrenarse
alcárter.

3.Paraquenoentresuciedad,recortesdehierba,
etc.,enelmotor,limpielazonaalrededordel
tapóndellenado/varilladeaceiteantesde
retirarlo(Figura51).

55

5.Dreneelaceitedelmotor(Figura63).

g008804

Figura62

Cómocambiarelaceitedelmotor
Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Arranqueelmotorydéjelofuncionardurante5
minutos.

Nota:Deestaforma,elaceitesecalentaráy

serámásfácildrenarlo.

2.Aparquelamáquinademaneraqueelladode
drenajeestéligeramentemásbajoqueellado
opuestoparaasegurarqueelaceitesedrene
completamente.

3.Desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

4.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

g194611

g027734

Figura63

6.Viertalentamenteun80%aproximadamentedel
aceiteespecicadoporeltubodellenado,luego
añadalentamenteelrestodelaceitehastaque
lleguealamarcadeLleno(Figura64).

56

Figura64

7.Arranqueelmotoryconduzcahastaunazona
llana.

8.Compruebeelniveldeaceiteotravez.

g008804

g194610

Sustitucióndelltrodeaceitedelmotor

Intervalodemantenimiento:Cada200

horas—MotoresKohler–cambie
elltrodeaceitedelmotor(mása
menudoencondicionesdemucho
polvoosuciedad).

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página56).

2.Sustituyaelltrodeaceitedelmotor(Figura65).

g027477

Figura65

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltrode
aceite¾devueltamás.

3.Lleneelcárterconeltipocorrectodeaceite
nuevo;consulteEspecicacionesdeaceitedel

motor(página55).

Mantenimientodelabujía

Intervalodemantenimiento:Cada200horas—Para

motoresKohler–compruebelas
bujías.

Cada500horas—ParamotoresKohler–
reemplacelasbujías.

Tipo:ChampionXC12YC

Distanciaentreelectrodos:0.76mm(0.03")

57

Desmontajedelabujía

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Limpielazonaalrededordelabasedela(s)
bujía(s)paraquenocaigasuciedadenelmotor.

4.Localiceyretirela(s)bujía(s),comosemuestra
enlaFigura66.

Instalacióndelabujía

g028109

g009922

Figura68

Figura66

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento
negro,electrodosdesgastados,unapelícula
aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel
aislante,elmotorestáfuncionandocorrectamente.Si
elaislanteaparecedecolornegro,signicaqueel
limpiadordeaireestásucio.

Ajusteladistanciaa0.76mm(0.03").

Inspeccióndelparachispas

Paramáquinasconun
parachispas

g027478

Intervalodemantenimiento:Cada50horas

ADVERTENCIA

Loscomponentescalientesdelsistemade
escapepuedenincendiarlosvaporesdel
combustible,inclusodespuésdequese
apagueelmotor.Laspartículascalientes
expulsadasdurantelaoperacióndelmotor
puedenincendiarmaterialesinamables,
dandolugaralesionespersonalesodaños
materiales.

Norepostecombustiblenipongaenmarcha
elmotorsielparachispasnoestáinstalado.

1.Aparquelamáquinaenunasupercienivelada,
desengranelaTDFypongaelfrenode
estacionamiento.

Figura67

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Espereaqueseenfríeelsilenciador.

4.Siobservaroturasenlarejillaoenlas

g206628

58

soldaduras,sustituyaelparachispas.

5.Silarejillaestáatascada,retireelparachispas
ysacudalarejillaparaeliminarpartículas

sueltas,luegolímpielaconuncepillodealambre
(sumérjalaendisolventesiesnecesario).

Mantenimientodel

6.Instaleelparachispasenlasalidadeltubode
escape.

sistemadecombustible

Cómocambiarelltrode
combustible

Intervalodemantenimiento:Cada200horas(más

amenudoencondicionesdemucho
polvoosuciedad).

Cada500horas/Cadaaño(loqueocurra
primero)(másamenudoencondicionesde
muchopolvoosuciedad).

Importante:Instalelostubosdecombustible

ysujételosconbridasdeplásticodelamisma
maneraqueestabanalsalirdelafábrica,para
mantenerlostubosdecombustiblealejadosde
componentesquepodríandañarlostubos.

Elltrodecombustibleestásituadocercadelmotor
enlapartedelanteraizquierdadelmotor.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Dejequelamáquinaseenfríe.

4.Cierrelaválvuladecierredecombustible,
situadadebajodelasiento.

5.Cambieelltrodecombustible(Figura69).

59

Mantenimientodel
sistemaeléctrico

Seguridaddelsistema
eléctrico

•Desconectelabateríaantesderepararla

máquina.Desconecteprimeroelterminalnegativo
yporúltimoelpositivo.Conecteprimeroel
terminalpositivoyporúltimoelnegativo.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe
elcargadorantesdeconectarodesconectar
labatería.Lleveropaprotectorayutilice
herramientasaisladas.

Mantenimientodelabatería

Intervalodemantenimiento:Cadames

Retiradadelabatería

Figura69

6.Abralaválvuladecierredelcombustible.

Mantenimientodeldepósito
decombustible

Nointentevaciareldepósitodecombustible.
Asegúresedequeelvaciadodeldepósitode
combustibleyelmantenimientodecualquier
componentedelsistemadecombustiblesearealizado
porunServicioTécnicoAutorizado.

ADVERTENCIA

g029685

Losterminalesdelabateríaounaherramienta
metálicapodríanhacercortocircuitosientran
encontactoconloscomponentesmetálicos
delamáquina,causandochispas.Las
chispaspodríanhacerexplotarlosgasesde
labatería,causandolesionespersonales.

•Alretirarocolocarlabatería,nodejeque
losbornestoquenningunapartemetálica
delamáquina.

•Nodejequelasherramientasmetálicas
hagancortocircuitoentrelosbornesde
labateríaylaspartesmetálicasdela
máquina.

ADVERTENCIA

Unadesconexiónincorrectadeloscables
delabateríapodríadañarlamáquinaylos
cables,causandochispas.Laschispas
podríanhacerexplotarlosgasesdelabatería,
causandolesionespersonales.

•Desconectesiempreelcablenegativo
(negro)delabateríaantesdedesconectar
elcablepositivo(rojo).

•Conectesiempreelcablepositivo(rojo)
delabateríaantesdeconectarelcable
negativo(negro).

60

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retirelabatería,segúnsemuestraenFigura

70.

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal
sistemaeléctrico.

g000960

Figura71

Figura70

Cómocargarlabatería

ADVERTENCIA

Elprocesodecargadelabateríaproduce
gasesquepuedenexplotar.

Nuncafumecercadelabatería,ymantenga
alejadosdelabateríachispasyllamas.

Importante:Mantengasiemprelabatería

completamentecargada(densidadespecícade

1.265).Estoesespecialmenteimportantepara
evitardañosalabateríacuandolatemperatura
estápordebajodelos0°C(32°F).

1.Retirelabateríadelchasis;consulteRetirada

delabatería(página60).

2.Carguelabateríadurante10a15minutosa
entre25Ay30A,odurante30minutosa10A.

Nota:Nosobrecarguelabatería.

3.Cuandolabateríaestécompletamente
cargada,desconecteelcargadordelatomade
electricidad,luegodesconecteloscablesdel
cargadordelosbornesdelabatería(Figura71).

4.Instalelabateríaenlamáquinayconectelos
cablesdelabatería;consulteInstalacióndela

batería(página61).

1.Bornepositivo(+)dela
batería

2.Bornenegativo(–)dela
batería

g027728

3.Cablerojo(+)delcargador

4.Cablenegro(-)del
cargador

Instalacióndelabatería

Nota:Coloquelabateríaenlabandeja,conlos

bornesfrentealdepósitodeaceitehidráulico(Figura

72).

g032526

Figura72

Mantenimientodelos
fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No
requieremantenimiento;noobstante,sisefundeun

61

fusible,compruebequenohayaveríanicortocircuito
enelcomponente/circuito.

Mantenimientodel

Losfusiblesestánsituadosenlaconsola,aladerecha
delasiento(Figura73).

1.Paracambiarunfusible,tiredelmismopara
retirarlo.

2.Instaleunfusiblenuevo(Figura73).

Figura73

1.Accesorioopcional(15A)4.Principal(25A)

2.Carga(25A)

3.Tomadefuerza(10A)

5.Consola

sistemadetransmisión

Comprobacióndelcinturón
deseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Inspeccioneelcinturóndeseguridadenbusca
deseñalesdedesgasteocortes,ycompruebeel
funcionamientodelretractorydelahebilla.Sustituya
elcinturóndeseguridadsiestádañado.

Comprobacióndelos
pomosdelabarra
antivuelco

Intervalodemantenimiento:Cadavezqueseutilice

g008966

ADVERTENCIA

Paraevitarlesionesolamuerteencasode
unvuelco,mantengalabarraantivuelcoen
posicióntotalmenteelevadaybloqueada,y
utiliceelcinturóndeseguridad.

odiariamente

Asegúresedequeelasientoestásujetoala
máquina.

•Compruebequetantolosherrajesdemontaje

comolospomosestánenbuenascondiciones
deuso.

•Asegúresedequelospomosestáncompletamente

bloqueadoscuandolabarraantivuelcoestá
subida.

Nota:Puedesernecesarioempujarhacia

adelanteotirarhaciaatrásdelapartesuperior
delabarraantivuelcoparaquesebloqueen
completamenteambospomos(Figura74yFigura

75).

62

Ajustedeladirección

1.Desengraneelmandodecontroldelascuchillas
(TDF).

2.Conduzcahaciaunlugarllanayabierta,y
muevalaspalancasdecontroldemovimientoa
laposicióndeBLOQUEO/PUNTOMUERTO.

3.Pongalapalancadelaceleradorenunpunto
intermedioentrelasposicionesdeLENTOy
RÁPIDO.

4.Muevaambaspalancasdecontrolde
movimientohaciaadelantedeltodohastaque
toquenlostopesenlaranuraenT .

5.Compruebehaciaquéladosedesvíala
máquina.

6.Pongaelfrenodeestacionamiento,apagueel
motoryretirelallave.

7.Ajustelasplacasdetopesegúnseanecesario.

•Silamáquinasedesvíahacialaderecha,

aojelospernosyajustelachapadeltope
izquierdohaciaatrásenlaranuraenTdela
izquierdahastaquelamáquinaavanceen
línearecta(Figura76).

1.Barraantivuelcoen
posiciónvertical

2.Pomodelabarra
antivuelcoenlaposición
debloqueado

3.Tirehaciafueradelpomo
delabarraantivuelcoy
gírelo90grados.

Figura74

4.Gireelpomodelabarra

5.Pomodelabarra

6.Barraantivuelcoen

antivuelco90grados.

antivuelcoenlaposición
dedesbloqueado

posicióndeplegado

•Silamáquinasedesvíahacialaizquierda,

aojelospernosyajustelachapadeltope
derechohaciaatrásenlaranuraenTdela
derechahastaquelamáquinaavanceen

g228804

8.Aprietelachapadeltope(Figura76).

línearecta(Figura76).

Figura75

1.Engranado2.Parcialmenteengranado–

noutilicelamáquinacon
labarraantivuelcoenesta
posición.

g228981

63

Figura77

Comprobacióndelas
tuercasdelasruedas

Compruebelatorsióndelastuercasdelasruedasy
apriételasa122–129N·m(90–95pies-libra).

g001055

Figura76

Palancadecontroldelaizquierdailustrada

1.Palancadecontrol

2.Perno

3.Chapadeltope

Comprobacióndela
presióndelosneumáticos

Máquinasconneumáticos
inablessolamente

Intervalodemantenimiento:Cada50horas/Cada

mes(loqueocurraprimero)
Máquinasconneumáticosinables
solamente.

Mantengalapresióndelosneumáticostraseros
a0.9bar(13psi).Unapresióndesigualenlos
neumáticospuedehacerqueelcorteseadesigual.
Laslecturasdepresiónsonmásexactascuandolos
neumáticosestánfríos.

g010153

Comprobacióndelatuerca
almenadadelcubodela
rueda

Intervalodemantenimiento:Despuésdelas

primeras100horas

Cada500horas

Asegúresedequeelpardeaprietedelatuerca
almenadaesde286a352N·m(211a260pies-libra).

Nota:Noutiliceaceiteaojatodoenelbujedela

rueda.

64

Figura78

g001297

Figura79

1.Arandelasdemuelle3.Tapónguardapolvo

2.Contratuerca

g024121

1.Tuercaalmenada

Ajustedelcojinetedel
pivotedelasruedas
giratorias

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvodelaruedagiratoria

yaprietelacontratuerca(Figura79).

4.Aprietelacontratuercahastaquelasarandelas

demuelleesténplanas,luegoaoje¼devuelta
paraestablecerlapre-cargacorrectadelos
cojinetes(Figura79).

Importante:Asegúresedequelasarandelas

demuelleestáncorrectamenteinstaladas,
segúnsemuestraenFigura79.

5.Coloqueeltapónanti-polvo(Figura79).

Cómoretirarelsuplemento
delembrague

Algunosmodelosdeañosposterioreshansido
fabricadosconembraguesquecontienenun
suplementodefreno.Cuandoelfrenodelembrague
sehadesgastadohastaelpuntoenqueelembrague
yanofuncionadeformaconable,elsuplemento
puederetirarseparaalargarlavidadelembrague.

Figura80

1.Armadura

2.Corona6.Suplementodeajustedel

3.Rotor

4.Pernodemontajedel
freno

5.Espaciadordelfreno

entrehierro

7.Polodefreno

g010869

65

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Utilizaruncompresordeaire,eliminecualquier
residuodedebajodelpolodefrenoyde
alrededordelosespaciadoresdelfreno(Figura

81).

Figura81

g010870

Figura82

1.Pernodemontajedelfreno

B.Usandounalicatedepuntana,oamano,

sujetelapestañayretireelsuplemento
(Figura83).

Nota:Nodesecheelsuplementohasta

queelembraguefuncionecorrectamente.

g010868

4.Compruebelacondicióndeloscables,
conectoresyterminalesdelarnésdecables.

Nota:Límpielosy/ocámbielossegúnsea

necesario.

5.Veriquelapresenciade12Venelconectordel
embraguecuandoelmandodecontroldelas
cuchillas(TDF)estáengranado.

6.Midaelespacioentreelrotorylaarmadura.Si
elespaciomidemásde1mm(0.04"),realice
lospasossiguientes:

A.Aojeambospernosdemontajedelfreno

entremediayunavuelta,segúnsemuestra
enFigura82.

Nota:Nodesmonteelpolodelfrenode

lacorona/armadura.Elpolodelfreno
sehadesgastadoconjuntamenteconla
armadura,yesnecesariomantenerdicha
correspondenciadespuésderetirarseel
suplementoparaasegurarunafuerzade
frenadocorrecta.

g010871

Figura83

1.Suplemento

C.Utilizandoairecomprimido,elimine

cualquierresiduodedebajodelpolode
frenoydealrededordelosespaciadores
delfreno.

D.Aprietecadaperno(M6x1)a12.3–13.7N·m

(9.5–10.5pies-libra).

E.Usandounagalgade0.25mm(0.01"),

compruebelapresenciadeunespacio
entreelrotorylacaradelaarmaduraen
ambosladosdelpolodelfreno,segúnse
indicaenFigura84yFigura85.

Nota:Debidoalaformaenquese

desgastanlascarasdelrotorydela
armadura(picosyvalles),avecesesdifícil
medirelespacioconprecisión.

66

Mantenimientodel
sistemaderefrigeración

Limpiezadelarejilladel

Figura84

1.Galga

Figura85

1.Galga

•Sielespaciomidemenosde0,25mm,

instaleelsuplemento.

•Sielespacioessuciente,continúecon

lacomprobacióndeseguridad,pasoF.

F.Realicelasiguientecomprobaciónde

seguridad:

i.Siénteseenelasientoyarranqueel

motor.

ii.Asegúresedequelascuchillasnose

engrananconelmandodecontrolde
lascuchillas(TDF)enlaposiciónde
DESCONECTADOyqueelembrague
estésinengranar.

g010872

motoryelenfriadorde
aceitedelmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Retirecualquieracumulacióndehierba,suciedadu
otrosresiduosdelenfriadordeaceite(Figura86).

g010873

Figura86

Retirecualquieracumulacióndehierba,suciedad
uotrosresiduosdelarejilladelmotor.Estoayuda
aasegurarunarefrigeraciónadecuadayuna
velocidaddemotorcorrecta,yreducelaposibilidad
desobrecalentamientoydañosmecánicosalmotor
(Figura83).

g008804

g009191

Sielembraguenosedesengrana,
vuelvaainstalarelsuplemento.

iii.Engraneydesengraneelmando

decontroldelascuchillas(TDF)10
vecesparaasegurarsedequeel
embraguefuncionacorrectamente.

67

Limpiezadelasaletasde

Comprobaciónylimpieza
refrigeraciónylascubiertas
delmotor

Intervalodemantenimiento:Cada100horas/Cada

año(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retirelarejilladeentradadeaire,elarrancador
deretrocesoylacarcasadelventilador(Figura

87).

4.Limpielosresiduosylahierbadelos
componentesdelmotor.

5.Instalelarejilladeentradadeaire,elarrancador
deretrocesoylacarcasadelventilador(Figura

87).

delascubiertasdela
unidadhidráulica

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Muevaelasientohaciaadelante.

4.Limpiecualquierresiduoohierbadelas
cubiertasdelasunidadeshidráulicas(Figura

88).

5.Coloqueelasiento.

1.Protectordelmotor

2.Rejilladeentradadeaire
delmotor

3.Perno

Figura87

4.Carcasadelventilador

5.Tornillo

g009922

g015117

Figura88

g004218

1.Cubiertasdelaunidadhidráulica

68

Mantenimientodelos
frenos

Ajustedelfrenode
estacionamiento

Intervalodemantenimiento:Despuésdelas

primeras100horas

Cada500horas

Compruebequeelfrenodeestacionamientoestá
correctamenteajustado.Esnecesariorealizareste
procedimientodespuésdelasprimeras100horas
deusoodespuésderetirarocambiarcualquier
componentedelfreno.

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Levantelapartetraseradelamáquinayapóyela

sobregatosjos.

10.Empujelapalancadelapinzahaciaadelante
conlapresióndelosdedossolamentehasta
quelapastilladefrenoentreencontactocon
elrotordelbuje.

11.Ajusteelacoplamientotraserohastaquepueda
insertarelpasadordemuelleeneloriciode
lapalancadelapinza.

Nota:Paraalargarelacoplamiento,gireel

pasadorunavueltahaciafuera.

12.Aprietelacontratuercadelacoplamientotrasero
(Figura89).

13.Asegúresedequeelcubodelaruedasemueve
librementeentrelaspastillasdefrenodela
pinza.

14.Repitalospasos8a13enelladoderecho.

15.Gireelasadeliberacióndelasruedasmotrices
alaposicióndeoperación;consulteUsodelas

válvulasdeliberacióndelasruedasmotrices
(página37).

16.Instalelosneumáticostraserosyaprietelas
tuercasdelasruedasa129N·m(95pies-libra).

17.Retirelosgatosjos.

4.Retirelasruedastraserasdelamáquina.

5.Eliminecualquiersuciedaddelazonadelos
frenos.

6.Liberelasruedasmotrices;consulteUsodelas

válvulasdeliberacióndelasruedasmotrices
(página37).

7.Quiteelfrenodeestacionamiento.

8.Retireelpasadordemuelledelacoplamiento
traseroylapinza(Figura89).

Figura89

g297209

1.Acoplamientotrasero4.Pinza

2.Contratuerca5.Cubodelarueda

3.Pasadorconmuellede

retención

9.Aojelacontratuercadelacoplamientotrasero.

69

Mantenimientodelas
correas

Inspeccióndelascorreas

Intervalodemantenimiento:Cada50horas

Cambielacorreasiestádesgastada.Lasseñalesde
unacorreadesgastadaincluyenchirridoscuandola
correaestáenmovimiento,patinajedelascuchillas
durantelasiega,bordesdeshilachados,omarcasde
quemadurasogrietas.

Cómocambiarlacorreadel
cortacésped

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaalturadecortede
76mm(3").

4.Retirelascubiertasdelacorrea(Figura90).

Figura91

1.Poleadelembrague5.T aladrocuadradodel

2.Correadelcortacésped

3.Poleatensoratensada
conmuelle

4.Llavedecarraca

brazotensorparalallave
decarraca

6.Tensor–engrasador

7.Guíadelacorrea

g009038

Figura90

1.Empujelapestañahacia
abajo.

5.Utiliceunallavedecarracaeneltaladro

cuadradodelbrazotensorparaaliviarlatensión
delmuelletensor(Figura91).

6.Retirelacorreadelaspoleasdelacarcasade

corte.

7.Instalelaguíadelacorreaenelbrazotensor

tensadoconmuelle(Figura91).

8.Retirelacorrea.

9.Paselacorreanuevaalrededordelaspoleas

delcortacéspedydelapoleadelembrague,
debajodelmotor(Figura91).

2.Retirelacubiertadela
correa.

10.Instalelaguíadelacorreaenelbrazotensor
(Figura91).

11.Utilizandolallavedecarracaeneltaladro

g027729

cuadrado,instaleelmuelletensor(Figura91).

Nota:Asegúresedequelosextremosdel

muelleestánasentadosenlasranurasde
anclaje.

12.Instalelascubiertasdelacorrea(Figura92).

70

Figura92

1.Posicionelacubiertadela
correa.

2.Deslicelacubiertadela
correapordebajodelos
engancheslaterales.

3.Asegúresedequela
pestañaquedapordebajo
delenganchemetálico.

Sustitucióndelacorreade

g027730

g009039

Figura93

1.Poleatensora5.Poleadelabomba

2.Poleadelembrague6.T aladrocuadradodel

3.Correadetransmisiónde
labomba

4.Poleadelabomba
hidráulicaderecha

hidráulicaizquierda

brazotensor

7.Muelletensor

transmisióndelabomba
hidráulica

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retirelacorreadelcortacésped;consulteCómo

cambiarlacorreadelcortacésped(página70).

4.Levantelamáquinayapóyelasobregatosjos
(Figura93).

5.Utiliceunallavedecarracaeneltaladro
cuadradodelbrazotensorpararetirarelmuelle
tensor(Figura93).

6.Desengancheelmuelledelapoleatensoradel
bastidor(Figura93).

7.Retirelacorreadelaspoleasdetransmisiónde
launidadhidráulicaydelapoleadelmotor.

8.Instalelacorreanuevaalrededordelapoleadel
motorydelas2poleasdetransmisión.

9.Utilizandolallavedecarracaeneltaladro
cuadradodelbrazotensor,instaleelmuelle
tensorenelbastidor(Figura93).

10.Instalelacorreadelcortacésped;consulteCómo

cambiarlacorreadelcortacésped(página70).

71

Mantenimientodel
sistemadecontrol

Ajustedelaposicióndelas
palancasdecontrol

Laspalancasdecontroltienendosajustesdealtura:
altoybajo.Retirelospernosparaadaptarlaaltura
aloperador.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Aojelospernosylastuercasconarandela
prensadadelaspalancas(Figura94).

g009195

Figura95

4.Alineelaspalancasenelsentidoadelante/atrás
acercándolasalaposicióndePUNTOMUERTO,y
moviéndolashastaqueesténalineadas;luego
aprietelospernos(Figura95).

Figura94

1.Perno(2)

2.Asa

3.Palancadecontrol

4.Tuerca(2)

5.Silosextremosdelaspalancaschocanentre
sí,consulteAjustedelpivotedebloqueode

puntomuertodelaspalancasdecontrolde
movimiento(página74).

6.Repitaparaajustarlaspalancasdecontrol.

Ajustedelos
acoplamientosdecontrol
demovimiento

Losacoplamientosdecontroldelasbombasestán
situadosencadaladodelamáquina,debajodel
asiento.Girelatuercadelextremoconunallavede
½"parahacerajustesnosandequelamáquina

g009040

nosedesplaceenpuntomuerto.Cualquierajuste
deberealizarseúnicamenteparalaposicióndepunto
muerto.

ADVERTENCIA

Elmotordebeestarenmarchaylasruedas
motricesdebenestargirandoparapoder
realizarlosajustes.Elcontactoconpiezas
enmovimientoosuperciescalientespuede
causarlesionespersonales.

Mantengaalejadosdeloscomponentes
rotativosydelasuperciescalienteslos
dedos,lasmanosylaropa.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF),pongalaspalancasdecontrolde

72

movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Presioneelpedaldeelevacióndelacarcasa,
retireelpasadordealturadecorteybajela
carcasadecortealsuelo.

4.Levantelapartetraseradelamáquinay
apóyelasobregatosjosaunaalturasuciente
parapermitirquelasruedasmotricesgiren
libremente.

5.Retirelaconexióneléctricadelinterruptorde
seguridaddelasiento,situadodebajodelcojín
delasiento.

Nota:Elinterruptorformapartedelconjunto

delasiento.

6.Provisionalmente,instaleunpuenteentrelos
terminalesdelconectordelarnésdecableado
principal.

7.Arranqueelmotor,hágalofuncionara
suvelocidadmáximayquiteelfrenode
estacionamiento.

g010187

Figura96

1.Tuercasdobles

Nota:Antesdearrancarelmotor,asegúrese

dequeelfrenodeestacionamientoestápuesto
yquelaspalancasdecontroldemovimiento
estánhaciafuera.Noesnecesarioqueesté
sentadoenelasiento.

8.Hagafuncionarlamáquinadurantealmenos
5minutosconlaspalancasdecontrolde
movimientoavelocidadmáximahaciaadelante
paraqueeluidohidráulicoalcancesu
temperaturanormaldeoperación.

Nota:Laspalancasdecontroldemovimiento

debenestarenpuntomuertomientrasse
realizanajustes.

9.Pongalaspalancasdecontroldemovimiento
enlaposicióndepuntoMUERTO.

10.Ajustelalongituddelasvarillasdecontrolde
lasbombasgirandolastuercasdoblesdela
varillaenelsentidoapropiado,hastaquelas
ruedassemuevanligeramenteenmarchaatrás
(Figura96).

11.Muevalaspalancasdecontroldemovimientoa
laposicióndeMARCHAATRÁSy,aplicandouna
ligerapresiónalapalanca,dejequelosmuelles
demarchaatrásdevuelvanlaspalancasapunto
muerto.

Nota:Lasruedasdebendejardegiraro

moversemuylentamenteenmarchaatrás.

12.Parelamáquina.

13.Retireelpuentedelarnésdecablesyenchufe
elconectorenelinterruptordelasiento.

14.Retirelossoportes.

15.Elevelacarcasadecorteeinstaleelpasador
dealturadecorte.

16.Compruebequelamáquinanosedesplazaen
puntomuertoconelfrenodeestacionamiento
quitado.

Ajustedelamortiguadorde
controldemovimiento

Elpernodemontajesuperiordelamortiguadorpuede
ajustarseparaobtenerlaresistenciadelapalanca
decontroldemovimientodeseada.Consultelas
opcionesdemontajeenFigura97.

73

Figura98

g008621

Figura97

Palancaderechadecontroldemovimientoilustrada

1.Aprietelacontratuercaa23N·m(17pies-libras).El
pernodebesobresalirdelacontratuercadespuésdeser
apretado.

2.Máximaresistencia(tactomásrme)

3.Amortiguador

4.Resistenciamedia(tactomedio)

5.Mínimaresistencia(tactomásblando)

Ajustedelpivotede
bloqueodepuntomuerto
delaspalancasdecontrol
demovimiento

Latuercaconarandelaprensadapuedeajustarse
paraobtenerlaresistenciadeseadaenlapalanca
decontroldemovimientoalmoverlaalaposiciónde
BLOQUEO/PUNTOMUERTO.Consultelasopcionesde
ajusteenFigura98.

1.Tuercaconarandela
prensada

g008620

2.Contratuerca

1.Aojelacontratuerca.

2.Aprieteoaojelatuercaconarandelaprensada
hastaobtenereltactodeseado.

•Paraaumentarlaresistencia,aprietela

tuercaconarandelaprensada.

•Parareducirlaresistencia,aojelatuerca

conarandelaprensada.

3.Aprietelacontratuerca.

74

Mantenimientodel
sistemahidráulico

Seguridaddelsistema
hidráulico

•Busqueatenciónmédicainmediatamentesiel

uidohidráulicopenetraenlapiel.Cualquieruido
inyectadodebeserextraídoquirúrgicamentepor
unmédicoenelespaciodepocashoras.

•Asegúresedequetodaslasmanguerasylíneasde

uidohidráulicoestánenbuenascondicionesde
uso,yquetodoslosacoplamientosyconexiones
hidráulicosestánapretados,antesdeaplicar
presiónalsistemahidráulico.

•Mantengaelcuerpoylasmanosalejadosde

fugaspequeñasoboquillasqueexpulsanuido
hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas

hidráulicas.

•Aliviedemaneraseguratodapresiónenel

sistemahidráulicoantesderealizartrabajoalguno
enelsistemahidráulico.

Nota:Elniveldeaceitedelavarillaes

incorrectosisecompruebaelaceiteconla
unidadcaliente.

4.Muevaelasientohaciaadelante.

5.Limpielazonaalrededordelasvarillasdelos
depósitosdelsistemahidráulico(Figura99).

6.Retireunavarilladeldepósitohidráulico(Figura

99).

7.Limpielavarillaeintrodúzcalaeneldepósito.

8.Retirelavarillaeinspeccioneelextremo(Figura

99).

Importante:Nollenedemasiadolas

unidadeshidráulicasdeuidoporque
podríanproducirsedaños.Nohaga
funcionarlamáquinasielniveldeuidoestá
pordebajodelamarcaAdd(añadir).

9.SielniveldeuidoestáenlamarcaAdd
(añadir),viertalentamenteeneldepósito
hidráulicosololacantidaddeuidonecesaria
paraqueelnivellleguehastalamarcadeFull
(Lleno)oH.

10.Vuelvaacolocarlavarilla.

11.Repitaelprocedimientoconlaotravarilla.

Especicacióndeluido
hidráulico

Tipodeuidohidráulico:FluidohidráulicoT oro

HYPR-OIL

Importante:Utiliceeluidoespecicado.Otros

uidospodríancausardañosenelsistema
hidráulico.

Capacidaddeuidodecadasistemahidráulico:

1.5litros(52onzas)encadaladoconcambiodeltro

™

500oMobil

®

115W-50.

Comprobacióndeluido
hidráulico

Intervalodemantenimiento:Cada50

horas—Compruebeelnivelde
uidohidráulico.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Dejequeelmotoryelsistemahidráulicose
enfríendurante10minutos.

®

g015459

Figura99

Cualquieradelasvarillaspuedeutilizarseenestamáquina

1.Lleno3.H–indicaNivelalto

2.Añadir4.Ubicacióndelasvarillas
debajodelasiento

75

Cambiodeluido
hidráulicoylosltros

Intervalodemantenimiento:Despuésdelas

primeras250horas—Cambie
losltroshidráulicosyeluido
hidráulico.

Cada250horas—Despuésdelcambioinicial
–cambielosltrosyeluidodelsistema
hidráulicosiutilizauidoMobil115W50.
(Cámbielomásamenudoencondicionesde
muchopolvoosuciedad)

Cada500horas—Despuésdelcambioinicial
–cambielosltrosyeluidodelsistema
hidráulicosiutilizauidoToro

500.(Cámbielomásamenudoencondiciones
demuchopolvoosuciedad)

Paracambiareluidohidráulico,esnecesarioretirar
losltros.Cambieambosltrosalmismotiempo;
consulteenEspecicacióndeluidohidráulico

(página75)lasespecicacionesdeluido.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Levantelamáquinayapóyelasobregatosjos
(Figura100).

®

HYPR-OIL

Nota:Estoevitaquesemanchenlascorreas

deuido.

5.Coloqueunrecipientedebajodelltro,retireel
ltrousadoylimpielasupercie(Figura101).

™

g008968

Figura101

Vistadelamáquinadesdeabajo

1.Ubicacióndelosltros

6.Apliqueunacapanadeuidohidráulicoala
juntadegomadelltronuevo(Figura101).

2.Filtrohidráulico

Figura100

1.Gatosjos

4.Retirelacorreadelcortacéspedylacorrea
detransmisióndelabomba;consulteCómo

cambiarlacorreadelcortacésped(página70)

ySustitucióndelacorreadetransmisióndela

bombahidráulica(página71).

7.Instaleelltrohidráuliconuevo.

8.Retirelacorreadetransmisióndelabombayla
correadelcortacésped.

9.Retirelosgatosjosybajelamáquina(Figura

100).

10.Añadauidoaldepósitohidráulicoycompruebe
quenohayafugas.

11.Limpiecualquieruidoderramado.

12.Arranqueelmotorydéjelofuncionardurante
unos2minutosparapurgarelairedelsistema.

13.Pareelmotorycompruebequenohayfugas.

g008970

14.Compruebeelnivelmientraseluidoestáfrío.

15.Siesnecesario,añadauidoaldepósito
hidráulico.

Nota:Nollenedemasiado.

76

Mantenimientodela
carcasadecorte

Seguridaddelascuchillas

Unacuchilladesgastadaodañadapuederomperse,y
untrozodelacuchillapodríaserarrojadohaciausted
uotrapersona,provocandolesionespersonales
gravesolamuerte.Cualquierintentodereparar
unacuchilladañadapuedeanularlacerticaciónde
seguridaddelproducto.

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni
dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme
lasprecaucionesalrealizarelmantenimientode
lascuchillas.Soloreemplaceoalelascuchillas;
nolasenderecenilassueldenunca.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer
quegirenotrascuchillas.

Figura102

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad
delascuchillas

Nota:Lamáquinadebeestarsobreunasupercie

niveladapararealizarelprocedimientosiguiente.

1.Elevelacarcasadecortealaalturadecorte
másalta.

g006530

Mantenimientodelas
cuchillasdecorte

Paragarantizarunacalidaddecortesuperior,
mantengaaladaslascuchillas.Paraqueelaladoy
lasustituciónseanmáscómodos,puededeseartener
unstockdecuchillasderepuesto.

Antesdeinspeccionarorealizar
mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Apagueelmotor,retirelallaveydesconectelos
cablesdelasbujías.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura102).

2.Siloslosestánromosotienenmuescas,retire
lacuchillayafílela;consulteAladodelas

cuchillas(página79).

3.Inspeccionelascuchillas,especialmenteenla
partecurva.

4.Siobservasuras,desgasteolaformaciónde
unaranuraenestazona,instaledeinmediato
unacuchillanueva(Figura102).

2.Llevandoguantesfuertementeacolchados
uotrotipodeprotecciónapropiadaparalas
manos,girelacuchillalentamentehastauna
posiciónquepermitamedirladistanciaentreel
lodecorteylasupercieniveladaenlaque
descansalamáquina(Figura103).

g014972

Figura103

1.Carcasa3.Cuchilla

2.Alojamientodeleje

3.Midadesdelapuntadelacuchillahastala
supercieplana(Figura104).

77

Figura104

g014973

Figura106

g014973

1.Cuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Distanciamedidaentrelacuchillaylasupercie(A)

4.Girelamismacuchilla180gradosdemanera
queelotroextremoestéenlamismaposición
(Figura105).

Figura105

1.Cuchilla(ladomedidoanteriormente)

2.Medición(mismaposiciónqueantes)

3.Ladoopuestodelacuchillapasandoalaposiciónde

medición

5.Midadesdelapuntadelacuchillahastala
supercieplana(Figura106).

Nota:Ladiferencianodebesersuperiora

3mm(⅛").

1.Filoopuestodelacuchilla(posicionadaparalamedición)

2.Supercienivelada

3.Segundadistanciamedidaentrecuchillaysupercie(B)

A.SiladiferenciaentreAyBesdemásde

3mm(⅛"),sustituyalacuchillaporuna
cuchillanueva;consulteCómoretirarlas

cuchillas(página78)yCómoinstalarlas
cuchillas(página79).

Nota:Sicambiaunacuchilladobladapor

unanueva,yladimensiónobtenidasigue
siendodemásde3mm(⅛"),elejedela
cuchillapodríaestardoblado.Póngase
encontactoconsuServicioTécnico
Autorizadoparaquereviselamáquina.

B.Siladiferenciaestádentrodeloslímites,

g014974

pasealacuchillasiguiente.

6.Repitaesteprocedimientoconcadacuchilla.

Cómoretirarlascuchillas

Cambielascuchillassihangolpeadounobjetosólido
osiunacuchillaestádesequilibradaodoblada.

1.Coloqueunallaveinglesaenlazonaplanadel
ejeosujeteelextremodelacuchillausandoun
trapoounguantegrueso.

2.Retireelpernodelacuchilla,elcasquilloyla
cuchilladeleje(Figura107).

78

Figura109

g000553

Figura107

1.Veladelacuchilla4.Buje

2.Cuchilla

3.Zonaplanadelejedela
cuchilla

5.Pernodelacuchilla

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen

ambosextremosdelacuchilla(Figura108).

Nota:Mantengaelángulooriginal.

1.Cuchilla

2.Equilibrador

3.Repitaesteprocedimientohastaquelacuchilla
estéequilibrada.

Cómoinstalarlascuchillas

1.Instaleelcasquilloatravésdelacuchillaconla
bridadelcasquilloenelladoinferior(ladodel
césped)delacuchilla(Figura110).

g295816

g255205

Figura110

1.Buje

2.Instaleelconjuntodecasquillo/cuchillaeneleje
(Figura111).

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos
bordesdecorte.

Figura108

1.Aleconelángulooriginal..

2.Veriqueelequilibriodelacuchillacolocándola
sobreunequilibradordecuchillas(Figura109).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente
conunalima(Figura108).

g000552

g298850

Figura111

1.Tuercasuperiordeleje3.Pernodelacuchilla

2.Zonaplanadelejedela
cuchilla

79

3.Apliquelubricanteograsadecobrealarosca
delpernodelacuchillasegúnseanecesario
paraevitarqueseagarrote.Instaleelpernode
lacuchillaconlosdedossolamente.

4.Coloqueunallaveinglesaenlazonaplana
delejeyaprieteelpernodelacuchillaa75–
81N∙m(55–60pies-libra).

Nivelacióndelacarcasade
corte

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Compruebelapresióndelosneumáticosdelas
ruedasmotrices;consulteComprobacióndela

presióndelosneumáticos(página64).

4.Pongaelbloqueodetransporteenlaposición
decierre.

6.Introduzcaelpasadordeajustedelaaltura
eneltaladroquecorrespondeaunaalturade

7.6cm(3").

7.Quiteelbloqueodetransporteydejequela
carcasadesciendaalaalturadecorte.

8.Eleveelconductodedescarga.

9.Enambosladosdelacarcasa,midadesdela
supercieniveladahastalapuntadelanterade
lacuchilla(PosiciónA),segúnsemuestraen

Figura113.

Nota:Ladistanciadebeserde7.6cm(3")

5.Empujeelpedaldeelevacióndelacarcasa
haciadelantedeltodo;lacarcasaseenganchará
enlaposicióndetransportede14cm(5½")
(Figura112).

Figura113

1.7.6cm(3")enAes
correcto

2.8.3cm(3¼")enBes
correcto

3.Midaaquídesdelapunta
delacuchillahastala
superciedura

4.MidaenlospuntosAyB
enamboslados

10.Girelatuercadeajustedelconjuntode
elevacióndelacarcasadelanteraparamodicar
laaltura(Figura114).

Nota:Paraaumentarlaaltura,girelatuercade

ajusteensentidohorario;parareducirlaaltura,
girelatuercaensentidoantihorario.

Nota:Silosacoplamientosdelacarcasa

delanteranotienenholgurasucientepara
lograrlaalturadecorteprecisa,puedeutilizarse
elajustedeunsolopunto.

g009196

1.Pedaldeelevacióndela
carcasa

2.Pasadordeselecciónde
laalturadecorte

g027343

Figura112

3.Bloqueodetransporte

80

Figura114

1.Tuerca“whizlock”3.Contratuerca

2.Tornillodeajuste4.Horquilla

11.Paraajustarelsistemadeajustedeunsolo
punto,aojelos2pernossituadoscercadel
bordeinferiordelapletinadealturadecorte
(Figura115).

ensentidoverticallos4acoplamientosdela
carcasa.

g010251

g017036

Figura116

1.Pernodeajustedeunsolopunto

13.Aprietelos2pernosenelbordeinferiordela
pletinadealturadecorte(Figura115).

Nota:Enlamayoríadelascondiciones,la

puntatraseradelacuchilladebeestar6.4mm
(¼")másaltaquelapuntadelantera.

Figura115

1.Pernosenelbordeinferiordelapletinadealturadecorte.

12.Silacarcasaestádemasiadobaja,aprieteel
pernodelajustedeunsolopuntogirándolo
enelsentidodelasagujasdelreloj.Sila
carcasaestádemasiadoalta,aojeelpernodel
ajustedeunsolopuntogirándoloenelsentido
contrarioalasagujasdelreloj(Figura116).

14.Aprietelos2pernosa37–45N·m
(27–33pies-libra).

15.Enambosladosdelacarcasa,midadesdela
supercieniveladahastalapuntatraserade
lacuchilla(PosiciónB),segúnsemuestraen

Figura113.

Nota:Ladistanciadebeserde8.3cm(3¼").

16.Gireeltornillodeajustehastaobtenerunaaltura
de8.3cm(3¼")(Figura114).

Paraaumentarlaaltura,girelatuercadeajuste
ensentidohorario;parareducirla,girelatuerca
enelsentidocontrario.

g027345

17.Midahastaquelos4ladostenganlaaltura
correcta.

18.Aprietetodaslastuercasdelosbrazosde
elevacióndelacarcasa.

19.Bajeelconductodedescarga.

RetirarlaCarcasadel
Cortacésped

Nota:Aprieteoaojeelpernolosucientepara

desplazarlospernosdemontajedelapletina
dealturadecortealmenos⅓delrecorrido
posibleenlasranurascorrespondientes.De
estamanera,seráposibleajustaralgomás

Inmovilicelosbrazostensadosconmuellesdela
carcasaantesderetirarlacarcasadecorteode
realizarmantenimientoenlamisma.

81

ADVERTENCIA

Losbrazosdeelevacióndelacarcasa
contienenenergíaalmacenada.Elretirar
lacarcasasinantesliberardichaenergía
almacenadapuedecausarlesionesgraveso
lamuerte.

Nointentedesmontarlacarcasadelbastidor
delanterosinanularlaenergíaalmacenada.

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Coloqueelpasadordeajustedealturaenel
taladroquecorrespondeaunaalturade7.6cm
(3").

Nota:Deestamaneraseinmovilizanlosbrazos

deelevacióndelacarcasaenlaposiciónmás
bajacuandoseretiralacarcasayseliberala
energíaalmacenadaenelmuelledelacarcasa.

4.Retirelascubiertasdelacorrea.

5.Levantelachapadesueloeintroduzcauna
llavedinamométricaeneltaladrocuadradodel
brazotensordelacarcasa(Figura117).

6.Girecuidadosamenteelbrazotensordela
carcasaensentidohorarioyretirelacorreadel
cortacésped(Figura117).

Figura117

1.Poleadelembrague5.T aladrocuadradodel

2.Correadelcortacésped

3.Poleatensoratensada
conmuelle

4.Llavedecarraca

brazotensorparalallave
decarraca

6.Engrasadordeltensor

7.Guíadelacorrea

7.Retireyguardelosherrajesdeambosladosde

lacarcasa,segúnsemuestraenFigura118.

g009038

1.Estabilizadorderecho

2.Tirantedelacarcasa(ladoderechoilustrado)

3.Retireelpernodecuellolargoylatuerca.

4.Retireelpernodecuellolargoylatuerca.

82

g010252

Figura118

8.Levantelostirantesdelacarcasaysujételos
enlaposiciónelevada.

lacarcasaantesdeinstalarelperno,segúnse
muestraenFigura119.

9.Retirelacarcasadedebajodelladoderecho
delamáquina.

Cambiodeldeectorde
hierba

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la
máquinapodríaarrojarobjetoshaciausted
ohaciaotraspersonasycausarlesiones
graves.Tambiénpodríaproducirseun
contactoconlacuchilla.

Noutilicenuncalamáquinasinhaber
instaladounaplacademulching,undeector
dedescargaounsistemaderecogidade
hierba.

1.Retirelacontratuerca,elperno,elmuelley
elespaciadorquesujetaneldeectoralos
soportesdepivote(Figura119).

5.Instaleelpernoylatuerca.

6.Coloque1extremoenJdelmuellealrededor

deldeectordehierba(Figura119).

Importante:Eldeectordehierbadebe

podergirar.Levanteeldeectorhastaque
estétotalmenteabierto,yasegúresedeque
girehastacerrarseporcompleto.

2.Retireeldeectordehierbadañadoo
desgastado(Figura119).

Figura119

1.Perno5.Muelleinstalado

2.Espaciador

3.Contratuerca

4.Muelle

6.Deectordehierba

7.ExtremoenJdelmuelle

g015594

3.Coloqueelespaciadoryelmuelleeneldeector
dehierba.

4.ColoqueunodelosganchosenJdelmuelle
detrásdelrebordedelacarcasa.

Nota:Asegúresedecolocarunextremocon

ganchoenJdelmuelledetrásdelrebordede

83

Limpieza

Almacenamiento

Limpiezadelosbajosdela
carcasadecorte

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Aparquelamáquinaenunasupercienivelada,
desengraneelmandodecontroldelascuchillas
(TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Elevelacarcasadecortealaposiciónde
TRANSPORTE.

Limpiezadelsistemade
suspensión

Máquinasconsistemade
suspensiónMyRide™solamente

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Utiliceairecomprimidoparalimpiarelsistemade
suspensión.

Nota:Nolimpielosconjuntosdechoqueconaguaa

presión(Figura120).

Figura120

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico
yelrefrigerantedelmotorsoncontaminantes
medioambientales.Elimínelosdeacuerdoconla
normativaestatalylocal.

Seguridadduranteel
almacenamiento

•Apagueelmotor,retirelallave,espereaque

sedetengantodaslaspiezasenmovimientoy
dejequeelmotorseenfríeantesdeguardarla
máquina.

•Noalmacenelamáquinaoelcombustiblecerca

deunallama,ynodreneelcombustibledentro
deunedicio.

•Retirelallaveyguárdelaenunlugarseguro,fuera

delalcancedelosniños.

Limpiezayalmacenamiento

1.Desengraneelmandodecontroldelascuchillas
(TDF)yaccioneelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantes
deabandonarelpuestodeloperador.

3.Retirelosrecortesdehierba,lasuciedady
lamugredelaspiezasexternasdetodala
máquina,especialmenteelmotoryelsistema
hidráulico.Limpielasuciedadylabrozadela
parteexteriordelalojamientodelasaletasdela
culatadecilindrosdelmotorydelsoplador.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela
máquinaapresión.Eviteelusoexcesivo
deagua,especialmentecercadelpanelde
control,elmotor,lasbombashidráulicasy
losmotoreseléctricos.

4.Compruebeelfuncionamientodelfrenode
estacionamiento;consulteActivacióndelfreno

deestacionamiento(página28).

5.Reviseellimpiadordeaire;consulte

Mantenimientodelmotor(página48).

6.Engraselamáquina;consulteLubricación

(página45).

g195820

7.Cambieelaceitedelcárter;consulte

Mantenimientodelmotor(página48).

8.Compruebelapresióndelosneumáticos;
consulteComprobacióndelapresióndelos

neumáticos(página64).

9.Cambielosltroshidráulicos;consulteCambio

deluidohidráulicoylosltros(página76).

10.Carguelabatería;consulteCómocargarla

batería(página61).

11.Rasquecualquieracumulaciónimportantede
hierbaysuciedaddelosbajosdelcortacésped,
luegoláveloconunamangueradejardín.

84

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy
elmotorenralentíaltodurante2a5minutos
despuésdellavado.

12.Compruebelacondicióndelascuchillas;
consulteMantenimientodelascuchillasdecorte

(página77).

13.Preparelamáquinaparasualmacenamiento
cuandonolavayaautilizardurantemás
de30días.Preparelamáquinaparael
almacenamientodelamanerasiguiente:

A.Agregueunestabilizador/acondicionador

abasedepetróleoalcombustibledel
depósito.Sigalasinstruccionesdemezcla
delfabricantedelestabilizador.Nouseun
estabilizadorabasedealcohol(etanolo
metanol).

Nota:Unestabilizador/acondicionador

decombustibleesmásecazcuandose
mezclaconcombustiblefrescoyseutiliza
entodomomento.

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel
sistemadecombustibledurante5minutos.

autorizados.Cubralamáquinaparaprotegerla
yparaconservarlalimpia.

C.Pareelmotor,dejequeseenfríeydreneel

depósitodecombustible.

D.Arranqueelmotoryhágalofuncionarhasta

quesepare.

E.Desecheelcombustibleadecuadamente.

Recicleelcombustiblesegúnlanormativa
local.

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador
durantemástiempoqueelrecomendado
porelfabricantedelestabilizadorde
combustible.

14.Retirela(s)bujía(s)yveriquesucondición;
consulteMantenimientodela(s)bujía(s)(página

52).Conla(s)bujía(s)retirada(s)delmotor,

vierta30ml(2cucharadassoperas)deaceitede
motoreneloriciodelabujía.Utiliceelmotorde
arranqueparahacergirarelmotorydistribuirel
aceitedentrodelcilindro.Instalela(s)bujía(s).
Noinstaleloscablesenla(s)bujía(s).

15.Reviseyaprietetodoslospernos,tuercasy
tornillos.Repareosustituyacualquierpieza
dañada.

16.Pintelassuperciesqueesténarañadaso
dondeestévisibleelmetal.Puedeadquirirla
pinturaensuServicioTécnicoAutorizado.

17.Guardelamáquinaenungarajeoalmacénseco
ylimpio.Retirelallavedelinterruptoryguárdela
fueradelalcancedeniñosuotrosusuariosno

85

Solucióndeproblemas

ProblemaPosiblecausa

Elmotordearranquenoseengrana.

Elmotornoarranca,arrancacon
dicultad,onosiguefuncionando.

Accióncorrectora

1.Elmandodecontroldelascuchillas
estáengranado.

2.Elfrenodeestacionamientoestá
quitado.

3.Laspalancasdecontrolde
movimientonoestánenlaposiciónde

BLOQUEO/PUNTOMUERTO.

4.Ustednoestásentadoenelasiento
deloperador.

5.Labateríaestádescargada.

6.Lasconexioneseléctricasestán
corroídasosueltas.

7.Unfusibleestafundido.7.Cambieelfusible.

8.Unreléointerruptorestádañado.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Laválvuladecierredecombustible
estácerrada.

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Elaceleradornoestáenlaposición
correcta.

5.Elltrodecombustibleestásucio.5.Cambieelltrodecombustible.

6.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

7.Ellimpiadordeaireestásucio.7.Limpieocambieelelementodel

8.Elinterruptordelasientonofunciona
correctamente.

9.Lasconexioneseléctricasestán
corroídas,sueltasodañadas.

10.Elreléointerruptorestádañadoo
desgastado.

11.Labujíaestásuciaoladistanciaentre
electrodosesincorrecta.

12.Elcabledelabujíanoestáconectado.

1.Desengraneelmandodecontrolde
lascuchillas.

2.Pongaelfrenodeestacionamiento.

3.Muevalaspalancasdecontrolde
movimientohaciafueraalaposición
deBLOQUEO/PUNTOMUERTO.

4.Siénteseenelasientodeloperador.

5.Carguelabatería.

6.Veriquequehaybuencontactoenlas
conexioneseléctricas.

8.PóngaseencontactoconelServicio
TécnicoAutorizado.

2.Abralaválvuladecierredel
combustible.

4.Asegúresedequeelcontroldel
aceleradorestáenelpuntointermedio
entrelasposicionesdeLENTOy
RÁPIDO.

6.PóngaseencontactoconelServicio
TécnicoAutorizado.

limpiadordeaire.

8.Compruebeelindicadordelinterruptor
delasiento.Cambieelasientosies
necesario.

9.Veriquequehaybuencontactoen
lasconexioneseléctricas.Limpielos
terminalesdeconexiónafondocon
limpiadorparacontactoseléctricos,
apliquegrasadieléctricayrealicelas
conexionesapropiadas.

10.PóngaseencontactoconelServicio
TécnicoAutorizado.

11.Ajusteocambielabujía.

12.Compruebelaconexióndelcablede
labujía.

Elmotorpierdepotencia.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

Elniveldeaceiteenelcárterestábajo.

3.

4.Lasaletasderefrigeraciónylos
conductosdeairesituadosporencima
delmotorestánobstruidos.

5.Eloriciodeventilacióndeltapón
deldepósitodecombustibleestá
bloqueado.

6.Elltrodecombustibleestásucio.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

aire.
Añadaaceitealcárter.

3.

4.Eliminelaobstruccióndelasaletas
derefrigeraciónydelosconductosde
aire.

Limpieosustituyaeltapóndeldepósito

5.
decombustible.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

86

ProblemaPosiblecausa

Accióncorrectora

Elmotorsesobrecalienta.

izquierda(conlaspalancasdecontrolde
movimientototalmentehaciaadelante).

Noesposibleconducirlamáquina.

Lamáquinavibrademaneraanormal.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos
conductosdeairesituadosdebajodel
alojamientodelsopladordelmotor
estánobstruidos.

4.Ellimpiadordeaireestásucio.4.Limpieocambieelelementodel

5.Haysuciedad,aguaocombustible
viejoenelsistemadecombustible.

1.Esnecesarioajustarladirección1.Ajusteladirección. Lamáquinasedesvíaaladerechaoala

2.Lapresióndelosneumáticosdelas
ruedasmotricesnoeslacorrecta.

1.Lasválvulasdedesvíonoestábien
cerradas.

2.Lacorreadelabombaestá
desgastada,sueltaorota.

3.Lacorreadelabombasehasalidode
unapolea.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

5.Elniveldeuidohidráulicoesbajooel
uidoestádemasiadocaliente.

1.La(s)cuchilla(s)decorteestá(n)
doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá
suelto.

3.Lospernosdemontajedelmotorestán
sueltos.

4.Lapoleadelmotor,lapoleatensorao
lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

3.Eliminelaobstruccióndelasaletas
derefrigeraciónydelosconductosde
aire.

limpiadordeaire.

5.PóngaseencontactoconelServicio
TécnicoAutorizado.

2.Ajustelapresióndelosneumáticosde
lasruedasmotrices.

1.Aprietelasválvulasdedesvío.

2.Cambielacorrea.

3.Cambielacorrea.

5.Añadauidohidráulicoalosdepósitos
odejequeseenfríe.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela
cuchilla.

3.Aprietelospernosdemontajedel
motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio
TécnicoAutorizado.

6.PóngaseencontactoconelServicio
TécnicoAutorizado.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Unadela(s)cuchilla(s)decorteestá(n)
doblada(s).

3.Elcortacéspednoestánivelado.3.Niveleelcortacéspedlateraly

4.Unodelosrodillosprotectores
delcésped(ensucaso)noestá
correctamenteajustado.

Losbajosdelacarcasadecorteestán

5.
sucios.

6.Lapresióndelosneumáticoses
incorrecta.

7.Elejedeunacuchillaestádoblado.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Ajustelaalturadelaruedaprotectora
delcésped.

Limpielosbajosdelacarcasade

5.
corte.

6.Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio
TécnicoAutorizado.

87

ProblemaPosiblecausa

Accióncorrectora

Lascuchillasnogiran.

Elembraguenoseengrana.

1.Lacorreadelacarcasadecorteestá
dañada,desgastada,sueltaorota.

2.Lacorreadelacarcasasehasalido
delapolea.

3.Lacorreadetransmisióndelabomba
estádesgastada,sueltaorota.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

1.Elfusibleestafundido.1.Cambieelfusible.Compruebela

2.Nollegasucientevoltajealembrague.2.Compruebelaresistenciadelabobina,

3.Labobinaestádañada.

4.Lacorrienteesinsuciente.

5.Elespacioentreelrotoryelinducido
esdemasiadogrande.

1.Instaleunacorreadecarcasanueva.

2.Instalelacorreadelcortacéspeden
lapoleadelacarcasaycompruebe
laposiciónyelfuncionamientodela
poleatensora,elbrazotensoryel
muelle.

3.Compruebelatensióndelacorreao
instaleunacorreanueva.

resistenciadelabobina,lacargade
labatería,elsistemadecargaylas
conexionesdelcableado,ycambie
componentessiesnecesario.

lacargadelabatería,elsistemade
cargaylasconexionesdelcableado,y
cambiepiezassiesnecesario.

3.Cambieelembrague.

4.Repareocambieelcabledel
embragueoelsistemaeléctrico.
Limpieloscontactosdelosconectores.

5.Retireelsuplementoosustituyael
embrague.

88

Esquemas

Esquemaeléctrico–MotoresKawasaki(Rev.A)

89

g009180

Esquemaeléctrico–MotoresKohler(Rev.A)

90

g020788

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque
podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas
identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos
deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela
exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertenciasenel
producto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueelproducto
contravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajolaProposición
65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicoshan
sidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,visite

https://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo
signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos
incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad
deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos.
Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia
bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel
plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos
productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás
productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos
quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo
signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas
advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA
