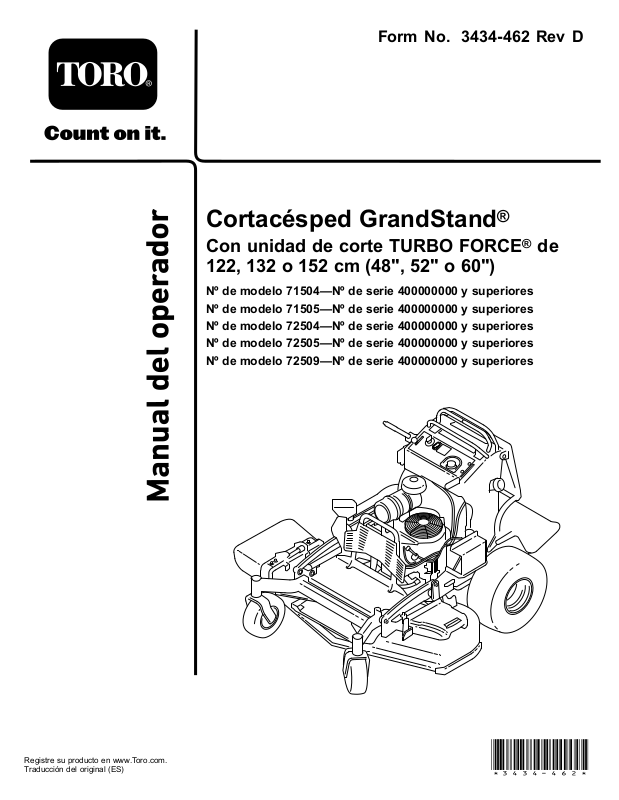

Toro 71504 Operator's Manual [es]

FormNo.3434-462RevD

CortacéspedGrandStand

ConunidaddecorteTURBOFORCE 122,132o152cm(48",52"o60")

Nºdemodelo71504—Nºdeserie400000000ysuperiores Nºdemodelo71505—Nºdeserie400000000ysuperiores Nºdemodelo72504—Nºdeserie400000000ysuperiores Nºdemodelo72505—Nºdeserie400000000ysuperiores Nºdemodelo72509—Nºdeserie400000000ysuperiores

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3434-462*

Elusoolaoperacióndelmotorencualquierterreno forestal,demonteocubiertodehierbaamenosque elmotorestéequipadoconparachispas(conforme aladenicióndelasección4442)mantenidoen buenascondicionesdefuncionamiento,oqueel motorhayasidofabricado,equipadoymantenido paralaprevencióndeincendios,constituyeuna infraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442o4443).

ElManualdelpropietariodelmotoradjunto ofreceinformaciónsobrelasnormasdelaU.S. EnvironmentalProtectionAgency(EPA)ydela CaliforniaEmissionControlRegulationsobresistemas deemisiones,mantenimientoygarantía.Puede solicitarseunmanualnuevoalfabricantedelmotor.

responsabledeutilizarelproductodeformacorrecta ysegura.

Visitewww.Toro.comparaobtenermásinformación, incluidosconsejosdeseguridad,materialesde formación,informaciónsobreaccesorios,ayuda paraencontraraundistribuidoropararegistrarsu producto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunDistribuidordeServicioAutorizadoocon AsistenciaalClienteToro,ytengaamanolos númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen elespacioprovisto.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproducto

contienenproductosquímicosqueel

EstadodeCaliforniasabequecausan

cáncer,defectoscongénitosuotros

peligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero deserie(ensucaso)paraaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

g235457

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Introducción

Estecortacéspeddeplataformadecuchillas rotativasestádiseñadoparaserusadopor operadoresprofesionalescontratados.Estádiseñado principalmenteparasegarcéspedbienmantenidoen zonasverdesresidencialesocomerciales.Elusode esteproductoparaotrospropósitosquelosprevistos podríaserpeligrosoparaustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene mensajesdeseguridadidenticadosporelsímbolo dealertadeseguridad(Figura2),queseñalaun peligroquepuedecausarlesionesgravesolamuerte siustednosiguelasprecaucionesrecomendadas.

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEE.UU.

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Contenido

Seguridad.................................................................4

Seguridadgeneral..............................................4

Pegatinasdeseguridadeinstrucciones.............5

Elproducto...............................................................9

Controles...........................................................9

Especicaciones..............................................10

Aperos/Accesorios...........................................10

Antesdelfuncionamiento.....................................11

Seguridadantesdeluso....................................11

Cómoañadircombustible.................................12

Mantenimientodiario........................................13

Rodajedeunamáquinanueva.........................13

Usodelsistemadeinterruptoresde

seguridad......................................................13

Duranteelfuncionamiento...................................14

Seguridadduranteeluso..................................14

Utilizacióndelfrenodeestacionamiento...........16

Usodelmandodecontroldelas

cuchillas........................................................16

Usodelacelerador...........................................17

Usodelestárter...............................................17

Usodelinterruptordeencendido......................17

Cómoarrancarelmotor....................................17

Apagadodelmotor...........................................18

Usodelaplataforma.........................................18

Conducciónhaciaadelanteyhacia

atrás..............................................................19

Descargalateralorecicladodela

hierba............................................................20

Ajustedelaalturadecorte................................21

Ajustedelosrodillosprotectoresdel

césped..........................................................21

Ajustedeldeectordeujo...............................22

Posicionamientodeldeectordeujo...............22

Usodepesos....................................................23

Despuésdelfuncionamiento...............................23

Seguridaddespuésdeluso..............................23

Usodelaválvuladecierrede

combustible...................................................24

Empujarlamáquinaamano.............................24

Transportedelamáquina.................................24

Mantenimiento........................................................27

Seguridadenelmantenimiento........................27

g000502

Calendariorecomendadodemanteni-

miento..........................................................27

Procedimientospreviosalmantenimiento...........29

Retiradadelcojínparateneraccesoala

partetrasera.................................................29

Aperturadelprotectordelmotor........................29

Lubricación..........................................................30

Engrasadodelamáquina.................................30

Engrasedelbrazotensor..................................30

Lubricacióndelospivotesdelasruedas

giratoriasdelanteras.....................................30

Engrasadodeloscubosdelasruedas

giratorias.......................................................30

Engrasedeloscontrolesdemovimiento...........31

Mantenimientodelmotor.....................................32

Seguridaddelmotor.........................................32

Mantenimientodellimpiadordeaire..................32

Mantenimientodelaceitedelmotor...................33

Mantenimientodelabujía.................................36

Inspeccióndelparachispas..............................37

Mantenimientodelsistemadecombusti-

ble................................................................38

Drenajedeldepósitodecombustible................38

Retiradadeldepósitodecombustible...............38

Cómocambiarelltrodecombustible...............38

Mantenimientodelsistemaeléctrico....................39

Seguridaddelsistemaeléctrico........................39

Mantenimientodelabatería.............................39

Mantenimientodelosfusibles...........................41

Mantenimientodelsistemadetransmi-

sión..............................................................42

Ajustedeladirección........................................42

Comprobacióndelapresióndelos

neumáticos...................................................42

Ajustedelcojinetedelpivotedelasruedas

giratorias.......................................................43

Mantenimientodelasruedasgiratoriasylos

cojinetes........................................................43

Cómoretirarelsuplementodel

embrague......................................................44

Comprobacióndelastuercasdelas

ruedas...........................................................46

Mantenimientodelsistemaderefrigera-

ción..............................................................46

Limpiezadelarejilladelaentradade

aire................................................................46

Limpiezadelsistemaderefrigeración...............46

Mantenimientodelosfrenos................................47

Comprobacióndelfrenodeestaciona-

miento...........................................................47

Ajustedelosfrenos..........................................47

Mantenimientodelascorreas..............................48

Comprobacióndelascorreas...........................48

Sustitucióndelacorreadelacarcasade

corte..............................................................48

Sustitucióndelacorreadetransmisión

......................................................................49

Mantenimientodelsistemadecontrol..................50

Ajustedelaspalancasdecontrolde

movimiento...................................................50

Mantenimientodelsistemahidráulico..................51

Seguridaddelsistemahidráulico......................51

Especicacionesdelsistemahidráulico............51

Comprobacióndeluidohidráulico...................51

Cambiodeluidohidráulicoylos

ltros.............................................................52

Purgadelsistemahidráulico.............................53

Mantenimientodelacarcasadecorte..................54

Seguridaddelascuchillas................................54

Mantenimientodelascuchillasde

corte..............................................................54

Nivelacióndelacarcasadecorte......................56

Ajustedelmuelledeelevacióndela

carcasa.........................................................58

Cambiodeldeectordehierba.........................59

Limpieza..............................................................60

Limpiezadelosbajosdelacarcasade

corte..............................................................60

Eliminaciónderesiduos....................................60

Almacenamiento.....................................................60

Seguridadduranteelalmacenamiento.............60

Limpiezayalmacenamiento.............................60

Solucióndeproblemas...........................................62

Esquemas...............................................................65

Seguridad

Estamáquinahasidodiseñadaconarregloalo estipuladoenlanormaANSIB71.4-2017.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies ydelanzarobjetosalaire.Sigasiempretodas lasinstruccionesdeseguridadconelndeevitar lesionespersonalesgraves.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Nohagafuncionarlamáquinasinoestán

colocadosyfuncionandotodoslosprotectoresy dispositivosdeseguridaddelamáquina.

•Manténgasealejadodeloriciodedescarga.

•Mantengaatranseúntesyniñosalejadosdela

zonadetrabajo.Nopermitaqueestevehículo seautilizadoporniños.Sólopermitaquemanejen lamáquinapersonasresponsables,formadas, familiarizadasconlasinstruccionesyfísicamente capacesdeutilizarlamáquina.

•Parelamáquina,apagueelmotoryretirela

llavedecontactoantesderealizartareasde mantenimientoorepostaje,yantesdeeliminar obstruccionesenlamáquina.

Elusoomantenimientoincorrectodeestamáquina puedecausarlesiones.Parareducirelpeligrode lesiones,cumplaestasinstruccionesdeseguridad ypresteatenciónsiemprealsímbolodealertade seguridad Peligro–instrucciónrelativaalaseguridadpersonal. Elincumplimientodeestasinstruccionespuededar lugaralesionespersonaleseinclusolamuerte.

,quesignica:Cuidado,Advertenciao

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

Símbolosdelabatería

Labateríacontienealgunosdeestossímbolos,otodos

ellos.

Lapegatina112-3858esparamáquinasconcarcasa de152cm(60")solamente.

decalbatterysymbols

1.Riesgodeexplosión6.Mantengaalejadasaotras

2.Prohibidaslasllamas desnudasyelfumar

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular..9.Enjuaguelosojos

5.LeaelManualdel operador.

personas.

7.Lleveprotecciónocular –losgasesexplosivos puedencausarcegueray otraslesiones.

8.Elácidodelabatería puedecausarquemaduras graves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura.

Marcadelfabricante

1.Estamarcaindicaquelacuchillasehaidenticadocomo piezadelfabricanteoriginaldelamáquina.

decal112-3858

112-3858

1.LeaelManualdel operador.

2.LeaelManualdel operadorantesderealizar

tareasdemantenimiento.

decaloemmarkt

1.Advertencia–lealasinstruccionesparaapretarel perno/tuercadelacuchillaa75–81N·m(55–60pies-libra) queguranenelmanualdeloperador.

3.Retirelallaveantesde ajustarlaalturadecorte.

4.Ajustesdealturadecorte

decal116-8283

116-8283

106-5517

1.Advertencia–notoquelasuperciecaliente.

decal106-5517

1.Leaelmanualdel

operador.

decal116-8775

116-8775

2.Advertencia–llene hastalaparteinferiordel cuellodellenado;nollene demasiadoeldepósito.

131-1180

131-3528

15A 15A 10A

7.5A

decal131-3521

131-3521

1.Alturadecorte

decal131-1180

1.Leaelmanualdel operador.

2.Hierbacortayligera; condicionessecas

1.LeaelManualdel operador.

131-3507

3.Posicióndeensacado

4.Hierbaaltaydensa; condicioneshúmedas

2.Tensordecorrea

decal131-3507

1.LeaelManualdel operador.

2.Fluidodelatransmisión

decal131-3524

131-3524

3.Niveldeuidofrío

decal131-3528

131-3528

1.Interruptordeencendido– 15A

2.Conectordelaccesorio–

3.Tomadefuerza(TDF)– 10A

4.InfoCenter–7.5A

15A

decal133-4604

133-4604

131-3529

1.LeaelManualdeloperadorparaobtenermásinformación sobrelosintervalosyprocedimientosdemantenimiento.

decal131-3529

1.Peligrodeobjetos arrojados–mantenga aotraspersonasalejadas delamáquina.

2.Deectorabierto,peligro delanzamientode objetos–utilizarla máquinaúnicamente conundeectoroun recogehierbas.

1.Advertencia–nollevepasajeros.

3.Peligrodeamputación demanoopie–nose acerquealaspiezasen movimiento.

4.Peligrodeenredamiento –noseacerquealas piezasenmovimiento, mantengacolocados todoslosprotectores.

decal133-4641

133-4641

131-3536

1.Batería4.Frenodeestacionamiento

2.Tiempo5.Motor–arrancar

3.Tomadefuerza(TDF)

6.Engranelaspalancas.

decal131-3536

decal133-8062

133-8062

decal131-3526

131-3526

1.Tomadefuerza(TDF)–desengranada

5.Haciaatrás

2.Rápido6.Transmisióndetracción

3.Lento7.Engranelaspalancas.

4.Puntomuerto

139-2878

1.Advertencia–leaelManualdeloperador.6.Peligrodeobjetosarrojados–mantengaalejadasaotras

2.Advertencia–todoslosoperadoresdebenrecibirformación antesdeusarlamáquina.

3.Advertencia–lleveprotecciónauditiva.8.Peligrodevuelco–nousedosrampasalcargarlamáquina

4.Peligrodeobjetosarrojados–bajeeldeectorantesdeusar lamáquina.

5.Peligrodecorteodesmembramientodemanoopie–nose acerquealaspiezasenmovimiento;mantengacolocados todoslosprotectores.

personas.

7.Advertencia–pongaelfrenodeestacionamiento,apague elmotoryretirelallaveantesdeabandonarlamáquinao realizartareasdemantenimiento.

enunremolque;utiliceunasolarampaconsucienteanchura paralamáquina;subalarampaenmarchaatrásparacargar lamáquina,ybajelarampaconduciendohaciaadelantepara descargarla.

9.Peligrodevuelco–noutilicelamáquinacercadeterraplenes oenpendientes;manténgasealejadodelosterraplenesuna distanciaequivalentea2veceslaanchuradelamáquina, comomínimo.

decal139-2878

140-4258

1.Frenodeestacionamiento–quitado4.Desactivado

2.Frenodeestacionamiento–puesto5.Velocidaddelmotor–rápido

3.Activado6.Velocidaddelmotor–lento

decal140-4258

Elproducto

Controles

Familiarícesecontodosloscontroles(Figura4) antesdeponerenmarchaelmotorytrabajarconla máquina.

Paneldecontrol

g332923

Figura3

1.Rodilloprotectordel césped(carcasasde 152cm[60"]solamente)

2.Ruedagiratoriadelantera8.Depósitodecombustible

3.Deectordehierba

4.Motor10.Válvuladecierrede

5.Paneldecontrol11.Batería

6.Palancasdecontrolde movimiento

7.Depósitohidráulico

9.Plataforma(bajada)

combustible

12.Carcasadecorte

Figura4

1.Tapóndecombustible7.Llavedecontacto

2.Controldelestárter8.Controldelacelerador

3.Palancadelfrenode estacionamiento

4.Tapóndeldepósito hidráulico

5.Horímetro11.Palancadecontrolde

6.Mandodelatomade fuerza(TDF)

9.Palancadeajustedela alturadecorte

10.Pasadordeselecciónde laalturadecorte

movimiento

12.Barradereferencia

Mandodelatomadefuerza(TDF)

Elmandodelatomadefuerza(TDF)seutilizapara engranarydesengranarlascuchillasdelcortacésped oarrancarypararaccesoriosmotorizados(Figura4); consulteUsodelmandodecontroldelascuchillas

(página16).

g300766

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotorytiene unajustevariablecontinuodeLENTOaRÁPIDO(Figura

4).

Horímetro

Palancasdecontrolde

Elhorímetroregistraelnúmerodehorasdeoperación delamáquina.Funcionacuandoelmotorestáen marcha.Utiliceelrecuentodehorasparaprogramar elmantenimientoregular(Figura5).

Figura5

1.Símbolosdelos interruptoresdeseguridad

2.Indicadordelabatería

3.Horímetro

Indicadoresdelosinterruptores deseguridad

Elhorímetrocontieneunossímbolosqueindicancon untriángulonegrosielcomponentedeseguridad estáenlaposicióncorrecta(Figura5).

Indicadordelabatería

SisegiralallavealaposicióndeCONECTADOdurante unossegundos,semuestraelvoltajedelabateríaen lazonadondenormalmentesemuestranlashoras deuso.

Laluzindicadoradelabateríaseenciendealgirar lallavealaposicióndeCONECTADO,ycuandola cargaestápordebajodelnivelcorrectodeoperación (Figura5).

movimiento

Laspalancasdecontroldemovimientoseutilizan paraconducirlamáquinahaciaadelante,haciaatrás ygirarlaenambossentidos(Figura4).

Válvuladecierredecombustible

Cierrelaválvuladecierredecombustibleantesde transportaroalmacenarlamáquina;consulteUsode

laválvuladecierredecombustible(página24).

Especicaciones

g009467

Nota:Lasespecicacionesydiseñosestánsujetosa

modicaciónsinprevioaviso.

Carcasa

decorte

de91cm

(48pulga-

das)

corte

eldeector bajado

eldeector elevado

laplataforma bajada

laplataforma subida

122cm131cm152cm Anchurade

(48")(52")(60")

161cm172cm193cm Anchuracon

(64")(68")(76")

126cm137cm158cm Anchuracon

(50")(54")(62")

191cm191cm201cm Longitudcon

(75")(75")(79")

145cm145cm164cm Longitudcon

(61")(61")(65")

122cm122cm122cm Altura

(48")(48")(48")

401kg405kg412kg Peso

(884libras)(893libras)(909libras)

de91cm

(52pulga-

Carcasa

decorte

das)

Carcasa

decorte

de91cm

(60pulga-

das)

Controldelestárter

Utiliceelcontroldelestárterparaponerenmarchael motorenfrío.Tiredelcontroldelestárterhaciaarriba paraactivarlo.Paraquitarlo,empujeelcontroldel estárterhaciaabajo.

Interruptordeencendido

Elinterruptordeencendido,queseutilizapara arrancaryapagarelmotor,tienetresposiciones: PARADA,MARCHAyARRANQUE.ConsulteUsodel

interruptordeencendido(página17).

Aperos/Accesorios

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporT oroquepuedenutilizarsecon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadooconsudistribuidorautorizado Toro,ovisitewww.T oro.comparaobtenerunalistade todoslosaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantener lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro.Las piezasderepuestoyaccesoriosdeotrosfabricantes

podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

Operación

Antesdel funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Nodejenuncaquelamáquinaseautilizadapor

niñosoporpersonasquenohayanrecibidola formaciónadecuada.Lanormativalocalpuede imponerlímitessobrelaedaddeloperador. Elpropietarioesresponsabledeproporcionar formaciónatodoslosoperadoresymecánicos.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde seguridad.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

•Sepacómopararrápidamentelamáquinayel

motor.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos protectoresestáninstaladosyquefuncionan correctamente.Noutilicelamáquinasino funcionancorrectamente.

•Antesdesegar,inspeccionesiemprelamáquina

paraasegurarsedequelascuchillas,lospernos delascuchillasylosconjuntosdecorteestánen buenascondicionesdeuso.

•Inspeccioneeláreadondesevaautilizarla

máquinayretirecualquierobjetoquelamáquina podríalanzaralaire.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque serequierenparaoperarlamáquinademanera adecuadaysegura.

Seguridadenelmanejodel combustible

•Elcombustibleesextremadamenteinamabley

altamenteexplosivo.Unincendioounaexplosión provocadosporelcombustiblepuedecausarle quemadurasaustedyaotraspersonasasícomo dañosmateriales.

–Paraevitarqueunacargaestáticaincendie

elcombustible,coloqueelrecipientey/ola

máquinadirectamentesobreelsueloantesde repostar,noenunvehículoosobreotroobjeto.

–Lleneeldepósitodecombustibleenelexterior,

enunazonaabiertayconelmotorfrío.Limpie cualquiercombustiblederramado.

–Nomanejecombustiblesiestáfumando,ni

cercadeunallamadesnudaochispas.

–Noretireeltapóndecombustibleniañada

combustiblealdepósitosielmotorestá calienteoenmarcha.

–Sisederramacombustible,nointentearrancar

elmotor.Evitecrearunafuentedeignición hastaquelosvaporesdelcombustiblese hayandisipado.

–Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcance delosniños.

•Elcombustibleesdañinoomortalsiesingerido.

Laexposiciónalargoplazoalosvaporespuede causarlesionesyenfermedadesgraves.

–Evitelarespiraciónprolongadadelosvapores. –Mantengalasmanosylacaraalejadasde

laboquillaydelaaberturadeldepósitode combustible.

–Mantengaelcombustiblealejadodelosojos

ylapiel.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Nollenelosrecipientesdentrodeunvehículo

osobrelaplataformadeuncamiónoremolque conunforrodeplástico.Coloquesiemprelos recipientesdegasolinaenelsuelo,lejosdel vehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repóstelomientrasseencuentrasobreelsuelo.Si estonoesposible,repóstelousandounrecipiente portátil,envezdeusarunsurtidordecombustible conboquilla.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente entodomomentohastaqueterminederepostar. Noutilicedispositivosquemantenganabiertala boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.Limpie cualquiercombustiblederramado.

•Nuncallenedemasiadoeldepósitode

combustible.Vuelvaacolocareltapónde combustibleyapriételormemente.

Cómoañadircombustible

Combustiblerecomendado

•Paraobtenerlosmejoresresultados,utilice

solamentegasolinafresca(compradahacemenos de30días),sinplomo,de87omásoctanos (métododecálculo(R+M)/2).

•Etanol:Esaceptableelusodegasolinaconhasta

el10%deetanol(gasohol)oel15%deMTBE (étermetiltert-butílico)porvolumen.Eletanoly elMTBEnosonlomismo.Noestáautorizado elusodegasolinaconel15%deetanol(E15) porvolumen.Noutilicenuncagasolinaque contengamásdel10%deetanolporvolumen, comoporejemplolaE15(contieneel15%de etanol),laE20(contieneel20%deetanol)ola E85(contienehastael85%deetanol).Elusode gasolinanoautorizadapuedecausarproblemas derendimientoodañosenelmotorquepueden noestarcubiertosbajolagarantía.

•Noutilicegasolinaquecontengametanol.

•Noguardecombustibleeneldepósitode

combustibleoenrecipientesdecombustible duranteelinviernoamenosquehayaañadidoun estabilizador.

•Noañadaaceitealagasolina.

Usodelestabilizador/acondicionador

Utiliceestabilizador/acondicionadorenlamáquina paramantenerelcombustiblefrescodurantemás tiempo,siguiendolasindicacionesdelfabricantedel estabilizadordecombustible.

Importante:Noutiliceaditivosdecombustible

quecontenganmetanoloetanol.

Agreguelacantidadapropiadadeestabilizador/acondicionadoracombustiblefresco,siguiendolas indicacionesdelfabricantedelestabilizadorde combustible.

Cómollenareldepósitode combustible

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDF ,pongalaspalancas decontroldemovimientoenlaposiciónde

BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpielazonaalrededordeltapóndeldepósito decombustibleyretireeltapón.

4.Lleneeldepósitodecombustiblehastalaparte inferiordelcuellodellenado.

Usodelsistemade interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán desconectadosodañados,lamáquina podríaponerseenmarchainesperadamente, causandolesionespersonales.

Nota:Nollenecompletamenteeldepósitode

combustible.Elespaciovacíoeneldepósito permitiráladilatacióndelagasolina.

5.Coloqueeltapóndeldepósitodecombustible rmemente.Limpiecualquiercombustible derramado.

Figura6

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo“Cadauso/Adiario” enlasecciónMantenimiento(página27).

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeutilizarlamáquina.

Enquéconsisteelsistemade interruptoresdeseguridad

Elsistemadeinterruptoresdeseguridadhasido diseñadoparaimpedirqueseengranelaTDFa menosqueserealiceunadelasaccionessiguientes:

•Movercualquieradelaspalancasdecontrolde

movimientoalaposicióncentraldesbloqueada.

•PulselaposiciónENGRANADOenelinterruptorde

laTDF . Elsistemadeinterruptoresdeseguridadestá

diseñadoparadetenerlascuchillas/elaccesoriosi ustedmueveosueltaambaspalancasdecontrol

g038312

demovimientoalaposicióndeBLOQUEO/PUNTO

MUERTO.

Elhorímetrotieneunaseriedesímbolos queindicansielcomponentedeseguridad correspondienteestáenlaposicióncorrecta. Cuandoelcomponenteestáenlaposición correcta,seenciendeuntriánguloenelrecuadro correspondiente(Figura7).

Rodajedeunamáquina nueva

Losmotoresnuevosnecesitantiempoparadesarrollar todasupotencia.Lafriccióngeneradaporlas carcasasylossistemasdepropulsióndelos cortacéspedesesmayorcuandoéstossonnuevos, loquesuponeunacargaadicionalparaelmotor.Las máquinasnuevasnecesitanunperiododerodajede 40–50horasparadesarrollarlamáximapotenciayel mejorrendimiento.

g031282

Figura7

1.Lostriángulosseenciendencuandoloscomponentesdel sistemadeseguridadestánenlaposicióncorrecta.

Comprobacióndelsistemade interruptoresdeseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Lascuchillas/elaccesorionodeben

engranarse.

Duranteel

Veriqueelsistemadeinterruptoresdeseguridad cadavezquevayaautilizarlamáquina.

Nota:Sielsistemanofuncionadelaformaquese

describeacontinuación,póngaseencontactocon unServicioTécnicoAutorizadoparaqueloreparen inmediatamente.

1.Arranqueelmotor;consulteCómoarrancarel

motor(página17).

2.Muevalaspalancasdecontroldemovimientoa laposicióncentraldesbloqueada.

Nota:Lascuchillas/elaccesoriodeben

detenerseyelmotordebedejardefuncionar.

3.Arranqueelmotoryquiteelfrenode estacionamiento.

4.Muevacualquieradelaspalancasdecontrolde movimientoalaposicióncentraldesbloqueada.

5.Sigasujetandolapalancadecontrolde movimientoenlaposicióncentraldesbloqueada ypulselaposiciónENGRANADOenelinterruptor delaTDF .

Nota:Elembragueylascuchillas/elaccesorio

debenengranarse.

6.Muevaosueltelaspalancasdecontrolde movimientoalaposicióndeBLOQUEO/PUNTO

MUERTO.

Nota:Lascuchillas/elaccesoriodeben

detenerseyelmotordebeseguirfuncionando.

7.PulselaposiciónDESENGRANADOenel interruptordelaTDFymuevacualquieradelas palancasdecontroldemovimientoalaposición centraldesbloqueada.

8.Sigasujetandolapalancadecontrolde movimientoenlaposicióncentraldesbloqueada ypulselaposiciónENGRANADOenelinterruptor delaTDF .

Nota:Elembragueylascuchillas/elaccesorio

debenengranarse.

9.PulselaposiciónDESENGRANADOenel interruptordelaTDF.

funcionamiento

Seguridadduranteeluso

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda provocarlesionespersonalesodañosmateriales.

•Lleveropaadecuada,incluyendoguantes,

protecciónocular,pantalónlargo,calzado resistenteyantideslizanteyprotecciónauricular. Sitieneelpelolargo,recójaselo,ynollevejoyas oprendassueltas.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,pueden producirselesionesodañosmateriales.

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Nuncatrasladepasajerosenlamáquinay

mantengaaotraspersonasymascotasalejadas delamáquinamientrasestéfuncionando.

•Operelamáquinasoloenbuenascondiciones

devisibilidadybajocondicionesclimáticas apropiadas.Nohagafuncionarlamáquinacuando hayriesgodetormentaseléctricas.

•Lahierbamojadaolashojasmojadaspueden

causarlegraveslesionessiustedresbalaytocala cuchilla.Evitesegarencondicioneshúmedas.

•Antesdearrancarelmotor,asegúresedeque

todaslastransmisionesestánenpuntomuerto, queelfrenodeestacionamientoestápuestoyque ustedseencuentraenelpuestodeloperador.

•Asegúresedequepisasobreunasupercierme

mientrasutilizaestamáquina,especialmenteal irhaciaatrás.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodel conductodedescargaentodomomento.

Nota:Lascuchillas/elaccesoriodeben

detenerse.

10.Conelmotorenmarcha,pulselaposición ENGRANADOenelinterruptordelaTDFsin sujetarningunadelaspalancasdecontrolde movimientoenlaposicióncentraldesbloqueada.

•Mirehaciaatrásyhaciaabajoantesdeponer

marchaatrásparaasegurarsedequeelcamino estádespejado.

•Extremelaprecauciónalacercarseaesquinas

ciegas,arbustos,árbolesuotrosobjetosque puedanbloquearsuvisión.

•Parelascuchillassiemprequenoestésegando.

•Parelamáquina,retirelallavedecontactoy

espereaquesedetengantodaslaspiezasen movimientoantesdeinspeccionarelaccesorio despuésdegolpearunobjetoosiseproduceuna vibraciónanormalenlamáquina.Hagatodaslas reparacionesnecesariasantesdevolverautilizar lamáquina.

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael pasosiempre.

•Desengranelaunidaddecorteyapagueelmotor

antesdeajustarlaalturadecorte(amenosque puedaajustarsedesdelaposicióndeloperador).

•Hagafuncionarelmotorúnicamenteenzonas

bienventiladas.Losgasesdeescapecontienen monóxidodecarbono,queesletalsiseinhala.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Antesdeabandonarelpuestodeloperador(vaciar

losreceptoresydestaparelconducto),hagalo siguiente:

–Aparquelamáquinaenunasupercienivelada. –Desengranelatomadefuerza. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallavedecontacto. –Espereaquesedetengantodaslaspiezasen

movimiento.

•Apaguelamáquinaydesengranelatransmisión

delaunidaddecorteenlassituacionessiguientes:

–Antesderepostarcombustible –Antesdelimpiaratascos –Antesdeinspeccionar,limpiarorealizar

mantenimientoenlaunidaddecorte

–Despuésdegolpearunobjetoextrañoosise

produceunavibraciónanormal.Inspeccionela unidaddecorteyreparecualquierdañoantes dearrancaryoperarlamáquina.

–Antesdeabandonarlaposicióndeloperador

•Nouselamáquinacomounvehículoderemolque.

•Utilicesolamenteaccesoriosyaperos

homologadosporTheToro®Company.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte. Ustedesresponsabledelaseguridadcuando trabajaenpendientes.Elusodelamáquinaen cualquierpendienteexigeuncuidadoespecial.

Antesdeusarlamáquinaenunapendiente,haga losiguiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán colocadasenlamáquina.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren lapendienteconlamáquina.Utiliceel sentidocomúnyelbuenjuicioalrealizareste evaluación.Cualquiercambioqueseproduzca enelterreno,comoporejemplouncambiode humedad,puedeafectarrápidamentealuso delamáquinaenunapendiente.

•Trabajedetravésencuestasypendientes,nunca

haciaarribaohaciaabajo.Eviteutilizarlamáquina enpendientesexcesivamenteempinadaso húmedas.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade terraplenes,fosas,taludes,agua,uotrospeligros. Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia prudente(eldobledelaanchuradelamáquina) entrelamáquinaycualquierpeligro.Utiliceuna máquinadirigidaounaherramientamanualpara trabajarenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde velocidadodedirección;girepocoapoco,ya bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola estabilidaddelamáquina.Tengaencuentaque conducirenhierbamojada,atravesarpendientes empinadas,obajarcuestaspuedehacerquela máquinapierdatracción.Latransferenciadepeso alasruedasdelanteraspuedehacerquepatinela máquina,conpérdidadefrenadoydecontrolde dirección.Lamáquinapuededeslizarseincluso conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros ocultos.Lahierbaaltapuedeocultarobstáculos. Unterrenoirregularpuedehacerquelamáquina vuelque.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionessobrelos contrapesos.

•Siustedpierdeelcontroldelamáquina,bájesey

aléjesedelsentidodeavancedelamáquina.

Utilizacióndelfrenode estacionamiento

Pongasiempreelfrenodeestacionamientocuando parelamáquinaocuandoladejedesatendida.Antes decadauso,compruebeelfuncionamientodelfreno deestacionamiento.

Sielfrenodeestacionamientonoinmovilizala máquina,ajústelo;consulteAjustedelosfrenos

(página47).

Tirehaciaatrásdelfrenodeestacionamientopara ponerelfreno(Figura8).

Empujelapalancadelfrenodeestacionamientohacia adelanteparaquitarelfreno.

Cómoengranarlascuchillasdel cortacésped(TDF)

g301277

Figura9

Figura8

1.Frenodeestacionamiento –puesto

2.Frenodeestacionamiento –quitado

Usodelmandodecontrol delascuchillas

Elmandodecontroldelascuchillas(TDF)se utilizaconjuntamenteconlaspalancasdecontrolde movimientoparaengranarydesengranarlascuchillas delcortacésped.

Cómodesengranarlascuchillas

g009465

delcortacésped(TDF)

Figura10yFigura11muestrandosmanerasde

desengranarlascuchillasdelcortacésped.

g301401

Figura10

Figura11

Nota:Sidesengranalascuchillasdelcortacésped

soltandolaspalancasdecontroldemovimiento, puedeengranarlascuchillasotravezmoviendoel

g031593

interruptoralaposicióndeENGRANADO(Figura9)sin moverloprimeroalaposicióndeDESENGRANADO.

Usodelinterruptorde encendido

Usodelacelerador

Puedemoverelcontroldelaceleradorentrelas posicionesdeRÁPIDOyLENTO(Figura12).

UtilicesiemprelaposicióndeRÁPIDOparaengranar laTDF .

Figura12

Usodelestárter

Utiliceelestárterparaponerenmarchaelmotoren frío.

1.Tirehaciaarribadelmandoparaengranar elestárterantesdeusarelinterruptorde encendido(Figura13).

Importante:Nohagafuncionarelmotorde

arranquedurantemásde5segundosseguidos. Sielmotornoarranca,espere15segundosentre intentos.Sinosesiguenestasinstrucciones, puedequemarseelmotordearranque.

Nota:Puedensernecesariorepetirelciclode

arranquedelmotoralarrancarloporprimeravez despuésdequedarseelsistemadecombustible totalmentevacíodecombustible.

g008946

g031239

Figura14

2.Presionehaciaabajoelpomodelestárterpara desactivarelestárterdespuésdearrancarel motor(Figura13).

Figura13

g031281

Figura15

Cómoarrancarelmotor

Importante:Nohagafuncionarelmotorde

arranquedurantemásde5segundosseguidos. Sielmotornoarranca,espere15segundosentre intentos.Sinosesiguenestasinstrucciones, puedequemarseelmotordearranque.

Nota:Puedensernecesariorepetirelciclode

arranquedelmotoralarrancarloporprimeravez despuésdequedarseelsistemadecombustible totalmentevacíodecombustible.

g008959

1.PosicióndeACTIV ADO

2.PosicióndeCERRADO

Figura17

g301288

Figura16

Apagadodelmotor

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

Retiresiemprelallaveypongaelfreno deestacionamientoantesdeabandonarel puestodeloperador.

Dejequeelmotorfuncioneenralentí(tortuga) durante60segundosantesdegirarelinterruptorde encendidoalaposicióndeDESCONECTADO.

g301289

Importante:Asegúresedequelaválvulade

cierredecombustibleestácerradaantesde transportaroalmacenarlamáquinaparaevitar fugasdecombustible.Antesdeguardarla máquina,desconecteel/loscable(s)dela(s) bujía(s)paraimpedirunarranqueaccidentaldel motor.

Usodelaplataforma

Lamáquinapuedeutilizarseconlaplataformasubida obajada.Elusodeunaposiciónuotradependede laspreferenciasdeloperador.

ADVERTENCIA

Laplataformadeloperadorpesamuchoy puedecausarlesionesalelevarseobajarse. Bajeoelevelaplataformadeloperadorcon cuidado;sisebajarepentinamentepodría causarlesiones.

•Nopongalasmanosolosdedosenlazona delospivotesdelaplataformamientrasla plataformadeloperadorseelevaosebaja.

•Asegúresedequelaplataformaestábien apoyadaalsacarelpestillodelenganche.

•Asegúresedequeelpestillosujetala plataformaalplegarla.Apriételacontra elcojínparaqueelpestillosebloquee correctamente.

•Mantengaalejadasaotraspersonas mientraseleveobajelaplataforma.

g031026

Figura18

Usodelamáquinaconla plataformasubida

Utilicelamáquinaconlaplataformasubidaenlos casossiguientes:

•Usodelamáquinacercadetaludes

•Usodelamáquinaenzonaspequeñasenlasque

lamáquinaesdemasiadolarga

•Zonasconramasbajasuotrosobstáculos

•Alcargarlamáquinaenunvehículoparasu

transporte

•Alconducircuestaarriba

Parasubirlaplataforma,tirehaciaarribadelborde traseradelamismahastaqueelpestilloconpomola bloqueeensusitio.Apriételacontraelcojínparaque elpestillolabloqueeensusitio.

Usodelamáquinaconla plataformabajada

Utilicelamáquinaconlaplataformabajadaenlos casossiguientes:

•Usodelamáquinaenlamayoríadeloslugares

1.Plataformasubida

2.Plataformabajada

3.Tiredelpomoparabajar laplataforma.

Conducciónhaciaadelante yhaciaatrás

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenposiciónRÁPIDOparaconseguirel mejorrendimiento.

Importante:Paselamáquinaporlosbordillosen

marchaatrás,unaruedaalavez;sipasaporun bordillohaciaadelantepodríadañarlamáquina.

CUIDADO

Lamáquinapuedegirarmuyrápidamente, haciendoqueeloperadorpierdaelcontrol, loquepodríacausarlesionespersonaleso dañosenlamáquina.

Reduzcalavelocidaddelamáquinaantesde efectuargiroscerrados.

•Alconducirdetravésenpendientes

•Alconducircuestaabajo

Parabajarlaplataforma,empújelahaciaadelante contraelcojínparaaliviarlapresiónsobreelpestillo delenganche,luegotiredelpomoybajelaplataforma (Figura18).

Conducciónhaciaadelante

1.Quiteelfrenodeestacionamiento;consulte

Utilizacióndelfrenodeestacionamiento(página

16).

2.Muevalaspalancasdecontroldemovimientoa laposicióncentraldesbloqueada.

1.Barradereferencia delantera

2.Palancadecontrol izquierda

3.Barradereferenciatrasera

Figura19

4.Palancadecontrol derecha

5.Palancadecontrol derechaenposiciónde

BLOQUEO/PUNTOMUERTO

6.Palancadecontrol izquierdaenposiciónde

BLOQUEO/PUNTOMUERTO

g030983

g009473

Figura20

Conducciónhaciaatrás

1.Muevaambaspalancasdecontrolde movimientoalaposicióncentraldesbloqueada.

3.Empujelentamentelaspalancasdecontrolde movimientohaciaadelante(Figura20).

Nota:Elmotorseparasiustedmuevelas

palancasdecontroldemovimientoconelfreno deestacionamientopuesto.

Nota:Cuantomásmuevalaspalancasde

controldemovimientoencualquiersentido,más rápidamentesedesplazarálamáquinaenese sentido.

Nota:Paradetenerse,tiredelaspalancasde

controldemovimientoalaposicióndePUNTO

MUERTO.

2.Tirelentamentedelaspalancasdecontrolde movimientohaciaatrás(Figura21).

g009474

Figura21

Descargalateraloreciclado delahierba

Estamáquinacuentaconundeectordehierba abisagradoquedispersalosrecortesdehierbaaun ladoyhaciaabajoalcésped.

PELIGRO

Sineldeectordehierba,latapadedescarga oelrecogedorcompletoadecuadamente montado,ustedyotraspersonasestán expuestosacontactoconlascuchillasya residuoslanzadosalaire.Elcontactoconlas cuchillasdelcortacéspedenrotaciónycon losresiduoslanzadosalairecausarálesiones omuerte.

•Noretireeldeectordehierbadela máquinaporqueeldeectordehierba dirigeelmaterialhaciaabajo,alcésped.Si eldeectordehierbasedeterioraalguna vez,sustitúyaloinmediatamente.

•Nocoloquenuncalasmanosolospies debajodelamáquina.

•Nointentenuncadespejarlazonade descargaolascuchillasdelcortacésped sinantessoltarlabarradecontroly desconectarlatomadefuerza(TDF).Gire lallavealaposicióndeDESCONECT ADO. Tambiénretirelallaveydesconecteel/los cable(s)dela(s)bujía(s).

Ajustedelaalturadecorte

Laalturadecortepuedeajustarsede38a127mm (1½"a5")enincrementosde6mm(¼").

Nota:Elusodeunaalturadecortedemenosde

51mm(2")aumentaeldesgastedelacorreadela carcasadecorte.Utiliceunajustedelaalturade cortedemásde51mm(2")siemprequeseaposible.

g267253

Figura22

Ajustedelosrodillos protectoresdelcésped

Modelosconcarcasade152cm (60")solamente

Cadavezqueustedcambielaalturadecorte,ajuste tambiénlaalturadelosrodillosprotectoresdel césped.

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenlaposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireelpernoylatuerca,coloquelosrodillos protectoresdecéspedeinstaleelpernoyla tuerca.

4.Asegúresedequelosespaciadoresylos casquillosestáninstalados(Figura23).

Figura23

1.Casquillo

2.Rodilloprotectordel

césped

3.Espaciador

4.Perno

5.Tuerca

g301806

Figura24

1.Ranura2.Pomo

Posicionamientodel deectordeujo

Lasgurassiguientessonsimplesrecomendaciones deuso.Losajustesvariaránsegúneltipodehierba,

g018324

elcontenidodehumedadylaalturadelahierba.

Nota:Silapotenciadelmotorempiezaacaer,yla

velocidaddeavancedelcortacéspedeslamisma, abraeldeector.

PosiciónA

Ajustedeldeectordeujo

Elujodedescargadelcortacéspedpuedeajustarse paradiferentescondicionesdesiega.Coloqueel bloqueodelevayeldeectorparaobtenerlamejor calidaddecorte.

1.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Apagueelmotor,retirelallaveyespereaque sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

3.Paraajustareldeector,aojeelpomo(Figura

24).

4.Ajusteeldeectoryelpomoenlaranurasegún elujodedescargadeseado,yaprieteelpomo.

Éstaeslaposiciónmásatrasada(veaFigura25). Utiliceestaposiciónparaloscasossiguientes:

•Paralasiegadehierbacortayligera

•Encondicionessecas

•Recortesdehierbamáspequeños

•Propulsalosrecortesdehierbamáslejosdel

cortacésped

Figura25

g012677

Figura27

g012679

PosiciónB

Utiliceestaposiciónparaensacar(Figura26).

Figura26

PosiciónC

Éstaeslaposiciónmásabiertaposible(Figura27). Utiliceestaposiciónparaloscasossiguientes:

•Paralasiegadehierbalargaydensa

•Encondicioneshúmedas

Usodepesos

•Instalepesosparamejorarelequilibrio.Pueden

agregarseoretirarsepesosparaoptimizarel rendimientoendiferentescondicionesysegún suspreferencias.

•Retireoañadalospesosunoporunohasta

obtenerelcontrolyelequilibriodeseados.

•ConsultelospesosrecomendadosenelManual

deloperadordecadaaccesorio.

Nota:Parapedirunkitdepesos,póngaseen

contactoconunServicioTécnicoAutorizado.

ADVERTENCIA

Uncambioexcesivodepesopuedeafectaral manejoyalaoperacióndelamáquina.Esto podríaprovocarlegraveslesionesaustedoa

g012678

otraspersonas.

•Hagacambiosdepesoenpequeños incrementossolamente.

•Evalúelamáquinadespuésdecada cambiodepesoparacomprobarquela máquinapuedeutilizarseconseguridad.

Despuésdel funcionamiento

•Reduceelconsumodelmotor

•Permiteunamayorvelocidaddeavanceen

condicionespesadas

Seguridaddespuésdeluso

Seguridadgeneral

•Siempreapagueelmotor,retirelallavede

contacto,espereaquesedetengantodaslas piezasenmovimiento,ydejequelamáquinase

enfríeantesdehacertrabajosdeajuste,revisión, limpiezaoalmacenamiento.

•Limpielahierbaylosresiduosdelasunidadesde

corte,lossilenciadoresyelcompartimientodel motorparaayudaraprevenirincendios.Limpie cualquieraceiteocombustiblederramado.

•Cierreelcombustibleantesdealmacenaro

transportarlamáquina.

•DesengranelaTDFantesdetransportarla

máquinaocuandonolavayaautilizar.

•Noguardenuncalamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Utilicerampasdeanchocompletoparacargarla

máquinaenunremolqueouncamión.

•Amarrelamáquinarmementeconcorreas,

cadenas,cablesocuerdas.Tantolascorreas delanterascomolastraserasdebenorientarse haciaabajoyhaciafuerarespectoalamáquina.

Empujarlamáquinaamano

Lasválvulasdedesvíopermitenempujarlamáquina amanoconelmotorparado.

Importante:Empujesiemprelamáquinaa

mano.Noremolquelamáquinaporquepodrían producirsedañosenelsistemahidráulico.

Importante:Noarranqueniconduzcalamáquina

conlasválvulasdedesvíoabiertas.Puede dañarseelsistema.

Usodelaválvuladecierre decombustible

Cierrelaválvuladecierredecombustibleduranteel transporte,elmantenimientoyelalmacenamiento (Figura28).

Asegúresedequelaválvuladecierredelcombustible estáabiertaantesdearrancarelmotor.

g031237

g301290

Figura29

Figura28

1.POSICIÓNDEABIERTO2.PosicióndeDESACTIVADO

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Utiliceunarampade

g031238

anchocompleto.Asegúresedequeelremolqueo elcamióntengatodoslosfrenosytodaslaslucesy señalizacionesrequeridosporlaley.Porfavor,lea cuidadosamentetodaslasinstruccionesdeseguridad. Elconocerestainformaciónpuedeayudaraevitarle

lesionesaustedoaotraspersonas.Consulteenla normativalocallosrequisitosaplicablesalremolque yalsistemadeamarre.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales degiro,luces,marcasreectantesoun indicadordevehículolentoespeligrosoy puedesercausadeaccidentesquepueden provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo carreterapública.

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelco ypodríacausarlesionesgravesolamuerte (Figura30).

•Utiliceúnicamenteunarampadeancho completo;noutilicerampasindividuales paracadaladodelamáquina.

•Asegúresedequelarampatieneuna longituddealmenoscuatroveceslaaltura delaplataformadelremolqueodelcamión sobreelsuelo.

Figura30

1.Rampadeancho completoenposición dealmacenamiento

2.Lalongituddelarampa esalmenos4veces mayorquelaalturade laplataformadelcamión odelremolquesobreel suelo.

3.H=alturadelaplataforma delremolqueodelcamión sobreelsuelo.

4.Remolque

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer funcionarlamáquinaenunarampa.

•Subalarampaconduciendolamáquinaen marchaatrás,ybájelacaminandohacia adelante.

g229507

•Eviteacelerarodesacelerarbruscamente alconducirlamáquinaenunarampa, porqueestopodríaprovocarunvuelcoo unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículoque loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel remolque.

3.Bajelarampa(Figura30).

4.Elevelaplataforma.

Importante:Mantengalaplataforma

siempreelevadadurantelacargaodescarga delamáquina.

5.Subalamáquinaporlarampaenmarchaatrás (Figura31).

Figura31

g031405

1.Subaporlarampa

conduciendolamáquina enmarchaatrás.

2.Bajelamáquinaporla rampaapie.

6.Apagueelmotor,retirelallaveypongaelfreno deestacionamiento.

7.Amarrelamáquinajuntoalasruedasgiratorias delanterasyelguardabarrostraserocon correas,cadenas,cablesocuerdas(Figura

32).Consultelanormativalocalrespectoalos

requisitosdeamarre.

1.Puntosdeamarre

g031300

Figura32

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

CUIDADO

Sidejalallavedeencendidoenelinterruptor,alguienpodríaarrancarelmotoraccidentalmente ycausarlesionesgravesaustedoaotraspersonas.

Retirelallavedeencendidodelinterruptorantesderealizarcualquieroperaciónde mantenimiento.

Seguridadenel mantenimiento

•Antesdeajustar,limpiar,revisaroabandonarla

máquina,hagalosiguiente:

–Aparquelamáquinaenunasupercienivelada. –Desengranelastransmisiones. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallavedecontacto. –Espereaquesedetengantodaslaspiezasen

movimiento.

–Dejequeloscomponentesdelamáquina

seenfríenantesderealizartareasde mantenimiento.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimiento.Siesposible,nohaga ajustesmientraselmotorestáfuncionando.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Compruebefrecuentementeelfuncionamiento

delfrenodeestacionamiento.Ajusteyreviselos frenossegúnseanecesario.

•Nomanipulenuncalosdispositivosdeseguridad.

Comprueberegularmentequefuncionan correctamente.

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,elsilenciadoryelmotor paraprevenirincendios.Limpiecualquieraceiteo combustiblederramado.

•Compruebefrecuentementeloscomponentesdel

recogedorycámbielossiestándesgastadoso dañados.

•Noconfíeenunsistemahidráulicoparaapoyar

lamáquina;apoyelamáquinaconsoportesjos cadavezqueelevelamáquina.

•Mantengatodaslaspiezasenbuenascondiciones

defuncionamiento,ytodoslosacoplamientos hidráulicosbienapretados.Sustituyacualquier piezaopegatinadesgastada,deterioradaoque falte.Mantengaapretadastodaslasjaciones paraasegurarquelamáquinaestáencondiciones segurasdefuncionamiento.

•Paraasegurarunrendimientoóptimoymantener

lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro. Laspiezasderepuestoyaccesoriosdeotros fabricantespodríanserpeligrosos,ysuusopodría invalidarlagarantíadelproducto.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

8horas

Despuésdelasprimeras

50horas

Despuésdelasprimeras

100horas

Procedimientodemantenimiento

•Cambieelaceitedelmotor.

•Compruebeelniveldeaceitehidráulico.

•Cambielosltroshidráulicosyeluidohidráulico.

•Compruebelastuercasdelasruedas.

Intervalodemanteni-

mientoyservicio

Cadavezqueseutilice

odiariamente

Cada50horas

Cada100horas

Procedimientodemantenimiento

•Compruebeelsistemadeinterruptoresdeseguridad.

•Compruebeelniveldeaceitedelmotor.

•Limpielarejilladelaentradadeaire(másamenudoencondicionesdemucho polvoosuciedad).

•Compruebeelfuncionamientodelfrenodeestacionamiento.

•Inspeccionelascuchillas

•Limpiedebajodelacarcasadecorte.

•Lavelamáquina,sobretododespuésdeusarlaenaplicacionesdeinvierno.

•Compruebeelparachispas(siestáinstalado).

•Compruebelapresióndelosneumáticos.

•Compruebeelniveldeaceitehidráulico.

•Cambieelaceitedelmotor.

•Inspeccione,limpieyajustelabujía.

•Compruebelabatería.

•Compruebeelembrague.

•Compruebeylimpielascubiertasylasaletasderefrigeracióndelmotor(mása menudoencondicionesdemuchopolvoosuciedad).

•Compruebela(s)correa(s)delacarcasadecorte.

Antesdelalmacenamiento

Cada200horas

Cada250horas

Cada300horas

Cada500horas

Cada800horas

Cada1000horas

Cadaaño

•Sustituyaelltrodeaceitedelmotor.

•Cambieelltroprimariodeaire(másamenudoencondicionesdemuchopolvo osuciedad).

•Compruebeelltrodeaireinterior(másamenudoencondicionesdemuchopolvo osuciedad).

•Compruebeyajustelaholguradelasválvulas.PóngaseencontactoconelServicio TécnicoAutorizado.

•Cambieelltrodeaireinterior(másamenudoencondicionesdemuchopolvo osuciedad).

•Ajusteelcojinetedelpivotedelasruedasgiratorias.

•Cambielosltroshidráulicosyeluidohidráulico.

•Cambieelltrodecombustible.

•Sustitucióndelacorreadetransmisión.

•Pintecualquiersuperciedesconchada.

•Realicetodoslosprocedimientosdemantenimientoarribacitadosantesdel almacenamiento

•Engraseelbrazotensor.

•Engraselospivotesdelasruedasgiratoriasdelanteras(másamenudoen condicionesdemuchopolvoosuciedad).

•Engrasadodeloscubosdelasruedasgiratorias.

•Engraseloscontrolesdemovimiento.

•Apliquecompuestoantigripantealospomosdelcojín.

Importante:Consultelosprocedimientosadicionalesdemantenimientodelmanualdelpropietario

delmotor.

Procedimientospreviosalmantenimiento

Retiradadelcojínpara teneraccesoalaparte trasera

Elcojínpuededesengancharseparateneracceso alapartetraseradelamáquinaparapropósitosde mantenimientooreglaje.

1.Bajelaplataforma.

2.Aojelospomosencadaladodelamáquina (Figura33).

Figura33

g270363

Figura34

g032556

1.Pomo

3.Desengancheelcojínybájelosobrela plataforma.

4.Realiceelmantenimientoolosreglajes necesariosenlamáquina.

5.Levanteelcojínydeslícelosobrelospasadores encadaladodelamáquina.

6.Aprietelospomos.

2.Cojín

Aperturadelprotectordel motor

Gireelprotectordelmotorhaciaadelante,comose muestraenlaFigura34.

Lubricación

3.Cierreelprotectordelmotor;consulteApertura

delprotectordelmotor(página29).

Engrasadodelamáquina

EngraseusandograsadelitioNº2ograsade molibdeno.

1.Desengranelatomadefuerzaypongaelfreno deestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

Nota:Asegúresederascarcualquierpintura

quehubieraenlapartedelanteradelos engrasadores.

4.Conecteunapistoladeengrasaralpuntode engrase.

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Engrasedelbrazotensor

Intervalodemantenimiento:Cadaaño

Lubricacióndelospivotes delasruedasgiratorias delanteras

Intervalodemantenimiento:Cadaaño

Tipodegrasa:Grasadelitioograsademolibdeno

1.Retireeltapónguardapolvoyajustelospivotes delasruedas;consulteAjustedelcojinetedel

pivotedelasruedasgiratorias(página43).

Nota:Nocoloqueeltapónguardapolvohasta

queterminedeengrasar.

2.Retireeltapónhexagonal.

3.Enrosqueunengrasador(roscacónicade¼-28) eneloricio.

4.Bombeegrasaenelengrasadorhastaque rezumeporelcojinetesuperior.

5.Retireelengrasadordeloricio.

6.Instaleeltapónhexagonalylatapa.

Importante:Utiliceúnicamentegrasapara

altatemperatura.Noutilicegrasadepropósito general.

1.Abraelprotectordelmotor;consulteApertura

delprotectordelmotor(página29).

2.Engraseelbrazotensordelacarcasadecorte, usandograsaparaaltastemperaturas,enel engrasadorindicadoenFigura35.

Engrasadodeloscubosde lasruedasgiratorias

Intervalodemantenimiento:Cadaaño

Tipodegrasa:Grasadelitioograsademolibdeno

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelaruedagiratoriadelahorquilla.

4.Retirelosprotectoresdelosretenesdelbuje delarueda(Figura36).

g301302

Figura35

1.Engrasador

14.Aprietelatuercaa8–9N·m(71–80pulgadaslibra),aójela,luegoapriételaa2–3N·m (20–25pulgadas-libra).

Nota:Asegúresedequeelejenosobresalede

ningunadelastuercas.

15.Instalelosprotectoresdelosretenessobreel cubodelaruedaeintroduzcalaruedaenla horquilla.

Figura36

1.Protectordelretén2.Tuercaespaciadoracon segmentosplanosparala llaveinglesa

5.Retireunatuercaespaciadoradelejedela

ruedagiratoria.

Nota:Lastuercasespaciadorasllevan

adhesivoderoscasparapegarlasaleje.Retire eleje(conlaotratuercaespaciadoraaún montadaenelmismo)delconjuntodelarueda.

6.Retirelosreteneshaciendopalanca,e

inspeccioneloscojinetesenbuscadeseñales dedesgasteodaños;sustitúyalossies necesario.

7.Lleneloscojinetescongrasadepropósito

general.

8.Introduzcauncojineteyunreténnuevoenla

rueda.

Nota:Esnecesariosustituirlosretenes.

g006115

16.Instaleelpernodelaruedayaprietebienla tuerca.

Importante:Paraevitarquesedañenelcojinete

yelretén,compruebeelajustedelcojinetea menudogirandolaruedagiratoria.Laruedano debegirarlibremente(másde1–2vueltas),ni tenerholguralateral.Silaruedagiralibremente, ajusteelaprietedelatuercaespaciadorahasta quequedeligeramentefrenada,yaplique adhesivoselladorderoscas.

Engrasedeloscontroles demovimiento

Intervalodemantenimiento:Cadaaño

Engraselaarticulaciónesféricadelcontrolde presenciadeloperadoryelcasquillodecontrolde movimientodeambaspalancas.

Nota:Paraengrasarelcasquillo,situadoeneltubo

degiro,dejecaerunasgotasdeaceiteentrelos soportesdelapalanca.

9.Sisehanretirado(osisehansoltado)ambas tuercasespaciadorasdelconjuntodeleje, apliqueunadhesivoderoscasaunatuerca espaciadorayenrósquelaenelejeconlos segmentosplanoshaciafuera.

Nota:Noenrosquelatuercaespaciadora

completamenteenelextremodeleje.Dejeun espaciode3mm(⅛")aproximadamenteentre lasupercieexteriordelatuercaespaciadoray elextremodeleje,dentrodelatuerca).

10.Introduzcaelejeconlatuercamontadaenélen larueda,enelladoquecontieneelreténnuevo yelcojinete.

11.Conlacaraabiertadelaruedahaciaarriba, lleneelinteriordelaruedaalrededordelejecon grasadepropósitogeneral.

12.Introduzcaelsegundocojineteyunreténnuevo enlarueda.

13.Apliqueadhesivoderoscasalasegundatuerca espaciadorayenrósquelasobreelejeconlos segmentosplanoshaciafuera.

Figura37

Mantenimientodelmotor

Seguridaddelmotor

•Apagueelmotorantesdecomprobarelaceiteo

añadiraceitealcárter.

•Mantengalasmanos,lospies,lacara,laropa

yotraspartesdelcuerpoalejadosdeltubode escapeydeotrassuperciescalientes.

Mantenimientodel limpiadordeaire

Cada250horas—Cambieelltroprimariode aire(másamenudoencondicionesdemucho polvoosuciedad).

Cada250horas—Compruebeelltrodeaire interior(másamenudoencondicionesde muchopolvoosuciedad).

Cada500horas—Cambieelltrodeaireinterior (másamenudoencondicionesdemuchopolvo

g228034

osuciedad).

1.Articulaciónesféricadel controldepresenciadel operador

2.Tubodegiro

Cómoretirarlosltros

1.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraelprotectordelmotor;consulteApertura

delprotectordelmotor(página29).

4.Abralosenganchesdellimpiadordeaireytire delatapadelaentradadeaireparasepararla delcuerpodellimpiadordeaire(Figura38).

2.Sivaacambiarelltrointerno,deslícelo cuidadosamenteenelcuerpodelltro(Figura

38).

3.Deslicecuidadosamenteelltroprimariopor encimadelltrodeseguridad(Figura38).

Nota:Asegúresedequeelltroprimario

estábienasentadoempujandosobreelborde exteriormientrasloinstala.

Importante:Noempujesobrelazona

blandainteriordelltro.

Figura38

1.Enganchesdellimpiador deaire

2.Tapadellimpiadordeaire4.Filtrointerno

5.Limpieelinteriordelatapadellimpiadordeaire

conairecomprimido.

6.Extraigaconcuidadoelltroprimariodela

carcasadellimpiadordeaire(Figura38).

3.Filtroprimario

Nota:Evitegolpearelltrocontraelladode

lacarcasa.

7.Retireelltrointeriorúnicamentepara

cambiarla.

Inspeccióndelosltros

1.Inspeccioneelltrodeseguridad.Siestásucio,

cambietantoelltroprimariocomoelltrode seguridad.

Importante:Nointentelimpiarelltro

deseguridad.Sielltrodeseguridad estásucio,entonceselltroprimarioestá dañado.

g026970

4.Instalelatapadellimpiadordeaireconel respiraderohaciaabajo,ygírelahastaquelos engancheslabloqueenensusitio(Figura38).

5.Cierreelprotectordelmotor;consulteApertura

delprotectordelmotor(página29).

Mantenimientodelaceite delmotor

Especicacionesdeaceitedel motor

Tipodeaceite:Aceitedetergente(ServicioAPISJ

osuperior)

Capacidaddeaceitedelmotor:2.1litros(71onzas uidas)conelltro;1.8litros(61onzasuidas)sin elltro.

Viscosidad:Consultelatablasiguiente.

2.Inspeccioneelltroprimariomirandodentrodel mismomientrasdirigeunaluzpotentealexterior delltro.Sielltroprimarioestásucio,doblado odañado,cámbielo.

Nota:Losagujerosdelltroapareceránen

formadepuntosluminosos.Nolimpieelltro primario.

Instalacióndelosltros

Importante:Paraevitardañarelmotor,nohaga

funcionarnuncaelmotorsinqueesténinstalados ambosltrosdeaireylatapa.

1.Siestáinstalandoltrosnuevos,compruebe cadaltroparaasegurarsedequenohasufrido dañosduranteeltransporte.

Nota:Noutiliceunltrodañado.

g004216

Figura39

Comprobacióndelniveldeaceite delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Nota:Compruebeelaceiteconelmotorfrío.

ADVERTENCIA

Elcontactoconsuperciescalientespuede causarlesionespersonales.

Mantengalasmanos,lospies,lacara,la ropayotraspartesdelcuerpoalejadosdel silenciadorydeotrassuperciescalientes.

Importante:Nolleneexcesivamenteelcárter

deaceite,yaqueestopodríadañarelmotor.No hagafuncionarelmotorsielniveldeaceiteestá pordebajodelamarcaBajoporquepodríadañar elmotor.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Compruebeelniveldeaceitedelmotor,según semuestraen(Figura40).

g031341

Figura40

Cómocambiarelaceitedelmotor

Intervalodemantenimiento:Despuésdelas

primeras8horas

Cada100horas

Nota:Elimineelaceiteusadoenuncentrode

reciclaje.

1.Aparquelamáquinademaneraqueelladode drenajeestéligeramentemásbajoqueellado

g307458

opuestoparaasegurarqueelaceitesedrene completamente.

2.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

3.Apagueelmotor,retirelallaveyespereaque sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

4.Cambieelaceitedelmotor,segúnsemuestra enFigura41.

g031341

g194610

Figura42

Figura41

5.Viertalentamenteun80%aproximadamentedel aceiteespecicadoporeltubodellenado,luego añadalentamenteelrestodelaceitehastaque lleguealamarcadeLleno(Figura42).

6.Arranqueelmotoryconduzcahastaunazona llana.

7.Compruebeelniveldeaceiteotravez.

Sustitucióndelltrodeaceitedel motor

Intervalodemantenimiento:Cada200horas

Nota:Cambieelltrodeaceitedelmotorconmás

frecuenciasilazonadeoperacionestienemucho polvooarena.

1.Dreneelaceitedelmotor;consulteCómo

cambiarelaceitedelmotor(página34).

2.Sustituyaelltrodeaceitedelmotor(Figura43).

g031447

Tipo:NGK®BPR4ESoequivalente Distanciaentreelectrodos:0.75mm(0.03")

Desmontajedelabujía

1.Aparquelamáquinaenunasupercienivelada,

g031341

desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelabujía,segúnsemuestraenFigura44.

g031449

Figura43

Nota:Asegúresedequelajuntadelltrode

aceitetocaelmotor,luegoaprieteelltro¾de vueltamás.

3.Lleneelcárterconeltipocorrectodeaceite nuevo;consulteEspecicacionesdeaceitedel

motor(página33).

Mantenimientodelabujía

Intervalodemantenimiento:Cada100horas

Asegúresedequeladistanciaentreloselectrodos centralylateralescorrectaantesdeinstalarlabujía.

Utiliceunallavedebujíasparadesmontareinstalar la(s)bujía(s)yunagalgadeespesores/herramienta paraelectrodosparacomprobaryajustarladistancia entrelosmismos.Instaleunaomásbujíasnuevas siesnecesario.

g027478

Figura44

g027477

Inspeccióndelabujía

Importante:Nolimpiela(s)bujía(s).Cambie

siemprelasbujíassitienenunrevestimiento negro,electrodosdesgastados,unapelícula aceitosaogrietas.

Siseobservauncolorgrisomarrónclaroenel aislante,elmotorestáfuncionandocorrectamente.Si elaislanteaparecedecolornegro,signicaqueel limpiadordeaireestásucio.

Ajusteladistanciaa0.75mm(0.03").

g027479

Figura45

Instalacióndelabujía

Inspeccióndelparachispas

6.Instaleelparachispasenlasalidadeltubode escape.

g027661

Figura46

Paramáquinasconun parachispas

Intervalodemantenimiento:Cada50horas

ADVERTENCIA

Loscomponentescalientesdelsistemade escapepuedenincendiarlosvaporesdel combustible,inclusodespuésdequese apagueelmotor.Laspartículascalientes expulsadasdurantelaoperacióndelmotor puedenincendiarmaterialesinamables, dandolugaralesionespersonalesodaños materiales.

Norepostecombustiblenipongaenmarcha elmotorsielparachispasnoestáinstalado.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Espereaqueseenfríeelsilenciador.

4.Siobservaroturasenlarejillaoenlas soldaduras,sustituyaelparachispas.

5.Silarejillaestáatascada,retireelparachispas ysacudalarejillaparaeliminarpartículas sueltas,luegolímpielaconuncepillodealambre (sumérjalaendisolventesiesnecesario).

Mantenimientodel sistemadecombustible

Drenajedeldepósitode combustible

Puededrenareldepósitodecombustibleretirándolo yvaciandoelcombustibleporelcuellodellenado; consulteRetiradadeldepósitodecombustible(página

38).Tambiénpuededrenareldepósitodecombustible

usandounsifónmedianteelprocedimientosiguiente.

PELIGRO

Enciertascondiciones,elcombustiblees extremadamenteinamableyaltamente explosivo.Unincendioounaexplosión provocadosporelcombustiblepuede causarlequemadurasaustedyaotras personasasícomodañosmateriales.

•Dreneelcombustibledeldepósitoconel motorfrío.Realiceestaoperaciónenun áreaabierta.Limpiecualquiercombustible derramado.

g273861

Figura47

1.Tapóndecombustible

Retiradadeldepósitode combustible

1.Bajelaplataforma.

2.Desengancheelcojín;consulteRetiradadel

cojínparateneraccesoalapartetrasera (página29).

3.Retireeltravesaño.

•Nofumenuncamientrasdrenael combustibleymanténgasealejadode llamasdesnudasodelugaresdondeuna chispapudierainamarlosvaporesde gasolina.

1.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Apagueelmotor,retirelallaveyespereaque sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

3.Limpiealrededordeltapóndeldepósitode combustibleparaevitarqueentresuciedaden eldepósito(Figura47).

4.Retireeltapóndeldepósitodecombustible.

5.Introduzcaunabombatiposifóneneldepósito decombustible.

6.Usandolabombatiposifón,vacíeelcombustible enunrecipientedecombustible.

g031413

Figura48

1.Depósitodecombustible2.Travesaño

4.Retireeldepósitodecombustibleycolóquelo sobrelaplataformadeloperador.

Nota:Sideseaapartarmáseldepósitode

combustibledelamáquina,retirelostubosde combustibleyventilacióndelapartesuperior deldepósito.

7.Limpiecualquiercombustiblederramado.

Cómocambiarelltrode combustible

Intervalodemantenimiento:Cada800horas/Cada

año(loqueocurraprimero)

Noinstaleunltrosucioquehayasidodesmontado deltubodecombustible.

Mantenimientodel

Nota:Limpiecualquiercombustiblederramado.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Cierrelaválvuladecierredelcombustible; consulteUsodelaválvuladecierrede

combustible(página24).

4.Cambieelltrodecombustiblesegúnse muestraenFigura49.

sistemaeléctrico

Seguridaddelsistema eléctrico

•Desconectelabateríaoretireelcabledelabujía

antesdeefectuarunareparación.Desconecte primeroelterminalnegativoyluegoelpositivo. Conecteprimeroelpositivoyluegoelterminal negativo.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe elcargadorantesdeconectarodesconectar labatería.Lleveropaprotectorayutilice herramientasaisladas.

Mantenimientodelabatería

Intervalodemantenimiento:Cada100horas

Mantengasiemprelabateríalimpiaycompletamente cargada.Utiliceunatoalladepapelparalimpiarla cajadelabatería.Silosbornesdelabateríaestán oxidados,límpielosconunadisolucióndecuatro partesdeaguayunapartedebicarbonatosódico. Apliqueunaligeracapadegrasaenlosbornesdela bateríaparaevitarlacorrosión.

Figura49

Tensión:12V

Cómoretirarlabatería

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelabatería,segúnsemuestraenFigura

50.

g027518

5.Cuandolabateríaestécompletamentecargada, desconecteelcargadordelsuministroeléctrico, ydesconecteloscablesdelcargadordelos bornesdelabatería(Figura51).

6.Instalelabateríaenlamáquinayconectelos cablesdelabatería;consulteInstalacióndela

batería(página40).

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal sistemaeléctrico.

Figura51

g000538

Figura50

Cómocargarlabatería

ADVERTENCIA

Elprocesodecargadelabateríaproduce gasesquepuedenexplotar.

Nofumenuncacercadelabatería,ymantenga alejadosdelabateríachispasyllamas.

Importante:Siempremantengalabatería

totalmentecargada(gravedadespecíca1.265) paraevitarquesedañesilatemperaturacaepor debajodelos0°C(32°F).

1.Retirelabateríadelchasis;consulteCómo

retirarlabatería(página39).

2.Compruebeelniveldeelectrolito.

3.Asegúresedequelostaponesdellenadoestán instaladosenlabatería.

4.Carguelabateríadurante1horaa 25–30amperios,odurante6horasa 4–6amperios.

1.Bornepositivodela batería

2.Bornenegativodela batería

g030988

Instalacióndelabatería

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

Instalelabatería,segúnsemuestraenFigura52.

Figura53

g301335

Figura52

Mantenimientodelos fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No requieremantenimiento.Sisefundeunfusible, compruebequenohayfallonicortocircuitoenel componente/circuitocorrespondiente.

1.Fusibledelinterruptorde encendido(15A)

2.Conectordelaccesorio (15A)

3.Fusibledelatomade fuerza(TDF)(10A)

4.Horímetro(7.5A)

5.Fusibledecarga(30A)

6.Instaleeldepósitodecombustible,siseretiró;

consulteRetiradadeldepósitodecombustible

(página38).

7.Instaleelcojíndeloperador.

g030989

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desengancheelcojíndelapartetraseradela máquina.

4.Siesnecesarioaccederalfusibledecarga, retireeldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

5.Retireelfusibleycámbielo(Figura53).

Mantenimientodel sistemadetransmisión

Ajustedeladirección

Siseempujanlasdospalancasdecontrolde movimientohaciaadelantelamismadistanciayla máquinasedesvíahaciaunlado,ajusteladirección comoseindicaacontinuación.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Desengancheelcojíndelapartetraseradela máquina;consulteRetiradadelcojínparatener

accesoalapartetrasera(página29).

Nota:Parafacilitarelacceso,puederetirar

tambiéneldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

4.Girelavarilladecontrolizquierdaen incrementosdeuncuartodevueltahastaquela máquinaavanceenlínearecta(Figura54).

Figura54

1.Girealaizquierdapara alargarlavarilla.

2.Varilladecontrolizquierda

5.Compruebequelamáquinaavanza

correctamente,yajustelavarillasegúnsea necesario.

3.Girealaderechapara acortarlavarilla.

Nota:Sinopuedeobtenerunavancerecto

ajustandolavarilladecontrolizquierda,póngase encontactoconsuServicioTécnicoAutorizado.

6.Compruebequelamáquinanosedesplazaen puntomuertoconelfrenodeestacionamiento quitado.

7.Instaleeldepósitodecombustiblesiloretiró.

8.Instaleelcojín.

g031531

Nota:Silamáquinasedesvíaaladerecha,

acortelavarilladecontrolgirándolaala derecha.Silamáquinasedesvíaalaizquierda, alarguelavarillagirándolaalaizquierda.

Nota:Ajusteúnicamentelavarilladecontrol

izquierdahastaquelavelocidaddelarueda izquierdacoincidaconlavelocidaddelarueda derecha.Noajustelavelocidaddelarueda derecha,porqueestodescentraríalapalanca decontroldemovimientoderechaenlaranura debloqueo/puntomuertodelpaneldecontrol.

Importante:Nogirelavarilladecontrol

demasiado;estopodríahacerquela máquinaavanzaraenpuntomuerto.

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada50horas/Cada

mes(loqueocurraprimero)

Mantengalapresióndelosneumáticostraserosa

0.83–0.97bar(12–14psi).

Importante:Unapresióndesigualenlos

neumáticospuedehacerqueelcortesea desigual.

Nota:Lasruedasdelanterassonsemineumáticasy

norequierenpresióndeaire.

Figura55

g001055

Ajustedelcojinetedel pivotedelasruedas giratorias

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)

1.Desconecteelmandodecontroldelascuchillas, pongalaspalancasdecontroldemovimientoen posicióndeBLOQUEO/PUNTOMUERTOypongael frenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvodelaruedagiratoria yaprietelacontratuerca(Figura56).

4.Aprietelacontratuercahastaquelasarandelas demuelleesténplanas,luegoaoje¼devuelta paraestablecerlapre-cargacorrectadelos cojinetes(Figura56).

Importante:Asegúresedequelasarandelas

demuelleestáncorrectamenteinstaladas, segúnsemuestraenFigura56.

g001297

Figura56

1.Arandelasdemuelle3.Tapónguardapolvo

2.Contratuerca

Mantenimientodelas ruedasgiratoriasylos cojinetes

Lasruedasgiratoriasgiransobreuncojinetemontado enuncasquillointermedio.Sisemantienebien lubricadoelcasquillo,eldesgasteserámínimo.Sino semantieneelcasquillobienlubricado,eldesgaste serárápido.Silaruedagiratoria‘baila’,normalmente esporqueelcasquilloestádesgastado.

1.Retirelacontratuercayelpernoquesujetanla ruedagiratoriaalahorquilla(Figura57).

5.Coloqueeltapónanti-polvo(Figura56).

Figura57

1.Contratuerca4.Cojinetederodillos

2.Casquillo

3.Casquillointermedio

5.Ruedagiratoria

6.Pernodelarueda

2.Retireunsolocasquilloytiredelcasquillo intermedioydelcojinetederodillospara sacarlosdelcubodelarueda(Figura57).

3.Retireelotrocasquillodelcubodelarueda ylimpielagrasaylasuciedaddelcubodela rueda(Figura57).

4.Inspeccioneelcojinetederodillos,loscasquillos, elcasquillointermedioyelinteriordelcubo delaruedaparacomprobarquenoestán desgastados.

Nota:Repareocambiecualquierpiezadañada

odesgastada(Figura57).

5.Coloqueuncasquilloenelcubodelarueda (Figura57).

Cómoretirarelsuplemento delembrague

Intervalodemantenimiento:Cada100horas

Cuandoelfrenodelembraguesehadesgastado hastaelpuntoenqueelembragueyanofuncionade formaconable,elsuplementopuederetirarsepara alargarlavidadelembrague(Figura58).

g009453

g302539

Figura58

1.Armadura

2.Corona6.Suplemento.

3.Rotor

4.Pernodemontajedel freno

1.Aparquelamáquinaenunasupercienivelada,

desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Utilizaruncompresordeaire,eliminecualquier

residuodedebajodelpolodefrenoyde alrededordelosespaciadoresdelfreno.

5.Espaciadordelfreno

7.Polodefreno

6.Engraseelcojinetederodillosyelcasquillo intermedioydeslícelosenelcubodelarueda (Figura57).

7.Coloqueelsegundocasquilloenelcubodela rueda(Figura57).

8.Instalelaruedagiratoriaenlahorquillayfíjela conelpernoylacontratuerca(Figura57).

9.Aprietelacontratuercahastaqueelcasquillo intermedioseapoyecontraelinteriordelas horquillasdelasruedasgiratorias(Figura57).

10.Lubriqueelpuntodeengrasedelarueda giratoria.

g302534

Figura59

4.Compruebelacondicióndeloscables, conectoresyterminalesdelarnésdecables. Límpielosy/ocámbielossegúnseanecesario.

5.Veriquelapresenciade12Venelconectordel embraguealengranarelinterruptordelaTDF .

6.Midaelespacioentreelrotorylaarmadura.Si elespaciomidemásde1mm(0.04"),continúe conlospasossiguientes:

A.Aojeambospernosdemontajedelfreno

entremediayunavuelta,segúnsemuestra enFigura60.

Nota:Nodesmonteelpolodelfrenode

lacorona/armadura.Elpolodelfreno sehadesgastadoconjuntamenteconla armadura,yesnecesariomantenerdicha correspondenciadespuésderetirarseel suplementoparaasegurarunafuerzade frenadocorrecta.

E.Usandounagalgade0.254mm(0.010"),

compruebelapresenciadeunespacio entreelrotorylacaradelaarmaduraen ambosladosdelpolodelfreno,segúnse indicaenFigura62yFigura63.

Nota:Debidoalaformaenquese

desgastanlascarasdelrotorydela armadura(picosyvalles),avecesesdifícil medirelespacioreal.

g302536

Figura62

1.Galga

Figura60

1.Pernodemontajedelfreno

B.Usandounalicatedepuntana,oamano,

retireelsuplemento.

Nota:Nodesecheelsuplementohasta

habervericadoelcorrectofuncionamiento delembrague.

Figura61

1.Suplemento

C.Utilizandoairecomprimido,elimine

cualquierresiduodedebajodelpolode frenoydealrededordelosespaciadores delfreno.

D.Aprietecadaperno(M6x1)a12.8–14.2N·m

(9.5–10.5pies-libra).

g302537

g302535

Figura63

1.Galga

•Sielespacioesdemenosde0.25mm

(0.010"),instaleelsuplementoy consulteSolucióndeproblemas(página

62).

•Sielespacioessuciente,continúecon

lacomprobacióndeseguridad,pasoF.

F.Realicelasiguientecomprobaciónde

seguridad:

g302538

i.Arranqueelmotordesdelaposición

deloperador.

ii.Asegúresedequelascuchillasno

seengrananconelinterruptorde laTDFenDESENGRANADOyconel embraguesinengranar.

Nota:Sielembraguenose

desengrana,instaleelsuplemento yconsulteSolucióndeproblemas

(página62).

iii.Engraneydesengraneelinterruptor

delaTDF10vecesparaasegurarse dequeelembraguefunciona correctamente.

Nota:Sielembraguenoseengrana

correctamente,consulteSoluciónde

problemas(página62).

Mantenimientodel sistemaderefrigeración

Limpiezadelarejilladela entradadeaire.

Comprobacióndelas tuercasdelasruedas

Intervalodemantenimiento:Despuésdelas

primeras100horas—Compruebe lastuercasdelasruedas.

Compruebelatorsióndelastuercasdelasruedasy apriételasa115–142N·m(85–105pies-libra).

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Antesdecadauso,retirecualquieracumulación dehierba,suciedaduotroresiduodelcilindroyde lasaletasderefrigeracióndelaculata,larejillade entradadeairedelextremodelvolanteylaspalancas yacoplamientosdelreguladordelcarburador.Esto ayudaaasegurarunarefrigeraciónadecuadayuna velocidadcorrectadelmotor,yreducelaposibilidad desobrecalentamientoodañosmecánicosenel motor.

Limpiezadelsistemade refrigeración

Intervalodemantenimiento:Cada100

horas—Compruebeylimpie lascubiertasylasaletasde refrigeracióndelmotor(mása menudoencondicionesdemucho polvoosuciedad).

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelarejilladeentradadeaireylacarcasa delventilador(Figura64).

4.Limpielosresiduosylahierbadelos componentesdelmotor.

5.Instalelarejilladeentradadeaireylacarcasa delventilador(Figura64).

Mantenimientodelos frenos

Comprobacióndelfrenode estacionamiento

1.Protectoryrejilladela entradadeairedelmotor

Figura64

2.Carcasadelventilador

g031343

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Antesdecadauso,compruebeelfrenode estacionamientotantoenunasuperciellanacomo enunapendiente.

Pongasiempreelfrenodeestacionamientocuando parelamáquinaocuandoladejedesatendida.Siel frenodeestacionamientonoinmovilizalamáquina, ajústelo.

1.Desengranelatomadefuerzaypongaelfreno deestacionamiento

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Quiteelfrenodeestacionamiento.

4.Accionelapalancadelfrenoyasegúresede quelamáquinanosedesplaza.

5.Ajusteelfrenosiesnecesario.

Ajustedelosfrenos

1.Retireeldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

2.Aojeelpernodelaabrazaderaenellado izquierdodelamáquina.

Figura65

1.Cable

2.Abrazadera

3.Pernoytuerca

g031396

3.Tirehaciaabajodeloscableshastaqueestén tensados.

Mantenimientodelas

4.Aprietelatuerca.

5.Instaleeldepósitodecombustible,eltravesaño yelcojín.

correas

Comprobacióndelas correas

Intervalodemantenimiento:Cada100

horas—Compruebela(s)correa(s) delacarcasadecorte.

Compruebequelascorreasnotienengrietas,bordes deshilachados,marcasdequemaduras,desgaste, señalesdesobrecalentamientouotrosdaños.

Lasseñalesdeunacorreadesgastadasonchirridos cuandolacorreaestáenmovimiento,patinajedelas cuchillasdurantelasiega,bordesdeshilachados,o marcasdequemadurasogrietas.Cambielacorreasi observacualquieradeestascondiciones.

Sustitucióndelacorreade lacarcasadecorte

1.Desengranelatomadefuerzaypongaelfreno deestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraelprotectordelmotor;consulteApertura

delprotectordelmotor(página29).

4.SustituyalacorreasegúnsemuestraenFigura

66.

Figura66

5.Cierreelprotectordelmotor.

Sustitucióndelacorreade

g267274

Figura67

1.Tapóndevaciado

4.Dejequesedreneeluidohidráulicodela máquina.

5.Retirelamanguerahidráulicainferior(Figura

68).

g031344

g031345

Figura68

1.Manguerahidráulica

inferior

2.Correadetransmisión

3.Muelletensor

transmisión

Intervalodemantenimiento:Cada1000

horas—Sustitucióndelacorreade transmisión.

1.Retireeldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

2.Retireeltapóndeldepósitohidráulico.

3.Localicelostaponesdevaciadoenlaparte inferiordelatransmisión,ycoloqueunrecipiente devaciadodebajodeltapón(Figura67).

6.Retireelmuelletensor(Figura68).

CUIDADO

Elmuelleestátensadocuandoestá instalado,ypuedecausarlesiones personales.

Llevegafasdeseguridadytengacuidado alretirarelmuelle.

7.Retirelacorreadelacarcasadelembraguey deltopedelembrague(Figura66).

8.Instalelanuevacorrea.

9.Instaleelmuelletensorylamanguerahidráulica inferior.

10.Instalelostaponesdevaciadoyapriételosa 22–27N·m(16–20pies-libra).

11.AñadauidohidráulicohastaelniveldeLleno.

12.Instaleeltapóndeldepósitohidráulico.

13.Pongalamáquinaenmarchadurante10 minutos,ycompruebequeeluidohidráulico estáenelnivelcorrecto.

Mantenimientodel sistemadecontrol

Ajustedelaspalancasde controldemovimiento

Silaspalancasdecontroldemovimientonoqueden alineadashorizontalmente,ajustelaspalancasde controldemovimiento.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Empujelaspalancasdecontroldemovimiento haciaabajo,sacándolasdelaposiciónde

BLOQUEO/PUNTOMUERTO(Figura69).

4.Compruebequelapalancadecontrolde movimientodeladerechaquedealineadaen sentidohorizontalconlapalancadecontrolde movimientodelaizquierda(Figura69).

Figura69

1.Palancadecontrolde

movimientoizquierda

2.Palancadecontrolde

movimientoderechaenla posicióndebloqueo/punto muerto

3.Compruebeaquíla alineaciónhorizontal

4.Palancadecontrolde movimientoderecha

Nota:Paraajustarlapalancadecontrolde

movimientoderechaensentidohorizontal, ajustelaleva.

5.Desengancheelcojíndelapartetraseradela máquina.

6.Aojelatuercaquesujetalaleva(Figura70).

g009436

Figura70

1.Leva2.Tuerca

7.Ajustelalevahastaquequedealineadacon lapalancadecontroldemovimientodela izquierda,yaprietelatuercadelaleva.

Nota:Muevalalevaensentidohorario(en

posiciónvertical)parabajarlapalanca,oen sentidoantihorario(enposiciónvertical)para elevarla.

Importante:Asegúresedequelasección

planadelalevanosobrepaselaposición vertical(aladerechaoalaizquierda),porque podríadañarelinterruptor.

8.Repitalospasos3a7conlapalancadecontrol demovimientodelaizquierda.

Mantenimientodel sistemahidráulico

Seguridaddelsistema hidráulico

•Busqueatenciónmédicainmediatamentesiel

uidohidráulicopenetraenlapiel.Cualquieruido inyectadodebeserextraídoquirúrgicamentepor

g031538

unmédicoenelespaciodepocashoras.

•Asegúresedequetodaslasmanguerasylíneasde

uidohidráulicoestánenbuenascondicionesde uso,yquetodoslosacoplamientosyconexiones hidráulicosestánapretados,antesdeaplicar presiónalsistemahidráulico.

•Mantengaelcuerpoylasmanosalejadosde

fugaspequeñasoboquillasqueexpulsanuido hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas

hidráulicas.

•Aliviedemaneraseguratodapresiónenel

sistemahidráulicoantesderealizartrabajoalguno enelsistemahidráulico.

Especicacionesdel sistemahidráulico

Tipodeuidohidráulico:FluidohidráulicoT oro

HYPR-OIL

™

500

Capacidaddeuidodelsistemahidráulico:4.7 litros(159onzasuidas)

Importante:Utiliceeluidoespecicado.Otros

uidospodríancausardañosenelsistema.

Comprobacióndeluido hidráulico

Intervalodemantenimiento:Despuésdelas

primeras8horas

Cada50horas

Nota:Compruebeelniveldeuidohidráulicocuando

eluidoestáfrío.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Espereaquelamáquinaseenfríe.

4.Limpiealrededordelcuellodellenadoyeltapón deldepósitodeaceitehidráulico(Figura71).

Figura71

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireeldepósitodecombustible;consulte

Retiradadeldepósitodecombustible(página

38).

4.Retireeltapóndeldepósitohidráulico.

5.Localiceeltapóndevaciadoenlaparteinferior decadatransmisión,ycoloqueunrecipientede vaciadodebajodelostapones(Figura72).

g301336

1.Tapóndeldepósito hidráulico

5.Retireeltapóndelcuellodellenado(Figura71).

2.Niveldeuidofrío

Nota:Miredentroparacomprobarelnivelde

aceiteeneldepósito.

6.Añadauidoaldepósitohastaquellegueal

nivelmínimodellenadoenfrío.

7.Coloqueeltapónenelcuellodellenado.

Cambiodeluido hidráulicoylosltros

Intervalodemantenimiento:Despuésdelas

primeras50horas

Cada500horas/Cadaaño(loqueocurra primero)—Cambielosltroshidráulicosyel uidohidráulico.

Cambieeluidohidráulicomásamenudoen condicionesseverasoenclimascálidos.Póngase encontactoconsuServicioTécnicoAutorizado paraobtenerunkithidráulicoparasustituirlosltros hidráulicos.

ADVERTENCIA

g268090

Figura72

1.Tapóndevaciado2.Filtrohidráulico

6.Retirelostaponesdevaciado.

7.Dejequesedrenecompletamenteeluido hidráulicodelamáquina.

8.Retireeltapóndelltrohidráulicoyelltrode cadatransmisión.

9.Instalelosltroshidráulicosnuevosconellado delmuellehaciafuera,einstalelostaponesde losltros.

10.Instalelostaponesdevaciadoyapriételosa 22–27N·m(16–20pies-libra).

11.Aojeeltapóndeventilacióndecada transmisiónhastaqueestésueltoysemueva deunladoaotro(Figura73).

Nota:Estopermitequeseescapeelairedel

sistemahidráulicoalañadiruidohidráulico.

Eluidohidráulicocalientepuedecausar gravesquemaduras.

Dejequeseenfríeeluidohidráulicoantes derealizarcualquiertareademantenimiento enelsistemahidráulico.

Figura73

Transmisiónizquierdailustrada

1.Tapóndeventilación

12.Añadauidolentamentealdepósitohidráulico hastaqueempieceasalirdeunodelostapones deventilación.

Importante:Utiliceeluidoespecicado

enEspecicacionesdelsistemahidráulico

(página51)osuequivalente.Otrosaceites

podríancausardañosenelsistema.

4.Arranqueelmotorymuevaelaceleradorala posiciónderalentí.

Nota:Silaruedamotriznogira,esposible

facilitarlapurgadelsistemagirandolarueda lentamentehaciaadelante.

5.Compruebeelniveldeuidohidráulico,yañada aceitesegúnseanecesarioparamantenerel nivelcorrecto.

6.Repitaesteprocedimientoenlaotrarueda.

g031544

Importante:Controleelniveldeuidodel

depósitohidráulicoynolollenedemasiado.

13.Aprietelostaponesdeventilación.

14.Instaleeltapóndeldepósitohidráulico.

15.Instaleeldepósitodecombustible.

16.Arranqueelmotorydéjelofuncionardurante unos2minutosparapurgarelairedelsistema.

17.Pareelmotorycompruebequenohayfugas.

Nota:Siunaoambasruedasnogiran,consulte

Purgadelsistemahidráulico(página53).

Purgadelsistema hidráulico

Elsistemadetracciónsepurgaautomáticamente;no obstante,puedesernecesariopurgarelsistemasise cambiaelaceiteodespuésderealizarmantenimiento enelsistema.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Elevelapartetraseradelamáquinasobre soportesjos,demaneraquelasruedas motricesnotoquenelsuelo.

Mantenimientodela carcasadecorte

Seguridaddelascuchillas

Unacuchilladesgastadaodañadapuederomperse,y untrozodelacuchillapodríaserarrojadohaciausted uotrapersona,provocandolesionespersonales gravesolamuerte.

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme lasprecaucionesalrealizarelmantenimientode lascuchillas.Soloreemplaceoalelascuchillas; nolasenderecenilassueldenunca.

•Inspeccionesiemprelamáquinaparaasegurarse

dequelascuchillasylospernosdelascuchillasno estándesgastadosodañados.Sustituyacuchillas opernosgastadosodañadosenconjuntos completosparanodesequilibrarlamáquina.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer quegirenotrascuchillas.

4.Siobservasuras,desgasteolaformaciónde unaranuraenestazona,instaledeinmediato unacuchillanueva(Figura74).

Figura74

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad delascuchillas

1.Girelascuchillashastaquelosextremosestén orientadoshaciaadelanteyhaciaatrás.

2.Midadesdeunasupercieniveladahastaello decorte,posiciónA,delascuchillas(Figura75).

g006530

Mantenimientodelas cuchillasdecorte

Paragarantizarunacalidaddecortesuperior, mantengaaladaslascuchillas.Paraqueelaladoy lasustituciónseanmáscómodos,conserveunstock decuchillasderepuesto.

Antesdeinspeccionarorealizar mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Apagueelmotor,retirelallaveydesconectelos cablesdelasbujías.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura74).

2.Siloslosestánromosotienenmuescas,retire lacuchillayafílela;consulteAladodelas

cuchillas(página55).

3.Inspeccionelascuchillas,especialmenteenla partecurva.

Figura75

1.Midaaquídesdelacuchilla hastaunasuperciedura

3.Girehaciaadelantelosotrosextremosdelas

cuchillas.

4.Midadesdeunasupercieniveladahastaello

decortedelascuchillasenlamismaposición queenelpaso2arriba.

2.PosiciónA

Nota:Ladiferenciaentrelasdimensiones

obtenidasenlospasos2y3nodebesuperar 3mm(⅛").

g000975

Nota:Siestadimensiónesdemásde3mm

(⅛"),cambielacuchilla.

ADVERTENCIA

Unacuchilladobladaodañadapodría romperseypodríacausarlesiones críticasaustedoaotraspersonas.

•Siempresustituyaunacuchilla dobladaodañadaporunacuchilla nueva.

•Nolimenicreemuescasaladasen losbordesoenlasuperciedela cuchilla.

Cómoretirarlascuchillas

Cambielascuchillassihangolpeadounobjetosólido osiunacuchillaestádesequilibradaodoblada.

1.Coloqueunallaveinglesaenlazonaplanadel ejeosujeteelextremodelacuchillausandoun trapoounguantegrueso.

2.Retireelpernodelacuchilla,elcasquilloyla cuchilladeleje(Figura76).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos bordesdecorte.

g000552

Figura77

1.Aleconelángulooriginal..

2.Veriqueelequilibriodelacuchillacolocándola sobreunequilibradordecuchillas(Figura78).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente conunalima(Figura77).

Figura76

1.Veladelacuchilla4.Buje

2.Cuchilla

3.Zonaplanadelejedela cuchilla

5.Pernodelacuchilla

g000553

Figura78

1.Cuchilla

2.Equilibrador

3.Repitaesteprocedimientohastaquelacuchilla estéequilibrada.

Cómoinstalarlascuchillas

1.Instaleelcasquilloatravésdelacuchillaconla bridadelcasquilloenelladoinferior(ladodel césped)delacuchilla(Figura79).

g295816

g255205

Figura79

1.Buje

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen ambosextremosdelacuchilla(Figura77).

2.Instaleelconjuntodecasquillo/cuchillaeneleje (Figura80).

Figura80

1.Tuercasuperiordeleje3.Pernodelacuchilla

2.Zonaplanadelejedela cuchilla

Mantenimientodelascuchillasdecorte(página

54).

5.Bajelacarcasadecortealaposicióndealtura decortede76mm(3").

Vericacióndelaalturalateralde lacarcasadelcortacésped

1.Ajustelapresióndelosneumáticostraseros.

2.Asegúresedequelascuchillasnoestán dobladas;consulteVericacióndela

rectilinealidaddelascuchillas(página54).

3.Coloquelascuchillasenposicióntransversal.

4.MidaenlasposicionesByCdesdeuna supercieniveladahastaellodecortedelos

g298850

extremosdelascuchillas(Figura81).

3.Apliquelubricanteograsadecobrealarosca delpernodelacuchillasegúnseanecesario paraevitarqueseagarrote.Instaleelpernode lacuchillaconlosdedossolamente.

4.Coloqueunallaveinglesaenlazonaplana delejeyaprieteelpernodelacuchillaa75– 81N∙m(55–60pies-libra).

Nivelacióndelacarcasade corte

Preparacióndelamáquina

Compruebequelacarcasadecorteestánivelada cadavezqueinstalelacarcasadecorteocuando observeuncortedesigualenelcésped.

Niveleelcortacéspedlateralmenteantesdeajustar lainclinaciónlongitudinal.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDFypongaelfrenode estacionamiento.

2.Apagueelmotor,retirelallaveydesconectelos cablesdelasbujías.

Figura81

1.Midadesdeunasupercie nivelada

5.LadiferenciaentrelasmedidasByCnodebe

sersuperiora6mm(¼").

2.Midalascuchillasenlos puntosByC

Nota:Sinoescorrecta,consulteNivelación

lateraldelacarcasadecorte(página56).

Nivelaciónlateraldelacarcasade corte

1.Aojelatuercalateralylacontratuercadelas horquillasquedeseaajustar(Figura82).

g006888

3.Compruebelapresióndelosneumáticosde ambasruedasmotrices;consulteComprobación

delapresióndelosneumáticos(página42).

4.Compruebequelascuchillasdelacarcasa decortenoestándobladas;retireysustituya cualquiercuchillaqueestédoblada;consulte

Figura82

1.Pernosuperior4.Tuercalateral

2.Contratuerca

3.Horquilla6.Ajusteestashorquillas

5.Ajusteestashorquillas paraajustarellado derechodelacarcasade corte.

paraajustarellado izquierdodelacarcasade corte.

g031415

g001041

Figura83

1.Midalacuchillaenlas posicionesAyB

2.Midadesdeunasupercie nivelada

4.Silainclinaciónlongitudinalnoescorrecta, consulteNivelacióndelacarcasaensentido

longitudinal(página57).

2.Gireelpernosuperiordelashorquillaspara ajustarlaalturadelacarcasadecorte(Figura

82).

Nota:Girelospernosensentidohorariopara

elevarlacarcasa;girelospernosensentido antihorarioparabajarla.

3.Aprietelascontratuercasylospernoslaterales.

4.Compruebelaalturalateral;consulte

Vericacióndelaalturalateraldelacarcasadel cortacésped(página56).

Vericacióndelainclinación longitudinaldelacarcasadecorte

1.Ajustelapresióndelosneumáticostraseros segúnlasespecicaciones.

2.Coloqueunacuchillaenposiciónlongitudinal. MidaenlasposicionesAyBdesdeuna supercieniveladahastaellodecortedelos extremosdelacuchilla(Figura83).

Nota:Lacuchilladelcortacéspeddebeestar

6mm(¼")másbajoenlapartedelanteradela posiciónqueenlapartetraseradelaposiciónB.

3.Girelascuchillas,yrepitaelprocedimientopara lasdemáscuchillas.

Nivelacióndelacarcasaen sentidolongitudinal

1.Aojelacontratuercayelpernolateraldelas horquillasquedeseaajustar(Figura84).

Figura84

1.Pernosuperior4.Tuercalateral

2.Contratuerca

3.Horquilla6.Ajusteestashorquillas

5.Ajusteestashorquillas paraajustarellado delanterodelacarcasade corte.

paraajustarelladotrasero delacarcasadecorte.

g031416

2.Gireelpernosuperiordelashorquillaspara ajustarlaalturadelacarcasadecorte(Figura

84).

Nota:Gireelpernoensentidohorariopara

elevarlacarcasa;gireelpernoensentido antihorarioparabajarla.

3.Aprietelascontratuercasylospernoslaterales.

4.Compruebelainclinaciónlongitudinal;consulte

Vericacióndelainclinaciónlongitudinaldela carcasadecorte(página57).

Cómoigualarlaalturadecorte

1.Compruebelapresióndelosneumáticos traseros.

2.Ajustelaalturadecortealaposiciónde76mm (3");consulteAjustedelaalturadecorte(página

21).

3.Conlamáquinaubicadaenunasupercie nivelada,coloqueunacuchillaenposición longitudinal.

4.MidaenlaposiciónAydesdeunasupercie niveladahastaellodecortedelosextremos delacuchilla(Figura85).

Nota:Lamedidadebeserde76mm(3").

Ajustedelmuellede elevacióndelacarcasa

Nota:Cualquierajustedelmuelledecompresión

modicalaotacióndelacarcasaylacantidadde esfuerzonecesarioparaelevarlacarcasausandola palancadeajustedelaalturadecorte.

•Unaextensiónmayordelmuellereduceel

esfuerzonecesarioparaelevarlacarcasaconla palancayproporcionamásotación.

•Unaextensiónmenordelmuelleaumentaráel

esfuerzonecesarioparaelevarlacarcasaconla palancayproporcionarámenosotación.

1.Levantelapalancadelaalturadecortey bloquéelaenlaposicióndetransporte.

2.Compruebeladistanciaentrelatuercadel muelleyelladotraserodelsoportedemontaje soldado(Figura86).

3.Asegúresedequelalongitudesde47mm– 50mm(1.8"–2"),comosemuestraenlaFigura

86.

4.Siesnecesario,ajusteladistanciaajustandoel pernosituadoenlapartedelanteradelsoporte demontaje(Figura86).

Figura85

1.Midadesdeunasupercie nivelada

2.Midalacuchillaenla posiciónA

5.Silamedidanoescorrecta,localicelasdos horquillasenlamáquina(Figura84).

6.Aojeelpernolateralylacontratuercadelas horquillas.

7.Ajusteelpernosuperiordelashorquillashasta quelaspuntasdelascuchillasesténa76mm (3").

8.Aprietelascontratuercasylospernoslaterales.

g000975

g301337

Figura86

1.Muelledeelevacióndela carcasa

2.Tuercadelmuelle5.Longitudde47a50mm

3.Caratraseradelsoporte demontaje

4.Pernodeajuste

(1.8"a2").

5.Repitaesteprocedimientoenelotromuellede

elevacióndelacarcasa.

Cambiodeldeectorde hierba

ADVERTENCIA

Sielhuecodedescargasedejadestapado,la máquinapodríaarrojarobjetoshaciausted ohaciaotraspersonasycausarlesiones graves.T ambiénpodríaproducirseun contactoconlacuchilla.

Noutilicenuncalamáquinasintener instaladounatapa,unaplacademulching,un deectordehierbaounensacador.

1.Retirelacontratuerca,elperno,elmuelley elespaciadorquesujetaneldeectoralos soportesdepivote(Figura87).

estétotalmenteabierto,yasegúresedeque girahastacerrarseporcompleto.

Figura87

1.Perno

2.Espaciador

3.Contratuerca

4.Muelle

2.Retireeldeectordehierbadañadoo desgastado.

3.Coloqueelespaciadoryelmuelleeneldeector dehierba.

4.ColoqueunodelosganchosenJdelmuelle detrásdelrebordedelacarcasa.

5.Muelle(instalado)

6.Deectordehierba

7.ExtremoenJdelmuelle

Nota:Asegúresedecolocarunextremocon

ganchoenJdelmuelledetrásdelrebordede lacarcasaantesdeinstalarelperno,segúnse muestraenFigura87.

5.Instaleelpernoylatuerca.

6.Coloque1extremoenJdelmuellealrededor deldeectordehierba(Figura87).

Importante:Eldeectordehierbadebe

podergirar.Levanteeldeectorhastaque

g015594

Limpieza

Almacenamiento

Limpiezadelosbajosdela carcasadecorte

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Cadavezqueseutiliceodiariamente

Retireadiariocualquieracumulacióndehierbade losbajosdelcortacésped.

1.Aparquelamáquinaenunasupercienivelada, desengranelaTDF ,pongalaspalancas decontroldemovimientoenlaposiciónde BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Levantelapartedelanteradelcortacéspedy apóyelasobresoportesjos.

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico yelrefrigerantedelmotorsoncontaminantes medioambientales.Elimínelosdeacuerdoconla normativaestatalylocal.

Seguridadduranteel almacenamiento

•Siempreapagueelmotor,retirelallavede

contacto,espereaquesedetengantodaslas piezasenmovimiento,ydejequelamáquinase enfríeantesdehacertrabajosdeajuste,revisión, limpiezaoalmacenamiento.

•Dejequeelmotorseenfríeantesdealmacenar

lamáquina.

•Noalmacenelamáquinaoelcombustiblecerca

deunallama,ynodreneelcombustibledentro deunedicio.

Limpiezayalmacenamiento

1.Desengranelatomadefuerza(PTO),pongael frenodeestacionamiento,pareelmotoryretire lallavedecontacto.

2.Retirelosrecortesdehierba,lasuciedady lamugredelaspiezasexternasdetodala máquina,especialmenteelmotor.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelsistema detransmisiónyelmotor.Ellavadoa presiónpuedehacerpenetrarlasuciedady elaguaenpiezascríticas,talescomolos cojinetesdelosejesdelascuchillasylos interruptoreseléctricos.

3.Limpielasuciedadylabrozadelaparteexterior delalojamientodelasaletasdelaculatade cilindrosdelmotorydelsoplador.

4.Compruebeelfreno;consulteComprobación

delfrenodeestacionamiento(página47).

5.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página32).

6.Engraselamáquina;consulteEngrasadodela

máquina(página30).

7.Cambieelaceitedelmotor;consulte

Mantenimientodelaceitedelmotor(página33).

8.Compruebelapresióndelosneumáticos; consulteComprobacióndelapresióndelos

neumáticos(página42).

9.Parasualmacenamientoprolongado,hagalo siguiente:

A.Añadaestabilizador/acondicionadoral

combustibledeldepósito,siguiendolas indicacionesdelfabricantedelestabilizador decombustible.

B.Pongaelmotorenmarchadurante5

minutosparadistribuirelcombustiblecon acondicionadorportodoelsistemade combustible.

C.Pareelmotor,dejequeseenfríeydreneel

depósitodecombustible(consulteDrenaje

deldepósitodecombustible(página38)),o

alternativamentehagafuncionarelmotor hastaqueseapague.

D.Arranqueelmotorydejequefuncione

hastaqueseapague.Repitaconelestárter accionado(ensucaso)hastaqueelmotor noarranque.

E.Eliminecorrectamenteelcombustible;

recícleloobservandolanormativalocal.

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador durantemástiempoqueelrecomendado porelfabricantedelestabilizadorde combustible.

10.Retirela(s)bujía(s)yveriquesucondición; consulteMantenimientodelabujía(página36).

11.Conla(s)bujía(s)retirada(s)delmotor,vierta 15ml(doscucharadassoperas)deaceitede motoreneloriciodelabujía,yutiliceelmotor dearranqueparahacergirarelmotorydistribuir elaceitedentrodelcilindro.

12.Instalela(s)bujía(s)peronoconecteel/los cable(s)ala(s)bujía(s).

13.Compruebeyaprietetodaslasjaciones. Repareosustituyalaspiezasdefectuosaso quefalten.

14.Pintecualquiersupercierayadaodemetal desnudoconpinturaadquiridaenunDistribuidor deServicioAutorizado.

15.Guardelamáquinaenungarajeoalmacén secoylimpio.Retirelallavedelinterruptory guárdelaenunlugarseguroqueleseafácilde recordar.Cubralamáquinaparaprotegerlay paraconservarlalimpia.

Solucióndeproblemas

ProblemaPosiblecausa

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

Elmotorpierdepotencia.

Accióncorrectora

1.Eldepósitodecombustibleestávacío olaválvuladecierreestácerrada.

2.Uncabledebujíaestásueltoo desconectado.

3.Unabujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

4.Ellimpiadordeaireestásucio.4.Reviseelelementodellimpiadorde

5.Suciedadenelltrodecombustible.5.Cambieelltrodecombustible.

6.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

7.Elespacioentrelosinterruptoresde seguridadnoescorrecto.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Reviseelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

5.Unabujíaestápicada,suciaola distanciaentreloselectrodoses incorrecta.

6.Eloriciodeventilacióndeltapón deldepósitodecombustibleestá bloqueado.

7.Suciedadenelltrodecombustible.7.Cambieelltrodecombustible.

8.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Lleneeldepósitodecombustibley abralaválvula.

2.Instaleelcableenlabujía.

3.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

aire.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

aire.

4.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

5.Instaleunabujíanueva,conlos electrodosaladistanciacorrecta.

6.Limpieosustituyaeltapóndeldepósito decombustible.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

Elmotorsesobrecalienta.

Noesposibleconducirlamáquina.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

1.Elniveldeuidohidráulicoenel depósitoesbajo.

2.Hayaireenelsistemahidráulico.2.Purgueelairedelsistemahidráulico.

3.Unadelascorreasdetransmisiónde labombapatina.

4.Faltaunmuelledelapoleatensorade lacorreadetransmisióndelabomba.

Lasválvulasdedesvíodelasbombas

5. estánabiertas.

3.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

1.Añadauidohidráulicoaldepósito.

3.Sustituyalacorreadetransmisiónde labomba.

4.Sustituyaelmuelletensordelacorrea detransmisióndelabomba.

Aprietelasválvulasdedesvío.Apriete

5. a12–15N·m(9a11pies-libra).

ProblemaPosiblecausa

Accióncorrectora

Hayunavibraciónanormal.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)decorteestá(n) doblada(s)odesequilibrada(s).

2.Unodelospernosdemontajedelas cuchillasestásuelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Unapoleadelmotor,unapolea tensoraounapoleadelascuchillas estásuelta.

5.Unapoleadelmotorestádañada.

6.Elejedeunacuchillaestádoblado.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Cuchilla(s)decortedoblada(s).2.Instalecuchilla(s)nueva(s).

3.Lacarcasadecortenoestánivelada.3.Niveleelcortacéspedenlaposición

4.Lainclinacióndelacarcasadecorte esincorrecta.

5.Losbajosdelacarcasadecorteestán sucios.

6.Lapresióndelosneumáticosnoes correcta.

7.Elejedeunacuchillaestádoblado.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela cuchilla.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

lateral.

4.Ajustelainclinaciónlongitudinal.

5.Limpielosbajosdelacarcasade corte.

6.Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

Lascuchillasnogiran.

1.Unacorreadetransmisióndelabomba estádesgastada,sueltaorota.

2.Unacorreadelabombasehasalido delapolea.

3.Unacorreadelacarcasadecorteestá desgastada,sueltaorota.

4.Unacorreadelacarcasadecortese hasalidodelapolea.

5.Unmuelletensorfaltaoestároto.5.Cambieelmuelle.

6.Elembragueeléctricoestámal ajustado.

7.Elconectoroelcabledelembrague estádañado.

8.Elembragueeléctricoestádañado.

9.Elsistemadeinterruptoresde seguridadimpidequelascuchillas giren.

10.ElinterruptordelaTDFestá defectuoso.

1.Compruebelatensióndelacorrea.

2.Instalelacorreadetransmisióny veriquelaposicióncorrectadelos ejesdeajusteydelasguíasdela correa.

3.Instalelanuevacorreadecarcasa.

4.Instalelapoleadelacarcasa ycompruebelaposiciónyel funcionamientodelapoleatensora,el brazotensoryelmuelle.

6.Ajustelaseparacióndelembrague.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

9.PóngaseencontactoconelServicio TécnicoAutorizado.

10.PóngaseencontactoconelServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Elembraguenoseengrana.

1.Elfusibleestafundido.1.Cambieelfusible.Compruebela

2.Nollegasucientevoltajealembrague.2.Compruebelaresistenciadelabobina,

3.Labobinaestádañada.

4.Lacorrienteesinsuciente.

5.Elespacioentreelrotoryelinducido esdemasiadogrande.

resistenciadelabobina,lacargade labatería,elsistemadecargaylas conexionesdelcableado,ycambie componentessiesnecesario.

lacargadelabatería,elsistemade cargaylasconexionesdelcableado,y cambiepiezassiesnecesario.

3.Cambieelembrague.

4.Repareocambieelcabledel embragueoelsistemaeléctrico. Limpieloscontactosdelosconectores.

5.Retireelsuplementoosustituyael embrague.

Esquemas

Esquemaeléctrico–140-1878(Rev .A)

g302050

Notas:

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertenciasenel producto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueelproducto contravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajolaProposición 65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicoshan sidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación,visite

https://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecomprayutiliza.T oroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA

Toro 71504 Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
