Toro 23821 Installation Instructions [de]

FormNo.3421-156RevB

Rohrbox

Horizontalbohrer2226

Modellnr.23821

Modellnr.23821E

Installationsanweisungen

EntfernenderRohrbox

1.HebenSiedieRohrheberan.

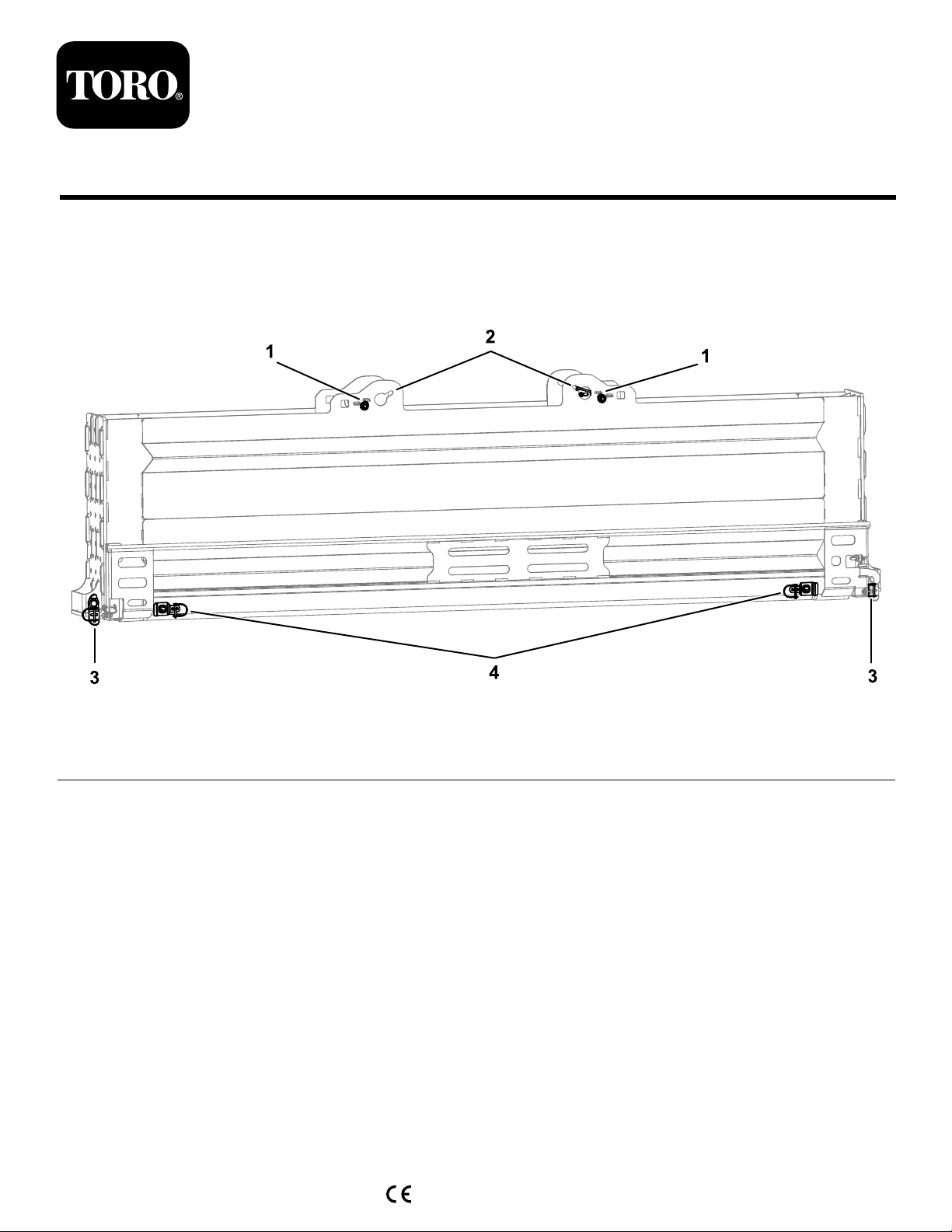

2.SetzenSiedieTransportstifteunddieAnbauvorrichtungsstifteinderRohrboxein(Bild1).


1.ObereRiemen

2.Hebestellen

3.Arretierbolzen

4.Transportstifte

3.SenkenSiedieRohrheberab.

4.StellenSiedieMaschineaufeinerebenenFlächeab,stellenSiedenSchubrahmenindiehorizontale
Stellung(sofernmöglich),stellenSiedenMotorabundziehenSiedenSchlüsselab.

5.StellenSiesicher,dassdieoberenRiemen(Bild1)befestigtsind.

6.EntfernenSiedieArretierbolzen(Bild1).

7.FührenSieKettendurchdieAnschlagpunkteundentfernenSiedieRohrboxmiteinemHebezeug,das
eineKapazitätvon2260kghat.

Hinweis:DasRohrwirdausderUnterseitederRohrboxfallen,wenndieTransportstiftenichteingesetzt

sind.

g290531

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

RegistrierenSieIhrProduktunter

www.T oro.com.

Originaldokuments(DE)

AlleRechtevorbehalten

Druck:USA

*3421-156*B

EinbauenderRohrbox

Wichtig:StellenSiesicher,dassdieRohrheberganzabgesenktsind,bevorSiedieRohrboxam

Schubrahmenbefestigen.

1.StellenSiedieMaschineaufeinerebenenFlächeab,stellenSiedenSchubrahmenindiehorizontale
Stellung(sofernmöglich),stellenSiedenMotorabundziehenSiedenSchlüsselab.

2.WennsichkeineRohreinderRohrboxbenden,entfernenSiedieoberenGurteausderRohrbox
(KastenA).

3.StellenSiesicher,dassdieunterenTransportstifteeingesetztsind(KastenBundC).

4.SetzenSiedieRohrevorsichtigindieRohrboxein(KastenD).

LesenSiedieSoftwareanleitung,umnachderInstallationderRohrboxeinRohrmanuellzuladen.

5.BefestigenSiedieoberenGurte(KastenEundF)inderRohrbox.

6.FührenSiedieKettendurchdieAnschlagpunkte.

Wichtig:HebenSiedieRohrboxnichtandenRohrschutzbändernan.

7.FluchtenSiedieRohrboxmiteinerHebevorrichtung,die2.260kganhebenkann,parallelzum
ScherrahmenmitdenvorderenundhinterenStiftenamSchubrahmenaus(KastenG).

8.BefestigenSiedieRohrboxmitdenbeidenArretierbolzenunddenbeidenAnbauvorrichtungsstiften
anderMaschine(KastenG).

2
