STX-26stronkenfrees

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

metCE-set22368gemonteerd

Modelnr.:22368

FormNo.3373-925RevB

Registreeruwproductopwww.T oro.com. Vertalingvandeoorspronkelijketekst(NL)

OBSOLETE

*3373-925*B

WAARSCHUWING

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Inleiding

CALIFORNIË

Proposition65Waarschuwing

Deuitlaatgassenvandemotorvanditproduct

bevattenchemischestoffenwaarvanbekend

isdatzekanker,geboorteafwijkingenof

andereschadeaandevoortplantingsorganen

kunnenveroorzaken.

GEVAAR

Erkunnenondergrondseelektriciteitskabels, gasleidingenen/oftelefoonlijnendoorhet werkgebiedlopen.Alsudezeraaktkanditeen schokofexplosietotgevolghebben.

Zorgdatdeondergrondsekabelsenleidingen gemarkeerdwordenopdelocatieofinhet werkgebiedenontwijkdegemarkeerde gebieden.Neemcontactopmetdeplaatselijke markeringsdienstofhetbetreffendenutsbedrijf omdelocatietelatenmarkeren(belbijvoorbeeld indeVerenigdeStaten811voordenationale markeringsdienst).

Dezemachineisontworpenomboomstronkenen oppervlaktewortelsteslijpenenteverwijderen.Zeisniet bedoeldvoorhetsnijdenvanrotsenofenigandermateriaal danhoutendegrondrondeenboomstronk.

Leesdezeinformatiezorgvuldigdoor,zodatuweethoeude machineopdejuistewijzemoetgebruikenenonderhouden enomschadeaandemachineenletseltevoorkomen.Ubent verantwoordelijkvoorhetjuisteenveiligegebruikvande machine.

UkuntrechtstreekscontactopnemenmetTorovia www.Toro.comvoorinformatieoverproductenen accessoires,omeendealertevindenofomuwproductte registreren.

Alsuservice,origineleToro-onderdelenofaanvullende informatienodighebt,kuntucontactopnemenmeteen erkendeServiceDealerofmetdeklantenservicevanToro.U dienthierbijaltijdhetmodelnummerenhetserienummervan hetproducttevermelden. modelnummerenhetserienummervanhetproductaan.U kuntdenummersnotereninderuimtehieronder.

Figuur1geeftdeplaatsvanhet

Hetelektronischeontstekingssysteemvoldoetaande CanadesenormICES-002.

Omdaterinsommigeregio'snationaleofplaatselijke voorschriftengeldendievereisendatereenvonkenvanger opdemotorvandezemachinewordtgebruikt,isereen optionelevonkenvangerverkrijgbaar.Neemcontactopmet eenerkendeToro-servicedealeralsueenvonkenvangernodig hebt.

DevonkenvangersvanTorozijngoedgekeurddoorde AmerikaanseUSDAForestService.

Belangrijk:Alsdemachinezondergoedwerkende vonkenvangerofgoedonderhoudenbrandveilige motorwordtgebruiktineenbosgebiedofopeenmet dichtstruikgewasofgrasbegroeidterrein,handelt debestuurderinstrijdmetdebepalingenvansectie 4442vandeWetopdeOpenbareHulpbronnen(Public ResourcesCode)vandeStaatCalifornië.Inandere landenofstatenkunnensoortgelijkewettenvankracht zijn.

Debijdezemotorgeleverde bevatinformatieoverhetEnvironmentalProtection Agency(EPA)indeVerenigdeStaten,hetCalifornia EmissionControlRegulationvooremissiesystemen, onderhoudengarantie.Bestelvervangonderdelenbij defabrikantvandemotor.

Ge br uik er shandleiding

OBSOLETE

1.Plaatjemetmodelnummerenserienummer

Modelnr.:

Serienr.:

Erwordenindezehandleidingeenaantalmogelijkegevaren eneenaantalveiligheidsberichtengenoemd(Figuur2)metde volgendeveiligheidssymbolen,dieduidenopeengevaarlijke situatiediezwaarlichamelijkletselofdedoodtotgevolg

Figuur1

Ukuntcontactmetonsopnemenopwww.T oro.com.

Allerechtenvoorbehouden

GedruktindeVS.

kanhebbenwanneerdeveiligheidsvoorschriftennietinacht

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

wordengenomen.

Figuur2

1.Veiligheidssymbool

Erwordenindezehandleidingnog2woordengebruikt omuwaandachtopbijzondereinformatietevestigen. Belangrijkattendeertuopbijzonderetechnischeinformatie enOpmerkingduidtalgemeneinformatieaandiebijzondere aandachtverdient.

Inhoud

Inleiding.......................................................................2

Veiligheid......................................................................4

Veiligebediening.....................................................4

Geluidsdruk...........................................................6

Geluidsniveau.........................................................6

Trillingsniveauopdehandenenarmen.......................6

Hellingsindicator....................................................7

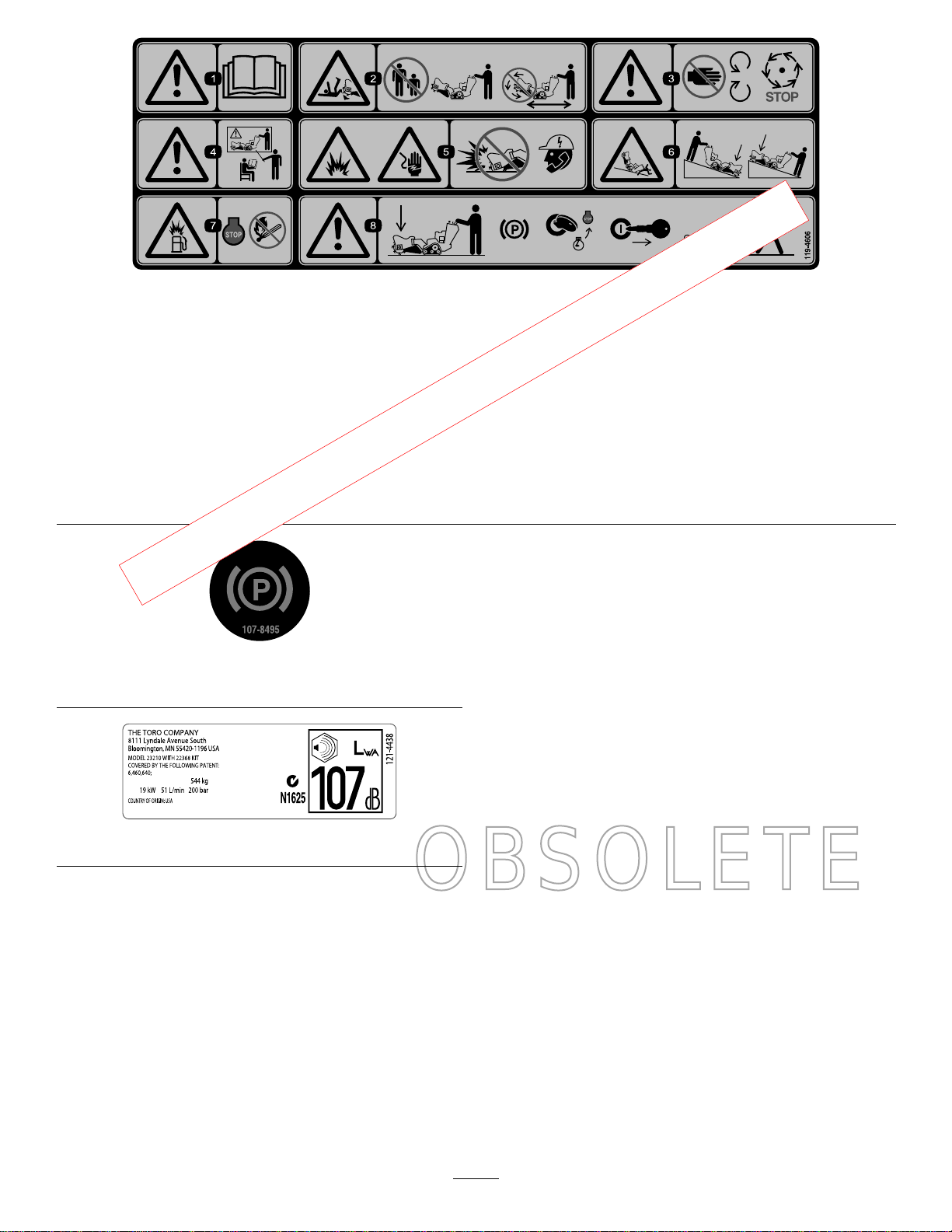

Veiligheids-eninstructiestickers................................8

Montage......................................................................11

1Debedieningshendelvandefreesmonteren.............11

2Vloeistofpeilcontroleren......................................11

3Accuopladen......................................................11

Algemeenoverzichtvandemachine................................12

Bedieningsorganen................................................12

Specicaties..........................................................15

Toebehoren/accessoires..........................................15

Gebruiksaanwijzing.......................................................15

Brandstofbijvullen.................................................15

Motoroliepeilcontroleren........................................16

Hetpeilvandehydraulischevloeistof

controleren........................................................17

Demotorstartenenstoppen....................................17

Demachinestoppen...............................................18

Eenniet-werkendemachinebewegen........................18

Eenboomstronkfrezen..........................................19

Demachinevastmakenvoortransport.......................19

Demachineomhoogbrengen..................................20

Tipsvoorbedieningengebruik................................20

Onderhoud..................................................................21

Aanbevolenonderhoudsschema..................................21

Proceduresvoorafgaandeaanonderhoud......................21

Debeschermplaatverwijderen.................................22

Deafdekplaatmonteren..........................................22

Hetondersteschermverwijderen..............................22

Hetondersteschermmonteren................................22

Smering...................................................................23

Demachinesmeren................................................23

Onderhoudmotor.....................................................23

Onderhoudvanhetluchtlter..................................23

OBSOLETE

Motoroliepeilcontroleren........................................24

Onderhoudvandebougie.......................................25

Onderhoudbrandstofsysteem.....................................27

Brandstofaftappenuitdebrandstoftank....................27

Brandstofltervervangen........................................27

Onderhoudelektrischsysteem....................................28

Onderhoudvandeaccu...........................................28

Zekeringenvervangen.............................................30

Onderhoudaandrijfsysteem........................................30

Onderhoudvanderupsbanden................................30

Onderhoudriemen....................................................33

Aandrijfriemvanpompvervangen............................33

Onderhoudbedieningsysteem.....................................34

Uitlijningtractiebedieningafstellen...........................34

Deneutraalstandvandetractiebediening

afstellen.............................................................35

Desporingvandetractiebedieningindestand

volledigvooruitafstellen......................................35

Onderhoudhydraulischsysteem..................................36

Hydraulischltervervangen....................................36

Hydraulischevloeistofverversen..............................36

Hydraulischeleidingencontroleren...........................37

Onderhoudvandefrees..............................................37

Detandenvervangen..............................................37

Reiniging..................................................................38

Vuilvandemachineverwijderen...............................38

Stalling........................................................................38

Problemen,oorzaakenremedie......................................40

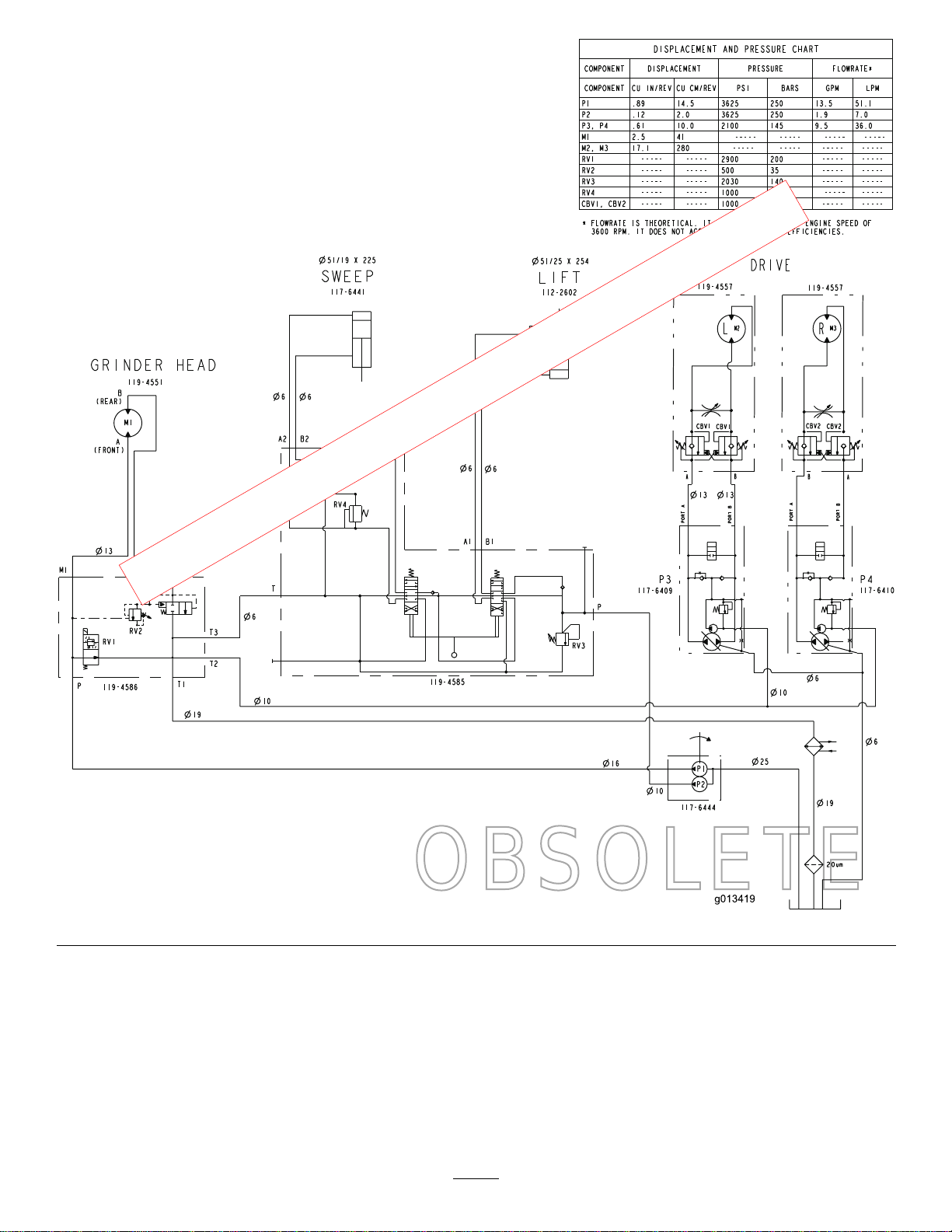

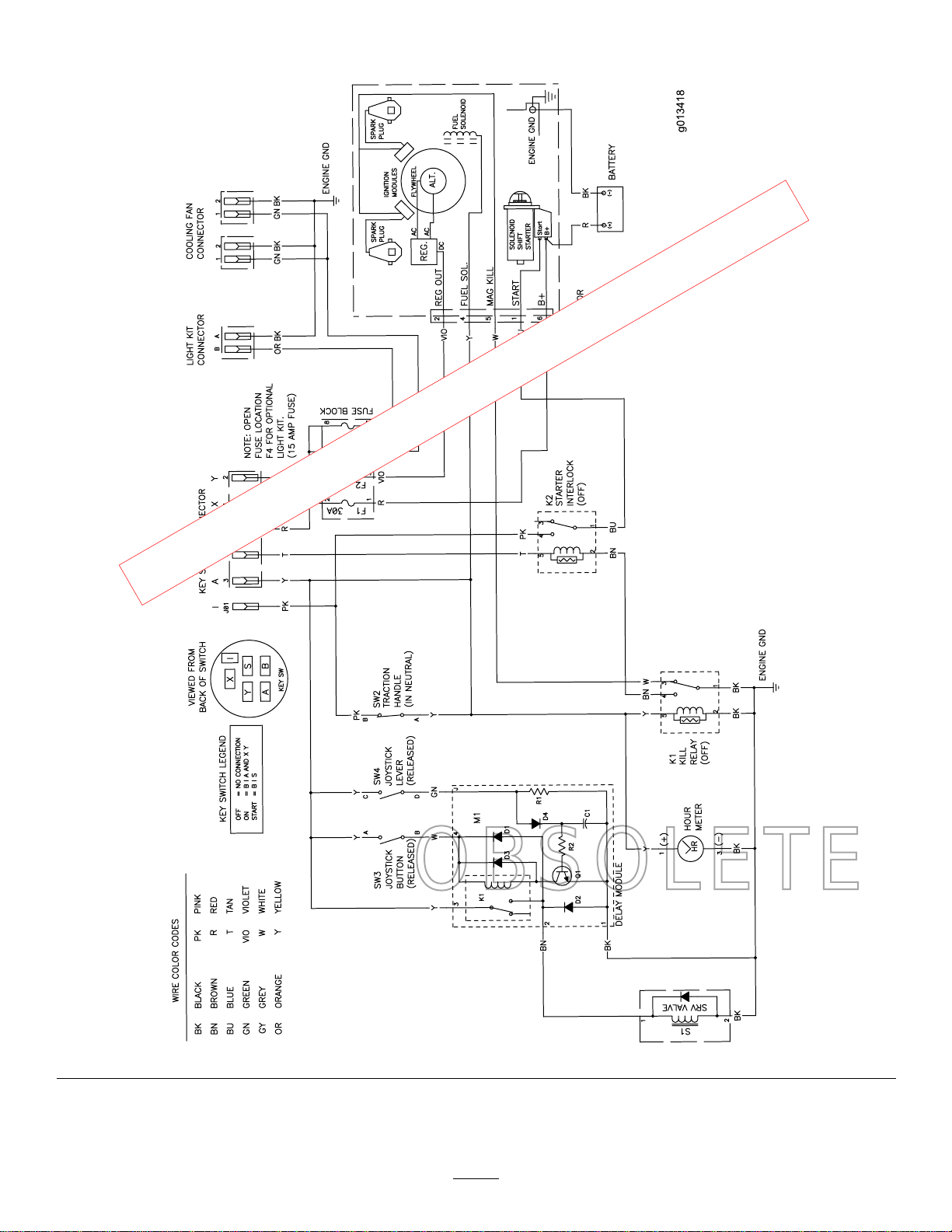

Schema's......................................................................42

Veiligheid

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Onjuistgebruikofonderhouddoordegebruikerof eigenaarkanletselveroorzaken.Omhetrisicovan letseltevermijden,dientuzichaandevolgende veiligheidsinstructiestehoudenenaltijdophet veiligheidssymbool()teletten,datbetekent:

V oorzichtig

persoonlijkeveiligheid.Niet-nalevingvandeinstructie kanleidentotlichamelijkofdodelijkletsel.

Veiligebediening

Ditproductkanhandenofvoetenafsnijden.Volgaltijdalle veiligheidsinstructiesopomernstigofmogelijkdodelijkletsel tevoorkomen.

WAARSCHUWING

Deuitlaatgassenvandemotorbevatten koolmonoxide,eenreukloos,dodelijkgif.

Laatdemotornietbinnenshuisofineenafgesloten ruimtedraaien.

Instructie

•LeesofraadpleegdeGebruikershandleidingenander

instructiemateriaal.Alsdebestuurder(s)ofdemonteur(s) detaalwaarindehandleidingisgeschreven,nietmachtig is(zijn),moetdeeigenaarervoorzorgendatdezede inhoudvanhetmateriaalbegrijpt.

•Zorgervoordatuvertrouwdraaktmetde

bedieningsorganenendeveiligheidssymbolen,enweet hoeudemachineveiligkuntgebruiken.

•Allebestuurdersenmonteursmoeteninstructieshebben

ontvangen.Deeigenaarisverantwoordelijkvoorde instructievandegebruikers.

•Laatkinderenofpersonendiegeeninstructie

hebbenontvangen,demachinenooitgebruiken ofonderhoudswerkzaamhedendaaraanverrichten. Plaatselijkevoorschriftenkunnennadereeisenstellenaan deleeftijdvandegenediemetdemachinewerkt.

•Deeigenaar/gebruikerisverantwoordelijkvoor

ongelukken,letselvanhemzelf/haarzelfofvananderen, enschadeaaneigendom,diehij/zijkanvoorkomen.

Vóóringebruikname

•Inspecteerhetterreinomvasttestellenwelkeaccessoires

enwerktuigennodigzijnomgoedenveiligtewerken. Gebruikalleendoordefabrikantgoedgekeurde accessoiresenwerktuigen.

•Draaggeschiktekledingenuitrusting,zoalseenhelm,

eenveiligheidsbril,langebroek,veiligheidsschoenenen gehoorbescherming.Langhaar,lossekledingofsieraden kunnenwordengegrependoorbewegendeonderdelen.

W aar schuwing

Gev aar

–instructievoor

•Inspecteerhetterreinwaaropudemaaimachinegaat

gebruikenenverwijdereventuelevoorwerpendiedoorde machinekunnenwordenuitgeworpen.

•Weesextravoorzichtigwanneerumetbenzineofandere

brandstofbezigbent.Dezestoffenzijnontvlambaaren dedampenkunnentotontplofngkomen.

–Gebruikuitsluitendeengoedgekeurdvatofblik.

–Verwijdernooitdedopvandebrandstoftankenvul

nooitbrandstofbijwanneerdemotorloopt.Laat demotorafkoelenvoordatubrandstofbijvult.Niet roken.

–Umagdebrandstoftanknooitbinnenshuisbijvullen

ofaftappen.

•Controleerofdedodemansknop,deveiligheidsschakelaars

endeveiligheidsschermenzijnbevestigdennaarbehoren werken.Gebruikdemachineuitsluitendalsdezenaar behorenwerkt.

Gebruiksaanwijzing

•Laatdemotornooitlopenineenafgeslotenruimte.

•Werkuitsluitendbijgoedlichtenblijfuitdebuurtvan

kuilenenverborgengevaren.

•Controleerofallebedieningsorganeninneutraalstaan

voordatudemotorstart.Demotormaguitsluitend wordengestartalsdebestuurderopdestoelzit.

•Verminderuwsnelheidenweesextravoorzichtigop

hellingen.Rijophellingenindeaanbevolenrichting.De gazonomstandighedenkunnenvaninvloedzijnopde stabiliteitvandemachine.

•Verminderuwsnelheidenweesvoorzichtigalsuopeen

hellingeenbochtmaaktofvanrichtingverandert.

•Gebruikdemachinenooitalsdeveiligheidsschermen

nietstevigophunplaatszitten.Zorgervoordatalle interlockschakelaarszijnaangebracht,correctzijn afgesteldennaarbehorenwerken.

•Verandernooitdestandvandetoerenregelaarvande

motorenlaatdemotorniettesneldraaien.

•Stopdemachineopeenhorizontaaloppervlak,brengde

OBSOLETE

freesomlaag,schakeldehydrauliekuitenzetdemotor afvoordatudebestuurderspositieomwelkeredenook verlaat.

•Houuwhandenenvoetenuitdebuurtvanhetbewegende

freeswielendetanden.

•Kijkachteromenomlaagvoordatuachteruitrijdtomer

zekervantezijndatdewegvrijis.

•Vervoergeenpassagiersenzorgervoordathuisdierenen

omstandersuitdebuurtblijven.

•Verminderuwsnelheidenweesvoorzichtigalsueen

bochtmaaktofwegenenvoetpadenoversteekt.

•Gebruikdemachinenietalsuonderdeinvloedvan

alcoholofdrugsbent.

•Weesvoorzichtigalsudemachineinlaadtopeen

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

aanhangerofeenvrachtwagenofuitlaadt.

•Weesvoorzichtigbijhetnaderenvanblindehoeken,

struiken,bomen,enandereobjectendiehetzichtkunnen belemmeren.

•Zorgervoordaterzichgeenanderepersoneninhet

werkgebiedbevindenvoordatudemachinestart.Zetde machineafalsiemandhetgebiedbetreedt.

•Umageenmachinemetdraaiendemotornooit

onbeheerdachterlaten.Brengdefreesaltijdomlaag,zet demotorafenhaalhetsleuteltjeuithetcontactvoordatu demachineachterlaat.

•Treknooithardaandebedieningshendels,gebruikeen

geleidelijkebeweging.

•Letophetverkeeralsuindebuurtvandeopenbareweg

werktofdezeoversteekt.

•Raakgeenonderdelenaandietijdenshetgebruikheet

kunnenworden.Laatdezeeerstafkoelenvoordatu dezeafsteltofonderhouds-ofreparatiewerkzaamheden uitvoert.

•Zorgervoordatudemachinealleengebruiktingebieden

waarergeenobstakelsdichtbijdebestuurderzijn.Als debestuurdernietvoldoendeafstandhoudttotbomen, murenenanderebarrièreskanditleidentotletselals demachinetijdensgebruikachteruitrijdtterwijlde bestuurdernietvoldoendeopdeomgevinglet.Bediende machinealleeningebiedenwaarervoldoenderuimteis omdebestuurderdemachineveiligkanmanoeuvreren.

•Voordatugraafwerkverricht,moetuaangevenwaar

zichinhetwerkgebiedondergrondseleidingenenkabels bevinden;gaopdieplaatsennietgraven.

•Zorgdatuopdehoogtebentvandegemarkeerde

plaatsenopdemachinewaarlichaamsdelenbeklemd kunnenrakenenhoudhandenenvoetenuitdebuurt vandezeplaatsen.

•Bliksemkanernstigofdodelijkletselveroorzaken.Alsu

bliksemzietofdonderhoortinhetgebied,gebruikde machinedanniet;gaschuilen.

Werkenophellingen

Hellingenzijndebelangrijksteoorzaakdatdebestuurderde machtoverdemachineverliestendezeomkantelt.Ditkan leidentoternstigofdodelijkeletsel.Allehellingenvereisen bijzonderevoorzichtigheid.

•Gebruikdemachinenietophellingensteilerdande

percentagesaangegevenindeonderstaandetabel.

Voorzijde

heuvelopwaarts

12°18°16°

Opmerking:ZieookHellingsindicator(bladz.7).

Achterzijde

heuvelopwaarts

•Rijheuvelopwaartsenheuvelafwaartsmetde

voorkantvandemachinenaarbovengericht.

OBSOLETE

Zijkant

•Verwijderobstakelszoalsstenen,boomtakkenen

dergelijkeuithetwerkgebied.Letopkuilen,vorenof bulten,omdatdekansbestaatdatdemachineomslaatop ongelijkterrein.Inhooggraszijnobstakelsnietaltijd zichtbaar.

•GebruikuitsluitenddoorTorogoedgekeurdeaccessoires.

Accessoireskunneninvloedhebbenopdestabiliteiten debedieningvandemachine.Degarantiekankomen tevervallenalsaccessoireswordengebruiktdienietzijn goedgekeurd.

•Gaopeenhellingaltijdlangzaamenbehoedzaamtewerk.

Verandernietplotselingdesnelheidofderijrichtingvan demachine.

•Nietstartenofstoppenopeenhelling.Alsdemachine

gripverliest,rijddehellingdanlangzaamineenrechte lijnaf.

•Maakgeenbochtenopeenhelling.Alsueenbochtmoet

maken,moetuditlangzaamdoenendezwarekantvan demachineheuvelopwaartsgerichthouden.

•Werknietindebuurtvansteilehellingen,greppelsof

dijken.Demachinekanplotselingomvallenalseen rupsbandovereenrandgaatofalseenrandinstort.

•Werknietopnatgras.Alsdemachinegripverliest,kan

dezegaanglijden.

•Parkeerdemachinealleenopeenhellingofheuvel

nadatudefreestotopdegrondhebtgebrachtende rupsbandenhebtgeblokkeerd.

Onderhoudenopslag

•Schakeldehydrauliekuit,laatdefreeszakken,zetde

motorafenverwijderhetcontactsleuteltje.W achttotdat allebewegendedelentotstilstandzijngekomenvoordatu demachineafstelt,reinigtofrepareert.

•Verwijdergrasenvuilvandefrees,deaandrijvingen,de

geluiddempersendemotorombrandtevoorkomen. Neemgemorsteolieofbrandstofmeteenop.

•Laatdemachineeerstafkoelenvoordatudezeopslaat.

Parkeerdemachinenietindenabijheidvaneenopen vuur.

•Umagbrandstofnietopslaanindenabijheidvaneen

openvuurofbinnenshuisaftappenuitdebrandstoftank.

•Parkeerdemachineopeenhorizontaaloppervlak.Laat

personeeldatnietbekendismetdeinstructies,nooit onderhoudswerkzaamhedenaandemachineuitvoeren.

•Plaatsonderdelenopkriksteunenindienditnodigis.

•Haalvoorzichtigdedrukvanonderdelenmetopgeslagen

energie.

•Maakdeaccukabelslosofverwijderdebougiesvoordat

ureparatiewerkzaamhedengaatverrichten.Maakeerst deminpoolvandeacculosendaarnadepluspool.Sluit eerstdepluspoolvandeaccuaanendaarnademinpool.

•Houduwhandenenvoetenuitdebuurtvanbewegende

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

onderdelen.Stelindienmogelijkdemachinenietafterwijl demotorloopt.

•Zorgervoordatalleonderdeleningoedestaatverkeren

enallebevestigingselementenstevigvastzitten.Vervang versletenofbeschadigdestickers.

•Zorgervoordatdeboutenenmoerenstevigzijn

vastgedraaid.Houddemachineingoedeconditie.

•Knoeinooitmetdeveiligheidsvoorzieningen.

•Houddemachinevrijvangras,bladerenofandere

aangekoekterommel.Neemgemorsteolieofbrandstof meteenop.Laatdemotorafkoelenvoordatudemachine stalt.

•Weesextravoorzichtigwanneerumetbenzineofandere

brandstofbezigbent.Dezestoffenzijnontvlambaaren dedampenkunnentotontplofngkomen.

–Gebruikuitsluitendeengoedgekeurdvatofblik.

vloeistofontsnapt.Ukuntlekkeninhethydraulische systeemopsporenmetbehulpvankartonofpapier;doe ditnooitmetuwhanden.Hydraulischevloeistofdie onderdrukontsnapt,kandoordehuidheendringenen letselveroorzakenendientbinnenenkeleurenoperatief tewordenverwijderddooreengespecialiseerdechirurg omdatandersgangreenkanontstaan.

Geluidsdruk

Dezemachineoefenteengeluidsdrukvan92dBAuitophet gehoorvandebestuurder(meteenonzekerheidswaarde(K) van1dBA.

DegeluidsdrukisvastgesteldvolgensdeproceduresinEN ISO11201.

Hetgeluidsdrukniveaukanvariërenafhankelijkvande omstandigheden.

–Verwijdernooitdedopvandebrandstoftankenvul

nooitbrandstofbijwanneerdemotorloopt.Laat demotorafkoelenvoordatubrandstofbijvult.Niet roken.

–Umagdebrandstoftanknooitbinnenshuisbijvullen.

–Slademaaimachineofeenbrandstofvatnooitopin

eenruimtewaarinzicheenopenvuurbevindt,zoals eenwaakvlamvaneenboilerofeenfornuis.

–Vuleenvatnooitalsditzichineenvoertuig,

achterbakoflaadbakvaneenvrachtautobevindt, maarzetditeerstopdegrond.

–Zorgervoordatdevulpijptijdenshetvullen

voortdurendincontactmetdetankis.

•Alsueenvoorwerpraakt,moetustoppenendemachine

controleren.Voerallenoodzakelijkereparatiesuitvoordat udemachineweeringebruikneemt.

•GebruikaltijdorigineleT oro-onderdelenzodatde

originelestandaardenwordengehandhaafd.

•Veiligheidvandeaccu:

–Laaddeaccuopineenopen,goedgeventileerde

ruimteendoeditnietindebuurtvanvonkenen openvuur.Haaldeopladeruithetstopcontact voordatudezeaansluitopoflosmaaktvandeaccu. Draagbeschermendekledingengebruikgeïsoleerd gereedschap.

Geluidsniveau

Dezemachineheefteengeluidsniveauvan107dBA,meteen onzekerheidswaarde(K)van3,75dBA.

Hetgeluidsniveauisvastgesteldzonderbelastingenvolgens deproceduresinISO3744.

Trillingsniveauopdehanden enarmen

VastgesteldinovereenstemmingmetEN12096

Gemetentrillingsniveauvoorderechterhand=1,9m/s

Gemetentrillingsniveauvoordelinkerhand=1,4m/s

Onzekerheidswaarde(K)=0,9m/s

Degemetenwaardenzijnbepaaldvolgensdeproceduresin ENISO20643.

OBSOLETE

–Accuzuurisgiftigenkanbrandwondenveroorzaken.

Voorkomcontactmetdehuid,ogenenkleding. Beschermuwgezicht,ogenenkledingalsu werkzaamhedenverrichtaandeaccu.

–Accugassenkunnenontploffen.Houdsigaretten,

vonkenenopenvuuruitdebuurtvandeaccu.

•Houdlichaamenhandenuitdebuurtvankleinelekgaten

ofspuitmondenwaaruitonderhogedrukhydraulische

Hellingsindicator

G011841

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

OBSOLETE

Figuur3

Dezepaginamagwordengekopieerdvoorpersoonlijkgebruik.

1.Omtebepalenwatdemaximalehellingshoekiswaaropudemachineveiligkuntbedienen,zieWerkenophellingen(bladz.5). Gebruikdehellingsindicatoromdehellingshoektebepalenvoordatudemachineopeenhellinggaatgebruiken.Gebruikde machinenietophellingensteilerdandepercentagesindetabelWerkenophellingen(bladz.5).Langsdebetreffende lijnvandeaanbevolenhellingshoekvouwen.

2.Lijndezeranduitmeteenverticaaloppervlak,bijvoorbeeldeenboom,gebouwofhek.

3.Voorbeeldvanhetvergelijkenvandehellingshoekmetdegevouwenrand.

Veiligheids-eninstructiestickers

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Veiligheidsstickersenveiligheidsinstructieszijngemakkelijkzichtbaarvoordebestuurderenbevindenzich bijplaatsenwaargevaarkanontstaan.Vervangallebeschadigdeofverdwenenstickers.

93–6686

1.Hydraulischevloeistof

1.Handenofvoetenkunnenwordengesneden/geamputeerd, draaiendemessen–Blijfuitdebuurtvanbewegende onderdelen.

1.Risicoomgegrepenteworden,riem–Blijfuitdebuurtvan bewegendeonderdelen.

2.Leesde Gebruikershandleiding.

93-7321

93-7814

100-4650

1.Handenkunnenbekneldraken–Houdomstandersopeen veiligeafstandvandemachine.

2.Handenofvoetenkunnenbekneldraken–Houd omstandersopeenveiligeafstandvandemachine.

107-9366

1.Demachinekanvoorwerpenuitwerpen-Houdomstanders opeenveiligeafstandvandemachine.

OBSOLETE

115-4020

1.Rechtsaf

2.Vooruit

3.Achteruit

4.Linksaf

119-4560

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

1.Contactsleuteltje

2.Motor-Starten

3.Motor-Lopen

4.Motor-Afzetten

5.Snel

6.Motortoerental

7.Langzaam

8.Aan/gesloten

9.Choke

10.UIT/Open

11.LeesdeGebruikershandleidingvoordatudemotorstart; zetdetractiebedieninginneutraalenhettoerentalopSnel. SchakeldechokeopAan/geslotenenhetcontactsleuteltje oplopen.

119-4561

1.LeesdeGebruikershandleidingvoordatuhetsnijmes gebruikt;schakeldezijhendelendebovensteknopvan dehendelinomdesnijkoptestarten;houdezijhendel ingedruktzodatdesnijkopblijftdraaien.

2.Laatdesnijkopzakken.

3.Draaidesnijkopnaarrechts

4.Brengdesnijkopomhoog

5.Draaidesnijkopnaarlinks

Symbolenopaccu

Sommigeofallesymbolenstaanopdeaccu

1.Explosiegevaar6.Houdomstandersop

2.Nietroken.Geenopen vuurofvonken.

3.Risicovanbijtende vloeistof/chemische brandwonden

OBSOLETE

4.Draagoogbescherming.

5.Leesde Gebruikershandleiding.

veiligeafstandvande accu.

7.Draagoogbescherming; explosievegassenkunnen blindheidenanderletsel veroorzaken

8.Accuzuurkanblindheid ofernstigebrandwonden veroorzaken.

9.Ogendirectmetwater spoelenensnelarts raadplegen.

10.Bevatlood;niet weggooien.

119-4606

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

1.Waarschuwing-LeesdeGebruikershandleiding.

2.Snij-/amputatiegevaar;snijkop-Houdomstandersopeen veiligeafstandvandemachine;laatdesnijkopnietwerken terwijludemachinetransporteert.

3.Waarschuwing-Blijfuitdebuurtvanbewegendeonderdelen; wachttotalleonderdelentotstilstandzijngekomen.

4.Waarschuwing–Bediendezemachineuitsluitendalsuhierin getraindbent.

107-8495

1.Parkeerrem

5.Explosiegevaarengevaarvoorelektrischeschok-nietgraven ingebiedenmetondergrondsegas-ofelektriciteitsleidingen; neemcontactopmetdeplaatselijkenutsbedrijvenvoordatu gaatgraven.

6.Kantel-/pletgevaar-laatdesnijkopzakkenalsuophellingen werkt.

7.Ontplofngsgevaar,tanken;stopdemotorendoofalle vlammenbijhettanken.

8.Waarschuwing-laatdesnijkopzakken,steldeparkeerremin werking(indienvantoepassing),zetdemotorafenverwijder hetcontactsleuteltjevoordatudemachineverlaat.

121–4438

OBSOLETE

Montage

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Losseonderdelen

Gebruikonderstaandelijstomtecontrolerenofalleonderdelenzijngeleverd.

Procedure

Bedieningshendelvanfrees

1 2

Contramoer

Geenonderdelenvereist

Omschrijving

Debedieningshendelvande freesmonteren

Benodigdeonderdelenvoordezestap:

Bedieningshendelvanfrees

Contramoer

Hoeveel-

heid

1 1

–

2.Draaidebedieninghendelvandefreesindeontvanger inhetbedieningspaneel(Figuur4).

3.Richtdetrekkernaarvorenendraaidecontramoer vasttegendeontvangeromdehendelopzijnplaats tebevestigen(Figuur4).

4.Sluitdedraadopdehendelaanopde4-pinconnector onderhetbedieningspaneel(Figuur4).

Monteerdebedieningshendelvande frees.

Vloeistofniveauscontroleren.

Accuopladen.

Gebruik

Procedure

1.Draaidecontramoeropdebedieningshendelvande frees(Figuur4).

Figuur4

1.Bedieningshendelvan frees

2.Contramoer

3.4-pinconnector

Vloeistofpeilcontroleren

Geenonderdelenvereist

Procedure

Voordatudemotorvoorheteerststart,dientuhet peilvandemotorolieendehydraulischevloeistofte controleren;zieMotoroliepeilcontroleren(bladz.16)en Hetpeilvandehydraulischevloeistofcontroleren(bladz.17).

OBSOLETE

Accuopladen

Geenonderdelenvereist

Procedure

Laaddeaccuop;zieAccuopladen(bladz.29)voormeer informatie.

Algemeenoverzicht

G018769

G018768

1 2

3 4

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

vandemachine

Figuur6

5.Tractiebediening

7.Bedieningshendelvan frees

Figuur5

1.Veiligheidsplaat voorachteruit

2.Schakelbord

3.Motor6.Parkeerrem9.Frees

4.Accu7.Rupsband

5.Bevestigings/takelpunt

8.Splinterscherm

Bedieningsorganen

Zorgdatuvertrouwdbentmetallebedieningsorganen

Figuur6)voordatudemotorstartendemachinegebruikt.

(

1.Contactschakelaar

2.Gashendel6.Referentiebalk

3.Chokehendel

4.Urenteller8.Vergrendelstang

Contactschakelaar

Decontactschakelaarheeftdriestanden:uit,draaienen starten.

Omdemotortestarten,draaituhetsleuteltjenaardestand Start.Alsuhetsleuteltjeloslaatalsdemotorstart,zaldit automatischterugkerennaarLopen.

Omdemotoraftezetten,draaituhetsleuteltjeopUit.

Gashendel

Zetdehendelnaarvorenomhetmotortoerentalteverhogen ennaarachterenomhettoerentalteverlagen.

Chokehendel

Voordatueenkoudemotorstart,moetudechokehendel naarvorenbewegen.Nadatdemotorisgestart,kuntumet behulpvandechokedemotorregelmatiglatenlopen.Zodra

OBSOLETE

ditmogelijk,moetudechokehendelhelemaalnaarachteren bewegen.

Opmerking:Alsdemotorwarmis,hoeftdechokenietof nauwelijkstewordengebruikt.

Urenteller

Alsdemotorisafgezet,verschijntopdeurentellerhetaantal urendatdemachineinbedrijfisgeweest.

Referentiebalk

Tijdenshetrijdendientudereferentiebalkalshandgreep enhefpunttegebruikenomdetractieteregelen.Vooreen

soepele,gecontroleerdebedieninghoudtualtijdbeidehanden

G018875

G008131

G008132

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

opdereferentiebalktijdenshetbedienenvandemachine.

Vergrendelstang

Devergrendelstanghoudtdebedieningshendelvandefrees opzijnplaats.Tildestangomhoogenoverhetmiddelpunt omdebedieningshendelvandefreestevergrendelen.

Parkeerrem

Tildehendelomhoogomdeparkeerreminteschakelen. Drukdehendelnaarbenedenomdeparkeerremuitte schakelen.

Figuur9

•Omachteruitterijden,beweegtudetractiehendelnaar

achteren(Figuur10).Kijkbijhetachteruitrijden

altijdnaarachterenenhouduwhandenopde referentiebalk(Figuur8).

Figuur10

•Vooreenbochtnaarrechtsdraaitudetractiebediening

rechtsom(Figuur11).

Figuur7

Tractiebediening

Figuur8

1.Referentiebalk(beweegtnietenbiedtdaardooreen referentiepunteneenvastehandgreepdieukunt vasthoudentijdenshetbedienenvandetractie-eenheid)

2.Tractiebediening(beweegtzodatudemachinekunt bedienen)

•Omvooruitterijden,beweegtudetractiehendelnaar

voren(Figuur9).

Figuur11

•Vooreenbochtnaarlinksdraaitudetractiebediening

linksom(Figuur12).

OBSOLETE

Figuur12

•Omtestoppen,laatudetractiebedieninglos(Figuur8).

Opmerking:Hoeverderudetractiebedieningineen

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

bepaalderichtingbeweegt,hoesnellerdemachineindie richtinggaat.

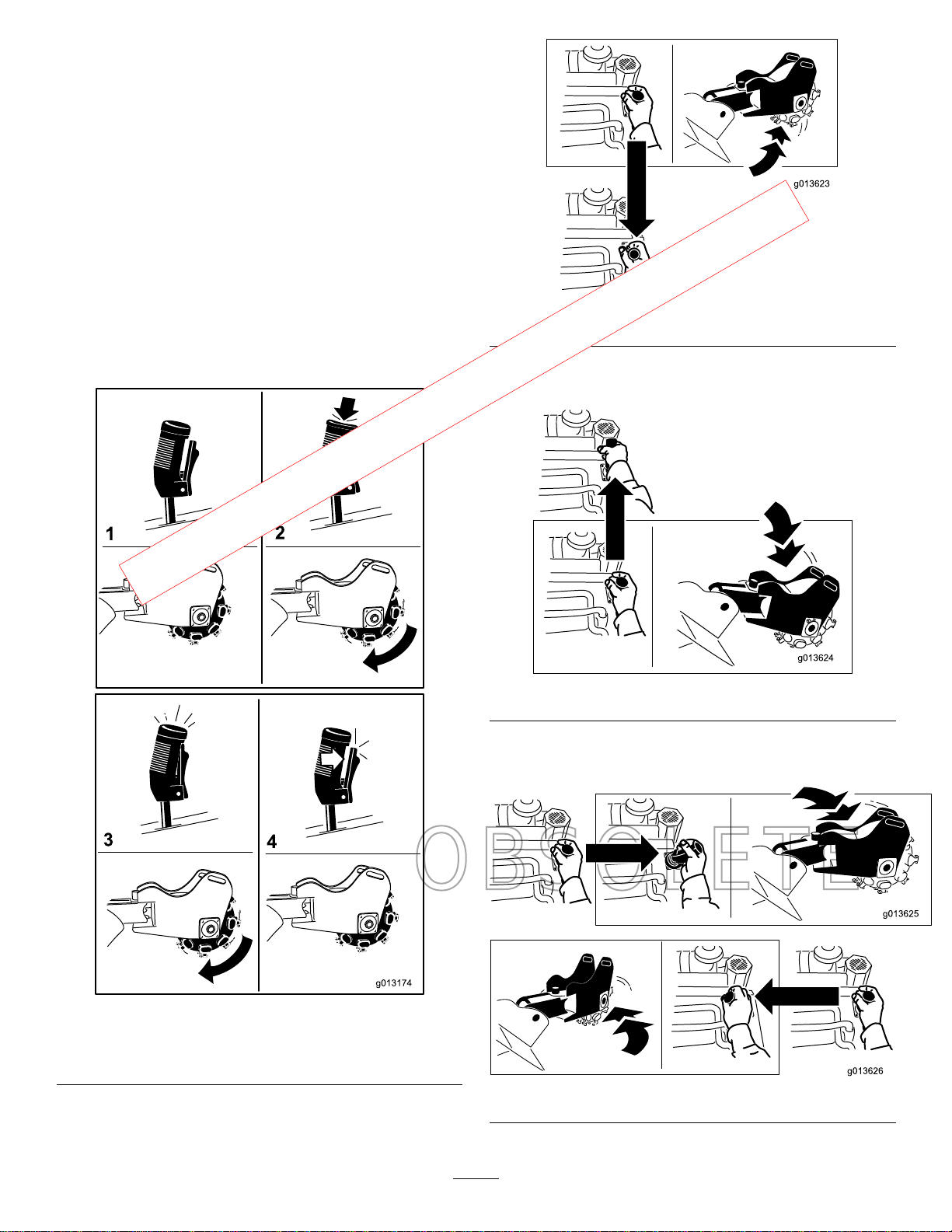

Bedieningshendelvanfrees

Debedieningshendelvandefreeswerktalsvolgt:

•Omdefrees(Figuur13)inteschakelendruktuopde

rodeknopbovenaandehendelendruktudetrekker in.Zodradefreesingeschakeldis,kuntuderodeknop loslaten.

•Stopdefrees(Figuur13)doordetrekkergedurendemeer

daneenhalvesecondelostelaten.

Opmerking:Alsutijdenshetwerkenmetdefreesde trekkereventjesloslaat(minderdaneenhalveseconde) zaldefreesingeschakeldblijven.

Figuur14

•Drukdehendelnaarvorenomdefreestelatenzakken

(Figuur15).

Figuur13

1.Neutraalstand

2.Startdefrees4.Stopdefrees

3.Laatdefreeslopen

•Trekdehendelnaarachterenomdefreesomhoogte

brengen(

Figuur14).

Figuur15

•Beweegdehendelindegewensterichtingomdefrees

naarlinksofrechtstedraaien.

OBSOLETE

Figuur16

Specicaties

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Opmerking:Specicatiesenontwerpkunnenzonder voorafgaandekennisgevingwordengewijzigd.

breedte84,2cm

Lengte198,5cm

Hoogte113,3cm

Gewicht

544kg

Gebruiksaanwijzing

Opmerking:Bepaalvanuitdenormalebedieningspositiede

linker-enrechterzijdevandemachine.

Belangrijk:Controleervoordatudemachinegebruikt hetbrandstof-enoliepeilenverwijdervuil.Zorg ervoordathetwerkgebiedvrijisvanmensenenvan vuil.Umoetookdelocatiesvanalleelektriciteits-en gasleidingenkennenengemarkeerdhebben.

Toebehoren/accessoires

EenselectievandoorTorogoedgekeurdewerktuigenen accessoiresisverkrijgbaarvoorgebruikmetdemachineom demogelijkhedendaarvanteverbeterenenuittebreiden. Neemcontactopmeteenerkendeservicedealerofverdeler ofbezoekwww .Toro.comvooreenlijstvanallegoedgekeurde werktuigenenaccessoires.

Brandstofbijvullen

Gebruikloodvrijebenzine(octaangetalminimaal87).Gelode benzinekanwordengebruiktalsloodvrijebenzineniet verkrijgbaaris.

GEVAAR

Inbepaaldeomstandighedenisbenzineuiterst ontvlambaarenzeerexplosief.Brandofexplosie vanbenzinekanbrandwondenbijuofanderenen materiëleschadeveroorzaken.

•Vuldebrandstoftankindeopenluchtwanneer demotorkoudis.Eventueelgemorstebenzine opnemen.

•Vuldebrandstoftanknooitalsdemachineop eenaanhangerineenafgeslotenruimtestaat.

•Vuldebrandstoftankniethelemaal.Vulde brandstoftanktotmaximaal6mmtot13mm vanafdeonderkantvandevulbuis.Dezeruimte indetankgeeftbenzinedekansomuittezetten.

•Rooknooitwanneerumetbenzinebezigbent, enhouddebrandstofwegvanopenvuurof vonken.

•Bewaarbenzineineengoedgekeurdvatofblik enbuitenbereikvankinderen.Koopnooitmeer benzinedanuin30dagenkuntopmaken.

•Gebruikdemachineuitsluitendalshetcomplete

OBSOLETE

uitlaatsysteemisgemonteerdennaarbehoren werkt.

GEVAAR

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Inbepaaldeomstandighedenkantijdenshet tankenstatischeelektriciteitwordenontladen waardoorvonkenontstaandiebenzinedampentot ontbrandingkunnenbrengen.Brandofexplosie vanbenzinekanbrandwondenbijuofanderenen materiëleschadeveroorzaken.

•Zetbenzinevatenaltijdopdegrondenuitde buurtvanhetvoertuigvoordatudetankbijvult.

•Vulbenzinevatennietineenvrachtwagen ofaanhanger,omdatbekledingofkunststof beplatinghetvatkanisoleren,waardoorde afvoervanstatischeladingwordtbemoeilijkt.

•Alshetpraktischmogelijkis,kuntuhetbeste eenmachinemeteenbenzinemotoreerstvande vrachtwagenofaanhangerhalenenbijtanken alsdemachinemetdewielenopdegrondstaat.

•Alsditnietmogelijkis,verdienthetdevoorkeur dergelijkemachinesopeentruckofaanhanger bijtevullenuiteendraagbaarvat,nietmet behulpvaneenvulpistoolvaneenpomp.

Brandstoftankvullen

1.Parkeerdemachineopeenhorizontaleondergrond, laatdefreeszakkenenstopdemotor.

2.Verwijderhetsleuteltjeenlaatdemotorafkoelen.

3.Reinigdeomgevingvandetankdopenverwijderdeze (Figuur17).

•Alsueenvulpistoolmoetgebruiken,dientude vulpijpvoortdurendincontactmetderandvan debrandstoftankofdeopeningvanhetvatte houden,totdatuklaarbentmetbijvullen.

Belangrijk:Nooitmethanol,benzinediemethanol bevatofgasoholmetmeerdan10%ethanolgebruiken, omdatdezehetbrandstofsysteemvandemotorkunnen beschadigen.Geenoliebijdebenzinemengen.

Gebruikvanstabilizer/conditioner

Gebruikvanstabilizer/conditionerindemachinebiedtde volgendevoordelen:

•Houdtdebenzineversgedurendestallingvan90dagen

ofminder.Alsudemachinelangerwiltstallen,moetude benzineaftappenuitdebrandstoftank.

•Houdtdemotortijdenshetgebruikschoon.

•Voorkomtharsachtigeafzettingeninhet

brandstofsysteem,dietotstartproblemenkunnen leiden

Belangrijk:Gebruiknooitbrandstofadditievendie methanolofethanolbevatten.

Figuur17

1.Dopvanbrandstoftank

4.Vuldebrandstoftanktotmaximaal6tot13mmvanaf deonderkantvandevulbuis.

Belangrijk:Deruimteindetankgeeftdebenzine dekansomuittezetten.Vuldebrandstoftank niethelemaal.

5.Draaidetankdopstevigvast.

6.Neemgemorstebrandstofop.

Motoroliepeilcontroleren

OBSOLETE

Onderhoudsinterval:Bijelkgebruikofdagelijks

1.Parkeerdemachineopeenhorizontaleondergrond, laatdefreeszakkenenstopdemotor.

2.Verwijderhetsleuteltjeenlaatdemotorafkoelen.

3.Maakschoonronddeoliepeilstok(Figuur18).

Voegdejuistehoeveelheidstabilizer/conditioneraande benzinetoe.

Opmerking:Stabilizer/conditionerwerkthetbestals dezemetversebenzinewordtgemengd.Gebruikaltijdeen stabilizeromhetrisicovanharsachtigeafzettingeninhet brandstofsysteemzokleinmogelijktehouden.

Figuur18

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

1.Olievulopening

2.Oliepeilstok

4.Verwijderdepeilstokenveeghetuiteindeschoon (Figuur18).

5.Schuifdepeilstokhelemaalindebuis,maardraaihem nietvastindevulbuis(Figuur18).

6.Trekdepeilstokeruitencontroleerhetoliepeilop hetuiteinde.Hetoliepeilmoettottussendetwee markeringenreiken(

7.Alsdeolietotonderdeonderstemarkeringreikt,moet u10W30motorolieindevulopeninggieten.Controleer hetpeilregelmatigtijdenshetvullen.Stopmetbijvullen alshetoliepeilopdepeilstoktotdevolmarkeringreikt.

8.Plaatsdepeilstokterug.

3.Vol-markering

4.Bijvulmarkering

Figuur18).

Hetpeilvandehydraulische vloeistofcontroleren

Onderhoudsinterval:Omde25bedrijfsuren

Inhoudhydraulischetank:23l

GebruikToroPremiumAllSeasonhydraulischeolie.

Figuur19

1.Kijkglaasjehydraulischevloeistof

4.Verwijderdeafdekplaat;zie Debeschermplaatverwijderen(bladz.22).

5.Maakschoonronddevulbuisvandehydraulischetank enverwijderdedopenhetlteruitdevulbuismeteen dopsleutel(Figuur20).

Figuur20

1.Dopvanvulbuis2.Filtervoorhydraulische vloeistof

1.Parkeerdemachineopeenvlakkeondergrondenlaat defreeszakken.

2.Zetdemotoraf,verwijderhetsleuteltjeenlaatde motorafkoelen.

3.Kijkdoorhetglaskoepeltjeaanderechterkantvande machine.Alsugeenhydraulischevloeistofindekoepel ziet,voerdandevolgendestappenuitomvloeistof bijtevullen.

OBSOLETE

6.Alshetpeiltelaagis,voegdanvloeistoftoetotuze inhetkijkglaskuntzien.

7.Monteerdedopenhetlteropdevulbuisendraaide boutbovenaanvasttot13à15,5Nm.

8.Monteerdeafdekplaat;zie Deafdekplaatmonteren(bladz.22).

Demotorstartenenstoppen

Motorstarten

1.ZetdegashendelhalverwegetussenLangzaamenSnel

(Figuur21).

g013178

1 2

Figuur21

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

1.Gashendel3.Sleuteltje

2.Chokehendel

2.ZetdechokehendelindeAan-stand(Figuur21).

Opmerking:Alsdemotorwarmofheetis,hoeftu dechokeniettegebruiken.

3.DraaihetcontactsleuteltjenaardestandAan (Figuur21).Laathetsleuteltjeloszodrademotor aanslaat.

voordatuhetcontactsleuteltjenaarUitdraait.De motorkandanafkoelenvoordatdezewordtafgezet.In eennoodgevalkandemotordirectwordenafgezet.

4.Verwijderhetsleuteltje.

Demachinestoppen

Omdemachinetestoppenlaatudetractiebedieninglos,zetu degashendelopLangzaam(schildpad),brengtufreesomlaag totopdegrondenverwijdertuhetsleuteltje.

VOORZICHTIG

Dekansbestaatdateenkindofongeoefende omstanderdemachineprobeerttebedienenen daarbijletseloploopt.

Verwijderaltijdhetcontactsleuteltjewanneerude machineachterlaat,ookalishetslechtsvooreen paarseconden.

Eenniet-werkendemachine bewegen

Belangrijk:Steldestartmotortelkensniet

langerdan10secondeninwerking.Alsde motornietwilstarten,moetunaelkepoging demotor30secondenlatenafkoelen.Indienu dezeinstructiesnietopvolgt,kandestartmotor doorbranden.

4.ZetdechokelangzaamindestandUit( demotorafslaatofhapert,schakeldanopnieuwde chokeintotdatdemotoropwarmt.

5.Zetdegashendelindegewenstestand(

Belangrijk:Alsdemotoropvolletoeren draaitterwijlhethydraulischesysteemkoudis (bijvoorbeeldalsdeomgevingstemperatuurrond ofonderhetvriespuntis),kanerschadeaanhet hydraulischesysteemontstaan.Alsudemotor startinkoudeweersomstandigheden,moetude motor2tot5minutenhalfgaslatenlopenvoordat udegashendelopSnel(haas)zet.

Opmerking:Alsdebuitentemperatuuronderhet vriespuntis,slademachinedanineengarageop.Zo blijftdemachinewarmerenkandezemakkelijker starten.

Motorafzetten

1.Stopdefreesenlaatdezezakken.

2.ZetdegashendelopLangzaam(Figuur21).

3.DraaihetcontactsleuteltjeopUit(

Figuur21).Als

Figuur21).

Belangrijk:Umagdemachinenietslepenoftrekken zonderdatueerstdesleepkleppenhebtgeopend,omdat andershethydraulischesysteemwordtbeschadigd.

1.Zetdemotoraf.

2.Verwijderhetonderstescherm.

3.Gebruikeensteeksleutelomdesleepkleppenopde hydraulischemotorstweemaallinksomtedraaien (Figuur22).

OBSOLETE

Figuur22

1.Sleepkleppen

Opmerking:Alsdemotorzwaarbelastisgeweest ofheetis,moetudezenogeenminuutlatendraaien

4.Brenghetondersteschermaanensleepdemachine.

5.Alsdemachineisgerepareerd,sluitdandesleepkleppen

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

voordatudemachinebedient.

Eenboomstronkfrezen

GEVAAR

Defreeskanhandenenvoetensnijdenen amputeren.

•Blijfopdebestuurdersplaatsterwijldefrees draaitenblijfuitdebuurtvandefrees.

•Houdomstandersopeenveiligeafstandvande frees.

•Stopdefreesonmiddellijkalsmensenofdieren hetwerkgebiedbetreden.

WAARSCHUWING

Figuur23

Bijhetfrezenvaneenboomstronkwordensplinters, grondenandervuilindeluchtgeworpen.Hierbij kunnenuofomstandersletseloplopen.

•Beschermaltijduwogenalsudefreesgebruikt.

•Houdomstandersopeenveiligeafstandvande frees.

WAARSCHUWING

Defreesmaaktveellawaaialszeeenboomstronk snijdt.Ditkangehoorschadetotgevolghebben.

Beschermaltijduworenalsudefreesgebruikt.

1.Startdemotor,brengdefreesomhoog,stelde gashendelinopSnel,enrijdemachinenaarde boomstronkdieuwiltfrezen.

2.Gebruikdebedieningshendelvandefreesenhet tractiepedaalomdefreesaanéénkantvandevoorkant vandeboomstronkterijden,ongeveer2,5cmonder debovenkantvandeboomstronk(Figuur23).

OBSOLETE

3.Startdefreesenwachttotdezeopvollesnelheidis.

4.Gebruikdebedieningshendelomdefreeslangzaam overhetoppervalkvandeboomstronktebewegenen snijeenstrookhoutweg(Figuur23).

Belangrijk:Drukniettehardomdefreessneller telatenbewegen.Laatzeinplaatsdaarvandoor hethoutsnijdenzondervasttelopenofsnelheid teverliezen.

5.Beweegdemachineenkelecentimetersnaarvorenen herhaalstap4(Figuur23).

6.Herhaalstap4tot5totdatuhetheleoppervlakvande boomstronkhebtgefreesd(Figuur23).

7.Trekdemachinenaarachteren,plaatsdefreesaande zijkantvandevoorzijdevandeboomstronk,enlaatde freeszakkentotongeveer2,5cmonderhetoppervlak datunetgefreesdhebt.

8.Herhaalstappen4tot7totdatdeboomstronkhelemaal weggefreesdis.

9.Alsuookgroteboomwortelsmoetfrezen,plaats defreesdanbovendewortelengebruikde tractiebedieningendefreesbedieningomdefreeslangs deworteltebewegenenzowegtefrezen.

Demachinevastmakenvoor transport

Alsudemachinevervoertopeenaanhanger,moetualtijd alsvolgttewerkgaan:

Belangrijk:Umagmetdemachinenietwerkenof rijdenopdeopenbareweg.

1.Zetdemotoraf.

2.Laatdefreeszakken.

3.Bevestigdemachineaandeaanhangwagen

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

metkettingenofstroppen.Gebruikde bevestigings-/takelpuntenaandevoor-en achterkantvandemachine(Figuur24enFiguur25). Raadpleegdelokalevereisteninzakeaanhangwagensen debevestigingvanmachines.

•Snijderandenvandeboomstronkomefciënterte

kunnenfrezen.Zodradesnijdieptebijna1/4vande wieldiameterbedraagt(),tiltudefreesop,gaatuverder ensnijdtuweerinderand.

Figuur26

Figuur24

1.Voorstebevestigingspunt

Figuur25

1.Achterstebevestigingspunten

•Luisternaardemotorenhoudewielsnelheidvandefrees

indegatenomdewielsnelheidtebehouden.Laatde koptragerbewegenenraakeventjesdehendelaanals hetsnijdenmoeilijkergaat.

•Alsuvanlinksnaarrechtsfreest,zalhetmeesteafvalnaar

delinkerkantvanhetfreeswielgaan.Alsuvanrechtsnaar linksfreest,zalhetafvalnaarrechtsgaan.

•Ukunteenboomstronkookvandezijkantfrezenomde

schadeaanhetgrasteverminderen.

OBSOLETE

Demachineomhoogbrengen

Ukuntdemachineomhoogbrengenmetbehulpvande bevestigingsogenalshefpunten(Figuur24enFiguur25).

Tipsvoorbedieningengebruik

•Verwijdervuil,takkenenstenenuithetwerkgebied

voordatuaandeslaggaatombeschadigingvande apparatuurtevoorkomen.

•Zetdegashendelaltijdvolledigopen(maximaal

motortoerental)alsufreest.

Onderhoud

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Opmerking:Bepaalvanuitdenormalebedieningspositiedelinker-enrechterzijdevandemachine.

Aanbevolenonderhoudsschema

OnderhoudsintervalOnderhoudsprocedure

Nadeeerste8bedrijfsuren

Nadeeerste50bedrijfsuren

Bijelkgebruikofdagelijks

Omde25bedrijfsuren

Omde100bedrijfsuren

Omde200bedrijfsuren

Omde250bedrijfsuren

•Demotorolieverversen.

•Controleerdespanningvanderupsbandenenbrengzeopdejuistespanning.

•Motoroliepeilcontroleren.

•Demachinesmeren.(onmiddellijknaelkewasbeurt).

•Motoroliepeilcontroleren.

•Controleerdestaatvanderupsbandenenreinigze.

•Controleerdetoestandvandetandenendraaiofvervangtandendieversleten ofbeschadigdzijn.

•Verwijdervuilvandemachine.

•Controlerenofhetbevestigingsmateriaalgoedvastzit.

•Hetpeilvandehydraulischevloeistofcontroleren.

•Accuzuurcontroleren.

•Demotorolieverversen.

•Controleerdebougies.

•Controleerdespanningvanderupsbandenenbrengzeopdejuistespanning.

•Controleerdehydraulischeleidingenoplekkages,losgeraakteaansluitingen,kinken, loszittendesteunen,slijtageenbeschadigingenalsgevolgvanweersinvloedenofde inwerkingvanchemicaliën.Vervangenindiennodig.

•Vervanghetolielter.

•Brandstofltervervangen.

•Hydraulischltervervangen.

•Vervanghetprimaireluchtlterencontroleerdestaatvanhetveiligheidslter.

•Controleerensmeerdewegwielen.

Omde400bedrijfsuren

Omde1500bedrijfsuren

Jaarlijksofvóórstalling

Belangrijk:Ziede

Ge br uik er shandleiding v an de motor

•Hydraulischevloeistofverversen.

•Vervangallebewegendehydraulischeslangen.

•Despanningvanderupsbandencontrolerenenopdejuistespanningbrengen.

•Beschadigdelakbijwerken

voorverdereonderhoudsprocedures.

VOORZICHTIG

Alsuhetsleuteltjeinhetcontactlaat,bestaatdekansdatiemanddemotorperongelukstartwaardooruen andereomstandersernstigletselkunnenoplopen.

Haalhetsleuteltjeuithetcontactenmaakdebougiekabellosvoordatuonderhoudswerkzaamheden uitvoertaanhetvoertuig.Drukdekabelopzij,zodatdezenietonbedoeldcontactkanmakenmetdebougie.

Procedures voorafgaandeaan onderhoud

Voordatueendekselopent:zetdemotoraf,verwijderhet sleuteltjeenlaatdemotorafkoelen.

OBSOLETE

Belangrijk:Debevestigingenopdedekselsvandeze machinezijnzoontworpendatzeophetdekselblijven zittennadatdebevestigingislosgemaakt.Draaialle bevestigingenopeendekseleenpaarslagenlosserzodat hetdekselloszitmaarnogwelbevestigdisendraaide bevestigingendaarnapashelemaallostotdathetdeksel erafkomt.Hiermeevoorkomtudatuperongelukde boutenvandeborgringenlosdraait.

Debeschermplaatverwijderen

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

1.Laatdefreeszakken,zetdemotorafenhaalhet sleuteltjeuithetcontact.

WAARSCHUWING

Onderdeplaatbevindtzicheenriemdieloopt alsdemachineingeschakeldis.Dezeriem kanuwvingers,handen,loshangendhaaren klerengrijpenenopdiemanierernstigletsel, amputatieofdedoodtotgevolghebben.

Zetdemotoraltijdafenwachttotdatalle bewegendeonderdelentotstilstandzijn gekomenvoordatudeplaatverwijdert.

2.Zetdeboutaandeachterkantvandeafdekplaatlos.

3.Zetdedrieboutenwaarmeedeafdekplaataanhet framebevestigdiséénvooréénlostotdeplaatlosis (Figuur27).

Figuur28

1.Onderstescherm

2.Bouten

3.Trekhetschermterugentrekhetuitdemachine.

3.Lippen

Hetondersteschermmonteren

1.Laatdefreeszakken,zetdemotorafenhaalhet sleuteltjeuithetcontact.

2.Schuifhetondersteschermzodanigindemachinedat hetopde4lippensteunt(

Figuur28).

Figuur27

1.Afdekplaat

4.Trekdeachterkantvandeafdekplaatomhoogtotze vrijkomtvandemotorentrekdeplaatvandemachine.

2.Bouten

Deafdekplaatmonteren

1.Laatdefreeszakken,zetdemotorafenhaalhet sleuteltjeuithetcontact.

2.Schuifdeafdekplaatophaarplaatsenbevestigmetde drieboutendieueerderlosgedraaidhebt(Figuur27).

Opmerking:Mogelijkmoetuhetonderstescherm omhoogtillenomervoortezorgendathetopde voorstelippenrust.

3.Bevestighetschermmetdeboutendieueerder losgezetheeft.

OBSOLETE

Hetonderstescherm verwijderen

1.Laatdefreeszakken,zetdemotorafenhaalhet sleuteltjeuithetcontact.

2.Draaidetweeboutenwaarmeehetonderstescherm bevestigdiséénvooréénlostotuhetschermkunt wegnemen(Figuur28).

Smering

G011475

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Onderhoudmotor

Demachinesmeren

Onderhoudsinterval:Bijelkgebruikofdagelijks

(onmiddellijknaelkewasbeurt).

Typesmeermiddel:Universeelsmeervet.

1.Laatdefreeszakkenenzetdemotoraf.Verwijderhet sleuteltje.

2.Reinigdesmeernippelsmeteendoek.

3.Sluiteensmeerpistoolaanopelkesmeernippel (Figuur29enFiguur30).

4.Pompvetindenippelstotdaterwatvetbijdelagers naarbuitenkomt(ongeveer3maalpompen).

5.Overtolligvetwegvegen.

Onderhoudvanhetluchtlter

Onderhoudsinterval:Omde250bedrijfsuren

Hetdekselendebehuizingvanhet luchtlterreinigen

1.Zetdemotorafenhaalhetsleuteltjeuithetcontact.

2.Controleerdeluchtlterbehuizingopschadedieeen luchtlekkanveroorzaken.Controleerhetgehele luchtinlaatsysteemoplekken,beschadigingoflosse slangklemmen.Vervangofrepareerbeschadigde onderdelen.

3.Maakdesluitingenophetluchtlterlosentrekhet luchtlterdekselvandeluchtlterbehuizing(Figuur31).

Belangrijk:Verwijderdeluchtltersnogniet.

Figuur29

1.Luchtlterbehuizing4.Luchtlterdeksel

2.Veiligheidslter5.Stofkap

3.Voorlter

4.Knijpindezijkantenvandestofkapomdezeteopenen enslahetstoferuit.

OBSOLETE

5.Reinigdebinnenkantvanhetluchtlterdekselmet perslucht.

Figuur31

Filtersvervangen

1.Schuifhetltervoorzichtiguitdeluchtlterbehuizing

Figuur30

(Figuur31).Zorgervoordatunietmethetltertegen dezijkantvandeluchtlterbehuizingstoot.

Belangrijk:Probeerhetvoorlterniettereinigen.

2.Controleerdestaatvanhetveiligheidslterzonderhet teverwijderen.V ervanghetlteralshetbeschadigd ofvuilis.

Belangrijk:Probeernooiteenveiligheidslterte

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

reinigen.

3.Inspecteereennieuwlteropbeschadigingdooreen fellelichtbronopdebuitenkantvanhetlterterichten enerdoorheentekijken.Gateninhetlterzijn herkenbaaralslichteplekken.Controleerhetlterop scheuren,eenvettigoppervlakofbeschadigingvande rubberenafdichting.Alshetlterisbeschadigd,moet uhetnietgebruiken.

4.Alsuhetveiligheidsltervervangt,schuifdan voorzichtighetnieuwelterindelterbehuizing (Figuur31).

Belangrijk:Umagdemotornooitlatenlopen zonderdatbeideluchtlterszijngemonteerd, omdatandersdemotorschadekanoplopen.

5.Schuifhetvoorlterophetveiligheidslter(Figuur31). Zorgervoordathetltervolledigvastzitdoorde buitenringvanhetltertijdensdemontageaante drukken.

Belangrijk:Druknietophetzachtemiddenvan hetlter.

6.Monteerhetluchtlterdekselmetdestofkapzoalsop Figuur31enmaakdesluitingenvast.

Motoroliepeilcontroleren

Onderhoudsinterval:Nadeeerste8bedrijfsuren—De

motorolieverversen.

Bijelkgebruikofdagelijks—Motoroliepeilcontroleren.

Omde100bedrijfsuren—Demotorolie verversen.

Omde200bedrijfsuren—Vervanghet olielter.

Figuur32

Hetmotoroliepeilcontroleren

1.Parkeerdemachineopeenhorizontaaloppervlak.

2.Laatdefreeszakken.

3.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

4.Maakdeomgevingvandepeilstok(Figuur33)schoon, zodatergeenvuilindevulopeningkankomen,watin motorschadekanresulteren.

Opmerking:Verversdeolievakeralsdemachineinzeer stofgeofzanderigeomstandighedenwordtgebruikt.

Typeolie:Reinigingsolie(API-onderhoudsclassicatieSF , SG,SHofSJ)

OBSOLETE

Carterinhoud:1,7literzonderlter;1,5litermetlter.

Viscositeit:Zietabel(Figuur32).

1.Oliepeilstok

5.Verwijderdepeilstokenveeghetuiteindeschoon

Figuur33).

(

6.Peilstokhelemaalindevulbuisschuiven,niet vastdraaienindebuis(Figuur33).

7.Trekdepeilstokeruitencontroleerhetoliepeilophet uiteinde.Alshetoliepeiltelaagis,moetulangzaam netgenoegolieindevulbuisgietentotdathetpeilde VOL-markeringbereikt.

Belangrijk:Gietnietteveelolieinhetcarter;als demotordaarnagaatlopen,ontstaatschadeaan demotor.

Figuur33

2.Vulbuis

Olieverversen

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

1.Startdemotorenlaatdezevijfminutenlopen.Warme oliekanbeterwordenafgetapt.

2.Parkeerdemachinezodatdeaftapkantietslagerstaat dandeanderekantzodatalleoliekanweglopen.

3.Laatdefreeszakken.

4.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

5.Plaatseenopvangbakonderdeaftapslang.Draai aandeaftapplugomdeolieindebaktelatenlopen (Figuur34).

Figuur34

Figuur35

1.Olielter

3.Smeereendunlaagjeschoneolieopderubberen pakkingvanhetnieuwelter(Figuur35).

4.Plaatshetnieuwelterophetltertussenstuk,draai hetolielterrechtsomtotdatderubberenpakking contactmaaktmethetltertussenstuk.Draaihetlter vervolgensnogeenextra3/4slagvast(

5.Vulhetcartermethetjuistetypeverseolie;zie Motoroliecontroleren.

6.Laatdemotorongeveerdrieminutendraaien,zetde motorafencontroleeropolielekkenrondhetolielter endeaftapplug.

7.Controleernogmaalshetoliepeilenvulindiennodig oliebij.

8.Neemeventueelgemorsteolieop.

2.Adapter

Figuur35).

Onderhoudvandebougie

1.Olieaftapplug2.Olieaftapslang

6.Alsalleolieisweggelopen,draaitudeaftapplugdicht.

7.Geefdeafgewerkteolieafbijeeninzamelcentrum

8.Gietca.80%vandegespeciceerdehoeveelheidolie langzaamindevulbuis(Figuur33).

9.Controleerhetoliepeil;zie Motoroliepeilcontroleren(bladz.16).

10.Gietlangzaamvloeistofbijtotdathetpeilde VOL-markeringbereikt.

Motorolieltervervangen

1.Laatdeolieuitdemotorlopen;raadpleeg Olieverversen(bladz.25).

2.Verwijderhetoudelter(

Figuur35).

Onderhoudsinterval:Omde100bedrijfsuren—Controleer

debougies.

Controleerofdeelektrodenafstandtussendecentrale elektrodeendemassa-elektrodecorrectisvoordatude bougiemonteert.Gebruikeenbougiesleutelvoorhet (de)monterenvandebougieeneenvoelermaatvoorhet metenenafstellenvandeelektrodenafstand.Monteereen nieuwebougieindienditnodigis.

OBSOLETE

Type:Model23210–NGKBPR4ESofgelijkwaardig; Elektrodenafstand:0,75mm

Bougieverwijderen

1.Laatdefreeszakken.

2.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

3.Verwijderdebougiekabelvandebougie(Figuur36).

massa-elektrode(Figuur37)omdejuisteafstandinte

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

stellenindienditnodigis.

Bougiemonteren

1.Monteerdebougieendemetalenring.Controleerof deelektrodenafstandcorrectis.

2.Draaidebougievastmeteentorsievan22Nm.

Figuur36

1.Bougiekabel/bougie

4.Maakdeomgevingvandebougieschoonom tevoorkomendatervuilindemotorkomt,wat beschadigingkanveroorzaken.

Opmerking:Mogelijkzithethitteschermindeweg aanderechterkant;indiennodigkuntuhetverwijderen ennaaoopopnieuwmonteren.

5.Verwijderdebougieendemetalenpakkingring.

Bougiecontroleren

1.Bekijkdebinnenkantvandebougie(Figuur37).Als deisolatorlichtbruinofgrijsis,werktdemotornaar behoren.Eenzwartelaagopdeisolatorduidtmeestal opeenvuilluchtlter.

2.Reinigindiennodigdebougiemeteenstaalborstelom koolstofaanslagteverwijderen.

3.Sluitdebougiekabelaanopdebougie(

Figuur37).

OBSOLETE

Figuur37

1.Centraleelektrodemet isolator

2.Massa-elektrode

Belangrijk:Bougiealtijdvervangenbijversleten elektroden,vettigelaagopdebougieofscheuren inhetporselein.

3.Controleerdeafstandtussendecentraleelektrode endemassa-elektrode(Figuur37).Verbuigde

3.Elektrodenafstand(nietop schaalweergegeven)

Onderhoud

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

brandstofsysteem

Brandstofaftappenuitde brandstoftank

GEVAAR

Inbepaaldeomstandighedenisbenzineuiterst ontvlambaarenzeerexplosief.Brandofexplosie vanbenzinekanbrandwondenbijuofanderenen materiëleschadeveroorzaken.

•Tapdebenzineafuitdebrandstoftankwanneer demotorkoudis.Doeditbuitenopeenopen terrein.Eventueelgemorstebenzineopnemen.

•Rooknooitalsubenzineaftaptenblijfuit debuurtvanopenvuuralsdekansbestaat datbenzinedampendooreenvonkkunnen ontbranden.

1.Parkeerdemachineopeenhorizontaaloppervlak zodatallebenzinekanweglopenuitdebrandstoftank.

2.Laatdefreeszakken.

3.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

4.Draaidebrandstofafsluitklepdicht(

Figuur38).

7.Monteerdebrandstofslangopdebrandstofafsluitklep. Schuifdeslangklemdichttegendeklepomde brandstofslangvasttezetten.

8.Neemeventueelgemorstebrandstofop.

Brandstofltervervangen

Onderhoudsinterval:Omde200bedrijfsuren

Naverwijderingmagunooiteenvuillteropnieuwaande brandstofslangmonteren.

Opmerking:Noteerhoehetbrandstoflterwasgeplaatst omhetnieuweltercorrecttekunnenplaatsen.

Opmerking:Neemeventueelgemorstebrandstofop.

1.Laatdefreeszakken.

2.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

3.Draaidebrandstofafsluitklepdicht(Figuur38).

4.Drukdeuiteindenvandeslangklemmennaarelkaar toeenschuifzewegvanhetlter(Figuur39).

1.Slangklem

Figuur38

1.Brandstofafsluitklep

5.Knijpdeuiteindenvandeslangklemaandemotorkant vandebrandstofafsluitklepsamenenschuifzeopde brandstoeiding,wegvandeklep(Figuur38).

6.Trekdebrandstofslangvandeklep(Figuur38).Open debrandstofafsluitklepenlaatdebenzineineen benzinevatofeenopvangbaklopen.

Opmerking:Omdatdetanknutochleegis,isdit eenuitstekendmomentomhetbrandstoflterte vervangen.ZieBrandstofltervervangen.

OBSOLETE

2.Brandstofslang

5.Trekhetlteruitdebrandstofslangen.

6.Monteereennieuwlterenschuifdeslangklemmen terugtotdichtbijhetlter.

7.Opendebrandstofafsluitklep(

8.Controleeroplekkagesenrepareerdezeindiendit nodigis.

9.Neemeventueelgemorstebrandstofop.

Figuur39

3.Filter

Figuur38).

Onderhoudelektrisch

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

systeem

Onderhoudvandeaccu

Onderhoudsinterval:Omde25bedrijfsuren—Accuzuur

controleren.

Houddeaccualtijdschoonenvollediggeladen.Veegde accubehuizingschoonmeteentissue.Alsdeaccupolenzijn geoxideerd,moetudezeschoonmakenmeteenoplossingvan vierdelenwaterenééndeelzuiveringszout.Brengeenlaagje vetopdeaccupolenaanomcorrosietevoorkomen.

Spanning:12V ,280A(koudestart)bij-18°C.

WAARSCHUWING

CALIFORNIË

Proposition65Waarschuwing

Accuklemmen,accupolenendergelijke

onderdelenbevattenloodenloodverbindingen.

Vandezestoffenisbekenddatzekanker

enschadeaandevoortplantingsorganen

veroorzaken.Wasaltijduwhandennadatumet

dezeonderdeleninaanrakingbentgeweest.

WAARSCHUWING

Alsaccukabelsverkeerdwordenverbonden,kan ditschadeaandemachineendekabelstotgevolg hebbenenvonkenveroorzaken.Hierdoorkunnen accugassentotontplofngkomenenlichamelijk letselveroorzaken.

•Maakaltijddeminkabel(zwart)vandeacculos voordatudepluskabel(rood)losmaakt.

•Sluitaltijdeerstdepluskabel(rood)vandeaccu aanvoordatudeminkabel(zwart)aansluit.

1.Laatdefreeszakken.

2.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

3.Verwijderhetzwarterubberenkapjevandeminkabel. Maakdeminkabellosvandeminpool(–)vandeaccu (Figuur40).

GEVAAR

Accuzuurbevatzwavelzuur;ditiseendodelijkgif daternstigebrandwondenveroorzaakt.

Umagaccuzuurnooitinslikkenenmoetelkcontact methuid,ogenofkledingvermijden.Draageen veiligheidsbrilenrubberhandschoenenomuwogen enhandentebeschermen.

Accuverwijderen

WAARSCHUWING

Accupolenofmetalengereedschappenkunnen kortsluitingmakenmetmetalenonderdelenvan demachine,waardoorvonkenkunnenontstaan. Hierdoorkunnenaccugassentotontplofngkomen enlichamelijkletselveroorzaken.

•Zorgervoordatbijhetverwijderenofinstalleren vandeaccudeaccupolennietinaanraking komenmetmetalenonderdelenvandemachine.

•Voorkomdatmetalengereedschappen kortsluitingveroorzakentussendeaccupolenen metalenonderdelenvandemachine.

OBSOLETE

Figuur40

1.Minkabel7.Pluskabel

2.Moer(1/4inch)

3.Moer(5/16inch)

4.Bout10.J-bout

5.Rubberenkapje(rood)

6.Rubberenkapje(zwart)

4.Schuifhetrodestofkapjevoordeaccupoolvande pluspool(rood)vandeaccu.V erwijdervervolgensde pluskabel(rood)vandeaccu(Figuur40).

8.Bevestigingsplaatvan accu

9.Ring

11.Accu

5.Verwijderdebevestigingsplaat,deJ-boutenende

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

borgmoerenwaarmeedeaccubevestigdis(Figuur40) enverwijderdeaccu.

Accumonteren

1.Plaatsdeaccuopdemachine(Figuur40).

2.Bevestigdeaccumetdeaccuhouder,j-boutenen borgmoeren.

3.Bevestigdepluskabel(rood)aandepluspool(+)van deaccumeteenmoer,ringenbout( hetrubberenkapjeoverdeaccupoolheen.

4.Bevestigvervolgensdeminkabelendeaardingskabel aandeminpool(–)vandeaccumeteenmoer,ringen bout(Figuur40).Schuifhetrubberenkapjeoverde accupoolheen.

Figuur40).Schuif

Zuurpeilvandeaccucontroleren

Accubijvullenmetwater

Ukuntdeaccuhetbestbijvullenmetgedistilleerdwater voordatudemachinegaatgebruiken.Hetwatervermengt zichdangoedmethetaccuzuur.

1.Verwijderdeaccuuitdemachine,zieAccuverwijderen.

Belangrijk:Vuldeaccunooitbijmetgedistilleerd waterterwijldeaccunogindemachinezit.Er zoudanaccuzuuropandereonderdelenkunnen komen,wattotcorrosiekanleiden.

2.Maakdebovenkantvandeaccuschoonmeteentissue.

3.Verwijderdevuldoppenvandeaccu(

4.Gietlangzaamgedistilleerdwaterinelkecelvande accutotdathetzuurpeildeBovenstestreep( opdeaccubehuizingbereikt.

Belangrijk:Deaccuniettevolvullen;uitgelopen accuzuur(zwavelzuur)kanernstigecorrosieen beschadigingvanhetchassisveroorzaken.

Figuur41).

Figuur41)

GEVAAR

Accuzuurbevatzwavelzuur;ditiseendodelijkgif daternstigebrandwondenveroorzaakt.

•Umagaccuzuurnooitinslikkenenmoet elkcontactmethuid,ogenofkleding vermijden.Draageenveiligheidsbrilen rubberhandschoenenomuwogenenhandente beschermen.

•Vuldeaccualleenbijopplaatsenwaarschoon wateraanwezigisomindiennodiguwhuidaf tespoelen.

1.Kijkaandezijkantvandeaccu.Hetzuurpeilmoettot

aandebovenstestreepstaan(Figuur41).Hetpeilmag nietnietonderdeonderstestreepkomen(Figuur41).

Figuur41

1.Vuldoppen

2.Bovenstestreep

2.Alshetzuurpeiltelaagis,moetubijvullenmetde vereistehoeveelheidgedistilleerdwater;zieAccu bijvullenmetwater.

3.Onderstestreep

5.Wachtnahetbijvullenvandeaccucellenvijftottien minuten.Vulindiennodiggedestilleerdwaterbijtotdat hetzuurpeildeBovenstestreep(Figuur41)opde accubehuizingbereikt.

6.Plaatsdevuldoppenopdeaccu.

Accuopladen

WAARSCHUWING

Bijhetopladenproduceertdeaccugassendietot ontplofngkunnenkomen.

Rooknooitindebuurtvandeaccuenzorgervoor datergeenvonkenofvlammenvlakbijdeaccu komen.

Belangrijk:Zorgervoordatdeaccualtijdvolledig geladenis(soortelijkgewicht1.265).Ditisvooral belangrijkombeschadigingvandeaccutevoorkomen bijtemperaturenbeneden0°C.

1.Accuuithetchassisverwijderen,zieAccuverwijderen.

OBSOLETE

2.Controleerhetzuurpeil;zieZuurpeilcontroleren.

3.Zorgervoordatdevuldoppenopdeaccuzijngeplaatst. Sluiteenacculadervan3tot4Aaanopdeaccupolen. Laaddeaccuopgedurende4tot8uurbij3–4A(12V).

Deaccunietteveropladen.

4.Zodradeaccuvolledigisopgeladen,haaltude acculaderuithetstopcontactenmaaktuvervolgensde oplaadkabelslosvandeaccuklemmen(

5.Monteerdeaccuindemachineensluitdeaccukabels aan;zieAccumonteren.

Opmerking:Gebruikdemachinenooitwanneerde accuislosgekoppeld;ditkanbeschadigingenaanhet elektrischesysteemtotgevolghebben.

Figuur42).

Onderhoud

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

aandrijfsysteem

Onderhoudvanderupsbanden

Derupsbandenreinigen

Onderhoudsinterval:Bijelkgebruikofdagelijks

Figuur42

1.Pluspoolvandeaccu

2.Minpoolvandeaccu

3.Rode(+)oplaadkabel

4.Zwarte(–)oplaadkabel

Zekeringenvervangen

Erzijn4zekeringeninhetelektrischesysteem.Zebevinden zichonderhetbedieningspaneelaandelinkerkant(Figuur43).

Startcircuit Laadcircuit25A Circuitkoelventilator Koplamp(optie)

30A

15A 15A

Controleerregelmatigderupsbandenopovermatigeslijtage enmaakzeschoon.Vervangderupsbandenalsdezeversleten zijn.

1.Laatdefreeszakken.

2.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

3.Gebruikeenwaterslangofeenhogedrukreinigerom derupsbandentereinigen.

Belangrijk:Gebruikalleenwaterdrukvoorhetreinigen vanderupsbanden.Derestvandemachinemag nietmeteenhogedrukreinigerbehandeldworden. Hogedrukreinigingkanhetelektrischeenhydraulische systeembeschadigenofdesmeringaantasten.

Belangrijk:Zorgervoordatudewegwielenende kettingwielaandrijvinggrondigreinigt(

Figuur44).

Figuur43

1.Zekeringhouder

OBSOLETE

1.Wegwielen3.Rupsband

2.Kettingwielaandrijving

Despanningvanderupsbanden controlerenenafstellen

Onderhoudsinterval:Nadeeerste50bedrijfsuren

Omde100bedrijfsuren

Omdespanningvanderupsbandentecontroleren,plaatst u20,4kgopderupsband,inhetmiddentussenhetvoorste wegwielendekettingwielaandrijving.Derupsbandmagniet meerdan0,6à1cmdoorbuigen.Alshijteveeldoorbuigt,

Figuur44

steldandespanningvanderupsbandenafmetbehulpvan

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

devolgendeprocedure:

2.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

3.Brengdebetreffendezijdeomhoogofondersteundeze zodatderupsband7,6tot10cmvandegrondis.

4.Neemdespanboutendecontramoerweg(Figuur46).

Figuur45

1.Stopdemachineopeenhorizontaaloppervlak.

2.Zetdemotoraf,laatdefreeszakken,verwijderhet contactsleuteltjeenwachttotdatallebewegende onderdelentotstilstandzijngekomenvoordatude bestuurderspositieverlaat.

3.Draaidecontramoervandespanboutvanderupsband endeklemboutenvandespanarmlos(

Figuur46).

5.Draaideklemboutenlos(

6.Drukhetvoorstewegwielzovermogelijknaarachteren (Figuur47).

Figuur47

7.Beginmethetverwijderenvanderupsbandaande bovenkantvanhetvoorstewegwielentrekderupsband vanhetwielterwijluderupsbandvooruitdraait.

Figuur46).

Figuur46

1.Spanbout

2.Contramoer

4.Draaidespanboutaantot32,5à40Nmomde rupsbandaantespannen(Figuur46).

5.Zorgervoordatderupsbandnietmeerdan0,6à1 cmdoorbuigtalsereenkrachtvan20,4kgopwordt uitgeoefend.Steldetorsievandespanboutafzoals vereist.

6.Draaidecontramoervast.

7.Draaideklemboutenvasttot102Nm.

Rupsbandenvervangen

Vervangderupsbandenalsdezeversletenzijn.

1.Laatdefreeszakken.

3.Klembouten

Opmerking:Mogelijkmoetuhetvoorste,buitenste wegwielverwijderen.Omditwielteverwijderenmoet udesnapringendedopvanhetmiddenvanhet wegwielnemen(Figuur48).Verwijdervervolgensde boutendepakkingvanhetmiddenvanhetwielentrek hetwielvandemachine.

OBSOLETE

Figuur48

1.Snapring

2.Dop5.Wielmetlagers

3.Bout

8.Neemderupsbandvandemachinealsdebandvanhet wegwielgelopenis(Figuur47).

9.Beginbijdekettingwielaandrijvingalsudenieuwe rupsbandronddeaandrijvingplaatst.Controleer

4.Pakking

ofdeaansluitpuntenvanderupsbandtussende

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

afstandsstukkenopdeaandrijvingpassen(Figuur47).

10.Duwderupsbandonderentussendevoorsteen middelstewegwielen(Figuur47).

11.Beginonderaanhetvoorstewegwielenplaatsde rupsbandrondhetwieldoorderupsbandnaarachteren tedraaienterwijludeaansluitpunteninhetwieldrukt.

4.Controleerofdewegwielensoepelbewegenophet lager.Alshetbevrorenis,neemdancontactopmet eenerkendeservicedealeromhetwegwieltelaten vervangen.

5.Plaatsdeingevettewegwieldopopdekopvandebout (Figuur49).

6.Zetdewegwieldopvastmetdesnapring(Figuur49).

12.Alsuhetvoorste,buitenstewegwielverwijderdhebt, moetuhetnuopnieuwmonterenmetdeboutende pakkingdieueerderverwijderdhebt.Draaidebout aantot102Nmenreinig,smeerenmonteerdedopen desnapringvolgensdeinstructiesinhetonderdeelDe wegwielencontrolerenensmeren.

13.Monteerdespanboutendecontramoer.

14.Draaidespanboutaantot32,5à40Nmomde rupsbandaantespannen.

15.Zorgervoordatderupsbandnietmeerdan0,6à1 cmdoorbuigtalsereenkrachtvan20,4kgopwordt uitgeoefend.Steldetorsievandespanboutafzoals vereist.

16.Draaidecontramoervast.

17.Draaideklemboutenvasttot102Nm.

18.Laatdemachineneeropdegrond.

19.Herhaalstappen3totenmet18voordeandere rupsband.

Dewegwielencontrolerenensmeren

7.Herhaalstappen2totenmet6vooralle12wegwielen.

8.Monteerderupsbanden;zie Rupsbandenvervangen(bladz.31).

Onderhoudsinterval:Omde250bedrijfsuren

1.Verwijderderupsbanden;zie Rupsbandenvervangen(bladz.31).

2.Verwijderdesnapringendopvaneenwegwiel

Figuur49).

(

Figuur49

1.Wegwiel

2.Wegwieldop

3.Controleerhetsmeervetonderdedopenrondde pakking(Figuur49).Alsergeenvetisofalshetvet vuilofzanderigis,verwijderdanalhetvet,vervangde pakkingenbrengnieuwsmeervetaan.

3.Snapring

OBSOLETE

Onderhoudriemen

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Aandrijfriemvanpomp vervangen

Umoetdeaandrijfriemvandepompvervangenalshijbegint tepiepenofgescheurd,versletenofgerafeldis.Neemcontact opmetuwerkendeservicedealervooreenvervangriem.

1.Brengdefreesomhoog.

2.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

3.Hefdeachterkantvandemachineopenplaatsdeze opkriksteunen.

4.Verwijderhetonderstescherm;zieHetonderste schermverwijderen.

12.Draaidepompboutenvastmeteentorsievan68Nm.

13.Monteerhetonderstescherm.

5.Draaidetweepompboutenlos(

Figuur50

1.Pomp3.Riem

2.Pompbouten

6.Draaidepomplinksomenlaatzevandepoelievallen (Figuur50).Zorgervoordatudeaskoppelingsamen metdepompverwijdert.

Figuur50).

4.Spanpoelieveer

OBSOLETE

7.Gebruikeenveertrekker(neemcontactopmetuw erkendeservicedealer)ofeenstijvemetalenhaakom hetuiteindevandespanpoelieveervandeveerbout tetrekkenenzodespanningvanderiemtenemen (

Figuur50).

8.Verwijderderiem.

9.Leideennieuweriemronddepoelies.

10.Monteerdespanpoelieveeropdebout.

11.Zorgervoordatdeaskoppelingaangebrachtisopde pompensteekzedanindepoelie.Draairechtsomom zeindepompboutentebevestigen.

Onderhoud

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

bedieningsysteem

Debedieningsorganenwordenindefabriekafgesteldvoordat demachinewordtverzonden.Navelebedrijfsurenmoet uechtermogelijkdeuitlijningvandetractiebediening,de neutraalstandvandetractiebedieningendesporingvan detractiebedieningindestandvolledigvooruitopnieuw afstellen.

Figuur52

Belangrijk:Voeralleproceduresvolledigeninde

juistevolgordeuitomdebedieningsorganencorrectaf testellen.

Uitlijningtractiebediening afstellen

Alsdebalkvandetractiebedieningnietgelijkenrechttegen dereferentiebalkrustindestandvolledigachteruit,moetu onmiddellijkdevolgendeprocedureuitvoeren:

1.Parkeerdemachineopeenvlakkeondergrondenlaat defreeszakken.

2.Zetdemotorafenhaalhetsleuteltjeuithetcontact.

3.Trekdetractiebedieningrechtnaarachterenzodatde voorzijdeervancontactmaaktmetdereferentiebalk (Figuur51).

1.Tractiebediening2.Boutenmoer

5.Steldetractiebedieningzoaf,datdezegelijkenrecht tegendereferentiebalkrustalsdebedieningrechtnaar achterenwordtgetrokken(Figuur52enFiguur53).

Figuur53

6.Draaideensmoerenboutvandetractiebediening vast.

7.Startdemotor.

8.Rijdemachineachteruitmetdetractiebedieningstrak tegendereferentiebalk.Alsdemachinenietrecht achteruitrijdt,moetudevolgendestappenuitvoeren:

Figuur51

1.Voorzijdebediening,niet uitgelijnd

4.Alsdevoorzijdevandetractiebedieningnietgelijk enrechttegendereferentiebalkrust,draaidan deensmoerenboutvandetractiebedieninglos (Figuur52).

2.Referentiebalk

A.Zetdemotoraf

B.Til/ondersteundemachinezodanigdatdebeide

rupsbandenvandegrondkomenenvrijkunnen draaien.

C.Draaideensmoerenboutindestangvande

tractiebedieninglos(Figuur52).

D.Draaidecontramoerenopdetractiestangenonder

OBSOLETE

hetbedieningspaneellos(

Figuur54).

G011476

Deneutraalstandvande

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

tractiebedieningafstellen

Alsdemachinevoor-ofachteruitkruiptalsde tractiebedieningneutraalstaatendeeenheidwarmis,moet mogelijkhetterugkeermechanismevandepompenafgesteld worden;neemcontactopmetuwerkendeservicedealervoor herstellingen.

Desporingvande tractiebedieningindestand volledigvooruitafstellen.

Figuur54

1.Tractiestang

E.Startdemachineenzethetgasongeveer1/3

open.

2.Contramoer

WAARSCHUWING

Alsdemachineloopt,kuntuworden gegrepenengewondrakendoor bewegendeonderdelenofbrandwonden oplopendoorheteoppervlakken.

Blijfuitdebuurtvanuitstekendedelen, bewegendedelenenheteoppervlakken tijdenshetafstellenvandelopende machine.

F.Laatiemanddetractiebedieningstraktegende

referentiebalkhoudenbijhetachteruitrijden.

G.Steldelengtevandetractiestangenaftotdebeide

rupsbandenevensnellopen.

Alsdemachinenietrechtrijdtalsudetractiebediening vooruittegendereferentiebalkhoudt,moetudevolgende procedureuitvoeren:

1.Rijdmetdemachineterwijludetractiebedieningtegen dereferentiebalkduwtenkijkinwelkerichtingde machineafwijkt.

2.Laatdetractiebedieninglos.

3.Alsdetractie-eenheidnaarlinksafwijkt,draaidande rechtercontramoerlosensteldestelschroefopde voorzijdevandetractiebedieningaf(

4.Alsdetractie-eenheidnaarrechtsafwijkt,draaidan delinkercontramoerlosensteldestelschroefopde voorzijdevandetractiebedieningaf(Figuur55).

Figuur55).

Opmerking:Ukuntnuookdemaximale achteruitsnelheidvanderupsbandenafstellen.

H.Draaidecontramoerenvast.

I.Steldetractiebedieningzoaf,datdezegelijken

rechttegendereferentiebalkrustalsdebediening rechtnaarachterenwordtgetrokken(Figuur52en Figuur53).

J.Draaideensmoerenboutvandetractiebediening

vast.

K.Zetdemotorafenbrengdemachineomlaagtot

opdegrond.

L.Rijdvolgasachteruitmetdemachineen

controleerofdemachinegoedspoort.Zo niet,kijkdaninwelkerichtingdemachine afwijkt.Herhaaldeafstelproceduretotdatde tractie-eenheidrechtspoortindeachteruitstand.

OBSOLETE

1.Stelschroef

2.Contramoer

5.Herhaalstap1totenmet4totdatdemachinerecht rijdtindestandvolledigvooruit.

Belangrijk:Controleerofdestelschroevende aanslagrakenindestandvolledigvooruitomte voorkomendatdehydraulischepompengeraakt worden.

Figuur55

3.Aanslag

Onderhoudhydraulisch

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

systeem

Hydraulischltervervangen

Onderhoudsinterval:Omde200bedrijfsuren

1.Plaatshetvoertuigopeenhorizontaaloppervlak.

2.Laatdefreeszakken.

3.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

4.Verwijderdebovenstedop.

5.Verwijderhetoudelterengooihetweg(

7.Plaatseenopvangbakmeteeninhoudvanminstens 37,8londerdehydraulischetank.

8.Knijpdeslangklemsamenenschuifdeklemende slangvandettingvandehydraulischetank.Laatde hydraulischevloeistofuitdeslangendetankindebak lopen.

Figuur56).

Figuur56

1.Dopvanvulbuis

2.Hydraulischlter

6.Monteerhetvervanglterendevuldop(Figuur56)en draaideboutbovenaanvasttot13à15,5Nm.

7.Neemgemorstevloeistofop.

8.Plaatsdebovenstedop.

Hydraulischevloeistof verversen

Onderhoudsinterval:Omde400bedrijfsuren/Jaarlijks

(houdhierbijdekortsteperiodeaan)

1.Plaatshetvoertuigopeenhorizontaaloppervlak.

2.Laatdefreeszakken.

3.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

4.Laatdemachinevolledigafkoelen.

5.Verwijderdebovenstedop.

6.Verwijderdevuldopenhetltervandehydraulische

Figuur56).

tank(

Figuur57

1.Slang

2.Fittingvanhydraulischetank

3.Slangklem

9.Alsuklaarbent,koppeldeslangdanaanopdetting enbevestigmetdeslangklem.

Opmerking:Geefdeafgewerkteolieafbijeen erkendrecyclingcentrum.

10.Vuldehydraulischetankmetongeveer23lT oro PremiumAllSeasonhydraulischeolie;zieDe hydraulischevloeistofcontroleren.

OBSOLETE

11.Giet236mlAMSOIL ditiefofeengelijkwaardigdifferentieeladditiefinde hydraulischetank.

Opmerking:AMSOILenSlip-Lockzijn handelsmerkenvanAMSOILInc.

12.Monteerhethydraulischelterendevuldop( endraaideboutbovenaanvasttot13à15,5Nm.

13.Startdemotorenlaatdezeeenpaarminutenlopen.

14.Zetdemotoraf.

15.Controleerhetpeilvandehydraulischevloeistof,indien nodigbijvullen.RaadpleegHydraulischevloeistof controleren.

Slip-Lock™differentieelad-

Figuur56)

16.Neemgemorstevloeistofop.

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

17.Plaatsdebovenstedop.

Hydraulischeleidingen controleren

Onderhoudsinterval:Omde100bedrijfsuren—Controleer

dehydraulischeleidingenoplekkages, losgeraakteaansluitingen,kinken, loszittendesteunen,slijtageen beschadigingenalsgevolgvan weersinvloedenofdeinwerking vanchemicaliën.V ervangenindien nodig.

Omde1500bedrijfsuren/Omde2 jaar(houdhierbijdekortsteperiode aan)—Vervangallebewegende hydraulischeslangen.

WAARSCHUWING

Hydraulischevloeistofdieonderdrukontsnapt,kan doordehuidheendringenenletselveroorzaken. Vloeistofdieindehuidisgeïnjecteerd,dientbinnen enkeleurenoperatieftewordenverwijderddooreen artsdiebekendismetdezevormvanverwondingen, omdatandersgangreenkanontstaan.

Onderhoudvandefrees

Detandenvervangen

Onderhoudsinterval:Bijelkgebruikofdage-

lijks—Controleerdetoestandvan detandenendraaiofvervangtandendie versletenofbeschadigdzijn.

Doordegrotebelastingvandetandenmoetuzeregelmatig draaienenvervangen.

•Houdlichaamenhandenuitdebuurtvankleine lekgatenofspuitmondenwaaruitonderhoge drukhydraulischevloeistofontsnapt.

•Ukuntlekkeninhethydraulischesysteem opsporenmetbehulpvankartonofpapier;doe ditnooitmetuwhanden.

Figuur58

1.Moer3.Tand

2.Tandenhouder

Elketandbeschiktoverdriestanden.Datwilzeggendatu eentandtweekeerkuntdraaienomeennieuwescherperand teverkrijgenvooraleerudetandmoetvervangen.Omeen tandtedraaienmoetudemoerlosdraaienwaarmeedetandis bevestigd(Figuur58).Drukdetandnaarvorenendraaihem eenderdevaneenslag,toteenongebruikterandnaarbuiten wijst.Draaidemoerwaarmeedetandbevestigdisvasttot 37à45Nm.

OBSOLETE

Omeentandtevervangen:verwijderdemoerwaarmeede tandbevestigdisenbrengeennieuwetandenmoeraanop dezelfdeplaats( bevestigdisvasttot37à45Nm.

Figuur58).Draaidemoerwaarmeedetand

Reiniging

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Vuilvandemachine verwijderen

Belangrijk:Alsudemotorgebruiktmeteen

verstoptgrasscherm,vuileofverstoptekoelribben, en/ofverwijderdekoelschermen,zalditleidentot beschadigingvandemotoralsgevolgvanoververhitting.

1.Laatdefreeszakken.

2.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

3.Veeghetvuilvanhetluchtlter.

4.Gebruikeenborstelofeenblazeromopgehooptvuil opdemotorteverwijderen.

Belangrijk:Ukuntvuilbetereruitblazen daneruitwassen.Alsutochwatergebruikt, zorgerdanvoordatergeenwaterinde buurtvanhetelektrischeenhethydraulische systeemkomt.Gebruikgeenhogedrukreiniger. Hogedrukreinigingkanhetelektrischeen hydraulischesysteembeschadigenofdesmering aantasten.

5.Verwijdervuilvandeoliekoeler.

Stalling

1.Laatdefreeszakken.

2.Zetdemotoraf,verwijderhetcontactsleuteltjeen wachttotdatallebewegendeonderdelentotstilstand zijngekomenvoordatudebestuurderspositieverlaat.

3.Verwijdervuilenroetvandebuitenkantvandegehele machine,metnamevandemotor.Verwijdervuilen kafvanbuitenkantvandecilinder,dekoelribbenvan decilinderkopendeventilatorbehuizing.

Belangrijk:Ukunthetvoertuigmeteenmild reinigingsmiddelenwaterwassen.Wasde machinenooitmeteenhogedrukreiniger.Gebruik nietteveelwater,vooralnietindebuurtvanhet bedieningspaneel,demotor,dehydraulische pompenendeaccu.

4.Geefhetluchtltereenonderhoudsbeurt;zie Onderhoudvanhetluchtlter(bladz.23).

5.Smeerdemachine;zie

6.Verversdemotorolie;zie Motoroliepeilcontroleren(bladz.24).

7.Verwijderdebougieencontroleerdetoestandervan; zieOnderhoudvandebougie(bladz.25).

8.Wanneerdemachinelangerdan30dagennietwordt gebruikt,moetzealsvolgtwordenvoorbereidop stalling:

Demachinesmeren(bladz.23).

OBSOLETE

A.Voegeenstabilizer/conditioneropoliebasis

toeaandebrandstofindetank.Volgde mengvoorschriftenvandefabrikantvande stabilizerop.(8mlperliter).Gebruikgeen

stabilizeropalcoholbasis(ethanolof methanol).

Opmerking:Eenstabilizer/conditionerwerkt hetbestalshetmetversebenzinewordtvermengd enaltijdwordtgebruikt.

B.Laatdemotorvijfminutenlopenomde

stabilizer/conditionerdoorhetbrandstofsysteem teverspreiden.

C.Zetdemotoraf,wachttotdatdezeisafgekoeld

enlaatdebenzineuitdetanklopenmetbehulp vaneensifonpomp.

D.Motoropnieuwstartenenlatenlopentotdatdeze

afslaat.

E.Chokedemotor.

F.Startdemotortotdatdezenietmeerstart.

G.Umoetbrandstofopdejuistewijzeafvoeren.

Verwerkdezevolgensdeplaatselijkgeldende voorschriften.

Belangrijk:Bewaarbenzinewaaraan stabilizer/conditioneristoegevoegdnietlanger dan90dagen.

9.Nadatdebougieuitdecilinderisverwijderd,gietu

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

tweeeetlepelsmotorolieindebougie-opening.

10.Stopeendoekindebougieopeningomverstuivende olieoptevangenengebruikvervolgensdestartmotor ofdehandstartomdemotortelatendraaienendeolie overdecilinderwandteverspreiden.

11.Monteerdebougie,maarsluitdekabelnietaanopde bougie.

12.Laaddeaccuop;zie

13.Controleerdespanningvanderupsbanden enbrengzeopdejuistespanning;zie Despanningvanderupsbandencontrolerenenafstellen(bladz.30).

14.Controleerallebouten,schroevenenmoerenendraai dezevast.Repareerofvervangbeschadigdedelen.

15.Werkallekrassenenbeschadigingenvandelakbij. Bijwerklakisverkrijgbaarbijeenerkendeservicedealer.

16.Staldemachineineenschone,drogegarageof opslagruimte.Verwijderhetsleuteltjeuithetcontacten bewaarhetopeenlogischeplaats.

17.Dekdemachineafomdezetebeschermenenschoon tehouden.

Onderhoudvandeaccu(bladz.28).

OBSOLETE

Problemen,oorzaakenremedie

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

ProbleemMogelijkeoorzaakRemedie

Destartmotorslaatnietaan.

Demotorstartniet,startmoeilijkofslaat af.

Demotorverliestvermogen.

1.Accuisleeg.

2.Deelektrischeaansluitingenzijn gecorrodeerdofzittenlos.

3.Relaisofschakelaarisbeschadigd.

1.Debrandstoftankisleeg.

2.Debrandstofafsluitklepisgesloten.2.Opendebrandstofklep.

3.Debedieningsorganenstaannietin neutraal.

4.DechokestaatnietopAan.

5.Hetluchtlterisvuil.5.Reinigofvervangdeluchtlterelemen-

6.Debougiekabelzitlosofisniet aangesloten.

7.Debougieisaangetast,vuil,ofde elektrodenafstandisnietcorrect afgesteld.

8.Vuil,waterofoudebrandstofinhet brandstofsysteem.

1.Demotoristezwaarbelast.1.Derijsnelheidverminderen.

2.Hetluchtlterisvuil.2.Reinigofvervangdeluchtlterelemen-

3.Hetoliepeilinhetcarteristelaag.3.Deolieinhetcartercontrolerenen

4.Dekoelribbenenluchtkanalenonder deventilatorbehuizingvandemotor zijnverstopt.

5.Debougieisaangetast,vuil,ofde elektrodenafstandisnietcorrect afgesteld.

6.Vuil,waterofoudebrandstofinhet brandstofsysteem.

1.Accuopladenofvervangen.

2.Controlerenofdeelektrische aansluitingengoedcontactmaken.

3.Neemcontactopmeteenerkende servicedealer.

1.Vuldetankmetbenzine.

3.Zetdebedieningsorganenopneutraal.

4.Chokehendelhelemaalnaarvoren zetten.

ten.

6.Debougiekabelopdebougie monteren.

7.Nieuwebougiemeteencorrect afgesteldeelektrodenafstandplaatsen.

8.Neemcontactopmeteenerkende servicedealer.

ten.

bijvullen.

4.Obstructiesverwijderenvande koelribbenenluchtkanalen.

5.Nieuwebougiemeteencorrect afgesteldeelektrodenafstandplaatsen.

6.Neemcontactopmeteenerkende servicedealer.

Demotorraaktoververhit.

Abnormaletrillingen.1.Debevestigingsboutenvandemotor

Demachinedrijftnietaan.

Defreesdraaitniet

1.Demotoristezwaarbelast.1.Derijsnelheidverminderen.

2.Hetoliepeilinhetcarteristelaag.2.Deolieinhetcartercontrolerenen

3.Dekoelribbenenluchtkanalenonder deventilatorbehuizingvandemotor zijnverstopt.

zittenlos.

OBSOLETE

1.Hetpeilvandehydraulischevloeistof istelaag.

2.Desleepkleppenzijnopen.

3.Hethydraulischesysteemis beschadigd.

1.Defreesisvastgelopenopeenstuk houtofsteen.

2.Deaandrijvingvandefreesis beschadigd.

3.Hethydraulischesysteemisverstopt, vervuildofbeschadigd.

3.Obstructiesverwijderenvande

1.Debevestigingsboutenvandemotor

1.Hydraulischevloeistofcontrolerenen

2.Sleepkleppensluiten.

3.Neemcontactopmeteenerkende

1.Stopdemotorenverwijderde

2.Neemcontactopmeteenerkende

3.Neemcontactopmeteenerkende

bijvullen.

koelribbenenluchtkanalen.

vastdraaien.

bijvullen.

servicedealer.

obstructiemeteenstok.

servicedealer.

ProbleemMogelijkeoorzaakRemedie

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Defreessnijdtnietsnelgenoeg.

1.Detandenzijnversleten.

2.Hethydraulischesysteemisoververhit.

3.Hethydraulischesysteemisverstopt, vervuildofbeschadigd.

1.Draaiofvervangdetanden.

2.Schakelhetsysteemuitenlaathet afkoelen.

3.Neemcontactopmeteenerkende servicedealer.

OBSOLETE

Schema's

g013418

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

OBSOLETE

Elektrischschema(Rev.A)

OBSOLETE

g013419

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Hydraulischschema(Rev.A)

TorogarantieCompactUtilityEquipment

OBSOLETE - REVISION: C

ECM 5168828, 04/05/2021 - SUPERSEDED BY:N/A

Eenbeperktegarantiegedurendeeenjaar

CUE-producten

Voorwaardenenproductenwaarvoordegarantiegeldt

TheT oro®Companyendehieraangelieerdeonderneming,T oro WarrantyCompany,biedenkrachtenseenovereenkomsttussenbeide ondernemingengezamenlijkdegarantiedatuwT oroCompactUtility Equipment(hierna:het'product')vrijisvanmateriaalgebrekenof fabricagefouten.Devolgendeperiodenzijnvantoepassingvanafde datumvanaankoop:

Producten

Laders,sleuvengravers,stronkenfrezen, hakmachines,houtkloofmachinesen werktuigen

Kohler-motoren3jaar Alleanderemotoren2jaar

Ineengevalwaarindegarantievantoepassingis,zullenwijhetproduct kosteloosreparerenenooknietdekostenvandiagnose,arbeiden onderdeleninrekeningbrengen.

Garantieperiode

1jaarof1000bedrijfsuren, waarbijdekortsteperiode moetwordenaangehouden

Aanwijzingenvooraanvraagvangarantieservice

AlsuvanmeningbentdateenT oro-productmateriaalgebrekenof fabricagefoutenvertoont,moetudezeprocedurevolgen:

1.NeemcontactopmeteenerkendeToroservicedealervoorservice aanuwCompactUtilityEquipment.Bezoekonzewebsiteop www.T oro.comomeendealerbijuindebuurttevinden.Ukuntook gratisbellennaarT oroCustomerCareDepartmentop888-865-5676 (klantenindeVS)of888-865-5691(klanteninCanada).

2.Brenghetproductmetuwaankoopbewijs(kwitantie)naarde servicedealer.

3.Alsuomwatvoorredendanookontevredenbentoverhet onderzoekvandeservicedealerofdeverleendehulp,verzoeken wijucontactoptenemenmet:

LCBCustomerCareDepartment ToroWarrantyCompany 811 1LyndaleAvenueSouth Bloomington,MN55420-1196,VS Gratis:888-865-5676(klantenindeVS) Gratis:888-865-5691(klanteninCanada)

Plichtenvandeeigenaar

UdientuwT oro-productteonderhoudenzoalswordtbeschrevenin deGebruikershandleiding.Ditroutineonderhoudisvooruwrekening, ongeachtofditwordtuitgevoerddoordedealerofdooruzelf.Degarantie opvervangingsonderdelenvolgenshetvereisteonderhoudgeldttotde geplandevervangdatumvanhetbetreffendeonderdeel.Indienude vereisteonderhouds-enafstelwerkzaamhedennietuitvoert,kande garantiewordenafgewezen.

Zakenengevallendienietonderdegarantievallen

Nietallestoringenofdefectenvanhetproductdieplaatsvindentijdensde garantieperiodezijnmateriaalgebrekenoffabricagefouten.Buitendeze uitdrukkelijkegarantievallen:

•Defectenalsgevolgvanhetgebruikvananderedanoriginele

Toro-onderdelen,ofalsgevolgvandemontageengebruikvan additionele,gewijzigdeofniet-goedgekeurdeaccessoires.

•Defectenalsgevolgvannalatigheidomdevereisteonderhouds-

en/ofafstelwerkzaamhedenteverrichten.

•Defectenalsgevolgvanverkeerd,achteloosofroekeloosgebruik

vanhetproduct

•Onderdelendieonderhevigzijnaanslijtagedoorgebruik,tenzij

dezegebrekenvertonen.Voorbeeldenvanonderdelendieslijtenof wordenverbruikttijdenseennormaalgebruikvanhetproductzijn ondermeer,maarnietuitsluitend:tanden,gloeibougies,banden, rupsbanden,lters,kettingen,enz.

•Defectenveroorzaaktdoorexterneinvloeden.Externeinvloeden

zijnondermeer,maarnietuitsluitend;weersomstandigheden, wijzevanopslag,verontreiniging,gebruikvanniet-goedgekeurde koelvloeistoffen,smeermiddelen,additievenofchemicaliën,enz.

•Normaleslijtage.Normaleslijtagebestaatondermeer,maarniet

uitsluitenduit:afgebladderdeverfoppervlakken,beschadigde stickers,krassenopruiten,enz.

•Onderdelenwaarvooreenafzonderlijkegarantievandefabrikant

geldt

•Ophaal-enaeverkosten

Algemenevoorwaarden

Opgrondvandezegarantiemogenreparatiesuitsluitendworden uitgevoerddooreenerkendeToroCompactUtilityEquipment(CUE) servicedealer.

TheT oro®CompanyendeT oroWarrantyCompanyzijnniet aansprakelijkvoorindirecteofbijkomendeschadedanwel gevolgschadeinsamenhangmethetgebruikvandeT oroproducten dieonderdezegarantievallen,inclusiefdekostenofuitgaven voordeleveringvanvervangendmateriaalofdienstengedurende eenredelijkeperiodevanonbruikbaarheidofbuitengebruikstelling tijdensdeuitvoeringvanreparatiewerkzaamhedenopgrondvan dezegarantie.Alleimplicietegarantiesvanverkoopbaarheid ofgeschiktheidvoorgebruikzijnbeperkttotdeduurvandeze uitdrukkelijkegarantie.Sommigelandenstaanuitsluitingenvan bijkomendeschadeofgevolgschadeofbeperkingenopdeduurvan deimplicietegarantieniettoe,zodatbovengenoemdeuitsluitingen enbeperkingeninuwgevalmogelijknietvantoepassingzijn.

Dezegarantiegeeftuspeciekejuridischerechten;daarnaastkuntu beschikkenoverandererechtendieperlandkunnenverschillen.

OBSOLETE

Metuitzonderingvandemotorgarantieendeemissiewaarnaarhieronder, indienvantoepassing,wordtverwezen,bestaatergeenandere uitdrukkelijkegarantie.Hetemissiecontrolesysteemopuwproductkan vallenonderdedekkingvaneenafzonderlijkegarantiedievoldoetaan deeisenvandeAmerikaanseEnvironmentalProtectionAgency(EPA) ofdeCaliforniaAirResourcesBoard(CARB).Debeperkingenvande bedrijfsurendiehierbovenzijngenoemd,geldennietvoordegarantie ophetemissiecontrolesysteem.Ziedegarantieverklaringvoorhet emissiecontrolesysteemindeGebruikershandleidingvanuwproductof inhetdocumentatiemateriaalvandefabrikantvandemotorvoornadere bijzonderheden.

AnderelandendandeVSofCanada

KopersvanToro-productendiezijngeëxporteerduitdeVerenigdeStatenofCanada,moetencontactopnemenmethunT oroDistributeur(Dealer) voordegarantiebepalingdieinhunland,provincieofstaatvantoepassingzijn.GelievecontactoptenemenmetdeT oroimporteuralsuomwatvoor redendanookontevredenbentoverdedienstenvanuwDistributeurofmoeilijkinformatieoverdegarantiekuntverkrijgen.Alsalleanderemiddelen tekortschieten,kuntzichwendentotdeT oroWarrantyCompany.

374-0261RevB

Toro 22368 Operator's Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Veiligebediening

Geluidsdruk

Geluidsniveau

Trillingsniveauopdehanden enarmen

Debedieningshendelvande freesmonteren

Vloeistofpeilcontroleren

Accuopladen

Toebehoren/accessoires

Brandstofbijvullen

Motoroliepeilcontroleren

Hetpeilvandehydraulische vloeistofcontroleren

Demotorstartenenstoppen

Demachinestoppen

Eenniet-werkendemachine bewegen

Eenboomstronkfrezen

Demachinevastmakenvoor transport

Demachineomhoogbrengen

Debeschermplaatverwijderen

Hetondersteschermmonteren

Deafdekplaatmonteren

Hetonderstescherm verwijderen

Demachinesmeren

Motoroliepeilcontroleren

Onderhoudvandebougie

Brandstofaftappenuitde brandstoftank

Onderhoudvandeaccu

Onderhoudvanderupsbanden

Zekeringenvervangen

Aandrijfriemvanpomp vervangen

Uitlijningtractiebediening afstellen

Hydraulischevloeistof verversen

Hydraulischeleidingen controleren

Onderhoudvandefrees

Detandenvervangen

Vuilvandemachine verwijderen
