FormNo.3448-937RevB
KompaktowynośniknarzędziTX
1000
Modelnr22327—Numerseryjny409940000iwyższe
Modelnr22327G—Numerseryjny409990000iwyższe
Modelnr22327HD—Numerseryjny405800000iwyższe
Modelnr22328—Numerseryjny409985647iwyższe
Modelnr22328HD—Numerseryjny405800000iwyższe
Zarejestrujproduktpodadresemwww.T oro.com.
Tłumaczenieoryginału(PL)
*3448-937*
Tenproduktjestzgodnyzodpowiednimidyrektywami
europejskimi.Szczegółoweinformacjemożnaznaleźć
wosobnejdeklaracjizgodnościproduktu(DOC)
dotyczącejtegowyrobu.
Stosowanielubeksploatowaniewobszarach
zalesionych,zakrzewionychlubtrawiastych
silnikabezdziałającegotłumikaziskrochronem
wedługpunktu4442kodeksudotyczącego
ochronydóbrpublicznychstanuKalifornialub
silnikazaprojektowanegozmyśląoochronie
przeciwpożarowejiodpowiedniowyposażonegooraz
utrzymywanegojestnaruszeniempunktu4442lub
4443tegożkodeksu.
Dołączonainstrukcjaobsługisilnikazawiera
informacjedotyczącewymagańamerykańskiej
AgencjiOchronyŚrodowiska(EPA)orazprawastanu
Kaliforniadotyczącegokontroliemisjiwsystemach
emisji,konserwacjiigwarancji.Egzemplarze
zastępczezamówićmożnauproducentasilnika.
OSTRZEŻENIE
KALIFORNIA
Propozycja65ostrzeżenie
Układwydechowysilnikawysokopręż-
negoiniektórejegoelementymogąbyć
przyczynąpowstawaniaraka,chorób
układuoddechowegoiinnychschorzeń.
Biegunyakumulatora,listwyzaciskowei
podobneelementyzawierająołówizwiązki
ołowiu,substancjechemiczneuznane
przezstanKaliforniazarakotwórczei
powodującezaburzeniarozrodu.Myj
ręcepokontakcieznimi.
jegoprzeznaczeniemmożeokazaćsięniebezpieczne
dlaoperatoraiosóbpostronnych.
Należyprzeczytaćuważnieponiższeinformacje,
abypoznaćzasadywłaściwejobsługiikonserwacji
urządzenia,nieuszkodzićgoiuniknąćobrażeń
ciała.Odpowiedzialnośćzaprawidłoweibezpieczne
użytkowanieproduktuspoczywanaużytkowniku.
Odwiedźwww.T oro.comwkwestiachdotyczących
materiałówszkoleniowychzzakresubezpieczeństwa
orazeksploatacjiproduktu,informacjinatemat
akcesoriów,pomocywznalezieniuautoryzowanego
sprzedawcylubrejestracjiurządzenia.
Abyskorzystaćzserwisu,zakupićoryginalneczęści
rmyT orolubuzyskaćdodatkoweinformacje,należy
skontaktowaćsięzautoryzowanymprzedstawicielem
serwisowymlubbiuremobsługiklientarmyToro.
Prosimyoprzygotowanienumerumodeluinumeru
seryjnegoproduktu.Rysunek1przedstawiapołożenie
oznaczeniamodeluoraznumeruseryjnegona
urządzeniu.Należyzapisaćjewprzewidzianymna
tomiejscu.
Ważne:UrządzeniemmobilnymzeskanujkodQR
natabliczceznumeremseryjnym(jeśliwystępuje),
abyuzyskaćinformacjeogwarancji,częściach
zamiennychiinnychkwestiachzwiązanychz
produktem.
Użycietegoproduktumożeskutkować
narażeniemsięnadziałaniezwiązków
chemicznychuznanychwStanieKalifornia
zawywołująceraka,uszkodzeniapłodu
lubdziałająceszkodliwiedlarozrodczości.
Wprowadzenie
Tamaszynajestkompaktowymnośnikiemnarzędzi
przeznaczonymdowykonywaniaróżnorodnychzadań
związanychzrobotamiziemnymiiprzenoszeniem
materiałówpodczaspracbudowlanychiprac
związanychzkształtowaniemterenówzielonych.
Zaprojektowanazostaładopracyzróżnorodnymi
typamiosprzętu,zktórychkażdywykonujeokreśloną
funkcję.Używanieproduktuwcelachniezgodnychz
©2022—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
1.Położenienumerumodeluinumeruseryjnego
Modelnr
Numerseryjny
2
g239557
Rysunek1
Napiszdonaspodadreswww.Toro.com.
WydrukowanowStanachZjednoczonych
Wszelkieprawazastrzeżone
Niniejszainstrukcjazawieraopispotencjalnych
zagrożeń,azawartewniejostrzeżeniazostały
oznaczonesymbolemostrzegawczym(Rysunek
2),którysygnalizujeniebezpieczeństwomogące
spowodowaćpoważneobrażenialubśmierćwrazie
zlekceważeniazalecanychśrodkówostrożności.
Rysunek2
Symbolostrzegawczy
Wniniejszejinstrukcjiwystępujądwasłowa
podkreślającewagęinformacji.Ważnezwracauwagę
naszczególneinformacjetechniczne,aUwaga
podkreślainformacjeogólnewymagająceszczególnej
uwagi.
Spistreści
Bezpieczeństwo........................................................4
Ogólnewskazówkidotyczące
bezpieczeństwa..............................................4
Naklejkiinformacyjneiostrzegawcze.................5
Przeglądproduktu....................................................11
Elementysterowania........................................11
Wyświetlaczkomunikatów............................14
Specykacje....................................................15
Osprzęt/akcesoria............................................15
Przedrozpoczęciempracy..................................16
Bezpieczeństwoprzedrozpoczęciem
pracy.............................................................16
Dolewaniepaliwa.............................................16
Wykonywaniecodziennychczynności
konserwacyjnych..........................................17
Wczasiepracy....................................................18
Bezpieczeństwowczasiepracy........................18
Uruchamianiesilnika........................................19
Kierowanieurządzeniem..................................19
Zatrzymywaniesilnika......................................20
Używanieosprzętu...........................................20
Popracy..............................................................22
Bezpieczeństwopopracy.................................22
Przemieszczanieniesprawnejmaszyny...........22
Przewożeniemaszynynaprzyczepie...............23
Podnoszeniemaszyny......................................24
Konserwacja...........................................................25
Zasadybezpieczeństwapodczas
konserwacji...................................................25
Zalecanyharmonogramkonserwacji...................26
Przedwykonaniemkonserwacji...........................27
Używanieblokadsiłowników............................27
Dostępdoelementówwewnętrznych................27
Smarowanie........................................................29
Smarowaniemaszyny......................................29
Konserwacjasilnika.............................................30
Bezpieczeństwoobsługisilnika........................30
Serwisowanieltrapowietrza...........................30
Wymianaolejusilnikowego...............................31
Konserwacjaukładupaliwowego.........................34
Usuwaniewodyzltrapaliwa/separatora
wody.............................................................34
Wymianawkładultrapaliwaiprzelotowego
g000502
Przechowywanie.....................................................53
Rozwiązywanieproblemów.....................................54
ltrapaliwa....................................................34
Sprawdzanieprzewodówipołączeń
paliwowych...................................................35
Odpowietrzanieukładupaliwowego..................35
Opróżnianiezbiornika(ów)paliwa.....................35
Konserwacjainstalacjielektrycznej.....................35
Bezpiecznapracaprzyinstalacji
elektrycznej...................................................35
Serwisowanieakumulatora...............................35
Uruchamianiesilnikazapomocąkabli
rozruchowych................................................39
Konserwacjabezpieczników.............................40
Konserwacjaukładunapędowego.......................41
Serwisowaniegąsienic.....................................41
Konserwacjaukładuchłodzenia..........................46
Bezpieczeństwoukładuchłodzenia..................46
Serwisowanieukładuchłodzenia......................46
Konserwacjahamulców.......................................47
Sprawdzaniehamulcapostojowego.................47
Konserwacjaelementówsterowania...................48
Regulacjadźwignisterujących..........................48
Konserwacjainstalacjihydraulicznej...................48
Bezpieczeństwoukładówhydraulicz-
nych..............................................................48
Rozładowywanieciśnieniahydraulicz-
nego..............................................................48
Specykacjaolejuhydraulicznego....................49
Sprawdzaniepoziomuolejuhydraulicz-
nego..............................................................49
Wymianaltraolejuhydraulicznego..................50
Wymianapłynuhydraulicznego........................50
Czyszczenie........................................................52
Usuwaniezanieczyszczeń................................52
Myciemaszyny.................................................52
Czyszczeniepodwozia.....................................52
Bezpieczeństwoprzyprzechowywaniu.............53
Przechowywanie..............................................53
3
Bezpieczeństwo
nieprzeszkolonejestzabronione.
•Ręceinogioperatoramusząznajdowaćsięw
•Użytkowaniemaszynyprzezdziecilubosoby
Ogólnewskazówki
bezpiecznejodległościodruchomychczęścii
ruchomegoosprzętu.
dotyczącebezpieczeństwa
•Zabronionejestużywaniemaszynybez
założonychidziałającychosłonorazinnych
NIEBEZPIECZEŃSTWO
urządzeńochronnych.
Wstreeprowadzonychpracmogą
znajdowaćsiępodziemneinstalacjemediów
komunalnych.Dokopaniesiędonichmoże
doprowadzićdoporażeniaprądemlub
wybuchu.
Należyoznaczyćpodziemneinstalacje
znajdującesięnadanymterenieiniekopać
woznaczonychobszarach.Skontaktujsię
zlokalnąrmąwykonującąoznakowania
lubprzedsiębiorstwemkomunalnymwcelu
oznakowaniaterenu(dlaprzykładunaterenie
USAkrajowausługawykonywaniaznakowań
jestdostępnapodnumerem811,natomiastw
Australii–podnumerem1100).
Zawszeprzestrzegajwszystkichzasad
bezpieczeństwa,abyzapobiecpoważnym
obrażeniomciałalubśmierci.
•Nieprzewoźładunkuzuniesionymiramionami
maszyny;zawszeprzewoźładunkibliskopodłoża.
•Zboczasągłównymczynnikiempowodującym
utratękontroliiprzewracaniesięmaszyny,co
możeskutkowaćpoważnymiobrażeniamiciała
lubśmiercią.Użytkowaniemaszynynaterenach
pochyłychlubnierównychwymagaszczególnej
uwagi.
•Niezezwalajosobompostronnymanidzieciomna
podchodzeniewpobliżeobszarupracy.
•Przedserwisowaniem,dolewaniempaliwalub
odblokowywaniemtuneluwyrzutowegonależy
zatrzymaćmaszynę,wyłączyćsilnikiwyjąć
kluczyk.
Nieprawidłoweużywanietejmaszynymożebyć
przyczynąobrażeń.Abyzmniejszyćryzykourazu,
należypostępowaćzgodniezniniejszymiinstrukcjami
bezpieczeństwaizawszezwracaćuwagęnasymbol
dotyczącybezpieczeństwa
uwaga,ostrzeżenielubniebezpieczeństwo–
instrukcjadotyczącabezpieczeństwaosobistego.
Nieprzestrzeganiepowyższychzasadmoże
doprowadzićdoobrażeńciałalubdośmierci.
,któryoznacza:
•Wgóręiwdółzboczanależyjeździćmaszynątak,
abyjejcięższastronabyłaskierowanapodgórę,
alżejszaznajdowałasiębliżejziemi.Osprzęt
wpływanazmianęrozkładuciężaru.Pustałyżka
sprawia,żetylnaczęśćmaszynyjeststroną
cięższą,apełnasprawia,żecięższąstronąjest
przedniaczęśćmaszyny.Większośćpozostałego
osprzętusprawia,żeprzódmaszynyjestcięższy
niżjejtył.
•Naobszarzepracynależyoznaczyćinstalacje
podziemneiinneobiektyiniekopaćw
oznaczonychobszarach.
•Przedpierwszymuruchomieniemsilnikanależy
zapoznaćsięzniniejsząinstrukcjąobsługi.
•Podczasobsługimaszynyzachowajpełne
skupienie.Niepodejmujżadnychrozpraszających
czynności,wprzeciwnymraziemożesz
spowodowaćobrażenialubwyrządzićszkodyw
mieniu.
4
Naklejkiinformacyjneiostrzegawcze
Etykietydotyczącebezpieczeństwaorazinstrukcjesąwyraźniewidocznedlaoperatorai
znajdująsięwpobliżuwszystkichmiejscpotencjalnegozagrożenia.Uszkodzoneibrakujące
etykietynależywymienić.
decal93-7814
93-7814
Symboleakumulatora
Naakumulatorzewystępująniektórelubwszystkieztych
symboli.
1.Zagrożeniewybuchem.6.Niedopuszczajosób
2.Unikajognia,otwartego
płomienialubpalenia
tytoniu
3.Zagrożenieoparzeniem
substancjążrącąlub
chemiczną.
4.Stosowaćśrodkiochrony
wzroku.
5.PrzeczytajInstrukcję
obsługi.
postronnychwpobliże
akumulatora.
7.Stosowaćśrodkiochrony
wzroku,gazywybuchowe
mogąspowodować
ślepotęiinneobrażenia.
8.Kwasakumulatoramoże
spowodowaćślepotęlub
poważneoparzenia.
9.Natychmiastprzemyjoczy
wodąiniezwłocznie
zasięgnijpomocy
medycznej.
10.Zawieraołów;nie
wyrzucać
decalbatterysymbols
odległośćodczęściruchomych;wszystkiezabezpieczeniai
osłonymusząznajdowaćsięnaswoimmiejscu.
1.Ryzykowciągnięcia,pasek–zachowajodpowiednią
decal93-9084
93-9084
1.Punktpodnoszenia/mocowaniamaszyny
decal115-2047
115-2047
93-6680
93-6681
1.Ryzykoskaleczenia/utratykończyny;wentylator–należy
trzymaćsięzdalaodczęściruchomych.
decal93-6680
decal93-6681
1.Ostrzeżenie–niedotykajgorącejpowierzchni.
decal115-4855
115-4855
1.Gorącapowierzchnia/ryzykopoparzenia–wrazie
dotykaniazłączyhydraulicznychzałóżrękawiceochronnei
przeczytajwPodręcznikuużytkownikarozdziałydotyczące
posługiwaniasięelementamiukładuhydraulicznego.
5
115-4858
1.Niebezpieczeństwozmiażdżeniadłoniistóp–zamontuj
blokadęsiłownika.
115-4865
1.Chłodziwosilnika
2.Przeczytajinstrukcję
obsługi.
117-3276
decal115-4858
decal115-4865
decal117-3276
1.Migającakontrolka–
temperaturacieczy
chłodzącejsilnik
2.Zapalonakontrolka–
ciśnienieolejusilnikowego
3.Migającakontrolka–
świecażarowa
4.Zapalonakontrolka–
ostrzeżenieoładowaniu
akumulatora
5.Licznikmotogodzin
decal130-7637
130-7637
6.Uruchomieniesilnika
7.Hamulecpostojowy
rozłączony
8.Położenieneutralne
napędujezdnego
9.Położenieneutralne
dźwignihydrauliki
pomocniczej
1.Płynchłodzącysilnikpod
ciśnieniem
2.Ryzykowybuchu–
przeczytajinstrukcję
3.Ostrzeżenie–niedotykaj
gorącejpowierzchni.
4.Ostrzeżenie—przeczytaj
Instrukcjęobsługi.
obsługi.
120-0625
1.Punktstwarzającyryzykozmiażdżeniaręki–niezbliżajrąk.
130-2836
1.Niebezpieczeństwozmiażdżeniazgóry;niebezpieczeństwo
zranieniagłowy–niezbliżajsiędoosprzętuaniramienia
podnoszącego.
decal120-0625
decal130-2836
131-0709
1.Hamulecpostojowy–
włączony
2.Hamulecpostojowy–
wyłączony
131-0711
1.Niebezpieczeństwozmiażdżenia–niezbliżaćsiędo
punktówgrożącychzmiażdżeniemimechanizmów
wykonawczych.
decal131-0709
decal131-0711
6
Etykieta136-5750dotyczyjedyniemaszynzszerokimi
gąsienicami.
136-5750
decal136-5750
131-8026
1.Odłącznikakumulatora
2.Wyłącz4.PrzeczytajInstrukcję
3.Włącz
133-8062
obsługi.
decal131-8026
decal133-8062
1.Należyprzeczytać
Instrukcjęobsługi.
2.Prowadnicabloku
napinającego
7
137-9030
1.Wyłączeniesilnika3.Uruchomieniesilnika
2.Pracasilnika
decal137-9030
138-0829
1.Sterowanienapędemjezdnym
2.Przełączprzełącznikwłączanianapędujezdnego.
3.Jazdadoprzodu7.Jazdadotyłu
4.Przełączprzełącznikwłączanianapędujezdnego.
5.Jazdadoprzodu
6.Skrętwlewo
8.Skrętwprawo
8
decal138-0829
140-3619
1.PrzeczytajInstrukcjęobsługi.2.Punktysmarowania
145-0637
decal140-3619
decal145-0637
1.Ostrzeżenie–przeczytajInstrukcjęobsługi.
2.Ostrzeżenie–przedprzystąpieniemdoużytkowaniamaszyny
należyodbyćodpowiednieszkolenie.
3.Ostrzeżenie–należystosowaćochronnikisłuchu.
4.Ostrzeżenie—przedopuszczeniemmaszynyzałączhamulec
postojowy,opuśćosprzętnapodłoże,wyłączsilnikiwyjmij
kluczykzapłonu.
5.Przewodywysokiegonapięcia,ryzykoporażeniaprądem
–przedużytkowaniemmaszynysprawdź,czynaobszarze
pracyznajdująsięlinieenergetyczne.
6.Niebezpieczeństwozmiażdżenia–zainstalujblokady
siłowników;przedprzystąpieniemdoczynności
konserwacyjnychlubserwisowychzapoznajsięzInstrukcją
obsługi.
7.Niebezpieczeństwoodcięcialubzranieniadłonilubstopy–
odczekaj,ażwszystkieruchomeczęścizatrzymająsię,nie
zbliżajsiędoruchomychczęściorazdopilnuj,abywszystkie
osłonyizabezpieczeniabyłynaswoimmiejscu.
8.Ryzykowybuchu,ryzykoporażeniaprądem–przed
rozpoczęciempracynaobszarzeskontaktujsięzlokalną
rmązarządzającąinstalacjami.
9.Niebezpieczeństwozmiażdżenia–podczasużytkowania
maszynyniezbliżajsiędoosprzętu;dopilnuj,abyosoby
postronneniezbliżałysiędomaszyny.
10.Ryzykoprzewrócenia—napochyłościnachylonejwgórę
lubwdółzawszejedźzopuszczonymosprzętem,nigdynie
jedźnapochyłościzuniesionymosprzętem;pracujzawsze
zciężkimkońcemmaszynyskierowanympodgórę;ładunki
przewoźnisko;nigdynieporuszajgwałtowniedźwigniami
sterującymi;wykonujjednostajny,płynnyruch.
11.Ryzykoprzewrócenia–niewykonujgwałtownychskrętów;
przedrozpoczęciemcofaniasprawdźobszarzamaszyną.
9
145-3762
1.Gniazdozasilania8.Obrotysilnika
2.Olejhydrauliczny-wolno9.Obniżosprzęt/ustawosprzętwpozycjiswobodnej.
3.Olejhydrauliczny-szybko10.Odchylosprzętdoprzodu
4.Hydraulikanapędujezdnego–włączanie11.Podnieśosprzęt
5.Osprzęthydrauliczny—neutralny12.Odchylosprzętdotyłu
6.Osprzęthydrauliczny–kierunekdoprzodu
7.Osprzęthydrauliczny—kierunekdotyłu
13.Blokadadźwigni
decal145-3762
10
Przeglądproduktu
Elementysterowania
Zanimuruchomiszsilnikirozpocznieszpracęz
zespołemjezdnym,zapoznajsięzewszystkimi
elementamisterowania(Rysunek4).
Panelsterowania
g314194
g337136
Rysunek4
Rysunek3
1.Maskasilnika8.Uchodo
2.Łącznikihydrauliki
pomocniczej
3.Płytamontażowa10.Panelsterowania
4.Gąsienica
5.Blokadasiłownika
6.Ramięładowarki13.Hamulecręczny
7.Siłownikpodnoszenia
mocowania/podnoszenia
9.Wskaźnikpoziomupaliwa
11.Pedałblokadyhydrauliki
pomocniczej
12.Platformaoperatora
1.Uchwyt7.Dźwigniaprzepustnicy
2.Wyświetlaczkomunikatów8.Przełącznikkluczykowy
3.Gniazdozasilania
4.Korek10.Dźwigniauniesienia
5.Przełącznikwłączania
napędujezdnego
6.Dźwigniahydrauliki
pomocniczej
9.Blokadaładowarki
ramion/przechyłuosprzętu
11.Dźwigniasterująca
napędemjezdnym
Przełącznikkluczykowy
Przełącznikkluczykowy,używanydouruchamiania
iwyłączaniasilnika,matrzypozycje:WYŁĄCZENIE,
PRACAiROZRUCH.PatrzUruchamianiesilnika(Strona
g366357
19).
Dźwigniaprzepustnicy
Przestawdoprzodu,abyzwiększyćobrotysilnikalub
dotyłu,abyzmniejszyć.
Drążekwzorcowy
Podczaskierowaniazespołemjezdnymnależy
skorzystaćzdrążkawzorcowegojakouchwytui
punktupodparcia,abysterowaćdźwigniąsterującą
zespołemjezdnymorazdźwigniąhydrauliki
pomocniczej.Abyzapewnićpłynną,kontrolowaną
pracę,podczasobsługiwaniamaszynynienależy
zdejmowaćdłonizdrążkówwzorcowych.
11
Przełącznikwłączanianapędu
jezdnego
Podczasuruchamianiamaszynysterowanie
napędujezdnegojestautomatyczniewyłączane.
Pouruchomieniumaszynyprzełączprzełącznik
włączanianapędujezdnego,abyużyćsterowania
napędemjezdnym.
•Abyskręcićwprawo,obróćdźwignięsterowania
zespołemjezdnymwprawo(Rysunek8).
Dźwigniasterującanapędem
jezdnym
Rysunek5
1.Drążekwzorcowy
2.Dźwigniasterującanapędemjezdnym
•Abyjechaćdoprzodu,ustawdźwignięsterowania
zespołemjezdnymdoprzodu(Rysunek6).
g259649
Rysunek8
•Abyskręcićwlewo,obróćdźwignięsterowania
zespołemjezdnymwlewo(Rysunek9).
g259646
g259648
Rysunek9
•Abyzatrzymaćmaszynę,zwolnijdźwignię
sterowaniajazdą(Rysunek5).
Informacja:Imdalejprzesunieszdźwignię
sterowaniajazdąwdanymkierunku,tymszybciej
zespółjezdnybędziejechaćwtymkierunku.
Rysunek6
•Abyjechaćdotyłu,ustawdźwignięsterowania
zespołemjezdnymdotyłu(Rysunek7).
Ważne:Podczascofaniaspoglądajdotyłu,
zwracającuwagęnaprzeszkody,itrzymajobie
dłonienadrążkuwzorcowym.
Rysunek7
Dźwigniauniesienia
g259645
g259647
ramion/przechyłuosprzętu
•Abyprzechylićosprzętdoprzodu,powoliprzesuń
dźwignięwprawo(Rysunek10).
•Abyprzechylićosprzętdotyłu,powoliprzesuń
dźwignięwlewo(Rysunek10).
•Abyopuścićramionaładowarki,powoliprzesuń
dźwigniędoprzodu(Rysunek10).
•Abyunieśćramionaładowarki,powoliprzesuń
dźwigniędotyłu(Rysunek10).
•Abyopuścićramionaładowarkidopozycjizapadki
(pływającej),przesuńdźwigniędooporudoprzodu
(Rysunek10).
Informacja:Dziękitemuosprzęttaki,jaklemiesz
poziomującylublemieszhydrauliczny,będą
podczaswyrównywaniapodążaćzakształtem
podłoża(tzw.pozycjapływająca).
12
Rysunek10
1.Pozycjazapadki
(pływająca)
2.Opuśćramionaładowarki.5.Odchylosprzętdoprzodu.
3.Unieśramionaładowarki.
4.Odchylosprzętdotyłu.
Przesuwającdźwigniędopozycjipośredniej(na
przykładdoprzoduiwlewo),możeszjednocześnie
unosićramionaładowarkiiprzechylaćosprzęt.
Drążekwzorcowydźwigni
sterującychładowarki
Drążekwzorcowysterowaniaładowarkąpomaga
ustabilizowaćpozycjędłonipodczasobsługiwania
dźwigniunoszeniaramion/przechyłuosprzętu
ładowarki(Rysunek4).
Dźwigniahydraulikipomocniczej
•Abywłączyćosprzęthydraulicznywkierunkudo
przodu,przesuńdźwignięhydraulikipomocniczej
g029293
doprzodu(Rysunek12).
•Abyuruchomićosprzęthydraulicznywkierunku
dotyłu,przesuńdźwignięhydraulikipomocniczej
dotyłu(Rysunek12).
Informacja:JeżelizwolniszdźwignięwpozycjiDO
PRZODUlubDOTYŁU,automatyczniepowrócionado
pozycjiNEUTRALNEJ(Rysunek12).
Blokadazaworuładowarki
Blokadazaworuładowarkizabezpieczadźwignię
uniesieniaramion/przechyłuosprzętu,przezconie
możnapopchnąćichdoprzodu.Dziękitemunikt
nieopuściprzypadkoworamionładowarkiwczasie
przeprowadzaniaczynnościkonserwacyjnych.Poza
blokadamisiłownikówzabezpieczzawórładowarkiza
pomocąblokadywkażdymmomencie,gdychcesz
zatrzymaćmaszynęzuniesionymiramionami.Patrz
Używanieblokadsiłowników(Strona27).
Abyzałączyćblokadę,należyjąunieśćdomomentu,
ażukażesięotwórwpanelusterowania,anastępnie
przesunąćwlewoprzeddźwignięunoszeniaramion
ładowarki,poczymdocisnąćdopozycjizablokowania
(Rysunek11).
Rysunek12
1.Przepływwukł.
hydraulicznymdoprzodu
2.Przepływwukł.
hydraulicznymdotyłu
3.Położenieneutralne
Pedałblokadyhydrauliki
pomocniczej
Naciśnijprawąstopąpedałblokadyhydrauliki
pomocniczej,abyzablokowaćdźwignięhydrauliki
pomocniczejwpozycjidoprzodulubdotyłui
umożliwićobsługęrękomainnychelementów
sterujących.
g029294
1.Dźwigniauniesienia
ramion/przechyłuosprzętu
Rysunek11
2.Blokadazaworuładowarki
g029981
g366356
Rysunek13
1.Pedałblokadyhydraulikipomocniczej
13
Dźwigniahamulcapostojowego
•Abyzałączyćhamulecpostojowy,przekręć
dźwignięwlewo(Rysunek14).
Informacja:Przedzałączeniemhamulcanakole
napędowymzespółjezdnymożesięnieznacznie
przemieścić.
•Abyzwolnićhamulec,przekręćdźwignięhamulca
wprawo.
Informacja:Koniecznemożebyćlekkie
przesunięciedźwigninapędujezdnegowcelu
zwolnieniasworznihamulcaiprzekręcenia
dźwigni.
Rysunek14
Lampkaciśnieniaolejusilnikowego
Jeżeliciśnienieolejusilnikowegobędziezbytniskie,
lampkakontrolnapolewejzapalisięnastałe
(Rysunek16).Wtakiejsytuacjinatychmiastwyłącz
silnikisprawdźpoziomoleju.Jeślipoziomjestniski,
dolejolejuiobejrzyjukładpodkątemewentualnych
wycieków.
g029665
Rysunek16
Kontrolkaświecyżarowej
Prawalampkakontrolnazaczynamigać,gdyświece
żarowesązasilanewcelurozgrzaniasilnika(Rysunek
17).
g030721
g029668
Rysunek17
Wskaźnikpoziomupaliwa
Tenwskaźnikpokazujeilośćpaliwawzbiorniku/ach
paliwa.
Wyświetlaczkomunikatów
Lampkatemperaturypłynuchłodzącegosilnik
Jeżelicieczchłodzącaosiągniezbytwysoką
temperaturę,lewalampkakontrolnazaczniemigać
irozlegniesięsygnałdźwiękowy(Rysunek15).
Wtakiejsytuacjinależywyłączyćukładhydrauliki
pomocniczejipozostawićsilnikpracującyna
wysokichobrotachbiegujałowego,abyukład
chłodzeniamógłobniżyćtemperaturęmaszyny.Po

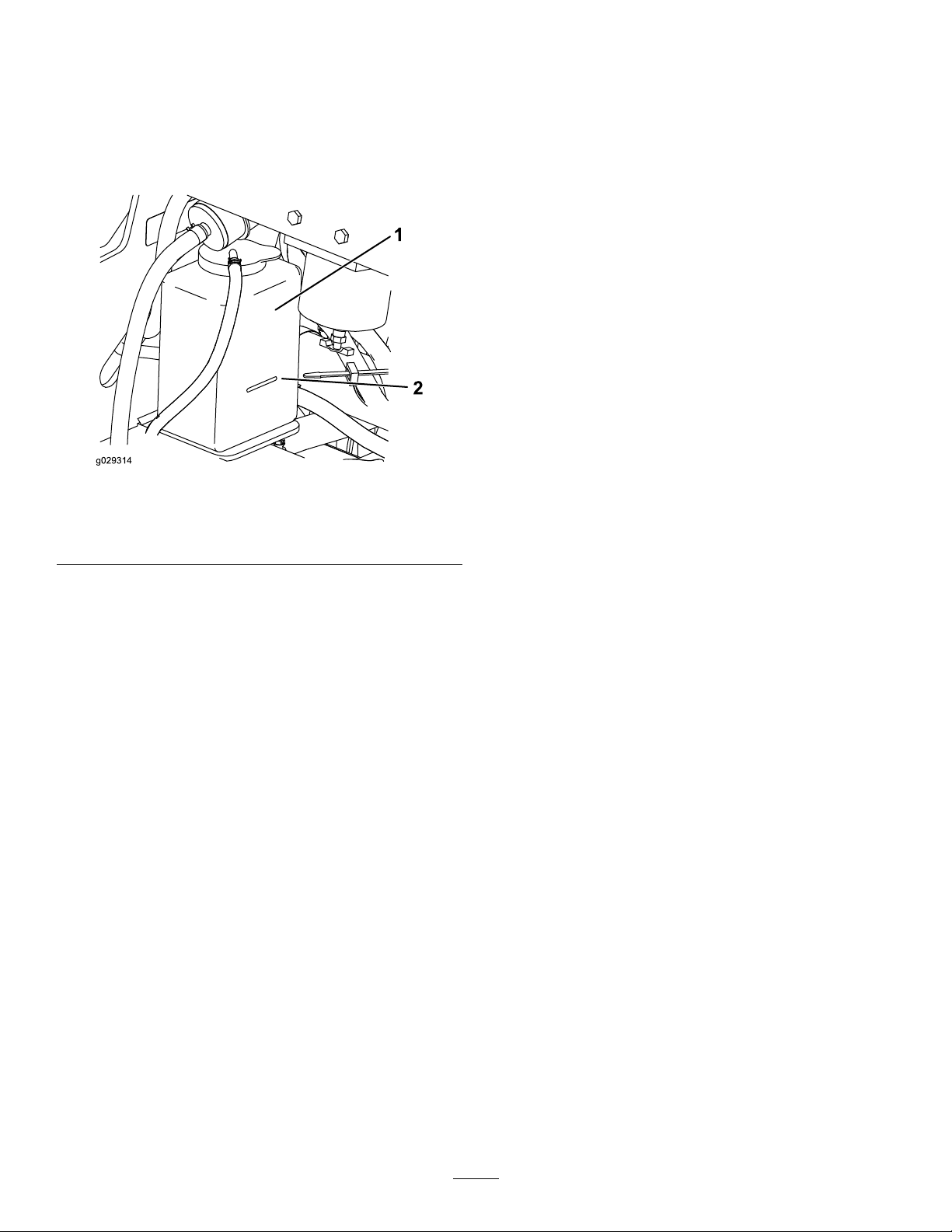

całkowitymostygnięciusilnikasprawdzićpoziom
płynuchłodzącego.
Ważne:Niewyłączajsilnika,gdyżmożeto
spowodowaćprzegrzaniesięmaszyny.
Lampkaładowaniaakumulatora
Gdypoziomnaładowaniaakumulatorabędziezbyt
niski,prawalampkakontrolnazapalisięnastałe
(Rysunek18).Wtakiejsytuacjiwyłączsilnik,a
następnienaładujlubwymieńakumulator.Patrz
Serwisowanieakumulatora(Strona35).
g029667
Rysunek18
Licznikgodzin
Licznikmotogodzinwyświetlaliczbęgodzinpracy
zapisanąwzespolejezdnymizawieranastępujące
wskaźniki:
•Silnikpracuje–zapalasiępouruchomieniusilnika
Rysunek15
g029666
Rysunek19
14
g029974
•Hamulecpostojowy–zapalasię,gdyhamulec
postojowyjestwyłączony
Rysunek20
•Położenieneutralnenapędujezdnego–zapala
się,gdydźwignianapędujezdnegojestwpozycji
NEUTRALNEJ
Udźwigroboczy(zoperatoremomasie
ciała75kgistandardowąłyżką)
Udźwigwywracający(zoperatoremo
masieciała75kgistandardowąłyżką)
Rozstawosi104cm
g030520
Wysokośćzrzutu(zestandardową
łyżką)
Wysięg–całkowicieuniesiona(ze
standardowąłyżką)
Wysokośćdosworzniazawiasu(ze
standardowąłyżkąwnajwyższej
pozycji)
454kg)
1296kg
155cm
62cm
206cm
Osprzęt/akcesoria
Rysunek21
•Położenieneutralnedźwignihydrauliki
pomocniczej–zapalasię,gdydźwigniahydrauliki
pomocniczejjestwpozycjiNEUTRALNEJ
Rysunek22
Specykacje
Informacja:Specykacjeikonstrukcjamogąulec
zmianiebezkoniecznościpowiadamiania.
Model22327
Szerokość
Długość256cm
Wysokość138cm
Masa1234kg
Udźwigroboczy(zoperatoremomasie
ciała75kgistandardowąłyżką)
Udźwigwywracający(zoperatoremo
masieciała75kgistandardowąłyżką)
Rozstawosi104cm
Wysokośćzrzutu(zestandardową
łyżką)
Wysięg–całkowicieuniesiona(ze
standardowąłyżką)
Wysokośćdosworzniazawiasu(ze
standardowąłyżkąwnajwyższej
pozycji)
1296kg
g029211
zatwierdzonychprzezrmęToroiprzeznaczonych
dostosowaniazurządzeniemorazzwiększających
jegomożliwości.Skontaktujsięzautoryzowanym
przedstawicielemserwisowymlubdystrybutoremlub
odwiedźstronęwww.Toro.com,abyuzyskaćlistę
wszystkichzatwierdzonychakcesoriówiosprzętu.
Dlazagwarantowaniawydajnejibezpiecznejpracy
maszynystosujwyłącznieczęścizamienne/akcesoria
zalecaneprzezrmęT oro.Częścizamiennei
Dostępnajestszerokagamaosprzętuiakcesoriów
g029975
akcesoriawykonaneprzezinnychproducentów
mogąbyćniebezpieczne.Stosowanieichmogłoby
unieważnićgwarancjęnaprodukt.
85cm
454kg)
155cm
62cm
206cm
Model22328
Szerokość
Długość256cm
Wysokość138cm
Masa1297kg
103cm
15
Działanie
Informacja:Należyustalićlewąiprawąstronę
maszynyzestandardowegostanowiskaoperatora.
Przedrozpoczęciem
pracy
Bezpieczeństwoprzed
rozpoczęciempracy
Ogólnewskazówkidotyczące
bezpieczeństwa
•Użytkowanielubserwisowaniemaszynyprzez
dziecilubosobynieprzeszkolonejestzabronione.
Przepisylokalnemogąograniczaćwiekoperatora
lubnakładaćobowiązekcertykowanego
szkoleniadlaoperatora.Zaszkolenieoperatorówi
mechanikówodpowiadawłaściciel.
•Należyzapoznaćsięzzasadamibezpiecznego
użytkowaniasprzętu,elementamisterującymioraz
naklejkamibezpieczeństwa.
•Przedprzystąpieniemdoregulacji,obsługi
technicznej,czyszczenialubprzedskładowaniem
sprzętunależyzawszezałączyćhamulec
postojowy(jeżeliwystępuje),wyłączyćsilnik,
wyjąćkluczyk,zaczekać,ażwszystkieelementy
ruchomesięzatrzymają,amaszynaostygnie.
•Operatormusiumiećszybkozatrzymaćmaszynęi
wyłączyćsilnik.
•Należysprawdzićczyelementywykrywające
obecnośćoperatora,wyłącznikibezpieczeństwa
iosłonyznajdująsięnaswoimmiejscuidziałają
prawidłowo.Nieużywaćmaszyny,jeśliniedziała
onaprawidłowo.
•Znajdźpunktystwarzająceryzykozmiażdżeniana
zespolejezdnymiosprzęcie;niezbliżajdonich
rąkistóp.
•Przedrozpoczęciemużytkowaniamaszynyz
osprzętemupewnijsię,żeużytyjestoryginalny
osprzętmarkiT oroiżezostałonprawidłowo
zainstalowany.Przeczytajwszystkieinstrukcje
obsługiosprzętu.
•Należydokonaćocenyterenuwceluokreślenia,
jakieakcesoriaiosprzętbędąpotrzebnedo
prawidłowegoibezpiecznegowykonywaniapracy.
•Naobszarzepracynależyoznaczyćinstalacje
podziemneiinneobiektyiniekopaćw
oznaczonychobszarach.Należyrównież
odnotowaćlokalizacjęobiektówistruktur,którenie
zostałyoznaczone,takichjakpodziemnezbiorniki,
studnieiszamba.
•Należydokładniesprawdzićteren,naktórym
sprzętmabyćużywanyiusunąćwszystkieśmieci.
•Przeduruchomieniemmaszynysprawdź,czy
wpobliżunieznajdująsięosobypostronne.
Zatrzymajmaszynę,jeśliktokolwiekwejdziew
obszarpracy.
Bezpieczeństwozwiązanez
paliwem
•Należyzachowaćnajwyższąostrożnośćpodczas
obchodzeniasięzpaliwem.Paliwojestwysoce
palne,ajegooparymająwłaściwościwybuchowe.
•Zgasićwszelkieźródłaognia,takiejakpapieros,
cygarolubfajka.
•Używajwyłącznieodpowiednichpojemnikówna
paliwo.
•Niezdejmujkorkazbiornikapaliwaaninie
uzupełniajpaliwawtrakciepracysilnikalubgdy
jestonrozgrzany.
•Niedolewajaniniespuszczajpaliwawzamkniętym
pomieszczeniu.
•Nieprzechowujmaszynyanikanistranapaliwo
wmiejscachwystępowaniaotwartegoognia,
tamgdziewystępujeiskrzenielubstosowany
jestpłomykdyżurny,naprzykładprzypiecykach
gazowychlubinnychurządzeniach.
•Wprzypadkurozlaniapaliwaniepróbujwłączać
silnika,unikajmożliwościspowodowaniazapłonu
doczasurozproszeniaoparówpaliwa.
•Zabraniasięnapełnianiakanistrówwewnętrzu
pojazdu,naskrzyniładunkowejczynaprzyczepie
ciężarówkiwyłożonejtworzywemsztucznym.
Kanistryprzednapełnieniemumieszczajzawsze
nagruncie,wbezpiecznejodległościodpojazdu.
•Zdejmijurządzeniezciężarówkilubprzyczepy
izatankujje,gdystoinaziemi.Jeślinie
jesttomożliwe,zatankujtourządzenieza
pomocąprzenośnegokanistra,aniezpistoletu
dystrybutorapaliwa.
•Utrzymujdyszędystrybutoratak,abystykałasię
zobręczązbiornikalubotworupojemnikaprzez
całyczas,ażdozakończeniatankowania.Nie
stosowaćblokadyzaworupistoletu.
Dolewaniepaliwa
Zalecanepaliwo
Należyużywaćwyłącznieczystego,świeżego
olejunapędowegolubolejuekologicznegoo
16
niskiej(<500ppm)albobardzoniskiej(<15ppm)
zawartościsiarki.Minimalnaliczbacetanowato40.
Olejnapędowynależykupowaćwilościach,które
możnazużyćwciągu180dni,cozagwarantujejego
świeżość.
Wtemperaturachpowyżej-7°Cużywaćletniegooleju
napędowego(nr2-D),aponiżejtejtemperatury–
zimowego(nr1-Dlubmieszanki1-D/2-D).Stosowanie
zimowegoolejunapędowegowniskichtemperaturach
powoduje,żetemperaturazapłonujestniższa,
acharakterystykaprzepływudostosowanajest
doniskichtemperatur,coułatwiauruchamianiei
zmniejszaczęstotliwośćzatykaniasięltrapaliwa.
Stosowanieletniegoolejunapędowegow
temperaturzewyższejniż-7°Cprzyczyniasiędo
wydłużeniatrwałościpompypaliwowejizwiększenia
mocywporównaniuzolejemzimowym.
Ważne:Nienależyzamiastolejunapędowego
używaćnaftyanibenzyny.Nieprzestrzeganietego
ostrzeżeniaspowodujeuszkodzeniesilnika.
Silnikdostosowanydooleju
Informacja:Pobezpiecznymzamknięciukorka
wlewupaliwasłychaćkliknięcie.Użyjwspornikado
zablokowaniazbiornikówpaliwa.
napędowegobiodiesel
Donapędumaszynymożnaużywaćmieszanki
olejunapędowegozawierającejdo20%oleju
napędowegobio(i80%standardowegooleju
napędowego).Zawartośćsiarkiwkonwencjonalnym
olejunapędowympowinnabyćniskalubbardzoniska.
Należypamiętaćonastępującychzastrzeżeniach:
•KomponentbiomusispełniaćnormęASTMD6751
lubEN14214.
•ZmieszanepaliwomusispełniaćnormęASTM
D975lubEN590.
•Powierzchniezpowłokąmalarskąmogązostać
uszkodzoneprzezmieszankębiodiesla.
•Przyniskiejtemperaturzenależyużywaćpaliwa
B5(o5%lubmniejszejzawartościbiooleju).
•Należysprawdzaćuszczelkiiprzewodymające
stycznośćzpaliwem,bowiemichstanmożeulec
pogorszeniu.
•Przezpewienczaspoprzejściunamieszankę
paliwowązudziałemolejówroślinnychmożna
oczekiwaćzatkanialtrapaliwa.
•Abyuzyskaćwięcejinformacjioolejunapędowym
typubiodiesel,skontaktujsięzjegodystrybutorem.
Uzupełnianiepaliwawzbiornikach
g029669
Rysunek23
Wykonywanie
codziennychczynności
konserwacyjnych
Każdegodniaprzeduruchomieniemmaszyny
wykonujwymienionewrozdzialeKonserwacja(Strona
25)czynnościkontrolnewykonywanecodziennelub
przykażdymużyciu.
Ważne:Przedpierwszymuruchomieniemsilnika
sprawdźpoziomolejuhydraulicznegoiwykonaj
odpowietrzenieukładupaliwowego,zapoznajsię
zSprawdzaniepoziomuolejuhydraulicznego
(Strona49)iOdpowietrzanieukładupaliwowego
(Strona35).
Pojemnośćzbiornikapaliwa:41litrów
Napełnijzbiornikipaliwawsposóbpokazanyna
Rysunek23.
17
Wczasiepracy
Bezpieczeństwowczasie
pracy
Ogólnewskazówkidotyczące
bezpieczeństwa
•Nieprzewoźładunkuzuniesionymiramionami
maszyny.Zawszeprzewoźładunkibliskopodłoża.
•Nieprzekraczajzalecanejznamionowejwartości
obciążenia,ponieważmaszynamożestać
sięniestabilna,comożespowodowaćutratę
panowanianadnią.
•Używajjedynieosprzętuiakcesoriów
zatwierdzonychprzezToro.Osprzętmożezmienić
stabilnośćicharakterystykępracymaszyny.
•Dlamaszynzplatformą:
–Opuśćramionaładowarkiprzedzejściemz
platformy.
–Niepróbujstabilizowaćmaszynypoprzez
ustawieniestopynaziemi.Jeślistracisz
panowanienadmaszyną,zejdźzpodestui
oddalsięodmaszyny.
–Niewsuwajstopypodpodest.
–Niejedźmaszyną,dopókiniestanieszobiema
stopaminaplatformie,arękaminiezłapiesz
dźwigni.
•Podczasobsługimaszynyzachowajpełne
skupienie.Niepodejmujżadnychrozpraszających
czynności,wprzeciwnymraziemożesz
spowodowaćobrażenialubwyrządzićszkodyw
mieniu.
•Zanimrozpocznieszcofanie,popatrzzasiebie
orazwdół,abyupewnićsię,żeterenzamaszyną
jestpusty.
•Nigdynieszarpelementówsterujących;stosuj
jednostajnyruch.
•Właściciel/użytkownikmożezapobiegać
wypadkomijestodpowiedzialnyzaobrażenia
ciałainnychosóbiuszkodzeniamieniawynikłe
wskutekwypadków.
•Nośodpowiedniąodzież,wtymrękawice,ochronę
oczu,długiespodnie,pełneobuwieroboczez
podeszwąantypoślizgowąiochronnikisłuchu.
Zwiążwłosy,jeślisądługie,inienośluźnej
odzieżyanizwisającejbiżuterii.
•Używaniemaszynyprzezoperatora,któryjest
zmęczony,chory,nietrzeźwylubpodwpływem
narkotyków,jestzabronione.
•Nigdynieprzewoźpasażerówitrzymajzwierzęta
orazosobypostronnezdalaodmaszyny.
•Używajmaszynytylkoprzydobrymoświetleniu,z
dalaoddziuriukrytychzagrożeń.
•Zanimuruchomiszsilnikupewnijsię,żewszystkie
napędysąwpozycjineutralnejizałączhamulec
postojowy(jeśliwystępuje).Uruchamiajsilniktylko
zpozycjioperatora.
•Zachowajostrożnośćprzyzbliżaniusiędoślepych
zaułków,krzewów,drzewiinnychobiektów,które
mogąutrudniaćwidoczność.
•Podczasskręcaniaiprzejeżdżaniaprzezdrogii
chodnikizwolnićizachowaćostrożność.Uważaj
naruch.
•Zatrzymajosprzętzawsze,gdyniewykonujesz
pracy.
•Jeśliuderzyszwjakikolwiekprzedmiot,zatrzymaj
maszynę,wyłączsilnik,wyjmijkluczykisprawdź
maszynę.Przedponownymuruchomieniem
wykonajwszystkieniezbędneczynności
naprawcze.
•Nigdynieuruchamiajsilnikawzamkniętej
przestrzeni.
•Niezostawiajmaszynybeznadzoru.
•Przedopuszczeniemstanowiskaoperatora:
–Zaparkujmaszynęnarównejpowierzchni.
–Opuśćramionaładowarkiiwyłączukład
hydraulikipomocniczej.
–Zaciągnijhamulecpostojowy(jeśliwystępuje).
–Wyłączsilnikiwyjmijkluczykzestacyjki.
•Nieużywajmaszyny,jeżeliwystępujeryzyko
wystąpieniawyładowańatmosferycznych.
•Maszynymożnaużywaćjedyniewobszarach,
wktórychjestdostateczniedużomiejsca
nabezpiecznemanewrowanie.Uważajna
przeszkodyznajdującesięwbliskiejodległości.
Niezachowanieodpowiedniejodległościoddrzew,
murówiinnychprzeszkódmożespowodować
obrażeniaciała,gdyżmaszynamożecofnąćsię
podczaspracy,jeżelioperatorniezwracauwagi
naotoczenie.
•Przedprzejechaniempodjakimikolwiekobiektami
(naprzykładprzewodamielektrycznymi,gałęziami
lubprzezdrzwi)sprawdźwolnąprzestrzeńnad
maszynąiunikajkontaktuznimi.
•Unikajprzepełnianiaosprzętuizawszeutrzymuj
ładunekwpozycjipoziomejwczasieunoszenia
ramionładowarki.Przedmiotyznajdującesięw
osprzęciemogąspaśćispowodowaćobrażenia.
Bezpieczeństwopracynazboczu
•Wgóręiwdółzboczanależyjeździćzcięższą
stronąmaszynyskierowanąpodgórę.Osprzęt
wpływanazmianęrozkładuciężaru.Pustałyżka
sprawia,żetylnaczęśćmaszynyjeststroną
18
Loading...
