FormNo.3448-929RevB

Kompaktnínosičpracovního nářadíTX1000

Číslomodelu22327—Výrobníčíslo409940000avyšší Číslomodelu22327G—Výrobníčíslo409990000avyšší Číslomodelu22327HD—Výrobníčíslo405800000avyšší Číslomodelu22328—Výrobníčíslo409985647avyšší Číslomodelu22328HD—Výrobníčíslo405800000avyšší

Zaregistrujtesvůjvýrobeknaadresewww.T oro.com. Překladoriginálu(CS)

*3448-929*

Tentovýrobeksplňujevšechnyrelevantnísměrnice Evropskéunie.Podrobnéinformacenaleznetev Prohlášeníoshoděktomutovýrobku.

Použitíneboprovozmotoruvzalesněných, křovinatýchnebotravnatýchmístechbezřádně funkčníhoaudržovanéholapačejisker(jakjeuvedeno voddílu4442)nebomotoru,kterýnenívhodným způsobemzkonstruován,vybavenaudržován kzajištěníprevencevznikupožáru,jeporušením oddílu4442a4443zákonaoveřejnýchzdrojíchstátu Kalifornie.

Přiloženáprovoznípříručkakmotoruobsahuje informaceopředpisechproochranuživotního prostředívydanýchorganizacemiEPA(US EnvironmentalProtectionAgency)aŘízeníkontroly emisístátuKalifornie(CaliforniaEmissionControl Regulation)atýkajícíchseemisníchsystémů,údržby azáruky.Náhradníprovoznípříručkukmotoruje možnéobjednatuvýrobcemotoru.

DŮLEŽITÉUPOZORNĚNÍ

CALIFORNIA

Důležitéupozornění,poučka65

Výfukovéplynydieselovéhomotoru

mohoupodleznalostístátuKalifornie

způsobitrakovinu,vrozenévadyajiná

poškozeníspojenásreprodukčním

systémem

Vývodybaterie,svorkyasouvisející

príslušenstvíobsahujíolovoaslouceniny

olova,tj.chemikálie,kteréjsouvestáte

Kalifornieznámyjakolátkyškodlivé

proreprodukcníorgányavyvolávající

rakovinu.Pomanipulacisbaterií

sirádneomyjteruce.

Přečtětesipečlivěnásledujícíinformace.Dozvítese, jaksprávněvýrobekpoužívatajakjejudržovat.Dále získáteinformace,jakzabránitpoškozenívýrobkua úrazupřiprácisním.Zasprávnýabezpečnýprovoz výrobkuneseodpovědnostmajitel.

Nastránkáchwww.Toro.comnajdeteinformace obezpečnostivýrobku,podkladyprozaškolení obsluhyainformaceopříslušenství.Můžetezdetaké vyhledatprodejcevýrobkůToronebozaregistrovat svůjvýrobek.

Kdykolibudetepotřebovatservis,originální náhradnídílyT oronebodalšíinformace,kontaktujte autorizovanéservisnístřediskonebocentrum zákaznickýchslužebToro.Připravtesiinformaceo názvumodeluasériovéčíslo.Obrázek1znázorňuje umístěníčíslamodeluasériovéhočíslanaproduktu. Tytoúdajezapištedonásledujícíhopole.

Důležité:Potřebujete-liinformaceozáruce,

náhradníchdílechajinýchúdajíchovýrobku, pomocímobilníhozařízenímůžetenaskenovatQR kódnaštítkusesériovýmčíslem(je-likdispozici).

Používánítohotovýrobkumůžezpůsobit vystaveníúčinkůmchemikálií,kteréjsou

státuKalifornieznámyjakokarcinogenní,

mutagenníneboreprotoxické.

Úvod

Tentostrojjekompaktnínosičpracovníhonářadí určenýkrůznémanipulacisezeminouamateriály přiterénníchúpraváchnebostavebníchpracích. Umožňujevyužitíširokénabídkypřídavnýchzařízení kprováděníspeciálníchfunkcí.Používánítohoto výrobkuprojinéúčely,nežkekterýmjeurčen,může býtnebezpečnéuživateliiokolostojícímosobám.

Obrázek1

1.Umístěníčíslamodeluasériovéhočísla

Číslomodelu

Výrobníčíslo

Tatopříručkaidentikujepotenciálnírizikaauvádí bezpečnostnísděleníoznačenávarovným bezpečnostnímsymbolem(Obrázek2)signalizujícím riziko,kterémůževéstkvážnémuúrazunebo usmrcení,nebudete-lidoporučenáopatření dodržovat.

Navštivtenásnaadresewww.Toro.com.

Všechnaprávavyhrazena

g239557

VytištěnovUSA

Obrázek2

Varovnýbezpečnostnísymbol

Kezdůrazněníinformacísevtétopříručcepoužívají dvavýrazy.Důležitéupozorňujenaspeciální technickéinformaceaPoznámkazdůrazňujeobecné informace,kterýmjetřebavěnovatzvláštnípozornost.

Obsah

Bezpečnost...............................................................4

Obecnébezpečnostníinformace........................4

Bezpečnostníainstrukčníštítky.........................5

Součástistroje.........................................................11

Ovládacíprvky..................................................11

Displejprozobrazenízpráv...........................14

Technickéúdaje...............................................15

Přídavnázařízení/příslušenství.......................15

Předprovozem....................................................16

Bezpečnostníkrokypředpoužitím....................16

Doplňovánípaliva.............................................16

Prováděníúkonůdenníúdržby.........................17

Běhemprovozu...................................................17

Bezpečnostníkrokyběhempoužití...................17

Startovánímotoru.............................................19

Jízdasestrojem...............................................19

Vypnutímotoru.................................................19

Použitípřídavnýchzařízení..............................20

Poprovozu..........................................................21

Bezpečnostníkrokypopoužití..........................21

Přemístěnípoškozenéhostroje........................22

Přepravastroje.................................................22

Zvednutístroje..................................................24

Údržba....................................................................25

Bezpečnostpřiprováděníúkonůúdržby...........25

Doporučenýharmonogramúdržby......................25

Postupypředúdržboustroje................................26

Použitízámkuválců..........................................26

Přístupkvnitřnímsoučástem............................27

Mazání................................................................29

Mazánístroje....................................................29

Údržbamotoru....................................................30

Bezpečnostpřiúdržběmotoru..........................30

Údržbavzduchovéholtru................................30

Výměnamotorovéhooleje................................31

Údržbapalivovéhosystému................................33

Vypuštěníodlučovačevodypalivového

ltru...............................................................33

Výměnanádobypalivovéholtruavloženého

ltruvpotrubí................................................33

Kontrolapalivovéhopotrubíaspojek................34

Odvzdušněnípalivovéhosystému....................34

Vypouštěnípalivovénádrže(nebo

nádrží)...........................................................34

g000502

Údržbaelektrickéhosystému..............................34

Bezpečnostpřipráciselektrickým

systémem.....................................................34

Údržbaakumulátoru.........................................34

Použitístartovacíchkabelů...............................38

Údržbapojistek.................................................39

Údržbahnacísoustavy........................................40

Údržbapásů.....................................................40

Údržbachladícíhosystému.................................45

Bezpečnostpřiprácischladicím

systémem.....................................................45

Údržbachladicíhosystému...............................45

Údržbabrzd.........................................................46

Testováníparkovacíbrzdy................................46

Údržbaovládacíchprvků.....................................46

Seřízeníovládacíchprvků................................46

Údržbahydraulickéhosystému...........................47

Bezpečnostpřiprácishydraulickým

systémem.....................................................47

Uvolněníhydraulickéhotlaku...........................47

Specikacehydraulickékapaliny......................47

Kontrolahladinyhydraulickékapaliny...............48

Výměnahydraulickéholtru..............................48

Výměnahydraulickékapaliny...........................49

Čištění.................................................................50

Odstraněnínečistot..........................................50

Mytívozidla......................................................50

Čištěnípodvozku..............................................51

Uskladnění..............................................................51

Bezpečnostpřiskladování................................51

Uskladnění.......................................................51

Odstraňovánízávad................................................52

Bezpečnost

adalšíbezpečnostníochrannázařízenífunkční avesprávnépoloze.

•Nikdyneprovozujtestroj,pokudnejsoujehokryty

Obecnébezpečnostní informace

NEBEZPEČÍ

Vpracovníoblastimohoubýtpodzemí vedenyinženýrskésítě.Vpřípadějejich narušeníhloubenímhrozíúrazelektrickým proudemneboexploze.

Napozemkunebovpracovníoblastije třebatatovedeníakabelyoznačit;vtěchto označenýchoblastechnepracujte.Ooznačení pozemkupožádejtepříslušnoumístníslužbu, kteráznačeníprovádí,nebospolečnost zajišťujícítechnickéslužby(napříkladvUSA můžetevolatnačíslo811,vAustráliinačíslo celonárodnívyznačovacíslužby1100).

Abynedošlokvážnémuporaněníčiusmrcení, dodržujtevždyvšechnybezpečnostnípokyny.

•Nepřesunujtenákladsezvednutýmirameny.Vždy

takčiňtesramenynízkouzemě.

•Přihlížejícíosoby,předevšímděti,semusí

zdržovatmimopracovníprostor.

•Předprováděnímúdržby,doplňovánímpaliva

nebouvolňovánímucpanéhomateriáluzastavte stroj,vypnětemotoravyjměteklíč.

Nesprávnépoužíváníneboúdržbatétosekačky mohouvéstkezranění.Zdůvodusníženírizika zraněnídodržujtetytobezpečnostnípokynyavždy věnujtepozornostvýstražnémusymbolu znamenáupozornění,výstrahunebonebezpečí– pokynykzajištěníosobníbezpečnosti.Nedodržení těchtopokynůmůžemítzanásledekzraněníosob nebojejichusmrcení.

,který

•Svahyjsouvýznamnýmfaktorempřinehodách

způsobenýchztrátoukontrolynebopřevrácením, kterémohouvéstkvážnémuporaněnínebo smrti.Připrácisestrojemnajakémkolisvahu nebovnerovnémterénujetřebadbátzvýšené opatrnosti.

•Nasvazíchpřijízděnahoruadolůpoužívejtestroj

tak,abyjehotěžkýkonecsměřovalnahoruabyl umístěnuzemě.Rozloženíhmotnostisemění spřídavnýmizařízeními.Prázdnálopatazpůsobí, žezadníčáststrojebudetěžší,zatímcosplnou lopatoubudetěžšípředníčáststroje.Světšinou dalšíchpřídavnýchzařízeníbudetěžšípředníčást stroje.

•Napozemkunebovpracovníoblastijetřeba

označitsítěvedenépodzemíajinépředměty. Vtaktooznačenýchoblastechnepracujte.

•Předspuštěnímmotorusipozorněpřečtětetuto

provoznípříručku,abysteporozumělijejímu obsahu.

•Připrácisestrojemvynakládejtemaximální

pozornost.Neprovádějtežádnéčinnosti,ježby mohlyvašipozornostodvádět.Vtakovémpřípadě vámhrozízraněnínebopoškozenímajetku.

•Nikdynedovolte,abystrojobsluhovaly

nezaškolenéosobyneboděti.

•Nepřibližujteruceaninohykpohybujícímse

součástemnebopřídavnýmzařízením.

Bezpečnostníainstrukčníštítky

Bezpečnostníštítkyapokynyjsouumístěnynaviditelnémmístěvblízkostikaždéhoprostoru představujícíhopotenciálnínebezpečí.Vpřípaděztrátynebopoškozenípůvodnínálepky nahraďtenálepkunovou.

decal93-7814

93-7814

Symbolynaakumulátoru

Naakumulátorujsouvšechnynásledujícísymbolynebo

některéznich.

1.Nebezpečívýbuchu6.Nedovolte,abysekdokoli

2.Chraňtepředotevřeným ohněm,nekuřte

3.Žíravákapalina/nebezpečíchemickéhopopálení

4.Používejteochrannébrýle.

5.PřečtětesiProvozní příručku.

přiblížilkakumulátoru.

7.Chraňtesioči;výbušné plynymohoutrvale poškoditzraknebo způsobitjinézranění.

8.Akumulátorovákyselina můžeoslepitnebovážně popálit.

9.Očiihnedvypláchněte vodouarychlevyhledejte lékařskoupomoc.

10.Obsahujeolovo, nelikvidujte

93-6680

decalbatterysymbols

kpohybujícímsesoučástem;mějtevždynamontované všechnyochrannékrytyaštíty.

1.Nebezpečízachycenípásem–nepřibližujtese

decal93-9084

93-9084

1.Místozvedání/místovázání

decal115-2047

115-2047

decal93-6680

1.Výstraha–nedotýkejtesehorkéhopovrchu.

93-6681

1.Nebezpečípořezáníčiuseknutíkončetiny ventilátorem–nepřibližujtesekpohybujícímse součástem.

decal93-6681

decal115-4855

115-4855

1.Horkýpovrch/nebezpečípopálení–přimanipulaci shydraulickýmispojkaminosteochrannérukavice apřečtětesiprovoznípříručku,vekterénaleznete informaceozpůsobuzacházeníshydraulickýmisoučástmi.

115-4858

1.Nebezpečírozdrcenírukouanohou–nainstalujtezámek válce.

115-4865

1.Chladicíkapalinamotoru

2.PřečtětesiProvozní příručku.

117-3276

decal115-4858

decal115-4865

decal117-3276

1.Blikajícíkontrolka–teplota chladicíkapalinymotoru

2.Trvalerozsvícená kontrolka–tlak motorovéhooleje

3.Blikajícíkontrolka–žhavicí svíčka

4.Trvalerozsvícená kontrolka–výstraha akumulátoru

5.Čítačprovozníchhodin

decal130-7637

130-7637

6.Startovánímotoru

7.Parkovacíbrzdauvolněna

8.Neutrálpohonu

9.Pomocnápákavneutrálu

1.Chladivomotorupod tlakem

2.Nebezpečívýbuchu– přečtětesiprovozní

3.Výstraha–nedotýkejtese horkéhopovrchu.

4.Výstraha:Přečtětesi

Provoznípříručku.

příručku.

decal120-0625

120-0625

1.Místosnebezpečímskřípnutíruky–udržujteruce vdostatečnévzdálenostiodněj.

decal130-2836

130-2836

1.Nebezpečírozdrcenízeshora;nebezpečípořezánírukou– zdržujtesevbezpečnévzdálenostiodpřídavnéhozařízení azdvižnéhoramene.

131-0709

1.Parkovacíbrzda– zatažena

2.Parkovacíbrzda– uvolněna

131-0711

1.Nebezpečírozdrcení–nepřibližujtesekmístům,kdemůže dojítkrozdrcení,akovládacímdílům.

decal131-0709

decal131-0711

Štítek136-5750platípouzeprostrojeseširokými pásy.

136-5750

decal136-5750

131-8026

1.Napájeníakumulátorem– odpojeno

2.Vypnuto4.PřečtětesiProvozní

3.polohy,

příručku.

133-8062

decal131-8026

decal133-8062

1.PřečtětesiProvozní příručku.

2.Vodítkonapínacíhobloku

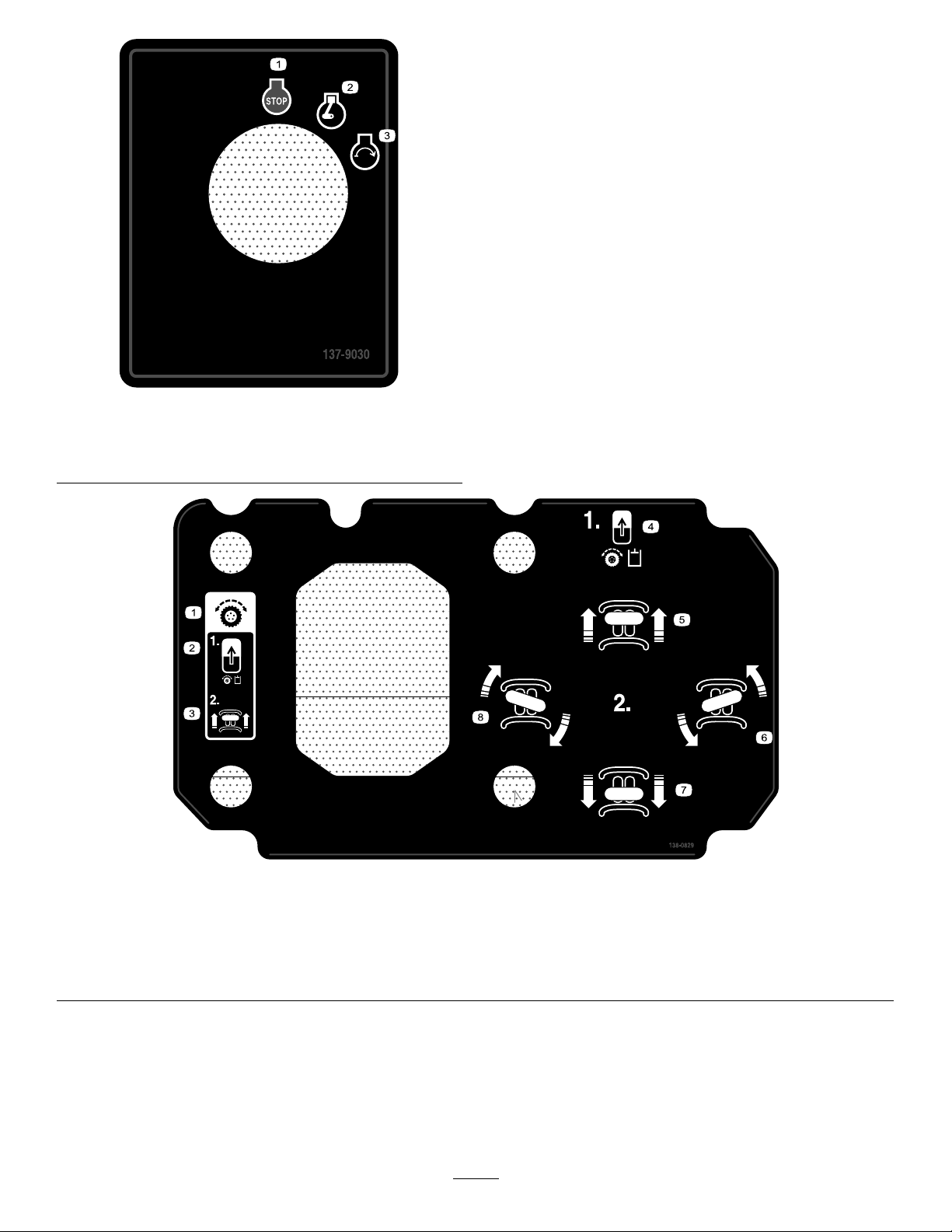

decal137-9030

137-9030

1.Vypnutímotoru

2.Chodmotoru

3.Spuštěnímotoru

decal138-0829

138-0829

1.Ovládánípojezdu

5.Jízdavpřed

2.Přepněteaktivačníspínačpojezdu.6.Zatočenídoleva

3.Jízdavpřed7.Jízdavzad

4.Přepněteaktivačníspínačpojezdu.8.Zatočenídoprava

140-3619

1.Přečtětesiprovoznípříručku.2.Místamazání

145-0637

decal140-3619

decal145-0637

1.Výstraha–přečtětesiprovoznípříručku.7.Nebezpečípořezání,amputacerukounebonohou–před údržboupočkejte,ažsezastavívšechnypohybujícísečásti; nepřibližujtesekpohybujícímsečástem;udržujtevšechny krytyaochrannéštítynasvémmístě.

2.Výstraha–předpoužitímstrojeabsolvujteškolení.8.Nebezpečívýbuchu;nebezpečíúrazuelektrickýmproudem– předzahájenímprácevprostorukontaktujtemístníúřady.

3.Výstraha–používejteochranusluchu.9.Nebezpečírozdrcení–připrácisestrojemsenepřibližujte kpřídavnémuzařízení;nedovolte,abysekestrojipřibližovaly jinéosoby.

4.Výstraha–předopuštěnímstrojezatáhněteparkovacíbrzdu,

spusťtepřídavnézařízenínazem,vypnětemotoravyjměte klíčzezapalování.

10.Nebezpečípřevrácení–posvahudolůneboprotisvahu nahoruvždyjezdětesespuštěnýmpřídavnýmzařízením; nikdynejezdětevesvahusezvednutýmpřídavnýmzařízením; vždypracujtestěžkoustranouorientovanouprotisvahu; nákladvždypřevážejtevnízképoloze;ovládacíprvky nikdynepoužívejtetrhavýmzpůsobem;používejteplynulý, rovnoměrnýpohyb.

5.Nebezpečíúrazuelektrickýmproudem,elektrickévedení– předpoužitímstrojesepřesvědčte,zdavpracovnímprostoru

11.Nebezpečípřevrácení–nezatáčejtezprudka;předjízdouse strojemvzadvždyzkontrolujteprostorzasebou.

neníelektrickévedení.

6.Nebezpečírozdrcení–předprováděnímopravneboúdržby nainstalujtezámekválceapřečtětesiprovoznípříručku.

decal145-3762

145-3762

1.Napájecízásuvka

2.Hydraulickákapalina–pomalu

8.Otáčkymotoru

9.Snížení/plovoucípolohapřídavnéhozařízení

3.Hydraulickákapalina–rychle10.Naklopenípřídavnéhozařízenívpřed

4.Hydraulickýokruhpojezdu–zapnutí11.Zvednutípřídavnéhozařízení

5.Hydraulicképřídavnézařízení–neutrál12.Naklopenípřídavnéhozařízenívzad

6.Hydraulicképřídavnézařízení–dopředu13.Zámekpáky

7.Hydraulicképřídavnézařízení–dozadu

Součástistroje

Ovládacíprvky

Nežspustítemotorazačneteshnacíjednotkou pracovat,seznamtesesevšemiovládacímiprvky (Obrázek4).

Ovládacípanel

g314194

Obrázek3

1.Kapota8.Vázacíbod,zvedacíoko

2.Spojkypomocné hydrauliky

3.Montážnídeska

4.Pás11.Pedálzámkupomocné

5.Zámekválce12.Plošinaobsluhy

6.Ramenonakladače13.Parkovacíbrzda

7.Zvedacíválec

9.Palivoměr

10.Ovládacípanel

hydrauliky

g337136

Obrázek4

1.Referenčnítyč

2.Displejprozobrazení zpráv

3.Napájecízásuvka9.Zámeknakladače

4.Zátka10.Pákaramene

5.Aktivačníspínačpojezdu

6.Pákapomocnéhydrauliky

7.Pákaškrticíklapky

8.Klíčovýpřepínač

nakladače/náklonu přídavnéhozařízení

11.Ovládánípojezdu

Klíčovýpřepínač

Klíčovýpřepínačprospuštěníavypnutímotorumá třipolohy:VYPNUTO,PROVOZaSTARTOVÁNÍ.Viz

g366357

Startovánímotoru(strana19).

Pákaškrticíklapky

Posunutímovladačedopředuzvýšíteotáčkymotorua posunutímdozaduotáčkysnížíte.

Referenčnítyč

Referenčnítyčpoužívejtepřijízděshnacíjednotkou jakorukojeťapákovýbodproovládánípáky pojezduapomocnéhydrauliky.Chcete-lizajistit plynulýkontrolovanýprovozstroje,přijehoovládání nepouštějtereferenčnítyčrukama.

Aktivačníspínačpojezdu

Ovládánípojezduseautomatickydeaktivujepři nastartovánístroje.Chcete-liovládánípojezdu používat,ponastartovánístrojepřepněteaktivační spínačpojezdu.

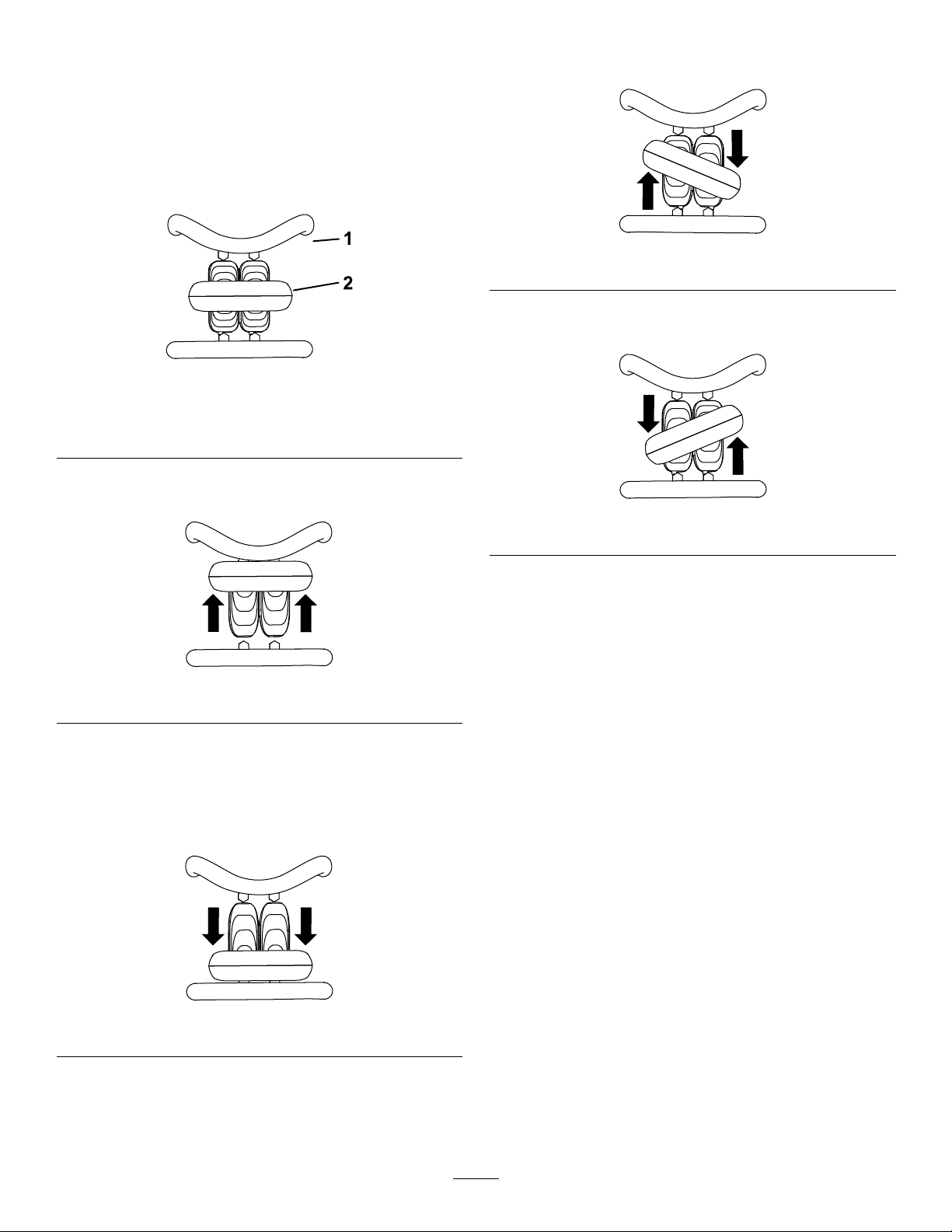

Ovládánípojezdu

Obrázek5

1.Referenčnítyč

2.Ovládánípojezdu

•Strojsebudepohybovatvpředpoposunutí

ovládánípojezdudopředu(Obrázek6).

•Chcete-lizatočitdoprava,otočteovládáním

pojezduvesměruhodinovýchručiček(Obrázek8).

g259649

Obrázek8

•Chcete-lizatočitdoleva,otočteovládánímpojezdu

protisměruhodinovýchručiček(Obrázek9).

g259646

g259648

Obrázek9

Obrázek6

•Strojsebudepohybovatvzadpoposunutí

ovládánípojezdudozadu(Obrázek7).

Důležité:Přijízděvzadsedívejtezasebe

akontrolujtemožnépřekážky;oběrucepřitom mějtenareferenčnítyči.

Obrázek7

•Chcete-listrojzastavit,ovládánípojezduuvolněte

(Obrázek5).

Poznámka:Čímvíceposuneteovládánípojezdu

vpožadovanémsměru,tímrychlejisestrojbude

g259645

pohybovatpříslušnýmsměrem.

Pákaramenenakladače/náklonu přídavnéhozařízení

•Chcete-linaklopitpřídavnézařízenídopředu,

pomalupřesuňtepákudoprava(Obrázek10).

•Chcete-linaklopitpřídavnézařízenídozadu,

pomalupřesuňtepákudoleva(Obrázek10).

•Chcete-lispustitramenanakladače,pomalu

přesuňtepákudopředu(Obrázek10).

•Chcete-lizvednoutramenanakladače,pomalu

přesuňtepákudozadu(Obrázek10).

•Chcete-lispustitramenanakladačedopolohy

zarážky(plovoucípoloha),přesuňtepákuúplně

g259647

dopředu(Obrázek10).

Poznámka:Přídavnázařízení,jakojenivelační

deskanebohydraulickáradlice,budoupři srovnáváníterénukopírovatpovrchzemě(tj. plavání).

Obrázek10

Referenčnítyčovládánínakladače

Referenčnítyčovládánínakladačepomáhá stabilizovatrukupřiovládánípákyramen nakladače/náklonupřídavnéhozařízení(Obrázek4).

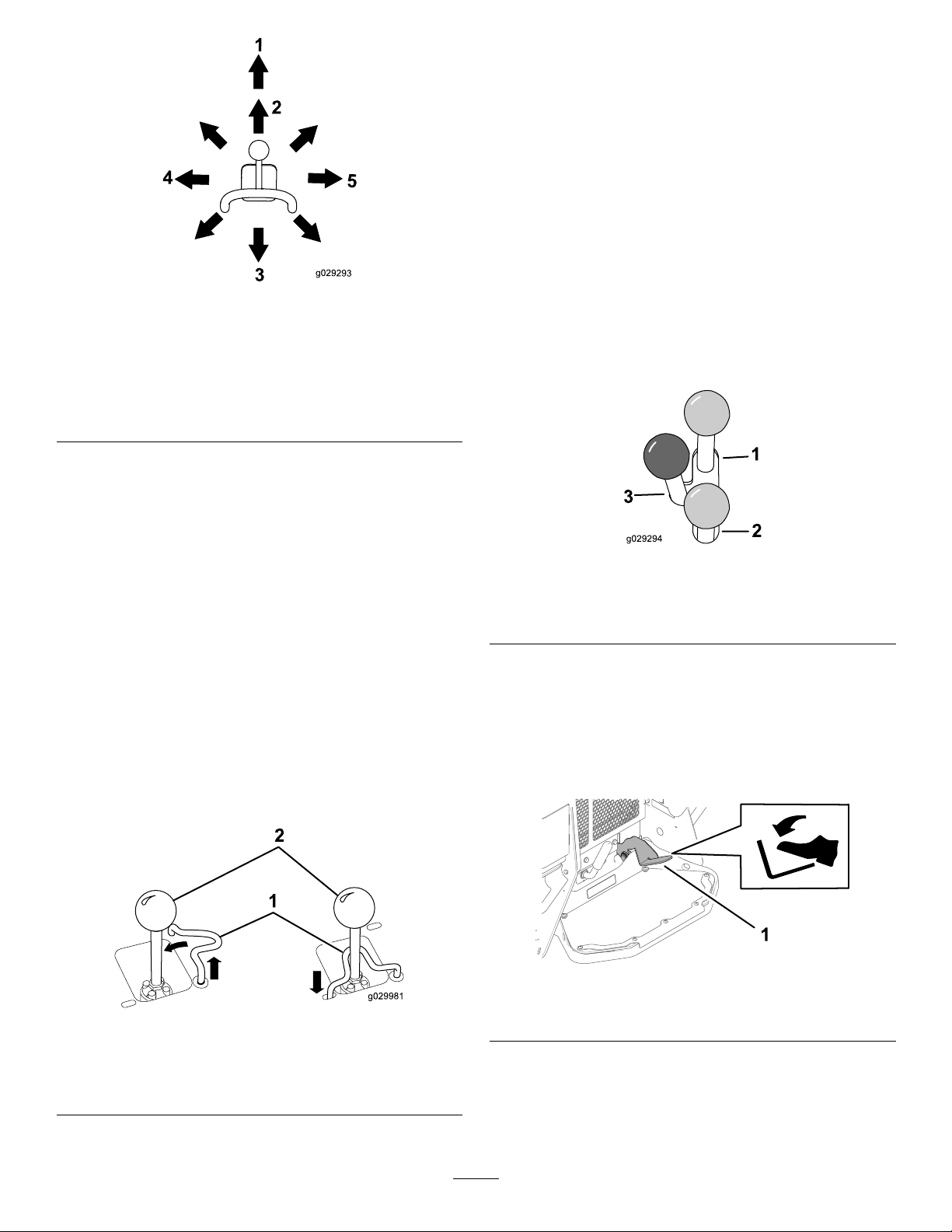

Pákapomocnéhydrauliky

•Chcete-lipřesouvathydraulicképřídavnézařízení

vesměruvpřed,přesuňteovládacípákupomocné hydraulikydopředu(Obrázek12).

•Chcete-lipřesouvathydraulicképřídavnézařízení

g029293

vesměruvzad,přesuňteovládacípákupomocné hydraulikydozadu(Obrázek12).

1.Polohazarážky(plavání)

2.Spustitramenanakladače dolů

3.Zvednoutramena nakladače

4.Naklopenípřídavného zařízenídozadu

5.Naklopenípřídavného zařízenídopředu

Pokudpřesunetepákudomezilehlépolohy(například dopředuadoleva),můžeteovládatramenanakladače anáklonpřídavnéhozařízenínajednou.

Zámekventilunakladače

Zámekventilunakladačezajišťujepákuramen nakladače/naklopenípřídavnéhozařízení,abyji nebylomožnépřesunoutdopředu.Díkytomuto mechanismunedojdeknáhodnémuspuštěníramen nakladačepřiprováděníúdržby.Vedlezámkůválce rovněžzajistětezámekventilunakladače,kdykoli potřebujetestrojvypnoutsezvednutýmirameny nakladače.VizPoužitízámkuválců(strana26).

Chcete-lizámeknastavit,nadzvednutímjejvysuňte zotvoruvovládacímpanelu,otočtejejdolevapřed ovládacípákuramennakladačeazatlačtejejdolůdo uzamčenépolohy(Obrázek11).

Poznámka:PokudpákuuvolnítevPŘEDNÍnebo

ZADNÍpoloze,automatickysevrátídoNEUTRÁLNÍ

polohy(Obrázek12).

Obrázek12

1.Průtokhydraulikydopředu

2.Průtokhydraulikydozadu

3.Neutrál

Pedálzámkupomocnéhydrauliky

Pravounohousešlápnětepedálzámkupomocné hydrauliky;tímzajistítenepřetržitýprůtokpomocné hydraulikyvpřednebovzadauvolníterukupro všechnyostatníovládacíprvky.

g029294

1.Pákaramene nakladače/náklonu přídavnéhozařízení

Obrázek11

2.Zámekventilunakladače

g366356

Obrázek13

g029981

1.Pedálzámkupomocnéhydrauliky

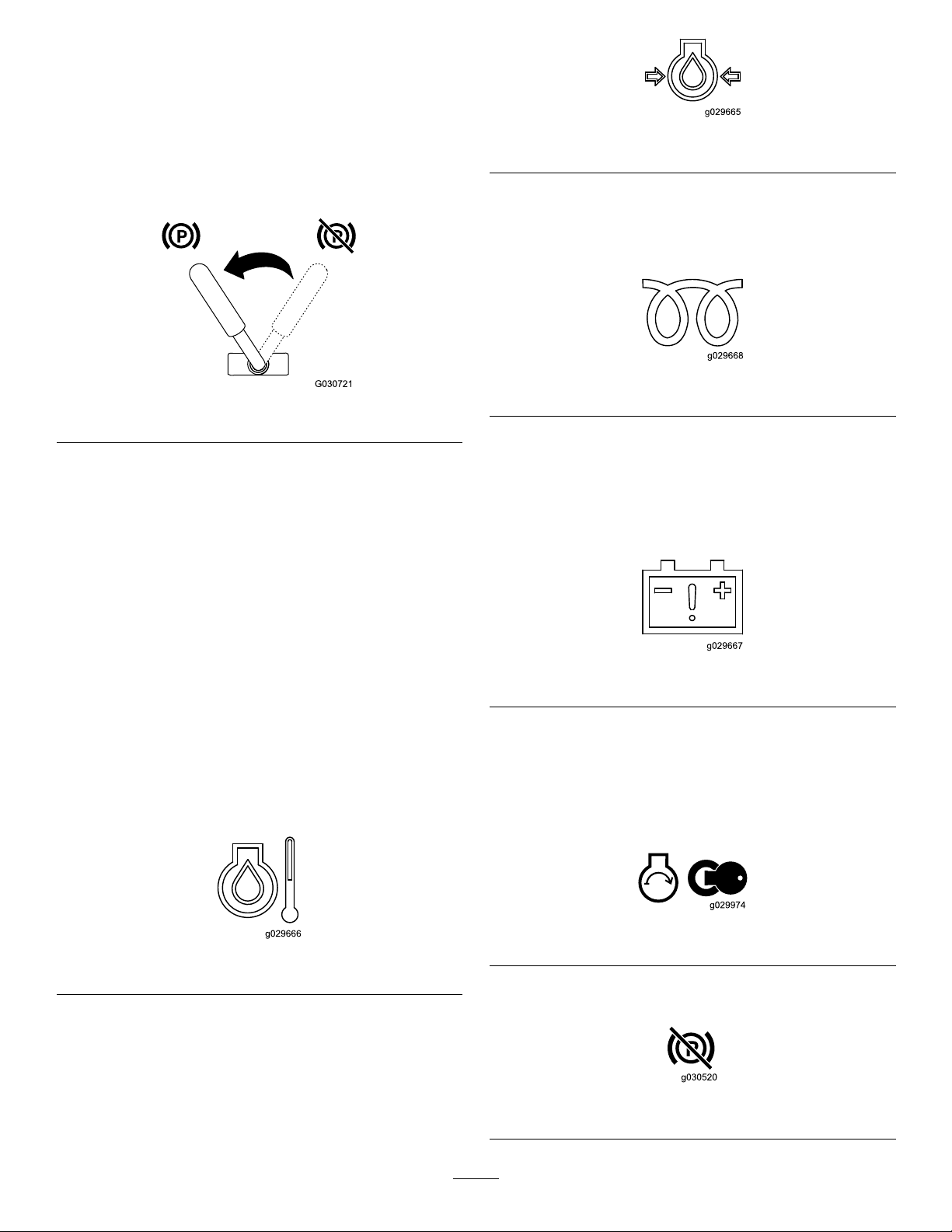

Pákaparkovacíbrzdy

•Chcete-lizatáhnoutparkovacíbrzdu,otočtepáku

doleva(Obrázek14).

Poznámka:Hnacíjednotkasemůžepředtím,

neždojdekúplnémuzasunutíbrzdydohnacího ozubenéhokola,mírněposunout.

•Chcete-liparkovacíbrzduuvolnit,otočtebrzdovou

pákudoprava.

Poznámka:Můžebýtpotřebnéovládánípojezdu

upravit,abybylomožnéuvolnitčepybrzdy apákouotočit.

Obrázek14

g029665

Obrázek16

Kontrolkažhavicíchsvíček

Pokudjsoužhavicísvíčkypodnapětímaohřívají motor,blikákontrolkavpravo(Obrázek17).

g029668

g030721

Kontrolkanabitíakumulátoru

Obrázek17

Palivoměr

Palivoměrukazujemnožstvípalivavpalivovénádrži (nádržích).

Displejprozobrazenízpráv

Kontrolkateplotychladicíkapalinymotoru

Pokudseteplotachladicíkapalinynadměrnězvýší, rozblikásekontrolkavlevoarozezníseklakson (Obrázek15).Pokudktomudojde,vypněte pomocnouhydraulikuanechejtestrojpracovatna vyššívolnoběžnéotáčky,abymohlchladicísystém strojochladit.Jakmilemotorzcelavychladne, zkontrolujtehladinuchladicíkapaliny.

Důležité:Nevypínejtemotor,neboťbymohlo

dojítkpřehřátístroje.

Obrázek15

Pokudnabitíakumulátorunadměrněklesne,trvalese rozsvítíkontrolkavpravo(Obrázek18).Vtakovém případěvypnětemotoranabijtenebovyměňte akumulátor.VizÚdržbaakumulátoru(strana34).

g029667

Obrázek18

Čítačprovozníchhodin

Čítačprovozníchhodinzobrazujezaznamenanýpočet hodinprovozuhnacíjednotkyanásledujícíindikátory:

•Startovánímotoru–zobrazísepřistartování

motoru

g029974

g029666

Obrázek19

Kontrolkatlakumotorovéhooleje

Pokudnadměrněklesnetlakmotorovéhooleje,trvale serozsvítíkontrolkavlevo(Obrázek16).Pokud ktomudojde,neprodleněvypnětemotorazkontrolujte hladinuoleje.Je-lihladinaolejepřílišnízká,olej doplňteazkontrolujtemístamožnéhoúnikuoleje.

•Parkovacíbrzda–zobrazísepouvolnění

parkovacíbrzdy

g030520

Obrázek20

•Neutrálpojezdu–zobrazíse,je-liovládání

pojezduvNEUTRÁLNÍpoloze

Obrázek21

g029211

Přídavnázařízení/příslušenství

Prostrojjekdispoziciřadapřídavnýchzařízenía příslušenstvíschválenýchspolečnostíToro,která vylepšujíarozšiřujímožnostistroje.Seznam schválenýchpřídavnýchzařízeníapříslušenství můžetezískatodsvéhoautorizovanéhoservisního prodejcenebodistributoraToronebonastránkách

www.T oro.com.

•Pomocnápákavneutrálu–zobrazíse,je-li

pomocnápákavNEUTRÁLNÍpoloze

Obrázek22

Technickéúdaje

Poznámka:Specikaceadesignsemohoubez

upozorněnízměnit.

Model22327

Šířka Délka256cm Výška138cm Hmotnost1234kg Provozníkapacita(sobsluhouo

hmotnosti75kgastandardnílopatou) Kapacitaprozajištěnístability(s

obsluhouohmotnosti75kga standardnílopatou)

Rozvorkol104cm Výškavykládky(sestandardnílopatou) Dosah,zcelazvednuto(sestandardní

lopatou) Výškakčepuzávěsu(sestandardní

lopatouvnejvyššípoloze)

454kg

1296kg

155cm

206cm

Kzajištěníoptimálnívýkonnostiadodrženípožadavků nabezpečnoststrojejenutnépoužívatpouze originálnínáhradnídílyapříslušenstvíspolečnosti Toro.Náhradnídílyapříslušenstvíjinýchvýrobců mohoubýtnebezpečnéajejichpoužitímůžemítza

g029975

85cm

62cm

následekzneplatněnízáruky.

Model22328

Šířka

Délka256cm Výška138cm Hmotnost1297kg Provozníkapacita(sobsluhouo

hmotnosti75kgastandardnílopatou) Kapacitaprozajištěnístability(s

obsluhouohmotnosti75kga standardnílopatou)

Rozvorkol104cm Výškavykládky(sestandardnílopatou) Dosah,zcelazvednuto(sestandardní

lopatou) Výškakčepuzávěsu(sestandardní

lopatouvnejvyššípoloze)

103cm

454kg

1296kg

155cm

206cm

62cm

Obsluha

Poznámka:Levouapravoustranustrojeurčete

zpohleduběžnépoziceobsluhy.

•Zkontrolujteprostor,kdebudetestrojpoužívat,

aodstraňteznějveškerépřekážky.

•Předpoužitímstrojezajistěte,abyvpracovním

prostorunebylyžádnéjinéosoby.Pokudněkdodo tohotoprostoruvstoupí,strojzastavte.

Předprovozem

Bezpečnostníkrokypřed použitím

Obecnébezpečnostníinformace

•Nikdynedovolte,abynezaškolenéosobynebo

dětiobsluhovalystrojnebonaněmprováděly servis.Místnípředpisymohouomezovatvěkovou hranicinebovyžadovatcertikovanéškolení obsluhy.Majiteljezodpovědnýzaproškolení všechoperátorůamechaniků.

•Dobřeseseznamtesbezpečnýmpoužíváním

zařízení,ovládacímiprvkyavýznamem bezpečnostníchštítků.

•Předseřizováním,údržbou,čištěnímnebo

skladovánímstrojevždyzatáhněteparkovací brzdu(dlevýbavy),vypnětemotor,vyjměteklíč, počkejte,dokudsenezastavívšechnypohyblivé součásti,anechejtestrojvychladnout.

•Naučtese,jakrychlestrojzastavitavypnout

motor.

•Ověřte,žejsouprvkyprozjišťovánípřítomnosti,

bezpečnostníspínačeaochrannékrytysprávně připevněnyafungují.Strojnepoužívejte,pokud tytoprvkynepracujísprávně.

•Ověřtesi,kdesenastrojiapřídavnýchzařízeních

nacházejíoznačenámísta,kdemůžedojítke skřípnutí,audržujteruceanohyodtěchtomíst vdostatečnévzdálenosti.

•Předpoužitímstrojespřídavnýmzařízenímse

přesvědčte,zdajepřídavnézařízenísprávně namontovánoazdasejednáooriginálnípřídavné zařízeníznačkyToro.Přečtětesipříručkykevšem přídavnýmzařízením.

•Prohlédnětesipovrchaposuďte,jakápřídavná

zařízeníapříslušenstvíjsounezbytná,abybylo možnépožadovanoupráciprovéstbezpečně.

•Napozemkunebovpracovníoblastijetřeba

označitsítěvedenépodzemíajinépředměty. Vtaktooznačenýchoblastechnepracujte.Dávejte rovněžpozornaumístěníneoznačenýchpředmětů akonstrukcí,jakojsounapříkladpodzemní skladovacínádrže,studněaseptiky.

Bezpečnosttýkajícísepaliva

•Přimanipulacispalivembuďtevelmiopatrní.

Palivojevysocehořlavéajehovýparyjsou výbušné.

•Vždyuhastecigarety,doutníky,dýmkyaostatní

zdrojevznícení.

•Používejtejenschválenýkanystr.

•Neodstraňujteuzávěrpalivovénádržeani

nedoplňujtenádržpalivempřispuštěnémnebo horkémmotoru.

•Nedoplňujteaninevypouštějtepalivovuzavřeném

prostoru.

•Neskladujtestrojnebonádobuspalivem

vblízkostiotevřenéhoohně,zdrojejiskernebo tepla,napříkladuohřívačevodynebojiného zařízení.

•Vpřípaděrozlitípalivasenepokoušejtenastartovat

motoravyhýbejtesepoužitíjakéhokolizdroje vznícení,dokudsepalivovévýparynerozptýlí.

•Nádobyneplňtevevoze,napřívěsunebona

korběautomobilusplastovýmpovrchem.Před tankovánímvždypokládejtenádobynapalivona zem,stranouodvozidla.

•Strojvyložteznákladníhoautomobilunebopřívěsu

nazemapalivodoplňtenazemi.Jestližetonení možné,doplňtepalivozpřenosnéhokanystru, spíšenežpomocíplnicípistole.

•Dotýkejteseplnicípistolíobrubypalivovénádrže

nebohrdlakanystrupoceloudobuaždoúplného načerpánípaliva.Nezamykejtepistolivotevřené poloze.

Doplňovánípaliva

Doporučenépalivo

Používejtepouzečistouačerstvounaftunebo bionaftusnízkým(<500ppm)nebovelminízkým (<15ppm)obsahemsíry.Naftamusímítminimální cetanovéčíslo40.Abybylazajištěnačerstvostpaliva, nakupujtejejvtakovémmnožství,abyjejbylomožné spotřebovatdo180dní.

Přiteplotáchnad-7°Cpoužívejteletnímotorovou naftu(č.2-D),přinižšíchteplotáchzimnínaftu(č.1-D nebosměsč.1-D/2-D).Zimnínaftamápřinízkých teplotáchnižšíteplotuvzníceníavlastnostitečeníza studena,ježusnadnístartováníaomezíucpávání palivovéholtru.

Používáníletnínaftypřiteplotáchnad-7°Cpřispívá vesrovnánísezimnínaftoukdelšíživotnosti palivovéhočerpadlaavyššímuvýkonu.

Důležité:Nepoužívejtemístonaftypetrolejani

benzin.Neuposlechnutítohotoupozorněnímůže véstkpoškozenímotoru.

Možnostpoužitíbionafty

Utohotovozidlalzerovněžpoužítpalivospodílem bionaftydostupněB20(20%bionafty,80%motorové nafty).Používejtevýhradněbionaftusnízkýmnebo velminízkýmobsahemsíry.Dodržujtenásledující bezpečnostníopatření:

•Podílbionaftyvpalivumusíodpovídatspecikaci

ASTMD6751neboEN14214.

•SloženísměsipalivamusísplňovatnormuASTM

D975neboEN590.

•Směsisbionaftoumohoupoškoditnátěrpovrchů.

•VchladnémpočasípoužívejtebionaftuB5(obsah

bionafty5%)nebonižšíhostupně.

•Kontrolujtetěsnění,hadiceavložky,kteréjsou

vkontaktuspalivem,jelikožmůžedocházet kjejichpostupnémupoškození.

•Pourčitédoběpopřechodunasměsbionafty

můžedojítkucpánípalivovéholtru.

•Dalšíinformaceobionaftěvámposkytneprodejce.

Doplňovánípalivadonádrží

Objempalivovénádrže:41l

Naplňtepalivovénádrže,vizObrázek23.

Poznámka:Víčkapalivovýchnádržícvaknou,pokud

jesprávněuzavřete.Kuzamčenípalivovýchnádrží použijtekonzoly.

g029669

Obrázek23

Prováděníúkonůdenní údržby

Každýdenpředspuštěnímstrojeproveďtepostupy, ježjetřebaprovádětpředkaždýmpoužitím/každýden akteréjsouuvedenyvčástiÚdržba(strana25).

Důležité:Předprvnímnastartovánímmotoru

zkontrolujtehladinuhydraulickékapalinyasystém odvzdušněte;postupujtepodlepokynůvčásti

Kontrolahladinyhydraulickékapaliny(strana48)

aOdvzdušněnípalivovéhosystému(strana34).

Běhemprovozu

Bezpečnostníkrokyběhem použití

Obecnébezpečnostníinformace

•Nepřesunujtenákladsezvednutýmirameny.

Nákladvždypřesunujtenízkouzemě.

•Nepřekračujtejmenovitouprovozníkapacitu.Stroj

můžebýtvtomtostavunestabilníamůžetenad nímztratitkontrolu.

•Používejtepouzepřídavnázařízeníapříslušenství

schválenéspolečnostíToro.Přídavnázařízení mohouzměnitstabilituaprovoznívlastnostistroje.

•Prostrojesplošinou:

–Předvystoupánímnaplošinusnižteramena

nakladače.

–Nepokoušejtesestabilizovatstrojzapřením

nohyozem.Pokudnadstrojemztratíte kontrolu,opusťteplošinuapřejdětedo

bezpečnévzdálenostiodstroje. –Nepokládejtechodidlapodplatformu. –Nejezdětesestrojem,pokudnemáteobě

chodidlanaplošiněanedržítesereferenčních

rukojetí.

•Připrácisestrojemvynakládejtemaximální

pozornost.Neprovádějtežádnéčinnosti,ježby mohlyvašipozornostodvádět.Vtakovémpřípadě vámhrozízraněnínebopoškozenímajetku.

•Předcouvánímsepohledemdozaduadolů

ujistěte,žemátevolnoucestu.

•Ovládacíprvkynikdynepoužívejtetrhavým

způsobem;používejteplynulýpohyb.

•Majitelnebouživatelodpovídázanehody,jež

mohouvéstkezraněníosobnebopoškození majetku,amájimpředcházet.

•Používejtevhodnéoblečeníapomůcky,včetně

rukavic,ochrannýchbrýlí,dlouhýchkalhot,pevné protiskluzovéobuviaochranysluchu.Svažtesi dlouhévlasyanenostevolnéoděvyčivolněse pohybujícíšperky.

•Strojneobsluhujte,jste-liunaveni,nemocnínebo

podvlivemalkoholunebodrog.

•Nikdynastrojinikohonepřevážejteanedovolte,

abysekestrojipřiblížilyjinéosobynebodomácí zvířata.

•Používejtestrojjenzadobrýchsvětelných

podmínekavyhýbejteseprohlubnímaskrytým rizikovýmmístům.

•Předspuštěnímmotoruzajistěte,abybyluvšech

pohonůzařazenneutrálabylazataženaparkovací brzda(dlevýbavy).Motorspouštějtevýhradněze sedadlaobsluhy.

•Kdyžsebudeteblížitknepřehlednýmzatáčkám,

keřům,stromůmčijinýmpřekážkámzakrývajícím výhled,buďteopatrní.

•Přizatáčeníajízděpřessilnicenebochodníky

zpomalteabuďteopatrní.Věnujtepozornost silničnímuprovozu.

•Pokudnepracujete,vypnětepřídavnézařízení.

•Pokudnarazítedonějakéhopředmětu,zastavte

stroj,vypnětemotor,vyjměteklíčastroj

zkontrolujte.Předobnovenímprovozuproveďte veškerénezbytnéopravy.

•Motornikdynespouštějtevuzavřenémprostoru.

•Nikdynenechávejtestrojsespuštěnýmmotorem

bezdozoru.

•Předopuštěnímpracovnípoziceproveďte

následující:

–Zaparkujtevozidlonarovnéploše. –Spusťteramenanakladačeadeaktivujte

pomocnouhydrauliku. –Zatáhněteparkovacíbrzdu(dlevýbavy). –Vypnětemotoravyjměteklíč.

•Nepracujtesestrojem,pokudhrozínebezpečí

zásahubleskem.

•Strojpoužívejtejenvmístech,kdemátedostatečný

volnýprostorprobezpečnémanévrování.Dávejte pozornapřekážkynacházejícísevevašíblízkosti. Nedostatečnávzdálenostodstromů,zdíajiných překážekmůžezpůsobitporaněnívsituaci,kdy strojbudezaprovozucouvatavynebudete věnovatpozornostokolí.

•Předjízdoupodjakýmikoliobjektyzkontrolujte

prostornadhlavou(např.elektrickávedení,větve adveřnívstupy)avyvarujtesekontaktusnimi.

•Nepřeplňujtepřídavnézařízeníapřizvedání

ramennakladačeudržujtenákladrovnoměrně rozložený.Předmětyvpřídavnémzařízenímohou spadnoutazpůsobitzranění.

Bezpečnostpřiprácivesvahu

•Nasvazíchpřijízděnahoruadolůpoužívejte

strojtak,abyjehotěžkýkonecsměřoval nahoru.Rozloženíhmotnostisemění

spřídavnýmizařízeními.Prázdnálopatazpůsobí, žezadníčáststrojebudetěžší,zatímcosplnou lopatoubudetěžšípředníčáststroje.Světšinou dalšíchpřídavnýchzařízeníbudetěžšípředníčást stroje.

•Zvednutíramennakladačenasvahuovlivní

stabilitustroje.Ramenanakladačeudržujtena svahuvespuštěnépoloze.

•Svahyjsouvýznamnýmfaktorempřinehodách

způsobenýchztrátoukontrolynebopřevrácením, vjejichždůsledkumůžedojítkvážnémuporanění nebosmrti.Připrácisestrojemnajakémkolisvahu nebonerovnémterénujetřebadbátzvýšené opatrnosti.

•Proprácivesvazíchsistanovtevlastnípostupy

apravidla.Tytopostupymusízahrnovatprůzkum pracoviště,kdejetřebastanovit,kterésvahy jsoubezpečnéproprovozstroje.Připrovádění průzkumusevždyřiďtezdravýmrozumem adobrýmúsudkem.

•Vesvazíchzpomalteabuďteobzvláštěopatrní.

Stabilitustrojeovlivňujeistavtravnatýchploch.

•Nasvahusenerozjíždějteaninezastavujte.Pokud

strojztratítrakci,jeďtepomaluposvahupřímo dolů.

•Vesvahunezatáčejte.Pokudzatočitmusíte,

proveďtetopomaluastěžkýmkoncemstroje směremprotisvahu.

•Provádějtenasvazíchveškeréčinnostipomalua

postupně.Neměňtenáhlerychlostanisměr.

•Pokudsepřiprácivesvahunecítítebezpečně,

prácipřerušte.

•Dávejtepozornaprohlubně,kořenynebohrboly,

protoženerovnýterénmůžezpůsobitpřevrácení stroje.Vysokátrávamůžepřekážkyskrýt.

•Připrácinamokrémpovrchusipočínejteopatrně.

Sníženátrakcemůžezpůsobitklouzání.

•Zkontrolujteprostoraujistětese,žejeterén

stabilníaschopennéststroj.

•Připrácisestrojempoblížnásledujícíchmíst

dbejtezvýšenéopatrnosti.

–srázy –příkopy –náspy –vodnítoky

Připřejetípásupřesokrajnebopropadnutíokraje sestrojmůženáhlepřevrhnout.Mezistrojem ajakýmkolivnebezpečnýmmístemudržujte dostatečnouvzdálenost.

•Přídavnázařízenínemontujteaninedemontujte

vesvazích.

•Neparkujtestrojnaúbočínebovesvahu.

pokynynebudetedodržovat,můžetespálit motorstartéru.

7.Přesuňtepáčkuovládáníškrticíklapkydo polohyRYCHLÝCHOD.

Důležité:Pokudbudemotorpracovat

přivysokýchotáčkáchsestudeným hydraulickýmsystémem(tj.kdyžjeteplota okolníhovzduchunabodumrazuanižší), hydraulickýsystémsemůžepoškodit.Když budetemotorstartovatzanízkýchteplot, nechejtejejpracovatvprostřednípoloze škrticíklapkypodobu2až5minutapak nastavteškrticíklapkudopolohyproRYCHLÝ běh.

Poznámka:Pokudjevenkovníteplotapod

bodemmrazu,uskladnětehnacíjednotkudo garáže,abybylateplejší.Tousnadnístartování.

Jízdasestrojem

Poznámka:Předjízdousestrojemzapněteovládání

pojezdupřepnutímaktivačníhospínačepojezdu.

Strojempohybujtepomocíovládacíhoprvkupojezdu. Čímvíceposuneteovládánípojezduvpožadovaném směru,tímrychlejisestrojbudepohybovatpříslušným směrem.Chcete-listrojzastavit,ovládacíprvek pojezduuvolněte.

Ovládacípákouškrticíklapkyjemožnoregulovat rychlostmotoruměřenouvotáčkáchzaminutu (ot/min).Chcete-lidosáhnoutnejvyššíhovýkonu stroje,posuňtepákuškrticíklapkydopolohypro

RYCHLÝchod.Proprácinižšírychlostívšakmůžete

použítpolohuškrticíklapky.

Startovánímotoru

1.OdpojovačakumulátorumusíbýtvZAPNUTÉ poloze.

2.Nastavtepákupomocnéhydraulikyapáku ovládánípojezdudoNEUTRÁLNÍpolohy.

3.Posuňtepákuškrticíklapkydoprostředmezi polohuproPOMALÝaRYCHLÝběh.

4.Vložteklíčdoklíčovéhospínačeaotočtejejdo

ZAPNUTÉpolohy.

5.Počkejte,dokudkontrolkažhavicíchsvíček nepřestaneblikat.

6.OtočteklíčemdopolohySTARTOVÁNÍ.Jakmile semotorspustí,klíčuvolněte.

Důležité:Nepoužívejtestartérvrámcijedné

operacedélenež10sekund.Pokudmotor nenastartuje,předdalšímpokusempočkejte 30sekund,abyvychladlstartér.Pokudtyto

Vypnutímotoru

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzdu(je-livevýbavě)aspusťte ramenanakladačedolů.

2.Nastavtepákupomocnéhydraulikydo

NEUTRÁLNÍpolohy.

3.Posuňtepákuškrticíklapkydopolohypro

POMALÝběh.

4.Pokudbylmotorznačněnamáhánneboje horký,nechejtejejpracovatpřibližnějednu minutunavolnoběhapotomotočteklíčový spínačdoVYPNUTÉpolohy.

Poznámka:Umožnítolepšíchlazenímotoru

předjehovypnutím.Vpřípaděnouzemůže motorvypnoutokamžitě.

5.OtočteklíčovýmspínačemdoVYPNUTÉpolohy aklíčvyjměte.

VÝSTRAHA

Ořízeníhnacíjednotkybysemohlopokusit dítěnebonezaškolenáokolostojícíosoba,což bymohlovéstkporanění.

Klíčvyjmětezespínačeivpřípadě,když chceteopustithnacíjednotkujennaněkolik sekund.

Použitípřídavnýchzařízení

Instalacepřídavnéhozařízení

Důležité:Používejtepouzepřídavnázařízení

schválenáspolečnostíToro.Přídavnázařízení mohouzměnitstabilituaprovoznívlastnosti stroje.Vpřípaděpoužitíneschválených přídavnýchzařízenímůžedojítkezrušeníplatnosti zárukynastroj.

Důležité:Předinstalacípřídavnéhozařízení

zajistěte,abynamontážníchdeskáchnebyly žádnénečistotyaabysekolíkyvolněotáčely. Pokudsekolíkyneotáčívolně,namažteje.

7.Nastavtekolíkyprorychlézajištěnídopracovní polohytak,abybylyzcelausazenynamontážní desce(Obrázek25).

Důležité:Pokudsekolíkyneotočído

pracovnípolohy,montážnídeskanebude zcelazarovnanásotvorynadesce přídavnéhozařízení.Zkontrolujtedesku přídavnéhozařízeníavpřípaděpotřebyji očistěte.

1.Položtepřídavnézařízenínarovnýpovrch,kde jezazařízenímdostatekprostoruprostroj.

2.Nastartujtemotor.

3.Nakloňtemontážnídeskupřídavnéhozařízení dopředu.

4.Umístětemontážnídeskudohorníhookraje deskypřídavnéhozařízení(Obrázek24).

Obrázek24

1.Montážnídeska2.Deskapřídavného

zařízení

5.Zvedejteramenanakladačeasoučasně naklápějtemontážnídeskudozadu.

g003711

Obrázek25

1.Rychloupínacíkolíky (pracovnípoloha)

2.Odjištěnápoloha

3.Pracovnípoloha

DŮLEŽITÉUPOZORNĚNÍ

Pokudrychloupínacíkolíkyzcela neusadíteskrzdeskupromontáž přídavnéhozařízení,přídavnézařízeníse

g003710

můžeuvolnitzestrojeazpůsobitvážné poraněníobsluhynebookolostojících osob.

Ověřtesi,žejsourychloupínacíkolíkyna descepromontážpřídavnéhozařízení zcelausazeny.

Důležité:Zvednětepřídavnézařízení

dostatečněnadzemazakloptemontážní deskuúplnědozadu.

6.Vypnětemotoravyjměteklíč.

Připojeníhydraulickýchhadic

DŮLEŽITÉUPOZORNĚNÍ

Hydraulickákapalinaunikajícípodtlakem můžeproniknoutkůží,azpůsobittak poranění.Kapalinavstříknutápodkůžimusí býtchirurgickyodstraněnadoněkolikahodin. Zákrokmusíprovádětlékařobeznámený stímtotypemporanění,jinakbymohla vzniknoutgangréna.

•Přednatlakovánímhydraulickésoustavy zkontrolujtebezvadnýstavvšech hydraulickýchhadicapotrubíautažení všechhydraulickýchspojekapřípojek.

•Udržujtetěloarucevdostatečné vzdálenostiodnetěsnýchotvorůnebo trysek,zekterýchunikáhydraulická kapalinapodvysokýmtlakem.

•Kehledáníprasklinhydraulikypoužívejte lepenkunebopapír;nikdynepoužívejte ruce.

7.Zataženímzahadiceověřte,žejepřipojení pevné.

Odmontovánípřídavnéhozařízení

1.Zaparkujtevozidlonarovnéploše.

2.Spusťtepřídavnézařízenínazem.

3.Vypnětemotoravyjměteklíč.

4.Odjistětekolíkyprorychlézajištěnízpracovní polohytak,žejeotočítesměremven.

5.Pokudpřídavnézařízenípoužíváhydrauliku, posuňtepákupomocnéhydraulikydopředu, dozaduazpětdoNEUTRÁLNÍpolohy.Uvolníte tímtlakvhydraulickýchspojkách.

6.Pokudpřídavnézařízenípoužíváhydrauliku, posuňtekroužkyzpětnahydraulickéspojky aodpojteje.

Důležité:Spojtehadicepřídavnéhozařízení,

abyběhemuloženínedošlokeznečištění hydraulickéhosystému.

7.Nahydraulickéspojkynastrojinamontujte ochrannékryty.

VÝSTRAHA

Hydraulickéspojky,vedení/ventilyakapalina mohoubýthorké.Přikontaktushorkýmidíly semůžetepopálit.

•Přimanipulacishydraulickýmispojkami nosterukavice.

•Nežsezačnetedotýkathydraulickýchdílů, počkejte,ažstrojvychladne.

•Nedotýkejteseunikléhydraulickékapaliny.

Pokudprovozpřídavnéhozařízenívyžaduje hydrauliku,připojtehydraulickéhadicenásledujícím způsobem:

1.Vypnětemotoravyjměteklíč.

2.Posuňtepákupomocnéhydraulikydopředu, dozaduazpětdoNEUTRÁLNÍpolohy,čímž uvolnítetlakvhydraulickýchspojkách.

3.Odstraňteochrannékrytyzhydraulickýchspojek nastroji.

4.Odstraňtezhydraulickýchspojekveškerécizí částice.

5.Zasuňtekolíkspojkypřídavnéhozařízenído zdířkyspojkynastroji.

Poznámka:Pokudnejprvepřipojítekolík

spojkypřídavnéhozařízení,uvolníteveškerý tlaknavýšenývpřídavnémzařízení.

6.Nasuňtezdířkuspojkypřídavnéhozařízenína kolíkspojkynastroji.

8.Nastartujtemotor,nakloňtemontážnídesku dopředuapoodjeďtesestrojemodpřídavného zařízení.

Poprovozu

Bezpečnostníkrokypo použití

Obecnébezpečnostníinformace

•Přednastavováním,čištěním,skladovánímnebo

opravoustrojevypnětemotor,vyjměteklíča počkejte,ažseveškerépohybujícísečástizastaví astrojvychladne.

•Odstraňtenečistotyzpřídavnýchzařízení,hnacích

jednotek,tlumičůamotoru,abynedošlokpožáru. Místapotřísněnáuniklýmolejemnebopalivem vždyočistěte.

•Udržujtevšechnydílyvdobrémstavuadbejtena

to,abybylveškerýhardwareutažený.

•Nedotýkejtesečástístroje,kterémohoubýt

následkempoužíváníhorké.Údržbu,nastavování neboopravystrojeprovádějteažpojeho vychladnutí.

•Přinakládáníavykládánístrojezpřepravního

vozidlabuďteopatrní.

Přemístěnípoškozeného stroje

Důležité:Chcete-listrojodtáhnout,nejprve

otevřetetažnéventily,jinakdojdekpoškození hydraulickéhosystému.

1.Vypnětemotoravyjměteklíč.

2.Otevřetekapotuapodepřetejivzpěrou.

3.Vyjmětepostrannímřížky;postupujtepodle pokynůvčástiDemontážbočníchpanelů(strana

28).

sipřečtětevšechnybezpečnostnípokyny.Tyto informacemohoupomocizabránitvašemuzranění čizraněníokolostojícíchosob.Podrobnéinformace najdetevnařízeníchmístníchúřadůtýkajícíse požadavkůnapřívěsyaupevňovánítaženýchvozidel.

DŮLEŽITÉUPOZORNĚNÍ

Jízdaposilnicibezsměrovýchsvětel, osvětlení,označeníodrazovýmisklíčky aoznačenísymbolempomalujedoucího vozidlajenebezpečnáamůževéstknehodám smožnýmzraněním.

4.Zapoužitíklíčeotočtetažnéventilyna hydraulickýchčerpadlechdvakrátprotisměru hodinovýchručiček(Obrázek26).

Nejezdětesestrojempoveřejnékomunikaci nebosilnici.

Výběrpřívěsu

DŮLEŽITÉUPOZORNĚNÍ

Nakládánístrojenapřívěsnebonákladní vozidlozvyšujemožnostpřevrácení,které můžezpůsobitvážnézraněnínebosmrt (Obrázek27).

g031210

•Používejtejennájezdovéplošinyplné šířky.

•Přesvědčtese,žedélkanájezdovéplošiny odpovídáalespoň4násobkuvzdálenosti ložnéplochypřívěsunebonákladního automobiluodzemě.Tímbudezajištěno, žeúhelnájezdovéplošinynepřekročí 15stupňůnarovnémpovrchu.

Obrázek26

1.Tažnýventil

5.Strojodvlečtenaurčenémísto.

6.Jakmilejestrojopraven,předjehopoužitím tažnéventilyzavřete.

Přepravastroje

Kpřepravěstrojepoužívejtenákladnívůznebopřívěs sezvýšenouodolností.Použijtenájezdovouplošinu stejněširokoujakovozidlo.Nákladnívůznebopřívěs musíbýtvybavenbrzdami,veškerýmosvětlením aoznačenímvyžadovanýmpředpisy.Pečlivě

g031211

•Je-linastrojiupevněnoplnépřídavné

zařízenípropřevoznákladů(např.lopata) nebopřídavnézařízení,ježneníurčeno kpřevozunákladů(např.drážkovač),jeďte sestrojemnahorupoplošiněpředníčástí dopředu.

•Je-linastrojiupevněnoprázdnépřídavné

zařízenípropřevoznákladůneboje-listroj bezpřídavnéhozařízení,plošinuvyjíždějte zadníčástístrojenahoru.

Obrázek28

g204457

Obrázek27

1.Nájezdováplošina

(plošiny)plnéšířkyv přepravnípoloze

2.Délkanájezdovéplošiny

odpovídáalespoň 4násobkuvzdálenosti ložnéplochypřívěsunebo nákladníhoautomobiluod země

3.H=vzdálenostložné plochypřívěsunebo nákladníhoautomobiluod země

4.Přívěs

Naloženístroje

DŮLEŽITÉUPOZORNĚNÍ

Nakládánístrojenapřívěsnebonákladní vozidlozvyšujemožnostpřevrácení,které můžezpůsobitvážnézraněnínebosmrt.

•Přimanipulacisestrojemnanájezdové plošinědbejteextrémníopatrnosti.

•Strojnakládejteavykládejtestěžkou stranounatočenouprotinájezdovéplošině.

•Přijízděsestrojemponájezdovéplošině sevyhýbejteprudkémuzrychlovánínebo zpomalování,neboťtakmůžedojítke ztrátěkontrolynebopřevrácenístroje.

1.Je-lipoužitpřívěs,připojtejejkvlečnémuvozidlu apřipevnětebezpečnostnířetězy.

2.Je-litomožné,připojtebrzdypřívěsu.

3.Snižteplošinu(plošiny).

4.Spusťteramenanakladačedolů.

5.Najeďtesestrojemnapřívěstěžkoustranou nejdříve.Nákladmějtevnízképoloze(Obrázek

28).

g229507

1.Strojsplnýmpřídavným zařízenímnebopřídavným zařízením,ježneníurčeno kpřeváženínákladů–po plošiněvyjíždějtepřední částístrojenahoru.

2.Strojsprázdným přídavnýmzařízením nebostrojbezpřídavného zařízení–ponájezdové plošiněvyjíždějtezadní částístrojenahoru.

6.Spusťteramenanakladačezcelakzemi.

7.Zatáhněteparkovacíbrzdu(dlevýbavy), vypnětemotoravyjměteklíč.

8.Spoužitímkovovýchupínacíchokbezpečně upevnětestrojkpřívěsunebonákladnímuvozu pomocípopruhů,řetězů,lanneboprovazů (Obrázek29).Prostudujtesinařízenímístních úřadůtýkajícísepožadavkůnaupevňování strojůkpřívěsu.

g031331

Obrázek29

1.Upínacíoka

Vyloženístroje

1.Snižteplošinu(plošiny).

2.Sjeďtesestrojemzpřívěsutěžkoustranou směremkhornímukonciplošiny.Nákladmějte vnízképoloze(Obrázek30).

•Je-linastrojiupevněnoplnépřídavné

zařízenípropřevoznákladů(např.lopata), nebopřídavnézařízení,ježneníurčeno kpřevozunákladů(např.drážkovač),plošinu sjíždějtezadnístranoustrojedolů.

•Je-linastrojiupevněnoprázdnépřídavné

zařízenípropřevoznákladůneboje-listroj bezpřídavnéhozařízení,plošinusjíždějte předníčástístrojedolů.

Obrázek30

g204458

1.Strojsplnýmpřídavným

zařízenímnebopřídavným zařízením,ježneníurčeno kpřeváženínákladů– poplošině(plošinách) sjíždějtezadnístranou strojedolů.

2.Strojsprázdným přídavnýmzařízením nebostrojbezpřídavného zařízení–poplošině (plošinách)sjíždějte předníčástístrojedolů.

Zvednutístroje

Strojmůžetezvednoutspoužitímvázacíchnebo zvedacíchok,ježsloužíjakozvedacíbody,viz

Obrázek29.

Údržba

Poznámka:Levouapravoustranustrojeurčetezpohleduběžnépoziceobsluhy.

Bezpečnostpřiprovádění úkonůúdržby

VÝSTRAHA

Jestližeponecháteklíčvespínači,můžemotorkdokolispustitazpůsobitvámnebo přihlížejícímosobámvážnézranění.

Předprováděnímjakékoliúdržbyvyjměteklíčzespínače.

•Zaparkujtestrojnarovnémpovrchu,deaktivujte

pomocnouhydrauliku,spusťtepřídavnézařízení dolů,zatáhněteparkovacíbrzdu(je-livevýbavě), vypnětemotoravyjměteklíč.Přednastavováním, čištěním,skladovánímneboopravoustroje počkejte,ažseveškerépohybujícísečástizastaví astrojvychladne.

•Místapotřísněnáuniklýmolejemnebopalivem

vždyočistěte.

•Nedovolte,abyservisníprácenastrojiprováděla

nezaškolenáosoba.

•Pokudjetřebaněkterésoučástipodepřít,použijte

hever.

•Opatrněuvolnětetlakzdílůsakumulovanou

energií,vizUvolněníhydraulickéhotlaku(strana

47).

•Předjakoukoliopravouodpojteakumulátor,viz

Použitíodpojovačeakumulátoru(strana34).

Doporučenýharmonogramúdržby

•Nepřibližujtenohyanirucekpohybujícímse

částem.Je-litomožné,neprovádějtenastavení sespuštěnýmmotorem.

•Udržujtevšechnydílyvdobrémstavuadbejtena

to,abybylveškerýhardwareutažený.Nahraďte všechnyopotřebenénebopoškozenénálepky.

•Bezpečnostnízařízeníneupravujte.

•Používejtepouzepřídavnázařízeníschválená

společnostíT oro.Přídavnázařízenímohouzměnit stabilituaprovoznívlastnostistroje.Vpřípadě použitístrojesneschválenýmipřídavnými zařízenímihrozíztrátazáruky.

•Používejtepouzeoriginálnínáhradnídíly

společnostiToro.

•Pokudjakákoliúdržbaneboopravavyžaduje,

abybylaramenanakladačevezvednutépoloze, ramenavtétopolozezajistětepomocízámku (zámků)hydraulickéhoválce.

ServisníintervalPostuppřiúdržbě

Poprvních8hodinách

Poprvních50hodinách

Přikaždémpoužitínebo

denně

•Zkontrolujteanastavtenapnutípásů.

•Vyměňtehydraulickýltr.

•Vyměňtemotorovýolejaltr.

•Promažtestroj.(Mažteneprodleněpokaždémmytístroje.)

•Zkontrolujteukazatelúdržbyvzduchovéholtru.

•Zkontrolujtehladinumotorovéhooleje.

•Vypusťtevoduajinéznečišťujícílátkyzodlučovačevodypalivovéholtru.

•Vyčistětepásy.

•Přesvědčtese,zdanejsoupásynadměrněopotřebenéazdajsouřádněnapnuté.

•Vyčistětemřížku,olejovýchladičapředníčástchladiče(vprašnýchpodmínkách apřivelkémznečištěníčastěji).

•Zkontrolujtehladinuchladicíkapalinyvexpanznínádrži.

•Zkontrolujteavyčistětemřížkuchladiče.

•Testováníparkovacíbrzdy.

•Odstraňtezestrojenečistoty.

•Zkontrolujte,zdaspojovacíprvkynejsouuvolněné.

ServisníintervalPostuppřiúdržbě

Pokaždých25hodinách

Pokaždých50hodinách

Pokaždých100hodinách

Pokaždých200hodinách

Pokaždých400hodinách

Pokaždých500hodinách

•Demontujtekrytvzduchovéholtru,odstraňtenečistotyazkontrolujteukazatel

provozu

údržbyvzduchovéholtru.

•Zkontrolujtehladinuhydraulickékapaliny.

•Zkontrolujtestavakumulátoru.

•Zkontrolujteanastavtenapnutípásů.

•Vyměňtemotorovýolej.(Pokudstrojpoužívátevextrémněprašnémnebopísčitém prostředí,údržbuprovádějtečastěji.)

•Zkontrolujtehadicechladicíhosystému.

•Zkontrolujtehydraulickévedení,zdanedocházíkúniku,zdanejsouuvolněnyspojky aupevňovacípodpěry,zdanenízkroucenévedení.Zkontrolujte,jestlivedenínení poškozenovlivemopotřebení,počasínebochemickýchlátek.

•Zkontrolujtemíruznečištěnípodvozku.

•Zkontrolujtenapnutířemenealternátoru/ventilátoru(pokynynaleznetevprovozní příručcekmotoru).

•Vyměňteolejovýltr.(Pokudstrojpoužívátevextrémněprašnémnebopísčitém prostředí,údržbuprovádějtečastěji.)

•Vyměňtehydraulickýltr.

•Vyměňtenádobupalivovéholtruavloženýltrvpotrubí.

•Přesvědčtese,zdanenípalivovépotrubínarušenénebopoškozenéaspojky nejsouuvolněné.

•Vyměňtehydraulickoukapalinu.

•Vyměňteřemenalternátoru/ventilátoru(pokynynaleznetevprovoznípříručce motoru).

Pokaždých1500hodinách

provozu

Každýrok

Každýroknebopřed

uskladněním

Každé2roky

•Vyměňtevšechnypohybujícísehydraulickéhadice.

•Vyměňtechladicíkapalinumotoru(pouzeautorizovanýservisníprodejce).

•Vyměňtechladicíkapalinumotoru.

•Zkontrolujteaupravtenapnutípásů.

•Opravteporušenýnátěr.

•Palivovounádrž(nebonádrže)vypusťteavyčistěte–pouzeautorizovanýservisní prodejce.

•Vyměňtevšechnypohybujícísehydraulickéhadice.

Důležité:Dalšípokynykpostupůmúdržbynaleznetevnávodukobsluzemotoru.

Postupypředúdržbou stroje

Použitízámkuválců

DŮLEŽITÉUPOZORNĚNÍ

Pokudjsouramenanakladačevhornípoloze, mohousesklopitatímzpůsobitvážné

Instalacezámkuválců

1.Demontujtepřídavnézařízení.

2.Zvedněteramenanakladačezcelanahoru.

3.Vypnětemotoravyjměteklíč.

4.Vyjměte2kolíky,ježpřipevňujízámekválceke sloupkůmnadanéstraněstroje.

5.Nasuňtezámekválcenapístnítyčválce (Obrázek31).

poranění. Předprovedenímúdržbyvyžadujícízvednutá

ramenanakladačenainstalujtezámek(zámky) válce.

Obrázek31

Otevřeníkapoty

1.Povoltepojistnýšroubkapoty(Obrázek32)

g314197

1.Zámekválce

2.Pístnítyčzvedacíhoválce

6.Uvedenýpostup(4až5)zopakujtenadruhé straněstroje.

7.Pomaluspusťteramenanakladačetak,aby zámkyválcepřišlydokontaktustělesyválců akoncipístníchtyčí.

3.Čep(2)

Odstraněníauloženízámkůválce

Důležité:Sejmětezámkyválcezpístníchtyčí

apředpoužitímstrojejebezpečnězajistěte vúložnépoloze.

1.Nastartujtemotor.

2.Zvedněteramenanakladačezcelanahoru.

3.Vypnětemotoravyjměteklíč.

4.Vyjmětekolíkyzajišťujícízámkyválců.

5.Zámkyválcůumístětenasloupkynastranách strojeazajistětejekolíky.

6.Spusťteramenanakladače.

g031215

Obrázek32

1.Pojistnýšroubkapoty3.Kapota

2.Pákazápadkykapoty

2.Otočtezápadkukapotyvesměruhodinových ručiček(Obrázek32).

3.Zvedněterukojetiavykloptekapotunahoru (Obrázek32)

4.Zajistětevzpěru.

Zavřeníkapoty

1.Nadzvednětepojistnoupákuvzpěry(Obrázek

33).

Přístupkvnitřním součástem

DŮLEŽITÉUPOZORNĚNÍ

Pootevřenínebodemontážikrytů,kapot amřížekpřispuštěnémmotorumůžetepřijít dostykuspohyblivýmisoučástmi,ježvás mohouvážněporanit.

Předotevřenímkrytů,kapotamřížekvypněte motor,vyjměteklíčzklíčovéhospínače anechejtevychladnoutmotor.

g031216

Obrázek33

1.Úchytvzpěry

2.Spusťtekapotuazatlačtedolůnajejípřední část,abysezajistilavpoloze.

3.Utaženímpojistnéhošroubukapotyzajistěte západku(Obrázek32).

Otevřenízadníhopřístupového krytu

1.Demontujteupevňovacíprvek(Obrázek34).

Obrázek34

g031217

1.Upevňovacíprvek

2.Zvednutímzadníhopřístupovéhokrytuzískáte přístupkvnitřnímsoučástem(Obrázek34).

3.Spusťtezadnípřístupovýkrytainstalací upevňovacíhoprvkukrytzavřete.

Demontážbočníchpanelů

1.Otevřetekapotuapodepřetejivzpěrou.

2.Vysuňtebočnípanely(Obrázek35)nahoru avyjmětejezdrážekvpřednímpaneluarámu.

g247902

Obrázek36

1.Šroub

3.Demontujtepanel.

Demontážpředníhokrytu

1.Zpředníhokrytudemontujte2horníšrouby (⅜"x1"),2podložkya2spodníšrouby (5/16"x⅝").

2.Demontujtepředníkryt.

Obrázek35

Propřehlednostnejsouvyobrazenaramenanakladače.

1.Bočnípanel

Demontážpředníhopanelu

1.Otevřetekapotuapodepřetejivzpěrou.

2.Povolte2hornía2předníšrouby.

g030720

g256988

Obrázek37

1.Horníšroub–⅜"x1"(2)3.Podložka(2)

2.Předníkryt

4.Spodníšroub–5/16"x⅝" (2)

Mazání

g031219

Mazánístroje

Servisníinterval:Přikaždémpoužitínebodenně

(Mažteneprodleněpokaždémmytí stroje.)

Typmaziva:Univerzálnímazivo.

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Hadremočistětemaznice.

4.Kekaždémaznicipřipojtemazacípistoli (Obrázek38,Obrázek39aObrázek40).

Poznámka:Předmazánímmaznic(viz

Obrázek40)zvedněteramenanakladače.

g004209

Obrázek39

Obrázek38

g029953

Obrázek40

5.Pumpujtemazivodomaznice,dokudzložisek nezačnevytékatmazivo(pumpujtepřibližně3x).

6.Otřetepřebytečnémazivo.

g031219

Údržbamotoru

Bezpečnostpřiúdržbě motoru

•Předkontrolouhladinyolejeadoplňovánímoleje

doklikovéskříněvypnětemotor.

•Neměňtenastaveníregulátorumotorua

nepřekračujtemaximálníotáčkymotoru.

•Nepřibližujteruce,nohy,obličej,jinéčástitělaani

oděvktlumičianijinýmhorkýmpovrchům.

Údržbavzduchovéholtru

Servisníinterval:Přikaždémpoužitínebo

denně—Zkontrolujteukazatel údržbyvzduchovéholtru.

Pokaždých25hodináchprovozu—Demontujte krytvzduchovéholtru,odstraňtenečistoty azkontrolujteukazatelúdržbyvzduchového ltru.

Údržbatělesaakrytuvzduchového ltru

Důležité:Výměnuvzduchovéholtruprovádějte

pouzetehdy,pokudsezobrazíčervenýukazatel údržby(Obrázek41).Předčasnávýměna vzduchovéholtrupouzezvyšujenebezpečí vniknutínečistotdomotoruvokamžiku demontáželtru.

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzdu(je-livevýbavě)aspusťte ramenanakladačedolů.

2.Vypnětemotoravyjměteklíč.

3.Otevřetekapotuapodepřetejivzpěrou(je-lito možné).

4.Přesvědčtese,zdaneníplášťvzduchového ltrupoškozen,cožbymohlozpůsobitúnik vzduchu.Zkontrolujtevcelémsacímsystému, zdasevněmnevyskytujínetěsnosti,poškození nebouvolněnéhadicovésvorky.

Vyměňteneboopravtevšechnypoškozené součásti.

5.Uvolnětezápadkynavzduchovémltru astáhnětekrytvzduchovéholtruztělesa vzduchovéholtru(Obrázek41).

Důležité:Vzduchovýltrnevyjímejte.

Obrázek41

1.Protiprachovýkryt

2.Západka

3.Krytvzduchovéholtru

6.Stisknutímstranprotiprachovéhokrytukryt otevřeteavyklepejteprachven.

7.Vyčistětevnitřníprostorkrytuvzduchového ltrustlačenýmvzduchemotlakunižšímnež 2,07bar.

4.Hlavníltr

5.Tělesovzduchovéholtru

6.Ukazatelúdržby

Důležité:Nětělesovzduchovéholtru

nepoužívejtestlačenývzduch.

8.Zkontrolujteukazatelúdržby.

•Je-liukazatelúdržbyčirý,namontujte

krytvzduchovéholtrusprotiprachovým krytemnatočenýmsměremdolůaupevněte západky(Obrázek41).

•Je-liukazatelúdržbyčervený,vyměňte

vzduchovýltrdlepokynůuvedenýchvčásti

Výměnaltru(strana30).

Výměnaltru

Důležité:Abynedošlokpoškozenímotoru,vždy

jejprovozujtesnamontovanýmvzduchovým ltremanasazenýmkrytem.

1.Opatrněvysuňteltrzpouzdravzduchového ltru(Obrázek41).

Poznámka:Dejtepozor,abysteltrem

nenarazilidobočnístranytělesa.

Důležité:Filtrsenikdynesnažtevyčistit.

2.Zkontrolujte,zdananovémltrunejsoutrhliny anitenkávrstvaolejeazdanenípoškozeno pryžovétěsnění.Posviťtesvítilnounavnější částltruapohledemdoltrusepřesvědčte, zdavněmnejsouotvory,ježsejevíjakosvětlé body.

Je-liltrpoškozen,nepoužívejtejej.

3.Opatrněltrnamontujte(Obrázek41).

g031236

Poznámka:Zatlačenímnavnějšíokrajltrupři

instalacizajistěte,abyseltrzcelausadil.

Důležité:Netlačtenaměkkouvnitřníčást

ltru.

4.Namontujtekrytvzduchovéholtru sprotiprachovýmkrytemnatočeným směremdolůaupevnětezápadky(Obrázek41).

5.Zavřetekapotu.

Výměnamotorovéhooleje

Servisníinterval:Přikaždémpoužitínebo

denně—Zkontrolujtehladinu motorovéhooleje.

Poprvních50hodinách—Vyměňtemotorový olejaltr.

Pokaždých100hodináchprovozu—Vyměňte motorovýolej.(Pokudstrojpoužíváte vextrémněprašnémnebopísčitémprostředí, údržbuprovádějtečastěji.)

Pokaždých200hodináchprovozu—Vyměňte olejovýltr.(Pokudstrojpoužívátevextrémně prašnémnebopísčitémprostředí,údržbu provádějtečastěji.)

4.Vyčistěteprostorkolemměrkyolejeauzávěru plnicíhohrdlaoleje(Obrázek43).

Obrázek43

1.Uzávěrplnicíhohrdlaoleje

5.Zkontrolujteolejavpřípaděpotřebyjejdoplňte (Obrázek44).

2.Olejováměrka

Důležité:Nedoplňujtedoklikovéskříně

přílišmnohooleje;je-lihladinaolejevklikové skřínipřílišvysokáavynastartujetemotor, můžedojítkpoškozenímotoru.

g029940

Specikacemotorovéhooleje

Typoleje:Detergentnídieselovýmotorovýolej(API

klasikaceCH-4nebovyšší)

Objemklikovéskříně:5,7lsltrem Viskozita:viznásledujícítabulka.

Obrázek42

Kontrolahladinymotorovéhooleje

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotor,vytáhněteklíčanechejtemotor vychladnout.

3.Otevřetekapotuapodepřetejivzpěrou.

g238048

g029301

Obrázek44

Výměnamotorovéhooleje

1.Spusťtemotoranechtejejpětminutběžet.

Poznámka:Olejsetímzahřejeabude

snadnějivytékat.

2.Zaparkujtevozidlonarovnéploše.

3.Zvedněteramenanakladačeazabezpečteje pomocízámkůválců,vizPoužitízámkuválců

(strana26).

4.Zatáhněteparkovacíbrzdu,vypnětemotor avyjměteklíč.

5.Vypusťteolejpodplošinu(Obrázek45).

Výměnaolejovéholtru

1.Zvedněteramenanakladačeazabezpečteje pomocízámkůválců,vizPoužitízámkuválců

(strana26).

2.Zatáhněteparkovacíbrzdu,vypnětemotor avyjměteklíč.

VÝSTRAHA

Pokudbylmotorvprovozu,dílybudou horké.Přikontaktushorkýmidílyse můžetepopálit.

Přivýměněolejea/neboltrudávejte pozor,abystesenedotklihorkých součástí.

3.Demontujtepředníkryt,vizDemontážpředního

krytu(strana28).

4.Vypusťteolejzmotoru,vizVýměnamotorového

oleje(strana31).

5.Podltrumístětemělkounádobunebohadr, abysteolejzachytili.

6.Vyměňteolejovýltr(Obrázek46).

g031212

Obrázek45

6.Demontujtevíčkoplnicíhohrdlaolejeapomalu nalijtepřeskrytventilupřibližně80%určeného množstvíoleje.

7.Zkontrolujtehladinuoleje.

8.Pomaludoplňujtedalšíolej,abyhladinadosáhla horníhootvorunaměrce.

9.Vraťtekrytplnicíhootvorunamísto.

g029749

Obrázek46

7.Demontujtevíčkoplnicíhohrdlaolejeapomalu

g029385

nalijtepřeskrytventilupřibližně80%určeného množstvíoleje.

8.Zkontrolujtehladinuoleje.

9.Pomaludoplňujtedalšíolej,abyhladinadosáhla horníhootvorunaměrce.

10.Vraťtekrytplnicíhootvorunamísto.

11.Namontujtepředníkryt,vizDemontážpředního

krytu(strana28).

Údržbapalivového systému

Výměnanádobypalivového ltruavloženéholtru vpotrubí

NEBEZPEČÍ

Zaurčitýchpodmínekjepalivoextrémně hořlavéavysocevýbušné.Požárnebo výbuchzpůsobenýpalivemmůžepopálitvási jinéosobyazpůsobitškodynamajetku.

Kompletníseznambezpečnostníchopatření souvisejícíchspalivemnaleznetevčásti

Bezpečnosttýkajícísepaliva(strana16).

Vypuštěníodlučovačevody palivovéholtru

Servisníinterval:Přikaždémpoužitínebodenně

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Otevřetezadnípřístupovýkryt,vizOtevření

zadníhopřístupovéhokrytu(strana28).

4.Vyhledejtepalivovýltrnazadnístraněmotoru (Obrázek47)aumístětepodnějčistounádobu.

Servisníinterval:Pokaždých400hodináchprovozu

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Otevřetezadnípřístupovýkryt,vizOtevření

zadníhopřístupovéhokrytu(strana28).

4.Vyhledejtepalivovéltrynapravéstraněmotoru (Obrázek47)aumístětepodněčistounádobu.

5.Vyčistěteprostormontáženádobyltru(Obrázek

47).

6.Demontujtenádobultruavyčistětemontážní plochu(Obrázek47).

7.Namažtetěsněnínanádoběnovéholtručistým olejem.

8.Naplňtenádobupalivem.

9.Rukounamontujtenádobultrutak,abyse těsněnídotýkalodosedacíplochy,apotéji otočteodalší½otáčky(Obrázek47).

10.Vlevoodpalivovéholtruvyhledejtevpotrubí vloženýltr(Obrázek47)azapamatujtesisměr šipkyoznačujícíprůtoknabokuvloženéholtru.

Obrázek47

1.Svorkahadice3.Odlučovačvodyvnádobě

2.Vloženýltrvpotrubí

5.Povoltevypouštěcíventilnaspodnístraně nádobyltruanechejtevytéctvodu.

6.Podokončenívypouštěcíventildotáhněte.

7.Zavřetezadnípřístupovýkrytazajistětejej upevňovacímprvkem.

palivovéholtru

4.Vypouštěcíventil

11.Uvolnětesponynakaždémkoncivloženého ltruasesuňteznějhadice(Obrázek47).Filtr zlikvidujte.

12.Nasaďtehadicenakonecnovéholtru(Obrázek

47)tak,abyšipkanaltruukazovalasměrem

kmotoruneboelektrickémupalivovému čerpadlu.

13.Zajistětehadicenaltruhadicovýmisvorkami.

g029408

14.Zavřetezadnípřístupovýkrytazajistětejej upevňovacímprvkem(neboprvky).

Kontrolapalivového potrubíaspojek

Servisníinterval:Pokaždých400hodinách

provozu/Každýrok(podletoho,co nastanedříve)

Údržbaelektrického systému

Bezpečnostpřipráci

Zkontrolujte,zdapalivovépotrubíaspojenejsou narušenénebopoškozenéaspojkynejsouuvolněné. Veškerévolnéspojeutáhněteavpřípaděnutnosti opravypoškozenéhopalivovéhovedeníseobraťtena autorizovanéhoservisníhoprodejce.

Odvzdušněnípalivového systému

Pokudnastanouněkteréznížeuvedenýchsituací, předspuštěnímmotorujenutnéodvzdušnitpalivový systém:

•Prvníspuštěnínovéhostroje

•Motorpřestalběžetkvůlinedostatkupaliva.

•Bylaprovedenaúdržbasoučástípalivového

systému(např.výměnaltruapod.).

1.OtočteklíčemdoPROVOZNÍpolohy.

2.Předspuštěnímstrojenechejtepalivové čerpadlopodobu2minutpracovat.

selektrickýmsystémem

•Předopravouodpojteakumulátor.Nejprveodpojte

zápornýkonektorapotomkladný.Jakoprvní připojtekladnousvorkuajakoposlednízápornou svorku.

•Akumulátordobíjejtevdobřevětranémotevřeném

prostoruavdostatečnévzdálenostiodzdroje jiskřeníneboohně.Předpřipojenímnebo odpojenímakumulátorunejprveodpojtenabíječku. Nosteochrannýoděvapoužívejteizolované nástroje.

•Kyselinavakumulátorujejedovatáamůže

způsobitpopáleniny.Dejtepozor,abykyselina nepřišladokontaktuskůžíaoděvemanevnikla doočí.Připrácisakumulátoremsichraňtetvář, očiaoděv.

•Plynyzakumulátorumohouexplodovat.Dbejte,

abyakumulátornebylvblízkosticigaret,jiskera otevřenéhoohně.

Údržbaakumulátoru

Servisníinterval:Pokaždých50hodináchprovozu

Vypouštěnípalivovénádrže (nebonádrží)

Servisníinterval:Každé2roky

Vypuštěníavyčištěnípalivovýchnádržípřenechejte autorizovanémuservisnímuprodejci.

Použitíodpojovačeakumulátoru

DŮLEŽITÉUPOZORNĚNÍ

Kontaktshorkýmpovrchemmůžezpůsobit zranění.

Nepřibližujteruce,nohy,obličej,jinéčásti tělaanioděvktlumičianijinýmhorkým povrchům.

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Otevřetekapotu,podepřetejivzpěrou ademontujtelevýpanel.

4.OtočenímodpojovačeakumulátorudoZAPNUTÉ neboVYPNUTÉpolohyprovedetenásledující:

•Chcete-lipřipojitstrojknapájení,otočte

odpojovačakumulátoruvesměruhodinových ručičekdoZAPNUTÉpolohy(Obrázek48).

•Chcete-liodpojitstrojodnapájení,otočte

odpojovačakumulátoruprotisměru

hodinovýchručičekdoVYPNUTÉpolohy (Obrázek48).

Obrázek48

g033901

1.Odpojovačakumulátoru–

VYPNUTÁpoloha

2.Odpojovačakumulátoru–

ZAPNUTÁpoloha

3.Vývodpomocného akumulátoru

Vyjmutíakumulátoru

DŮLEŽITÉUPOZORNĚNÍ

Vývodyakumulátorunebokovovénástrojebymohlyzpůsobitzkratprotikovovýmsoučástem strojeazpůsobitjiskření.Jiskrybymohlyzapříčinitexploziplynůzakumulátoruanásledné zraněníosob.

•Přivyjímánínebomontážiakumulátorudbejtenato,abysevývodyakumulátorunedotýkaly žádnýchkovovýchčástístroje.

•Dejtepozor,abystekovovýmnástrojemnezkratovalivývodyakumulátoruprotikovovým částemstroje.

1.Zaparkujtestrojnarovnémpovrchu,zatáhněteparkovacíbrzduaspusťteramenanakladačedolů.

2.Vypnětemotoravyjměteklíč.

3.Demontujteakumulátor,vizObrázek49.

Obrázek49

g204573

Dobíjeníakumulátoru

Čištěníakumulátoru

DŮLEŽITÉUPOZORNĚNÍ

Přinabíjeníakumulátoruvznikajíplyny,které mohouexplodovat.

Vblízkostiakumulátorunikdynekuřte aneuchovávejteakumulátorvblízkostijisker aotevřenéhoohně.

Důležité:Akumulátorvždyudržujtevplně

nabitémstavu(přispecickéhustotěelektrolytu 1,265).Totojeobzvláštědůležitéproto,aby nedošlokpoškozeníakumulátorupřiteplotěnižší než0°C.

1.Vyjmětezestrojeakumulátor.Postupujtepodle pokynůvčástiVyjmutíakumulátoru(strana36).

2.Akumulátornabíjejte4až8hodinpřihodnotě proudu3až4A(Obrázek50).Akumulátor nepřebíjejte.

Poznámka:Vzájmuprodlouženíživotnosti

akumulátoruudržujtesvorkyacelouskříň akumulátoruvčistotě.

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzdu(je-livevýbavě)aspusťte ramenanakladačedolů.

2.Vypnětemotoravyjměteklíč.

3.Demontujteakumulátorzestroje;Vyjmutí

akumulátoru(strana36).

4.Celouskříňumyjteroztokemjedlésodyavody.

5.Opláchněteakumulátorčistouvodou.

6.Navývodyakumulátoruasvorkykabelůnaneste mazivoGrafo112X(obj.č.Toro505-47)nebo vazelínu,abystezabránilikorozi.

7.Namontujteakumulátor,vizMontážakumulátoru

(strana38).

Obrázek50

1.Kladnývývodakumulátoru

2.Zápornývývod akumulátoru

3.Jakmilejeakumulátorzcelanabitý,odpojte

nabíječkuodzdrojenapájeníapotomivodiče nabíječkyodvývodůakumulátoru(Obrázek50).

3.Červený(+)kabel nabíječky

4.Černý(-)vodičnabíječky

g003792

Montážakumulátoru

Namontujteakumulátor,vizObrázek51.

Údržbaavýměnaakumulátoru

Originálníakumulátorjebezúdržbový,tudíž nevyžaduježádnýservis.Informaceoúdržbě náhradníhoakumulátorunaleznetevpokynech výrobcekakumulátoru.

Použitístartovacíchkabelů

DŮLEŽITÉUPOZORNĚNÍ

Kontaktshorkýmpovrchemmůžezpůsobit zranění.

Nepřibližujteruce,nohy,obličej,jinéčásti tělaanioděvktlumičianijinýmhorkým povrchům.

g204572

Obrázek51

DŮLEŽITÉUPOZORNĚNÍ

Připřipojeníakumulátorukpomocnému akumulátoruvznikajíplyny,kterémohou explodovat.

Vblízkostiakumulátorunikdynekuřtea uchovávejtejejvdostatečnévzdálenostiod jiskeraotevřenéhoohně.

1.Otevřetekapotu,podepřetejivzpěrou ademontujtelevýpanel.

2.Demontujtekrytzestartovacíhovývodu akumulátoru(Obrázek52).

Obrázek52

1.Startovacívývodakumulátoru

3.Připojtekoneckladného(+)startovacíhokabelu kestartovacímuvývoduakumulátoru(Obrázek

52).

4.Druhýkoneckladného(+)startovacíhokabelu připojtekekladnémupóluakumulátoruve druhémstroji.

Údržbapojistek

Elektrickýsystémjechráněnpojistkami.Nevyžaduje žádnouúdržbu.Pokudsevšakspálípojistka, přesvědčtese,zdanenípoškozenasoučástnebo obvodnebozdanedošlokezkratu.Obrázek53 znázorňujepojistkovýblokapolohupojistek.

g033902

g029409

Obrázek53

1.Pojistka(10A)3.Pojistka(15A)

2.Pojistka(15A)4.Pojistka(10A)

5.Připojtejedenkoneczáporného(–)startovacího kabelukzápornémupóluakumulátoruve druhémstroji.

6.Druhýkoneczápornéhostartovacíhokabelu(–) připojtekmístuukostření,jakoješroubbezlaku nebonosníkrámu.

7.Spusťtemotorvedruhémstroji.Nechejtejej několikminutpracovatapotomspusťtemotor vozidlasvybitýmakumulátorem.

8.Odpojtekabelyopačnýmpostupemnežpřijejich připojení.

9.Namontujtekrytnastartovacívývod akumulátoru.

Poznámka:Pokudstrojnenastartuje,můžese

jednatbuďospálenoupojistkuneboreléhlavního obvodučiovládacíhopanelu.

Pojistka(50A)senacházítakénapravéstraněstroje. Zvedněteramenanakladače,namontujtezámek válceademontujtepravýpřístupovýkryt.Pojistkase nacházíuvnitřrámu.

g205353

Obrázek54

1.Šroub

2.Pravýpřístupovýkryt

3.Polohapojistky

Údržbahnacísoustavy

Údržbapásů

Servisníinterval:Poprvních8hodi-

nách—Zkontrolujteanastavte napnutípásů.

Pokaždých50hodináchprovozu—Zkontrolujte anastavtenapnutípásů.

Přikaždémpoužitínebodenně—Vyčistěte pásy.

Přikaždémpoužitínebodenně—Přesvědčte se,zdanejsoupásynadměrněopotřebené azdajsouřádněnapnuté.

Čištěnípásů

1.Zaparkujtestrojnarovnémpovrchuazatáhněte parkovacíbrzdu.

2.Je-linamontovánaanakloněnakzemilopata, spusťtejinazemtak,abysepředníčásthnací jednotkyzvedlaoněkolikcentimetrůnadzem.

3.Vypnětemotoravyjměteklíč.

4.Spoužitímvodníhadicenebotlakovémyčky odstraňtenečistotyzkaždéhopásového systému.

Důležité:Tlakovouvodujemožnépoužívat

pouzepročištěníprostorupásů.Vysokotlakou vodunepoužívejtekčištěnízbývajícíchčástí hnacíjednotky.Vysokotlakouvodunepoužívejte kčištěnímezihnacímozubenýmkolemahnací jednotkou,neboťbystemohlipoškodittěsnění motoru.Vysokotlakémytímůžepoškodit elektrickýsystémahydraulickéventilynebo odstranitmazivo.

Nastavenínapnutípásu

Strojesúzkýmipásy

Zvedněteapodepřetejednustranustrojeakontrolou tíhypásusepřesvědčte,zdajemezispodníčástí hranyvodicíhokolaapásemvzdálenost13mm,viz

Obrázek56.Pokudtomutaknení,nastavtenapnutí

pásupodlenásledujícíhopostupu.

g257979

Obrázek56

1.Vodicíkolo

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Zvednětebočníčáststroje,kterouhodláte nastavovat,tak,abybylpásnadzemí.

4.Demontujtepojistnýšroub,rozpěrnýkroužek amatici(Obrázek57).

Důležité:Zcelavyčistětevodicíkola,předníkolo

ahnacíozubenékolo(Obrázek55).Vodicíkolase musípoumytívolněotáčet.

Obrázek55

Vyobrazenširokýpás

1.Pás3.Hnacíozubenékolo

2.Předníkolo4.Vodicíkolo

g257903

g029756

1.Pojistnýšroub3.Rozpěrnýkroužek

2.Napínacíšroub4.Matice

Obrázek57

5.Pomocí½"ráčnyotáčejtenapínacímšroubem, dokudseprůvěspásunenastavína13mm,viz

Obrázek56.

Poznámka:Otáčenímšroubuprotisměru

hodinovýchručičeksepásnapíná,otáčením šroubuvesměruhodinovýchručičeksepás povoluje.

6.Vyrovnejtenejbližšídrážkuvnapínacímšroubu sotvorempojistnéhošroubu,potéšroub zajistětepomocípojistnéhošroubuamatice (Obrázek57).

7.Stejnýpostupproveďtenadruhémpásu.

8.Pojíždějtesestrojem,potéjejodstavtena rovnémpovrchu,zatáhněteparkovacíbrzdu, vypnětemotoravyjměteklíč.

9.Přesvědčtese,zdaprůvěspásučiní13mm,viz

Obrázek56.Vpřípaděpotřebyseřiďte.

Strojeseširokýmipásy

Přesvědčtese,zdajenapínacíblokvyrovnánse zelenýmvodítkemnaštítkunebozdajeblok13mm odzadníčástidrážkynapínacítrubky(Obrázek58).

g029758

Obrázek59

1.Napínacítrubka3.Napínacíšroub

2.Pojistnýšroub

4.Pomocí½"ráčnyotáčejtenapínacímšroubem, dokudsenapínacíbloknevyrovnásezeleným vodítkemnaštítkunebodokudnebudevzdálen 13mmodzadníčástidrážkynapínacítrubky (Obrázek58).

Poznámka:Otáčenímšroubuprotisměru

hodinovýchručičeksepásnapíná,otáčením šroubuvesměruhodinovýchručičeksepás povoluje.

5.Vyrovnejtenejbližšídrážkuvnapínacímšroubu sotvorempojistnéhošroubu,potéšroub zajistětepomocípojistnéhošroubuamatice (Obrázek59).

6.Stejnýpostupproveďtenadruhémpásu.

7.Pojíždějtesestrojem,potéjejodstavtena rovnémpovrchu,zatáhněteparkovacíbrzdu, vypnětemotoravyjměteklíč.

Obrázek58

1.Zelenévodítkonaštítku

2.Napínacíblok

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Demontujtepojistnýšroub,rozpěrnýkroužek amatici(Obrázek59).

8.Přesvědčtese,zdajenapínacíblokvyrovnán sezelenýmvodítkemštítkunebozdajeblok 13mmodzadníčástinapínacítrubkyoboupásů

g203962

(Obrázek58).Vpřípaděpotřebyseřiďte.

Výměnapásů

Strojesúzkýmipásy

Pásyměňte,pokudjsounadměrněopotřebené.

1.Demontujteveškerápřídavnázařízení.

2.Zaparkujtestrojnarovnémpovrchuazajistěte, abybylavpásuvsazenajenjednapolovina ozubenéhokola(Obrázek60).

Obrázek60

g258146

Obrázek61

1.Ozubenékolo4.½"ráčna

2.Pás

3.Předníkolo

5.Vodicíkolo(5)

9.Demontujte3šrouby,ježupevňujítupolovinu ozubenéhokola,kteránenívsazenavpásu

g259714

(Obrázek61).

1.Polovinaozubenéhokola

3.Zatáhněteparkovacíbrzdu.

4.Snižteramenanakladačedovýškypřibližně20 až25cmnadrám.

5.Vypnětemotoravyjměteklíč.

6.Zvednětetustranustroje,nanížsenachází pás,kterýměníte.Podepřetestrojmontážními stolicemi.

Poznámka:Používejtemontážnístolice,jež

jsouschopnynésthmotnostvašehostroje.

DŮLEŽITÉUPOZORNĚNÍ

Mechanickénebohydraulickézvedáky nemusístrojunéstamohouzpůsobit vážnézranění.

Kpodepřenístrojepoužívejtemontážní stolice.

7.Demontujtepojistnýšroub,rozpěrnýkroužek amatici(Obrázek57).

Obrázek62

1.Šroub(3)

2.Polovinaozubenéhokola

10.Nastartujtestrojauvolněteparkovacíbrzdu.

11.Nyníposouvánímpákyovládánípohonu dopředusveďtedruhoupolovinuozubeného hnacíhokolamimopás(Obrázek63).

g257925

8.Spoužitím½"ráčnyuvolnětenapnutípohonu otáčenímnapínacíhošroubuvesměru hodinovýchručiček(Obrázek57aObrázek61).

Obrázek63

21.Vyrovnejtenejbližšídrážkuvnapínacímšroubu sotvorempojistnéhošroubu,potéšroub zajistětepomocípojistnéhošroubu,rozpěrného kroužkuamatice.

22.Spusťtestrojnazem.

23.Výměnudruhéhopásuproveďtepodlestejného postupu.

24.Pojíždějtesestrojem,potéjejodstavtena rovnémpovrchu,zatáhněteparkovacíbrzdu, vypnětemotoravyjměteklíč.

g259736

25.Přesvědčtese,zdaprůvěspásučiní12,7mm, vizObrázek56.

12.Zatáhněteparkovacíbrzdu,vypnětemotor avyjměteklíč.

13.Sejmětepászrámupásu,hnacíhonábojea předníhokola.

14.Navléknětenovýpáskolempředníhokola,poté jejnaviňtekolemhnacíhonábojenastraněbez turasovéhokola(Obrázek61).

15.Zatlačtepáspodvodicíkolaameziněanavlečte jejkolemrámu(Obrázek61).

16.Nastartujtemotorauvolněteparkovacíbrzdu.

17.Nyníposouvánímpákyovládánípohonu dopředunaveďtepolovinuozubenéhohnacího koladopásu(Obrázek64).

Strojeseširokýmipásy

Pásyměňte,pokudjsounadměrněopotřebené.

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Zvedněteapodepřetebočníčástjednotky,na kteréhodlátepracovat,tak,abybylpás7,6až 10cmnadzemí.

4.Demontujtepojistnýšroubamatici(Obrázek

59).

5.Spoužitím½"ráčnyuvolnětenapnutípohonu otáčenímnapínacíhošroubuvesměru hodinovýchručiček(Obrázek59aObrázek65).

Obrázek64

18.Zatáhněteparkovacíbrzdu,vypnětemotor avyjměteklíč.

19.Nazávityšroubůdemontovanépoloviny ozubenéhohnacíhokolaaplikujtepřípravek nazajištěnízávitůapolovinuozubenéhokola nasaďtezpět(Obrázek62).Šroubyutáhnětena utahovacímoment95až115Nm.

20.Pomocí½"ráčnyotáčejtenapínacímšroubem protisměruhodinovýchručiček,dokudse průvěspásunenastavína12,7mm,vizObrázek

56.

g259737

g029759

Obrázek65

1.Hnacíozubenékolo5.Vodicíkolo

2.Pás

3.Předníkolo

4.Zadníšroub

6.Otočnýnapínacíčep

7.½"ráčna

6.Povoltezadníšroubpoblížhnacíhokola (Obrázek65).

7.Demontujtematicizajišťujícívnějšípředníkolo akolodemontujte(Obrázek66).

Obrázek67

g203963

Obrázek66

1.Matice3.Vnějšípředníkolo

2.Podložka4.Pás

8.Sejmětepás(Obrázek66).

9.Sejměte2velképodložkyzvnějšíchkol–1na každéstraněkaždéhokola(Obrázek66).

10.Odstraňtestarémazivoanečistotyzprostoru mezidřívevloženýmipodložkamialožisky vkolech.Potétentoprostornakaždéstraně kolanaplňtemazivem.

11.Vložtevelképodložkynakolanaprostor smazivem.

12.Nasaďtenovýpás(Obrázek66).

Poznámka:Přesvědčtese,zdajsouvýstupky

vpásuvsazenydodistančníchtělesuprostřed hnacíhoozubenéhokola.

13.Namontujtevnějšípředníkoloazajistětejedříve demontovanoumaticí(Obrázek66).

14.Maticiutáhnětenautahovacímoment407Nm.

15.Otáčejtenapínacímšroubemprotisměru hodinovýchručiček,dokudnapínacíšroub nedosáhnekrajnípolohy(Obrázek67).

g217640

1.Napínacímatice2.Napínacíšroub

16.Vyrovnejtenejbližšídrážkuvnapínacímšroubu sotvorempojistnéhošroubu,potéšroub zajistětepomocípojistnéhošroubuamatice.

17.Zadníšroubutáhnětenautahovacímoment108 až122Nm.

18.Spusťtestrojnazem.

19.Výměnudruhéhopásuproveďtepodlestejného postupu.

20.Pojíždějtesestrojem,potéjejodstavtena rovnémpovrchu,zatáhněteparkovacíbrzdu, vypnětemotoravyjměteklíč.

21.Přesvědčtese,zdajenapínacíblokvkrajní poloze.

Poznámka:Napnutípásusepourčitédobě

používánípovolí.

22.Nastavtenapnutípásutak,abysenapínacíblok vyrovnalsezelenýmvodítkemnaštítkunebo abybylvzdálen13mmodzadníčástidrážky napínacítrubky,vizNastavenínapnutípásu

(strana40).

Údržbachladícího systému

Bezpečnostpřipráci schladicímsystémem

•Popožitíchladicíkapalinymotoruhrozíotrava;

udržujtejitedymimodosahdětíazvířat.

•Vypuštěníhorkéchladicíkapalinypodtlakemnebo

kontaktshorkýmchladičemaokolnímičástmi mohouzpůsobitvážnápopálení.

–Předotevřenímuzávěruchladičenechejte

motorvychladnoutpodobualespoň15minut.

–Přiotevíráníuzávěruchladičepoužijtehadra

uzávěrotevírejtepomalu,abymohlauniknout pára.

Hladinachladicíkapalinymusíbýtnaznačcena bokunádrženebonadtoutoznačkou.

g029314

Obrázek68

1.Expanznínádrž

2.Značkahornímeze

Údržbachladicíhosystému

Servisníinterval:Přikaždémpoužitínebo

denně—Vyčistětemřížku,olejový chladičapředníčástchladiče (vprašnýchpodmínkáchapři velkémznečištěníčastěji).

Přikaždémpoužitínebodenně—Zkontrolujte hladinuchladicíkapalinyvexpanznínádrži.

Pokaždých100hodináchprovozu—Zkontrolujtehadicechladicího systému.

Každýrok—Vyměňtechladicíkapalinumotoru (pouzeautorizovanýservisníprodejce).

Čištěnímřížkychladiče

Servisníinterval:Přikaždémpoužitínebodenně

Veškerénánosytrávyajinénečistotyodstraňujte zmřížkychladičespoužitímstlačenéhovzduchu.

Kontrolahladinychladicíkapaliny

4.Pokudjehladinachladicíkapalinynízká, sejměteuzávěrexpanznínádržeadoplňtesměs vodyaceloročnínemrznoucíetylenglykolové kapalinyvpoměru50/50.

Důležité:Expanznínádržnepřeplňujte.

5.Nasaďteuzávěrexpanznínádrže.

Výměnachladicíkapalinymotoru

Servisníinterval:Každýrok

Chladicíkapalinumotorunechejtekaždýrokvyměnit uautorizovanéhoservisníhoprodejce.

Pokudjenutnédoplnitchladicíkapalinumotoru,řiďte sepokynyvčástiKontrolahladinychladicíkapaliny

motoru(strana45).

motoru

Chladicísystémjenaplněnroztokemvodyaceloroční nemrznoucísměsietylenglykoluvpoměru50/50.

1.Odstavtestrojnarovnémpovrchu,spusťte ramenanakladačedolů,zatáhněteparkovací brzduavypnětemotor.

2.Vyjměteklíčzklíčovéhospínačeanechejte motorvychladnout.

3.Zkontrolujtehladinuchladicíkapalinyvexpanzní nádrži(Obrázek68).

Údržbabrzd

Údržbaovládacíchprvků

Testováníparkovacíbrzdy

Servisníinterval:Přikaždémpoužitínebodenně

1.Zatáhněteparkovacíbrzdu,vizPákaparkovací

brzdy(strana13).

2.Nastartujtemotor.

3.Pokustesepomalurozjetsestrojemdopředu nebodozadu.

4.Pokudsestrojpohne,požádejteautorizovaného servisníhozástupceoprovedeníopravy.

Seřízeníovládacíchprvků

Ovládacíprvkyjsounastavoványvevýrobnímzávodu předdodánímstroje.Pomnohahodináchprovozu všakmůžebýtpotřebnénastavitvyrovnáníovládání pojezdu,NEUTRÁLNÍpolohuovládánípojezduazáběr ovládánípojezduvúplnépřednípoloze.

Onastaveníovládacíchprvkůstrojepožádejtesvého autorizovanéhoservisníhoprodejce.

Údržbahydraulického systému

Specikacehydraulické kapaliny

Objemnádržehydraulickékapaliny:37,9l

Bezpečnostpřipráci shydraulickýmsystémem

•Pokudkapalinaproniknekůží,vyhledejteokamžitě

lékařskoupomoc.Vstříknutoukapalinumusílékař chirurgickyodstranitběhemněkolikahodin.

•Přednatlakovánímhydraulickésoustavy

zkontrolujtebezvadnýstavvšechhydraulických hadicapotrubíautaženívšechhydraulických spojekapřípojek.

•Udržujtetěloarucevdostatečnévzdálenostiod

netěsnýchotvorůnebotrysek,zekterýchuniká hydraulickákapalinapodvysokýmtlakem.

•Knalezeníúnikůhydraulickékapalinypoužijte

kartonnebopapír.

•Předprováděnímjakékoliprácenahydraulické

soustavěbezpečněuvolnětetlakvtétosoustavě.

Uvolněníhydraulického tlaku

Chcete-liuvolnithydraulickýtlakpřizapnutémmotoru, uvolnětehydraulickéovládacíprvkyazcelasnižte ramenanakladače.

Chcete-liuvolnittlakpřivypnutémmotoru,přesunutím pákypomocnýchokruhůhydraulikydopolohytoku vpředavzaduvolnětehydraulickýtlakzpomocných okruhůaopětovnýmpřemísťovánímovládacípáky ramenanakladače/náklonupřídavnéhozařízení dopolohvpředavzadsnižteramenanakladače (Obrázek69).

Vhydraulickémsystémupoužívejtejennásledující kapaliny:

•ToroPremiumTransmission/HydraulicTractor

Fluid(Převodová/hydraulickákapalinaPremium prohnacíjednotkyT oro)(víceinformacízískáteod autorizovanéhoservisníhozástupce)

•ToroPXExtendedLifeHydraulicFluid

(hydraulickákapalinasdelšíživotnostíToro PX)(víceinformacízískáteodautorizovaného servisníhostřediska)

•Pokudnenížádnázvýšeuvedenýchkapalin

Torokdispozici,můžetepoužítjinouuniverzální

hydraulickoukapalinuprohnacíjednotky (UTHF),musísevšakjednatvýhradněotradiční ropnéprodukty.Specikacemusíbýtuvšech

následujícíchmateriálovýchvlastnostívrámci uvedenéhorozsahuakapalinamusísplňovat uvedenéoborovéstandardy.Ověřteudodavatele hydraulickékapaliny,zdadanákapalinatyto specikacesplňuje.

Poznámka:SpolečnostToronepřebírážádnou

odpovědnostzaškodyzpůsobenénevhodnými náhražkami,protopoužívejtejenprodukty odosvědčenýchvýrobců,kteřísizasvými doporučenímistojí.

Materiálovévlastnosti

cStpři40°C:55až62 Viskozita,ASTMD445

cStpři100°C:9,1až9,8

Indexviskozity,ASTMD2270

Bodtání,ASTMD97-37až-43°C

Oborovéstandardy

APIGL-4,AGCOPoweruid821XL,FordNewHolland FNHA-2-C-201.00,KubotaUDT,JohnDeereJ20C,Vickers 35VQ25aVolvoWB-101/BM

140–152

Obrázek69

Poznámka:Mnohohydraulickýchkapalinje

téměřčirých,takžezjišťováníúnikůmůžebýt obtížné.Prohydraulickoukapalinujekdispozici přísadasčervenýmbarvivemvlahvičkách oobjemu20ml.Jednalahvičkadostačujepro 15až22lhydraulickékapaliny.Objednejte uautorizovanéhoprodejceproduktůvýrobekčíslo 44-2500.

g281706

Kontrolahladiny hydraulickékapaliny

Servisníinterval:Pokaždých25hodináchprovozu

Důležité:Vždypoužívejtesprávnouhydraulickou

kapalinu.Nespecikovanékapalinypoškodí hydraulickýsystém.VizSpecikacehydraulické

kapaliny(strana47).

1.Demontujteveškerápřídavnázařízení.

2.Zaparkujtevozidlonarovnéploše.

3.Zvedněteramenanakladačeanainstalujte zámkyválců.

4.Vypnětemotoravyjměteklíč.

5.Otevřetekapotuapodepřetejivzpěrou.

g029729

Obrázek71

1.Plnicíhrdlo2.Měrka

6.Demontujtepravoumřížku.

7.Očistěteoblastokolohrdlaplnicíhootvoru hydraulickénádrže(Obrázek70).

Obrázek70

1.Uzávěrplnicíhohrdla

8.Sejměteuzávěrplnicíhohrdlaazkontrolujte hladinukapalinynaměrce(Obrázek71).

Poznámka:Hladinakapalinysemusí

pohybovatmezi2zářezynaměrce,jsou-li ramenaspuštěná,nebodosahovatkespodnímu zářezu,jsou-liramenazvednutá.

9.Pokudjehladinanízká,doplňtekapalinutak, abysehladinazvedlanasprávnouúroveň.

10.Namontujteuzávěrplnicíhohrdla.

11.Nainstalujtebočnímřížku.

12.Uzavřetekapotumotoru.

13.Odstraňteauložtezámkyválcůaspusťte ramenanakladače.

Výměnahydraulického ltru

Servisníinterval:Poprvních8hodinách

Pokaždých200hodináchprovozu

Důležité:Nenahrazujteautomobilovýolejový

g029748

ltr,neboťbymohlodojítkvážnémupoškození hydraulickéhosystému.

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Otevřetekapotuapodepřetejivzpěrou.

4.Umístětepodltrvypouštěcínádobualtr vyměňte(Obrázek72).

5.Vyjmětepravoumřížku;postupujtepodlepokynů včástiDemontážbočníchpanelů(strana28).

6.Sejměteuzávěrhrdlaavyjměteměrkuznádrže hydraulickékapaliny(Obrázek73).

Obrázek73

1.Plnicíhrdlo2.Měrka

g029729

Obrázek72

5.Setřeteveškerourozlitoukapalinu.

6.Spusťtemotoranechejtehoběžetpřibližnědvě minuty,abysezesystémuodstranilvzduch.

7.Vypnětemotorazkontrolujte,zdanedochází kúnikukapaliny.

8.Zkontrolujtehladinukapalinyvhydraulické nádrži(vizčástKontrolahladinyhydraulické

kapaliny(strana48))apřípadnědoplňte

kapalinunaúroveňznačkynaměrce.

Důležité:Nádržnepřeplňujte.

9.Uzavřetekapotumotoru.

Výměnahydraulické kapaliny

Servisníinterval:Pokaždých400hodinách

provozu/Každýrok(podletoho,co nastanedříve)

1.Zaparkujtevozidlonarovnéploše.

2.Zvedněteramenanakladačeanainstalujte zámkyválců.

3.Vypnětemotor,vytáhněteklíčanechejtemotor vychladnout.

4.Otevřetekapotuapodepřetejivzpěrou.

7.Podvypouštěcízátkuvpředníčástistroje

g205342

umístětevelkouvypouštěcínádobuschopnou pojmout57litrů(Obrázek74).

g031213

Obrázek74

1.Zátkavypouštěcíhootvoru

8.Demontujtevypouštěcízátkuanechejteolej vytécidonádoby(Obrázek74).

9.Jakmileolejpřestanevytékat,vypouštěcízátku zašroubujteautáhněte.

Poznámka:Použitýolejodevzdejtedo

certikovanéhorecyklačníhostřediska.

10.Naplňtehydraulickounádržhydraulickou kapalinou(vizčástSpecikacehydraulické

kapaliny(strana47)).

11.Spusťtemotoranechejtejejněkolikminut pracovat.

12.Vypnětemotoravyjměteklíč.

13.Zkontrolujtehladinuhydraulickékapaliny apřípadnějidoplňtedonádrže,vizKontrola

hladinyhydraulickékapaliny(strana48).

Čištění

14.Zavřetekapotu.

Odstraněnínečistot

Servisníinterval:Přikaždémpoužitínebodenně

Důležité:Provozmotorusucpanýmimřížkami

a/nebodemontovanýmichladicímikrytypovede kpřehřátímotoruajehopoškození.

1.Zaparkujtestrojnarovnémpovrchuaspusťte ramenanakladačedolů.

2.Vypnětemotor,vytáhněteklíčanechejtemotor vychladnout.

3.Otevřetekapotuapodepřetejivzpěrou.

4.Odstraňteveškerénečistotyzpředního abočníchpanelů.

5.Odstraňtezevzduchovéholtruveškeré nečistoty.

6.Pomocíkartáčenebostlačenéhovzduchu odstraňteveškerénečistotyusazenénamotoru avžebrecholejovéhochladiče.

Důležité:Provozmotorusucpanými

mřížkamia/nebodemontovanýmichladicími krytypovedekpřehřátímotoruajeho následnémupoškození.

7.Odstraňtenečistotyzotvorůkapoty,tlumiče, tepelnýchštítůamřížkychladiče(vpříslušných případech).

8.Zavřetekapotu.

Mytívozidla

Přimytístrojetlakovoumyčkoupostupujte následovně:

•Používejteosobníochrannépomůckyvhodnépro

prácistlakovoumyčkou.

•Všechnyochrannékrytymusíbýtnamontovány

nastroji.

•Vyvarujtesestříkánínaelektronickésoučásti.

•Vyvarujtesestříkánínaokraještítků.

•Stříkejtepouzenavnějšíčáststroje.Nestříkejte

přímodootvorůvestroji.

•Stříkejtepouzenaznečištěnéčástistroje.

•Použijtestříkacítryskuspracovnímúhlem

40stupňůnebovětším.Tryskyspracovnímúhlem 40stupňůjsouobvyklebílé.

•Tryskutlakovémyčkyudržujtevevzdálenosti

nejméně61cmodčištěnéhopovrchu.

•Používejtepouzetlakovémyčkystlakempod

137,9baraprůtokempod7,6lzaminutu.

•Poškozenéneboodlupujícíseštítkyvyměňte.

•Pomytípromažtevšechnymaznice;vizMazání

stroje(strana29).

Uskladnění

Bezpečnostpřiskladování

Čištěnípodvozku

Servisníinterval:Pokaždých100hodinách

provozu—Zkontrolujtemíru znečištěnípodvozku.

Vprůběhučasusenapodvozkupodmotoremusazují nečistoty,kteréjenutnéodstranit.Otevřetekapotu apomocísvítilnypravidelněkontrolujteprostorpod motorem.Dosahuje-livrstvanečistottloušťky25až 50mm,podvozekvyčistěte.

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaasnižteramenanakladače.

2.Zvednětepředníčáststrojetak,abybylstroj nakloněndozadu.

3.Vypnětemotoravyjměteklíč.

4.Demontujte2šrouby,kterýmijepřipevněna spodnídeska,adeskudemontujte(Obrázek75).

•Předskladovánímstrojevypnětemotor,vytáhněte

klíč,počkejte,ažsevšechnypohybujícísečásti zastavíanechejtestrojvychladnout.

•Neskladujtestrojanipalivovblízkostiotevřeného

ohně.

Uskladnění

1.Zaparkujtestrojnarovnémpovrchu,zatáhněte parkovacíbrzduaspusťteramenanakladače dolů.

2.Vypnětemotoravyjměteklíč.

3.Odstraňtenečistotyamazzceléhostroje.

Důležité:Vozidlomůžeteumýtvodním

roztokemneagresivníhočisticíhoprostředku. Strojnemyjtetlakovouvodou.Nepoužívejte přílišmnohovody,obzvláštěpakblízko řídicíhopanelu,motoru,hydraulických čerpadelamotorů.

4.Proveďteúdržbuvzduchovéholtru;postupujte podlepokynůvčástiÚdržbavzduchovéholtru

(strana30).

Obrázek75

1.Spodnídeska

5.Demontujtepřednípanel,vizDemontáž

předníhopanelu(strana28).

6.Proudemvodyodstraňtezpodvozkunečistoty.

Poznámka:Vodabudevytékatzezadníčásti

stroje.

Důležité:Nestříkejtevodunamotor.

7.Proveďtemazánívozidla;postupujtepodle pokynůvčástiMazánístroje(strana29).

8.Nainstalujtespodnídesku(Obrázek75).

9.Nainstalujtepřednípanel.

10.Spusťtestroj.

5.Proveďtemazánívozidla;postupujtepodle pokynůvčástiMazánístroje(strana29).

6.Vyměňtemotorovýolej;vizVýměnamotorového

oleje(strana31).

7.Nabijteakumulátor,vizDobíjeníakumulátoru

(strana37).

g031235

8.Zkontrolujteaupravtenapnutípásů,viz

Nastavenínapnutípásu(strana40).

9.Zkontrolujteadotáhnětevšechnyupevňovací prvky.Opravtenebovyměňtevšechny opotřebené,poškozenénebochybějícídíly.

10.Poškrábanéneboholékovovépovrchynatřete barvou,kteroudodáváautorizovanýservisní prodejce.

11.Vozidloodstavteveskladuanebogaráži včistémasuchémprostředí.Vytáhněte klíčzezapalováníauložtejejnasnadno zapamatovatelnémmístě.

12.Odpojteakumulátor.Postupujtepodlepokynů včástiPoužitíodpojovačeakumulátoru(strana

34).

13.Vozidlopřikryjte,abybylochráněnopřed znečištěním.

Odstraňovánízávad

ZávadaMožnépříčiny

Startérneprotáčímotorem.

Motorseprotáčí,alenespustíse.

Způsobyodstranění

1.Elektroinstalacejezkorodovanánebo máuvolněnéspoje.

2.Došlokespálenínebouvolnění pojistky.

3.Akumulátorjevybitý.3.Akumulátordobijtenebovyměňte.

4.Jepoškozenérelénebospínač.4.Kontaktujteautorizovanéservisní

5.Jepoškozenýstartérnebo elektromagnetstartéru.

6.Došlokzadřenívnitřníchsoučástí motoru.

7.Bezpečnostníblokovacísystémje aktivní.

1.Nesprávnýpostupstartování.

2.Palivovánádržjeprázdná.2.Naplňtenádržčerstvýmpalivem.

3.Palivovýuzavíracíventiljeuzavřen.

4.Vpalivovémsystémujsounečistoty, voda,zvětralénebonesprávnépalivo.

5.Palivovépotrubíjeucpané.5.Vyčistětenebovyměňtepalivové

6.Vpalivujevzduch.

7.Svíčkynefungují.

8.Přílišnízkéotáčkypřistartování.8.Zkontrolujteakumulátor,viskozitu

9.Vzduchovéltryjsouznečištěné.

10.Palivovýltrjeucpaný.10.Palivovýltrvyměňte.

1.Zkontrolujtekontaktyspojů elektroinstalace.

2.Pojistkuutáhnětenebovyměňte.

středisko.

5.Kontaktujteautorizovanéservisní středisko.

6.Kontaktujteautorizovanéservisní středisko.

7.Zkontrolujte,zdajsouvšechnyovládací prvkypohonuapomocnýchslužebve správnéneutrálnípoloze.

1.VizčástStartovánímotoru.

3.Otevřeteuzavíracíventilpaliva.

4.Vypusťteapropláchnětepalivový systémanaplňtejejčerstvýmpalivem.

potrubí.

6.Odvzdušnětetryskyazkontrolujte,zda neunikávzduchvhadicovýchspojích mezipalivovounádržíamotorem.

7.Zkontrolujtepojistku,svíčkyazapojení.

olejeamotorstartéru(kontaktujte autorizovanéservisnístředisko).

9.Proveďteservisvzduchovýchltrů.

11.Vestrojibylapoužitanesprávnájakost palivapronízkéteploty.

12.Nízkákomprese.

13.Vstřikovacítryskyjsoupoškozené.

14.Časovánívstřikovacíhočerpadlaje nesprávné.

15.Vstřikovacíčerpadlojepoškozené.15.Kontaktujteautorizovanéservisní

16.BylpoškozenelektromagnetETR.16.Kontaktujteautorizovanéservisní

11.Vypusťtepalivovýsystémavyměňte palivovýltr.Naplňtesystémčerstvým palivemsprávnétřídyproaktuální tepelnépodmínky.Možnábudetřeba zahřátcelouhnacíjednotku.

12.Kontaktujteautorizovanéservisní středisko.

13.Kontaktujteautorizovanéservisní středisko.

14.Kontaktujteautorizovanéservisní středisko.

středisko.

ZávadaMožnépříčiny

Způsobyodstranění

Motorsespustí,alepřestaneběžet.

Motorběží,aleklepenebovynechává.

1.Otvorvpalivovénádržijezablokován.

2.Vpalivovémsystémujsounečistoty nebovoda.

3.Palivovýltrjeucpaný.3.Palivovýltrvyměňte.

4.Vpalivujevzduch.

5.Vestrojibylapoužitanesprávnájakost palivapronízkéteploty.

6.Lapačjiskerjezanesený.6.Lapačjiskervyčistětenebovyměňte.

7.Palivovéčerpadlojepoškozené.7.Kontaktujteautorizovanéservisní

1.Vpalivovémsystémujsounečistoty, voda,zvětralénebonesprávnépalivo.

2.Motorsepřehřívá.

3.Vpalivujevzduch.

4.Vstřikovacítryskyjsoupoškozené.4.Kontaktujteautorizovanéservisní

5.Nízkákomprese.5.Kontaktujteautorizovanéservisní

6.Časovánívstřikovacíhočerpadlaje nesprávné.

7.Došlokusazenínadměrnéhomnožství karbonu.

8.Došlokvnitřnímuopotřebenínebo poškození.

1.Uvolněteuzávěr.Pokudmotorběží suvolněnýmuzávěrem,vyměňte uzávěr.

2.Vypusťteapropláchnětepalivový systémanaplňtejejčerstvýmpalivem.

4.Odvzdušnětetryskyazkontrolujte,zda neunikávzduchvhadicovýchspojích mezipalivovounádržíamotorem.

5.Vypusťtepalivovýsystémavyměňte palivovýltr.Naplňtesystémčerstvým palivemsprávnétřídyproaktuální tepelnépodmínky.

středisko.

1.Vypusťteapropláchnětepalivový systémanaplňtejejčerstvýmpalivem.

2.Vizčást„Motorsepřehřívá“.

3.Odvzdušnětetryskyazkontrolujte,zda neunikávzduchvhadicovýchspojích mezipalivovounádržíamotorem.

středisko.

6.Kontaktujteautorizovanéservisní středisko.

7.Kontaktujteautorizovanéservisní středisko.

8.Kontaktujteautorizovanéservisní středisko.

Motornepracujenavolnoběh.

1.Otvorvpalivovénádržijezablokován.

2.Vpalivovémsystémujsounečistoty, voda,zvětralénebonesprávnépalivo.

3.Vzduchovéltryjsouznečištěné.

4.Palivovýltrjeucpaný.4.Palivovýltrvyměňte.

5.Vpalivujevzduch.

6.Palivovéčerpadlojepoškozené.6.Kontaktujteautorizovanéservisní

7.Nízkákomprese.7.Kontaktujteautorizovanéservisní

1.Uvolněteuzávěr.Pokudmotorběží suvolněnýmuzávěrem,vyměňte uzávěr.

2.Vypusťteapropláchnětepalivový systémanaplňtejejčerstvýmpalivem.

3.Proveďteservisvzduchovýchltrů.

5.Odvzdušnětetryskyazkontrolujte,zda neunikávzduchvhadicovýchspojích mezipalivovounádržíamotorem.

středisko.

ZávadaMožnépříčiny

Způsobyodstranění

Motorsepřehřívá.

Motorztrácívýkon.

1.Jetřebapřidatchladivo.1.Zkontrolujteadoplňtechladivo.

2.Omezenéprouděnívzduchudo chladiče.

3.Hladinaolejevklikovéskřínije nesprávná.

4.Motorjepřetížen.

5.Vpalivovémsystémujenesprávné palivo.

6.T ermostatjepoškozený.6.Kontaktujteautorizovanéservisní

7.Řemenventilátorujeuvolněnýnebo prasklý.

8.Časovánívstřikováníjenesprávné.

9.Čerpadlochladicíkapalinyje poškozené.

10.Jsoupřílišnízkéotáčkymotoru.10.Zkontrolujtevysokévolnoběžnéotáčky.

1.Motorjepřetížen.

2.Hladinaolejevklikovéskřínije nesprávná.

3.Vzduchovéltryjsouznečištěné.

4.Vpalivovémsystémujsounečistoty, voda,zvětralénebonesprávnépalivo.

5.Motorsepřehřívá.

6.Lapačjiskerjezanesený.6.Lapačjiskervyčistětenebovyměňte.

7.Vpalivujevzduch.

8.Nízkákomprese.8.Kontaktujteautorizovanéservisní

9.Otvorvpalivovénádržijezablokován.

10.Časovánívstřikovacíhočerpadlaje nesprávné.

11.Vstřikovacíčerpadlojepoškozené.

12.Jsoupřílišnízkévysokévolnoběžné otáčkymotoru.

2.Prohlédněteaočistětesítochladičepo každémpoužití.

3.Doplněnímneboupuštěnímzajistěte, abybylahladinanaznačceplného stavu.

4.Omeztezátěž,použijtenižšírychlost pojezdu.

5.Vypusťteapropláchnětepalivový systémanaplňtejejčerstvýmpalivem.

středisko.

7.Kontaktujteautorizovanéservisní středisko.

8.Kontaktujteautorizovanéservisní středisko.

9.Kontaktujteautorizovanéservisní středisko.

1.Omeztezátěž,použijtenižšírychlost pojezdu.

2.Doplněnímneboupuštěnímzajistěte, abybylahladinanaznačceplného stavu.

3.Proveďteservisvzduchovýchltrů.

4.Vypusťteapropláchnětepalivový systémanaplňtejejčerstvýmpalivem.

5.Vizčást„Motorsepřehřívá“.

7.Odvzdušnětetryskyazkontrolujte,zda neunikávzduchvhadicovýchspojích mezipalivovounádržíamotorem.

středisko.

9.Kontaktujteautorizovanéservisní středisko.

10.Kontaktujteautorizovanéservisní středisko.

11.Kontaktujteautorizovanéservisní středisko.

12.Kontaktujteautorizovanéservisní středisko.

Zvýfukuvystupujenadměrnémnožství černéhokouře.

1.Motorjepřetížen.

2.Vzduchovéltryjsouznečištěné. Vpalivovémsystémujenesprávné

3. palivo.

4.Časovánívstřikovacíhočerpadlaje nesprávné.

5.Vstřikovacíčerpadlojepoškozené.5.Kontaktujteautorizovanéservisní

Vstřikovacítryskyjsoupoškozené.

1.Omeztezátěž,použijtenižšírychlost pojezdu.

2.Proveďteservisvzduchovýchltrů. Vypusťteapropláchnětepalivový

3. systémanaplňtejejčerstvýmpalivem.

4.Kontaktujteautorizovanéservisní středisko.

středisko. Kontaktujteautorizovanéservisní

6. středisko.

ZávadaMožnépříčiny

Způsobyodstranění

Zvýfukuvystupujenadměrnémnožství bíléhokouře.

Strojsenemůžerozjet.

1.Klíčbylotočendopolohy

STARTOVÁNÍještěpředtím,než

indikátoržhavenízhasl.

1.OtočteklíčdopolohyBĚHapočkejte, ažindikátoržhavenízhasne.Teprve potomspusťtemotor.

2.T eplotamotorujenízká.2.Zkontrolujtetermostat.

3.Svíčkynefungují.

4.Časovánívstřikovacíhočerpadlaje nesprávné.

3.Zkontrolujtepojistku,svíčkyazapojení.

4.Kontaktujteautorizovanéservisní středisko.

5.Vstřikovacítryskyjsoupoškozené.5.Kontaktujteautorizovanéservisní středisko.

6.Nízkákomprese.6.Kontaktujteautorizovanéservisní středisko.

1.Jevypnutáhydraulikaovládání

1.Přepněteaktivačníspínačpojezdu.

pojezdu.

2.Jeaktivovánaparkovacíbrzda.2.Uvolněteparkovacíbrzdu.

3.Přílišnízkáhladinahydraulické

kapaliny.

3.Přidejtedonádržkyhydraulickou kapalinu.

4.Jepoškozenhydraulickýsystém.4.Kontaktujteautorizovanéservisní středisko.

5.T ažnéventilyjsouotevřené.5.T ažnéventilyzavřete.

6.Pákaventiluoddělovačeprůtokuje

vpoloze9hodin.

7.Spojkapohonučerpadlahnací

jednotkyjeuvolněnánebopoškozená.

8.Čerpadloanebomotorkoljsou

poškozené.

6.Nastavtepákuvrozmezípoloh12až 10hodin.

7.Kontaktujteautorizovanéservisní středisko.

8.Kontaktujteautorizovanéservisní středisko.

9.Jepoškozenřídicíventil.9.Kontaktujteautorizovanéservisní středisko.

10.Pojistnýventiljepoškozený.

10.Kontaktujteautorizovanéservisní středisko.

Poznámky:

Oznámeníoochraněosobníchúdajů(EHP/VelkáBritánie)

JakspolečnostT oronakládásvašimiosobnímiúdaji

SpolečnostToroCompany(„Toro“)respektujevašesoukromí.Kdyžsizakoupítenášvýrobek,jemožné,žesizaznamenámeurčitévašeosobní informace,kteréjstenámposkytlibuďpřímovy,místnípobočkaspolečnostiT oronebojejíprodejce.SpolečnostTorovyužívátytoinformacekplnění smluvníchpovinností,jakojenapříkladregistracevašízáruky,zpracováníreklamacenebokontaktsvámivpřípaděstaženívýrobku,aprolegitimní obchodníúčely,napříkladzjišťováníspokojenostizákazníků,zlepšovánínašichvýrobkůneboposkytováníinformacíovýrobcích,ježbyvásmohly zajímat.VsouvislostiskteroukoliztěchtočinnostímůžespolečnostT orosdíletvašeúdajesesvýmidceřinýmiapřidruženýmispolečnostmi,prodejci adalšímiobchodnímipartnery.Vašeosobníúdajemůžemerovněžposkytnout,pokudtovyžadujezákon,nebovsouvislostisprodejem,koupínebo sloučenímpodniku,zažádnýchokolnostíjevšakneprodámejinéspolečnostipromarketingovéúčely .

Uchovávánívašichosobníchúdajů

SpolečnostTorobudeuchovávatvašeosobníúdajetakdlouho,pokudbudourelevantníprovýšeuvedenéúčely,avsouladusezákonnýmipožadavky. Chcete-lizískatdalšíinformaceopříslušnélhůtěuchovávání,kontaktujtenásprosímnaadreselegal@toro.com.

ÚsilíspolečnostiToroozajištěníbezpečnostiosobníchúdajů

VašeosobníúdajemohoubýtzpracováványvUSAnebojinézemi,vekterémohouplatitméněpřísnézákonynaochranuúdajůnežvzemivašeho bydliště.Kdykolipřevádímevašeosobníúdajemimozemivašehobydliště,podnikámezákonempožadovanékroky,abychomrealizovalipříslušná opatřenínaochranuvašichosobníchúdajůazajistilijejichbezpečnost.

Přístupkosobnímúdajůmajejichoprava

Máteprávonakontroluneboopravusvýchosobníchúdajů;protijejichzpracovánímůžetevznéstnámitkynebopožádatoomezenízpracování.Chcete-li takučinit,kontaktujtenáse-mailemnaadreselegal@toro.com.Máte-livevztahukezpůsobu,jakýmspolečnostTorozpracovalavašeosobníúdaje, pochybnosti,doporučujeme,abystesestímtoproblémemobrátilipřímonanás.Vezměteprosímnavědomí,žeobčanéstátůEvropskéuniemají právopodatstížnostnanárodnímúřaduproochranuosobníchúdajů.

374-0282RevC

Návrhzákonač.65vestátěKalifornie(CaliforniaProposition65)–výstraha

Cotatovýstrahaznamená?

Vprodejimůžetespatřitvýrobek,kterýjeopatřennásledujícímvýstražnýmštítkem:

VÝSTRAHA:Rakovinaapoškozeníreprodukčníhosystému– www.P65Warnings.ca.gov.

Ocosevnávrhuzákonač.65jedná?

Návrhzákonač.65sevztahujenavšechnyspolečnostipůsobícívKalifornii,kterétamprodávajívýrobkynebovyrábějívýrobky,ježmohoubýtvKalifornii prodáványnebodonídováženy.Návrhnařizuje,abyguvernérstátuKalifornievedlazveřejňovalsoupischemickýchlátek,onichžjeznámo,že mohouzpůsobitrakovinu,vrozenévadya/nebojinépoškozeníreprodukčníhosystému.Soupis,kterýjekaždoročněaktualizován,zahrnujestovky chemikálií,kterésenacházejívmnohapředmětechkaždodennípotřeby.Účelemnávrhuzákonač.65jeinformovatveřejnostovystavenípůsobení těchtochemickýchlátek.

Návrhzákonač.65nezakazujeprodejvýrobkůobsahujícíchtytochemikálie,místotohovšakžádá,abybylyvšechnyvýrobky,obalyvýrobkůnebo literaturadoprovázejícítytovýrobkyopatřenyvýstrahou.Výstrahauvedenávnávrhuč.65neznamená,ževýrobekjevrozporusjakýmikolinormami nebopožadavkytýkajícímisebezpečnostivýrobku.VládastátuKalifornieveskutečnostiobjasnila,žezmíněnávýstrahanenítotéžjakoregulační rozhodnutí,ježstanovuje,zdajeprodukt„bezpečný“nebo„nebezpečný“.Řadaztěchtochemickýchláteksemnoholetpoužívávevýrobcíchkaždodenní potřeby,anižbybyladoloženajakákoliújmanazdraví.Dalšíinformacenaleznetenastránkáchhttps://oag.ca.gov/prop65/faqs-view-all

Výstrahauvedenávnávrhuzákonač.65znamená,žespolečnostbuď(1)vyhodnotilamírurizikaadospělakzávěru,ženebylapřekročena„žádná významnámírarizika“,nebo(2)serozhodlauvéstvýstrahunazákladětoho,žesijevědomapřítomnostiuvedenéchemickélátky,mírurizikaseale nepokusilavyhodnotit.

Platítentozákonvšude?

Uvedenívýstrahydlenávrhuzákonač.65sevyžadujepouzevrámcikalifornskýchzákonů.VýstrahulzespatřitvceléKaliforniinarůznýchmístech, včetněrestaurací,obchodůspotravinami,hotelů,školanemocnic,anaširokéškáleproduktů.Někteříonlineamaloobchodníprodejcinavícuvádí výstrahudlenávrhuzákonač.65nasvýchwebovýchstránkáchnebovkatalozích.

Jaksevýstrahadlekalifornskéhonávrhuzákonališíodfederálníchlimitů?

Normynávrhuzákonač.65jsoučastopřísnějšínežfederálníamezinárodnínormy .Uřadylátekjenutnéuvádětvýstrahudlenávrhuzákonač.65 přimnožství,kteréjemnohemnižšínežufederálníchakčníchlimitů.Napříkladnormanávrhuzákonač.65upozorňujícínamnožstvíolovačiní 0,5μg/den,cožjevýrazněpodlimityfederálníchamezinárodníchnorem.

Pročnejsoutoutovýstrahouopatřenyvšechnyobdobnéprodukty?

•VýrobkyprodávanévKaliforniimusíbýtoznačenypodlenávrhuzákonač.65,zatímcopodobnéproduktyprodávanéjindetotooznačenímítnemusí.

•Společnost,kterávrámcisoudníhosporutýkajícíhosenávrhuzákonač.65dosáhlamimosoudníhovyrovnání,můžebýtpožádána,abynasvých

produktechvýstrahudlenávrhuzákonač.65uváděla.Najinéspolečnosti,kterévyrábějípodobnévýrobky ,setakovýpožadavekvztahovatnemusí.

•Prosazovánínávrhuzákonač.65neníkonzistentní.

•Společnostisemohourozhodnout,ževýstrahunebudouuvádět,protožedospělykzávěru,žepodlenávrhuzákonač.65taknejsoupovinnyučinit.

Pokudvýrobeknenívýstrahouopatřen,neznamenáto,ženeobsahujeuvedenéchemickélátkynapodobnéúrovni.

PročspolečnostTorotutovýstrahuuvádí?

SpolečnostToroserozhodla,žebudespotřebitelůmposkytovatconejvíceinformací,abymohličinitinformovanározhodnutíoproduktech,kterékupujía používají.SpolečnostTorovurčitýchpřípadechposkytujevarování,jestližesijevědomapřítomnostijednénebovíceuvedenýchchemickýchlátek,anižby byloprovedenoposouzeníúrovněexpozice,neboťpožadavkynaomezeníexpozicenejsouposkytnutyprovšechnyuvedenéchemickélátky.Společnost Torosezdůvodůobezřetnostirozhodlavýstrahudlenávrhuzákonač.65uvést,ikdyžnebezpečívystavenípůsobeníchemickýchlátekobsaženýchve výrobcíchznačkyTorojezanedbatelnénebospadádorozmezí„žádnévýznamnériziko“.PokudspolečnostTorotakovouvýstrahuneuvede,můžebýt mimotožalovánastátemKalifornienebosoukromýmistranami,ježoprosazovánínávrhuzákonač.65usilují,amůžeztohopronivyplývatcitelnýpostih.

RevA

Toro 22327 Operator's Manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
