Toro 22323 Operator's Manual [es]

FormNo.3430-175RevA

MinicargadoracompactaTX525

Nºdemodelo22323—Nºdeserie404720000ysuperiores
Nºdemodelo22323G—Nºdeserie404720000ysuperiores
Nºdemodelo22324—Nºdeserie404500000ysuperiores

Registresuproductoenwww.T oro.com.
Traduccióndeloriginal(ES)

*3430-175*A

Esteproductocumpletodaslasdirectivaseuropeas
aplicables;sideseamásdetalles,consultela
DeclaracióndeConformidad(Declarationof
Conformity–DOC)decadaproducto.

Elusoolaoperacióndelmotorencualquierterreno
forestal,demonteocubiertodehierbaamenosque
elmotorestéequipadoconparachispas(conforme
aladenicióndelasección4442)mantenidoen
buenascondicionesdefuncionamiento,oqueel
motorhayasidofabricado,equipadoymantenido
paralaprevencióndeincendios,constituyeuna
infraccióndelalegislacióndeCalifornia(California
PublicResourceCodeSection4442o4443).

Elmanualdelpropietariodelmotoradjuntoofrece
informaciónsobrelasnormasdelaUSEnvironmental
ProtectionAgency(EPA)ydelaCaliforniaEmission
ControlRegulationsobresistemasdeemisiones,
mantenimientoygarantía.Puedesolicitarseun
manualnuevoalfabricantedelmotor.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

EssabidoporelEstadodeCalifornia

quelosgasesdeescapedelosmotores

dieselyalgunosdesuscomponentes
causancáncer,defectoscongénitosy

otrospeligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Introducción

Estamáquinaesunaminicargadoracompacta
diseñadoparaserusadoendiversasactividadesde
movimientosdetierrasyotrosmaterialesentrabajos
dejardineríayconstrucción.Estádiseñadapara
funcionarconunagranvariedaddeaccesorios,cada
unodeloscualesrealizaunafunciónespecíca.El
usodeesteproductoparaotrospropósitosquelos
previstospodríaserpeligrosoparaustedyparaotras
personas.

Leaestemanualdetenidamenteparaaprendera
utilizarymantenercorrectamentesuproducto,y
paraevitarlesionesydañosalproducto.Ustedesel
responsabledeutilizarelproductodeformacorrecta
ysegura.

Visitewww.Toro.comparabuscarmateriales
deformaciónyseguridadoinformaciónsobre
accesorios,paralocalizarundistribuidoropara
registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas
Torooinformaciónadicional,póngaseencontacto
conunServicioTécnicoAutorizadooconAsistencia
alClienteT oro,ytengaamanolosnúmerosde
modeloyseriedesuproducto.Figura1identicala
ubicacióndelosnúmerosdemodeloyserieenel
producto.Escribalosnúmerosenelespacioprovisto.

Importante:Consudispositivomóvil,puede

escanearelcódigoQRdelapegatinadelnúmero
deserie(siseincluye)paraaccederainformación
sobrelagarantía,laspiezasyotrosdatossobre
elproducto.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Póngaseencontactoconnosotrosenwww.T oro.com.

2

g243442

ImpresoenEE.UU.

Reservadostodoslosderechos

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene
mensajesdeseguridadidenticadosporelsímbolo
dealertadeseguridad(Figura2),queseñalaun
peligroquepuedecausarlesionesgravesolamuerte
siustednosiguelasprecaucionesrecomendadas.

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltar
información.Importantellamalaatenciónsobre
informaciónmecánicaespecial,yNotaresalta
informacióngeneralquemereceunaatención
especial.

Contenido

Seguridad.................................................................4

Seguridadengeneral.........................................4

Pegatinasdeseguridadeinstrucciones.............5

Elproducto...............................................................9

Controles...........................................................9

Especicaciones..............................................13

Accesorios........................................................13

Antesdelfuncionamiento....................................14

Seguridadantesdeluso...................................14

Cómoañadircombustible.................................14

Mantenimientodiario........................................15

Duranteelfuncionamiento...................................16

Seguridadduranteeluso..................................16

Arranquedelmotor...........................................17

Conduccióndelamáquina...............................17

Apagadodelmotor...........................................18

Usodelosaccesorios.......................................18

Despuésdelfuncionamiento...............................20

Seguridaddespuésdeluso..............................20

Cómomoverunamáquinaaveriada.................20

Transportedelamáquina.................................20

Izadodelamáquina.........................................22

Mantenimiento........................................................23

Seguridadenelmantenimiento........................23

Calendariorecomendadodemanteni-

miento..........................................................24

Procedimientospreviosalmantenimiento...........25

Usodelbloqueodelcilindro..............................25

Accesoaloscomponentesinternos..................25

Lubricación..........................................................27

Engrasadodelamáquina.................................27

Mantenimientodelmotor.....................................28

Seguridaddelmotor.........................................28

Mantenimientodellimpiadordeaire..................28

Mantenimientodelaceitedemotor...................29

Mantenimientodelsistemadecombusti-

ble................................................................31

Comprobacióndelostubosdecombustible

ylasconexiones...........................................31

Drenajedelltrodecombustible/separador

deagua.........................................................31

Cambiodelcartuchodelltrodecombustible

yelltroenlínea...........................................32

Purgadelsistemadecombustible....................32

g000502

Drenajedeldepósitoodelosdepósitosde

combustible...................................................33

Mantenimientodelsistemaeléctrico....................33

Seguridaddelsistemaeléctrico........................33

Mantenimientodelabatería.............................33

Mantenimientodelosfusibles...........................35

Mantenimientodelsistemadetransmi-

sión..............................................................36

Mantenimientodelasorugas............................36

Mantenimientodelsistemaderefrigera-

ción..............................................................40

Seguridaddelsistemaderefrigeración.............40

Mantenimientodelsistemade

refrigeración..................................................40

Mantenimientodelosfrenos................................42

Comprobacióndelfrenodeestaciona-

miento...........................................................42

Mantenimientodelascorreas..............................43

Compruebelacondicióndelacorreadela

bombahidráulica...........................................43

Mantenimientodelsistemadecontrol..................43

Ajustedeloscontroles......................................43

Mantenimientodelsistemahidráulico..................45

Seguridaddelsistemahidráulico......................45

Aliviodepresiónhidráulica...............................45

Especicacióndeluidohidráulico...................46

Comprobacióndelniveldeuido

hidráulico......................................................46

Cambiodelltrohidráulico................................47

Cómocambiareluidohidráulico.....................47

Limpieza..............................................................49

Eliminaciónderesiduos....................................49

Limpiezadelchasis..........................................49

Almacenamiento.....................................................49

Seguridadduranteelalmacenamiento.............49

Almacenamiento...............................................49

Solucióndeproblemas...........................................50

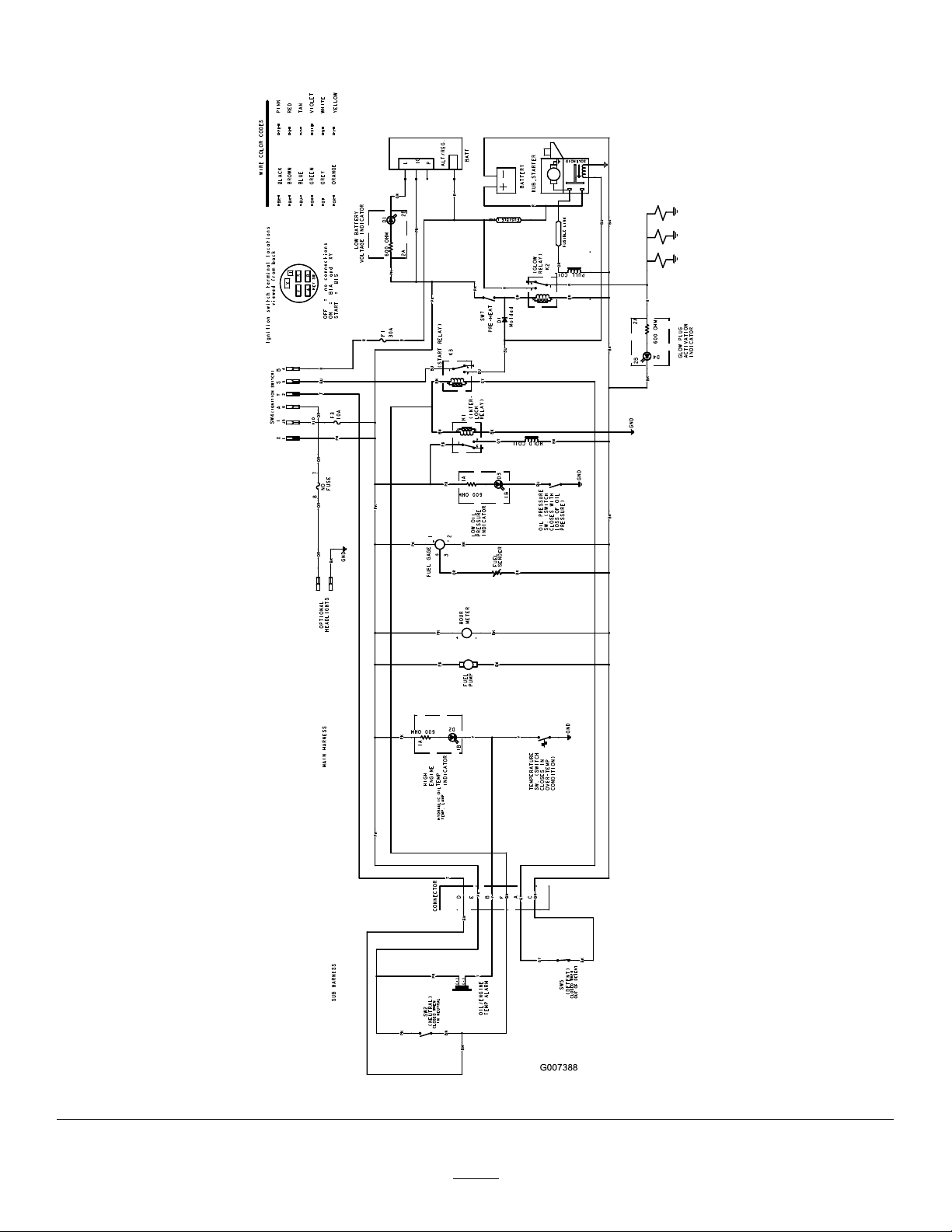

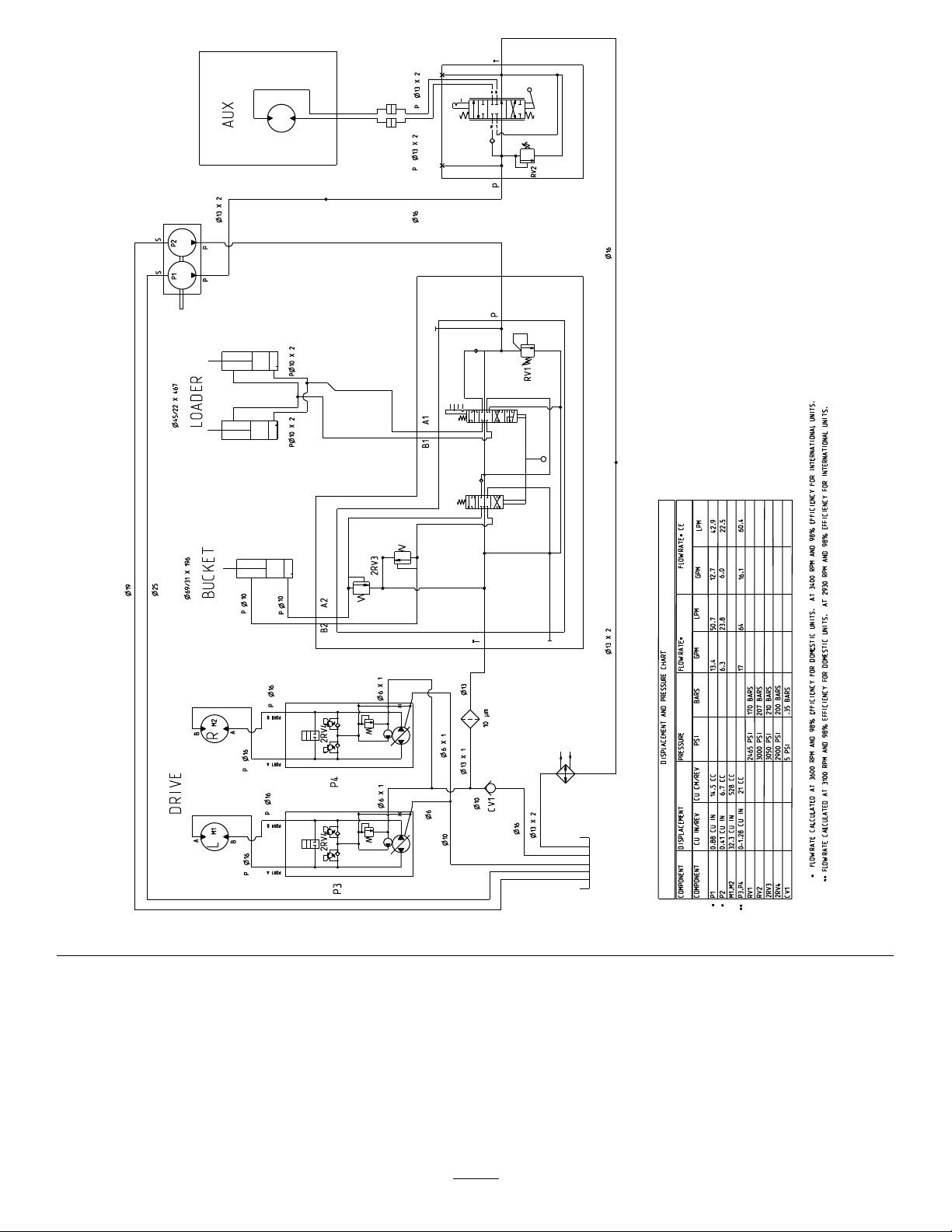

Esquemas...............................................................54

3

Seguridad

PELIGRO

Puedehaberconduccionesdeservicios
enterradasenlazonadetrabajo.Sise
perforan,puedencausardescargaseléctricas
oexplosiones.

Marquelasáreasdelazonadetrabajoque
contienentendidosenterrados,ynoexcave
enlaszonasmarcadas.Póngaseencontacto
consuserviciodemarcadolocaloconsu
compañíadeelectricidad/agua,etc.,paraque
marquenlanca(porejemplo,enEstados
Unidos,llameal811,oenAustralia,llame
al1100paracontactarconelserviciode
marcadonacional).

Seguridadengeneral

Sigasiempretodaslasinstruccionesdeseguridad
conelndeevitarlesionescorporalesgravese
inclusolamuerte.

•Mantengalasmanosylospiesalejadosde

componentesyaccesoriosenmovimiento.

•Nohagafuncionarlamáquinasinoestán

colocadosyfuncionandolosprotectoresy
dispositivosdeseguridad.

•Mantengaaotraspersonas,especialmentealos

niños,alejadasdelazonadetrabajo.

•Parelamáquina,apagueelmotoryretirela

llaveantesderealizartareasdemantenimiento
orepostajeyantesdeeliminarobstruccionesen
lamáquina.

Elusoomantenimientoincorrectodeestamáquina
puedecausarlesiones.Parareducirelpeligrode
lesiones,cumplaestasinstruccionesdeseguridad
ypresteatenciónsiemprealsímbolodealertade
seguridad
Peligro–instrucciónrelativaalaseguridadpersonal.
Elincumplimientodeestasinstruccionespuededar
lugaralesionespersonalesolamuerte.

,quesignica:Cuidado,Advertenciao

•Nollevecargasconlosbrazoselevados;llevelas

cargassiemprecercadelsuelo.

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos,
quepuedencausarlesionesgravesolamuerte.
Elusodelamáquinaencualquierpendienteo
terrenoirregularexigeuncuidadoespecial.

•Alsubirybajarpendientes,hágaloconelextremo

máspesadodelamáquinacuestaarribayla
cargacercadelsuelo.Ladistribucióndelpeso
varíadependiendodelaccesorio.Silacubaestá
vacía,elextremomáspesadodelamáquina
serálapartedeatrás,ysilacubaestállena,
elextremomáspesadodelamáquinaserála
partedelantera.Conlamayoríadelosdemás
accesorios,lapartedelanteradelamáquinaserá
elextremomáspesado.

•Marquelasáreasdelazonadetrabajoque

contienentendidosenterradosyotrosobjetos,y
noexcaveenlaszonasmarcadas.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Prestetodasuatenciónalutilizarlamáquina.

Norealiceningunaactividadquegenere
distracciones,delocontrariopuedenproducirse
lesionesodañosenlapropiedad.

•Nodejenuncaquelamáquinaseautilizadapor

niñosoporpersonasquenohayanrecibidola
formaciónadecuada.

4

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas
cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao
quefalte.

Símbolosdelabatería

Algunosdeestossímbolos,otodosellos,estánensu

batería.

decal93-6686

93-6686

1.Fluidohidráulico

decalbatterysymbols

2.LeaelManualdeloperador.

1.Riesgodeexplosión6.Mantengaalejadasdela
bateríaaotraspersonas.

2.Nofume,mantenga

alejadodelfuegoydelas
llamasdesnudas

7.Lleveprotecciónocular;
losgasesexplosivos
puedencausarcegueray
otraslesiones.

3.Líquidocáustico/peligro
dequemaduraquímica

8.Elácidodelabatería
puedecausarceguerao
quemadurasgraves.

4.Lleveprotecciónocular..9.Enjuaguelosojos
inmediatamenteconagua
ybusquerápidamente
ayudamédica.

5.LeaelManualdel

operador.

10.Contieneplomo;notirara
labasura

93-6680

decal93-6680

decal93-7814

93-7814

1.Peligrodeenredamiento,correa–noseacerquealas
piezasenmovimiento.

decal93-9084

93-9084

1.Puntodeizado/Puntodeamarre

93-6681

1.Peligrodecorte/desmembramiento,ventilador–nose
acerquealaspiezasenmovimiento.

decal93-6681

decal100-4650

100-4650

1.Peligrodeaplastamientodelamano–mantengaalejadas
aotraspersonas.

2.Peligrodeaplastamientodelpie–mantengaalejadasa
otraspersonas.

5

100-8821

1.Peligrodeaplastamientodesdearriba;peligrodecortede
lamano–manténgasealejadodelapartedelanterade
launidaddetraccióncuandolosbrazosdecargaestán
elevados.

100-8822

1.Advertencia–nollevepasajeros.

decal100-8821

decal100-8822

decal115-4855

115-4855

1.Peligro–superciecaliente–Lleveguantesdeprotección
almanejarlosacoplamientoshidráulicosyleaelManual
deloperadorparainformarsedecómomanejarlos
componenteshidráulicos.

decal115-4857

115-4857

1.Refrigerantedelmotor
bajopresión.

2.Peligrodeexplosión–lea
elManualdeloperador.

1.Giroaderecha

2.Haciaadelante

106-6755

3.Advertencia–notoquela
superciecaliente.

4.Advertencia–leael

Manualdeloperador.

115-4020

3.Marchaatrás

4.Giroaizquierda

decal106-6755

decal115-4020

1.Bajelosbrazosdecarga.

2.Vaciarlacuba.

4.Girarlacuba.

5.Dejarotarlacubasobre
elsuelo

3.Elevarlosbrazosde
carga.

115-4858

1.Peligrodeaplastamientodemanosopies–instaleel
bloqueodelcilindro.

decal115-4858

6

decal115-4862

115-4862

1.Desengranado3.Engranado

2.Frenodeestacionamiento

1.Sistemahidráulicoauxiliar

2.Marchaatrásbloqueada
(retención)

decal115-4859

115-4859

1.Bloqueodelaválvulade
carga—abierto

2.Bloqueodelaválvulade
carga—cerrado

decal115-4865

115-4865

1.Refrigerantedelmotor

decal115-4861

115-4861

3.Haciaadelante

4.Puntomuerto
(desconectado)

1.Advertencia–notoquelasuperciecaliente.

2.LeaelManualdel
operador.

decal115-4882

115-4882

115-4860

1.Advertencia–leaelManualdeloperador.

2.Advertencia–bajelosbrazosdecarga,accioneelfrenodeestacionamiento,apagueelmotoryretirelallaveantesdedejar
lamáquina.

3.Peligrodeaplastamientodesdearriba–instaleelbloqueodelcilindroyleaelManualdeloperadorantesderealizartareas
demantenimiento.

4.Peligrodecortedemanosopies–espereaquesedetenganlaspiezasenmovimiento;noseacerquealaspiezasen
movimiento;mantengacolocadostodoslosprotectores.

5.Peligrodeaplastamiento/desmembramientodeotraspersonas–mantengaalejadasaotraspersonas.

6.Peligrodedescargaeléctrica;peligrodeexplosión–noutilicelamáquinasiesposiblequehayacableseléctricos;póngaseen
contactoconlaempresalocaldeelectricidad.

7

decal115-4860

132-8631

138-0800

1.LeaelManualdeloperadorquesesuministraconlamáquina.9.Batería

2.Motor–arrancar10.Bujía

3.Motor–marcha11.Rápido

4.Motor–apagar12.Lento

5.Contadordehoras

6.Combustible

7.Temperaturadelrefrigerantedelmotor

8.Presióndelaceitedelmotor16.Peligrodevuelco–conduzcalentamentealgirar;norealice

13.Advertencia–noutiliceestamáquinaamenosquehaya
recibidoformaciónensumanejo.

14.Peligrodedescargaeléctrica,cableseléctricosaéreos–esté
atentolaexistenciadecableseléctricosaéreos.

15.Peligrodevuelco–muevalaunidaddetracciónconel
extremopesadocuestaarriba;llevelascargasenlaposición
másbajaposible;noconduzcalamáquinaconlacarga
elevada.

girosbruscoscuandoconduzcarápido;mirehaciaatrásy
haciaabajoalavanzarmarchaatrás.

decal132-8631

decal138-0800

8

Elproducto

Controles

Familiarícesecontodosloscontroles(Figura4)antes
deponerenmarchaelmotorytrabajarconlaunidad
detracción.

Paneldecontrol

g013016

Figura4

g004223

1.Palancadelsistema
hidráulicoauxiliar

2.Interruptordeencendido

3.Contadordehoras9.Controldetracción

4.Indicadordecombustible

5.Indicadoreseinterruptor
delabujía

6.Palancadelacelerador12.Bloqueodelaválvulade

7.Palancadeinclinacióndel
accesorio/brazosdecarga

8.Palancadelfrenode
estacionamiento

10.Barradereferencia

11.Barradereferenciadel
controldecarga

carga

Figura3

1.Ruedasderodaje7.Placademontaje

2.Oruga

3.Cilindrodeelevación

4.Brazosdecarga10.Puntode

5.Capó

6.Acoplamientoshidráulicos
auxiliares

8.Placadeseguridad–
marchaatrás

9.Paneldecontrol

amarre/elevación

11.Paneldeaccesotrasero

12.Rejilladelpanellateral

Interruptordeencendido

Lallavedecontacto,queseutilizaparaarrancar
yapagarelmotor,tienetresposiciones:PARADA,
MARCHAyARRANQUE.ConsulteArranquedelmotor

g017858

(página17).

Palancadelacelerador

Muevaelcontrolhaciaadelanteparaaumentarla
velocidaddelmotor,yhaciaatrásparareducirla
velocidad.

Barradereferencia

Alconducirlaunidaddetracción,utilicelabarra
dereferenciacomomanillarypuntodeapoyo
paracontrolarelcontroldetracciónylapalanca
delsistemahidráulicoauxiliar.Paraaseguraruna
operaciónsuaveycontrolada,noquitelasdosmanos
delabarradereferenciamientrasutilizalamáquina.

9

Controldetracción

•Paragiraraladerecha,gireelcontroldetracción

enelsentidodelasagujasdelreloj(Figura8).

Figura5

1.Barradereferencia

2.Controldetracción

•Paradesplazarsehaciaadelante,muevaelcontrol

detracciónhaciaadelante(Figura6).

Figura6

•Paradesplazarsehaciaatrás,muevaelcontrolde

tracciónhaciaatrás(Figura7).

Importante:Mientrasconduzcaenmarcha

atrás,mirehaciaatrásparaasegurarsedeque
elcaminoestádespejado,ymantengaambas
manosenlabarradereferencia.

g008128

Figura8

g008131

•Paragiraralaizquierda,gireelcontroldetracción

enelsentidocontrarioalasagujasdelreloj
(Figura9).

g008132

Figura9

g008129

•Paradetenerlamáquina,suelteelcontrolde

tracción(Figura5).

Nota:Cuantomásmuevaelcontroldetracciónen

cualquiersentido,másrápidosemoverálamáquina
endichadirección.

Figura7

g008130

10

Palancadeinclinacióndel
accesorio/brazosdecarga

•Parainclinarelaccesoriohaciaadelante,mueva

lentamentelapalancaaladerecha(Figura10).

•Parainclinarelaccesoriohaciaatrás,mueva

lentamentelapalancaalaizquierda(Figura10).

•Parabajarlosbrazosdecarga,muevalentamente

lapalancahaciaadelante(Figura10).

•Paraelevarlosbrazosdecarga,mueva

lentamentelapalancahaciaatrás(Figura10).

•Parabajarlosbrazosdecargaalaposiciónde

otación,muevalapalancahaciaadelantedel
todo(Figura10).

Nota:Estopermitequeaccesoriostalescomoel

niveladorylapalahidráulicasiganloscontornos
delterreno('otar')durantelasoperacionesde
nivelación.

Paraponerelbloqueo,tiredelmismohaciaarriba
hastaquesalgadelagujerodelpaneldecontrol,
ygíreloalaizquierdadelantedelapalancadelos
brazosdecarga,luegoempujehaciaabajohastaque
quedebloqueado(Figura11).

Figura11

1.Palancadeinclinacióndel
accesorio/brazosdecarga

2.Bloqueodelaválvulade
carga

Barradereferenciadelcontrolde
carga

g029981

Figura10

1.Posicióndeblocaje(otar)

2.Bajelosbrazosdecarga.5.Inclinarelaccesoriohacia

3.Elevarlosbrazosde
carga.

Simuevelapalancaaunaposiciónintermedia(por
ejemplo,haciaadelanteyalaizquierda),puede
moverlosbrazosdecargaeinclinarelaccesorioal
mismotiempo.

4.Inclinarelaccesoriohacia
atrás.

adelante.

Bloqueodelaválvuladecarga

Elbloqueodelaválvuladecargainmovilizala
palancadelosbrazosdecarga/inclinacióndel
accesorioparaquedenosepuedamoverhacia
adelante.Estoayudaaasegurarquenadiepueda
bajaraccidentalmentelosbrazosdecargadurante
lasoperacionesdemantenimiento.Fijelosbrazosde
cargaconelbloqueosinecesitaapagarlamáquina
conlosbrazosdecargaelevados.

Labarradereferenciadelcontroldecargaayuda
aestabilizarsumanomientrasutilizalapalancade
inclinacióndelaccesorio/brazodecarga(Figura3).

Contadordehoras

Elcontadordehorasmuestraelnúmerodehorasde
usodelamáquina.

g029293

Palancahidráulicaauxiliar

•Paraaccionarunaccesoriohidráulicoendirección

haciaadelante,girelapalancadelsistema
hidráulicoauxiliarhaciaatrásypresiónelahacia
abajo,hacialabarradereferencia(Figura12,
número1).

•Paraaccionarunaccesoriohidráulicoendirección

haciaatrás,girelapalancadelsistemahidráulico
auxiliarhaciaatrásy,acontinuación,muévala
hacialaizquierda,alaranurasuperior(Figura12,
número2).

Nota:Sisueltalapalancacuandoestáenposición

HACIAADELANTE,lapalancavuelveautomáticamente
alaposicióndePUNTOMUERTO(Figura12,número3).
SiestáenlaposicióndeMARCHAATRÁS,permanecerá
enellahastaquelasaquedelaranura.

11

Figura12

Indicadordepresióndelaceitedel
motor

Silapresióndelaceitedelmotordesciende
demasiado,seenciendeestaluzysuenaunaalarma.
Siestoocurre,apagueelmotorinmediatamentey
compruebeelniveldeaceite.Sielnivelesbajo,
añadaaceiteybusqueposiblesfugas.

g004179

1.Hidráulica–ujohacia
adelante

2.Hidráulica–ujohacia
atrás

3.Puntomuerto

Palancadelfrenode
estacionamiento

•Paraaccionarelfrenodeestacionamiento,empuje

lapalancahaciaadelanteyhacialaizquierda,y
luegotiredeellahaciaatrás(Figura13).

Nota:Launidaddetracciónpuedeseguir

desplazándoseunpocohastaquelosfrenosse
engranenenelpiñóndearrastre.

•Paraquitarelfreno,empujelapalancahacia

adelanteyluegoaladerecha,alamuesca(Figura

13).

Figura14

1.Indicadordepresióndel
aceitedelmotor

2.Indicadordela
temperaturadel
refrigerantedelmotor

3.Interruptordelabujía

4.Indicadordecargadela
batería

5.Indicadordelasbujías

Indicadordecargadelabatería

Silacargadelabateríadesciendedemasiado,se
enciendeestaluzysuenaunaalarma.Siestoocurre,
apagueelmotorinmediatamenteycargueocambie
labatería.Compruebelatensióndelacorreadel
alternador;consulteelManualdelpropietariodel
motor.

g004350

Figura13

Indicadordecombustible

Esteindicadormidelacantidaddecombustibleque
quedaenel/losdepósito(s).

g005552

Indicadordelatemperaturadel
refrigerantedelmotor

Sielrefrigerantedelmotorsecalientademasiado,se
enciendeestaluzysuenaunaalarma.Siestoocurre,
apagueelmotorydejequeseenfríelaunidadde
tracción.Compruebeelnivelderefrigerantecuando
elmotorsehayaenfriadocompletamente.

Indicadordelasbujías

Esteindicadorseenciendemientraslasbujíasestán
concargaycalentandoelmotor.

12

Interruptordelabujía

Mantengapulsadoesteinterruptordurante10
segundosparaactivarlasbujíasantesdearrancar
elmotor.

Especicaciones

Nota:Especicacionesydiseñoestánsujetosa

modicaciónsinprevioaviso.

Modelo22323

Anchura86cm
Longitud180cm
Altura117cm
Peso864kg
Capacidadoperativa(concubade

serie)
Capacidaddevuelco(concubade

serie)
Distanciaentreejes79cm
Alturadevolcado(concubaestrecha)
Alcance–elevaciónmáxima(concuba

estrecha)
Alturahastaelpasadordelabisagra

(cubaestrechaenposicióndeelevación
máxima)

piezasderepuestoyaccesoriosdeotrosfabricantes
podríanserpeligrosos,ysuusopodríainvalidarla
garantíadelproducto.

251kg

717kg

119cm

55cm

168cm

Modelo22324

Anchura104cm

Longitud180cm
Altura109cm
Peso913kg
Capacidadoperativa(concubade

serie)
Capacidaddevuelco(concubade

serie)
Distanciaentreejes79cm
Alturadevolcado(concubaestrecha)
Alcance–elevaciónmáxima(concuba

estrecha)

Alturahastaelpasadordelabisagra
(cubaestrechaenposicióndeelevación
máxima)

Accesorios

Estádisponibleunaseleccióndeaccesoriosy
aperoshomologadosporT oroquesepueden
utilizarconlamáquinaandepotenciaryaumentar
susprestaciones.Póngaseencontactoconsu
serviciotécnicoautorizadooconsudistribuidor
Toroautorizado,obienvisitewww.Toro.compara
obtenerunalistadetodoslosaperosyaccesorios
homologados.

251kg

717kg

119cm

55cm

168cm

Paraasegurarunrendimientoóptimoylacontinuada
certicacióndeseguridaddelamáquina,utilice
únicamentepiezasyaccesoriosgenuinosToro.Las

13

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

•Inspeccioneeláreadondesevaautilizarel

equipoyretiretodoslosresiduos.

•Asegúresedequenohayanadieenlazonaantes

deponerenmarchalamáquina.Parelamáquina
sialguienentraenlazona.

Antesdel
funcionamiento

Seguridadantesdeluso

Seguridadengeneral

•Nodejenuncaquelamáquinalautiliceno

mantenganniñosopersonasquenohayan
recibidolaformaciónadecuadaalrespecto.La
normativalocalpuedeimponerlímitessobre
laedaddeloperadororequerirqueéstehaya
recibidounaformaciónhomologada.Elpropietario
esresponsabledeproporcionarformaciónatodos
losoperariosymecánicos.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylaspegatinasde
seguridad.

•Accionesiempreelfrenodeestacionamiento(si

estáequipado),apagueelmotor,retirelallave,
espereaquesedetengantodaslaspiezasen
movimientoydejequelamáquinaseenfríeantes
deajustarla,revisarla,limpiarlaoguardarla.

•Sepacómopararrápidamentelamáquinay

apagarelmotor.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos
protectoresdeseguridadestáninstaladosyque
funcionancorrectamente.Noutilicelamáquinasi
nofuncionancorrectamente.

•Localicelaszonasdeaprisionamientoseñaladas

enlamáquinayenlosaccesorios,ymantengalos
piesylasmanosalejadosdeestaszonas.

•Antesdeutilizarlamáquinaconunaccesorio,

asegúresedequeelaccesoriohasidoinstalado
correctamenteyqueesunaccesorioTorogenuino.
Lealosmanualesdetodoslosaccesorios.

•Evalúeelterrenoparadeterminarlosaccesorios

yaperosnecesariospararealizareltrabajode
maneracorrectaysegura.

•Hagaquesemarquenlasáreasdelazonade

trabajoquecontienentendidosenterradosyotros
objetos,ynoexcaveenlaszonasmarcadas;
anotelaposicióndeobstáculosyestructuras
sinseñalizar,comopuedensertanquesde
almacenamientosubterráneo,pozosofosas
sépticas.

Seguridaddelcombustible

•Extremelasprecaucionesalmanejarcombustible.

Esinamableysusvaporessonexplosivos.

•Apaguecualquiercigarrillo,cigarro,pipauotra

fuentedeignición.

•Utilicesolamenteunrecipientedecombustible

homologado.

•Noretireeltapóndecombustiblenirellenede

combustibleeldepósitomientraselmotorestáen
marchaoestácaliente.

•Noañadanidrenecombustibleenunlugar

cerrado.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber
unallamadesnuda,chispasounallamapiloto,
porejemploenuncalentadordeaguauotro
electrodoméstico.

•Sisederramacombustible,nointentearrancarel

motor;evitecrearfuentesdeigniciónhastaque
losvaporesdelcombustiblesehayandisipado.

•Nollenelosrecipientesdentrodeunvehículoo

sobrelaplataformadeuncamiónoremolquecon
forrodeplástico.Coloquelosrecipientessiempre
enelsuelo,lejosdelvehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repósteloenelsuelo.Siestonoesposible,
reposteusandounrecipienteportátil,envezde
usarunaboquilladosicadoradecombustible.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente
entodomomentohastaqueterminederepostar.
Noutilicedispositivosquemantenganabiertala
boquilla.

Cómoañadircombustible

Combustiblerecomendado

Utiliceúnicamentecombustiblediéselocombustible
biodiésellimpioynuevoconcontenidosulfúricobajo
(<500ppm)omuybajo(<15ppm).Elnúmeromínimo
decetanosdebeserde40.Compreelcombustibleen
cantidadesquepuedanserconsumidasen180días
paraasegurarsedequeelcombustibleesnuevo.

Utilicecombustiblediéseltipoverano(Nº2-D)a
temperaturassuperioresa-7ºCycombustiblediésel

14

tipoinvierno(Nº1-DomezcladeNº1-D/2-D)a
temperaturasinferiores.Elusodecombustibletipo
inviernoabajastemperaturasproporcionaunpunto
deinamaciónmenorycaracterísticasdeujoenfrío
quefacilitaránelarranqueyreduciránlaobturación
delltrodelcombustible.

Elusodecombustibletipoveranocontemperaturas
porencimadelos-7°Ccontribuiráaalargarlavida
útildelabombadecombustibleyaincrementarla
potenciaencomparaciónconelcombustibletipo
invierno.

Importante:Noutilicequerosenoogasolinaen

lugardecombustiblediésel.Elincumplimientode
estaprecaucióndañaráelmotor.

Preparadoparabiodiésel

Estamáquinatambiénpuedeutilizarunamezclade
combustiblebiodiéseldehastaB20(20%biodiésel,
80%petrodiésel).Laporcióndepetrodiéseldebe
serbajooultrabajoenazufre.Tomelassiguientes
precauciones:

•Lapartedebiodiéseldelcombustibledeberá

cumplirconlaespecicaciónASTMD6751o
EN14214.

•Lacomposicióndelamezcladecombustibledebe

cumplirlanormaASTMD975oEN590.

•Lassuperciespintadaspuedenserdañadaspor

mezclasdecombustiblebiodiésel.

•UtiliceB5(contenidodebiodiéseldel5%)o

mezclasmenorescuandohacefrío.

•Vigilelosretenes,lasmanguerasylasjuntas

queesténencontactoconelcombustibleporque
puedendegradarseconeltiempo.

•Elltrodecombustiblepuedeobstruirsedurante

ciertotiempodespuésdelaconversiónauna
mezcladebiodiésel.

•Póngaseencontactoconsudistribuidorsidesea

másinformaciónacercadelbiodiésel.

Llenadodel/delosdepósito(s)de
combustible

1.Aparquelamáquinaenunasupercienivelada,
pongaelfrenodeestacionamiento(sihay)y
bajelosbrazosdecarga.

g004231

Figura15

1.Tapóndeldepósitodecombustible

4.Lleneeldepósitohasta2,5cmaproximadamente
pordebajodelbordesuperiordeldepósito,no
delcuellodellenado,concombustible.

Importante:Esteespaciovacíoen

eldepósitopermiteladilatacióndel
combustible.Nollenecompletamenteel
depósitodecombustible.

5.Instaleeltapóndeldepósitodecombustible
rmemente,girándolohastaqueencajeconun
clic.

6.Limpiecualquiercombustiblederramado.

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos
procedimientosmarcadoscomo"Cadauso/Adiario"
enlaseccióndeMantenimiento(página23).

Importante:Compruebeelniveldeuido

hidráulico,ypurgueelsistemadecombustible
antesdearrancarelmotorporprimeravez;
consulteComprobacióndelniveldeuido

hidráulico(página46)yPurgadelsistemade
combustible(página32).

2.Apagueelmotor,retirelallaveydejequeel
motorseenfríe.

3.Limpielazonaalrededordeltapóndeldepósito
decombustibleyretireeltapón(Figura15).

15

Duranteel
funcionamiento

Seguridadduranteeluso

Seguridadengeneral

•Nollevecargasconlosbrazosdecargaelevados.

Siemprellevelascargascercadelsuelo.

•Nosuperelacapacidadnominaldetrabajo,puesto

quelamáquinapuededesestabilizarseycausar
unapérdidadecontrol.

•Utilicesolamenteaccesoriosyaperosautorizados

porToro.Losaperosyaccesoriospuedencambiar
laestabilidadylascaracterísticasoperativasde
lamáquina.

•Máquinasconplataforma:

–Bajelosbrazosdecargaantesdebajarsede

laplataforma.

–Nointenteestabilizarlamáquinaponiendoel

pieenelsuelo.Siustedpierdeelcontrolde
lamáquina,bájesedelaplataformayaléjese

delamáquina.
–Nocoloquelospiesdebajodelaplataforma.
–Nomuevalamáquinaamenosqueestédepie

conambospiesenlaplataforma,sujetandolas

barrasdereferenciaconlasmanos.

•Prestetodasuatenciónalutilizarlamáquina.

Norealiceningunaactividadquegenere
distracciones,delocontrariopuedenproducirse
lesionesodañosenlapropiedad.

•Mirehaciaatrásyhaciaabajoantesdeconducir

haciaatrás,paraasegurarsedequeelcamino
estádespejado.

•Nuncamuevabruscamenteloscontroles;utilice

movimientossuavesycontinuos.

•Elpropietario/usuariopuedeprevenir,yes

responsablede,cualquieraccidentequepueda
causarlesionespersonalesodañosmateriales.

•Lleveropaadecuada,incluyendoguantes,

protecciónocular,pantalónlargo,calzado
resistenteyantideslizanteyprotecciónauditiva.
Sitieneelpelolargo,recójaselo,ynollevejoyas
oprendassueltas.

•Noutilicelamáquinasiestácansado,enfermoo

bajolainuenciadealcoholodrogas.

•Nollevenuncapasajeros,ynodejequese

acerquenalamáquinaanimalesdomésticosu
otraspersonas

•Utilicelamáquinaúnicamenteconbuenaluz,

alejándosedeagujerosypeligrosocultos.

•Asegúresedequetodaslastransmisiones

estánenpuntomuertoypongaelfrenode
estacionamiento(siestáinstalado)antesde
arrancarelmotor.Arranqueelmotorúnicamente
desdeelpuestodeloperador.

•Tengacuidadoalacercarseaesquinasciegas,

arbustos,árbolesuotrosobjetosquepuedan
dicultarlavisión.

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyaceras.Estéatentoaltráco.

•Pareelaccesoriosiustednoestátrabajando.

•Parelamáquina,apagueelmotor,retirelallave

einspeccionelamáquinadespuésdegolpearun
objeto.Hagalasreparacionesnecesariasantes
devolverautilizarlamáquina.

•Nohagafuncionarnuncaelmotorenunlugar

cerrado.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Antesdeabandonarelpuestodeloperador,haga

losiguiente:

–Aparquelamáquinaenunasupercienivelada.
–Bajelosbrazosdecargaydesengraneel

sistemahidráulicoauxiliar.

–Pongaelfrenodeestacionamiento(siestá

instalado).

–Apagueelmotoryretirelallave.

•Noutilicelamáquinacuandoexistariesgode

caídaderayos.

•Utilicelamáquinaúnicamenteenzonasenlas

quetengasucienteespacioparamaniobrarlacon
seguridad.Estéatentoaobstáculossituadosmuy
cercadeusted.Sinosemantieneaunadistancia
apropiadadeárboles,paredes,murosyotras
barreraspuededarlugaralesionesdurantela
operacióndelamáquinaenmarchaatrás,siusted
noestáatentoaloquelerodea.

•Compruebequehayespaciosucienteantes

deconducirpordebajodecualquierobjeto(por
ejemplo,cableseléctricos,ramasoportales),yno
entreencontactoconellos.

•Nosobrecargueelaccesorioymantengasiempre

lacarganiveladamientraselevalosbrazosde
carga.Losobjetostransportadosenelaccesorio
podríancaerse,causandolesiones.

Seguridadenlaspendientes

•Alsubirybajarpendientes,hágaloconel

extremomáspesadodelamáquinacuesta
arriba.Ladistribucióndelpesovaríadependiendo

delaccesorio.Silacubaestávacía,elextremo
máspesadodelamáquinaserálapartedeatrás,

16

ysilacubaestállena,elextremomáspesadode
lamáquinaserálapartedelantera.Conlamayoría
delosdemásaccesorios,lapartedelanteradela
máquinaseráelextremomáspesado.

•Laelevacióndelosbrazosdecargaenuna

pendienteafectaalaestabilidaddelamáquina.
Mantengalosbrazosdecargaenposiciónbajada
mientrasestáenunapendiente.

•Laspendientessonunfactordeprimera

importanciarelacionadoconlosaccidentespor
pérdidadecontrolyvuelcos,quepuedencausar
lesionesgravesolamuerte.Elusodelamáquina
encualquierpendienteoterrenoirregularexigeun
cuidadoespecial.

•Establezcasuspropiosprocedimientosyreglas

paratrabajarenpendientes.Estosprocedimientos
debenincluirunestudiodellugardetrabajopara
determinarenquécuestasopendientesesseguro
trabajarconlamáquina.Utilicesiempreelsentido
comúnyelbuenjuicioalrealizaresteestudio.

•Vayamásdespacioyextremelaprecauciónen

laspendientes.Lascondicionesdelsuelopueden
afectaralaestabilidaddelamáquina.

•Evitearrancaropararenunacuestaopendiente.

Silamáquinapierdetracción,vayalentamente,
cuestaabajo,enlínearecta.

•Evitegirarenpendientesycuestas.Sies

imprescindiblegirar,hágalolentamentey
mantengaelextremomáspesadodelamáquina
cuestaarriba.

•Hagatodoslosmovimientosencuestasy

pendientesdeformalentaygradual.Nohaga
cambiosbruscosdevelocidadodedirección.

•Sinosesientecómodousandolamáquinaenuna

pendiente,nolohaga.

•Estéatentoabaches,surcosomontículos,puesto

queunterrenodesigualpuedehacerquela
máquinavuelque.Lahierbaaltapuedeocultar
obstáculos.

•Extremelasprecaucionesalutilizarlamáquina

sobresuperciesmojadas.Unareducciónenla
tracciónpodríacausarderrapes.

•Evalúeeláreaparagarantizarqueelterrenoeslo

sucientementeestableparasostenerlamáquina.

•Tengacuidadoalutilizarlamáquinacercadelas

siguientesáreas:

–Terraplenes
–Fosas
–Taludes
–Masasdeagua

Lamáquinapodríavolcarrepentinamentesiuna
orugapasaporunbordeosisedesplomael
borde.Mantengaunadistanciaseguraentrela
máquinaycualquierpeligro.

•Nodesmonteomonteaccesoriosenuna

pendiente.

•Noaparquelamáquinaenunacuestaopendiente.

Arranquedelmotor

1.Asegúresedequelapalancadelsistema
hidráulicoauxiliarestáenlaposicióndePUNTO

MUERTO.

2.Muevalapalancadelaceleradoraunpunto
intermedioentrelasposicionesdeLENTOy
RÁPIDO.

3.Introduzcalallaveenelinterruptordeencendido
ygírelaalaposicióndeMARCHA.

4.Pulseelinterruptordelabujíaymanténgalo
pulsadodurante10segundos.

5.Girelallavedecontactoalaposiciónde
ARRANQUE.Cuandoelmotorarranque,suelte
lallave.

Importante:Noactiveelmotordearranque

durantemásde10segundoscadavez.Siel
motornoarranca,espere30segundosentre
intentosparaqueelmotordearranquese
enfríe.Sinosesiguenestasinstrucciones,
puedequemarseelmotordearranque.

6.MuevaelaceleradoralaposicióndeRÁPIDO.

Importante:Sisehacefuncionarel

motoraaltavelocidadcuandoelsistema
hidráulicoestáfrío(porejemplo,cuandola
temperaturadelaireambienteesde0°C
omenos),puedenproducirsedañosenel
sistemahidráulico.Alarrancarelmotoren
condicionesdemuchofrío,déjeloenmarcha
conelaceleradorenunaposiciónintermedia
durante2a5minutosantesdemoverel
aceleradoralaposicióndeRÁPIDO.

Nota:Silatemperaturaalairelibreestápor

debajode0ºC,almacenelaunidaddetracción
enungarajeparamantenerlacalienteyfacilitar
elarranque.

Conduccióndelamáquina

Utiliceelcontroldetracciónparadesplazarla
máquina.Cuantomásmuevaelcontroldetracciónen
cualquiersentido,másrápidosemoverálamáquina
endichadirección.Suelteelcontroldetracciónpara
detenerlamáquina.

Elcontroldelaceleradorregulalavelocidaddel
motorenrpm(revolucionesporminuto).Pongael
aceleradorenlaposicióndeRÁPIDOparaconseguir
elmejorrendimiento.Noobstante,tambiénpuede
cambiarlaposicióndelaceleradorparaoperarauna
velocidadmásbaja.

17

Apagadodelmotor

1.Aparquelamáquinaenunasupercienivelada,
pongaelfrenodeestacionamiento(sihay)y
bajelosbrazosdecarga.

2.Asegúresedequelapalancadelsistema
hidráulicoauxiliarestáenlaposicióndePUNTO

MUERTO.

3.Muevalapalancadelaceleradoralaposición
deLENTO.

4.Sielmotorhaestadotrabajandoduroosi
estámuycaliente,déjelofuncionarenralentí
duranteunminutoantesdegirarelinterruptor
deencendidoaDESCONECTADO.

g003710

Figura16

1.Placademontaje2.Placareceptora

Nota:Estoayudaaenfriarelmotorantesde

apagarlo.Enunasituacióndeemergencia,
puedeapagarelmotorinmediatamente.

5.Girelallavedecontactoalaposiciónde
DESCONECTADOyretirelallave.

CUIDADO

Unniñouotrapersonanopreparadapodría
intentaroperarlaunidaddetraccióny
lesionarse.

Retirelallavedelinterruptordeencendido
siemprequedejelaunidaddetracción
desatendida,aunqueseaporpocos
segundos.

Usodelosaccesorios

Instalacióndeunaccesorio

Importante:Utilicesolamenteaccesorios

homologadosporToro.Losaperosyaccesorios
puedencambiarlaestabilidadylascaracterísticas
operativasdelamáquina.Lagarantíadela
máquinapuedequedaranuladasiseutilizala
máquinaconaccesoriosnohomologados.

5.Elevelosbrazosdecarga,inclinandohacia
atráslaplacademontajealmismotiempo.

Importante:Elaccesoriodebeelevarselo

sucienteparaquenotoqueelsuelo,yla
placademontajedebeinclinarsehaciaatrás
hastahacertope.

6.Apagueelmotoryretirelallave.

7.Acoplelospasadoresdeengancherápido,
asegurándosedequeestáncorrectamente
introducidoshastaelfondoenlaplacade
montaje(Figura17).

Importante:Silospasadoresnogiranala

posicióndeengranado,laplacademontaje
noestácorrectamentealineadaconlos
taladrosdelaplacareceptoradelaccesorio.
Compruebelaplacareceptoraylímpielasi
esnecesario.

Importante:Antesdeinstalarelaccesorio,

asegúresedequelasplacasdemontajeestán
libresdesuciedadoresiduos,yquelospasadores
giranlibremente.Silospasadoresnogiran
libremente,engráselos.

1.Coloqueelaccesorioenunasupercienivelada
consucienteespaciodetrásparacolocarla
máquina.

2.Arranqueelmotor.

3.Inclinehaciaadelantelaplacademontajedel
accesorio.

4.Coloquelaplacademontajedebajodelreborde
superiordelaplacareceptoradelaccesorio
(Figura16).

18
