Toro 22321 Operator's Manual [nl]

FormNo.3364-621RevA

TX427Compactemultifunctio­nelelader

Modelnr.:22321—Serienr.:290000001enhoger

Modelnr.:22321G—Serienr.:290000001enhoger

Modelnr.:22322—Serienr.:290000001enhoger

Omuwproductteregistrerenofomeengebruikershandleidingofonderdelencatalogustedownloaden,gaatu
naarwww.T oro.com.

Vertalingvandeoorspronkelijke

tekst(NL)

Waarschuwing

CALIFORNIË

Proposition65Waarschuwing

Deuitlaatgassenvandemotorvanditproduct

bevattenchemischestoffenwaarvanbekend

isdatzekanker,geboorteafwijkingenof

andereschadeaandevoortplantingsorganen

kunnenveroorzaken.

Omdatinsommigegebiedenvoorschriftenvande
plaatselijkeautoriteitenofnationaleoverheidvereisen
datdemotorvandezemachineisuitgerustmeteen
vonkenvanger,iseenvonkenvangeralsoptieleverbaar.
Alsueenvonkenvangernodigheeft,verzoekenwij
contactoptenemenmetuwErkendeToro-dealer.

DeorigineleToro-vonkenvangerszijngoedgekeurd
doordeUSDAForestryService.

Belangrijk:Gebruikvandemachineineen
bosgebiedofopeenmetdichtstruikgewasofgras
begroeidterreinzondereengoedfunctionerende
vonkenvangerofeenmotordienietisgebouwd
ofuitgerustmetvoorzieningenombrandte
voorkomen,isinstrijdmetdebepalingenvan
deWetopdeOpenbareHulpbronnen(Public
ResourceCode),Afdeling4442vandeStaat
Californië.Inanderelandenofstatenkunnen
soortgelijkewettenvankrachtzijn.

Alsuservice,origineleToro-onderdelenofaanvullende
informatienodighebt,kuntucontactopnemenmet
eenerkendeservicedealerofmetdeklantenservice
vanToro.Udienthierbijaltijdhetmodelnummeren
hetserienummervanhetproducttevermelden.De
locatievanhetplaatjemethetmodelnummerenhet
serienummervanhetproductisaangegevenopFiguur1.
Ukuntdenummersnotereninderuimtehieronder.

Figuur1

1.Plaatsvanmodelnummerenserienummer

Modelnr.:

Serienr.:

Ditvonkontstekingssysteemisinovereenstemmingmet
deCanadeseICES-002.

Debijgevoegde

motor

wordtgeleverdominformatieteverstrekken

Bedieningshandleiding v an de

metbetrekkingtotdeAmerikaanseEnvironmental
ProtectionAgency(EPA)endeCaliforniaEmission
ControlRegulationbetreffendeuitlaatsystemen,
onderhoudenwaarborgen.Nieuweexemplaren
kuntubestellenviadefabrikantvandemotor.

Inleiding

Leesdezeinformatiezorgvuldigdoor,zodatuweet
hoeudemachineopdejuistewijzemoetgebruikenen
onderhoudenenomletselenschadeaandemachinete
voorkomen.Ubentverantwoordelijkvoorhetjuisteen
veiligegebruikvandemachine.

UkuntrechtstreekscontactopnemenmetTorovia
www.T oro.comvoorinformatieoverproductenen
accessoires,omeendealertevindenofomuwproduct
teregistreren.

Dezehandleidingnoemteenaantalmogelijkegevaren
enbevateenaantalveiligheidsberichten(Figuur2)
metdevolgendeveiligheidssymbolen,dieduiden
opeengevaarlijkesituatiediezwaarlichamelijk
letselofdedoodtotgevolgkanhebbenwanneerde
veiligheidsvoorschriftennietinachtwordengenomen.

Figuur2

1.Veiligheidssymbool

Erwordenindezehandleidingnog2woordengebruikt
omuwaandachtopbijzondereinformatietevestigen.
Belangrijkattendeertuopbijzonderetechnische
informatieenOpmerkingduidtalgemeneinformatie
aandiebijzondereaandachtverdient.

©2008—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Ukuntcontactmetonsopnemenopwww.Toro.com.

2

Allerechtenvoorbehouden

GedruktindeVS.

Inhoud

Inleiding.......................................................................2

Veiligheid.....................................................................4

Veiligebediening..................................................4

Geluidsdruk.........................................................7

Geluidsniveau.......................................................7

Trilling.................................................................7

Stabiliteitsgegevens...............................................7

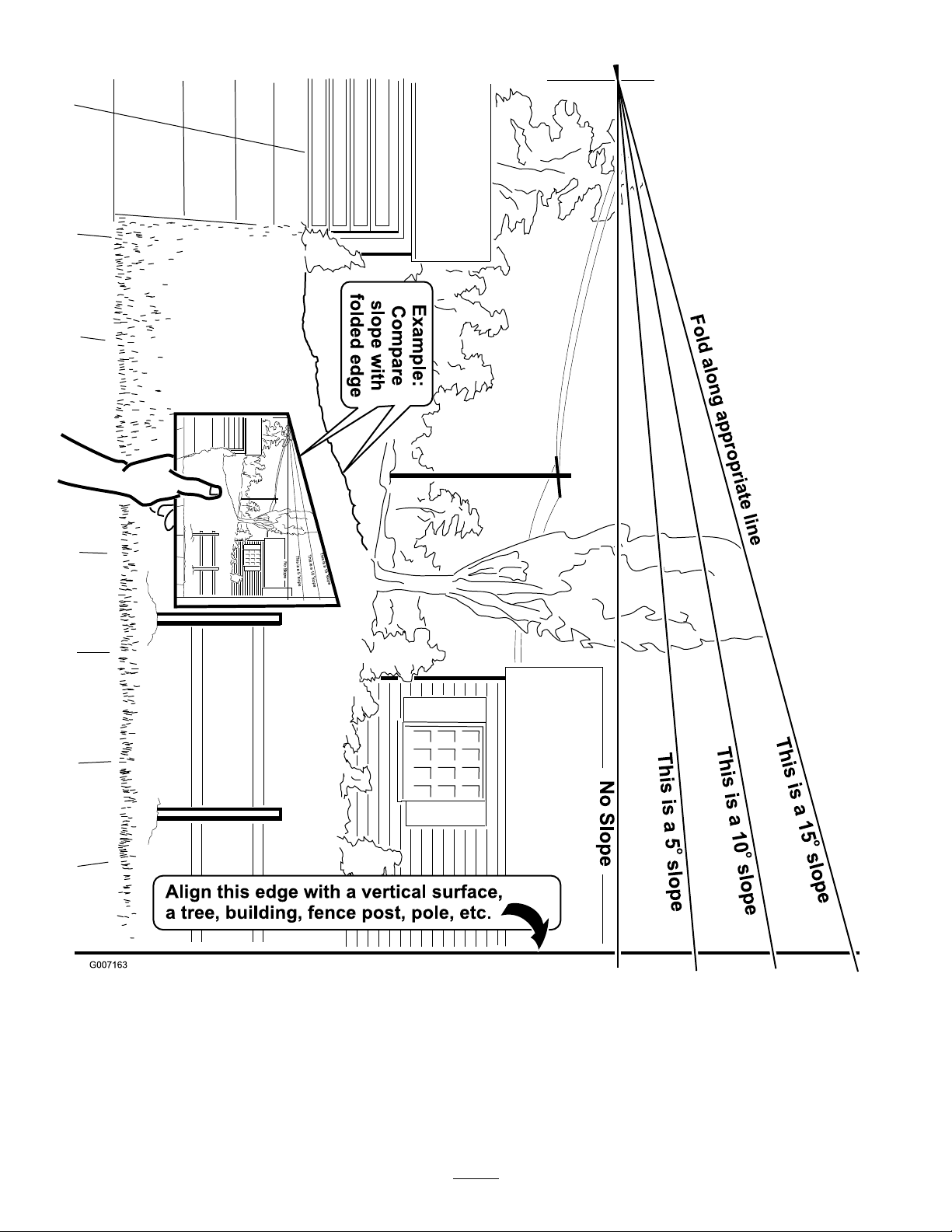

Hellingsindicator..................................................9

Veiligheids-eninstructiestickers.........................10

Algemeenoverzichtvandemachine............................14

Bedieningsorganen.............................................14

Specicaties........................................................18

Werktuigen/Accessoires.....................................18

Gebruiksaanwijzing....................................................19

Brandstofbijvullen.............................................19

Motoroliepeilcontroleren...................................20

Hetpeilvandehydraulischevloeistof

controleren.....................................................20

Demotorstartenenstoppen..............................21

Demachinestoppen...........................................21

Eenniet-werkendemachineverplaatsen..............21

Cilindervergrendelinggebruiken.........................22

Werktuigengebruiken.........................................22

Demachinevastzettenvoortransport.................24

Detractie-eenheidheffen...................................24

Onderhoud................................................................25

Aanbevolenonderhoudsschema.............................25

Proceduresvoorafgaandeaanonderhoud................26

Motorkapopenen...............................................26

Demotorkapsluiten...........................................26

Inspectieluikaandeachterzijdeopenen...............26

Inspectieluikaandeachterzijdesluiten................27

Zijschermenverwijderen....................................27

Zijschermenmonteren.......................................27

Verwijderhetvoorscherm...................................27

Smering..................................................................28

Detractie-eenheidsmeren..................................28

Onderhoudmotor..................................................29

Onderhoudvanhetluchtlter.............................29

Motoroliepeilcontroleren...................................30

Onderhoudvandebougies.................................31

Onderhoudbrandstofsysteem................................32

Brandstofltervervangen...................................32

Brandstofaftappenuitdebrandstoftank.............32

Onderhoudelektrischsysteem................................33

Onderhoudvandeaccu......................................33

Onderhoudaandrijfsysteem....................................34

Onderhoudvanderupsbanden...........................34

Onderhoudriemen.................................................38

Aandrijfriemvervangen/controleren..................38

Onderhoudbedieningsysteem................................39

Uitlijningtractiebedieningafstellen.....................39

Deneutraalstandvandetractiebediening

afstellen..........................................................40

Desporingvandetractiebedieningindestand

volledigvooruitafstellen.................................40

Onderhoudhydraulischsysteem.............................41

Hydraulischltervervangen...............................41

Hydraulischevloeistofverversen.........................42

Hydraulischeleidingencontroleren.....................43

Reiniging................................................................43

Vuilverwijderenvandetractie-eenheid...............43

Hetchassisreinigen............................................43

Stalling.......................................................................45

Problemen,oorzaakenremedie..................................46

Schema's....................................................................47

3

Veiligheid

Onjuistgebruikofonderhouddoordegebruikerof
eigenaarkanletselveroorzaken.Omhetrisicovan
letseltevermijden,dientuzichaandevolgende
veiligheidsinstructiestehoudenenaltijdophet
veiligheidssymbool(

V oorzichtig

voorpersoonlijkeveiligheid.Niet-nalevingvande
instructiekanleidentotlichamelijkofdodelijk
letsel.

,

W aar schuwing

Veiligebediening

Ditproductkanhandenofvoetenafsnijden.Volgaltijd
alleveiligheidsinstructiesopomernstigofmogelijk
dodelijkletseltevoorkomen.

Deuitlaatgassenvandemotorbevatten
koolmonoxide,eenreukloos,dodelijkgif.

)teletten,datbetekent:

of

Gev aar

–instructie

Vóóringebruikname

•Inspecteerhetterreinomvasttestellenwelke
accessoiresenwerktuigennodigzijnomgoeden
veiligtewerken.Gebruikalleendoordefabrikant
goedgekeurdeaccessoiresenwerktuigen.

•Draaggeschiktekledingenuitrusting,zoalseenhelm,
eenveiligheidsbril,langebroek,veiligheidsschoenen
engehoorbescherming.Langhaar,lossekledingof
sieradenkunnenwordengegrependoorbewegende
onderdelen.

•Inspecteerhetterreinwaaropudemaaimachinegaat
gebruikenenverwijdereventuelevoorwerpendie
doordemachinekunnenwordenuitgeworpen.

•Weesextravoorzichtigalsuomgaatmetbenzineof
anderebrandstof.Dezestoffenzijnontvlambaaren
dedampenkunnentotontplofngkomen.

–Gebruikuitsluitendeengoedgekeurdvatofblik.

–Verwijdernooitdedopvandebrandstoftanken

vulnooitbrandstofbijwanneerdemotorloopt.
Laatdemotorafkoelenvoordatubrandstof
bijvult.Nietroken.

Laatdemotornietbinnenshuisofineen
afgeslotenruimtedraaien.

Instructie

•Leesofraadpleegdegebruikershandleidingenander
instructiemateriaal.Alsdebestuurder(s)ofde
monteur(s)detaalwaarindehandleidingis
geschreven,nietmachtigis(zijn),moetdeeigenaar
ervoorzorgendatdezedeinhoudvanhetmateriaal
begrijpt.

•Zorgervoordatuvertrouwdraaktmetde
bedieningsorganenendeveiligheidssymbolen,en
weethoeudemachineveiligkuntgebruiken.

•Allebestuurdersenmonteursmoeteninstructie
hebbenontvangen.Deeigenaarisverantwoordelijk
voordeinstructievandegebruikers.

•Laatkinderenofpersonendiegeeninstructie
hebbenontvangen,demachinenooitgebruiken
ofonderhoudswerkzaamhedendaaraan
verrichten.Plaatselijkevoorschriftenkunneneen
minimumleeftijdsgrensvoordebedieningvande
machinestellen.

•Deeigenaar/gebruikerisverantwoordelijkvoor
ongelukken,letselvanhemzelf/haarzelfofvan
anderen,enschadeaaneigendom,diehij/zijkan
voorkomen.

–Umagdebrandstoftanknooitbinnenshuis

bijvullenofaftappen.

•Controleerofdedodemansknop,de
veiligheidsschakelaarsendeveiligheidsschermen
zijnbevestigdennaarbehorenwerken.Gebruikde
machineuitsluitendalsdezenaarbehorenwerkt.

Gebruiksaanwijzing

•Laatdemotornooitlopenineenafgeslotenruimte.

•Werkuitsluitendbijgoedlichtenblijfuitdebuurt
vankuilenenverborgengevaren.

•Controleerofalleaandrijvingenindeneutraalstand
zijnendeparkeerreminwerkingisgesteldvoordat
udemotorstart.Demotormaguitsluitendworden
gestartalsdebestuurderopdestoelzit.

•Verminderuwsnelheidenweesextravoorzichtigop
hellingen.Rijophellingenindeaanbevolenrichting.
Degazonomstandighedenkunnenvaninvloedzijn
opdestabiliteitvandemachine.

•Verminderuwsnelheidenweesvoorzichtigalsu
opeenhellingeenbochtmaaktofvanrichting
verandert.

•Gebruikdemachinenooitalsdeveiligheidsschermen
nietstevigophunplaatszitten.Zorgervoordatalle
interlockschakelaarszijnaangebracht,correctzijn
afgesteldennaarbehorenwerken.

•Verandernooitdestandvandetoerenregelaarvan
demotorenlaatdemotorniettesneldraaien.

4

•Stopdemachineopeenhorizontaaloppervlak,breng
dewerktuigenomlaag,schakeldehulphydrauliek
uit,steldeparkeerreminwerkingenzetdemotor
afvoordatudebestuurderspositieomwelkereden
ookverlaat.

•Houduwhandenenvoetenuitdebuurtvan
bewegendewerktuigen.

•Kijkachteromenomlaagvoordatuachteruitrijdtom
erzekervantezijndatdewegvrijis.

•Vervoergeenpassagiersenzorgervoordat
huisdierenenomstandersuitdebuurtblijven.

•Verminderuwsnelheidenweesvoorzichtigalsueen
bochtmaaktofwegenenvoetpadenoversteekt.

•Gebruikdemachinenietalsuonderdeinvloedvan
alcoholofdrugsbent.

•Weesvoorzichtigalsudemachineinlaadtopeen
aanhangerofeenvrachtwagenofuitlaadt.

•Weesvoorzichtigbijhetnaderenvanblindehoeken,
struiken,bomen,enandereobjectendiehetzicht
kunnenbelemmeren.

•Leesdehandleidingenvanallewerktuigen.

•Zorgervoordaterniemandinhetwerkgebiedis
voordatudemachineingebruikneemt.Stopde
machinealsiemandhetwerkgebiedbinnenkomt.

•Umageentractie-eenheidmetdraaiendemotornooit
onbeheerdachterlaten.Brengaltijddearmenvande
laderomlaag,zetdemotoraf,steldeparkeerremin
werkingenverwijderhetcontactsleuteltjevoordatu
demachineverlaat.

•Overschrijdnooithetnominalewerkvermogen,
omdatdemachineinstabielkanwordenwaardooru
decontroleoverdemachineverliest.

•Vervoergeenladingalsdearmenzijnopgeheven.
Zorgervoordatdeladingtijdenshetvervoerdicht
bijdegrondis.

•Zorgervoordathetwerktuignietwordtoverbelast,
enhouddeladingaltijdhorizontaalalsude
armenopheft.Houtblokken,plankenenandere
voorwerpenkunnenvandearmenvandelader
rollenenletselveroorzaken.

•Treknooithardaandebedieningshendels,gebruik
eengeleidelijkebeweging.

•Letophetverkeeralsuindebuurtvandeopenbare
wegwerktofdezeoversteekt.

•Raakgeenonderdelenaandietijdenshet
gebruikheetkunnenworden.Laatdezeeerst
afkoelenvoordatudezeafsteltofonderhouds-of
reparatiewerkzaamhedenuitvoert.

•Letopdatervoldoenderuimtebovendemachineis
(denkaantakken,deuropeningen,elektrischekabels)

voordatuondereenobjectrijdt,enzorgervoordat
udezenietraakt.

•Zorgervoordatudetractie-eenheidalleengebruikt
ingebiedenwaarergeenobstakelsdichtbijde
bestuurderzijn.Alsdebestuurdernietvoldoende
afstandhoudttotbomen,murenenanderebarrières
kanditleidentotletselalsdetractie-eenheidtijdens
gebruikachteruitrijdtterwijldebestuurderniet
voldoendeopdeomgevinglet.Bediendemachine
alleeningebiedenwaarervoldoenderuimteisom
debestuurderdemachineveiligkanmanoeuvreren.

•Voordatugraafwerkverricht,moetuaangevenwaar
zichinhetwerkgebiedondergrondseleidingenen
kabelsbevinden;gaopdieplaatsennietgraven.

•Zorgdatuopdehoogtebentvandegemarkeerde
plaatsenopdemachinewaarlichaamsdelenbeklemd
kunnenrakenenhoudthandenenvoetenuitde
buurtvandezeplaatsen.

•Voordatutractie-eenheidmeteenwerktuigeraan
bedient,moetucontrolerenofhetwerktuigopde
juistewijzeisbevestigd.

Werkenophellingen

Hellingenzijndebelangrijksteoorzaakdatdebestuurder
demachtoverdemachineverliestendezeomkantelt.
Ditkanleidentoternstigofdodelijkeletsel.Alle
hellingenvereisenbijzonderevoorzichtigheid.

•Gebruikdemachinenietophellingenen
heuvelswaarvandehellinghoekgroterisdande
hoekendiewordenaanbevoleninhethoofdstuk
Stabiliteitsgegevensenindegebruikershandleidingvoor
hetwerktuig.Zieook,bladz..

•Rijheuvelopwaartsenheuvelafwaartsmetde

zwarekantvandemachinenaarbovengericht.

Veranderingenindegewichtsverdeling.Meteenlege
emmerisdeachterzijdevandemachinedezware
kant,terwijlmeteenvolleemmerdevoorzijdede
zwarekantis.Demeesteanderewerktuigenzullen
ervoorzorgendathetgewichtvoornamelijkopde
voorkantvandemachinerust.

•Alsudearmenvandeladeropheftopeenhelling,
zalditinvloedhebbenopdestabiliteitvande
machine.Indienmogelijkmoetudearmenvande
laderomlaaghoudenalsuopeenhellingrijdt.

•Alsueenwerktuigopeenhellingverwijdert,zalde
achterkantvandemachinezwaarworden.Raadpleeg
hethoofdstukStabiliteitsgegevensomtebepalen
ofhetwerktuigzonderenigerisicokanworden
verwijderdopeenhelling.

•Verwijderobstakelszoalsstenen,boomtakken,enz.
uithetwerkgebied.Letopkuilen,vorenofbulten,

5

omdatdekansbestaatdatdemachineomslaatop
ongelijkterrein.Inhooggraszijnobstakelsniet
altijdzichtbaar.

•GebruikuitsluitenddoorTorogoedgekeurde
werktuigen.W erktuigenkunnenveranderinginde
stabiliteitendegebruikseigenschappenbrengenen
demachineminderstabielmaken.Degarantiekan
komentevervallenalswerktuigenwordengebruikt
dienietzijngoedgekeurd.

•Gaopeenhellingaltijdlangzaamenbehoedzaam
tewerk.Verandernietplotselingdesnelheidofde
rijrichtingvandemachine.

•Nietstartenofstoppenopeenhelling.Alsde
tractie-eenheidgripverliest,rijddehellingdan
langzaamineenrechtelijnaf.

•Maakgeenbochtenopeenhelling.Alsueenbocht
moetmaken,moetuditlangzaamdoenendezware
kantvandemachineheuvelopwaartsgerichthouden.

•Werknietindebuurtvansteilehellingen,greppels
ofdijken.Demachinekanplotselingomslaanals
eenrupsbandoverderandvaneenklipofgreppel
komtofalseenrandafbrokkelt.

•Werknietopnatgras.Alsdemachinegripverliest,
kandezegaanglijden.

•Parkeerdetractie-eenheidalleenopeenhellingof
heuvelnadatuhetwerktuigtotopdegrondheeft
gebracht,deparkeerreminwerkinghebtgestelden
derupsbandenhebtvastgezet.

Onderhoudenopslag

•Schakeldehulphydrauliekuit,brenghetwerktuig
omlaag,steldeparkeerreminwerking,zetdemotor
afenhaalhetsleuteltjeuithetcontact.Wachttotdat
allebewegendedelentotstilstandzijngekomen
voordatudemachineafstelt,reinigtofrepareert.

•Verwijdergrasenvuilvandewerktuigen,de
aandrijvingen,degeluiddempersendemotorom
brandtevoorkomen.Neemgemorsteolieof
brandstofmeteenop.

•Laatdemachineeerstafkoelenvoordatudeze
opslaat.Parkeerdemachinenietindenabijheidvan
eenopenvuur.

•Umagbrandstofnietopslaanindenabijheidvan
eenopenvuurofbinnenshuisaftappenuitde
brandstoftank.

•Parkeerdemachineopeenhorizontaaloppervlak.
Laatpersoneeldatnietbekendismetdeinstructies,
nooitonderhoudswerkzaamhedenaandemachine
uitvoeren.

•Plaatsonderdelenopkriksteunenindienditnodigis.

•Haalvoorzichtigdedrukvanonderdelenmet
opgeslagenenergie.

•Maakdeaccukabelslosofverwijderdebougies
voordatureparatiewerkzaamhedengaatverrichten.
Maakeerstdeminpoolvandeacculosendaarnade
pluspool.Sluiteerstdepluspoolvandeaccuaanen
daarnademinpool.

•Houduwhandenenvoetenuitdebuurtvan
bewegendeonderdelen.Stelindienmogelijkde
machinenietafterwijldemotorloopt.

•Laaddeaccuopineenopen,goedgeventileerde
ruimte;doeditnietindebuurtvanvonkenen
openvuur.Haaldeopladeruithetstopcontact
voordatudezeaansluitopoflosmaaktvandeaccu.
Draagbeschermendekledingengebruikgeïsoleerd
gereedschap.

•Zorgervoordatalleonderdeleningoedestaat
verkerenenallebevestigingselementenstevig
vastzitten.Vervangversletenofbeschadigdestickers.

•Alshetvooronderhouds-of
reparatiewerkzaamhedennodigisdatde
laadarmenomhoogstaan,kuntudearmeninde
opgehevenstandvergrendelenmetdehydraulische
cilindervergrendeling.

•Udienthetlaadarmventielmetde
ventielvergrendelingvandeladertevergrendelen
telkenswanneerudemachinetotstilstandbrengt
terwijldearmenzijnopgeheven.

•Zorgervoordatdeboutenenmoerenstevigzijn
vastgedraaid.Houddemachineingoedeconditie.

•Knoeinooitmetdeveiligheidsvoorzieningen.

•Houddemachinevrijvangras,bladeren,ofander
aangekoektvuil.Neemgemorsteolieofbrandstof
meteenop.Laatdemachineafkoelenvoordatudeze
opslaat.

•Weesextravoorzichtigalsuomgaatmetbenzineof
anderebrandstof.Dezestoffenzijnontvlambaaren
dedampenkunnentotontplofngkomen.

–Gebruikuitsluitendeengoedgekeurdvatofblik.

–Verwijdernooitdedopvandebrandstoftanken

vulnooitbrandstofbijwanneerdemotorloopt.
Laatdemotorafkoelenvoordatubrandstof
bijvult.Nietroken.

–Vuldebrandstoftanknooitbinnenshuisbij.

–Slademachineofeenbrandstofvatnooitopin

eenruimtewaarinzicheenopenvuurbevindt,
zoalseenwaakvlamvaneenboilerofeenfornuis.

6

–Vuleenvatnooitalsditzichineenvoertuig,

achterbakoflaadbakvaneenvrachtautobevindt,
maarzetditeerstopdegrond.

–Zorgervoordatdevulpijptijdenshetvullen

voortdurendincontactmetdetankis.

•Alsueenvoorwerpraakt,moetustoppenen
demachinecontroleren.Voerallenoodzakelijke
reparatiesuitvoordatudemachineweeringebruik
neemt.

•GebruikaltijdorigineleT oro-onderdelenzodatde
originelestandaardenwordengehandhaafd.

doordehuidheendringenenletselveroorzaken
endientbinnenenkeleurenoperatiefteworden
verwijderddooreengespecialiseerdechirurgomdat
andersgangreenkanontstaan.

Geluidsdruk

Dezemachineoefenteenmaximalegeluidsdrukvan
90dBAuitophetgehoorvandegebruiker,gebaseerd
opmetingenbijidentiekemachinesvolgensprocedures
zoalsvastgelegdinISO11201.

•Accuzuurisgiftigenkanbrandwondenveroorzaken.
Voorkomcontactmetdehuid,ogenenkleding.
Beschermuwgezicht,ogenenkledingalsu
werkzaamhedenverrichtaandeaccu.

•Accugassenkunnenontploffen.Houdsigaretten,
vonkenenopenvuuruitdebuurtvandeaccu.

•Houdlichaamenhandenuitdebuurtvankleine
lekgatenofspuitmondenwaaruitonderhogedruk
hydraulischevloeistofontsnapt.Ukuntlekkenin
hethydraulischesysteemopsporenmetbehulpvan
kartonofpapier;doeditnooitmetuwhanden.
Hydraulischevloeistofdieonderdrukontsnapt,kan

Geluidsniveau

Dezemachineheefteengeluidsniveauvan103dBA,
gebaseerdopmetingenbijidentiekemachinesvolgens
EN6395procedures.

Trilling

Dezemachineheefteenmaximaaltrillingsniveauvan1,1

2

m/s

opdehandenenarmen,gebaseerdopmetingen

bijidentiekemachinesvolgensEN1033procedures.

Stabiliteitsgegevens

Devolgendetabelbevatdeaanbevolenmaximalehellingshoekvoordetractie-eenheidindeaangegevenstanden.Als
dehellinghoekgroterisdandevermeldehellinghoek,kandemachineinstabielworden.Bijdegegevensindetabel
wordtervanuitgegaandatdearmenvandeladervolledigomlaagzijn.Alsdearmenvandeladeromhoogstaan,
kanditdestabiliteitbeïnvloeden.

Degebruikershandleidingvanelkwerktuigvermeldtdriestabiliteitswaarden,éénperhellingshoek.Omtebepalen
watdemaximalehellingshoekisdieukuntnementerwijlhetwerktuiggemonteerdis,zoektudehellingshoek
dieovereenkomtmetdestabiliteitswaardenvanhetwerktuig.Voorbeeld:Alshetwerktuigwerdgeplaatstop
eenTX427Tractie-eenheid,heeftheteenwaarde'Voorzijdeheuvelopwaarts''B',eenwaardevoor'Achterzijde
heuvelopwaarts''D'eneenwaardevoor'Zijkantheuvelopwaarts''C',dankanuvoorwaartsrijdenopeenhelling
van20°,achterwaartsopeenhellingvan12°ofzijwaartsopeenhellingvan14°,zoalsbeschrevenindevolgende
tabelvoortractie-eenheidTX427.

7

Modellen22321en22321G

Maximaalaanbevolenhellingshoekbij

gebruikmet:

Voorzijdeheu-

velopwaarts

Conguratie

Machinezonderwerktuig

Machinemeteenwerktuigwaaraaneenvandevolgendestabiliteitswaarden
perhellingshoekistoegekend:*

A

B

C17°17°14°

D

E

Model22322

11°21°19°

25°25°20°

20°20°18°

10°12°9°

5°5°5°

Maximaalaanbevolenhellingshoekbij

Voorzijdeheu-

velopwaarts

Achterzijde

heuvelop-

waarts

gebruikmet:

Achterzijde

heuvelop-

waarts

Zijkantheu­velopwaarts

Zijkantheu­velopwaarts

Conguratie

Machinezonderwerktuig

Machinemeteenwerktuigwaaraaneenvandevolgendestabiliteitswaarden
perhellingshoekistoegekend:*

A

B

C18°16°16°

D

E

12°20°23°

25°25°25°

22°22°22°

10°10°10°

5°5°5°

8

Hellingsindicator

9

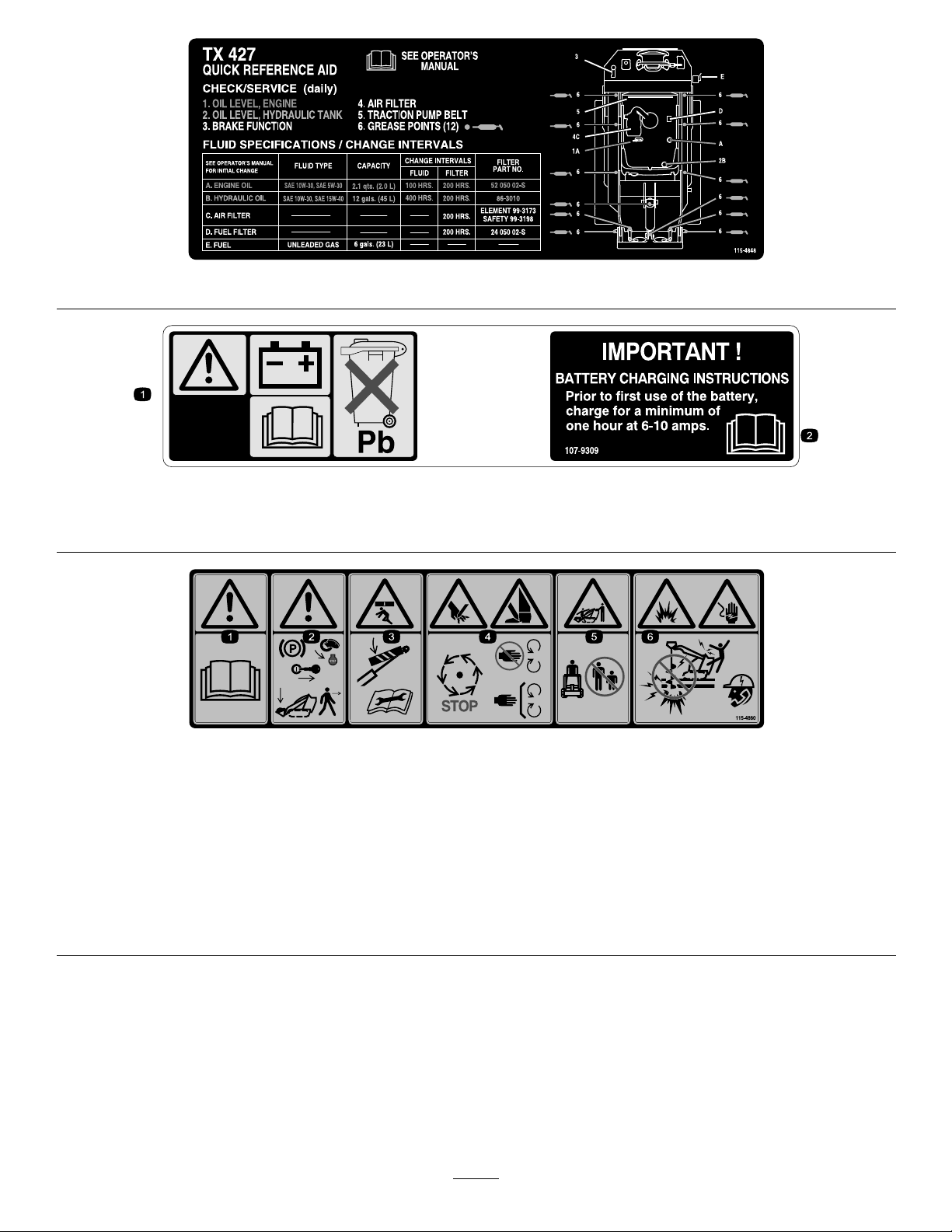

Veiligheids-eninstructiestickers

Veiligheidsstickersenveiligheidsinstructieszijngemakkelijkzichtbaarvoordebestuurderen
bevindenzichbijplaatsenwaargevaarkanontstaan.Vervangallebeschadigdeofverdwenen
stickers.

93-6686

1.Hydraulischevloeistof

2.LeesdeGebruikershandleiding.

93-7814

1.Risicoomgegrepenteworden,riem–Blijfuitdebuurtvan
bewegendeonderdelen.

93-9084

1.Hefpunt

2.Bevestigingspunt

100-8821

1.Ledematenkunnenbekneldrakenenhandenworden
gesneden–Blijfopeenveiligeafstandvandevoorzijde
vandemachinealsdearmenvandeladerzijnopgeheven.

100-8822

1.Waarschuwing–Hetisniettoegestaanpassagierste
vervoeren.

100-4650

1.Handenkunnenbekneldraken–Houdomstandersopeen
veiligeafstandvandemachine.

2.Handenofvoetenkunnenbekneldraken–Houd
omstandersopeenveiligeafstandvandemachine.

115-4020

1.Rechtsaf

2.Vooruit

115-4855

1.Heetoppervlak/gevaarvoorbrandwonden-Draag
beschermendehandschoenenbijhethanterenvande
hydraulischekoppelingenenleesdeGebruikershandleiding
voormeerinformatieoverhethanterenvanhydraulische
onderdelen.

10

3.Achteruit

4.Linksaf

115-4856

1.Waarschuwing-leesdeGebruikershandleiding;maximaal
draagvermogenvan228kg;geenpassagiers.

115-4857

1.Brengdearmenvande
laderomlaag.

2.Bakleegstorten.5.Bakbovendegrondlaten

3.Laadarmenomhoog.

4.Bakophalen.

zweven.

115-4861

1.Hulphydrauliek3.Vooruit

2.Vergrendeldachteruit
(uitsparing)

115-4862

1.Laadvergrendelingopen2.Laadvergrendeling

4.Neutraal(uit)

gesloten

115-4858

1.Handenofvoetenkunnenbekneldraken-monteerde
vergrendelingvandecilinder.

115-4859

1.Uitgeschakeld3.Ingeschakeld

2.Parkeerrem

115-4882

1.Waarschuwing–Blijfopeenveiligeafstandvaneenhete
oppervlakken.

11

115-4848

107-9309

1.Waarschuwing–LeesdeGebruikershandleidingvoorinformatieoverhetopladenvandeaccu;bevatlood;nietweggooien.

2.LeesdeGebruikershandleiding.

115-4860

1.Waarschuwing-LeesdeGebruikershandleiding.

2.Waarschuwing-steldeparkeerreminwerking,zetdemotoraf,verwijderhetcontactsleuteltjeenbrengdearmenomlaag
voordatudemachineverlaat.

3.Ledematenkunnenbekneldraken–Monteerdevergrendelingvandecilinderenleesdeinstructiesvoordatuservice-of
onderhoudswerkzaamhedenuitvoert.

4.Handenofvoetenkunnenwordengesneden-Wachttotallebewegendedelentotstilstandzijngekomen,blijfuitdebuurtvan
bewegendeonderdelenenhoudallebeschermendedelenophunplaats.

5.Ledematenvanomstanderskunnenbekneldraken/wordenafgesneden–Houdomstandersopeenveiligeafstandvande
machine.

6.Explosiegevaarengevaarvoorelektrischeschok-nietgraveningebiedenmetondergrondsegas-ofelektriciteitsleidingen;neem
contactopmetdeplaatselijkenutsbedrijvenvoordatugaatgraven.

12

115-4863

1.LeesdeGebruikershandleiding,aan
deachterzijde.

2.Snel

3.Continusnelheidsregeling9.Brandstof15.Waarschuwing–Gebruikdeze

4.Langzaam

5.Gashendel11.Urenteller/toerenteller

6.AAN

7.Choke

8.UIT

10.Hydraulischevloeistoftemperatuur16.Gevaarvoorelektrischeschok,

12.Motor-Starten

13.Motor-Lopen

14.Motor-Afzetten

machineuitsluitendalsuhiervoor
instructiehebtontvangen.

bovengrondseelektrischeleidingen
–Blijfuitdebuurtvanbovengrondse
elektrischeleidingen.

17.Machinekankantelen-rijdde
tractie-eenheidmetdezwarekant
eerstheuvelop;nietrijdenmetde
armenomhoog.

18.Machinekankantelen-verminderuw
snelheidvoorueenbochtneemt,maak
geenbochtbijhogesnelheid,kijknaar
achterenenomlaagalsuachteruitrijdt.

13

Algemeenoverzicht

G006104

3

5

6

7

8 9 1012

11

41 2

vandemachine

1.Rupsband5.Armenvandelader9.Bevestigingsplaat

2.Afstellingrupsbanden

3.Hefcilinder

4.Cilindervergrendeling

6.Motorkap10.Bevestigingsogen14.Veiligheidsplaatvoor

7.Hydraulische
hulpkoppelingen

8.Kantelcilinder12.Inspectieluikachterzijde

Figuur3

13.Brandstoftank

achteruit

11.Schakelbord

Bedieningsorganen

Zorgervoordatuvertrouwdbentmetalle
bedieningsorganen(Figuur4)voordatudemotorstart
endemachinegebruikt.

Figuur4

1.Tractiebediening

2.Hefhendel

3.Hendelvoor

4.Referentiebalk10.Contactschakelaar

5.Gashendel

6.Chokehendel

laadarm/werktuig

hulphydrauliek

7.Brandstofmeter

8.Lampjetemperatuurvan
hydraulischevloeistof

9.Urenteller/toerenteller

11.Parkeerremhendel

12.Vergrendelingvanklep
vanlader

Contactschakelaar

Decontactschakelaarwaarmeeudemotorstartenafzet,
heeftdriestanden:stop,lopenenstart.

Omdemotortestarten,draaituhetsleuteltjeopStart.
Alsuhetsleuteltjeloslaatalsdemotorstart,zaldit
automatischterugkerennaarLopen.

Omdemotoraftezetten,draaituhetsleuteltjeopUit.

Gashendel

Zetdehendelnaarvorenomhetmotortoerentalte
verhogenennaarachterenomhettoerentalteverlagen.

Chokehendel

Voordatueenkoudemotorstart,moetudechokehendel
naarvorenbewegen.Nadatdemotorisgestart,kunt
umetbehulpvandechokedemotorregelmatiglaten
lopen.Zodraditmogelijk,moetudechokehendel
helemaalnaarachterenbewegen.

Opmerking:Alsdemotorwarmis,hoeftdechoke
nietofnauwelijkstewordengebruikt.

Referentiebalk

Gebruiktijdenshetrijdenmetdetractie-eenheidde
referentiebalkalshandgreepenhefboompuntomde

14

tractiebedieningendehefboomvoordehulphydrauliek

G008131

G008132

tebedienen.Vooreensoepele,gecontroleerdebediening
houdtualtijdbeidehandenopdereferentiebalktijdens
hetbedienenvandetractie-eenheid.

Tractiebediening

Figuur5

1.Referentiebalk(beweegtnietenbiedtdaardooreen
referentiepunteneenvastehandgreepdieukunt
vasthoudentijdenshetbedienenvandetractie-eenheid)

2.Tractiebediening(beweegtzodatudemachinekunt
bedienen)

Figuur8

•Vooreenbochtnaarlinksdraaitudetractiebediening
linksom(Figuur9).

Figuur9

•Omvooruitterijden,beweegtudetractiehendel
naarvoren(Figuur6).

Figuur6

•Omachteruitterijden,beweegtudetractiehendel
naarachteren(Figuur7).Kijkbijhet

achteruitrijdenaltijdnaarachterenenhouduw
handenopdereferentiebalk(Figuur6).

•Omtestoppen,laatudetractiebedieninglos
(Figuur5).

Opmerking:Hoeverderudetractiebedieningineen
bepaalderichtingbeweegt,hoesnellerdemachinein
dierichtinggaat.

Hefhendellaadarm/werktuig

Omhetwerktuignaarvorentekantelen,beweegtude
hendellangzaamnaarrechts(Figuur10).

Omhetwerktuignaarachterentekantelen,beweegtu
dehendellangzaamnaarlinks(Figuur10).

Omdearmenomlaagtebrengen,beweegtudehendel
langzaamnaarvoren(Figuur10).

Omdearmenomhoogtebrengen,beweegtudehendel
langzaamnaarachteren(Figuur10).

Ukuntdehendelookvolledignaarvorenineen
uitsparingduwen(Figuur10)zodathetwerktuigopde
grondrustendearmenzijnontlast.Hiermeekunnen
werktuigenzoalsdenivelleerschuifenhethydraulische
bladdecontourenvandegrondvolgen(bijvoorbeeld
zwevenofschuiven).

Figuur7

•Vooreenbochtnaarrechtsdraaitude
tractiebedieningrechtsom(Figuur8).

15

Figuur10

1.Armenvandelader
omlaagbrengen.

2.Armenvandelader
omhoogbrengen.

3.Werktuignaarachteren
kantelen

4.Werktuignaarvoren
kantelen

5.Zweefstand

Doordehendelnaareentussenliggendestand
(bijvoorbeeldnaarvorenennaarlinks)tebewegen,kunt
utegelijkertijddearmenvandeladerbewegenenhet
werktuigkantelen.

Hendelvoorhulphydrauliek

Omeenhydraulischwerktuigvooruittebedienen,draait
udehendelvoorhulphydraulieknaarachterenentrektu
dezeomlaagnaardereferentiebalk(Figuur12,nummer

1).

Omeenhydraulischwerktuigachteruittebedienen,
draaitudehydrauliekhendelnaarachterenenbeweegtu
dezedaarnanaarlinksindebovenstesleuf(Figuur12,
nummer2).

Alsudehendelloslaatterwijldezeindevooruitstand
staat,keertdehendelautomatischterugnaarde
neutraalstand(Figuur12,nummer3).Alsdehendelin
deachteruitstandstaat,blijftditzototudehendeluit
desleuftrekt.

Vergrendelingvanklepvanlader

Metdezevergrendelingkuntudehendelvoorde
laadarm/hetwerktuigzovergrendelendatdezeniet
naarvorenkanbewegen.Ditvoorkomtdatiemand
perongelukdearmenvandeladerneerlaattijdens
onderhoudswerkzaamheden.Udientdearmenvande
ladertevergrendelentelkenswanneerudemachinetot
stilstandbrengtterwijldearmenzijnopgeheven.

Omdevergrendelingaantebrengen,brengtu
devergrendelingomhooguitdeopeninginhet
bedieningspaneelendraaitudevergrendelingnaar
linksvoordehendelvandelaadarmenenduwtu
devergrendelingomlaagindevergrendeldestand
(Figuur11).

Figuur12

1.Hydraulischestroom
vooruit

2.Hydraulischestroom
achteruit

3.Neutraalstand

Parkeerremhendel

Omdeparkeerremintestellen,duwtuderemhendel
naarvorenennaarlinksenvervolgenstrektudezenaar
achteren(Figuur13).

Opmerking:Detractie-eenheidkaneenstukjerollen
voorderemmenaangrijpen.

1.Vergrendelingvanklep
vanlader

Figuur11

Figuur13

2.Hefhendel
laadarm/werktuig

Omderemvrijtezetten,duwtudehendelnaarvoren
endannaarrechtsindeinkeping.

16
