Toro 22318 Operator's Manual [bg]

FormNo.3437-999RevA

Компактенмногофункционален товарач323

Номернамодела22318—Сериенномер404320000иследващ

Регистрирайтесенаwww.Toro.com. Оригиналниуказания(БГ)

*3437-999*A

Настоящиятпродуктотговарянаизискваниятана всичкидействащиевропейскидирективи,когато емонтиранкомплектСЕ22366.Заподробна информация,моля,вижтеДекларациятаза съответствие(ДЗС)законкретнияпродукт.

Използванетоилиработатасдвигателяв гориста,покритасхрастиилитревистаместност представляванарушениенаКодексана Калифорниязадържавнитересурси,точка4442 или4443,освенакодвигателятнееоборудванс искроуловител,кактоепредвиденовточка4442, койтоеподдържанвдоброработносъстояние, илиакодвигателятепроектиран,оборудвани поддържанзапредотвратяваненапожар.

Приложеноторъководствозаоператорана двигателяседоставязаосигуряванена информацияотносноАгенциятазазащитана околнатасреда(EPA)наСАЩиРегламентаза контролнаемисиитенаКалифорниязасистемата заемисии,поддръжкаигаранция.Резервни частимогатдасепоръчатчрезпроизводителяна двигателя.

ВНИМАНИЕ

КАЛИФОРНИЯ

Предупреждениезапоправка65

вконституцията

Изгорелитегазовеотдвигателянатози

продуктсъдържатхимикали,признати

отщатКалифорниякатопричинители нарак,вроденипороциидругивреди

навъзпроизводството.

Клемитеиизводитенаакумулаторите

исвързанитестяхпринадлежности

съдържатоловоиоловнисъединения

-химикали,признатиотщата

Калифорниякатопричинителина

ракивредипривъзпроизводството.

Измивайтеръцетесиследработа.

Използванетонатозипродуктможе дадоведедоизлаганенахимикали,

признатиотщатаКалифорниякато

причиняващирак,вроденизаболявания

илирепродуктивнипроблеми.

Въведение

Тазимашинаекомпактенмногофункционален товарач,предназначензаупотребавразлични дейностипопреместваненапръстиматериализа ландшафтниистроителниработи.Предназначена едаработисширокагамаотприставки,всяка откоитоизпълняваспециализиранафункция. Използваненапродуктазацели,различниот неговотопредназначение,можедабъдеопасноза Васизастраничнилица.

Внимателнопрочетететазиинформация,зада сезапознаетесправилнитеначинизаработа иподдръжканаВашияпродуктизаизбягване нанараняванияилиповрежданенапродукта. Виеноситеотговорностзаправилнатаработас продуктаибезопасността.

Посететеwww.T oro.comзаучебниматериали побезопасностнапродуктаиексплоатация, информациязааксесоари,помощпринамиране надилърилизарегистрираненапродукта.

Въввсичкислучаи,когатосенуждаетеотсервизно обслужване,оторигиналнирезервничастинаТoro илиотдопълнителнаинформация,свържетесес упълномощензасервизнообслужванедилърна ТoroилисЦентъразаобслужваненаклиентина Тoro,катонезабравитедапредоставитемодела исерийнитеномеранаВашияпродукт.Фигура1 идентифицирамястотонаданнитезамоделаи серийнитеномеранапродукта.Запишетечислата впредвиденотополе.

Важно:Задостъпдоданнизагаранцията,

резервничастиидругаинформацияза продуктаможетесВашетомобилноустройство дасканиратеQRкода(акоима)върхустикера съссерийнияномер.

Фигура1

1.Местоположениенаданнитезамоделисериенномер

Свържетесеснаснаwww.T oro.com.

g237186

ОтпечатановСАЩ

Всичкиправазапазени

Номернамодела

Сериенномер

Тозинаръчникпосочвавъзможнитеопасностии съдържасъобщениявъввръзкасбезопасността, коитосеидентифициратсъссимвола(Фигура

2),указващопасност ,коятоможедапредизвика

сериознонараняванеилисмърт,аконеспазвате препоръчанитепредпазнимерки.

Фигура2

Предупредителенсимволзаопасност

Втозинаръчниксеизползват2думиза подчертаваненаважнаинформация.Важно обръщавниманиевърхуспециализирана информациязамашината,аЗабележка подчертаваобщаинформация,изискваща специалновнимание.

Съдържание

Безопасност............................................................4

Общабезопасност............................................4

Етикетисуказаниязабезопасности

инструкции....................................................5

Настройка................................................................8

Монтираненалостазаизборна

скорост...........................................................8

Проверкананиватанатечноститеи

наляганетонагумите....................................8

Зарежданенаакумулатора..............................8

Прегледнапродукта...............................................9

Организауправление......................................9

Техническиданни...........................................10

Приставки/аксесоари.......................................11

Предизапочваненаработа...............................11

Меркизабезопасностпредизапочванена

работа...........................................................11

Доливаненагориво........................................12

Ежедневнотехническообслужване...............13

Регулираненаопоратазабедрата................13

Повременаработа...........................................13

Меркизабезопасностповремена

работа..........................................................13

Стартираненадвигателя...............................15

Управлениенамашината...............................15

Изгасяненадвигателя....................................15

Използваненаприставки...............................16

Следприключваненаработа............................18

Меркизабезопасностследработа................18

Местененанеработещамашина...................18

Преместваненамашината.............................19

Повдиганенамашината.................................20

Поддръжка.............................................................21

Безопасностповременаподдръжкаи

обслужване..................................................21

Препоръчителенграфик(-ци)за

поддръжка..................................................21

Предварителниоперациипотехническо

обслужване.................................................23

Използваненазаключващипланкина

цилиндъра...................................................23

Достъпдовътрешнитекомпоненти...............24

g000502

Смазване...........................................................25

Гресираненамашината.................................25

Техническообслужваненадвигателя..............26

Безопасностнадвигателя..............................26

Обслужваненафилтъразапречистване

навъздуха....................................................26

Обслужваненавъглеродната

обвивка........................................................26

Обслужваненамаслотонадвигателя...........27

Обслужваненазапалителната(ите)

свещ(и).........................................................29

Техническообслужваненагоривната

система.......................................................30

Смянанагоривнияфилтър............................30

Източваненарезервоара(ите)за

гориво...........................................................31

Техническообслужваненаелектрическата

система.......................................................32

Безопасностнаелектрическата

система........................................................32

Обслужваненаакумулатора..........................32

Техническообслужваненасистематаза

задвижване.................................................34

Проверкананаляганетонагумите.................34

Проверканаколеснитегайки.........................34

Техническообслужваненахидравличната

система.......................................................34

Безопасностнахидравличната

система........................................................34

Освобождаваненахидравличното

налягане......................................................34

Спецификациинахидравличната

течност.........................................................35

Проверкананивотонахидравличната

течност.........................................................35

Смянанафилтъранахидравликата..............36

Замянанахидравличнататечност.................36

Почистване........................................................37

Отстраняваненаотломки..............................37

Съхранение...........................................................38

Безопасностприсъхранение.........................38

Съхранение.....................................................38

Отстраняваненанеизправности..........................40

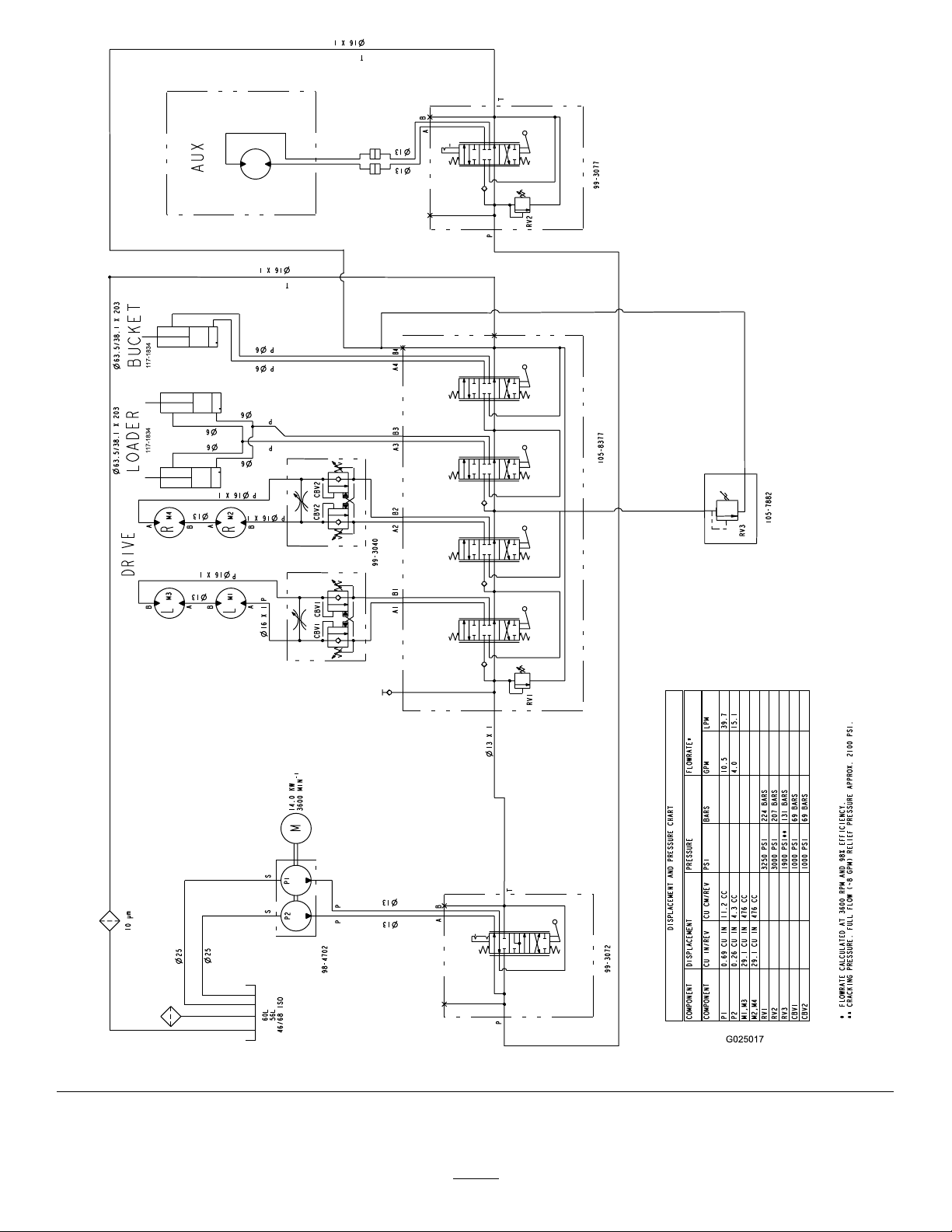

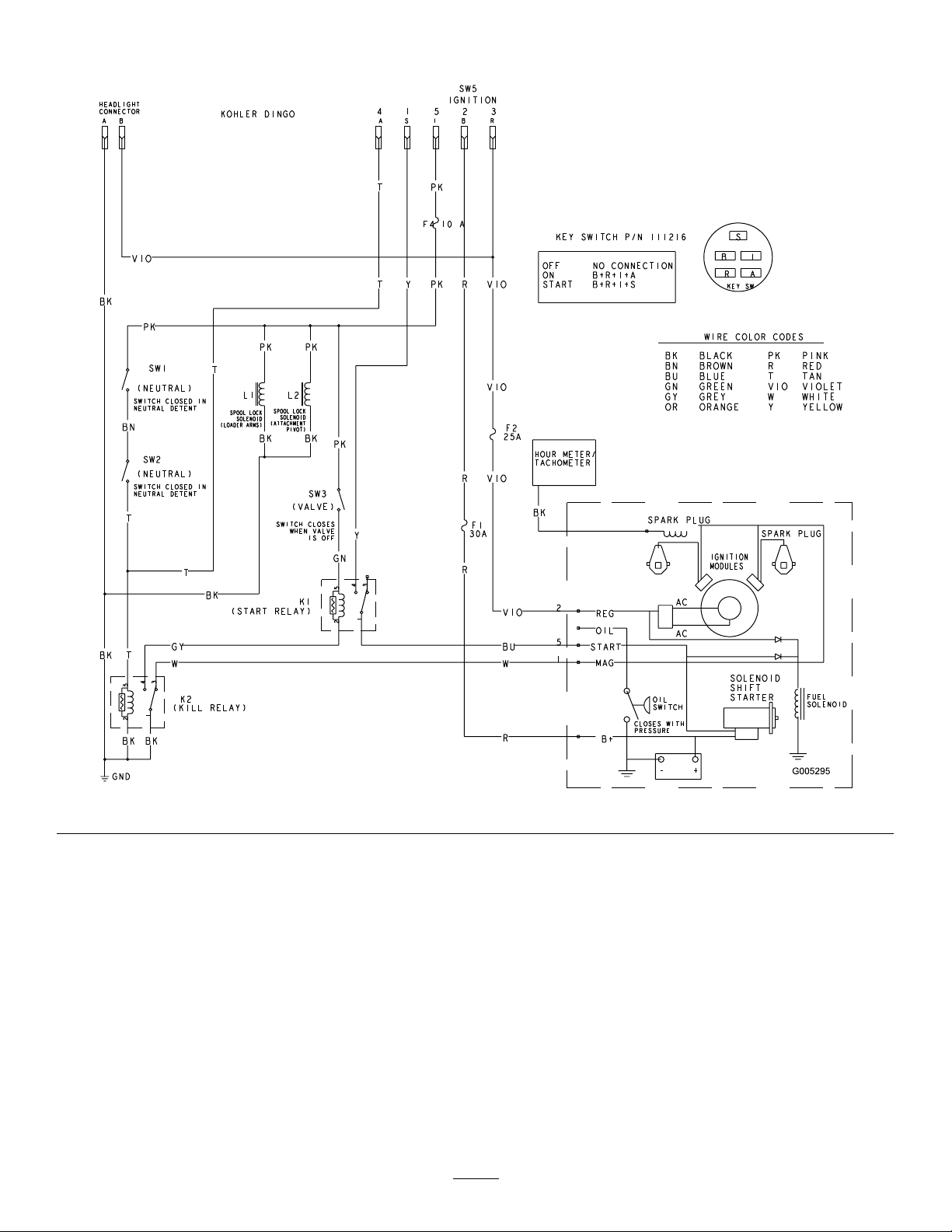

Схеми.....................................................................42

Безопасност

ОПАСНОСТ

Възможноедаимаподземникомунални линиивработнияучастък.Акобъдат засегнатиприизкупнитеработи,товаможе дапричиниударилиексплозия.

Маркирайтеобектаилиработнияучастък заподземникабелиилитръбиинекопайте вмаркиранитеучастъци.Свържетесес местнатаслужбапомаркиранеилифирма закомуналниуслуги,задабъдемаркиран обектът(напримервСАЩсеобадетена 811иливАвстралиясеобадетена1100за националнатаслужбапомаркиране).

Общабезопасност

Винагиспазвайтевсичкиинструкцииза безопасностзапредотвратяваненасериозно нараняванеилисмърт.

•Неносететоварсвдигнатиподемнирамена;

винагипренасяйтетовариблизодоземята.

•Склоноветесаосновенфактор,свързан

съсзагубанауправлениеислучаина преобръщане,коетоможедадоведедотежки нараняванияилисмърт .Върхувсекисклонили неравентеренработатасмашинатаизисква особеновнимание.

•Работетесмашинатанагореинадолупо

склонове,катотежкатачастнамашинатаеот горнатастрана,атоварътеблизодоземята. Разпределениетонатеглотосепроменяспоред приставката.Празнакофаправипо-тежка заднатачастнамашината,апълнакофаправи по-тежкапреднатачастнамашината.Повечето другиприставкиправятпо-тежкапреднатачаст намашината.

•Изискайтеобектътилиработниятучастъкза

подземникомуналнилинииилидругиобекти дабъдатмаркирани.Виеследваданекопаете вмаркиранитеучастъци.

•Прочететеиразберетесъдържаниетона

товаРъководствозаоператора,предида стартиратедвигателя.

•Бъдетевнимателни,когатоработитес

машината.Несеангажирайтесдейности, коитощеВиразсейват,впротивенслучай можедавъзникнетелеснонараняванеили имущественищети.

•Никоганедопускайтесмашинатадаработят

децаилиперсоналбезнеобходимотообучение.

•Пазетеръцетесиикракатасидалечот

движещисекомпонентииприставки.

•Неработетесмашинабезвсичкипредпазители

илибеззащитнитеустройствазабезопасност , поставенинаместатаимиработещина машината.

•Дръжтестраничнителицаидецатадалечот

работнияучастък.

•Спретемашината,изгасетедвигателяи

извадетеконтактнияключпредиобслужване, зарежданеилиотпушваненамашината.

Неправилнаупотребаилиподдръжканамашината можедадоведедонараняване.Занамаляванена потенциалнатаопасностотнараняванеспазвайте следнитеинструкциизабезопасностивинаги обръщайтевниманиенапредупредителниясимвол заопасност

,койтообозначава„Внимание“, „Предупреждение“или„Опасност“–инструкции, свързанисличнатабезопасност.Неспазванетона тезиинструкцииможедадоведедонараняване илисмърт.

Етикетисуказаниязабезопасностиинструкции

Етикетитеспредупрежденияиинструкциизабезопасностсалесновидимизаоператора исаразположенивблизостдовсекипотенциалноопасенучастък.Заменяйте повреденитеилилипсващистикери.

Символинаакумулатора

Някоииливсичкитезисимволисапоставенина

акумулатора.

1.Опасностотексплозия

2.Даседържидалечот огън,откритпламъкили дим

3.Опасностоттечна содакаустик/химическо изгаряне

4.Носетезащитазаочите

5.Прочетете

Ръководствотоза оператора.

6.Дръжтестраничните наблюдателидалечот акумулатора.

7.Носетезащитазаочите. Експлозивнитегазове могатдапричинят ослепяванеидруги наранявания.

8.Киселинатаот акумулатораможеда причиниослепяванеили тежкиизгаряния.

9.Промийтенезабавно очитесводаибързо потърсетемедицинска помощ.

10.Съдържаолово,данесе изхвърля

decalbatterysymbols

decal93-9084

93-9084

1.Точказавдигане/точказавръзване

decal94-2551

94-2551

1.Вкл.3.Изкл.

2.Смукач

93-6686

1.Хидравличнатечност

2.ПрочететеРъководствотозаоператора.

decal93-6686

decal98-4387

98-4387

1.Предупреждение–носетезащитазаслуха.

98-8219

1.Бързо3.Бавно

2.Дроселоваклапа(газ)

104-6108

decal98-8219

decal104-6108

108-9716

1.Бързо4.Бавно

2.Тяговозадвижване

5.Скоростнаприставката

3.Бавно6.Бързо

130-2837

1.Предупреждение–непревозвайтепътницивкофата.

133-8062

decal108-9716

decal130-2837

decal133-8062

1.Спомагателна хидравличнасистема

2.Заключеназадна (задържане)

decal108-4723

108-4723

3.Неутрално(изкл.)

4.Напред

decal108-9732

108-9732

136-5776

1.ПрочететеРъководствотозаоператоразаповечеинформацияотноснообслужванетонамашината.

decal136-5776

Настройка

Монтираненалостаза изборнаскорост

1.Свалетеиотстранетегайката,коятофиксира

болтаизаконтрящаташайбакъмлостаза изборнаскорост .

2.Фиксирайтелостакъмклапаназаизборна

скоростспомощтанаболта,законтрящата шайбаигайката,кактоепоказанонаФигура

Проверкананиватана течноститеиналягането нагумите

Предистартираненадвигателязапръвпът проверетенивотонамаслотонадвигателя, нивотонахидравличнататечностиналяганетона гумите.Заповечеинформациявижтеследващите раздели:

•Проверкананивотонамаслотонадвигателя

(Страница27)

•Проверкананивотонахидравличнататечност

(Страница35)

•Проверкананаляганетонагумите(Страница

34)

Зарежданена акумулатора

Заредетеипоставетеакумулатора;вижте

Зарежданенаакумулатора(Страница33).

1.Лостзаизборнаскорост

2.Клапанзаизборна скорост

g230938

Фигура3

3.Гайка

Прегледнапродукта

Фигура4

1.Монтажнапланка6.Резервоарзагориво11.Противотежест16.Подемниточки

2.Накланяненацилиндър7.Подеменцилиндър12.Двигател17.Ръкохватка

3.Спомагателни хидравличницилиндри

4.Раменанатоварача9.Колело

5.Капак10.Платформазаоператора

8.Клапанзатеглене13.Филтързапречистване навъздуха

14.Опоразабедрата

15.Таблозауправление

g005287

Организауправление

Таблозауправление

Фигура5

1.Лостовезауправление надвижението

2.Лостзанакланянена приставката

3.Лостзараменатана товарача

4.Лостанаспомагателната хидравличнасистема

5.Лостзаизборнаскорост

6.Лостзадроселовата клапа(газта)

7.Лостнасмукача

8.Ключнастартера

9.Моточасовник/тахометър

Ключнастартера

Ключътнастартера,койтослужизастартиранеи изключваненадвигателя,иматрипозиции:OFF (Изкл.),RUN(Работа)иSTART(Стартиране).Вижте

Стартираненадвигателя(Страница15).

Лостзадроселоватаклапа (газта)

Преместетелостанапред,задаувеличите оборотитенадвигателя,иназад,заданамалите оборотитенадвигателя.

g005160

Лостнасмукача

Предистартираненастудендвигателпреместете лостанасмукачанапред.Следкатодвигателят стартира,регулирайтесмукача,задаподдържате двигателядаработиплавно.Припърва възможностпреместетелостанасмукачадокрай назад.

Забележка:Топълдвигателнесенуждаеилисе

нуждаевмалкастепенотсмукач.

Лостовезауправлениена движението

•Задвижениенапредпреместетелостоветеза

управлениенадвижениетонапред.

•Задвижениеназадпреместетелостоветеза

управлениенадвижениетоназад.

•Задазавиете,преместетелоста,разположен

отстраната,къмкоятоискатедазавиете, къмположениеNEUTRAL(Неутрално),като същевременнодържитедругителостове зацепени.

Забележка:Колкотопо-далечпридвижите

лостоветезауправлениенадвижениетов коятоидаепосока,толковапо-бързощесе движимашинатавтазипосока.

•Зазабавянеилиспиранеиздърпайтелостове

зауправлениенадвижениетоназадкъм положениеNEUTRAL(Неутрално).

Лостзанакланянена приставката

•Заданаклонитеприставкатанапред,бавно

натиснетелостазауправлениенаприставката напред.

•Заданаклонитеприставкатаназад,

бавноиздърпайтелостазауправлениена приставкатаназад.

накланянетонаприставката,анискаскорост наспомагателнатахидравличнасистема, преместетелостазаизборнаскороств положениеFORWARD(Напред).

•Задазададетевисокаскоростна

спомагателнатахидравличнасистема,а нискаскоростзатяговотозадвижване, раменатанатоварачаинакланянетона приставката,преместетелостазаизборна положениеREARWARD(Назад).

ВНИМАНИЕ

Акопреместителостазаизборнаскорост докатомашинатаседвижи,тяили внезапнощеспре,илибързощеускори. Акоработитесмашинатаслостазаизбор наскороствмеждинноположение,тяще работинепостоянноиможедасеповреди. Можедаизгубитеконтролнадмашинатаи данаранитенамиращисевблизостлица илисебеси.

•Неместетелостазаизборнаскорост, когатомашинатаевдвижение.

•Неработетесмашината,когато селекторътзаскоростевмеждинно положение(т.е.всякапозиция,различна отдокрайнапредилидокрайназад).

Лостзараменатанатоварача

•Задаспуснетераменатанатоварача,бавно

натиснетелостазараменатанатоварача напред.

•Задавдигнетераменатанатоварача,бавно

издърпайтелостазараменатанатоварача назад.

Лостанаспомагателната хидравличнасистема

•Заработасхидравличнаприставкав

посоканапредбавноиздърпайтелостана спомагателнатахидравличнасистеманагореи следтованазад.

•Заработасхидравличнаприставкав

посоканазадбавноиздърпайтелостана спомагателнатахидравличнасистеманагореи следтовагонатиснетенапред.Товасенарича ощепозициянаDETENT(Задържане),тъйкато неизискваприсъствиенаоператор.

Лостзаизборнаскорост

•Задазададетевисокаскоростнатяговото

задвижване,раменатанатоварачаи

Моточасовник/тахометър

Когатодвигателятеизключен,моточасовникът/тахометърътпоказваброянаработнитечасове, регистриранинамашината.Когатодвигателят работи,дисплеятпоказваскоросттанадвигателя воборотивминута(rpm).

След50часа,аследтованавсеки100часа(т.е. 150,250,350ит .н.)екранътпоказваCHGOILкато напомнянезасмянанамаслотонадвигателя.

Следвсеки100часаекранътпоказваSVCкато напомнянедаизвършитепроцедурипоподдръжка съгласнографиказа100,200или400часа.

Забележка:Тезинапомняниясепоказват3часа

предивреметонасервизнияинтервалимигат периодичновпродължениена6часа.

Техническиданни

Забележка:Спецификациитеиконструкцията

подлежатнапроменибезуведомяване.

Ширина103cm

Дължина152cm

Височина125cm

Тегло(безприставкаили противотежест)

Теглонапротивотежестта75kg

Работенкапацитет–соператорс тегло74,8kg,стандартнатакофаи безпротивотежест

Капацитетнааварийноизключване –соператорстегло74,8kg, стандартнатакофаибез противотежест

Междуосие71cm

Височинанаизсипване(със стандартнакофа)

Обсег–напълновдигнатоположение (съсстандартнакофа)

Височинадощифтанапантите (тяснакофавстандартнапозиция)

745kg

227kg

454kg

120cm

66cm

168cm

Приставки/аксесоари

НаличнисаодобрениотT oroприставкии аксесоаризаизползванесмашината,задасе подобрятиразширятвъзможностите.Свържете сесупълномощензасервизнообслужване дилърилидистрибуторнаToroилипосетете www.T oro.comзасписъксвсичкиодобрени приставкииаксесоари.

Задаосигуритеоптималнаефективности непрекъснатасертификациязабезопасност намашината,използвайтесамооригинални резервничастииаксесоариToro.Резервните частииаксесоаринадругипроизводителиможе дасаопасниитакаваупотребаможедаанулира гаранцията.

Действие

Забележка:Определетеляватаидяснатастрана

намашинатаотнормалнотоработноположение.

Предизапочванена работа

Меркизабезопасност предизапочванена работа

Общабезопасност

•Никоганедопускайтеработаилиобслужване

намашинатаотдецаилиперсоналбез необходимотообучение.Местнитенаредби могатдаограничаватвъзрасттаилида изискватсертифициранообучениеот оператора.Собственикътносиотговорностза обучениетонавсичкиоператориимеханици.

•Запознайтесесначинитезабезопасна

експлоатациянаоборудването,органитеза управлениенаоператораипредупредителните стикеризабезопасност.

•Винагизадействайтеръчнатаспирачка(ако

има),изключвайтемашината,изваждайте контактнияключ,изчаквайтевсичкидвижещи сечастидаспратидайтевъзможностна машинатадаизстине,предидарегулирате, обслужвате,почистватеилисъхранявате машината.

•Научетекакбързодаспиратемашинатаида

изключватедвигателя.

•Проверетедалиорганитезаконтролна

присъствиетонаоператор,защитните превключвателиищитове/кожусиса прикрепениивизправност .Неработетес машината,акотенефункциониратправилно.

•Намеретезонитенапритискане,маркирани

намашинатаиприставките,дръжтеръцетеи кракатасидалечоттезизони.

•Предидаработитесмашинатасприставка,се

уверете,чеприставкатаеправилномонтирана ичееоригиналнаприставкаToro.Прочетете всичкиръководстванаприставката.

•Извършетеоценканатерена,задаопределите

каквипринадлежностииприставкиса необходимизабезопасноизвършванена работата.

•Изискайтеобектътилиработниятучастъкза

подземникомуналнилинииилидругиобекти

дабъдатмаркирани,авиеследвадане копаетевмаркиранитеучастъци;отбележете симестоположениетонанемаркиранитеобекти иконструкциикатоподземнирезервоариза съхранение,кладенциисептичнисистеми.

•Огледайтезоната,вкоятощеизползвате

оборудването,иотстранетевсичкиотпадъци.

•Уверетесе,чевзонатанямастранични

наблюдатели,предидапристъпитекъмработа смашината.Спретемашината,аконякой навлезевзоната.

Безопасностнагоривото

•Бъдетеизключителновнимателни,когато

боравитесгориво.Тоезапалимо,а изпарениятамусавзривоопасни.

•Изгасетецигари,пури,лулиидругиизточници

назапалване.

•Използвайтесамоодобренсъдзагориво.

•Несваляйтекапачкатаилинепълнете

резервоара,когатодвигателятработиилие горещ.

•Недобавяйтеилиизточвайтегоривов

затворенопомещение.

•Несъхранявайтемашинатаилисъдсгориво

наместасоткрипламък,искриилисветлинен сигнализатор,напр.наводеннагревателили другуред.

•Акоразлеетегориво,неопитвайтеда

стартиратедвигателя;избягвайтесъздаванена източнициназапалване,докатоизпаренията отгоривотонесеразпръснатнапълно.

•Непълнетесъдовевътревпревозносредство

иливкамионилиремаркеспластмасова облицовка.Винагипоставяйтесъданаземята, далечотпревознотосредство,предида пристъпитекъмпълнене.

•Отстранетеоборудванетооткамионаили

ремаркетоигозаредете,докатоеназемята. Акотованеевъзможно,тогавазаредетеот преносимсъд,вместосдюзазазарежданес горивоподналягане.

•Дръжтедюзатазазарежданесгоривопод

наляганевконтактсръбанарезервоараза горивоилиотворанасъдапрезцялотовреме, докатозареждате.Неизползвайтеустройство сдюзасблокираневотвореноположение.

бензинсноминалнооктановочисло87или по-високо(методнаопределяне(R+M)/2).

•Етанол:допускасеизползванетонабензин

сдо10%етанол(газьол)или15%MTBE (метил-тетричен-бутил-етер)вобема.Етанол иMTBEнееедноисъщо.Бензинс15% етанол(E15)вобеманееодобрензаупотреба.

Никоганеизползвайтебензин,който съдържаповечеот10%етанолвобема,като

E15(съдържа15%етанол),E20(съдържа20% етанол)илиE85(съдържадо85%етанол). Използванетонанеодобренбензинможеда доведедопроблемиспроизводителността и/илиповреданадвигателя,коятоданебъде покритаотгаранцията.

•Неизползвайтебензин,съдържащметанол.

•Несъхранявайтегоривоврезервоаразагориво

иливсъдовезагоривопреззимата,освенако неизползватестабилизаторзагориво.

•Недобавяйтемасловбензина.

Използваненастабилизатор/добавка

Използвайтестабилизатор/добавкавмашината,за даподдържатегоривотопряснозапо-дълговреме. когатосеизползвавсъответствиесинструкциите напроизводителянастабилизатора.

Важно:Неизползвайтедобавказагориво,

съдържащаметанолилиетанол.

Добавяйтеколичествотостабилизатор/добавка къмпрясногоривосъгласноуказаниятана производителянастабилизаторазагориво.

Пълнененарезервоара(ите)за гориво

1.Паркирайтемашинатавърхуравна повърхност ,задействайтеръчнатаспирачка (акоима)испуснетераменатанатоварача.

2.Изгасетедвигателя,извадетеключаи оставетедвигателядасеохлади.

3.Почистетеоколокапачкатанарезервоараза горивоиясвалете(Фигура6).

Доливаненагориво

Препоръчителногориво

•Занай-добрирезултатиизползвайтесамочист ,

пресен(напо-малкоот30дни),безоловен

Фигура6

1.Капачканарезервоаразагориво

4.Долейтегоривоврезервоара,докато нивотодостигне6до13mmподдънотона гърловинатазапълнене.

g237020

g006054

Фигура7

Важно:Товапространствоврезервоара

позволяванагоривотодасеразшири.Не пълнетерезервоаразагориводогоре.

5.Поставетестабилнокапачкатанагоривния резервоар,завъртетеядокатощракне.

6.Забършетеевентуалноразлятогориво.

Ежедневнотехническо обслужване

Предиежедневнотостартираненамашината изпълнявайтепроцедуритепредивсяко използване/всекиден,посоченивПоддръжка

(Страница21).

Важно:Проверетенивотонахидравличната

течност,предидастартиратедвигателяза пръвпът;вижтеПроверкананивотона

хидравличнататечност(Страница35).

Регулираненаопоратаза бедрата

Задарегулиратеопоратазабедрата(Фигура

7),разхлабетеръкохваткаиповдигнетеили

спуснетеподложкатанаопоратадожеланата височина.Можетедапостигнетедопълнително регулиране,каторазхлабитегайката,която фиксираподложкатакъмпланкатазарегулиране ипреместитепланкатанагореилинадолуспоред необходимостта.Затегнетевсичкикрепежни елементи,когатоприключите.

1.Скобанаопоратаза бедрата

2.Регулиращапланка5.Болтнаносача

3.Подложканаопоратаза бедрата

4.Ръкохваткаиплоска шайба

6.Контрагайкаиплоска шайба

Повременаработа

Меркизабезопасностпо временаработа

Общабезопасност

•Непренасяйтетоварсвдигнатиподемни

рамена.Винагипренасяйтетовариблизодо земята.

•Непревишавайтеноминалнияоперативен

капацитет,тъйкатомашинатаможедастане нестабилна,коетодадоведедозагубана управление.

•ИзползвайтесамоодобрениотT oroприставки

иаксесоари.Приставкитемогатдапроменят стабилносттаиработнитехарактеристикина машината.

•Замашинисплатформа:

–Спуснетераменатанатоварача,предида

слезетеотплатформата.

–Несеопитвайтедастабилизирате

машината,катопоставитекракназемята. Акоизгубитеуправлениенадмашината, слезтеотплатформатаисеотдалечетеот

машината. –Непоставяйтекракаподплатформата. –Непремествайтемашината,освенаконе

стоитесдватакраканаплатформатаисе

държитесръцезапарапета.

•Бъдетевнимателни,когатоработитес

•Предидасепридвижитеназад,погледнете

назадинадолу,задастесигурни,чепътяте чист.

•Никоганезадействайтерязкосредстватаза

управление;използвайтеплавнодвижение.

•Собственикът/потребителятевсъстояние

дапредотвратииносиотговорностза произшествия,коитомогатдапричинят телеснонараняванеилиимущественищети.

•Носетеподходящооблекло,включително

ръкавици,защитниочила,дългипанталони, стабилни,устойчивинахлъзганеобувкии защитазаслуха.Вържетедългатакосаотзади неносетесвободнидрехиилибижута.

•Неработетесмашината,когатостеуморени,

болни,подвъздействиетонаалкохолили лекарства/опиати.

•Никоганепревозвайтепътнициидръжте

домашнилюбимциистраничнинаблюдатели далечотмашината

•Работетесмашинатасамопридобра

осветеност ,далечотдупкиилискрити опасности.

•Уверетесе,чевсичкизадвижваниясав

неутралноположениеизадействайтеръчната спирачка(акоима),предидастартирате двигателя.Стартирайтедвигателясамо седналинамястотонаоператора.

•Прояветевнимание,когатосеприближавате

къмзавоибезвидимост,храсти,дърветаили другиобекти,затрудняващивидимостта.

•Призавиванеипрекосяваненапътища

итротоари,намалетескоросттаибъдете внимателни.Внимавайтезатрафик.

•Спирайтеприставката,когатонеработите.

–Спуснетераменатанатоварачаи

освободетеспомагателнатахидравлична

система. –Задействайтепаркингспирачката(акоима). –Изключетедвигателяиизвадетеключа.

•Неработетесмашината,когатоимарискот

светкавици.

•Работетесмашинатасамовзони,вкоито

имадостатъчнопространствозабезопасно маневриране.Внимавайтезапрепятствияв близостдоВас.Неспазванетонаадекватно разстояниеотдървета,стениидругибариери можедадоведедонараняване,когато машинатаседвижиназадповремена операция,аконевнимаватезаобкръжаващата среда.

•Предидауправляватемашинатаподкаквито

идаеобекти,проверетевнимателнодали имадостатъчноразстояниеотгоре(т .е.дали имаелектрическикабели,клониипортали)и внимавайтеданевлизатевконтактстях.

•Непрепълвайтеприставкатаивинаги

поддържайтеизравнентовара,когатовдигате раменатанатоварача.Елементитев приставкатамогатдападнатидапричинят нараняване.

Безопасноствърхунаклон

•Работетесмашинатанагореинадолупо

склоновестежкатачастнамашинатанагоре.

Разпределениетонатеглотосепроменяспоред приставката.Празнакофаправипо-тежка заднатачастнамашината,апълнакофаправи по-тежкапреднатачастнамашината.Повечето другиприставкиправятпо-тежкапреднатачаст намашината.

•Повдиганетонараменатанатоварачавърху

склонвлияенастабилносттанамашината. Дръжтераменатанатоварачавспуснато положениепосклонове.

•Акоударитепредмет,спретемашината,

изключетедвигателя,извадетеключаи огледайтемашината.Предидавъзобновите работа,извършетенеобходимитеремонти.

•Никоганестартирайтедвигателявзатворено

помещение.

•Никоганеоставяйтеработещатамашинабез

наблюдение.

•Предиданапуснетемястотонаоператора,

направетеследното:

–Паркирайтемашинатавърхуравна

повърхност .

•Склоноветесаосновенфактор,свързан

•Въведетесобственипроцедурииправилаза

работапосклонове.Тезипроцедуритрябва давключватпроучваненаобекта,задасе определикоисклоновезаподходящизаработа смашината.Винагисеосланяйтеназдравия разумидобратапреценкаприизвършванена тозиоглед.

•Забаветеходиувеличетевниманиетоси

посклонове.Условиятанатеренамогатда засегнатмашината.

•Избягвайтестартиранеилиспиранепосклон.

Акомашинатаизгубисцепление,продължете бавнонапрединадолупосклона.

•Избягвайтедазавиватепосклонове.Акосе

налагадазавиете,завийтебавноидръжте тежкатачастнамашинатанасоченнагорекъм склона.

•Посклоноветеподдържайтебавнии

равномернидвижения.Избягвайтерезки променивскоросттаилипосоката.

•Акоиматепритеснениядаработитепосклон,

откажетесе.

•Внимавайтезадупки,коловозиилииздатини,

тъйкатонеравнияттеренможедапреобърне машината.Високататреваможедакрие препятствия.

•Бъдетеособеновнимателни,когатоработите

върхувлажниповърхности.Намаленото сцеплениеможедадоведедохлъзгане.

•Преценетезоната,задасеуверите,четеренът

едостатъчностабилендаиздържимашината.

•Бъдетеособеновнимателниприработас

машинатавблизостдоследните:

–Свлачища –Канавки –Насипи –Воднибасейни

Машинатаможевнезапнодасепреобърне,ако веригапреминепрезръбаилиръбътподдаде. Поддържайтебезопасноразстояниемежду машинатаипотенциалнатаопасност .

•Неотстранявайтеилидобавяйтеприставкина

склон.

•Непаркирайтемашинатанахълмилисклон.

Стартираненадвигателя

1.Застанетенаплатформата(акомашината иматакава).

2.Уверетесе,челостътнаспомагателната хидравличнасистемаевположениеNEUTRAL (Неутрално).

3.Поставетелостанасмукачадокрайнапред, акощестартиратедвигателястуден.

5.Вкарайтеключазазапалванетовстартера игозавъртетедоположениеSTART (стартиране).Когатодвигателятстартира, освободетеключа.

Важно:Незадържайтестартеразаповече

от10секундинаведнъж.Акодвигателят неуспеедастартира,изчакайте30секунди междуопитите,задасеохладистартерът. Неспазванетонатезиинструкцииможеда прегрееелектромоторанастартера.

6.Следкатодвигателятстартира,постепенно преместетелостаназаднапозицияOFF (Изкл.).Акодвигателятзабиеилиима колебания,преместетесмукачаотново напред,докатодвигателятсезагрее.

7.Преместетелостанадроселоватаклапа (газта)дожеланатапозиция.

Важно:Работатасдвигателяпривисоки

скорости,когатохидравличнатасистема естудена(т .е.когатотемпературата навъздухаевилиподточката назамръзване)можедаповреди хидравличнатасистема.Когато стартиратедвигателяпристудени условия,оставетегодаработивсредна позициянагазтаза2до5минутипредида преместитегазтавпозицияFAST(Бързо).

Забележка:Аковъншнататемпературае

подточкатаназамръзване,съхранявайте машинатавгараж,задаязапазитепо-топла идаподпомогнетестартирането.

Управлениенамашината

Използвайтеорганитезауправлениена движението,задапридвижватемашината. Колкотопо-далечпридвижитеорганитеза управлениенадвижениетовкоятоидаепосока, толковапо-бързощеседвижимашинатавтази посока.Освободетеорганитезауправлениена движението,задаспретемашината.

Управлениетонагазтарегулираскоросттана двигателя,измеренавrpm(оборотивминута). ПоставетелостанагазтавпозицияFAST(Бързо) занай-добрапроизводителност .Можетеобаче даизползватепозициятанагазтазаработас по-бавнискорости.

Забележка:Загрялилигорещдвигателне

изисквасмукач.

4.Преместетелостанадроселоватаклапа (газта)досредатамеждупозицииSLOW (Бавно)иFAST(Бързо).

Изгасяненадвигателя

+ 33 hidden pages

Toro 22318 Operator's Manual [bg]

Specifications and Main Features

Frequently Asked Questions

User Manual
