Chargeuseutilitairecompacte

FormNo.3359-199RevB

Dingo

N°demodèle22306—N°desérie280000001etsuivants

N°demodèle22306G—N°desérie280000001etsuivants

N°demodèle22307—N°desérie280000001etsuivants

TX420etTX425

Enregistrezvotreproduitàwww.T oro.com.Traductiondutexted'origine(FR)

Attention

CALIFORNIE

Proposition65-Avertissement

Lesgazd’échappementdeceproduitsont

considérésparl’étatdeCaliforniecomme

susceptiblesdeprovoquerdescancers,

desmalformationscongénitalesetautres

troublesdelareproduction.

Certainesrégionsetcertainspaysexigeantl’utilisation d’unpare-étincellessurlemoteurdecettemachine, unpare-étincellesestproposéenoption.Sivous devezvousprocurerunpare-étincelles,contactezun ConcessionnaireToroagréé.

Lespare-étincellesTorod’originesonthomologuéspar leMinistèredel’agricultureetleServicedesforêtsdes États-Unis(USDAFA).

Important:Vouscommettezuneinfractionàla section4442duCodedesressourcespubliquesde Californiesivousutilisezcettemachinedansune zoneboisée,broussailleuseourecouverted’herbe sansqu’ellesoitéquipéed’unsilencieuxavec pare-étincellesenbonétat,ousansquelemoteur soitbridé,équipéetentretenucorrectementpour prévenirlesincendies.Certainsautresétatsou régionsfédéralespeuventêtrerégispardeslois similaires.

Lorsquevouscontactezundistributeurouunréparateur Toroagréépourl’entretiendevotremachine,pourvous procurerdespiècesTorod’origineoupourobtenirdes renseignementscomplémentaires,soyezprêt(e)àlui fournirlesnumérosdemodèleetdesérieduproduit. Figure1indiquel’emplacementdesnumérosdemodèle etdesérieduproduit.Inscrivezlesnumérosdans l’espaceréservéàceteffet.

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

N°demodèle

N°desérie

Cesystèmed’allumageparétincelleestconformeàla normecanadienneICES-002

Man uel de l’utilisateur du moteur

ci-joint estfourniàtitrederéférenceconcernantla réglementationdel’agenceaméricainededéfense del’environnement(EPA)etlaréglementation antipollutiondel’étatdeCalifornierelativesaux systèmesantipollution,àl’entretienetàlagarantie. Vouspouvezvousenprocurerunnouvelexemplaire envousadressantauconstructeurdumoteur.

Introduction

Lisezattentivementcesinformationspourapprendre commentutiliseretentretenircorrectementvotre produit,etpouréviterdel’endommageroudevous blesser.Vousêtesresponsabledel’utilisationsûreet correcteduproduit.

VouspouvezcontacterTorodirectementà www.Toro.compourtoutrenseignementconcernant unproduitouunaccessoire,pourobtenirl’adressedes concessionnairesoupourenregistrervotreproduit.

Lesmisesengardedecemanuelsoulignentlesdangers potentielsetsontsignaléesparlesymboledesécurité (Figure2),quiindiqueundangerpouvantentraîner desblessuresgravesoumortellessilesprécautions recommandéesnesontpasrespectées.

Figure2

1.Symboledesécurité

Deuxautrestermessontégalementutiliséspourfaire passerdesinformationsessentielles:Important,pour attirerl’attentionsurdesinformationsmécaniques spéciques,etRemarque,pourdesinformations d’ordregénéralméritantuneattentionparticulière.

Contactez-noussurwww.T oro.com.

ImpriméauxÉtats-Unis.

Tousdroitsréservés

Tabledesmatières

Introduction.................................................................2

Sécurité........................................................................4

Consignesdesécurité...........................................4

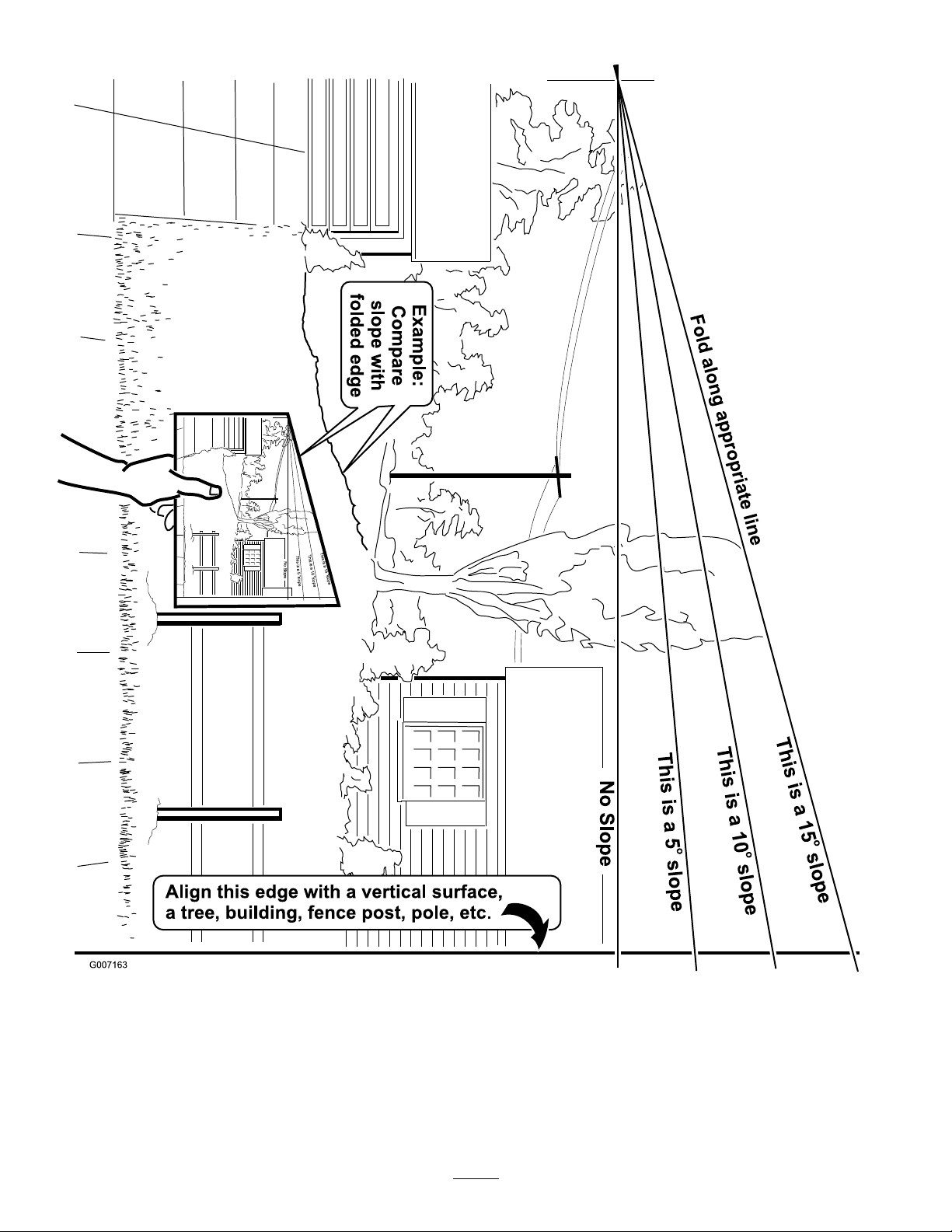

Graphiqued'inclinaison........................................8

Autocollantsdesécuritéetd'instruction................9

Miseenservice...........................................................12

1Chargedelabatterie.........................................12

2Contrôledesniveauxdeliquides.......................12

Vued'ensembleduproduit.........................................13

Commandes.......................................................13

Caractéristiquestechniques.................................16

Accessoires/Équipements..................................16

Donnéesdestabilité...........................................17

Utilisation...................................................................18

Ajoutdecarburant..............................................18

Contrôleduniveaud’huilemoteur......................19

Contrôleduniveaudeliquidehydraulique............20

Démarrageetarrêtdumoteur.............................20

Arrêtdugroupededéplacement.........................21

Commentdéplacerlegroupededéplacement

s’ilestenpanne..............................................21

Utilisationdudispositifdeverrouillagedes

vérins.............................................................22

Utilisationdesaccessoires...................................22

Arrimagedugroupededéplacementpourle

transport........................................................24

Levagedugroupededéplacement.......................24

Entretien....................................................................25

Programmed'entretienrecommandé......................25

Procéduresavantl'entretien....................................26

Ouvertureducapot............................................26

Fermetureducapot............................................26

Ouvertureducouvercled’accèsarrière................26

Fermetureducouvercled’accèsarrière................27

Déposedespanneauxlatéraux............................27

Misenplacedespanneauxlatéraux......................27

Retraitdupanneauavant.....................................27

Lubrication..........................................................28

Graissagedugroupededéplacement...................28

Entretiendumoteur...............................................29

Entretiendultreàair........................................29

Vidangedel’huilemoteuretremplacementdu

ltre...............................................................30

Entretiendesbougies.........................................31

Entretiendusystèmed'alimentation........................32

Remplacementdultreàcarburant.....................32

Vidangeduréservoirdecarburant.......................33

Entretiendusystèmeélectrique...............................33

Entretiendelabatterie........................................33

Entretiendusystèmed'entraînement......................35

Entretiendeschenilles........................................35

Entretiendescourroies...........................................39

Contrôle/remplacementdelacourroie

d’entraînement...............................................39

Entretiendescommandes.......................................40

Réglagedel’alignementdelacommandede

déplacement...................................................40

Réglagedelapositionpointmortdela

commandededéplacement.............................41

Correctiondirectionnelledudéplacement

(positionavantmaximale)...............................42

Entretiendusystèmehydraulique............................42

Remplacementdultrehydraulique....................42

Changementdeliquidehydraulique.....................43

Contrôledesconduiteshydrauliques...................44

Nettoyage...............................................................44

Nettoyagedesdébrisaccumuléssurla

machine..........................................................44

Nettoyageduchâssis..........................................45

Remisage....................................................................46

Dépistagedesdéfauts.................................................48

Schémas.....................................................................49

Sécurité

Cettemachinepeutoccasionnerdesaccidentssi elleestmalutiliséeoumalentretenue.Pourréduire lesrisquesd’accidentsetdeblessures,respectezles consignesdesécuritéquisuivent.Teneztoujours comptedesmisesengardesignaléesparlesymbole desécurité ou

Danger

vousblesser,parfoismortellement.

etlamention

.Nepaslesrespecter,c’estrisquerde

Consignesdesécurité

Ceproduitpeutsectionnerlesmainsoulespieds. Respecteztoujourstouteslesmesuresdesécuritépour éviterdesblessuresgraves,voiremortelles.

Lesgazd’échappementcontiennentdu monoxydedecarbone,ungazinodoremortel.

Nefaitespastournerlemoteuràl’intérieur d’unlocalfermé.

Formation

•LisezleManueldel’utilisateurettouteautre documentationdeformation.Ilincombeau propriétairedelamachined’expliquerlecontenudu manuelauxpersonnes(utilisateurs,mécaniciens,etc.) quinemaîtrisentpassufsammentlalanguedans laquelleilestrédigé.

•Familiarisez-vousaveclemaniementcorrectdu matériel,lescommandesetlessymbolesdesécurité.

•Lesutilisateursetmécaniciensdoiventtousposséder lescompétencesnécessaires.Lepropriétairedela machinedoitassurerlaformationdesutilisateurs.

•Nelaissezjamaisunenfantouunepersonne non-qualiéeutiliserlamachineouenfaire l’entretien.Certaineslégislationsimposentunâge minimumpourl’utilisationdecetyped’appareil.

•Lepropriétaire/l’utilisateurestresponsabledes dommagesmatérielsoucorporelsetpeutles prévenir.

Préparation

•Examinezlazonedetravailpourdéterminer quelsaccessoiresetéquipementsvouspermettront d’exécutervotretâchecorrectementetsansdanger. N’utilisezquelesaccessoiresetéquipementsagréés parleconstructeur.

Pr udence,

Attention

•Portezdesvêtementsappropriés,ycomprisun casque,deslunettesdeprotection,unpantalon,des chaussuresdesécuritéetdesprotège-oreilles.Les cheveuxlongs,lesvêtementsamplesetlesbijoux peuventseprendredanslespiècesmobiles.

•Examinezlazonedetravailetenleveztoutobjet susceptibled’êtreprojetéparlamachine(pierres, jouets,câbles,etc.).

•Soyezparticulièrementprudentlorsquevous manipulezuncarburantquelqu’ilsoit,enraison desoninammabilitéetdurisqued’explosiondes vapeursqu’ildégage.

–N’utilisezquedesrécipientshomologués. –N’enlevezjamaislebouchonduréservoiret

n’ajoutezjamaisdecarburantlorsquelemoteur estenmarche.Laissezrefroidirlemoteuravant defaireleplein.Nefumezpas.

–Nefaitesjamaislepleinetnevidangezjamaisle

réservoirdecarburantàl’intérieur.

•Vérieztoujoursquelescommandesdeprésence del’utilisateur,lescontacteursdesécuritéetles capotsdeprotectionsontenplaceetfonctionnent correctement.Sicen’estpaslecas,n’utilisezpasla machine.

Utilisation

•Nefaitesjamaistournerlemoteurdansunlocal fermé.

•N’utilisezlamachinequesousunbonéclairageet méez-vousdestrousetautresdangerscachés.

•Assurez-vousquetouslesembrayagessontaupoint mortetquelefreindestationnementestserréavant demettrelemoteurenmarche.Nemettezlemoteur enmarchequ’àpartirdelapositiondeconduite.

•Ralentissezetsoyezparticulièrementprudentsurles pentes.Déplacez-voustoujoursdansladirection préconiséesurlespentes.L’étatdelasurfacede travailpeutmodierlastabilitédelamachine.

•Ralentissezetsoyezprudentquandvouschangez dedirectionetquandvousfaitesdemi-toursurles pentes.

•N’utilisezjamaislamachinesilescapotsde protectionnesontpasenplace.Vériezla xation,leréglageetlefonctionnementdetousles verrouillagesdesécurité.

•Nemodiezpasleréglagedurégulateuretnefaites pastournerlemoteuràunrégimeexcessif.

•Arrêtez-voussurunesurfaceplaneethorizontale, abaissezlesaccessoires,débrayeztoutesles commandeshydrauliquesauxiliaires,serrezlefrein

destationnementetarrêtezlemoteuravantdequitter lepostedeconduite,pourquelqueraisonquecesoit.

•N’approchezjamaislesmainsoulespiedsdes accessoiresenmouvement.

•Avantdefairemarchearrière,vériezderrièrevous quelavoieestlibrejustederrièrelamachineetsursa trajectoire.

•Netransportezjamaisdepassagersetnelaissez approcherpersonnedelasurfacedetravail (spectateurs,animaux,etc.).

•Ralentissezetsoyezprudentquandvouschangezde directionetquandvoustraversezdesroutesetdes trottoirs.

•N’utilisezpaslamachinesousl’emprisedel’alcool, dedroguesoudemédicaments.

•Procédezavecprudencepourchargerlamachinesur uneremorqueouuncamion,etpourladécharger.

•Soyezprudentàl’approchedetournantssans visibilité,debuissons,d’arbresoud’autresobjets susceptiblesdemasquerlavue.

•Lisezlesmanuelsd’utilisationdetouslesaccessoires.

•Vériezquepersonnenesetrouvedanslazonede travailavantd’utiliserlamachine.Arrêtezlamachine siquelqu’unentredanslazonedetravail.

•N’abandonnezjamaislamachineenmarche. Abaisseztoujourslesbrasdelachargeuse,arrêtezle moteur,serrezlefreindestationnementetenlevez laclédecontactavantdelaisserlamachinesans surveillance.

•Nedépassezpaslacapaciténominalede fonctionnementaurisquededéstabiliseretdeperdre lecontrôledelamachine.

•Netransportezjamaisdechargequandlesbrassont relevés.Transporteztoujoursleschargesprèsdusol.

•Nesurchargezpasl’accessoireetmainteneztoujours lachargehorizontalequandvousrelevezlesbrasde lachargeuse.Lesbûches,planchesetautresobjets risquentsinonderouleretdevousblesserdansleur chute.

•Nemanœuvrezjamaislescommandessèchement; actionnez-lesrégulièrement.

•Méez-vousdelacirculationprèsdesroutesetpour traverser.

•Netouchezaucunepiècesdelamachinejusteaprès l’arrêt,carellespeuventêtretrèschaudes.Laissez-les refroidiravantd’entreprendretouteréparation,tout réglageoutoutentretien.

•Vériezlahauteurlibreavantdepassersousun obstaclequelconque(parex.branches,portes,câbles électriques,etc.)etévitezdeletoucher.

•Lamachinenedoitêtreutiliséequedansdeslieux dégagésdetoutobstacleproche.Silamachinen’est pastenueàunedistancesufsantedesarbres,murs etautresobstacles,ellepeutcauserdesblessuressi l’utilisateurfaitmarchearrièresanstenircomptede lagéographieduterrain.Lamachinenedoitêtre utiliséequedansleszonessufsammentdégagées pourluipermettred’évoluersansrisque.

•Marquezaupréalablel’emplacementdesconduites souterrainesdanslazonedetravail,etnecreusez pasàcesendroits.

•Trouvezlespointsdepincementmarquéssur legroupededéplacementetlesaccessoires,et n’approchezpaslesmainsnilespiedsdecespoints.

•Avantdeconduirelamachineéquipéed’un accessoire,vériezquecelui-ciestxécorrectement.

Utilisationsurpente

Lespentesaugmententsignicativementlesrisques depertedecontrôleetdebasculementdelamachine pouvantentraînerdesaccidentsgraves,voiremortels. Lesmanœuvressurpentes,quellesqu’ellessoient, demandentuneattentionparticulière.

•N’utilisezpaslamachinesurdespentesdedegré supérieuràceluiindiquédanslasectionDonnéesde stabilité,etdansleManueldel’utilisateur.Voiraussile Graphiqued'inclinaison,page8.

•Travailleztoujoursdanslesensdelapente(en

montantouendescendant),lecôtélepluslourd delamachineétantenamont.Larépartitiondu

poidsvarie.Quandlegodetestvide,l’arrièredela machineestlepointlepluslourd;lorsqu’ilestplein, l’avantdelamachinedevientpluslourd.Laplupart desaccessoiresalourdissentl’avantdelamachine.

•Lastabilitédelamachineestcompromisesivous relevezlesbrasdechargeuselorsquevousvous trouvezsurunepente.Danslamesuredupossible, gardezlesbrasabaisséssurlespentes.

•L’arrièredelamachineestalourdisivousenlevez l’accessoirealorsquevousvoustrouvezsurune pente.Reportez-vousàlasectionDonnéesde stabilitépoursavoirsil’accessoirepeutêtreenlevé sansrisquesurunepente.

•Dégagezlazonedetravaildesobstacleséventuels (pierres,branches,etc.).Méez-vousdestrous, ornièresetbosses,carlesirrégularitésduterrain risquentdeprovoquerleretournementdela machine.L’herbehautepeutmasquerlesaccidents duterrain.

•N’utilisezquedesaccessoiresagréésparToro. Lesaccessoirespeuventmodierlastabilitéetles

caractéristiquesdefonctionnementdelamachine. L’utilisationd’accessoiresnonagréésrisqued’annuler lagarantie.

•Déplacez-vousàvitesseréduiteetprogressivement surlespentes.Nechangezpassoudainementde vitesseoudedirection.

•Évitezdedémarreroudevousarrêterencôte.Si legroupededéplacementperddesonpouvoirde traction,descendezlentementlapenteenlignede droite.

•Évitezdefairedemi-toursurlespentes.Sivousne pouvezpasfaireautrement,procédezlentementen gardantlecôtélepluslourddelamachineenamont.

•Netravaillezpasàproximitédedénivellations, fossésouberges.Lamachinerisquedeseretourner siunechenillepassepar-dessusunedénivellation quelconqueetseretrouvedanslevide,ousiunbord s’effondre.

•Netravaillezpassurdel’herbehumide,carlaperte demotricitépeutfairedéraperlamachine.

•Negarezpaslamachinesurunepente,àmoins d’abaisserl’accessoireausol,deserrerlefreinde stationnementetdecalerlesroues.

Entretienetremisage

•Débrayezlescommandeshydrauliquesauxiliaires, abaissezl’accessoire,serrezlefreindestationnement, arrêtezlemoteuretretirezlaclédecontact.Attendez l’arrêtcompletdetouteslespiècesenmouvement avantderégler,denettoyerouderéparerlamachine.

•Pouréviterlesrisquesd’incendie,éliminezlesdébris quisetrouventsurlesaccessoires,lesentraînements, lessilencieuxetlemoteur.Nettoyezlescoulées éventuellesd’huileoudecarburant.

•Laissezrefroidirlemoteuravantderemiserla machinedansunlocalàl’écartdetouteamme.

•Nestockezpaslecarburantàproximitéd’une ammeetnevidangezpasleréservoirdecarburant àl’intérieur.

•Garezlamachinesurunsolplatethorizontal. Neconezjamaisl’entretiendelamachineàdes personnesnonqualiées.

•Utilisezdeschandellespoursupporterles composantslorsquec’estnécessaire.

•Libérezlapressionemmagasinéedansles composantsavecprécaution.

•Débranchezlabatterieoulesbougiesavant d’entreprendredesréparations.Débrancheztoujours labornenégativeavantlabornepositive.Rebranchez toujourslabornepositiveavantlabornenégative.

•N’approchezjamaislesmainsoulespiedsdespièces enmouvement.Danslamesuredupossible,évitez deprocéderàdesréglagessurlamachinequandle moteurtourne.

•Chargezlesbatteriesdansunendroitdégagéetbien aéré,àl’écartdesammesousourcesd’étincelles. Débranchezlechargeurdusecteuravantdele connecteràlabatterieoudel’endéconnecter.Portez desvêtementsdeprotectionetutilisezdesoutils isolés.

•Mainteneztouteslespiècesenbonétatdemarche etlesxationsbienserrées.Remplaceztousles autocollantsusésouendommagés.

•Siunentretienouuneréparationexigequelesbras dechargeusesoientrelevés,bloquez-lesdansla positionrelevéeàl’aidedesdispositifsdeverrouillage desvérinshydrauliques.

•Bloquezlasoupapedesbrasdechargeuseavec ledispositifdeverrouillagechaquefoisquevous arrêtezlamachineetquelesbrassontrelevés.

•Gardezlesécrousetboulonsbienserrés.Maintenez lematérielenbonétatdemarche.

•N’enlevezpasetnemodiezpaslesdispositifsde sécurité.

•Nelaissezpasl’herbe,lesfeuillesoud’autresdébris s’accumulersurlamachine.Nettoyezlescoulées éventuellesd’huileoudecarburant.Laissezrefroidir lamachineavantdelaremiser.

•Soyezparticulièrementprudentlorsquevous manipulezuncarburantquelqu’ilsoit,enraison desoninammabilitéetdurisqued’explosiondes vapeursqu’ildégage.

–N’utilisezquedesrécipientshomologués. –N’enlevezjamaislebouchonduréservoiret

n’ajoutezjamaisdecarburantlorsquelemoteur tourne.Laissezrefroidirlemoteuravantdefaire

leplein.Nefumezpas. –Nefaitesjamaislepleinàl’intérieur. –Neremisezjamaislamachineoulesbidonsde

carburantdansunlocaloùsetrouveuneamme

nue,tellelaveilleused’unchauffe-eauoud’une

chaudière. –Neremplissezjamaislesbidonsdecarburantà

l’intérieurd’unvéhicule,danslecoffre,àl’arrière

d’unefourgonnetteousurquelquesurfaceque

cesoit,autrequelesol. –Lebecverseurdubidondoitêtremaintenuen

contactaveclebordduréservoirpendantla

duréeduremplissage.

•Arrêtezetexaminezlamachineaprèsavoirheurtéun obstacle.Effectuezlesréparationsnécessairesavant deremettrelemoteurenmarche.

•Pourpréserverlesnormesd’origine,n’utilisezque despiècesderechangeTorod’origine.

•L’acidedelabatterieesttoxiqueetpeutcauserdes brûlures.Éviteztoutcontactaveclapeau,lesyeuxet lesvêtements.Protégez-vouslevisage,lesyeuxetles vêtementsquandvousmanipulezlabatterie.

•Lesgazdelabatteriepeuventexploser.Gardezla batterieéloignéedescigarettes,desammesoudes sourcesd’étincelles.

•N’approchezpaslesmainsouautrespartiesdu corpsdesfuitesentroud’épingleoudesgicleurs d’oùsortleliquidesoushautepression.Utilisezun morceaudecartonoudepapierpourdétecterles fuiteshydrauliques,jamaislesmains.Lesfuitesde liquidehydrauliquesouspressionpeuventtraverser lapeauetcauserdesblessuresgraves.Danscecas, uneinterventionchirurgicalerapide,réaliséeparun chirurgienqualié,estnécessairedanslesheuresqui suiventl’accidentpouréviterlerisquedegangrène.

Graphiqued'inclinaison8Autocollantsdesécuritéetd'instruction

Desautocollantsdesécuritéetdesinstructionsbienvisiblessontplacésprèsdetouslesendroits potentiellementdangereux.Remplaceztoutautocollantendommagéoumanquant.

1.EmplacementduManuelde l’utilisateur.

108-4658

2.Rapide3.Lente

108-4674

108-5599

107-9309

HYDRAULIC COUPLERS

MAY BE HOT.

PROTECTIVE WEAR SHOULD BE WORN

WHEN CONNECTING COUPLERS.

HYDRAULIC COUPLERS

MAY BE HOT.

PROTECTIVE WEAR SHOULD BE WORN

WHEN CONNECTING COUPLERS.

1.Attention–lisezleManueldel’utilisateurpourconnaîtrelaprocédurecorrectedechargedelabatterie.Labatteriecontientdu plomb,nelamettezpasaurebut.

2.LisezleManueldel’utilisateur.

100-6101

106-9453

100-6132

100-6135

100-6141

80-8040

105-8432

80-8290

108-4686

108-4670

108-4671

93-9084

1.Pointdelevage2.Pointd’attache

Miseenservice

G003792

Ensechargeant,labatterieproduitdesgaz susceptiblesd’exploser.

Chargedelabatterie

Aucunepiècerequise

Procédure

Attention

CALIFORNIE

Proposition65-Avertissement

Lesbornesdelabatterieetaccessoires

connexescontiennentduplombetdes

composésdeplomb.L’étatdeCalifornie

considèrecessubstanceschimiquescomme

susceptiblesdeprovoquerdescancersetdes

troublesdelareproduction.Lavez-vousles

mainsaprèsavoirmanipulélabatterie.

1.Ouvrezlecouvercled’accèsarrière.

2.Connectezunchargeuràlabatterie(Figure3)et chargezlabatterieaurégimedeà6à10ampères pendantuneheureauminimum.Nechargezpas labatterieexcessivement.

Nefumezjamaisetgardezlabatterieéloignée desammesetsourcesd’étincelles.

3.Quandlabatterieestchargéeaumaximum, débranchezlechargeurdelaprise,puisdébranchez leslsduchargeurdesbornesdelabatterie (Figure3).

4.Refermezlecouvercled’accèsarrière.

Contrôledesniveauxde liquides

Aucunepiècerequise

Procédure

Avantdemettrelemoteurenmarchepourlapremière fois,contrôlezlesniveauxd’huilemoteurethydraulique. Reportez-vousàlasectionFonctionnementpourdeplus amplesinformations.

Figure3

1.Bornepositive

2.Bornenégative

3.Filrouge(+)duchargeur

4.Filnoir(-)duchargeur

Vued'ensembledu

G005551

8 9 10 11

41 2

produit

1.Chenille

2.Chambrederéglagede chenille

3.Vérindelevage7.Raccordshydrauliques

4.Dispositifdeverrouillagede vérin

5.Brasdechargeuse9.Plaquedemontage13.Réservoirdecarburant

6.Capot10.Pointd’attache/delevage

8.Vérind’inclinaison

Figure4

14.Plaquedesécuritéarrière

11.Panneaudecommande

auxiliaires

12.Couvercled’accèsarrière

Commandes

Avantdemettrelemoteurenmarcheetd’utiliserla machine,familiarisez-vousavectouteslescommandes (Figure5).

Figure5

1.Commandede déplacement.

2.Levierdecommande desbrasde chargeuse/d’inclinaison del’accessoire

3.Levierdecommande hydrauliqueauxiliaire

4.Barrederéférence10.Commutateuràclé

5.Manetted’accélérateur

6.Manettedestarter

7.Jaugedecarburant

8.Témoindesurchauffe d’huilehydraulique

9.Compteur horaire/tachymètre

11.Levierdefreinde stationnement

Commutateuràclé

Lecommutateuràclésertàmettrelemoteurenmarche etàl’arrêteretcomportetroispositions:arrêt,marche etdémarrage.

Pourmettrelemoteurenmarche,tournezlacléen positiondedémarrage.Relâchezlaclélorsquelemoteur démarre;ellerevientautomatiquementàlapositionde marche.

Pourarrêterlemoteur,tournezlacléenpositiond’arrêt.

Manetted’accélérateur

Déplacezlamanetteenavantpouraugmenterlerégime moteur,etenarrièrepourlediminuer.

Manettedestarter

Pourdémarreràfroid,poussezlamanettedestarteren avant.Dèsquelemoteuradémarré,réglezlacommande destarterdefaçonàobtenirunrégimemoteurrégulier. Ramenezlamanettedestartercomplètementenarrière aussitôtquepossible.

Remarque:Lestartern’estpasoupresquepas nécessairesilemoteurestchaud.

Barrederéférence

Lorsquevousconduisezlamachine,servez-vousdela barrederéférencecommepoignéeetpointdelevier pourcontrôlerledéplacementetlelevierdecommande hydrauliqueauxiliaire.Pourgarderlecontrôledela machine,gardeztoujoursaumoinsunemainsurlabarre deréférencependantlesmanœuvres.

Commandededéplacement

Pourinclinerl’accessoireenarrière,déplacezlentement lelevierverslagauche(Figure7).

Pourabaisserlesbrasdechargeuse,poussezlentement lelevierenavant(Figure7).

Pouréleverlesbrasdechargeuse,tirezlentementle levierenarrière(Figure7).

Vouspouvezaussipousserleleviercomplètementen avant,enpositionverrouillée(Figure7),pourdébloquer lesbrasdechargeuse,etpermettreàl’accessoirede reposersurlesol.Lesaccessoirescommelaniveleuse etlalamehydrauliquepeuventainsisuivrelereliefdu terrain(c.-à-d.otter)pendantlenivelage.

Figure6

1.Pointmort/arrêt

2.Marcheavant5.Virageàgauche

3.Marchearrière

4.Virageàdroite

•Pourvousdéplacerenmarcheavant,poussezla commandededéplacementenavant(numéro2en Figure6)..

•Pourvousdéplacerenmarchearrière,tirezla commandededéplacementenarrière(numéro3 enFigure6).Regardezderrièrevousetsoyez

trèsprudentlorsquevousfaitesmarchearrière etgardeztoujourslesmainssurlabarrede référence(Figure5).

•Pourtourner,tournezlacommandededéplacement dansladirectionvoulue(numéros4et5enFigure6).

•Pourarrêterlamachine,relâchezlacommandede déplacement(numéro1enFigure6).

Remarque:Lavitessededéplacementdelamachine, dansl’uneoul’autredirection,estproportionnelleau déplacementdelacommande.

Levierdecommandedesbrasde chargeuse/d’inclinaisondel’accessoire

Pourinclinerl’accessoireenavant,déplacezlentementle levierversladroite(Figure7).

Figure7

1.Descentedesbrasde chargeuse

2.Levagedesbrasde chargeuse

3.Inclinaisonarrièrede l’accessoire

4.Inclinaisonavantde l’accessoire

5.Positionverrouillée (ottement)

Déplacezlelevieràunepositionintermédiaire(par ex.enavantetàgauche)pouractionnerlesbrasde chargeuseetinclinerl’accessoiresimultanément.

Levierdecommandedesaccessoires hydrauliques

Pourutiliserunaccessoirehydrauliqueenavant,tournez lelevierdecommandeenarrièreetabaissez-lejusqu’àla barrederéférence(Figure8,repère1).

Pourutiliserl’accessoirehydrauliqueenarrière,tournez lelevierdecommandeenarrière,puispoussez-leversla gauchedanslecransupérieur(Figure8,repère2).

Sivousrelâchezlelevieralorsqu’ilestenpositionde fonctionnementavant,ilrevientautomatiquementen positiondepointmort(Figure8,repère3).S’ilesten positiondefonctionnementarrière,ilrestedanscette positionjusqu’àsasortieducran.

Figure8

1.Accessoireshydrauliques –débitavant

2.Accessoireshydrauliques –débitarrière

3.Pointmort

Levierdefreindestationnement

Pourserrerlefreindestationnement,poussezlelevier defreinenavantetàgauche,puistirez-leenarrière (Figure9).

Remarque:Lamachinepeutroulerlégèrementavant quelesfreinss’engagentdanslepignond’entraînement.

Compteurhoraire/tachymètre

Lorsquelemoteurestarrêté,lecompteur horaire/tachymètreindiquelenombred’heuresde fonctionnementdelamachine.Lorsquelemoteurest enmarche,ilindiquelerégimemoteurentourspar minute(tr/min).

Aprèsles50premièresheurespuistoutesles100heures (soità150,250,350,etc.)lemessageCHGOILs’afche surl’écranpourvousrappelerdechangerl’huilemoteur. Toutesles100heures,leslettresSVCs’afchentsur l’écranpourvousrappelerd’effectuerlesprocédures d’entretien,enfonctiond’unprogrammeprévutoutes les100,200ou400heures.Cesrappelss’afchent troisheuresavantl’entretienprogramméetclignotent régulièrementpendantsixheures.

Figure9

Pourdesserrerlefrein,poussezlelevierenavantetà droitedanslecran.

Jaugedecarburant

Ellemesurelaquantitédecarburantquirestedansle réservoir.

Témoindesurchauffed’huile hydraulique(DingoTX425uniquement)

Cetémoins’allumeetunealarmesonoresedéclenche silatempératuredel’huilehydrauliqueesttropélevée. Danscecas,arrêtezlemoteuretlaissez-lerefroidir.

Caractéristiquestechniques

Remarque:Lescaractéristiquesetlaconceptionsontsusceptiblesdemodicationssanspréavis.

TX420,Modèle22306et22306G

Largeur

Longueur

Hauteur

Masse

Capacitédefonctionnement227kg(500livres)

Capacitédebasculement671kg(1480livres)

853kg(1880livres)

86cm(34po)

180cm(71po)

117cm(46po)

Empattement

Hauteurdebasculement(avecgodetétroit)119cm(47po)

Portée–levagemaximum(avecgodetétroit)55cm(22po)

Hauteurjusqu’àl’axedepivotement(godetétroitélevéaumaximum)168cm(66po)

TX425,Modèle22307

Largeur

Longueur

Hauteur

Masse

Capacitédefonctionnement227kg(500livres)

Capacitédebasculement647kg(1427livres)

Empattement

Hauteurdebasculement(avecgodetétroit)119cm(47po)

Portée–levagemaximum(avecgodetétroit)55cm(22po)

79cm(31,2po)

104cm(41po)

180cm(71po)

117cm(46po)

935kg(2060livres)

79cm(31,2po)

Hauteurjusqu’àl’axedepivotement(godetétroitélevéaumaximum)168cm(66po)

Accessoires/Équipements

Unchoixd’accessoiresetd’équipementsToroagréésestproposépouramélioreretélargirlescapacitésdelamachine. Pourobtenirlalistedesaccessoiresetéquipementsagréés,contactezvotreConcessionnaireToroagrééouvotre Distributeurourendez-voussurlewww .Toro.com.

Important:N’utilisezquedesaccessoiresagréésparToro.Toutautreaccessoirerisqueraitde compromettrelasécuritédulieud’utilisationoud’endommagerlamachine.

Donnéesdestabilité

Lestableauxci-aprèsindiquentlapentemaximalerecommandéelorsquelamachinesetrouvedanslespositions illustrées.Lamachinerisquededevenirinstablesurdespentessupérieuresaumaximumspécié.Lesdonnées spéciéesdanslestableauxsupposentquelesbrasdechargeusesontcomplètementabaissés.Lastabilitédela machinepeutêtrecompromisesilesbrassontélevés.

Lemanueldechaqueaccessoireindiquetroisclassesdestabilitécorrespondantàchaqueorientationdelamachinesur lapente.Pourconnaîtrelapentemaximalesurlaquellelamachineéquipéedel’accessoirepeutsedéplacer,cherchez ledegrédepentecorrespondantauxclassesdestabilitédel’accessoire.Exemple:Sil’accessoiremontésurlegroupe dedéplacementTX420auneclassedestabilitéBenmontéeenmarcheavant,DenmontéeenmarchearrièreetC enmontéetransversale,vouspouvezgravirunepentede20°enmarcheavant,de12°enmarchearrièreetde14° transversalement,d’aprèslesspécicationsdugroupededéplacementTX420donnéesdansletableausuivant.

TX420,Modèle22306et22306G

Pentemaximalerecommandéedans

lescassuivants:

Montéeen

marcheavant

Conguration

Machinesansaccessoire

Machineavecaccessoireprévupourlesclassesdestabilitésuivantespour chaqueorientation:*

C17°17°14°

TX425,Modèle22307

11°21°19°

25°25°20°

20°20°18°

10°12°9°

5°5°5°

Pentemaximalerecommandéedans

Montéeen

marcheavant

Montéeen

marchearrière

lescassuivants:

Montéeen

marchearrière

Montéetrans-

versalement

Conguration

Machinesansaccessoire

Machineavecaccessoireprévupourlesclassesdestabilitésuivantespour chaqueorientation:*

C18°16°16°

12°20°23°

25°25°25°

22°22°22°

10°10°10°

5°5°5°

Utilisation

Remarque:Lescôtésgaucheetdroitdelamachine

sontdéterminésd’aprèslapositiondeconduite.

Important:Avantd’utiliserlamachine, contrôlezlesniveauxdecarburantetd’huile,et débarrassez-ladetousdébris.Vériezégalement quepersonnenesetrouvesurlazonedetravailet qu’elleestdébarrasséedetoutdébris.Marquez aussil’emplacementdetouteslesconduites souterraines.

Ajoutdecarburant

Utilisezdel’essencesansplomb(indiced’octane87 ouplusàlapompe).Àdéfautd’essenceordinaire sansplomb,del’essenceordinaireauplombpeutêtre utiliséeàlarigueur.

Danscertainescirconstances,l’essenceest extrêmementinammableethautement explosive.Unincendieouuneexplosion causé(e)parl’essencepeutvousbrûler,ainsi quelespersonnessetenantàproximité,et causerdesdommagesmatériels.

•Faiteslepleinduréservoiràl’extérieur,dans unendroitbiendégagé,lorsquelemoteur estfroid.Essuyeztouteessencerépandue.

•Nefaitesjamaislepleinduréservoirde carburantàl’intérieurd’uneremorque fermée.

•Neremplissezpasleréservoir complètement.Versezlaquantitéde carburantvouluepourqueleniveause trouveentre6et13mm(1/4et1/2po) au-dessousdelabasedugoulotde remplissage.L’espaceau-dessusdoitrester videpourpermettreàl’essencedesedilater.

•Nefumezjamaisenmanipulantdel’essence ettenez-vousàl’écartdesammesnues ousourcesd’étincellesquipourraient enammerlesvapeursd’essence.

•Conservezl’essencedansunrécipient homologuéethorsdeportéedesenfants. N’achetezetnestockezjamaisplusquela quantitéd’essenceconsomméeenunmois.

•N’utilisezpaslamachinesiellen’estpas équipéedusystèmed’échappementcomplet etenbonétatdemarche.

Important:N’utilisezpasd’additifscontenantdu méthanoloudel’éthanol.

Danscertainescirconstances,del’électricité statiquepeutseformerlorsduravitaillement, produireuneétincelleetenammerlesvapeurs d’essence.Unincendieouuneexplosion causé(e)parl’essencepeutvousbrûler,ainsi quelespersonnessetenantàproximité,et causerdesdommagesmatériels.

•Poseztoujourslesbidonsd’essencesur lesol,àl’écartduvéhicule,avantdeles remplir.

•Neremplissezpaslesbidonsd’essenceà l’intérieurd’unvéhiculeoudanslacaisse d’unvéhiculeutilitaire,carlamoquette intérieureoulerevêtementenmatière plastiquedelacaisserisqued’isolerlebidon etdefreinerl’éliminationdel’électricité statiqueéventuellementproduite.

•Sipossible,descendezlamachinedu véhiculeoudelaremorqueetposez-la àterreavantderemplirleréservoirde carburant.

•Sicen’estpaspossible,laissezlamachine danslevéhiculeousurlaremorque,mais remplissezleréservoiràl’aided’unbidon, etnondirectementàlapompe.

•Encasderemplissageàlapompe, mainteneztoutletempslepistoleten contactaveclebordduréservoiroudu bidon,jusqu’àcequeleremplissagesoit terminé.

Important:N’utilisezjamaisdeméthanol, d’essencecontenantduméthanoloudecarburol contenantplusde10%d’éthanol,souspeine d’endommagerlesystèmed’alimentation.Ne mélangezpasd’huileàl’essence.

Utilisationd’unstabilisateur/conditionneur

Utilisezunadditifstabilisateur/conditionneurdansla machinepour:

•quel’essencerestefraîchependantunepériode maximalede90jours(au-delàdecettedurée, vidangezleréservoir).

•nettoyerlemoteurlorsqu’iltourne.

•éviterlaformationdedépôtgommeuxdansle circuitd’alimentation,quipourraitentraînerdes problèmesdedémarrage.

Ajoutezàl’essenceunequantitéappropriéede stabilisateur/conditionneur.

Remarque:L’efcacitédesstabilisateurs/conditionneursestmaximalelorsqu’onlesajouteàdel’essence fraîche.Pourréduirelesrisquesdeformationdedépôts visqueuxdanslecircuitd’alimentation,utiliseztoujours unstabilisateurdansl’essence.

Pleinduréservoirdecarburant

1.Placezlamachinesurunesurfaceplaneet horizontale,abaissezlesbrasdelachargeuseet arrêtezlemoteur.

2.Retirezlacléetlaissezrefroidirlemoteur.

3.Nettoyezlasurfaceautourdubouchonduréservoir etenlevezlebouchon.

4.Versezdel’essencesansplombdansleréservoir jusqu’àcequ’ellearrivejusteendessousdelabase dugoulotderemplissage.

Important:L’espaceau-dessusdoitrestervide pourpermettreàl’essencedesedilater.Ne remplissezpasleréservoircomplètement.

5.Revissezsolidementlebouchonduréservoir.

6.Essuyezl’essenceéventuellementrépandue.

Contrôleduniveaud’huile moteur

Périodicitédesentretiens:Àchaqueutilisationou

unefoisparjour

1.Placezlamachinesurunesurfaceplaneet horizontale,abaissezlesbrasdelachargeuseet arrêtezlemoteur.

2.Retirezlacléetlaissezrefroidirlemoteur.

3.Ouvrezlecapot.

4.Nettoyezlasurfaceautourdelajauged’huile (Figure10).

Figure10

1.Jauged’huile2.Extrémitémétallique

5.Sortezlajauged’huileetessuyezsoigneusement l’extrémitémétallique(Figure10).

6.Enfoncezlajaugecomplètementdansletube (Figure10).

7.Sortezdenouveaulajaugeetexaminezl’extrémité métallique.

8.Sileniveauestbas,nettoyezlasurfaceautourdu bouchonderemplissageetenlevezlebouchon (Figure11).

Utilisezdel’huiledétergentepourmoteurdiesel 10W-30ou15W-40(serviceAPICH-4oumieux).

1.Enlevezl’accessoireéventuellementinstallé(voir Retraitd’unaccessoire).

2.Placezlamachinesurunesurfaceplaneet horizontale,abaissezlesbrasdechargeuseet rétractezcomplètementlevérind’inclinaison.

3.Arrêtezlemoteur,enlevezlaclédecontactetlaissez refroidirlemoteur.

4.Ouvrezlecapot.

5.Nettoyezlasurfaceautourdugoulotderemplissage duréservoirhydraulique(Figure12).

6.Enlevezlebouchondugoulotderemplissageet vériezleniveaudeliquidesurlajauge(Figure12).

Ildoitsesituerentrelesrepèresdelajauge.

Figure11

1.Bouchonderemplissage

2.Couvre-culasse

9.Versezlentementunequantitéd’huilesufsante danslecouvre-culassepouramenerleniveauau repèreduplein(F).

Important:Neremplissezpasexcessivement lecartersouspeined’endommagerlemoteur.

10.Remettezlebouchonderemplissageetlajaugeen place.

11.Fermezlecapot.

Contrôleduniveaudeliquide hydraulique

Périodicitédesentretiens:Toutesles25heures

Figure12

1.Goulotderemplissage

2.Jauged’huile

7.Sileniveauestbas,ajoutezsufsammentd’huile hydrauliquepourlerectier.

8.Remettezlebouchonsurlegoulotderemplissage.

9.Fermezlecapot.

Démarrageetarrêtdumoteur

Démarragedumoteur

1.Vériezquelelevierdecommandehydraulique auxiliaireestaupointmort.

2.Tirezsurlamanettedestarterpourdémarrerle moteuràfroid.

3.Réglezlamanetted’accélérateuràmi-courseentre lespositionsbasrégime(tortue)ethautrégime (lièvre).

Capacitéduréservoirhydraulique:45,4l(12gallons américains)

Remarque:L’usagedustartern’estgénéralement pasrequissilemoteurestchaud.

4.Tournezlaclédecontactàlapositiondedémarrage. Relâchezlacléquandlemoteurdémarre.

Important:N’actionnezpasledémarreur plusde10secondesdesuite.Silemoteurne démarrepas,attendez30secondesavantde réessayer.Ledémarreurrisquedegrillersivous nerespectezpascesconsignes.

5.Repoussezprogressivementlamanettedestarter quandlemoteuradémarré.Silemoteurcaleou hésite,tirez-laànouveaujusqu’àcequelemoteur soitchaud.

6.Réglezlamanetted’accélérateuràlapositionvoulue.

Important:Silemoteurtourneàhautrégime quandlecircuithydrauliqueestfroid(c.-à-d. quandlatempératureambianteestprochede ouinférieureà0°C),lecircuitrisqued’être endommagé.Silemoteurestfroid,placezla manetted’accélérateuràmi-courseetlaissez tournerlemoteurpendant2à5minutesavant d’amenerlamanetteàlapositionhautrégime (lièvre).

Remarque:Silatempératureextérieureest inférieureà0°C,remisezlamachinedansungarage pourlagarderauchaudetfaciliterledémarrage.

Unenfantouunepersonnenonqualiée risquentdeseblesserenessayantd’utiliserla machine.

Retirezlacléducommutateurd’allumagesi vouslaissezlamachinesanssurveillance,ne serait-cequ’uninstant.

Commentdéplacerlegroupe dedéplacements’ilesten panne

Important:Ouvreztoujourslesvannesde

remorquageavantderemorqueroudepousser legroupededéplacement,ceandenepas endommagerlesystèmehydraulique.

1.Arrêtezlemoteur.

2.Ouvrezlecouvercled’accèsarrière.

3.Al’aided’uneclé,donnezdeuxtoursdanslesens anti-horaireauxvannesderemorquagesituéessur lespompeshydrauliques(Figure13).

Arrêtdumoteur

1.Réglezlamanetted’accélérateurenpositionbas régime(tortue).

2.Abaissezlesbrasdechargeuseausol.

3.TournezlaclédecontactenpositionContactcoupé Remarque:Silemoteuradéjàbeaucoup

travailléouestencorechaud,laissez-letourner auralentipendantuneminuteavantdecouperle contact.Celal’aideàrefroidiravantl’arrêtcomplet. Encasd’urgence,lemoteurpeutêtrearrêté immédiatement.

Arrêtdugroupede déplacement

Pourarrêterlamachine,relâchezlacommandede déplacement,placezlacommanded’accélérateuren positionbasrégime(tortue),abaissezlesbrasde chargeuseausoletarrêtezlemoteur.Serrezlefreinde stationnementetenlevezlaclédecontact.

Figure13

1.Vannederemorquage gauche(chenilledroite)

4.Remorquezlegroupededéplacementcommeilse doit.

5.Unefoislamachineréparée,fermezlesvannesde remorquageavantdel’utiliser.

2.Vannederemorquage droite(chenillegauche)

Utilisationdudispositifde

G004182

verrouillagedesvérins

Lorsqu’ilssontélevés,lesbrasdechargeuse sontsusceptiblesdes’abaisseraccidentellement etd’écraserquelqu’undansleurchute.

Pourcetteraison,installeztoujoursledispositif deverrouillagedesvérinsavanttoutentretien exigeantd’éleverlesbrasdechargeuse.

Installationdudispositifde verrouillagedesvérins

1.Retirezl’accessoire.

Dépose/stockagedudispositifde verrouillagedevérin

Important:Vériezqueledispositifde

verrouillagenesetrouveplussurlatigeetqu’ilest rangécorrectementavantd’utiliserlamachine.

1.Mettezlemoteurenmarche.

2.Relevezlesbrasdechargeuseaumaximum.

3.Arrêtezlemoteur.

4.Enlevezlagoupilleàanneauquiretientledispositif deverrouillage.

5.Tournezledispositifdeverrouillageverslebras dechargeuseetxez-leenpositionàl’aidedela goupilleàanneau.

6.Abaissezlesbrasdechargeuse.

2.Relevezlesbrasdechargeuseaumaximum.

3.Arrêtezlemoteur.

4.Enlevezlagoupilleàanneauquixeleverroude vérinaubrasdechargeuse(Figure14).

Figure14

1.Dispositifdeverrouillage devérin

2.Vérindelevage

5.Abaissezledispositifdeverrouillagesurlatigedu vérinetxez-leenpositionàl’aidedelagoupilleà anneau(Figure14).

6.Abaissezlentement}lesbrasdechargeusejusqu’à cequeledispositifdeverrouillagerencontrele corpsduvérinetl’extrémitédelatige.

3.Goupilleàanneau

Utilisationdesaccessoires

Important:Sil’accessoirequevousutilisez

possèdelenumérodesérie200999999ouun numéroantérieur,lemanueldel’utilisateurqui l’accompagnepeutcontenirdesinformations spéciquesàsonutilisationavecd’autresmodèles Dingo,commelesréglagesdelacommandedu diviseurdedébitetdulevierdevitesses,ainsique l’utilisationdecontrepoidssurlamachine.Ces systèmessontintégrésauDingoTX,aussine tenezpascomptedesinformationss’yrapportant.

Installationd’unaccessoire

Important:N’utilisezquedesaccessoiresagréés

parToro.Lesaccessoirespeuventmodierla stabilitéetlescaractéristiquesdefonctionnement delamachine.L’utilisationd’accessoiresnon agréésrisqued’annulerlagarantiedugroupede déplacement.

Important:Avantd’installerunaccessoire quelconque,vériezquelesplaquesdemontage sontpropresetquelesgoupillestournent librement.Graissezlesgoupillessiellesne tournentpaslibrement.

1.Placezl’accessoiresurunesurfaceplaneet horizontaleenlaissantsufsammentdeplace derrièrepourlegroupededéplacement.

2.Mettezlemoteurenmarche.

3.Basculezlaplaquedemontagedel’accessoireen avant.

4.Placezlaplaquedemontagedanslebordsupérieur

delaplaqueréceptricedel’accessoire(Figure15).

Figure15

1.Plaquedemontage2.Plaqueréceptrice

5.Levezlesbrasdechargementetinclinez simultanémentlaplaquedemontageversl’arrière.

Important:L’accessoiredoitêtresufsamment levépournepastoucherlesol,etlaplaquede montagedoitêtreinclinéecomplètementen arrière.

6.Arrêtezlemoteur.

7.Engagezcomplètementlesgoupillesàxation rapidedanslaplaquedemontage(Figure16).

Important:Silesgoupillesnetournentpasàla positionengagée,celasigniequelaplaquede montagen’estpascomplètementalignéeavec lestrousdelaplaqueréceptrice.Vériezla plaqueréceptriceetnettoyez-lalecaséchéant.

Figure16

1.Goupillesàxationrapide (représentéesenposition verrouillée)

2.Positiondéverrouillée

3.Positionverrouillée

L’accessoirerisquedesedétacherdugroupe dedéplacementetd’écraserquelqu’undanssa chutesilesgoupillesnesontpascorrectement engagéesdanslaplaquedemontage.

Vériezquelesgoupillessontcorrectement engagéesdanslaplaquedemontage.

Raccordementdesexibles hydrauliques

Sil’accessoireestàcommandehydraulique,raccordez lesexibleshydrauliquescommesuit:

1.Arrêtezlemoteur.

2.Déplacezlelevierdecommandehydraulique auxiliaireenavant,enarrière,puisramenez-leau pointmortpourlibérerlapressionauniveaudes raccordshydrauliques.

3.Poussezlelevierdecommandehydraulique auxiliaireenpositionarrière.

4.Enlevezlescapuchonsdeprotectiondesraccords hydrauliquesdugroupededéplacement.

5.Enlevezlessaletéséventuellementprésentessurles raccordshydrauliques.

3.Tournezlesgoupillesàxationrapidevers l’extérieurpourlesdéverrouiller.

6.Poussezleraccordmâledel’accessoiredansle raccordfemelledugroupededéplacement.

Remarque:Sileraccordmâledel’accessoireest branchélepremier,l’accessoireestdépressurisé.

Leliquidehydrauliquequis’échappesous pressionpeuttraverserlapeauetcauserdes blessuresgraves.Touteinjectiondeliquidesous lapeaurequiertuneinterventionchirurgicale danslesheuresquisuiventl’accident,réalisée parunmédecinconnaissantcegenrede blessure,pouréviterlerisquedegangrène.

•N’approchezpaslesmainsouautresparties ducorpsdesfuitesentroud’épingleou desgicleursd’oùsortleliquidesoushaute pression.

•Pourdétecterlesfuiteshydrauliques,utilisez unmorceaudecartonoudepapier,jamais lesmains.

4.Sil’accessoireestàcommandehydraulique,déplacez lelevierdecommandehydrauliqueauxiliaireen avant,enarrière,puisramenez-leaupointmort pourlibérerlapressionauniveaudesraccords hydrauliques.

5.Sil’accessoireestàcommandehydraulique, repoussezlecollierdesraccordshydrauliquespour lesdébrancher.

Important:Raccordezensemblelesexibles del’accessoirepourévitertoutecontamination dusystèmehydrauliquedurantleremisage.

6.Replacezlescapuchonsdeprotectionsurles raccordshydrauliquesdugroupededéplacement.

7.Mettezlemoteurenmarche,inclinezlaplaque demontageversl’avantetreculezlegroupede déplacementpourledégagerdel’accessoire.

Arrimagedugroupede déplacementpourletransport

Sivoustransportezlegroupededéplacementsurune remorque,procédeztoujourscommesuit:

Lesraccordshydrauliques,lesconduites/valves hydrauliquesetleliquidehydrauliquepeuvent êtretrèschauds,etvousrisquezdevousbrûler àleurcontact.

•Portezdesgantspourmanipulerlesraccords hydrauliques.

•Laissezrefroidirlegroupededéplacement avantdetoucherlescomposants hydrauliques.

•Netouchezpasleliquidehydraulique renversé.

7.Poussezleraccordfemelledel’accessoiredansle raccordmâledugroupededéplacement.

8.Tirezsurlesexiblespourvériersiles raccordementstiennentbien.

9.Placezlelevierdecommandehydrauliqueauxiliaire aupointmort.

Important:Vousnedevezjamaisconduireou utiliserlegroupededéplacementsurlavoie publique.

1.Abaissezlesbrasdechargeuse.

2.Arrêtezlemoteur.

3.Pourarrimerlegroupededéplacementsurla remorque,passezdeschaînesoudessanglesdans lespointsd’attache/delevage(Figure4)pour immobiliserl’arrièreetdanslesbrasdechargeuse/la plaquedemontagepourimmobiliserl’avant.

Levagedugroupede déplacement

Vouspouvezsouleverlegroupededéplacementen vousservantdespointsd’attache/delevage(Figure4).

Retraitd’unaccessoire

1.Abaissezl’accessoireausol.

2.Arrêtezlemoteur.

Entretien

Remarque:Lescôtésgaucheetdroitdelamachinesontdéterminésd’aprèslapositiondeconduite.

Programmed'entretienrecommandé

Périodicitéd'entretienProcédured'entretien

Aprèsles8premières

heuresdefonctionnement

Aprèsles50premières

heuresdefonctionnement

Àchaqueutilisationou

unefoisparjour

Toutesles25heures

Toutesles100heures

Toutesles200heures

•Remplacezleltrehydraulique.

•Remplacezl’huilemoteuretleltreàhuile.

•Vériezetajustezlatensiondeschenilles.

•Contrôlezleniveaud’huilemoteur.

•Graissezlegroupededéplacement.(Graissezimmédiatementaprèschaque lavage.)

•Nettoyezleschenilles.

•Vériezqu’ellesnesontpasexcessivementusées.(Nettoyez-lespériodiquement.)

•Nettoyezlesdébrisaccumuléssurlamachine.

•Contrôlezleserragedesxations.

•Contrôleduniveaudeliquidehydraulique.

•Nettoyezl’élémentenmoussedultreàairetvériezl’étatdel’élémentenpapier.

•Vériezl’étatetl’usuredelacourroied’entraînement.

•Remplacezl’élémentenpapier.

•Vidangezetchangezl’huilemoteur.

•Vériezleniveaud’électrolytedelabatterie(batteriederechangeuniquement).

•Contrôlezlesconnexionsdescâblesdelabatterie.

•Vériezetajustezlatensiondeschenilles.

•Vériezquelesconduiteshydrauliquesneprésententpasdefuites,nesont paspliées,usées,détérioréesparlesconditionsatmosphériquesoulesproduits chimiques,etquelessupportsdemontageetlesraccordsnesontpasdesserrés.

•Vériezl’encrassementduchâssis.

•Remplacezleltreàhuile.

•Contrôlezlesbougies.

•Remplacezleltreàcarburant.

•Remplacezlacourroied’entraînement.

•Remplacezleltrehydraulique.

Toutesles250heures

Toutesles400heures

Toutesles1500heures

Unefoisparanouavant

leremisage

Important:Reportez-vousau

•Contrôlezetgraissezlesgaletsderoulement.

•Vidangezetremplacezleliquidehydraulique

•Remplaceztouslesexibleshydrauliquesmobiles.

•Vériezetajustezlatensiondeschenilles.

•Retouchezlapeintureécaillée

Man uel d’utilisation du moteur

pourtoutesprocéduresd’entretien

supplémentaires.

Remarque:Aprèsles50premièresheurespuistoutesles100heures(soità150,250,350,etc.)lemessage CHGOILs’afchesurlecompteurhorairepourvousrappelerdechangerl’huilemoteur.Toutesles100heures, leslettresSVCs’afchentsurl’écranpourvousrappelerd’effectuerlesprocéduresd’entretien,enfonctiond’un programmeprévutoutesles100,200ou400heures.Cesrappelss’afchenttroisheuresavantl’entretienprogrammé etclignotentrégulièrementpendantsixheures.

Sivouslaissezlaclédanslecommutateurd’allumage,quelqu’unpourraitmettrelemoteurenmarche etvousblessergravement,ainsiquelespersonnesàproximité.

Avanttoutentretien,enlevezlaclédecontactetdébranchezleldelabougie.Écartezlelpouréviter toutcontactaccidentelaveclabougie.

Procéduresavant l'entretien

Avantd’ouvrirlescapots,arrêtezlemoteuretenlevezla clédecontact.Laissezrefroidirlemoteuravantd’ouvrir lescapots.

Ouvertureducapot

1.Tournezleverrouducapotdanslesenshoraire (Figure17).

Figure18

1.Béquille

2.Patte

3.Capot

4.Supportdebéquille

Figure17

1.Capot

2.Soulevezlecapot(Figure17).

3.Relevezlabéquilleetengagez-ladanslapattesurle capot(Figure18).

2.Verrouducapot

Fermetureducapot

1.Sortezlabéquilledelapatteducapotetabaissez-la danssonsupport.

2.Baissezlecapotetappuyezsurl’avantpourle verrouillerenposition.

Ouvertureducouvercle d’accèsarrière

1.Dévissezles2boutonsdexationducouvercle d’accèsarrièreàlamachine(Figure19).

Misenplacedespanneaux latéraux

Glissezlespanneauxlatérauxenpositiondanslesfentes dupanneauavantetduchâssis.

Retraitdupanneauavant

Figure19

1.Bouton

2.Basculezlecouvercled’accèsarrièreverslebaset déposez-lepouraccéderauxcomposantsinternes (Figure19).

Fermetureducouvercle d’accèsarrière

1.Placezlecouvercled’accèsarrièresurl’arrièredela machineenprenantsoind’alignerleslanguettesdans lesfentes.

2.Poussezlecouvercled’accèsenavant,enalignantles boutonsletéssurlestrousletésdelamachine.

3.Vissezfermementlesboutonspourxerlecouvercle d’accèsarrièreenplace.

Déposedespanneauxlatéraux

Silemoteurvientdetourner,ledéecteurde chaleurestbrûlantetrisquedevousbrûler.

Laissezrefroidirlemoteurcomplètementavant detoucherledéecteurdechaleur.

1.Ouvrezlecapotetenlevezlesdeuxpanneaux latéraux.

2.Desserrezlesboulonsdexationdelamasseavant (Figure21).

1.Ouvrezlecapot.

2.Faitescoulisserlespanneauxlatéraux(Figure20) verslehautpourlessortirdesfentesdupanneau avantetduchâssis.

Figure20

1.Panneaulatéral

Figure21

1.Masseavant

2.Boulons4.Boulonsdecarrossier

3.Enlevezlesboulonsdecarrossieretlesécrousde xationdudéecteurdechaleur(Figure21).

4.Soulevezledéecteurpourledéposerdelamachine.

5.Enlevezles4boulonsdexationdupanneauavant auchâssisdelamachine(Figure22).

3.Déecteurdechaleur

Lubrication

Graissagedugroupede déplacement

Périodicitédesentretiens:Àchaqueutilisation

ouunefoisparjour(Graissez immédiatementaprèschaquelavage.)

Typedegraisse:universelle.

Figure22

1.Panneauavant

2.Boulons(leboulongauche n’estpasreprésenté)

6.Enlevezlesboulonsàépaulementetlesécrousqui xentlerefroidisseurd’huileenhautdupanneau avant(Figure23).

1.Abaissezlesbrasdechargeuseetarrêtezlemoteur. Enlevezlaclédecontact.

2.Nettoyezlesgraisseursàl’aided’unchiffon.

3.Raccordezunepompeàgraisseàchaquegraisseur (Figure24etFigure25).

Figure24

Figure23

1.Écrou

2.Refroidisseurd’huile

3.Panneauavant

4.Boulonsàépaulement

7.Enlevezlepanneauavant.

8.Lorsquevousavezterminé,montezlepanneauavant àl’aidedes4boulonsenlevésprécédemment.

9.Fixezlerefroidisseurd’huileaupanneauavantà l’aidedes4boulonsàépaulementetdesécrous enlevésprécédemment.

10.Glissezledéecteurdechaleurentrelechâssiset lamasseavant,etxez-leaupanneauavantàl’aide desboulonsdecarrossieretdesécrousenlevés précédemment(Figure21).

11.Serrezlesboulonsdexationdelamasseavant (Figure21).

12.Reposezlespanneauxlatérauxetrefermezlecapot.

Figure25

4.Injectezdelagraissedanslesgraisseursjusqu’àce qu’ellecommenceàsortirdesroulements(environ3 injections).

5.Essuyeztoutexcèsdegraisse.

Entretiendumoteur

5.Glissezdélicatementlepréltreenmoussehorsde l’élémentenpapier(Figure26).

Entretiendultreàair

Périodicitédesentretiens:Toutesles25

heures—Nettoyezl’élémenten moussedultreàairetvériezl’état del’élémentenpapier.

Toutesles100heures—Remplacez l’élémentenpapier.

Remarque:Nettoyezleltreàairplusfréquemment sivoustravaillezdansdesconditionstrèspoussiéreuses ousableuses.

Déposedesltres

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

2.Ouvrezlecapot.

3.Nettoyezlasurfaceautourdultreàairpouréviter quedesimpuretésnes’introduisentdanslemoteur etl’endommagent.

4.Dévissezleboutonetdéposezlecouvercledultre àair(Figure26).

6.Dévissezl’écrouducouvercleetenlevezlecouvercle, l’entretoiseetl’élémentenpapier(Figure26).

Nettoyagedupréltreenmousse

Important:Remplacezl’élémentenmousses’il

estuséoudéchiré.

1.Lavezl’élémentenmoussedansdel’eauchaude additionnéedesavonliquide,puisrincez-le soigneusement.

2.Séchezlepréltreenlepressantdansunchiffonsec (sansletordre).

3.Imbibezlepréltrede30à60ml(1à2oz)d’huile (Figure27).

Figure27

1.Élémentenmousse

2.Huile

1.Bouton

2.Couvercledultreàair

3.Écrouducouvercle

4.Entretoise

5.Couvercle

Figure26

6.Préltreenmousse

7.Élémentenpapier

8.Jointdecaoutchouc

9.Basedultreàair

4.Pressezlepréltrepourbienrépartirl’huile.

5.Vériezquel’élémentenpapiern’estpasdéchiré nicouvertd’unepelliculegrasse,etquelejointde caoutchoucn’estpasendommagé(Figure28).

Figure28

1.Élémentenpapier

2.Jointdecaoutchouc

Important:Nelavezjamaisl’élémenten papier.Remplacezl’élémentenpapiers’ilest endommagéous’ilestencrassé(c.-à-d.toutes les100heuresdefonctionnementenviron).

Montagedeséléments

G005564

Important:Pournepasendommagerlemoteur,ne lefaitesjamaistournersansunltreàaircomplet garnidesélémentsenmousseetenpapier.

1.Glissezdélicatementlepréltreenmoussesur l’élémentenpapier(Figure28).

2.Posezl’ensembleltreàairsursabase(Figure26).

3.Montezlecouvercle,l’entretoiseetxez-lesavec l’écrouducouvercle(Figure26).Serrezl’écrouà 11Nm(95lb-po).

4.Remettezlecouvercledultreàairetxez-leàl’aide dubouton(Figure26).

5.Fermezlecapot.

Vidangedel’huilemoteur

1.Mettezlemoteurenmarcheetlaissez-letourner pendantcinqminutes.Celapermetderéchauffer l’huile,quis’écoulealorsplusfacilement.

2.Garezlamachineensurélevantlégèrementlecôté opposéàlavidangepourpouvoirévacuertoute l’huile.

3.Abaissezlesbrasdechargeuse,serrezlefreinde stationnement,arrêtezlemoteuretenlevezlacléde contact.

Lescomposantssonttrèschaudssilamachine vientdes’arrêteretvousrisquezdevousbrûler àleurcontact.

Vidangedel’huilemoteuret remplacementdultre

Périodicitédesentretiens:Aprèsles50premières

heuresdefonctionnement Toutesles100heures—Vidangezet

changezl’huilemoteur. Toutesles200heures—Remplacezle

ltreàhuile.

Remarque:Changezl’huileetleltreplussouventsi voustravaillezdansdesconditionstrèspoussiéreuses ousableuses.

Typed’huile:huiledétergente(classedeserviceAPI SG,SH,SJousupérieure)

Capacitéducarter:2lavecltre

Viscosité:voirtableauci-dessous

Laissezrefroidirlamachineavanttoutentretien ouavantdetoucherlescomposantsquise trouventsouslecapot.

4.Enlevezlebouchondevidange(Figure30).

Figure30

1.Robinetdevidanged’huile

5.Quandtoutel’huiles’estécoulée,remettezle bouchondevidangeenplace.

Remarque:Débarrassez-vousdel’huileusagée dansuncentrederecyclageagréé.

6.Enlevezlebouchonderemplissageetversez lentementenviron80%delaquantitéd’huile spéciéedanslecouvre-culasse.

7.Contrôlezleniveaud’huile(voirContrôleduniveau d’huilemoteur).

8.Faitesl’appointd’huileavecprécautionpourfaire monterleniveaujusqu’aurepèreduplein(F)surla jauge.

9.Remettezlebouchonderemplissage.

Figure29

Remplacementdultreàhuile

1.Vidangezl’huilemoteur(voirVidangedel’huile).

2.Placezunbacdevidangepeuprofondouunchiffon sousleltrepourrécupérerl’huile.

3.Enlevezleltreàhuileusagé(Figure31)etessuyez lasurfacedujointdel’adaptateur.

Figure31

1.Filtreàhuile

4.Versezdel’huileneuvedutypevouludansletrou centraldultrejusqu’àcequeleniveauatteignela basedesletages.

5.Attendezuneàdeuxminutesquel’huilesoit absorbéeparleltre,puisvidezl’excédent.

6.Appliquezunenecouched’huileneuvesurlejoint encaoutchoucdultrederechange.

Figure32

1.Fildebougie2.Bougie

4.Nettoyezlasurfaceautourdesbougies.

5.Enlevezlesbougiesetlesrondellesmétalliques.

Contrôledesbougies

1.Examinezlecentredesbougies(Figure33).Silebec del’isolateurestrecouvertd’unlégerdépôtgrisou brun,lemoteurfonctionnecorrectement.S’ilest couvertd’undépôtnoir,c’estgénéralementsigne queleltreàairestencrassé.

7.Posezleltreàhuilederechangesurl’adaptateur. Tournezleltredanslesenshorairejusqu’àceque lejointrejoignel’adaptateur,puisdonnez1/2tour supplémentaire.

8.Remplissezlecartermoteurd’unehuiledutype voulu(voirVidangeetchangementd’huile).

Entretiendesbougies

Périodicitédesentretiens:Toutesles200

heures—Contrôlezlesbougies.

Avantdemonterlesbougies,vériezsil’écartement entrel’électrodecentraleetl’électrodelatéraleest correct.Utilisezunecléàbougiespourdéposer lesbougiesetlesremonter,etunejauged’épaisseur pourcontrôleretréglerl’écartementdesélectrodes. Remplacezlesbougiesaubesoin.

Type:ChampionPlatinum3071,RC12YC,outype équivalent.Écartementdesélectrodes:0,75mm (0,03po)

Déposedesbougies

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

2.Ouvrezlecapot.

3.Débranchezlesbougies(Figure32).

Important:Nenettoyezjamaislesbougies. Remplaceztoujourslesbougiesiellessont recouvertesd’undépôtnoiroud’unecouche grasse,silesélectrodessontuséesousielles présententdesssures.

Figure33

1.Électrodecentraleetbec isolant

2.Électrodelatérale

3.Écartement(pasà l’échelle)

2.Contrôlezl’écartemententrel’électrodecentraleet l’électrodelatérale(Figure33).

3.Courbezl’électrodelatérale(Figure33)si l’écartementestincorrect.

Miseenplacedesbougies

1.Vissezlesbougiesdanslesoricesprévus.

2.Serrezlesbougiesà27Nm(20pi-lb).

3.Rebranchezlesbougies(Figure32).

4.Fermezlecapot.

Entretiendusystème d'alimentation

Remplacementdultreà carburant

Périodicitédesentretiens:Toutesles200heures/Une

foisparan(lapremièreéchéance prévalant)

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

2.Ouvrezlecapotetenlevezlespanneauxlatéraux.

3.Dévissezlebouchonduréservoirpourlibérerla pression.

4.Raccordezlesconduitesd’alimentationdechaque côtédultreavecdescolliers(Figure34).

Figure34

1.Filtre

5.Pincezlesextrémitésdescolliersetfaitesglisser ceux-cipourleséloignerdultre(Figure34).

6.Placezunbacdevidangesouslesconduites d’alimentationpourrecueillirlecarburantqui s’écoule,puisenlevezleltredesconduites.

7.Engagezlesconduitesd’alimentationsurles nouveauxraccords,enprenantsoindedirigerla èchedultreàl’opposédelaconduitearrivantdu réservoirdecarburantetverslaconduiteraccordéeà lapompedecarburant.

Important:Nemontezjamaisunltre encrassé.

8.Rapprochezlescolliersdultre.

9.Enlevezlecollierquibloquel’écoulementdu carburantetouvrezlesrobinetsd’arrivéede carburant.

10.Revissezlebouchonduréservoir.

2.Collier

11.Remettezlepanneaulatéralenplaceetrefermezle capot.

Vidangeduréservoirde carburant

•Vidangezleréservoirdecarburantlorsque lemoteurestfroid.Travaillezàl’extérieur, dansunendroitdégagé.Essuyeztoute essencerépandue.

•Nefumezjamaispendantlavidangede l’essenceettenez-vousàl’écartdesammes nuesetétincellessusceptiblesd’enammer lesvapeursd’essence.

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

2.Àl’aided’unsiphonàpompe,siphonnezl’essence quisetrouvedansleréservoir.

Remarque:Protezéventuellementdecequele réservoirestvidepourremplacerleltreàcarburant

Entretiendusystème électrique

Entretiendelabatterie

Périodicitédesentretiens:Toutesles100

heures—Vériezleniveau d’électrolytedelabatterie(batteriede rechangeuniquement).

Toutesles100heures—Contrôlezles connexionsdescâblesdelabatterie.

Attention

CALIFORNIE

Proposition65-Avertissement

Lesbornesdelabatterieetaccessoires

connexescontiennentduplombetdes

composésdeplomb.L’étatdeCalifornie

considèrecessubstanceschimiquescomme

susceptiblesdeprovoquerdescancersetdes

troublesdelareproduction.Lavez-vousles

mainsaprèsavoirmanipulélabatterie.

Important:Siunebatterie(sèche)remplace labatteried’origine,appliquezlesprocédures suivantes.Labatteried’origine(àl’électrolyte)ne nécessiteaucunentretien.

Labatteriedoittoujoursêtrepropreetchargéeau maximum.Nettoyezleboîtierdelabatterieavecune servietteenpapier.Silesbornesdelabatteriesont corrodées,nettoyez-lesavecunmélangeconstituéde quatrevolumesd’eaupourunvolumedebicarbonatede soude.Enduisezlesbornesdelabatteried’unemince couchedegraissepourréduirelacorrosion.

Tension:12V ,585Aaudémarrageàfroid

Contrôleduniveaud’électrolyte

1.Arrêtezlemoteuretenlevezlaclédecontact.

2.Enlevezles4boulonsdexationducouverclede batterieetenlevez-le.

3.Observezlecôtédelabatterie.Leniveaude l’électrolytedoitatteindreletraitsupérieur (Figure35).Leniveaud’électrolytenedoitpas descendreau-dessousdutraitinférieur(Figure35).

G003794

Figure35

G003792

1.Bouchonsderemplissage

2.Traitsupérieur

3.Traitinférieur

4.Sileniveaud’électrolyteestbas,ajoutezlaquantité d’eaudistilléerequise(voirAjoutd’eaudansla batterie).

Ajoutd’eaudanslabatterie

Lemeilleurmomentpourrajouterdel’eaudistilléedans labatterieestjusteavantl’utilisationdelamachine.Ceci permetàl’eaudebiensemélangeràl’électrolyte.

L’électrolytecontientdel’acidesulfurique,un poisonmortelcapabledecauserdegraves brûlures.

•Nebuvezjamaisl’électrolyteetévitez toutcontactaveclesyeux,lapeauoules vêtements.Portezdeslunettesdeprotection etdesgantsencaoutchouc.

4.Versezdel’eaudistilléeavecprécautiondanschaque élémentjusqu’aurepèresupérieur(Figure35)surle côtédelabatterie.

Important:Neremplissezpaslabatterie excessivement,carl’électrolyte(acide sulfurique)pourraitcorroderlechâssisetcauser desdégâtsgraves.

5.Attendezcinqàdixminutesaprèsavoirrempliles éléments.Aubesoin,ajoutezdel’eaudistilléepour amenerleniveaujusqu’aurepèresupérieursurle côtédelabatterie(Figure35).

6.Remettezlesbouchonsderemplissage.

Chargedelabatterie

Ensechargeant,labatterieproduitdesgaz susceptiblesd’exploser.

Nefumezjamaisetgardezlabatterieéloignée desammesetsourcesd’étincelles.

Important:Gardeztoujourslabatteriechargéeau maximum(densité1,265).Celaestparticulièrement importantpourempêcherlabatteriedesedégrader silatempératuretombeau-dessousde0°C(32°F).

1.Contrôlezleniveaudel’électrolyte(voirContrôle duniveaud’électrolyte).

2.Vériezquelesbouchonsderemplissagesontbien enplacesurlabatterie.

3.Chargezlabatteriependant10à15minutesentre 25et30A,oupendant30minutesentre4et6A (Figure36).Nechargezpaslabatterieexcessivement.

•Faiteslepleind’électrolyteàproximité d’unearrivéed’eaupropre,demanièreà pouvoirrincerabondammentlapeauencas d’accident.

1.Enlevezlabatteriedelamachine.

Important:Nefaitesjamaislepleind’eau distilléequandlabatterieestenplacesurla machine.L’électrolytepourraitdéborderetse répandresurd’autrespiècesquiseraientalors corrodées.

2.Nettoyezledessusdelabatterieavecuneserviette enpapier.

3.Enlevezlesbouchonsderemplissagedelabatterie (Figure35).

1.Bornepositivedela batterie

2.Bornenégativedela batterie

Figure36

3.Filrouge(+)duchargeur

4.Filnoir(-)duchargeur

4.Quandlabatterieestchargéeaumaximum, débranchezlechargeurdelaprise,puisdébranchez leslsduchargeurdesbornesdelabatterie (Figure36).

Entretiendusystème d'entraînement

5.Remettezlecouvercledelabatterie.

Entretiendeschenilles

Périodicitédesentretiens:Aprèsles50premières

heuresdefonctionnement—Vériez etajustezlatensiondeschenilles.

Àchaqueutilisationouunefoispar jour—Nettoyezleschenilles.

Àchaqueutilisationouunefoispar jour—Vériezqu’ellesnesontpas excessivementusées.(Nettoyez-les périodiquement.)

Toutesles100heures—Vériezet ajustezlatensiondeschenilles.

Toutesles250heures/Unefois paran(lapremièreéchéance prévalant)—Contrôlezetgraissezles galetsderoulement.

Nettoyagedeschenilles

1.Placezungodetauboutdesbrasdechargeuseet abaissez-leausolanquel’avantdelamachinese soulèvedequelquescentimètres/pouces.

2.Arrêtezlemoteuretenlevezlaclédecontact.

3.Nettoyezleschenillesautuyaud’arrosageouaujet hautepression.

Important:Lejethautepressionnedoitservir qu’aunettoyagedeschenilles.Nel’utilisezjamais pournettoyerlerestedelamachineaurisque d’endommagerlecircuitélectriqueetlesvannes hydrauliques,oud’enleverlagraisse.

Important:Nettoyezsoigneusementlesgalets deroulement,larouedetensionetlebarbotin d’entraînement(Figure37).Lesgaletsderoulement doiventtournerlibrementlorsqu’ilssontpropres.

Figure37

1.Chenille3.Galetsderoulement

2.Rouedetension4.Barbotin

Réglagedelatensiondeschenilles

L’écroudetensionetl’arrièredutubedetensiondoivent êtredistantsde7cm(2-3/4po)(Figure38).Sicen’est paslecas,réglezlatensiondeschenillescommesuit:

Figure39

1.Boulondeblocage3.Tubedetension

2.Visdetension4.Rouedetension

4.Al’aided’unentraînementcarréde1/2po (Figure40),tournezlavisdetensiondanslesens anti-horairejusqu’àobtentiond’unespacementde 7cm(2-3/4po)entrel’écroudetensionetl’arrière dutubedetension(Figure38).

5.Alignezl’encochelaplusprochedanslavisde tensionavecletrouduboulondeblocageetxezla visavecleboulonetl’écroudeblocage(Figure39).

6.Abaissezlamachinesurlesol.

Remplacementdeschenilles(TX420, Modèle22306)

Remplacezleschenilleslorsqu’ellessonttrèsusées.

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

Figure38

1.7cm(2-3/4po)

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

2.Soulevez/supportezlecôtédelamachinesurlequel vousvouleztravaillerdesorteàdécollerlachenille dusol.

3.Enlevezleboulonetl’écroudeblocage(Figure39).

2.Soulevez/supportezlecôtédelamachinesurlequel vousvouleztravaillerdesortequelachenillesoit entre7,6et10cm(3à4po)au-dessusdusol.

3.Enlevezleboulonetl’écroudeblocage(Figure39).

4.Al’aided’unentraînementcarréde1/2po,tournez lavisdetensiondanslesenshorairepourdétendre latransmission(Figure39etFigure40).

Figure40

1.Chenille5.Crampondechenille

2.Carré1/2po

3.Rouedetension7.Entretoisedebarbotin

4.Tubedefourche8.Galetsderoulement

6.Barbotin

Remplacementdeschenilles(TX425, Modèle22307)

Remplacezleschenilleslorsqu’ellessonttrèsusées.

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

2.Soulevez/supportezlecôtédelamachinesurlequel vousvouleztravaillerdesortequelachenillesoit entre7,6et10cm(3à4po.)au-dessusdusol.

3.Enlevezleboulonetl’écroudeblocage(Figure39).

4.Al’aided’unentraînementcarréde1/2po,tournez lavisdetensiondanslesenshorairepourdétendre latransmission(Figure39etFigure41).

5.Poussezlarouedetensionversl’arrièredelamachine pourappuyerletubedefourchecontrelechâssis (Figure40).(S’ilnetouchepaslechâssis,continuez detournerlavisdetensionjusqu’àcequ’illetouche).

6.Tournezlachenilleenavantpourladéchausserdela rouedetensionencommençantenhautdelaroue.

7.Lorsquelachenilleestdéchaussée,retirez-ladu barbotinetdesgaletsderoulement(Figure40).

8.Pourinstallerlachenilleneuve,commencezpar l’enroulerautourdubarbotin,enveillantàceque lescramponss’engagentcorrectemententreles entretoisesdubarbotin(Figure40).

9.Poussezlachenillesousetentrelesgaletsde roulement(Figure40).

10.Enroulezensuitelachenilleautourdelarouede tensionencommençantparlebasetentournant lachenilleenarrièretoutenpoussantlescrampons danslaroue.

11.Tournezlavisdetensiondanslesensanti-horaire,de manièreàobtenirunécartementde7cm(2-3/4po) entrel’écroudetensionetl’arrièredutubede fourche(Figure38).

Figure41

1.Chenille6.Crampondechenille

2.Carré1/2po

3.Écrouderouedetension

4.Rouedetension extérieure

5.Tubedefourche

7.Barbotin

8.Entretoisedebarbotin

9.Galetsderoulement

10.Rouedetensionintérieure

5.Poussezlarouedetensionversl’arrièredelamachine pourappuyerletubedetensioncontrelechâssis (Figure41).(S’ilnetouchepaslechâssis,continuez detournerlavisdetensionjusqu’àcequ’illetouche).

6.Retirezl’écroudexationdelarouedetension extérieureetdéposezlaroue(Figure41).

7.Déposezlachenille(Figure41).

12.Alignezl’encochelaplusprochedanslavisde tensionavecletrouduboulondeblocageetxezla visavecleboulonetl’écroudeblocage.

13.Abaissezlamachinesurlesol.

14.Répétezlesétapes2à13pourremplacerl’autre chenille.

8.Retirezl’écroudexationdelarouedetension intérieureetdéposezlaroue(Figure41).

9.Retirezles4grandesrondellesdes2roues(1de chaquecôtédechaqueroue).

10.Eliminezlagraisseetlessaletésaccumuléesentre l’emplacementdesrondellesetlesroulementsà

l’intérieurdesroues,puisgarnissezcettezonede graissedechaquecôtédesroues.

11.Posezlesgrandesrondellessurlesroues,pardessus lagraisse.

12.Posezlarouedetensionintérieureetxez-laavec l’écrouretiréprécédemment(Figure41).

13.Serrezl’écrouà407Nm(300pi-lb).

14.Posezlachenilleneuveenprenantsoinqueles cramponss’engagententrelesentretoisesaucentre dubarbotin(Figure41).

15.Posezlarouedetensionextérieureetxez-laavec l’écrouretiréprécédemment(Figure41).

16.Serrezl’écrouà407Nm(300pi-lb).

17.Tournezlavisdetensiondanslesensanti-horaire,de manièreàobtenirunécartementde7cm(2-3/4po.) entrel’écroudetensionetl’arrièredutubedetension (Figure38).

18.Alignezl’encochelaplusprochedanslavisde tensionavecletrouduboulondeblocageetxezla visavecleboulonetl’écroudeblocage.

19.Répétezlesétapes2à18pourremplacerl’autre chenille.

20.Abaissezlamachinesurlesol.

Figure43

1.Galetderoulement4.Chapeaudegaletde roulement

2.Joint5.Joncd’arrêt

3.Boulon6.Ajoutezdelagraissesous lechapeau

4.Vériezlagraissesouslechapeauetautourdu joint(Figure43).Sielleestencrassée,granuleuse ouenquantitéinsufsante,enleveztoutelagraisse, remplacezlejointetajoutezdelagraisseneuve.

5.Vériezquelegaletderoulementtourneendouceur surleroulement.S’ilestbloqué,remplacezlegalet deroulementcommeexpliquésouslesInstructions d’installationdukitgaletsderoulementoucontactezun réparateuragréé.

Entretiendesgaletsderoulement

1.Déposezleschenilles(voirRemplacementdes chenilles).

2.Retirezles4boulonsdexationdechaque guide-chaîneinférieurquicontientlesgaletsde roulement,etdéposez-les(Figure42).

Figure42

1.Galetsderoulement

2.Guide-chaîneinférieur

3.Boulonsdeguide-chaîne (deuxmontrésseulement)

6.Placezlechapeaudegaletderoulementsurlatête duboulon(Figure43).

7.Fixezlechapeauaveclejoncd’arrêt(Figure43).

8.Répétezlesétapes3à7pourlesautresgaletsde roulement.

9.Montezchaqueguide-chaînesurlechâssisdela machineàl’aidedesxationsretiréesprécédemment. Serrezlesboulonsentre91et112Nm(67et 83pi-lb).

10.Montezleschenillesenplace(voirRemplacement deschenilles).

3.Déposezlejoncd’arrêtetlechapeaud’ungaletde roulement(Figure43).

Entretiendescourroies

Contrôle/remplacementdela courroied’entraînement

Périodicitédesentretiens:Toutesles25

heures—Vériezl’étatetl’usure delacourroied’entraînement.

Toutesles200heures—Remplacezla courroied’entraînement.

Remplacezlacourroiesiellesembleusée,ssurée ouendommagée,outoutesles200heuresde fonctionnement,lapremièreéchéanceprévalant.

Remplacezlacourroied’entraînementenprocédant commesuit:

Remarque:Pouraccomplircetteprocédure,vous devezvousmunird’unsolidecrochetenmétalpour décrocherleressortdelapouliedetension,comme l’outildedéposederessort(Réf.Toro92–5771)en ventechezvotreréparateuragréé.

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

2.Ouvrezlecapot.

3.Accrochezlecrochetdel’outildedéposeaucrochet duressortdelapouliedetension,etdécrochezle ressortdugoujon,commeillustréàlaFigure44.

Figure44

1.Outildedéposederessort

2.Courroied’entraînement5.Moteur(vueencoupeaux

3.Ressortdepouliede tension

4.Pouliedetension

nsd’illustration)

4.Enlevezleressortdepouliedel’ensemblepouliede tension(Figure45).

Figure45

1.Ensemblepouliede tension

5.Enlevezlacourroiedestroispoulies(Figure46).

2.Chemindelacourroie d’entraînement

Entretiendes commandes

Lescommandessontrégléesenusineavantl’expédition delamachine.Toutefois,aprèsdenombreuses heuresd’utilisation,ilfaudraéventuellementajuster l’alignement,lapositiondepointmortetlacorrection directionnelledelacommandededéplacementquand elleestàlapositionavantmaximale.

Important:Pourréglerlescommandes correctement,effectuezchaqueprocéduredans l’ordreindiqué.

Réglagedel’alignementdela commandededéplacement

Silabarredecommandededéplacementn’estpasde niveauetd’équerreaveclabarrederéférencequand elleestramenéecomplètementenarrière,effectuez immédiatementlaprocéduresuivante:

Figure46

6.Placezunecourroied’entraînementneuvesurles troispoulies(Figure45).

7.Accrochezl’extrémitéduressortdelapouliede tensionaubrasdel’ensemblepouliedetension.

8.Àl’aidedel’outildedéposederessort,tirezle crochetduressortverslehautetaccrochez-lesur legoujondulegroupededéplacement,entirant fermementlapouliedetension.

9.Enlevezl’outildedéposederessortduressortet refermezlecapot.

1.Garezlamachinesurunesurfaceplaneet horizontale,etabaissezlesbrasdechargeuse.

2.Arrêtezlemoteuretenlevezlaclédecontact.

3.Tirezlacommandededéplacementtoutdroiten arrièrepourmettrel’avantencontactaveclabarre deréférence(Figure47).

Figure47

1.Avantdelacommande malaligné

4.Sil’avantdelacommandededéplacementn’estpas d’équerreetdeniveauaveclabarrederéférence, desserrezl’écrouetleboulonàembasedelatigede lacommandededéplacement(Figure48).

2.Barrederéférence

Figure48

1.Commandede déplacement.

2.Tige,boulonetécrou

5.Réglezlacommandededéplacementdesortequ’elle soitdeniveauetenappuicontrelabarrederéférence lorsqu’elleesttiréetoutdroitenarrière(Figure48et Figure49).

Figure49

6.Serrezl’écrouetleboulonàembasedanslatigedela commandededéplacement.

Figure50

1.Tigededéplacement

2.Écroudeblocage

4.Mettezlemoteurenmarcheetréglezlamanette d’accélérateurdemanièrequelepapillonsoit1/3 ouvert.

Lorsquelamachineestenmarche,vous risquezd’êtrehappéetblesséparlespiècesen mouvement,oudevousbrûlersurdessurfaces chaudes.

Nevousapprochezpasdespointsde pincement,despiècesmobilesetdessurfaces chaudeslorsquevouseffectuezdesréglagessur lamachineenmarche.

Réglagedelapositionpoint mortdelacommandede déplacement

Silamachineàtendanceàavancerouàreculerquand lacommandededéplacementestaupointmortetque lemoteurvientdetourner,suivezimmédiatementla procédureci-après:

1.Soulevez/supportezlamachinedesortequeles chenillesnetouchentpluslesol.

2.Ouvrezlecouvercled’accèsarrière.

3.Desserrezlesécrousdeblocagesurlestigesde déplacement,souslepanneaudecommande (Figure50).

5.Silachenillegauchebouge,allongezou raccourcissezlatigededéplacementdroitejusqu’à cequelachenillenebougeplus.

6.Silachenilledroitebouge,allongezouraccourcissez latigededéplacementgauchejusqu’àcequela chenillenebougeplus.

7.Resserrezlesécrousdeblocage.

8.Refermezlecouvercled’accèsarrière.

9.Arrêtezlemoteuretabaissezlamachinesurlesol.

10.Conduisezlamachineenmarchearrièreenvériant qu’ellesedéplaceenlignedroite.Sicen’estpasle cas,notezdequelcôtéelleatendanceàsedéporter. Répétezleréglagedécritplushautjusqu’àcequela machinesedéplaceenmarchearrièreenlignedroite.

Correctiondirectionnelledu déplacement(positionavant maximale)

Entretiendusystème hydraulique

Silamachinenesedéplacepascorrectementen lignedroitequandvousmaintenezlacommandede déplacementcontrelabarrederéférence,suivezla procédureci-après:

1.Conduisezlamachineenmaintenantlacommande dedéplacementcontrelabarrederéférence,etnotez dequelcôtéelleatendanceàsedéporter.

2.Relâchezlacommandededéplacement.

3.Silamachinesedéporteverslagauche,desserrez l’écroudeblocagedroitetajustezlavisderéglagede correctiondirectionnelleàl’avantdelacommande dedéplacement(Figure51).

4.Silamachinesedéporteversladroite,desserrez l’écroudeblocagegaucheetajustezlavisderéglage decorrectiondirectionnelleàl’avantdelacommande dedéplacement(Figure51).

Remplacementdultre hydraulique

Périodicitédesentretiens:Aprèsles8premières

heuresdefonctionnement Toutesles200heures

Important:N’utilisezpasunltreàhuiledetype automobileaurisqued’endommagergravementle systèmehydraulique.

Remplacezleltrehydraulique:

•Aprèsles8premièresheuresdefonctionnement

•Toutesles200heuresdefonctionnement

1.Placezlamachinesurunesurfaceplaneet horizontale.

2.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

3.Ouvrezlecouvercled’accèsarrière.

4.Placezunbacdevidangesousleltre(Figure52).

Figure51

1.Visderéglage3.Butée

2.Écroudeblocage

5.Répétezlesétapes1à4jusqu’àcequelamachine sedéplaceenlignedroitelorsquelacommandede déplacementestenpositionavantmaximale.

Important:Vériezquelesvisderéglagedela correctiondirectionnelletouchentlesbutéesen positionavantmaximalepouréviterunecourse excessivedespompeshydrauliques.

Figure52

1.Filtrehydraulique

5.Enlevezleltreàhuileusagé(Figure52)etessuyez lasurfacedujointdel’adaptateur.

6.Appliquezunenecouchedeliquidehydrauliquesur lejointencaoutchoucdultrederechange.

7.Montezleltrederechangesurl’adaptateur (Figure52).Tournezleltredanslesenshoraire jusqu’àcequelejointrejoignel’adaptateur,puis donnez3/4detoursupplémentaire.

8.Essuyezleliquideéventuellementrépandu.

9.Mettezlemoteurenmarcheetlaissez-letourner environdeuxminutespourpurgerl’airducircuit.

10.Coupezlemoteuretrecherchezlesfuiteséventuelles.

•N’approchezpaslesmainsouautresparties ducorpsdesfuitesentroud’épingleou desgicleursd’oùsortleliquidesoushaute pression.

1.Goulotderemplissage

Figure53

2.Jauge

•Pourdétecterlesfuiteshydrauliques,utilisez unmorceaudecartonoudepapier,jamais lesmains.

11.Vériezleniveaudeliquidedansleréservoir hydraulique(voirContrôleduliquidehydraulique)et faitesl’appointpouramenerleniveauaurepèresurla jauge.Neremplissezpasexcessivementleréservoir.

12.Refermezlecouvercled’accèsarrière.

Changementdeliquide hydraulique

Périodicitédesentretiens:Toutesles400heures/Une

foisparan(lapremièreéchéance prévalant)

Changezl’huilehydrauliquetoutesles400heuresde fonctionnementouunefoisparan.

1.Placezlamachinesurunesurfaceplaneet horizontale.

2.Ouvrezlecapot.

3.Montezledispositifdeblocagedevérin,arrêtezle moteuretenlevezlaclédecontact.

4.Laissezrefroidirlamachinecomplètement.

5.Enlevezlebouchonetlajaugeduréservoir hydraulique(Figure53).

6.Placerungrandbacdevidange(d’aumoins56,8litre [15gallonsaméricains]decapacité)souslebouchon devidangeàl’avantdelamachine(Figure54).

Remarque:Lebouchondevidangesetrouve derrièrelamasseavant,souslesilencieux.

Figure54

1.Bouchondevidange

7.Retirezlebouchondevidangepourpermettreà l’huiledes’écoulerdanslebacdevidange(Figure54).

8.Remettezetresserrezlebouchondevidangequand toutel’huiles’estécoulée.

Remarque:Lebouchonderemplissagesetrouve derrièreledéecteuravant.Pouryaccéderplus facilement,enlevezledéecteur.

Remarque:Débarrassez-vousdel’huileusagée dansuncentrederecyclageagréé.

9.Remplissezleréservoirhydrauliqueavecenviron 45,4l(12gallonsaméricains)d’huiledétergentepour moteurdiesel10W-30ou15W-40(classedeservice APICH-4oumieux)(voirContrôleduniveau d’huilehydraulique).

10.Mettezlemoteurenmarcheetlaissez-letourner quelquesminutes.

Nettoyage

11.Arrêtezlemoteur.

12.Contrôlezleniveaud’huilehydrauliqueetfaites l’appointlecaséchéant(voirContrôleduliquide hydraulique).

13.Fermezlecapot.

Contrôledesconduites hydrauliques

Périodicitédesentretiens:Toutesles100

heures—Vériezquelesconduites hydrauliquesneprésententpasde fuites,nesontpaspliées,usées, détérioréesparlesconditions atmosphériquesoulesproduits chimiques,etquelessupports demontageetlesraccordsne sontpasdesserrés.(Effectuezles réparationsnécessairesavantd’utiliser lamachine.)

Nettoyagedesdébris accumuléssurlamachine

Périodicitédesentretiens:Àchaqueutilisationouune

foisparjour

Important:Lemoteurpeutsurchaufferetêtre endommagésivousutilisezlamachinealorsque lesdéecteurssontobstrués,quelesailettesde refroidissementsontencrasséesoubouchéeset/ou quelescarénagesderefroidissementsontdéposés.

1.Placezlamachinesurunesurfaceplaneet horizontale,abaissezlesbrasdelachargeuseet arrêtezlemoteur.

2.Retirezlacléetlaissezrefroidirlemoteur.

3.Ouvrezlecapot.

4.Enlevezlesdébriséventuellementaccumuléssurles déecteursavantetlatéraux.

5.Essuyezleltreàairpourenleverlesdébris.

Toutesles1500heures/Tous les2ans(lapremièreéchéance prévalant)—Remplaceztousles exibleshydrauliquesmobiles.

•N’approchezpaslesmainsouautresparties ducorpsdesfuitesentroud’épingleou desgicleursd’oùsortleliquidesoushaute pression.

•Pourdétecterlesfuiteshydrauliques,utilisez unmorceaudecartonoudepapier,jamais lesmains.

6.Àl’aided’unebrosseoud’aircomprimé,enlevez lesdébrisaccumuléssurlemoteuretlesailettesdu refroidisseurd’huile.

Important:Ilestpréférabled’éliminerla poussièreàl’aircompriméplutôtqu’àl’eau.Si vousutilisezdel’eau,éviteztoutcontactavecles élémentsélectriquesetlesvanneshydrauliques. N’utilisezpasunjetàhautepression,aurisque d’endommagerlecircuitélectriqueetlesvannes hydrauliques,oud’enleverlagraisse.

7.Enlevezlesdébrisaccumuléssurlagrilledu ventilateurderefroidissementsurlecapot.

8.Fermezlecapot.

Nettoyageduchâssis

Périodicitédesentretiens:Toutesles100

heures—Vériezl’encrassement duchâssis.

Avecletemps,lechâssiss’encrassesouslemoteuretdoit êtrenettoyé.Pourcetteraison,ouvrezrégulièrement lecapotetinspectezlazoneau-dessousdumoteurà l’aided’unetorche.Silacouchedecrassefaitentre2,5et 5cm(1à2po.)d’épaisseur,suivezlaprocédureci-après (consultezlaFigure55àceteffet):

12.Débranchezlesdeuxlsreliésaucôtédroitdu réservoir(Figure56).

Figure56

1.Filnoir2.Filorange

13.Enlevezleréservoiravecprécaution,enlegardant biendroitpournepasrenverserl’essence.

Figure55

1.Masseslatérales3.Réservoirdecarburant

2.Panneauarrière

4.Châssis

1.Soulevezetsupportezl’avantdelamachine.

2.Arrêtezlemoteuretenlevezlaclédecontact.

3.Débranchezlecâblenégatifdelabatterie

4.Enlevezlesboulons,lesrondellesetles rondelles-freinsdexationdesdeuxmasseslatérales, puisdéposezlesmasses(Figure55).

5.Ouvrezlecouvercled’accèsarrière.

6.Enlevezles2boulonsdecarrossieretlesrondelles delabasedelabatterie.

7.Retirezlessixécrousetboulonsdexationdu panneauarrièreetenlevezlepanneau(Figure55).

8.Dévissezlebouchonduréservoirpourlibérerla pression.

9.Placezuncolliersurlaconduited’alimentation,à 5cm(2po.)desonpointdesortieduréservoirde carburant.

10.Poussezleréservoirdecarburantenarrière (Figure55).

11.Débranchezlaconduited’alimentation.

•Portezleréservoiràl’extérieur,dansun endroitdégagé.Essuyeztouteessence répandue.

•Neplacezpasleréservoirdecarburantà proximitéd’uneammenueoud’unesource d’étincellessusceptiblesd’enammerles vapeursd’essence.

•Nefumezpasentransportantleréservoir decarburant.

14.Enlevezlesdébrisaccumuléssurunegrande épaisseur.

15.Lavezlechâssisàl’eau,jusqu’àcequel’eauressorte claireàl’arrièredelamachine.

Important:V eillezànepasmouillerlemoteur etlescomposantsélectriques.

16.Glissezleréservoirpartiellementdanslechâssis (Figure55).

17.Branchezlaconduited’alimentationetretirezle collier.

18.Revissezlebouchonduréservoir.

19.Surlecôtédroitduréservoir,raccordezlelorange àlabornecentraleetlelnoiràlaborneextérieure (Figure56).

20.Poussezleréservoircomplètementdanslamachine.

Important:Laconduited’alimentationetles lsdoiventêtreàl’écartdespouliesdumoteur etducadre.

21.Remettezlepanneauarrièreetxez-leen placeàl’aidedessixboulonsetécrousenlevés précédemment(Figure55).

22.Fixezlesupportdelabatterieaveclesboulonsetles rondellesenlevésprécédemment.

23.Montezlesmasseslatéralesàl’aidedesboulons, rondellesetrondelles-freinsenlevésprécédemment (Figure55).

24.Refermezlecouvercled’accèsarrière.

25.Abaissezlamachinesurlesol.

Remisage

1.Abaissezlesbrasdechargeuse,arrêtezlemoteuret enlevezlaclédecontact.

2.Débarrassezentièrementl’extérieurdelamachine, etsurtoutlemoteur,dessaletésetdelacrasse. Éliminezlessaletésetlesdébrisd’herbesèche pouvantsetrouversurlesailettesdelaculasseetle boîtierduventilateur.

Important:Lamachinepeutêtrelavéeà l’eauavecundétergentdoux.N’utilisezpas dejetàhautepression.N’utilisezpastrop d’eau,surtoutprèsdupanneaudecommande, dumoteur,despompeshydrauliquesetdes moteursélectriques.

3.Effectuezl’entretiendultreàair(voirEntretien dultreàair).

4.Graissezlamachine(voirGraissagedelamachine).

5.Changezl’huileducartermoteur(voirVidangede l’huilemoteuretremplacementdultreàhuile).

6.Changezl’huileducartermoteur(voirVidangede l’huilemoteuretremplacementdultreàhuile).

7.Enlevezlesbougiesetvériezleurétat(voir Entretiendesbougies).

8.Versezdeuxcuilleréesàsouped’huilemoteurdans l’ouverturelaisséeparlesbougies.

9.Placezleschiffonssurlestrousdesbougiespour absorberlesprojectionsd’huileéventuelles,puis actionnezledémarreurpourdistribuerl’huileà l’intérieurducylindre.

10.Remontezlesbougiesmaissansrebrancherlesls.

11.Chargezlabatterie(voirEntretiendelabatterie).

12.Sivousnecomptezpasutiliserlamachineavantplus d’unmois,préparez-laauremisagecommesuit:

A.Ajoutezunadditifstabilisateur/conditionneurà

basedepétroledansleréservoirdecarburant. Respectezlesproportionsspéciéesparle fabricantdustabilisateur.(8mlparlitre[1oz pargallonaméricain]).N’utilisezpasde

stabilisateuràbased’alcool(éthanolou méthanol).

Remarque:L’efcacitédesstabilisateurs/conditionneursestmaximalelorsqu’onles ajouteàdel’essencefraîcheetqu’onlesutilisede manièresystématique.

B.Faitestournerlemoteurpendant5minutespour

fairecirculerl’essencetraitéedanstoutlecircuit d’alimentation.

C.Arrêtezlemoteur,laissez-lerefroidiretvidangez

leréservoirdecarburantàl’aided’unsiphonà pompe.

D.Remettezlemoteurenmarcheetlaissez-le

tournerjusqu’àcequ’ils’arrête. E.Actionnezlestarter. F.Remettezlemoteurenmarcheetfaites-letourner

jusqu’àcequ’ilneveuilleplusdémarrer. G.Débarrassez-vousducarburantconformément

àlarèglementationlocaleenmatière

d’environnement.

Important:Neconservezpasl’essence traitée/additionnéedestabilisateurplusde 3mois.

13.Contrôlezetréglezlatensiondeschenilles(voir Réglagedelatensiondeschenilles).

14.Contrôlezetresserreztouslesboulons,écrousetvis. Réparezouremplaceztoutepièceendommagée.

15.Peigneztouteslessurfacesmétalliqueséraées oumisesànu.Unepeinturepourretouchesest disponiblechezlesvendeursréparateursagréés.

16.Remisezlamachinedansendroitpropreetsec, commeungarageouuneremise.Enlevezlacléde contactetrangez-laenlieusûr.

17.Couvrezlamachinepourlaprotégeretlagarder propre.

Dépistagedesdéfauts

ProblèmeCausepossible

Ledémarreurnefonctionnepas.

Lemoteurnedémarrepas,démarre difcilementoucale.

Lemoteurperddelapuissance.

Mesurecorrective

1.Labatterieestdéchargée.1.Rechargezouremplacezlabatterie.

2.Lesconnexionsélectriquessont corrodéesoudesserrées.

3.Lerelaisoulecontactestendommagé.3.Adressez-vousàunréparateuragréé.

1.Leréservoirdecarburantestvide.1.Faiteslepleind’essence.

2.Lestartern’estpasactionné.2.Poussezlacommandedestarter

3.Leltreàairestencrassé.

4.Leslsdesbougiessontmalconnectés ousontdébranchés.

5.Lesbougiessontpiquéesou encrassées,oul’écartementdes électrodesestincorrect.

6.Leltreàcarburantestencrassé.6.Remplacezleltreàcarburant.

7.Impuretés,eauoucarburantaltéré danslesystèmed’alimentation.

1.Chargeexcessivedumoteur.

2.Leltreàairestencrassé.

3.Manqued’huiledanslecartermoteur.

4.Obturationdesailettesde refroidissementetdesgaines d’airsouslecarterduventilateur.

5.Lesbougiessontpiquéesou encrassées,oul’écartementdes électrodesestincorrect.

6.Leltreàcarburantestencrassé.6.Remplacezleltreàcarburant.

7.Impuretés,eauoucarburantaltéré danslesystèmed’alimentation.

2.Contrôlezleboncontactdes connexionsélectriques.

complètementenavant.

3.Nettoyezouremplacezleséléments dultreàair.

4.Rebranchezlesls.

5.Montezdesbougiesneuves,à écartementcorrect.

7.Contactezunréparateuragréé.

1.Ralentissez.

2.Nettoyezouremplacezleséléments dultreàair.

3.Vériezleniveauetfaitesl’appoint.

4.Dégagezlesailettesderefroidissement etlespassagesd’air.

5.Montezdesbougiesneuves,à écartementcorrect.

7.Contactezunréparateuragréé.

Lemoteursurchauffe.

Vibrationanormale.1.Boulonsdemontagedumoteur

Lamachinenesedéplacepas.

1.Chargeexcessivedumoteur.

2.Manqued’huiledanslecartermoteur.

3.Obturationdesailettesde refroidissementetdesgaines d’airsouslecarterduventilateur.

desserrés.

1.Lefreindestationnementestserré.1.Desserrezlefreindestationnement.

2.Niveaudeliquidehydrauliquebas.

3.Lesvannesderemorquagesont ouvertes.

4.Lesystèmeélectriqueestendommagé.

1.Ralentissez.

2.Vériezleniveauetfaitesl’appoint.

3.Dégagezlesailettesderefroidissement etlespassagesd’air.

1.Serrezlesboulonsdemontagedu moteur.

2.Vériezleniveauetfaitesl’appoint.

3.Fermezlesvannesderemorquage.

4.Contactezunréparateuragréé.

Schémas

Schémaélectrique(Rev.B)

Schémahydraulique(Rev.A)

Remarques:

La garantie des chargeuses utilitaires compactes Toro

Produits chargeuses utilitaires compactes

Garantie limitée d'un an

La société Toro® et sa ﬁ liale, la société Toro Warranty, en vertu de l'accord passé entre elles, certiﬁ ent conjointement que votre chargeuse utilitaire compacte Toro (“Produit”) ne présente aucun vice de matériau ou de fabrication. Les périodes de garantie suivantes commencent à la date de réception du Produit par l'acheteur original :

Durées de la garantie à partir de la date d'achat :

Produits Période de garantie

Toutes les chargeuses utilitaires 1 an ou 1 000 heures de compactes et tous les accessoires fonctionnement, la première échéance prévalant Moteurs Kohler 3 ans Tous les autres moteurs 2 ans

Lorsqu'une condition couverte par la garantie existe, nous nous engageons à réparer le Produit gratuitement, frais de diagnostic, pièces et maind'œuvre compris.

Si vous pensez que votre produit Toro présente un vice de matériau ou de fabrication, procédez comme suit :

1. Demandez à un concessionnaire ou réparateur de chargeuses utilitaires compactes agréé de prendre en charge votre produit. Pour savoir où se trouve le concessionnaire le plus proche, consultez notre site web sur www.Toro.com. Vous pouvez aussi appeler gratuitement notre Service clientèle Toro au 888-577-7466 (États-Unis) ou au 877-484-9255 (Canada).

2. Lorsque vous vous rendez chez le réparateur, apportez le produit et une preuve d'achat (reçu).

Si, pour une raison quelconque, vous n'êtes pas satisfait du diagnostic de

votre réparateur ou des conseils prodigués, n'hésitez pas à nous contacter à l'adresse suivante :

LCB Customer Service Department Toro Warranty Company 8111 Lyndale Avenue South Bloomington, MN 55420-1196 Numéro vert : 888-577-7466 (aux États-Unis) Numéro vert : 877-484-9255 (au Canada)

L'entretien de votre produit Toro doit être conforme aux procédures du Manuel de l'utilisateur. Cet entretien courant est à vos frais, qu'il soit effectué par vous ou par un concessionnaire. Les pièces à remplacer dans le cadre de l'entretien courant ("Pièces de rechange") seront couvertes par la garantie jusqu'à la date du premier remplacement prévu. Ne pas effectuer les entretiens et réglages requis peut constituer un motif de rejet d'une déclaration au titre de la garantie.

Pour les produits Toro exportés des États-Unis ou du Canada, demandez à votre distributeur (concessionnaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer les informations de garantie, adressez-vous à l'importateur Toro. En dernier recours, adressez-vous à la société Toro Warranty.

Conditions et produits couverts

Comment faire intervenir la garantie ?

Responsabilités du propriétaire

Autres pays que les États-Unis et le Canada

Les défaillances ou anomalies de fonctionnement survenant au cours de la période de garantie ne sont pas toutes dues à des vices de matériaux ou de fabrication. Cette garantie expresse ne couvre pas :

Les défaillances du Produit dues à l'utilisation de pièces qui ne sont pas

• d'origine ou au montage et à l'utilisation d'accessoires ajoutés, modiﬁ és ou non approuvés Les défaillances du Produit dues au non-respect du programme

• d'entretien et/ou des réglages requis Les défaillances du Produit dues à une utilisation abusive, négligente ou

• dangereuse Les pièces non durables, sauf si elles sont défectueuses. Par exemple,

• les pièces consommées ou usées durant le fonctionnement normal du Produit, notamment, mais pas exclusivement, dents d'excavation, louchets, bougies, pneus, chenilles, ﬁ ltres, chaînes, etc. Les défaillances dues à une inﬂ uence extérieure. Les éléments

• constituant une inﬂ uence extérieure comprennent, sans y être limités, les conditions atmosphériques, les pratiques de remisage, la contamination, l'utilisation de liquides de refroidissement, lubriﬁ ants, additifs ou produits chimiques, etc. non agréés. Les éléments sujets à usure normale. L'usure normale comprend, mais

• pas exclusivement, l'usure des surfaces peintes, les autocollants ou vitres rayés, etc. Toute pièce couverte par une garantie fabricant séparée

• Les frais de prise à domicile et de livraison.

•

La réparation par un réparateur de chargeuses utilitaires compactes Toro agréé est le seul dédommagement auquel cette garantie donne droit. La société Toro® et la société Toro Warranty déclinent toute

responsabilité en cas de dommages secondaires ou indirects liés à l'utilisation des produits Toro couverts par cette garantie, notamment quant aux coûts et dépenses encourus pour se procurer un équipement ou un service de substitution durant une période raisonnable pour cause de défaillance ou d'indisponibilité en attendant la réparation sous garantie. Toutes les garanties implicites de qualité marchande et d'aptitude à l'emploi sont limitées à la durée de la garantie expresse. L'exclusion de la garantie des dommages secondaires ou indirects, ou les restrictions concernant la durée de la garantie implicite, ne sont pas autorisées dans certains états et peuvent donc ne pas s'appliquer dans votre cas. Cette garantie vous

accorde des droits spéciﬁ ques, auxquels peuvent s'ajouter d'autres droits qui varient selon les états.

Il n'existe aucune autre garantie expresse, à part la garantie spéciale du moteur et celle du système antipollution, le cas échéant. Le système antipollution de votre Produit peut être couvert par une garantie séparée répondant aux exigences de l'agence américaine de défense de l'environnement (EPA) ou de la direction californienne des ressources atmosphériques (CARB). Les limitations d'heures susmentionnées ne s'appliquent pas à la garantie du système antipollution. Pour de plus amples détails, reportez-vous à la Déclaration de garantie de conformité à la réglementation antipollution de Californie ﬁ gurant dans votre Manuel de l'utilisateur ou dans la documentation du constructeur du moteur.

Ce que la garantie ne couvre pas

Conditions générales

Réf. 374-0183 Rév. A

Toro 22306 Operator's Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
