FormNo.3443-321RevC

53cmvastupidav60V
Recycler

®

/tagakoguriga

muruniiduk

Mudelinr22275—Seerianr400000000jaedasi
Mudelinr22275T—Seerianr400000000jaedasi

Registreeritudaadressilwww.T oro.com.
Tõlgeoriginaalist(ET)

*3443-321*

SeetoodeonkooskõlaskõigiasjakohasteEuroopa
direktiividega:lisateavetvaadakeeralditootepõhiselt
vastavusdeklaratsioonilehelt(DOC).

Sissejuhatus

Tähtis:Garantiiteabele,varuosadelejamuule

tooteteabelejuurdepääsuksvõiteskannida
mobiilseadmegaseerianumbrisildiloleva
QR-koodi(kuiolemas).

Seepöörlevateragajärelkõnnitavniidukonmõeldud
kasutamiseksniikoduomanikelekuikateenust
osutavateleprofessionaalidele.Seeonloodud
peamiselthästihooldatudelamu-võiärikinnisvara
muruplatsidelmuruniitmiseks.Seeonmõeldud
kasutamaliitiumioon-akupakkimudel81875(mis
onkaasasmudeliga22275),81825,81850või

81860.Neidakupakkevõiblaadidaainultakulaaduri
mudelitega81805(misonkaasasmudeliga22275)
või81802.Nendetoodetekasutaminemuudelkui
ettenähtudkasutusotstarvetelvõibosutudaohtlikuks
teilejakõrvalseisjatele.

Mudel22275Teisisaldaakutegaakulaadurit.

Lisainformatsiooni,sealhulgasohutusnõuannete,
koolitusmaterjalide,lisaseadmete,edasimüüja
leidmisevõitooteregistreerimisekohtaleiate
veebisaidiltwww.toro.com.

Miliganestemasinvajabhooldust,tootja
originaalvaruosivõilisateavet,pöördugevolitatud
teenindusevõitootjaklienditeenindusepoolejaotsige
ülesomatoodetemudeli-jaseerianumbrid.Joonis

1näitabtootelmudeli-jaseerianumbriasukohta.

Kirjutagenumbridselleksettenähtudtühjalealale.

g226623

Joonis1

1.Mudeli-jaseerianumbriasukoht

Mudelinr

Seerianr

Sellesjuhendisonesitatudpotentsiaalsedohudja
hoiatussümboliga(Joonis2)tähistatudohutusteated,
misjuhivadtähelepanuohule,misvõibsoovitatud
ettevaatusabinõudeeiramiseltekitadaraskeidvõi
eluohtlikkevigastusi.

g000502

Joonis2

Hoiatussümbolid

Sellesjuhendiskasutataksekahtesõnateabe
esiletõstmiseks.„Oluline”juhibtähelepanuerilisele
mehaanikateabeleja„Märkus”rõhutabüldistteavet,
milleletulekserilisttähelepanupöörata.

©2021—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Võtkemeiegaühendustaadressilwww.Toro.com.

2

Kõikõigusedreserveeritud

PrinditudUSA-s

Sisukord

Ohutus

Ohutus......................................................................3

Ohutus-jajuhendsildid......................................6

Paigaldus..................................................................8

1Akulaadijapaigaldamine(valikuline)................8

2Kaablikaitseeemaldamine...............................9

3Alumisekäepidemekokkupanek....................10

4Käepidemepaigaldamine...............................11

5Kaablikaitsepaigaldamine..............................11

6Murukogumiskotikokkupanek.......................12

Seadmeülevaade...................................................13

Tehnilisedandmed...........................................13

Ennekasutamist..................................................14

Akupakipaigaldamine......................................14

Lõikekõrgusereguleerimine.............................15

Käepidemekõrgusereguleerimine...................16

Kasutamiseajal...................................................16

Masinakäivitamine...........................................16

Niidetudmaterjalitagasijuhtimine.....................16

Niidetudmaterjalikottikogumine.......................16

Edasivedamiseajamikasutamine.....................18

Terakiirusereguleerimine.................................18

Masinaväljalülitamine......................................18

Akupakieemaldaminemasinast.......................19

Kasutusnõuanded...........................................19

Pärastkasutamist................................................19

Akupakilaadimine............................................19

Masinapõhjaalusepuhastamine......................20

Hooldus..................................................................22

Soovitatavhooldusgraak...................................22

Edasivedamiseajamireguleerimine.................22

Terahooldamine...............................................23

Ratastepuhastamine........................................24

Akupakiettevalmistaminetaaskasutu-

seks..............................................................25

Hoiulepanemine......................................................25

Veaotsing................................................................26

OLULISEDOHUTUS
JUHISED

HOIATUS!Elektrilisemasinakasutamisel
tulebtulekahju,elektrilöögivõivigastusteohu
vähendamiseksalatilugedaningjärgidapeamisi
ohutustpuudutavaidhoiatusijajuhiseid,sealhulgas
järgmisi.

I.Väljaõpe

1.Masinakasutajavastutabigasugusteõnnetuste
võiohtudeeest,misjuhtuvadteistegavõi
ohustavadnendevara.

2.Ärgelubagelastelmasinat,akupakkija
akulaadijatkasutadaeganendegamängida;
kohalikudeeskirjadvõivadmasinakasutaja
vanustpiirata.

3.Ärgelubagelastelvõiväljaõppetaisikutel
seadetkasutadaegahooldada.Lubageseadet
kasutadavõihooldadavaidvastutavatel,
väljaõppega,juhistegatutvunudningfüüsiliselt
võimekatelinimestel.

4.Enneseadme,akupakijaakulaadijakasutamist
lugegeläbikõikjuhisedjatoodetelmärgitud
hoiatusmärgistused.

5.Tutvugemasina,akupakijaakulaadija
juhtimisseadmetejaõigekasutamisega.

II.Ettevalmistus

1.Hoidkekõrvalisedisikud,eritilapsedja
lemmikloomadtööalastväljaspool.

2.Ärgetöötagemasinaga,kuikõiksellekaitse-ja
turvaseadmed,näiteksdeektorjamurukoguja,
polepaigasegatöötamasinalkorralikult.

3.Vaadakeüleala,kushakkatemasinatkasutama,
jaeemaldagekõikesemed,misvõivadmasina
töödsegadavõimasinaltviskuda.

4.Ennemasinakasutamistveenduge,ettera,tera
kinnituspoltegaterakoostpolekskulunudega
kahjustunud.Asendagekõikkahjustunudvõi
loetamatudsildid.

5.KasutageainultToromääratudakupakki.T eiste
tarvikutejalisaseadmetekasutaminevõib
suurendadavigastustejasüttimiseohtu.

6.Akulaadijaühendaminepistikupesaga,mille
pingevahemikpole100kuni240V,võib
põhjustadatulekahjuvõielektrilöögi.Ärge
ühendageakulaaduritmuukui100kuni240V
pistikupesaga.Teistlaadiühendusepuhul
kasutagevajadusekorralseinakontaktijaoks
õigekonguratsioonipistikuadapterit.

7.Ärgekasutagekahjustatudvõimuudetud
akupakkivõiakulaadijat,misvõibkäituda

3

ettearvamatult,põhjustadestulekahju,
plahvatusevõivigastuseohtu.

8.Kuiakulaadijatoitejuheonkahjustatud,
pöördugesellevahetamiseksvolitatud
teenindusse.

9.Ärgekasutagemittelaetavaidpatareisid.

10.LaadigeakupakkiainultToromääratud
akulaadijaga.Üheletüübileakupakilesobiv
laadijavõibteiseakupakigakasutamiseltekitada
tuleohtu.

11.Laadigeakupakkiainulthästiventileeritavas
kohas.

12.Hoidkeakupakkikaitstulttulejakõrgemakui
68°Ctemperatuurieest.

13.Järgigekõikilaadimisjuhiseidjaärgelaadige
akupakkiväljaspooljuhendismääratletud
temperatuurivahemikku.Vastaseljuhulvõite
akupakkikahjustadajasuurendadatuleohtu.

14.Riietugekorrektselt–kandkesobivatriietust,sh
kaitseprille,pikkipükse,healibisemiskindlusega
jalatseid(ärgeolgepaljajaluegakandke
sandaale)jakuulmiskaitset.Pangepikad
juuksedkinniningärgekandkeavaralõikelisi
riideidvõilahtisiehteid,misvõivadliikuvate
osadevahelekinnijääda.T olmustestingimustes
töötadeskandketolmumaski.

III.Kasutamine

1.Kokkupuudeliikuvateragapõhjustab
tõsiseidvigastusi.Hoidkeomakäedjajalad
niidupiirkonnastjakõigistmasinaliikuvatest
osadesteemal.Hoidketühjendusavadpuhtana.

2.Sellemasinakasutaminemuudelkuiettenähtud
otstarvetelvõibosutudaohtlikuksteileja
kõrvalseisjatele.

3.Lahutageedasivedamiseajam(kuipaigaldatud)
ennemasinakäivitamist.

4.Ärgekallutagemasinatmootorikäivitamisel.

5.Vältigetahtmatutkäivitamist:veenduge,etenne
akupakiühendamistjamasinakäsitlemistoleks
elektrilinekäivituslülitisüütesteemaldatud.

6.Olgevõimalikulttähelepanelikmasinatöötamise
ajal.Ärgetegelegetegevustega,misjuhivad
tähelepanukõrvale;vastaselkorralvõivad
tekkidavigastusedvõivaralinekahju.

7.Kuilaseteterajuhtimisehoovalahti,peaks
mootorseiskumaningtera3sekundijooksul
seismajääma.Kuiseeeiolenii,lõpetagekohe
masinakasutamineningpöördugevolitatud
teenindusepoole.

8.Ennemasinaseadistamist,hooldamist,
puhastamistvõihoiustamistpeatagemasin,
eemaldageelektrilinekäivituslüliti,eemaldage

akupakkmasinastjaoodakekoguliikumise
lõppemist.

9.Eemaldagemasinastakupakkjaelektriline
käivituslülitialati,kuijätatesellejärelevalveta
võiennetarvikutevahetamist.

10.Ärgesundigemasinat:masintöötabpareminija
ohutumaltkiirusel,milleksseeoliettenähtud.

11.Olgevalvas:jälgigeomategevusijakasutage
tervetmõistustmasinagatöötamisel.Ärge
kasutagemasinathaigena,väsinunavõialkoholi
jaravimitemõjuall.

12.Kasutagemasinatainultheanähtavuseja
sobivateilmastikutingimustekorral.Ärge
kasutagemasinat,kuiesinebäikeseoht.

13.Olgeäärmiselttähelepanelikmasinaga
tagurdamiselvõiendapooletõmbamisel.

14.Hoidkeomajalgealunejatasakaalstabiilne,
eritinõlvadel.Niitkenõlvadelristiliikudes,
mittekunagiüles-võiallamäge.Olgeäärmiselt
tähelepanelik,muutesnõlvadelsuunda.Ärge
niitkeliigajärskunõlvu.Kõndige,ärgekunagi
jookskemasinaga.

15.Ärgesuunakeväljapaisatavatmaterjalikellegi
poole.Vältigematerjaliväljalaskmistseina
võitakistustevastu;materjalvõibteievastu
tagasipõrgata.Peatagetera(d)kruusapindade
ületamisel.

16.Olgeettevaatlikaukude,vagude,küngaste,
kividejamuudepeidetudobjektidesuhtes.
Ebatasanepinnasvõibpõhjustadateie
tasakaaluvõikindlajalgealusekaotust.

17.Märgmurujamärjadlehedvõivadpõhjustada
tõsiseidvigastusi,kuilibastutejateravastu
puutute.Vältigemärgadestingimustesvõi
vihmaajalniitmist.

18.Kuimasintababmõndaesetvõihakkab
vibreerima,lülitageseeviivitamatultvälja,
eemaldageelektrilinekäivituslüliti,eemaldage
akupakkjaoodake,kunikoguliikuminelõpeb,
ennekuihakkateuurimamasinatkahjustuste
suhtes.Ennetöödejätkamisttehkekõik
vajalikudparandustööd.

19.Ennemasinalaadimisttransportimisekspeatage
masinjaeemaldageelektrilinekäivituslüliti.

20.Ebasoodsatestingimustesvõibakupakist
lekkidavedelikke;vältigekontakti.Vedelikuga
kokkupuutumiselloputageveega.Vedeliku
sattumiselsilmapöördugearstipoole.Akupakist
lekkinudvedelikvõibpõhjustadaärritustvõi
põletust.

IV.Hooldusjahoiustamine

1.Ennemasinaseadistamist,hooldamist,
puhastamistvõihoiustamistpeatagemasin,
eemaldageelektrilinekäivituslüliti,eemaldage

4

akupakkmasinastjaoodakekoguliikumise
lõppemist.

2.Ärgeproovigemasinatiseremontida,välja
arvatudjuhistesnäidatudviisil.Masinahooldust
lasketeostadavolitatudteenindusel,kasutades
identseidvaruosi.

3.Masinahooldamiselkandkekindaidja
kaitseprille.

4.T asakaalusäilitamiseksteritagenüritera
mõlemastotsast.Puhastageterajaveenduge,
etseeontasakaalus.

5.Asendagetera,kuiseeonpaindunud,kulunud
võimõranenud.Tasakaalustväljasteratekitab
vibratsiooni,misvõibkahjustadamootoritvõi
põhjustadatervisekahjustusi.

6.T erahooldamiselpidagemeeles,etteravõib
endiseltliikuda,isegikuitoiteallikasonvälja
lülitatud.

7.Kontrolligemurukogumiskottisagedasti,et
märgatasellekahjustumistvõikulumist,ning
asendagekulunudkottToro[asendus-]kotiga.

8.Parimajõudlusetagamisekskasutageainult
Torooriginaalvaruosija-tarvikuid.Muud
varuosadjatarvikudvõivadosutudaohtlikuks
ningsellinekasutaminevõibtootegarantii
tühistada.

9.Hooldagemasinat–parimajaohutuima
töövõimesaavutamisekshoidkelõikeservad
teravadjapuhtad.Hoidkekäepidemedkuivad,
puhtadningõli-jamäärdevabad.Hoidke
kaitseseadmedpaigasjatöökorras.Hoidke
teradteravana.Kasutageainultidentseid
varuterasid.

10.Kontrollige,kasmasinalonkahjustunudosi
–kuikaitsedvõimuudosadonkahjustunud,
tehkekindlaks,kasmasintöötabkorralikult.
Kontrollige,kasonvalestijoondatudvõi
kinnikiiluvaidliikuvaidosi,katkisiosi,paigaldust
jamuidtingimusi,misvõivadselletööd
mõjutada.Kuijuhistespoleöeldudteisiti,laske
volitatudteeninduselparandadavõiasendada
kahjustatudkaitseseadevõiselleosa.

11.Kuiakupakkeiolekasutuses,hoidkeseeeemal
metallistesemetest,nagukirjaklambrid,mündid,
võtmed,naeladjakruvid,misvõivadklemmid
lühistada.Akuklemmidelühistaminevõib
põhjustadapõletusivõitulekahju.

12.Kontrolligeterajamootorikinnituspoltide
pingulolekutsagedasti.

13.Kuitemasinateikasuta,hoidkeseda
siseruumis,kuivasjaturvalises,lastele
kättesaamatuskohas.

14.ETTEVAATUST!Valestikoheldudakupakk
võibpõhjustadatulekahjuvõikeemilise

põletuseohtu.Ärgevõtkeakupakkilahti.Ärge
kuumutageakupakkitemperatuurilüle68°C
egapõletageseda.Asendageakupakkainult
Toroakupakiga;teisttüüpiakupakikasutamine
võibpõhjustadatulekahjuvõiplahvatuse.
Hoidkeakupakkelastelekättesaamatuskohas
jaoriginaalpakendis,kunioletevalmisneid
kasutama.

15.Ärgevisakeakuttulle.Elemendidvõivad
plahvatada.Kontrolligekohalikkeeeskirju
võimalikeerilistejäätmekäitlusjuhistekohta.

5

HOIDKENEEDJUHISED

Ohutus-jajuhendsildid

Ohutusmärgidjajuhisedonkasutajalelihtsastinähtavadningasuvadigavõimalikuohtliku
kohalähedal.Asendagekõikkahjustatudvõipuuduvadmärgised.

137-9490

1.Lugegekasutusjuhendit.4.Hoidaeemallahtisest

2.Taaskasutage.

3.Sisaldabliitiumioone;ärge
visakeära.

tulest.

5.Ärgejätkevihmakätte.

decal137-9490

decal144-3175

144-3175

1.Lugegekasutusjuhendit.3.Masinapeatamiseks
vabastagehoob.

2.Masinakäivitamiseks

pigistagekäepidemel
hoobaningvajutage
nuppu.

6

decal116-7583

116-7583

1.Hoiatus–lugegekasutusjuhendit;ärgekasutagemasinat
ilmaväljaõppeta.

4.Kättevõijalgalõikamiseoht,niitmistera–hoidugeliikuvatest
osadest,ärgeeemaldageühtkikaitset.

2.Viskuvateesemeteoht–hoidkekõrvalseisjadeemal.5.Hoiatus!Kandkekuulmiskaitset.

3.Viskuvateesemeteoht–ärgekasutageniidukit,kuitagumine
korkvõikotteiolepaigaldatud.

6.Kättevõijalgalõikamiseoht,niitmistera–ärgekasutageüles­võiallamägeliikudes;kasutagenõlvadelristipidiliikudes;
lülitagemootorväljaenneseadmejuurestlahkumist;korjake
enneniitmistüleskõikrisu;tagurpidiliikudesvaadakeenda
seljataha.

decal140-8472

140-8472

1.Akulaetusetase

1.Lugegekasutusjuhendit.3.Eraotstarbeline

2.Ärgevisakeära.

4.Kahekordseltisoleeritud.

decal137-9461

137-9461

decal134-4691

134-4691

112-8760

1.Viskuvateesemeteoht–hoidkekõrvalseisjadeemal.

2.Kättevõijalgalõikamiseoht,niitmistera–hoiduge
liikuvatestosadest.

decal112-8760

1.Automaatkiirus

2.Suurimkiirus

131-0822

1.Edasivedamiseajam–Tähelepanu!Juhulkuirihmonüle
pingutatud,võibtekkidajõuülekandeenneaegnekulumine.
Ennehooldustoiminguteteostamistlugegekasutusjuhendit.

7

decal131-0822

Paigaldus

Lahtisedosad

Kontrolligeallolevatabelijärgi,etkõikosadoleksidtarnitud.

ToimingKirjeldusKogusKasutus

1
2

3

4
5
6

Tähtis:Eemaldagejakõrvaldagemootoritkattev

kaitsevplastkileningkõikmuumasinatkattevkile
japakkematerjal.

Tähtis:Akupakkpoleselleostmiseajaltäielikult

laetud.Ennemasinaesmakordsetkasutamist
vaadakeAkupakilaadimine(lehekülg19).

Paigaldustarvikud(eiolekaasas)

Ühtegiosapolevaja

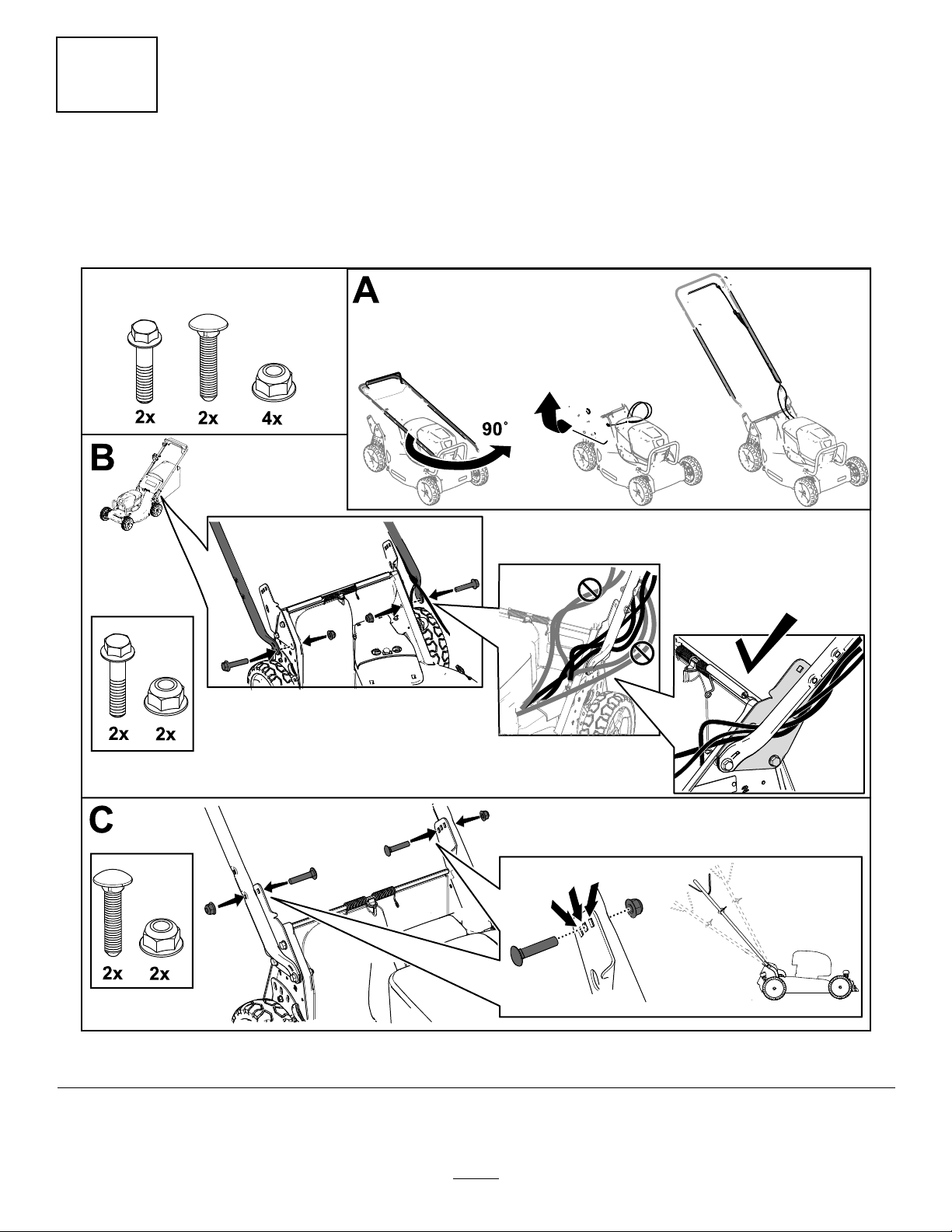

Ülemisekäepidemekokkupanek
Aluminekäepide2
Polt(5/16x1¾")

Äärikulukustusmutter(5/16")
Kumerseib8

Ühtegiosapolevaja

Ühtegiosapolevaja

Ühtegiosapolevaja

2

–

1

4
4

–

–

–

Libistagelaadijasobivaltpaigutatudkinnitusvahen­ditele,etseeistukskindlalt(kinnitusvahendidpole
komplektis).

Paigaldageakulaadija(valikuline).

Eemaldagekaablikaitse.

Pangealuminekäepidekokku.

Paigaldagekäepide.

Paigaldagekaablikaitse.

Pangemurukogumiskottkokku.

1

Akulaadijapaigaldamine
(valikuline)

Sellekstoiminguksvajalikudosad:

2

Paigaldustarvikud(eiolekaasas)

Toiming

Soovikorralpaigaldageakulaadijaturvaliselt
seinale,kasutadeslaadijatagaküljelasuvaid
seinakinnitusavasid.

Paigaldageseesiseruumi(nagugaraaživõi
muussekuivakohta),pistikupesalähedalejalastele
kättesaamatussekohta.

Laadijapaigaldamiseksabisaamiseksvaadake

Joonis3.

g290534

Joonis3

8

2

Kaablikaitseeemaldamine

Ühtegiosapolevaja

Toiming

g328502

Joonis4

9
