FormNo.3443-328RevC

Zwaaruitgevoerde60V
gazonmaaiervan53cmmet
Recycler

Modelnr.:22275—Serienr.:400000000enhoger
Modelnr.:22275T—Serienr.:400000000enhoger

®

/grasvanger

Registreeruwproductopwww.T oro.com.
Vertalingvandeoorspronkelijketekst(NL)

*3443-328*

DitproductvoldoetaanallerelevanteEuropese
richtlijnen;zievoordetailsdeaparteproductspecieke
conformiteitsverklaring.

Inleiding

Dezeloopmaaiermetdraaiendemessenisbedoeld
voorgebruikdoorparticulierenofprofessionele
bestuurders.Demachineisvoornamelijkontworpen
voorhetmaaienvangrasopgoedonderhouden
particuliereofcommerciëlegazons.Zeisontwikkeld
voorgebruikmetlithiumion-accupackmodellen81875
(meegeleverdmetmodel22275),81825,81850of

81860.Dezeaccupackszijnontworpenomuitsluitend
dooracculadermodellen81805(meegeleverdmet
model22275)of81802tewordenopgeladen.Deze
productengebruikenvooranderedoeleindendan
hetbedoeldegebruikkanvooruofvooromstanders
gevaarlijkzijn.

Model22275Tbeschiktnietovereenaccuofeen
lader.

Ganaarwww.toro.comvoormeerinformatie,inclusief
veiligheidstips,instructiemateriaal,informatieover
accessoires,hulpbijhetvindenvaneendealerofom
uwproductteregistreren.

Belangrijk:Ukuntmetuwmobielapparaatde

QR-codeophetplaatjemethetserienummer
(indienaanwezig)scannenomtoegangte
krijgentotdegarantie,onderdelenenandere
productinformatie

g226623

Figuur1

1.Plaatsvanmodelnummerenserienummer

Modelnr.:

Serienr.:

Erwordenindezehandleidingeenaantalmogelijke
gevareneneenaantalveiligheidsberichtengenoemd
(Figuur2)metdevolgendewaarschuwingssymbolen,
dieduidenopeengevaarlijkesituatiediezwaar
lichamelijkletselofdedoodtotgevolgkanhebben
wanneerdeveiligheidsvoorschriftennietinacht
wordengenomen.

Alsuservice,origineleonderdelenvandefabrikant
ofaanvullendeinformatienodighebt,kuntucontact
opnemenmeteenerkendeservicedealerofmetde
klantenservicevandefabrikant.Zorgervoordatuhet
model-enserienummervanuwproductbijdehand
hebt.Delocatievanhetplaatjemethetmodelnummer
enhetserienummervanhetproductisaangegeven
opFiguur1.Ukuntdenummersnotereninderuimte
hieronder.

g000502

Figuur2

Waarschuwingssymbool

Erwordenindezehandleidingtweewoordengebruikt
omuwaandachtopbijzondereinformatietevestigen.
Belangrijkattendeertuopbijzonderetechnische
informatieenOpmerkingduidtalgemeneinformatie
aandiebijzondereaandachtverdient.

©2021—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Ukuntcontactmetonsopnemenopwww.Toro.com.

2

Allerechtenvoorbehouden

GedruktindeVS

Inhoud

Veiligheid

Veiligheid..................................................................3

Veiligheids-eninstructiestickers........................6

Montage....................................................................8

1Deacculadermonteren(optioneel)..................8

2Dekabelbeschermingverwijderen...................9

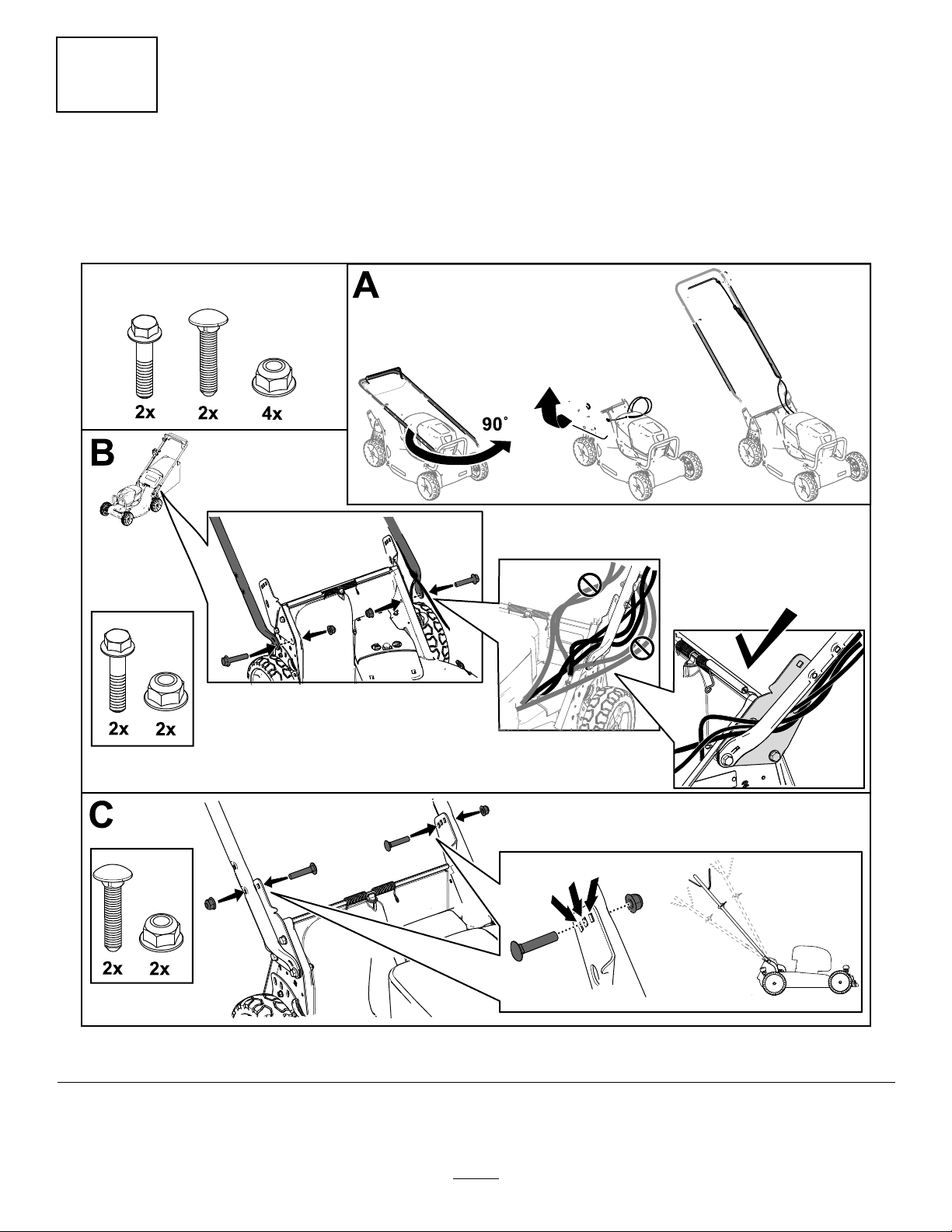

3Onderstedeelvandehandgreep

monteren.......................................................10

4Dehandgreepbevestigen...............................11

5Dekabelbeschermingmonteren.....................11

6Degrasvangermonteren...............................12

Algemeenoverzichtvandemachine.......................13

Specicaties....................................................13

Voorgebruik........................................................14

Hetaccupackmonteren....................................14

Demaaihoogteinstellen...................................15

Hoogtevanhandgreepinstellen.......................16

Tijdensgebruik....................................................16

Demachinestarten..........................................16

Maaiselrecyclen...............................................16

Hetmaaiselopvangen......................................17

Derijaandrijvinggebruiken..............................19

Hetmestoerentalafstellen................................19

Demachineuitschakelen..................................19

Hetaccupackuitdemachine

verwijderen...................................................19

Tipsvoorbedieningengebruik.........................20

Nagebruik...........................................................21

Hetaccupackopladen......................................21

Deonderkantvandemachinereinigen.............22

Onderhoud..............................................................23

Aanbevolenonderhoudsschema.........................23

Derijaandrijvingafstellen..................................23

Onderhoudvanhetmaaimes............................24

Schoonmakenvandewielen...........................26

Hetaccupackklaarmakenvoor

recycling........................................................26

Stalling....................................................................27

Problemen,oorzaakenremedie.............................28

BELANGRIJKE
VEILIGHEIDSINSTRUCTIES

WAARSCHUWING–Wanneerueenelektrische
machinegebruikt,leesdanaltijddebasis
veiligheidswaarschuwingenen-instructiesenvolg
dezeopomhetrisicoopbrand,elektrischeschok
ofletseltebeperken.Hierondervolgenenkele
veiligheidswaarschuwingenen-instructies:

I.Training

1.Debestuurdervandemachineis
verantwoordelijkvoorongevallenofschadeaan
anderepersonenofhuneigendommen.

2.Laatkinderennietspelenmetdemachine,het
accupackofdeacculaderoflaathendezeniet
gebruiken;plaatselijkevoorschriftenkunnen
nadereeisenstellenaandeleeftijdvandegene
diemethettoestelwerkt.

3.Laatkinderenofpersonendiegeeninstructie
hebbenontvangenditapparaatnietgebruikenof
eronderhoudswerkzaamhedenaanverrichten.
Laatenkelmensendieverantwoordelijken
getraindzijnendiebovendienvertrouwd
zijnmetdeinstructiesenfysiekertoein
staatzijnhetapparaatbedienenofer
onderhoudswerkzaamhedenaanverrichten.

4.Leesalleinstructiesenwaarschuwingenop
dezeproductenvoordatudemachine,het
accupackendeacculadergebruikt.

5.Wordvertrouwdmetdebedieningsorganenen
hetjuistegebruikvandemachine,hetaccupack
endeacculader.

II.Vóóringebruikname

1.Houomstanders,vooralkinderenenhuisdieren,
uitdebuurtvanhetwerkgebied.

2.Gebruikdemachineenkelalsdenodige
schermenenanderebeveiligingsmiddelen,
zoalsgeleidersengrasvangers,opdemachine
aanwezigzijnennaarbehorenwerken.

3.Controleerhetwerkgebiedenverwijderalle
voorwerpendiehetgebruikvandemachine
zoudenkunnenhinderenofdiedemachinezou
kunnenuitwerpen.

4.Controleervoordatudemachinegebruikthet
mes,demesboutendemeseenheidaltijdop
slijtageofbeschadiging.Vervangbeschadigde
ofonleesbarelabels.

5.GebruikenkelhetaccupackdatdoorTorowordt
gespeciceerd.Indienuandereaccessoiresen
werktuigengebruikt,kandithetrisicoopletsel
enbrandverhogen.

3

6.Hetaansluitenvandeacculaderopeen
stopcontactmeteenspanningandersdan100
tot240Vkanleidentotbrandofeenelektrische
schok.Sluitdeacculadernietaanopeen
stopcontactmeteenspanningandersdan100
tot240V.Vooreenandersoortaansluitingdient
umogelijkeenadapterstekkervanhetjuiste
typetegebruiken.

7.Gebruikgeenbeschadigdofaangepast
accupackofbeschadigdeofaangepaste
acculader.Dezekunnenonverwachtgedrag
vertonen,watkanleidentotbrand,explosieof
lichamelijkletsel.

8.Alshetstroomsnoervandeacculader
beschadigdis,neemdancontactopmeteen
erkendeservicedealeromhettevervangen.

9.Gebruikgeenniet-oplaadbarebatterijen.

10.Laadhetaccupackenkelopmetdeacculader
diedoorT oroisgespeciceerd.Eenladerdie
geschiktisvoorhetenetypeaccupackkan
incombinatiemeteenanderaccupackvoor
brandgevaarzorgen.

11.Laadhetaccupackalleenopineengoed
verluchteruimte.

12.Stelhetaccupackofdeacculadernietblootaan
eenbrandofaantemperaturenhogerdan68°C.

13.Volgalleinstructiesaangaandehetladen
enlaadhetaccupacknietopbuitenhet
temperatuurbereikdatwordtgespeciceerd
indeinstructies.Anderskuntuhetaccupack
beschadigenenhetrisicoopbrandverhogen.

14.Draaggepastekleding–Draaggeschikte
kledingenuitrusting,zoalsoogbescherming,
eenlangebroek,stevigeschoenenmeteen
gripvastezool(nietblootvoetsofgeensandalen)
engehoorbescherming.Draaglanghaarniet
losendraaggeenlosseklerenoflossejuwelen
diegegrepenkunnenwordendoorbewegende
onderdelen.Draageenstofmaskerinstofge
gebruiksomstandigheden.

III.Bediening

1.Contactmeteenbewegendmesveroorzaakt
ernstigletsel.Houduwhandenenvoetenuitde
buurtvanhetmaaigedeelteenallebewegende
onderdelenvandemachine.Blijfaltijduitde
buurtvanafvoeropeningen.

2.Dezemachinegebruikenvoorandere
doeleindendanwaarvoorzijbedoeldis,kan
gevaarlijkzijnvooruenvooromstanders.

3.Schakeldezelfaandrijvinguit(indienaanwezig)
voordatudemachinestart.

4.Kanteldemachinenietalsudemotorstart.

5.Voorkomdatudemachineongewildstart–Zorg
ervoordatdeelektrischestartknopisverwijderd

vandeontstekingvoordatuhetaccupack
aansluitendemachinehanteert.

6.Geefuwvolledigeaandachtalsudemachine
gebruikt.Zorgervoordatumetnietsanders
bezigbentwaardoorukuntwordenafgeleid,
anderskanerletselontstaanofkaneigendom
wordenbeschadigd.

7.Alsudebedieningsstangloslaat,moetende
motorenhetmesbinnen3secondenstoppen.
Alsditniethetgevalis,magudemachineniet
meergebruikenenmoetucontactopnemen
meteenerkendeservicedealer.

8.Stopdemachine,verwijderdeelektrische
startknop,verwijderhetaccupackvande
machineenwachttotdatallebewegende
onderdelentotstilstandzijngekomenvoordatu
demachineafstelt,erservicewerkzaamheden
aanverricht,demachineschoonmaaktofstalt.

9.Verwijderhetaccupackendeelektrische
startknopvandemachinewanneeru
dezeonbeheerdachterlaatofvoordatude
accessoiresverandert.

10.Forceerdemachineniet–Demachinedoethet
werkbeterenveiligerinhettempowaarvoorze
bedoeldis.

11.Blijfalert–Letopwatudoetengebruik
uwgezondverstandwanneerudemachine
gebruikt.Gebruikdemachinenietalsuziek
ofmoebentofonderdeinvloedvanalcoholof
drugsbent.

12.Gebruikdemachineenkelbijeen
goedezichtbaarheideningeschikte
weersomstandigheden.Gebruikdemachine
nietalshetkanbliksemen.

13.Gavoorzichtigtewerkalsudemachineomkeert
ofnaarutoetrekt.

14.Zorgdatuteallentijdestevigenevenwichtig
staat,vooralophellingen.Maaimetdehelling
mee,nooithellingopenaf.Gazeerzorgvuldig
tewerkalsuvanrichtingverandertopeen
helling.Maainietopaltesteilehellingen.Loop;
rennooitmetdemachine.

15.Hetmateriaaldatafgevoerdwordtnietnaar
iemandrichten.Voorkomhetafvoerenvan
materiaaltegeneenmuurofafscherming;het
materiaalkannaaruterugketsen.Zethet
mes/demessenstilbijhetoverstekenvan
grindoppervlakken.

16.Kijkuitvoorgaten,geulen,hobbels,stenenof
andereverborgenobjecten.Oponeffenterrein
kuntuuwevenwichtverliezenofwegglijden.

17.Alsunatgrasennattebladerenmaait,kunt
uuitglijden,inaanrakingkomenmethetmes
enernstigletseloplopen.Gebruikdemachine

4

nietinvochtigeomstandighedenofwanneerhet
regent.

omdatditgevaarlijkkanzijn.Ditkanertoeleiden
datdegarantieophetproductkomttevervallen.

18.Alsdemachineeenvoorwerpraaktofbegint
tetrillen,schakeldemachinedanonmiddellijk
uit,verwijderdeelektrischestartknop,verwijder
hetaccupackenwachttotdatallebewegende
onderdelentotstilstandzijngekomenvoordatu
demachinecontroleertopbeschadiging.Voer
allenoodzakelijkereparatiesuitvoordatude
machineweeringebruikneemt.

19.Stopdemachineenverwijderdeelektrische
startknopvoordatudemachinelaadtvoor
transport.

20.Bijverkeerdgebruikkanvloeistofuithet
accupacklekken;vermijdcontacthiermee.Als
uperongelukincontactkomtmetdevloeistof,
moetuspoelenmetwater.Alsdevloeistofinuw
ogenterechtkomt,moetunaareenartsgaan.
Vloeistofdieuitdeaccuontsnapt,kanirritatie
vandehuidofbrandwondenveroorzaken.

IV.Onderhoudenopslag

1.Stopdemachine,verwijderdeelektrische
startknop,verwijderhetaccupackvande
machineenwachttotdatallebewegende
onderdelentotstilstandzijngekomenvoordatu
demachineafstelt,erservicewerkzaamheden
aanverricht,demachineschoonmaaktofstalt.

9.Onderhouddemachine–Houdsnijranden
scherpenschoonvoordebesteenveiligste
prestaties.Houdhandgrependroog,schoonen
vrijvanolieensmeervet.Laatdebeveiligingen
zittenenzorgdatzenaarbehorenwerken.
Houddemessenscherp.Gebruikenkel
identiekevervangingsmessen.

10.Controleerdemachineopbeschadigde
onderdelen–Alserbeschadigde
beschermkappenofanderebeschadigde
onderdelenzijn,bepaaldanofdemachine
naarbehorenzalwerken.Controleerop
foutuitgelijndeenvastlopendebewegende
onderdelen,defecteonderdelen,bevestigingen
enanderesituatiesdiedewerkingnadelig
kunnenbeïnvloeden.T enzijandersaangegeven
indeinstructiesmoetueenerkende
servicedealereenbeschadigdebeschermkap
ofbeschadigdonderdeellatenherstellenof
vervangen.

11.Alshetaccupacknietwordtgebruikt,hou
hetdanuitdebuurtvanmetalenvoorwerpen
zoalspaperclips,muntjes,sleutels,nagelsen
schroevendieeenbrugkunnenvormentussen
depolen.Kortsluitingtussendeaccupolenkan
brandwondenenbrandveroorzaken.

2.Probeerdemachinenietteherstellenbehalve
alsditaangegevenisindeinstructies.Laateen
erkendeservicedealerservicewerkzaamheden
uitvoerenaandemachineenzorgervoordat
hij/zijidentiekevervangingsonderdelengebruikt.

3.Draaghandschoenenenoogbescherming
wanneeruservicewerkzaamhedenverricht.

4.Slijpeenbotmesaanbeideuiteindenomde
balanstebehouden.Maakhetmesschoonen
controleerofhetuitgebalanceerdis.

5.Vervanghetmesalsditverbogen,versleten
ofgescheurdis.Eenniet-uitgebalanceerd
mesveroorzaakttrillingen,watdemotor
kanbeschadigenofpersoonlijkletselkan
veroorzaken.

6.Wanneeruservicewerkzaamhedenuitvoertaan
hetmes,moetuzichervanbewustzijndathet
mesnogkanwordenbewogenzelfswanneerde
stroomaansluitingislosgekoppeld.

7.Controleerdegrasvangerzakregelmatigop
slijtageenbeschadiging,envervangeen
versletenzakmeteenT oro[vervangings]zak.

12.Controleerregelmatigofhetmesende
montageboutenvandemotorstevigvastzitten.

13.Slademachinebinnenopineendroge,veilige
plekbuitenhetbereikvankinderenwanneeru
demachinenietgebruikt.

14.OPGELET–Eenverkeerdbehandeldaccupack
kanbrandofchemischebrandwonden
veroorzaken.Demonteerhetaccupackniet.
Verhithetaccupacknietboven68°Cen
verbranddezeniet.Vervanghetaccupack
alleendooreenorigineelT oroaccupack,het
gebruikvaneenanderaccupackkanleidentot
brandofeenexplosie.Houaccupacksbuiten
hetbereikvankinderenenindeoriginele
verpakkingtotdatuzegaatgebruiken.

15.Deaccunietverbranden.Decelkanontploffen.
Controleeroferplaatselijkevoorschriftengelden
omdeaccuaftevoeren.

BEWAARDEZE
INSTRUCTIES

8.Gebruikalleenoriginelevervangingsonderdelen
enaccessoiresvanT orovoordebeste
prestaties.Gebruiknooitandere
vervangingsonderdelenenaccessoires,

5

Veiligheids-eninstructiestickers

Veiligheidsstickersenveiligheidsinstructieszijngemakkelijkzichtbaarvoordebestuurder
enbevindenzichbijplaatsenwaargevaarkanontstaan.Vervangallebeschadigdeof
ontbrekendestickers.

137-9490

1.Leesde

Gebruikershandleiding.

2.Recyclen5.Nietblootstellenaan

3.Bevatlithiumionen;niet

weggooien.

4.Uitdebuurtvanopenvuur
houden.

regen.

decal137-9490

1.Leesde
Gebruikershandleiding.

2.Omdemachinetestarten,
moetudestangtegende
handgreepdrukkenenop
deknopdrukken.

decal144-3175

144-3175

3.Omdemachineuitte
schakelen,laatudestang
los.

1.Waarschuwing–LeesdeGebruikershandleiding;gebruik
dezemachineuitsluitendalsuhieringetraindbent.

2.Gevaaropweggeslingerdeobjecten–Houdomstandersop
eenafstand.

3.Demachinekanvoorwerpenuitwerpen–Gebruikdemaaier
nietzonderdeafsluitervandeachterafvoerofdegrasvanger.

decal116-7583

116-7583

4.Gevaarvoorhetafsnijdenvanhandenenvoeten–Blijfuit
debuurtvanbewegendedelen,houdalleschermenophun
plaats.

5.Waarschuwing–Draaggehoorbescherming.

6.Voetenofhandenkunnenwordengesneden/geamputeerd
doorhetmaaimes–Maainooitheuvelopwaartsen
heuvelafwaarts;gebruikdemachinedwarsophellingen;zet
demotorafvoordatudemachineverlaat;raapafvalop
voordatugaatmaaien;kijkachteromalsuachteruitloopt.

6

140-8472

1.Leesde
Gebruikershandleiding.

2.Nietweggooien.4.Dubbelgeïsoleerd

3.Particulier

112-8760

1.Gevaaropweggeslingerdeobjecten–Houdomstanders
opeenafstand.

2.Handenofvoetenkunnenwordengesneden/geamputeerd
doorhetmaaimes–Blijfuitdebuurtvanbewegende
onderdelen.

decal140-8472

decal112-8760

decal131-0822

131-0822

1.Zelfaandrijving–Letop:detransmissiekanvroegtijdig
slijtenindienderiemtestrakwordtafgesteld;Lees
degebruikershandleidingvoordatuservice-of
onderhoudswerkzaamhedenuitvoert.

137-9461

1.Laadstatusvanaccu

134-4691

1.Auto-toerental2.Max-toerental

decal137-9461

decal134-4691

7

Montage

Losseonderdelen

Gebruikonderstaandelijstomtecontrolerenofalleonderdelenzijngeleverd.

Procedure

Bevestigingselementen(niet

1

2

3

4
5
6

Belangrijk:Verwijderhetplasticwaarmeede

motorisafgedekteneventueelanderplasticof
verpakkingsmateriaalopdemachine.

Belangrijk:Hetaccupackisnietvolledig

opgeladenbijaankoop.RaadpleegHetaccupack

opladen(bladz.21)voordatudemachinevoor

deeerstekeergebruikt.

meegeleverd)

Geenonderdelenvereist

Bovenstehandgreep1
Onderstedeelvandehandgreep
Bout(5/16"x1¾")
Flensborgmoer(5/16")
Gewelfdeveerring

Geenonderdelenvereist

Geenonderdelenvereist

Geenonderdelenvereist

Omschrijving

Hoeveel-

heid

2

–

2
4
4
8

–

–

–

RaadpleegFiguur3voorhulpbijhetmonterenvan
delader.

Schuifdeladeroverdebevestigingsmiddelenom
deladeroptehangen(bevestigingsmiddelenniet
meegeleverd).

Deacculadermonteren(optioneel).

Dekabelbeschermingverwijderen.

Onderstedeelvandehandgreep
monteren.

Dehandgreepbevestigen.

Dekabelbeschermingmonteren.

Degrasvangermonteren.

Gebruik

1

Deacculadermonteren
(optioneel)

Benodigdeonderdelenvoordezestap:

2

Bevestigingselementen(nietmeegeleverd)

Procedure

Indiengewenst,kuntudeacculaderveiligaaneen
muurhangenmetdegatenvoormuurbevestiging
achteraandelader.

Monteerdeladerbinnen(zoalseengarageofandere
drogeplek)indebuurtvaneenstroomaansluitingen
buitenhetbereikvankinderen.

g290534

Figuur3

8

2

Dekabelbeschermingverwijderen

Geenonderdelenvereist

Procedure

g328502

Figuur4

9

3

Onderstedeelvandehandgreepmonteren

Benodigdeonderdelenvoordezestap:

1Bovenstehandgreep

2

Onderstedeelvandehandgreep

4

Bout(5/16"x1¾")

4

Flensborgmoer(5/16")

8

Gewelfdeveerring

Procedure

PlaatshetonderstedeelvandehandgreepzoalsgetoondinFiguur5.

Figuur5

1.Flensborgmoer(5/16")4.Onderstedeelvandehandgreep

2.Gewelfdeveerring5.Bout(5/16"x1¾")

3.Bovenstehandgreep

g340673

10
