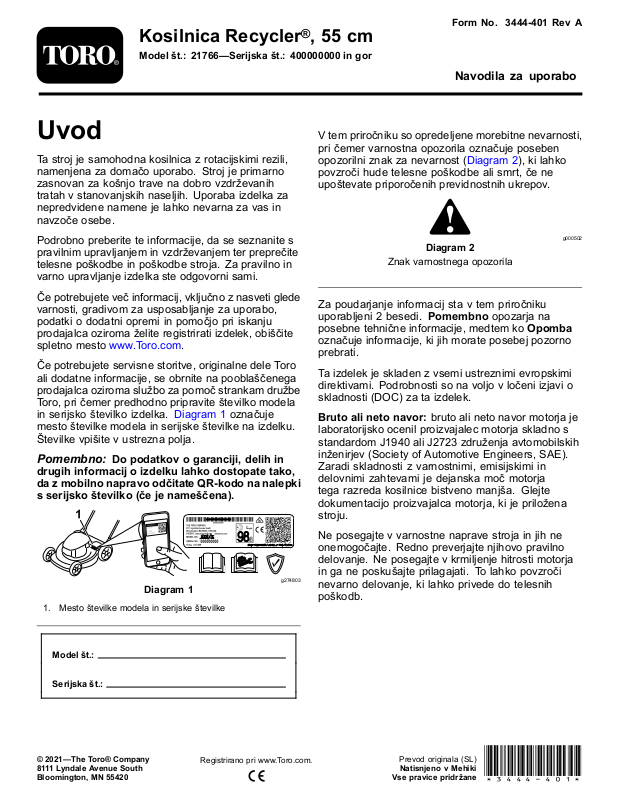

Page 1
KosilnicaRecycler
Modelšt.:21766—Serijskašt.:400000000ingor
®
,55cm
FormNo.3444-401RevA
Navodilazauporabo
Uvod
Tastrojjesamohodnakosilnicazrotacijskimirezili,
namenjenazadomačouporabo.Strojjeprimarno
zasnovanzakošnjotravenadobrovzdrževanih
tratahvstanovanjskihnaseljih.Uporabaizdelkaza
nepredvidenenamenejelahkonevarnazavasin
navzočeosebe.
Podrobnopreberiteteinformacije,daseseznanites
pravilnimupravljanjeminvzdrževanjemterpreprečite
telesnepoškodbeinpoškodbestroja.Zapravilnoin
varnoupravljanjeizdelkasteodgovornisami.
Čepotrebujetevečinformacij,vključnoznasvetiglede
varnosti,gradivomzausposabljanjezauporabo,
podatkiododatniopremiinpomočjopriiskanju
prodajalcaoziromaželiteregistriratiizdelek,obiščite
spletnomestowww.Toro.com.
Čepotrebujeteservisnestoritve,originalnedeleT oro
alidodatneinformacije,seobrnitenapooblaščenega
prodajalcaoziromaslužbozapomočstrankamdružbe
Toro,pričemerpredhodnopripraviteštevilkomodela
inserijskoštevilkoizdelka.Diagram1označuje
mestoštevilkemodelainserijskeštevilkenaizdelku.
Številkevpišitevustreznapolja.
Pomembno:Dopodatkovogaranciji,delihin
drugihinformacijoizdelkulahkodostopatetako,
dazmobilnonapravoodčitateQR-kodonanalepki
sserijskoštevilko(čejenameščena).
Vtempriročnikusoopredeljenemorebitnenevarnosti,
pričemervarnostnaopozorilaoznačujeposeben
opozorilniznakzanevarnost(Diagram2),kilahko
povzročihudetelesnepoškodbealismrt,čene
upoštevatepriporočenihprevidnostnihukrepov.
g000502
Diagram2
Znakvarnostnegaopozorila
Zapoudarjanjeinformacijstavtempriročniku
uporabljeni2besedi.Pomembnoopozarjana
posebnetehničneinformacije,medtemkoOpomba
označujeinformacije,kijihmorateposebejpozorno
prebrati.
Taizdelekjeskladenzvsemiustreznimievropskimi
direktivami.Podrobnostisonavoljovločeniizjavio
skladnosti(DOC)zataizdelek.
Brutoalinetonavor:brutoalinetonavormotorjaje
laboratorijskoocenilproizvajalecmotorjaskladnos
standardomJ1940aliJ2723združenjaavtomobilskih
inženirjev(SocietyofAutomotiveEngineers,SAE).
Zaradiskladnostizvarnostnimi,emisijskimiin
delovnimizahtevamijedejanskamočmotorja
tegarazredakosilnicebistvenomanjša.Glejte
dokumentacijoproizvajalcamotorja,kijepriložena
stroju.
Diagram1
1.Mestoštevilkemodelainserijskeštevilke
Modelšt.:
Serijskašt.:
©2021—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Registriranopriwww.T oro.com.
Neposegajtevvarnostnenapravestrojainjihne
onemogočajte.Rednopreverjajtenjihovopravilno
delovanje.Neposegajtevkrmiljenjehitrostimotorja
g274803
inganeposkušajteprilagajati.T olahkopovzroči
nevarnodelovanje,kilahkoprivededotelesnih
poškodb.
Prevodoriginala(SL)
NatisnjenovMehiki
Vsepravicepridržane
*3444-401*
Page 2
Vsebina
Varnost
Uvod.........................................................................1
Varnost.....................................................................2
Splošneinformacijeovarnosti............................2
Nalepkezvarnostnimiopozoriliin
navodili...........................................................3
Nastavitve.................................................................4
1Sestavljanjeinrazklapljanjeročaja...................4
2Nameščanjezagonskevrvivvodiloza
vrv...................................................................4
3Polnjenjeokrovaročičnegredimotorjaz
oljem...............................................................6
4Sestavljanjevrečezatravo..............................6
Pregledizdelka.........................................................7
Specikacije......................................................7
Delovnipriključki/dodatnaoprema......................7
Delovanje..................................................................8
Preduporabo........................................................8
Varnostnipostopkipreduporabo........................8
Polnjenjerezervoarjazagorivo...........................8
Preverjanjenivojamotornegaolja.......................9
Nastavitevvišineročaja......................................9
Nastavitevvišinekošnje...................................10
Meduporabo.......................................................10
Varnostmeduporabo.......................................10
Zagonmotorja...................................................11
Uporabasamohodnegapogona........................11
Uporabaročajazavlečnopomoč......................12
Zaustavitevmotorja..........................................12
Recikliranjepokošenetrave..............................12
Zbiranjepokošenetrave...................................13
Uporabavzvodazavklopzbiralnega
sistema.........................................................13
Stranskiizmetpokošenetrave..........................14
Delovninamigi.................................................14
Pouporabi...........................................................15
Varnostnipostopkipouporabi...........................15
Čiščenjespodnjegadelastroja.........................15
Sklapljanjeročaja.............................................15
Vzdrževanje............................................................17
Priporočeniurnik(i)vzdrževanja..........................17
Varnostprivzdrževanju....................................17
Pripravazavzdrževanje...................................17
Servisiranjezračnegaltra...............................18
Menjavamotornegaolja...................................18
Zamenjavarezila..............................................19
Nastavitevsamohodnegapogona....................20
Skladiščenje...........................................................21
Varnostprishranjevanju...................................21
Pripravastrojazashranjevanje.........................21
Odstranitevstrojaizskladišča...........................21
TastrojjebilzasnovanvskladusstandardomEN
ISO5395.
Splošneinformacijeo
varnosti
Taizdeleklahkoamputirarokeinnogeoziroma
izvržepredmetezvelikohitrostjo.Daseizognete
hudimtelesnimpoškodbam,vednoupoštevajtevsa
varnostnanavodila.
•Predprvimzagonommotorjaobveznopreberite
terposkrbite,dabosterazumeliinupoštevali
vsenapotkeinopozorilavtemuporabniškem
priročniku,nastrojuinpriključkih.
•Rokinnognepribližujtepremikajočimsedelom
strojainznjiminesegajtepodstroj.Nepribližujte
seizmetnimodprtinam.
•Strojanesmeteuporabljati,čevsevarnostne
zaščitnenapraveinščitnikinisonameščeniinne
delujejopravilno.
•Drugimnavzočimosebaminotrokompreprečite
vstopvobmočjedelovanjastroja.Otrokomnikoli
nedovoliteupravljatistroja.Strojsmeupravljati
samoodgovorna,usposobljenainzičnozmožna
oseba,kijeseznanjenaznavodilizaupravljanje
stroja.
•Predservisiranjem,dolivanjemgorivaali
odmaševanjemustavitestroj,ugasnitemotorin
počakajte,dasevsigibljivideliustavijo.
Nepravilnauporabaalivzdrževanjestrojalahko
privedetadopoškodb.Upoštevajtetavarnostna
navodilainvednoupoštevajtevarnostnisimbol
kilahkopomenisvarilo,opozoriloalinevarnost–
navodilazaosebnovarnost,dapreprečitenevarnosti
poškodb.Neupoštevanjetehnavodillahkoprivededo
telesnihpoškodbalismrti.
,
2
Page 3
Nalepkezvarnostnimiopozoriliinnavodili
Varnostnenalepkeinnalepkeznavodilisonameščenevbližinivsehnevarnihpredelovin
dobrovidneupravljavcu.Poškodovaneinmanjkajočevarnostnenalepkenadomestiteznovimi.
decaloemmarkt
Oznakaproizvajalca
1.Taoznakaoznačuje,dajerezilodel,kigajeizdelal
proizvajalecoriginalnegastroja.
decal112-8760
112-8760
1.Nevarnostzaradiizmetavanjapredmetov–nikomurne
dovolitevbližinostroja.
2.Nevarnostureznin/amputacijedlaniinstopal;rezilo
kosilnice–nepribližujtesepremikajočimsedelom.
decal131-4514
131-4514
1.Opozorilo–preberiteuporabniškipriročnik.
2.Nevarnostrezanja/amputiranjarok;rezilakosilnice–ne
približujtesegibljivimdelom;vsiščitnikiinvarovalamorajo
bitinasvojemmestu.
3.Nevarnostrezanja/amputiranjarok;rezilakosilnice–pred
vzdrževalnimideliodklopitekabelvžigalnesvečke.
4.Nevarnostzaradiizmetavanjapredmetov–nikomurne
dovolitevbližinostroja.
5.Nevarnostureznin/amputacijestopal;rezilokosilnice–s
strojemnekositenavzdolinnavzgorpopobočju;pobočja
kositeprečno;ugasnitemotor,predenzapustitestroj,pred
košnjopoberitetrdepredmetestal;poglejtenazaj,preden
sepomaknetevzvratno.
125-5026
1.Načinzarecikliranje2.Načinzazbiranjetrave
137-9196
1.Zaklenjeno
2.Odklenjeno
decal125-5026
decal137-9196
3
Page 4
Nastavitve
Pomembno:Odstraniteinzavrzitezaščitnoplastičnofolijo,skaterojeprekritmotor,invsodrugo
morebitnoplastičnoembalažostroja.
1
Sestavljanjeinrazklapljanjeročaja
Nizahtevanihdelov
Postopek
Opomba:Prepričajtese,dasokablinapeljanipozunanjistraniročajainnanisopriščipnjeni(DnaDiagram3).
Diagram3
4
g236451
Page 5
2
Nameščanjezagonskevrvivvodilozavrv.
Nizahtevanihdelov
Postopek
Pomembno:Zavareninpreprostzagonmotorjaobvsakiuporabinamestitezagonskovrvvvodilo
zavrv.
Diagram4
g230719
5
Page 6
3
Polnjenjeokrovaročičnegredimotorjazoljem
Nizahtevanihdelov
Postopek
Pomembno:Čemotorzaženete,kojeravenoljavzobniškemokrovuprenizkaaliprevisoka,lahko
poškodujetemotor.
4
Sestavljanjevrečezatravo
Nizahtevanihdelov
Postopek
g222533
Diagram5
g241560
Diagram6
6
Page 7
Pregledizdelka
Specikacije
Diagram7
ModelMasa
21766
35kg150cm61cm109cm
Dolžina
Širina
Višina
Delovnipriključki/dodatnaoprema
Toroponujaširoknaborodobrenihdelovnih
priključkovindodatneopreme,skaterimilahko
povečateinrazširitezmogljivostistroja.Za
seznamodobrenihpriključkovindodatneopreme
seobrnitenapooblaščenegaserviserjaali
pooblaščenegadistributerjastrojevTorooziroma
obiščitewww.Toro.com.
Čeželitezagotovitioptimalnodelovanjeinohraniti
veljavnostvarnostnegacertikatastroja,uporabljajte
izključnooriginalnenadomestnedeleindodatno
opremoToro.Uporabanadomestnihdelovindodatne
opremedrugihproizvajalcevjelahkonevarnainlahko
privededorazveljavitvegarancije.
g276629
1.Ročaj8.Pokrovjermena
2.Ročajzavlečnopomoč9.Usmerjevalnikzastranski
3.Krmilnivzvodrezil
kosilnice
4.Nastavitevsamohodnega
pogona
5.Pokrovčekrezervoarjaza
gorivo
6.Zračnilter
7.Kabelvžigalnesvečke14.Ročajzagonskevrvi
Diagram8
1.Vrečazatravo
izmet
10.Ročicazavišinokošnje(4)
11.Vzvodzavklopzbiralnega
sistema
12.Ročnivijakročaja(2)
13.Čepodprtinezadolivanje
olja/merilnapalica
2.Stranskiizmet
g027237
7
Page 8
Delovanje
–Gorivohranitevodobrenihposodahinizven
dosegaotrok.
Opomba:Ugotovite,katerastranjelevainkatera
desna,gledanospoložajazaupravljanjestroja.
Preduporabo
Varnostnipostopkipred
uporabo
Splošneinformacijeovarnosti
•Prednastavljanjem,servisiranjem,čiščenjemin
skladiščenjemstrojavednougasnitemotorter
počakajte,dasevsigibljivideliustavijoindase
strojohladi.
•Seznanitesespostopkizavarnoupravljanje
opreme,krmilnikizaupravljavcainvarnostnimi
oznakami.
•Preverite,alisovsiščitnikiinvarovala,kotso
usmerjevalnikiinzbiralniktrave,nameščeniin
pravilnodelujoči.
•Vednopreglejtestroj,daseprepričate,darezilain
vijakirezilnisoobrabljenialipoškodovani.
•Preveriteobmočje,kjerbosteuporabljalistroj,
inodstranitevsepredmete,kibilahkoovirali
delovanjestrojaalikijihlahkostrojizvrže.
•Stikspremikajočimserezilomlahkopovzroči
resnepoškodbe.Prinastavljanjuvišinekošnjene
segajtesprstipodohišje.
Varnauporabagoriva
•Gorivojezelovnetljivoineksplozivno.Požarali
eksplozijazaradigorivaimalahkohudeposledice
zavasindrugeosebevbližini,kotsoopeklinein
premoženjskaškoda.
–Dabipreprečilivžiggorivazaradistatične
razelektritve,predpolnjenjempostaviteposodo
in/alistrojnatla,nenavoziloalinapredmet.
–Polnjenjegorivavrezervoarzagorivoopravite
naprostemterkojemotorohlajen.Pobrišite
razlitogorivo.
–Nerokujtezgorivom,kadarkaditeoziromav
bližiniodprtegaognjaaliisker.
–Neodstranjujtepokrovčkazagorivooziroma
nedolivajtegorivavrezervoarzagorivo,ko
motortečealikojevroč.
–Čepolijetegorivo,neposkušajtezagnati
motorja.Pazite,danebikakopovzročilivžiga,
doklersehlapigorivanerazkadijo.
•Gorivoješkodljivoalicelosmrtnonevarno,če
gazaužijete.Dolgotrajnaizpostavljenosthlapom
lahkopovzročihudetelesnepoškodbeinbolezni.
–Izogibajtesedaljšemuvdihavanjuhlapov.
–Zrokamiinobrazusenepribližujtepištoliin
odprtinizadolivanjegoriva.
–Preprečitestikgorivazočmiinkožo.
Polnjenjerezervoarjaza
gorivo
•Zaboljšedelovanjeuporabljajtesamočist,svež,
neosvinčenbencinzoktanskimštevilom87aliveč
(metodaocenjevanja(R+M)/2).
•Sprejemljivojetudiskisikomspojenogorivo
zdo10%etanolaali15%MTBE(gledena
prostornino).
•Neuporabljajtemešanicetanolainbencina(npr.
E15aliE85)zvečkot10-odstotnimprostorninskim
deležemetanola.Tobilahkopovzročilotežavev
delovanjuin/alipoškodbemotorja,kijihgarancija
mordanekrije.
•Neuporabljajtebencina,kivsebujemetanol.
•Neshranjujtegorivavrezervoarjualiposodah
zagorivočezzimo,razenčegorivudodate
stabilizatorgoriva.
•Bencinunedodajajteolja.
Rezervoarzagorivonapolniteznavadnim
neosvinčenimgorivomzbencinskepostaje(Diagram
9).
Pomembno:Dabipreprečititežaveprizagonu,
svežemugorivudodajteustreznokoličino
stabilizatorja/dodatkazaobstojnostgorivapo
priporočilihproizvajalca.
Zadodatneinformacijeglejtepriročnikzalastnike
motorja.
g230458
Diagram9
8
Page 9
Preverjanjenivojamotornegaolja
Servisniinterval:Predvsakouporaboalidnevno
Pomembno:Čemotorzaženete,kojeravenoljavzobniškemokrovuprenizkaaliprevisoka,lahko
poškodujetemotor.
Diagram10
g231765
Nastavitevvišineročaja
Ročajlahkonamestitevenegaod2položajev,kivamnajboljustreza(Diagram11).
Diagram11
1.Odstraniteobaročnavijakaročaja.
2.Ročajnastavitenaželenipoložaj.
3.Znovagapritrditespredhodnoodstranjenimaročnimavijakomaročaja.
g269686
9
Page 10
Nastavitevvišinekošnje
POZOR
Čejemotortekel,jeglušnikvročinselahkohudoopečete.
Nepribližujtesevročemuglušniku.
Nastavitevišinokošnjepoželji.Vsakolesanastavitenaistovišinokošnje(Diagram12).
Meduporabo
Varnostmeduporabo
Splošneinformacijeovarnosti
•Nositeprimernaoblačila,vključnozzaščitnimi
očali,dolgimihlačami,delovnimičevljiznedrsečim
podplatominzaščitozasluh.Spnitedolgelasein
nenositeohlapnihoblekaliohlapneganakita.
•Medupravljanjemstrojaboditepopolnoma
zbrani.Nedelajteničesar,karbilahkoodvrnilo
vašopozornost,sajtolahkoprivededotelesnih
poškodbalimaterialneškode.
•Strojaneupravljajte,čestebolni,utrujenialipod
vplivomalkoholaoziromadrog.
•Rezilokosilnicejeostro;česegadotaknete
selahkohudopoškodujete.Ugasnitemotorin
počakajte,dasevsipremikajočisedeliustavijo,
predenzapustiteupravljavčevpoložaj.
g254131
Diagram12
•Kospustitekrmilnivzvodrezilkosilnice,se
moramotorugasniti,rezilokosilnicepaustavitiv
3sekundah.Česeneustavijo,takojprenehajte
uporabljatistrojinseobrnitenapooblaščenega
serviserja.
•Drugimnavzočimpreprečitevstopvobmočje
delovanjastroja.Majhnimiotrokomnepustitev
delovnoobmočjestroja;vesčasjihmoranadzirati
drugaodraslaosebainneuporabnikstroja.Čena
območjevstopidrugaoseba,zaustavitestroj.
•Vednopoglejtenazaj,predenzačnetekositi
vzvratno.
•Strojuporabljajtesamopridobrividljivostiin
ustreznihvremenskihpogojih.Neupravljajte
stroja,čeobstajanevarnostzaudarstrele.
•Mokratravainlistjelahkopovzročitazdrs,ki
lahkoprivededohudepoškodbe,česepripadcu
dotakneterezila.Nekositemokretrave.
10
Page 11
•Boditeizrednoprevidnipripribliževanju
nepreglednimovinkom,grmom,drevesomali
drugimpredmetom,kilahkoovirajovašpregled.
•Izvrženegamaterialaneusmerjajteprotiljudem.
Pazite,daizmetnebousmerjenvzidalioviro,saj
biselahkotrdipredmetiodbilinazajprotivam.Pri
prečkanjumakadamskihpovršinzaustavitevrtenje
rezil.
•Boditepozorninaluknje,kolesnice,grbine,skale
alidrugeskriteovire.Naneravnemterenulahko
izgubiteravnotežjealipavamzdrsneinpadete.
•Čestrojzadeneobpredmetalisezačnetresti,
nemudomazaustavitemotor,počakajte,da
sevsigibljivideliustavijoinodklopitekabel
izvžigalnesvečke.Šelenatopreglejte,alije
strojpoškodovan.Prednadaljevanjemuporabe
opravitevsapotrebnapopravila.
•Predenzapustitedelovnipoložaj,ugasnitemotor
inpočakajte,dasevsigibljivideliustavijo.
•Čejemotortekel,jevročinselahkohudoopečete.
Nepribližujtesevročemumotorju.
•Motorsmetečisamovdobroprezračevanem
prostoru.Izpušniplinivsebujejotudiogljikov
monoksid,kilahkopovzročismrt,čegavdihavate.
g230459
Diagram13
Opomba:Čevamvvečposkusihneuspezagnati
motorja,seobrnitenapooblaščenegaserviserja.
Uporabasamohodnega
pogona
Čeželiteuporabljatisamohodnipogon,preprostoz
rokamadržitezgornjiročajtako,daimatekomolca
obtelesu,instrojsebosamodejnopremikalskupajz
vami(Diagram14).
•Rednopregledujtezbiralniktraveinizmetnocevza
obraboalipoškodbeterjupopotrebizamenjajtez
originalniminadomestnimideliT oro.
Varnauporabanapobočjih
•Popobočjihkositeprečno,nikolinavzgorali
navzdolpopobočju.Prispremembismerina
pobočjuboditeposebejprevidni.
•Nekositenaprevečstrmihpobočjih.Nastrmem
pobočjuvamlahkozdrsneinpripadcuselahko
poškodujete.
•Vbližiniprepadov,jarkovalistrmihnabrežijkosite
zeloprevidno.
Zagonmotorja
1.Krmilnivzvodrezilkosilnicepritisnitekročaju
kosilnice(AnaDiagram13).
2.Počasipovleciteročicozagonskevrvi,dazačuti
upor,natopajosunkovitopovleciteinpustite,
daseobvodiluzazagonskovrvpočasinavije
nazaj(BnaDiagram13).
g233423
Diagram14
Opomba:Čepriuporabisamohodnegapogona
strojanimogočeneoviranopremikatinazaj,se
ustavite,rokedržiteprimiruinpočakajte,dasestroj
zapeljenekajcentimetrovnaprej,dasesamohodni
pogonizklopi.Lahkoprimetetudizakovinskiročaj,
kijeneposrednopodzgornjimročajem,instroj
potisnetezanekajcentimetrovnaprej.Čestrojani
mogočeneoviranopremikatinazaj,seobrnitena
pooblaščenegaserviserja.
11
Page 12
Uporabaročajazavlečno
Zaustavitevmotorja
pomoč
Ročajzavlečnopomoč(Diagram15)vamomogoča
ročnonadzorovanjehitrostistroja,namestoshojo
obstroju.Tojekoristnopriobračanjuvozkihkotih
invožnjinavzgor,kjerželite,dasestrojpremika,
vendarpasesaminemoretepremikati.Pravtakoje
tokoristnoprikošnjiprinajvečjimožnihitrosti.
Diagram15
Servisniinterval:Predvsakouporaboalidnevno
Čeželitezaustavitimotor,spustitekrmilnivzvodrezil
kosilnice.
Pomembno:Kospustitekrmilnivzvodrezil
kosilnice,semoratamotorinrezilokosilnice
ustavitiv3sekundah.Česeneustavita,kotbi
semorali,takojprenehajteuporabljatistrojinse
obrnitenapooblaščenegaserviserja.
Recikliranjepokošenetrave
Strojjetovarniškoopremljenzarecikliranjetravein
razrezanegalistja.
Čejevrečazatravonameščenanastrojuinvzvod
zavklopzbiralnegasistemavklopljen,premaknite
vzvodvpoložajzarecikliranje;glejteUporabavzvoda
zavklopzbiralnegasistema(stran13).Čejena
strojunameščenstranskiizmet,gaodstranite;glejte
Odstranjevanjestranskegaizmeta(stran14).
g027441
1.Ročajzavlečnopomoč
1.Sprstisezitenaprejinprimitevogalaročajaza
vlečnopomoč(Diagram16).
Diagram16
2.Ročajastisniteskupajdotočke,kostrojdoseže
želenohitrost.
g027442
3.Kopomočinepotrebujeteveč,spustiteročajza
vlečnopomoč.
Pomembno:Samohodnipogonstrojabo
deloval,doklernespustiteročajazavlečno
pomočinsezaustavite.
12
Page 13
Zbiranjepokošenetrave
Čeželitezbratipokošenotravoinrazrezanolistje,uporabitevrečozatravo.
Čejenastrojunameščenstranskiizmet,gaodstranite;glejteOdstranjevanjestranskegaizmeta(stran14).
Čejevzvodzavklopzbiralnegasistemavpoložajuzarecikliranje,gapremaknitevpoložajzazbiranje;glejte
Uporabavzvodazavklopzbiralnegasistema(stran13).
Nameščanjevrečezatravo
1.Dvignitezadnjiusmerjevalnikingapustitedvignjenega(AnaDiagram17).
2.Namestitevrečozatravo,pričemerpazite,dabostazatičanosilcavrečezataknjenavzarezinaročaju(B
naDiagram17).
3.Spustitezadnjiusmerjevalnik.
Diagram17
g233434
Odstranjevanjevrečezatravo
Čeželiteodstranitivrečozatravo,vobratnemvrstnemreduizveditepostopekOdstranjevanjevrečezatravo
(stran13).
Uporabavzvodazavklop
zbiralnegasistema
Funkcijavklopazbiralnegasistemaomogoča
preklapljanjemedzbiranjeminrecikliranjemtravein
razrezanegalistja,kojenastrojunameščenavreča
zatravo.
•Čeželitetravoinlistjezbirativvreči,pritisnite
gumbnavzvoduzavklopzbiralnegainvzvod
premaknitenaprejdotočke,kogumbnavzvodu
izskoči(Diagram18).
1.Vzvodzavklopzbiralnegasistema(vpoložajuzazbiranje)
•Čeželitetravoinlistjerecikliratialiodlagati
skozistranskiizmet,pritisnitegumbnavzvodu
zavklopzbiralnegainvzvodpremaknitenazajdo
točke,kogumbnavzvoduizskoči.
Pomembno:Zazagotavljanjepravilnega
delovanjaugasnitemotor,počakajte,dasevsi
gibljivideliustavijo,natopaodstraniteostanke
traveinsmetizrešetkesistemazazbiranje
traveinnjeneokolice(Diagram19),preden
vzvodpremakneteizenegapoložajavdrugega.
Diagram18
g027453
13
Page 14
Diagram19
1.Očistitetadel
Stranskiizmetpokošene
trave
Stranskiizmetseuporablja,kadarkositezelovisoko
travo.
Čejevrečazatravonameščenanastrojuinvzvodza
vklopzbiralnegasistemavklopljen,premaknitevzvod
vpoložajzarecikliranje;glejteUporabavzvodaza
vklopzbiralnegasistema(stran13).
Namestitevstranskegaizmeta
Odpahniteindvignitestranskiusmerjevalnikter
namestitestranskiizmet(Diagram20).
Delovninamigi
Splošninapotkizakošnjo
•Preveriteobmočje,kjerbosteuporabljalistroj,in
odstranitevsepredmete,kijihlahkostrojizvrže.
•Pazite,dareziloneboudarjalovtrdepredmete.
Nikolinekositetako,dabikosilnicozapeljaličez
kakršenkolipredmet.
g027454
•Čestrojzadeneobpredmetalisezačnetresti,
nemudomazaustavitemotor,odstraniteključ
(čemastrojstikalonaključ),počakajte,da
sevsigibljivideliustavijoinodklopitekabeliz
vžigalnesvečke.Šelenatopreglejte,alijestroj
poškodovan.
•Zanajboljšedelovanjepredzačetkomnove
kosilnesezonenamestitenovorezilo.
•Popotrebirezilozamenjajteznadomestnim
rezilomznamkeT oro.
Košnjatrave
•Venemprehodupokositenajveč⅓višinetrave.
Nokositenižjeod51mm,razenčejetravazelo
redkaoziromačekositejeseni,kotravaneraste
večtakohitro.
•Čekositetravo,kijevišjaod15cm,kositez
najvišjonastavitvijovišineinhoditepočasi;nato
travopokositešeprinižjinastavitvi,dadosežete
želenivideztrate.Čejetravaprevisoka,selahko
strojzamašiinpovzročizaustavitevmotorja.
Diagram20
Odstranjevanjestranskegaizmeta
Čeželiteodstranitistranskiizmet,dvignitestranski
usmerjevalnik,odstranitestranskiizmetinznova
spustitestranskiizmetniusmerjevalnik,takodase
zaskoči.
•Mokratravainlistjelahkopovzročitazamašitev
strojaoziromazaustavitevmotorja.Nekosite
mokretrave.
•Vzelosuhihrazmerahboditeposebejprevidni
zaradinevarnostipožara.Upoštevajtelokalne
protipožarneukrepeinstrojanepribližujtesuhim
ostankovtraveinlistja.
•Spreminjajtesmerkošnje.T akolahko
enakomernejerazpršitepokošenotravoin
zagotoviteboljšopognojitev.
•Čevidezpokošenetratenipopričakovanjih,
g235646
poskusitenekajodnaslednjega:
–Zamenjajtereziloaligadajtenabrusiti.
–Medkošnjohoditepočasneje.
–Nastavitevišjovišinokošnje.
–Kositeboljpogosto.
–Kositetako,dasebodoprehodidelno
prekrivali,namestodaobvsakemprehodus
celimstrojemzajematetravo.
14
Page 15
Rezanjelistja
•Pokošnjimorabitivsajpoltravevidnenadplastjo
odpadlegalistja.Mordabostemoralinareditiveč
kotenprehodčezodpadlolistje.
•Čejeplastlistjanazelenicidebelejšaod13cm,
najprejnastavitevišjovišinokošnje,natopajo
ponovitešezželenovišino.
•Čestrojlistjanerazreže,kotbigamoral,se
premikajtepočasneje.
Pouporabi
Opomba:Operitepredel,kjerjevzvodzavklop
zbiralnegasistema(čejevgrajen),vskrajnem
sprednjeminskrajnemzadnjempoložaju.
5.Vpriključekzaizpiranjepriključitevrtnocevza
vodo(Diagram21).
Varnostnipostopkipo
uporabi
Splošneinformacijeovarnosti
•Prednastavljanjem,servisiranjem,čiščenjemin
skladiščenjemstrojavednougasnitemotorter
počakajte,dasevsigibljivideliustavijoindase
strojohladi.
•Zaradipreprečevanjapožararednoodstranjujte
travoinsmetiizstroja.Počistiterazlitooljeali
gorivo.
•Strojaaliposodezagorivonesmeteshranjevati,
kjersolahkoprisotniodprtiplamen,iskraalipilotni
plameniznaprav,kotsonaprimergreleczavodo
alidrugipodobnigospodinjskiaparati.
Varnostpriprevažanjustroja
•Priraztovarjanjualinatovarjanjustrojaboditezelo
pazljivi.
•Privežitestroj,dasenebomogelpremikati.
g033502
Diagram21
1.Odprtinazaizpiranje
6.Odpritevodo.
7.Zaženitemotoringapustiteteči,doklervvodi,
kipritečeizpodstroja,nivečtrave.
8.Ugasnitemotor.
9.Zapritevodoinvrtnocevzavodoodklopites
stroja.
10.Zaženitemotoringapustitetečinekajčasa,da
sespodnjastranstrojaosuši.takopreprečite
rjavenje.
11.Ugasnitemotorinpočakajte,daseohladi,
predenstrojpospravitevzaprtprostor.
Sklapljanjeročaja
OPOZORILO
Čiščenjespodnjegadela
stroja
Servisniinterval:Predvsakouporaboalidnevno
Čiščenjebonajboljučinkovito,čegaizvedetetakoj,
kokončatekošnjo.
1.Premaknitestrojnaravnotlakovanopovršino.
2.Ugasnitemotorinpočakajte,dasevsi
premikajočisedeliustavijo,predenzapustite
upravljavčevpoložaj.
3.Strojnastavitenanajnižjovišinokošnje.Glejte
Nastavitevvišinekošnje(stran10).
4.Operitepredelpodzadnjimivratci,kjerpokošena
travaprehajasspodnjegadelastrojavvrečo
zatravo.
Čenepravilnosklopitealirazklopiteročaj,
lahkopoškodujetekableinpovzročite
nevarnodelovanje.
•Prisklapljanjuinrazklapljanjuročaja
pazite,danepoškodujetekablov.
•Čepoškodujetekabel,seobrnitena
pooblaščeniservis.
1.Odstraniteinshranite2ročnavijakaročajain2
nosilnavijakaznosilcevročaja(Diagram22).
Pomembno:Medsklapljanjemročaja
speljitekablepozunanjistraniročnihvijakov
ročaja.
15
Page 16
Diagram22
1.Ročnivijakročaja2.Nosilnivijak
g032869
1.Ročnivijakročaja2.Nosilnivijak
Diagram24
g032865
2.Sklopiteročaj,takodagazasučetenaprej
(Diagram23).
Diagram23
1.Delovnipoložaj
2.Sklopljenipoložaj
3.Vstavitenosilnivijak(zglavovijakananotranji
strani)skozinosilecročajainzgornjoluknjona
koncuročaja.Poskrbite,dasebodopravokotni
robovinosilnihvijakovpravilnousedlivzgornji
alispodnjipravokotniluknjinosilcevročaja
(Diagram24).
4.Namestiteročnavijakaročajainnosilnavijaka
nosilcevročaja.
5.Zarazklopljenjeročajaglejte1Sestavljanjein
razklapljanjeročaja(stran4).
g032870
16
Page 17
Vzdrževanje
Priporočeniurnik(i)vzdrževanja
Intervaliservisnega
vzdrževanja
Predvsakouporaboali
dnevno
Vsakih25ur
Letno
Letnoalipredshranitvijo
Postopekvzdrževanja
•Preveritenivooljaingapopotrebidolijte.
•Preverite,alisemotorzaustaviv3sekundahpototem,kosprostitekrmilnivzvod
rezilkosilnice.
•Sspodnjegadelastrojaočistitepokošenotravoinsmeti.
•Rednoservisirajtezračnilter;čekosilnicouporabljatevprašnemokolju,ga
servisirajtepogosteje.
•Rednomenjajtezračnilter;čekosilnicouporabljatevprašnemokolju,gamenjajte
pogosteje.
•Zamenjajtemotornoolje(čeželite).
•Zamenjajtereziloaligadajtenabrusiti(pogosteje,čerezilohitropostanetopo).
•Zzgornjegainstranskihdelovohišjastrojaočistitevsoumazanijoinsmeti;v
prašnemokoljupogosteječistitestroj.
•Rezervoarzagorivoizprazniteponavodilihpredvsakimpopravilominpred
sezonskimshranjevanjemstroja.
Pomembno:Zadodatnepostopkevzdrževanjaglejtepriročnikzalastnikemotorja.
Varnostprivzdrževanju
•Predizvajanjemkakršnihkolivzdrževalnihdel,
odklopitekabelvžigalnesvečkessvečke.
•Priservisiranjustrojanositerokaviceinzaščitna
očala.
•Rezilokosilnicejeostro;česegadotaknetese
lahkohudopoškodujete.Medservisiranjemrezila
nositerokavice.Popraviloalispreminjanjerezila
nidovoljeno.
•Neposegajtevvarovala.Rednopreverjajte
njihovopravilnodelovanje.
•Obnagibanjustrojalahkopridedorazlitjagoriva.
Gorivojezelovnetljivoineksplozivnoterlahko
povzročitelesnepoškodbe.Gorivanikoline
poskušajteiztočitizizsesavanjem.Uporabite
ročnočrpalkoalipapustitemotorteči,doklerse
rezervoarneizprazni.
•Čeželitezagotovitioptimalnodelovanje,
uporabljajteizključnooriginalnenadomestnedele
indodatnoopremoToro.Uporabanadomestnih
delovindodatneopremedrugihproizvajalcevje
lahkonevarnainlahkoprivededorazveljavitve
garancije.
1.Kabelvžigalnesvečke
3.Koopravitevzdrževalnadela,znovapriključite
kabelvžigalnesvečkenasvečko.
g033513
Diagram25
Pripravazavzdrževanje
1.Zaustavitemotorinpočakajte,dasevsi
premikajočisedeliustavijo.
2.Odklopitekabelvžigalnesvečkessvečke
(Diagram25).
Pomembno:Predenstrojnagnete,dabi
zamenjalioljealirezilo,znormalnouporabo
strojaizprazniterezervoarzagorivo.Če
moratestrojnagniti,predenporabitevso
gorivo,gaizčrpajtezročnočrpalko.Stroj
vednonagnitenabok,takodabočepz
merilnopaliconaspodnjistrani.
17
Page 18
Servisiranjezračnegaltra
Menjavamotornegaolja
Servisniinterval:Vsakih25ur
Letno
1.Odpnitezgornjidelpokrovazračnegaltra
(Diagram26).
Servisniinterval:Letno
Motornegaoljanitrebamenjati,ačegaželite
vseenozamenjati,uporabitespodnjipostopek.
Opomba:Predmenjavoolja,pustitemotorteči
nekajminut,dasesegreje.Toplooljelažjetečein
prenašavečsmeti.
Specikacijezamotornoolje
Prostorninamotornegaolja0,44l
Viskoznostolja
ServisnaklasikacijaAPISJaliboljše
1.Premaknitestrojnaravnopovršino.
2.GlejtePripravazavzdrževanje(stran17).
3.Odstranitemerilnopalico,takodačepodvijetev
levoingaizvlečete(Diagram27).
DetergentnooljeSAE30ali
SAE10W-30
Diagram26
1.Zaponka
2.Pokrovzračnegaltra
3.Zračnilter
2.Odstranitezračnilter(Diagram26).
3.Preglejtezračnilter.
Opomba:Čejezračniltermočnoumazan,ga
zamenjajteznovim.Čeni,znjimpotrkajtepo
trdnipovršini,daotresetesmeti.
4.Namestitezračnilter.
5.Zračnilterpripnitezzaponko.
g033514
g187518
Diagram27
1.Merilnapalica3.Polno
2.Dolijte
4.Strojnagnitenabok(takodabozračnilter
nazgornjistrani),daiztočiteoljeprekceviza
dolivanjeolja(Diagram28).
18
Page 19
Diagram28
5.Koiztočitevseolje,strojpostavitenazajv
delovnipoložaj.
6.Vcevzadolivanjeoljaprevidnovlijtepribližno¾
prostornineoljamotorja.
7.Počakajte3minute,daseoljevmotorjuusede.
8.Sčistokrpoobrišitemerilnopalico.
9.Vstavitemerilnopalicovcevzadolivanje,nato
pajoizvlecite.
Zamenjavarezila
Servisniinterval:Letno
Pomembno:Zapravilnonamestitevrezila
potrebujetemomentniključ.Čenimate
momentnegaključaalineželitesamiizvestitega
postopka,seobrnitenapooblaščenegaserviserja.
Vednokozmanjkagoriva,preveritestanjerezila.Če
jerezilopoškodovanoalirazpokano,ganemudoma
zamenjajte.Čejerezilotopoaliskrhano,gadajte
nabrusitiinuravnovesitialipagazamenjajte.
g027457
OPOZORILO
Rezilokosilnicejeostro;česegadotaknete
selahkohudopoškodujete.
Medservisiranjemrezilanositerokavice.
1.GlejtePripravazavzdrževanje(stran17).
2.Strojnagnitenabok,takodabozračnilter
zgornjistrani.
3.Rezilopodpritezlesenoklado(Diagram29).
10.Odčitajtenivooljanamerilnipalici(Diagram27).
•Čejenivooljanamerilnipaliciprenizek,
previdnovlijtemajhnokoličinooljavcevza
polnjenjeolja,počakajte3minuteinponovite
korakeod8do10,doklerneboizmerjena
ravenoljanamerilnipalicipravilna.
•Čejenivooljanamerilnipaliciprevisok,
iztočiteodvečnoolje,daboizmerjenaraven
oljanamerilnipalicipravilna.
Pomembno:Čemotorzaženete,kojeraven
oljavmotorjuprenizkaaliprevisoka,lahko
poškodujetemotor.
11.Varnonamestitemerilnopalicovcevza
dolivanjeolja.
12.Oljeustreznoreciklirajte.
g231389
Diagram29
4.Odstraniterezilo,spravitevsepritrdilne
elemente(Diagram29).
5.Namestitenovoreziloinvsepritrdilneelemente
(Diagram30).
19
Page 20
Diagram30
Nastavitevsamohodnega
pogona
Samozamodelessamohodnim
pogonom
Samohodnipogonjetrebanastavitivednopo
zamenjavikablasamohodnegapogonaoziromačeje
samohodnipogonnepravilnonastavljen.
1.Zvrtenjemodvijtenastavitvenomaticevlevo,
dasprostitekabel(Diagram31).
g231390
Pomembno:Ukrivljenadelarezilamorata
bitiusmerjenaprotiohišjustroja.
6.Zmomentnimključemzategnitevijakrezilaz
zateznimmomentom82Nm.
Pomembno:Vijak,privitzzateznim
momentom82Nm,jezelomočnozategnjen.
Rezilodržiteskosomlesainhkratiz
vsomočjoprivijtevijakznasadnimali
momentnimključem.Tavijakjetežkopreveč
zategniti.
Diagram31
1.Ročaj(levastran)
2.Nastavitvenamatica5.Nastavitvenomatico
3.Kablasamohodnega
pogona
4.Nastavitvenomatico
zavrtitevdesno,dajo
privijete.
zavrtitevlevo,dajo
sprostite.
2.Preveritenapetostkablov(Diagram31),takoda
jupovlečetenazajalipotisnetenaprejinzadržite
vtempoložaju.
Opomba:Čeželitepovečatimočpogona
koles,kablapotisniteprotimotorju,čeželite
zmanjšatimoč,kablapovlecitestranodmotorja.
3.Kablaprivijetezvrtenjemnastavitvenematice
vdesno.
Opomba:Maticočvrstoprivijtesključem.
g273506
20
Page 21
Skladiščenje
3.Namestitevžigalnosvečkoinjozmomentnim
ključemprivijtedo20Nm.
Strojhranitevhladnem,čisteminsuhemprostoru.
Varnostprishranjevanju
Prednastavljanjem,servisiranjem,čiščenjemin
skladiščenjemstrojavednougasnitemotorter
počakajte,dasevsigibljivideliustavijoindasestroj
ohladi.
Pripravastrojaza
shranjevanje
1.Kozadnjičvsezonidolivategorivo,mudodajte
stabilizatorzagorivo(npr.T oroPremiumFuel
Treatment),kotjenavedenonaetiketi.
2.Pravilnozavrzitegorivo,kigamordaniste
porabili.Reciklirajtegapolokalnihpredpisihali
gauporabitevavtomobilu.
Pomembno:Glavnirazlogzatežekzagon
motorjajestarogorivovrezervoarjuza
gorivo.Gorivabrezstabilizatorjanehranite
večkot30dni,gorivasstabilizatorjempa
nedljeodnajdaljšegaroka,kigapriporoča
proizvajalecstabilizatorjagoriva.
4.Opravitevsepotrebnevzdrževalnepostopke;
glejteVzdrževanje(stran17).
5.Preveritenivomotornegaolja;glejtePreverjanje
nivojamotornegaolja(stran9).
6.Napolniterezervoarzagorivossvežimgorivom;
glejtePolnjenjerezervoarjazagorivo(stran8).
7.Priključitekabelvžigalnesvečke.
3.Strojpustitedelovati,doklernezmanjkagoriva.
4.Znovazaženitemotoringapustiteteči,dokler
seznovaneustavi.Motorjedovoljsuh,koga
nemoretevečzagnati.
5.Odklopitekabelizvžigalnesvečkeinkabel
priključitenapriklopzashranjevanje(čeje
nameščen).
6.Odstranitevžigalnosvečko,skoziodprtinoza
vžigalnosvečkodolijtepribližno30mlmotornega
oljainnekajkratpovlecitezagonskovrv,dase
oljerazporedipovalju.Takopreprečitekorozijo
včasuzunajsezonekošnje.
7.Znovarahloprivijtevžigalnosvečko.
8.Privijtevsematiceinvijake.
Odstranitevstrojaiz
skladišča
1.Preveritevsepritrdilneelementeinjihpopotrebi
privijte.
2.Odstranitevžigalnosvečkoinhitrozavrtite
motortako,dapovlečetezagonskovrv.Stem
presežnooljeiztisneteizvalja.
21
Page 22
Opombe:
Page 23
IzjavaozasebnostizaEGP/ZK
KakopodjetjeTorouporabljavašeosebnepodatke?
PodjetjeTheToroCompany(»T oro«)spoštujevašozasebnost.Kokupitenašizdelek,mordapridobimodoločenevašepodatke,bodisineposrednood
vasbodisiodlokalnegazastopnikaaliprodajalcaizdelkovT oro.PodjetjeT orotepodatkeuporabljazaizpolnjevanjesvojihpogodbenihobveznosti–
naprimerzaregistracijovašegarancije,obdelavogarancijskihzahtevkovalizavzpostavljanjestikazvamivprimeruvpoklicaizdelkov–inzadruge
legitimneposlovnenamene–naprimerzapreverjanjezadovoljstvastrank,izboljšaveizdelkovaliposredovanjainformacijoizdelkih,kibivasutegnili
zanimati.PodjetjeTorolahkodelivašepodatkessvojimihčerinskimipodjetji,povezanimidružbami,zastopnikialidrugimiposlovnimipartnerjivzvezis
temidejavnostmi.Vašeosebnepodatkebomomordarazkrili,čenamtakonalagazakonodajaoziromavpovezavisprodajo,nakupomalizdruževanjem
podjetij.Vašihosebnihpodatkovnebomonikoliprodalinobenemudrugemupodjetjuzanamenetrženja.
Hrambavašihosebnihpodatkov
PodjetjeTorobovašeosebnepodatkehranilo,doklerbotopotrebnozazgorajnavedenenameneinskladnozzakonskimipredpisi.Zapodrobnejše
informacijeoveljavnemobdobjuhranjenjapodatkovseobrnitena[email protected].
ZavezanostpodjetjaTorovarnosti
VašeosebnepodatkebomomordaobdelovalivZDAalidrugidržavi,kiimamanjstrogozakonodajonapodročjuvarstvapodatkovkotdržava,vkateri
prebivate.Kadarkolibomovašepodatkeprenesliizdržavevašegaprebivališča,bomoizvedlivsezakonskopredpisaneukrepezazagotavljanje
ustreznihukrepovzavarstvovašihpodatkovinvarnoravnanjeznjimi.
Dostopinpopravki
Mordaimatepravicodopregledaalipopravkovsvojihosebnihpodatkovterdougovoraaliprepovedinjihoveobdelave.Čeželitetostoriti,nampošljite
sporočilopoelektronskipoš[email protected].ČeimatepomislekeglederavnanjazvašimipodatkivpodjetjuT oro,vasprosimo,daseobrnete
neposrednonanas.Upoštevajte,daimajoosebesprebivališčemvEUpravicodopritožbepripristojnemuorganuzavarstvopodatkov.
374-0282RevC
Page 24
Loading...
