Toro 21030 Operator's Manual [nl]

41cmRecycler

g017726

1

Modelnr.:21030—Serienr.:312000001enhoger

Modelnr.:21032—Serienr.:312000001enhoger

®

gazonmaaier

FormNo.3372-337RevB

Gebruikershandleiding

Inhoud

Inleiding.......................................................................1

Veiligheid.....................................................................2

Algemenegebruiksaanwijzing...............................2

Maaienophellingen..............................................3

Kinderen..............................................................3

Onderhoud..........................................................3

Geluidsdruk.........................................................4

Geluidsniveau.......................................................4

Trillingophanden/armen....................................4

Veiligheids-eninstructiestickers...........................5

Montage......................................................................6

1Dehandgreepuitklappen...................................6

2Graszakmonteren.............................................6

3Demotorbijvullenmetolie................................7

Algemeenoverzichtvandemachine..............................8

Specicaties..........................................................8

Gebruiksaanwijzing......................................................9

Debrandstoftankvullen.......................................9

Hetmotoroliepeilcontroleren..............................9

Demaaihoogteinstellen.....................................10

Demotorstarten................................................10

Dezelfaandrijvinggebruiken(uitsluitend

model21032).................................................11

Motorafzetten...................................................11

Hetmaaiselopvangen.........................................11

Maaitips.............................................................12

Onderhoud................................................................12

Aanbevolenonderhoudsschema.............................12

Maaikastreinigen................................................12

Hetluchtlterreinigen........................................13

Dekabelvandezelfaandrijvingafstellen

(uitsluitendmodel21032)................................13

Demachinesmeren............................................13

Motorolieverversen...........................................13

Onderhoudvanhetmaaimes..............................14

Stalling.......................................................................16

Problemen,oorzaakenremedie..................................17

Inleiding

Leesdezeinformatiezorgvuldigdoor,zodatuweet
hoeudemachineopdejuistewijzemoetgebruikenen
onderhoudenenomletselenschadeaandemachinete
voorkomen.Ubentverantwoordelijkvoorhetjuisteen
veiligegebruikvandemachine.Bewaardezehandleiding
voortoekomstiggebruik.

UkuntrechtstreekscontactopnemenmetTorovia
www.Toro.comvoorinformatieoverproductenen
accessoires,omeendealertevindenofomuwproduct
teregistreren.

Alsuservice,origineleToro-onderdelenofaanvullende
informatienodighebt,kuntucontactopnemenmet
eenerkendeservicedealerofmetdeklantenservice
vanToro.Udienthierbijaltijdhetmodelnummeren
hetserienummervanhetproducttevermelden.De
locatievanhetplaatjemethetmodelnummerenhet
serienummervanhetproductisaangegevenop

Figuur1

1.Plaatjemetmodelnummerenserienummer

Figuur1.

©2012—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registreeruwproductopwww.Toro.com.

Ukunthetmodelnummerenhetserienummernoteren
inderuimtehieronder:

Vertalingvandeoorspronkelijketekst(NL)

GedruktinChina

Allerechtenvoorbehouden

Modelnr.:

Serienr.:

Erwordenindezehandleidingeenaantalmogelijke
gevareneneenaantalveiligheidsberichtengenoemd
(Figuur2)metdevolgendeveiligheidssymbolen,die
duidenopeengevaarlijkesituatiediezwaarlichamelijk
letselofdedoodtotgevolgkanhebbenwanneerde
veiligheidsvoorschriftennietinachtwordengenomen.

Figuur2

1.Veiligheidssymbool

Erwordenindezehandleidingtweewoordengebruikt
omuwaandachtopbijzondereinformatietevestigen.
Belangrijkattendeertuopbijzonderetechnische
informatieenOpmerkingduidtalgemeneinformatie
aandiebijzondereaandachtverdient.

VoormodelswaarvanhetaantalPKisaangegeven,
isdebrutoPKdoordemotorfabrikantin
laboratoriumomstandighedengemetenvolgens
SAEJ1349.Omdathijgecongureerdisomtevoldoen
aanveiligheids-,emissie-enbedieningseisen,isde
daadwerkelijkePKvandemotorvandezeklasse
machinesaanzienlijklager.

Veiligheid

Dezemaaimachinekanhandenenvoeten
amputerenenobjectenuitwerpen.Alsudehierna
beschrevenveiligheidsinstructiesnietopvolgt,kan
daternstigletselofdedoodtotgevolghebben.

Algemenegebruiksaanwijzing

•Umoetalleinstructiesopdemachineeninde
handleiding(en)lezenenbegrijpenvóórubeginten
dezeuitvoeren.

•Houdhandenenvoetenuitdebuurtvandemachine.

•Dezemachinemaguitsluitendwordengebruiktdoor
verantwoordelijkevolwassenendiebekendzijnmet
deinstructies.

•Onthouddatdebestuurderverantwoordelijkisvoor
ongevallenofschadeaananderepersonenofhun
eigendommen.

•Verwijdervoorwerpendiedoorhetmesofde
maaidraadkunnenwordenweggeworpen,zoals
stenen,speelgoed,etc.,uithetmaaigebied.Blijf
achterdehandgreepalsdemotordraait.

•Vóórugaatmaaien,moetucontrolerenoferzich
verderniemandinhetwerkgebiedbevindt.Stopde
machinealsiemandhetmaaigebiedbetreedt.

•Bediendemachinenietopblotevoetenofmet
sandalenaan.Draagaltijdstevigschoeiseleneen
langebroek.

•Trekdemachinenooitachterwaarts,tenzijditstrikt
noodzakelijkis.Kijkaltijdnaarbenedenenachterom
vóórentijdenshetachteruitrijden.

•Richtnooitafgevoerdmateriaalopiemand.
Voorkomhetafvoerenvanmateriaaltegeneenmuur
ofafscherming.Materiaalkanterugketsenrichting
debedienervandemaaier.

•Stopdemotorvandemachinealsuoppervlakken
oversteektdienietmetgraszijnbegroeidentijdens
hettransportvandemachinevanennaarhette
maaiengebied.

•Zethetmaaimes/demaaimessenstilvoordatude
maaierschuinhoudt,bijvoorbeeldvoortransport,bij
hetoverstekenvaneenoppervlakzondergras,enbij
hetvervoervanennaarhettemaaienterrein.

•Gebruikdemachinenietalserbeveiligingsmiddelen
ontbrekenofalsdezenietwerken.

•Umageenmachinemetdraaiendemotornooit
onbeheerdachterlaten.

•Schakeldemotoruit,wachttothetmaaimesvolledig
totstilstandisgekomenenkoppeldebougiekabel
losvooraleerudemachinereinigtofverstoppingen
verwijdert.

•Bediendemachineuitsluitendbijdaglichtofgoed
kunstlicht.

•Gebruikdemachinenietalsuonderdeinvloedvan
alcoholofdrugsbent.

•Gebruikdemaaiernooitopnatgras.Letopwaar
uuwvoetenneerzet.Umoetaltijdlopen,nooit
rennen.

•Alsdemachineabnormaalbeginttetrillen,moetu
demotorafzettenenonmiddellijknagaanwatde
oorzaakdaarvanis.Trillingenduidenmeestalop
problemen.

•Draagaltijdoogbeschermingbijhetbedienenvan
demachine.

•Raadpleegvoorhetjuistegebruikendejuiste
installatievantoebehorendeinstructiesvan
defabrikant.Gebruikalleendoordefabrikant
goedgekeurdeaccessoires.

2

Maaienophellingen

Hellingenzijneenbelangrijkeoorzaakvanongevallen
waarbijdegebruikerwegglijdtentenvalkomt.Dit
kanleidentoternstigletsel.Hetwerkenophellingen
vereistaltijdbijzonderevoorzichtigheid.Alsuzichbij
eenhellingongemakkelijkvoelt,maaidiedanlieverniet.

•Doofallesigaretten,sigaren,pijpenenandere
ontstekingsbronnen.

•Gebruikuitsluitendeengoedgekeurdvatbenzine.

•Verwijdernooitdedopvandebrandstoftankenvul
nooitbrandstofbijwanneerdemotorloopt.Laatde
motorafkoelenvoordatubrandstofbijvult.

•Maaidwarsovereenhelling,nooitdehellingopen
af.Gazeerzorgvuldigtewerkalsuvanrichting
verandertopeenhelling.

•Kijkuitvoorgaten,geulen,hobbels,stenenofandere
verborgenobjecten.Oneffenterreinkanongevallen
veroorzakenwaarbijdegebruikerwegglijdtentenval
komt.Inhooggraszijnobstakelsnietaltijdzichtbaar.

•Maaigeennatgrasofuitermatesteilehellingen.Het
nietgoedneerzettenvandevoetenkanongevallen
veroorzakenwaarbijdegebruikerwegglijdtenten
valkomt.

•Maainietindebuurtvansteilehellingen,greppels
ofdijken.Ulooptdandekanswegteglijdenofuw
evenwichtteverliezen.

•Houdbijhetwerkenmetdemachinealtijdbeide
handenopdeduwboom.

Kinderen

Erkunnenfataleongelukkengebeurenalsdegebruiker
vandemachinenietalertisopdeaanwezigheidvan
kinderen.Kinderenwordenvaakaangetrokkendoor
demachineendewerkzaamhedendieermeeworden
verricht.Gaernooitvanuitdatkinderenopdeplaats
blijvenwaaruzehetlaatstheeftgezien.

•Houdkinderenuitdebuurtvandeplaatswaar
gemaaidwordtenplaatszeondertoezichtvan
eenandereverantwoordelijkevolwassenedande
bedienervandemaaier.

•Umagdebrandstoftanknooitbinnenshuisbijvullen.

•Bewaardemachineofbrandstofhoudernooitbijeen
openvlam,vonkofwaakvlambijbijv .eengeiserof
andereapparaten.

•Vulvatennooitineenvoertuigofvrachtwagenofop
eenopleggermetplasticafdekking.Zetbenzinevaten
altijdopdegrondenuitdebuurtvandemachine
vóórudetankbijvult.

•Verwijdereenmachinemeteenbenzinemotoreerst
vandevrachtwagenofaanhangerentankdezeop
degrondbij.Alsditnietmogelijkis,ishetbeter
dergelijkemachinesbijtevullenuiteendraagbaar
vatinplaatsmetbehulpvaneenvulpistoolvaneen
benzinepomp.

•Houdhetvulpistoolincontactmetderandvande
benzinetankofhetvattothettankenvoltooidis.
Gebruikgeenvergrendelingvoorhetvulpistool.

•Kleeduonmiddellijkomalserbrandstofwordt
gemorstopuwkleding.

•Doedebrandstoftanknooittevol.Plaatsdedop
terugendraaidezegoedvast.

WAARSCHUWING

Deuitlaatgassenbevattenkoolmonoxide,een
reukloos,dodelijkgif.

Laatdemotornietbinnenshuisofineenafgesloten
ruimtedraaien.

•Letgoedopenzetdemachineafalskinderenhet
werkgebiedbetreden.

•Laatkinderennooitdemachinebedienen.

•Weesextravoorzichtigbijhetnaderenvanblinde
hoeken,struiken,bomenenandereobjectendiehet
zichtopeenkindkunnenbelemmeren.

Onderhoud

Hetveiliggebruikenvanbenzine

Weesuiterstvoorzichtigbijhetomgaanmet
benzine,ompersoonlijkletselenmateriëleschade
tevoorkomen.Benzineisuiterstbrandbaarende
dampenzijnexplosief.

Algemeenonderhoud

•Gebruikdemachinenooitineenafgeslotenruimte.

•Draaiallemoerenenboutenregelmatigstrakaan,
zodatdemachinesteedsveiliginhetgebruikis.

•Knoeinooitmetdeveiligheidsvoorzieningen.
Controleerregelmatigofzegoedwerken.

•Houddemachinevrijvangras,bladeren,ofandere
opgehoopterommel.Ruimgemorsteolieof
brandstofopenverwijdereventuelemetbrandstof
vervuildematerialen.Laatdemotorafkoelenvóór
udemachinestalt.

•Alsueenvreemdobjectraakt,moetustoppenende
machineinspecteren.Indiennodigreparerenvóór
udemaaimachineopnieuwstart.

3

•Verrichtnooitonderhouds-ofreparatiewerkzaam­hedenalsdemotorloopt.Maakdebougiekabel
enaardingskabellosvandemotoromonbedoeld
startentevoorkomen.

•Demaaimessenzijnscherp.Omwikkelhetmaaimes
ofdraaghandschoenenenweesextravoorzichtig
alsuonderhoudswerkzaamhedenaanhetmaaimes
uitvoert.

•Verandernooitdestandvandetoerenregelaarvan
demotorenlaatdemotorniettesneldraaien.

•Zorgervoordatdeveiligheids-eninstructiestickers
ingoedestaatzijnenvervangzeindiennodig.

•Onthouddatdebestuurderverantwoordelijkisvoor
ongevallenofschadeaananderepersonenofhun
eigendommen.

•Alsdebrandstoftankmoetwordenafgetapt,dientdit
buitenplaatstevinden.

•Plaatselijkevoorschriftenkunnennadereeisenstellen
aandeleeftijdvandegenediemetdemachinewerkt.

•Draagaltijdoorbescherming.

•Houddemachinenietschuinalsudemotoraanzet,
behalvealsdatmoetomtestarten.Houddemachine
indatgevalnietschuinerdannodigis,entilalleende
zijdeopdiehetverstvanuverwijderdis.

•Controleerdemachineregelmatigenvervang
versletenofbeschadigdeonderdelenmethetoogop
deveiligheid.

Geluidsdruk

•Alserbrandstofgemorstis,magudemotorniet
aanzetten,maardientueerstdemaaimachine
teverplaatsen.Zorgervoordatergeen
ontstekingsbronnenindebuurtvandegemorste
brandstofkomentotdatdebenzinedampverdwenen
is.

•Vervanggeluiddempersdiegebrekenvertonen.

•Controleervóórhetgebruikdemessen,
bevestigingsboutenenhetmaaimechanismealtijd
opsporenvanslijtageofbeschadiging.Vervang
versletenofbeschadigdemessenenboutenaltijdals
completesetomeengoedebalanstebehouden.

•Demachinemagnooitwordenopgetildofgedragen
terwijldemotornogloopt.

•Schakeldemotoruitenkoppeldebougiekabellos.
Controleerofallebewegendeonderdelenvolledig
totstilstandzijngekomen:

–Voordatuverstoppingenverwijdert.

–Voordatudemachinegaatcontroleren,

schoonmakenofanderewerkzaamhedengaat
uitvoeren.

–Alsueenvreemdvoorwerphebtgeraakt.

Controleerdemachineopbeschadigingenen
voerallebenodigdereparatiesuitvoordatude
maaieropnieuwgebruikt.

Dezemachineoefenteengeluidsdrukvan84dBAuit
ophetlinkeroorenvan83dBAophetrechteroorvan
debestuurder,meteenonzekerheidswaarde(K)van
2,5dBA.

Degeluidsdrukisvastgesteldvolgensdeproceduresin
EN836.

Geluidsniveau

Dezemachineheefteengegarandeerdgeluidsniveauvan
96dBAeneengemetengeluidsniveauvan92,6dBA,
meteenonzekerheidswaarde(K)van2,4dBA.

Hetgeluidsniveauwerdbepaaldvolgensdeprocedures
inISO11094.

Trillingophanden/armen

Gemetentrillingsniveauopderechterhand=3,3m/s

Gemetentrillingsniveauopdelinkerhand=3,4m/s

Onzekerheidswaarde(K)=1,5m/s

Degemetenwaardenzijnbepaaldvolgensdeprocedures
inEN836.

2

2

2

–Alsdemaaimachineabnormaalbeginttetrillen.

–Telkensalsudemachineverlaat.

–Voordatubrandstoftankt.

•Laatdemotorafkoelenvoordatudemachineineen
afgeslotenruimteopslaat.

•Vervangversletenofbeschadigdeonderdelenmet
hetoogopeenveiliggebruik.

4

Veiligheids-eninstructiestickers

Belangrijk:Veiligheidsstickersenveiligheidsinstructiesbevindenzichbijplaatsenwaargevaarkan

ontstaan.V ervangverdwenenofbeschadigdestickers.

111–0083

1.Waarschuwing–Leesde
Gebruikershandleiding.

2.Handenofvoetenkunnen
wordengesneden/ge­amputeerd,maaimes–
Trekdebougiekabellos
enraadpleegdeGebrui-
kershandleidingvóóru
service-ofonderhouds­werkzaamhedenuitvoert.

1.Maaihoogte

3.Demachinekan
voorwerpenuitwerpen;
houdomstandersopeen
veiligeafstandvande
maaier.

111-4782

5

Montage

G017696

Opmerking:Startdemotornietvoordatdemaaier
volledigisgemonteerd.

1

Dehandgreepuitklappen

Geenonderdelenvereist

Procedure

1.Klapdehandgreepvoorzichtiguitenhouddekabels
wegvandescharnierpuntenzodatzenietgekneld
raken.

VOORZICHTIG

Dehandgrepengaanbijhetin-enuitklappen
overelkaarheenzoalseenschaarenkunnenuw
vingersknellen.

2

Graszakmonteren

Geenonderdelenvereist

Procedure

Brenghetmetalenframeaanindestofvandegraszak
enmaakhetvastopzijnplaats(

Figuur4).

Houduwvingersuitdebuurtvande
scharnierpuntenenkruisendehandgrepenbij
hetin-enuitklappen.

Figuur3

2.Draaideknopvandehandgreepvastomdezeop
haarplaatsteborgen.

Figuur4

1.Metalenframe2.Hetframevastmakenaan
degraszak

6

3

G017680

ADD FULL

0.15 L

g017679

Demotorbijvullenmetolie

Geenonderdelenvereist

Procedure

Demaaimachinewordtgeleverdzonderolieinhetcarter.

1.Verwijderdepeilstok(

Figuur5).

Figuur5

Figuur6

3.Plaatsdepeilstokweerstevigopzijnplaats.

Belangrijk:

bedrijfsur en

Demotorolieverversen.

V er v er s de motor olie na de eer ste 5

;daarnamoetditelkjaargebeuren.Zie

2.Gietlangzaamolieindevulbuistotdathetpeilde
VOL-markeringopdepeilstokbereikt(Figuur5en
Figuur6).Wachtnahetbijvullenvandeolie3
minutenencontroleerhetpeilmetdepeilstok.
Niettevolvullen.(Maximalevulhoeveelheid:
0,47liter,type:SAE30reinigingsolie,met
onderhoudsclassicatieSF,SG,SH,SJ,SLvanhet
AmericanPetroleumInstitute[API]ofhoger.)

7

Algemeenoverzicht

1

5

8

10

11

6

4

3

2

7

G017695

9

12

g017688

1

2

3

4

5

6

vandemachine

Figuur7

Specicaties

Type2103021032

Gewicht

Lengte

Breedte47,5cm47,5cm

Hoogte105cm105cm

Maaibreedte41cm41cm

Maaihoogtebereik
(7standen)

30kg32kg

137cm137cm

13tot65mm13tot65mm

1.Luchtlter

2.Motorkap

3.Bevestigingsknop
duwboom

4.Handgreepvanstartkoord10.Instelmechanisme

5.Motorstophendel11.Bougiekabel

6.Zelfaandrijvingshendel
(alleenmodel21032)

1.Handgreepvanstartkoord4.Bougiekabel

2.Olievuldopenpeilstok5.Luchtlter

3.Uitlaatscherm

7.Bovensteduwboom

8.Graszak

9.Afvoergeleiderachterzijde

maaihoogte

12.Uitlaatscherm

Figuur8

6.Brandstoftankdop

8

Gebruiksaanwijzing

G017685

Debrandstoftankvullen

GEVAAR

Benzineisuitermateontvlambaarenexplosief.
Brandofexplosievanbenzinekanbrandwonden
veroorzaken.

•Omtevoorkomendateenstatischeladingde
benzinetotontbrandingkanbrengen,moetu
hetbenzinevaten/ofdemaaimachinevoordat
udetankvultopdegrondplaatsen,nietopeen
voertuigofeenanderobject.

•Vuldebrandstoftankindeopenluchtwanneer
demotorkoudis.Neemgemorstebenzineop.

•Rooknietalsuomgaatmetbenzine,enhoud
benzineuitdebuurtvanopenvuurofbrandstof.

Figuur9

•Bewaarbenzineineengoedgekeurdbenzinevat
enbuitenbereikvankinderen.

Vuldebrandstoftankmetverseloodvrije,normale
benzinevaneenbekendmerk.

Gebruiknormaleloodvrijebenzinevoorautomobielen
(octaangetalminimaal87).Gelodenormalebenzinekan
wordengebruiktalsloodvrijebenzinenietverkrijgbaaris.

Opmerking:Gebruiknooitmethanol,benzine
diemethanolbevatofbenzinediemeerdan10%
ethanolbevat,omdatditkanleidentotschadeaanhet
brandstofsysteem.Geenoliebijdebenzinemengen.

Belangrijk:Omstartproblemenbijhetvolgende
seizoenteverminderen,moetuhetheleseizoeneen
stabilizertoevoegenaandebenzine.Gebruiknooit
benzinedieouderisdan30dagen.

Hetmotoroliepeilcontroleren

Onderhoudsinterval:Bijelkgebruikofdagelijks

1.Verwijderdepeilstokuitdebuisenveegdezeschoon.
Schuifdaarnadepeilstokweerhelemaalterug.

2.Haaldepeilstokeruitencontroleerhetoliepeil

Figuur10).AlshetpeilonderdeBijvullen-markering

(
opdepeilstokstaat,gietdanlangzaamvoldoende
olieindevulbuistotdathetpeildeVOL-markering
opdepeilstokbereikt.W achtnahetbijvullenvande
olie3minutenencontroleerhetpeilmetdepeilstok
(Max.vulhoeveelheid:0,59liter,type:SAE30
reinigingsolie,metonderhoudsclassicatieSF,SG,
SH,SJ,SLvanhetAmericanPetroleumInstitute
[API]ofhoger).

9

G017680

ADD FULL

0.15 L

G017693

Figuur11

G017683

Figuur10

3.Plaatsdepeilstok.

Demaaihoogteinstellen

WAARSCHUWING

Bijhetinstellenvandemaaihoogtekuntuin
aanrakingkomenmeteenbewegendmes.Ditkan
ernstigletselveroorzaken.

•Zetdemotorafenwachttotdatallebewegende
onderdelentotstilstandgekomenzijn.

•Plaatsuwvingersnietonderdebehuizingalsu
demaaihoogteinstelt.

VOORZICHTIG

Alsdemotorheeftgelopen,kandegeluiddemper
heetzijnenernstigebrandwondenveroorzaken.
Blijfuitdebuurtvaneenhetegeluiddemper.

Omdemaaihoogteintestellen:

1.Trekdehendelopzijuitdeinkeping(Figuur11).

2.Druknaarvorenomdemaaihoogteteverkleinenof
naarvorenomdezeteverhogen(Figuur11).

3.Laatdehendellosalsdegewensteinstellingbereikt
isencontroleerofdehendelineenvandezeven
inkepingengeborgdwordt(

Figuur11).

Demotorstarten

WAARSCHUWING

Laatdemotorvolledigtotstilstandkomenvoordat
uhemstart.Indienuditnietdoet,kuntudemotor
beschadigenenonveiligmaken.

1.Houddemotorstophendeltegendeduwboom
(Figuur12).

Figuur12

2.Trekaandehandgreepvanhetstartkoord(Figuur12)

Opmerking:Alsdemotornaenkelepogingenniet
wilstarten,moetucontactopnemenmeteenerkende
ServiceDealer.

10

Dezelfaandrijvinggebruiken

g018106

g01771 1

1

g017756

(uitsluitendmodel21032)

Omdezelfaandrijvingtebedienenmoetudestangvan
dezelfaandrijvinginknijpeninderichtingvandehendel
envasthouden

Figuur13).

Figuur14

Figuur13

1.Stangvoorzelfaandrijving

Omdezelfaandrijvinguitteschakelenlaatudestanglos.

Opmerking:Dezelfaandrijvingheefteenvaste
maximumsnelheid.

Motorafzetten

Omdemotoraftezetten,laatudemotorstophandgreep
los.

Belangrijk:Alsudemotorstophendelloslaat,
moetenzoweldemotoralsdemessenbinnende3
secondenstoppen.Alsditnietgebeurt,magude
machinenietverdergebruikenenmoetucontact
opnemenmeteenerkendeservicedealer.

1.Achterklep

2.Lip

3.Grasvanger

2.Laatdeachterkleplos.

3.Maaimetdegrasvangeraangekoppeld.

4.Alsdevangervolis:stopdemotor,neemde
grasvangervandemaaierenmaakhemleeg.

Opmerking:Omovertegaanvanopvangennaar
recyclen,verwijdertudegrasvangerenplaatstude
mulchplugdieuverwijderdhebtinstap1.Laatde
achterklepzakken(

Figuur15).

Hetmaaiselopvangen

Monteerdegrasvangeromhetmaaiselteverzamelen.

1.Brengdeachterklepomhoog,verwijderde
mulchplug(

Figuur15),enmonteerdegrasvanger

opdelippen(Figuur14).

Figuur15

1.Mulchplug

11

Maaitips

G017667

Volgdezeinstructiesalsugrasmaait,voorhetbeste
maairesultaatenhetmooistegazon.

•Zorgervoordatugedurendehethelemaaiseizoen
steedsmeteenscherpmaaimesmaait.

•Maaialleendrooggras.Natgrasgaanaankoeken,
waardoordemaaierverstoptkanrakenofdemotor
kanafslaan.Zijkunnenookgladwordenwaardooru
kuntuitglijdenenvallen.

•Laatdemaaibanenelkaarongeveer4cmoverlappen
alsuafzonderlijkebanenmaait.

•Alsuzeerhooggraswiltmaaien,begintute
maaienbijdemaximalemaaihoogte-instellingeneen

Onderhoud

langzamereloopsnelheid.Vervolgensgaatumaaien
bijeenlagereafstellingomhetgazoneenzofraai
mogelijkuiterlijktegeven.

•Alsunahetmaaienniettevredenbentoverhet
uiterlijkvanhetgazon,adviserenwijeenofeen
aantalvandevolgendeoplossingenteproberen:

–Slijphetmes.

–Looplangzamertijdenshetmaaien.

–Maaibijeenhogeremaaihoogte-instelling.

–Maaihetgrasvaker.

–Laatdemaaibanenoverlappeninplaatsvan

steedseenvolledignieuwebaantemaaien.

Toroheeftditproductontworpenomujarenlang
probleemloosgebruiktebieden.Indienuservicenodig

hebt,kuntuhetproductnaareenerkendeToroService
Dealerbrengen.

Opmerking:Bepaalvanuitdenormalebedieningspositiedelinker-enrechterzijde.

Aanbevolenonderhoudsschema

OnderhoudsintervalOnderhoudsprocedure

Bijelkgebruikofdagelijks

Omde25bedrijfsuren

Omde50bedrijfsuren

Omde2jaar

•Controleerhetmotoroliepeil.

•Reinigdemaaikast.

•Reinighetluchtlter.

•Controleerdekabelvandezelfaandrijvingenstelafindiennodig(uitsluitendmodel

21032).

•Smeerdemachine.

•Slijphetmes.

•Verversdemotorolie.

•Vervanghetmes.

Maaikastreinigen

Onderhoudsinterval:Bijelkgebruikofdagelijks

Naelkgebruikmoetdemaaikastwordengereinigd.

Alvorensdemaaikasttereinigen,moetudemotor
afzetten,wachtentotdatallebewegendeonderdelentot
stilstandzijngekomenendebougiekabelloskoppelen.

Belangrijk:Umagdemaaiernooitmetwater
reinigen.Erkandanvochtachterblijvenin
demachinewaardoorcorrosievaninwendige
onderdelenkanontstaan.

•Reinigdeonderkantvandemaaikast.Verwijdervuil
enmaaiselmeteenhardhoutenschraper/borstel
(Figuur16).

Figuur16

•Verwijderhetafvaluitdeventilatieopeningenaande
bovenkantvandemaaierenuitdemaaikast.

12

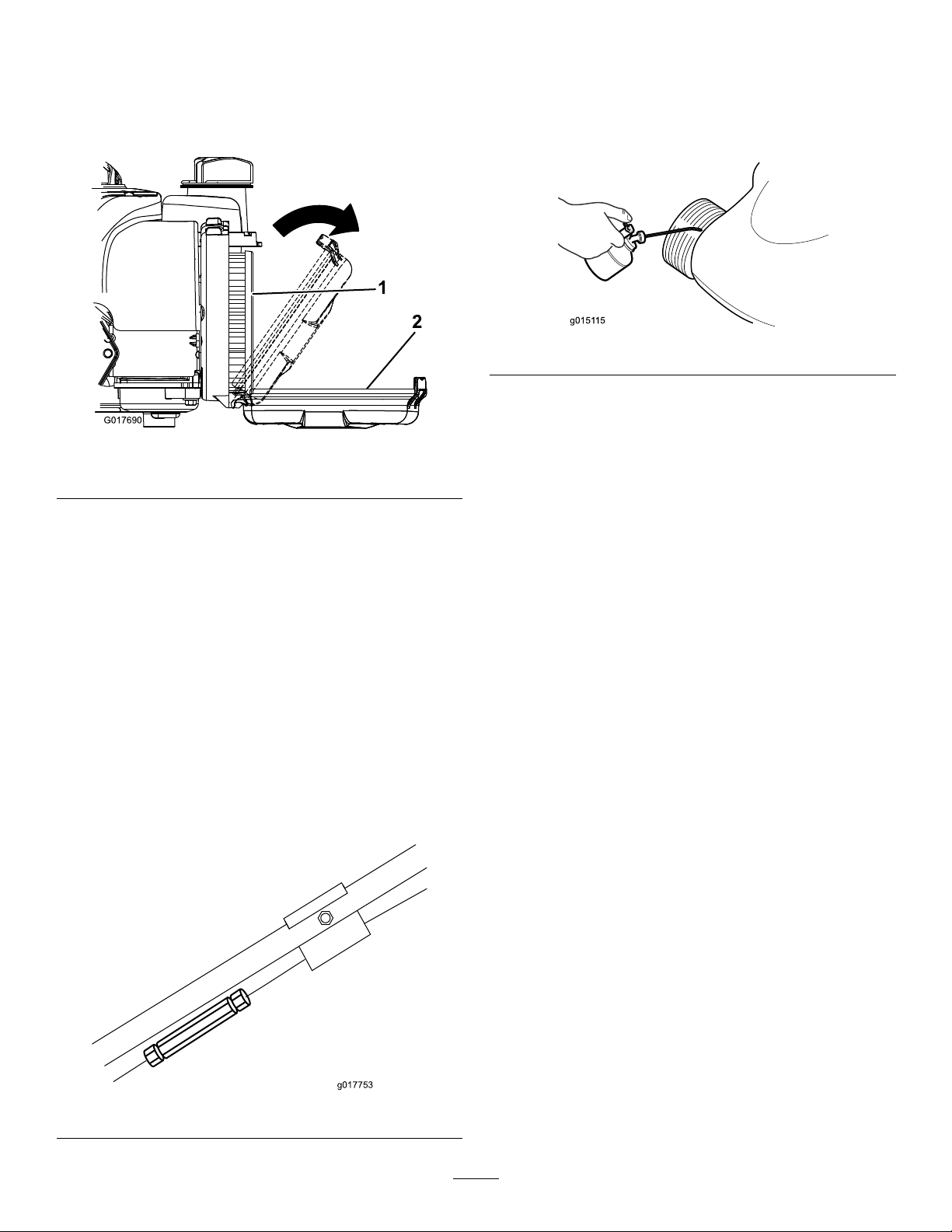

Hetluchtlterreinigen

1

2

G017690

g017753

g0151 15

Demachinesmeren

Onderhoudsinterval:Omde25bedrijfsuren

1.Maakdegrendelsloswaarmeehetdekselvanhet
luchtlteraandemotorisbevestigd(Figuur17).

Figuur17

1.Papierelement2.Deksel

2.Verwijderencontroleerhetluchtlter.

3.Vervanghetalshetextreemvuilis.

4.Plaatshetelementterugensluitdekap.Maakde
vergrendelingenvastaandemotor.

Dekabelvandezelfaandrijving
afstellen(uitsluitendmodel

Onderhoudsinterval:Omde25bedrijfsuren

Smeerdewielen,koppelingenenscharnierpuntenmet
motorolie(Figuur19).

Figuur19

Motorolieverversen

Onderhoudsinterval:Omde50bedrijfsuren

1.Laatallebrandstofweglopendoordemotortelaten
draaientotdebrandstoftankleegis.

2.Koppeldebougiekabelaf.

3.Laatdemotorafkoelen.

4.Kanteldemaaieropzijnrechterkantenzorg
ervoordathetluchtlternaarbovenisgerichtom
beschadigingvandemotortevoorkomen.

5.Verwijderdepeilstokenlaatdeolieineengeschikte
baklopen.

21032).

Onderhoudsinterval:Omde25bedrijfsuren

Zorgervoordatdestangvandezelfaandrijvingzichop
55-70mmvandeduwboombevindt.Stelhiervoorde
kabelvandezelfaandrijvingaf(Figuur18).

Figuur18

6.Gietlangzaamolieindevulbuistotdathetpeilde
VOL-markeringopdepeilstok(
Wachtnahetbijvullenvandeolie3minutenen
controleerhetpeilmetdepeilstok.Niettevolvullen.
(Maximalevulhoeveelheid:0,47liter,type:SAE30
reinigingsolie,metonderhoudsclassicatieSF,SG,
SH,SJ,SLvanhetAmericanPetroleumInstitute
[API]ofhoger.)

Figuur20)bereikt.

13

G017680

ADD FULL

0.15 L

g017679

1.Zetdemotorafenwachttotdatallebewegende

G017675

onderdelentotstilstandgekomenzijn.

2.Koppeldebougiekabellos(

Figuur21

Figuur21).

3.Kanteldemaaieropeenzijkant.

4.Controleervoorzichtighetmaaimesopscherpte
enslijtage,inhetbijzonderopdeplaatswaarhet
platteenhetgekromdedeelsamenkomen.Alsu
eenslijtplekontdekt,moetuhetmesonmiddellijk
vervangen.

Figuur20

7.Plaatsdepeilstokweerstevigopzijnplaats.

Onderhoudvanhetmaaimes

Maaialtijdmeteenscherpmes.Eenscherpmessnijdt
hetgrasgelijkmatigafzonderhettescheurenofte
kwetsen.

Gebruiktervervangingvaneenmaaimesaltijdeen
origineelToro-mes.

WAARSCHUWING

Iemandkanperongelukdemotorstartenwaardoor
degebruikerofandereomstandersernstigletsel
kunnenoplopen.

Opmerking:Debesteresultatenkrijgtudooreen
nieuwmestemonterenvoordathetmaaiseizoen
begint.Kleinekrasjesophetmesmoetuhele
seizoendoorwegvijlenzodatueengoedesnijkant
blijfthouden.

GEVAAR

Eenversletenofbeschadigdmeskanbrekeneneen
stukvanhetmeskanwordenuitgeworpeninde
richtingvandegebruikerofomstandersenernstig
lichamelijkofdodelijkletseltoebrengen.

Controleeropgezettetijdenhetmaaimesopslijtage
ofbeschadigingenenvervangeenversletenof
beschadigdmes.

Umaghetmaaimesnooitinspecteren,verwijderen
ofvervangenzondereerstdebougiekabelloste
koppelen.

14

Hetmaaimesverwijderen

1

2

3

G017666

30-45

G017669

G017676

G017673

1.Pakhetuiteindevanhetmes(Figuur22)vastmet
eenlapofeendikgevoerdehandschoen.

Figuur22

voorweiniggeldeenmesbalansaanschaffen.Een
mesdatinbalansis,blijftinhorizontalepositie
terwijleenmesdatnietinbalansis,doorslaatnaar
dezwarekant(Figuur24).Alshetmesnietin
evenwichtis,moetumeermetaalafvijlenvande
snijrandaandezwarekant.

1.Mesbout

2.Ring

3.Afstandsstuk

2.Verwijderdemesboutenhetmes.

Belangrijk:Alshettussenstukvoorhet
maaimeslosraakt,moetuditmonterenvoordat
uhetmesendemesboutplaatst.Alsuzonder
dittussenstukmaait,zaldemachineschade
oplopen.

Hetmaaimesslijpen

Onderhoudsinterval:Omde25bedrijfsuren

Gebruikeenvijlomdebovenkantvanhetmesteslijpen.
Houddeoorspronkelijkesnijhoekinstand(Figuur23).

Figuur24

Figuur23

Opmerking:Hetmesblijftinbalansalsuevenveel

materiaalweghaaltvanbeidesnijkanten.

Belangrijk:Controleerdebalansvanhetmes
meteenmesbalans.Ukuntinelkeijzerwinkel

Hetmaaimesmonteren

Onderhoudsinterval:Omde2jaar

Monteereenscherp,gebalanceerdmesendemesbout.
Voordejuistemontagewijsthetvleugelgedeeltevan
hetmesnaardebovenkantvandemaaikast.Draaide
mesboutvastmeteentorsievan54Nm(Figuur22).

Belangrijk:Vervanghetmesalshetteversletenof
beschadigdis.

15

Stalling

g017698

1.Reinigdemaaikast.

2.Controleerdeconditievanhetmaaimes.

3.Klaphetbovenstedeelvandehandgreepzoalsword
getoondin

Belangrijk:Letopdatudebesturingskabels
nietplooitbijhetinklappenvandehandgreep.

VOORZICHTIG

Dehandgrepengaanbijhetin-enuitklappen
overelkaarheenzoalseenschaarenkunnenuw
vingersknellen.

Houduwvingersuitdebuurtvande
scharnierpuntenenkruisendehandgrepenbij
hetin-enuitklappen.

Figuur25.

Figuur25

4.Staldemaaimachineopeenkoele,schoneendroge
plaats,buitenhetbereikvankinderen.

5.Dekdemaaierafomdezeschoontehoudenente
beschermen.

16

Problemen,oorzaakenremedie

ProbleemMogelijkeoorzaakRemedie

Demotorstartniet.

Demotorstartmoeilijkofverliest
vermogen

1.Debougiekabelisnietaangeslotenop
debougie.

2.Deventilatieopeninginde
brandstoftankdopisverstopt.

3.Debougieisaangetast,vuil,ofde
elektrodenafstandisnietcorrect
afgesteld.

4.Brandstoftankleegofoudebenzinein
hetbrandstofsysteem.

1.Deventilatieopeninginde
brandstoftankdopisverstopt.

2.Hetluchtlterelementisvuilen
belemmertdeluchtstroom.

3.Deonderkantvandemachineisbedekt
metmaaiselenvuil.

4.Debougieisaangetast,vuil,ofde
elektrodenafstandisnietcorrect
afgesteld.

5.Hetoliepeilistelaag,tehoogofdeolie
isheelergvuil.

6.Debrandstoftankbevatoudebenzine.6.Brandstoftankaftappenenvullenmet

1.Sluitdebougiekabelaanopdebougie.

2.Deventilatieopeningvande
brandstoftankdopreinigenofdop
vervangen.

3.Debougiecontrolerenenindiennodig
deelektrodenafstandafstellen.De
bougievervangenalsdezeaangetast,
vuilofgebarstenis.

4.Brandstoftankaftappenenvullenmet
versebenzine.Neemcontactopmet
eenerkendeservicedealer,alshet
probleemblijftvoortduren.

1.Deventilatieopeningvande
brandstoftankdopreinigenofdop
vervangen.

2.Hetschuimelementreinigenen/ofhet
papierelementvervangen.

3.Deonderkantvandemachinereinigen.

4.Debougiecontrolerenenindiennodig
deelektrodenafstandafstellen.De
bougievervangenalsdezeaangetast,
vuilofgebarstenis.

5.Motoroliepeilcontroleren.Verversde
oliealsdezevuilisoftapolieaftot
hetoliepeiltotdeV ol-markeringopde
peilstokstaat.

versebenzine.

Demotorlooptonregelmatig

Demaaimachineofdemotortrilt
abnormaal

Ongelijkmatigmaaipatroon

Dezelfaandrijvingvandemaaimachine
werktniet.

1.Debougiekabelisnietaangeslotenop
debougie.

2.Hetluchtlterelementisvuilen
belemmertdeluchtstroom.

3.Debougieisaangetast,vuil,ofde
elektrodenafstandisnietcorrect
afgesteld.

1.Deonderkantvandemaaikastis
bedektmetmaaiselenvuil.

2.Debevestigingsboutenvandemotor
zittenlos.

3.Demontagemoerenvanhetmaaimes
zittenlos.

4.Hetmesisverbogenofuitbalans.

1.Umaaitsteedsinhetzelfdepatroon.

2.Deonderkantvandemaaikastis
bedektmetmaaiselenvuil.

3.Hetmesisbot.3.Messlijpenenbalanceren.

1.Erzitvuilonderdedrijfriemkap.1.Hetvuilonderdedrijfriemkap

2.Dekabelvandezelfaandrijvingis
ontsteldofbeschadigd.

1.Sluitdebougiekabelaanopdebougie.

2.Hetschuimelementreinigenen/ofhet
papierelementvervangen.

3.Debougiecontrolerenenindiennodig
deelektrodenafstandafstellen.De
bougievervangenalsdezeaangetast,
vuilofgebarstenis.

1.Deonderkantvandemaaikastreinigen.

2.Debevestigingsboutenvandemotor
vastdraaien.

3.Demontagemoerenvastdraaien.

4.Hetmesbalanceren.Hetmes
vervangenalsditisverbogen.

1.Ineenanderpatroonmaaien.

2.Deonderkantvandemaaikastreinigen.

verwijderen.

2.Dekabelvandezelfaandrijving
afstellen.Dekabelvervangenindien
ditnodigis.

17

PrivacyverklaringvoorEuropa

DeinformatiedieToroverzamelt
ToroWarrantyCompany(T oro)respecteertuwprivacy.Omuwaanspraakopgarantietebehandelenencontactmetuoptenemeninhetgevalvaneen
terugroepactievragenwijombepaaldepersoonlijkeinformatie,hetzijdirectofviauwlokaleT oro-dealer.

HetT orogarantiesysteemwordtgehostopserversindeVerenigdeStaten,waardeprivacywetmogelijknietdezelfdebeschermingbiedtalsinuwland.

DOORUWPERSOONLIJKEGEGEVENSMETONSTEDELENSTEMTUINMETDEVERWERKINGV ANUWPERSOONSGEGEVENSZOALS
BESCHREVENINDEZEPRIVACYVERKLARING.

HoeT oroinformatiegebruikt
Torokanuwpersoonsgegevensgebruikenomuwaanspraakopgarantietebehandelen,contactmetuoptenemeninhetgevalvaneenterugroepactie,
ofvooreenanderdoeleindewaarvanweuopdehoogtebrengen.T orokanuwinformatiedelenmetzijnafdelingen,verdelersofanderezakenpartnersin
verbandmetdezeactiviteiten.Weverkopenuwpersoonsgegevensnietaananderebedrijven.Webehoudenonshetrechtvoorompersoonsgegevenste
delenteneindetevoldoenaangeldendewettenenverzoekenvandeaangewezenautoriteiten,opdatwijonzesystemennaarbehorenkunnengebruiken
ofmethetoogoponzeeigenbeschermingofdievananderegebruikers.

Behoudvanuwpersoonlijkeinformatie
Wijbewarenuwpersoonsgegevenszolangalsnodigisvoordedoeleindenwaarvoorzeoorspronkelijkwerdenverzameldofvooranderelegitieme
doeleinden(zoalsnalevingvanvoorschriften),ofzolangalsvereistisdoordevantoepassingzijndewet.

Toro'sengagementvoordebeschermingvanuwpersoonlijkeinformatie
Wijnemenredelijkevoorzorgenomuwpersoonlijkeinformatietebeschermen.Weproberenbovendiendenauwkeurigheidengeldigheidvan
persoonlijkegegevenstewaarborgen.

Toegangtotenaanpassingvanuwpersoonlijkeinformatie
Alsutoegangwensttotuwpersoonlijkegegevensofdezewiltaanpassen,[e-mail].

374-0282RevB

Internationalelijstvandistributeurs

Dealer:Land:

AtlantisSuveSulamaSisstemleriLt
BalamaPrimaEngineeringEquip.Hongkong85221552163
B-RayCorporation
CascoSalesCompany
CeresS.A.CostaRica
CSSCTurfEquipment(pvt)Ltd.SriLanka
CyrilJohnston&Co.
EquiverMexico525553995444
FemcoS.A.Guatemala
G.Y .K.CompanyLtd.
GeomechanikiofAthensGriekenland
GuandongGoldenStarChina
HakoGroundandGarden
HakoGroundandGarden
HayterLimited(U.K.)

HydroturfInt.CoDubai
HydroturfEgyptLLC
IbeaS.P .A.
IrriamcPortugal351212388260
IrrigationProductsInt'lPvtLtd.India862283960789
JeanHeybroekBV .Nederland31306394611
MaquiverS.A.Colombia
MaruyamaMfg.Co.Inc.
MetraKft
Mountelda.s.
MunditolS.A.
OslingerTurfEquipmentSA
OyHakoGroundandGardenAb
ParklandProductsLtd.Nieuw-Zeeland6433493760
Prochaska&CieOostenrijk
RTCohen2004Ltd.
Riversa
ScSvendCarlsenA/S
SolvertS.A.S.
SpyprosStavrinidesLimitedCyprus
SurgeSystemsIndiaLimited
T-MarktLogisticsLtd.Hongarije3626525500
ToroAustraliaAustralië61395807355
ToroEuropeNVBelgië3214562960

Turkije902163448674

Korea82325512076
PuertoRico7877888383

Noord-Ierland442890813121

Japan81726325861

Zweden4635100000
Noorwegen4722907760
VerenigdKoninkrijk441279723444

VerenigdeArabischeEmiraten97143479479
Egypte2025194308
Italië390331853611

Japan81332522285
Hongarije3613263880
Tsjechië420255704220
Argentinië541148219999
Ecuador59342396970
Finland35898700733

Israël97298617979
Spanje
Denemarken4566109200
Frankrijk33130817700

India911292299901

Telefoonnummer:

5062391 138
94112746100

5024423277

30109350054
862087651338

5712364079

4312785100

34952837500

35722434131

374-0269RevC

ToroGarantie

Voorwaardenenproductenwaarvoordegarantiegeldt

TheT oroCompanyendehieraangelieerdeondernemingT oroWarranty
Company,gevenaandeoorspronkelijkeaankoper*krachtenseen
overeenkomsttussenbeideondernemingengezamenlijkdegarantiealle
onderstaandeT oro-productentereparerenalsdezemateriaalgebrekenof
fabricagefoutenvertonen.

Devolgendeperiodenzijnvantoepassingvanafdedatumvanaankoop:

Producten

Motorgazonmaaiers

•Gegotenmaaidek

•Motor5jaarstartgarantie

•Stalenmaaidek

•Motor2jaarstartgarantie

Elektrischetrimmersenbladblazers2jaargarantie

Sneeuwruimers

•Enkelstadium2jaarthuisgebruik

•Tweestadia2jaarthuisgebruik

•Elektrisch2jaarthuisgebruik

Alleonderstaandezitmaaiers

•MotorRaadpleegdegarantievande

•Werktuigen1jaar

Riders2jaarthuisgebruik

Gazon-&Tuintractoren

TimeCutterZmaaiers

TITANmaaiers

•Frame

TITANMXmaaiers

•Frame

ZMastermaaiers2000-serie

•Frame

*DeoorspronkelijkekoperisdepersoondiehetT oroproductoorspronkelijkheeftgekocht.

1

VoorbepaaldemotorenvanT oro-productengeldteengarantievandefabrikantvandemotor.

2

Thuisgebruikbetekentgebruikvanhetproductophetterreindatbijuwhuishoort.Gebruik

opmeerderelocatieswordtbeschouwdalscommercieelgebruik.Hieropisdegarantievoor

commercieelgebruikvantoepassing.

3

Deoptiediezichheteerstaandientmoetwordenaangehouden.

4

Levenslangegarantieophetframe-Alshethoofdframe,bestaanduitdeonderdelendieaan

elkaarzijngelastendiesamendestructuurvandetractorvormenenwaaraanandereonderdelen

zoalsdemotorzijnbevestigd,scheurenofbreukenvertoontnanormaalgebruik,wordthetframe

ondergarantiegerepareerdofvervangen,naardevoorkeurvanhetbedrijfT oro,zonderkosten

vooronderdelenofarbeid.Alshetframegebrekenvertoonttengevolgevanmisbruikofverkeerd

gebruikoftengevolgevancorrosie,dandektdegarantiedatniet.

Dezegarantiedektdekostenvanonderdelenenwerk,maarde
transportkostenzijnvoorrekeningvandeklant.

Degarantiekanvervallenalsdeuurmeterisafgekoppeldofaangepast,of
alseraanwijzingenzijndatermeegeknoeidis.

Garantieperiode

5jaarthuisgebruik

2

45dagencommercieelgebruik

Raadpleegdegarantievande
motorfabrikant
2jaarthuisgebruik

1

2

45dagencommercieelgebruik

Raadpleegdegarantievande
motorfabrikant

45dagencommercieelgebruik

45dagencommercieelgebruik

motorfabrikant

1

2

2

2

1

1jaaralleenonderdelen

2

90dagencommercieelgebruik
2jaarthuisgebruik
90dagencommercieelgebruik
3jaarthuisgebruik

2

2

30dagencommercieelgebruik
3jaarof240uur
Levenslang(alleenoorspronkelijke

eigenaar)
3jaarof400uur
Levenslang(alleenoorspronkelijke

eigenaar)
5jaarof1200uur
Levenslang(alleenoorspronkelijke

eigenaar)

3

4

3

4

3

4

Plichtenvandeeigenaar

UdientuwT oroproductteonderhoudenzoalswordtbeschrevenin
deGebruikershandleiding.Ditroutineonderhoudisvooruwrekening,
ongeachtofditwordtuitgevoerddoordedealerofuzelf.

Aanwijzingenvooraanvraagvangarantieservice

AlsuvanmeningbentdateenT oroproductmateriaalgebrekenof
fabricagefoutenvertoont,moetudezeprocedurevolgen:

1.Neemcontactopmetdeverkoperomhetproducttelatennakijken
ofterepareren.Alsuomwatvoorredendanookgeencontactkunt
opnemenmetdeverkoper ,neemdancontactopmeteenandere
erkendeToro-dealeromonderhoudtelatenplegen.

2.Brenghetproductmetuwaankoopbewijs(kwitantie)naarde
servicedealer.Alsuomwatvoorredendanookontevredenbentover
hetonderzoekvandeservicedealerofdeverleendehulp,verzoeken
wijucontactmetonsoptenemenvia:

CustomerCareDepartment,RLCDivision
TheT oroCompany
811 1LyndaleAvenueSouth
Bloomington,MN55420-1196VS
Manager:TechnicalProductSupport:001–952–887–8248

Ziebijgevoegdelijstmetdealers

Zakenengevallendienietonderdegarantievallen

Buitendezeexplicietegarantievallen:

•Dekostenvoorregelmatigonderhoudofonderdelendieaan

slijtageonderhevigzijn,zoalsmessen,rotormessen(schoepen),
schrapermessen,riemen,brandstof,smeermiddelen,olieverversen,
bougies,kabels/koppelingenofafstellingvanremmen.

•Elkproductofonderdeeldatisveranderdofverkeerdisgebruikt

enmoetwordenvervangenofwordengerepareerdalsgevolgvan
ongelukkenofgebrekkigonderhoud.

•Reparatiedienoodzakelijkisomdatoudebrandstof(ouderdanéén

maand)isgebruiktofhetbrandstofsysteemnietgoedisvoorbereid
opeenperiodevanbuitengebruikstellingvanlangerdanéénmaand.

•Motorentransmissie.Dezevallenonderdetoepasselijke

fabrieksgarantiemetapartealgemenevoorwaarden

Allereparatiewerkzaamhedendieonderdezegarantievallen,moeten
wordenuitgevoerddooreenErkendeT oroservicedealer,waarbijT oro
goedgekeurdevervangingsonderdelendienentewordengebruikt.

Algemenevoorwaarden

Dekoperwordtbeschermddoordenationalewetgevingvanelkland.
Derechtenwaaroverdekoperbeschiktopgrondvandezewetgeving,
wordennietbeperktdoordezegarantie.

374-0268RevC
