FormNo.3387-975RevA
53cmRecycler
Mallinro:20996—Sarjanro:315000001taisuurempi
®
-ruohonleikkuri
Käyttöopas
Johdanto
Tämätyönnettävävaakatasoleikkuriontarkoitettu
kotikäyttöön.Seontarkoitettupääasiassa
asuinkiinteistöjenviheralueidenruohonleikkuuseen.
Sitäeioletarkoitettupensaidenleikkuuseeneikä
maatalouskäyttöön.
Luenämätiedothuolellisesti,jottaopitkäyttämään
jahuoltamaanlaitettaasianmukaisestisekävälttämään
tapaturmiajalaitevaurioita.Oletvastuussatuotteen
asianmukaisestajaturvallisestakäytöstä.
VoitottaayhteydenToroonsuoraanosoitteessa
www.Toro.com,jostarvitsettietojatuotteistajalisävarusteista,
lähimmästäjälleenmyyjästätaijoshaluatrekisteröidätuotteesi.
Ainakuntarvitsethuoltoa,alkuperäisiäToro-varaosia
tailisätietoja,otayhteysvaltuutettuunhuoltoliikkeeseen
taiToronasiakaspalveluun.Otatällöinlaitteesimalli-ja
sarjanumerotvalmiiksiesiin.Kuva1osoittaalaitteenmalli-ja
sarjanumeronsijainnin.
Kuva2
1.Varoitusmerkintä
Tässäkäyttöoppaassakäytetäänkahtatermiätietojen
korostamiseksi.Tärkeääkiinnittäähuomiotamekaanisiin
erikoistietoihinjaHuomautuskorostaaerityishuomion
ansaitseviayleistietoja.
Tämätuoteonasiaankuuluvieneurooppalaistendirektiivien
mukainen.Lisätietojaonerillisessätuotekohtaisessa
vaatimustenmukaisuusvakuutuksessa.
Nettovääntö:Moottorinvalmistajaonmitannuttämän
moottorinbrutto-tainettoväännönlaboratoriossaSAE
J1940:nmukaisesti.Tämänluokanleikkurinmoottorin
todellinenvääntöonhuomattavastialhaisempi,koskase
onsäädettyturvallisuuteen,päästöihinjakäyttöönliittyvien
vaatimustenmukaisesti.Osoitteessawww .Toro.comon
lisätietojaleikkurimalleista.
Älämuutamoottorinasetuksiataikierrosnopeussäätimen
nopeutta,sillätämäsaattaaheikentäälaitteenturvallisuuttaja
aiheuttaahenkilövahinkoja.
Kuva1
1.Malli-jasarjanumeronsijainti
Kirjoitatuotteenmalli-jasarjanumerotallaolevaantilaan:
Mallinro:
Sarjanro:
Tässäkäyttöoppaassaesiintyvävaroitusmerkintä(Kuva
2)ilmaiseeuhkaa,jostasaattaaollaseurauksenavakava
tapaturmataijopakuolema,jossuositellutvarotoimenpiteet
laiminlyödään.
©2014—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Rekisteröituotteesiosoitteessa
www.T oro.com.
Sisältö
Johdanto.......................................................................1
Turvaohjeet...................................................................2
Yleisiäruohonleikkurinturvaohjeita...........................2
Äänenpaine............................................................3
Ääniteho...............................................................3
Käden/käsivarrenvärinä..........................................4
Turva-jaohjetarrat.................................................4
Käyttöönotto................................................................5
1Kahvansuoristaminen...........................................5
2Narukäynnistimenasennusnaruohjaimeen...............5
3Öljynlisääminenmoottoriin...................................5
4Leikkuujätteenheittosuojuksentai
ruohonkeräimenasennus......................................6
5Ruohonkeräimenkokoaminen................................7
Laitteenyleiskatsaus.......................................................8
Teknisettiedot.......................................................8
Käyttö..........................................................................9
Polttoainesäiliöntäyttö.............................................9
Moottoriöljynmääräntarkistus..................................9
Leikkuukorkeudensäätö..........................................10
Yläkahvankorkeudensäätö......................................10
Käännösalkuperäisestätekstistä(FI)
PainettuYhdysvalloissa
Kaikkioikeudetpidätetään
*3387-975*A
Moottorinkäynnistys..............................................11
Itsevetolaitteistonkäyttö..........................................12
Moottorinsammutus..............................................12
Leikkuujätteidenlevitys...........................................12
Leikkuujätteidenkerääminenruohonkeräi-
meen.................................................................12
Leikkuujätteidenheittäminensivulle..........................14
Käyttövihjeitä.......................................................14
Kunnossapito...............................................................15
Kunnossapitotaulukko...............................................15
Valmisteluhuoltoavarten........................................16
Ilmansuodattimenvaihto.........................................16
Moottoriöljynvaihto...............................................16
Hammaspyörienvoitelu..........................................17
Yläkahvanvoitelu...................................................18
Itsevetolaitteistonvaijerinsäätö................................18
Teränvaihto..........................................................19
Koneenalaosanpuhdistaminen................................20
Varastointi...................................................................20
Laitteenvalmisteluvarastointiavarten.......................20
Kahvantaittaminen................................................20
Laitteenkäyttöönottovarastoinninjälkeen.................21
Laitteenturvajärjestelmäntestaus.............................21
Turvaohjeet
•Äläannalastentainäihinohjeisiinperehtymättömien
henkilöidenkäyttääkonetta.Paikallisetsäännökset
saattavatasettaarajoituksiakäyttäjäniälle.
•Muista,ettäkäyttäjävastaamuilleihmisilletaiheidän
omaisuudelleenaiheutuneistavahingoista.
•Ymmärräkoneessataiohjeissakäytettyjenkuvien
selitykset.
Bensiini
VAARA–Bensiinionerittäintulenarkaa.Noudataseuraavia
varo-ohjeita:
•Säilytäpolttoainetarkoitukseensuunnitelluissaastioissa.
•Täytäpolttoainesäiliöainaulkonaäläkätupakoi
täyttäessäsipolttoainesäiliötä.
•Lisääpolttoaineennenmoottorinkäynnistämistä.Älä
koskaanirrotapolttoainesäiliönkorkkiatailisääbensiiniä
moottorinollessakäynnissätailämmin.
•Josbensiiniäroiskuu,äläyritäkäynnistäämoottoria
vaansiirrälaitepoisalueelta,jollaonbensiiniroiskeita.
Vältäluomastaminkäänlaisiakipinälähteitä,ennenkuin
bensiinihöyrytovathälvenneet.
•Asennapolttoainesäiliöidenjamuidensäiliöidenkorkit
huolellisesti.
TämäkoneonsuunniteltustandardinENISO5395:2013
mukaisesti.
Ruohonleikkurinasiatonkäyttötaihuoltovoiaiheuttaa
tapaturmantaikuoleman.Vähennätapaturmariskiä
noudattamallanäitäturvaohjeita.
Parhaanmahdollisenturvallisuudenjahyvän
suorituskyvyntakaamiseksisekälaitetuntemuksen
hankkimiseksiontärkeää,ettäkaikkiruohonleikkurin
käyttäjätlukevattämänkäyttöoppaanjaomaksuvatsen
tiedotennenlaitteenkäyttämistä.Erityistähuomiota
onkiinnitettäväturvaohjeenvaroitusmerkintään
(Kuva2),jokatarkoittaaVaroitusta,V aaraatai
Hengenvaaraa–”henkilöturvallisuusohjeet”.Lueja
omaksunämäohjeet,sillänekäsittelevätturvallisuutta.
Ohjeidennoudattamattajättäminensaattaajohtaa
henkilövahinkoon.
Yleisiäruohonleikkurin turvaohjeita
Tämäleikkuulaitevoikatkaistajalantaikädensekäsingota
esineitä.Seuraavienturvaohjeidennoudattamattajättäminen
saattaaaiheuttaavakavanloukkaantumisentaikuoleman.
Koulutus
•Lueohjeethuolellisesti.Tutustuohjauslaitteisiinja
laitteenasianmukaiseenkäyttöön.
Valmistelut
•Käytäainaruohoaleikatessatukevialiukastumisenestäviä
kenkiäjapitkiähousuja.Äläkäytälaitettaavojalointai
avoimissasandaaleissa.
•Tarkastahuolellisestialue,jollalaitettaontarkoitus
käyttää,japoistakaikkikivet,kepit,johdotjamuutesineet.
•Tarkistaainaennenkäyttöäsilmämääräisesti,että
suojuksetjasuojalaitteet,kutensuuntainlevytja/tai
ruohonkeräimetovatpaikoillaanjatoimivatoikein.
•Tarkastaainaennenkäyttöäsilmämääräisesti,ettäterät,
teräpultitjaleikkuujärjestelmäeivätolekuluneettai
vaurioituneet.Vaihdakuluneettaivaurioituneetterätja
pultitsarjoissa,jottatasapainosäilyy.
Käynnistys
•Äläkallistakonettamoottorinkäynnistyksenaikana,ellei
konettaoletarpeenkallistaakäynnistystävarten.Kallista
tällöinvainsenverrankuinonaivanvälttämätöntäja
nostavainsitäosaa,jokaonkäyttäjästäpoispäin.
•Käynnistämoottorihuolellisestiohjeidenmukaanjalat
kaukanaterästä.Älämyöskäänseisoheittosuppilon
edessä.
Käyttö
•Äläkoskaanleikkaaruohoa,kunlähistölläonihmisiä
(varsinkinlapsia)tailemmikkieläimiä.
•Leikkaaruohoavainpäivänvalossataihyvässä
keinovalaistuksessa.
•Pidäsilmällämonttujajamuitapiileviävaaroja.
2
•Älälaitakäsiätaijalkojapyörivienosienlähelletaialle.
Älämenekoskaanheittoaukoneteen.
•Älänostataikannaruohonleikkuriamoottorinollessa
käynnissä.
•Oleerittäinvarovainenvaihtaessasisuuntaataivetäessäsi
kävellenohjattavaaruohonleikkuriaitseäsikohti.
•Käytälaitettakävellen,äläjuokse.
•Rinteet:
–Äläyritäleikataruohoajyrkissärinteissä.
–Noudataerittäinsuurtavarovaisuuttarinteillä.
–Leikkaarinteetpoikittaissuunnassa–eiylösjaalas.
Oleerittäinvarovainenvaihtaessasisuuntaarinteillä.
–Varo,ettäjalkasieivätluistarinteissä.
•Vähennänopeuttarinteissäjaennenjyrkkiäkäännöksiä,
jottakoneeikaadutaimenetäohjattavuuttaan.
•Pysäytäterä,joskonettaonkallistettavaylitettäessämuita
kuinruohoalustojajakuljetettaessaleikattavallealueelle
jasieltäpois.
•Äläkäytämoottoriaahtaissatiloissa,joihinvoikertyä
vaarallistahäkääjamuitapakokaasuja.
•Sammutamoottori
–aina,kunpoistutlaitteenluota.
–ennenpolttoainesäiliöntäyttämistä
–ennenruohonkerääjänirrottamista
–ennenkorkeudensäätämistä,paitsijossäätövoidaan
tehdäkuljettajanistuimeltakäsin.
•Sammutamoottorijairrotasytytystulpanjohto
–ennentukkeumanpoistamistataitukoksen
poistamistasuppilosta
–ennenkoneentarkastamista,puhdistamistatai
huoltamista.
–Joskoneosuuvieraaseenesineeseen,tarkasta,
onkokoneessavaurioitajakorjaaneennenkoneen
käynnistämistäjakäyttämistä.
–joslaitealkaatäristäepänormaalisti(tarkistaheti).
•Salamaniskuvoiaiheuttaavakavanloukkaantumisentai
hengenvaaran.Josalueellaonukonilma,konettaeisaa
käyttää.Tällöinonhakeuduttavasuojaan.
•Varoliikennettä,kunylitättientaityöskentelettien
lähistöllä.
Kunnossapitojavarastointi
•Huolehdi,ettämutterit,pultitjaruuvitovattiukalla,jotta
laitettaonturvallistakäyttää.
•Äläpesekonettapainepesulaitteilla.
•Äläsäilytälaitetta,jonkasäiliössäonbensiiniä,sisätiloissa,
jossakaasutvoivatjoutuakosketuksiinavotulentai
kipinänkanssa.
•Annamoottorinjäähtyä,ennenkuinvarastoitkoneen
suljettuuntilaan.
•Puhdistamoottori,äänenvaimennin,akkutilajabensiinin
säilytysalueruohosta,lehdistätailiiallisestarasvasta
palovaaranvähentämiseksi.
•Tarkistaruohonkerääjänosatjaheittosuppilonsuojus
säännöllisestijavaihdanetarvittaessavalmistajan
suosittelemiinvaraosiin.
•Vaihdakuluneettaivaurioituneetosatturvallisuuden
parantamiseksi.
•Vaihdaviallisetäänenvaimentimet.
•Tyhjennäpolttoainesäiliöulkona.
•Älämuutamoottorinkierrosnopeudensäätimenasetuksia
taikäytämoottoriaylikierroksilla.Moottorinkäyttäminen
ylikierroksillalisäähenkilövahingonriskiä.
•Varokoneensäädönaikana,ettäsormeteivätjääjumiin
leikkurinliikkuvienterienjakiinteidenosienväliin.
•Varmistahyväsuorituskykyjaturvallisuus
hankkimallaainoastaanalkuperäisiäT oro-varaosia
ja-lisävarusteita.Äläkäytä
osiajalisävarusteita,sillänevoivataiheuttaa
turvallisuusriskin.
muiden v almistajien
Kuljetus
•Olevarovainenlastatessasikonettaperävaunuuntai
kuorma-autoon.
•Käytätäysleveääramppialastatessasikonettaperävaunuun
taikuorma-autoon.
•Kiinnitäkonetiukastihihnoilla,ketjuilla,kaapeleilla
taiköysillä.Etu-jatakahihnatonsuunnattavaalas-ja
ulospäinkoneesta.
Äänenpaine
Tämänlaitteenäänenpainetasokäyttäjänkorvankohdallaon
89dB(A),johonsisältyyepävarmuusarvo(K)1dB(A).
ÄänenpainetasoonmääritettystandardissaENISO5395:2013
kuvatunmenettelynmukaisesti.
Ääniteho
Tämänlaitteentaattuäänitehontasoon98dB(A),johon
sisältyyepävarmuusarvo(K)1dB(A).
ÄänitehontasoonmääritettystandardissaISO11094kuvatun
menettelynmukaisesti.
VAROITUS
Pitkäaikainenmelualtistuskonettakäyttäessävoi
aiheuttaakuulovaurioita.
Käytäkunnollisiakuulosuojaimia,kunkäytät
konettapitkiäaikojakerrallaan.
3
Käden/käsivarrenvärinä
Oikeallekädellemitattuvärinätaso=5.1m/s
Vasemmallekädellemitattuvärinätaso=4.8m/s
Epävarmuusarvo(K)=2,0m/s
2
2
2
VAROITUS
Pitkäaikainenvärinäaltistuskonettakäyttäessävoi
aiheuttaakäsienjaranteidenpuutumista.
Käytävärinäävaimentaviakäsineitä,kunkäytät
konettapitkiäaikojakerrallaan.
MitatutarvotonmääritettystandardissaENISO5395:2013
kuvatunmenettelynmukaisesti.
Turva-jaohjetarrat
Tärkeää:Turva-jaohjetarratonsijoitettumahdollisestivaarallistenalueidenlähelle.Vaihdavaurioituneettarrat.
Valmistajanmerkki
1.Osoittaa,ettäteränonvalmistanutalkuperäinen
laitevalmistaja.
108-7450
1.Leikkuukorkeus
108-7451
1.Leikkuukorkeus
110-9457
1.Esineidensinkoutumisvaara–pidäsivullisetturvallisen
matkanpäässäkoneesta.
2.Jalkojenjakäsienloukkaantumisvaara–pysyetäällä
liikkuvistaosista.
112-8760
1.Moottorinkytkin–pois3.Lukitsematon
2.Moottorinkytkin–päällä4.Lukittu
121–2370
1.Kahvayläasennossa3.Polkimensijainti
2.Kahvaala-asennossa
4
Käyttöönotto
g027331
Tärkeää:Irrotajahävitämoottorinmuovisuojus.
1
Kahvansuoristaminen
Mitäänosiaeitarvita
Ohjeet
1.Painapoljintajalallajapidäsealhaalla(Kuva3).
Kuva3
2.Suoristakahvakuvanmukaisesti(Kuva4).
Kuva5
2
Narukäynnistimenasennus naruohjaimeen
Mitäänosiaeitarvita
Ohjeet
Tärkeää:Narukäynnistinonasennettava
naruohjaimeen.
Pidäteränohjaustankoayläkahvaavastenjavedä
narukäynnistinkahvassaolevannaruohjaimenläpi(Kuva6).
Kuva4
3.Kiristäkaikkikahvannupit.
4.Siirräyläkahvahaluttuunasentoonjakiristäsennuppi
tukevasti(Kuva5).
Kuva6
1.Narukäynnistin2.Naruohjain
5
ylimääräisenöljyntyhjentämisestäonkohdassa
Moottoriöljynvaihto(sivu16).
3
Öljynlisääminenmoottoriin
Mitäänosiaeitarvita
Ohjeet
Tärkeää:Laitteenmoottorissaeioleöljyä
toimitettaessa.Täytämoottoriöljylläennenmoottorin
käynnistämistä.
Tärkeää:Vaihdamoottoriöljyviidenensimmäisen
käyttötunninjälkeenjasittenvuosittain.Katso
Moottoriöljynvaihto(sivu16).
1.Siirrälaitetasaisellealustalle.
2.Poistamittatikku(Kuva7)jakaadaöljyä
öljyntäyttöputkeennoinkolmenneljäsosanverran
kampikammiontilavuudesta.
Huomaa:Tilavuus:0,59l,tyyppi:SAE30,puhdistava
öljy,jonkaAPI-huoltoluokitusonSF,SG,SH,SJ,SL
taikorkeampi.
Tärkeää:Joskampikammiossaonliikaatailiian
vähänöljyämoottoriakäytettäessä,moottorivoi
vaurioitua.
6.Asennamittatikkukäsintukevastipaikalleen.
4
Leikkuujätteenheittosuojuksentairuohonkeräimen
asennus
Mitäänosiaeitarvita
Ohjeet
Tärkeää:Leikkuujätteenheittosuojus(leikkuujätteen
levitykseentaisivulleheittoon)tairuohonkeräin
(keräämiseen)onasennettavaoikein,sillämuutoin
moottorieikäynnisty.
Kuva7
3.Pyyhimittatikkupuhtaallaliinalla.
4.Asetamittatikkuöljyntäyttöputkeenjaruuvaasitä
kiinni,kunnessepysähtyy.
5.Irrotamittatikkujatarkistaöljymäärämittatikusta.
KatsoKuva7.
•Josöljyäonliianvähän,lisääöljyntäyttöputkeen
hitaastipienimääräöljyäjatoistasittenvaiheet3–5,
kunnesöljynmääräonoikea(Kuva7).
•Josöljyäonliikaa,valutaylimääräistäöljyä,kunnes
öljynmääräonmittatikunmukaanoikea.Lisätietoa
Laitteessaonturvakytkin,jokaestäälaitettatoimimastailman
leikkuujätteenheittosuojustatairuohonkeräintä.Kytkin
sijaitseelaitteentakanaylhäälläoikeallaolevankanavan
alaosassa.Näinlaitettaestetäänheittämästäleikkuujätettä
käyttäjänpäälletakasuppilonkautta.
Leikkuujätteenheittosuojuksenvivunyläreunanon
oltavakokonaankanavanalaosansisällä,jottakytkin
havaitsisiheittosuojuksen(Kuva8).
Kuva8
1.Leikkuujätteenheittosuojuksenvivunyläreunakanavan
alaosassa
1.Asennaleikkuujätteenheittosuojuslaitteeseen,jossitä
eivieläoleasennettu(Kuva9).
6
Kuva9
1
2
3
g027156
Kuva11
2.Painavivunpainikettapeukalollajatyönnäheittosuojus
kokonaanaukkoon(Kuva10).
Kuva10
3.Vapautavivunpainikejavarmista,ettävivunyläreuna
onkokonaankytkinkanavansisällä(Kuva11).Jos
vivunyläreunaeiolekokonaankytkinkanavassa,
laiteeikäynnisty.
Huomaa:Joskytkineilukitukunnolla,irrota
sytytystulpanjohtojatarkista,onkokanavassaroskaa.
Poistatarvittaessaroskat.
5
Ruohonkeräimenkokoaminen
Mitäänosiaeitarvita
Ohjeet
1.Liu’utaruohonkeräinmetallikehikonpäällekuvan
mukaisesti(Kuva12).
Kuva12
1.Kahva3.Ruohonkeräin
2.Runko
Huomaa:Äläliu’utakeräintäkahvanpäälle(Kuva12).
7
2.Ripustakeräimenpohjakanavarungonpohjaan(Kuva
g027157
G020408
13).
Laitteenyleiskatsaus
Kuva14
Kuva13
3.Ripustakeräimenyläkanavarungonpäälleja
sivukanavatrungonsivuille(Kuva13).
1.Leikkuukorkeusvipu(4)
2.Ilmansuodatin7.Teränohjaustanko
3.Polttoainesäiliönkorkki8.Yläkahvannuppi
4.Öljyntäyttö/mittatikku
5.Poljin
1.Ruohonkeräin3.Leikkuujätteen
2.Sivuheittosuppilo
6.Narukäynnistimenkahva
9.Sytytystulppa
Kuva15
heittosuojus(asennettu)
Teknisettiedot
MalliPainoPituus
2099637kg157cm56cm112cm
8
Leveys
Korkeus
Käyttö
g027527
1 cm (1/2 inch)
Polttoainesäiliöntäyttö
HENGENVAARA
Bensiinionerittäintulenarkaajaräjähdysherkkää.
Bensiininaiheuttamatulipalotairäjähdysvoi
aiheuttaapalovammoja.
•Asetasäiliöja/tailaitesuoraanmaahanennen
polttoaineenlisäystä.Äläasetaniitäajoneuvoon
taiminkäänesineenpäälle.Muutoinstaattinen
purkausvoisytyttääbensiinin.
•Täytäpolttoainesäiliöulkona,moottorinollessa
kylmänä.Pyyhiläikkynytpolttoainepois.
•Äläkäsittelebensiiniätupakoidessasitai
avotulentaikipinöidenlähellä.
•Säilytäbensiiniäsillehyväksytyssäsäiliössäja
poissalastenulottuvilta.
•Moottoritoimiiparhaiten,kunkäytetäänvainpuhdastaja
uutta(korkeintaan30päiväävanhaa)lyijytöntäbensiiniä,
jonkatieoktaaniluku(pumppuoktaaniluku)onvähintään
87(RON+MON/2).
•Happipitoisialisäaineita(enintään10%etanoliatai15%
MTBE:tä)sisältävääpolttoainettavoidaankäyttää.
•Etanoli:Enintään10%etanolia(bensiininjaetanolin
seosta)tai15%MTBE:tä(metyyli-tertiääri-butyylieetteriä)
sisältävääpolttoainettavoidaankäyttää.EtanolijaMTBE
eivätolesamaasia.Bensiiniä,jonkatilavuudestaon
enemmänkuin15%(E15)etanolia,eiolehyväksytty
käyttöön.Äläkäytäbensiiniä,jonkatilavuudesta
enemmänkuin10%onetanolia(kuten15%etanolia
sisältäväE15,20%etanoliasisältäväE20taienintään
85%etanoliasisältäväE85).Muunkuinhyväksytyn
bensiininkäyttövoiaiheuttaatoimintaongelmiaja/tai
moottorivaurioita,joitatakuueiehkäkata.
Kuva16
Moottoriöljynmääräntarkistus
Huoltoväli:Ainaennenkäyttöätaipäivittäin
Tilavuus:0,59l,tyyppi:SAE30,puhdistavaöljy,jonka
API-huoltoluokitusonSF,SG,SH,SJ,SLtaikorkeampi.
1.Siirrälaitetasaisellealustalle.
2.Irrotamittatikku(Kuva17).
•Metanoliasisältävääbensiiniäeisaakäyttää.
•Polttoainettaeisaasäilyttäätalvenylipolttoainesäiliössä
tai-astioissa,elleipolttoaineeseenolelisätty
stabilointiainetta.
•Bensiiniineisaalisätäöljyä.
Täytäpolttoainesäiliötuoreella,matalaoktaanisella
lyijyttömälläbensiinillä(Kuva16).
Tärkeää:Käynnistysongelmienvähentämiseksilisää
polttoaineeseenpolttoaineenstabilointiainettaympäri
vuoden.Sekoitastabilointiainealle30päiväävanhaan
bensiiniin.
Kuva17
3.Pyyhimittatikkupuhtaallaliinalla.
4.Asetamittatikkuöljyntäyttöputkeenjaruuvaasitä
kiinni,kunnessepysähtyy.
5.Irrotamittatikkujatarkistaöljymäärä.KatsoKuva17.
•JosöljynpintaonmittatikunAdd-merkin
alapuolella,lisääöljyntäyttöputkeenhitaastipieni
määräöljyäjatoistasittenvaiheet3–5,kunnesöljyn
pintanouseemittatikunFull-merkintasalle.
•JosöljynpintaonFull-merkinyläpuolella,valuta
ylimääräistäöljyä,kunnesöljynpintaonmittatikun
Full-merkintasalla.Lisätietoaylimääräisenöljyn
9
tyhjentämisestäonkohdassaMoottoriöljynvaihto
(sivu16).
Tärkeää:Joskampikammiossaonliikaa
tailiianvähänöljyämoottoriakäytettäessä,
moottorivoivaurioitua.
Yläkahvankorkeudensäätö
Yläkahvanvoilaskeatainostaakäyttäjällemukavaanasentoon.
Huomaa:Yläkahvaaeivoinostaaalakahvankulmaa
korkeammalle.
6.Asennamittatikkukäsintukevastipaikalleen.
Leikkuukorkeudensäätö
VAARA
Leikkuukorkeuttasäädettäessäkädetjajalat
saattavatjoutuakosketuksiinliikkuvanterän
kanssa,mikävoiaiheuttaavakaviavammoja.
•Sammutamoottorijaodota,kunneskaikki
liikkuvatosatovatpysähtyneet.
•Älälaitasormiakotelonallesäätäessäsi
leikkuukorkeutta.
VAROITUS
Josmoottorionjuurisammutettu,äänenvaimennin
onkuumajavoiaiheuttaavakaviapalovammoja.
Pysyetäälläkuumastaäänenvaimentimesta.
Säädäleikkuukorkeushalutuksi.Asetakaikkineljäpyörää
samallekorkeudelle.
1.Löysääyläkahvannuppia(Kuva19).
Kuva19
2.Siirräyläkahvahaluttuunasentoon(Kuva20).
Huomaa:Nostalaitettasiirtämälläkaikkianeljää
leikkuukorkeusvipuaeteenpäinjalaskelaitettasiirtämälläniitä
taaksepäin(Kuva18).
Kuva18
Huomaa:Leikkuukorkeusasetuksetovat25mm,38mm,
51mm,64mm,76mm,89mm.102mmja114mm.
Kuva20
3.Kiristäyläkahvannuppitukevasti(kuva19).
10
Kuva21
Moottorinkäynnistys
Tärkeää:Laitteenturvajärjestelmäestäämoottoria
käynnistymästä,joslaitteeseeneioleasennettu
leikkuujätteenheittosuojustatairuohonkeräintä.
1.Asennalaitteeseenleikkuujätteenheittosuojus(Kuva
22)tairuohonkeräin(Kuva23).
Kuva23
2.Pidäteränohjaustankoakahvaavastenjavedä
narukäynnistimestä(Kuva24).
Kuva24
1.Teränohjaustanko
Huomaa:Joslaiteeiedelleenkäänkäynnisty,ota
yhteysvaltuutettuunhuoltoliikkeeseen.
3.Tarkistalaitteenturvajärjestelmäntoimivuus.Katso
kohtaaLaitteenturvajärjestelmäntestausvarastoinnin
aikana.
Kuva22
11
Itsevetolaitteistonkäyttö
Itsevetolaitteistoakäytetäänkävelemälläjapitämälläkäsiä
yläkahvanpäälläjakyynärpäitäsivuilla,jolloinlaiteliikkuu
automaattisestioikeaavauhtia(Kuva25jaKuva26).
Kuva25
Josruohonkeräinonkiinnilaitteessa,irrotase(katsokohta
Ruohonkeräimenirrotus(sivu13))ennenleikkuujätteiden
levitystä.Jossivuheittosuppiloonkiinnilaitteessa,irrotase
jalukitsesivuheittoluukku.KatsokohtaSivuheittosuppilon
irrotus(sivu14)ennenleikkuujätteidenlevitystä.
Tärkeää:Laitteenturvakytkinestäämoottoria
käynnistymästä,joslaitteeseeneioleasennettu
leikkuujätteenheittosuojusta(Kuva27).
Kuva26
Huomaa:Joslaiteeikuljevapaastitaaksepäin
itsevetolaitteistonkäytönjälkeen,pysähdy,pidäkädet
samassaasennossajaannalaitteensiirtyämuutamansentin
eteenpäin,jottapyörävetovapautuisi.Voitmyöskoettaa
ulottuavauhtikahvanalapuolellaolevaanmetallikahvaan
jatyöntäälaitettamuutamansentineteenpäin.Joslaiteei
vieläkäänliikuvapaastitaaksepäin,otayhteysvaltuutettuun
huoltoliikkeeseen.
Moottorinsammutus
Huoltoväli:Ainaennenkäyttöätaipäivittäin—Varmista,että
teräpysähtyykolmensekunninkuluessa
teränohjaustangonvapauttamisesta.
Sammutamoottorivapauttamallateränohjaustanko.
Tärkeää:Kunvapautatteränohjaustangon,moottorin
jateränpitäisipysähtyä3sekunninkuluessa.Josne
eivätpysähdy,lopetalaitteenkäyttövälittömästijaota
yhteysvaltuutettuunhuoltoliikkeeseen.
Leikkuujätteidenlevitys
Laitteessaonvalmiinaominaisuus,jokalevittääruoho-ja
lehtijätteentakaisinnurmelle.
Kuva27
1.Leikkuujätteenheittosuojuksenvivunyläreunakanavan
alaosassa
Leikkuujätteidenkerääminen ruohonkeräimeen
Käytäruohonkeräintä,joshaluatkerätäruoho-jalehtijätteet
nurmikolta.
VAARA
Josruohonkeräinonkulunut,pieniäkiviätai
muutavastaavaajätettävoisinkoutuakäyttäjään
taisivullisiinpäin,mikävoijohtaavakavaan
henkilövahinkoontaikuolemaan.
Tarkastaruohonkeräinsäännöllisesti.Joskeräinon
vaurioitunut,asennauusiT oro-ruohonkeräin.
Jossivuheittosuppiloonkiinnilaitteessa,irrotasejalukitse
sivuheittoluukku.KatsoSivuheittosuppilonirrotus(sivu14)
ennenleikkuujätteidenkeräämistä.
VAARA
Teräonterävä,jasenkoskettaminenvoiaiheuttaa
vakaviahenkilövahinkoja.
Sammutamoottorijaodota,ettäkaikkiliikkuvat
osatovatpysähtyneet,ennenkuinpoistutkäyttäjän
paikalta.
12
Ruohonkeräimenasennus
1.Irrotaleikkuujätteenheittosuojus(Kuva28).
Kuva28
2.Vienarukäynnistinalemmannaruohjaimenympäri
(Kuva29).
Ruohonkeräimenirrotus
1.Vienarukäynnistinalemmannaruohjaimenympäri
(Kuva31).
Kuva31
2.Nostaruohonkeräimenkahvalaitteenyläosanuristaja
irrotakeräinlaitteesta(Kuva32).
Kuva29
Huomaa:Alempinaruohjainvapauttaa
narukäynnistimen,kunvedätnarukäynnistimenkahvaa.
3.Asennaruohonkeräimenkahvalaitteenyläosassa
oleviinuriin(Kuva30).
Tärkeää:Laitteenturvakytkinestäämoottoria
käynnistymästä,joslaitteeseeneioleasennettu
ruohonkeräintä.
Kuva30
Kuva32
3.Asennaleikkuujätteenheittosuojus(Kuva33).
Kuva33
13
Leikkuujätteidenheittäminen
Sivuheittosuppilonirrotus
sivulle
Käytäsivuheittojärjestelmääerittäinpitkänruohon
leikkaamiseen.
Joslaitteeseenonasennetturuohonkeräin,irrotasejaasenna
leikkuujätteenheittosuojus(katsokohtaRuohonkeräimen
irrotus(sivu13))ennenleikkuujätteidenheittämistäsivulle.
Tärkeää:Laitteenturvakytkinestäämoottoria
käynnistymästä,joslaitteeseeneioleasennettu
leikkuujätteenheittosuojusta.Katsokohta
Leikkuujätteidenlevitys(sivu12).
Sivuheittosuppilonasennus
1.Avaasivuheittoluukunlukitus(Kuva34).
Kuva34
2.Avaasivuheittoluukku(Kuva35).
Sivuheittosuppiloirrotetaantekemällääskeisetvaiheet
käänteisessäjärjestyksessä.
Tärkeää:Lukitsesivuheittoluukkusulkemisenjälkeen
(Kuva37).
Kuva37
Käyttövihjeitä
Yleisiäleikkuuvinkkejä
•Siivoaalueeltakepit,kivet,johdot,oksatjamuutjätteet,
joihinteräsaattaisiosua.
•Äläisketerääkiinteisiinesineisiin.Äläkoskaanaja
ruohonleikkurillatarkoituksellaminkäänesineenyli.
•Joslaitetörmääesteeseentaialkaatäristä,sammuta
moottorivälittömästi,irrotasytytystulpanjohtojatarkasta
laitevaurioidenvaralta.
Kuva35
3.Asennasivuheittosuppilojasuljeluukkusuppilon
päälle(Kuva36).
Kuva36
•Jottaruohonleikkuritoimisiparhaallamahdollisella
tavalla,asennauusiteräennenleikkuukaudenalkamista.
•VaihdaterätarvittaessaToro-vaihtoterään.
Ruohonleikkaaminen
•Leikkaavainnoinkolmasosaruohonpituudesta
kerrallaan.Äläleikkaaruohoa51mm:nasetusta
lyhyemmäksi,paitsijosruohoonharvaataionmyöhäinen
syksy,jolloinruohonkasvualkaahidastua.Katso
Leikkuukorkeudensäätö(sivu10).
•Leikattaessayli15cmkorkeaaruohoaleikkaaensin
korkeimmallaleikkuukorkeudenasetuksellajakävele
hitaasti.Leikkaasenjälkeenmatalammallaasetuksella,
jottanurmikostatuleehyvännäköinen.Josruohoonliian
pitkää,laitesaattaatukkeutuajamoottoripysähtyä.
•Leikkaavainkuivaaruohoatailehtiä.Kostearuohoja
lehdetpaakkuuntuvatnurmikollejavoivattukkialaitteen
taipysäyttäämoottorin.
VAARA
Kostearuohotailehdetvoivataiheuttaavakavan
loukkaantumisen,josliukastutjakosketatterää.
Leikkaavainruohonollessakuivaa.
14
•Vaihdaleikkuusuuntaa.Tällöinleikkuujätteethajaantuvat
ruohikolletasaisestijalannoittavathyvin.
eturenkaidenkorkeudeksiesimerkiksi51mmja
takarenkaidenkorkeudeksi64mm.
•Josleikattunurmikkoeinäytähyvältä,kokeileyhtätai
useampaaseuraavistatoimenpiteistä:
–Vaihdaterätaiteroitase.
–Kävelehitaamminleikatessasi.
–Nostalaitteenleikkuukorkeutta.
–Leikkaaruohouseammin.
–Kuljeainaosaksiedellisenleikkuukaistanpäällä;älä
leikkaakokonaanuuttakaistaa.
–Asetaetupyörienleikkuukorkeusyhtäpykälää
takapyörienleikkuukorkeuttaalemmaksi.Säädä
Lehtienleikkaaminen
•Kunnurmikkoonleikattu,tarkista,ettäpuoletruohosta
näkyylehtikerroksenläpi.Joudutehkäleikkaamaanlehdet
vieläkerrantaiuseamminkin.
•Joslehtiäonnurmikollayli13cm,asetaetuosan
leikkuukorkeusyhtätaikahtapykälääkorkeammallekuin
takaosanleikkuukorkeus.
•Hidastaleikkuunopeutta,joslaiteeileikkaalehtiä
tarpeeksihienoksi.
Kunnossapito
Huomaa:Koneenvasenjaoikeapuolimääritelläännormaalistakäyttöasennostakäsin.
Kunnossapitotaulukko
Huoltoväli
5ensimmäisenkäyttötunnin
jälkeen
Ainaennenkäyttöätai
päivittäin
25käyttötunninvälein
50käyttötunninvälein
Vuosittain
Vuosittaintaiennen
varastointia
Tärkeää:Lisäähuoltotoimenpiteitäonmoottorinkäyttöoppaassa.
Huoltotoimenpide
•Vaihdamoottoriöljy.
•Tarkistamoottoriöljynmäärä.
•Varmista,ettäteräpysähtyykolmensekunninkuluessateränohjaustangon
•Puhdistakoneenalaosa.
•Vaihdailmansuodatinvuosittaintaiuseammin,joskäyttöolosuhteetovatpölyiset.
•Vaihdamoottoriöljy.Öljyonvaihdettavatavallistauseamminpölyisissä
•Voitelehammaspyörät.
•Voiteleyläkahva.
•Vaihdamoottoriöljy.Öljyonvaihdettavatavallistauseamminpölyisissä
•Vaihdaterä.
vapauttamisesta.
käyttöolosuhteissa.
käyttöolosuhteissa.
15
Valmisteluhuoltoavarten
Ilmansuodattimenvaihto
1.Sammutamoottorijaodota,kunneskaikkiliikkuvat
osatovatpysähtyneet.
2.Irrotasytytystulpanjohtosytytystulpasta(Kuva38)
ennenhuoltotöidensuorittamista.
Kuva38
3.Kytkesytytystulpanjohtosytytystulppaanhuoltotöiden
jälkeen.
Huoltoväli:25käyttötunninvälein
1.Avaailmansuodattimenkansiruuviavaimella(Kuva39).
Kuva39
2.Vaihdailmansuodatin(Kuva40).
Tärkeää:Ennenkuinkallistatlaitettaöljyntai
teränvaihtoavarten,annapolttoainesäiliönkäydä
tyhjäksinormaalissakäytössä.Joslaitettaon
kallistettavaennenpolttoaineenloppumista,poista
polttoainekäsipumpulla.Kallistalaitekyljelleen
ainasiten,ettäilmansuodatinosoittaaylöspäin.
VAARA
Konettakallistettaessasaattaavalua
polttoainetta.Bensiiniontulenarkaa
jaräjähdysherkkääjavoiaiheuttaa
henkilövahingon.
Käytämoottoria,kunnesbensiiniloppuu,
taipoistabensiinikäsipumpulla,eikoskaan
lapolla.
Kuva40
Moottoriöljynvaihto
Huoltoväli:5ensimmäisenkäyttötunninjälkeen
50käyttötunninvälein
Vuosittaintaiennenvarastointia
Huomaa:Tilavuus:0,59l,tyyppi:SAE30,puhdistavaöljy,
jonkaAPI-huoltoluokitusonSF,SG,SH,SJ,SLtaikorkeampi.
1.Siirrälaitetasaisellealustalle.
2.Varmista,ettäpolttoainesäiliössäonvainvähäntaiei
yhtäänpolttoainetta,jottapolttoainettaeivuotaisi,kun
laitekallistetaankyljelleen.
3.Lämmitäöljyennenvaihtoakäyttämällämoottoria
muutamanminuutinajan.
Huomaa:Lämminöljyjuokseeparemminjakuljettaa
enemmänepäpuhtauksia.
4.Irrotajohtosytytystulpasta.KatsoValmisteluhuoltoa
varten(sivu16).
5.Asetaöljyntyhjennysastialaitteensillesivulle,jolla
mittatikkuon.
6.Irrotamittatikkuöljyntäyttöputkesta(Kuva41).
16
Kuva41
G019342
7.Valutakäytettyöljyöljyntäyttöputkenläpiöljyn
tyhjennysastiaankallistamallalaitekyljelleensiten,että
öljyntäyttöputkiosoittaaalaspäin(Kuva42).
Kuva43
•JosöljynpintaonmittatikunAdd-merkin
alapuolella,lisääöljyntäyttöputkeenhitaastipieni
määräöljyäjatoistasittenvaiheet10–12,kunnes
öljynpintanouseemittatikunFull-merkintasalle.
•JosöljynpintaonFull-merkinyläpuolella,valuta
ylimääräistäöljyä,kunnesöljynpintaonmittatikun
Full-merkintasalla.
Tärkeää:Joskampikammiossaonliikaa
tailiianvähänöljyämoottoriakäytettäessä,
moottorivoivaurioitua.
13.Asennamittatikkukäsintukevastipaikalleen.
14.Toimitakäytettyöljykierrätettäväksipaikalliseen
kierrätyskeskukseen.
Kuva42
8.Kunöljyontyhjentynyt,palautalaitekäyttöasentoon.
9.Kaadaöljyäöljyntäyttöputkeennoinkolmenneljäsosan
verrankampikammiontilavuudesta.
Huomaa:Tilavuus:0,59l,tyyppi:SAE30,puhdistava
öljy,jonkaAPI-huoltoluokitusonSF,SG,SH,SJ,SL
taikorkeampi.
10.Pyyhimittatikkupuhtaallaliinalla.
11.Asetamittatikkuöljyntäyttöputkeenjaruuvaasitä
kiinni,kunnessepysähtyy.
12.Irrotamittatikkujatarkistaöljymäärä.KatsoKuva43.
Hammaspyörienvoitelu
Huoltoväli:Vuosittain
1.Irrotakunkintakapyöränkeskelläolevatpultitjairrota
takapyörät.
2.Levitävoiteluöljyähammaspyöränsisä-jaulkopinnoille
kuvanmukaisesti(Kuva44).
Kuva44
3.Asennatakapyörät.
17
Yläkahvanvoitelu
G009696
1
Huoltoväli:Vuosittain
Voiteleyläkahvanvasenjaoikeapuolialhaisenviskositeetin
silikonisuihkeellavuosittaintaitarvittaessa.
1.Suihkutavoiteluainettakahvansisäosanmuoviselle
ulkopinnalle(Kuva45).
Kuva45
Kuva47
Huomaa:Suuntaasuihkepullonmukanatoimitetun
pillinavulla.
2.Työnnäyläkahvakokonaanalasjasuihkuta
voiteluainettakahvanulko-osanmuovisellesisäpinnalle
(Kuva46).
Kuva46
Itsevetolaitteistonvaijerin säätö
1.Löysääkaapelinpidikkeenmutteri(Kuva47).
1.Kaapelinpidike
2.Vedäyläkahvamahdollisimmantaakse.
Huomaa:Joskahvaeiliikuesteettä,katsokohta
Yläkahvanvoitelu(sivu18).
3.Vedäkaapelinvaippaaalas,kunnesnäkyvissäolevassa
kaapelissaeioleenäälöysää(Kuva48).
Kuva48
1.Näkyvissäolevakaapeli
4.Työnnäkaapelinvaippaa3mmylöspäin.
Huomaa:Voitasettaaviivaimenmustan
kaapelipidikkeenyläsivuavastenjamitata,kuinkakauas
kaapelinvaipanyläpääliikkuu(Kuva49).
18
Kuva49
1.Kaapelinpidike2.Kaapelinvaippa
Huomaa:Kunsiirrätkaapelinvaippaaylöspäin,
ajonopeuslaskee.Kunsiirrätkaapelinvaippaaalaspäin,
ajonopeuskasvaa.
5.Kiristämutteritiukkaan.
Kuva50
6.Käynnistälaitejatarkistasäädöt.
Huomaa:Jositsevetolaitteistonsäädöteivätole
oikeat,toistanämätoimenpiteet.
Teränvaihto
Huoltoväli:Vuosittaintaiennenvarastointia
Tärkeää:
Jossinullaeiolemomenttiavaintataiethalua
suorittaatoimenpidettäitse,otayhteysvaltuutettuun
huoltoliikkeeseen.
Tarkistateräainabensiininloppuessa.Josterävaurioituu
taimurtuu,vaihdaseheti.Josteräontylsätaiuurteinen,
teroitutaterätaivaihdaseuuteen.
Teräonterävä,jasenkoskettaminenvoiaiheuttaa
vakaviahenkilövahinkoja.
Käytäkäsineitä,kunhuollatterää.
T erän asentamiseen tar vitaan momenttia v ain.
VAARA
4.Irrotateräjasäästäkaikkikiinnitystarvikkeet(Kuva50).
5.Asennauusiteräjakaikkikiinnitystarvikkeet(Kuva51).
1.Irrotasytytystulpanjohtosytytystulpasta.Katsokohta
Valmisteluhuoltoavarten(sivu16).
2.Kallistalaitekyljelleensiten,ettämittatikkuosoittaa
alaspäin.
3.Tueteräpuunkappaleella(Kuva50).
Kuva51
Tärkeää:Suuntaateränkäyrätpäätlaitteen
koteloakohti.
6.Kiristäteräpulttimomenttiavaimella82N·m:n
tiukkuuteen.
Tärkeää:82N·m:iinkiristettypulttionerittäin
tiukalla.Pidäterääpaikoillaanpuunkappaleella,
asetapainosiräikäntaivääntötyökaluntaakseja
kiristäpulttihyvin.Tätäpulttiaonhyvinvaikea
kiristääliiankireälle.
19
Koneenalaosan puhdistaminen
Huoltoväli:Ainaennenkäyttöätaipäivittäin
VAARA
Leikkuujätettäsaattaairrotalaitteenalta.
•Käytäsilmäsuojaimia.
•Pysykäyttäjänpaikalla(kahvantakana).
•Äläpäästäsivullisiaalueelle.
1.Käytämoottoriatasaisellajapäällystetylläalustallaja
ruiskutavettäoikeantakapyöräneteen(Kuva52).
Huomaa:Vesiroiskuuteränreitillejapoistaa
leikkuujätteet.
Kuva52
2.Kunleikkuujätettäeienäätuleulos,lopetaruiskutusja
siirrälaitekuivallealueelle.
3.Annamoottorinkäydämuutamanminuutinajan,jotta
laitteenalapuolikuivuu.Näinseeipääseruostumaan.
Varastointi
Laitteenvalmistelu varastointiavarten
VAARA
Bensiinihöyrytvoivaträjähtää.
•Äläsäilytäbensiiniä30päivääkauempaa.
•Älävarastoilaitettasuljettuuntilaanlähelle
avotulta.
•Annamoottorinjäähtyäennenvarastointia.
1.Lisääpolttoaineeseenstabilointiainettamoottorin
valmistajanohjeidenmukaanvuodenviimeisellä
polttoainesäiliöntäyttökerralla.
2.Käytälaitetta,kunnesmoottoripysähtyypolttoaineen
loppumisenvuoksi.
3.Pumppaakäsisyöttöpumpullajakäynnistämoottori
uudelleen.
4.Annamoottorinkäydä,kunnessepysähtyy.Kunet
enääsaamoottoriakäyntiin,seontarpeeksikuiva.
5.Irrotajohtosytytystulpasta.
6.Irrotasytytystulppa,lisää30mlöljyäsytytystulpan
aukkoonjavedänarukäynnistintähitaastiuseitakertoja,
jottaöljyleviääkaikkiallesylinteriinjaestääsylinterin
ruostumisenvarastoinninaikana.
7.Asetasytytystulppalöysästipaikalleen.
8.Kiristäkaikkimutterit,pultitjaruuvit.
Kahvantaittaminen
Pystyasento
1.Painapoljintajalallajapidäsealhaalla(Kuva53).
Kuva53
20
2.Siirräkahvapystyasentoon(Kuva54).
5.Tarkistamoottorinöljymäärä.Katsokohta
Moottoriöljynmääräntarkistus(sivu9).
6.Täytäpolttoainesäiliöuudellabensiinillä,katsokohta
Polttoainesäiliöntäyttö(sivu9).
7.Kytkejohtosytytystulppaan.
8.Tarkistalaitteenturvajärjestelmäntoimivuus.Katso
kohtaLaitteenturvajärjestelmäntestaus(sivu21).
Laitteenturvajärjestelmän testaus
1.Siirrälaitetasaisellealustalle.
Kuva54
Etuasento
1.Kunkahvaonpystyasennossa,painapoljintajalallaja
pidäsealhaalla.
2.Siirräkahvakokonaaneteenjalöysääyläkahvannuppia
(Kuva55).
2.Sammutamoottorijaodota,kunneskaikkiliikkuvat
osatovatpysähtyneet.
3.Josruohonkeräintäeioleasennettulaitteeseen,irrota
heittokanavansuojusjaasennaruohonkeräin.
4.Käynnistämoottori.
5.Kunmoottorionkäynnissä,nostaruohonkeräimen
oikeaatakayläkulmaa,kunnesruohonkeräimenoikeassa
etuyläkulmassaolevametallikehikkoonkokonaanirti
oikeanpuoleisestaurasta(Kuva56).Moottorinpitäisi
sammua.
Huomaa:Oikeanpuoleisessaurassaonturvakytkin.
Tärkeää:Äläpoistukäyttäjänpaikaltatämän
toimenpiteenaikana.
Kuva55
3.Suoristakahvakohdan1Kahvansuoristaminen(sivu
5)mukaisesti.
Laitteenkäyttöönotto varastoinninjälkeen
1.Tarkistajakiristäkaikkikiinnikkeet.
2.Poistaylimääräinenöljysylinteristäirrottamalla
sytytystulppajavetämällänarukäynnistimenkahvasta,
jolloinmoottoripyöriinopeasti.
3.Asennasytytystulppajakiristäsemomenttiavaimella
momenttiin20Nm.
4.Teetarvittavathuoltotoimenpiteet.Katsokohta
Kunnossapito(sivu15).
21

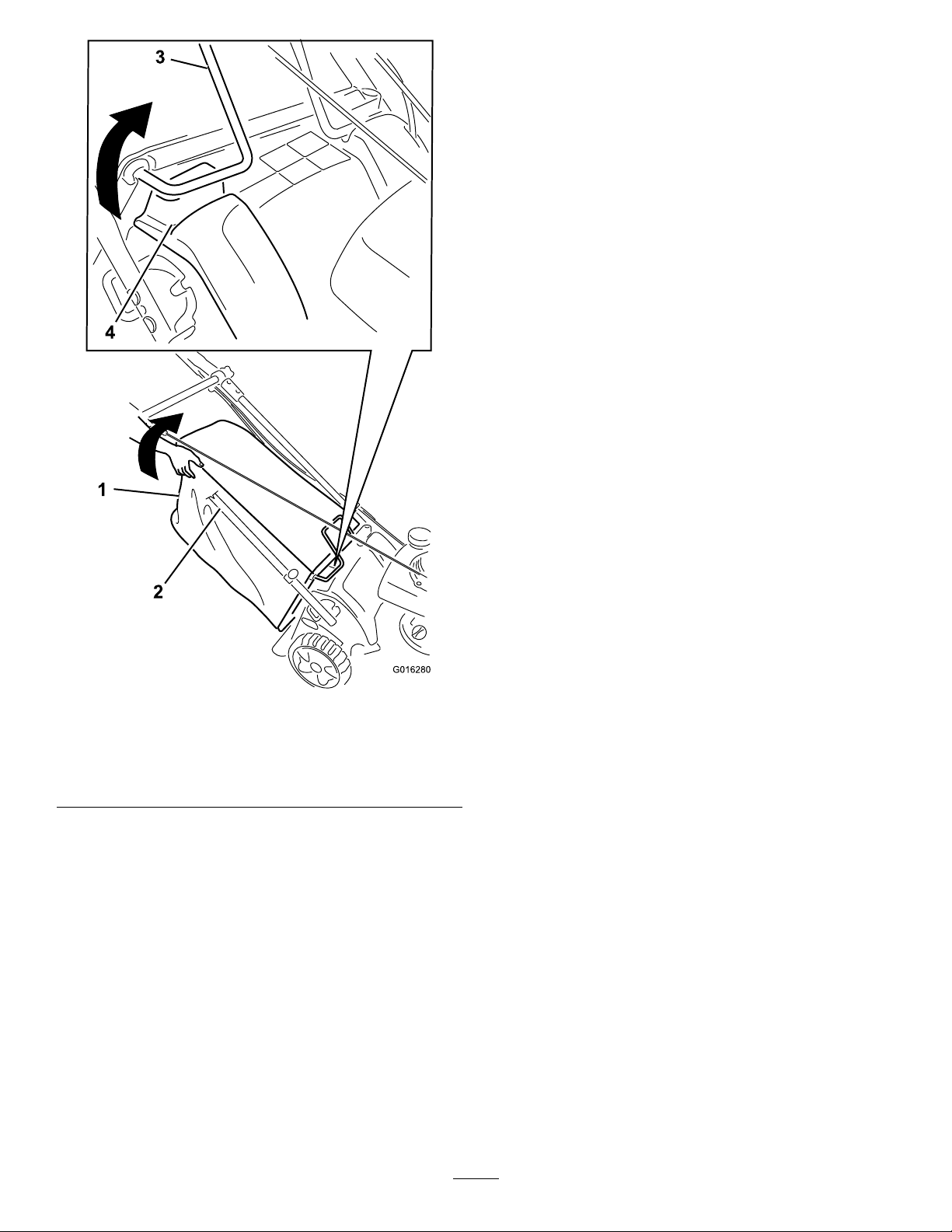

Kuva56
1.Ruohonkeräin3.Metallikehikko
2.Kahvanoikeapuoli
onpoistettuosittain
selkeydenvuoksi.
4.Ura
6.Josmoottorieisammutestinaikana,sammutamoottori
vapauttamallakahvassaolevaohjaustanko,odota,
kunnesliikkuvatosatovatpysähtyneet,jatoimitalaite
valtuutetulleToro-jälleenmyyjälleturvajärjestelmän
korjaustavarten.
22
Kansainvälisetjakelijat
Jakelija:Maa:Puhelinnumero:Jakelija:Maa:Puhelinnu-
AgrolancKft
BalamaPrimaEngineeringEquip.Hongkong85221552163
B-RayCorporation
CascoSalesCompany
CeresS.A.CostaRica
CSSCTurfEquipment(pvt)Ltd.SriLanka
CyrilJohnston&Co.
CyrilJohnston&Co.
EquiverMeksiko525553995444ParklandProductsLtd.
FemcoS.A.Guatemala
ForGarderOU
G.Y.K.CompanyLtd.
GeomechanikiofAthens
GolfinternationalTurizm
GuandongGoldenStar
HakoGroundandGarden
HakoGroundandGarden
HayterLimited(U.K.)
HydroturfInt.CoDubai
HydroturfEgyptLLC
IrrimacPortugali351212388260ToroEuropeNVBelgia3214562960
IrrigationProductsInt'lPvtLtd.Intia0091442449
JeanHeybroekb.v .Alankomaat3130639461 1VictusEmakPuola48618238369
Unkari3627539640
Korea82325512076
PuertoRico7877888383
5062391138
Pohjois-Irlanti442890813121
Irlanti442890813121
Viro3723846060
Japani81726325861
Kreikka30109350054
Turkki902163365993RiversaEspanja34952837500
Kiina862087651338
Ruotsi4635100000
Norja4722907760
Yhdistynyt
kuningaskunta
Arabiemiirikuntien
liitto
Egypti2025194308T oroAustraliaAustralia61395807355
94112746100
5024423277
441279723444
97143479479T-MarktLogisticsLtd.Unkari3626525500
4387
MaquiverS.A.
MaruyamaMfg.Co.Inc.
Mountelda.s.
Mountelda.s.Slovakia
MunditolS.A.
NormaGarden
OslingerTurfEquipmentSA
OyHakoGroundandGarden
Ab
Perfetto
PratoverdeSRL.
Prochaska&Cie
RTCohen2004Ltd.
LelyTurfcare
SolvertS.A.S.
SpyprosStavrinidesLimited
SurgeSystemsIndiaLimited
ValtechMarokko21253766
Kolumbia5712364079
Japani81332522285
Tšekin
tasavalta
Argentiina54114821
Venäjä74954116120
Ecuador59342396970
Suomi
Uusi-Seelanti
Puola48618208416
Italia390499128
Itävalta4312785100
Israel97298617979
Tanska4566109200
Ranska331308177
Kypros35722434131
Intia911292299901
mero:
420255704
220
420255704
220
9999
35898700733
6433493760
128
00
3636
Eurooppalainentietosuojailmoitus
Toronkeräämättiedot
ToroWarrantyCompany(Toro)huolehtiiasiakkaidentietosuojasta.T akuuvaatimustenkäsittelyäjamahdollisiatuotteidentakaisinkutsukampanjoitavarten
pyydämme,ettäasiakkaatlähettäväthenkilötiedotsuoraanTorolletaipaikalliselleToro-jälleenmyyjälle.
Toro-takuujärjestelmätoimiiyhdysvaltalaisillapalvelimilla,eivätkäyhdysvaltalaisettietosuojalaitvälttämättätarjoasamanlaistasuojaakuinvastaavat
laitasiakkaanomassamaassa.
ANTAMALLAHENKILÖTIEDOTTOROLLEASIAKASSUOSTUUSIIHEN,ETTÄNÄITÄTIETOJAKÄSITELLÄÄNTÄSSÄTIETOSUOJAILMOITUKSESSA
KUVA TULLATA VALLA.
Tapa,jollaTorokäyttäätietoja
Torovoikäyttäähenkilötietojatakuuvaatimustenkäsittelyyn,yhteydenottoihinmahdollisissatuotteidentakaisinkutsukampanjoissajamuissa
mahdollisissatarkoituksissa,joistakerrotaanerikseen.TorovoijakaatietojaToronsisaryhtiöille,jälleenmyyjillejamuilleliiketoimintakumppaneille
näidentarkoitustenyhteydessä.T oroeimyyasiakkaidenhenkilötietojamuilleyhtiöille.Toropidättääoikeudenluovuttaahenkilötietojalain
määräämiintarkoituksiintaiasiaankuuluvienviranomaistenpyynnöstä,T oronjärjestelmientoiminnanvarmistamiseksitaiToronturvallisuudentai
muidenkäyttäjienturvallisuudenvarmistamiseksi.
Henkilötietojensäilytys
Henkilötietojasäilytetäänniinkauankuinniitätarvitaanniidenalkuperäiseentarkoitukseentaimuihinasianmukaisiintarkoituksiin(kuten
viranomaismääräystennoudattamiseksi)tailainmääräämänajan.
Toronvakuutusasiakkaidenhenkilötietojentietosuojasta
Toropyrkiisäilyttämäänhenkilötietojentietosuojankohtuullistenvarotoimienavulla.Lisäksisepyrkiihuolehtimaantietojentarkkuudestaja
paikkansapitävyydestä.
Henkilötietojenkäyttöjakorjaus
Joshaluattarkistaahenkilötietositaikorjataniitä,lähetäsähköpostiaosoitteeseenlegal@toro.com.
Australiankuluttajalainsäädäntö
AustralialaisetasiakkaatvoivatsaadalisätietojaAustraliankuluttajalainsäädännöstäpakkauksensisälläolevastamateriaalistataipaikalliselta
Toro-jälleenmyyjältä.
374-0269RevH
Torontakuu
Kotikäyttööntarkoitetut
tuotteet
ja
ToroGTS-käynnistystakuu
Ehdotjatakuunalaisettuotteet
ToroCompanyjasensisaryhtiöToroWarrantyCompanyantavatyhteisen
sopimuksensamukaisestialkuperäiselleostajalle
Toro-tuote,jossiinäilmeneemateriaali-taivalmistusvikojataijosToroGTS
(GuaranteedtoStart)-käynnistystakuunpiiriinkuuluvalaiteeikäynnistyensimmäisellä
taitoisellavedolla,edellyttäen,ettäkäyttöoppaassakuvatuistasäännöllisistä
huoltotoimenpiteistäonhuolehdittu.
Tuotteilleannetaanseuraavattakuuajatostopäivästälukien:
TuotteetTakuuaika
Työnnettävätruohonleikkurit
•Valettuleikkuupöytä5vuottakotikäytössä
•Moottori
•Akku2vuotta
•Teräsleikkuupöytä2vuottakotikäytössä
•Moottori
TimeMaster-leikkurit3vuottakotikäytössä
•Moottori
•Akku2vuotta
Sähkökäyttöisetkannettavatlaitteet
jatyönnettävätruohonleikkurit
Lumilingot
•Yksivaiheinen2vuottakotikäytössä
•Moottori
•Kaksivaiheinen3vuottakotikäytössä
•Suppilo,suppilonsuuntainja
siipipyöränkotelonsuojus
Sähkökäyttöisetlumilingot
Kaikkiseuraavatajoleikkurit
•MoottoriKatsomoottorinvalmistajantakuu
•Akku2vuottakotikäytössä
•Lisälaitteet2vuottakotikäytössä
Ajoleikkuritjapuutarhatraktorit(DH)
Ajoleikkuritjapuutarhatraktorit(XLS)
TimeCutter
TITAN-leikkurit3vuottatai240tuntia
•Runko
1
Alkuperäinenostajaonhenkilö,jokaalunperinostiT oro-tuotteen.
2
Kotikäyttötarkoittaatuotteenkäyttöäsamallatontilla,jollaasiakkaankotisijaitsee.Käyttöä
useammassakuinyhdessäpaikassapidetäänkaupallisenakäyttönä,johonsovelletaankaupalliseen
käyttöönannettuatakuuta.
3
ToroGTS-käynnistystakuueikatakaupallisessakäytössäoleviatuotteita.
4
JoillakinT oro-tuotteissakäytetyillämoottoreillaonmoottorinvalmistajanantamatakuu.
5
Kumpitahansailmeneeensin.
6
Elinikäinentakuu:Joskoneenpäärakenteenmuodostavarunko(jokakoostuuyhteenhitsatuista
osistajajohonmoottorinkaltaisetmuutosatkiinnitetään)halkeaataimurtuunormaalikäytössä,
sekorjataantaivaihdetaanT oronharkinnanmukaantakuunpuitteissamaksuttaosienjatyön
osalta.T akuueikatarungonvaurioitumistaväärinkäytöntairuostumisenedellyttämienkorjausten
laiminlyönninseurauksena.
Takuuvoidaanevätä,jostuntilaskurionirrotettu,siihenontehtymuutoksiataijossitä
onmuutenpeukaloitu.
1
takuunkorjataallailmoitettu
90päivääkaupallisessakäytössä
5vuodenGTS-takuu,
kotikäytössä
3
30päivääkaupallisessakäytössä
2vuodenGTS-takuu,
kotikäytössä
3
90päivääkaupallisessakäytössä
3vuodenGTS-takuu,
kotikäytössä
2vuottakotikäytössä
Eitakuutakaupallisessakäytössä
3
45päivääkaupallisessakäytössä
2vuodenGTS-takuu,
kotikäytössä
3
45päivääkaupallisessakäytössä
Elinikäinen(vainalkuperäinenomistaja)
2vuottakotikäytössä
Eitakuutakaupallisessakäytössä
2vuottakotikäytössä
30päivääkaupallisessakäytössä
3vuottakotikäytössä
30päivääkaupallisessakäytössä
3vuottakotikäytössä
30päivääkaupallisessakäytössä
Elinikäinen(vainalkuperäinenomistaja)
2
2
2
2
2
2
2
2
2
2
2
2
5
Omistajanvastuut
Toro-tuotettaonhuollettavakäyttöoppaanhuolto-ohjeidenmukaisesti.Tällaisen
kunnossapidonkustannuksistavastaaomistajahuollonsuorittajastariippumatta.
Takuuhuollonohjeet
Josepäilet,ettäToro-tuotteessasionmateriaali-taivalmistusvirhe,toiminäin:
1.Otayhteystuotteenmyyjäänhuollonjärjestämiseksi.Josetvoijostainsyystä
ottaayhteyttätuotteenmyyjään,otayhteysmihintahansavaltuutettuun
Toro-jälleenmyyjään.Katsooheinenjakelijaluettelo.
2.Vielaitejaostotodistus(ostokuitti)huoltoliikkeeseen.Josetoletyytyväinen
huoltoliikkeenarvioontaisaamaasipalveluun,otayhteysT oroon:
ToroCustomerCareDepartment,RLCDivision
ToroWarrantyCompany
811 1LyndaleAvenueSouth
Bloomington,MN55420-1196
001–952–948–4707
Takuunulkopuolisetkohteetjaviat
Muitanimenomaisiatakuitaeiole,lukuunottamattajoitaintuotteitakoskeviamoottoriin
taimoottorinpäästöjenrajoitusjärjestelmiinliittyviätakuita.Tämätakuueikata
seuraavia:
•Määräaikaishuoltotaivaraosat,kutensuodattimet,polttoaine,voiteluaineet,
öljynvaihdot,sytytystulpat,ilmansuodattimet,terienteroitus,kuluneetterät,
kaapelin/vivustonsäädötsekäjarrujenjakytkintensäädöt
•Normaalinkulumisenseurauksenavioittuneetosat
•Laitteettaiosat,joitaonmuutettu,käytettyväärintailaiminlyöty ,taijotka
onvaihdettavataikorjattavaonnettomuuksientaiasianmukaisenhuollon
laiminlyönninvuoksi
•Nouto-jatoimituskulut
•MuunkuinvaltuutetunT oro-huoltoliikkeentekemätkorjauksettaikorjausyritykset
5
•Korjaukset,jotkajohtuvatsuositellunpolttoainemenettelynlaiminlyönnistä
(lisäohjeitaonkäyttöoppaassa)
–Epäpuhtauksienpoistaminenpolttoainejärjestelmästä
–Vanhanpolttoaineen(ylikuukaudenvanhan)taiyli10%etanoliataiyli
4
•Korjauksettaisäädöt,joillapyritäänkorjaamaanseuraavistatekijöistäjohtuvia
15%MTBE:täsisältävänpolttoaineenkäyttö
–Polttoainejärjestelmäntyhjentämättäjättäminenennenylikuukauden
pituisiakäyttökatkoja
käynnistysvaikeuksia:
–Asianmukaistenhuoltotoimenpiteidentaisuositellunpolttoainemenettelyn
laiminlyönti
–Leikkurinteränosuminenesteeseen
•Erityisolosuhteet,joissakäynnistysvoiedellyttääuseampaakuinkahtavetoa:
6
–Ensimmäinenkäynnistyskertaylikolmenkuukaudenpituisenkäyttökatkon
taivarastoinninjälkeen
–Käynnistysalhaisessalämpötilassa,esimerkiksivarhainkeväällätai
myöhäänsyksyllä
–Vääräkäynnistystapa–josyksikönkäynnistyksessäonongelmia,varmista
käyttöoppaasta,ettäkäytätoikeaakäynnistystapaa.Näinvoidaanehkä
välttäätarpeetonkäyntivaltuutetussaT oro-huoltoliikkeessä.
Yleisetehdot
Ostajaasuojaavatmaakohtaisetlait.Tämätakuueirajoitaostajanlakisääteisiä
oikeuksia.
374-0268RevG
Loading...
