Toro 20897 Operator's Manual

FormNo.3409-226RevA

53cmSuperBaggerLawn
Mower

20897

SuperBagger-Rasenmäher(53

cm)

20897

TondeuseSuperBaggerde53

cm

20897

SuperBaggergazonmaaier
van53cm

20897

www.T oro.com.

*3409-226*A

FormNo.3392-421RevA

53cmSuperBaggerLawnMower

ModelNo.20897—SerialNo.315000001andUp

Operator'sManual

Introduction

Thisrotary-blade,walk-behindlawnmowerisintended
tobeusedbyresidentialhomeowners.Itisdesigned
primarilyforcuttinggrassonwell-maintainedlawns
onresidentialproperties.Itisnotdesignedforcutting
brushorforagriculturaluses.

Readthisinformationcarefullytolearnhowtooperateand
maintainyourproductproperlyandtoavoidinjuryand
productdamage.Youareresponsibleforoperatingthe
productproperlyandsafely.

YoumaycontactTorodirectlyatwww .Toro.comforproduct
andaccessoryinformation,helpndingadealer,ortoregister
yourproduct.

Wheneveryouneedservice,genuineToroparts,oradditional
information,contactanAuthorizedServiceDealerorToro
CustomerServiceandhavethemodelandserialnumbersof
yourproductready.Figure1identiesthelocationofthe
modelandserialnumbersontheproduct.

Figure2

1.Safetyalertsymbol

Thismanualuses2wordstohighlightinformation.
Importantcallsattentiontospecialmechanicalinformation
andNoteemphasizesgeneralinformationworthyofspecial
attention.

ThisproductcomplieswithallrelevantEuropeandirectives.
Fordetails,seetheseparateproduct-specicDeclarationof
Conformity(DOC)sheet.

NetTorque:Thegrossornettorqueofthisenginewas
laboratoryratedbytheenginemanufacturerinaccordance
withtheSocietyofAutomotiveEngineers(SAE)J1940.
Asconguredtomeetsafety,emission,andoperating
requirements,theactualenginetorqueonthisclassofmower
willbesignicantlylower.Gotowww .Toro.comtoview
specicationsonyourmowermodel.

Donottamperwiththeenginecontrolsoralterthegovernor
speed;doingsomaycreateanunsafeconditionresultingin
personalinjury.

Figure1

1.Modelandserialnumberplate

Writetheproductmodelandserialnumbersinthespace
below:

ModelNo.

SerialNo.

Thismanualidentiespotentialhazardsandhassafety
messagesidentiedbythesafetyalertsymbol(Figure2),
whichsignalsahazardthatmaycauseseriousinjuryordeath
ifyoudonotfollowtherecommendedprecautions.

©2014—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registeratwww.T oro.com.

CV

Contents

Introduction..................................................................1

Safety...........................................................................2

GeneralLawnMowerSafety.....................................2

SoundPressure......................................................3

SoundPower..........................................................3

Hand/ArmVibration..............................................4

SafetyandInstructionalDecals.................................4

Setup............................................................................5

1UnfoldingtheHandle............................................5

2InstallingtheRecoil-StarterRopeintheRope

Guide.................................................................5

3FillingtheEnginewithOil......................................6

4InstallingtheMulchPlugortheGrass

Bag....................................................................6

5AssemblingtheGrassBag......................................8

ProductOverview..........................................................9

Specications.........................................................9

Operation.....................................................................9

FillingtheFuelTank................................................9

CheckingtheEngine-OilLevel.................................10

AdjustingtheCuttingHeight....................................10

OriginalInstructions(EN)

PrintedintheUSA

AllRightsReserved

*3392-421*A

StartingtheEngine.................................................11

UsingtheSelf-PropelDrive.....................................11

EngagingtheBlade.................................................11

DisengagingtheBlade.............................................12

CheckingtheBlade-StopSystemOperation................12

StoppingtheEngine...............................................12

MulchingtheClippings...........................................12

BaggingtheClippings.............................................13

Side-DischargingtheClippings.................................14

OperatingTips......................................................15

Maintenance.................................................................16

RecommendedMaintenanceSchedule(s)......................16

PreparingforMaintenance.......................................16

ServicingtheAirFilter............................................16

ChangingtheEngineOil.........................................17

LubricatingtheUpperHandle..................................18

AdjustingtheSelf-PropelDrive................................19

ReplacingtheBlade................................................20

CleaningtheBlade-StopSystemShield......................20

CleaningundertheMachineHousing........................21

Storage........................................................................21

PreparingtheMachineforStorage............................21

FoldingtheHandle.................................................21

RemovetheMachinefromStorage............................22

•Neverallowchildrenorpeopleunfamiliarwiththese

instructionstousethemachine.Localregulationscan
restricttheageoftheoperator.

•Keepinmindthattheoperatororuserisresponsiblefor

accidentsorhazardsoccurringtootherpeopleortheir
property.

•Understandexplanationsforallpictogramsusedonthe

machineorintheinstructions.

Gasoline

WARNING-Gasolineishighlyammable.Takethe
followingprecautions.

•Storefuelincontainersspecicallydesignedforthis

purpose.

•Refueloutdoorsonlyanddonotsmokewhilerefueling.

•Addfuelbeforestartingtheengine.Neverremovethe

capofthefueltankoraddgasolinewhiletheengineis
runningorwhentheengineishot.

•Ifgasolineisspilled,donotattempttostarttheengine

butmovethemachineawayfromtheareaofspillageand
avoidcreatinganysourceofignitionuntilgasolinevapors
havedissipated.

•Replaceallfueltankandcontainercapssecurely.

Safety

ThismachinehasbeendesignedinaccordancewithENISO
5395:2013.

Improperlyusingormaintainingthismowercanresult
ininjury.T oreducethepotentialforinjury,complywith
thesesafetyinstructions.

Torodesignedandtestedthismachineforreasonablysafe
service;however,failuretocomplywiththefollowing
instructionsmayresultinpersonalinjury.

Toensuremaximumsafetyandbestperformance,
andtogainknowledgeoftheproduct,itisessential
thatyouandanyotheroperatorofthemowerread
andunderstandthecontentsofthismanualbeforethe
engineiseverstarted.Payparticularattentiontothe
safetyalertsymbol(Figure2),whichmeansCaution,
Warning,orDanger—“personalsafetyinstruction.”
Readandunderstandtheinstructionbecauseithasto
dowithsafety.Failuretocomplywiththeinstruction
mayresultinpersonalinjury.

GeneralLawnMowerSafety

Thiscuttingmachineiscapableofamputatinghandsandfeet
andofthrowingobjects.Failuretoobservethefollowing
safetyinstructionscouldresultinseriousinjuryordeath.

Training

•Readtheinstructionscarefully .Befamiliarwiththe

controlsandtheproperuseoftheequipment.

Preparation

•Whilemowing,alwayswearsubstantial,slip-resistant

footwearandlongtrousers.Donotoperatethe
equipmentwhenbarefootorwearingopensandals.

•Thoroughlyinspecttheareawheretheequipmentisto

beusedandremoveallstones,sticks,wires,bonesand
otherforeignobjects.

•Beforeusing,alwaysvisuallyinspecttoseethatguardsand

safetydevices,suchasdeectorsand/orgrasscatchers,
areinplaceandworkingcorrectly.

•Beforeusing,alwaysvisuallyinspecttoseethattheblades,

bladeboltsandcutterassemblyarenotwornordamaged.
Replacewornordamagedbladesandboltsinsetsto
preservebalance.

Starting

•Donottiltthemachinewhenstartingtheengineunless

themachinemustbetiltedforstarting.Inthiscase,do
nottiltitmorethanabsolutelynecessaryandliftonlythe
partwhichisawayfromtheoperator.

•Starttheenginecarefullyaccordingtoinstructionsand

withfeetwellawayfromtheblade(s)andnotinfrontof
thedischargechute.

Operation

•Nevermowwhilepeople,especiallychildren,orpetsare

nearby.

•Mowonlyindaylightoringoodarticiallight.

•Stayalertforholesintheterrainandotherhiddenhazards.

2

•Donotputhandsorfeetnearorunderrotatingparts.

Keepclearofthedischargeopeningatalltimes.

•Neverpickuporcarryalawnmowerwhiletheengineis

running.

•Useextremecautionwhenreversingorpullinga

pedestrian-controlledmowertowardyou.

•Walk,neverrun.

•Slopes:

–Donotmowexcessivelysteepslopes.

–Exerciseextremecautionwhenonslopes.

–Mowacrossthefaceofslopes,neverupanddown,

andexerciseextremecautionwhenchangingdirection
onslopes.

–Alwaysbesureofyourfootingonslopes.

•Reducespeedonslopesandinsharpturnstoprevent

overturningorlossofcontrol.

•Stopthebladeifthemachinemustbetiltedfor

transportationwhencrossingsurfacesotherthangrass
andwhentransportingthemachinetoandfromthearea
tobemowed.

•Donotoperatetheengineinaconnedspacewhere

dangerouscarbonmonoxideandotherexhaustgasses
cancollect.

•Stoptheengine

–wheneveryouleavethemachine.

–beforerefueling.

–beforeremovingthegrasscatcher.

–beforemakingheightadjustmentunlessadjustment

canbemadefromtheoperatingposition.

•Stoptheengineanddisconnectthespark-plugwire.

–beforeclearingblockagesoruncloggingchute.

–beforechecking,cleaningorworkingonthemachine.

–afterstrikingaforeignobject,inspectthemachine

fordamageandmakerepairsbeforerestartingand
operatingthemachine.

–ifthemachinestartstovibrateabnormally(check

immediately).

•Lightningcancausesevereinjuryordeath.Ifyousee

lightningorhearthunderinthearea,donotoperatethe
machine;seekshelter.

•Watchoutfortrafcwhencrossingornearroadways.

MaintenanceandStorage

•Keepallnuts,bolts,andscrewstighttobesurethatthe

equipmentisinsafeworkingcondition.

•Donotusepressure-cleaningequipmentonthemachine.

•Neverstoretheequipmentwithgasolineinthetankand

insideabuildingwherefumescanreachanopename
orspark.

•Allowtheenginetocoolbeforestoringinanyenclosure.

•Toreducetherehazard,keeptheengine,silencer,

batterycompartmentandgasolinestorageareafreeof
grass,leaves,orexcessivegrease.

•Checkgrasscatchercomponentsandthedischargeguard

frequentlyandreplacewithmanufacturer'srecommended
parts,whennecessary.

•Replacewornordamagedpartsforsafety.

•Replacefaultysilencers.

•Ifthefueltankhastobedrained,dothisoutdoors.

•Donotchangetheenginegovernorsettingsoroverspeed

theengine.Operatinganengineatexcessivespeedcan
increasethehazardofpersonalinjury.

•Becarefulwhileadjustingthemachinetoprevent

entrapmentofthengersbetweenmovingbladesand
xedpartsofthemachine.

•Toensurethebestperformanceandsafety ,

purchaseonlygenuineT ororeplacementpartsand
accessories.Donotuse
theymaycauseasafetyhazard.

will t

partsandaccessories;

Hauling

•Usecarewhenloadingorunloadingthemachineintoa

traileroratruck.

•Usefull-widthrampsforloadingthemachineintoa

traileroratruck.

•Tiethemachinedownsecurelyusingstraps,chains,cable,

orropes.Boththefrontandtherearstrapsshouldbe
directeddownandoutwardfromthemachine.

SoundPressure

Thisunithasasoundpressurelevelattheoperator’searof90
dBA,whichincludesanUncertaintyValue(K)of1dBA.

Thesoundpressurelevelwasdeterminedaccordingtothe
proceduresoutlinedinENISO5395:2013.

SoundPower

Thisunithasaguaranteedsoundpowerlevelof98dBA,
whichincludesanUncertaintyValue(K)of1dBA.

Thesoundpowerlevelwasdeterminedaccordingtothe
proceduresoutlinedinISO11094.

CAUTION

Long-termexposuretonoisewhileoperatingthe
machinemaycausesomehearingloss.

Wearadequatehearingprotectionwheneveryou
operatethemachineforanextendedperiodoftime.

3

Hand/ArmVibration

Measuredvibrationlevelforrighthand=5.0m/s

Measuredvibrationlevelforlefthand=5.2m/s

UncertaintyValue(K)=2.1m/s

Measuredvaluesweredeterminedaccordingtotheprocedures
outlinedinENISO5395:2013.

2

2

2

CAUTION

Long-termexposuretovibrationwhileoperating
themachinemaycausesomenumbnessinthe
handsandwrists.

Wearglovesthatdampenthevibrationwhenever
youoperatethemachineforanextendedperiodof
time.

SafetyandInstructionalDecals

Important:Safetyandinstructiondecalsarelocatednearareasofpotentialdanger.Replacedamageddecals.

Manufacturer'sMark

1.Indicatesthebladeisidentiedasapartfromtheoriginal
machinemanufacturer.

114-2820

1.EngineswitchOff

2.EngineswitchOn

1.Warning—readthe
Operator'sManual.

2.Thrownobject
hazard—keepbystanders
asafedistancefromthe
machine.

3.Thrownobjecthazard—do

110-9457

3.Unlocked

4.Locked

notoperatethemower
withoutthereardischarge
plugorbaginplace;do
notoperatethemower
withoutthesidedischarge
coverordeectorinplace.

4.Cutting/dismemberment
hazardofhandorfoot,
mowerblade—stayaway
frommovingparts.

5.Cutting/dismemberment
hazardofhandorfoot,
mowerblade—remove
theignitionkeyandread
theinstructionsbefore
servicingorperforming
maintenance.

6.Cutting/dismemberment
hazardofhandorfoot,
mowerblade—donot
operateupanddown
slopes;operatesideto
sideonslopes;stopthe
enginebeforeleavingthe
operatingposition;and
lookbehindyouwhen
backingup.

112-8760

1.Thrownobjecthazard—keepbystandersasafedistance
fromthemachine.

2.Cutting/dismembermentofhandorfoot—stayawayfrom
movingparts.

119-3796

1.Toengagetheblade,pressthebutton.

2.Pullbackthebailtothehandle.

4

121–2370

G020803

1.Handleinraisedposition3.Footpedallocation

2.Handleinloweredposition

Setup

Important:Removeanddiscardtheprotectiveplastic

sheetthatcoverstheengine.

1

UnfoldingtheHandle

NoPartsRequired

Procedure

1.Movethehandlerearwardandholdtheupperhandle
inplace(Figure3).

Figure3

Note:Thehandlewillclickintoposition.

2.Tightentheupperhandleknobastightasyoucan
(Figure4).

Figure4

5

2

InstallingtheRecoil-Starter
RopeintheRopeGuide

NoPartsRequired

Procedure

Important:Tostarttheenginesafelyandeasily

wheneveryouusethemachine,installtherecoil-starter
ropeintheropeguide.

Pulltherecoil-starterropethroughtheropeguideonthe
handle(Figure5).

Figure6

3.Wipethedipstickcleanwithacleancloth.

4.Insertthedipstickintotheoil-lltube,butdonot
screwitin.

Figure5

1.Recoil-starterrope2.Ropeguide

3

FillingtheEnginewithOil

NoPartsRequired

Procedure

Important:Yourmachinedoesnotcomewithoilin

theengine.Beforestartingtheengine,lltheengine
crankcasewithoil.

1.Movethemachinetoalevelsurface.

2.Removethedipstick(Figure6)andpourabout3/4of
thecrankcasecapacityofoilintotheoil-lltube.

5.Removethedipstickandreadtheoillevelonthe
dipstick;refertoFigure6.

•Iftheoillevelistoolow,slowlypourasmall

amountofoilintotheoil-lltube,wait3minutes,
andthenrepeatsteps3through5untiltheoillevel
iscorrectasshowninFigure16.

•Iftheoillevelistoohigh,draintheexcessoiluntil

theoilleveliscorrectasshowninFigure16.T o
draintheexcessoil,refertoChangingtheEngine

Oil(page17).

Important:Iftheoillevelinthecrankcaseistoo
lowortoohighandyouruntheengine,youmay
damagetheengine.

6.Installthedipstickintotheoil-lltubesecurely .

Important:

operating hour s

toChangingtheEngineOil(page17).

Change the engine oil after the r st 5

;changeityearlythereafter.Refer

Note:Maxll:0.55L(18.6oz),type:SAE30
detergentoilwithanAPIserviceclassicationofSF ,
SG,SH,SJ,SL,orhigher.

6

4

InstallingtheMulchPlugor
theGrassBag

NoPartsRequired

Procedure

Youmustcorrectlyinstalleitherthemulchplug(forrecycling
orside-dischargingthegrassclippings)orthegrassbag;
otherwise,theenginewillnotstart.

Themachinehasasafetyswitch(locatedatthebottomofthe
channelontheupperrightrearofthemachine)thatprevents
themachinefromoperatingwithoutamulchplugoragrass
baginplace.Thispreventsthemachinefromthrowingdebris
attheoperatorthroughtherearopening.

Fortheswitchtodetectthemulchplug,thetopofthemulch
pluglevermustliefullyinthebottomofthechannel
(Figure7).

Figure8

2.Squeezethebuttonontheleverwithyourthumb,and
fullyinsertthemulchplugintotheopening(Figure9).

Figure7

1.Thetopofmulchplugleverintheswitchchannel

1.Insertthemulchplugintothemachineifitisnot
alreadyinstalled(Figure8).

Figure9

3.Releasethebuttonontheleverandensurethatthetop
oftheleverisliesfullyintheswitchchannel(Figure

10).Ifthetopoftheleverisnotintheswitch

channel,yourmachinewillnotstart!

7

Figure10

1

2

3

g027156

g027157

Note:Iftheleverdoesnotlatchproperly,disconnect
thewirefromthesparkplugandcheckforandremove
anydebrisbuildupinthetunnel.

5

AssemblingtheGrassBag

NoPartsRequired

Procedure

1.SlipthegrassbagovertheframeasshowninFigure11.

3.Hookthetopandsidechannelsofthebagontothetop
andsidesoftheframe,respectively(Figure12).

Figure11

1.Handle

2.Frame

3.Grassbag

Figure12

Note:Donotslipthebagoverthehandle(Figure11).

2.Hookthebottomchannelofthebagontothebottom
oftheframe(Figure12).

8

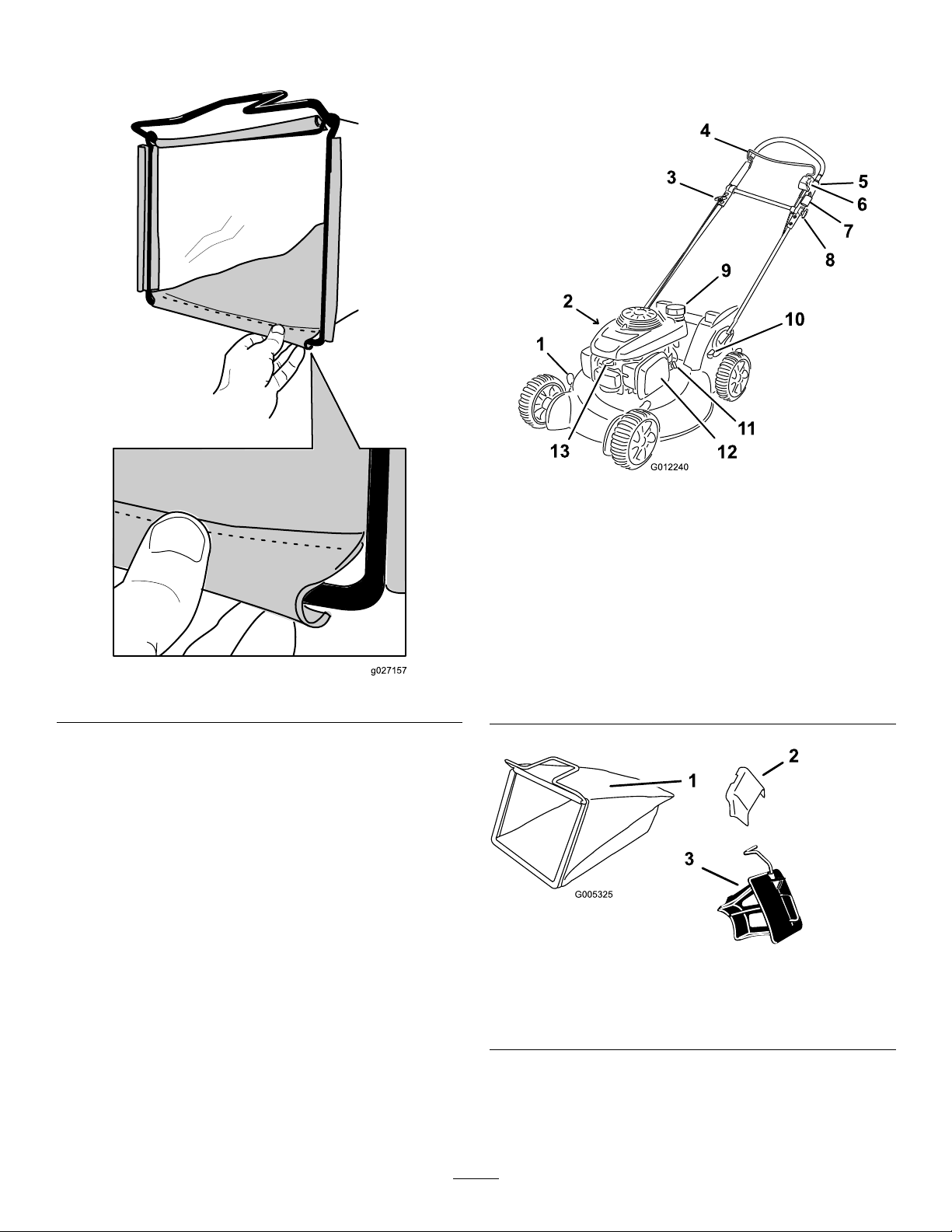

ProductOverview

G012240

1

2

3

4

5
6

7

8

9

10

11

12

13

Operation

FillingtheFuelTank

DANGER

Gasolineisextremelyammableandexplosive.A
reorexplosionfromgasolinecanburnyouand
others.

•Topreventastaticchargefromignitingthe
gasoline,placethecontainerand/ormachine
directlyonthegroundbeforelling,notina
vehicleoronanobject.

•Fillthetankoutdoorswhentheengineiscold.
Wipeupspills.

•Donothandlegasolinewhensmokingoraround
anopenameorsparks.

Figure13

1.Cutting-heightlever(4)8.Upperhandleknob(2)

2.Oilll/dipstick(notshown)

3.Recoil-starthandle10.Footpedal

4.Blade-controlbar11.Fuelvalve

5.Upperhandle

6.Blade-controlbutton

7.Ignitionswitch

9.Fuel-tankcap

12.Airlter

13.Sparkplug

•Storegasolineinanapprovedfuelcontainer,out
ofthereachofchildren.

•Forbestresults,useonlyclean,fresh(lessthan30days

old),unleadedgasolinewithanoctaneratingof87or
higher((R+M)/2ratingmethod).

•Oxygenatedfuelwithupto10%ethanolor15%MTBE

byvolumeisacceptable.

•Ethanol:Gasolinewithupto10%ethanol(gasohol)

or15%MTBE(methyltertiarybutylether)byvolume
isacceptable.EthanolandMTBEarenotthesame.
Gasolinewith15%ethanol(E15)byvolumeisnot
approvedforuse.Neverusegasolinethatcontainsmore
than10%ethanolbyvolume,suchasE15(contains15%
ethanol),E20(contains20%ethanol),orE85(contains
upto85%ethanol).Usingunapprovedgasolinemay
causeperformanceproblemsand/orenginedamage
whichmaynotbecoveredunderwarranty.

•Donotusegasolinecontainingmethanol.

•Donotstorefueleitherinthefueltankorinfuel

Figure14

1.Grassbag3.Mulchplug(comes

2.Side-dischargechute

Specications

ModelWeightLengthWidthHeight

2089734kg

(75lb)

159cm

(63

inches)

installedonthemachine)

56cm

inches)

(22

110cm

(43

inches)

containersoverthewinterunlessafuelstabilizerisused.

•Donotaddoiltogasoline.

Fillthefueltankwithfreshunleadedregulargasolinefroma
majorname-brandservicestation(Figure15).

Important:T oreducestartingproblems,addfuel
stabilizertothefuelallseason,mixingitwithgasoline
lessthan30daysold.

9

1 cm (1/2 inch)

g02821 1

Figure15

andthenrepeatsteps3through5untiltheoillevel
iscorrectasshowninFigure6.

•Iftheoillevelistoohigh,draintheexcessoiluntil

theoilleveliscorrectasshowninFigure6.To
draintheexcessoil,refertoChangingtheEngine

Oil(page17).

Important:Iftheoillevelinthecrankcaseistoo
lowortoohighandyouruntheengine,youmay
damagetheengine.

6.Installthedipstickintotheoil-lltubesecurely .

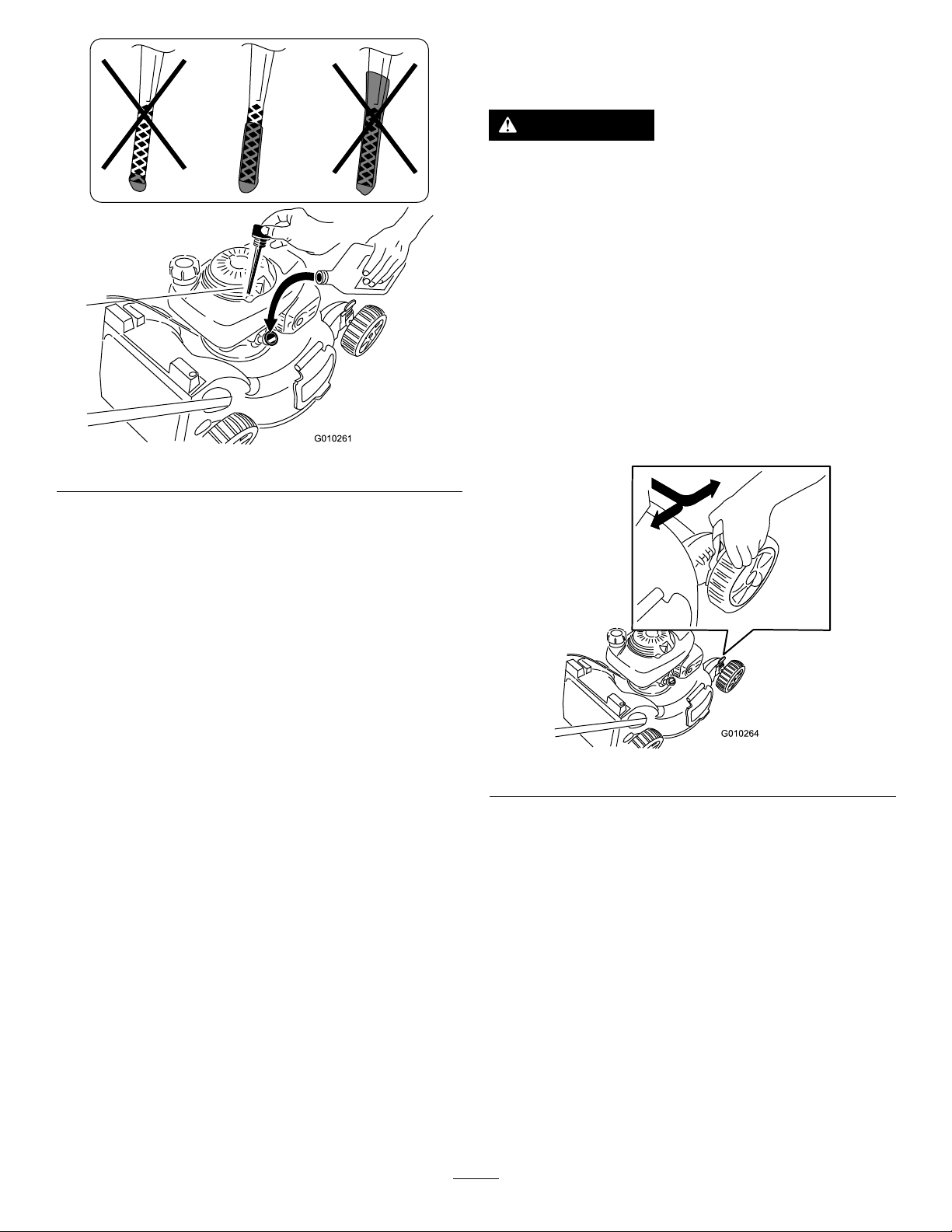

CheckingtheEngine-OilLevel

ServiceInterval:Beforeeachuseordaily

Note:Maxll:0.55L(18.6oz),type:SAE30detergent
oilwithanAPIserviceclassicationofSF ,SG,SH,SJ,SL,
orhigher.

1.Movethemachinetoalevelsurface.

2.Removethedipstick(Figure16).

AdjustingtheCuttingHeight

WARNING

Adjustingthecuttingheightmaybringyouinto
contactwiththemovingblade,causingserious
injury.

•Stoptheengineandwaitforallmovingparts
tostop.

•Donotputyourngersunderthehousingwhen
adjustingthecuttingheight.

Adjustthecuttingheightasdesired.Setthefrontwheelsto
thesameheightastherearwheels(Figure17).

Note:Toraisethemachine,moveallthecutting-heightlevers
forward;tolowerthemachine,moveallthecutting-height
leversrearward.

Figure16

3.Wipethedipstickcleanwithacleancloth.

4.Insertthedipstickintotheoil-lltube,butdonot
screwitin.

5.Removethedipstickandreadtheoillevelonthe
dipstick;refertoFigure16.

•Iftheoillevelistoolow,slowlypourasmall

amountofoilintotheoil-lltube,wait3minutes,

Figure17

Note:Thecutting-heightsettingsare25mm(1inch);35

mm(1-3/8inches);44mm(1-3/4inches);54mm(2-1/8
inches);64mm(2-1/2inches);73mm(2-7/8inches);83mm
(3-1/4inches);92mm(3-5/8inches);and102mm(4inches).

10

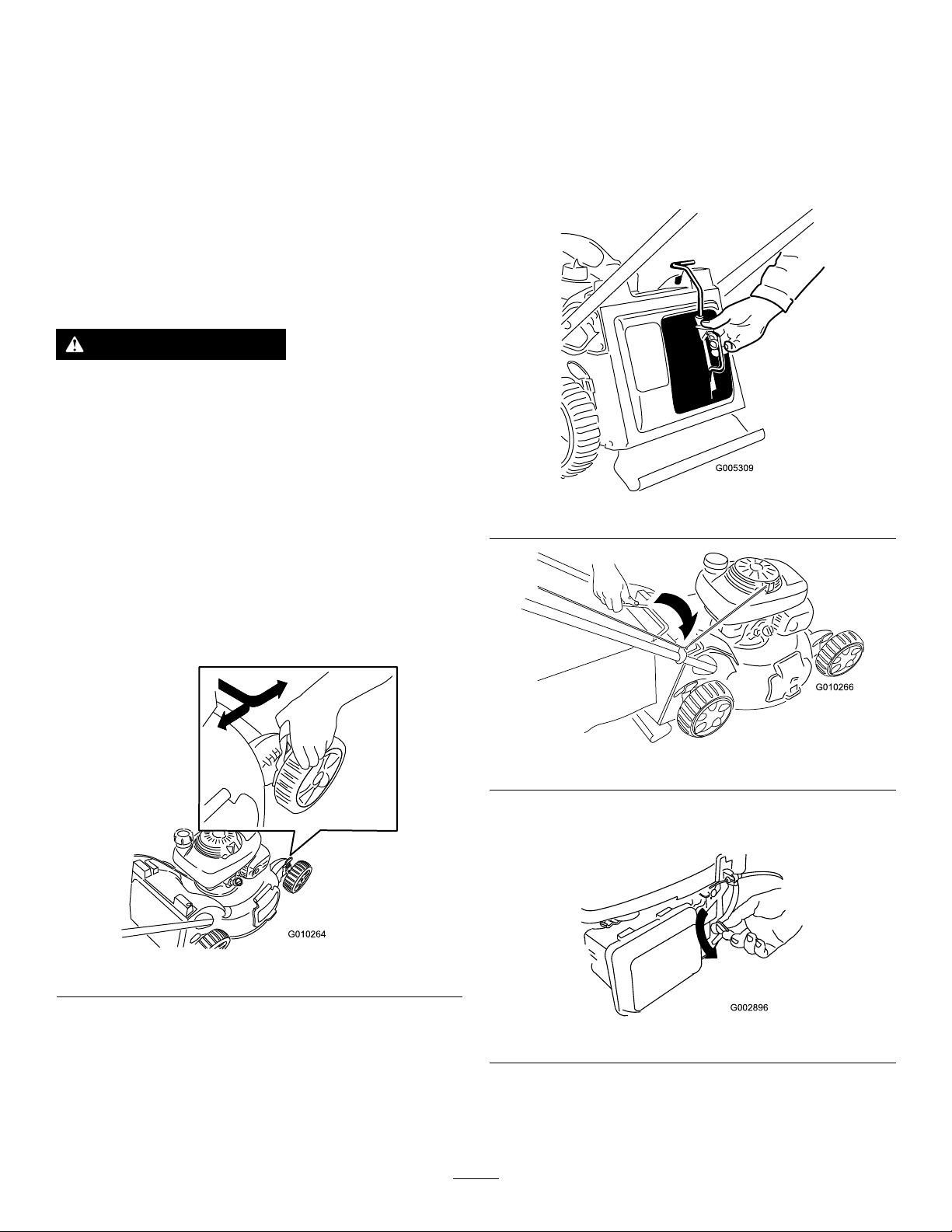

StartingtheEngine

Important:Themachinehasasafetyswitchthat

preventsyoufromstartingthemachineunlessyourst
installthemulchplugorthegrassbagsecurelyonthe
machine.

1.Installthemulchplug(Figure18)orthegrassbag
(Figure19)onthemachine.

Figure18

Figure21

Note:Ifthemachinestilldoesnotstart,contactan

AuthorizedServiceDealer.

UsingtheSelf-PropelDrive

Tooperatetheself-propeldrive,simplywalkwithyourhands
ontheupperhandleandyourelbowsatyoursides,andthe
machinewillautomaticallykeeppacewithyou.

EngagingtheBlade

Whenyoustarttheenginethebladedoesnotturn.Youmust
engagethebladetomow.

1.Pushtheblade-controlbuttonandpullthe
blade-controlbartothehandle(Figure22).

Figure19

2.TurnthefuelvalvelevertotheOnposition(Figure20).

Figure20

3.Pulltherecoilstarter(Figure21).

Figure22

2.Holdtheblade-controlbaragainstthehandle(Figure

23).

Figure23

11

DisengagingtheBlade

Releasetheblade-controlbar(Figure24).

Figure24

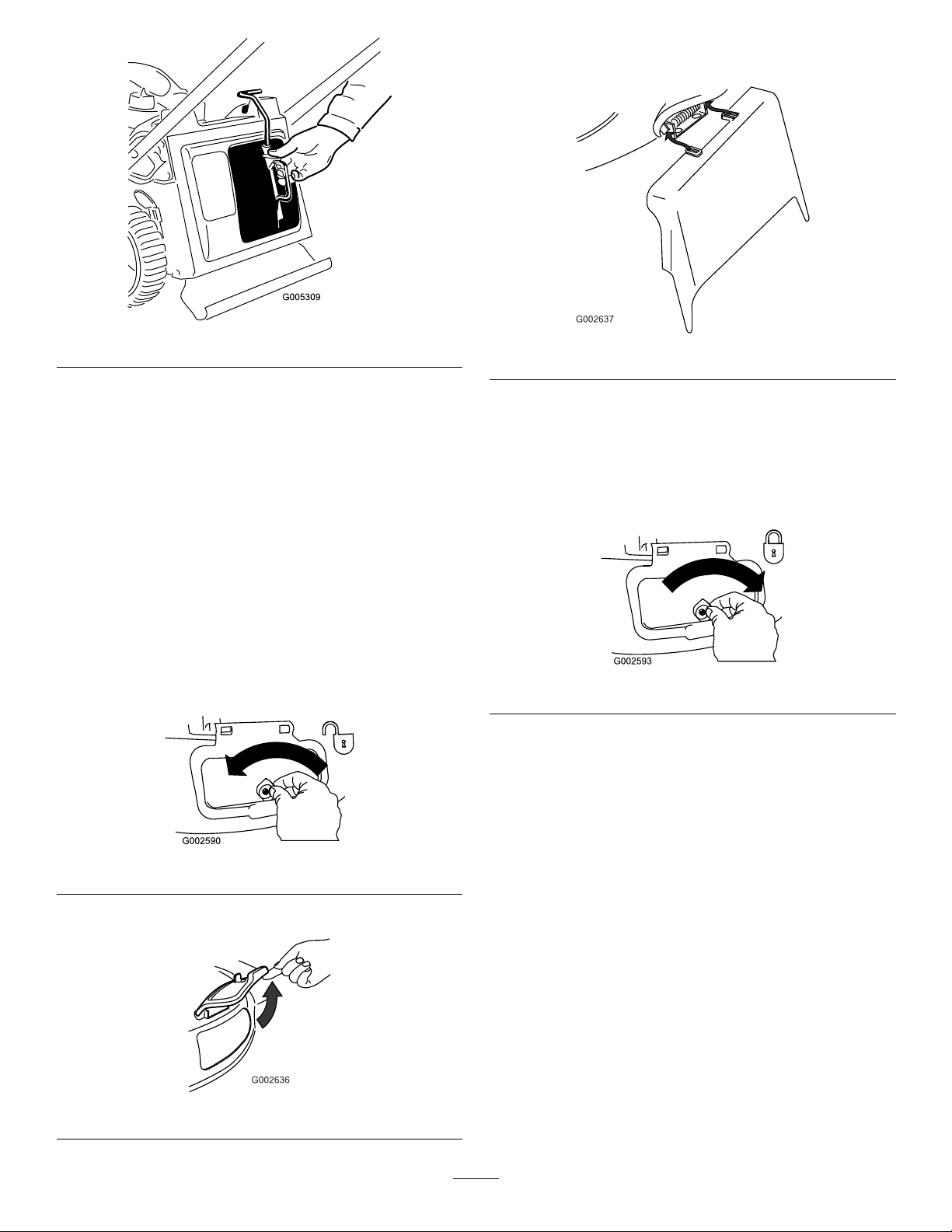

NotUsingtheGrassBag

1.Movethemachineontoapavedsurfaceinanon-windy
area.

2.Setall4wheelstothe89mm(3-1/2inch)height-of-cut
setting.

3.Takeahalfsheetofnewspaperandcrumpleitintoa
ballsmallenoughtogounderthemachinehousing
(about76mmor3inchesindiameter).

4.Placethenewspaperballabout13cm(5inches)in
frontofthemachine.

5.Starttheengine.

6.Engagetheblade.

7.Immediatelypushthemoweroverthenewspaperball.

8.Releasetheblade-controlbar.

9.Stoptheengineandwaitforallmovingpartstostop.

10.Gotothefrontofthemachineandcheckthe
newspaperball.

Important:Whenyoureleasetheblade-controlbar,
thebladeshouldstopwithin3seconds.Ifitdoesnot
stopproperly,stopusingyourmachineimmediatelyand
contactanAuthorizedServiceDealer.

CheckingtheBlade-Stop SystemOperation

Checktheblade-controlbarbeforeeachusetoensurethat
theblade-stopsystemisoperatingproperly.

UsingtheGrassBag

ServiceInterval:Beforeeachuseordaily

Youcanusethegrassbagtoperformanadditionaltestto
checkthebladestopsystem.

1.Installtheemptygrassbagonthemachine.

2.Starttheengine.

3.Engagetheblade.

Note:Thebagshouldbegintoinate,indicatingthat
thebladeisengagedandrotating.

4.Releasetheblade-controlbar.

Note:Ifthebagdoesnotimmediatelydeate,the
bladeisstillrotating.Thebladestopsystemmaybe
deterioratingand,ifignored,couldresultinanunsafe
operatingcondition.Havethemachineinspectedand
servicedbyanAuthorizedServiceDealer.

5.Stoptheengineandwaitforallmovingpartstostop.

•Ifthenewspaperballdidnotgounderthemachine,

repeatsteps4through10.

•Ifthenewspaperisunravelledorshredded,the

bladedidnotstopproperly,whichcouldresult
inanunsafeoperatingcondition.Contactan
AuthorizedServiceDealer.

StoppingtheEngine

HolddowntheignitionswitchintheStoppositionuntilthe
enginestops.

Important:Whenyoureleasetheblade-controlbar,
boththeengineandbladeshouldstopwithin3seconds.
Iftheydonotstopproperly,stopusingyourmachine
immediatelyandcontactanAuthorizedServiceDealer.

MulchingtheClippings

Yourmachinecomesfromthefactoryreadytomulchthe
grassandleafclippingsbackintothelawn.

Ifthegrassbagisonthemachine,removeit;referto

RemovingtheGrassBag(page14)beforemulchingthe

clippings.Iftheside-dischargechuteisonthemachine,
removeitandlocktheside-dischargedoor;refertoRemoving

theSide-DischargeChute(page15)beforemulchingthe

clippings.

Important:Themachinehasasafetyswitchthat
preventsyoufromstartingthemachineunlessyourst
installthemulchplugsecurelyonthemachine(Figure

25).

InstallthemulchplugasillustratedinFigure25.

12

Figure25

1.Topofmulchplugleverinswitchchannel

BaggingtheClippings

Usethegrassbagwhenyouwanttocollectgrassandleaf
clippingsfromthelawn.

WARNING

Aworngrassbagcouldallowsmallstonesandother
similardebristobethrownatyouorbystanders,
resultinginseriouspersonalinjuryordeath.

Checkthegrassbagfrequently.Ifitisdamaged,
installanewTororeplacementbag.

Iftheside-dischargechuteisonthemachine,removeit
andlocktheside-dischargedoor;refertoRemovingthe

Side-DischargeChute(page15)beforebaggingtheclippings.

WARNING

Thebladeissharp;contactingthebladecanresult
inseriouspersonalinjury.

Stoptheengineandwaitforallmovingpartstostop
beforeleavingtheoperatingposition.

Figure26

2.Routethestarterropearoundthelower-ropeguide
(Figure27).

Figure27

Note:Thelowerropeguidereleasesthestarterrope

whenyoupulltherecoil-starthandle.

3.Insertthegrass-baghandleintothegroovesatthetop
ofthemachine(Figure28).

Important:Themachinehasasafetyswitchthat
preventsyoufromstartingthemachineunlessyou
rstinstallthegrassbagsecurelyonthemachine.

InstallingtheGrassBag

1.Removethemulchplug(Figure26).

Figure28

13

RemovingtheGrassBag

G010270

1.Routethestarterropearoundthelower-ropeguide
(Figure29).

Side-Dischargingthe Clippings

Usethesidedischargeforcuttingverytallgrass.

Ifthegrassbagisonthemachine,removeitbefore
side-dischargingtheclippings;refertoRemovingtheGrass

Bag(page14).

Important:Themachinehasasafetyswitchthat
preventsyoufromstartingthemachineunlessyourst
installthemulchplugsecurelyonthemachine;referto

MulchingtheClippings(page12).

InstallingtheSide-DischargeChute

Figure29

2.Liftthegrass-baghandleoutfromthegroovesatthe
topofthemachine,andremovethebagfromthe
machine(Figure30).

Figure30

3.Insertthemulchplug(Figure31).

1.Unlocktheside-dischargedoor(Figure32).

Figure32

2.Liftopentheside-dischargedoor(Figure33).

Figure33

Figure31

3.Installthesidedischargechuteandclosethedooronto
thechute(Figure34).

Figure34

14

RemovingtheSide-DischargeChute

Toremovetheside-dischargechute,reversethestepsabove.

Important:Locktheside-dischargedoorafteryouclose
it(Figure35).

Figure35

OperatingTips

GeneralMowingTips

•Cleartheareaofsticks,stones,wire,branches,andother

debristhatthebladecouldhit.

•Avoidstrikingsolidobjectswiththeblade.Never

deliberatelymowoveranyobject.

•Ifthemachinestrikesanobjectorstartstovibrate,

immediatelystoptheengine,disconnectthewirefrom
thesparkplug,andexaminethemachinefordamage.

•Forbestperformance,installanewbladebeforethe

cuttingseasonbegins.

•ReplacethebladewhennecessarywithaToro

replacementblade.

•Alternatethemowingdirection.Thishelpsdispersethe

clippingsoverthelawnforevenfertilization.

•Ifthenishedlawnappearanceisunsatisfactory,try1

ormoreofthefollowing:

–Replacethebladeorhaveitsharpened.

–Walkataslowerpacewhilemowing.

–Raisethecuttingheightonyourmachine.

–Cutthegrassmorefrequently.

–Overlapcuttingswathsinsteadofcuttingafullswath

witheachpass.

–Setthecuttingheightonthefrontwheelsanotch

lowerthantherearwheels.Forexample,setthefront
wheelsat51mm(2inches)andtherearwheelsat64
mm(2-1/2inches).

CuttingLeaves

•Aftercuttingthelawn,ensurethathalfofthelawnshows

throughthecutleafcover.Youmayneedtomakemore
thanasinglepassovertheleaves.

•Iftherearemorethan13cm(5inches)ofleavesonthe

lawn,setthefrontcuttingheightoneortwonotches
higherthantherearcuttingheight.

•Slowdownyourmowingspeedifthemachinedoesnot

cuttheleavesnelyenough.

CuttingGrass

•Cutonlyaboutathirdofthegrassbladeatatime.Donot

cutbelowthe51mm(2inch)settingunlessthegrassis
sparseoritislatefallwhengrassgrowthbeginstoslow
down.RefertoAdjustingtheCuttingHeight(page10).

•Whencuttinggrassover15cm(6inches)tall,mowatthe

highestcuttingheightsettingandwalkslower;thenmow
againatalowersettingforthebestlawnappearance.If
thegrassistoolong,themachinemayplugandcause
theenginetostall.

•Mowonlydrygrassorleaves.Wetgrassandleavestend

toclumpontheyardandcancausethemachinetoplug
ortheenginetostall.

WARNING

Wetgrassorleavescancauseseriousinjuryif
youslipandcontacttheblade.Mowonlyindry
conditions.

•Beawareofapotentialrehazardinverydryconditions,

followalllocalrewarnings,andkeepthemachinefree
ofdrygrassandleafdebris.

15

Maintenance

Note:Determinetheleftandrightsidesofthemachinefromthenormaloperatingposition.

RecommendedMaintenanceSchedule(s)

MaintenanceService

Interval

Aftertherst5hours

Beforeeachuseordaily

Aftereachuse

Every25hours

Beforestorage

Yearly

Important:Refertoyourengineowner'smanualforadditionalmaintenanceprocedures.

PreparingforMaintenance

1.Stoptheengineandwaitforallmovingpartstostop.

2.Disconnectthespark-plugwirefromthesparkplug
(Figure36)beforeperforminganymaintenance
procedure.

MaintenanceProcedure

•Changetheengineoil.

•Checktheengine-oillevel.

•Checktheoperationoftheblade-stopsystem.

•Ensurethatthebladestopswithin3secondsafterreleasingtheblade-controlbar.

•Checktheaircleanerfordirtanddamageandcleanorreplaceitifnecessary.

•Cleangrassclippingsanddirtfromunderthemachinehousing.

•Cleantheblade-stopsystemshield.

•Emptythefueltankbeforerepairsasdirectedandbeforeannualstorage.

•Cleanorreplacetheairlter(morefrequentlyindustyoperatingconditions).

•Changetheengineoil.

•Lubricatetheupperhandle.

•Replacethebladeorhaveitsharpened(morefrequentlyiftheedgedullsquickly).

•Refertoyourengineoperator'smanualforanyadditionalyearlymaintenance
procedures.

WARNING

Tippingthemachinemaycausethefuelto
leak.Gasolineisammableandexplosive,
andcancausepersonalinjury.

Runtheenginedryorremovethegasoline
withahandpump;neversiphon.

Figure36

3.Afterperformingthemaintenanceprocedure(s),
connectthespark-plugwiretothesparkplug.

Important:Beforetippingthemachinetochange
theoilorreplacetheblade,allowthefueltank
torundrythroughnormaluse.Ifyoumusttip
themachinepriortorunningoutoffuel,usea
handfuelpumptoremovethefuel.Alwaystipthe
machineontoitssidewiththedipstickdown.

ServicingtheAirFilter

ServiceInterval:Beforeeachuseordaily

Yearly

1.Pressdownonthelatchtabsontopoftheair-cleaner
cover(Figure37).

Figure37

1.Latchtabs

2.Openthecover.

16

3.Removetheairlter(Figure38).

Figure38

4.Iftheairlterisdamagedoriswetwithoilorfuel,
replaceit.

5.Iftheairlterisdirty,tapitonahardsurfaceseveral
timesorblowcompressedairlessthan207kPa(30psi)
throughthesideofthelterthatfacestheengine.

Note:Donotbrushthedirtoffthelter;brushing
forcesdirtintothebers.

6.Removedirtfromtheaircleanerbodyandcoverusing
amoistrag.Donotwipedirtintotheairduct.

Figure39

7.Tipthemachineontoitsside,withtheoil-lltube
down,todraintheusedoilthroughtheoil-lltubeinto
theoil-drainpan(Figure40).

Figure40

7.Installthelterintotheaircleaner.

8.Closethecover.

ChangingtheEngineOil

ServiceInterval:Aftertherst5hours

Yearly

1.Movethemachinetoalevelsurface.

2.Ensurethatthefueltankcontainslittleornofuelso
thatfueldoesnotleakoutwhenyoutipthemachine
ontoitsside.

3.Runtheengineafewminutesbeforechangingtheoil
towarmit.

Note:Warmoilowsbetterandcarriesmore
contaminants.

4.Disconnectthewirefromthesparkplug;referto

PreparingforMaintenance(page16).

5.Placeanoildrainpanbesidethemachineontheside
nearesttotheoil-lltube.

8.Afterdrainingtheusedoil,returnthemachinetothe
operatingposition.

9.Pourabout3/4ofthecrankcasecapacityofoilinthe
crankcase.

Note:Maxll:0.55L(18.6oz),type:SAE30
detergentoilwithanAPIserviceclassicationofSF ,
SG,SH,SJ,SL,orhigher.

10.Wipethedipstickcleanwithacleancloth.

11.Insertthedipstickintotheoil-lltube,butdonot
screwitin.

12.Removethedipstickandreadtheoillevelonthe
dipstick(Figure41).

6.Removethedipstickfromtheoil-lltube(Figure39).

17

Figure41

•Iftheoillevelistoolow,slowlypourasmall

amountofoilintotheoil-lltube,wait3minutes,
andthenrepeatsteps10through12untiltheoil
levelisattheFullmarkonthedipstick.

LubricatingtheUpperHandle

ServiceInterval:Yearly

Lubricatetheleftandrightsidesoftheupperhandlewitha
low-viscositysiliconespraylubricant.

1.Spraytheouterplasticendoftheinnerhandle(Figure

42).

Figure42

Note:Usethestrawthatcomeswiththespraycanto

directthespray.

2.Pushtheupperhandlefullydownandspraytheinner
plasticsurfaceoftheouterhandle(Figure43).

•Iftheoillevelistoohigh,draintheexcessoiluntil

theoilleveliscorrectasshowninFigure41.

Important:Iftheoillevelinthecrankcaseistoo
lowortoohighandyouruntheengine,youmay
damagetheengine.

13.Installthedipstickintotheoil-lltubesecurely .

14.Disposeoftheusedoilproperlyatalocalrecycling
center.

Figure43

18

AdjustingtheSelf-PropelDrive

Ifyourmachinedoesnotself-propelproperly,adjustthe
self-propel-drivecable.

1.Loosenthenutonthecablemount(Figure44).

Figure44

Figure46

1.Cablemount2.Cablejacket

Important:Movingthecablejacketupward
decreasesthegroundspeed;movingthejacket
downwardincreasesthegroundspeed.

5.Tightenthenutrmly.

6.Startthemowerandchecktheadjustment.

Note:Iftheself-propeldriveisnotproperlyadjusted,
repeatthisprocedure.

1.Cablemount

2.Pulltheupperhandlebackfullyrearward.

Note:Ifthehandledoesnotmovesmoothly,referto

LubricatingtheUpperHandle(page18).

3.Pullthecablejacketdownwarduntilyouremovethe
slackintheexposedcable(Figure45).

Figure45

1.Exposedcable

4.Pushthecablejacketupward3mm(1/8inch).

Note:Y oucanplacearuleragainsttheuppersideof
theblackcablemountandmeasurehowfartheupper
endofthecablejacketmoves(Figure46).

19

ReplacingtheBlade

CleaningtheBlade-Stop

ServiceInterval:Yearly

Important:

blade pr oper l y

areuncomfortableperformingthisprocedure,contact
anAuthorizedServiceDealer.

Examinethebladewheneveryourunoutofgasoline.Ifthe
bladeisdamagedorcracked,replaceitimmediately.Ifthe
bladeedgeisdullornicked,haveitsharpenedandbalanced,
orreplaceit.

Y ou will need a torque wr ench to install the

.Ifyoudonothaveatorquewrenchor

WARNING

Thebladeissharp;contactingthebladecanresult
inseriouspersonalinjury.

Weargloveswhenservicingtheblade.

1.RefertoPreparingforMaintenance(page16).

2.Tipthemachineontoitssidewiththedipstickdown.

3.Removethe2bladenutsandthestiffener(Figure47).

SystemShield

ServiceInterval:Every25hours

1.Disconnectthespark-plugwirefromthesparkplug;
refertoPreparingforMaintenance(page16).

2.Tipthemachineontoitssidewiththedipstickdown.

3.Removethe2bladenutsandthestiffener(Figure48).

Figure48

1.Bladenuts4.Bladedriver

2.Stiffener

3.Blade6.Blade-stopsystemshield

5.Anti-scalpdisk

Figure47

1.Bladenuts4.Bladedriver

2.Stiffener

3.Blade6.Blade-stopsystemshield

4.Removetheblade(Figure47).

5.Installthenewblade(Figure47).

Important:Positionthecurvedendsoftheblade
topointtowardthemowerhousing .

6.Installthestiffenerthatyouremovedinstep3.

7.Installthebladenuts.

Note:T orquethebladenutsto20to37N-m(15to
27ft-lb).

5.Anti-scalpdisk

4.Removetheblade(Figure48).

5.Removethebladedriverandtheanti-scalpdisk(Figure

48).

6.Removetheblade-stopsystemshield(Figure48).

7.Brushorblowoutdebrisfromtheinsideoftheshield
andaroundalltheparts.

8.Installtheblade-stopsystemshieldthatyoupreviously
removed.

9.Installthebladedriverandanti-scalpdiskthatyou
previouslyremoved.

10.Installthebladeandthestiffenerwiththe2bladenuts
thatyoupreviouslyremoved(Figure48).

11.Installthebladenuts.

Note:T orquethebladenutsto20to37N-m(15to
27ft-lb).

20

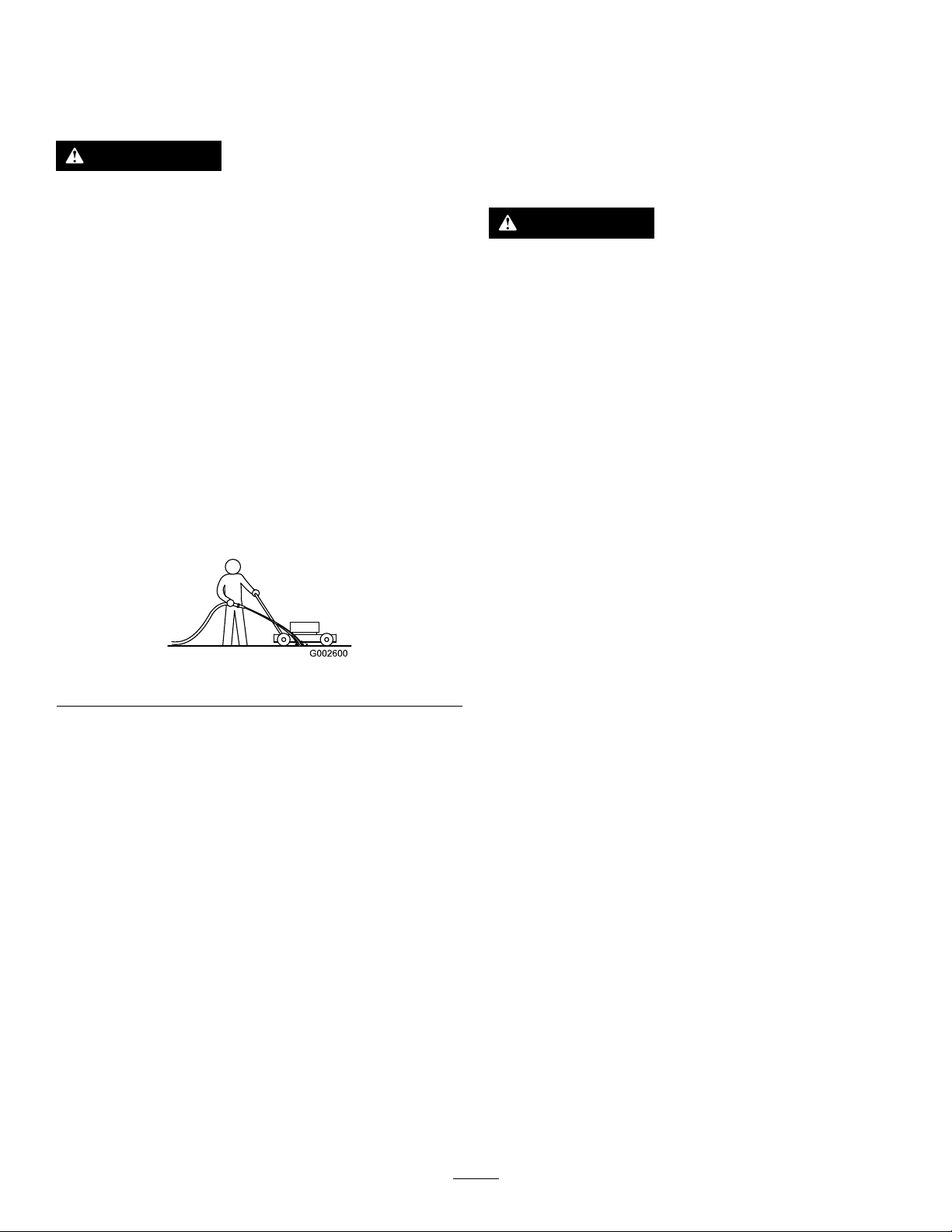

CleaningundertheMachine Housing

ServiceInterval:Aftereachuse

WARNING

Themachinemaydislodgematerialfromunderthe
machinehousing.

•Weareyeprotection.

•Stayintheoperatingposition(behindthe
handle)whentheengineisrunning.

•Donotallowbystandersinthearea.

Forbestresults,cleanunderthemachinehousingsoonafter
youhavecompletedmowing.

1.Lowerthemachinetoitslowestcutting-heightsetting;
refertoAdjustingtheCuttingHeight(page10).

2.Movethemachineontoaatpavedsurface.

3.Withtheenginerunningandthebladeengaged,spraya
streamofwaterinfrontoftherightrearwheel(Figure

49).

Figure49

Note:Thewaterwillsplashintothepathoftheblade,

cleaningouttheclippings.

4.Whennomoreclippingscomeout,stopthewaterand
movethemachinetoadryarea.

5.Runtheenginewiththebladeengagedforafew
minutestodrythehousingtopreventitfromrusting.

Storage

Storethemachineinacool,clean,dryplace.

PreparingtheMachinefor Storage

WARNING

Gasolinevaporscanexplode.

•Donotstoregasolinemorethan30days.

•Donotstorethemachineinanenclosurenear
anopename.

•Allowtheenginetocoolbeforestoringit.

1.Onthelastrefuelingoftheyear,addfuelstabilizerto
thefuelasdirectedbytheenginemanufacturer.

2.Disposeofanyunusedfuelproperly.Recycleit
accordingtolocalcodes,oruseitinyourautomobile.

Note:Oldfuelinthefueltankistheleadingcauseof
hardstarting.Donotstorefuelwithoutstabilizermore
than30days,anddonotstorestabilizedfuelmorethan
90days.

3.Runthemachineuntiltheenginestopsfromrunning
outoffuel.

4.Starttheengineagain.

5.Allowtheenginetorununtilitstops.Whenyoucan
nolongerstarttheengine,itissufcientlydry.

6.Disconnectthewirefromthesparkplug.

7.Removethesparkplug,add30ml(1oz)ofoilthrough
thespark-plughole,andpullthestarterropeslowly
severaltimestodistributeoilthroughoutthecylinder
topreventcylindercorrosionduringtheoff-season.

8.Looselyinstallthesparkplug.

9.Tightenallnuts,bolts,andscrews.

FoldingtheHandle

UprightPosition

1.Steponthefootpedalandholditdown(Figure50).

Figure50

2.Movethehandletotheuprightposition(Figure51).

21

G020809

RemovetheMachinefrom Storage

1.Checkandtightenallfasteners.

2.Removethesparkplugandspintheenginerapidlyby
pullingtherecoil-starthandletoblowtheexcessoil
fromthecylinder.

3.Installthesparkplugandtightenitwithatorque
wrenchto20N-m(15ft-lb).

4.Performanymaintenanceprocedures;referto

Maintenance(page16).

Figure51

ForwardPosition

1.Withthehandleintheuprightposition,steponthe
footpedalandholditdown.

2.Movethehandleallthewayforwardandloosenthe
upperhandleknob(Figure52).

Figure52

5.Checktheengine-oillevel;refertoCheckingthe

Engine-OilLevel(page10).

6.Fillthefueltankwithfreshgasoline;refertoFillingthe

FuelTank(page9).

7.Connectthewiretothesparkplug.

3.Tounfoldthehandle,referto1UnfoldingtheHandle

(page5).

22

InternationalDistributorList

Distributor:

AgrolancKft
BalamaPrimaEngineeringEquip.HongKong85221552163
B-RayCorporation

CascoSalesCompany

CeresS.A.CostaRica

CSSCTurfEquipment(pvt)Ltd.SriLanka
CyrilJohnston&Co.
CyrilJohnston&Co.RepublicofIreland

EquiverMexico525553995444ParklandProductsLtd.NewZealand6433493760
FemcoS.A.Guatemala
ForGarderOU

G.Y .K.CompanyLtd.
GeomechanikiofAthensGreece
GolfinternationalTurizm
GuandongGoldenStarChina
HakoGroundandGardenSweden

HakoGroundandGarden
HayterLimited(U.K.)
HydroturfInt.CoDubai
HydroturfEgyptLLC
IrrimacPortugal351212388260T oroEuropeNVBelgium3214562960
IrrigationProductsInt'lPvtLtd.India0091442449

JeanHeybroekb.v .Netherlands3130639461 1VictusEmakPoland48618238369

Country:

Hungary3627539640

Korea82325512076

PuertoRico7877888383

NorthernIreland442890813121

Estonia3723846060

Japan81726325861

Turkey902163365993Riversa

Norway4722907760
UnitedKingdom441279723444
UnitedArabEmirates97143479479T-MarktLogisticsLtd.Hungary3626525500
Egypt2025194308ToroAustraliaAustralia61395807355

PhoneNumber:Distributor:

5062391138

94112746100

442890813121

5024423277

30109350054

862087651338
4635100000

4387

Country:

MaquiverS.A.Colombia
MaruyamaMfg.Co.Inc.
Mountelda.s.CzechRepublic

Mountelda.s.Slovakia

MunditolS.A.

NormaGarden
OslingerTurfEquipmentSA
OyHakoGroundandGarden

Ab

Perfetto
PratoverdeSRL.

Prochaska&Cie
RTCohen2004Ltd.

LelyTurfcare
SolvertS.A.S.

SpyprosStavrinidesLimitedCyprus
SurgeSystemsIndiaLimited

ValtechMorocco21253766

Japan81332522285

Argentina54114821

Russia749541 16120
Ecuador59342396970
Finland35898700733

Poland48618208416
Italy390499128

Austria4312785100
Israel97298617979
Spain
Denmark4566109200
France331308177

India911292299901

Phone
Number:

5712364079

420255704
220
420255704
220

9999

128

34952837500

00
35722434131

3636

EuropeanPrivacyNotice

TheInformationT oroCollects
ToroWarrantyCompany(T oro)respectsyourprivacy.Inordertoprocessyourwarrantyclaimandcontactyouintheeventofaproductrecall,weaskyou
tosharecertainpersonalinformationwithus,eitherdirectlyorthroughyourlocalT orocompanyordealer .

TheTorowarrantysystemishostedonserverslocatedwithintheUnitedStateswhereprivacylawmaynotprovidethesameprotectionasapplies
inyourcountry.

BYSHARINGYOURPERSONALINFORMA TIONWITHUS,YOUARECONSENTINGTOTHEPROCESSINGOFYOURPERSONALINFORMATION
ASDESCRIBEDINTHISPRIV ACYNOTICE.

TheWayToroUsesInformation
Toromayuseyourpersonalinformationtoprocesswarrantyclaims,tocontactyouintheeventofaproductrecallandforanyotherpurposewhichwetell
youabout.T oromayshareyourinformationwithT oro'safliates,dealersorotherbusinesspartnersinconnectionwithanyoftheseactivities.Wewillnot
sellyourpersonalinformationtoanyothercompany .Wereservetherighttodisclosepersonalinformationinordertocomplywithapplicablelawsand
withrequestsbytheappropriateauthorities,tooperateoursystemsproperlyorforourownprotectionorthatofotherusers.

RetentionofyourPersonalInformation
Wewillkeepyourpersonalinformationaslongasweneeditforthepurposesforwhichitwasoriginallycollectedorforotherlegitimatepurposes
(suchasregulatorycompliance),orasrequiredbyapplicablelaw.

Toro'sCommitmenttoSecurityofY ourPersonalInformation
Wetakereasonableprecautionsinordertoprotectthesecurityofyourpersonalinformation.Wealsotakestepstomaintaintheaccuracyandcurrent
statusofpersonalinformation.

AccessandCorrectionofyourPersonalInformation
Ifyouwouldliketorevieworcorrectyourpersonalinformation,[e-mail].

AustralianConsumerLaw

AustraliancustomerswillnddetailsrelatingtotheAustralianConsumerLaweitherinsidetheboxoratyourlocalToroDealer.

374-0269RevH

TheT oroWarranty

TheT oroGTSStartingGuarantee

ResidentialProducts

and

ConditionsandProductsCovered

TheT oroCompanyanditsafliate,T oroWarrantyCompany ,pursuanttoanagreement
betweenthem,jointlypromisetorepairfortheoriginalpurchaser
listedbelowifdefectiveinmaterialsorworkmanshiporiftheT oroGTS(Guaranteedto
Start)enginewillnotstartontherstorsecondpull,providedtheroutinemaintenance
requiredintheOperator'sManualhavebeenperformed.

Thefollowingtimeperiodsapplyfromthedateofpurchase:

ProductsWarrantyPeriod

WalkPowerMowers

•CastDeck

5yearsResidentialUse
90DaysCommercialUse

•Engine

5yearsGTSGuarantee,
ResidentialUse

•Battery2years

•SteelDeck

2yearsResidentialUse
30DaysCommercialUse

•Engine

2yearsGTSGuarantee,
ResidentialUse

TimeMasterMowers3yearsResidentialUse

90DaysCommercialUse

•Engine

3yearsGTSGuarantee,
ResidentialUse

•Battery2years

ElectricHandHeldProducts
andWalkPowerMowers

2yearsResidentialUse
NoWarrantyforCommercialUse

Snowthrowers

•SingleStage

2yearsResidentialUse
45DaysCommercialUse

•Engine

•TwoStage

2yearsGTSGuarantee,
ResidentialUse

3yearsResidentialUse
45DaysCommercialUse

•Chute,chutedeectorand
impellerhousingcover

ElectricSnowthrowers

Lifetime(originalowneronly)

2yearsResidentialUse
NoWarrantyforCommercialUse

AllRide-OnUnitsBelow

•Engine

Seeenginemanufacturer'swarranty

•Battery2yearsResidentialUse

•Attachments2yearsResidentialUse

DHLawn&GardenTractors

2yearsResidentialUse
30DaysCommercialUse

XLSLawn&GardenTractors

3yearsResidentialUse
30DaysCommercialUse

TimeCutter

3yearsResidentialUse
30DaysCommercialUse

TITANMowers3yearsor240hours

•Frame

1

OriginalPurchasermeansthepersonwhooriginallypurchasedtheToroProduct.

2

Residentialusemeansuseoftheproductonthesamelotasyourhome.Useatmorethanone

locationisconsideredcommercialuseandthecommercialusewarrantywouldapply .

3

TheT oroGTSStartingGuaranteedoesnotapplywhentheproductisusedcommercially .

4

SomeenginesusedonToroProductsarewarrantedbytheenginemanufacturer.

5

Whicheveroccursrst.

6

LifetimeFrameWarranty-Ifthemainframe,consistingofthepartsweldedtogethertoformthe
tractorstructurethatothercomponentssuchastheenginearesecuredto,cracksorbreaksin
normaluse,itwillberepairedorreplaced,atToro'soption,underwarrantyatnocostforpartsand
labor.Framefailureduetomisuseorabuseandfailureorrepairrequiredduetorustorcorrosion
arenotcovered.

Warrantymaybedeniedifthehourmeterisdisconnected,altered,orshowssigns
ofbeingtamperedwith.

Lifetime(originalowneronly)

1

theT oroProduct

2

3

2

3

2

3

2

2

3

2

5

2

2

2

2

2

2

5

4

6

OwnerResponsibilities

YoumustmaintainyourT oroProductbyfollowingthemaintenanceprocedures
describedintheOperator'sManual.Suchroutinemaintenance,whetherperformedby
adealerorbyyou,isatyourexpense.

InstructionsforObtainingWarrantyService

IfyouthinkthatyourT oroProductcontainsadefectinmaterialsorworkmanship,
followthisprocedure:

1.Contactyoursellertoarrangeserviceoftheproduct.Ifforanyreasonitis
impossibleforyoutocontactyourseller,youmaycontactanyT oroAuthorized
Distributortoarrangeservice.SeeattachedDistributorList.

2.Bringtheproductandyourproofofpurchase(salesreceipt)totheservicing
outlet.Ifforanyreasonyouaredissatisedwiththeservicingoutlet’sanalysisor
withtheassistanceprovided,contactusat:

ToroCustomerCareDepartment,RLCDivision

ToroWarrantyCompany

811 1LyndaleAvenueSouth

Bloomington,MN55420-1196

001–952–948–4707

ItemsandConditionsNotCovered

Thereisnootherexpresswarrantyexceptforspecialemissionsystemcoverage
andenginewarrantycoverageonsomeproducts.Thisexpresswarrantydoesnot
coverthefollowing:

•Costofregularmaintenanceserviceorparts,suchaslters,fuel,lubricants,oil

changes,sparkplugs,airltersbladesharpeningorwornblades,cable/linkage
adjustments,orbrakeandclutchadjustments

•Componentsfailingduetonormalwear

•Anyproductorpartwhichhasbeenalteredormisusedorneglectedandrequires

replacementorrepairduetoaccidentsorlackofpropermaintenance

•Pickupanddeliverycharges

•RepairsorattemptedrepairsbyanyoneotherthananAuthorizedToroService

Dealer

•Repairsnecessaryduetofailuretofollowrecommendedfuelprocedure(consult

Operator'sManualformoredetails)

–Removingcontaminantsfromthefuelsystemisnotcovered

–Useofoldfuel(morethanonemonthold)orfuelwhichcontainsmorethan

10%ethanolormorethat15%MTBE

–Failuretodrainthefuelsystempriortoanyperiodofnon-useoverone

month

•Repairsoradjustmentstocorrectstartingdifcultiesduetothefollowing:

–Failuretofollowpropermaintenanceproceduresorrecommendedfuel

procedure

–Rotarymowerbladestrikinganobject

•Specialoperationalconditionswherestartingmayrequiremorethantwopulls:

–Firsttimestartsafterextendedperiodofnon-useoverthreemonthsor

seasonalstorage

–Cooltemperaturestartssuchasthosefoundinearlyspringandlateautumn

–Improperstartingprocedures-ifyouarehavingdifcultystartingyour

unit,pleasechecktheOperator'sManualtoensurethatyouareusing
thecorrectstartingprocedures.Thiscansaveanunnecessaryvisitto
anAuthorizedT oroServiceDealer.

GeneralConditions

Thepurchaseriscoveredbythenationallawsofeachcountry.Therightstowhichthe
purchaserisentitledwiththesupportoftheselawsarenotrestrictedbythiswarranty.

374-0268RevG

FormNo.3392-423RevA

SuperBagger-Rasenmäher(53cm)

Modellnr.20897—Seriennr.315000001undhöher

Bedienungsanleitung

Einführung

DieserhandgeführteRasenmähermitSichelmessern
solltevonPrivatleutenodergeschultenLohnarbeitern
verwendetwerden.EristhauptsächlichfürdasMähen
vonGrasaufgepegtenGrünächeninPrivatanlagen
gedacht.EristnichtfürdasSchneidenvonBüschen
oderfüreinenlandwirtschaftlichenEinsatzgedacht.

LesenSiedieseInformationensorgfältigdurch,umsichmit
demordnungsgemäßenEinsatzundderWartungdesGeräts
vertrautzumachenundV erletzungenundeineBeschädigung
desGerätszuvermeiden.SietragendieVerantwortungfür
einenordnungsgemäßenundsicherenEinsatzdesGeräts.

SiekönnenTorodirektunterwww.Toro.comhinsichtlich
Produkt-undZubehörinformationen,Standorteines
HändlersoderRegistrierungdesProduktskontaktieren.

WendenSiesichandenToroVertragshändleroder
Kundendienst,wennSieeineServiceleistung,Toro
OriginalersatzteileoderweitereInformationenbenötigen.
HabenSiedafürdieModell-undSeriennummernder
Maschinegriffbereit.InBild1wirdderStandortderModell-
undSeriennummernaufdemProduktangegeben.


1.Sicherheitswarnsymbol

IndieserAnleitungwerdenzweiBegriffezurHervorhebung
vonInformationenverwendet.Wichtigweistaufspezielle
mechanischeInformationenhin,undHinweishebt
allgemeineInformationenhervor,dieIhrebesondere
Beachtungverdienen.

DiesesProduktentsprichtallenrelevanteneuropäischen
Richtlinien.WeitereAngabenndenSieinder
produktspezischenKonformitätsbescheinigung.

Nettodrehzahl:DieBrutto-oderNettodrehzahldieses
MotorswurdenvomMotorherstellerimLaborgemäßSAE
J1940ermittelt.AufgrundderKongurationzurErfüllung
vonSicherheits-,Emissions-undBetriebsanforderungen
istdietatsächlicheMotorleistungindieserKlasseder
Rasenmäherwesentlichniedriger.Unterwww.Toro.com
ndenSiedietechnischenDatenfürIhreRasenmäher-Modell.

ModizierenSienichtdieMotorbedienelementeoderdie
GeschwindigkeitdesMotoriehkraftreglers,dadieszu
unsicherenEinsatzbedingungenundVerletzungenführen
kann.


1.TypenschildmitModell-undSeriennummern

TragenSiedieModell-undSeriennummerndesProdukts
untenein:

Modellnr.

Seriennr.

IndieserAnleitungwerdenpotenzielleGefahren
angeführt,undSicherheitsmeldungenwerdenvom
Sicherheitswarnsymbol(Bild2)gekennzeichnet,dasauf
eineGefahrhinweist,diezuschwerenodertödlichen
Verletzungenführenkann,wennSiedieempfohlenen
Sicherheitsvorkehrungennichteinhalten.

©2014—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

RegistrierenSieIhrProduktunter

CV

Inhalt

Einführung...................................................................1

Sicherheit......................................................................2

AllgemeineHinweisezurSicherheitvon

Rasenmähern......................................................2

Schalldruck............................................................4

Schallleistung.........................................................4

Hand-/Armvibration...............................................5

Sicherheits-undBedienungsschilder..........................5

Einrichtung...................................................................7

1AufklappendesHolms..........................................7

2BefestigendesRücklaufstarterseilsinder

Seilführung.........................................................7

3AuffüllendesMotorsmitÖl...................................7

4EinsetzendesMulchverschlussesoderdes

Fangkorbs...........................................................8

5MontierendesFangkorbs.......................................9

Produktübersicht..........................................................10

TechnischeDaten..................................................10

Betrieb........................................................................11

www.T oro.com.

Originaldokuments(DE)

AlleRechtevorbehalten

Druck:USA

*3392-423*A

Betanken...............................................................11

PrüfendesMotorölstands.......................................11

EinstellenderSchnitthöhe.......................................12

AnlassendesMotors...............................................12

VerwendendesSelbstantriebs..................................13

EinkuppelndesMessers..........................................13

AuskuppelndesMessers..........................................13

PrüfendesSystemszumAnhaltendes

Messers.............................................................13

AbstellendesMotors..............................................14

MulchendesSchnittguts..........................................14

SammelndesSchnittguts.........................................14

SeitenauswurfdesSchnittguts..................................16

Betriebshinweise....................................................16

Wartung.......................................................................18

EmpfohlenerWartungsplan........................................18

VorbereitenfürdieWartung.....................................18

WartendesLuftlters..............................................19

WechselndesMotoröls...........................................19

EinschmierendesoberenBügels..............................20

EinstellendesSelbstantriebs....................................21

AuswechselndesMessers........................................21

ReinigungdesSchutzblechsdesSystemszum

AnhaltendesMessers..........................................22

ReinigenderUnterseitedesMaschinengehäu-

ses....................................................................22

Einlagerung.................................................................23

VorbereitenderMaschinefürdasEinlagern...............23

ZusammenklappendesGriffs..................................24

HerausnehmenderMaschineausder

Einlagerung.......................................................24

Sicherheit

DieseMaschineerfülltENISO5395:2013.

DerunsachgemäßeEinsatzoderdiefalscheWartung
diesesRasenmäherskannzuVerletzungenführen.
BefolgenSiezurReduzierungderVerletzungsgefahr
dieseSicherheitsanweisungen.

AllgemeineHinweisezur SicherheitvonRasenmähern

DieseMaschinekannHändeundFüßeamputierenund
Gegenständeaufschleudern.DasNichtbeachtender
folgendenSicherheitsvorschriftenkannzuschweren
VerletzungenoderzumTodführen.

Schulung

•LesenSiedieseAnweisungengründlichdurch.Machen

SiesichmitdenBedienelementenunddemkorrekten
EinsatzdesGerätsvertraut.

•LassenSiedenRasenmähernievonKindernoder

Personenbedienen,diemitdiesenAnweisungennicht
vertrautsind.DasAlterdesFahrerskanndurchlokale
Vorschrifteneingeschränktsein.

•BedenkenSieimmer,dassderBedienerdieVerantwortung

fürUnfälleoderGefahrengegenüberanderenundihrem
Eigentumträgt.

•VerstehenSiealleErläuterungenderamRasenmäherund

inderAnleitungverwendetenSymbole.

Benzin

WARNUNG:Kraftstoffistleichtentzündlich.BefolgenSie
dienachstehendenSicherheitsvorkehrungen:

•BewahrenSieKraftstoffnurinzugelassenen

Vorratskanisternauf.

•BetankenSienurimFreien,undrauchenSiedabeinie.

•BetankenSiedieMaschine,bevorSiedenMotoranlassen.

EntfernenSiebeilaufendemoderheißemMotornieden
KraftstofftankdeckeloderbetankendieMaschine.

•VersuchenSie,wennBenzinverschüttetwurdenie,den

Motorzustarten,sondernschiebendenRasenmäher
vomverschüttetenKraftstoffwegundvermeidenoffene
Flammen,bisdieVerschüttungverdunstetist.

•SchraubenSiedenTank-undBenzinkanisterdeckel

wiederfestauf.

DieseMaschinewurdevonTorofüreinenangemessenenund
sicherenBetriebausgelegt.DasNichtbeachtenderfolgenden
AnweisungenkannjedochzuVerletzungenführen.

UmdiemaximaleSicherheit,optimaleLeistungunddas
nötigeWissenüberdieMaschinezuerhalten,müssen
SieundjederandereBenutzerdesRasenmähersden
InhaltdervorliegendenAnleitungvordemAnlassen
desMotorssorgfältiglesenundverstehen.Besondere
BeachtungistdemGefahrensymbol(Bild2)zu
schenken,welchesVorsicht,WarnungoderGefahr–
„Sicherheitshinweis“bedeutet.Lesenundverstehen
SiedieAnweisungen,dasiewichtigfürdieSicherheit
sind.DasNichtbeachtenderAnweisungenkannzu
Körperverletzungenführen.

Vorbereitung

•TragenSiebeimMähenimmerrutschfesteArbeitsschuhe

undlangeHosen.FahrenSiedieMaschineniebarfüßig
odermitSandalen.

•InspizierenSiedenArbeitsbereichgründlichund

entfernenSteine,Stöcke,Drähte,Knochenundandere
Fremdkörper.

•PrüfenSievorderInbetriebnahmevisuell,oballe

SchutzvorrichtungenundSicherheitsgeräte,wiez.B.
Ablenkblecheund/oderGrasfangkörbeeinwandfrei
montiertsindundrichtigfunktionieren.

•ÜberprüfenSievordemEinsatzimmer,obdie

Schnittmesser,-schraubenunddasMähwerkabgenutzt
oderbeschädigtsind.TauschenSieabgenutzteoder
defekteMesserund-schraubenalskompletteSätzeaus,
umdieWuchtderMesserbeizubehalten.

2

Anlassen

•KippenSiedieMaschinenicht,wennSiedenMotor

anlassen,esseidenn,SiemüssensiezumAnlassen
kippen.KippenSieihninsolchenFällennieweiterals
absoluterforderlichundnurdenTeil,dervomBenutzer
wegsteht.

•StartenSiedenMotorvorsichtigundentsprechendden

Anweisungen,wobeiSiedieFüßesoweitwiemöglich
vondenMessernfernhalten,d.h.stellenSiesichnievor
denAuswurfkanal.

Betrieb

•MähenSienie,wennsichPersonen,insbesondereKinder

oderHaustiere,inderNäheaufhalten.

•MähenSienurbeiTageslichtoderguterkünstlicher

Beleuchtung.

•AchtenSieaufKuhlenundandereversteckte

GefahrenstellenimGelände.

•BerührenSiekeinebeweglichenTeilemitdenHänden

oderFüßen.BleibenSieimmervonderAuswurföffnung
fern.

•HebenodertragenSiedenRasenmäherniebeilaufendem

Motor.

•PassenSiebeimRückwärtsfahrenauf,oderwennSie

einenhandgeführtenRasenmäherzusichziehen.

•GehenSieimmer;laufenSienie.

•Hanglagen:

–VersuchenSienicht,steileHängezumähen.
–PassenSieanHängenbesondersauf.
–MähenSiequerzuHanglagen,d.h.niehangauf-

oder-abwärts,undgehenSieRichtungswechselan
HanglagenmitgrößterVorsichtvor.

–AchtenSieanHanglagenimmerdarauf,dassSie

einengutenHalthaben.

•ReduzierenSieanHängenundbevorSiescharfwenden

IhreGeschwindigkeit,umeinemUmkippenundeinem
Kontrollverlustvorzubeugen.

•StellenSiedasMesserab,wennSiedieMaschinekippen

müssen,umBereicheohneGraszuüberquerenoderdie
MaschinevoneinemMähbereichzueinemanderenzu
transportieren.

•LassenSiedenMotornieinunbelüftetenRäumenlaufen,

dasichdortgefährlicheKohlenmonoxidgaseundAbgase
ansammelnkönnen.

•StellenSiedenMotorindenfolgendenSituationenab:

–WennSiedieMaschineverlassen.
–VordemAuftanken.
–VordemEntfernendesFangkorbs.
–VordemVerstellenderSchnitthöhe.Esseidenn,die

EinstellunglässtsichvonderBedienerpositionaus
bewerkstelligen.

•StellenSiedenMotorabundziehenSieden

Zündkerzensteckerab:

–VordemEntfernenvonBehinderungenund

VerstopfungenausdemAuswurfkanal.

–BevorSiedieMaschineuntersuchen,reinigenoder

warten.

–WennSieaufeinenFestkörperaufgepralltsindund

prüfendenRasenmäheraufeventuelleDefekte;
führenSiedanndieerforderlichenReparaturendurch,
bevorSiedenRasenmäherstartenundinBetrieb
nehmen.

–BeiungewöhnlichenVibrationenderMaschine

(sofortüberprüfen).

•BlitzschlagkannzuschwerenodertödlichenVerletzungen

führen.SetzenSiedieMaschinenichtein,wennSie
BlitzesehenoderDonnerhören,undgehenSieaneine
geschützteStelle.

•AchtenSiebeimÜberquerenundinderNähevon

StraßenaufdenVerkehr.

WartungundLagerung

•HaltenSiealleMutternundSchraubenfestangezogen,

damitdasGerätineinemsicherenBetriebszustandbleibt.

•VerwendenSiekeinenHochdruckreinigerander

Maschine.

•BewahrenSiedenRasenmäherniemitBenzinimTank

oderinnerhalbeinesGebäudesauf,woDämpfeeine
offeneFlammeoderFunkenerreichenkönnten.

•LassenSiedenMotorabkühlen,bevorSiedieMaschine

ineinemgeschlossenenRaumabstellen.

•HaltenSie,umdasBrandrisikozuverringern,denMotor,

Schalldämpfer,dasBatteriefachunddenBenzintankvon
Gras,LaubundüberüssigemFettfrei.

•PrüfenSiedieBestandteiledesFangkorbsunddes

Auswurfschutzblecheshäug,undwechselnSiesieggf.
mitdenvomHerstellerempfohlenenTeilenaus.

•TauschenSieabgenutzteundbeschädigteTeileaus

Sicherheitsgründenaus.

•WechselnSiedefekteAuspuffeaus.

•WennSiedenKraftstoffausdemTankablassenmüssen,

solltediesimFreiengeschehen.

•VerändernSieniedieEinstellungdesMotoriehkraftreg-

lers,undüberdrehenSieniemalsdenMotor.Durchdas
ÜberdrehendesMotorssteigtdieV erletzungsgefahr.

•PassenSiebeimEinstellenderMaschineauf,umein

EinklemmenderFingerzwischendenbeweglichen
MessernundstarrenTeilenderMaschinezuvermeiden.

•FüreineoptimaleLeistungundSicherheitsolltenSie

nurToroOriginalersatzteileund-zubehörkaufen.
VerwendenSienie
diesesindu.U.gefährlich.

Uni v er sal

-Teileund-Zubehör;

3

Befördern

•LassenSiebeimBeladenoderEntladenderMaschine

inoderauseinemAnhängeroderLastwagenVorsicht
walten.

•VerwendenSiefürdasVerladenderMaschineaufeinen

AnhängeroderPritschenwagenRampen,dieüberdie
ganzeBreitegehen.

•BefestigenSiedieMaschinesichermitRiemen,Ketten,

KabelnoderSeilen.Dievorneundhintenbefestigten
RiemensolltennachuntenundvonderMaschineweg
gerichtetsein.

Schalldruck

DiesesGeräterzeugteinenSchalldruckpegel,deramOhr
desBenutzers90dBAbeträgt(inkl.einesUnsicherheitswerts
(K)von1dBA.

DerSchalldruckpegelwurdegemäßdenVorgabeninENISO
5395:2013gemessen.

Schallleistung

DiesesGeräterzeugteinenSchalldruckpegelvon98dBA
(inkl.einesUnsicherheitswerts(K)von1dBA).

DerSchalldruckpegelwurdegemäßdenVorgabenin
ISO11094gemessen.

ACHTUNG

DerlängereEinsatzeinerlautenMaschinekann
Gehörschädenverursachen.

TragenSieentsprechendenGehörschutz,wennSie
dieMaschinelängereZeitverwenden.

4

Hand-/Armvibration

ACHTUNG

DasgemesseneVibrationsniveaufürdierechteHandbeträgt
5,0m/s

2

DasgemesseneVibrationsniveaufürdielinkeHandbeträgt
5,2m/s

DerUnsicherheitswert(K)beträgt2,1m/s

2

2

DerlängereEinsatzeinerstarkvibrierenden
MaschinekannzuTaubheitindenHändenund
Handgelenkenführen.

TragenSieHandschuhe,dieVibrationen
abschwächen,wennSiedieMaschinelängereZeit
verwenden.

DieWertewurdennachdenVorgabenvonENISO
5395:2013gemessen.

Sicherheits-undBedienungsschilder

Wichtig:Sicherheits-undAnweisungsaufklebersindinderNähepotenziellerGefahrenbereicheangebracht.

TauschenSiebeschädigteSchilderaus.

Herstellermarke

1.Gibtan,dassdasMesserT eilderOriginalmaschinedes
Herstellersist.

110-9457

1.Motorschalter:Aus3.Entriegelt

2.Motorschalter:Ein4.Verriegelt

112-8760

1.GefahrdurchherausgeschleuderteObjekte:AchtenSie
darauf,dassUnbeteiligtedenSicherheitsabstandzum
Geräteinhalten.

2.GefahreinerSchnittwundeund/oderderAmputationvon
HändenoderFüßen:BerührenSiekeinebeweglichen
Teilen.

5

114-2820

1.Warnung:LesenSiedie
Bedienungsanleitung.

2.Gefahrdurch
herausgeschleuderte
Objekte:AchtenSie
darauf,dassUnbeteiligte
denSicherheitsabstand
zumGeräteinhalten.

3.Gefahrdurch
herausgeschleuderte
Gegenstände:Setzen
SiedenRasenmäher
nichtohnedie
Heckauswurfklappe
oderFangkorbein.
SetzenSieden
Rasenmähernichtohne
Seitenauswurfabdeckung
oderAblenkblechein.

4.GefahreinerSchnittwunde
und/oderderAmputation
vonHändenoderFüßen
durchMähwerkmesser:
HaltenSiesichvon
beweglichenT eilenfern.

5.Schnitt-bzw.
Amputationsgefahran
HändenundFüßenbeim
Schnittmesser:Ziehen
SiedenZündschlüssel
abundlesenSiedie
Anweisungen,bevor
SieWartungs-oder
Reparaturarbeiten
ausführen.

6.Schnitt-bzw.
Amputationsgefahrvon
HändenoderFüßendurch
Mähwerkmesser:Mähen
Sieniehangaufwärts
oder-abwärts,mähen
Sieimmerwaagrecht
zumHang.StellenSie
denMotorab,bevorSie
dieBedienungsposition
verlassen.SchauenSie
nachhinten,wennSie
rückwärtsfahren.

121-2370

1.AufgeklappterBügel3.Fußpedal

2.Zusammengeklappter
Bügel

119-3796

1.DrückenSieaufdenKnopf,umdasMessereinzukuppeln.

2.ZiehenSiedenBügelzumGriffzurück.

6

Einrichtung

G020803

Wichtig:NehmenSiedenPlastikschutzab,mitdem
derMotorabgedecktist.WerfenSieihnab.

1

AufklappendesHolms

KeineTeilewerdenbenötigt

Verfahren

1.SchiebenSiedenGriffnachhintenundhaltenSieden
oberenGrifffest(Bild3).

2

Befestigendes Rücklaufstarterseilsinder Seilführung

KeineTeilewerdenbenötigt

Verfahren

Wichtig:BefestigenSiedasRücklaufstarterseilin

derSeilführung,umdenMotorsicherundmühelos
anzulassen.

ZiehenSiedasStarterseildurchdieSeilführungamBügel
(Bild5).


Hinweis:DerGriffrastetein.

2.ZiehenSiedasobereGriffhandradsofestwieesgeht
(Bild4).



1.Rücklaufstarterseil2.Seilführung

3

AuffüllendesMotorsmitÖl

KeineTeilewerdenbenötigt

Verfahren

Wichtig:DieMaschinehatbeiderAuslieferungkein

ÖlimMotor.FüllenSiedasMotorkurbelgehäusevor
demAnlassenmitÖl.

1.StellenSiedieMaschineaufeinerebenenFlächeab.

2.EntfernenSiedenPeilstab(Bild6)undfüllenSieÖlin
denEinfüllstutzenbisca.3/4desFüllvolumensdes
Kurbelgehäusesein.

Hinweis:Max.Füllstand:0,55l,Sorte:W aschaktives
SAE30-ÖlmitderKlassizierungSF,SG,SH,SJ,SL
oderhöherdurchdasAmericanPetroleumInstitute
(API).

7


3.WischenSiedenPeilstabmiteinemsauberenLappen
ab.

4

EinsetzendesMulchver­schlussesoderdesFangkorbs

KeineTeilewerdenbenötigt

Verfahren

SiemüssendenMulchverschluss(fürdasRecyclenoder
SeitenauswurfdesSchnittguts)oderdenFangkorbrichtig
einsetzen,sonstkannderMotornichtangelassenwerden.

DieMaschinehateinenSicherheitsschalter,dersichuntenam
einemKanalrechtsobenanderMaschinebendet,dereinen
EinsatzderMaschineohneMulchverschlussoderFangkorb
verhindert.Diesverhindert,dassdieMaschinedurchdie
hintereÖffnungFremdkörperinRichtungdesBedieners
auswirft.

DerSchaltererkenntdenMulchverschlussnur,wenndie
OberseitedesMulchverschlusshebelsganzuntenimKanal
liegt(Bild7).

4.SteckenSiedenPeilstabindenEinfüllstutzen,
schraubenSieihnjedochnichtein.

5.NehmenSiedenPeilstabherausundlesenSieden
ÖlstandamPeilstabab,sieheBild6.

•FüllenSiebeieinemzuniedrigenÖlstandlangsam

etwasÖlindenÖleinfüllstutzen,wartenSiedrei
MinutenundwiederholenSiedanndieSchritte

3bis5,bisderÖlstandrichtigist,wieinBild16

dargestellt.

•WennderÖlstandzuhochist,lassenSieÖlab,bis

derÖlstandrichtigist,wieinBild16dargestellt.
WeitereInformationenzumAblassendesÖls
ndenSieunterWechselndesMotoröls(Seite19).

Wichtig:WennderÖlstandimKurbelgehäusezu
hochoderzuniedrigist,undSiedenMotorlaufen
lassen,könnenMotorschädenauftreten.

6.SteckenSiedenPeilstabfestindenEinfüllstutzen.

Wichtig:

er sten fünf Betrie bsstunden

SieheWechselndesMotoröls(Seite19).

W echseln Sie das Motor öl nach den

unddanachjährlich.


1.OberseitedesMulchverschlusshebelsimSchalterkanal

1.SetzenSiedenMulchverschlussindieMaschineein,
wennernichtschoneingesetztist(Bild8).

8


1

2

3

g027156


2.DrückenSiedieTasteamHebelmitdemDaumenund
setzenSiedenMulchverschlussganzindieÖffnung
ein(Bild9).


3.LassenSiedieTasteamHebellosundstellenSiesicher,
dassdieOberseitedesHebelsganzimSchalterkanal
liegt(Bild10).WenndieHebeloberseitenichtim

Schalterkanalliegt,springtdasMähwerknichtan!

Hinweis:W ennderHebelnichtrichtigeinrastet,
ziehenSiedasZündkabelvonderZündkerzeabund
entfernenSieggf.AblagerungenimTunnel.

5

MontierendesFangkorbs

KeineTeilewerdenbenötigt

Verfahren

1.SchiebenSiedenFangkorbaufdenRahmen,wiein

Bild11abgebildet.


1.Holm3.Fangkorb

2.Rahmen

Hinweis:SchiebenSiedenGrasfangkorbnichtüber
denHolm(Bild11).

9

2.HakenSiedenunterenKanaldesGrasfangkorbsan

g027157

G012240

1

2

3

4

5
6

7

8

9

10

11

12

13

derUnterseitedesRahmensein(Bild12).

Produktübersicht



3.HakenSiedieoberenundseitlichenKanäledes
GrasfangkorbsanderOberseiteundderSeitedes
Rahmensein(Bild12).

1.Schnitthöheneinstellhebel
(4)

2.Ölmessstab(nicht
abgebildet)

3.Rücklaufstarterbügel

4.Schaltbügel1 1.Kraftstoffhahn

5.ObererBügel12.Luftlter

6.Messersteuertaste13.Zündkerze

7.Zündschloss

1.Fangkorb

2.Seitenauswurfkanal

8.OberesBügelhandrad(2)

9.T ankdeckel

10.Pedal


3.Mulchverschluss(bereits
anderMaschine
angebracht)

TechnischeDaten

Modell

2089734kg159cm56cm110cm

10

GewichtLänge

Breite

Höhe

Betrieb

1 cm (1/2 inch)

g02821 1

Betanken

GEFAHR

Benzinistbrennbarundexplodiertschnell.
FeuerundExplosionendurchBenzinkönnen
VerbrennungenbeiIhnenundanderenPersonen
verursachen.

•StellenSiedenKanisterbzw.dieMaschine
vordemAuftankenaufdenBodenundnicht
aufeinFahrzeugoderaufeinObjekt,umeine
elektrischeLadungdurchdasEntzündendes
Benzinszuvermeiden.

•FüllenSiedenTankaußen,wennderMotorkalt
ist.WischenSieverschüttetenKraftstoffauf.

•RauchenSienichtbeimUmgangmitBenzin,
undgehenSienichtinderNähevonoffenem
FeueroderFunkenmitBenzinum.

•BewahrenSieBenzinnurinzugelassenen
BenzinkanisternundaneinemfürKinder
unzugänglichenOrtauf.


PrüfendesMotorölstands

Wartungsintervall:BeijederVerwendungodertäglich

Hinweis:Max.Füllstand:0,55l,Sorte:WaschaktivesSAE
30-ÖlmitderKlassizierungSF ,SG,SH,SJ,SLoderhöher
durchdasAmericanPetroleumInstitute(API).

1.StellenSiedieMaschineaufeinerebenenFlächeab.

2.ZiehenSiedenPeilstab(Bild16)heraus.

•DiebestenErgebnisseerhaltenSie,wennSiesauberes,

frisches(höchstens30Tagealt),bleifreiesBenzinmit
einerMindestoktanzahlvon87(R+M)/2verwenden.

•MitSauerstoffangereicherterKraftstoffmit10%Ethanol

oder15%MTBE(Volumenanteil)istauchgeeignet.

•Ethanol:Kraftstoff,dermit10%Ethanoloder

15%MTBE(Volumenanteil)angereichertist,istauch
geeignet.EthanolundMTBEsindnichtidentisch.
Benzinmit15%Ethanol(E15)(Volumenanteil)kann
nichtverwendetwerden.VerwendenSienieBenzin,das
mehrals10%Ethanol(Volumenanteil)enthält,z.B.
E15(enthält15%Ethanol),E20(enthält20%Ethanol)
oderE85(enthält85%Ethanol).DieVerwendungvon
nichtzugelassenemBenzinkannzuLeistungsproblemen
und/oderMotorschädenführen,dieggf.nichtvonder
Garantieabgedecktsind.

•VerwendenSiekeinBenzinmitMethanol.

•LagernSiekeinenKraftstoffimKraftstofftankoderin

KraftstoffbehälternüberdenWinter,wennSiekeinen
Kraftstoffstabilisatorverwenden.

•VermischenSienieBenzinmitÖl.

FüllenSiedenKraftstofftankmitfrischem,bleifreiem
NormalbenzinvoneinerangesehenenTankstelle(Bild15).

Wichtig:FügenSiezurV ermeidungvon
AnlassproblemenbeimKraftstoffinjederSaison
Kraftstoffstabilisatorzu.MischenSiedenStabilisator
mitBenzin,dasnichtälterals30Tageist.


3.WischenSiedenPeilstabmiteinemsauberenLappen
ab.

4.SteckenSiedenPeilstabindenEinfüllstutzen,
schraubenSieihnjedochnichtein.

5.NehmenSiedenPeilstabherausundlesenSieden
ÖlstandamPeilstabab,sieheBild16.

•FüllenSiebeieinemzuniedrigenÖlstandlangsam

etwasÖlindenÖleinfüllstutzen,wartenSiedrei
MinutenundwiederholenSiedanndieSchritte

11

3bis5,bisderÖlstandrichtigist,wieinBild6

dargestellt.

•WennderÖlstandzuhochist,lassenSieÖlab,

bisderÖlstandrichtigist,wieinBild6dargestellt.
WeitereInformationenzumAblassendesÖls
ndenSieunterWechselndesMotoröls(Seite19).

Wichtig:WennderÖlstandimKurbelgehäusezu
hochoderzuniedrigist,undSiedenMotorlaufen
lassen,könnenMotorschädenauftreten.

6.SteckenSiedenPeilstabfestindenEinfüllstutzen.

EinstellenderSchnitthöhe

WARNUNG:

WennSiedieSchnitthöheeinstellen,könnenSie
mitdemMesserinKontaktkommenundschwere
Verletzungenerleiden.

•StellenSiedenMotorabundwartenSie,bisalle
beweglichenTeilezumStillstandgekommen
sind.

•FührenSieIhreFingerbeimEinstellender
SchnitthöhenieunterdasMähwerk.

AnlassendesMotors

Wichtig:DieMaschinehateinenSicherheitsschalter,

dereinAnlassendesMotorsverhindert,wennder
MulchverschlussoderderFangkorbnichtander
Maschineeingesetztsind.

1.SetzenSiedenMulchverschluss(Bild18)oderden
Fangkorb(Bild19)anderMaschineein.


StellenSiedieSchnitthöheein.StellenSiedieVorderräderauf
dieselbeHöhewiedieHinterräderein(Bild17).

Hinweis:WennSiedieMaschineanhebenmöchten,
schiebenSiealleEinstellhebelfürdieSchnitthöhenach
vorne.SchiebenSiedieHebelnachhinten,umdieMaschine
abzusenken.



2.DrehenSiedenKraftstoffhahnaufdieEin-Stellung
(Bild20).

Hinweis:Schnitthöhensind25mm,35mm,44mm,
54mm,64mm,73mm,83mm,92mmsowie102mm.


3.ZiehenSiedenRücklaufstarter(Bild21).

12


Hinweis:WenndieMaschineimmernochnicht

anspringt,wendenSiesichaneinenofziellen
Vertragshändler.


AuskuppelndesMessers

VerwendendesSelbstantriebs

UmdenSelbstantriebzubenutzen,gehenSieeinfachvorwärts
undhaltenSiedabeiIhreHändeamoberenBügelundIhre
EllbogenanIhrenSeiten;dieMaschinehältautomatischmit
IhnenSchritt.

EinkuppelndesMessers

WennSiedenMotorstarten,drehtsichdasMessernicht.Sie
müssendasMesserzumMäheneinkuppeln.

1.DrückenSieaufdenMesserschaltknopfundziehenSie
denSchaltbügelzumBügel(Bild22).

LassenSiedenSchaltbügellos(Bild24).


Wichtig:WennSiedenSchaltbügelloslassen,sollte

dasMesserinnerhalbvon3Sekundenabstellen.Wenn
diesnichtderFallist,setzenSiedieMaschinenicht
mehreinundwendenSiesichsofortaneinenofziellen
Vertragshändler.


2.HaltenSiedenSchaltbügelgegendenBügelgedrückt
(Bild23).

PrüfendesSystemszum AnhaltendesMessers

PrüfenSiedenSchaltbügelvorjederVerwendung,um
sicherzustellen,dassdasSystemzumAnhaltendesMessers
richtigfunktioniert.

VerwendendesFangkorbs

Wartungsintervall:BeijederVerwendungodertäglich

DerGrasfangkorbkanngenutztwerden,umdieFunktiondes
SystemszumAnhaltendesMessersnochmalszuüberprüfen.

1.SetzenSiedenleerenGrasfangkorbanderMaschine
ein.

13

2.LassenSiedenMotoran.

3.SchaltenSiedasSchnittmesserzu.

Hinweis:DerKorbmussbeginnen,sichaufzublasen,
wodurchangezeigtwird,dassdasMessereingekuppelt
istundsichdreht.

4.LassenSiedenSchaltbügellos.

Hinweis:WennderGrasfangkorbnichtsofort
seineLuftverliert,drehtsichdasMessernoch.Die
FunktionsfähigkeitdesSystemszumAnhaltendes
Messerskannabnehmen,waszueinemunsicheren
Betriebszustandführenkann,wenndiesignoriert
wird.LassenSiedieMaschinevoneinemofziellen
Vertragshändlerprüfenundwarten.

5.StellenSiedenMotorabundwartenSie,bisalle
beweglichenTeilezumStillstandgekommensind.

KeinVerwendendesGrasfangkorbs

1.FahrenSiedieMaschineaufeinewindgeschützte,
befestigteFläche.

2.StellenSieallevierRäderaufdieSchnitthöheneinstel­lungvon89mmein.

3.KnüllenSieeinhalbesBlattZeitungspapierzueiner
Kugelzusammen,dieunterdasRasenmähergehäuse
passt(Durchmesservonca.76mm).

4.LegenSiediePapierkugelca.13cmvordieMaschine.

5.LassenSiedenMotoran.

6.SchaltenSiedasSchnittmesserzu.

7.SchiebenSiedenRasenmähersofortüberdas
Zeitungspapierknäuel.

8.LassenSiedenSchaltbügellos.

9.StellenSiedenMotorabundwartenSie,bisallesich
bewegendenTeilezumStillstandgekommensind.

10.GehenSiezurVorderseitederMaschineundprüfen
SiedasZeitungspapierknäuel.

•WenndasKnäuelnichtunterdieMaschineging,

wiederholeSiedieSchritte4bis10.

•WennsichdasZeitungspapierknäuelaufgerollt

hatoderzerschnitzeltwurde,hatsichdasMesser
nichteinwandfreiabgestellt,d.h.derBetriebist
nichtsicher.SetzenSiesichdannmitIhremToro
VertragshändlerinVerbindung.

AbstellendesMotors

HaltenSiedenZündschalterinderStopp-Stellung,bissich
derMotorabstellt.

Wichtig:WennSiedenSchaltbügelloslassen,werden
derMotorunddasMesserinnerhalbvon3Sekunden
abgestellt.WenndiesnichtderFallist,setzenSiedie
MaschinenichtmehreinundwendenSiesichsofortan
einenofziellenVertragshändler.

MulchendesSchnittguts

DieMaschineistwerksseitigaufdasMulchenvonSchnittgut
undLaubeingestellt.

NehmenSieggf.denFangkorbvomGerätab(siehe

EntfernendesFangkorbs(Seite15)),bevorSieSchnittgut

mulchen.NehmenSieggf.denSeitenauswurfkanalabund
verriegelnSiedieKlappedesSeitenauswurfs(sieheEntfernen

desSeitenauswurfkanals(Seite16)),bevorSiedasSchnittgut

mulchen.

Wichtig:DieMaschinehateinenSicherungsschalter,
dereinAnlassendesMotorsverhindert,wennder
MulchverschlussnichtanderMaschineeingesetztist
(Bild25).

SetzenSiedenMulchverschlussauf,wieinBild25dargestellt.


1.OberseitedesMulchverschlussesimSchalterkanal

SammelndesSchnittguts

VerwendenSiedenFangkorb,wennSieSchnittgutundLaub
imFangkorbsammelnmöchten.

WARNUNG:

EinverschlissenerFangkorbkanndas
AusschleudernkleinerSteineundähnlicher
GegenständeinRichtungdesBenutzersund
Unbeteiligterzulassen.Daskannzuschwerenoder
tödlichenVerletzungenführen.

PrüfenSiedenFangkorbregelmäßig.Tauschen
Sieihn,wennerbeschädigtist,gegeneinenneuen
ToroErsatzkorbaus.

NehmenSieggf.denSeitenauswurfkanalabundverriegeln
SiedieKlappedesSeitenauswurfs(sieheEntfernendes

Seitenauswurfkanals(Seite16)),bevorSiedenFangkorb

verwenden.

14

WARNUNG:

G010270

DasMesseristscharf;einKontaktkannzu
schwerenVerletzungenführen.

StellenSiedenMotorabundwartenSie,bisalle
sichdrehendenTeilezumStillstandgekommen
sind,bevorSiedieBedienungspositionverlassen.

MontierendesFangkorbs

1.NehmenSiedenMulchverschlussab(Bild26).


2.VerlegenSiedasStarterkabelumdieuntere
Kabelführung(Bild27).


EntfernendesFangkorbs

1.VerlegenSiedasStarterkabelumdieuntere
Kabelführung(Bild29).


2.HebenSiedenFangkorbgriffausdenKerbenobenan
derMaschineundnehmenSiedenFangkorbab(Bild

30).


Hinweis:DieuntereKabelführunglöstdas

Starterkabel,wennSieamRücklaufstartergriffziehen.

3.SetzenSiedenFangkorbgriffindieKerbenobenan
derMaschineein(Bild28).

Wichtig:DieMaschinehateinen
Sicherungsschalter,dereinAnlassendes
Motorsverhindert,wennderMulchverschlussoder
derFangkorbnichtanderMaschineeingesetzt
sind.


3.SetzenSiedenMulchverschlussein(Bild31).

15

3.SetzenSiedenSeitenauswurfkanaleinundschließen
SiedieKlappeaufdemAuswurfkanal(Bild34).


SeitenauswurfdesSchnittguts

VerwendenSiedenSeitenauswurf,wennSiesehrhohesGras
schneiden.

NehmenSieggf.denFangkorbvonderMaschineab,bevor
SiedasSchnittgutseitlichauswerfen,sieheEntfernendes

Fangkorbs(Seite15).

Wichtig:DieMaschinehateinenSicherungsschalter,
dereinAnlassendesMotorsverhindert,wennder
MulchverschlussnichtanderMaschineeingesetztist,
sieheMulchendesSchnittguts(Seite14).

EinbauendesSeitenauswurfkanals

1.EntriegelnSiedieSeitenauswurfklappe(Bild32).


EntfernendesSeitenauswurfkanals

FührenSiedieobigenSchritteinumgekehrterReihenfolge
aus,wennSiedenSeitenauswurfkanalentfernenmöchten.

Wichtig:V erriegelnSiedieSeitenauswurfklappenach
demSchließen(Bild35).


Betriebshinweise


2.ÖffnenSiedieSeitenauswurfklappe(Bild33).


AllgemeineMähtipps

•RäumenSieGehölz,Steine,Drähte,Ästeundandere

Fremdkörper,aufdiedasMesseraufprallenkönnte,aus
demArbeitsbereich.

•VermeidenSie,dassdasMesseraufFremdkörper

aufprallt.MähenSienieabsichtlichüberirgendwelchen
Gegenständen.

•StellenSiedenMotorsofortab,wennderMäheraufeinen

Gegenstandaufpralltoderanfängtzuvibrieren,ziehen
denKerzensteckervonderZündkerzeunduntersuchen
SiedenMäheraufeventuelleBeschädigungen.

•MontierenSiefürdieoptimaleLeistungvordem

SaisonbeginneinneuesMesser.

•TauschenSiedieMesserbeiBedarfdurcheinToro

Originalersatzmesseraus.

16

Mähen

•MähenSieimmernureinDritteldesGrashalmsineinem

Durchgang.MähenSienuruntereinerEinstellungvon
51mm,wenndasGrasdünnwächst,oderimSpätherbst,
wenndasGraswachstumnachlässt.SieheEinstellender

Schnitthöhe(Seite12).

•StellenSiebeimerstenDurchgangdieSchnitthöheauf

diehöchsteEinstellungundgehenlangsamer,wennSie
Grasmähen,daslängerals15cmist.MähenSiedann
nocheinmalmiteinerniedrigerenEinstellung,umdem
RasendasgewünschteSchnittbildzugeben.Wenndas
Graszulangist,kanndieMaschineverstopfenundder
Motorkannabstellen.

•MähenSienurtrockene(s)GrasoderBlätter.Nasses

GrasundLaubneigenzumVerklumpenimGartenund
könneneinVerstopfenderMaschineundeinAbstellen
desMotorsverursachen.

WARNUNG:

NassesGrasund/odernasseBlätterkönnen
zuschwerenVerletzungenführen,solltenSie
daraufausrutschenundmitdemMesserin
Berührungkommen.MähenSienurunter
trockenenBedingungen.

•StellenSiedievordereSchnitthöheumeineoderzwei

Auskerbungenhöheralsdiehintere,wenneineBlattdecke
vonmehrals13cmaufdemRasenliegt.

•MähenSielangsamer,wenndieMaschinedasLaubnicht

feingenughäckselt.

•InsehrtrockenenBedingungenbestehteineBrandgefahr.

HaltenSieallelokalenBrandgefahrwarnungeneinund
entfernenSietrockenesGrasundLaubvonderMaschine.

•WechselnSiehäugdieMährichtung.Dadurchverteilt

sichdasSchnittgutbesseraufderRasenächeund
bewirkteineffektiveresDüngen.

•ProbierenSiebeieinemunbefriedigendenSchnittbilddes

RasenseinederfolgendenAbhilfenaus:

–WechselnSiedasMesserausoderlassenSiees

schärfen.

–GehenSiebeimMähenlangsamer.

–HebenSiedieSchnitthöhederMaschinean.

–MähenSiehäuger.

–LassenSiedieBahnenüberlappen,anstellebeijedem

GangeineneueBahnzumähen.

–StellenSiedieSchnitthöheandenVorderrädern

umeineKerbetieferalsandenHinterrädern.
StellenSiebeispielsweisedieVorderräderaufdie
51-mm-EinstellungunddieHinterräderauf64mm
ein.

SchnetzelnvonLaub

•StellenSienachdemMähensicher,dassdieHälftedes

RasensdurchdieSchnittgutdeckesichtbarist.Dabei
müssenSieunterUmständenmehrmalsüberdasLaub
mähen.

17

Wartung

Hinweis:BestimmenSiedielinkeundrechteSeitederMaschineanhandderüblichenEinsatzposition.

EmpfohlenerWartungsplan

Wartungsintervall

NachfünfBetriebsstunden

BeijederVerwendung

odertäglich

NachjederVerwendung

Alle25Betriebsstunden

VorderEinlagerung

Jährlich

Wichtig:BeachtenSiefürweitereWartungsmaßnahmendieMotorbedienungsanleitung.

Wartungsmaßnahmen

•WechselnSiedasMotoröl.

•PrüfendesMotorölstands.

•PrüfenSiedieFunktiondesSystemzumAnhaltendesMessers.

•StellenSiesicher,dassdasMesserinnerhalbvon3SekundennachdemLoslassen
desSchaltbügelsabstellt.

•PrüfenSiedenLuftlteraufVerschmutzungenoderBeschädigungenundwechseln
ihnggf.aus.

•EntfernenSieSchnittgutundSchmutzvonderUnterseitedesMaschinengehäuses.

•ReinigenSiedasSchutzblechdesSystemszumAnhaltendesMessers.

•EntleerenSiedenKraftstofftanklautAnweisungvorirgendwelchenReparaturen
undderEinlagerung.

•ReinigenSiedenLuftlteroderwechselnihnaus(häugerunterstaubigen
Bedingungen).

•WechselnSiedasMotoröl.

•SchmierenSiedenoberenBügelein.

•WechselnSiedasMesserausoderlassenSieesschärfen(öfter,wenndieKanten
schnellstumpfwerden).

•BeachtenSiefürweiterejärlicheWartungsmaßnahmendieMotorbedienungsanlei­tung.

VorbereitenfürdieWartung

1.StellenSiedenMotorabundwartenSie,bisalle
beweglichenTeilezumStillstandgekommensind.

2.ZiehenSiedasZündkabelvonderZündkerze(Bild36)
ab,bevorSieWartungsarbeitenausführen.


3.SteckenSienachdemAbschlussderWartungsarbeiten
dasZündkabelwiederaufdieZündkerze.

Wichtig:LassenSiedenMotorlaufen,biser
aufgrundvonKraftstoffmangelabstellt,bevor
SiedenRasenmäherumkippen,umdasÖloder
Messerzuwechseln.WennSiedieMaschine
kippenmüssen,währendsichKraftstoffimTank
bendet,pumpenSiedenKraftstoffmiteiner
Handpumpeab.KippenSiedieMaschineimmer
soaufdieSeite,dassderPeilstabnachuntenzeigt.

WARNUNG:

EinKippenderMaschinekannzueinem
VerschüttenvonKraftstoffführen.Benzinist
entammbar,explosivundkannVerletzungen
verursachen.

LassenSiedenMotorlaufen,biskein
KraftstoffmehrimTankist,oderpumpenSie
denKraftstoffab.SiesolltenaufkeinenFall
versuchen,Kraftstoffabzusaugen.

18

WartendesLuftlters

WechselndesMotoröls

Wartungsintervall:BeijederVerwendungodertäglich

Jährlich

1.DrückenSiedieVerriegelungsnasenobenander
Liftlterabdeckungnachunten(Bild37).


1.Verriegelungslaschen

2.ÖffnenSiedieAbdeckung.

3.EntfernenSiedenLuftlter(Bild38).

Wartungsintervall:NachfünfBetriebsstunden

Jährlich

1.StellenSiedieMaschineaufeinerebenenFlächeab.

2.StellenSiesicher,dassderKraftstofftanknurwenig
oderkeinenKraftstoffenthält,sodasskeinKraftstoff
ausläuft,wennSiedieMaschineseitlichkippen.

3.LassenSiedenMotoreinpaarMinutenlaufen,bevor
SiedasÖlwechseln,umesaufzuwärmen.

Hinweis:WarmesÖließtbesserundenthältmehr
Verunreinigungen.

4.KlemmenSiedasZündkabelvonderZündkerzeab

VorbereitenfürdieWartung(Seite18).

5.StellenSieeineÖlauffangwanneanderSeiteneben
demÖleinfüllstutzennebendieMaschine.

6.NehmenSiedenPeilstabausdemÖleinfüllstutzen
(Bild39).


4.WennderLuftlterbeschädigtodermitÖloder
Kraftstoffbefeuchtetist,wechselnSieihnaus.

5.WennderLuftlterschmutzigist,klopfenSieihn
mehrmalsaufeinerfestenOberächeausoderblasen
SieDruckluftunter2,07bardurchdieSeitedesFilters,
diezumMotorzeigt.

Hinweis:BürstenSieSchmutznievomFilterab.Ein
BürstendrücktdenSchmutznochtieferindieFasern.

6.EntfernenSiedenSchmutzvomLuftltergehäuse
undvonderAbdeckungmiteinemfeuchtenLappen.

WischenSiekeinenSchmutzindenLuftschacht.

7.SetzenSiedenFilterindenLuftlterein.

8.SchließenSiedieAbdeckungauf.


7.KippenSiedieMaschinezurSeite,derEinfüllstutzen
zeigtnachunten,umdasAltölüberdenEinfüllstutzen
ineineAuffangwanneabzulassen(Bild40).


8.StellenSiedieMaschinenachdemAblassendesAltöls
wiederindieBetriebsstellung.

9.GießenSiecircadreiVierteldermaximalenFüllmenge
indasKurbelgehäuse.

Hinweis:Max.Füllstand:0,55l,Sorte:W aschaktives
SAE30-ÖlmitderKlassizierungSF,SG,SH,SJ,SL
oderhöherdurchdasAmericanPetroleumInstitute
(API).

10.WischenSiedenPeilstabmiteinemsauberenLappen
ab.

19

11.SteckenSiedenPeilstabindenEinfüllstutzen,

schraubenSieihnjedochnichtein.

12.NehmenSiedenPeilstabherausundlesenSieden
Ölstandab(Bild41).

Einschmierendesoberen Bügels

Wartungsintervall:Jährlich

SchmierenSiedielinkeundrechteSeitedesoberenBügelsmit
einemSilikonsprühschmiermittelmitgeringerViskositätein.

1.SprühenSiedieäußerenKunststoffendendesinneren
Bügelsein(Bild42).


Hinweis:SteuernSiedieSprührichtungmitdem

Strohhalm,derdemSpraybeiliegt.


•WennderÖlstandzuniedrigist,gießenSielangsam

etwasÖlindenEinfüllstutzen,wartenSiedrei
MinutenundwiederholendieSchritte10bis12,
umdenÖlstandaufdieVoll-Markierungam
Peilstabanzuheben.

•WennderÖlstandzuhochist,lassenSieÖlab,bis

derÖlstandrichtigist,wieinBild41dargestellt.

Wichtig:WennderÖlstandimKurbelgehäusezu
hochoderzuniedrigist,undSiedenMotorlaufen
lassen,könnenMotorschädenauftreten.

13.SteckenSiedenPeilstabfestindenEinfüllstutzen.

14.EntsorgenSiedasAltölbeieinemzugelassenen
Recyclingcenter.

2.DrückenSiedenoberenBügelganznachuntenund
sprühenSiedieinnereKunststoffoberächedes
äußerenBügelein(Bild43).


20

EinstellendesSelbstantriebs

WennderSelbstantriebderMaschinenichtfunktioniert,
stellenSiedasSelbstantriebskabelein.

1.LockernSiedieMutteranderKabelhalterung(Bild44).


1.Kabelhalterung2.Kabelmantel

Wichtig:WennSiedenKabelmantelnachoben
schieben,wirddieFahrgeschwindigkeitverringert,
wennSiedenMantelnachuntenschieben,wird
dieFahrgeschwindigkeiterhöht.

5.ZiehenSiedieMutterfest.

6.LassenSiedenMotoranundprüfendieEinstellung.


1.Kabelhalterung

2.ZiehenSiedenoberenBügelganznachhinten.

Hinweis:WennsichderBügelnichtmühelos
bewegenlässt,ndenSieweitereInformationenunter

EinschmierendesoberenBügels(Seite20).

3.ZiehenSiedenKabelmantelnachunten,bisder
freigelegteZugkeinSpielmehrhat(Bild45).


1.FreigelegtesKabel

Hinweis:WennderAntriebnichtrichtigeingestellt
ist,wiederholenSiedievorherigenSchritte.

AuswechselndesMessers

Wartungsintervall:Jährlich

Wichtig:

Messer s einen Dr ehmomentschlüssel

DrehmomentschlüsselhabenoderdieseArbeitnicht
ausführenmöchten,wendenSiesichaneinenofziellen
Vertragshändler.

PrüfenSiedasMesser,wennderKraftstofftankleerist.
WechselnSiedasMessersofortaus,wennesbeschädigtoder
gerissenist.SchärfenSiedieMesserkante,wennsiestumpfist
oderEinkerbungenaufweist.WechselnSieggf.dasMesser
aus.

DasMesseristscharf;einKontaktkannzu
schwerenVerletzungenführen.

TragenSieHandschuhe,wennSiedasMesser
warten.

1.SieheVorbereitenfürdieWartung(Seite18).

Sie benötigen für den richtigen Einbau des

.WennSiekeinen

WARNUNG:

4.DrückenSiedenKabelmantelum3mmnachoben.

Hinweis:SiekönneneinLinealaußenandieschwarze
Kabelhalterunganlegenundmessen,wieweitsichdas
obereEndedesKabelmantelsbewegt(Bild46).

2.KippenSiedieMaschineimmersoaufdieSeite,dass
derPeilstabnachuntenzeigt.

3.EntfernenSiediebeidenMessermutternunddie
Verstärkung(Bild47).

21



1.Messermuttern4.Messermitnehmer

2.Verstärkung5.Antiskalpierscheibe

3.Messer

4.NehmenSiedasMesserheraus(Bild47).

5.BauenSiedasneueMesserein(Bild47).

Wichtig:DasgebogeneEndedesMesserssollte
zumMähwerkgehäusezeigen.

6.BauenSiedieinSchrittausgebauteVerstärkungwieder
ein.3

7.BefestigenSiedieMessermuttern.

Hinweis:ZiehenSiedieMessermutternmit20bis
37Nman.

6.SchutzblechdesSystems
zumAnhaltendes
Messers

ReinigungdesSchutzblechs desSystemszumAnhalten desMessers

Wartungsintervall:Alle25Betriebsstunden

1.Messermuttern4.Messermitnehmer

2.Verstärkung5.Antiskalpierscheibe

3.Messer

4.EntfernenSiedasMesser(Bild48).

5.EntfernenSiedenMessermitnehmerunddie
Antiskalpierscheibe(Bild48).

6.EntfernenSiedasSchutzblechdesSystemszum
AnhaltendesMessers(Bild48).

7.BürstenoderblasenSieRückständevonderInnenseite
desSchutzblechsundvonallenTeileheraus.

8.BauenSiedaszuvorausgebauteSchutzblechdes
SystemszumAnhaltendesMesserswiederein.

9.BringenSiedenzuvorausgebautenMessermitnehmer
unddieAntiskalpierscheibewiederan.

10.BefestigenSiedasMesserunddieVerstärkungmitden
zweizuvorentferntenMessermuttern(Bild48).

11.BefestigenSiedieMessermuttern.
Hinweis:ZiehenSiedieMessermutternmit20bis

37Nman.

6.SchutzblechdesSystems
zumAnhaltendes
Messers

1.ZiehenSiedenKerzensteckervonderZündkerzeab,
sieheVorbereitenfürdieWartung(Seite18).

2.KippenSiedieMaschineimmersoaufdieSeite,dass
derPeilstabnachuntenzeigt.

3.EntfernenSiediebeidenMessermutternunddie
Verstärkung(Bild48).

ReinigenderUnterseitedes Maschinengehäuses

Wartungsintervall:NachjederVerwendung

WARNUNG:

DieMaschinekannAblagerungenunterdem
Maschinengehäuselockern.

•TragenSieeineSchutzbrille.

•BleibenSieinderEinsatzstellung(hinterdem
Holm)wennderMotorläuft.

•HaltenSieUnbeteiligtevomBereichfern.

UmdiebestenErgebnissezuerzielen,reinigenSiedie
UnterseitedesMaschinengehäusesgleichnachdemMähen.

22

1.SenkenSiedieMaschineaufdieniedrigsteSchnitthöhe
ab,sieheEinstellenderSchnitthöhe(Seite12).

Einlagerung

2.FahrenSiedieMaschineaufeineebene,befestigte
Fläche.

3.LassenSiedenMotorbeieingekuppeltemMesser
laufenundsprühenSieWasservordasrechteHinterrad
(Bild49).


Hinweis:DasWasserspritztdanninden

MesserlaufwegundspültdasSchnittgutaus.

4.StellenSiedasWasserab,wennkeinSchnittgutmehr
herausgespültwird,undschiebenSiedenRasenmäher
aufeinentrockenenBereich.

5.LassenSiedenMotorbeieingekuppeltemMesser
einpaarMinutenlanglaufen,damitdasGehäuse
austrocknetundnichtrostet.

LagernSiedieMaschineaneinemkühlen,sauberenund
trockenenOrtein.

VorbereitenderMaschinefür dasEinlagern

WARNUNG:

Benzindämpfekönnenexplodieren.

•LagernSieBenzinnichtlängerals30Tage.

•LagernSiedieMaschinenichtingeschlossenen
RäumeninderNähevonoffenemFeuerein.

•LassenSievordemEinlagerndenMotor
abkühlen.

1.FüllenSiebeimletztenBetankenfürdasJahrdem
frischenBenzineinenKraftstoffstabilisatorzu.Folgen
SiedabeidenAnweisungendesMotorherstellers.

2.EntsorgenSienichtverwendetenKraftstoff
ordnungsgemäß.RecycelnSiedenKraftstoff
vorschriftsmäßigoderverwendenSieihnfürIhrAuto.

Hinweis:AlterKraftstoffimKraftstofftankistdie
häugsteUrsachefürschweresAnspringen.LagernSie
KraftstoffohneStabilisatornichtfürmehrals30Tage.
LagernSieKraftstoffmitStabilisatornichtfürmehr
als90Tage.

3.LassenSiedieMaschinesolangelaufen,bissieinfolge
vonBenzinknappheitabstellt.

4.LassenSiedenMotorwiederan.

5.LassenSiedenMotorlaufen,biserabstellt.Wennsich
derMotornichtmehrstartenlässt,isterausreichend
trocken.

6.SchließenSiedenZündkerzensteckerab.

7.NehmenSiedieZündkerzeheraus,füllenSie30ml
ÖlindasZündkerzenlochundziehenSiemehrmals
langsamamStarterkabel,umdasÖlimZylinderzu
verteilenundeineKorrosiondesZylinderswährend
derEinlagerungzuvermeiden.

8.SteckenSiedieZündkerzelockerauf.

9.ZiehenSiealleSchraubenundMutternan.

23

ZusammenklappendesGriffs

G020809

HerausnehmenderMaschine

HochgeklappteStellung

1.TretenSieaufdasPedalundhaltenSieesgedrückt
(Bild50).


2.SchiebenSiedenGriffindiehochgestellteStellung
(Bild51).

ausderEinlagerung

1.ZiehenSiealleBefestigungenan.

2.EntfernenSiedieZündkerzeunddrehenSieden
MotorschnelldurchZiehendesRücklaufstarters,um
überüssigesÖlausdemZylinderzuentfernen.

3.SetzenSiedieZündkerzeeinundziehenSiesiemit
einemDrehmomentschlüsselauf20Nman.

4.FührenSiedieempfohlenenWartungsarbeitendurch,
sieheWartung(Seite18).

5.PrüfenSiedenMotorölstand;siehePrüfendes

Motorölstands(Seite11).

6.FüllenSiefrischesBenzinindenKraftstofftank,siehe

Betanken(Seite11).

7.SchließenSiedenZündkerzensteckerwiederandie
Zündkerzean.


Vorwärtsstellung

1.WennderGriffhochgestelltist,tretenSieaufdasPedal
undhaltenSieesgedrückt.

2.SchiebenSiedenGriffganznachvorneundlösenSie
dasobereGriffhandrad(Bild52).


3.ZumAufklappendesBügelssiehe1Aufklappendes

Holms(Seite7).

24

InternationaleHändlerliste

Vertragshändler:

AgrolancKft
BalamaPrimaEngineeringEquip.Hongkong85221552163
B-RayCorporation

CascoSalesCompany

CeresS.A.CostaRica

CSSCTurfEquipment(pvt)Ltd.SriLanka
CyrilJohnston&Co.
CyrilJohnston&Co.

EquiverMexiko525553995444ParklandProductsLtd.Neuseeland6433493760
FemcoS.A.Guatemala
ForGarderOU

G.Y.K.CompanyLtd.
GeomechanikiofAthensGriechenland

GolfinternationalTurizm
GuandongGoldenStarChina
HakoGroundandGardenSchweden

HakoGroundandGarden
HayterLimited(U.K.)Großbritannien
HydroturfInt.CoDubai

HydroturfEgyptLLC
IrrimacPortugal351212388260T oroEuropeNVBelgien3214562960

IrrigationProductsInt'lPvtLtd.Indien0091442449

JeanHeybroekb.v .Niederlande3130639461 1VictusEmakPolen48618238369

Land:

Ungarn3627539640

Korea82325512076

PuertoRico7877888383

Nordirland442890813121
Irland442890813121

Estland3723846060

Japan81726325861

Türkei902163365993Riversa

Norwegen4722907760

VereinigteArabische
Emirate

Ägypten

Telefonnummer:Vertragshändler:

5062391138

94112746100

5024423277

30109350054

862087651338
4635100000

441279723444
97143479479T-MarktLogisticsLtd.Ungarn3626525500

2025194308ToroAustraliaAustralien61395807355

4387

MaquiverS.A.
MaruyamaMfg.Co.Inc.
Mountelda.s.

Mountelda.s.Slowakei

MunditolS.A.

NormaGarden
OslingerTurfEquipmentSA
OyHakoGroundandGarden

Ab

Perfetto
PratoverdeSRL.

Prochaska&Cie
RTCohen2004Ltd.

LelyTurfcare
SolvertS.A.S.

SpyprosStavrinidesLimited
SurgeSystemsIndiaLimited

ValtechMarokko21253766

Land:

Kolumbien5712364079
Japan81332522285
Tschechische

Republik

Argentinien54114821

Russland749541 16120
Ecuador59342396970
Finnland35898700733

Polen48618208416
Italien390499128

Österreich
Israel97298617979
Spanien
Dänemark4566109200
Frankreich331308177

Zypern35722434131
Indien911292299901

Telefonnum­mer:

420255704
220

420255704
220

9999

128
4312785100

34952837500

00

3636

EuropäischerDatenschutzhinweis

DievonT orogespeichertenInformationen
ToroWarrantyCompany(T oro)respektiertIhrePrivatsphäre.ZumBearbeitenIhresGarantieanspruchsundzurKontaktaufnahmebeieinem
ProduktrückrufbittetToroSie,T orodirektoderüberdenlokalenVertragshändlerbestimmtepersönlicheInformationenmitzuteilen.

DasGarantiesystemvonT orowirdaufServerninUSAgehostet;dortgeltenggf.andereVorschriftenzumDatenschutzggf.alsinIhremLand.

WennSieT oropersönlicheInformationenmitteilen,stimmenSiederVerarbeitungderpersönlichenInformationenzu,wieindiesemDatenschutzhinweis
beschrieben.

VerwendungderInformationendurchToro
TorokannIhrepersönlichenInformationenzumBearbeitenvonGarantieansprüchen,zurKontaktaufnahmebeieinemProduktrückrufoderanderen
Zwecken,dieT oroIhnenmitteilt,verwenden.TorokanndieInformationenimRahmendieserAktivitätenanT oroT ochtergesellschaften,Händler
oderGeschäftspartnerweitergeben.ToroverkauftIhrepersönlichenInformationenankeineanderenUnternehmen.T orohatdasRecht,persönliche
Informationenmitzuteilen,umgeltendeVorschriftenundAnfragenvonentsprechendenBehördenzuerfüllen,umdieSystemerichtigzupegenoderToro
oderandereBenutzerzuschützen.

SpeicherungpersönlicherInformationen
TorospeichertpersönlicheInformationensolange,wieesfürdenZweckerforderlichist,fürdendieInformationengesammeltwurden,oderfürandere
legitimeZwecke(z.B.EinhaltungvonVorschriften)oderGesetzesvorschriften.

TorosEngagementzurSicherungIhrerpersönlichenInformationen
TorotrifftangemesseneSicherheitsmaßnahmen,umIhrepersönlichenInformationenzuschützen.TorounternimmtauchSchritte,umdieGenauigkeit
unddenaktuellenStatusderpersönlichenInformationenzuerhalten.

ZugriffaufpersönlicheInformationenundRichtigkeitpersönlicherInformationen
WennSiedieRichtigkeitIhrerpersönlichenInformationenprüfenmöchten,[e-mail].

AustralischesVerbrauchergesetz

KundeninAustralienndenweitereDetailszumaustralischenVerbrauchergesetzentwederinderVerpackungoderkönnensichandenörtlichen
ToroVertragshändlerwenden.

374-0269RevH

DieGarantievonToro

und

DieGTS-LeichtstartgarantievonToro

GerätefürdenPrivatgebrauch

BedingungenundabgedeckteProdukte

TheT oroCompanyunddieVertragshändler,T oroWarrantyCompany,gewährleisten
imRahmeneinesgegenseitigenAbkommensdieaufgeführtenProduktefür
denErstkäufer
Herstellungsfehleraufweisen,aufgrundeinesBestandteildefektsausfallen,oderwenn
derT oroGTS-Leichtstartmotor(GuaranteedtoStart)nichtbeimerstenoderzweiten
Ziehenanspringt,wenndieinderBedienungsanleitungaufgeführtenregelmäßigen
Wartungsarbeitenausgeführtwurden.

DiefolgendenGarantiezeiträumegeltenabdemKaufdatum:

Produkte

HandrasenmähermitSelbstantrieb

•Gussmähwerk

•Motor

•Batterie2Jahre

•Stahlmähwerk

•Motor

TimeMaster-Mäher3JahrebeiPrivatpersonen-Verwendung

•Motor

•Batterie2Jahre

TragbareElektroprodukte
undHandrasenmäher

Schneefräsen

•Einstug

•Motor

•Zweistug

•Auswurfkanal,Ablenkblechund

Räumwerkgehäuseabdeckung

ElektrischeSchneefräsen

AlleuntenaufgeführtenAufsitzmäher

•Motor

•Batterie2JahrebeiPrivatpersonen-Verwendung

•Anbaugeräte2JahrebeiPrivatpersonen-Verwendung

Rasen-undGartentraktoreDH

Rasen-undGartentraktoreXLS

TimeCutter

TITAN-Rasenmäher

•Rahmen

1

ErstkäuferistdiePerson,diedasToroProduktneugekaufthat.

2

NormalerPrivatgebrauchbedeutetdieVerwendungdesProduktesaufdemselbenGrundstückwie
dasEigenheim.DerEinsatzanmehrerenStandortenwirdalsgewerblicherGebraucheingestuft,
undindiesenSituationenwürdediegewerblicheGarantiegelten.

3

DieT oroGTS-StartgarantiegiltnichtbeigewerblichemGebrauch.

4

EinigeMotoren,dieinT oroProdukteneingesetztwerden,habeneineGarantievomMotorhersteller.

5

Jenachdem,waszuersteintritt.

6

LebenslangeRahmengarantie:WennderHauptrahmen,derausdengeschweißtenT eilen
besteht,diedieT raktorstrukturergeben,anderandereBestandteile,u.a.derMotor,befestigt
sind,beinormalenGebrauchRissezeigtoderbricht,wirderimRahmenderGarantie(nach
ErmessenvonT oro)kostenfrei(keineMaterial-undLohnkosten)repariertoderausgewechselt.Ein
RahmenversagenaufgrundvonMissbrauchodernichtausgeführtenReparaturen,dieaufgrundvon
RostoderKorrosionerforderlichsind,istnichtabgedeckt.

DieGarantieansprüchewerdenggf.abgelehnt,wennderBetriebsstundenzähler
abgeschlossenodermodiziertwurdeoderZeicheneinerModizierungaufweist.

1

)vonT orozureparieren,wenndieProdukteMaterial-oder

Garantiezeitraum

5JahrebeiPrivatpersonen-Verwendung
90T agebeigewerblicherVerwendung
5JahreGTS-Garantie,

Privatverwendung

3

2JahrebeiPrivatpersonen-Verwendung
30T agebeigewerblicherVerwendung

2JahreGTS-Garantie,
Privatverwendung

3

90T agebeigewerblicherVerwendung
3JahreGTS-Garantie,

Privatverwendung

2JahrebeiVerwendungdurch
Privatpersonen
KeineGarantiebeigewerblicherNutzung

3

2

2JahrebeiPrivatpersonen-Verwendung
45T agebeigewerblicherVerwendung
2JahreGTS-Garantie,

Privatverwendung

3

3JahrebeiPrivatkunden-Verwendung
45T agebeigewerblicherVerwendung
Lebenslang(nurErstkäufer)

2JahrebeiPrivatpersonen-Verwendung
KeineGarantiefürgewerblichenGebrauch

SieheGarantiedesMotorherstellers

2JahrebeiPrivatpersonen-Verwendung
30T agebeigewerblicherVerwendung

3JahrebeiPrivatkunden-Verwendung
30T agebeigewerblicherVerwendung

3JahrebeiPrivatkunden-Verwendung
30T agebeigewerblicherVerwendung

3Jahreoder240Stunden
Lebenslang(nurErstkäufer)

5

4

5

6

VerantwortungdesEigentümers

SiemüssendasProduktvonT orogemäßderinderBedienungsanleitungaufgeführten
Wartungsarbeitenpegen.FürsolcheRoutinewartungsarbeiten,dievonIhnenoder
einemHändlerdurchgeführtwerden,kommenSieauf.

AnweisungenfürdieInanspruchnahmevonWartungsarbeitenunter

Garantie

HaltenSiediesesVerfahrenein,wennSiederMeinungsind,dassIhreProduktevon
ToroMaterial-oderHerstellungsfehleraufweisen.

1.WendenSiesichandieVerkaufsstelle,umeinenKundendienstfürdasProdukt

2

2

zuvereinbaren.WennSiedenVerkäufernichtkontaktierenkönnen,können
SiesichauchanjedenofziellenVertragshändlervonT orowenden.Siehe
beiliegendeListederV ertragshändler.

2.BringenSiedasProduktunddenKaufnachweis(Rechnung)zumHändler.Wenn
SiemitderAnalyseoderdemSupportdesVertragshändlersnichtzufrieden
sind,wendenSiesichanTorounter:

ToroCustomerCareDepartment,RLCDivision
ToroWarrantyCompany
811 1LyndaleAvenueSouth

2

Bloomington,MN55420-1196
001–952–948–4707

NichtvonderGarantieabgedecktePunkteundBedingungen

EsbestehenkeineweiterenausdrücklichenGarantien,außerSondergarantienfür
EmissionsanlagenundMotorenbeieinigenProdukten.DieseausdrücklicheGarantie
schließtFolgendesaus:

•KostenfürregelmäßigeWartungsarbeitenoderT eile,wiez.B.Filter,Kraftstoff,

2

2

2

2

2

2

2

2

Schmiermittel,Ölwechsel,Zündkerzen,Luftlter,SchärfenderMesserbzw.
abgenutzteMesser,Kabel-undGestänge-EinstellungenoderEinstellender
BremsenoderderKupplung.

•KomponentenausfallaufgrundvonnormalerAbnutzung

•JedesProduktoderT eil,dasmodiziertodermissbrauchtwurdeoder

vernachlässigtwurdeundaufgrundeinesUnfallsoderfehlenderWartungersetzt
oderrepariertwerdenmuss

•GebührenfürAbholungundZustellung

•ReparaturenoderversuchteReparaturen,dienichtvomofziellenToro

Vertragshändlerausgeführtwurden

•Reparaturen,dieaufgrundeinesNichtbeachtenderfolgendenSchritte

fürdasBetankenentstehen(weitereInformationenndenSieinder
Bedienungsanleitung)

–DasEntfernenvonVerunreinigungenausderKraftstoffanlageistnicht

abgedeckt

–VerwendenvonaltemKraftstoff(älteralseinenMonat)odervonKraftstoff,

dermehrals10%Ethanolodermehrals15%MTBEenthält

–KeinEntleerenderKraftstoffanlagevorderEinlagerungoder

NichtverwendungvonmehralseinemMonat

•ReparaturenoderEinstellungenzumBehebenvonStartproblemenaufgrund

folgenderUrsachen:

–NichteinhaltenvorgeschriebenerWartungsarbeitenoderempfohlener

SchrittefürdasAuftanken

–MesserdesSichelmäherstrifftaufeinObjekt

•SpezielleEinsatzbedingungen,beidenenmehralszweimaligesZiehen

erforderlichist

–ErsterStartnachlängererNichtverwendungfürüberdreiMonateoder

saisonalerEinlagerung

–StartsinniedrigenTemperaturen,wiez.B.imFrühjahroderHerbst

–FalschesAnlassen:LesenSiebeiStartproblemenbitteinder

Bedienungsanleitungnach,umsicherzustellen,dassSiedierichtigen
Startabläufeeinhalten.DieskannIhneneinenunnötigenBesuchbeim
ToroVertragshändlersparen.

AllgemeineBedingungen

FürdenKäufergeltendiegesetzlichenVorschriftenjedesLandes.DieRechte,die
demKäuferausdiesengesetzlichenVorschriftenzustehen,werdennichtvondieser
Garantieeingeschränkt.

374-0268RevG

FormNo.3392-426RevA

TondeuseSuperBaggerde53cm

N°demodèle20897—N°desérie315000001etsuivants

Manueldel'utilisateur

Introduction

Cettetondeuseautotractéeàlamerotativeestdestinée
augrandpublic.Elleestprincipalementconçuepour
tondrelespelousesentretenuesrégulièrementdansles
terrainsprivés.Ellen'estpasconçuepourcouperles
broussaillesnipourunusageagricole.

Lisezattentivementcettenoticepourapprendreàutiliser
etentretenircorrectementvotreproduit,etéviterde
l'endommageroudevousblesser.Vousêtesresponsablede
l'utilisationsûreetcorrecteduproduit.

VouspouvezcontacterTorodirectementsurlesite
www.Toro.compourtoutrenseignementsurlesproduitset
accessoires,pourtrouverunrevendeurouenregistrervotre
produit.

Pourobtenirdesprestationsdeservice,despièces
Torod'origineoudesrenseignementscomplémentaires,
munissez-vousdesnumérosdemodèleetdesérieduproduit
etcontactezunconcessionnaire-réparateurouleserviceclient
Toroagréé.LaFigureFigure1indiquel'emplacementdes
numérosdemodèleetdesérieduproduit.

Figure2

1.Symboledesécurité

Cemanuelutilisedeuxtermespourfairepasserdes
renseignementsessentiels.Important,pourattirerl'attention
surdesrenseignementsmécaniquesspéciquesetRemarque,
pourinsistersurdesrenseignementsd'ordregénéralméritant
uneattentionparticulière.

Ceproduitestconformeàtouteslesdirectiveseuropéennes
pertinentes.Pourplusderenseignements,consultezla
Déclarationdeconformitéspéciqueauproduitfournie
séparément.

Couplenet:Lecouplebrutounetdecemoteuraétécalculé
enlaboratoireparleconstructeurdumoteurselonlanorme
SAEJ1940delaSocietyofAutomotiveEngineers(SAE).
Étantcongurépoursatisfaireauxnormesdesécurité,
antipollutionetd'exploitation,lemoteurmontésurcette
classedetondeuseaurauncoupleeffectifnettementinférieur.
Allezsurlesitewww .Toro.compourvérierlesspécications
devotremodèle.

Nemodiezpasabusivementlescommandesdumoteurnile
réglagedurégulateurdevitesse,aurisquedecompromettrele
fonctionnementsûrdelamachineetdecauserdesblessures.

Figure1

1.Plaquedesnumérosdemodèleetdesérie

Notezlesnumérosdemodèleetdesérieduproduitdans
l'espaceci-dessous:

N°demodèle

N°desérie

Lesmisesengardedecemanuelsoulignentlesdangers
potentielsetsontsignaléesparlesymboledesécurité(Figure

2),quiindiqueundangerpouvantentraînerdesblessures

gravesoumortellessilesprécautionsrecommandéesnesont
pasrespectées.

©2014—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Enregistrezvotreproduitàwww.T oro.com.

CV

Tabledesmatières

Introduction..................................................................1

Sécurité........................................................................2

Sécuritégénéraledelatondeuse.................................2

Pressionacoustique.................................................4

Puissanceacoustique...............................................4

Vibrationsauniveaudesmainsetdesbras...................4

Autocollantsdesécuritéetd'instruction.....................4

Miseenservice..............................................................6

1Dépliageduguidon...............................................6

2Montageducâbledulanceurdansle

guide..................................................................6

3Pleind'huilemoteur..............................................6

4Installationdel'obturateurdemulchingoudu

bacàherbe..........................................................7

5Montagedubacàherbe.........................................8

Vued'ensembleduproduit..............................................9

Caractéristiquestechniques.....................................10

Utilisation....................................................................10

Traductiondutexted'origine(FR)

ImpriméauxÉtats-Unis

Tousdroitsréservés

*3392-426*A

Remplissageduréservoirdecarburant.......................10

Contrôleduniveaud'huilemoteur............................10

Réglagedelahauteurdecoupe.................................11

Démarragedumoteur.............................................12

Utilisationdelacommanded'autopropulsion.............12

Engagementdelalame............................................12

Débrayagedelalame..............................................13

Contrôledufonctionnementdusystèmed'arrêt

deslames...........................................................13

Arrêtdumoteur.....................................................13

Mulching...............................................................14

Ramassagedel'herbecoupée....................................14

Éjectionlatéraledel’herbecoupée............................15

Conseilsd'utilisation..............................................16

Entretien.....................................................................17

Programmed'entretienrecommandé...........................17

Préparationàl'entretien...........................................17

Entretiendultreàair............................................18

Vidangedel'huilemoteur........................................18

Lubricationdelapartiesupérieuredu

guidon...............................................................19

Réglagedel'autopropulsion.....................................20

Remplacementdelalame........................................21

Nettoyagedelaprotectiondusystèmed'arrêtdela

lame..................................................................21

Nettoyagedudessousducarterdelamachine.............22

Remisage.....................................................................22

Préparationdelamachineauremisage.......................22

Pliageduguidon.....................................................23

Remiseenservicedelamachineaprèsremisage

........................................................................23

Sécurité

Cettemachineestconçueenconformitéaveclanorme
ENISO5395:2013.

L'usageoul'entretienincorrectdecettetondeusepeut
occasionnerdesaccidents.Pourréduirelesrisques,
respectezlesconsignesdesécuritésuivantes.

Toroaconçuettestécettemachinepourgarantirun
fonctionnementcorrectetsûr,àconditionderespecter
rigoureusementlesconsignesdesécuritéquisuivent.Le
non-respectdecesconsignespeutcauserdesaccidents.

Pourassurerunesécuritéetunrendementoptimaux,et
apprendreàbienconnaîtreleproduit,vous-mêmeettout
autreutilisateurdelamachine,devezimpérativement
lireetcomprendrelecontenudecemanuelavantmême
demettrelemoteurenmarche.Tenezparticulièrement
comptedesmisesengardesignaléesparlesymbolede
sécurité(Figure2)etlamentionPrudence,Attention
ouDanger.Vousdevezlireetbiencomprendreces
directivescarellesportentsurvotresécurité.Nepasles
respecter,c'estrisquerdevousblesser.

Sécuritégénéraledela tondeuse

Cettemachinepeutsectionnerlesmainsetlespieds,et
projeterdesobjets.Desaccidentsgravesoumortelssont
possiblessilesconsignesdesécuritésuivantesnesontpas
respectées.

Apprendreàseservirdelamachine

•Lisezattentivementlesinstructions.Familiarisez-vous

aveclescommandesetl'utilisationdelamachine.

•Neconezjamaisl'utilisationdelamachineàdes

enfants,niàdesadultesn'ayantpasprisconnaissance
desinstructions.Certaineslégislationsimposentunâge
minimumpourl'utilisationdecetypedemachine.

•N'oubliezjamaisquel'utilisateurestresponsabledetout

accidentoudommagecauséauxautrespersonnesetà
leurspossessions.

•Apprenezlasignicationdetouslessymbolesutiliséssur

lamachineoudanslesinstructions.

Essence

ATTENTION–l'essenceesttrèsinammable.Prenezles
précautionssuivantes:

•Conservezlecarburantdansunrécipientspécialement

conçuàceteffet.

•Faitestoujourslepleinàl'extérieur,etnefumezjamais

durantcetteopération.

•Faiteslepleindecarburantavantdemettrelemoteur

enmarche.N'enlevezjamaislebouchonduréservoir
decarburantetn'ajoutezjamaisdecarburantlorsquele
moteurtourneouqu'ilestchaud.

•Sivousrenversezdel'essence,nemettezpaslemoteur

enmarche.Éloignezlamachineetéviteztoutesource
possibled'inammationjusqu'àdissipationcomplètedes
vapeursd'essence.

•Refermezsoigneusementtouslesréservoirsetrécipients

contenantducarburant.

Avantd'utiliserlamachine

•Porteztoujoursunpantalonetdeschaussuressolidesà

semellesantidérapantespourtravailler.N'utilisezpasla
machinepiedsnusouchaussédesandales.

•Inspectezsoigneusementlazonedetravailetenlevez

touslesobjetssusceptiblesd'êtreprojetésparlamachine
(pierres,branches,câbles,etc.).

•Avantd'utiliserlamachine,vérieztoujourssilescapots

etlesdispositifsdesécurité,commelesdéecteurs
et/oulesbacsàherbe,sontenplaceetfonctionnent
correctement.

•Avantd'utiliserlamachine,vérieztoujoursqueleslames,

lesboulonsdelameetl'ensembledecoupenesontpas
usésouendommagés.Remplacezlesboulonsetleslames

2

usésouendommagésparpairespournepasmodier
l'équilibre.

•Coupezlemoteuretdébranchezleldelabougie.

–avantdedégageroudéboucherl'éjecteur.

Démarrage

•N'inclinezpaslamachinelorsquevousdémarrez

lemoteur,àmoinsquecenesoitindispensableau
démarrage.Danscecas,nel'inclinezpasplusque
nécessaire,etnerelevezquelapartieéloignéede
l'utilisateur.

•Mettezlemoteurenmarcheavecprécaution,

conformémentauxinstructions,etn'approchezpasles
piedsdeslamesoudel'avantdel'éjecteur.

Utilisation

•Netondezjamaislorsquedespersonnes,etsurtoutdes

enfantsoudesanimauxfamiliers,setrouventàproximité.

•Tondezuniquementàlalumièredujourouavecunbon

éclairagearticiel.

•Méez-vousdestrousetautresdangerscachésdelazone

detravail.

•N'approchezpaslesmainsnilespiedsdespiècesen

rotation.Nevoustenezjamaisdevantl'ouverture
d'éjection.

•Nesoulevezetneportezjamaisunetondeusedontle

moteurtourne.

•Soyezextrêmementprudentlorsquevousfaitesmarche

arrièreouquandvoustirezunemachineàconducteur
marchantversvous.

•Marchez,necourezpas.

•Pentes:

–Netondezpasdepentestropraides.
–Soyezextrêmementprudentsurunterrainenpente.
–Travailleztransversalementàlapente,jamaisen

montantouendescendantetfaitesdemi-touravec
laplusgrandeprudence.

–Surlesterrainsenpente,faitesparticulièrement

attentiondenepasglisser.

•Ralentissezsurlespentesetdanslesviragesserréspour

nepasperdrelecontrôledelamachineoularetourner.

•Arrêtezlalameavantd'inclinerlamachinepour

traverserdessurfacesnonrecouvertesd'herbeetpourla
transporterd'unesurfacedetravailàuneautre.

•Nefaitespastournerlemoteurdansunespaceclosoùle

monoxydedecarboneetautresgazd'échappement,tous
deuxdangereux,risquentdes'accumuler.

•Arrêtezlemoteur

–avantdequitterlamachine.
–avantdefairelepleindecarburant
–avantderetirerlebacàherbe
–avantderéglerlahauteurdecoupe,saufsiceréglage

peutsefairedepuislapositiond'utilisation.

–avantd'inspecter,denettoyeroud'effectuertoute

opérationsurlamachine.

–aprèsavoirheurtéunobstacle,vériezsilamachine

n'estpasendommagéeeteffectuezlesréparations
éventuellementnécessairesavantdelaremettreen
marcheetdepoursuivrel'utilisation.

–silamachinesemetàvibrerdemanièreinhabituelle

(vériezimmédiatement).

•Lafoudrepeutcauserdesblessuresgravesoumortelles.

Sivousvoyezdeséclairsouquevousentendezletonnerre
àproximité,n'utilisezpaslamachineetmettez-vousà
l'abri.

•Méez-vousdelacirculationprèsdesroutesetpour

traverser.

Entretienetremisage

•Gardeztouslesécrous,boulonsetvistoujoursbienserrés

pourgarantirl'utilisationsûredelamachine.

•N'utilisezpasdematérieldenettoyagesouspressionpour

nettoyerlamachine.

•S'ilrestedel'essencedansleréservoir,neremisezjamaisla

machinedansunlocaloùlesvapeurspeuventrencontrer
uneammenueouuneétincelle.

•Laissezrefroidirlemoteuravantderangerlamachine

dansunlocalfermé.

•Pourréduirelesrisquesd'incendie,débarrassezlemoteur,

lesilencieux,lebacàbatterieetlelieudestockagede
l'essencedetoutexcèsdegraisse,débrisd'herbeetfeuilles.

•Vériezfréquemmentl'étatdescomposantsdubacà

herbeetdudéecteurd'éjection,etremplacezlespièces
quienontbesoinpardespiècesrecommandéesparle
constructeur.

•Remplacezlespiècesuséesouendommagéespouréviter

lesaccidents.

•Remplacezlessilencieuxdéfectueux.

•Lavidangeduréservoirdecarburantdoitimpérativement

s'effectueràl'extérieur.

•Nemodiezpasleréglagedurégulateuretnefaites

pastournerlemoteurensurrégime.Unrégimemoteur
excessifpeutaugmenterlesrisquesd'accidentsetde
blessures.

•Soyezprudentpendantleréglagedelamachinepour

éviterdevouscoincerlesdoigtsentreleslamesen
rotationetlespiècesxesdelamachine.

•Pourpréserverlebonfonctionnementetlasécurité

delamachine,n'utilisezquedespiècesderechange
etdesaccessoiresTorod'origine.N'utilisezpasde
piècesetaccessoires
dangereux.

génériques

,carilspeuventêtre

3

Transport

•Procédezavecprudencepourchargerlamachinesurune

remorqueouuncamion,ainsiquepourladécharger.

•Utilisezdesrampesd'uneseulepiècepourchargerla

machinesuruneremorqueouuncamion.

•Arrimezsolidementlamachineaumoyendesangles,

chaînes,câblesoucordes.Lessanglesavantetarrière
doiventêtredirigéesverslebasetl'extérieurdelamachine.

PRUDENCE

L'expositionprolongéeaubruitpendantl'utilisation
delamachinepeutentraînerdesdéciences
auditives.

Portezdesprotecteursd'oreillespourchaque
utilisationprolongéedelamachine.

Vibrationsauniveaudes

Pressionacoustique

Cettemachineproduitauniveaudel'oreilledel'utilisateur
unepressionacoustiquede90dBA,quicomprendunevaleur
d'incertitude(K)de1dBA.

Lapressionacoustiqueestdéterminéeenconformitéavecles
procéduresénoncéesdanslanormeENISO5395:2013.

Puissanceacoustique

Cettemachineaunniveaudepuissanceacoustiquegarantide
98dBA,quicomprendunevaleurd'incertitude(K)de1dBA.

Lapuissanceacoustiqueestdéterminéeenconformitéavec
lesprocéduresénoncéesdanslanormeISO11094.

mainsetdesbras

Niveaudevibrationsmesurépourlamaindroite=5m/s

Niveaudevibrationsmesurépourlamaingauche=5,2m/s

Valeurd'incertitude(K)=2,1m/s

Lesvaleursmesuréessontdéterminéesenconformitéavec
lesprocéduresénoncéesdanslanormeENISO5395:2013.

PRUDENCE

L'expositionprolongéeauxvibrationspendant
l'utilisationdelamachinepeutcauserun
engourdissementauniveaudesmainsetdes
poignets.

2

Portezdesgantsquiamortissentlesvibrationspour
chaqueutilisationprolongéedelamachine.

Autocollantsdesécuritéetd'instruction

Important:Lesautocollantsdesécuritéetd'instructionsontplacésprèsdesendroitspotentiellementdangereux.

Remplacezlesautocollantsendommagés.

2

2

Marquedufabricant

1.Identielalamecommepièced'origine.

110-9457

1.Arrêtdumoteur3.Débloqué

2.Démarragedumoteur4.Bloqué

112-8760

1.Risquedeprojectiond'objets–tenezlesspectateursà
bonnedistancedelamachine.

2.Risquedecoupure/sectionnementdesmainsoudespieds
–nevousapprochezpasdespiècesmobiles.

4

114-2820

1.Attention–lisezleManuel
del'utilisateur.

2.Risquedeprojection
d'objets–tenezles
spectateursàbonne
distancedelamachine.

3.Risquedeprojections–
n'utilisezpaslatondeuse
sil'obturateurdel'éjecteur
arrière,lebacàherbe,
lecouvercledel'éjecteur
latéralouledéecteurne
sontpasenplace.

4.Risquede
coupure/mutilationdes
mainsoudespiedsparla
lamedelatondeuse–ne
vousapprochezpasdes
piècesmobiles.

5.Risquede
coupure/mutilationdes
mainsoudespiedspar
lalamedelatondeuse–
enlevezlaclédecontactet
lisezlesinstructionsavant
deprocéderàl’entretien
ouàdesrévisions.

6.Risquede
coupure/mutilationdes
mainsoudespiedspar
lalamedelatondeuse–
netravaillezpasdansle
sensdelapente,mais
transversalement;arrêtez
lemoteuravantdequitter
lapositiond'utilisationet
regardezderrièrevous
avantdefairemarche
arrière.

1.Guidonrelevé

2.Guidonabaissé

121–2370

3.Emplacementdelapédale
aupied

119-3796

1.Appuyezsurleboutonpourengagerlalame.

2.Rapprochezlabarredecommandeduguidon.

5

Miseenservice

G020803

Important:Retirezetmettezaurebutlapelliculede
plastiquequiprotègelemoteur.

1

Dépliageduguidon

Aucunepiècerequise

Procédure

1.Rabattezleguidonenarrièreetmaintenezlapartie
supérieureenplace(Figure3).

2

Montageducâbledulanceur dansleguide

Aucunepiècerequise

Procédure

Important:Pourdémarrerlemoteurfacilementeten

toutesécuritéchaquefoisquevousutilisezlamachine,
placezlecâbledulanceurdansleguide.

Tirezlecâbledulanceuràtraversleguidesurleguidon
(Figure5).

Figure3

Remarque:Leguidons'enclenchealorsenposition.

2.Serrezleboutondelapartiesupérieureduguidon
autantquepossible(Figure4).

Figure4

Figure5

1.Câbledulanceur2.Guide-câble

3

Pleind'huilemoteur

Aucunepiècerequise

Procédure

Important:Lecartermoteurdecettemachineestvide

àlalivraison.Remplissezlecartermoteurd'huileavant
demettrelemoteurenmarche.

1.Amenezlamachinesurunsolplatethorizontal.

2.Retirezlajauge(Figure6)etversezdel'huiledansle
tubederemplissagepourremplirlecartermoteuraux
3/4.

Remarque:Remplissagemaximum:0,55l,type:
huiledétergenteSAE30declassedeserviceAPISF,
SG,SH,SJ,SLousupérieure.

6

Figure6

3.Essuyezlajaugesurunchiffonpropre.

4.Insérezlajaugedansletubederemplissage,sansla
visser.

4

Installationdel'obturateurde mulchingoudubacàherbe

Aucunepiècerequise

Procédure

Montezcorrectementl'obturateurdemulching(pourle
recyclageoul'éjectionlatérale)oulebacàherbe,sinonle
moteurnepourrapasdémarrer.

Lamachineestéquipéed'uncontacteurdesécuritésituéau
fondd'unlogement,enhautàdroiteàl'arrièredelamachine.
Ilinterditlefonctionnementdelamachinesiellen'estpas
équipéedel'obturateurdemulchingoudubacàherbe.Cela
évitelaprojectiondedébrisendirectiondel'utilisateurpar
l'ouverturearrière.

Pourquelecontacteurdétectelaprésencedel'obturateur
demulching,lehautdulevierdel'obturateurdoitêtre
complètementenappuiaufonddulogement(Figure7).

5.Sortezdenouveaulajaugeetvériezleniveaud'huile;
voirFigure6.

•Sileniveaud'huileesttropbas,ajoutezlentement

unepetitequantitéd'huiledansletubede
remplissage,patientez3minutespuisrépétezles
opérations3à5jusqu'àcequeleniveaud'huilesoit
correct,commemontréàlaFigure16.

•Sileniveaud'huileesttropélevé,vidangez

l'excédentd'huilejusqu'àcequeleniveaud'huile
soitcorrect,commemontréàlaFigure16.Pour
vidangerl'excédentd'huile,voirVidangedel'huile

moteur(page18).

Important:Sivousfaitestournerlemoteuralors
queleniveaud'huiledanslecarteresttropbasou
tropélevé,vousrisquezd'endommagerlemoteur.

6.Insérezetvissezsolidementlajaugedansletubede
remplissage.

Important:

5 pr emièr es heur es de f onctionnement

foisparan.VoirVidangedel'huilemoteur(page

18).

Changez l'huile moteur après les

,puisune

Figure7

1.Hautdelevierdel'obturateurdemulchingdanslelogement
ducontacteur

1.Sicen'estdéjàfait,insérezl'obturateurdemulching
danslamachine(Figure8).

7

Figure8

1

2

3

g027156

Figure10

2.Appuyezsurleboutondulevieraveclepouceet
insérezcomplètementl'obturateurdemulchingdans
l'ouverture(Figure9).

Figure9

3.Relâchezleboutonsurlelevieretvériezquelehaut
dulevierestbienaufonddulogementducontacteur
(Figure10).Lamachinenepourrapasdémarrer

sileleviernesetrouvepasdanslelogementdu
contacteur!

Remarque:Silelevierneseverrouillepas
correctement,débranchezlabougieetéliminezles
débriséventuellementaccumulésdanslelogement.

5

Montagedubacàherbe

Aucunepiècerequise

Procédure

1.Glissezlebacsurl'armature,commemontréàlaFigure

11.

Figure11

1.Guidon

2.Armature

Remarque:Nefaitespaspasserlebacsurleguidon
(Figure11).

8

3.Bacàherbe

2.Accrochezlaglissièreinférieuredubacaubasde

g027157

G012240

1

2

3

4

5
6

7

8

9

10

11

12

13

l'armature(Figure12).

Vued'ensembledu
produit

Figure13

Figure12

3.Accrochezlesglissièressupérieuretlatéralesdubacau
sommetetsurlescôtédel'armaturerespectivement
(Figure12).

1.Levierdehauteurde
coupe(4)

2.Goulotde
remplissage/jauge(non
représenté)

3.Poignéedulanceur10.Pédale

4.Barredecommandedela
lame

5.Partiesupérieuredu
guidon

6.Boutondecommandede
lalame

7.Commutateurd'allumage

8.Molettedelapartie
supérieureduguidon(2)

9.Bouchonduréservoirde
carburant

11.Robinetd'arrivéede
carburant

12.Filtreàair

13.Bougie

1.Bacàherbe

2.Éjecteurlatéral

Figure14

3.Obturateurdemulching
(déjàenplacesurla
machine)

9

Caractéristiquestechniques

1 cm (1/2 inch)

g02821 1

Modèle

2089734kg159cm56cm110cm

Poids

LongueurLargeur

•Nestockezpaslecarburantdansleréservoiroudansdes

bidonsdecarburantpendantl'hiver,àmoinsd'utiliserun

Hauteur

stabilisateurdecarburant.

•N'ajoutezpasd'huileàl'essence.

Faiteslepleinavecdel'essencesansplombordinairefraîche
d'unemarqueréputée(Figure15).

Utilisation

Remplissageduréservoirde carburant

DANGER

L'essenceestextrêmementinammableet
explosive.Unincendieouuneexplosioncausé(e)
pardel'essencepeutvousbrûler,ainsiqueles
personnessetenantàproximité.

•Pouréviterquel'électricitéstatiquen'enamme
l'essence,posezlerécipientet/oulamachine
directementsurlesol,pasdansunvéhiculeou
surunsupportquelconque,avantderemplirle
réservoir.

•Faiteslepleinduréservoirdecarburantà
l'extérieurquandlemoteurestfroid.Essuyezle
carburantéventuellementrépandu.

•Nefumezjamaisenmanipulantdel'essenceet
tenez-vousàl'écartdesammesnuesoudes
sourcesd'étincelles.

•Conservezl'essencedansunrécipient
homologué,horsdelaportéedesenfants.

•Pourassurerlefonctionnementoptimaldelamachine,

utilisezuniquementdel'essencesansplombpropreet
fraîche(stockéedepuismoinsd'unmois)ayantunindice
d'octanede87ouplus(méthodedecalcul(R+M)/2).

Important:Pourréduirelesproblèmesdedémarrage,
ajoutezunstabilisateuràchaquepleinetutilisezde
l'essencestockéedepuismoinsd'unmois.

Figure15

Contrôleduniveaud'huile moteur

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

Remarque:Remplissagemaximum:0,55l,type:huile
détergenteSAE30declassedeserviceAPISF,SG,SH,SJ,
SLousupérieure.

1.Amenezlamachinesurunsolplatethorizontal.

2.Retirezlajauge(Figure16).

•Ducarburantoxygénécontenantjusqu'à10%d'éthanol

ou15%deMTBEparvolumepeutêtreutilisé.

•Éthanol:Del'essencecontenantjusqu'à10%

d'éthanol(essence-alcool)ou15%deMTBE(éther
méthyltertiobutylique)parvolumepeutêtreutilisée.
L'éthanoletleMTBEsontdeuxproduitsdifférents.
L'utilisationd'essencecontenant15%d'éthanol(E15)
parvolumen'estpasagréée.N'utilisezjamaisd'essence
contenantplusde10%d'éthanolparvolume,comme
E15(quicontient15%d'éthanol),E20(quicontient20%
d'éthanol)ouE85(quicontientjusqu'à85%d'éthanol).
L'utilisationd'essencenonagrééepeutentraînerdes
problèmesdeperformanceset/oudesdommagesau
moteurquipeuventnepasêtrecouvertsparlagarantie.

•N'utilisezpasd'essencecontenantduméthanol.

10

Figure16

Réglagedelahauteurde coupe

ATTENTION

Pendantleréglagedelahauteurdecoupe,vous
risquezdetoucherlalameenmouvementetde
vousblessergravement.

•Coupezlemoteuretattendezl'arrêtdetoutes
lespiècesmobiles.

•Nemettezpaslesdoigtssouslecarterdu
plateaudecoupequandvousréglezlahauteur
decoupe.

Choisissezlahauteurdecoupevoulue.Réglezlesrouesavant
àlamêmehauteurquelesrouesarrière(Figure17).

Remarque:Pouréleverlelamachine,déplaceztousles
leviersdehauteurdecoupeenavant;pourabaisserla
machine,ramenezlesleviersenarrière.

3.Essuyezlajaugesurunchiffonpropre.

4.Insérezlajaugedansletubederemplissage,sansla
visser.

5.Sortezdenouveaulajaugeetvériezleniveaud'huile;
voirFigure16.

•Sileniveaud'huileesttropbas,ajoutezlentement

unepetitequantitéd'huiledansletubede
remplissage,patientez3minutespuisrépétezles
opérations3à5jusqu'àcequeleniveaud'huilesoit
correct,commemontréàlaFigure6.

•Sileniveaud'huileesttropélevé,vidangez

l'excédentd'huilejusqu'àcequeleniveaud'huile
soitcorrect,commemontréàlaFigure6.Pour
vidangerl'excédentd'huile,voirVidangedel'huile

moteur(page18).

Important:Sivousfaitestournerlemoteuralors
queleniveaud'huiledanslecarteresttropbasou
tropélevé,vousrisquezd'endommagerlemoteur.

6.Insérezetvissezsolidementlajaugedansletubede
remplissage.

Figure17

Remarque:Leshauteursdecoupesuivantessont

disponibles:25mm,35mm,44mm,54mm,64mm,73mm,
83mm,92mmet102mm.

11

Démarragedumoteur

Important:Lamachineestéquipéed'uncontacteur

desécuritéquil'empêchededémarrersil'obturateur
demulchingoulebacàherben'estpasmonté
correctement.

1.Montezl'obturateurdemulching(Figure18)oulebac
àherbe(Figure19)surlamachine.

Figure21

Remarque:Silamachinenedémarretoujourspas,

contactezunconcessionnaire-réparateuragréé.

Utilisationdelacommande d'autopropulsion

Pouractionnerl'autopropulsion,ilvoussuftd'avancer,les
mainssurlapartiesupérieureduguidonetlescoudesserrés;
lamachineavanceautomatiquementàvotrerythme.

Figure18

Figure19

2.Tournezlelevierdurobinetd'arrivéedecarburanten
positionouverte(Figure20).

Engagementdelalame

Lalamenetournepasautomatiquementquandlemoteur
démarre.Ilfautengagerlalamepourtondre.

1.Appuyezsurleboutondecommandedelalameet
serrezlabarredecommandecontreleguidon(Figure

22).

Figure22

2.Maintenezlabarredecommandedeslamescontrele
guidon(Figure23).

Figure20

3.Tirezsurlapoignéedulanceur(Figure21).

12

Figure23

Débrayagedelalame

Relâchezlabarredecommandedelalame(Figure24).

Figure24

Important:Lorsquevousrelâchezlabarre

decommande,lalamedoits'arrêterenmoins
de3secondes.Sicen'estpaslecas,cessez
immédiatementd'utiliserlamachineetadressez-vousà
unconcessionnaire-réparateuragréé.

Contrôledufonctionnement dusystèmed'arrêtdeslames

Vériezlabarredecommandedelalameavantchaque
utilisationpourvousassurerdubonfonctionnementdu
systèmed'arrêtdelalame.

1.Placezlebacvidesurlamachine.

2.Démarrezlemoteur.

3.Engagezlalame.
Remarque:Lebacdoitcommenceràsegoner,ce

quiindiquequelalameestengagéeetacommencéà
tourner.

4.Relâchezlabarredecommandedelalame.
Remarque:Silebacnesegonepasimmédiatement,

celasigniequelalameestencoreentraindetourner.
Lesystèmed'arrêtdelalameestpeut-êtredéfaillant
et,sivousn'entenezpascompte,vousrisquezde
compromettrelefonctionnementsûrdelamachine.
Demandezàunconcessionnaire-réparateuragrééde
contrôleretderéviserlamachine.

5.Coupezlemoteuretattendezl'arrêtdetouteslespièces
mobiles.

Utilisationsanslebacàherbe

1.Amenezlamachinesurunesurfacerevêtueàl'abri
duvent.

2.Réglezles4rouesàlahauteurdecoupede89mm.

3.Roulezenbouleunedemi-feuilledepapierjournal
(environ76mmdediamètre)etplacez-lasousle
plateaudecoupe.

4.Placezlabouledepapierjournalà13cmdevantla
machine.

5.Démarrezlemoteur.

6.Engagezlalame.

7.Poussezimmédiatementlatondeusesurlaboulede
papierjournal.

8.Relâchezlabarredecommandedelalame.

9.Coupezlemoteuretattendezl'arrêtdetouteslespièces
mobiles.

10.Passezdevantlamachineetexaminezlaboulede
papierjournal.

•Siellen'estpaspasséesouslamachine,répétezles

opérations4à10.

•Silabouleestdérouléeoudéchiquetée,celasignie

quelalamenes'estpasarrêtéecorrectement
etquelamachinen'estpassûre.Contactezun
concessionnaire-réparateuragréé.

Arrêtdumoteur

Utilisationdubacàherbe

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

Vouspouvezutiliserlebacàherbepoureffectueruncontrôle
supplémentairedusystèmed'arrêtdelalame.

Maintenezlecommutateurd'allumageenposition«Arrêt»”
jusqu'àl'arrêtdumoteur.

Important:Lorsquevousrelâchezlabarrede
commandedelalame,lemoteuretlalamedoivent
s'arrêterenmoinsde3secondes.Sicen'estpasle
cas,cessezimmédiatementd'utiliserlamachineet
adressez-vousàunconcessionnaire-réparateuragréé.

13

Mulching

ATTENTION

Àlalivraison,votremachineestprêteaumulching,c'est-à-dire
prêteàdéchiqueterl'herbeetlesfeuillescoupéespournourrir
votrepelouse.

Silebacàherbeestmontésurlamachine,retirez-le(voir

Retraitdubacàherbe(page15))avantdeprocéderau

mulching.Sil’éjecteurlatéralestmontésurlamachine,
retirez-leetverrouillezlevoletlatéral(voirRetraitdel'éjecteur

latéral(page16))avantlemulchingdesdébrisd'herbecoupée.

Important:Lamachineestéquipéed'uncontacteurde
sécuritéquil'empêchededémarrersil'obturateurde
mulchingn'estpasmontécorrectement(Figure25).

Montezl'obturateurdemulchingcommeindiquéàlaFigure

25.

Lalameesttranchanteetvouspouvezvousblesser
gravementàsoncontact.

Coupezlemoteuretattendezl'arrêtcompletde
touteslespiècesmobilesavantdequitterlaposition
d'utilisation.

Montagedubacàherbe

1.Enlevezl'obturateurdemulching(Figure26).

Figure25

1.Hautdelevierdel'obturateurdemulchingdanslelogement
ducontacteur

Ramassagedel'herbecoupée

Utilisezlebacàherbepourrecueillirlesdébrisd'herbeetde
feuillesdéposéssurlapelouse.

ATTENTION

Silebacderamassageestusé,desgravillonsou
autresdébrissimilairespeuventêtreprojetésvers
vousoudespersonnesàproximité,etcauserdes
blessuresgravesoumortelles.

Contrôlezfréquemmentlebacàherbe.S'ilest
endommagé,remplacez-leparunbacToroneuf
d'origine.

Figure26

2.Faitespasserlecâbledulanceurautourduguide
inférieur(Figure27).

Figure27

Remarque:Leguideinférieurlibèrelecâbledu

lanceurquandvoustirezsurlapoignée.

3.Insérezlapoignéedubacàherbedanslesrainuresen
hautdelamachine(Figure28).

Sil’éjecteurlatéralestmontésurlamachine,retirez-leet
verrouillezlevoletlatéral(voirRetraitdel'éjecteurlatéral

(page16))avantderamasserlesdébrisd'herbecoupée.

Important:Lamachineestéquipéed'un
contacteurdesécuritéquil'empêchededémarrer
silebacàherben'estpasmontécorrectement.

14

Figure28

G010270

Retraitdubacàherbe

1.Faitespasserlecâbledulanceurautourduguide
inférieur(Figure29).

Figure29

2.Soulevezlebacàherbeparlapoignéepourledégager
desrainuresenhautdelamachineetleretirer(Figure

30).

Figure31

Éjectionlatéraledel’herbe coupée

Utilisezl’éjectionlatéralelorsquel’herbeesttrèshaute.
Silebacàherbeestmontésurlamachine,enlevez-leavantde

procéderàl'éjectionlatéraledel'herbecoupée;voirRetrait

dubacàherbe(page15).

Important:Lamachineestéquipéed'uncontacteurde
sécuritéquil'empêchededémarrersil'obturateurde
mulchingn'estpasmontécorrectement;voirMulching

(page14).

Posedel'éjecteurlatéral

1.Déverrouillezlevoletd'éjectionlatérale(Figure32).

Figure30

3.Insérezl'obturateurdemulching(Figure31).

Figure32

2.Soulevezetouvrezlevoletd'éjectionlatérale(Figure

33).

Figure33

15

3.Montezl'éjecteurlatéraletrabattezlevoletsurl'éjecteur
(Figure34).

à51mm,saufsil'herbeestclairseméeouàlande
l'automnequandlapoussecommenceàralentir.Voir

Réglagedelahauteurdecoupe(page11).

•Sil'herbefaitplusde15cm,effectuezunpremierpassage

àvitesseréduiteàlahauteurdecoupelaplushaute.
Effectuezensuiteundeuxièmepassageàunehauteurde
coupeinférieurepourobtenirunecoupeplusesthétique.
L'herbetrophauterisqued'obstruerlamachineetde
fairecalerlemoteur.

•Netondezquesil'herbeoulesfeuillessontsèches.

L'herbeetlesfeuilleshumidesonttendanceàs'agglomérer
surlapelouseetpeuventobstruerlamachineetfaire
calerlemoteur.

Figure34

Retraitdel'éjecteurlatéral

Pourretirerl'éjecteurlatéral,inversezlaprocéduredemontage
décriteplushaut.

Important:Verrouillezlevoletd'éjectionlatéraleaprès
l'avoirfermé(Figure35).

Figure35

Conseilsd'utilisation

Conseilsdetontegénéraux

•Débarrassezlazonedetravaildesbranches,pierres,

câbles,bâtonsetautresdébrisquipourraientêtre
ramassésetprojetésparlalame.

•Évitezdeheurterdesobstaclesaveclalame.Nepassez

jamaisintentionnellementsurunobjetquelqu'ilsoit.

•Silamachineaheurtéunobstacleoucommenceàvibrer,

coupezimmédiatementlemoteur,débranchezlabougie
etvériezsilamachinen'estpasendommagée.

•Pourobtenirdesrésultatsoptimaux,remplacezlalameau

débutdelasaisondetonte.

•RemplacezlalamedèsquenécessaireparunelameToro

d'origine.

Latonte

•Netondezl'herbequesuruntiersdesahauteuràchaque

fois.N'utilisezpasunehauteurdecoupeinférieure

ATTENTION

Entravaillantsurl'herbeoulesfeuilleshumides,
vousrisquezdeglisseretdevousblesser
gravementsivoustouchezlalameentombant.
Netondezquesil'herbeestsèche.

•Soyezconscientdesrisquesd'incendiepartempstrès

sec,respecteztouslesavertissementslocauxrelatifsaux
incendies,etnelaissezpasl'herbeetlesfeuillessèches
s'accumulersurlamachine.

•Alternezladirectiondelatonte.Celapermetde

disperserlesdéchetsplusuniformémentetd'obtenirune
fertilisationplushomogène.

•Sil'aspectdelapelousetonduen'estpassatisfaisant,

essayezuneouplusieursdessolutionssuivantes:

–Remplacezlalameoufaites-laaiguiser.
–Tondezenavançantpluslentement.
–Augmentezlahauteurdecoupe.
–Tondezplussouvent.
–Empiétezsurlespassagesprécédentspourtondre

unelargeurdebanderéduite.

–Réglezlahauteurdecoupedesrouesavantuncranen

dessousdecelledesrouesarrière.Parexemple,réglez
lesrouesavantà51mmetlesrouesarrièreà64mm.

Hachagedesfeuilles

•Aprèslatonte,50%delapelousedoitêtrevisiblesous

lacouchedefeuilleshachées.Vousdevrezpeut-être
repasserplusieursfoissurlesfeuilles.

•Silacouchedefeuillesfaitplusde13cmd'épaisseur,

réglezlesrouesavantunoudeuxcransplushautqueles
rouesarrière

•Ralentissezlavitessededéplacementsilesfeuillesnesont

pashachéesassezmenues.

16

Entretien

Remarque:Lescôtésgaucheetdroitdelamachinesontdéterminésd'aprèslapositiond'utilisationnormale.

Programmed'entretienrecommandé

Périodicitéd'entretienProcédured'entretien

Aprèsles5premières

heuresdefonctionnement

Àchaqueutilisationou

unefoisparjour

Aprèschaqueutilisation

Toutesles25heures

Avantleremisage

Unefoisparan

Important:Reportez-vousaumanueldupropriétairedumoteurpourtoutesprocéduresd'entretiensupplémentaires.

Préparationàl'entretien

1.Coupezlemoteuretattendezl'arrêtdetouteslespièces
mobiles.

•Vidangezl'huilemoteur.

•Contrôlezleniveaud'huilemoteur.

•Contrôlezlefonctionnementdusystèmed'arrêtdelalame.

•Vériezquelalames'arrêtedansles3secondessuivantlerelâchementdela
barredecommandedelalame.

•Vérierl'étatetlapropretédultreàairetnettoyez-leouremplacez-leaubesoin.

•Enlevezl'herbecoupéeetautresdébrisaccumuléssouslecarterdelamachine.

•Nettoyezlaprotectiondusystèmed'arrêtdelalame.

•Vidangezleréservoirdecarburantavantleremisageetavantlesréparationsqui
lenécessitent.

•Nettoyezouremplacezleltreàair(plussouvents'ilyabeaucoupdepoussière).

•Vidangezl'huilemoteur.

•Lubriezlapartiesupérieureduguidon.

•Remplacezlalameoufaites-laaiguiser(plussouventsielles'émousserapidement).

•VoirleManueldel'utilisateurdumoteurpourtoutesprocéduresd'entretienannuelles
supplémentaires.

ATTENTION

Ducarburantpeuts'échapperlorsquela
machineestbasculéesurlecôté.L'essenceest
inammableetexplosive,etpeutprovoquer

2.Débranchezleldelabougie(Figure36)avantde
procéderàunquelconqueentretien.

desblessures.

Laisseztournerlemoteurjusqu'àcequ'il
s'arrêtefautedecarburantouvidangezlereste
d'essenceavecunepompemanuelle,pasun
siphon.

Figure36

3.Rebranchezleldelabougieunefoisl'entretien
terminé.

Important:Avantdebasculerlamachinepour
vidangerl'huileouremplacerlalame,laissezle
moteurenmarchejusqu'àcequ'ils'arrêtefaute
decarburant.Sivousnepouvezpasattendre
quelemoteurs'arrêteparmanquedecarburant,
utilisezunepompemanuellepourviderlereste
decarburant.Basculeztoujourslamachinesurle
côté(jaugeenbas).

17

Entretiendultreàair

Vidangedel'huilemoteur

Périodicitédesentretiens:Àchaqueutilisationouunefois

parjour

Unefoisparan

1.Appuyezsurleslanguettesdeverrouillageenhautdu
couvercledultreàair(Figure37).

Figure37

1.Languettesdeverrouillage

2.Ouvrezlecouvercle.

3.Retirezleltreàair(Figure38).

Périodicitédesentretiens:Aprèsles5premièresheuresde

fonctionnement

Unefoisparan

1.Amenezlamachinesurunsolplatethorizontal.

2.Vériezqueleréservoirdecarburantestpratiquement
oucomplètementvidepourévitertoutefuitede
carburantquandvouscouchezlamachinesurlecôté.

3.Faitestournerlemoteurpendantquelquesminutes
avantlavidangepourréchaufferl'huile.

Remarque:L'huilechaudes'écouleplusfacilement
etentraîneplusd'impuretés.

4.Débranchezleldelabougie;voirPréparationà

l'entretien(page17).

5.Placezunbacdevidangeàcôtédelamachine,ducôté
leplusprochedutubederemplissaged'huile.

6.Retirezlajaugedeniveaudutubederemplissage
(Figure39).

Figure38

4.Remplacezleltreàairs'ilestendommagéou
humidiépardel'huileoudel'essence.

5.Sileltreàairestencrassé,tapotez-leàplusieurs
reprisessurunesurfacedureousoufezdel'air
compriméàmoinsde2,07barparlecotédultrequi
estfaceaumoteur.

Remarque:Nebrossezpasleltrepourle
débarrasserdesimpuretés,carcelaaurapoureffet
d'incrusterlesimpuretésdanslesbres.

6.Éliminerlapoussièreducorpsetducouvercledultre
àairaumoyend'unchiffonhumide.Nefaitespas

pénétrerdepoussièredansleconduitd'air.

7.Posezl'élémentltrantdansleltreàair.

8.Fermezlecouvercle.

Figure39

7.Basculezlamachinesurlecôté,tubederemplissageen
bas,pourvidangerl'huileusagéedanslebacdevidange
parletubederemplissage(Figure40).

Figure40

8.Redressezlamachineaprèsavoirvidangél'huileusagée.

9.Versezenviron3/4delacapacitéd'huiletotaledansle
cartermoteur.

Remarque:Remplissagemaximum:0,55l,type:
huiledétergenteSAE30declassedeserviceAPISF,
SG,SH,SJ,SLousupérieure.

10.Essuyezlajaugesurunchiffonpropre.

18

11.Insérezlajaugedansletubederemplissage,sansla
visser.

12.Sortezdenouveaulajaugeetvériezleniveaud'huile
(Figure41).

Lubricationdelapartie
supérieureduguidon

Périodicitédesentretiens:Unefoisparan

Pulvérisezlescôtésdroitetgauchedelapartiesupérieuredu
guidonavecunlubriantausiliconebasseviscosité.

1.Pulvérisezl'extrémitéenplastiqueextérieuredela
poignéeintérieure(Figure42).

Figure42

Remarque:Pourdirigerlejetavecprécision,utilisez

lapaillefournieaveclabombe.

Figure41

•Sileniveaud'huileesttropbas,ajoutezlentement

unepetitequantitéd'huiledansletubede
remplissage,patientez3minutespuisrépétezles
opérations10à12jusqu'àcequeleniveaud'huile
atteignelerepèremaximumsurlajauge.

•Sileniveaud'huileesttropélevé,vidangez

l'excédentd'huilejusqu'àcequeleniveaud'huile
soitcorrect,commemontréàlaFigure41.

Important:Sivousfaitestournerlemoteuralors
queleniveaud'huiledanslecarteresttropbasou
tropélevé,vousrisquezd'endommagerlemoteur.

13.Insérezetvissezsolidementlajaugedansletubede
remplissage.

14.Débarrassez-vouscorrectementdel'huileusagéeenla
déposantdansuncentrederecyclageagréé.

2.Abaissezcomplètementlapartiesupérieureduguidon
etpulvérisezlasurfaceenplastiqueintérieuredela
poignéeextérieure(Figure43).

Figure43

19

Réglagedel'autopropulsion

Sivotremachinen'avancepascorrectement,réglezlecâblede
commanded'autopropulsion.

1.Desserrezl'écrousurlesupportducâble(Figure44).

Figure44

Figure46

1.Supportducâble2.Gaineducâble

Important:Lavitessededéplacementdela
machinediminuequandvousremontezlagaineet
augmentequandvousl'abaissez.

5.Serrezfermementl'écrou.

6.Démarrezlatondeuseetcontrôlezleréglage.

Remarque:Sil'autopropulsionn'estpasréglée
correctement,répétezcetteprocédure.

1.Supportducâble

2.Tirezlapartiesupérieureduguidoncomplètementen
arrière.

Remarque:Sileguidonnesedéplacepasfacilement,
voirLubricationdelapartiesupérieureduguidon

(page19).

3.Tirezlagaineducâbleverslebasjusqu'àcequ'iln'yait
plusdemoudanslecâbleexposé(Figure45).

Figure45

1.Câbleexposé

4.Remontezlagaineducâblede3mm.

Remarque:Vouspouvezplacerunerèglegraduée
contrelafacesupérieuredusupportdecâblenoiret
mesurerledéplacementdel'extrémitésupérieurede
lagaine(Figure46).

20

Remplacementdelalame

Nettoyagedelaprotectiondu

Périodicitédesentretiens:Unefoisparan

Important:

V ous aur ez besoin d'une clé

dynamométrique pour monter la lame cor r ectement

vousn'enpossédezpasousivousnesentezpasêtre
capabled'effectuercetteprocédure,adressez-vousàun
concessionnaire-réparateuragréé.

Examinezl'étatdelalamechaquefoisqueleréservoir
d'essenceestvide.Silalameestendommagéeoufêlée,
remplacez-laimmédiatement.Silalameestémousséeou
ébréchée,faites-laaiguiseretéquilibrerouremplacez-la.

ATTENTION

Lalameesttranchanteetvouspouvezvousblesser
gravementàsoncontact.

Portezdesgantspoureffectuerl'entretiendela
lame.

1.VoirlaPréparationàl'entretien(page17).

2.Basculezlamachinesurlecôté,aveclajaugeenbas.

3.Retirezles2écrousdelalameetlerenfort(Figure47).

systèmed'arrêtdelalame

Périodicitédesentretiens:Toutesles25heures

.Si

1.Débranchezleldelabougie;voirPréparationà

l'entretien(page17).

2.Basculezlamachinesurlecôté,aveclajaugeenbas.

3.Retirezles2écrousdelalameetlerenfort(Figure48).

Figure48

1.Écrousdelame

2.Renfort

3.Lame6.Protectiondusystème

4.Dispositifd'entraînement
delalame

5.Disqueanti-scalp

d'arrêtdelalame

Figure47

1.Écrousdelame

2.Renfort

3.Lame6.Protectiondusystème

4.Dispositifd'entraînement
delalame

5.Disqueanti-scalp

d'arrêtdelalame

4.Déposezlalame(Figure47).

5.Posezlanouvellelame(Figure47).

Important:Lesextrémitésrelevéesdelalame
doiventêtredirigéesverslatondeuse.

6.Reposezlerenfortquevousavezdéposéàl'opération3.

7.Posezlesécrousdelame.

4.Déposezlalame(Figure48).

5.Déposezledispositifd'entraînementdelalameetle
disqueanti-scalp(Figure48).

6.Déposezlaprotectiondusystèmed'arrêtdelalame
(Figure48).

7.Enlevezlesdébrisquisetrouventàl'intérieurdu
déecteuretsurlespiècesquil'entourentàlabrosse
ouàl'aircomprimé.

8.Reposezlaprotectiondusystèmed'arrêtdelalame
déposéeprécédemment.

9.Reposezledispositifd'entraînementdelalameetle
disqueanti-scalpdéposésprécédemment.

10.Reposezlalameetlerenfortaumoyendes2écrousde
lameretirésprécédemment(Figure48).

11.Posezlesécrousdelame.

Remarque:Serrezlesécrousdelameàuncouple
de20à37Nm.

Remarque:Serrezlesécrousdelameàuncouple
de20à37Nm.

21

Nettoyagedudessousdu carterdelamachine

Périodicitédesentretiens:Aprèschaqueutilisation

Remisage

Remisezlamachinedansunlocalfrais,propreetsec.

ATTENTION

Desdébrispeuventêtreprojetésdesouslecarter
delamachine.

•Portezuneprotectionoculaire.

•Restezàlapositiond'utilisation(derrièrele
guidon)quandlemoteurestenmarche.

•Nelaissezpersonnepénétrerdanslazonede
travail.

Pourobtenirdesrésultatsoptimaux,nettoyezrapidementle
carterdelamachineaprèslatonte.

1.Abaissezlamachineàlahauteurdecoupelaplus
basse;voirRéglagedelahauteurdecoupe(page11).

2.Placezlamachinesurunesurfaceplateetrevêtue.

3.Mettezlemoteurenmarcheetengagezlalame,puis
dirigezunjetd'eaudevantlarouearrièredroite(Figure

19).

Préparationdelamachineau remisage

ATTENTION

Lesvapeursd'essencesontexplosives.

•Neconservezpasl'essenceplusd'unmois.

•Neremisezpaslamachinedansunlocalfermé
oùsetrouveuneammenue.

•Laissezrefroidirlemoteuravantderemiserla
machine.

1.Lorsdudernierpleindelasaison,ajoutezun
stabilisateuraucarburantselonlesinstructionsdu
constructeurdumoteur.

2.Débarrassez-vouscorrectementducarburantinutilisé.
Recyclez-leconformémentàlaréglementationlocale
ouutilisez-ledansunevoiture.

Remarque:Laprésencedecarburanttropvieux
dansleréservoirestlaprincipalecausedesproblèmes
dedémarrage.Neconservezpaslecarburantnontraité
plusde30joursetlecarburanttraitéplusde90jours.

Figure49

Remarque:L'eauéclabousseraendirectiondela

lameetenlèveralesbrinsd'herbeagglomérés.

4.Lorsqu'ilneresteplusd'herbesurlalame,arrêtezl'eau
etamenezlamachineàunendroitsec.

5.Laisseztournerlemoteurquelquesminutesavecla
lameengagéepoursécherlecarteretl'empêcherde
rouiller.

3.Laisseztournerlemoteurdelamachinejusqu'àcequ'il
s'arrêtefautedecarburant.

4.Remettezlemoteurenmarche.

5.Laisseztournerlemoteurjusqu'àcequ'ils'arrête.Le
moteurestsufsammentseclorsqu'iln'yaplusmoyen
delefairedémarrer.

6.Débranchezleldelabougie.

7.Retirezlabougieetversez30mld'huiledansl'orice.
Tirezensuitelapoignéedulanceurlentementà
plusieursreprisespourbienrépartirl'huileàl'intérieur
ducylindreetempêchercelui-ciderouillerpendant
leremisagedelamachine.

8.Reposezlabougiesanslaserrer.

9.Serreztouslesécrous,boulonsetvis.

22

Pliageduguidon

G020809

Remiseenservicedela

Positionverticale

1.Appuyezsurlapédaleetmaintenez-laenfoncée(Figure

50).

Figure50

2.Amenezleguidonàlapositionverticale(Figure51).

machineaprèsremisage

1.Contrôlezetresserreztouteslesxations.

2.Déposezlabougieetfaitestournerlemoteur
rapidemententirantsurlapoignéedulanceurpour
éliminerl'excédentd'huiledanslecylindre.

3.Reposezetserrezlabougieà20Nmàl'aided'uneclé
dynamométrique.

4.Procédezauxentretiensvoir;Entretien(page17).

5.Vériezleniveaud'huilemoteur;voirContrôledu

niveaud'huilemoteur(page10).

6.Remplissezleréservoirdecarburantd'essenceneuve;
voirRemplissageduréservoirdecarburant(page10).

7.Rebranchezleldelabougie.

Figure51

Positionrepliéeversl’avant

1.Lorsqueleguidonestenpositionverticale,appuyezsur
lapédaleetmaintenez-laenfoncée.

2.Repliezleguidoncomplètementversl’avantet
desserrezleboutondelapartiesupérieureduguidon
(Figure52).

Figure52

3.Pourdéplierleguidon,voir1Dépliageduguidon(page

6).

23

Remarques:

24

Remarques:

25

Remarques:

26

Listedesdistributeursinternationaux

Distributeur:Pays:

AgrolancKft
BalamaPrimaEngineeringEquip.HongKong85221552163
B-RayCorporationCorée

CascoSalesCompany

CeresS.A.CostaRica

CSSCTurfEquipment(pvt)Ltd.SriLanka
CyrilJohnston&Co.

CyrilJohnston&Co.

EquiverMexique525553995444ParklandProductsLtd.Nouvelle-

FemcoS.A.Guatemala
ForGarderOU

G.Y.K.CompanyLtd.
GeomechanikiofAthensGrèce
GolfinternationalTurizm
GuandongGoldenStarChine
HakoGroundandGardenSuède

HakoGroundandGarden
HayterLimited(U.K.)
HydroturfInt.CoDubai

HydroturfEgyptLLC
IrrimacPortugal351212388260T oroEuropeNVBelgique3214562960
IrrigationProductsInt'lPvtLtd.Inde0091442449

JeanHeybroekb.v .Pays-Bas31306394611VictusEmakPologne48618238369

Hongrie3627539640

PuertoRico7877888383

IrlandeduNord442890813121
Républiqued'Irlande442890813121

Estonie3723846060

Japon81726325861

Turquie902163365993RiversaEspagne34952837500

Norvège4722907760
Royaume-Uni441279723444

ÉmiratsArabesUnis
Egypte2025194308T oroAustraliaAustralie61395807355

Numérode
téléphone:

82325512076

5062391138

94112746100

5024423277

30109350054

862087651338
4635100000

97143479479T-MarktLogisticsLtd.Hongrie3626525500

4387

Distributeur:Pays:

MaquiverS.A.Colombie
MaruyamaMfg.Co.Inc.
Mountelda.s.

Mountelda.s.Slovaquie

MunditolS.A.

NormaGarden
OslingerTurfEquipmentSA

OyHakoGroundandGarden
Ab

Perfetto
PratoverdeSRL.

Prochaska&Cie
RTCohen2004Ltd.

LelyTurfcare
SolvertS.A.S.

SpyprosStavrinidesLimitedChypre
SurgeSystemsIndiaLimited

ValtechMaroc21253766

Japon81332522285
République

tchèque

Argentine54114821

Russie74954116120
Équateur

Finlande35898700733

Zélande
Pologne48618208416
Italie390499128

Autriche4312785100
Israël97298617979

Danemark4566109200
France331308177

Inde911292299901

Numérode
téléphone:

5712364079

420255704
220

420255704
220

9999

59342396970

6433493760

128

00
35722434131

3636

Déclarationdecondentialitéeuropéenne

LesrenseignementsrecueillisparT oro
ToroWarrantyCompany(T oro)respectevotrevieprivée.Pournouspermettredetraitervotreréclamationautitredelagarantieetdevous
contacterdansl’éventualitéd’unrappeldeproduit,nousvousprionsdenouscommuniquercertainsrenseignementspersonnelssoitdirectement
soitparl’intermédiaired’unconcessionnaireT oro.

LesystèmedegarantiedeT oroesthébergésurdesserveurssituésauxÉtats-Unisoùlaloirelativeàlaprotectiondelavieprivéen'offrepasforcément
lamêmeprotectionquedansvotrepays.

ENNOUSFOURNISSANTDESRENSEIGNEMENTSPERSONNELSVOUSCONCERNANT,VOUSCONSENTEZÀCEQUENOUSTRAITIONSVOS
RENSEIGNEMENTSPERSONNELSCOMMEDÉCRITDANSCETAVISDECONFIDENTIALITÉ.

L'utilisationdesrenseignementsparToro
Toropeututiliservosrenseignementspersonnelspourtraitervosréclamationsautitredelagarantieetvouscontacterdansl'éventualitéd'unrappelde
produit,ainsiquepourvouscommuniquertouteinformationnécessaire.T oropourrapartagerlesrenseignementspersonnelsquevousluiaurez
communiquésaveclesliales,concessionnairesouautresassociésT oroenrapportaveccesactivités.Nousnevendronsvosrenseignements
personnelsàaucuneautresociété.Nousnousréservonsledroitdedivulguerdesrenseignementspersonnelsandesatisfaireauxloisapplicableset
auxdemandesdesautoritésconcernées,pourassurerl'utilisationcorrectedenossystèmesouvotreprotectionetcelled'autresusagers.

Conservationdevosrenseignementspersonnels
Nousconserveronsvosrenseignementspersonnelsuniquementpendantladuréenécessairepourrépondreauxnspour
lesquellesnouslesavonscollectésouautresnslégitimes(commelaconformitéréglementaire),ouconformémentàlaloienvigueur.

EngagementdeTororelatifàlasécuritédevosrenseignementspersonnels
Nousprenonstouteslesprécautionsraisonnablespourprotégerlasécuritédevosrenseignementspersonnels.Nousprenonségalementlesmesures
nécessairespourquevosrenseignementspersonnelsrestentexactsetàjour.

Consultationetcorrectiondevosrenseignementspersonnels
Sivoussouhaitezvérieroucorrigervosrenseignementspersonnels,veuilleznouscontacterparcourrielà[e-mail].

Droitsdesconsommateursaustraliens

Lesclientsaustralienstrouverontlesdétailsrelatifsauxdroitsdesconsommateursaustraliensàl'intérieurducartonouauprèsdeleurconcessionnaire
Torolocal.

374-0269RevH

LagarantieToro

et

LagarantiededémarrageToro(GTS)

Produitsgrand-public

Conditionsetproduitscouverts

TheT oroCompanyetsaliale,ToroWarrantyCompany,envertud'unaccordmutuel,
s'engagentconjointementàréparer,pourl'acheteurd'origine
ci-dessousencasdedéfautdematériauouvicedefabrication,ousilemoteurToro
GTS(Garantiededémarrage)nedémarrepasdèslepremierouledeuxièmeessai,à
conditionquel'entretiencourantrequisdansleManueldel'utilisateuraitétéeffectué.

Duréesdelagarantieàpartirdeladated'achat:

Produits

Périodedegarantie

Tondeusesautotractées

•Plateaumoulé

5ans(usagerésidentiel)
90jours(usagecommercial)

•Moteur

GarantiededémarrageGTSde5ans,
Usagerésidentiel

•Batterie2ans

•Plateauacier

2ans(usagerésidentiel)
30jours(usagecommercial)

•Moteur

TondeusesTimeMaster

GarantiededémarrageGTSde2ans,
Usagerésidentiel

3ans(usagerésidentiel)
90jours(usagecommercial)

•Moteur

GarantiededémarrageGTSde3ans,
Usagerésidentiel

•Batterie2ans

Produitsélectriquesàmain
ettondeusesautotractées

2ans,usagerésidentiel
Pasdegarantiepourusagecommercial

Soufeusesàneige

•Monophase

2ans(usagerésidentiel)
45jours(usagecommercial)

•Moteur

•Deuxphases

GarantiededémarrageGTSde2ans,
Usagerésidentiel

3ans(usagerésidentiel)
45jours(usagecommercial)

•Éjecteur,déecteurd'éjecteuret
couvercledecarterdeturbine

Àvie(propriétaired'origineuniquement)

Soufeusesàneigeélectriques2ans(usagerésidentiel)

Pasdegarantiepourusagecommercial

Touteslestondeusesautoportées
ci-dessous

•MoteurVoirlagarantieconstructeurdumoteur

•Batterie

•Accessoires

Tracteursdejardinettondeuses
autoportéesDH

2ans(usagerésidentiel)
2ans(usagerésidentiel)

2ans(usagerésidentiel)

30jours(usagecommercial)

Tracteursdejardinettondeuses
autoportéesXLS

3ans(usagerésidentiel)

30jours(usagecommercial)

TimeCutter3ans(usagerésidentiel)

30jours(usagecommercial)

TondeusesTITAN3ansou240heures

•Cadre

1

Leterme«acheteurd'origine»signielapremièrepersonnequis'estportéeacquéreurduproduit

Toro.

2

L'usagerésidentieldésignel'utilisationduproduitsurleterrainoùsetrouvevotredomicile.
L'utilisationdansd'autreslieuxestconsidéréecommeunusagecommercial,couvertparune
garantielimitée.

3

Lagarantiededémarrage(GTS)T orones'appliquepassileproduitestutiliséàdesns
commerciales.

4

CertainsmoteursutiliséssurlesproduitsTorosontcouvertsparlagarantieconstructeurdumoteur .

5

Selonlapremièreéchéance.

6

Garantieàvieducadre–Silecadreprincipal,quiestconstituédepiècessoudéesensemblepour
formerlastructuredutracteuretsurlequelsontxésd'autrescomposants,commelemoteur,se
ssureouestcassépendantl'utilisationnormale,ilseraréparéouremplacé,auchoixdeT oro,
gratuitementdanslecadredelagarantie,piècesetmain-d'œuvrecomprises.T outedéfaillancedu
châssiscauséeparunusageincorrectouabusifettoutedéfaillanceouréparationrequisepour
causederouilleoudecorrosionn'estpascouverte.

Lagarantieseraannulésilecompteurhoraireestdébranché,modiéousemble
avoirététraqué.

Àvie(propriétaired'origineuniquement)

1

,leProduitTorolisté

2

3

2

3

2

3

2

2

3

2

2

2

2

2

2

2

5

Responsabilitésdupropriétaire

L'entretiendevotreproduitT orodoitêtreconformeauxprocéduresdécritesdansle
Manueldel'utilisateur.Cetentretiencourantestàvosfrais,qu'ilsoiteffectuépar
vous-mêmeouparunconcessionnaire.

Commentfaireintervenirlagarantie

SivouspensezquevotreproduitToroprésenteunvicedematériauoudefabrication,
procédezcommesuit:

1.Demandezàvotrerevendeurdeprendreenchargevotreproduit.Si,pour
uneraisonquelconque,ilvousestimpossibledecontactervotrerevendeur,
vouspouvezvousadresseràn'importequelconcessionnaireToroagréépour
l'entretiendevotreproduit.Consultezlalistedesdistributeursjointe.

2.Lorsquevousvousrendezchezleréparateur,apportezleproduitetunepreuve
d'achat(reçu).Si,pouruneraisonquelconque,vousn'êtespassatisfaitdu
diagnosticdevotreréparateuroudesconseilsprodigués,n'hésitezpasànous
contacteràl'adressesuivante:

ToroCustomerCareDepartment,RLCDivision
ToroWarrantyCompany
811 1LyndaleAvenueSouth

Bloomington,MN55420-1196,États-Unis
001–952–948–4707

Cequelagarantienecouvrepas

Iln'existeaucuneautregarantieexpresse,àpartlagarantiespécialedusystème
antipollutionetdumoteurpourcertainsproduits.Cettegarantieexpressenecouvre
pas:

•Lesfraisnormauxd'entretienetderemplacementdepièces,tellesquelesltres,

lecarburant,leslubriants,leschangementsd'huile,lesbougies,lesltresàair,
l'affûtagedeslames,leslamesusées,leréglagedescâbles/delatringlerieoule
réglagedesfreinsetdel'embrayage.

•Lesdéfaillancesdecomposantsduesàuneusurenormale.

5

•Lesproduitsoupiècesayantfaitl'objetdemodications,d'unusageabusifou

denégligence,etnécessitantunremplacementouuneréparationenraison
d'unaccidentoud'undéfautd'entretien.

•Lesfraisdepriseàdomicileetdelivraison.

•Lesréparationsoutentativesderéparationparquiconqueautrequ'un

4

concessionnaire-réparateurToroagréé

•Lesréparationsrequisesenraisondunonrespectdelaprocédurerecommandée

relativeaucarburant(consultezleManueldel'utilisateurpourplusdedétails)

–Ladécontaminationdusystèmed'alimentationn'estpascouverte

–L'utilisationdecarburanttropancien(vieuxdeplusd'unmois)oude

carburantcontenantplusde10%d'éthanolouplusde15%deMTBE

–L'omissiondelavidangedusystèmed'alimentationavanttoutepériode

denonutilisationdeplusd’unmois

•Lesréparationsouréglagesnécessairespourcorrigerlesproblèmesde

démarragecauséspar:

6

–Lenonrespectdesprocéduresd'entretiencorrectesoudelaprocédure

recommandéerelativeaucarburant

–Desdommagessubisparlalamedelatondeusequiheurteunobstacle

•Certainesconditionsdedémarrageexigentunouplusieursessais,notamment:

–Lepremierdémarrageaprèsunepériodedenonutilisationdeplusdetrois

moisouaprèsleremisagesaisonnier

–Lesdémarragespartempsfroid,parexempleaudébutduprintempset

àlandel'automne

–Lesméthodesdedémarrageincorrectes-sivousavezdesdifcultésà

démarrerlemoteur,vériezdansleManueldel'utilisateurquevoussuivez
bienlesprocéduresdedémarragecorrectes.V ouséviterezpeut-êtreainsi
unevisiteinutilechezunconcessionnaire-réparateurT oroagréé.

Conditionsgénérales

L'acheteurestcouvertparlalégislationnationaledechaquepays.Lesdroitsde
l'acheteur,soutenusparlalégislation,nesontpaslimitésparlaprésentegarantie.

374-0268RevG

SuperBaggergazonmaaiervan53cm

Modelnr.:20897—Serienr.:315000001enhoger

FormNo.3392-428RevA

Gebruikershandleiding

Inleiding

Dezeloopmaaiermetdraaiendemessenisbedoeld
voorgebruikdoorparticulieren.Demachineis
voornamelijkontworpenvoorhetmaaienvangrasop
goedonderhoudenparticulieregazons.Demachineis
nietontworpenvoorhetmaaienvanstruikgewasofvoor
gebruikindelandbouw.

Leesdezeinformatiezorgvuldigdoor,zodatuweethoeude
machineopdejuistewijzemoetgebruikenenonderhouden
enomletselenschadeaandemachinetevoorkomen.Ubent
verantwoordelijkvoorhetjuisteenveiligegebruikvande
machine.

UkuntrechtstreekscontactopnemenmetT oroop
www.T oro.comvoorinformatieoverproductenen
accessoires,hulpbijhetvindenvaneendealerofomuw
productteregistreren.

Alsuservice,origineleToro-onderdelenofaanvullende
informatienodighebt,kuntucontactopnemenmeteen
erkendeServiceDealerofmetdeklantenservicevanToro.U
dienthierbijaltijdhetmodelnummerenhetserienummer
vanhetproducttevermelden.Delocatievanhetplaatjemet
hetmodelnummerenhetserienummervanhetproductis
aangegevenopFiguur1.

kanhebbenwanneerdeveiligheidsvoorschriftennietinacht
wordengenomen.

Figuur2

1.Veiligheidssymbool

Erwordenindezehandleidingtweewoordengebruikt
omuwaandachtopbijzondereinformatietevestigen.
Belangrijkattendeertuopbijzonderetechnischeinformatie
enOpmerkingduidtalgemeneinformatieaandiebijzondere
aandachtverdient.

DitproductvoldoetaanallerelevanteEuropese
richtlijnen.Zievoordetailsdeaparteproductspecieke
conformiteitsverklaring.

Nettokoppel:Hetbruto-ennettokoppelvandezemotor
isdoordemotorfabrikantinlaboratoriumomstandigheden
gemetenvolgensstandaardJ1940vandeSociety
ofAutomotiveEngineers(SAE).Omdatbijde
conguratierekeningisgehoudenmetdeveiligheids-en
gebruiksvoorschriften,zaldittypemaaiersindepraktijkeen
veellagermotorkoppelhebben.Ganaarwww .T oro.comom
despecicatiesvanuwmodeltezien.

Figuur1

1.Plaatjemetmodelnummerenserienummer

Ukunthetmodelnummerenhetserienummernotereninde
ruimtehieronder:

Modelnr.:

Serienr.:

Erwordenindezehandleidingeenaantalmogelijkegevaren
eneenaantalveiligheidsberichtengenoemd(Figuur2)metde
volgendeveiligheidssymbolen,dieduidenopeengevaarlijke
situatiediezwaarlichamelijkletselofdedoodtotgevolg

©2014—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registreeruwproductopwww.T oro.com.

CV

Laatdebedieningsorganenenhetafgesteldmotortoerental
ongemoeid,anderskanereenonveiligesituatieontstaan
waardooruletselkuntoplopen.

Inhoud

Inleiding.......................................................................1

Veiligheid......................................................................2

Algemeneveiligheidsregelsmetbetrekkingtotde

maaimachine.......................................................2

Geluidsdruk...........................................................4

Geluidsniveau........................................................4

Hand-armtrillingen..................................................4

Veiligheids-eninstructiestickers................................4

Montage.......................................................................6

1Dehandgreepuitklappen.......................................6

2Destartkoordaanbrengeninde

koordgeleider......................................................6

3Demotorbijvullenmetolie....................................6

4Demulchplugofgrasvangerplaatsen.......................7

5Grasvangermonteren............................................8

Vertalingvandeoorspronkelijketekst(NL)

Allerechtenvoorbehouden

GedruktindeVS

*3392-428*A

Algemeenoverzichtvandemachine.................................9

Specicaties..........................................................10

Gebruiksaanwijzing.......................................................10

Debrandstoftankvullen..........................................10

Hetmotoroliepeilcontroleren..................................10

Demaaihoogteinstellen..........................................11

Demotorstarten....................................................11

Dezelfaandrijvinggebruiken...................................12

Hetmaaimesinschakelen.........................................12

Hetmaaimesuitschakelen........................................12

Dewerkingvanhetstopsysteemvanhetmaaimes

controleren........................................................12

Motorafzetten.......................................................13

Hetmaaiseluitstrooien............................................13

Hetmaaiselopvangen.............................................13

Hetmaaiselzijwaartsafvoeren..................................15

Tipsvoorbedieningengebruik................................15

Onderhoud..................................................................16

Aanbevolenonderhoudsschema..................................16

Voorbereidingenvooronderhoudswerkzaamhe-

den...................................................................17

Onderhoudvanhetluchtlter..................................17

Motorolieverversen................................................17

Hetbovenstedeelvandehandgreepsmeren...............19

Zelfaandrijvingafstellen..........................................19

Hetmaaimesvervangen..........................................20

Hetschermvanhetmaaimesstopsysteem

reinigen.............................................................21

Deonderkantvandemachinebehuizing

reinigen.............................................................21

Stalling........................................................................22

Voorbereidingenvoorstalling..................................22

Dehandgreepinklappen.........................................22

Haaldemaaimachineuitdestalling...........................23

Niet-nalevingvandeinstructiekanleidentotlichamelijk
letsel.

Algemeneveiligheidsregels metbetrekkingtotde maaimachine

Dezemaaimachinekanhandenofvoetenamputerenen
voorwerpenuitwerpen.Alsudeveiligheidsinstructiesniet
opvolgt,kanditleidentoternstigofdodelijkletsel.

Instructie

•Leesdezehandleidingaandachtigdoor.Zorgervoordat

uvertrouwdraaktmetbedieningsorganenenweethoeu
demachinemoetgebruiken.

•Laatnooitkinderenofpersonendiedeinstructiesniet

kennen,demachinegebruiken.Voordebestuurderkan
eenwettelijkeminimumleeftijdgelden.

•Onthouddatdebestuurderverantwoordelijkisvoor

ongevallenofschadeaananderepersonenofhun
eigendommen.

•Zorgervoordatuallepictogrammenopdemachineofin

deinstructiesbegrijpt.

Benzine

WAARSCHUWING:brandstofislichtontvlambaar.Neem
devolgendevoorzorgsmaatregelen.

•Bewaarbrandstofuitsluitendintanksofblikkendie

speciaaldaarvoorbedoeldzijn.

Veiligheid

Dezemachineisontworpeninovereenstemmingmetde
EN-normISO5395:2013.

Onjuistgebruikofonderhoudvandezemaaier
kanletseltotgevolghebben.Houduaandeze
veiligheidsinstructiesomhetrisicoopletselte
verminderen.

Toroheeftdezemaaierontworpenvoorengetestopveilig
gebruik.Alsuzichechterniethoudtaandevolgende
instructieskanditlichamelijkletseltotgevolghebben.

Hetisvanessentieelbelangdatueneventuele
anderegebruikersvandemaaierdeinhoudvandeze
handleidinglezenenbegrijpenvoordatdemotorvoor
heteerstwordtgestartommaximaleveiligheidende
besteprestatiestegaranderenenzodatukennisover
hetproductopdoet.Letmetnameophetsymboolvoor
veiligheidswaarschuwingen(Figuur2)datV oorzichtig,
WaarschuwingofGevaar–“instructievoorpersoonlijke
veiligheid”kanbetekenen.Zorgdatudeinstructies
leestenbegrijpt,ditisbelangrijkvoordeveiligheid.

•Vuldebrandstoftanknooitbinnenshuis;tijdenshet

bijvullennietroken.

•Vulbrandstofbijvoordatudemotorstart.Verwijder

nooitdedopvandebrandstoftankenvulnooitbenzine
bijwanneerdemotorlooptofheetis.

•Alserbrandstofgemorstmagudemotornietaanzetten,

maardientueerstdemaaimachineverplaatsen.Zorg
ervoordatergeenontstekingsbronnenindebuurtvan
degemorstebrandstofkomentotdatallebenzinedampen
verdwenenzijn.

•Doesteedsdedopweerzorgvuldigopbrandstoftanksen

-containers.

Vóóringebruikname

•Draagtijdenshetmaaienaltijdeenlangebroekenstevige

schoenenmeteengripvastezool.Draaggeenschoenen
metopentenenenloopnietopblotevoeten.

•Inspecteereerstgrondighetterreinwaarudemachine

wiltgebruikenenverwijderallestenen,takken,draden,
bottenofanderevreemdevoorwerpen.

2

•Controleervóórgebruikaltijdofdebeschermplaten

enveiligheidsvoorzieningenzoalsgrasgeleidersen
grasvangers,ophunplaatszittenennaarbehorenwerken.

•Controleervóórhetgebruikdemessen,

bevestigingsboutenenhetmaaimechanismealtijd
opsporenvanslijtageofbeschadiging.Vervangversleten
ofbeschadigdemessenenboutenaltijdalscompleteset
omeengoedebalanstebehouden.

Starten

•Houddemaaimachinenietschuinalsudemotoraanzet,

behalvealsudemachineschuinmoethoudenomte
starten.Houddemachineindatgevalnietschuiner
dannodigis,entilalleendezijdeopdiehetverstvan
uverwijderdis.

•Houdubijhetstartenvandemotorzorgvuldigaande

voorschriftenenhouduwvoetenuitdebuurtvande
maaimes(sen)ennietvóórdeafvoeropening.

Gebruiksaanwijzing

•Houdiedereenweguithetgebiedwaarinudemachine

gebruikt,metnamekinderenenhuisdieren.

•Maaiuitsluitendbijdaglichtofgoedkunstlicht.

•Letopkuileninhetterreinenandereverborgengevaren.

•Houdhandenenvoetenuitdebuurtvandraaiende

onderdelen.Blijfaltijduitdebuurtvandeafvoeropening.

•Umageenmaaimachinenooitoptillenofdragenterwijl

demotorloopt.

•Gazeervoorzichtigtewerkalsueenloopmaaier

achteruitrijdtofnaarutoetrekt.

•Lopen,nooitrennen.

•Hellingen:

–Maainietopaltesteilehellingen.

–Weesuiterstvoorzichtigophellingen.

–Maaidwarsovereenhelling,nooithellingopenaf,

enweesuiterstvoorzichtigalsuopeenhellingvan
richtingverandert.

–Zorgdatuophellingenaltijdstevigstaat.

•Verminderdesnelheidopeenhellingenineenscherpe

bochtomtevoorkomendatdemachineomkanteltofdat
udecontroleoverdemachineverliest.

•Zethetmaaimesstilalsudemachineschuinmoet

houden,bijvoorbeeldvoortransport,bijhetoversteken
vaneenoppervlakzondergras,enbijhetvervoervanen
naarhettemaaienterrein.

•Laatdemotornooitineenafgeslotenruimtelopen,

omdatzichdaargiftigekoolmonoxidedampenenandere
uitlaatgassenkunnenverzamelen.

•Zetdemotoraf

–elkekeeralsudemachineverlaat.

–voordatubrandstofbijvult.

–voordatudegrasvangerverwijdert.

–voordatudehoogteandersinstelt,tenzijinstelling

mogelijkisvanuitdebestuurderspositie.

•Zetdemotorafenmaakdebougiekabellos:

–voordatuverstoppingenlosmaaktofhet

uitwerpkanaalontstopt.

–voordatudemachinegaatcontroleren,schoonmaken

ofanderewerkzaamhedengaatuitvoeren.

–alsueenvreemdvoorwerpheeftgeraakt,moetu

demaaimachineopbeschadigingencontrolerenen
reparatiesuitvoerenvoordatudemachineopnieuw
startenweeringebruikneemt.

–controleerdemachineonmiddellijkalsdeze

abnormaalbeginttetrillen.

•Bliksemkanernstigofdodelijkletselveroorzaken.Alsu

bliksemzietofdonderhoortinhetgebied,gebruikde
machinedanniet;gaschuilen.

•Letophetverkeeralsuindebuurtvaneenwegwerktof

dezeoversteekt.

Onderhoudenopslag

•Draaiallemoeren,boutenenschroevenregelmatigstrak

aan,zodatdemachinesteedsveiligkanwordengebruikt.

•Gebruikgeenhogedrukomdemachinetereinigen.

•Alserzichbrandstofindetankbevindt,magude

machinenietopslaanineenafgeslotenruimtewaar
brandstofdampenincontactkunnenkomenmetopen
vuurofvonken.

•Laatdemotorafkoelenvoordatudemachineineen

afgeslotenruimteopslaat.

•Omhetrisicovanbrandteverminderen,moetude

motor,degeluiddemper,hetaccucompartimentende
benzinetankvrijvangras,bladerenofovertolligvet
houden.

•Umoetdeonderdelenvandegrasvangerende

afvoergeleiderveelvuldigcontrolerenen,indiennodig,
vervangendooronderdelendiedefabrikantheeft
aanbevolen.

•Vervangversletenofbeschadigdeonderdelenmethetoog

opeenveiliggebruik.

•Vervanggeluiddempersdiegebrekenvertonen.

•Alshetnodigisdebrandstoftankaftetappen,doedit

danbuiten.

•Veranderdeinstellingenvandemotornietenvoorkom

overbelastingvandemotor.Laatdemotornietmeteen
tehoogtoerentallopenomdatditdekansopongevallen
kanvergroten.

•Weesvoorzichtigalsudemachineafstelt,teneindete

voorkomendatuwvingersbekneldrakentussende
draaiendemessenendevasteonderdelenvandemachine.

•Omdebesteprestatieseneenveiliggebruik

teverzekeren,dientuuitsluitendoriginele
Toro-onderdelenenaccessoirestegebruiken.

3

Gebruiknooit
dezekunnendeveiligheidingevaarbrengen.

uni v er sele

onderdelenenaccessoires;

Hetgeluidsniveauwerdbepaaldvolgensdeproceduresin
ISO11094.

Demachinetransporteren

•Weesvoorzichtigalsudemachineinlaadtopeen

aanhangerofeenvrachtwagenofuitlaadt.

•Gebruikeenoprijplaatvanvolledigebreedtebijhetladen

vandemachineopeenaanhangerofvrachtwagen.

•Zetdemachinegoedvastmetspanbanden,kettingen,

kabelsoftouwen.Zoweldevoorstealsdeachterste
spanbandmoetnaarbenedenennaardebuitenkantvan
demachinelopen.

Geluidsdruk

Dezemachineoefenteengeluidsdrukvan90dBAuitophet
gehoorvandegebruiker,meteenonzekerheidswaarde(K)
van1dBA.

Degeluidsdrukisvastgesteldvolgensdeproceduresin
ENISO5395:2013.

Geluidsniveau

Dezemachineheefteengegarandeerdgeluidsniveauvan
98dBAuitmeteenonzekerheidswaarde(K)van1dBA.

VOORZICHTIG

Langdurigeblootstellingaanlawaaitijdenshet
gebruikvandemachinekaneniggehoorverlies
veroorzaken.

Draaggeschikteoorbeschermingalsudemachine
langduriggebruikt.

Hand-armtrillingen

Gemetentrillingsniveauopderechterhand=5,0m/s

Gemetentrillingsniveauopdelinkerhand=5,2m/s

Onzekerheidswaarde(K)=2,1m/s

Degemetenwaardenzijnbepaaldvolgensdeproceduresin
ENISO5395:2013.

2

VOORZICHTIG

Langdurigeblootstellingaantrillingentijdenshet
gebruikvandemachinekanenigestijfheidvande
handenenpolsenveroorzaken.

Draagtrillingsdempendehandschoenenalsude
machinelangduriggebruikt.

2

2

Veiligheids-eninstructiestickers

Belangrijk:Veiligheidsstickersenveiligheidsinstructiesbevindenzichbijplaatsenwaargevaarkanontstaan.

Vervangbeschadigdestickers.

Merktekenvanfabrikant

1.Geeftaandathetmesonderdeelvaneenoriginele
Toro-maaimachineis.

112-8760

1.Demachinekanvoorwerpenuitwerpen–Houdomstanders
opeenveiligeafstandvandemachine.

2.Handenofvoetenkunnenwordengesneden/geamputeerd
–Blijfuitdebuurtvanbewegendeonderdelen.

110-9457

1.Motoruitzetten

2.Motoraanzetten4.Vergrendeld

3.Ontgrendeld

4

114-2820

1.Waarschuwing–Leesde
Gebruikershandleiding.

2.Demachinekan
voorwerpenuitwerpen
–Houdomstandersop
eenveiligeafstandvande
machine.

3.Demachinekan
voorwerpenuitwerpen
–Gebruikdemachine
nietzonderdeafsluiter
vandeachterafvoerofde
grasvanger;gebruikde
machinenietzonderde
afsluitervandezijafvoer
ofdegrasgeleider.

4.Handenofvoeten
kunnenworden
gesneden/geamputeerd,
maaimes–Blijfuitde
buurtvanbewegende
onderdelen.

5.Handenofvoetenkunnen
wordengesneden/ge­amputeerddoorhet
maaimes–Verwijderhet
sleuteltjeuithetcontacten
raadpleegdeinstructies
vóóruservice-ofonder­houdswerkzaamheden
uitvoert.

6.Handenofvoeten
kunnenworden
gesneden/geamputeerd
doorhetmaaimes–Maai
nooitheuvelopwaarts
enheuvelafwaarts.
Gebruikdemachine
dwarsophellingen.Zet
demotorafvoordatude
bestuurderspositieverlaat
enkijkachteromalsu
achteruitloopt.

1.Duwboominuitgeklapte
stand

2.Duwboominingeklapte
stand

121-2370

3.Locatievanhetpedaal

119-3796

1.Drukopdeknopomhetmaaimesinteschakelen.

2.Trekdebeugelachteruitnaardehandgreep.

5

Montage

G020803

Belangrijk:V erwijderdebeschermfolievandemotor
engooidezeweg.

1

Dehandgreepuitklappen

Geenonderdelenvereist

Procedure

1.Trekdehandgreepnaarachterenenhouddebovenste
handgreepopzijnplaats(Figuur3).

2

Destartkoordaanbrengenin dekoordgeleider

Geenonderdelenvereist

Procedure

Belangrijk:Omdemotorveiligensneltekunnen

startenvoorelkgebruikdientudestartkoordaante
brengenindekoordgeleider.

Trekhetstartkoorddoordekoordgeleideropdehandgreep
(Figuur5).

Figuur3

Opmerking:Dehandgreepkliktopzijnplaats.

2.Draaidehandgreepknopzogoedmogelijkvast(Figuur

4).

Figuur4

Figuur5

1.Startkoord

2.Koordgeleider

3

Demotorbijvullenmetolie

Geenonderdelenvereist

Procedure

Belangrijk:Uwmachinewordtgeleverdzonderolie

indemotor.Vulhetmotorcartermetolievoordatude
motorstart.

1.Plaatsdemachineopeenhorizontaaloppervlak.

2.Neemdepeilstokeruit(Figuur6)engietongeveer3/4
vandecapaciteitvanhetoliecarterindevulbuis.

Opmerking:Maximaalvullen:0,55liter,type:
SAE30reinigingsolie,metonderhoudsclassicatieSF ,
SG,SH,SJ,SLvanhetAmericanPetroleumInstitute
[API]ofhoger.

6

Figuur6

3.Veegdepeilstokmeteenschonedoekschoon.

4.Steekdepeilstokindevulbuis,maardraaidezeer
nietin.

4

Demulchplugofgrasvanger plaatsen

Geenonderdelenvereist

Procedure

Umoetdemulchplug(voorjnmakenofzijwaartsafvoeren
vangras)ofdegrasvanger(voorverzamelenineenzak)opde
juistewijzeinstalleren,andersstartdemotorniet.

Demachinebeschiktovereenveiligheidsschakelaar,diezich
onderaanhetkanaalrechtsboven,achteropdemaaimachine
bevindt.Deschakelaarvoorkomtdatdemaaimachinezonder
mulchplugofgrasvangerwerkt.Ditvoorkomtdatdemachine
afvalnaardebedienerwerptviadeopeningachteraan.

Omtezorgendatdeschakelaardeaanwezigheidvande
mulchplugwaarneemt,moetdebovenkantvandemulchplug
zichvollediginhetkanaalbevinden(Figuur7).

5.Haaldepeilstokeruitencontroleerhetoliepeil;zie

Figuur6.

•Alshetoliepeiltelaagis,moetutraageenkleine

hoeveelheidolieindevulbuisgieten,3minuten
wachtenenvervolgensstappen3tot5herhalen
totdatdeoliehetjuistepeilheeftbereikt;zieFiguur

16.

•Alshetoliepeiltehoogis,taptudeovertollige

olieaftothetjuisteoliepeilisbereikt;zieFiguur

16.Voorhetaftappenvanovertolligeolie,zie
Motorolieverversen(bladz.17).

Belangrijk:Alshetoliepeilinhetcartertehoog
oftelaagisenulaatdemotortochdraaien,kunt
udezebeschadigen.

6.Plaatsdepeilstokgoedindevulbuis.

Belangrijk:

bedrijfsur en

ZieMotorolieverversen(bladz.17).

V er v er s de motor olie na de eer ste 5

;daarnamoetditelkjaargebeuren.

Figuur7

1.Debovenkantvandemulchplughendelinhetschakelkanaal

1.Plaatsdemulchplugindemachine,indiendezenog
nietgeïnstalleerdis(Figuur8).

7

Figuur8

1

2

3

g027156

Figuur10

2.Drukmetuwduimopdeknopopdegreepenplaats
demulchplughelemaalindeopening(Figuur9).

Figuur9

3.Laatdeknopopdegreeplosenzorgdatdebovenkant
vandegreepzichvollediginhetschakelkanaalbevindt
(Figuur10).Alsdebovenkantvandegreepzichniet

inhetschakelkanaalbevindt,startuwmachine
niet!

Opmerking:Alsdegreepnietgoedvastklikt,moetu
dekabellosmakenvandebougieenkijkenoferzich
vuilindetunnelheeftopgehooptenditeventueel
verwijderen.

5

Grasvangermonteren

Geenonderdelenvereist

Procedure

1.Schuifdegrasvangeroverhetframe;zieFiguur11.

Figuur11

1.Handgreep

2.Frame

Opmerking:Schuifdegrasvangernietoverde
handgreep(Figuur11).

8

3.Grasvanger

2.Haakhetonderstekanaalvandegrasvangeroverde

g027157

G012240

1

2

3

4

5
6

7

8

9

10

11

12

13

onderzijdevanhetframe(Figuur12).

Algemeenoverzicht
vandemachine

Figuur13

Figuur12

3.Haakhetbovensteendezijkanalenvandegrasvanger
achtereenvolgensoverdebovenzijdeendezijkanten
vanhetframe(Figuur12).

1.Maaihoogtehendel(4)

2.Peilstok/vulbuis(niet
afgebeeld)

3.Handgreepvanstartkoord10.Voetpedaal

4.Bedieningsstangvoor
maaimes

5.Bovenstedeelvande
handgreep

6.Mesbedieningsknop13.Bougie

7.Contactschakelaar

1.Grasvanger3.Mulchplug(standaard

2.Zijuitwerpkanaal

8.Bovenstehandgreepknop

9.Dopvanbrandstoftank

11.Brandstofklep

12.Luchtlter

Figuur14

(2)

aanwezigopdemachine)

9

Specicaties

1 cm (1/2 inch)

g02821 1

Type

2089734kg159cm56cm110cm

Gewicht

Lengte

BreedteHoogte

Gebruiksaanwijzing

Debrandstoftankvullen

GEVAAR

Benzineisuitermateontvlambaarenexplosief.
Brandofexplosievanbenzinekanbrandwonden
veroorzaken.

•Omtevoorkomendateenstatischeladingde
benzinetotontbrandingkanbrengen,moet
uhetbenzinevaten/ofdemachinevoordatu
detankvultopdegrondplaatsen,nietopeen
voertuigofeenanderobject.

•Vuldebrandstoftankindeopenluchtwanneer
demotorkoudis.Neemgemorstebenzineop.

•Rooknietalsuomgaatmetbenzine,enhoud
benzineuitdebuurtvanopenvuurofbrandstof.

•Bewaarbenzineineengoedgekeurdbenzinevat
enbuitenbereikvankinderen.

Figuur15

Hetmotoroliepeilcontroleren

Onderhoudsinterval:Bijelkgebruikofdagelijks

Opmerking:Maximaalvullen:0,55liter,type:SAE30
reinigingsolie,metonderhoudsclassicatieSF,SG,SH,SJ,SL
vanhetAmericanPetroleumInstitute[API]ofhoger.

1.Plaatsdemachineopeenhorizontaaloppervlak.

2.Verwijderdepeilstok(Figuur16).

•Gebruikvoordebesteresultatenuitsluitendschone,verse

(minderdan30dagenoud),loodvrijebenzinemeteen
octaangetalvan87ofhoger(indelingsmethode(R+M)/2).

•Metzuurstofverrijktebenzinemettenhoogste10%

ethanolof15%MTBEisgeschikt.

•Ethanol:Benzinemetmaximaal10%ethanol(gasohol)

of15%MTBE(methyl-tertiair-butylether)pervolume
isaanvaardbaar.EthanolenMTBEzijnniethetzelfde.
Benzinemet15%ethanol(E15)pervolumeisniet
geschiktvoorgebruik.Gebruiknooitbenzinediemeer
dan10%ethanolpervolumebevat,zoalsE15(bevat15%
ethanol),E20(bevat20%ethanol),ofE85(bevattot85%
ethanol).Ongeschiktebenzinegebruikenkanleidentot
verminderdeprestatiesen/ofmotorschadediemogelijk
nietgedektwordtdoordegarantie.

•Geenbenzinegebruikendiemethanolbevat.

•Tijdensdewintergeenbrandstofbewaren

indebrandstoftankofinvaten,tenzijueen
brandstofstabilisatorgebruikt.

•Mengnooitoliedoorbenzine.

Vuldebrandstoftankmetverseloodvrije,normalebenzine
vaneenbekendmerk(Figuur15).

Belangrijk:Omstartproblemenbijhetvolgende
seizoenteverminderen,moetuhetheleseizoeneen
stabilizertoevoegenaandebenzine.Gebruiknooit
benzinedieouderisdan30dagen.

Figuur16

3.Veegdepeilstokmeteenschonedoekschoon.

4.Steekdepeilstokindevulbuis,maardraaidezeer
nietin.

5.Haaldepeilstokeruitencontroleerhetoliepeil;zie

Figuur16.

•Alshetoliepeiltelaagis,moetutraageenkleine

hoeveelheidolieindevulbuisgieten,3minuten
wachtenenvervolgensstappen3tot5herhalen

10

totdatdeoliehetjuistepeilheeftbereikt;zieFiguur

6.

•Alshetoliepeiltehoogis,taptudeovertollige

olieaftothetjuisteoliepeilisbereikt;zieFiguur

6.Voorhetaftappenvanovertolligeolie,zie
Motorolieverversen(bladz.17).

Belangrijk:Alshetoliepeilinhetcartertehoog
oftelaagisenulaatdemotortochdraaien,kunt
udezebeschadigen.

6.Plaatsdepeilstokgoedindevulbuis.

Demaaihoogteinstellen

WAARSCHUWING

Bijhetinstellenvandemaaihoogtekuntuin
aanrakingkomenmeteenbewegendmes.Ditkan
ernstigletselveroorzaken.

•Zetdemotorafenwachttotdatallebewegende
onderdelentotstilstandgekomenzijn.

Demotorstarten

Belangrijk:Demaaimachinebeschiktovereen

veiligheidsschakelaardievoorkomtdatudemachine
kuntstartenalsunieteerstdemulchplugofgrasvanger
goedopdemaaimachinehebtgeplaatst.

1.Plaatsdemulchplug(Figuur18)ofdegrasvanger
(Figuur19)opdemaaimachine.

•Plaatsuwvingersnietonderdebehuizingalsu
demaaihoogteinstelt.

Zetdemaaihoogteopdegewenstestand.Steldevoorwielen
inopdezelfdehoogtealsdeachterwielen(Figuur17).

Opmerking:Omdemachinehogertezetten,moetude
maaihoogtehendelsnaarvorenbewegen;omdemachinelager
tezetten,moetuallehendelsnaarachterenbewegen.

Figuur18

Figuur19

2.Draaidehendelvandebrandstofklepnaardestand
Aan(Afbeelding20).

Figuur17

Opmerking:Demaaihoogte-instellingenzijn25mm,

35mm,44mm,54mm,64mm,73mm,83mm,92mmen
102mm.

Figuur20

3.Trekhetstartkoorduit(Figuur21).

11

Figuur21

Opmerking:Alsdemachinedannognietwilstarten,

moetucontactopnemenmeteenerkendeService
Dealer.

Figuur23

Hetmaaimesuitschakelen

Dezelfaandrijvinggebruiken

Omdezelfaandrijvingteactiveren,looptueenvoudigvooruit
metuwhandenophetbovenstedeelvandehandgreepen
uwellebogennaastuwlichaam;demaaimachinerichtzich
automatischnaaruwloopsnelheid.

Hetmaaimesinschakelen

Alsudemotorstart,maghetmesnietdraaien.Umoethet
maaimesinwerkingstellenomtemaaien.

1.Drukopdebedieningsknopvanhetmaaimesentrek
debedieningsstangvanhetmaaimesterugnaarde
handgreep(Figuur22).

Laatdebedieningsstangvanhetmaaimeslos(Figuur24).

Figuur24

Belangrijk:Alsudebedieningsstangloslaat,moethet

mesbinnen3secondentotstilstandkomen.Alsditniet
gebeurt,magudemachinenietverdergebruikenen
moetucontactopnemenmeteenerkendeservicedealer.

Figuur22

2.Houddebedieningsstangvanhetmaaimestegende
handgreep(Figuur23).

Dewerkingvanhet stopsysteemvanhetmaaimes controleren

Controleerdebedieningsstangvanhetmaaimesvoorelk
gebruikomervoortezorgendathetstopsysteemnaar
behorenwerkt.

Degrasvangergebruiken

Onderhoudsinterval:Bijelkgebruikofdagelijks

Ukuntmetbehulpvandegrasvangereenaanvullendetest
uitvoerenomhetstopsysteemvanhetmaaimestecontroleren.

1.Plaatsdelegegrasvangeropdemaaimachine.

2.Startdemotor.

12

3.Schakelhetmaaimesin.

Opmerking:Degrasvangermoetgaanopzwellen.
Ditbetekentdathetmesisingeschakeldendraait.

4.Laatdebedieningsstangvanhetmaaimeslos.

Opmerking:Alsdegrasvangernietonmiddellijk
kleinerwordt,betekentditdathetmesnogsteeds
draait.Ditkaneropduidendathetstopsysteemvan
hetmaaimesgebrekenheeft.Alsuhieropgeenacht
slaat,kanditertoeleidendatudemachinenietveilig
kuntgebruiken.Neemcontactopmeteenerkende
servicedealeromuwmaaimachinetelateninspecteren
enrepareren.

5.Zetdemotorafenwachttotdatallebewegende
onderdelentotstilstandgekomenzijn.

Degrasvangernietgebruiken

1.Plaatsdemaaimachineopeenverhardoppervlaken
uitdewind.

2.Stelalle4wieleninopdemaaistandvan89mm.

3.Neemeenstukkrantenmaakhiervaneenpropdie
onderhetmaaidekpast(meteendoorsnedevan
ongeveer76mm).

Hetmaaiseluitstrooien

Uwmachinewordtindefabriekklaargemaaktommaaiselen
bladafvaltemulchenenteruginhetgazontedrijven.

Alsdegrasvangeropdemachinezit,moetudieverwijderen
(zieDegrasvangerverwijderen(bladz.14))alvorens
hetmaaiselteversnipperen.Alshetzijuitwerpkanaalop
demachinezit,moetuditverwijderenenhetdeurtje
vergrendelenalvorenshetmaaiselteversnipperen(raadpleeg

Hetzijuitwerpkanaalverwijderen(bladz.15)).

Belangrijk:Demaaimachinebeschiktovereen
veiligheidsschakelaardievoorkomtdatudemachine
kuntstartenalsunieteerstdemulchpluggoedopde
maaimachinehebtgeplaatst(Figuur25).

PlaatsdemulchplugzoalsafgebeeldinFiguur25.

4.Plaatsdepropkrantenpapier13cmvóórde
maaimachine.

5.Startdemotor.

6.Schakelhetmaaimesin.

7.Duwdemaaimachineonmiddellijkoverdeprop
krantenpapier.

8.Laatdebedieningsstangvanhetmaaimeslos.

9.Zetdemotorafenwachttotdatallebewegende
onderdelentotstilstandgekomenzijn.

10.Ganaardevoorzijdevandemaaimachineencontroleer
depropkrantenpapier.

•Alsdepropnietonderdemaaierisgegaan,herhaalt

ustappen4totenmet10.

•Alsdepropuitelkaargevallenofversnipperdis,

duidtditeropdathetmesnietopdejuistemanier
isgestopt.Ditbetekentdatudemachinenietveilig
kuntgebruiken.Neemcontactopmeteenerkende
ServiceDealer.

Motorafzetten

HouddecontactschakelaarinthestandAfzettentotdatde
motorstopt.

Belangrijk:Alsudebedieningsstangloslaat,moeten
demotorenhetmesbinnen3secondenstoppen.Alsdit
nietgebeurt,magudemachinenietverdergebruikenen
moetucontactopnemenmeteenerkendeservicedealer.

Figuur25

1.Bovenkantvanmulchplughendelinschakelkanaal

Hetmaaiselopvangen

Gebruikdegrasvangeralsumaaiselenbladafvalwilt
verzamelen.

WAARSCHUWING

Eenversletengrasvangerkankleinesteentjes
enanderevoorwerpenuitwerpen,waardooruof
omstandersernstiglichamelijkofdodelijkletsel
kunnenoplopen.

Controleerdegrasvangerregelmatig.Plaatseen
nieuweToro-grasvangeralsdeoudeisbeschadigd.

Alshetzijuitwerpkanaalopdemachinezit,moetudit
verwijderenenhetdeurtjevergrendelenalvorenshetmaaisel
optevangen(raadpleegHetzijuitwerpkanaalverwijderen

(bladz.15)).

13

WAARSCHUWING

G010270

Hetmaaimesisscherp,contactmethetmaaimes
kanernstiglichamelijkletselveroorzaken.

Zetdemotorafenwachttotdatallebewegende
onderdelentotstilstandzijngekomenvoordatude
bestuurderspositieverlaat.

Degrasvangerplaatsen

1.Verwijderdemulchplug(Figuur26).

Figuur26

2.Laathetstartkoordronddeonderstekoordgeleider
lopen(Figuur27).

Figuur28

Degrasvangerverwijderen

1.Laathetstartkoordronddeonderstekoordgeleider
lopen(Figuur29).

Figuur29

2.Trekdebeugelvandegrasvangeromhooguitde
gleuvenenverwijderdegrasvangervandemachine
(Figuur30).

Figuur27

Opmerking:Deonderstekoordgeleidergeeft

hetstartkoordvrijalsuaandehandgreepvanhet
startkoordtrekt.

3.Schuifdehendelvandegrasvangerindegroeven
bovenopdemaaimachine(Figuur28).

Belangrijk:Demaaimachinebeschiktover
eenveiligheidsschakelaardievoorkomtdatude
machinekuntstartenalsunieteerstdegrasvanger
goedopdemaaimachinehebtgeplaatst).

Figuur30

3.Plaatsdemulchplug(Figuur31).

14

3.Monteerdezijafvoerensluithetdeurtjeopdetunnel
(Figuur34).

Figuur31

Hetmaaiselzijwaartsafvoeren

Gebruikdezijafvoeralsuzeerhooggrasmaait.

Alsdegrasvangeropdemachinezit,moetudieverwijderen
alvorensdezijuitworptegebruiken;zieDegrasvanger

verwijderen(bladz.14).

Belangrijk:Demaaimachinebeschiktovereen
veiligheidsschakelaardievoorkomtdatudemachine
kuntstartenalsunieteerstdemulchpluggoedopde
maaimachinehebtgeplaatst;zieHetmaaiseluitstrooien

(bladz.13).

Zijuitwerpkanaalmonteren

1.Ontgrendelhetdeurtjevandezijafvoer(Figuur32).

Figuur34

Hetzijuitwerpkanaalverwijderen

Omhetzijuitwerpkanaalteverwijderen,voertubovenstaande
stappeninomgekeerdevolgordeuit.

Belangrijk:Vergrendelhetdeurtjevandezijuitworp
nadatudithebtgesloten(Figuur35).

Figuur35

Tipsvoorbedieningengebruik

Figuur32

2.Zethetdeurtjevandezijafvoeropen(Figuur33).

Figuur33

Algemenemaaitips

•Verwijderstokken,stenen,draden,takkenenandervuil

diehetmeskanraken,uithetwerkgebied.

•Zorgervoordathetmesgeenvastevoorwerpenraakt.

Maainooitmetopzetovervoorwerpen.

•Alsdemaaimachinetocheenvoorwerpraakten

beginttetrillen,moetumeteendemotorafzetten,
debougiekabellosmakenendemaaimachineop
beschadigingcontroleren.

•Debesteresultatenkrijgtudooreennieuwmeste

monterenvoordathetmaaiseizoenbegint.

•VervangindiennodighetmaaimesdooreenT oro-mes.

Grasmaaien

•Umoettelkensnietmeerdanongeveereenderdevande

grassprietenafmaaien.Maainietmeteenstandlagerdan
51mm,tenzijdegrasmatdunis,ofalshetlaatinhet

15

najaariswanneerhetgraslangzamerbeginttegroeien.
ZieDemaaihoogteinstellen(bladz.11).

•Alsugraswiltmaaiendatlangerdan15cmis,moet

umaaienopdemaximalemaaihoogteenmeteen
langzamereloopsnelheid.Vervolgensgaatumaaienop
eenlageremaaihoogteomhetgazoneenzofraaimogelijk
uiterlijktegeven.Alshetgrastehoogis,kandemachine
verstoptrakenendemotorafslaan.

•Maaiuitsluitenddrooggrasofdrogebladeren.Nat

grasennattebladerengaanaankoeken,waardoorde
maaimachineverstoptkanrakenofdemotorkanafslaan.

WAARSCHUWING

Alsunatgrasennattebladerenmaait,kuntu
uitglijden,inaanrakingkomenmethetmesen
ernstigletseloplopen.Maaiuitsluitendindroge
omstandigheden.

–Vervanghetmaaimesoflaathetslijpen.

–Looplangzamertijdenshetmaaien.

–Steldemaaimachineinopeenhogeremaaihoogte.

–Maaihetgrasvaker.

–Laatdemaaibanenoverlappeninplaatsvansteeds

eenvolledignieuwebaantemaaien.

–Steldemaaihoogtebijdevoorwieleneenstandlager

indanbijdeachterwielen.Bijvoorbeeld:zetde
maaihoogtevandevoorwielenop51mmendievan
deachterwielenop64mm.

Bladerenjnmaken

•Nahetmaaienmoetaltijd50%vanhetgazonzichtbaar

blijvendoordebladerlaag.Ditkaneenofmeerdere
rondgangenoverdebladerenvereisen.

•Weesbedachtophetrisicovanbrandinzeer

drogeomstandigheden;neemalleplaatselijke
brandwaarschuwingeninachtenhouddemachinevrij
vandrooggrasenbladafval.

•Maaisteedsinwisselenderichtingen.Hierdoorwordthet

maaiselbeteroverhetgazonverstrooid,zodathetgazon
gelijkmatigwordtbemest.

•Alsereenlaagbladerenvanmeerdan13cmophetgazon

ligt,moetudevoorwieleneenoftweeuitsparingenhoger
zettendandeachterwielen.

•Alsdemaaimachinedebladerennietjngenoegmaakt,is

hetbeteromwatlangzamertemaaien.

•Alsumethetuiterlijkvanhetvoltooidegazonniet

tevredenbent,probeerdaneenofmeervandevolgende
stappen:

Onderhoud

Opmerking:Bepaalvanuitdenormalebestuurderspositiedelinker-enrechterzijdevandemachine.

Aanbevolenonderhoudsschema

OnderhoudsintervalOnderhoudsprocedure

Nadeeerste5bedrijfsuren

Bijelkgebruikofdagelijks

•Verversdemotorolie.

•Hetmotoroliepeilcontroleren.

•Controleerdewerkingvanhetstopsysteemvanhetmaaimes.

•Controleerofhetmesbinnen3secondenstoptnadatudebedieningsstangvan
hetmaaimeshebtlosgelaten.

•Controleerhetluchtlteropvuilenschade,indiennodigreinigenofvervangen.

Naelkgebruik

Omde25bedrijfsuren

Vóórdestalling

Jaarlijks

•Verwijdermaaiselenvuilvandeonderkantvandemachinebehuizing.

•Reinighetschermvanhetmaaimesstopsysteem.

•Laatdebenzineuitdebrandstoftanklopenvoordatuvereistereparatiesuitvoertof
demachinestalt.

•Reinigofvervanghetltervakeralsdemaaieronderzeerstofgeomstandigheden
wordtgebruikt.

•Verversdemotorolie.

•Hetbovenstedeelvandehandgreepsmeren

•Vervanghetmaaimesoflaathetslijpen(vakeralsdesnijrandsnelbotwordt).

•ZiedeGebruikershandleidingvandemotorvooreventueleverdere
onderhoudsprocedures.

16

Belangrijk:Ziedegebruikershandleidingvandemotorvoorverdereonderhoudsprocedures.

Voorbereidingenvoor onderhoudswerkzaamheden

1.Zetdemotorafenwachttotdatallebewegende
onderdelentotstilstandgekomenzijn.

2.Trekdebougiekabellosvandebougie(Figuur36)
voordatuonderhoudswerkzaamhedenuitvoert.

Figuur37

1.Lippenvanvergrendeling

2.Openhetdeksel.

Figuur36

3.Nadatudeonderhoudswerkzaamhedenhebt
uitgevoerd,moetudekabelweeraansluitenopde
bougie.

Belangrijk:Voordatudemachinekanteltom
olieteverversenofhetmestevervangen,moet
udemachinegebruikentotdatdebenzinetank
leegis.Alsudemachinemoetkantelenvoordat
debenzinetankleegis,dientudebenzinemet
eenhandpompuitdetanktepompen.Kantelde
maaimachinealtijdopdezijkant,metdepeilstok
omlaag.

WAARSCHUWING

Alsudemachinekantelt,kanerbenzineuit
detanklekken.Benzineisontvlambaaren
explosiefenkanbrandwondenveroorzaken.

Laatdemotordrooglopenofpompdebenzine
meteenhandpompuitdetank.Gebruiknooit
eenhevel.

Onderhoudvanhetluchtlter

3.Verwijderhetluchtlter(Figuur38).

Figuur38

4.Alshetluchtlterisbeschadigdofnatisvanolieof
brandstof,moetuhetltervervangen.

5.Alshetluchtltervuilis,kloperdaneenpaarkeermee
opeenhardeondergrondofblaasmetpersluchtonder
eendrukvanminderdan2,07bardoordezijdevanhet
lterdatnaardemotorisgericht.

Opmerking:Borstelhetvuilnietuithetlter,alsu
borsteltwordthetvuilindevezelsgeduwd.

6.Verwijdervuilvandeluchtlterbehuizingenhet
dekselmeteenvochtigedoek.Veeggeenvuilinde

luchtgang.

Onderhoudsinterval:Bijelkgebruikofdagelijks

Jaarlijks

1.Drukdelippenvandevergrendelingbovenopde
luchtlterdekselomlaag(Figuur37).

7.Plaatshetlteropdejuisteplaats.

8.Sluithetdeksel.

Motorolieverversen

Onderhoudsinterval:Nadeeerste5bedrijfsuren

Jaarlijks

1.Plaatsdemachineopeenhorizontaaloppervlak.

2.Controleerofdebrandstoftankweinigofgeen
brandstofbevatzodatdebrandstofnietlektalsude
maaieropdezijkantkantelt.

17

3.Voordatudeolieververst,moetudemotorenkele
minutenlatenlopenzodatdeoliewarmwordt.

Opmerking:Warmeolieisvloeibaarderenvoert
vervuilingenbetermee.

4.Verwijderdebougiekabelvandebougie;raadpleeg

Voorbereidingenvooronderhoudswerkzaamheden
(bladz.17).

5.Plaatseenopvangbakvoordeolienaastdemachine,
aandekantvandevulbuis.

6.Neemdepeilstokuitdevulbuis(Figuur39).

Figuur39

7.Kanteldemachineopzijnkantmetdevulbuisomlaag
omdegebruikteolielangsdevulbuistelatenuitlopen
ineenbak(Figuur40).

Figuur40

8.Nadatdegebruikteolieisafgetapt,zetude
maaimachineterugindewerkstand.

9.Vulhetcartervoorongeveerdriekwartmetolie.

Opmerking:Maximaalvullen:0,55liter,type:
SAE30reinigingsolie,metonderhoudsclassicatieSF ,
SG,SH,SJ,SLvanhetAmericanPetroleumInstitute
[API]ofhoger.

Figuur41

•Alshetoliepeiltelaagis,moetulangzaameen

kleinehoeveelheidolieindevulbuisgieten,
3minutenwachten,envervolgensstap10tot12
herhalentothetoliepeildeVol-markeringopde
peilstokbereikt.

•Alshetoliepeiltehoogis,taptudeovertolligeolie

aftothetjuisteoliepeilisbereikt;zieFiguur41.

Belangrijk:Alshetoliepeilinhetcartertehoog
oftelaagisenulaatdemotortochdraaien,kunt
udezebeschadigen.

13.Plaatsdepeilstokgoedindevulbuis.

14.Geefdeoudeolieafbijeenerkendinzamelpunt.

10.Veegdepeilstokmeteenschonedoekschoon.

11.Steekdepeilstokindevulbuis,maardraaihemer
nietin.

12.Haaldepeilstokeruitencontroleerhetoliepeil(Figuur

41).

18

Hetbovenstedeelvande

Zelfaandrijvingafstellen

handgreepsmeren

Onderhoudsinterval:Jaarlijks

Smeerdelinker-enrechterkantvandebovenstehandgreepin
meteensiliconesmeerspraymetlageviscositeit.

1.Spuithetplasticuiteindevandebinnenstehandgreep
in(Figuur42).

Figuur42

Opmerking:Gebruikhetrietjedatbijdespuitbus

hoortomdespraytekunnenrichten.

2.Duwdebovenstehandgreephelemaalnaarbeneden
enspuithetbinnensteplasticoppervlakvande
buitenhendelin(Figuur43).

Alsdezelfaandrijvingvanuwmaaimachinenietgoedwerkt,
moetudekabelvandezelfaandrijvingafstellen.

1.Draaidemoeropdekabelbevestiginglos(Figuur44).

Figuur44

1.Kabelbevestiging

Figuur43

2.Trekdebovenstehandgreephelemaalnaarachteren.

Opmerking:Alsdehandgreepnietvlotbeweegt,
raadpleegdanHetbovenstedeelvandehandgreep

smeren(bladz.19).

3.Trekdekabelmantelnaarbenedentotdespelinginde
blootgelegdekabelwegis(Figuur45).

Figuur45

1.Blootgelegdekabel

4.Duwdekabelmantel3mmomhoog.

19

Opmerking:Ukunteenliniaallangsdebovenzijde
vandezwartekabelbevestiginghoudenenmetenhoe
verhetboveneindvandekabelmantelbeweegt(Figuur

46).

Figuur46

1.Kabelbevestiging2.Kabelmantel

1.Mesmoeren4.Mesaandrijving

2.Versteviger

3.Mes

Figuur47

5.Antiscalpeerschijf

6.Schermvanhet
maaimesstopsysteem

Belangrijk:Hetomhoogduwenvande
kabelmantelverlaagtderijsnelheid.Hetomlaag
duwenvandemantelverhoogtderijsnelheid.

5.Draaidemoergoedvast.

6.Startdemaaimachineencontroleerdeafstelling.

Opmerking:Alsdezelfaandrijvingnietgoedis
afgesteld,moetudezeprocedureherhalen.

Hetmaaimesvervangen

Onderhoudsinterval:Jaarlijks

Belangrijk:

het mes op cor r ecte wijz e te monter en

momentsleutelhebtofnietgoedweethoeudemontage
moetuitvoeren,kuntucontactopnemenmeteen
erkendeservicedealer.

Controleerhetmeswanneerdebenzinetankleegis.Een
beschadigdofgescheurdmesmoetdirectwordenvervangen.
Alsdesnijrandbotisofbramenvertoont,moetuhetmes
latenslijpenenbalancerenofhetmesvervangen.

U he bt een momentsleutel nodig om

.Alsugeen

4.Verwijderhetmes(Figuur47).

5.Plaatshetnieuwemes(Figuur47).

Belangrijk:Degebogenuiteindenvanhetmes
moetennaardebehuizingvandemaaimachine
wijzen.

6.Plaatsdeverstevigerdieuinstap3hebtverwijderd.

7.Monteerdemesmoeren.

Opmerking:Draaidemesmoerenvastmeteen
torsievan20tot37Nm.

WAARSCHUWING

Hetmaaimesisscherp,contactmethetmaaimes
kanernstiglichamelijkletselveroorzaken.

Gebruikhandschoenenalsuhetmesmonteert.

1.ZieVoorbereidingenvooronderhoudswerkzaamheden

(bladz.17).

2.Kanteldemaaimachineopdezijkant,metdepeilstok
omlaag.

3.Verwijderde2mesmoerenendeversteviger(Figuur

47).

20
