Form No. 3328-978
48 cm Recycler
Työnnettävä ruohonleikkuri
Mallinrosta 20814 – 230000001 alkaen
Mallinrosta 20817 – 230000001 alkaen/
Käyttöopas
Käännös alkutekstistä (SF)
Sisältö
Johdanto 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Turvaohjeet 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Yleisiä ruohonleikkurin turvaohjeita 3. . . . . . . . . .
Äänenpaine 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ääniteho 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Värinä 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Turva- ja ohjetarrat 6. . . . . . . . . . . . . . . . . . . . . . .
Käyttöönotto 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ruohonleikkurin purkaminen pakkauksesta 6. . . .
Kahvan asennus 6. . . . . . . . . . . . . . . . . . . . . . . . . .
Narukäynnistimen asennus 7. . . . . . . . . . . . . . . . .
Kahvan korkeuden säätö 7. . . . . . . . . . . . . . . . . . .
Ruohonkeräimen kokoaminen 7. . . . . . . . . . . . . . .
Käynnistysvalmistelut 8. . . . . . . . . . . . . . . . . . . . . . . .
Kampikammion täyttö öljyllä 8. . . . . . . . . . . . . . .
Bensiinisäiliön täyttö 8. . . . . . . . . . . . . . . . . . . . . .
Kunnossapitotaulukon tarkastelu 9. . . . . . . . . . . . .
Käyttö 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ohjauslaitteet 9. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moottorin käynnistys 10. . . . . . . . . . . . . . . . . . . . . .
Moottorin sammutus 10. . . . . . . . . . . . . . . . . . . . . .
Itsevetolaitteiston käyttö 10. . . . . . . . . . . . . . . . . . .
Leikkuukorkeuden säätö 11. . . . . . . . . . . . . . . . . . .
Ruohonkeräimen käyttö 12. . . . . . . . . . . . . . . . . . . .
Kierrätystulpan asennus 12. . . . . . . . . . . . . . . . . . . .
Taakse tyhjentäminen 13. . . . . . . . . . . . . . . . . . . . .
Käyttövihjeitä 13. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kunnossapito 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kunnossapidon suositustaulukko 15. . . . . . . . . . . . .
Moottorin öljymäärän tarkistus 16. . . . . . . . . . . . . .
Kotelon alapuolen puhdistus 16. . . . . . . . . . . . . . . .
Heittokanavan ja kierrätystulpan puhdistus 17. . . . .
Ilmansuodattimen vaihto 17. . . . . . . . . . . . . . . . . . .
Sytytystulpan huolto 17. . . . . . . . . . . . . . . . . . . . . .
Itsevetolaitteiston säätö 17. . . . . . . . . . . . . . . . . . . .
Itsevetolaitteiston voitelu 18. . . . . . . . . . . . . . . . . . .
Moottoriöljyn vaihto 18. . . . . . . . . . . . . . . . . . . . . .
Terän huolto 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hihnakotelon alapuolen puhdistus 21. . . . . . . . . . . .
Jäähdytysjärjestelmän puhdistus 21. . . . . . . . . . . . .
Polttoainesäiliön tyhjennys 21. . . . . . . . . . . . . . . . .
Kahvan taittaminen 21. . . . . . . . . . . . . . . . . . . . . . .
Sivu
Sivu
Säilytys 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Polttoainejärjestelmän valmistelu 21. . . . . . . . . . . .
Moottorin valmistelu 22. . . . . . . . . . . . . . . . . . . . . .
Yleistä tietoa 22. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Käyttöönotto säilytyksen jälkeen 22. . . . . . . . . . . . .
Vianetsintä 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Johdanto
Lue tämä käyttöohje huolellisesti, jotta opit käyttämään ja
huoltamaan laitetta asianmukaisesti. Tämän käyttöohjeen
tiedoilla sinä ja muut käyttäjät pystytte välttämään
tapaturmia ja laitevaurioita. Vaikka Toro suunnittelee ja
valmistaa turvallisia tuotteita, olet itse vastuussa tuotteen
asianmukaisesta ja turvallisesta käytöstä.
Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai
lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai
Toron asiakaspalveluun. Ota tällöin tuotteesi malli- ja
sarjanumerot valmiiksi esiin. Kuvassa 1 näkyy laitteen
malli- ja sarjanumeron sijainti.
2
1
Kuva 1
1. Malli- j a sarjanumeron sijainti
2. Takaluukku
Kirjoita tuotteen malli- ja sarjanumero alla olevaan tilaan:
Mallinro:
Sarjanro:
m-4787
2004 Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196 Painettu Yhdysvalloissa
2
Ota meihin yhteys osoitteessa www.Toro.com
Kaikki oikeudet pidätetään
Tässä käyttöohjeessa kerrotaan mahdollisista vaaroista ja
annetaan erityisiä turvaohjeita, joiden avulla sinä ja muut
käyttäjät voitte välttyä henkilövahingoilta ja jopa
hengenvaaralta. Sanoilla Hengenvaara, Vaara ja Varoitus
ilmaistaan uhkan astetta. Ole kuitenkin aina äärimmäisen
varovainen, uhkan asteesta riippumatta.
Hengenvaara ilmaisee erittäin vakavaa uhkaa, josta on
seurauksena vakava tapaturma tai jopa kuolema, jos
suositellut varotoimenpiteet laiminlyödään.
Vaara ilmaisee uhkaa, josta saattaa olla seurauksena
vakava tapaturma tai jopa kuolema, jos suositellut
varotoimenpiteet laiminlyödään.
Yleisiä ruohonleikkurin
turvaohjeita
Seuraavat ohjeet ovat ANSI/OPEI-standardin B71.1–1998
ja ISO-standardin 5395:1990(E) mukaiset. Erityisesti
Toro-ruohonleikkureihin liittyvät tiedot tai termit ovat
suluissa.
Tämä ruohonleikkuri voi katkaista jalan tai käden ja
aiheuttaa esineiden sinkoilua. Seuraavien turvaohjeiden
noudattamatta jättäminen saattaa aiheuttaa vakavan
loukkaantumisen tai kuoleman.
Varoitus ilmaisee uhkaa, josta saattaa olla seurauksena
pieni tai kohtalainen tapaturma, jos suositellut
varotoimenpiteet laiminlyödään.
Lisäksi tässä oppaassa käytetään kahta muuta termiä
tietojen korostamiseksi. Tärkeää kiinnittää huomiota
mekaanisiin erikoistietoihin ja Huomautus: korostaa
erityishuomion ansaitsevia yleistietoja.
Turvaohjeet
Toro on suunnitellut ja testannut tämän ruohonleikkurin
siten, että sen käyttö olisi turvallista, mutta seuraavien
ohjeiden noudattamatta jättäminen saattaa aiheuttaa
henkilövahingon.
Vaara
Moottorin pakokaasu sisältää häkää, joka on
hajuton ja tappava myrkky.
Älä käytä moottoria sisällä tai suljetussa tilassa.
Maksimiturvallisuuden ja hyvän suorituskyvyn
takaamiseksi sekä tuotetuntemuksen hankkimiseksi on
tärkeää, että kaikki ruohonleikkurin käyttäjät lukevat
tämän käyttöohjeen ja omaksuvat sen tiedot ennen
moottorin käynnistämistä.
Tämä on turvallisuussymboli. Sitä käytetään
varoittamaan vaaroista, joista voi olla seurauksena
henkilövahinko. Noudata symbolin perässä annettuja
turvallisuusohjeita välttääksesi mahdollisen
loukkaantumisen tai kuoleman.
Koulutus
• Lue käyttöohje huolellisesti. Tutustu perinpohjin
ruohonleikkurin ohjauslaitteisiin ja laitteen
asianmukaiseen käyttöön ennen käynnistystä.
• Älä koskaan anna ruohonleikkuria lasten käyttöön.
Paikalliset säännökset saattavat asettaa rajoituksia
käyttäjän iälle.
• Älä koskaan anna ruohonleikkuria aikuiselle, joka ei
ole tutustunut näihin ohjeisiin.
• Älä koskaan leikkaa ruohoa, kun lähistöllä on ihmisiä
(varsinkin lapsia) tai lemmikkieläimiä. Pysäytä
leikkuri, jos joku tulee alueelle.
• Jos käyttäjä ei ole varovainen lasten läheisyydessä,
seurauksena voi olla vakava onnettomuus. Lapset ovat
usein kiinnostuneita ruohonleikkurista ja ruohon
leikkaamisesta. Älä oleta koskaan, että lapset pysyvät
siellä, missä näit heidät viimeksi.
• Pidä lapset poissa leikkuualueelta ja jätä heidät
aikuisen vastuuhenkilön huostaan.
• Ole varovainen ja pysäytä ruohonleikkuri, jos lapsia
tulee alueelle.
• Ole erityisen varovainen lähestyessäsi pimeitä
paikkoja, pensaita, puita tai muita esineitä, jotka
voivat heikentää näkyvyyttä.
• Muista, että käyttäjä vastaa muille ihmisille tai heidän
omaisuudelleen aiheutuneista vahingoista.
• Katso lisävarusteiden asianmukainen käyttö ja asennus
valmistajan ohjeista. Käytä vain valmistajan
hyväksymiä lisävarusteita.
Ruohonleikkuri n virheellinen käyttö tai huolto saattaa
aiheuttaa loukkaantumisen. Tapaturman mahdollisuutta
voidaan vähentää noudattamalla näitä turvaohjeita.
3
Valmistelut
• Tarkasta huolellisesti leikattava alue ja poista kaikki
kivet, kepit, johdot, luut ja muut vieraat esineet.
• Käytä tukevia kenkiä ja pitkiä housuja aina, kun
leikkaat ruohoa.
• Älä käytä ruohonleikkuria avojaloin tai avoimissa
sandaaleissa.
• Käytä aina silmäsuojainta tai suojalaseja, joissa on
sivusuojat, käyttäessäsi ruohonleikkuria.
• Vaara: Bensiini on tulenarkaa. Noudata seuraavia
varo-ohjeita:
– Säilytä polttoaine tähän tarkoitukseen
suunnitelluissa säiliöissä.
– Täytä polttoainesäiliö aina ulkona äläkä tupakoi
täyttäessäsi polttoainesäiliötä.
– Lisää polttoaine ennen moottorin käynnistämistä.
Älä koskaan irrota polttoainesäiliön korkkia tai
lisää bensiiniä moottorin ollessa käynnissä tai
lämmin.
– Jos polttoainetta läikkyy, älä käynnistä moottoria.
Jotta syttymisvaa raa ei syntyi si, siirrä ruohonle ikkuri
pois vuotokohdasta ja pidä sitä siitä etäällä, kunnes
polttoainehöyryt ovat haihtuneet.
– Asenna polttoainesäiliöiden ja muiden säiliöiden
korkit huolellisesti.
– Jos joudut tyhjentämään polttoainesäiliön, suorita
toimenpide ulkona.
• Vaihda vialliset äänenvaimentimet.
• Tarkasta aina silmämääräisesti ennen käyttöä, että
terät, terien pultit ja leikkuujärjestelmä eivät ole
kuluneet tai vaurioitunut. Vaihda kuluneet tai
vaurioituneet terät ja pultit sarjoissa, jotta tasapaino
säilyy.
• Ole varovainen käsitellessäsi moniteräisiä
ruohonleikkureita, sillä yhden terän kääntäminen
saattaa kääntää myös muita teriä.
Käyttö
• Älä käytä moottoria ahtaissa tiloissa, joihin voi kertyä
vaarallista häkäkaasua.
• Leikkaa ruohoa vain päivänvalossa tai hyvässä
keinovalaistuksessa.
• Varo, ettei jalkasi luista kaltevilla pinnoilla.
• Käytä laitetta kävellen, älä milloinkaan juokse.
• Pidä tukevasti kiinni kahvasta.
• Liiku pyörillä varustetulla kelaleikkurilla poikittain
rinteeseen päin, älä koskaan ylös- tai alaspäin.
• Ole erittäin varovainen vaihtaessasi suuntaa rinteillä.
• Älä leikkaa ruohoa liian jyrkillä rinteillä.
• Ole erittäin varovainen vaihtaessasi suuntaa tai
vetäessäsi ruohonleikkuria itseäsi kohti.
• Katso, ettei alhaalla ja takana ole pikkulapsia, ennen
kuin liikut taaksepäin ja liikkumisen aikana.
• Pysäytä terä(t), jos joudut kallistamaan
ruohonleikkurin ylittäessäsi muita kuin ruohopintoja ja
kuljettaessasi ruohonleikkurin leikattavalle alueelle ja
sieltä pois.
• Älä koskaan käytä ruohonleikkuria, jos suojuksia tai
levyjä puuttuu tai ne ovat vahingoittuneet, tai jos
turvalaitteet (kuten suuntainlevyt tai ruohonkeräimet)
eivät ole paikoillaan.
• Älä muuta moottorin nopeusasetuksia.
• Siirrä kaikki terien ja käyttölaitteiden kytkimet
vapaalle ennen moottorin käynnistämistä.
• Käynnistä moottori huolellisesti ohjeiden mukaan jalat
erillään terästä/teristä.
• Älä kallista ruohonleikkuria käynnistyksen yhteydessä,
ellet joudu kallistamaan konetta saadaksesi sen
käyntiin. Älä siinä tapauksessa kallista enempää kuin
on ehdottomasti tarpeen ja nosta vain osaa, joka
osoittaa käyttäjästä poispäin.
• Älä seiso heittosuppilon edessä käynnistäessäsi
moottoria.
• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai
alle. Älä milloinkaan mene heittoaukon eteen.
• Älä koskaan nosta tai kanna ruohonleikkuria, jos sen
moottori on käynnissä.
• Pysäytä moottori ja irrota sytytystulpan johto:
– ennen tukkeuman poistamista tai tukoksen
poistamista suppilosta.
– ennen ruohonleikkurin tarkistamista, puhdistamista
tai huoltamista.
– vieraaseen esineeseen osumisen jälkeen. Tarkasta,
onko ruohonleikkurissa vaurioita, ja tee korjaukset
ennen leikkurin käynnistystä ja käyttöä.
– jos ruohonleikkuri alkaa täristä epänormaalisti
(tarkista se heti).
• Pysäytä moottori:
– aina kun lähdet ruohonleikkurin luota.
– ennen polttoainesäiliön täyttämistä.
• Pienennä kaasuttimen asetusta moottorin pysäyttämisen
aikana, ja jos moottorissa on polttoaineventtiili, sulje
polttoaineen tulo leikkuun jälkeen.
4
• Pysäytä terä(t) kulkiessasi sorateiden, kävelyteiden tai
teiden yli.
• Pysäytä moottori ja odota ennen ruohonkeräimen
irrottamista, kunnes terä on kokonaan pysähtynyt.
• Älä käytä ruohonleikkuria alkoholin tai huumeiden
vaikutuksen alaisena.
• Jos leikkuri alkaa täristä epänormaalisti, pysäytä
moottori ja etsi syy välittömästi. Tärinä on yleensä
varoitus ongelmista.
Rinteissä tapahtuu usein liukastumis- ja kaatumisonnettomuuksia, jotka voivat aiheuttaa vakavan loukkaantumisen.
Jos tunnet olosi epävarmaksi rinteessä, älä leikkaa sitä.
• Varo koloja, uria ja töyssyjä. Korkea ruoho voi peittää
esteet.
• Älä leikkaa jyrkänteiden, ojien tai pengerrysten
läheltä. Voit menettää jalansijan tai tasapainosi.
• Älä leikkaa märkää ruohoa. Liukas alusta voi aiheuttaa
liukastumisen.
• Pysäytä ja tarkasta ruohonleikkuri, jos törmäät
esineeseen. Korjaa ruohonleikkuri tarvittaessa ennen
moottorin käynnistystä.
• Älä koskaan säädä pyörien korkeutta, jos moottori on
käynnissä.
• Ruohonkeräimen osat ovat kuluvia, vaurioituvia ja
heikentyviä osia, mistä syystä liikkuvat osat voivat
paljastua tai esineet sinkoilla. Tarkista osat
säännöllisesti ja vaihda ne tarvittaessa valmistajan
suosittelemiin osiin.
• Ruohonleikkurin terät ovat terävät ja voivat viiltää
haavoja. Suojaa terä(t) ja käytä hansikkaita. Ole
erityisen varovainen huoltaessasi teriä.
• Älä muuta moottorin nopeusasetuksia.
• Jos joudut tyhjentämään polttoainesäiliön, suorita
toimenpide ulkona.
• Varmista hyvä suorituskyky ja turvallisuus
hankkimalla ainoastaan alkuperäisiä Toron varaosia ja
lisävarusteita.
Huolto ja säilytys
• Pidä kaikki mutterit, pultit (varsinkin terän
kiinnityspultit) ja ruuvit tiukalla, jotta ruohonleikkuri
pysyy turvallisessa käyttökunnossa.
• Älä säilytä ruohonleikkuria, jonka säiliössä on
bensiiniä, sisätiloissa, joissa kaasut voivat joutua
kosketuksiin avotulen tai kipinän kanssa.
• Anna moottorin jäähtyä, ennen kuin varastoit
ruohonleikkurin suljettuun tilaan.
• Puhdista moottori, äänenvaimennin, akkutila ja
polttoaineen säilytysalue ruohosta, lehdistä tai
liiallisesta rasvasta palovaaran vähentämiseksi.
• Tarkista säännöllisesti, ettei ruohonkerääjässä ole
kulumia tai vaurioita.
• Vaihda kuluneet tai vahingoittuneet osat.
• Ole erityisen varovainen käsitellessäsi bensiiniä, sillä
bensiinihöyry on tulenarkaa.
• Älä koskaan peukaloi turvalaitteita. Tarkista
säännöllisesti, että ne toimivat asianmukaisesti.
• Puhdista ruohonleikkurista ruoho, lehdet ja muut jä ttee t.
Puhdista mahdolliset öljy- ja polttoaineroiskeet.
• Pidä turva- ja käyttöohjekilvet hyvässä kunnossa ja
vaihda ne tarvittaessa.
Äänenpaine
Tämän laitteen suurin äänenpainetaso käyttäjän korvan
kohdalla on 84 dBA. Mittaustulos perustuu samanlaisilla
koneilla direktiivin 98/37/EY mukaisesti tehtyihin
mittauksiin.
Ääniteho
Tämän laitteen taattu äänitehon taso on 96 dBA.
Mittaustulos perustuu samanlaisilla koneilla direktiivin
2000/14/EY mukaisesti tehtyihin mittauksiin.
Värinä
Tämän laitteen värinätaso käsissä on enintään 7,4 m/s2.
Mittaustulos perustuu samanlaisilla koneilla direktiivin
98/37/EY mukaisesti tehtyihin mittauksiin.
5
Turva- ja ohjetarrat
Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden
lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
93-4105
1. Vaara – lue
2. Esineiden sinkoutumisvaara – pidä sivulliset turvallisen matkan
päässä koneesta.
3. Esineiden sinkoutumisvaara ruohonleikkurista – pidä suuntain
paikallaan.
4. Jalkojen ja käsien loukkaantumisvaara leikkurin terän lähellä –
pysy etäällä liikkuvista osista.
5. Vaara – sammuta moottori ennen koneelta poistumista.
käyttöopas.
100-4355
1. Leikkuukorkeuden asetukset
Käyttöönotto
Huomautus: Koneen vasen ja oikea puoli määritellään
normaalista käyttöasennosta käsin.
Ruohonleikkurin purkaminen
pakkauksesta
1. Poista ruohonleikkuri laatikosta varovasti.
Vaara
Jos kahva taitetaan tai suoristetaan väärin, yksi
tai useampi vaijeri saattaa puristua, venyä tai
vaurioitua. Puristunut, venynyt tai vaurioitunut
vaijeri saattaa aiheuttaa toimintahäiriön, jonka
vuoksi laitteen käyttö voi olla vaarallista.
• Älä purista, venytä tai vaurioita vaijereita.
• Käsittele vaijereita varoen taittaessasi ja
suoristaessasi kahvan.
• Älä käytä ruohonleikkur i a, jos yksi tai useampi
vaijereist a on puri stunut, ve nynyt tai
vaurioitunut . Ota yhteys valtuutettuun huoltoon.
Kahvan asennus
1. Löysää kahvan korkeudensäät önuppeja ja kierrä kahva n
alaosaa kohti ruohonlei kkurin perää, kunnes se aset tuu
johonkin kahvan korkeude nsäätöa setuksista, kuten
kuvassa 2. Ohje ita kahva n korke uden säätäm iseen on
kohdassa Kahvan korke uden säätö sivulla 7.
1
5
m-4794
2
1. Kahvan nuppi (2)
2. Kahvan yläosa
3. Ovaalikantapultti (2)
3
4
Kuva 2
4. Kahvan alaosa
5. Kahvan
korkeudensäätönuppi (2)
2. Aseta kahvan yläosa maahan ruohonleikkurin taakse
siten, että kahvan tarra osoittaa ylöspäin.
2. Irrota kahvan nupit ja ovaalikantapultit kahvan
yläosasta.
6
3. Asenna kahvan yläosa kahvan alaosaan
ovaalikantapulteilla ja kahvan nupeilla, kuten kuvassa
2. Kiristä kahvan nupit tiukasti.
Huomautus: Varmista, että vaijerit on viety kuten
kuvassa 3.
1
m-4842
Ruohonkeräimen kokoaminen
1. Kiinnitä ruohonkeräimen kaksi sivukanavaa
ruohonkeräimen runkoon, kuten kuvassa 5.
Kuva 3
1. Vaijerit
Narukäynnistimen asennus
Vedä narukäynnistin kahvassa olevan naruohjaimen läpi
(kuva 4).
2
1
210
Kuva 4
1. Naruohjain 2. Narukäynnistin
2
1
Kuva 5
1. Ruohonkeräimen runko 2. Sivukanava (2)
Huomautus: Aloita toisen kanavan toisesta päästä ja
työnnä se runkoon kiinni.
2. Varmista, että keräimen pohjan sivut ovat keräimen
rungon sisällä, kuten kuvassa 6.
Kuva 6
m-4 798a
Kahvan korkeuden säätö
Valittavana on kolme korkeusasetusta: korkea, keski ja
matala (kuva 2). Valitse itsellesi miellyttävin korkeusasetus.
1. Löysää kahvan korkeudensäätönuppeja.
2. Aseta kahva haluttuun asentoon.
3. Kiristä kahvan korkeudensäätönupit.
7
Käynnistysvalmistelut
Kampikammion täyttö öljyllä
Kampikammioon mahtuu 0,59 litraa öljyä. Käytä vain
korkealuokkaista SAE 30 tai SAE 10W30 puhdistavaa
öljyä, jolla on API:n (American Petroleum Institute)
huoltoluokitus SF, SG, SH tai SJ.
Tarkista aina ennen leikkurin käyttöä, että öljymäärä on
mittatikun merkintöjen Add ja Full (lisää ja täynnä)
välissä (kuva 7).
1
2
Bensiinisäiliön täyttö
Moottori toim ii parhai ten, kun käytät puhda sta, tuoret ta ja
lyijytöntä bensiini ä, jonka okta ani luku on vähi ntää n 87. Jotta
bensiini olisi tuoretta, osta bensiiniä vain 30 päivän
tarpeisiin. Lyijytöntä bensiiniä käytettäessä palotilan jäämät
vähenevät ja moottorin käyttöikä pitenee. Lyijyllistä
bensiiniä voidaan käyttää, jos lyijytöntä ei ole saatavilla.
Tärkeää Älä lisää bensiiniin öljyä.
Tärkeää Älä käytä metanolia, metanolia sisältävää
bensiiniä, enemmän kuin 10 % etanolia sisältävää etanolin
ja bensiinin seosta, korkeaoktaanista bensiiniä tai
valkoista spriitä. Nämä polttoaineet voivat vaurioittaa
moottorin polttoainejärjestelmää.
Tärkeää Älä käytä edelliseltä leikkuukaudelta yli
jäänyttä bensiiniä tai vanhempaa.
1626

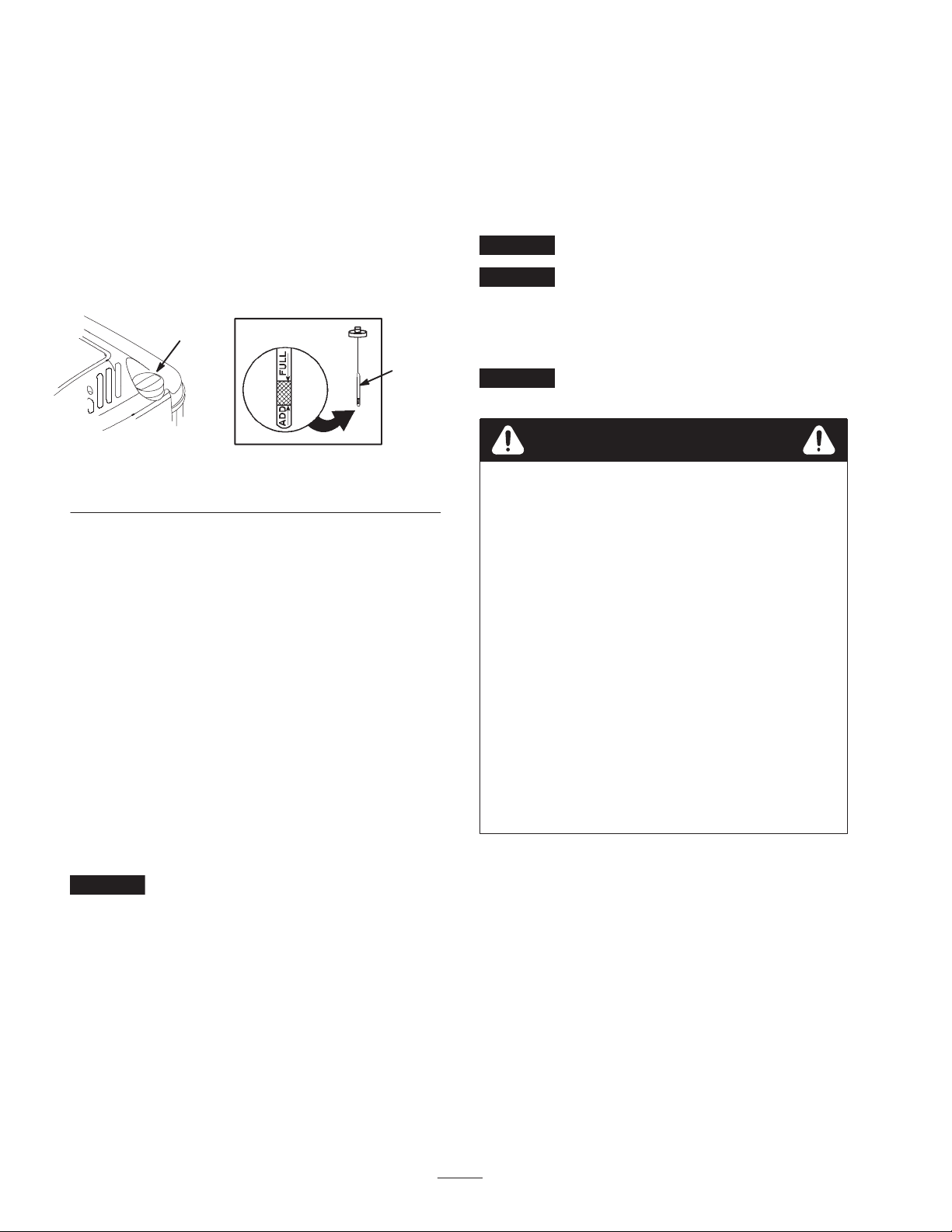

Kuva 7
1. Öljyntäyttökorkki 2. Mittatikku
Öljyn lisääminen:
1. Siirrä ruohonleikkuri tasaiselle alustalle.
2. Puhdista mittatikun ympäristö (kuva 7).
3. Irrota mittatikku kiertämällä korkkia vastapäivään ja
vetämällä se ulos.
4. Pyyhi mittatikku puhtaalla kankaalla.
5. Työnnä mittatikku täyttökaulaan pohjaan saakka ja
vedä mittatikku ulos.
Huomautus: Mittatikku tulee painaa pohjaan saakka, jotta
öljymäärä voidaan mitata tarkasti.
6. Lue öljypinta mittatikusta (kuva 7).
7. Jos öljytaso on alle mittatikun Add merkin, kaada
öljyä hitaasti juuri sen verran täyttökaulaan, että
öljytaso nousee mittatikun Full-merkkiin.
Tärkeää Älä täytä kampikammioon liikaa öljyä ja
käytä moottoria. Se aiheuttaa moottorivaurion.
Tarvittaessa valuta liika öljy pois, kunnes öljytaso on
Full-merkin kohdalla.
Hengenvaara
Tietyissä oloissa bensiini on hyvin tulenarkaa ja
räjähdysherkkää. Bensiinin aiheuttama tulipalo
tai räjähdys voi aiheuttaa palovammoja ja
omaisuusvahinkoja.
• Täytä polttoainesäiliö ulkona avoimessa tilassa,
kun moottori on jäähtynyt. Läikkynyt bensiini
tulee pyyhkiä pois.
• Polttoainesäiliötä ei saa täyttää aivan täyteen.
Lisää bensiiniä säiliöön, kunnes pinta on
6–13 mm täyttökaulan alareunan alapuolella.
Säiliöön jäävä tyhjä tila sallii bensiinin
laajenemisen.
• Bensiiniä käsitellessä ei saa tupakoida ja tulee
pysytellä kaukana avotulesta tai paikoista,
joissa kipinä voi sytyttää bensiinihuurut.
• Säilytä bensiiniä sille hyväksytyssä säiliössä ja
pidä se poissa lasten ulottuvilta.
• Bensiiniä ei tule ostaa enempää kuin 30 päivän
tarpeeseen.
8. Aseta mittatikku täyttökaulaan ja kierrä korkkia
myötäpäivään, kunnes se on tiukasti kiinni.
8
Hengenvaara
Kunnossapitotaulukon
tarkastelu
Polttoainetta tankattaessa voi tietyissä oloissa
syntyä staattista sähköä, joka sytyttää bensiinin.
Bensiinin aiheuttama tulipalo tai räjähdys voi
aiheuttaa palovammoja ja omaisuusvahinkoja.
• Laita bensiiniastiat aina maahan ja pois
ajoneuvon läheltä ennen tankkaamista.
• Bensiiniastioita ei saa täyttää ajoneuvon sisällä
tai kuorma-auton tai perävaunun lavalla, sillä
sisämatot tai muoviset lavan päällysteet
saattavat eristää astian ja hidastaa staattisen
sähkön purkautumista.
• Poista bensiinikäyttöiset lai ttee t kuor ma-autosta
tai perä vaunusta ja tankkaa lait e, kun sen
pyörillä on kosketus maahan, mikäli tämä on
käytännössä mahdollista.
• Jos se ei ole mahdollista, tankkaa tällainen laite
kannettavasta astiasta kuorma-auton tai
perävaunun lavalla mieluummin kuin bensiinin
jakelupistoolilla.
• Jos jakelupistoolia on käytettävä, pidä pistoolia
polttoainesäiliön reunaa tai astian aukkoa
vasten koko tankkaamisen ajan.
Käytä polttoaineen stabilointi- tai lisäainetta säännöllisesti
käytön ja varastoinnin aikana. Stabilointi- tai lisäaine
puhdistaa moottoria käytön aikana ja estää liimamaista
hartsia kerääntymästä moottoriin varastoinnin aikana.
Tarkastele sivulla 15 olevaa kunnossapitotaulukkoa. Voit
ehkä joutua suorittamaan yhden tai useampia
lisätoimenpiteitä ennen ruohonleikkurin käyttöönottoa tai
vähän sen käyttöönoton jälkeen.
Käyttö
Huomautus: Koneen vasen ja oikea puoli määritellään
normaalista käyttöasennosta käsin.
Tarkista aina ennen leikkurin käyttöä, että itsevetolaitteisto
(vain itsevetävi ssä mall eissa) ja teränohja ussanka toim ivat
oikein. Kun va pauta t terä nohjaussanga n, moott orin ja
itsevetolaitteiston on pysähdyttävä. Jos ne eivät pysähdy, ota
yhteys valtuute t tuun huoltoon.
Ohjauslaitteet
Käynnistyskahva ja teränohjaussanka ovat kahvan
yläosassa, kuten kuvassa 9 näkyy.
2
1
Tärkeää Älä käytä muita polttoaineen lisäaineita kuin
stabilointiainetta tai varastointia parantavaa ainetta. Älä
käytä alkoholipohjaisia stabilointiaineita, kuten etanolia,
metanolia tai isopropanolia.
1. Puhdista polttoainesäiliön korkin ympäristö (kuva 8).
1
1626
Kuva 8
1. Polttoainesäiliön korkki
2. Poista polttoainesäiliön korkki.
3. Täytä polttoainesäiliö lyijyttömällä bensiinillä
6–13 mm säiliön yläreunan alapuolelle. Älä täytä
täyttökaulaa.
4. Asenna polttoainesäiliön korkki tiukasti paikalleen ja
pyyhi roiskunut bensiini.
3
1. Teränohjaussanka
2. Kahvan yläosa
Kuva 9
3. Käynnistyskahva
9
Moottorin käynnistys
1. Kytke johto sytytystulppaan (kuva 10).
4. Vedä käynnistyskahvaa hieman, kunnes tunnet
vastuksen. Vetäise sitten voimakkaasti (kuva 12).
Päästä naru kelautumaan hitaasti kahvaan.
Huomautus: Anna moottorin lämmetä vähintään
minuutin ajan, kylmällä säällä pidempään.
1
1002
Kuva 10
1. Sytytystulpan johto
2. Paina käsisyöttöpumppua kolme kertaa ja pidä
painallusten välillä kahden sekunnin tauko (kuva 11).
m-38551
Kuva 11
1. Käsisyöttöpumppu
Huomautus: Jos lämpötila on 13C tai sen alapuolella,
paina käsisyöttöpumppua viisi kertaa ja pidä painallusten
välillä kahden sekunnin tauko.
Huomautus: Jos moottori ei käynnisty kolmen yrityksen
jälkeen, toista vaiheet 2–4.
Moottorin sammutus
Vapauta teränohjaussanka. Sekä moottorin että terän on
pysähdyttävä. Jos ne eivät pysähdy oikein, ota yhteys
valtuutettuun huoltoon.
Itsevetolaitteiston käyttö
Koskee vain itsevetäviä malleja
Itsevetolaitteistoa käytetään kävelemällä eteenpäin ja
pitämäll ä käsiä ka hvan yläosa n pääl lä. Kun käve let
eteenpäin, ka hvan yl äosa siirt yy ruohonlei kkuria kohti,
jolloin itsevetolaitteisto kytkeytyy päälle. Mitä nopeammin
kävelet, sit ä ka uem mas kahva työntyy ja sit ä nope amm in
ruohonleikkuri vetä ä (kuva 13).
Huomautus: Älä käynnistä käsisyöttöpumpun avulla
lämmintä moottoria lyhyen moottoripysähdyksen jälkeen.
Kylmällä säällä saatat kuitenkin joutua käyttämään myös
käsisyöttöpumppua.
3. Pidä teränohjaussankaa kahvan yläosaa vasten
(kuva 12).
2
3
1
m-4207
Kuva 12
1. Teränohjaussanka
2. Kahvan yläosa
3. Käynnistyskahva
m-4206
Kuva 13
Huomautus: Ruohonleikkuri vetää suurimmalla
nopeudella, kun työnnät kahvan yläosan mahdollisimman
paljon eteen.
Vetoa pienennetään hidastamalla kävelyä. Veto
pysäytetään lopettamalla kävely (kuva 13).
Huomautus: Jos ruohonleikkuri ei itsevetolaitteiston
käytön jälkeen liiku vapaasti taaksepäin, tönäise leikkuria
eteenpäin pari senttiä ilman, että itsevetolaitteisto
kytkeytyy, ja vedä tämän jälkeen leikkuria taaksepäin.
10
Leikkuukorkeuden säätö
SmartWheel-laitteessa on kaksi leikkuuasteikkoa:
Harva/normaali ja tiheä. Näin varmistetaan paras
mahdollinen leikkuukorkeus kaikissa leikkuuolosuhteissa
(kuva 14). Käytä harvaa/normaalia asteikkoa lämpimänä
kesäaikana suurimman osan ajasta. Tiheä asteikko on
tarkoitettu paksulle, kostealle ja rehevälle ruoholle, joka
kasvaa useimmiten keväällä.
3. Vertaa ruohonkärkien korkeutta pyörän kirjaimiin
SmartWheel -merkinnän avulla. Se SmartWheelissä
oleva kirjain, joka on ruohon kärkien tasolla, on oikea
leikkuukorkeus.
4. Paina punainen painike alas ja pidä leikkuukorkeuden
säätökahvasta, niin voit nostaa tai laskea
leikkuukorkeutta (kuva 15).
1
2
1
2
Kuva 14
1. Harva/normaali
ruohonleikkuuasteikko
2. Tiheä
ruohonleikkuuasteikko
Toro suosittelee seuraavaa:
• Leikkaa ruoho asetuksilla D, E tai F tai pidä ruoho
5,1–7,6 cm korkeana.
• Älä leikkaa D-asetusta alemmalla, paitsi jos ruoho on
harvaa tai on myöhäinen syksy, jolloin ruohon kasvu
alkaa hidastua. Kun leikkaat pitkää ruohoa, käytä
korkeampaa leikkuukorkeuden asetusta ja kävele
hitaammin. Leikkaa tämän jälkeen ruoho vielä
normaalilla asetuksella. Jos ruoho leikataan sen ollessa
liian pitkää, leikkuri voi tukkeutua ja moottori
sammua.
Huomautus: SmartWheel laskee oikean asetuksen, mikä
varmistaa sen, että ruohon pituudesta leikataan enintään
kolmasosa.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Siirrä ruohonleikkuri ruohon päälle. Lakkaa
liikuttamasta leikkuria, kun yhdessä pyörässä oleva
SmartWheel -merkintä on pystysuorassa (kuva 14).
m-4781
Kuva 15
1. Leikkuukorkeuden
säätökahva
2. Punainen painike
5. Nosta tai laske kahvaa ja aseta ruohonleikkuri oikeaan
leikkuukorkeuteen ohjaimen ja yhdystangossa olevan
leikkuukorkeuden asetuksen avulla (kuva 16).
2
1
3
m-4782
Kuva 16
1. Yhdystanko
2. Leikkuukorkeuden asetus
3. Ohjain
11
Ruohonkeräimen käyttö
Saatat joskus tarvita ruohonkeräintä tiheän ruohon tai
lehtien keräämiseen.
Ruohonkeräimen irrotus
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
Ruohonkeräimen asennus
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Avaa takaluukku (kuva 1).
3. Pidä jousikuormitteista takaluukkua ylhäällä, jotta se
ei pääse sulkeutumaan.
4. Irrota kierrätystulppa.
5. Ripusta ruohonkeräimen rungon tapit koukkuihin,
kuten kuvassa 17.
1
2
m-4789
Kuva 17
1. Koukku (2) 2. Ruohonkeräimen rungon
tappi (2)
Hengenvaara
Jos takaluukku ei sulkeudu kunnolla,
ruohonleikkuri saattaa singota esineitä ja
aiheuttaa vakavia henkilövammoja tai kuoleman.
Jos takaluukku ei sulkeudu, koska leikkuujätteet
tukkivat heittoalueen, pysäytä moottori ja odota,
kunnes kaikki liikkuvat osat ovat pysähtyneet.
Poista sitten leikkuujätteet (kepillä, ei kädellä),
kunnes takaluukku voidaan sulkea kunnolla.
2. Avaa takaluukku (kuva 1).
3. Pidä jousikuormitteista takaluukkua ylhäällä, jotta se
ei pääse sulkeutumaan ruohonkeräimen irrotuksen
aikana.
4. Nosta ruohonkeräimen rungon tapit koukuista ja pois
aukosta, kuten kuvassa 17.
Kierrätystulpan asennus
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Avaa takaluukku (kuva 1).
3. Pidä jousikuormitteista takaluukkua ylhäällä, jotta se
ei pääse sulkeutumaan.
6. Vapauta takaluukku.
Ruohonleikkuu keräimen kanssa
Vaara
Jos ruohonkeräin on kulunut, pienet kivet ja muut
jätteet saattavat lentää käyttäjän tai sivullisen
suuntaan ja aiheuttaa vakavia henkilövahinkoja
tai kuoleman käyttäjälle tai sivullisille.
Tarkasta ruohonkeräin säännöllisesti. Jos keräin
on vaurioitunut, asenna uusi Toro-ruohonkeräin.
Leikkaa ruohoa, kunnes keräin on täynnä.
Tärkeää Älä ylitäytä keräintä.
4. Aseta kierrätystulppa aukkoon, kuten kuvassa 18.
1
m-4780
Kuva 18
1. Kierrätystulppa
5. Vapauta takaluukku.
12
Taakse tyhjentäminen
Toisinaan voi olla tarpeen leikata nurmikkoa ilman
ruohonkeräintä tai kierrätystulppaa, jos ruoho on liian
pitkä kerättäväksi.
Taaksepoisto-ominaisuutta käytetään irrottamalla
kierrätystulppa tai ruohonkeräin (lisätietoja on kohdassa
Ruohonkeräimen irrotus sivulla 12) ja sulkemalla
takaluukku.
• Pidä terä terävänä koko leikkuukauden ajan. Viilaa
terän lovet säännöllisesti pois.
• Vaihda terä tarvittaessa alkuperäiseen
Toro-vaihtoterään.
• Leikkaa vain kuivaa ruohoa tai lehtiä. Kostea ruoho ja
lehdet yleensä paakkuuntuvat nurmikolle ja voivat
tukkia ruohonleikkurin tai pysäyttää moottorin.
Vaara
Hengenvaara
Jos takaluukku ei sulkeudu kunnolla,
ruohonleikkuri saattaa singota esineitä ja
aiheuttaa vakavia henkilövammoja tai kuoleman.
Jos takaluukku ei sulkeudu, koska leikkuujätteet
tukkivat heittoalueen, pysäytä moottori ja odota,
kunnes kaikki liikkuvat osat ovat pysähtyneet.
Poista sitten leikkuujätteet (kepillä, ei kädellä),
kunnes takaluukku voidaan sulkea kunnolla.
Käyttövihjeitä
• Lue turvallisuusohjeet ja tämä käyttöopas huolellisesti
ennen ruohonleikkurin käyttöä.
• Siivoa alueelta kepit, kivet, johdot, oksat ja muut
jätteet, jotka terä saattaisi singota ympäristöön.
• Älä päästä ruohonleikkurin läheisyyteen tai
käyttöalueelle ketään, etenkään lapsia tai
lemmikkieläimiä.
• Älä törmää leikkurilla puihin, seiniin, kiveyksiin tai
muihin kiinteisiin esteisiin. Älä koskaan aja
ruohonleikkurilla minkään esteen yli.
• Jos ruohonleikkuri törmää esteeseen tai alkaa täristä,
pysäytä moottori välittömästi, irrota sytytystulpan
johto ja tarkasta ruohonleikkuri vaurioiden varalta.
Kostea ruoho tai lehdet voivat aiheuttaa vakavan
loukkaantumisen, jos liukastut ja kosketat terää.
Leikkaa vain ruohon ollessa kuivaa.
• Puhdista kotelon alta jokaisen leikkuukerran jälkeen.
Katso kohta Kotelon alapuolen puhdistus sivulla 16.
• Pidä moottori hyvässä käyttökunnossa.
Vaara
Jos ruohonle ikkur ia käytetään nii n, et tä moo ttor in
pyörintänope us on suurempi kui n tehtaalla asetettu
maksiminope us, le ikkuri sta voi sinkoutua terän
kappale tai moottorin osia käyttäjän tai sivullisten
suuntaan, mikä saattaa ai heuttaa vakavan
loukkaantumisen tai kuoleman.
• Älä muuta moottorin nopeusasetusta.
• Jos epäilet, että moottorin pyörintänopeus on
normaalia suurempi, ota yhteyttä valtuutettuun
huoltoon.
• Puhdista ilmansuodatin säännöllisesti. Levitys
synnyttää enemmän leikkuujätettä ja pölyä, jotka
tukkivat ilmansuodattimen ja heikentävät moottorin
tehoa.
13
Ruohon leikkaaminen
• Ruoho kasvaa eri nopeudella eri vuodenaikoina.
Lämpimänä kesäaikana ruoho kannattaa leikata
leikkuukorkeusasetuksella D, E tai F (52, 63 tai
75 mm). Leikkaa vain noin kolmasosa ruohon
pituudesta kerrallaan. Älä leikkaa asetusta D (52 mm)
alemmalla, paitsi jos ruoho on harvaa tai on
myöhäinen syksy, jolloin ruohon kasvu alkaa hidastua.
• Leikatessasi yli 15 cm korkeaa ruohoa leikkaa ensin
takaheittosuppiloa käyttäen korkeimmalla
leikkuukorkeuden asetuksella ja kävele hitaasti.
Leikkaa sen jälkeen matalammalla asetuksella, jotta
nurmikosta tulee hyvän näköinen. Jos ruoho on liian
pitkää ja lehdet paakkuuntuvat nurmikon päälle,
ruohonleikkuri voi tukkeutua ja moottori pysähtyä.
• Vaihda leikkuusuuntaa. Silloin leikkuujätteet
hajaantuvat ruohikolle tasaisesti ja lannoittavat hyvin.
Jos leikattu nurmikko ei näytä hyvältä, kokeile seuraavia
toimenpiteitä tai jotain niistä:
• Teroita terä.
• Kävele hitaammin leikatessasi.
• Nosta ruohonleikkurin leikkuukorkeutta.
• Leikkaa ruoho useammin.
• Kulje aina osaksi edellisen leikkuukaistan päällä; älä
leikkaa kokonaan uutta kaistaa.
Lehtien leikkaaminen
• Kun nurmikko on leikattu, tarkista, että puolet
ruohosta näkyy lehtikerroksen läpi. Joudut ehkä
leikkaamaan lehdet vielä kerran tai useamminkin.
• Hidasta leikkuunopeutta, jos ruohonleikkuri ei leikkaa
lehtiä tarpeeksi hienoksi.
• Jos leikkaat tammenlehtiä, voit lisätä keväällä
nurmikolle kalkkia tasapainottamaan tammenlehtien
happamuutta.
14
Kunnossapito
Huomautus: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.
Kunnossapidon suositustaulukko
Huoltoväli Huoltotoimenpide
• Tarkista moottorin öljymäärä.
• Tarkasta teräjarrun pysähtymisaika. Terän on pysähdyttävä kolmen sekunnin
Aina ennen käyttöä
5 tuntia • Tarkasta terä ja moottorin kiinnikkeet. Kiristä, jos ne ovat löysällä.
25 tuntia
50 tuntia
kuluessa ohjaussangan vapauttamisesta. Ellei terä pysähdy, ota yhteys
valtuutettuun huoltoon.
• Poista leikkuujätteet ja lika kotelon alapuolelta.
• Puhdista heittokanava ja kierrätystulppa.
• V aihda ilmansuodatin. Vaihda se useammin pölyisissä olosuhteissa.
• Tarkasta sytytystulppa ja vaihda se tarvittaessa.
• Säädä itsevetolaitteiston vaijeri ja voitele taka-akselin rasvanipat.
• Vaihda moottoriöljy.
• Teroita tai vaihda terä. Huolla useammin, jos reuna tylsyy nopeasti epätasaisella
tai hiekkaisella nurmikolla.
• Tarkasta, onko polttoainejärjestelmässä vuotoja ja/tai onko polttoaineletku
kunnossa. Vaihda osat tarvittaessa.
• Poista leikkuujätteet ja lika hihnasuojuksen alapuolelta.
1
100 tuntia • Puhdista jäähdytysjärjestelmä.
Säilytys • Tyhjennä polttoainesäiliö ennen korjauksia ohjeiden mukaan tai ennen säilytystä.
1
Vaihda moottoriöljy ensimmäisten viiden käyttötunnin jälkeen.
Tärkeää Lisää huoltotoimenpiteitä löytyy moottorin käyttöohjeesta.
Varoitus
Jos jätät johdon sytytystulppaan, joku voi vahingossa käynnistää moottorin ja vahingoittaa
vakavasti lähellä olijoita.
Vedä johto irti sytytystulpasta ennen huoltotoimia. Työnnä johto sivuun, jottei se vahingossa
kosketa sytytystulppaa.
15
Moottorin öljymäärän tarkistus
Tarkista aina ennen le ikkurin käytt öä, et tä öljym äärä on
mittatikun merkintöjen Add ja Full (lisää ja täynnä) välissä
(kuva 7). Jos öljym äärä on Add-merkin alapuol ella , lisää
öljyä. Katso Kampikammion täyttö öljyllä sivulla 8.
6. Anna ruohonleikkurin käydä pari minuuttia.
7. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
8. Käännä vesi pois päältä.
9. Irrota letku pesuliitännästä.
Kotelon alapuolen puhdistus
Pidä kotelon alapuoli puhtaana. Pidä varsinkin työntimet
puhtaina jätteistä (kuva 19).
1
m-6334
Kuva 19
1. Työnninlevy
Pesu
1. Kun moottori on sammutettu, siirrä ruohonleikkuri
tasaiselle alustalle puutarhaletkun läheisyyteen.
2. Kiinnitä puutarhaletkun päähän pikaliitin (myydään
erikseen).
10.Käynnistä ruohonleikkuri ja anna sen käydä minuutin
ajan, jotta ruohonleikkuri ja sen osat kuivuvat.
Jos kotelon alaosaan on kerääntynyt runsaasti ruohoa,
toista vaiheet 2–8 ja toimi seuraavasti:
1. Anna ruohonleikkurin liota puoli tuntia.
2. Käännä vesi uudelleen suurelle paineelle.
3. Anna ruohonleikkurin käydä toiset kaksi minuuttia.
4. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
Vaara
Rikkoutunut tai puuttuva pesuliitäntä voi
aiheuttaa esineiden ulossinkoutumista tai
teräkosketuksen, josta voi olla seurauksena
loukkaantuminen tai kuolema.
• Vaihda rikkoutunut tai puuttuva pesuliitäntä
välittömästi, ennen kuin käytät
ruohonleikkuria uudelleen.
• Tulppaa ruohonleikkurin kaikki reiät pulteilla
ja lukkomuttereilla.
• Älä koskaan laita käsiäsi tai jalkojasi
ruohonleikkurin alle tai sen aukkojen sisään.
3. Nosta takaluukku ja kiinnitä pikaliitin ruohonleikkurin
pesuliitäntään, joka sijaitsee kierrätystulpassa (kuva 20).
2
1
Kuva 20
1. Pesuliitäntä 2. Letku
4. Käännä vesi suurelle paineelle.
5. Käynnistä moottori.
m-4784
Kaavintamenetelmä
Jos vesi ei poista kaikkea jätettä ruohonleikkurin kotelon
alapinnasta, kaavi se puhtaaksi.
1. Irrota johto sytytystulpasta (kuva 10).
2. Tyhjennä polttoainesäiliö bensiinistä. Katso vaiheet 3– 4
kohdasta Polttoainesäiliön tyhjennys sivulla 21.
3. Irrota ruohonkeräin.
4. Kallista ruohonleikkuri vasemmalle kyljel lee n (kuva 19).
5. Kaavi lika ja leikkuujätteet pois puisella tai muovisella
kaapimella. Varo särmiä ja teräviä reunoja.
Tärkeää Liikuta terää mahdollisimman vähän, jotta
myöhemmin ei tule käynnistysongelmia.
6. Käännä ruohonleikkuri pystysuoraan.
7. Täytä polttoainesäiliö.
8. Liitä johto sytytystulppaan.
16
Heittokanavan ja
Sytytystulpan huolto
kierrätystulpan puhdistus
Jotta ruohonleikkuri toimisi parhaalla mahdollisella
tavalla, puhdista heittokanava ja kierrätystulppa aina
käytön jälkeen. Kun ruoho on paksua ja tiheää,
leikkuujätteet voivat kerääntyä kierrätystulpan ympärille
ja päälle, jolloin sen irrottaminen vaikeutuu.
Ilmansuodattimen vaihto
Vaihda ilmansuodatin kerran leikkuukauden aikana tai
aina 25 käyttötunnin välein. Vaihda se useammin, jos
leikkuria käytetään pölyisissä olosuhteissa.
Tärkeää Älä käytä moottoria ilman
ilmansuodatinpanosta, koska seurauksena voi olla erittäin
vakava moottorivaurio.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Irrota johto sytytystulpasta (kuva 10).
3. Löysää ruuvi, joka pitää ilmansuodattimen suojuksen
paikallaan (kuva 21).
4. Kallista suojusta ja puhdista se kunnolla (kuva 21).
Tarkasta sytytystulppa 25 käyttötunnin välein. Käytä
Champion RJ19LM -sytytystulppaa tai vastaavaa.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Irrota johto sytytystulpasta (kuva 10).
3. Puhdista sytytystulpan ympäristö.
4. Poista sytytystulppa sylinterin kannesta.
Tärkeää Vaihda viallinen tai likainen sytytystulppa.
Älä puhdista elektrodeja, koska sylinteriin pääsevät roskat
voivat vaurioittaa moottoria.
5. Säädä uuden tulpan kärkiväliksi 0,76 mm (kuva 22).
986
1
Kuva 22
1. 0.030 0,76 mm
1
3
2
Kuva 21
1. Ilmansuodatin
2. Ruuvit
5. Irrota paperinen ilmansuodatin ja hävitä se (kuva 21).
Tärkeää Älä yritä puhdistaa paperista ilmansuodatinta.
6. Asenna uusi paperinen ilmansuodatin (kuva 21).
7. Asenna ilmansuodattimen suojus ja kiinnitä se ruuvilla.
3. Suojus
1003
6. Asenna sytytystulppa ja tiiviste.
7. Kiristä tulppa 20 Nm:iin.
8. Liitä johto sytytystulppaan.
Itsevetolaitteiston säätö
Koskee vain itsevetäviä malleja
Jos ruohonleikkurin huippunopeus alkaa hidastua, säädä
itsevetolaitteiston vaijeria.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Vedä kahvan yläosa mahdollisimman taakse.
3. Löysää vaijerin tukimutteria (kuva 23).
1
2
4
3
m-4205
1. Vaijerin vaippa
2. Vaijerin tuki
17
Kuva 23
3. Mutteri
4. Kahvan yläosa
4. Irrota hihnan suojus.
5. Paina hihnan ohjainkaistaletta alas, kunnes se
koskettaa ruohonleikkuria. Pidä sitten kannatinta
paikallaan (kuva 24).
1
Moottoriöljyn vaihto
Vaihda öljy ensimmäisten viiden käyttötunnin jälkeen ja
sitten 50 käyttötunnin välein tai kerran kaudessa. Käytä
moottoria hieman ennen öljynvaihtoa, jotta öljy lämpenee.
Lämmin öljy virtaa paremmin ja kuljettaa enemmän
epäpuhtauksia.
Huomautus: Vaihda öljy 25 käyttötunnin välein
käytettäessä moottoria raskaalla kuormituksella tai
korkeissa lämpötiloissa.
Öljyn tyhjennys kotelon päältä
(suositeltava menetelmä)
1. Irrota ruohonkeräin.
m-4785
Kuva 24
1. Hihnan ohjainkaistale
6. Vedä va ije rin va ippa a ala s pä in (koht i ruohonl eikkuri a),
jotta kaikki vä lys katoaa vaij erista (kuva 23 ).
7. Samalla kun pitelet vaijerin vaippaa paikallaan, vapauta
pyörän kannatin ja kiristä vai jeri n tue ssa ole va mutte ri
(kuva 23).
8. Asenna hihnakotelo paikalleen.
Itsevetolaitteiston voitelu
Koskee vain itsevetäviä malleja
Voitele takapyörät 25 käyttötunnin välein tai kauden
lopussa.
1. Pyyhi rasvanipat puhtaalla liinalla (kuva 25).
1
2. Irrota johto sytytystulpasta (kuva 10).
3. Tyhjennä bensiini polttoainesäiliöstä, katso
polttoainesäiliön tyhjennysohjeet 1–4 sivulta 21.
4. Vedä mittatikku pois öljyn täyttöputkesta ja aseta
tyhjennysastia ruohonleikkurin vasemmalle puolelle.
5. Kallista ruohonleikkuria vasemmalle kyljelleen, jotta
öljy pääsee valumaan tyhjennysastiaan (kuva 26).
1
m-1782
Kuva 26
1. Öljyn täyttöputki
6. Käännä ruohonleikkuri pystysuoraan.
7. Täytä kampikammio uudella öljyllä mittatikun
Full-merkkiin saakka. Katso Kampikammion täyttö
öljyllä sivulla 8.
8. Laita mittatikku paikalleen.
m-4786
Kuva 25
1. Rasvanippa ( 2 )
2. Pumppaa voitelupistoolilla varovasti 2–3 painallusta
litiumpohjaista yleisrasvaa (nro 2) jokaiseen
rasvanippaan.
Tärkeää Rasvan lisääminen liian kovalla paineella voi
vaurioittaa tiivisteitä.
9. Pyyhi läikkynyt öljy pois.
10.Liitä johto sytytystulppaan.
11. Kierrätä käytetty öljy paikallisten asetusten
mukaisesti.
18
Öljyn tyhjennys kotelon alta
(vaihtoehtoinen menetelmä)
Huomautus: Tarvitset toimenpidettä varten 3/8-tuuman
räikän.
Vaara
8. Täytä kampikammio uudella öljyllä mittatikun
Full-merkkiin saakka. Katso Kampikammion täyttö
öljyllä sivulla 8.
9. Laita mittatikku paikalleen.
10. Pyyhi läikkynyt öljy pois.
11. Kytke johto sytytystulppaan.
Terä on terävä, ja sen koskettaminen voi aiheuttaa
vakavia henkilövahinkoja.
Käytä hansikkaita tai kääri terän terävät reunat
liinaan.
1. Irrota johto sytytystulpasta (kuva 10).
2. Tyhjennä bensiini säiliöstä, katso Polttoainesäiliön
tyhjennys, vaiheet 1–4 sivulta 21.
3. Kallista ruohonleikkuri vasemmalle kyljelleen ja
varmista, ettei leikkuri kaadu.
4. Aseta tyhjennysastia ruohonleikkurin alle.
5. Irrota öljyn poistotulppa, käännä ruohonleikkuri
käyttöasentoon ja anna öljyn virrata tyhjennysastiaan
(kuva 27).
Huomautus: Varo läikyttämästä öljyä hihnalle.
Tärkeää Sinun on ehkä liikutett ava terää päästäksesi
käsiksi öljyn poistotulppaan. Liikuta terää mahdollisimman
vähän, jotta myöhe mmin ei tule käynnistysongelm ia.
1
1
12.Kierrätä käytetty öljy paikallisten asetusten mukaisesti.
Terän huolto
Suora, terävä terä takaa parhaan mahdollisen
leikkuutuloksen. Tarkista ja teroita terä säännöllisesti.
Vaara
Terä on terävä, ja sen koskettaminen voi aiheuttaa
vakavia henkilövahinkoja.
Käytä hansikkaita tai kääri terän terävät reunat
liinaan.
1. Irrota johto sytytystulpasta (kuva 10).
2. Tyhjennä polttoainesäiliö bensiinistä. Katso vaiheet 3– 4
kohdasta Polttoainesäiliön tyhjennys sivulla 21.
3. Kallista ruohonleikkuri vasemmalle kyljel lee n (kuva 28 ).
Tärkeää Liikuta terää mahdollisimman vähän, jotta
myöhemmin ei tule käynnistysongelmia.
1
2
2
Kuva 27
1. Öljynpoistotulppa 2. 3/8-tuuman räikkäavaimen
jatkovarsi
6. Kallista ruohonleikkuri vasemmalle kyljelleen ja laita
öljyn poistotulppa paikalleen.
7. Siirrä öljyn tyhjennysastia pois ruohonleikkurin alta ja
käännä ruohonleikkuri pystysuoraan.
1. Teräpultti ja
19
varmistuslaatta
Kuva 28
3
2. Terän jäykistäjä
3. Terä
m-6334
Terän tarkastus
Tarkasta huolellisesti, että terä on terävä ja kulumaton,
varsinkin tasaisten ja muotoiltujen osien kohtauspaikoissa
(kuva 29A). Koska hiekka ja hankaavat materiaalit voivat
kuluttaa metallia, joka liittää terän tasaiset ja muotoillut
osat toisiinsa, tarkasta terä ennen ruohonleikkurin käyttöä.
Jos huomaat uria tai kulumista (kuva 29B), vaihda terä.
Katso Terän irrotus sivulla 20.
1. Tartu terän päähän käytt äe n li inaa tai paksua hansi kasta .
2. Irrota teräpultti, varmistuslaatta, terä ja terän jäykistäjä
(kuva 28).
Huomautus: Löysää teräpultti kääntämällä sitä
vastapäivään.
Terän teroitus
1
A
2
3
B
m–6336
4
Kuva 29
1. Siipi
2. Terän tasainen osa
3. Kulumista
4. Muodostunut ura
Huomautus: Jotta ruohonleikkuri toimii parhaalla
mahdollisella tavalla, asenna uusi Toro-terä ennen
leikkuukauden alkamista. Viilaa vuoden kuluessa
mahdolliset pienet lovet pois, jotta leikkuureuna säilyy
kunnossa.
Hengenvaara
Kulunut tai vaur io itunut terä voi rikkoutua ja terän
pala voi si nkoutua käyttäjään tai ohi kulki ja an
aiheuttaen vakavan onnettomuuden tai jopa
kuoleman.
• Terä tulee tarkistaa säännöllisesti kulumisen ja
vaurioiden varalta.
• Kulunut tai vaurioitunut terä tulee vaihtaa.
Viilaa terän yläsivu siten, että sen alkuperäinen
leikkuukulma (kuva 30A) ja sisemmän leikkuureunan säde
(kuva 30B) säilyvät. Terä pysyy tasapainossa, jos poistat
saman määrän materiaalia molemmista leikkuureunoista.
AB
1
153
2
m-4783
Kuva 30
1. Teroita vain tässä
kulmassa
2. Säilytä tässä alkuperäinen
säde
Terän tasapainotus
1. Tarkista terän tasapainoisuus asettamalla terän
keskiaukko naulaan tai ruuviavaimen varteen, joka on
kiinnitetty vaakasuoraan ruuvipenkkiin (kuva 31).
1007
Kuva 31
Huomautus: Voit tarkastaa tasapainon myös käyttämällä
kaupallisesti valmistettua terän tasainta.
2. Jos terän toinen pää painuu alemmas, viilaa kyseistä
päätä (ei leikkuureuna a ta i pää tä le ikkuureunan lähel lä).
Terä on hyvin tasapa inossa , kun kum pi kaa n pää ei pa inu.
Terän irrotus
Vaara
Jos ruohonle ikkur ia käyte tään il man ter än
jäykistäjää, terä voi venyä, tai pua tai murtua, josta
voi olla seur aukse na vaka va loukkaa ntumine n tai
kuolema käyttäjälle tai sivullisille.
Älä käytä ruohonleikkuria ilman te r ä n jäykistäjää.
Terän asennus
1. Asenna terävä, tasapainotettu Toro-terä, terän
jäykistäjä, varmistuslaatta ja teräpultti paikoilleen.
Huomautus: Terän siipiosan on osoitettava ylöspäin
(ruohonleikkurin kotelon yläosaan päin).
2. Kiristä terän pultti 33–44 Nm:iin.
3. Liitä johto sytytystulppaan.
20
Hihnakotelon alapuolen
puhdistus
Pidä hihnakotelon alapuolinen alue puhtaana.
1. Löysää kahvankorkeuden säätönuppeja, joilla kahva
on kiinni ruohonleikkurissa.
2. Löysää nuppeja, jotka pitävät kahvan yläosan kiinni
kahvan alaosassa.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Nosta kotelo pois ja puhdista kaikki lika hihna-alueelta
harjalla.
3. Asenna hihnakotelo paikalleen.
Jäähdytysjärjestelmän
puhdistus
Puhdista lika ja roskat sylinteristä, sylinterinkannen
jäähdytysrivoista sekä kaasuttimen ja vivuston
ympäristöstä 100 käyttötunnin välein tai kerran kaudessa.
Puhdista narukäynnistinkotelon ilmanottoaukot.
Toimenpide varmistaa kunnollisen jäähdytyksen ja
moottorin parhaan mahdollisen toiminnan.
Polttoainesäiliön tyhjennys
1. Pysäytä moottori ja odota, että se jäähtyy.
2. Irrota johto sytytystulpasta (kuva 10).
3. Poista polttoainesäiliön korkki (kuva 7).
4. Tyhjennä polttoaine käsipumpulla tarkoitukseen
sopivaan puhtaaseen astiaan.
5. Liitä johto sytytystulppaan.
6. Käytä moottoria, kunnes se pysähtyy.
3. Taita kahvan alaosaa varovasti eteenpäin, kunnes se on
moottoria vasten (kuva 32).
m-4790
Kuva 32
4. Taita kahvan yläosaa varovasti taaksepäin, kunnes se
on tasassa (kuva 32).
Säilytys
Valmistele ruohonleikkuri talvisäilytystä varten suorittamalla
suositeltavat huoltotoimet. Katso huolto-ohjeet sivulta 15.
Säilytä ruohonleikkuria viileässä, puhtaassa ja kuivassa
paikassa. Peitä ruohonleikkuri, jotta se pysyy puhtaana ja
suojattuna.
7. Käynnistä moottori uudelleen, jotta kaikki bensiini
poistuu kaasuttimesta.
Kahvan taittaminen
Vaara
Jos kahva taitetaan tai suoristetaan väärin, yksi
tai useampi vaijeri saattaa puristua, venyä tai
vaurioitua. Puristunut, venynyt tai vaurioitunut
vaijeri saattaa aiheuttaa toimintahäiriön, jonka
vuoksi laitteen käyttö voi olla vaarallista.
• Älä purista, venytä tai vaurioita vaijereita.
• Käsittele vaijereita varoen taittaessasi ja
suoristaessasi kahvan.
• Älä käytä ruohonleikkur i a, jos yksi tai useampi
vaijereist a on puri stunut, ve nynyt tai
vaurioitunut . Ota yhteys valtuutettuun huoltoon.
Polttoainejärjestelmän
valmistelu
Vaara
Bensiini voi höyrystyä, jos sitä säilytetään pitkiä
aikoja, ja räjähtää, jos se joutuu kosketuksiin
avotulen kanssa.
• Älä varastoi bensiiniä pitkiksi ajoiksi.
• Älä varastoi ruohonleikkuria suljettuun tilaan
avotulen läheisyyteen, jos polttoainesäiliössä tai
kaasuttimessa on bensiiniä. (Ei esim.
pannuhuoneeseen tai kaasulla toimivan
vedenlämmittimen ikiliekin läheisyyteen.)
• Anna moottorin jäähtyä, ennen kuin varastoit
koneen suljettuun tilaan.
21
Tyhjennä polttoainesäiliö leikattuasi ruohon viimeisen
kerran ennen ruohonleikkurin varastointia.
Käyttöönotto säilytyksen jälkeen
1. Käytä ruohonleikkuria, kunnes moottori pysähtyy
bensiinin loppumisen vuoksi.
2. Pumppaa käsisyöttöpumpulla ja käynnistä moottori
uudelleen.
3. Anna moottorin käydä, kunnes se pysähtyy. Kun et
enää saa moottoria käyntiin, se on tarpeeksi kuiva.
Moottorin valmistelu
1. Kun moottori on vielä lämmin, vaihda kampikammion
öljy. Katso Moottoriöljyn vaihto sivulta 18.
2. Irrota sytytystulppa (kuva 10).
3. Lisää öljykanisterista n. ruokalusikallinen öljyä
kampikammioon sytytystulpan aukon kautta.
4. Pyöritä moottoria hitaasti useita kertoja
narukäynnistimen avulla, jotta öljy kiertää.
5. Asenna sytytystulppa, mutta älä laita johtoa tulppaan.
Yleistä tietoa
1. Puhdista kotelon alaosa. Katso kohta Kotelon
alapuolen puhdistus sivulla 16.
2. Puhdista lika ja roskat sylinteristä, sylinterinkannen
jäähdytysrivoista ja tuulettimen kotelosta.
3. Poista leikkuujätteet, lika ja roskat moottorin
ulkoisista osista, pyöristä ja kotelon päältä.
4. Tarkasta terän kunto. Katso Terän huolto sivulla 19.
5. Huolla ilmansuodatin. Katso Ilmansuodattimen huolto
sivulla 17.
6. Voitele pyörät. Katso kohta Itsevetolaitteiston voitelu
sivulla 18.
Vaara
Jos kahva taitetaan tai suoristetaan väärin, yksi
tai useampi vaijeri saattaa puristua, venyä tai
vaurioitua. Puristunut, venynyt tai vaurioitunut
vaijeri saattaa aiheuttaa toimintahäiriön, jonkaa
vuoksi laitteen käyttö voi olla vaarallista.
• Älä purista, venytä tai vaurioita vaijereita.
• Käsittele vaijereita varoen taittaessasi ja
suoristaessasi kahvan.
• Älä käytä ruohonleikkur i a, jos yksi tai useampi
vaijereist a on puri stunut, ve nynyt tai
vaurioitunut . Ota yhteys valtuutettuun huoltoon.
1. Suorista kahvan yläosaa, kunnes se asettuu kahvan
alaosaa vasten. Kiristä sitten nupit.
2. Tarkista ja kiristä kaikki kiinnikkeet.
3. Irrota sytytystulppa (kuva 10) ja pyöritä moottoria
nopeasti käynnistimen avulla, jotta liika öljy poistuu
sylinteristä.
4. Puhdista sytytystulppa tai vaihda se, jos siinä on
murtumia tai rikkoutumia tai jos elektrodit ovat
kuluneet.
5. Asenna sytytystulppa ja väännä se momenttiin 20 Nm.
6. Suorita suositellut huoltotoimet, katso huolto-ohjeet
sivulta 15.
7. Täytä polttoainesäiliö (kuva 7) uudella polttoaineella.
8. Tarkista moottorin öljymäärä. Katso Moottorin
öljymäärän tarkistus sivulta 16.
9. Liitä johto sytytystulppaan.
7. Kiristä kaikki mutterit, pultit ja ruuvit.
8. Korjausmaalaa kaikki ruostuneet tai lohkeilleet
maalipinnat maalilla, jota on saatavissa valtuutetusta
huollosta.
22
Vianetsintä
Toro on suunnitellut ja rakentanut ruohonleikkurin toimimaan häiriöittä. Tarkista seuraavat osat ja kohdat huolellisesti ja
katso lisätietoja sivun 15 Kunnossapito-osiosta. Jos vika ei korjaannu, ota yhteyttä valtuutettuun huoltoon.
Ongelma Mahdolliset syyt Korjaustoimenpiteet
Moottori ei käynnisty
Moottori käynnistyy huonosti tai
menettää tehoa
1. Polttoainesäiliö on tyhjä tai
polttoainejärjestelmässä on
vanhentunutta polttoainetta.
2. Käsisyöttöpumppua ei ole
painettu.
3. Johtoa ei ole kytketty kunnolla
sytytystulppaan.
4. Sytytystulppa on syöpynyt tai
likainen tai sen kärkiväli on
väärä.
1. Polttoainesäiliössä on
vanhentunutta polttoainetta.
2. Polttoainesäiliön korkin
ilmareikä on tukossa.
3. Ilmansuodatinpanos on
likainen, ja se heikentää
ilmavirtausta.
4. Ruohonleikkurin kotelon
alaosassa on leikkuujätettä ja
likaa.
1. Tyhjennä ja/tai täytä säiliö
uudella bensiinillä. Jos vika ei
korjaannu, ota yhteyttä
valtuutettuun huoltoon.
2. Paina käsisyöttöpumppua
kolme kertaa.
3. Liitä johto sytytystulppaan.
4. Tarkista sytytystulppa ja säädä
kärkiväliä tarpeen vaatiessa.
Vaihda sytytystulppa, jos se on
syöpynyt, likainen tai murtunut.
1. Tyhjennä ja/tai täytä säiliö
uudella bensiinillä.
2. Puhdista polttoainesäiliön
korkin ilmareikä tai vaihda
korkki.
3. Puhdista ilmansuodatin.
4. Puhdista kotelon alaosa.
Moottori käy epätasaisesti
5. Sytytystulppa on syöpynyt tai
likainen tai sen kärkiväli on
väärä.
6. Moottoriöljyä on liian vähän tai
öljy on likaista.
1. Johtoa ei ole kytketty kunnolla
sytytystulppaan.
2. Sytytystulppa on syöpynyt tai
likainen tai sen kärkiväli on
väärä.
3. Ilmansuodatinpanos on
likainen, ja se heikentää
ilmavirtausta.
5. Tarkista sytytystulppa ja säädä
kärkiväliä tarpeen vaatiessa.
Vaihda sytytystulppa, jos se on
syöpynyt, likainen tai murtunut.
6. Tarkista moottoriöljy. Vaihda
öljyt, jos öljy on likaista, tai
lisää öljyä, jos sitä on liian
vähän.
1. Liitä johto sytytystulppaan.
2. Tarkista sytytystulppa ja säädä
kärkiväliä tarpeen vaatiessa.
Vaihda sytytystulppa, jos se on
syöpynyt, likainen tai murtunut.
3. Puhdista ilmansuodatin.
23
Ongelma KorjaustoimenpiteetMahdolliset syyt
j
Ruohonleikkuri tai moottori tärisee
liikaa
Epätasainen leikkuujälki
Heittosuppilo tukkeutuu
1. Terä on taipunut tai se ei ole
tasapainossa.
2. Teräpultti on löysällä. 2. Kiristä teräpultti.
3. Ruohonleikkurin kotelon
alaosassa on leikkuujätettä ja
likaa.
4. Moottorin kiinnityspultit ovat
löysällä.
1. Terä on tylsä. 1. Teroita ja tasapainota terä.
2. Leikkaat aina
samansuuntaisesti.
3. Ruohonleikkurin kotelon
alaosassa on leikkuujätettä ja
likaa.
1. Leikkuukorkeus on liian matala. 1. Nosta leikkuukorkeutta.
2. Liikut liian nopeasti. 2. Hidasta.
3. Ruoho on märkää. 3. Anna ruohon kuivua ennen
4. Ruohonleikkurin kotelon
alaosassa on leikkuujätettä ja
likaa.
1. Tasapainota terä. Jos terä on
taipunut, vaihda se.
3. Puhdista kotelon alaosa.
4. Kiristä moottorin kiinnityspultit.
2. Vaihda leikkuusuuntaa.
3. Puhdista kotelon alaosa.
leikkaamista.
4. Puhdista kotelon alaosa.
Ruohonleikkurin itsevetolaitteisto
ei toimi
1. Itsevetolaitteiston vaijeria ei ole
säädetty tai se on vaurioitunut.
2. Hihnakotelon alla on likaa. 2. Puhdista lika hihnakotelon alta.
1. Säädä itsevetolaitteiston vaijeri.
Vaihda vaijeri tarvittaessa.
24
Loading...
