Toro 20792 Operator's Manual [fr]

TondeuseSuperRecycler

N°demodèle20792—N°desérie401000000etsuivants
N°demodèle20797—N°desérie401000000etsuivants

FormNo.3419-128RevB

®

53cm

Manueldel'utilisateur

Introduction

Cettetondeuseautotractéeàlamerotativeest
destinéeaugrandpublic.Elleestprincipalement
conçuepourtondrelespelousesentretenues
régulièrementdanslesterrainsprivés.Ellen'estpas
conçuepourcouperlesbroussaillesnipourunusage
agricole.

Lisezattentivementcettenoticepourapprendre
commentutiliseretentretenircorrectementvotre
produit,etéviterdel'endommageroudevousblesser.
Vousêtesresponsabledel'utilisationsûreetcorrecte
duproduit.

VouspouvezcontacterT orodirectementà
www.T oro.compourtoutrenseignementconcernant
unproduitouunaccessoire,pourobtenirl'adresse
desconcessionnairesoupourenregistrervotre
produit.

Pourobtenirdesprestationsdeservice,des
piècesTorod'origineoudesrenseignements
complémentaires,munissez-vousdesnuméros
demodèleetdesérieduproduitetcontactezun
concessionnaire-réparateuragrééouleserviceclient
Toro.LaFigure1indiquel'emplacementdesnuméros
demodèleetdesérieduproduit.Inscrivezles
numérosdansl'espaceréservéàceteffet.

Important:Avecvotreappareilmobile,vous

pouvezscannerlecodeQRsurl'autocollantdu
numérodesérie(lecaséchéant)pouraccéder
auxrenseignementssurlagarantie,lespièceset
autresinformationsproduit

Lesmisesengardedecemanuelsoulignentdes
dangerspotentielsetsontsignaléesparlesymbole
desécurité(Figure2),quiindiqueundangerpouvant
entraînerdesblessuresgravesoumortellessiles
précautionsrecommandéesnesontpasrespectées.

g000502

Figure2

Symboledesécurité

Cemanuelutilisedeuxtermespourfairepasser
desrenseignementsessentiels.Important,pour
attirerl'attentionsurdesrenseignementsmécaniques
spéciquesetRemarque,pourinsistersurdes
renseignementsd'ordregénéralméritantuneattention
particulière.

Ceproduitestconformeàtouteslesdirectives
européennespertinentes.Pourplusde
renseignements,reportez-vousàlaDéclarationde
conformitéspéciqueduproduitfournieséparément.

Couplebrutounet:lecouplebrutounetdece
moteuraétécalculéenlaboratoireparleconstructeur
dumoteurselonlanormeSAEJ1940ouJ2723de
laSocietyofAutomotiveEngineers(SAE).Étant
congurépoursatisfaireauxnormesdesécurité,
antipollutionetd'exploitation,lemoteurmontésur
cetteclassedetondeuseaurauncoupleeffectif
nettementinférieur.Reportez-vousauxinformations
duconstructeurdumoteurquiaccompagnentla
machine.

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

N°demodèle

N°desérie

©2017—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Enregistrezvotreproduitàwww.Toro.com.

Nemodiezpasounedésactivezpaslessystèmes
desécuritédemachine,etvériezrégulièrement
qu'ilsfonctionnentcorrectement.N'essayezpasde

g226629

régleroudemodierlacommandederégimemoteur,
aurisquedecompromettrelefonctionnementsûrde
lamachineetdecauserdesblessures.

Tabledesmatières

Introduction...............................................................1

Sécurité....................................................................2

Consignesdesécuritégénérales........................2

Traductiondutexted'origine(FR)

ImpriméauMexique

Tousdroitsréservés

*3419-128*B

Autocollantsdesécuritéetd'instruction..............3

Miseenservice.........................................................6

1Assemblageetdépliageduguidon...................6

2Montageducâbledulanceurdansle

guide...............................................................7

3Pleind'huilemoteur.........................................8

4Chargedelabatterie........................................8

5Montagedubacàherbe..................................9

Vued'ensembleduproduit......................................10

Caractéristiquestechniques............................10

Utilisation................................................................10

Avantl'utilisation..................................................10

Contrôlesdesécuritéavantl'utilisation.............10

Remplissageduréservoirdecarburant..............11

Contrôleduniveaud'huilemoteur.....................12

Réglagedelahauteurduguidon.......................12

Réglagedelahauteurdecoupe.......................13

Pendantl'utilisation.............................................13

Sécuritépendantl'utilisation.............................13

Démarragedumoteur.......................................14

Utilisationdelacommanded'autopropul-

sion...............................................................15

Arrêtdumoteur.................................................15

Recyclagedel'herbecoupée............................16

Ramassagedel'herbecoupée.........................17

Éjectiondesdéchetsd'herbe............................18

Conseilsd'utilisation........................................20

Aprèsl'utilisation.................................................21

Sécuritéaprèsl'utilisation.................................21

Nettoyagedudessousdelamachine................21

Pliageduguidon...............................................22

Entretien.................................................................23

Programmed'entretienrecommandé..................23

Consignesdesécuritépendant

l'entretien......................................................23

Préparationàl'entretien....................................23

Entretiendultreàair.......................................24

Vidangedel'huilemoteur..................................24

Chargedelabatterie........................................25

Remplacementdufusible.................................26

Lubricationdesengrenagesdes

roues.............................................................26

Remplacementdelalame................................26

Réglagedel'autopropulsion.............................27

Remisage...............................................................28

Préparationdelamachineauremisage............28

Remiseenserviceaprèsremisage...................28

Sécurité

Cettemachineestconçueenconformitéavecla
normeENISO5395:2013.

Consignesdesécurité générales

Ceproduitpeutsectionnerlesmainsoulespieds
etprojeterdesobjets.Respecteztoujourstoutes
lesconsignesdesécuritépouréviterdesblessures
graves.

L'utilisationdeceproduitàd'autresnsquecellequi
estprévuepeutêtredangereusepourvous-mêmeet
pourlespersonnesàproximité.

•Avantdedémarrerlemoteur,vousdevezlire,

comprendreetrespectertouteslesinstructions
etmisesengardedonnéesdansceManuel
del'utilisateurainsiquesurlamachineetles
accessoires.

•Neplacezpaslesmainsoulespiedsprèsdes

piècesmobilesousouslamachine.Nevoustenez
pasdevantl'ouvertured'éjection.

•N'utilisezpaslamachines'ilmanquedescapots

oud'autresdispositifsdeprotection,ous'ilssont
endommagés.

•Tenezadultesetenfantsàunedistancesufsante

delamachine.N'autorisezjamaisunenfant
àutiliserlamachine.Seuleslespersonnes
responsables,forméesàl'utilisationdela
machine,ayantluetcomprislesinstructionset
physiquementaptessontautoriséesàutiliserla
machine.

•Arrêtezlamachine,coupezlemoteurenlevez

leboutondedémarrageélectrique(selon
l'équipement)etattendezl'arrêtcompletdetoutes
lespiècesmobilesavantdefairel'entretien,de
fairelepleindecarburantoudedéboucherla
machine.

L'usageoul'entretienincorrectdecettemachinepeut
occasionnerdesaccidents.Pourréduirelesrisques
d'accidentsetdeblessures,respectezlesconsignes
desécuritéquisuivent.Teneztoujourscomptedes
misesengardesignaléesparlesymboledesécurité
etlamentionPrudence,AttentionouDanger.Ne
pasrespectercesinstructions,c'estrisquerdevous
blesser,parfoismortellement.

Voustrouverezd'autresconsignesdesécurité,lecas
échéant,envousreportantauxsectionsrespectives
danscemanuel.

2

Autocollantsdesécuritéetd'instruction

Desautocollantsdesécuritéetdesinstructionsbienvisiblesparl'opérateursontplacésprès
detouslesendroitspotentiellementdangereux.Remplaceztoutautocollantendommagé
oumanquant.

Marquedufabricant

1.Cettemarqueidentielalamecommepièced'origine.

decaloemmarkt

decal104-7908

104-7908

1.Attention–n'utilisezpaslamachinesansl'obturateur
d'éjectionarrièreoulebacàherbe;n'utilisezpasla
machinesanslecouvercled'éjectionlatéraleoule
déecteur.

104-7953

Modèlesàdémarrageélectriqueseulement

1.Attention–lisezleManueldel'utilisateurpourconnaîtrelaprocédurecorrectedechargedelabatterie.Labatteriecontientdu
plomb,nelamettezpasaurebut.

2.LisezleManueldel'utilisateur.

decal112-8760

112-8760

1.Risquedeprojectiond'objets–tenezlesspectateursà
bonnedistancedelamachine.

2.Risquedecoupure/mutilationdesmainsoudespieds–ne
vousapprochezpasdespiècesmobiles.

decal104-7953

3

115-2884

Réglagedepositionduguidon

115-8411

1.Débloqué2.Bloqué

131-4514

decal115-2884

decal115-841 1

decal131-4514b

1.Attention–lisezleManueldel'utilisateur.

2.Risquedecoupure/mutilationdesmainsparlalamedela
tondeuse–nevousapprochezpasdespiècesmobileset
gardeztouteslesprotections.

3.Risquedecoupure/mutilationdesmainsparlalamedela
tondeuse–débranchezlabougieetlisezlesinstructions
avantd'entreprendreunentretienouunerévision.

4.Risquedeprojectiond'objets–n'autorisezpersonneà
s'approcherdelamachine;coupezlemoteuravant
dequitterlapositiond'utilisation;ramassezlesdébris
éventuellementprésentsavantdetondre.

5.Risquedecoupure/sectionnementdespiedsparlalamede
latondeuse–netravaillezpasdanslesensdelapente,
maistransversalement;regardezderrièrevousavantde
fairemarchearrière.

4

133-1900

Modèlesàdémarrageélectriqueseulement

decal133-1900

1.LisezleManueldel'utilisateurpourplusderenseignements
surledémarragedumoteur–1)Insérezleboutondu
démarreurélectriquedanslecommutateurd'allumage;2)
Engagezlabarredecommandedeslames;3)Appuyezsur
leboutondudémarreurélectriquepourdémarrerlemoteur.

2.LisezleManueldel'utilisateurpourplusderenseignements
surl'arrêtdumoteur–1)Relâchezlabarredecommande
deslames;2)Retirezleboutondudémarreurélectriquedu
commutateurd'allumage.

decal137-9196

137-9196

1.Verrouillage2.Déverrouillage

1.Attention;lisezle

Manueldel'utilisateur

–1)Desserrezlebouton
enletournantdanslesens
antihoraire;2)Éloignez
le(s)câble(s)dumoteur
pourréduirelatraction,
ourapprochez-lesdu
moteurpouraugmenter
latraction;3)Serrezle
boutonenletournantdans
lesenshoraire.

decal132-4470

132-4470

Réglagedelatraction

2.ScannezlecodeQRpour
plusderenseignements
surleréglagedela
traction.

5

Miseenservice

Important:Retirezetmettezaurebutlapellicule

deplastiquequiprotègelemoteurainsiquetout
autreemballageouélémentenplastiqueutilisé
surlamachine.

Important:Pourévitertoutdémarrageaccidentel

dumoteur,n'introduisezleboutondedémarrage
électriquedanslecommutateurdedémarrage
électrique(selonl'équipement)qu'audernier
moment.

1

Assemblageetdépliagedu guidon

Aucunepiècerequise

Procédure

ATTENTION

Vousrisquezd'endommagerlescâbleset
derendrelamachinedangereusesivous
assemblezoudépliezmalleguidon.

•Veillezànepasendommagerlescâblesen
assemblantoudépliantleguidon.

•Vériezquelescâblespassentbienà
l'extérieurduguidon.

•Siuncâbleestendommagé,adressez-vous
àunconcessionnaire-réparateuragréé.

g234813

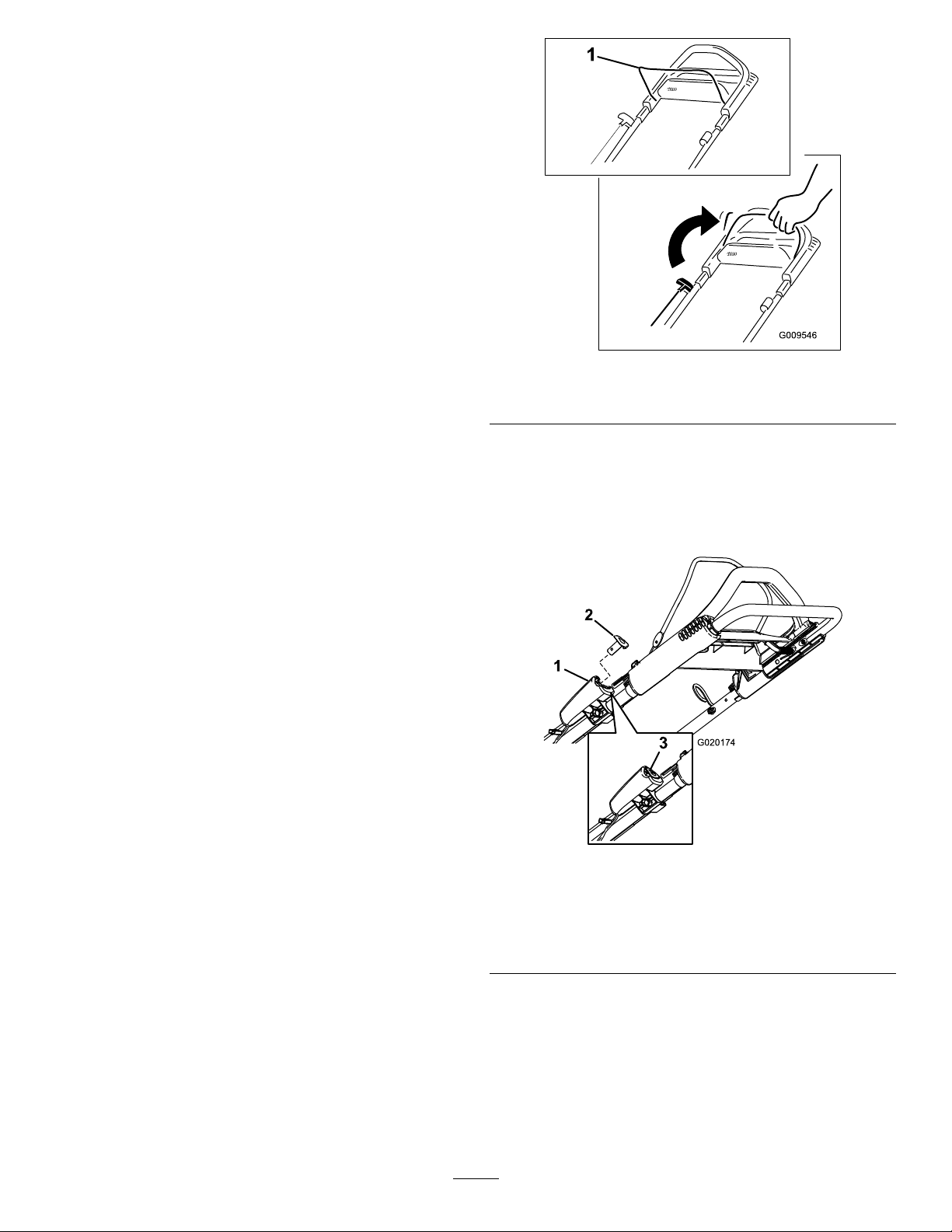

Figure3

1.Rondelle3.Extrémitéduguidon

2.Boulondeguidon

Important:Acheminezlescâblesà

l'extérieurduguidon(Figure3).

3.Faitespivoterleguidonenarrière(Figure4).

1.Élevezl'arrièreducarterdelamachineàla
hauteurdecoupemaximaleendéplaçantles2
leviersderéglagedehauteurdecoupearrière
enavantjusqu'àlabutée.VoirRéglagedela

hauteurdecoupe(page13).

2.Fixezlesextrémitésduguidonaucarterdela
machineavec2rondelleset2boulons(Figure

3),maisneserrezpaslesboulons.

6

2

Montageducâbledu lanceurdansleguide

Aucunepiècerequise

Procédure

Important:Pourdémarrerlemoteurfacilementet

entoutesécuritéchaquefoisquevousutilisezla
machine,placezlecâbledulanceurdansleguide.

Maintenezlabarredecommandedelalamecontrela
partiesupérieureduguidonettirezlecâbleàtravers
leguidesurleguidon(Figure5).

Figure4

4.BloquezleguidonàlahauteurvoulueVoir

Réglagedelahauteurduguidon(page12).

5.Serrezlesboulonsduguidonàuncouplede
14à17N·m.

6.RéglezlahauteurdecoupeVoirRéglagedela

hauteurdecoupe(page13).

g187600

g003251

Figure5

1.Câbledulanceur2.Guide-câble

7

3

Pleind'huilemoteur

Aucunepiècerequise

Procédure

Important:Lecartermoteurdecettemachineest

videàlalivraison.Avantdemettrelemoteuren
marche,faiteslepleind'huilemoteur.

•Sileniveaun'atteintpaslerepèreminimum

surlajauge,versezlentementunepetite
quantitéd'huiledansletubederemplissage,
attendez3minutespuisrépétezles
opérations5à7jusqu'àatteindreunniveau
d'huilecorrect.

•Sileniveaud'huileesttropélevé,vidangez

l'excédentd'huilejusqu'àobtentionduniveau
d'huilecorrectsurlajauge;voirVidangede

l'huilemoteur(page24).

Important:Sivousfaitestournerlemoteur

alorsqueleniveaud'huiledanslecarter
esttropbasoutropélevé,vousrisquez
d'endommagerlemoteur.

Huilemoteurspéciée

Capacitéd'huilemoteur

Viscositéd'huileHuiledétergenteSAE30ou

ClassedeserviceAPISJoumieux

1.Amenezlamachinesurunsolplatethorizontal.

2.Tournezlebouchondanslesensantihoraireet
sortezlajauge(Figure6).

0,44l

SAE10W-30

8.Insérezetvissezsolidementlajaugedansle
tubederemplissage.

4

Chargedelabatterie

Aucunepiècerequise

Procédure

Modèleàdémarrageélectriqueseulement

VoirChargedelabatterie(page25).

Figure6

1.Jaugedeniveau3.Niveaumax.

2.Niveaumin.

3.Versezavecprécautionlestroisquartsenviron
delacapacitéd'huilemoteurdansletubede
remplissaged'huile.

4.Attendez3minutespourdonnerletempsà
l'huiledesestabiliserdanslemoteur.

5.Essuyezlajaugesurunchiffonpropre.

6.Insérezlajaugeaufonddugoulotde
remplissage,puisressortez-la.

7.Relevezleniveaud'huileindiquésurlajauge
(Figure6).

g187518

8

5

Montagedubacàherbe

Aucunepiècerequise

Procédure

1.Glissezlebacsurl'armature,commemontré
àlaFigure7.

Figure7

1.Poignée3.Bacàherbe

2.Armature

Remarque:Nefaitespaspasserlebacsurle

guidon(Figure7).

2.Accrochezlaglissièreinférieuredubacaubas
del'armature(Figure8).

g027257

Figure8

3.Accrochezlesglissièressupérieuretlatérales
dubacausommetetsurlescôtédel'armature
respectivement(Figure8).

g027258

9

Vued'ensembledu
produit

g009526

Figure10

Figure9

1.Poignée7.Levierdehauteurde

2.Barredecommandedela
lame

3.Boutondedémarrage
électrique(modèleà
démarrageélectrique
seulement)

4.Raccorddelavage(non
représenté)

5.Bouchonduréservoirde
carburant

6.Filtreàair12.Poignéedulanceur

coupe(4)

8.Bougie

9.Déecteurd'éjection
latérale

10.Bouchonde
remplissage-jauge

11.Déecteurarrière

1.Bacàherbe

2.Goulotted'éjectionlatérale

3.Chargeurdebatterie
(modèleàdémarrage
électriqueuniquement)

Caractéristiques
techniques

g189753

Modèle

2079236kg165cm56cm104cm

2079738kg165cm56cm104cm

Poids

LongueurLargeur

Hauteur

Utilisation

Remarque:Lescôtésgaucheetdroitdelamachine

sontdéterminésd'aprèslapositiond'utilisation
normale.

Avantl'utilisation

Contrôlesdesécuritéavant l'utilisation

Consignesdesécuritégénérales

•Familiarisez-vousaveclemaniementcorrectdu

matériel,lescommandesetlessymbolesde
sécurité.

•Vérieztoujoursquelescapotsetlesdispositifsde

sécurité,commelesdéecteurset/oulesbacsà
herbe,sontenplaceetfonctionnentcorrectement.

•Vérieztoujoursqueleslames,boulonsdelames

etensemblesdecoupenesontpasusésni
endommagés.

10
