Form No. 3328-710
53 cm Super Recycler
Työnnettävä ruohonleikkuri
Mallinro 20783 – Sarjanrosta 230000001 alkaen
Mallinro 20784 – Sarjanrosta 230000001 alkaen
Käyttöopas
Käännös alkutekstistä (SF)
Sisältö
Johdanto 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Turvaohjeet 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Yleisiä ruohonleikkurin turvaohjeita 3. . . . . . . . . . .
Äänenpaine 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ääniteho 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Värinä 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Turva- ja ohjetarrat 5. . . . . . . . . . . . . . . . . . . . . . . . . . .
Käyttöönotto 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kahvan asennus 6. . . . . . . . . . . . . . . . . . . . . . . . . . .
Narukäynnistimen asennus 6. . . . . . . . . . . . . . . . . . .
Heittokanavan suojuksen asennus 7. . . . . . . . . . . . .
Sulakkeen asennus 7. . . . . . . . . . . . . . . . . . . . . . . . .
Käynnistysvalmistelut 8. . . . . . . . . . . . . . . . . . . . . . . . .
Kampikammion täyttö öljyllä 8. . . . . . . . . . . . . . . .
Bensiinisäiliön täyttö 8. . . . . . . . . . . . . . . . . . . . . . .
Kunnossapitotaulukon tarkastelu 9. . . . . . . . . . . . . .
Käyttö 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ohjauslaitteet 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moottorin käynnistys 10. . . . . . . . . . . . . . . . . . . . . . .
Moottorin pysäytys 10. . . . . . . . . . . . . . . . . . . . . . . . .
Itsevetolaitteiston käyttö 10. . . . . . . . . . . . . . . . . . . .
Leikkuukorkeuden säätö 11. . . . . . . . . . . . . . . . . . . .
Ruohonkeräimen käyttö 12. . . . . . . . . . . . . . . . . . . . .
Käyttövihjeitä 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kunnossapito 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kunnossapidon suositustaulukko 14. . . . . . . . . . . . . .
Moottorin öljymäärän tarkistus 15. . . . . . . . . . . . . . .
Ruohonleikkurin kotelon alapuolen puhdistus 15. . . .
Heittokanavan ja suojuksen puhdistus 16. . . . . . . . . .
Ilmansuodattimen huolto 16. . . . . . . . . . . . . . . . . . . .
Sytytystulpan huolto 16. . . . . . . . . . . . . . . . . . . . . . .
Itsevetolaitteiston vaijerin säätö 16. . . . . . . . . . . . . . .
Pyörien voitelu 17. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Moottoriöljyn vaihto 17. . . . . . . . . . . . . . . . . . . . . . .
Terän huolto 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hihnakotelon alapuolen puhdistus 20. . . . . . . . . . . . .
Jäähdytysjärjestelmän puhdistus 20. . . . . . . . . . . . . .
Sulakkeen vaihto 20. . . . . . . . . . . . . . . . . . . . . . . . . .
Akun lataus 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Akun hävitys 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Polttoainesäiliön tyhjennys 21. . . . . . . . . . . . . . . . . .
Säilytys 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Polttoainejärjestelmän valmistelu 21. . . . . . . . . . . . .
Moottorin valmistelu 22. . . . . . . . . . . . . . . . . . . . . . .
Yleistä tietoa 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Käyttöönotto säilytyksen jälkeen 22. . . . . . . . . . . . . .
2002 – The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196
Sivu
Lisävarusteet 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vianetsintä 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Johdanto
Lue tämä käyttöohje huolellisesti, jotta opit käyttämään ja
huoltamaan laitetta asianmukaisesti. Tämän käyttöohjeen
tiedoilla sinä ja muut käyttäjät pystytte välttämään
tapaturmia ja laitevaurioita. Vaikka Toro suunnittelee ja
valmistaa turvallisia tuotteita, olet itse vastuussa tuotteen
asianmukaisesta ja turvallisesta käytöstä.
Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai
lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai
Toron asiakaspalveluun. Ota tällöin tuotteesi malli- ja
sarjanumerot valmiiksi esiin. Kuvassa 1 näkyy laitteen
malli- ja sarjanumeron sijainti.
1
2302

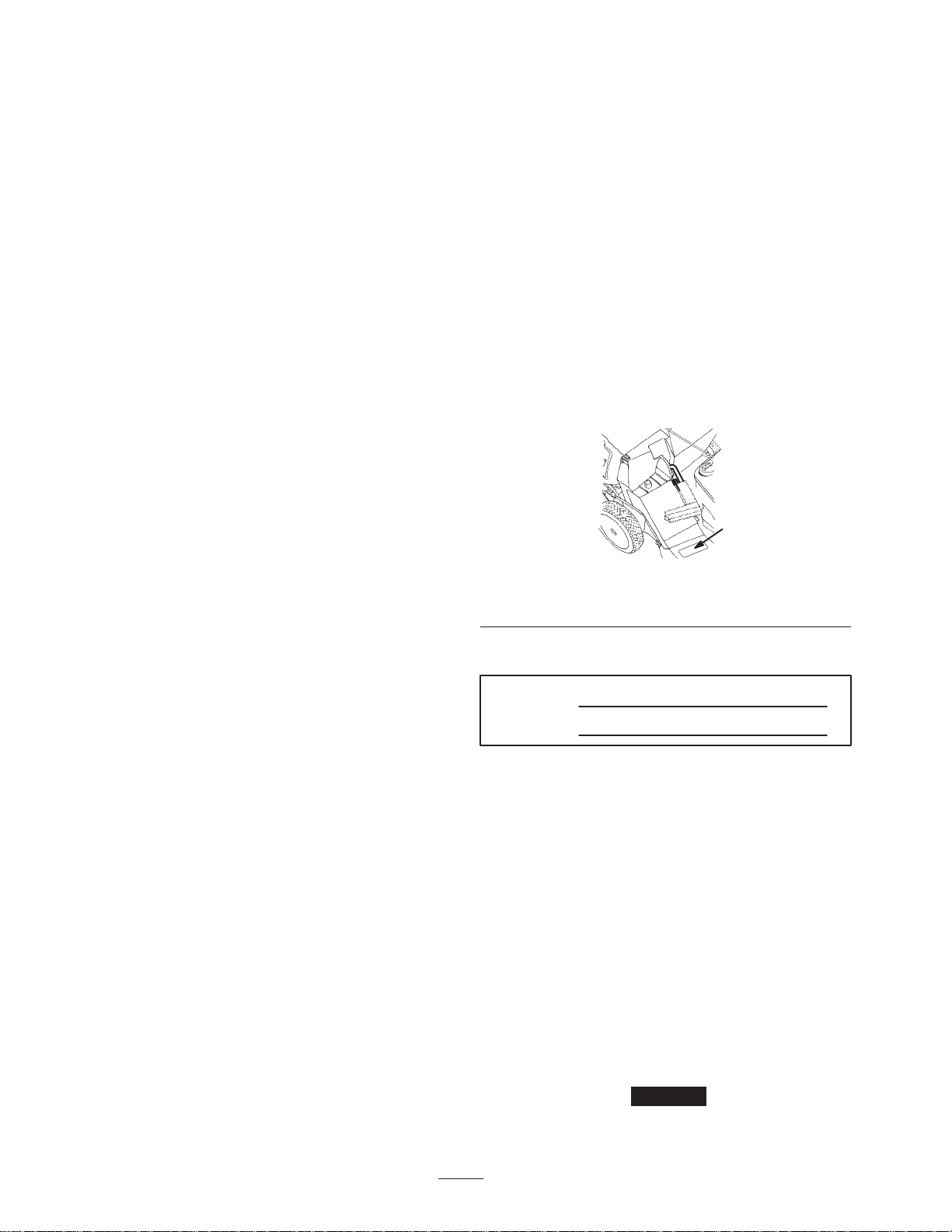

Kuva 1
1. Malli- ja sarjanumeron sijainti
Kirjoita tuotteen malli- ja sarjanumero alla olevaan tilaan:
Mallinro:
Sarjanro:
Tässä käyttöohjeessa kerrotaan mahdollisista vaaroista ja
annetaan erityisiä turvaohjeita, joiden avulla sinä ja muut
käyttäjät voitte välttyä henkilövahingoilta ja jopa hengenvaaralta. Sanoilla Hengenvaara, Vaara ja Varoitus
ilmaistaan uhkan astetta. Ole kuitenkin aina äärimmäisen
varovainen, uhkan asteesta riippumatta.
Hengenvaara ilmaisee erittäin vakavaa uhkaa, josta on
seurauksena vakava tapaturma tai jopa kuolema, jos
suositellut varotoimenpiteet laiminlyödään.
Vaara ilmaisee uhkaa, josta saattaa olla seurauksena
vakava tapaturma tai jopa kuolema, jos suositellut
varotoimenpiteet laiminlyödään.
Varoitus ilmaisee uhkaa, josta saattaa olla seurauksena
pieni tai kohtalainen tapaturma, jos suositellut
varotoimenpiteet laiminlyödään.
Lisäksi tässä oppaassa käytetään kahta muuta termiä
tietojen korostamiseksi.
mekaanisiin erikoistietoihin ja Huomautus: korostaa
erityishuomion ansaitsevia yleistietoja.
2
Tärkeää kiinnittää huomiota
Kaikki oikeudet pidätetään
Painettu Yhdysvalloissa
Sivu
Turvaohjeet
Toro on suunnitellut ja testannut tämän ruohonleikkurin
turvallista käyttöä varten, mutta seuraavien ohjeiden
noudattamatta jättäminen saattaa aiheuttaa
henkilövahingon.
• Jos käyttäjä ei ole varovainen lasten läheisyydessä,
seurauksena voi olla vakava onnettomuus. Lapset ovat
usein kiinnostuneita ruohonleikkurista ja ruohon
leikkaamisesta. Älä oleta koskaan, että lapset pysyvät
siellä, missä näit heidät viimeksi.
• Pidä lapset poissa leikkuualueelta ja jätä heidät aikuisen
vastuuhenkilön huostaan.
Vaara
Moottorin pakokaasu sisältää häkää, joka on
hajuton ja tappava myrkky.
Älä käytä moottoria sisällä tai suljetussa tilassa.
Maksimiturvallisuuden ja hyvän suorituskyvyn
takaamiseksi sekä tuotetuntemuksen hankkimiseksi on
tärkeää, että kaikki ruohonleikkurin käyttäjät lukevat
tämän käyttöohjeen ja omaksuvat sen tiedot ennen
ruohonleikkurin käyttämistä.
Tämä on turvallisuussymboli. Sitä käytetään
varoittamaan vaaroista, joista voi olla seurauksena
henkilövahinko. Noudata symbolin perässä annettuja
turvallisuusohjeita välttääksesi mahdollisen
loukkaantumisen tai kuoleman.
Ruohonleikkurin virheellinen käyttö tai huolto saattaa
aiheuttaa loukkaantumisen. Tapaturman mahdollisuutta
voidaan vähentää noudattamalla näitä turvaohjeita.
Yleisiä ruohonleikkurin
turvaohjeita
Seuraavat ohjeet ovat ANSI/OPEI-standardin B71.1–1998
ja ISO-standardin 5395:1990(E) mukaiset. Erityisesti
Toro-ruohonleikkureihin liittyvät tiedot tai termit ovat
suluissa.
Tämä ruohonleikkuri voi katkaista jalan tai käden ja
aiheuttaa esineiden sinkoilua. Seuraavien turvaohjeiden
noudattamatta jättäminen saattaa aiheuttaa vakavan
loukkaantumisen tai kuoleman.
• Ole varovainen ja pysäytä ruohonleikkuri, jos lapsia
tulee alueelle.
• Ole erityisen varovainen lähestyessäsi pimeitä paikkoja,
pensaita, puita tai muita esineitä, jotka voivat heikentää
näkyvyyttä.
• Muista, että käyttäjä vastaa muille ihmisille tai heidän
omaisuudelleen aiheutuneista vahingoista.
• Katso lisävarusteiden asianmukainen käyttö ja asennus
valmistajan ohjeista. Käytä vain valmistajan
hyväksymiä lisävarusteita.
Valmistelut
• Tarkasta huolellisesti leikattava alue ja poista kaikki
kivet, kepit, johdot, luut ja muut vieraat esineet.
• Käytä tukevia kenkiä ja pitkiä housuja aina, kun
leikkaat ruohoa.
• Älä käytä ruohonleikkuria avojaloin tai avoimissa
sandaaleissa.
• Käytä aina silmäsuojainta tai suojalaseja, joissa on
sivusuojat, käyttäessäsi ruohonleikkuria.
• Vaara: Bensiini on tulenarkaa. Noudata seuraavia
varo-ohjeita:
– Säilytä polttoaine tähän tarkoitukseen
suunnitelluissa säiliöissä.
– Täytä polttoainesäiliö aina ulkona äläkä tupakoi
täyttäessäsi polttoainesäiliötä.
– Lisää polttoaine ennen moottorin käynnistämistä.
Älä koskaan irrota polttoainesäiliön korkkia tai lisää
bensiiniä moottorin ollessa käynnissä tai lämmin.
Koulutus
• Lue käyttöohje huolellisesti. Tutustu perinpohjin
ruohonleikkurin ohjauslaitteisiin ja laitteen
asianmukaiseen käyttöön ennen käynnistystä.
• Älä koskaan anna ruohonleikkuria lasten käyttöön.
Paikalliset säännökset saattavat asettaa rajoituksia
käyttäjän iälle.
• Älä koskaan anna ruohonleikkuria aikuiselle, joka ei ole
tutustunut näihin ohjeisiin.
• Älä koskaan leikkaa ruohoa, kun lähistöllä on ihmisiä
(varsinkin lapsia) tai lemmikkieläimiä. Pysäytä leikkuri,
jos joku tulee alueelle.
– Jos polttoainetta läikkyy, älä käynnistä moottoria.
Jotta syttymisvaaraa ei syntyisi, siirrä
ruohonleikkuri pois vuotokohdasta ja pidä sitä siitä
etäällä, kunnes polttoainehöyryt ovat haihtuneet.
– Asenna polttoainesäiliöiden ja muiden säiliöiden
korkit huolellisesti.
– Jos joudut tyhjentämään polttoainesäiliön, suorita
toimenpide ulkona.
• Vaihda vialliset äänenvaimentimet.
3
• Tarkasta aina silmämääräisesti ennen käyttöä, että terät,
terien pultit ja leikkuujärjestelmä ei ole kulunut tai
vaurioitunut. Vaihda kuluneet tai vaurioituneet terät ja
pultit sarjoissa, jotta tasapaino säilyy.
• Ole varovainen käsitellessäsi moniteräisiä
ruohonleikkureita, sillä yhden terän kääntäminen saattaa
kääntää myös muita teriä.
Käyttö
• Älä käytä moottoria ahtaissa tiloissa, joihin voi kertyä
vaarallista häkäkaasua.
• Leikkaa ruohoa vain päivänvalossa tai hyvässä
keinovalaistuksessa.
• Varo, ettei jalkasi luista kaltevilla pinnoilla.
• Käytä laitetta kävellen, älä milloinkaan juokse.
• Pidä tukevasti kiinni kahvasta.
• Liiku pyörillä varustetulla kelaleikkurilla poikittain
rinteeseen päin, älä koskaan ylös- tai alaspäin.
• Ole erittäin varovainen vaihtaessasi suuntaa rinteillä.
• Älä leikkaa ruohoa liian jyrkillä rinteillä.
• Ole erittäin varovainen vaihtaessasi suuntaa tai
vetäessäsi ruohonleikkuria itseäsi kohti.
• Katso, ettei alhaalla ja takana ole pikkulapsia, ennen
kuin liikut taaksepäin ja liikkumisen aikana.
• Pysäytä terä(t), jos joudut kallistamaan ruohonleikkurin
ylittäessäsi muita kuin ruohopintoja ja kuljettaessasi
ruohonleikkurin leikattavalle alueelle ja sieltä pois.
• Älä koskaan käytä ruohonleikkuria, jos suojuksia tai
levyjä on vahingoittunut tai ne puuttuvat, tai jos
turvalaitteet (kuten suuntainlevyt tai ruohonkeräimet)
eivät ole paikoillaan.
• Älä muuta moottorin nopeusasetuksia.
• Siirrä kaikki terien ja käyttölaitteiden kytkimet vapaalle
ennen moottorin käynnistämistä.
• Käynnistä moottori huolellisesti ohjeiden mukaan jalat
erillään terästä/teristä.
• Älä kallista ruohonleikkuria käynnistyksen yhteydessä,
ellet joudu kallistamaan konetta saadaksesi sen käyntiin.
Älä siinä tapauksessa kallista enempää kuin on
ehdottomasti tarpeen ja nosta vain osaa, joka osoittaa
käyttäjästä poispäin.
• Älä seiso heittosuppilon edessä käynnistäessäsi
moottoria.
• Pysäytä moottori ja irrota sytytystulpan johto:
– ennen tukkeuman poistamista tai tukoksen
poistamista suppilosta.
– ennen ruohonleikkurin tarkistamista, puhdistamista
tai huoltamista.
– vieraaseen esineeseen osumisen jälkeen. Tarkasta,
onko ruohonleikkurissa vaurioita, ja tee korjaukset
ennen leikkurin käynnistystä ja käyttöä.
– jos ruohonleikkuri alkaa täristä epänormaalisti
(tarkista se heti).
• Pysäytä moottori:
– aina kun lähdet ruohonleikkurin luota.
– ennen polttoainesäiliön täyttämistä.
• Pienennä kaasuttimen asetusta moottorin pysäyttämisen
aikana, ja jos moottorissa on polttoaineventtiili, sulje
polttoaineen tulo leikkuun jälkeen.
• Pysäytä terä(t) kulkiessasi sorateiden, kävelyteiden tai
teiden yli.
• Pysäytä moottori ja odota ennen ruohonkeräimen
irrottamista, kunnes terä on kokonaan pysähtynyt.
• Älä käytä ruohonleikkuria alkoholin tai huumeiden
vaikutuksen alaisena.
• Jos leikkuri alkaa täristä epänormaalisti, pysäytä
moottori ja etsi syy välittömästi. Tärinä on yleensä
varoitus ongelmista.
Rinteissä tapahtuu usein liukastumis- ja
kaatumisonnettomuuksia, jotka voivat aiheuttaa vakavan
loukkaantumisen. Jos tunnet olosi epävarmaksi rinteessä,
älä leikkaa sitä.
• Varo koloja, uria ja töyssyjä. Korkea ruoho voi peittää
esteet.
• Älä leikkaa jyrkänteiden, ojien tai pengerrysten läheltä.
Voit menettää jalansijan tai tasapainosi.
• Älä leikkaa märkää ruohoa. Liukas alusta voi aiheuttaa
liukastumisen.
Huolto ja säilytys
• Pidä kaikki mutterit, pultit (varsinkin terän
kiinnityspultit) ja ruuvit tiukalla, jotta ruohonleikkuri
pysyy turvallisessa käyttökunnossa.
• Älä säilytä ruohonleikkuria, jonka säiliössä on
bensiiniä, sisätiloissa, joissa kaasut voivat joutua
kosketuksiin avotulen tai kipinän kanssa.
• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai alle.
Älä milloinkaan mene heittoaukon eteen.
• Älä koskaan nosta tai kanna ruohonleikkuria, jos sen
moottori on käynnissä.
• Anna moottorin jäähtyä, ennen kuin varastoit
ruohonleikkurin suljettuun tilaan.
4
• Puhdista moottori, äänenvaimennin, akkutila ja
polttoaineen säilytysalue ruohosta, lehdistä tai
liiallisesta rasvasta palovaaran vähentämiseksi.
• Tarkista säännöllisesti, ettei ruohonkerääjässä ole
kulumia tai vaurioita.
• Vaihda kuluneet tai vahingoittuneet osat.
• Ole erityisen varovainen käsitellessäsi bensiiniä, sillä
bensiinihöyry on tulenarkaa.
• Älä muuta moottorin nopeusasetuksia.
• Jos joudut tyhjentämään polttoainesäiliön, suorita
toimenpide ulkona.
• Varmista hyvä suorituskyky ja turvallisuus hankkimalla
ainoastaan alkuperäisiä Toron varaosia ja lisävarusteita.
• Pidä turva- ja käyttöohjekilvet hyvässä kunnossa ja
vaihda ne tarvittaessa.
• Älä koskaan peukaloi turvalaitteita. Tarkista
säännöllisesti, että ne toimivat asianmukaisesti.
• Puhdista ruohonleikkurista ruoho, lehdet ja muut jätteet.
Puhdista mahdolliset öljy- ja polttoaineroiskeet.
• Pysäytä ja tarkasta ruohonleikkuri, jos törmäät
esineeseen. Korjaa ruohonleikkuri tarvittaessa ennen
moottorin käynnistystä.
• Älä koskaan säädä pyörien korkeutta, jos moottori on
käynnissä.
• Ruohonkeräimen osat ovat kuluvia, vaurioituvia ja
heikentyviä osia, mistä syystä liikkuvat osat voivat
paljastua tai esineet sinkoilla. Tarkista osat
säännöllisesti ja vaihda ne tarvittaessa valmistajan
suosittelemiin osiin.
• Ruohonleikkurin terät ovat terävät ja voivat viiltää
haavoja. Suojaa terä(t) ja käytä hansikkaita. Ole
erityisen varovainen huoltaessasi teriä.
Turva- ja ohjetarrat
Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden
lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
Äänenpaine
Tämän laitteen suurin äänenpainetaso käyttäjän korvan
kohdalla on 85 dBA. Mittaustulos perustuu samanlaisilla
koneilla direktiivin 98/37/EY mukaisesti tehtyihin
mittauksiin.
Ääniteho
Tämän laitteen taattu äänitehon taso on 99 dBA.
Mittaustulos perustuu samanlaisilla koneilla direktiivin
2000/14/EY mukaisesti tehtyihin mittauksiin.
Värinä
Tämän laitteen värinätaso käsissä on enintään 7,3 m/s2.
Mittaustulos perustuu samanlaisilla koneilla direktiivin
98/37/EY mukaisesti tehtyihin mittauksiin.

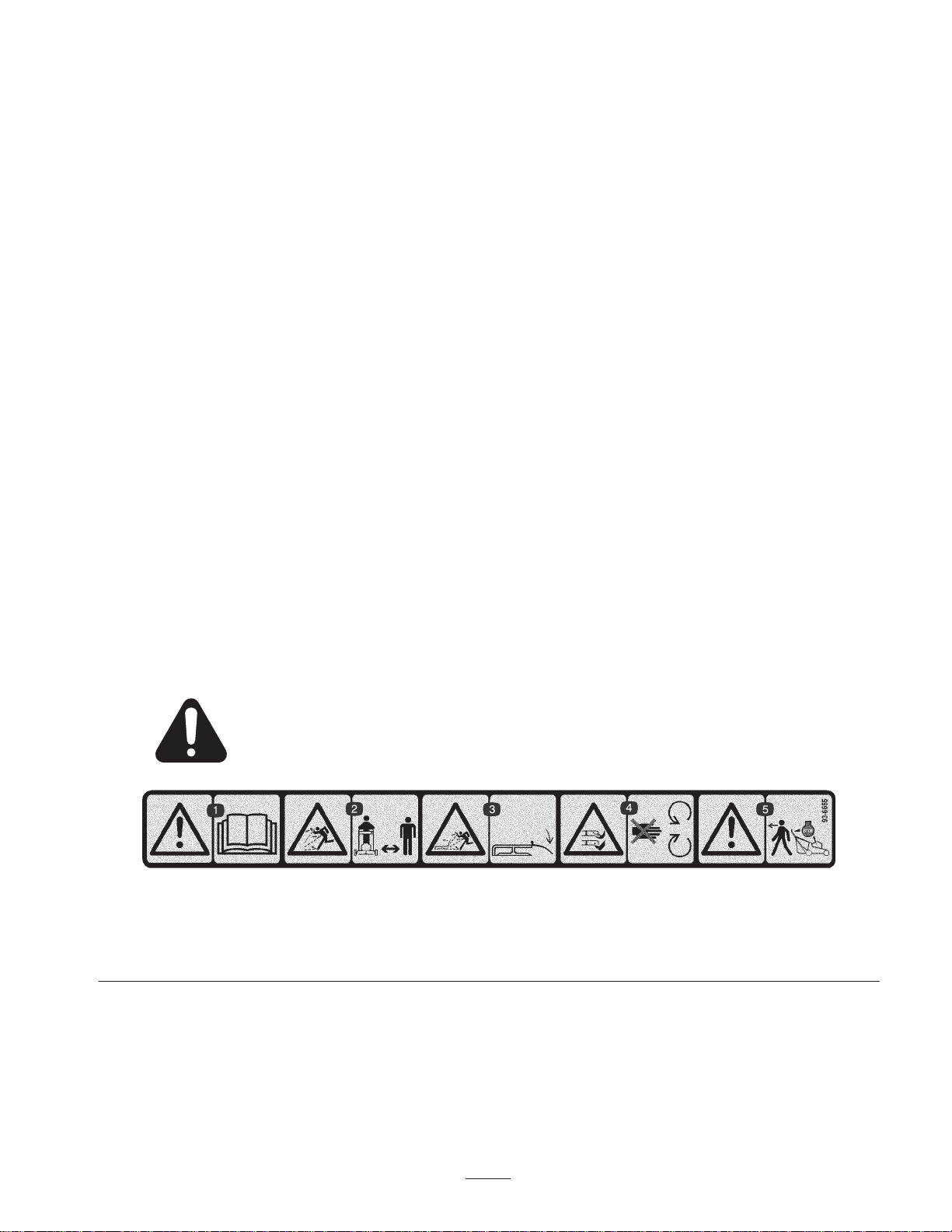

1. Vaara – lue
2. Esineiden sinkoutumisvaara
– pidä sivulliset turvallisen
matkan päässä koneesta.
käyttöopas
.
93-6655
3. Esineiden sinkoutumisvaara
ruohonleikkurista – pidä
suuntain paikallaan.
4. Jalkojen ja käsien
silpoutumisvaara – pysy
etäällä liikkuvista osista.
5
5. Vaara – sammuta moottori
ennen koneelta poistumista.

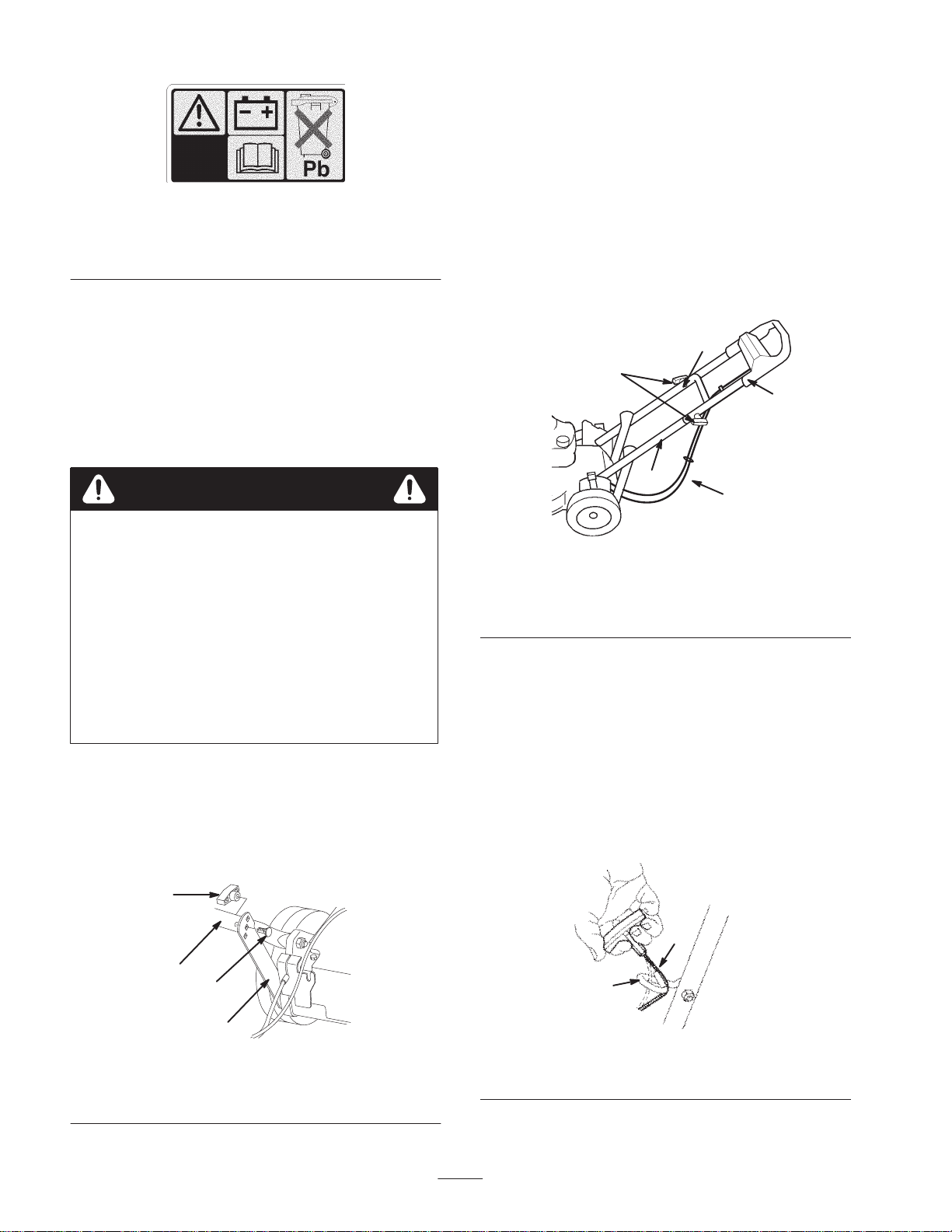

1. Vaara
2. Lue akun latausohjeet
käyttöoppaasta
.
104-7953
3. Sisältää lyijyä, älä hävitä
tavallisen jätteen mukana.
3. Käännä alakahvaa taaksepäin ja tukikannattimia
ylöspäin ja kohdista kannattimet alakahvan reikiin
(kuva 2).
4. Kiinnitä alakahva tukikannattimiin kahdella litteällä
kahvapultilla ja kahdella nupilla niiden kannattimien
korkeussäätöreikien kautta, jotka ovat pituutesi puolesta
sopivammat (kuva 2).
Huomautus: Voit säätää kahvan korkeutta asentamalla
kahvapultin ja -nupin tukikannattimen eri reikiin.
5. Työnnä yläkahvaosan päät alakahvan päälle siten, että
osat asettuvat yhteen (kuva 3).
Käyttöönotto
Huomautus: Koneen vasen ja oikea puoli määritellään
normaalista käyttöasennosta käsin.
Kahvan asennus
Vaara
Jos kahva taitetaan tai vapautetaan väärin, yksi tai
useampi vaijeri saattaa puristua, venyä tai
vaurioitua. Puristunut, venynyt tai vaurioitunut
vaijeri saattaa aiheuttaa toimintahäiriön, josta on
seurauksena vaarallinen toimintatila.
• Älä purista, venytä tai vaurioita vaijereita.
• Käsittele vaijereita varoen taittaessasi ja
vapauttaessasi kahvan.
• Älä käytä ruohonleikkuria, jos yksi tai useampi
vaijereista on puristunut, venynyt tai
vaurioitunut. Ota yhteyttä valtuutettuun huoltoon.
1. Aseta yläkahva maahan ruohonleikkurin taakse siten,
että kahvan tarra osoittaa ylöspäin ja ohjausvaijerit
kulkevat kahvan asennuskannattimien välistä.
2. Irrota neljä kahvan pulttia ja nuppia alakahvasta
(kahdessa pultissa on litteä litteä kanta ja kahdessa
muotoiltu kanta, jotta ne sopivat kahvaan) (kuva 2).
2
1
3
4
5
m-4204
Kuva 3
1. Nupit
2. Muotoiltu kahvapultti (2)
3. Yläkahva
4. Alakahva
5. Vaijerit
6. Tarkista, että kaapelit kulkevat yläkahvan ala- ja
takapuolelta kuten esitetään kuvassa 3.
7. Kiinnitä yläkahva alakahvaan kahden muotoillun
kahvapultin ja kahden nupin avulla (kuva 3).
Narukäynnistimen asennus
Vedä narukäynnistin kahvassa olevan naruohjaimen läpi
(kuva 4).
1. Nuppi (2)
2. Alakahva
1
2
2
3
4
Kuva 2
3. Litteä kahvapultti (2)
4. Tukikannatin
m-4272
1. Naruohjain 2. Narukäynnistin
1
210
Kuva 4
6
Heittokanavan suojuksen
Sulakkeen asennus
asennus
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.

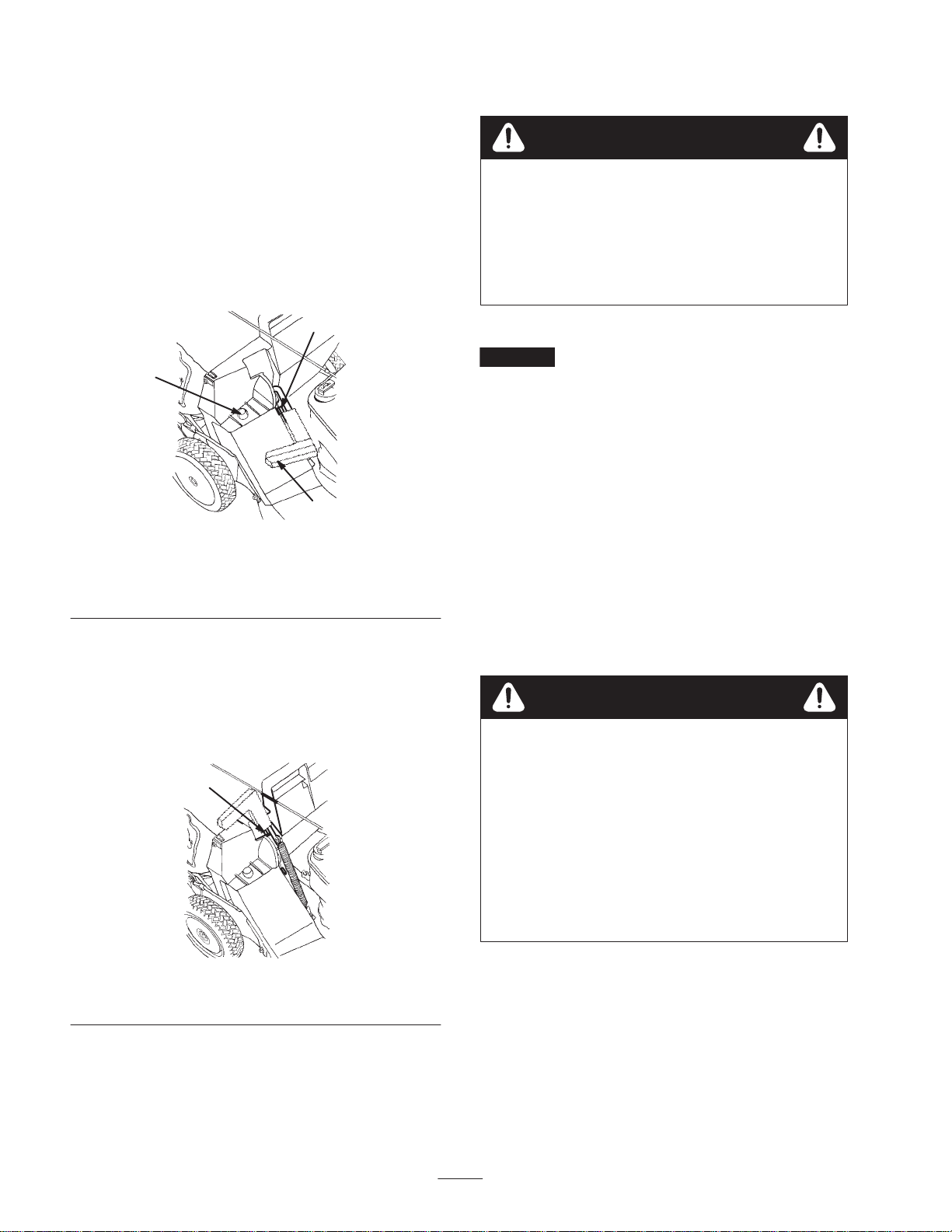

2. Avaa heittoluukku siirtämällä sitä taaksepäin (kuva 5).
1
Kuva 5
1. Heittoluukun kahva 2. Heittokanavan suojus
3. Pidä kiinni heittoluukun kahvasta, ettei jousitettu luukku
sulkeudu, kun asennat heittokanavan suojuksen.
2
1914
Vain sähkökäynnistimellä varustettu malli
Sulake suojaa sähkökäynnistinjärjestelmää. Jos akku ei
lataa tai moottori ei käynnisty sähkökäynnistimellä, sulake
voi olla lauennut. Käytä 40 A:n laattasulaketta.
1. Irrota akkukotelon kansi (kuva 7).
2
1
m-5146
Kuva 7
1. Akkukotelo 2. Akkukotelon kansi
Huomautus: Irrota akkukotelon kansi tasakärkisellä
ruuviavaimella (kuva 8). Avaa akkukotelon kannen
molemmat päät ennen kannen irrottamista, ettei se
vaurioidu.
4. Kierrä suojusta hieman myötäpäivään asentaessasi sitä
(kuva 5).
Huomautus: Tarkista, että suojuksen tarrassa oleva
nuoli osoittaa ylöspäin.
5. Työnnä suojusta, kunnes suojuksen alaosassa oleva
jousikiinnike napsahtaa paikalleen (kuva 6).
1
1915
Kuva 6
1. Jousikiinnike
6. Lukitse suojuksen yläosa vapauttamalla heittoluukun
kahva.
m-5147
Kuva 8
2. Asenna sulake sulakepitimeen kuten esitetään kuvassa 9.
1
2
m-4796
Kuva 9
1. Sulakepidin 2. Sulake
3. Asenna akkukotelon kansi.
7
Käynnistysvalmistelut
Kampikammion täyttö öljyllä
Kampikammioon mahtuu 0,65 litraa öljyä. Käytä vain
korkealuokkaista SAE 30 tai SAE 10W30 puhdistavaa
öljyä, jolla on API:n (American Petroleum Institute)
huoltoluokitus SF, SG, SH tai SJ.
Tärkeää Älä lisää bensiiniin öljyä.
Tärkeää Älä käytä metanolia, metanolia sisältävää
bensiiniä, enemmän kuin 10 % etanolia sisältävää etanolin
ja bensiinin seosta, korkeaoktaanista bensiiniä tai valkoista
spriitä. Nämä polttoaineet voivat vaurioittaa moottorin
polttoainejärjestelmää.
Tärkeää Älä käytä yli 30 vuorokautta vanhaa bensiiniä.
Tarkista aina ennen leikkurin käyttöä, että öljymäärä on
mittatikun merkintöjen Add ja Full (lisää ja täynnä) välissä

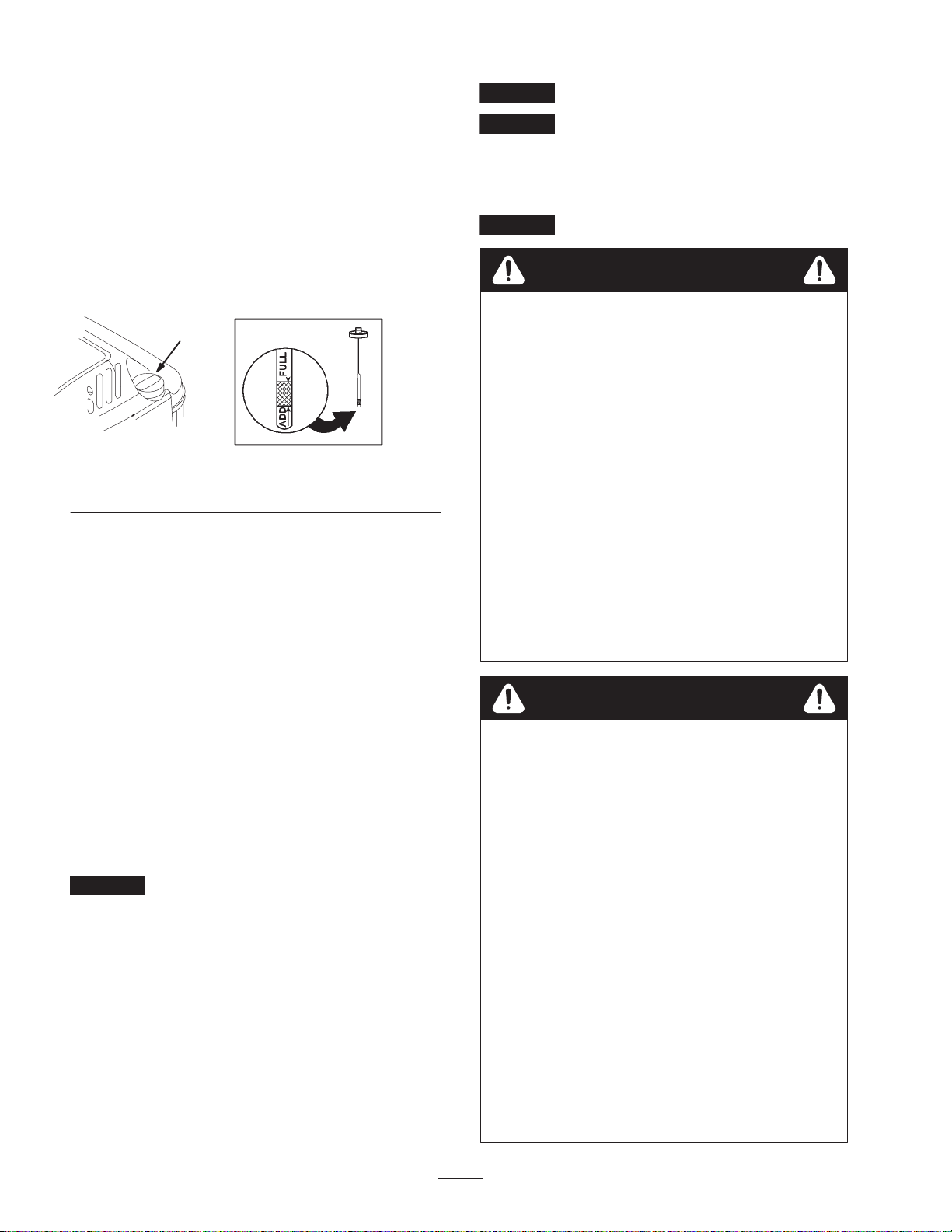

(kuva 10).
1
1626
Kuva 10
1. Mittatikku
Öljyn lisääminen:
1. Siirrä ruohonleikkuri tasaiselle alustalle.
2. Puhdista mittatikun ympäristö (kuva 10).
3. Irrota mittatikku kiertämällä korkkia vastapäivään ja
vetämällä se ulos.
4. Pyyhi mittatikku puhtaalla kankaalla.
5. Työnnä mittatikku täyttökaulaan pohjaan saakka ja vedä
mittatikku ulos.
Huomautus: Mittatikku tulee painaa pohjaan saakka, jotta
öljytaso voidaan mitata tarkasti.
6. Lue öljytaso mittatikusta (kuva 10).
7. Jos öljytaso on alle mittatikun Add-merkin, kaada öljyä
hitaasti juuri sen verran täyttökaulaan, että öljytaso
nousee mittatikun Full-merkkiin.
Tärkeää Älä täytä kampikammioon liikaa öljyä ja käytä
moottoria. Se aiheuttaa moottorivaurion. Tarvittaessa valuta
liika öljy pois, kunnes öljytaso on Full-merkin kohdalla.
8. Aseta mittatikku täyttökaulaan ja kierrä korkkia
myötäpäivään, kunnes se on tiukasti kiinni.
Bensiinisäiliön täyttö
Moottori toimii parhaiten, kun käytät puhdasta, tuoretta
lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 87.
Jotta bensiini olisi tuoretta, osta bensiiniä vain 30 päivän
tarpeisiin. Lyijytön bensiini palaa puhtaammin, ja lisäksi
moottori kestää pitempään ja käynnistyy hyvin. Lyijyllistä
bensiiniä voidaan käyttää, jos lyijytöntä ei ole saatavilla.
Hengenvaara
Tietyissä oloissa bensiini on hyvin tulenarkaa ja
räjähdysherkkää. Bensiinin aiheuttama tulipalo tai
räjähdys voi aiheuttaa palovammoja ja
omaisuusvahinkoja.
• Täytä polttoainesäiliö ulkona avoimessa tilassa,
kun moottori on jäähtynyt. Läikkynyt bensiini
tulee pyyhkiä pois.
• Polttoainesäiliötä ei saa täyttää aivan täyteen.
Lisää bensiiniä säiliöön, kunnes pinta on
6–13 mm täyttökaulan alareunan alapuolella.
Säiliöön jäävä tyhjä tila sallii bensiinin
laajenemisen.
• Älä tupakoi bensiiniä käsitellessäsi ja pysy
kaukana avotulesta tai paikoista, joissa kipinä
voi sytyttää bensiinihuurut.
• Säilytä bensiiniä sille hyväksytyssä säiliössä ja
pidä se poissa lasten ulottuvilta.
• Bensiiniä ei tule ostaa enempää kuin 30 päivän
tarpeeseen.
Hengenvaara
Polttoainetta tankattaessa voi tietyissä oloissa
syntyä staattista sähköä, joka sytyttää bensiinin.
Bensiinin aiheuttama tulipalo tai räjähdys voi
aiheuttaa palovammoja ja omaisuusvahinkoja.
• Laita bensiiniastiat aina maahan ja pois
ajoneuvon läheltä ennen tankkaamista.
• Bensiiniastioita ei saa täyttää ajoneuvon sisällä
tai kuorma-auton tai perävaunun lavalla, sillä
sisämatot tai muoviset lavan päällysteet
saattavat eristää astian ja hidastaa staattisen
sähkön purkautumista.
• Poista bensiinikäyttöiset laitteet kuorma-autosta
tai perävaunusta ja tankkaa laite, kun sen
pyörillä on kosketus maahan, mikäli tämä on
käytännössä mahdollista.
• Jos se ei ole mahdollista, tankkaa tällainen laite
kannettavasta astiasta kuorma-auton tai
perävaunun lavalla mieluummin kuin bensiinin
jakelupistoolilla.
• Jos jakelupistoolia on käytettävä, pidä pistoolia
polttoainesäiliön reunaa tai astian aukkoa
vasten koko tankkaamisen ajan.
8
Käytä polttoaineen stabilointi- tai lisäainetta säännöllisesti
käytön ja varastoinnin aikana. Stabilointi- tai lisäaine
puhdistaa moottoria käytön aikana ja estää liimamaista
hartsia kerääntymästä moottoriin varastoinnin aikana.
Tärkeää Älä käytä muita polttoaineen lisäaineita kuin
stabilointiainetta tai varastointia parantavaa ainetta. Älä
käytä alkoholipohjaisia stabilointiaineita, kuten etanolia,
metanolia tai isopropanolia.

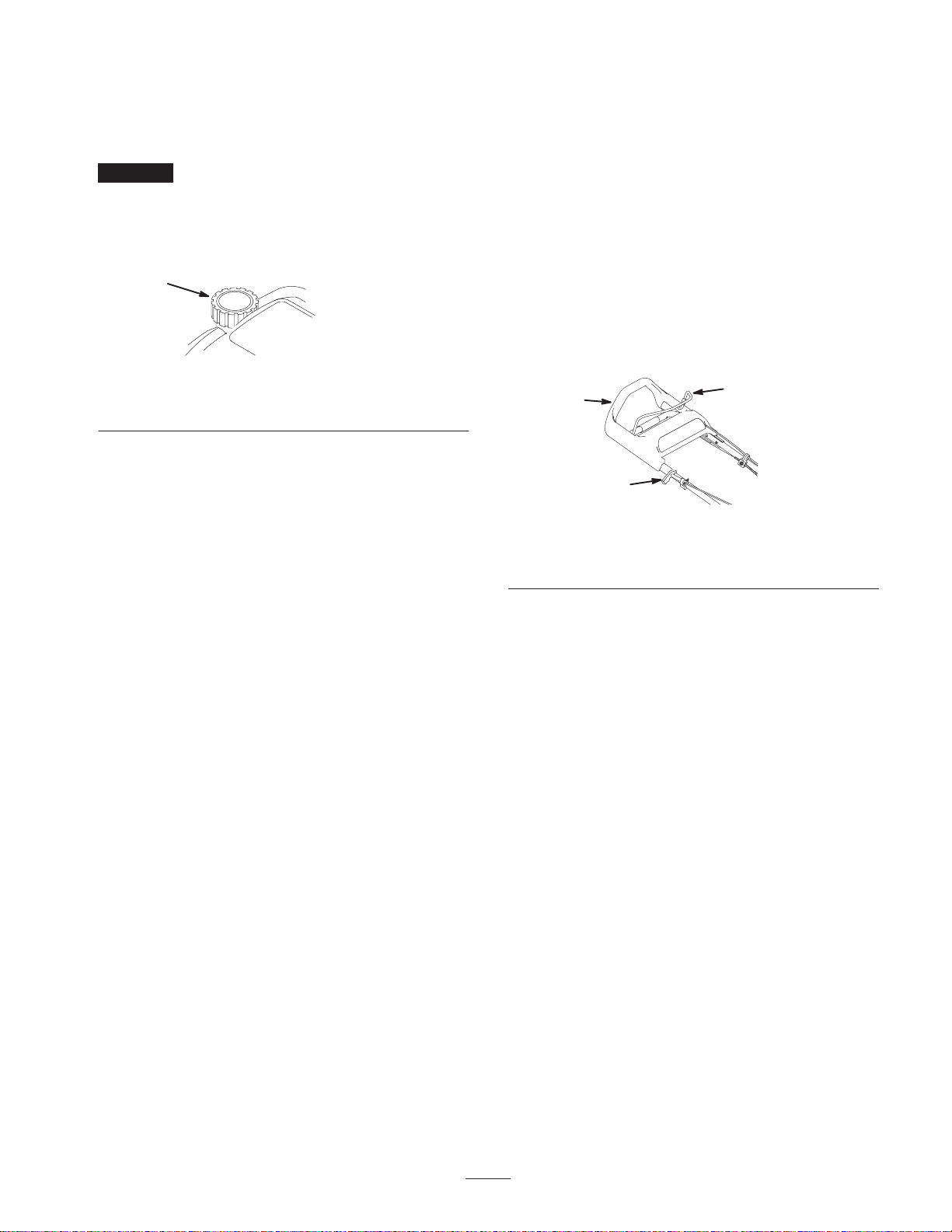

1. Puhdista polttoainesäiliön korkin ympäristö (kuva 11).
1
1626
Kuva 11
1. Polttoainesäiliön korkki
2. Poista polttoainesäiliön korkki.
Käyttö
Huomautus: Koneen vasen ja oikea puoli määritellään
normaalista käyttöasennosta käsin.
Tarkista aina ennen leikkurin käyttöä, että itsevetolaitteisto
(vain itsevetävissä malleissa) ja teränohjaussanka toimivat
oikein. Kun vapautat teränohjaussangan, moottorin ja
itsevetolaitteiston on pysähdyttävä. Jos ne eivät pysähdy,
ota yhteys valtuutettuun huoltoon.
Ohjauslaitteet
Käynnistyskahva ja teränohjaussanka ovat yläkahvassa
kuten esitetään kuvassa 12.
1
2
3. Täytä polttoainesäiliö lyijyttömällä bensiinillä 6–13 mm
säiliön yläreunan alapuolelle. Älä täytä täyttökaulaa.
4. Asenna polttoainesäiliön korkki tiukasti paikalleen ja
pyyhi roiskunut bensiini.
Kunnossapitotaulukon
tarkastelu
Tarkastele sivulla 14 olevaa kunnossapitotaulukkoa. Voit
ehkä joutua suorittamaan yhden tai useampia
lisätoimenpiteitä ennen ruohonleikkurin käyttöönottoa tai
vähän sen käyttöönoton jälkeen.
3
1. Teränohjaussanka
2. Yläkahva
m-4207
Kuva 12
3. Käynnistyskahva
9
Moottorin käynnistys

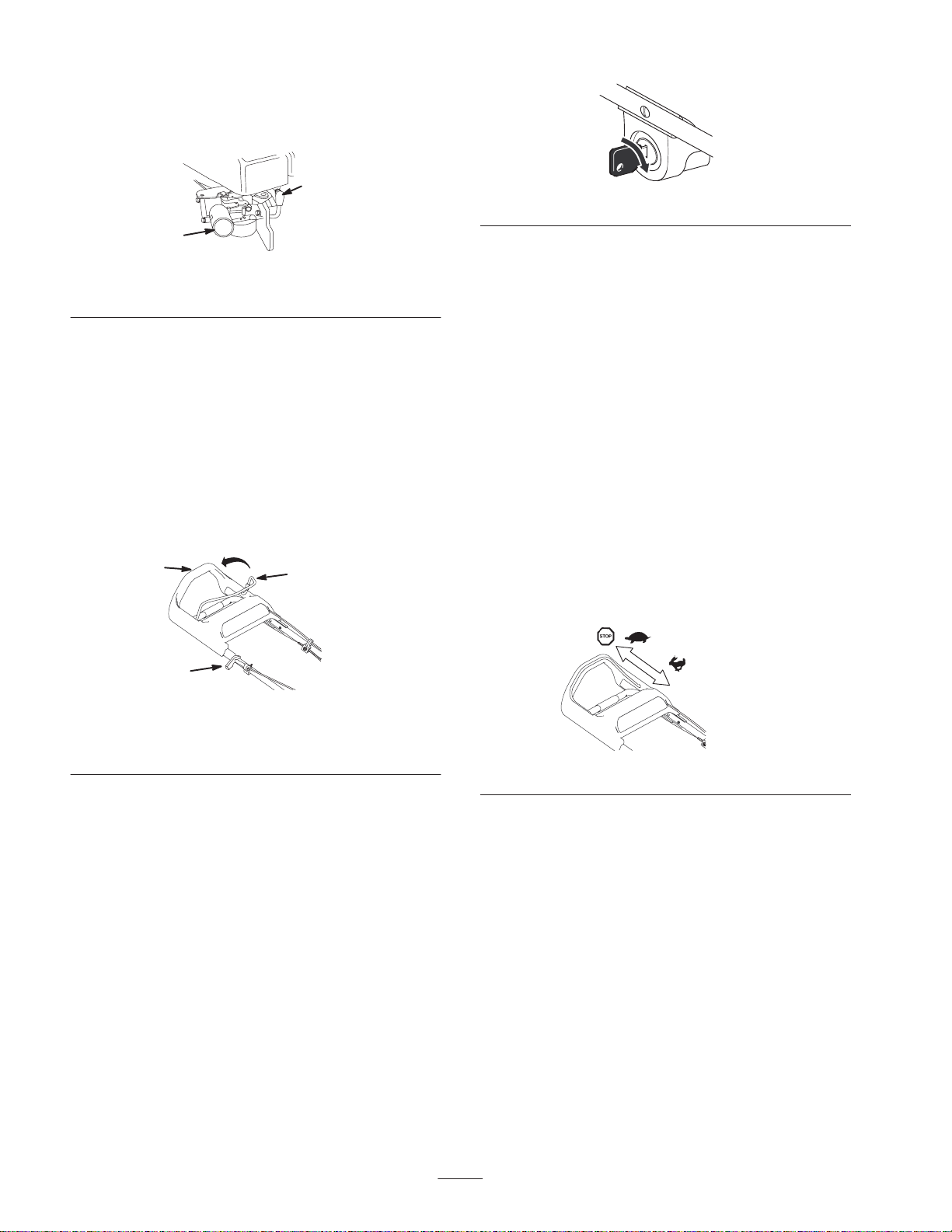

1. Kytke johto sytytystulppaan (kuva 13).
1
Kuva 15
2
m-4198
Kuva 13
1. Sytytystulpan johto 2. Käsisyöttöpumppu
2. Paina käsisyöttöpumppua kolme kertaa ja pidä
painallusten välillä yhden sekunnin tauko (kuva 13).
Huomautus: Jos lämpötila on 13C tai sen alapuolella,
paina käsisyöttöpumppua viisi kertaa ja pidä painallusten
välillä yhden sekunnin tauko.
Huomautus: Älä käynnistä käsisyöttöpumpun avulla
lämmintä moottoria lyhyen moottoripysähdyksen jälkeen.
Kylmällä säällä saatat kuitenkin joutua käyttämään myös
käsisyöttöpumppua.
3. Pidä teränohjaussankaa yläkahvaa vasten (kuva 14).
2
3
1
m-4207
Huomautus: Jos akun varaustaso ei riitä moottorin
käynnistämiseen, käynnistä moottori
käsikäynnistyksellä.
Huomautus: Jos moottori ei käynnisty kolmen yrityksen
jälkeen, toista vaiheet 2–4.
Moottorin pysäytys
Vapauta teränohjaussanka. Sekä moottorin että terän on
pysähdyttävä. Jos ne eivät pysähdy oikein, ota yhteys
valtuutettuun huoltoon.
Itsevetolaitteiston käyttö
Itsevetolaitteistoa käytetään kävelemällä eteenpäin ja
pitämällä käsiä yläkahvan päällä ja kyynärpäitä sivuilla,
jolloin ruohonleikkuri liikkuu automaattisesti oikeaa
vauhtia. Mitä nopeammin kävelet, sitä kauemmas kahva
työntyy ja sitä nopeammin ruohonleikkuri vetää (kuva 16).
Kuva 14
1. Teränohjaussanka
2. Yläkahva
3. Käynnistyskahva
4. Käynnistä ruohonleikkuri.
• Käsikäynnistys – Vedä käynnistyskahvaa hieman,
kunnes tunnet vastuksen. Vetäise sitten voimakkaasti
(kuva 12). Päästä naru kelautumaan hitaasti kahvaan.
• Sähkökäynnistys (vain sähkökäynnistimellä
varustettu malli) – T yönnä virta-avain virtalukkoon.
Käännä avainta oikealle ja vapauta se, kun moottori
käynnistyy (kuva 15).
m-4206
Kuva 16
Vetoa pienennetään hidastamalla kävelyä. Veto pysäytetään
lopettamalla kävely (kuva 16).
Huomautus: Jos ruohonleikkuri ei itsevetolaitteiston
käytön jälkeen liiku vapaasti taaksepäin, tönäise leikkuria
eteenpäin pari senttiä ilman, että itsevetolaitteisto
kytkeytyy, ja vedä tämän jälkeen leikkuria taaksepäin.
10

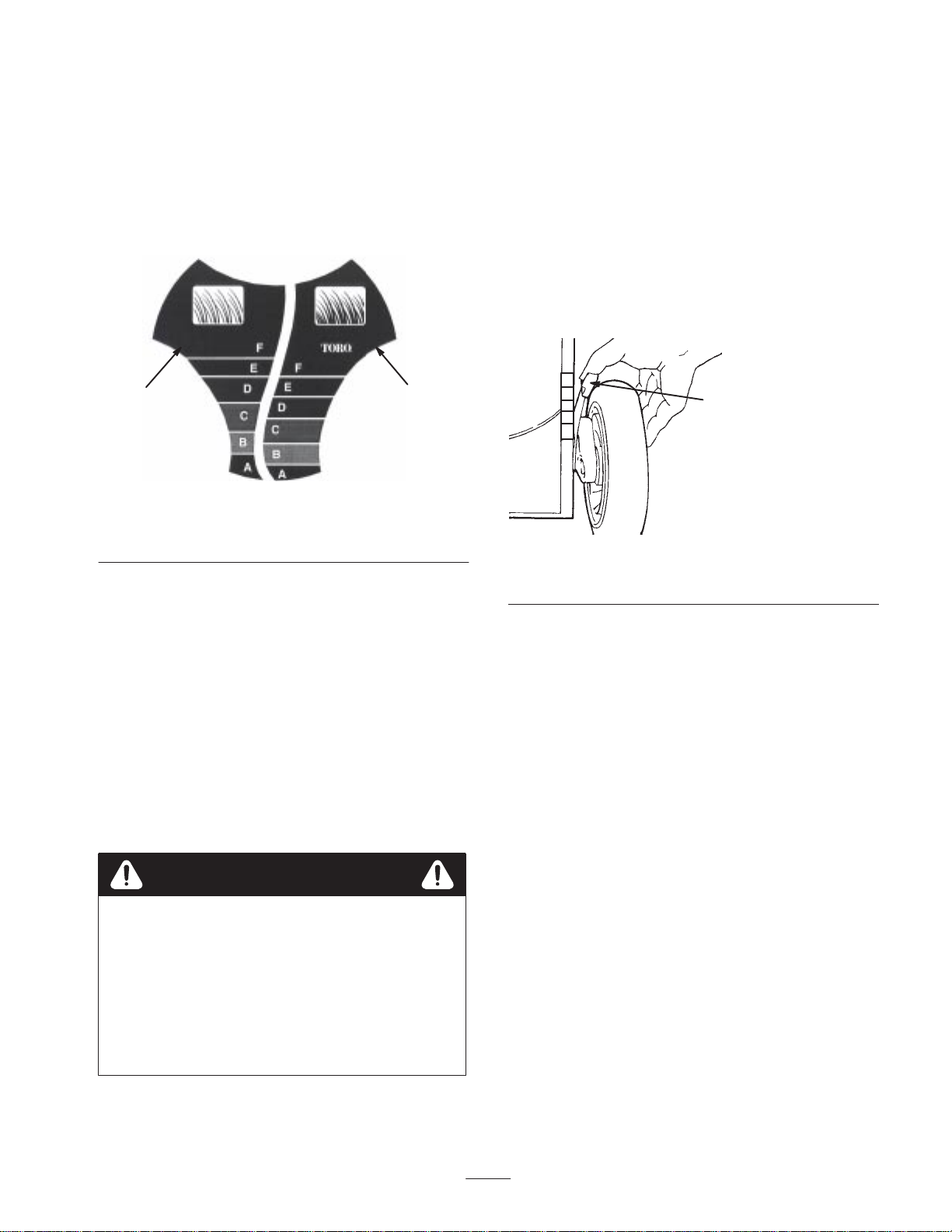

Leikkuukorkeuden säätö
SmartWheel-laitteessa on kaksi leikkuuasteikkoa,
Harva/normaali ja tiheä – jotka varmistavat parhaan
mahdollisen leikkuukorkeuden kaikissa leikkuuolosuhteissa
(kuva 17). Käytä harvaa/normaalia asteikkoa lämpimänä
kesäaikana suurimman osan ajasta. Tiheä asteikko on
tarkoitettu paksulle, kostealle ja rehevälle ruoholle, joka
kasvaa useimmiten keväällä.
1
Kuva 17
1. Harva/normaali
ruohonleikkuuasteikko
Toro suosittelee seuraavaa:
2. Tiheä
ruohonleikkuuasteikko
2
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Siirrä ruohonleikkuri ruohon päälle. Lakkaa
liikuttamasta leikkuria, kun yhdessä takapyörässä oleva
SmartWheel-merkintä on pystysuorassa (kuva 17).
3. Vertaa ruohonkärkien korkeutta pyörän kirjaimiin
SmartWheel-merkinnän avulla. SmartWheelissä oleva
kirjain, joka on ruohon kärkien tasolla, on oikea
leikkuukorkeus.
4. Työnnä leikkuukorkeussäädintä pyörää kohti ja siirrä se
ruohonleikkurin kotelossa olevan vastaavan kirjaimen
kohdalle (kuva 18).
A
B
D
EC
1
A = 25 mm
B = 38 mm
C = 51 mm
D = 64 mm
E = 76 mm
788
Kuva 18
1. Leikkuukorkeus
• Leikkaa ruoho asetuksilla D, E tai F tai pidä ruoho
5,1–7,6 cm korkeana.
• Älä leikkaa D-asetusta alemmalla, paitsi jos ruoho on
harvaa tai on myöhäinen syksy, jolloin ruohon kasvu
alkaa hidastua. Kun leikkaat pitkää ruohoa, käytä
korkeampaa leikkuukorkeuden asetusta ja kävele
hitaammin. Leikkaa tämän jälkeen ruoho vielä
normaalilla asetuksella. Jos ruoho leikataan sen ollessa
liian pitkää, leikkuri voi tukkeutua ja moottori sammua.
Huomautus: SmartWheel laskee oikean asetuksen, mikä
varmistaa sen, että leikkaat korkeintaan kolmasosan ruohon
pituudesta.
Hengenvaara
Leikkuukorkeussäätimiä käsiteltäessä kätesi
saattaa joutua kosketuksiin liikkuvan terän
kanssa, mikä voi aiheuttaa vakavia vammoja.
• Pysäytä moottori ja odota, että kaikki liike on
pysähtynyt, ennen kuin säädät
leikkuukorkeutta.
• Älä laita sormia kotelon alle säätäessäsi
leikkuukorkeutta.
Huomautus: Säätäminen on helpompaa, kun nostat koteloa
siten, että pyörä irtoaa maasta. Älä laita sormiasi kotelon
alle, kun nostat ruohonleikkuria.
5. Tarkista, että leikkuukorkeuden säätimen nasta asettuu
kotelossa olevaan uraan.
6. Säädä kaikki pyörät samaa kirjainta vastaavaan
asetukseen.
Huomautus: Voit säätää etupyörien korkeudeksi 1,3 cm.
Siirrä leikkuukorkeuden säädin korkeuden A ohi ja vapauta
nasta kotelon uraan.
11

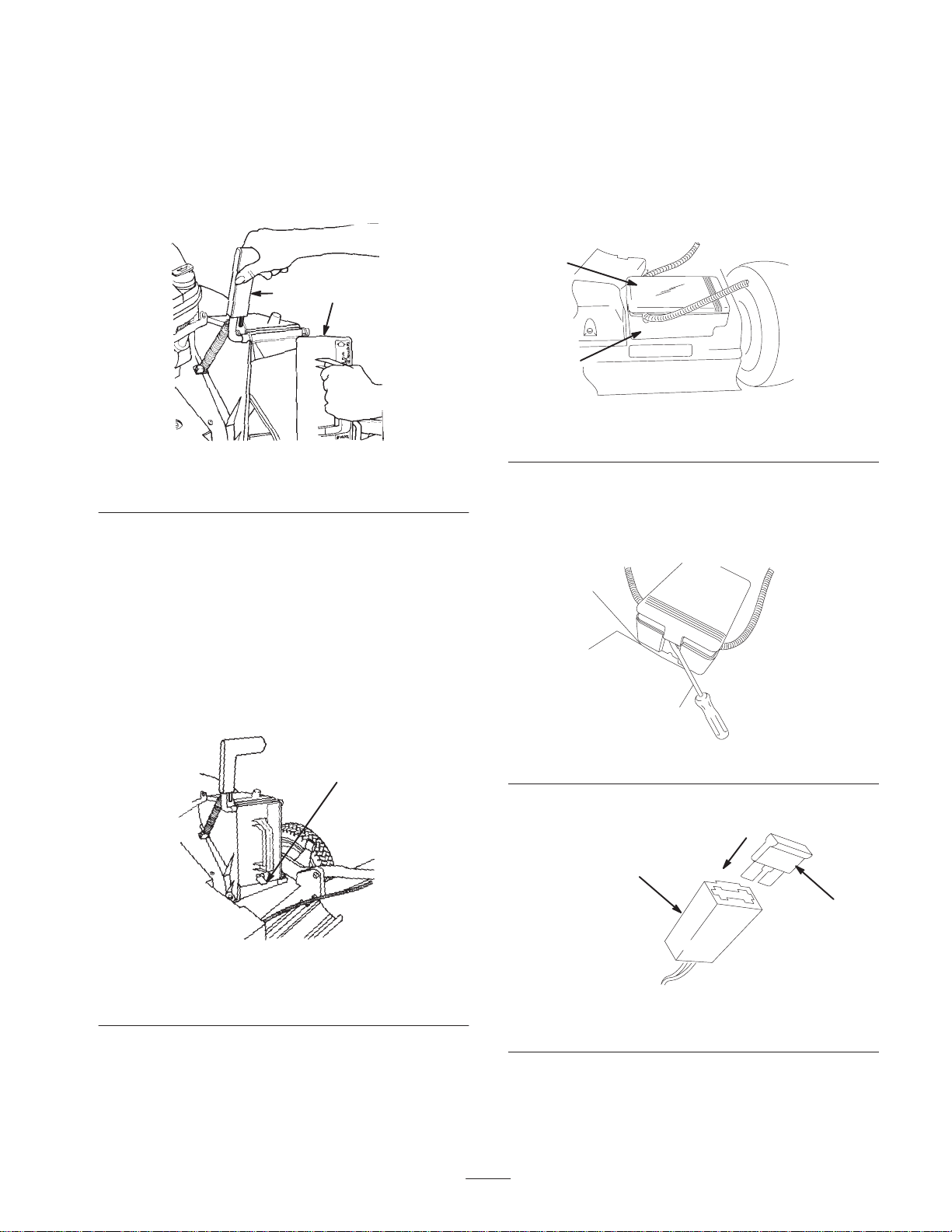

Ruohonkeräimen käyttö
Ruohonleikkuu keräimen kanssa
Saatat joskus tarvita ruohonkeräintä tiheän ruohon tai
lehtien keräämiseen.
Ruohonkeräimen asennus
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Tarkista, että heittoluukun kahva on kokonaan edessä ja
tappi koskettaa kiinnikettä (kuva 19).
2
1
3
Kuva 19
1. Keräimen runko
kiinnitystolpassa
2. Tappi koskettaa kiinnikettä
3. Työnnä siten, että keräimen rungossa oleva aukko
asettuu kotelon kiinnitystolppaan (kuva 19).
3. Kahva kokonaan edessä
ja heittoluukku suljettuna
1912
Vaara
Jos ruohonkeräin on kulunut, pienet kivet ja muut
jätteet saattavat lentää käyttäjän tai sivullisen
suuntaan ja aiheuttaa vakavia henkilövahinkoja
tai kuoleman käyttäjälle tai sivullisille.
Tarkasta ruohonkeräin säännöllisesti. Jos keräin
on vaurioitunut, asenna uusi Toro-ruohonkeräin.
Leikkaa ruohoa, kunnes keräin on täynnä.
Tärkeää Älä ylitäytä keräintä.
Ruohonkeräimen irrotus
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Nosta heittoluukun kahvaa ja siirrä se eteen, kunnes
lukitustappi koskettaa kiinnikettä (kuva 19).
3. Tartu kahvaan keräimen edestä ja takaa ja nosta keräin
pois ruohonleikkurista.
4. Kallista keräintä vähitellen, jotta leikkuujätteet
tyhjentyvät.
5. Keräin asennetaan aikaisemmin tässä osiossa esitettyjen
ruohonkeräimen asennusohjeiden vaiheiden 3–5
mukaisesti.
4. Aseta ruohonkeräimen rungon takaosa alakahvaan.
5. Vedä heittoluukun kahva eteen ja siirrä kahvaa taaksepäin,
kunnes tappi lukittuu keräimen uraan (kuva 20).
1
1913
Kuva 20
1. Tappi lukittuna keräimen uraan
Huomautus: Ruohonleikkurin kotelossa oleva
heittoluukku on nyt auki.
Hengenvaara
Jos heittolukku ei sulkeudu kunnolla, ruohonleikkuri
saattaa singota esineitä ja aiheuttaa vakavia
henkilövammoja tai kuoleman.
Jos heittoluukku ei sulkeudu, koska leikkuujätteet
tukkivat heittoalueen, pysäytä moottori ja odota,
kunnes kaikki liikkuvat osat ovat pysähtyneet.
Liikuta sitten heittoluukun kahvaa hitaasti
edestakaisin, kunnes heittoluukku voidaan sulkea
kunnolla. Ellei heittoluukku sulkeudu vieläkään,
poista tukkeuma kepillä, älä kädelläsi.
12
Käyttövihjeitä
• Lue turvallisuusohjeet ja tämä käyttöopas huolellisesti
ennen ruohonleikkurin käyttöä.
• Puhdista alueelta kepit, kivet, johdot, oksat ja muut
jätteet, jotka terä saattaisi singota ympäristöön.
• Älä päästä ruohonleikkurin läheisyyteen tai käyttöalueelle
ketään, etenkään lapsia tai lemmikkieläimiä.
• Älä törmää leikkurilla puihin, seiniin, kiveyksiin tai
muihin kiinteisiin esteisiin. Älä koskaan aja
ruohonleikkurilla minkään esteen yli.
• Jos ruohonleikkuri törmää esteeseen tai alkaa täristä,
pysäytä moottori välittömästi, irrota sytytystulpan johto
ja tarkasta ruohonleikkuri vaurioiden varalta.
• Pidä terä terävänä koko leikkuukauden ajan. Viilaa
terän lovet säännöllisesti pois.
• Vaihda terä tarvittaessa alkuperäiseen Toro-vaihtoterään.
• Leikkaa vain kuivaa ruohoa tai lehtiä. Kostea ruoho ja
lehdet yleensä paakkuuntuvat nurmikolle ja voivat
tukkia ruohonleikkurin tai pysäyttää moottorin.
Ruohon leikkaaminen
• Ruoho kasvaa eri nopeudella eri vuodenaikoina.
Lämpimänä kesäaikana ruoho kannattaa leikata
leikkuukorkeusasetuksilla C, D tai E. Leikkaa vain noin
kolmasosa ruohon pituudesta kerrallaan. Älä leikkaa
ruohoa 51 mm:n asetusta lyhyemmäksi, paitsi jos ruoho
on harvaa tai on myöhäinen syksy, jolloin ruohon kasvu
alkaa hidastua.
• Leikatessasi yli 15 cm korkeaa ruohoa leikkaa ensin
korkeimmalla leikkuukorkeuden asetuksella ja kävele
hitaasti. Leikkaa sen jälkeen matalammalla asetuksella,
jotta nurmikosta tulee hyvän näköinen. Jos ruoho on
liian pitkää ja lehdet paakkuuntuvat nurmikon päälle,
ruohonleikkuri voi tukkeutua ja moottori pysähtyä.
• Vaihda leikkuusuuntaa. Silloin leikkuujätteet
hajaantuvat ruohikolle tasaisesti ja lannoittavat hyvin.
Jos leikattu nurmikko ei näytä hyvältä, kokeile seuraavia
toimenpiteitä tai jotain niistä:
• Teroita terä.
• Kävele hitaammin leikatessasi.
• Nosta ruohonleikkurin leikkuukorkeutta.
Vaara
Kostean ruohon tai lehtien vuoksi saatat liukastua,
koskettaa terää ja loukkaantua vakavasti.
Leikkaa vain ruohon ollessa kuivaa.
• Puhdista ruohonleikkurin rungon alapuoli aina leikkuun
jälkeen. Katso Ruohonleikkurin kotelon alapuolen
puhdistus sivulta 15.
• Pidä moottori hyvässä käyttökunnossa.
• Paras leikkuutulos saadaan, kun moottorin nopeus on
nopeimmalla asennolla.
Vaara
Jos ruohonleikkuria käytetään niin, että moottorin
pyörintänopeus on suurempi kuin tehtaalla
asetettu maksiminopeus, leikkurista voi sinkoutua
terän kappale tai moottorin osia käyttäjän tai
sivullisten suuntaan, mikä saattaa aiheuttaa
vakavan loukkaantumisen tai kuoleman.
• Älä muuta moottorin nopeusasetusta.
• Jos epäilet, että moottorin pyörintänopeus on
normaalia suurempi, ota yhteyttä valtuutettuun
huoltoon.
• Leikkaa ruoho useammin.
• Kulje aina osaksi edellisen leikkuukaistan päällä; älä
leikkaa kokonaan uutta kaistaa.
• Aseta etupyörien leikkuukorkeus yhtä pykälää alemmas
kuin takapyörien. Aseta etupyörät esim. asetukseen C ja
takapyörät asetukseen D.
Lehtien leikkaaminen
• Kun nurmikko on leikattu, tarkista, että puolet ruohosta
näkyy lehtikerroksen läpi. Joudut ehkä leikkaamaan
lehdet vielä kerran tai useamminkin.
• Jos lehtikerros on ohut, aseta kaikki pyörät samaan
leikkuukorkeuteen.
• Jos lehtikerroksen korkeus nurmikolla on yli 12,7 cm,
aseta etuosan leikkuukorkeus yhtä tai kahta pykälää
korkeammalle kuin takaosan leikkuukorkeus. Silloin
lehdet kulkevat helpommin ruohonleikkurin rungon
alle.
• Hidasta leikkuunopeutta, jos ruohonleikkuri ei leikkaa
lehtiä tarpeeksi hienoksi.
• Jos leikkaat tammenlehtiä, voit lisätä keväällä
nurmikolle kalkkia tasapainottamaan tammenlehtien
happamuutta.
• Puhdista ilmansuodatin säännöllisesti. Kierrätys synnyttää
enemmän leikkuujätettä ja pölyä, jotka tukkivat
ilmansuodattimen ja heikentävät moottorin tehoa.
13
Kunnossapito
Huomautus: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.
Kunnossapidon suositustaulukko
Huoltoväli Huoltotoimenpide
• Tarkista moottorin öljymäärä. Katso Moottorin öljymäärän tarkastus sivulta 15.
• Tarkasta teräjarrun pysähtymisaika. Terän on pysähdyttävä kolmen sekunnin
kuluessa ohjaussangan vapauttamisesta. Ellei terä pysähdy, ota yhteys
Aina ennen käyttöä
5 tuntia • Tarkasta terä ja moottorin kiinnikkeet. Kiristä, jos ne ovat löysällä.
25 tuntia
valtuutettuun huoltoon.
• Poista leikkuujätteet ja lika kotelon alapuolelta. Katso Ruohonleikkurin kotelon
alapuolen puhdistus sivulla 15.
• Puhdista heittokanava ja heittokanavan suojus. Katso Heittokanavan ja
suojuksen puhdistus sivulla 16.
• Puhdista ilmansuodattimen esipuhdistin ja vaihda paperinen ilmansuodatin;
vaihda paperinen ilmansuodatin useammin pölyisissä tai likaisissa olosuhteissa.
Katso Ilmansuodattimen huolto sivulla 16.
• Tarkasta sytytystulppa ja vaihda se tarvittaessa. Katso Sytytystulpan huolto
sivulla 16.
• Säädä itsevetolaitteiston vaijeri ja voitele taka-akselin rasvanipat. Katso
Itsevetolaitteiston vaijerin säätö sivulla 16 ja Pyörien voitelu sivulla 17.
• Vaihda moottoriöljy.1 Katso Moottoriöljyn vaihto sivulla 17.
• Teroita tai vaihda terä. Huolla useammin, jos reuna tylsyy nopeasti epätasaisella
tai hiekkaisella nurmikolla. Katso Terän huolto sivulla 18.
50 tuntia
100 tuntia • Puhdista jäähdytysjärjestelmä. Katso Jäähdytysjärjestelmän puhdistus sivulla 20.
Säilytys
1
Vaihda moottoriöljy ensimmäisten viiden käyttötunnin jälkeen. Vaihda moottoriöljy 25 käyttötunnin välein pölyisissä olosuhteissa ja korkeissa
lämpötiloissa.
Tärkeää Lisää huoltotoimenpiteitä löytyy moottorin käyttöohjeesta.
• Tarkasta, onko polttoainejärjestelmässä vuotoja ja/tai onko polttoaineletku
kunnossa. Vaihda osat tarvittaessa.
• Poista leikkuujätteet ja lika hihnakotelon alapuolelta. Katso Hihnakotelon
alapuolen puhdistus sivulla 20.
• Lataa akku kerran kuukaudessa ja ennen säilytystä (vain sähkökäynnistimellä
varustettu malli). Katso Akun lataus sivulla 21.
• Tyhjennä polttoainesäiliö ennen korjauksia ohjeiden mukaan tai ennen säilytystä.
Katso Polttoainesäiliön tyhjennys sivulta 21.
Varoitus
Jos jätät johdon sytytystulppaan, joku voi vahingossa käynnistää moottorin ja vahingoittaa
vakavasti lähellä olijoita.
Vedä johto irti sytytystulpasta ennen huoltotoimia. Työnnä johto sivuun, jottei se vahingossa
kosketa sytytystulppaa.
14
Moottorin öljymäärän tarkistus
Tarkista aina ennen leikkurin käyttöä, että öljymäärä on
mittatikun merkintöjen Add ja Full (lisää ja täynnä) välissä
(kuva 10). Jos öljymäärä on Add-merkin alapuolella, lisää
öljyä. Katso Kampikammion täyttö öljyllä sivulla 8.
9. Irrota letku pesuliitännästä.
10.Siirrä ruohonleikkuri kuivalle alueelle ja anna leikkurin
moottorin käydä yksi minuutti, jotta ruohonleikkuri ja
sen osat kuivuvat.
11. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
Ruohonleikkurin kotelon
alapuolen puhdistus
Pidä ruohonleikkurin kotelon alapuoli puhtaana. Pidä
varsinkin työntimet puhtaina jätteistä (kuva 21).
1
979
Kuva 21
1. Työnninlevyt

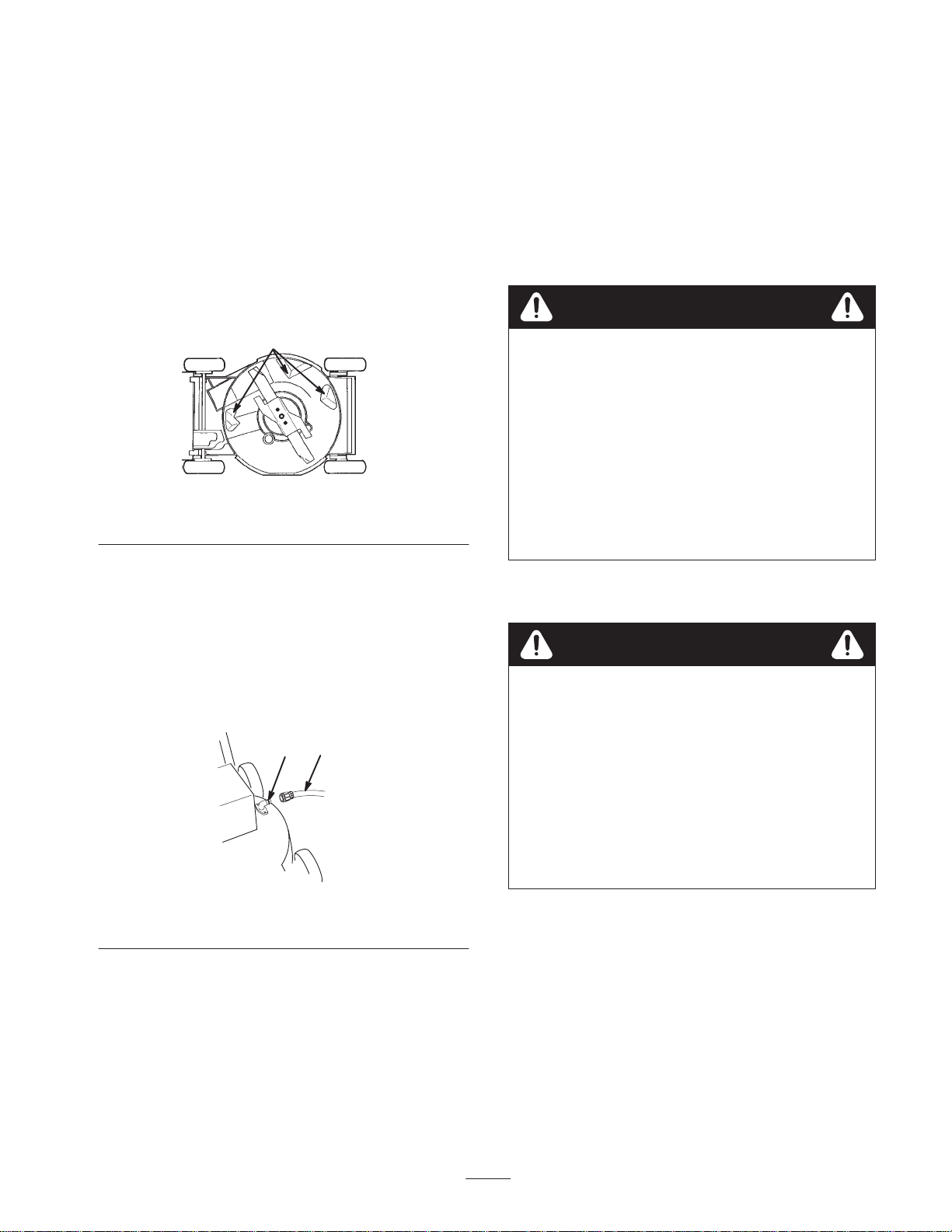

Pesu
1. Siirrä ruohonleikkuri tasaiselle päällystetylle pinnalle
vesiletkun lähelle.
2. Kiinnitä vesiletkun päähän pikaliitin (myydään
erikseen).
3. Kiinnitä liitin ruohonleikkurin pesuliitäntään (kuva 22).
2
1
Jos ruohonleikkurin rungon alapintaan on kertynyt paljon
ruohoa, odota 30 minuuttia ja toista edellä kerrotut vaiheet
2–11.
Vaara
Rikkoutunut tai puuttuva pesuliitäntä voi
aiheuttaa esineiden ulossinkoutumista tai
teräkosketuksen, josta voi olla seurauksena
loukkaantuminen tai kuolema.
• Vaihda rikkoutunut tai puuttuva pesuliitäntä
välittömästi, ennen kuin käytät ruohonleikkuria
uudelleen.
• Tulppaa ruohonleikkurin kaikki reiät pulteilla
ja lukkomuttereilla.
• Älä koskaan laita käsiäsi tai jalkojasi
ruohonleikkurin alle tai sen aukkojen sisään.
Kaavintamenetelmä
Vaara
Jos ruohonleikkuria kallistetaan, polttoainetta
saattaa vuotaa kaasuttimesta tai
polttoainesäiliöstä. Bensiini on äärimmäisen
herkästi syttyvää, erittäin räjähdysarkaa ja
tietyissä olosuhteissa se voi aiheuttaa henkilö- tai
omaisuusvahinkoja.
m-3044
Kuva 22
1. Pesuliitäntä 2. Letku
4. Käännä vesi suurelle paineelle.
5. Käynnistä moottori.
6. Anna ruohonleikkurin käydä pari minuuttia.
7. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
8. Käännä vesi pois päältä.
Vältä polttoaineen roiskuminen käyttämällä
moottoria niin kauan, että bensiinitankki tyhjenee,
tai poistamalla bensiini käsipumpulla; ei koskaan
lapolla.
Jos vesi ei poista kaikkea jätettä ruohonleikkurin rungon
alapinnasta, kaavi se puhtaaksi.
1. Irrota ruohonkeräin.
2. Irrota johto sytytystulpasta (kuva 13).
3. Tyhjennä polttoainesäiliö bensiinistä. Katso vaiheet 3–4
kohdasta Polttoainesäiliön tyhjennys sivulla 21.
4. Jos ruohonkeräin on kiinni leikkurissa, sulje leikkurin
kotelossa oleva heittoluukku ja irrota ruohonkeräin.
5. Kallista ruohonleikkuri vasemmalle kyljelleen
(kuva 21).
15
6. Kaavi lika ja leikkuujätteet pois puisella tai muovisella
kaapimella. Varo särmiä ja teräviä reunoja.
Tärkeää Liikuta terää mahdollisimman vähän, jotta
myöhemmin ei tule käynnistysongelmia.
7. Käännä ruohonleikkuri pystysuoraan.
8. Liitä johto sytytystulppaan.
Heittokanavan ja suojuksen
puhdistus
Jotta ruohonleikkuri toimii parhaalla mahdollisella tavalla,
puhdista heittokanavan ja suojus aina käytön jälkeen. Kun
ruoho on paksua ja tiheää, leikkuujätteet voivat kerääntyä
suojuksen ympärille ja päälle, jolloin sen irrottaminen
vaikeutuu.
Tarkista aina, että heittokanavan luukku lukittuu kiinni
vapauttaessasi kahvan. Jos leikkuujätteet estävät luukun
lukittumisen, puhdista heittokanavan ja luukun sisäpuoli
kunnolla.
5. Irrota vaahtomuovinen esipuhdistin.
6. Pese esipuhdistin miedolla pesuaineella ja vedellä
kuivaa se kankaalla (kuva 23).
7. Irrota paperinen ilmansuodatin ja hävitä se (kuva 23).
Tärkeää Älä yritä puhdistaa paperista ilmansuodatinta.
8. Aseta uusi paperinen ilmansuodatin vaahtomuoviseen
esipuhdistimeen (kuva 23).
9. Asenna uusi ilmansuodatin (kuva 23).
10.Asenna kansi paikalleen ja kiinnitä se huolellisesti
(kuva 23).
Sytytystulpan huolto
Tarkasta sytytystulppa 25 käyttötunnin välein. Käytä
Champion RC12YC -sytytystulppaa tai vastaavaa.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Irrota johto sytytystulpasta (kuva 13).
Ilmansuodattimen huolto
Puhdista esipuhdistin ja vaihda ilmansuodatin kerran
kaudessa tai 25 käyttötunnin välein. Vaihda suodatin
useammin pölyisissä olosuhteissa.
Tärkeää Älä käytä moottoria ilman
ilmansuodatinpanosta, koska seurauksena voi olla erittäin
vakava moottorivaurio.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Irrota johto sytytystulpasta (kuva 13).

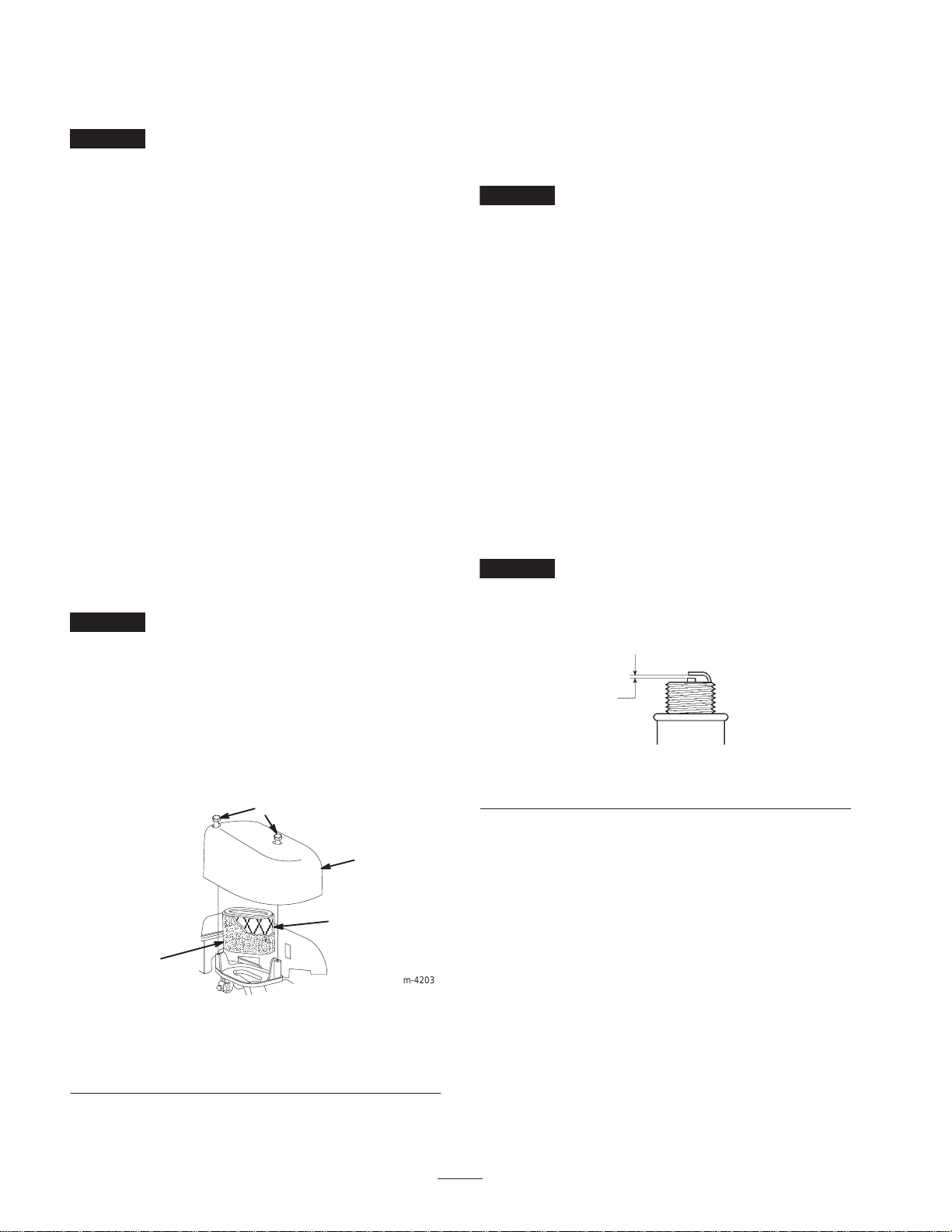

3. Irrota ilmansuodattimen kannen kiinnitysruuvit
(kuva 23).
4
1
3
2
m-4203
Kuva 23
1. Kansi
2. Vaahtomuovinen
esipuhdistin
3. Ilmansuodatin
4. Ruuvit
3. Puhdista sytytystulpan ympäristö ja irrota sytytystulppa
sylinterinkannesta.
Tärkeää Vaihda viallinen tai likainen sytytystulppa. Älä
puhdista elektrodeja, koska sylinteriin voi joutua kovia
hiukkasia ja moottori voi vaurioitua.
4. Säädä uuden tulpan kärkiväliksi 0,50 mm (kuva 24).
1
986
Kuva 24
1. 0,50 mm
5. Asenna sytytystulppa ja tiiviste.
6. Kiristä tulppa 20 Nm:iin.
7. Liitä johto sytytystulppaan.
Itsevetolaitteiston vaijerin
säätö
Aina kun muutat kahvan korkeutta, asenna uusi
itsevetolaitteiston vaijeri. Jos vetopyörän käyttöhihna
luistaa, säädä itsevetolaitteiston vaijeria.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
4. Irrota kansi ja puhdista se kunnolla (kuva 23).
2. Irrota suojus.
16

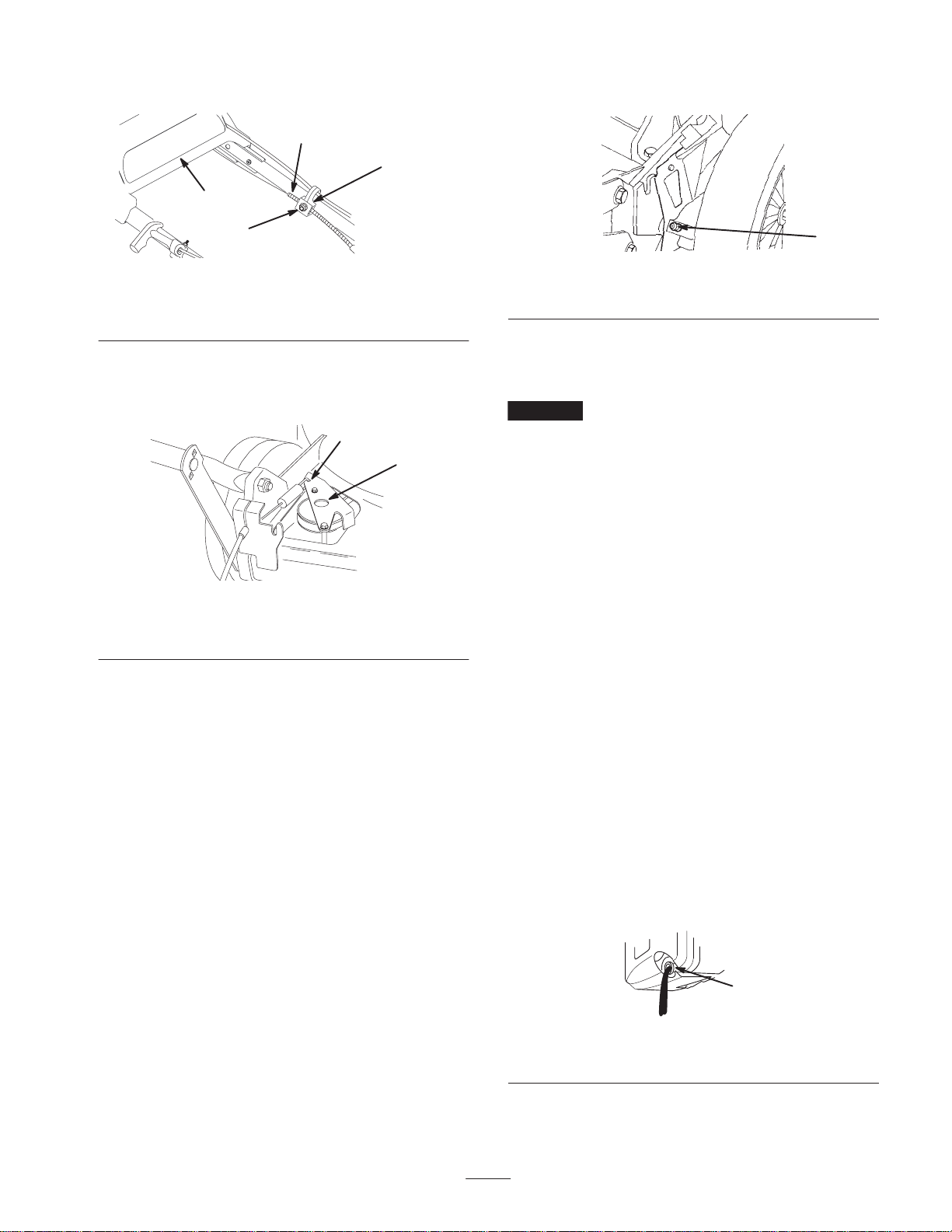

3. Löysää kaapelin tukimutteria (kuva 25).
1
4
5. Pyyhi rasvanipat puhtaalla liinalla (kuva 27).
2
3
m-4205
Kuva 25
1. Vaijerin vaippa
2. Vaijerin tuki
3. Mutteri
4. Yläkahva

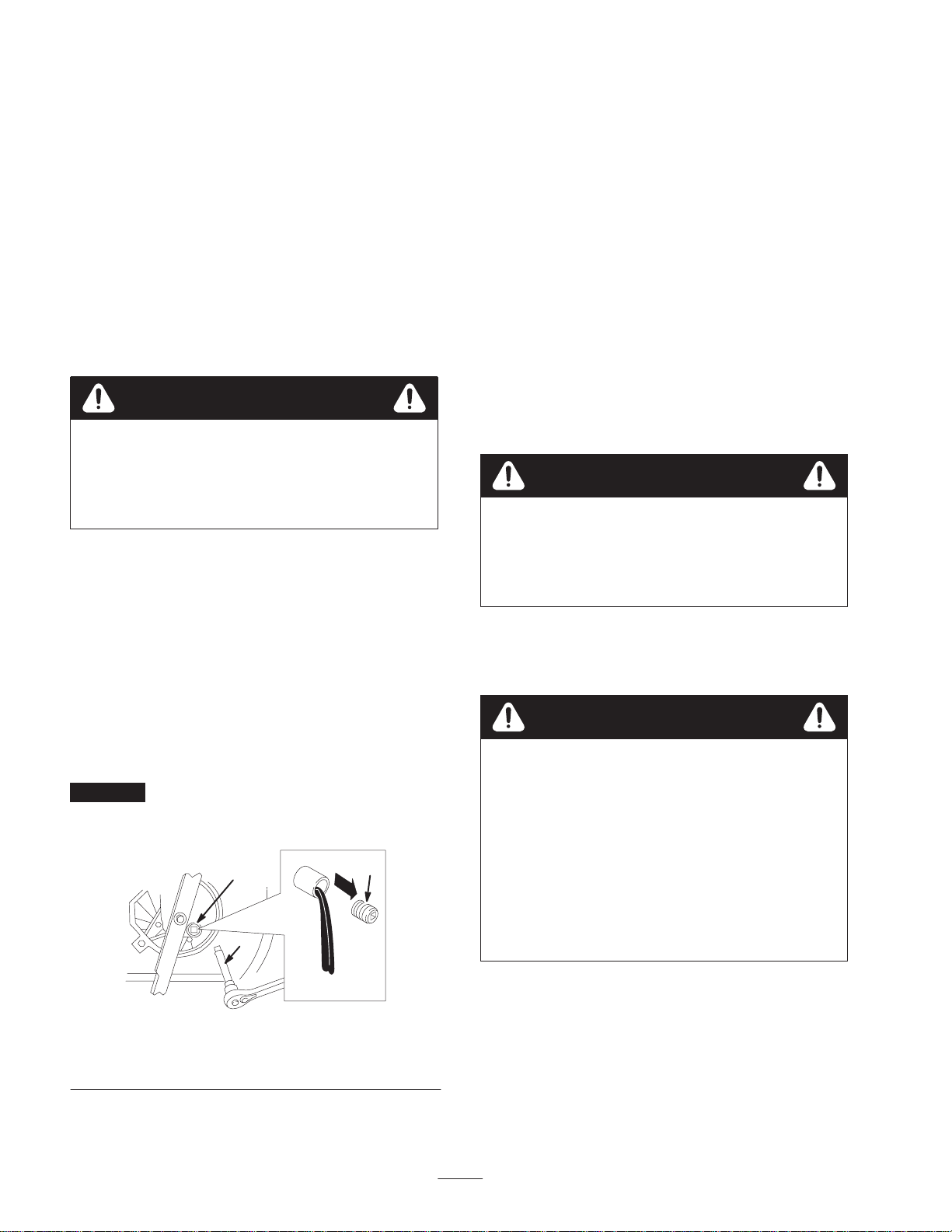

4. Paina vetolaitteen vaijerin kiinnike alas, kunnes se
koskettaa ruohonleikkuria. Pidä sitten kannatinta
paikallaan (kuva 26).
2
1
m-4273
Kuva 26
1. Vetolaitteen vaijerin
kiinnike
2. Paina tästä
1
276
Kuva 27
1. Rasvanippa
6. Pumppaa voitelupistoolilla varovasti 2–3 painallusta
litiumpohjaista yleisrasvaa (nro 2) jokaiseen
rasvanippaan.
Tärkeää Rasvan lisääminen liian kovalla paineella voi
vaurioittaa tiivisteitä.
Moottoriöljyn vaihto
Vaihda öljy ensimmäisten viiden käyttötunnin jälkeen ja
edelleen 50 käyttötunnin jälkeen tai kerran kaudessa. Käytä
moottoria hieman ennen öljynvaihtoa, jotta öljy lämpenee.
Lämmin öljy virtaa paremmin ja kuljettaa enemmän
epäpuhtauksia.
Huomautus: Vaihda öljy 25 käyttötunnin välein
käytettäessä moottoria raskaalla kuormituksella tai
korkeissa lämpötiloissa.
5. Samalla kun työnnät yläkahvaa mahdollisimman
pitkälle taaksepäin ja painat vetolaitteen vaijerin
kiinnikettä alas, vedä vaijerin vaippaa alaspäin
(ruohonleikkuria kohti), kunnes vaijerissa ei ole löysää
(kuva 25).
6. Kiristä vaijerin tuessa oleva mutteri (kuva 25).
7. Vapauta vetolaitteen vaijerin kiinnike.
8. Asenna hihnakotelo paikalleen.
Pyörien voitelu
Voitele etu- ja takapyörät 25 käyttötunnin välein tai kauden
lopussa.
1. Tiputa 2–3 tippaa ohutta öljyä etupyörien sisäpuolelle ja
kaikkien pyöränpulttien ulkopuolelle.
2. Pyöritä renkaita, jotta öljy leviää holkeille.
3. Pyyhi ylimääräinen öljy pois.
4. Siirrä takapyörien leikkuukorkeuden säätimet asentoon
C.
Öljyn tyhjennys ruohonleikkurin rungon
päältä (suositeltava menetelmä)
1. Irrota ruohonkeräin.
2. Irrota johto sytytystulpasta (kuva 13).
3. Tyhjennä bensiini polttoainesäiliöstä; katso vaiheet 3 ja
4 kohdasta Polttoainesäiliön tyhjennys sivulla 21.
4. Vedä mittatikku pois öljyn täyttöputkesta ja aseta
tyhjennysastia ruohonleikkurin vasemmalle puolelle.
5. Kallista ruohonleikkuria vasemmalle kyljelleen, jotta
öljy pääsee valumaan tyhjennysastiaan (kuva 28).
1
m-1782
Kuva 28
1. Öljyn täyttöputki
6. Käännä ruohonleikkuri pystysuoraan.
17
7. Täytä kampikammio uudella öljyllä mittatikun
Full-merkkiin saakka. Katso Kampikammion täyttö
öljyllä sivulla 8.
8. Laita mittatikku paikalleen.
6. Kallista ruohonleikkuri vasemmalle kyljelleen ja
asenna öljynpoistotulppa paikalleen.
7. Siirrä öljyn tyhjennysastia pois ruohonleikkurin alta ja
käännä ruohonleikkuri pystysuoraan.
9. Pyyhi läikkynyt öljy pois.
10.Liitä johto sytytystulppaan.
11. Kierrätä käytetty öljy paikallisten asetusten mukaisesti.
Öljyn tyhjennys ruohonleikkurin rungon
alta (vaihtoehtoinen menetelmä)
Huomautus: Tarvitset toimenpidettä varten 3/8-tuuman
räikkäavaimen jatkovarren.
Vaara
Terä on terävä, ja sen koskettaminen voi aiheuttaa
vakavia henkilövahinkoja.
Käytä hansikkaita tai kääri terän terävät reunat
liinaan.
1. Irrota johto sytytystulpasta (kuva 13).
2. Tyhjennä bensiini polttoainesäiliöstä; katso vaiheet 3 ja
4 kohdasta Polttoainesäiliön tyhjennys sivulla 21.
3. Kallista ruohonleikkuri vasemmalle kyljelleen ja
varmista, ettei leikkuri kaadu.
4. Aseta tyhjennysastia ruohonleikkurin alle.
5. Irrota öljynpoistotulppa, käännä ruohonleikkuri
käyttöasentoon ja anna öljyn virrata tyhjennysastiaan
(kuva 29).
8. Täytä kampikammio uudella öljyllä mittatikun
Full-merkkiin saakka. Katso Kampikammion täyttö
öljyllä sivulla 8.
9. Laita mittatikku paikalleen.
10.Pyyhi läikkynyt öljy pois.
11. Liitä johto sytytystulppaan.
12.Kierrätä käytetty öljy paikallisten asetusten mukaisesti.
Terän huolto
Suora, terävä terä takaa parhaan mahdollisen
leikkuutuloksen. Tarkista ja teroita terä säännöllisesti.
Vaara
Terä on terävä, ja sen koskettaminen voi aiheuttaa
vakavia henkilövahinkoja.
Käytä hansikkaita tai kääri terän terävät reunat
liinaan.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Irrota johto sytytystulpasta (kuva 13).
Vaara
Huomautus: Varo läikyttämästä öljyä hihnalle.
Tärkeää Sinun on ehkä liikutettava terää päästäksesi
käsiksi öljynpoistotulppaan. Liikuta terää mahdollisimman
vähän, jotta myöhemmin ei tule käynnistysongelmia.
1
2
Kuva 29
1. Öljynpoistotulppa 2. 3/8-tuuman
räikkäavaimen jatkovarsi
1
Jos ruohonleikkuria kallistetaan, polttoainetta
saattaa vuotaa kaasuttimesta tai
polttoainesäiliöstä. Bensiini on äärimmäisen
herkästi syttyvää, erittäin räjähdysarkaa ja
tietyissä olosuhteissa se voi aiheuttaa henkilö- tai
omaisuusvahinkoja.
Vältä polttoaineen roiskuminen käyttämällä
moottoria niin kauan, että bensiinitankki tyhjenee,
tai poistamalla bensiini käsipumpulla; ei koskaan
lapolla.
18
3. Tyhjennä bensiini polttoainesäiliöstä; katso vaiheet 3 ja
4 kohdasta Polttoainesäiliön tyhjennys sivulla 21.
Hengenvaara
4. Kallista ruohonleikkuri vasemmalle kyljelleen
(ilmansuodatin ylöspäin) (kuva 30).
1
3
2
973

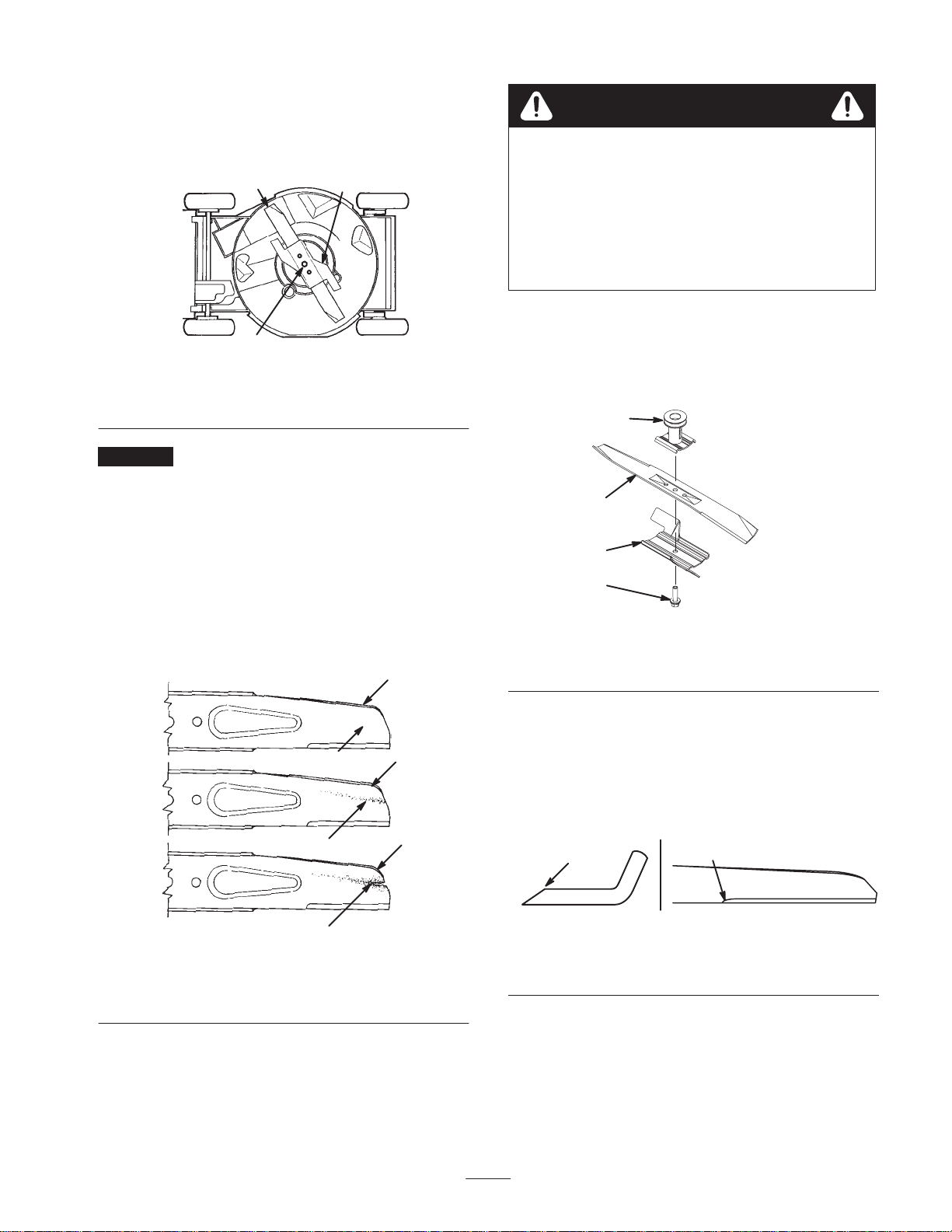

Kuva 30
1. Terä
2. Kiihdytin
3. Teräpultti
Tärkeää Liikuta terää mahdollisimman vähän, jotta
myöhemmin ei tule käynnistysongelmia.
Terän tarkastus
Tarkasta huolellisesti, että terä on terävä ja kulumaton,
varsinkin tasaisten ja muotoiltujen osien kohtauspaikoissa
(kuva 31A). Koska hiekka ja hankaavat materiaalit voivat
kuluttaa metallia, joka liittää terän tasaiset ja muotoillut
osat toisiinsa, tarkasta terä ennen ruohonleikkurin käyttöä.
Jos huomaat uria tai kulumista (kuvat 31B ja 31C), vaihda
terä. Katso Terän vaihto sivulta 19.
1
Kulunut tai vaurioitunut terä voi rikkoutua ja
terän pala voi sinkoutua käyttäjään tai
ohikulkijaan aiheuttaen vakavan onnettomuuden
tai jopa kuoleman.
• Tarkista terä säännöllisesti kulumisen ja
vaurioiden varalta.
• Vaihda kulunut tai vaurioitunut terä.
Terän irrotus
1. Tartu terän päähän käyttäen liinaa tai paksua hansikasta.
2. Irrota teräpultti, kiihdytin ja terä (kuva 32).
4
3
2
1. Teräpultti
2. Kiihdytin
1
Kuva 32
3. Terä
4. Terän käyttöpyörä
m-6342
A
2
1
B
3
1
C
4
270
Kuva 31
1. Siipi
2. Terän tasainen osa
3. Kulumista
4. Muodostunut ura
Huomautus: Jotta ruohonleikkuri toimii parhaalla
mahdollisella tavalla, asenna uusi terä ennen leikkuukauden
alkamista. Viilaa vuoden kuluessa mahdolliset pienet lovet
pois, jotta leikkuureuna säilyy kunnossa.
Terän teroitus
Viilaa terän yläsivu, jotta sen alkuperäinen leikkuukulma
säilyy (kuva 33A) ja sisemmän leikkuureunan säde
(kuva 33B). T erä pysyy tasapainossa, jos poistat saman
määrän materiaalia molemmista leikkuureunoista.
AB
1. Teroita vain tässä
1
153
kulmassa
2
m4783
Kuva 33
2. Säilytä tässä
alkuperäinen säde
19

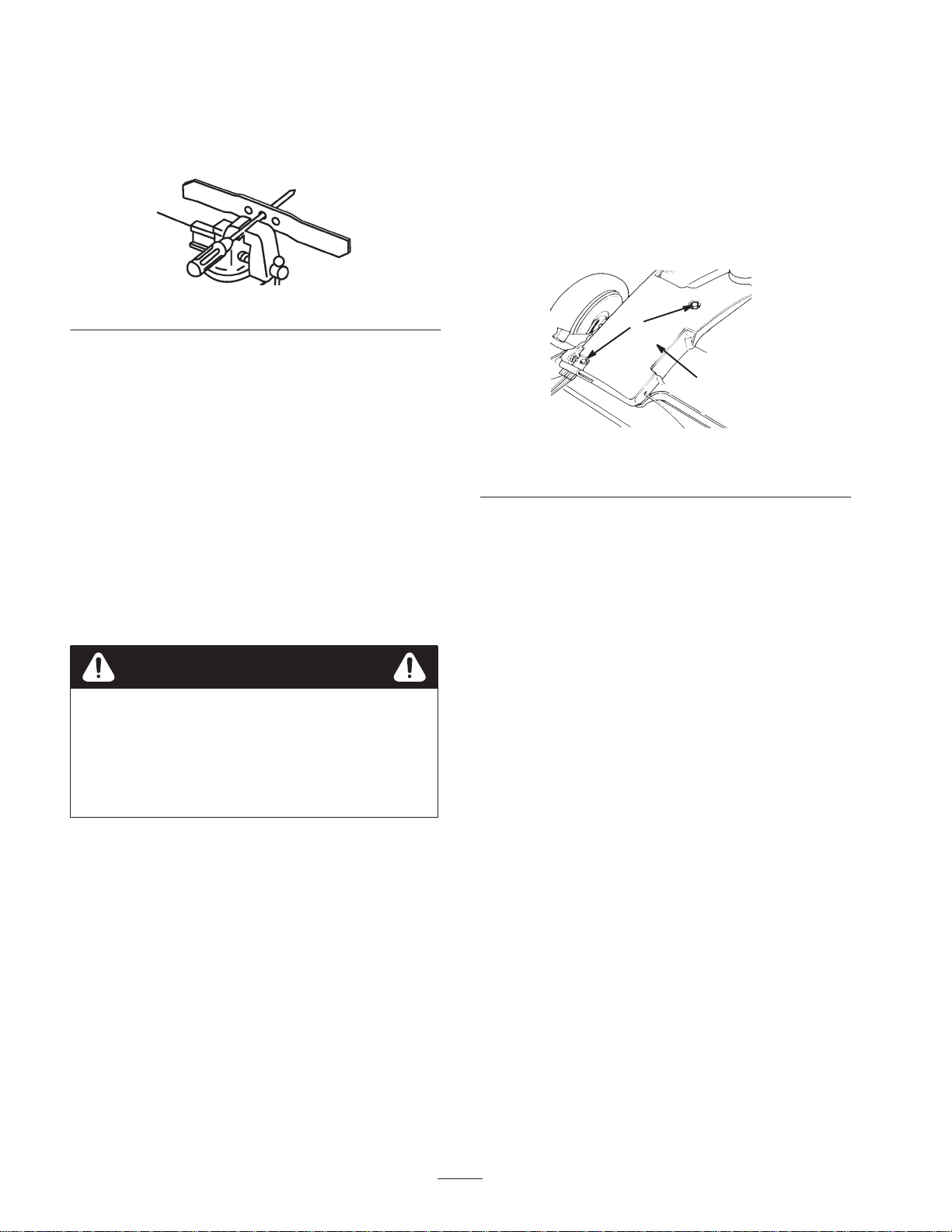

Terän tasapainotus
1. Tarkista terän tasapainoisuus asettamalla terän
keskiaukko naulaan tai ruuviavaimen varteen, joka on
kiinnitetty vaakasuoraan ruuvipenkkiin (kuva 34).
1007
Hihnakotelon alapuolen
puhdistus
Pidä hihnakotelon alapuolinen alue puhtaana.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Irrota kaksi pulttia, jotka kiinnittävät hihnakotelon
ruohonleikkurin koteloon (kuva 35).
Kuva 34
Huomautus: Voit tarkastaa tasapainon myös käyttämällä
kaupallisesti valmistettua terän tasainta.
2. Jos terän toinen pää painuu alemmas, viilaa kyseistä
päätä (ei leikkuureunaa tai päätä leikkuureunan lähellä).
Terä on hyvin tasapainossa, kun kumpikaan pää ei
painu.
Terän asennus
1. Asenna terävä, tasapainotettu Toro-terä, kiihdytin, ja
teräpultti paikoilleen (kuva 32).
Huomautus: Terän siipiosan on osoitettava ylöspäin
(ruohonleikkurin kotelon yläosaan päin).
2. Kiristä teräpultti 82 Nm:iin.
Vaara
Jos ruohonleikkuria käytetään ilman kiihdytintä,
terä voi venyä, taipua tai murtua, josta voi olla
seurauksena vakava loukkaantuminen tai kuolema
käyttäjälle tai sivullisille.
2
1
281
Kuva 35
1. Hihnakotelo 2. Pultit
3. Nosta kotelo pois ja puhdista kaikki lika hihna-alueelta
harjalla.
4. Asenna hihnakotelo paikalleen.
Jäähdytysjärjestelmän
puhdistus
Puhdista lika ja roskat sylinteristä, sylinterinkannen
jäähdytysrivoista sekä kaasuttimen ja vivuston ympäristöstä
100 käyttötunnin välein tai kerran kaudessa. Puhdista
narukäynnistinkotelon ilmanottoaukot. Toimenpide
varmistaa kunnollisen jäähdytyksen ja moottorin parhaan
mahdollisen toiminnan.
Älä käytä ruohonleikkuria ilman kiihdytintä.
3. Nosta ruohonleikkuri takaisin pystyasentoon.
4. Liitä johto sytytystulppaan.
Sulakkeen vaihto
Vain sähkökäynnistimellä varustettu malli
Katso Sulakkeen asennus sivulta 7.
20
Akun lataus
Polttoainesäiliön tyhjennys
Vain sähkökäynnistimellä varustettu malli
Lataa uutta tai säilytyksessä ollutta akkua yhtäjaksoisesti
24 tuntia, jotta varmistetaan akun täysi lataus. Lataa akkua
24 tuntia joka kuukausi (25 käynnistyksen välein) tai
tarpeen mukaan.
1. Sammuta moottori ja odota, kunnes kaikki liikkuvat
osat pysähtyvät.
2. Irrota johto sytytystulpasta (kuva 13).
3. Irrota avain kytkimestä.
4. Kytke akkulaturin johdin (toimitetaan ruohonleikkurin
mukana) johdinnipun johtimeen.
1
2
m-5145

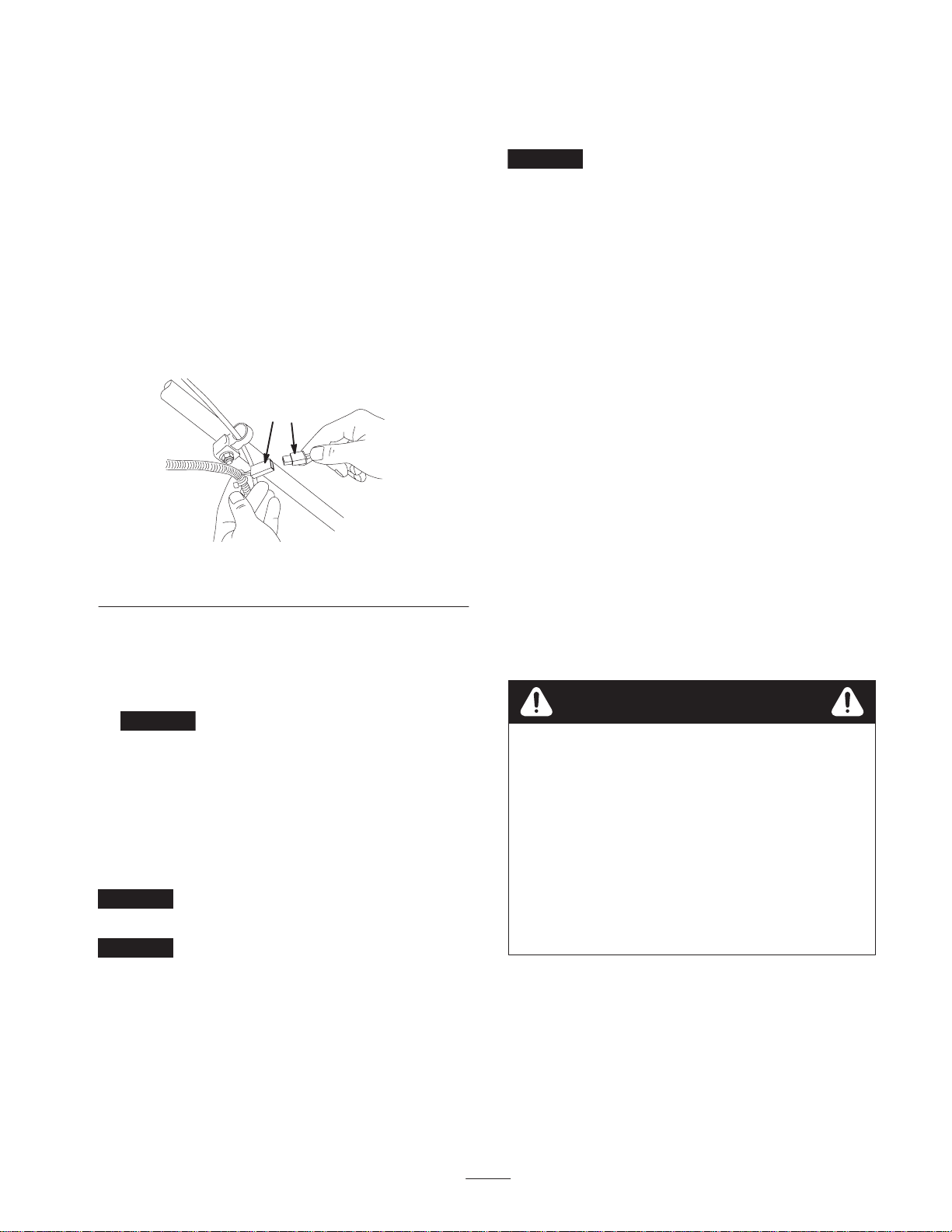

Kuva 36
1. Johdinnipun johdin 2. Akkulaturin johdin
1. Pysäytä moottori ja odota, että se jäähtyy.
Tärkeää Tyhjennä bensiini vain moottorin jo
jäähdyttyä.
2. Irrota johto sytytystulpasta (kuva 13).
3. Irrota polttoainesäiliön korkki (kuva 11).
4. Pumppaa bensiini käsipumpulla säiliöstä sopivaan
puhtaaseen astiaan.
5. Liitä johto sytytystulppaan.
6. Käytä moottoria, kunnes se pysähtyy.
7. Käynnistä moottori uudelleen, jotta kaasuttimeen ei
varmasti jää bensiiniä.
Säilytys
Valmistele ruohonleikkuri talvisäilytystä varten
suorittamalla suositeltavat huoltotoimet. Katso
huolto-ohjeet sivulta 14.
Säilytä ruohonleikkuria viileässä, puhtaassa ja kuivassa
paikassa. Peitä ruohonleikkuri, jotta se pysyy puhtaana ja
suojattuna.
5. Kytke laturi 120 voltin vaihtovirtapistorasiaan.
6. Lataa akkua määrätty aika.
7. Irrota akkulaturi pistorasiasta.
Tärkeää Käytä vain Toro-laturia, koska muut laturit
voivat vaurioittaa akkua. Käytä laturia aina sisätiloissa ja
lataa akku huonelämpötilassa (22C), mikäli mahdollista.
8. Liitä johto sytytystulppaan.
Akun hävitys
Vain sähkökäynnistimellä varustettu malli
Tärkeää Älä hävitä käytettyjä akkuja tavanomaisten
jätteiden mukana.
Tärkeää Kierrätä tai hävitä suljettu lyijy(happo)akku
paikallisten asetusten mukaisesti.
Sinetöityjen lyijy(happo)akkujen polttaminen tai säilyttäminen
kaatopaikalla tai niiden sekoittaminen kiinteisiin
yhdyskuntajätteisiin on kielletty useimmilla alueilla.
Toimita lyijy(happo)akku tarkoitukseen varattuun
kierrätyspisteeseen.
Kysy paikallisilta jätehuoltoviranomaisilta lisätietoja
ympäristöllisesti turvallisesta akkujen keräys-, kierrätys- ja
hävitystavasta.
Polttoainejärjestelmän
valmistelu
Vaara
Bensiini voi höyrystyä, jos sitä säilytetään pitkiä
aikoja, ja räjähtää, jos se joutuu kosketuksiin
avotulen kanssa.
• Älä varastoi bensiiniä pitkiksi ajoiksi.
• Älä varastoi ruohonleikkuria suljettuun tilaan
avotulen läheisyyteen, jos polttoainesäiliössä tai
kaasuttimessa on bensiiniä. (Ei esim.
pannuhuoneeseen tai kaasulla toimivan
vedenlämmittimen ikiliekin läheisyyteen.)
• Anna moottorin jäähtyä, ennen kuin varastoit
koneen suljettuun tilaan.
Tyhjennä polttoainesäiliö leikattuasi ruohon viimeisen
kerran ennen ruohonleikkurin varastointia.
1. Käytä ruohonleikkuria, kunnes moottori pysähtyy
bensiinin loppumisen vuoksi.
2. Pumppaa käsisyöttöpumpulla ja käynnistä moottori
uudelleen.
3. Anna moottorin käydä, kunnes se pysähtyy. Kun et enää
saa moottoria käyntiin, se on tarpeeksi kuiva.
21
Moottorin valmistelu
1. Vaihda kampikammion öljy, kun moottori on vielä
lämmin. Katso Moottoriöljyn vaihto sivulta 17.
Käyttöönotto säilytyksen jälkeen
Vaara
2. Irrota sytytystulppa (kuva 13).
3. Lisää öljykannulla noin ruokalusikallisen verran öljyä
sytytystulpan reiästä.
4. Pyöritä moottoria hitaasti useita kertoja
narukäynnistimen avulla, jotta öljy leviää tasaisesti
sylinteriin.
5. Asenna sytytystulppa, mutta älä laita johtoa tulppaan.
Yleistä tietoa
1. Puhdista ruohonleikkurin kotelo. Katso
Ruohonleikkurin kotelon alapuolen puhdistus
sivulla 15.
2. Puhdista lika ja roskat sylinteristä, sylinterinkannen
jäähdytysrivoista ja tuulettimen kotelosta.
3. Poista leikkuujätteet, lika ja roskat moottorin ulkoisista
osista, pyöristä ja ruohonleikkurin kotelon päältä.
4. Tarkasta terän kunto. Katso Terän huolto sivulla 18.
5. Huolla ilmansuodatin; katso Ilmansuodattimen huolto
sivulla 16.
6. Voitele itsevetolaitteisto; katso Pyörien voitelu
sivulla 17.
7. Kiristä kaikki mutterit, pultit ja ruuvit.
8. Korjausmaalaa kaikki ruostuneet tai lohkeilleet
maalipinnat maalilla, jota on saatavissa valtuutetusta
huollosta.
9. Valmistele akku varastointia varten. Lataa akkua
72 tuntia, jotta akku tulee varmasti täyteen (katso Akun
lataus sivulla 21), kytke akkulaturi irti ja varastoi
ruohonleikkuri tilassa, jota ei lämmitetä. Jos joudut
varastoimaan ruohonleikkurin lämmitetyssä tilassa,
lataa akku 90 päivän välein.
Jos kahva taitetaan tai vapautetaan väärin, yksi tai
useampi vaijeri saattaa puristua, venyä tai
vaurioitua. Puristunut, venynyt tai vaurioitunut
vaijeri saattaa aiheuttaa toimintahäiriön, josta on
seurauksena vaarallinen toimintatila.
• Älä purista, venytä tai vaurioita vaijereita.
• Käsittele vaijereita varoen taittaessasi ja
vapauttaessasi kahvan.
• Älä käytä ruohonleikkuria, jos yksi tai useampi
vaijereista on puristunut, venynyt tai
vaurioitunut. Ota yhteyttä valtuutettuun
huoltoon.
1. Vapauta yläkahva, kunnes se asettuu alakahvaa vasten.
Kiristä sitten nupit.
2. Tarkista ja kiristä kaikki kiinnikkeet.
3. Irrota sytytystulppa (kuva 13) ja pyöritä moottoria
nopeasti käynnistimen avulla, jotta liika öljy poistuu
sylinteristä.
4. Puhdista sytytystulppa tai vaihda se, jos siinä on
murtumia tai rikkoutumia tai jos elektrodit ovat
kuluneet.
5. Asenna sytytystulppa ja väännä se momenttiin 20 Nm.
6. Suorita suositellut huoltotoimet, katso huolto-ohjeet
sivulta 14.
7. Lataa akku. Katso Akun lataus sivulla 21.
8. Täytä polttoainesäiliö tuoreella puhtaalla bensiinillä.
9. Tarkista moottorin öljymäärä. Katso Moottorin
öljymäärän tarkastus sivulta 15.
10.Liitä johto sytytystulppaan.
Lisävarusteet
Voit ostaa seuraavat lisävarusteet valtuutetusta huollosta:
• Oljenkeräysjärjestelmä
• Leikkuujätteen sivulleheittojärjestelmä
• Kipinäsuojus
22
Vianetsintä
Toro on suunnitellut ja rakentanut ruohonleikkurin toimimaan häiriöittä. Tarkista seuraavat osat ja kohdat huolellisesti ja
katso lisätietoja sivun 14 kohdasta Kunnossapito. Jos vika ei korjaannu, ota yhteyttä valtuutettuun huoltoon.
Ongelma
Moottori ei käynnisty
Moottori käynnistyy huonosti tai
menettää tehoa
Mahdolliset syyt Korjaustoimenpiteet
1. Polttoainesäiliö on tyhjä tai
polttoainejärjestelmässä on
vanhentunutta polttoainetta.
2. Käsisyöttöpumppua ei ole
painettu.
3. Johtoa ei ole kytketty kunnolla
sytytystulppaan.
4. Sytytystulppa on syöpynyt tai
likainen tai sen kärkiväli on
väärä.
1. Polttoainesäiliössä on
vanhentunutta polttoainetta.
2. Polttoainesäiliön korkin
ilmareikä on tukossa.
3. Ilmansuodatinpanos on
likainen, ja se heikentää
ilmavirtausta.
4. Ruohonleikkurin rungon
alapuolella on leikkuujätettä ja
likaa.
1. Tyhjennä ja/tai täytä säiliö
uudella bensiinillä. Jos vika ei
korjaannu, ota yhteyttä
valtuutettuun huoltoon.
2. Paina käsisyöttöpumppua
kolme kertaa.
3. Liitä johto sytytystulppaan.
4. Tarkista sytytystulppa ja säädä
kärkiväliä tarpeen vaatiessa.
Vaihda sytytystulppa, jos se on
syöpynyt, likainen tai murtunut.
1. Tyhjennä ja/tai täytä säiliö
uudella bensiinillä.
2. Puhdista polttoainesäiliön
korkin ilmareikä tai vaihda
korkki.
3. Puhdista ilmansuodattimen
esipuhdistin ja/tai vaihda
paperinen ilmansuodatin.
4. Puhdista ruohonleikkurin
rungon alapuoli.
Moottori käy epätasaisesti
5. Sytytystulppa on syöpynyt tai
likainen tai sen kärkiväli on
väärä.
6. Moottoriöljyä on liian vähän tai
öljy on likaista.
1. Johtoa ei ole kytketty kunnolla
sytytystulppaan.
2. Sytytystulppa on syöpynyt tai
likainen tai sen kärkiväli on
väärä.
3. Ilmansuodatinpanos on
likainen, ja se heikentää
ilmavirtausta.
5. Tarkista sytytystulppa ja säädä
kärkiväliä tarpeen vaatiessa.
Vaihda sytytystulppa, jos se on
syöpynyt, likainen tai murtunut.
6. Tarkista moottoriöljy. Vaihda
öljy, jos öljy on likaista, tai lisää
öljyä, jos sitä on liian vähän.
1. Liitä johto sytytystulppaan.
2. Tarkista sytytystulppa ja säädä
kärkiväliä tarpeen vaatiessa.
Vaihda sytytystulppa, jos se on
syöpynyt, likainen tai murtunut.
3. Puhdista ilmansuodattimen
esipuhdistin ja/tai vaihda
paperinen ilmansuodatin.
23
Ongelma KorjaustoimenpiteetMahdolliset syyt
Ruohonleikkuri tai moottori tärisee
liikaa
Epätasainen leikkuujälki
Heittosuppilo tukkeutuu
1. Terä on taipunut tai se ei ole
tasapainossa.
2. Teräpultti on löysällä. 2. Kiristä teräpultti.
3. Ruohonleikkurin rungon
alapuolella on leikkuujätettä ja
likaa.
4. Moottorin kiinnityspultit ovat
löysällä.
1. Kaikki neljä pyörää eivät ole
samalla korkeudella.
2. Terä on tylsä. 2. Teroita ja tasapainota terä.
3. Leikkaat aina
samansuuntaisesti.
4. Ruohonleikkurin rungon
alapuolella on leikkuujätettä ja
likaa.
1. Leikkuukorkeus on liian matala. 1. Nosta leikkuukorkeutta.
2. Liikut liian nopeasti. 2. Hidasta.
3. Ruoho on märkää. 3. Anna ruohon kuivua ennen
1. Tasapainota terä. Jos terä on
taipunut, vaihda se.
3. Puhdista ruohonleikkurin
rungon alapuoli.
4. Kiristä moottorin kiinnityspultit.
1. Aseta kaikki neljä pyörää
samalle korkeudelle.
3. Vaihda leikkuusuuntaa.
4. Puhdista ruohonleikkurin
rungon alapuoli.
leikkaamista.
Ruohonleikkurin itsevetolaitteisto
ei toimi
4. Ruohonleikkurin rungon
alapuolella on leikkuujätettä ja
likaa.
1. Itsevetolaitteiston vaijeria ei ole
säädetty tai se on vaurioitunut.
2. Hihnakotelon alla on likaa. 2. Puhdista lika hihnakotelon alta.
4. Puhdista ruohonleikkurin
rungon alapuoli.
1. Säädä itsevetolaitteiston vaijeri.
Vaihda vaijeri tarvittaessa.
24
Loading...
