Form No. 3328-698
53 cm Super Recycler
Manuell motordriven gräsklippare
Modellnr 20781 – Serienr 230000001 och upp
Bruksanvisning
Översättning av originalet (S)
Detta tändningssystem överensstämmer med
bestämmelserna i kanadensiska ICES-002.
Innehåll
Introduktion 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Säkerhetsföreskrifter 3. . . . . . . . . . . . . . . . . . . . . . . . . .
Allmänna säkerhetsföreskrifter för gräsklippare 3. .
Ljudtrycksnivå 5. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ljudstyrka 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vibrationsnivå 5. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Säkerhets- och instruktionsdekaler 6. . . . . . . . . . . .
Montering 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montering av handtaget 6. . . . . . . . . . . . . . . . . . . . .
Installation av startsnöret 7. . . . . . . . . . . . . . . . . . . .
Montering av plugg till utkastartunneln 7. . . . . . . . .
Före start 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fylla på olja i vevhuset 8. . . . . . . . . . . . . . . . . . . . .
Fylla bensin i bränsletanken 8. . . . . . . . . . . . . . . . . .
Läsa igenom underhållsplanen 9. . . . . . . . . . . . . . . .
Körning 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reglage 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Starta motorn 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Stanna motorn 10. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Körning med drivning 10. . . . . . . . . . . . . . . . . . . . . .
Justering av klipphöjden 11. . . . . . . . . . . . . . . . . . . .
Använda gräsuppsamlaren 12. . . . . . . . . . . . . . . . . . .
Arbetstips 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Underhåll 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rekommenderat underhåll 14. . . . . . . . . . . . . . . . . . .
Kontroll av motorns oljenivå 15. . . . . . . . . . . . . . . . .
Rengöra undersidan av gräsklipparkåpan 15. . . . . . .
Rengöring av utkastartunnel och plugg 16. . . . . . . . .
Byte av luftfilter 16. . . . . . . . . . . . . . . . . . . . . . . . . . .
Service av tändstiftet 17. . . . . . . . . . . . . . . . . . . . . . .
Justering av drivningskabeln 17. . . . . . . . . . . . . . . . .
Smörjning av hjulen 18. . . . . . . . . . . . . . . . . . . . . . . .
Byte av motorolja 18. . . . . . . . . . . . . . . . . . . . . . . . . .
Underhåll av kniven 19. . . . . . . . . . . . . . . . . . . . . . . .
Rengöring under remkåpan 21. . . . . . . . . . . . . . . . . .
Rengöring av kylsystemet 21. . . . . . . . . . . . . . . . . . .
Tömma bränsletanken 21. . . . . . . . . . . . . . . . . . . . . .
Förvaring 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Preparering av bränslesystemet 21. . . . . . . . . . . . . . .
Motorpreparering 21. . . . . . . . . . . . . . . . . . . . . . . . . .
Allmän information 22. . . . . . . . . . . . . . . . . . . . . . . .
Ta gräsklipparen ur förvaring 22. . . . . . . . . . . . . . . . .
2003 – The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196
Sida
Tillbehör 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Felsökning 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Introduktion
Sida
Läs bruksanvisningen noga så att du lär dig att använda och
underhålla produkten på rätt sätt. Informationen i bruksanvisningen kan hjälpa dig och andra att undvika personskador
och skador på produkten. Även om Toro konstruerar och
bygger säkra produkter så är det du som ansvarar för att
produkten används på ett bra och säkert sätt.
Kontakta en auktoriserad återförsäljare eller Toros kundservice och ha produktens modell- och serienummer till hands
om du har behov av service, Toro originaldelar eller ytterligare information. Figur 1 visar var du finner produktens
modell- och serienummer.
1
2302
Figur 1
1. Plats för modell- och serienummer
Anteckna produktens modell- och serienummer här
nedanför så är de lätta att hitta.
Modellnr:
Serienr:
I bruksanvisningen används särskilda säkerhetsmeddelanden
för att ange eventuella risker och hjälpa dig och andra att
undvika personskador och i värsta fall dödsfall. Fara,
Varning och Försiktighet är nyckelord som används för att
ange risknivå. Var ytterst försiktig oavsett risknivå.
Fara anger stor fara som leder till allvarlig personskada
eller dödsfall om föreskrifterna inte följs.
Varning anger fara som kan leda till allvarlig personskada
eller dödsfall om föreskrifterna inte följs.
Försiktighet anger fara som kan leda till mindre eller
medelsvår personskada om föreskrifterna inte följs.
Två andra ord används också i den här manualen för att
markera information. Viktigt ger läsaren speciell
mekanisk information och Observera: betonar allmän
information som bör ges särskild uppmärksamhet.
Med ensamrätt
Tryckt i USA
2
Säkerhetsföreskrifter
Denna gräsklippare är konstruerad och testad och är säker
och effektiv; förutsatt att den används strikt efter
säkerhetsföreskrifterna nedan. Underlåtenhet att följa
nedanstående anvisningar kan resultera i personskador.
Varning
Motoravgaser innehåller kolmonoxid, ett luktfritt,
dödligt gift som är livshotande.
Kör inte motorn inomhus eller i ett slutet utrymme.
• Tragiska olyckor kan inträffa om föraren inte är
uppmärksam på barn i närheten. Barn intresserar sig
ofta för gräsklipparen och klippningen. Förutsätt aldrig
att barn förblir på den plats där du såg dem senast.
• Håll barn på säkert avstånd från klippområdet och under
en ansvarsfull vuxens uppsyn.
• Var uppmärksam och stäng av gräsklipparen om barn
kommer i närheten av klippområdet.
• Var extra försiktig i närheten av hörn med skymd sikt,
buskage, träd eller andra föremål som kan försämra
sikten.
• Kom ihåg att föraren är ansvarig för olyckor och risker
som andra människor och deras ägodelar utsätts för.
Det är viktigt att du och andra användare av
gräsklipparen läser och förstår innehållet i
bruksanvisningen innan gräsklipparen används. Då
uppnås högsta säkerhet, bästa prestanda och ni lär
känna maskinen.
Detta är varningssymbolen. Den används för att göra
dig uppmärksam på eventuella risker för personskador.
Följ samtliga säkerhetsmeddelanden som följer denna
symbol för att undvika eventuella skador eller dödsfall.
Felaktigt bruk eller underhåll av gräsklipparen kan
leda till personskada. Följ dessa säkerhetsföreskrifter
för att minska risken för skada.
Allmänna säkerhetsföreskrifter
för gräsklippare
Nedanstående föreskrifter har anpassats från
ANSI/OPEI-standarden B71.1–1998 och ISO-standarden
5395:1990(E). Information eller terminologi som är
specifik för Toros gräsklippare ges inom parentes.
Gräsklipparen kan slita av händer och fötter och kasta omkring
föremål. Underlåtenhet att följa nedanstående anvisningar kan
resultera i allvarlig personskada eller dödsfall.
• Se tillverkarens instruktioner för korrekt maskindrift
och montering av tillbehör. Använd enbart tillbehör som
godkänts av tillverkaren.
Förberedelser
• Inspektera området där gräsklipparen ska köras
ordentligt och avlägsna alla stenar, pinnar, ståltrådar,
benbitar och andra främmande föremål.
• Använd alltid ordentliga skor och långbyxor vid
klippning.
• Kör inte gräsklipparen barfota eller i sandaler.
• Bär alltid säkerhetsglasögon med sidoskydd när du kör
gräsklipparen.
• Varning: Bensin är mycket brandfarligt. Vidta följande
säkerhetsåtgärder:
– Förvara bränsle i dunkar avsedda för ändamålet.
– Fyll bara på bränsle utomhus och rök inte vid
påfyllning.
– Fyll på bränsle innan motorn startas. Skruva aldrig
bort tanklocket och fyll inte på bränsle när motorn
är igång eller om den är varm.
Utbildning
• Läs bruksanvisningen noga. Bekanta dig ordentligt med
reglagen och hur gräsklipparen ska användas innan du
startar den.
• Låt aldrig barn köra gräsklipparen. Lokala föreskrifter
kan begränsa förarens ålder.
• Låt aldrig vuxna personer som inte har bekantat sig med
instruktionerna använda gräsklipparen.
• Klipp aldrig om människor (särskilt barn) eller
sällskapsdjur befinner sig i närheten. Stäng av
gräsklipparen om någon kommer i närheten av
klippområdet.
– Försök inte att starta motorn om du har spillt ut
bränsle. Flytta gräsklipparen från spillet för att
undvika att orsaka gnistor tills bensinångorna har
skingrats.
– Sätt tillbaka locken på tank och dunkar ordentligt.
– Om du behöver tappa av bränsle från bränsletanken
skall detta göras utomhus.
• Byt ut trasiga ljuddämpare.
• Kontrollera att knivar, knivbultar och klippaggregat inte
är slitna eller skadade före körning. Byt ut slitna eller
skadade knivar och bultar i satser så att balanseringen
bibehålls.
• Var försiktigt vid kontroll av gräsklippare med flera knivar,
då en roterande kniv kan få andra knivar att rotera.
3
Körning
• Kör inte motorn i ett slutet utrymme där farlig koloxid
kan ansamlas.
• Klipp endast i dagsljus eller i bra belysning.
• Var alltid säker på att du har fotfäste i sluttningar.
• Gå; spring aldrig.
• Håll handtaget i ett fast grepp.
• Hjulförsedda rotorgräsklippare skall alltid köras
tvärgående över sluttningar, aldrig upp och ner.
• Var mycket försiktig när du svänger i sluttningar.
• Kör inte i för branta sluttningar.
• Var mycket försiktig när du backar eller drar
gräsklipparen emot dig.
• Titta alltid bakom dig och nedåt efter små barn innan
och under tiden du kör bakåt.
• Stäng av kniven (knivarna) om du behöver tippa
gräsklipparen när du går över andra underlag än gräs,
och när gräsklipparen skall fraktas till och från
klippområdet.
• Kör aldrig gräsklipparen om skydd och plåtar är
skadade eller saknas, eller utan att skyddsanordningarna
(som t.ex. utkastare och gräsuppsamlare) sitter på plats.
• Ändra inte motorns hastighetsinställning.
• Koppla ur alla kniv- och drivningskopplingar innan
motorn startas.
• Starta motorn försiktigt enligt anvisningarna, och med
fötterna på behörigt avstånd från kniven (knivarna).
• Tippa inte gräsklipparen när du startar motorn, såvida
du inte måste göra detta för att starta den. I så fall, skall
du inte tippa den mer än absolut nödvändigt och endast
lyfta den del som är längst bort från föraren.
• Starta inte motorn om du står framför utkastaren.
• Håll inte händer eller fötter nära eller under roterande
delar. Håll alltid avstånd från utkastaröppningen.
• Plocka aldrig upp eller bär en gräsklippare medan
motorn kör.
• Stäng av motorn och koppla ur tändstiftskabeln:
– innan utkastaren rensas,
– före kontroll, rengöring och arbete på klipparen,
– när något föremål blivit påkört. Kontrollera om
klipparen skadats och reparera den innan den startas
och körs igen; och
– om gräsklipparen börjar vibrera onormalt,
(kontrollera omedelbart).
• Stäng av motorn:
– varje gång du lämnar gräsklipparen och
– före bränslepåfyllning.
• Lätta på gasen när motorn ska stannas och, om denna är
försedd med bränslekran, stäng av bränslet efter
klippningen.
• Stäng av kniven (knivarna) vid korsning av grusgångar,
stigar och vägar.
• Stäng av motorn och vänta tills kniven stannat helt
innan du tar bort gräsuppsamlaren.
• Kör inte gräsklipparen om du är påverkad av alkohol,
läkemedel eller andra droger.
• Stanna motorn och leta rätt på orsaken om
gräsklipparen börjar vibrera onormalt. Vibrationer är
vanligtvis ett tecken på att något är fel.
Sluttningar är en viktig faktor vid slirnings- och fallolyckor
som kan leda till allvarlig personskada. Om du känner dig
osäker vid körning på lutande underlag ska du inte klippa
gräset där.
• Se upp för hål, fåror eller gupp. Det kan finnas dolda
hinder i högt gräs.
• Klipp inte gräset nära stup, diken eller flodbäddar. Du
riskerar att tappa fotfästet eller balansen.
• Klipp aldrig vått gräs. Minskat fotfäste kan få dig att
halka.
4
Underhåll och förvaring
• Se till att alla muttrar, bultar (i synnerhet knivbultar)
och skruvar är hårt åtdragna så att gräsklipparen är i
säkert bruksskick.
• Förvara aldrig gräsklipparen med bensin i tanken i en
byggnad där bensinångor kan antändas av en öppen låga
eller gnista.
• Låt motorn kallna innan gräsklipparen ställs undan i ett
slutet utrymme.
• Minska brandrisken genom att hålla motorn,
ljuddämparen, batteriutrymmet och utrymmet där
bränslet förvaras rent från gräs, löv och fett.
• Kontrollera gräsuppsamlaren regelbundet och se efter
om den är sliten eller trasig.
• Byt ut slitna och skadade delar.
• Var extra försiktigt vid hantering av bensin eftersom
bensinångor är explosiva.
• Mixtra aldrig med säkerhetsanordningarna. Kontrollera
dem regelbundet för att försäkra korrekt drift.
• Håll gräsklipparen fri från gräs, löv eller annan
skräpuppsamling. Torka upp allt olje- eller bränslespill.
Ljudtrycksnivå
Gräsklipparen ger en kontinuerlig A-viktad ljudtrycksnivå
vid förarens öra på 84 dBA, grundat på mätningar på
identiska maskiner enligt EU:s maskinsäkerhetsdirektiv 98/37/EG.
Ljudstyrka
Denna gräsklippare ger en garanterad ljudstyrka på 97 Lwa,
grundat på mätningar på identiska maskiner enligt
EG-direktivet 2000/14/EEG och ändringar.
Vibrationsnivå
Gräsklipparen ger en vibration på högst 6,6 m/s, baserat
på mätningar av identiska maskiner enligt maskinsäkerhetsdirektivet 98/37/EG.
• Stanna och kontrollera gräsklipparen om du kör på ett
föremål. Reparera gräsklipparen vid behov, innan du
startar motorn igen.
• Försök aldrig att justera hjulhöjden när motorn är i
gång.
• Delarna på gräsuppsamlaren utsätts lätt för slitage,
skada och försämring, vilket kan frilägga rörliga delar
eller orsaka att föremål kastas omkring. Kontrollera
delarna ofta och byt ut dem med av tillverkaren
rekommenderade delar när så är nödvändigt.
• Gräsklipparknivar är vassa och kan skära dig. Svep
något omkring kniven (knivarna) eller bär handskar, och
var extra försiktig vid underhåll.
• Ändra inte motorns hastighetsinställning.
• Om du behöver tappa av bränsle från bränsletanken
skall detta göras utomhus.
• Köp endast Toro originalreservdelar och tillbehör, för
att säkerställa bästa prestanda och högsta säkerhet.
• Underhåll eller byt efter behov ut dekaler med
säkerhetsanvisningar och instruktioner.
5
Säkerhets- och instruktionsdekaler
Säkerhetsdekaler och säkerhetsinstruktioner är fullt synliga för föraren och finns nära alla
potentiella farozoner. Dekaler som skadats eller försvunnit ska bytas ut.
93-6655
1. Varning – läs
bruksanvisningen
2. Risk för utslungade föremål
– håll åskådare på behörigt
avstånd från maskinen.
.
3. Risk för utslungade föremål
från klipparen – håll
gräsriktaren på plats.
4. Avkapnings-/avslitningsrisk
Montering
av händer och fötter,
gräsklipparkniv – håll dig
borta från rörliga delar.
5. Varning – stäng av motorn
innan du lämnar maskinen.
Observera: Vänster och höger sida på maskinen är lika
med användarens vänstra respektive högra sida vid normal
körning.
Montering av handtaget
Varning
Om handtaget fälls upp och ner på felaktigt sätt
kan en eller flera kablar komma att klämmas,
sträckas eller skadas. Klämda, sträckta eller
skadade kablar kan orsaka ett funktionsfel som
kan resultera i ett farligt driftstillstånd.
• Kablarna får inte klämmas, sträckas eller
skadas.
• Hantera kablarna varsamt när du fäller upp
eller ner handtaget.
• Använd inte gräsklipparen om en eller fler av
kablarna har klämts, sträckts eller skadats.
Kontakta en auktoriserad serviceverkstad.
1. Lägg det övre handtaget på marken bakom
gräsklipparen med etiketten uppåt och kontrollkablarna
dragna mellan handtagets monteringsfästen.
2. Ta loss de fyra handtagsbultarna (2 av dessa har platt
huvud och 2 har välvt huvud för att passa handtaget)
och reglagen från det nedre handtaget (figur 2).
1
2
3
4
m–4272
Figur 2
1. Vred (2)
2. Nedre handtag
3. Platt handtagsbult (2)
4. Stödfäste
3. Gunga tillbaka det nedre handtaget och stödfästena
uppåt, medan du samtidigt passar in fästena med hålen
på det nedre handtaget (figur 2).
4. Fäst det nedre handtaget vid fästena med de två platta
handtagsbultarna och de två vreden, genom att använda
höjdinställningshålen på fästena som bäst passar din
längd (figur 2).
Observera: Du kan justera handtagshöjden genom att
montera varje handtagsbult och vred i något av de andra
hålen i respektive stödfäste.
6
5. Skjut den övre handtagssektionens ändar över det nedre
handtaget så att sektionerna ligger intill varandra (figur 3).
Montering av plugg till
utkastartunneln
2
1
3
4
5
m-4204
Figur 3
1. Vred
2. Välvd handtagsbult (2)
3. Övre handtag
4. Nedre handtag
5. Kablar
6. Se till att kablarna dras under och bakom det nedre
handtaget enligt anvisningarna i figur 3.
7. Säkra det övre handtaget vid det nedre handtaget med
två böjda handtagsbultar och två vred (figur 3).
Installation av startsnöret
Drag startsnöret genom föringen på handtaget (figur 4).
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
2. Öppna utkastarluckan genom att föra den bakåt
(figur 5).
1
2
1914
Figur 5
1. Utkastarluckans handtag 2. Utkastartunnelns plugg
3. Håll i utkastarluckans handtag för att undvika att den
fjäderbelastade luckan stängs medan du sätter i pluggen.
4. Vrid pluggen medsols en aning när du för in den
(figur 5).
2
1
Figur 4
1. Föring 2. Startsnöre
Observera: Se till att pilen på pluggens dekal pekar
uppåt.
5. Skjut in pluggen helt tills fjäderklämman nederst på
pluggen klickar på plats (figur 6).
1
210
1915
Figur 6
1. Fjäderklämma
6. Släpp utkastarluckans handtag för att låsa pluggens
ovandel.
7
Före start
Fylla på olja i vevhuset
Vevhuset rymmer 0,59 liter olja. Använd endast
högklassiga renande oljor av typen SAE 30 som uppfyller
American Petroleum Institute (API) klassificering SF, SG,
SH eller SJ.
Se till att oljenivån ligger mellan markeringarna Add (Lägg
till) och Full på oljestickan, varje gång innan gräsklipparen
används. (figur 7).
3
2
4
1
7. Om oljenivån ligger under markeringen Add (Lägg till)
på oljestickan, tillsätter du långsamt tillräckligt med
olja i påfyllningsöppningen så att oljenivån stiger till
markeringen Full på oljestickan.
Viktigt Fyll inte på för mycket olja i vevhuset med
motorn igång, då detta skadar motorn. Tappa ur den
överflödiga oljan tills oljestickan står på Full.
8. För in oljestickan i påfyllningsröret och vrid locket
medsols tills det är hårt åtdraget.
Fylla bensin i bränsletanken
Använd ren, färsk, blyfri bensin med oktantal 87 eller
högre för bästa resultat. Köp bara så mycket bensin som går
åt inom en månad, så är den garanterat färsk. Blyfri bensin
brinner renare, förlänger motorns livslängd och gör det lätt
att starta. Det går att använda blyhaltig bensin om blyfri
inte är tillgänglig.
Viktigt Tillför inte olja till bensinen.
Viktigt Använd inte metanol, bensin som innehåller
metanol, bensen som innehåller mer än 10 % etanol,
premiumbensin eller fotogen. Detta kan skada motorns
bränslesystem.
5
Figur 7
1. Oljesticka
2. Påfyllningsmärke
3. Fullmärke
Fylla på olja:
1. Flytta gräsklipparen till ett plant underlag.
2. Gör rent runt oljestickan (figur 7).
3. Avlägsna oljestickan genom att vrida locket motsols och
dra stickan utåt.
4. Torka av stickan med en ren trasa.
5. Sätt tillbaka oljestickan ända ner i påfyllningsröret och
ta sedan ut den.
Observera: För att få en noggrann avläsning måste hela
oljestickan sättas i.
4. Tanklock
5. Tändkabel
1626
Viktigt Använd inte bensin som är mer än 30 dagar
gammal.
Fara
Under vissa omständigheter är bensin extremt
lättantändligt och högexplosivt. Brand eller
explosion i bensin kan orsaka brännskador på dig
och andra och orsaka materiella skador.
• Fyll tanken på en öppen plats utomhus och när
motorn är kall. Torka upp eventuellt utspilld
bensin.
• Fyll inte tanken helt full. Fyll bränsletanken
med bensin tills nivån ligger mellan 6 och
13 mm under påfyllningsrörets nedersta del.
Utrymmet tillåter bensinen att expandera.
• Rök aldrig när du handskas med bensin och håll
dig borta från öppen eld eller platser där gnistor
kan antända bensinångorna.
• Förvara bensin i en godkänd bränsledunk och
håll den borta från barn.
• Köp aldrig mer bensin än vad som går åt på en
månad.
6. Läs av nivån på oljestickan (figur 7).
8
Fara
Körning
Vid bensinpåfyllning kan under vissa betingelser
gnistor från statisk elektricitet bildas och antända
bensinen. Brand eller explosion i bensin kan
orsaka brännskador på dig och andra och orsaka
materiella skador.
• Ställ alltid bensindunkar på marken en bit från
ditt fordon före påfyllning.
• Fyll inte på bensindunkar inne i ett fordon eller
på lastbilsflak eftersom plastmattor och
liknande kan isolera dunken och förlänga
urladdningstiden för statisk elektricitet.
• Lasta av bensindrivna maskiner från lastbilen
eller släpet om så är praktiskt möjligt och fyll
på bensin när hjulen står på marken.
• Fyll på maskinen från en dunk, inte med
munstycket på en bensinpump om det inte är
möjligt att lasta av maskinen från lastbilen eller
släpet.
• Håll kontakt hela tiden mellan munstycket på
bensinpumpen och kanten på tank- eller
dunköppningen tills tankningen är klar, om
tankning måste ske från bensinpump.
Använd en stabiliserare under körning och vid förvaring.
Stabiliseraren rengör motorn medan den körs och
förhindrar gummiliknande hartsavlagringar från att bildas i
motorn vid förvaring.
Viktigt Använd inga andra bränsletillsatser än sådana
som är avsedda för stabilisering av bränslet. Använd inte
alkoholbaserade stabiliserare som t.ex. etanol, metanol och
isopropyl.
Observera: Vänster och höger sida på maskinen är lika
med användarens vänstra respektive högra sida vid normal
körning.
Se till att drivningsfunktionen (endast modeller med drivningsfunktion) och knivreglaget fungerar korrekt innan du
börjar arbetet, varje gång du tänker använda gräsklipparen.
När du släpper knivreglaget, bör motorn och drivningsfunktionen stanna. Kontakta en auktoriserad återförsäljare
om de inte gör det.
Reglage
Starthandtaget och knivreglaget sitter på det övre handtaget
vilket framgår av figur 8.
2
3
Figur 8
1. Knivreglage
2. Övre handtag
1
m-4207
3. Starthandtag
1. Gör rent omkring tanklocket (figur 7).
2. Skruva av tanklocket.
3. Använd blyfri regularbensin. Fyll tanken tills det
återstår 6–13 mm tills den är helt full. Fyll inte bensin
upp i påfyllningsröret.
4. Skruva på tanklocket och torka upp all eventuellt
utspilld bensin.
Läsa igenom underhållsplanen
Läs igenom Rekommenderat underhåll på sidan 14. Det kan
vara nödvändigt att utföra en eller fler procedurer innan
eller strax efter gräsklipparen tas i drift.
9
Starta motorn
Stanna motorn
1. Sätt på tändkabeln på tändstiftet (figur 7).
2. Snapsa tre gånger, vänta en sekund mellan varje
snapsning (figur 9).
1
1344
Figur 9
1. Snapspump
Observera: Om temperaturen ligger på 13C eller mindre,
snapsar du fem gånger, och väntar en sekund mellan varje
snapsning.
Observera: Snapsa inte för att starta en varm motor efter
kortvarig avstängning. Om det är kallt kan det dock vara
nödvändigt att snapsa motorn igen.
3. Håll knivreglaget mot det övre handtaget (figur 10).
2
3
1
m-4207
Släpp knivreglaget. Både motorn och bladen bör stanna.
Kontakta en auktoriserad återförsäljare om de inte stannar
ordentligt.
Körning med drivning
När du ska köra med drivning går du helt enkelt rakt fram
med händerna på det övre handtaget och armbågarna åt
sidorna. Gräsklipparen håller automatiskt samma tempo
som du. Ju snabbare du går, desto längre bort kommer
handtaget att glida och desto snabbare kommer
gräsklipparen att drivas (figur 11).
m-4206
Figur 11
Sakta ner drivningen genom att helt enkelt gå långsammare; stanna drivningen genom att själv stanna (figur 11).
Observera: Om gräsklipparen inte rullar bakåt av sig själv,
när du backat efter drivning, knuffar du den framåt ca 2 cm
utan att aktivera drivningsfunktionen och drar den sedan
bakåt.
Figur 10
1. Knivreglage
2. Övre handtag
3. Starthandtag
4. Drag lätt i starthandtaget tills du känner motstånd och
drag sedan i det kraftigt (figur 10). Låt snöret sakta gå
tillbaka till handtaget.
Observera: Låt motorn bli värmas upp i minst en minut;
längre i kallare temperaturer.
Observera: Om motorn inte startar efter det tredje
försöket, upprepar du steg 2 t.o.m. 4.
10
Justering av klipphöjden
SmartWheel har två klippinställningar: Sparse/Normal
(Sparsam/Normal) och Lush (Frodig) för att ge bästa
klipphöjd oavsett klippförhållande (figur 12). Använd
inställningen Sparse/Normal under den varma sommarsäsongen för nästan all klippning. Inställningen Lush är för
tjockt, fuktigt och saftigt gräs som oftast växer på våren.
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
2. Förflytta gräsklipparen till gräsmattan; stanna
gräsklipparen när SmartWheel-bilden på det ena
bakhjulet är upprätt (Fig. 12).
3. Använd SmartWheel-bilden för att jämföra gräsets
spetsar med bokstäverna på hjulet. Den bokstav på
SmartWheel som överensstämmer med grässpetsarna är
den korrekta klipphöjden.
4. Kläm klipphöjdsspaken mot hjulet och för den till
motsvarande bokstav på gräsklipparkåpan (figur 13).
1
1
2
Figur 12
1. Klippskala för
Sparse/Normal
(Sparsam/normal)
2. Klippskala för Lush
(Frodig)
Toro rekommenderar följande:
• Klipp gräset med inställningarna D, E, eller F eller håll
gräset mellan 5 och 7,5 cm högt.
• Klipp inte under inställningen D om inte gräset är glest
eller det är senhöst när grästillväxten börjar avta.
Använd en högre klipphöjdsinställning när du klipper
långt gräs och gå långsammare; klipp därefter gräset
med normal inställning igen. Om man klipper gräset när
det är för högt kan detta sätta igen gräsklipparen och
orsaka motorstopp.
Observera: SmartWheel beräknar den korrekta
inställningen för att säkerställa att du inte klipper mer än en
tredjedel av gräsets längd.
A = 25 mm
B = 38 mm
C = 51 mm
D = 64 mm
E = 76 mm
788
Figur 13
1. Klipphöjdsspak
Observera: Lyft upp kåpan så att hjulet lyfter från marken
för att underlätta justering. Stick inte in fingrarna under
kåpan när du lyfter gräsklipparen.
5. Se till att pinnen på klipphöjdsspaken greppar i skåran
på kåpan.
6. Justera samtliga hjul till samma bokstavsinställning.
Observera: Du kan ställa in framhjulen på 1,3 cm. Flytta
klipphöjdsspaken förbi läget A och släpp pinnen i skåran på
kåpan.
Fara
Vid justering av klipphöjdsspakarna kan dina
händer komma i kontakt med ett knivblad i rörelse
vilket kan leda till allvarlig skada.
• Stäng av motorn och vänta till alla rörliga delar
stannat innan du justerar klipphöjden.
• Stick inte in fingrarna under kåpan vid
justering av klipphöjden.
11
Använda gräsuppsamlaren
Klippning med gräsuppsamlare
Ibland kan du vilja använda gräsuppsamlaren för frodigt
gräs eller löv.

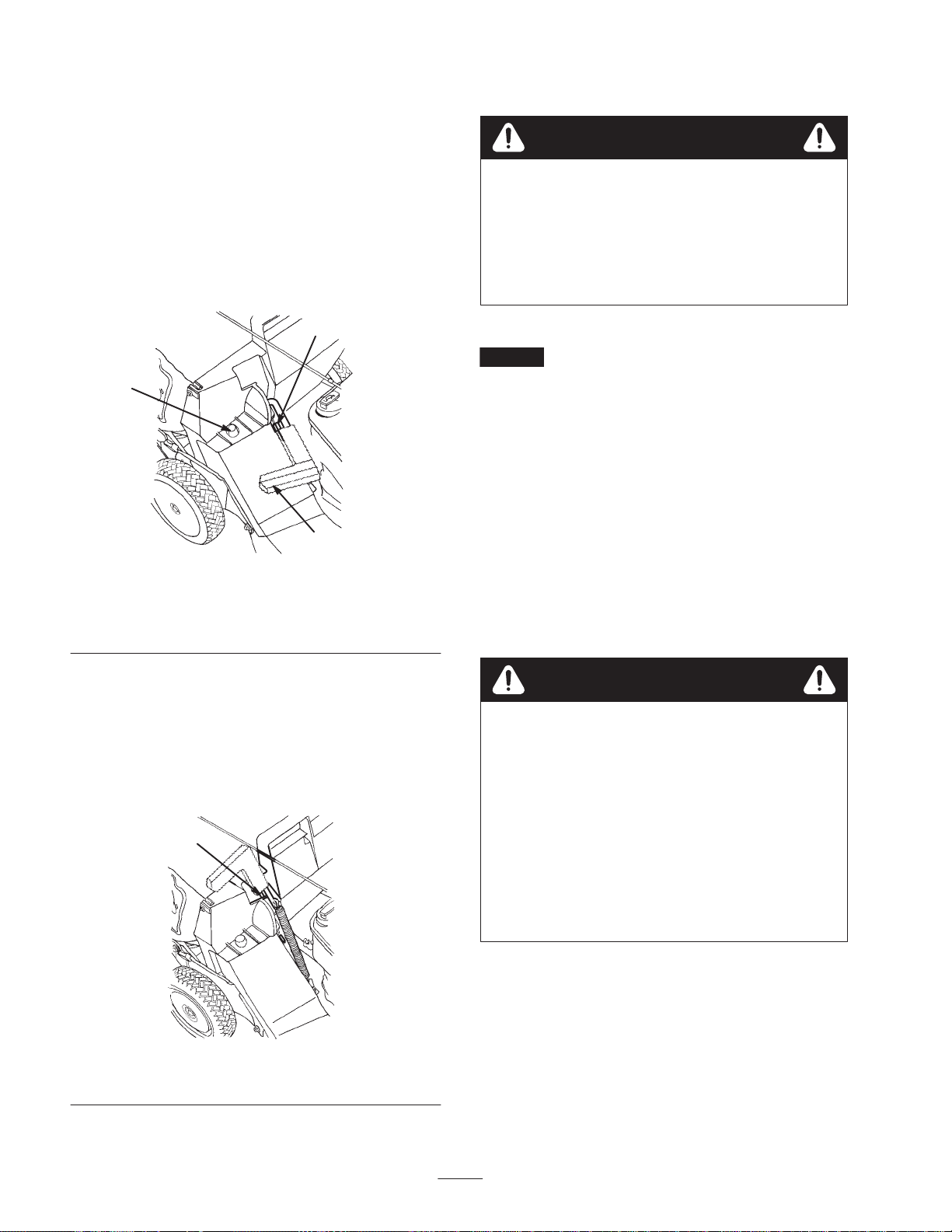

Montering av gräsuppsamlaren
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
2. Se till att utkastarluckans handtag är fört hela vägen
fram och att pinnen vidrör regeln (figur 14).
2
1
1. Gräsuppsamlarram på
hållare
2. Pinnen vidrör regeln
3
Figur 14
3. Handtaget fört helt fram
och utkastarluckan
stängd
1912
Varning
En utsliten gräsuppsamlare kan få små stenar och
annat liknande skräp att kastas mot föraren eller
omkringstående och orsaka allvarliga
personskador eller dödsfall.
Kontrollera gräsuppsamlaren ofta. Montera en ny
påse från Toro om den är skadad.
Klipp gräs tills påsen är full.
Viktigt Påsen får inte bli överfylld.
Demontering av gräsuppsamlaren
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
2. Lyft utkastarluckans handtag och för det framåt tills
låspinnen vidrör regeln (figur 14).
3. Fatta tag i handtaget framtill och baktill på uppsamlaren
och lyft av uppsamlaren från gräsklipparen.
4. Tippa uppsamlaren gradvis framåt för att tömma ut
gräsklippet.
5. Se steg 3 till 5 i avsnittet Montering av gräsuppsamlaren
ovan för information om att montera gräsuppsamlaren.
3. Skjut in hålet i gräsuppsamlarens ram på hållaren på
kåpan (figur 14).
4. Fäst gräsuppsamlarramens bakre del vid det nedre
handtaget.
5. Drag utkastarluckans handtag framåt och för det bakåt
tills pinnen låser sig i skåran på uppsamlaren (figur 15).
1
1913
Figur 15
1. Pinnen låst i skåran på uppsamlaren
Fara
Om utkastarluckan inte kan stängas ordentligt,
kan gräsklipparen kasta föremål och orsaka
allvarlig personskada eller döden.
Om du inte kan stänga utkastarluckan p.g.a.
gräsklipp som blockerar området kring
utkastaren, stänger du av motorn, väntar tills alla
rörliga delar har stannat och för utkastarluckans
handtag fram och tillbaka försiktigt tills luckan
går att stänga helt. Om du fortfarande inte kan
stänga utkastarluckan, ska du ta bort skräpet med
en pinne, inte med handen.
Observera: Utkastarluckan i gräsklipparkåpan är nu öppen.
12
Arbetstips
• Läs noga igenom säkerhetsföreskrifterna och denna
instruktionsbok innan du börjar använda gräsklipparen.
• Röj området på pinnar, stenar, ståltråd, grenar och annat
skräp som kniven kan komma att slå i och kasta iväg.
• Håll alla, i synnerhet barn och husdjur, borta från
arbetsområdet.
• Undvik att köra på träd, väggar, trottoarkanter eller
andra hårda föremål. Kör aldrig över ett föremål
avsiktligen.
• Stäng omedelbart av motorn om gräsklipparen kör på
ett föremål eller börjar vibrera. Lossa kabeln från
tändstiftet undersök gräsklipparen för eventuella skador.
• Håll kniven slipad under klippsäsongen. Slipa med
jämna mellanrum bort eventuella hack på kniven.
• Byt efter behov ut kniven mot en ny Toro originalkniv.
• Klipp endast på torrt underlag. Vått gräs och våta löv
har en benägenhet att klumpa ihop sig i trädgården och
kan sätta igen gräsklipparen eller orsaka motorstopp.
Klippa gräs
• Gräs växer i olika takt beroende på årstiden. På
sommaren, när det är varmt, är det bäst att klippa gräs
med någon av inställningarna C, D eller E. Klipp endast
ca en tredjedel av gräset åt gången. Klipp inte under 51
mm-inställningen såvida inte gräset är glest eller det är
senhöst när grästillväxten börjar avta.
• Vid klippning av gräs som är högre än 15 cm, bör du till
en början använda den högsta klipphöjdsinställningen
och gå långsammare. Därefter klipper du en gång till på
låg inställning för bästa utseende. Om gräset är för högt
och löven klumpar ihop sig på gräsmattan, kan
gräsklipparen bli igensatt vilket kan orsaka motorstopp.
• Ändra klippriktning. Detta hjälper till att sprida
gräsklippet över gräsmattan för jämn gödning.
Om du inte är nöjd med utseendet på den färdigklippta
gräsmattan, försöker du med en eller flera av följande
åtgärder:
• Slipa kniven.
• Gå långsammare när du klipper.
• Höj klipphöjden på din gräsklippare.
Varning
Vått gräs och våta löv kan orsaka personskador
om du halkar och kommer i kontakt med kniven.
Klipp endast under torra förhållanden.
• Rengör gräsklippardäckets undersida efter varje
klippningstillfälle. Se Rengöra undersidan av
gräsklipparkåpan, sidan 15.
• Håll motorn i gott arbetsskick.
• Ställ in motorhastigheten på högsta läget för bästa
klippresultat.
Varning
Att köra gräsklipparen med en motorhastighet
som överstiger fabriksinställningen, kan få
gräsklipparen att kasta iväg en del av kniven eller
motorn mot föraren eller omkringstående och
orsaka allvarliga personskador eller döden.
• Ändra inte hastighetsinställning på motorn.
• Om du misstänker att motorhastigheten är
snabbare än normalt, bör du kontakta en
auktoriserad återförsäljare.
• Klipp gräset oftare.
• Överlappa klippsvepningarna istället för att klippa en
hel svepning varje gång.
• Ställ in framhjulens klipphöjd en skåra lägre än
bakhjulen. Ställ t.ex. in framhjulen i läge C och
bakhjulen i läge D.
Skära löv
• Efter avslutad klippning bör gräsmattan synas till
hälften genom täcket av sönderskurna löv. Det kan vara
nödvändigt att gå över löven mer än en gång.
• För ett lätt lövtäcke ställer du in alla hjul till samma
klipphöjdsinställning.
• Om lövtäcket på gräsmattan är mer än 12,7 cm tjockt,
ställer du in den främre klipphöjden en eller två skåror
högre än den bakre klipphöjden. Detta gör det lättare att
mata in löven under gräsklippardäcket.
• Sakta ner klipphastigheten om gräsklipparen inte skär
löven tillräckligt fint.
• Om du skär eklöv kan du tillsätta kalk till gräset på
våren för att minska surhetsgraden från eklöven.
• Rengör luftfiltret ofta. Återvinningen virvlar upp mer
gräsklipp och damm som sätter igen luftfiltret och
minskar motorprestandan.
13
Underhåll
Observera: Vänster och höger sida på maskinen är lika med användarens vänstra respektive högra sida vid normal körning.
Rekommenderat underhåll
Underhållsintervall Underhållsförfarande
• Kontrollera motoroljenivån. Se avsnittet Kontroll av motorns oljenivå på sidan 15.
• Kontrollera knivbromsens stopptid. Kniven måste stanna inom tre sekunder efter
att reglaget har släppts. Kontakta en auktoriserad återförsäljare för reparation om
Varje körning
5 timmar • Kontrollera kniven och motorns monteringsfästen. Dra åt dem om de är lösa.
25 timmar
50 timmar
den inte gör det.
• Tag bort gräsklipp och smuts under kåpan. Se avsnittet Rengöra undersidan av
gräsklipparkåpan på sidan 15.
• Rengöri utkastartunneln och pluggen. Se avsnittet Rengöring av utkastartunnel
och plugg på sidan 16.
• Byt luftfiltret. Byt oftare vid dammiga eller smutsiga arbetsförhållanden. Se även
Byte av luftfilter på sidan 16.
• Kontrollera tändstiftet och byt ut det vid behov. Se även Service av tändstiftet på
sidan 17.
• Justera drivningskabeln och smörj de bakre axelbeslagen. Se även Justering av
drivrem på sidan 17 samt Smörjning av hjulen på sidan 18.
• Byt motorolja.
• Slipa eller byt ut kniven. Underhåll den oftare om eggen lätt blir slö under grova
eller sandiga förhållanden. Se även Underhåll av kniven på sidan 19.
• Undersök bränslesystemet för läckor och/eller försämrad bränsleslang. Byt ut
delar om så behövs.
• Tag bort gräsklipp och skräp under remkåpan. Se även Rengöring under
remkåpan på sidan 21.
1,2
Se även Byte av motorolja på sidan 18.
100 timmar • Rengör kylsystemet. Se även Rengöring av kylsystemet på sidan 21.
Förvaring
1
Byt motorolja efter de första 5 körtimmarna.
2
Byt motorolja efter var 25:e körtimme under dammiga förhållanden eller vid höga temperaturer.
Viktigt Titta i motorns bruksanvisning för ytterligare underhållsförfaranden.
• Töm bränsletanken före reparation eller förvaring enligt anvisningarna. Se även
avsnittet Tömma bränsletanken på sidan 21.
Försiktighet
Om du lämnar kabeln på tändstiftet kan någon av misstag starta motorn och skada dig eller
någon kringstående person allvarligt.
Lossa tändkabeln från tändstiftet innan du utför underhåll på maskinen. För kabeln åt sidan så
att den inte oavsiktligt kommer i kontakt med tändstiftet.
14
Kontroll av motorns oljenivå
Innan du börjar använda gräsklipparen bör du se till att
oljenivån ligger mellan markeringarna Add och Full på
oljestickan (figur 7). Om oljenivån ligger under
markeringen Add, fyller du på olja. Se avsnittet Fylla på
olja i vevhuset, sidan 8.
Rengöra undersidan av
gräsklipparkåpan
Håll undersidan av gräsklipparkåpan ren. Var särskilt noga
med att hålla stötplåtarna fria från skräp (figur 16).
1
979
Figur 16
1. Stötplåtar
4. Fäst kopplingen vid gräsklipparens tvättkoppling
(figur 17).
2
1
m-3044
Figur 17
1. Tvättkoppling 2. Slang
5. Skruva på vattnet på högt tryck.
6. Starta motorn.
7. Låt gräsklipparen köra i två minuter.
8. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
9. Stäng av vattnet.
10.Tag bort kopplingen från tvättkopplingen.
11. Flytta gräsklipparen till en torr plats och låt motorn köra
i en minut för att torka maskinen och dess komponenter.
Tvättmetod
1. Flytta gräsklipparen till en plan stenbelagd yta nära en
vattenslanganslutning.
2. Ta bort gräsuppsamlaren.
3. Fäst en snabbkoppling (säljs separat) vid vattenslangens
ände.
12.Stäng av motorn och vänta tills alla rörliga delar har
stannat.
Vänta 30 minuter och upprepa steg 3 till 12 ovan om det
finns mycket gräsrester på klippdäckets undersida.
Varning
Är tvättkopplingen trasig eller saknas kan du och
andra träffas av kringflygande föremål eller
komma i kontakt med kniven, vilket kan leda till
personskada eller döden.
• Ersätt omedelbart tvättkopplingen om den är
trasig eller saknas innan gräsklipparen används
igen.
• Plugga igen hål i gräsklipparen med bultar och
låsmuttrar.
• För aldrig in händerna eller fötterna under
gräsklipparen eller genom hål i kåpan.
15
Skrapmetoden
Byte av luftfilter
Varning
Om motorn tippas kan bränsle läcka ut ur
förgasaren eller bränsletanken. Bensin är extremt
brandfarligt och högexplosivt, och kan under vissa
omständigheter orsaka personskador eller
materiella skador.
Undvik bränslespill genom att köra motorn tills
den är tom eller genom att tömma bensintanken
med en handpump; aldrig med en sifon.
Om det inte är tillräckligt att tvätta klipparen för att
avlägsna skräpet under däcket, tippar du den och skrapar
den ren.
1. Ta bort gräsuppsamlaren.
2. Lossa tändkabeln från tändstiftet (figur 7).
3. Töm bensinen från bränsletanken. Se steg 3 och 4 i
avsnittet Tömma bränsletanken på sidan 21.
4. Stäng luckan i gräsklipparkåpan och ta loss
uppsamlingspåsen, om gräsuppsamlaren sitter kvar på
gräsklipparen.
5. Tippa gräsklipparen på vänster sida (figur 16).
6. Ta bort smuts och gräsklipp med en trä- eller
plastskrapa. Undvik grader och vassa kanter.
Viktigt Flytta kniven så lite som möjligt för att undvika
startproblem i framtiden.
7. Vänd gräsklipparen i upprätt läge.
8. Sätt på tändkabeln på tändstiftet.
Byt luftfiltret efter var 25:e körtimme. Byt det oftare när du
använder gräsklipparen i dammiga eller smutsiga
omgivningar.
Viktigt Kör inte motorn utan att luftfiltret installerats.
Detta leder till extrema skador på motorn.
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
2. Lossa tändkabeln från tändstiftet (figur 7).
3. Lossa skruven som håller fast luftfilterkåpan vid motorn
(figur 18).
1
2
Figur 18
1. Luftfilter
2. Skruv
4. Luta kåpan nedåt och rengör den noggrant.
5. Ta bort det gamla pappersluftfiltret och kassera det
(figur 18)
Viktigt Försök inte att rengöra ett pappersluftfilter.
6. Sätt i ett nytt filter.
3. Kåpa
3
1003
Rengöring av utkastartunnel
och plugg
Rengör pluggen och utkastartunneln efter varje
användningstillfälle för att försäkra bästa prestanda. När
gräset är tjockt och frodigt kan klippet samlas på och runt
pluggen, vilket gör den svår att avlägsna.
Se alltid till att utkastartunnelns lucka stängs när du släpper
handtaget. Rengör insidan av utkastartunneln och luckan
ordentligt om skräp hindrar utkastarluckan från att stängas.
7. Montera luftfilterkåpan.
8. Sätt på tändkabeln på tändstiftet.
16
Service av tändstiftet
Kontrollera tändstiftet var 25:e körtimme. Använd ett
Champion RJ19LM eller motsvarande tändstift.
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
4. Ta av remkåpan (figur 21).
2
2. Lossa tändkabeln från tändstiftet (figur 7).
3. Rengör runt tändstiftet och ta loss det från
cylindertoppen.
Viktigt Ett sprucket, skadat eller smutsigt tändstift
måste bytas ut. Rengör inte elektroderna eftersom flagor
kan ta sig in i cylindern och orsaka skador på motorn.
4. Ställ in gapet på det nya tändstiftet till 0,76 mm
(figur 19).
1
986
Figur 19
1. 0,76 mm
5. Montera tändstiftet och packningen.
6. Dra åt tändstiftet till moment 20 Nm.
7. Sätt på tändkabeln på tändstiftet.
Justering av drivningskabeln
Drivningskabeln ska justeras varje gång du ändrar
handtagshöjden, monterar en ny drivningskabel eller om
drivremmen till hjuldrivningen slirar.
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
1
281
Figur 21
1. Remkåpa 2. Bultar
5. Skjut ner drivningsfästet tills det vidrör gräsklipparen,
och håll det därefter på plats (figur 22).
2
1
m-4273
Figur 22
1. Drivningsfäste 2. Skjut här
6. Drag ner kabelisoleringen (mot gräsklipparen) för att få
bort spelet i kabeln (figur 20).
7. Släpp drivningsfästet samtidigt som du håller ner
kabelisoleringen, och dra åt muttern på kabelstödet
(figur 20).
8. Sätt tillbaka remkåpan.
2. Drag tillbaka det övre handtaget så långt som möjligt.
3. Lossa kabelns stödmutter (figur 20).
1
2
4
3
m-4205
Figur 20
1. Kabelisolering
2. Kabelstöd
3. Mutter
4. Övre handtag
17

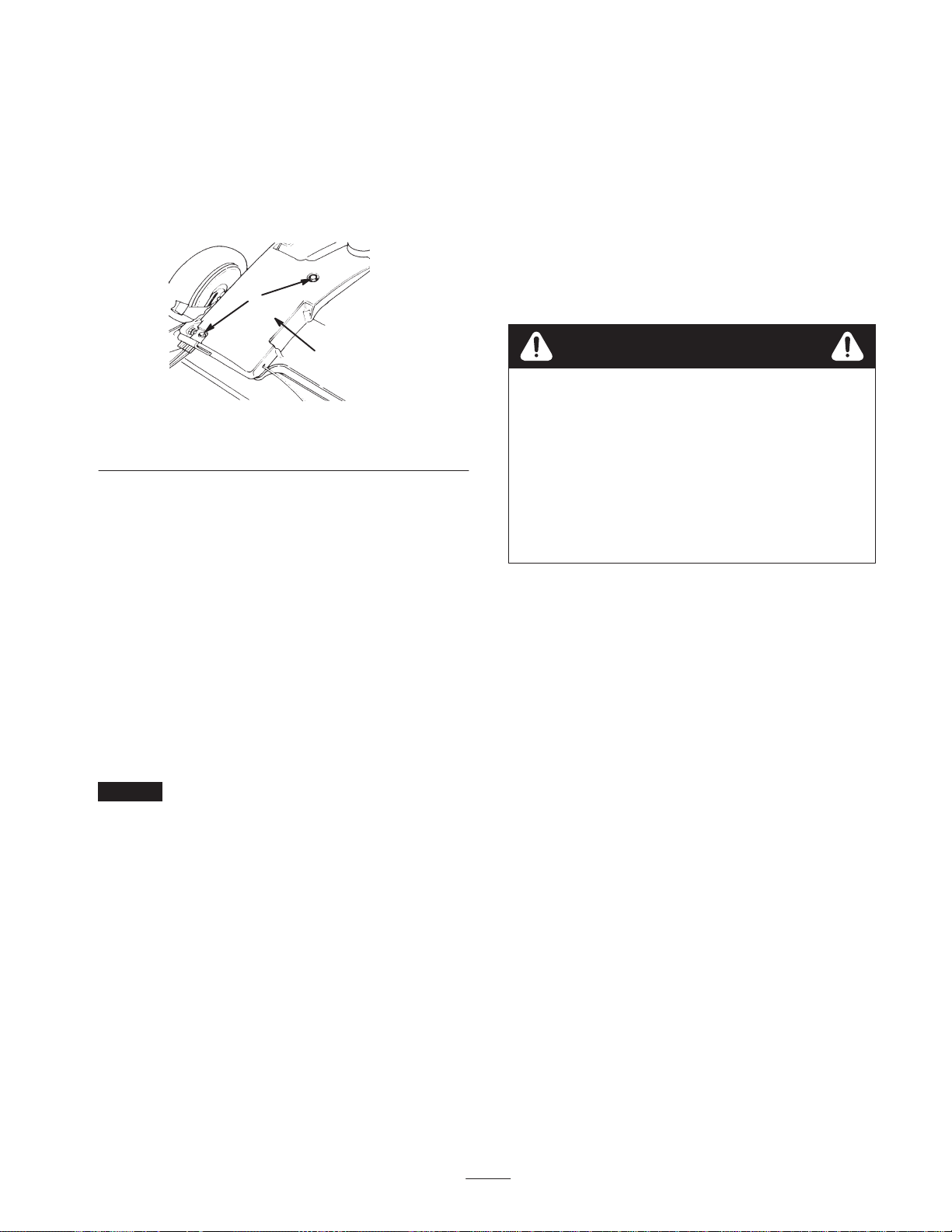

Smörjning av hjulen
Smörj de främre och bakre hjulen var 25:e körtimme eller
mot slutet av säsongen.
1. Lägg på 2 eller 3 droppar lätt olja på framhjulens
insidor, och på utsidan av alla hjulbultarna.
2. Snurra runt hjulen så att oljan rinner in i bussningarna.
3. Torka upp oljespill.
4. Flytta klipphöjdsreglagen för bakhjulen till läge C.
5. Torka av smörjnipplarna med en ren trasa (figur 23).
6. Tippa gräsklipparen på dess vänstra sida och låt oljan
rinna ner i kärlet (figur 24).
1
Figur 24
1. Oljepåfyllningsrör
7. Vänd gräsklipparen i upprätt läge.
m-1782
1
276
Figur 23
1. Smörjnippel
6. Sätt på en fettspruta på varje nippel och stryk försiktigt på
två eller tre pumpningar litiumbaserat universalfett Nr 2.
Viktigt För hårt tryck vid påstrykning av fett kan skada
tätningarna.
Byte av motorolja
Byt olja efter de första 5 körtimmarna, och därefter efter
var 50:e körtimme, eller varje säsong. Kör motorn precis
innan oljan ska bytas för att värma upp oljan. Varm olja
rinner lättare och för med sig mer föroreningar.
Observera: Byt oljan var 25:e körtimme vid hög
arbetsbelastning eller vid höga temperaturer.
1. Ta bort gräsuppsamlaren.
2. Lossa tändkabeln från tändstiftet (figur 7).
8. Fyll vevhuset med färsk olja upp till markeringen Full
på oljestickan. Se avsnittet Fylla på olja i vevhuset,
sidan 8.
9. Sätt i oljestickan.
10.Torka upp all eventuellt utspilld olja.
11. Sätt på tändkabeln på tändstiftet.
12.Lämna in förbrukad olja på godkänd
återvinningsstation.
3. Stäng luckan i gräsklipparkåpan och ta loss
uppsamlingspåsen, om gräsuppsamlaren sitter kvar på
gräsklipparen.
4. Tappa ur bensinen ur tanken; se steg 3 och 4 i avsnittet
Tömma bränsletanken på sidan 21.
5. Dra ut oljestickan från påfyllningsröret och placera ett
kärl intill gräsklipparens vänstra sida.
18
Underhåll av kniven
Ett rakt, slipat knivblad ger bästa klippresultat. Kontrollera
och slipa kniven regelbundet.
Varning
Kniven är vass; kontakt med kniven kan leda till
allvarliga personskador.
Kontroll av kniven
Undersök försiktigt kniven för vasshet och slitage, i synnerhet där de flata och de böjda delarna möts (figur 26A).
Kontrollera kniven innan du använder gräsklipparen, eftersom sand och slipande material kan slita bort metallen som
förbinder bladets flata och böjda delar. Om du upptäcker
spår eller slitage (figur 26B och 26C) ska kniven bytas ut;
se avsnittet Demontering av kniven, sidan 20.
1
Använd handskar eller linda in kniven i en trasa.
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
2. Lossa tändkabeln från tändstiftet (figur 7).
Varning
Om motorn tippas kan bränsle läcka ut ur
förgasaren eller bränsletanken. Bensin är extremt
brandfarligt och högexplosivt, och kan under vissa
omständigheter orsaka personskador eller
materiella skador.
Undvik bränslespill genom att köra motorn tills
den är tom eller genom att tömma bensintanken
med en handpump; aldrig med en sifon.
3. Tappa ur bensinen ur tanken; se steg 3 och 4 i avsnittet
Tömma bränsletanken på sidan 21.
4. Tippa gräsklipparen åt vänster (luftfiltret uppåt)
(figur 25).
1
2
A
2
1
B
3
1
C
4
270
Figur 26
1. Segel
2. Flat del av kniv
3. Slitage
4. Spårbildning
Observera: Montera en ny kniv innan klippsäsongen börjar
för bästa resultat. Fila ner eventuella småjack under året,
för att underhålla skäreggen.
Fara
En sliten eller skadad kniv kan gå sönder och en
bit av kniven kan kastas ut i det område där
föraren eller någon annan person befinner sig
vilket kan leda till allvarliga personskador eller
dödsfall.
3
Figur 25
1. Kniv
2. Accelerator
3. Knivbult
Viktigt Flytta kniven lite som möjligt för att undvika
startproblem i framtiden.
• Inspektera kniven med jämna mellanrum för att
se efter att den inte är sliten eller skadad.
• Byt ut en sliten eller skadad kniv.
973
19
Demontering av kniven
Balansera kniven
1. Fatta tag i knivens ände med en trasa eller en tjockt
vadderad handske.
2. Avlägsna knivbulten, acceleratorn och kniven (figur 27).
4
3
2
1
m-6342
Figur 27
1. Knivbult
2. Accelerator
3. Kniv
4. Knivfäste
Slipa kniven
Fila knivens ovansida för att underhålla dess ursprungliga
klippvinkel (figur 28A) och inre klippkantsradie (figur 28B).
Kniven förblir balanserad om du slipar bort lika mycket
material från bägge skäreggarna.
AB
1
2
1. Kontrollera knivens balans genom att hänga upp kniven
i dess mittersta hål på en spik eller skruvmejsel som
fästs horisontellt i ett skruvstäd (figur 29).
1007
Figur 29
Observera: Du kan också kontrollera balansen genom att
använda en knivbalanserare (kan köpas i fackhandeln).
2. Om någon av ändarna är tyngre, filar du den änden (ej
skäreggen eller nära skäreggen). Kniven är korrekt
balanserad när ingendera av sidorna är tyngre än den
andra.
Montering av kniven
1. Montera en slipad, balanserad Toro-kniv, acceleratorn,
och knivbulten (figur 27).
Observera: Knivens segelparti måste peka uppåt (mot
kåpans överdel).
2. Dra åt knivbulten till 82 Nm.
1. Slipa enbart i denna
vinkel
153
Figur 28
2. Upprätthåll den
ursprungliga radien här
Varning
m4783
Om gräsklipparen körs utan monterad accelerator
kan kniven böjas eller brytas av, vilket i sin tur
kan leda till allvarliga skador eller döden för
föraren eller omkringstående.
Kör inte gräsklipparen utan acceleratorn.
3. Vänd gräsklipparen till upprätt läge.
4. Sätt på tändkabeln på tändstiftet.
20
Rengöring under remkåpan
Håll området under remkåpan fritt från skräp.
1. Stäng av motorn och vänta tills alla rörliga delar har
stannat.
Förvaring
Förbered gräsklipparen för lågsäsongsförvaring genom att
utföra de rekommenderade underhållsprocedurerna. Se
Underhåll, sidan 14.
2. Avlägsna bultarna som fäster remkåpan vid gräsklippar-
kåpan (figur 30).
2
1
281
Figur 30
1. Remkåpa 2. Bultar
3. Lyft av kåpan och borsta av allt skräp från remområdet.
4. Sätt tillbaka remkåpan.
Rengöring av kylsystemet
Tvätta bort smuts och beläggning från cylinder, kylflänsar
samt runt förgasare och länkage var 100:e körtimme eller
efter varje säsong. Ta bort skräp från luftintagsgallret på
kåpan till snörstarten. Detta försäkrar korrekt kylning och
bästa möjliga motorprestanda.
Förvara gräsklipparen på en sval, ren och torr plats. Täck
över gräsklipparen så att den hålls ren och skyddad.
Preparering av
bränslesystemet
Varning
Bensin kan förångas om du förvarar den en lägre
tid och explodera om det kommer i kontakt med
en öppen låga.
• Förvara inte bensin under en längre tid.
• Förvara inte gräsklipparen med bensin i bränsle-
tanken eller förgasaren i ett utrymme där det
finns en öppen låga. (Till exempel en ugn eller en
kontrollampa till en varmvattenberedare.)
• Låt motorn svalna innan gräsklipparen ställs in.
Töm bränsletanken efter att du har använt gräsklipparen
sista gången innan förvaring.
1. Kör gräsklipparen tills motorn stannar på grund av
bensinstopp.
2. Snapsa motorn och starta den igen.
Tömma bränsletanken
1. Stäng av motorn och vänta tills den har svalnat.
Viktigt Tappa endast ur bensin när motorn är kall.
2. Lossa tändkabeln från tändstiftet (figur 7).
3. Skruva av tanklocket (figur 7).
4. Använd en handpump för att pumpa över bränslet till en
godkänd bensindunk.
5. Sätt på tändkabeln på tändstiftet.
6. Kör motorn tills den stannar.
7. Starta motorn igen för att försäkra att all bensin har
avlägsnats från förgasaren.
3. Låt motorn köra tills den stannar. När du inte kan starta
motorn längre är den tillräckligt torr.
Motorpreparering
1. Byt oljan i vevhuset medan motorn fortfarande är varm.
Se avsnittet Byte av motorolja, sidan 18.
2. Avlägsna tändstiftet (figur 7).
3. Häll ner ca 1 matsked olja i vevhuset genom
tändstiftshålet med hjälp av en oljekanna.
4. Dra runt motorn långsamt flera gånger med hjälp av
startsnöret så att oljan fördelas.
5. Sätt i tändstiftet men sätt inte på tändkabeln på
tändstiftet.
21
Allmän information
1. Rengör gräsklipparkåpan Se avsnittet Rengöra
undersidan av gräsklipparkåpan på sidan 15.
2. Tvätta bort eventuell smuts och beläggning från
cylindern, kylflänsarna och utblåshöljet.
3. Avlägsna gräsklipp, smuts och smörja från motorns
utvändiga delar, höljet och gräsklipparhöljets ovandel.
4. Kontrollera knivens tillstånd. Se även Underhåll av
kniven på sidan 19.
5. Utför underhåll på luftfiltret, se även Byte av luftfilter
på sidan 16.
6. Smörj drivningen; se även Smörjning av hjulen på
sidan 18.
7. Dra åt alla skruvar, bultar och muttrar.
8. Måla i rost- eller lackskador med färg som kan erhållas
från en auktoriserad återförsäljare.
Ta gräsklipparen ur förvaring
Varning
1. Fäll försiktigt upp det övre handtaget tills det ligger
intill det nedre handtaget, dra därefter åt rattarna.
2. Kontrollera och dra åt alla fästelement.
3. Ta bort tändstiftet (figur 7) och snurra motorn snabbt
med startsnöret för att blåsa bort överbliven olja från
cylindern.
4. Rengör tändstiftet eller byt ut det om det är sprucket,
trasigt eller om elektroderna är slitna.
5. Montera stiftet och dra åt det till 20 Nm.
6. Utför rekommenderade underhållsprocedurer; se
Underhåll, sidan 14.
7. Fyll bränsletanken med ny, ren bensin.
8. Kontrollera motoroljenivån. Se avsnittet Kontroll av
motorns oljenivå, sidan 15.
9. Sätt på tändkabeln på tändstiftet.
Tillbehör
Du kan köpa följande tillbehör hos en auktoriserad
Toro-återförsäljare:
• Avtagssats
Om handtaget fälls upp och ner på felaktigt sätt
kan en eller flera kablar komma att klämmas,
sträckas eller skadas. Klämda, sträckta eller
skadade kablar kan orsaka ett funktionsfel som
kan resultera i ett farligt driftstillstånd.
• Kablarna får inte klämmas, sträckas eller skadas.
• Hantera kablarna varsamt när du fäller upp
eller ner handtaget.
• Använd inte gräsklipparen om en eller fler av
kablarna har klämts, sträckts eller skadats.
Kontakta en auktoriserad serviceverkstad.
• Sidoutkastarsats
• Gnistsläckare
22
Felsökning
Toro har utformat och tillverkat din gräsklippare för en felfri drift. Kontrollera noggrant följande komponenter och delar. Se
avsnittet Underhåll, sidan 14 för mer information. Kontakta din auktoriserade återförsäljare om ett problem kvarstår.
Problem
Motorn startar inte
Motorn är trög att starta eller
tappar kraft
Möjliga orsaker Åtgärder
1. Bränsletanken är tom eller
bränslesystemet innehåller
gammalt bränsle.
2. Ingen snapsning har utförts. 2. Snapsa tre gånger.
3. Tändkabeln har inte satts på
tändstiftet.
4. Tändstiftet är anfrätt, skadat
eller avståndet är felaktigt
inställt.
1. Bränsletanken innehåller
gammalt bränsle.
2. Luftningshålet i tanklocket är
igensatt.
3. Luftfiltret är smutsigt och
blockerar luftströmmen.
4. Det finns gräsklipp och skräp
på gräsklippardäckets
undersida.
1. Töm och/eller fyll på
bränsletanken med färsk
bensin. Kontakta en
auktoriserad återförsäljare om
problemet kvarstår.
3. Sätt på tändkabeln på
tändstiftet.
4. Kontrollera tändstiftet och
justera gapet vid behov. Byt ut
tändstiftet om det är anfrätt,
skadat eller sprucket.
1. Töm och fyll på bränsletanken
med färsk bensin.
2. Rengör luftningshålet i
tanklocket eller byt ut
tanklocket.
3. Rengör luftfilterelementet
och/eller byt pappersluftfiltret.
4. Rengör undersidan på
gräsklippardäcket.
Motorn kör ojämnt
5. Tändstiftet är anfrätt, skadat
eller avståndet är felaktigt
inställt.
6. Oljenivån i motorn är låg eller
oljan är smutsig.
1. Tändkabeln har inte satts på
tändstiftet.
2. Tändstiftet är anfrätt, skadat
eller avståndet är felaktigt
inställt.
3. Luftfiltret är smutsigt och
blockerar luftströmmen.
5. Kontrollera tändstiftet och
justera gapet vid behov. Byt ut
tändstiftet om det är anfrätt,
skadat eller sprucket.
6. Kontrollera motoroljan. Byt ut
oljan om den är smutsig eller
tillsätt olja om nivån är låg.
1. Sätt på tändkabeln på
tändstiftet.
2. Kontrollera tändstiftet och
justera gapet vid behov. Byt ut
tändstiftet om det är anfrätt,
skadat eller sprucket.
3. Rengör luftfilterelementet
och/eller byt pappersluftfiltret.
23
Problem ÅtgärderMöjliga orsaker
g
Gräsklipparen eller motorn vibrerar
överdrivet
Ojämnt klippmönster
Utkastaren blir igensatt
1. Kniven är böjd eller ur balans. 1. Balansera kniven. Byt ut kniven
om den är böjd.
2. Knivbulten är lös. 2. Dra åt knivbulten.
3. Det finns gräsklipp och skräp
på gräsklippardäckets
undersida.
4. Motorns fästbultar är lösa. 4. Dra åt motorns fästbultar.
1. Alla fyra hjul har inte samma
höjd.
2. Kniven är slö. 2. Slipa och balansera kniven.
3. Du klipper samma mönster om
och om igen.
4. Det finns gräsklipp och skräp
på gräsklippardäckets
undersida.
1. Klipphöjden är för låg. 1. Öka klipphöjden.
2. Du klipper för snabbt. 2. Sakta ner farten.
3. Gräset är vått. 3. Låt gräset torka innan du
4. Det finns gräsklipp och skräp
på gräsklippardäckets
undersida.
3. Rengör undersidan på
gräsklippardäcket.
1. Ställ in alla fyra hjulen till
samma höjd.
3. Byt klippmönster.
4. Rengör undersidan på
gräsklippardäcket.
klipper det.
4. Rengör undersidan på
gräsklippardäcket.
Gräsklipparen driver inte sig själv
1. Drivningskabelns justering har
ändrats eller är skadad.
2. Det finns skräp under
remkåpan.
1. Justera drivningskabeln. Byt ut
kabeln vid behov.
2. Ta bort skräpet under
remkåpan.
24
Loading...
