Form No. 3328-691
53 cm Super Recycler
Manuel motordrevet plæneklipper
Modelnr. 20781 – Serienr. 230000001 og højere
Brugervejledning
Oversættelse af originalen (DK)
Dette gnisttændingssystem er i overensstemmelse med de
canadiske ICES-002.
Indholdsfortegnelse
Side
Indledning 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sikkerhed 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Generelt om sikkerhed i forbindelse med
plæneklipperen 3. . . . . . . . . . . . . . . . . . . . . . . . . .
Lydtryksniveau 5. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lydeffektniveau 5. . . . . . . . . . . . . . . . . . . . . . . . . . .
Vibrationsniveau 5. . . . . . . . . . . . . . . . . . . . . . . . . .
Sikkerheds- og instruktionsmærkater 6. . . . . . . . . . .
Klargøring 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montering af håndtaget 6. . . . . . . . . . . . . . . . . . . . .
Montering af startsnoren 7. . . . . . . . . . . . . . . . . . . .
Montering af udledningsskaktens prop 7. . . . . . . . .
Før start 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Opfyldning af krumtaphuset med olie 8. . . . . . . . . .
Opfyldning af brændstoftanken med benzin 8. . . . .
Gennemgang af vedligeholdelsesskemaet 9. . . . . . .
Betjening 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Betjeningsanordninger 10. . . . . . . . . . . . . . . . . . . . . .
Start af motoren 10. . . . . . . . . . . . . . . . . . . . . . . . . . .
Standsning af motoren 10. . . . . . . . . . . . . . . . . . . . . .
Brug af selvkørselsdrev 10. . . . . . . . . . . . . . . . . . . . .
Justering af klippehøjden 11. . . . . . . . . . . . . . . . . . . .
Brug af græsposen 12. . . . . . . . . . . . . . . . . . . . . . . . .
Tip vedrørende betjening 13. . . . . . . . . . . . . . . . . . . .
Vedligeholdelse 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Skema over anbefalet vedligeholdelse 14. . . . . . . . . .
Kontrol af motoroliestanden 15. . . . . . . . . . . . . . . . .
Rengøring af plæneklipper-
husets underside 15. . . . . . . . . . . . . . . . . . . . . . . . .
Rengøring af udlednings-
skakten og proppen 16. . . . . . . . . . . . . . . . . . . . . . .
Udskiftning af luftfilteret 16. . . . . . . . . . . . . . . . . . . .
Serviceeftersyn af tændrøret 16. . . . . . . . . . . . . . . . .
Justering af kablet til selvkørselsdrev 17. . . . . . . . . .
Smøring af hjulene 17. . . . . . . . . . . . . . . . . . . . . . . . .
Skift af motorolien 18. . . . . . . . . . . . . . . . . . . . . . . . .
Vedligeholdelse af kniven 18. . . . . . . . . . . . . . . . . . .
Rengøring under remskærmen 20. . . . . . . . . . . . . . . .
Rensning af kølesystemet 20. . . . . . . . . . . . . . . . . . . .
Tømning af brændstoftanken 20. . . . . . . . . . . . . . . . .
Side
Opbevaring 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Klargøring af brændstofsystemet 21. . . . . . . . . . . . . .
Klargøring af motoren 21. . . . . . . . . . . . . . . . . . . . . .
Generelle oplysninger 21. . . . . . . . . . . . . . . . . . . . . .
Fremtagning efter opbevaring 22. . . . . . . . . . . . . . . .
Tilbehør 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fejlfinding 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indledning
Læs denne vejledning omhyggeligt, så du kan lære at
betjene og vedligeholde produktet korrekt. Oplysningerne i
denne vejledning kan hjælpe dig og andre med at undgå
person- og produktskade. Selvom Toro udvikler og
fremstiller sikre produkter, er du selv ansvarlig for korrekt
og sikker betjening af produktet.
Når du har brug for service, originale Toro-dele eller
yderligere oplysninger, bedes du kontakte en autoriseret
serviceforhandler eller Toros kundeservice samt have
produktets model- og serienummer parat. Figur 1 viser
model- og serienummerets placering på produktet.
1
2302
Figur 1
1. Model- og serienummerets placering
Skriv produktets model- og serienummer på linjerne
herunder.
Modelnr.
Serienr.
2003 – The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196,
USA
Alle rettigheder forbeholdes
Trykt i USA
2
Denne vejledning beskriver potentielle risici og oplyser dig
om særlige sikkerhedsforanstaltninger, der skal hjælpe dig
og andre med at undgå personskade, eventuelt med døden
til følge. Ordene Fare, Advarsel og Forsigtig anvendes til
at angive risikoniveauet. Uanset risikoniveauet skal du dog
altid være yderst forsigtig.
Fare angiver en ekstremt stor risiko, der vil medføre
alvorlig personskade eller død, hvis de anbefalede
forholdsregler ikke følges.
Advarsel angiver en risiko, der kan medføre alvorlig
personskade eller død, hvis de anbefalede forholdsregler
ikke følges.
Forsigtig angiver en risiko, der kan medføre mindre
personskade, hvis de anbefalede forholdsregler ikke følges.
I denne vejledning benyttes to andre ord til at fremhæve
oplysninger.
mekaniske oplysninger, og Bemærk: understreger
generelle oplysninger, der fortjener særlig opmærksomhed.
Vigtigt gør opmærksom på særlige
Sikkerhed
Toro har udviklet og testet denne plæneklipper med henblik
på at tilbyde en forholdsvis sikker service. Imidlertid kan
manglende opfyldelse af nedenstående anvisninger
medføre personskade.
Advarsel
Motorudstødningen indeholder kulilte, en lugtfri,
dødbringende gift, der kan slå dig ihjel.
Lad ikke motoren køre inden døre eller i et
indelukket område.
Generelt om sikkerhed i
forbindelse med plæneklipperen
Følgende instruktioner er tilpasset fra ANSI/OPEI-standard
B71.1 – 1998 og ISO-standard 5395:1990(E). Oplysninger
eller terminologi, der er specifik for Toro-plæneklippere, er
medtaget i parentes.
Denne plæneklipper kan afskære hænder og fødder samt udslynge genstande. Hvis ikke følgende sikkerhedsanvisninger
følges, kan det medføre alvorlig personskade eller død.
Uddannelse
• Læs denne betjeningsvejledning omhyggeligt. Lær
betjeningsanordningerne at kende, og bliv helt fortrolig
med plæneklipperens korrekte brug, før du starter den.
• Tillad aldrig børn at betjene plæneklipperen. Vær
opmærksom på, at lokale forskrifter kan angive en
mindstealder for operatøren.
• Tillad aldrig voksne, der ikke kender disse anvisninger,
at benytte plæneklipperen.
• Klip aldrig græs, når der er mennesker (især børn) eller
kæledyr i nærheden. Stop plæneklipperen, hvis nogen
kommer ind i området.
• Der kan ske tragiske ulykker, hvis operatøren ikke er
klar over børns tilstedeværelse. Børn bliver ofte
tiltrukket af plæneklipperen og klippeaktiviteten. Gå
aldrig ud fra, at børn bliver på det sted, hvor du sidst så
dem.
• Hold børn væk fra klippeområdet, og lad dem være
under en ansvarlig voksens årvågne opsyn.
• Vær årvågen, og sluk plæneklipperen, hvis der kommer
børn ind i området.
Med henblik på at sikre maksimal sikkerhed, bedste
ydeevne og opnå viden om produktet er det af
afgørende betydning, at du og enhver anden, der
betjener plæneklipperen, læser og forstår indholdet i
denne vejledning, før plæneklipperen betjenes.
Dette er advarselssymbolet. Det bruges til at advare
dig om mulige farer, der kan resultere i personskade.
Følg alle sikkerhedsmeddelelser, du får i forbindelse med
dette symbol, for at undgå mulig personskade eller død.
Ukorrekt brug eller vedligeholdelse af denne
plæneklipper kan medføre personskade. Følg disse
sikkerhedsanvisninger for at mindske muligheden for
personskader.
• Vær ekstra forsigtig, når du nærmer dig blinde hjørner,
buske, træer eller andre genstande, der kan blokere for
udsynet.
• Husk, at operatøren eller brugeren er ansvarlig for
ulykker eller farer, der måtte ramme andre mennesker
eller deres ejendom.
• Se producentens anvisninger med hensyn til korrekt
betjening og montering af tilbehør. Brug kun tilbehør,
der er godkendt af producenten.
Forberedelser
• Undersøg omhyggeligt det område, hvor du skal bruge
plæneklipperen, og fjern alle sten, pinde, ståltråd,
knogler og andre fremmedlegemer.
• Bær altid svært fodtøj og lange benklæder, når du
klipper græs.
3
• Betjen ikke plæneklipperen, når du går med bare fødder
eller med åbne sandaler.
• Bær altid sikkerhedsbriller eller beskyttelsesbriller med
sideafskærmninger, når du betjener plæneklipperen.
• Advarsel: Benzin er meget brandfarlig. Træf følgende
forholdsregler:
– Opbevar brændstof i beholdere, der er specielt
konstrueret til formålet.
– Fyld kun brændstof på udendørs, og ryg aldrig
under påfyldningen.
– Fyld brændstof på, før du starter motoren. Fjern
aldrig dækslet til brændstoftanken, og påfyld aldrig
benzin, mens motoren kører, eller når motoren er
varm.
– Forsøg ikke at starte motoren, hvis du har spildt
benzin. Flyt plæneklipperen væk fra området med
det spildte benzin for at undgå at skabe en
antændelseskilde, indtil benzindampene er spredt.
– Sæt alle dæksler til brændstoftank og beholdere
forsvarligt på igen.
– Hvis du skal tappe brændstof af brændstoftanken,
skal det foregå udendørs.
• Udskift defekte lydpotter.
• Efterse altid knivene, knivboltene og
skæreknivsamlingen visuelt for slid eller skader før
brug. Udskift slidte eller beskadigede knive og bolte
sætvis for at bevare afbalanceringen.
• På plæneklippere med flere knive skal du være
forsigtig, da blot én roterende kniv kan få de øvrige
knive til at rotere.
• Se bagud og nedad, før og mens du går baglæns med
plæneklipperen, så du kan se, om der er småbørn i
farezonen.
• Stop kniven(e), hvis du skal tippe plæneklipperen med
henblik på transport, når du kører over andre overflader
end græs, og når du transporterer plæneklipperen til og
fra det område, der skal klippes.
• Betjen aldrig plæneklipperen med beskadigede eller
manglende afskærmninger eller skjolde eller uden
sikkerhedsanordninger (f.eks. deflektorafskærmninger
og græsfang) på plads.
• Lav ikke om på hastighedsindstillingerne på motoren.
• Udkobl alle kniv- og drivkoblinger, før du starter
motoren.
• Start motoren forsigtigt i overensstemmelse med
anvisningerne og med fødderne langt væk fra kniven(e).
• Tip ikke plæneklipperen, når du starter motoren,
medmindre du skal tippe plæneklipperen for at starte
den. I så fald må du ikke tippe den mere end absolut
nødvendigt, og du skal kun løfte den del, der er væk fra
operatøren.
• Start ikke motoren, når du står foran udblæsningssli-
sken.
• Anbring ikke hænder og fødder i nærheden af eller
under roterende dele. Hold dig på afstand af
udledningsåbningen til enhver tid.
• Saml aldrig en plæneklipper op, og bær den ikke med
motoren kørende.
• Stop motoren, og frakobl tændrørskablet:
– før du fjerner tilstopninger eller renser en tilstoppet
udledning;
Betjening
• Betjen ikke motoren i et indelukket område, hvor der
kan samle sig farlige kuliltedampe.
• Klip kun græs i dagslys eller i godt, kunstigt lys.
• Vær altid sikker på, at du har et godt fodfæste på
skråninger.
• Gå; løb aldrig.
• Hold altid godt fast i håndtaget.
• Klip på tværs af skråninger, aldrig op og ned, med
rotorplæneklippere på hjul.
• Vær yderst forsigtig, når du skifter retning på bakker.
• Klip ikke alt for stejle bakker.
• Vær yderst forsigtig, når du bakker eller trækker
plæneklipperen hen imod dig selv.
– før du efterser, rengør eller arbejder på
plæneklipperen;
– efter at du har ramt et fremmedlegeme. Efterse
plæneklipperen for skader, og foretag reparationer,
før du starter og betjener plæneklipperen; og
– hvis plæneklipperen begynder at ryste unormalt
(undersøg årsagen med det samme).
• Stop motoren:
– når du forlader plæneklipperen; og
– før du fylder brændstof på.
• Du skal nedsætte motorens omdrejningstal, når motoren
er ved at standse, og hvis motoren har en brændstof-
hane, skal du lukke for brændstoftilførslen, når du er
færdig med at slå græs.
• Stop kniven(e), når du krydser grusveje, fortove eller
veje.
4
• Sluk motoren, og vent, indtil kniven standser helt, før
du fjerner græsfanget.
• Betjen ikke plæneklipperen, mens du er påvirket af
alkohol eller medicin.
• Hvis plæneklipperen skulle begynde at ryste unormalt,
skal du standse motoren og omgående undersøge
årsagen. Rystelser er generelt en advarsel om, at der er
opstået problemer.
Skråninger er en væsentlig faktor i forbindelse med
udskridnings- og faldulykker, som kan medføre alvorlig
personskade. Klip ikke en skråning, hvis du føler dig
usikker.
• Hold øje med huller, hjulspor eller ujævnheder. Højt
græs kan skjule forhindringer.
• Klip ikke i nærheden af lodrette sider, grøfter eller
volde. Du kan miste fodfæstet eller balancen.
• Klip ikke på vådt græs. Reduceret fodfæste kan
forårsage udskridning.
• Stop, og efterse plæneklipperen, hvis du rammer en
genstand. Reparer plæneklipperen om nødvendigt, før
du starter motoren.
• Forsøg aldrig at foretage hjulhøjdejusteringer, mens
motoren kører.
• Græsfangets komponenter udsættes for slid,
beskadigelse og forringelser, hvilket kan blotlægge
bevægelige dele eller muliggøre udslyngning af
genstande. Efterse hyppigt komponenterne, og udskift
dem med producentens anbefalede dele, når det er
nødvendigt.
• Plæneklipperknive er skarpe og kan skære. Pak
kniven(e) ind, eller bær handsker, og vær ekstra
forsigtig, når du servicerer dem.
• Lav ikke om på hastighedsindstillingerne på motoren.
• Hvis du skal tappe brændstof af brændstoftanken, skal
det foregå udendørs.
• Køb kun ægte Toro-reservedele og -tilbehør for at sikre
den bedste ydeevne og sikkerhed.
Vedligeholdelse og opbevaring
• Hold alle møtrikker, bolte (især bolte til fastspænding af
knive) og skruer forsvarligt tilspændte for at sikre, at
plæneklipperen er i sikker driftsmæssig stand.
• Opbevar aldrig plæneklipperen med benzin i tanken
inde i en bygning, hvor røggasser kan nå åben ild eller
gnister.
• Lad motoren køle af, før du opbevarer plæneklipperen
på et lukket sted.
• Mindsk brandfaren: Hold motoren, lydpotten,
batterirummet og benzinopbevaringsområdet fri for
græs, blade eller for meget fedt.
• Efterse jævnligt græsfanget for slid eller skader.
• Udskift slidte eller beskadigede dele.
• Vær ekstra forsigtig, når du håndterer benzin;
benzindampe er eksplosive.
• Rør aldrig ved sikkerhedsanordningerne. Efterse
regelmæssigt, at de fungerer korrekt.
• Hold plæneklipperen fri for græs, blade og andet snavs,
der kan samle sig. Tør eventuelt spildt olie eller
brændstof op.
• Vedligehold eller udskift sikkerheds- og
instruktionsmærkater, når det er nødvendigt.
Lydtryksniveau
Denne plæneklipper har et ækvivalent, kontinuerligt
A-vægtet lydtryk ved brugerens øre på 84 dBA, baseret på
målinger foretaget på identiske maskiner i henhold til EU’s
maskindirektiv 98/37/EF
Lydeffektniveau
Maskinen har et garanteret lydstyrkeniveau på 97 Lwa,
baseret på målinger af identiske maskiner i henhold til
EU-direktiv 2000/14/EF med senere ændringer.
Vibrationsniveau
Denne plæneklipper har et maksimalt vibrationsniveau på
6,6 m/s ved hænder/arme, baseret på måling af identiske
maskiner i henhold til EU’s maskindirektiv 98/37/EF.
5
Sikkerheds- og instruktionsmærkater
Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på
potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
93-6655
1. Advarsel – læs
brugervejledningen
2. Fare for udslyngede
genstande – hold
omkringstående på sikker
afstand af maskinen.
3. Fare for udslyngede
.
genstande fra plæneklipperen – hold deflektorafskærmningen på plads.
4. Fare for skæring/amputation
af hænder eller fødder med
plæneklipperens kniv – hold
afstand til bevægelige dele.
Klargøring
5. Advarsel – sluk for motoren,
inden du forlader maskinen.
Bemærk: Maskinens venstre og højre side ses fra den
normale betjeningsposition.
Montering af håndtaget
Advarsel
Hvis du sammen- eller udfolder håndtaget forkert,
kan et eller flere af kablerne blive klemt, strakt
eller beskadiget. Ethvert klemt, strakt eller
beskadiget kabel kan forårsage driftsfejl, som
medfører en usikker driftstilstand.
• Sørg for, at kablerne ikke bliver klemt, strakt
eller beskadiget.
• Håndter kablerne med omhu, når du folder
håndtaget sammen eller ud.
• Brug ikke plæneklipperen, hvis et eller flere af
kablerne er klemt, strakt eller beskadiget.
Kontakt en autoriseret forhandler.
1. Læg det øverste på jorden bag plæneklipperen med
håndtagsmærkaten opad og kablerne ledt ind mellem
monteringsbeslagene til håndtaget.
2. Fjern de fire håndtagsbolte og -knapper på det nederste
håndtag (to af boltene har en flad top, og de andre to har
en konturtop, der passer til håndtaget) (fig. 2).
1
2
3
4
m-4272
Figur 2
1. Knap (2)
2. Nederste håndtag
3. Flad håndtagsbolt (2)
4. Støttebeslag
3. Sving det nederste håndtag bagud og støttebeslagene
opad for at anbringe beslagene på linie med hullerne i
håndtaget (fig. 2).
4. Fastgør håndtaget til støttebeslagene med de to flade
håndtagsbolte og to knapper, og brug de højdejusteringshuller på beslagene, som passer bedst til din højde (fig. 2).
Bemærk: Du kan justere håndtagets højde ved at isætte
hver håndtagsbolt og knap gennem et af de andre huller i
hvert støttebeslag.
6
5. Skub enderne af det øverste håndtag ind over det
nederste håndtag, således at de ligger over hinanden
(fig. 3).
2
Montering af
udledningsskaktens prop
1. Stop motoren, og vent på, at alle bevægelige dele
standser.
1
3
4
5
m-4204
Figur 3
1. Møtrikker
2. Konturhåndtagsbolt (2)
3. Øverste håndtag
4. Nederste håndtag
5. Kabler
6. Sørg for, at kablerne føres under og bag om det nederste
håndtag som vist i figur 3.
7. Fastgør det øverste håndtag til det nederste ved hjælp af to
konturhåndtagsbolte og to knapper (fig. 3).
Montering af startsnoren
Træk startsnoren gennem snorestyret på håndtaget (fig. 4).
2. Åbn udledningsdøren ved at flytte håndtaget bagud
(fig. 5).
1
2
1914
Figur 5
1. Udledningsdørens
håndtag
2. Udledningsskaktens prop
3. Hold på udledningsdørens håndtag for at forhindre, at
den fjederbelastede dør lukker, mens du isætter
udledningsskaktens prop.
4. Drej proppen en smule med uret, mens den isættes
(fig. 5).
2
1
Figur 4
1. Snorestyr 2. Startsnor
Bemærk: Sørg for, at pilen på proppens mærkat peger
opad.
5. Skub proppen helt ind, indtil fjederklemmen på bunden
af proppen klikker på plads (fig. 6).
1
210
1915
Figur 6
1. Fjederklemme
6. Løsn udledningsdørens håndtag for at låse proppens
top.
7
Før start
Opfyldning af krumtaphuset
med olie
Krumtaphuset kan rumme 0,59 liter olie. Brug kun
selvrensende olie af høj kvalitet, SAE 30-vægt, som bærer
American Petroleum Institutes (API) “serviceklassifikation”
SF, SG, SH eller SJ.
Før hver brug skal du sørge for, at oliestanden står mellem
Add- og Full-mærket på oliepinden (fig. 7).
7. Hvis aflæsningen af oliestanden er under Add-mærket
på oliepinden, skal du langsomt kun hælde så meget
olie i påfyldningshullet, at oliestanden hæves til
Full-mærket på oliepinden.
Vigtigt Overfyld ikke krumtaphuset med olie og kør
motoren; dette vil forårsage motorskade. Aftap den
overskydende olie, indtil oliestanden på oliepinden viser
Full (Fuld).
8. Indsæt oliepinden i påfyldningsstudsen, og drej dækslet
med uret, indtil det er stramt.
Opfyldning af brændstoftanken
med benzin
3
2
4
1
5

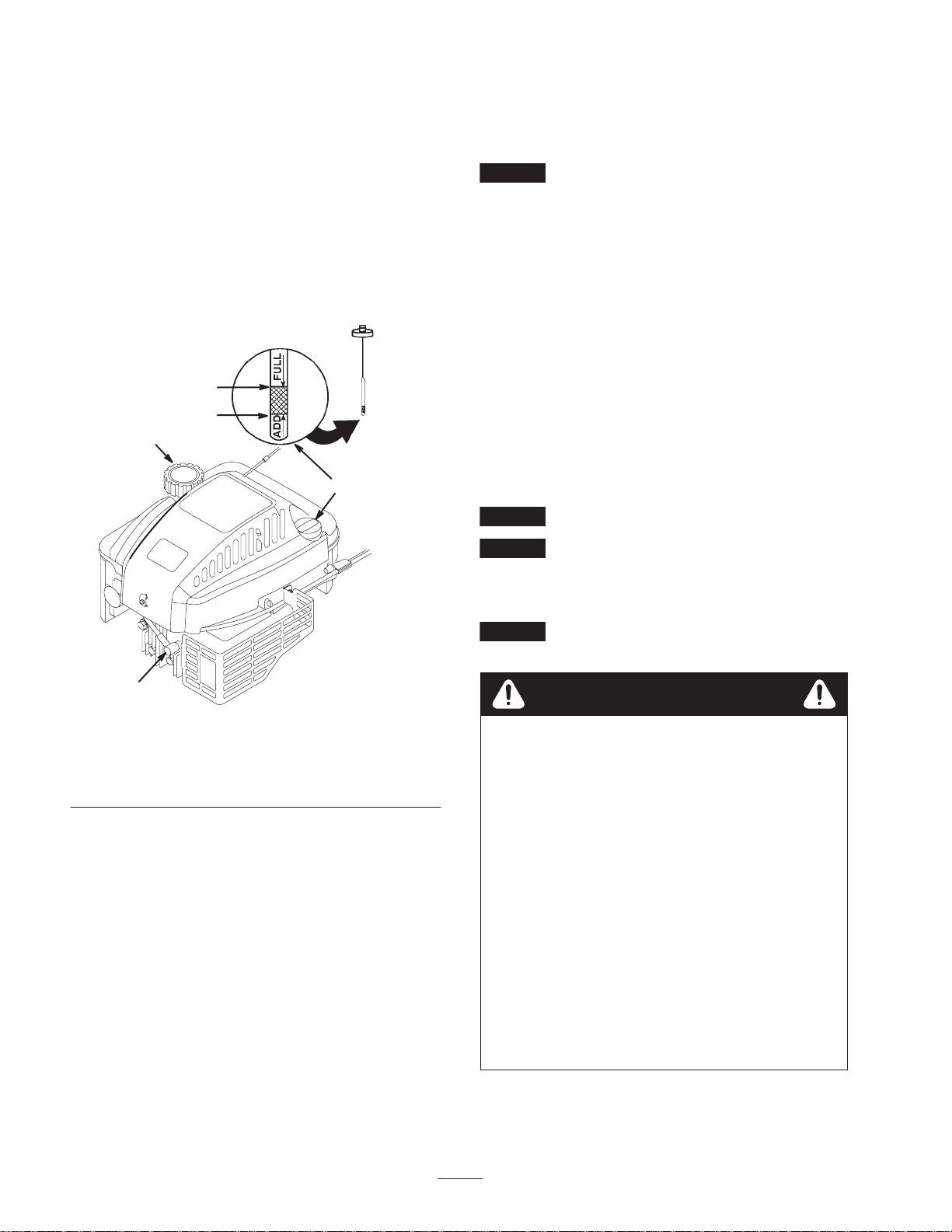

Figur 7
1. Oliepind
2. Mærket Add
3. Mærket Full
Sådan påfyldes olie:
1. Flyt plæneklipperen til en plan flade.
2. Rengør området rundt om oliepinden (fig. 7).
3. Fjern oliepinden ved at dreje dækslet mod uret og
trække den ud.
4. Tør oliepinden af med en ren klud.
5. Sæt oliepinden helt i påfyldningsstudsen, og tag den ud
igen.
Bemærk: Du skal sætte oliepinden helt i for at sikre en
nøjagtig aflæsning af oliestanden.
4. Brændstofdæksel
5. Tændrørskabel
1626
For at opnå de bedste resultater skal du bruge ren, frisk,
blyfri benzin med et oktantal på 87 eller derover. Køb kun
den mængde benzin, du regner med at skulle bruge på 30
dage, for at sikre, at du bruger frisk benzin. Blyfri benzin
brænder renere, forlænger motorens levetid og fremmer en
god startprocedure. Du kan bruge blyholdig benzin, hvis
blyfri benzin ikke kan skaffes.
Vigtigt Fyld ikke olie i benzinen.
Vigtigt Brug ikke methanol, benzin der indeholder
methanol, gasohol der indeholder over 10% ethanol,
superbenzin eller hvid gas. Brug af disse brændstoffer kan
beskadige motorens brændstofsystem.
Vigtigt Brug ikke benzin, der er mere end 30 dage
gammel.
Fare
Under visse forhold er benzin meget brandfarlig
og yderst eksplosiv. En brand eller eksplosion
forårsaget af benzin kan give dig eller andre
forbrændinger samt medføre tingskade.
• Fyld tanken udendørs på et åbent område, og
når motoren er kold. Tør eventuel spildt benzin
op.
• Fyld ikke brændstoftanken helt op. Fyld benzin
på brændstoftanken, indtil niveauet er 6 til
13 mm under bunden af påfyldningsstudsen.
Dette giver benzinen i brændstoftanken plads til
at udvide sig.
• Ryg aldrig, når du håndterer benzin, og hold dig
på afstand af åben ild eller steder, hvor
benzindampene kan antændes af en gnist.
• Opbevar benzin i en godkendt brændstofbeholder,
og hold det uden for børns rækkevidde.
• Køb kun benzin til 30-dages forbrug.
6. Aflæs oliestanden på oliepinden (fig. 7).
8
Fare
Under visse omstændigheder kan der under
påfyldning af brændstof udvikle sig en statisk
ladning, der kan antænde benzinen. En brand eller
eksplosion forårsaget af benzin kan give
forbrændinger samt medføre tingskade.
• Anbring altid benzindunke på jorden og et
stykke væk fra køretøjet, før påfyldning af
dunkene påbegyndes.
• Fyld ikke benzindunke inde i et køretøj eller på
en lastbil eller anhænger, da indvendige tæpper
eller plastikforinger i lastbiler kan isolere
dunken og forsinke tabet af eventuel statisk
elektricitet.
• Når det er praktisk muligt, skal benzindrevet
udstyr afmonteres fra lastbilen eller
anhængeren, og udstyret kan påfyldes med
hjulene på jorden.
• Hvis dette ikke er muligt, skal påfyldningen af
udstyret på en lastbil eller anhænger foretages
med en løs dunk i stedet for direkte fra
benzinstanderen.
• Hvis det er nødvendigt at benytte benzin-
standeren, skal mundstykket hele tiden være i
kontakt med kanten af åbningen i benzintanken
eller -dunken, indtil påfyldningen afsluttes.
Gennemgang af
vedligeholdelsesskemaet
Se afsnittet Vedligeholdelsesskemaet på side 14. Det kan
være nødvendigt at udføre en eller flere ekstra procedurer
før eller hurtigt efter, at du begynder at betjene
plæneklipperen.
Brug en brændstofstabilisator regelmæssigt under betjening
og opbevaring. En stabilisator renser motoren under drift
og forhindrer dannelser af gummiagtige lakaflejringer i
motoren i opbevaringsperioder.
Vigtigt Brug ikke andre brændstofadditiver end en
brændstofstabilisator. Brug ikke alkoholbaserede
brændstofstabilisatorer som f.eks. ethanol, methanol eller
isopropanol.
1. Rengør området rundt om brændstofdækslet (fig. 7).
2. Fjern dækslet fra tanken.
3. Fyld brændstoftanken op med blyfri benzin til inden for 6
til 13 mm fra tankens top. Fyld ikke påfyldningsstudsen.
4. Monter dækslet til brændstoftanken, og tør eventuelt
spildt benzin op.
9
Betjening
3. Hold bøjlen til knivenes kraftudtag imod det øverste
håndtag (fig. 10).
Bemærk: Maskinens venstre og højre side ses fra den
normale betjeningsposition.
Før du klipper, skal du hver gang sikre dig, at selvkørselsdrevet (kun for selvkørende model) og bøjlen til knivenes
kraftudtag fungerer korrekt. Når du slipper bøjlen til
knivenes kraftudtag, bør motoren og selvkørselsdrevet
standse. Kontakt en autoriseret serviceforhandler, hvis de
ikke standser.
Betjeningsanordninger
Starthåndtaget og bøjlen til knivenes kraftudtag sidder på
det øverste håndtag som vist i figur 8.
2
3
Figur 8
1. Bøjle til knivenes
kraftudtag
1
m-4207
2. Øverste håndtag
3. Starthåndtag
2
3
Figur 10
1. Bøjle til knivenes
kraftudtag
4. Træk let i starthåndtaget, indtil du mærker modstand, og
træk dernæst hårdt i det (fig. 10). Lad snoren vende
langsomt tilbage til håndtaget.
Bemærk: Lad motoren varme op i mindst ét minut;
længere i køligere temperaturer.
Bemærk: Hvis motoren ikke starter efter tre forsøg, skal du
gentage trin 2 til og med 4.
1
m-4207
2. Øverste håndtag
3. Starthåndtag
Standsning af motoren
Slip bøjlen til knivenes kraftudtag. Både motoren og
knivene bør standse. Kontakt den autoriserede
serviceforhandler, hvis de ikke standser helt.
Start af motoren
1. Sæt tændrørskablet på tændrøret (fig. 7).
2. Tryk spædepumpen ind tre gange, idet du venter et
sekund mellem hvert tryk (fig. 9).
1
Figur 9
1. Spædepumpe
Bemærk: Hvis temperaturen er 13C eller derunder, skal
du trykke spædepumpen ind fem gange, idet du venter et
sekund mellem hvert tryk.
Bemærk: Brug ikke spædepumpen til at starte en varm
motor efter en kortvarig afbrydelse af motoren. Imidlertid
kan det være, at du er nødt til at spæde motoren igen på
grund af køligt vejr.
1344
Brug af selvkørselsdrev
Selvkørselsdrevet kan betjenes ved ganske enkelt af gå
fremad med hænderne på det øverste håndtag og albuerne
langs siden af kroppen, og plæneklipperen vil automatisk
følge din hastighed. Jo hurtigere du går, jo længere glider
håndtaget fremad, og jo hurtigere drives plæneklipperen
frem (fig. 11).
m-4206
Figur 11
Du skal blot gå langsommere for at sænke drevets fart og
selv stoppe helt op for at standse drevet (fig. 11).
Bemærk: Hvis plæneklipperen ikke ruller frit tilbage, når
du bakker efter selvkørende fremdrift, skal du skubbe
plæneklipperen lidt fremad, ca. 2,5 cm, uden at aktivere
selvkørselsdrevet og dernæst trække plæneklipperen bagud.
10
Justering af klippehøjden
SmartWheel har to klippeskalaer: Spredt
bevoksning/normal og frodig – for at sikre den bedste
indstilling af klippehøjden under alle klippeforhold
(fig. 12). Brug skalaen spredt bevoksning/normal i den
varme sommersæson til de fleste af dine klippeopgaver.
Skalaen frodig er til tykt, fugtigt og saftigt græs, der oftest
vokser om foråret.
1
Figur 12
1. Klippeskala for spredt
bevoksning/normalt græs
Toro anbefaler følgende:
• Klip græsset ved indstillingerne D, E eller F, eller sørg
for, at græsset til stadighed er mellem 5,1 og 7,6 cm
højt.
• Klip ikke under indstillingen D, medmindre græsset
vokser sparsomt, eller det er sent på efteråret, hvor
græsset begynder at vokse langsommere. Når du klipper
langt græs, skal du bruge en højere indstilling af
klippehøjden og gå langsommere; derefter kan du igen
klippe græsset ved en normal indstilling. Hvis du
klipper græs, når det er for langt, kan plæneklipperen
blive tilstoppet og forårsage, at motoren sætter ud.
2. Klippeskala for frodigt
græs
2
1. Stop motoren, og vent på, at alle bevægelige dele
standser.
2. Flyt plæneklipperen ind på græsset; stop plæneklip-
perens kørsel, når SmartWheel-konstruktionen på et af
baghjulene står lodret (fig. 12).
3. Brug SmartWheel-konstruktionen til at sammenligne
græsstråenes spidser med bogstaverne på hjulet. Det
bogstav på SmartWheel, som passer til græsstråenes
spidser, er den rette klippehøjde.
4. Skub klippehøjdehåndtaget mod hjulet, og flyt det til
det tilsvarende bogstav på plæneklipperhuset (fig. 13).
1
A = 25 mm
B = 38 mm
C = 51 mm
D = 64 mm
E = 76 mm
788
Figur 13
1. Klippehøjdehåndtag
Bemærk: Det er lettere at foretage justeringer, hvis
plæneklipperen løftes op i huset, således at hjulene ikke
rører ved jorden. Placer ikke dine fingre under
plæneklipperhuset, når du løfter plæneklipperen.
5. Sørg for, at tappen på klippehøjdehåndtaget sidder i
hullet i plæneklipperhuset.
6. Juster alle hjulene til den samme bogstavsindstilling.
Bemærk: Du kan justere forhjulene til 1,3 cm. Flyt
klippehøjdehåndtaget forbi A, og før tappen ind i hullet i
plæneklipperhuset.
Bemærk: SmartWheel udregner den korrekte indstilling for
at sikre, at du højst klipper en tredjedel af græsstrået.
Fare
Når du justerer klippehøjdehåndtagene, kan dine
hænder komme i kontakt med en kniv i bevægelse,
og dette kan medføre alvorlige skader.
• Stop motoren, og vent på, at al bevægelse holder
op, før klippehøjden justeres.
• Placer ikke dine fingre under huset, mens du
justerer klippehøjden.
11
Brug af græsposen
Klipning med græsposen
Du kan af og til få brug for at bruge græsposen til at fylde
frodigt græs eller indsamle blade i.
Montering af græsposen
1. Stop motoren, og vent på, at alle bevægelige dele standser.
2. Sørg for, at udledningsdørens håndtag er skubbet helt
fremad, og at tappen rører ved låsen (fig. 14).
2
1
3
Figur 14
1. Poseramme på
holdestangen
2. Låsetapslås
3. Håndtaget skal være
skubbet helt fremad, og
udledningsdøren skal
være lukket
3. Skub hullet i poserammen hen over plæneklipperhusets
holdestang (fig. 14).
4. Placer den bageste del af græsposerammen på det
nederste håndtag.
5. Træk udledningsdørens håndtag fremad, og flyt det
bagud, indtil tappen låses fast i poselåsen (fig. 15).
1
1912
Advarsel
En slidt græspose kan medføre, at småsten og
andet lignende snavs kastes i retning af operatøren
eller omkringstående og kan medføre alvorlig
personskade eller død for operatøren eller
omkringstående.
Kontroller hyppigt græsposen. Monter en ny
Toro-pose, hvis den er beskadiget.
Klip græsset, indtil posen er fuld.
Vigtigt Fyld ikke posen for meget.
Afmontering af græsposen
1. Stop motoren, og vent på, at alle bevægelige dele
standser.
2. Hæv udledningsdørens håndtag, og flyt det fremad,
indtil låsetappen har kontakt med låsen (fig. 14).
3. Grib fat i håndtaget foran og bagpå posen, og løft posen
af plæneklipperen.
4. Tip gradvist posen fremad for at hælde det afklippede
græs ud.
5. Posen monteres i henhold til trin 3 til 5 i afsnittet
Montering af græsposen tidligere i dette afsnit.
Fare
Hvis udledningsdøren ikke lukker helt, kan
plæneklipperen udslynge genstande, hvilket kan
forårsage alvorlig personskade eller død.
Hvis du ikke kan lukke udledningsdøren, fordi
udledningsområdet er tilstoppet af afskåret græs,
skal du stoppe motoren, vente på, at alle bevægelige
dele standser og forsigtigt flytte udledningsdørens
håndtag frem og tilbage, indtil du kan lukke
udledningsdøren helt. Hvis du stadig ikke kan lukke
udledningsdøren, skal du flytte det fastklemte
materiale med en pind, ikke med hånden.
1913
Figur 15
1. Tap fastlåst i poselås
Bemærk: Udledningsdøren i plæneklipperhuset er nu åben.
12
Tip vedrørende betjening
• Gennemgå sikkerhedsinstruktionerne igen, og læs
denne vejledning omhyggeligt, før du betjener
plæneklipperen.
• Ryd området for pinde, sten, ståltråd, grene o.l., som
kniven kan ramme og udslynge.
• Hold alle, især børn og kæledyr, væk fra arbejdsområdet.
• Undgå at ramme træer, mure, kantsten eller andre faste
genstande. Klip aldrig med vilje hen over en genstand.
• Hvis plæneklipperen rammer en genstand eller begynder
at ryste, skal du omgående standse motoren, koble kablet
fra tændrøret og efterse plæneklipperen for skader.
• Hold kniven skarptslebet i hele klippesæsonen. Fil
jævnligt hak i kniven ned.
• Udskift kniven, når det er nødvendigt, med en original
Toro-kniv.
• Rengør luftfilteret hyppigt. Ved genbrug hvirvles mere
græsaffald og støv op, som tilstopper luftfilteret og
mindsker motorens ydeevne.
Klipning af græs
• Græs vokser med forskellig hastighed på forskellige
tider af året. I sommervarmen er det bedst at klippe
græs ved klippehøjdeindstillingerne C, D eller E. Klip
kun omkring en tredjedel af græsstrået ad gangen. Klip
ikke under indstillingen 51 mm, medmindre græsset
vokser sparsomt, eller det er sent på efteråret, hvor
græsset begynder at vokse langsommere.
• Når du klipper græs, der er over 15 cm højt, skal du
først klippe ved den højeste klippehøjde og gå
langsommere, og dernæst skal du klippe igen ved en
lavere indstilling, så plænen kommer til at se pænere ud.
Hvis græsset er for langt, og bladene klumper sig
sammen oven på græsplænen, kan plæneklipperen
stoppe til og forårsage, at motoren sætter ud.
• Klip kun tørt græs eller blade. Vådt græs og blade har
en tendens til at klumpe sig sammen i haven og kan
forårsage, at plæneklipperen tilstoppes, eller at motoren
sætter ud.
Advarsel
Vådt græs eller blade kan forårsage alvorlig
personskade, hvis du glider og kommer i berøring
med kniven.
Klip kun under tørre forhold.
• Rengør plæneklipperskjoldets underside efter hver
klipning. Se afsnittet Rengøring af plæneklipperhusets
underside på side 15.
• Hold motoren i god driftsmæssig stand.
• Indstil motorhastigheden til den hurtigste position for at
opnå de bedste klipperesultater.
Advarsel
Betjening af en plæneklipper med motoren kørende
ved en hastighed, der er større end den
fabriksindstillede hastighed, kan forårsage, at
plæneklipperen udslynger en del af kniven eller
motoren, så den rammer det område, hvor
operatøren eller omkringstående befinder sig,
hvilket kan medføre alvorlig personskade eller død.
• Lav ikke om på indstillingen af motorens
hastighed.
• Kontakt en autoriseret serviceforhandler, hvis
du har mistanke om, at motorens hastighed er
hurtigere end normalt.
• Skift klipperetning. Dette hjælper med at sprede det
afklippede græs over plænen, så den gødes jævnt.
Hvis den færdige plæne ikke ser tilfredsstillende ud, kan du
forsøge en eller flere af følgende ting:
• Slib kniven.
• Gå langsommere, mens du klipper.
• Hæv klippehøjden på plæneklipperen.
• Klip græsset hyppigere.
• Overlap banerne i stedet for at klippe en fuld bane for
hver omgang.
• Indstil klippehøjden for forhjulene til en position lavere
end baghjulene. Vælg for eksempel positionen C for
forhjulene og positionen D for baghjulene.
Klipning af blade
• Efter at du har slået græsplænen, skal du sikre dig, at
halvdelen af plænen kan ses gennem dækket af de
klippede blade. Du må muligvis køre hen over bladene
mere end én gang.
• Ved et let lag blade skal alle hjulene indstilles til den
samme klippehøjde.
• Hvis der er mere end 12,7 cm blade på plænen, skal den
forreste klippehøjde indstilles til en eller to positioner
højere end den bagerste klippehøjde. Dette gør det
lettere at få bladene ind under plæneklipperskjoldet.
• Sænk klippehastigheden, hvis plæneklipperen ikke
klipper bladene tilstrækkelig fint.
• Hvis du klipper hen over egeblade, kan du give græsset
kalk om foråret for at mindske egebladenes surhed.
13
Vedligeholdelse
Bemærk: Maskinens venstre og højre side ses fra den normale betjeningsposition.
Skema over anbefalet vedligeholdelse
Vedligeholdelsesinter-
valler og eftersyn
Hver brug
5 timer • Efterse knivens og motorens monteringsbeslag. Stram dem, hvis de er løse.
25 timer
50 timer
100 timer • Rengør kølesystemet. Se afsnittet Rensning af kølesystemet på side 20.
Vedligeholdelsesprocedure
• Kontrol af motoroliestanden. Se afsnittet Kontrol af motoroliestanden på side 15.
• Kontroller standsningstiden for knivbremsen. Kniven skal standse inden for
3 sekunder efter, at bøjlen er sluppet. Hvis den ikke gør det, skal du kontakte en
autoriseret serviceforhandler for at få den repareret.
• Fjern græsaffald og snavs fra husets underside. Se afsnittet Rengøring af
plæneklipperhusets underside på side 15.
• Rengøring af udledningsskakten og proppen. Se afsnittet Rengøring af
udledningsskakten og proppen på side 16.
• Udskift luftfilteret. Udskift det oftere under støvede eller snavsede driftsforhold.
Se afsnittet Udskiftning af luftfilteret på side 16.
• Efterse tændrøret, og udskift det om nødvendigt. Se afsnittet Serviceeftersyn af
tændrøret på side 16.
• Juster kablet til selvkørselsdrevet, og indfedt bagakselfittingerne. Se afsnittet
Justering af kablet til selvkørsesdrev på side 17 og Smøring af hjulene på side 17.
• Skift motorolie.
• Slib eller udskift kniven; vedligehold den hyppigere, hvis kanten hurtigt bliver sløv
under ujævne eller sandede forhold. Se afsnittet Vedligeholdelse af kniven på
side 18.
• Efterse brændstofsystemet for lækager og/eller forringelser af en brændstofslange. Udskift dele om nødvendigt.
• Fjern græsaffald og snavs fra remskærmens underside. Se afsnittet Rengøring
under remskærmen på side 20.
1,2
Se afsnittet Skift af motorolien på side 18.
Opbevaring
1
Skift motorolien efter de første fem driftstimer.
2
Skift motorolie efter hver 25 driftstimer under støvede forhold eller i høje temperaturer.
Vigtigt Se betjeningsvejledningen til motoren for at få oplysninger om yderligere vedligeholdelsesprocedurer.
• Tøm brændstoftanken før reparation som anvist eller før opbevaring. Se afsnittet
Tømning af brændstoftanken på side 20.
Forsigtig
Hvis du lader kablet sidde på tændrøret, kan nogen komme til at starte motoren ved et uheld og
forårsage alvorlig personskade på dig eller andre omkringstående.
Kobl kablet fra tændrøret, før du udfører nogen form for vedligeholdelse. Flyt tændrørskablet
til side, så det ikke kommer i berøring med tændrøret ved et uheld.
14
Kontrol af motoroliestanden
Før du bruger plæneklipperen, skal du sørge for, at oliestanden
står mellem Add- og Full-mærket som vist på oliepinden
(fig. 7). Påfyld olie, hvis oliestanden er under Add-mærket. Se
afsnittet Opfyldning af krumtaphuset med olie på side 8.
5. Skru højt op for vandet.
6. Start motoren.
7. Lad plæneklipperen køre i to minutter.
8. Stop motoren, og vent på, at alle bevægelige dele standser.
9. Sluk for vandet.
Rengøring af plæneklipperhusets underside
Hold plæneklipperhusets underside ren. Vær særlig
opmærksom på at holde ’udsparkerne’ fri for snavs
(fig. 16).
1
Figur 16
1. Udsparkerplader
Vaskemetode
979
10.Fjern koblingen fra vaskefittingen.
11. Flyt plæneklipperen til et tørt område, og lad motoren
køre i et minut, så plæneklipperen og dens dele tørres.
12.Stop motoren, og vent på, at alle bevægelige dele standser.
Hvis der har samlet sig meget græs på plæneklipperens
underside, skal du vente 30 minutter og gentage trin 3 til 12
ovenfor.
Advarsel
En knækket eller manglende vaskefitting kan
betyde, at du og andre personer udsættes for
udslyngede genstande eller risikerer at komme i
kontakt med kniven, hvilket kan forårsage
personskade eller død.
• Udskift en ødelagt eller manglende vaskefitting
øjeblikkeligt, før du anvender plæneklipperen
igen.
• Luk eventuelle huller i plæneklipperen med
bolte og låsemøtrikker.
• Anbring aldrig hænder eller fødder under plæne-
klipperen eller gennem åbninger i plæneklipperen.
1. Placer plæneklipperen på en flad brolagt overflade i
nærheden af en haveslange.
2. Fjern græsposen.
3. Fastgør en lynkobling (sælges separat) til enden af
vandslangen.
4. Fastgør koblingen til plæneklipperens vaskefitting
(fig. 17).
2
1
m-3044
Figur 17
1. Vaskefitting 2. Slange
Skrabemetode
Advarsel
Når plæneklipperen tippes, kan der lække brændstof
fra karburatoren eller brændstoftanken. Benzin er
ekstremt brændbart, stærkt eksplosivt og kan, under
visse forhold, forårsage personskader eller
tingskader.
Spild af brændstof kan undgås ved at lade motoren
køre tør eller fjerne benzinen vha. en håndpumpe.
Tøm aldrig tanken vha. en hævert.
Hvis alt snavs ikke forsvinder fra plæneklipperens
underside under vask, skal du tippe plæneklipperen og
skrabe den ren.
1. Fjern græsposen.
2. Kobl tændrørskablet fra tændrøret (fig. 7).
3. Aftap benzinen fra brændstoftanken. Se trin 3 og 4 i
afsnittet Tømning af brændstoftanken på side 20.
15
4. Hvis græsposen er monteret på plæneklipperen, skal du
lukke plæneklipperhusets dør og fjerne græsposen.
5. Tip plæneklipperen over på dens venstre side (fig. 16).
6. Fjern snavset og græsaffaldet med en skraber af hårdt
træ eller plastik. Undgå grater og skarpe kanter.
Vigtigt Bevæg kniven så lidt som muligt for at undgå
fremtidige startproblemer.
7. Vip plæneklipperen til opretstående stilling.
4. Vip luftfilterdækslet ned, og rengør det grundigt.
5. Fjern og bortskaf det gamle papirluftfilter (fig. 18).
Vigtigt Forsøg ikke at rengøre et papirluftfilter.
6. Isæt et nyt luftfilter.
7. Monter luftfilterdækslet.
8. Sæt tændrørskablet på tændrøret.
8. Sæt tændrørskablet på tændrøret.
Rengøring af udledningsskakten og proppen
Rengør udledningsskakten og dennes prop efter hver
anvendelse for at sikre den bedste ydeevne. Når græsset er
tykt og frodigt, kan der samle sig græsaffald på og rundt om
proppen, hvilket kan gøre det vanskeligt at fjerne proppen.
Kontroller altid, at udledningsskakten lukkes, når du slipper
håndtaget. Hvis snavs forhindrer, at udledningsdøren kan
lukkes, skal indersiden af udledningsskakten og døren
rengøres grundigt.
Udskiftning af luftfilteret
Udskift luftfilteret efter hver 25 driftstimer. Udskift det
oftere, når du betjener plæneklipperen under støvede eller
snavsede forhold.
Vigtigt Betjen ikke motoren uden luftfilterindsatsen;
dette vil medføre ekstrem motorskade.
1. Stop motoren, og vent på, at alle bevægelige dele standser.
Serviceeftersyn af tændrøret
Kontroller tændrøret efter hver 25. driftstime. Brug et
Champion RJ19LM-tændrør eller tilsvarende.
1. Stop motoren, og vent på, at alle bevægelige dele
standser.
2. Kobl tændrørskablet fra tændrøret (fig. 7).
3. Rengør området rundt om tændrøret, og fjern det fra
topstykket.
Vigtigt Udskift tændrøret, hvis det er revnet, beskadiget
eller snavset. Rengør ikke elektroderne, da partikler, der
kommer ind i cylinderen, kan forårsage motorskade.
4. Indstil gnistgabet på det nye tændrør til 0,76 mm
(fig. 19).
1
986
Figur 19
1. 0,76 mm
2. Kobl tændrørskablet fra tændrøret (fig. 7).
3. Løsn skruen, der holder luftfilterdækslet fast på
motoren (fig. 18).
1
1. Luftfilter
2. Skrue
2
Figur 18
3. Dæksel
3
5. Monter tændrøret og pakningsforseglingen.
6. Tilspænd tændrøret til 20 Nm.
7. Sæt tændrørskablet på tændrøret.
1003
16
Justering af kablet til
selvkørselsdrev
Når du ændrer håndtagets højde, monterer et nyt kabel til
selvkørselsdrev, eller traktionsdrivremmen skrider, skal du
justere kablet til selvkørsesdrevet.
1. Stop motoren, og vent på, at alle bevægelige dele
standser.
2. Træk det øverste håndtag så langt tilbage som muligt.
3. Løsn møtrikken til kabelunderstøtningen (fig. 20).
6. Træk kabelkappen ned (mod plæneklipperen), så kablet
ikke sidder løst (fig. 20).
7. Mens du holder kabelkappen nede, skal du slippe
drivkonsollen og stramme møtrikken på
kabelunderstøtningen (fig. 20).
8. Monter remskærmen.
Smøring af hjulene
Smør for- og baghjulene efter hver 25 driftstimer eller ved
sæsonens slutning.
1
4
3
Figur 20
1. Kabelkappe
2. Kabelunderstøtning
3. Møtrik
4. Øverste håndtag
4. Fjern remskærmen (fig. 21).
2
1
Figur 21
1. Remskærm 2. Bolte
281
2
m-4205
1. Påfør 2 eller 3 dråber let olie på indersiden af forhjulene
og på ydersiden af alle hjulboltene.
2. Drej hjulene rundt for at fordele olien i bøsningerne.
3. Tør eventuel overskydende olie af.
4. Flyt baghjulets klippehøjdehåndtag til positionen C.
5. Aftør fedtfittingerne med en ren klud (fig. 23).
1
276
Figur 23
1. Fedtfitting
6. Monter en fedtpistol på hver fitting, og påfør forsigtigt
to eller tre pump litiumbaseret universalfedt nr. 2.
Vigtigt Påføring af fedt med et for stort tryk kan
beskadige forseglingerne.
5. Tryk drivkonsollen ned, indtil den berører
plæneklipperen, og hold den dernæst på plads (fig. 22).
2
1
Figur 22
1. Drivkonsol 2. Tryk her
m-4273
17
Skift af motorolien
Vedligeholdelse af kniven
Skift olie efter de første fem driftstimer og derefter efter
hver 50 driftstimer eller hver sæson. Kør motoren, lige
inden du skifter olien, for at varme olien op. Varm olie
flyder lettere og bærer flere kontaminanter.
Bemærk: Skift olie efter hver 25 driftstimer, når du
arbejder med tung belastning eller ved høje temperaturer.
1. Fjern græsposen.
2. Kobl tændrørskablet fra tændrøret (fig. 7).
3. Hvis græsposen er monteret på plæneklipperen, skal du
lukke plæneklipperhusets dør og fjerne græsposen.
4. Tap benzinen af brændstoftanken; se trin 3 og 4 i
afsnittet Tømning af brændstoftanken på side 20.
5. Fjern oliepinden fra oliepåfyldningsrøret, og anbring en
dræningsbakke ved siden af plæneklipperens venstre side.
6. Tip plæneklipperen over på dens venstre side, så olien
kan løbe ned i dræningsbakken (fig. 24).
En lige, skarp kniv giver den bedste klippeydeevne. Efterse
og slib kniven regelmæssigt.
Advarsel
Kniven er skarp; kontakt med kniven kan medføre
alvorlig personskade.
Bær handsker, eller pak knivens skarpe kanter ind
i en klud.
1. Stop motoren, og vent på, at alle bevægelige dele
standser.
2. Kobl tændrørskablet fra tændrøret (fig. 7).
Advarsel
Når plæneklipperen tippes, kan der lække brændstof
fra karburatoren eller brændstoftanken. Benzin er
ekstremt brændbart, stærkt eksplosivt og kan, under
visse forhold, forårsage personskader eller
tingskader.
Spild af brændstof kan undgås ved at lade motoren
køre tør eller fjerne benzinen vha. en håndpumpe.
Tøm aldrig tanken vha. en hævert.
1
Figur 24
1. Oliepåfyldningsrør
7. Vip plæneklipperen til opretstående stilling.
8. Fyld krumtaphuset op med frisk olie til Full-mærket på
oliepinden. Se afsnittet Opfyldning af krumtaphuset
med olie på side 8.
9. Sæt oliepinden i igen.
10.Tør eventuel spildt olie op.
11. Sæt tændrørskablet på tændrøret.
12.Genbrug den brugte olie i overensstemmelse med
gældende retningslinier.
m-1782
3. Tap benzinen af brændstoftanken; se trin 3 og 4 i
afsnittet Tømning af brændstoftanken på side 20.
4. Tip plæneklipperen over på dens venstre side
(luftfilteret skal vende opad) (fig. 25).
1
3
Figur 25
1. Kniv
2. Speeder
Vigtigt Bevæg kniven så lidt som muligt for at undgå
fremtidige startproblemer.
2
3. Knivbolt
973
18
Eftersyn af kniven
Afmontering af kniven
Undersøg omhyggeligt kniven for skarphed og slid, især
dér, hvor de flade dele mødes med de buede (fig. 26A). Da
sand og slibematerialer kan slide det metal, der forbinder
den flade og den buede del af kniven, væk, skal klingen
kontrolleres, før plæneklipperen anvendes. Hvis du
bemærker en revne eller slid (fig. 26B og 26C), skal du
udskifte kniven. Se afsnittet Afmontering af kniven på
side 19.
1
A
2
1
B
3
1
C
4
270
Figur 26
1. Sejl
2. Den flade del af kniven
3. Slid
4. Revnedannelse
1. Tag fat i enden af kniven med en klud eller en tykt foret
handske.
2. Fjern knivbolten, stiveren og kniven (fig. 27).
4
3
2
1
m-6342
Figur 27
1. Knivbolt
2. Stiver
3. Kniv
4. Knivdrev
Slibning af kniven
Fil den øverste side af kniven for at vedligeholde dens
oprindelige skærevinkel (fig. 28A) og inderste skærs radius
(fig. 28B). Kniven forbliver afbalanceret, hvis du fjerner
den samme mængde materiale fra begge skær.
Bemærk: Monter en ny kniv før klippesæsonens start for at
opnå den bedst mulige ydeevne. Fil alle små hak ned i årets
løb for at holde skæret skarpt.
Fare
En slidt eller beskadiget kniv kan gå itu, og et
stykke af kniven kan blive kastet ind i det område,
hvor operatøren eller omkringstående befinder sig,
og medføre alvorlig personskade eller død.
• Efterse jævnligt kniven for slid eller skader.
• Udskift en slidt eller beskadiget kniv.
AB
1
153
2
m4783
Figur 28
1. Slib kun i denne vinkel 2. Bibehold den oprindelige
radius her
19
Afbalancering af kniven
1. Kontroller knivens afbalancering ved at anbringe
knivens midterste hul over et søm eller skaftet på en
skruetrækker, der er fastspændt vandret i en skruestik
(fig. 29).
Rengøring under remskærmen
Hold området under remskærmen fri for snavs.
1. Stop motoren, og vent på, at alle bevægelige dele
standser.
2. Fjern de bolte, der fastholder remskærmen til
plæneklipperhuset (fig. 30).
1007
Figur 29
Bemærk: Du kan også kontrollere afbalanceringen ved hjælp
af en kommercielt fremstillet knivafbalanceringsenhed.
2. Hvis den ene ende af kniven roterer nedad, skal du file
denne ende (ikke skæret eller enden nær skæret).
Kniven er korrekt afbalanceret, når ingen af enderne
falder ned.
Montering af kniven
1. Monter en skarp, afbalanceret Toro-kniv, stiver, og
knivbolten (fig. 27).
Bemærk: Knivens sejl skal vende opad (mod plæne-
klipperhusets top).
2. Tilspænd knivbolten til 82 Nm.
Advarsel
Hvis plæneklipperen betjenes uden knivens stiver
på plads, kan kniven blive bøjet, buet eller knække,
hvilket kan medføre alvorlig personskade eller død
for operatøren eller omkringstående personer.
Betjen ikke plæneklipperen uden stiveren.
2
1
281
Figur 30
1. Remskærm 2. Bolte
3. Løft skærmen af, og børst alt snavset væk fra
remområdet.
4. Monter remskærmen.
Rensning af kølesystemet
Efter hver 100 driftstimer eller hver sæson skal du fjerne
snavs og avner fra cylinderen, køleribberne og rundt om
karburatoren og ledforbindelserne. Fjern snavs fra luftindtagets sprækker på rekylhuset. Dette vil sikre korrekt
afkøling og den bedste motorydeevne.
Tømning af brændstoftanken
1. Stop motoren, og vent, til den er kølet af.
Vigtigt Aftap kun benzin fra en kold motor.
3. Vend plæneklipperen, så den igen er i stående position.
4. Sæt tændrørskablet på tændrøret.
2. Kobl tændrørskablet fra tændrøret (fig. 7).
3. Fjern dækslet fra brændstoftanken (fig. 7).
4. Brug en håndpumpe til at lede brændstoffet over i en
ren, godkendt benzindunk.
5. Sæt tændrørskablet på tændrøret.
6. Kør motoren, indtil den standser.
7. Start motoren igen for at sikre, at al benzinen er ude af
karburatoren.
20
Opbevaring
Udfør de anbefalede vedligeholdelsesprocedurer for at gøre
plæneklipperen klar til opbevaring, når sæsonen er slut. Se
afsnittet Vedligeholdelse på side 14.
Klargøring af motoren
1. Skift olien i krumtaphuset, mens motoren stadig er
varm. Se afsnittet Skift af motorolien på side 18.
2. Fjern tændrøret (fig. 7).
Opbevar plæneklipperen på et køligt, rent, tørt sted. Tildæk
plæneklipperen, så den holdes ren og beskyttet.
Klargøring af brændstofsystemet
Advarsel
Benzin kan fordampe, hvis du opbevarer det i
længere tid, og det kan eksplodere, hvis det
kommer i kontakt med åben ild.
• Opbevar ikke benzin i længere tid.
• Opbevar ikke plæneklipperen med benzin i
brændstoftanken eller karburatoren på et
indelukket sted med åben ild. (For eksempel en
ovn eller en vandvarmers vågeblus.)
• Lad motoren køle af, før du opbevarer
maskinen på et lukket sted.
Tøm brændstoftanken, når du klipper sidste gang, før du
opbevarer plæneklipperen.
1. Kør plæneklipperen, indtil motoren standser på grund af
brændstofmangel.
2. Spæd motoren, og start den igen.
3. Lad motoren køre, indtil den standser. Når du ikke
længere kan starte motoren, er den tilstrækkeligt tør.
3. Brug en smørekande, og påfyld ca. en spiseskefuld olie
gennem tændrørshullet.
4. Drej motoren langsomt rundt flere gange ved hjælp af
startsnoren for at fordele olien.
5. Monter tændrøret, men sæt ikke tændrørskablet på
tændrøret.
Generelle oplysninger
1. Rengør plæneklipperhuset. Se afsnittet Rengøring af
plæneklipperhusets underside på side 15.
2. Fjern al snavs og avner fra cylinderen, køleribberne og
blæserhuset.
3. Fjern græsaffald og snavs fra motorens ydre dele,
beklædningen og toppen af plæneklipperhuset.
4. Efterse knivens tilstand. Se afsnittet Udskiftning af
kniven på side 18.
5. Servicer luftfilteret; se afsnittet Servicering af
luftfilteret på side 16.
6. Smør selvkørselsdrevet; se afsnittet Smøring af hjulene
på side 17.
7. Tilspænd alle møtrikker, bolte og skruer.
8. Alle rustne eller skårede malingsoverflader pletmales med
maling, som fås hos en autoriseret serviceforhandler.
21
Fremtagning efter opbevaring
Tilbehør
Advarsel
Hvis du sammen- eller udfolder håndtaget forkert,
kan et eller flere af kablerne blive klemt, strakt
eller beskadiget. Ethvert klemt, strakt eller
beskadiget kabel kan forårsage driftsfejl, som
medfører en usikker driftstilstand.
• Sørg for, at kablerne ikke bliver klemt, strakt
eller beskadiget.
• Håndter kablerne med omhu, når du folder
håndtaget sammen eller ud.
• Brug ikke plæneklipperen, hvis et eller flere af
kablerne er klemt, strakt eller beskadiget.
Kontakt en autoriseret forhandler.
1. Fold forsigtigt det øverste håndtag ud, indtil det hviler
pænt ved det nederste håndtag, og stram dernæst
knapperne.
2. Efterse og tilspænd alle beslag.
3. Fjern tændrøret (fig. 7), og drej motoren hurtigt ved
hjælp af startmotoren for at blæse den overskydende
olie væk fra cylinderen.
Du kan købe følgende tilbehør fra en autoriseret
Toro-forhandler:
• Stråfjernersæt
• Sideudledningssæt
• Gnistfanger
4. Rengør tændrøret, eller udskift det, hvis det er revnet,
brækket eller hvis elektroderne er slidte.
5. Monter tændrøret, og spænd det til 20 Nm.
6. Udfør de anbefalede vedligeholdelsesprocedurer. Se
afsnittet Vedligeholdelse på side 14.
7. Fyld frisk benzin på brændstoftanken.
8. Kontroller motoroliestanden. Se afsnittet Kontrol af
motoroliestanden på side 15.
9. Sæt tændrørskablet på tændrøret.
22
Fejlfinding
Toro har udviklet og bygget din plæneklipper med henblik på problemfri drift. Efterse følgende komponenter og dele
omhyggeligt, og se afsnittet Vedligeholdelse på side 14 for at få flere oplysninger. Kontakt en autoriseret serviceforhandler,
hvis et problem varer ved.
Problem
Motoren starter ikke
Motoren er svær at starte eller
mister kraft
Mulige årsager Afhjælpning
1. Brændstoftanken er tom, eller
brændstofsystemet indeholder
gammelt brændstof.
2. Spædepumpen er ikke trykket
ind.
3. Tændrørskablet er ikke sat på
tændrøret.
4. Tændrøret er ødelagt eller
snavset, eller gnistgabet er
forkert.
1. Brændstoftanken indeholder
gammelt brændstof.
2. Udluftningshullet i brændstoftankdækslet er tilstoppet.
3. Luftfilterindsatsen er snavset
og begrænser luftstrømmen.
4. Undersiden af plæneklipperskjoldet indeholder afklippet
græs og snavs.
1. Aftap og/eller fyld brændstoftanken med frisk benzin. Kontakt
en autoriseret serviceforhandler,
hvis problemet varer ved.
2. Tryk spædepumpen ind tre
gange.
3. Sæt tændrørskablet på
tændrøret.
4. Efterse tændrøret, og juster
gnistgabet om nødvendigt.
Udskift tændrøret, hvis det er
ødelagt, snavset eller revnet.
1. Aftap og fyld brændstoftanken
med frisk benzin.
2. Rengør udluftningshullet i
brændstofdækslet, eller udskift
brændstofdækslet.
3. Rengør luftfilterets forfilter,
og/eller udskift papirluftfilteret.
4. Rengør undersiden af
plæneklipperskjoldet.
Motoren kører ujævnt
5. Tændrøret er ødelagt eller
snavset, eller gnistgabet er
forkert.
6. Motoroliestanden er lav, eller
olien er snavset.
1. Tændrørskablet er ikke sat på
tændrøret.
2. Tændrøret er ødelagt eller
snavset, eller gnistgabet er
forkert.
3. Luftfilterindsatsen er snavset
og begrænser luftstrømmen.
5. Efterse tændrøret, og juster
gnistgabet om nødvendigt.
Udskift tændrøret, hvis det er
ødelagt, snavset eller revnet.
6. Kontroller motorolien. Udskift
olien, hvis den er snavset, eller
fyld olie på, hvis der mangler
olie.
1. Sæt tændrørskablet på
tændrøret.
2. Efterse tændrøret, og juster
gnistgabet om nødvendigt.
Udskift tændrøret, hvis det er
ødelagt, snavset eller revnet.
3. Rengør luftfilterets forfilter,
og/eller udskift papirluftfilteret.
23
Problem AfhjælpningMulige årsager
yg
g
Plæneklipperen eller motoren
ryster for meget
Ujævnt klippemønster
Udledningsslisken tilstoppet
1. Kniven er bøjet eller ude af
balance.
2. Knivbolten sidder løst. 2. Stram knivbolten.
3. Undersiden af plæneklipperskjoldet indeholder afklippet
græs og snavs.
4. Motorens monteringsbolte er
løse.
1. De fire hjul er ikke indstillet til
samme højde.
2. Kniven er sløv. 2. Slib og afbalancer kniven.
3. Du klipper i det samme
mønster gentagne gange.
4. Undersiden af plæneklipperskjoldet indeholder afklippet
græs og snavs.
1. Klippehøjden er for lav. 1. Hæv klippehøjden.
2. Du klipper for hurtigt. 2. Sænk farten.
3. Græsset er vådt. 3. Lad græsset tørre, før du
1. Afbalancer kniven. Udskift
kniven, hvis den er bøjet.
3. Rengør undersiden af
plæneklipperskjoldet.
4. Tilspænd motorens
monteringsbolte.
1. Indstil alle fire hjul til samme
højde.
3. Skift klippemønster.
4. Rengør undersiden af
plæneklipperskjoldet.
klipper.
Plæneklipperen kører ikke af sig
selv
4. Undersiden af plæneklipperskjoldet indeholder afklippet
græs og snavs.
1. Kablet til selvkørselsdrevet er
ikke korrekt justeret eller er
beskadiget.
2. Der er snavs under
remskærmen.
4. Rengør undersiden af
plæneklipperskjoldet.
1. Juster kablet til selvkørselsdrevet. Udskift kablet om
nødvendigt.
2. Fjern snavset fra
remskærmens underside.
24
Loading...
