RECYCLER DA 53 CM
ISTRUZIONI SULLA SICUREZZA
IMPORTANTI NOTE PRELIMINARI
1. Leggere attentamente le istruzioni.
Familiarizzatevi con i comandi e l'uso corretto del
tosaerba.
2. Non permettete mai l'uso del tosaerba a bambini
ed a persone che non abbiano letto attentamente
queste istruzioni. Si osservino le eventuali limitazioni
d'età prescritte dalla legge per l'uso del tosaerba.
3. Tenere tutti, specialmente bambini ed animali, a
debita distanza dalla zona di lavoro.
4. Ricordare che l'operatore ovvero l'utilizzatore è
responsabile per incidenti o rischi subiti da terzi o
danni a loro proprietà.
PRIMA DELL'USO
1. Durante l'uso indossate calzoni lunghi e scarpe
pesanti. Non usate il tosaerba indossando sandali
aperti o a piedi nudi.
2. Ispezionare accuratamente la zona in cui si
utilizzerà il tosaerba e ripulirla da tutti gli oggetti che
possano essere scagliati dal tosaerba.
3. ATTENZIONE La benzina è altamente
infiammabile.
Immagazzinate il carburante in contenitori
espressamente realizzati per questo scopo.
Riempite il serbatoio del carburante
esclusivamente all'aperto. Non fumate durante le
operazioni di rifornimento.
Effettuare il rifornimento di carburante a motore
spento. Non togliere il tappo del serbatoio né
effettuare rabbocchi di carburante a motore
acceso o a motore caldo.
Nel caso di fuoriuscita di carburante, non
accendete il motore, ma spostate il tosaerba
dalla zona di fuoriuscita. Evitare qualsiasi tipo di
accensione finché i vapori della benzina non si
saranno dispersi.
Rimettere a posto i serbatoi carburante e i tappi
dei contenitori in maniera sicura.
4. Sostituire le marmitte di scarico danneggiate.
5. Prima dell'uso, ispezionate sempre visivamente
le lame, i bulloni delle lame ed il gruppo di taglio per
verificare che essi non siano usurati o danneggiati.
Sostituire la serie intera a cui appartengono le lame
ed i bulloni usurati o danneggiati, al fine di
mantenerne l'equilibrio.
Tosaerba
6. Si faccia attenzione nei tosaerba multilama: la
rotazione di una lama può provocare la rotazione
delle altre lame.
DURANTE L'USO
1. Non accendere il motore al chiuso, dove
possano raccogliersi fumi di scarico contenenti
monossido di carbonio.
2. Tagliate l'erba esclusivamente di giorno o con
buona luce artificiale.
3. Evitate di utilizzare il tosaerba su erba bagnata,
laddove sia possibile.
4. Assicuratevi di avere sempre una posizione
stabile sui pendii.
5. Procedete camminando, non correte mai.
6. Utilizzando macchine rotative con ruote, tagliate
l'erba trasversalmente sui pendii, mai andando su e
giù.
7. Quando cambiate direzione su un pendio, usate
estrema cautela.
8. Non tagliate erba su pendii troppo ripidi.
9. Usate estrema cautela quando invertite la marcia
del tosaerba o lo tirate verso di voi.
10. Fermate la/le lama/e se il tosaerba deve essere
inclinato per attraversare superfici non erbose, o per
il trasporto del tosaerba dall'area di lavoro o verso di
essa.
11. Non utilizzate il tosaerba con schermature o
carter difettosi. Assicuratevi che i dispositivi di
sicurezza, per esempio deflettori e/o i sacchi di
raccolta siano al proprio posto.
12. Non modificate la registrazione del regolatore del
motore e non sovraccelerate il motore.
13. Prima di avviare il motore, disinnestate la frizione
della trasmissione e delle lame.
14. Avviate il tosaerba o accendete il motore con
cautela seguendo le istruzioni e mantenendo i piedi
ben lontani dalla/e lama/e.
15. Non inclinare il tosaerba al momento
dell'avviamento del tosaerba o dell'accensione del
motore, tranne nel caso in cui il tosaerba debba
essere inclinato per l'accensione. In questo caso,
non inclinare il tosaerba più del necessario e
sollevare solo la parte che è distante dall'operatore.
16. Non accendere il motore se vi trovate di fronte al
tunnel di scarico.
The Toro Company1994, Rev. 1995
Tutti i diritti riservati
TPS
ISTRUZIONI SULLA SICUREZZA
17. Non mettete le mani o i piedi vicino o sotto parti
rotanti. Mantenersi sempre distanti dal tunnel di
scarico.
18. Mai sollevare o trasportare un tosaerba a motore
acceso.
19. Spegnete il motore e staccate il filo dalla
candela:
prima di eliminare dei blocchi o per sturare il
tunnel di scarico;
prima di effettuare controlli, operazioni di pulizia
o lavori sul tosaerba;
se urtate un oggetto estraneo. In questo caso
controllate che non vi siano danni al tosaerba e
fate tutte le dovute riparazioni prima di riavviarlo
ed utilizzarlo;
se il tosaerba inizia a vibrare eccessivamente
(controllare immediatamente).
20. Spegnete il motore:
ogni qualvolta lasciate il tosaerba;
prima di effettuare il rifornimento di carburante.
21. Ridurre l'impostazione della manetta del gas
durante l'arresto del motore e, nel caso in cui il
motore sia provvisto di una valvola di arresto,
chiudete l'alimentazione del carburante dopo aver
concluso il taglio dell'erba.
22. Procedere lentamente in caso di utilizzo di un
sedile posteriore.
MANUTENZIONE E RIMESSAGGIO
1. Per assicuravi che il tosaerba sia in condizioni di
funzionare con sicurezza, controllare con frequenza
che tutti i dadi, i bulloni e le viti siano ben serrati.
2. Non ponete il tosaerba con il serbatoio
contenente benzina in un edificio in cui i gas di
scarico possano raggiungere una fiamma o una
scintilla.
3. Lasciate che il motore si raffreddi prima di porre
il tosaerba in un luogo chiuso.
4. Per ridurre la possibilità d'incendio, assicuratevi
che il motore, la marmitta, lo scomparto della
batteria e la zona di immagazzinamento della
benzina non siano imbrattati di erba, foglie o grasso
in eccesso.
5. Controllate frequentemente il sacco di raccolta
per verificarne usura o deterioramento.
6. Per assicurarvi che il tosaerba sia in condizioni di
funzionare con sicurezza, sostituite tutte le parti
usurate o danneggiate.
7. Se il serbatoio del carburante deve essere
vuotato, effettuare questa operazione all'aria aperta.
EMISSIONI SONORE
Questo tosaerba presenta un'emissione massima di
rumore basata sulla misurazione di macchine
identiche.
IT2
LIVELLO DI VIBRAZIONI
Questo tosaerba presenta un livello massimo di
vibrazioni 15.38 m/s basato sulla misurazione di
macchine identiche.
SPIEGAZIONE DEI SIMBOLI
Triangolo allarme di sicurezza–– il simbolo all’interno del triangolo indica un
pericolo
Allarme di sicurezza
Leggere il manuale d’uso
Consultare il manuale
tecnico per apprendere
le operazioni di servizio
appropriate
Mantenersi ad una
distanza di sicurezza
dalla macchina
Non aprire o togliere
i pannelli di sicurezza
a motore acceso
La lama rotante può
tagliare le dita della mano
o del piede. Stare lontani
della lama del tosaerba
fintanto che il motore è
acceso.
Per evitare danni alla lame
effettuando la copertura delle
radici, usare un rinforzo lama
quando il tosaerba è dotato del
relativo inserto
Trasmissione
Mantenersi a distanza
di sicurezza dal tosaerba
Oggetti scagliati o espulsi––
Esposizione di tutto il
corpo
Oggetti scagliati o espulsi––
Tosaerba rotativo laterale.
Mantenere a posto il pannello deflettore.
Spegnere il motore prima
di lasciare la posizione
operativa
Olio
On/Marcia
Inserire
Disinserire
Condizione di caricamento
batteria
IT3
SPIEGAZIONE DEI SIMBOLI
Contaore/ore di
funzionamento
terminate
Rapido
Lento
Diminuzione/aumento
Punto di lubrificazione
con grasso
Avviamento motore
Carburante
Folle
Prima marcia
Seconda marcia
Terza marcia
Elemento di taglio––
elemento base
Arresto motore
Starter aperto
Primer
(aiuto per l’avviamento)
Premere il primer
tre volte
Elemento di taglio––
Regolazione altezza
Tirare l’avviamento
a strappo
Ruota
Trazione
IT4
Smaltire le batterie usate
nei contenitori appropriati
Inserire la chiavetta
di accensione
Girare la chiaveta di
accensione

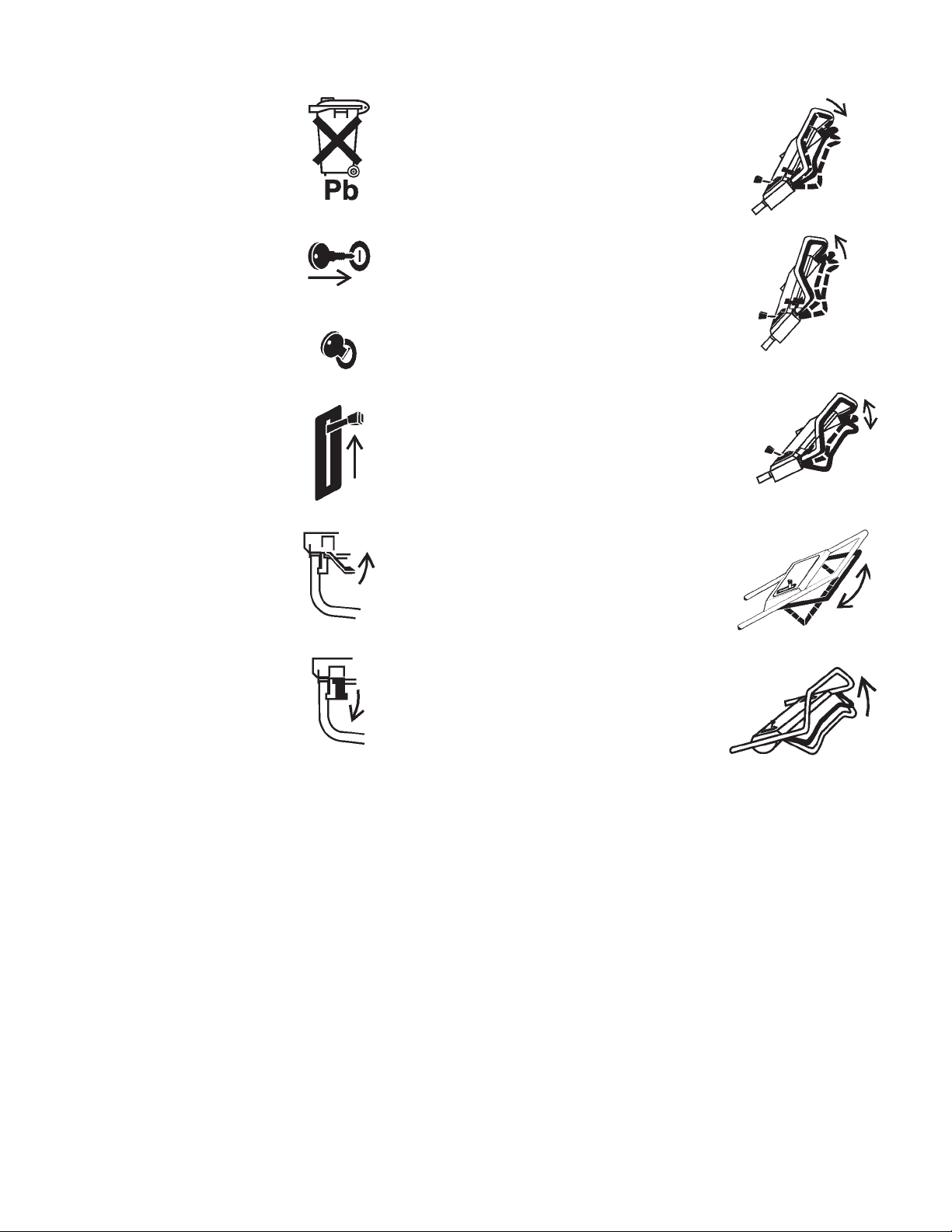

SPIEGAZIONE DEI SIMBOLI
Abbassare la barre
di controllo
Alzare la barra
di controllo
Muovere il controllo
Muovere il controllo
in avanti
Muovere il controllo
indietro
Alzare/abbassare la
barra di controllo
Alzare/abbassare la
barra di controllo
Alzare la barra
di controllo
IT5
INDICE
Pagina Pagina
Messa in opera 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prima dell'uso 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suggerimenti per l'uso del tosaerba Recycler 9. . . .
Istruzioni d'uso 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manutenzione 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pulizia del filtro dell'aria 13. . . . . . . . . . . . . . . . . . . .
Sostituzione della candela 14. . . . . . . . . . . . . . . . .
Drenaggio del carburante 14. . . . . . . . . . . . . . . . .
Cambio d'olio del banco motore 14. . . . . . . . . . . .
Regolazione della manetta del gas 15. . . . . . . . . .
Regolazione della trazione 15. . . . . . . . . . . . . . . . .
Messa a punto del cavo del freno 16. . . . . . . . . . .
MESSA IN OPERA
Ispezione, rimozione ed affilatura della
lama di taglio 16. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lubrificazione 17. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Caricamento della batteria 17. . . . . . . . . . . . . . . . .
Sostituzione del fusibile 18. . . . . . . . . . . . . . . . . . .
Pulizia 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Preparazione del tosaerba per il rimessaggio 19
Identificazione del prodotto 20. . . . . . . . . . . . . . . . . . . .
Assistenza Toro 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accessori opzionali 20. . . . . . . . . . . . . . . . . . . . . . . . . . .
La garanzia di accensione Toro 21. . . . . . . . . . . . . . . .
Registrazione della manutenzione che
garantisce l'accensione 22. . . . . . . . . . . . . . . . . . . . . . .
MONTAGGIO DELLE STEGOLE
1. Allineate le stegole e serratene i pomelli (Fig. 1).
Piegate leggermente i dispositivi di chiusura delle
stegole l'uno verso l'altro (Fig. 1).
5
1
5
4
Figura 1
1. Pomello della stegola
2. Cavo di controllo
3. Prigioniero della stegola
3
4. Dispositivo di chiusura
della stegola
5. Fermaglio del filo
5
2
969
del cappio viene agevolata premendo la sbarra di
comando sull'impugnatura per rilasciare il freno della
lama.
2
1
1600
Figura 2
1. Guidacavo 2. Cavo di avviamento
INSTALLAZIONE DELL'OTTURATORE
DEL TUNNEL DI SCARICO
2. Ruotate le stegole all'indietro finché i prigionieri
delle stegole non scattano nel foro centrale del
dispositivo di chiusura delle stegole (Fig. 1). Se
l'altezza delle stegole non è soddisfacente,
regolatela collocando il prigioniero in un altro foro.
Fissate in posizione i fili di controllo con gli appositi
fermagli.
MONTARE IL CAVO DI AVVIAMENTO
1. Tirare il cavo di avviamento attraverso il
guidacavo sull'impugnatura (Fig. 2). La formazione
IT6
1. Assicuratevi che il motore sia spento.
2. Aprite il portello di scarico spingendo le stegole
in avanti e spostandole all'indietro (Fig. 3). Tenete la
maniglia del portello di scarico per evitare che il
portello a molla si chiuda mentre inserite l'otturatore.
3. Poiché l'otturatore è un po' più largo
dell'apertura del tunnel di scarico, ruotatelo
leggermente in senso orario mentre lo inserite
(Fig. 3). Assicuratevi che la freccia sulla
decalcomania dell'otturatore punti verso l'alto.
MESSA IN OPERA
INSTALLAZIONE DELLA BATTERIA
(modello ad avviamento elettrico)
1. Seguendo le istruzioni a pag. 17, Caricamento
della batteria, infilate la batteria, col lato dell'etichetta
all'insù, nelle guide sul retro del pannello di
1
2
262
comando e collegate i cavi (Fig. 5). Inserite la chiave
quando siete pronti ad accendere il motore.
Figura 3
1. Maniglia del portello
di scarico
2. Otturatore ruotato in
senso orario
4. Spingete l'otturatore fino in fondo, finché il
fermaglio a molla in fondo ad esso non scatti in
posizione, bloccandolo nel tunnel di scarico (Fig. 4).
Lasciate andare il portello del tunnel di scarico per
bloccare la sommità dell'otturatore.
1
1
2
137
Figura 5
1. Batteria 2. Tasselli di montaggio
Figura 4
1. Fermaglio a molla
404
IT7
Loading...
