Form No. 3326-831
Recycler
Motorrasenmäher
Modell-Nr. 20652—200000001 und darüber
Bedienungsanleitung
Deutsch (D)
Die Zündanlage entspricht dem kanadischen Standard
ICES-002.
Ce système d’allumage par étincelle de véhicule est
conforme à la norme NMB-002 du Canada.
Die beiliegende Motoranleitung enthält Angaben zu
den Emissionsbestimmungen der US Environmental
Protection Agency (EPA) und den von Kalifornien
sowie zur Wartung und Garantie.
Bewahren Sie diese Anleitung in der Nähe des Motors
auf. Tauschen Sie die Motoranleitung unverzüglich
aus, wenn diese beschädigt oder unleserlich wird.
Beziehen Sie Ersatzanleitungen vom Motorhersteller.
Inhalt
Seite
Einleitung 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Sicherheits- hinweise zu
Rasenmähern 3. . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalldruckpegel 5. . . . . . . . . . . . . . . . . . . . . . . . .
Schallleistungspegel 5. . . . . . . . . . . . . . . . . . . . . . .
Vibrationsniveau 5. . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheits- und Bedienungsschilder 6. . . . . . . . . .
Montage 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auspacken des Rasenmähers 8. . . . . . . . . . . . . . . .
Installation der Griffstange 8. . . . . . . . . . . . . . . . .
Vor dem Start 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auffüllen des Kurbelgehäuses mit Öl 9. . . . . . . . .
Auffüllen des Kraftstofftanks mit Benzin 10. . . . . .
Betrieb 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienungselemente 11. . . . . . . . . . . . . . . . . . . . . .
Start des Motors 11. . . . . . . . . . . . . . . . . . . . . . . . . .
Stoppen des Motors 12. . . . . . . . . . . . . . . . . . . . . . .
Verwendung des Selbstantriebs 12. . . . . . . . . . . . . .
Einstellung der Schnitthöhe 12. . . . . . . . . . . . . . . . .
Verwendung des Auswurfkanalstopfens 13. . . . . . .
Tips zum Betrieb 14. . . . . . . . . . . . . . . . . . . . . . . . .
Einstellung der Griffstangenhöhe 15. . . . . . . . . . . .
Wartung 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Empfohlener Wartungsplan 15. . . . . . . . . . . . . . . . .
Kontrolle des Motorölstands 17. . . . . . . . . . . . . . . .
Wechsel des Motoröls 17. . . . . . . . . . . . . . . . . . . . .
Reinigung der Unterseite des
Rasenmähergehäuses 18. . . . . . . . . . . . . . . . . . . . .
Wartung des Luftfilters 19. . . . . . . . . . . . . . . . . . . .
Wartung des Schnittmessers 19. . . . . . . . . . . . . . . .
Seite
Einstellung des Selbstantriebskabels 21. . . . . . . . . .
Schmierung des Selbstantriebs 22. . . . . . . . . . . . . .
Reinigung unter der Riemenabdeckung 22. . . . . . .
Wartung der Zündkerze 23. . . . . . . . . . . . . . . . . . . .
Entleeren des Kraftstofftanks 23. . . . . . . . . . . . . . . .
Lagerung 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vorbereitung des Kraftstoffsystems 23. . . . . . . . . . .
Vorbereitung des Motors 23. . . . . . . . . . . . . . . . . . .
Allgemeine Hinweise 24. . . . . . . . . . . . . . . . . . . . . .
Zusammenklappen der Griffstange 24. . . . . . . . . . .
Nach der Lagerung 25. . . . . . . . . . . . . . . . . . . . . . . .
Zubehör 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation des hinteren Graskorbs 25. . . . . . . . . . .
Leeren des Graskorbs 26. . . . . . . . . . . . . . . . . . . . . .
Installation der Seitenauswurfvorrichtung 27. . . . . .
Abnehmen der Seitenauswurfvorrichtung 27. . . . . .
Fehlerbehebung 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einleitung
Vielen Dank, daß Sie sich für ein Toro-Produkt
entschieden haben. Wir möchten, daß Sie mit Ihrem neuen
Gerät vollständig zufrieden sind.
Lesen Sie sich diese Anleitung gründlich durch, um mit
Bedienung und Wartung des Produktes vertraut zu
werden. Die Informationen in dieser Anleitung können
dazu beitragen, Verletzungen und Sachschäden zu
vermeiden. Obwohl Toro sichere Produkte konstruiert und
herstellt, sind Sie selbst für den richtigen und sicheren
Betrieb des Produktes verantwortlich.
Wenn Sie sich für Hilfe bei der Wartung, Toro-Originalteile oder weitere Informationen an Ihren Vertragshändler
oder ans Werk wenden, halten Sie bitte die Modell- und
Seriennummer Ihres Produktes bereit. Die Plakette mit der
Modell- und Seriennummer befindet sich wie in
Abbildung 1 gezeigt am Produkt.
1
1064
Abbildung 1
1. Plakette mit Modell- und Seriennummer
Tragen Sie hier die Modell- und Seriennummer Ihres
Produktes ein:
2001 The Toro Company
All Rights Reserved
Alle Rechte vorbehalten
2
Druck: USA
Modell-Nr.
Serien-Nr.:
In dieser Anleitung werden mögliche Risiken aufgeführt
und spezielle Sicherheitshinweise gegeben, die bei der
Vermeidung von Verletzungen – möglicherweise sogar
Tod – helfen. Die Begriffe GEFAHR, WARNUNG und
VORSICHT kennzeichnen den Grad der Gefahr.
GEFAHR kennzeichnet eine extreme Gefahr, die
schwerwiegende Verletzungen oder Tod hervorruft, wenn
die empfohlenen Vorsichtsmaßnahmen nicht befolgt
werden.
WARNUNG kennzeichnet ein Risiko, das schwerwiegende Verletzungen oder Tod verursachen kann, wenn
die empfohlenen Vorsichtsmaßnahmen nicht befolgt
werden.
VORSICHT kennzeichnet ein Risiko, das kleinere
Verletzungen hervorrufen kann, wenn die empfohlenen
Vorsichtsmaßnahmen nicht befolgt werden.
In diesem Handbuch werden noch zwei weitere Wörter
verwendet, um Informationen hervorzuheben. Wichtig
steht bei speziellen mechanischen Informationen und
Hinweis hebt allgemeine Informationen hervor, denen
besondere Aufmerksam entgegengebracht werden sollte.
Sicherheit
Toro hat diesen Rasenmäher zum Betrieb mit
Bodenauswurf oder – bei angebrachtem Graskorb – zum
Auffangen des gemähten Grases konstruiert. Alle anderen
Verwendungsarten könnten für die Bedienungsperson oder
für Zuschauer gefährlich sein.
VARNUNG
Um maximale Sicherheit und optimale Leistung
sicherzustellen und das Produkt kennenzulernen, ist es
unerläßlich, daß Sie sowie jede andere
Bedienungsperson des Rasenmähers sich mit dem
Inhalt dieser Anleitung vertraut machen, bevor der
Motor zum ersten Mal gestartet wird. Besonders ist
auf das Warnsymbol zu achten. Es bedeutet
VORSICHT, WARNUNG bzw. GEFAHR —
“Sicherheitshinweis”. Die Sicherheitshinweise müssen
unbedingt beachtet werden. Wenn das nicht getan
wird, kann es zu Verletzungen kommen.
Allgemeine Sicherheitshinweise zu Rasenmähern
Den folgenden Anweisungen liegt die ANSI/OPEI-Norm
B71.1—1998 sowie die ISO-Norm 5395:1990(E)
zugrunde. Informationen bzw. Begriffe, die speziell für
Toro-Rasenmäher gelten, stehen in Klammern.
Diese Maschine kann Hände und Füße amputieren und
Gegenstände hochschleudern. Wenn die folgenden
Sicherheitshinweise nicht befolgt werden, kann es zu
schweren Verletzungen oder Tod kommen.
Bedienung
• Lesen Sie sich die Anleitung gründlich durch. Machen
Sie sich vor dem Start mit den Reglern und der
richtigen Bedienung des Geräts vertraut.
• Zu Betrieb und Installation von Zubehörteilen siehe
die Herstelleranweisungen. Nur solche Zubehörteile
verwenden, die vom Hersteller zugelassen sind.
• Niemals Kindern oder Personen, die mit dieser
Anleitung nicht vertraut sind, erlauben, den
Rasenmäher zu bedienen. Das Alter der
Bedienungsperson kann vom Gesetz eingeschränkt
sein.
• Niemals mähen, wenn Menschen – insbesondere
Kinder – oder Haustiere in der Nähe sind. Den
Rasenmäher stoppen, sobald jemand den
Arbeitsbereich betritt.
POTENTIELLE GEFAHR
• Motorabgase enthalten Kohlenmonoxid – ein
geruchloses, tödliches Gift.
WAS KANN PASSIEREN
• Kohlenmonoxid kann zum Tod führen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Den Motor nicht in Gebäuden oder auf engen
umschlossenen Plätzen laufen lassen.
Es kann zu schweren Unfällen kommen, wenn die
Bedienungsperson nicht auf Kinder achtet. Kinder fühlen
sich oft vom Rasenmäher und seiner Arbeit angezogen.
Gehen Sie niemals davon aus, daß Kinder dort bleiben,
wo Sie sie zuletzt gesehen haben.
• Kinder müssen sich außerhalb des Arbeitsbereichs
unter Aufsicht eines verantwortungsvollen
Erwachsenen aufhalten.
• Wachsam bleiben und den Rasenmäher abstellen,
sobald Kinder den Arbeitsbereich betreten.
3
• Bei der Annäherung an unübersichtliche Ecken,
Sträucher, Bäume oder andere Gegenstände, die die
Sicht verdecken, besonders vorsichtig sein.
• Nicht vergessen, daß der Anwender für Unfälle bzw.
Schäden verantwortlich ist, die andere Personen oder
deren Eigentum betreffen.
• Nur bei Tageslicht oder guter künstlicher Beleuchtung
mähen.
• An Gefällen immer auf die Füße achten.
• Gehen, niemals laufen.
• Die Griffstange fest greifen.
Vorbereitung
• Beim Mähen immer festes Schuhwerk und lange
Hosen tragen.
• Das Gerät nicht barfuß oder mit offenen Sandalen
bedienen.
• Bei der Bedienung des Rasenmähers immer eine
Schutzbrille tragen.
• Den Einsatzbereich des Geräts gründlich untersuchen
und alle Steine, Stöcke, Drähte, Knochen und andere
Fremdkörper beseitigen.
• Warnung: Benzin ist extrem leicht entzündlich.
Folgende Vorsichtsmaßnahmen sind zu ergreifen:
– Kraftstoff in Behältern aufbewahren, die speziell
für diesen Zweck konstruiert werden.
– Das Gerät nur im Freien betanken und beim
Tanken nicht rauchen.
– Kraftstoff vor dem Start des Motors nachfüllen.
Niemals den Tankdeckel abnehmen oder Benzin
einfüllen, während der Motor läuft oder warm ist.
– Wenn Benzin verschüttet wurde, nicht versuchen,
den Motor zu starten, sondern das Gerät zur Seite
schieben und Feuer und Funken vermeiden, bis
sich die Benzindämpfe verflüchtigt haben.
– Alle Tank- und Behälterdeckel sicher wieder
anbringen.
– Wenn der Kraftstofftank entleert werden muß,
sollte das im Freien geschehen.
• Defekte Schalldämpfer austauschen.
• Vor dem Einsatz immer kontrollieren, ob
Schnittmesser, Schnittmesserschrauben und Mähwerk
nicht abgenutzt oder beschädigt sind. Abgenutzte oder
beschädigte Schnittmesser und Schrauben satzweise
austauschen, damit die Auswuchtung beibehalten wird.
• An Maschinen mit mehreren Schnittmessern daran
denken, daß sich durch Rotation eines Schnittmessers
auch andere Messer drehen können.
Betrieb
• Den Motor nicht in begrenzten Räumen laufen lassen,
wo sich gefährliche Kohlenmonoxid- dämpfe
ansammeln können.
• Mit Kreiselmähern immer quer zu Hängen mähen,
niemals auf und ab.
• Bei Richtungsänderungen an Hängen besonders
vorsichtig sein.
• Sehr steile Hänge sollten nicht gemäht werden.
• Beim Rückwärtsmähen oder beim Heranziehen des
Rasenmähers besonders vorsichtig sein.
• Vor und während des Rückwärtsmähens hinter und
unter der Maschine auf kleine Kinder achten.
• Die Schnittmesser abstellen, wenn der Rasenmäher
zum Überqueren von grasfreien Flächen oder zum
Transport zu und vom Arbeitsbereich gekippt werden
muß.
• Den Rasenmäher niemals mit beschädigten oder
fehlenden Schutzvorrichten oder Schilden oder ohne
installierte Sicherheitsvorrichtungen wie Ablenkbleche
oder Grasauffangkörbe einsetzen.
• Nicht die Einstellungen des Drehzahlreglers verändern
oder den Motor überdrehen.
• Alle Schnittmesser- und Antriebskupplungen
ausrasten, bevor der Motor gestartet wird.
• Den Motor entsprechend den Anweisungen vorsichtig
starten und dabei die Füße in deutlichem Abstand zum
Schnittmesser stellen.
• Den Rasenmäher beim Start des Motors nicht kippen,
wenn es nicht erforderlich ist. Wenn der Mäher zum
Start gekippt werden muß, darf er nicht weiter gekippt
werden als unbedingt notwendig. Nur den Teil
anheben, der von der Bedienungsperson weg zeigt.
• Beim Motorstart nicht vor dem Auswurfkanal stehen.
• Hände und Füße nicht neben oder unter rotierende
Teile halten. Immer von der Grasauswurföffnung fern
bleiben.
• Niemals einen Rasenmäher hochheben oder tragen,
wenn der Motor läuft.
• Den Motor stoppen und das Zündkabel abziehen
– bevor Behinderungen oder Verstopfungen beseitigt
werden;
– vor Kontrolle, Reinigung oder Arbeiten am
Rasenmäher;
4
– nachdem der Rasenmäher auf einen Fremdkörper
gestoßen ist. Die Maschine auf Schäden
untersuchen und notwendige Reparaturen
durchführen, bevor sie erneut gestartet und in
Betrieb genommen wird;
– wenn der Rasenmäher beginnt, stark zu vibrieren
(sofort die Ursache ausfindig machen).
• Den Motor abstellen:
– wenn der Rasenmäher unbeaufsichtigt bleibt;
• Um die Brandgefahr zu reduzieren, Motor, Schall-
dämpfer, Batteriefach und Bezinlagerungsbereich von
Gras, Laub und übermäßig viel Schmierfett frei halten.
• Den Grasauffänger öfter auf Verschleiß oder
Abnutzung untersuchen.
• Abgenutzte oder beschädigte Teile der Sicherheit
halber austauschen.
• Bei der Handhabung von Benzin besonders vorsichtig
sein. Benzindämpfe können explodieren.
– vor dem Nachtanken.
• Die Gaseinstellung reduzieren, wenn der Motor
ausläuft, und – falls der Motor mit einem Absperrhahn
ausgestattet ist – nach Beendigung der Mäharbeiten
den Kraftstoff abstellen.
• Die Schnittmesser stoppen, wenn Einfahrten, Wege
oder Straßen überquert werden.
• Den Motor abstellen und warten, bis das Schnittmesser
vollständig stillsteht, bevor der Grasauffangkorb
abgenommen wird.
• Den Rasenmäher nicht unter dem Einfluß von Alkohol
oder Medikamenten bedienen.
• Wenn das Gerät beginnt, ungewöhnlich stark zu
vibrieren, den Motor abstellen und sofort die Ursache
überprüfen. Vibrationen sind gewöhnlich ein
Anzeichen für Probleme.
An Hängen kommt es zu den meisten Unfällen durch
Ausrutschen und Stürzen der Bedienungsperson, wodurch
schwere Verletzungen verursacht werden können. Wenn
Sie sich an einem Hang nicht wohl fühlen, mähen Sie ihn
nicht!
• Auf Löcher, Furchen und Höcker achten. Hohes Gras
kann Hindernisse verbergen.
• Nicht in der Nähe von Abhängen, Gräben oder
Böschungen mähen, weil die Bedienungsperson die
Balance verlieren könnte.
• Nicht in nassem Gras mähen, weil Rutschgefahr
besteht.
Wartung und Lagerung
• Niemals an Sicherheitsvorkehrungen herumbasteln.
Die Funktion der Vorkehrungen regelmäßig
kontrollieren.
• Den Rasenmäher von Gras, Laub und anderen
Fremdkörperansammlungen frei halten. Verschüttetes
Öl bzw. Kraftstoff aufwischen.
• Das Gerät abstellen und untersuchen, wenn es auf
einen Gegenstand gestoßen ist, und bei Bedarf die
erforderlichen Reparaturen durchführen, bevor es
wieder gestartet wird.
• Niemals versuchen, die Radhöhe zu verstellen,
während der Motor läuft.
• Bei Elektrorasenmähern vor Reinigung, Reparatur und
Einstellungen immer den Netzstecker abziehen.
• Die Komponenten des Grasauffangkorbs sind
Abnutzungen und Beschädigungen aufgesetzt,
wodurch rotierende Teile freigelegt oder Gegenstände
hochgeschleudert werden könnten. Diese
Komponenten regelmäßig kontrollieren und ggf. gegen
vom Hersteller empfohlene Teile austauschen.
• Schnittmesser sind scharf und können Verletzungen
verursachen. Die Messer bei Wartungsarbeiten mit
Lappen umwickeln oder Handschuhe tragen und
besonders vorsichtig vorgehen.
• Nicht die Einstellung des Drehzahlreglers verändern
oder den Motor überdrehen.
• Um optimale Leistung und Sicherheit zu
gewährleisten, nur Original-Toro-Ersatzteile und
Zubehörteile kaufen. Nicht irgendwelche Teile oder
Zubehör nehmen, weil sie ein Sicherheitsrisiko
darstellen können.
• Darauf achten, daß alle Muttern und Schrauben
(insbesondere die Schnittmesser-Befestigungsschrauben) fest sitzen, damit das Gerät immer in
sicherem Betriebszustand ist.
• Das Gerät niemals mit Benzin im Tank innerhalb von
Gebäuden abstellen, wo Benzindämpfe offene
Flammen oder Funken erreichen können.
• Den Motor abkühlen lassen, bevor er in Gebäuden
aufbewahrt wird.
Schalldruckpegel
Dieses Gerät erzeugt einen Schalldruckpegel, der am Ohr
der Bedienungsperson auf der Grundlage von Messungen
an baugleichen Maschinen nach Richtlinie 84/538/EWG
86 dB(A) beträgt.
5
Schallleistungspegel
Vibrationsniveau
Diese Maschine entwickelt nach Messungen an
baugleichen Maschinen laut Richtlinie 84/538/EWG einen
Schallleistungspegel von 100 LwA.
Dieses Modell hat an der/dem Hand/Arm der Bedienungsperson auf der Grundlage von Messungen an baugleichen
Maschinen nach EN 1033 ein maximales Vibrationsniveau
von 7,3 m/s.
Sicherheits- und Bedienungsschilder
93-4105
1. Gefahr – lesen und
verstehen Sie die
Bedienungsanleitung
2. Gefahr durch ausgeworfene
Gegenstände – halten Sie
Unbeteiligte fern
3. Gefahr durch vom
Schneidwerk
herausgeschleuderte
Gegenstände – halten Sie
das Ablenkblech montiert
4. Gefahr von Schnittwunden
und/oder der Amputation von
Händen oder Füßen – halten
Sie sich von drehenden
Messern und beweglichen
Teilen fern
5. Warnung – stellen Sie den
Motor ab, bevor Sie den
Mäher verlassen
93-6670
1. Schnitthöheneinstellung (linkes Rad)
93-6671
1. Schnitthöheneinstellung (rechtes Rad)
1.
Smart Wheel
100-1519
Schnitthöhenskala
6
104-0578
1. Benutzen Sie den Rasenmäher nie ohne montiertem Fangkorb, seitlichem Ablenkblech oder seitlicher Abdeckung. Montieren Sie diese Teile
immer vor jedem Einsatz
2. Gefahr durch vom Schneidwerk herausgeschleuderte Gegenstände – halten Sie das Ablenkblech montiert
3. Gefahr von Schnittwunden und/oder der Amputation von Händen oder Füßen – halten Sie sich von drehenden Messern und beweglichen
Teilen fern
105-2699
1. Schild – Schallleistungspegel
7
Montage
Hinweis: Die linke und rechte Geräteseite werden von der normalen Bedienungsposition aus ermittelt.
Auspacken des Rasenmähers
VARNUNG
POTENTIELLE GEFAHR
• Wenn die Griffstange falsch zusammen- oder
auseinandergeklappt wird, können Kabel
eingeklemmt, überdehnt oder sonstwie
beschädigt werden.
WAS KANN PASSIEREN
• Eingeklemmte, überdehnte oder sonstwie
beschädigte Kabel können Betriebsstörungen
verursachen und den sicheren Betrieb des
Geräts beeinträchtigen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Keine Kabel einklemmen, überdehnen oder
anderweitig beschädigen.
• Beim Zusammen- und Auseinanderklappen der
Griffstange auf die Kabel aufpassen.
• Den Rasenmäher nicht laufen lassen, wenn
Kabel eingeklemmt, überdehnt oder
anderweitig beschädigt sind. Vertragshändler
verständigen.
1. Den Karton von oben öffnen.
2. Den unteren Griffstangenteil aus dem Karton nehmen.
3. Das Füllmaterial aus dem Karton nehmen. Den oberen
Griffstangenteil oben auf dem Rasenmäher liegen
lassen.
2
4
1. Kabel
2. Starterseil
3. Unterer Griffstangenteil
3
1
Abbildung 2
4. Griffstangen-Haltebügelstif
4
m-4215
te
Installation der Griffstange
1. Die Enden des unteren Griffstangenteils
zusammendrücken, die Löcher in den Griffstangen
über den Stiften an den Griffstangenbügeln
positionieren und die Griffstange loslassen (Abb. 2).
WICHTIG: Die Kabel innen im unteren
Griffstangenteil und das Starterseil an der Außenseite
der Griffstange entlang führen.
2. Die vier Schrauben und Knöpfe am unteren
Griffstangenteil entfernen.
Hinweis: Zwei Schrauben haben flache Köpfe und
zwei haben geformte Köpfe zur Einpassung in die
Griffstange.
3. Den unteren Griffstangenteil nach hinten und die
Haltebügel nach oben schwenken und die Bügel auf
die Löcher in der Griffstange ausrichten (Abb. 3).
3
4. Den Rasenmäher aus dem Karton nehmen.
5. Den oberen Griffstangenteil hinter dem Rasenmäher so
auf den Boden legen, daß das Etikett nach oben zeigt
und die Steuerkabel zwischen den Haltebügeln der
Griffstange liegen (Abb. 2).
1. Untere Griffstange
2. Haltebügel
3. Drehknopf
8
1
4
2
Abbildung 3
4. Flache
m-4208
Griffstangenschraube
4. Die Griffstange mit den beiden flachen Schrauben und
zwei Knöpfen an den Haltebügeln befestigen. Dabei
die Höheneinstellöffnungen an den Bügeln verwenden,
die am besten zur Größe der Bedienungsperson passen
(Abb. 3).
Vor dem Start
Auffüllen des Kurbelgehäuses
mit Öl
VARNUNG
POTENTIELLE GEFAHR
• Wenn die Griffstange falsch zusammen- oder
auseinandergeklappt wird, können Kabel
eingeklemmt, überdehnt oder sonstwie
beschädigt werden.
WAS KANN PASSIEREN
• Eingeklemmte, überdehnte oder sonstwie
beschädigte Kabel können Betriebsstörungen
verursachen und den sicheren Betrieb des
Geräts beeinträchtigen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Keine Kabel einklemmen, überdehnen oder
anderweitig beschädigen.
• Beim Zusammen- und Auseinanderklappen der
Griffstange auf die Kabel aufpassen.
• Den Rasenmäher nicht laufen lassen, wenn
Kabel eingeklemmt, überdehnt oder
anderweitig beschädigt sind. Vertragshändler
verständigen.

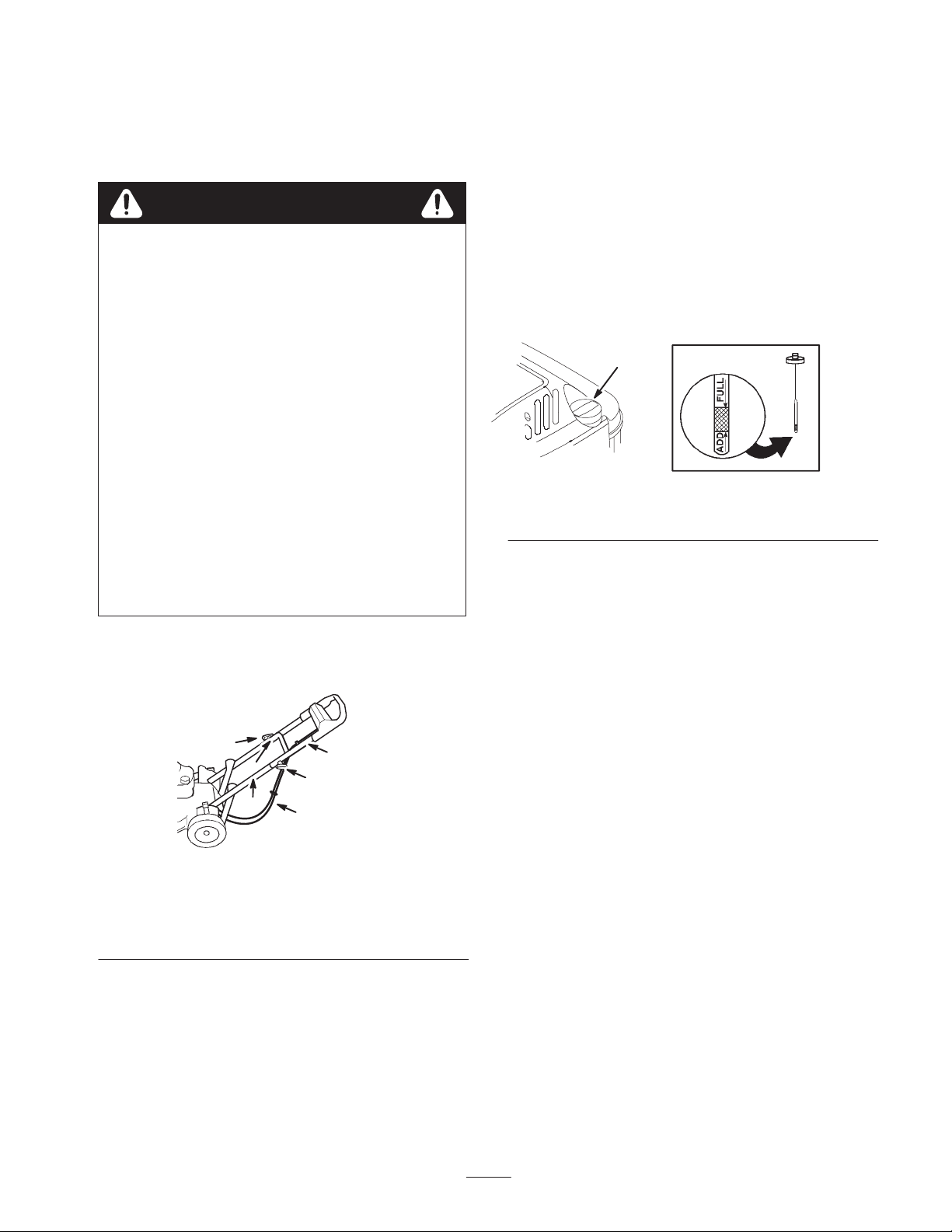

5. Die Enden des oberen Griffstangenteils so über den
unteren Griffstangenteil schieben, daß die Teile
zusammenliegen (Abb. 4).
Das Kurbelgehäuse faßt 0,59 l (20 oz.) Öl. Nur
hochwertiges Öl SAE 30 oder 10W30 mit der
Klassifizierung SF, SG, SH oder SJ des “American
Petroleum Institute” (API) verwenden.
Vor jedem Einsatz darauf achten, daß der Ölstand
zwischen den Markierungen Add und Full am Peilstab
liegt (Abb. 5).
1
1626
Abbildung 5
1. Peilstab
Zum Nachfüllen von Öl:
1. Den Rasenmäher auf einer ebenen Fläche abstellen.
2. Den Bereich um den Peilstab herum reinigen (Abb. 5).
3. Den Peilstab aus dem Ölfüllrohr nehmen, indem die
Kappe um 1/4 Umdrehung im Gegenuhrzeigersinn
gedreht und dann herausgezogen wird.
5
4
2
Abbildung 4
1. Kabel
2. Untere Griffstange
3. Obere Griffstange
6. Darauf achten, daß die Kabel unter und hinter dem
unteren Griffstangenteil geführt werden (Abb. 4).
7. Den oberen Griffstangenteil mit zwei geformten
Schrauben und zwei Knöpfen am unteren
Griffstangenteil befestigen (Abb. 4).
3
5
1
m-4204
4. Geformte
Griffstangenschraube
(nur eine gezeigt)
5. Knöpfe
4. Den Peilstab mit einem sauberen Lappen abwischen.
5. Den Peilstab ganz in das Ölfüllrohr stecken und wieder
herausziehen.
Hinweis: Für ein genaues Ablesen des Ölstands muß der
Peilstab ganz hereingesteckt werden.
6. Den Ölstand am Peilstab ablesen (Abb. 5).
7. Wenn der Ölstand unter der Add-Markierung am
Peilstab liegt, langsam nur soviel Öl in das Ölfüllrohr
gießen, daß der Ölstand die Full-Markierung am
Peilstab erreicht.
WICHTIG: Das Kurbelgehäuse nicht mit Öl
überfüllen und den Motor laufen lassen, weil es
dadurch zu Motorschaden kommen kann.
Überschüssiges Öl ablassen, bis der Ölstand an der
Full-Markierung am Peilstab steht.
8. Den Peilstab in den Einfüllstutzen stecken und die
Kappe um 1/4 Umdrehung im Uhrzeigersinn drehen.
9
Auffüllen des Kraftstofftanks
mit Benzin
GEFAHR
Für optimale Ergebnisse sauberes, frisches, bleifreies
Benzin (auch mit Alkohol gemischtes Benzin) mit einer
Oktanzahl ab 87 verwenden. Um sicherzustellen, daß das
Benzin immer frisch ist, nur einen Vorrat kaufen, der
innerhalb von 30 Tagen verbraucht werden kann.
Bleifreies Benzin verbrennt sauberer, verlängert die
Motorlebensdauer und sorgt für gute Starts. Wenn kein
bleifreies Benzin erhältlich ist, kann verbleites Benzin
verwendet werden.
WICHTIG: Kein Öl zum Benzin geben.
WICHTIG: Niemals Methanol, methanolhaltiges
Benzin, Benzin mit mehr als 10% Äthanol,
Superbenzin oder Testbenzin verwenden, weil dadurch
das Motorkraftstoffsystem beschädigt werden kann.
WICHTIG: Kein Benzin verwenden, das von der
letzten Mähsaison übrig geblieben ist.
GEFAHR
POTENTIELLE GEFAHR
• Unter bestimmten Bedingungen ist Benzin
extrem leicht entflammbar und hochexplosiv.
WAS KANN PASSIEREN
• Feuer oder Explosionen können Verletzungen
und Sachschäden verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Einen Trichter verwenden und den
Kraftstofftank im Freien in einem offenen
Bereich füllen, wenn der Motor kalt ist.
Verschüttetes Benzin aufwischen.
• Den Kraftstofftank nicht ganz auffüllen.
Solange Benzin in den Tank füllen, bis der
Flüssigkeitsstand 6 bis 13 mm (1/4 bis 1/2 Inch)
unter der Unterseite des Einfüllstutzens liegt.
Dieser Freiraum im Tank ermöglicht dem
Kraftstoff, sich auszudehnen.
• Bei der Arbeit mit Kraftstoff niemals rauchen
und von offenen Flammen fern bleiben, wo
Benzindämpfe durch Funken entzündet werden
können.
• Benzin in einem zugelassenen Behälter für
Kinder unzugänglich aufbewahren.
• Niemals mehr als einen 30 Tage-Vorrat Benzin
kaufen.
POTENTIELLE GEFAHR
• Beim Tanken kann sich unter bestimmten
Bedingungen eine statische Ladung aufbauen
und das Benzin entzünden.
WAS KANN PASSIEREN
• Feuer oder Explosionen durch Benzin können
Personen verletzen und Sachschäden
verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Benzinbehälter vor dem Auffüllen immer vom
Fahrzeug entfernt auf den Boden stellen.
• Benzinbehälter nicht in einem Fahrzeug oder
auf einer Ladefläche auffüllen, weil Teppiche
im Fahrzeug oder Plastikverkleidungen auf
Ladeflächen den Behälter isolieren und den
Abbau von statischen Ladungen verlangsamen
können.
• Soweit durchführbar, Geräte mit Benzinmotor
vom Lastwagen bzw. Anhänger herunternehmen und mit den Rädern auf dem Boden
auftanken.
• Falls das nicht möglich ist, sollten die
betroffenen Geräte auf der Ladefläche bzw.
dem Anhänger von einem tragbaren Behälter
aus betankt werden, nicht von einer Zapfsäule.
• Wenn von einer Zapfsäule aus getankt werden
muß, den Einfüllstutzen immer in Kontakt mit
dem Rand des Kraftstofftanks bzw. der
Behälteröffnung halten, bis der Tankvorgang
abgeschlossen ist.
Bei Betrieb und Lagerung regelmäßig einen
Kraftstoffstabilisator verwenden. Kraftstoffstabilisator
reinigt den Motor während des Betriebs und verhindert
den Aufbau von gummiartigen Lackablagerungen im
Motor während der Lagerung.
WICHTIG: Abgesehen von Kraftstoffstabilisator keine
weiteren Kraftstoffzusätze verwenden. Keine
Kraftstoffstabilisatoren auf Alkoholbasis wie Ethanol,
Methanol oder Isopropanol verwenden.
1. Das Kabel von der Zündkerze abziehen (Abb. 6).
10
1. Zündkabel
Abbildung 6
1
1002
2
1
3
m-4207
2. Den Bereich um den Kraftstofftankdeckel herum
reinigen (Abb. 7).
1
1626
Abbildung 7
1. Kraftstofftankdeckel
3. Den Kraftstofftankdeckel abnehmen.
4. Den Kraftstofftank bis auf 6 bis 13 mm (1/4 bis 1/2”)
zur Tankoberseite mit bleifreiem Benzin füllen. Nicht
bis in den Einfüllstutzen hinein auffüllen.
5. Den Kraftstofftankdeckel anbringen und verschüttetes
Benzin aufwischen.
6. Das Kabel wieder an der Zündkerze anschließen.
Betrieb
Jedesmal vor dem Mähen darauf achten, daß der
Selbstantrieb und der Mähwerkbetätigungsbügel
ordnungsgemäß funktionieren. Wenn der
Mähwerkbetätigungsbügel losgelassen wird, sollten Motor
und Schnittmesser stoppen. Wenn das nicht der Fall ist,
muß ein Vertragshändler verständigt werden.
Abbildung 8
1. Mähwerkbetätigungsbügel
2. Obere Griffstange
3. Startergriff
Start des Motors
1. Darauf achten, daß das Kabel an der Zündkerze
angebracht ist.
2. Die Kaltstarthilfe dreimal drücken und nach jeder
Betätigung zwei Sekunden warten (Abb. 9).
1
Abbildung 9
1. Kaltstarthilfe
Hinweis: Wenn die Temperatur 13C (55F) oder
weniger beträgt, die Kaltstarthilfe fünfmal drücken.
Zwischen den Betätigungen jeweils zwei Sekunden
warten.
Hinweis: Die Kaltstarthilfe nicht zum Start eines warmen
Motors verwenden, der nur kurz abgestellt worden ist. Bei
kaltem Wetter kann allerdings eine erneute Betätigung der
Kaltstarthilfe erforderlich sein.
m-3855
Bedienungselemente
Der Startergriff und der Schnittmesserbetätigungsbügel
befinden sich an der oberen Griffstange, siehe
Abbildung 8.
3. Den Schnittmesserbetätigungsbügel gegen die obere
Griffstange halten (Abb. 8).
4. Leicht am Startergriff ziehen, bis Widerstand gespürt
wird. Dann kräftig ziehen (Abb. 8). Das Seil langsam
zum Griff zurückkehren lassen.
Hinweis: Wenn der Motor nach drei Versuchen nicht
anspringt, Schritt 2 bis 4 wiederholen.
Stoppen des Motors
Den Schnittmesserbetätigungsbügel loslassen. Sowohl
Motor als auch Schnittmesser sollten stoppen. Falls sie das
nicht tun, muß der Vertragshändler verständigt werden.
11
Verwendung des
Einstellung der Schnitthöhe
Selbstantriebs
Zur Betätigung des Selbstantriebs einfach die Hände an
die obere Griffstange legen und vorwärts gehen. Beim
Vorwärtsgehen schiebt sich die obere Griffstange zum
Rasenmäher und aktiviert den Selbstantrieb. Je schneller
Sie gehen, desto weiter schiebt sich die Griffstange und
desto schneller bewegt sich der Rasenmäher (Abb. 10).
m-4206
Abbildung 10
Hinweis: Der Rasenmäher bewegt sich mit maximaler
Geschwindigkeit, wenn die obere Griffstange so weit wie
möglich hereingeschoben wird.
Um langsamer zu werden, genügt es, langsamer zu gehen.
Zum Stoppen des Selbstantriebs einfach stehenbleiben
(Abb. 10).
Hinweis: Wenn der Rasenmäher nach der Fahrt mit dem
Selbstantrieb zurückgezogen wird und dabei nicht frei
zurückrollt, sollte er ganz wenig vorwärts geschoben
werden, ohne daß der Selbstantrieb eingreift. Dann den
Rasenmäher wieder zurückziehen.
Jedes Rad kann einzeln mit einem Radhöhen-Einstellhebel
eingestellt werden. Die Schnitthöhen sind: 25 mm (1
Inch), 38 mm (1-1/2 Inch), 51 mm (2 Inch), 2-1/2 Inch (64
mm), 74 mm (3 Inch) und 86 mm (3-1/2 Inch).
GEFAHR
POTENTIELLE GEFAHR
• Bei der Einstellung der Schnitthöhe könnten
die Hände in Kontakt mit dem rotierenden
Schnittmesser kommen.
WAS KANN PASSIEREN
• Kontakt mit dem rotierenden Schnittmesser
kann schwere Verletzungen verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Den Motor stoppen und warten, bis alle Teile
stillstehen, bevor die Schnitthöhe eingestellt
wird.
• Bei der Einstellung der Schnitthöhe nicht die
Finger unter das Rasenmähergehäuse stecken.
1. Den Radhöhen-Einstellhebel zum Rad ziehen und auf
die gewünschte Position bewegen (Abb. 11).
1
1021
Abbildung 11
1. Radhöheneinstellhebel
2. Den Radhöhen-Einstellhebel loslassen und sicher in
der Kerbe einrasten lassen.
Hinweis: Alle vier Räder auf die gleiche Höhe einstellen.
Verwendung des
Auswurfkanalstopfens
1. Den Motor abstellen und warten, bis alle Teile
stillstehen.
2. Die Auswurfkanaltür öffnen, indem der Türgriff nach
hinten gezogen wird (Abb. 12).
12
2
1
m-2011
Abbildung 12
1. Stopfen 2. Auswurfkanaltürgriff
1
m-2013
Abbildung 14
1. Zungen (2)
6. Zum Ausbau des Stopfens:
3. Die Auswurfkanaltür ganz offen halten und den
Stopfen einsetzen (Abb. 13).
Hinweis: Den unteren Teil des Stopfens zuerst in die
Öffnung stecken.
1
m-2012
Abbildung 13
1. Sperrklinke
A. Die Sperrklinke hochziehen und die
Auswurfkanaltür ganz öffnen.
B. Den Stopfen aus dem Auswurfkanal herausziehen,
sobald er sich gelöst hat.
Hinweis: Um Ein- und Ausbau des Stopfens zu
erleichtern, die Tür ganz offen halten, damit sie nicht das
untere Stopfenende behindert.
Tips zum Betrieb
• Die Sicherheitshinweise noch einmal durchgehen und
diese Anleitung gründlich durchlesen, bevor der
Rasenmäher in Betrieb genommen wird.
• Den Arbeitsbereich von Stöcken, Steinen, Drähten,
Ästen und anderen Fremdkörpern befreien, die vom
Rasenmäher aufgenommen oder vom Schnittmesser
getroffen und hochgeschleudert werden könnten.
• Keine Personen – insbesondere Kinder – oder
Haustiere im Arbeitsbereich zulassen.
• Nach Möglichkeit nicht gegen Bäume, Wände, Kanten
oder andere feste Gegenstände stoßen. Niemals bewußt
über einen Gegenstand hinwegmähen.
4. Die Sperrklinke am Türgriff hochziehen (Abb. 13) und
die Oberseite des Stopfens ganz hereindrücken,
während der Türgriff nach hinten gezogen wird.
5. Die Sperrklinke loslassen und über den Sperrzungen
am Stopfen einrasten lassen (Abb. 14).
• Wenn der Rasenmäher auf einen Gegenstand trifft oder
zu vibrieren beginnt, sofort den Motor stoppen, das
Zündkabel abziehen und den Rasenmäher auf
Beschädigungen untersuchen.
• Während der ganzen Mähsaison für ein scharfes
Schnittmesser sorgen. Regelmäßig Kerben am Messer
ausfeilen.
• Bei Bedarf das Schnittmesser gegen ein
Toro-Originalersatzmesser austauschen.
13
• Nur trockenes Gras bzw. Laub mähen. Nasses Gras
und Laub neigt zur Klumpenbildung und kann
bewirken, daß der Rasenmäher verstopft oder der
Motor aussetzt.
VARNUNG
POTENTIELLE GEFAHR
• Auf nassem Gras oder Laub besteht die Gefahr,
auszurutschen und das Schnittmesser zu
berühren.
WAS KANN PASSIEREN
• Eine Berührung mit dem Schnittmesser kann
zu schweren Verletzungen führen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Nicht die Drehzahleinstellung des Motors
verändern.
• Nach jedem Mähen die Unterseite des
Rasenmäherdecks von Gras und Laub befreien. Siehe
“Reinigung der Unterseite des Rasenmähergehäuses”
auf Seite 18.
• Den Motor in gutem Betriebszustand halten.
Mähen von Gras
• Gras wächst zu verschiedenen Jahreszeiten mit
unterschiedlicher Geschwindigkeit. Im Hochsommer
ist es am besten, das Gras bei einer
Schnitthöheneinstellung von 2, 2-1/2 oder 3 Inch zu
mähen. Immer nur jeweils ca. ein Drittel des
Grashalms abschneiden. Nicht unter der 2
Inch-Einstellung mähen, außer bei spärlichem Gras
oder im Spätherbst, wenn das Gras beginnt, langsamer
zu wachsen.
• Beim Mähen von hohem Gras (über 15 cm/6”) zuerst
mit der höchsten Schnitthöheneinstellung bei
langsamer Geschwindigkeit mähen. Dann für
optimales Aussehen des Rasens noch einmal bei einer
niedrigeren Einstellung mähen. Wenn das Gras zu lang
ist und oben auf dem Rasen Laubklumpen liegen, kann
der Rasenmäher verstopfen und der Motor aussetzen.
• Die Mährichtung abwechseln. Dadurch wird das
geschnittene Gras für eine gleichmäßige Düngung
besser über dem Rasen verteilt.
Wenn das Aussehen des fertig gemähten Rasens nicht
zufriedenstellend ist, sollte folgendes versucht werden:
• Das Schnittmesser nachschleifen.
• Bei langsamerer Geschwindigkeit mähen.
VARNUNG
POTENTIELLE GEFAHR
• Wenn der Motor eines Rasenmähers bei einer
Drehzahl läuft, die höher ist als die
Werkseinstellung, kann der sichere Betrieb des
Geräts gefährdet werden.
WAS KANN PASSIEREN
• Der Rasenmäher könnte ein Teil des
Schnittmessers oder des Motors auf die
Bedienungsperson oder auf Zuschauer
schleudern, wodurch es zu schweren
Verletzungen oder Tod kommen kann.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Nicht die Drehzahleinstellung des Motors
verändern.
• Wenn vermutet wird, daß die Drehzahl höher
ist als normal, sollte ein Vertragshändler
verständigt werden.
• Den Luftfilter häufig reinigen. Beim Mähen mit
Bodenauswurf wird mehr Gras und Staub aufgewirbelt,
wodurch der Luftfilter verstopft und die Motorleistung
reduziert wird.
• Die Schnitthöheneinstellung am Rasenmäher anheben.
• Das Gras häufiger mähen.
• Die Bahnen beim Mähen überlappen lassen, anstatt
immer die ganze Schnittbreite auszunutzen.
• Randflächen zweimal mähen.
• Die Schnitthöhe an den Vorderrädern eine Kerbe tiefer
stellen als an den Hinterrädern.
Mähen von Laub
• Nach dem Mähen darauf achten, daß die Hälfte des
Rasens durch die geschnittene Laubdecke hindurch
sichtbar ist. Es können einer oder mehr Durchgänge
über das Laub nötig sein.
• Für eine leichte Laubdecke alle Räder auf die gleiche
Schnitthöhe einstellen.
• Bei mehr als 12,7 cm (5 Inch) Laub auf dem Rasen die
Vorderräder eine oder zwei Kerben höher stellen als
die Hinterräder. Dadurch können die Blätter leichter
unter das Rasenmäherdeck gelangen.
• Die Mähgeschwindigkeitt verringern, wenn der
Rasenmäher das Laub nicht fein genug schneidet.
14
• Wenn viel Eichenlaub geschnitten wird, kann im
Frühling Kalk auf den Rasen gegeben werden, um die
Säurewirkung der Eichenblätter zu reduzieren.
Einstellung der
Griffstangenhöhe
Die Griffstange hat drei Höhenpositionen: hoch, mittel
und niedrig (Abb. 15). Stellen Sie die Griffstange so ein,
wie es für Sie am bequemsten ist.
3
2
1. Die Schrauben und Knöpfe vom unteren
Griffstangenteil und den Haltebügeln entfernen
(Abb. 15).
2. Die Griffstange mit zwei Schrauben, die von außen
angebracht werden, und mit zwei Knöpfen am
Haltebügel befestigen. Dabei die Löcher an den
Haltebügeln nehmen, die der Größe der
Bedienungsperson am besten entsprechen (Abb. 15).
1
1. Niedrige E i n s t e llung
2. Mittlere Einstellung
Abbildung 15
3. Hohe Einstellung
m-4208
Wartung
Empfohlener Wartungsplan
Wartungsteil Wartungstätigkeit
Motoröl —
kontrollieren
Motoröl —
wechseln
Das Motoröl vor jedem Einsatz
kontrollieren.
Das Motorkurbelgehäuse nach den
ersten fünf Betriebsstunden leerlaufen
lassen und mit frischem Öl auffüllen.
Danach das Öl alle 50 Betriebsstunden
(bei staubigen Bedingungen oder hohen
Temperaturen alle 25 Betriebsstunden)
bzw. einmal pro Jahr wechseln.
Jeder
Einsatz
X
5 Std. 25 Std. 50 Std.
X
100
Std.
Gehäuse
Befestigungselemente
Luftfilter
Gras- und Schmutzansammlungen
beseitigen.
Die Befestigungselemente von
Schnittmesser und Motor kontrollieren.
Lose Befestigungselemente nachziehen.
Den Einsatz alle 25 Betriebsstunden bzw.
jede Mähsaison reinigen oder
austauschen. Bei staubigen oder
schmutzigen Bedingungen häufiger
austauschen.
15
X
X
X
Wartungsteil
Schnittmesser
Schnittmesserb
remse
Wartungstätigkeit
Das Schnittmesser schärfen oder
austauschen. Das Messer häufiger
schärfen, wenn die Schneidkante bei
rauhen oder sandigen Bedingungen
schnell abstumpft.
Die Stoppzeit alle 50 Betriebsstunden
und vor jeder Mähsaison kontrollieren.
Das Schnittmesser muß innerhalb von
drei Sekunden stoppen, nachdem der
Bügel losgelassen wurde. Wenn das
nicht der Fall ist, muß für
Reparaturarbeiten der Vertragshändler
verständigt werden.
Jeder
Einsatz
100
50 Std.25 Std.5 Std.
X
X
Std.
Selbstantrieb
Kraftstoffsystem
Riemenabdeckung
Zündkerze
Kühlsystem
Kraftstofftank
POTENTIELLE GEFAHR
• Wenn das Kabel an der Zündkerze bleibt, könnte jemand den Motor starten.
WAS KANN PASSIEREN
• Wenn der Motor versehentlich gestartet wird, können schwere Verletzungen die Folge sein.
WIE DIE GEFAHR VERMIEDEN WERDEN KANN
• Vor Wartungsarbeiten das Kabel von der Zündkerze abziehen. Das Kabel zur Seite schieben,
damit es nicht versehentlich die Zündkerze berührt.
Das Kabel einstellen und die hinteren
Höheneinstellbügel einfetten.
Auf Undichtigkeiten und/oder
verschlissenen Kraftstoffschlauch
überprüfen. Teile nach Bedarf
austauschen.
Gras und Fremdkörper unter der
Riemenabdeckung beseitigen.
Untersuchen und reinigen. Die Zündkerze
bei Bedarf austauschen.
Fremdkörper von Motorkühlrippen und
Starter beseitigen. Bei schmutzigen
Bedingungen häufiger reinigen.
Entsprechend den Angaben vor
Reparaturarbeiten bzw. vor der Lagerung
den Kraftstofftank entleeren.
VORSICHT
X
X
X
X
X
16
Kontrolle des Motorölstands
Bevor der Rasenmäher eingesetzt wird, darauf achten, daß
der Ölstand zwischen den Markierungen Add und Full am
Peilstab liegt (Abb. 5). Wenn der Ölstand unter der
Markierung Add liegt, muß Öl nachgefüllt werden. Siehe
“Auffüllen des Kurbelgehäuses mit Öl” auf Seite 9.
Wechsel des Motoröls
Das Öl nach den ersten fünf Betriebsstunden und danach
alle 50 Betriebsstunden bzw. jede Saison wechseln. Den
Motor vor dem Ölwechsel laufen lassen, um das Öl zu
erwärmen. Warmes Öl fließt besser und befördert mehr
Schmutzstoffe.
Hinweis: Bei Einsatz unter schwerer Last oder bei hohen
Temperaturen das Öl alle 25 Betriebsstunden wechseln.
VARNUNG
POTENTIELLE GEFAHR
• Wenn der Rasenmäher gekippt wird, kann
Kraftstoff aus Vergaser oder Kraftstofftank
auslaufen.
WAS KANN PASSIEREN
• Benzin ist extrem leicht entflammbar,
hochexplosiv und kann unter bestimmten
Bedingungen Verletzungen oder Sachschäden
verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Um zu vermeiden, daß Kraftstoff verschüttet
wird, den Motor laufen lassen, bis das Benzin
verbraucht ist, oder das Benzin mit einer
Handpumpe entfernen, niemals mit einem
Saugheber.
1
m-1782
Abbildung 16
1. Ölfüllrohr
6. Das Altöl vorschriftsgemäß entsorgen.
7. Den Rasenmäher aufrecht stellen.
8. Das Kurbelgehäuse bis zur Full-Markierung am
Peilstab mit frischem Öl füllen. Siehe “Auffüllen des
Kurbelgehäuses mit Öl” auf Seite 9.
9. Den Peilstab anbringen.
10.Verschüttetes Öl aufwischen.
11. Das Kabel wieder an der Zündkerze anschließen.
Ölablaß unter dem Rasenmäherdeck
Hinweis: Für diese Arbeit ist eine 3/8
Inch-Steckschlüsselverlängerung erforderlich.
VARNUNG
POTENTIELLE GEFAHR
• Das Schnittmesser ist scharf.
WAS KANN PASSIEREN
• Kontakt mit einem scharfen Schnittmesser
kann schwere Verletzungen verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Handschuhe tragen oder die scharfen Kanten
des Schnittmessers mit einem Lappen
umwickeln.
Ölablaß über dem Rasenmäherdeck
1. Das Benzin aus dem Kraftstofftank ablassen. Siehe
“Entleeren des Kraftstofftanks” auf Seite 23.
2. Den Motor starten und laufen lassen, bis er aus
Kraftstoffmangel ausgeht.
3. Das Kabel von der Zündkerze abziehen (Abb. 6).
4. Den Peilstab herausziehen.
5. Den Rasenmäher auf die linke Seite kippen und das Öl
in einen geeigneten Behälter ablaufen lassen
(Abb. 16).
1. Das Kabel von der Zündkerze abziehen (Abb. 6).
2. Das Benzin aus dem Kraftstofftank ablassen. Siehe
Schritt 3 und 4 unter “Entleeren des Kraftstofftanks”
auf Seite 23.
3. Den Rasenmäher auf die linke Seite kippen und
abstützen, damit er nicht umfällt.
4. Eine Auffangschale unter den Rasenmäher stellen.
5. Die Ölablaßschraube entfernen, den Rasenmäher
wieder auf Betriebsposition zurückstellen und das Öl
in die Auffangschale ablaufen lassen (Abb. 17).
WICHTIG: Darauf achten, daß kein Öl auf den
Riemen kommt.
17
WICHTIG: Unter Umständen muß das Schnittmesser
bewegt werden, damit die Ölablaßschraube erreicht
werden kann. Das Schnittmesser sollte so wenig wie
möglich bewegt werden, damit es in Zukunft nicht zu
Startproblemen kommt.
1
1
2
Abbildung 17
1. Ölablaßschraube 2. 3/8 Inch-Steckschlüsselverlängerung
6. Den Rasenmäher auf die linke Seite kippen und die
Ölablaßschraube wieder anbringen.
7. Das Kurbelgehäuse bis zur Full-Markierung am
Peilstab mit frischem Öl füllen. Siehe “Auffüllen des
Kurbelgehäuses mit Öl” auf Seite 9.
8. Verschüttetes Öl aufwischen.
9. Das Kabel wieder an der Zündkerze anschließen.
10.Das Altöl vorschriftsgemäß entsorgen.
757
1
Abbildung 18
1. Prallbleche
Spülmethode
1. Den Rasenmäher auf eine flache Beton- oder
Asphaltfläche neben einen Gartenschlauch stellen.
2. Den Motor anlassen.
3. Den Gartenschlauch aufdrehen, in Griffstangenhöhe
halten und das Wasser auf den Boden direkt vor dem
rechten Hinterrad richten (Abb. 19).
1
1093
Abbildung 19
1. Rechtes Hinterrad
Reinigung der Unterseite des
Rasenmähergehäuses
Für optimale Leistung die Unterseite des
Rasenmähergehäuses sauber halten. Besonders darauf
achten, daß die Prallbleche frei von Fremdkörpern sind
(Abb. 18).
Hinweis: Das Schnittmesser saugt Wasser an und spült
Grasreste heraus. Das Wasser laufen lassen, bis keine
Grasreste unter dem Gehäuse mehr herausgespült
werden.
4. Den Motor stoppen und warten, bis alle Teile
stillstehen.
5. Den Gartenschlauch zudrehen.
6. Den Rasenmäher starten und ein paar Minuten lang
laufen lassen, um das Gerät und seine Komponenten
zu trocknen.
7. Während der Motor läuft, den Radantrieb mehrmals
ein- und auskuppeln, um ihn zu trocknen.
18
Kratzmethode
Wenn durch Spülen nicht alle Fremdkörper unter dem
Rasenmäher entfernt werden, den Rasenmäher kippen und
sauberkratzen.
1. Das Kabel von der Zündkerze abziehen (Abb. 6).
2. Das Benzin aus dem Kraftstofftank ablassen. Siehe
“Entleeren des Kraftstofftanks” auf Seite 23.
1
VARNUNG
POTENTIELLE GEFAHR
• Benzin ist extrem leicht entflammbar,
hochexplosiv und kann unter bestimmten
Bedingungen Verletzungen oder Sachschäden
verursachen.
WAS KANN PASSIEREN
• Wenn der Rasenmäher gekippt wird, kann aus
dem Vergaser oder Kraftstofftank Kraftstoff
auslaufen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Um zu vermeiden, daß Kraftstoff verschüttet
wird, den Motor laufen lassen, bis das Benzin
verbraucht ist, oder das Benzin mit einer
Handpumpe entfernen, niemals mit einem
Saugheber.
3. Den Rasenmäher auf die linke Seite kippen (Abb. 18).
4. Schmutz und Gras mit einem Hartholzschaber
entfernen. Grate und scharfe Kanten vermeiden.
WICHTIG: Das Schnittmesser so wenig wie möglich
bewegen, um zukünftige Startprobleme zu vermeiden.
5. Den Rasenmäher aufrecht stellen.
6. Den Benzintank füllen.
2
Abbildung 20
1. Luftfilter
2. Schraube
4. Die Luftfilterabdeckung nach unten kippen und
gründlich reinigen (Abb. 20).
5. Den Papierfilter des Luftfilters (Abb. 20) entfernen
und wegwerfen.
WICHTIG: Nicht versuchen, einen Papierfilter zu
reinigen.
6. Einen neuen Papierfilter in den Luftfilter einsetzen.
7. Die Luftfilterabdeckung anbringen und mit einer
Schraube befestigen.
WICHTIG: Den Motor nicht ohne Luftfiltereinsatz
laufen lassen, weil es dadurch zu schwerem Verschleiß
und Schaden am Motor kommen kann.
3. Abdeckung
3
1003
Wartung des Schnittmessers
Ein gerades, scharfes Schnittmesser garantiert optimale
Mähleistung. Das Schnittmesser regelmäßig untersuchen
und schärfen.
7. Zündkabel anschließen.
Wartung des Luftfilters
Den Luftfilter jede Saison oder alle 25 Betriebsstunden
austauschen. Bei staubigen Einsatzbedingungen den Filter
häufiger austauschen.
WICHTIG: Den Motor nicht ohne Luftfiltereinsatz
laufen lassen, weil es dadurch zu schwerem
Motorschaden kommt.
1. Den Motor stoppen und warten, bis alle Teile
stillstehen.
2. Das Kabel von der Zündkerze abziehen (Abb. 6).
3. Die Schraube lösen, mit der die Luftfilterabdeckung
am Motor befestigt ist (Abb. 20).
VARNUNG
POTENTIELLE GEFAHR
• Das Schnittmesser ist scharf.
WAS KANN PASSIEREN
• Kontakt mit einem scharfen Schnittmesser
kann schwere Verletzungen verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Handschuhe tragen oder die scharfen Kanten
des Schnittmessers mit einem Lappen
umwickeln.
1. Den Motor stoppen und warten, bis alle Teile
stillstehen.
2. Das Kabel von der Zündkerze abziehen (Abb. 6).
19
VARNUNG
POTENTIELLE GEFAHR
• Benzin ist extrem leicht entflammbar,
hochexplosiv und kann unter bestimmten
Bedingungen Verletzungen oder Sachschäden
verursachen.
WAS KANN PASSIEREN
• Wenn der Rasenmäher gekippt wird, kann aus
dem Vergaser oder Kraftstofftank Kraftstoff
auslaufen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Um zu vermeiden, daß Kraftstoff verschüttet
wird, den Motor laufen lassen, bis das Benzin
verbraucht ist, oder das Benzin mit einer
Handpumpe entfernen, niemals mit einem
Saugheber.
3. Das Benzin aus dem Kraftstofftank ablassen. Siehe
“Entleeren des Kraftstofftanks” auf Seite 23.
4. Den Rasenmäher auf die linke Seite kippen (Abb. 21).
1
A
2
1
B
3
1
C
4
270
Abbildung 22
1. Segel
2. Flaches Schnittmesserteil
3. Verschleiß
4. Kerbenbildung
Hinweis: Für optimale Leistung ein neues Schnittmesser
installieren, bevor die Mähsaison beginnt. Während des
Jahres kleine Kerben ausfeilen, um eine scharfe
Schneidkante beizubehalten.
757
Abbildung 21
WICHTIG: Das Schnittmesser so wenig wie möglich
bewegen, um zukünftige Startprobleme zu vermeiden.
Inspektion des Schnittmessers
Das Schnittmesser gründlich auf Schärfe und Verschleiß
untersuchen, insbesondere dort, wo sich der flache und der
gebogene Teil begegnen (Abb. 22A). Da Sand und
Schleifpartikel das Metall beseitigen können, mit dem der
flache und gebogene Teil des Schnittmessers verbunden
sind, muß das Schnittmesser vor Einsatz des Rasenmähers
kontrolliert werden. Wenn Kerben oder Verschleiß
bemerkt werden (Abb. 22B und 22C), muß das Schnittmesser ausgetauscht werden. Siehe “Ausbau des
Schnittmessers” auf Seite 20.
GEFAHR
POTENTIELLE GEFAHR
• Ein abgenutztes oder beschädigtes
Schnittmesser kann brechen, und ein Stück des
Messers könnte in Richtung Anwender oder
umstehender Personen geworfen werden.
WAS KANN PASSIEREN
• Ein hochgeschleudertes Schnittmesserstück
kann zu schweren Verletzungen oder Tod
führen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Das Schnittmesser regelmäßig auf Verschleiß
und Schäden untersuchen.
• Ein verschlissenes oder beschädigtes
Schnittmesser austauschen.
Ausbau des Schnittmessers
1. Das Ende des Schnittmessers mit einem Lappen oder
einem dick gepolsterten Handschuh fassen.
2. Schnittmesserschraube, Sicherungsscheibe,
Schnittmesserbeschleuniger und Schnittmesser
entfernen (Abb. 23).
20

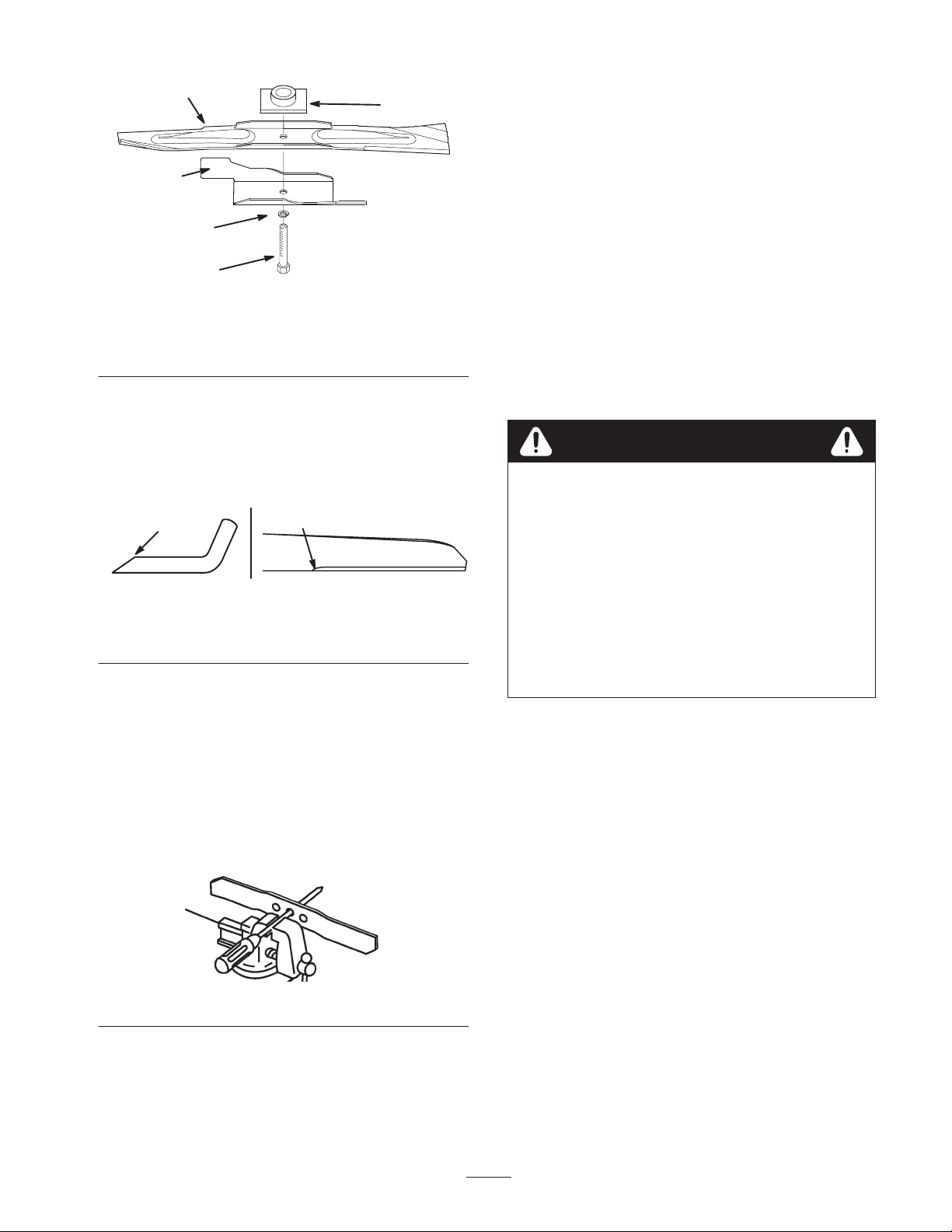

4
3
2
1
Abbildung 23
1. Schnittmesserschraube
2. Sicherungsscheibe
3. Beschleuniger
4. Schnittmesser
5. Schnittmessermitnehmer
Schärfen des Schnittmessers
5
dreht, muß dieses Ende gefeilt werden (nicht die
Schneidkante oder das Ende in der Nähe der
Schneidkante). Das Schnittmesser ist ausgewuchtet,
wenn sich kein Ende nach unten neigt.
Installation des Schnittmessers
1. Das Schnittmesser auf Spindel und
2. Wenn sich ein Ende des Schnittmessers nach unten
1627
Schnittmessermitnehmer setzen, wobei die gebogenen
Messerspitzen zum Rasenmäher zeigen und der
Messermitnehmer in der Aussparung des Messers liegt
(Abb. 23).
2. Beschleuniger, Sicherungsscheibe und
Schnittmesserschraube anbringen (Abb. 23).
3. Die Schnittmesserschraube mit 68 Nm (50 ft-lbs)
anziehen.
Die Oberseite des Schnittmessers nachfeilen, um den
ursprünglichen Schneidwinkel (Abb. 24A) und den
inneren Schneidkantenradius (Abb. 24B) beizubehalten.
AB
1
153
2
m4783
Abbildung 24
1. Nur in diesem Winkel
schärfen
2. Hier den ursprünglichen
Radius beibehalten
Hinweis: Das Schnittmesser bleibt im Gleichgewicht,
wenn von beiden Schneidkanten die gleiche
Materialmenge entfernt wird.
Auswuchten des Schnittmessers
1. Die Balance des Schnittmessers überprüfen, indem das
mittlere Loch des Messers über einen senkrecht in
einem Schraubstock eingespannten Nagel oder
Schraubendreherschaft gesteckt wird (Abb. 25).
VARNUNG
POTENTIELLE GEFAHR
• Wenn der Rasenmäher ohne angebrachten
Beschleuniger betrieben wird, könnte sich das
Schnittmesser verbiegen oder brechen.
WAS KANN PASSIEREN
• Ein gebrochenes Schnittmesser kann zu
schweren Verletzungen oder Tod führen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Den Rasenmäher nicht ohne Beschleuniger
laufen lassen.
Einstellung des
Selbstantriebskabels
Wenn die Höchstgeschwindigkeit am Rasenmäher
abzunehmen beginnt, muß das Selbstantriebskabel
nachgestellt werden.
1. Bei abgestelltem Motor die Schraube entfernen, mit
der die Riemenabdeckung (Abb. 26) befestigt ist, und
die Abdeckung abnehmen.
1007
Abbildung 25
Hinweis: Die Balance kann auch mit einer im Handel
erhältlichen Schnittmesserwaage überprüft werden.
21
1
2
Abbildung 26
1. Riemenabdeckung 2. Schraube
2. Die Kabelhalterungsmutter lösen (Abb. 27).
1
Schmierung des
Selbstantriebs
1. Die Schmiernippel an den Hinterrad-Höheneinstell-
hebeln (Abb. 29) mit einem sauberen Lappen
abwischen.
m-4210
1
1018
Abbildung 29
1. Schmiernippel
2
4
3
m-4205
Abbildung 27
1. Kabelmantel
2. Kabelhalterung
3. Mutter
4. Obere Griffstange
3. Den Antriebsbügel nach unten drücken, bis er den
Rasenmäher berührt, und den Bügel in dieser Position
halten (Abb. 28).
2
1
m-4209
Abbildung 28
1. Antriebsbügel 2. Hier drücken
2. Eine Fettpresse nacheinander an jedem Schmiernippel
ansetzen und vorsichtig ein bis zwei Pumpentakte
Mehrzweck-Lithiumfett Nr. 2 einpressen.
WICHTIG: Zu viel Schmierfett kann die Dichtringe
beschädigen und die Funktion der Radkupplung
beeinträchtigen.
Reinigung unter der
Riemenabdeckung
Den Bereich unter der Riemenabdeckung von
Fremdkörpern frei halten.
1. Bei abgestelltem Motor die Schraube entfernen, mit
der die Riemenabdeckung (Abb. 30) am
Rasenmähergehäuse befestigt ist.
1
4. Die obere Griffstange so weit wie möglich
zurückschieben, den Antriebsbügel unten halten und
den Kabelmantel nach unten ziehen (zum
Rasenmäher), bis kein Durchhang mehr im Kabel ist
(Abb. 27).
5. Die Mutter an der Kabelhalterung anziehen (Abb. 27).
6. Den Antriebsbügel loslassen.
7. Die Riemenabdeckung anbringen.
2
m-4210
Abbildung 30
1. Riemenabdeckung 2. Schraube
2. Die Abdeckung herunterheben und alle Fremdkörper
aus dem Riemenbereich herausbürsten.
3. Die Riemenabdeckung wieder anbringen.
22
Wartung der Zündkerze
Eine Zündkerze Champion RJ19LM o. ä. verwenden. Den
Elektrodenabstand auf 0,76 mm (0,030 Inch) einstellen.
Alle 25 Betriebsstunden die Zündkerze herausnehmen und
untersuchen.
1. Den Motor stoppen und warten, bis alle Teile
stillstehen.
2. Das Kabel von der Zündkerze abziehen (Abb. 31).
1
6. Den Motor laufen lassen, bis er ausgeht.
7. Den Motor wieder starten, um sicherzustellen, daß das
gesamte Benzin aus dem Vergaser verbraucht ist.
Lagerung
Zur Vorbereitung des Rasenmähers zur Lagerung
außerhalb der Saison die empfohlenen Wartungstätigkeiten durchführen. Siehe “Wartung” auf Seite 15.
Den Rasenmäher an einem kühlen, sauberen, trockenen
Platz aufbewahren und abdecken, damit er sauber und
geschützt bleibt.

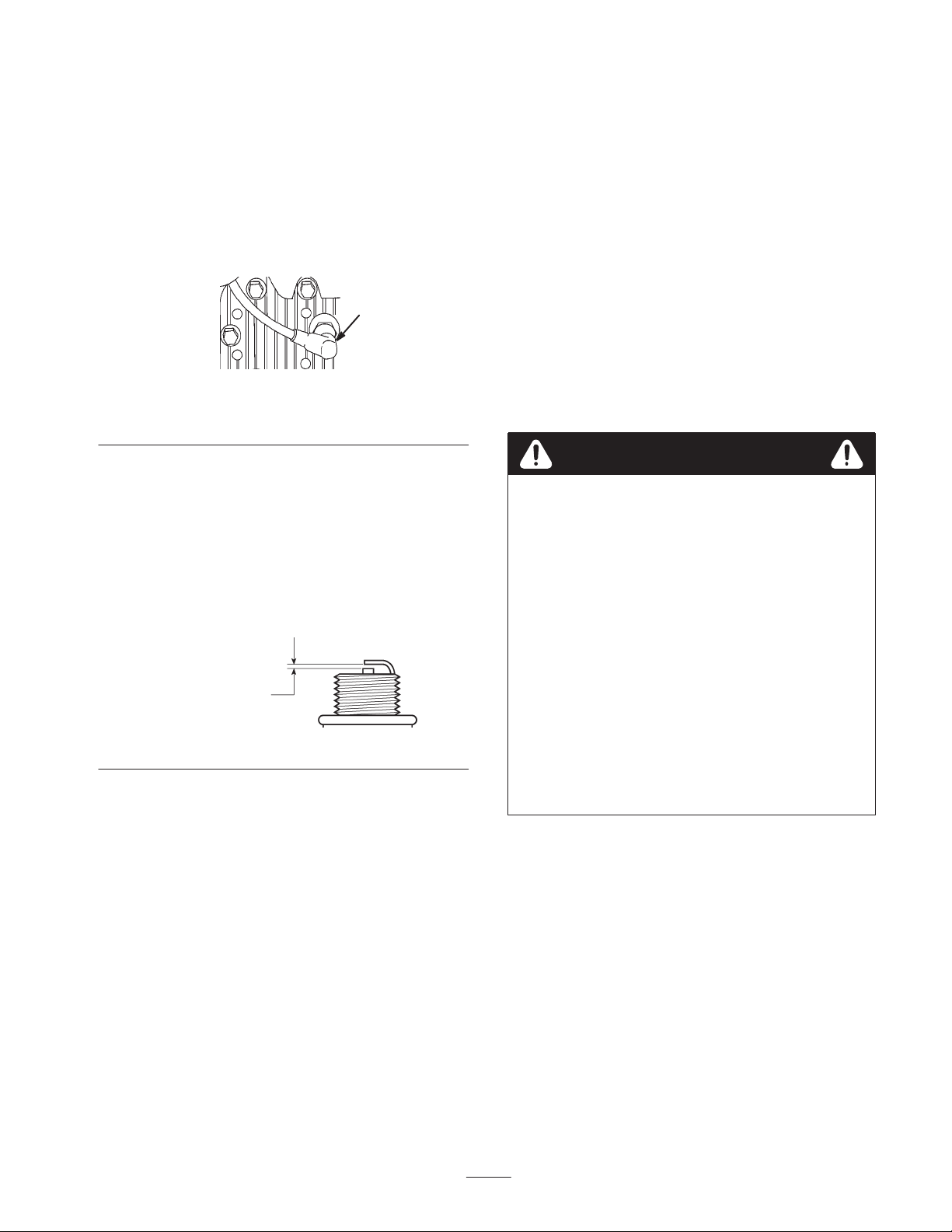

1002
Abbildung 31
1. Zündkabel
3. Den Bereich um die Zündkerze herum reinigen und
die Zündkerze aus dem Zylinderkopf herausnehmen.
WICHTIG: Gesprungene, verrußte oder schmutzige
Zündkerzen austauschen. Die Elektroden nicht
reinigen, weil Schmutzpartikel in den Zylinder fallen
und Motorschaden verursachen können.
4. Den Elektrodenabstand an der neuen Kerze wie in
Abbildung 32 gezeigt einstellen.
0,76 mm
(0,030”)
Abbildung 32
5. Zündkerze und Dichtung anbringen. Die Zündkerze
mit 15 ft-lb (20 Nm) anziehen.
6. Das Kabel wieder an der Zündkerze anschließen.
986
Vorbereitung des
Kraftstoffsystems
VARNUNG
POTENTIELLE GEFAHR
• Benzin kann verdampfen, wenn es längere Zeit
aufbewahrt wird.
WAS KANN PASSIEREN
• Dampfförmiger Kraftstoff kann explodieren,
wenn er in Kontakt mit offenen Flammen
kommt.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Benzin (Kraftstoff) nicht über längere Zeit
aufbewahren.
• Den Rasenmäher nicht mit Kraftstoff im Tank
in Räumen mit offenen Flammen abstellen
(z. B. Öfen oder Warmwasserbereiter mit
Dauerflamme).
• Den Motor abkühlen lassen, bevor er in
Gebäuden aufbewahrt wird.
Beim letzten Mähen den Kraftstofftank entleeren, bevor
der Rasenmäher zur Lagerung abgestellt wird.
Entleeren des Kraftstofftanks
1. Den Motor stoppen und warten, bis er sich abgekühlt
hat.
WICHTIG: Das Benzin nur bei kaltem Motor
ablassen.
2. Das Kabel von der Zündkerze abziehen (Abb. 31).
3. Den Deckel vom Kraftstofftank abnehmen (Abb. 7).
4. Das Benzin mit einer Heberpumpe in einen sauberen,
zugelassen Benzinbehälter ablassen.
5. Das Kabel wieder an der Zündkerze anschließen.
1. Den Rasenmäher laufen lassen, bis der Motor aus
Kraftstoffmangel ausgeht.
2. Den Motor vorpumpen und erneut starten.
3. Den Motor laufen lassen, bis er ausgeht. Wenn sich der
Motor nicht mehr starten läßt, ist er trocken genug.
Vorbereitung des Motors
1. Solange der Motor noch warm ist, das Öl im
Kurbelgehäuse wechseln. Siehe “Wechsel des
Motoröls” auf Seite 17.
2. Die Zündkerze entfernen (Abb. 31).
23
3. Ca. einen Eßlöffel Öl durch die Zündkerzenöffnung
geben.
4. Den Motor langsam mehrere Male mit Hilfe des
Starterseils durchdrehen, um das Öl zu verteilen.
5. Die Zündkerze anbringen, aber nicht das Kabel an der
Zündkerze anschließen.
Allgemeine Hinweise
1. Das Rasenmähergehäuse reinigen. Siehe “Reinigung
der Unterseite des Rasenmähergehäuses” auf Seite 18.
WICHTIG: Nicht die Knöpfe entfernen oder lösen, mit
denen die untere Griffstange am Schwenkbügel
befestigt ist. Die obere Griffstange nicht
zurückklappen.
1. Die Knöpfe lösen, mit denen der obere Griffstangenteil
befestigt ist.
2. Die obere Griffstange vorsichtig nach vorne
schwenken, bis sie auf dem Motor aufliegt (Abb. 33).
2. Schmutz und Mähgutablagerungen von Zylinder,
Zylinderkopfrippen und Lüftergehäuse beseitigen.
3. Gras und Schmutz von den Außenteilen des Motors,
den Schutzblechen und der Oberseite des
Rasenmähergehäuses beseitigen.
4. Den Zustand des Schnittmessers kontrollieren. Siehe
“Wartung des Schnittmessers” auf Seite 19.
5. Alle Muttern und Schrauben festziehen.
6. Den Selbstantrieb schmieren. Siehe “Schmieren des
Selbstantriebs” auf Seite 22.
7. Alle rostigen oder abgeplatzten Oberflächen
nachstreichen. Farbe ist beim Vertragshändler
erhältlich.
Zusammenklappen der
Griffstange
VARNUNG
POTENTIELLE GEFAHR
• Wenn die Griffstange falsch zusammen- oder
auseinandergeklappt wird, können Kabel
eingeklemmt, überdehnt oder sonstwie
beschädigt werden.
WAS KANN PASSIEREN
• Eingeklemmte, überdehnte oder sonstwie
beschädigte Kabel können Betriebsstörungen
verursachen und den sicheren Betrieb des
Geräts beeinträchtigen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Keine Kabel einklemmen, überdehnen oder
anderweitig beschädigen.
• Beim Zusammen- und Auseinanderklappen der
Griffstange auf die Kabel aufpassen.
• Den Rasenmäher nicht laufen lassen, wenn
Kabel eingeklemmt, überdehnt oder
anderweitig beschädigt sind. Vertragshändler
verständigen.
m-4217
Abbildung 33
Nach der Lagerung
VARNUNG
POTENTIELLE GEFAHR
• Wenn die Griffstange falsch zusammen- oder
auseinandergeklappt wird, können Kabel
eingeklemmt, überdehnt oder sonstwie
beschädigt werden.
WAS KANN PASSIEREN
• Eingeklemmte, überdehnte oder sonstwie
beschädigte Kabel können Betriebsstörungen
verursachen und den sicheren Betrieb des
Geräts beeinträchtigen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Keine Kabel einklemmen, überdehnen oder
anderweitig beschädigen.
• Beim Zusammen- und Auseinanderklappen der
Griffstange auf die Kabel aufpassen.
• Den Rasenmäher nicht laufen lassen, wenn
Kabel eingeklemmt, überdehnt oder
anderweitig beschädigt sind. Vertragshändler
verständigen.
1. Die obere Griffstange vorsichtig auseinanderklappen,
bis sie an der unteren Griffstange sitzt. Dann die
Knöpfe festziehen.
2. Alle Befestigungselemente kontrollieren und
festziehen.
3. Die Zündkerze (Abb. 31) herausnehmen und den
Motor mit Hilfe des Starters schnell durchdrehen, um
überschüssiges Öl aus dem Zylinder zu beseitigen.
4. Die Zündkerze reinigen oder austauschen, wenn sie
gesprungen oder gebrochen ist, oder wenn die
Elektroden abgenutzt sind.
24
5. Die Zündkerze installieren und mit 20 Nm (15 ft-lbs)
anziehen.
6. Die empfohlenen Wartungstätigkeiten durchführen.
Siehe “Wartung” auf Seite 15.
7. Den Kraftstofftank (Abb. 7) mit frischem, sauberem
Benzin füllen.
1
1626
Abbildung 34
1. Kraftstofftankdeckel
8. Den Motorölstand kontrollieren. Siehe “Kontrolle des
Motorölstands” auf Seite 17.
9. Das Kabel wieder an der Zündkerze anschließen.
GEFAHR
POTENTIELLE GEFAHR
• Wenn die Auswurfkanaltür nicht ganz
geschlossen ist, können Gegenstände
hochgeschleudert werden.
WAS KANN PASSIEREN
• Hochgeschleuderte Gegenstände können
schwere Verletzungen oder sogar Tod
verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Wenn die Auswurfkanaltür nicht geschlossen
werden kann, weil der Auswurfbereich durch
Gras verstopft ist, den Motor abstellen und den
Griff der Auswurfkanaltür vorsichtig vor und
zurück bewegen, bis die Tür ganz geschlossen
werden kann. Wenn sich die Tür immer noch
nicht schließen läßt, die Verstopfung mit einem
Stock beseitigen, nicht mit der Hand.
Zubehör
Zubehör wurde entweder zusammen mit Ihrem
Rasenmäher geliefert oder ist beim Vertragshändler
erhältlich. Zur Installation diese Anweisungen befolgen.
Installation des hinteren
Graskorbs
1. Den Motor stoppen und warten, bis alle Teile
stillstehen.
2. Darauf achten, daß der Griff der Auswurfkanaltür ganz
vorne steht (Tür geschlossen) (Abb. 35).
2
4
Abbildung 35
1. Griff ganz vorne
2. Korbtür
3. Korbtürklinke
3
1
2022
4. Korbstangenhaken vor
dem Griffhaltebügel
3. Die Korbtüröffnung über die Auswurfkanalöffnung
setzen, siehe Abbildung 35.
Hinweis: Die Korbtürklinke muß über dem Türgriff
sitzen, und der Korbstangenhaken muß vor dem
Griffhaltebügel liegen.
4. Die Hinterseite des Korbrahmens auf die untere
Griffstange setzen.
5. Den Griff nach hinten ziehen, bis die Griffklinke in der
Kerbe in der Korbtürklinke einrastet (Abb. 36).
1
2
548
Abbildung 36
1. Griffklinke in Korbkerbe
verriegelt
2. Kerbe in Korbtürklinke
Hinweis: In Abbildung 35 wird der Bürstenschutz der
besseren Übersichtlichkeit wegen nicht gezeigt.
Hinweis: In Abbildung 36 wird der Bürstenschutz der
besseren Übersichtlichkeit wegen nicht gezeigt.
25
Die Auswurfkanaltür im Rasenmähergehäuse ist jetzt
offen, und der Korb ist in seiner Position verriegelt.
Die Klinke sollte unten in der Kerbe sitzen.
GEFAHR
POTENTIELLE GEFAHR
• Grasreste und andere Gegenstände können aus
einem offenen Auswurfschacht geschleudert
werden.
WAS KANN PASSIEREN
• Gegenstände, die mit hohem Druck
herausgeschleudert werden, können schwere
Verletzungen oder sogar Tod verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Niemals die Tür am Auswurfkanal öffnen,
wenn der Motor läuft.
GEFAHR
POTENTIELLE GEFAHR
• Bei einem verschlissenen Graskorb können
kleine Steine oder ähnliche Gegenstände auf die
Bedienungsperson oder auf Zuschauer
geschleudert werden.
WAS KANN PASSIEREN
• Hochgeschleuderte Gegenstände können
schwere Verletzungen oder sogar Tod
verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Den Graskorb häufig kontrollieren. Wenn er
beschädigt ist, einen neuen
TORO-Originalersatzkorb anbringen, der
diesen oder einen ähnlichen Warnhinweis hat.
Installation der
Seitenauswurfvorrichtung
1. Den Motor stoppen und warten, bis alle Teile
stillstehen.
2. Das Kabel von der Zündkerze abziehen (Abb. 31).
3. Den Graskorb abnehmen, falls er installiert ist.
4. Die Schraube und die Klammer der Seitenabdeckung
entfernen. Dann die Schraube wieder im Loch
anbringen und die Klammer zurücklegen (Abb. 37).
1
2
3
m-4274
Abbildung 37
1. Schraube
2. Klammer der
Seitenabdeckung
5. Die Abdeckung der Seitenöffnung hochziehen
(Abb. 37).
6. Den Auswurfkanal so über die Öffnung schieben, daß
die Schlitze im Kanal auf die Zungen unter der
Abdeckung ausgerichtet sind (Abb. 38).
2
3. Abdeckung der
Seitenöffnung
1
3
4
Leeren des Graskorbs
1. Den Motor stoppen und warten, bis alle Teile
stillstehen.
2. Die Türklinke hochziehen, bis sie sich aus der
Korbkerbe löst, und den Griff der Auswurfkanaltür
nach vorne ziehen (Abb. 35).
3. Den Griff am Korbrahmen und die Hinterseite des
Graskorbs fassen und den Korb vom Rasenmäher
herunterheben.
4. Den Korb langsam nach vorne kippen, um das
gemähte Gras herauszukippen.
m-4196
Abbildung 38
1. Abdeckung d e r
Seitenöffnung
2. Seitenauswurfvorrichtung
7. Die Abdeckung schließen.
3. Zunge
4. Schlitz
Abnehmen der
Seitenauswurfvorrichtung
1. Den Motor stoppen und warten, bis alle Teile
stillstehen.
26
2. Das Kabel von der Zündkerze abziehen (Abb. 31).
3. Die Abdeckung der Seitenöffnung öffnen und die
Seitenauswurfvorrichtung entfernen (Abb. 38).
4. Die Abdeckung schließen.
5. Den Knopf entfernen.
6. Die Klammer der Seitenabdeckung und den Knopf zur
Befestigung der Abdeckung wieder anbringen
(Abb. 37 und 39).
m-4279
Abbildung 39
GEFAHR
POTENTIELLE GEFAHR
• Wenn die Abdeckung der Seitenöffnung nicht
sicher mit der Klammer befestigt ist, können
Fremdkörper herausgeschleudert werden.
WAS KANN PASSIEREN
• Hochgeschleuderte Gegenstände können
schwere Verletzungen oder sogar Tod
verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
• Immer darauf achten, daß entweder die
Abdeckung der Seitenöffnung geschlossen und
mit der Klammer sicher befestigt ist, oder daß
die Seitenauswurfvorrichtung fest an ihrem
Platz sitzt, bevor der Rasenmäher angelassen
wird.
27
Fehlerbehebung
g
g
Toro hat Ihren Rasenmäher für störungsfreien Betrieb konstruiert. Kontrollieren Sie die folgenden Punkte sorgfältig. Wenn
ein Problem andauert, wenden Sie sich bitte an Ihren Händler.
PROBLEM MAßNAHME
Motor springt nicht an 1. Kraftstofftank mit frischem Benzin füllen.
2. Kaltstarthilfe dreimal drücken.
3. Das Kabel wieder an der Zündkerze anschließen.
4. Zündkerze untersuchen, Elektrodenabstand kontrollieren,
beschädigte Kerze austauschen.
Motor springt schwer an oder verliert
Leistung
Motor läuft holperig
Rasenmäher oder Motor vibriert stark
1. Benzin aus dem Tank ablassen und frisches Benzin nachfüllen.
2. Entlüftungsöffnung am Benzintankdeckel reinigen.
3. Luftfilter reinigen.
4. Auswurfkanal des Rasenmähers reinigen.
5. Unterseite des Rasenmäherdecks reinigen.
6. Zündkerze untersuchen, Elektrodenabstand kontrollieren,
beschädigte Kerze austauschen.
7. Motoröl kontrollieren.
1. Zündkabel anschließen.
2. Zündkerze untersuchen, Elektrodenabstand kontrollieren,
beschädigte Kerze austauschen.
3. Luftfilter reinigen.
1. Schnittmesser auswuchten.
2. Schnittmesser-Befestigungsmutter nachziehen.
3. Auswurfkanal des Rasenmähers reinigen.
4. Unterseite des Rasenmäherdecks reinigen.
5. Motorbefestigungsschrauben festziehen.
Ungleichmäßiges Schnittmuster 1. Alle vier Räder auf die gleiche Höhe stellen.
2. Schnittmesser schärfen und auswuchten.
3. Mähweise ändern.
4. Unterseite des Rasenmäherdecks reinigen.
Auswurfkanal verstopft 1. Schnitthöhe höher stellen.
2. Gras vor dem Mähen trocknen lassen.
3. Unterseite des Rasenmäherdecks reinigen.
Selbstantrieb des Rasenmähers
funktioniert nicht
1. Selbstantriebskabel nachstellen.
2. Fremdkörper unter der Riemenabdeckung beseitigen.
28
Loading...
