FormNo.3363-895RevC

Cortacéspedde51cm(20pulgadas)con
mulching/ensacadotrasero

Nºdemodelo20323—Nºdeserie310000001ysuperiores

Manualdeloperador

Introducción

Leaestemanualdetenidamenteparaaprenderautilizar
ymantenercorrectamentesuproducto,yparaevitar
lesionesydañosalproducto.Ustedeselresponsablede
operarelproductodeformacorrectaysegura.

UstedpuedeponerseencontactodirectamenteconToro
enwww.Toro.comsideseainformaciónsobreproductos
yaccesorios,osinecesitalocalizarundistribuidoro
registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinasToro
oinformaciónadicional,póngaseencontactoconun
ServicioTécnicoAutorizadooconAsistenciaalCliente
Toro,ytengaamanolosnúmerosdemodeloyserie
desuproducto.

Figura1identicalaubicacióndelos

númerosdemodeloyserieenelproducto.

Figura1

1.Placaconlosnúmerosdemodeloydeserie

Figura2

1.Símbolodealertadeseguridad

Estemanualutiliza2palabraspararesaltarinformación.
Importantellamalaatenciónsobreinformación
mecánicaespecial,yNotaresaltainformacióngeneral
quemereceunaatenciónespecial.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

Losgasesdeescapedeesteproductocontienen
productosquímicosqueelEstadodeCalifornia

sabequecausancáncer,defectoscongénitos

uotrospeligrosparalareproducción.

Importante:Estemotornoestáequipadocon
unsilenciadorconparachispas.Esunainfracción
delalegislacióndeCalifornia(CaliforniaPublic
ResourceCodeSection4442)lautilizaciónola
operacióndelmotorencualquierterrenodebosque,
monteoterrenocubiertodehierba.Otrosestados
ozonasfederalespuedentenerunalegislación
similar.

Anoteacontinuaciónlosnúmerosdemodeloydeserie
desuproducto:

Nºdemodelo

Nºdeserie

Estemanualidenticapeligrospotencialesycontiene
mensajesdeseguridadidenticadosporelsímbolode
alertadeseguridad(Figura2),queseñalaunpeligroque
puedecausarlesionesgravesolamuertesiustedno
siguelasprecaucionesrecomendadas.

©201 1—TheT oro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registresuproductoenwww.Toro.com.

Estesistemadeencendidoporchispacumplelanorma
canadienseICES-002.

Man ual del pr opietario del motor

El

adjunto
ofreceinformaciónsobrelasnormasdelaU.S.
EnvironmentalProtectionAgency(EPA)ydela
CaliforniaEmissionControlRegulationsobre
sistemasdeemisiones,mantenimientoygarantía.
Puedesolicitarseunmanualnuevoalfabricante
delmotor.

Enloscasosenqueseindicalapotenciaencvdel
motor,lapotenciabrutadelmotorfuecalculadaenel
laboratorioporelfabricantedelmotor,conarregloalo
estipuladoenSAEJ1940.Debidoaqueelmotorestá

Traduccióndeloriginal(ES)

Reservadostodoslosderechos

ImpresoenEE.UU.

conguradoparacumplirlosrequisitosdeseguridad,
emisionesyoperación,supotenciarealenestetipode
cortacéspedserásignicativamentemenor.

Seguridad

Estecortacéspedcumpleosuperalosrequisitos
deseguridaddecuchillasCPSCparacortacéspedes
giratoriosdirigidosylasespecicacionesB71.1del
InstitutoNorteamericanodeEstándaresNacionalesen
vigorenelmomentodefabricación.

Leaycomprendaelcontenidodeestemanualantes
dearrancarelmotor.

Elsímbolodealertadeseguridad(
paraadvertirlesobrepotencialesriesgosdelesiones
personales.Observesiempretodoslosmensajesde
seguridadquesiguenaestesímboloconelndeevitar
posibleslesionesolamuerte.Elusoomantenimiento
incorrectosdeestecortacéspedpuedencausarlesiones
olamuerte.Parareducirestaposibilidad,cumplalas
siguientesinstruccionesdeseguridad.

Lassiguientesinstruccioneshansidoadaptadasdela
normaANSI/OPEIB71.1-2003.

Figura2)seutiliza

atrásymientraslohace,miresiemprehaciaabajoy
detrásdeusted.

•Nodirijanuncaelmaterialdescargadohacianadie.
Evitedescargarmaterialcontraunapareduotra
obstrucción.Elmaterialpodríarebotarhaciael
operador.Parelacuchillaalcruzarsuperciesde
grava.

•Nohagafuncionarlamáquinasinoestáncolocados
yfuncionandoelrecogedorcompleto,elprotector
dedescarga,elprotectortraserouotrosdispositivos
deprotección.

•Nodejenuncadesatendidalamáquinasiestá
funcionando.

•Pareelmotoryesperehastaquelacuchillasedetenga
completamenteantesdelimpiarlamáquina,retirarel
recogedorodesatascarelprotectordedescarga.

•Utilicelamáquinasolamenteconluznaturalocon
unabuenailuminaciónarticial.

•Noutilicelamáquinabajolainuenciadedrogaso
alcohol.

•Noutilicenuncaelcortacéspedenhierbamojada.
Asegúresedepisarrmemente;camine;nocorra
nunca.

Estamáquinadecortepuedeamputarmanosypies
ylanzarobjetosalaire.Elnoobservarlassiguientes
instruccionesdeseguridadpuededarlugara
lesionescorporalesgraveseinclusolamuerte.

Operacióngeneral

•Lea,comprendaysigatodaslasinstruccionesdel/de
losmanual(es)ylascolocadasenlamáquinaantes
dearrancarésta.

•Nocoloquelasmanosolospiescercadelamáquina
odebajodeésta.Manténgasealejadodelconducto
dedescargaentodomomento.

•Sólopermitaqueutilicenestamáquinaadultos
responsablesyfamiliarizadosconlasinstrucciones.

•Despejelazonadeobjetostalescomopiedras,
alambres,juguetes,etc.,quepodríanserarrojados
porlacuchilla.Permanezcadetrásdelmanillar
cuandoelmotorestáenmarcha.

•Asegúresedequenohayaotraspersonasenlazona
antesdeusarlamáquina.Parelamáquinasialguien
entraenlazona.

•Noutilicelamáquinasiustedestádescalzoolleva
sandalias.Llevesiemprecalzadofuerte.

•Notirehaciaatrásdelamáquinaamenosquesea
absolutamentenecesario.Antesdedesplazarsehacia

•Desengraneelsistemadetransmisión,silamáquina
estáequipadaconuno,antesdearrancarelmotor.

•Silamáquinacomienzaavibrardemaneraanormal,
pareelmotorycompruebelacausainmediatamente.
Lavibraciónsueleserunavisodeproblemas.

•Siempreutiliceprotecciónocularalusarlamáquina.

•Consultelasinstruccionesdelfabricanterespectoa
lainstalaciónyoperacióncorrectasdelosaccesorios.
Utilicesolamenteaccesorioshomologadosporel
fabricante.

Operaciónenpendientes

Laspendientessonunfactordeprimeraimportancia
relacionadoconaccidentes,especialmenteresbalones
ycaídas,quepuedencausarlesionesgraves.Entodas
laspendientesycuestassenecesitateneruncuidado
especial.Siustednosesienteconconanzaenuna
pendiente,nolasiegue.

•Sieguedetravéslascuestasypendientes,nuncahacia
arribaohaciaabajo.Extremelasprecaucionesal
cambiardedirecciónencuestasopendientes.

•Estéalertaaagujeros,surcos,montículos,rocas
uotrosobjetosocultos.Losterrenosdesiguales
puedencausarcaídasyresbalones.Lahierbaalta
puedeocultarobstáculos.

2

•Nosieguelahierbamojadaoenpendientes
excesivamenteempinadas.Sinopisarme,puede
resbalarycaer.

esposible,reposteelequipodesdeunrecipiente
portátil,envezdeusarunsurtidoroboquilla
dosicadoradegasolina.

•Nosieguecercadeterraplenes,fosasotaludes.
Ustedpodríaperderelequilibrooresbalar.

Niños

Puedenocurriraccidentestrágicossieloperadornoestá
alertaalapresenciadeniños.Amenudolosniñosse
sientenatraídosporlamáquinaylaactividaddesegar.
Nosuponganuncaquelosniñosvanapermaneceren
elúltimolugarenquelosvio.

•Mantengaalosniñosalejadosdelazonadesiegay
bajolaatentamiradadeunadultoresponsableque
noseaeloperador.

•Estéalertaypareelcortacéspedsientranniñosen
lazona.

•Nuncapermitaalosniñosutilizarlamáquina.

•Extremelaprecauciónalacercarseaesquinasciegas,
arbustos,árbolesuotrosobjetosquepuedanimpedir
queustedveaunniño.

Mantenimiento

•Mantengalaboquillaencontactoconelbordedel
depósitodecombustibleoeloriciodelrecipiente
entodomomentohastaqueterminederepostar.No
utilicedispositivosquemantenganabiertalaboquilla.

•Sisederramacombustiblesobresuropa,cámbiese
deropainmediatamente.

•Nuncallenedemasiadoeldepósitodecombustible.
Vuelvaacolocareltapóndegasolinayapriételo
rmemente.

ADVERTENCIA

Losgasesdeescapedelmotorcontienenmonóxido
decarbono,queesunvenenoinodoroquepuede
matarle.

Nohagafuncionarelmotordentrodeunedicioo
enunlugarcerrado.

Mantenimientogeneral

•Nohagafuncionarnuncalamáquinaenunlugar
cerrado.

Manejosegurodelagasolina

Paraevitarlesionespersonalesodañosmateriales,
extremelasprecaucionesalmanejarlagasolina.
Lagasolinaesextremadamenteinamableylos
vaporessonexplosivos.

•Apaguecualquiercigarrillo,cigarro,pipauotra
fuentedeignición.

•Utilicesolamenteunrecipientedegasolina
homologado.

•Noretirenuncaeltapóndecombustibleniañada
combustibleconelmotorenmarcha.Dejequese
enfríeelmotorantesderepostarcombustible.

•Norepostenuncalamáquinaenunrecintocerrado.

•Noguardenuncalamáquinaounrecipientede
combustiblecercadeunallamadesnuda,chispao
llamapiloto,porejemploenuncalentadordeagua
uotroelectrodoméstico.

•Nollenenuncalosrecipientesdentrodeunvehículo
osobrelaplataformadeuncamiónoremolquecon
forrodeplástico.Coloquesiemprelosrecipientes
degasolinaenelsuelo,lejosdelvehículo,antesde
llenarlos.

•Retireunequipoconmotordegasolinadelcamión
odelremolqueyrepósteloenelsuelo.Siestono

•Mantengaapretadostodoslostornillosytuercaspara
asegurarsedequeelequipoestáencondicionesde
funcionamientoseguras.

•Nomanipulenuncalosdispositivosdeseguridad.
Comprueberegularmentequefuncionan
correctamente.

•Mantengalamáquinalibredeacumulacionesde
hierba,hojasyotrosresiduos.Limpiecualquier
derramedeaceiteocombustibleyretirecualquier
residuoempapadoencombustible.Dejequese
enfríelamáquinaantesdealmacenarla.

•Sigolpeaunobjetoextraño,pareeinspeccionela
máquina.Siesnecesario,repárelaantesdearrancar
denuevo.

•Nuncahagaajustesoreparacionesconelmotor
enmarcha.Desconecteelcabledelabujíayhaga
masaconélcontraelmotorparaevitarunarranque
accidental.

•Compruebefrecuentementeloscomponentesdel
recogedoryelprotectordedescargaysustitúyalos
porpiezasrecomendadasporelfabricantecuando
seanecesario.

•Lascuchillasdelcortacéspedestánmuyaladas.
Envuelvalacuchillaolleveguantes,yextremelas
precaucionesalmanejarlascuchillas.

3

•Nocambielosajustesdelreguladordelmotorni
hagafuncionarelmotoraunavelocidadexcesiva.

•Reviseosustituyalaspegatinasdeseguridade
instruccionescuandoseanecesario.

4

Pegatinasdeseguridadeinstrucciones

Importante:Haypegatinasdeseguridadeinstruccionescolocadascercadezonasdepotencialpeligro.

Sustituyacualquierpegatinadañada.

Marcadelfabricante

1.Indicaquelacuchillahasidoidenticadacomopiezadel
fabricanteoriginaldelamáquina.

117-4143

1.Advertencia–leaelManualdeloperador.

2.Peligrodeobjetosarrojados–mantengaaotraspersonas
aunadistanciaprudencialdelamáquina.

94-8072

3.Peligrodecorte/desmembramientodemanoopie,cuchilla
delcortacésped–desconecteelcabledelabujíaylea
lasinstruccionesantesderealizarcualquiertareade
mantenimiento.

4.Peligrodecorte/desmembramientodemanoopie,
cuchillasdelcortacésped–noseacerquealaspiezasen
movimientoymantengacolocadostodoslosprotectores.

5.Peligrodecorte/desmembramientodemanoopie,
cuchilladelcortacésped–nosieguelaspendienteshacia
arriba/abajo;sieguelaspendientesdetravés;pareel
cortacéspedyelmotor,yrecojacualquierresiduoantesde
empezarasegar;mirehaciaatrásyhaciaabajomientras
conduceenmarchaatrás.

5

Montaje

2

1

Cómodesplegarelmanillar

Nosenecesitanpiezas

Procedimiento

ADVERTENCIA

Sipliegaodespliegaelmanillardeforma
incorrecta,puedendañarseloscables,creandounas
condicionesdeoperacióninseguras.

•Nodañeloscablesalplegarodesplegarel
manillar.

•Siuncableestádañado,póngaseencontacto
conelServicioTécnicoAutorizado.

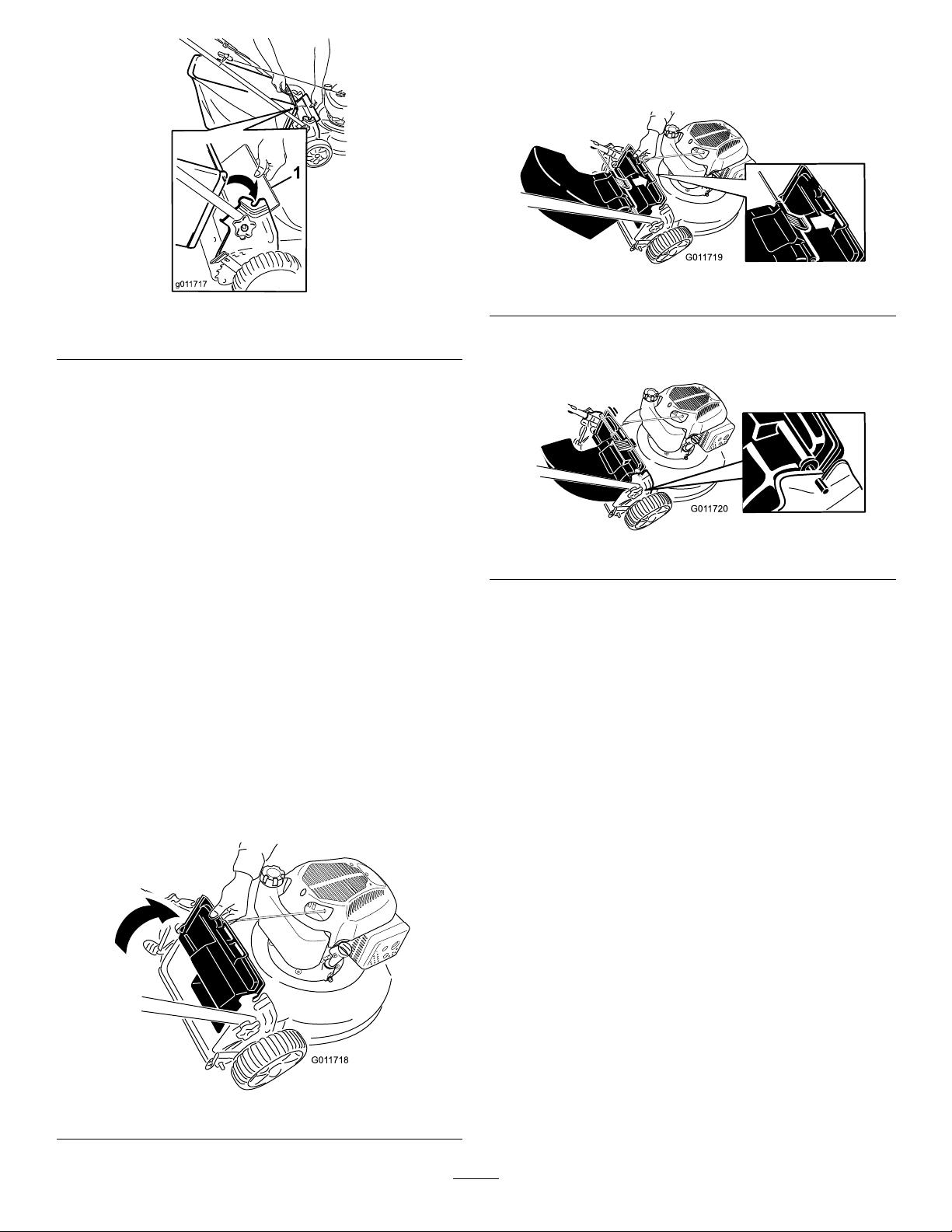

1.Aojelospomosdelmanillar(Figura3).

Importante:Asegúresedequeloscables
quedanporfueradelmanillaralinstalarel
manillar.

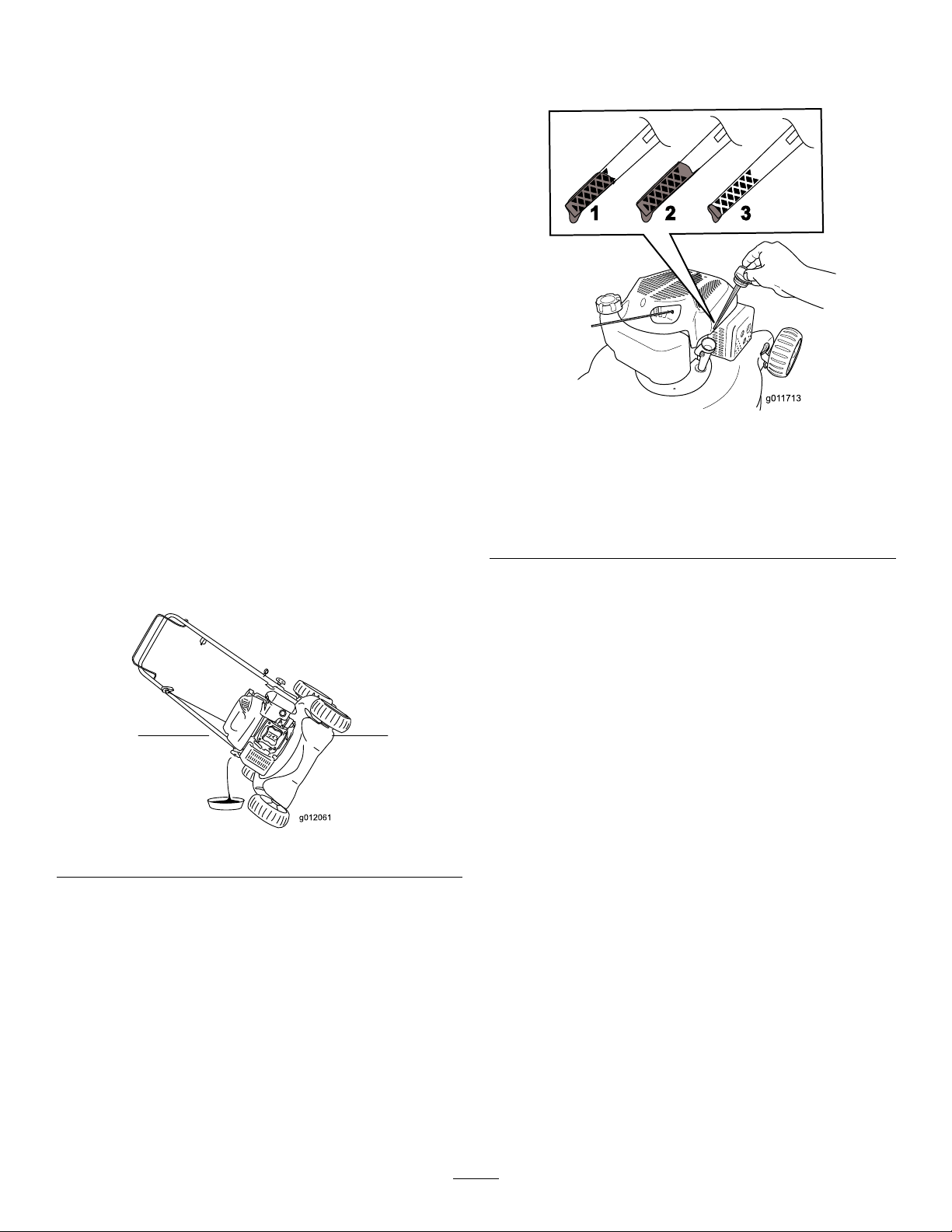

Llenadodelcárterdeaceite

Nosenecesitanpiezas

Procedimiento

Importante:Sucortacéspedsesuministrasin

aceiteenelmotor.Antesdearrancarelmotor,llene
elmotordeaceite.

Capacidadmáxima:20onzas(0,59l),tipo:aceite
detergenteSAE30oSAE10W-30,conclasicaciónde
servicioAPISF ,SG,SH,SJ,SLosuperior.

1.Lleveelcortacéspedaunasupercienivelada.

2.Retirelavarilla(

Figura4).

Figura3

1.Pomodelmanillar(2)

2.Muevaelmanillaralaposicióndeoperación.

3.Aprietelospomosdelmanillarrmementeamano
(Figura3).

Figura4

1.Elniveldeaceiteestáal
máximo.

2.Elniveldeaceitees
demasiadoalto—retire
aceitedelcárter .

3.Viertaaceitelentamenteeneltapóndellenado
deaceite,espere3minutosycompruebeelnivelde
aceiteenlavarillalimpiandolavarillaeinsertándola
sinenroscareneloricio(Figura4).

Nota:Lleneelcárterconaceitehastaquela
varillaindiquequeelniveldelaceitedelmotores
correcto,segúnsemuestraenFigura4.Siusted
llenademasiadoelmotor,vacíeelexcesodeaceite

6

3.Elniveldeaceitees
demasiadobajo—añada
aceitealcárter.

siguiendolasinstruccionesdelasecciónCómo
cambiarelaceitedelmotor.

Operación

4.Instalelavarillayapriételarmementesinusar
herramientas.

Importante:

Cambie el aceite del motor

después de las primeras 5 horas de operación

despuéscadaaño.ConsulteCómocambiarel
aceitedelmotor.

Elproducto

Cómollenareldepósitode
combustible

,y

PELIGRO

Lagasolinaesaltamenteinamableyexplosiva.
Unincendioounaexplosiónprovocado(a)porla
gasolinapuedecausarlequemadurasaustedya
otraspersonas.

•Paraevitarqueunacargaestáticaincendie
lagasolina,coloqueelrecipientey/oel
cortacéspeddirectamentesobreelsueloantesde
repostar,noenunvehículoosobreotroobjeto.

•Lleneeldepósitoenelexteriorcuandoelmotor
estéfrío.Limpiecualquierderrame.

•Nomanejegasolinasiestáfumando,nicercade
unallamadesnudaochispas.

•Almacenelagasolinaenunrecipiente
homologadoymanténgalafueradelalcancede
losniños.

Figura5

1.Bujía5.Bolsaderecortes

2.Varilla/Llenadodeaceite
(noilustrado)

3.Arrancadorderetroceso7.Palancasdealturade

4.Barradecontroldela
cuchilla

6.Tapóndeldepósitode
combustible

corte(4)

8.Filtrodeaire

Lleneeldepósitocongasolinafrescanormalsin
plomodeaproximadamente87octanos,deunamarca
reconocida(Figura7).

Importante:NoutilicecombustibleE85oE20.
Loscombustiblesalternativosconaltocontenidoen
alcoholpuedencausarproblemasenelarranqueo
malrendimiento,ypuedencausardañosinternos
enelmotor.

Importante:Parareducirlosproblemasde
arranque,añadaestabilizadordecombustible
alcombustibledurantetodalatemporada,
mezclándolocongasolinacompradohacemenos
detreintadías.

1.Deectordedescargatrasera(opcional)

Figura6

Figura7

7

Vericacióndelniveldeaceite
delmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Lleveelcortacéspedaunasupercienivelada.

2.Retirelavarillaylímpielaconunpañolimpio.

3.Introduzcalavarillaeneloriciodellenadode
aceite,sinenroscarla.

4.Retirelavarillaycompruebeelniveldeaceite.

5.Paradeterminarelniveldeaceitecorrecto,consulte
Figura8.

Importante:

Cambie el aceite del motor

después de las primeras 5 horas de operación

despuéscadaaño.ConsulteCómocambiarel
aceitedelmotor.

Ajustedelaalturadecorte

ADVERTENCIA

Alajustarlaalturadecorte,ustedpodríatocarla
cuchillaenmovimiento,loquepodríacausarle
graveslesiones.

•Pareelmotoryespereaquesedetengantodas
laspiezasenmovimiento.

•Nopongalosdedosdebajodelacarcasaal
ajustarlaalturadecorte.

CUIDADO

Sielmotorhaestadoenmarcha,elsilenciador
estarámuycalienteypuedecausarlequemaduras
graves.Manténgasealejadodelsilenciadorsiéste
estácaliente.

,y

Figura8

1.Elniveldeaceiteestáal
máximo.

2.Elniveldeaceitees
demasiadoalto—retire
aceitedelcárter .

3.Elniveldeaceitees
demasiadobajo—añada
aceitealcárter.

6.Sielniveldeaceiteesbajo,viertaaceitelentamente
eneltapóndellenadodeaceite,espere3minutosy
compruebeelniveldeaceiteenlavarillalimpiando
lavarillaeinsertándolasinenroscareneloricio.

Nota:Capacidadmáxima:20onzas(0,59l),tipo:
aceitedetergenteSAE30oSAE10W-30,con
clasicacióndeservicioAPISF ,SG,SH,SJ,SLo
superior.

Nota:Lleneelcárterconaceitehastaquela
varillaindiquequeelniveldelaceitedelmotores
correcto,segúnsemuestraen

Figura8.Siusted
llenademasiadoelmotor,vacíeelexcesodeaceite
siguiendolasinstruccionesdelasecciónCómo
cambiarelaceitedelmotor.

7.Instalelavarillayapriételarmementesinusar
herramientas.

Ajustelaalturadecortesegúndesee.Ajustelascuatro
ruedasalamismaaltura.

Nota:Paraelevarelcortacésped,muevatodaslas
palancasdealturadecortehaciaadelante;parabajarel
cortacésped,muevatodaslaspalancasdealturadecorte
haciaatrás(Figura9).

Figura9

1.Elevarelcortacésped2.Bajarelcortacésped

8

Nota:Lasalturasdecorteson1pulg.(25mm);
1-1/2pulg.(38mm);2pulg.(51mm);2-1/2pulg.
(64mm);3pulg.(76mm);3-1/2pulg.(89mm);y
4pulg.(102mm).

Cómoarrancarelmotor

1.Sujetelabarradecontroldelacuchilla(Figura10)
contraelmanillar.

Figura10

1.Barradecontroldelacuchilla

Figura12

Recicladodelosrecortes

Sucortacéspedvienepreparadodefábricaparael
mulching,esdecir,parapicarlosrecortesdehierbay
hojasydevolverlosalcésped.

Silabolsaderecortesestáinstaladaenelcortacésped,
retírela(consulteCómoretirarlabolsaderecortes)antes
depicarlosrecortes.

2.Tiredelacuerdadearranque(Figura11).

Figura11

Nota:Sielcortacéspednoarrancadespuésde

variosintentos,póngaseencontactoconelServicio
TécnicoAutorizado.

Cómopararelmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Ensacadodelosrecortes

Utilicelabolsaderecortessiusteddesearecogerlos
recortesdehierbayhojasdelcésped.

Nota:Asegúresedequelabolsaestábienasentadaen
laposicióncorrecta.

ADVERTENCIA

Silabolsaderecortesestádesgastada,pueden
arrojarsepequeñaspiedrasyotrosresiduos
similaresalazonadondeestáeloperadoruotra
persona,provocandolesionespersonalesgravesola
muertealoperadoroalaotrapersona.

Compruebefrecuentementelabolsaderecortes.Si
estádañada,instaleunabolsaderecambioToro
nueva.

ADVERTENCIA

Lacuchillaestámuyalada;cualquiercontactocon
lacuchillapuedecausarlesionespersonalesgraves.

Parapararelmotor,sueltelabarradecontroldela
cuchilla(Figura12).

Importante:Cuandoustedsueltelabarrade
controldelacuchilla,elmotorylacuchilla
deberándetenerseen3segundosomenos.Sinose
parancorrectamente,dejedeusarelcortacésped
inmediatamenteypóngaseencontactoconun
ServicioTécnicoAutorizado.

Pareelmotoryespereaquesedetengantodaslas
piezasenmovimientoantesdeabandonarelpuesto
deloperador.

Instalacióndelabolsaderecortes

1.Levanteeldeectortrasero(Figura13).

9

Figura13

3.Introduzcalapestañadeldeectordedescarga
traseraenlaranuraderechadeldeectortrasero
(Figura15).

Figura15

1.Deectortrasero

2.Introduzcaelasadelabolsaderecortesenlas
muescasdelossoportesdelmanillar(

Figura13).

Cómoretirarlabolsaderecortes

1.Levanteeldeectortrasero(Figura13).

2.Retireelasadelabolsaderecortesdelasmuescas
delossoportesdelmanillaryretirelabolsadel
cortacésped.

3.Cierreeldeectortrasero.

Descargadelosrecortes

Utiliceeldeectordedescargatrasera(opcional)para
segarhierbamuyalta.

Montajedeldeectordedescarga
trasera

1.Silabolsaderecortesestáinstaladaenelcortacésped,
retírela.

2.Levanteeldeectortraseroysujételo(

Figura14).

4.Introduzcalavarilladeldeectordedescargatrasera
enlasmuescasdelcortacésped(Figura16).

Figura16

Desmontajedeldeectordedescarga
trasera

Paradesmontareldeectordedescargatrasera,sigalos
pasosanterioresensentidoinverso.

Consejosdeoperación

Consejosgeneralesdesiega

•Despejelazonadepalos,piedras,alambres,ramas
yotrosresiduosquepodríansergolpeadosporla
cuchilla.

Figura14

•Evitegolpearobjetossólidosconlacuchilla.No
sieguenuncaporencimadeobjetoalguno.

•Sielcortacéspedgolpeaunobjetooempiezaa
vibrar,pareinmediatamenteelmotor,desconecte
elcabledelabujíaeinspeccioneelcortacéspeden
buscadedaños.

•Paraobtenerelmejorrendimiento,instaleuna
cuchillanuevaantesdequeempiecelatemporada
desiega.

•Sustituyalacuchillacuandoseaprecisoporuna
cuchilladerepuestoToro.

10

Cómocortarlahierba

•Cortesolamenteunterciodelahojadehierba
cadavez.Nocorteconunajusteinferiora51mm
(2pulg.)amenosquelahierbaseaescasa,oanales
delotoñocuandoelritmodecrecimientodela
hierbaempiezaadecaer.ConsulteAjustedelaaltura
decorte.

•Cuandocortehierbademásde15cm(6pulg.)
dealto,siegueprimerousandolaalturadecorte
másaltayandedespacio,luegosieguedenuevoa
unaalturamenorparaobtenerelmejoraspectode
césped.Silahierbaesdemasiadoalta,puedeatascar
elcortacéspedyhacerquesecaleelmotor.

•Sieguesolamentehierbauhojassecas.Lahierba
mojadaylashojasmojadastiendenapegarseal
suelo,ypuedenatascarelcortacéspedohacerquese
caleelmotor.

ADVERTENCIA

Lahierbamojadaolashojasmojadaspueden
causarlegraveslesionessiustedresbalaytoca
lacuchilla.Sieguesolamenteencondiciones
secas.

•Alterneladireccióndecorte.Estoayudaadispersar
losrecortesentodoelcésped,dandounafertilización
máshomogénea.

•Sielaspectonaldelcéspednoessatisfactorio,
pruebea:

–Cambiarlacuchillaomandarlaaalar.

–Caminarmásdespaciomientrassiega.

–Elevarlaalturadecortedelcortacésped.

–Cortarelcéspedconmásfrecuencia.

–Solaparlospasillosdecorteenlugardecortarun

pasillocompletoencadapasada.

–Ajustarlaalturadecorteunamuescamenosen

lasruedasdelanterasqueenlastraseras.Por
ejemplo,ajustelasruedasdelanterasa51mm
(2pulg.)ylastraserasa64mm(2-1/2pulg.).

Cómocortarhojas

•Despuésdesegarelcésped,asegúresedequela
mitaddelcéspedseveatravésdelacoberturade
hojascortadas.Esposiblequetengaquehacermás
deunapasadaporencimadelashojas.

•Sihaymásde13cm(5pulg.)dehojasenelcésped,
ajustelaalturadecortedelasruedasdelanterasuna
muescaodosmásaltaqueladelasruedastraseras.

•Sieguemásdespaciosielcortacéspednocortalas
hojassucientementenas.

11

Mantenimiento

Nota:Losladosderechoeizquierdodelamáquinasedeterminandesdelaposiciónnormaldeloperador.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

Cadavezqueseutilice

odiariamente

Cada100horas

Antesdelalmacenamiento

Cadaaño

Procedimientodemantenimiento

5horas

•Cambieelaceitedelmotor.

•Compruebeelniveldeaceitedelmotor.

•Asegúresedequeelmotorseparaenelplazode3segundosdespuésdesoltarla
barradecontroldelacuchilla.

•Retirelosrecortesdehierbaylasuciedaddedebajodelacarcasa.

•Reviselabujíaycámbieladesernecesario.

•Vacíeeldepósitodecombustibleantesdeefectuarreparaciones,segúnlas
instrucciones,yantesdelalmacenamientoanual.

•Limpieelsistemaderefrigeración;retirelosrecortesdehierba,residuosysuciedad
delasaletasderefrigeracióndelmotorydelarrancador.Limpieelsistemaconmás
frecuenciasihaymuchasuciedadograncantidadderecortes.

•Cambieelltrodeaire;cámbieloconmásfrecuenciaencondicionesdemucho
polvo.

•Cambieelaceitedelmotor.

•Cambielacuchillaohagaquelaalen(másamenudosisedesalarápidamente).

12

Preparaciónparael

Sustitucióndellimpiadorde

mantenimiento

1.Pareelmotoryespereaquesedetengantodaslas
piezasenmovimiento.

2.Desconecteelcabledelabujía(Figura17)antesde
realizarcualquierprocedimientodemantenimiento.

Figura17

1.Cabledelabujía

aire.

Intervalodemantenimiento:Cadaaño

1.Presionehaciaabajoloscierresdelapartesuperior
delatapadellimpiadordeaire(Figura18).

3.Despuésderealizarel/losprocedimiento(s)de
mantenimiento,conecteelcabledelabujíaalabujía.

ADVERTENCIA

Alvolcarelcortacésped,puedehaberfugas
decombustible.Lagasolinaesinamabley
explosiva,ypuedecausarlesionespersonales.

Dejefuncionarelmotorhastaquenoquede
combustible,oretirelagasolinaconunabomba
demano;nuncautiliceunsifón.

Importante:Siemprecoloqueelcortacéspedde
ladoconlavarilladeaceitehaciaabajo.

Figura18

1.Cierres3.Pre-ltrodegomaespuma

2.Filtrodeairedepapel

2.Abralatapa.

3.Retireelltrodeairedepapelyelpre-ltrode
gomaespuma(Figura18).

4.Inspeccioneelpre-ltrodegomaespuma,ycámbielo
siestádañadooexcesivamentesucio.

5.Inspeccioneelltrodeairedepapel.

A.Sielltrodeairedepapelestádañadoomojado

conaceiteocombustible,sustitúyalo.

B.Sielltrodeairedepapelestásucio,golpéelo

variasvecesenunasupercieduraopaseaire
comprimidoamenosde207kPa(30psi)através
delladodelltroqueestáfrentealmotor.

Nota:Noutiliceuncepilloparalimpiarelltro;
elcepilladoobligaalasuciedadapenetrarenlas
bras.

6.Eliminecualquiersuciedaddelcuerpodellimpiador
deaireylatapaconunpañohúmedo.Nodejeque

lasuciedadpenetreenelconductodeaire.

13

7.Introduzcaelpre-ltrodegomaespumayelltrode
airedepapelenellimpiadordeaire.

8.Coloquelatapa.

Cómocambiarelaceitedel
motor

Intervalodemantenimiento:Despuésdelasprimeras

5horas

Cadaaño

1.Asegúresedequeeldepósitodecombustibleno
contienecombustible(oquecontienemuypoco)
paraquenoseproduzcaunderramedecombustible
cuandocoloqueelcortacéspeddelado.

2.Hagafuncionarelmotorduranteunosminutosantes
decambiarelaceiteparacalentarelaceite.

segúnsemuestraen

Figura20.Siustedllena
demasiadoelmotor,vacíeelexcesodeaceitesegún
seindicaen5.

Nota:Elaceitecalienteuyemejorytransporta
máscontaminantes.

3.Desconecteelcabledelabujía.ConsultePreparación
paraelmantenimiento.

4.Retirelavarilla.

5.Coloqueelcortacéspeddeladoconlavarillade
aceitehaciaabajoparadrenarelaceiteusadoatravés
deltubodellenadodeaceite(Figura19).

Figura19

Figura20

1.Elniveldeaceiteestáal
máximo.

2.Elniveldeaceitees
demasiadoalto—retire
aceitedelcárter .

3.Elniveldeaceitees
demasiadobajo—añada
aceitealcárter.

8.Instalelavarillayapriételarmementesinusar
herramientas.

9.Eliminecorrectamenteelaceiteusadoenuncentro
dereciclajehomologado.

Mantenimientodelabujía

Intervalodemantenimiento:Cada100horas

Reviselabujíacada100horasdefuncionamiento.Utilice
unabujíaChampionRN9YCoequivalente.

1.Pareelmotoryespereaquesedetengantodaslas
piezasenmovimiento.

6.Pongaelcortacéspeddepie.

7.Viertaaceitelentamenteeneltapóndellenado
deaceite,espere3minutosycompruebeelnivelde
aceiteenlavarillalimpiandolavarillaeinsertándola
sinenroscareneloricio.

Nota:Capacidadmáxima:20onzas(0,59l),tipo:
aceitedetergenteSAE30oSAE10W-30,con
clasicacióndeservicioAPISF ,SG,SH,SJ,SLo
superior.

Nota:Lleneelcárterconaceitehastaquelavarilla
indiquequeelniveldelaceitedelmotorescorrecto,

2.Desconecteelcabledelabujía.

3.Limpiealrededordelabujía.

4.Retirelabujíadelaculata.

Importante:Silabujíaestáagrietadaosucia,
cámbiela.Nolimpieloselectrodos,porque
cualquierarenillaqueentreenelcilindropuede
dañarelmotor.

5.Fijeelhuecoentreloselectrodosen0,76mm
(0,030pulg.)(

14

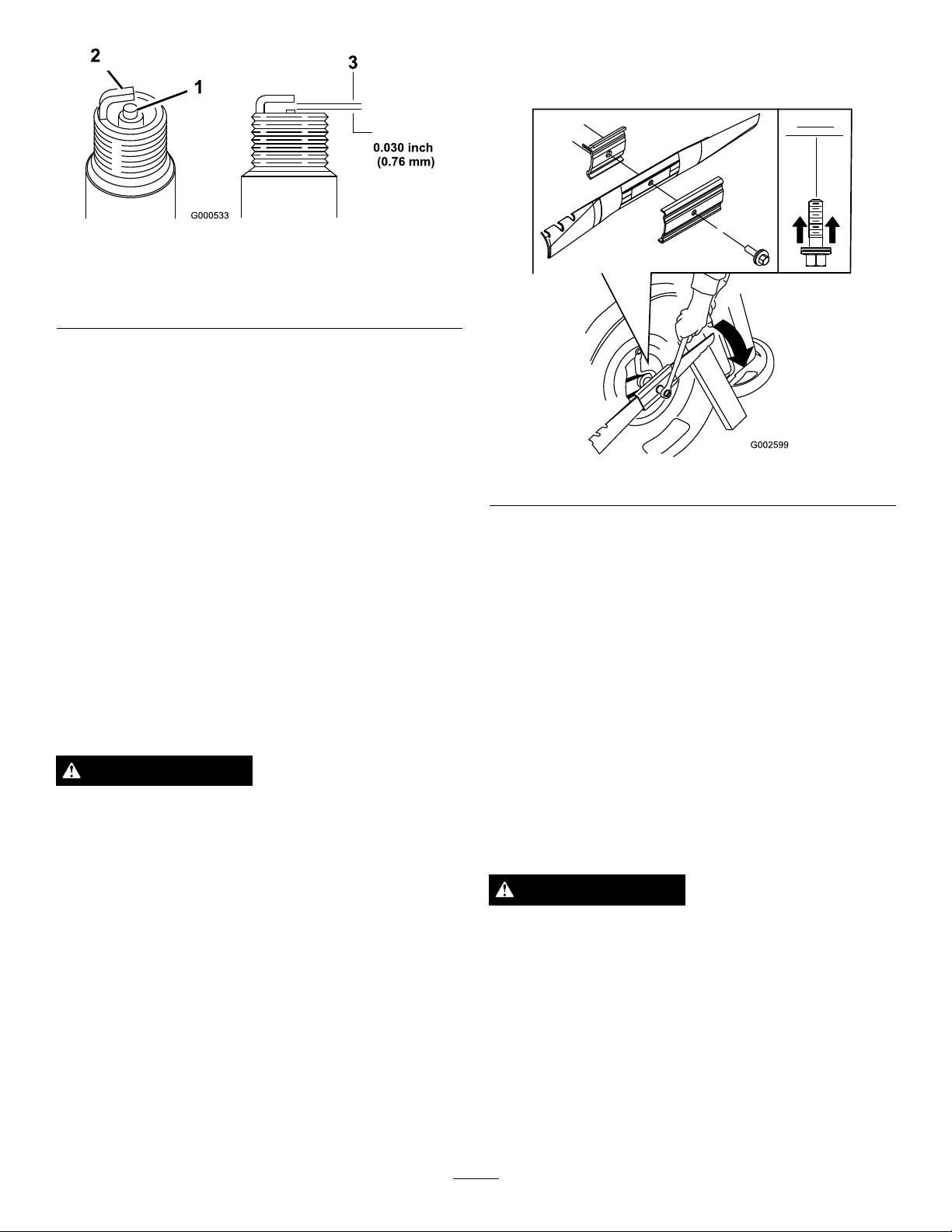

Figura21).

Figura21

1.Aislantedelelectrodocentral

2.Electrodolateral

3.Huecoentreelectrodos(noaescala)

6.Instalelabujíaylajunta.

7.Aprietelabujíaa20Nm(15pies-libra).

8.Conecteelcabledelabujía.

5.Instalelacuchillanueva(gireelpernodelacuchilla
enelsentidodelasagujasdelreloj)ytodoslos
herrajesdemontaje(

Figura22).

Cómocambiarlacuchilla

Intervalodemantenimiento:Cadaaño

Importante:

dinamométrica para instalar la cuchilla
cor r ectamente

dinamométricaopreerenorealizareste
procedimiento,póngaseencontactoconelServicio
TécnicoAutorizado.

Examinelacuchillacadavezqueseacabelagasolina.
Silacuchillaestádañadaoagrietada,sustitúyala
inmediatamente.Siellodelacuchillaestáromootiene
desperfectos,mandealarlacuchillaocámbiela.

ADVERTENCIA

Lacuchillaestámuyalada;cualquiercontactocon
lacuchillapuedecausarlesionespersonalesgraves.

•Desconecteelcabledelabujía.

•Lleveguantesalrealizarelmantenimientode
lacuchilla.

1.Desconecteelcabledelabujía.ConsultePreparación
paraelmantenimiento.

2.Coloqueelcortacéspeddeladoconelltrodeaire
haciaarriba.

3.Utiliceunbloquedemaderaparainmovilizarla
cuchilla.

Usted necesitará una lla v e

.Sinodisponedeunallave

Figura22

Importante:Coloquelacuchillacon

losextremoscurvoshacialacarcasadel
cortacésped.

6.Utiliceunallavedinamométricaparaapretarel
pernodelacuchillaa82Nm(60pies-libra).

Importante:Unpernoapretadoa82Nm
(60pies-libra)quedamuyrme.Mientrassujeta
lacuchillaconunbloquedemadera,aplique
todasufuerzaalallaveyaprieteelperno
rmemente.Serámuydifícilapretaresteperno
demasiado.

Limpiezadelcortacésped

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

ADVERTENCIA

Elcortacéspedpuedesoltarmaterialdedebajode
lacarcasa.

•Lleveprotecciónocular.

•Permanezcaenlaposicióndeoperación(detrás
delmanillar).

•Nopermitalapresenciadeotraspersonasen
lazona.

4.Retirelacuchilla(gireelpernodelacuchillaenel
sentidocontrarioalasagujasdelreloj)yguardetodos
losherrajesdemontaje.

1.Conelmotorenmarchasobreunasupercieplana
pavimentada,dirijaunchorrodeaguahaciadelante
delaruedatraseraderecha(Figura23).

15

Elaguaentraráenlazonadelacuchilla,arrastrando
losrecortes.

Cómoplegarelmanillar

ADVERTENCIA

Sipliegaodespliegaelmanillardeforma
incorrecta,puedendañarseloscables,creandounas
condicionesdeoperacióninseguras.

Figura23

2.Cuandoyanosalganmásrecortes,cierreelgrifodel
aguaymuevaelcortacéspedaunazonaseca.

3.Hagafuncionarelmotorduranteunosminutospara
quesesequelacarcasa,evitandoqueseoxide.

Almacenamiento

Almaceneelcortacéspedenunlugarfresco,limpioy
seco.

Preparacióndelcortacésped
paraelalmacenamiento

ADVERTENCIA

Losvaporesdelagasolinapuedenexplosionar.

•Noguardelagasolinadurantemásde30días.

•Nodañeloscablesalplegarodesplegarel
manillar.

•Siuncableestádañado,póngaseencontacto
conelServicioTécnicoAutorizado.

1.Aojelospomosdelmanillarhastaquepuedamover
elmanillarlibremente(Figura24).

•Noguardeelcortacéspedenunlugarcerrado
cercadeunallamadesnuda.

•Dejequeseenfríeelmotorantesdeguardarlo.

1.Enelúltimorepostajedelaño,añadaestabilizador
alcombustiblesiguiendolasinstruccionesdel
fabricantedelmotor.

2.Hagafuncionarelcortacéspedhastaqueelmotorse
pareporhabersequedadosingasolina.

3.Cebeelmotoryarránquelodenuevo.

4.Dejequefuncioneelmotorhastaquesepare.
Cuandoyanosepuedearrancarelmotor,está
sucientementeseco.

5.Desconecteelcabledelabujía.

6.Retirelabujía,añada30ml(1onza)deaceitea
travésdeloriciodelabujía,ytiredelacuerdadel
arrancadorlentamentevariasvecesparaquese
distribuyaelaceiteporelcilindro,conelndeevitar
lacorrosiónduranteelperiododeinactividad.

7.Instalelabujíayapriételaconunallave
dinamométricaa20Nm(15pies-libra).

Figura24

1.Pomodelmanillar(2)

2.Muevadelmanillarhaciaadelantesegúnseindica
Figura24.

en

8.Aprietetodoslospernos,tuercasytornillos.

16

Solucióndeproblemas

ProblemaPosiblecausa

Elmotornoarranca

Elmotoresdifícildearrancaropierde
potencia

1.Elcablenoestáconectadoalabujía.

2.Eloriciodeventilacióndeltapón
deldepósitodecombustibleestá
bloqueado.

3.Labujíaestápicada,suciaola
distanciaentreloselectrodoses
incorrecta.

4.Eldepósitodecombustibleestávacío
oelsistemadecombustiblecontiene
combustibleviejo.

1.Eloriciodeventilacióndeltapón
deldepósitodecombustibleestá
bloqueado.

2.Elltrodellimpiadordeaireestásucio
yestáobstruyendoelujodeaire.

3.Losbajosdelacarcasadelcortacésped
contienenrecortesyresiduos.

4.Labujíaestápicada,suciaola
distanciaentreloselectrodoses
incorrecta.

5.Elniveldelaceitedelmotores
demasiadobajoodemasiadoalto,oel
aceiteestádemasiadosucio.

6.Eldepósitodecombustiblecontiene
combustibleviejo.

Accióncorrectora

1.Conecteelcabledelabujía.

2.Limpieeloriciodeventilacióndel
tapóndecombustible,osustituyael
tapóndecombustible.

3.Inspeccionelabujíayajusteelhueco
siesnecesario.Sustituyalabujíasi
estápicada,suciaoagrietada.

4.Dreney/olleneeldepósitode
combustiblecongasolinafresca.Siel
problemanosesoluciona,póngase
encontactoconelServicioTécnico
Autorizado.

1.Limpieeloriciodeventilacióndel
tapóndecombustible,osustituyael
tapóndecombustible.

2.Limpieelpreltrodelltrodeairey/o
cambieelltrodeairepapel.

3.Limpiedebajodelacarcasa.

4.Inspeccionelabujíayajusteelhueco
siesnecesario.Sustituyalabujíasi
estápicada,suciaoagrietada.

5.Compruebeelaceitedelmotor.
Cambieelaceitesiestásucio;añada
oretireaceiteparaajustarelnivelde
aceitealamarcaLlenodelavarilla.

6.Dreneylleneeldepósitode
combustiblecongasolinafresca.

Elmotornofuncionaregularmente

Elcortacéspedoelmotorvibra
excesivamente

Elpatróndecorteesdesigual

1.Elcablenoestáconectadoalabujía.

2.Labujíaestápicada,suciaola
distanciaentreloselectrodoses
incorrecta.

3.Elltrodellimpiadordeaireestásucio
yestáobstruyendoelujodeaire.

1.Losbajosdelacarcasadelcortacésped
contienenrecortesyresiduos.

2.Lospernosdemontajedelmotorestán
sueltos.

3.Lastuercasdemontajedelacuchilla
estánsueltas.

4.Lacuchillaestádobladao
desequilibrada.

1.Ustedestásegandorepetidamentecon
elmismopatrón.

2.Lascuatroruedasnoestánalamisma
altura.

3.Losbajosdelacarcasadelcortacésped
contienenrecortesyresiduos.

4.Lacuchillanoestáalada.4.Aleyequilibrelacuchilla.

1.Conecteelcabledelabujía.

2.Inspeccionelabujíayajusteelhueco
siesnecesario.Sustituyalabujíasi
estápicada,suciaoagrietada.

3.Limpieelpreltrodelltrodeairey/o
cambieelltrodeairepapel.

1.Limpiedebajodelacarcasa.

2.Aprietelospernosdemontajedel
motor.

3.Aprietelastuercasdemontajedela
cuchilla.

4.Equilibrelacuchilla.Silacuchillaestá
doblada,cámbiela.

1.Cambieelpatróndesiega.

2.Ajustelascuatroruedasalamisma
altura.

3.Limpiedebajodelacarcasa.

17

Notas:

18

Notas:

19

Unagarantíacompletade2años(Garantíalimitadade45díasparaelusocomercial)

LaGarantíaTorodeCoberturaTotal

GarantíadeArranqueGTSdeToro

Unagarantíacompletade3años(noaplicablealusocomercial)

Recyclerde56cm(22
pulgadas)
Picador/ensacadorde
51cm(20pulgadas)
Cortacéspedesdirigidos

®

Condicionesyproductoscubiertos

TheToroCompanyysualiado,T oroWarrantyCompany,bajounacuerdoentre
sí,prometenconjuntamenterepararelproductoT oronombradoacontinuaciónque
hayasidousadoconpropósitosresidenciales*,sitienedefectosdematerialeso
manodeobraosidejadefuncionardebidoalfallodeuncomponente,osielmotor
ToroGTS(GuaranteedtoStart-GarantíadeArranque)noarrancaenelprimero
segundointento,siemprequesehayarealizadotodoelmantenimientorutinario
indicadoenelManualdeloperador.

Estagarantíacubreelcostedepiezasymanodeobra,perousteddebepagar
loscostesdetransporte.

Lossiguientesplazossonaplicablesdesdelafechadelacompra:

Productos

Recyclerde56cm(22pulgadas)yPicador/Ensacador
de51cm(20pulgadas)
yAccesorios

GTS(GuaranteedtoStart)Garantíacompletade3años
Trendetransmisión**Garantíacompletade3años
Batería

Periododegarantía

Garantíacompletade2años

Garantíacompletade1año

Garantíalimitadaparaelusocomercial*

LosproductosdegasolinaToroutilizadosconpropósitoscomerciales,institucionales
odealquilerestángarantizadosdurante45díascontradefectosenmaterialeso
manodeobra.Loscomponentesquefallandebidoalusoydesgastenormalesno
estáncubiertosporestagarantía.

LaGarantíadearranqueToroGTSnoesaplicablecuandoelproductoesusado
connescomerciales*.

Instruccionesparaobtenerasistenciabajolagarantía

SiustedcreequesuProductoTorotieneundefectodematerialesomanodeobra,o
siunadultodecapacidadnormalyanopuedearrancarelmotordesuproductocon
unoodosintentos,sigaesteprocedimiento:

1.PóngaseencontactoconcualquierDistribuidorAutorizadoT oroparaconcertar
elmantenimientoensusinstalaciones.Paralocalizarundistribuidorcercade
usted,consultelasPáginasAmarillastelefónicas(mireen"cortacéspedes")
ovisitenuestrositiowebenwww.T oro.com.T ambiénpuedellamaralos
númerosqueaparecenenelapartado3parausarelsistemadelocalización
deDistribuidoresTorolas24horasaldía.

2.Lleveelproductoysupruebadecompra(reciboofacturadeventa)al
Distribuidor.Eldistribuidordiagnosticaráelproblemaydeterminarásiestá
cubiertoporlagarantía.

3.SiporalgunarazónustednoestásatisfechoconelanálisisdelDistribuidoro
conlaasistenciarecibida,póngaseencontactoconnosotrosenladirección
siguiente:

CustomerCareDepartment,RLCDivision

TheToroCompany

811 1L yndaleAvenueSouth

Bloomington,MN55420-1 196

Teléfonogratuito:866-214-9807(clientesdeEE.UU.)

Teléfonogratuito:866-214-9808(clientesdeCanadá)

Responsabilidadesdelpropietario

UsteddebemantenersuProductoTorosiguiendolosprocedimientosde
mantenimientodescritosenelManualdeloperador.Dichomantenimientorutinario,
searealizadoporundistribuidoroporustedmismo,esporcuentadeusted.

Elementosycondicionesnocubiertos

Nohayotragarantíaexpresasalvolacoberturaespecialdesistemasdeemisiónyla
garantíasobremotoresenalgunosproductos.Estagarantíaexpresanocubre:

•Elcostedemantenimientoregular,servicioopiezas,comoporejemploltros,

combustible,lubricantes,cambiosdeaceite,bujías,ltrosdeaire,aladode
cuchillasocuchillasdesgastadas,ajustesdecables/acoplamientosoajustes
defrenosyembragues

•Cualquierproductoopiezaquehayasidomodicadoomalutilizadooque

hayanecesitadosersustituidooreparadodebidoaaccidenteofaltade
mantenimientoadecuado

•Reparacionesdebidasanoutilizarcombustiblefresco(compradohacemenos

deunmes)onoprepararadecuadamentelaunidadantesdecualquierperiodo
denoutilizaciónsuperioraunmes

•Costesderecogidayentrega

•Maluso,negligenciaoaccidentes

•Reparacionesointentosdereparaciónporpartedepersonasnopertenecientes

aunDistribuidorAutorizadoT oro

•Reparacionesoajustesparacorregirproblemasdearranquedebidosalo

siguiente:

–nosehanseguidolosprocedimientoscorrectosdemantenimiento

–lacuchilladelcortacéspedgiratoriohagolpeadounobjeto

–contaminantesenelsistemadecombustible

–combustibleincorrecto(encasodeduda,consulteelManualdeloperador)

–nosehadrenadoelsistemadecombustibleantesdeunperiodode

inactividadsuperioraunmes

•Condicionesdeoperaciónespecialesquepuedenrequerirmásdedosintentos

dearranque:

–primerarranquedespuésdeunperiodoextendidodeinactividadsuperior

atresmesesodealmacenamientoestacional

–arranqueabajatemperatura,porejemploaliniciodelaprimaveraoal

naldelotoño

–procedimientosdearranqueincorrectos-sitienedicultadalarrancar

suunidad,reviseelManualdeloperadorparaasegurarsedeque
estásiguiendolosprocedimientosdearranquecorrectos.Estopuede
ahorrarleunavisitainnecesariaalServicioTécnicoAutorizadoT oro.

Condicionesgenerales

Todaslasreparacionescubiertasporestasgarantíasdebenserrealizadasporun
ServicioTécnicoT orousandopiezasderepuestoaprobadosporToro.Lareparación
porunDistribuidorAutorizadoT oroessuúnicoremediobajoestagarantía.

NiTheToroCompanyniToroWarrantyCompanysonresponsablesdedaños
indirectos,incidentalesoconsecuentesrespectoalusodelosproductos
Torocubiertosporestasgarantías,incluyendocualquiercosteogastoporla
provisióndeequiposdesustituciónoservicioduranteperiodosrazonables
demalfuncionamientoonoutilizaciónhastalaterminacióndereparaciones
bajoestasgarantías.

Algunosestadosnopermitenexclusionesdedañosincidentalesoconsecuentes,de
maneraquelasexclusionesarribacitadaspuedennoseraplicablesausted.

Estagarantíaleotorgaaustedderechoslegalesespecícos;esposiblequeusted
tengaotrosderechosquevaríandeunestadoaotro.

PaísesfueradeEstadosUnidosoCanadá

LosclientesquecompraronproductosT oroexportadosdelosEstadosUnidosoCanadádebenponerseencontactoconsuDistribuidorToroparaobtenerpólizasdegarantía
parasupaís,provinciaoestado.Siporcualquierrazónustednoestásatisfechoconelservicioofrecidoporsudistribuidor ,ositienedicultadenobtenerinformaciónsobrela
garantía,póngaseencontactoconelimportadorT oro.Sifallantodoslosdemásrecursos,puedeponerseencontactoconnosotrosenT oroWarrantyCompany .

*"Propósitoresidencial"signicaelusodelproductoenlamismaparcelaenqueseencuentrasuvivienda.Elusoenmásdeunlugar ,oeluso
institucionaloalquiler,seconsideracomousocomercialyseríaaplicablelagarantíadeusocomercial.
**Lacoberturadeltrendetransmisiónincluyeelmotorylatransmisiónsolamente.Latransmisiónsedenecomolacajadeengranajes,loscomponentesinternosy
losejesmotores.

374-0254RevA
