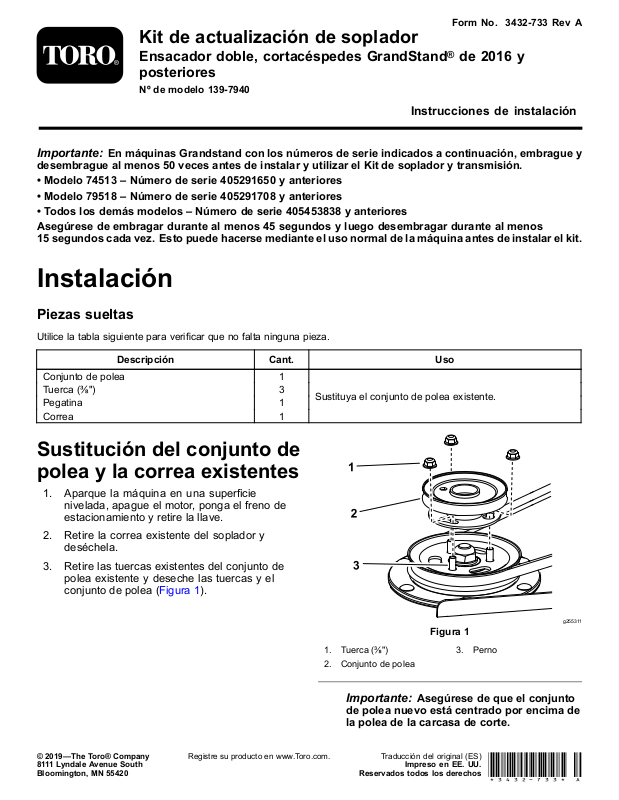

FormNo.3432-733RevA

Kitdeactualizacióndesoplador

Ensacadordoble,cortacéspedesGrandStand
posteriores

Nºdemodelo139-7940

Instruccionesdeinstalación

Importante:EnmáquinasGrandstandconlosnúmerosdeserieindicadosacontinuación,embraguey

desembraguealmenos50vecesantesdeinstalaryutilizarelKitdesopladorytransmisión.

•Modelo74513–Númerodeserie405291650yanteriores

•Modelo79518–Númerodeserie405291708yanteriores

•Todoslosdemásmodelos–Númerodeserie405453838yanteriores
Asegúresedeembragardurantealmenos45segundosyluegodesembragardurantealmenos

15segundoscadavez.Estopuedehacersemedianteelusonormaldelamáquinaantesdeinstalarelkit.

®

de2016y

Instalación

Piezassueltas

Utilicelatablasiguienteparavericarquenofaltaningunapieza.

DescripciónCant.

Conjuntodepolea
Tuerca(⅜")
Pegatina1
Correa

Sustitucióndelconjuntode
poleaylacorreaexistentes

1.Aparquelamáquinaenunasupercie
nivelada,apagueelmotor,pongaelfrenode
estacionamientoyretirelallave.

2.Retirelacorreaexistentedelsopladory
deséchela.

3.Retirelastuercasexistentesdelconjuntode
poleaexistenteydesechelastuercasyel
conjuntodepolea(Figura1).

Uso

1
3

1

Sustituyaelconjuntodepoleaexistente.

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registresuproductoenwww.T oro.com.

Figura1

1.Tuerca(⅜")

2.Conjuntodepolea

3.Perno

Importante:Asegúresedequeelconjunto

depoleanuevoestácentradoporencimade
lapoleadelacarcasadecorte.

Traduccióndeloriginal(ES)

Reservadostodoslosderechos

ImpresoenEE.UU.

*3432-733*A

g255311

4.Instaleelconjuntodepoleanuevoenlacarcasa
decortecon3tuercas(⅜")(Figura1).

5.Instalelacorreanuevacomosemuestraenla

Figura2ylaFigura3.

Figura2

decal138-8866

g290357

Figura4

Figura3

1.Correadelsoplador2.Correadelacarcasade

corte

6.Limpielazonadelsopladordondeseaplicala
pegatinaydejequeseseque.

7.Instalelapegatina(Figura4).

1.Ubicacióndelacalcomanía

g293335

2
