Toro 139-7930 Installation Instructions [it]

Kitessibileda15cm

TosaerbaGrandstand
modello2016esuccessivi

Nºdelmodello139-7930

®

condoppiosistemadiraccoltaE-ZVac

Installazione

Partisciolte

Vericatechesiastataspeditatuttalacomponentistica,facendoriferimentoallaseguentetabella.

FormNo.3432-812RevB

™

Istruzionidiinstallazione

ProceduraDescrizione

1

2

3

4

1

Preparazionedella

Nonoccorronoparti

Nonoccorronoparti

Adattatoredelcofano
Bullone(5/16"x1")
Dado(5/16")
Modello1
Raccordoditransizionedelsofatore
Dado(5/16")
Piastra2
Flessibile1
Cinghiadissaggio
Fascettastringitubo1

Qté

–

–

1
4
4

1
4

2

Preparazionedellamacchina.

Rimozionedelessibileedell'adattatore
esistenti.

Montaggiodell'adattatoredelcofano.

Montaggiodelraccordoditransizionee
delessibiledelsofatore.

Uso

macchina

Nonoccorronoparti

Procedura

1.Parcheggiatelamacchinasuterreno
pianeggiante.

2.DisinnestatelaPDF ,spostatelelevedicontrollo
delmovimentoinposizionediBLOCCOINFOLLE
einseriteilfrenodistazionamento.

3.Primadiscenderedallapostazionediguida
spegneteilmotore,toglietelachiavedi
accensioneeattendetechesiferminotuttele
partiinmovimento.

©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registrateilvostroprodottopresso

www.T oro.com.

Traduzionedell'originale(IT)

StampatonegliUSA

Tuttiidirittisonoriservati

*3432-812*B

2

Rimozionedelessibilee
dell'adattatoreesistenti

Nonoccorronoparti

Procedura

1.Allentatelafascettastringituboeimorsettidel
sofatoreerimuoveteilessibiledalgruppodel
sofatore(Figura1).

2.Rimuoveteilessibiledalcofano(Figura2).

g287358

Figura2

1.Flessibile

3.Rimuovetele4manopole,i2morsettidel
sofatoreeilraccordoditransizionedel
sofatoredalgruppodelsofatore(Figura3).

Figura1

1.Flessibile3.Fascettastringitubo

2.Morsettodelsofatore

g185954

g287360

Figura3

1.Manopola(4)

2.Morsettodelsofatore(2)

3.Raccordoditransizione
delsofatore

2

4.Sulcofano,rimuovetei4bulloni,i4dadie
l'adattatoredelcofanoesistenti(Figura4).

3

Montaggiodell'adattatore
delcofano

Partinecessarieperquestaoperazione:

1

Adattatoredelcofano

4

Bullone(5/16"x1")

4

Dado(5/16")

1Modello

Procedura

Figura4

1.Adattatoredelcofano3.Dado(4)

2.Bullone(4)

5.Scartateleparti.

g287428

1.Rimuoveteilbullone,larondellaeildadodalla
staffaorientabile(Figura5).

g289389

Figura5

1.Dado3.Bullone

2.Rondella

2.Collocatelasagomasulcofano,allineandoil
forodestroconilforodimontaggiodellastaffa
orientabileeilbordoinferioreconlasporgenza
delcofano(Figura6).

3

Figura6

1.Allineamentodelbordo
inferioreconlasporgenza

3.Contrassegnateglialtri4forieilforopiùgrande.

2.Allineamentodelforocon
ilforodimontaggio.

4

Montaggiodelraccordodi
transizioneedelessibile
delsofatore

Partinecessarieperquestaoperazione:

1

Raccordoditransizionedelsofatore

4

Dado(5/16")

g287443

2Piastra

1Flessibile

2

1Fascettastringitubo

Cinghiadissaggio

4.Praticateunforodi8,73mmnellequattro
posizionicheavetecontrassegnato.

5.Praticateilforopiùgrandeconunasega
alternativa.

6.Montateilnuovoadattatoredelcofanoinserendo
4bullonie4dadineinuoviforidimontaggio
(fateriferimentoaFigura4).Serrateibullonia
unvalorecompresotra10,2e12,4N∙m.

Importante:Nonserrateeccessivamentei

bulloni.

7.Montatelabulloneriadellastaffaorientabile
mostratanellaFigura5.

Procedura

1.Montateilnuovoraccordoditransizionecon2
piastree4dadi(Figura7).

Figura7

1.Dado(4)

2.Piastra(2)

3.Raccordoditransizione
delsofatore

g287427

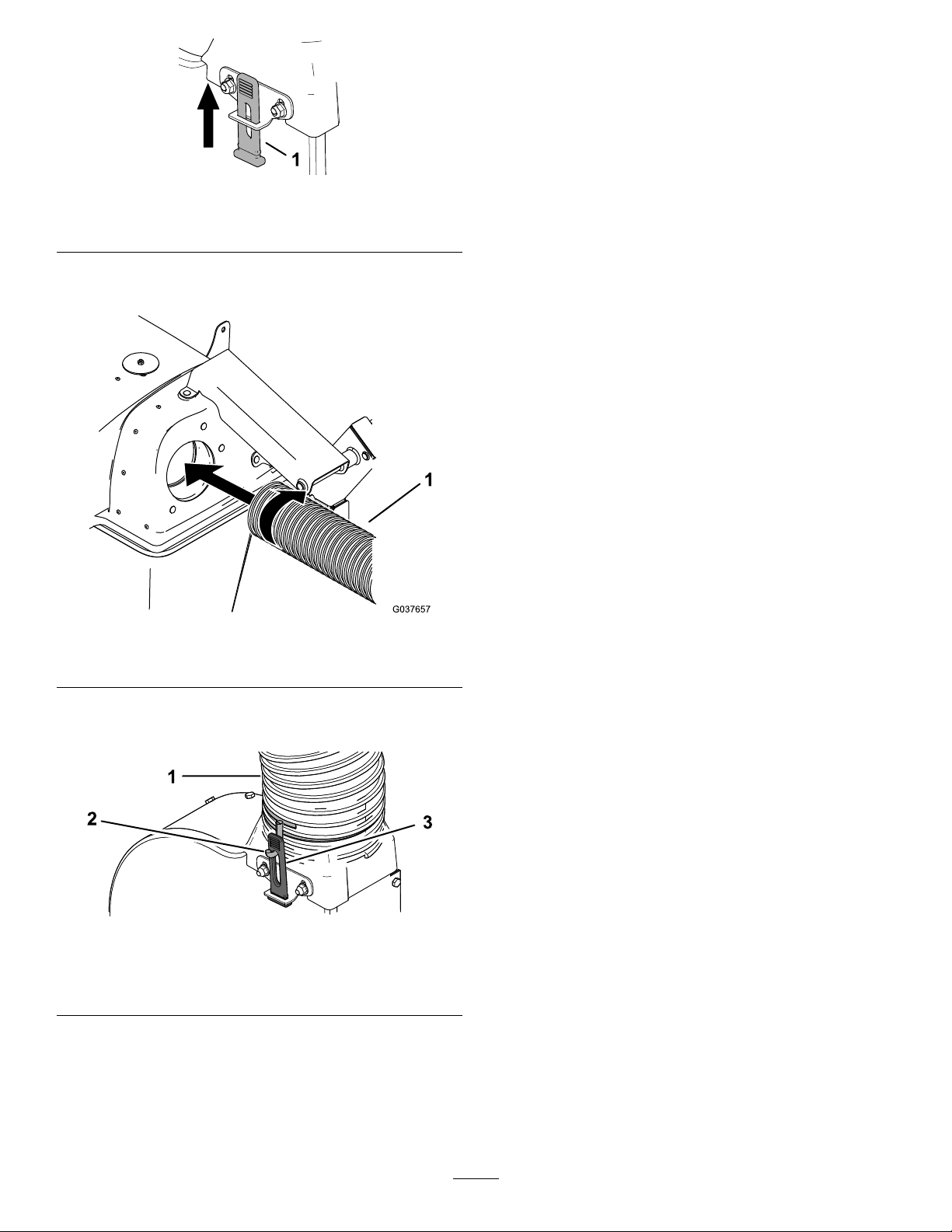

2.Montateunfermoingommasuciascunapiastra
(Figura8).

4

Figura8

1.Fermoingomma

3.Avvitate1estremitàdeltubosulcofanonoa
quandononèsaldo(Figura9).

ingommaessateilessibiletirandoifermidi
gommaperinserirlineiganci(Figura10).

Nota:Assicuratevicheifermiingommasiano

tesi.Avvitateulteriormentelafascettasul
essibileseifermisonolenti.

g287429

Figura9

1.Flessibile

4.Avvitatelafascettastringitubosull’altraestremità
delnuovoessibileper2o3giri(Figura10).

Figura10

1.Flessibile3.Fermoingomma

2.Fascettastringitubo

5.Montateilessibilesullatransizionedel
sofatore,inmodotalecheilessibileformi
all’incircaunapiegadi90gradidalcofano.
Regolatel'orientamentodeigancidellefascette
stringituboquantobastaperallinearleconifermi

g037657

g257568

5
