Sadasvětel
SekačkaProLineovládanázachůzeprokomerčníúčelys
60palcovouplovoucížacíjednotkou
Číslomodelu139-5595
Poznámka:Levouapravoustranusekačkyurčetevzhledemkběžnéprovoznípoloze.
Instalace
Vyjímatelnédíly
Proověření,žebylydodányvšechnysoučásti,použijtetabulkuníže.
FormNo.3436-366RevA
Návodkinstalaci
1
Přípravastroje
PostupPopis
1
2
3
Nejsoupotřebažádnédíly
SvětloLED
Konzolasvětla1
Třecípodložka2
Vratovýšroub(5/16x7/8in)
Přírubovámatice(5/16in)
Svorkasvětla
Pojistnámatice(1/4in)
Kabelovýsvazek1
Stahovacípásky
Kolébkovýpřepínač1
2
Instalacesvětel
Množ-
ství
–
2
2
2
2
4
6
Připravtestroj.
Nainstalujtesvětla.
Protáhnětekabelovýsvazek.
Použití
Nejsoupotřebažádnédíly
Postup
1.Zaparkujtestrojnarovnémpovrchu,vypněte
pohonžacíchnožůazatáhněteparkovacíbrzdu.
2.Nežopustítepracovnípozici,vypnětemotor,
vyjměteklíčapočkejte,ažsevšechnypohybující
sečástizastaví.
3.Odpojteakumulátor;vizprovoznípříručka.
©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
Zaregistrujtesvůjvýrobeknaadrese
www.T oro.com.
Dílypotřebnékprovedenítohotokroku:
2
SvětloLED
1Konzolasvětla
2Třecípodložka
2
Vratovýšroub(5/16x7/8in)
2
Přírubovámatice(5/16in)
2
Svorkasvětla
4
Pojistnámatice(1/4in)
Překladoriginálu(CS)
Všechnaprávavyhrazena
VytištěnovUSA
*3436-366*A
Postup
1.Připevněte2světlaLEDkekonzolesvětla
pomocí2vratovýchšroubů(5/16x7/8in),2
třecíchpodložeka2přírubovýchmatic(5/16in),
vizObrázek1.
2.Připevnětemontážníceleksvětlakekrytu
tlumičepomocí2svoreksvětlaa4pojistných
matic(1/4in),vizObrázek2.

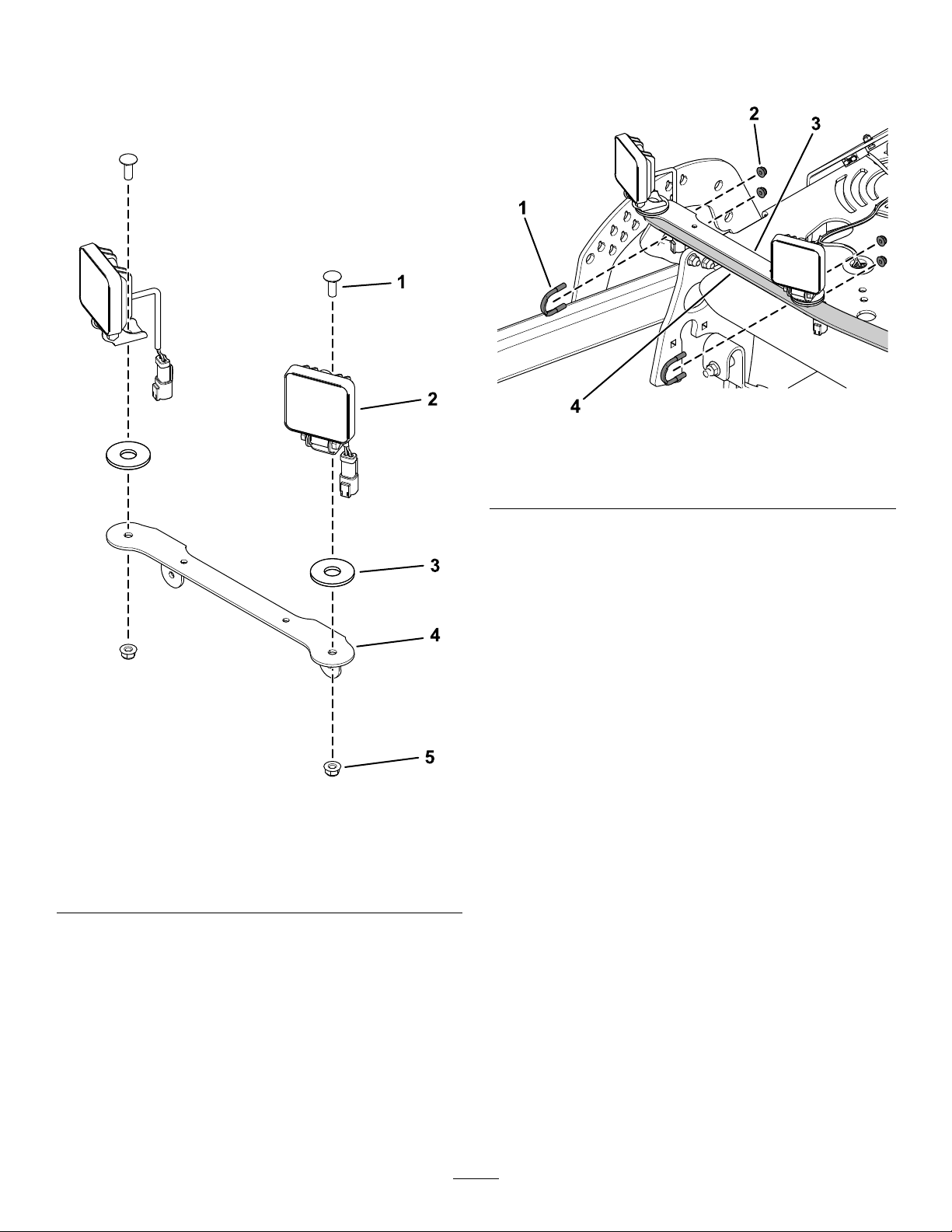

g307081
Obrázek2
Obrázek1
1.Vratovýšroub(5/16x
7/8in)
2.SvětloLED5.Přírubovámatice(5/16in)
3.Třecípodložka
4.Konzolasvětla
1.Svorkasvětla
2.Pojistnámatice(1/4in)
g307082
3.Montážníceleksvětla
4.Kryttlumiče
2
3
Vedeníkabelovéhosvazku
Dílypotřebnékprovedenítohotokroku:
1Kabelovýsvazek
6
Stahovacípásky
1Kolébkovýpřepínač
Postup
1.Zapojte2konektoryvpředníčástistrojedo
světelLED(Obrázek3).
2.Upevnětesvazekvodičůkekonzolesvětla
pomocí2zástrčnýchupínacíchprvkůnasvazku
vodičů(Obrázek4).
g307415
Obrázek4
1.Zástrčnýupínacíprvek2.Konzolasvětla
1.Konektorsvětla
g307414
Obrázek3
2.Konektorsvazkuvodičů
3
