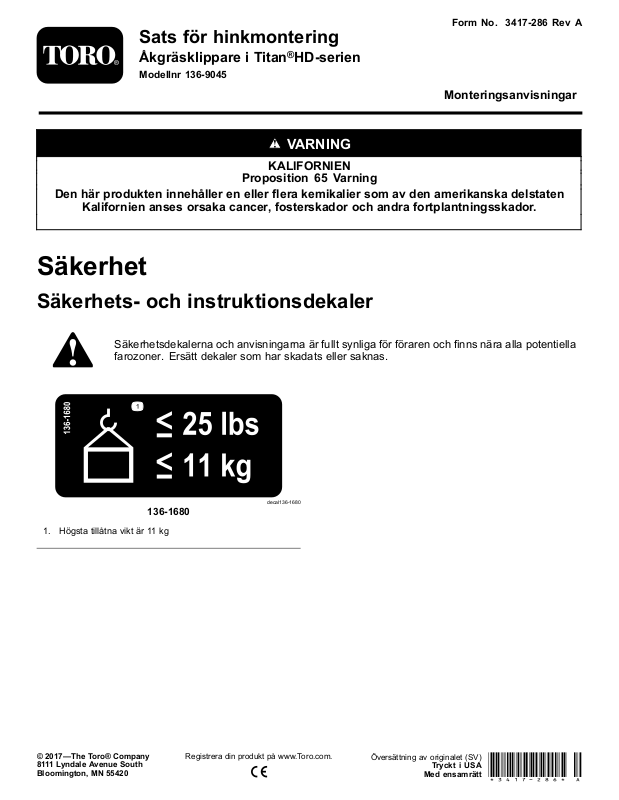

Toro 136-9045 Installation Instructions [sv]

Satsförhinkmontering

ÅkgräsklippareiTitan

Modellnr136-9045

Proposition65Varning

Denhärprodukteninnehållerenellererakemikaliersomavdenamerikanskadelstaten

Kalifornienansesorsakacancer,fosterskadorochandrafortplantningsskador.

®

HD-serien

VARNING

KALIFORNIEN

Säkerhet

Säkerhets-ochinstruktionsdekaler

FormNo.3417-286RevA

Monteringsanvisningar

Säkerhetsdekalernaochanvisningarnaärfulltsynligaförförarenochnnsnäraallapotentiella
farozoner.Ersättdekalersomharskadatsellersaknas.

1.Högstatillåtnaviktär11kg

decal136-1680

136-1680

©2017—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

Registreradinproduktpåwww.Toro.com.

Översättningavoriginalet(SV)

TrycktiUSA

Medensamrätt

*3417-286*A

Montering

Lösadelar

Använddiagrammetnedanförattkontrolleraattalladelarnnsmed.

BeskrivningAntal

Ingadelarkrävs

Övrefäste
Huvudfäste

Överstafäste
Undrestödfäste
Svetsatstödfäste
Vagnskruv(5/16x⅞tum)
Mutter(5/16tum)
Vred1
Gummifäste
Skåradskruv
Låsmutter
Skruv(5/16x1tum)
Mutter(5/16tum)–användendast4för2017

ochäldremaskiner
Vagnsskruv(5/16x⅞tum)–användendast

1för2017ochäldremaskiner
Inrestödfäste–endastför2018ochnyare

maskiner
Framviktssats(säljsseparat)

Användning

–

1
1
1
1
1
4
3

1
1
1
3

6

4

1

1

Förberedamaskinen.

Monterasatsen.

Monterasatsenpåmaskinen.

Monteraenframviktssats(vidbehov).

Förberedamaskinen

1.Parkeramaskinenpåenplanyta.

2.FörrörelsereglagentilldetNEUTRALALÅSLÄGET.

3.Kopplainparkeringsbromsen.

4.Stängavmotornochtautnyckeln.

g037289

Figur1

2

Monterasatsen

MonterasatsenienlighetmedFigur2.Monteradetövrefästetlöstvidhuvudfästet,duservilkethålidet
övrefästetsomduskaanvändaiFigur3.

Obs:Monteradetundrestödfästetendastomdumonterarsatsenframförbakdäcken.Monterafästetsåatt

denstoraytanärvändbakåtpåmaskinen(Figur2)ellervisarfästetsriktningförmonteringavsatsenpå
maskinensvänstrasida.

Figur2

1.Huvudfäste

2.Gummifäste(valfritt)5.Vagnsskruv(5/16x⅞tum)8.Undrestödfäste(vidbehov)

3.Skåradskruv

4.Överstafäste

6.Svetsatstödfäste

7.Mutter(5/16tum)

9.Övrefäste

10.Vred

11.Låsmutter(nr8)

Obs:Monteringavgummifästetärfrivilligt.Omduskamonteratillbehörpåhuvudfästetochdetdärförär

olämpligtattmonteragummifästetdär,kanduiställetmonteradetpåhinken(säljsseparat).Borraetthål
(5,1mmidiameter)ihinkenochmonteragummifästetpådenmedhjälpavspårskruvenochlåsmuttern.

g037140

3

Figur3

g037081

1.Använddethärhåletomdumonterarsatsenframfördet
vänstrabakdäcket.

2.Använddethärhåletomdumonterarsatsennågonstans
bakombakdäcken.

3.Använddethärhåletomdumonterarsatsenframfördet
högrabakdäcket.

Monterasatsenpåmaskinen

Monteringsplatser

Dukanmonteradenhärsatsenpåsexplatserpåmaskinen(Figur4).Användenavföljandemetoderföratt
monterasatsenpåavseddplats.

Obs:Påmaskineri1500-serienkanduendastmonterasatsenpåtvåplatserframförbakdäcken.

1.Framförbakdäcket

2.Påsidanavmotorskyddet

g037123

Figur4

3.Bakremotorskydd

4

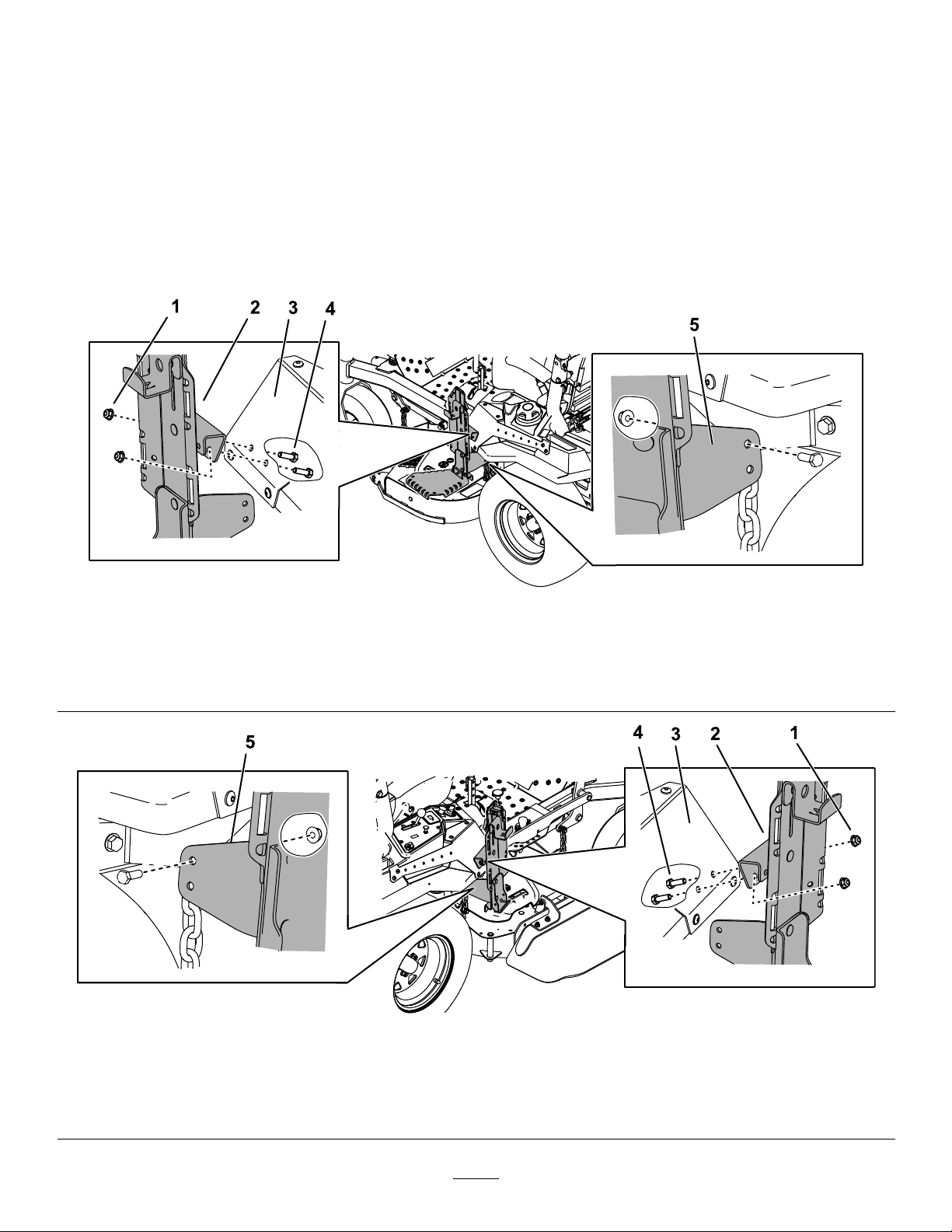

Monterasatsenframförbakdäcken

För2017ochäldremaskiner

1.Fästmonteringenvidkonsolkåpanmedtvåskruvar(5/16x1tum)ochtvåmuttrar(5/16tum)enligt

Figur5ellerFigur6.

2.Draåtfästelementensomfästerdetövrefästetvidhuvudfästet.

3.Fästdetundrestödfästetbakomfästetunderkonsolkåpanmedenskruv(5/16x1tum)ochenmutter
(5/16tum)enligtFigur5ellerFigur6.

Obs:Dukommerinteattanvändadetnederstahåletihuvudfästetelleridetundrestödfästet.
Obs:Kontrolleraattenhetenärlodrät.Omdenhängerivinkel,kandetundrestödfästetmonterats

felaktigt.

1.Mutter(5/16tum)

2.Montering

Figur5

Monterasatsenpåmaskinensvänstrasida

3.Konsolkåpa

4.Skruv(5/16x1tum)

Figur6

Monterasatsenpåmaskinenshögrasida

g213937

5.Undrestödfäste

g213522

1.Mutter(5/16tum)

2.Montering

3.Konsolkåpa

4.Skruv(5/16x1tum)

5.Undrestödfäste

5

Monterasatsenframförbakdäcken

För2018ochnyaremaskiner

1.Fästmonteringenvidkonsolkåpanmedtvåskruvar(5/16x1tum)ochtvåmuttrar(5/16tum)enligt

Figur5ellerFigur6.

2.Draåtfästelementensomfästerdetövrefästetvidhuvudfästet.

3.Användtvåvagnsskruvar(5/16x⅞tum)ochtvåmuttrar(5/16tum)förattfästadeninrestödfästskapseln
enligtFigur7.

RiktadetinrestödfästetenligtFigur8omdetskamonteraspåmaskinensvänstrasida.
RiktadetinrestödfästetenligtFigur9omdetskamonteraspåmaskinenshögrasida.

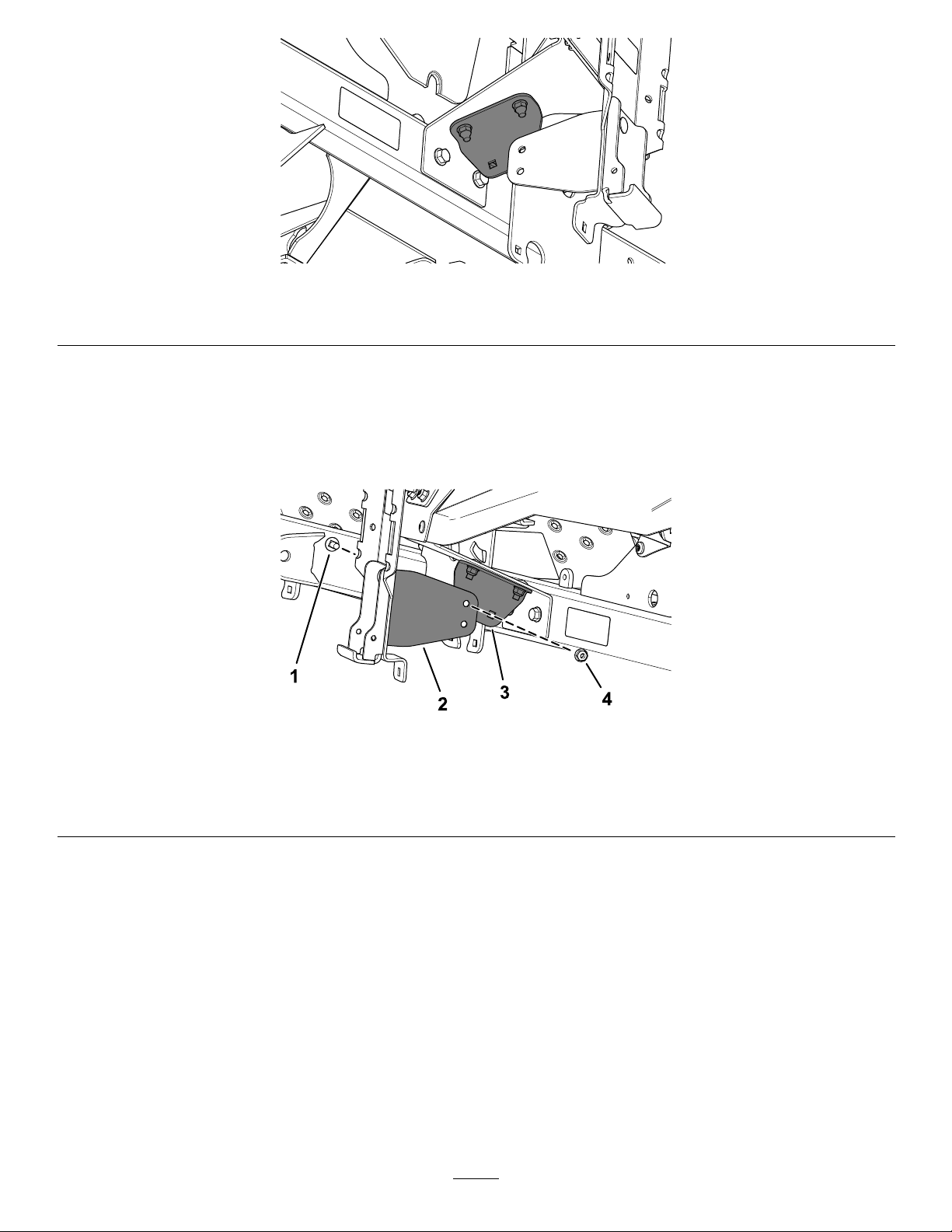

Figur7

Monterasatsenpåmaskinensvänstrasida

1.Vagnsskruv(5/16x⅞tum)3.Mutter(5/16tum)

2.Stödfästskapsel4.Inrestödfäste

Figur8

Monterasatsenpåmaskinensvänstrasida

g225469

g225470

6

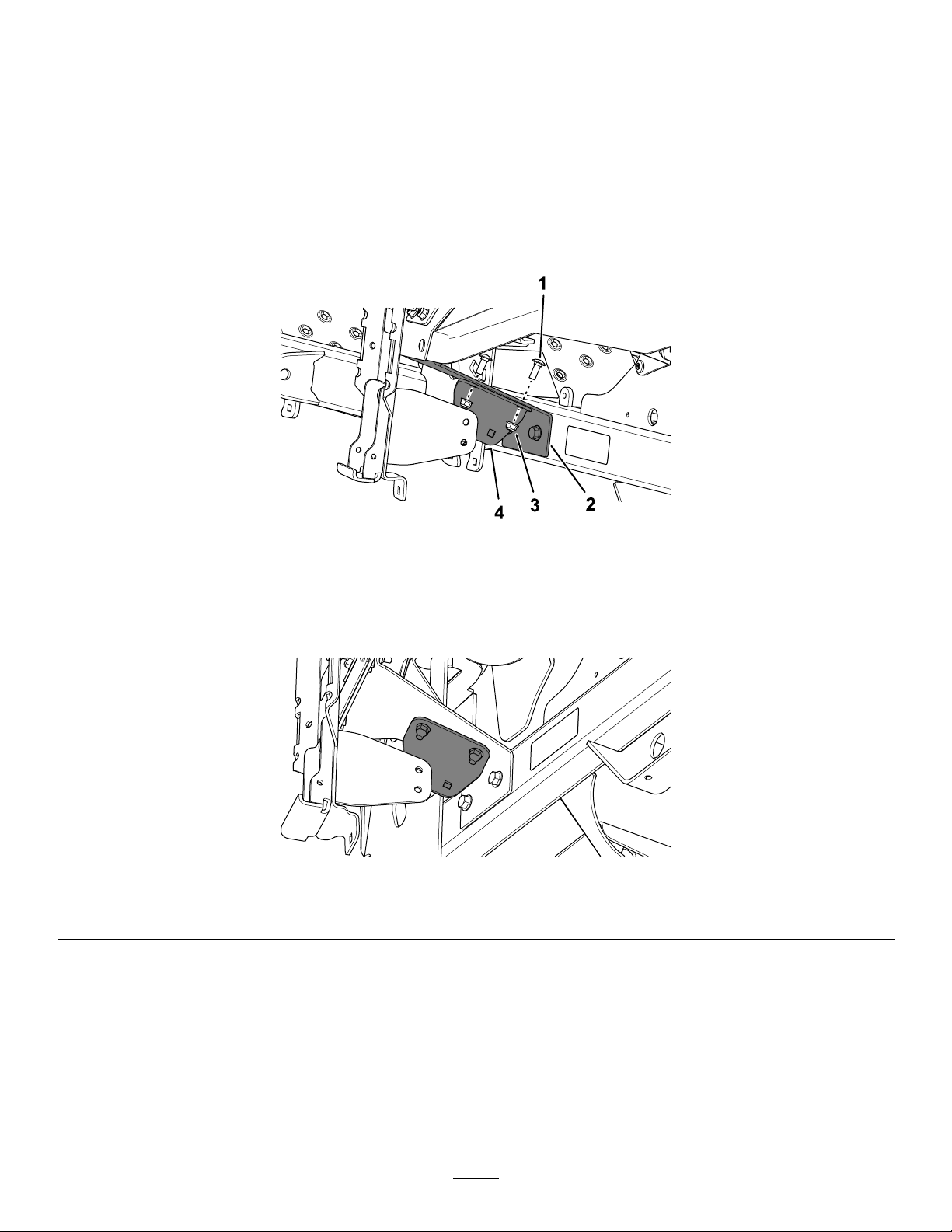

Figur9

Monterasatsenpåmaskinenshögrasida

4.Fästdetundrestödfästetviddetinrestödfästetunderkonsolkåpanmedenskruv(5/16x⅞tum)och
enmutter(5/16tum)enligtFigur10.

Obs:Dukommerinteattanvändadetnederstahåletihuvudfästetelleridetundrestödfästet.
Obs:Kontrolleraattenhetenärlodrät.Omdenhängerivinkel,kandetundrestödfästetmonterats

felaktigt.

Figur10

Monterasatsenpåmaskinensvänstrasida

g225471

g225517

1.Vagnsskruv(5/16x⅞tum)

2.Undrestödfäste4.Mutter(5/16tum)

3.Inrestödfäste

7

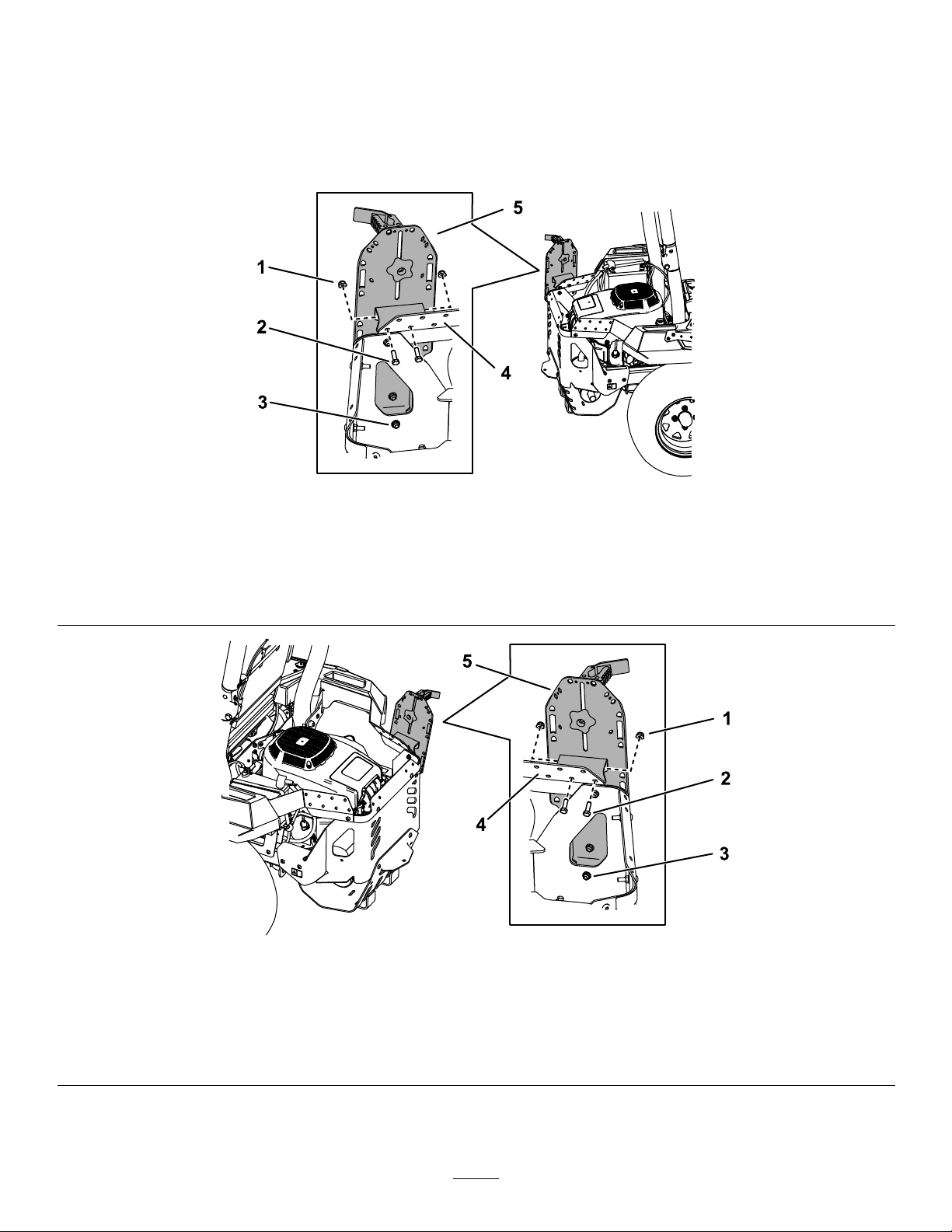

Monterasatsenpåsidanavmotorskyddet

1.Fästmonteringenpådetövresidoskyddetmedtvåskruvar(5/16x1tum)ochtvåmuttrar(5/16tum)
enligtFigur11ellerFigur12.

2.Draåtfästelementensomfästerdetövrefästetvidhuvudfästet.

3.Fästhuvudfästetsnedredelpåmotorskyddetmedenvagnsskruv(5/16x⅞tum)ochenmutter(5/16tum)
enligtFigur11ellerFigur12.

Figur11

Monterasatsenpåmotorskyddetsvänstrasida

g213523

1.Mutter(5/16tum)

2.Skruv(5/16x1tum)

3.Vagnsskruv(5/16x⅞tum)ochmutter(5/16tum)

Monterasatsenpåmotorskyddetshögrasida

4.Övresidoskydd

5.Montering

g213524

Figur12

1.Mutter(5/16tum)

2.Skruv(5/16x1tum)

3.Vagnsskruv(5/16x⅞tum)ochmutter(5/16tum)

4.Övresidoskydd

5.Montering

8

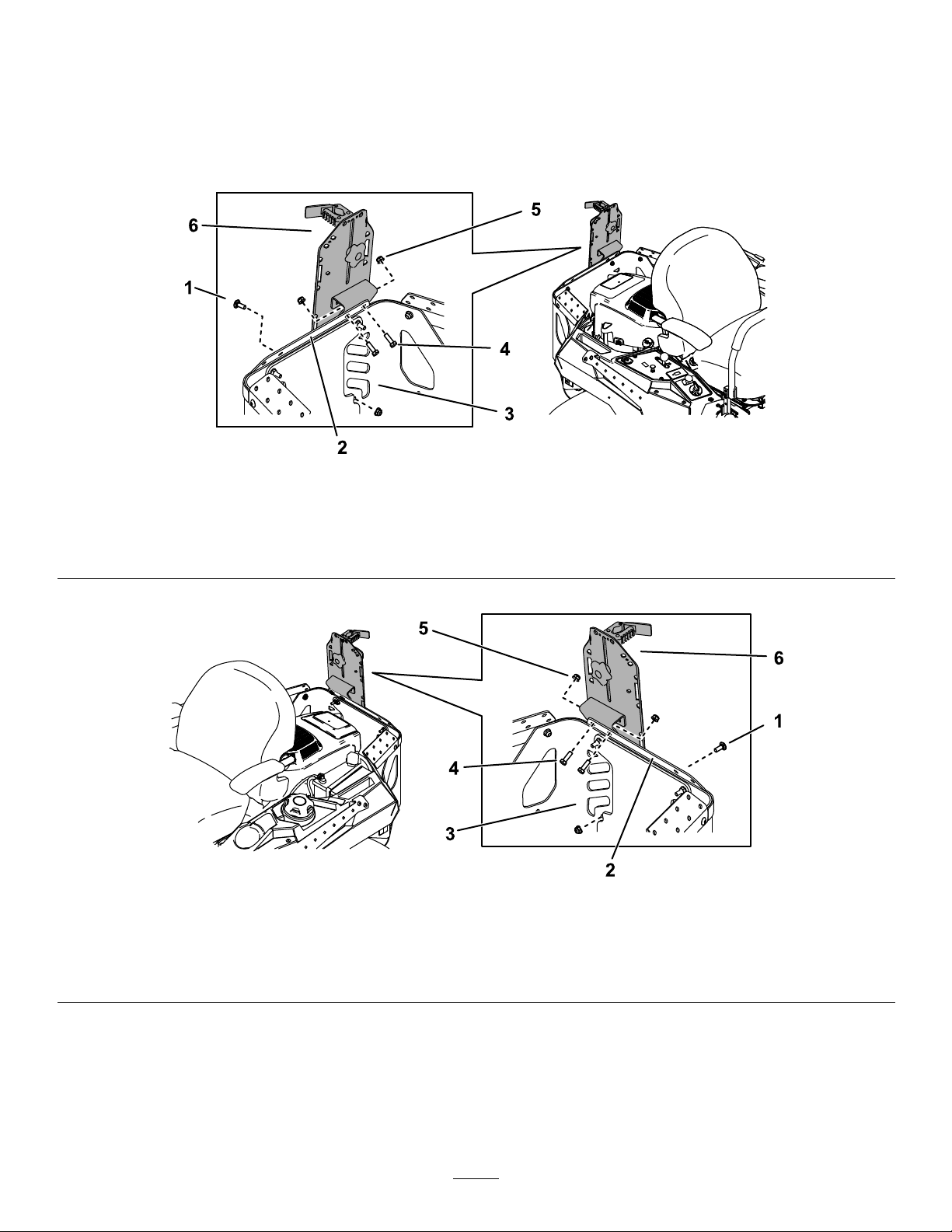

Monterasatsenpådetbakremotorskyddet

1.Fästmonteringenpådetbakreövreskyddetmedtvåskruvar(5/16x1tum)ochtvåmuttrar(5/16tum)
enligtFigur13ellerFigur14.

2.Draåtfästelementensomfästerdetövrefästetvidhuvudfästet.

3.Fästhuvudfästetsnedredelpådetbakremotorskyddetmedenvagnsskruv(5/16x⅞tum)ochen
mutter(5/16tum)enligtFigur13ellerFigur14.

Figur13

Monterasatsenpådetbakremotorskyddetsvänstrasida(förattgöradettydligarevisasintestörtbågen)

g213525

1.Vagnsskruv(5/16x⅞tum)

2.Bakreövreskydd

Monterasatsenpådetbakremotorskyddetshögrasida(förattgöradettydligarevisasintestörtbågen)

1.Vagnsskruv(5/16x⅞tum)

2.Bakreövreskydd

3.Bakremotorskydd

4.Skruv(5/16x1tum)

3.Bakremotorskydd

4.Skruv(5/16x1tum)

5.Mutter(5/16tum)

6.Montering

g213526

Figur14

5.Mutter(5/16tum)

6.Montering

9

Monteraenframviktssats

Körning

Förmaskinermedtvåellerer
monteringssatserförtillbehör

Omtvåellerermonteringssatserförtillbehör(dvs.
hinksatsenelleruniversalmonteringssatsen)läggs
tillpånågonavdefyraplatsernasomvisasiFigur

15skaduläggatillenframviktssats.Kontakta

enauktoriseradåterförsäljareföranvisningarom
framviktssatsen.

Monteringavredskap

Användendastredskapochtillbehörsomgodkänts
avToro.Högstatillåtnaviktär11,3kg.

Användhålenimonteringsfästenaförattfästa
redskapellertillbehör.

Monteraenhink

1.Lossavredetochhöjuppdetöverstafästet.Dra
åtvredetföratthålladetpåplats(Figur16).

2.Placerahinkensnederkantöverdetsvetsade
stödfästetsnederkant(Figur16).

3.Lossavredetochsänkdetöverstafästetså
långtsommöjligtöverkantenpåhinken.Draåt
vredet(Figur16).

Figur15

1.Läggtillenframviktssatsnärtvåellerermonteringssatser
förtillbehörskamonteraspådessaplatser.

g037417

10

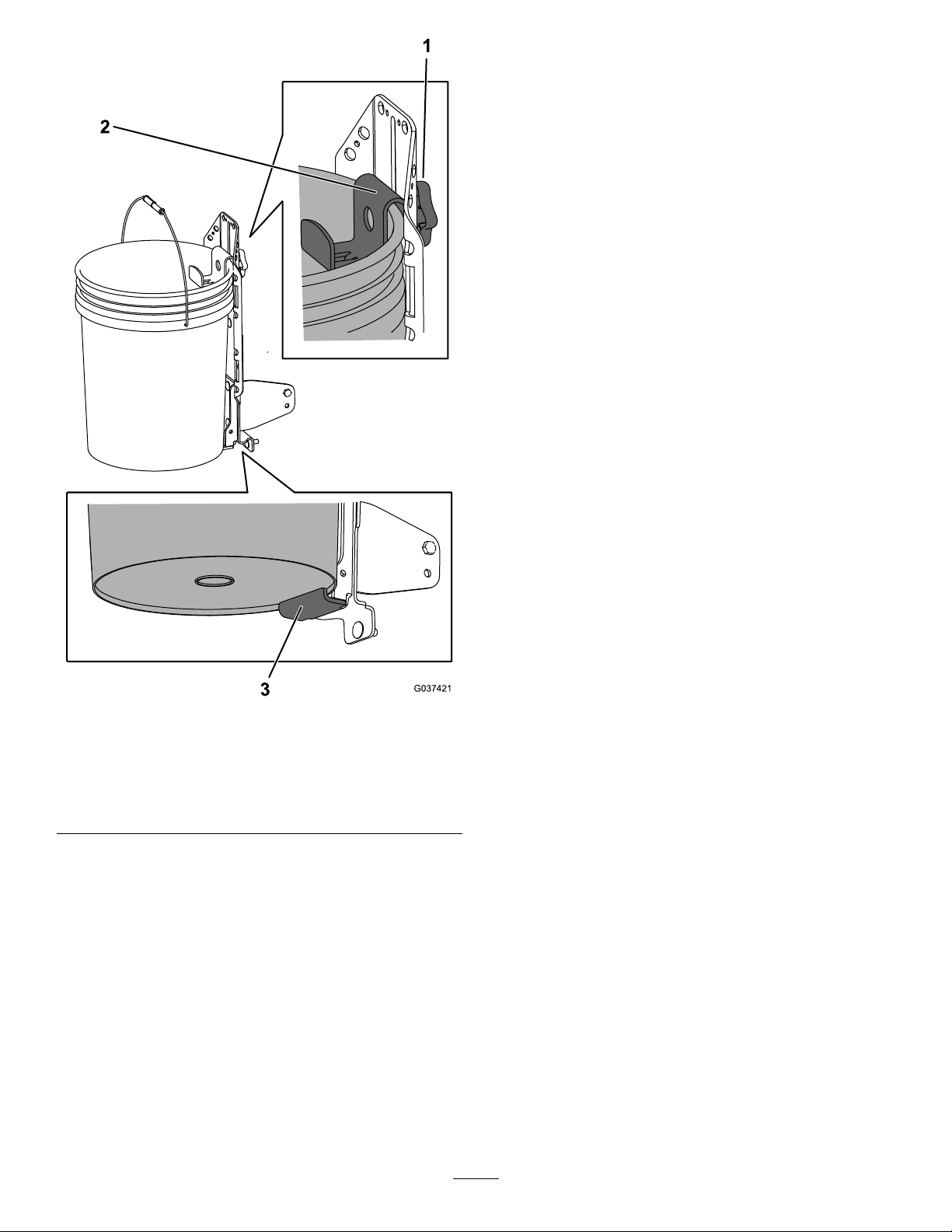

Figur16

Gummifästevisasinte

g037421

1.Vred

2.Överstafästetöver
hinkenskant

3.Stödfästetsnedrekant
