Page 1
TOPRO
TROJA
NO
ENG
DE
Other
languages:
www.
TOPRO.NO
Gåbord
Walker
Rollator mit Unterarmauflagen
Art. nr. denne brukerveiledningen: 100926
Brukerveiledning
User manual
Bedienungsanleitung
TOPRO
Page 2
TOPRO
GÅBORDTROJA
4-5 Velkommen
Garanti
6-7 Bli kjent med ditt
TOPRO HJELPEMIDDEL
Mål og vekt
8-9 Viktig å vite om sikkerhet
10-11 Montering / innstilling
Utfolding
Sammenfolding
Justering av håndtak
Senking av håndtaksør
12-13 Høydeinnstilling
av underarmstøtter
Høydeinnstilling med minne
Anbefalt høyde
TOPRO
TOTENPRODUKTER AS
rambekkvn.1 PB 428
N - 2803 gjøvik
tlf (+47) 6113 46 00
fax (+47) 61179205
2
www.TOPRO.no
14-15 Innstilling / kontroll av bremser
Bruk av bremser
Vedlikehold av bremser
16-17 Bruk av sete, kurv,
kantavviser og vippefunksjon
18-19 Materiale / resirkulering
Renhold
Desinfeksjon
20-21 Oppbevaring
Bæring av gåbordet
Ettersyn / vedlikehold
Hvis gåbordet ikke virker
som det skal
22-23 Tilbehør
Page 3
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
4-5 Welcome
Guarantee
6-7 Get to know your
TOPRO WALKER
Measurement and weight
8-9 Important to know about safety
10-11 Assembling / adjusting
Unfolding
Folding
Adjusting the handlebars
Lowering the handlebar tubes
12-13 Height adjustment of
forearm support
Height adjustment
using the memory function
Recommended height
14-15 Adjusting / checking the brakes
Using the brakes
Maintaining the brakes
16-17 Use of seat, tilt function,
basket and edge guard
18-19 Material / recirculation
4-5 Vorwort
Garantie
6-7 Lernen Sie Ihr
TOPRO HILFSMITTEL kennen
Technische Daten
8-9 Sicherheitshinweise
10-11 Montage / Einstellung
Auseinanderfalten
Zusammenfalten
Justierung der Handgriffe
Einschieben der Handgriffrohre
12-13 Höheneinstellung der
Unterarmauflagen
Höheneinstellung mit
Memoryfunktion
Empfohlene Höhe
14-15 Einstellung/Kontrolle der Bremsen
Gebrauch der Bremsen
Wartung der Bremsen
16-17 Gebrauch der Sitzfläche,
Ankipphilfe, Korb und
Kantenabweiser
18-19 Material / Wiederverwertung
Cleaning
Disinfection
20-21 Storage
Carrying the walker
Inspection / maintenance
If the walker
doesn't work properly
22-23 Accessories
Reinigung
Desinfektion
20-21 Aufbewahrung
Tragen des Rollators
Kontrolle / Wartung
Wenn der Rollator nicht
funktioniert wie er soll
22-23 Zubehör
3
Page 4
TOPRO
GÅBORDTROJA
Velkommen
som bruker av et
TOPRO HJELPEMIDDEL
Alle TOPRO Hjelpemidler
er utviklet, designet og fremstilt i Norge.
Produsent: TOTENPRODUKTER AS.
Avansert produksjonsutstyr,
kvalitets- og miljøsikring
gir stor nøyaktighet og maksimal kvalitet
i alle ledd av produksjonen.
Garanti
TOPRO TROJA GÅBORD
er garantert fri for feil og mangler
i5år.
Reparasjoner i garantitiden skal henvises til
din hjelpemiddelsentral, forhandler eller
produsent.
4
TOPRO.NO
TOPRO
ART.NO.
814749
Unntatt er skader forårsaket av feil bruk og
deler som utsettes for naturlig slitasje.
HMS
ART.NR.
096458
Gåbord
TOPRO TROJA
Page 5
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Welcome
as a user of a
TOPRO PRODUCT
All TOPRO products are developed,
designed and made in Norway.
Manufacturer: TOTENPRODUKTER AS.
Advanced manufacturing equipment, quality
and environmental security gives great
accuracy and maximum quality in all the
levels of production.
Guarantee
TOPRO TROJA WALKER
is guaranteed free of faults and defects
for 5 years.
For repairs in the guarantee period,
please refer to your local mobility shop,
dealer or manufacturer.
An exception is if the damage is caused by
incorrect use or parts that are exposed to
natural wear and tear.
Wir begrüssen Sie
als Nutzer eines
TOPRO HILFSMITTELS
Alle TOPRO Hilfsmittel sind in Norwegen
entwickelt, designet und hergestellt.
Produzent: Totenprodukter AS.
Mit neuester Produktionsausrüstung,
Qualitäts- und Umweltsicherung erreichen wir
ein hohes Ma
Qualit
ät in allen Bereichen der Produktion.
β an Genauigkeit und optimale
Garantie
TOPRO TROJA
ROLLATOR MIT UNTERARMAUFLAGEN
hat 5 Jahre Garantie ab Lieferdatum und
Verkauf durch einen Fachhändler /
Sanitätshaus.
Für Reparaturen in der Garantiezeit wenden
Sie sich bitte an Ihren Fachhändler /
Sanitätshaus.
Ausgenommen von der Garantie sind
Montageaufwand, natürlicher Verschlei
Sch
äden, die durch unsachgemässen
Gebrauch entstanden sind.
β und
Walker Rollator mit Unterarmauflagen
TOPRO TROJA TOPRO TROJA
5
Page 6
TOPRO
TROJA
GÅBORD
B
A
Bli kjent med ditt
TOPRO HJELPEMIDDEL
A Underarmstøtte
B Bremsehendel
C
C Bremsespak
D Håndtaksrør
E Bremsevaier
F Setestag
H
E
F
D
G
I
G Sete
H Låsebøyle
I Stropp for sammenfolding
J
J Låseratt for høydejustering
K Kurv
L
K
L Sideramme
M Bremsekloss / Kantavviser
N Vippefunksjon
M
6
TOPRO.NO
N
980 - 1150 mm
650 mm
620 mm
450 mm
620 mm
840 mm
200 mm
35 mm
35 mm
65 mm
1080 mm
310 mm
660 mm
9,1 kg
150 kg
MÅL OG VEKT
Høyde støttepunktene
Største lengde
Største bredde
Mellom støttepunktene
Setehøyde
Snudiameter
Diameter for- og bakhjul
Bredde for- og bakhjul
Diameter håndtak
Gripedistanse kjørebrems
Høyde sammenlagt
Bredde sammenlagt
Lengde sammenlagt
Vekt
Maks brukervekt
Page 7
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Get to know your TOPRO PRODUCT
A Forearm support
B Brake handle
C Brake lever
D Handlebar tube
E Brake wire
F Seat bars
G Seat
H Lock clamp
I Strap for folding
J Lock wheel for the
height adjustment
K Basket
L Side frame
M Brake block / Edge guard
N Tilt function
Lernen Sie Ihr
TOPRO HILFSMITTEL kennen
A Unterarmauflage
B Bremsgriff
C Bremshebel
D Handgriffrohr
E Bremsseil
F Seitenstangen
G Sitzfläche
H Verriegelung
I Greifschnur für
Klappmechanismus
J Sternschraube zur Einstellung
der Höhe
K Korb
L Seitenrahmen
M Bremsklotz / Kantenabweiser
N Ankipphilfe
MEASUREMENT
Height of support points
Maximum length
Maximum width
Between support points
Seat height
Turning diameter
Diameter front/rear wheels
Width front/rear wheels
Diameter handles
Grip distance driving brake
Height when folded up
Width when folded up
Length when folded up
Weight
Maximum user weight
ABMESSUNGEN
Höhe der Stützpunkte
Grösste Länge
Grösste Breite
Zwischen den Stützpunkten
Sitzhöhe
Drehdurchmesser
Durchmesser Vorder/Hinterrad
Breite Vorder/Hinterrad
Durchmesser Handgriff
Abstand Fahrbremse
Höhe zusammengeklappt
Breite zusammengeklappt
Länge zusammengeklappt
Gewicht
Max. Benutzergewicht
7
Page 8
A
TOPRO
C D
TROJA
B
GÅBORD

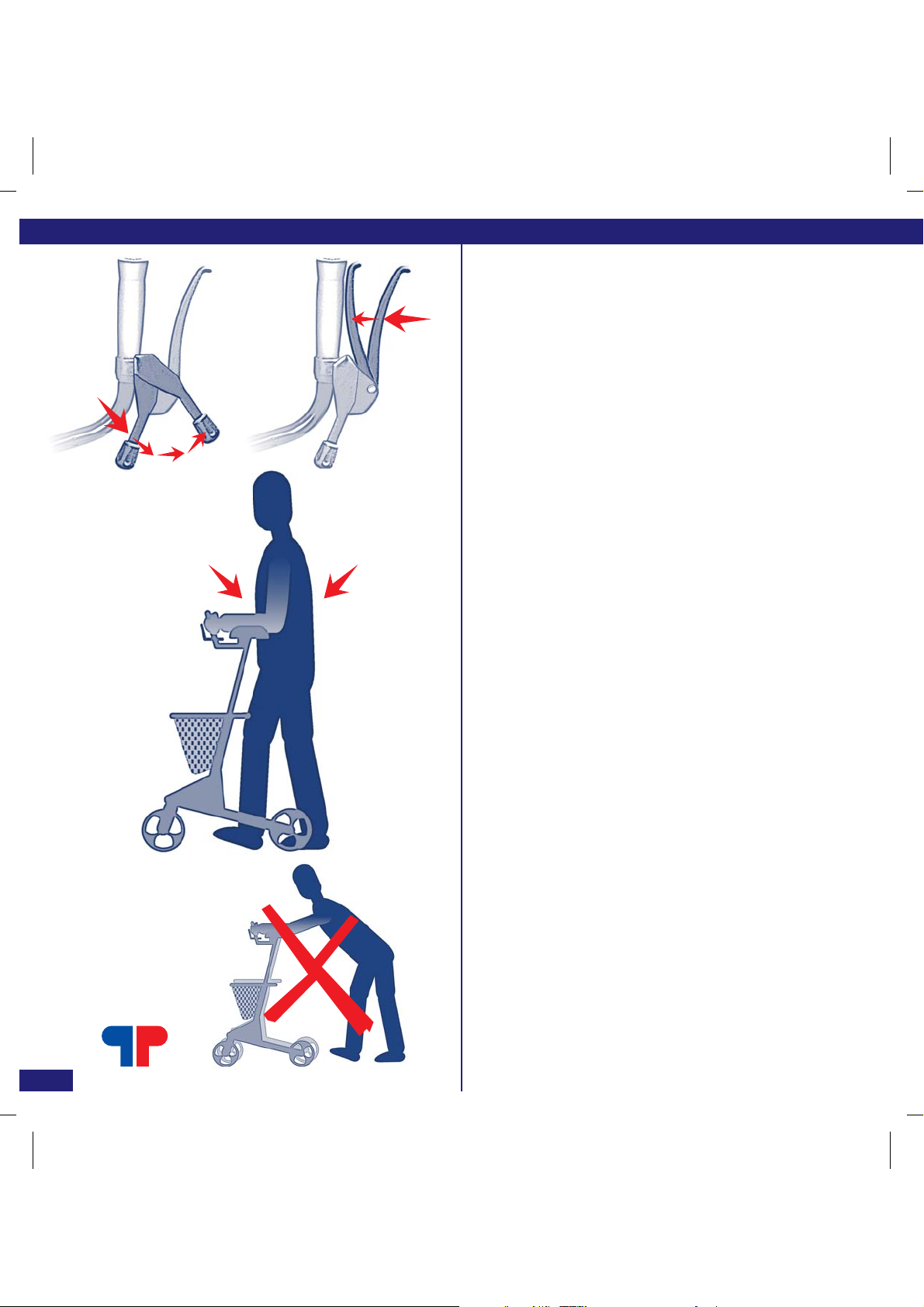

Viktig å vite om sikkerhet
Før bruk:
• Meld fra umiddelbart til din
hjelpemiddelsentral, forhandler
eller produsent hvis
produktet er skadet ved mottak.
• Må ikke brukes av personer som
veier over 150 kg.
• Kurven tåler last på maks 5 kg.
• Må ikke brukes til transport av
tung last eller personer.
• Ikke la barn leke med gåbordet.
• Vær oppmerksom på klemfaren ved
utfolding og sammenfolding.
• Kontroller at bremsene fungerer
før hver gangs bruk.
I bruk:
• Ved stopp eller parkering bruk
alltid parkeringsbrems
• Parkeringsbrems
må være på før bruk av sete.
• Kjørebremsene kan klemmes litt inn
for å bremse farten,
men må ikke være i låst posisjon
når gåbordet kjøres.
A
B
begge sider.
A
begge sider
8
TOPRO.NO
For riktig støtte og trygg gange må
NB
gåbordet holdes nær kroppen
Gå oppreist, se fremover og
hold baken inn
da er det lettest å holde balansen.
Ikke skyv gåbordet langt foran kroppen.
Det kan medføre feilbelastning og fall.
D
C
TOPRO TROJA GÅBORD
er designet for bruk ute og inne
Page 9
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Important to know about safety
Before use:
• Notify your mobility shop, dealer or
manufacturer immediately if the product is
damaged when received.
• Not to be used by persons
over 150 kg.
• The basket has a max load of 5 kg.
• Do not use to transport heavy loads
or persons.
• Do not let children play with the walker
• When folding and unfolding,
be aware so you don't hurt your fingers.
• Check your brakes before use.
In use:
• When stopped or parked, always use the
parking brake
• Before sitting on the seat, make sure
the parking brakes are on.
• The driving brakes can be held in a little
to reduce speed, but must not be in locked
position when the walker is in motion.
To give the right support and a safe walk,
NB
make sure the walker is kept as close to your
body as possible
Walk straight, look forward and
hold your backside in
That is the easiest way to
keep your balance.
Do not push the walker too far from
your body as this can cause
unnecessary strain and you could fall.
on both sides.
A
on both sides
A
B
C
D
Sicherheitshinweise
Vor dem Gebrauch:
• Sollten Sie einen Schaden entdecken,
wenden Sie sich bitte umgehend an Ihren
zuständigen Fachhändler / Sanitätshaus.
• Ist nur für Personen bis zu 150 kg
Körpergewicht geeignet.
• Der Korb kann bis zu 5 kg belastet werden.
• Soll nicht für den Transport schwerer Lasten
oder Personen benutzt werden.
• Der Rollator ist kein Spielzeug für Kinder.
• Achtung beim Auseinanderfalten und
Zusammenfalten auf die Gefahr von
Einklemmen und Quetschen.
• Prüfen Sie vor jeder Inbetriebnahme die
einwandfreie Funktion der Bremsen.
Beim Gebrauch:
• Beim Anhalten oder Parken immer die
Standbremse benutzen.
• Die Standbremse
bei Nutzung des Sitzes gedr
• Die Fahrbremse kann etwas angedrückt
werden, um die Geschwindigkeit
zu verringern, doch nicht permanent durch
Standbremse gebremst werden.
Achtung
muss der Rollator dicht am Körper gehalten
werden Ein aufrechter Gang und den Blick
vorwärts gerichtet, hilft die Balance zu halten
Den Rollator nicht weit vor sich her
schieben, da dann die Gefahr für falsche
Belastung und Sturz entsteht.
Für gute Stütze und sicheren Gang
C
auf beiden Seiten
A
auf beiden Seiten muβ
A
B
ückt werden.
D
TOPRO TROJA WALKER
is designed for in and outdoor use
TOPRO TROJA ROLLATOR MIT
UNTERARMAUFLAGEN ist für
drinnen und draussen geeignet
9
Page 10
TOPRO
GÅBORDTROJA
A
E
B
C C
D
CLICK
H

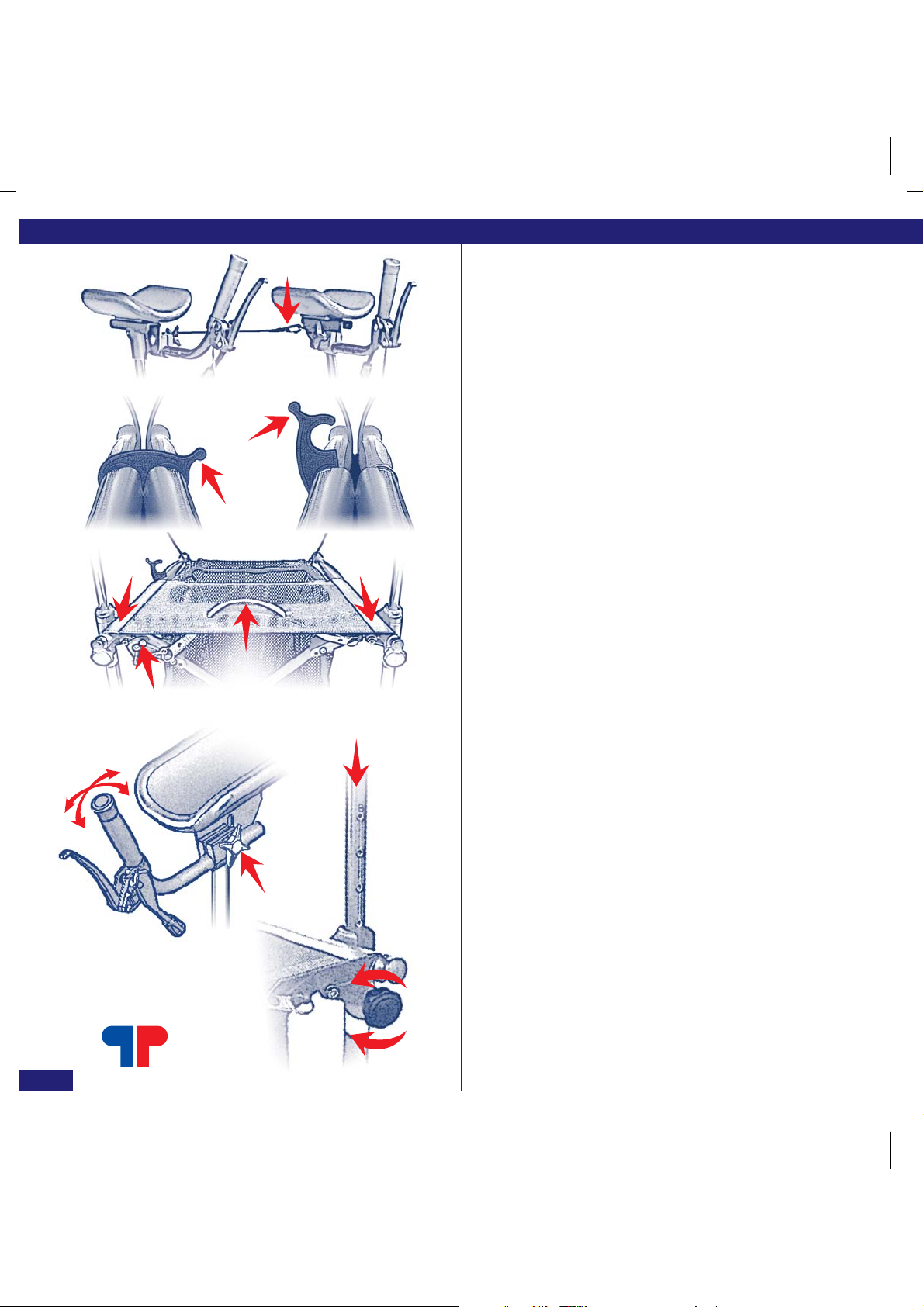

Montering / innstilling
TOPRO TROJA GÅBORD leveres ferdig
montert, men før bruk foldes den ut, og
høyden på underarmstøttene tilpasses.
Utfolding
Løsne stroppen mellom putene
Løsne låsebøylen på setestaget
Press setestagene ned og utover
Siderammene glir fra hverandre og setestagene presses ned til det høres et klikk.
Gåbordet er nå låst i utfoldet posisjon.
Fest stroppen mellom putene
A
B
C
A
Sammenfolding
Trekk i stroppen på setet
og press siderammene sammen.
Press låsebøylen over setestaget
D
E
Justering av håndtak
Skru håndtaksrattet ut til håndtaket kan
beveges, juster til ønsket posisjon og skru
rattet til igjen. Gjøres individuelt på hver side.
F
10
TOPRO.NO
F
G
I
Senking av håndtaksrør
Løsne låseratt (ca 3-4 omdreininger)
Skyv håndtaksrørene ned til de stopper
Skru låseratt til igjen
I
G
H
Page 11
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Assembling / adjusting
TOPRO TROJA WALKER
is delivered assembled. Before use, you
must unfold the walker. The height of the
forearm supports must be adjusted to suit
the user.
Unfolding
Loosen the strap between the forearm
supports Loosen the lock clamp that is
over the seat bars Press the seat bars
down and out The side frames will slide
apart and the seat bars are pressed down.
You will hear a clicking sound. The walker is
now locked in an unfolded position. Fasten
the strap between the forearm supports
A
B
C
A
Folding
Pull the strap on the seat and press the
side frames together. Press the locking
clamp over the seat bars
D
E
Adjusting the handles
Screw the handle wheel out until the
handle can be moved, adjust to the required
position and tighten the wheel.
Must be done individually on both sides.
F
Lowering the handlebar tubes
Unscrew the lock wheel
(approx. 3-4 turns). Push the handlebar
tubes down until they stop
Tighten the lock again
G
H
I
Montage / Einstellung
TOPRO TROJA wird standardmässig komplett
montiert geliefert und lediglich vor dem
Gebrauch auseinander gefaltet werden
und die Höhe der Unterarmauflagen
dem Nutzer angepasst werden.
muβ
Auseinanderfalten
Den Stropp zwsichen den Unterarmauflagen
lösen Die Verriegelung an den Seitenstangen
lösen Die Seitenstangen nach unten und
aussen schieben Die Seitenrahmen gleiten
nun auseinander und die Seitenstangen so
lange nach unten drücken bis ein hörbarer
>Klick< erfolgt. Der Rollator ist nun in der
entfalteten Position eingerastet. Den Stropp
zwischen den Unterarmauflagen befestigen
A
B
C
A
Zusammenfalten
Die Greifschnur in der Mitte des Sitzes nach
oben ziehen und die Seitenstangen zusammen
drücken. Die Verriegelung wieder schliessen
D
E
Justierung der Handgriffe
Die Schraube lösen, bis der Handgriff
bewegbar ist. Den Handgriff in der
gewünschten Position justieren und die
Schraube wieder festschrauben. Den anderen
Handgriff entsprechend justieren.
F
Einschieben der Handgriffrohre
Die Sternschrauben lösen (etwa 3-4
Umdrehungen) und die Handgriffrohre bis zum
Anschlag in die Rahmenrohre schieben
Die Sternschrauben wieder festschrauben
G
H
I
11
Page 12
D
E
F
G
H
TOPRO
A
C
B
GÅBORDTROJA
Høydeinnstilling av underarmstøtter
Løsne låseratt (ca 3-4 omdreininger)
Juster røret til passende høyde og dra litt opp
og ned til det låses med en klikkelyd. Skru
låseratt godt til igjen
Juster begge rørene til samme høyde.
Høydeinnstilling med minne
Når gåbordet har vært transportert eller lagret
er det ved bruk av minnefunksjonen enkelt å
finne igjen riktig høyde på håndtaksrøret.
Bestem høyden på underarmstøttene.
Tell antall hull som er synlige bak på røret.
Skru låseratt helt ut.
Dra røret helt ut av siderammen.
Festestykket vil følge røret ut.
Skyv festestykket på røret slik at det
over festestykket er igjen riktig antall hull.
Fest hukommelsesstykket
i første ledige hull under festestykket
Skyv håndtaksrøret ned i siderammen slik
at festestykket faller på plass i plaststykket
HD
på plass og skru det ca. halvt inn.
Dra røret opp til det stopper og skru
låserattet godt til.
B
C
D
E
F
FE
G
E
F
på toppen av rammerøret. Sett låseratt
E
D
A
F
12
TOPRO.NO
I
Nå vil en automatisk finne igjen den
forhåndsinnstilte høyden ved å dra rørene fra
nedsenket posisjon og oppover til de stopper.
Anbefalt høyde
Stå med avslappede skuldre og 90 graders
vinkel i albu
I
Page 13
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Height adjusting
the forearm support
Unscrew the lock (approx. 3-4 turns).
Adjust the handlebar tubes to a suitable
height, then pull them slightly up and down
until you hear a clicking sound. Tighten the
lock again Adjust both the forearm supports
to the same height.
Memory function
You have the opportunity to set the height of
the forearm supports as a standard so you
easily can find the height you once set. This
can be necessary when the walker is being
transported or stored as compact as possible.
Decide the height of the forearm support.
Count visible holes at the back of the
handlebar tubes. Unscrew the lock wheel
Pull the tube out of the frame.
The attached part will now follow the
handlebar tube. Move the attached part
on the tube so there are equal holes as
counted earlier. Fit the memory chip
on the handlebar tube in the first available
hole under the attached part
Push the handlebar tube down and into
the side frame until the attached part
is locked. Screw the lock wheel half in.
Pull the tube until it stops,
then tighten the lock wheel properly.
From now on, when the tubes are
in the lowest position, they will stop in the
preset position automatically when pulled up.
C
E
A
B
D
E
F
F
G
F
E
H
D
E
D
Höheneinstellung der
Unterarmauflagen
Die Sternschrauben lösen (etwa 3-4
Umdrehungen). Das Handgriffrohr in der
gewünschten Höhe justieren und ein wenig
hoch und runter bewegen bis ein Einrasten
mit einem >Klick< erfolgt. Die Sternschraube
wieder gut festschrauben Beide
Unterarmauflagen auf gleicher Höhe justieren.
Memoryfunktion
Wenn der Rollator transportiert oder gelagert
wurde, ist ein automatisches Wiederfinden der
einmal vorgenommenen Höheneinstellung
möglich. Zunächst die optimale Höhe der
Unterarmauflagen bestimmen. Dann die
sichtbaren Rasterlöcher am Handgriffrohr
zählen. Die Sternschraube ganz
herausschrauben. Das Handgriffrohr ganz
aus dem Rahmenrohr herausziehen.
Das Befestigungsstück folgt mit dem
Rahmenrohr. Das Befestigungsstück
Position schieben, daβ
Rasterlöcher frei sind, wie vorher ausgezählt.
Den Memorystick im ersten Rasterloch unter
dem Befestigungsstück anbringen.
Schieben Sie das Handgriffrohr in das
Rahmen ück
sich in dem Kunststoffteil am oberen
Rahmenrohr verschlieβt.
wieder anbringen und auf ca. halber
Einschubtiefe festschrauben. Das Rohr
hochziehen bis es stoppt, und die
Sternschraube fest anschrauben. Wenn Sie
jetzt die Handgriffrohre ganz nach unten
schieben und wieder hochziehen, wird auto
matisch die vorher eingestellte Höhe erreicht.
rohr, so daβ das Befestigungsst
D
A
B
C
D
F
darüber genau so viele
G
F
E
H
Die Sternschraube
E
in eine
F
E
F
D
-
Recommended height
Stand upright with relaxed shoulders and
your elbows at a 90-degree angle
I
Empfohlene Höhe
Mit entspannten Schultern und die
Ellbogen in 90 Grad Winkel stehen
I
13
Page 14
E
TOPRO
B
C
A
G
D
H
F
GÅBORDTROJA
Innstilling / kontroll av bremser
Løsne låsemutter ved bremsen. Stram
bremsevaieren med justeringsskruen
Juster begge bremseklosser slik at avstanden
til hjulbanen blir ca. 2 mm
Bremsene må ikke være så stramme at de
presses inn i dekkenes gummi når
parkeringsbremsen er på.
A
BC
D
Bruk av bremser
Kontroller at bremsene fungerer før hver tur.
Hver av bremsespakene og
bremsehendlene virker på hvert sitt bakhjul.
Gåbordets hjul har dekk i en spesiell, myk
gummikvalitet som gir optimale
bremseegenskaper på glatt underlag.
Feil bruk kan medføre utrygge situasjoner
og skader:
skyves med makt når kjørebrems er klemt inn
eller når hjulene er låst av parkeringsbrems.
Dette betegnes som uriktig bruk og kan
medføre slitasje som svekker dekkenes og
bremsenes egenskaper.
Parkeringsbrems:
på begge sider
Begge bakhjul er nå låst. Trekk
bremsespakene tilbake for å oppheve
parkeringsbremsen.
Kjørebrems:
begge sider
brukes kontinuerlig mens gåbordet kjøres.
F
Gåbordet skal ikke kjøres eller
fremover til de låses.
Klem inn bremsehendlene
for å bremse farten. Må ikke
E
Skyv bremsespakene
begge
F
E
på
14
TOPRO.NO
Vedlikehold av bremser
Rengjør jevnlig bremsekloss
og bremsefjær
Hjulene kan skiftes ved feil eller slitasje.
H
G
Page 15
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Adjusting / checking the brakes
Loosen the nut beside the brake.
Tighten the brake wire with the
adjustment screw Adjust both brake
blocks so the distance to the wheel surface
is approximately 2 mm
Make sure the brakes are not adjusted
too tight and pressing into the rubber
when the parking brake is on.
A
B
C
D
Using the brakes
Make sure the brakes work before each
trip. Each brake lever and brake handle
F
works on each of the rear wheels. The
wheels are made of a special soft rubber
which gives an optimal braking capacity on
slippery surfaces.
Wrong use can cause unsafe situations
and damage to the walker:
must not be driven or pushed with force
when the parking brakes are on or when
the wheels are partly locked using the
driving brakes. This indicates incorrect use
and can cause wear and tear which makes
the tires and brake quality weaker.
Parking brakes:
on both sides
Both rear wheels are now locked.
Pull brake levers back to release the
both
parking brakes.
Driving brakes:
on both sides
Do not use continuously while the walker
is in motion.
forwards until they lock.
inwards to reduce speed.
E
The walker
Push the brake levers
Pull the brake handles
E
F
Maintaining the brakes
Clean the brake block
and the brake spring frequently.
The wheels can be changed if they are
worn out or damaged.
G
H
Einstellung / Kontrolle der Bremsen
Die Kontermutter an der Bremse lösen.
Danach das Bremsseil mit der Justierschraube
C
einjustieren. Justieren Sie beide Bremsklötze
so, da der Abstand zu der Radbahn ca. 2 mm
beträgt Die Bremsen sollen nicht so stramm
eingestellt sein, da
Radbahn pressen, wenn die Standbremse
eingestellt ist.
β
D
A
B
β sie sich in das Gummi der
Gebrauch der Bremsen
Prüfen Sie vor jeder Inbetriebnahme die
einwandfreie Funktion der Bremsen. Jede der
Bremshebel und Bremsgriffe bremsen das
entsprechende Hinterrad. Die Räder des
Rollators haben eine Radbahn mit einer
besonders weichen Gummiqualität, die optimale
Bremseigenschaften auf glatter Unterlage gibt.
Unsachgemässer Gebrauch kann unsichere
Situationen herbeiführen und Schäden am
Rollator verursachen:
Gewalt gefahren oder geschoben werden, wenn
die Fahrbremsen fest angezogen sind oder die
Räder durch die Standbremse blockiert sind.
Dieses bezeichnet unsachgemässen Gebrauch
und verursachen den Verschlei
und der Bremseffekt wird schlechter.
Standbremse:
Seiten
Beide Hinterräder sind jetzt blockiert. Ziehen Sie
beide
Fahrbremse:
Seiten
Die Bremsen sind nicht geeignet für ein
permanentes ”Anbremsen” während der Nutzung.
Bremshebel zurück, um aufzuheben.
EF
Der Rollator soll nicht mit
β der Radbahn
Die Bremshebel
nach vorne drücken, bis diese einrasten.
Die Bremsgriffe
andrücken, um den Rollator zu bremsen.
E
auf beiden
F
auf beiden
Wartung der Bremsen
Reinigen Sie regelmässig die Bremsklötze und
Bremsfedern Die Räder können bei Mängel
oder Verschlei
H
β ausgewechselt werden.
G
15
Page 16
D
B
TOPRO
A
TROJA
C
GÅBORD
Sete
Før bruk av setet
må parkeringsbrems aktiveres.
Skyv bremsespakene
fremover til de låses.
Begge bakhjul er nå låst.
Sitt med ryggen til kurven
Setet tåler brukervekt opp til 150 kg.
A
på begge sider
B
C
Kurv
Kurven tåler frakt av varer på opp til 5 kg.
Kan taes av og vaskes separat.
D
Kantavviser
Bremseklossen
som er foran bakhjulene
hindrer at bakhjulet blir hengende fast på
utstikkende hjørner, dørkarmer og lignende.
E
16
TOPRO.NO
E
F
Vippefunksjon
Trå på vippefunksjonen
som sitter på festet for bakhjul.
Vipp gåbordet over terskler,
kanter og lignende.
F
Page 17
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Seat
The parking brakes must be on
before using the seat
Push the brake levers
forwards until they lock.
Both rear wheels are now locked.
Sit with your back towards the basket
The max user weight on the seat is 150 kg.
A
on both sides
B
C
Basket
The basket can carry goods up to 5 kg.
Can be removed. Washes separately.
D
Edge guard
The brake blocks
which are in front of the rear wheels
prevent the rear wheels from catching on
corners, door frames etc.
E
Tilt function
Step on the tilt pedal
which is beside the rear wheel.
Tilt the walker over
thresholds, edges etc.
F
Sitzfläche
Vor dem Gebrauch des Sitzes , die
auf beide Seiten
Bremshebel nach vorne
drücken, bis diese einrasten.
Beide Hinterräder sind jetzt blockiert.
Die Sitzposition mit dem Rücken
zum Korb einnehmen
Das Sitznetz ist belastbar bis zu 150 kg.
(Gewicht des Benutzers)
B
C
A
Korb
Der Korb darf mit maximal 5 kg
belastet werden. Er kann abgenommen
und separat gewaschen werden.
D
Kantenabweiser
Die Kantenabweiser ,
die sich vor den Hinterrädern befinden,
verhindern ein Hängenbleiben an
vorstehenden Kanten, Türrahmen
oder ähnlichem.
E
Ankipphilfe
Treten Sie auf die Ankipphilfe ,
welche sich an der Befestigung des
Hinterrades befindet. Sie können nun
Schwellen, Kanten oder ähnl. überwinden.
F
17
Page 18
TOPRO
GÅBORDTROJA
Materiale / resirkulering
Gåbordet er laget av plastbelagte
aluminiumsrør, plastkoblinger og
stoff av plast og polyester.
De fleste deler kan resirkuleres.
Renhold
Gåbordet kan steames,
spyles og vaskes
med vanlige vaskemidler.
Desinfeksjon skal kun
utføres av fagpersonell
Overflaten pusses med et
desinfeksjonsmiddel som inneholder
70-80% etanol.
Vi fraråder bruk av klorog fenolholdige midler.
18
TOPRO.NO
Skader og sår som evt. oppstår
ved desinfeksjon utført av
uautorisert personell eller
etter bruk av skadelige midler
kan ikke belastes produsenten.
Page 19
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Material / recycling
The walker is made of plastic coated
aluminium pipes, plastic couplings and
material of plastic and polyester.
The most parts can be recycled.
Cleaning
The walker can be steamed,
hosed and washed with
normal household detergents.
Disinfection must only be
carried out by trained personnel
The surface must be cleaned
with a disinfection that contains
70-80% ethanol.
We advise against disinfection that
contains chlorine and phenol.
Material / Wiederverwertung
Der Rollator besteht aus kunststoffbelegten
Aluminiumsrohren, Kunststoffverbindungen
und Stoff aus Kunststoff und Polyester.
Der grösste Teil kann recycelt werden.
Reinigung
Der Rollator kann abgespült, abgespritzt
und mit allen handelsüblichen
Reinigungsmitteln gereinigt werden.
Desinfektion unterliegt
autorisiertem Fachpersonal
Die Oberfläche des Rollators mit einem
Desinfektionsmittel abwischen,
das 70-80% Ethanol enthält.
Von dem Gebrauch eines chlor-und
phenolhaltigen Desinfektionsmittels
wird abgeraten.
The manufacturer can not be held
responsible for any damage or wounds
that might occur through the use of harmful
disinfection or disinfection carried out by
unauthorized personnel.
Schäden und Verletzungen, die
durch unsachgemässe Handhabung
durch unautorisierten Personen entstehen
oder dem Gebrauch von
schädlichen Mitteln, unterliegen nicht
der Haftung des Herstellers.
19
Page 20
TOPRO
TROJA
GÅBORD
Oppbevaring
Gåbordet bør oppbevares stående.
Kan oppbevares utendørs.
A
A
Bæring av gåbordet
Gåbordet skal ikke bæres i stroppen på setet
eller i bremsewirene. Slå sammen gåbordet
som vist på illustrasjonen. Gåbordet skal
bæres i de samlede setestagene
A
Ettersyn / vedlikehold
Det anbefales at generelt ettersyn og
vedlikehold utføres og at punktene under
sjekkes jevnlig:
• Rør og ramme
• Håndtak, underarmstøtter og rør
• Bremser
• Hjul
• Sete
• Tilbehør
Hvis gåbordet
ikke virker som det skal
• Kontroller at gåbordet er riktig utfoldet.
• Sjekk at bremsehendler står i
forventet posisjon.
20
TOPRO.NO
Ved andre feil eller spørsmål,
kontakt din hjelpemiddelsentral,
forhandler eller produsent.
Page 21
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Storage
The walker should be stored in an upright
position. It can be stored outside.
Carrying the walker
The walker must not be carried by the seat
strap or the brake wires. Fold the walker
together as shown on the illustration. Carry
the walker by the folded seat bars
A
Inspection / Maintenance
It is recommended that general inspection
and maintenance is carried out
and that items below are checked
on a regular basis:
• Tube and frame
• Handlebars, forearm supports and tubes
• Brakes
• Wheels
• Seat
• Accessories
If the walker
does not work properly
• Make sure the walker is unfolded correctly.
• Make sure that brake levers are
in expected position.
In case of other faults or questions,
please contact your nearest
mobility shop, dealer or manufacturer.
Aufbewahrung
Der Rollator soll stehend aufbewahrt werden.
Er kann auch draussen stehen.
Tragen des Rollators
Der Rollator soll nicht anhand der Greifschnur
am Sitz oder den Bremsseilen getragen
werden. Falten Sie den Rollator, wie auf der
Illustration gezeigt, zusammen und tragen Sie
ihn anhand der beiden Seitenstangen
A
Kontrolle / Wartung
Wir empfehlen, da eine generelle
Kontrolle und Wartung
der unten angeführten Punkte
regelmässig durchgeführt werden:
• Rollatorgestell
• Handgriffe, Unterarmauflagen und Rohre
• Bremsen
• Räder
• Sitz
• Zubehör
β
Wenn der Rollator
nicht funktioniert wie er soll
• Kontrollieren Sie, ob der Rollator
richtig entfaltet ist.
• Untersuchen Sie, ob die Bremshebel
in der gewünschten Position sind.
Bei anderen Mängeln oder Fragen,
wenden Sie sich bitte an
Ihren Fachhändler / Sanitätshaus
oder Produzenten.
21
Page 22
TOPRO
GÅBORDTROJA
Tilbehør
Bestilles separat og gir mulighet for å
komponere et gåbord som passer for den
enkelte brukers behov. Vi har her gjort et
utvalg, kontakt TOPRO for oppdatert oversikt
over tilbehør eller besøk våre hjemmesider
www.topro.no
22
TOPRO.NO
TOPRO
ART.NO.
814752
814765
814009
814025
814751
814028
814026
814023
814024
814029
HMS
ART.NR.
021924
024301
021923
Brett
Ryggstøtte
Kurv for oksygenflaske
Liten krykkeholder
Stor krykkeholder
Luftfylte hjul - sett
Enhåndsbrems
Lås
Navneskilt
Isbrodder
Page 23
WALKER
ROLLATOR MIT UNTERARMAUFLAGEN
Accessories
To be ordered separately to give the
possibility to compose a TOPRO TROJA
WALKER that suits the individual users need.
Here we have a range of products. Contact
your mobility shop, dealer or TOPRO for an
updated overview of the accessories, or visit
our homepage
www.topro.no
Tray
Back support
Basket for oxygen bottle
Small crutch holder
Large crutch holder
Airpressured wheel - set
One-handed brake
Lock
Nameplate
Ice spurs
Zubehör
Muβ separat bestellt werden und ermöglicht,
den TOPRO TROJA individuell zu gestalten
und den Bedürfnissen der Nutzer anzupassen.
Nachstehend folgt eine Übersicht über die
derzeitigen Zubehörteile.
Kontaktieren Sie Ihren Fachhändler/Ihr
Sanitätshaus oder TOPRO für die neueste
Übersicht, oder sehen Sie www.topro.no
Tablett
Rückengurt
Korb für Sauerstoffflasche
Kleiner Stockhalter
Grosser Stockhalter
Luftbereifung, Satz
Zentralbremse
Schloss
Namensschild
Spikes
23
Page 24
TOPRO
TROJA
Ved feil eller spørsmål, kontakt
din hjelpemiddelsentral, forhandler eller produsent.
In case of faults or questions, please contact
your mobility shop, dealer or manufacturer.
Bei Mängeln oder Fragen, wenden Sie sich bitte an
Ihren Fachhändler / Sanitätshaus oder Produzenten.
NO
ENG
DE
Other
languages:
www.
TOPRO.NO
TOPRO
TOTENPRODUKTER AS
rambekkvn.1 PB 428
N - 2803 gjøvik
tlf (+47) 6113 46 00
fax (+47) 61179205
www.TOPRO.no
Brukerveiledning
User manual
Bedienungsanleitung
Loading...
