Page 1
www.topro.no
Bruksanvisning
User manual
Bedienungsanleitung
NO
EN
DE
2-4
5-7
8-10
TAURUS H
Page 2
www.topro.no
TAURUS H
C
814810
HG
814645 814793
B
814001
A
814846
FE
814821 814820
D
814034

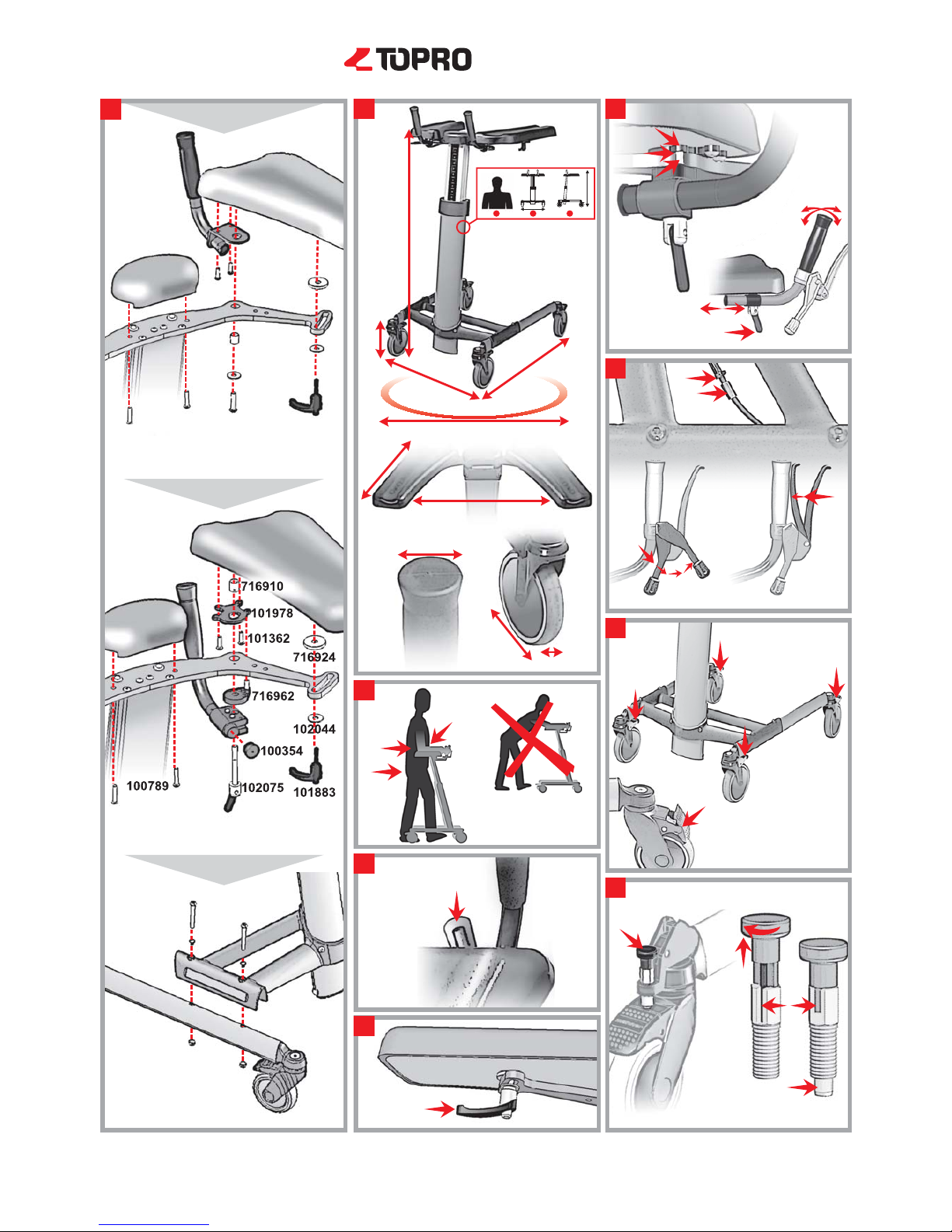

Page 3
www.topro.no
TAURUS H
2
910 mm
865 - 1320 mm
780 mm
660 mm
max. 220 mm
36 mm
340 mm
340 - 470 mm
31 mm
125 mm
B
A
C
5
A
101359
100096
300915
100789
716931
101362
716910
101369
101929
716924
102044
101883
H
H-JH
H / H-JH
1
3
A
A
A
B
C
D
E
C
D
A
B
A
A
A
A
B
A
B
C
D
6
9
8
7
4
Page 4
2
Velkommen som bruker av et TOPRO HJELPEMIDDEL
Alle TOPRO Hjelpemidler er utviklet, designet og fremstilt i Norge. Avansert produksjonsutstyr, kvalitets- og
miljøsikring gir stor nøyaktighet og maksimal kvalitet i alle ledd av produksjonen. Produktet er
samsvarsvurdert iht. 93/42/EØF-direktiv om medisinsk utstyr.
Garanti
TOPRO TAURUS er garantert fri for feil og mangler i 2 år.
Unntatt er skader forårsaket av feil bruk og deler som utsettes for naturlig slitasje (for eksempel bremser,
hjul og håndtak). Reparasjoner i garantitiden skal henvises til din hjelpemiddelsentral eller forhandler.
Røde nummererte felt nedenfor refererer til nummererte illustrasjoner på innsiden av innbretten.
Montering og innstilling
TOPRO TAURUS H og H-JB behøver litt montering. TOPRO TAURUS H-JHB leveres ferdig montert.
Juster armputer og håndtak, se figur 5.
Mål
A Merket på baksiden av søyla viser gåbordets modellbenevnelse og
Maks brukervekt Maks bredde på gåbordet Maks høyde på gåbordet
Tekniske data
Avstand mellom fram- og bakhjul 780 mm
Bredde mellom framhjulene 660 mm
Høyde støttepunkter 865 – 1320 mm
Avstand mellom støttepunktene 340 – 470 mm
Snudiameter 910 mm
Håndtakslengde 90 mm
Håndtaksdiameter 36 mm
Gripedistanse kjørebrems 74 mm
Hjulbredde 31 mm
Hjuldiameter 125 mm
Vekt gåbord (uten tilbehør) 18 kg
Maks. brukervekt 150 kg
Material
Ramme Aluminium
Håndtak PVC
Bremsehåndtak PA6
Armputer PU-skum
Modeller
TOPRO TAURUS H leveres i standard utgave - pluss to varianter med følgende tilleggsutstyr:
JH Justerbare håndtak.
JHB Justerbare håndtak. Kjøre- og parkeringsbrems. Låsing av sving (retningssperre).
TOPRO ART. NR. HMS ART. NR.
TOPRO TAURUS H 814785
TOPRO TAURUS H-JH 814786
TOPRO TAURUS H-JHB 814787
Tiltenkt formål
TOPRO Taurus er designet og godkjent for bruk innendørs på plant underlag. Gåbordet gir støtte til
personer med svekket balanse og/eller nedsatt mobilitet.
Page 5
3
Viktig å vite om sikkerhet og bruk
x For riktig støtte og trygg gange må gåbordet justeres til anbefalt høyde: Stå med avslappede
skuldre og 90 graders vinkel i albuene A. Gåbordet holdes nær kroppen B. Gå oppreist, se fremover
og hold baken inn C da er det lettest å holde balansen.
x Ikke skyv gåbordet langt foran kroppen. Det kan medføre feilbelastning og fall.
x Ikke press gåbordet fremover hvis forhjulene stopper ved en hindring. Gåbordet kan i denne
situasjonen lett tippe over og forårsake skade.
x Maks brukervekt 150 kg. Maks brukerhøyde 2 m.
x Ikke la barn leke med gåbordet.
x Hvis gåbordet blir utsatt for ekstrem temperatur kan noen deler kjennes varme eller kalde.
Høydejustering
Trinnløs hydraulisk høydejustering
Trekk hendelen opp A. Bruk litt kroppsvekt for å presse ned eller reduser motvekten for å øke høyden.
Slipp hendelen når ønsket høyde er oppnådd.
Justering av armputer
Armputene justeres individuelt. Skru opp låsespaken på undersiden av armputen A til puta beveger seg.
Plasser den i ønsket posisjon og skru til. NB Hvis låsespaken stikker ut kan den være til skade. Dra i så fall
spaken ned og roter den slik at den ikke stikker ut.
Vinkeljustering og vridning av håndtak
(TOPRO TAURUS H-JH og H-JHB)
Løsne skruen A til håndtaket kan beveges. Juster håndtaket B til ønsket vinkel, vridning og lengde og skru
til. NB Skruen må ikke skrus for langt ut slik at delene faller fra hverandre. Hvis så skjer skal pinnen C inn i
hull D og E. Se figur 1 for mer detaljert monteringsanvisning. Det er ikke mulig å trekke håndtaket helt ut,
da det er fysiske stopper begge veier.
Bremser
(TOPRO TAURUS H-JHB)
Innstilling / kontroll av bremser
Løsne mutter A. Stram/løsne bremsevaieren med justeringsskruen B. Påse at bremsene virker godt men
ikke subber. Justér på begge sider.
Bruk av parkeringsbrems
Bremsespaken C virker på begge bakhjul samtidig. Skyv bremsespaken fremover. Den har litt motstand før
den blir stående og låser begge bakhjul. Dra bremsespaken tilbake for å frigjøre bakhjulene. Kontroller
jevnlig at bremsene fungerer.
Bruk av kjørebrems
Bremsehendelen D virker på begge bakhjul samtidig. Trekk bremsehendelen mot deg for å stoppe
bakhjulene. Når bremsehendelen slippes, frigjøres bakhjulene. Kontroller jevnlig at bremsene fungerer ved
at bremsehendelen klemmes inn, og hjulene frigjøres når det slippes.
Bruk av fotbrems
Tråkk på fotbremsen A på bakhjulene eller ved behov på alle hjulene til du hører et klikk. Hjulene er nå i
låst posisjon B. For å frigjøre hjulene tråkk bak på fotbremsene slik at de spretter opp igjen.
Låsing av sving (retningssperre)
(TOPRO TAURUS H-JHB)
Gjøres med indekspinne A på begge bakhjul. Se til at brakett for fotbrems peker rett bakover.
Slik virker indexpinnen
Låsing: Vri den øvre delen av indekspinnen B slik at den entrer sporet i den nedre delen C Dermed smetter
tappen D ut og låser.
Frigjøring: Trekk den øvre delen av indekspinnen B opp og vri den 90 grader.
Den vil da låses i øvre stilling. Tappen D smetter inn og låsingen oppheves.
Page 6
4
Materiale / resirkulering
Gåbordet er laget av plastbelagte aluminiumsrør, plastkoblinger og stoff av plast og polyester. Armputene
er i polyuretan. De fleste deler kan resirkuleres.
E-modeller: Batteriet inneholder NiMH (nikkel). Ikke kast batteriet i vanlig husholdningsavfall, men i egne
beholdere eller innsamlingsstasjoner for spesialavfall. Kontakt din kommune for informasjon om kildesortering.
Renhold
Gåbordet kan vaskes med vanlige vaskemidler. Gåbordet kan spyles.
Desinfeksjon skal kun utføres av fagpersonell
Overflaten pusses med et desinfeksjonsmiddel som inneholder 70-80% etanol. Vi fraråder bruk av klor- og
fenolholdige midler. Skader og sår som evt. oppstår ved desinfeksjon utført av uautorisert personell eller
etter bruk av skadelige midler kan ikke belastes produsenten.
Ettersyn / Vedlikehold /Gjenbruk
Hjullager er tette og vedlikeholdsfrie. Alle deler er smørefrie. Det anbefales at generelt ettersyn og
vedlikehold utføres og at delene under sjekkes jevnlig: rør og ramme, håndtak og underarmstøtter,
bremser, hjul og tilbehør.
Dette gjelder også hvis gåbordet skal klargjøres for gjenbruk. Se detaljert informasjon i denne
bruksanvisningen vedrørende kontroll av bremser samt renhold og desinfeksjon.
Når noe ikke virker som det skal
1 = mulig årsak. 2 = tiltak.
Bremser
1 Slitte eller defekte hjul. 2 Skift komplette hjul.
1 Ujusterte bremser. 2 Juster bremsevaiere.
1 Slitt eller defekt bremsemekanisme på hjul. 2 Skift bremsemekanisme.
1 Slitte eller defekte bremsehåndtak. 2 Skift komplette bremsehåndtak.
1 Slitte eller skadde bremsevaiere. 2 Skift bremsevaiere.
Høydeinnstilling
1 Slitt eller skadet gassfjær. 2 Skift gassfjær.
1 Feiljustert reguleringshendel. 2 Juster reguleringshendelen.
Tilbehør
For bilder se innbrett. Ettermontert tilbehør kan påvirke stabiliteten og må brukes med forsiktighet.
TOPRO ART.NR. HMS ART. NR.
A Bremsehåndtak for venstre side 814846
B Justerbare håndtak 814001 157200
C Brett 814810 157196
D Oppheng for kroppsvæskebeholdere 814034 157209
E Liten kurv 814821 097029
F Holder for oksygenflaske 814820 097017
G Ståplate 814645 149803
H Infusjonsstativ 814793 097028
Tilbehøret bestilles separat og gir mulighet for å komponere en TOPRO TAURUS som passer for den
enkelte brukers behov. Vi har her gjort et utvalg, kontakt TOPRO for oppdatert oversikt over tilbehør eller
besøk våre hjemmesider www.topro.no
Ved feil eller spørsmål kontakt din hjelpemiddelsentral/forhandler.
Page 7
5
Welcome as a user of a TOPRO PRODUCT
Every TOPRO product is developed, designed and made in Norway. Advanced manufacturing equipment,
quality and environmental security gives great accuracy and maximum quality in all levels of production.
The product is declared to be in conformity with the Medical Device Directive 93/42/EEC.
Guarantee
TOPRO TAURUS is guaranteed free for faults and defects for 2 years. An exception is if the damage is
caused by incorrect use or parts that are exposed to natural wear and tear (such as e.g. brakes, wheels and
handles). For repairs in the guarantee period, please refer to your local mobility shop or dealer.
The red numbered squares below refer to the numbered illustrations on the inside of the cover.
Assembling and adjusting
TOPRO TAURUS H and H-JB need assembling. TOPRO TAURUS H-JHB is delivered completely assembled.
Adjust the forearm supports and handles, see figure 5.
Measurements
A The label on the rear side of the column shows the product name/model and
Maximum weight of user Maximum width of walker Maximum height of walker
Technical data
Distance between front and rear wheel 780 mm
Width between front wheels 660 mm
Height of forearm supports 865 – 1320 mm
Distance between forearm supports 340 – 470 mm
Turning width 910 mm
Hand grip length 90 mm
Hand grip width 36 mm
Grip distance driving brake 74 mm
Wheel width 31 mm
Wheel diameter 125 mm
Weight walking table (w/o accessories) 18 kg
Maximum weight of user 150 kg
Material
Frame Aluminium
Push handles PVC
Brake handles PA6
Forearm supports PU-foam
Models
The TOPRO TAURUS H is delivered as standard edition, plus two variants with the following supplementary
equipment:
JH Adjustable handles.
JHB Adjustable handles. Driving and parking brakes. Swing lock (directional block).
TOPRO art. no.
TOPRO TAURUS H 814785
TOPRO TAURUS H-JH 814786
TOPRO TAURUS H-JHB 814787
Intended use
The TOPRO TAURUS is designed and approved to be used indoors on plain foundation. The walker safely
supports users with poor balance and/or poor mobility.
Page 8
6
Important to know about safety and use
x The walker must be adjusted to the recommended height for right support and safe walking: Stand
with relaxed shoulders and have your elbow at a 90 degree angle A. Hold the walker as close to your
body to maintain the correct support and a safe walk B. The easiest way to keep your balance is to
walk straight, look forward and hold your backside in C.
x Do not push the walker too far from your body as this can cause unnecessary strain and you could fall.
x Do not push the walker forward if the front wheels have stopped at an obstacle. The walker may tilt
and cause an accident.
x Max user weight is 150 kg. Max user height 2 m.
x Do not let children play with the walker.
x Some parts of the walker might feel hot or cold when exposed to extreme temperatures.
Height adjustment
Hydraulic height adjustment.
Pull the handle up A. Use a little body weight to press down or reduce the counter weight to increase the
height. Release the handle at the required height.
Adjusting the forearm support
The forearm supports are adjusted individually. Unscrew the lock underneath the forearm support A until the
cushion is moveable. Place at the required position and tighten the screw. NB If the lock sticks out, it can be
dangerous. Pull the lever down and rotate it so that it doesn't stick out.
Angle adjustment and twisting the handle
(TOPRO TAURUS H-JH and H-JHB)
Unscrew the screw A until you can move the handle. Adjust the handle B to the required angle, length and
twist and tighten the screw. NB The screw must not be screwed too far out as the parts will fall from each
other. If this happens, then put the pin C in the hole D and E. It is not possible to pull the handles all the way
out; there are physical stops both ways.
See figure 1 for more detailed instructions.
Brakes
(TOPRO TAURUS H-JHB)
Adjusting the brakes.
Unscrew the nut A. Tighten / loosen the brake wire with the adjusting screw B. Make sure the brakes work
properly and don't sweep when brakes are off. Adjust both sides.
Using the parking brakes.
The brake lever C works on both rear wheels simultaneously. Push the brake lever forward. It has some
resistance before it stops and locks both the rear wheels. Pull the brake lever backwards to release the rear
wheels. Inspect the brakes frequently to make sure they work properly.
Using the driving brakes.
The brake lever D works on both rear wheels simultaneously. Pull the brake lever towards you to stop the rear
wheels. When the brake lever is released, the rear wheels are released. Inspect the brakes frequently by
following the information above.
Using the foot brakes
Step on the foot brakes A on the rear wheels or when required on all wheels until you hear a clicking sound.
The wheels are now in a locked position B. To release the wheels, step on the back of the foot brake pedal so
that it comes up again.
Locking the swing (directional block)
(TOPRO TAURUS H-JHB)
To be done with an index pin A on both wheels. Make sure the mounting bracket for the foot brake is pointing
backwards.
Page 9
7
This is how the index pin works:
Locking: Twist the upper part of the index pin B so that it fits into the track of the lower part C. By doing this
the pin D will slide out and lock.
Releasing: Pull the upper part of the index pin B up and turn it 90 degrees. It will then lock in the upper
position. The pin D slides in and the index pin is unlocked.
Material / recycling
The walker is made of plastic coated aluminium pipe, plastic couplings and material of plastic and polyester. The
forearm cushion is of polyurethane.
Most parts can be recycled.
Cleaning
The walker can be cleaned with household detergents. The walker can be hosed.
Cleaning with disinfections must be left to experienced personnel
To disinfect the walker, there must be used disinfection containing 70 - 80 % Ethanol. We advise against the
use of disinfections containing chloride and phenol. The manufacturer cannot be incriminated if damages
occur under disinfecting caused by wrong use or when cleaned by unauthorized personnel.
Inspection / Maintenance / Re-use
The wheel bearings are sealed and maintenance-free. All the other parts do not need to be lubricated. It is
recommended that general inspection and maintenance is carried out and that the items below are checked
frequently: tubes and frame, handles and forearm supports, brakes, wheels and accessories. This also applies
when the walker is to be prepared for re-use. Please see detailed instructions in this user manual about
maintenance of the brakes and cleaning and disinfection of the walker.
When something does not work
1 = possible reason. 2 = action.
Brakes
1 Worn out / defect wheel or brake. 2 Change the complete wheel.
1 Unadjusted brake. 2 Adjust the brake wire.
1 Worn out / defect brake mechanism on wheel. 2 Change the brake mechanism.
1 Worn out / defect brake handle. 2 Change the complete brake handle.
1 Worn out / damaged brake wire. 2 Change the brake wire.
Height adjustment
1 The gas spring is worn out or damaged. 2 Change the gas spring.
1 The control arm is maladjusted. 2 Adjust the control arm.
Accessories
For pictures and TOPRO article numbers see the inside of the cover. Accessories mounted on the walker may
influence stability, we therefore advise you to use them carefully.
A Brake handle left side E Small basket
B
Adjustable handles F Holder for oxygen
C Table G Footplate
D Stand for body fluid-boxes H Infusion stand
The accessories are to be ordered separately to give the possibility to compose a TOPRO TAURUS that suits
the individual users need. Contact your mobility shop, dealer or TOPRO for an updated overview of the
accessories, or visit our homepage www.topro.no
In case of faults or questions please contact your mobility shop or dealer.
Page 10
8
Wir begrüßen Sie als Nutzer eines TOPRO HILFSMITTELS
Alle TOPRO Hilfsmittel werden in Norwegen entwickelt, designet und hergestellt.
Mit neuester Produktions-, Qualitäts- und Umweltsicherung erreichen wir ein hohes Maß an
Genauigkeit und optimale Qualität in allen Bereichen der Produktion. Dieses Produkt ist konform mit der EGRichtlinie 93/42/EWG für Medizinprodukte. Bitte registrieren Sie Ihr Produkt unter www.topro.de
Garantie
TOPRO Taurus hat 2 Jahre Garantie. Ausgenommen von der Garantie sind Montageaufwand, natürlicher
Verschleiß und Schäden, die durch unsachgemässen Gebrauch entstanden sind. Als Verschleißteile sind z.B.
Bremsen, Räder und Handgriffe zu verstehen. Für Reparationen in der Garantiezeit wenden Sie sich bitte an
Ihren Fachhändler / Sanitätshaus.
Beachten Sie bitte die Darstellungen auf der Innenseite der Bedienungsanleitung. Die Zahlen in den
roten Kästchen sind identisch mit den Nummern in der Illustration.
Montage und Einstellung
TOPRO TAURUS H und H-JB benötigt etwas Montageaufwand vor Ort. TOPRO TAURUS H-JHB wird montiert
geliefert. Die Armauflagen und Handgriffe einstellen, s. Fig. 5.
Maße
A Der Aufkleber auf der Rückseite der Säule zeigt den Produktnamen/das Model sowie
Maximales Nutzergewicht Maximale Breite des Gehwagens Maximale Höhe des Gehwagens
Technische Daten
Abstand zwischen Vorder- und Hinterrad 780 mm
Breite zwischen den Vorderrädern 660 mm
Höhe der Unterarmauflagen 865 – 1320 mm
Abstand zwischen den Unterarmauflagen 340 – 470 mm
Drehdurchmesser 910 mm
Länge Handgriff 90 mm
Durchmesser Handgriff 36 mm
Abstand Fahrbremse 74 mm
Radbreite 31 mm
Durchmesser Rad 125 mm
Gewicht Gehwagen (ohne Zubehör) M-Model: 16 kg H-Model: 18 kg E-Model: 22 kg
Max. Benutzergewicht 150 kg
Material
Rahmen Aluminium
Handgriffe PVC
Bremsgriffe PA6
Unterarmauflagen PU-Schaum
Modelle
Die Modelle werden in der Standardausführung geliefert oder mit folgendem Zubehör:
JH Justierbarer Handgriff.
JHB Justierbarer Handgriff. Fahr- und Standbremse. Verriegelung gegen Ausschwenken
.
TOPRO ART. NR.
TOPRO TAURUS H 814785
TOPRO TAURUS H-JH 814786
TOPRO TAURUS H-JHB 814787
Zweckbestimmung
TOPRO TAURUS ist für den Gebrauch drinnen auf flacher Ebene entwickelt und geprüft. Er soll u.a. Menschen
mit Gleichgewichtsproblemen und Einschränkungen beim Gehen unterstützen.
Page 11
9
Sicherheitshinweise und Gebrauch
x Für eine gute Unterstützung und einen sicheren Gang muss der Gehwagen auf die empfohlene Höhe
eingestellt werden: Stehen Sie mit entspannten Schultern und die Ellbogen 90° angewinkelt A. Den
Gehwagen dicht am Körper halten B. Ein aufrechter Gang und den Blick vorwärts gerichtet hilft die
Balance zu halten C.
x Schieben Sie den Gehwagen nicht zu weit vor sich her, da dann die Gefahr für eine falsche Belastung
und einen Sturz besteht.
x Den Gehwagen nicht mit Gewalt vorwärts schieben, wenn die Vorderräder an ein Hindernis stoßen, da
er dann leicht umkippen und Schaden verursachen kann.
x Der Gehwagen ist nur für Personen bis zu 150 kg Körpergewicht geeignet. Maximale Körpergröße 2 m.
x Der Gehwagen ist kein Spielzeug für Kinder.
x Einige Teile des Gehwagens können sich bei extremen Außentemperaturen warm oder kalt anfühlen.
Höhenverstellung
Höhenverstel über Gasdruckfeder
Den Hebel hochziehen A . Mit etwas Druck auf die Armauflagen oder ohne Gegengewicht erreichen Sie die
gewünschte Höhe. Dann den Hebel loslassen.
Einstellung der Armauflagen
Die Armauflagen können individuell eingestellt werden. Den Schließbügel unter der Armauflage A
aufschrauben, bis die Armauflage sich bewegt. Dann die gewünschte Position einstellen und wieder
zuschrauben. Achtung: Sollte der Schließbügel herausragen, kann er Schaden verursachen. Ziehen Sie in
diesem Fall den Bügel runter und drehen ihn so, dass er nicht mehr behindert.
Winkeleinstellung und Drehung des Handgriffs
(TOPRO TAURUS H-JH und H-JHB)
Die Schraube A lösen, bis der Handgriff sich bewegen lässt. Der Handgriff B wird in den gewünschten Winkel,
Drehung und Länge eingestellt und wieder zugeschraubt. Achtung: Die Schraube darf nicht zu weit
ausgeschraubt werden, damit die verschiedenen Teile nicht auseinander fallen. Sollte dieses jedoch der Fall
sein, so muss der Stift C in das Loch D und E. Siehe Fig. 1 für eine ausführlichere Montagebeschreibung. Es
befindet sich in beide Richtungen Endanschläge, so dass es nicht möglich ist, die Handgriffe komplett
herauszuziehen.
Bremsen
(TOPRO TAURUS H-JHB)
Einstellung/Kontrolle der Bremsen
Die Mutter A lösen und das Bremsseil mit der Justierschraube B straffen oder lösen. Darauf achten, dass die
Bremsen gut wirken und nicht schleifen. Beide Seiten justieren.
Gebrauch der Standbremse
Der Bremshebel C wirkt auf beide Hinterräder gleichzeitig. Der Bremshebel wird nach vorne geschoben. Er hat
etwas Widerstand bevor er stehen bleibt und beide Hinterräder bremst. Den Bremshebel wieder zurückziehen,
um die Hinterräder wieder loszumachen. Kontrollieren Sie regelmäßig, ob die Bremsen gut funktionieren.
Gebrauch der Fahrbremsen
Der Bremsgriff D wirkt auf beide Hinterräder gleichzeitig. Ziehen Sie den Bremsgriff zu sich, um die Hinterräder
zu stoppen. Wenn der Bremsgriff losgelassen wird, laufen die Hinterräder wieder frei. Kontrollieren Sie
regelmäßig ob die Bremsen funktionieren, indem Sie den Bremsgriff andrücken und die Räder wieder frei
rumlaufen, wenn der Bremsgriff losgelassen wird.
Gebrauch der Fußbremse
Treten Sie auf die Fußbremse A der Hinterräder oder bei Bedarf auf alle Räder, bis Sie ein >Klick< hören. Die
Räder sind jetzt in der Position B blockiert. Um die Räder wieder frei zu machen, treten Sie auf die Fußbremse
und sie springt wieder hoch.
Verriegelung gegen Ausschwenken
(TOPRO TAURUS H-JHB)
Wird mit dem Indexstift A auf beiden Hinterrädern gemacht. Darauf achten, dass die Halterung der Fußbremse
nach hinten zeigt.
Page 12
10
So funktioniert der Indexstift
Verschluss: Drehen Sie den oberen Teil des Indexstiftes B, so dass er in die Rille des unteren Teiles C gleitet.
Dadurch kommt der Zapfen D heraus und verschließt das Rad. Lösen: Den oberen Teil des Indexstiftes B nach
oben ziehen und 90 Grad drehen. Er wird jetzt in der oberen Stellung verschließen. Der Zapfen D gleitet wieder
rein und der Verschluss des Rades ist aufgehoben.
Material / Wiederverwertung
Der Gehwagen besteht aus kunststoffbelegten Aluminiumsrohren, Kunststoffverbindungen sowie aus Kunststoff
und Polyester. Die Unterarmauflagen sind aus Polyurethan. Die moisten Teile können recycelt werden.
Reinigung
Der Gehwagen kann mit haushaltsüblichen Reinigungsmitteln gesäubert werden. TOPRO TAURUS H kann
abgespült werden.
Desinfektion unterliegt autorisiertem Fachpersonal
Die Oberfläche des Gehwagens kann mit einem Desinfektionsmittel abgewischt werden, das 70-80% Ethanol
enthält. Von dem Gebrauch eines chlor- und phenolhaltigen Desinfektionsmittels wird abgeraten. Schäden und
Verletzungen die durch unsachgemässe Handhabung von unautorisierten Personen entstehen oder durch den
Gebrauch von schädlichen Mitteln, unterliegen nicht der Haftung des Herstellers.
Kontrolle / Wartung / Wiedereinsatz
Die Radlager sind dicht und wartungsfrei. Alle Teile brauchen nicht geschmiert werden. Wir empfehlen, dass
eine generelle Kontrolle und Wartung der unten angeführten Punkte regelmäßig durchgeführt wird:
Rohre und Rahmen, Handgriffe und Armauflagen, Bremsen, Räder und Zubehör.
Beim Wiedereinsatz sind die hier genannten Teile am Gehwagen ebenfalls zu kontrollieren und gegebenenfalls
auszutauschen bzw. einzustellen. Beachten Sie hierzu bitte auch die Anweisungen in dieser
Bedienungsanleitung zu den Themen Bremsen, Reinigung und Desinfektion.
Wenn etwas nicht funktioniert wie es soll
1 = mögliche Ursache 2 = Maßnahme
Bremsen
1 Abgenutzte/defekte Räder. 2 Räder komplett auswechseln.
1 Uneingestellte Bremsen. 2 Bremsseile justieren
1 Abgenutzter/defekter Bremsmechanismus an den Rädern. 2 Den Bremsmechanismus auswechseln.
1 Abgenutzte/defekte Bremshebel. 2 Die Bremshebel komplett auswechseln.
1 Abgenutzte/beschädigte Bremsseile. 2 Bremsseile auswechseln.
Höheneinstellung
1 Verschlissene/beschädigte Gasfeder. 2 Gasfeder auswechseln.
1 Fehljustierter Regulierhebel. 2 Den Regulierhebel justieren.
Zubehör
(für Fotos und Artikelnummer siehe gefaltete Umschlagsseite) Am Gehwagen montiertes Zubehör kann die
Stabilität des Gehwagens beeinflussen. Wir empfehlen Sie daher, dieses sorgfältig anzubringen.
A Bremsgriff links E Kleiner Korb
B Justierbare Handgriffe F Träger für Sauerstoffflasche
C Tablett G Transportplatte
D Ständer für Drainagebeutel o. ä. H Infusionsstativ
Muss separat bestellt werden und ermöglicht, den TOPRO TAURUS individuell zu gestalten und den
Bedürfnissen der Nutzer anzupassen. Hier ist eine Liste über die derzeitigen Zubehörteile. Kontaktieren Sie
Ihren Fachhändler/Ihr Sanitätshaus oder TOPRO für die neueste Übersicht, oder sehen Sie www.topro.de.
Bei Mängeln oder Fragen wenden Sie sich bitte an Ihren Fachhändler / Sanitätshaus.
Page 13
TOPRO as PB 428 2803 Gjøvik Norway Tel +47 61134600 Fax +47 61179205 [email protected] www.topro.no
TAURUS H
Art. nr. denne bruksanvisningen: Vers. 05100913
Loading...
