SBF-5110

Bedienungsanleitung

Digitaler Satelliten-Receiver

TOPFIELD

Dieses Dreieck, welches auf Ihrem Gerät angebracht
ist, warnt Sie vor dem Vorhandensein nicht isolierter
gefährlicherSpannung im Gerät. Diese Spannungkann

so hoch sein, dass das Risikoeines Stromschlags besteht.

Dieses Dreieck, welches auf Ihrem Gerät angebracht ist,
macht Sie auf wichtige Betriebs-und Wartungshinweise
aufmerksam.

iv INHALTSVERZEICHNIS

Inhaltsverzeichnis

Inhaltsverzeichnis iv

1 Einführung 1

1.1 Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.2 Bedienung des Digitalreceivers . . . . . . . . . . . . . . . . . 2

1.2.1 Das vordere Bedienfeld . . . . . . . . . . . . . . . . . . 2

1.2.2 Die Fernbedienung . . . . . . . . . . . . . . . . . . . . 4

2 Einrichten und Installieren 7

2.1 Auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . 7

2.3 Anschlüsse auf der Rückseite . . . . . . . . . . . . . . . . . . 9

2.4 Den Digitalreceiver anschließen . . . . . . . . . . . . . . . . . 10

2.4.1 Anschließen der Antenne . . . . . . . . . . . . . . . . 11

2.4.2 Anschließen Ihres Fernsehgerätes . . . . . . . . . . . . 11

2.4.3 Anschließen eines Videorecorders . . . . . . . . . . . 14

2.5 Einlegen der Batterien in die Fernbedienung . . . . . . . . . . 14

2.6 Erstmaliges Einschalten . . . . . . . . . . . . . . . . . . . . . . 15

2.6.1 Einschalten und Bild prüfen . . . . . . . . . . . . . . . 15

3 Sendersuchlauf 16

3.1 Suche nach Sendern . . . . . . . . . . . . . . . . . . . . . . . . 16

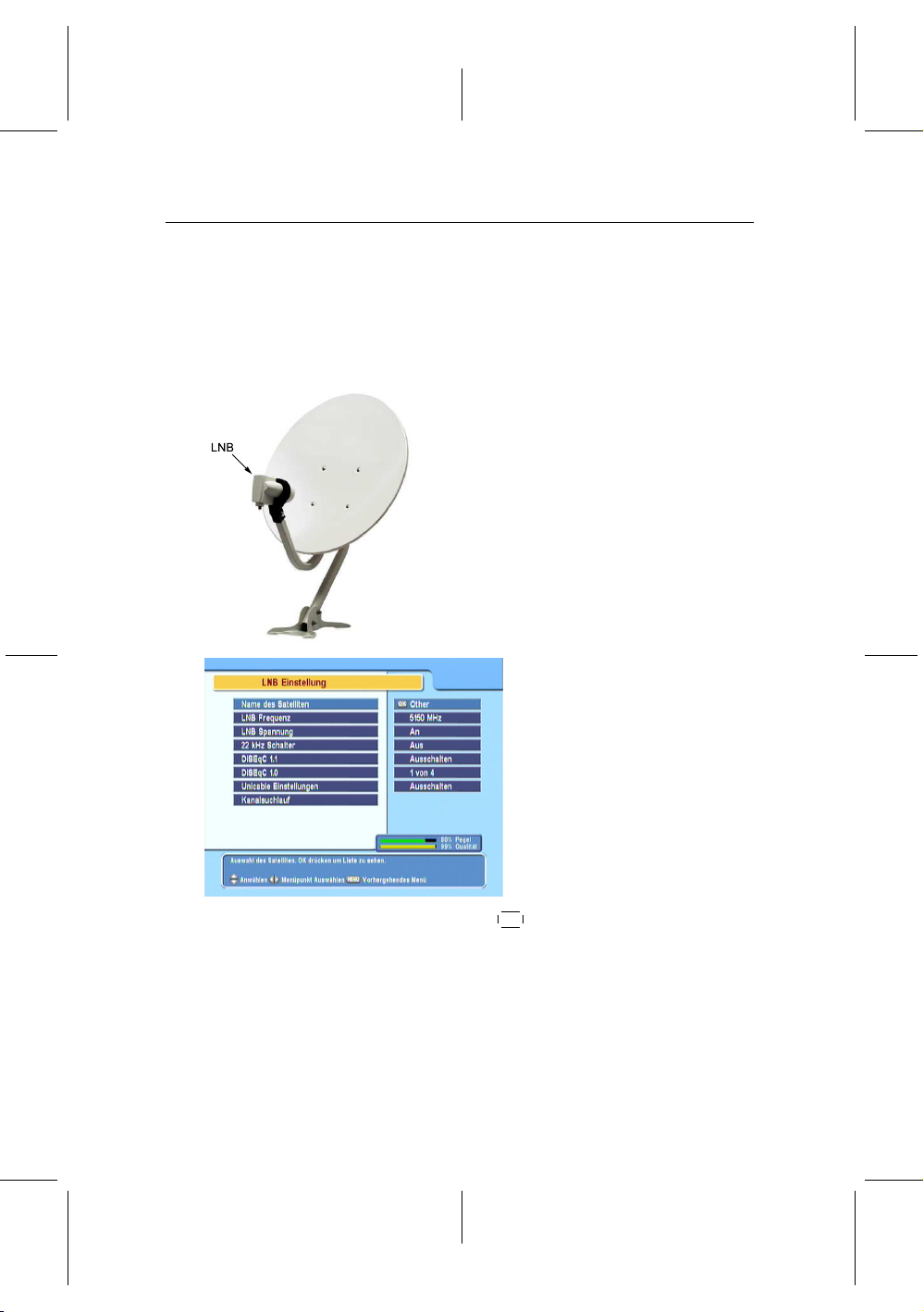

3.1.1 Konfiguration der LNB-Einstellungen . . . . . . . . . 17

3.1.2 Konfiguration der USALS-Einstellungen . . . . . . . . 20

3.1.3 Suche von Sendern . . . . . . . . . . . . . . . . . . . . 22

INHALTSVERZEICHNIS v

3.2 Bearbeiten der Transponderliste . . . . . . . . . . . . . . . . . 25

3.3 Zurücksetzen auf die Werkseinstellungen . . . . . . . . . . . 26

4 Bevorzugte Einstellungen 27

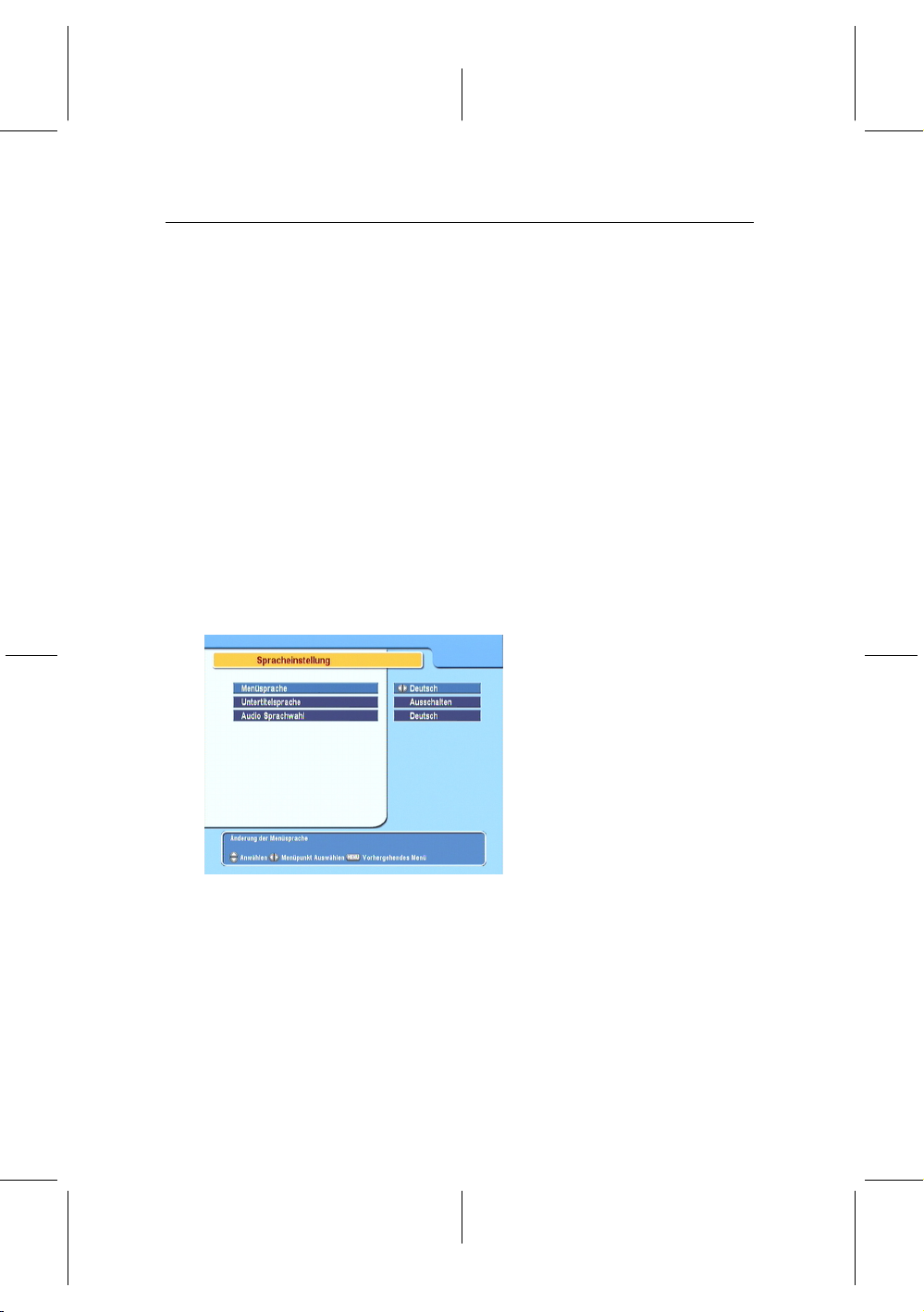

4.1 Spracheinstellungen . . . . . . . . . . . . . . . . . . . . . . . . 27

4.1.1 Menüsprache . . . . . . . . . . . . . . . . . . . . . . . 27

4.1.2 Untertitelsprache . . . . . . . . . . . . . . . . . . . . . 28

4.1.3 Sprache der Audiospur . . . . . . . . . . . . . . . . . . 28

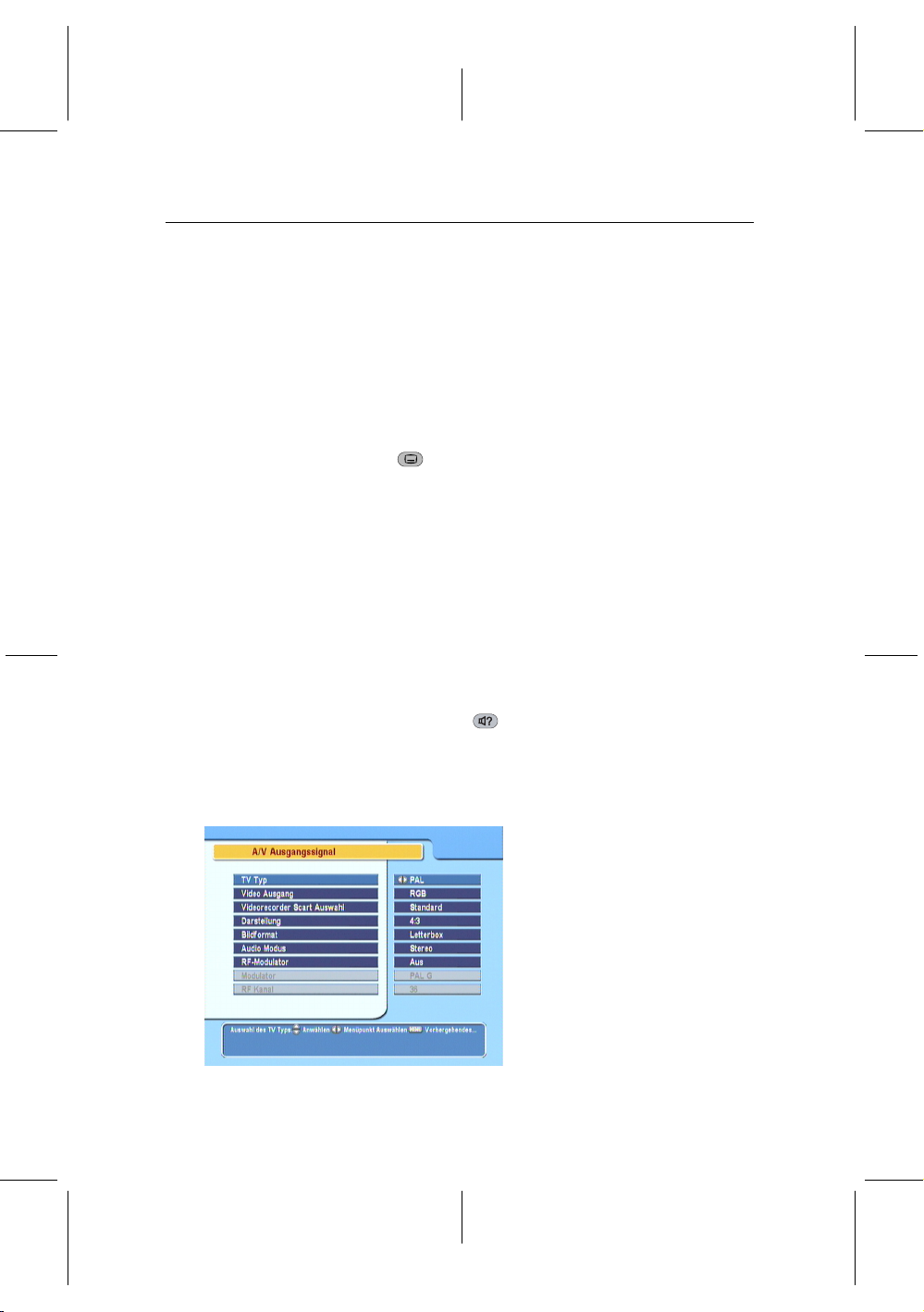

4.2 Video- und Audioeinstellungen . . . . . . . . . . . . . . . . . 28

4.2.1 TV-Standard . . . . . . . . . . . . . . . . . . . . . . . . 29

4.2.2 Farbmodell . . . . . . . . . . . . . . . . . . . . . . . . 29

4.2.3 Videorecorder . . . . . . . . . . . . . . . . . . . . . . . 30

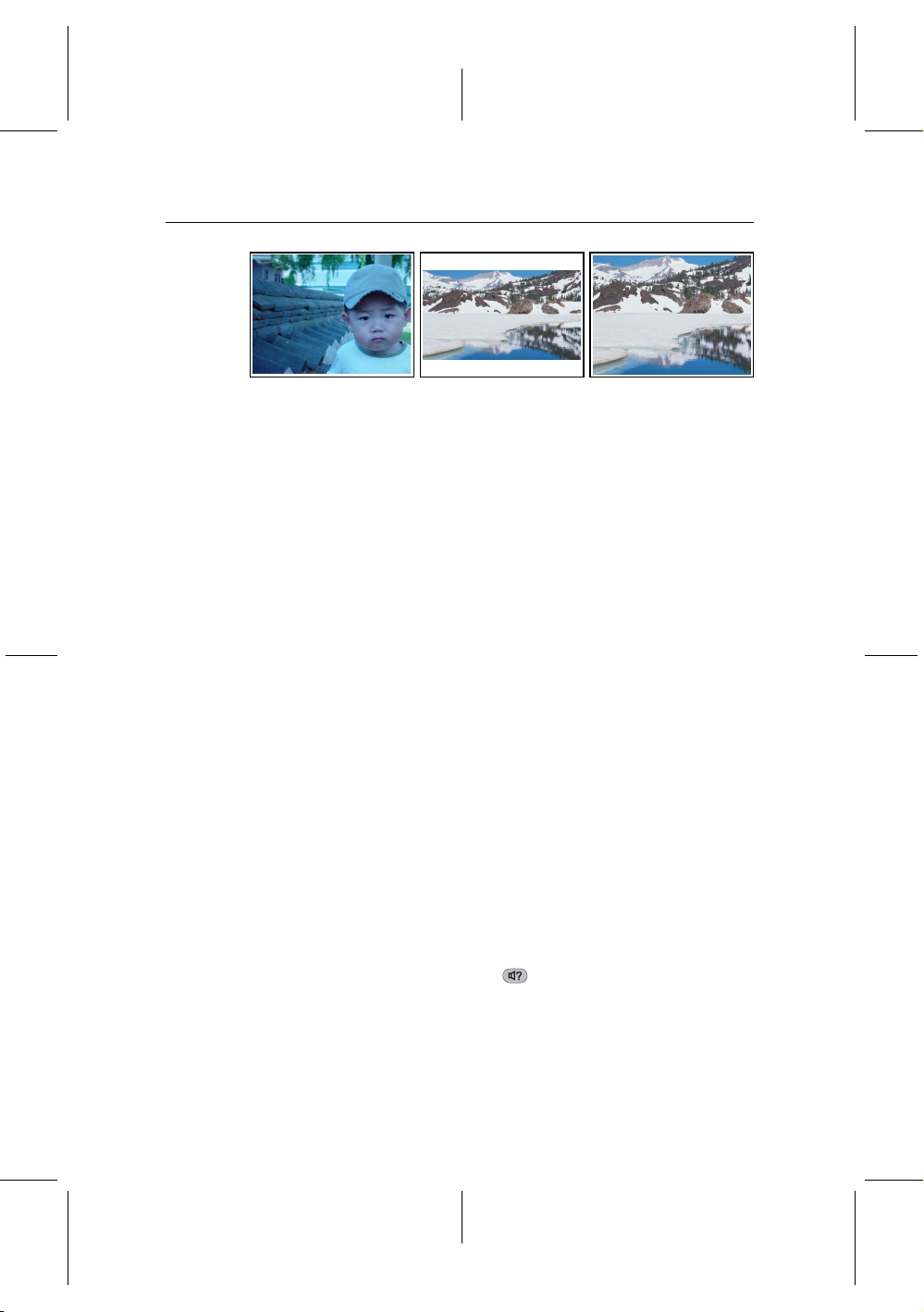

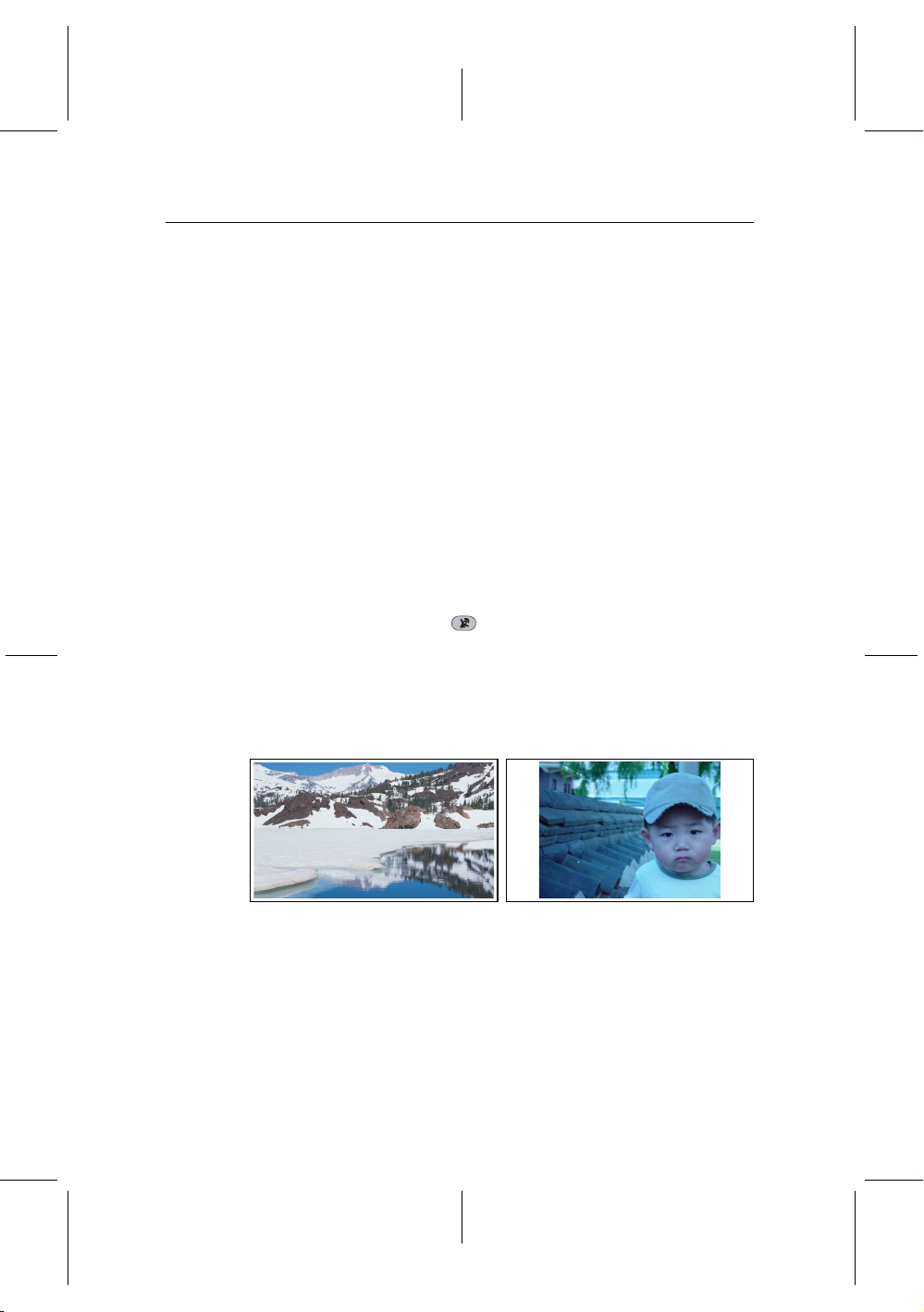

4.2.4 Fernsehbild-Seitenverhältnis . . . . . . . . . . . . . . . 30

4.2.5 Audio-Modus . . . . . . . . . . . . . . . . . . . . . . . 31

4.2.6 RF-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . 32

4.3 Einstellung der Ortszeit . . . . . . . . . . . . . . . . . . . . . . 32

4.4 Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . 33

4.5 OSD-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . 36

4.6 Standby-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . 36

5 Täglicher Gebrauch 38

5.1 Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . . 38

5.2 Fernsehen schauen . . . . . . . . . . . . . . . . . . . . . . . . 38

5.2.1 Die Senderliste . . . . . . . . . . . . . . . . . . . . . . 38

5.2.2 Verwendung der Multi-Bildanzeige . . . . . . . . . . . 40

5.2.3 Die Favoriten-Senderliste . . . . . . . . . . . . . . . . . 40

5.2.4 Ansehen von Programminformationen . . . . . . . . . 42

5.2.5 Audiospur auswählen . . . . . . . . . . . . . . . . . . 43

5.2.6 Untertitelspur auswählen . . . . . . . . . . . . . . . . 43

5.2.7 Videotext ansehen . . . . . . . . . . . . . . . . . . . . 43

5.3 Nutzung des Elektronischen Programmführers . . . . . . . . 44

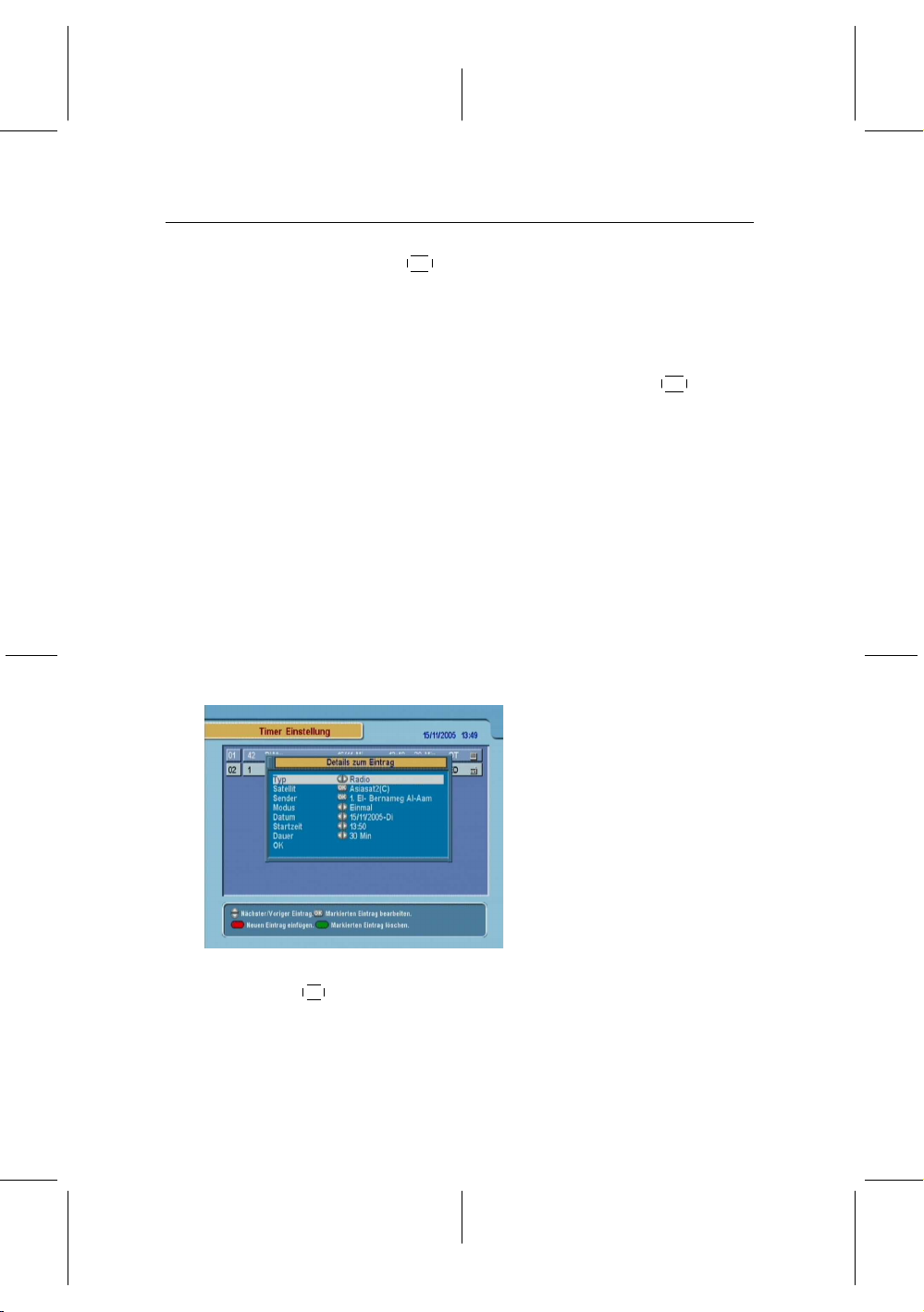

5.4 Timergesteuerte Aktionen . . . . . . . . . . . . . . . . . . . . 45

6 Senderlisten 48

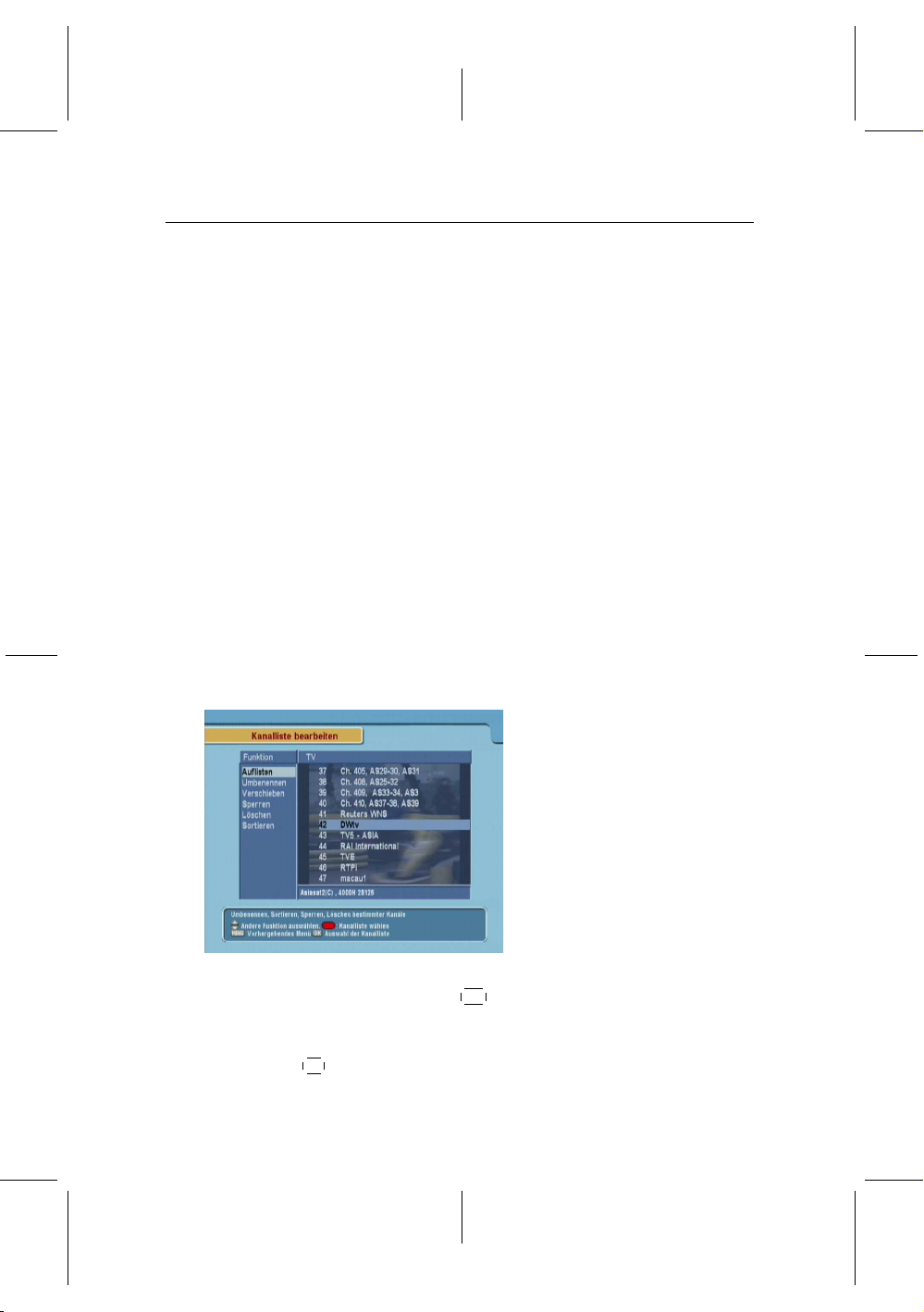

6.1 Bearbeiten der Senderliste . . . . . . . . . . . . . . . . . . . . 48

6.2 Bearbeiten der Favoritenliste . . . . . . . . . . . . . . . . . . . 50

vi INHALTSVERZEICHNIS

6.3 Die Benutzung der Bildschirmtastatur . . . . . . . . . . . . . 52

6.4 Übertragung von Receiverdaten . . . . . . . . . . . . . . . . . 52

7 Aktualisierung der Firmware 54

7.1 Von Ihrem Computer über die Schnittstelle RS-232 . . . . . . 54

7.2 Von einem anderenDigitalreceiverüber die Schnittstelle RS-232 55

7.3 Durch Sendung per Satellit . . . . . . . . . . . . . . . . . . . . 56

Kapitel 1

Einführung

Der SBF-5110 Digitalreceiver entspricht in jeder Hinsicht dem
internationalen Digital Video Broadcasting (DVB) Standard. Er
ist damit in der Lage, digitale Sendungen zu empfangen, die
gemäß dieses Standards gesendet werden. Für den Empfang
benötigen Sie eine Antenne, die entsprechend installiert sein
muss.

1

HINWEIS

Allgemein setzen wir einen Kanal einer Frequenz gleich. Im
Unterschied zu analogen Übertragungen wird einem Pro­gramm, das digital übertragen wird, nicht immer eine ei­gene Frequenz zugewiesen. Denn auf einer einzigen Fre­quenz können mehrere Fernseh- und Radiosendungenüber­tragen werden. Bei digitalen Übertragungen wird eine Fre­quenz gewöhnlich als Transponder bezeichnet. Um in die­sem Handbuch die Dinge so einfach wie möglich zu erklä­ren, wird vorzugsweise das Wort Sender statt Kanal als Be­zeichnung für das Fernseh- oder Radioprogramm eines Sen­ders verwendet.

2 Einführung

1.1 Funktionen

Der SBF-5110 Digitalreceiver bietet folgende Funktionen:

• Er unterstützt DiSEqC 1.0, DiSEqC 1.1 und USALS.

• Kann bis zu 5000 Fernseh- und/oder Radiosender spei­chern.

• Sie können die Senderliste bearbeiten.

• Ihre Lieblingssender können Sie in Favoritenlisten erfas­sen.

• Sie können die Informationen zum laufenden Fernseh­oder Radiopogramm einsehen.

• Elektronische Programmführer geben Ihnen eine Pro­grammvorschau.

1.2 Bedienung des Digitalreceivers

Der Digitalreceiver wird mithilfe der Fernbedienung oder mit
den Tasten auf dem vorderen Bedienfeld des Gerätes bedient.

HINWEIS

Ist der Digitalreceiver ausgeschaltet, aber mit dem Strom­netz verbunden, bezeichnen wir diesen Bereitschaftszu­stand als Standby-Modus. Ist er eingeschaltet, ist er im Be­triebsmodus. Wenn Sie den Digitalreceiver gerade nicht be­nutzen, sollten Sie ihn vom Stromnetz trennen. Lassen Sie
den Receiver mit dem Stromnetz verbunden, wenn dieser
einer timergesteuerte Aktionen ausführen soll.

1.2.1 Das vordere Bedienfeld

Auf dem vorderen Bedienfeld des Digitalreceivers finden Sie
Tasten, mit denen der Digitalreceiver bedient werden kann.
Anzeigelämpchenund ein Display zeigen den Statusan. Nach­folgend werden die Fuktionen bzw. Bedeutungen erklärt.

1.2 Bedienung des Digitalreceivers 3

Taste zum Umschalten des Digitalreceivers zwischen
Standby-Modus und Betriebsmodus.

Das Gerätedisplay zeigt im aktiven Standby-Modus die

aktuelle Uhrzeit an und im Betriebsmodus die Pro­grammnummer des aktuellen Senders.

Anzeige leuchtet auf, sobald Sie eine Taste der Fernbe­dienung betätigen.

STANDBY Anzeige leuchtet,während sich der Digitalreceiver

im Standby-Modus befindet.

CHANNELc,aTasten schalten um zum vorigen oder zum

nächsten Sender. Sie werden auch benutzt, um in Menüs
und Dialogboxen zu navigieren.

4 Einführung

.

.

.

.

.

.

.

.

.

.

1.2.2 Die Fernbedienung

.

.

1

Taste zum Umschalten des
Digitalreceivers zwischen Standby­Modus und Betriebsmodus.

.

.

schaltet denTon stumm. Die Tas-

2

te erneut drücken um den Ton wie­der einzuschalten.

.

.

Die Zifferntasten werden benutzt,

3

um für Senderwechsel die Num­mer des gewünschten Senders
einzugeben- oder um bei entspre­chenden Menüoptionen Werte
anzugeben.

.

.

schaltet um zwischen dem Pro-

4

gramm des aktuell eingestellten
Senders und dem des zuvor gesehe­nen Senders.



.

.

FAV zeigt die Favoritenlisten.

5





.

.

6



MENU zeigt das Hauptmenü. Sie





wird auch benutzt, um von einem
Untermenü in das vorangegangene
Menü zurückzukehren.



.

.

EXIT zum Verlassen des aktuellen

7



Bildschirms.



.

.

EPG zeigt den Elektronischen Pro-

8



grammführer.

.

.

blendet die Info-Box zum Sender ein. Kann auch be-

9

nutzt werden, um weitere Informationen über ein Pro­gramm anzeigen zu lassen.

.

10

.

Tasten schalten um zum vorigen oder zum nächs-

c,a

ten Sender. Sie werden auch benutzt, um in Menüs und
Dialogboxen zu navigieren.

1.2 Bedienung des Digitalreceivers 5

.

.

.

.

.

.

.

.

.

.

.

.

.

.

11

.

Tasten erhöhen oder verringern die Lautstärke. Sie

b,d

werden auch verwendet, um bei Optionen zwischen den
verfügbaren Werten oder Einstellungen zu wechseln.



.

.

OK Bestätigt Dialogboxen und Menüoptionen oder zeigt

12



die Senderliste. Siehe §5.2.1 für weitere Einzelheiten. Sie
wird auch benutzt, um Menüpunkte auszuwählen.

.

13

.

14

.

15

.

.
.

schaltet um zwischen Fernsehen und Radio.



SAT zeigt die Satellitenliste.







V− ,

V+ Tasten erhöhen oder verringern die Lautstärke.





Sie werden auch verwendet, um bei Optionen zwischen
den verfügbaren Werten oder Einstellungen zu wechseln.



.

16

.



P− ,

P+ Tasten schalten um zum vorigen oder zum





nächsten Sender. Sie werden auch benutzt, um in Menüs
und Dialogboxen zu navigieren.

.

.

Je nach Menü besitzen diese Tasten verschiedene Funk-

17

tionen. Diese werden durch die Hilfe-Infos auf dem Bild­schirm angegeben.

.

.

18

Taste zum Auswählen eines Audiotitels mit Tonmo-

dus oder eines Videotitels des Bildauswahlprogramms.

Taste zur Auswahleiner Untertitelspur. Taste zum

Einblenden des Videotexts.

.

.

19

zum Anzeigen eines Standbildes der aktuellen Fern-

sehsendung.



.

.

UHF blendet das Einstellmenü für dieFrequenzenvonRa-

20



dioprogrammen ein. Siehe§4.2.6 für weitere Einzelheiten.

.

.

21

schaltet die Ausgabe der TV SCART-Buchse um, so

dass entweder die Signale des Digitalreceivers ausgege­ben werden oder die Signale des Geräts, das an der VCR
SCART-Buchse angeschlossen ist. Siehe §4.2.3 für weitere
Einzelheiten.



.

.

M1 aktiviert die Multi-Bildanzeige. Siehe §5.2.2 für weite-

22



re Einzelheiten.



.

.

N/P bei diesem Modell nicht verfügbar.

23



6 Einführung

.

.

.

24

(Sleep Timer).

zum Festlegen der automatischen Abschalt-Uhrzeit

2.1 Auspacken

7

Kapitel 2

Einrichten und Installieren

Bevor Sie mit der Installation beginnen, überprüfen Sie bitte,
dass Sie den Digitalreceiver mit folgendem Lieferumfang er­halten haben.

• Fernbedienung

• Zwei Batterien für die Fernbedienung (AAA 1,5V)

• Ein Exemplar dieser Bedienungsanleitung

HINWEIS

Das mitgelieferte Zubehör kann sich je nach Land und Regi­on unterschei- den.

2.2 Sicherheitshinweise

Bitte lesen Sie sichdie folgenden Sicherheitshinweise sorgfältig
durch und befolgen Sie diese unbedingt.

• Die bei Ihnen vorliegende Netzspannung muss zwi­schen 90 und 250 Volt für die Stromversorgung liefern.
Überprüfen Sie das, bevor Sie den Digitalreceiver an

8 Einrichten und Installieren

die Steckdose anschließen. Informationen zum Strom­verbrauch des Digitalreceivers finden Sie im Abschnitt
Tabelle 2.1.

• Die Wandsteckdose sollte sich in der Nähe des Aufstell­ortes des Gerätes befinden. Benutzen Sie kein Verlänge­rungskabel.

• Setzen Sie das Gerät nicht Feuchtigkeit aus. Der Digital­receiver wurde für die Benutzung in Innenräumen ent­wickelt. Verwenden Sie zum Reinigen des Digitalrecei­vers nur trockene Tücher.

• Stellen Sie den Digitalreceiver auf eine feste und ebene
Oberfläche.

• Platzieren Sie den Digitalreceiver nicht in der Nähe von
Heizungen oder im direkten Sonnenlicht. Die Kühlung
könnte sonst beeinträchtigt werden. Legen Sie keine Ob­jekte wie z. B. Zeitschriften auf dem Digitalreceiver ab.
Sollten Sie das Gerätineinem Regal unterbringen, stellen
Sie sicher, dass der Mindestabstand von 10 Zentimetern
Freiraum um das Gerät herum eingehalten wird. Infor­mationen zu den physikalischen Eigenschaften des Digi­talreceivers finden Sie im Abschnitt Tabelle 2.2.

• Sorgen Sie dafür, dass niemand auf das Stromkabel tre­ten oder es beschädigen kann. Ist das Kabel beschädigt,
dürfen Sie den Digitalreceiver erst dann wieder benut­zen, nachdem das Kabel ausgewechselt worden ist.

• Unter keinen Umständen sollten Sie das Gehäuse des
Digitalreceivers öffnen. Das öffnen des Gerätes kann ei­nen Stromschlag hervorrufen und/oder die Funktion
des Gerätes beeinträchtigen.

• Überlassen Sie alle Wartungs- und Reparaturarbeiten ei­nem Fachmann.

Tabelle 2.1: Leistungsmerkmale

.

.

.

Eingangsspannung 90 bis 250 VAC, 50/60Hz
Leistungsaufnahme 24W maximal bei Betrieb, 90 to 250V AC, 50/60Hz

5W im Aktiv-Modus, 230V AC, 50Hz
5W im Aktive Standby-Modus, 230V AC, 50Hz
1 W im Passive Standby-Modus, 230V AC, 50Hz

Tabelle 2.2: Physikalische Eigenschaften

Größe 260× 46× 190 mm
Gewicht 1.2 kg
Betriebstemperatur 0 bis 45 ℃
Rel. Luftfeuchtigkeit Lagerung 5 bis 90 %

2.3 Anschlüsse auf der Rückseite

Der SBF-5110 verfügt über einige Anschlüsse auf der Rücksei­te.

2.3 Anschlüsse auf der Rückseite 9

Prüfen Sie, welche Anschlüsse Ihres Fernsehers zu denen des
Digitalreceivers passen.

.

.

LNB IN Satellitenübertragunssignal-Eingangsbuchse.

1

(Strom: Max.500mA mit Überlastschutz)

.

.

LNB OUT Satellitenübertragunssignal-Ausgangsbuchse

2

durch den LNB IN-Anschluss für einen
anderen Digitalreceiver.

.

.

RF IN Eingangsbuchse für analoges Fernsehen.

3

10 Einrichten und Installieren

.

.

.

.

.

.

.

.

.

RF OUT Ausgangsbuchse für analoges Fernsehen.

4

.

.

AUDIO L/R Stereo Audioausgangsbuchse für das

5

.

.

VIDEO Composite Video Ausgangsbuchse für das

6

.

.

S/PDIF Dolby Digital Ausgangsbuchse für das

7

.

.

VCR Audio und Video Eingangs- / Ausgangs-

8

.

.

TV Audio- und Video-Ausgangsbuchse für

9

.

.

RS-232 Serielle Schnittstelle für Firmware-Aktualisierung

10

Tabelle 2.3: Anschlussspezifikationen

TV CVBS/RGB/YUV Video Ausgang

VCR CVBS Videoausgang

VIDEO Composite Video (CVBS) Ausgang
AUDIO Links & Rechter Audioausgang
S/PDIF Digital Audioausgang
RS-232 115,2 kbps maximal

Fernsehgerät oder ein Audiosystem.
(weiß/rot)

Fernsehgerät. (gelb)

Audiosystem.

Buchse für Videorecorder oder ein ähnli­ches Gerät.

das Fernsehgerät.

und Datentransfer.

Linker & Rechter Audioausgang

Linker & Rechter Audioausgang
CVBS Videoeingang für Bypass
Linker & Rechter Audioeingang für Bypass

2.4 Den Digitalreceiver anschließen

Es gibt verschiedene Möglichkeiten, Ihren Digitalreceiver an­zuschließen. Installieren Sie Ihren Digitalreceiver so, wie Ihr
Fernsehgerät oder andere Geräte es erfordern. Sollten Sie Pro­bleme bei der Installation haben oder Hilfe benötigen, setzen
Sie sich bitte mit Ihrem Händler in Verbindung.

2.4.1 Anschließen der Antenne

HINWEIS

Vielleicht erwarten Sie, dass die Satellitenantenne gleichzei­tig auf allen Frequenzen, auf denen ein Satellit sendet, emp­fangen kann, um alle dieseSignale dann weiterzum Digital­receiver zu übertragen. Jedochüberträgt die Satellitenanten­ne nur dieSignale der Frequenzen, die sieauf Grundlage der
Spezifizierung des Digitalreceivers auf der LNB-Frequenz
und gemäß der Polarisierung empfangen kann. Wenn Sie
also einen anderen Digitalreceiver am LNB OUT-Anschluss
angeschlossen haben, ist dessen Nutzung mit Einschränkun­gen verbunden. Siehe §3.1 für weitere Einzelheiten dazu.

2.4 Den Digitalreceiver anschließen 11

Unabhängig von der Art, wie der Digitalre­ceiver an Ihrem Fernsehgerät angeschlossen
wird, müssen Sie den Digitalreceiver an Ihre
Fernsehantenne anschließen, damit das Ge­rät digitale Fernsehsender empfangen kann.

Die Antenne am LNB IN-Anschluss an­schließen. Sollten Sie einen weiteren Digital­receiver besitzen, können Sie diesen am LNB
OUT-Anschluss anschließen.

2.4.2 Anschließen Ihres Fernsehgerätes

Von den nachstehend genannten Anschlüssen des Digital­receivers sollten Sie jeweils den zuerst genannten wählen,
um die beste Bildqualität zu erzielen. Sollte Ihr Fernsehgerät
nicht überden passenden Anschluss verfügen, wählen Sie den
nächsten in der nachfolgend aufgeführten Reihenfolge, um die
bestmögliche Bildqualität zu erzielen.

1. SCART-Anschluss (TV)

2. Composite-Anschluss (VIDEO)

3. RF-Anschluss (RF OUT)

12 Einrichten und Installieren

Nach dem Anschließen sollten Sie die Audio- und Videoein­stellungen konfigurieren. Für eine genaue Beschreibung siehe

§4.2.

Verwendung des SCART-Anschlusses

beste Ergebnis zu erzielen, sollten Sie ein
SCART-Kabel verwenden, von dem Sie das
eine Ende in die TV-Buchse des Digitalrecei­vers und das andere in einem freien SCART­Anschluss Ihres Fernsehgerätes einstecken.
Einige Fernsehgeräte besitzen anstelle des
SCART-Anschlusses einen Komponenten-

oder S-Video-Anschluss. Besitzen Sie ein solches Fernsehge­rät, verwenden Sie ein geeignetes Adapterkabel, um den TV­Anschluss des Digitalreceivers mit dem passenden Anschluss
Ihres Fernsehgerätes zu verbinden.

Wenn Sie den Anschluss mit einem standardmäßigen SCART­Kabel herstellen, müssen Sie keine zusätzlichen Audio­Anschlüsse durchführen. Über den SCART-Anschluss wird
auch Stereo-Audio ausgegeben. Wenn Sie aber ein Adapterka­bel verwenden, wie z. B. SCART-zu-Komponenten, dann müs­sen Sie zusätzlich die Audioanschlüsse verbinden.

Um bei einem Standard-Fernsehgerät das

Verwendung des Composite-Video-Anschlusses

Bei Verwendung des Composite-Video­Anschlusses brauchen Sie ein Composite­Video-Kabel (Cinch). Schließen Sie ein Ende
des Kabels am VIDEO-Anschluss (gelb)
des Digitalreceivers an und das andere
Ende am entsprechenden Anschluss Ihres
Fernsehgerätes.

2.4 Den Digitalreceiver anschließen 13

Verbindung zu den Audio-Anschlüssen herstellen

Für die Herstellung der Verbindung zu den
Audio-Anschlüssen brauchen Sie ein Audio­kabel (Cinch). Jeweils ein Ende des Kabels
am Anschluss AUDIO L (weiß) bzw. AUDIO
R (rot) des Digitalreceivers anschließen, das
andere Ende am jeweils entsprechenden An­schluss Ihres Fernsehgerätes oder Audiosys­tems.
Um Dolby Digital Audio genießen zu kön­nen, muss Ihr Fernseher oder Audiosystem
dazu in der Lage sein, Dolby Digital Audio
zu dekodieren. Für den Anschluss brauchen
Sie ein S/PDIFKabel. Schließen Sieein Ende
des Kabels am S/PDIF-Anschluss des Digi­talreceivers an und das andere Ende am ent­sprechenden Anschluss Ihres Audiosystems.

Verwendung des RF-Anschlusses

Falls Ihr Fernsehgerät weder über Video- noch über Audioein­gänge verfügt, müssen Sie den RF-Ausgang des Digitalrecei­vers nutzen.

In diesem Fall mit einem geeigneten Kabel
denRF OUT-Anschluss mit dem Antennen­anschluss Ihres Fernsehgerätes verbinden.
Um zu gewährleisten, dass Ihr Fernsehge­rät auch vorhandene analoge Kanäle emp­fangen kann, müssen Sie ein Kabel von Ih­rer Fernsehantenne am RF IN-Anschluss an­schließen.

Damit Ihr Fernsehgerätdas Bild vomDigital­receiver empfängt, stellen Sie das Fernsehge­rät auf Kanal 36 (oder- eher selten- auf Kanal

43).

14 Einrichten und Installieren

2.4.3 Anschließen eines Videorecorders

Der Digitalreceiver kann auch Videosignale an andere Geräte
wie Videorecorder oder Videoreceiver übermitteln. Dazu ver­fügt er über eine zusätzliche SCART-Buchse.

Für die Verwendung des zusätzlichen
SCART-Anschlusses brauchen Sie ein
SCART-Kabel. Schließen Sie ein Ende des
Kabels am VCR-AnschlussIhres Digitalrecei-
vers an, dasandere Ende am entsprechenden
Anschluss des Videorecorders oder eines
anderen Gerätes.

2.5 Einlegen der Batterien in die Fernbedienung

Um die Batterien einzulegen, öffnen Sie das Batteriefach. Neh­men Sie dazu den Deckel des Batteriefachs ab. Legen Sie nun
die Batterien entsprechend der Polarität ein, die am Boden des
Batteriefachs gekennzeichnet ist.

Sollte der Digitalreceiver nicht mehr richtig auf die Fernbe­dienungskommandos ansprechen, könnten die Batterien zu
schwach sein. Verbrauchte Batterien sollten sofort entfernt
werden. Der Hersteller übernimmt keine Verantwortung für
Schäden, die durch auslaufende Batterien verursacht werden.

HINWEIS

Batterien dürfen nicht mit dem Hausmüll entsorgt werden.
Das gilt auch für Batterien, die keine Schwermetalle enthal­ten. Bitte entsorgen Sie verbrauchte Batterien auf umwelt­freundliche Art und Weise. Informieren Sie sich über ent­sprechende gesetzliche Bestimmungen für Ihre Region.

2.6 Erstmaliges Einschalten

2.6.1 Einschalten und Bild prüfen

Jetzt in der linkeren oberen Ecke der Fernbedienung die ­Taste drücken.

Sie kein Bild sehen sollten, prüfen Sie, dass Ihr Fernsehgerät
auf den richtigen Kanal eingestellt ist. Wenn das Bild gut ist,
können Sie nach §3.1 wechseln, um nach den empfangbaren
Fernseh- und Radiosendern suchen zu lassen.

Sonst müssen Sie Ihr Fernsehgerät vielleicht über den
Composite-Video-Anschluss (VIDEO) vorübergehend an­schließen. Denn dann können Sie das Bildschirm-Menü
sehen, mit denen Sie Videoeinstellungen durchführen
können.

2.6 Erstmaliges Einschalten 15

16 Sendersuchlauf

Kapitel 3

Sendersuchlauf

Der Receiver ist normalerweise bereits mit den wichtigsten
Sendern für Ihre Region vorprogrammiert. Sollte der Receiver
nicht vorprogrammiert sein, sollten Sie andere Satelliten als
die vorprogrammierten empfangen wollen oder sollten Ihnen
wichtige Sender fehlen, so führen Sie nach dem Anschließen
des Digitalreceivers einen Sendersuchlauf durch.

3.1 Suche nach Sendern

Dieser Digitalreceiver kann sowohl mit einem fixierten als
auch mit einem motorgesteuerten Antennensystem betrieben
werden. Sie müssen die Antenneneinstellungen entsprechend
Ihrem Antennensystem in der folgenden Reihenfolge konfigu­rieren:

1. LNB-Einstellungen konfigurieren.

2. Die Positionen der gewünschten Satelliten einstellen,
wenn Sie eine motorgesteuerte Antenne besitzen.

3. Durchführung des Sendersuchlaufs.

3.1.1 Konfiguration der LNB-Einstellungen

Für Übertragungen via Satellit stehen im Wesentlichen zwei
Frequenzbänder zur Verfügung. Das C Band deckt ungefähr
den Bereich von 4 bis 6 GHz ab. Das andere ist das KuBand
und deckt ungefähr den Bereich von 12 bis 18 GHz ab.

Der LNB (Low Noise Block Converter­rauscharmer Signalumsetzer) wird ein­gesetzt, um ein breites Band relativ
hoher Frequenzen zu verstärken und
in ähnliche Signale umzuwandeln, die
auf viel tieferer Frequenz übertragen
werden, der so genannten Intermedia­te Frequency (Zwischenfrequenz).

Hohe Frequenzen von Satelliten wer­den von einem LNB in Frequenzen von
950 bis 2150 MHz umgewandelt.

Zur Konfiguration der LNB­Einstellungen öffnen Sie das
Menü Installation > LNB Ein-
stellung. Die Anzeige auf dem
Bildschirm sollte so aussehen
wie in der Abbildung links.

3.1 Suche nach Sendern 17

Durch Drücken der Taste
telliten wird die Satellitenliste alphabetisch sortiert angezeigt.
Wählen Sie den Satelliten aus, auf den Ihre Antenne ausgerich­tet ist. FallsSie Ihren gewünschten Satelliten nichtfinden, kön­nen Sie den Satelliten zur Satellitenliste hinzufügen. Für eine
genaue Beschreibung siehe §3.2.

Der Digitalreceiver besitzt eine Datenbank mit den Daten



OK bei der Option Name des Sa-



18 Sendersuchlauf

von Übertragungssatelliten und deren Transpondern. Darin
sind die folgenden Daten enthalten: Position des Satelliten,
Frequenzbereich, Symbolrate, Polarisation und LNB-Frequenz
entsprechend des jeweiligen Frequenzbereichs. Sie müssen al­so die Einstellung LNB Frequenz gegebenenfalls nicht fest­legen. Wenn Sie jedoch den Andere-Eintrag unter der Na-
me des Satelliten-Option ausgewählt haben, um einen Satelli­ten zu spezifizieren, der nicht in der Satellitenliste aufgeführt
ist, müssen Sie gegebenenfalls die richtige LNB-Frequenz ein­tragen. Die absolute Differenz zwischen einer Rundfunkfre­quenz und der entsprechenden LNB-Frequenz musszwischen
950 und 2150 MHz liegen. Reicht das Frequenzband des ge­wünschten Satelliten zum Beispiel von 3660 bis 4118 MHz,
müssen Sie für LNB Frequenz den Wert 5150 MHz angeben.

Der LNB muss mit Strom versorgt werden, damit er funktio­niert. Sofern der LNB nicht über eine eigene Stromversorgung
verfügt, wählen Sie für LNB Spannung die Einstellung An.

Falls Sie einenDoppel-LNB oder zweiAntennen benutzen, die
an eine22 kHz Tone Switch Box angeschlossen sind, stellen Sie
22 kHz auf An.

Der Digitalreceiver ist kompatibel mit DiSEqC (Digital Satelli­te Equipment Control) Schaltern. Mit DiSEqC-Schaltern ist es
möglich, an einen einzigen Digitalreceiver mehrere Antennen
anzuschließen. Ein DiSEqC 1.0 Schalter kann maximal zwi­schen 4 Satellitenquellen umschalten, ein DiSEqc 1.1 Schalter
maximal zwischen 16 Satellitenquellen.

Je nach Ihrer Antennenkonfiguration wählen Sie für DiSEqC

1.0 und DiSEqC 1.1 die passenden Einstellungen.

Konfiguration der Unicable Einstellungen

3.1 Suche nach Sendern 19

Wenn Sie zum Beispiel, wie links abge­bildet, eine Antenne auswählen möch­ten, die am Eingang A5 angeschlossen
ist, wählen Sie für die Option DiSE-
qC 1.1 die Einstellung 2 von 4 und
für DiSEqC 1.0 die Einstellung 1 von

4. Wenn Sie einen DiSEqC 1.0 Mini­Switch besitzen, der nur über zwei Ein­gänge verfügt, sollten Sie für DiSEqC

1.0 die Einstellung Mini A wählen statt
1 von 4.

Unicable (oder EN50494) ist ein
Standard zur Verteilung von
Satelliten-TV-Signalen. Dabei
werden mehrere Receiver an eine
einzige Ableitung angeschlossen.
Im Gegensatz zu gängigen Einka­belsystemen mit eingeschränkter
Programmauswahl steht bei
Unicable das volle Programm­spektrum zur Verfügung.

20 Sendersuchlauf

Wenn Sie einen EN50494 kom­patiblen Multischalter verwen­den, rufen Sie das Unicable Ein-
stellungen Menü Ihres Receivers
auf uns wählen Sie das entspre­chende Benutzer-Band, die Band

Frequenz und die Satellitenpo­sition (falls Sie zwei LNBs an

Ihrem Multischalter angeschlos­sen haben). Für Hinweise zu den
richtigen Einstellungen schauen
Sie bitte in die Anleitung zu Ih­rem Multischalter.

HINWEIS

Ein DiSEqC- und ein EN50494-Multischalter können nicht
gleichzeitig verwendet werden.

3.1.2 Konfiguration der USALS-Einstellungen

USALS (Universal Satellite Automatic Location System) ist
auch als DiSEqC 1.3 bekannt. Es berechnet die Positionen al­ler verfügbaren Satelliten von Ihrem Standort aus gesehen. Es
genügt, einen bekannten Satelliten anzuwählen. Diese Positi­on fungiert dannals Bezugspunkt. DasUSALSberechnet dann
die Positionen der verfügbaren Satelliten.

3.1 Suche nach Sendern 21

Um das USALS Protokoll zu
verwenden, das Installation >
USALS Einstellungen-Menü öff­nen. Die Anzeige auf dem Bild­schirm sollte so aussehen wie in
der Abbildung links.

Zunächst müssen Sie für Moto-
risiertes DiSEqc1.3 die Einstel­lung Einschalten wählen.

Führen Sie die folgenden Schritte aus, um alle Satellitenposi­tionen zu berechnen:

1. Wählen Sie über Option Name des Satelliten den ge­wünschten Satelliten aus.

2. Geben Sie unter Option Meine geo. Länge und Meine
geo. Breite Ihre Position an. Benutzen Sie dazu dieb,

d

und die Zifferntasten.

3. Geben Sie unter Satelliten Position die Position des von
Ihnen ausgewählten Satelliten an, falls die Daten nicht
korrekt sind.

4. Wählen Sie Drehe zur Position. Die Antenne wird sich
nun in die Richtung des von Ihnen ausgewählten Satel­liten drehen gemäß der berechneten Position.

5. Wenn die Empfangsqualität, die unten rechts im Bild­schirm angezeigt wird, nicht gut ist, können Sie die Po­sition der Antenne mit der Verschieben-Option feinab­stimmen. Die geänderte Position wird automatisch ge­speichert. Nun überprüfen Sie die Empfangsqualität je­den Transponders. Wählen Sie die beste Empfangsquali­tät aus. Dazu benutzen Sie die Option Transponder(oder
Frequenz). Das wird bei der Feinabstimmung hilfreich
sein.

22 Sendersuchlauf

3.1.3 Suche von Sendern

Es gibt vier Methoden, um nach Sendern zu suchen:

• Alle Sender eines Satelliten suchen.

• Alle Sender eines Transponders suchen.

• Einen Sender eines Transponders suchen.

• Alle Sender eines SMATV (Satellite Master Antenna Te­levision) Systems suchen.

Alle Sender eines Satelliten suchen

Zur Durchführung eines Sen­dersuchlaufs das Installation
> Kanalsuchlauf-Menü öffnen.
Die Anzeige auf dem Bildschirm
sollte so aussehen wie in der Ab­bildung links.

Zur Suche aller Sender eines Satelliten gehen Sie folgender­maßen vor:

1. Wählen Sie über Option Name des Satelliten den ge-

wünschten Satelliten aus.

2. Die Suchlauf-Option auf Automatisch stellen.

3. Bei der Suche nach allen Sendern eines Satelliten, sollten

Sie unbedingt die Netzwerksuche-Option auf An setzen.
Nurso wird Ihr Digitalreceiver alle von Ihnen gewünsch­ten Sender finden, sofern er vom Satelliten alle aktuellen
Frequenzdaten erhält. Bei ausgeschalteter Netzwerksu­che ist der Suchlauf schneller beendet, findet aber ggf.
nicht alle Sender.

Die Netzwerksuche sorgt dafür, dass der Receiver vom Satel­liten aktuelle Frequenzdaten erhält und diese in die Sendersu-

che einbezieht. BeiausgeschalteterNetzwerksuche durchsucht
der Receiver nur die Frequenzen, die zum Zeitpunkt der Pro­duktion des Receivers verwendet wurden. Sollten in der Zwi­schenzeit Sender auf neuen Frequenzen senden, so würden
diese nur gefunden, wenn die Netzwerksuche eingeschaltet ist.

Alle Sender eines Transponders suchen

Um alle Sender eines Transponders zu suchen, gehen Sie fol­gendermaßen vor:

1. Wählen Sie über Option Name des Satelliten den ge-

wünschten Satelliten aus.

2. Die Suchlauf-Option auf Manuell stellen.

3. Unter der Frequenz-Option den gewünschtenTranspon-

der auswählen. Oder benutzen Sie die Zifferntasten, um
ihn anzugeben.

4. Unter der Symbolrate-Option mit den Zifferntasten die

Symbolrate des gewünschten Transponders eingeben.

5. Unter der Option Polarisation die Polarisation des von

Ihnen gewünschten Transponders angeben.

6. Wenn Sie die Netzwerksuche-Optionauf An setzen,wird

der Digitalreceiver die von Ihnen gewünschten Sender
finden, sofern er die aktuellen und zutreffenden Fre­quenzdaten erhält. Aber das dauert dann viel länger.

3.1 Suche nach Sendern 23

HINWEIS

Die Transponderdaten können Sie über ein Satelliten­Magazin beziehen oder von einer Website wie http://www.
satcodx.com oder http://www.lyngsat.com.

Einen Sender eines Transponders suchen

Um einen Sender eines Transponders zu suchen, gehen Siefol­gendermaßen vor:

24 Sendersuchlauf

1. Wählen Sie über Option Name des Satelliten den ge-

wünschten Satelliten aus.

2. Die Suchlauf-Option auf Advanced stellen.

3. Unter der Frequenz-Option den gewünschtenTranspon-

der auswählen. Oder benutzen Sie die Zifferntasten, um
ihn anzugeben.

4. Unter der Symbolrate-Option mit den Zifferntasten die

Symbolrate des gewünschten Transponders eingeben.

5. Unter der Option Polarisation die Polarisation des von

Ihnen gewünschten Transponders angeben.

6. Über Zugangsschlüssel die Packet identifier des ge-

wünschten Senders mithilfe der Zifferntasten spezifi­zieren. Packet Identifier werden zur Verifizierung von
Audio- und Videostreams benutzt.

Alle Sender eines SMATV Systems suchen

Um alle Sender eines SMATV-Systems zu suchen, falls der Di­gitalreceiver an ein SMATV-System angeschlossen ist, gehen
Sie folgendermaßen vor:

1. Wählen Sie über Option Name des Satelliten den ge-

wünschten Satelliten aus.

2. Die Suchlauf-Option auf SMATV stellen.

3. Unter der Frequenz-Option den gewünschtenTranspon-

der auswählen. Oder benutzen Sie die Zifferntasten, um
ihn anzugeben.

4. Unter der Symbolrate-Option mit den Zifferntasten die

Symbolrate des gewünschten Transponders eingeben.

Sie können sowohl nach Pay-TV-Sendern als auch nach kosten­freien Sendern suchen lassen. Gehen Sie dazu wie folgt vor:

• Um nur nach kostenfreien Sendern zu suchen, wählen
Sie für die Option FTA/verschlüsselt die Einstellung FTA
only.

• Um sowohl kostenfreie als auch Pay-TV-Sender zu su­chen, wählen Sie die Einstellung FTA + CAS.

3.2 Bearbeiten der Transponderliste 25

Um den Suchlauf zu starten, bewegen Sie sich zum Punkt
Suchlauf starten und bestätigen Sie den Menüpunkt mit
Der Digitalreceiver beginnt nun mit dem Suchlauf und listet
dabei die gefundenen Fernseh- und Radiosender auf. Je nach
Belegung der Kanäleim Kabelnetz, kannes einige Zeit dauern,
bevor die ersten Kanäle gefunden werden. Wenn der Suchlauf
beendet ist, wird Ihnen angezeigt, wieviele Fernseh- und Ra­diosender gefunden wurden. Drücken Siedie
Sender zu speichern.

3.2 Bearbeiten der Transponderliste

Wollen Sie einen Satelliteneintrag hinzufügen, wählen Sie Sa­telliten hinzufügen, dann wird die Bildschirmtastatur einge-

blendet. Geben Sie den gewünschten Namen ein und spei­chern Sie ihn. Siehe §6.3 fürInformationen über dieBenutzung
der Bildschirmtastatur.

Um den Namen eines Satelliten zu ändern, wählen Sie unter
Name des Satelliten den gewünschten Eintrag und wählen
dann Satellitennamen ändern. Nun wird die Bildschirmtasta­tur eingeblendet. Ändern Sie den Namen und speichern Sie
die Änderung.

Um einen Satelliteneintrag zu löschen, wählen Sieunter Name
des Satelliten den gewünschten Eintrag und wählen dann Sa-



OK .



OK Taste um die



Sie können Satelliten- oder
Transponderdaten hinzufügen,
löschen oder ändern.

Öffnen Sie das Installation >
Transponder-Editor-Menü. Die
Anzeige auf dem Bildschirm
sollte so aussehen wie in der
Abbildung links.



26 Sendersuchlauf

telliten löschen. Siewerdennach der Bestätigungdes Vorgangs
gefragt. Wenn Sie Ja wählen, wird der Eintrag gelöscht.

Um einen Transpondereintrag hinzuzufügen, wählen Sie un­ter Name des Satelliten den gewünschten Eintrag und wählen
dann Neuen Transponder hinzufügen. Dann wird die Info-Box
für Transponder angezeigt. Geben Sie die Frequenz und Sym­bolrate mithilfe der Zifferntasten ein und geben Sie die Polari­sierung an.

Um einen Transpondereintrag zu löschen, wählen Sie unter

Frequenz den gewünschten Eintrag und wählen dann Trans­ponder löschen. Sie werden nach der Bestätigung des Vor-
gangs gefragt. Wenn Sie Ja wählen, wird der Eintrag gelöscht.

3.3 Zurücksetzen auf die Werkseinstellungen

Der Digitalreceiver verfügt über die folgenden gespeicherten
Daten:

• Satellitenliste

• Senderliste

• Favoritenlisten

• Timerliste

• Bevorzugte Einstellungen

Sie können alle gespeicherten Informationen löschen, indem
Sie den Digitalreceiver in den Auslieferungszustand zurück­setzen. Wenn Sie das tun wollen, wählen Sie Installation >
Werkseinstellung. Sie müssen dann das Löschen bestätigen.
Wenn Sie Ja wählen, werden Sen- der, Favoriteneinträge und
Timer-Programmierungen gelöscht. Die bevorzugten Einstel­lungen werden auf die Werkseinstellungen gemäß des Auslie­ferungszustands zurückgesetzt.

Bevorzugte Einstellungen

4.1 Spracheinstellungen

27

Kapitel 4

Sie können die Sprache aus­wählen, in der die Menübefeh­le angezeigt werden. Zusätzlich
können Sie festlegen, in wel­cher Sprache die Audiospur und
die Untertitel ausgegeben wer­den sollen.

Öffnen Sie das System Einstellungen > Spracheinstellung­Menü. Die Anzeige auf dem Bilds-chirm sollte wie die Abbil­dung oben aussehen.

4.1.1 Menüsprache

Der digitale Receiverbietet Menüs in verschiedenen Sprachen.
Stellen Sie unter Menüpunkt Menüsprache die gewünschte

28 Bevorzugte Einstellungen

Sprache ein. Sobald Sie die Sprache ausgewählt haben, wird
das Menü sofort in der gewählten Sprache angezeigt.

4.1.2 Untertitelsprache

Stellen Sie unter Untertitelsprachedie gewünschte Sprache ein.
WennSieein Programm ansehen,werden die Untertitel, sofern
vorhanden, in der ausgewählten Sprache angezeigt.

Unabhängig von dieser Einstellung können Sie eine Untertitel­spur mit der -Taste auswählen. Für eine genaue Beschrei­bung siehe §5.2.6.

4.1.3 Sprache der Audiospur

Legen Sie unter Option Audio Sprachwahl die gewünschte
Sprache fest. Wenn Sie ein Programm ansehen, wird die Au­diospur in der Spracheausgegeben, die Sie ausgewählt haben­sofern die Audiospur in dieser Sprache verfügbar ist. Wenn
Sie nicht möchten, dass die Untertitel automatisch eingeblen­det werden, wählen Sie als Untertitelsprache die Option Aus­geschaltet. Unabhängig von dieser Einstellung können Sie eine
Untertitelspur mit der -Taste auswählen. Für eine genaue
Beschreibung siehe §5.2.5.

4.2 Video- und Audioeinstellungen

Sie müssen die Video- und
Audioeinstellungen so festlegen,
dass sie für Ihr Fernsehgerät
und andere Geräte geeignet
sind. Öffnen Sie das System

Einstellungen > A/V Ausgangs­signal-Menü. Die Anzeige auf

dem Bildschirm sollte wie die
Abbildung links aussehen.

4.2.1 TV-Standard

Der Digitalreceiver unterstützt zwei TV-Standards. Der eine
TV-Standard ist PAL, der andere NTSC. PAL wird in den eu­ropäischen Ländern benutzt, während NTSC in den USA, in
Kanada, Mexiko und anderen Ländern verbreitet ist. Um zu
ermitteln, welcher TV-Standard bei Ihnen benutzt wird, siehe
Tabelle 4.1.

Falls Sie ein PAL-Fernsehgerät haben, müssen Sie TV Typ auf
PAL einstellen. Wenn Sie in diesem Fall auf eine Übertragung
im NTSC-Standard schalten, konvertiert der Digitalreceiver
die Bilder und zeigt sie gemäß des TV-Standards PAL. Das ist
allerdings mit einem geringfügigen Qualitätsverlust verbun­den. Umgekehrt verhält es sich genauso.

Es ist empfehlenswert, PAL-Sender mit einem PAL­Fernsehgerät und NTSC-Sender mit einem NTSC­Fernsehgerät anzusehen. Dagegen kann ein Multiformat­Fernsehgerät beide Signalarten verarbeiten. Wenn Sie also
ein Multiformat-Fernsehgerät haben, stellen Sie die Option
TV Typ besser auf Multi. Dann zeigt der Digitalreceiver die
Bilder immer im Originalformat, ohne sie gemäß des einen
der anderen Standards zu konvertieren.

4.2 Video- und Audioeinstellungen 29

4.2.2 Farbmodell

Über den TV SCART-Anschluss kann der Digitalreceiver Vi­deosignale gemäß unterschiedlicher Farbmodelle ausgeben.
Wenn Sie den Digitalreceiver über diesen Steckverbinder an
Ihren Fernseher angeschlossen haben, sollten Sie unter Video
Ausgang das von Ihnen gewünschte Farbmodell auswählen.
Wenn Sie den Anschluss über den Clinch-Anschluss vorge­nommen haben, der auf der Rückseite mit VIDEO bezeichnet
ist, müssen Sie unter diesem Punkt keine Einstellung vorneh­men, da der Digitalreceiver über den Clinch-Anschluss immer
CVBS-Videosignale ausgibt, unabhängig von der Einstellung
für den SCART-Anschluss.

30 Bevorzugte Einstellungen

Es ist allgemein bekannt, dass das RGB-Farbmodell die beste
Videoqualität bietet und sich dabei fast kaum von YUV unter­scheidet, während CVBS am schlechtesten ist. Damit ist RGB
die beste Einstellung für diese Option.

4.2.3 Videorecorder

Ihren Digitalreceiver können Sie über den VCR SCART-
Anschluss an einen Videorecorder oder ein ähnliches Gerät
anschließen. In diesem Fall wird der Digitalreceiver je nach
Einstellung von Videorecorder Scart Auswahl unterschiedlich
arbeiten. Ist diese Option auf Standard gestellt, überträgt der
Digitalreceiver nach Starten der Wiedergabe die Videosigna­le vom Videorecorder zum Fernsehgerät. Ist diese Option aber
auf Externes A/V gestellt, werden die Videosignale nicht au­tomatisch vom Digitalreceiver durchgelassen. Soll das gesche­hen, müssen Sie die -Taste drücken.

4.2.4 Fernsehbild-Seitenverhältnis

Wenn Sie ein Breitbild-Fernsehgerät haben, stellen Sie Option
Darstellung auf 16:9.

Wie oben in den Abbildungen gezeigt, können Sie mit Ihrem
Breitbild-Fernsehgerät sowohl Sendungen im Breitbildformat
als auch Sendungen mit normalem Bild-Seitenverhältnis se­hen. Wenn Sie hingegen ein Normalbild-Fernsehgerät haben,
stellen Sie Option Darstellung auf 4:3.

4.2 Video- und Audioeinstellungen 31

Wie Sie oben in den Abbildungen erkennen können, ist es
nicht möglich, Sendungen, die imBreitbildformat ausgestrahlt
werden, mit einem Normalbild-Fernsehgerät ohne Einschrän­kungen zu genießen. Die linke Abbildung zeigt ein Fern­sehbild im Normalformat 4:3, das mit einem Normalbild­Fernsehgerät (Seitenverhältnis 4:3) angezeigt wird. Um wie in
der Abbildung in der Mitte gezeigt Sendungen zu sehen, die
im Breitbild-Seitenverhältnis ausgestrahlt werden, stellen Sie
Option Bildformat auf Briefkastenforma. Bilder von Sendun­gen im Breitbildformat werden dann so verkleinert, dass ihre
Breite der eines Normalbild-Fernsehgeräts entspricht. Möch­ten Sie solche Sendungen aber in dem Seitenverhältnis sehen,
wie die Abbildung rechts zeigt, stellen Sie auf Bildmitte. Bil­der im Breitbildformat werden dann links und rechts so ab­geschnitten, dass ihre gezeigte Breite der eines Normalbildes
bzw. Normal-Bildschirmes entspricht.

4.2.5 Audio-Modus

Entsprechend der beiden Audio-Anschlussbuchsen auf der
Rückseite des Digitalreceivers gibt es grundsätzlich zwei Au­dioquellen. Sie können entweder eine benutzen oder beide,
entweder in Stereo oder Mono. Die Option Audio Modus je
nach Wunsch einstellen.

Unabhängig von dieser Einstellung können Sie den Ton­Einstellung mit der Taste ändern. Für eine genaue Be­schreibung siehe §5.2.5.

32 Bevorzugte Einstellungen

4.2.6 RF-Ausgang

Wenn Sie Ihr Fernsehgerät an der RF OUT Buchse angeschlos­sen haben, sollten Sie den RF-Ausgang konfigurieren. Der Di­gitalreceiver kann das Digital-Fernsehen in Analog-Fernsehen
umwandeln und dieses über die RF OUT Buchse ausgeben.

Stellen Sie die Option Modulator auf den TV-Standard, der in
Ihrem Land benutzt wird. Siehe dazu Tabelle 4.1.

Tabelle 4.1: TV-Standards nach Ländern

Signalart Land

PAL G Australien, Österreich, Zypern, Tschechische Republik,

PAL I Hongkong, Macao, Republik Irland, Südafrika, Großbritan-

PAL K Tschechische Republik, Ungarn, Polen
NTSC M Bahamas, Belgien,Bolivien,Chile,Ecuador, Fidschi,Guam,

Die Option RF Kanal auf eine Kanalnummer Ihrer Wahl stel­len. Wenn Sie denRF OUT Anschluss nicht verwenden, sollten
Sie RF-Modulator auf Aus stellen um den Stromverbrauch zu
reduzieren.

Ägypten, Estland, Finnland, Deutschland, Griechenland, Is­land, Iran, Israel, Italien, Kuwait, Lettland, Libyen, Litau­en, Luxemburg, Niederlande, Neuseeland, Norwegen, Por­tugal, Slowakei, Slovenien, Spanien, Schweden, Schweiz,
Syrien, Jugoslawien

nien

Jamaika, Mexiko, Panama, Peru, USA, Venezuela

4.3 Einstellung der Ortszeit

Sie sollten das Gerät auf Ihre Ortszeit einstellen, damit Timer­gesteuerte Funktionen genutzt werden können. Wenn Sie Ihre
Ortszeit nicht richtig einstellen, liefert der vom Elektronischen
Programmführer übertragene Programmzeitplan gegebenen­falls nicht die richtigen Aktivierungszeiten. Für Informationen
zum Programmführer siehe §5.3.

4.4 Kindersicherung 33

Öffnen Sie das System Einstel­lungen > Einstellung der Orts­zeit-Menü. Die Anzeige auf dem

Bildschirm sollte wie die Abbil­dung links aussehen. Sie kön­nen die Uhrzeit entweder manu­ell einstellen oder das Zeitsignal
Greenwich Mean Time (GMT)
nutzen, das mit mit der digitalen
Fernsehübertragung mit über­tragen wird.

Wollen Sie das Zeitsignal Greenwich Mean Time nutzen, voll­ziehen Sie die folgenden Schritte:

1. Die Option Modus wählen auf Automatisch stellen; dann
wird die Option Zeitdifferenz aktiviert.

2. Für die Option Zeitdifferenz den Zeitunterschied ange­ben, der zwischen Ihrer Zeitzone und der GMT-Zeit be­steht. Siehe Tabelle 4.2.

3. Vergewissern Sie sich, dass unter der Option Ortszeit Ih­re Ortszeit korrekt angezeigt wird.

Um die Ortszeit manuell einzustellen, unter Einstel-
lung/Modus wählen die Option Manuell wählen und dann
mit den numerischen Tasten unter Ortszeit die lokale Uhrzeit
eingeben. Das bei der Eingabe zu beachtende Zeitformat ist
Tag/Monat/Jahr Stunde(24):Minute.

4.4 Kindersicherung

Im Allgemeinen werden Fernsehsendungen danach klassifi­ziert, in welchem Maße die Darstellung von Gewalt, Nacktheit
und der Gebrauch der Sprache als jugendgefährdend angese­hen werden kann. Wenn Sieeine Sendung ansehen,könnenSie
in der Info-Box nachprüfen, welcher Kategorie sie zugeordnet
ist. Für Informationen zur Info-Box siehe §5.2.4.

34 Bevorzugte Einstellungen

Tabelle 4.2: Zeitdifferenztabelle

Zeitdifferenz Stadt

GMT − 12:00 Eniwetok, Kwajalein
GMT − 11:00 Midway Island, Samoa
GMT − 10:00 Hawaii
GMT − 09:00 Alaska
GMT − 08:00 Pacific Time US, Canada
GMT − 07:00 Mountain Time US, Canada
GMT − 06:00 Central Time US, Canada, Mexico City
GMT − 05:00 Eastern Time US, Canada, Bogota, Lima
GMT − 04:00 Atlantic Time Canada, La Paz, Dominican Republic
GMT − 03:30 Neufundland
GMT − 03:00 Brasilien, Georgetown, Buenos Aries
GMT − 02:00 Mittlerer Atlantik
GMT − 01:00 Azoren, Kapverdische Inseln
GMT London, Lissabon, Casablanca
GMT + 1:00 Paris, Brüssel, Kopenhagen, Madrid
GMT + 2:00 Südafrika, Kaliningrad
GMT + 3:00 Baghdad, Riad, Moskau, St. Petersburg
GMT + 3:30 Teheran
GMT + 4:00 Abu Dhabi, Maskat, Baku, Tiflis
GMT + 4:30 Kabul
GMT + 5:00 Ekaterinburg, Islamabad, Karatschi, Taschkent
GMT + 5:30 Bombay, Kalkutta, Madras, Neu Delhi
GMT + 6:00 Almaty, Dhaka, Colombo
GMT + 7:00 Bangkok, Hanoi, Jakarta
GMT + 8:00 Peking, Perth, Singapur, Hongkong
GMT + 9:00 Tokio, Seoul, Osaka, Sapporo, Jakutsk
GMT + 9:30 Adelaide, Darwin
GMT + 10:00 Ostaustralien, Guam, Wladiwostok
GMT + 11:00 Magadan, Salomonen, Neu-Kaledonien
GMT + 12:00 Fidschi, Auckland, Wellington, Kamtschatka

Sie können verhindern, dass Ihre Kinder bestimmte Sendun­gen sehen, indem Sie die Kategorien, in die diese Sendungen
fallen, sperren.

4.4 Kindersicherung 35

Öffnen Sie das System Ein­stellungen > Kindersicherung-

Menü. Die Anzeige auf dem
Bildschirm entspricht der in der
Abbildung links. Sie werden auf­gefordert, Ihre Persönliche Iden­tifikationsnummer (PIN) einzu­geben. Gemäß Werkseinstellung
lautet diese „0000.“

Wenn Sie Sendungen sperren möchten, die für Menschen un­ter 15 Jahren nicht geeignet sind, stellen Sie die Option Sperre
auf 15 Jahre. Bei der Einstellung Kindersperre aus wird keine
Sendung gesperrt; bei der Einstellung Alles wird dagegen jede
Sendung gesperrt.

HINWEIS

Wenn für eine Sendung keinerlei Klassifizierungsinforma­tionen vorliegen, bleibt für diese Sendung Ihre Einstellung
unberücksichtigt.

Sobald jemand eine Sendung einer Kategorie sehen will, die
gesperrt ist, muss die Person die Persönliche Identifikations­nummer eingeben, wenn sie die Sendung trotzdem sehen will.

Wollen Sie die Nummer ändern, öffnen Sie das PIN Code än-
dern-Menü; dann wird ein Eingabefeld angezeigt. Sie müssen
die gewünschte Nummer zweimal eingeben, um die erste Ein­gabe zu bestätigen.

Es ist möglich, den Zugriff auf einige Menüs zu beschrän­ken. Nach Auswahl des Zugangsberechtigung-Menüs wird ei­ne Liste mit Menübefehlen angezeigt, die Sie sperren können.
Ist Einstellung der Ortszeit auf Gesperrt gesetzt, müssen Sie
Ihre Persönliche Identifikationsnummer eingeben, wollen Sie
auf das Einstellungder Ortszeit-Menüzugreifen. Wird eine fal­sche Nummer eingegeben, ist der Zugriff auf das Menü nicht

36 Bevorzugte Einstellungen

möglich. Wollen Sie einen gesperrten Menübefehl wieder frei­geben, setzen Sie ihn auf Freigeben.

4.5 OSD-Einstellungen

Über das OSD (On-Screen Display)-Menü können Sie den
Transparenzgrad einstellen. Öffnen Sie das Menü Systemein-
stellungen und nehmen Sie unter Option OSD Transparenz
die gewünschte Einstellung vor. Der Einstellbereich liegt zwi­schen 0 und 50 Prozent.

Sie können die Einblendungsdauer der Info-Box nach Wunsch
einstellen. Für Informationen zur Info-Box siehe §5.2.4. Um
die Einblenddauer festzulegen, öffnen Sie das Menü System-
einstellungen und setzen Info-Box Anzeigedauer auf den ge­wünschten Wert. Der Einstellbereich liegt zwischen 1 und 30
Sekunden. Wenn Sie für diese Option die Einstellung Keine In-
fos vorhand... wählen, wird bei einem Senderwechsel die Info­Box nicht angezeigt. Wird aber die -Taste gedrückt, wird die
Info-Box angezeigt. Wenn Sie für diese Option die Einstellung
Nie verbergen wählen, wird die Info-Box ständig angezeigt.

Zusätzlich können Sie festlegen, ob die Info-Box weiter oben
oder unten eingeblendet werden soll. Öffnen Sie das Menü

Systemeinstellungen und nehmen Sie unter Option Position
der Infobox die gewünschte Einstellung vor. Der Einstellbe-

reich dafür reicht von −10 bis +3 Zeilen. Je höher der einge­stellte Wert ist, desto tiefer positioniert wird die Info-Box auf
dem Bildschirm eingeblendet.

4.6 Standby-Modus

Im Standby-Modus zeigt Ihnen das Front-Display die aktuelle
Uhrzeit an. Umden Stromverbrauch des Receivers im StandBy
auf unter 1 Watt zu senken, können Sie diese Funktion deak­tivieren. Dazu stellen Sie den Standby Mode in den System
Einstellungen auf Passiv.

4.6 Standby-Modus 37

Um den Stromverbrauch des Receiver zu reduzieren, soll­ten Sie die Automatisches Abschalten-Funktion Einschalten.
Wenn diese Funktion aktiviert ist, schaltet sich der Receiver
automatisch nach drei Stunden in den StandBy, wenn in dieser
Zeit keinerlei Bedienung erfolgt ist. Die automatischeAbschal­tung ist nicht aktiv, wenn Sie sich im Spielemodus befinden.

38 Täglicher Gebrauch

5.1 Lautstärkeregelung

Mit den Tasten
wunschgemäß einstellen. Gegebenenfalls müssenSie die Laut­stärke am Fernsehgerät ebenfalls verändern. Wollen Sie den
Ton vorübergehend ausschalten, drücken Sie die -Taste. Bei
erneutem Drücken der Taste wird der Ton in der zuvor einge­stellten Lautstärke wiederhergestellt.

Kapitel 5

Täglicher Gebrauch



V− und



V+ können Sie die Lautstärke





5.2 Fernsehen schauen

Zum Umschalten zwischen Sendern drücken Sie die Tasten



P− oder



rück auf den zuvor gesehenen Sender. Sie können auf das Pro­gramm des von Ihnen gewünschten Senders auch dadurch
wechseln,indem Sie mithilfeder Zifferntasten die Sendernum­mer eingeben. Sie können den gewünschten Sender auchin der
Senderliste auswählen.

5.2.1 Die Senderliste

Zum Anzeigen der Senderliste drücken Sie die Taste



P+ . Durch Drücken der Taste schalten Sie zu-





OK .



5.2 Fernsehen schauen 39

In der Senderliste können Sie die
Senderinformationen sehen:

• Sendernummer und-Name

• Übertragender Satellit

• Transponderdaten

Ein Dollarzeichen ($) bei einem Eintrag signalisiert, dass es
sich um einen verschlüsselten Sender handelt. Mit diesem Re­ceiver können Sie keine Pay-TV-Sender sehen.

Umden von Ihnen gewünschten Sender auszuwählen, markie­ren Sie den Sender mithilfe der Tastenaodercund drücken



die

OK -Taste; dann sehen Sie das Programm dieses Senders.



Mit den Tastenboderdspringen Sie um jeweils 10 Einträge
nach oben oder unten in der Liste. Durch die Eingabe der Sen­dernummer mithilfeder Zifferntasten wird der entsprechende
Sender in der Liste markiert.

Zum Wechseln der Senderliste für Fernsehen und für Radio
drücken Sie die -Taste.

Zum Sortieren der Senderliste nach Sendernamen drücken Sie
die Taste
Sortierung nach der Sendernummer. Nach Drücken der
Taste wird einalphabetisches Blättern durchgeführt. Wenn der
Markierungsbalken zum Beispiel auf einem Eintrag steht, der
mit B beginnt, wird er durch Drücken der
ersten Eintrag mit dem Anfangsbuchstaben C gesetzt.

Durch Drücken der
blendet. Wenn Sie in der Satellitenliste einen Satelliten aus­wählen, werden nur die Sender angezeigt, die über diesen Sa­telliten übertragen werden.



F2 . Durch erneutes Drücken dieser Taste erfolgt die





F3 -Taste auf den





SAT -Taste wird die Satellitenliste einge-





F3 -



40 Täglicher Gebrauch

5.2.2 Verwendung der Multi-Bildanzeige

Nach Drücken der
Bildanzeige angezeigt; Es stehenvier Layoutoptionen zur Aus­wahl: 4, 9, 13 oder 16 angezeigte Bilder auf dem Bildschirm.

Wenn Sie die Option mit 13 Bildern auf dem Bildschirm aus­wählen, werden der aktuelle Sender sowie Standbilder der
sechs vorhergehenden und der sechs nachfolgenden Sender
angezeigt.



M1 -Taste werden die Optionen der Multi-



5.2.3 Die Favoriten-Senderliste

Es dauert eine Weile, bis alle Bil­der der Sender angezeigt wer­den. Um einen der angezeigten
Sender zum Sehen auszuwäh­len, bewegen Sie den Markie­rungsrahmen auf das Bild und
drücken die Taste



OK .



Sie können einen Sender, dessen Programm Sie sehen wollen,
sowohl aus einer Favoritenliste als auch aus der Senderliste
auswählen.

Zum Anzeigen der Favoritenlis­ten drücken Sie die Taste
Die Anzeige auf dem Bildschirm
sollte so wie in der Abbildung
links aussehen.



FAV .



5.2 Fernsehen schauen 41

Wenn Sie im linken Kasten in der Liste der Favoriten-Gruppen
den Markierungsbalken nach oben oder unten bewegen, wer­den im rechten Kasten die Sender aufgelistet, die zur jeweils
markierten Favoriten-Gruppe gehören.

Informationen zum Bearbeiten der Favoritenlisten siehe §6.2.
Wollen Sie das Programm eines Favoritensenders sehen, brin-

gen Sie den Markierungsbalkenauf die entsprechende Gruppe
und drücken Siedann die Tasted; in derentsprechenden Liste
der zugehörigen Favoritensender erscheint ein Markierungs­balken. Sobald Sie den gewünschten Sender mit der
ausgewählt haben, wird dessen Programm angezeigt. Sonst
können Sie zumAuswählen einer anderenGruppe diebTaste
drücken.

Wenn Sie nach Auswählen eines Favoritensenders auf einen
anderen Sender mit den Tastenaodercumschalten, wird
das Programm eines anderen Favoritensenders gezeigt, der
derselben ausgewählten Gruppe angehört. Der Digitalreceiver
wird Sie daran erinnern, welche Gruppe Sie ausgewählt hat­ten, indem deren Name rechts oben im Bildschirm eingeblen­det wird, wenn Sie auf das Programm eines anderen Senders
umschalten. Wenn Sie die aktuelle Favoriten-Gruppe verlassen
wollen, wählen Sie in der Liste der Favoriten-Gruppen die Alle
Kanäle Gruppe.

Sie können eine Favoriten-Gruppe oder einen Favoritensender
auch hinzufügen oder löschen. Wenn Sie den Sender, dessen
Programm Sie gerade sehen, einer Favoriten-Gruppe hinzu­fügen wollen, bringen Sie den Markierungsbalken auf die ge­wünschte Favoriten-Gruppe und drücken die
len Sie eine neue Favoriten-Gruppe anlegen, drücken Sie die



F1 -Taste; dann wird die Bildschirmtastatur eingeblendet. Ge-



ben Sie den gewünschten Namen ein und speichern Sie ihn.
Siehe §6.3 für Informationen über die Benutzung der Bild­schirmtastatur. Um eine Gruppe oder einen Sender aus der
Liste zu löschen, drücken Sie die
Sie diesen Vorgang bestätigen. Wenn Sie Ja wählen, wird der



F3 -Taste; daraufhin müssen





OK -Taste





F2 -Taste. Wol-



42 Täglicher Gebrauch

Eintrag gelöscht.

5.2.4 Ansehen von Programminformationen

Nach Drücken der -Taste wird die Info-Box angezeigt. Diese
zeigt Ihnen die folgenden Informationen:

• Sendernummer und -Name

• Übertragender Satellit

• TransponderdatenSignalstärke

• Programmname

• Altersfreigabe

• Programm-Zusammenfassung

• Sendezeit

• Aktuelle Zeit

Zusätzlich sehen Sie möglicherweise die folgenden Symbole:

• Untertitelsymbol ( ) sofern das aktuelle Programm mit
Untertiteln ausgestrahlt wird.

• Videotextsymbol ( ) sofern der aktuelle Sender auch
Videotextseiten sendet.

• Dolby-Symbol ( ), wenn für die aktuelle Sendung
eine Dolby-Audiospur angeboten wird.

• Schlosssymbol ( ) sofern der aktuelle Sender gesperrt
ist.

• Dollarzeichen ($) sofern der aktuelle Sender verschlüs­selt ist.

Wenn der Elektronische Programmführer für den aktuellen
Sender zurVerfügung steht, können Siedie Informationen zur
aktuellen und nachfolgenden Sendung einblenden. Drücken
Sie dazu die Tastenboderd. Wollen Sie in diesem Fall den
Ton lauter oder leiser stellen, halten Sie dieTasteboderdge­drückt, so dass die Lautstärkeanzeige eingeblendet wird. Drü­cken Sie so lange, bis Sie die gewünschte Lautstärke haben.

und Signalqualität

Durch erneutes Drücken der -Taste werden detaillierte In­formationen über die aktuelle Sendung angezeigt. Zum Aus­blenden der Info-Box drücken Sie die Taste

5.2.5 Audiospur auswählen

Einige Sendungen werden mit mehreren Audiospuren für un­terschiedliche Sprachen ausgestrahlt. Wenn Sie die Taste
drücken, werden die verfügbaren Audiospuren angezeigt. So­bald Sie eine Audiospur auswählen, wird diese wiedergege­ben. Zusätzlich können Sie für die Audiospur vier Klangmodi
auswählen: Stereo, Mono, Links oder Rechts.

5.2.6 Untertitelspur auswählen

Einige Sendungen werden mit Untertitelspuren in einer oder
mehreren Sprachversionen ausgestrahlt. Stehen für die aktuel­le Sendung Untertitelspuren zur Verfügung, wird in der Info­Box das Untertitel-Symbol ( ) markiert angezeigt. Nach Drü­cken der Taste werden die verfügbaren Untertitelspuren
angezeigt. Sobald Sie eine Untertitelspur auswählen, werden
die entsprechenden Untertitel eingeblendet.

5.2 Fernsehen schauen 43



EXIT .



5.2.7 Videotext ansehen

Manche Sender bieten Informationen wie den Wetterbericht,
Nachrichten oder Börsenberichte über Videotextan. Überträgt
der aktuell ausgewählte Sender Videotext, wird in derInfo-Box
das Videotextsymbol ( ) angezeigt. Nach Drücken der Taste

werden Videotextseiten angezeigt.

Wählen Sie die Seite aus. die sehen wollen, indem Sie mit den
Zifferntasten die Seitennummer eingeben. Mit der Taste
können Sie zoomen, und mit der Taste
grad bestimmen. Um die Videotextanzeige zu verlassen, drü­cken Sie die Taste



EXIT .



F3



F4 den Transparenz-







44 Täglicher Gebrauch

5.3 Nutzung des Elektronischen Programmführers

Der Elektronische Programmführer stellt für jeden Sender In­formationen zu den aktuellen, geplanten oder den sich bereits
in Ausstrahlung befindlichen Sendungen inklusive einer kur­zen Zusammenfassung bereit.

Durch Drücken der
wird der Elektronische Pro­grammführer angezeigt. Sie
sehen dann folgende Informa­tionen:

• Geplante Sendungen

• Programm­Zusammenfassung

• Sendedatum

• Sendezeit

Um ausführliche Informationen zu einer gewünschten Sen­dung zu erhalten, bringen Sie mithilfe deraoderc-Tasten
den Markierungsbalken auf den gewünschten Programmein­trag und drücken die -Taste. Zum Umschalten auf einen an­deren Sender drücken Sie dieboderd-Taste. Mit der
Taste gelangen Sie zu Tagen davor, und mit der
den nachfolgenden Tagen.

Wollen Sie den Programmführer für Radiosender einblenden,
drücken Sie die Taste . Um zurückzuschalten drücken
Sie die -Taste erneut.

Nach Drücken der
bellenform angezeigt. Um zurückzuschalten die
neut drücken.

Mit dem Elektronischen Programmführer werden timerge­steuerte Aufnahmen wie folgt festgelegt:

1. Wählen Sie den gewünschten Sender aus.



2. Die

EPG -Taste drücken, damit dessen Programmführer

angezeigt wird.



F1 -Taste wird der Programmführer in Ta-







EPG -Taste







F3 -Taste zu



F1 -Taste er-

F2 -







5.4 Timergesteuerte Aktionen 45

3. Mit der
Dann ist bei diesem Eintrag P markiert. Dadurch wird
gleichzeitig in der Timerliste für die ausgewählte Sen­dung die timergesteuerte Aufnahme programmiert. In­formationen zur Timerliste finden Sie unter §5.4.

4. Wollen Sie die Markierung aufheben, die
neut drücken.



OK -Taste die gewünschte Sendung auswählen.



5.4 Timergesteuerte Aktionen

Sie können festlegen, dass die von Ihnen gewünschte Sendung
zu einer bestimmten Zeit Ihnen gezeigt wird. Selbst wenn sich
der Digitalreceiver im Standby-Modus befindet, wird er sich
zur angegebenen Zeit einschalten und den Betrieb aufnehmen.
Und nach der festgelegten Betriebsdauer wird er sich wieder
zurück in den Standby-Modus schalten. Wenn Sie jedoch ir­gendeine Taste auf der Fernbedienung oder auf dem vorderen
Bedienfeld möglicherweise auch pünktlich drücken, schaltet
sich der Digitalreceiver nicht in den Standby-Modus.



OK -Taste er-



Um die Angaben für eine ti­mergesteuerteAufnahmezu ma­chen, öffnen Sie das System Ein-
stellungen > Timer Einstellung­Menü; dann wird die Timerliste
angezeigt.

Um eine neue timergesteuerte Aktion zu programmieren, die



F1 -Tastedrücken. Dann wird einFensterwiein der Abbildung



links eingeblendet. Vollziehen Sie die folgenden Schritte:

1. Wollen Sie eine Radiosendung, legen Sie für die Typ­Option Radio fest; sonst stellen Sie auf TV.

46 Täglicher Gebrauch

2. Stellen Sie die Option Satellit auf den Satelliten, der den
gewünschten Sender überträgt. Nach Drücken der
Taste bei dieser Option wird eine Liste mit Satelliten an­gezeigt. Aus dieser können Sie den gewünschten Satelli­ten auswählen.

3. Stellen Sie die Option Sender auf den Sender, der die
gewünschte Sendung ausstrahlt. Nach Drücken der
Taste bei dieser Option wird eine Liste mit Sendern an­gezeigt. Aus dieser können Sie den gewünschten Sender
auswählen.

4. Es stehen fünf Timer-Modi zur Verfügung:

Einmal bedeutet ausgeschrieben „ein Mal.“
Jeden Tag bedeutet ausgeschrieben „jeden Tag.“
Jedes Wochenende bedeutet „jede Woche am Sonn-

abend und am Sonntag.“

Wöchentlich bedeutet „an einem Tag jede Woche.“
Jeden Werktag bedeutet „jede Woche von Montag bis

Freitag.“

Wenn Ihre Lieblingssendung am Wochenende ausge­strahlt wird und Sie jede Episode des Programms se­hen möchten, setzen Sie die Einstellung/Modus wählen­Option auf Jedes Wochenende.

5. Legen Sie für die Datum-Option das gewünschte Datum
fest, an dem der Digitalreceiver sicheinschalten soll. Das
Datumsformat lautet Tag/Monat/Jahr-Wochentag.
Legen Sie für die Weckzeit-Option die gewünschte Uhr­zeit fest, an dem der Digitalreceiver sich einschalten soll.
Die Uhrzeit im Format Stunde:Minute angeben.

6. Legen Sie für die Dauer-Optiondie gewünschte Zeitfest,
nach der der Digitalreceiver sich ausschalten soll.

7. Damit die timergesteuerte Aktion gemäß der oben voll­zogenen Einstellungen stattfindet, wählen Sie OK; sonst
wird die Einstellung nicht gespeichert und kann nicht in
Kraft treten.



OK -



OK -





5.4 Timergesteuerte Aktionen 47

Die Einträge in der Timerliste können bearbeitet oder gelöscht
werden.Umeinen Timereintrag zu bearbeiten,bringen Sie den
Markierungsbalken auf den gewünschten Eintrag und drü­cken die
nen Sie die Einstellungen auf dieselbe Art und Weise ändern
wie bei der Neuerstellung eines Eintrags in die Timerliste.

Zum Löschen eines Timereintrags markieren Sie den ge­wünschten Eintrag und drücken die Taste
dann den Vorgang bestätigen. Nach Wählen von Ja wird der
Eintrag gelöscht.



OK -Taste; dann erscheint ein Fenster. In diesem kön-





F2 ; Sie müssen



48 Senderlisten

6.1 Bearbeiten der Senderliste

Nach dem Sendersuchlauf wird die Senderliste angezeigt. Sie
können die Einträge in der Senderliste umbenennen, verschie­ben, sperren oder löschen.

Kapitel 6

Senderlisten

Wählen Sie das Kanalliste
bearbeiten-Menü. Die Anzeige
auf dem Bildschirm sollte wie
die Abbildung links aussehen.
In der linken Spalte sehenSie die
Bearbeitungsoptionen und in
der rechten Spalte die Einträge
der Senderliste.

Sobald Sie in der linken Spalte die gewünschte Option mar­kieren und die Taste
Spalte einen Sender auswählen, den Sie bearbeiten möchten.
Um in die andere Spalte zu wechseln, drücken Sie die Taste



F1 .





OK drücken, können Sie in der rechten



6.1 Bearbeiten der Senderliste 49

Zur Bearbeitung der Radiosenderliste drücken Sie die Taste

. In der rechten Spalte erscheint dann die Auflistung der
Radiosender. Um zur Fernsehsenderliste zurückzukehren, die
Taste erneut drücken.

Wollen Sie den Namen eines Senders ändern, wählen Sie Um-
benennen und dann den gewünschten Sender; dann wird
die Bildschirmtastatur eingeblendet. Erläuterungen zur Benut­zung der Bildschirmtastatur siehe §6.3.

Im Gegensatz zu analogen Sendern erhalten digital übertra­gene Sender nicht unbedingt eine eigene Kanalnummer. Die
Kanalnummern sind den Sendern nur in der Reihenfolge zu­gewiesen, in der sie beim Sendersuchlauf gefunden wurden.
Darum können Sie die Nummer eines Senders ändern, ein­fach indem Sie den Sender in der Liste nach oben bzw. un­ten verschieben. Um einen Sender zu verschieben, wählen Sie
die Option Verschieben und dann den gewünschten Sender;
der gewählte Sendereintrag wird daraufhin markiert, indem
er dunkler angezeigt wird. Wenn Sie den Sendereintrag nach
oben oder unten verschieben, verändert sich je nach Position
dessen Nummer. Drücken Sie die Taste
Position zu sichern.

Sie können Sender sperren, damit Ihre Kinder diese nicht se­hen können. Um einen Sender zu sperren, wählen Sie die Op­tion Sperren und dann den gewünschten Sender; dann wird
der ausgewählte Sender mit einem Schloss-Symbol ( ) ge­kennzeichnet. Möchte jemand einen gesperrten Sender sehen,
muss die Person die PersönlicheIdentifikationsnummer einge­ben, die mittels der OptionPIN Code ändern festgelegt wurde.
Mehr zu dieser Möglichkeit siehe §4.4. Wenn Sie bei dem Ein­trag eines als gesperrt gekennzeichneten Senders die Taste
drücken, wird dessen Sperrung aufgehoben.

Wollen Sie einen Sender löschen, wählen Sie die Option Lö-
schen und wählendann mit derTaste
Sender. Dann die Taste
fordert zu bestätigen. Wenn Sie Ja wählen, wird der gewählte



EXIT drücken; Sie werden dann aufge-





OK , um die aktuelle





OK



OK den entsprechenden





50 Senderlisten

Sender gelöscht. Die Löschung eines Senders rückgängig zu
machen ist nur möglich, indem Sie den Sendersuchlauf erneut
durchführen.

Wenn Sie in der linken Spalte die Option Sortieren wählen,
werden die folgenden Sortiermöglichkeiten eingeblendet:

alphabetisch nach Sendername
Codiert–FTA Pay-TV-Sender bis kostenfreie Sender
FTA–Codiert kostenfreie Sender bis Pay-TV-Sender
Fav–KeineFav Favoritensender bis zu anderen, die nicht zu

den Favoriten gehören.

Satellitenname nach Satellit

6.2 Bearbeiten der Favoritenliste

Sie können Ihre eigene Favoritenliste erstellen. Tatsächlich
können Sie mehrere Favoritenlisten zusammenstellen. Dann
enthält jede Liste eine „Gruppe“ ausgewählter Sender. Jede
enthält die von Ihnen ausgewählten Sender.

Wählen Sie das Favoritenliste
bearbeiten-Menü. Die Anzeige
auf dem Bildschirm sollte wie
die Abbildung links aussehen.
Es gibt drei Spalten.

• Favoritenlisten (links)

• Favoritenkanäle (inder Mitte)

• Senderliste (rechts)

Die Senderliste enthält alle verfügbaren Sender. Die Favori­tenliste enthält dagegen nur die ausgewählten Sender, die der
markierten Gruppe zugeordnet ist. Wenn Sie die Markierung
in der Gruppenliste nach oben oder unten bewegen,werdenin
der jeweils zugeordneten Favoritenliste die Sender angezeigt,
die zu der gerade markierten Gruppe gehören.

6.2 Bearbeiten der Favoritenliste 51

Sie können bis zu 30 Gruppen hinzufügen. Wollen Sie eine
Gruppe hinzufügen, in derGruppenliste die Option NEUwäh­len; dannwird die Bildschirmtastatur eingeblendet. Für Erläu­terungen zur Benutzung der Bildschirmtastatur siehe §6.3.

Wollen Sie eine Gruppe umbenennen, markieren Sie den ent­sprechenden Eintrag und drücken dann die Taste
wird die Bildschirmtastatur eingeblendet. Für Erläuterungen
zur Benutzung der Bildschirmtastatur siehe §6.3.

Wollen Sie eine Gruppe löschen, markieren Sie den entspre­chenden Eintrag und drücken dann die Taste
ein Meldungsfenster angezeigt, und Sie werden aufgefordert,
den Vorgang zu bestätigen. Wenn Sie Ja wählen, wird der Ein­trag gelöscht.

WollenSieeinen Favoritensender zueiner Gruppe hinzufügen,
gehen Sie wie folgt vor:



F2 ; dann





F3 ; dann wird



1. In der Gruppenliste die Markierung auf die gewünschte
Gruppe bringen und
len. Die Markierung springt dann zur Senderliste.

2. Um der ausgewählten Gruppe einen Sender hinzuzufü­gen, die Markierung auf den gewünschten Sender brin­gen und dann
Sender-Eintrag der Favoritenliste hinzugefügt. Wollen
Sie weitere Sender hinzufügen, wiederholen Sie diesen
Vorgang.

3. Drücken Sie
liste springt. Mit der Taste
aus der Favoritenliste löschen.

4. Zum Auswählen einer anderen Gruppe drücken Sie er-

Außerdem können Sie die Favoriten einer Gruppe umsortie­ren, indem Sie Favoriteneinträge an andere Stellen schieben.
Wollen Sie einen Favoriteneintrag an eine andere Stelle brin­gen, markieren Sie den entsprechenden Eintrag und drücken



neut

F1 . Durch Drücken auf

Markieren zur jeweils nächsten Spalte.



F1 , so dass die Markierung zur Favoriten-





OK drücken, um diese auszuwäh-





OK drücken. Dann wird der gewählte







OK können Sie einen Eintrag





F1 springt der Balken zum



52 Senderlisten

Sie dann die Taste
ten Position und drücken Sie die Taste

Wollen Sie einen Sender hinzufügen,drücken Sie in der Spalte
mit den Sendern die -Taste; dann werden in der Sender­liste die dort eingetragenen Sender aufgelistet. Um nach Hin­zufügen von Radiosendern zur Fernsehsenderliste zurückzu­kehren, erneut die Taste drücken.

Mithilfe der Favoritenliste können Sie Ihre Lieblingssender
schneller auswählen. Für eine detaillierte Beschreibung siehe

§5.2.3.



F2 .BewegenSie den Eintragzur gewünsch-



6.3 Die Benutzung der Bildschirmtastatur

Sie können die Hervorhebung
zum Markieren mit den Tas­tenbunddhorizontal und
mit den Tastenaundcver­tikal bewegen. Durch Drücken



der
de Buchstabe in die Eingabezei­le eingegeben. Mit Leer wird ein
Leerzeichen eingegeben. Zum
Schreiben von Kleinbuchstaben
oder Ziffern drücken Sie Andere.

Um in der Eingabezeile einen Buchstaben zu löschen, den
Cursor rechts neben ihn setzen und dann Löschen drücken.
Sie müssen Speichern drücken, um die Namenseingabe abzu­schließen. Wenn Sie dagegen
nicht gespeichert.



EXIT drücken, wird der Name



OK .



OK -Taste wird der betreffen-





6.4 Übertragung von Receiverdaten

Im Digitalreceiver sind die folgenden Daten gespeichert:

• Daten zu Satelliten und Transpondern

6.4 Übertragung von Receiverdaten 53

• Senderliste

• Favoritenlisten

• Bevorzugte Einstellungen

Es ist möglich, diese Receiverdaten des Digitalreceivers auf
einen anderen Digitalreceiver desselben Typs zu überspielen.
Dazu verbinden Sie die beidenGerätemit einem RS-232-Kabel.
Zum Übertragen derReceiverdaten gehen Siefolgendermaßen
vor:

1. Das eine Ende des RS-232-Kabels (9-Pin

D-Sub Kabel) an den RS-232-Anschluss
des Digitalreceivers anschließen, das an­dere an den entsprechenden Anschluss
des anderen Digitalreceivers.

2. Schalten Sie den Digitalreceiver ein, des­sen Daten überspielt werden sollen.

3. Das Menü Installation > Uebertragung > Übertra-

gung/Kopieren der Programmliste zu einem anderen Re­ceiver öffnen. Sie werden um Bestätigung gefragt. Wäh-

len Sie Ja.

4. Um den Datentransfer zu starten, den anderen Digital­receiver, also das Zielgerät, einschalten.

5. Eine Fortschrittsanzeige wird angezeigt. Sie zeigt das
Fortschreiten der Datenübertragung.

6. Nach Vollzug des Transfers den Ziel-Digitalreceiver er­neut starten.

54 Aktualisierung der Firmware

Aktualisierung der Firmware

Der Digitalreceiver arbeitet mit einer stabilen und prakti­schen Firmware. Zur Verbesserung des Digitalreceivers wird
jedoch gegebenenfalls eine neue Firmware herausgegeben.
Auf der Topfield Website können Sie die neueste Firmware er­halten. Außerdem wird Ihnen ein Programm zur Firmware­Aktualisierung zur Verfügung gestellt, das unter den meisten
Windows-Versionen ausgeführt werden kann http://www.
i-topfield.com.

Kapitel 7

7.1 Von Ihrem Computer über die Schnittstelle RS-232

Es ist möglich, von Ihrem Computer aus eine neue Firmware
auf den Digitalreceiver aufzuspielen. Dazu müssen Sie bei­de Geräte mit einem RS-232 Kabel verbinden. Sie benötigen
dazu TFD-Down, ein Programm zur Übertragung der Firm­ware. Dieses können Sie herunterladen von der Website http:
//www.i-topfield.com.

Um die Firmware auf diese Weise zu aktualisieren, gehen Sie
wie folgt vor:

7.2 Von einem anderen Digitalreceiver über die Schnittstelle RS-232 55

1. Die neue für Ihren Digitalreceiver geeig­nete Firmware von der Topfield-Website
herunterladen.

2. Schalten Sie den Digitalreceiver aus.

3. Schließen Sie ein Ende des RS-232 Ka­bels (9-Pin D-Sub Kabel) an den RS-232­Anschluss des Digitalreceivers an und
das andere Ende an den entsprechenden
Anschluss Ihres Computers.

4. Das Programm TFD-Down ausführen.

Sie bedienen das TFD-Down-Programm wie folgt:

1. Klicken Sie auf die Schaltfläche Find, um

die Datei mit der neuen Firmware auszu­wählen.

2. Auf die download-Schaltfläche klicken.

Dann den Digitalreceiver einschalten, da­mit der Dateitransfer beginnt.

3. Auf dem Bildschirm wird ein Countdown
angezeigt.

4. Nach Beenden des Dateitransfers den Di­gitalreceiver erneut starten.

7.2 Von einem anderen Digitalreceiver über die Schnittstelle
RS-232

Es ist möglich,eine neue Firmwareauf den Digitalreceiver auf­zuspielen, indem Sie einen anderen Digitalreceiver des glei­chen Typs mit einem RS-232-Kabel anschließen. Um die Firm­ware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

56 Aktualisierung der Firmware

4. Das Menü Übertragung/Kopieren der Software öffnen,
so dass Sie um Bestätigung gefragt werden; wählen Sie
Ja.

5. Den Digitalreceiver, dessen Firmware aktualisiert wer­den soll, einschalten, damit der Firmware-Transfer be­ginnt.

6. Eine Fortschrittsanzeige wird angezeigt. Sie zeigt das
Fortschreiten der Firmware-Übertragung.

7. Nach Vollzug des Firmware-Transfers den Ziel­Digitalreceiver erneut starten.

1. Schalten Sie den Ziel-Digitalreceiver aus.

2. Das eine Ende des RS-232-Kabels (9-Pin

D-Sub Kabel) an den RS-232-Anschluss
des Digitalreceivers anschließen, das an­dere an den entsprechenden Anschluss
des anderen Digitalreceivers.

3. Den Digitalreceiver, der als Quelle dient,
einschalten, falls er nicht bereits einge­schaltet ist.

7.3 Durch Sendung per Satellit

Sie können eine neue Firmware per Sendung über Satellit er­halten.

Öffnen Sie das Installation >
Software UpgradeMenü. Die
Anzeige auf dem Bildschirm
sollte so aussehen wie in der
Abbildung links. Nach Auswahl
des Start-Befehls startet die
Aktualisierung der Firmware.

7.3 Durch Sendung per Satellit 57

Satellit Astra (19.2°E)
Frequenz 12603 MHz
Symbolrate 22000 KS/s
Polarisation Horizontal
PID 347

Die links abgebildete Tabelle
zeigt Transponderdaten
vom Hersteller, Topfield für
Firmware-Aktualisierung.

Diese Transponderdaten können geändert werden. Sie finden
die Daten auf der Webseite, http://www.i-topfield.com.
Die Auswahl der Start Befehl startet Firmware-Update.

Zur richtigen Entsorgung dieses Produktes

Dieses Kennzeichen aufeinem Produkt oder derBegleitdokumenta­tion soll darauf hinweisen, dass das Produkt nachdemAblauf seiner
Nutzungsdauer nicht mit gewöhnlichem Hausmüll entsorgt werden
sollte. Um mögliche Umweltschäden oder Gefährdungen für den
Menschen durch unkontrollierte Abfallbeseitigung zu vermeiden,
trennen Sie dieses Produkt bitte von anderen Abfallsorten und ent­sorgen es verantwortungsbewusst im Sinne der Wiederverwertung
materieller Ressourcen. Sie sollten entweder den Händler, bei dem
Sie das Produktgekaufthaben, oder Ihre Gemeindeverwaltung kon­taktieren, um Informationen zur umweltgerechten Entsorgung und
Wiederverwertung dieses Produktes zu erlangen. Geschäftsinhaber
sollten sich mit ihremLieferanten in Verbindung setzen und die Ge­schäftsbedingungen des Kaufvertrages nachprüfen. Dieses Produkt
sollte nicht gemeinsam mit anderem gewerblichem Abfall entsorgt
werden.

Topfield wird den in dieser Anleitung beschriebenen Digitalreceiver kontinuierlich weiter
verbessern. Einige Erläuterungen und Abbildungen in dieser Anleitung können deshalb
vom Ihnen vorliegenden Digitalreceiver abweichen.

Copyright © 2010, Topfield Co., Ltd. All rights reserved. German version

http://www.i-topfield.com 110S-L4A29-702-0

http://www.topfield-europe.com
