BEDIENUNGSANLEITUNG
ACHTUNG: Das Gerät nicht in Betrieb nehmen, ohne die
Bedienungsanleitung gelesen zu haben.
Wir danken Ihnen, daß Sie sich für diesen Hochdruckreiniger entschieden haben.
• Dieser Hochdruckreiniger eignet sich ideal zum Reinigen von Fahrzeugen,
Fassaden, Terrassen, Gartengeräten, Werkzeugen. Er ist nicht für gewerblichen Einsatz gebaut.
Mit dem Kauf haben Sie einen Anspruch auf die nachstehend aufgeführten
Serviceleistungen erworben:
• Schnelle, kompetente und kostengünstige Reparatur durch unseren
Reparatur- und Ersatzteilservice
Ceanerworld GmbH
Am Schützenbaum 19
D-97953 Königheim-Gissigheim
Telefon: 01805 / 212 784 (12 ct. pro angefangene Minute)
Fax: 01805 / 212 785
• Einfache und kostengünstige Rücksendung durch einen Abhol Service
(weitere Infos auf Seite 14). Diese Leistungen sind im Garantiefall kostenlos!
Montag–Freitag: 8.00 –17.00 Uhr
SERVICE TELEFON: 01805 / 212 784 (12 ct. pro angefangene Minute)
gilt nur für Deutschland
Lesen Sie bitte diese Bedienungsanleitung vor in Betrieb nehmen Ihres
Gerätes und beachten Sie besonders die Sicherheitshinweise!
Die an dem Gerät angebrachten Warn– und Hinweisschilder geben wichtige
Hinweise für den gefahrlosen Betrieb.
Neben den Hinweisen in der Betriebsanleitung sind die allgemeinen Sicherheits– und Unfallverhütungsvorschriften des Gesetzgebers zu berücksichtigen.
Dieses Symbol kennzeichnet alle für die Sicherheit wichtigen
Anweisungen. Befolgen Sie diese immer, andernfalls können
Verletzungen die Folge sein!
2
Gerät auspacken
Prüfen Sie den Lieferumfang!
Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend
(bis spätestens 1 Woche nach Kaufdatum) an unser SERVICE TELEFON.

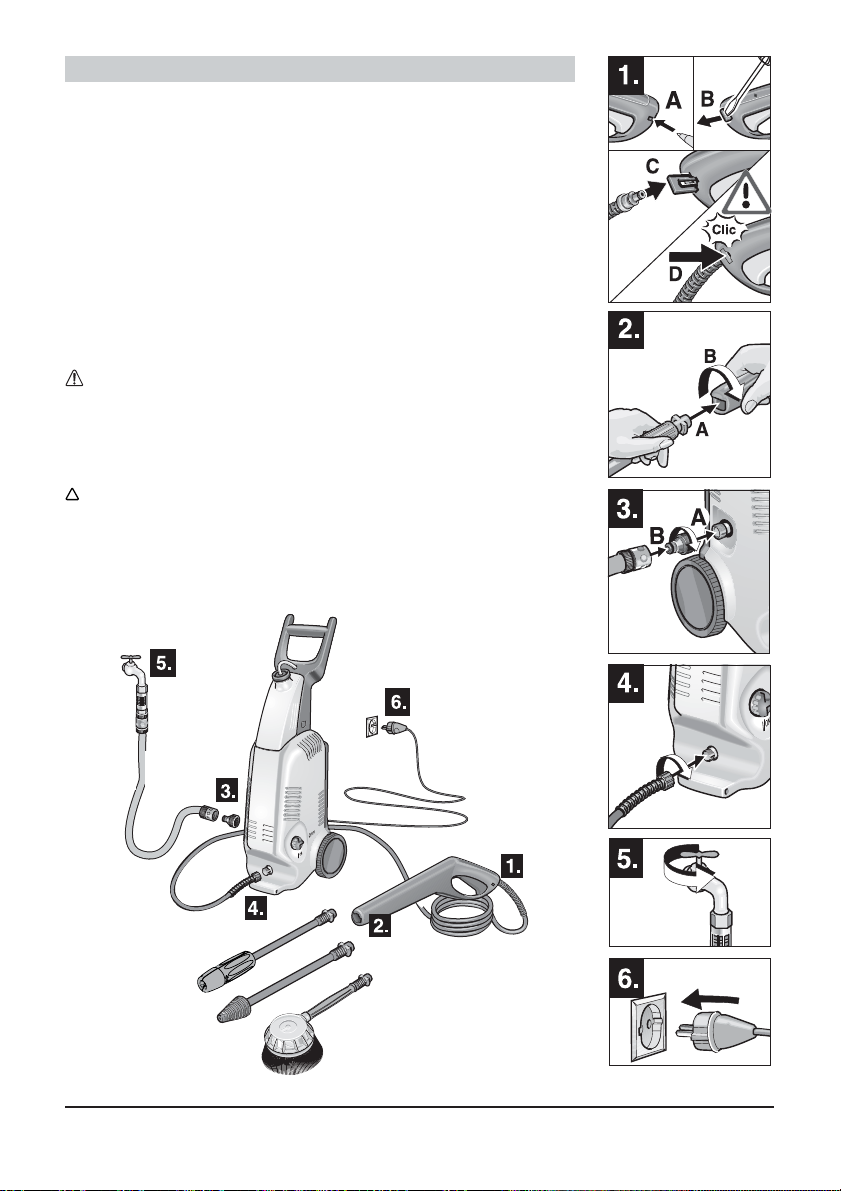

Packliste
1 Hochdruckreiniger
A - Anschlußnippel für Reini-
gungsmittel-Saugschlauch
B - Geräteschalter (EIN/AUS)
C - Hochdruckausgang
D - Wasseranschluß mit Sieb
E - Netzkabel
2 Transportgriff
3 Schraube (1x), Mutter (1x), Abdeckung (2x)
4 Reinigungsmittel-Saugschlauch mit Reini-
gungsmittel-Filter und Deckel
5 Reinigungsmittel-Tank
6 Kupplungsteil
7 Handspritzpistole
8 Hochdruckschlauch
9 Strahlrohr mit Druckregulierung
10 Strahlrohr mit Rotordüse
10A Spritzschutz
11 Rotierende Waschbürste
12 Universalreinigungsmittel (0,5 l Konzentrat)
3
!
!
!
!
!

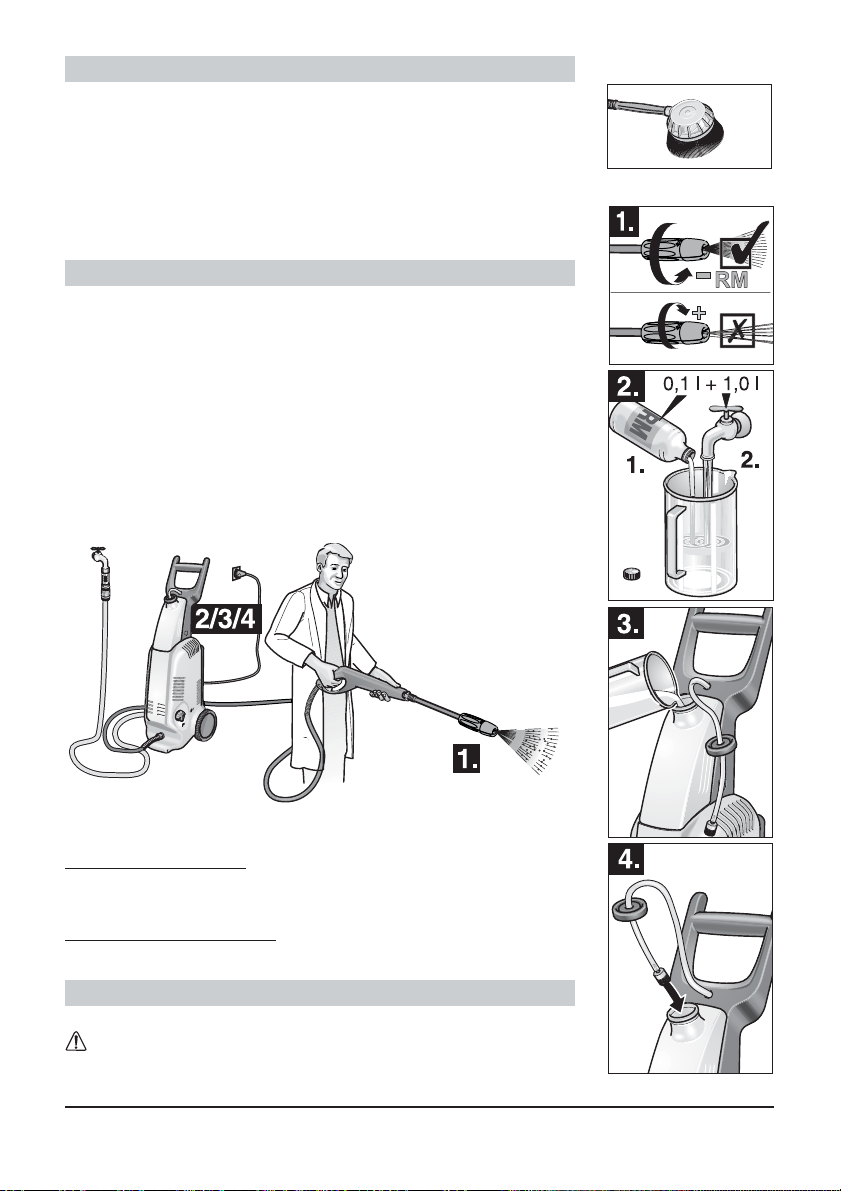

Transportgriff und Reinigungsmittel-Tank montieren
Führen Sie das offene Ende des Reinigungsmittel-Saugschlauches
durch die Öffnung des Transportgriffes.
a)Führen Sie den Reinigungsmittel-Saugschlauch durch den Trans-
portgriff und stecken Sie ihn auf den Anschlußnippel des Hochdruckreinigers.
b)Wenn Sie den Transportgriff auf das Gehäuse stecken, unbedingt
den Reinigungsmittel-Saugschlauch gleichzeitig nachziehen. Damit
vermeiden Sie das Einklemmen des Reinigungsmittel-Saugschlauches.
Befestigen Sie den Transportgriff mit der mitgelieferten Schraube und
der Mutter. Abschließend die Abdeckungen eindrücken.
Montieren Sie den Reinigungsmittel-Tank.
Reinigungsmittel-Tank mit Deckel verschliessen.
Elektrischer Anschluß
Niemals defekte Netzanschluss- oder Verlängerungsleitung verwenden! Wenn die Anschlussleitung beschädigt wird, muss sie durch eine
besondere Anschlussleitung ersetzt werden, die vom Hersteller oder
seinem Kundendienst erhältlich ist.
Darauf achten, daß Netzanschluss- oder Verlängerungsleitung nicht
durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder
beschädigt werden. Die Netzleitungen vor Hitze, Öl und scharfen Kanten schützen.
Netzstecker und Steckdose niemals mit feuchten Händen anfassen.
Die Verbindung Netzanschluss -/Verlängerungsleitung darf nicht im
Wasser liegen.
Alle stromführenden Teile im Arbeitsbereich müssen strahlwassergeschützt sein.
• Das Gerät darf nur an einen elektrischen Anschluß angeschlossen
werden, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde.
• Das Gerät nur an Wechselstrom mit einer Spannung von 230V / 50Hz
anschliessen. Die Spannung muß mit dem Typenschild des Gerätes
übereinstimmen.
• Mindestabsicherung der Steckdose 10 A (träge).
• Zur Vermeidung von Elektrounfällen empfehlen wir, Steckdosen mit
vorgeschaltetem Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstärke) zu benutzen.
• Warnung: Ungeeignete Verlängerungsleitungen können gefährlich
sein. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungsleitungen mit ausreichenden
Leitungsquerschnitt:
1 bis 10 m: 1,5 mm² 10 bis 30 m: 2,5 mm²
• Stecker und Kupplung einer verwendeten Verlängerungsleitung müssen wasserdicht sein.
• Verlängerungsleitung immer vollständig von der Kabeltrommel abwikkeln.

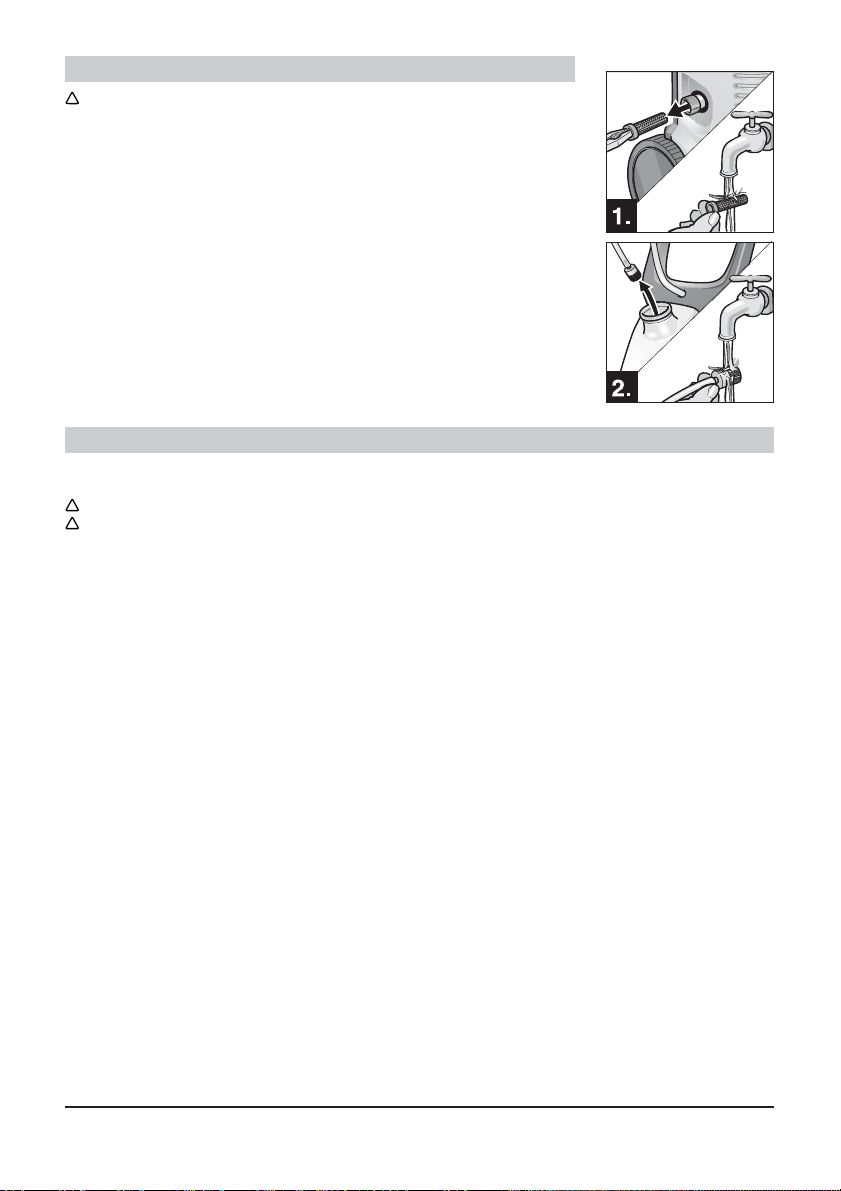

Wasseranschluß
Die Vorschriften des örtlichen Wasserversorgungsunternehmens beachten.
Für Deutschland: Sollte Ihre Hauswasserversorgung nicht mit einem Rohrunterbrecher (min. A2) ausgestattet sein, verwenden Sie bitte einen Rückflußstopp. Ein
Rückflußstopp darf nur am Wasserhahn, niemals am Gerät befestigt werden!
4
Die Wasserzufuhr darf 10 Liter/Minute nicht unterschreiten; das Zulaufwasser darf eine max. Tem-
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
peratur von 40 °C und einen max. Druck von 12 bar haben.
Wasser-Zulaufschlauch (nicht im Lieferumfang)
Einen gewebeverstärkten Schlauch mit einer handelsüblichen Schnellkupplung verwenden. Der
Schlauch muß einen Innendurchmesser von mindestens 1/2" (13 mm) und eine Länge von mindestens 7,5 m haben.
Achtung! Verunreinigungen im Zulaufwasser beschädigen die Pumpe. Um dies zu verhindern,
weisen wir ausdrücklich darauf hin, einen Wasserfilter zu verwenden.
Sicherheitshinweise
Der Betrieb in explosionsgefährdeten Räumen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbereichen (z.B. Tankstellen) sind die entsprechenden Sicher-
heitsvorschriften zu beachten.
Das Gerät nicht in Betrieb setzen, wenn die Netzanschlussleitung oder wichtige Teile des Gerätes,
z.B. Sicherheitselemente, Hochdruckschläuche, Spritzpistole, beschädigt sind.
Warnung: Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Gerätesicherheit.
Nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen verwenden.
Das Gerät darf nicht von Kindern oder nichtunterwiesenen Personen betrieben werden.
Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenhei-
ten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten.
Warnung: Das Gerät nicht verwenden, wenn sich andere Personen in Reichweite befinden, es sei
denn, sie tragen Schutzkleidung.
Warnung: Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein.
Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Den Strahl nicht auf sich selbst oder andere richten, um Kleidung oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die gesundheitsgefährdende Stoffe (z. B. Asbest) enthalten.
Warnung: Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden
und platzen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind
Reinigungsarbeiten, bei denen ölhaltiges Abwasser entsteht z.B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.
Beim Reinigen von lackierten Oberflächen ist ein Mindestabstand von 30 cm einzuhalten, um
Beschädigungen zu vermeiden.
Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z.B. Benzin, Farbverdünner oder Heizöl. Der Sprühnebel ist hochentzündlich,
explosiv und giftig. Kein Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät
verwendeten Materialien angreifen.
Zum Schutz vor zurückspritzenden Teilen bei Bedarf geeignete Schutzkleidung und Schutzbrille
tragen.
Das Gerät niemals unbeaufsichtigt lassen, solange das Gerät in Betrieb ist.
Warnung: Dieses Gerät wurde entwickelt für die Verwendung von Reinigungsmittel, die vom
Hersteller geliefert oder empfohlen werden. Die Verwendung von anderen Reinigungsmitteln oder
Chemikalien kann der Sicherheit des Gerätes beeinträchtigen
Sicherheitseinrichtungen
Sicherheitseinrichtungen dienen dem Schutz vor Verletzungen und dürfen nicht verändert oder umgangen werden.
Überströmventil mit Druckschalter
Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der
Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet der Druckschalter die Pumpe wieder ein.
Das Überströmventil verhindert zudem, daß der zulässige Betriebsdruck überschritten wird.
Sicherungsknopf
Der Sicherungsknopf an der Handspritzpistole verhindert unbeabsichtigtes Einschalten des Gerätes.
lebensgefährlich
. Reinigung nur mit einem Abstand von mindestens 30 cm.
