POWERLAN NS-6701
®
Quick installation guide / Snelstartgids
Guide d'installation rapide
Schnelle installationsanleitung
Snabbinstallationsguide
Guía de instalación rápida
Guia de instalação rápida
Rýchla inštalácia / Rychlá instalace
Guida di installazione rapida/
skrócona instrukcja obs³ugi
V1.0 - 06/14
UK
This product is in compliance with the essential requirements and other
relevant provisions of the R&TTE directive. This is confirmed by the CE-mark.
The Declaration of conformity can be found on:
NL
Dit product voldoet aan de basiseisen en andere relevante bepalingen van de
R&TTE richtlijn. Dit wordt bevestigd door de CE-markering.
De conformiteitsverklaring kan gevonden worden op:
FR
Ce produit est conforme aux conditions essentielles et aux autres dispositions
pertinentes de la directive R&TTE. C’est confirmée par le label CE.
La déclaration de conformité peut être consultée sur :
DE
Dieses Produkt entspricht den grundlegenden Anforderungen und anderen
relevanten Bestimmungen der R&TTE Richtlinie. Das ist durch das CEKennzeichen bestätigt.
Die Konformitätserklärung finden Sie an der folgenden Stelle:
SE
CE-märket bekräftar att produkten står i överensstämmelse med de väsentliga
egenskapskrav och övriga relevanta bestämmelser som framgår av R&TTE
direktivet.
Deklarationen om överensstämmelse finns på:
ES
Este producto cumple con los requisitos esenciales y con el resto de
indicaciones relevantes de la directiva R&TTE. El sello CE corrobora la
conformidad.
Puede encontrarse la Declaración de conformidad en:
www.tristar.eu
www.tristar.eu
www.tristar.eu
www.tristar.eu
www.tristar.eu
www.tristar.eu
PowerLan NS-6701
PT
O símbolo CE indica que este produto está em conformidade com os requisitos
essenciais e outras determinações importantes da R&TTE directiva.
A Declaração de Conformidade pode ser encontrada em:
SK
Symbol CE označuje, tento výrobok vyhovuje základným požiadavkám a
ďalším príslušným ustanoveniam R&TTE Smernice.
Prehlásenie o zhode nájdete na lokalite:
CZ
Symbol CE znamená, tento výrobek vyhovuje základním požadavkům a dalším
příslušným ustanovením Směrnice R&TTE.
Prohlášení o shodě naleznete na adrese:
IT
Questo prodotto è conforme ai requisiti essenziali e alle altre disposizioni della
direttiva R&TTE. Ciò è confermato dal marchio CE.
La Dichiarazione di conformità può essere consultata all'indirizzo:
PL
Urz¹dzenie to jest zgodne ze znacz¹cymi wymogami i innymi odnoœnymi
ustaleniami dyrektywy R&TTE. Jest to potwierdzone oznaczeniem CE.
Deklaracja zgodnoœci jest dostêpna w witrynie:
www.tristar.eu
www.tristar.eu
www.tristar.eu
www.tristar.eu
www.tristar.eu
ENGLISH
3
PowerLan NS-6701
4
PowerLan NS-6701
1 Introduction
Powerlan NS-6701 plugs can be used to establish a network connection
between your modem, PC, set-top Box, games console, etc.
By default, the Powerlan NS-6701 plugs are not connected. To connect them,
follow the procedure given in Chapter 6.
Limitations
Ideally, the maximum electrical cable length between two Powerline devices
should be no more than 200 metres.
The connection quality will be impaired by:
– poor-quality electrical cabling.
– fuses.
– lightning/power surge protectors.
– multiphase voltage: some houses have three-phase electricity. The
quality of the Powerline connection will be dramatically impaired if the
devices are connected to different phases. In some cases, there will be
no communication at all.
– Some electrical equipment, such as microwave ovens, vacuum cleaners,
and old laptop/mobile phone chargers, will generate background noise on
the mains network during operation.
2 Safety instructions
For your own safety, make sure you read and follow all warning notices
and instructions.
– Do not open the device. Opening or removing the device cover can
expose you to dangerous high-voltage points or other risks. The device
can only be serviced by qualified service staff. Please contact your vendor
for further information.
– Do not use the device during a thunderstorm. There may be a risk of
electric shocks due to lightning.
– Do not expose the device to dust or corrosive liquids.
– Do not use this product near water sources.
– Make sure the cables are connected to the right port.
– Do not obstruct the vents on the device.
ENGLISH
5
PowerLan NS-6701

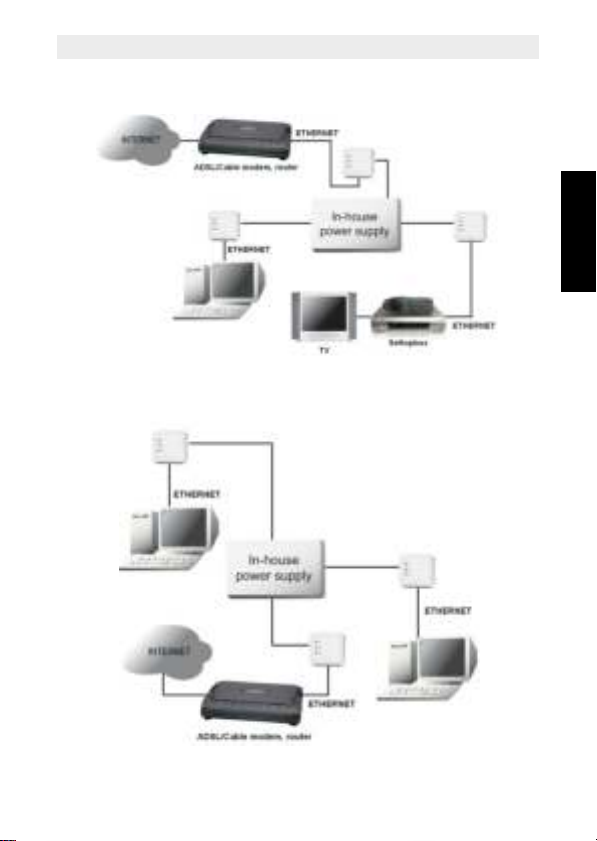

3 Typical applications
6
PowerLan NS-6701
6
4 Description
Power supply LED
1
– On: normal operation
– Flashing (0.5 seconds on/0.5 seconds
off): in connection mode.
– Slow flashing (4 seconds on/11 seconds
off): in stand-by mode (energy saving
mode)
Powerline LED
2
Shows the quality of the connection
with other Powerline plugs.
– Green: excellent quality.
– Orange: good quality.
– Red: poor quality.
The LED flashes during data transfer.
Ethernet LED:
3
– On: successful connection with another
device through an Ethernet cable.
The LED flashes when data is being
transferred.
Ethernet connection X2:
4
For connection to an external device
through an Ethernet cable.
Reset/simple connect button
5
– Push down for two seconds to start the
connection sequence.
– Push down for 5 seconds to restore the
factory settings.
– Push down for 10 seconds to randomized the network password.
Power socket
6
1
2
3
4
5
ENGLISH
7
PowerLan NS-6701
5 Connecting the Powerlan NS-6701 plugs
The Powerline plug switches to stand-by
mode (energy saving function) when it is
not connected to a device through an
Ethernet cable for 15 minutes.
By default, the Powerlan NS-6701 plugs are not connected.
To connect them with each other, follow the procedure set out below.
1. Plug all the Powerlines into the power socket.
The easiest way is to plug them in next to
each other in the same place. Once they
have been successfully connected, you can
put them in the desired location.
2. Push down the (reset/simple connect) key on the first Powerline plug for two seconds. The power-supply LED will flash slowly (0.5 seconds on/0.5 seconds off).
3. Within two minutes, push down the key on the second plug.
The connection sequence starts.
A random password will be exchanged between the Powerlines.
Once the connection is complete, restart both plugs and the
Powerline LEDs on both plugs will light up.
Push down the reset/simple connect key for at least
12 seconds to restore the Powerlan NS-6701 factory
settings. When the factory settings are restored, the
Powerlan NS-6701 plug will need to be reconnected!
8
PowerLan NS-6701
6 Adding an additional Powerlan NS-6701
A Powerline network can be created with up to a maximum of eight
Powerlines. If you already have two Powerlines in operation, you can
add a maximum of six.
To add a Powerline, follow the procedure set out below.
1. Plug the extra Powerline (NS-6701) into the power socket, and press for 10 seconds. The on/off light will flash slowly (0.5 seconds on/0.5 seconds off).
2. Push down for two seconds on the key on one of the Powerline plugs that is already in operation. The on/off light will flash slowly (0.5 seconds on/0.5 seconds off).
3. Within two minutes, push down the key on the extra Powerline plug
for two seconds.
Once the connection is complete, the on/off light will stop flashing
Before adding the new Powerline, it is recommended that
the network passport for this plug be changed by pushing
down the "reset/simple connect" button for 12 seconds.
A Powerline that has already been used in another
network will still have the password for that network,
which means that the "reset/simple connect" button
mechanism will not operate.
7 PC help programme (Utility)
You can find all available information and spare parts at service.tristar.eu!
ENGLISH
9
PowerLan NS-6701
8 Topcom Warranty
8.1 Warranty period
The Topcom units have a 24-month warranty period. The warranty period
starts on the day the new unit is purchased.
Consumables or defects causing a negligible effect on operation or value of
the equipment are not covered.
The warranty has to be proven by presentation of the original or copy of the
purchase receipt, on which the date of purchase and the unit-model are
indicated.
8.2 Warranty exclusions
Damage or defects caused by incorrect treatment or operation and damage
resulting from use of non-original parts or accessories are not covered by the
warranty.
The warranty does not cover damage caused by outside factors, such as
lightning, water and fire, nor any damage caused during transportation.
No warranty can be claimed if the serial number on the units has been
changed, removed or rendered illegible.
Any warranty claims will be invalid if the unit has been repaired, altered or
modified by the buyer.
9 Disposal of the device (environment)
At the end of the product lifecycle, you should not throw this
product into the normal household garbage but bring the
product to a collection point for the recycling of electrical and
electronic equipments. The symbol on the product, user guide
and/or box indicate this.
Some of the product materials can be re-used if you bring
materials from used products you make an important contribution to the
protection of the environment. Please contact your local authorities in case
you need more information on the collection points in your area.
10
them to a recycling point. By re-using some parts or raw
PowerLan NS-6701
1 Inleiding
Met deze Powerline stekkers Powerlan NS-6701 kan je een netwerk
verbinding maken tussen je modem, PC, Settopbox, Spelconsole, ...
De Powerlan NS-6701 stekkers zijn standaard niet verbonden. Volg de
procedure beschreven in hoofdstuk 5 om ze te verbinden.
Beperkingen
Onder optimale omstandigheden bedraagt de maximale kabelafstand tussen
twee Powerline apparaten 200 meter.
De kwaliteit van de verbinding wordt echter beïnvloed door:
– slechte kwaliteit van elektriciteitskabels
– zekeringen
– bliksem-/overspanningsbeveiligingen
– multifasespanning: sommige huizen worden voorzien van 3-
fasespanning. De kwaliteit van de Powerline verbinding zal dramatisch
afnemen wanneer de apparaten op verschillende fasen worden
aangesloten. In sommige gevallen zal er helemaal geen communicatie
mogelijk zijn !
– Sommige elektrische apparaten, zoals magnetrons, stofzuigers, oudere
laders voor laptops/mobiele telefoons, kunnen tijdens het gebruik ruis op
het elektriciteitsnet veroorzaken.
2 Veiligheidsinstructies
Voor uw eigen veiligheid dient u alle waarschuwingen en instructies te lezen
en op te volgen.
– Open het apparaat niet. Door het openen of verwijderen van de behuizing
kunt u worden blootgesteld aan gevaarlijke hoogspanningspunten en
andere gevaren. Servicewerkzaamheden aan het apparaat mogen
uitsluitend worden uitgevoerd door bevoegd onderhoudspersoneel. Neem
contact op met uw leverancier voor meer informatie.
– Gebruik het apparaat niet tijdens een onweersbui. Er bestaat gevaar op
elektrische schokken als gevolg van blikseminslag.
– Stel het apparaat niet bloot aan stof of agressieve vloeistoffen.
– Gebruik dit product niet in de buurt van waterbronnen.
– Zorg dat u de kabels op de juiste poorten aansluit.
– Bedek de ventilatiegaten op het apparaat niet.
NEDERLANDS
11
PowerLan NS-6701
3 Veelgebruikte toepassingen
12
4 Omschrijving
6
1
2
3
4
5
6
PowerLan NS-6701
Voedings-LED:
1
– Aan: normale werking
– Knipperen (0,5 seconde aan/0,5
seconde uit): in verbindingsmodus
– Traag knipperen (4 seconden aan/11
seconden uit): in stand-bymodus
(energiespaarfunctie)
2
Powerline-LED:
Geeft de kwaliteit weer van de
verbinding met andere Powerline
stekkers.
– Groen: uitstekende kwaliteit
– Oranje: goede kwaliteit
– Rood: slechte kwaliteit
De LED knippert tijdens de
gegevensoverdracht.
Ethernet-LED:
3
– Aan : succesvolle verbinding met een
andere toestel via een Ethernet-kabel.
De LED knippert tijdens de
gegevensoverdracht.
Ethernet-aansluiting X2:
4
Voor de verbinding met een extern
toestel via een Ethernet-kabel.
Knop voor reset/eenvoudige
5
verbinding
– Druk gedurende 2 seconden om de
verbindingssequentie
te starten.
– Houd hem 5 seconden ingedrukt om de fabrieksinstellingen te
herstellen.
– Houd hem 10 seconden ingedrukt om het netwerkwachtwoord
willekeurig te maken.
Stopcontact
NEDERLANDS
13
PowerLan NS-6701
5 De Powerlan NS-670
De Powerline-stekker schakelt over op de
stand-bymodus (energiespaarfunctie)
wanneer hij gedurende 15 minuten niet via
een Ethernet-kabel op een toestel is
aangesloten.
De Powerlan NS-6701-stekkers zijn standaard niet verbonden.
Volg
de onderstaande procedure om ze met mekaar te verbinden:
1. Steek alle Powerlines in het stopcontact.
De gemakkelijkste manier is om ze naast
elkaar in dezelfde ruimte in te steken. Zodra
ze met succes zijn verbonden, kunt u ze op
de gewenste plaats installeren.
2. Druk gedurende twee seconden op de toets (reset/eenvoudige verbinding) van de eerste Powerline-stekker. De voedings-LED zal traag knipperen (0,5 seconde aan / 0,5 seconde uit).
3. Druk binnen de twee minuten gedurende twee seconden op de toets van
de tweede stekker. De verbindingssequentie start.
Er zal een willekeurig wachtwoord uitgewisseld worden tussen de
Powerlines.
Wanneer de verbinding is voltooid, starten beide stekkers opnieuw op en
gaan de Powerline- LED’s op beide stekkers aan.
stekkers verbinden
Druk gedurende minstens 12 seconden op de toets
voor reset/eenvoudige verbinding om de
fabrieksinstellingen van de Powerlan NS-670
herstellen. In de fabrieksinstellingen moet de
Powerlan NS-6701 stekker opnieuw worden
verbonden!
14
1 te
PowerLan NS-6701
6 Een extra Powerlan NS-670
Je kan een Powerline netwerk maken tot maximaal acht Powerlines. Indien je
reeds twee Powerlines in werking hebt, kan je er nog maximum zes
toevoegen.
Volg de onderstaande procedure om een Powerline toe te voegen:
1. Sluit de Powerline (NS-6701) aan op de voedingsaansluiting en houd de knop 10 seconden ingedrukt. Het controlelampje voor aan/uit knippert langzaam (0,5 seconde aan/0,5 seconde uit).
2. Druk gedurende twee seconden op de toets van één van de Powerline stekkers die reeds in werking is. Het aan/uit-lampje zal traag knipperen (0,5 seconde aan / 0,5 seconde uit).
3. Druk binnen de twee minuten gedurende twee seconden op de toets van
de extra Powerline stekker.
Zodra de verbinding tot stand is gebracht stopt het controlelampje voor
aan/uit met knipperen.
Alvorens de nieuwe Powerline toe te voegen is het aan
te raden om het netwerk wachtwoord van deze stekker
te wissen door de knop “reset/eenvoudige verbinding"
gedurende 12 seconden in te drukken.
Een Powerline die reeds werd gebruikt in een ander
netwerk zal nog steeds een netwerk wachtwoord
hebben waardoor het verbindingsmechanisme met de
knop “reset/eenvoudige verbinding" niet zal werken.
toevoegen
NEDERLANDS
15
PowerLan NS-6701
7 PC Hulpprogramma (Utility)
U kunt alle beschikbare informatie en reserveonderdelen vinden op
service.tristar.eu!
8 Topcom-garantie
8.1 Garantieperiode
Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De
garantieperiode gaat in op de dag waarop het nieuwe toestel wordt gekocht.
Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de
werking of waarde van het toestel zijn niet gedekt door de garantie.
De garantie moet worden bewezen door voorlegging van het originele
aankoopbewijs of kopie waarop de datum van aankoop en het toesteltype
staat.
8.2 Garantiebeperkingen
Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en
schade te wijten aan het gebruik van niet-originele onderdelen of accessoires
worden niet gedekt door de garantie.
De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem,
water en brand, noch enige transportschade.
Er kan geen garantie worden ingeroepen als het serienummer op het toestel is
gewijzigd, verwijderd of onleesbaar gemaakt.
Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of
aangepast werd door de koper.
9 Afvoeren van het toestel (milieu)
Op het einde van de levenscyclus van het product mag u dit
product niet met het normale huishoudelijke afval weggooien,
maar moet u het naar een inzamelpunt brengen voor de
recyclage van elektrische en elektronische apparatuur. Dit
wordt aangeduid door het symbool op het product, in de
handleiding en/of op de verpakking.
hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of
grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke
bijdrage aan de bescherming van het milieu. Wend u tot uw plaatselijke
overheid voor meer informatie over de inzamelpunten in uw buurt.
16
Sommige materialen van het product kunnen worden
PowerLan NS-6701
NEDERLANDS
17
PowerLan NS-6701
1 Introduction
Avec ces prises Powerline PowerLan,
vous pouvez établir une connexion réseau entre votre modem, votre PC,
votre Settopbox, votre console de jeu...
Les prises Powerlan NS-6701 ne sont pas connectées par défaut. Suivez la
procédure décrite dans le chapitre 5 pour les connecter.
Limitations
Dans des conditions optimales, la distance câblée maximale entre deux
appareils Powerline est de 200 mètres.
La qualité de la connexion est influencée par :
– la mauvaise qualité des câbles électriques
– les fusibles
– les protections contre la foudre / les surtensions
– Tension multiphases : certaines maisons sont équipées d'une tension
triphasée. La qualité de la connexion Powerline diminuera fortement si les
appareils sont connectés sur des phases différentes. Dans certains cas,
aucune communication ne sera possible.
– Certains appareils électriques, comme les fours à micro-ondes, les
aspirateurs, les anciens chargeurs pour ordinateurs portables / gsm,
peuvent causer des parasites sur le réseau électrique
pendant l'utilisation.
2 Instructions de sécurité
Pour votre sécurité, prenez connaissance de tous les avertissements
et respectez-les.
– N'ouvrez pas l'appareil. En ouvrant l'appareil ou en enlevant le boîtier,
vous pouvez être exposé à des pics de tension et d'autres dangers.
L'appareil ne peut être entretenu et réparé que par du personnel
d'entretien compétent. Contactez votre fournisseur pour en savoir plus.
– N'utilisez pas cet appareil pendant un orage. Il existe un risque de chocs
électriques causés par la foudre.
– N'exposez pas l'appareil à de la poussière ou à des liquides agressifs.
– N'utilisez pas ce produit à proximité de sources d'eau.
– Veillez à connecter les câbles sur les bons ports.
– Ne recouvrez pas les trous de ventilation de l'appareil.
18
3 Applications courantes
PowerLan NS-6701
FRANÇAIS
19
PowerLan NS-6701
2
6
4 Description
LED d'alimentation :
1
– Allumée : fonctionnement normal
– Clignotement (0,5 seconde
allumée / 0,5 seconde éteinte) :
en mode connexion.
– Clignotement lent
(4 secondes allumée / 11 secondes
éteinte) : en mode veille
(économie d'énergie).
LED Powerline :
Indique la qualité de la connexion
avec les autres prises Powerline.
– Vert : très bonne qualité.
– Orange : bonne qualité.
– Rouge : mauvaise qualité.
La LED clignote pendant le transfert
de données.
LED Ethernet :
3
– Allumée : connexion établie avec un
autre appareil via le câble Ethernet.
La LED clignote pendant le transfert de
données.
Connexion Ethernet X2 :
4
Pour établir une connexion avec un
appareil externe via le câble Ethernet.
Bouton de réinitialisation /
5
connexion simple
– Appuyez pendant 2 secondes sur ce
bouton pour lancer la séquence de connexion.
– Appuyer pendant 5 secondes pour revenir aux réglages d’usine.
– Appuyer pendant 10 secondes pour le mot de passe aléatoire du
réseau.
. Prise d’alimentation
6
1
2
3
4
5
20
PowerLan NS-6701
5 Connecter les prises Powerlan NS-6701
La prise Powerline passe en mode veille
(économie d'énergie) lorsqu'elle n'est pas
connectée pendant 15 minutes à un
appareil par câble Ethernet.
Les prises Powerlan NS-6701 ne sont pas connectées par défaut.
Suivez la procédure ci-dessous pour les connecter entre eux :
1. Branchez tous les Powerline dans une prise.
Le plus facile, c'est de les brancher les unes
près des autres dans une même pièce. Dès
que la connexion est établie, vous pouvez les
installer où vous le voulez.
2. Appuyez pendant deux secondes sur la touche (réinitialisation/ connexion simple) de la première Powerline. La LED d'alimentation va clignoter lentement (0,5 seconde allumée / 0,5 seconde éteinte).
3. Dans les deux minutes qui suivent, appuyez pendant deux secondes sur la
touche de la deuxième prise. La séquence de connexion démarre.
Un mot de passe aléatoire sera échangé entre les Powerlines.
Lorsque la connexion est établie, les deux prises s'allument à nouveau
et les diodes Powerline s'allument sur les deux prises.
Appuyez pendant au moins 12 secondes sur la
touche de réinitialisation/connexion simple pour
rétablir les paramètres d'usine de la Powerlan NS-
6701. Lorsque les paramètres d'usine sont en
vigueur, la prise Powerlan NS-6701 doit à nouveau
être connectée.
FRANÇAIS
21
PowerLan NS-6701
6 Ajouter une prise Powerlan NS-6701 supplémentaire
Vous pouvez créer un réseau de huit prises Powerline au maximum.
S'il y a déjà deux Powerlines en fonctionnement, vous pouvez donc en
ajouter 6 au maximum.
Suivez la procédure ci-dessous pour ajouter une prise Powerline :
1. Brancher la ligne de secteur (NS-6701) supplémentaire dans la prise électrique et appuyer pendant 10 secondes. Le voyant Marche/Arrêt clignotera lentement (0,5 secondes Marche/0,5 secondes Arrêt).
2. Pendant deux secondes, appuyez sur la touche de l'une des prises Powerline déjà en fonctionnement. La LED on/off va clignoter lentement (0,5 seconde allumée / 0,5 seconde éteinte).
3. Dans les deux minutes qui suivent, appuyez pendant deux secondes
sur la touche de la prise supplémentaire.
Dès que la connexion est établie, le voyant d'état cesse de clignoter.
Avant d'ajouter une nouvelle prise Powerline, il est conseillé
d'effacer le mot de passe réseau de cette prise en appuyant
sur le bouton "réinitialisation/connexion simple" pendant
12 secondes.
Une prise Powerline déjà utilisée dans un autre réseau aura
gardé un mot de passe réseau en mémoire, et le mécanisme
de connexion à l'aide du bouton "réinitialisation/connexion
simple" ne fonctionnera donc pas.
22
PowerLan NS-6701
7 Programme d'aide PC (utilitaire)
Vous trouverez toutes les informations disponibles et les pièces détachées sur
service.tristar.eu !
8 Garantie Topcom
8.1 Période de garantie
Les appareils Topcom bénéficient d'une période de garantie de 24 mois. La
période de garantie prend effet le jour de l'achat du nouvel appareil.
Les accessoires et les défauts qui ont un effet nuisible sur le fonctionnement
ou la valeur de l'appareil ne sont pas couverts.
La garantie s'applique uniquement sur présentation du reçu d'achat original ou
une copie de celui-ci sur lequel figurent la date de l'achat et le modèle de
l'appareil.
8.2 Exclusions de garantie
Les dommages et les pannes causés par un mauvais traitement ou une
utilisation incorrecte et les dommages qui résultent de l'utilisation de pièces et
d'accessoires non originaux ne sont pas couverts par la garantie.
La garantie ne couvre pas les dommages causés par des éléments extérieurs
tels que la foudre, l'eau et le feu, ni les dommages provoqués par le transport.
Aucune garantie ne pourra être invoquée si le numéro de série indiqué sur les
appareils a été modifié, supprimé ou rendu illisible.
Aucune garantie ne peut non plus être invoquée si l'appareil a été réparé ou
modifié par l'acheteur.
FRANÇAIS
9 Recyclage de l’appareil (environnement)
Au terme du cycle de vie de ce produit, vous ne devez pas
jeter le produit dans les déchets ménagers ordinaires mais le
déposer dans un point de collecte pour le recyclage des
équipements électriques et électroniques. Le symbole sur ce
produit, guide d’utilisation et / ou l’emballage indique ceci.
les déposez dans un point de recyclage. En réutilisant certaines pièces ou
matières premières des produits usagés, vous apportez une contribution
importante à la protection de l’environnement.
Veuillez contacter vos autorités locales pour toute information supplémentaire
sur les points de collecte dans votre région.
Certains matériaux du produit peuvent être réutilisés si vous
23
PowerLan NS-6701
1 Einführung
Die Powerlan NS-6701Plug-Stecker können zur Herstellung einer
Netzwerkverbindung mit Ihrem Modem, PC, Set-Top-Box, Spielkonsole usw.
benutzt werden.
Standardmäßig sind die Powerlan NS-6701Plug-Stecker nicht angeschlossen.
Gehen Sie gemäß den Schritten aus Kapitel 5 vor,
um diese anzuschließen.
Einschränkungen
Im Idealfall ist die maximale Kabellänge zwischen den beiden
Stromleitungsgeräten geringer als 200 Meter.
Die Verbindungsqualität wird von folgenden Faktoren beeinträchtigt:
– schlechte Qualität der Elektrokabel.
– Sicherungen.
– Blitzeinschlag-/Überspannungsschutzschalter.
– Mehrphasenspannung: einige Haushalte verwenden Dreiphasenstrom.
Die Qualität der Stromleitungsverbindung wird stark beeinträchtigt, wenn
die Geräte an unterschiedliche Phasen angeschlossen sind. In einigen
Fällen kommt überhaupt keine Kommunikation zustande!
– Einige elektronische Geräte, wie Mikrowellen, Staubsauger, ältere
Laptop-Modelle und Aufladegeräte für Mobiltelefone, erzeugen während
des Betriebs Hintergrundrauschen im Netzwerk.
2 Sicherheitshinweise
Lesen und befolgen Sie zu Ihrer eigenen Sicherheit alle Warnungen
und Anweisungen.
– Öffnen Sie das Gerät nicht. Durch das Öffnen oder Entfernen der
Geräteabdeckung können Sie sich einer gefährlichen Hochspannung
sowie anderen Gefahren aussetzen. Das Gerät darf nur von qualifiziertem
Wartungspersonal gewartet werden. Weitere Informationen erhalten Sie
von Ihrem Händler.
– Verwenden Sie das Gerät nicht während eines Gewitters. Es besteht die
Gefahr eines Stromschlags durch Blitzeinschlag.
– Setzen Sie das Gerät keinem Staub oder korrosiven Flüssigkeiten aus.
– Verwenden Sie das Produkt nicht in der Nähe von Wasserquellen.
– Achten Sie darauf, dass die Kabel am richtigen Anschluss angeschlossen
sind.
– Die Belüftungsschlitze des Geräts dürfen nicht blockiert sein.
DEUTSCH
25
PowerLan NS-6701
3 Typische Anwendungen
26
PowerLan NS-6701
4
6
4 Beschreibung
LED-Einschaltanzeige
1
– An: Normalbetrieb
– Blinken (0,5 Sekunden an /
0,5 Sekunden aus): Verbindungsmodus.
– Langsames Blinken (4 Sekunden
an / 11 Sekunden aus): Standby-Modus
(Energiesparmodus).
LED für Stromleitung
2
Zeigt die Verbindungsqualität mit
anderen Stromleitungssteckern an.
– Grün: ausgezeichnete Qualität.
– Orange: gute Qualität.
– Rot: schlechte Qualität.
Die LED blinkt während der
Datenübertragung.
Ethernet-LED:
3
– An: erfolgreiche Verbindung mit einem
anderen Gerät über das Ethernet-
Kabel.Die LED blinkt bei der
Datenübertragung.
Ethernet-Anschluss X2:
Zum Anschluss an ein externes Gerät
über das Ethernet-Kabel.
Reset-/Verbindungstaste
5
– Zwei Sekunden lang gedrückt halten,
um die Verbindungssequenz
zu starten.
– 5 Sekunden nach unten drücken, um die Werkseinstellungen
wiederherzustellen.
– 10 Sekunden nach unten drücken, um das Netzwerk-Passwort zufällig
auszuwählen.
Steckdose
6
1
2
3
4
5
DEUTSCH
27
PowerLan NS-6701
5 Anschluss der Powerlan NS-6701Plug-Stecker
Der Stromleitungsstecker schaltet in den
Standby-Modus (Energiesparfunktion),
wenn das Gerät länger als 15 Minuten nicht
über ein Ethernet-Kabel angeschlossen ist.
Standardmäßig sind die Powerlan NS-6701Plug-Stecker nicht angeschlossen.
Gehen Sie wie folgt vor, um diese aneinander anzuschließen.
1. Stecken Sie alle Stromleitungsverbindungen in die Steckdose.
Am einfachsten ist es, alle Stromkabel nebeneinander
an der gleichen Stelle einzustecken. Nach dem
erfolgreichen Anschluss können Sie diese wie
gewünscht anordnen.
2. Die (Reset-/Verbindungs-)taste auf dem ersten Stromleitungsstecker zwei Sekunden lang gedrückt halten. Die Einschaltanzeige-LED blinkt langsam (0,5 Sekunden an / 0,5 Sekunden aus).
3. Innerhalb der nächsten zwei Minuten die Taste des zweiten Steckers
herunterdrücken. Die Verbindungssequenz startet.
Ein zufälliges Passwort wird zwischen den Stromleitungen ausgetauscht.
Nach der Verbindungsherstellung beide Stecker neu starten - die
Einschaltanzeige- LED auf beiden Steckern leuchtet auf.
Die Reset-/Verbindungstaste 12 Sekunden lang
drücken, um die Werkseinstellungen des Powerlan NS6701-Steckers wiederherzustellen. Bei Wiederherstellung
der Werkseinstellungen muss der Powerlan NS6701Plug-Steuer neu angeschlossen werden!
6 Hinzufügen eines weiteren
Powerlan NS-6701-Steckers
28
PowerLan NS-6701
Ein Stromleitungsnetzwerk kann aus bis zu maximal acht Stromleitungen
erzeugt werden. Sollten bereits zwei Stromleitungen in Betrieb sein, können
maximal sechs weitere hinzugefügt werden.
Zum Hinzufügen einer Stromleitung wie folgt vorgehen.
1. Die zusätzliche Powerline (NS-6701) in die Steckdose stecken und 10 Sekunden drücken. Dann blinkt die Ein-/Austaste langsam (0,5 Sekunden ein/0,5 Sekunden aus).
2. Zwei Sekunden lang die Taste auf einem der bereits betriebenen Stromleitungsstecker gedrückt halten. Die Einschaltanzeige-LED blinkt langsam (0,5 Sekunden an / 0,5 Sekunden aus).
3. Innerhalb der nächsten zwei Minuten die Taste des hinzugefügten
Stromleitungssteckers zwei Sekunden lang gedrückt halten.
Sobald die Verbindung hergestellt wurde, hört die Ein-/Austaste auf zu
blinken.
Vor dem Hinzufügen einer neuen Stromleitung ist zu
beachten, dass das Netzwerkpasswort für diesen
Stecker sich durch das 12 Sekunden lange Drücken
von "Reset/Verbindung" ändert.
Eine Stromleitung, die bereits in einem anderen
Netzwerk verwendet wurde, benutzt immer noch das
Passwort des anderen Netzwerks, d. h. der "Reset-/
Verbindungs-"Tastenmechanismus funktioniert nicht.
7 PC Hilfsprogramm (Dienstprogramm)
Sie können alle verfügbaren Informationen und Ersatzteile bei
service.tristar.eu finden!
DEUTSCH
29
PowerLan NS-6701
8 Topcom-Garantie
8.1 Garantiezeit
Topcom-Geräte haben eine 24-monatige Garantiezeit. Die Garantiezeit
beginnt an dem Tag, an dem das neue Gerät gekauft wird.
Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen
auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt.
Der Garantieanspruch muss durch Vorlage des Originalkaufbelegs oder einer
Kopie des Kaufbelegs nachgewiesen werden, aus dem das Kaufdatum und
das Gerätemodell ersichtlich sind.
8.2 Garantieausschlüsse
Schäden oder Defekte, die durch unsachgemäße Handhabung oder
unsachgemäßen Betrieb verursacht werden, sowie Defekte, die durch die
Verwendung von Nicht-Originalteilen oder -zubehör entstehen, fallen nicht
unter die Garantie.
Die Garantie deckt weder Schäden durch äußere Einflüsse, wie Blitzschlag,
Wasser und Feuer, noch Transportschäden ab.
Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich
gemacht wurde, kann kein Garantieanspruch geltend gemacht werden.
Alle Garantieansprüche erlöschen, wenn das Gerät vom Käufer repariert,
verändert oder umgebaut wurde.
9 Entsorgung des Geräts (Umweltschutz)
Dieses Produkt unterliegt der Europäischen Richtlinie 2002/
96/EC.
Am Ende der Nutzungsdauer des Produkts dürfen die
Produkte nicht über
den normalen Haushaltsabfall entsorgt werden. Bringen Sie
sie zu einer Sammelstelle zur Aufbereitung elektrischer und
Bedienungsanleitung und/oder Verpackung weist darauf hin. Einige der
Werkstoffe des Produkts sind wiederverwendbar. Geben Sie dafür die
Produkte in einer Aufbereitungsstelle ab. Mit der Wiederverwertung einiger
Teile oder Rohmaterialien aus gebrauchten Produkten leisten Sie einen
wichtigen Beitrag zum Umweltschutz. Wenden Sie sich bitte an Ihre örtlichen
Behörden, wenn Sie weitere Informationen über Sammelstellen in Ihrer
Umgebung benötigen.
30
elektronischer Geräte. Dieses Symbol auf dem Produkt, in der
PowerLan NS-6701
1 Inledning
Powerlan NS-6701-kontakter kan användas för att upprätta en
nätverksanslutning mellan ditt modem, din PC, din set-top-box,
din spelkonsol etc.
Enligt standard är Powerlan NS-6701-kontakterna inte anslutna.
För att ansluta dem följer du instruktionerna som ges i kapitel 5.
Begränsningar
Den idealiska kabellängden mellan två Powerline-enheter bör inte vara
mer än 200 meter.
Anslutningskvaliteten försämras av:
– elkablar av låg kvalitet.
– säkringar.
– skydd mot blixtnedslag/överspänning.
– flerfasspänning: vissa hus har trefas-elektricitet. Kvaliteten på Powerline-
anslutningen försämras drastiskt om enheterna är anslutna till olika faser.
I vissa fall fungerar inte kommunikationen alls.
– Viss elektrisk utrustning som exempelvis mikrovågsugnar, dammsugare
och gamla dator-/mobiltelefonladdare kommer att generera bakgrundsljud
i elnätet vid användning.
2 Säkerhetsanvisningar
För din egen säkerhets skull bör du se till att läsa och följa alla
varningsmeddelanden och instruktioner.
– Öppna inte enheten. Att öppna enheten eller ta bort enhetens hölje kan
utsätta dig för farliga högspänningspunkter eller andra risker. Enheten får
endast repareras av behörig servicepersonal. Kontakta din leverantör för
mer information.
– Använd aldrig enheten vid åskväder. Det kan finnas risk för elstötar
orsakade av blixtnedslag.
– Utsätt inte enheten för damm eller frätande vätskor.
– Använd inte produkten i närheten av vatten.
– Kontrollera att kablarna är anslutna till rätt port.
– Täck inte över enhetens ventilationshål.
SVENSKA
31
PowerLan NS-6701
3 Typiska användningsområden
32
4 Beskrivning
5
6
Lysdiod för strömförsörjning
1
– Tänd: normal användning
– Blinkande (0,5 sekunder på/0,5
sekunder av): i anslutningsläge.
– Långsamt blinkande (4 sekunder
på/11 sekunder av): i vänteläge
(energisparläge)
Powerline-lysdiod
2
Visar kvaliteten på anslutningen till
andra Powerline-kontakter.
– Grön: utmärkt kvalitet.
– Orange: hög kvalitet.
– Röd: låg kvalitet.
Lysdioden blinkar vid dataöverföring.
Ethernet-lysdiod:
3
– Tänd: lyckad anslutning till andra
enheter via Ethernet-kabeln.
Lysdioden blinkar när data överförs.
Ethernet-anslutning X2:
4
För anslutning till en extern enhet
via Ethernet-kabeln.
Återställningsknapp/enkel
anslutning
– Tryck ner knappen i två sekunder för att
påbörja anslutningssekvensen.
– Tryck ner i 5 sekunder för att återställa
fabriksinställningarna.
– Tryck ner i 10 sekunder för att ställa in ett slumpmässigt
nätverkslösenord.
Strömuttag
6
1
2
3
4
5
PowerLan NS-6701
SVENSKA
33
PowerLan NS-6701
5 Ansluta Powerlan NS-6701-kontakter
Powerline-kontakten övergår till vänteläge
(energisparfunktion) när den inte är
ansluten till en enhet via en Ethernet-kabel
under 15 minuter.
Enligt standard är Powerlan NS-6701-kontakterna inte anslutna.
För att ansluta dem till varandra följer du instruktionerna som ges nedan.
1. Anslut alla Powerline-kontakter till eluttaget.
Det enklaste sättet är att koppla in dem
bredvid varandra på samma plats. När de
väl har anslutits kan du placera dem på
önskad plats.
2. Tryck ner knappen (återställning/enkel anslutning) på den första Powerline-kontakten i två sekunder. Lysdioden för strömförsörjning blinkar långsamt (0,5 sekunder på/0,5 sekunder av).
3. Tryck ner knappen på den andra kontakten inom två minuter.
anslutningssekvensen startar.
Ett slumpmässigt utvalt lösenord utbyts mellan Powerline-kontakterna.
När anslutningen är klar startar du om båda kontakterna och Powerline lysdioderna på båda kontakterna tänds.
Tryck ner knappen återställning/enkel anslutning
i minst 12 sekunder för att återställa
fabriksinställningarna för Powerlan NS-6701.
När fabriksinställningarna är återställda måste
Powerlan NS-6701-kontakten återanslutas!
34
PowerLan NS-6701
6 Lägga till ytterligare en Powerlan NS-6701
Ett Powerline-nätverk kan skapas med upp till maximalt åtta Powerlinekontakter. Om du redan har två Powerline-kontakter i drift kan du lägga till
maximalt sex stycken.
För att lägga till en Powerline-kontakt följer du instruktionerna som ges nedan.
1. Koppla in den extra strömledningen (NS-6701) i eluttaget, och tryck i 10 sekunder. På/av-lampan blinkar långsamt (0,5 sekund på/0,5 sekund av).
2. Tryck på knappen på en av Powerline-kontakterna som redan är i drift i två sekunder. Lysdioden på/av blinkar långsamt (0,5 sekunder på/0,5 sekunder av).
3. Inom två minuter trycker du ner knappen på den extra Powerline-kontakten
i två sekunder.
När anslutningen är slutförd slutar på/av-lampan blinka.
Innan du lägger till den nya Powerline-kontakten
rekommenderas att nätverkslösenordet för kontakten
byts ut genom att man trycker ner knappen "återställning/
enkel anslutning" i 12 sekunder.
En Powerline-kontakt som redan har använts i ett annat
nätverk har fortfarande kvar lösenordet för det nätverket
vilket innebär att funktionerna för knappen "återställning/
enkel anslutning" inte fungerar.
7 PC-hjälpprogram (Utility)
Du hittar all tillgänglig information och reservdelar på service.tristar.eu!
SVENSKA
35
PowerLan NS-6701
8 Topcoms garanti
8.1 Garantiperiod
Garantiperioden på Topcoms produkter omfattar 24 månader. Garantin
börjar gälla på inköpsdagen.
Förbrukningsartiklar eller defekter som har en försumbar effekt på
utrustningens funktion eller värde omfattas inte av garantin.
Garantianspråket måste styrkas genom uppvisande av inköpskvitto i
original eller kopia, där inköpsdatumet och enhet/modell anges.
8.2 Undantag från garantin
Skador eller defekter som har orsakats av felaktig behandling eller
användning, och skador som har uppkommit till följd av användning av
delar eller tillbehör som inte är original, omfattas inte av garantin.
Vidare omfattar inte garantin skador som orsakas av yttre faktorer, såsom
blixtnedslag, vatten och brand och inte heller skador som uppkommer
under transport.
Inga garantianspråk kan göras om serienumret på enheterna har ändrats,
tagits bort eller gjorts oläsligt.
Alla garantikrav ogiltigförklaras om enheten har reparerats, ändrats eller
modifierats av köparen.
9 Avyttring av apparaten (miljö)
Vid slutet av produktens livslängd ska du inte kasta den bland
vanligt hushållsavfall utan ta den till ett insamlingsställe för
återvinning av elektrisk och elektronisk utrustning. Symbolen
på produkten, bruksanvisningen och/eller förpackningen
anger detta.
Vissa av apparatens material kan återanvändas om du tar den
eller råmaterial från använda produkter, kan du göra en betydande insats för
att skydda miljön. Var vänlig kontakta dina lokala myndigheter för mer
information om insamlingsställen i ditt område.
36
till ett återvinningsställe. Genom att återanvända vissa delar
PowerLan NS-6701
1 Introducción
Los enchufes Powerlan NS-6701 pueden utilizarse para establecer una
conexión de red entre un módem, un ordenador, un descodificador, una
consola de videojuegos, etcétera.
Los enchufes Powerlan NS-670
predeterminada. Para conectarlos, siga las instrucciones del apartado 5.
1 no están conectados de forma
Limitaciones
La longitud máxima teórica del cable entre dos dispositivos Powerline no debe
ser superior a 200 metros.
Varios factores pueden afectar a la calidad de la conexión:
– un cableado eléctrico de calidad deficiente,
– los fusibles,
– los protectores de sobretensión y descargas eléctricas,
– la tensión polifásica en viviendas con electricidad trifásica. Si se conectan
los dispositivos a diferentes fases, la calidad de la conexión Powerline
puede reducirse significativamente. En ciertos casos, se cortará
la comunicación, y
– algunos electrodomésticos, como microondas, aspiradoras y cargadores
antiguos para teléfonos móviles o portátiles, que generan interferencias
en la red cuando están en funcionamiento.
2 Instrucciones de seguridad
Por su seguridad, lea todas las advertencias y siga las instrucciones.
– No abra el producto. Si abre o extrae la tapa del producto, puede
exponerse a peligrosos puntos de alta tensión y otros riesgos.
Solo el personal cualificado puede realizar las tareas de mantenimiento.
Si necesita más información, póngase en contacto con su distribuidor.
– No utilice el producto durante tormentas eléctricas. Los rayos pueden
originar descargas eléctricas.
– No exponga el producto al polvo ni a líquidos corrosivos.
– No utilice el producto cerca de fuentes de agua.
– Compruebe que los cables están conectados en el puerto correcto.
– No obstruya las ventilaciones del producto.
ESPAÑOL
37
PowerLan NS-6701
3 Aplicaciones habituales
38
4 Descripción.
6
1
2
3
4
5
2
6
PowerLan NS-6701
LED de suministro eléctrico
1
– Encendido: funcionamiento normal
– Parpadeo (0,5 segundos
encendido / 0,5 segundos apagado):
en modo de conexión
– Parpadeo lento (4 segundos encendido
/ 11 segundos apagado): modo de
espera (modo de ahorro de energía)
LED de Powerline
Indica la calidad de la conexión con
otros enchufes Powerline.
– Verde: calidad excelente.
– Naranja: calidad aceptable.
– Rojo: calidad deficiente.
El LED parpadea cuando se
transfieren datos.
3
LED de Ethernet:
– Encendido: conexión correcta con otro
dispositivo mediante un cable Ethernet.
El LED parpadea cuando se transfieren
datos.
Conexión de Ethernet X2:
4
Para conectar un dispositivo externo
mediante un cable Ethernet.
Botón de reinicio / conexión simple
5
– Púlselo durante 2 segundos para iniciar
la secuencia de conexión.
– Pulse durante 5 segundos para
restaurar la configuración de fábrica.
– Pulse durante 10 segundos para crear una contraseña de red
aleatoria.
Toma de corriente
ESPAÑOL
39
PowerLan NS-6701
5 Conexión de los enchufes Powerlan NS-670
El enchufe Powerline pasa a modo de
espera (ahorro de energía) cuando durante
15 minutos no está conectado a un
dispositivo con un cable Ethernet.
Los enchufes Powerlan NS-6701 no están conectados de forma
predeterminada.
Para conectarlos, siga las instrucciones que se detallan a continuación.
1. Conecte todos los Powerline al enchufe de suministro eléctrico.
El modo más fácil es conectarlos uno junto a
otro en el mismo lugar. Una vez conectados
correctamente, puede colocarlos en la
ubicación deseada.
2. Pulse el botón (reinicio / conexión simple) del primer enchufe Powerline durante dos segundos. El LED de suministro eléctrico inicia un parpadeo lento (0,5 segundos encendido / 0,5 segundos apagado).
3. En los siguientes dos minutos, pulse el botón del segundo enchufe.
Empieza la secuencia de conexión.
Los Powerline intercambian una contraseña aleatoria.
Cuando se haya completado la conexión, reinicie ambos enchufes,
y se iluminarán los LED de Powerline de ambos enchufes.
Pulse el botón de reinicio / conexión simple durante
al menos 12 segundos para restaurar los valores
predeterminados de Powerlan NS-670
restaura
los valores predeterminados del enchufe
Powerlan NS-6701, deberá volver a conectarlo.
40
1. Si
PowerLan NS-6701
6 Conexión de Powerlan NS-670
Puede crear una red Powerline con un máximo de ocho Powerline. Si ya tiene
dos Powerline en funcionamiento, puede añadir un máximo de seis.
Para añadir un Powerline, siga las instrucciones que se detallan a
continuación.
1. Conecte el Powerline (NS-6701) en la toma de corriente y presione durante 10 segundos. La luz de encendido/apagado parpadeará lentamente (0,5 segundos encendida/0,5 segundos apagada).
2. Pulse durante dos segundos el botón de uno de los enchufes Powerline que ya esté en funcionamiento. La luz de encendido / apagado parpadeará lentamente (0,5 segundos encendida / 0,5 segundos apagada).
3. En los siguientes dos minutos, pulse el botón del enchufe
Powerline adicional durante dos segundos.
Cuando se haya realizado la conexión, la luz de encendido/apagado
dejará de parpadear.
Antes de añadir el Powerline nuevo, le recomendamos
que cambie la contraseña de red para este enchufe; para
ello, pulse el botón de reinicio / conexión simple durante
12 segundos.
Si el Powerline se ha utilizado previamente en otra red,
todavía tendrá la contraseña anterior, por lo que el
mecanismo del botón de reinicio / conexión simple
no funcionará.
adicionales
ESPAÑOL
41
PowerLan NS-6701
7 Programa de ayuda para PC (utilidad)
¡Puede consultar toda la información disponible y piezas repuesto en nuestra
web de servicio You.tristar.eu!
8 Garantía Topcom
8.1 Período de garantía
Las unidades de Topcom tienen un período de garantía de 24 meses.
El período de garantía entra en vigor el día en que se adquiere la nueva
unidad.
La garantía no cubre los consumibles ni los defectos que tengan un efecto
insignificante en el funcionamiento o en el valor del equipo.
La garantía debe demostrarse presentando el comprobante original de
compra o una copia de este, en el que constarán la fecha de la compra y el
modelo de la unidad.
8.2 Limitaciones de la garantía
Los daños o defectos ocasionados por un tratamiento o funcionamiento
incorrectos, así como los daños resultantes del uso de piezas o accesorios
no originales, no estarán cubiertos por esta garantía.
La garantía no cubre los daños ocasionados por factores externos, como
relámpagos, agua o fuego, como tampoco los daños causados durante
el transporte.
La garantía no será válida si el número de serie de las unidades se cambia,
se elimina o resulta ilegible.
Cualquier reclamación de la garantía se invalidará si la unidad ha sido
reparada, alterada o modificada por el comprador.
9 Eliminación del dispositivo (medio ambiente)
Al final de su vida útil este producto no debe ser desechado
en un contenedor normal, sino en un punto de recolección
destinado al reciclaje de equipos eléctricos y electrónicos.
Tanto en el producto como en el manual de usuario y en la
caja se incluye este símbolo.
Si usted los lleva a un punto de reciclaje, algunos de los
algunas de las piezas o materias primas de estos productos supone una
importante contribución a la protección del medio ambiente. Si necesita más
información sobre los puntos de reciclaje existentes en su zona, póngase en
contacto con las autoridades locales correspondientes.
42
materiales del producto podrán reutilizarse. La reutilización de
PowerLan NS-6701
ESPAÑOL
43
PowerLan NS-6701
1 Introdução
As fichas Powerlan NS-6701 podem ser utilizadas para estabelecer uma
ligação em rede entre o seu modem, PC, descodificador, consola de jogos,
etc.
Por predefenição, as fichas Powerlan NS-6701 não se encontram ligadas.
Para ligá-las, siga o procedimento descrito no Capítulo 5.
Limitações
Idealmente, o comprimento máximo do cabo entre dois dispositivos Powerline
não deverá exceder os 200 metros.
A qualidade da ligação será reduzida se houver:
– cabos eléctricos de pouca qualidade.
– fusíveis.
– protecção contra picos de corrente.
– tensão multifásica: algumas casas usam electricidade trifásica.
A qualidade da ligação Powerline será dramaticamente reduzida se os
dispositivos se encontrarem ligados a diferentes fases. Em alguns casos,
não haverá nenhuma comunicação.
– Alguns equipamentos eléctricos, tais como microondas, aspiradores e
antigos carregadores de telemóvel/computador portátil, criarão ruído de
fundo na rede de alimentação eléctrica durante a operação.
2 Instruções de segurança
Para sua segurança, certifique-se de que lê e respeita todas as advertências
e instruções.
– Não abra o dispositivo. Ao abrir ou remover a cobertura do dispositivo
pode estar a expôr-se a níveis perigosos de alta voltagem ou outros
riscos. A manutenção do dispositivo deverá apenas ser feita por pessoal
qualificado. Contacte o revendedor para mais informações.
– Não utilize o dispositivo durante uma tempestade. Pode haver risco de
choques eléctricos devido aos relâmpagos.
– Não exponha o dispositivo ao pó ou a líquidos corrosivos.
– Não utilize este produto perto de água.
– Assegure-se de que os cabos se encontram ligados à porta correcta.
– Não bloqueie as saídas de ar do dispositivo.
44
3 Aplicações comuns
PowerLan NS-6701
PORTUGUÊS
45
PowerLan NS-6701
3
6
4 Descrição
–
LED de alimentação eléctrica
1
– Ligado: operação normal
– Intermitente (0,5 segundos ligado/
0,5 segundos desligado): em modo
de ligação.
– Intermitente lento (4 segundos ligado/
11 segundos desligado): em modo de
espera (modo de poupança de energia)
2
LED Powerline
Apresenta a qualidade da ligação a
outras fichas Powerline.
– Verde: qualidade excelente.
– Laranja: boa qualidade.
– Vermelho: fraca qualidade.
O LED pisca durante a transferência de
dados.
LED Ethernet:
– Ligado: ligação bem sucedida a outro
dispositivo através do cabo Ethernet.
O LED pisca quando os dados estão a
ser transferidos.
Conexão de Ethernet X2:
4
Para ligação a um dispositivo externo
através do cabo Ethernet.
Botão ligação simples/reinício
5
– Prima durante dois segundos para
iniciar a sequência de ligação.
– Prima durante 5 segundos para repor as configurações de fábrica.
– Prima durante 10 segundos para obter um código de acesso à internet
aleatório.
Tomada elétrica
6
1
2
3
4
5
46
PowerLan NS-6701
5 Ligar as fichas Powerlan NS-6701
A ficha Powerline fica em modo em espera
(função de poupança de energia) quando não
se encontra ligada a um dispositivo através de
um cabo Ethernet durante 15 minutos.
Por predefinição, as fichas Powerlan NS-6701 não se encontram ligadas.
Para ligá-las umas às outras, siga o procedimento descrito abaixo.
1. Ligue todas as Powerlines à tomada.
A forma mais simples consiste em ligá-las
perto umas das outras no mesmo lugar.
Depois de terem sido ligadas com êxito,
pode colocá-las no local desejado.
2. Prima a tecla (ligação simples/reinício) na primeira ficha Powerline durante dois segundos. O LED de alimentação eléctrica irá piscar lentamente (0,5 segundos ligado/0,5 segundos desligado).
3. Durante os dois minutos seguintes, prima a tecla na segunda ficha.
A sequência de ligação inicia-se.
Uma palavra-passe aleatória será trocada entre as Powerlines.
Depois de concluída a ligação, reinicie as duas fichas e os LED Powerline
de ambas as fichas irão iluminar-se.
Prima a tecla de ligação simples/reinício durante,
pelo menos, 12 segundos para restaurar as
configurações de origem da Powerlan NS-6701.
Quando as configurações de origem forem
restauradas, a ficha Powerlan NS-6701 precisará de
ser ligada novamente!
PORTUGUÊS
47
PowerLan NS-6701
6 Adicionar uma Powerlan NS-6701
Pode criar uma rede Powerline com um máximo de oito Powerlines. Se já tiver
duas Powerlines em funcionamento, pode adicionar um máximo de seis.
Para adicionar uma Powerline, siga o procedimento descrito abaixo.
1. Ligue o cabo de alimentação (NS-6701) à tomada, e prima durante 10 segundos. O indicador luminoso de ligado/desligado irá piscar devagar (0,5 segundos ligado/0,5 segundos desligado).
2. Prima, durante dois segundos, a tecla numa das fichas Powerline que já se encontra em funcionamento. A luz de ligado/desligado irá piscar lentamente (0,5 segundos ligado/ 0,5 segundos desligado).
3. Durante os dois minutos seguintes, prima a tecla na ficha Powerline extra
durante dois segundos.
Assim que a ligação estiver estabelecida, o indicador luminosode ligado/
desligado irá parar de piscar.
Antes de adicionar a nova Powerline, recomendamos que
a palavra-passe da rede para esta ficha seja alterada
premindo o botão "de ligação simples/reinício" durante
12 segundos.
Uma Powerline que já tenha sido utilizada em outra rede
ainda terá a palavra-passe dessa rede, o que significa que
o mecanismo do botão "de ligação simples/reinício" não
irá funcionar.
48
PowerLan NS-6701
7 Programa de ajuda para PC (Utilitário)
Pode encontrar toda a informação e peças de reserva disponíveis em
service.tristar.eu!
8 Garantia Topcom
8.1 Período de garantia
As unidades Topcom têm um período de garantia de 24 meses. O período de
garantia entra em efeito a partir da data de compra da unidade.
Consumíveis e defeitos que causem um efeito negligenciável sobre o
funcionamento ou o valor do equipamento não se encontram cobertos por
esta garantia.
A prova de garantia terá de ser dada com a apresentação da respectiva
confirmação de compra, ou uma cópia da mesma, na qual apareçam
indicados a data de compra e o modelo da unidade.
8.2 Exclusões de garantia
Danos ou defeitos causados pelo tratamento ou operação incorrectos e danos
resultantes da utilização de peças ou acessórios não originais não são
abrangidos pela garantia.
A garantia não cobre danos causados por factores externos, como
relâmpagos, água e fogo, nem quaisquer danos causados durante
o transporte.
Não se poderá reclamar os direitos de garantia se o número de série que
se encontra na unidade tiver sido alterado, retirado ou tornado ilegível.
Qualquer reclamação de garantia não será válida se a unidade tiver sido
reparada, alterada ou modificada pelo comprador.
PORTUGUÊS
49
PowerLan NS-6701
9 Eliminação do dispositivo (ambiente)
Quando o ciclo de vida do produto chega ao fim, não deve
eliminar este produto juntamente com os resíduos
domésticos. Deve levá-lo a um ponto de recolha de
equipamentos eléctricos e electrónicos. O símbolo presente
no produto, no manual do utilizador e na caixa dá esta
indicação. Alguns dos materiais do produto podem ser
reutilizar algumas das partes ou das matérias-primas dos produtos utilizados,
dá uma contribuição importante para a protecção do meio ambiente. Contacte
as autoridades locais se necessitar de mais informações sobre os pontos de
recolha existentes na sua área.
reutilizados se os colocar num ponto de reciclagem. Ao
50
PowerLan NS-6701
1Úvod
Prípojky Powerlan NS-6701 sa používajú na vytvorenie sieťového spojenia
medzi modemom, PC, prijímačom televízneho signálu, hracími konzolami
a pod.
Nové prípojky Powerlan NS-6701 nie sú spojené. Pri spájaní postupujte podľa
pokynov v kapitole 5.
Obmedzenia
V ideálnom prípade by maximálna dĺžka kábla medzi dvomi sieťovými
zariadeniami nemala byť viac ako 200 metrov.
Kvalitu spojenia zhoršujú:
– elektrické káble nízkej kvality,
– poistky,
– bleskozvody/ochrana proti nárazovému prúdu,
– viacfázové napätie: niektoré domy majú trojfázové elektrické vedenie.
Kvalita sieťového spojenia sa výrazne zhorší, ak sú zariadenia pripojené
k rôznym fázam. V niektorých prípadoch bude komunikácia úplne
prerušená.
– Niektoré elektrické zariadenia, ako sú mikrovlnné rúry, vysávače a staré
nabíjačky prenosných počítačov alebo mobilných telefónov, vytvárajú
šum v elektrickej sieti, keď sú používané.
2Bezpečnostné pokyny
Pre vašu vlastnú bezpečnosť si prečítajte a riaďte sa všetkými upozorneniami
a pokynmi.
– Zariadenie neotvárajte. Otvorením alebo odmontovaním krytu zariadenia
sa môžete vystaviť nebezpečnému vysokému napätiu alebo iným rizikám.
Zariadenie môžu opravovať len riadne vyškolení pracovníci servisu.
Viac informácií vám poskytne predajca.
– Zariadenie nepoužívajte počas búrky s bleskami. Hrozí riziko zasiahnutia
elektrickým prúdom v dôsledku blýskania.
– Zariadenie nevystavujte prachu ani leptavým chemikáliám.
– Tento výrobok nepoužívajte v blízkosti zdrojov vody.
– Káble musia byť zapojené do správnej zásuvky.
– Nezakrývajte vetracie otvory na zariadení.
SLOVENSKY
51
PowerLan NS-6701
3 Typické využitie
52
PowerLan NS-6701
4
6
4Opis
LED indikátor napájania
1
– Svieti: normálna prevádzka
– Bliká (0,5 sekundy svieti/0,5 sekundy
nesvieti): režim spojenia
– Pomaly bliká (4 sekundy svieti/11
sekúnd nesvieti): pohotovostný režim
(úsporný režim)
LED indikátor elektrickej siete
2
Informuje o kvalite spojenia s inými
sieťovými prípojkami.
– Zelený: vynikajúca kvalita
– Oranžový: dobrá kvalita
– Červený: zlá kvalita
Indikátor LED bliká počas prenosu dát.
Indikátor LED eternetového
3
spojenia
– Svieti: úspešné spojenie s iným
zariadením pomocou eternetového
kábla Indikátor LED bliká počas
prenosu dát.
Pripojenie Ethernet C2:
Na pripojenie k externému zariadeniu
pomocou eternetového kábla.
Tlačidlo vynulovania/rýchleho
5
spojenia:
–Stlačte a podržte tlačidlo dve sekundy
na spustenie procesu spojenia.
–Stačte po dobu 5 sekúnd pre obnovenie nastavení z továrne.
–Stlačte po dobu 10 sekúnd pre vytvorenie náhodného hesla siete.
Napájacia zásuvka
6
1
2
3
4
5
SLOVENSKY
53
PowerLan NS-6701
5 Spojenie prípojok Powerlan NS-6701
Sieťová prípojka sa prepne do
pohotovostného režimu (funkcia na úsporu
energie), ak nie je 15 minút pripojená k
zariadeniu pomocou eternetového kábla.
Nové prípojky Powerlan NS-6701 nie sú spojené.
Pri ich spájaní postupujte podľa nižšie uvedených pokynov.
1. Zapojte všetky sieťové prípojky do elektrických zásuviek.
Najjednoduchší spôsob je zapojiť ich vedľa
seba na rovnakom mieste. Po úspešnom
spojení, sieťové prípojky môžete zapojiť do
ľubovoľnej elektrickej zásuvky.
2. Stlačte a podržte tlačidlo (vynulovanie/rýchle spojenie) na prvej sieťovej
prípojke dve sekundy.
LED indikátor napájania začne blikať pomaly
(0,5 sekundy svieti/0,5 sekundy nesvieti).
3. Do dvoch minút stlačte tlačidlo na druhej prípojke. Spustí sa proces
spájania.
Sieťové prípojky si vymenia náhodné heslo.
Po vytvorení spojenia reštartujte obe prípojky; rozsvieti sa LED indikátor
elektrickej siete na oboch prípojkách.
Stlačte a podržte tlačidlo vynulovania/rýchleho
spojenia najmenej 12 sekúnd na obnovenie
nastavení výrobcu na prípojke Powerlan NS-6701. Po
obnovení nastavení výrobcu bude potrebné prípojku
Powerlan NS-6701 znova spojiť!
54
PowerLan NS-6701
6 Pridanie ďalšej prípojky Powerlan NS-6701
V sieti môže byť zapojených najviac osem sieťových prípojok. Ak už používate
dve sieťové prípojky, môžete pridať najviac šesť.
Na pridanie sieťovej prípojky postupujte podľa nižšie uvedených pokynov.
1. Zapojte extra Powerline (NS-6701) do sieťovej zásuvky a stlačte po dobu
10 sekúnd. Svetlo zapnutia/vypnutia bude pomaly blikať (0,5 sekúnd
zapnuté/0,5 sekúnd vypnuté).
2. Stlačte a podržte tlačidlo na jednej z používaných sieťových prípojok dve
sekundy.
Indikátor zapnutia/vypnutia začne blikať pomaly
(0,5 sekundy svieti/0,5 sekundy nesvieti).
3. Do dvoch minút stlačte a podržte tlačidlo na novej sieťovej prípojke
dve sekundy.
Keď už je pripojenie dokončené, svetlo zapnutia/vypnutia prestane blikať
Odporúčame vám, aby ste pred pridávaním novej sieťovej
prípojky zmenili sieťové heslo pre túto prípojku – stlačte a
podržte tlačidlo „vynulovanie/rýchle pripojenie“ 12 sekúnd.
Sieťová prípojka, ktorá už bola zapojená v inej sieti, bude
mať nastavené heslo tejto siete, čo znamená, že funkcia
tlačidla „vynulovanie/rýchle spojenie“ nebude funkčná.
7 Pomocný program pre PC (utilita)
Všetky dostupné informácie a náhradné diely nájdete na webovej lokalite
service.tristar.eu!
SLOVENSKY
55
PowerLan NS-6701
8 Záruka spoločnosti Topcom
8.1 Záručná lehota
Na zariadenia Topcom je poskytovaná 24-mesačná záručná lehota.
Záručná lehota začína plynúť dňom zakúpenia nového zariadenia.
Záruka sa nevzťahuje na spotrebný materiál či chyby, ktoré majú
zanedbateľný vplyv na prevádzku alebo hodnotu zariadenia.
Pri uplatnení záruky je potrebné predložiť originál alebo kópiu dokladu o kúpe,
na ktorom je vyznačený dátum kúpy a model zariadenia.
8.2 Výnimky zo záruky
Záruka sa nevzťahuje na poškodenia či chyby spôsobené nesprávnym
zaobchádzaním alebo používaním a poškodenia, ktoré vzniknú v dôsledku
použitia neoriginálnych dielov alebo príslušenstva.
Záruka sa nevzťahuje na poškodenie spôsobené vonkajšími faktormi,
akými sú blesk, voda či oheň, ani na poškodenia vzniknuté pri preprave.
Záruku si nemožno uplatniť, ak bolo výrobné číslo na zariadení zmenené,
odstránené alebo je nečitateľné.
Nárok na uplatnenie záruky nebude uznaný, ak bolo zariadenie opravované,
zmenené alebo upravené kupujúcim.
9 Likvidácia zariadenia (životné prostredie)
Po skončení životnosti tohto výrobku prístroj nevyhoďte ho do
bežného domáceho odpadu, ale ho odovzdajte do zberného
strediska pre recyklovanie elektrických a elektronických
zariadení. Upozorňuje vás na to symbol na zariadení, v
užívateľskej príručke a/alebo na obale. Niektoré materiály
tohto produktu môžu by˙ znovu použité, ak zariadenie
niektorých častí alebo základných materiálov použitých produktov je
významným príspevkom pre ochranu životného prostredia. Ak potrebujete
viac informácií o zberných centrách vo vašom regióne, kontaktujte lokálne
úrady.
56
prinesiete do zberného strediska. Opätovné použitie
PowerLan NS-6701
1Úvod
Zástrčky Powerlan NS-6701 mohou být použité pro nastavení síťového
spojení mezi vaším modemem, PC, set-top boxem, herní konzolí, atd.
Zástrčky Powerlan NS-6701 nejsou ve výchozím stavu připojené. Pro
jejich připojení postupujte dle pokynů uvedených v Kapitole 5.
Omezení
Ideálně by maximální délka kabelu mezi dvěma zařízeními Powerline neměla
být více než 200 metrů.
Kvalita spojení bude ovlivněna:
– špatnou kvalitou elektrického spojení.
– pojistkami.
–světlem/chrániči proudového nárazu.
– multifázové napětí: některé domy mají třífázovou elektřinu. Kvalita
spojení Powerline se dramaticky sníží, pokud jsou zařízení připojena k
různým fázím. V některých případech zde nebude vůbec žádná
komunikace.
–Některá elektrická zařízení, jako jsou mikrovlnné trouby, vysavače a
starší nabíječky laptopů/mobilních telefonů, budou vydávat hlučný zvuk
na síti během provozu.
2Bezpečnostní pokyny
Pro vaši vlastní bezpečnost ujistěte se, že jste si pročetli a postupujete dle
všech pokynů a instrukcí.
–Zařízení neotvírejte. Otevření nebo odstranění krytu zařízení může
způsobit nebezpečné vystavení vysokému napětí nebo jiná rizika.
Servis zařízení mohou provádět pouze kvalifikovaní pracovníci.
Pro další informace kontaktujte vašeho prodejce.
–Zařízení nepoužívejte během bouřky. Můžete zde být riziko elektrických
šoků způsobených světlem.
–Zařízení nevystavujte prachu nebo rezavějícím tekutinám.
– Tento výrobek nepoužívejte v blízkosti vodních zdrojů.
–Ujistěte se, že kabely jsou připojené ke správnému portu.
– Nezakrývejte ventilaci na zařízení.
ČESKY
57
PowerLan NS-6701
3 Typické použití
58
PowerLan NS-6701
6
4Popis
Kontrolka napájení LED
1
– Zapnuto: běžný provoz
– Blikání (0,5 vteřin zapnuto/0,5 vteřin
vypnuto): v režimu připojení.
– Pomalé blikání (4 vteřiny zapnuto/11
vteřin vypnuto): v pohotovostním režimu
(režim úspory energie)
LED kontrolka Powerline
2
Ukazuje kvalitu spojení s dalšími
zástrčkami Powerline.
– Zelená: výborná kvalita.
– Oranžová: dobrá kvalita.
– Červená: špatná kvalita.
LED kontrolka bliká během převodu dat.
LED kontrolka ethernetu:
3
– Zapnuto: úspěšné připojení s dalším
zařízením prostřednictvím
ethernetového kabelu.
LED kontrolka bliká při přenosu dat.
Síťové připojení Ethernet X2:
4
Pro připojení k externímu zařízení
prostřednictvím ethernetového kabelu.
Tlačítko resetování/jednoduchého
5
připojení
– Stiskněte na dvě vteřiny pro zahájení
sekvence připojení.
– Stiskem tlačítka na 5 sekund obnovíte tovární nastavení.
– Stiskem tlačítka na 10 sekund spustíte náhodný výběr hesla sítě.
Napájecí zásuvka
6
1
2
3
4
5
ČESKY
59
PowerLan NS-6701
5Připojení zástrček Powerlan NS-6701
Zástrčka Powerline se přepne do
pohotovostního režimu (funkce úspory energie),
jakmile není připojená k zařízení pomocí
ethernetového kabelu po dobu 15 minut.
Zástrčky Powerlan NS-6701 nejsou ve výchozím stavu připojené.
Pro jejich vzájemné propojení postupujte dle níže uvedených pokynů.
1. Zapojte všechny Powerlines do zásuvky napájení.
Nejsnadnější způsob je jejich připojení vedle
sebe na stejné místo. Jakmile byly úspěšně
připojené, můžete je dát na požadované místo.
2. Stiskněte klávesu (reset/jednoduché připojení) na první zástrčce Powerline na dobu dvou vteřin. LED kontrolka napájení napětí bude blikat pomalu (0,5 vteřin zapnuto/0,5 vteřin vypnuto).
3. Do dvou minut stiskněte klávesu na druhé zástrčce.
Začne sekvence připojení.
Mezi Powerlines bude vyměněno náhodné heslo.
Jakmile je spojení kompletní, restartujte obě zástrčky a na obou se rozsvítí
LED kontrolka Powerline .
Stiskněte klávesu pro reset/jednoduché připojení na
nejméně 12 vteřin pro obnovu nastavení
NS-6701. Jakmile je nastavení obnoveno, zástrčka
Powerlan NS-6701 bude muset být znovu připojena!
60
Powerlan
PowerLan NS-6701
6Přidání další Powerlan NS-6701
Síť Powerline může být vytvořena pomocí maximálně osmi Powerlines. Pokud
máte již dvě Powerlines v provozu, můžete přidat maximálně šest.
Pro přidání Powerline postupujte dle pokynů níže.
1. Připojte další další vedení (NS-6701) do napájecí zásuvky a na 10 sekund stiskněte. Kontrolka zapnutí/vypnutí bude pomalu blikat (0,5 sekundy zap./ 0,5 sekundy vyp.).
2. Stiskněte na dobu dvou vteřin klávesu jedné ze zástrček Powerline, která je již v provozu. Indikátor zapnutí/vypnutí bude blikat pomalu (0,5 vteřin zapnuto/0,5 vteřin vypnuto).
3. Do dvou minut stiskněte klávesu na extra zástrčce Powerline na
dvě vteřiny.
Jakmile bude spojení navázáno, kontrolka zapnutí/vypnutí přestane blikat.
Před přidáním nové Powerline se doporučuje provést
výměnu síťové propustky tím, že stlačíte tlačítko
„resetovat/jednoduché připojení“ na dobu 12 vteřin.
Powerline, která již byla použita v jiné síti, bude mít stále
heslo dané sítě, které znamená, že mechanismus tlačítka
„resetovat/jednoduché připojení“ nebude v provozu.
7 Pomocný program PC (Funkčnost)
Všechny dostupné informace a náhradní díly naleznete na service.tristar.eu!
ČESKY
61
PowerLan NS-6701
8 Záruka společnosti Topcom
8.1 Záruční doba
Na přístroje Topcom je poskytována dvouletá záruční doba. Záruční
doba začíná dnem zakoupení nového přístroje.
Záruka se nevztahuje na spotřební materiál nebo závady, které mají
na provoz či hodnotu zařízení zanedbatelný vliv.
Nárok na uplatnění záruky vzniká předložením originálu nebo kopie dokladu o
koupi, na kterém musí být uvedeno datum nákupu a model přístroje.
8.2 Výjimky ze záruky
Záruka se nevztahuje na poškození nebo vady způsobené nesprávným
zacházením s přístrojem nebo jeho nesprávným používáním ani na škody
vzniklé z důvodu použití neoriginálních součástí nebo příslušenství.
Záruka se nevztahuje na žádné škody způsobené vnějšími vlivy, např.
bleskem, vodou či požárem, ani na škody vzniklé během přepravy.
Záruku nelze uplatnit, pokud bylo sériové číslo na přístroji změněno,
odstraněno nebo je nečitelné.
Pokud byl přístroj opravován, změněn či upraven uživatelem, pozbývá
záruka platnosti
9 Likvidace zařízení (ohleduplná k životnímu prostředí)
Na konci životnosti produktu neodhazujte tento produkt do
normálního domovního odpadu, ale odneste jej na sběrné
místo pro recyklaci elektrických a elektronických zařízení.
Tento pokyn je vyznačen symbolem na produktu, v
uživatelské příručce nebo na krabici.
Některé materiály použité v produktu lze znovu použít, pokud
použitím některých součástí nebo surovin z použitých výrobků významně
přispíváte k ochraně životního prostředí. Potřebujete-li získat další informace
o sběrných místech ve svém okolí, obra˙te se na místní úřady.
62
je zanesete do sběrného místa pro recyklaci. Opětovným
MD21200398
®
visit our website
www.service.tristar.eu
Loading...
