Használati útmutató
T-SBM 710 W ütvefúrógép
Rend. sz. 1581252
oldal
2. - 16.
Tartalomjegyzék
1. Bevezetés ............................................................................................................................................................3
2. A szimbólumok magyarázata
3. Rendeltetésszerű használat
4. A szállítás tartalma
5. Biztonsági tudnivalók
a) Munkahelyi biztonság
b) Elektromos biztonság
c) Személyek biztonsága
d) Az elektromos szerszám alkalmazása és kezelése
e) Szerviz
f) Biztonsági tudnivalók az ütvefúrógéphez
6. Kezelőszervek
7. Összeszerelés
a) Szerszámcsere
b) Forgásirány beállítása
c) Fordulatszám-előválasztó kerék
d) Pótfogantyú
e) Mélységi ütköző
f) Fúrás/ütvefúrás üzemmódváltás
8. Használat
a) Használatbevétel
b) Fúrás
c) Fafúrás
d) Fémfúrás
e) Falfúrás
9. Hibakeresés
10. Ápolás és tisztítás
a) Tisztítás
b) Kenés
11. Eltávolítás
12. Megfelelőségi nyilatkozat (DOC)
13. Műszaki adatok
a) Megjegyzések
b) Figyelmeztetés
................................................................................................................
............................................................................................................
..........................................................................................................
.........................................................................................................
................................................................................................................
................................................................................................................
.............................................................................................................
...........................................................................................................
.............................................................................................................
.............................................................................................................
......................................................................................................
.............................................................................................................
...............................................................................................................
...............................................................................................................
.........................................................................................................
......................................................................................................
............................................................................................
.............................................................................................
.......................................................................................................
.....................................................................................................
................................................................................................
................................................................................................
...............................................................................................
...............................................................
.........................................................................
.....................................................................................................
.............................................................................................
..................................................................................
....................................................................................................
.................................................................................
...................................................................................................
......................................................................................
.....................................................................................................
oldal
10
10
10
10
11
11
11
12
12
12
12
12
13
13
14
14
14
14
15
16
16
16
2
4
5
5
6
6
6
6
7
7
8
9
1. Bevezetés
Tisztelt vásárlónk!
Köszönjük, hogy ezt a gépet választotta.
A gép megfelel a nemzeti és az európai törvényi követelményeknek.
A gépnek ebben az állapotban való megtartására és a veszélytelen használat biztosítására a felhasználó köteles
ezt a használati útmutatót figyelembe venni!
Műszaki kérdéseire az alábbi elérhetőségek valamelyikén kaphat választ:
Németország:
Ez a használati útmutató ehhez a géphez tartozik. Az útmutató fontos tudnivalókat tartalmaz a használatba
vételhez és a kezeléshez. Legyen tekintettel erre, amikor a gépet másnak továbbadja. Őrizze meg tehát a
használati útmutatót, hogy szükség esetén fellapozhassa.
www.conrad.de/kontakt
Ausztria:
www.conrad.at/
www.business.conrad.at
Svájc:
www.conrad.ch
www.biz-conrad.ch
3
2. A jelképek magyarázata
Ebben az útmutatóban és/vagy a gépen a következő szimbólumok láthatók:
A háromszögbe foglalt villámjelet akkor használjuk, ha az egészséget fenyegeti veszély, pl. áramütés.
A háromszögbe foglalt felkiáltójel különleges tudnivalókra hívja fel a figyelmet. Mindig figyelmesen
olvassa el ezeket az információkat.
Olvassa át figyelmesen a használati útmutatót.
Megfelel az európai irányelvek fontos alkalmazható biztonsági előírásainak.
II. érintésvédelmi osztályú gép - kettős szigetelés - nincs szükség földelt dugóra.
A hibás és/vagy nem használható elektromos vagy elektronikus gépeket környezetbarát módon kell
leadni újrahasznosítás céljából.
A hálózati dugót haladéktalanul húzza ki a csatlakozóaljzatból, amennyiben a csatlakozóvezeték sérült
vagy karbantartást kell elvégezni a gépen.
A szem védelmére védőszemüveget kell használni.
Viseljen porvédő maszkot.
A nyíl jelkép arra utal, hogy a szöveg különleges tanácsokat és információkat tartalmaz a kezelésre
vonatkozóan.
4
3. Rendeltetésszerű használat
Ez az elektromos szerszám tégla, beton és kő ütvefúrására, továbbá fa, fém és műanyag fúrására alkalmas megfelelő
betétszerszám segítségével. A gép betétszerszámait csak a számukra tervezett munkákra alkalmazza. Más
alkalmazások nyomatékosan kizártak.
Biztonsági és engedélyezési okokból tilos a gépet átalakítani és/vagy módosítani. Amennyiben ezt a gépet a fentiektől
eltérő célra alkalmazza, a gép károsodhat. Ezenkívül olyan veszélyekkel is járhat, mint pl. a rövidzárlat, tűz, áramütés
stb. Alaposan olvassa át a használati útmutatót, és őrizze meg a későbbi betekintés céljára. Ha a gépet továbbadja
másoknak, csak a használati útmutatóval együtt tegye.
Az összes előforduló cégnév és gépmegnevezés a mindenkori tulajdonos márkaneve. Minden jog fenntartva.
4. A szállítás tartalma
• ütvefúrógép
• pótfogantyú
• tokmánykulcs
• mélységi ütköző
• használati útmutató (a biztonsági előírásokkal és a garanciajeggyel együtt)
Ellenőrizze a szerszámot és a tartozékokat a kicsomagolást követően, és ne használja a szerszámot, ha hibás.
Aktuális használati útmutatók
Töltse le az aktuális használati útmutatókat a www.conrad.com/downloads weboldalról, vagy
szkennelje be az ott megjelenített QR-kódot. Kövesse a web-oldal útmutatásait.
5
5. Biztonsági tudnivalók
Figyelem: Olvassa el az összes figyelmeztetést és utasítást. A biztonsági előírások és használati
utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat.
ŐRIZZEN MEG MINDEN BIZTONSÁGI ELŐÍRÁST ÉS HASZNÁLATI ÚTMUTATÓT!
A biztonsági tudnivalókban használt "elektromos szerszám" kifejezés hálózatról üzemeltetett
elektromos szerszámokra (hálózati kábellel) vagy akkumulátorról meghajtott elektromos
szerszámokra (hálózati kábel nélkül) vonatkozik.
a) Munkahelyi biztonság
• Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlen és megvilágítatlan munkahelyek
baleseti források lehetnek.
• Ne dolgozzon elektromos szerszámokkal olyan robbanásveszélyes környezetben, amelyben éghető
folyadékok, gázok vagy porok vannak. Az elektromos szerszámok szikrát képeznek, ami képes a port vagy a
gőzöket meggyújtani.
• Tartsa távol a gyermekeket és a nézelődőket az elektromos szerszám használatakor. Ha valami eltereli
a figyelmét, elveszítheti az uralmát a gép felett.
b) Elektromos biztonság
• Egy elektromos szerszám csatlakozó dugójának illeszkednie kell a hálózati dugaszaljba. A hálózati
csatlakozódugót semmilyen módon nem szabad átalakítani. Ne használjon együtt adapterdugókat földelt
elektromos szerszámokkal. Az eredeti állapotban alkalmazott hálózati csatlakozódugók és megfelelő
dugaszaljak csökkentik az áramütés kockázatát.
• Ne érjen hozzá földelt felületekhez, úgymint csövek, fűtőtestek, kályhák és hűtőgépek. Fokozott az
áramütés veszélye, ha az Ön teste földelve van.
• Tartsa távol az elektromos szerszámokat esőtől vagy nedvességtől. Ha víz kerül az elektromos
szerszámba, megnövekszik az elektromos áramütés veszélye.
• Ne használja a kábelt rendeltetésével ellentétesen, ne szállítsa a kábelnél fogva az elektromos
szerszámot, ne akassza fel arra, és ne húzza ki vele a dugót az aljzatból. Óvja a kábelt forróságtól,
olajtól, éles sarkoktól vagy mozgó géprészektől. A sérült vagy megcsavarodott kábelek növelik az
elektromos áramütés veszélyét.
• Ha elektromos szerszámmal szabadban dolgozik, csak kültérre engedélyezett hosszabbító kábelt
használjon. Egy a kültéri használatra alkalmas
hosszabbítókábel alkalmazása csökkenti az elektromos áramütés veszélyét.
• Ha elkerülhetetlen az elektromos szerszám nedves környezetben való használata, alkalmazzon
hibaáram-védőkapcsolót. Egy hibaáram védőkapcsoló használata csökkenti az elektromos áramütés
veszélyét.
c) Személyek biztonsága
• Járjon el figyelmesen, figyeljen arra, amit tesz és ésszerűen dolgozzon az elektromos szerszámmal. Ne
használja a gépet, ha fáradt, vagy kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Egy figyelmetlen
pillanat az
elektromos szerszám használata közben komoly sérüléshez vezethet.
• Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. Személyi védőfelszerelés,
például
6
porvédő maszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő viselete, a használat
körülményeitől függően csökkenti a sérülésveszélyt.
• Kerülje el a gép véletlen működésbe lépését. Győződjön meg arról, hogy az elektromos szerszám ki van
kapcsolva, mielőtt a táphálózatra és/vagy az akkumulátorra csatlakoztatja, felveszi vagy viszi. Ha az elektromos
szerszám szállításakor az ujját a kapcsolón tartja, vagy a gépet bekapcsolt állapotban csatlakoztatja az
elektromos hálózathoz, balesetek következhetnek be.
• Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy csavarkulcsokat.
Egy forgó géprészen lévő szerszám vagy csavarkulcs sérüléseket okozhat.
• Ne vegyen fel instabil testtartást. Álljon biztosan a lábán, és legyen mindig egyensúlyban. Ezáltal a gépet
váratlan helyzetben jobban kézben tudja tartani.
• Viseljen alkalmas öltözéket. Ne viseljen bő ruházatot és ékszert. Tartsa távol a haját, ruházatát és
kesztyűjét a mozgó alkatrészektől. A laza öltözéket, ékszert vagy a hosszú hajat a mozgó alkatrészek
könnyen elkaphatják.
• Ha porelszívó és porfogó berendezés van felszerelve, győződjön meg arról, hogy csatlakoztatva vannake és be vannak-e kapcsolva. Porelszívás alkalmazásával csökkenthető a por általi veszélyeztetettség.
d) Az elektromos szerszám alkalmazása és kezelése
• Ne terhelje túl az elektromos szerszámot. A munkájához az annak megfelelő elektromos szerszámot
használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozik az adott
teljesítménytartományban.
• Ne használjon hibás kapcsolójú elektromos szerszámot. Egy be- vagy ki nem kapcsolható elektromos
szerszám veszélyes, és meg kell javíttatni.
• Húzza ki a hálózati dugót a dugaszaljzatból, és/vagy távolítsa el az akkumulátort az elektromos
szerszámról, mielőtt elvégzi a gép beállításait, kicseréli az alkatrészeket vagy elteszi a szerszámot.
Ezekkel az óvintézkedésekkel megakadályozza a gép véletlen beindulását.
• A használaton kívüli elektromos szerszámokat tárolja gyerekek által el nem érhető helyen. Ne engedje
át az elektromos szerszám használatát olyan személyeknek, akik abban nem járatosak, vagy a jelen
útmutatót nem olvasták. Az elektromos szerszámok veszélyesek, ha gyakorlatlan személyek használják.
• Gondosan ápolja elektromos szerszámait. Ellenőrizze, hogy a mozgó alkatrészei kifogástalanul
működnek, nem szorulnak, nincsenek eltörve, vagy nem sérültek annyira, hogy az az elektromos
szerszám működését befolyásolja. A sérült alkatrészeket az elektromos szerszám használata előtt
javíttassa meg. Sok baleset rosszul karbantartott elektromos szerszámra vezethető vissza.
• Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt vágószerszámok éles
vágóéllel kevésbé akadnak el és könnyebben vezethetők.
• Használja az elektromos szerszámokat, tartozékokat, betétszerszámokat stb. a jelen használati útmutató
szerint, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Az elektromos szerszámoknak a
rendeltetéstől eltérő használata veszélyes helyzeteket hozhat létre.
e) Szerviz
• Az elektromos szerszámot csak képzett szakemberrel és eredeti alkatrészekkel javíttassa. Ezzel
gondoskodik arról, hogy megmarad az elektromos szerszám biztonsága.
7
8
f) Biztonsági tudnivalók az ütvefúrógéphez
• Ütvefúrás közben viseljen fülvédőt. A zaj hatására halláskárosodást szenvedhet.
• Használja a pótfogantyút, ha az elektromos szerszám tartozékaként leszállították. A gép feletti uralom
elvesztése sérüléseket eredményezhet.
• A gépet a szigetelt markolatánál fogva tartsa, ha olyan munkát végez, ahol a
vágószerszám rejtett elektromos vezetékekkel vagy a saját hálózati kábelével találkozhat. Egy feszültség
alatt lévő vezeték érintésekor a gép fémrészei is feszültség alá kerülhetnek, és áramütést okozhatnak.
• Lehetőség szerint rögzítse a munkadarabot szorítókkal vagy satuval.
• Kapcsolja ki a fúrógépet, mielőtt elteszi.
• Gondoskodjon kellő világításról.
• A munkaterületen ne heverjenek szerteszét botlásveszélyt jelentő tárgyak.
• Csak jó állapotban lévő betétszerszámokat alkalmazzon.
• Fúrás előtt nézze jól meg, hogy a munkadarab alatt elegendő szabad tér van-e a fúróhegy számára.
• Ne fogja meg a fúróhegyet fúrás után. Nagyon felforrósodik.
• Tartsa távol a kezét a munkadarab alatti területtől.
• Ne kézzel távolítsa el a fúróhegy közeléből a port, a forgácsot vagy a hulladékot.
• Ne hagyjon rongyokat, kendőket, zsinórokat, szálakat és hasonlókat a munkaterületen.
• Támassza alá rendesen a munkadarabot.
• Ha a fúrás közben megzavarják Önt, fejezze be a műveletet, és kapcsolja ki a gépet, mielőtt
félrenézne.
• Rendszeresen ellenőrizze, hogy jól meg van-e húzva az összes anya, csavar és más rögzítés.
• A fúróhegyek használatakor viseljen védőfelszerelést, többek között védőszemüveget vagy
szemellenzőt, fülvédőt, védőruhát és védőkesztyűt. Viseljen porvédő maszkot, ha a fúrás közben por
keletkezik.
• Ezt a szerszámot gyermekek és betegek nem használhatják. A gyerekeket állandóan szemmel kell
tartani, ha olyan területen tartózkodnak, amelyben a szerszámot használja.
Feltétlenül vegye figyelembe az országában érvényes munkavédelmi előírásokat.
• Mégha a szerszámot az előírásoknak megfelelően is használja, nem zárhatók ki egyéb kockázatok. A
szerszám konstrukciójával és kivitelével kapcsolatosan a következő veszélyek léphetnek fel:
-- Tüdőkárosodás, ha nem visel hatékony porvédő maszkot. -Halláskárosodás, ha nem visel hatékony fülvédőt.
-- Kéz-kar rezgésszindróma, ha a gépet helytelenül használja.
6. Kezelőszervek
A. ábra
1 fúrás/ütvefúrás átkapcsoló
2 mélységi ütköző
3 reteszelőgomb
4 fordulatszám-előválasztó kerék
5 be-/kikapcsoló
6 forgásirány-átkapcsoló
7 pótfogantyú
8 tokmány
9 tokmánykulcs
9

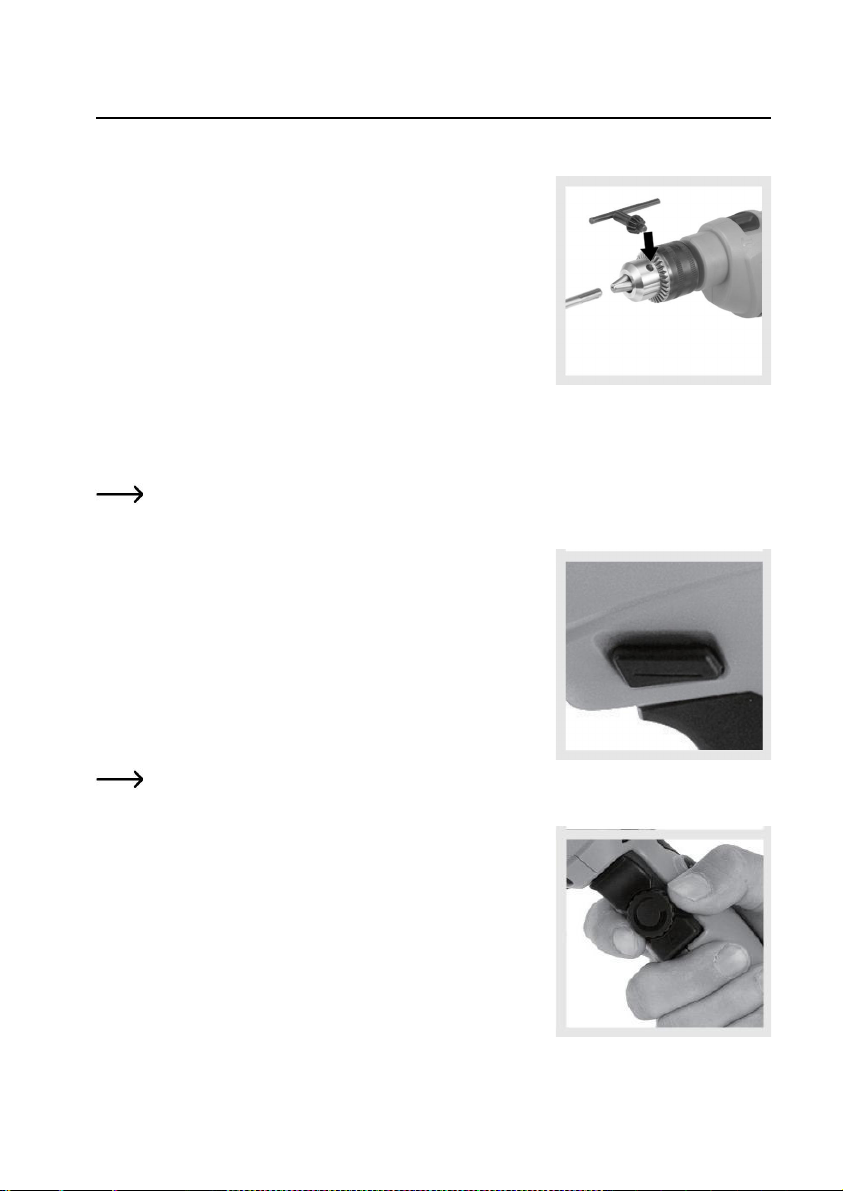

7. Szerelés
a) Szerszámcsere
Válasszon ki egy a munkájához illő spirálfúróhegyet. A jobb teljesítmény
érdekében legyen éles a fúróhegy.
• Lásd a B ábrát.
• A tokmány kinyitásához vezesse be a tokmánykulcsot (9) a tokmányon
lévő három nyílás egyikébe (8). Fogja meg erősen a tokmánykulcsot
(9) a végén, és forgassa az óramutató járásával ellentétes irányba.
• Vezesse be mélyen fúróhegyet a tokmányba (8), és közontosítsa a
három befogópofa között.
• A tokmány bezárásához fogja meg erősen a tokmánykulcsot (9) a
végén, és forgassa az óramutató járásával megegyező irányba.
• A fúróhegy kivételéhez nyissa ki a tokmányt a fentiek szerint, és
húzza ki a fúróhegyet a tokmányból.
A sérülések megelőzése érdekében használat után azonnal
vegye ki a tokmánykulcsot (9) a tokmányból (8).
b) A forgásirány beállítása
• Ld. a C ábrát.
• Jobbirány (az óramutató járásával megegyező irány): tolja a
forgásiránykapcsolót (6) a bal állásába.
• Balirány (az óramutató járásával ellentétes irány): tolja a
forgásiránykapcsolót a jobb állásába. A forgásiránykapcsolót csak álló
elektromos szerszám mellett működtesse. Járó motor mellett a
forgásirányváltást egy reteszelés megakadályozza.
Megjegyzés: Ha a forgásiránykapcsoló középállásban van, a
szerszámot nem lehet bekapcsolni.
c) Fordulatszám-előválasztó kerék
• Lásd a D ábrát.
• Ez a szerszám el van látva egy fordulatszám-előválasztó kerékkel (4),
amelynek a segítségével nagyobb fordulatszám érhető el, ha jobban
nyomja a kapcsolót.
• A fordulatszámot a be-kikapcsolóra (5) gyakorolt nyomás által
szabályozza. A fordulatszám fokozatmentes szabályzása különösen
hasznos a fúrás kezdetekor. Ezzel a funkcióval kiválasztható egy adott
alkalmazáshoz a legjobb fordulatszám is.
B. ábra
C. ábra
D. ábra
10
• A szerszám maximális fordulatszámának a korlátozása céljából
beprogramozható a kívánt fordulatszám elől a kapcsolón lévő
szabályzókerékkel.
Ha a szabályzókereket a „+“irányba forgatja, növeli a fordulatszámot,
ha a „-“ irányba, csökkenti a fordulatszámot.
Megjegyzések: Ajánlatos csak rövid időre alkalmazni a
fordulatszámszabályzást. Ne használja a szerszámot
állandóan különböző fordulatszámokon. Ennek következtében
tönkremehet a kapcsoló.
d) Pótfogantyú
A fúrógéppel együtt szállítjuk a gép könnyebb kezelését és jobb
irányítását elősegítő pótfogantyút (7). A pótfogantyú 360°-kal
elforgatható, és a balkezesek számára a másik oldalra szerelhető át.
• Lásd E ábra.
• Lazítsa meg a pótfogantyút az óramutató járásával ellentétes irányba való forgatás útján.
• Forgassa el a pótfogantyút a kívánt helyzetbe.
• Húzza meg a pótfogantyút az óramutató járásával megegyező irányba való forgatás útján.
e) Mélységi ütköző
• Lásd F ábra.
• A mélységi ütköző átállítása (2): Forgassa a pótfogantyút az óramutató
járásával ellentétes irányba, amíg eltolhatóvá nem válik a mélységi
ütköző.
• Egy vonalzó segítségével állítsa be a fúrásmélységet, majd húzza
meg a pótfogantyút az óramutató járásával megegyező irányba való
forgatás útján, ami által mind a mélységi ütközőt, mind pedig a
pótfogantyút rögzíti a kívánt helyzetben.
f) Fúrás/ütvefúrás üzemmódváltás
• Lásd G ábra.
Állítsa a fúrás/ütvefúrás átkapcsolót (1) a szükséges
üzemmódtól függő helyzetbe. Az elektromos szerszámnak két beállítási lehetősége van:
Fúrás üzemmód
Ütvefúró üzemmód
Fa és fém fúrásához.
Használjon szabványos fúróhegyeket.
Kőbe és falba való fúráshoz.
Használjon betonfúróhegyeket.
E ábra
F ábra
G ábra
11
8. Használat
a) Üzembe helyezés
• Az elektromos szerszám használatba vételéhez nyomja meg és tartsa nyomva a be-/kikapcsoló gombot. A gép
kikapcsolásához engedje fel a be-/kikapcsoló gombot (5).
• A megnyomott be-/kikapcsoló gomb rögzítéséhez nyomja meg a reteszelőgombot. Ez olyankor ésszerű, amikor
hosszabb időn át alapos munkát kell végezni.
• A reteszelőgomb kireteszéléséhez nyomja meg röviden a be-/kikapcsoló gombot, majd engedje fel.
b) Fúrás
• Mély lyukak fúrásakor ne felejtse el előre-vissza mozgatni a fúróhegyet, hogy eltávolítsa a lyukból a fúrási port. Ha
• Próbálja meg a fúróhegyet az ellenkező irányba forgatni, hogy ki tudja húzni a fúróhegyet a lyukból.
• Tartsa a lyukkal párhuzamosan a fúróhegyet. Ideális esetben a lyukakat a munkadarab felületére merőlegesen kell
• Csökkentse a szerszámra gyakorolt nyomást röviddel azelőtt, hogy a fúróhegy átfúrta volna a munkadarabot. Ne
• Csak kifogástalanul megélesített fúróhegyet használjon.
Nagyobb átmérőjű lyukak fúrásakor ésszerű előbb egy kisebb átmérőjű lyuk fúrása, majd ennek a
felbővítése a kívánt átmérőjűre. Ezzel a módszerrel megelőzhető a fúróhegy túlterhelése.
FIGYELEM! Sok baleset vezethető vissza váratlan helyzetekre. Gondoljon arra, hogy egy kis lyuk fúrásakor a
fúróhegy megszorulhat a lyukban, különösen fém fúrásakor.
a fúróhegy elakad, kapcsolja ki azonnal a gépet, hogy megakadályozza a maradandó károsodását.
fúrni. Ha fúrás közben megváltozik a szög, a fúróhegy eltörhet és bennmaradhat a lyukban, ami szintén sérüléseket
okozhat.
alkalmazzon
erőszakot fúrás közben, hanem vegye fel a fúrógép ritmusát.
c) Fafúrás
• Nagyobb furatok kifúrására használjon csigafúrót vagy homlokmaró szerszámot a maximális teljesítmény
érdekében. Állítsa az elektromos szerszámot fúrás üzemmódba.
• Nagyon alacsony fordulatszámon kezdje el a fúrást, hogy a hegy ne csússzon el. Növelje a fordulatszámot,
mihelyt behatolt a fúróhegy csúcsa a fába.
• Fa átfúrásakor rakjon egy fakockát a munkadarab mögé, hogy a furat hátoldalának az élei ne szakadjanak ki
vagy ne forgácsolódjnak szét.
d) Fémfúrás
• Alkalmazza a legnagyobb fúrási teljesítményt fémnek HSS-fúróheggyel történő fúrásakor. Állítsa az elektromos
szerszámot fúrás üzemmódba.
• Jelölje meg a lyuk középpontját egy pontozóval.
12
• Alkalmazzon a megmunkálandó anyaghoz alkalmas kenőanyagot.
Probléma
Megoldási kísérlet
• Megfelelően van
-
e bedugva a hálózati dugó a dugaszaljba?
Nem működik a gép.
vagy az állórészt,
ha a gépet már több tucat órán keresztül használta.
A be-/kikapcsolót nem lehet megnyomni.
•
Cserélje ki az alkatrészáruházban vett kapcsolóval.
A fúrás nem halad előre.
•
Használjon új, éles
fúróhegyet. A fúró nem fúrja ki a lyukat.
•
Használjon az adott anyagra (fa/beton/acél) alkalmas fúróhegyet.
• Ellenőrizze, hogy a fúrótokmány meg v
an-e húzva.
A fúrótokmány forog, de a fúróhegy
•
Ellenőrizze, hogy a fúrótokmány be van
-
e zárva a tokmánykulccsal.
(vagy csavarozóbetét) nem.
betétszerszámot
a fúrótokmányba.
forog. • Állítsa a szabályzókereket a kívánt helyzetbe.
• Nagyon alacsony fordulatszámon kezdje el a fúrást, hogy a hegy ne csússzon el. A fémlemezeket erősen le kell rögzíteni.
Vékony fémalkatrészek alá rakjon egy fakockát, hogy a fém ne görbüljön meg fúrás közben.
e) Falfúrás
• Ha téglafalba, csempébe, betonba stb. fúr lyukat, a legjobb teljesítmény érdekben kiváló minőségű, keményfém
• Állítsa az átkapcsolót először fúrás, majd a lyuk előfúrása után ütvefúrás üzemmódra. Téglafal fúrásakor a
• Keményebb anyagok, például beton fúrásakor nagyobb nyomást és nagy fordulatszámot alkalmazzon.
Csempe fúrásakor ésszerű egy régi csempén gyakorolni a műveletet, hogy meghatározza a legjobb
fordulatszámot és a helyes nyomást.
Ha ütvefúrás közben megfordítja a forgásirányt, megsérülhet a fúróhegy és a fúrógép.
csúcsú fúróhegyet használjon.
legjobb eredményt enyhe nyomással és közepes fordulatszámmal kapja.
9. Hibakeresés
Ezzel a sarokcsiszolóval Ön olyan gép birtokába jutott, amelyet a technika legújabb állása szerint állítottak elő és
üzembiztos. Ennek ellenére felléphetnek problémák vagy hibák.
Az alábbiak segítségével kezelheti a felmerülő hibákat.
Tartsa be a használati útmutató biztonsági előírásait!
• Cserélje ki az alkatrészáruházban vett két szénkefét, a forgórészt
• A fúrótokmány befogási tartománya túl kicsi.Tolja mélyebbre a
A fúrótokmány túl lassan vagy túl gyorsan
13
10. Ápolás és tisztítás
Az elektromos szerszámon végzett minden munkálat előtt húzza ki a hálózati dugót a csatlakozóaljzatból.
Ha a hálózati csatlakozóvezeték sérült, azt a gyártónak vagy az ügyfélszolgálatának ki kell cserélnie, hogy
a biztonsági kockázatot elkerüljük.
a) Tisztítás
• A szennyeződéseket, szénport stb. egy tiszta ruhával törölje le.
• Haladéktalanul húzza ki a hálózati dugót a csatlakozóaljzatból, amennyiben a csatlakozóvezeték sérült.
• Tartsa távol ezt a szerszámot esőtől.
A műanyag részek tisztításához ne használjon oldószert. A legtöbb műanyag érzékeny az oldószerekre,
és ha ezeket alkalmazza, megsérülhetnek.
b) Zsírzás
A szerszám valamennyi csapágya gyárilag megfelelően van ellátva kiváló minőségű kenőanyaggal, így a termék
élettartama alatt további kenés nem szükséges normál üzemi körülmények között.
11. Eltávolítás
Az elhasznált elektronikus gépek értékes nyersanyagnak tekintendők, és nem valók a háztartási
szemétbe! Az elhasznált gépet az érvényes törvényi előírásoknak megfelelően kell eltávolítani.
Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezete védelméhez.
14
12. Megfelelőségi nyilatkozat (DOC)
A Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau ehelyt igazolja, hogy a termék megfelel a
következő irányelveknek, szabványoknak és/vagy előírásoknak.
2014/30/EU EMV-irányelv
EN 55014-1:2006/A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
2006/42/EK irányelv a gépekről
EN 60745-1:2009+A11:2010
EN 60745-2-1:2010
2011/65/EU RoHS irányelv
CE jelölés a terméken
Az EU megfelelőségi nyilatkozat teljes szövege a következő internet címen áll rendelkezésre:
www.conrad.com/downloads
Kattintson egy zászló szimbólumhoz egy nyelv kiválasztásához, és adja meg a termék rendelési számát a
keresőmezőben. Ezután az EU megfelelőségi nyilatkozatot PDF formátumban letöltheti.
15
13. Műszaki adatok:
Üzemi feszültség.............................................................220-240 V váltó, 50/60 Hz
Névleges felvett teljesítmény.................................................... 710 W
Üresjárati fordulatszám 0 – 2800 min-1
Tokmány befogási tartománya................................................................ max. 13 mm
Maximális fúrási átmérő........................................................................ acél: 10 mm
Zajnyomásszint LpA................................................................... 94,4 dB(A); KpA=3 dB(A)
Zajteljesítményszint LwA............................................................. 105,4 dB(A); KwA=3 dB(A)
Vibrációs szint (K=1,5 m/s²)................................................. fúrás fémbe
beton: 13 mm
fa: 20 mm
főfogantyú: αh = 4,507 m/s²
pótfogantyú: αh = 3,401 m/s²
ütvefúrás betonba:
főfogantyú: αh = 12,398 m/s²
pótfogantyú: αh = 13,463 m/s²
a) Megjegyzés:
• A megadott teljes vibrációs értéket egy szabványosított mérési eljárásnak megfelelően mérjük, és az eszközök
egymással való összehasonlítására használhatók.
• A megadott teljes vibrációs érték alkalmas a rezgésterhelés előzetes
megbecsülésére is.
b) Figyelmeztetés
• A rezgésszint az elektromos szerszám minden egyes használatánál attól függően változhat, hogy a szerszámot
milyen módon használják.
• Tegyen további biztonsági intézkedéseket a rezgések hatásaival szemben.
Munka közben viseljen kesztyűt.
Korlátozza a működtetési és a fúrási időt.
16
Loading...
