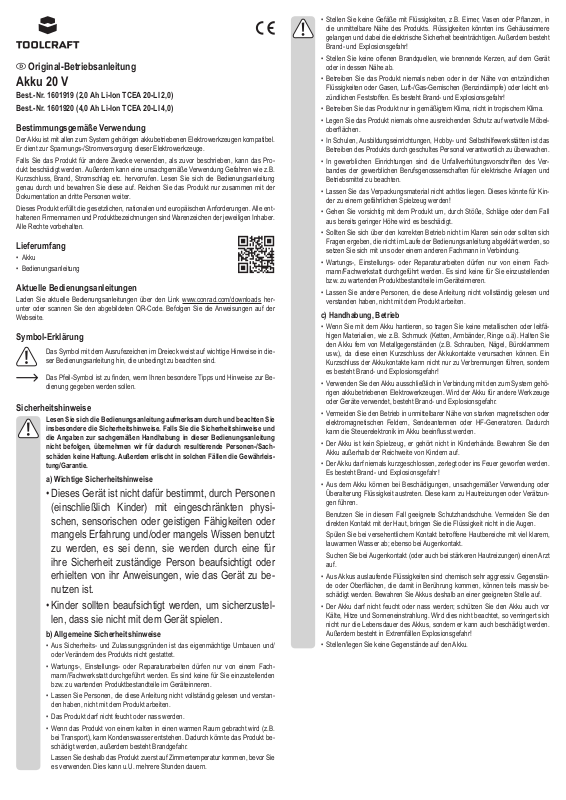

TOOLCRAFT TCEA 20-LI 2.0, TCEA 20-LI 4.0 User guide [ml]

Original-Betriebsanleitung

Akku 20 V

Best.-Nr. 1601919 (2,0 Ah Li-Ion TCEA 20-LI 2,0) Best.-Nr. 1601920 (4,0 Ah Li-Ion TCEA 20-LI 4,0)

Bestimmungsgemäße Verwendung

Der Akku ist mit allen zum System gehörigen akkubetriebenen Elektrowerkzeugen kompatibel. Er dient zur Spannungs-/Stromversorgung dieser Elektrowerkzeuge.

Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Dokumentation an dritte Personen weiter.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Akku

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-

ser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Be-

dienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Wichtige Sicherheitshinweise

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

b) Allgemeine Sicherheitshinweise

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/ oder Verändern des Produkts nicht gestattet.

• Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden. Es sind keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.

• Lassen Sie Personen, die diese Anleitung nicht vollständig gelesen und verstanden haben, nicht mit dem Produkt arbeiten.

• Das Produkt darf nicht feucht oder nass werden.

• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann Kondenswasser entstehen. Dadurch könnte das Produkt beschädigt werden, außerdem besteht Brandgefahr.

Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es verwenden. Dies kann u.U. mehrere Stunden dauern.

• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Panzen, in die unmittelbare Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht Brand- und Explosionsgefahr!

• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen, auf dem Gerät oder in dessen Nähe ab.

• Betreiben Sie das Produkt niemals neben oder in der Nähe von entzündlichen Flüssigkeiten oder Gasen, Luft-/Gas-Gemischen (Benzindämpfe) oder leicht entzündlichen Feststoffen. Es besteht Brand- und Explosionsgefahr!

• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

• Legen Sie das Produkt niemals ohne ausreichenden Schutz auf wertvolle Möbel-

oberächen.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden!

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich mit uns oder einem anderen Fachmann in Verbindung.

• Lassen Sie andere Personen, die diese Anleitung nicht vollständig gelesen und verstanden haben, nicht mit dem Produkt arbeiten.

c) Handhabung, Betrieb

• Wenn Sie mit dem Akku hantieren, so tragen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä). Halten Sie den Akku fern von Metallgegenständen (z.B. Schrauben, Nägel, Büroklammern usw.), da diese einen Kurzschluss der Akkukontakte verursachen können. Ein Kurzschluss der Akkukontakte kann nicht nur zu Verbrennungen führen, sondern es besteht Brand- und Explosionsgefahr!

• Verwenden Sie den Akku ausschließlich in Verbindung mit den zum System gehörigen akkubetriebenen Elektrowerkzeugen. Wird der Akku für andere Werkzeuge oder Geräte verwendet, besteht Brand- und Explosionsgefahr.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch

kann die Steuerelektronik im Akku beeinusst werden.

• Der Akku ist kein Spielzeug, er gehört nicht in Kinderhände. Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.

• Der Akku darf niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Brand- und Explosionsgefahr!

• Aus dem Akku können bei Beschädigungen, unsachgemäßer Verwendung oder Überalterung Flüssigkeit austreten. Diese kann zu Hautreizungen oder Verätzungen führen.

Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Vermeiden Sie den direkten Kontakt mit der Haut, bringen Sie die Flüssigkeit nicht in die Augen.

Spülen Sie bei versehentlichem Kontakt betroffene Hautbereiche mit viel klarem, lauwarmen Wasser ab; ebenso bei Augenkontakt.

Suchen Sie bei Augenkontakt (oder auch bei stärkeren Hautreizungen) einen Arzt auf.

• Aus Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberächen, die damit in Berührung kommen, können teils massiv beschädigt werden. Bewahren Sie Akkus deshalb an einer geeigneten Stelle auf.

• Der Akku darf nicht feucht oder nass werden; schützen Sie den Akku auch vor Kälte, Hitze und Sonneneinstrahlung. Wird dies nicht beachtet, so verringert sich nicht nur die Lebensdauer des Akkus, sondern er kann auch beschädigt werden. Außerdem besteht in Extremfällen Explosionsgefahr!

• Stellen/legen Sie keine Gegenstände auf den Akku.

d) Auaden

• Verwenden Sie zum Auaden ausschließlich das zum System gehörige Ladegerät. Werden andere Ladegeräte als das von uns empfohlene verwendet, so besteht höchste Gefahr eines Brandes oder einer Explosion des Akkus!

• Beachten Sie vor dem Auaden des Akkus die Bedienungsanleitung zum Ladegerät.

• Laden Sie den Akku niemals unbeaufsichtigt.

• Der Akku erwärmt sich während des Ladevorgangs und auch bei hohen Entladeströmen. Deshalb ist es erforderlich, auf eine ausreichende Belüftung zu achten.

• Der Akku passt nur in einer Orientierung in das Ladegerät bzw. das akkubetriebene Elektrowerkzeug. Setzen Sie den Akku niemals mit Gewalt ein.

• Laden Sie den Akku nicht, wenn er noch heiß ist (z.B. verursacht durch den Betrieb im Elektrowerkzeug). Lassen Sie den Akku zuerst auf Zimmertemperatur

abkühlen, bevor Sie ihn wieder auaden.

• Laden Sie niemals einen beschädigten, ausgelaufenen oder verformten Akku. Dies kann zu einem Brand oder einer Explosion führen! Entsorgen Sie einen solchen unbrauchbar gewordenen Akku umweltgerecht, verwenden Sie ihn nicht mehr.

• Ein ungenutzter Li-Ion-Akku behält seine Energie normalerweise für mehrere Mo-

nate, allerdings wird er durch eine Tiefentladung dauerhaft beschädigt und kann

nicht mehr verwendet werden. Wenn der Akku längere Zeit gelagert werden soll, so beachten Sie:

- Nehmen Sie den Akku aus dem Elektrowerkzeug heraus.

- Wählen Sie zur Lagerung einen trockenen und kühlen Ort.

- Optimal ist es, wenn der Akku bei längerer Lagerung nicht voll geladen wird,

sondern sich der Ladezustand etwa zwischen 50% und 75% bendet.

- Kontrollieren Sie den Ladezustand regelmäßig und laden Sie den Akku ggf. nach.

Bedienelemente

Pege und Reinigung

• Trennen Sie den Akku vor einer Reinigung von dem Elektrowerkzeug bzw. Ladegerät.

• Zur Reinigung der Außenseite genügt ein trockenes, weiches und sauberes Tuch.

• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und einem Staubsauger leicht entfernt werden.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekenn-

zeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Best.-Nr. 1601919 1601920

Akkutechnik Li-Ion Li-Ion Spannung 20 V 20 V Kapazität 2,0 Ah 4,0 Ah Abmessungen 115 x 78 x 52 mm 116 x 78 x 71 mm Gewicht 360 g 620 g Betriebs-/Lagerbedingungen Temperatur -20 °C bis +40 °C,

Luftfeuchte <95% relativ, nicht kondensierend

Best.-Nr. 1601919 (2 Ah) Best.-Nr. 1601920 (4 Ah)

1 Entriegelungstaste 2 Prüftaste 3 LEDs für Kontrolle des Ladezustands 4 Sperrklinke (verriegelt den Akku im Elektrowerkzeug; wird durch Betätigen der

Entriegelungstaste in den Akku eingezogen)

Auaden

Beachten Sie die Bedienungsanleitung des Ladegeräts.

Entnehmen/Einsetzen des Akkus

• Um den Akku aus einem Elektrowerkzeug zu entnehmen, halten Sie die große Entriegelungstaste auf dem Akku gedrückt und ziehen Sie den Akku dann aus dem Elektrowerkzeug heraus. Wenden Sie dabei keine Gewalt an.

• Um den Akku in ein Elektrowerkzeug einzusetzen, schieben Sie den Akku einfach in richtiger Orientierung in die entsprechende Akkuaufnahme des Elektrowerkzeugs, bis der Akku einrastet. Wenden Sie dabei keine Gewalt an.

Das Ladegerät verfügt nicht über eine Rastfunktion, der Akku kann zum Entnehmen

einfach aus dem Ladegerät herausgezogen werden.

Prüftaste und LED-Anzeigen

Wichtig!

Bevor Sie die Prüftaste drücken, beenden Sie den Betrieb mit dem Elektrowerk-

zeug. Warten Sie, bis der Antrieb des Elektrowerkzeugs vollständig gestoppt hat und sich keine Werkzeugteile mehr drehen.

Auf einer Seite des Akkus bendet sich eine Prüftaste und 3 LEDs. Drücken Sie kurz die Prüftaste, um die Akkukapazität anzuzeigen.

Je mehr LEDs leuchten, desto höher der Ladezustand. Wenn keine der LEDs aueuchtet,

bedeutet das, dass der Akku leer ist und sofort aufgeladen werden muss.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Original operating instructions

Battery 20 V

Item No. 1601919 (2.0 Ah Li-Ion TCEA 20-LI 2.0) Item No. 1601920 (4.0 Ah Li-Ion TCEA 20-LI 4.0)

Intended use

The battery is compatible with all cordless electronic equipment associated with the system. It

supplies the current/power to these types of electronic equipment. If you use the product for purposes other than those described above, it may be damaged.

Moreover, improper use involves risks such as short-circuits, re, electric shocks, etc. Please

read the operating instructions carefully and do not discard them. Please include these operating instructions when you pass the product on to a third party.

Package contents

• Battery

• Operating instructions

Up-to-date operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the QR code. Follow the instructions on the website.

Explanation of symbols

An exclamation mark in a triangle indicates important instructions in these operating

instructions that must be adhered to.

The arrow symbol indicates specic tips and advice on operation.

Safety instructions

Please read the operating instructions carefully and pay particular attention to the safety instructions. We do not assume liability for any injuries/material damages resulting from failure to observe the safety instructions and the information in these operating instructions regarding the proper use of the product. Furthermore, in such cases, the warranty/guarantee will be null and void.

a) Important safety instructions

• This product is not suitable to be operated by persons (including children) with limited physical, sensory or mental abilities or with limited experience and/or knowledge, unless they are supervised by a person responsible for their safety or were instructed in the use of the device by this person.

• Children must be supervised to ensure they do not play with the device.

b) General safety instructions

• Unauthorised conversion and/or modication of the product is not permitted for safety and approval reasons.

• Maintenance, adjustments or repairs may only be carried out by a specialist/spe-

cialised workshop. There are no components for you to adjust or maintain within

the device.

• Do not allow people who have not fully read and understood this manual to operate the product.

• The product must not get damp or wet.

• When the product is brought from a cold into a warm room (e.g., during transport),

condensation water may form. This could damage the product and poses a re

hazard.

Therefore, wait until the product has reached room temperature before using it. In

some cases, this may take several hours.

• Do not place any containers containing liquid, e.g., buckets, vases or plants in the immediate proximity of the product. Liquids may seep into the casing and

thus impair the electrical safety of the device. There is furthermore a danger of re and explosion!

• Do not place a naked ame such as burning candles next to the device.

• Never operate the product in the vicinity of combustible or inammable liquids or

gases, air/gas mixtures (gasoline vapours) or easily inammable solids. There is a risk of re and explosion!

• The product is only suitable for use in temperate, not tropical, climates.

• Do not place the product on valuable furniture without using suitable protection.

• In schools, educational centres, hobby and self-help workshops, the operation of the product must be supervised by trained employees.

• On industrial sites, the accident prevention regulations of the association of the industrial workers‘ society for electrical equipment and utilities must be followed.

• Do not carelessly leave the packaging material lying around. It may become a dangerous toy for children!

• Handle the product with care; it can be damaged by impacts, blows or falls even from a low height.

• If in doubt about how to operate the device correctly, or should any questions arise that are not answered in these operating instructions, please contact us or another specialist.

• Maintenance, adjustments or repairs may only be carried out by a specialist/spe-

cialised workshop. There are no components for you to adjust or maintain within

the device.

• Do not allow other people who have not fully read and understood this manual to operate the product.

c) Handling, operation

• When handling the battery, do not wear metallic or conductive materials, such as jewellery (chains, bracelets, rings, etc.). Keep the battery away from metal objects (e.g., screws, nails, paper clips, etc.), as they may cause a short circuit in the battery contacts. A short circuit of the battery contacts may cause burns and pose a

risk of re and explosion!

• Use the battery only with the battery-powered electronic equipment that form part

of the system. Using the battery for different tools or devices, poses a risk of re

and explosion.

• Do not use in the immediate vicinity of strong magnetic or electromagnetic elds,

transmitter aerials or HF generators. This can affect the electrical control system

inside the battery.

• The battery is not a toy and should be kept out of reach of children! Keep the rechargeable battery out of the reach of children.

• Batteries must never be short-circuited, taken apart or thrown into re. There is a

risk of re and explosion!

• Liquid may leak from the battery if it becomes damaged, used improperly or obso-

lescence. This can cause skin irritation or chemical burns.

Use suitable protective gloves, if this is the case. Avoid direct skin contact; do not bring the liquid in contact with the eyes.

In case of accidental contact, rinse affected skin areas with plenty of clear, lukewarm water; also in the event of eye contact.

In case of eye contact (or even severe skin irritation) seek medical attention.

• Liquids leaking from batteries are chemically very aggressive. Objects or surfaces coming into contact with these liquids may be severely damaged. Thus, store batteries in a suitable location.

• The battery should not be damp or wet; protect the battery from cold, heat and sunlight. Failure to do so will not only reduce the life of the battery; it may also damage it. In addition, in extreme cases, it poses a risk of explosion!

• Do not place any objects on the battery.

d) Charging

• Use only the charger associated with the system to charge the batteries. If chargers are used other than those recommended by us, it poses a high risk that the battery may catch alight or explode!

• Before recharging the battery, observe the charger operating instructions.

• Never charge the rechargeable battery unattended.

• The battery heats up during charging and also during high discharges. Therefore, it is necessary to ensure adequate ventilation.

• The battery only ts in one way in the charger or the battery-powered electronic device. Never use force when inserting the battery.

• Do not charge the battery while it is still hot (e.g., caused by the use of the device). Allow the battery to cool down to room temperature before attempting to recharge it.

• Never charge a damaged, leaking or deformed rechargeable battery. This can

result in a re or explosion! Dispose of a battery that has become unusable in this

way in an environmentally friendly manner; do not use it again.

• An unused Li-ion battery usually retains its energy for several months, but a deep discharge will permanently damage the battery and will make it unusable.

If the battery is stored for a long time, please note:

- Remove the battery from the device.

- Choose a dry and cool place to store the battery.

- When storing a battery for a prolonged period, it is best that it is not fully charged; the optimal charge should be between 50% and 75%.

- Regularly check the charge and recharge the battery if necessary.

+ 5 hidden pages
